Як-12р музея Монино и Як-12М на Авиасвит 2010 в Гостомеле(киев)

Первый раз я увидел этот замечательный самолет в ангаре музея Монино.Он был завален всяким хламом.
А вот на Авиасвите 2010 был уже летающий вариант этого самолета.Мне он и внешне и внутренне очень понравился.Песня , а не самолет.Этот же пост,но с маленькими картинками
Авиасвит 2010
Центральный музей ВВС в монино
Как всегда использую информацию с сайтов
http://www.airwar.ru
http://ru.wikipedia.org/wiki
и других источников найденных мною в инете и литературе.

Это не абы что,а як-12р.

Если я правильно понимаю,то развитие шло так: (як-12)-(як-12р)-(як-12м)-(як-12а) ?

хвостовое оперение,интересно: что за устройство перед хвостовым колесом?

Значительная модификация Як-12. Установлен гораздо более мощный двигатель АИ-14Р в 260 лс с винтом ВИШ-530Л-11 (D=2,75 м, масса 41±2% кг). Площадь крыла увеличена до 23,86 кв.м, его каркас из дуралюмина, как и опалубка фюзеляжа под обшивкой.

Самолет оборудован убираемым тормозным сошником впереди хвостового колеса для сокращения длины пробега до 50 м на грунтовых аэродромах. Пассажиров ≈ один-три. Масса пустого самолета возросла до 912 кг. Был принят в эксплуатацию в ВВС как связной, а затем и в ГВФ в транспортном и других вариантах.
с другой стороны

Краткое описание самолета:
Як-12 — подкосный высокоплан с двух-, трехместной кабиной, с двигателем М-11ФР в 160 л.с., выпущенный в 1947 г. Эта схема на протяжении ряда лет менялась лишь в деталях. Менялась конструкция Як-12, первоначально смешанная, с постепенным вытеснением дерева дюралюмином при общей полотняной обшивке всего самолета.
вид слева

Конструкция смешанная, фюзеляж ферменный, сварной из хромансилевых труб с опалубкой из деревянных реек; каркас двухлонжеронного крыла деревянный, каркас элеронов и хвостового оперения дуралюминовый. Подкосы крыла V-образные, сходящиеся в узлах крепления шасси. По консолям крыла постоянной хорды — фиксированный дуралюминовый предкрылок, благодаря чему даже большой угол атак не опасен.

двигатель и винт

немножко кабины

Ферменной конструкцией фюзеляжа определялась почти треугольная форма грузовой двери, расположенной на левом борту.

Шасси пирамидального улучшенного типа, в котором для уменьшения сопротивления была введена лента-оттяжка от каждого колеса в фюзеляж к шнуровой резиновой амортизации, испробованной на самолете Як-10. Колеса тормозные основные 600х180 мм и хвостовое 200х110 мм. Могли устанавливаться лыжи. Проводка управления тросовая.

а это уже як-12м :По опыту эксплуатации была удлинена хвостовая часть фюзеляжа и общая длина самолета возросла до 9 м. Хвостовое оперение увеличено, добавлен форкиль. Фюзеляж, передние подкосы крыла и стойки шасси усилены. Резиновая амортизация хвостового колеса заменена гидравлической, сошник убран. Пассажиров три. Масса пустого самолета возросла до 1026 кг, полетная нормальная стала 1450 кг. Самолет приспособлен для установки на нем сельскохозяйственного оборудования в течение 2 ч.

В санитарном варианте кроме больного был и сопровождающий его медработник. В варианте для сброса парашютистов была устроена подножка на правом борту.

просто красавец

вид справа

панель приборов

общий вид просторной кабины

задний ряд кресел с панорамной крышей,ну песня просто

вид сзади

Модификации самолёта:
* Як-12 («изделие 21А») — первый серийный вариант. Отличался 5-цилиндровым двигателем М-11РФ. Выпускался в 1947-1950 годах в Долгопрудном.
* Як-12 — поплавковый (опытный). Отличался деревянными поплавками. Изготовлен в 1949 году.
* Як-12А — модернизированный. Отличался трапециевидным крылом, убирающимися предкрылками, одним подкосом вместо двух под консоли, увеличенными топливными баками и усиленным шасси. Выпускался в 1957-1960 годах на заводе №272. В Польше в 1959-1961 годах изготовлено 137 самолётов.
* Як-12Б — модернизированный. Отличался форсированным двигателем М-14РФ и наличием небольшого нижнего крыла.
* Як-12М — модифицированный, дальнейшее развитие Як-12Р. Отличался удлинённым на 600 мм фюзеляжем, наличием форкиля, усиленным шасси, составом оборудования. Мог перевозить 3 пассажиров или больного на носилках. Выпускался в 1955-1957 годах на заводе №272. В Польше 1956-1959 годах изготовлено 1054 самолёта.
хвостовое оперение

* Як-12ММ — поплавковый (опытный).
* Як-12МС — поисково-спасательный (опытный). Отличался дополнительным оборудованием, блистерами на дверях кабины. Изготовлен в 1958 году.
* Як-12Р — модернизированный. Отличался 9-цилиндровым двигателем М-14Р, винтом изменяемого шага ВИШ-502/520В, цельнометаллическим крылом увеличенной площади, капотом цилиндрической формы, составом БРЭО. Использовался как связной в армии и как транспортный в ГВФ. Выпускался в 1950-1951 в Долгопрудном и 1954-1955 годах на заводе №272 в Ленинграде.
* Як-12Р — поплавковый (опытный). Отличался металлическими поплавками, винтом В-503Р-Д11, доработанным капотом, увеличенным запасом топлива. Изготовлен летом 1951 года.
* Як-12С — санитарный. Отличался дверью в левом борту для погрузки больного на носилках. Разработан в 1948 году. Серийно выпускался с 1949 года.
* Як-12СХ — сельскохозяйственный. Отличался баком для химикатов и устройством для их распыления.
крыло

* Як-12УТ — учебно-тренировочный. Отличался двойным управлением, составом оборудования.
* PZL-101 «Гаврон» — польская модификация Як-12М. Разработан в 1958 году. В 1960-1969 годах изготовлено 325 самолётов.
* «Шеньянг-5» — китайский вариант Як-12.

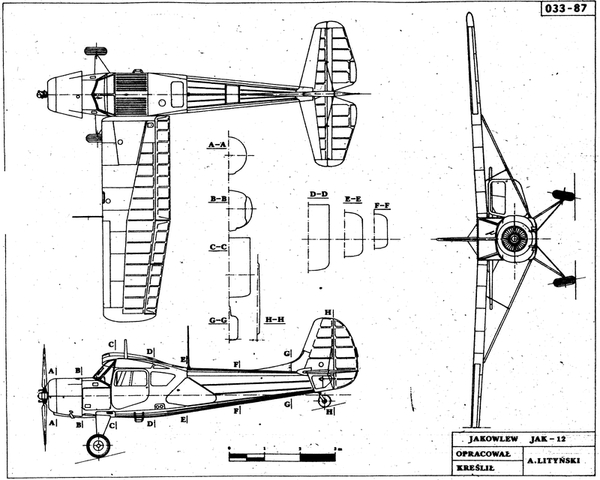

** схема самолета

Лётно-технические характеристики
	                                                    Як-12 	Як-12А
Двигатели 	                                  М-11ФР 	М-14ФР
Взлётная мощность, л.с.                         160 	300
Габариты, м:
размах крыла                                        12,0         12,6
длина                                                       8,36         9,0
высота                                                      2,9          3,12
Площадь крыла, м2 	                        21,6 	22,6
Масса, кг:
пустого                                                  830          1059
взлётная нормальная                        1185          1588
Запас топлива, кг 	                               145 	         165
Макс ком нагрузка, кг 	               355 	         529
Количество пассажиров, чел.
1 3 Скорость, км/ч: максимальная у земли 169 215 посадочная 64 89 Дальность полёта, км 810 1070 Практический потолок, м 3000 4000 Время наб выс 1000 м, мин. 7,8 5,3 Продолжительность полёта, ч 4 6,9 Длина разбега, м 130 153 пробега, м 110 131 Экипаж, чел. 1 1

**

Всего произведено 4992 экземпляра

выбор материала, и изготовление модели. Одноместные самолеты бипланы

Решил как-то собрать себе первый самодельный самолет, выбирал между бипланами, также хотел сделать что-то наподобие катаны, но подумал, что все эти самолеты можно и так купить, а вот самолеты Второй Мировой Войны продаются только в пилотаже и то за дорого и из бальзы.

Выбор пал на Як-3. Почему? — Просто понравился =)

При создании самолета частично опирался на эту статью http://rc-aviation.ru/yak-3 , там-же есть ссылка на чертежи.

Ну как всегда самолет начинается с распечатывания чертежа. Тот чертеж который лежит в архиве, у него левая половинка чуть больше чем правая. Сам чертеж масштабировал в paint, а распечатывал на А4 через Excel. Конечно после последних статей про Як-3 понял, что я не из лучших чертежей выбрал)

Потом подумал сделать чертеж на 15см побольше, его уже не склеивал полностью (изза разности в размерах левой и правой половины), а вырезал отдельно фюзеляж, крылья и склеил.

Примерил крыло на подложку под ламинат, которую мне за бесплатно отдали в стройматериалах. Лонжероны сделаны из сосновой рейки 2х0.5х400см купленой на том же рынке стройматериалов, она была слишком широкая для лонжерона и я ее разрезал пополам обычным канцелярским ножиком.

Далее вырезал нервюры и приклеил их к лонжеронам с помощью титана, сами лонжероны склеены каким то «самым лучшим клеем для дерева» — так мне сказала продавщица в магазине, и на самом деле приклеивает намертво.

Пока склеивались крылья собрал фюзеляж. Особых трудностей сборка не составила.

Далее изза напряженной обстановки в моем районе с магазинами канцелярских товаров, которых НЕТУ, а в соседнем районе нашел всего ОДИН магазин в подвале какого-то торгового центра, когда уже закончил сборку самолета. Собственно деревянные линейки были куплены на другом конце Москвы, а резинки, которыми удобно фиксировать некоторые детали на самолете во время приклеивания, куплены в ашане =)

Следующим этапом было создание V образного крыла, для этого на чертеже есть деталь К22, ее сделал из двух линеек склееных встык.

Затем заклеел крыло: синзу-подложка под ламинат, сверху-потолочка. Ранее на подложке разметил позиции нервюр ручкой, и случайно этой стороной приклеил наружу. Зафиксировал все скотчем и оставил на день склееваться.

Пока сохнет крыло, склеил хвостовое оперение из двух слоев потолочки. Неподвижная часть руля направления узреплена линейкой, Руль высоты так-же укреплен линейкой, а подвижная часть сосновой рейкой. Петли делал из кусочков линейки и нитки намотанной восьмеркой между дувумя кусочками и закрепленной моментом, сама нитка очень прочная поэтому особо много не наматывал. Петли крепил титаном.

Потом когда крыло просохло, спереди и сзади вклеил заглушки — К11 сзади и К12 спереди, потом спереди наклеил кусочки пеноплекса и сточил их до нужной формы. Вклеил спереди штырек для крепления крыла к фюзеляжу. Так-же на фото видно сделанный из пеноплекса воздухозаборник с помощью которого крыло закрепляется винтом.

Зашил верх фюзеляжа перед — пеноплекс, а остальная часть — потолочная плитка, но то как это хорошо у меня получилось, я срезал верх и решил сделать его из пеноплекса. Моторама из трех слоев потолочки+линейка.

Тяги сделаны из скрепки, с надетыми на конце и закрепленных на них .

Крепление крыла внутри фюзеляжа выглядит так — 2 слоя потолочки, сверху линейка с отверстием под винт, а на линейке еще одна линейка с вклееной на момент гайкой.

Крепление сервомашинок сделано из одной линейки.

Каждый элерон держится на трех петлях сделанных из пластиковой бутылки+дырокол, в крыле прорезаны дырки для закрепления петель изнутри крыла. Кабина сделана из пеноплекса — на фюзеляж приклеил болванку, обрезал, зашкурил и готово. Заодно примерил хвостовое оперение. Еще на тот момент были сделаны тяги к хвосту из струны для карниза, направляющие сделаны из стержня гелевой ручки вклееных в шпангоуты, фото я почему-то не сделал.

Во всех здешних статьях я не видел что-бы кто-нибудь делал як-3 с шасси, да и принципиально было что бы первый взлет был со своих колес =) Шасси сделано из спиц для вязания + термоклей + сосновая рейка, также в крыле вырезан кусочек подложки с лонжерона.

Стойки получились слишком длинные, далее их пришлось укоротить. Сзади приделан просто костыль из струны для карниза закрепленной в кусочке сосновой рейки. Выхлопные трубы сделаны из трубки от распылителся, обтекатель из кусочка пеноплекса. Белые пятна на крыле — неудачная попытка заделать сколы, щели с помощью салфеток и пва.

Из потолочки вырезал зализы между крылом и фюзеляжем. На чертеже -Т46

Дальше появилась необходимость заделать швы и сколы в пеноплексе, искал ответы в интернете, в итоге создал тему http://rc-aviation.ru/forum/topic?id=6496 . Решил заделать монтажной пеной, вроде получилось сделать за 2 подхода все, но утрамбованная пальцами пена слишком плотная, тяжелая и шкурится очень плохо. Кстати переделал обтекатели на трубах, сделал их чуть длиннее.

Пена закрыла собой крупные щели, но на поверхности много пустот, и в итоге остановился на герметике, намазал на шпатель и прошелся в местах где были щели, все аккуратно замазал и оставил сохнуть, также немного сточил кабину(какая-то она большая получалась).Переделал таки опять обтекатели на трубах, сделал их еще длиннее=). Так выглядит самолет перед покраской:

Красил самолет акриловыми красками «Звезда». Всего ушло:

№12 красный акрил — треть баночки

№13 светло-голубой акрил — 2 баночки

№21 зеленый авиационный интерьерный акрил — 2 баночки

№55 защитный акрил — 2 баночки

№02 серо-голубой акрил — треть баночки

№17 белый мастер акрил — треть баночки

№20 черный мастер акрил — ~5 капель

№07 сталь мастер акрил — ~5 капель

Перед покраской конечно надо было затянуть самолет бумагой на пва…

Первый слой получился бледный, с разводами и неаккуратно.

Раскрасил кабину серо-голубым акрилом+несколько капель белого акрила. Не удержался и нарисовал звездочки — в ворде нарисовал звездочку, распечатал, вырезал и потом как по трафарету нарисовал. Белую полоску рисовал в ручную мелкой кисточкой. В итоге после нанесения второго слоя краски закрасил все звездочки.

Второй слой краски:

Трубы покрашены цветом сталь, текстуру кабины дополнил черным цветом.

Колеса сделаны из трех слоев потолочки, обточенных на бормашинке. Красил колеса черным цветом и в центре сталью на той-же бормашинке на малых оборотах.

После установки электроники я понял, что не учел центр тяжести и поставил колеса чуть позади… Изза этого самолет перевешивался на мотор.

Недавно узнал про магазин efly.ru, сходил на разведку, в магазине нашел карбоновые прутки и рейки по адекватной цене, но взгляд упал на струны для рояля, подумал на новые стойки шасси пойдет. Прикупил одну струну, а заодно комплект магнитиков для крепления кабины. Из струны накрутил стойки, под стойками намазал титаном и заклеил скотчем(неудачная идея). Также на крыле видны следы от шариковой ручки, они почему то ни в какую не хотели закрашиваться красками.

Для придания реалистичности сделал антену. Сзади кабины вклеел пружинку из зонтика, а на руль направления завинтил маленький саморез. Взял плетеную леску, с одной стороны сделал петлю, она на саморез надевается, а другой конец привязал к пружинке. Леску сделал чуть короче расстояния от пружинки до самореза, и когда кабина встает на место то пружинка натягивает леску.

Про выкос то я забыл, и по привычке от других своих самолетов — взлетаю сразу газ на полную, а тут надо плавно с разгончика =)

Регулятор — 30А неизвестного происхождения

Аккумулятор — 1800mah 3s

Кому может будет интересно:

Полетный ящик куплен в OBI умещает в себя передатчик, инструменты, пропеллеры, аккумуляторы и прочие мелочи. Несколько небольших доработок — резинки на дне для закрепления аккумуляторов, резинки для удержания пропеллеров, и еще резинка для инструментов. Все клеилось на термоклей.

На некоторых фотографиях виден Cessna Corvalis 1500мм размах крыльев — мой самый первый самолет благодаря которому я чуть не бросил авиамоделизм, поэтому он висел года 2 в деревне без действия, вот решил дать ему вторую жизнь=) Кстати кок для Як-3 повзаимствован у него.

Ну и в завершение фото всех моих самолетов.

После цессны я тренировался летать на — для новичка неубиваемая модель. В коментариях к нему я высказал свое мнение — кому интересно можете почитать =)

Всем спасибо за внимание!

Современная жизнь складывается таким образом, что уже став родителями, нам не всегда хватает времени на своих детей. Озадачиваясь вопросом заработка и материального обеспечения, папы, которые так нужны своим чадам, достаточно часто не имеют сил на игры и развлечения. Поэтому всем занятым папам, которые являются счастливыми обладателями замечательных сыновей, будет очень полезным данный мастер класс, который поможет всего за 1 час времени, совместно с ребёнком построить самолёт. Пусть это будет не точная копия боинга либо истребителя, имея в своём арсенале самые главные детали, зато приятное совместное времяпрепровождение поможет сотворить из подручных материалов такую игрушку, которой малыш будет очень рад. Только представьте, с какой гордостью среди ребят ваш драгоценный сын заявит, что эту игрушку сделал ему папа, сам, своими руками, а он помогал. Такие моменты наиболее ценны в жизни и помогут забыть о накопившейся усталости в конце тяжёлого трудового дня.
Итак, приступим к изготовлению самого простого самолёта модели Як-12. Для того, чтобы выполнить такую модель, понадобятся следующие инструменты и материалы:
фанера или плотный картон;
ручной лобзик по дереву;
лист бумаги для шаблона;
карандаш либо маркер;
наждачная бумага (если работа ведётся с фанерой).
Первым шагом на пути к созданию модели является его шаблон (чертёж). В моём случае была вырезка из старого журнала, которую без труда можно скопировать на чистый белый лист. Для облегчения задачи можно воспользоваться нашим шаблоном, распечатав его на принтере.

После того, как бумажные детали будут вырезаны, их необходимо приложить к фанере, обвести по контуру, после чего шаблоны убрать в сторону.

Когда на фанере нанесены контуры будущего самолёта, их необходимо аккуратно вырезать. Для этого нужно взять лобзик по дереву и осторожно вырезать все части, особенно осторожно отнестись следует к мелким деталям, скрепляющим основные.

Последний шаг, это собрать все детали. Для этого не нужно использовать ни клея ни других скрепляющих компонентов, все детали вставляются одна в одну.

Вот так, потратив всего час времени, можно без особого труда сделать самолёт, который пусть и не полетит, но будет одним из самых возлюбленных игрушек вашего ребёнка. Не забывайте, что к работе можно приобщить и самого малыша, доверив ему самую приятную часть работы – декорирование. Можно украсить самолёт, разрисовав его красками, добавив наклейки в виде звёзд, зверушек или других элементов, а можно и так оставить, в первоначальном варианте.

Современные магазины игрушек просто ломятся от большого ассортимента всевозможных машинок, мишек, конструкторов и многого другого. Но вспомните былые времена, когда еще не было такого изобилия. Тогда в кружках и на уроках труда нас учили мастерить игрушки самостоятельно, и основным материалом для творчества была фанера для моделирования. Именно о таких поделках мы и расскажем вам сегодня.


Подготовка материала и инструмента

Как и любое дело, а изготовление игрушки для ребенка очень ответственный шаг, нужно предварительно подготовить как материал, так и инструмент который понадобится в конструировании модели.

Если из перечисленного списка у вас чего-то не хватает, купите эти недостающие элементы в срочном порядке.

  1. Ручной лобзик по дереву , электрический инструмент в нашем случае нам не помощник, все делаем вручную.
  2. Модельная фанера , обычно толщина материала это три и семь миллиметров, по-другому ее еще называют трехслойная и семислойная соответственно.
  3. Карандаш, линейка .
  4. Наждачная бумага и квадратный напильник для обработки запчастей самолета.
  5. Клей ПВА или любой другой , который предназначен для склеивания дерева.
  6. Огромное терпение и желание доставить ребенку радость .

Начать наше конструирование нужно конечно с разметки всех деталей будущего аэроплана, а именно: фюзеляж, крылья и стабилизатор. Вы можете сначала нарисовать чертеж на бумаге, а после перенести его на саму фанеру, можно же сразу нарисовать детали на фанере, это кому как удобно.

Так как наша модель самолета из фанеры придумана на ходу, то точных размеров и соответственно шаблона или чертежа нет. Но как пример, мы возьмем определенный размер размаха крыльев, и от него будем отталкиваться при сборке нашего самолета.

Давайте сделаем размах крыльев длиной тридцать сантиметров, это, пожалуй, самый оптимальный вариант, для тех, кому такой самолет покажется маленьким, может увеличить размер крыльев и тем самым сделать самолет немного больше.

Вырезаем лобзиком заготовки

Как вы можете увидеть на фото, все составляющие легко можно нарисовать от руки, сложного тут не чего нет. Начнем с фюзеляжа, размер которого в длину можно сделать на десять миллиметров больше крыльев. Сам же корпус просто нарисуйте от руки как показано на картинке.

Сразу на корпусе фюзеляжа сделайте шиповые соединения для крепления крыльев. За счет таких соединений, сборные модели из фанеры получаются довольно крепкими и легко соединятся при помощи клея, так что обязательно используйте их.

Переходим к крыльям, как мы уже определились, крылья будут длиной тридцать сантиметров, ширина соответственно от восьми до десяти сантиметров. Помните главное, нижнее крыло должно быть короче верхнего на десять миллиметров не более.

Остается нарисовать стойки для поддержки крыльев и задний закрылок, стабилизатор. Когда все готово можно приступить к вырезанию запчастей лобзиком. Аккуратно на основании нарисованных вами контуров вырежьте все запчасти для самолета. Не расстраивайтесь, если где-то получаются неровности, в любом случае вы стараетесь, и у вас все получится.

Совет!
Вырезанные запчасти необходимо отшлифовать наждачной шкуркой непосредственно до сборки модели.
После того как вы соберете самолет его уже будет неудобно шлифовать, так как можно будет повредить модель.

Собираем наш самолет

Как правило, моделирование из фанеры интересное и скрупулёзное занятие и если на фюзеляже вы уже подготовили шиповые соединения теперь нужно сделать пазы на крыльях, для крепления на корпус и для стоек поддерживающих крылья.

Не стесняйтесь в процессе работы пользоваться напильником и подгонять соединения как можно точнее. Сборку начните с установки стабилизатора, который вы приклеите в хвостовой части игрушки.

На следующем этапе наша инструкция рекомендует, установить крылья на свое место. Для этого нанесите клей на соединение и установите верхнее крыло. Перевернув модель, устанавливаем стойки для поддержки крыльев, так же предварительно наносим на места крепления клей.

Осталось совсем немного и наш самодельный самолет будет готов, устанавливаем нижнее крыло и наша конструкция в сборе. Так же аккуратно промажьте клеем все стыковые соединения на модели уже в собранном виде и поставьте самолет, на полочку дав клею полностью высохнуть.

Такой аэроплан сделать совсем не трудно, конечно это не идеальный вариант и если вы хотите, то вы можете поискать и другие чертежи сборных моделей из фанеры, ведь полет фантазии и творческие идеи на этом не заканчиваются. Давайте дальше посмотрим, какие еще поделки можно сделать из дерева.

Продолжаем делать самоделки

Ну что ж давайте не будем останавливаться на полпути, а попробуем порадовать ребенка еще, какой ни будь поделкой из фанеры. Если ориентироваться на мальчика, то не исключено что вы хотите узнать, как из фанеры сделать танк? Вполне логичный вопрос, давайте попробуем ответить на него.

В качестве примера предлагаем вам рассмотреть нашу небольшую модель фанерного танка, который прост в изготовлении и в собранном виде выглядит не хуже танков из пластмассовых конструкторов.

Давайте по порядку рассмотрим все этапы конструирования, и начнем с материалов, которые нужны для моделирования.

  • Фанера, это, конечно же, основа нашей модели, в данном случае толщина фанеры должна быть два – три миллиметра. С такой фанерой будет очень удобно работать вырезать запчасти и после собирать их.
  • Копировальная бумага, с ее помощью мы будем переносить чертеж на заготовку.
  • Набор надфилей, будет помощников в обработке шиповых соединений при сборке модели.
  • Ручной лобзик и пилки к нему, что касается пилок, то приготовьте их несколько штук, обычно во время вырезания модели из фанеры своими руками, пилки имеют свойство ломаться.
  • Клей, желательно использовать ПВА, он прекрасно взаимодействует с деревом и после высыхания обесцвечивается.
  • Наждачная шкурка и прозрачный лак.

Совет!
Рекомендуется перед началом обрисовки деталей танка, подготовленный материал, фанеру, зачистить наждачной шкуркой и сделать поверхность гладкой.
Такой подход обеспечит более точное копирование чертежа на поверхность фанеры.

Копируем чертеж и вырезаем элементы танка

Следующим этапом в конструировании модели танка будет перенос всех составляющих деталей модели с бумаги на фанеру. В процессе моделирования, а именно отвечая на вопрос как сделать танк из фанеры — чертежи модели играют очень важную роль.

Чертеж модели танка. Часть 1

Теперь, когда у вас на руках готовый шаблон деталей его нужно перенести на фанеру используя копировальную бумагу. Обрисовку деталей лучше всего проводить простым карандашом или же использовать пустой стержень от шариковой ручки.

Не стоит забывать о нумерации деталей, при копировании их тоже переносите на материал. В дальнейшем при сборке вам будет проще ориентироваться в деталях. Правила сборки это стыковка деталей в последовательности согласно цифрам: номер один соединяем с номером один, номер два соответственно с номером два.

Когда все готово и чертеж перенесен на фанеру, можно приступить к вырезанию деталей. Учить, как пользоваться лобзиком мы вас не будем, но рекомендацию дадим. После того как вы вырежете все детали, обязательно обработайте их наждачной шкуркой, так вы загладите все углы оставленные лобзиком и в итоге получите аккуратную модель.

Теперь в порядке цифрового обозначения начинаем собирать нашу модель танка, все соединения после стыковки промазываем клеем и даем им немного высохнуть. После сборки всех комплектующих у вас должна получиться модель танка, которая уже почти готова.

Как и в любом другом деле остается поставить точку, и наша с вами точка это обработка собранной модели бесцветным лаком. Поверьте, цена такой самодельной игрушки не сопоставима с радостью вашего малыша, который будет ей играть, можете быть уверенны, вы не зря потратили время на изготовление такой модели.

Что можно еще сделать из фанеры


На самом деле моделирование это огромный потенциал для творчества, фанера как материал идеально подходит для этих целей. Большой популярностью пользуются различные автомодели из фанеры, как правило, они просты в своем изготовлении и пользуются спросом среди малышей.

Вот, к примеру, простенькая модель грузовика, для ее изготовления потребуется совсем немного материала, да и времени для сборки она заберет не много. Если взять во внимание что все необходимые инструменты у вас уже есть можно без особых усилий сделать такую поделку.

Для того чтоб сделать такой грузовик, достаточно перенести на материал шаблон и все запчасти машины. После собрать все детали и соединить их между собой. Эти чертежи моделей автомобилей из фанеры имеют общую основу и на этой базе можно собрать различные варианты грузовиков.


Если пофантазировать то вместо кузова можно сделать закрытый фургон, или же вырезать пожарную лестницу, фантазируйте и воплощайте свои идеи в жизнь вместе со своим ребенком.

Делаем бумеранг самостоятельно

Еще очень интересной игрушкой является бумеранг. На самом деле эта игрушка в былые времена считалась метательным оружием, но сегодня и взрослым и детям очень нравится полет этого уникального изобретения и возвращение его в то место, из которого он был запущен.

Давайте и мы разберемся, как сделать бумеранг из фанеры, при этом соблюдая все его аэродинамические свойства. Как правило, в первую очередь нам понадобится материал, в нашем случае это будет фанера толщиной десять миллиметров, и шаблон.

Для шаблона вам понадобится лист бумаги размером пятьдесят на шестьдесят сантиметров, и нанести на этот лист бумаги сетку с размером ячеи равной пятьдесят миллиметров. После рисуем на шаблоне сам бумеранг, старайтесь это делать, так как показано на рисунке ниже.

После того как шаблон бумеранга готов, вырезаем его по контуру и переносим на нашу заготовку из фанеры и выполняем простой порядок действий:

  1. Обводим контуры шаблона карандашом на заготовке.
  2. С помощью ручного лобзика вырезаем бумеранг в соответствии с контурами.
  3. Полученный бумеранг необходимо дополнительно обработать и придать ему аэродинамические свойства.
  4. Зажимаем заготовку бумеранга струбциной и маленьким рубанком от центра к краям снимаем лишнее деревянное покрытие.
  5. В результате обработки мы должны получить равномерный переход от края к центру. Центральная часть должна быть толщиной десять миллиметров, края бумеранга шесть миллиметров. Старайтесь, чтоб переход у вас получился плавным, а не рваным.
  6. Следующим шагом будет тщательная . Бумеранг должен быть идеально гладким, это напрямую влияет на аэродинамику.
  7. Теперь игрушку нужно вскрыть лаком и после высыхания покрасить в яркий цвет. Как правило, яркая расцветка позволит легко заметить игрушку в полете или при поиске после ее приземления.

Информация!
Бумеранг по своей природе относится к категории опасных игрушек, поэтому во время запуска соблюдайте осторожность, не повредите себя и окружающих вас людей.
Желательно проводить запуск в поле, в местах, где не многолюдно и нет жилых домов.

В заключение

Очень часто любителей подделок интересует: как сделать балалайку из фанеры и возможно ли осуществить это на практике в домашних условиях? Спешим вас обрадовать, хотя такое изделие и считается сложным музыкальным инструментом, его все равно можно сделать дома. Но об этом сложном процессе мы расскажем в другой раз.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Самолет из фанеры является распространенным видом подделки, который можно с легкостью выполнить своими руками.

Немаловажными качествами материала считают :

  • Экологическую чистоту;
  • Долговечность;
  • Прочность.

Фанеру используют во многих отраслях промышленности: при производстве самолета, суда, автомобиля. Этот вид материала всегда остается популярной и незаменимой в творческих процессах народного умельца и дизайнера. Изделия, полученные с ее помощью, способны поражать воображение.

Подготовка инструмента и материала

Для конструирования модели самолета необходимо предварительно подготовить подходящий материал и инструментарий. Рекомендуют запастись в обязательном порядке:

  • Ручным лобзиком по дереву, ведь электрические инструменты в данном случае не помогут, делается все вручную.
  • Модельной фанерой, толщину которой выбирают 3 мм или 7 мм, такой тип материала называют трехслойным и семислойным соответственно.
  • Карандашом, линейкой.
  • Наждачной бумагой и квадратным напильником для обрабатывания запчастей сооружения.
  • Клеем ПВА или любым другим, который предназначается для склеивания древесины.
  • Терпением и желанием доставить ребенку радость.

Начинают конструирование с разметок всех элементов будущей конструкции, а именно с таких:

  • Фюзеляжа;
  • Крыльев;
  • Стабилизатора.

Внимание! Можно изначально рисовать чертежи самолетов из фанеры на листе бумаги, после перенести на фанерные фрагменты. Также возможен вариант рисования элементов непосредственно на листах фанеры.

Без наличия определенных размеров для создания конструкции, если модель выдумана на ходу без шаблонов и чертежей, отталкиваются от конкретных показателей размаха крыльев при сборке агрегата. Оптимальными параметрами для данного сооружения можно взять 30 см для длины размаха. При увеличении длины размаха крыльев соответственно увеличивается размер самого самолета.

Создание заготовок

При возникновении вопроса, как сделать самолет из фанеры, следует начать процесс с создания подготовительных элементов:

  • Составляющие элементы с легкостью можно рисовать вручную, ведь тут нет ничего сложного. Обычно начинают с фюзеляжа, длина которого может быть сделана на 10 мм более, нежели длина крыльев. Корпус изделия вручную рисуют, придавая желаемую форму аэроплану.
  • На корпусе фюзеляжа рекомендуют сразу сделать соединения в шиповой форме для прикрепления крыльев. Благодаря таким соединениям сборные модели из данного материала создаются достаточно крепкие и просто соединяются с помощью клея, по этому, обязательно их нужно использовать.
  • Когда уже высчитаны параметры крыльев – длина 30 см и соответствующая ширина 8-10 см, нужно учесть верную пропорцию. Так как нижние крылья в обязательном порядке должны быть выполнены максимум на 10 мм короче, чем верхние.
  • Осталось пририсовать стойки в качестве элементов поддержки крыльев и сделать эскиз заднего закрылка, стабилизатора.

После выполнения вышеперечисленных процедур приходит пора приступать к вырезанию запчастей при помощи лобзика. По нарисованным контурам аккуратно вырезают все запчасти для изделия. При получении неких неровностей не нужно расстраиваться, они не будут слишком заметны.

Обратите внимание! Полученные путем вырезания детали отшлифовывают наждачными шкурками до момента сборки самолета. Ведь при уже готовой конструкции неудобно будет ее шлифовать, также имеется большая вероятность повреждения аэроплана.

Сборка

Самолет из фанеры своими руками сделать не сложно. Если на фюзеляже уже подготовлены соединения шипами, пора начать заниматься созданием паз на крыльях, а также для крепежа на корпусе и для стоечек, поддерживающих крылья. Удобно в процессе сборки использовать напильник и делать подгонку соединений с большей точностью.

Сборку начинают с установки стабилизатора, который приклеивают на хвостовую часть изделия. Далее следует установить крылья на их места при помощи клеевого раствора, который наносят на соединения и устанавливают верхние крылья. Благодаря переворачиваниям модели устанавливают стойки с целью поддержки данных элементов, предварительно нанеся на точки соединения клей.

Далее подлежат установке нижние крылья. Таким же образом аккуратно промазывают клеевым раствором места стыковых соединений на самолете, когда он находится уже в собранном состоянии. После этого нужно дать отдохнуть конструкции, в то время как клей будет высыхать.

Руль высоты и направлений

Модель самолета из фанеры предусматривает, чтобы во время изготовления элементов руля не возникло сложностей. Они могут появиться во время их установки. Ведь нужно сделать ровную установку, чтобы не испытывались сложности при полете изделия. При создании руля следует учесть, что соединительная перемычка обеих половинок небольших размеров и нуждается в усилительном процессе. Усиление можно сделать при помощи тонкой полоски линейки, посадив ее на клей. Можно и увеличить площадь данного участка.

Существует возможность усиления и при помощи угольных трубок. По завершению усиления обтягивают скотчем, после этого категорически запрещен прогрев. Скотч достаточно качественно придерживает элемент, а при попытке нагревания появляется возможность сдвигов стабилизатора. Для руля направления учитываются такие же рекомендации.

Руль высоты выравнивают при помощи подкосов, которые изготавливаются из тонких спиц. Проблемы при вклеивании в фюзеляж не должно возникать, это простой процесс.

А с рулем направления могут возникнуть проблемы – нужно потрудиться для ровной его установки. Для вклеивания в фюзеляж используют наконечники от тяг, которые клеят на спицы. Рекомендуют также воспользоваться установкой подпорок из линеек. Чтобы подпорки для усиления руля высоты не бросались в глаза, их можно спрятать под белым скотчем.

Шасси

Алюминиевые линейки для создания шасси оказались идеальным вариантом при создании изделия. Колеса можно взять от игрушечных изделий.

Надежным будет изготовление сооружения из одной линейки, но можно использовать две линейки по 15 см длиной каждую. Тут срезают лишние части и загибают по чертежу. Лучше на данном этапе совместить приклеивание и сверление отверстий для крепежных шурупов.

Устанавливают шасси после обтяжки. Перед процессом склеивания использовал метод приклеивания нужного элемента, обматывая его предварительно ниткой виток к витку, после чего его смазывают клеевым раствором.

Капот

Данный элемент рекомендуют сделать, как вариант, из полоски потолочки. Вырезают прямоугольник в ширину 7 см и в длину около 30 см, прикладывают к носу самолета и обертывают. Низ склеивают скотчем. Важным моментом считают правильно выбрать направление изгибов потолочки. Бывают случаи с использованием способа нагревания для создания подходящих форм детали. В качестве лобовины мотора используют пропеллер от кулера процессора с подходящим размером. Это помогает решать проблемы с вентиляцией моторных отсеков. Можно ограничиться наклейками распечатанных на принтере жалюзей с чертежной схемы.

Особенности чертежа

Когда не знают, как сделать самолет из фанеры, чертежи в готовом варианте могут быть уместные. Склеивание происходит легко – на листах расположены метки, которые можно совмещать для полученяи правильных линий без смещения.

При переносе изображения на потолочку могут быть использованы такие два варианта:

  • Первый предусматривает фиксирование листа на потолочке при помощи булавок и прокалывания по контуру тонким шилом. После для наглядности соединяют полученные на потолочке отверстия с использованием карандаша, а можно их прорезать острым ножом. На прямом участке будет достаточным сделать несколько проколов, а на кривых точным будет перенос с большим количеством проколов.
  • Второй вариант подходит, если чертеж распечатанный на струйном принтере. Для перенесения увлажняют плитку, прикладывают чертеж и на гладкой поверхности проглаживают теплым утюгом. Картинка остаться на фрагменте материала.

Размещая чертеж, учитывают, что потолочная плитка отличается разной прочностью на изгиб. Этот момент проверяю методом изгибов листа по разным сторонам.

Тут верх и низ самолета показаны в виде половинок, имеющих разные размеры. Для правильного обведения линий советуют отчерчивать сначала одну половинку, после сделать ее зеркальное отражение. Верхнюю часть делят на два отрезка – передний проходит от носа машины, до передней кромки крыла; задний от конца изделия до задней кромки.

Когда создают самолет из фанеры своими руками, чертежи просто незаменимы для рабочего процесса.

Многие мальчики с самого детства увлечены техникой, различными машинками, поездами, самолетиками. У них вызывают большой интерес все элементы, которые имеют непосредственное отношение к данным предметам. Чтобы увлечь ребенка творчеством, предложите ему совместно сделать игрушки, которые будут похожи на самолетик.

Детские поделки в виде самолета станут прекрасным способом совместного времяпровождения с ребенком. Вы сможете весело провести свободное время. Кроме того, подобные поделки можно будет делать вместе с ребятишками на детских праздниках.

Фото поделок на тему самолета демонстрирует все многообразием моделей, которые можно сделать своими руками.

Самолетик из дерева

При создании самолета из дерева возникает вопрос, из чего можно сделать самолетик? Чтобы создать поделку самолетик, необходимо иметь бельевую прищепку, палочки из дерева, акриловые краски, кисти, клей «Момент», ножницы и наждачку.


Алгоритм создания игрушечного самолета

Рассмотрим пошаговые инструкции, как сделать самолет. Это позволит вам создать поделку без особых проблем, если в точности следовать инструкции по созданию игрушечного самолетика.

Берем синюю краску и раскрашиваем крылья будущего самолета. Затем берем красную краску и окрашиваем бельевые прищепки, которые в дальнейшем станут основой самолетика. Чтобы создать задние крылья, необходимо разрезать палочку на две части. Для закругления обрезанного края необходимо использовать ножницы.

Хвост самолета состоит из кусочка палочки. От палочки отрезаем кусочек размером 10 миллиметров. Для этого используем канцелярский нож. Край не должен быть ровным.

При помощи наждачки отшлифовываем поверхность деревянных палочек. Получившиеся детали мы красим и приклеиваем между собой.

Самолет из картона

Для создания данного варианта самолета понадобится картон голубого цвета, коробок из-под спичек, ножницы, клей «Момент», пробка.

Берем трафарет и вырезаем все детали самолета, из которых потом будем его создавать.

Берем коробок из-под спичек и приклеиваем его к основе самолета. Из картона необходимо вырезать одну небольшую полоску, которую затем приклеиваем к основанию самолета. Заготовки одинакового размера затем приклеиваем поверх спичечного коробка с другой стороны.

Чтобы создать хвост, необходимо вырезать полоску габаритами 50 миллиметров на 10 миллиметров. Края закругляются с обеих сторон. Получившуюся полоску необходимо разделить на три равные части. Каждая полоска должна равняться 15 миллиметров. Чтобы это сделать, требуется задействовать канцелярский нож.

К самолетику необходимо приклеить звездочки. Они станут настоящим украшением модели.

Берем пробку из-под вина. При помощи канцелярского ножа отрезаем небольшой кружочек. Далее наносим немного клея на поверхность отрезанного куска пробки и приклеиваем его к самолету. Затем необходимо создать пропеллер. Его создание описано по типу деревянного самолетика.

Берем иголку, которой необходимо проколоть пробку. Затем прикрепляем все детали к основе самолета. Из нескольких листов цветной бумаги создаем небольшие цветочки. Для этого необходимо взять декоративный дырокол. Данные листочки необходимо наклеить на всю поверхность самолетика.

Обратите внимание!


Самолет из бутылки

Для создания самолетика из бутылки необходимо взять непосредственно саму бутылку. При помощи ножа необходимо сделать несколько прорезей, в которые в дальнейшем необходимо будет вставить картон. Это картон внешне должен напоминать крылья и хвост самолета.

Из плотного картона вырезаем деталь, которая внешне напоминает пропеллер. В центре этой фигуры необходимо вырезать место под пластиковую пробку. Необходимо поверх горлышка пластиковой бутылки установить пропеллер, а затем прикрутить пластиковую пробку. Это позволит закрепить пропеллер на пластиковой бутылке.

После этого можно предложить ребенку нанести краску на пластиковую бутылку той расцветки, которую он захочет. Ребенок с удовольствием будет заниматься раскраской основой самолета и его крыльев.

Таким образом, поделки из самолетиков будут готовы. Представленные варианты создания детских самолетиков позволяют быстро сделать поделку.

Вы можете проводить мастер класс по поделкам на тему самолета. Это позволит сделать детский праздник более интересным и в тоже время полезным.

Обратите внимание!

Вы можете сами сделать выбор материалов для поделки своими руками. Если ваш ребенок увлекается деревянными поделками, то лучше всего делать самолет из дерева, если же ребенок увлекается поделками из картона, то рекомендуется создавать цветочный самолет.

Фото поделки самолет

Обратите внимание!

Как сделать самолёт из фанеры своими руками чертежи и описание.

Поделка самолет — как сделать из дерева, бумаги и пластика модель самолета своими руками Как раскрасить самолет из дерева

Самодельный самолет, чертежи машин и краткое их описание построенных самодеятельными конструкторами

ФЕНИКС М-5

Модель, которая оснащена двумя моторами «Вихрь-25» доработанных под воздушной охлаждение. Конструкция ручки и схема управления машиной не имеет аналогов в мире.

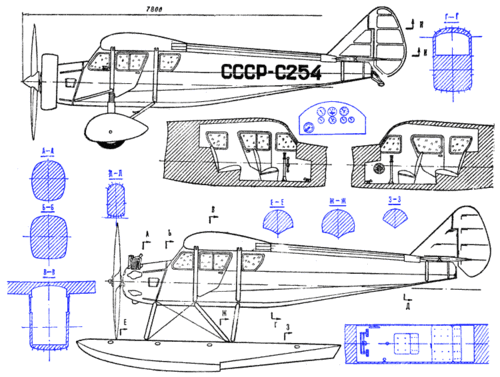

чертежи моделей самолетов из фанеры

Именитые летчики испытатели не скрывали своего восторга, и даже рекомендовали ее применение на военных истребителях.
Взлетная масса машины составляет двести пятьдесят пять килограмм, а площадь поверхности крыла – пять целых шесть десятых квадратных метра.

ФОЛЬКСПЛАН

Модель сконструирована американским конструктором любителем, с тянущем винтом, которая состоит из следующих узлов:

Вал (1), изготовлен из дюралю трубы
лонжерон фюзеляжа (2), материал из которого изготовлен – сосна
обшивка корпуса (3), изготовлена из фанеры толщиной три миллиметра
лонжероны крыльев (4)
дуга (5)
бак (6), который вмещает тридцать литров топлива
шпангоут (7), изготовлен из фанеры толщиной тридцать миллиметров
автомобильный двигатель (8), мощность которого составляет шестьдесят лошадиных сил
капот (9), изготовлен из стеклопластика
рессора (10)
технологические отверстия для установки крыльев (11)
раскосы крыла (12)
его стойки (13)
его расчалки (14)
болт для установки подкоса (15)

Технические характеристики:

Взлетная масса составляет триста сорок килограмм
площадь крыла составляет девять целых двадцать девять десятых квадратных метра
скорость – сто семьдесят километров в час

Данная модель прошла сертификационные испытания и была признана годной к использованию, мало того на ней можно было выполнять фигуры высшего пилотаже и даже «штопор».

АГРО-02

Создан тверскими конструкторами. Основной материал, который использовался при его изготовлении – это фанера, полотно, сосна и отечественный двигатель РМЗ-640. Взлетная масса которого составила двести тридцать пять килограмм и площадь крыла – шесть целых три десятых квадратных метров.

ХАИ-40

Сконструировали студенты харьковского авиационного института. Модель имеет балочный фюзеляж.

ОДНОМЕСТНЫЕ САМОЛЕТЫ БИПЛАНЫ

ОДНОМЕСТНЫЕ БАЛОЧНЫЕ САМОЛЕТЫ

Некоторые из представленных моделей нашли практическое применение в народном хозяйстве для химической обработки полей и аэрофотосъемки.
Чертежи самодельного самолета представляют собой обширную конструкторскую документацию.

Эта кордовая модель самолета рекомендуется начинающим кордовикам. В проверенную временем конструкцию внесены изменения, касающиеся крепления двигателя. Применение «бойцовской» моторамы позволяет быстро заменять двигатели, и предохраняет деревянную носовую часть фюзеляжа от повреждений. Для изготовления такой модели не потребуется дефицитных или дорогостоящих материалов. А склейка всех узлов производится на эпоксидной смоле.

Описание кордовой модели самолета

Фюзеляж кордовой модели самолета изготовлен из липы толщиной 12 мм. Рубанком заготовку зауживают к хвостовой части до 6 мм. Носовую часть усиливают накладками (фанера 1 мм). Ложемент крыла вырезают из фанеры толщиной 1,5 мм, отформовав затем его в размоченном виде по месту.

Самолёт Як-12

Для дополнительной фиксации ложемента, кроме клея, применяют шурупы с потайной головкой. В последнюю очередь вклеивают штыри крепления крыла. Мотораму выпиливают из дюралюминиевых уголков 10×10 мм.

Крыло кордовой модели самолета. Типовые нервюры выпиливают из фанеры толщиной 1 мм, а две центральные — из легкой («осиновой») фанеры толщиной З мм. Внутреннюю законцовку также вырезают из легкой фанеры. Внешняя законцовка — фанера толщиной 6 мм (частичная загрузка правой консоли). Все нервюры обрабатывают в пакете, после чего их облегчают по отдельности. Накладку внутренней законцовки выпиливают из фанеры толщиной 1 мм. В месте вывода корд наклеивают кусок фанеры с вертикальным расположением волокон.

Стенку лонжерона в центральной части крыла делают из легкой фанеры (две центральные нервюры придется распилить для удаления лишнего материала). Лонжерон и кромки — из липовых реек. После сборки крыла модели самолета его центральную часть обшивают миллиметровой фанерой. В последнюю очередь монтируют накладки и косынки на законцовки. Готовое крыло обтягивают лавсаном на БФ-2 или БФ-10, или же фирменной термопленкой. На крыло в месте контакта с накладкой фюзеляжа приклеивают мелкую шкурку на матерчатой основе.

Хвостовое оперение кордовой модели самолета. Киль выпиливают из фанеры 1 мм, а стабилизатор и руль высоты из легкой фанеры толщиной 3 мм. Руль высоты подвешивают на нитяной «пришивке». Перед монтажом стабилизатор и руль необходимо загрунтовать двумя слоями жидкого нитролака. Чтобы исключить риск коробления, на время сушки полезно зафиксировать детали на ровной поверхности. Для этого используют обрезки реек и какой-либо груз, а в качестве разделительного слоя — кусочки лавсановой пленки.

Система управления кордовой модели самолета. Качалку и ее кронштейн выпиливают из алюминиевой пластины толщиной 2-2,5 мм. После сгибания кронштейна в нем нарезают резьбу МЗ под винт качалки. Тягу руля высоты вышкуривают из липовой рейки. Проволочные наконечники крепят капроновыми нитками с нитроклеем.

Шасси кордовой модели самолета. Основная стойка изготовлена из проволоки ОВС диаметром 3 мм. Колесо фиксируют съемными шайбами. Хвостовая стойка аналогична основной, но сделана из проволоки диаметром 1,5 мм. Перед заклейкой верхнюю часть этой детали необходимо расплющить и сделать надфилем насечки.

Винтомоторная группа кордовой модели самолета. Рекомендуется двигатель КМД с воздушным винтом «Термик» 220×125 мм. Обычный топливный бак спаивают из луженой жести.

Сборка и отделка кордовой модели самолета. После выполнения отверстий под винты крепления желательно пропитать их нитроклеем. Деревянные детали модели покрывают двумя слоями нитролака. Для фоновой окраски используют нитроэмаль, а для отделки — самоклеющуюся пленку. Крыло крепят на фюзеляже кольцами из маслостойкой резины.

(Д. Караваев, руководитель кружка, источник: журнал Моделизм спорт и хобби)

Творческий проект по технологии «Деревянный самолёт» Автор: Сахно Григорий Ученик 7 б класса. МБОУ СОШ № 46 гХабаровск 2017 год Руководитель проекта: учитель ИЗО и технологии Шевчук Юлия Юрьевна

План: 1. Проблемная ситуация 2. Размышление 3. Цель проекта 4. Задачи 5. Исследование 6. Решение

Проблема Скоро день рождения у брата. Что подарить младшему брату?

Сделаю поделку своими руками! Военная техника хороший подарок брату. Идея!

Размышление Сделать поделку можно объемной или полуобъемной; в виде картины в технике выжигания или коллажа. Можно изготовить из бумаги и картона; Дерева и других разных материалов. Я давно хотел сделать самолет! Сделаю его объемным из дерева!

Размышление: Как должен выглядеть самолёт из дерева? Как соединять детали? Гвоздями или клеем. Из чего сделать крылья и колеса? Попробую сделать всё из древесины.

Цель: выполнить своими руками подарок брату. Задачи: 1.Познакомиться с модификациями самолёта. 2. Продумать технологию изготовления объемной поделки из дерева. 2. Сделать эстетически красивое изделие.

Исследование Моноплан (от греч. μόνος, «один» и лат. planum , «плоскость») — самолёт, имеющий одну несущую поверхность (одно крыло), в отличие от биплана или триплана. Монопланы стали популярной конструкцией в авиастроении в начале 1930-х годов. По высоте установки крыла относительно фюзеляжа монопланы подразделяют на следующие типы: низкопланы; низкое крыло, более низкая поверхность крыла находится на одном уровне с или ниже основания фюзеляжа. среднепланы; середина крыла, крыло установлено на полпути фюзеляжа. крыло плеча, крыло установлено выше середины фюзеляжа. высокопланы; высокое крыло, верхняя поверхность крыла находится на одном уровне с или выше вершины фюзеляжа. парасоль (от фр. parasol — зонтик) — крыло располагается над фюзеляжем. Если у моноплана крыло не поддерживается расчалками, стойками или подкосами, его называют свободнонесущим. В сравнении с бипланом, крыло свободнонесущего моноплана тяжелее, однако такое крыло обладает более высокими летными характеристиками.

Исследование Некоторые первые попытки более тяжелых, чем воздух аэропланов были монопланами; Моноплан, построенный в 1874 Феликсом дю Тамплем де ла Круа, является одним примером. Другие ранние предпринятые полеты монопланами были выполнены в 1884 Александром Можайским и Клементом Адером в 1890. Терещенко Ф.Ф., Зембинский С.С. Моноплан Страна: Россия, 1912

Исследование Самолет||Моноплан Былинкина Год выпуска||1910 Двигатель, марка|| Мощность||25 Длина самолета, м||~6,5 Размах крыла, м||8,5/8

Исследование Первый моноплан А. С. Яковлева АИР-3 Moscow , June , 1929

Исследование Самолёт 2 мировой моноплан

Исследование МиГ-9 – это советский реактивный истребитель, разработанный сразу после окончания войны. Он стал первым реактивным истребителем, сделанным в СССР. Истребитель МиГ-9 серийно выпускался с 1946 по 1948 год, за это время было произведено более шестисот боевых машин.

Поделка должна быть красивой и оригинальной. 3. Сделана эстетично и аккуратно. 4. Изделие не должно быть сложно в изготовлении. 5. Соблюдена технология изготовления. 6. Себестоимость должна быть небольшая. 7. Экологически чистая. 8. Готовая работа должна эстетически радовать глаз и понравиться брату. Основные требования к подарку:

Материалы: Фанера, цветные материалы — краски, лак, блёстки наклейки.

Инструменты: Канцелярский нож. Линейка. Ножовка. Наждачная бумага. Клей-пистолет.

Техника безопасности при работе с резаком: — не работать с ножом в направлении к своему телу; — крепко держать рукоятку ножа; — использовать только хорошо заточенные ножи и инструменты; — следить, чтобы руки и рукоятка ножа были сухими; — не оставлять нож в положении режущей кромкой вверх; — не оставлять нож вколотым в предметы или между ними; — не пытаться поймать падающий нож; — не использовать нож не по назначению; — задвигать нож после каждого применения.

Техника безопасности при работе с ножовкой: 1.Заготовку необходимо правильно и устойчиво закрепить на верстаке или столе. 2.При работе с ножовкой следует избегать рывков и следить, чтобы полотно не изгибалось. 3.Никогда нельзя направлять полотно пилы пальцем. 4.Рука, придерживающая заготовку, должна располагаться на безопасном от пилы расстоянии. 5.Для уборки стружек используют специальную щетку.

Техника безопасности с клеевым пистолетом: заряженный стержнем термоклеевой пистолет вставляем в розетку и нагреваем, трогать его, нажимать на кнопки и т.д. не нужно, пусть греется необходимое время (5-15 минут, в зависимости от пистолета). когда клей разогрелся и стал жидким, подносим термоклеевой пистолет к рабочей поверхности и начинаем работу. самое неприятное, что может быть в термоклеевом пистолете — это кончик, раскаленная насадка, откуда вытекает клей. Трогать эту часть пистолета не нужно, можно получить ожог. Будьте внимательны! Клей внутри пистолета разогревается до очень высокой температуры, поэтому работать с ним нужно осторожно, чтобы случайно не обжечься.

Решение: 1.

Как сделать самолёт из фанеры своими руками чертежи и описание

Первым делом я нарисовал эскиз в графическом редакторе.

Решение: 2. Начертил чертеж

Решение: 2. Перенес чертеж деталей на фанеру, 3. Затем выпилил эти детали.

Решение: 4. Обработал детали наждачной бумагой. 5. Склеил все детали горячим клеем-пистолетом. 6. Покрасил, оформил некоторые элементы.

Результат.

Поделка получилась красивой и оригинальной. Соблюдена технология сборки игрушки. Работа соответствует задуманному. Себестоимость материалов небольшая. Сделана эстетично и аккуратно. Брату понравится. Контроль качества Самооценка:

Спасибо за внимание! Надеюсь, вам понравилось

Радиоуправление

Быстрое изготовление авиамодели своими руками

Авиамоделизм это интересное хобби, он интересен не только детям но взрослым.
Единственным минусом является стоимость авиамоделей.
Не электроники, она практически не страдает, а самой авиамодели, которая в неопытных руках редко летает больше 3-4 раз.

Для того, что бы набраться опыта — надо сменить 3-4 авиамодели, а это не всегда доступно по цене.
Предлагаю изготовить авиамодель своими руками для полетов на свежем воздухе.

Для упрощения и легкости изготовления лучше всего взять за основу технологию изготовления Плосколетов.

Плосколет — это авиамодель из потолочной плитки (да — той самой что продается в большом количестве на строительных рынках), выполненная по контурной технологии — от настоящего самолета в авиамодели воспроизводиться только контур.

Итак, приступим.

Для начала необходимо скачать чертеж авиамодели — например скачать чертежи авиамодели P40-Warhawk или.
Теперь распечатываем чертежи, наклеиваем на потолочку и вырезаем.

Получаются такие вот заготовки

Фюзеляж разрезаем по длине и вклеиваем деревянную рейку для упрочнения фюзеляжа.
Лучше делать из 2-х слоев потолочки, склеивать клеем для потолочной плитки Титан.

В передней части фюзеляжа устанавливаем электродвигатель
Это может быть коллекторный

или современный бесколлекторный авиамодельный двигатель

Для управления необходимо сделать рулевые плоскости, в нашем случае это будут элероны и руль высоты.
Отрезаем их там где они обозначены на чертеже и соединяем на скотч — как показано на рисунке ниже

На плоскости устанавливаем кабанчики, в них будут крепиться тяги

Устанавливаем электронику.

Одну сервомашинку крепим на крыло и соединяем тягами из упругой проволоки с кабанчиками элеронов.

Другую ставим на половине длинны фюзеляжа и соединяем с рулем высоты.

Можно просто прорезать отверстия под сервомашинки и зафиксировать их клеевым пистолетом или вклеить на Титан — в последнем случае желательно обернуть сервомашинку предварительно бумажным скотчем.

На фюзеляже закрепляем приемник, регулятор оборотов двигателя и аккумулятор.

Закрепить надо так — что бы центр тяжести авиамодели приходился на 23-25% ширины крыла. Тогда авиамодель будет хорошо летать.

Остается только поставить винт и отправляться в полет! По материалам сайта Радиоуправляемые Авиамодели

Еще про радиоуправляемые модели :

Самый дешевый квадрокоптер

— Делаем квадрокоптер из линеек.

Как сделать квадрокоптер своими руками

— Изготовление квадрокоптера из подручных материалов.

Простая радиоуправляемая яхта

— Делаем модель радиоуправляемой яхты за один вечер.

Катер для завоза прикомки на радиоупрвлении

— В помощь рыбаку.

Конструктор с радиоуправлением

— из такого конструткора можно собирать самодельные радиоуправляемые модели автомобилей.

Все Сам и своими руками

Leo комментирует:

Хм, за вечер можно сделать целую эскадрилью радиоуправляемых авиамоделей!

Дмитрий комментирует:

А где можно элекронику по дешевле купить? Я из Челнов.

Говорящие с ветром комментируют:

Думаю интересно не только мне

САША комментирует:

misha комментирует:

очень интересно но лучше я куплю жигуль

Миша комментирует:

покупал как то подобное малогабаритное изделие, из-за маломощности моторчиков и всего остального уносит сквозняком в дальние дали, но при падении планирует и практически не расшибается, расшибить специально не получилось — на дальности метров 20 теряет управление и переходит на автопилот))) плавно оседая в траву. была бы эелектроника готовая помощьнее было бы интересно…

Андр комментирует:

Ходите на сайт RC-Aviation.ru там есть и подборки оборудования.
Дальность полета 600-800 метров (дальше видимости)
Много чертежей и фотоинструкций по изготовлению авиамоделей

У этих самолетиков ресурс был намного больше чем у Да, они не такие эффектные, потому что маленькие, но времени на них пошло чуточку меньше, да и они намного крепче. А что еще нужно для детской игрушки?

Заказа на эти самолетики у меня не было. Просто вспомнил вдруг, что в детстве игрался фанерным корпусом самолета-биплана, предназначенного для полетов на корде. Помню, купили тогда мне только корпус, без двигателя. (На двигатель у родителей тогда не хватало денег). О! Это была моя любимая игрушка. Размах у нее был около 40-50 см (а точнее не помню, давно это было, а самолета уже давно нету… ). Так вот, у меня был фанерный самолет, а у моих детей не будет?! Непорядок. Нужно срочно делать

Итак, нарисовав прямо на листе фанеры чертежи деталей, вырезаем их лобзиком. Фюзеляж у нас будет из семислойной фанеры, все остальное — из трехслойной.

И еще один набор, для самолета чуть побольше (да, делался тогда, когда пришел в негодность первый самолетик)

Пытаемся все это собрать, попутно дорабатывая шиповые соединения напильником (Ну, на глаз же чертежи делались…). После того, как убедились, что все собирается — разбираем, и начинаем клеить.



Кстати, при склеивании очень удобно использовать шприц на 20мл. Это касается не только ПВА, это еще касается пенополиуретанового клея (ППУ), полимерного клея «Дракон»… эпоксидки.. и вообще — любого жидкого клея Точная дозировка клея да еще и туда куда надо — это как раз то, что надо. Я уже не раз говорил — хорошие инструменты и материалы позволяют работать быстрее, качественнее да еще и получать от работы удовольствие.

К сожалению, фотографий готового самолета, процесс сборки которого показан на фотографиях, нету. Обратная ситуация для самолетика поменьше.

Каждый мальчик в детстве мечтал оказаться за штурвалом самолета. Небо, облака, путешествия всегда влекли за собой авантюристов и храбрецов. Но чтобы ощутить себя ближе к авиации, необязательно покупать билет на самолет или поступать в летное училище. Ознакомившись с данной статьей, вы узнаете, как сделать самолет из дерева своими руками.

Необходимые инструменты и материалы

Прежде чем заниматься поиском подходящей модели самолета и его чертежа, необходимо обеспечить себя необходимыми материалами. Лучшим вариантом станет При его изготовлении три слоя березового шпона склеивают с помощью фенольного клея.

В данном случае важна толщина материала, она должна быть около 1 мм, однако могут понадобиться и более толстые листы фанеры. Если вы не знаете, как сделать летающий самолет из дерева, тогда обратите внимание именно на этот параметр. Более того, этот материал очень легкий, гибкий и прочный.

Подбирая подходящую для работы фанеру, следует обратить внимание на ее внешний вид. По всей площади ее толщина должна быть одинаковой. Должны отсутствовать всевозможные дефекты, расслоения, сколы или трещины. Материал должен быть сухим, так его легче обрабатывать.

из дерева


Теперь, когда вы овладели информацией о том, как сделать самолет из дерева различными способами, можно выбрать любой из вариантов и доработать его по своему желанию.

Конструкцию можно сконструировать и самостоятельно, однако для этого нужно будет проштудировать издания по конструкции современных самолетов. Полезными могут оказаться различные программы виртуального проектирования.

Если у вас не получилось найти сухой материал, листы фанеры можно подготовить самостоятельно, выдержав две-три недели в помещении с низкой влажностью и не изменяющейся температурой.

Если вы никогда не делали и не знаете точно, как сделать самолет из дерева, тогда беритесь за работу лишь в том случае, если знаете, какой будет будущая модель, или тогда, когда ее аэродинамические свойства не важны (изготовление детской игрушки).

При изготовлении декоративной модели или игрушки следует избавиться от острых углов, сняв фаску.

Если вы работаете над моделью, предназначенной для полетов, тогда отдельное внимание стоит уделить точному позиционированию хвоста и крыльев. Ведь именно от них зависят аэродинамические свойства.

Заключение

Модели самолетов различного уровня сложности изготовляют мастера по всему миру. При этом самые сложные управляемые модели могут выполнять фигуры высшего пилотажа.

Подобрав подходящий чертеж, вы без труда сможете разобраться, как сделать самолет из дерева. Однако несложной такая работа окажется лишь при изготовлении самых простых моделей. Более трудоемкие задачи начинающим строителям будут не под силу, им стоит осваивать наиболее простые технологии и схемы, а также разобраться в процессе более детально.

Самолет из фанеры является распространенным видом подделки, который можно с легкостью выполнить своими руками.

Немаловажными качествами материала считают :

  • Экологическую чистоту;
  • Долговечность;
  • Прочность.

Фанеру используют во многих отраслях промышленности: при производстве самолета, суда, автомобиля. Этот вид материала всегда остается популярной и незаменимой в творческих процессах народного умельца и дизайнера. Изделия, полученные с ее помощью, способны поражать воображение.

Подготовка инструмента и материала

Для конструирования модели самолета необходимо предварительно подготовить подходящий материал и инструментарий. Рекомендуют запастись в обязательном порядке:

  • Ручным лобзиком по дереву, ведь электрические инструменты в данном случае не помогут, делается все вручную.
  • Модельной фанерой, толщину которой выбирают 3 мм или 7 мм, такой тип материала называют трехслойным и семислойным соответственно.
  • Карандашом, линейкой.
  • Наждачной бумагой и квадратным напильником для обрабатывания запчастей сооружения.
  • Клеем ПВА или любым другим, который предназначается для склеивания древесины.
  • Терпением и желанием доставить ребенку радость.

Начинают конструирование с разметок всех элементов будущей конструкции, а именно с таких:

  • Фюзеляжа;
  • Крыльев;
  • Стабилизатора.

Внимание! Можно изначально рисовать чертежи самолетов из фанеры на листе бумаги, после перенести на фанерные фрагменты. Также возможен вариант рисования элементов непосредственно на листах фанеры.

Без наличия определенных размеров для создания конструкции, если модель выдумана на ходу без шаблонов и чертежей, отталкиваются от конкретных показателей размаха крыльев при сборке агрегата. Оптимальными параметрами для данного сооружения можно взять 30 см для длины размаха. При увеличении длины размаха крыльев соответственно увеличивается размер самого самолета.

Создание заготовок

При возникновении вопроса, как сделать самолет из фанеры, следует начать процесс с создания подготовительных элементов:

  • Составляющие элементы с легкостью можно рисовать вручную, ведь тут нет ничего сложного. Обычно начинают с фюзеляжа, длина которого может быть сделана на 10 мм более, нежели длина крыльев. Корпус изделия вручную рисуют, придавая желаемую форму аэроплану.
  • На корпусе фюзеляжа рекомендуют сразу сделать соединения в шиповой форме для прикрепления крыльев. Благодаря таким соединениям сборные модели из данного материала создаются достаточно крепкие и просто соединяются с помощью клея, по этому, обязательно их нужно использовать.
  • Когда уже высчитаны параметры крыльев – длина 30 см и соответствующая ширина 8-10 см, нужно учесть верную пропорцию. Так как нижние крылья в обязательном порядке должны быть выполнены максимум на 10 мм короче, чем верхние.
  • Осталось пририсовать стойки в качестве элементов поддержки крыльев и сделать эскиз заднего закрылка, стабилизатора.

После выполнения вышеперечисленных процедур приходит пора приступать к вырезанию запчастей при помощи лобзика. По нарисованным контурам аккуратно вырезают все запчасти для изделия. При получении неких неровностей не нужно расстраиваться, они не будут слишком заметны.

Обратите внимание! Полученные путем вырезания детали отшлифовывают наждачными шкурками до момента сборки самолета. Ведь при уже готовой конструкции неудобно будет ее шлифовать, также имеется большая вероятность повреждения аэроплана.

Сборка

Самолет из фанеры своими руками сделать не сложно. Если на фюзеляже уже подготовлены соединения шипами, пора начать заниматься созданием паз на крыльях, а также для крепежа на корпусе и для стоечек, поддерживающих крылья. Удобно в процессе сборки использовать напильник и делать подгонку соединений с большей точностью.

Сборку начинают с установки стабилизатора, который приклеивают на хвостовую часть изделия. Далее следует установить крылья на их места при помощи клеевого раствора, который наносят на соединения и устанавливают верхние крылья. Благодаря переворачиваниям модели устанавливают стойки с целью поддержки данных элементов, предварительно нанеся на точки соединения клей.

Далее подлежат установке нижние крылья. Таким же образом аккуратно промазывают клеевым раствором места стыковых соединений на самолете, когда он находится уже в собранном состоянии. После этого нужно дать отдохнуть конструкции, в то время как клей будет высыхать.

Руль высоты и направлений

Модель самолета из фанеры предусматривает, чтобы во время изготовления элементов руля не возникло сложностей. Они могут появиться во время их установки. Ведь нужно сделать ровную установку, чтобы не испытывались сложности при полете изделия. При создании руля следует учесть, что соединительная перемычка обеих половинок небольших размеров и нуждается в усилительном процессе. Усиление можно сделать при помощи тонкой полоски линейки, посадив ее на клей. Можно и увеличить площадь данного участка.

Существует возможность усиления и при помощи угольных трубок. По завершению усиления обтягивают скотчем, после этого категорически запрещен прогрев. Скотч достаточно качественно придерживает элемент, а при попытке нагревания появляется возможность сдвигов стабилизатора. Для руля направления учитываются такие же рекомендации.

Руль высоты выравнивают при помощи подкосов, которые изготавливаются из тонких спиц. Проблемы при вклеивании в фюзеляж не должно возникать, это простой процесс.

А с рулем направления могут возникнуть проблемы – нужно потрудиться для ровной его установки. Для вклеивания в фюзеляж используют наконечники от тяг, которые клеят на спицы. Рекомендуют также воспользоваться установкой подпорок из линеек. Чтобы подпорки для усиления руля высоты не бросались в глаза, их можно спрятать под белым скотчем.

Шасси

Алюминиевые линейки для создания шасси оказались идеальным вариантом при создании изделия. Колеса можно взять от игрушечных изделий.

Надежным будет изготовление сооружения из одной линейки, но можно использовать две линейки по 15 см длиной каждую. Тут срезают лишние части и загибают по чертежу. Лучше на данном этапе совместить приклеивание и сверление отверстий для крепежных шурупов.

Устанавливают шасси после обтяжки. Перед процессом склеивания использовал метод приклеивания нужного элемента, обматывая его предварительно ниткой виток к витку, после чего его смазывают клеевым раствором.

Капот

Данный элемент рекомендуют сделать, как вариант, из полоски потолочки. Вырезают прямоугольник в ширину 7 см и в длину около 30 см, прикладывают к носу самолета и обертывают. Низ склеивают скотчем. Важным моментом считают правильно выбрать направление изгибов потолочки. Бывают случаи с использованием способа нагревания для создания подходящих форм детали. В качестве лобовины мотора используют пропеллер от кулера процессора с подходящим размером. Это помогает решать проблемы с вентиляцией моторных отсеков. Можно ограничиться наклейками распечатанных на принтере жалюзей с чертежной схемы.

Особенности чертежа

Когда не знают, как сделать самолет из фанеры, чертежи в готовом варианте могут быть уместные. Склеивание происходит легко – на листах расположены метки, которые можно совмещать для полученяи правильных линий без смещения.

При переносе изображения на потолочку могут быть использованы такие два варианта:

  • Первый предусматривает фиксирование листа на потолочке при помощи булавок и прокалывания по контуру тонким шилом. После для наглядности соединяют полученные на потолочке отверстия с использованием карандаша, а можно их прорезать острым ножом. На прямом участке будет достаточным сделать несколько проколов, а на кривых точным будет перенос с большим количеством проколов.
  • Второй вариант подходит, если чертеж распечатанный на струйном принтере. Для перенесения увлажняют плитку, прикладывают чертеж и на гладкой поверхности проглаживают теплым утюгом. Картинка остаться на фрагменте материала.

Размещая чертеж, учитывают, что потолочная плитка отличается разной прочностью на изгиб. Этот момент проверяю методом изгибов листа по разным сторонам.

Тут верх и низ самолета показаны в виде половинок, имеющих разные размеры. Для правильного обведения линий советуют отчерчивать сначала одну половинку, после сделать ее зеркальное отражение. Верхнюю часть делят на два отрезка – передний проходит от носа машины, до передней кромки крыла; задний от конца изделия до задней кромки.

Когда создают самолет из фанеры своими руками, чертежи просто незаменимы для рабочего процесса.

Представляю вашему вниманию очередное свое творение, полукопию легендарного истребителя времен Великой Отечественной — Ла-5ФН…

Из всех советских истребителей Второй мировой, мне пожалуй больше всех нравятся самолеты Лавочкина. Ла-7 — довольно-таки избитый прототип. Эту модель выпускают многие производители. Поэтому решено было строить Ла-5 и именно ФН (нравится мне его характерный воздухозаборник).

Как всегда начал с похода по магазинам в поисках подходящего капота. Вскоре нашел-таки пластиковую тарелку нужной формы и размера. Материалы для постройки классические — фанера, бальза, обтяжка пленкой.
Скачал с интернета проекцию самолета в трех видах. По ней разработал чертежи для ЧПУ и начал пилить — строгать.
Подробно освещать процесс постройки, как обычно не планировал, поэтому фотогрфий очень мало. Но я думаю среди вас немало людей, которые разберутся, что к чему. И может даже кто-нибудь захочет построить этот замечательный самолет.
Фюзеляж состоит из фанерных шпангоутов (до задней кромки крыла) и бальзовых шпангоутов от задней кромки до киля.
Стрингеры из бальзовых реек 5Х5мм. Все это обшито 1,5мм бальзой.


Вот такая была изначально тарелка для капота. Внутри фюзеляжа предусмотрел место для аккумулятора и крепления для серв руля высоты и руля направления.


Стабилизатор и киль из бальзы, естественно не плоские, имеют симметричный профиль, толщиной 10%. Для усиления стабилизатора применил карбоновые трубки 4мм. Петли простые, пластиковые с того же ХК. Управление РВ тягой, расположенной внутри фюзеляжа. Управление РН и хвостовым колесом — с помощью тросиков из рыболовных стальных поводков. Хвостовое колесо не убирается, как на прототипе — еще один минус копийности))).

Крыло по аналогичной технологии — корневая нервюра и нервюлы в месте крепления ретрактов шасси из 3,5 мм фанеры. Остальные нервюры из бальзы 3мм. Передняя часть крыла до лонжерона зашита 1,5мм бальзой. Полностью крыло не стал зашивать для облегчения и упрощения конструкции. Возможно это отрицательно сказалось на копийности, но в полете все равно этого не видно. Профиль крыла — проверенный полусимметричный Clark YM толщиной 15%.


Здесь видно привод управления посадочными щитками. Серва стоит по центру, управление щитками осуществляется с помощью тяг и качалок.

Ретракты шасси сначала поставил обычные, пластиковые, с управлением тягами и одной ретрактной сервой. Позже заменил их на алюминиевые со встроенными моторами. Стойки шасси телескопические, с пружинами.

Собрав предварительно крыло с фюзеляжем вместе, показалось, что фюзеляж коротким получился.

Пришлось удлинить его на несколько сантиметров, пока полностью не зашил.

Обтянул модель пленкой с ХК. Сверху оливковый цвет. Снизу серый. Вообще снизу надо было обтягивать голубой пленкой, но в наличии была только серая.

Снова не смог удержаться и оформил кокпит с элементами копийности. Приборы, прицел, ручки перезарядки, педали и прочее. Пилота, правда так и не нашел. Видно достойных не было))).


Задняя и передняя части фонаря кабины сделана из пластиковых бутылок. Средняя часть просто согнута из листового прозрачного пластика. К фюзеляжу фонарь крепится маленькими саморезами (от старых аудиокассет).

Особая фишка — это кок. Его я сделал из большого яйца, вроде от «киндер-сюрприза». Ступицу выточил из фанеры, закрепил кок на ней мелкими саморезами. Все покрашено в белый цвет.

На модель установил стабилизатор вот такой,

Легкокрылая мечта | Статьи | Известия

Бывший летчик из Иркутска 64¬летний Владимир Башун вот уже пять лет мастерит воздушное судно. За основу он взял чертежи американского самолета Ayers AY-65. Однако русский летательный аппарат ЯК-12 пришелся ближе по духу. В итоге летчик собрал собственную конструкцию, которую теперь в шутку называет «винегретом Башуна».

Небом Владимир Башун «заболел» в раннем детстве. Володя восхищался героическими подвигами Валерия Чкалова и мечтал, что когда вырастет, станет военным летчиком–истребителем, а потом и инженером–конструктором самолетов. После окончания школы уехал поступать в Ейское высшее военное авиационное училище. Однако не прошел конкурс и вернулся домой. Но мечта о полете уже укоренилась в душе. В Иркутске к тому времени начался набор в Сасовское летное училище гражданской авиации. Парень успешно сдал вступительные экзамены.

В 1961 году Башун окончил училище и вернулся в Иркутск. Молодого летчика посадили за штурвал самолета ЯК–12. Владимир Башун летал на внутренних пассажирских авиалиниях, патрулировал леса во время пожаров. За три года Башун налетал 950 часов и ждал переобучения на ИЛ–14. Однако Владимира призвали в армию. Летчика направили в Улан–Удэ, где стали переучивать на вертолет МИ–6.

— После службы в армии оказалось, что для того, чтобы переучиться на ИЛ–14, мне нужно не 900, а 1000 часов самостоятельного налета, — говорит летчик. — К тому времени у нас уже остался только один ЯК–12, на котором уже летал пилот. В итоге мне пришлось переучиваться на вертолет МИ–1. Впрочем, вертолеты мне нравятся больше — я побывал в таких местах, до которых не каждый может дойти. Не раз приходилось летать в тяжелых погодных условиях — в грозу, шквалистый ветер. Пилот попадает под зависимость той структуры, в которой работает. Есть такое понятие «забастовка — работа по правилам». Зачастую начальство требовало взаимоисключающие вещи, в итоге приходилось нарушать. Повреждений как таковых не было, один раз только сломал у вертолета хвост.

В 1981 году Владимир Георгиевич ушел на пенсию с вертолета МИ–8. Однако небо не давало покоя. Пилот руководил клубом дельтапланеристов. А в 2005 году стал собирать свой собственный самолет.

— Я купил у американцев чертежи самолета, но они оказались халтурными, в итоге пришлось собирать собственную модель, которую теперь в шутку называю «винегретом Башуна», — улыбается летчик. — Это двухместный подкосный моноплан верхнего расположения крыла с поршневым двигателем. Знаете, такой своеобразный прототип ЯК–12. Он полностью деревянный, за исключением металлического фюзеляжа.

В гараже на даче летчика расположилась мастерская. Шестиметровая конструкция заняла практически все место. Мастер подошел к изготовлению своего воздушного судна со всей ответственность. С филигранной точность оттачивал каждую деталь. Многие запчасти искал за границей. В итоге будущий самолет можно назвать интернациональным. Потратил конструктор на все про все около трех тысяч долларов.

— Хотелось бы сделать все побыстрее, но 90% времени уходит только на поиски материалов, — сетует летчик. — Технологии у нас все утеряны, сложно найти даже авиационную фанеру, ближайшая страна, где ее можно купить, — Финляндия. Также трудно подобрать и инструменты. Между тем каждая деталь самолета требует предельной точности. Любой лишний миллиметр может погубить всю конструкцию.

Самолет готов на 70%. Владимир Георгиевич уже смастерил корпус фюзеляжа, крылья, хвост. Летчик пока не решил, какой двигатель станет поднимать машину в воздух. Возможно, это будет подержанный двигатель от аналогичного самолета или автомобильный четырехцилиндровый со ста лошадиными силами. Впрочем, все это мелочи. По сути, остались небольшие штрихи, и «винегрет Башуна» взлетит в небо. Однако мастер почему–то медлит.

— Я ведь раньше мечтал, что в будущем стану инженером–конструктором самолетов, поэтому уже сам процесс мне доставляет удовольствие, — признается летчик. — Сборка самолета — праздник для души. А вот оформление летательного аппарата это еще предстоящие хлопоты.

Жена летчика ворчит, что тот возится с летательным аппаратом. Сама же не нарадуется, что у мужа золотые руки. Башун и дачу свою построил по европейским стандартам. Здесь есть и туалет, и душ, и сауна, и бассейн.

— Конечно, сложно жить с летчиком–экстремалом, — улыбается Галина Башун. — Сердце замирает, когда они с сыном уезжают летать на дельтаплане. И еще и эту машину поднимут в небо. А с другой стороны — жить веселее и проще. Будем летать на своем самолете на дачу, а то у нас дороги такие, что не каждая машина пройдет.

Летчик виновато опускает глаза, слушая упреки жены. А сам мечтает, что вновь сядет за штурвал самолета и поднимется на своем мини–лайнере в небесный океан.

Авиамоделирование чертежи для начинающих. Авиамодели из потолочной плитки своими руками – видео обзор и пошаговая инструкция

Вступление

На создание своего первого самолета меня толкнуло банальное безденежье и желание научиться летать. Так как подаренный мне моей девушкой китайский самолет ремонтировался нескончаемое количество раз и, в конце концов, пришел в неремонтоспособное состояние, а на покупку нового не хватало средств, то было принято решение построить собственный. Тем более что на форуме магазина modelsworld.ru , мне советовали поступить именно так. Изначально попытался скопировать фюзеляж своего китайского самолета, но постройка самолета требует хоть каких нибудь начальных знаний. Поэтому лучше иметь под рукой уже написанное более опытным конструктором пособие. А, тут еще ползая по Интернету в поисках подходящего самолета, наткнулся на статью «ParkFlyer 2 или наш ответ Piper»у и Cessn»е» автора Евгения Рыбкина (ссылка). Очень удачный для меня вариант: высокоплан, а значит более легкий и предсказуемый в управлении; радует и то, что самолет отечественный, так как в этом классе наши самолеты практически не представлены.

Прочитал статью, и хотя там несколько иной способ изготовления, решил строить именно по этому руководству. Правда, если сравнить оба варианта, то общее будет только название самолета — все-таки описание Евгения Рыбкина больше подходит для тех, у кого уже есть опыт постройки моделей и есть наличие необходимых материалов и инструментов. В некотором роде, мой пример выглядит, как «постройка самолета в не благоприятных условиях». Поэтому и внешне модели отличаются (Самолет Як-12 Евгения Рыбкина — слева, Мой вариант самолета Як-12 — справа):

Постройка моего самолета велась скорее интуитивно, чем по науке: не были произведены ни какие расчеты, не подобран двигатель, а воткнуто то, что было в наличии. Сказывается удаленность города, в котором я живу — до единственного известного мне магазина моделей более 100 км, а в наших строительных магазинах целая проблема купить нормальную потолочку и хороший клей. Поэтому процесс постройки постоянно тормозился отсутствием необходимых материалов и деталей. В итоге, что-то было снято с разбитого китайского самолета, что-то (а это большая часть) было изобретено из подручного материала.

Так как это мой первый самостоятельно построенный самолет, то не обошлось и без ошибок. Поэтому в процессе создания самолета приходилось искать разные варианты решения задач, то и некоторые исправления и модернизации проявлялись в процессе. Поэтому есть смысл дочитать статью до конца, дабы не повторять моих ошибок.

Хотелось бы добавить, что данную статью не стоит воспринимать, как руководство к действию или инструкцию по постройке самолета, как я, к примеру, воспринял статью Е. Рыбкина. В ней всего лишь описывается процесс изготовления новичком, в области самолетостроения, паркфлайера, практически из подручных средств. Но, если Вы строите свой первый самолет, и у Вас нет возможности разжиться фирменными деталями, то, надеюсь, некоторые моменты Вам пригодятся. В общем, дерзайте, и все у Вас получится!

Материалы и инструменты

На данный самолет у меня ушло в принципе не так уж и много материала. Учитывая, что некоторые узлы и детали переделывал по нескольку раз, пытаясь добиться более точного соответствия, количество истраченного материалы минимально. Больше всего потратил времени, так как из-за работы мог заниматься самолетом только по вечерам.

В статье Е. Рыбкина описывается изготовление самолета из пенопласта ПС-60. Там для его резки используется специальный станок, где роль ножа играет нагретая нихромовая (возможно я ошибаюсь в названии) проволока. Из-за отсутствия данного приспособления, я решил изготовить модель полностью из потолочки. Более доступного материала на тот момент у меня не было. Я использовал потолочку разных производителей, разных расцветок, но одинаковых параметров: 500*500 мм, одинаковой плотности, толщиной в 3 мм и обязательно должна выглядеть, как «коробка от «Доширака»». На самолет у меня ушло девять листов. Покупая в магазине потолочку, прикупите бутылочку клея для потолочной плитки. Я использовал клей «Мастер». Как выяснилось позже, это аналог широко известного клея «Титан». В общем, спросите у продавца, он Вам подскажет.

Затем идем в канцелярский магазин и покупаем там линейки деревянные 30 см и 50 см. Линейки длиной 30 см я использовал, как нервюры в крыле и для жесткости фюзеляжа. Как показала практика, для жесткости фюзеляжа лучше использовать 50 см линейку — они более толстые. Там же, я прикупил цветной скотч для обтяжки модели. Из-за ограниченного ассортимента пришлось взять белый, синий и оранжевый цвета. Для имитации стекол искал черный скотч, но не нашел. Зато в нашем канцелярском магазине продаются вязальные спицы. Взял четыре штуки по 2 мм и две по 3 мм. В принципе можно обойтись и без 3 мм спиц — я их использовал в качестве распорки между крылом и фюзеляжем, но спицы довольно тяжелые, после нескольких лихих виражей выпадали, и пришлось их заменить на пластиковые трубочки. Если у Вас нет готовой мотораммы, как в моем случае, то еще понадобится лист фанеры толщиной 3мм и размером примерно 200*200 мм.

Инструменты, которыми я пользовался: канцелярский нож, со сменным лезвием, ножницы, гелиевая ручка, шило и крестовая отвертка диаметром 3 мм, набор булавок и, конечно же, линейки.

«Начинка»

В статье Е. Рыбкина приводится очень много расчетов. И, исходя из этих расчетов, подбираются мотоустановка и прочая электронная начинка. Это правильный подход при создании серьезного самолета. Возможно, при следующей постройке, я воспользуюсь этим способом. В тот же момент, я исходил из того, что было у меня в наличии. А было у меня следующее: аппаратура Futaba 6EXA с приемником, два китайских мотора, с тыловым и фронтальным креплением, регулятор на 30А, две сервы весом 8 г. и усилием 1.3 кг, кабанчики, снятые с китайского самолета, два пропеллера размерами 10*7 и 8*4 с коком и китайская батарея на 8.4 вольта и емкостью 650mAh.

Чертеж

Чертежи я скачал там же, в статье Е. Рыбкина и распечатал листы на принтере.

Склеивание происходит очень просто — на листах есть метки, которые достаточно совместить, что бы получить правильные, без смещения линии. Для переноса изображения на потолочку можно использовать два способа. Первый заключается в фиксировании листа на потолочке булавками и в прокалывание по контуру тонким шилом. Затем, для наглядности можно соединить полученные на потолочке отверстия карандашом, а можно просто прорезать острым ножом. На прямых участках достаточно делать несколько проколов, а на кривых чем чаще будут проколы, тем точнее будет перенос. Второй способ годится, если чертеж распечатан на струйном принтере. Для переноса слегка увлажняем плитку, прикладываем чертеж и на ровной поверхности проглаживаем теплым утюгом. Изображение должно остаться на пенопласте. Главное не переборщить с температурой и не расплавить потолочку.

При размещение чертежа, стоит помнить, что потолочная плитка имеет разную прочность на изгиб. Это легко проверить, изгибая лист в разные стороны. Это относится к крылу, так как у меня половинки левого и правого бортов были размещены по диагонали, от одного угла, к другому. Это позволило избежать склеивания фюзеляжа из нескольких листов потолочки.

Хотелось бы обратить внимание, на то, что верх и низ самолета даны половинками, и они разных размеров. Для правильного обвода линий надо отчертить сначала одну половинку, а потом сделать ее зеркальное отражение. Верхнюю часть я разделил на два отрезка — передний идет от носа машины, до передней кромки крыла; задний от конца до задней кромки.

Профили крыла, а также внутренние шпангоуты на чертеже оказались меньше, чем нам надо. Поэтому придется изготавливать их самим.

Фюзеляж

После того, как вырезаны днище и боковины фюзеляжа, размечаем на них, где будут находиться шпангоуты. Что бы особо не мудрить, я почти все расположения шпангоутов перенес с чертежа.

За исключением «А» и «Б». Эти два шпангоута я решил использовать в качестве моторамы. Так как моторов у меня было два и с разными креплениями, то мотораму решено было сделать универсальную для моторов с передним и задним креплениями, сократив расстояние между шпангоутами так, что бы помещались оба мотора. В последствии такая компоновка очень пригодилась — изначально установленный мотор оказался слишком слаб.

Мотораму изготовил из двух фанерных пластин толщиной 3мм и двух отрезков линейки. Так же для прочности и регулировки наклона пластин внизу у основания добавил два уголка. В шпангоуте «Б» или в задней стенке моторамы не забываем прорезать отверстия для вывода проводов мотора к регулятору. Склейка всей конструкции производилась эпоксидной смолой. Изначально хотел сделать «кривую» раму, что бы потом не заморачиваться с выкосами вниз и вправо. Но на форуме сайта modelsworld.ru меня вовремя отговорили и посоветовали сделать наклоны мотора путем подкладывания шайб под основание. Забегая вперед, скажу, что конструкция получилась очень прочная — после нескольких сильных лобовых ударов о землю лопнула передняя стенка в месте крепления двигателя. Второй вариант, когда сама рама покупная, а основание из пенопласта я рассматривать здесь не буду, так как этот вариант еще не прошел летные испытания. Да и сложного там ничего нет: изготавливается пенопластовое основание, усиленное линейками под уже готовую мотораму.

Так же надо продумать, где и как будет располагаться «начинка»: сервы, аккумуляторный отсек, приемник и регулятор.

Для регулятора я изготовил небольшой подиум из того же упаковочного пенопласта, сделав в нем углубление толщиной чуть большей, чем сам регулятор, куда наклеил две полоски двустороннего скотча. Сделано это было для более комфортной работы с проводами при соединении и для больше безопасности регулятора.

Сразу после подиума, на днище, у меня разместился силовой элемент для шасси, выполненный опять же из линейки. В него будет вкручиваться шасси.

Для аккумуляторного отсека я использовал брусочки упаковочного пенопласта подогнанные по размеру аккумуляторной батареи и линейку в качестве шпангоута «В» (перед вклеиванием, линеку лучше обернуть скотчем пару раз, не то при падении аккумулятор ее сломает). Отсек получился универсальным — в нем удачно размещаются, как и Ni-Cd батарея, так и Li-Po. Причем, там достаточно места, что бы путем перемещения батареи регулировать балансировку. Там же у меня располагался приемник.

Сразу за аккумуляторным отсеком перед шпангоутом «Д» я разместил серво машинки для руля направления и руля высоты. Для них так же был изготовлен подиум из пенопласта, в котором были вырезаны ниши под машинки. На места, в которые будут вкручиваться шурупы крепления, приклеил полоски из линейки.

Затем вклеил шпангоуты «Д» и «Е», предварительно вырезав в них пазы для усилений бортов фюзеляжа. Так же в шпангоуте «Д» были прорезано отверстие под тяги рулей. На фотографии выше отверстие в виде круга, но мне пришлось отказаться от такой формы и сделать его квадратным и срезать верх. То есть получилось наподобие перевернутой буквы «П». Такая конструкция оказалась более практичной.

Планируя самолет, я думал сделать крылья съемными, вставляющимися на спицах с левой и правой стороны соответственно. Но, уже изготовив эту конструкцию, понял ее слабые стороны. Во-первых, пришлось бы продумывать доступ к внутренним отсекам. Во-вторых, при ударе скорей всего места крепления крыльев попросту бы вырвало из фюзеляжа. Поэтому я решил сделать крепление крыльев классическим для подобных моделей — съемным, на резинках.

На картинке, приклеенные линейки это то, как делал я изначально. Красным показан последующий вырез под крыло; синим — силовые элементы из линеек; желтым — примерное место отверстий под палочки, на которых будут крепиться резинки. Вырез будет зависеть от формы крыла. Конечно, такой вырез делать лучше сразу, когда есть возможность приложить обе половинки друг к другу, что бы получилось одинаково на обоих бортах. В принципе, я удалял верхнюю часть уже на склеенном и обтянутом фюзеляже — получилось не плохо. Но все равно, склеивание низа и бортов желательно производить после того, как будет изготовлено крыло и вырезаны под него посадочные места в бортах.

Сейчас, уже полетав на готовой модели, пришел к выводу, что задний силовой элемент не обязателен, так как сзади вполне хватает шпангоутов и обтяжки скотчем. Но если Вы переживаете за прочность — можете сделать его.

Так как низ борта имеет не прямую форму, то склейку я производил следующим образом: первым склеил центральную часть, фиксируя положение дна, борта и шпангоутов булавками; после высыхания клея так же приклеил носовую часть; и в заключение приклеил хвостовую часть. Мотораму к бортам я приклеивал с помощью эпоксидной смолы.

После склейки у меня получилось следующее:

В нижней части, перед шпангоутом «В», по обе стороны вклеил на эпоксидку две пластиковые запчасти от спиц, отверстиями наружу. Они идут со спицами и одеты на концах. В эти отверстия будут вставляться подкосы крыла.

В самом углу задней части корпуса, я разместил кусочек пенопласта. В него будет «втыкаться» руль направления. Верхняя часть фюзеляжа состоит из двух половинок: носовой и кормовой. После перехода на строительство самолета с крепежом крыла на резинках, отпала необходимость делать носовую часть с заходом на крыло. На фото показано пунктиром, в каком месте надо сделать обрез.

Перед установкой задней верхней части необходимо разместить рулевые машинки и тяги (боудены) внутри фюзеляжа. Так как у меня тяга руля направления выходила в аккурат через заднюю крышку фюзеляжа, то в ней (крышке) пришлось проделать не большое отверстие под боуден. Еще одно отверстие сделал в задней части левого борта под тягу руля высоты.

Обтяжку фюзеляжа производил белым скотчем. Тут не встретил ни каких сложностей. Зато изготовление аппликаций отняло некоторое время.

Для имитации иллюминаторов кабины изготовил шаблоны из картона. Потом просто их прикладывал на синий скотч, обводил и обрезал канцелярским ножом.

Синюю полосу делал из полоски скотча. Скотч наклеил прямо на фюзеляж, разметил, провел по разметке ножом и удалил лишнее. Но это являлось большой ошибкой — обрезать синюю полосу по месту, на фюзеляже. После удара об землю, потолочка лопнула именно в том месте, где проходили надрезы, хоть и пытался при обрезке, как можно меньше касаться пенопласта.

Надписи распечатаны на принтере, обрезаны и наклеены на прозрачный скотч.

Рули высоты и направления

При изготовлении самих рулей, не возникло ни каких сложностей. Проблемы появились при их установке — требовалось добиться ровной установки, что бы при полетах не испытывать проблем.

При изготовлении руля высоты надо учитывать, что перемычка, соединяющая две половинки, довольно мала и требует усиления. Я сразу не обратил внимания на это, за что и был наказан: в полете эту перемычку порвало, не смотря на обтяжку скотчем, и РВ сработал, как элерон. В результате несколько бочек и земля. Усилить можно тонкой полоской линейки приклеенной на клей, а также, немного увеличить сам размер этого участка. Возможны и более практичные варианты усиления, нежели использовал я. Например, угольными трубками. После усиления обтянуть скотчем. И еще один важный момент: после обтяжки не греть! Скотч и так довольно прочно держится, а если начать греть, то стабилизатор скорей всего поведет, как получилось в моем случае. Пришлось изготовить новый. Тоже самое касается и руля направления. Руль высоты выравнивал с помощью подкосов изготовленных из тонких спиц. Проблем при вклеивании в фюзеляж не возникло, поэтому описывать подробно не вижу смысла.

А вот с рулем направления проблемы были — ни как не хотел устанавливаться ровно. Для вклейки в фюзеляж использовал наконечники от тяг, наклеенные на спицы.

Но этого было недостаточно, и пришлось устанавливать подпорки из линеек. В дальнейшем подпорки, как и усиления руля высоты, спрятал под белый скотч, что бы не бросались в глаза.

Крылья

Самой проблемной частью при изготовлении у меня оказалось крыло. Его я переделывал несколько раз, пытаясь добиться одинаковых результатов на обоих крыльях. Все время получались разные. Сказывалось отсутствие опыта.

Важным моментом при размещении чертежа крыла на листе потолочной плитке, будет выбор направления изгиба самой потолочки, о чем уже говорилось выше. При разметке крыла нам надо будет сделать его зеркальное отражение с отступом чуть большим, чем передняя высота нервюры. То есть, обрисовываем одну половину, отступаем нужное расстояние (примерно 20 мм), переворачиваем выкройку крыла и обрисовываем зеркальное отражение. В моем случае отступ был около 15 мм и, все равно, не хватило.

В качестве материала под нервюры использовалась линейка. Изначально я сделал нервюру не правильной формы с острым лобиком, но потом, получив совет на форуме, исправился. Вообще то, желательно сделать профиль, как на чертеже, но размерами подходящими под наше крыло. На крыле получилось четыре нервюры: три на широкой части и одна по середине, между концом широкой части и окончанием крыла.

В первых трех нервюрах, на одинаковом расстоянии, были проделаны по два отверстия под спицы, которые изначально задумывались, как приспособления для крепления крыла к фюзеляжу. Но даже если делать крыло с верхним креплением, я думаю, что спицы можно оставить, так как они придадут крылу жесткости и не дадут сломаться.

Когда все будет подготовлено, приступаем к сгибу крыла. В Интернете можно найти много способов для сгибания потолочки. Суть везде одна — надо греть. Я нагревал обогревателем. И тут главное не торопиться. Подобрать температуру, при которой и самому не очень горячо, и лист гнется так, как надо. Уже на следующих крыльях я делал так: брал две деревянные 50 см линейки, прикладывал с двух сторон и гнул (давил) линейками, а не руками. Сделано это было для того, что бы не оставались вмятины от пальцев. Фиксировал при склеивании прищепками и даже скрепками. При склеивании, при фиксации, так же лучше использовать ровную подложку в виде линеек.

Я об этом понял, только когда на оставленном сохнуть до утра крыле остались вмятины от прищепок и скрепки.

Так получилось, что у одного крыла, концевая хорда оказалось меньше, чем у другого на 5-7 мм. Замучив несколько листов потолочки, решил сделать проще. Замерил не достающий кусок, вырезал его из отходов и приклеил. После обтяжки скотчем отличия видны не были.

Далее делаем профиль внутренней стенки крыла из линейки. Достаточно просто приложить вертикально крыло к листу бумаги и обвести по контуру, а затем перенести получившийся контур на линейку. На этом профиле у меня вышло два ряда отверстий — первый под выход спиц из крыла, и второй, чуть ниже и чуть в сторону под вход спиц с противоположного крыла. Когда профили будут вырезаны, наклеиваем их на торцы крыла, и, после высыхания клея, вставляем спицы в отверстия. Получается вот так:

Затем вырезаем прямоугольный кусок потолочки, с примерным нахлестом на крыло 30-50 мм. Равномерно расположив заготовку на крыле (как на фотографии), приклеиваем нижнюю часть. После высыхания клея выгибаем по форме крыла. Получившееся крыло примеряем на фюзеляж, размечаем ширину и удаляем не нужные участки ножом.

Была даже идея, таким способом увеличить площадь крыла, но так как самолет полетел, решено было оставить все, как есть.

Обтяжку крыла делал скотчем белого цвета с нахлестом в 3-5 мм. Концы крыльев сделал оранжевого цвета. Надписи распечатал на лазерном принтере, обрезал и приклеил на прозрачный скотч. К помощи утюга для разглаживания неровностей прибегать не стал, так как небольшой перебор по температуре грозит деформацией.

В качестве подкосов я использовал толстые спицы. Но то ли ошибся в расчетах, то ли спицы оказались тяжеловатым материалом, в полете, после нескольких маневров, они выпадали даже после приклейки. Пожалуй, есть смысл найти более легкий вариант. Например, как предлагает Е. Рыбкин, можно воспользоваться трубочками от сладкой ваты или подобрать аналог.

Для установки подкосов я использовал трубочки от сока в тетрапакетах, так как с их помощью легко добиться нужного угла установки подкосов. Вклеивал в крыло на эпоксидку.

Шасси

Длительное время не мог изготовить шасси, так как не мог подобрать соответствующий материал. Но в итоге, как всегда, помог магазин канцелярских товаров — алюминиевые линейки, это то, что нам надо. Колеса использовал от китайского самолета, размерностью 5.

Надежнее будет изготовить конструкцию из одной линейки, но я не нашел линейку подходящей длины, поэтому пришлось использовать две по 15 см. Срезал лишнее и загнул по чертежу. Изначально планировал крепить к фюзеляжу путем приклеивания, но первые же испытания (просто кинул на пол) показали, что такая конструкция слишком хлипкая. Пришлось совместить приклеивание и просверлить отверстия под крепежные шурупы.

Форма выкройки шасси

Устанавливал шасси после обтяжки. Перед склеиванием использовал метод, описанный у Е. Рыбкина: часть, которую собирался приклеить, обмотал ниткой, виток к витку и затем смазал клеем.

Капот

Изначально при изготовлении капота, я хотел последовать примеру, описанному в статье Е. Рыбкина, но после нескольких попыток нашел этот способ сложноватым для меня. В результате, решил сделать капот из полоски потолочки. Вырезал прямоугольник шириной 70мм и длиной примерно в 300мм, приложил к носу самолета и обернул. Низ склеил скотчем. Тут важным моментом является правильный выбор направления изгиба потолочки. В моем случае обошлось без нагревания и прочих способов, к которым прибегают для придания формы потолочки. В качестве лобовины мотора хотел использовать пропеллер от кулера процессора, но пока не нашел подходящего размера. Это помогло бы решить проблему вентиляция моторного отсека. Пока ограничился наклейкой распечатанных на принтере жалюзей с чертежа.

Полеты

Первые вылеты были без шасси, без капота, с фанерной моторамой и спицами в качестве подкосов. Нетерпение заставило выехать в поле при довольно ощутимом порывистом ветре.

Проверка, центровка. Для груза на нос приклеиваю несколько пятирублевых монет. Пускаю с руки без мотора — полет не далек, но ровный, с небольшим креном. Решаюсь на полет с мотором. Первый вылет — комом. Самолет ни как не хотел лететь — на полном газу плавно опускался в траву. Сказалось использование неизвестного мотора. Поле того, как самолет «сел» рядом с трубой, замаскированной в траве, решил не испытывать судьбу и поехал домой переделывать мотоустановку. Хорошо, что мотораму изначально делал универсальную, поэтому переделка не заняла много времени. Так же решил поставить Li-Po вместо стандартной батареи.

Снова в поле. Ветер еще более усилился, но это не останавливает, хотя мысль «а может обождать?» возникает. Опять проверка и взлет. Теперь другая картина — самолет летит, набирает высоту, делает неуверенные повороты, но все это как-то странно: против ветра нос задран — хвост опущен. По ветру картина наоборот — нос опущен, хвост задран. Не сколько раз, при поворотах был подхвачен порывами. Один раз вывернуть не получилось, и не слабо приложился о землю. Появилась трещина под синей полоской. Но на этом эксперименты не прекращаются — надо ведь выяснить, что с самолетом не так. До выяснялся: во время одного из полетов самолет вдруг сделал две бочки и «мягко» сел в лужу. Подошли, и сразу все стало ясно — сломалась та самая перемычка, соединяющая половинки руля высоты.

Из повреждений того дня: помятый нос, трещина под полоской, оторванная спица-подкос. Немного. Едем домой на ремонт.

Следующее утро выдалось безветренным и решение ехать появилось сразу. Если честно, то переживал очень сильно: после первых полетов казалось, что самолет собран плохо и где-то куча недочетов и просчетов. Проверка на земле и старт. И, о чудо! Самолет летит как надо! Набор высоты, поворот, другой, уменьшаю газ почти до половины, а он все равно летит! Восторгу нет предела! Единственное, что немного портило настроение — при поворотах надо быть очень внимательным с кренами: чуть зазевался и самолет стремительно теряет высоту. Но ловится очень легко, хотя адреналину добавляет. Достаточно руль направления поставить в центр, а руль высоты взять немного на себе, и самолет переходит в горизонтальный полет. Правда, опыта у меня маловато и в итоге я его воткнул в землю. В этот раз повреждения были более значительными: лопнула моторама в местах крепления болтов, еще более помялся нос, сломало линейку, удерживающую батарейку.

Заключение

Не смотря на последние повреждения, самолетом очень доволен, хоть он и не тянет на роль тренера, как задумывалось вначале. Это был мой первый самостоятельный шаг в р/у авиацию. При постройке данного самолета, я многое узнал, что не сомненно, мне пригодится при постройке других самолетов.

Хотелось бы еще добавить, что испытания и доводка продолжаются.

Хотелось бы сказать огромное спасибо моей маме, девушке Маше за то, что терпели весь бардак, который я развел дома; Вадику за снабжение деталями и идеями; форумчанам форума forum.modelsworld.ru , в особенности Barbus»у за его советы.

Спецификация:

Длина — 685 мм
> размах крыльев — 960 мм
> вес — 500 г

мотор — E-Sky Ek5-0003B 900KV
> регулятор — Rich-ESC — 30A
> серво — E-Sky Ek2-0500 вес 8г. Усилие 1.3 кг
> пропеллер — 10*7

Аппаратура — Futaba 6EXA 40Mhz

Автор — Жуков Евгений Валерьевич. (Terranozavr)
Эксклюзивно для сайта ModelsWorld
Перепечатка и публикация на других ресурсах
возможна с разрешения администрации сайта
и обязательной ссылкой на ресурс.
Контакт [email protected]

Мой блог находят по следующим фразам

Страница 1 из 10

Радиоуправляемая авиамодель — тренер верхнеплан для начинающих авиамоделистов своими руками из потолочной плитки

Не так давно я задался целью сделать фотоинструкцию по изготовлению верхнеплана. Основная цель — создание авиамодели для начинающих.

Верхнеплан хорош тем, что имеет склонность к самостабилизации в полете. Это помогает новичку в случае затруднения — отпустить ручки управления и авиамодель самостоятельно примет горизонтальное положение.

Прототипом я выбрал малоизвестный советский самолет САМ-5-2бис

Цессны и Пайперы делают все кому не лень, а о советских самолетах незаслуженно забывают.

Прототип славился тем, что в сентябре 1937 за 19 часов 59 минут пролетел 3513 км, тем самым установив новый мировой рекорд дальности полета.

В этой радиоуправлемой модели самолета я не использую дефицитные или труднодоступные материалы — типа карбона или углепластиковых трубок. Все максимально заточено для изготовления в домашних условиях из подручного материала.

После окончания изготовления у вас получиться такая вот авиамодель:


Данная авиамодель принадлежит Akzegutor и изготовлена по этой фотоинструкции.

Большое СПАСИБО ему за предоставленные фотографии!

Итак, для изготовления нам потребуется следующее:

Упаковка потолочной плитки.

Канцелярский нож

Линейка металл ическая — для отрезания потолочки ровными линиями

Маркер с тонким стержнем или капилярная ручка.

Клей.

Цветной или прозрачный скотч для обтяжки авиамодели.

Клей можно применять любой из описанных в статье Клеи в моделизме .

Изготовление авиамодели максимально упрощено (но не в ухудшение качества авиамодели). Я постарался избавиться от операций по сгибанию потолочной плитки , так как выгнуть 2 одинаковых крыла для новичка обычно проблематично.

Размах авиамодели получился 96 см без законцовок, полетный вес 760 грамм.

Вопросы можно задать в нашем , обязательно отвечу!

Электроника на Сам5Бисте используется следующая:

Для неспешных полетов можно выбрать из следующих двигателей:

Turnigy 2830 Brushless Motor 800kv

Turnigy 2213 22turn 924k

hacker Style Brushless Outrunner 20-22L

Берите любой который есть в наличии.

Воздушные винты для этих моторов подойдут 10х6 , 10х4.7 , 11х4.7 . В упаковке 6 винтов, советую взять две упаковки — первую и последнюю. Это позволит вам менять винт под погоду или настроение.

Для более быстрых полетов нужен двигатель с большим числом оборотов на вольт:

hacker Style Brushless Outrunner 20-28M

TURNIGY 28-30-azj 14A 1100Kv

hacker Style Brushless Outrunner 20-26M

Воздушные винты для них 8х6 и 9х4.7

К двигателю нужен регулятор, берем на 18-20 ампер или больше.

Hobbyking SS Series 18-20A ESC

TURNIGY Basic 18A v3.1

TURNIGY Plush 18amp

TURNIGY Sentry 18amp — с побаночным контролем батареи

TowerPro w18A

Можно поставить и более мощные, на 25 ампер, если вы будете экспериментировать с винтами.

TURNIGY Sentry 25amp

Hobbyking SS Series 25-30A ESC

TowerPro w25A

Сервомашинки используются следующие:

3 сервы HXT500 5g / .8kg / 10sec Micro Serv

1 сервомашинка на руль высоты из следующих:

HXT — это очень хорошие сервомашинки, дешевые и надежные. Брать более дешевые не стоит.

Аккумулятор нужен 3S с емкостью около 1000 мач.

ZIPPY Flightmax 1000mAh 3S1P 15C

ZIPPY Flightmax 1300mAh 3S1P 15-25C

Turnigy 1000mAh 3S 20C Lipo Pack

ZIPPY Flightmax 1300mAh

Turnigy 1000mAh 3S 25C Lipo Pack

Берите любые, какие есть в наличии. Батарей лучше брать сразу пару. Так как выходить в поля с одной батареей — это слишком мало летать.

С электроникой закончили, пора переходить к изготовлению.

Я не ставил законцовки, так как без них авиамодель боле четко выполняет бочки, но в дальнейшем планирую использовать САМ-5-2бис для полотов с фотоаппаратом, поэтому посталю их под наклонов вверх, это улучшит полетные харакеристики — самостабилизацию в полете и снизит нагрузку на крыло.

Снижение управляемости по элеронам для съемки с небе — не критично:)

Чертеж авиамодели САМ5Бист можно скачать с Depositfile или нашего сайта

В архиве чертежи в PDF и файлы фотографий прототипа САМ-5-2бис. Распечатывайте, склеивайте листы между собой и вырезайте шаблоны.

Крыло самодельной авиамодели

Изготовление авиамодели я начинаю с крыла. Так как крыло — это самая важная часть авиамодели. Как показала практика, авиамодель может лететь с кривым фюзеляжем (например после починки в поле с помощью скотча), но с кривым крылом радиоуправляемая модель самолета летает плохо, или совсем не летает.

Переносим чертеж крыла на потолочку. Это можно сделать с помощью линейки или распечатав PDF файл.


Лист потолочки гнется в одну сторону лучше чем в другую, необходимо сориентировать его таким образом, что бы длинна крыла располагалась как раз на наиболее плохо сгибаемую сторону.

Вырезаем нижнюю часть крыла и наклеи ваем лонжерон-переднюю кромку.

Лонжерон — просто отрезок потолочки шириной в 1 см. Я сделал его сужающимся к краю крыла, но потом пожалел.

Лучше делать просто шириной в 1 см.


Этот лонжерон добавит крылу жесткости на прогиб и позволит сформировать переднюю кромку крыла не прибегая к

Вы ищите чертежи авиамодели который нужен именно Вам?

Перебирая чертежи которые Вы нарыли в инете или взяли из книг или журналов, Вы думаете что то не то……..

Это тот слишком сложный, этот слишком прост и примитивен, а этот вообще весь из бальзы….

И если Вы думаете, ну где же ГДЕ ЖЕ найти тот чертеж который нужен мне, где та оптимальная модель самолета или планера которая отвечает именно моим требованиям???

То Вы попали по адресу, с чем Вас и поздравляю)))

Здесь Вы найдете ВСЕ!!!

А если не найдете то зайдите попозже так как сайт постоянно обновляется и дополняется.

На сайте использованы материалы журнала Моделист-Конструктор. Все права на данные материалы принадлежат их авторам и журналу Моделист-Конструктор. Материалы сайта предназначены исключительно в ознакомительных целях.

И Вы обязательно найдете то что Вам нужно!

Итак добро пожаловать не сайт где полно различных чертежей авиамоделей

(и не только)

Здесь Вы найдете:

Модели самолетов с ДВС Модели самолетов с электродвигателями

Кодовые авиамодели

Модели самолетов с радиоуправлением

Авиамодели с резиноматорным двигателем

Модели вертолетов

Модели планеров

Модели бумажных самолетов

Чертежи воздушных змеев

Модели ракетопланов

Чертежи авиамоделей представленные на сайте имеют различные технические решения, от простых до самых сложных, Здесь собраны авиамодели начиная от шестидесятых годов идо наших дней. Так что выбор здесь очень большой и для новичков и для профессионалов.

И я постоянно буду пополнять свой сайт новыми моделями самолетов, вертолетов, планеров и вообще буду выкладывать здесь все что летает. Я по крупицам собирал чертежи авиамоделей из старых книг и журналов и надеюсь Вы оцените мой труд и найдете здесь много интересного для себя и не раз еще вернетесь.

Кроме моделей самолетов я планирую выложить чертежи летательных аппаратов на которых Вы сами сможете подняться в воздух.

Это будут:

Планеры

Автожиры

Вертолеты

Дельтапланы

И вообще я задумал в скором будущем создать портал на основе этого сайта. Где будут не только летательные аппараты, но и:

Лодки

Катамараны

Снегоходы на гусеничном ходу и на пневматиках

Различные веломобили

Самодельные автомобили

В общем все что летает по небу, плавает по воде, и передвигается по земле, и что можно собрать своими руками. Все это будет у меня на сайте.

Итак,здесь вы узнаете как изготовить воздушный змей от самого простого, до более сложного.

К бумажным моделям многие относятся скептически а зря! Это довольно интересно.

Чертежи моделей планеров от самых простых,до самых сложных.

Чертежи кордовых самолётов всех видов от учебных до чемпионских. Резиноматорные авиамодели , этот вид авиамоделей очень редко ищут в поискавиках,я сщитаю что резиноматорки забыты не заслуженно загляните туда уверен вы не пожалеете!

Также здесь вы найдёте чертежи таймерных моделей . радиоуправляемые самолёты, модели вертолётов, авиамодели с реактивными двигателями-ракетопланы, авиамодели с двигателем на СО2 ,с двигателем каторый работает не сжиженном газе.

Авиамодельные ДВС (двигатели внутреннего сгорания) как они устроены и как работают,а также рецепты топлевных смесей.

А также здесь есть рубрика полезные советы. Авиамоделисты люди творческие и постоянно чтото изобретают, придумывают, совершенствуют модели, Вот таким маленьким изобретениям и будет посвящен этот раздел сайта. Надеюсь он вам будет интересен и полезен.

Даже самая простая модель самолета — это самолет в миниатюре со всеми его свойствами. Многие известные авиаконструкторы начинали с увлечения авиамоделизмом. Чтобы построить хорошую летающую модель, нужно немало потрудиться, изучить теорию полета аппаратов тяжелее воздуха. Зато какое увлекательное зрелище — полет модели и какая это радость для ее создателя и зрителей! Все многообразие авиамоделей можно разделить на несколько классов.

Самые популярные среди начинающих авиамоделистов — бумажные авиамодели. В бумажном авиамоделировании можно выделить несколько направлений.

Элементарные контурные модели.

Это простейшие летающие модели самолетов, которые вырезаются из листа бумаги несколькими взмахами ножниц. Они наиболее просты и доступны для начинающих. Нелетающие модели-копии. Они в точности повторяют внешний вид известных марок самолетов. Проектирование моделей-копий требует специальных знаний, большого терпения и труда. Занимаются ими опытные моделисты, коллекционирующие модели авиационной техники.

Свободнолетающие модели.

Такие модели, сделанные из плотной бумаги или тонкого картона, могут запускаться с помощью резины с рук, как из рогатки, или со специального устройства — катапульты. Для достижения наибольшей дальности полета относительное поперечное сечение их фюзеляжа делается меньше, чем у самолетов-прототипов. Есть свободнолетающие бумажные модели, движущиеся за счет тяги, развиваемой воздушным винтом с приводом от резиномотора или миниатюрного электромоторчика.

Безмоторные модели, запускаемые в полет с помощью нити-леера, называются планерами.

Кордовые модели летают «на привязи». Они управляются рукой авиамоделиста с помощью стальных нитей или тросиков, которые называются кордами. Кордовая модель не может удалиться от спортсмена больше чем на длину корды. Этим кордовая модель отличается от свободнолетающей. На таких моделях устанавливают двигатели внутреннего сгорания или электродвигатели, питающиеся от внешнего источника тока, подаваемого по проводникам-кордам. Бумажные кордовые модели обычно оснащаются электродвигателями. Мы с вами сегодня поговорим о наиболее доступных, и интересных широкому кругу ребят свободнолетающих моделях — тех, что запускаются с рук или катапультой.

Основные понятия о аэродинмики.

Аэродинамические силы

Почему же летают аппараты тяжелее воздуха — самолеты и их модели? Вспомните, как ветер гонит листья и бумажки вдоль улицы, поднимает их вверх. Летящую модель можно сравнить с предметом, гонимым потоком воздуха. Только воздух здесь неподвижен, а модель мчится, рассекая его. При этом воздух не только тормозит полет, но при определенных условиях создает подъемную силу. Посмотрите на рисунок здесь показано сечение крыла самолета. Если крыло будет расположено так, чтобы между его нижней плоскостью и направлением движения самолета был некоторый угол а (называемый углом атаки), то, как показывает практика, скорость потока воздуха, обтекающего крыло сверху, будет больше, чем его скорость снизу крыла. А по законам физики в том месте потока, где скорость больше, давление меньше, и наоборот. Вот почему при достаточно быстром движении самолета давление воздуха под крылом будет больше, чем над крылом. Эта разность давлений поддерживает самолет в воздухе и называется подъемной силой (Рис. 1)

На рисунке 2 показаны силы, действующие на самолет или модель в полете. Суммарное действие воздуха на летательный аппарат представляют в виде аэродинамической силы К. Эта сила является результирующей силой, действующей на отдельные части модели: крыло, фюзеляж, оперение и т. д. Направлена она всегда под углом к направлению движения.

В аэродинамике действие этой силы принято заменять действием двух ее составляющих — подъемной силы и силы сопротивления.

Подъемная сила У всегда направлена перпендикулярно направлению движения, сила сопротивления X — против движения. Сила тяжести С всегда направлена вертикально вниз. Подъемная сила зависит от площади крыла, скорости полета, плотности воздуха, угла атаки аи аэродинамического совершенства профиля крыла. Сила сопротивления зависит от геометрических размеров поперечного сечения фюзеляжа, скорости полета, плотности воздуха и качества обработки поверхностей. При прочих равных условиях дальше летит та модель, у которой поверхность отделана более тщательно. Дальность полета определяется аэродинамическим качеством К, равным отношению подъемной силы к силе сопро-V тивления: К = —, то есть аэродинамическое качество показывает, сколько раз подъемная сила крыл) больше силы сопротивления модели В планирующем полете подъемы сила модели V обычно равна весу дели, а сила сопротивления X в раз меньше, поэтому дальность полета будет в 10—15 раз больше высоты И, с которой начался планируют полет, то есть К= Ют-15, Следовательно, чем легче модель, чем она тщательнее изготовлена, тем большей дальнее полета можно достигнуть.

Центровка модели

Чтобы полет был устойчивым, модель, должна иметь распределенную центровку; центр тяжес » ЦТ должен совпасть с центром давления крыла ЦД или быть несколько впереди его (центром давления крыла называется точка приложения аэродинамической силы).

У прямоугольного профилированного крыла ЦД находится примерно ни первой четверти ширины крыла. У простых бумажных моделей профиль крыла, как правило, очень тонкий либо вообще плоский. У таких крыльев центр давления находится в геометрическом центре площади.

У прямоугольных крыльев центр площади находится на пересечении его диагона(см. р и с. 3). На рисунке 3. показано, как определять центр площади любой другой формы крыла. Нужно вырезать крыло из плотного картона, установить его на ребро линейки и уравновесить. Точка пересечения ребра линейки с линией проведенной посередине крыла, и есть центр тяжести и центр давления крыла Центр тяжести модели находят тогд когда уже изготовлен груз. Для чего сн нужен? У простейших свободнолетающих моделей нет двигателя, и силу ги, движущую модель вперед, созда ее собственная масса. Для повышения инерционности модели в фюзеляж вклеивают груз, вырезанный из фанеры или нескольких слоев плотного картона. Наличие груза в носовой части фюзеляжа обеспечивает достаточну устойчивость модели в полете Зная центр тяжести модели и давления, подбирают правильное пол жение крыла на модели.

У моделей, летающих с большими скоростями (пускаемых с катапульты), ЦТ должен-быть впереди ЦД, а у свободно планирующих — совпадать.На прямолинейности полета особенно сильно сказывается «прогибы» фюзеляжа, то есть искривление в процессе склейки. За его формой нужно следить; и в процессе регулировки, и во время запусков, так и при ударах о препятствия он может деформироваться., Вообще свободнолетающие модели, имея большие скорости полета, часто деформируются при ударах о препятствия, поэтому они должны изготавливаться очень тщательно.

После полета не рекомендуется брать модель за крылья, стабилизатор и киль. Берите их только за носовую часть, то есть за груз. Начиная пробные полеты, старайтесь пускать модели на открытом месте, (там, где нет препятствий и людей). Только изучив «повадки» модели, определив ее траекторию и хорошо отрегулировав, можно запускать ее в залах и коридорах. Но при этом помните, что развившая большую скорость модель может поранить кого-нибудь из зрителей. Поэтому при запусках следите, чтобы предполагаемая траектория вашей модели не была направлена в сторону людей.

Как можно управлять полетом модели? В отличие от кордовых моделей свободнолетающими моделями невозможно управлять после старта. Но можно отрегулировать модель так, чтобы она летела по заданной траектории. Для управления в вертикальной плоскости (по тангажу) на самолетах служат рули высоты. На моделх для этого достаточно отогнуть заднею кромку стабилизатора вверх или вниз. При этом модель будет соответственно набирать высоту (и даже делать мертвую петлю) или пикировать. Для управления по крену достаточно отогнуть в противоположные стороны (вверх и вниз) кромки крыльев. На реальных самолетах на задней кромке крыла установлены специальные управляемы поверхности — элероны.

Для управления в горизонтальной плоскости на самолетах применяются рули направления. На модели для этой цели можно отогнуть в сторону заднюю кромку вертикального оперения. Когда (модель выполняется по схеме «бесхвостка», то есть без стабилизатора, отгиб, задней кромки крыла обеспечивает управление и по крену, и по таннажу, у настоящих самолетов такие рулевые поверхности, выполняющие роль, и элерона, и руля высоты, называются элеронами.

Работа с бумагой. Инструмент.

Для наших бумажных моделей используются, как правило, жесткие виды бумаги: чертежная бумага- ватман, тонкий картон. Для отделки и декоративных аппликаций применяется цветная бумага из наборов для детского творчества. Для резки бумаги рекомендуем изготовить специальные резцы и линейки. Особенно это важно, когда моделированием начинают заниматься младшие школьники. Они, как правило, еще плохо владеют своими руками, и даже обычное вырезание ножницами для них проблема. Их рука привыкла держать только карандаш и ручку. Поэтому рукоятку резца лучше сделать граненой (как карандаш) и слегка изогнутой (с м. рис. 4).

Изготовление таких резцов несложно. Их могут делать сами ребята в кружках технического творчества, в писарских лагерях. Лезвием для резца служит инструментальная сталь от полотна ножовки по металлу. Изготовить лезвие надо попросить старших по нашему чертежу (см. рис. 4) Рукоятки резцов делается из листового оргстекла. Нарежьте заготовки длиной 120 мм. С одного конца засверлите два отверстие сверлом 2 мм на глубину 20 мм, Потом приготовьте настольные тиски — разведите их губки примерно на 50 мм. Нагрейте засверленный конец рукоятки, пока оргстекло не размягчится, и одновременно нагрейте хвостовик. Возьмите лезвие плоскогубцами и вставьте в отверстие нагретой рукоятки. Разогретое, оно войдет туда свободно. После этого между двумя пластинами из оргстекла вставьте резец и зажмите весь этот пакет в губках тисков. Концы пластин должны сойтись между собой и зажать лезвие (см. рис. 4). Подержите так минут 5—10. Рукоятка остынет, и лезвие «намертво» впрессуется в нее. Теперь обработайте рукоятку — снимите наплывы размягченного оргстекла и сделайте грани. Еще немного разогрейте рукоятку, слегка согните и так остудите. Величина прогиба не должна превышать 5—6 мм. Заточите резец на оселке — инструмент готов. Для резки бумаги необходимы еще линейка из оргстекла толщиной 4 — 5 мм, длиной 30—35 см и шириной 30 — 35 мм. На нее обязательно нужно наклеить полоску из изоляционной ленты шириной 5 мм.

Почему линейка должна быть из оргстекла? И зачем изоляционная лента?

Такая линейка прозрачна, по ней легко скользит резец и не тупится об нее. Лента приклеивается для того, чтобы линейка не скользила по бумаге при работе. Ведь детали моделей должны быть изготовлены очень точно. Младшие школьники осваивают работу с этими двумя инструментами после двух-трех занятий. Несколько советов о приемах работы самодельными инструментами. Резец надо держать так, как вы держите карандаш или ручку. Линейку при резке кладите, чтобы ее конец был направлен к плечу режущей руки, то есть резать бумагу резцом нужно толь-ко «к себе». При резне линейку удерживают разведенными пальцами, прижав ее к бумаге и не отнимая руки до тех пор, пока не отрежут нужную деталь. Нажимать на резец сильно не рекомендуется. Можно сломать острый конец лезвия. Лучше провести точно несколько раз. Ни в коем случае не зажимайте резец в кулак, не давите на него с силой!

Если резец не режет, значит, он затупился и его нужно заточить. Необходимо приучить свою руку соразмерять силу нажима. Предлагаемый резец позволит вам вырезать детали любой, самой замысловатой и сложной формы. А вам придется вырезать из цветной бумаги буквы, номера самолетов и другие аппликации. Освоить такую резку можно только тренировкой руки. Чтобы сгибы деталей из бумаги и картона получались аккуратными, ровными, их надо предварительно обработать. Лучше всего их «подрезать». Что значит подрезать бумагу? Нужно по линиям сгиба провести резцом по линейке так, чтобы был надрезан только верхний слой бумаги, примерно на «/з ее толщины. На первый взгляд как будто простая операция. Но начинающим моделистам приходится упражняться по 1,5—2 часа ежедневно, чтобы научиться правильно подрезать бумагу по линиям сгиба. Потренируйтесь и вы. Попробуйте делать из бумаги «гармошку». При этом помните, что надрезанный слой при перегибе должен оставаться снаружи.

На наших развертках моделей все линии сгиба, обозначенные пунктиром (— ———), надрезаются по лицевой стороне развертки. Линии, обозначенные штрих-пунктиром (—.—.—). надрезаются с обратной стороны. Резать бумагу нужно обязательно на фанерной подложке, а еще лучше на пластиковой (из сополимера). В крайнем случае, если вам не дается операция подрезания сгибов и зы прорезаете бумагу, можно продавливать эти линии тупой стороной столового ножа или специальной «косточкой». Но качество сгибов будет, конечно, хуже.

Несколько слов о клеях.

Толстые сорта бумаги и картон можно склеивать любым клеем. Наиболее надежно склеивают клеи ПВА (поливи-килацетатный), нитроцеллюлозный марки АГО, «Китификс». Клей «Момент» нужно использовать только для «прихватки». Его клеевой шов эластичен, и надежно приклеить детали модели им нельзя. Тонкие сорта бумаги рекомендуется склеязать клеями БФ-2 и нитроцеллю-яозными. Конторский клей КС (силикатный) и клей ПВА размягчают бумагу и при высыхании коробят детали моделей. Детали, выполненные из пенопласта марки ПС (полистирольный, белого цвета), рекомендуется приклеивать только клеем ПВА или БФ-2; детали из желтого пенопласта (марки ПХВ) — нитро-целлюлозными клеями и клеем ПВА. Теперь можно смело приступать к изготовлению моделей.

Наверное нет такого мальчишки, который не хотел бы летать. Летать можно по всякому, например на самодельной радиоуправляемой авиамодели или на параплане.

Но, начинать можно с простой свободнолетающей авиамодели.

Изготовить такую простую авиамодель можно из потолочной плитки. Можно наклеить на детали модели бумажные распечатки с видом самолета, а можно и раскрасить модель самолета самостоятельно.

Как сделать летающую модель самолета своими руками

(кликабельно)

Для изготовления вам потребуется потолочная плитка (берите без выдавленного рисунка) или картон.

Проще всего начать изготовление летающей модели самолета с крыла. У него простая форма и его легко вырезать. Вырезание производится с помощью обычного канцелярского ножа. Вы можете заранее приклеить распечатанные шаблоны на потолочную плитку и потом вырезать детали летающей авиамодели прямо сквозь бумагу.

Фюзеляж вырезается так же из потолочки. Вклеивание консолей крыла производится под углом в 7-10 градусов, тогда авиамодель в полете будет самостабилизироватсья.

Передние накладки на фюзеляж нужны для того, что бы утяжелить нос, может понадобиться добавить груза на нос авиамодели для ровного полета.

Посмотрите, как правильно настроить полет авиамодели.

Как запустить авиамодель


После того, как авиамодель собрана, обычно задается вопрос – как правильно настроить полет авиамодели.

Посмотрите на рисунок выше – если самодельная модель самолета после броска взмывает, то необходимо добавить груза в нос авиамодели. Это может быть пластилин или свинцовый грузик взятый на станции балансировке колес автомобиля.

Если авиамодель пикирует – то наоборот, уменьшите груз или добавьте его на хвосте самодельной модели самолета.

Правильно настроенная самодельная авиамодель летит ровно.

Запускать свободнолетающую модель самолета лучше всего с возвышенности, например с балкона многоэтажного дома. Хорошо подойдет для запуска и крутой склон, главное, что бы ветер на склоне был в гору.

Посмотрите видео изготовления свободнолетающей модели из потолочной плитки.

Так же интересные статьи:

Авиамодель своими руками — делаем модель самолета на радиоуправлении

Как сделать радиоуправляемую яхту своими руками — делаем яхту с управлением по радио.

Авиамоделизм своими руками – как сделать самолет из фанеры и подручных материалов, чертежи простейшей модели. Самолет из фанеры и его чертёж для выпиливания Как сделать модель самолета из дерева своими руками

Решил как-то собрать себе первый самодельный самолет, выбирал между бипланами, также хотел сделать что-то наподобие катаны, но подумал, что все эти самолеты можно и так купить, а вот самолеты Второй Мировой Войны продаются только в пилотаже и то за дорого и из бальзы. Выбор пал на Як-3. Почему? — Просто понравился =)

При создании самолета частично опирался на эту статью http://rc-aviation. ru/yak-3 , там-же есть ссылка на чертежи.

Ну как всегда самолет начинается с распечатывания чертежа. Тот чертеж который лежит в архиве, у него левая половинка чуть больше чем правая. Сам чертеж масштабировал в paint, а распечатывал на А4 через Excel. Конечно после последних статей про Як-3 понял, что я не из лучших чертежей выбрал)

Потом подумал сделать чертеж на 15см побольше, его уже не склеивал полностью (изза разности в размерах левой и правой половины), а вырезал отдельно фюзеляж, крылья и склеил.

Примерил крыло на подложку под ламинат, которую мне за бесплатно отдали в стройматериалах. Лонжероны сделаны из сосновой рейки 2х0.5х400см купленой на том же рынке стройматериалов, она была слишком широкая для лонжерона и я ее разрезал пополам обычным канцелярским ножиком.

Далее вырезал нервюры и приклеил их к лонжеронам с помощью титана, сами лонжероны склеены каким то «самым лучшим клеем для дерева» — так мне сказала продавщица в магазине, и на самом деле приклеивает намертво.

Пока склеивались крылья собрал фюзеляж. Особых трудностей сборка не составила.

Далее изза напряженной обстановки в моем районе с магазинами канцелярских товаров, которых НЕТУ, а в соседнем районе нашел всего ОДИН магазин в подвале какого-то торгового центра, когда уже закончил сборку самолета. Собственно деревянные линейки были куплены на другом конце Москвы, а резинки, которыми удобно фиксировать некоторые детали на самолете во время приклеивания, куплены в ашане =)

Следующим этапом было создание V образного крыла, для этого на чертеже есть деталь К22, ее сделал из двух линеек склееных встык.

Затем заклеел крыло: синзу-подложка под ламинат, сверху-потолочка. Ранее на подложке разметил позиции нервюр ручкой, и случайно этой стороной приклеил наружу. Зафиксировал все скотчем и оставил на день склееваться.

Пока сохнет крыло, склеил хвостовое оперение из двух слоев потолочки. Неподвижная часть руля направления узреплена линейкой, Руль высоты так-же укреплен линейкой, а подвижная часть сосновой рейкой. Петли делал из кусочков линейки и нитки намотанной восьмеркой между дувумя кусочками и закрепленной моментом, сама нитка очень прочная поэтому особо много не наматывал. Петли крепил титаном.

Потом когда крыло просохло, спереди и сзади вклеил заглушки — К11 сзади и К12 спереди, потом спереди наклеил кусочки пеноплекса и сточил их до нужной формы. Вклеил спереди штырек для крепления крыла к фюзеляжу. Так-же на фото видно сделанный из пеноплекса воздухозаборник с помощью которого крыло закрепляется винтом.

Зашил верх фюзеляжа перед — пеноплекс, а остальная часть — потолочная плитка, но то как это хорошо у меня получилось, я срезал верх и решил сделать его из пеноплекса. Моторама из трех слоев потолочки+линейка.

Тяги сделаны из скрепки, с надетыми на конце и закрепленных на них .

Крепление крыла внутри фюзеляжа выглядит так — 2 слоя потолочки, сверху линейка с отверстием под винт, а на линейке еще одна линейка с вклееной на момент гайкой.

Крепление сервомашинок сделано из одной линейки.

Каждый элерон держится на трех петлях сделанных из пластиковой бутылки+дырокол, в крыле прорезаны дырки для закрепления петель изнутри крыла. Кабина сделана из пеноплекса — на фюзеляж приклеил болванку, обрезал, зашкурил и готово. Заодно примерил хвостовое оперение. Еще на тот момент были сделаны тяги к хвосту из струны для карниза, направляющие сделаны из стержня гелевой ручки вклееных в шпангоуты, фото я почему-то не сделал.

Во всех здешних статьях я не видел что-бы кто-нибудь делал як-3 с шасси, да и принципиально было что бы первый взлет был со своих колес =) Шасси сделано из спиц для вязания + термоклей + сосновая рейка, также в крыле вырезан кусочек подложки с лонжерона.

Стойки получились слишком длинные, далее их пришлось укоротить. Сзади приделан просто костыль из струны для карниза закрепленной в кусочке сосновой рейки. Выхлопные трубы сделаны из трубки от распылителся, обтекатель из кусочка пеноплекса. Белые пятна на крыле — неудачная попытка заделать сколы, щели с помощью салфеток и пва.

Из потолочки вырезал зализы между крылом и фюзеляжем. На чертеже -Т46

Дальше появилась необходимость заделать швы и сколы в пеноплексе, искал ответы в интернете, в итоге создал тему http://rc-aviation.ru/forum/topic?id=6496 . Решил заделать монтажной пеной, вроде получилось сделать за 2 подхода все, но утрамбованная пальцами пена слишком плотная, тяжелая и шкурится очень плохо. Кстати переделал обтекатели на трубах, сделал их чуть длиннее.

Пена закрыла собой крупные щели, но на поверхности много пустот, и в итоге остановился на герметике, намазал на шпатель и прошелся в местах где были щели, все аккуратно замазал и оставил сохнуть, также немного сточил кабину(какая-то она большая получалась).Переделал таки опять обтекатели на трубах, сделал их еще длиннее=). Так выглядит самолет перед покраской:

Красил самолет акриловыми красками «Звезда». Всего ушло:

№12 красный акрил — треть баночки

№13 светло-голубой акрил — 2 баночки

№21 зеленый авиационный интерьерный акрил — 2 баночки

№55 защитный акрил — 2 баночки

№02 серо-голубой акрил — треть баночки

№17 белый мастер акрил — треть баночки

№20 черный мастер акрил — ~5 капель

№07 сталь мастер акрил — ~5 капель

Перед покраской конечно надо было затянуть самолет бумагой на пва…

Первый слой получился бледный, с разводами и неаккуратно.

Раскрасил кабину серо-голубым акрилом+несколько капель белого акрила. Не удержался и нарисовал звездочки — в ворде нарисовал звездочку, распечатал, вырезал и потом как по трафарету нарисовал. Белую полоску рисовал в ручную мелкой кисточкой. В итоге после нанесения второго слоя краски закрасил все звездочки.

Второй слой краски:

Трубы покрашены цветом сталь, текстуру кабины дополнил черным цветом.

Колеса сделаны из трех слоев потолочки, обточенных на бормашинке. Красил колеса черным цветом и в центре сталью на той-же бормашинке на малых оборотах.

После установки электроники я понял, что не учел центр тяжести и поставил колеса чуть позади… Изза этого самолет перевешивался на мотор.

Недавно узнал про магазин efly.ru, сходил на разведку, в магазине нашел карбоновые прутки и рейки по адекватной цене, но взгляд упал на струны для рояля, подумал на новые стойки шасси пойдет. Прикупил одну струну, а заодно комплект магнитиков для крепления кабины. Из струны накрутил стойки, под стойками намазал титаном и заклеил скотчем(неудачная идея). Также на крыле видны следы от шариковой ручки, они почему то ни в какую не хотели закрашиваться красками.

Для придания реалистичности сделал антену. Сзади кабины вклеел пружинку из зонтика, а на руль направления завинтил маленький саморез. Взял плетеную леску, с одной стороны сделал петлю, она на саморез надевается, а другой конец привязал к пружинке. Леску сделал чуть короче расстояния от пружинки до самореза, и когда кабина встает на место то пружинка натягивает леску.

Про выкос то я забыл, и по привычке от других своих самолетов — взлетаю сразу газ на полную, а тут надо плавно с разгончика =)

Регулятор — 30А неизвестного происхождения

Аккумулятор — 1800mah 3s

Кому может будет интересно:

Полетный ящик куплен в OBI умещает в себя передатчик, инструменты, пропеллеры, аккумуляторы и прочие мелочи. Несколько небольших доработок — резинки на дне для закрепления аккумуляторов, резинки для удержания пропеллеров, и еще резинка для инструментов. Все клеилось на термоклей.

На некоторых фотографиях виден Cessna Corvalis 1500мм размах крыльев — мой самый первый самолет благодаря которому я чуть не бросил авиамоделизм, поэтому он висел года 2 в деревне без действия, вот решил дать ему вторую жизнь=) Кстати кок для Як-3 повзаимствован у него.

Ну и в завершение фото всех моих самолетов.

После цессны я тренировался летать на — для новичка неубиваемая модель. В коментариях к нему я высказал свое мнение — кому интересно можете почитать =)

Всем спасибо за внимание!

Самодельный самолет, чертежи машин и краткое их описание построенных самодеятельными конструкторами

ФЕНИКС М-5

Модель, которая оснащена двумя моторами «Вихрь-25» доработанных под воздушной охлаждение. Конструкция ручки и схема управления машиной не имеет аналогов в мире. Именитые летчики испытатели не скрывали своего восторга, и даже рекомендовали ее применение на военных истребителях.
Взлетная масса машины составляет двести пятьдесят пять килограмм, а площадь поверхности крыла – пять целых шесть десятых квадратных метра.

ФОЛЬКСПЛАН

Модель сконструирована американским конструктором любителем, с тянущем винтом, которая состоит из следующих узлов:

Вал (1), изготовлен из дюралю трубы
лонжерон фюзеляжа (2), материал из которого изготовлен – сосна
обшивка корпуса (3), изготовлена из фанеры толщиной три миллиметра
лонжероны крыльев (4)
дуга (5)
бак (6), который вмещает тридцать литров топлива
шпангоут (7), изготовлен из фанеры толщиной тридцать миллиметров
автомобильный двигатель (8), мощность которого составляет шестьдесят лошадиных сил
капот (9), изготовлен из стеклопластика
рессора (10)
технологические отверстия для установки крыльев (11)
раскосы крыла (12)
его стойки (13)
его расчалки (14)
болт для установки подкоса (15)

Технические характеристики:

Взлетная масса составляет триста сорок килограмм
площадь крыла составляет девять целых двадцать девять десятых квадратных метра
скорость – сто семьдесят километров в час

Данная модель прошла сертификационные испытания и была признана годной к использованию, мало того на ней можно было выполнять фигуры высшего пилотаже и даже «штопор».

АГРО-02

Создан тверскими конструкторами. Основной материал, который использовался при его изготовлении – это фанера, полотно, сосна и отечественный двигатель РМЗ-640. Взлетная масса которого составила двести тридцать пять килограмм и площадь крыла – шесть целых три десятых квадратных метров.

ХАИ-40

Сконструировали студенты харьковского авиационного института. Модель имеет балочный фюзеляж.

ОДНОМЕСТНЫЕ САМОЛЕТЫ БИПЛАНЫ

ОДНОМЕСТНЫЕ БАЛОЧНЫЕ САМОЛЕТЫ

Самодельный самолет, чертежи машин и краткое их описание построенных самодеятельными конструкторами

ФЕНИКС М-5

Модель, которая оснащена двумя моторами «Вихрь-25» доработанных под воздушной охлаждение. Конструкция ручки и схема управления машиной не имеет аналогов в мире.

чертежи моделей самолетов из фанеры

Именитые летчики испытатели не скрывали своего восторга, и даже рекомендовали ее применение на военных истребителях.
Взлетная масса машины составляет двести пятьдесят пять килограмм, а площадь поверхности крыла – пять целых шесть десятых квадратных метра.

ФОЛЬКСПЛАН

Модель сконструирована американским конструктором любителем, с тянущем винтом, которая состоит из следующих узлов:

Вал (1), изготовлен из дюралю трубы
лонжерон фюзеляжа (2), материал из которого изготовлен – сосна
обшивка корпуса (3), изготовлена из фанеры толщиной три миллиметра
лонжероны крыльев (4)
дуга (5)
бак (6), который вмещает тридцать литров топлива
шпангоут (7), изготовлен из фанеры толщиной тридцать миллиметров
автомобильный двигатель (8), мощность которого составляет шестьдесят лошадиных сил
капот (9), изготовлен из стеклопластика
рессора (10)
технологические отверстия для установки крыльев (11)
раскосы крыла (12)
его стойки (13)
его расчалки (14)
болт для установки подкоса (15)

Технические характеристики:

Взлетная масса составляет триста сорок килограмм
площадь крыла составляет девять целых двадцать девять десятых квадратных метра
скорость – сто семьдесят километров в час

Данная модель прошла сертификационные испытания и была признана годной к использованию, мало того на ней можно было выполнять фигуры высшего пилотаже и даже «штопор».

АГРО-02

Создан тверскими конструкторами. Основной материал, который использовался при его изготовлении – это фанера, полотно, сосна и отечественный двигатель РМЗ-640. Взлетная масса которого составила двести тридцать пять килограмм и площадь крыла – шесть целых три десятых квадратных метров.

ХАИ-40

Сконструировали студенты харьковского авиационного института. Модель имеет балочный фюзеляж.

ОДНОМЕСТНЫЕ САМОЛЕТЫ БИПЛАНЫ

ОДНОМЕСТНЫЕ БАЛОЧНЫЕ САМОЛЕТЫ

Некоторые из представленных моделей нашли практическое применение в народном хозяйстве для химической обработки полей и аэрофотосъемки.
Чертежи самодельного самолета представляют собой обширную конструкторскую документацию.

Эта кордовая модель самолета рекомендуется начинающим кордовикам. В проверенную временем конструкцию внесены изменения, касающиеся крепления двигателя. Применение «бойцовской» моторамы позволяет быстро заменять двигатели, и предохраняет деревянную носовую часть фюзеляжа от повреждений. Для изготовления такой модели не потребуется дефицитных или дорогостоящих материалов. А склейка всех узлов производится на эпоксидной смоле.

Описание кордовой модели самолета

Фюзеляж кордовой модели самолета изготовлен из липы толщиной 12 мм. Рубанком заготовку зауживают к хвостовой части до 6 мм. Носовую часть усиливают накладками (фанера 1 мм). Ложемент крыла вырезают из фанеры толщиной 1,5 мм, отформовав затем его в размоченном виде по месту.

Самолёт Як-12

Для дополнительной фиксации ложемента, кроме клея, применяют шурупы с потайной головкой. В последнюю очередь вклеивают штыри крепления крыла. Мотораму выпиливают из дюралюминиевых уголков 10×10 мм.

Крыло кордовой модели самолета. Типовые нервюры выпиливают из фанеры толщиной 1 мм, а две центральные — из легкой («осиновой») фанеры толщиной З мм. Внутреннюю законцовку также вырезают из легкой фанеры. Внешняя законцовка — фанера толщиной 6 мм (частичная загрузка правой консоли). Все нервюры обрабатывают в пакете, после чего их облегчают по отдельности. Накладку внутренней законцовки выпиливают из фанеры толщиной 1 мм. В месте вывода корд наклеивают кусок фанеры с вертикальным расположением волокон.

Стенку лонжерона в центральной части крыла делают из легкой фанеры (две центральные нервюры придется распилить для удаления лишнего материала). Лонжерон и кромки — из липовых реек. После сборки крыла модели самолета его центральную часть обшивают миллиметровой фанерой. В последнюю очередь монтируют накладки и косынки на законцовки. Готовое крыло обтягивают лавсаном на БФ-2 или БФ-10, или же фирменной термопленкой. На крыло в месте контакта с накладкой фюзеляжа приклеивают мелкую шкурку на матерчатой основе.

Хвостовое оперение кордовой модели самолета. Киль выпиливают из фанеры 1 мм, а стабилизатор и руль высоты из легкой фанеры толщиной 3 мм. Руль высоты подвешивают на нитяной «пришивке». Перед монтажом стабилизатор и руль необходимо загрунтовать двумя слоями жидкого нитролака. Чтобы исключить риск коробления, на время сушки полезно зафиксировать детали на ровной поверхности. Для этого используют обрезки реек и какой-либо груз, а в качестве разделительного слоя — кусочки лавсановой пленки.

Система управления кордовой модели самолета. Качалку и ее кронштейн выпиливают из алюминиевой пластины толщиной 2-2,5 мм. После сгибания кронштейна в нем нарезают резьбу МЗ под винт качалки. Тягу руля высоты вышкуривают из липовой рейки. Проволочные наконечники крепят капроновыми нитками с нитроклеем.

Шасси кордовой модели самолета. Основная стойка изготовлена из проволоки ОВС диаметром 3 мм. Колесо фиксируют съемными шайбами. Хвостовая стойка аналогична основной, но сделана из проволоки диаметром 1,5 мм. Перед заклейкой верхнюю часть этой детали необходимо расплющить и сделать надфилем насечки.

Винтомоторная группа кордовой модели самолета. Рекомендуется двигатель КМД с воздушным винтом «Термик» 220×125 мм. Обычный топливный бак спаивают из луженой жести.

Сборка и отделка кордовой модели самолета. После выполнения отверстий под винты крепления желательно пропитать их нитроклеем. Деревянные детали модели покрывают двумя слоями нитролака. Для фоновой окраски используют нитроэмаль, а для отделки — самоклеющуюся пленку. Крыло крепят на фюзеляже кольцами из маслостойкой резины.

(Д. Караваев, руководитель кружка, источник: журнал Моделизм спорт и хобби)

Творческий проект по технологии «Деревянный самолёт» Автор: Сахно Григорий Ученик 7 б класса. МБОУ СОШ № 46 гХабаровск 2017 год Руководитель проекта: учитель ИЗО и технологии Шевчук Юлия Юрьевна

План: 1. Проблемная ситуация 2. Размышление 3. Цель проекта 4. Задачи 5. Исследование 6. Решение

Проблема Скоро день рождения у брата. Что подарить младшему брату?

Сделаю поделку своими руками! Военная техника хороший подарок брату. Идея!

Размышление Сделать поделку можно объемной или полуобъемной; в виде картины в технике выжигания или коллажа. Можно изготовить из бумаги и картона; Дерева и других разных материалов. Я давно хотел сделать самолет! Сделаю его объемным из дерева!

Размышление: Как должен выглядеть самолёт из дерева? Как соединять детали? Гвоздями или клеем. Из чего сделать крылья и колеса? Попробую сделать всё из древесины.

Цель: выполнить своими руками подарок брату. Задачи: 1.Познакомиться с модификациями самолёта. 2. Продумать технологию изготовления объемной поделки из дерева. 2. Сделать эстетически красивое изделие.

Исследование Моноплан (от греч. μόνος, «один» и лат. planum , «плоскость») — самолёт, имеющий одну несущую поверхность (одно крыло), в отличие от биплана или триплана. Монопланы стали популярной конструкцией в авиастроении в начале 1930-х годов. По высоте установки крыла относительно фюзеляжа монопланы подразделяют на следующие типы: низкопланы; низкое крыло, более низкая поверхность крыла находится на одном уровне с или ниже основания фюзеляжа. среднепланы; середина крыла, крыло установлено на полпути фюзеляжа. крыло плеча, крыло установлено выше середины фюзеляжа. высокопланы; высокое крыло, верхняя поверхность крыла находится на одном уровне с или выше вершины фюзеляжа. парасоль (от фр. parasol — зонтик) — крыло располагается над фюзеляжем. Если у моноплана крыло не поддерживается расчалками, стойками или подкосами, его называют свободнонесущим. В сравнении с бипланом, крыло свободнонесущего моноплана тяжелее, однако такое крыло обладает более высокими летными характеристиками.

Исследование Некоторые первые попытки более тяжелых, чем воздух аэропланов были монопланами; Моноплан, построенный в 1874 Феликсом дю Тамплем де ла Круа, является одним примером. Другие ранние предпринятые полеты монопланами были выполнены в 1884 Александром Можайским и Клементом Адером в 1890. Терещенко Ф.Ф., Зембинский С.С. Моноплан Страна: Россия, 1912

Исследование Самолет||Моноплан Былинкина Год выпуска||1910 Двигатель, марка|| Мощность||25 Длина самолета, м||~6,5 Размах крыла, м||8,5/8

Исследование Первый моноплан А. С. Яковлева АИР-3 Moscow , June , 1929

Исследование Самолёт 2 мировой моноплан

Исследование МиГ-9 – это советский реактивный истребитель, разработанный сразу после окончания войны. Он стал первым реактивным истребителем, сделанным в СССР. Истребитель МиГ-9 серийно выпускался с 1946 по 1948 год, за это время было произведено более шестисот боевых машин.

Поделка должна быть красивой и оригинальной. 3. Сделана эстетично и аккуратно. 4. Изделие не должно быть сложно в изготовлении. 5. Соблюдена технология изготовления. 6. Себестоимость должна быть небольшая. 7. Экологически чистая. 8. Готовая работа должна эстетически радовать глаз и понравиться брату. Основные требования к подарку:

Материалы: Фанера, цветные материалы — краски, лак, блёстки наклейки.

Инструменты: Канцелярский нож. Линейка. Ножовка. Наждачная бумага. Клей-пистолет.

Техника безопасности при работе с резаком: — не работать с ножом в направлении к своему телу; — крепко держать рукоятку ножа; — использовать только хорошо заточенные ножи и инструменты; — следить, чтобы руки и рукоятка ножа были сухими; — не оставлять нож в положении режущей кромкой вверх; — не оставлять нож вколотым в предметы или между ними; — не пытаться поймать падающий нож; — не использовать нож не по назначению; — задвигать нож после каждого применения.

Техника безопасности при работе с ножовкой: 1.Заготовку необходимо правильно и устойчиво закрепить на верстаке или столе. 2.При работе с ножовкой следует избегать рывков и следить, чтобы полотно не изгибалось. 3.Никогда нельзя направлять полотно пилы пальцем. 4.Рука, придерживающая заготовку, должна располагаться на безопасном от пилы расстоянии. 5.Для уборки стружек используют специальную щетку.

Техника безопасности с клеевым пистолетом: заряженный стержнем термоклеевой пистолет вставляем в розетку и нагреваем, трогать его, нажимать на кнопки и т.д. не нужно, пусть греется необходимое время (5-15 минут, в зависимости от пистолета). когда клей разогрелся и стал жидким, подносим термоклеевой пистолет к рабочей поверхности и начинаем работу. самое неприятное, что может быть в термоклеевом пистолете — это кончик, раскаленная насадка, откуда вытекает клей. Трогать эту часть пистолета не нужно, можно получить ожог. Будьте внимательны! Клей внутри пистолета разогревается до очень высокой температуры, поэтому работать с ним нужно осторожно, чтобы случайно не обжечься.

Решение: 1.

Как сделать самолёт из фанеры своими руками чертежи и описание

Первым делом я нарисовал эскиз в графическом редакторе.

Решение: 2. Начертил чертеж

Решение: 2. Перенес чертеж деталей на фанеру, 3. Затем выпилил эти детали.

Решение: 4. Обработал детали наждачной бумагой. 5. Склеил все детали горячим клеем-пистолетом. 6. Покрасил, оформил некоторые элементы.

Результат.

Поделка получилась красивой и оригинальной. Соблюдена технология сборки игрушки. Работа соответствует задуманному. Себестоимость материалов небольшая. Сделана эстетично и аккуратно. Брату понравится. Контроль качества Самооценка:

Спасибо за внимание! Надеюсь, вам понравилось

Радиоуправление

Быстрое изготовление авиамодели своими руками

Авиамоделизм это интересное хобби, он интересен не только детям но взрослым.
Единственным минусом является стоимость авиамоделей.
Не электроники, она практически не страдает, а самой авиамодели, которая в неопытных руках редко летает больше 3-4 раз.

Для того, что бы набраться опыта — надо сменить 3-4 авиамодели, а это не всегда доступно по цене.
Предлагаю изготовить авиамодель своими руками для полетов на свежем воздухе.

Для упрощения и легкости изготовления лучше всего взять за основу технологию изготовления Плосколетов.

Плосколет — это авиамодель из потолочной плитки (да — той самой что продается в большом количестве на строительных рынках), выполненная по контурной технологии — от настоящего самолета в авиамодели воспроизводиться только контур.

Итак, приступим.

Для начала необходимо скачать чертеж авиамодели — например скачать чертежи авиамодели P40-Warhawk или.
Теперь распечатываем чертежи, наклеиваем на потолочку и вырезаем.

Получаются такие вот заготовки

Фюзеляж разрезаем по длине и вклеиваем деревянную рейку для упрочнения фюзеляжа.
Лучше делать из 2-х слоев потолочки, склеивать клеем для потолочной плитки Титан.

В передней части фюзеляжа устанавливаем электродвигатель
Это может быть коллекторный

или современный бесколлекторный авиамодельный двигатель

Для управления необходимо сделать рулевые плоскости, в нашем случае это будут элероны и руль высоты.
Отрезаем их там где они обозначены на чертеже и соединяем на скотч — как показано на рисунке ниже

На плоскости устанавливаем кабанчики, в них будут крепиться тяги

Устанавливаем электронику.

Одну сервомашинку крепим на крыло и соединяем тягами из упругой проволоки с кабанчиками элеронов.

Другую ставим на половине длинны фюзеляжа и соединяем с рулем высоты.

Можно просто прорезать отверстия под сервомашинки и зафиксировать их клеевым пистолетом или вклеить на Титан — в последнем случае желательно обернуть сервомашинку предварительно бумажным скотчем.

На фюзеляже закрепляем приемник, регулятор оборотов двигателя и аккумулятор.

Закрепить надо так — что бы центр тяжести авиамодели приходился на 23-25% ширины крыла. Тогда авиамодель будет хорошо летать.

Остается только поставить винт и отправляться в полет! По материалам сайта Радиоуправляемые Авиамодели

Еще про радиоуправляемые модели :

Самый дешевый квадрокоптер

— Делаем квадрокоптер из линеек.

Как сделать квадрокоптер своими руками

— Изготовление квадрокоптера из подручных материалов.

Простая радиоуправляемая яхта

— Делаем модель радиоуправляемой яхты за один вечер.

Катер для завоза прикомки на радиоупрвлении

— В помощь рыбаку.

Конструктор с радиоуправлением

— из такого конструткора можно собирать самодельные радиоуправляемые модели автомобилей.

Все Сам и своими руками

Leo комментирует:

Хм, за вечер можно сделать целую эскадрилью радиоуправляемых авиамоделей!

Дмитрий комментирует:

А где можно элекронику по дешевле купить? Я из Челнов.

Говорящие с ветром комментируют:

Думаю интересно не только мне

САША комментирует:

misha комментирует:

очень интересно но лучше я куплю жигуль

Миша комментирует:

покупал как то подобное малогабаритное изделие, из-за маломощности моторчиков и всего остального уносит сквозняком в дальние дали, но при падении планирует и практически не расшибается, расшибить специально не получилось — на дальности метров 20 теряет управление и переходит на автопилот))) плавно оседая в траву. была бы эелектроника готовая помощьнее было бы интересно…

Андр комментирует:

Ходите на сайт RC-Aviation.ru там есть и подборки оборудования.
Дальность полета 600-800 метров (дальше видимости)
Много чертежей и фотоинструкций по изготовлению авиамоделей

У этих самолетиков ресурс был намного больше чем у Да, они не такие эффектные, потому что маленькие, но времени на них пошло чуточку меньше, да и они намного крепче. А что еще нужно для детской игрушки?

Заказа на эти самолетики у меня не было. Просто вспомнил вдруг, что в детстве игрался фанерным корпусом самолета-биплана, предназначенного для полетов на корде. Помню, купили тогда мне только корпус, без двигателя. (На двигатель у родителей тогда не хватало денег). О! Это была моя любимая игрушка. Размах у нее был около 40-50 см (а точнее не помню, давно это было, а самолета уже давно нету… ). Так вот, у меня был фанерный самолет, а у моих детей не будет?! Непорядок. Нужно срочно делать

Итак, нарисовав прямо на листе фанеры чертежи деталей, вырезаем их лобзиком. Фюзеляж у нас будет из семислойной фанеры, все остальное — из трехслойной.

И еще один набор, для самолета чуть побольше (да, делался тогда, когда пришел в негодность первый самолетик)

Пытаемся все это собрать, попутно дорабатывая шиповые соединения напильником (Ну, на глаз же чертежи делались…). После того, как убедились, что все собирается — разбираем, и начинаем клеить.



Кстати, при склеивании очень удобно использовать шприц на 20мл. Это касается не только ПВА, это еще касается пенополиуретанового клея (ППУ), полимерного клея «Дракон»… эпоксидки.. и вообще — любого жидкого клея Точная дозировка клея да еще и туда куда надо — это как раз то, что надо. Я уже не раз говорил — хорошие инструменты и материалы позволяют работать быстрее, качественнее да еще и получать от работы удовольствие.

К сожалению, фотографий готового самолета, процесс сборки которого показан на фотографиях, нету. Обратная ситуация для самолетика поменьше.

Современные магазины игрушек просто ломятся от большого ассортимента всевозможных машинок, мишек, конструкторов и многого другого. Но вспомните былые времена, когда еще не было такого изобилия. Тогда в кружках и на уроках труда нас учили мастерить игрушки самостоятельно, и основным материалом для творчества была фанера для моделирования. Именно о таких поделках мы и расскажем вам сегодня.


Подготовка материала и инструмента

Как и любое дело, а изготовление игрушки для ребенка очень ответственный шаг, нужно предварительно подготовить как материал, так и инструмент который понадобится в конструировании модели.

Если из перечисленного списка у вас чего-то не хватает, купите эти недостающие элементы в срочном порядке.

  1. Ручной лобзик по дереву , электрический инструмент в нашем случае нам не помощник, все делаем вручную.
  2. Модельная фанера , обычно толщина материала это три и семь миллиметров, по-другому ее еще называют трехслойная и семислойная соответственно.
  3. Карандаш, линейка .
  4. Наждачная бумага и квадратный напильник для обработки запчастей самолета.
  5. Клей ПВА или любой другой , который предназначен для склеивания дерева.
  6. Огромное терпение и желание доставить ребенку радость .

Начать наше конструирование нужно конечно с разметки всех деталей будущего аэроплана, а именно: фюзеляж, крылья и стабилизатор. Вы можете сначала нарисовать чертеж на бумаге, а после перенести его на саму фанеру, можно же сразу нарисовать детали на фанере, это кому как удобно.


Так как наша модель самолета из фанеры придумана на ходу, то точных размеров и соответственно шаблона или чертежа нет. Но как пример, мы возьмем определенный размер размаха крыльев, и от него будем отталкиваться при сборке нашего самолета.

Давайте сделаем размах крыльев длиной тридцать сантиметров, это, пожалуй, самый оптимальный вариант, для тех, кому такой самолет покажется маленьким, может увеличить размер крыльев и тем самым сделать самолет немного больше.

Вырезаем лобзиком заготовки

Как вы можете увидеть на фото, все составляющие легко можно нарисовать от руки, сложного тут не чего нет. Начнем с фюзеляжа, размер которого в длину можно сделать на десять миллиметров больше крыльев. Сам же корпус просто нарисуйте от руки как показано на картинке.

Сразу на корпусе фюзеляжа сделайте шиповые соединения для крепления крыльев. За счет таких соединений, сборные модели из фанеры получаются довольно крепкими и легко соединятся при помощи клея, так что обязательно используйте их.

Переходим к крыльям, как мы уже определились, крылья будут длиной тридцать сантиметров, ширина соответственно от восьми до десяти сантиметров. Помните главное, нижнее крыло должно быть короче верхнего на десять миллиметров не более.

Остается нарисовать стойки для поддержки крыльев и задний закрылок, стабилизатор. Когда все готово можно приступить к вырезанию запчастей лобзиком. Аккуратно на основании нарисованных вами контуров вырежьте все запчасти для самолета. Не расстраивайтесь, если где-то получаются неровности, в любом случае вы стараетесь, и у вас все получится.

Совет!
Вырезанные запчасти необходимо отшлифовать наждачной шкуркой непосредственно до сборки модели.
После того как вы соберете самолет его уже будет неудобно шлифовать, так как можно будет повредить модель.

Собираем наш самолет

Как правило, моделирование из фанеры интересное и скрупулёзное занятие и если на фюзеляже вы уже подготовили шиповые соединения теперь нужно сделать пазы на крыльях, для крепления на корпус и для стоек поддерживающих крылья.

Не стесняйтесь в процессе работы пользоваться напильником и подгонять соединения как можно точнее. Сборку начните с установки стабилизатора, который вы приклеите в хвостовой части игрушки.

На следующем этапе наша инструкция рекомендует, установить крылья на свое место. Для этого нанесите клей на соединение и установите верхнее крыло. Перевернув модель, устанавливаем стойки для поддержки крыльев, так же предварительно наносим на места крепления клей.

Осталось совсем немного и наш самодельный самолет будет готов, устанавливаем нижнее крыло и наша конструкция в сборе. Так же аккуратно промажьте клеем все стыковые соединения на модели уже в собранном виде и поставьте самолет, на полочку дав клею полностью высохнуть.

Такой аэроплан сделать совсем не трудно, конечно это не идеальный вариант и если вы хотите, то вы можете поискать и другие чертежи сборных моделей из фанеры, ведь полет фантазии и творческие идеи на этом не заканчиваются. Давайте дальше посмотрим, какие еще поделки можно сделать из дерева.

Продолжаем делать самоделки

Ну что ж давайте не будем останавливаться на полпути, а попробуем порадовать ребенка еще, какой ни будь поделкой из фанеры. Если ориентироваться на мальчика, то не исключено что вы хотите узнать, как из фанеры сделать танк? Вполне логичный вопрос, давайте попробуем ответить на него.

В качестве примера предлагаем вам рассмотреть нашу небольшую модель фанерного танка, который прост в изготовлении и в собранном виде выглядит не хуже танков из пластмассовых конструкторов.

Давайте по порядку рассмотрим все этапы конструирования, и начнем с материалов, которые нужны для моделирования.

  • Фанера, это, конечно же, основа нашей модели, в данном случае толщина фанеры должна быть два – три миллиметра. С такой фанерой будет очень удобно работать вырезать запчасти и после собирать их.
  • Копировальная бумага, с ее помощью мы будем переносить чертеж на заготовку.
  • Набор надфилей, будет помощников в обработке шиповых соединений при сборке модели.
  • Ручной лобзик и пилки к нему, что касается пилок, то приготовьте их несколько штук, обычно во время вырезания модели из фанеры своими руками, пилки имеют свойство ломаться.
  • Клей, желательно использовать ПВА, он прекрасно взаимодействует с деревом и после высыхания обесцвечивается.
  • Наждачная шкурка и прозрачный лак.

Совет!
Рекомендуется перед началом обрисовки деталей танка, подготовленный материал, фанеру, зачистить наждачной шкуркой и сделать поверхность гладкой.
Такой подход обеспечит более точное копирование чертежа на поверхность фанеры.

Копируем чертеж и вырезаем элементы танка

Следующим этапом в конструировании модели танка будет перенос всех составляющих деталей модели с бумаги на фанеру. В процессе моделирования, а именно отвечая на вопрос как сделать танк из фанеры — чертежи модели играют очень важную роль.

Чертеж модели танка. Часть 1

Теперь, когда у вас на руках готовый шаблон деталей его нужно перенести на фанеру используя копировальную бумагу. Обрисовку деталей лучше всего проводить простым карандашом или же использовать пустой стержень от шариковой ручки.

Не стоит забывать о нумерации деталей, при копировании их тоже переносите на материал. В дальнейшем при сборке вам будет проще ориентироваться в деталях. Правила сборки это стыковка деталей в последовательности согласно цифрам: номер один соединяем с номером один, номер два соответственно с номером два.

Когда все готово и чертеж перенесен на фанеру, можно приступить к вырезанию деталей. Учить, как пользоваться лобзиком мы вас не будем, но рекомендацию дадим. После того как вы вырежете все детали, обязательно обработайте их наждачной шкуркой, так вы загладите все углы оставленные лобзиком и в итоге получите аккуратную модель.

Теперь в порядке цифрового обозначения начинаем собирать нашу модель танка, все соединения после стыковки промазываем клеем и даем им немного высохнуть. После сборки всех комплектующих у вас должна получиться модель танка, которая уже почти готова.

Как и в любом другом деле остается поставить точку, и наша с вами точка это обработка собранной модели бесцветным лаком. Поверьте, цена такой самодельной игрушки не сопоставима с радостью вашего малыша, который будет ей играть, можете быть уверенны, вы не зря потратили время на изготовление такой модели.

Что можно еще сделать из фанеры


На самом деле моделирование это огромный потенциал для творчества, фанера как материал идеально подходит для этих целей. Большой популярностью пользуются различные автомодели из фанеры, как правило, они просты в своем изготовлении и пользуются спросом среди малышей.

Вот, к примеру, простенькая модель грузовика, для ее изготовления потребуется совсем немного материала, да и времени для сборки она заберет не много. Если взять во внимание что все необходимые инструменты у вас уже есть можно без особых усилий сделать такую поделку.

Для того чтоб сделать такой грузовик, достаточно перенести на материал шаблон и все запчасти машины. После собрать все детали и соединить их между собой. Эти чертежи моделей автомобилей из фанеры имеют общую основу и на этой базе можно собрать различные варианты грузовиков.


Если пофантазировать то вместо кузова можно сделать закрытый фургон, или же вырезать пожарную лестницу, фантазируйте и воплощайте свои идеи в жизнь вместе со своим ребенком.

Делаем бумеранг самостоятельно

Еще очень интересной игрушкой является бумеранг. На самом деле эта игрушка в былые времена считалась метательным оружием, но сегодня и взрослым и детям очень нравится полет этого уникального изобретения и возвращение его в то место, из которого он был запущен.

Давайте и мы разберемся, как сделать бумеранг из фанеры, при этом соблюдая все его аэродинамические свойства. Как правило, в первую очередь нам понадобится материал, в нашем случае это будет фанера толщиной десять миллиметров, и шаблон.

Для шаблона вам понадобится лист бумаги размером пятьдесят на шестьдесят сантиметров, и нанести на этот лист бумаги сетку с размером ячеи равной пятьдесят миллиметров. После рисуем на шаблоне сам бумеранг, старайтесь это делать, так как показано на рисунке ниже.

После того как шаблон бумеранга готов, вырезаем его по контуру и переносим на нашу заготовку из фанеры и выполняем простой порядок действий:

  1. Обводим контуры шаблона карандашом на заготовке.
  2. С помощью ручного лобзика вырезаем бумеранг в соответствии с контурами.
  3. Полученный бумеранг необходимо дополнительно обработать и придать ему аэродинамические свойства.
  4. Зажимаем заготовку бумеранга струбциной и маленьким рубанком от центра к краям снимаем лишнее деревянное покрытие.
  5. В результате обработки мы должны получить равномерный переход от края к центру. Центральная часть должна быть толщиной десять миллиметров, края бумеранга шесть миллиметров. Старайтесь, чтоб переход у вас получился плавным, а не рваным.
  6. Следующим шагом будет тщательная . Бумеранг должен быть идеально гладким, это напрямую влияет на аэродинамику.
  7. Теперь игрушку нужно вскрыть лаком и после высыхания покрасить в яркий цвет. Как правило, яркая расцветка позволит легко заметить игрушку в полете или при поиске после ее приземления.

Информация!
Бумеранг по своей природе относится к категории опасных игрушек, поэтому во время запуска соблюдайте осторожность, не повредите себя и окружающих вас людей.
Желательно проводить запуск в поле, в местах, где не многолюдно и нет жилых домов.

В заключение

Очень часто любителей подделок интересует: как сделать балалайку из фанеры и возможно ли осуществить это на практике в домашних условиях? Спешим вас обрадовать, хотя такое изделие и считается сложным музыкальным инструментом, его все равно можно сделать дома. Но об этом сложном процессе мы расскажем в другой раз.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Технологическая платформа «Авиационная мобильность и авиационные технологии» — Все новости

О развитии авиастроения и воздушного транспорта Российской Федерации в новых экономических условиях

14 марта 2022 г. Президентом Российской Федерации был подписан Федеральный закон № 56-ФЗ «О внесении изменений в Воздушный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации».

Масштабные экономические санкции, введенные западными государствами в связи с проведением специальной военной операции  Российской Федерации на Украине, кардинально изменили условия деятельности авиационной отрасли в нашей стране и поставили перед ней серьезные вызовы и новые задачи. Кроме сокращения числа стран, полеты в которые остаются доступными для российских авиакомпаний, и необходимости урегулирования финансовых отношений с лизингодателями и банковскими структурами, ключевой проблемой отрасли становится обслуживание воздушных судов, принадлежащих иностранным лизинговым компаниям.

Подписанный Президентом России закон создал правовую основу для продолжения эксплуатации иностранных воздушных судов российскими авиакомпаниями и возложению ответственности за обеспечение их летной годности на российские органы и организации. Однако, техническая реализация данного решения является достаточно сложной задачей и потребует серьезных усилий и высокой компетенции со стороны всех участников авиационной отрасли.

Ключевой проблемой в сложившихся обстоятельствах является недоступность запчастей, расходных материалов и другого имущества, необходимого для ремонта и обслуживания самолетов. Возможно, частично эту проблему можно решить путем организации поставок через третьи страны, однако надежных организационных и логистических схем пока не разработано. При этом, необходимо будет организовать качественное и своевременное выполнение регламентных и ремонтных работ, которые ранее, в основном, осуществлялись иностранными организациям (прежде всего, это касается так называемых «тяжёлых форм»), проведение испытаний и обеспечение независимого контроля за состоянием воздушных судов.

Для обеспечения устойчивости воздушного транспорта наиболее оптимальным вариантом в современных условиях представляется освоение производства наиболее критических деталей в нашей стране и их последующее применение на эксплуатируемых воздушных судах. Фактически речь идет о создании в Российской Федерации – системы производства и валидации неоригинальных запасных частей, материалов и другого авиационно-технического имущества, необходимого для обеспечения эксплуатации и обслуживания иностранных воздушных судов.

Подробнее


Участие в формировании комплексных научно-технологических проектов и реализации государственной программы «Развитие авиационной промышленности»

С момента создания Технологическая платформа уделяла особое внимание вопросам создания научно-технического задела, необходимого для разработки и производства перспективной авиационной техники: было проведено большое количество мероприятий по рассмотрению результатов и планов работ ведущих научно-исследовательских организаций; сформулированы базовые принципы проведения экспертизы; разработаны направления исследований и разработок, наиболее перспективных для развития в рамках ТП и включенных в состав проекта Стратегической программы исследований и разработок Технологической платформы.

Как известно, основной объем финансирования данных работ выделяется из средств государственной программы Российской Федерации «Развитие авиационной промышленности». Одним из элементов организационных процедур, связанных с принятием решений о формировании и последующем финансировании работ (проектов) по созданию научно-технического задела в области гражданской авиационной техники, является рассмотрение соответствующих предложений (проектов) Экспертным советом по методическому и организационному обеспечению научно-технического сопровождения реализации государственной программы Российской Федерации «Развитие авиационной промышленности».

17 февраля 2022 г. состоялось внеочередное заседание Экспертного совета государственной программы «Развитие авиационной промышленности», на котором были рассмотрены предложения ФГУП «НИЦ «Институт имени Н.Е. Жуковского» по 3-м комплексным научно-технологических проектам в области гражданской авиационной техники.

Подробнее


Международный авиационно-космический салон МАКС-2021

19-25 июля 2021 г. состоялся очередной Международный авиационно-космический салон «МАКС-2021». Традиционным местом проведения мероприятия является г. Жуковский Московской обл. 19 июля в преддверии выставки в г. Москве состоялся Евразийский аэрокосмический конгресс. Кроме проведения рабочих встреч, совещаний и ознакомления с наиболее интересными выставочными экспозициями (образцами), представители Ассоциации посетили ряд мероприятий деловой программы, которые интересны с точки зрения тематики и перспектив дальнейшего развития Технологической платформы.

Подводя итоги пленарного заседания аэрокосмического конгресса, стоит отметить, что ситуация в отрасли, в т.ч. и в связи с пандемией, безусловно повлияла на проведение данного мероприятия. Если в 2015 и в 2017 гг. основной акцент был сделан на развитии перспективных технологических направлений в авиастроении (в 2015 г.) и в космической технике (в 2017 г.), то в 2021 году выступающие – основные руководители отрасли главное внимание уделили вопросам государственной поддержки и механизмам госуправления. При этом, технологические направления были затронуты лишь номинально, без углубления в конкретные конструктивные и технические аспекты.

Предваряя обзор деловой программы состоявшегося Международного авиационно-космического салона МАКС-2021, следует отметить большое количество мероприятий, посвященных развитию беспилотных летательных аппаратов. Это связано, как с опережающим ростом данного сегмента рынка, так и с повышенной активностью органов и организаций в данном направлении.

19 июля 2021 г. в рамках Евразийского аэрокосмического конгресса состоялась конференция «Интеграция БАС в воздушное пространство России. Вопросы, барьеры, решения». Мероприятие вызвало большой интерес и по количеству участников существенно опередило другие конференции, проходившие в рамках аэрокосмического конгресса.

Подводя итоги состоявшегося мероприятия, следует отметить, что в последние годы в России развитию беспилотных летательных аппаратов уделяется довольно большое внимание. Основной движущей силой выступают компании, осуществляющие разработку и коммерческую эксплуатацию малых БЛПА, а также разработчики БПЛА для военных целей. В то же время, по сравнению с ведущими странами (США, Великобритания, ЕС, Швейцария, Израиль, Китай) в стране отсутствует системная государственная политика по развитию и внедрению беспилотных технологий. Существующие правила в значительной степени сдерживают развитие рынка «больших» БПЛА, разработка технологий безопасной эксплуатации ведется крайне медленно.

22 июля 2021 г. по приглашению Правительства г. Москвы представители Ассоциации «ТП «АМиАТ» провели бизнес-встречи с представителями компаний Московского инновационного кластера, большинство из которых занимаются беспилотными летательными аппаратами. Представители Технологической платформы познакомились с деятельностью данных компаний, провели переговоры с руководителями и представителями организаций, обменялись контактами.

Также на данном мероприятии экспертами Платформы был представлен презентационный материал по тематике развития аэромобильности и беспилотных авиационных систем в Российской Федерации. Кроме того, на сайте опубликована презентация эксперта ТП А.Г. Патракова по актуальной теме городской аэромобильности и опыту сертификации беспилотных авиационных систем в Европе.

Подробнее


Текущие экспертизы

Одним из важнейших направлений деятельности Технологической платформы является проведение экспертизы научно-технических и инновационных проектов – поэтому мы уделяем особое внимание организации данного процесса, в т.ч. взаимодействию с экспертами; привлечению их к рассмотрению важнейших документов развития отрасли; формированию и оценке проектов, реализуемых и (или) инициируемых с участием ТП. При выполнении Ассоциацией договорных научно-исследовательских и аналитических работ, в первую очередь, привлекаются официальные эксперты Технологической платформы и члены соответствующих рабочих групп.

В рамках текущей деятельности Технологической платформы были опробованы различные формы (механизмы) организации и проведения экспертизы, учитывающие имеющиеся правовые и организационные возможности. В первую очередь, принимая во внимание коммуникационную направленность деятельности Платформы, мы качественно отработали формат очных экспертно-аналитических мероприятий; на которых авторы (исполнители) проектов (работ) представляют свои проекты (достигнутые результаты), а приглашаемые эксперты, с учетом их специализации, имеют возможность в непосредственном диалоге обсудить и детализировать свое представление о состоянии реализуемых проектов.

Также, определенный опыт нами был наработан в части проведения заочного рассмотрения (экспертизы) материалов – это касается как заявок (предложений) на участие в конкурсах Министерства образования и науки Российской Федерации, так и отчетных материалов по результатам выполнения работ в рамках реализации ФЦП «Исследования и разработки по приоритетным направлениям развития научно-технологического комплекса России на 2014-2020 годы».

С перечнем проектов, по которым в последние годы проводилась экспертиза Технологической платформы, можно ознакомиться в специализированном разделе «Кабинета ТП» – «Экспертная деятельность».

Новые направления экспертной деятельности Платформы, развиваемые в 2021 г., представлены в разделе сайта «Кабинет ТП».

Тел./факс: +7 (495) 980-04-23

Е-mail: [email protected]

Легкий самолет Як-12: характеристики, фото, история создания

В 1940-е годы советское руководство утвердило план развития и восстановления народного хозяйства. По его словам, существенные изменения коснулись аграрной отрасли. В целях улучшения дезинсекции и санитарного обслуживания населения стали интенсивно развиваться авиалинии. Это послужило причиной появления одного из самых легких на то время самолетов. Речь идет о таком самолете, как Як-12.

История создания

Як-12 — многоцелевая транспортная машина, разработанная в конструкторском бюро под руководством А. С. Яковлева. После успешных испытаний в 1946 году авиационные творения начали выпускать серийно. Но во время одного из испытаний летчику не удалось посадить самолет на площадку, указанную лично И. В. Сталиным, и серийное производство этой авиационной модели было прекращено. Несмотря на то, что конструкция Як-12 среди других самолетов того времени была одной из лучших и ошибка была со стороны пилота, серийное производство возобновилось только после смерти вождя.

Конструкция самолета

Изначально самолет проектировался для ВВС как двухместная машина, способная выполнять санитарно-связные задачи. Як-12 имел смешанную конструкцию: для изготовления основания фюзеляжа использовались сварные хромированные силовые трубы. Из дюралюминия были изготовлены каркасы двухлонжеронных крыльев, оперения и элеронов. Крылья и хвостовая часть обшивались полотном. Для отделки носовой части использовался дюралюминий. Древесина стала основой для производства планок авиационной опалубки.Санитарный самолет оснащался несъемным дюралюминиевым подкрылком. Для уменьшения сопротивления в шасси, относящемся к пирамидальному типу, монтировалась специальная лента — стяжка.

Кабина пилота относилась к автомобильному типу и вмещала до четырех человек. При необходимости в его правый борт устанавливали носилки для перевозки раненых. Самые первые самолеты Як-12 оснащались двигателем М-11ФР в 160 л. с участием. и с охлаждением. Со временем в конструкции самолета дерево заменили дюралюминием.

Назначение

Як-12 широко применялся в сельском хозяйстве. С помощью этой машины удобряли растения, засевали, опыляли поля и плантации. Также она могла выполнять функцию скорой помощи. Як-12 использовался в качестве почтового перевозчика и тягача. В качестве пассажирского перевозчика этот самолет идеально подходил для второстепенных рейсов. Автомобиль был рассчитан на двух пассажиров и способен выдержать нагрузку, не превышающую 350 килограммов. Як-12 также использовался в летных школах для прыжков с парашютом.

Конструкция и конструкция этой авиационной многоцелевой машины отличались простотой и неприхотливостью в эксплуатации, наличием радиостанций и приборов, позволяющих выполнять полеты как ночью, так и при неблагоприятных метеорологических условиях. Помимо Советского Союза, самолет использовался в Китае и Польше, где он производился как PZL-101 Gawron.

Описание

Як-12 1947 года выпуска представляет собой высокопрофильную стойку с использованием двигателя М-11ФР.Конструкция самолета может иметь двухместный или трехместный салон. Изначально Як-12 проектировался как двухместный. Подкосы крыла имеют V-образную форму и сходятся в узле крепления шасси. Благодаря наличию неподвижного дюралюминиевого предкрылка значительный угол атаки не опасен. Усовершенствованное пирамидальное шасси (испытанное на Як-10) содержит специальную растяжку, которая тянется от каждого колеса к резиновому амортизатору.

Функцию торможения выполняют основные колеса размером 6 х 18 см и хвостовое 20 х 11 см.К ним можно прикрепить лыжи. Система управления содержит кабельную проводку. Предкрылки на крыле значительно улучшают посадочные свойства и положительно сказываются на безопасности при полете.

Самолет Як-12: технические характеристики

  • Длина — 8,36 м.
  • Высота — 3,76 м.
  • Размах крыла — 12 м.
  • Площадь крыла — 21,60 м 2 .
  • Вес самолета — 830 кг.
  • Допустимая масса (та, которую можно поднять) составляла 1 450 кг.
  • Двигатели — 1ПД М-11ФР.
  • Максимальная скорость — 194 км/ч.
  • Крейсерская скорость — 169 км/ч.
  • Посадочная скорость — 90 км/ч.
  • Тяга — 1х160 кН.
  • Самолет рассчитан на 4 часа полета.
  • Дальность полета — 760 км.

Модификации Як-12

Модель самолета отличается простотой управления, поэтому может использоваться в авиационных школах в качестве тренажера. Помимо тренировочных, способен выполнять и другие задачи в зависимости от модификации:

  • Як-12Б считается единственным экземпляром с КИП до 35 метров взлетной дистанции.Конструкция оснащена двигателем АИ-14РФ, мощность которого составляет 300 л. с участием.
  • Як-12С — авиационная санитарная машина для перевозки одного раненого.
  • Як-12Ш — вариант самолета сельскохозяйственного назначения. Он выполняет опыление зеленых насаждений и распыление ядохимикатов. Конструкция оснащена специальным баком, расположенным под фюзеляжем.
  • Як-12Р — самолёт для ВВС. Функция — осуществление общения. Конструкция оснащена мощным двигателем АИ-14Р (260 л.стр.). Хвостовая часть снабжена сошником — специальным тормозным гаком, который, опускаясь при посадке самолета на грунтовку, уменьшает его пробег.

Работа по благоустройству

Самым первым вариантом считается конструкция самолета Як-12. Модель самолета в модификации А со временем претерпела изменения:

  • Крылья приобрели трапециевидную форму и стали оснащаться предкрылками, содержащими по одной стойке.
  • Топливный бак: увеличен в размере.
  • Шасси: усиление.
  • Шлем приобрел рогообразную форму.
  • Кокпит За счет остекления лобовой и боковых частей улучшена обзорность. Значительное улучшение комфорта салона произошло за счет использования мягких сидений. Допустимая масса, которую мог поднять Як-12А, составляла 1588 кг. За счет изменений в крыле самолета значительно улучшилась аэродинамика, увеличилась скорость на 30 км/ч и дальность полета.

Дальнейшие улучшения

Задели хвостовую часть фюзеляжа и длину машины.

  • Як-12М увеличен до 9 метров.
  • В конструкцию введена вилка и устранен сошник.
  • Шасси, фюзеляж и раскос переднего крыла усилены.
  • Гидравлические амортизаторы заменены на резиновые.
  • Салон модифицированного Як-12 рассчитан на трех пассажиров.

Почему были внесены изменения?

В связи с изменениями этот самолет адаптирован:

  • Для сельскохозяйственных работ.В течение двух часов в конструкцию машины можно установить необходимое оборудование.
  • Для выполнения санитарных задач. Места хватило, чтобы разместить, кроме двух летчиков, еще одного врача и раненого.
  • Для выполнения тренировочных прыжков с парашютом. Эту задачу облегчала специально установленная подножка с правой стороны доски.

Самолет для ВВС СССР

Як-12Р эксплуатировался ВВС СССР в качестве связного и транспортного средства.С этой целью модель оснастили мощным двигателем АИ-14Р (260 л.с.), а также винтом ВИШ-539Л-11. Деревянную обшивку заменили дюралюминиевой. Для того чтобы сократить длину пробега по грунтовой местности до 50 метров, на Як-12Р убрали тормозной сошник, ранее располагавшийся перед колесом, в хвостовой части. Кабина была рассчитана на трех пассажиров. Вес самолета достигал 912 кг.

Вариант обучения

В начале 1959 года советские конструкторы приступили к разработке тренажера Як-12 УТ.Его целью было обучение военных летчиков выполнению посадки по приборам. Для этой кабины было оборудовано:

  • Второй комплект, позволяющий как запустить двигатель самолета Як-12 УТ, так и осуществлять ручное и ножное управление.
  • Радиокомпас АРК-5.
  • Упрощенный комплект оборудования ОСП-48, который использовался для слепой посадки.
  • Приемник маркерный МРП-48.
  • Радиовысотомер РВ-2.
  • Генератор ГСК-1500. С ее помощью осуществлялось питание оборудования.

Тесты

В 1950 году Як-12 УТ прошел испытания в ГК НИИВВ и рекомендован для летных школ ВВС как эффективный тренажер для подготовки летного состава. При этом были выявлены недостатки:

  • 1, 700 оборотов лопастей в минуту свидетельствовали о слабой мощности ветрогенератора ВСК-1500.
  • Использованная антенна имела недостаточную мощность — приемник работал только на высоте не выше 1850 метров.
  • Дальность действия компаса составляла 160 км. Этого оказалось недостаточно, так как комиссия выдвинула требования не менее 180 метров.

После того, как тестирование было проведено в июне, оно было назначено повторно в октябре того же года. После доработок на Як-12 УТ было установлено:

  • ВЭУ ВД-5, для которого характерно изменение во время полета шага лопастей;
  • Установленная Т-образная антенна эффективно работала на любой высоте.

В 1952 году этот самолет успешно прошел новые испытания.Тем не менее нигде в документах он не значится как Як-12 УТ.

Санитарный самолет образца

Як-12С 1948 года выпуска

считается санитарным вариантом самолета этой серии. Конструкция этой авиационной машины была приспособлена для перевозки одного больного. В левой части борта располагались носилки. Других изменений в Як-12 не вносилось. Пустой самолет весил 852 кг и способен выдерживать нагрузки до 380 кг. В него входила масса специального оборудования, которая составляла 22 кг.Як-12С перевозил медицинскую нагрузку массой до 175 кг и по своим параметрам был лучше У-2С.

Сделать самолет своими руками

Имея необходимый материал, можно сделать Як-12 своими руками из потолка (потолочные плиты из экструдированного пенополистирола). При наличии подходящего инструмента и запчастей справиться с этой задачей не составит труда.

Материалы, инвентарь и запасные части

Для работы необходимы следующие материалы:

  • потолок 0.толщиной 5 см;
  • специальный клей для потолочной плитки
  • ;
  • шприц 10 мл;
  • разноцветный скотч;
  • проволока диаметром 0,1 см;
  • листа бумаги формата А4.

Необходимые инструменты:

  • Гладкая доска, на которой удобно работать;
  • нож канцелярский;
  • метровая линейка;
  • наждак.

Запасные части:

  • электродвигатель не менее 1100 об/мин;
  • одна батарея 12 вольт;
  • один пропеллер.

Старт. Работа с чертежами

Прежде чем приступить к работе, необходимо иметь представление о том, как должен выглядеть радиоуправляемый самолет Як-12. Для этого рекомендуется обзавестись необходимыми чертежами. Печатным чертежам для удобства следует присваивать порядковые номера. После этого они раскладываются в соответствии с цифрами на плоской поверхности.

Изготовление деталей для изделия

На основании имеющихся чертежей можно приступать к вырезанию необходимых деталей.Хорошо, если предмет имеет большое количество прямых линий. В этом случае он считается простым.

Для работы с этим рисунком вам понадобится игла. С его помощью проколами отмечают все имеющиеся уголки. Затем по линейке, поставленной от одного прокола к другому, с помощью канцелярского ножа делают надрезы бумаги. Их выполняют последовательно до тех пор, пока по чертежу не будет полностью подготовлена ​​к выклейке деталь будущего самолета. При их склеивании важно следить за тем, чтобы размеры и геометрия будущей модели не нарушались.

На каждом листе могут появиться ненужные области, которые необходимо вырезать. В результате все фрагменты конструкции должны идеально состыковываться друг с другом. Только после этого их можно приклеивать с помощью шприца.

Сборка

  • При сборке изделия важно следить, чтобы ламинированная сторона была снаружи.
  • Важным аспектом считается соблюдение размеров вырезанных деталей с размерами, которые имеет батарея — она ​​может быть больше запланированной на чертеже.Предварительные замеры рекомендуется проводить с помощью линейки.
  • Для прочного склеивания рекомендуется использовать штифты, грузики или тиски.
  • Для формирования необходимого изгиба можно применить накатку на трубу.
  • После этого производится склейка всех соприкасающихся между собой деталей Як-12. Радиоуправляемая модель самолета, полет которого часто связан с падениями, нуждается в усилении.
  • Армирование скотчем поможет придать прочность изготовленному изделию.
  • Для крепления сервоприводов рекомендуется использовать жесткую проволоку.
  • Моторрама, на которую устанавливается мотор, должна быть из тонкой фанеры. К нему очень удобно прикручивать крепежные винты.
  • При отсутствии куска фанеры также можно использовать пластик, алюминий или пенопласт. Главное, чтобы материал был легким. Желательно, чтобы вес изготовленной модели не превышал 600 грамм.
  • Запуск изделия рекомендуется производить одним броском с руки.
  • Посадка для старта должна производиться брюхом самолета на мягкую поверхность. Для этого нет необходимости крепить на колесную конструкцию.

Стоимость Ford Focus или Pegout 3008 равна цене такого авиационного творения, как Як-12. На фото ниже показаны особенности его внешнего вида. Но следует напомнить, что модификации выпускались разные.

В наше время Як-12 считается редкостью. Его можно найти у коллекционеров авиационной техники.

Художественная модель 72003 1/72 Як-36 Набор от руки Первый взгляд

Дата пересмотра июнь 2009 г. Производитель Художественная модель
Субъект Як-36 Фрихэнд Весы 1/72
Номер комплекта 72003 Основной носитель Стирол, Смола
Плюсы Интересный комплект ограниченной серии этого уникального концептуального самолета вертикального взлета и посадки Минусы Нет выступов или точек крепления для крыльев или хвоста, фонарь отлит как единое целое
Уровень мастерства Опытный Рекомендуемая производителем розничная цена (долл. США) 20 долларов.00

Первый взгляд

Концепция развертывания боевых самолетов с вертикальным взлетом и посадкой (СВВП) из передовых оперативных пунктов, а также обеспечение возможностей самолетов с неподвижным крылом для неавианосцев находилась на чертежных досках по всему миру, но технология реактивных двигателей не t готовы обеспечить достаточную тягу, чтобы поднять самолет, его топливо, пилота, авионику и вооружение без какого-либо увеличения за счет разбега.

Когда Bristol Engine Company разработала двигатель Pegasus, а компания Hawker Siddeley обернула вокруг него планер для создания демонстратора P.1127, эта концепция перестала быть теорией. P.1127 продолжил свой путь в Kestrel и, в конце концов, в знаменитый Harrier.

Экспериментальное конструкторское бюро Яковлева (ОКБ) взяло на себя задачу адаптации имеющейся технологии двигателей для создания советского концептуального самолета вертикального взлета и посадки, и Як-36 (кодовое название НАТО: Freehand ) выполнил свой первый полет в режиме висения через три года после P.1127. Было изготовлено 12 опытных самолетов для исследования динамики полета в режиме висения с использованием тяги двигателей, а также для изучения переходного полета от режима висения к полету на крыле и обратно. Это привело к Як-36М, который был прототипом самолета, который стал Як-38 (кодовое название НАТО: Forger ).

Арт Модель изготовила первый стироловый комплект Яковлева Як-36, выполненный в масштабе 1/72. Набор отлит из светло-серого стирола и представлен в виде деревьев из четырех частей плюс одно дерево из прозрачных частей.Линии панели выгравированы и четкие. Комплект дополнен пятью смоляными отливками: одной для катапультного кресла, двумя для сопел векторной тяги и двумя блоками ракет УБ-16.

Комплект устроен как типичный комплект ограниченного тиража без обычных установочных выступов для основных деталей, таких как крылья и хвостовое оперение. Это не будет проблемой для опытных моделистов, но вам придется приподнять планер, чтобы установить угол наклона крыла и выровнять поверхности хвостового оперения.

Что хорошо в этом наборе, так это то, что дизайнеры сделали модель легко собираемой, поэтому все двери и панели отлиты как единое целое, но на внутренних поверхностях отлиты прорези, чтобы было легче позировать. модель с коробкой передач и дверями наружу.Среди особенностей комплекта:

  • Детальное катапультное кресло
  • Механизм можно собирать вверх или вниз
  • Позиционируемый тормоз скорости
  • Детализированные реактивные сопла из полимера
  • Позиционируемая дополнительная входная дверца
  • Разумная детализация огромного воздухозаборника
  • Дополнительные ракетные блоки для крыльевых пилонов

Маркировка предусмотрена для шести схем:

  • Як-36, Красный 36
  • Як-36, желтый 36
  • Як-36, Красный 37
  • Як-36, желтый 37
  • Як-36, Красный 38
  • Як-36, желтый 38

В комплект также входят трафареты для обслуживания, чтобы улучшить визуальные детали набора.

Это хороший маленький набор, из которого можно создать уникальный предмет, если проявить немного терпения и умения. Разработчик моделей AMS получит удовольствие от этого проекта. Этот комплект можно приобрести в HobbyTerra.

Выражаю искреннюю благодарность компании HobbyTerra за образец для обзора!

ЯК 3 — Истребительное трио по чертежам семьи Подешва

Як-3 — лучший отечественный фронтовой истребитель. Его возникновение датируется началом 1940-х годов, когда путем постепенной модернизации, облегчения и уменьшения габаритов предыдущей версии Як-1 конструкторы ОКБ Яковлева создали самолет, хорошо приспособленный к способу ведения боевых действий на Восточном фронте – т.е.е. бои в основном над фронтом на высотах до 4000 метров. Он не нуждался в большой дальности полета, был очень мал и имел отличное соотношение массы и мощности используемой силовой установки (двигатель Климов ВК 105 ПФ-2 имел мощность 1290 л.с., а масса пустого самолета составляла 2105 кг).

Его прототип поднялся в воздух в феврале 1943 года и летом того же года был отправлен в боевые действия. Однако, по данным книги советского летчика А. Покрышкина, первые серийные Як-3 получили фронтовые полки не ранее лета 1944 года.Испытания Як-3 в боевых условиях проводились в 91-м ИАП 2-й ВВС под командованием подполковника Ковалева с июня по июль 1944 г. В ходе 431 боевого вылета было сбито 20 истребителей Люфтваффе и три Юнкерса Ju 87, а советские потери составили два сбитых Яка. 16 июня 1944 года произошел крупный бой, когда 18 Яков столкнулись с 24 немецкими самолетами. Советские истребители сбили 15 немецких самолетов, при этом потери со стороны Яков составили один уничтоженный и один поврежденный Як.На следующий день действия люфтваффе на этом участке фронта практически прекратились. Через месяц, 17 июля 1944 г., восемь «Яков» атаковали группу из шестидесяти немецких самолетов, включая истребители сопровождения. В следующем бою люфтваффе потеряли три Ju 87 и четыре Bf 109G без потерь с русской стороны. В то время Люфтваффе издал приказ «избегать боев под пятью тысячами метров с Яками без масляного радиатора под носом»… прочитать статью



подробное описание двигателя

технические характеристики, фото, история создания

В 1940-е годы советское руководство утвердило план развития и восстановления народного хозяйства.По его словам, существенные изменения коснулись аграрного сектора. Для улучшения дезинсекции и санитарной службы население стало интенсивно развивать воздушные линии. Это стало причиной появления одного из самых легких на тот момент самолетов. Речь идет о самолете типа Як-12.

История создания

Як-12 — многоцелевая транспортная машина, разработанная в ОКБ под руководством А. С. Яковлева. После успешных испытаний в 1946 году самолетное творение стало выпускаться серийно.Но во время одного из испытаний летчику не удалось посадить самолет на указанную лично Сталиным площадку, и серийное производство этой модели самолета было прекращено. Несмотря на то, что конструкция самолета Як-12 среди других самолетов того времени была одной из лучших и ошибка была со стороны летчика, серийное производство было возобновлено только после смерти вождя.

Конструкция авиационного двигателя

Первоначально самолет проектировался для ВВС как двухместный, способный выполнять санитарно-связные задачи.Як-12 имел смешанную конструкцию: для изготовления основы фюзеляжа использовались сварные хромансиловые трубы. Дюралюминиевые шпангоуты были изготовлены из двухстворчатых крыльев, хвостового оперения и элеронов. Крылья и хвостовая часть обшивались полотном. Для обшивки носовой части использовался дюралюминий. Древесина стала основой для производства ламелей опалубки самолетов. Санитарный самолет оснащался несъемными дюралюминиевыми наконечниками. Для уменьшения сопротивления в шасси, относящемся к пирамидальному типу, была смонтирована специальная лента — раскос.

Кабина самолета относилась к автомобильному типу и вмещала до четырех человек. При необходимости в его правом борту устанавливались носилки для перевозки раненых. Самые первые самолеты Як-12 оснащались двигателем М-11ФР в 160 л. от. И с охлаждением. Со временем в конструкции самолета дерево заменили дюралюминием.

Назначение

Як-12 широко использовался в сельском хозяйстве. С помощью этой машины производилась подкормка растений удобрениями, посев, опыление полей и насаждений.Он также может служить машиной скорой помощи. Як-12 использовался как почтальон и тягач. Как пассажирский транспорт этот самолет идеально подходил для второстепенных рейсов. Автомобиль был рассчитан на двух пассажиров и способен выдерживать нагрузки, не превышающие 350 килограммов. В летных школах для прыжков с парашютом также использовались самолеты Як-12.

Конструкция и конструкция этого самолета многоцелевой машины отличались простотой и неприхотливостью в эксплуатации, наличием радиостанций и приборов, позволяющих выполнять полеты как ночью, так и в неблагоприятных метеорологических условиях.Помимо Советского Союза, самолет использовался в Китае и Польше, где он производился как PZL-101 Gawron.

Описание

Як-12 1947 г. — высотный, с двигателем М-11ФР. Конструкция самолета может иметь двухместную или трехместную кабину. Изначально Як-12 проектировался как двухместный. Крылья крыльев имеют V-образную форму и сходятся в узле крепления шасси. Благодаря наличию неподвижного дюралюминиевого предкрылка значительный угол атаки не опасен.Усовершенствованное пирамидальное шасси (проверено на Як-10) содержит специальную планку-растяжку, которая тянется от каждого колеса к резиновому амортизатору.

Функцию торможения выполняют основные колеса размером 6 х 18 см и хвостовиком 20 х 11 см. К ним можно прикрепить лыжи. Система управления содержит кабельную проводку. Предкрылки на крыле значительно улучшают посадочные свойства и положительно сказываются на безопасности при полете.

Самолет Як-12: технические характеристики

  • Длина 8.36 м.
  • Высота 3,76 м.
  • Размах крыла 12 м.
  • Площадь крыла 21,60 м 2 .
  • Вес самолета 830 кг.
  • Допустимый вес (тот, который можно поднять) был 1450 кг.
  • Двигатели — 1ПД М-11ФР.
  • Максимальная скорость 194 км/ч.
  • Крейсерская скорость — 169 км/ч.
  • Посадочная скорость 90 км/ч.
  • Тяга — 1х160 кН.
  • Самолет рассчитан на 4 часа полета.
  • Дальность полета 760 км.

Модификации Як-12

Модель самолета отличается простотой управления, что позволяет использовать его в авиационных школах в качестве тренажера. Помимо тренировочных, способен выполнять и другие задачи в зависимости от модификации:

  • Як-12Б считается единственным с УВП до 35 метров взлетной дистанции. Конструкция оснащена двигателем АИ-14РФ, мощность которого составляет 300 л.от.
  • Як-12С — санитарный авиационный для перевозки одного раненого.
  • Як-12Ш — вариант самолета сельскохозяйственного назначения. Он производит опыление зеленых насаждений и опрыскивание пестицидами. Конструкция оснащена специальным баком, расположенным под фюзеляжем.
  • Як-12Р — самолет для ВВС. Функция — общение. Конструкция оснащена мощным двигателем АИ-14Р (260 л.с.). Хвостовая часть снабжена сошником — специальным тормозным гаком, который, опускаясь при посадке самолета на грунтовку, уменьшает его пробег.

Работы по доработке

Самым первым вариантом считается самолет конструкции Як-12. Модель самолета в версии А со временем претерпела изменения:

  • Крылья приобрели трапециевидную форму и стали оснащаться предкрылками, содержащими одну стойку.
  • Топливный бак: увеличение размера.
  • Шасси: усиление.
  • Руль приобрел роговидную форму.
  • Кабина пилота.За счет остекления лобовой и бортовой частей улучшился обзор. Значительное улучшение комфорта салона произошло за счет использования мягкой обивки. Допустимая масса, которую мог поднять Як-12А, составляла 1588 кг. За счет изменений крыла в самолете значительно улучшилась аэродинамика, увеличилась скорость на 30 км/ч и дальность полета.

Дальнейшие доработки

Коснулись хвостовой части фюзеляжа и длины машины.

  • Як-12М увеличен до 9 метров.
  • В конструкцию введена вилка и удален сошник.
  • Шасси, фюзеляж и передняя часть крыла стали усиленными.
  • Гидравлический демпфер заменил резиновый.
  • Салон модифицированного Як-12 рассчитан на трех пассажиров.

Для чего внесены изменения?

В связи с изменениями этот самолет адаптирован:

  • Для сельскохозяйственных работ. В течение двух часов машина может быть укомплектована необходимым оборудованием.
  • Для выполнения задач санитарии. Места для размещения хватило, кроме двух летчиков, еще одного врача и раненого.
  • Для занятий прыжками с парашютом. Специально установленная с правой стороны борта подножка облегчала эту задачу.

Самолет ВВС СССР

Як-12Р эксплуатировался ВВС СССР в качестве связного и транспортного средства. Для этого модель оснастили мощным двигателем АИ-14Р (260 л.с.) и винтом ВИШ-539Л-11.Деревянную обшивку заменили на дюралюминиевую. С целью сокращения длины пробега в подземной части до 50 метров на Як-12Р убрали тормозной сошник, ранее располагавшийся впереди колеса, в хвостовой части. Кабина была рассчитана на трех пассажиров. Вес самолета достигал 912 кг.

Учебный вариант

В начале 1959 года советские конструкторы приступили к разработке самолета-тренажера Як-12 УТ. Его целью было обучение военных летчиков посадке по приборам.Для этого в кабине было установлено:

  • Второй комплект, позволяющий как запустить двигатель самолета Як-12 УТ, так и осуществлять ручное и ножное управление.
  • Радиокомпас АРК-5.
  • Упрощенный комплект оборудования ОСБ-48, с помощью которого производилась слепая посадка.
  • Приемник маркерный МПП-48.
  • Радиовысотомер ПБ-2.
  • Генератор ГСК-1500. С ее помощью осуществлялось питание оборудования.

Испытания

В 1950 году Як-12 УТ прошел испытания в ГК НИИВВС и рекомендован для летных школ ВВС как эффективный тренажер для подготовки летного состава.При этом были отмечены недостатки:

  • 1700 оборотов лопастей в минуту указывали на слабую мощность ветрогенератора ГСК-1500.
  • Использованная антенна имела недостаточную мощность — приемник работал только на высоте не более 1850 метров.
  • Дальность действия компаса составила 160 км. Этого оказалось недостаточно, так как комиссия выдвинула требования не менее 180 метров.

После тестирования в июне был назначен повторный прием на октябрь того же года.После доработки Як-12 УТ было оснащено:

  • Ветродвигатель ВД-5, отличавшийся изменением шага полета лопастей;
  • Установленная Т-образная форма антенны эффективно работала на любой высоте.

В 1952 году этот самолет успешно прошел новые испытания. Но тем не менее нигде в документах он не значится как Як-12 УТ.

Санитарный самолет образца

Як-12С 1948 года выпуска считается санитарным вариантом самолета этой серии.Конструкция этого самолета была приспособлена для перевозки одного больного. В левой части борта находились носилки. Других изменений в Як-12 не вносилось. Пустой самолет весил 852 кг и способен выдерживать нагрузку до 380 кг. В него входила масса специального оборудования, которая составляла 22 кг. Як-12С перевозил медицинскую нагрузку до 175 кг и по своим параметрам превосходил У-2С.

Сделать самолет своими руками

Имея необходимый материал, можно сделать самодельный самолет Як-12 из потолка (потолочная плитка из экструдированного пенополистирола).При наличии нужных инструментов и запчастей справиться с этой задачей несложно.

Материалы, инструменты и запасные части

Для работы потребуются следующие материалы:

  • Потолок толщиной 0,5 см;
  • Специальный клей для потолочной плитки;
  • Шприц 10 мл;
  • Цветной скотч;
  • Диаметр проволоки 0,1 см;
  • Листы бумаги формата А4.

Необходимые инструменты:

  • Плоская доска, на которой удобно работать;
  • канцелярский нож;
  • Измерительная линейка;
  • наждак.

Запасные части:

  • Электродвигатель не менее 1100 оборотов;
  • Одна батарея 12 В;
  • Один пропеллер.

Старт. Работа с чертежами

Перед началом работы необходимо иметь представление о том, как должен выглядеть радиоуправляемый самолет Як-12. Для этого рекомендуется приобрести необходимые чертежи. Чертежи, напечатанные на принтере, для удобства должны быть пронумерованы. После этого их раскладывают в соответствии с цифрами на ровной поверхности.

Изготовление деталей для изделия

На основании имеющихся чертежей можно приступать к вырезанию нужных деталей. Хорошо, если на детали много прямых линий. В этом случае он считается простым.

Для работы с этим рисунком вам понадобится игла. С его помощью проколами обозначают все доступные углы. Затем по линейке, поставленной от одного прокола к другому, с помощью канцелярского ножа делаются вырезы из бумаги. Их выполняют последовательно до полного формирования из чертежа детали будущего самолета.При их склеивании важно следить за тем, чтобы размеры и геометрия будущей модели не нарушались.

На каждом листе могут быть лишние секции, которые необходимо вырезать. В результате все фрагменты конструкции должны идеально подходить друг к другу. Только после этого с помощью шприца можно выполнять их приклеивание.

Сборка

  • При сборке изделия важно следить, чтобы ламинированная сторона была снаружи.
  • Важным аспектом является соблюдение размеров вырезаемых деталей с размерами, которые имеет батарея — она ​​может быть больше запланированной на чертеже.Рекомендуется предварительно измерить линейкой.
  • Для прочного склеивания желательно использовать прищепки, гири или тиски.
  • Для формирования необходимого изгиба можно использовать прокатку на трубе.
  • После этого все детали Як-12, соприкасающиеся друг с другом, склеиваются между собой. Радиоуправляемая модель самолета, полет которого часто связан с падениями, нуждается в усилении.
  • Укрепление изготовленного изделия поможет усилить клейкую ленту.
  • Для крепления сервоприводов рекомендуется использовать жесткую проволоку.
  • Рама двигателя, на которой монтируется двигатель, должна быть изготовлена ​​из тонкой фанеры. К нему очень удобно прикручивать крепежные винты.
  • При отсутствии куска фанеры можно также использовать пластик, алюминий или полистирол. Главное, чтобы материал был легким. Желательно, чтобы вес выпускаемой модели не превышал 600 грамм.
  • Рекомендуется запускать изделие одним броском с руки.
  • Посадка для начала должна производиться брюхом самолета на мягкую поверхность. Для этого не обязательно монтировать колесо.

Стоимость Ford Focus или Pegout 3008 равна цене такого авиационного творения, как Як-12. На фото ниже представлены особенности его внешнего оформления. Но следует напомнить, что модификации выпускались по-разному.

В наше время Як-12 считается редкостью. Его можно найти у коллекционеров авиационной техники.

Российский самолет Як

Это был решающий момент. «Y» когда-то была просто 25-й буквой алфавита. В детском саду это часто представлялось маленьким словом из трех букв «як». Неожиданно и совершенно неожиданно происходит важный сдвиг. Это конкретное маленькое существительное начинает действовать, обретая собственную жизнь. Событие происходит одним туманным октябрьским днем. Бывший одноклассник позвонил мне, чтобы сообщить о местном памятном сборе ВВС.День полета пройдет в воскресенье днем ​​в аэропорту Ливермора. Боб Бернетт разбрасывается огромным количеством информации, которую автоответчик свободно разглашает. Однако это резко обрывает его разговор, как только он упоминает: «… и вы особенно хотите знать…». Он нашел безошибочный метод для ответного звонка. Получены новости о составе знаменитостей. Среди почетных гостей есть P-40, который сам по себе убедил бы меня отправиться в гораздо более длительное путешествие. Упомянутый воскресный день был заранее зарезервирован для празднования детского дня рождения.Когда я получаю указания на вечеринку, я обнаруживаю, что всего несколько миль отделяют это событие от мероприятия CAF. Близость высвобождает всегда полный надежд дух, готовый найти любой предлог для краткого визита, чтобы посмотреть самолеты. Мое прибытие на детский праздник обнаруживает, что зрелые взрослые любезно покрыли все основания. Это позволяет мне отвлечься на несколько часов свободного времени для игр. Мне предложили пойти за покупками в торговый центр или в Starbucks. Для меня выбор восхитительно очевиден — я могу поехать в аэропорт!

Побег в аэропорт

Без традиционного ветра Ливерморской долины наступил прекрасный воскресный полдень.Улыбающееся лицо за стойкой Attitude Aviation направляет гостей в ангар с самолетами музейного качества. Огромная, широко открытая дверь приглашает всех гостей на асфальтированный внутренний дворик. Прекрасная октябрьская погода уговаривает выставку пройтись по солнцу. Прогуливаясь по асфальту, я нахожу Боба, погруженного в разговор с небольшой группой членов CAF. Имея инженерное образование, Боб становится своего рода личным доцентом по моему потоку вопросов. К счастью, он более чем счастлив поделиться своими богатыми знаниями.Слева стоит самолет, на который я пришел посмотреть — нетронутый P-40 Warhawk. Нас непреодолимо тянет исследовать мельчайшие детали самолета, которому нечего скрывать. Великолепное мастерство делает честь этой благородной боевой птице. Фурнитура, трубки, заклепки и детали до последнего шплинта безупречны. Боб много знает об этом самолете, и я слушаю бегущие комментарии о самолете и счастливом владельце. Его история и прочность продолжают придавать ему отличительные качества, но на данный момент эстетические детали меня полностью поразили.Проведя кончиками пальцев по линии заклепок, я поглаживаю крыло драгоценного воина. Неповторимая красота Warhawk делает его моим лучшим выбором, но есть и другие примечательные самолеты, которые стоит посетить. На восточном периметре взлетно-посадочной полосы сверкающий Т-33 отражает солнце, словно украшенная блестками звезда кантри-музыки. Более тихий и задумчивый, Bearcat отдыхает в тени ближе всего к двери ангара. Два SNJ переправляют пилотов и пассажиров на кругломоторные прогулки. Канарейка АТ-6 огибает сборище, устремляясь к месту разбега.Два Яка — русский и китайский близнецы — завершают эклектичный ансамбль.

Як с первого взгляда

Другой член CAF вовлекает Боба в дискуссию о ремонте крыла, и мои мысли начинают блуждать по течению. Когда я оглядываюсь в поисках нового интереса, мое внимание сосредотачивается на яках. Отличия в дизайне радуют любопытных. Это заслуживает более пристального внимания. Ярко-красный российский самолет мгновенно привлекает к себе внимание своим причудливо уникальным шасси. Состав фюзеляжа также уникален.Не раз я ловил себя на том, что смотрю в небо, наблюдая за полетом этого самого самолета. Мои немые вопросы получают ответы, когда я осматриваю шасси. Обернувшись, замечаю короткую опору, которая кажется не длиннее, чем Сенсених на нашем Тигре. Двое мужчин ведут беседу об этом объекте, и близость позволяет неизбежно подслушать. Дэйв Петерсон — один из гордых владельцев этого самолета. Его разговор с Брайаном Моттой о деревянной опоре вызывает интригу.Дэйв продолжает забавную историю.

Русский самолет во всех смыслах

Как известно, русские спроектировали самолет не для , если их разобьешь, а для , если . После мероприятия, судя по всему, они еще летают. На самом деле, опора оригинального Яка якобы имеет линию, по которой ее можно обрезать до пригодной для использования длины в случае действительно неудачной посадки. Механизм может быть включен, но такая ошибка не сделает их бесполезными. Поскольку опора вряд ли простит оплошность, она была разработана для полевых модификаций, таких как модификации «вырезать по пунктирной линии».Выполнив указанные изменения, вы теперь можете вернуться в небо. Ссылка Дэйва на сходство между Яком и кирпичным туалетом верна. Военный тренер имеет заметно коренастое телосложение. Этот генезис, по-видимому, произошел от инженера с одной главной идеей — «чем мощнее, тем лучше». Исключительно большие заклепки располагаются на расстоянии чуть больше одного дюйма друг от друга. Лонжерон требует не одного, а двух рядов заклепок номер пять, когда вы приближаетесь к фюзеляжу. Дополнительные ряды с округлой головкой захватывают соседние ребра, которые разделены с шагом от 9 до 13 дюймов.Для сравнения, Cessna, которая обучала меня послушной надежности, имеет совершенно другую конструкцию. Наш ожидаемый способ полета, каким бы творческим он ни был, требует всего 11-16 дюймов между центрами нервюр. Крылья самолета скреплены набором заклепок номер три и четыре, расположенных на расстоянии полутора дюймов. Что это значит? Для аналогии возьмем свой дом. Хочешь что-нибудь повесить — что угодно. Если вы можете найти только шпильку 2 × 6, все возможно. Возможно , если повезет, они разнесены по 16-ти дюймовым центрам.Теперь русская версия будет иметь конструкции 6″x10″ на 12-дюймовых центрах. Вешайте что хотите — пушку, танк — что угодно. Это здание навсегда останется соперницей пирамид. Другой мой друг может рассказать все факты, касающиеся Яка, но я признаюсь Дейву, что мало что знаю об этих самолетах. Мой летный опыт — это опыт пилота и пассажира авиации общего назначения. Я никогда не летал на боевом самолете и никогда не летал на самолете с радиальным двигателем. — Что ты сейчас делаешь? Газовые баллоны полны.На секунды я понимаю, что задерживаю дыхание. Не могу поверить, что было предложено приглашение. У меня есть почти час, прежде чем материнские обязанности потребуют моего присутствия. Взглянув на часы, я понимаю, что мне дан дар мгновений, и я могу встретить небо в ярко-красном сиянии.

Возможность, которую нельзя упустить

Это обряд посвящения. Небольшая группа понимающих улыбок предлагает летчику-новичку хороший полет. Чтобы войти в кабину, требуется высокий шаг в 3 фута с лишним.После подготовки я быстро взбираюсь на борт и пристегиваюсь пятиточечными ремнями безопасности. Дэйв быстро рассказывает о самолете. Двигатель запускается с немедленной тряской и продолжает давать сенсорные сигналы о том, что он жив и здоров. Приборы в кабине на русском — приборы, которые не дают мне ориентира, потому что мой мир состоит из самолетов с фиксированным шагом. Во время разгона они в конце концов разбираются сами. Процент мощности вырисовывается как русский вариант тахометра. Этот двигатель выдает на взлете на 50 процентов больше, чем здесь, на короткой линии ожидания.Задержки, вызванные многочисленными прибытиями, позволяют сделать более полный перевод. Температура головки блока цилиндров переместилась в уютный диапазон зеленой дуги, соединяя давление топлива и масла. Тандемная посадка обеспечивает периферийный вид, поскольку двигатель яростно объявляет, что он достигает 100-процентной мощности. Громко ругаясь, Як заявляет о своем презрении к стационарной стойке и ухватывается за возможность покинуть тюрьму, связанную гравитацией. Красное крыло с очертаниями белой звезды поднимает шляпу и прощается со взлетно-посадочной полосой.Отправляясь по ветру, мы достигаем середины поля на высоте 2000 футов. Дейв снижает мощность до 80 процентов, и рев яков сменяется громким, противоположным ворчанием.Мы летим на север над туманными золотыми предгорьями горы Дьябло. Дар мгновений раскрывается. Российская кабина — это не вычурная среда. Однако красота красной радиальной плоскости отчетливо выделяется на фоне осенних предгорий, и дымка не в силах скрыть ухоженный, блестящий экстерьер. Ряды заклепок рельефно выделяются вдоль размаха крыльев, становясь фундаментальными подразделениями совпадающих углов.

Мечтать, быть может, летать

Невероятные слова тихо говорят через мою гарнитуру: «Ваш самолет». Я упрекаю Дэйва, что он должен проявлять осторожность, предлагая управление новичку. Мысли, заполонившие непосвященный мозг за доли секунды, приводят к непредсказуемому результату. «Прямых» и «ровных» среди них тоже не было. Наверняка он знает, насколько заманчиво это утверждение для человека, впервые познакомившегося с Яком. Легкие органы управления доказывают, что термин «джойстик» не материализовался из воздуха.Поверхности говорят на универсальном языке самолетов. Cessna и Citabria ласково говорили со мной, но мне так же комфортно и в этом российском тренере. Кроме того, у меня есть восторженное напоминание о том, что самолет предназначен для перегрузок с надписью «акробатическое развлечение». случайный кивок. Як уткнулся носом в землю, как гончая по следу. Рев радиала усиливается, и Дейв оттягивает стик назад.Красные крылья разрезают небо ровной кривой. Купол становится полностью синим, запоминает землю и перетасовывает мир в однородную картину. Дэйв ведет Як через крылья, которые позволяют нам прыгать по небу, не заботясь о мире. Бремя, о котором я даже не подозревал, высвобождается, как лишний багаж. Атмосфера позволяет им исчезнуть быстро и полностью. Вид слева и справа становится прямо вверх и прямо вниз, когда Дейв ведет нас к 90-градусному склону.Тем не менее, мы чувствуем себя в этой среде так же комфортно, как выдра в море. Мы делаем пируэт на блестящем красном крыле над водохранилищем Лос-Вакерос. Ряды блестящих заклепок ловят солнечный свет. Як чувствует себя в небе как дома, а естественность окружающей среды опьяняет. Полет для меня и восхитительный, и чудесный. Тем не менее, когда дело доходит до высшего пилотажа, мои чувства буквально переполняются чистым блаженством. В этот момент времени кажется, что законы гравитации отброшены в сторону.Во мне все поет — это то, для чего я создан. Я не просто лечу как пассажир — я лечу как часть. Часть этого самолета. Часть этого неба. В этот момент отдельные части сливаются в великолепный хор — я тоже дома. Эти крылья и мое сердце ликуют вместе в сияющем красном моменте. Этот полет шепчет моим чувствам. Никаких объяснений не требуется, ибо в этот кристальный момент понимание совершенно ясно. Небо говорит на языке, который я так хочу услышать.Он приглашает меня задержаться — исследовать его коридоры и танцевать всем сердцем в его безграничных просторах. Наверху — гигантский безымянный холст, единственная цель которого — художественное выражение пилота. Новый способ увидеть небо — это творческое усилие. Размашистая рука рисует широкие штрихи по предгорьям. Як образует плавную подпись на равнинах Центральной долины. Это шедевр в процессе создания.

Русская низкоуровневая атака

Завершив мастерство, Дейв получает новое задание.Мы на охоте, и Ливермор стал мишенью. Во имя спортивного духа мы честно предупреждаем, что можно ожидать низкого паса. Ливерморская башня не пугается и готовится к натиску. Я понятия не имею, насколько низко мы рассматриваем, но непрерывное медленное погружение пробуждает удовлетворенный ум. Поток адреналина увеличивается с той же скоростью, что и извилистый рев радиального двигателя. Индикатор скорости показывает скорость свыше 155 узлов, а мы все равно снижаемся. Я вытягиваю шею, чтобы увидеть вид на взлетно-посадочную полосу, которым обладает Дейв.Сцена становится ровной, когда мы спускаемся низко к земле, крича над кустами и пороговыми числами. Улыбка появляется без какой-либо помощи, кроме острых ощущений от испытания. Дэйв поднимает Як на заданную высоту. Пневматический хрип возвещает о том, что шасси опущено. Закрылки по принципу «все или ничего» оказывают заметное влияние на аэродинамику самолета, снижая скорость наподобие аэродинамических тормозов. Мое струящееся наслаждение ударяется о плотину ответственности, и по инерции оно сваливается в пенящуюся массу. Я чувствую нарастающее нежелание покидать небо.Дэйв совершает блестящую посадку. Необычно высокое шасси обеспечивает прекрасный вид на окружающую рулежную дорожку. Я бы с удовольствием остался еще надолго, но мое свободное время закончилось. У меня нет возможности отдать должное благодарности за то, что осталось так мало времени.

Тело заземлено, Дух летит

Предельное усилие предотвращает воссоздание полета при движении по автостраде. Только мое тело возвращается в скованный гравитацией мир семьи и вечеринок по случаю дня рождения. Мой дух продолжает творить искусство в небе.В предгорьях горы Дьябло нет меняющейся осенней листвы, которой славится Восточное побережье. Сегодня сезон сменил малиновый осенний дуб на плавную подпись пылающего радиально-красного. Перед распростертыми объятиями Центральной долины золотые холмы приняли комплимент этого румяного русского тренера. Каждый мой день в качестве пилота окружает открытие великолепного мира. Бывают моменты, когда земля внизу или небо вверху захватывают дух, и я глубоко тронут своей удачей.Мне дан дар увидеть мой обычный мир с захватывающей точки зрения. Полет и письменное слово имеют то же различие, что и формы искусства. Скучные и обыденные рутины создают свинцовый азарт, но разнообразные сложные черты захватывают воображение. Например, известная область английского языка часто требует обременительного написания слов особым образом — с некоторыми замечательными исключениями. Когда «Y» становится гласной, границы начинают ослабевать. Игривость приходит в движение, когда простое существительное из трех букв авантюрно превращается в слово действия.Личное знакомство с этим живым исключением сделало меня большим подарком. Я познакомился с гораздо большим — и более радостным — миром.

определение слова яковлев як-12 и синонимы слова яковлев як-12 (английский)

Польский гражданский Як-12М взлетает с буксировкой планера

Привязан в государственном аэропорту округа Франклин, Хайгейт, штат Вирджиния,

.

Яковлев Як-12 (русский: Як-12 , также расшифровывается как Як-12 , отчетное название НАТО: «Крик НАТО») — легкий многоцелевой самолет с взлетно-посадочной полосой, используемый ВВС СССР, советской гражданской авиацией. и других странах с 1947 года.

  Дизайн и разработка

Як-12 был разработан группой Яковлева для удовлетворения потребности ВВС СССР в 1944 году в новом самолете связи и многоцелевого назначения для замены устаревшего биплана По-2. Он также предназначался для использования в гражданской авиации в качестве преемника яковлевского АИР-6 1934 года, построенного относительно небольшой серией. Первым предложением Яковлева был четырехместный высокоплан Як-10 (сначала Як-14), построенный в январе 1945 года. выпущена серия из 40 Як-10, [1] с радиальным двигателем Швецова М-11М мощностью 108 кВт (145 л.с.).

В 1947 году Яковлев разработал новый самолет на замену Як-10. Он был оснащен более мощным двигателем М-11ФР мощностью 119 кВт (160 л.с.), новым крылом и шасси, а также фюзеляжем измененной формы (нижнее хвостовое оперение). Новый тип получил обозначение Як-12 , первый полет в 1947 году. [2] 788 базового варианта, в том числе военных разведывательных самолетов, Як-12С, санитарных самолетов, Як-12СХ, сельскохозяйственных самолетов. и гидросамолетов Як-12ГР .Отличительной особенностью базового Як-12, как и Як-10, были цилиндры двигателей с индивидуальными капотами. Это был самолет смешанной конструкции, вмещавший 1-2 пассажиров, кроме пилота.

Следующее поколение Як-12 поступило в производство в 1952 году, начиная с Як-12Р . Он был оснащен новым радиальным цельнометаллическим двигателем Ивченко АИ-14Р мощностью 194 кВт (260 л.с.). Площадь крыла увеличилась (с 21,6 м² до 23,8 м²). Этот вариант имел наименьшую нагрузку на крыло из всех Як-12 и, следовательно, лучшие характеристики КВП (разбег 52 м/171 фут, посадочный 81 м/266 фут).

После удлинения для улучшения развесовки, дальнейшего усиления конструкции и других мелких изменений с 1955 года выпускался Як-12М («модифицированный»). Заметным отличием был удлиненный изогнутый хвостовой плавник. Этот вариант стал более универсальным, предлагая большую полезную нагрузку. Он вмещал пилота и 3 пассажиров и мог быть оснащен двойным управлением для обучения, носилками для роли машины скорой помощи или сельскохозяйственным опрыскивателем. Он стал самым многочисленным вариантом.

Последним поколением, выпускавшимся с 1957 года, был Як-12А . Это был аэродинамически усовершенствованный вариант с более тонким фюзеляжем и новым крылом. [3] Капот был меньшего диаметра. Прямоугольные крылья снабжались трапециевидными законцовками и автоматическими предкрылками, также одинарные стойки заменили сдвоенные. Навигационное оборудование и органы управления были улучшены, а также возросли характеристики. В СССР было построено 3801 Як-12 всех модификаций (в том числе 3013 Як-12Р, М и А).Опытный биплан Як-12Б также был разработан, но в серию не пошел.

Як-12М производился по лицензии с 1956 года в Польше как WSK-4 Okecie, или Як-12М (польское написание русского названия). С 1959 года Як-12А производился в Польше (1054 Як-12М, 137 Як-12А), в основном на экспорт в СССР. В 1958 году в Польше было проведено дальнейшее развитие Як-12М, получившее название PZL-101 Gawron.

Як-12 также производился в Китае как Шэньян тип 5 .

  История операций

Як-12 впервые поступил на вооружение ВВС СССР как самолет связи и артиллерийского наблюдения. Затем их использовали и в советской гражданской авиации – в основном в аэроклубе ДОСААФ для перевозки, обучения пилотов, парашютной подготовки и буксировки планеров. Они также использовались в качестве санитарных самолетов и сельскохозяйственных самолетов.

Помимо СССР, Як-12 использовались в Польше, Чехословакии, Югославии (гражданские и военные), Венгрии (гражданские).Шэньяны, построенные по лицензии, использовались в Китае и других странах. В некоторых странах, включая Польшу, Венгрию и Чехословакию, русское название транскрибировалось как Як-12.

В ВВС Польши с 1951 г. использовалось около 90 Як-12 в качестве связных, патрульных и служебных самолетов. Большинство из них было отозвано в 1970-х, последнее — в 1980-х. Затем большинство из них было передано гражданской авиации. В Польше первая гражданская модель была приобретена в 1952 году, а с 1960-х годов использовалось большее количество (не менее 79).Они использовались в основном в региональных аэроклубах для обучения пилотов, парашютной подготовки, транспортировки и буксировки планеров. 21 использовался как санитарная авиация.

Некоторые гражданские Як-12 (в основном Як-12А) продолжают эксплуатироваться в 2006 г.

  Описание

Металлоконструкции (Як-12Р, М, А) или смешанной конструкции (Як-12) подкосный высокоплан обычной компоновки, обтянутый металлом и брезентом. Крылья снабжены закрылками и предкрылками (автоматические предкрылки на Як-12Р или фиксированные на других вариантах). Кабина четырехместная (в ранних вариантах Як-12 — 2-х или 3-х местная).Обычное неубирающееся шасси с хвостовым колесом.

Однорядный звездообразный двигатель: 5-цилиндровый М-11ФР (номинальная мощность 104 кВт/140 л.с., взлетная мощность 118 кВт/160 л.с.) — Як-12 базовый вариант; 9-цилиндровый АИ-14Р (номинальная мощность 161 кВт/220 л.с., взлетная мощность 191 кВт/260 л.с.) – Як-12Р, М и А. Винт двухлопастный. Два топливных бака в крыльях по 225 л (55 галлонов США) каждый.

  Варианты

Як-12
Базовый вариант для военных и гражданских операторов.
Як-12ГР
Гидросамолет Як-12.
Як-12С
Санитарный вариант Як-12.
Як-12СХ
Сельскохозяйственный вариант Як-12.
Як-12Р
Усовершенствованный вариант Як-12 с двигателем Ивченко АИ-14Р, конструкция самолета стала цельнометаллической, выпускался с 1952 года.
Як-12М
Основной серийный вариант с дальнейшим усилением конструкции, удлиненным хвостовым оперением и другими незначительными изменениями, построенный с 1955 года.
Як-12А
Аэродинамически усовершенствованная версия с более тонким фюзеляжем, кожухом двигателя меньшего диаметра и некоторыми модификациями крыла, построенная с 1957 года.
Як-12Б
Экспериментальный вариант биплана, не производился.
Шэньян тип 5
Як-12 лицензионной постройки в Китае.
Як-12М
Як-12М лицензионной постройки в Польше, построено 1054 штуки.
Як-12А
Як-12А лицензионной постройки в Польше, построено 137 штук.
ПЗЛ-101 Гаврон
Польская разработка лицензионного Як-12М.

  Операторы

  Военные операторы

Болгария
Чехословакия
Венгрия
Монголия
Польша
  • Польские ВВС эксплуатировали самолеты Як-12 (расшифровывается как Як-12) с 1951 года в качестве самолетов связи, патрулирования и общего назначения.Большинство из них было отозвано в 1970-х, последнее — в 1980-х.
 Советский Союз
Югославия

Гражданские операторы

Китайская Народная Республика
 Чехословакия
 Венгрия
 Польша
Монголия
 Советский Союз
Югославия

Технические характеристики (Як-12М)

Як-12

Данные по Советские транспортные самолеты с 1945 г. [4]

Общие характеристики

  • Экипаж: один, пилот
  • Вместимость: 3 пассажира
  • Длина: 9.0 м (29 футов 6¼ дюйма)
  • Размах крыла: 12,6 м (41 фут 4 дюйма)
  • Высота: 3,12 м (10 футов 2¾ дюйма)
  • Площадь крыла: 23,86 м² (256,8 футов²)
  • Вес пустого: 1026 кг (2262 фунта)
  • Макс. взлетная масса: 1450 кг (3190 фунтов)
  • Силовая установка: 1 × Ивченко АИ-14Р 9-цилиндровый звездообразный двигатель воздушного охлаждения, 191 кВт (260 л.с.)

Производительность

Технические характеристики (Як-12А)

Данные по Советские транспортные самолеты с 1945 г. [4]

Общие характеристики

  • Экипаж: один, пилот
  • Вместимость: 3 пассажира
  • Длина: 9.0 м (29 футов 6¼ дюйма)
  • Размах крыла: 12,6 м (41 фут 4 дюйма)
  • Высота: 2,33 м (7 футов 7¾ дюйма)
  • Площадь крыла: 22,61 м² (243,4 фута²)
  • Вес пустого: 1059 кг (2334 фунта)
  • Макс. взлетная масса: 1588 кг (3500 фунтов)
  • Силовая установка: 1 × Ивченко АИ-14Р 9-цилиндровый звездообразный двигатель воздушного охлаждения, 191 кВт (260 л.с.)

Производительность

  См. также

Сопутствующая разработка
Самолеты аналогичной роли, конфигурации и эпохи

  Ссылки

  1. ^ Ганстон 1995, стр. Ганстон 1995, стр. 471–472.
  • Ганстон, Билл. Энциклопедия авиационной техники России 1875 – 1995 гг. . Лондон: Osprey Aerospace, 1995. ISBN 1-85532-405-9.
  • Benedykt Kempski: Samolot wielozadaniowy Jak-12 , TBiU № 90, Wydawnictwo MON, Варшава 1983, ISBN 83-11-06982-4 (польский язык)
  • Страуд, Джон. Советский транспортный самолет с 1945 г. . Лондон: Патнэм, 1968. ISBN 0-370-00126-5.

Внешние ссылки

История компании

1991 год — Свидетельство о регистрации предприятия


1993 год — Продан первый самолет Ан-2

Первый слева авиатор Джордж Кой , из Вермонт, США .Мечта Джорджа полететь на первом американском самолете Cessna-172 в Литву и вернуться в США на первом зарегистрированном в Литве самолете Ан-2 осуществилась. Позднее мы продали гораздо больше этих самолетов.


1998 год — продано 100 самолетов

Основным самолетом в то время был Як Як . Летали в Великобританию, Германию, Испанию, США, Австралию, Новую Зеландию. Основной страной была Великобритания.

С распадом Советского Союза и прекращением финансирования авиаклубов большая часть этих самолетов была брошена на произвол судьбы.Мы гордимся тем, что не допустили гибели тогда и потом многих самолетов.


2001 год — 10 лет Термикасу

Приоритетом предприятия остается семейство пилотажных самолетов ЯК . Термикас успешно работает с КБ Яковлева . Новый совместный проект — 120 л. дополнительные баки-кессоны в крылья самолета Як-52 . Готовим чертежи, выполняем монтаж и тестирование. Яковлев ОКБ осуществляет технический надзор за проектом и выпускает официальные дополнения к руководствам по эксплуатации и летной эксплуатации. По запросу клиента мы все еще делаем эту модификацию.

В том же 2001 году мы инициировали и профинансировали строительство клубного дома с мотелем и кафе в аэропорту Поцюнай. Мотель „Debesota“ открывается перед 1-м чемпионатом мира по планерному спорту среди женщин . «Дебесота» стала центром притяжения для авиаторов, их семей и любителей авиации.


2006 год — 15 лет Термикасу

Компания сертифицирована и имеет сертификат EASA Part 145 . Было продано более 200 самолетов. Мы довольны двумя новыми оригинальными проектами:

  • Як-12 «Гидра» — самолет-амфибия. Спроектированы и изготовлены поплавки с убирающимся шасси. Джордж Кой из Вермонта снова приехал, чтобы полететь на этом самолете.
  • ЯК-52ТД (хвостовой тягач).Модификация Як-52 на шасси с хвостовым колесом и полностью убирающимся шасси.

Самолет Як-52ТД получил высшие награды в 2008 году в Ошкоше, США, известный как The World’s Greatest Aviation Celebration и Florida Sun’n Fun в 2009 году. Пилот Дэйв Джестер . Автор обоих проектов Pranas Šnioka .


2011 год — 20 лет Термикасу

Количество сотрудников увеличено до 45.

Продолжаем работать с самолетами типа ЯК и радиальными двигателями «семейства 14». Ремонтируем самолеты Cessna, Piper, Socata, Wilga и двигатели Lycoming, Continental, изготавливаем деревянные крылья для исторических самолетов Focke-Wulf 44, Wiima, реставрируем их фюзеляжи.

Последние и оригинальные проекты того времени:

  • Доработка силовых конструкций самолета ЯК-54 по специальной программе КБ Яковлев.
  • Электрический самолет Silence Twister с силовой установкой Siemens.
  • Исторический самолет.

2021 год — 30 лет Термикасу

12 июня 2021 года мы все собрались на веселый день на аэродроме в Почюнай, чтобы отпраздновать 30-летие Термикаса.


.
