Современные САУ (Самоходные Артиллерийские Установки) всего мира — Всё о танках

ч 2.САУ- Самоходные артиллерийские
установки армий мира (колёсные системы)

(гусеничные системы см.выше)

В последние годы наблюдалась четкая тенденция к созданию и введению в действие колесных артиллерийских самоходных систем.

В сравнении со своими гусеничными аналогами, колесные самоходные системы предлагают ряд значительных оперативных преимуществ. К ним относятся большая стратегическая мобильность, т.к. они быстро перемещаются на длинные дистанции без помощи транспортеров тяжелой техники (HET). Также было заявлено, что у них более низкие эксплуатационные расходы, они более доступны в управлении и техническом обслуживании.

Китай разработал ряд колесных артиллерийских самоходных систем, и NORINCO выставляет на рынок как минимум 2 из них – SH 1 и SH 2 — для потенциальных заграничных клиентов.

Наиболее мощная система – SH 1 (6 х 6) имеющая вездеходное шасси, защищенную кабину и артиллерийское орудие 155мм/52 калибра, установленное в корме. Машина управляется командой из 6 человек, имеет боевой вес в 22 тонны и максимальную скорость 90 км/ч.


SH 1 (6 х 6)

В нее установлена компьютеризированная система управления огнем, боекомплект составляет 20 155-миллиметровых снарядов и соответствующие модули заряда с максимальной дальностью полета снаряда в 53 км при стрельбе HE E RFB BB RA производства NORINCO.

К менее мощным продуктам NORINCO относится система SH 2, основанная на новом вездеходном шасси 6х6, с возможностью управления передними и задними колесами. 122-милиметровое орудие, разработанное на базе буксируемого орудия D -30 внутреннего производства NORINCO, установлено на платформу в центре шасси.

Максимальная дальность полета снаряда SH 2, при стрельбе HE BB RA, составляет 24 км. Боевой комплект составляет 24 снаряда с модулями заряда. Как и более крупная SH 1, SH 2 имеет встроенную компьютеризированную систему управления огнем.

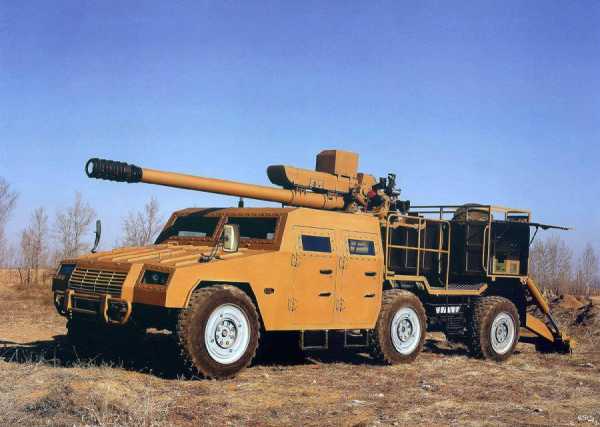

SH 2

NORINCO начала производство новой версии SH 2 – SH 5 – в которой 122-милиметровое орудие D-30 заменено на 105 мм/37 калибров орудие. Эта система управляется командой из 4 человек и имеет максимальную дальность полета снаряда 18 км, при стрельбе снарядами HE BB.

Китай разработал и ряд других колесных артиллерийских самоходных систем, включая одну на базе шасси бронетранспортера 8х8, которая в будущем вполне может быть использована в военных действиях PLA.

Во Франции компанией Nexter Systems в частном порядке была разработана 155мм/52 калибров артиллерийская самоходная система CAESAR, первая пробная модель которой была представлена в 1994 году.

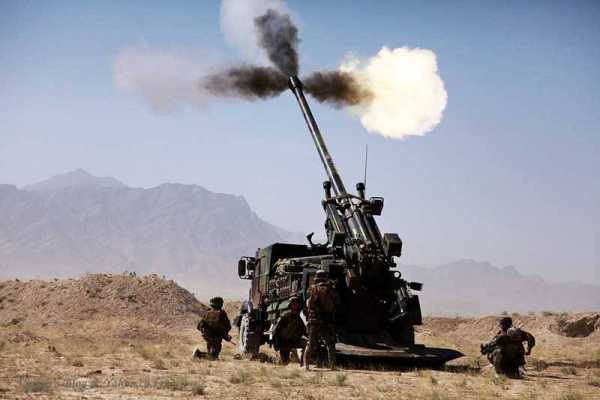

CAESAR

Следом за ней была выпущена предпроизводственная модель, которую Французская армия модернизировала, прежде чем сделать заказ на 5 систем для проведения испытаний в конце 2000 года. Их поставили в 2002/2003 годах, четыре из них были отданы в артиллерийские подразделения, а пятая была оставлена для боевой подготовки, в резерве.

Французская армия приняла решение о модернизации части парка гусеничных 155-милиметровых систем GCT (AUF1) до уровня конфигурации AUF2, включающей установку 155мм/52 калибров орудия.

В результате было принято решение о снятии имеющихся 155-милиметровых орудий AUF1, а в 2004 году Французская армия заключила контракт с Nexter Systems на поставку 72 систем CAESAR. Первые экземпляры были предоставлены в июле 2008 года, а к середине 2009 их число насчитывало 35.

CAESAR Французской армии базируется на шасси грузовика 6х6 Sherpa производства фирмы Renault Trucks Defense с полностью защищенной кабиной.

155мм/52 калибров орудие установлено в корме машины, оснащена крупным сошником, который перед открытием огня опускается для обеспечения стабильной платформы.

Система имеет компьютеризированную систему управления огнем для обеспечения выполнения автоматических операций, боекомплект насчитывает 18 снарядов и соответствующее число модулей заряда. Максимальная дальность полета снаряда HE BB – 42 км.

На сегодняшний день на систему CAESAR сделали заказы 2 иностранных покупателя. Королевская армия Тайланда заказала 6 систем (на данный момент они уже доставлены) и неназванный экспортный покупатель – было установлено, что это национальная гвардия Саудовской Аравии (SANG) – сделал заказ на 100 единиц. Последние базируются на шасси грузовых Mercedes-Benz 6х6.

Израильская компания Soltam Systems имеет большой опыт в дизайне, разработке и производстве различных буксируемых артиллерийских систем и гусеничных самоходных систем.

Сейчас она вышла на рынок колесных систем, разработав ATMOS 2000 (Autonomous Truck Mounted Howitzer System), которая на данный момент выставляется на рынок с 155-милиметровым стволом длиной 39, 45 и 52 калибра, опции системы управления огнем варьируются в зависимости от предпочтений заказчика.


ATMOS 2000 (Autonomous Truck Mounted Howitzer System)

Система прошла оценку Сил Обороны Израиля (IDF), планируется введение ее в парк IDF в поддержку модернизированных 155-милиметровых систем M109 Doher.

ATMOS может быть установлена на любые шасси, кабина управления находится в передней части системы, орудие устанавливается в задней. Максимальная дальность полета снаряда зависит от сочетания снаряд/заряд, в среднем составляет 41 км.

Первым экспортным покупателем данной системы стала Уганда, которая приняла поставку первой партии из 3 единиц. Для удовлетворения запросов Румынии, компания разработала 155 мм/52 калибровую ATROM совместно с румынской компанией Aerostar. Она базируется на разработанном внутри страны грузовом шасси 6х6 ROMAN и орудием от ATMOS 155мм/52 калибра, установленным в тыльной части системы.

Российское 122-милиметровое буксируемое орудие D-30 – наиболее часто используемое в мире. Для увеличения его мобильности Soltam Systems разработала самоходную-версию D-30, которая называется Semser.

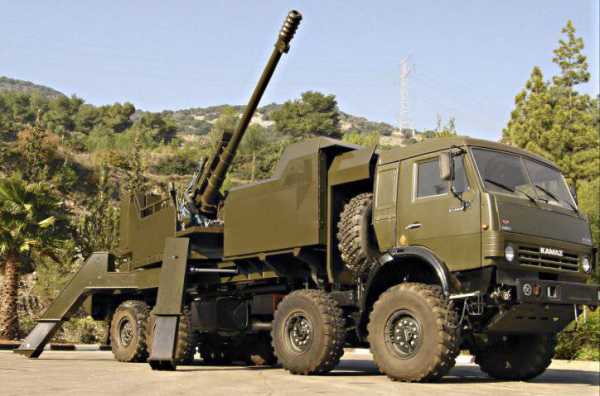

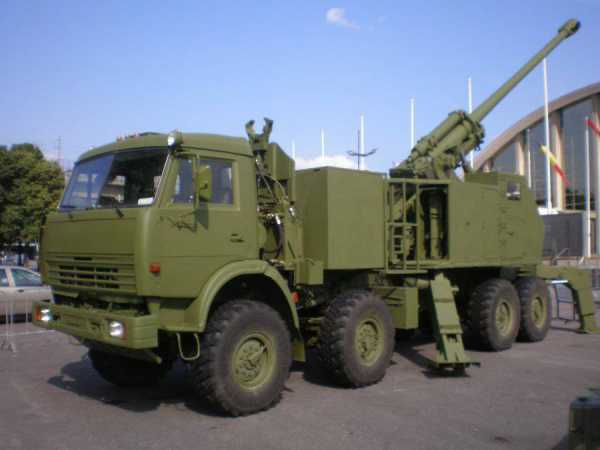

Semser D-30

Первым покупателем Semser стал Казахстан. Система приспособлена к тыльной части вездеходного шасси 8х8 КамАЗ.

Бывшая Югославия имеет значительный опыт в создании и производстве буксируемых артиллерийских систем, также как и в модернизации старых систем.

Сербия продолжила эту традицию и в данный момент производит 155 мм/52 калибровую самоходную систему NORA B-52, которая базируется на грузовом шасси КамАЗ 63510 8х8.


NORA B-52

155мм/52 калибров орудие установлено на поворотной платформе в тыльной части шасси; во время езды ствол закрепляется в передней части системы, а во время огня орудие стреляет с тыльной части. Боекомплект состоит из 36 снарядов и соответствующего числа модулей заряда, максимальная дальность полета снаряда ER FB BB на данный момент составляет 44 км.

Также как и во многих системах подобного типа недавнего производства, возможна установка различных систем управления огнем, включая последнюю версию с автоматическим наведением, системой управления и командования и дополнительным блоком питания.

В 70-ых годах 20 века Чехословакия разработала артиллерийскую 152-милиметровую самоходную систему Dana, которая базировалась на бронированном грузовом шасси Tatra 8х8. Около 750 единиц было произведено для внутреннего и внешнего рынка, многие из которых в данный момент находятся в эксплуатации.

Дальнейшее развитие словацких самоходных орудий завершилось производством 155мм/45 калибров Zuzana, модернизированной во многих аспектах. Система базируется на вездеходном шасси серии Tatra 815, имеет защищенную кабину для команды в передней части системы, полностью закрытую башню в средней части и защищенный моторный отсек в тыльной части.

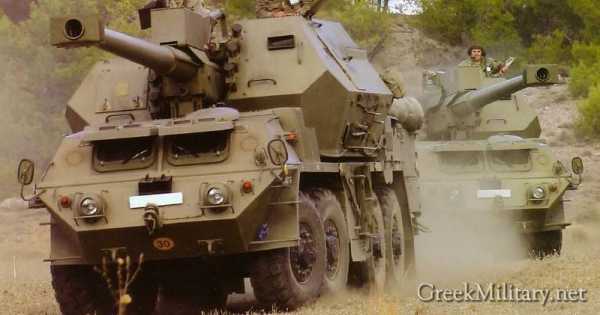

Zuzana

В добавок к эксплуатации Словацкой армией, Zuzana была продана также на Кипр и чуть позже в Грузию.

В испытательных целях башня была помещена на танковое шасси T-72 M1 и в результате дальнейших разработок была получена система Zuzana 2 155мм/52 калибров, которая базируется на новом шасси Tatra и до сих пор остается на стадии испытания опытного образца.

С целью удовлетворения запросов армии ЮАР была разработана 155мм/45 калибров 6х6 самоходная гаубица-пушка G6, использующая такое же орудие как и буксируемая G5.

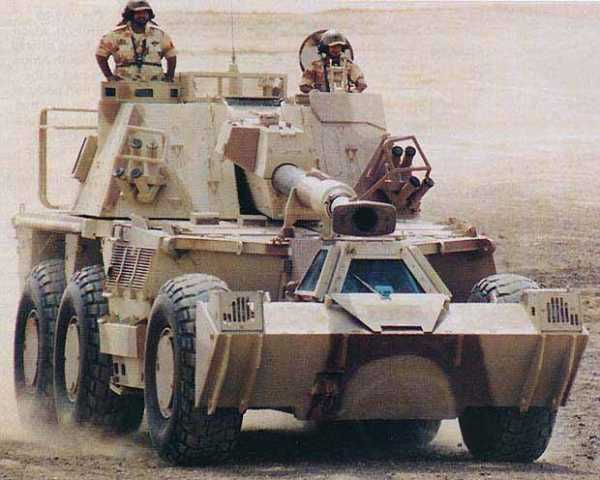

самоходная гаубица-пушка G6

Южная Африка получила 43 единицы, на экспорт было отправлено 24 единицы в Оман и 78 в Объединенные Арабские Эмираты.

G6 имеет боевой вес 47 тонн, обычно управляется командой из 6 человек, дальность ее действия составляет 700 км. Боекомплект составляет 45 155-милиметровых снарядов и зарядов, разработанных Rheinmetall Denel Munitions.

Максимальная дальность полета 155-милиметрового заряда HE BB – 39,3 км, но это расстояние можно увеличить до 50 км за счет использования осколочно-фугасного снаряда, имеющего повышенную дальность стрельбы (VLAP), уже произведенного для экспорта.

Результатом дальнейших разработок, проведенных Denel Land Systems, стала 155мм/52 калибров артиллерийская самоходная система G6-52, которая базируется на модернизированном шасси, имеет новую башенную систему со встроенной автоматической системой заряжания 155-миллиметровых снарядов. Это способствует высокой скорострельности до 8 выстрелов за минуту. Башня имеет боекомплект из 40 155-милиметровых снарядов, и дополнительно 8 155-миллиметровых выстрелов расположено в шасси.


артиллерийская самоходная система G6-52

Данная система базируется на новейшем шасси G6, также была успешно протестирована на шасси Т-72 МВТ (для Индии), и в таком виде система имеет название Т6. Разработка данной системы еще не закончена.

Denel Land Systems также разрабатывает 155-милиметровую артиллерийскую самоходную систему Т5 Condor для экспорта. Первый экземпляр был установлен на грузовое шасси Tatra с грузоподъемностью, обеспечивающей буксировку 155мм/52 калибров артиллерийской системы G5-2000. В качестве стандарта в систему встроена автоматическая система управления орудием. Комплекс также может быть установлен на другое шасси.

Denel Land Systems разрабатывает новую версию 105-милиметровой буксируемой системы LEO (Легкое экспериментальное вооружение), особенностью которой будет ее установка на грузовой автомобиль. Совместно с General Dynamics Land Systems она разработала пробную самоходную версию системы, с башней, установленной на шасси 8х8 легкой бронированной боевой машины (LAV).

Одновременно Англия(BAE Systems Global Combat Systems) в данный момент заканчивает работу над самоходной системой 6х6_ FH-77 BW L52 Archer. Ожидается заказ на 48 единиц данной модели, 24 из которых будут переправлены в Норвегию, а еще 24 – в Швецию.

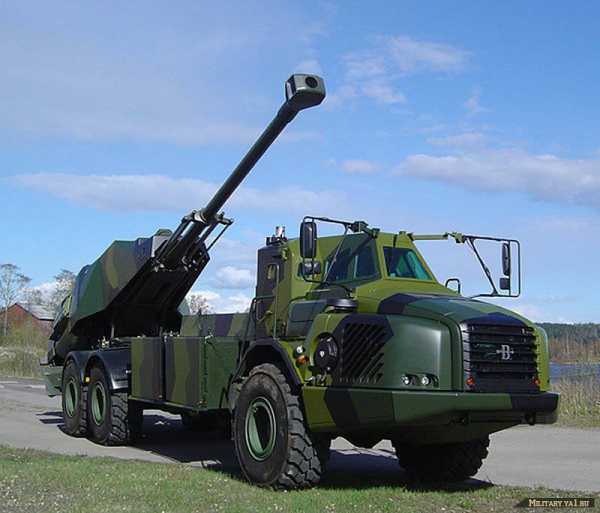

FH-77 BW L52 Archer

Archer базируется на вездеходном шасси 6х6 Volvo, имеет полностью защищенную кабину в передней части системы и 155мм/52 калибров орудие в тыльной части. Оружие управляется, наводится и запускается командой, находящейся в кабине.

Боекомплект составляет 34 снаряда и соответствующее количество зарядов, средняя дальность полета — 40 км для стандартного снаряда, и 60 км для снаряда увеличенной дальности.

Помимо использования обычных снарядов, система может использовать более продвинутые технологии, такие как снаряды для атаки сверху BONUS и снаряды точного наведения Excalibur.

Разработка снарядов

В последние годы были проведены многочисленные разработки в области боеприпасов, особенно артиллерийских снарядов и модулей заряда.

Традиционные типы боеприпасов: фугасные, дымовые и световые были дополнены снарядами расширенной дальности с газогенератором или ракетным ускорителем, или снарядами, комбинирующими данные характеристики.

Для отражения массовой вооруженной атаки были разработаны и введены в действие 155-милиметровые (и другого калибра) снаряды-контейнеры, начиненные большим количеством более мелких снарядов, оснащенных кумулятивными противотанковыми боеголовками типа HEAT.

Некоторые снаряды имели механизм самоликвидации, другие – нет, в результате чего обширные территории были забросаны неразорвавшимися снарядами, которые препятствовали продвижению дружеских войск.

В результате конвенции о кассетных боеприпасах был введен запрет на использование кассетных снарядов также как и ракет с такого рода субзарядами, но ряд стран до сих пор производит и использует такие боеприпасы.

Для подавления дорогостоящих целей – таких как танки и артиллерийские системы – были разработаны и запущены в производство усовершенствованные 155-милиметровые снаряды для атаки сверху. К ним относятся снаряды BONUS производства Nexter Munitions/BAE Systems Global Combat Systems (используемые Францией и Швецией) и немецкие SMArt используемые Австралией, Германией, Грецией, Швейцарией и Великобританией.

Армия США ввела в пользование артиллерийский управляемый снаряд Copperhead (CLGP) много лет назад, и хотя их срок годности уже почти истек, они до сих пор числятся в реестре.

Российское Конструкторское бюро приборостроения (КБП) разработало целую серию управляемых по лазерному лучу артиллерийских снарядов, включая 152-миллиметровый Краснополь (сейчас также имеется его 155-миллиметровая версия). Эти снаряды были проданы во Францию и Индию, где в дальнейшем они использовались в 155-милиметровых системах FH-77B производства Bofors во время военных действий с Пакистаном. В данный момент NORINCO поставляет на рынок 155-милиметровые снаряды сходные с российским Краснополем по характеристикам.

Россия также разработала 120-миллиметровую версию управляемых по лазерному лучу артиллерийских снарядов – Грань (вся система называется KM-8) для использования в 120-милиметровых минометных системах, а также Китолов – 122-милиметровый вариант для буксируемых и самоходных систем.

Канада и США успешно использовали в Афганистане ранние версии 155-милиметровых ракет точного наведения (PGM) Excalibur производства Raytheon. В дальнейшем планируется массовое производство таких ракет. Прилагаются все усилия для того, чтобы снизить их себестоимость и сделать широко используемыми.

В конкурентной борьбе также приняла участие компания АТК, обеспечившая армию США артиллерийскими снарядами, оснащенными системой точного наведения с функциями дистанционного подрыва (PGK), они заменили имеющиеся артиллерийские взрыватели.

Во время испытаний система показала общее вероятное отклонение на 50 м при дальности полета 155-милиметрового снаряда M589A1 в 20,5 км.

Введение PGK будет способствовать значительному сокращению необходимого количества снарядов для нейтрализации цели, что как следствие повлечет за собой общее снижение затрат боеприпасов.

Обычные снаряды баллонного типа на данный момент активно заменяются на модульные MCS или uni-MCS, где 5 модулей используются в системе 155мм/39 калибра и шесть в 155мм/52 калибра.

Ими легче управлять, к тому же они подходят для любой самоходной системы с автоматической системой загрузки.

Многие страны обращают особое внимание на разработки компании ISTAR, способствующие облегчению обнаружения цели артиллерийскими частями. К таким разработкам относятся беспилотные летательные аппараты (UAV), различные виды радаров и других военных датчиков, таких как лазерные дальномеры/указатели и приборы дневного/тепловизионного видения, которые позволяют засекать и обнаруживать цели на дальних расстояниях.

Перспективные требования

В связи с недавними достижениями в области боеприпасов и модулей заряда, буксируемые и самоходные системы продолжат играть главную роль в военных действиях, однако вероятно в дополнение к ним будут введены и другие системы.

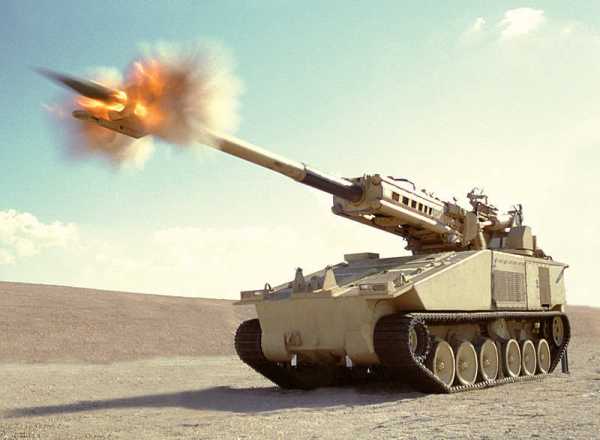

Например, в рамках программы армии США FCS (Перспективные боевые системы) была разработана ракетная установка для стрельбы с закрытой позиции (NLOS — LS), состоящая из блока пусковых контейнеров (CLU), вмещающего 15 вертикально установленных высокоточных бсллистических ракет (PAM) или крылатых ракет (LAM). В данный момент разработки ведутся над LAM, с целью увеличить дальность ее полета до 70 км. Несмотря на приказ об остановке всей программы, работы над NLOS — LS для армии США по-прежнему продолжаются.

Соединенное королевство в данный момент реализует программу Team Complex Weapons, в рамках которой на первом месте стоит разработка крылатого боеприпаса Fire Shadow, поставщиком которого является компания MBDA. Она стремятся обеспечить командование сухопутных войск возможностью быстро захватывать и поражать цель на больших расстояниях и с большей точностью.

Большое число стран сейчас делают акцент на управление огнем и разработку боеприпасов, а не на саму огневую платформу.

Традиционно, огневые операции проводятся на уровне батальонов, батарей или войск, но многие из недавно внедренных в действие артиллерийских самоходных систем оснащены бортовой компьютеризированной системой управления огнем, объединенной с системой наземной навигации, что позволило бы осуществлять огневые миссии автономно.

Такая особенность в сочетании с автоматической системой загрузки снарядов позволяет достигать высокого уровня скорострельности и осуществления огневых миссий MRSI (одновременный удар множественных снарядов, «шквал огня»).

Эти системы приступают к действию намного быстрее, проводят огневую миссию и также быстро удаляются, чтобы избежать ответного артиллерийского обстрела.

Автор Сергей Вэй

Первоисточник http://www.army-guide.com

www.rushnglory.com

Отечественные противотанковые самоходные артиллерийские установки. Часть 2-я

Для борьбы с новыми средними и тяжелыми танками, появившимися в США и Великобритании, в СССР после войны были разработаны несколько типов противотанковых самоходок.

В середине 50-х началось производство спроектированной на базе среднего танка Т-54 — САУ СУ-122. Новая самоходка, обозначаемая для избегания путаницы как СУ-122-54, проектировалась и изготавливалась с учетом предыдущего боевого опыта использования САУ в военные годы. Ведущим конструктором был назначен А.Е. Сулин.

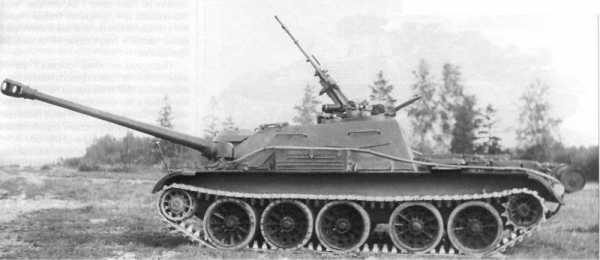

СУ-122-54

Основным вооружением СУ-122 являлась пушка Д-49 (52-ПС-471Д) — модернизированная версия орудия Д-25 которым вооружались послевоенные серийные танки серии ИС. Пушка оснащалась клиновым горизонтальным полуавтоматическим затвором с электромеханическим механизмом досылания, за счёт которого удалось довести скорострельность орудия до пяти выстрелов в минуту. Подъемный механизм орудия секторного типа, обеспечивает углы наведения орудия от -3° до +20° по вертикали. При придании стволу угла возвышении на 20° дальность стрельбы с использованием ОФ боеприпасов составляла 13400 м. Стрельба из пушки велась танковыми бронебойными и осколочно-фугасными снарядами, а также осколочно-фугасными гранатами гаубиц М-30 и Д-30. С появлением в начале 1960-х гг. американского танка М60 и английского танка Чифтен для нарезной пушки Д-49 были разработаны подкалиберный и кумулятивный снаряды. Боекомплект — 35 выстрелов раздельно-гильзового типа. Дополнительным вооружением являлись два 14,5-мм пулемёта КПВТ. Один с пневматической системой перезарядки спарен с пушкой, другой — зенитный.

Корпус САУ полностью закрыт и сварен из броневых катаных плит, толщиной в лобовой части -100-мм, борт — 85-мм. Боевое отделение было совмещено с отделением управления. В передней части корпуса находилась боевая рубка, в которой размещалась пушка.
Во вращающейся башенке, расположенной справа на крыше рубки, устанавливался дальномер.

САУ СУ-122-54 не было бы равных на полях сражений Второй мировой. Но совершенствование самих танков, которые стали способны поражать не только огневые средства и пехоту, но и бронированные цели, так как улучшилось их вооружение, и появление ПТУР, сделали производство специализированных ПТ САУ бессмысленным.

С 1954 по 1956 годы, общее количество выпущенных машин составило 77 единиц. В последствии, после проведения ремонта, эти машины переоборудовались в бронированные тягачи и машины технической поддержки.

К началу 80-х в большинстве армий развитых стран самоходные противотанковые артиллерийские установки практически исчезли. Их функции взяли на себя ПТРК и отчасти так называемые «колёсные танки» — легко бронированные универсальные машины с мощным артиллерийским вооружением.

В СССР развитие ПТ САУ продолжилось для обеспечения противотанковой обороны воздушно-десантных частей. Специально для Воздушно-десантных войск (ВДВ) были спроектированы и производились несколько типов САУ.

Первым образцом бронетехники, спроектированным специально для воздушно-десантных войск, стала вооружённая 76-мм пушкой АСУ-76, созданная под руководством Н. А. Астрова. Проект машины был разработан в октябре 1946 — июне 1947 года, а первый прототип САУ был завершён в декабре 1947 года. АСУ-76 имела экипаж из трёх человек, минимизированные размеры, лёгкое противопульное бронирование и силовую установку, созданную на базе автомобильных агрегатов. После завершения проведённых в 1948—1949 годах испытаний, 17 декабря 1949 года АСУ-76 была принята на вооружение, однако серийное её производство, за исключением двух собранных в 1950 году машин установочной партии, не выдержавших полигонных испытаний, не осуществлялось. Вследствие ряда причин, прежде всего отказа от производства тяжёлого транспортного планёра Ил-32 — единственного на тот момент средства десантирования 5,8-тонной машины.

В 1948 году в конструкторском бюро завода № 40 под руководством Н А. Астрова и Д. И. Сазонова была создана САУ АСУ-57, вооружённая 57-мм полуавтоматической пушкой Ч-51, с баллистикой грабинской ЗиС-2. В 1951 году АСУ-57была принята на вооружение Советской Армии.

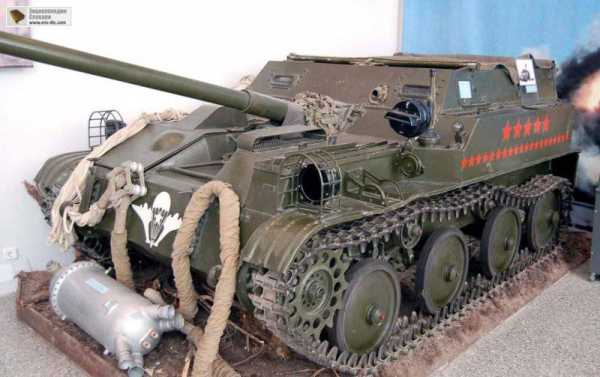

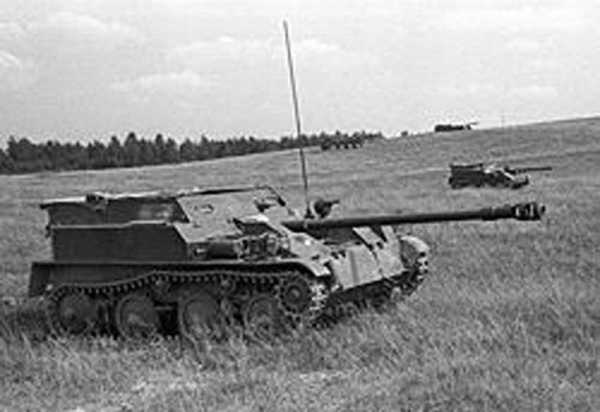

АСУ-57

Основное вооружение АСУ-57 составляла 57-мм полуавтоматическая нарезная пушка Ч-51, в базовой модификации или модификации Ч-51М. Пушка имела ствол-моноблок длиной 74,16 калибра. Техническая скорострельность Ч-51 составляла до 12, практическая прицельная — 7…10 выстрелов в минуту. Углы горизонтального наведения орудия составляли ±8°, вертикального наведения — от −5° до +12°. Боекомплект Ч-51 составлял 30 унитарных выстрелов с цельнометаллическими гильзами. В боекомплект могли включаться выстрелы с бронебойными, подкалиберными и осколочными снарядами, по ассортименту боеприпасов Ч-51 была унифицирована с противотанковой пушкой ЗИС-2.

Для самообороны экипажа АСУ-57 в первые годы э комплектовалась перевозившимся на левом борту боевого отделения 7,62-мм станковым пулемётом СГМ или ручным пулемётом РПД.

АСУ-57 имела лёгкую противопульную бронезащиту. Корпус САУ, полузакрытого типа, представлял собой жёсткую несущую коробчатую конструкцию, собранную из листов броневой стали толщиной 4 и 6 мм, соединявшихся между собой в основном при помощи сварки, а также неброневых дюралюминиевых листов, соединённых с остальными деталями корпуса при помощи клёпки.

АСУ-57 оснащалась рядным 4-цилиндровым четырёхтактным карбюраторным автомобильным двигателем модели М-20Е производства завода ГАЗ, максимальной мощностью 55 л.с.

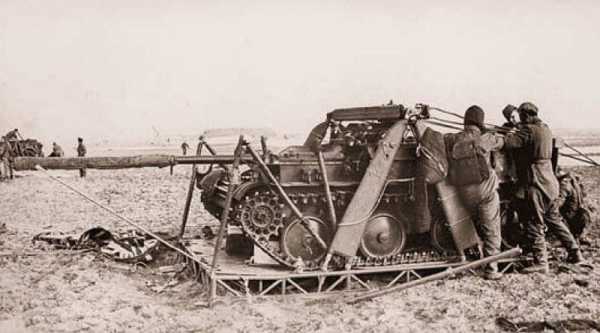

До появления военно-транспортного самолётов нового поколения по воздуху АСУ-57 могли транспортироваться только с помощью буксируемого транспортного планера Як-14. АСУ-57 заезжала в планёр и покидала его своим ходом через откидную носовую часть; в полёте установка крепилась тросами, а для предотвращения раскачивания узлы её подвески блокировались на корпус.

Значительно изменилась ситуация с принятием на вооружение новых военно-транспортных самолётов повышенной грузоподъёмности Ан-8 и Ан-12, обеспечивавших десантирование АСУ-57 как посадочным, так и парашютным способом. Также для десантирования САУ посадочным способом мог использоваться тяжёлый военно-транспортный вертолёт Ми-6.

На вооружение ВДВ СССР АСУ-57 поступала в сравнительно небольших количествах. Так, по штатному расписанию, в имевшихся к концу 1950-х годов семи воздушно-десантных дивизиях, не считая одной учебной дивизии, в общей сложности должно было насчитываться лишь 245 САУ. В войсках САУ за характерные особенности конструкции получила прозвище «голожопый „Фердинанд“», ранее носившееся СУ-76, которую АСУ-57 заменила в самоходно-артиллерийских дивизионах.

Поскольку имевшаяся на вооружении ВДВ транспортная техника в начале 1950-х годов не имела средств воздушного десантирования, САУ применялась и в роли лёгкого тягача, а также для перевозки на броне до четырёх десантников, последнее применялось, в частности, при фланговых или тыловых обходах противника, когда требовалась быстрая переброска сил.

Появление на вооружении ВДВ более совершенных образцов не повлекло за собой снятия АСУ-57 с вооружения; последние лишь, после ряда реорганизаций, были переведены из дивизионного звена ВДВ в полковое. АСУ-57 ещё длительное время оставалась единственным способным оказывать огневую поддержку десанту образцом бронетехники ВДВ, могущим десантироваться парашютным способом. По мере перевооружения парашютно-десантных полков в 1970-х годах на новые авиадесантные БМД-1, обеспечивавшие противотанковую оборону и огневую поддержку вплоть до уровня отделений, полковые батареи АСУ-57 постепенно расформировывались. Окончательно сняты с вооружения АСУ-57 были в начале 1980-х годов.

Успех лёгкой авиадесантной самоходки АСУ-57 породил у советского командования желание иметь ещё и среднюю самоходку с 85-миллиметровой пушкой.

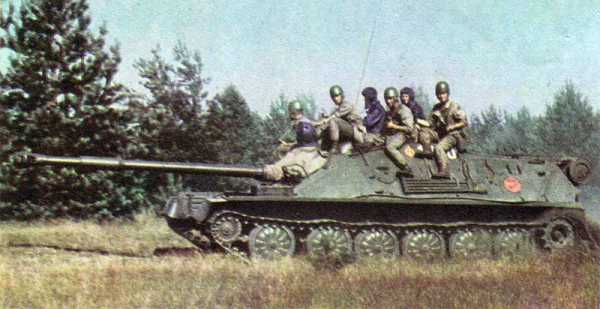

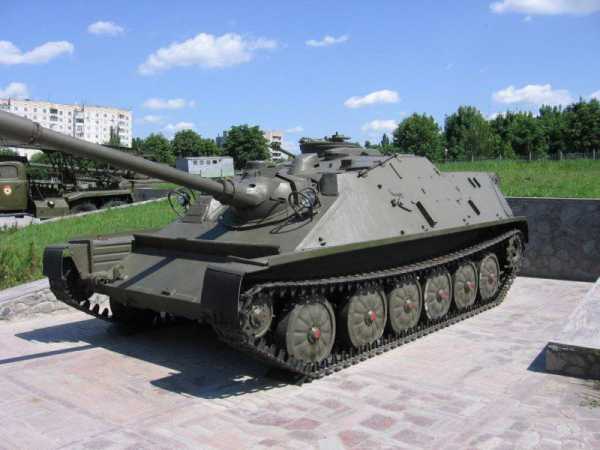

АСУ-85

В 1959 году на вооружение поступила разработанная ОКБ-40 во главе с Н.А. Астровым
АСУ-85. Основным вооружением АСУ-85 была пушка 2А15 (заводское обозначение — Д-70), имевшая ствол моноблок, оборудованная дульным тормозом и эжектором для удаления остатков пороховых газов из ствола. Секторным подъемным механизмом с ручным приводом обеспечиваются углы возвышения в диапазоне от -5 до +15 градусов. Горизонтальное наведение – 30 градусов. С пушкой был спарен 7,62-мм пулемёт СГМТ

В возимый боекомплект из 45 унитарных выстрелов входили унитарные выстрелы массой по 21,8 кг со снарядами нескольких типов. К ним относились осколочно-фугасные гранаты УО-365К весом 9,54 кг, обладавшие начальной скоростью 909 м/с и предназначавшиеся для уничтожения живой силы и разрушения укреплений противника. При стрельбе по подвижным, бронированным целям — танкам и самоходкам — применялись бронебойно-трассирующие остроголовые снаряды Бр-365К весом 9,2 кг с начальной скоростью 1150 м/с. Этими снарядами можно было вести прицельный огонь на расстоянии до 1200 м. Бронебойный снаряд на дистанции 2000 м пробивал броневую плиту толщиной 53 мм, расположенную под углом 60°, а кумулятивный снаряд — 150 мм. Максимальная дальность стрельбы осколочно-фугасным снарядом составляла 13400 м.

Защищенность АСУ-85 в лобовой части корпуса была на уровне танка Т-34. Гофрированное днище придавало корпусу дополнительную прочность. В носовой части справа находилось отделение управления, в котором располагалось место механика-водителя. Боевое отделение находилось в средней части машины.

В качестве силовой установки использовался автомобильный 6-цилиндровый, V-образный, двухтактный 210-сильный дизельный двигатель ЯМЗ-206В.

В течении длительного времени самоходка могла десантироваться только посадочным способом. Только в 70-е годы были разработаны специальные парашютные системы.

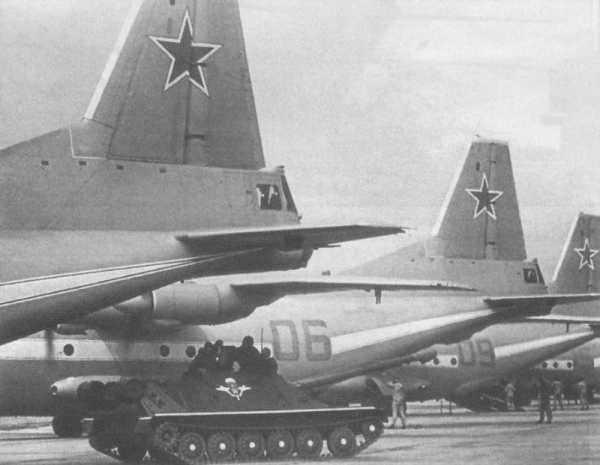

АСУ-85, как правило, транспортировались военно-транспортными Ан-12. Самоходка устанавливалась на платформе, к которой прикреплялось несколько парашютов. Перед соприкосновением с землей начинали работать специальные тормозные ракетные двигатели, и самоходная установка благополучно приземлялась. После выгрузки машины переводилась в боевое положение в течение 1-1,5 минут.

АСУ-85 находилась в производстве с 1959 по 1966 год, за это время установку дважды модернизировали. Сначала над боевым отделением установили вентилируемую крышу из листов катаной стали толщиной 10 мм с четырьмя люками. В 1967 году АСУ-85 участвовали в арабо-израильском конфликте, известном как «шестидневная война», и опыт их боевого применения выявил необходимость установки на рубке 12,7-мм зенитного пулемета ДШКМ. Поставлялась в ГДР и Польшу. Принимала участие в начальном периоде Афганской войны в составе артиллерийских подразделений 103-й воздушно-десантной дивизии.

Основная масса произведенных машин направлялось на комплектование отдельных самоходных артиллерийских дивизионов воздушно-десантных дивизий. Несмотря на прекращение серийного производства, АСУ-85 оставались на вооружении воздушно-десантных войск до конца 80-х годов прошлого века. АСУ-85 снята с вооружения Российской армии в 1993 году.

В 1969 году на вооружение была принята боевая машина десанта БМД-1. Что позволило поднять возможности ВДВ на качественно новый уровень. Комплекс вооружения БМД-1 позволял решать задачи борьбы с живой силой и бронетехникой. Противотанковые возможности машин ещё больше возросли после замены ПТРК «Малютка» на 9К113 «Конкурс» в 1978 году. В 1979 году на вооружение принят самоходный ПТРК «Робот» созданный на базе БМД. В 1985 году на вооружение поступила БМД-2 с 30-мм автоматической пушкой.

Казалось бы, авиатранспортабельные машины на едином шасси позволяют решать все задачи стоящие перед ВДВ. Однако опыт участия этих машин в многочисленных локальных конфликтах выявил острую необходимость в авиатранспортабельных, амфибийных бронированных машинах с мощным артиллерийским вооружением.
Которые были бы способны, оказывать огневую поддержку наступающему десанту, действуя наравне с БМД, а так же бороться современными танками.

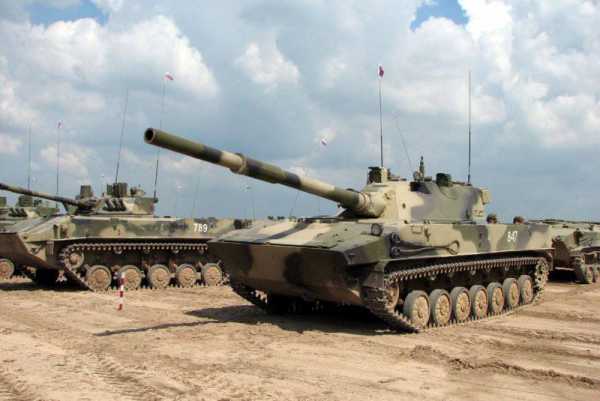

Самоходная противотанковая пушка 2С25 «Спрут-СД» создана в начале 90-х, на удлиненной (на два катка) базе боевой машины десанта БМД-3 акционерным обществом «Волгоградский тракторный завод», а артиллерийская часть к ней — на артиллерийском заводе N9 (г. Екатеринбург). В отличие от буксируемой артиллерийской системы «Спрут-Б» новая САУ получила наименование «Спрут-СД» («самоходная»- десантируемая»).

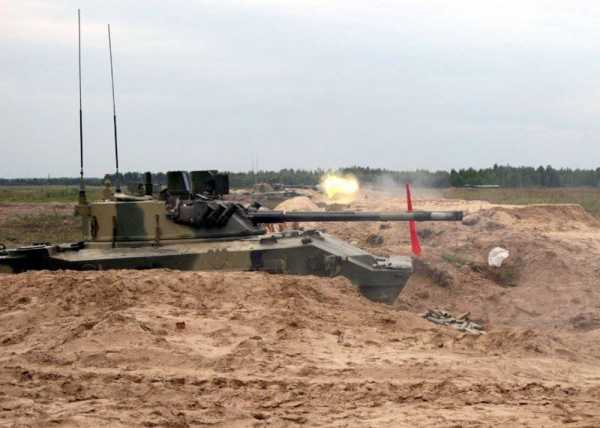

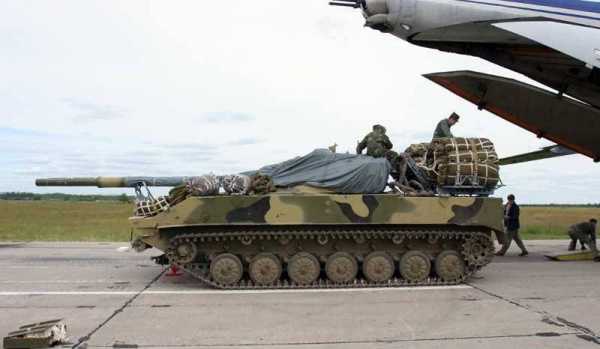

САУ «Спрут-СД на огневой позиции

125-мм гладкоствольная пушка 2А75 является основным вооружением CAУ Спрут-СД.
Пушка создана на базе 125-мм танковой пушки 2А46, которая устанавливается на танки Т-72, Т-80 и Т-90. При установке на более легкое шасси пушка была оснащена противооткатным устройством нового типа, обеспечивающего откат не более 700 мм. Установленное в боевом отделении гладкоствольное орудие высокой баллистики оснащено компьютеризированной системой управления огнем с рабочих мест командира и наводчика, которые функционально взаимозаменяемы.

Пушка без дульного тормоза оборудована эжектором и термоизоляционным кожухом. Стабилизация в вертикальной и горизонтальной плоскостях позволяет вести огонь 125-мм боеприпасами раздельно-гильзового заряжания. Спрут-СД может использовать все виды 125-мм отечественных боеприпасов, в том числе бронебойные подкалиберные оперённые снаряды и танковые ПТУР. В боекомплект пушки (40 125-мм выстрелов, из них 22 в автомате заряжания) может входить снаряд с лазерным наведением, обеспечивающий поражение цели, находящейся на дальности до 4000 м. Пушка может вести огонь на плаву при волнении до трёх баллов в секторе ±35 град., максимальная скорострельность – 7 выстрелов в минуту.

В качестве вспомогательного вооружения САУ Спрут-СД оснащена спаренным с пушкой 7,62-мм пулемет с боекомплектом из 2000 патронов, снаряженных в одну ленту.

САУ Спрут-СД по внешнему виду и огневой мощи неотличима от танка, но уступает ему в защищённости. Это и предопределяет тактику действия против танков — главным образом из засад.

Силовая установка и ходовая часть имеет много общего с БМД-3, база которой была использована при разработке САУ 2С25 Спрут-СД. Установленный на ней многотопливный горизонтально-оппозитный шестицилиндровый дизельный двигатель 2В06-2С с максимальной мощностью 510 л.с. сблокирован с гидромеханической трансмиссией, гидрообъемным механизмом поворота и отбором мощности для двух водометных движителей. Автоматическая коробка переключения передач имеет пять передач хода вперед и столько же передач заднего хода.

Индивидуальная, гидропневматическая, с изменяемым с места механика-водителя клиренсом (за 6-7 с от 190 до 590 мм) подвеска шасси обеспечивает высокую проходимость и плавность хода.

При совершении маршей до 500 км машина может двигаться по шоссе с максимальной скоростью до 68 км/ч, по грунтовым дорогам – со средней скоростью 45 км/ч.

САУ Спрут-СД может транспортироваться самолетами ВТА и десантными кораблями, десантироваться парашютным способом с экипажем внутри машины и без подготовки преодолевать водные преграды.

К сожалению, количество этих очень востребованных машин в войсках пока не велико, в общей сложности поставлено около 40 единиц.

По материалам:
http://dic.academic.ru/dic.nsf/enc_tech/4200/СУ
http://www.tankovedia.ru/catalog/sssr/su
http://voencomrus.ru/index.php?id=120

topwar.ru

Самоходные артиллерийские установки » Военное обозрение

Самоходные артиллерийские системы удерживают лидирующие позиции на передовой. Ниже рассматриваются имеющиеся доступные на рынке колесные и гусеничные варианты САУ.

Недавние военные операции в Ираке и Афганистане стимулировали разработку и поставку различных противоминных бронированных машин, имеется также заказ на артиллерийские системы повышенной точности для обеспечения сдерживающего огня.

Некоторые страны применяют как буксируемые так и самоходные (SP) артиллерийские системы, другие планируют перейти на использование только самоходных систем.

Безусловно, есть ситуации, в которых используются стандартные буксируемые артиллерийские системы, как и минометы, и ракетные системы класса «земля-земля». Для воздушного и морского десанта буксируемые артиллерийские системы предоставляют ряд значительных тактических преимуществ над более тяжелыми артиллерийскими самоходными орудиями. Буксируемые системы с обычным калибром ствола 105-155 мм быстро переносятся вертолетом и в данный момент успешно используются в Афганистане.

Однако, артиллерийские самоходные системы продолжают лидировать на поле боя, за счет модернизации в области снарядов и систем заряжания, а также при поддержке ряда различных систем, в данный момент производящихся и разрабатываемых по всему миру.

Гусеничные системы

Китайская фирма North Industries Corporation (NORINCO) выпустила на рынок несколько 152- и 122-милиметровых самоходных артиллерийских систем, а сегодня выпускает PLZ 45, которая является 155 мм/45 калибров системой, изначально разработанной для удовлетворения запросов Национальной освободительной армии (PLA). Ее также экспортировали в Кувейт и, совсем недавно, в Саудовскую Аравию.

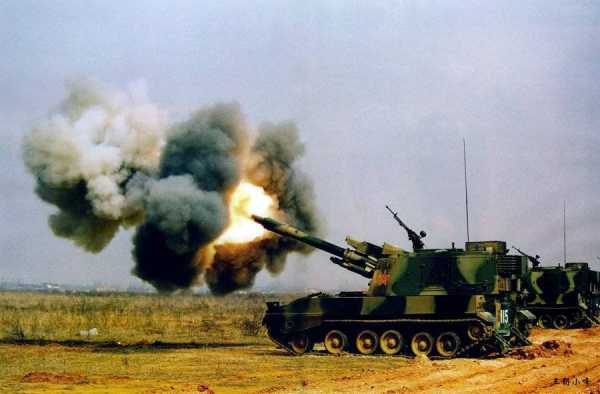

PLZ 45

Максимальная дальность выстрела стандартным осколочно-фугасным снарядом с улучшенной аэродинамикой и ведущим пояском (HE ER FB) составляет 30 км, хотя это расстояние можно увеличить и до 50 км, используя недавно разработанный HE ER FB с ракетным ускорителем и газогенератором (BB RA).

Для поддержки PLZ 45 была разработана и выпущена вспомогательная машина для боеприпасов PCZ 45. Она перевозит до 90 снарядов.

PLZ 45 и PCZ 45 выпускаются на рынок компанией NORINCO как полная артиллерийская система батарейного и полкового уровней.

NORINCO также начала выпуск на рынок новой полностью гусеничной 122-милиметровой самоходной артиллерийской системы SH 3, имеющей боевой вес 33 тонны. Система оснащена башней, пушка которой заряжаемой 122-милиметровыми снарядами с максимальной дальностью полета 15,3 км, при условии, что это HE заряд, и дальностью 27 км с зарядом HE BB RA.

В добавок, Китай проводит тестирование ряда новых артиллерийских систем, включая PLZ 52 с зарядом 152мм/52 калибра и новую 122-милиметровую самоходную систему-амфибию.

Единственная используемая на данный момент ствольная артиллерийская система, эксплуатируемая Немецкой армией – 155-мм/52 калибровая самоходная система PzH 2000 производства компании Krauss Maffei Wegmann.

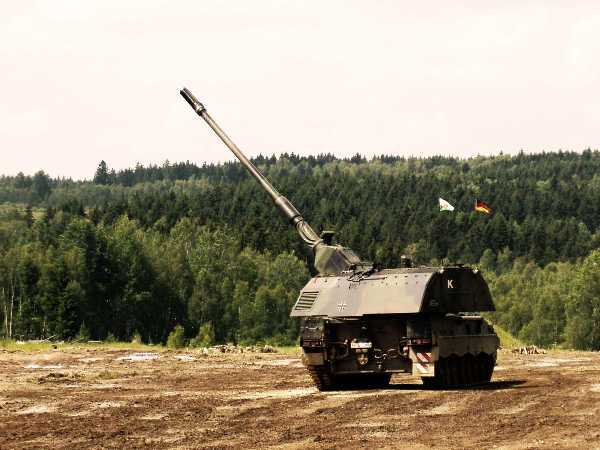

PzH 2000

Немецкая армия получила партию из 185 систем, экспортные поставки осуществлялись в Грецию (24 системы), Италию (70 систем с итальянской производственной линии) и Нидерланды, которые заказали 57 систем; многие из них уже доставлены, но часть осталась в качестве излишка из-за поступивших требований по реструктуризации. Производство всех заказанных PzH 2000 будет завершено до конца этого года, но поставка на рынок продолжается.

Боевой вес PzH 2000 составляет более 55 тонн, включая полуавтоматическую систему зарядки снаряда и модульную систему зарядов (MCS), заряжаемых вручную. Перевозит 60 155-милиметровых снарядов и 288 зарядов системы MCS. Максимальная дальность полета 155-милиметрового заряда HE L 15 A 2 – 30 км, но при усовершенствовании снаряда дальность его полета можно увеличить до 40 км.

Немецкая армия, как и ряд других стран, делает особый акцент на силы быстрого реагирования, и компания Krauss Maffei Wegmann разработала в частном порядке 155 мм/52 калибровый Artillery Gun Module (AGM).

Первый AGM состоял из оставшегося гусеничного шасси реактивной системы залпового огня (MLRS) M 270, в корме которого расположена башня дистанционного управления, заряжаемая такими же зарядами 155мм/52 калибра как и в PhZ 2000. В передней части машины находится защищенная кабина, из которой команда управляет орудием.

Результатом дальнейших совместных разработок Krauss Maffei Wegmann и испанской компании General Dynamics Santa Barbara Sistemas (GDSBS) стала DONAR – 155 мм/ 52 калибровая самоходная артиллерийская система, которая впервые была показана публично в середине 2008 года и сейчас проходит испытания.

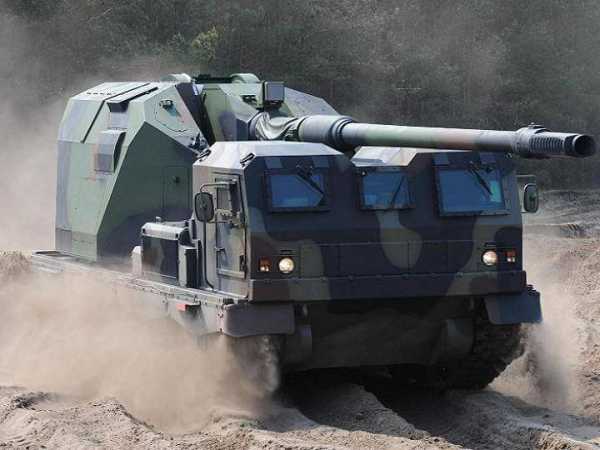

DONAR

DONAR представляет собой последнюю модель AGM, установленную на новое шасси, разработанное GDSBS на основе последнего шасси боевой машины десанта Pizarro 2, в данный момент производимых для Испанской армии. DONAR весит 35 тонн и управляется командой из двух человек.

Немецкая армия на данный момент сняла с эксплуатации все 155-милиметровые самоходные артиллерийские орудия M 109A3G, некоторые из которых были отправлены за границу. В частном порядке, компания Rheinmetall Weapons and Munitions провела модульную модернизацию M 109, получив M-109 L52, которая позволяет использовать всю номенклатуру боеприпасов 155 мм/52 калибра PhZ 2000. Ее выпустили на рынок как модульную систему, которую можно адаптировать к персональным пользовательским требованиям.

Стандартная 155-миллиметровая самоходная артиллерийская система Итальянской армии на сегодня – модернизированная M 109 L, оснащенная полным комплектом боеприпасов 155мм/39 калибра, перевозимых FH -70. Сейчас их заменяют на 70 PzH 2000, первые 2 из которых прибыли из Германии, а остальные производятся по лицензии компанией Oto Melara. К началу июля Oto Melara произвела 51 PzH 2000, 42 из которых были поставлены Итальянской армии. Производство будет закончено в сентябре 2010.

Oto Melara разработала для экспорта артиллерийскую самоходную систему Palmaria 155мм/41 калибра, которая была продана Ливии, а недавно также Нигерии.

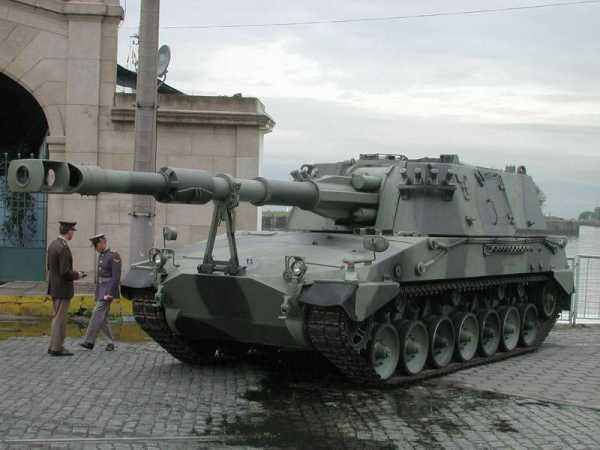

Palmaria 155мм

Башня используется в артиллерийской системе TAMSE VCA 155 155 мм, эксплуатируемой Аргентиной. Система базируется на удлиненном шасси танка TAM.

Известно, что Иран разработал как минимум две гусеничные самоходные системы, которые сейчас эксплуатируются Иранской армией.

Raad-1 – гусеничная 122-миллиметровая система, оснащена комплектующими элементами шасси гусеничного бронетранспортера Boraq. Эта система оснащена башней, похожей на ту, которая установлена на российской 122-миллиметровой самоходной системе 2С1. Стандартная максимальная дальность полета снаряда – 15,2 км.

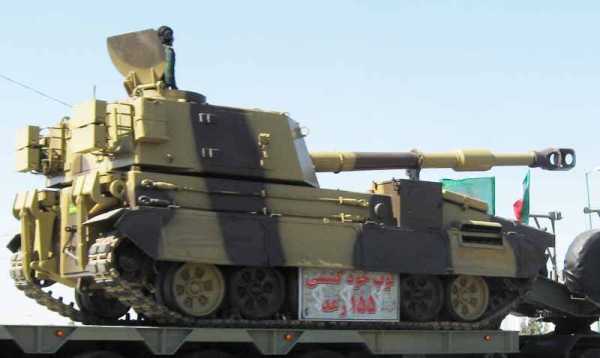

Raad-2

Более крупная иранская система- Raad -2. Имеет боевой вес 16 тонн и ствол 155мм/39 калибра, в ней используются снаряды, похожие на M 185 производства США, применяемые в позднем серийном варианте M 109. Максимальная дальность полета стандартного снаряда M 109 HE – 18,1 км. Возможно увеличение дальности за счет модернизации снаряда.

Япония также долгие годы разрабатывала свои собственные артиллерийские самоходные системы. Модернизированная старая модель Type 75 155мм – Type 99 имеет большую дальность полета, благодаря установке ствола 155мм/39 калибра. Как и многое другое японское оружие, Type 75 не была предложена на экспорт.

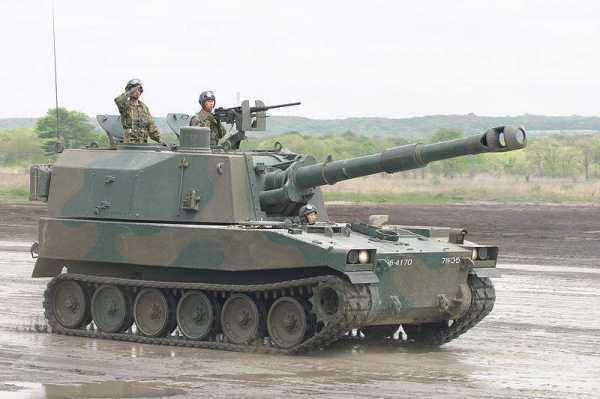

Type 75 155мм

Южно-Корейская компания Samsung Techwin по лицензии нынешней BAE Systems US Combat Systems собрала 1040 штук артиллерийских самоходных систем M109A2 155мм, которые сейчас эксплуатируются Южной Кореей. Тем не менее, с того времени вооруженные силы Южной Кореи были пополнены 155 мм/52 калибровой системой K9 производства Samsung Techwin, которая находится в эксплуатации уже 10 лет и является очередной модификацией M109A2.

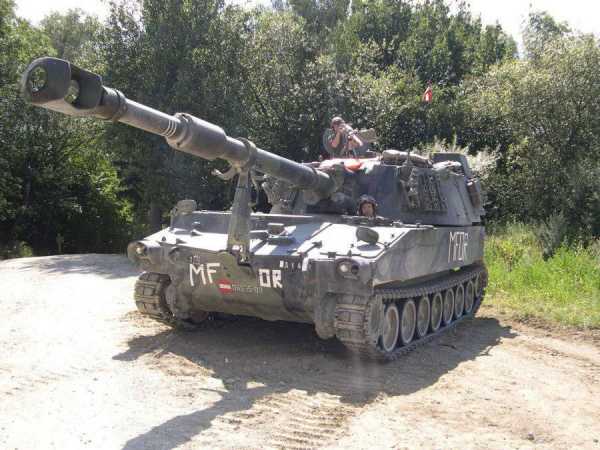

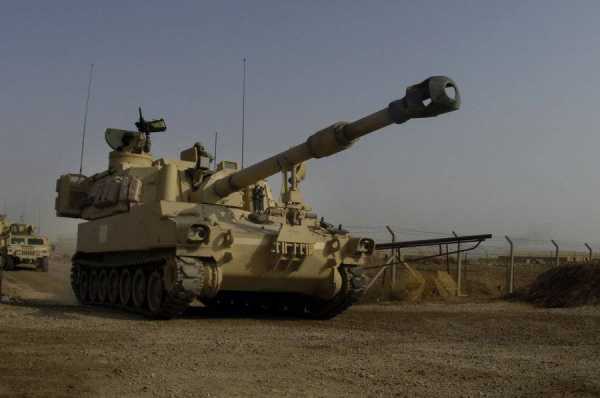

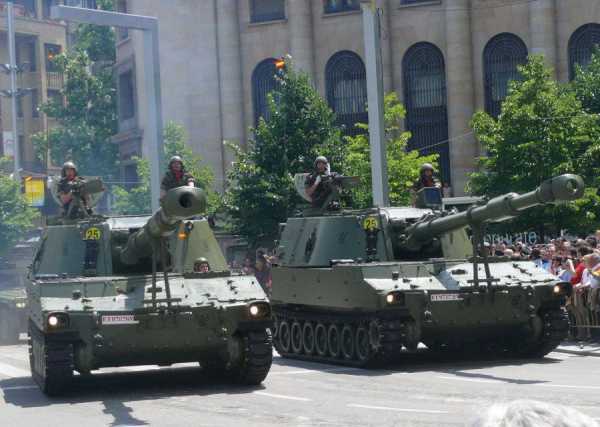

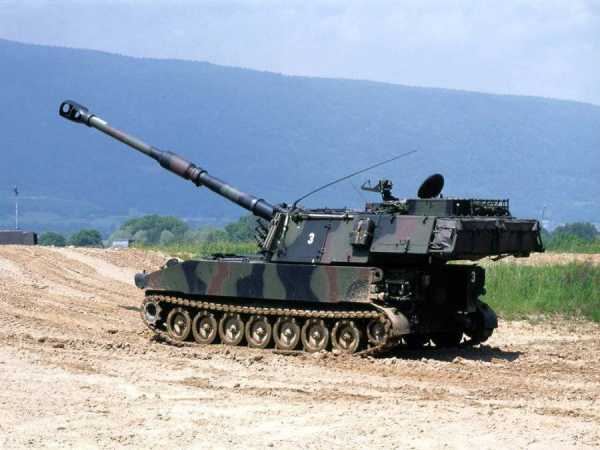

M109A2 155мм

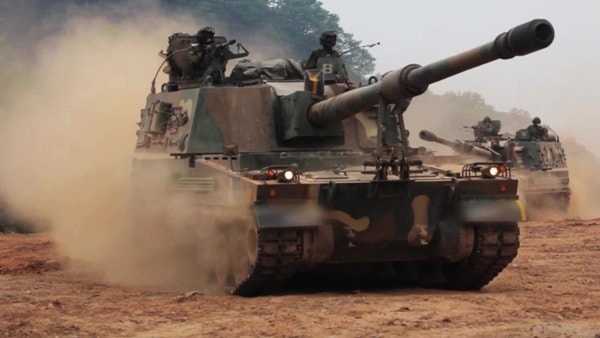

K 9 имеет боевой вес 46,3 тонны и стандартную дальность полета 155-милиметрового снаряда M107HE — 18 км, которую можно увеличить до 40 км, использовав снаряд HE BB.

В поддержку К9 был разработан автомобиль К10 для поставки дополнительных боеприпасов; в данный момент он находится в производстве и вводится в эксплуатацию.

К9 также производится в Турции на оборудовании Командования сухопутных сил Турции. Более 250 единиц было произведено под местным названием Firtina.

В замен эксплуатируемых в данный момент артиллерийских самоходных систем, Польша выбрала для себя 155 мм/52 калибровую систему Krab. Она производится местными предприятиями, является гусеничной системой, оснащена одной из версий башни AS 90 с 155-милиметровым стволом 52 калибра производства компании BAE Systems Global Combat Systems. Первый заказ сделан на 8 систем, которые будут закреплены за 2 батареями, по 4 системы на каждую. Данный заказ должен быть выполнен к 2011 году.

Российская армия до сих пор использует большое количество старых артиллерийских самоходных систем, включая 203-милиметровую 2С7, 152-милиметровую 2С5, 152-милиметровую 2С3 и 122-милиметровую 2С1. Планируется, что эти системы будут находиться в эксплуатации еще несколько лет.

Новейшая Российская самоходная система – 152-милиметровая 2С19 МСТА-С – была принята на вооружение в 1989 году, однако с того момента она постоянно модернизировалась, особенно в области системы управления огнем.

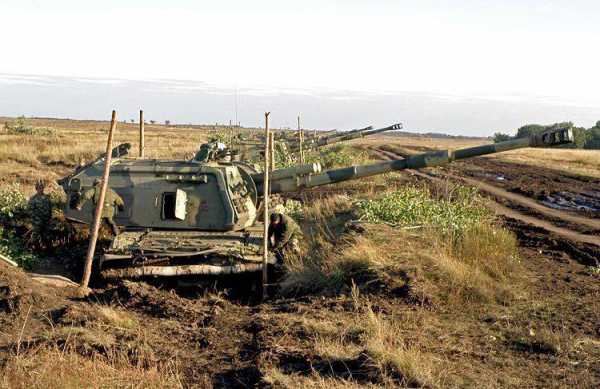

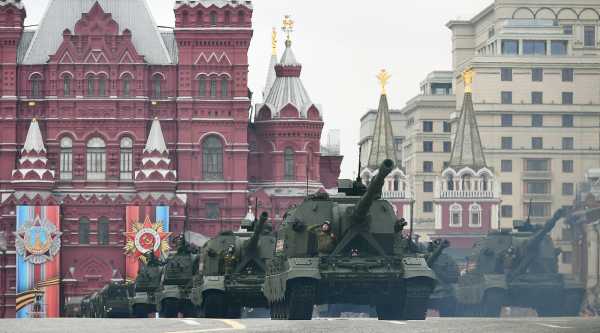

2С19 МСТА-С

В качестве пробы на экспорт была предложена 155 мм/52 калибровая система 2С9M1, но на данный момент продаж осуществлено не было.

Несколько лет назад Россия закончила опытный образец уникальной 152-милиметровой спаренной артиллерийской самоходной системы Коалиция-СВ, но она осталась на стадии испытаний.

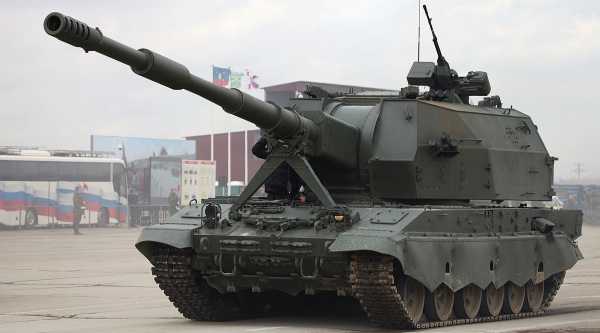

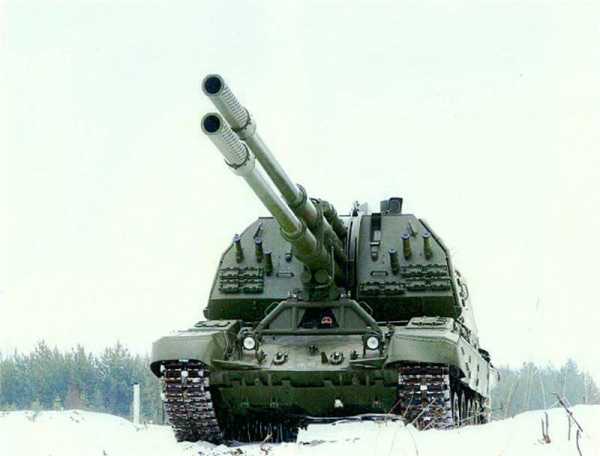

Коалиция-СВ

В Сингапуре, после разработки и запуска в производство ряда буксируемых 155-миллиметровых систем – включая FH-88 (39 калибр), FH -2000 (52 калибр) и более позднюю легкую буксируемую гаубицу Pegasus (39 калибр), оснащенную дополнительным блоком питания (APU) – компания Singapore Technologies Kenetics (STK) занялась новой артиллерийской самоходной системой. Она называется Primus и, само собой разумеется, что все 54 произведенные системы были отправлены вооруженным силам Сингапура (SAF).

Primus – гусеничная система, стреляет 155 мм/39 калибровыми снарядами, оснащена полуавтоматической системой заряжания, снаряд со взрывателем загружается автоматически, а пороховой заряд – вручную. Боекомплект состоит из 26 155-милиметровых снарядов и соответствующих пороховых зарядов (модулей заряда).

Primus 155мм

Испанская армия, тем временем, оперирует парком 155-милиметровых самоходных систем M109A5E, а их местный производитель — GDSBS в настоящий момент занимается модернизацией данной системы, одним из аспектов которой является установка цифровой системы навигации, прицеливания и наведения (DINAPS).

M109A5E

DINAPS – модульная система, объединяющая гибридную систему навигации (инерционную и GPS), радар датчик дульной скорости, навигационное и баллистическое программное обеспечение, позволяющее подсоединиться к системе управления и командования Испанской армии.

Навигационный блок определяет углы горизонтального и вертикального наведения ствола, вносит автоматические корректировки в данные снаряда, заряда и метеорологических условияй, одновременно с тем как система автоматического наведения (AGLS) используется в сочетании с DINAPS для наведения оружия на цель.

В Швейцарии RUAG Land Systems модернизировала 348 артиллерийских самоходных системы М109, усовершенствованная модель получила название Panzerhaubitze 88/95 и сейчас представлена на экспортном рынке.

Panzerhaubitze М109

Полная модернизация коснулась установки артиллерийского орудия 155мм/47 калибра, к которому прилагается 40 155-милиметровых снарядов с соответствующим числом модулей заряда. Максимальная дальность полета стандартного снаряда – 23 км. В систему установлен температурный датчик пушки и полуавтоматическое зарядное устройство, которое увеличивает скорострельность до 3 выстрелов за 15 секунд. Panzerhaubitze 88/95 также оборудована системой навигации и наведения орудия, которая непрерывно обеспечивает командира, наводчика и водителя необходимой информацией, выводимой на дисплеи.

Другие нововведения включают модернизированную электрическую систему, дистанционную систему деблокирования пушки и систему обнаружения и ликвидации пожара.

Швейцария также дополнительно поставила системы M109A3 Чили (24) и объединенным Арабским Эмиратам, однако они не были модернизированы до осуществления поставки.

Королевская Артиллерия Британской армии на данный момент использует исключительно 155 мм/39 калибровую самоходную систему AS90 производства нынешней компании BAE Systems Global Combat Systems. Эти системы, общим числом 179 штук, были поставлены компанией, имевшей тогда название Vickers Shipbuilding and Engineering Ltd (VSEL). Планировалась модернизация систем при помощи установки артиллерийского орудия расширенной дальности (52 калибр) и модульной системы зарядов (MCS), однако программа была приостановлена.

На данный момент AS90 проходит модернизацию по ряду ключевых областей в рамках программы расширения возможностей (CEP) для продления срока ее эксплуатации, однако BAE Systems Global Combat Systems систему на рынке более не предлагает.

AS90

В США в связи с истечением срока эксплуатации 203-милиметровой М110 и 175-милиметровой M 107, единственной самоходной системой, находящейся в эксплуатации, является 155-милиметровая M109.

Новейшая версия – M109 A6 Paladin – оснащена 155 мм/39 калибровым артиллерийским орудием, новой башней и модернизированным шасси.

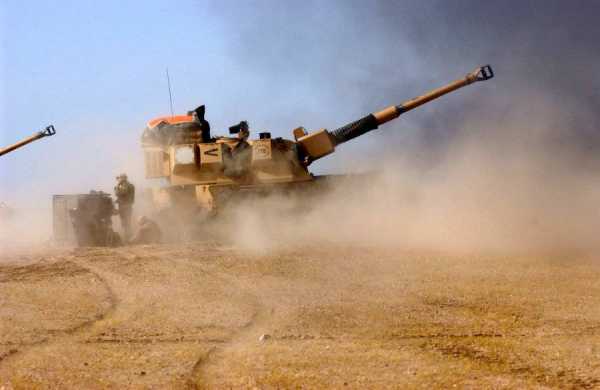

M109 A6 Paladin

Армия США получила поставку из 975 самоходных систем M109 A6 Paladin от BAE Systems US Combat Systems, плюс столько же вспомогательных машин для транспортировки боеприпасов (FAASV) M 992 A2.

Армия США надеется усовершенствовать большую часть парка M109A6 Paladin до стандарта M109A6 Paladin Integrated Management (PIM). Первая модель данной системы была выпущена в конце 2007 года.

M 109 A 6 Paladin PIM имеет модернизированную башню M 109 A 6 Paladin, установленную на новое шасси, которое используется также для боевых машин десанта Bradley, используемых армией США.

Одновременно с этим была начата разработка новой 155-милиметровой самоходной системы следом за сокращением программы перспективной 155-милиметровой самоходной системы Crusader. 155мм/38калибровая NLOS—C (Non — Line — of — Sight Cannon) производства нынешней BAE Systems US Combat Systems являлась частью программы Перспективные боевые системы (FCS) армии США, и первая NLOS-С P 1, одна из пяти первых произведенных опытных образцов, была выпущена в 2008 году.

Экипаж NLOS-С P1 состоит из двух человек, система оснащена 155мм/38 калибровым артиллерийским орудием с автоматической системой загрузки снарядов, которая сначала загружает снаряд, а затем MCS.

NLOS-С P1

Ранее в этом году Министерство обороны США заявило о закрытии той части программы Перспективных боевых систем, которая связана с управляемой техникой, включая NLOS-С, и на данный момент все работы заморожены. Сейчас армия США изучает свои будущие потребности в области самоходной артиллерии.

BAE Systems Global Combat Systems продолжает поставлять на рынок 155мм/52 калибровую International Howitzer, а также может провести модернизацию дополнительных M 109 армии США на экспорт.

Колесные системы

В последние годы наблюдалась четкая тенденция к созданию и введению в действие колесных артиллерийских самоходных систем.

В сравнении со своими гусеничными аналогами, колесные самоходные системы предлагают ряд значительных оперативных преимуществ. К ним относятся большая стратегическая мобильность, т.к. они быстро перемещаются на длинные дистанции без помощи транспортеров тяжелой техники (HET). Также было заявлено, что у них более низкие эксплуатационные расходы, они более доступны в управлении и техническом обслуживании.

Китай разработал ряд колесных артиллерийских самоходных систем, и NORINCO выставляет на рынок как минимум 2 из них – SH 1 и SH 2 — для потенциальных заграничных клиентов.

Наиболее мощная система – SH 1 (6 х 6) имеющая вездеходное шасси, защищенную кабину и артиллерийское орудие 155мм/52 калибра, установленное в корме. Машина управляется командой из 6 человек, имеет боевой вес в 22 тонны и максимальную скорость 90 км/ч.

SH 1 (6 х 6)

В нее установлена компьютеризированная система управления огнем, боекомплект составляет 20 155-миллиметровых снарядов и соответствующие модули заряда с максимальной дальностью полета снаряда в 53 км при стрельбе HE E RFB BB RA производства NORINCO.

К менее мощным продуктам NORINCO относится система SH 2, основанная на новом вездеходном шасси 6х6, с возможностью управления передними и задними колесами. 122-милиметровое орудие, разработанное на базе буксируемого орудия D -30 внутреннего производства NORINCO, установлено на платформу в центре шасси.

Максимальная дальность полета снаряда SH 2, при стрельбе HE BB RA, составляет 24 км. Боевой комплект составляет 24 снаряда с модулями заряда. Как и более крупная SH 1, SH 2 имеет встроенную компьютеризированную систему управления огнем.

SH 2

NORINCO начала производство новой версии SH 2 – SH 5 – в которой 122-милиметровое орудие D-30 заменено на 105 мм/37 калибров орудие. Эта система управляется командой из 4 человек и имеет максимальную дальность полета снаряда 18 км, при стрельбе снарядами HE BB.

Китай разработал и ряд других колесных артиллерийских самоходных систем, включая одну на базе шасси бронетранспортера 8х8, которая в будущем вполне может быть использована в военных действиях PLA.

Во Франции компанией Nexter Systems в частном порядке была разработана 155мм/52 калибров артиллерийская самоходная система CAESAR, первая пробная модель которой была представлена в 1994 году.

CAESAR

Следом за ней была выпущена предпроизводственная модель, которую Французская армия модернизировала, прежде чем сделать заказ на 5 систем для проведения испытаний в конце 2000 года. Их поставили в 2002/2003 годах, четыре из них были отданы в артиллерийские подразделения, а пятая была оставлена для боевой подготовки, в резерве.

Французская армия приняла решение о модернизации части парка гусеничных 155-милиметровых систем GCT (AUF1) до уровня конфигурации AUF2, включающей установку 155мм/52 калибров орудия.

В результате было принято решение о снятии имеющихся 155-милиметровых орудий AUF1, а в 2004 году Французская армия заключила контракт с Nexter Systems на поставку 72 систем CAESAR. Первые экземпляры были предоставлены в июле 2008 года, а к середине 2009 их число насчитывало 35.

CAESAR Французской армии базируется на шасси грузовика 6х6 Sherpa производства фирмы Renault Trucks Defense с полностью защищенной кабиной.

155мм/52 калибров орудие установлено в корме машины, оснащена крупным сошником, который перед открытием огня опускается для обеспечения стабильной платформы.

Система имеет компьютеризированную систему управления огнем для обеспечения выполнения автоматических операций, боекомплект насчитывает 18 снарядов и соответствующее число модулей заряда. Максимальная дальность полета снаряда HE BB – 42 км.

На сегодняшний день на систему CAESAR сделали заказы 2 иностранных покупателя. Королевская армия Тайланда заказала 6 систем (на данный момент они уже доставлены) и неназванный экспортный покупатель – было установлено, что это национальная гвардия Саудовской Аравии (SANG) – сделал заказ на 100 единиц. Последние базируются на шасси грузовых Mercedes-Benz 6х6.

Израильская компания Soltam Systems имеет большой опыт в дизайне, разработке и производстве различных буксируемых артиллерийских систем и гусеничных самоходных систем.

Сейчас она вышла на рынок колесных систем, разработав ATMOS 2000 (Autonomous Truck Mounted Howitzer System), которая на данный момент выставляется на рынок с 155-милиметровым стволом длиной 39, 45 и 52 калибра, опции системы управления огнем варьируются в зависимости от предпочтений заказчика.

ATMOS 2000 (Autonomous Truck Mounted Howitzer System)

Система прошла оценку Сил Обороны Израиля (IDF), планируется введение ее в парк IDF в поддержку модернизированных 155-милиметровых систем M109 Doher.

ATMOS может быть установлена на любые шасси, кабина управления находится в передней части системы, орудие устанавливается в задней. Максимальная дальность полета снаряда зависит от сочетания снаряд/заряд, в среднем составляет 41 км.

Первым экспортным покупателем данной системы стала Уганда, которая приняла поставку первой партии из 3 единиц. Для удовлетворения запросов Румынии, компания разработала 155 мм/52 калибровую ATROM совместно с румынской компанией Aerostar. Она базируется на разработанном внутри страны грузовом шасси 6х6 ROMAN и орудием от ATMOS 155мм/52 калибра, установленным в тыльной части системы.

Российское 122-милиметровое буксируемое орудие D-30 – наиболее часто используемое в мире. Для увеличения его мобильности Soltam Systems разработала самоходную-версию D-30, которая называется Semser.

Semser D-30

Первым покупателем Semser стал Казахстан. Система приспособлена к тыльной части вездеходного шасси 8х8 КамАЗ.

Бывшая Югославия имеет значительный опыт в создании и производстве буксируемых артиллерийских систем, также как и в модернизации старых систем.

Сербия продолжила эту традицию и в данный момент производит 155 мм/52 калибровую самоходную систему NORA B-52, которая базируется на грузовом шасси КамАЗ 63510 8х8.

NORA B-52

155мм/52 калибров орудие установлено на поворотной платформе в тыльной части шасси; во время езды ствол закрепляется в передней части системы, а во время огня орудие стреляет с тыльной части. Боекомплект состоит из 36 снарядов и соответствующего числа модулей заряда, максимальная дальность полета снаряда ER FB BB на данный момент составляет 44 км.

Также как и во многих системах подобного типа недавнего производства, возможна установка различных систем управления огнем, включая последнюю версию с автоматическим наведением, системой управления и командования и дополнительным блоком питания.

В 70-ых годах 20 века Чехословакия разработала артиллерийскую 152-милиметровую самоходную систему Dana, которая базировалась на бронированном грузовом шасси Tatra 8х8. Около 750 единиц было произведено для внутреннего и внешнего рынка, многие из которых в данный момент находятся в эксплуатации.

Дальнейшее развитие словацких самоходных орудий завершилось производством 155мм/45 калибров Zuzana, модернизированной во многих аспектах. Система базируется на вездеходном шасси серии Tatra 815, имеет защищенную кабину для команды в передней части системы, полностью закрытую башню в средней части и защищенный моторный отсек в тыльной части.

Zuzana

В добавок к эксплуатации Словацкой армией, Zuzana была продана также на Кипр и чуть позже в Грузию.

В испытательных целях башня была помещена на танковое шасси T-72 M1 и в результате дальнейших разработок была получена система Zuzana 2 155мм/52 калибров, которая базируется на новом шасси Tatra и до сих пор остается на стадии испытания опытного образца.

С целью удовлетворения запросов армии Южной Африки была разработана 155мм/45 калибров 6х6 самоходная гаубица-пушка G6, использующая такое же орудие как и буксируемая G5.

самоходная гаубица-пушка G6

Южная Африка получила 43 единицы, на экспорт было отправлено 24 единицы в Оман и 78 в Объединенные Арабские Эмираты.

G6 имеет боевой вес 47 тонн, обычно управляется командой из 6 человек, дальность ее действия составляет 700 км. Боекомплект составляет 45 155-милиметровых снарядов и зарядов, разработанных Rheinmetall Denel Munitions.

Максимальная дальность полета 155-милиметрового заряда HE BB – 39,3 км, но это расстояние можно увеличить до 50 км за счет использования осколочно-фугасного снаряда, имеющего повышенную дальность стрельбы (VLAP), уже произведенного для экспорта.

Результатом дальнейших разработок, проведенных Denel Land Systems, стала 155мм/52 калибров артиллерийская самоходная система G6-52, которая базируется на модернизированном шасси, имеет новую башенную систему со встроенной автоматической системой заряжания 155-миллиметровых снарядов. Это способствует высокой скорострельности до 8 выстрелов за минуту. Башня имеет боекомплект из 40 155-милиметровых снарядов, и дополнительно 8 155-миллиметровых выстрелов расположено в шасси.

артиллерийская самоходная система G6-52

Данная система базируется на новейшем шасси G6, также была успешно протестирована на шасси Т-72 МВТ (для Индии), и в таком виде система имеет название Т6. Разработка данной системы еще не закончена.

Denel Land Systems также разрабатывает 155-милиметровую артиллерийскую самоходную систему Т5 Condor для экспорта. Первый экземпляр был установлен на грузовое шасси Tatra с грузоподъемностью, обеспечивающей буксировку 155мм/52 калибров артиллерийской системы G5-2000. В качестве стандарта в систему встроена автоматическая система управления орудием. Комплекс также может быть установлен на другое шасси.

Denel Land Systems разрабатывает новую версию 105-милиметровой буксируемой системы LEO (Легкое экспериментальное вооружение), особенностью которой будет ее установка на грузовой автомобиль. Совместно с General Dynamics Land Systems она разработала пробную самоходную версию системы, с башней, установленной на шасси 8х8 легкой бронированной боевой машины (LAV).

Одновременно BAE Systems Global Combat Systems в данный момент заканчивает работу над самоходной системой 6х6_ FH-77 BW L52 Archer. Ожидается заказ на 48 единиц данной модели, 24 из которых будут переправлены в Норвегию, а еще 24 – в Швецию.

FH-77 BW L52 Archer

Archer базируется на вездеходном шасси 6х6 Volvo, имеет полностью защищенную кабину в передней части системы и 155мм/52 калибров орудие в тыльной части. Оружие управляется, наводится и запускается командой, находящейся в кабине.

Боекомплект составляет 34 снаряда и соответствующее количество зарядов, средняя дальность полета — 40 км для стандартного снаряда, и 60 км для снаряда увеличенной дальности.

Помимо использования обычных снарядов, система может использовать более продвинутые технологии, такие как снаряды для атаки сверху BONUS и снаряды точного наведения Excalibur.

Разработка снарядов

В последние годы были проведены многочисленные разработки в области боеприпасов, особенно артиллерийских снарядов и модулей заряда.

Традиционные типы боеприпасов: фугасные, дымовые и световые были дополнены снарядами расширенной дальности с газогенератором или ракетным ускорителем, или снарядами, комбинирующими данные характеристики.

Для отражения массовой вооруженной атаки были разработаны и введены в действие 155-милиметровые (и другого калибра) снаряды-контейнеры, начиненные большим количеством более мелких снарядов, оснащенных кумулятивными противотанковыми боеголовками типа HEAT.

Некоторые снаряды имели механизм самоликвидации, другие – нет, в результате чего обширные территории были забросаны неразорвавшимися снарядами, которые препятствовали продвижению дружеских войск.

В результате конвенции о кассетных боеприпасах был введен запрет на использование кассетных снарядов также как и ракет с такого рода субзарядами, но ряд стран до сих пор производит и использует такие боеприпасы.

Для подавления дорогостоящих целей – таких как танки и артиллерийские системы – были разработаны и запущены в производство усовершенствованные 155-милиметровые снаряды для атаки сверху. К ним относятся снаряды BONUS производства Nexter Munitions/BAE Systems Global Combat Systems (используемые Францией и Швецией) и немецкие SMArt используемые Австралией, Германией, Грецией, Швейцарией и Великобританией.

Армия США ввела в пользование артиллерийский управляемый снаряд Copperhead (CLGP) много лет назад, и хотя их срок годности уже почти истек, они до сих пор числятся в реестре.

Российское Конструкторское бюро приборостроения (КБП) разработало целую серию управляемых по лазерному лучу артиллерийских снарядов, включая 152-миллиметровый Краснополь (сейчас также имеется его 155-миллиметровая версия). Эти снаряды были проданы во Францию и Индию, где в дальнейшем они использовались в 155-милиметровых системах FH-77B производства Bofors во время военных действий с Пакистаном. В данный момент NORINCO поставляет на рынок 155-милиметровые снаряды сходные с российским Краснополем по характеристикам.

Россия также разработала 120-миллиметровую версию управляемых по лазерному лучу артиллерийских снарядов – Грань (вся система называется KM-8) для использования в 120-милиметровых минометных системах, а также Китолов – 122-милиметровый вариант для буксируемых и самоходных систем.

Канада и США успешно использовали в Афганистане ранние версии 155-милиметровых ракет точного наведения (PGM) Excalibur производства Raytheon. В дальнейшем планируется массовое производство таких ракет. Прилагаются все усилия для того, чтобы снизить их себестоимость и сделать широко используемыми.

В конкурентной борьбе также приняла участие компания АТК, обеспечившая армию США артиллерийскими снарядами, оснащенными системой точного наведения с функциями дистанционного подрыва (PGK), они заменили имеющиеся артиллерийские взрыватели.

Во время испытаний система показала общее вероятное отклонение на 50 м при дальности полета 155-милиметрового снаряда M589A1 в 20,5 км.

Введение PGK будет способствовать значительному сокращению необходимого количества снарядов для нейтрализации цели, что как следствие повлечет за собой общее снижение затрат боеприпасов.

Обычные снаряды баллонного типа на данный момент активно заменяются на модульные MCS или uni-MCS, где 5 модулей используются в системе 155мм/39 калибра и шесть в 155мм/52 калибра.

Ими легче управлять, к тому же они подходят для любой самоходной системы с автоматической системой загрузки.

Многие страны обращают особое внимание на разработки компании ISTAR, способствующие облегчению обнаружения цели артиллерийскими частями. К таким разработкам относятся беспилотные летательные аппараты (UAV), различные виды радаров и других военных датчиков, таких как лазерные дальномеры/указатели и приборы дневного/тепловизионного видения, которые позволяют засекать и обнаруживать цели на дальних расстояниях.

Перспективные требования

В связи с недавними достижениями в области боеприпасов и модулей заряда, буксируемые и самоходные системы продолжат играть главную роль в военных действиях, однако вероятно в дополнение к ним будут введены и другие системы.

Например, в рамках программы армии США FCS (Перспективные боевые системы) была разработана ракетная установка для стрельбы с закрытой позиции (NLOS — LS), состоящая из блока пусковых контейнеров (CLU), вмещающего 15 вертикально установленных высокоточных бсллистических ракет (PAM) или крылатых ракет (LAM). В данный момент разработки ведутся над LAM, с целью увеличить дальность ее полета до 70 км. Несмотря на приказ об остановке всей программы, работы над NLOS — LS для армии США по-прежнему продолжаются.

Соединенное королевство в данный момент реализует программу Team Complex Weapons, в рамках которой на первом месте стоит разработка крылатого боеприпаса Fire Shadow, поставщиком которого является компания MBDA. Она стремятся обеспечить командование сухопутных войск возможностью быстро захватывать и поражать цель на больших расстояниях и с большей точностью.

Большое число стран сейчас делают акцент на управление огнем и разработку боеприпасов, а не на саму огневую платформу.

Традиционно, огневые операции проводятся на уровне батальонов, батарей или войск, но многие из недавно внедренных в действие артиллерийских самоходных систем оснащены бортовой компьютеризированной системой управления огнем, объединенной с системой наземной навигации, что позволило бы осуществлять огневые миссии автономно.

Такая особенность в сочетании с автоматической системой загрузки снарядов позволяет достигать высокого уровня скорострельности и осуществления огневых миссий MRSI (одновременный удар множественных снарядов, «шквал огня»).

Эти системы приступают к действию намного быстрее, проводят огневую миссию и также быстро удаляются, чтобы избежать ответного артиллерийского обстрела.

topwar.ru

Топ 10 | Лучшие самоходные гаубицы

10 Archer

  • Страна: Швеция
  • Начало эксплуатации: 2013
  • Максимальная скорость: 70 км/ч
  • Экипаж: 3 — 4 чел.
  • Калибр: 155 мм
  • Длина ствола: 52 калибров
  • Радиус действия: 500 км

В САУ Archer используется шасси автомобиля Volvo A30D с колесной формулой 6х6. На шасси установлен дизельный двигатель мощностью 340 лошадиных сил, который позволяет развивать скорость на шоссе до 65 км/ч. Стоит отметить, что колесное шасси может двигаться по снегу глубиной до одного метра. Если колеса установки были повреждены, то САУ может еще в течение некоторого времени передвигаться.

Отличительной особенностью гаубицы является отсутствие необходимости в дополнительных номерах расчёта для её заряжания. Кабина экипажа имеет бронирование, обеспечивающее защиту расчёта от обстрела стрелковым оружием и осколков боеприпасов.

9 2С19 «Мста-С»

  • Страна: Россия
  • Начало эксплуатации: 1989
  • Максимальная скорость: 60 км/ч
  • Экипаж: 5 чел.
  • Калибр: 152 мм
  • Длина ствола: 47 калибров
  • Радиус действия: 500 км

«Мста-С» предназначена для уничтожения тактических ядерных средств, артиллерийских и минометных батарей, танков и другой бронированной техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования маневрам резервов противника в глубине его обороны. Она может вести огонь по наблюдаемым и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая работу в горных условиях. При стрельбе используются как выстрелы из боеукладки, так и подающиеся с грунта, без потери в скорострельности.

Члены экипажа переговариваются с помощью аппаратуры внутренней телефонной связи 1В116 на семь абонентов. Внешняя связь осуществляется с помощью УКВ-радиостанции Р-173 (дальность до 20 км).

К дополнительному оборудованию самоходки относятся: автоматическое ППО 3-кратного действия с аппаратурой управления 3ЭЦ11-2; две фильтровентиляционные установки; система самоокапывания, смонтированная на нижнем лобовом листе; ТДА, работающая от основного двигателя; система 902В «Туча» для стрельбы 81-мм дымовыми гранатами; два танковых дегазационных прибора (ТДП).

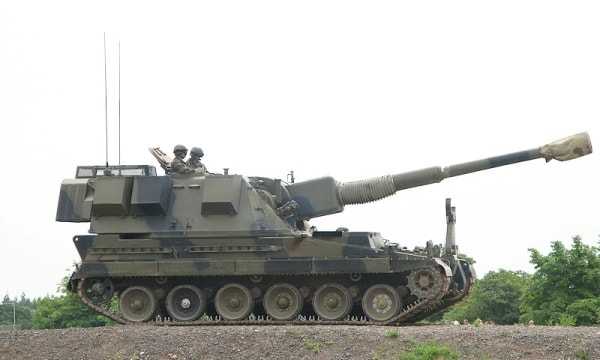

8 AS-90

  • Страна: Великобритания
  • Начало эксплуатации: 1993
  • Максимальная скорость: 55 км/ч
  • Экипаж: 5 чел.
  • Калибр: 155 мм
  • Длина ствола: 39 калибров
  • Радиус действия: 350 км

Самоходная артиллерийская установка на гусеничном шасси с вращающейся башней. Корпус и башня выполнены из 17-мм стальной брони.

AS-90 сменили в Британской армии все остальные типы артиллерии, как самоходные так и буксируемые, за исключением лёгких буксируемых гаубиц L118 и РСЗО и применялись ими в бою в ходе Иракской войны.

7 Krab (на базе AS-90)

  • Страна: Польша
  • Начало эксплуатации: 2012
  • Максимальная скорость: 60 км/ч
  • Экипаж: 3 — 4 чел.
  • Калибр: 155 мм
  • Длина ствола: 52 калибров
  • Радиус действия: 650 км

SPH Krab является 155 мм НАТО совместимой самоходный гаубицей производимой в Польше центром Produkcji Wojskowej Huta Stalowa Wola. САУ является комплексным симбиозом польского шасси танка РТ-90 (с двигателем S-12U), артиллерийской частью от AS-90M Braveheart с длинной ствола в 52-го калибра, и собственной (польской) системой управления огнем «Topaz». Версия SPH Krab 2011 года используется новый орудийный ствол от компании Rheinmetall.

SPH Krab сразу создавали с возможностью ведения огня в современных режимах, то есть и для режима MRSI (нескольких снарядов одновременного воздействия) в том числе. В результате, SPH Krab в течении 1-й минуты в режиме MRSI выпускает по противнику (то есть по цели) 5-ть снарядов в течении 30 секунд, после чего покидает огневую позицию. Таким образом, для противника создается полное впечатление, что по нему ведут стрельбу 5 САУ, а не одна.

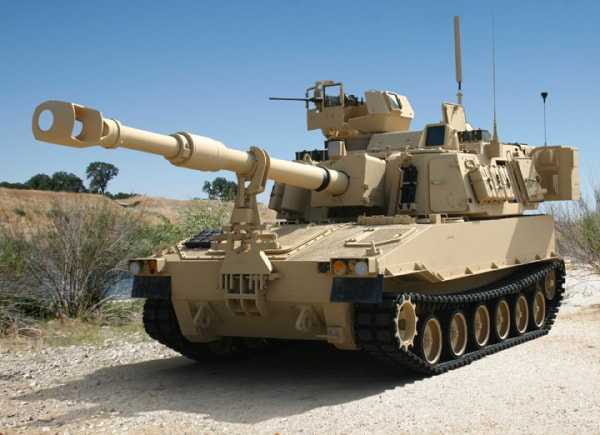

6 M109A7 «Паладин»

  • Страна: США
  • Начало эксплуатации: 2015
  • Максимальная скорость: 60 км/ч
  • Экипаж: 4 — 5 чел.
  • Калибр: 155 мм
  • Длина ствола: 39 калибров
  • Радиус действия: 322 км

Самоходная артиллерийская установка на гусеничном шасси с вращающейся башней. Корпус и башня выполнены из катаной алюминиевой брони, которая обеспечивает защиту от огня стрелкового оружия и осколков снарядов полевой артиллерии.

Помимо США, стала стандартной САУ стран НАТО, в значительных количествах поставлялась также в ряд других стран и использовалась во многих региональных конфликтах.

5 PLZ05

  • Страна: КНР
  • Начало эксплуатации: 2008
  • Максимальная скорость: 55 км/ч
  • Экипаж: 4 — 5 чел.
  • Калибр: 155 мм
  • Длина ствола: 52 калибров
  • Радиус действия: 550 км

Башня САУ сварена из катаных броневых листов. На лобовой части башни установлены два четырёхствольных блока дымовых гранатомётов для создания дымовых завес. В кормовой части корпуса предусмотрен люк для экипажа, который может быть использован для пополнения боезапаса, во время подачи боеприпасов с грунта в систему заряжания.

PLZ-05 оснащена автоматической системой заряжания орудия, разработанной на основе российской САУ «Мста-С». Скорострельность составляет 8 выстрелов в минуту. Орудие гаубицы имеет калибр 155-мм и длину ствола 54 калибров. Боекомплект орудия расположен в башне. Он состоит из 30 выстрелов калибра 155-мм и 500 патронов для 12,7-мм пулемёта.

4 Type 99

  • Страна: Япония
  • Начало эксплуатации: 1999
  • Максимальная скорость: 50 км/ч
  • Экипаж: 4 чел.
  • Калибр: 155 мм
  • Длина ствола: 39 калибров
  • Радиус действия: 500 км

155-мм самоходная гаубица Тип 99 — японская самоходная гаубица, состоящая на вооружении Сухопутных сил самообороны Японии. Пришла на смену морально устаревшей САУ Тип 75.

Несмотря на интересы к самоходке армий нескольких стран мира, продажа экземпляров этой гаубицы за границу была запрещена японским законодательством.

3 K9 Thunder

  • Страна: Южная Корея
  • Начало эксплуатации: 1999
  • Максимальная скорость: 66 км/ч
  • Экипаж: 5 чел.
  • Калибр: 155 мм
  • Длина ствола: 52 калибров
  • Радиус действия: 480 км

САУ K9 Thunder была разработана в середине 90-х годов прошлого века корпорацией «Samsung Techwin» по заказу министерства обороны Республики Корея, в дополнение к состоящим на вооружении САУ К55\K55A1 с последующей их заменой.

В 1998 году корейское правительство заключило контракт с корпорацией «Samsung Techwin» на поставку САУ, и в 1999 году первая партия K9 Thunder была поставлена заказчику. В 2004 году Турция купила лицензию на производство а также получила партию K9 Thunder. Всего заказано 350 единиц. Первые 8 САУ были построены в Корее. С 2004 по 2009 год в турецкую армию было поставлено 150 САУ.

2 2С35 «Коалиция-СВ»

  • Страна: Россия
  • Начало эксплуатации: 2015
  • Максимальная скорость: 60 км/ч
  • Экипаж: 5 чел.
  • Калибр: 152 мм
  • Длина ствола: 52 калибров
  • Радиус действия: 500 км

Разработана в нижегородском ЦНИИ «Буревестник». САУ 2С35 предназначена для уничтожения тактических ядерных средств, артиллерийских и миномётных батарей, танков и другой бронированной техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования манёврам резервов противника в глубине его обороны. 9 мая 2015 года новая самоходная гаубица 2С35 «Коалиция-СВ» была впервые официально представлена на Параде в честь 70-й годовщины Победы в Великой Отечественной войне.

По оценкам Министерства обороны Российской Федерации по комплексу характеристик САУ 2С35 превосходит аналогичные системы в 1,5—2 раза. По сравнению с состоящими на вооружении армии США буксируемыми гаубицами M777 и самоходными M109 самоходная гаубица «Коалиция-СВ» имеет более высокую степень автоматизации, повышенную скорострельность и дальность стрельбы, отвечающую современным требованиям ведения общевойскового боя.

1 PzH 2000

  • Страна: Германия
  • Начало эксплуатации: 1998
  • Максимальная скорость: 60 км/ч
  • Экипаж: 5 чел.
  • Калибр: 155 мм
  • Длина ствола: 52 калибров
  • Радиус действия: 420 км

Самоходная артиллерийская установка на гусеничном шасси с вращающейся башней. Корпус и башня изготовлены из стальной брони, обеспечивающей защиту от пуль калибра до 14.5 мм и осколков 152 мм снарядов. Предусмотрена возможность применения динамической защиты.

PzH 2000 способна выпускать три снаряда за девять секунд или десять за 56 секунд на дальность до 30 км. Гаубице принадлежит мировой рекорд — на полигоне в Южной Африке она выстрелила на 56 км снарядом V-LAP (активно-реактивный снаряд с улучшенной аэродинамикой).

По совокупности показателей PzH 2000 считается самой совершенной серийной САУ в мире. САУ заслужила крайне высокие оценки независимых экспертов; так, российский специалист О. Желтоножко определил её как эталонную систему для настоящего времени, на которую ориентируются все производители самоходных артиллерийских установок.

Источник: Military Today USA

Комментарии:

Добавить комментарий

pooha.net

Отечественные противотанковые самоходные артиллерийские установки. Часть 1-я

Перед войной в СССР предпринимались многочисленные попытки создания различных самоходно-артиллерийских установок (САУ). Были рассмотрены десятки проектов, по многим из них построены опытные образцы. Но до массового принятия на вооружение дело так и не дошло. Исключение составили: 76-мм зенитная установка 29К на шасси грузовика ЯГ-10( 60 шт.), САУ СУ-12 — 76,2-мм полковая пушка образца 1927 года на шасси грузовика «Морланд» или ГАЗ-ААА(99 шт.), САУ СУ-5-2 — 122-мм гаубичная установка на шасси Т-26(30 шт.).

СУ-12 (на базе грузовика «Морланд»)

Наибольший интерес в противотанковом отношении представляла не принятая на вооружение САУ СУ-6 на шасси танка Т-26, вооруженная 76-мм зенитным орудием 3-К. Испытания установки проходили в 1936 году. Военных не устроило, что расчет СУ-6 в походном положении полностью на САУ не помещался и установщики дистанционных трубок должны были ехать на машине сопровождения. Это привело к тому, что СУ-6 признали непригодной для сопровождения мотомеханизированных колонн в качестве самоходной зенитной установки.

САУ СУ-6

Хотя возможность использования её для борьбы с танками не рассматривалась, САУ вооруженные такими орудиями могли бы стать отличным противотанковым средством. Выпущенный из орудия 3-К бронебойный снаряд БР-361, на дистанции 1000 метров, по нормали пробивал 82-мм броню. Танки с таким бронированием стали массово применятся немцами только с 1943 года.

Справедливости ради стоит сказать, что в Германии к моменту вторжения в СССР так же не существовало серийных противотанковых САУ (ПТ САУ). Первые варианты САУ «Артштурм» StuG III вооружались короткоствольными 75-мм орудиями и существенными противотанковыми возможностями не обладали.

Германская САУ StuG III Ausf. G

Однако наличие в производстве весьма удачной машины, позволило в короткие сроки путём наращивания лобовой брони и установки 75-мм орудия с длиной ствола 43 калибра, превратить её в противотанковую.

В ходе первых же боев Великой Отечественной войны остро встал вопрос о необходимости скорейшей разработки противотанковой самоходно-артиллерийской установки, способной быстро менять позиции и бороться с немецкими танковыми частями, которые по мобильности значительно превосходили части Красной Армии.

В срочном порядке на шасси лёгкого тягача «Комсомолец» была установлена 57-мм противотанковая пушка обр.1941 года, обладавшая отличной бронепробиваемостью. На тот момент, это орудие уверенно поражало на реальных дистанциях боя любой немецкий танк.

ПТ САУ ЗИС-30 представляла собой легкую противотанковую установку открытого типа.
Боевой расчет установки состоял из пяти человек. Верхний станок орудия крепился в средней части на корпусе машины. Углы вертикальной наводки составляли от -5 до +25°, по горизонту – в секторе 30°. Стрельба велась только с места. Устойчивость самоходной установки при стрельбе обеспечивалась с помощью откидных сошников, располагавшихся в кормовой части корпуса машины. Для самообороны самоходной установки использовался штатный 7,62-мм пулемет ДТ, устанавливавшийся в шаровой опоре справа в лобовом листе кабины. Для защиты расчета от пуль и осколков использовалось броневое щитовое прикрытие пушки, которое имело откидную верхнюю часть. В левой половине щита для наблюдения имелось специальное окно, закрывавшееся подвижным щитком.

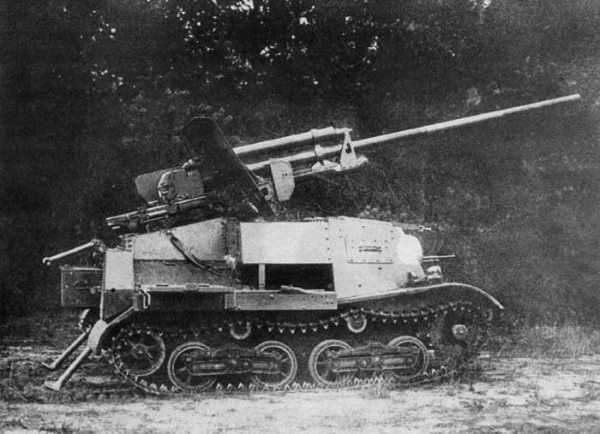

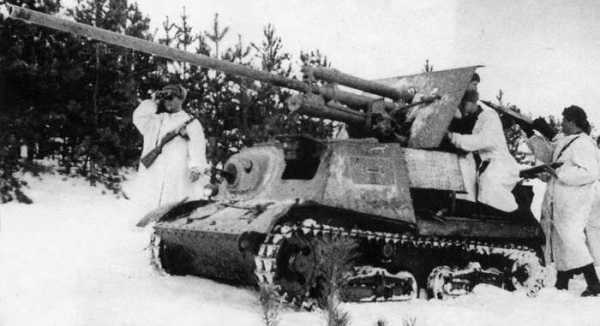

ПТ САУ ЗИС-30

Производство ЗИС-30 продолжалось с 21 сентября до 15 октября 1941 года. За этот период завод изготовил 101 машину с пушкой ЗИС-2 (включая и опытную машину) и одну установку с 45-мм пушкой. Дальнейшее производство установок было остановлено в связи с отсутствием снятых с производства «Комсомольцев» и прекращением выпуска 57-мм орудий.

САУ ЗИС-30 начали поступать в войска в конце сентября 1941 года. Ими были укомплектованы противотанковые батареи 20 танковых бригад Западного и Юго-Западного фронтов.

В ходе интенсивного применения у самоходки выявился целый ряд недостатков таких, как плохая устойчивость, перегруженность ходовой части, малый запас хода, малый боекомплект.

К лету 1942 года в войсках практически не осталось ПТ САУ ЗИС-30. Часть машин была потеряна в боях, а часть, вышла из строя по техническим причинам.

С января 1943 года началось серийное производство созданных Н.А. Астровым на базе лёгкого танка Т-70, самоходных 76-мм установок СУ-76( позже Су-76М). Хотя эта лёгкая САУ очень часто привлекалась для борьбы с танками противника, считать её противотанковой нельзя. Броневая защита СУ-76 (лоб: 26-35 мм, борт и корма: 10-16 мм) предохраняла экипаж (4 человека) от стрелкового огня и тяжелых осколков.

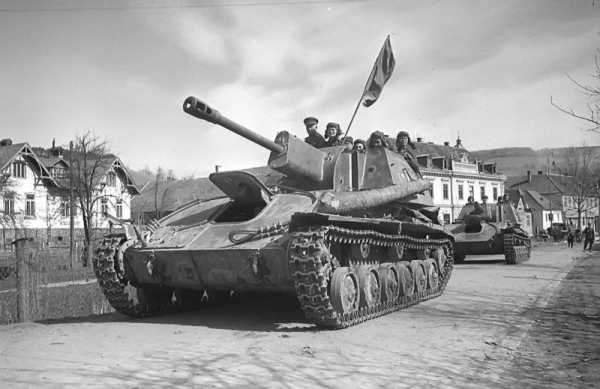

САУ СУ-76М

При правильном использовании, а это пришло не сразу (САУ не танк), СУ-76М хорошо показали себя как в обороне — при отражении атак пехоты и как подвижные, хорошо защищенные противотанковые резервы, так и в наступлении — при подавлении пулеметных гнезд, разрушении дотов и дзотов, а также в борьбе с контратакующими танками. На бронированную машину устанавливалась дивизионная пушка ЗИС-3. Ее подкалиберный снаряд с дистанции 500 метров пробивал броню до 91 мм, то есть любое место корпуса немецких средних танков и борта «пантеры» и «тигра».

По характеристикам вооружения к СУ-76М была очень близки САУ СУ-76И, созданные на базе трофейных германских танков Pz Kpfw III и САУ StuG III. Первоначально планировалось установить в боевом отделении САУ 76,2-мм пушку ЗИС-3Ш (Ш — штурмовая), именно эта модификация пушки устанавливалась на серийные САУ СУ-76 и СУ-76М на станке, укрепленном к полу, но такая установка не обеспечивала надежной защиты орудийной амбразуры от пуль и осколков, так как при подъеме и повороте орудия в щите неизменно образовывались щели. Эта проблема была решена установкой вместо 76-мм дивизионной пушки специального самоходного 76,2-мм орудия С-1. Это орудие было спроектировано на базе конструкции танковой пушки Ф-34, которым оснащались танки Т-34.

САУ СУ-76И

При одинаковой с СУ-76М огневой мощи, СУ-76И гораздо больше подходила для использования в качестве противотанковой из-за лучшей защищённости. Лоб корпуса имел противоснарядное бронирование толщиной – 50-мм.

Производство СУ-76И было окончательно остановлено в конце ноября 1943 года в пользу СУ-76М, которая уже избавилась к тому времени от «детских болезней». Решение о прекращении производства СУ-76И было связано с сокращением применяемых на Восточном фронте количества танков Pz Kpfw III. В связи с этим уменьшалось количество захваченных танков этого типа. Всего было выпущено 201 САУ СУ-76И (включая 1 опытную и 20 командирских), которые приняли участие в боях 1943-44 гг., но ввиду малочисленности и трудностей с запасными частями довольно быстро исчезли из Красной Армии.

Первой специализированной, отечественной ПТ САУ способной действовать в боевых порядках наравне с танками, стала СУ-85. Эта машина стала особенно востребована после появления на поле боя немецкого танка PzKpfw VI «Tiger». Броня «Тигра» была такой толщины, что ее с большим трудом и только на самоубийственно близких дистанциях могли пробить орудия Ф-34 и ЗИС-5, устанавливаемые на Т-34 и КВ-1.

Специальные стрельбы по захваченному немецкому танку показали, что гаубица М-30, установленная на СУ-122, имеет недостаточную скорострельность и малую настильность. Вообще, для стрельбы по быстро передвигающимся целям она оказалась мало приспособлена, хотя и обладала неплохой бронепробиваемостью после введения кумулятивного боеприпаса.

По распоряжению ГКО от 5 мая 1943 года, КБ под руководством Ф.Ф.Петрова развернуло работы по установке 85-мм зенитного орудия на шасси СУ-122.

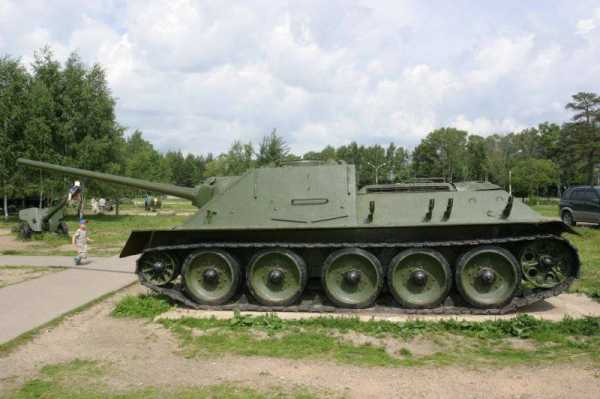

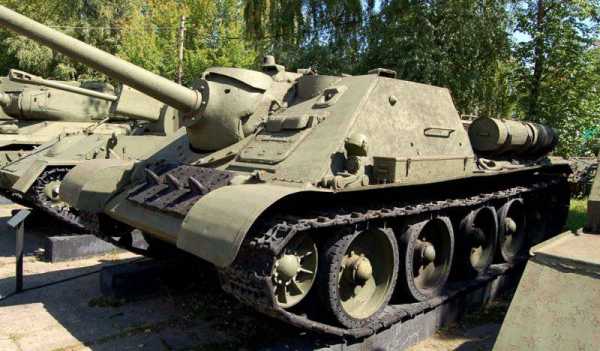

ПТ САУ СУ-85 с пушкой Д-5С

Пушка Д-5С имела ствол длиной 48,8 калибра, дальность стрельбы прямой наводкой достигала 3,8 км, максимально возможная — 13,6 км. Диапазон углов возвышения составлял от −5° до +25°, сектор горизонтального обстрела был ограничен значениями ±10° от продольной оси машины. Боекомплект орудия составлял 48 выстрелов унитарного заряжания.

По советским данным, 85-мм бронебойный снаряд БР-365 по нормали пробивал на расстоянии 500 м бронеплиту толщиной 111 мм, на вдвое большей дистанции при тех же условиях — 102 мм. Подкалиберный снаряд БР-365П на расстоянии 500 м по нормали пробивал бронеплиту толщиной 140 мм.

Отделение управления, моторное и трансмиссионное остались такими же, как у танка Т-34, что позволило комплектовать экипажи для новых машин практически без переучивания. Для командира в крыше рубки приваривался броневой колпак с призматическими и перископическими приборами. На самоходных установках поздних выпусков броневой колпак был заменен командирской башенкой, как у танка Т-34.
Общая компоновка машины, была аналогична компоновке СУ-122, отличие заключалось только в вооружении. Защищённость СУ-85 была аналогична Т-34.

Машины этой марки выпускались на «Уралмаше» с августа 1943 по июль 1944 года, всего было построено 2337 самоходок. После разработки более мощной самоходки СУ-100 из-за задержки выпуска 100-мм бронебойных снарядов и прекращения выпуска бронекорпусов для СУ-85 с сентября до декабря 1944 года выпускался переходный вариант СУ-85М. Фактически он представлял собой СУ-100 с 85-мм пушкой Д-5С. От исходного варианта СУ-85 модернизированная СУ-85М отличалась более мощной лобовой бронёй и увеличенным боезапасом. Всего было построено 315 таких машин.

Благодаря использованию корпуса СУ-122 удалось очень быстро наладить массовое производство ПТ САУ СУ-85. Действуя в боевых порядках танков, они эффективно поддерживали огнем наши войска, поражая немецкие бронированные машины с дистанции 800—1000 м. Особенно отличались экипажи этих самоходок при форсировании Днепра, в Киевской операции и в ходе осенне-зимних боев на Правобережной Украине. Если не считать немногочисленные КВ-85 и ИС-1, до появления танков Т-34-85, только СУ-85 могли эффективно бороться со средними танками противника на дистанциях более километра. А на меньших дистанциях и пробивать лобовую броню тяжёлых танков. Вместе с тем, уже первые месяцы применения СУ-85 показали, что мощность её орудия недостаточна для эффективной борьбы с тяжёлыми танками противника, такими как «Пантера» и «Тигр», которые, обладая преимуществом в огневой мощи и защите, а также эффективными прицельными системами, навязывали бой с дальних дистанций.

Построенные в середине 1943 года СУ-152 и появившиеся позже ИСУ-122 и ИСУ-152 поражали в случае попадания любой немецкий танк. Но для борьбы с танками из-за высокой стоимости, громоздкости и низкой скорострельности они не слишком подходили.
Главным назначением этих машин было разрушение укреплений и инженерных сооружений и функции огневой поддержки наступающих подразделений.

В середине 1944 года под руководством Ф. Ф. Петрова, с использованием выстрелов морского зенитного орудия Б-34, была сконструирована еще более мощная, 100-мм пушка Д-10С. Пушка Д-10С обр. 1944 г. (индекс «С» — самоходный вариант), имела длину ствола в 56 калибров. Бронебойный снаряд пушки с расстояния в 2000 метров поражал броню толщиной 124 мм. Осколочно-фугасный снаряд массой 16 кг позволял эффективно поражать живую силу и разрушать укрепления противника.

Используя это орудие и базу танка Т-34-85, конструкторы «Уралмаша» оперативно разработали истребитель танков СУ-100 — лучшую противотанковую САУ второй мировой войны. По сравнению с Т-34 лобовая броня была усилена до 75-мм.
Пушка устанавливалась в лобовой плите рубки в литой рамке на двойных цапфах, позволявших её наведение в вертикальной плоскости в пределах от −3 до +20° и в горизонтальной ±8°. Наводка осуществлялась при помощи ручных подъёмного механизма секторного типа и поворотного механизма винтового типа. Боекомплект орудия состоял из 33 унитарных выстрелов, размещавшихся в пяти укладках в рубке.

СУ-100 обладала исключительной для своего времени огневой мощью и была способна вести борьбу с танками противника всех типов на всех дистанциях прицельного огня.
Серийное производство СУ-100 началось на «Уралмаше» в сентябре 1944 года. До мая 1945 года завод успел произвести более 2000 этих машин. Выпуск СУ-100 на «Уралмаше» велся, по меньшей мере, до марта 1946 года. Омский завод № 174 в 1947 году выпустил 198 СУ-100, и ещё 6 — в начале 1948 года, суммарно выпустив 204 машины. Выпуск СУ-100 в послевоенное время был также налажен в Чехословакии, где в 1951—1956 годах по лицензии выпустили ещё 1420 САУ этого типа.

В послевоенные годы значительная часть СУ-100 была модернизирована. На них появились ночные приборы наблюдения и прицелы, новое противопожарное и радиооборудование. В боекомплект был введён выстрел с более эффективным бронебойным снарядом УБР-41Д с защитным и баллистическим наконечниками, а позднее — с подкалиберным и невращающимся кумулятивными снарядами. Штатный боекомплект САУ в 1960-х годах состоял из 16 осколочно-фугасных, 10 бронебойных и 7 кумулятивных снарядов.

Имеющие с танком Т-34 одну базу, СУ-100 широко распространились по миру, официально состояв на вооружении более чем в 20 странах, они активно использовалась в многочисленных конфликтах. В ряде стран они всё еще в строю.
В России СУ-100 можно было встретить «на хранении» вплоть до конца 90-х.

По материалам:
http://dic.academic.ru/dic.nsf/enc_tech/4200/СУ
http://www.tankovedia.ru/catalog/sssr/su
http://voencomrus.ru/index.php?id=120

topwar.ru

чем уникальна новейшая артиллерийская установка ВС России — РТ на русском

Испытания самоходной артиллерийской установки (САУ) «Коалиция-СВ» завершатся в 2020 году, сообщил замминистра обороны РФ Юрий Борисов. По мнению экспертов, «Коалиция-СВ» станет оружием нового поколения в арсенале сухопутных войск. Главная отличительная особенность САУ — автоматизация управления боем. Кроме того, по дальности поражения и скорострельности она намного превосходит как российские, так и западные аналоги. О характеристиках перспективной отечественной боевой техники — в материале RT.

Замминистра обороны РФ Юрий Борисов сообщил о грядущем поступлении в войска 12 самоходных артиллерийских установок (САУ) 2С35 «Коалиция-СВ». Новейшие гаубицы будут проходить испытания до 2020 года. По итогам эксплуатации военное ведомство примет решение о принятии на вооружение и закупках «Коалиции».

Также по теме


Создать «Коалицию»: Россия наращивает производство новых артиллерийских систем

19 ноября Россия отмечает День ракетных войск и артиллерии. Несмотря на бурное развитие ракетных технологий, авиации и комплексов ПВО,…

«Мы законтрактовали 12 образцов «Коалиции-СВ», они будут проходить войсковую эксплуатацию до 2020 года. В 2020 году мы завершим государственные испытания и уже примем решение о серийных закупках», — заявил Борисов после посещения «Уралтрансмаша» (входит в корпорацию «Уралвагонзавод») — единственного предприятия в РФ, которое производит САУ.

Контракт на поставку опытной партии «Коалиции» Минобороны РФ заключило в сентябре 2017 года. Однако тогда речь шла о закупке 10 машин. В мае 2017 года начальник ракетных войск и артиллерии сухопутных войск генерал-лейтенант Михаил Матвеевский рассказал, что серийные поставки гаубиц могут начаться в 2020 году.

Между тем Минобороны продолжает модернизацию самоходных установок 2С19 «Мста-С» (стоят на вооружении с 1989 года). Как отметил Борисов, ведомство сохранит прежние темпы перевооружения на установки «Мста-СМ». Замминистра уточнил, что ежегодно «Уралтрансмаш» передаёт в войска 36 обновлённых гаубиц. По оценке Борисова, проводимая модернизация позволяет повысить боевые качества САУ «Мста-С» на 40%.

«Шквал огня»



«Коалиция-СВ» (индекс «СВ» означает «сухопутные войска») предназначена для уничтожения крупных бронированных целей (артиллерии, танков, противотанковых машин), ракетных комплексов, укреплённых военных объектов и различных инженерных сооружений в глубине обороны противника.

«Коалиция-СВ» в перспективе должна стать основным самоходным артиллерийским орудием в сухопутных частях российской армии. В частности, новая САУ призвана заменить в войсках немодернизированные машины «Мста-С».

Работы по созданию «Коалиции» стартовали в середине 2000-х годов в стенах ЦНИИ «Буревестник». Проект «Коалиции-СВ» стал ответом России на появление в западных вооружённых силах самоходок, превосходивших «Мсту» по тактико-техническим характеристикам.

  • Самоходная гаубица «Коалиция-СВ» на международной выставке «Армия»
  • © vitalykuzmin.net

В начале 2000-х годов в американскую армию начали поступать модернизированные версии САУ M109 Paladin, а немецкие ВС получили Panzerhaubitze 2000, которые, по мнению зарубежных обозревателей, являются лучшими в мире самоходными гаубицами по показателю скорострельности (12 выстрелов в минуту).

Современные западные САУ способны вести стрельбу в режиме, известном в России как «шквал огня» (по классификации НАТО — MRSI, Multiple Rounds Simultaneous Impact). Самоходки могут выпускать из одного орудия несколько снарядов, которые летят к цели по разным траекториям.

«Стрельба в режиме MRSI ведётся по навесной траектории, а снаряды летят под разными углами. В среднем выпускается по три-пять снарядов. Вероятность уничтожения цели с использованием MRSI достигает почти 100%. «Мста» на такое не способна, а вот характеристики «Коалиции» позволяют вести огонь в режиме MRSI», — сообщил в беседе с RT директор музея ПВО в Балашихе, военный эксперт Юрий Кнутов.

По мнению специалиста, «Коалиция» сильно отличается от «Мсты», несмотря на внешнюю схожесть. Новая САУ превосходит предшественника по дальности стрельбы (40—70 км против 25—29 км), скорострельности (15—20 выстрелов в минуту против 10), вместимости боекомплекта (70—90 снарядов против 50), скорости хода по шоссе (до 90 км/ч против 60 км/ч).

Кнутов считает, что специалисты «Буревестника» создали оружие нового поколения, которое превосходит западные аналоги.

В то же время эксперт отметил, что «Коалиция» будет дорабатываться ещё в течение нескольких лет.

20 снарядов в минуту



Первые фотографии «Коалиции» появились в 2013 году, когда начался этап её испытаний. Пять лет назад конструкторы оснастили прототип САУ двумя пушками с целью повышения скорострельности, но в итоге специалисты «Буревестника» вернули новейшей самоходке привычный внешний вид. 9 мая 2015 года на параде Победы «Коалиция» появилась в варианте с одним стволом.

  • Самоходные установки «Коалиция-СВ» на военном параде в честь Дня Победы, 9 мая 2017 года
  • РИА Новости
  • © Александр Вильф

«Скорее всего, двуствольное оснащение потребовало дополнительных технических новшеств. Испытания показали, что это слишком сложное решение. К тому же два ствола могут повысить скорострельность максимум в 1,5 раза. Гораздо проще поставить на САУ один высокотехнологичный ствол и надёжные автоматизированные системы управления (АСУ). Собственно, это и было сделано», — пояснил Кнутов.

«Коалиция» оснащена 152-миллиметровой пушкой 2А88, которая в течение минуты может выпустить до 20 снарядов. На поле боя это даёт неоспоримое преимущество перед техникой противника и системой контрбатарейной борьбы. Отстрелявшись в режиме MRSI, гаубица тут же меняет позицию.

«Главная проблема, над которой бьются все конструкторы, — отсутствие эффективных способов охлаждения ствола после выстрела. Именно этот фактор — основное препятствие для повышения огневой мощи. Однако экипаж современных гаубиц, в том числе «Коалиции», контролирует температуру ствола с помощью специальных датчиков», — отметил Кнутов.

По информации зарубежных источников, все процессы в «Коалиции», включая загрузку боекомплекта и заряжание, автоматизированы. О высоком уровне автоматизации свидетельствует численность экипажа — три человека (против пяти — у Panzerhaubitze 2000 и четырёх — у новейшей версии M109).

Также по теме

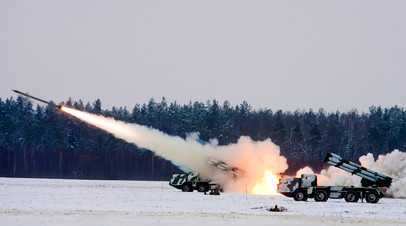

От «Катюши» до «Торнадо»: как совершенствуются российские реактивные системы залпового огня

19 ноября в России отмечают День ракетных войск и артиллерии. По данным Министерства обороны, с 2012 года в армию было поставлено 4000…

Кроме того, боевой модуль «Коалиции» является «нежилым», а экипаж, как в танке Т-14 «Армата», помещён в специальную бронированную капсулу. На взгляд иностранных аналитиков, специалисты «Буревестника» воплотили в САУ передовые западные разработки.

«Россия действительно могла многое позаимствовать. Но особенность «Коалиции» в том, что, несмотря на высокую степень автоматизации, её экипаж способен управлять САУ по старинке — вручную. В отличие от лучших западных САУ, механический канал управления в «Коалиции» сохранён, и в случае вывода из строя электроники самоходка не превратится в груду металла», — подчеркнул Кнутов.

Первым обладателем «Коалиции», как ожидают российские и зарубежные эксперты, станет воссозданная в 2015 году 1-я танковая армия, дислоцированная в Западном военном округе (ЗВО).

«Коалиция» будет поступать именно в соединения на западных рубежах. На востоке страны такое мощное оружие избыточно. Это не означает, что Москва готовится начинать войну. Характер текущих угроз требует, чтобы самое современное оружие Россия держала в западных областях», — подчеркнул Кнутов.

russian.rt.com

Военное дело — Самоходная артиллерийская установка

Меню сайта

Наш опрос

Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0

Форма входа

Самохо́дная артиллери́йская устано́вка (САУ, разговорное Самохо́дка, уст.Артсамохо́д, иногда употребляется просторечное Самоходная пушка) — боевая машина, представляющая собой артиллерийское орудие, смонтированное на самодвижущемся (самоходном) шасси. В широком смысле слова, все вооружённые пушками боевые машины могут рассматриваться как САУ. Однако в узком смысле к САУ относятся колёсные и гусеничные боевые машины с пушечным или гаубичным вооружением, не являющиеся танками или бронеавтомобилями. Виды и назначение САУ очень многообразны: они могут быть как бронированными, так и небронированными, использовать колёсное или гусеничное шасси, иметь башенную или фиксированную монтировку орудия. Некоторые из САУ с башенной установкой орудия очень сильно напоминают танк, однако они отличаются от танка балансом «броня-вооружения» и тактическим применением.

История самоходно-артиллерийских установок начинается вместе с историей тяжёлых пушечных бронеавтомобилей в начале XX века и развитием танков в Первой мировой войне. Более того, с сегодняшней точки зрения первые французские танки «Сен-Шамон» и «Шнейдер» скорее являются аналогом более поздних САУ класса штурмовых орудий, нежели настоящими танками. Середина и вторая половина XX века были временем бурного развития разнообразных самоходно-артиллерийских установок в ведущих промышленно- и военноразвитых странах. Достижения военной науки начала XXI века (высокая точность огня, электронные системы позиционирования и наведения) позволили САУ, по мнению некоторых специалистов, занять ведущее место среди прочей бронетехники (которое раньше безраздельно принадлежало танкам). Даже более сдержанные оценки признают высокую роль самоходной артиллерии в условиях современного боя.

Современная российская самоходно-

артиллерийская установка 2С19 «Мста-С»

Отличия САУ от танков

САУ созданы для выполнения других задач, нежели танки, поэтому имеют некоторые отличия от них. Прежде всего это касается баланса «огневая мощь/защищённость».

Самоходные артиллерийские установки имеют значительно большую дальность стрельбы, нежели танковые пушки, и им не требуется так близко приближаться к противнику, поэтому они сталкиваются с меньшим огневым противодействием — что определяет несколько меньший уровень защиты и значительно большие габариты (в частности — высота). Броня САУ предназначена, прежде всего, для защиты от стрелкового оружия десантных и разведывательных подразделений противника, что определяет отсутствие динамической и активной защиты.

При этом мощность вооружения артиллерийских установок значительно больше, нежели у танков. Это определяет большую длину и вес ствола, более совершенное навигационное и прицельное оборудование, наличие баллистических вычислителей и других вспомогательных средств, улучшающих эффективность стрельбы.

Отличается и тактика применения САУ, нежели танков («ударил — отступил», атака из засад и т. д.)

Классификация самоходно-артиллерийских установок

В процессе развития САУ дифференцировались по виду решаемых с их помощью боевых задач и могут быть разделены на следующие классы:

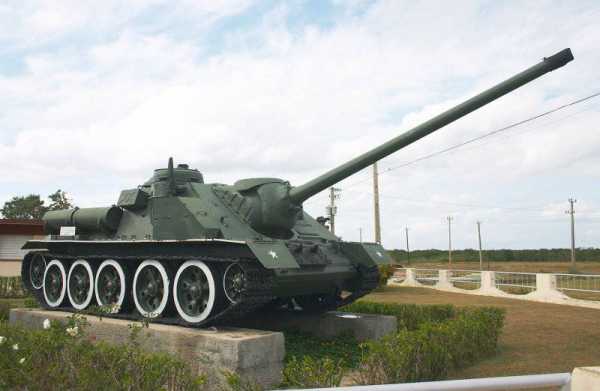

Советский средний истребитель танков СУ-100

  • Истребители танков — специализированные для борьбы с бронетехникой боевые машины. Как правило, самоходки этого класса вооружаются длинноствольным полуавтоматическим орудием среднего калибра (57 — 100 мм) с унитарным заряжанием для повышения скорострельности. Тяжёлые истребители танков могут быть оснащены длинноствольными орудиями крупного калибра (120—155 мм) с раздельным заряжанием и предназначены для борьбы с тяжёлыми танками и аналогичными САУ противника. САУ этого класса относительно неэффективны против пехоты и укреплений. Наибольшее развитие истребители танков получили во время Второй мировой войны (характерными представителями являются советская САУ СУ-100 и немецкая «Ягдпантера»), но в настоящее время они вытеснены многочисленными ракетными противотанковыми системами и боевыми вертолётами, которые являются более эффективными противотанковыми средствами.

Советское тяжёлое штурмовое орудие ИСУ-152

  • Штурмовые орудия — полностью бронированные машины для огневой поддержки танков и пехоты, действующие в их боевых порядках. Вооружены крупнокалиберным орудием (105—203 мм, как короткоствольным, так и длинноствольным), эффективным против укреплений и пехоты. Эти САУ нередко с успехом использовались против танков. Наибольшее развитие получили во время Второй мировой войны в Германии (StuG III,StuH 42, Brummbar) и Советском Союзе (СУ-122, ИСУ-152). В послевоенное время развитие линии основного боевого танка привело к его вооружению крупнокалиберным орудием, которое способно успешно поражать укрепления и небронированные цели. Как результат, штурмовые орудия исчезли из рядов современных армий, а их функции успешно выполняют основные боевые танки.

Британская средняя самоходная гаубица Sexton

  • Самоходные гаубицы — мобильные орудия для стрельбы с закрытых позиций (самоходный аналог классической буксируемой артиллерии). Вооружаются самыми разнообразными артсистемами калибров 75 — 406 мм, имеют относительно легкое, противоосколочное бронирование, предназначенное, в основном, для защиты от контрбатарейного огня противника. Активно развиваются с самого начала истории самоходной артиллерии вплоть до настоящего времени. Оснащение этих САУ новейшими системами позиционирования и наведения в сумме с высокой мобильностью делают их одними из самых совершенных боевых систем. Особое значение имеют САУ калибром 152 мм и выше — они способны наносить удары тактическими ядерными боеприпасами, что позволяет всего одной машине уничтожать крупные объекты и группировки войск противника. Выдающимися историческими представителями самоходок данного класса являются советские ИСУ-152 и СУ-76М, немецкие машины времен Второй мировой войны Wespe и Hummel, американские M7 (Priest) и M12, британские Sexton и Bishop. Современная Российская Армия имеет на вооружении одну из лучших машин этого класса — 152.4-мм 2С19 «Мста-С». Её аналогом в армиях стран НАТО является 155-мм САУ «Паладин».

Советская лёгкая противотанковая САУ СУ-76М

  • Противотанковые САУ — открытые или полуоткрытые машины с монтировкой противотанкового орудия среднего или малого калибра (37 — 128 мм) на базе легкобронированного (и как правило устаревшего, но хорошо отлаженного в производстве) танкового шасси. Отличаются отличным соотношением «эффективность / стоимость», выпускались в значительных количествах, но проигрывают по характеристикам более специализированным боевым машинам. Хорошим примером являются немецкая машина Второй мировой войны Marder II и отечественная СУ-76М. В современных армиях не применяются.

37mm китайская система ПВО Тип 65

  • Зенитные самоходные установки (ЗСУ) — специализированные пушечно-пулемётные машины для борьбы с низколетящими и средневысотными самолётами и вертолётами противника. Вооружены как правило автоматическими пушками малого (20 — 40 мм) калибра и/или крупнокалиберными пулеметами (12.7 — 14.5 мм). Оснащаются сложными системами наведения по быстролетящим целям; иногда в качестве дополнительного средства вооружены ракетами класса «земля-воздух». Исключительно эффективны против больших масс пехоты и в городских боях (так, во время Второй Мировой войны в Нормандии 1 ЗСУ немцев с 20-мм пушками в результате короткого боя уничтожила до 700 солдат союзников в маршевой колонне). Выдающимися представителями времен Второй мировой войны являются немецкие ЗСУ Wirbelwind и Ostwind, советская ЗСУ-37. На вооружении современной Российской Армии находятся одни из самых совершенных машин этого класса — ЗСУ-23-4 «Шилка» и ракетно-пушечная ЗСУ «Тунгуска».

ЗСУ-57-2 в Боснии с кустарной бронерубкой сверху, что предполагает её использование в качестве орудия поддержки пехоты.

  • Эрзац- или суррогатные САУ — импровизированные машины на базе коммерческих грузовиков, сельскохозяйственных тракторов и артиллерийских тягачей, иногда вообще без бронирования. Наиболее широко применялись нацистской Германией и фашистской Италией во Второй мировой войне от недостатка иной бронетехники. Наиболее известной отечественной машиной этого класса является 57-мм противотанковая САУ ЗиС-30 на базе лёгкого гусеничного легкобронированного артиллерийского тягача Т-20 «Комсомолец».

Большинство отечественных САУ времён Великой Отечественной войны, таких как ИСУ-152, успешно совмещали в себе функции нескольких классов. Немецкая школа конструирования акцентировалась на узкой специализации САУ, в своих классах некоторые немецкие самоходки являются одними из лучших машин своего времени.

Тактика применения САУ

СУ-14 с 203-мм гаубицей Б-4

Основными областями применения самоходно-артиллерийских установок являются задачи поддержки артиллерийским огнем с закрытых огневых позиций частей и подразделений других родов войск. Благодаря высокой мобильности САУ способны сопровождать танки в ходе глубоких прорывов вглубь обороны противника, резко повышая боевые возможности прорвавшихся танковых и мотопехотных подразделений. Та же мобильность делает возможным внезапное нанесение артиллерийских налётов по противнику силами самоходной артиллерии самостоятельно, без помощи иных родов войск. Для этого заранее методом полной подготовки рассчитываются все данные для стрельбы, САУ выдвигаются на огневую позицию, ведут огонь по противнику без пристрелки и иногда даже без корректировки, затем уходят с огневой позиции. Таким образом, когда противник определит местоположение огневой позиции и примет меры, самоходок там уже не будет.

В случае прорыва вражеских танков и мотопехоты самоходки с успехом могут использоваться как противотанковое средство. Для этого в их боекомплекте есть специальные типы снарядов, таких как управляемый крылатый 152,4-мм артиллерийский снаряд «Краснополь». В последнее время САУ освоили новое для себя применение в роли мощнейшей «противоснайперской винтовки», уничтожая вражеских снайперов в весьма трудных для остальных огневых средств укрытиях.

Вооружённые тактическими ядерными снарядами, одиночные САУ способны уничтожать крупные объекты, такие как аэродромы,железнодорожные станции, укреплённые населённые пункты и скопления войск противника. При этом их снаряды практически не поддаются перехвату, в отличие от тактических ядерных ракет или самолётов с ядерными боеприпасами. Однако, радиус возможных поражаемых целей и мощность ядерного взрыва артиллерийских боеприпасов существенно меньше, чем у авиации или тактических ракет.

Компоновка САУ

СУ-5

Наиболее распространённые в настоящее время самоходные гаубицы как правило строятся либо на базе лёгких многоцелевых легкобронированных гусеничных машин, либо на базе танковых шасси. Однако и в том и в другом случае компоновка узлов и агрегатов практически одинакова. В отличие от танка, башенная установка орудия располагается не в средней, а в задней части бронекорпуса машины для более удобной подачи боеприпасов с грунта. Соответственно моторно-трансмиссионная группа располагается в средней и передней части бронекорпуса. Из-за расположения трансмиссии в носовой части машины ведущими являются передние колёса (у современных танков, как правило, наоборот — ведущие колеса располагаются сзади). Рабочее место механика-водителя (отделение управления) находится рядом с коробкой передач по центру или левому борту машины, двигатель располагается между отделением управления и боевым отделением. В боевом отделении находится расчёт орудия, боезапас, механизмы и устройства наводки орудия.

ЗСУ по своим компоновочным решениям довольно разнообразны: для них может использоваться как описанный выше вариант компоновочной схемы самоходной гаубицы, так и размещение узлов и агрегатов по танковому образцу. Иногда ЗСУ представляет собой танк, у которого штатная башня заменена на специальную со скорострельными орудиями ПВО и системами наведения. Существуют конструкции на тяжёлых автомобильных шасси, например чешская 152-мм самоходная пушка-гаубица vz.77 «Дана» на шасси автомобиля Tatra-815 с колёсной формулой 8×8.

Поиск
Календарь

voinanet.ucoz.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
