Боевые свойства 5,45-мм автомата Калашникова АК74 — Мегаобучалка

Для стрельбы из автомата применяются патроны с обыкновенными (со стальным сердечником) и трассирующими пулями.
Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня: он ведется короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью 30 патронов. Магазины автомата взаимозаменяемы.
Прицельная дальность стрельбы – 1000 м. Наиболее действительный огонь по наземным целям, по самолетам, вертолетам и парашютистам – на дальности до 500 м. Сосредоточенный огонь по наземным групповым целям ведется на дальность до 1000 м.
Дальность прямого выстрела: по грудной фигуре – 440 м, по бегущей фигуре – 625 м.
Темп стрельбы около 600 выстрелов в минуту.
Боевая скорострельность: при стрельбе очередями – до 100 выстрелов в минуту; при стрельбе одиночными выстрелами – до 40 выстрелов в минуту.
Вес автомата без штыка-ножа со снаряженным патронами пластмассовым магазином: АК74 – 3,6 кг. Вес штыка-ножа с ножнами – 490 г.

Сводная таблица баллистических и конструктивных данных АК74

№ п.п. Наименование данных АК74
Прицельная дальность, м
Дальность прямого выстрела:
  по грудной фигуре, м
  по бегущей фигуре, м
Темп стрельбы, выстрелов в минуту ~600
Боевая скорострельность, выстрелов в минуту:
  при стрельбе одиночными выстрелами
  при стрельбе очередями
Наиболее действительный огонь по наземным целям, м до 500
Наиболее действительный огонь по самолетам, вертолетам и парашютистам, м до 500
Сосредоточенный огонь по наземным групповым целям, м до 1000
Начальная скорость пули, м/сек
Дальность, до которой сохраняется убойное действие пули, м
Предельная дальность полета пули, м
Высота линии огня, мм -
Вес автомата (пулемета) вес автомата указан без штыка-ножа, кг:
  вес ствола, кг -
  с неснаряженным пластмассовым магазином 3,3
  со снаряженным пластмассовым магазином 3,6
  с неснаряженным магазином на 75 патронов -
  со снаряженным магазином на 75 патронов -
  с неснаряженным магазином на 40 патронов -
  со снаряженным магазином на 40 патронов -
Емкость магазина (для ПКТ коробки), патронов
Вес магазина (для ПКТ коробки со снаряженной лентой на 250 патронов), кг
  пластмассового для АК74 0,23
  на 75 патронов для РПК -
  на 40 патронов для РПК -
  коробки со снаряженной лентой на 250 патронов -
Вес штыка-ножа, кг:
  с ножнами 0,49
  без ножен 0,32
Калибр, мм 5,45
Длина автомата (пулемета), мм:
  автомата с примкнутым штыком-ножом
  автомата без штыка-ножа
  пулемета -
Длина ствола, мм
Длина нарезной части ствола, мм
Число нарезов, шт.
Длина хода нарезов, мм
Длина прицельной линии, мм
Толщина мушки, мм
Вес патрона, г 10,2
Вес пули со стальным сердечником, г 3,4
Вес порохового заряда, г 1,45



Автомат состоит из следующих основных частей и механизмов:

  • ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой;
  • крышки ствольной коробки;
  • затворной рамы с газовым поршнем;
  • затвора;
  • возвратного механизма;
  • газовой трубки со ствольной накладкой;
  • ударно-спускового механизма;
  • цевья;
  • магазина.

Кроме того, у автомата имеется дульный тормоз-компенсатор и штык-нож.
В комплект автомата входят:принадлежность, ремень и сумка.

Основные части и механизмы автомата и его принадлежности:
1 — ствол со ствольной коробкой, с ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой, а у пулемета и с сошкой; 2 — дульный тормоз-компенсатор; 3 — крышка ствольной коробки; 4 — затворная рама с газовым поршнем; 5 — затвор; 6 — возвратный механизм; 7 — газовая трубка со ствольной накладкой; 8 — цевье; 9 — магазин; 10 — штык-нож; 11 — шомпол; 12 — пенал принадлежности.

Работа частей и механизмов 5,45-мм автомата Калашникова

Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камору.
При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает ее наружу; затворная рама сжимает возвратную пружину и взводит курок (ставят его на взвод автоспуска).
В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки.
Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны.
Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и нажать на него снова.

5,45-мм боевые патроны

Боевой патрон (рис. 47) состоит из пули, гильзы, порохового заряда и капсюля. 27. 5,45-мм патроны выпускаются с обыкновенными и трассирующими пулями. Головная часть трассирующей пули окрашена в зеленый цвет. Для имитации стрельбы применяются холостые (без пули) патроны, стрельба которыми ведется с применением специальной втулки.

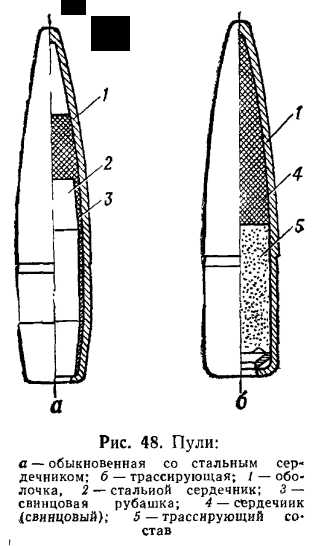

Обыкновенная пуля (рис. 48,а) предназначена для поражения живой силы противника, расположенной открыто и за преградами, пробиваемыми пулей. Обыкновенная пуля состоит из стальной покрытой томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка. Трассирующая пуля (рис. 48,6) также предназначена для поражения живой силы противника. Кроме того, при полете пули в воздухе

ее горящий трассирующий состав на дальностях стрельбы до 800 м оставляет светящийся след, что позволяет производить корректирование огня и целеуказание. В оболочке трассирующей пули в головной части помещен сердечник, а в донной—шашка прессованного трассирующего состава. Во время выстрела пламя от порохового заряда зажигает трассирующий состав, который при полете пули дает светящийся след. 28. Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она имеет корпус для помещения порохового заряда, дульце для закрепления пули й дно. Снаружи у дна гильзы сделана кольцевая проточка для зацепа выбрасывателя. В дне гильзы имеются гнездо для капсюля, наковальня и два затравочных отверстия. 29. Пороховой заряд служит для сообщения пуле поступательного движения; он состоит из пороха сферического зернения. 30. Капсюль служит для воспламенения порохового заряда. Он состоит из латунного колпачка, впрессованного в него ударного состава и фольгового кружка, прикрывающего ударный состав. 31. Укупорка 5,45-мм патронов производится в деревянные ящики. В ящик укладываются две герметически закрытые металлические коробки по 1080 патронов в каждой; патроны в коробках упакованы в картонные пачки по 30 штук. Всего в ящике помещается 2160 патронов. На боковых стенках ящиков, в которых укупорены патроны с трассирующими пулями, нанесена зеленая полоса. В каждом ящике имеется нож для вскрытия коробки.

Разборка автомата может быть неполная и полная:

  • неполная разборка применяется для чистки, смазки и осмотра автомата;
  • полная разборка применяется для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу, при переходе на новую смазку и при ремонте.

Излишне частая разборка автомата вредна, так как ускоряет изнашивание частей и механизмов.
Разборку и сборку автомата производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов. При сборке автомата сличить номера на его частях; у каждого автомата номеру на ствольной коробке должны соответствовать номера на газовой трубке, затворной раме, затворе, крышке ствольной коробки и других частях автомата.
Обучение разборке и сборке на боевых автоматах допускается лишь в исключительных случаях и с соблюдением особой осторожности в обращении с частями и механизмами.

megaobuchalka.ru

Руководство по 7,62 мм автомату Калашникова АКМ и АКМС, пособие

О книге : Справочник. Руководство по 7,62 мм модернизированному автомату Калашникова АКМ и АКМС. Издание 1983 года.
Формат книги : файл djvu в архиве zip
Страниц : 160
Язык : Русский
Размер : 1,6 мб
Скачивание книги : бесплатно, без ограничений, на нормальной скорости, без логинов и паролей

7,62-мм модернизированный автомат Калашникова АКМ и АКМС является индивидуальным оружием и предназначен для уничтожения живой силы противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.

Для стрельбы из автомата АКМ, АКМС применяются патроны образца 1943 года с обыкновенными (со стальным сердечником), трассирующими и бронебойно-зажигательными пулями. Из автомата ведется автоматический огонь или одиночный огонь (стрельба одиночными выстрелами). Автоматический огонь является основным видом огня из автомата. Он ведется короткими до 5 выстрелов и длинными до 10 выстрелов очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью на 30 патронов.

Наиболее действительный огонь из автомата — на расстояния до 400 метров. Прицельная дальность стрельбы — 1000 метров. Дальность прямого выстрела по грудной фигуре — 350 метров, по бегущей фигуре — 525 метров. Сосредоточенный огонь из автоматов по наземным целям ведется на дальность до 800 метров, а по самолетам и парашютистам — до 500 метров.

Темп стрельбы около 600 выстрелов в минуту. Боевая скорострельность при стрельбе очередями — до 100 выстрелов в минуту. При стрельбе одиночными выстрелами — до 40 выстрелов в минуту. Вес автомата без штыка-ножа со снаряженным магазином из легкого сплава : АКМ — 3,6 кг, АКМС —3,8 кг. Вес штыка-ножа с ножнами 450 грамм.

Автомат состоит из следующих основных частей и механизмов :

— Ствола со ствольной коробкой, с прицельным приспособлением и прикладом.
— Крышки ствольной коробки.
— Затворной рамы с газовым поршнем.
— Затвора.
— Возвратного механизма.
— Газовой трубки со ствольной накладкой.
— Ударно-спускового механизма.
— Цевья.
— Магазина.
— Штыка-ножа.

В комплект автомата АКМ входят принадлежность, ремень и сумка для магазинов. В комплект автомата АКМС, кроме того, входит чехол для автомата с карманом для магазина. Автоматическое действие автомата основано на использовании энергии, пороховых газов отводимых из канала ствола к газовому поршню затворной рамы.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение.

Другие статьи схожей тематики :

  • Руководство по 7,62 мм самозарядному карабину Симонова СКС, устройство, разборка, сборка, уход, проверка боя, приемы и правила стрельбы, справочник.
  • Карабин охотничий гладкоствольный самозарядный Сайга-410К исполнение 02, устройство и подготовка к работе, паспорт.

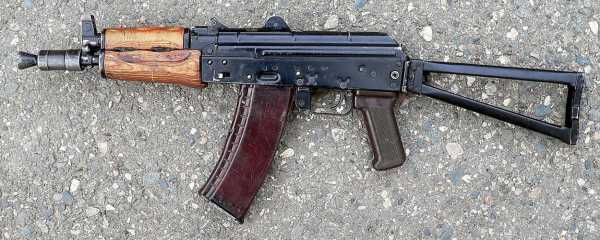

  • Руководство по 5,45 мм автомату Калашникова укороченному АКС74У, АКС74УН2, устройство, разборка, сборка, уход, проверка боя, приемы и правила стрельбы, справочник.
  • Прибор ПБС-1 для беззвучной и беспламенной стрельбы из 7,62-мм модернизированных автоматов Калашникова АКМ и АКМС, руководство.
  • Руководство по эксплуатации 40-мм подствольного гранатомета ГП-30 Обувка, индекс 6Г21, устройство, принцип действия, стрельба с гранатомета.
  • Карабин охотничий гладкоствольный самозарядный Вепрь-12 Молот калибра 12×76, устройство, подготовка к работе, разборка и сборка, паспорт.
  • Нож разведчика специальный НРС, техническое описание и инструкция по эксплуатации, пособие.

survival.com.ua

Вопрос по скорострельности АК74

Chiken 17-07-2003 12:19

Помогите, пожалуйста, разобраться. Боевая скорострельность АК-74 150 выс/мин,а темп стрельбы 600 выс/мин. Какова реальная скорострельность?

DC 17-07-2003 12:29

Смешно. Ну если соорудить магазин на 600 патронов и охлаждать ствол — возможно за минуту все 600 и улетят

Chiken 17-07-2003 11:31

Люди бывалые говорят, что 30 патронов при зажатом курке вылетают приблизительно за 15 сек… что бы это могло значить?

Polzovatel 17-07-2003 11:57

Я могу из пистолета быстрее чем 2 выстрела в секунду шмалить. Может имелось в виду 1.5 секунды? Точность у меня как раз как из АК на авто режиме будет.

Polzovatel 17-07-2003 11:59

Может имеется в виду, что боевая скорострельность включает в себя перезарядку 20 магазинов? Либо что он нафиг раскалится и станет невозможным к применению.

SEAL 18-07-2003 10:08

Пользователь она и называется боевая по тому что в бою. Лежить зольдат в окопе и сточит с автомата. Учитывая что ему нужно прицеливатся, перезаряжатся, получается 150.
Игорь.

Polzovatel 18-07-2003 05:25

Ну и дурак, что строчит.

ДШКМ 18-07-2003 05:55

Какой ужас! Таких вещей не знать. Путать темп стрельбы и скорострельность!

Темп стрельбы это количество выстрелов которое оружие может произвести в минуту времени и все.

Боевая скорострельность это сколько человек может произвести выстрелов в минуту времени.

И все.

ДШКМ 18-07-2003 06:08

Chiken

Это значит, что если зажать курок то ничего не вылетит, вобще.

То, что вы называете зажатым курком в простонародье называется хвостом спускового крючка, и его обычно нажимают.

Темп стрельбы 600 выст в мин условная цифра она может колебаться.

Psylon 19-07-2003 12:24

quote:


Originally posted by Polzovatel:
Я могу из пистолета быстрее чем 2 выстрела в секунду шмалить. Может имелось в виду 1.5 секунды? Точность у меня как раз как из АК на авто режиме будет.


я не служил, и из АК стрелять тоже не довелось, но помоему 1.5 сек даже МАК10 не выпустит рожок, блин даже 6ти ствольный миниган наврялди.
видимо эт шутка ?

[edited by Psylon]

Polzovatel 19-07-2003 06:29

Ну 1.5 секунды ближе к реальности чем 15 секунд. А 7.62мм миниган выпустит 150 пуль за 1.5 секунды, если ему разрешить. Не знаю как снижение калибра до 5.56 отражается на скорострельности. — http://www.fas.org/man/dod-101/sys/ac/equip/m134.htm

Что же касается скоростных пистолет-пулемётов, раз уж коснулись, то Мини Узи даёт 950, Микро Узи даёт 1250 выстрелов в минуту.

Alex9x19 19-07-2003 09:43

Достойная мля тема для обсуждения — каждый имбицил в 9 классе школы для дибилов это знает с азов НВП. Подсчет с применением высшей математики из ПТУ для муд..бов показывает что 30 патронов уйдут за 3 секунды.
Видимо уважаемый Chicken не дошел до 9 класса вышеупомянутой школы.
А насчет бывалых знакомых комрада Chikena я лучше помолчу пока за мат не забанили.

[edited by Alex9x19]

Green16 19-07-2003 09:58

А хыр вам. Нет более в школах НВП. Многие 9-класснички даже не знают каким оружием вооружены наши потенциальные противники.

[edited by Green16]

flint 20-07-2003 03:58

quote:


Originally posted by Alex9x19:
Достойная мля тема для обсуждения — каждый имбицил в 9 классе школы для дибилов это знает с азов НВП. Подсчет с применением высшей математики из ПТУ для муд..бов показывает что 30 патронов уйдут за 3 секунды.
Видимо уважаемый Chicken не дошел до 9 класса вышеупомянутой школы.
А насчет бывалых знакомых комрада Chikena я лучше помолчу пока за мат не забанили.
[edited by Alex9x19]


Ребята, спокойно! Ушли и забыли. Просто кто-то для смеха дурака корчит, а вы тут копья ломаете.

Верно Алех сказал:

600 выстрелов/60 сек = 10 выстрелов/сек
Магазин 30 патронов / 10 выстрелов/сек = 3 сек!

Тут и НВП не нужна. Дети в 1-м классе это считают.

Чего распаляться? Вас провоцируют, а вы и идете на поводу. Здесь и без того свар хватает, по делу и без.

filin 20-07-2003 09:32

«Боевая скорострельность»-это сколько патронов может сжечь испытатель из штатных магазинов с прицеливанием «в ту степь».Зачем вообще эта величина определяется — для подсчета потребного количества патронов.Если Вы не занимаетесь снабжением подразделения патронами,то эта характеристика Вам не нужна.

Vitiaz 25-07-2003 11:26

Темп стрельбы, т.е. ЧАСТОТА ПРОИЗВОДСТВА ВЫСТРЕЛОВ у семейства АК — 600 выст. в минуту.
Скорострельность (она же боевая или практическая скорострельность) это то количество патронов, которое можно отстрелять, с учетом смены магазинов, за конечный промежуток времени.

Да, к сожалению, отменили НВП — оружейная культура упала заметно («зажать курок» и т.п.).

Но ситуация потихонечку выправляется.
Приведу несколько цифр:
100 — 64/100 — 11
100 — 74/100 — 12
100 — 78/100 — 12

Первая цифра — дистанция, вторая выбито/возможно.
Третья цифра — возраст стрелка.
Оружие — АКС-74.
И это только то, что вспомнил, поскольку таких много. Просто эти трое были в первой смене и попали на подъем флага. Остальным флагов не хватило.

И эти пацаны никогда «курок не зажмут»

BlackCat2 26-07-2003 12:03

quote:


Originally posted by Green16:
А хыр вам. Нет более в школах НВП. Многие 9-класснички даже не знают каким оружием вооружены наши потенциальные противники.

[edited by Green16]


Да хрен с ними и с их оружием…. тем более, что у нынешнего главкомвоенмора вокруг одни друзья ( и в каких банках деньги его лежат), нынешние школьники не знают стрелкового оружия руссиянской армии и кто и с кем воевал в 41 — 45.

Polzovatel 28-07-2003 08:17

Отменили НВП? Я слышал и кафедры тоже поотменяли. Глупо. Так хоть даже откосившие имели рудиментарные навыки.

Green16 29-07-2003 01:11

Polzovatel, НВП отменили уже давно. Я, когда был десятиклассником у нас проводили «военные сборы» на 5 дней. 4 дня топали на плацу по 5 часов, а последний день — стреляли из АК-74 по 9 патронов (где-то я об этом уже писал). Вот все. В этом году, по окончании школы, спрашивал у военрука: «А в этом году десятиклассники на стрельбище будут развлекаться?», так военрук ответил, что не то что стрелять, возможно, и топать по плацу они не будут. Вот. А вообше, у нас в школе долго небыло военрука как такового. Зам. директрисы говорила, что нанимали многих офицеров из запаса, но те запивали и все……….. Какое тут, блин, НВП?

Костя 08-08-2003 10:13

quote:


Originally posted by Chiken:
Помогите, пожалуйста, разобраться. Боевая скорострельность АК-74 150 выс/мин,а темп стрельбы 600 выс/мин. Какова реальная скорострельность?


Темп стрельбы не может быть таким! Даже если у вас будет МАГАЗИН на 600 патронов и вы захотите такую очередь пустить, то секунд через 40 у вас ствол в клочья порвет, нагреется больно сильно! Темп стрельбы — сколько боец сможет произвести выстрелов без нанесения вреда оружию. Магазин на 30 патронов опусташается за 3-4 секунды, а заряжать его окло 1 мин., ствол не особо успевает остывать, если даже в таком темпе выпустить 600 патронов я думаю прийдется искать новый ствол (в условиях боевых действий). А скорострельность по паспорту на самом деле 600 в/м. я в армии еще с двумя офицерами (я старшиной был), пристреливал около 80 стволов выявилось 2 с «кривыми»? ствоами, низили , высили и т.д. На 100 метров из 100 выбивал не меньше 92, рекорд 99.

filin 08-08-2003 09:46

Раз пошла такая пьянка…Темп стрельбы АК (старого,образца 47 года) около 1000 в/мин.Начиная с 59 года темп стрельбы снижен до 600,автор узла замедления Василий Лютый.

Vitiaz 08-08-2003 10:55

Насколько я разбираюсь в даном вопросе (да и М.Т.Калашниов моего мнения придерживается), деталь «замедлитель курка» была введена в УСМ автомата АКМ для исключения выстрела при незакрытом затворе. Недозакрытие затвора обуславливалось его отскоком из крайнего переднего положения из-за изменения жесткостных характеристик штампованной ствольной коробки (у АК-47 — фрезерованная из поковки).
Собственно замедление стрельбы составляло доли процента, т.е. снижение темпа стрельбы было на НЕСКОЛЬКО выстрелов в минуту.

Паспортный темп стрельбы и у АК-47 и у АКМ одинаков -600 выстрелов в минуту. Да и не может конструкция с такими ходами деталей стрелять быстрее.

Vitiaz 08-08-2003 11:10

quote:


Originally posted by Костя:

Темп стрельбы не может быть таким! Даже если у вас будет МАГАЗИН на 600 патронов и вы захотите такую очередь пустить, то секунд через 40 у вас ствол в клочья порвет, нагреется больно сильно! Темп стрельбы — сколько боец сможет произвести выстрелов без нанесения вреда оружию. Магазин на 30 патронов опусташается за 3-4 секунды, а заряжать его окло 1 мин., ствол не особо успевает остывать, если даже в таком темпе выпустить 600 патронов я думаю прийдется искать новый ствол (в условиях боевых действий). А скорострельность по паспорту на самом деле 600 в/м. я в армии еще с двумя офицерами (я старшиной был), пристреливал около 80 стволов выявилось 2 с «кривыми»? ствоами, низили , высили и т.д. На 100 метров из 100 выбивал не меньше 92, рекорд 99.


Норматив (тренировочный) на снаряжение стандартного магазина — 35 сек на «5». Замена магазина при извлечении его из подсумка в положении лежа — 5 сек. максимум. Автомат комплектуется 4 магазинами.
Таким образом, если просто «жечь патроны»: 3 + 5 + 3 + 5 + 3 + 5 +3 = 37 сек. Поскольку нормальный стрелок еще иногда и прицеливается, да и стреляет нормальными очередями в среднем по 5 патронов, то именно боевакя скорострельность и составляет 100 выстрелов в минуту.
А с одним магазином воевать скучно…

8 магазинов подряд Калашников выдерживает. Без заметного снижения боевых свойств. Да, калится, да, плюется — но стреляет!!!

При интенсивной стрельбе значительно чаще приходилось сталкиваться с задержками из-за пороховой копоти (у АК-74). Практически при средней интенсивности огня задержки могут начаться на 5-6 магазине.

Polzovatel 09-08-2003 09:17

А как его в руках держать после даже трёх магазинов? Хотя от лопаты должны быть мозоли . . .

zv 09-08-2003 03:22

2 Vitiaz
Деталька «замедлитель курка» была введена имено для замедления темпа стрельбы для предотвращения выстрела при незакрытом затворе служит другая деталька -«шептало автоспуска» или как ее там, она же служит и для ведения автоматического огня кагда шептало одиночного огня заблокикировано преключателем, в этом случае выстрел происходит после того как затвор пришел в перднее положение и затворная рами нажала на автоспуск. Эх зря отменили НВП. учите матчасть.
2 Пользователь
Мозоли тут нипричем — типа есть накладки на цевье.

Боевая скорострельность весчь относительная —
у АК авт огнем это 150 в\м, од.- 40.
в зависимости от стрелка.
я успевал за 30 сек. укладывать весь магазин не выходя из восьмерки одиночными. у когото получаеться есче быстрее.
Ак-74 выдерживает 8 магазинов подряд легко- правда после четвертого ствол уже того — шибко горячий а после восмого от него можно прикурить.
ствол ПКМ легко держит 500 выстрелов непрерывным — он правда весьма толще.
В 93г я служил на полигоне на Ржевке в Питере.
Нас иногда гоняли на стрельбы когда надо было проводить испытания на износ ствола и прочие утомительные тупые весчи которые взрослым дядям было лень делать. Так что из Ак я настрелялся до хохота. трудно даже прикинуть сколько патронов сжег. Это к вопросу видел ли я сам АК

Polzovatel 09-08-2003 08:32

Мне уже после одного магазина было неприятно держать в руках ’74ый.

filin 09-08-2003 08:46

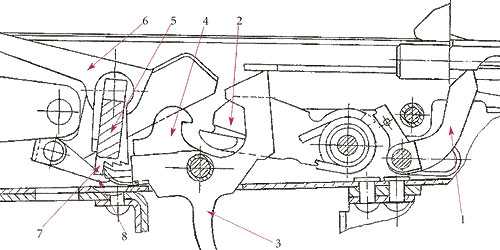

Существуют разные версии причин введения узла замедления.Субъективно темп стрельбы у АК намного выше,чем у АМК.Однако это уже не по теме.

Vitiaz 09-08-2003 09:12

2 zv

Я в то самое благостное время начинал изучать матчасть оружия именно с АК-47. И могу сравнить конструкцию УСМ и того, и другого автоматов. Различия весьма существеные. К сожалению, не смогу сейчас найти НСД по Ак-47 — везде АКМ, а на память не надеюсь. Но точно нету в 47-м ни автоспуска, ни замелителя курка. Собственно, масса проблем у нас и была из-за того, что в руках 47-й, а наставления по по АКМ.

Всего, кажется, было добавлено 3 детали в УСМ. По словам М.Т.Калашникова, изменения были вызваны именно измением жесткости ствольной коробки и другим характером отскока затвора в переднем положении.

Metanol 10-08-2003 01:32

quote:


Originally posted by Vitiaz:
2 zv

Я в то самое благостное время начинал изучать матчасть оружия именно с АК-47. И могу сравнить конструкцию УСМ и того, и другого автоматов. Различия весьма существеные. К сожалению, не смогу сейчас найти НСД по Ак-47 — везде АКМ, а на память не надеюсь. Но точно нету в 47-м ни автоспуска, ни замелителя курка. Собственно, масса проблем у нас и была из-за того, что в руках 47-й, а наставления по по АКМ.

Всего, кажется, было добавлено 3 детали в УСМ. По словам М.Т.Калашникова, изменения были вызваны именно измением жесткости ствольной коробки и другим характером отскока затвора в переднем положении.


Вот уж не надо заливать про отсуствие автоспуска,про замедлитель не помню,а рычаг автоспуска там есть,если только его не снял шутник какойнибудь,без него он очередями стрелять не будет,курок будет идти вслед за затвором и все накола не будет,а замедлитель если не ошибаюсь такой подпружиненный рычажок на зацепе спускового крючка

filin 10-08-2003 11:01

Автоспуск был.А все 3 детали добавленные в АКМ и образовали узел замедления.

guns.allzip.org

1.2. Автомат Калашникова АК74 — Планконспект



Рис. 4. Общий вид автомата АК74

5,45-мм автомат Калашникова является индивидуальным оружием. Он предназначены для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК74Н, АКС74Н[1] присоединяется ночной стрелковый прицел универсальный (НСПУ).

Баллистические и конструктивные данные автомата АК74

№ п. п. Наименование данных АК74
1 Прицельная дальность, м 1000
2 Дальность прямого выстрела:
по грудной фигуре, м 440
по бегущей фигуре, м 625
3 Темп стрельбы, выстрелов в минуту ~600
4 Боевая скорострельность, выстрелов в минуту:
при стрельбе одиночными выстрелами 40
при стрельбе очередями 100
5 Наиболее действительный огонь по наземным целям, м до 500
6 Наиболее действительный огонь по самолетам, вертолетам и парашютистам, м до 500
7 Сосредоточенный огонь по наземным групповым целям, м до 1000
8 Начальная скорость пули, м/сек 900
9 Дальность, до которой сохраняется убойное действие пули, м 1350
10 Предельная дальность полета пули, м 3150
11 Вес автомата, кг[2]:
с неснаряженным пластмассовым магазином 3,3
со снаряженным пластмассовым магазином 3,6
12 Емкость магазина, патронов 30
13 Вес пластмассового магазина, кг 0,23
14 Вес штыка-ножа, кг:
с ножнами 0,49
без ножен 0,32
15 Калибр, мм 5,45
16 Длина автомата, мм:
автомата с примкнутым штыком-ножом 1089
автомата без штыка-ножа 940
17 Длина ствола, мм 415
18 Длина нарезной части ствола, мм 372
19 Число нарезов, шт. 4
20 Длина хода нарезов, мм 200
21 Длина прицельной линии, мм 379
22 Толщина мушки, мм 2
23 Вес патрона, г 10,2
24 Вес пули со стальным сердечником, г 3,4
25 Вес порохового заряда, г 1,45

Рис. 5. Общее устройство автомата АК74: 1 — ствол со ствольной коробкой, с ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 — дульный тормоз-компенсатор; 3 — крышка ствольной коробки; 4 — затворная рама с газовым поршнем; 5 — затвор; 6 — возвратный механизм; 7 — газовая трубка со ствольной накладкой; 8 — цевье; 9 — магазин; 10 — штык-нож; 11 — шомпол; 12 — пенал принадлежности.Рис. 6. Принадлежность к автомату АК74: 1 – шомпол; 2 – протирка; 3 – ершик; 4 – отвертка; 5 – выколотка; 6 – пенал; 7 – крышка; 8 – масленка; 9 – обойма; 10 – переходник.
Читать полный конспект Материальная часть стрелкового вооружения


plankonspekt.ru

Пост №1

АВТОМАТ АК-74

     Автомат Калашникова АК-74 был разработан в 1968 году и принят на вооружение в 1974 году, является индивидуальным оружием и предназначен для уничтожения живой силы противника, а также парашютистов и низколетящих целей.
     АК-74 состоит:
1. Ствол со ствольной коробкой, прикладом, пистолетной рукояткой и прицельным приспособлением, состоящим из мушки и прицельной планки.
2. Ударно-спускового механизма.
3. Крышки ствольной коробки.
4. Возвратного механизма.
5. Затворной рамы с газовым поршнем.
6. Затвора.
7. Газовой трубки со ствольной накладкой.
8. Цевья.
9. Магазина.
10. Шомпола.
11. Дульного тормоза компенсатора.
12. Штык — ножа.
13. Пенала (ёршик, протирка, отвёртка, выколотка).
В комплект автомата входят принадлежность, ремень и сумка для магазинов.
     Автоматическое действие автомата основано на использование энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.
Боевые свойства автомата АК-74.
Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня:
калибр 5, 45 мм.
предельная дальность полета пули — 3150 м.
дальность, до которой сохраняется убойное действие пули — 1350 м.
прицельная дальность стрельбы — 1000 м.
сосредоточенный огонь по наземным групповым целям -1000 м.
дальность прямого выстрела:
а) по грудной фигуре — 440 м.
б) по бегущей фигуре — 625 м.
наиболее действенный огонь:
а) по наземным целям — 500 м.
б) по самолетам и парашютистам — 500 м.
темп стрельбы — 600 выстрелов в минуту
боевая скорострельность:
а) при стрельбе очередями — до 100 выстрелов в минуту
б) при стрельбе одиночными выстрелами — до 40 выстрелов в минуту
начальная скорость полета пули — 900 м/сек.
масса со снаряженным магазином 3, 6 кг
масса не со снаряженным магазином 3, 3 кг
емкость магазина -30 патронов
масса штык-ножа — 490 гр.
Разборка автомата может быть полная и неполная. Полная разборка автомата, при переходе на другую смазку и при ремонте. Во всех остальных случаях производится неполная разборка.
     Порядок неполной разборки автомата АК-74.
отделить магазин;
переводчик огня перевести в нижнее положение;
отвести рукоятку затворной рамы назад, проверить нет ли патрона в патроннике, отпустить рукоятку затворной рамы и спустить курок с боевого взвода под углом 45 градусов или более;. ‘
вынуть пенал с принадлежностью, раскрыть пенал и вынуть из него протирку, ёршик, отвертку и выколотку;
отделить шомпол;
отвинтить дульный тормоз компенсатор;
отделить крышку ствольной коробки;
вынуть возвратный механизм
отделить затворную раму с газовым поршнем и затвором
отделить затвор от затворной рамы
отделить газовую трубку со ствольной накладкой.
      Порядок сборки автомата после неполной разборки:
присоединить газовую трубку со ствольной накладкой
присоединить затвор к затворной раме
затворную раму с затвором присоединить к ствольной коробке
присоединить возвратный механизм
присоединить крышку ствольной коробки
спустить курок с боевого взвода и поставить на предохранитель
присоединить дульный тормоз компенсатор
присоединить шомпол
уложить принадлежность в пенал и вложить пенал в гнездо приклада
присоединить магазин к автомату
      Вопросы:
1. Сосредоточенный огонь — ведение огня по данной цели в составе одного или нескольких подразделений из всех видов оружия.
2. Прямой выстрел — выстрел, при котором траектория полета пули не поднимается над линией прицеливания выше цели на всем протяжении прицельной дальности.
3. Выстрел — выбрасывание пули из канала ствола под действием пороховых газов, образующихся при сгорании порохового заряда.
4. Начальная скорость полета пули — скорость с которой пуля покидает канал ствола.
5. Патрон состоит: пуля, гильза, пороховой заряд, капсуль.



xn—-btbkgwqdm.xn--p1ai

Варианты исполнения автоматов АК — Энциклопедия оружия и боеприпасов

Самое распространенное в настоящее время ручное индивидуальное оружие — автомат Калашникова продолжает непрерывно совершенствоваться. Последний образец автомата Калашникова АК74М был принят на вооружении армии РФ в 1991 году.

Автомат АК74М заменил ранее выпускавшиеся образцы АК74 и АКС74. Он отличается складывающимся прикладом, который выполнен из стеклонаполненного полиамида и наличием боковой планки для установки оптических и ночных прицелов. С целью расширения экспортных поставок и загрузки производства ОАО «Ижмаш» на базе автомата АК74М, была разработана серия образцов под разные патроны — 5,56х45 NATO, 7,62х39 и 5,45х39, получившая сокращенное наименование серия «100», в которую вошли модели АК101, АК102, АК103-1 и т.д.

АК74М, принятый на вооружение Российской Армии в 1991 году.
Этот образец послужил базой для создания «сотой» серии
автоматов Калашникова



АК101. Автомат разработан под патрон 5,56х45 NATO.
Так же как и у АК74М приклад, магазин, пистолетная рукоятка и
ствольная накладка выполнены из стеклонаполненного полиамида.
По данным редакции журнала, АК101 обеспечивает лучшую кучность
при стрельбе очередями, чем М16А2



По результатам маркетинговых исследований автоматов серии «100» и участия в различных выставках стрелкового оружия разработаны варианты исполнения автоматов АК101-1, АК102-1 и т.д. с возможностью ведения только одиночной стрельбы. Такими образцами предполагалось вооружить различные военизированные организации, выполняющие специальные задачи по охране материальных ценностей предприятий и организаций, в настоящее время вооруженных старыми боевыми образцами под мощный винтовочный патрон. В основном, охрана объектов производится в населенных пунктах или вблизи них, при наличии посторонних лиц, что ограничивает возможность использования мощного автоматического оружия. Кроме того, во многих странах законодательством предусмотрено вооружение сил охраны правопорядка только полуавтоматическим оружием. Требованиям, предъявляемым к оружию сил охраны правопорядка наиболее соответствует АК103-1 и АК104-1 (укороченный вариант) под патрон 7,62х39, пуля которого обладает высоким останавливающим действием и более низкой по сравнению с пулями патронов 5,56х45 и 5,45х39 склонностью к рикошетам.

На все автоматы «сотой серии (так же как и на АК74М) могут
устанавливаться поствольные гранатомёты ГП-25, ГП-30, и вся
гамма армейских оптических прицелов, в том числе и ночных



Варианты исполнения автоматов АК101-1, АК102-1, АК103-1 имеют более простую конструкцию ударно-спускового механизма, из которого исключен замедлитель и автоспуск с осью. Переводчик имеет только два положения: предохранитель и одиночная стрельба.

Второй вариант исполнения автоматов с обозначением АК101-2, АК102-2, АК103-2 и т.д. имеет дополнительный режим стрельбы — автоматическая стрельба с отсечкой очереди в три выстрела.

Среди оружейников и людей, имеющих опыт обращения с ручным автоматическим оружием, ведется постоянный спор — нужен или нет режим автоматической стрельбы с отсечкой очереди при темпе стрельбы 600-700 выстрелов в минуту. С одной стороны при выполнении стрелковых упражнений на стрельбище или в условиях тира достаточно быстро приобретается навык стрельбы короткими очередями в 3-4 выстрела. С другой стороны, в боевой обстановке желание быстрее подавить огневое противодействие противника приводит к тому, что стрельба ведется длинными очередями. При этом прицельными являются только первые 2-3 выстрела, вероятность поражения цели последующими выстрелами очень мала. Стрельба длинными очередями ведет к неоправданно большому расходу боеприпасов.

Наиболее эффективной стрельбой, обеспечивающей максимальную вероятность поражения цели, является стрельба короткими очередями в 2-3 выстрела. С целью обеспечения стрельбы очередями по три выстрела на многих зарубежных образцах штурмовых винтовок (автоматов) введен механизм отсечки очереди.

На протяжении многих лет были попытки ввести механизм отсечки очереди и в автомат Калашникова. Разрабатывались различные варианты конструкции ударно-спускового механизма с отсечкой очереди, проводились испытания, но в связи с твердым убеждением представителей основного заказчика — МО — о нецелесообразности усложнения конструкции автомата, неоправданного повышения стоимости изготовления и нарушении унификации образцов, — все попытки были отклонены.

АК102. Малогабаритный автомат под патрон 5,56х45 NATO

Патрон 7,62х39 до сих пор остаётся одним из самых
распространенных в мире. В рамках «сотой» серии под этот
боеприпас разработан автомат АК103


АК104. Малогабаритный автомат под патрон 7,62х39

АК105. Этот малогабаритный автомат разработан
под отечественный патрон 5,45х39. АК105 значительно
превосходит по всем показателям АКС74У лишь немного
превосходя его в длине

После появления образцов автоматов серии «100» и поступления заявок на поставку автоматов с отсечкой очереди был разработан механизм отсечки очереди с обеспечением максимальной унификации и деталей ударно-спускового механизма. Механизм представляет собой единую сборку и устанавливается на левой цапфе сектора переводчика. Отсчет выстрелов производится сектором отсечки (храповиком), который приводится в действие поворотным рычагом при откате и накате подвижных частей автомата. Сектор отсечки удерживает шептало в нижнем положении и освобождает его после третьего выстрела. При этом шептало перехватывает курок и стрельба прекращается.

Переводчик автомата устанавливается в одном из 4-х положений:

— на предохранитель;
— на автоматическую стрельбу — «А»;
— на автоматическую стрельбу с отсечкой очереди — «3»;
— на одиночную стрельбу — «1».

Схема ударно-спускового механизма, допускающего
ведение огня фиксированными очередями по 3 выстрела:
1 — автоспуск; 2 — курок; 3 — спусковой крючок; 4 — шептало;
5 — переводчик; 6 — коромысло; 7 — сектор; 8 — защёлка отсечки.
При нажатии на спусковой крючок (3) задний выступ шептала (4)
входит в зацепление с первым зубом сектора (7) после чего
происходит выстрел. При откате затворная рама, нажимает
на задний рычаг коромысла (6), защелка соскакивает с первого зуба
сектора и входит в зацепление со вторым зубом сектора.
При возврате затворной рамы в переднее положение защелка
поворачивает сектор на 1 зуб. Задний выступ шептала
соскальзывает с 1-го зуба и входит в зацепление со вторым.
После третьего выстрела задний выступ шептала срывается
с сектора и шептало перехватывает курок. Для возобновления
стрельбы необходимо отпустить, а затем
вновь нажать на спусковой крючок.

Основной вид стрельбы из такого автомата — автоматическая стрельба короткими очередями до 3-х выстрелов, положение переводчика — «3». При определенном навыке стрелка возможна стрельба одиночными выстрелами или беглая стрельба короткими очередями, при этом нет необходимости устанавливать переводчик режимов огня в другие положения.

Варианты автомата Калашникова с ударно-спусковым механизмом, позволяющим вести огонь в полуавтоматическом режиме и с отсечкой очереди в три выстрела, разработаны для удовлетворения потребностей подразделений армии и правоохранительных органов, а также с целью расширения экспорта отечественного стрелкового оружия. Необходимость в таком оружии может подтвердиться только с течением времени.

Тактико-технические характеристики автоматов, производимых ОАО «Ижмаш»
ТТХ АК-74М АК-101 АК-102 АК-103 АК-104 АК-105 АН-94
Калибр, мм 5,45 5,56 5,56 7,62 7,62 5,45 5,45
Применяемый патрон 5,45х39 5,56х45 5,56х45 7,62х39 7,62х39 5,45х39 5,45х39
Дальность прямого выстрела, м 440 450 400 350 300 400 440
Темп стрельбы, выстр./ мин: 650 600 600 600 600 600 1800/600
Боевая скорострельность, выстр./ мин:
— автоматическим огнем 100 100 100 100 100 100 120
— одиночным огнем 40 40 40 40 40 40 60
Прицельная дальность стрельбы с открытого прицела, м 1000 1000 500 1000 500 500 700
Вместимость магазина, патронов 30 30 30 30 30 30 30
Начальная скорость пули, м/с 900 910 850 715 670 840 900
Число нарезов 4 4 4 4 4 4 4
Шаг нарезов, мм 195 178 178 240 240 195 195
Длина ствола, мм 415 415 314 415 314 314 415
Длина нарезной части ствола, мм 372 369 268 369 268 268 372
Гарантированная живучесть ствола, выстр. 10 000 10 000 10 000 10 000 10 000 10 000 10 000
Габариты автомата без штыка-ножа, мм:
— длина с откинутым прикладом 940 943 824 943 824 824 943
— длина со сложенным прикладом 700 700 586 700 586 586 728
— высота 195 264 264 264 264 264 269
— ширина с откинутым прикладом 70 70 70 70 70 70 79
— ширина со сложенным прикладом и присоединенным магазином 98 98 98 98 98 98 102
Масса автомата с магазином, кг:
— неснаряженным 3,3 3,4 3,0 3,3 2,9 3,0 4,0
— снаряженным 3,6 3,8 3,6 3,8 3,6 3,5 4,3
Масса магазина без патронов, кг 0,215 0,23 0,23 0,25 0,25 0,215 0,215
Масса штыка-ножа, кг:
— с ножнами 0,4 0,4 0,4 0,4 0,4
— без ножен 0,25 0,25 0,25 0,25 0,25

Юрий Широбоков
Калашников 0-2000

weaponland.ru

Автомат Калашникова АКС-74У: ТТХ, назначение, устройство и неполная разборка

Назначение АКС-74У:
5,45-мм автомат Калашникова складной укороченный, АКС74У (Индекс ГРАУ — 6П26) — укороченная модификация автомата АК74, был разработан в конце 1970-х — начале 1980-х годов для вооружения экипажей боевых машин, авиатехники, расчётов орудий, а также десантников. Также он используется в МВД и охранных структурах благодаря своим небольшим размерам.



Ещё фото АК

Особенности автомата

Отличия от АКС-74:

  • укороченный в 2 раза ствол,
  • укороченный шток газового поршня,
  • установлен специальный надульник, служащий расширительной камерой и пламегасителем,
  • крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части,
  • установка целика на 200 и 400 метров.
  • отсутствует замедлитель темпа стрельбы

С точки же зрения всех механизмов АКС-74У полностью аналогичен АК-74, за исключением ограничителя поворота курка, установленным вместо замедлителя темпа.
Достоинства

  • высокая мобильность и возможность скрытного ношения;
  • высокая проникающая способность пули;
  • высокая дальность и кучность стрельбы для оружия данного типа. (повышается путем общей модернизации: замены стандартного пламегасителя на современный дульный тормоз, аналогично с пистолетной рукояткой и прикладом, и установки передней рукояти под цевьём, например, данный вариант).

Недостатки

  • невысокая прицельная дальность стрельбы, по сравнению с полноразмерным автоматом;
  • невысокое останавливающее действие пули из-за использования патрона 5,45×39 мм;
  • склонность к быстрому перегреву при стрельбе (частично решается путем замены цевья на вентилируемое).

ТТХ (Тактико-технические характеристики) автомата АКС-74У:

  • Наиболее действенный огонь ведется на дистанциях до 400 м. По групповым целям сосредоточенный огонь ведется на дальность до 800 м.
  • Дальность прямого выстрела по грудной фигуре — 360 м.
  • Боевая скорострельность: при стрельбе очередями — до 100 выстрелов в минуту, при стрельбе одиночными — до 40 выстрелов в минуту.
  • Калибр: 5,45×39 мм
  • Длина: 735 мм (490 мм со сложенным прикладом)
  • Длина ствола: 210 мм
  • Вес без патронов: 2,71 кг
  • Емкость магазина: 30 патронов
  • Темп стрельбы: 650 — 735 выстрелов в минуту
  • Требования нормального боя для АКС74У: все четыре пробоины вмещаются в круг диаметром 15 см; средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.
  • Проверка боя осуществляется стрельбой одиночными по проверочной мишени или чёрному прямоугольнику высотой 35 см и шириной 30 см, укрепленному на белом щите высотой 1 м и шириной 0,5 м. Дальность стрельбы — 100 м, положение — лёжа с упора, патроны — с обыкновенной пулей, прицел — П.
  • Показатели суммарного рассеивания пуль со стальным сердечником при стрельбе короткими очередями из приведённого к нормальному бою АКС74У лёжа с упора:

Дальность стрельбы, м Срединные отклонения по высоте, см Срединные отклонения по ширине, Энергия пули, Дж
100 10 10 706
200 20 20 539
300 30 30 402
400 40 40 294
500 50 50 216
При стрельбе лёжа с руки рассеивание по высоте увеличивается в 3 раза, а по ширине — в 3,5 раза.
При стрельбе стоя с руки рассеивание по высоте увеличивается в 5,5 раз, а по ширине — в 6 раз.

Основные части и устройство АКС-74У:

АКС74У состоит из следующих основных частей и механизмов:

  • ствол со ствольной коробкой, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой;
  • крышки ствольной коробки
  • ударно-спускового механизма
  • пламегасителя
  • затворной рамы с газовым поршнем
  • затвора
  • возвратного механизма
  • газовая трубка со ствольной накладкой;
  • цевьё;
  • магазин;
  • ремень.

В комплект АКС74У входят: чехол, принадлежность (шомпол, протирка, ёршик, отвёртка, выколотка, маслёнка, четыре обоймы и переходник), три запасных магазина и сумка для переноски магазинов и принадлежности.



Ещё фото АК-47

В комплект АКС74УН2 дополнительно входит НСПУМ.
Прицельное приспособление

Прицельное приспособление АКС74У состоит из поворотного целика и мушки. Целик имеет два положения — для стрельбы на дистанции до 350 м («П») и от 350 до 500 м («5»).
К автомату также прилагается приспособления для стрельбы ночью (самосветящаяся насадка), состоящее из откидного целика с широкой прорезью (устанавливается на поворотный целик) и широкой мушки (надевается на мушку оружия сверху), на которые нанесены светящиеся точки. Данное приспособление не отделяется в процессе эксплуатации — при стрельбе днём мушка и целик сдвигаются вниз и фиксируются, не мешая пользоваться стандартными прицельными приспособлениями.

Принцип действия автоматики:

Основные статьи: Отвод пороховых газов, Поворотный затвор

Работа автоматики АКС74У основана на использовании энергии пороховых газов, отводимых из канала ствола. При выстреле часть пороховых газов, выталкивающих пулю, направляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня, отбрасывая поршень и затворную раму с затвором в заднее положение. Затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её наружу. Затворная рама сжимает возвратную пружину и ставит курок на взвод автоспуска.
Под действием возвратного механизма затворная рама с затвором возвращаются в переднее положение. Затвор досылает новый патрон в патронник и запирает канал ствола. Затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод.
Запирание канала ствола осуществляется поворотом затвора вправо вокруг продольной оси и, как следствие, захождением его боевых выступов за боевые упоры ствольной коробки.
Стрельба из АКС74У ведётся 5,45-мм патронами со следующими типами пуль:
обыкновенная предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски.
трассирующая предназначена для целеуказания и корректирования огня, а также поражения живой силы противника. В оболочке в головной части находится сердечник, а в донной — шашка запрессованного трассирующего состава. Цвет головной части — зелёный.
Пуля со стальным сердечником 5,45-мм патрона при стрельбе из АКС-74У обеспечивает следующее пробивное действие:
Пробитие с вероятностью 50 % при угле встречи 90° стальных листов толщиной:
3 мм на дистанции 500 м;
5 мм на дистанции 210 м.
Пробитие с вероятностью 100 % стальной каски на дистанции 500 м;
Пробитие с вероятностью 50 % бронежилета на дистанции 320 м;
Проникновение на 15—20 см в бруствер из утрамбованного суглинистого грунта на дистанции 400 м;
Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев толщиной 20 см на дистанции 400 м;
Проникновение на 6—8 см в кирпичную кладку на дистанции 100 м.
Убойное действие пули сохраняется на дальности до 1100 м, предельная дальность полёта — 2900 м. Дульная энергия пули — 902 Дж.

АКС74УН2 («ночной») — вариант, отличающийся наличием планки для крепления ночного прицела. Для стрельбы в условиях естественной освещенности ночью к нему присоединяется ночной стрелковый прицел универсальный модернизированный (НСПУМ).
АКС74УБ («бесшумный») — вариант для сил специального назначения, отличающийся заменой штатной дульной насадки на резьбу для крепления глушителя (обычно ПБС-4) и возможностью установки бесшумного подствольного гранатомета БС-1М. В таком виде автомат образовывает бесшумный стрелково-гранатометный комплекс 6С1 «Канарейка».[4]
В поздних версиях АКС74У на левой стороне ствольной коробки появилась боковая планка системы «ласточкин хвост» для крепления прицелов типа «Кобра» и ПСО/ПОСП.
На данный момент в ЦНИИТОЧМАШ уже разработана новая модель пистолета-пулемёта (Вереск), аналогичная АКС-74У по точности, хотя и с меньшей дальностью стрельбы (с 400 до 200 м), но более лёгкая и компактная, с возможностью крепления коллиматорного прицела. Но пока АКС-74У остаётся основным автоматическим оружием МВД, так как большое количество этого оружия уже произведено и срок его эксплуатации не вышел, а необходимости в перевооружении рядовых сотрудников министерство не видит.

Порядок неполной разборки автомата АКС-74У и его обслуживание автомата:

Неполную разборку автомата производят для чистки, смазки и осмотра оружия в следующем порядке:

  • отделение магазина и проверка отсутствия патрона в патроннике;
  • извлечение пенала принадлежности и шомпола из сумки;
  • отделение пламегасителя;
  • открытие крышки ствольной коробки;
  • отделение возвратного механизма;
  • отделение затворной рамы с затвором;
  • отделение затвора от затворной рамы;
  • отделение газовой трубки со ствольной накладкой.

Сборка после неполной разборки осуществляется в обратном порядке.
Полную разборку осуществляют для чистки при сильном загрязнении, а также для ремонта в следующем порядке:

  • неполная разборка;
  • разборка магазина;
  • разборка возвратного механизма;
  • разборка затвора;
  • разборка ударно-спускового механизма;
  • отделение цевья.

Сборка после полной разборки осуществляется в обратном порядке.
Летом (при температуре выше 5 °C) необходимо использовать ружейную смазку и РЧС (раствор чистки стволов от нагара), а зимой (от +5 °C до — 50 °C) — жидкую ружейную смазку (для смазки и очистки от нагара), тщательно удалив (промыв все металлические части в жидкой ружейной смазке и обтерев их чистой ветошью) перед этим летнюю смазку. Для хранения на складе в течение длительного времени автомат смазывается жидкой ружейной смазкой, заворачивается в один слой ингибитированной, а затем в один слой парафинированной бумаги.

Фото АКС-74У:



Ещё фото АК

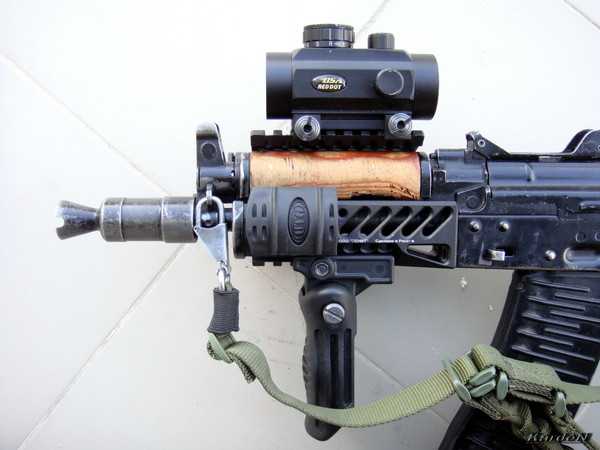

Фото АКС-74у тюнинг:



Ещё фото АК

huntsmanblog.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
