Зил 4331 схема кпп: Ремонт коробки передач автомобиля зил 4331

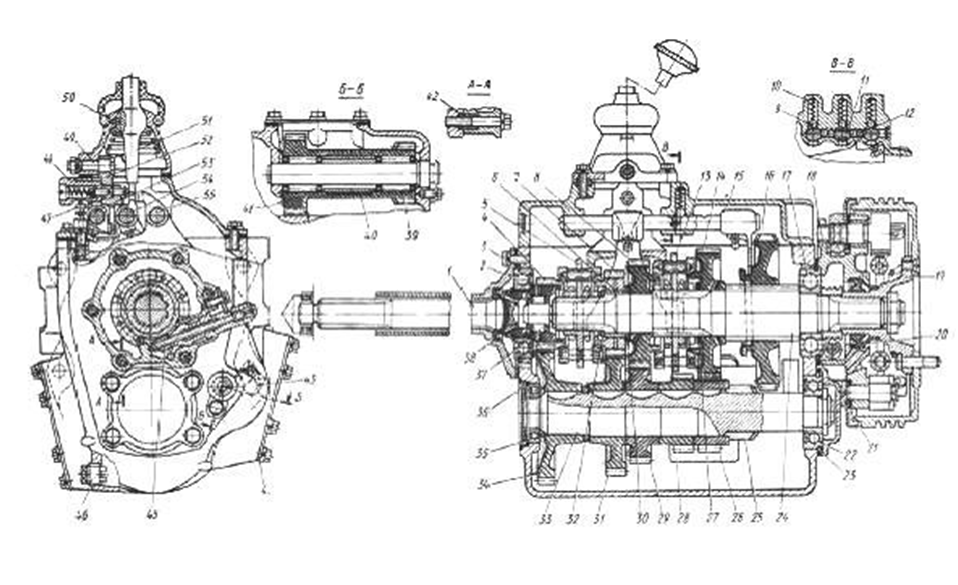

Помимо этого, на кардане монтированы прямозубые шестеренки, предназначенные для активации реверсивного (заднего) хода и первой передачи. Также активацию этих режимов обеспечивает прямозубое зубчатое колесо шестеренка и компоненты синхронизаторов, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу монтированы и дополнительные шестеренки:

• для включения второй передачи;
• для активации третьего режима;
• для включения четвертого.

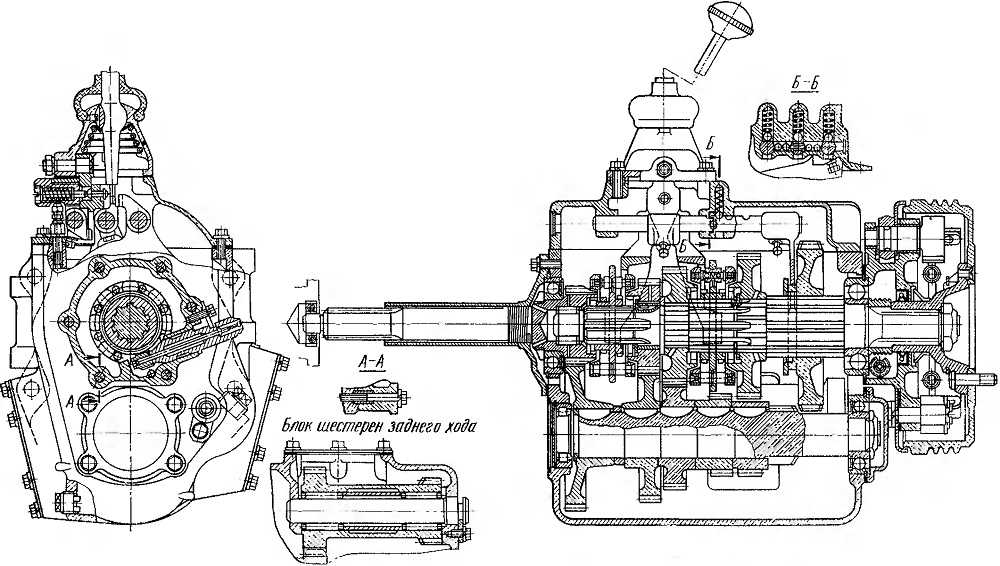

И эти зубчатые кольца при функционировании находятся в постоянном сцеплении с колесами, установленным на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены достаточно надежно. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрывается от попадания мусора и пыли. Здесь же установлен сам механизм для переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

Схема переключения

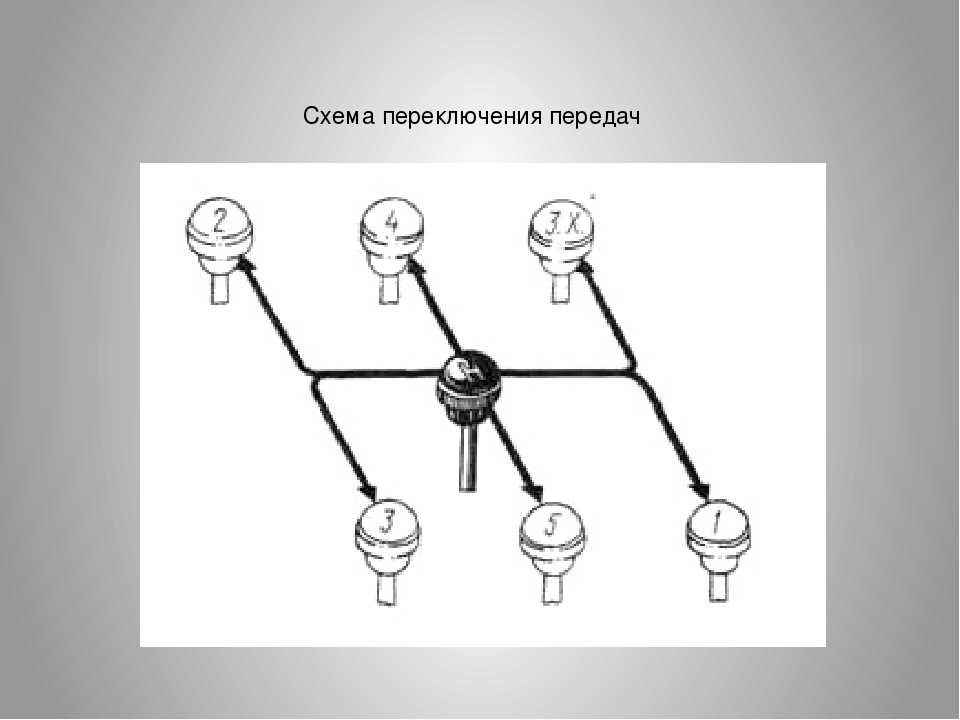

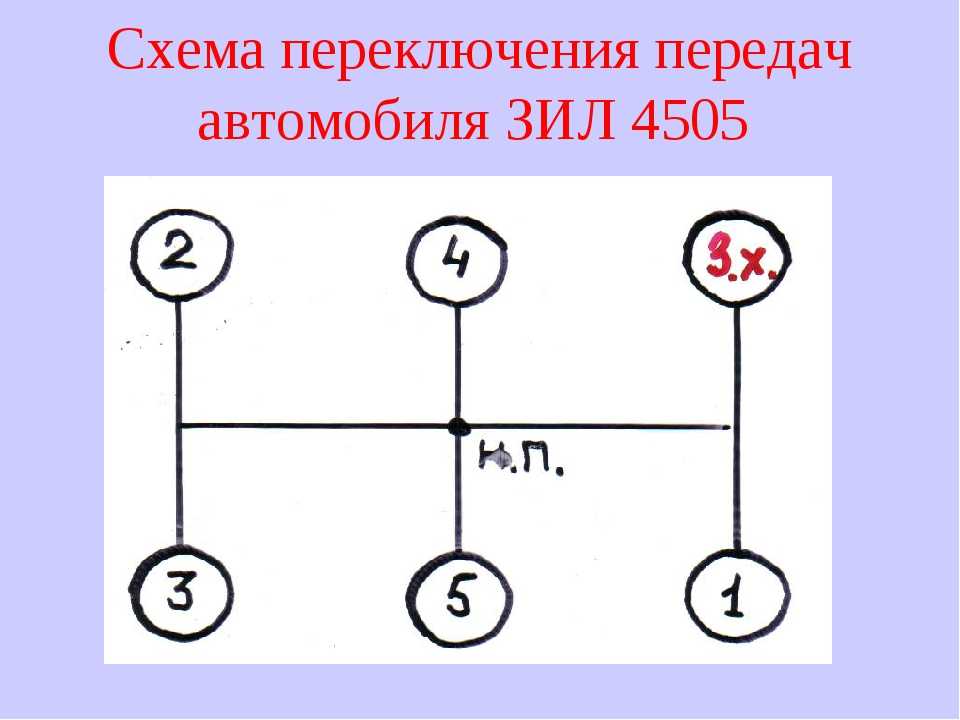

Схема переключения на КПП ЗИЛ 130 и 131 представлена ниже. В целом схема оригинальная, но если верить словам ЗИЛоводов, то к ней можно привыкнуть очень быстро.

Как работает коробка передач автомобиля данной марки?

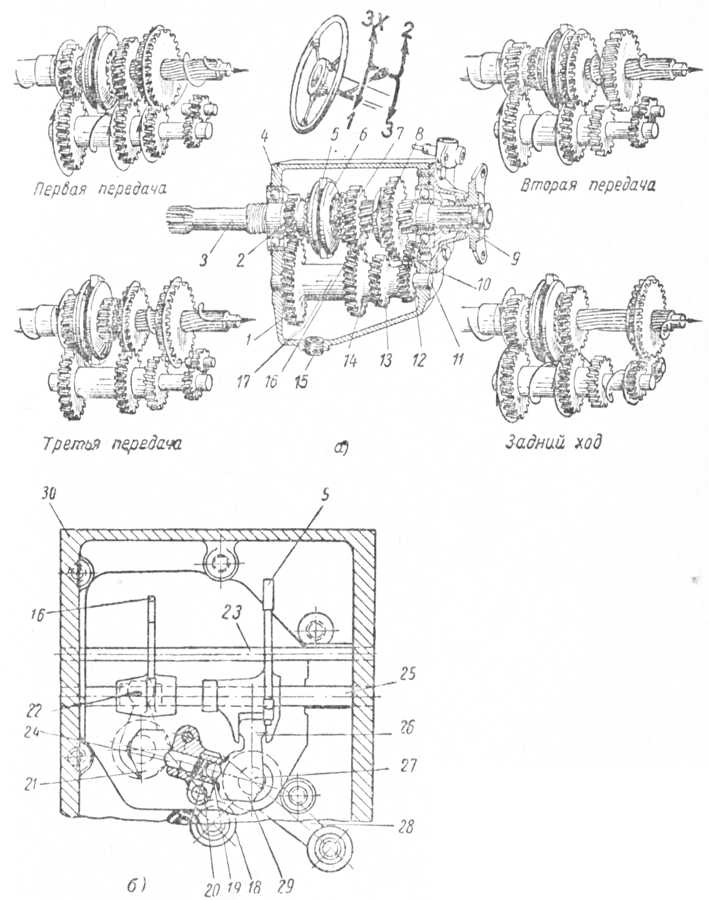

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

 Загрузка …

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1.47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Видео «Принцип работы агрегата»

Подробно принцип работы агрегата и его устройство описано на видео.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (92.86%)

Нет (7.14%)
