Содержание

ЯкБ-12,7

26 декабря 1968 года вышло Постановление ЦК КПСС и СМ СССР №1044-381 о разработке скорострельного 12,7-мм пулемёта для вертолёта Ми-24. Проектирование пулемёта, получившего заводское обозначение ТКБ-063 (индекс ГРАУ 9А624), велось в ЦКИБ под руководством П.Г.Якушева и Б.А.Борзова. Так как возможности по увеличению скорострельности для классических одноствольных пулемётов к этому времени уже были исчерпаны, на новом пулемёте было решено применить вращающийся блок из 4 стволов. Патроны и баллистика заимствованы от пулемёта А-12,7. В конце 1969 года начались заводские испытания. В 1977 году пулемёт принят на вооружение под обозначением ЯкБ-12,7. Серийное производство организовано на Ковровском механическом заводе.

Пулемёт ЯкБ-12,7 выполнен по многоствольной схеме автоматики с вращающимся блоком стволов. Вращение блока стволов осуществляется при помощи газового двигателя кулачкового типа, в котором возвратно-поступательное движение поршня превращается во вращательное движение блока.

Разгон блока осуществляется при помощи пружинного стартового устройства, которое запасает энергию в конце очереди выстрелов при торможении блока и достреле в этот момент двух последних патронов в очереди выстрелов. Работа автоматики пулемёта основана на использовании энергии пороховых газов, отводимых из стволов через газоотводные отверстия в газовый двигатель. Для стрельбы используются патроны от пулемёта А-12,7, либо специальные двухпульные патроны.

ЯкБ-12,7 устанавливался в дистанционно управляемой установке УСПУ-24 на вертолётах Ми-24Б, Ми-24В, Ми-24Д, Ми-25. Пулемёт также применяется в универсальной гондоле ГУВ.

В боевых условиях ЯкБ-12,7 применялся во время войны в Афганистане. Боевые действия показали высокую эффективность против земляных укрытий и автомобильной техники противника. Вместе с тем был выявлена его недостаточная надёжность. Пулемёт был чуствителен к пыли, грязи, перегреву, часто заклинивал, отказывала система самоподтяга патронной ленты.

Модификации:

  • ЯкБ-12,7 (ТКБ-063, 9А624) — базовая модификация.
  • ЯкБЮ-12,7 — модернизированный. Темп стрельбы увеличен до 5000 выстрелов в минуту, непрерывная очередь — до 750 выстрелов, живучесть — до 12000 выстрелов.

Технические характеристики

Калибр, мм 12,7
Габаритные размеры, мм:

длина
ширина
высота

1345
145
190
Масса, кг 45
Темп стрельбы, выст./мин. 4000-4500
Начальная скорость пули, м/с 810
Сила отдачи, кгс 1400
Боекомплект, патронов
1470
Максимальная очередь, выстрелов 400
Живучесть, выстрелов 8000

Литература

  1. Марковский В.Ю. Оружие «вертушек». // Авиамастер. — 1998. — №4. — С. 46-57.
  2. Широкорад А.Б. История авиационного вооружения. — Мн.: «Харвест», 1999. — С. 186-190.

12,7-мм четырехствольный пулемет ЯкБ. Энциклопедия современной военной авиации 1945-2002: Часть 2. Вертолеты

12,7-мм четырехствольный пулемет ЯкБ

Как уже отмечалось, темп стрельбы пулемета А-12,7 был невысок, и для вооружения вертолетов требовался более скорострельный крупнокалиберный пулемет. Поэтому по Постановлению Совмина СССР № 1044-381 от 26 декабря 1968 г. для вертолета Ми-24 было начато проектирование нового 12,7-мм скорострельного пулемета.

Разработка его велась в ЦКИБ спортивного и охотничьего оружия под руководством П.Г. Якушева и Б.А. Бор- зова. Заводской индекс пулемета ТКБ-063, в рекламных изданиях он получил обозначение ЯкБ-12,7 (Якушев – Борзов – 12,7-мм), а в ГРАУ – индекс 9-А-624. Заводские испытания пулемета ТКБ-063 прошли в конце 1969 г. А на вооружение пулемет поступил только в 1977 г., т.е. спустя почти девять лет после начала проектирования.

12,7-мм пулемет ЯкБ на вертолетной установке

Пулемет ЯкБ10-12,7

Поскольку темп стрельбы А-12,7 был близок к предельному для 12,7-мм пулемета, построенного по классической одноствольной схеме, ЯкБ был сделан четырех- ствольным с вращающимся блоком стволов Пулемет ЯкБ имеет газовый двигатель кулачкового типа, в котором возвратно-поступательное движение поршня превращается во вращательное движение блока – ведущего звена автоматики – за счет взаимодействия роликов продольно скользящего в блоке движка с криволинейными копирными пазами неподвижной коробки, независимо от внешнего источника энергии. т.е. начало стрельбы – раскрутка блока стволов – осуществляется при каждой очереди выстрелов от пружинного стартерного устройства, которое запасает энергию в конце очереди выстрелов при торможении блока и достреле при этом двух последних патронов в очереди выстрелов.

Габариты пулемета: длина 1345 мм, ширина 145 мм, высота 190 мм. Вес пулемета без боекомплекта 45 кг.

Первоначально пулемет проектировался под темп стрельбы 5000-6000 выстр./мин, но получить его не удалось, и в рекламных справочниках указывается 4000-4500 выстр./мин.

Пулемет ЯкБ-12,7 имеет модификацию ЯкБ10-12,7. Основные отличия ЯкБЮ от первоначального образца – некоторое увеличение темпа стрельбы с 4000-4500 до 4000-5000 выстр./мин, увеличение длины непрерывной очереди с 400 до 750 выстрелов и увеличение живучести пулемета с 8000 до 12000 выстрелов.

Патроны и баллистика пулемета ЯкБ взяты от пулемета А-12,7 Кроме того, для ЯкБ разработан «двхпульный» патрон. Пуля в нем состоит из биметаллической оболочки, в которую впрессованы стальной и свинцовый сердечники и зажигательный состав. Новый патрон примерно в полтора раза повысил эффективность пулемета.

Пулемет ЯкБ (9-А-624) используется в дистанционно управляемой установке УСПУ-24 и в гондоле универсальной вертолетной (ГУВ) 9-А-669.

УСПУ-24 дистанционно управляется оператором с помощью прицельной станции КПС-53АВ с коллиматорным прицелом КС-53. Угол вертикального наведения установки -40; +20°, а угол горизонтального наведения ±60°.

Гондола ГУВ имеет два варианта вооружения – пулеметный и гранатометный. В пулеметном вооружении предусмотрен один 12,7-мм пулемет ЯкБ и два четырех- ствольных 7,62-мм пулемета ГШГ (темп стрельбы ГШГ 5000-6000 выстр./мин). А в гранатометном варианте – один гранатомет 213П-А «Пламя».

Длина гондолы 3000 мм, ширина 480 мм, вес пустой 140 кг, снаряженной 452 кг. Боекомплект в пулеметном варианте 4350 патронов.

Гон дола ГУ В с одним 12,7-мм пулеметом ЯкБ и двумя четырехствольными 7,62-мм пулеметами ГШГ

Пулемет ГШГ-7.62

ГУВ подвешивается на внутреннем пилоне вертолета. Огонь ведет пилот, используя коллиматорный прицел.

Во время афганской войны наши вертолетчики недолюбливали ГУВ. Экипажи соглашались брать 452-килограммовые ГУВ разве что под страхом наказания, резонно указывая, что 4350 патронов боекомплекта ГУВ попросту некуда расходовать – для такого ливня огня не находилось целей.

Окончательно интерес к ГУВ пропал с появлением вертолета Ми-24П, оснащенного 30-мм пушкой ГШ-2-30Д.

Огонь пулеметов ЯкБ с 800-1000 м буквально разворачивал земляные укрытия душманов толщиной до 0,5 м. В августе 1982 г. вертолет подполковника Александрова под Кандагаром одной очередью ЯкБ разрезал пополам ехавший впереди каравана автобус.

Вместе с большой эффективностью афганская война выявила и ряд конструктивных недостатков пулемета ЯкБ. Пулемет страдал от пыли, грязи, перегрева, отказывала система самоподтяга патронной ленты. После 200-250 выстрелов пулемет ЯкБ начинал «плеваться». Он часто заклинивал. Расстрелять без отказа хотя бы 500 патронов у вертолетчиков считалось удачей. Поэтому штатный боекомплект установки УСПУ-241470 патронов был урезан втрое (заодно и в весе сэкономили).

definition of ЯкБ-12,7 and synonyms of ЯкБ-12,7 (Russian)



ЯкБ-12,7 : definition of ЯкБ-12,7 and synonyms of ЯкБ-12,7 (Russian)

Arabic Bulgarian Chinese Croatian Czech Danish Dutch English Estonian Finnish French German Greek Hebrew Hindi Hungarian Icelandic Indonesian Italian Japanese Korean Latvian Lithuanian Malagasy Norwegian Persian Polish Portuguese Romanian Russian Serbian Slovak Slovenian Spanish Swedish Thai Turkish Vietnamese

Arabic Bulgarian Chinese Croatian Czech Danish Dutch English Estonian Finnish French German Greek Hebrew Hindi Hungarian Icelandic Indonesian Italian Japanese Korean Latvian Lithuanian Malagasy Norwegian Persian Polish Portuguese Romanian Russian Serbian Slovak Slovenian Spanish Swedish Thai Turkish Vietnamese

definition — ЯкБ-12,7

definition of Wikipedia

Wikipedia

Материал из Википедии — свободной энциклопедии

Пулемет ЯкБ-12,7

Пулемет ЯкБ, установленный на вертолете Ми-24 (Музей ВВС Венгрии, Сольнок, Венгрия)
Тип:пулемёт схемы Гатлинга
Страна: СССР
История производства:
Производитель:Конструкторское бюро приборостроения
Характеристики
Масса, кг:45
Длина, мм:1345
Длина ствола, мм:970
Патрон:12,7×108 мм
Калибр, мм:12,7
Скорострельность, выстрелов/мин:4000-4500
Начальная скорость пули, м/с:810


Якушев-Борзов ЯкБ-12,7 — четырёхствольный авиационный пулемет. Специально для Ми-24 в конце 70-х гг. были разработаны вертолетные гондолы ГУВ-8700 (один четырёхствольный пулемет ЯкБ-12,7 и два четырёхствольных ГШГ-7,62).

Ссылки

Материал из Википедии — свободной энциклопедии

Страница-перенаправление

ЯкБ-12,7



All translations of ЯкБ-12,7


sensagent’s content

  • definitions
  • synonyms
  • antonyms
  • encyclopedia
  • определение
  • синоним

Webmaster Solution

Alexandria

A windows (pop-into) of information (full-content of Sensagent) triggered by double-clicking any word on your webpage. Give contextual explanation and translation from your sites !

Try here  or   get the code

SensagentBox

With a SensagentBox, visitors to your site can access reliable information on over 5 million pages provided by Sensagent.com. Choose the design that fits your site.

Business solution

Improve your site content

Add new content to your site from Sensagent by XML.

Crawl products or adds

Get XML access to reach the best products.

Index images and define metadata

Get XML access to fix the meaning of your metadata.

Please, email us to describe your idea.

Lettris

Lettris is a curious tetris-clone game where all the bricks have the same square shape but different content. Each square carries a letter. To make squares disappear and save space for other squares you have to assemble English words (left, right, up, down) from the falling squares.

boggle

Boggle gives you 3 minutes to find as many words (3 letters or more) as you can in a grid of 16 letters. You can also try the grid of 16 letters. Letters must be adjacent and longer words score better. See if you can get into the grid Hall of Fame !

English dictionary
Main references

Most English definitions are provided by WordNet .
English thesaurus is mainly derived from The Integral Dictionary (TID).
English Encyclopedia is licensed by Wikipedia (GNU).

Translation

Change the target language to find translations.
Tips: browse the semantic fields (see From ideas to words) in two languages to learn more.



7708 online visitors

computed in 0.078s

История КМЗ

Днём рождения Ковровского механического завода (ПАО «КМЗ») считается 6 октября 1950 года. Это день подписания министром вооружения Советского Союза Д.Ф. Устиновым приказа № 564, которым во исполнение постановления Совета министров № 4147-1753 от 5 октября 1950 года завод имени В.А. Дегтярёва разделён на два завода: один – по производству авиационного вооружения –завод № 2 имени В.А. Дегтярёва, второй – по выпуску пехотно-пулемётного вооружения – с присвоением номера 575.

Созданный в середине ХХ века пехотно-пулемётный завод вправе гордиться своей предысторией и дальнейшим развитием. Его корни, как и у завода имени В.А.Дегтярёва», из начала века – 1916 года, когда светлые умы России (в том числе конструктор и учёный, основоположник автоматического стрелкового оружия В.Г.Фёдоров) приняли решение о необходимости строительства специализированного завода по производству автоматического оружия.

Правильность выбора города Коврова Владимирской губернии для строительства пулемётного завода блестяще подтверждена дальнейшей историей развития автоматического вооружения в России.

До 1950 года Ковровский механический завод являлся филиалом № 1 завода им. В.А. Дегтярёва. Его организовали в апреле 1941 года для массового выпуска пехотных и танковых пулемётов В.А. Дегтярёва.



Филиал № 1 завода № 2 стал успешно выполнять задание Государственного комитета обороны по поставке пулемётов конструкции В.А. Дегтярёва для фронта. Вклад ковровских оружейников в победу над фашистской Германией бесценен. В памяти поколений хранится трудовой героизм завода № 2 Министерства вооружения («ЗиД») и его филиала № 1 («КМЗ») по производству оружия для защиты родины.

Во время Великой Отечественной войны завод № 2 отправил фронту 1 миллион 202 тысячи 480 единиц различного вооружения. Из них пулемётов ДП и ДТ, изготовленных в филиале № 1,  – 809 823 штуки, т.е. 67% всех боевых стволов.

Фактически оружейники города Коврова в своём классе вооружения противостояли производственной мощи не только фашистской Германии, но и захваченных её государств Европы (Чехословакии, Дании, Бельгии, Франции и др.).

Дальновидное правительственное постановление о создании завода № 575 позволило в последующие годы развивать его производственные мощности не только для стрелкового оружия нового поколения, но и для других видов оружия:

  • 7,62 мм пулемётов Калашникова – пехотных, танковых и для БМП;
  • А-12,7 мм – авиационных пулемётов Афанасьева;
  • ЯкБ-12,7 мм – пулемётов Якушева–Борзова с темпом стрельбы 5 тысяч выстрелов в минуту для вооружения вертолётов;
  • ГШГ-7,62 мм – пулемётовГрязева–Шипунова–Глаголева с темпом стрельбы 6 тысяч выстрелов в минуту для вооружения вертолётов;
  • первых в стране радиоуправляемых противотанковых снарядов 9М17, 9М17Н, 9М17П комплекса «Фаланга»;
  • аппаратуры управления 9С415, 9С414, 9С428, 9С429 снарядом 9М14, 9М14М, 9М14П противотанковых комплексов «Малютка» переносных, танковых и для боевых машин пехоты;
  • всемирно известных противотанковых гранатомётов многоцелевого назначения РПГ-7;
  • самонаводящихся зенитных ракет 9М31, 9М37, 9М333 комплексов «Стрела-1», «Стрела-10»;
  • контрольно-проверочной аппаратуры КПА9В259, 9В260 для комплекса «Малютка»;
  • передвижных контрольных пунктов для комплексов «Стрела», «Игла»;
  • оптико-электронной лазерной аппаратуры 1Л1, 1Л2, 1К12;
  • блоков аппаратуры управления 9С446 комплексов «Радуга-Ф», «Радуга-Ш» для вертолётов;
  • комплексов автоматизированного управления огнём дивизионной самоходной артиллерии «Машина-М»;
  • аппаратуры управления для АСУНО изделий «Гвоздика», «Акация», «Мста»;
  • составных частей для комплекса управления автоматизированным огнём 1В126 «Капустник-Б»;
  • ракет 9М114, 9М114М («Штурм») и 9М120, 9М120Ф («Атака») для сухопутных комплексов «Штурм-С» и «Штурм-В» для вертолётного вооружения и др.

24 февраля 1976 года Ковровский механический завод был награждён орденом Трудового Красного Знамени. Многие труженики завода награждены орденами и медалями, тринадцать из них стали лауреатами государственных премий,  двое работников были удостоены звания Героя Социалистического Труда, кавалерами ордена Ленина стали шестнадцать работников предприятия.

Традиционно высокая степень отработки серийных образцов вооружения, по точности, качеству и надёжности являющаяся главным достоинством ковровской школы оружейников, позволила КМЗ превратиться в уникальное многопрофильное предприятие с высокотехнологичным производством, выпускающим на каждом этапе своего развития передовые образцы вооружения и военной техники.

Высокоточное и высокоэффективное противотанковое и зенитное вооружение, пулемёты и гранатомёты – это основной перечень продукции Ковровского механического завода, многие образцы которого не имели аналогов в мире, а их качество неоднократно подтверждалось в боевых действиях во многих регионах мира.

С момента образования и до 2006 года ПАО «Ковровский механический завод» входил в состав оборонного промышленного комплекса России.

В рамках государственной программы по реорганизации атомно-энергетического комплекса (АЭК) РФ по инициативе государственной компании «Техснабэкспорт» на основании правительственного решения от 25 мая 2006 года была разработана и реализована программа обмена активами собственников двух заводов – «ЗиД» и «КМЗ», результатом которой явилась консолидация активов по выпуску газовых центрифуг (ГЦ) в руках государства, с адаптированием промышленного комплекса производства ГЦ в условиях «КМЗ», и передислокация стрелкового и ракетного производств «КМЗ» на «ЗиД».

Реализация финансовой сделки такого масштаба с физическим обменом и перемещением активов собственников в России осуществлена впервые и завершена успешно.

Производство газовых центрифуг стало главным производством «КМЗ», фактически определив его профиль.

В течение 15 месяцев 2006-2007 гг. Ковровский механический завод полностью перепрофилировал своё производство, технологическую и управленческую структуру, инфраструктуру производственного жизнеобеспечения. При этом не было допущено срыва гособоронзаказа и плана поставок ГЦ для атомной отрасли.

Открытое акционерное общество включено в структуру Госкорпорации «Росатом».

Производство газовых центрифуг в Коврове начало свой путь с 1959 года в статусе механосборочного цеха завода имени В.А. Дегтярёва.

Постановлением Совета министров СССР №1316-634 от 3 декабря 1958 года было принято решение об организации производства газовых центрифуг для нужд атомной промышленности. Министерством среднего машиностроения совместно с правительственными органами была разработана схема организации производства на трёх заводах страны: горьковском автозаводе, владимирском заводе «Точмаш», ковровском заводе им. В.А.Дегтярёва. Горьковский автозавод был утверждён головным с полным циклом производства, «Точмаш» и завод им. В.А.Дегтярёва должны были работать с взаимными кооперированными поставками узлов и деталей с учётом специфики заводов. Кроме того, Ковровскому электромеханическому заводу было поручено обеспечивать оба завода статорами – высокочастотными электродвигателями, комплектующими ГЦ.

За более чем 60-летнюю историю производства газовых центрифуг в Коврове освоено девять поколений ГЦ.С каждой новой моделью увеличиваются наукоёмкость, сложность и трудоёмкость выпуска продукции, применяются новые конструкционные материалы.

Газовые центрифуги второго поколения ВТ-3Ф и третьего поколения ВТ-3ФА выпускались до 1963 года. Газовая центрифуга четвертого поколения ВТ-5 выпускалась почти 7 лет.

Газовая центрифуга шестого поколения, знаменитое изделие 351, выпускалась не только для нужд России, но и для поставок за рубеж. Удачная конструкция и качественное исполнение позволили этому долгожителю ГЦ надёжно работать в течение четверти века. С января 1990 года в производстве велась подготовка и выпуск небольшими сериями, а с 1996 года шёл серийный выпуск изделия 343. Начиная с 2004 по 2012 годы в серийном выпуске было изделие 356. В 2012 году предприятием успешно освоен серийный выпуск нового девятого поколения газовых центрифуг (ГЦ-9) – уникального по своим характеристикам изделия, первой надкритической центрифуги.Была проведена огромная работа по техническому перевооружению и модернизации производства.По сравнению с предыдущими поколениями производительность ГЦ-9 значительно увеличилась. В декабре 2016 года были изготовлены последние агрегаты «девятки», а начиная с января 2017 года, предприятие перешло на серийное изготовление новой модернизированной газовой центрифуги ГЦ-9+, которая по своим техническим характеристикам значительно производительнее ГЦ-9.

Газовые центрифуги ковровского производства направляются на разделительные комбинаты страны, где они многие годы надёжно работают и позволяют укреплять могущество России.


История противотанковой авиации. Часть 7

Встроенный крупнокалиберный пулемёт ЯкБ-12,7 с четырьмя стволами, установленный на Ми-24В, неплохо подходил для борьбы с живой силой и небронированной техникой. Известен случай, когда в Афганистане густой очередью ЯкБ-12,7 был буквально перепилен пополам автобус с мятежниками. Но у экипажей вертолётов и в особенности у оружейников ЯкБ-12,7 особой популярностью не пользовался. В ходе боевых действий выявились серьёзные недостатки пулемёта. Сложность конструкции и высокие тепловые и вибрационные нагрузки приводили к частым отказам по причине загрязнения и перегрева. Также выявились проблемы с подачей патронной ленты. При длине очереди около 250 выстрелов пулемёт начинал «плеваться» и клинить. В среднем один отказ происходил на каждые 500 выстрелов, и это при скорострельности 4000—4500 выстр/мин.

Нельзя сказать, что не предпринималось мер для повышения надёжности встроенной пулемётной установки. Так, на испытания был предъявлен ЯкБЮ-12,7 с улучшенной надёжностью и темпом стрельбы, увеличенным до 5000 выстр/мин. Но при этом вес модернизированного пулемёта достиг 60 кг, что было на 15 кг тяжелее ЯкБ-12,7. К тому моменту военные во многом разочаровались пулемётным вооружением, установленным на вертолёте огневой поддержки.

Дальность эффективного огня 12,7-мм пулемётов оставляла желать лучшего, кроме того, командование армейской авиации хотело иметь встроенное вооружение, с помощью которого можно было поражать бронетехнику и укрепления полевого типа. В связи с этим в 1981 году началось производство «артиллерийской» модификации Ми-24П. Всего за 10 лет серийного производства было построено 620 машин.

Ми-24П

По своим лётным характеристикам, составу БРЭО и подвесного вооружения вертолёт в целом аналогичен Ми-24В, и отличался наличием неподвижной 30-мм пушки ГШ-2-30 (ГШ-30К), установленной по правому борту. ГШ-30К со стволами, удлинёнными до 2400 мм, оснащается испарительной системой охлаждения и имеет переменный темп стрельбы (300-2600 выстр/мин). Стволы пушки удлинены на 900 мм не только для повышения баллистических характеристик, но и по компоновочным соображениям — для отвода дульных газов вперёд, подальше от борта машины. По той же причине стволы вертолётной ГШ-З0К оснастили пламегасителями, снижающими воздействие ударной нагрузки на борт Ми-24П.

Бронебойно-разрывной снаряд БР-30 с начальной скоростью снаряда 940 м/с, на дистанции до 1000 м легко поражает БТР и БМП. При определённой доли везения из ГШ-30К можно пробить верхнюю относительно тонкую броню танка, «прогрызть» длинной очередью борт или корму. Впрочем, 30-мм авиапушка оказалась слишком мощной и тяжелой для установки на боевой вертолёт. Сокрушительная отдача неблагоприятно сказывалась на надёжности БРЭО, а достойные цели для столь мощного орудия не всегда находились. При действии против противника с сильной наземной ПВО гораздо предпочтительней ПТУР и мощные НАР С-8 и С-13, поскольку во время стрельбы по наземным целям из пушки вертолёт больше уязвим для зенитного огня.

Пара Ми-24П ведёт огонь НАР и из 30-мм пушки

Слишком мощная и тяжелая ГШ-30К к тому же закреплялась неподвижно, и огонь из неё мог вести только пилот, управляющий вертолётом и осуществлявший сброс бомб, и пуск НАР. Таким образом, штурман-оператор, в чьём распоряжении находилась станция наведения ПТУР, в локальных конфликтах малой интенсивности и разного рода «антитеррористических» операциях часто оставался без работы.

Для относительно малоскоростного вертолёта очень ценным качеством была возможность применения подвижного стрелково-пушечного вооружения и обстрела цели вне зависимости от направления полёта. Оценки различных вариантов встроенного вооружения показали, что гораздо эффективнее будет подвижная установка с 23-мм пушкой.

Ми-24ВП

Вертолет с новой пушечной установкой получил обозначение Ми-24ВП. По сравнению с ЯкБ-12,7, на новой пушечной турели НППУ-24 с двухствольной пушкой ГШ-23Л при неизменном секторе обстрела в горизонтальной плоскости отклонение пушки по вертикали стало возможным в диапазоне от +10° до -40°.

Ещё одними новшеством, введённым на данной модификации «двадцатьчетвёрки», стал ПТРК «Атака-В», созданный на базе “Штурм-В”. Отличием от «Штурма» стало использование новой обзорно-прицельной системы с лазерным дальномером и оптическим, телевизионным каналом. Во время применения противотанкового ракетного комплекса вертолет может маневрировать с углом рысканья до 110° и креном до 30°.

ПТУР «Атака-В» и блок НАР Б-8В20А

Новая ПТУР 9М120 с тандемной кумулятивной БЧ, созданная на базе ракеты 9М114 комплекса “Штурм-В”, благодаря применению более мощного двигателя имеет увеличенную до 6000 м дальность стрельбы, а также более мощную боевую часть, с бронепробиваемостью более 800 мм за динамической защитой. Помимо ракет с тандемной кумулятивной БЧ, разработаны варианты с боевой частью кумулятивно-осколочного и осколочно-фугасного типа. Наибольшая эффективность применения ПТРК “Атака-В” достигается на дальности до 4000м. При этом возможен запуск ракет при нулевой высоте полёта, что снижает уязвимость вертолёта от систем ПВО. Вероятность поражения танка одной ракетой в боевой обстановке на дальности до 4000 м составляет 0,65-0,9. Позже для использования в составе ПТРК «Атака-ВМ» разработана ПТУР 9М120М с дальностью пуска до 8000 м и бронепробиваемостью 950 мм. Модернизированный Ми-24ВН, представлявший собой дальнейшее развитие Ми-24ВП, оснащался обзорно-прицельной системой “Тор” с лазерным дальномером и оптическими, телевизионными и тепловизионными каналами. Система “Тор” помимо поиска и сопровождения целей используется и для наведения ПТУР.

Ми-24ВП стал самым совершенным боевым вертолетом, запущенным в серию в Советском Союзе. Производство Ми-24ВП началось в 1989 году, и длилось до 1992 года. Ввиду сокращения военных расходов и развала СССР вертолётов данной модификации построили относительно немного. Путём глубокой модернизации Ми-24ВП в 1995 году был создан Ми-24ВМ (Ми-35М). Серийное строительство вертолета налажено на предприятии «Росвертол» в Ростове-на-Дону.

Ми-35М

Первоначально Ми-35М создавался исключительно с экспортным прицелом. Но вызовы, с которыми столкнулась наша страна в 21 веке, и «естественная убыль» более ранних модификаций «двадцатьчетверок» потребовали оснащения вертолётных подразделений новыми ударными машинам. Согласно данным, опубликованным в открытых источниках, начиная с 2010 года МО РФ заказало 49 Ми-35М.

Наиболее заметным отличием Ми-35М от вертолётов семейства Ми-24 стало неубирающееся шасси, что позволило упростить конструкции и уменьшить взлётный вес. В то же время благодаря применению более мощных двигателей ВК-2500-02 с повышенной высотностью и увеличенным ресурсом максимальная скорость ввиду увеличения лобового сопротивления уменьшилась не сильно и составляет 300 км/ч. Другой заметной особенностью стало использование укороченных крыльев с балочными держателями ДБЗ-УВ, которые позволяют устанавливать на вертолет многоместные пусковые устройства АПУ-8/4-У, используемые для размещения управляемых ракет. Помимо ударного вооружения в арсенал вертолёта введены ракеты для борьбы с воздушными целями: «Игла», Р-60М и Р-73. Укороченное крыло с новыми держателями дало возможность ускорить снаряжение Ми-35М различными видами авиационного вооружения при помощи подъёмного механизма.

Для улучшения лётно-технических характеристик Ми-35М и маневрирования на скорости, близкой к нулевой, используется новая несущая система. Среди внедрённых новшеств – несущий винт повышенной живучести, лопасти которого изготовлены из композиционных материалов. Лопасти винта имеют меньшую массу и увеличенный технический ресурс. Они сохраняют работоспособность даже при простреле 30-мм снарядами. Вместе с несущим винтом применяется новая втулка из титанового сплава с эластомерными шарнирами, которые не требуют смазки. Четырехлопастной рулевой винт с двухъярусным Х-образным расположением лопастей и торсионной подвеской также производится из композиционных материалов.

Улучшения, внесённые в состав БРЭО, не так бросаются в глаза, но имеют не меньшее значение для повышения боевого потенциала. Вертолёт оснащен модернизированной обзорно-прицельной системой ОПС-24Н, совместимой с аппаратурой ночного видения. На вертолёте Ми-35М установлена тепловизионная система наблюдения и сопровождения целей, а также приборы ночного видения. Это даёт возможность экипажу обнаружить и распознать цель на расстоянии в несколько километров в любое время суток. Система спутниковой навигации, связанная с бортовым компьютером вертолета, с высокой точностью определяет координаты вертолёта в ходе выполнения задания и в разы сокращает время прокладки маршрута. Всё это даёт возможность эффективного всесуточного боевого применения вертолёта и позволяет существенно снизить нагрузку на экипаж.

В данный момент Ми-35М является вершиной эволюционного развития семейства Ми-24. В ряде стран предпринимаются усилия по модернизации боевых вертолётов советского производства.

Наибольшую известность получили варианты модернизации, предлагаемые южно-африканской компанией Advanced Technologies and Engineering (ATE). Главные изменения в процессе повышения боевых характеристик Ми-24 вносятся в переднюю часть вертолёта. Кабиной экипажа и носовая часть имеет новую конфигурацию и современное БРЭО. Компоновка кабины обеспечивает лучший обзор, чем на Ми-24Д/В. Согласно заявлениям, сделанным представителями компании АТЕ, повышена маневренность вертолёта, что в свою очередь облегчает выполнение полета на предельно малых высотах. Благодаря использованию кевларовой брони масса вертолёта снижена на 1,5 тонны.

Алжирский Ми-24 Super Hind Mk II

В кабинах экипажа установлены цветные многофункциональные дисплеи, система спутниковой навигации, аппаратура ночного видения и компактный гиростабилизированный прицел Argos-410. Аппаратура управления вооружением модернизированного в ЮАР Ми-24В состоит из многоканального прицельного комплекса FLIR с автоматом сопровождения цели и встроенным лазерным дальномером, нашлемной прицельной системы и системы отображения информации В зависимости от варианта модернизации и пожеланий заказчика состав БРЭО может существенно меняться. В настоящий момент известно 4 модификации вертолёта, обозначаемого как Мi-24 Super Hind. Первая модификация Super Hind Mk II, созданная по заказу Алжира, появилась в 1999 году. В настоящее время вертолёты Super Hind Mk II, Mk III и Mk IV поставлены в вооруженные силы Алжира, Азербайджана и Нигерии. Переоборудование, модернизация и восстановительный ремонт Ми-24В в прошлом проводились совместно АО «Роствертол», южноафриканской компанией ATE и украинским государственным предприятием «Конотопский авиаремонтный завод «Авиакон».

Основные лётные данные модернизируемых в ЮАР вертолётов остались на уровне Ми-24В. Но основное вооружение вертолёта полностью переработано. Главным «противотанковым калибром» стали восемь наводимых по лазеру ПТУР Ingwe, с бронепробиваемостью около 1000 мм и дальностью пуска 5000 м. В ближайшее время в состав вооружения Super Hind планируется ввести ПТУР Mokopane с дальностью пуска 10 км. Вертолёты, поставленные в Азербайджан, оснащены украинским ПТРК «Барьер-В» с дальностью пуска до 5000 м и бронепробиваемостью 800 мм за динамической защитой. На вертолёте Super Hind имеется возможность использования вооружения как советского производства, так и стандартов НАТО. В носовой части вертолета установлена дистанционно управляемая турель с 20-мм автоматической пушкой GI-2 с большими скоростями и углами наведения по горизонтали и вертикали. При массе оружия, сравнимой с 23-мм ГШ-23Л, южно-африканская 20-мм пушка с двойным питанием ведёт огонь 125 г снарядами с начальной скоростью 1040 м/с и темпом стрельбы 750 выстр/мин. Согласно заявлению компании-производителя Denel Land Systems, 20-мм снаряд с бронебойным сердечником на дистанции 100 м способен пробить 50 мм броню.

Советские боевые «двадцатьчетвёрки» имеют богатую боевую биографию. Но исторически сложилось так, что более чем в 90% боевых вылетов вертолёты задействовались не для борьбы с танками, а для огневой поддержки сухопутных подразделений, разрушения фортификационных сооружений, нанесения ударов по позициям и лагерям разного рода бандформирований и повстанцев. При этом доля используемого в авиаударах управляемого вооружения по отношению к неуправляемым средствам поражения была ничтожна, и для уничтожения наземных и надводных целей применялись преимущественно НАР, бомбы и встроенное стрелково-пушечное вооружение. Отчасти это связано с дороговизной современных управляемых ракет и сложностью их применения, но чаще всего обуславливалось площадным характером целей.

Как правило, Ми-24 выступали как своего рода летающие бронированные РСЗО, обрушивающие на противника за несколько секунд град неуправляемых ракет. Залп из 128 57-мм НАР С-5, 80 80-мм НАР С-8 или 20 тяжелых 122-мм С-13 способен не только разметать лёгкие полевые укрепления и уничтожить на большой площади живую силу противника, но и оказывает сильнейший морально-психологический эффект. Те, кому посчастливилось пережить воздушную атаку «крокодилов», не забудут её никогда.

Весьма эффективным в большинстве случаев оказывалось применение крупнокалиберных авиационных бомб, бомбовых кассет, зажигательных баков и суббоеприпасов, снаряжаемых в КМГУ. Небольшая высота сброса и относительно низкая скорость вертолёта позволяла класть бомбы с высокой точностью. Но недостатком свободнопадающих бомб можно считать необходимость пролёта над целью, что делает вертолёт уязвимым для зенитного огня. Кроме того, при сбросе бомб с малой высоты существует опасность поражения вертолёта осколками, в связи с чем необходимо использовать взрыватели с замедлением.

Хотя вертолёты Ми-24 много воевали, достоверных боевых эпизодов, где они использовались для борьбы с бронетехникой, не так много. В рамках данной публикации наибольший интерес представляет опыт боевого применения Ми-25 (экспортный вариант Ми-24Д) Ираком и Сирией.

В годы ирано-иракской войны Ми-25В довелось выполнять весь возможный спектр задач: бороться с танками, разрушать полевые укрепления и оказывать авиационную поддержку наступлению сухопутных войск, уничтожать живую силу противника на поле боя, сопровождать транспортно-десантные вертолёты, осуществлять постановку минных полей, вести разведку и корректировку артогня, распылять боевые отравляющие вещества и вести воздушный бой. Против иранской бронетехники использовались ПТУР «Фаланга», НАР С-5К/КО и контейнеры КМГУ-2, снаряженные минами и ПТАБ. Чаще всего боевые вертолёты атаковали иранские М47, М60 и Chieftain Mk5 в местах сосредоточения и на марше. В Ираке наиболее подготовленные экипажи Ми-25 использовали тактику «свободной охоты». Сведения о местонахождении вражеских танков передавались наземными подразделениями или фиксировались авиационной разведкой. Так же иракцы активно прослушивали переговоры персов в УКВ диапазоне. На основании полученных данных планировались боевые вылеты, осуществляемые в составе пары. Ведущий осуществлял поиск бронетехники противника и осуществлял пуск ПТУР. Ведомый в свою очередь прикрывал истребителя танков и подавлял с помощью НАР зенитную артиллерию.

Подбитый иранский танк М60

Иракские вертолёты порой успешно взаимодействовали с собственными бронетанковыми подразделениями. Ми-25, действующие совместно с лёгкими противотанковыми вертолётами Aerospatiale SA-342 Gazelle, в июле 1982 года сыграли существенную роль в отражении иранского наступления под Басрой. Части 16-й, 88-й и 92-й бронетанковых дивизий Ирана понесли тяжелые потери от действий воздушных охотников.

Впрочем, самим противотанковым вертолётам приходилось действовать в непростых условиях. Зачастую пустынный характер местности с обзором до горизонта и отсутствием возвышенностей, за которыми можно было скрытно подобраться к цели, делал внезапную атаку вертолётов труднореализуемой. Это в свою очередь повышало уязвимость боевых вертолётов. Кроме того, Ми-25 были в числе приоритетных целей для иранских истребителей. В 1982 году иранцам удалось захватить Ми-25, совершивший вынужденную посадку. Эта машина была выставлена в Тегеране среди других трофеев.

Иракский Ми-25, захваченный иранцами в 1982 году

В ходе ирано-иракской войны Ми-25 впервые сошлись в воздушных схватках с другими боевыми вертолётами и истребителями противника. Данные о потерях и победах сторон довольно таки противоречивы. Зарубежные исследователи сходятся во мнении, что иранские AH-1J Cobra уничтожили в воздушных боях 6 Ми-25, потеряв при этом 10 своих машин. За 8 лет вооруженного конфликта состоялось 56 воздушных боя с участием Ми-25.

На несколько сбитых боевых вертолётов претендуют экипажи иранских «Фантомов» и «Томкэтов». Впрочем, Ми-25 не был лёгкой целью. Так, 27 октября 1982 года, иракский Ми-24 в воздушном бою в окрестностях селения Эйн-Хошь уничтожил иранский истребитель F-4. В ряде отечественных источников указывается, что «Фантом» был поражен ПТУР «Фаланга-М», что конечно невозможно. Максимальная скорость полёта противотанковой ракеты 9М17М составляет 230 м/с, что существенно меньше крейсерской скорости реактивного истребителя. А самое главное, система радиокомандного наведения «Радуга-Ф» физически не способна наводить ракеты на объекты, перемещающиеся со скоростью более 60 км/ч. Действенными средствами борьбы с воздушными целями, имевшимися в арсенале Ми-25, являются 57-мм неуправляемые ракеты и четырёхствольный 12,7-мм пулемёт ЯкБ-12,7.

Достоверно известно об использовании сирийских Ми-25 в 1982 году против израильской бронетехники в Ливане. Наступающие израильские части буквально загромоздили бронетехникой немногочисленные узкие дороги Ливана. Этим и воспользовались экипажи сирийских «крокодилов». Согласно сирийским данным в 93 боевых вылетах боевые вертолёты, не понеся потерь, уничтожили более 40 израильских танков и бронетранспортёров. Однако эти данные скорее всего завышены. Даже если сирийцам и удалось добиться стольких попаданий, это не означает, что все израильские танки были уничтожены или подбиты. Модернизированные в Израиле американские М48 и М60, а также Merkava Mk.1 собственной разработки оснащались «реактивной бронёй» Вlazer, которая с достаточно высокой степенью надёжности защищала от кумулятивных боеприпасов.

В начале 80-х ангольские Ми-25 наносили удары по колоннам армии ЮАР, вторгнувшимся на территорию страны со стороны Намибии. В числе приоритетных целей были танки Olifant Mk.1A (модификация британского танка Centurion) и бронеавтомобили огневой поддержки Ratel. Управляли вертолётами кубинские экипажи. Нет достоверных данных, сколько единиц бронированной техники им удалось уничтожить, но своеобразной реакцией на действия боевых вертолётов, можно считать активное использование противником трофейных ЗУ-23, ПЗРК «Стрела-2М», мобильных ЗРК малой дальности «Стрела-1».

Уничтоженный южноафриканский бронеавтомобиль Ratel-90

Для снижения боевых потерь вертолетчикам приходилось действовать на предельно малых высотах. В ходе ожесточенных боестолкновений к декабрю 1985 года все ангольские Ми-24 оказались потеряны или выведены из строя.

В 1986 году из СССР в Анголу было доставлено три десятка Ми-35 и запчасти для уцелевших вертолётов. С помощью советских специалистов удалось вернуть в строй несколько Ми-25. Боевые вертолёты Ми-25 и Ми-35 успешно действовали против войск ЮАР на юго-востоке страны. Впрочем, воевали на них в основном всё те же кубинцы, ангольские пилоты откровенно избегали опасных заданий.

Помимо огневой поддержки своих войск, ударов по лагерям УНИТА, атак южноафриканской бронетехники и транспортных колонн, вертолёты в ряде случаев решали транспортные задачи по доставке продовольствия и боеприпасов на передовые позиции.

Боевые «крокодилы» воевали и в другой части Африки. В 1988 году в Эфиопию в дополнение к имеющимся Ми-24А поступили Ми-35. Они активно использовались в боях с эритрейскими сепаратистами. Зимой 1989 года две группы Ми-35 атаковали двигавшуюся по дороге в горном ущелье колонну, в составе которой имелись БТР. После применения НАР С-8 и подвесных пушечных контейнеров УПК-23-250 на дороге осталось несколько горящих машин. Ми-35 результативно охотились за скоростными вооруженными катерами эритрейцев. Ми-35 успешно применялись не только против наземных, но и надводных целей. Боевым вертолётам удалось уничтожить в Красном море около десятка вооруженных скоростных катеров сепаратистов, атаковавших транспорты, ожидающие своей очереди под разгрузку или следующие в эфиопские порты.

В 1998 году Эфиопия вдобавок к уже имеющимся боевым вертолётам получила из России партию прошедших капитальный ремонт и модернизированных Ми-24В. Во время Эфиопо-эритрейского конфликта, длившегося с 1998 по 2000 год, эфиопские «крокодилы» уничтожили не меньше 15 эритрейских танков Т-54/55. Как минимум один вертолёт был сбит силами войсковой ПВО и ещё несколько получили повреждения. В феврале 1999 года один повреждённый Ми-35 совершил вынужденную посадку за линией фронта и был захвачен. Впоследствии с участием украинских специалистов вертолёт удалось восстановить, и он был включён в состав ВВС Эритреи.

Эритрейские МиГ-29 и Ми-35 на аэродроме Баренту

Уже после окончания боевых действий ещё один Ми-24В был угнан в Эритрею. Оба вертолёта в данный момент находятся на авиабазе Асмара. Их эксплуатация продолжалась до начала 2016 года. Сейчас вертолёты ввиду неудовлетворительного технического состояния в воздух не поднимаются.

Cпутниковый снимок Google Earth: боевые вертолёты и штурмовики MB.339C на авиабазе Асмара

Примерно 30 ливийских Ми-24А и Ми-25 принимали участие в гражданской войне в Чаде. «Крокодилы» применялись главным образом против живой силы и полноприводных пикапов, на которые монтировались безоткатные орудия, крупнокалиберные пулемёты и зенитные установки. Каких успехов добились ливийские боевые вертолёты неизвестно, но 7 Ми-24А и Ми-25 были потеряны. Пару «двадцатьчетверок» сбили средства ПВО, имеющиеся в распоряжении чадского диктатора Хиссена Хабре, еще два вертолёта уничтожены диверсантами на авиабазе Маатен-Эс-Сарай, а три в исправном состоянии в марте 1987 года удалось захватить на авиабазе Уади-Дум. Захваченные вертолёты впоследствии были переданы США и Франции в знак благодарности за военную помощь в борьбе против войск Муаммара Каддафи. А помощь эта была весьма значительной: со стороны Франции в боевых действиях участвовали воздушно-десантные подразделения и две эскадрильи истребителей-бомбардировщиков «Ягуар», а из США шли массированные поставки современного вооружения, в том числе таких сложных систем как ПТУР «Тоу» и ЗРК «Хок».

В 90-2000-е годы на африканском континенте «двадцатьчетвёрки» различных модификаций воевали в Заире, Сьерра-Леоне, Гвинее, Судане и Кот-д’Ивуаре. Пилотировали их наемники из стран бывшего Варшавского договора, СНГ и ЮАР. Зачастую одного появления в небе «крокодилов» было достаточно, чтобы солдаты противоборствующей стороны разбежались в ужасе. Как и во время других локальных конфликтов, Ми-24 в центральной Африке по наземным целям применяли главным образом НАР. Потери «двадцатьчетвёрок» при этом были незначительными, вертолёты в основном бились из-за ошибок в управлении и по причине неудовлетворительного технического обслуживания. В ноябре 2004 года пять Ми-24В были уничтожены французскими войсками на земле в ответ на воздушный удар по базе французского «Иностранного легиона».

Ми-24В ВВС Кот-д’Ивуара

Ми-24В ВВС Кот-д’Ивуара, участвовавшие во внутреннем конфликте, приобретены в Белоруссии и Болгарии. Национальная принадлежность лётчиков, совершавших на них боевые вылеты, не разглашается. На части вертолётов были демонтированы подвижные четырёхствольные крупнокалиберные пулемёты. Вместо них для действий против живой силы и слабозащищенной техники подвешивались контейнеры с 23-мм пушками. Сообщается, что в начале 2017 года новая партия «двадцатьчетвёрок» прибыла на авиабазу в Абиджане.

Советские Ми-24 впервые были применены в бою в Афганистане. Но бронетехники у моджахедов не было, вертолёты оказывали огневую поддержку наземным войскам, вели охоту за караванами с оружием, наносили удары по базам и укрепрайонам мятежников. Ми-24В и Ми-24П активно воевали в ходе двух чеченских кампаний. Первый достоверно известный случай использования «двадцатьчетвёрок» против бронетехники сепаратистов зафиксирован 23 ноября 1994 года. В ходе совместного удара штурмовиков Су-25 и вертолётов Ми-24 по расположению танкового полка в Шали был уничтожен 21 танк и 14 БТР.

В начальный период операции «по наведению конституционного порядка», когда у противника ещё имелось значительное количество бронированных машин, экипажи боевых вертолётов достаточно часто применяли ракеты «Штурм-В». На 40 выпущенных неуправляемых реактивных снарядов С-8 приходился примерно один ПTУР. В ряде случаев Ми-24 привлекались к отражению атак вражеских танков. 22 марта 1995 года при отражении наступления боевиков со стороны Шали и Гудермеса, попытавшихся при поддержке бронетехники разблокировать Аргун, звено Ми-24В уничтожило 4 танка и до 170 боевиков. После этого чеченцы стали избегать лобовых атак с применением танков и БМП, используя их в качестве кочующих огневых точек. Для их выявления задействовались воздушные корректировщики-авианаводчики, в роли которых обычно выступали вертолёты Ми-8МТ. 26 марта 1995 года Ми-8МТ навёл группу из 6 Ми-24 на крупный отряд дудаевцев, передвигавшийся на автомобилях и бронетехнике. В результате было уничтожено 2 бронемашины, 17 единиц автотранспорта и более 100 бандитов. Помимо бронетехники и транспортных средств ПТУРы интенсивно применялись для точечного уничтожения огневых точек, командных пунктов и складов с боеприпасами. Вскоре это привело к тому, что в вертолётных полках, участвовавших в боевых действиях, стала ощущаться нехватка управляемых ракет. Согласно обнародованным официальным данным в 1994-1995 годах, действиями армейской авиации в Чечне было уничтожено 16 танков, 28 БМП и БТР, 41 РСЗО «Град», 53 орудия и миномёта и много другой техники.

Во время первой кампании основными средствами ПВО чеченских боевиков были пулемётные установки калибра 12,7-14,5 мм и МЗА калибра 23-37-мм. Также имелись 85-100 зенитные орудия, использовавшиеся в советское время в противолавинной службе. Но боевая ценность крупнокалиберных зениток при стрельбе по воздушным целям без ПУЗО сомнительна. Помимо специализированных зенитных средств, огонь по вертолётам велся из лёгкого стрелкового оружия и противотанковых гранатомётов.

Безвозвратные потери Ми-24 в Первой чеченской составили 4 машины. Несколько «двадцатьчетвёрок», получив серьёзные боевые повреждения, сумели вернуться на аэродромы или совершить вынужденную посадку в расположении своих войск. Этому способствовала неплохая защищённость вертолёта. Стальная броня толщиной 4-5-мм прикрывала кабину экипажа, коробку приводов, маслобаки двигателей, редуктор и гидробак, что позволяло задержать две трети пуль. Достаточно высокую стойкость показали бронестекла кабин, хотя наибольшее число попаданий по Ми-24 происходило именно спереди, во время атаки, и больше всего доставалось кабине штурмана-оператора.

Весьма уязвимыми к боевым повреждениям являются двигатели, но в случае выхода одного двигателя из строя, второй автоматически переходил на чрезвычайный режим. Даже при простреленном редукторе и полном «масляном голодании» имелась возможность держаться в воздухе еще 15-20 минут. Чаще всего вертолёты страдали из-за прострелов гидросистемы, электросети и управления, растянутых по всему вертолету, хотя их дублирование во многих случаях позволяло спасти машину. Как и в Афганистане, подтвердилась незащищённость Ми-24 от огня сзади, на выходе из атаки вертолет имел уязвимую «мертвую зону».

Во время второй кампании вертолёты использовались с не меньшей интенсивностью. Но боевые потери Ми-24 во время проведения «контртеррористической операции» с 9 августа 1999 по 19 июня 2000 года существенно возросли и составили 9 Ми-24. Это объяснялось тем, что противник сделал соответствующие выводы и подготовился, уделив большое внимание совершенствованию ПВО. Если в 1994-1995 годах пуски ПЗРК можно было пересчитать по пальцам, то за четыре года боевики сумели накопить изрядный арсенал этого оружия. Использование управляемых противотанковых ракет во второй кампании было гораздо более редким. Что объяснялось как дефицитом ПТУР, так и малым количеством целей для них.

Оценивать эффективность Ми-24 в роли истребителя танков достаточно сложно. Эта, безусловно выдающаяся машина с успехом задействовалась во многих конфликтах, но в основном в роли штурмовых, а не противотанковых вертолётов. Следует признать, что идея “летающей БМП” оказалась несостоятельной. Как транспортно-десантное средство, Ми-24 существенно уступал вертолету Ми-8. “Двадцатьчетверки” десант возили крайне редко и, в основном, таскали на себе около 1000 килограмм бесполезной нагрузки в виде десантного отсека. Если для ведения боевых действий в Европе высотности и скороподъёмности Ми-24 было в общем достаточно, то боевые действия в условиях жаркого климата и высокогорья остро поставили вопрос о повышении статического потолка. Этого можно было быстро добиться только за счет повышения мощности двигателей. Во второй половине 80-х на двигатели ТВ3-117 установили новые электронные регуляторы оборотов. Для кратковременного повышения мощности двигателей на взлете и посадке ввели систему впрыска воды перед турбиной. В результате статический потолок вертолетов Ми-24Д и Ми-24В удалось довести до 2100 м. Но для кардинального повышения боевых характеристик этого оказалось мало.

Бронированный Ми-24, спроектированный для достижения высокой скорости из-за наличия «мертвого груза» в виде десантного отсека, оказался откровенно перетяжелён. Данное обстоятельство усугубляется ещё и тем, что на вертолёте с самого начала устанавливался «скоростной» несущий винт с невысоким коэффициентом полезного действия в режиме висения. В результате на «двадцатьчетвёрках» очень сложно применять ПТУР в режиме зависания, маневрировать на невысоких скоростях и реализовывать такой эффективный приём борьбы с бронетехникой, как кратковременный вертикальный подскок из-за естественных возвышенностей, с зависанием на месте и одновременным пуском управляемых противотанковых ракет. Более того, при полной боевой нагрузке пилоты предпочитают взлетать по «самолётному», с разбегом по ВПП 100-120 метров. Таким образом, при действиях с небольших полевых грунтовых аэродромов, на взлётный вес боевых вертолётов накладываются ограничения, что естественно сказывается на ударных возможностях.

Недостатки Ми-24 стали понятны после начала эксплуатации в строевых частях, и концепция применения боевого вертолёта была пересмотрена. При проектировании перспективных боевых вертолётов конструкторы учли опыт создания и применения Ми-24. На новых машинах произошел отказ от бесполезной десантной кабины, за счёт чего удалось сократить габариты, уменьшить вес и повысить тяговооруженность.

Во времена СССР в вертолётные полки было передано около 2300 вертолетов Ми-24 различных модификаций. На момент распада Советского Союза в строю имелось немногим более 1400 Ми-24. Часть этих машин досталась «братским республикам» бывшего СССР. Наследие Советской армии использовалось в вооруженных конфликтах, вспыхнувших на постсоветском пространстве, и активно распродавалось по демпинговым ценам на международном рынке вооружений. С одной стороны, это привело к тому, что Ми-24 получили широчайшее распространение, став самым воюющим боевым вертолётом в мире, с другой стороны, число дееспособных «двадцатьчетвёрок» в странах СНГ резко сократилось. В полной мере это относится и к нашей армейской авиации. За годы «реформ» из-за отсутствия своевременного ремонта и должного ухода на российских военных аэродромах и базах хранения сгнило немало «двадцатьчетвёрок». В настоящее время, согласно данным, опубликованным World Air Forces 2017 и Military Balance 2017, в российских вооруженных силах имеется 540 боевых вертолётов. Из них примерно 290 – Ми-24В, Ми-24П, Ми-24ВП советской постройки. Относительно недавно армейская авиация пополнилась шестью десятками Ми-24ВН и Ми-24ВМ (Ми-35М).

Впрочем, к информации, касающейся численности наших боевых вертолётов, приведенной в западных источниках, следует относиться с осторожностью. Как известно, нашим вероятным партнёрам очень свойственно завышать численный состав российской военной техники, имеющейся в войсках, оправдывая таким образом рост собственных военных расходов. К тому же, основная часть «двадцатьчетвёрок», построенных в СССР, в виду выработки ресурса находится в конце своего жизненного цикла или нуждается в капитальном ремонте и модернизации.

Источник: https://topwar.ru/
Автор: Линник Сергей

Понравилась статья? Тогда поддержите нас, поделитесь с друзьями и заглядывайте по рекламным ссылкам!

Авиационный четырехствольный пулемет гшг-7,62 (ткб-621). — О самолётах и авиастроении

Разработчик: КБП МОП
Страна: СССР
Начало разработки: 1968 г.
Принятие на вооружение: 1979 г.

Разработка авиационного пулемёта ТКБ-621 (9А622) для вертолёта Ми-24 началось в КБП МОП в соответствии с Распоряжением ЦК КПСС и СМ СССР № 1044-381 от 26 декабря 1968 года. Работы производились параллельно с разработкой крупнокалиберного пулемёта ЯкБ-12,7. Для повышению скорострельности было решено применить поворачивающийся блок из 4 стволов.

В конце 70-х годов пулемёт принят на вооружение под обозначением ГШГ-7,62.

Пулемет был создан в Тульском КБП под управлением ведущего конструктора Е.В.Глаголева. Обозначение пулемета сложилось из начальных букв фамилий начальников КБП В.А.Грязева и А.Г.Шипунова, и ведущего конструктора проекта (Грязев — Шипунов — Глаголев).

Пулемет выполнен по схеме Гатлинга и включает в свой состав поворачивающийся блок из четырех стволов. Принципиальным отличием пулемёта от зарубежных аналогов, автоматика которых приводится в воздействие электрическим двигателем, есть возможность его независимой работы. Для главной модификации пулемёта требуется маленькая мощность электропитания, которое употребляется для дистанционного управления стрельбой и работы маломощного электродвигателя в ходе перезаряжания оружия.

При перезаряжания и ручного управления электропитание не нужно.

Принцип действия автоматики пулемета основан на применении энергии пороховых газов, отводимых поочерёдно в цилиндр газового двигателя, расположенного рядом с блоком стволов. Для стремительного разгона в начале стрельбы в цилиндре имеются дополнительные газоотводные отверстия, машинально перекрывавшиеся поршнем двигателя при переходе в главный режим работы. Преобразование возвратно-поступательного перемещения поршня во вращательное перемещение блока стволов осуществляется посредством кривошипно-редуктора и шатунного механизма с коническими шестернями.

Начальное страгивание блока стволов решено методом блока и шестерен последовательного подключения редуктора стволов. Уровень силы отдачи пулемёта относительно мал, что разрешило отказаться от применения особых амортизаторов. фиксация и Торможение блока стволов в конце очереди обеспечиваются соответственно твёрдым стопором и противоотскоком.

Модульная структура предусматривает возможность неполной разборки пулемета на маленькое число укрупнённых узлов.

Автоматика пулемёта трудится в режиме главного и пониженного темпа стрельбы. Пониженный темп достигается задержкой действия ударников в затворах каждого из стволов. Боепитание осуществляется при помощи железной звеньевой ленты, подающейся посредством центральной звезды либо посредством особого устройства беззвеньевого питания, рассчитанного на боекомплект из 1700 патронов.

Ударное воспламенение капсюля осуществляется лишь при полном запирании стреляющего ствола методом введения клина затвора в соответствующее углубление центральной звезды.

Первоначально пулемет ГШГ использовался только как подвесное оружие в составе вертолетных универсальных гондол ГУВ-8700. Один таковой контейнер с двумя 7,62-мм и одним 12,7-мм пулеметами в заряженном состоянии весил 452 кг, его протяженность составляла 3000 мм, большой диаметр — 480 мм. Стрельбу из контейнера осуществлял пилот посредством коллиматорного прицела АСП-17В.

Позднее пулемет ГШГ стали устанавливать в качестве встроенного оружия на транспортно-ударном вертолете морской пехоты Ка-29. На нем ГШГ смонтирован на подвижной установке в правой носовой части фюзеляжа. Угол вертикального обстрела установки лежит в пределах от 0 до -31°, углы горизонтального обстрела — 28° влево и 30° вправо. В походном положении пулемет закрывается особым щитком-обтекателем. Пламя из него ведет навигатор-оператор, применяя прицел АСП-17ВК.

Боекомплект пулемета, как и в ГУВе, — 1800 патронов. Благодаря высокой живучести ствола (около 40000 выстрелов) из ГШГ если сравнивать с крупнокалиберным пулемётом ЯкБ возможно было вести более продолжительный пламя — предельное количество выстрелов в очереди достигало 1000 выстрелов, но затем кроме этого требовалось долгое охлаждение оружия.

Серийное производство было освоено на Ковровском механическом заводе. По большей части пулеметом оснащаются встроенные установки вертолёта Ка-29 и подвесные установки вертолётов Ми-8. Пулемет применяет патроны калибра 7,62 х 54 мм с начальной скоростью 850 м/с.

ТТХ:

Калибр, мм: 7,62
Протяженность, мм: 800
Масса, кг: 18,5-19
Патрон: 7,62 х 54 мм R с пулей ЛПС, Т-46, Б-32 и латунными гильзами (у металлических отрывает донца)
-масса патрона, г: 21,8
-масса пули, г: 9,6
Темп стрельбы
— основной, выстр./мин: 6000
— дополнительный, выстр./мин: 3500
Начальная скорость пули, м/с: 850
Протяженность постоянной очереди, выстр. : до 1000
Живучесть ствола, выстр.: 40 000.

Летный пулемёт ГШГ-7,62.

Летный пулемёт ГШГ-7,62.

Летный пулемёт ГШГ-7,62.

Универсальная вертолетная гондола ГУВ-8700.

Универсальная вертолетная гондола ГУВ-8700.

Пулемет ГШГ на вертолете Ка-29.

.

.
Перечень источников:
А.Б.Широкорад. История авиационного оружия.
Издание «Оружие» № 5 2008 г. Э.Давыдов, Ю.Амелин. Коммунистический «Гатлинг».
Портал «Современная армия».

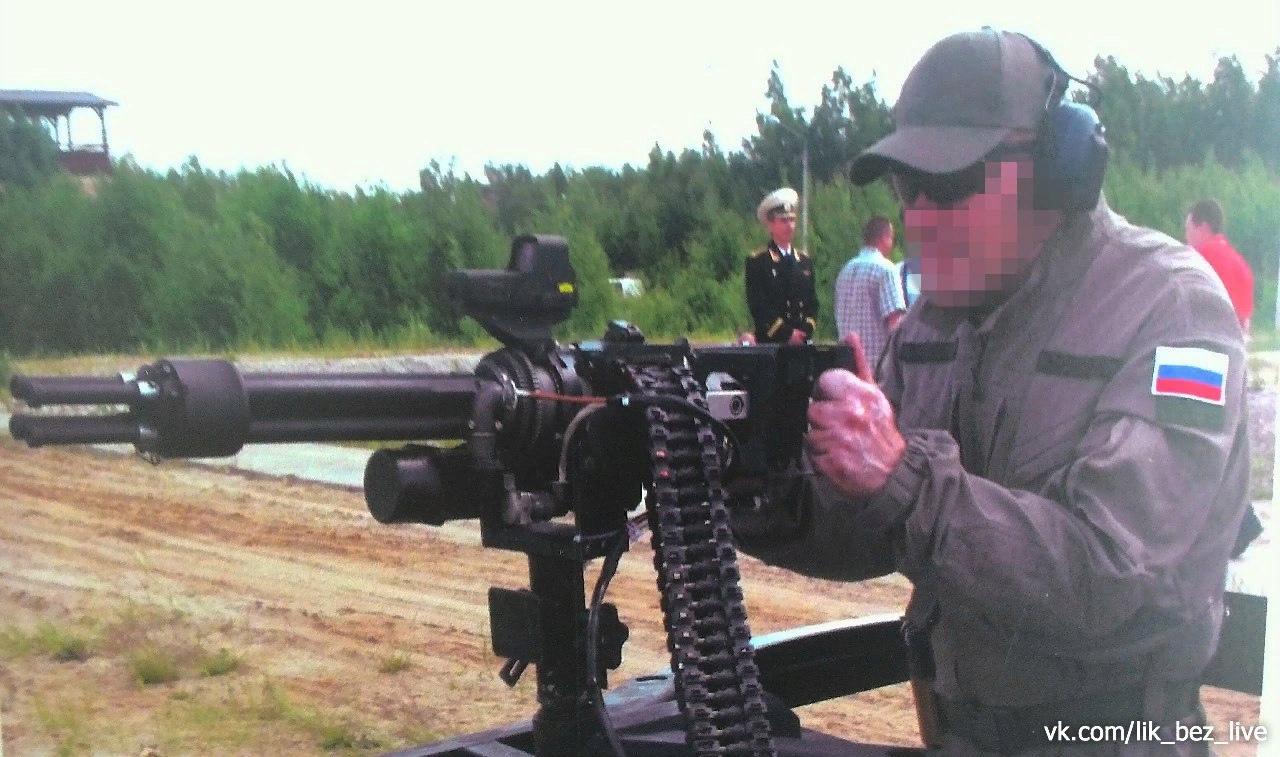

Car mounted Gatling gun АПУ ГШГ-С

Увлекательные записи:
Похожие статьи, которые вам, наверника будут интересны:
  • Авиационный пулемет да.

    Разработчик: В.А.Дегтярев Страна: СССР Начало разработки: 1925 г. Принят на вооружение: 1928 г. 17 мая 1926 года Арткомом было утверждено техническое…

  • Авиационный пулемет ю-7,62.

    Разработчик: Ю. Ф.Юрченко Страна: СССР Начало опробований: 1938 г. На рубеже 3 и 4 десятилетия 20-го века на Ковровском пулеметном заводе появился один из…

  • Авиационный пулемет пв-1.

    Разработчик: А.В.Надашкевич Страна: СССР Начало разработки: 1923 г. Опробования: 1926 г. Принят на вооружение: 1926 г. Первые попытки применять 7,62-мм…

  • Авиационные пулеметы цквсв-19 и «сибемас».

    Разработчик: В.И.Силин Страна: СССР Опробования: 1937 г. К 30-м годам восходит творческий путь советского конструктора-оружейника Вячеслава Ивановича…

  • Авиационный пулемет сн.

    Разработчик: И.В.Савин и А.К.Норов Страна: СССР Начало разработки: 1934 г. Опробования: 1936 г. Принят на вооружение: 1937 г. 22 июня 1926 года в юный…

  • Авиационный пулемет «lewis».

    Разработчик: А.Льюис Страна: США Год создания: 1912 г. Ручной пулемет, чья толстая тёмная «труба» на сошках знакома многим по фильмам о гражданской…

Стальные копии Советских патронов калибра 12,7Х108 Комплект 12штук.



Точные деревянные картриджи реплики — советский 12,7 х 108 калибра 12-раундов набор . Этот тип боеприпасов использовался российскими пехотными крупнокалиберными пулеметами времен Великой Отечественной войны ДШК-38 (1938-45), а также самолетами семейства тяжелых пулеметов УБ-12.7 (1939-45) 12.7x108_various_12_rounds. Во время Второй мировой войны этот хорошо известный российский ДШК был установлен на большом количестве советских пехотных и морских наземных зенитных систем, в качестве дополнительной огневой мощи по российским тяжелым танкам и даже на легких танках в качестве основного вооружения. Это газовая пушка с ленточным питанием — усовершенствованная версия ранее созданного опытного ДК-31.(1931 г.) крупнокалиберный пулемет. Этот же тип боеприпасов использовался и в других советских крупнокалиберных пулеметах времен Второй мировой войны, таких как опытные ДАК-32, ДК-32, ДК-33, ДК-34, ДНК-12.7, ДШТА-12.7, ДШКА-38, АП-12.7 Таубин, и серийные авиационные пулеметы УБС-12,7 (синхронизированный), УБТ-12,7 (башня), УБК-12,7 (на крыльях) различных вариантов. Это надежное оружие было установлено на многих известных и знаковых советских истребителях, штурмовиках и бомбардировщиках. Была даже противотанковая винтовка ПТР-12.7 Шелохова , в которой использовались различные типы AP и API снарядов из этого диапазона боеприпасов 12,7 мм. Сравнивать авиационный пулемет УБ не имеет особого смысла.По баллистике с тем же калибром немецкий MG.131, итальянский Breda-SAFAT, Scotty или Browning AN / M2 — превосходство советского пулемета было просто ошеломляющим. Достаточно сказать, что общий вес российского оружия составлял около 25 кг, начальная скорость 860 м / с при максимальной скорострельности 1050 выстр / мин, пневматическая система заряжания — это было настоящее несгибаемое и неприхотливое оружие, что было очень важно для любое орудие, увидевшее тяжелые боевые условия. Обычную массу односекундного залпа УБ-12,7 можно сравнить с 20-мм системами! Тогда он считался самым мощным 12,7-мм крупнокалиберным пулеметом в мире. Советские истребители могли совершать до 5-6 боевых вылетов в сутки без какого-либо обслуживания (чистки и смазки) орудий УБ! Средний ресурс одного ствола составлял 10 000 — 12 000 патронов. Пулемет был спроектирован в период 1937-39 годов, развернут в апреле 1941 года и оставался на вооружении до 1945 года. Единственным одноклассником, который на тот момент был немного лучше UB, был поздний японский морской клон Browning Type-3. потому что в этом орудии использовались боеприпасы чуть более тяжелого калибра 13,2 мм. Другое отличие состоит в том, что Type-3 был представлен только в конце войны, и это орудие не участвовало в боевых действиях. В 1944 году главный конструктор пушки УБ-12,7 Михаил Березин без особых затруднений изготовил следующую модель — еще одну очень эффективную и надежную 20-мм авиационную автоматическую пушку. Другое отличие состоит в том, что Type-3 был представлен только в конце войны, и это орудие не участвовало в боевых действиях. В 1944 году главный конструктор пушки УБ-12,7 Михаил Березин без особых затруднений изготовил следующую модель — еще одну очень эффективную и надежную 20-мм авиационную автоматическую пушку. Другое отличие состоит в том, что Type-3 был представлен только в конце войны, и это орудие не участвовало в боевых действиях. В 1944 году главный конструктор пушки УБ-12,7 Михаил Березин без особых затруднений изготовил следующую модель — еще одну очень эффективную и надежную 20-мм авиационную автоматическую пушку.Б-20 (20х99Р) , базирующийся на всех механизмах УБ-12.7, выполнен в масштабном исполнении. Диапазон боеприпасов 12,7 × 108 для УБ был разработан конструкторами оружия Елизаровым и Забегиным. Российское послевоенное крупнокалиберное оружие, такое как ДШКМ-12.7 , КОРД-12.7, НСВ-12.7-Утёс, авиационный крупнокалиберный пулемет А-12.7 , современные крупнокалиберные снайперские винтовки российской армии,все они имели боеприпасы одинакового калибра с разной дальностью.

Мощные гильзы 12,7 × 108 оптимальных размеров и веса для средних и высоких дистанций, а также для ближнего боя. Разнообразие боеприпасов состоит в основном из бронебойных и бронебойно-зажигательных патронов, в том числе некоторых специальных типов, таких как зажигательные и снайперские, все с трассерами или без них.

Благодаря хорошей эффективности, эти знаковые 12,7-мм крупнокалиберные пулеметы УБ были установлены на большом количестве советских истребителей и бомбардировщиков времен Второй мировой войны: И-16 с. 29, МиГ-3, И-185, ЛаГГ-3, Як-7Б, Як-3, Пе-8, Ил-2, Пе-2, Пе-3, Ил-4, Ту-2, Эр-2, Ар-2, Ли-2, ленд-лизские Бостоны и Харрикейны. Пехота такого же калибра ДШК-38 установлена ​​на нескольких тяжелых танках: ИС-2 и ИСУ-152 в качестве дополнительных крупнокалиберных пулеметов. Большое количество пехотных орудий наземного базирования, бронепоездов, а также морских пехотных орудий основывалось на очень эффективных системах увязанных стволов ДШК 1-2-3. Многие послевоенные, а также современные российские крупнокалиберные пулеметы, а также танковые системы противовоздушной обороны и даже крупнокалиберные снайперские винтовки стреляют одними и теми же снарядами. Эти красивые послевоенные пулеметы — это наземный ДШКМ-12.7 и танковый ДШКТ-12. 7 (ДШКМТ) на российских основных послевоенных танках Т-10, Т-54, Т-55, Т-62; послевоенные авиационные крупнокалиберные пулеметы А-12,7; послевоенные крупнокалиберные современные снайперские винтовки В-94, ОСВ-96, СВН-98, КСВК, АСВК, ОЦ-44; авиационный скорострельный 4-х ствольный пулемет ЯКБ-12,7; Очень популярны пехотные крупнокалиберные пулеметы КОРД-12. 7 и НСВ-12.7-Утёс. Наслаждайтесь всем огнестрельным оружием, самолетами и бронетехникой, относящимися к этому калибру, отнажав здесь — специальная подборка в моем фотоархиве!

Набор реплик включает следующие типы картриджей:

12,7 × 108 Б-30

12,7 × 108 Б-32

12,7 × 108 БЗТ-44

12,7 × 108 БЗФ-46

12,7 × 108 БС-41

12,7 × 108 МД-В166

12,7 × 108 МДЗ

12,7 × 108 МДЗ-3

12,7 × 108 МДЗ-46

12,7 × 108 Т-38

12,7 × 108 з.п.

12,7 × 108 Б-32 цинк

Эти российские реплики патронов 12,7 × 108 демонстрируют детали, аутентичные патроны, имитации базовых праймеров, цветные наконечники, аутентичную цветовую схему, аутентичную маркировку, тисненые заводские коды на основании гильзы. Копии патронов выглядят настоящими, но сделаны из цельного дерева — достойный пример для любой частной выставки, реконструкции истории войны, музеев войны или просто впечатляющего сувенира и редкого украшения комнаты. Чтобы выглядеть более реалистично, русские реплики снарядов потребовали некоторой обработки: добавлены дополнительные цветовые эффекты для «старых юнитов». В конце концов, реплики патронов должны представлять собой боеприпасы времен Второй мировой войны, которым 75 лет! Пожалуйста, обратите внимание: текущая копия боеприпаса является произведением ручной работы, поэтому любое дополнительное нанесение на него погодных условий может немного отличаться.

Калибр: 12,7 мм

Гильза: 12,7 × 108

Максимальный диаметр: 22 мм

Общая высота: 147 мм Вес

комплекта: 315 г.

Точные стальные реплики — советских 12,7 х 108 калибра 12-штук набор . Этот тип боеприпасов использовался советскими пехотными крупнокалиберными пулеметами времен Великой Отечественной войны ДШК-38 (1938-45), а также самолетами семейства тяжелых пулеметов УБ-12.7 (1939-45)  Во время Второй мировой войны этот хорошо известный советский ДШК был установлен на большом количестве советских пехотных и морских наземных зенитных систем, в качестве дополнительной огневой мощи на советских тяжелых танках и даже на легких танках в качестве основного вооружения. Так же была пушка с ленточным питанием — усовершенствованная версия ранее созданного опытного ДК-31.(1931 г.) крупнокалиберный пулемет. Этот же тип боеприпасов использовался и в других советских крупнокалиберных пулеметах времен Второй мировой войны, таких как опытные ДАК-32, ДК-32, ДК-33, ДК-34, ДНК-12.7, ДШТА-12.7, ДШКА-38, АП-12.7 Таубин, и серийные авиационные пулеметы УБС-12,7 (синхронизированный), УБТ-12,7 (башня), УБК-12,7 (на крыльях) различных вариантов.Это надежное оружие было установлено на многих известных и знаковых советских истребителях, штурмовиках и бомбардировщиках. Была даже противотанковая винтовка ПТР-12.7 Шелохова , в которой использовались различные типы AP и API снарядов из этого диапазона боеприпасов 12,7 мм. Сравнивать авиационный пулемет УБ не имеет особого смысла.По баллистике с тем же калибром немецкий MG.131, итальянский Breda-SAFAT, Scotty или Browning AN / M2 — превосходство советского пулемета было просто ошеломляющим. Достаточно сказать, что общий вес российского оружия составлял около 25 кг, начальная скорость 860 м / с при максимальной скорострельности 1050 выстр / мин, пневматическая система заряжания — это было настоящее несгибаемое и неприхотливое оружие, что было очень важно для любого оружия, увидевшего тяжелые боевые условия. Очередь односекундного залпа УБ-12,7 можно сравнить с 20-мм системами! Тогда он считался самым мощным 12,7-мм крупнокалиберным пулеметом в мире. Советские истребители могли совершать до 5-6 боевых вылетов в сутки без какого-либо обслуживания (чистки и смазки) орудий УБ! Средний ресурс одного ствола составлял 10 000 — 12 000 патронов. Пулемет был спроектирован в период 1937-39 годов, развернут в апреле 1941 года и оставался на вооружении до 1945 года. Единственным одноклассником, который на тот момент был немного лучше UB, был поздний японский морской клон Browning Type-3. потому что в этом орудии использовались боеприпасы чуть более тяжелого калибра 13,2 мм. Другое отличие состоит в том, что Type-3 был представлен только в конце войны, и это орудие не участвовало в боевых действиях. В 1944 году главный конструктор пушки УБ-12,7 Михаил Березин без особых затруднений изготовил следующую модель — еще одну очень эффективную и надежную 20-мм авиационную автоматическую пушку. Б-20 (20х99Р) , базирующийся на всех механизмах УБ-12. 7, выполнен в масштабном исполнении. Диапазон боеприпасов 12,7 × 108 для УБ был разработан конструкторами оружия Елизаровым и Забегиным. Советское послевоенное крупнокалиберное оружие, такое как ДШКМ-12.7 , КОРД-12.7, НСВ-12.7-Утёс, авиационный крупнокалиберный пулемет А-12.7 , современные крупнокалиберные снайперские винтовки российской армии,все они имели боеприпасы одинакового калибра с разной дальностью.



Мощные гильзы 12,7 × 108 оптимальных размеров и веса для средних и высоких дистанций, а также для ближнего боя. Разнообразие боеприпасов состоит в основном из бронебойных и бронебойно-зажигательных патронов, в том числе некоторых специальных типов, таких как зажигательные и снайперские, все с трассерами или без них.



Благодаря хорошей эффективности, эти знаковые 12,7-мм крупнокалиберные пулеметы УБ были установлены на большом количестве советских истребителей и бомбардировщиков времен Второй мировой войны: И-16 с.29, МиГ-3, И-185, ЛаГГ-3, Як-7Б, Як-3, Пе-8, Ил-2, Пе-2, Пе-3, Ил-4, Ту-2, Эр-2, Ар-2, Ли-2, ленд-лизские Бостоны и Харрикейны. Пехота такого же калибра ДШК-38 установлена ​​на нескольких тяжелых танках: ИС-2 и ИСУ-152 в качестве дополнительных крупнокалиберных пулеметов. Большое количество пехотных орудий наземного базирования, бронепоездов, а также морских пехотных орудий основывалось на очень эффективных системах увязанных стволов ДШК 1-2-3. Многие послевоенные, а также современные российские крупнокалиберные пулеметы, а также танковые системы противовоздушной обороны и даже крупнокалиберные снайперские винтовки стреляют одними и теми же снарядами. Эти красивые послевоенные пулеметы — это наземный ДШКМ-12.7 и танковый ДШКТ-12. 7 (ДШКМТ) на российских основных послевоенных танках Т-10, Т-54, Т-55, Т-62; послевоенные авиационные крупнокалиберные пулеметы А-12,7; послевоенные крупнокалиберные современные снайперские винтовки В-94, ОСВ-96, СВН-98, КСВК, АСВК, ОЦ-44; авиационный скорострельный 4-х ствольный пулемет ЯКБ-12,7; Очень популярны пехотные крупнокалиберные пулеметы КОРД-12.7 и НСВ-12.7-Утёс. Наслаждайтесь всем огнестрельным оружием, самолетами и бронетехникой, относящимися к этому калибру, отнажав здесь — специальная подборка в моем фотоархиве!



Набор реплик включает следующие типы картриджей:



12,7 × 108 Б-30

12,7 × 108 Б-32

12,7 × 108 БЗТ-44

12,7 × 108 БЗФ-46

12,7 × 108 БС-41

12,7 × 108 МД-В166

12,7 × 108 МДЗ

12,7 × 108 МДЗ-3

12,7 × 108 МДЗ-46

12,7 × 108 Т-38

12,7 × 108 з. п.

12,7 × 108 Б-32 цинк

Эти копии советских  патронов 12,7 × 108  изготовлены из стали, неразборные, без порохового заряда и капсуля, цветные наконечники, аутентичную цветовую схему, аутентичную маркировку, тисненые заводские коды на основании гильзы. Копии патронов выглядят настоящими, но сделаны макетами, не способными произвести выстрел.  Пожалуйста, обратите внимание: текущая копия боеприпаса является произведением ручной работы, поэтому любое дополнительное нанесение на него погодных условий может немного отличаться.



Калибр: 12,7 мм

Гильза: 12,7 × 108

Максимальный диаметр: 22 мм

Общая высота: 147 мм Вес

комплекта: 315 г.



12,7х108 патроны ДШК-38, УБ-12,7 | Производитель реплик оружия



     Герои тех времен — Русская песня ВОВ

Патроны деревянные реплики точные – Советские 12,7 x 108 калибр 12 патронов . Этим типом боеприпасов стреляли российские крупнокалиберные пулеметы времен Второй мировой войны ДШК-38 (1938-45), а также авиационные крупнокалиберные пулеметы семейства УБ-12,7 (1939-45).Во время Второй мировой войны этот известный русский ДШК был установлен на большое количество советских пехотных и военно-морских зенитных комплексов, в качестве дополнительной огневой мощи на советских тяжелых танках и даже на легких танках в качестве основного вооружения. Газоотводная пушка с ленточным питанием — усовершенствованная версия изготовленного ранее опытного станкового пулемета ДК-31 (1931 г.). Тот же тип боеприпасов использовался и в других советских крупнокалиберных пулеметах времен Второй мировой войны, таких как экспериментальные ДАК-32, ДК-32, ДК-33, ДК-34, ДНК-12.7, ДШТА-12,7, ДШКА-38, АП-12,7 Таубина, и серийные авиационные пулеметы УБС-12,7 (синхронный), УБТ-12,7 (башенный), УБК-12,7 (крыльевой) различных модификаций. Это надежное вооружение устанавливалось на многие известные и знаковые советские истребители, штурмовики и бомбардировщики. Было даже противотанковое ружье ПТР-12,7 Шелохова , в котором использовались различные типы бронебойных и API-выстрелов из этого диапазона 12,7-мм боеприпасов. Сравнивать баллистику авиационного пулемета УБ с немецким пулеметом того же калибра не имеет особого смысла.131, итальянский Breda-SAFAT, Scotty или Browning AN/M2 — превосходство советского пулемета было просто подавляющим. Достаточно сказать, что общий вес русского оружия составлял около 25 кг, начальная скорость пули 860 м/с при максимальной скорострельности 1050 выстр/мин, пневматическая система заряжания, и это было настоящее несгибаемое и неприхотливое оружие, что было очень важно для любое орудие, побывавшее в тяжелых боевых условиях. Массу секундного залпа УБ-12,7 можно сравнить с 20-мм системами! Он считался самым мощным 12.7-мм крупнокалиберный пулемет в мире того времени. Советские истребители могли совершать до 5-6 боевых вылетов в сутки без всякого обслуживания (чистки и смазки) пушек УБ! Средний ресурс одного ствола составлял 10 000–12 000 выстрелов. Пулемет был спроектирован в период 1937-39 гг., принят на вооружение в апреле 1941 г. и оставался на вооружении до 1945 г. Единственным одноклассником, который был немного лучше УБ по тем временам, был поздний японский корабельный клон Браунинга Тип-3, просто потому что это орудие использовало немного более тяжелый калибр 13.патроны калибра 2 мм. Еще одно отличие состоит в том, что Type 3 был представлен только в конце войны и это орудие почти не участвовало в боях. В 1944 году главный конструктор пушки УБ-12,7 Михаил Березин без особых затруднений изготовил следующую модель – еще одну очень эффективную и надежную 20-мм авиационную автоматическую пушку Б-20 (20x99R) , созданную на основе всех механизмов УБ-12,7, выполненную в увеличенном масштабе. . Линейка патронов 12,7×108 для УБ разработана конструкторами-оружейниками Елизаровым и Забегиным. Российское послевоенное крупнокалиберное оружие типа ДШКМ-12.7 , КОРД-12,7, НСВ-12,7-Утёс, А-12,7 авиационный крупнокалиберный пулемет, современная российская армия крупнокалиберные снайперские винтовки все брали боеприпасы одного калибра с различной дальностью стрельбы.

Мощные гильзы 12,7х108 с оптимальными размерами и весом для средних и больших дистанций, а также ближнего боя. Разнообразие боеприпасов состоит в основном из бронебойных и бронебойно-зажигательных патронов, включая некоторые специальные типы, такие как зажигательные и снайперские, все с трассерами или без них.

Благодаря хорошей эффективности эти знаковые 12,7-мм крупнокалиберные пулеметы УБ устанавливались на большое количество советских истребителей и бомбардировщиков времен Второй мировой войны: И-16 с.29, МиГ-3, И-185, ЛаГГ-3, Як-7Б. , Як-3, Пе-8, Ил-2, Пе-2, Пе-3, Ил-4, Ту-2, Ер-2, Ар-2, Ли-2, ленд-лизовские Бостоны и Харрикейны. Такого же калибра пехотный ДШК-38 был установлен на нескольких тяжелых танках: ИС-2 и ИСУ-152 в качестве дополнительных крупнокалиберных пулеметов. Множество пехотных наземных, бронепоездных, а также корабельных зенитных орудий базировались на очень эффективных спаренных ствольных системах ДШК 1-2-3.Многие послевоенные, а также современные российские крупнокалиберные пулеметы, а также танковые зенитно-ракетные комплексы и даже крупнокалиберные снайперские винтовки стреляют одними и теми же снарядами. Эти прекрасные послевоенные пулеметы — это сухопутный ДШКМ-12,7 и танковый ДШКТ-12,7 (ДШКМТ) на российских послевоенных основных боевых танках Т-10, Т-54, Т-55, Т-62; послевоенные авиационные крупнокалиберные пулеметы А-12,7; послевоенные крупнокалиберные современные снайперские винтовки В-94, ОСВ-96, СВН-98, КСВК, АСВК, ОЦ-44; самолет скорострельный 4-ствольный пулемет ЯКБ-12.7; очень популярны пехотные крупнокалиберные пулеметы КОРД-12,7 и НСВ-12,7-Утёс. Наслаждайтесь всем огнестрельным оружием, самолетами и бронетехникой, относящимися к этому калибру, от , нажав здесь — специальная подборка в моем фотоархиве!

Набор реплик включает картриджи следующих типов:

  • 12,7×108 Б-30
  • 12,7×108 Б-32
  • 12,7×108 БЗТ-44
  • 12,7×108 БЗФ-46
  • 12. 7×108 БС-41
  • 12,7×108 МД-В166
  • 12,7×108 МДЗ
  • 12,7×108 МДЗ-3
  • 12,7×108 МДЗ-46
  • 12,7×108 Т-38
  • 12,7×108 ZP
  • 12,7×108 В-32 цинк

Реплика патронов 12,7х108 российского производства демонстрирует детали, аутентичные патроны, имитации базовых грунтовок, цветные наконечники, аутентичную цветовую схему, аутентичные маркировки, тиснение заводских кодов на дне гильзы.Патроны-реплики выглядят настоящими, но изготовлены из цельного дерева – достойный пример для любой частной выставки, реконструкции истории войны, музея войны или просто эффектного сувенира и редкого украшения комнаты. Для большей реалистичности российские патроны-реплики подверглись везерингу: были применены дополнительные цветовые эффекты для «старых юнитов». В конце концов, патроны-реплики должны представлять собой боеприпасы времен Второй мировой войны 75-летней давности! Обратите внимание: текущая реплика артиллерийского снаряда является продуктом ручной работы, поэтому любое дополнительное воздействие погодных условий на него может незначительно отличаться.

Калибр: 12,7 мм
Гильза: 12,7×108
Максимальный диаметр: 22 мм
Общая высота: 147 мм

Вес комплекта: 3

ПРЕДМЕТ ТОЛЬКО ДЛЯ ОТОБРАЖЕНИЯ!

КУПИТЬ СЕЙЧАС!

Цена: 127ДШК12 — спрашивайте!





Предзаказ

Также доступен еще один меньший набор из 5 патронов — пожалуйста, проверьте здесь

Витрины – в случае необходимости в витринах, пожалуйста, свяжитесь со мной.

Видео и фотографии, представленные ниже, демонстрируют 12,7-мм российские крупнокалиберные пулеметы, использовавшиеся во время Второй мировой войны, а также противотанковые ружья. Российские послевоенные современные крупнокалиберные пулеметы и крупнокалиберные снайперские винтовки все еще используют патроны того же калибра:













См.

также следующие СВЯЗАННЫЕ РЕПЛИКАЦИИ:

12.7х107 крупнокалиберных патронов

Крупнокалиберное стрелковое оружие и в первую очередь крупнокалиберные пулеметы появились на полях сражений Первой мировой войны. Это стало ответом в значительной степени на появление бронетехники и первых танков. Развитие авиации и ее применение для поражения наземных целей потребовали, в свою очередь, создания для нее оружия. По этой причине возникла система противовоздушной обороны сухопутных войск и флота! это время было частично отведено и крупнокалиберным пулеметам.В 1930-40-х годах крупнокалиберные пулеметы нашли широкое применение в авиации.

В СССР разработка крупнокалиберного патрона была начата в 1927 г. Первый отечественный крупнокалиберный патрон был создан на Тульском патронном заводе и принят на вооружение в 1930 г. Он получил название 12,7-мм патрон с бронебойной пулей образца 1930 г. Б-30. Впоследствии для расширения возможностей крупнокалиберных пулеметов были созданы новые виды патронов с бронебойно-зажигательными, бронебойно-зажигательными, трасирующими, зажигательными, дальномерными и другими типами пуль. Их разработка велась первоначально на Тульском, а затем Ульяновском патронном заводе, заводе №46 и ОКБ-44 (оба предприятия располагались в Кунцево, Москва) и ЦНИИТОЧМАШ.

В настоящее время некоторые типы патронов калибра 12,7 мм (12,7х108) используются для стрельбы из крупнокалиберных пулеметов ДШКМ, НСБ-12,7 «Утес» (НСВИ и НСВС), «КОРД», ЯкБ-12,7 и крупнокалиберных снайперских винтовок. На вооружении стоят АСБК «КОРД» и ОСВ-96.
Производство патронов калибра 12,7 мм налажено на Новосибирском и Ульяновском патронных заводах.Все типы патронов калибра 12,7 мм изготавливаются с латунной гильзой.



Патроны с бронебойно-зажигательной пулей 12,7 Б-32 (57-БЗ-542 и 7-БЗ-2)

Патроны с бронебойно-зажигательной пулей 12,7 Б-32 (57-БЗ-542 и 7-БЗ-2)

Патрон с бронебойно-зажигательной пулей Б-32 был создан конструкторами завода № 46 взамен патрона с пулей Б-30 и принят на вооружение в 1936 году. Такое название патрона Б-32 было выбрано потому, что он был изготовлен как 7,62-мм винтовочный патрон Б-32, принятый на вооружение в 1932 году.

12,7 Патрон Б-32 предназначен для поражения легкобронированных целей, живой силы и огневых средств, находящихся за легкими укрытиями, а также низколетящих самолетов и вертолетов на дальности до 1500 м.

Пробой брони осуществляется стальным сердечником из высокопрочной обработанной стали. Зажигательное действие обеспечивается пиротехническим зажигательным составом, расположенным на головной части пули перед сердечником.

Пуля этого патрона пробивает 20-мм броню на расстоянии до 100 м и обеспечивает воспламенение топлива (бензина и авиакеросина) после пробития легкой броневой защиты боевой машины и боевых вертолетов на больших дистанциях.
Головная часть пули черная с красной кромкой.

Патрон с бронебойно-зажигательной пулей 12,7 Б-32

Общие свойства патронов 12.
7 Б-32

Масса патрона, г: 133.5
Масса пули, г: 48,2
Длина патрона, мм: 147
Начальная скорость пули, м/с: 818



Патроны с бронебойно-зажигательно-трассирующими пулями 12,7 БЗТ-44 (57-БЗТ-542) и 12,7 БЗТ-44М (57-БЗТ-542М)

Патрон с бронебойно-зажигательно-трассирующей пулей — 12,7 БЗТ-44 (57-БЗТ-542)

Патрон 12,7 БЗТ-44 разработан в ОКБ-44 и принят на вооружение в 1943 г. Взамен патрона с бронебойно-зажигательной пулей БЗТ повышена его технологичность, увеличены яркость горения и дальность трассирования.

Модернизация патрона 12,7 БЗТ-44 проводилась в начале 1990-х годов в ЦНИИТОЧМАШ. Новый патрон был принят на вооружение в 2002 году и получил название 12,7-мм патрон с усовершенствованной бронебойно-зажигательно-трассирующей пулей БЗТ-44М. Трассирующее воспламенение опережающей пули происходит на расстоянии до 50-120 м от дульного среза. Это затрудняет обнаружение огневой позиции противником, не ослепляет стрелка и снижает блики ночных прицелов.

Картриджи 12.7 БЗТ-44 и 12,7 БЗТ-44М предназначены для поражения низколетящих воздушных целей, плотнобронированной техники, транспортных средств и живой силы группы, а также для корректировки огня и целеуказания. Эти патроны можно использовать для разведения костров.

Патроны 12,7 БЗТ-44 и 12,7 БЗТ-44М обычно применяются для стрельбы из зенитных пулеметов совместно с патроном Б-32.
Пули патронов 12,7 БЗТ-44 и 12,7 БЗТ-44М обеспечивают пробой броневого листа толщиной 15 мм на дальности до 100 м и воспламенение топлива за броней.

Остроконечный сердечник пули изготовлен из термоупрочненной инструментальной стали. Зажигательный состав расположен в головной части пули перед сердечником. Трассер запрессован в патрон и также расположен за сердечником.
Головная часть пули фиолетовая с красным краем.

Патрон с бронебойно-зажигательно-трассирующей пулей 12,7 БЗТ-44

Общие характеристики патронов 12.
7 БЗТ-44

Масса патрона, г: 128
Масса пули, г: 44
Длина патрона, мм: 147
Начальная скорость пули, м/с: 818



Патрон с бронебойно-зажигательной пулей 12.7 БС (7-БЗ-1)

Патрон с бронебойно-зажигательной пулей 12,7 БС (7-БЗ-1)

Патрон с бронебойно-зажигательной пулей БС (БС — бронебойный сердечник) разработан в ЦНИИТОЧМАШ и принят на вооружение в 1974 году. Предназначен для поражения легкобронированных целей, живой силы и огневых средств, находящихся за легкими укрытиями, а также низколетящие цели.

Пуля БС обладает значительно лучшим бронепробиваемостью, чем пуля Б-32.Он способен пробивать 20-мм броню под углом менее 20 градусов от нормали на дистанции до 750 м. Такая степень пробития брони позволяет успешно поражать цели типа БТР типа М-113 на дистанции до 700-800 м.

Повышенное пробивное действие этой пули обеспечивается за счет использования металлокерамического сердечника. Для усиления зажигательного действия пули пиротехнический зажигательный состав размещают не только в головной части буфета перед сердечником, но и в специальной гильзе после него.
Окраска пули красная до места сжатия пули гильзой с черной головной частью.

Патрон с бронебойно-зажигательной пулей БС 12,7 (7-БР-1)

Общие свойства патронов 12.7 BS

Масса патрона, г:141
Масса пули, г: 55,4
Длина патрона, мм: 147
Начальная скорость пули, м/с: 818



Патроны с зажигательной пулей мгновенного действия 12.7 МДЗ (7-3-2)

Патроны с зажигательной пулей мгновенного действия 12,7 МДЗ (7-3-2)

Патрон 12,7 МДЗ (МДЗ — мгновенно-зажигательный) разработан специалистами патронного завода в Ульяновске.

Этот патрон предназначен для поражения низколетящих воздушных целей из зенитно-пулеметных установок, а также может использоваться для создания очагов огня. Патрон с зажигательной пулей обычно используется вместе с патронами 12,7 Б-32 и 12.7 БЗТ-44М.

Взрыватель ударно-воздушного действия, инициирующий фугасный заряд, приводится в действие при попадании пули в преграду. При этом обеспечивается пробой дюралюминиевых листов толщиной 2-3 мм с образованием отверстий диаметром 30-40см и воспламенение керосина или бензина в топливных баках самолетов или вертолетов.

Окраска пули красная до места сжатия гильзой.

Патрон с зажигательной пулей мгновенного действия 12.7 МДЗ

Общие свойства патронов 12.7 МДЗ

Масса патрона, г: 127
Масса пули, г: 43
Длина патрона, мм: 147
Начальная скорость пули, м/с: 828



Двойные патроны 12,7 1SL (9-A-4012) и 12,7 1SLT (9-A-4427)

Патрон двухпульный — 12,7 1SL (9-A-4012)

Патрон двухпульный — 12,7 1СЛТ (9-А-4427)

Двойные патроны 12 пуль. 7 1СЛ и 12,7 1СЛТ (трассирующий) были разработаны в ЦНХТОЧМАШ и приняты на вооружение ВВС в 1985 году. Создание таких патронов и соответствующего оружия было вызвано необходимостью существенного повышения плотности стрельбы пулеметов по наземным целям с боевых вертолетов с стремиться увеличить вероятность поражения цели.

Эти патроны применяются для стрельбы из авиационных счетверенных пулеметов ЯкБ-12,7, установленных на боевых вертолетах Ми-24Д и предназначенных для поражения живой силы наземной небронированной техники и огневых средств.Патрон 12,7 1СЛТ с трассирующей пулей используется совместно с патроном 12,7 1СЛ и обеспечивает коррекцию огня и целеуказание помимо поражения перечисленных целей.

Обе пули патрона 12,7 1СЛ бронебойно-зажигательные со стальным сердечником. Передняя пуля патрона 12,7 1СЛТ такая же, как у патрона 12,7 1СЛ, но задняя пуля является зажигательно-трассирующей. Задний наконечник пули входит в канавку передней хвостовой части пули при упаковке. Крепление второй пули в гильзе осуществляется пробивкой гильзы в трех местах.

12.7 1SL пули не имеют окраски.

Окраска пули 12 7 1СЛТ — зеленая головная часть.

Патрон двухпульный — 12,7 1СЛ (9-А-4012) в разрезе

Патрон двухпулевой пулевой 12,7 1SLT

Общие характеристики патронов 12.7 1SL/1SLT
Масса патрона, г: 145 / 142
Масса первой пули, г: 31/31
Масса второй пули, г: 31/27
Длина патрона, мм: 147 / 147
Начальная скорость первой пули, м/с: 735 / 730
Начальная скорость второй пули, м/с: 680/700



Снайперский патрон 12.7 СН (7Н34)

Снайперский патрон 12,7 СН (7Н34)

Интерес к крупнокалиберному снайперскому оружию во всем мире значительно возрос в 1990-е годы. На Западе такое оружие часто называют антиматериальной винтовкой, то есть винтовкой для поражения вооружения и военной техники. Создание нового оружия в России началось только в конце 1990-х годов.
Снайперский крупнокалиберный патрон разработан в ЦНХТОЧМАШ при участии Новосибирского и Ульяновского патронных заводов.Предназначен для стрельбы из снайперских винтовок и обеспечивает поражение живой силы, наземных небронированных и боевых средств вооружения и техники на дистанции до 1500 м.

Пуля снайперского патрона имеет составной сердечник, состоящий из стальной и свинцовой частей. Стальной сердечник расположен в головной части пули. Выполнен из термоупрочненной инструментальной стали и обеспечивает поражение легкобронированного вооружения и техники на дистанции до 1500 м.
Производство патрона началось в начале 2000-х годов сначала на Новосибирском, а затем на Ульяновском патронном заводе.
Снайперские патроны не имеют отличительной окраски.

Патрон снайперский пулевой 12,7 СН (7Н34)

Общие свойства патронов 12.7 СН

Масса патрона, г: 147
Масса пули, г: 59
Длина патрона, мм: 147
Начальная скорость пули, м/с: 785



Патрон 12,7 мм Март 12,7 ПУСТОЙ (7х2)

Картридж Mart 12,7 мм 12,7 ЗАГОТОВИТЕЛЬ (7х2)

Холостые патроны предназначены для создания звуковых эффектов стрельбы из крупнокалиберных пулеметов при сопровождении личного состава.
Для стрельбы холостыми патронами используются приспособления для холостой стрельбы (дульный переходник и втулки в ствольную коробку пулемета и патронную коробку), обеспечивающие функционирование подвижных частей автоматики оружия. Выстрел сопровождается звуком, вспышкой пламени и дымом.

Холостой патрон отличается от боевого отсутствием пули и формой дульного среза гильзы, выполненной в виде полусферы для опоры посадки патрона в патронник. Дуло гильзы закрывается специальной картонной крышкой.Холостой патрон короче боевого патрона. Его длина составляет 112 мм. Холостые патроны выпускаются с латунной гильзой.



Муляж патрона 12,7 УЧ (7х3)

Патрон-муляж 12,7 УЧ (7х3)

Патрон-муляж

предназначен для отработки правил обращения с патронами, снаряжением пулеметных лент и техникой заряжания оружия и производства выстрела.

Патрон 12.7 УЧ выполнен за счет использования основных деталей 12. 7 Б-32, но не содержит метательного пороха и имеет неэффективный капсюльный взрыватель. Патрон изготавливается с биметаллической или стальной гильзой.

Упрочнение крепления пули в дульном срезе гильзы обеспечивается дополнительным обжимным дульным срезом вдоль пули с целью предотвращения ее выпадения при отработке заряжания оружия.

Пуля холостого патрона не имеет характерной окраски, но на гильзе патрона выполнены четыре симметрично расположенных продольных канавки.



« предыдущая | меню | далее »

Краткая история российских крупнокалиберных пулеметов — Журнал защиты стрелкового оружия

Эта история начинается в 1925 году.  В этом году Красная Армия запросила разработку крупнокалиберного пулемета с намерением использовать его в качестве зенитного и противотанкового оружия. Первоначальные исследования предполагали калибр 12,7 мм (0,5 дюйма или «пять линий» в современной российской системе измерения, где «одна линия» была эквивалентна 1/10 дюйма), причем самая ранняя работа была основана на британском калибре . Патрон 50 Виккерс. Однако вскоре было обнаружено, что британский снаряд недостаточно эффективен, поэтому быстро был разработан отечественный снаряд того же калибра, но большей мощности. В отличие от стандартного российского винтовочного патрона калибра 7,62 мм, новый патрон 12,7 × 108 имел гильзу без закраины и в целом был похож на патрон американского пулемета Браунинг калибра .50, хотя у советского патрона гильза была несколько длиннее. Первые испытания проводились с прототипами пулеметов, построенных по проекту Rheinmetall «Дрейзе» периода Первой мировой войны и известных как П-5 (пятилинейный пулемет Пастухова).Это оказалось неудовлетворительным, и к 1930 году Дегтяров разработал то, что представляло собой в основном увеличенный пулемет ДП-27, известный как ДК (Дегтяров крупнокалиберный — Дегтяров большой калибр). Это было большое газовое оружие с воздушным охлаждением, в котором использовалась верхняя подача магазина со съемными барабанными магазинами на 30 патронов. Пулеметы ДК были запущены в ограниченное производство к 1933 году и использовались на некоторых броневиках, легких танках и небольших морских и речных судах.

Однако тяжелый барабан на 30 патронов оказался неудовлетворительным в эксплуатации, и к 1938 году конструктором орудия Шпагиным был разработан «накладной» узел ленточной подачи для ДК.Модифицированный ДК с ленточным питанием прошел обычные испытания и впоследствии был принят на вооружение как ДШК-38 («Дегтяров — Шпагин крупнокалиберный — Дегтяров и Шпагин крупного калибра» образца 1938 года). Хотя ДШК был удовлетворительным оружием с разумной мощностью (по крайней мере, для борьбы с низколетящими самолетами и легкобронированными машинами), у него были некоторые особенности, из которых наиболее заметным была очень тяжелая универсальная колесная установка, которая, несмотря на ее вес , не мог обеспечить необходимую устойчивость орудия и гашение вибраций для точной стрельбы на дальние дистанции.В целом, ДШК был достойным оружием, но он был построен в относительно небольшом количестве — к 1945 году в СССР было всего около 40 000 крупнокалиберных пулеметов на суше и на флоте (включая произведенные в США Browning M2HB, поставленные по программе ленд-лиза), в основном в армии. ПВО и на более мелких кораблях ВМФ. Однако, как и СГ-43, он также был модернизирован в послевоенный период, а также имел длительный срок службы, особенно в странах так называемого «советского сателлита», а также во многих других странах Азии и Африки.

В конце 1930-х годов специалисты Советской Армии разработали очень мощный выстрел для противотанковых ружей. Известный как 14,5×114, этот снаряд обеспечивал значительное пробитие и настильную траекторию, и как только на вооружение поступили первые противотанковые ружья, армия потребовала разработки пулемета, стреляющего этим мощным снарядом. Первый пулемет, стреляющий патронами калибра 14,5 мм, был разработан в 1941 году на Подмосковном полигоне стрелкового оружия Красной Армии. Это было газовое оружие, разработанное Симониным, питаемое жесткими лентами типа Гочкиса с емкостью 10 патронов.В начале 1942 года было выпущено десять экземпляров этой пушки, пять из которых испытаны на легких танках Т-60 и еще пять — на установках Колесникова, изначально выпускавшихся для крупнокалиберного пулемета ДШК. Пулемет Симонина оказался грозным оружием, но был слишком дорог для массового производства. Он заложил основу для официальных требований, выданных армией, и по крайней мере три группы разработчиков вступили в гонку за создание эффективного 14,5-мм пулемета.

Конечным победителем конкурса стал конструктор Владимиров, который быстро разработал 14-кубовую винтовку с ленточным питанием и воздушным охлаждением.5-мм пулемет с короткой отдачей собственной экспериментальной 20-мм авиационной пушки В-20. Разработка нового крупнокалиберного пулемета началась в 1942 г., а к 1944 г. были построены первые рабочие образцы КПВ. Первоначально они испытывались на колесных установках ДШК. Надо отметить, что у этой конструкции были противники в рядах Красной Армии, считавшие, что откатное огнестрельное оружие будет менее надежным, чем газоотводное. Несмотря на это, КПВ выиграл испытания и после долгих доработок был принят на вооружение в 1949 году в пехотном варианте (на колесной установке) и в трех буксируемых зенитных установках (одиночной, спаренной и счетверенной). В дальнейшем его «танковый» вариант использовался в качестве основного вооружения некоторых бронетранспортеров и разведывательных машин, таких как БРДМ, БТР-60Д, БТР-70 и БТР-80. В качестве зенитных орудий КПВ активно использовались вооруженными силами Северного Вьетнама, которые поставлялись из СССР и Китая в качестве военной помощи. В дальнейшем зенитные установки с КПВТ применялись Советской Армией в Афганистане для обстрела прячущихся в горах моджахедов и обстрела советских баз и конвоев сверху.

Изменено 12.7-мм крупнокалиберный пулемет ДШКМ на советском танке.

В поисках огневой мощи Шквала
Общеизвестно, что советские конструкторы с конца 1930-х годов регулярно пытались создавать различные сверхскоростные пулеметы (а позже и автоматические пушки). В первую очередь такие пушки предназначались для вооружения самолетов, хотя для такого оружия предлагались и зенитные задачи. После долгих экспериментов с одноствольным оружием и механизированными пушками ШКАС было опробовано другое решение. Примерно в 1936 году конструктор Слостин разработал прототип поворотного пулемета калибра 7,62x54R. Это оружие имело поворотную группу из 8 стволов а-ля Гатлинг, но, в отличие от большинства подобных систем, оно имело автономный привод с использованием газовых поршней, прикрепленных к каждому стволу. Разработка этой «шквалетной пушки» (в современной российской терминологии) со скорострельностью, достигающей 6-8 тысяч выстрелов в минуту, продолжалась вплоть до 1944 или 1945 года. 6-ствольное самоходное (газоотводное) орудие типа Гатлинга под мощный патрон 14.Боеприпасы 5×114 мм API и API-T. Это чудовищное орудие предназначалось для использования в качестве дистанционно управляемого зенитного орудия сверхтяжелого танка ИС-7, находившегося в разработке. Был построен как минимум один опытный образец пулемета, но конструкторы танков выбрали вместо него менее скорострельный, но значительно более легкий и, вероятно, более надежный КПВТ.

По сути, опытный образец танка ИС-7 (1947 года выпуска) был одной из самых тяжеловооруженных гусеничных машин своего времени — помимо нарезного 130-мм основного орудия он нес две 14-мм пушки. 5-мм пулеметы КПВТ (один на дистанционно-управляемой зенитной установке и один спаренный с основным орудием) и шесть 7,62-мм пулеметов СГМТ. Разработка многоствольных пулеметов Slostin была прекращена вскоре после Второй мировой войны, но общая идея сохранилась. В 1970-х годах советские конструкторы Якушев и Борзов разработали 4-ствольный самоходный (газовый) роторный пулемет, известный как ЯкБ-12,7. Он широко использовался и до сих пор широко используется в качестве основного вооружения ударного вертолета Ми-24 «Hind». Для обеспечения повышенной эффективности этого оружия против массированной незащищенной пехоты (характерной для китайской армии 1960-х и 1970-х годов) советские ВВС приняли на вооружение ЯкБ-12 специальное дуплексное заряжание.7, а также более распространенные патроны с шариками, API и API-T размером 12,7 × 108.

Развитие после Второй мировой войны
Почтенный 12,7-мм ДШКМ хорошо служил в 1960-х годах, но он был слишком тяжелым для мобильной войны и оказался недостаточно точным на больших дистанциях. Поэтому было выдвинуто новое требование к усовершенствованному 12,7-мм крупнокалиберному пулемету, который мог использоваться как средство поддержки пехоты (на треноге), как танковое оборонительное орудие (на башенке) или как зенитное орудие малой дальности (на треноге). специальные крепления).Разработка нового оружия была начата в 1969 году, а в 1972 году Советская Армия приняла на вооружение конструкцию Никитина, Соколова и Волкова. Известное как НСВ-12,7, это оружие также известно как «Утёс» (Утёс; исходное кодовое название программы разработки). Это орудие было значительно легче ДШКМ, особенно в конфигурации поддержки пехоты. На треноге и с 50 патронами в ленте НСВ весил около 100 кг. меньше, чем у ДШКМ на его колесной установке при том же количестве боекомплекта.Он также был более точным и лучше подходил для современных технологий производства. НСВ быстро заменил ДШКМ на советских танках, а также в пехотных частях в качестве тяжелого средства поддержки и в некоторых непехотных частях в качестве зенитного орудия ближнего действия (на специальных низкопрофильных зенитных установках). Он широко использовался в Афганистане, а затем и в Чечне, использовался на стационарных постах, а иногда и устанавливался на гусеничные бронемашины МТ-ЛБ и армейские грузовики для обеспечения дополнительной огневой мощи конвоев и небольших мобильных подразделений.

Последнее десятилетие ХХ века было довольно бурным. После распада Советского Союза некоторые военные заводы остались за пределами России; что еще хуже, некоторые из этих заводов были основными производителями определенных типов оружия, таких как 12,7-мм крупнокалиберные пулеметы НСВ и НСВТ. Завод «Металлист», производивший эти орудия для Советской Армии, остался в теперь уже независимом Казахстане, и на нем хранились все основные чертежи и другая производственная документация на это важное оружие. Поэтому было решено воспользоваться случаем и разработать усовершенствованный крупнокалиберный пулемет для использования как в пехоте, так и на технике (преимущественно танках), и эту задачу передали конструкторам завода Дегтярова (ЗИД, бывший Дегтяровский пулеметный завод) в город Ковров.

Новое 12,7-мм орудие должно было сохранить те же монтажные интерфейсы, что и у NSV, но при этом обеспечить лучшую точность на дальних дистанциях. Коллективу ЗИДа не пришлось начинать с нуля — на самом деле коллектив конструкторов завода работал над усовершенствованным 12,7-мм крупнокалиберным пулеметом с 1987 года, — но распад СССР задержал его разработку. Новое требование Российской Армии позволило им стряхнуть пыль со своих старых конструкторских чертежей, и пока разработка шла довольно медленно (из-за постоянного отсутствия финансирования), доработанная пушка была принята на вооружение Российской Армии в 1997 году и запущена в серийное производство в 1997 году. 2001.Это орудие, известное как КОРД (Конструкция Оружейников-Дегтяровцев — разработка коллектива завода им. Дегтярова), или под официальным индексом 6П50, теперь выдается пехотным войскам и устанавливается на большинство современных российских танков, таких как Т-80У и Т-90. , а также на джипах и на наземных установках. Поскольку он использует тот же интерфейс для запуска и установки, КОРД также может быть модернизирован на более старые танки (например, Т-64 и Т-72) для замены изношенного оружия НСВТ-12,7. Одной из необычных особенностей КОРД является его относительно низкая отдача, что позволяет использовать его не только с такой же легкой треноги, как НСВ, но и с фирменного крепления сошек, создавая то, что можно было бы назвать облегченным тяжелым пулемётом.В этой конфигурации KORD весит «всего» 31 кг / 68 фунтов. меньше боеприпасов, что позволяет переносить его на поле боя одному солдату, хотя, очевидно, только на короткие расстояния. Это делает КОРД полезным во время операций «ограниченной войны» в городских и лесных условиях, так как группа крупнокалиберных пулеметов может менять позицию почти так же быстро, как пехота, которую она поддерживает, и может вести огонь практически из любого места, включая высокие этажи городских зданий ( через окна) или даже с крыш.

Максим Попенкер, 14 ноября 2012 г.

Страницы: 1 2 3

Ми-24В

Вертолет предназначен для повышения огневой мощи и мобильности сухопутных войск, тактического десанта, а также для поражения бронетехники противника управляемыми ракетами «Штурм», других объектов и живой силы неуправляемыми ракетами, стрелковым и бомбовым вооружением.

Технические характеристики

Модификация

Ми-24В

Диаметр несущего винта, м

  17.30

Диаметр рулевого винта, м

  3,91

Длина, м

  21,50

Высота, м



Размах крыла, м

  6. 66

Масса, кг



  пусто

  8500

  Нормальный взлет

  11200

  Максимальный взлет

  11500

Внутреннее топливо, кг

  1500 + дополнительно 1000

Бензобак

  1200 (4 х 500 л)

Тип двигателя

  2 турбодвигателя ТВ3-117

Мощность, л.с.

2 х 2225

Максимальная скорость, км/ч

  320

Крейсерская скорость, км/ч

  264

Перегоночная дальность, км

  1000

Боевая дальность, км

  595

Практический предел, м

  4500

Статический предел, м

  2000

Экипаж, за

  3

Полезная нагрузка:

 До 8 солдат или 4 носилок  или 1500 кг груза (максимум — 2400 кг) или 2000 кг на подвеске.

Вооружение

Вооружение вертолета

состоит из встроенного и подвесного. Первой является система СПСВ-24, основу которой составляет счетверенный 12,7-мм пулемет ЯкБ-12, 7 (9-А-624) скорострельностью 4000-5000 выстрелов/мин с боезапасом 1470 патронов. Оператор управляет пушкой с помощью прицельной станции КПС-53АВ-с коллиматорным прицелом КС-53. На рукоятках переноса прицела имеются дублирующие курки пистолета. Одновременно КС-53 можно использовать для бомбометания.

Подвесной кронштейн делится на неуправляемый и управляемый. Неуправляемая включает: НАР С-8 калибром 80 мм, размещенные в блоке Б-8В20А по 20 ракет в каждом. Летчик производит стрельбу НАР с коллиматорным прицелом АСП-17Б, который можно использовать для бомбометания и стрельбы из пулемета при закреплении его вдоль вертолета.

Вертолет может взять до 4 бомб калибром 50, 100 или 250 кг. На внутренних пилонах возможна подвеска двух бомб ФАБ-500, либо зажигательных баков ЗБ-500, либо контейнеров КМГУ-2 с кассетными боеприпасами. Возможна комбинация бомб и блоков НАР (НАР — только на внутренних пилонах).

Комплекс вооружения вертолета

предусматривает возможность применения до 8 ПТУР 9М114 противотанкового комплекса 9К113 «Штурм» (ракеты не входят в комплект). Они могут размещаться на пусковых устройствах, установленных попарно под каждой законцовкой крыла, а также на внешних пилонах. Стрельба производится прицеливанием оптического комплекса «Радуга-Ш» и управлением по радиоканалу в полуавтоматическом режиме. Окуляр прицела ПТУР расположен по правому борту кабины оператора.Дальность пуска 9М114 — 5000 м.

Базовое оборудование

Аппаратура радиосвязи предназначена для связи с землей внутри вертолета. В составе приемника УКВ радиостанций Х-165А, УКВ Радиостанций Р-860-1 и Р-863, КВ Радиостанций «Карат-М24», а также УКВ радиостанций Р-828 «Эвкалипт-М24», служащих для связь с сухопутными войсками и экипажами бронетехники. Внутренняя связь поддерживается устройством СПУ-8. Летчики имеют индивидуальную спасательную станцию ​​Р-855УМ.

Пилотажно-навигационное оборудование позволяет выполнять полеты по приборам днем, ночью и в сложных метеоусловиях. В его состав входят: Доплеровский измеритель скорости и сноса ДИСС-15Д, радиокомпас АРК-15М, АРК-У2 с приемником Р-852 и радиовысотомер РВ-5, комплекс НАВ/КОММ Х-165А, Антенны КИ-121 и КИ- 205-3, глиссадный локализованный индикатор работает с приемниками ВОР/ИЛС КИ-206, электронным телеметром ДМЭ КН-63, дистанционным управлением ДМЭ КДИ-572, антенной ДМЭ КА-61, системой спутниковой навигации ГРВ-360.Кабина экипажа оборудована необходимым составом приборов (указатель скорости УС-450 К, высотомер ВД-10К, вариометр ВАР-30МК, компас К-13К, часы АЧС-1, авиагоризонт ПКП-72М, указатель тангажа и крена УКТ-2). , индикатор курса РМИ- 2).

Специальное оборудование состоит из устройств постановки помех ракетам с инфракрасной головкой наведения: Л-166В-11Э, устанавливаемых сверху в средней части фюзеляжа позади отсека ВСУ и блоков АСО-2Б, размещаемых либо на килевой балке, либо на бортах средней части фюзеляжа за крылом.
