Ту-134 Фото. Видео. Характеристики. Двигатель. Вес

После создания пассажирских самолетов Ту-104 и Ту-124 ОКБ А.Н. Туполева приступило к проектированию нового самолета с новой компоновочной схемой: двигатели в хвостовой части фюзеляжа. Такая схема силовой установки была успешно применена на французском пассажирском самолете «Каравелла». Толчком для создания самолета такой схемы стала реакция Н.С. Хрущева, совершившего полет на «Каравелле» весной 1960 г. По возвращении в Москву состоялась встреча с А.Н. Туполевым, где был поставлен вопрос о создании пассажирского самолета с аналогичной компоновкой по типу «Каравеллы».

Самолет Ту-134 — видео

Практически сразу же в отделе С.

М. Егера началось предварительное проектирование новой машины, получившее обозначение по КБ — Ту-124А. Официальное начало работ по пассажирскому самолету Ту-124А инициировано постановлением правительства СССР № 826-341 от 1 августа 1960 г. Основные данные самолета должны быть такими: максимальная скорость — 1000 км/ч; практическая дальность полета — 1500 км; число пассажиров — 40 человек. В результате первоначальной проработки было решено строить новый самолет на базе Ту-124, проходившего в ту пору испытания. Эскизный проект Ту-124А был выполнен к началу апреля 1961 г., число пассажиров было увеличено до 46—56 человек, в зависимости от варианта. В ходе работы макетной комиссии (октябрь 1961 г.) требования к самолету изменились, число пассажиров было доведено до 65—70 человек, а практическая дальность — до 1500—3000 км.

Окончательный вид опытного Ту-124А — будущего Ту-134 сложился после достаточно длительного поиска оптимального варианта. Первый опытный самолет создавался на базе конструктивных элементов серийного Ту-124.

Самые крупные изменения были по крылу, оно было практически новое с геометрической круткой по всему размаху, с сохранением силовой части крыла-кессона. Фюзеляж был удлинен на 660 мм, двигатели Д-20П-125 устанавливались на пилонах в хвостовой части фюзеляжа, стабилизатор перемещен на вершину киля и имеет изменяющий угол установки. Основные стойки шасси убираются в специальные гондолы на крыле. Рабочие чертежи были сделаны в начале 1962 г. и переданы в опытное производство при ОКБ, где и было начато изготовление самолета. Работами на начальном этапе руководил Д.С. Марков, затем его сменил Селяков, перешедший в ОКБ из КБ В.М. Мясищева.

Опытный Ту-124А был собран в первой половине 1963 г. Первый полет выполнил экипаж во главе с летчиком-испытателем А.Д. Калиной 29 июля 1963 г. 9 сентября 1964 г. совершил первый полет «дублер» Ту-134. Пассажировместимость «дублера» была увеличена с 52 до 64 человек, а взлетная масса — с 38 до 42 т. С целью ускорения работ над самолетом Ту-134 «дублер» был передан в декабре 1965 г.

на государственные испытания в НИИ ВВС. 14 января 1966 г. «дублер» потерпел катастрофу, погибло восемь человек. Первый полет с пассажирами на борту самолет Ту-134 совершил 9 сентября 1967 г. на линии Москва — Адлер. Серийный выпуск самолетов осуществлялся на Харьковском авиазаводе, всего там было построено 852 самолета Ту-134 различных модификаций.

Модификации

Ту-134А — самая массовая модификация, рассчитанная на 76 пассажиров, с увеличенной на 2,1 м длиной фюзеляжа. Двигатели Д-30 2-й серии;

Ту-134Б — вариант на 80 пассажиров с РЛС «Гроза-134». Стал первым в СССР пассажирским самолетом без штурмана;

Ту-134УБ-Л — учебная машина для подготовки летчиков дальней и морской авиации;

Ту-134СХ — специализированный сельскохозяйственный самолет.

Тактико-технические характеристики Ту-134Б

— Производитель: Харьковский авиационный завод
— Первый полёт: 29 июля 1963 года
— Начало эксплуатации: 1967 год
— Единиц произведено: 854

Экипаж Ту-134

— 3 человека

Вместимость Ту-134

— 80 пассажиров

Двигатели Ту-134

— два Д‑30‑III
— Тяга: 2 × 6930 кгс

Расход топлива Ту-134

— Расход топлива (взлётн. режим): 8454,6 кг/ч
— Расход топлива (крейсер. режим): 2062 кг/ч
— Расход топлива: 3182 кг/ч
— Удельный расход топлива: 45,2 г/(пасс.⋅км)

Размеры Ту-134

— Длина: 37,1 м
— Размах крыла: 29 м

— Высота: 9,02 м
— Диаметр фюзеляжа: 2,9 м
— Ширина салона: 2,61 м
— Высота салона: 1,96 м

Вес Ту-134

— Взлётная масса: 47,6 т
— Коммерческая масса: 9 т
— Посадочная масса: 43 т
— Запас топлива: 14,4 т

Скорость Ту-134

— Крейсерская скорость: 880 км/ч
— Длина ВПП: 2550 м

Дальность полёта Ту-134

— 2020 км

Эксплуатационный потолок Ту-134

— 10 100 м



Фото Ту-134



Кабина Ту-134

Добавить комментарий

134 — фото, видео, характеристики самолета Ту-134

Ту-134 (в просторечии данный самолет называю свисток, стиляга или туполенок) – советский пассажирский самолет для авиалиний малой и средней протяженности, разработанный в начале 1960 годов в ОКБ им. Туполева и выпускавшийся серийно с 1965 по 1984 год на Харьковском авиационном производственном объединении.

Ту 134 явлется одним из самых массовых пассажирских самолетов, собиравшихся в Советском Союзе. Всего было построено 852 самолета всех модификаций. Первый полет был выполнен 29 июля 1963, в эксплуатации лайнер находится с сентября 1967 года.

К началу 1960 годов основу парка ближнемагистральных самолетов в СССР и социалистических странах составляли поршневые Ил-14, бравшие на борт до 36 пассажиров. В это время гражданская авиация вступала в реактивную эпоху.

Первый в СССР реактивный самолет Ту-104 использовался только на международных и особенно загруженных внутрисоюзных линиях, тогда как на региональных маршрутах использовались морально устаревающие самолеты. Появилась потребность в реактивном самолете с дальностью до 2 000 км, крейсерской скоростью 800-900 км/ч и пассажировместимостью не менее 40 человек, который можно было бы использовать на коротких ВПП.

Принято считать, что Ту-134 обязан своим появлением непосредственно Никите Хрущеву. В 1960 году Первый Секретарь ЦК КПСС стал гостем на презентации во Франции нового реактивного самолета Сюд-Авиасьон Каравелла. Самолет произвел на советского лидера впечатление, и по возвращении в СССР Хрущев велел ОКБ Туполева заняться разработкой аналога.

Первоначально Ту-134 не проектировался как новый самолет. В КБ была идея модернизации Ту-124. У самолета удлинили фюзеляж, перенесли двигатели в хвостовую часть, а также заменили оперение на Т-образное. Проект под обозначением Ту-124А был разработан в 1961 году. Первые два опытных экземпляра были изготовлены в 1963 году. В июле того же года самолет впервые поднялся в небо.

Летные и сертификационные испытания начались летом 1963 года. В 1965 году самолету было присвоено обозначение Ту-134. В это же время было прекращено производство Ту-124. Серийный выпуск начался в 1966 году. Ту-134 выпускался на Харьковском авиационном производственном объединении в течение 18 лет (с 1966 по 1984).

Самолет был разработан для ближнемагистральных линий со слабым пассажиропотоком. Изначально предполагалось разместить в самолете 56 мест для пассажиров (50 в двухклассовой компоновке). Но от первого класса на тех самолетах, что предназначались для внутрисоюзных линий, вскоре решено было отказаться. За счет этого число мест удалось довести до 72.

В 1965 году было изготовлено 9 предсерийных самолетов специально для летных испытаний. На этих лайнерах отсутствовал реверс, из-за чего пробег после посадки был очень велик. Интересно, что в КБ планировали установить на Ту-134 тормозные парашюты подобно Ту-104. Однако, от этой идеи вскоре отказались. В то же время, двигатели с реверсом на

Ту-134 стали устанавливать лишь в 1970 году. Были переоборудованы все ранее выпущенные экземпляры. До этого самолету помогал тормозить специальный щиток под фюзеляжем – очень редкое явление в гражданской авиации.

Первые серийные Ту-134 были переданы Аэрофлоту в 1966 году. В сентябре 1967 года на Ту-134 был совершен первый коммерческий рейс Москва-Адлер. Однако почти три года самолет использовались лишь на международных линиях, и только летом 1969 года начали обслуживать внутрисоюзные линии Москва-Ленинград и Москва-Киев. Ту-134 активно экспортировался: в 1968 году первые машины были проданы восточногерманской авиакомпании Интерфлюг, а чуть позже польской LOT.

В 1970 году была разработана модификация Ту-134А. Фюзеляж самолета был удлинен на полметра, на двигателях установлен реверс, снят тормозной щиток, число мест увеличено до 76. В результате максимальная дальность полета с 3 100 км сократилась до 2 770 км, а с максимальной коммерческой нагрузкой – до 2 100 км. На самолетах, предназначенных для экспорта, было решено отказаться от штурмана и установить РЛС.

К началу 1972 года большая часть Ту-134 продолжала использоваться на международных линиях, тогда как регулярных рейсов внутри СССР было всего двенадцать: из Москвы в Баку, Ереван, Киев, Кишинев, Краснодар, Ленинград, Омск, Ригу и Сочи. Однако, 18 мая 1972 под Харьковом разбился Ан-10. В катастрофе погибло 116 человек, и полеты самолетов этого типа были немедленно прекращены.

В 1973 году из-за выявленных ошибок в конструкции от эксплуатации Ан-10 отказались вообще. Во многих советских аэропортах началось срочное переоборудование взлетно-посадочных полос для приема Ту-134. Из-за нехватки самолетов на региональных линиях бо́льшую часть Ту-134 Шереметьевского и все без исключения Внуковского авиаотрядов решили заменить на только что разработанный Ту-154 и дальнемагистральный Ил-62.

В 1980 году начался выпуск самолета Ту-134Б. На этой модификации от штурмана отказались окончательно. Кроме того, была увеличена пассажировместимость до 96 мест. Взлетная масса доведена до 47 тонн. Начались также разработки варианта Ту-134Д с увеличенной тягой двигателей (8 400 кгс), однако работы по самолету были прекращены.

В настоящее время самолеты Ту-134 постепенно выводятся из эксплуатации, поскольку устарели морально и физически: последним выпущенным экземплярам более четверти века.

Двигатели Ту-134 установлены в хвостовой части фюзеляжа. Серийные самолеты оснащались турбореактивными двухконтурными двигателями конструкции Соловьева Д-30 (ПС-30). Двигатель выполнен по двухвальной схеме, состоит из компрессора, разделительного корпуса с коробками приводов агрегатов, камеры сгорания, турбины и выходного устройства, оснащен реверсивным устройством. Запуск двигателя воздушным стартером. Система зажигания электронная, включает агрегат зажигания СКНА-22-2А и 2 свечи поверхностного разряда СП-06ВП.

За долгие годы эксплуатации Ту-134 показал свою надежность и экономичность, отвечая всем требованиям времени. По показателям коэффициента надежности Ту-134 зарекомендовал себя практически безотказным. Выдающейся особенностью самолета являются непревзойденные до сих пор ограничения по величинам встречной (30 м/c) и боковой (20 м/с) составляющих ветра при взлете и посадке.

В условиях СССР, где подавляющее большинство аэродромов имели только одну ВПП, это качество сыграло заметную роль в повышении регулярности полетов. После вступления в действие Главы 3 приложения 16 ИКАО в 2002 году, ужесточившей шумовые нормы для воздушных судов, эксплуатация Ту-134 в странах ЕС была запрещена, и сегодня он используется почти исключительно на внутренних маршрутах России и стран СНГ.

После катастрофы Ту-134 в аэропорту Курумоч в марте 2007 было объявлено о том, что к 2015 году эксплуатация самолетов этой модели будет прекращена. 1 января 2008 года обладатель одного из крупнейших флотов Ту-134, Аэрофлот, прекратил их эксплуатацию. Часть самолетов была передана в дочерние компании Аэрофлот-Норд и Аэрофлот-Дон, часть продана, часть списана.

До начала 1990 годов парк Ту-134 только в СССР перевез около 500 млн. пассажиров и сегодня продолжает работать на линиях стран СНГ и в ВВС. На начало 2006 года в эксплуатации находилось 245 самолетов Ту-134, из них 162 – в России. К середине 2007 года число российских Ту-134 сократилось до 146, еще через год – до 117, к началу 2009 года примерно до 100 штук.

Они заменяются на Boeing 737, Airbus A319 и Ан-148. В перспективе на смену последним Ту-134 должны прийти самолеты проекта Superjet 100. Более половины летающих в России машин используются как бизнес-чартеры. Среди пользователей Ту-134, использующих их на регулярных рейсах – UTAir и Ямал.

Кроме пассажирских перевозок, отдельные модификации Ту-134 используются в военной и сельскохозяйственной авиации. Так, на Ту-134УБЛ проходят тренировку летчики дальней авиации (модификация для подготовки пилотов Ту-22М), на Ту-134Ш – штурманы (в салоне имеется несколько полноценных рабочих мест для штурманов-навигаторов Ту-22М). Построено некоторое количество машин для пассажирско-транспортных перевозок командных кадров ВС (штабных), в том числе и оборудованных спецсвязью (ЗАС).

Летно-технические характеристики Ту-134

Максимальная скорость полета Ту-134А составляет 850 км/ч, максимальная высота полета – 12 100 метров, максимальная дальность полета – 2 100 км. Для взлета самолету необходима полоса длиной 2 200 метров.

Ту-134 видео самолета

1) Взлет Ту-134 – вид из иллюминатора (видео):

2) Посадка Ту-134 компании Utair – вид из иллюминатора (видео):

3) Авария Ту-134 на взлете – видео:

Схема салона Ту-134



Самолёт Ту-134 VIP (33 места) на 33 мест: характеристики, фото, возможность аренды.

Дополнительная информация по этому борту:
  • Капитальный ремонт – 31 октября 2008 года
  • Максимальная высота полета — 11 200 м
  • Объем багажника — 14,5 м3
  • Масса топлива – 16 000 кг
  • Допущен к полетам – по 2-й категории ИКАО
  • Аэропорт базирования – Внуково-3
Реактивный самолет Ту-134 стал самым массовым самолетом для авиалиний малой и средней протяженности истории гражданской авиации. Это один из наиболее удачных проектов в области пассажирского самолетостроения и первый отечественный лайнер, прошедший сертификацию соответствия английским нормам летной годности.

Изначально Ту-134 задумывался как модернизация Ту-124: планировалось вынести двигатели в хвостовую часть самолета для уменьшения шума в салоне, повышения безопасности и для улучшения аэродинамических качеств крыла. Первые два опытных экземпляра были изготовлены в 1963 году и назывались Ту-124А. Но усовершенствованная модель оказалась настолько удачной, что в 1965 году было решено дать ей название Ту-134, а ее прототип, Ту-124, снять с производства.

Первый полет Ту-134 состоялся 29 июля 1963 года. Серийный выпуск самолета начался в 1966 году на Харьковском авиационном заводе, а с 1968 года Ту-134 стали поставляться на экспорт. Всего было построено 852 самолета в различных модификациях, включая военные Ту-134УШ, Ту-134УБК, Ту-134УБЛ. На базе Ту-134 разработаны летающие лаборатории для отработки новых образцов авиационной и космической техники. В настоящее время несколько сотен Ту-134 продолжают эксплуатироваться в России и за рубежом.

Основными качествами этой модели, позволившей ей стать столь популярным в авиации, являются простота в эксплуатации, легкость в пилотировании, удобство для пассажиров. Уровень комфорта салона этого лайнера не уступает, а в некоторых случаях превосходит зарубежные аналоги.

VIP-модернизация самолета пользуется большой популярностью. Как правило, стандартная компоновка такова: один или два VIP-салона, оборудованные мягкими диванами, креслами, удобными столами и не менее комфортабельный салон эконом-класса. Две независимые кухни и 2 туалета способствуют соблюдению субординации во время полета.

В деловом рейсе салон самолета станет для вас вторым офисом: кабинет руководителя, приемная, общий зал. Также это удобный вариант для частного семейного перелета: благодаря двум залам дети могут проводить время отдельно от родителей, не мешая им.

Самолет Ту-134 – оптимальное решение для перевозки небольших групп – от 19 до 32 человек — на малые и средние расстояния.

50 лет эксплуатации / Хабр

Современные перевозки с точки зрения архитектуры сети — это «колесо и спицы», а не сеть. За последние пару лет развитие технологий и инфраструктуры аэропортов поменяли экономику полётов так, что стало можно не завозить пассажиров в крупные хабы, а возить напрямую между небольшими и средними аэропортами. Ту-134 сделал нечто похожее ещё в 70-е годы в СССР. Ближнемагистральный самолёт связал небольшие аэродромы напрямую.

Это самая узнаваемая «тушка», поскольку произведено их было со всеми модификациями больше 850 единиц, в основном для стран соцлагеря. После окончания испытаний в 1964 году самолёт до сих пор находится в эксплуатации. Я бы хотела рассказать вам про то, почему он такой красивый с инженерной точки зрения, и показать фотографии условно-гражданского самолёта авиакомпании «Космос».


Ту-134А-3 авиакомпании «Космос»

Предыстория

Первым советским реактивным пассажирским самолётом был Ту-104, совершивший свой первый полёт в 1955 году и с 1956 года уже совершавший регулярные рейсы. Параллельно во Франции фирма Sud Aviation разработала SE210 Caravelle. Первый полёт «Каравеллы» состоялся тоже в 1955 году, а первый рейс с пассажирами – в 1959-м. Отличительной особенностью этого самолёта было необычное расположение двигателей – по бокам хвостовой части фюзеляжа на пилонах.


Картинка из Википедии, как выглядит Каравелла III

В 1955 году президент Юго-Восточного общества Франции по строительству самолётов Ж. Херайль предложил заключить контракт с СССР на поставку «Каравелл». Хотя в это время СССР уже готовился к серийному производству Ту-104, «Каравелла» была более совершенной с точки зрения оборудования, комфорта и экономичности. А ещё её покупка позволяла перенять передовые технологии Запада, особенно если бы получилось понаблюдать за производством, сборкой и испытаниями.

Переписка на эту тему велась до 1961 года, но сделка так и не состоялась. Но на этом история не закончилась.

В январе 1960 года Н.С. Хрущёв побывал с государственным визитом во Франции, и там его покатали на «Каравелле». Главу Советского Союза впечатлил низкий уровень шума и вибраций в салоне, поскольку в аналогичном советском самолёте Ту-104 двигатели находились в крыле у фюзеляжа и вибрация от них ощущалась в салоне сильнее, чем от двигателей на отдельных пилонах в хвосте «Каравеллы». Вернувшись, он встретился с Туполевым и дал указание начать работу над похожим самолётом.

Как раз в это время ОКБ Туполева дорабатывало ближнемагистральный Ту-124, похожий на уменьшенный Ту-104. Это был один из первых в мире пассажирских самолётов, оснащённых турбореактивными двухконтурными двигателями. Первый полёт Ту-124 совершил в марте 1960 года (эксплуатироваться начал с 1962-го). А постановление Совета министров СССР № 846-341, поручавшее ОКБ-156 создать новый БМС по типу Каравеллы, вышло 1 августа того же года. Чтобы упростить задачу, ОКБ решило делать новый самолёт на базе Ту-124. То есть Ту-124 устарел, ещё не выйдя в производство.

Новый самолёт получил обозначение Ту-124А. Фюзеляж с застеклённой штурманской кабиной почти целиком взяли от Ту-124. Двигатели разместили как на «Каравелле», но хвостовое оперение сделали Т-образным, а не крестообразным.


Вот так выглядят хвостовое оперение и двигатели на Ту-134.

Зачем переносить двигатели в хвост

У такого расположения двигателей было много плюсов:

  • Аэродинамически чистое крыло. Это позволило по-максимуму использовать размах крыла для размещения закрылков, повысив аэродинамическое качество крыла.
  • Улучшенные характеристики боковой устойчивости и управляемости. Они достигались за счёт того, что крыло можно было поставить под нужным углом поперечного V.
  • Гондолы двигателей и их пилоны при таком расположении работали как дополнительное горизонтальное оперение.
  • Эффективность горизонтального оперения повысилась, так как оно оказалось вынесено из зоны скоса потока за крылом.
  • Эффективность вертикального оперения тоже повысилась за счёт установки горизонтального оперения наверху.
  • Разворачивающий момент, создаваемый тягой при отказе одного из двигателей, уменьшился.
  • Улучшились условия для работы воздухозаборников двигателей. Теперь угол подхода воздушного потока к воздухозаборнику менялся не так сильно, как при размещении двигателя под крылом или у передней кромки.
  • С точки зрения пожарной безопасности тоже стало лучше. Двигатели, расположенные в хвостовой части фюзеляжа, удалены от топливных баков и пассажирского салона. Если двигатель загорится, пламя в полёте сдует назад, не зацепив силовых элементов конструкции самолёта. При аварийной посадке двигатели защищены крылом и фюзеляжем от удара о землю.
  • Высокое расположение двигателей защитило их от попадания всякой грязи и воды при работе на земле. Во время руления двигатели защищены закрылками.
  • Хорошие условия для подхода к двигателям. И возможность быстрой замены всей гондолы вместе с двигателем.
  • Повышенная усталостная прочность конструкции самолёта. Так как на неё теперь меньше влияли пульсирующие нагрузки от реактивной струи двигателей и звуковые волны, создаваемые этими струями.
  • Низкий уровень шума в салоне, так впечатливший Н.С. Хрущёва.

Без минусов тоже не обошлось:
  • Потребовались дополнительные доработки и увеличение веса самолёта: 1) хвостовая часть фюзеляжа требовала усиления из-за нагрузок от двигателей; 2) вес крыла пришлось увеличить, так как двигатели теперь не разгружали его в полёте; 3) из-за переноса двигателей изменилась центровка, крыло пришлось двигать назад и усилить носовую часть фюзеляжа, чтобы компенсировать увеличившийся изгибающий момент.
  • Усложнилось обслуживание хвостового оперения.
  • Гондолы двигателей создавали дополнительное лобовое сопротивление.
  • Из-за пикирующего момента от высоко расположенных двигателей скорость отрыва носовой стойки стала больше. Выросло усилие на штурвале.

Опытные образцы


СССР-45075

Основные узлы первого прототипа были изготовлены на Харьковском авиазаводе №135, где серийно выпускался Ту-124. Окончательная сборка самолёта с заводским номером № 00-00 проходила на московском машиностроительном заводе № 156. Борт получил регистрационный номер СССР-45075. Первые две цифры номера обозначали тип воздушного судна, где 45 соответствовало Ту-124, хотя ещё 20 февраля 1963 года приказом ОКБ Ту-124А переименовали в Ту-134.

Первый полёт опытного образца Ту-134 состоялся 29 июля 1963 года в Жуковском. Командиром экипажа был Герой Советского Союза, заслуженный лётчик-испытатель А.Д. Калина, вторым пилотом – заслуженный лётчик-испытатель Е.А. Горюнов.

Пассажировместимость первого образца была до 56 человек с экипажем из 4-5 человек.
Заводские испытания закончились 6 ноября 1964-го. В 225 полётах первый прототип налетал 274 часа.

СССР-45076

Второй прототип № 00-01 СССР-45076 был собран летом 1964 года. Он был подлиннее, потяжелее, с дополнительными топливными баками и пассажировместимостью до 64 человек.
Здесь уже была установлена автоматическая система управления БСУ-ЗП, обеспечивавшая автоматический заход на посадку по метеоминимуму I категории ИКАО.

Первый полёт СССР-45076 состоялся 9 сентября 1964 года. Заводские испытания проводились с 20 февраля по 7 апреля 1965 года (36 полётов, 60 часов), а в июне того же года этот борт уже был представлен на международном авиасалоне Ле-Бурже. Сразу же после салона СССР-45076 выполнил полёты в Берлин, Варшаву и Прагу, чтобы получить заказы от зарубежных авиакомпаний.

В июле 1965 года заводские испытания СССР-45076 закончили, и борт передали на испытания в ГК НИИ ВВС. Во время испытаний 14 января 1966 года самолёт разбился из-за грубого нарушения правил производства полётов. При скоростях выше 0,84 М у Ту-134 наблюдалась обратная реакция по крену на отклонение руля направления, с чем был не знаком лётчик, проводивший испытания. Выведя самолёт на предельную скорость 0,86 М и отклонив руль направления на предельный угол 25 градусов, пилот создал сильный крен в непривычную сторону, который перешёл в скольжение на крыло и пикирование. Малая площадь рулей высоты не позволила вывести самолёт из пикирования. После этого случая было установлено эксплуатационное ограничение по скорости 0,82 М. А на самолёте установили пружинный механизм, ограничивающий отклонение руля направления в крейсерском полёте до 5 градусов.

Серийные образцы

Серийное производство Ту-134 началось в 1966 году.

21 июля 1966 года в воздух поднялся Ту-134 СССР-65602 – первый экземпляр с новыми двигателями Д-30 и взлётной массой 44 т. В номере опечатки нет, он правда начинался с СССР-65***, это уже Ту-134 харьковской сборки. Предыдущие два борта СССР-65600 и СССР-65601 облётывались в августе 1965-го, но на них ещё стояли старые двигатели Д-20П-125.

К октябрю СССР-65602 доработали, увеличив площадь стабилизатора на 30%. Такое решение было принято после катастрофы британского BAC 1-11. Причиной катастрофы была особенность схемы с двигателями сзади и горизонтальным оперением сверху – на больших углах атаки стабилизатор попадал в спутную струю от крыла, а выйдя из неё, попадал в спутную струю от мотогондол. После этого случая все фирмы, делавшие самолёты такой схемы, начали увеличивать горизонтальное оперение.

С 1977-го на серийных экземплярах появилась система автоматического захода на посадку АБСУ-134, позволявшая совершать посадку по метеоминимуму II категории ИКАО.
Все серийные экземпляры были построены на Харьковском заводе № 135. Серийное производство продолжалось до сентября 1984-го. Последний регулярный рейс Ту-134 совершил 21 мая 2019 года. Сейчас самолёт продолжает использоваться, но в служебных целях.

Экипаж



Экипаж за работой.

Экипаж самолёта состоит из четырёх человек:

  • Командир воздушного судна. Сидит в кабине слева по полёту.
  • Второй пилот сидит справа.
  • Для штурмана оборудовано рабочее место в носу самолёта. Нос у Ту-134А прозрачный, чтобы штурман осуществлял визуальную ориентировку в полёте.
  • Бортмеханик – размещается в проходе между сиденьями пилотов.

В кабине экипажа предусмотрено дополнительно рабочее место для бортрадиста (лоцмана) – в проходе между штурманом и пилотами.


Рабочее место штурмана.

В полёте пассажиров обслуживают два бортпроводника. Сиденья для них расположены в вестибюле экипажа, переднем вестибюле и в конце пассажирской кабины.

Кабина

Лучше один раз увидеть, чем сто раз прочитать.


Размещение элементов систем управления первого пилота. Слева скан книги «Самолет Ту-134. Конструкция и эксплуатация»


Приборная доска первого пилота. Слева скан книги «Самолет Ту-134. Конструкция и эксплуатация».


Средняя приборная доска. Слева скан книги «Самолет Ту-134. Конструкция и эксплуатация».


Верхний электрощиток кабины пилотов. Слева скан книги «Самолет Ту-134. Конструкция и эксплуатация».


Приборная доска второго пилота. Слева скан книги «Самолет Ту-134. Конструкция и эксплуатация».

Аварийно-спасательное оборудование



Аварийные выходы

Вот чем оборудовали самолёт на случай аварии:

  • Надувной трап у входной двери. Аварийная высадка 72 пассажиров при помощи одного надувного трапа в идеальном случае занимала 3-4 минуты.
  • Авизентовый жёлоб — если использовать надувной трап невозможно из-за пожара у входной двери.
  • Спасательные канаты над всеми аварийными люками. Люков четыре, слева и справа над крылом. На спасательных канатах через каждые полметра сделаны узлы, чтобы не обжечься при спуске.
  • Две аварийно-спасательные радиостанции в вестибюле экипажа.
  • Пассажирские плоты на 12 человек, надувные лодки на 5 человек и индивидуальные спасательные жилеты для выполнения полётов над водными пространствами.
  • Два аварийных топорика. На всякий случай.

Модификации

В процессе серийного выпуска появилось несколько модификаций:

Ту-134К

К — значит комфорт. На нём летало правительство СССР. И не только. На экспортных Ту-134К летали, например, правительства Венгрии и Ирака.

Ту-134А

Вариант Ту-134 с удлинённым фюзеляжем, увеличенной пассажировместимостью и расширенным передним багажным отсеком. Экипаж уменьшился на одного человека – убрали радиста, а за радиосвязь стали отвечать пилоты. В аварийно-спасательное оборудование добавили спасательные канаты у аварийных люков и форточек фонаря пилотов.

У Ту-134А, выпущенных до конца марта 1978-го, был посадочный щиток под фюзеляжем, позволявший заходить с глиссадой до 9 градусов. С появлением автоматических систем захода на посадку щиток стал не нужен, так как у автоматической глиссады угол 3 градуса.

У Ту-134А были свои модификации:

• Ту-134АК

Основное отличие от Ту-134А – дополнительная входная дверь со складным трапом перед левым двигателем. Впереди самолёта была пара салонов «для главного пассажира», в хвосте – общие салоны. В пилотскую кабину вернули рабочее место радиста.


Та самая дополнительная дверь со складным трапом.


Салон для очень важных пассажиров.

• Ту-134А-1 с радаром «Гроза-М134» вместо штурманской кабины

Выпускались только на экспорт. Такой Ту-134А летал с экипажем из трёх человек. Функции штурмана выполнял второй пилот. Советские лётчики не спешили отказываться от штурмана и даже на возвращённых самолётах с «Грозой» продолжали летать вчетвером.

• Ту-134А-2

На него поставили более экономичные двигатели Д-30-II (второй серии) с реверсом, что позволило отказаться от тормозного парашюта. В освободившееся место установили вспомогательную силовую установку ТА-8, разработанную специально для этого самолёта.

• Ту-134А-3 с двигателями Д-30-III

• Ту-134Б

Здесь метеорадар «Гроза-М134» был уже штатным оборудованием. Доработали и пилотскую кабину. У Ту-134Б тоже были модификации:

  • Ту-134Б-1 увеличенной вместимости,
  • Ту-134Б-3 с двигателями Д-30-III.

Не пассажирские модификации

Помимо пассажирских, были ещё созданы специализированные варианты Ту-134, такие как:

  • сельскохозяйственный Ту-134СХ,
  • транспортно-санитарный Ту-134ТС,
  • учебно-штурманский Ту-134Ш,
  • Ту-134УБЛ (учебный аналогичный Ту-134Б для обучения лётчиков)
  • и ещё много других модификаций для различных задач.


Ту-134УБЛ, Вики.

Ещё интересное


  • Первый опытный образец Ту-134 СССР-45075 в 1968 году стал экспонатом ВДНХ, а в 1977-м был установлен во дворе московского ПТУ № 164. И простоял там до 2013 года (в 2013 году распилен).
  • У советских самолётов времён создания Ту-124А ещё не было реверсивных двигателей, поэтому в Ту-124А стоял тормозной парашют.
  • На первом опытном образце Ту-134, как и на Ту-124, не было аварийных выходов. Два аварийных выхода появились впервые на предсерийных бортах СССР-65600 и СССР-65601. А вторая пара аварийных выходов появилась начиная с четвёртого серийного экземпляра СССР-65607.
  • Электричество для «кухонных» приборов подключалось к бортсети с помощью выключателя на электрощитке штурмана. И отключалось при включении противообледенителя стабилизатора.
  • В туалете Ту-134 есть иллюминатор.
  • Оформление салонов выполнялось в четырёх цветовых вариантах: «солнечный» – в зеленоватых тонах; «северный» – в серо-голубых тонах; «мечта» – в голубых тонах; «бирюзовый» – в серо-кремовых тонах.

Источники: Самолет Ту-134. Конструкция и эксплуатация. В.А. Бороденко, Л.В. Коломиец. Журнал «Авиация и время» 2.2010. Журнал «Крылья родины» 11.1997. Часть фотографий без подписей мои, часть Milfgard.

Самолет ТУ-134: фото кабины, салона, характеристики

В 1960 году появилась нужда в самолете, который может преодолевать более 1500 км, двигаться со скоростью 800 км/ч и вмещать в себя больше 50 пассажиров. Именно это и стало толчком для развития авиации в СССР. Самолет дьявола ТУ-134 впервые полетел в 1963 году. Изначально в него вмещалось всего 56 пассажиров. В 1965 году выпустили 9 самолетов для испытаний. У них не было реверса, поэтому после посадки был большой пробег. По указу Дмитрия Медведева, данное воздушное судно закончило свои перелеты в 2011 году.

Вся заслуга создания самолета принадлежит Никите Хрущёву. В 1960 году он посетил презентацию французского самолета. Это новейшая техника поразила генерального секретаря. Он вернулся из Франции и поручил инженерам СССР сделать самолет ТУ-134, который должен быть не хуже французской модели.

Таким образом появился самолет, который люди называют «стиляга» или «свисток». У него сильный звук двигателя. Существует еще одно «прозвище» – «Небесный дьявол». НАТО называют это воздушное судно «Дерзким».

Сначала никто не хотел выпускать новую модель, а просто улучшить самолет ТУ-124. Но эта затея начала успешно воплощаться в жизнь, а потом самолет вошел в историю авиации, как вместительное воздушное судно. За все время изготовления было произведено 852 единиц этой техники. Фото ТУ-134 поражают.

Давайте ознакомимся с основными характеристиками самолета:

  1. Максимальная скорость полета — 850 км/ч.
  2. Дальность полета — 2150 км.
  3. Расход топлива — 2800 кг/ч.
  4. Количество пассажиров — 76 человек.
  5. Размах крыльев — 29 метров.

Такие высокие характеристики сделали ТУ-134 самым востребованным и перевели его на регулярные полеты по СССР.  Данное судно считается самым шумным в мире. В 2002 году его запретили в странах Евросоюза из-за высокого уровня шума. Первые надежные самолеты данной модели начали делать еще в 1963 году. Этим же летом один из них впервые покорил небо. Эта техника показала себя с хорошей стороны службы и доказала свою пригодность. Некоторые характеристики ТУ-134 до сих пор не встречаются в иных моделях самолетов.

Прошло три года, и в 1966 году воздушные судна были предоставлены «Аэрофлоту». С 1969 года ТУ-134 начал совершать регулярные перелеты по всему СССР. Первые линии перелетов – это Москва – Киев и Москва – Ленинград. Это воздушное судно получило мировую популярность, и многие страны совершали его покупку. В СССР было всего 12 единиц техники, которая осуществляла перевозки людей. Сам самолет отличается следующим:

  • Салон ТУ-134 имеет проблемы с высоким уровнем шума, поэтому ученые при разработке новых модификаций установили двигатели в хвосте, что позволило снизить уровень шума.
  • Шасси ТУ-134 наделено системой пожаротушения, которая срабатывает самостоятельно от ударной механики.
  • Кабина Ту-134 состоит из перегородок, панелей, стен, потолка, полок для багажа, которые сделаны из фанеры или пенопласта.

Краткая история ухода самолета

В 1972 году случилась страшная авария – АН-10 был разбит под Харьковом. После этого во всем СССР был принят указ о переоборудовании всех полос для взлета и посадки для приземления Ту-134. В 1984 самолет перестал производиться, но в будущем выпустили еще пару единиц. Завершающий «свисток» был изготовлен в Харьковском авиазаводе в 1989 году.

В 2002 году начался уход ТУ-134. В странах Европы появились правила, которые гласили, что «свисток» не подходит для перелетов по некоторым параметрам. По этой причине лайнер был переведен на внутренние маршруты, которые проходили в странах СНГ.

В 2011 году Дмитрий Медведев приказал убрать «свисток» из пользования. Это случилось после масштабной аварии пассажирского суда, которое летело по маршруту Москва — Петрозаводск. В этой аварии умерло 45 людей. По этой причине самолет больше не применялся для перевозок людей. В 2004 году в Тульской области случилась авиакатастрофа, в которой умерло 44 пассажира. Была еще авария в 2007 году на рейсе Сургут – Самара – Белгород. Из-за ошибки экипажа погибло 7 человек.

Был подсчитан рейтинг самых опасных самолетов в мире и «свисток» оказался на шестой позиции. На протяжении 1 098 700 часов полета случалась одна авария, которая забирала жизни людей. В последний раз от «свистка» полностью отказались в 2015 году. Множество авиакомпаний не пользуются этим самолетом, но все еще можно найти его в некоторых аэропортах.

История создания ТУ-134 была положена в далеком прошлом и теперь каждый имеет возможность посмотреть на «стилягу» в музее старых воздушных судов. Это можно сделать на авиабазе Энгельс, в Кишиневе и на стоянке аэровокзала авиакомпании AirMoldova.

Модификации воздушного судна

С 1996 по 1984 год было сделано 12 улучшений самолета:

  1. Ту-134 – самолет, который может вместить 72 человека на борту.
  2. Ту-134А обладает улучшенным двигателем. Из-за него отказались от тормозных парашютов. В этой модели повышена экономия топлива.
  3. Ту-134Б – улучшенный вариант предыдущей модели. У него небольшой вес и обновленный салон для пассажиров. Экипаж составляет 3-4 человека. Сделаны новые выходы для аварийных ситуаций. Имеются дополнительные баки для топлива. Это позволяет самолету преодолевать большие расстояния.
  4. Ту-134ЛК – это воздушная лаборатория, которая необходима для исследования космоса.
  5. Ту-134М – получил новый двигатель.
  6. Ту-134С – воздушное судно для перевозки грузов.
  7. Ту-134СХ – улучшение для применения в сельском хозяйстве.
  8. Ту-134УБЛ – самолет для изучения полетов морских летчиков и бомбардировщиков.
  9. Ту-134УБЛ-Ш служил для изучения морской авиации.
  10. Ту-134Ш служил для подготовки дальней и фронтовой бомбардировки.
  11. Ту-134Ш-СЛ – это улучшение для воздушной лаборатории, которая проводила опыты над радиоэлектронными технологиями.
  12. Ту-134А-3М – особое улучшение, которое насчитывает 6 единиц этой техники.

Аварии воздушного судна

За всю историю данной модели воздушного судна было утеряно около 70 самолетов Ту-134. При этом 9 единиц было подбито в связи с войной. Один из них был сбит из-за террористических действий. По статистике, пострадало примерно 1 500 человек при полете на данном самолете. Самые масштабные из них:

  • В 1966 году было проведено испытание судна, в котором оно резко снизило высоту. Этому послужила ошибка экипажа. Вследствие этого разбилось 8 человек.
  • В 1971 году из-за плохой посадки в Риеке, умерли все люди на борту судна.
  • В 1971 году погибло 49 человек. В 1972 году из-за оплошности пилота аппарат рухнул в воду (количество жертв не известно).
  • В 1975 году произошла авария в Лейпциге, которая привела к смерти 21 пассажира. Во время снижения высоты, экипаж не измерил показатели, и судно разрушилось об посадочную полосу. Выжившие члены экипажа были осуждены и получили различные меры наказания.
  • В 1979 году произошли аварии в Румынии, Болгарии и Лиепае. Было 94 жертвы в первом судне и 84 во втором.
  • В 1970-1980 годы самолеты попадали в аварии из-за оплошности пилотов. А в 1990 годах техника дает сбой. Большинство воздушных суден «вычеркнуты» после плохого ремонта.
  • Последняя масштабная авиакатастрофа случилась в 2007 году в Самаре. В этой авиакатастрофе разбилось 6 пассажиров. В этом же году рейс Москва — Петрозаводск потерпел крушение, и унес 44 жизни на тот свет.

В 2013 году использовалось всего 130 самолетов данной модели. В этот момент они начали активно выводиться из эксплуатации, ведь каждый из них прослужил уже больше 30 лет. Самолеты, которые сохранились лучше всего, выполняют функцию памятников. В Москве есть такой экспонат, который установлен на ВДНХ.

За долгую и надежную службу эти воздушные судна показали высокую экономность топлива, которая сильно ценилась в те времена. До 1990 года Ту-134 перевез больше 450 миллионов людей. Некоторые модели используются в сельских и военных целях. Существуют модели, которые оборудованы специальной связью. Они перевозили командных кадров. Данный самолет стоит в списке лучших воздушных средств в мире. С 2015 года прекратилась эксплуатация этих воздушных суден.

Фото кабины ТУ-134

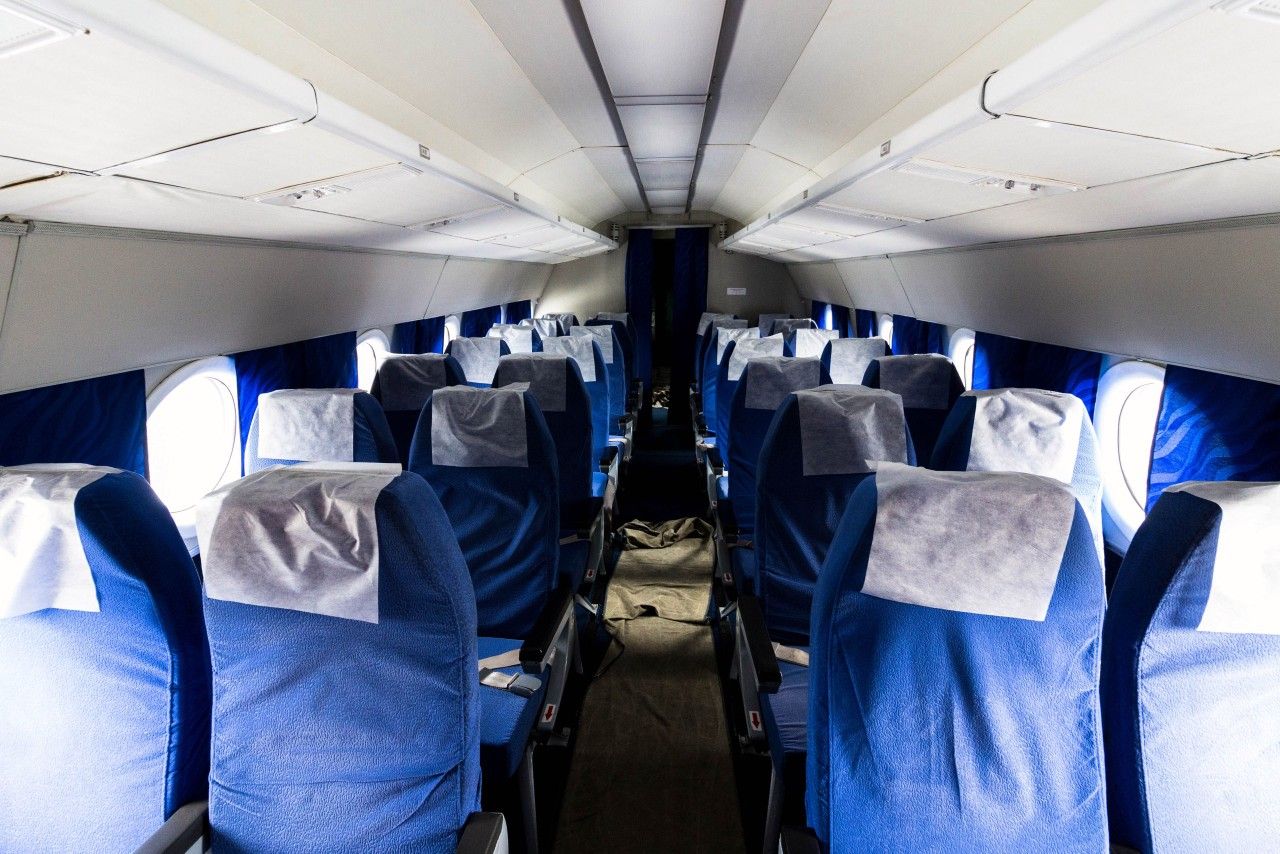

Фото салона ТУ-134
