Содержание

ВК-1

Разработка турбовинтового двигателя ВК-1 началась в 0КБ-117 под руководством В.Я.Климова летом 1946 года. Он являлся развитием двигателя РД-45Ф (лицензионной копии Роллс-Ройс «Нин-II»). Была поставлена задача увеличить тягу двигателя на 30%. Одновременно был учтён опыт эксплуатации РД-45. В конструкцию были внесены следующиее изменения: увеличена камера сгорания, изменены лопатки турбины, установлено выходное устройство трубного типа. Эскизный проект был готов в 1947 году. Доводка двигателя проходила достаточно быстро. В начале 1949 года были завершены Государственные испытания и 14 мая вышло Постановление СМ СССР №1889-699 о запуске ВК-1 в серийное производство на моторостроительных заводах в Москве, Перми и Уфе. За создание двигателя ВК-1 в 1949 году В.Я.Климову, С.П.Изотову и Н.Г.Костюку была присуждена Сталинская премия 1 степени.

ВК-1 представляет собой одновальный турбореактивный двигатель с одноступенчатым двухсторонним центробежным компрессором, 9 индивидуальными трубчатыми камерами сгорания и одноступенчатой турбиной.

На модификации ВК-1Ф установлена форсажная камера.

Первоначально ресурс ВК-1 составлял 100 часов. Затем он был доведён до 150 часов, позже — до 200 часов. Серийное производство продолжалось до 1958 года. Выпускался по лицензии в Китае, Польше, Чехословакии. Всего изготовлено около 20000 двигателей семейства ВК-1. На базе ВК-1 были разработаны опытные двигатели ВК-5, ВК-5Ф, ВК-7. Отработавшие лётный ресурс двигатели применяются на тепловых машинах АИСТ-5ВМ, АИСТ-5ТМ, ТМ-59, ТМГ-3, ТМС-65, пожарной машине АГВТ-100(157).

Модификации:

  • ВК-1 — базовый. Устанавливался на самолётах Ла-176, Ла-200, МиГ-15бис, Як-50.
  • ВК-1А — доработанный. Ресурс увеличен до 150 часов, а с 6 серии — до 200 часов. Устанавливался на самолётах Ил-28, МиГ-17, Ту-14.

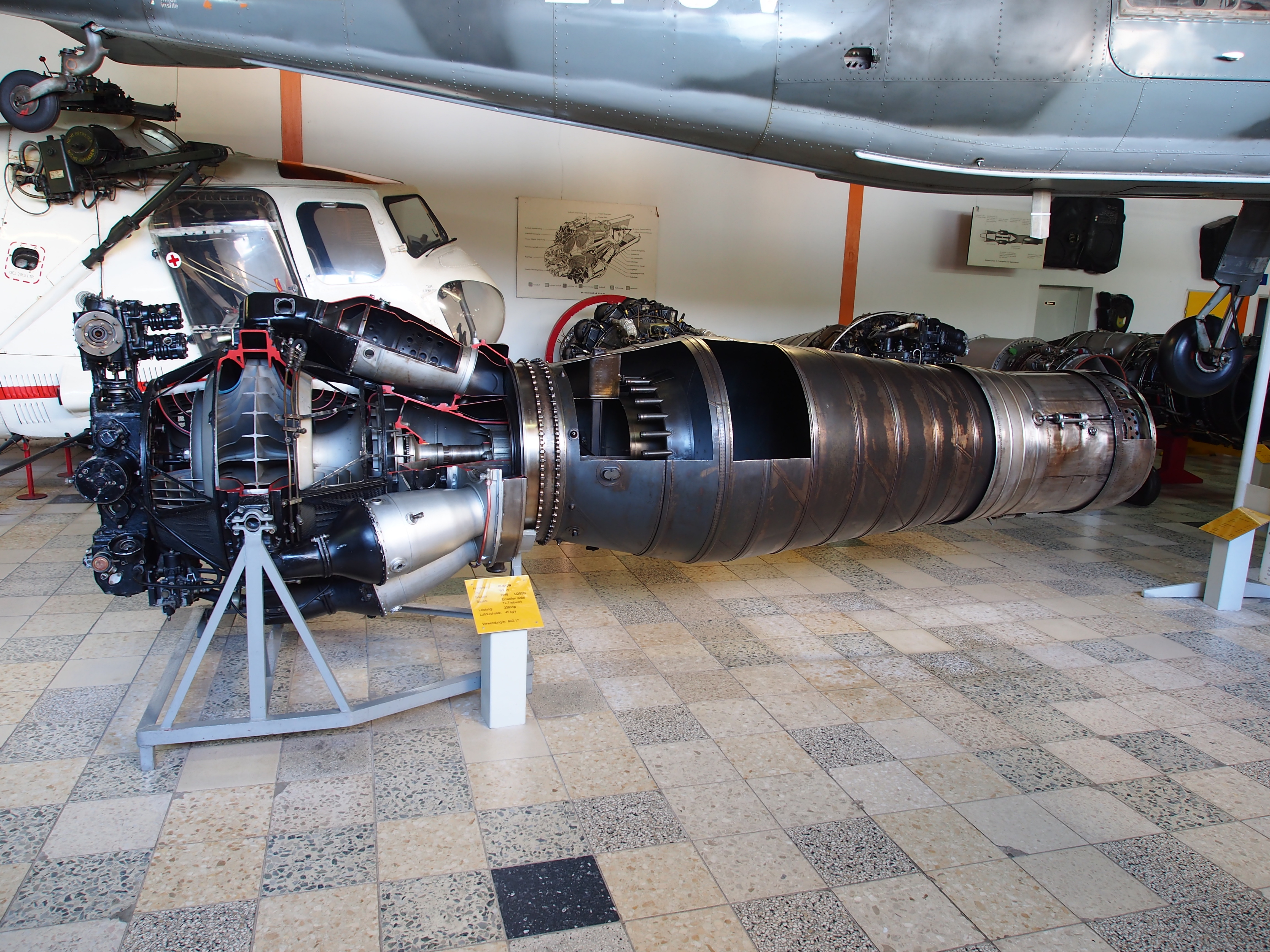

  • ВК-1Ф — с форсажной камерой (первый в СССР). Тяга на форсаже составила 3380 кгс (форсаж длился до 3 минут). Выпускался в 1951-1958 годах. Устанавливался на самолёте МиГ-17Ф, МиГ-17ПФ.
  • Lis-5 — польский вариант ВК-1Ф. Устанавливался на истребителе Lim-5 (копия МиГ-17Ф) и его модификациях.
  • WP-5 — китайский вариант ВК-1Ф. Выпускался с июня 1956 года. Устанавливался на истребителе J-5 (копия МиГ-17Ф) и его модификациях.
  • WP-5A — китайский вариант ВК-1А. Выпускался с 1957 года. Устанавливался на бомбардировщике H-5 (копия Ил-28).

Технические харктеристики

Габариты, мм:

длина
диаметр максимальный

 2640
1273
Масса сухая, кг 872
Удельный расход топлива на крейсерском режиме, кг/кгс·ч 1,07
Расход воздуха через компрессор, кг/с 48,2
Степень повышения давления в компрессоре 4,2
Температура газа перед турбиной, °C 897
Взлётная тяга, кгс 2700
Ресурс, час. 200

Литература

  1. Арсеньев Е., Крылов Л. Истребитель МиГ-15. — М.: М-Хобби, 1999. — С. 11.
  2. Авиация. — М.: «Большая российская энциклопедия», 1994. — С. 141-143.
  3. Изотов П., Изотов Д. Двигатели ВК: от ВК-1 до ВК-10 // Двигатель. — 2000. — №5-6. — 2001. — №1.
  4. Саркисов А. На новом подъёме. Моторы Климова: 85 лет в строю // Крылья Родины. — 2001. — №8. — С. 20-21.

Турбореактивный двигатель ВК-1 — Авиационный Портал

ВК-1 (РД-45) — первый советский турбореактивный двигатель, производившийся серийно.

Технические характеристики:

Длина, мм 2640

Диаметр максимальный, мм 1273

Масса сухая, кг 872

Удельный расход топлива на крейсерском режиме, кг/кгс·ч 1,07

Расход воздуха через компрессор, кг/с 48,2

Степень повышения давления в компрессоре 4,2

Температура газа перед турбиной, °C 897

Взлётная тяга, кгс 2700

Двигатель ВК-1 и его модификации устанавливался на самолеты:

ВК-1 — базовый.

Устанавливался на самолётах Ла-176, Ла-200, МиГ-15бис, Як-50.

ВК-1А — доработанный. Ресурс увеличен до 150 часов, а с 6 серии — до 200 часов. Устанавливался на самолётах Ил-28, МиГ-17, Ту-14.

ВК-1Ф — с форсажной камерой (первый в СССР). Тяга на форсаже составила 3380 кгс (форсаж длился до 3 минут). Выпускался в 1951-1958 годах. Устанавливался на самолёте МиГ-17Ф, МиГ-17ПФ.

Lis-5 — польский вариант ВК-1Ф. Устанавливался на истребителе Lim-5 (копия МиГ-17Ф) и его модификациях.

WP-5 — китайский вариант ВК-1Ф. Выпускался с июня 1956 года. Устанавливался на истребителе J-5 (копия МиГ-17Ф) и его модификациях.

WP-5A — китайский вариант ВК-1А. Выпускался с 1957 года. Устанавливался на бомбардировщике H-5 (копия Ил-28).

Серийно выпускался с 1949 г. на моторостроительных заводах в Москве, Перми и Уфе. Производство прекращено в 1958 году. Всего было изготовлено около 20 тыс. двигателей.

Разработка ОКБ-117 под руководством В.Я.Климова (позже Ленинградское НПО им. В.Я. Климова) . Разрабатывался с 1946 года.

История создания и особенности конструкции:

Разработка турбовинтового двигателя ВК-1 началась в 0КБ-117 под руководством В.Я.Климова летом 1946 года. Он являлся развитием двигателя РД-45Ф (лицензионной копии Роллс-Ройс «Нин-II» (Nene)). Была поставлена задача увеличить тягу двигателя на 30%. Одновременно был учтён опыт эксплуатации РД-45. В конструкцию были внесены следующиее изменения: увеличена камера сгорания, изменены лопатки турбины, установлено выходное устройство трубного типа. Эскизный проект был готов в 1947 году. Доводка двигателя проходила достаточно быстро. В начале 1949 года были завершены Государственные испытания и 14 мая вышло Постановление СМ СССР №1889-699 о запуске ВК-1 в серийное производство на моторостроительных заводах в Москве, Перми и Уфе. За создание двигателя ВК-1 в 1949 году В.Я.Климову, С.П.Изотову и Н.Г.Костюку была присуждена Сталинская премия 1 степени.

ВК-1 представляет собой одновальный турбореактивный двигатель с одноступенчатым двухсторонним центробежным компрессором, 9 индивидуальными трубчатыми камерами сгорания и одноступенчатой турбиной. На модификации ВК-1Ф установлена форсажная камера.

Первоначально ресурс ВК-1 составлял 100 часов. Затем он был доведён до 150 часов, позже — до 200 часов. Серийное производство продолжалось до 1958 года. Выпускался по лицензии в Китае, Польше, Чехословакии. Всего изготовлено около 20000 двигателей семейства ВК-1. На базе ВК-1 были разработаны опытные двигатели ВК-5, ВК-5Ф, ВК-7. Отработавшие лётный ресурс двигатели применяются на тепловых машинах АИСТ-5ВМ, АИСТ-5ТМ, ТМ-59, ТМГ-3, ТМС-65, пожарной машине АГВТ-100(157).

Один из героев Корейской войны и кавалер многих боевых орденов Б.С. Абакумов отзывался о супернадежности двигателя ВК-1: «Надо сказать, что при резком маневрировании в группе очень трудно держаться ведомым в строю, когда у всех двигатели работают на максимале, а тем более, если допустишь малейший «зевок» в маневре. Тут могли выручить или маневр скоростью без увеличения тяги двигателя за счет незначительного снижения по вертикали, или мощь безотказного двигателя. Особенно это относится к ВК-1, установленному на МиГ-15бис. На максимальном режиме он мог работать почти весь полет. И чем дольше работал, тем лучше тянул. Даже когда по 8 лопаток турбины выбивало осколками или пулями, «Владимир Климов-1″ продолжал надежно и устойчиво работать. Так было у Г.И. Геся, проведшего почти весь бой с разбитыми лопатками турбины и только на выравнивании при посадке почувствовавшего, что двигатель заклинило».

За создание двигателя ВК-1 в 1949 г. руководителям завода — В.Я. Климову, С.П. Изотову и Н.Г. Костюку — была присуждена Сталинская премия 1-й степени.
