Как устроены передний и задний мост грузовика зил-131

содержание .. 20 21 22 23 24 25 26 27 28 29 30 ..

Ведущие мосты автомобиля ЗИЛ-131Н — часть 1

Задний и промежуточный мосты автомобиля — ведущие. Передний мост — управляемый и ведущий.

Блок: 1/8 | Кол-во символов: 235
Источник: https://motors4x4.ru/zadnij-most-zil-131/

Вариант конструкции с блокируемым дифференциалом

Задний ведущий мост грузовых автомобилей ЗИЛ с одинарной гипоидной главной передачей и блокируемым дифференциалом представлен на рисунке 2.

Рисунок 2 — Задний ведущий мост с блокируемым дифференциалом грузовых автомобилей ЗИЛ

1 — картер; 2 — болт; 3 — втулка; 4, 15 — шестерни главной передачи; 5, 7 — прокладки; 6 — шток; 8 — пневмокамера; 9 — диафрагма; 10 — вилка; 11, 13 — муфты; 12 —корпус; 14 — крестовина; 16 — полуосевая шестерня; 17 — гайка

Ведущая шестерня 4 главной передачи вместе с валом установлена на трех подшипниках.

Два роликовых конических подшипника размещены в специальном стакане, а цилиндрический роликовый подшипник — в перегородке картера 1. Регулировка затяжки конических подшипников производится распорной втулкой 3, установленной между ними.

Ведомая шестерня 15 главной передачи приклепана к фланцу левой чашки дифференциала. Ее перемещение при пиковых нагрузках ограничивает опорный болт 2, ввернутый в катер и закрепленный контргайкой. Зазор между торцами ведомой шестерни и болта составляет 0,15…0,25 мм.

Зацепление шестерен главной передачи регулируется прокладками 5.

Дифференциал конический, симметричный, малого трения, четырехсателлитный, с блокировкой. Корпус дифференциала состоит из двух чашек, соединенных между собой болтами. В корпусе закреплена крестовина 14 с сателлитами, которые находятся в зацеплении с полуосевыми шестернями 16. Дифференциал установлен на двух конических роликовых подшипниках, затяжка которых производится регулировочными гайками 17.

Дифференциал имеет механизм блокировки, который повышает проходимость и тяговые свойства автомобиля.

В механизм блокировки входят корпус 12 и муфта 13. Корпус крепится болтами к правой чашке дифференциала.

Привод управления механизмом блокировки дифференциала пневматический. Управление механизмом производится клавишей, расположенной в кабине на панели приборов.

При включении механизма блокировки дифференциала сжатый воздух из пневмосистемы автомобиля поступает в пневматическую камеру 8 и воздействует на диафрагму 9. Диафрагма перемещает шток 6 с вилкой 10 и муфтой 11 включения блокировки. В результате муфта 11 включения торцовыми зубьями соединяется с зубьями муфты 13 блокировки, и правая полуось с чашкой дифференциала блокируется.

Зазор между торцами зубчатых муфт включения и блокировки, равный 1,5…2,5 мм, регулируется прокладками 7.

Полуоси заднего ведущего моста фланцевые, разгруженные. Они прикрепляются к ступицам ведущих колес автомобиля, которые устанавливаются на наконечниках балки моста на конических роликовых подшипниках.

Блок: 2/2 | Кол-во символов: 2648
Источник: https://carspec.info/konstrukciya-vedushhego-mosta-gruzovyx-avtomobilej-zil

Строй-Техника.ру

Строительные машины и оборудование, справочник

Блок: 3/8 | Кол-во символов: 65
Источник: https://motors4x4.ru/zadnij-most-zil-131/

Работа раздаточной коробки

Включение переднего моста происходит за счет электропневматического устройства. Оно состоит из:

Электровоздушного клапана;

Пневмокамеры;
Двух микровыключателей;
Реле;
Включателя;
Сигнальной лампы;

Важно знать, что раздаточная коробка в машине ЗИЛ 131 будет работать нормально, если на поперечине рамы установлен электровоздушный клапан, а на передней стенке картера прикреплена пневмокамера. Микровыключатель располагается на корпусе фиксатора и на корпусе пневмокамеры, а включатель и сигнальная лампа находятся в кабине, а под капотом – реле.

Вид раздаточной коробки ЗИЛ 131

Когда происходит включение, раздаточная коробка автомобиля ЗИЛ 131 постепенно подключает все остальные механизмы в работу. Водителем перемещается вперед рычаг и тут же он поворачивается вокруг точки крепления на верхней тяге и нижним концом через тягу. С помощью штока и вилки муфта перемещается назад и в этот момент соединяются между собой шестерни. Когда перемещается шток, то сразу начинает работу микровыключатель, благодаря ему замыкается цепь реле, которое тут же замыкает цепь на электровоздушном клапане. Опускается книзу якорь электромагнита, открывается впускной клапан и закрывается выпускной.

Чтобы раздаточная коробка на машине ЗИЛ 131 заработала полностью, сжатый воздух из пневмосистемы должен поступить в пневмокамеру, а она должна через шток переместить муфту назад и при этом соединить с зубчатым венцом вала. Ведущий вал через шестерни передает крутящий момент, который равномерно распределяется между шестерней и валом, а затем переходит к мостам задней тележки и уже, потом через муфту переходит на вал привода переднего моста.

Когда происходит выключение на первой передаче, то раздаточная коробка на машине ЗИЛ 131 работает следующим образом:

Размыкается цепь электромагнита;
Впускной клапан плотно закрывается;

Выпускной клапан открывается;
При помощи возвратной пружины автоматически выключается передний мост.

Чтобы включить вторую передачу, раздаточная коробка на авто ЗИЛ 131 срабатывает так:

Рычаг поворачивается вокруг точки крепления на нижней тяге;
Через тягу, шток и вилку перемещается назад муфта и при этом все механизмы соединяются с зубчатым внутренним венцом шестерни;
С ведущего вала за счет крутящего момента действие переходит напрямую на вал привода мостов задней тележки.

Если движение происходит на скользкой дороге, то нужно включить мост на передней передаче, и цепь электромагнита следует замкнуть принудительно. Для этого надо воспользоваться включателем. Крутящий момент передастся напрямую через шестерни, муфту сразу на вал привода на переднем мосту.

На всех других передачах, если включен передний мост, то крутящий момент будет распределяться прямо пропорционально нагрузкам, которые приходятся на мост задней тележки и мост передний.

Когда включен передний мост, то микровыключателем цепь автоматически будет замкнута, а в кабине водителя загорится сигнальная лампочка.

Смазывается раздаточная коробка на машине ЗИЛ 131 специальным разбрызгивателем. Масло (в данном случае его марка Тап-15в) заливается в картер коробки. Обычная норма его составляет 3,3 л.

Схема подвески раздаточной коробки, управления и клапана управления ЗИЛ 131

Блок: 3/8 | Кол-во символов: 3166
Источник: https://autodont.ru/transmission/transfer-case/razdatochnaya-korobka-avtomobilya-zil-131

Неполадки и способы устранения

Очень часто поломку раздаточной коробки можно предвидеть, для этого следует только перед выездом на трассу осмотреть автомобиль и прислушаться к звукам, происходящих во время работы механизмов.

Неполадки возможны следующие:

Сильный шум в раздаточной коробке. Это показатель того, что разрушены некоторые детали: шестерни или подшипники. В этом случае раздаточная коробка разбирается, а вышедшие из строя детали меняются;
Передачи выключаются сами, непроизвольно. Скорей всего износились зубчики кареток или малые зубчатые венцы на колесах. Такая поломка возможна, когда изношены вилки переключения передач. Нужно поменять испортившиеся детали;
Течет масло и прорвана мембрана. Если обнаружено, что через уплотнительные манжеты происходит утечка масла, то нужно внимательно их осмотреть. Если при осмотре будут обнаружены признаки износа на кромках, то надо их заменить. Если прорвана мембрана в пневмокамере, то ее тоже надо поменять;
Нарушена регулировка тяги управления и изношены пальцы в вилках тяги. В такой ситуации тяги следует снова подрегулировать, а пальцы поменять.

Блок: 4/8 | Кол-во символов: 1101

Источник: https://autodont.

ru/transmission/transfer-case/razdatochnaya-korobka-avtomobilya-zil-131

Защита от роботов

Ведомая цилиндрическая шестерня представляет собой зубчатый венец, который крепится к чашкам дифференциала.

При работе главной передачи крутящий момент изменяется в обеих парах шестерен по величине, а в конической паре, кроме того, и по направлению.

Смазка главной передачи осуществляется разбрызгиванием, для прохода масла к подшипникам в стенках картера имеются каналы. В картеры главных передач всех мостов заливается по 5 л масла.

Регулировка конических подшипников вала ведущей конической шестерни производится при появлении в них осевого зазора и осуществляется подбором регулировочных шайб необходимой толщины, расположенных между внутренними кольцами подшипников. Правильность регулировки проверяется по усилию, необходимому для проворачивания вала в подшипниках. Это усилие, определяемое с помощью динамометра, зацепленного за фланец вала, должно быть в пределах 1,3—2,7 кгс.

Двухрядный конический подшипник ведущей цилиндрической шестерни устанавливается с подобранным регулировочным кольцом и дополнительной регулировки не требует.

Боковой зазор между зубьями конических шестерен должен быть 0,15—0,45 мм у широкой части зуба, что соответствует повороту фланца первичного вала на величину 0,18—0,54 мм при замере на радиусе расположения отверстий под болты и при неподвижной ведомой шестерне. Указанный зазор регулируется перемещением ведущей и ведомой шестерен путем изменения количества прокладок.

Правильность зацепления конических шестерен проверяется на краску по пятну контакта.

Дифференциалы автомобиля ЗИЛ-131 шестеренчатые, конические, устанавливаются ;в картерах редукторов мостов на двух подшипниках каждый. Дифференциалы всех трех мостов одинаковы по устройству и отличаются от дифференциала автомобиля ГАЭ-53А лишь размерами и формой деталей.

Полуоси автомобиля ЗИЛ-131 фланцевые, полностью разгруженные, по устройству и креплению такие же, как у автомобиля ГАЗ-66. Каждая полуось уплотняется сальником, расположенным во фланце балки моста.

Шарниры равных угловых скоростей шариковые, по устройству и работе аналогичны шарнирам автомобиля ГАЗ-66. Отличие лишь в том, что центральный шарик не имеет пальца. В каждый шарнир закладывается по 1,3 кг смазки марки AM.

Читать далее: Механизмы ведущего моста автомобиля ЗИЛ-130

Категория: — Устройство автомобиля

Главная → Справочник → Статьи → Форум

Военная Энциклопедия — историко-архивный военно-патриотический портал

Блок: 5/8 | Кол-во символов: 2430
Источник: https://motors4x4.ru/zadnij-most-zil-131/

Механизмы ведущих мостов автомобиля ЗиЛ-131

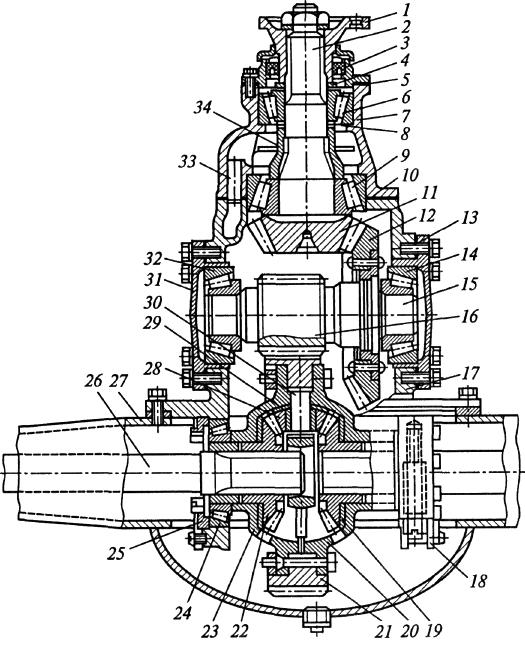

Главные передачи двойные (рис. 121) с передаточным числом 7,62. У промежуточного и заднего мостов главные передачи крепятся к балкам мостов горизонтальными фланцами; два болта крепления находятся внутри картера и доступ к ним возможен через люк, закрываемый боковой крышкой. У переднего моста главная передача крепится вертикальным фланцем.

Рис. 121. Задний мост автомобиля ЗИЛ-131: 1 — сапун; 2 — полуось; 3 — ведомая коническая шестерня; 4 — вал ведущей цилиндрической шестсрни; 5 — ведущая коническая шестерня; 6 — пробка заливною отверстия; 7 — ведущая цилиндрическая шестерня; 8 — картер главной передачи; 9, 34 — регулировочные прокладки; 10 -стакан подшипников; 11 — крышка подшипников; 12 — чашка дифференциала; 13 — полуосевая шестерня; 14 — блок сальников подвода воздуха; 15 — колодка тормоза; 16, 17 — сальники ступицы: 18 — замковая шайбы; 19 — контргайка; 20 — шинный кран: 21 — фланец, полуоси; 22 -регулировочная гайка; 23 — винт; 24 — ступица; 25 — шпилька; 26 -опорный диск; 27 — цапфа; 28 — тормозной барабан; 29 — пробка сливного отверстия; 30 — сателлит; 31 — ведомая цилиндрическая шестерня; 32 — ведущий вал; 33 — регулировочные шайбы.

Устройство главной передачи такое же, как на автомобиле КамАЗ-4310 Проверка уровня масла осуществляется при помощи специального указателя, имеющегося в наборе водительского инструмента, этот указатель вставляется в отверстие под один из болтов крепления картера главной передачи к балке моста. Вентиляция картера осуществляется через сапун 1.

Для прохода масла к подшипникам в стенках картера имеются каналы. В картере главных передач всех мостов заправляется по 5 л масла марки ТСп-15К или ТАп-15В.

Регулировка конических подшипников вала ведущей конической шестерни, производится подбором шайб 33 необходимой толщины, расположенной между внутренними кольцами подшипников. Двухрядный конический подшипник ведущей цилиндрической шестерни устанавливается с подобранным регулировочным кольцом и дополнительной регулировки не требует. Боковой зазор между зубьями конических шестерен регулируется перемещением ведущей и ведомой шестерен путем изменения количества прокладок 9 и 34.

Дифференциалы конические, симметричные, по устройству и работе аналогичные таким же дифференциалам автомобиля КамАЗ-4310.

Полуоси фланцевые, полностью разгруженные, по устройству и креплению такие же, как на автомобиле КамАЗ-4310.

Шарниры равных угловых скоростей шариковые. Шарнир состоит из двух кулаков б и 7 (см. рис. 118), четырех ведущих 8 и одного центрирующего 9 шарика. Кулаки имеют выемки специального профиля, в которых размещены шарики. Центральный шарик обеспечивает центрирование кулаков.

При повороте управляемого колеса наружный кулак поворачивается относительно внутреннего, при этом шарики перекатываются по канавкам кулаков и во всех случаях размещаются в плоскости, которая делит угол между кулаками пополам (бисекторная плоскость).

Блок: 6/8 | Кол-во символов: 2940
Источник: https://motors4x4.ru/zadnij-most-zil-131/

Схемы

Изготавливаются раздаточные коробки для авто ЗИЛ 131 по следующим схемам:

С дифференциальным приводом;
С блокированным приводом;
Со смешанным приводом.

Каждый вариант сборки имеет свои особенности. Раздаточной коробкой второго типа обеспечивается синхронное вращение всех мостов. Благодаря такой схеме распределяются крутящие моменты равномерно силе сопротивления.

Раздаточная коробка ЗИЛ 131

У раздаточных коробок, где привод изготовлен дифференциальным, крутящийся момент проходит за счет дифференциала. Благодаря такой схеме выходные валы вращаются с различной угловой скоростью. Такой дифференциал имеет другое название – межосевой.

В раздаточных коробках, где смешанный привод, половина ведомых валов имеют одинаковую угловую скорость, а другая – присоединяется с помощью дифференциала. К «смешанному» типу также относят коробки с блокируемыми дифференциалами.

Из данной классификации можно сделать вывод, что распределяется силовой поток от основной коробки раздаточной на:

Один передний и один-два задних моста автомобилей;
Два передних моста и два задних;
На ведущие колеса левого борта или правого автомобилей.

Вывод следующий. Раздаточные коробки на авто ЗИЛ 131 бывают:

Межколесными;
Межтележечными;
Межбортовыми.

Блок: 6/8 | Кол-во символов: 1214
Источник: https://autodont.ru/transmission/transfer-case/razdatochnaya-korobka-avtomobilya-zil-131

Механизмы ведущих мостов автомобиля ЗиЛ-131

Такое расположение шариков обеспечивает передачу вращения с одного кулака на другой с равной угловой скоростью.

Трущиеся поверхность смарываются смазкой марки AM или Литол-24, которая в количестве 0.3 кг закладывается в корпусе поворотного кулака при сборке.

зил 131 ☆ трансмиссия автомобиля ☆ устройство автомобиля ☆

Блок: 7/8 | Кол-во символов: 539
Источник: https://motors4x4.ru/zadnij-most-zil-131/

Основные функции раздаточной коробки

Основная задача этого элемента – передавать крутящий момент от двигателя к ведущим мостам авто. Кроме того, с помощью раздаточной коробки в трансмиссии растет число передач. Также их предназначение в следующем:

Распределять крутящий момент между ведущими мостами, это позволяет лучше обеспечивать проходимость автомобиля;
Когда крутящий момент на ведущих колесах увеличивается, то сразу преодолевается «качание» колес во время езды по плохим дорогам, на крутых подъемах и по бездорожной местности;
Обеспечивать устойчивое движение автомобиля на небольшой скорости, когда двигатель работает с наибольшим крутящим моментом.

То есть, главная цель раздаточной коробки – обеспечить хорошую работу автомобиля.

Раздаточная коробка ЗИЛ 131 б/у

Блок: 7/8 | Кол-во символов: 766
Источник: https://autodont.ru/transmission/transfer-case/razdatochnaya-korobka-avtomobilya-zil-131

Конструкция мостов автомобиля ЗИЛ-131

Задний и средний мосты автомобиля — ведущие.

Передний мост — управляемый и ведущий.

Устройство заднего и среднего мостов показано на рис. 1.

Рис. 1

Устройство редукторов заднего, среднего и переднего мостов показано на рис. 2 и 3.

Рис. 2

Устройство поворотного кулака и привода колеса переднего моста показано на рис.

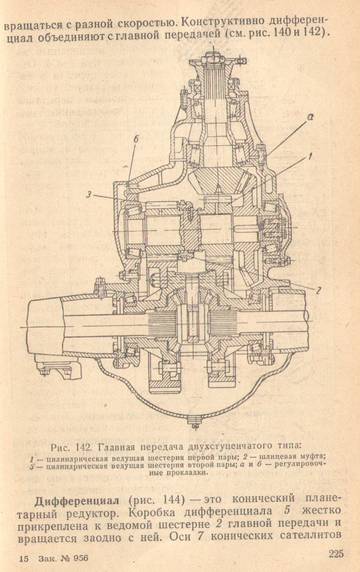

Главные передачи мостов — двойные, состоящие из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с косыми зубьями.

Передаточное число конической пары 1,727, передаточное число цилиндрической пары 4,25 и общее передаточное число редуктора 7,339.

Редукторы (рис. 2) заднего и среднего мостов установлены сверху картера моста и крепятся к нему горизонтальным фланцем.

Редукторы заднего и среднего мостов имеют следующее различие.

На обоих концах вала ведущей конической шестерни редуктора среднего моста установлены фланцы 29 и ЗЗ для крепления карданных валов Фланец 33 большего размера установлен на переднем конце вала, а фланец 29 меньшего размера — на заднем конце вала.

Конический роликоподшипник 31 закрыт крышкой 28 с установленным в ней сальником.

Упорная шайба 30 внутреннего кольца роликоподшипника снабжена маслоотгонной канавкой с правым направлением спирали и имеет на торце клеймо С.

Рис. 3

На переднем конце вала ведущей конической шестерни редуктора заднего моста установлен фланец 21, имеющий те же размеры, что и фланец 29 заднего конца вала редуктора среднего моста.

На заднем конце вала редуктора заднего моста вместо фланца установлена распорная втулка 26, а конический роликоподшипник и конец вала закрыты глухой крышкой.

Рис. 4

Упорная шайба 27 не имеет маслоотгонной канавки. В остальном детали редукторов заднего и среднего мостов одинаковы.

Редуктор (рис. 3) переднего моста крепится к картеру моста вертикальным фланцем.

Шестерни, дифференциалы, гнезда подшипников, фланец 24 вала ведущей конической шестерни и все подшипники, кроме подшипника 29 переднего конца вала ведущей конической шестерни редуктора переднего моста, одинаковы с деталями редуктора заднего моста.

Упорная шайба 22 внутреннего кольца конического роликоподшипника ведущей конической шестерни имеет маслоотгонную канавку с левым направлением спирали и на торце клеймо П.

Рис. 5

В крышке 26 (см. рис. 1) правого люка картера редуктора заднего и среднего мостов установлен болт-съемник 27, служащий для выпрессовки пальца реактивной штанги из верхнего реактивного рычага задней

подвески. Во фланце крышки 32 (рис. 3) конического двухрядного роликоподшипника ведущей цилиндрической шестерни редуктора переднего моста имеется отверстие с резьбой, в котором ввернута для хранения пробка 31, используемая для закрывания отверстия в картере сцепления при преодолении брода.

Рис. 6

Передний ведущий мост снабжен поворотными кулаками и рулевой трапецией.

У основания рычагов рулевой трапеции в корпусы поворотных кулаков ввернуты и заварены упорные болты, ограничивающие углы поворота колес.

Полуоси 22 (рис. 4) переднего ведущего моста снабжены шариковыми шарнирами постоянной угловой скорости.

На шейках полуосей заднего и среднего мостов, а также на шейках кулаков шарниров полуосей переднего ведущего моста установлены головки 32 (рис. 4) и 22 (см. рис. 1) подвода воздуха к шинам колес.

На наружных торцах фланцев полуосей установлены шинные краны 6 (см. рис. 1 и 4).

В верхних стенках картеров редукторов всех мостов имеются наливные отверстия, закрытые пробками. Через эти отверстия можно проверить состояние зубьев конических шестерен и правильность пятна контакта.

Блок: 8/8 | Кол-во символов: 3562
Источник: https://motors4x4.ru/zadnij-most-zil-131/

Сравнение с другими моделями авто

У раздаточной коробки автомобиля ЗИЛ 131 есть немало преимуществ. Если сравнить с автомобилем ЗИЛ 175К, то главное отличие будет в подвеске коробки. Преимущества в следующем:

На подвеске коробки авто ЗИЛ 131 точки опоры упругих элементов разнесены. Это распределяет и уменьшает нагрузку;
При снятии коробки на ЗИЛ 131 не требуется разборки всех упругих элементов, нужно только отвернуть гайки болтов, с помощью которых крепится раздаточная коробка к остальным продольным балкам;
Если поломаются гайки на раздаточной коробке автомобиля ЗИЛ 131, то заменить их будет несложно.

Кроме того, если вдруг сломаются шпильки на коробке ЗИЛ 157К, то их нужно будет высверливать из корпуса, у ЗИЛ 131 они легко выкручиваются.

Есть еще немало плюсов у раздаточной коробки авто ЗИЛ 131.

На авто ЗИЛ 157К подвеска держится на четырех шпильках, которые основательно ввернуты в картер и пропущены с помощью отверстий в поперечине рамы. Чтобы обеспечить эластичность подвески, установлены резиновые подушки. Конструкция несколько сложна и поэтому ремонт своими силами сделать водителю будет немного сложно. В то время как подвеска на ЗИЛ 131 сделана на двух продольных балках, которые опираются на поперечину рамы. Балки оснащены эластичной подвеской, потому укреплены они болтами, у которых имеются резиновые подушки, сделанные по обеим сторонам опоры.
Раздаточная коробка на ЗИЛ 131 подвешивается к балкам при помощи четырех болтов, которые проходят через отверстия на продольных балках. Все гайки болтов на продольных балках, как и сами гайки болтов, предназначенные для креплений раздаточной коробки, шплинтуются.

Из выше представленной информации можно сделать вывод, что раздаточная коробка на авто ЗИЛ 131 более удобная, конструктивное решение более выгодное, она легче поддается ремонту.

Не стоит выезжать на дорогу, не осмотрев автомобиль. Необходимо внимательно проверять работу всех элементов. Специалисты советуют немного времени потратить на профилактические работы, чем потом ремонтировать автомобиль в пути.

Блок: 8/8 | Кол-во символов: 2030
Источник: https://autodont.ru/transmission/transfer-case/razdatochnaya-korobka-avtomobilya-zil-131

Кол-во блоков: 13 | Общее кол-во символов: 24165
Количество использованных доноров: 3
Информация по каждому донору:

https://carspec.info/konstrukciya-vedushhego-mosta-gruzovyx-avtomobilej-zil: использовано 1 блоков из 2, кол-во символов 2648 (11%)
https://motors4x4.ru/zadnij-most-zil-131/: использовано 7 блоков из 8, кол-во символов 13240 (55%)
https://autodont.ru/transmission/transfer-case/razdatochnaya-korobka-avtomobilya-zil-131: использовано 5 блоков из 8, кол-во символов 8277 (34%)

Механизмы ведущих мостов автомобиля ЗИЛ-131

Рис. 1. Шарниры равных угловых скоростей:
1, 2, 8 — кулаки; 3 — ведущие шарики; 4 — палец; 5 — центрирующий шарик; 6 —наружная полуось; 7—вилка; 9 — диск; 10 — внутренняя полуось

Рис. 2. Схема устройства и работы шестеренчатого дифференциала:
а — автомобиль идет по прямой, сателлиты не вращаются, ведущие колеса вращаются с одинаковой скоростью; б — автомобиль движется по закруглению, скорости ведущих колес разные, сателлиты вращаются вокруг своих осей; 1 — ведомая шестерня; 2 — ведущая шестерня; 3 — сателлит; 4 — полуосевая шестерня; 5 — полуось

Главная передача состоит из картера с крышкой, первичного вала с конической шестерней и подшипниками, ведомой конической шестерни, ведущей цилиндрической шестерни с валом, ведомой цилиндрической шестерни.

Картер крепится к балке моста болтами; два из них расположены внутри картера (доступ к ним может быть осуществлен через боковую крышку). Заливное отверстие, закрываемое пробкой, у картеров среднего и заднего мостов находится сверху, сливное отверстие с пробкой находится в картере моста, пробка дополнительного сливного отверстия имеется в картере главной передачи. Проверка уровня масла осуществляется при помощи специального указателя, имеющегося в наборе инструмента водителя; этот указатель вставляется в отверстие под один из болтов крепления картера главной передачи к балке моста. Уровень масла при заливке можно проверять также через контрольное отверстие, которое имеется в картере моста. Вентиляция картера осуществляется через сапун. У переднего моста контрольно заливное отверстие находится в крьшке балки моста, а сливное— в нижней части балки моста.

Ведущий вал вращается на одном роликовом цилиндрическом и двух конических подшипниках. Между фланцами стакана подшипников н картером устанавливаются металлические прокладки.

Рис. 3. Задний мост автомобиля ЗИЛ-Ш:
1 — сапун; 2—полуось; 3 — ведомая коническая шестерня; 4— вал ведущей цилиндрической .шестерни; 5 — ведущая коническая шестерня; 6 — пробка заливного отверстия; 7, 31 — ведущая и ведомая цилиндрические шестерни; 8 — картер главной передачи; 9, 34 — регулировочные прокладки; 10 — стакан подшипника; 11 — крышка подшипника; 12 — чашка дифференциала; 13 — полуосевая шестерня; 14 — блок сальников подвода воздуха; 15 — тормозной барабан; 16, 17 — сальники ступицы; 18 — замочная шайба; 19 — контргайка; 20 — шинный кран; 21 — фланец полуоси; 22 — регулировочная гайка; 23 — винт; 24 — ступица; 25 — шпилька; 26 — опорный диск; 27 — цапфа; 28 — тормозной барабан; 29 — пробка сливного отверстия; 30 — сателлит; 32 — первичный вал; 33 — регулировочные шайбы

Рис. 4. Смазка главной передачи автомобиля ЗИЛ-131;

Ведущая цилиндрическая шестерня изготовлена заодно с валом, который вращается на цилиндрическом роликовом и двухрядном коническом подшипниках. Между стаканом подшипников и картером располагаются прокладки. Ведомая цилиндрическая шестерня представляет собой зубчатый венец, который крепится к чашкам дифференциала.

Правильность зацепления конических шестерен проверяется на краску по пятну контакта.

Устройство задний мост зил 131

Механизмы ведущих мостов автомобиля ЗИЛ-131

Категория:

Устройство автомобиля

Механизмы ведущих мостов автомобиля ЗИЛ-131

Главная передача двойная, одна пара — конические шестерни со спиральными зубьями, вторая пара — цилиндрические шестерни с косыми зубьями, общее передаточное отношение — 7,33.

Главные передачи среднего и заднего мостов одинаковы по устройству и расположению, их картеры крепятся к балкам мостов горизонтальными фланцами. Главная передача переднего моста имеет такое же устройство, но крепится к балке моста вертикальным фланцем.

Рис. 1. Шарниры равных угловых скоростей: 1, 2, 8 — кулаки; 3 — ведущие шарики; 4 — палец; 5 — центрирующий шарик; 6 —наружная полуось; 7—вилка; 9 — диск; 10 — внутренняя полуось

Рис. 2. Схема устройства и работы шестеренчатого дифференциала: а — автомобиль идет по прямой, сателлиты не вращаются, ведущие колеса вращаются с одинаковой скоростью; б — автомобиль движется по закруглению, скорости ведущих колес разные, сателлиты вращаются вокруг своих осей; 1 — ведомая шестерня; 2 — ведущая шестерня; 3 — сателлит; 4 — полуосевая шестерня; 5 — полуось

Рис. 3. Задний мост автомобиля ЗИЛ-Ш: 1 — сапун; 2—полуось; 3 — ведомая коническая шестерня; 4— вал ведущей цилиндрической .шестерни; 5 — ведущая коническая шестерня; 6 — пробка заливного отверстия; 7, 31 — ведущая и ведомая цилиндрические шестерни; 8 — картер главной передачи; 9, 34 — регулировочные прокладки; 10 — стакан подшипника; 11 — крышка подшипника; 12 — чашка дифференциала; 13 — полуосевая шестерня; 14 — блок сальников подвода воздуха; 15 — тормозной барабан; 16, 17 — сальники ступицы; 18 — замочная шайба; 19 — контргайка; 20 — шинный кран; 21 — фланец полуоси; 22 — регулировочная гайка; 23 — винт; 24 — ступица; 25 — шпилька; 26 — опорный диск; 27 — цапфа; 28 — тормозной барабан; 29 — пробка сливного отверстия; 30 — сателлит; 32 — первичный вал; 33 — регулировочные шайбы

Рис. 4. Смазка главной передачи автомобиля ЗИЛ-131;

Правильность зацепления конических шестерен проверяется на краску по пятну контакта.

Главная → Справочник → Статьи → Форум

Конструкция мостов автомобиля ЗИЛ-131

Задний и средний мосты автомобиля — ведущие.

Передний мост — управляемый и ведущий.

Устройство заднего и среднего мостов показано на рис. 1.

Устройство редукторов заднего, среднего и переднего мостов показано на рис. 2 и 3.

Устройство поворотного кулака и привода колеса переднего моста показано на рис. 4.

Редукторы заднего и среднего мостов имеют следующее различие.

На обоих концах вала ведущей конической шестерни редуктора среднего моста установлены фланцы 29 и 33 для крепления карданных валов Фланец 33 большего размера установлен на переднем конце вала, а фланец 29 меньшего размера — на заднем конце вала.

Конический роликоподшипник 31 закрыт крышкой 28 с установленным в ней сальником.

Редуктор (рис. 3) переднего моста крепится к картеру моста вертикальным фланцем.

Передний ведущий мост снабжен поворотными кулаками и рулевой трапецией.

Полуоси 22 (рис. 4) переднего ведущего моста снабжены шариковыми шарнирами постоянной угловой скорости.

На наружных торцах фланцев полуосей установлены шинные краны 6 (см. рис. 1 и 4).

Ведущие мосты ЗИЛ-131

__________________________________________________________________________

___________________________________________________________________________

Задний и промежуточный (средний) мосты автомобиля ЗИЛ-131 — ведущие. Передний мост — и управляемый, и ведущий. Конструкция заднего и среднего мостов приведена на рис, 48. Конструкция переднего моста представлена на рис. 49. Главные передачи мостов — двойные, состоящие из пары конических зубчатых колес со спиральными зубьями и пары цилиндрических зубчатых колес с косыми зубьями. Передаточное число конической пары 1,583, передаточное число главной передачи 0,73. Главные передачи заднего и промежуточного мостов установлены сверху картера моста и прикреплены к нему болтами.

Рис. 48. Задний и средний ведущие мосты ЗИЛ-131

На обоих концах вала конической шестерни главной передачи редуктора среднего моста (см, рис, 48) установлены фланцы для крепления карданных валов.

Фланец 64 большего размера установлен на переднем конце вала, а фланец 51 меньшего размера — на заднем конце вала. Конический роликовый подшипник 60 закрыт крышкой 58 с установленной в ней манжетой. Шайба 59 внутреннего кольца роликового подшипника снабжена маслоотгонной канавкой с правым направлением спирали и имеет на торце клеймо «С», На переднем конце вала конической шестерни редуктора заднего моста ЗИЛ-131 установлен фланец 51, имеющий те же размеры, что и фланец заднего конца вала главной передачи промежуточного моста. На заднем конце вала главной передачи заднего моста вместо фланца установлена распорная втулка 55, а конический роликовый подшипник и конец вала закрыты глухой крышкой. Упорная шайба 56 не имеет маслоотгонной канавки. В остальном детали главных передач заднего и промежуточного мостов одинаковы. Главная передача (см. рис. 49) переднего моста прикреплена к картеру моста болтами. Зубчатые колеса, дифференциалы, гнезда подшипников, фланец 59 вала конической шестерни и все подшипники, кроме подшипника 64 переднего конца вала конической шестерни главной передачи переднего моста, такие же, как в главной передаче заднего моста.

Шайба 57 внутреннего кольца конического роликового подшипника конической шестерни имеет маслоотгонную канавку с левым направлением спирали и на торце клеймо «П».

Рис.49. Конструкция переднего моста ЗИЛ-131

Во фланце крышки конического двухрядного роликового подшипника цилиндрической шестерни главной передачи переднего моста имеется отверстие с резьбой, в которое ввернута для хранения пробка, используемая для закрывания отверстия в картере сцепления при преодолении брода. Передний ведущий мост ЗИЛ-131 снабжен поворотными кулаками и рулевой трапецией. У основания рычагов рулевой трапеции в корпуса поворотных кулаков ввернуты и заварены болты, ограничивающие углы поворота колес. Полуоси 22 переднего ведущего моста снабжены шарнирами равных угловых скоростей. На шейках полуосей заднего и промежуточного мостов, а также на шейках шарниров полуосей переднего ведущего моста установлены головки подвода воздуха к шинам колес. На наружных торцах фланцев полуосей установлены шинные краны 6.

В верхних стенках картеров главных передач всех мостов имеются заливные отверстия, закрытые пробками. Через эти отверстия можно проверить состояние зубьев конических зубчатых колес и правильность пятна контакта. Уровень масла в промежуточном и заднем мостах проверяют при помощи указателя уровня, имеющегося в наборе инструмента. Для проверки уровня масла необходимо отвернуть болт крепления редуктора к картеру моста и вставить указатель уровня масла в отверстие для болта до упора во фланец картера редуктора. Заданный уровень масла отмечен риской на стержне указателя. При уровне масла ниже риски следует долить масло в картер. Контроль уровня масла в переднем мосту осуществляется через контрольное отверстие на крышке картера переднего моста, закрытое пробкой. Для слива масла из картеров мостов имеется сливное отверстие, закрытое пробкой. Кроме того, имеются дополнительные сливные отверстия для удаления остатков масла из картеров редукторов: отверстие с пробкой 57 (см. рис. 48) в нижней части картера редуктора переднего моста и отверстия с пробками 65 (см.

рис. 49) в передних стейках картеров редукторов заднего и промежуточного мостов. Сливают масло после предварительного прогрева через все сливные отверстия. Допускаются отклонения уровня масла в картерах промежуточного и заднего мостов па 10 мм выше и 5 мм ниже метки на указателе. При смене смазочного материала все детали поворотного кулака и шарнир полуоси надо промыть. Свежий смазочный материал закладывают непосредственно внутрь шаровой опоры, в подшипники шкворней и в шарнир полуоси. Ступицу колеса также необходимо промыть. При закладывании свежего смазочного материала надо тщательно смазать подшипники. Следует промыть от грязи предохранительные клапаны мостов, предназначенные для сообщения внутренней полости картера моста с атмосферой и расположенные в верхних стенках балок мостов: на переднем мосту ЗИЛ-131 — слева (по ходу) от главной передачи; на заднем и промежуточном мостах — справа (по ходу) от главной передачи. Кроме того, имеются дополнительные предохранительные клапаны 19 (см.

рис. 48) для выхода воздуха в случае неисправности манжет головок 22 подвода воздуха к шинам колес. Эти предохранительные клапаны расположены: на переднем мосту — в корпусах поворотных кулаков, над рычагами рулевой трапеции; на заднем и среднем мостах — в концевых фланцах картеров мостов. Появление смазочного материала из отверстий предохранительных клапанов указывает на утечку воздуха из системы регулирования давления воздуха в шинах. Причину утечки необходимо найти и устранить. Следует проверять отсутствие течи масла через сальники и фланцевые соединения. Неисправные сальники и расположенные внутри цапф эластичные манжеты головки подвода воздуха к колесу. Перед установкой на место цапф мостов тонким слоем того же смазочного материала должны быть смазаны рабочие поверхности манжет и поверхности центрирующих отверстий головок подвода воздуха. Внутренняя полость головки подвода воздуха должна быть заполнена смазочным материалом; при этом отверстие под штуцер должно быть свободно от смазочного материала.

Шейки под бронзовую втулку кулаков шарниров полуосей переднего ведущего моста должны быть смазаны. Внутренняя полость обоймы сальников полуоси и пространство между головкой подвода воздуха и опорным кольцом также должны быть заполнены смазочным материалом. В заднем и среднем мосту ЗИЛ-131 должны быть заполнены смазочным материалом пространства между головкой подвода воздуха и защитной втулкой сальника, а также полость между фланцами цапф и картера моста. При установке цапф необходимо следить за правильным положением отверстий для подвода воздуха, имеющихся в шейках цапф. Отверстия должны быть направлены: для переднего и промежуточного мостов — вверх и назад; для заднего моста — вверх и вперед. При сборке и разборке шарниров полуосей переднего ведущего моста прикладывают определенное усилие при установке и извлечении ведущего шарика, что требует специального навыка. Поэтому разбирать шарнир следует только при особой необходимости и только в мастерской. При разборке надо отметить мелом или краской взаимное положение ведущей и ведомой вилок и ведущих шариков, а при сборке установить все детали в прежнее положение.

Для облегчения работ по извлечению полуосей заднего и промежуточного мостов и снятию фланца кулака и шарнира полуоси переднего ведущего моста служат болты-съемники, завернутые во фланцы полуосей и застопоренные контргайками. Для этой же цели предназначены отверстия с резьбой М12 (шаг 1,75 мм), выполненные во фланцах следующих деталей: цапфы поворотного кулака; шаровой опоры поворотного кулака; цапфы заднего и промежуточного мостов; стакана подшипников конической шестерни; гнезда подшипника конического колеса. Демонтаж верхней крышки подшипников шкворня, установленной на корпусе поворотного кулака, облегчается при обстукивании ее молотком сбоку по необработанной поверхности. Конические роликовые подшипники вала конической шестерни главной передачи редуктора регулируются с небольшим предварительным натягом; наличие осевого зазора не допускается. Крутящий момент, необходимый для проворачивания вала в подшипниках, должен быть равен 0,8—1,6 Нм (0,08—0,16 кгсм), что соответствует усилию 13—27 Н (1,3—2,7 кгс), приложенному к фланцу.

Момент измеряют при помощи динамометра. Измерять крутящий момент необходимо при плавном поворачивании фланца в одну сторону и не менее чем после пяти полных оборотов вала. Подшипники при этом должны быть смазаны смазочным материалом, марка которого указана в карте смазывания. При измерении момента вращения шестерни мостов крышка подшипника должна быть сдвинута, чтобы центрирующий выступ стакана подшипников вышел из гнезда крышки и сальник не оказывал сопротивления вращению шестерни, а гайка крепления фланца шестерни должна быть затянута. Момент затяжки гайки должен быть равен 200—250 Нм (20—25 кгсм). При затяжке гайки необходимо проворачивать вал шестерни, чтобы ролики подшипников заняли правильное положение между коническими поверхностями колец. Регулировать подшипники шестерни следует подбором регулировочных шайб необходимой толщины. Регулировочную шайбу устанавливают между торцами внутренних колец подшипников. Завод выпускает регулировочные шайбы толщиной от 11,65 мм до 12,6 мм с шагом 0,05 мм.

После окончательной регулировки подшипников гайка крепления шестерни должна быть затянута и зашплинтована. Двухрядный конический роликовый подшипник вала цилиндрической шестерни заводы-изготовители поставляют с подобранным регулировочным кольцом. Этот подшипник дополнительной регулировки не требует. Детали подшипника невзаимозаменяемы, поэтому перестановка деталей с одного подшипника на другой и перестановка внутренних колец подшипника одного на место другого недопустимы. Внутреннее кольцо подшипника, имеющее на торце клеймо — букву У, должно быть установлено со стороны заклейменного торца наружного кольца. После затяжки гайка крепления подшипника должна быть застопорена. Для этого ее тонкий край осторожно (без разрыва) вдавливают в один из пазов резьбового конца вала при помощи оправки, которую можно изготовить из зубила. Момент затяжки должен быть равен 350— 400 Нм {35—40 кгсм). Если необходимо отвернуть гайку при ремонте, то следует предварительно отогнуть тонкий край гайки. Конические шестерню и колесо главной передачи редуктора моста ЗИЛ-131 подбирают на заводе в комплекты по пятну контакта и боковому зазору в зацеплении, притирают и клеймят, указывая порядковый номер комплекта.

Кроме того, в процессе работы автомобиля зубчатые колеса прирабатываются одно к другому, поэтому при необходимости замены зубчатых колес следует заменить оба зубчатых колеса одновременно. Вновь устанавливаемые конические зубчатые колеса, входящие в комплект, должны иметь общий порядковый номер. При установке новых конических зубчатых колес главной передачи они должны быть отрегулированы по пятну контакта (на краску) и по боковому зазору в зацеплении. Пятно контакта на обеих сторонах зуба конического колеса должно иметь длину, равную приблизительно 2/3 длины зуба, и не должно доходить до торца узкого конца зуба на 2—4 мм, а также не должно выходить за верхнюю кромку зуба. На шестерне пятно контакта может доходить до верхней кромки зуба. Пятно контакта получают при вращении шестерни в обе стороны при одновременном подтормаживании рукой колеса. Боковой зазор должен быть равен 0,15—0,45 мм у широкой части зуба, что соответствует повороту фланца вала конической шестерни на 0,18—0,54 мм при замере по радиусу расположения отверстий для болтов при неподвижном колесе.

Для главной передачи промежуточного моста замер проводят на меньшем фланце. Боковой зазор необходимо проверять не менее чем для четырех зубьев колеса, расположенных приблизительно на равных расстояниях по окружности. При установке новых зубчатых колес в главную передачу редуктора заднего моста ЗИЛ-131 надо установить регулировочные прокладки общей толщиной 2 мм под фланец стакана подшипников шестерни; после этого отрегулировать боковой зазор, перемещая коническое колесо изменением числа прокладок под фланцем гнезда подшипников конического колеса, до получения пятна контакта правильной формы. Если не получилось пятно контакта правильной формы, то необходимо передвинуть конические зубчатые колеса, изменяя число прокладок под фланцами стакана подшипников шестерни и гнезда подшипников колеса. После окончательной регулировки подшипников в каждом наборе прокладок должно быть установлено не менее двух прокладок толщиной 0,05 мм и не менее двух прокладок толщиной 0,11 мм. Тонкие прокладки должны быть расположены по обеим сторонам набора прокладок для получения плотного герметичного соединения.

Болты крепления стакана гнезда и крышек подшипников после окончательной регулировки должны быть затянуты, момент затяжки равен 60—80 Нм (6—8 кгсм). После установки в картер главной передачи редуктора переднего ведущего моста ЗИЛ-131 вала в сборе со стаканом подшипников необходимо легким ударом через оправку по торцу наружного кольца цилиндрического роликового подшипника с внутренней стороны освободить ролики подшипника от прижатия торцами к кольцам подшипника. Крышка картера главной передачи при этом должна быть снята. Если зубчатые колеса имеют увеличенный окружной зазор в зацеплении вследствие изнашивания зубьев, то регулировать их не следует, так как это нарушает правильность зацепления. Конические зубчатые колеса должны работать до полного изнашивания без дополнительной регулировки. Если увеличение окружного зазора обусловлено изнашиванием конических роликовых подшипников, т. е. если одновременно с увеличением бокового зазора возникает осевой зазор в подшипниках, то необходимо заменить изношенные подшипники н восстановить предварительный натяг подшипников конической шестерни.

После регулировки следует обязательно проверить правильность пятна контакта. Устанавливать собранный дифференциал в картер главной передачи следует после установки и регулировки конических зубчатых колес и окончательной затяжки болтов крепления крышек подшипников. После установки дифференциала в сборе с подшипниками в гнездо картера передачи надо завернуть регулировочные гайки подшипников так, чтобы они плотно прилегали к кольцам подшипников дифференциала. Если крышки «не садятся» на место, то это значит, что регулировочные гайки перекошены и их необходимо завернуть еще раз. Принудительная установка крышек может привести к повреждению резьбы в картере, крышках и гайках. После установки крышек подшипников надо завернуть болты крепления крышек. При завертывании и вывертывании регулировочных гаек необходимо сместить дифференциал так, чтобы цилиндрическое колесо заняло положение, симметричное цилиндрической шестерне. Конические роликовые подшипники дифференциала должны быть отрегулированы с небольшим предварительным натягом.

Для этого регулировочные гайки сначала надо отрегулировать так, чтобы дифференциал имел осевое перемещение не более 0,1 мм. Проверять величину осевого перемещения необходимо с помощью индикатора, устанавливаемого напротив венца цилиндрического колеса и закрепленного на крышке подшипника. После этого каждую регулировочную гайку завернуть на один оборот, застопорить в этом положении стопором, завернуть болты крепления крышек подшипников и зафиксировать их стопорной пластиной. При регулировке подшипников следует несколько раз повернуть дифференциал, чтобы ролики подшипников заняли правильное положение между коническими поверхностями колец. При сборке дифференциала необходимо следить, чтобы метки на чашках были установлены одна против другой. Регулировка подшипников и шестерен редуктора переднего ведущего моста ЗИЛ-131 аналогична регулировке редуктора заднего и промежуточного мостов. Надо помнить, что при движении автомобиля вперед рабочей стороной зуба конического колеса является для заднего и промежуточного мостов выпуклая, а для переднего моста вогнутая сторона зуба.

Подшипники шкворней поворотного кулака переднего ведущего моста регулируют с предварительным натягом. Крутящий момент, необходимый для плавного поворота кулака, должен быть равен 3—8 Нм (0,3—0,8 кгсм), что соответствует усилию 20—24 Н (2—2,4 кгс), приложенному к отверстию рычага рулевой трапеции. При этом подшипники должны быть смазаны смазочным материалом, марка которого указана в карте смазывания, полуось вынута, сальник корпуса поворотного кулака снят, а гайки крепления накладок корпуса поворотного кулака затянуты, момент затяжки равен 160—180 Нм (16—18 кгсм). Осевое перемещение подшипников не допускается. Отсутствие осевого перемещения может быть проверено без снятия переднего ведущего моста с автомобиля. Для этого необходимо поднять передний мост на козлы, вывернуть пробку в нижней накладке корпуса поворотного кулака, установить на накладке индикатор, уперев его ножку в торец шкворня, и, пользуясь домкратом или рычагом, попытаться сместить вверх корпус поворотного кулака. Движение стрелки индикатора укажет на наличие осевого перемещения в подшипниках и на необходимость их регулирования.

Для того чтобы устранить осевое перемещение, возникающее в результате изнашивания подшипников, надо заменить и отрегулировать подшипники. При установке новых подшипников повышенной точности, имеющих номер 27308У (см. клеймо на торце кольца подшипника), после окончательной регулировки предварительного натяга под верхнюю и нижнюю накладки необходимо установить наборы регулировочных прокладок, которые должны иметь одинаковую толщину. Допускается разница в толщине наборов прокладок под верхней и нижней накладками не более 0,05 мм.

При установке подшипников обычной точности, имеющих номер 27308, необходимо вначале измерить их монтажную высоту (размер от опорного торца наружного кольца до опорного торца внутреннего кольца).

Толщина набора прокладок, установленных со стороны подшипника, имеющего большую монтажную высоту, должна быть соответственно меньше на величину разности монтажных высот подшипников. Несоблюдение приведенных правил установки регулировочных прокладок приводит к потере соосности корпуса поворотного кулака и шаровой опоры. После окончательной регулировки новых подшипников в каждый из наборов прокладок должно быть включено не менее десяти прокладок толщиной 0,05 мм и не менее двух прокладок толщиной 0,1 мм. Две прокладки толщиной 0,05 мм и одна прокладка толщиной 0,1 мм должны быть установлены в наборе прокладок со стороны корпуса поворотного кулака, а остальные прокладки — со стороны поворотного рычага для получения герметичного соединения. В процессе регулирования необходимо несколько раз повернуть корпус поворотного кулака, чтобы ролики подшипников заняли правильное положение между кольцами. При правильно отрегулированных конических роликовых подшипниках колесо должно вращаться от руки свободно и не иметь заметной качки.

Проверку регулировки подшипников проводят:

— для заднего и промежуточного мостов — при вынутой полуоси; — для переднего ведущего моста — при снятом фланце кулака шарнира полуоси.

Для того чтобы отрегулировать подшипники ступицы колеса, надо затянуть гайку крепления подшипника, момент затяжки равен 60—80 Нм (6—8 кгсм), а затем отвернуть приблизительно на 2/5 оборота до совпадения стопорного штифта гайки с ближайшим отверстием в замочной шайбе. Момент затяжки контргайки после окончания регулировки должен быть равен 250—320 Н-м (25— 32 кгсм).

_________________________________________________________________________

Автокраны и КМУ на базе грузовиков

_________________________________________________________________________

Гидроусилитель руля Маз-5551, 5549, 5335, 5336, 5337
Передняя ось и рулевые тяги Маз-5551, 5549, 5335, 5336, 5337
Регулировка сцепления Маз-5551, 5549, 5335, 5336, 5337
Регулировка и ремонт КПП Маз-5551, 5549, 5335, 5336, 5337
Ремонт и обслуживание заднего моста Маз-5551, 5549, 5335, 5336, 5337
Детали переднего моста и рулевые тяги Маз-5516, 5440
Рулевое управление Маз-5516, 5440
Детали ведущих мостов Маз-5516, 5440

Советские вездеходы.

ЗИЛ-131. Часть 2 — DRIVE2

Итак, продолжим.Еще одно новшество — на ЗИЛ-1З1 применен мощный пено — маслиный фильтр с трехступенчатой очисткой воздуха. Это дает возможность длительное время двигаться по пыльным полевым и проселочным дорогам, причем износостойкость двигателя не снижается. Через этот же фильтр воздух поступает в тормозной компрессор.Система питании снабжена топливным насосом производительностью 180 л/мин. Благодаря такой производительности двигатель бесперебойно работает даже при высокой температуре окружающего воздуха. когда в топливопроводах могут образоваться паровые пробки.Топливные баки соединены между собой Уравновешивающим трубопроводом. Пробки у них глухие (без клапанов). А клапаны установлены в отдельном герметичном корпусе, который связан с атмосферой через специальную трубку, выведенную выше уровня максимально допустимого брода.Сцепление имеет уплотнение шипов вилки выключения. Оно препятствует попаданию воды в картер. При движении по суше вентиляция сцепления осуществляется через отверстие в пробке, которая установлена в крышке картера. Для самоочищаемости в него вставлен шплинт значительно меньшего диаметра, чем диаметр самого отверстия. На время преодоления брода пробку с отверстием заменяют «глухой» пробкой, которая при работе автомобиля в обычных условиях находится резьбовом гнезде на крышке картера редуктора переднего моста. Особенность коробки переда — система вентиляции картера: через сапун, соединённый с трубкой, выведенной выше уровня максимально допустимого брода.На автомобиле ЗИЛ-131 применена новая схема трансмиссии со сквозной карданной передачей. Такая схема позволила выполнить раздаточную коробку двухвальной (на ЗИЛ-157К она трехвальная из-за раздельного привода мостов). Само собой разумеется, новая коробка имеет меньше деталей и легче, несмотря на то, что рассчитана на передачу большего крутящего момента

Раздаточная коробка — двухступенчатая, двухходовая с муфтой включения переднего моста. У неё две передачи: прямая (передаточное отношение 1:1) и понижающая (передаточное отношение 2.08:1). Наличие прямой передачи повышает коэффициент полезного действия трансмиссии и значительно сокращает износ деталей раздаточной коробки. Так как все шестерни вращаются без нагрузки. Это способствует также повышению надежности её работы. Передачи переключаются рычагам. перемещаются в одной плоскости и связанным тягами одновременно с обоими штоками включении передач. Таким образом, один рычаг служит для управления двумя муфтами переключения передач. Он крепится к кронштейну, установленному на картере коробки передач, через специальный промежуточный элемент — компенсирующую серьгу.

Полный размер

Раздаточная коробка в разрезе

Управление приводом переднего моста автоматизировано. При включении понижающей передачи раздаточной коробки передний мост включается автоматически и при переходе на прямую передачу также автоматически отключается. Достигается это при помощи, установленной на раздаточной коробке пневматической диафрагменной камеры, воздействующей непосредственно на шток муфты включения привода переднего моста, и электропневматического клапана, электрическая цепь которого имеет специальный выключатель. Он срабатывает при перемещении штока включения понижающей передачи. Электропневматический клапан питается сжатым воздухом от тормозной системы автомобиля.Если возникает необходимость включить передний мост при движении на прямой передаче раздаточной коробке (например, на скользкой дороге), сделать это можно принудительно, посредством выключателя. Последний установлен в кабине на внутренней панели в передней части автомобиля. При включенном либо автоматически, либо принудительно приводе переднего моста в кабине на щите приборов горит контрольная лампа. У ее электрической цепи свой выключатель Он установлен на раздаточной коробке и срабатывает при перемещении штока муфты включения привода переднего моста.Раздаточная коробка имеет люк, позволяющий монтировать различные коробки отбора мощности. При этом не требуется специального масляного насоса для обеспечения нормальной работы коробки отбора мощности. Все ее шестерни постоянно вращаются, интенсивно разбрызгивая масло и создавая обильные масляные потоки к туман, достаточные для смазки.В сравнении с автомобилем ЗИЛ — 157К значительно упрощена карданная передача. Сокращено число карданных валов, исключена промежуточная опора для карданного вала привода заднего моста.Все мосты автомобиля ЗИЛ-131 — ведущие со сварными балками. Редукторы мостов двухступенчатые с парой конических и парой цилиндрических шестерен. Передаточное отношение редукторов — 7,339: 1. Редуктор переднего моста расположен горизонтально, а редукторы среднего и заднего мостов — вертикальноРедуктор среднего моста – проходной Средний и задний мосты взаимозаменяемы. Взаимозаменяемыми являются также основные детали всех трех редукторов. Дифференциалы — конические с четырьмя сателлитами. Полуоси полностью разгруженного типа. Передний мост управляемый, с полуосями снабженными шарнирами постоянной угловой скорости. Максимальный угол поворота шарниров — 30 градусов. Конструктивной особенностью переднего моста автомобиля ЗИЛ -131 является боковой наклон шкворня.Подвеска ЗИЛ-131 имеет улучшенную упругую характеристику главным образом благодаря увеличению активной длины рессор. Она выполнена на продельных полуэллиптических рессорах, работающих совместно с гидравлическими амортизаторами телескопического типа двухстороннего действия. Задняя подвеска — балансирная, на двух рессорах опрокинутого типа. Толкающие усилия и реактивный момент передаются реактивными штангами. Для них характерно трапецеидальное расположение. Такая установка штанг, не смотря на то что мосты ЗИЛ-131 допускают большие, чем мосты ЗИЛ-157К вертикальные перемещения, позволила получить меньшие углы перекоса карданных валов. А это в свою очередь дало возможность применить во всех валах (кроме вала привода среднего моста) стандартные шарниры.Дисковые колеса — с разъемным ободом и распорным кольцом. Шины — специальные односкатные размером 1100 -20 — большего диаметра, чем у ЗИЛ-157К. Давление в них при нагрузке 5 тонн должно быть 4,2 кг/см2, а при нагрузке 3,5 тонны изменяются в зависимости от условий движения от 3 до 0,5 кг/см2

Система регулировании внутреннего давления воздуха в шинах имеет ряд принципиальных отличий и конструктивных усовершенствований, направленных на повышение её надежности и работоспособности.

Передняя ступица в разрезе

Увеличение размера шин в сравнении с 3ИЛ -157К при одновременном повышении скорости движения приводит заметному влиянию их дисбаланса на работу автомобиля, и в первую очередь, но его управляемость. Потому колеса в сборе подвергаются статической балансировке при помощи специальныцх грузов устанавливаемых под гайки стяжных шпилек обода.Тормоза колодочные, барабанного типа. Ножные — с пневматическим, а ручной с механическим приводом.Ножные тормоза включаются и выключаются посредством двухсекционного тормозного крана. Привод ручного тормоза сблокирован с секцией тормозного крана, управляющего тормозами прицепа. Это позволяет затормаживать на стоянке, как автомобиль, так и прицеп.Повышена надёжность и работоспособность колесных тормозов. Достигнуто это увеличением как общей площади тормозных накладок, так и удельной площади (на тонну полезной грузоподъемности и на тонну веса автомобиля).Электрооборудование (распределитель, катушка зажигании, свечи, стартер и др) автомобиля ЗИЛ—1З1 – основном герметизировано. Другие приборы, например реле-регулятор, защищены от брызг. Они не могут работать при погружении в воду, но брызги не влияют на их работоспособность.Опытные образцы автомобиля ЗИЛ-1З1 всесторонне испытывались в разнообразных условиях. Они были в пробегах не только в средней климатической зоне, но и в районах Крайнего Севера, в барханныхк песках пустыми Кара—Кум и на высокогорных трактах Памира. Кроме того, проведены многочисленные специализированные испытания в реальных условиях эксплуатации при перевозке людей и различных грузов, бродовые испытания и сравнительные с гусеничными тягачами.

Эксплуатационные качества автомобиля ЗИП-1З1 оценены весьма высоко.

Штурм снежного подъёма

Серийная базовая модель и её модификации

• ЗИЛ-131 (1966-1986) – бортовой автомобиль-тягач повышенной проходимости (и шасси для специализированных автомобилей) грузоподъёмностью 3500-5000 кг, с двигателем ЗИЛ-131 мощностью 150 л.с. и экранированным электрооборудованием.• ЗИЛ-131В (1968-1986) – седельный тягач. Предназначен для буксировки полуприцепа полной массой до 12000 кг (по грунту до 10000 кг).• ЗИЛ-131А (1971-1986) – бортовой (и шасси для специализированных автомобилей), с неэкранированным электрооборудованием и упрощённым оснащением. • ЗИЛ-131В1 (1971-1986) – седельный тягач (и шасси для спецавтомобилей) с двухдисковым сцеплением и демультипликатором коробки передач.• ЗИЛ-131В2 (1971-1986) – шасси седельного тягача с двухдисковым сцеплением и демультипликатором коробки передач под седельные тягачи ЗИЛ-137Т, 3405 и 4401.• ЗИЛ-131С (1980-1986) – бортовой (и шасси для специализированных автомобилей) для районов Крайнего Севера.

• ЗИЛ-131АС (1980-1986) – бортовой (и шасси для специализированных автомобилей), с неэкранированным электрооборудованием и упрощённым оснащением, для районов Крайнего Севера.

Опытные модели и модификации

• ЗИЛ-131 (1956) – бортовой тягач с двигателем ЗИЛ-1Э130 фактической мощностью 126 л.с. Имел укороченную платформу с пониженной погрузочной высотой (тяговый вариант). Сконструирован для использования в качестве артиллерийского тягача. Изготовлен в октябре 1956 года.• ЗИЛ-131А (1956) – бортовой с двигателем ЗИЛ-1Э130 фактической мощностью 131 л.с. Отличался от базовой версии универсальной платформой для перевозки грузов и личного состава (транспортный вариант). Изготовлен в ноябре 1956 года.• ЗИЛ-3Э131 (1958, 1959) – бортовой с двигателем ЗИЛ-3Э130 максимальной мощностью 151 л.с. (транспортный вариант). Два образца изготовлены в декабре 1958-го и июле 1959 года.• ЗИЛ-3Э131А (1959) – бортовой тягач с двигателем ЗИЛ-3Э130 максимальной мощностью 151 л.с. (тяговый вариант). Изготовлен в мае 1959 года.• ЗИЛ-131 (1959) – бортовой с двигателем ЗИЛ-131 мощностью 148 л.с. (транспортный вариант). Изготовлен в декабре 1959 года.• ЗИЛ-131А (1959) – бортовой тягач с двигателем ЗИЛ-131 мощностью 148 л.с. (тяговый вариант). Два образца изготовлены в декабре 1959 года.• ЗИЛ-133С (1961) – сельскохозяйственный самосвал с предварительным подъёмом платформы.• ЗИЛ-131Х (1961, 1962) – бортовой, для эксплуатации в условиях жаркого и пустынного климата.•ЗИЛ-131Г (1964, 1968) – бортовой с герметизированной кабиной. Предназначался для эксплуатации в районах применения ОМП, в условиях заражения радиацией и отравляющими веществами. В 1968 году изготовлено 3 опытных образца. • ЗИЛ-131С (1968, 1969) – бортовой, для районов Крайнего Севера. Изготовлен в количестве 2 экземпляров.• ЗИЛ-131 «Периметр» (1969, 1976) – модификация с системой самоокапывания для создания укрытия на местности, установка включала широкий нож бульдозерного типа на задней части рамы и гибкий фартук; работы свернуты из-за частого выхода из строя трансмиссии при повышенных нагрузках. Изготовлен в количестве 3 экземпляров.• ЗИЛ-131Л (1970) – лесовоз. Изготовлен в количестве 2 экземпляров.•ЗИЛ-131-77 (1976) – модернизированный бортовой, с двигателем и агрегатами с повышенным ресурсом пробега. Технические решения, использовавшиеся в устройстве этого автомобиля, были использованы в 1978 году на опытном ЗИЛ-131М.• ЗИЛ-131М (1978) – модернизированный бортовой с многотопливным 8-цилиндровым V-образным верхнеклапанным дизельным двигателем ЗИЛ-6451 жидкостного охлаждения мощностью 170 л.с. (125 кВт) при 2800 об/мин, максимальным крутящим моментом 50 кГм при 1400-1600 об/мин, рабочим объёмом 8740 см3 и степенью сжатия 18,5. Кабина с удлинённым капотом, установлены дополнительные световые приборы, грузоподъёмность 3500 кг на всех видах дорог.• ЗИЛ-131МВ (1978) – седельный тягач с дизелем ЗИЛ-6451.•ЗИЛ-131 (1979) – бортовой, с финским четырёхтактным четырёхцилиндровым дизелем Valmet 411BS мощностью 125 л.с. (91,9 кВт) при 2600 об/мин, максимальным крутящим моментом 40 кГм и рабочим объёмом 4180 см3.• ЗИЛ-131ВС (1980) – седельный тягач для районов Крайнего Севера.

Источники» журнал «За Рулем» № 4,6,8 1967 г., RC Forum.ru

Зил 131 схема включения переднего моста

Раздаточная коробка автомобиль ЗИЛ 131: техническое обслуживание

Многие тяжелые работы не сделать без грузовика ЗИЛ 131. Автомобиль специально разработан для перевозки тяжелых грузов на дальние расстояния. Водителям приходится не только управлять транспортом, но и выполнять ремонтные работы во время передвижения. Важно чтобы всегда была исправлена раздаточная коробка на автомобиле ЗИЛ 131. Чтобы понять, как правильно должна она функционировать, какие неполадки возможны и каким образом их следует устранить, нужно узнать, как она устроена и как работает.

Устройство

На автомобиле ЗИЛ 131 стоит двухступенчатая раздаточная коробка. Передний мост имеет электропневматическое включение. На первой передаче передаточное число составляет 2,08, а на второй – 1,0. Прикреплена коробка при помощи резиновых подушек и четырех болтов, которые приделаны также резиновыми подушками к кронштейнам поперечины рамы.

Схема управления раздаточной коробки ЗИЛ 131

В целом раздаточная коробка на автомобиле ЗИЛ 131 состоит из:

Пневмокамеры;
Сигнальной лампы;
Выключателей;
Штока;
Замкового устройства;
Корпуса фиксатора;
Ведущего вала;
Шестерен первой передачи;
Шестерен вала привода задней тележки;
Вала привода задней тележки;
Муфты включения второй передачи;
Вала привода переднего моста;
Зубчатого венца вала;
Крышки картера;
Муфты включения переднего моста;
Шестерни второй передачи;
Картера;
Стержня;
Тяги;
Рычага;
Электропневматического клапана;
Выключателя;
Реле;
Впускного клапана;
Выпускного клапана;
Пробки контрольно-заливного отверстия;
Пробки сливного отверстия.

К основным частям относятся такие, как: картер с крышками, первичный вал с шестерней, муфта с подшипниками, вал привода переднего моста вместе с шестернями и муфтами. Не менее важен механизм для переключения передач и управление включением переднего моста.

Сам картер коробки сделан из чугуна, он разъемный, задняя часть закрывается крышкой. Верхний люк закрывается также крышкой и на нем устанавливается коробка отбора мощностей. Верхняя крышка оснащена сапуном. Сливное отверстие и контрольно-заливное расположено на задней крышке, а на сливной пробке имеется магнитик. Основательно уплотнены выходы валов из картера. На валу переднего моста прикреплена маслосгонная шайба.

На шпонку устанавливается шестерня первой передачи. Муфта включения прямой или второй – свободно перемещается по шлицам вала. Для удобства в работе шестерню изготовляют сразу с валом. Между подшипниками вала находится червяк (это привод спидометра), шестерню привода поместили в приливе крышки заднего валового подшипника. Эта же крышка и есть опорный кронштейн на стояночном тормозе. На игольчатых подшипниках вращаются промежуточные шестерни. Муфта включения первой передачи размещена на ступицах шестерни. Там же размещена и муфта включения переднего моста, где она же соединяется с зубчатым венцом, сделанным прямо на валу.

К важному механизму на раздаточной коробке на автомобиле ЗИЛ 131 относят: рычаг с серьгой, тяги, стяжную пружину, пару штоков с вилками, фиксаторы, замковое устройство.

Работа раздаточной коробки

Включение переднего моста происходит за счет электропневматического устройства. Оно состоит из:

Электровоздушного клапана;
Пневмокамеры;
Двух микровыключателей;
Реле;
Включателя;
Сигнальной лампы;

Вид раздаточной коробки ЗИЛ 131

Размыкается цепь электромагнита;
Впускной клапан плотно закрывается;
Выпускной клапан открывается;
При помощи возвратной пружины автоматически выключается передний мост.

Чтобы включить вторую передачу, раздаточная коробка на авто ЗИЛ 131 срабатывает так:

Рычаг поворачивается вокруг точки крепления на нижней тяге;
Через тягу, шток и вилку перемещается назад муфта и при этом все механизмы соединяются с зубчатым внутренним венцом шестерни;
С ведущего вала за счет крутящего момента действие переходит напрямую на вал привода мостов задней тележки.

Схема подвески раздаточной коробки, управления и клапана управления ЗИЛ 131

Неполадки и способы устранения

Неполадки возможны следующие:

Сильный шум в раздаточной коробке. Это показатель того, что разрушены некоторые детали: шестерни или подшипники. В этом случае раздаточная коробка разбирается, а вышедшие из строя детали меняются;
Передачи выключаются сами, непроизвольно. Скорей всего износились зубчики кареток или малые зубчатые венцы на колесах. Такая поломка возможна, когда изношены вилки переключения передач. Нужно поменять испортившиеся детали;
Течет масло и прорвана мембрана. Если обнаружено, что через уплотнительные манжеты происходит утечка масла, то нужно внимательно их осмотреть. Если при осмотре будут обнаружены признаки износа на кромках, то надо их заменить. Если прорвана мембрана в пневмокамере, то ее тоже надо поменять;
Нарушена регулировка тяги управления и изношены пальцы в вилках тяги. В такой ситуации тяги следует снова подрегулировать, а пальцы поменять.

Техническое обслуживание

Чтобы автомобиль прослужил долго и не подвел во время пути, нужно правильно и своевременно проводить профилактические работы.

Всегда перед работой надо проверять, как прикреплена раздаточная коробка к кронштейну и балке. Не следует оставлять без внимания и саму балку, она тоже должна быть приделана надежно и прочно. Если обнаружено, что крепление не на должном уровне, то надо все детали сразу подтянуть.

Необходимо своевременно чистить сапун на крышке люка картера. Если на нем будут засоры, то повысится давление в раздаточной коробке и в дальнейшем возникнет течь масла через уплотнительные манжеты.

Чтобы раздаточная коробка была долговечной, надежной нужно вовремя проводить смазку. При техническом обслуживании всегда проверяется уровень масла и если его недостаточно, то надо долить до контрольной пробки.

Отработанное масло сливается, магнит на сливной пробке чистится, и новое масло наливается до уровня контрольной коробки. Для раздаточной коробки используют такое же масло, как и для коробки передач. Если температура воздуха минус 30 градусов по Цельсию, то применяют масло ТМ-3-9 (или ТСп-10).

Нужно обращать внимание на гайки на первичном и выходном вале. Они должны быть закернены на раздаточной коробке так же, как и на коробке передач.

Когда разборка и сборка раздаточной коробки будет завершена, надо установить пневмокамеру. Для этого используются регулировочные прокладки. Важно, чтобы расстояние было достаточное и составляло 174 и плюс-минус 0,1 мм от торца корпуса камеры до отверстий от стопорных болтов на стержнях. Это необходимо для последующей установки вилки.

Схемы

Изготавливаются раздаточные коробки для авто ЗИЛ 131 по следующим схемам:

С дифференциальным приводом;
С блокированным приводом;
Со смешанным приводом.

Раздаточная коробка ЗИЛ 131

Один передний и один-два задних моста автомобилей;
Два передних моста и два задних;
На ведущие колеса левого борта или правого автомобилей.

Вывод следующий. Раздаточные коробки на авто ЗИЛ 131 бывают:

Межколесными;
Межтележечными;
Межбортовыми.

Основные функции раздаточной коробки

Распределять крутящий момент между ведущими мостами, это позволяет лучше обеспечивать проходимость автомобиля;
Когда крутящий момент на ведущих колесах увеличивается, то сразу преодолевается «качание» колес во время езды по плохим дорогам, на крутых подъемах и по бездорожной местности;
Обеспечивать устойчивое движение автомобиля на небольшой скорости, когда двигатель работает с наибольшим крутящим моментом.

То есть, главная цель раздаточной коробки – обеспечить хорошую работу автомобиля.

Раздаточная коробка ЗИЛ 131 б/у

Сравнение с другими моделями авто

На подвеске коробки авто ЗИЛ 131 точки опоры упругих элементов разнесены. Это распределяет и уменьшает нагрузку;
При снятии коробки на ЗИЛ 131 не требуется разборки всех упругих элементов, нужно только отвернуть гайки болтов, с помощью которых крепится раздаточная коробка к остальным продольным балкам;
Если поломаются гайки на раздаточной коробке автомобиля ЗИЛ 131, то заменить их будет несложно.

Есть еще немало плюсов у раздаточной коробки авто ЗИЛ 131.

На авто ЗИЛ 157К подвеска держится на четырех шпильках, которые основательно ввернуты в картер и пропущены с помощью отверстий в поперечине рамы. Чтобы обеспечить эластичность подвески, установлены резиновые подушки. Конструкция несколько сложна и поэтому ремонт своими силами сделать водителю будет немного сложно. В то время как подвеска на ЗИЛ 131 сделана на двух продольных балках, которые опираются на поперечину рамы. Балки оснащены эластичной подвеской, потому укреплены они болтами, у которых имеются резиновые подушки, сделанные по обеим сторонам опоры.
Раздаточная коробка на ЗИЛ 131 подвешивается к балкам при помощи четырех болтов, которые проходят через отверстия на продольных балках. Все гайки болтов на продольных балках, как и сами гайки болтов, предназначенные для креплений раздаточной коробки, шплинтуются.

Советские вездеходы. ЗИЛ-131. Часть 2 — DRIVE2

Полный размер

Раздаточная коробка в разрезе

Управление приводом переднего моста автоматизировано. При включении понижающей передачи раздаточной коробки передний мост включается автоматически и при переходе на прямую передачу также автоматически отключается. Достигается это при помощи, установленной на раздаточной коробке пневматической диафрагменной камеры, воздействующей непосредственно на шток муфты включения привода переднего моста, и электропневматического клапана, электрическая цепь которого имеет специальный выключатель. Он срабатывает при перемещении штока включения понижающей передачи. Электропневматический клапан питается сжатым воздухом от тормозной системы автомобиля.Если возникает необходимость включить передний мост при движении на прямой передаче раздаточной коробке (например, на скользкой дороге), сделать это можно принудительно, посредством выключателя. Последний установлен в кабине на внутренней панели в передней части автомобиля. При включенном либо автоматически, либо принудительно приводе переднего моста в кабине на щите приборов горит контрольная лампа. У ее электрической цепи свой выключатель Он установлен на раздаточной коробке и срабатывает при перемещении штока муфты включения привода переднего моста.Раздаточная коробка имеет люк, позволяющий монтировать различные коробки отбора мощности. При этом не требуется специального масляного насоса для обеспечения нормальной работы коробки отбора мощности. Все ее шестерни постоянно вращаются, интенсивно разбрызгивая масло и создавая обильные масляные потоки к туман, достаточные для смазки. В сравнении с автомобилем ЗИЛ — 157К значительно упрощена карданная передача. Сокращено число карданных валов, исключена промежуточная опора для карданного вала привода заднего моста.Все мосты автомобиля ЗИЛ-131 — ведущие со сварными балками. Редукторы мостов двухступенчатые с парой конических и парой цилиндрических шестерен. Передаточное отношение редукторов — 7,339: 1. Редуктор переднего моста расположен горизонтально, а редукторы среднего и заднего мостов — вертикальноРедуктор среднего моста – проходной Средний и задний мосты взаимозаменяемы. Взаимозаменяемыми являются также основные детали всех трех редукторов. Дифференциалы — конические с четырьмя сателлитами. Полуоси полностью разгруженного типа. Передний мост управляемый, с полуосями снабженными шарнирами постоянной угловой скорости. Максимальный угол поворота шарниров — 30 градусов. Конструктивной особенностью переднего моста автомобиля ЗИЛ -131 является боковой наклон шкворня.Подвеска ЗИЛ-131 имеет улучшенную упругую характеристику главным образом благодаря увеличению активной длины рессор. Она выполнена на продельных полуэллиптических рессорах, работающих совместно с гидравлическими амортизаторами телескопического типа двухстороннего действия.Задняя подвеска — балансирная, на двух рессорах опрокинутого типа. Толкающие усилия и реактивный момент передаются реактивными штангами. Для них характерно трапецеидальное расположение. Такая установка штанг, не смотря на то что мосты ЗИЛ-131 допускают большие, чем мосты ЗИЛ-157К вертикальные перемещения, позволила получить меньшие углы перекоса карданных валов. А это в свою очередь дало возможность применить во всех валах (кроме вала привода среднего моста) стандартные шарниры.Дисковые колеса — с разъемным ободом и распорным кольцом. Шины — специальные односкатные размером 1100 -20 — большего диаметра, чем у ЗИЛ-157К. Давление в них при нагрузке 5 тонн должно быть 4,2 кг/см2, а при нагрузке 3,5 тонны изменяются в зависимости от условий движения от 3 до 0,5 кг/см2

Передняя ступица в разрезе

Эксплуатационные качества автомобиля ЗИП-1З1 оценены весьма высоко.

Штурм снежного подъёма

Серийная базовая модель и её модификации

• ЗИЛ-131 (1966-1986) – бортовой автомобиль-тягач повышенной проходимости (и шасси для специализированных автомобилей) грузоподъёмностью 3500-5000 кг, с двигателем ЗИЛ-131 мощностью 150 л.с. и экранированным электрооборудованием.• ЗИЛ-131В (1968-1986) – седельный тягач. Предназначен для буксировки полуприцепа полной массой до 12000 кг (по грунту до 10000 кг).• ЗИЛ-131А (1971-1986) – бортовой (и шасси для специализированных автомобилей), с неэкранированным электрооборудованием и упрощённым оснащением.• ЗИЛ-131В1 (1971-1986) – седельный тягач (и шасси для спецавтомобилей) с двухдисковым сцеплением и демультипликатором коробки передач.• ЗИЛ-131В2 (1971-1986) – шасси седельного тягача с двухдисковым сцеплением и демультипликатором коробки передач под седельные тягачи ЗИЛ-137Т, 3405 и 4401.• ЗИЛ-131С (1980-1986) – бортовой (и шасси для специализированных автомобилей) для районов Крайнего Севера.

Опытные модели и модификации

• ЗИЛ-131 (1956) – бортовой тягач с двигателем ЗИЛ-1Э130 фактической мощностью 126 л.с. Имел укороченную платформу с пониженной погрузочной высотой (тяговый вариант). Сконструирован для использования в качестве артиллерийского тягача. Изготовлен в октябре 1956 года.• ЗИЛ-131А (1956) – бортовой с двигателем ЗИЛ-1Э130 фактической мощностью 131 л.с. Отличался от базовой версии универсальной платформой для перевозки грузов и личного состава (транспортный вариант). Изготовлен в ноябре 1956 года.• ЗИЛ-3Э131 (1958, 1959) – бортовой с двигателем ЗИЛ-3Э130 максимальной мощностью 151 л.с. (транспортный вариант). Два образца изготовлены в декабре 1958-го и июле 1959 года.• ЗИЛ-3Э131А (1959) – бортовой тягач с двигателем ЗИЛ-3Э130 максимальной мощностью 151 л.с. (тяговый вариант). Изготовлен в мае 1959 года.• ЗИЛ-131 (1959) – бортовой с двигателем ЗИЛ-131 мощностью 148 л.с. (транспортный вариант). Изготовлен в декабре 1959 года.• ЗИЛ-131А (1959) – бортовой тягач с двигателем ЗИЛ-131 мощностью 148 л.с. (тяговый вариант). Два образца изготовлены в декабре 1959 года.• ЗИЛ-133С (1961) – сельскохозяйственный самосвал с предварительным подъёмом платформы.• ЗИЛ-131Х (1961, 1962) – бортовой, для эксплуатации в условиях жаркого и пустынного климата. •ЗИЛ-131Г (1964, 1968) – бортовой с герметизированной кабиной. Предназначался для эксплуатации в районах применения ОМП, в условиях заражения радиацией и отравляющими веществами. В 1968 году изготовлено 3 опытных образца.• ЗИЛ-131С (1968, 1969) – бортовой, для районов Крайнего Севера. Изготовлен в количестве 2 экземпляров.• ЗИЛ-131 «Периметр» (1969, 1976) – модификация с системой самоокапывания для создания укрытия на местности, установка включала широкий нож бульдозерного типа на задней части рамы и гибкий фартук; работы свернуты из-за частого выхода из строя трансмиссии при повышенных нагрузках. Изготовлен в количестве 3 экземпляров.• ЗИЛ-131Л (1970) – лесовоз. Изготовлен в количестве 2 экземпляров.•ЗИЛ-131-77 (1976) – модернизированный бортовой, с двигателем и агрегатами с повышенным ресурсом пробега. Технические решения, использовавшиеся в устройстве этого автомобиля, были использованы в 1978 году на опытном ЗИЛ-131М.• ЗИЛ-131М (1978) – модернизированный бортовой с многотопливным 8-цилиндровым V-образным верхнеклапанным дизельным двигателем ЗИЛ-6451 жидкостного охлаждения мощностью 170 л. с. (125 кВт) при 2800 об/мин, максимальным крутящим моментом 50 кГм при 1400-1600 об/мин, рабочим объёмом 8740 см3 и степенью сжатия 18,5. Кабина с удлинённым капотом, установлены дополнительные световые приборы, грузоподъёмность 3500 кг на всех видах дорог.• ЗИЛ-131МВ (1978) – седельный тягач с дизелем ЗИЛ-6451.•ЗИЛ-131 (1979) – бортовой, с финским четырёхтактным четырёхцилиндровым дизелем Valmet 411BS мощностью 125 л.с. (91,9 кВт) при 2600 об/мин, максимальным крутящим моментом 40 кГм и рабочим объёмом 4180 см3.• ЗИЛ-131ВС (1980) – седельный тягач для районов Крайнего Севера.

Источники» журнал «За Рулем» № 4,6,8 1967 г., RC Forum.ru

Схема электрооборудования автомобиля ЗИЛ-131

Интернет-журнал по ремонту бытовой техники и автоэлектроники Времонт.su

Рис. 1. Oбозначение на схеме:

1 — фара головного света; 2 — передний фонарь; 3 — боковой повторитель указателя поворота; 4 — генератор; 5 — регулятор напряжения; 6 — подкапотная лампа; 7 — аварийный вибратор; 8 — свеча зажигания; 9 — датчик-распределитель; 10 — транзисторный коммутатор; 11 — добавочный резистор; 12 — катушка зажигания; 13 — фильтр радиопомех; 14 — датчик температуры охлаждающей жидкости; 15 — датчик контрольной лампы аварийного перегрева жидкости; 16 — электрический сигнал; 17 — реле включения переднего моста; 18 — реле стартера; 19 — конденсаторный фильтр; 20 — стартер; 21 — розетка рации; 22 — зуммер; 23 — электродвигатель отопителя; 24 — конденсатор электродвигателя отопителя; 25 — резистор электродвигателя отопителя; 26 — электродвигатель вентилятора; 27 — опознавательные фонари автопоезда; 28 — выключатель сигнала торможения; 29 — прожектор искатель; 30 — фонарь освещения кабины; 31 — выключатель фонаря освещения кабины; 32 — выключатель принудительного включения привода переднего моста; 33 — выключатель опознавательных фонарей автопоезда; 34 — переключатель датчиков указателя уровня топлива; 35 — переключатель отопителя; 36 — выключатель плафона; 37 — выключатель вентилятора; 38 — переключатель управляемой фарой; 39 — выключатель управляемой фары; 40 — центральный переключатель света; 41 — контрольная лампа включения привода переднего моста; 42 — манометр тормозной системы; 43 — контрольная лампа аварийного падения давления масла; 44 — комбинация приборов; 45 — плафон; 46 — контрольная лампа указателей поворота; 47 — спидометр; 48 — контрольная лампа аварийного перегрева жидкости; 49 — контрольная лампа дальнего света фар; 50 — манометр системы регулирования давления воздуха в шинах; 51 — предохранитель; 52 — реле указателей поворота; 53 — контактное устройство электрического сигнала; 54 — кнопка сигнала; 55 — переключатель указателей поворота; 56 — розетка переносной лампы; 57 — переключатель света фар; 58 — переключатель зажигания; 59 — предохранитель; 60 — предохранитель; 61 — аккумуляторная батарея; 62 — выключатель аккумуляторной батареи; 63 — электромагнит клапана системы включения переднего моста; 64 и 68 — датчики указателей уровня топлива; 65 — выключатель клапана переднего моста; 66 — выключатель контрольной лампы включения переднего моста; 67 — розетка прицепа; 69 — розетка переносной лампы; 70 — задний фонарь; 71 — фонарь освещения номерного знака; 72 — выключатель сигнала водителю.

Материалы по теме: Принципиальная схема электрооборудования автомобиля ЗИЛ-130, назначение и описание.

Статьи по ремонту автоэлектроники

Коробка ЗИЛ-131: схема переключения, устройство, порядок работы цилиндров

Удачный мотор и надежная трансмиссия автомобиля ЗИЛ-131 во многом определили успех нового грузовика повышенной проходимости.

Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131

ЗИЛ-131- отечественный трехосный грузовой автомобиль повышенной проходимости. Выпускался заводом имени Лихачева с 1966 по 2002 г. Основная часть выпускаемых машин шла для армейских нужд. Автомобиль содержал много полезных и прогрессивных для того времени технических решений.

Порядок работы цилиндров ЗИЛ-131

На грузовике применялся карбюраторный V-образный, восьмицилиндровый двигатель, с зажиганием на основе электронного коммутатора.

Распределительный вал двигателя и система зажигания обеспечивают следующий порядок работы цилиндров ЗИЛ-131: 1-5-4-2-6-3-7-8. Отдача мощности двигателя не менее 150 л.с., при оборотах 3200 в минуту.

Схема переключения коробки передач ЗИЛ-131

На автомобиле применяется пятискоростная механическая коробка перемены передач (КПП).

На всех скоростях коробки кроме первой передачи и заднего хода имеют синхронизаторы. Переключение скоростей ЗИЛ-131 производится рычагом, расположенным на верхней крышке КПП.

Передаточные отношения КПП:

первая – 7,44;
вторая – 4,10;
третья – 2,29;
четвертая – 1,47;
пятая – 1,00;
задний ход – 7,09.

Первая передача коробки применяется только при начале движения в условиях бездорожья и находится на одном «плече» с задним ходом. Сделано это для «раскачки» автомобиля, завязшего в грязи или рыхлом снегу, путем быстрого попеременного включения первой скорости и заднего хода.

Схема переключения КПП ЗИЛ-131 представлена ниже.

Сухой вес коробки передач ЗИЛ-131 около 100 кг.

Сцепление

Сцепление ЗИЛ-131 однодисковое, сухое, герметизированное, надежно работающее в условиях преодоления бродов. Привод отключения и включения сцепления механический, рычажный от педали водителя в кабине.

КПП в трансмиссии ЗИЛ-131 через карданный вал передает поток мощности на раздаточную коробку (РК) или на профессиональном сленге «раздатку».

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
в центре фланец ведущего вала раздатки;
внизу справа фланец привода переднего ведущего моста зил-131;
внизу слева пневматическая камера включения переднего привода;
справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.

Раздатка ЗИЛ-131, вид сзади:

вверху слева видны штоки управления включения прямой и пониженной скорости;
вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Режимы работы раздатки

Есть несколько основных режимов.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

Включение пониженной передачи

При езде по бездорожью шофер переводит рычаг управления раздаткой в крайнее переднее положение. При этом тяги от рычага воздействуют на штоки переключения режимов коробки. Верхний шток управления своей вилкой сдвигает каретку (18), разъединяя ведущий вал (15) и вал привода задних мостов (22).

Вилка нижнего штока передвигает зубчатую каретку (37), тем самым объединяя шестерни (3) и (2). Одновременно нижний шток нажатием на микровлючатель, расположенный внутри раздаточной коробки, подает напряжение на пневмоэлектроклапан. Тот, в свою очередь, сжатым воздухом с помощью пневматической камеры (8) и вилки (32) подключит кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через кардан и фланец (9) поступит на первичный вал раздатки (15), пройдет через шестерни (17), (3), (2) и (21), поступит на выходной вал привода задних мостов (22). От шестерни (2) через зубчатую каретку (35) крутящий момент передастся через вал привода переднего моста (5) на фланец (6).

Следует отметить, что скорость вращения выходных валов (22) и (5) при включении пониженной (первой) скорости раздатки уменьшатся вдвое по сравнению с оборотами на прямой (второй) передаче. Зато крутящий момент на этих валах повысится так же вдвое, что позволит грузовику уверенно двигаться в условиях бездорожья.

Важно отметить, что при переходе РК на пониженную передачу включение переднего моста ЗИЛ-131 происходит автоматически, без вмешательства водителя.

Режим «нейтраль»

Третий вариант работы раздаточной коробки ЗИЛ-131 – нейтральное положение. Рычаг управления РК устанавливается в среднее положение. При этом происходит рассоединение валов (15), (22) и (5). Такое отключение всех мостов необходимо для подачи крутящего момента от первичного вала (15) и шестерни (17) на привод коробки отбора мощности. Автомобиль при этом не движется.

Вес раздатки ЗИЛ-131

«Сухой» вес раздаточной коробки 115 кг. При заправке трансмиссионным маслом вес РК увеличится на 2,5 кг.

Как включить передний мост ЗИЛ-131

Как уже упоминалось ранее, передний привод можно активировать электрическим тумблером из кабины при работе раздатки на первой (прямой) передаче.

Если же в РК установлена понижающая передача, то подключение переднего привода произойдет автоматически.

Обслуживание раздаточной коробки автомобиля ЗИЛ-131

Обслуживание раздатки состоит из:

ЕО – ежедневного обслуживания;
регламентных ТО – технических обслуживаний, ТО-1 и ТО-2, предусмотренных заводом изготовителем;
сезонного ТО – СО (сезонного обслуживания).

ЕО заключается в предрейсовом визуальном осмотре основных агрегатов грузовика. Также следует провести осмотр поверхности земли под двигателем, коробкой скоростей, раздаткой, передним и задними мостами на наличие пятен от течи смазки.

При ТО-2 происходит проверка надежности крепления раздатки к силовому каркасу автомобиля, прочистка сапуна вентиляции раздатки.

Смена масла в раздаточной коробке проводится согласно карте смазки. Масло, применяемое для РК – всесезонное ТСп-15. При эксплуатации автомобиля при температурах -30 0 С и ниже применяется смазка ТСп–10.

Слив масла из раздатки производится выворачиванием резьбовой пробки (38, см «разрез» РК). Заливка смазки ведется через маслоналивное отверстие, при вывернутой пробке (39).

Ремонт раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 надежный и долговечный агрегат. Однако при появлении признаков неправильной работы коробки – повышенный шум, скрежет при переключении режимов, «выбивание» скоростей, течь смазки, РК следует снять с автомобиля.

Затем на ремонтном участке коробку разбирают, обследуют. Неисправные детали и узлы заменяют новыми. Затем производят сборку коробки и установку ее на грузовик. После залива свежей смазки производят пробную поездку и определяют исправность отремонтированной раздатки.

Заключение

Трансмиссия автомобиля ЗИЛ-131 позволила этому трехосному грузовику стать надежным перевозчиком в различных отраслях народного хозяйства, стать базовой армейской машиной самого широкого профиля. К сожалению, отсутствие надежного, мощного, компактного и экономичного дизельного двигателя сократила срок существования этого знакового автомобиля.

Как включить передний мост на ЗИЛ 131 — Спецтехника

Грузовой автомобиль ЗИЛ-131 — это надежный автотранспорт, который выпускался Московским автозаводом имени Лихачева. Машина отличается повышенной степенью проходимости. Полная масса ЗИЛ превышает 10 тонн. Можно установить тяговую лебедку.

Особенности двигателя и системы трансмиссии

Автомобиль комплектуется V-образным 8-цилиндровым двигателем (карбюраторный), который выдает мощность в 150 лошадиных сил. Машина оснащена 3-мя ведущими мостами, при этом передний мост имеет электропневматическое управление.

Машина не отличается экономичностью в плане расхода топлива, которое залито в двигатель. Подходит использование АИ-76,при этом тратится около 40 литров на 100 км. На показатель расхода горючего влияет то, в каких условиях ЗИЛ совершает передвижение.

В целях экономии горючего вместо бензина на 131-ую модель можно установить дизельный мотор, объем которого равен 4.7 литров, при мощности 109 л.с.

Что касается коробки передач на ЗИЛ 131, то она является механической. Для нее требуется примерно 5 литров трансмиссионной жидкости. В том случае, если имеется коробка отбора мощности ЗИЛ, то требуется больше добавления нового горючего (около 6.5 л.).

Автомобиль имеет раздаточную коробку передач. Она обеспечивает устойчивое движение машины ЗИЛ на небольшой скорости, при этом силовая установка работает с наибольшим моментом силы.

Следует заливать около 3.3 литров нового горючего, отдавая предпочтение в пользу всесезонному маслу ТСп-15К. Основная особенность данной жидкости – отличные низкотемпературные свойства. Машина не утратит своей функциональности, при отрицательной температуре (до -20°C).

В дополнении к этому, рабочая способность не снизится и при +100°С. Также, обеспечивается защита от износа составляющих частей КПП. В том случае, если автотранспорт эксплуатируется часто при температуре более -20°C, рекомендуется применять горючее ТСП-10.

В замене масла КПП нуждается каждые 30000 км пробега.

Состав раздаточной коробки передач

Что входит в состав раздатки на ЗИЛ 131? По стандарту, раздаточная коробка включает: валы, картер, шестерни, муфты, шток, пневмокамеры, клапаны, тяги.

Схема переключения передач отражает, что в картере на подшипниках имеется ведущий вал с шестерней, зубчатым венцом. Последний расходный элемент предназначен для активации пятой скорости.

Установленный картер выполнен из серого чугуна. Имеется системная вентиляция закрытого типа. 1 2

Клапаны изготовлены из жаропрочной стали. Благодаря этому они отлично переносят возникающие нагрузки.

Включение моста на передней передаче – это необходимое действие, когда передвижение машины осуществляется по гололедице. Если не включается передний мост, нужно проверить идет ли питание на выключатель, состояние клапанов.

В верхней крышке имеется сапун, а в задней крышке – сливное и контрольно-заливное отверстие. На передней стенке картера надежно зафиксирована пневмокамера. Сальники встречаются в крышках подшипников валов.

Во внутренней части картера производителем грузового авто был установлен механизм для осуществления переключения скоростных режимов.

Возможные поломки КПП

Определить имеется ли поломка КПП или нет возможно по характерным звукам. Признаки неполадок:

возникновение сильного шума;
самопроизвольная активизация передач;
течь масла.

В случае появления сильного шума со стороны раздаточной коробки, целесообразно проверить состояние шестерен, подшипников. Данные элементы подлежат замене. При износе зубьев водитель может столкнуться с такой проблемой, как самопроизвольное включение передач.

Обращать внимание нужно на состояние уплотнительных элементов. При продолжительной эксплуатации транспортного средства они быстро теряют свои рабочие свойства. Это является причиной того, что будет отмечаться течь жидкости.

Проверке подлежат мембрана в пневмокамере, крепления.

Профилактика возникновения поломок с КПП

Чтобы избежать возникновения серьезных поломок, автотранспорт следует диагностировать.

При замене масла в коробке передач, следует использовать горючее, которое соответствует автомобильной системе. Когда происходит слив КПП, нужно очищать магнит, который имеется на пробке.

Доливается новая жидкость до контрольного отверстия. Очистке подлежит сапун, который имеется на крышке люка картера.

Таким образом, периодически КПП на ЗИЛ 131 должен подаваться обслуживанию. Это будет являться гарантией, что автотранспорт не утратит быстро своих рабочих свойств.

Источник: https://prokpp.ru/pro-korobku-peredach/na-zil-131.html

Раздаточная коробка автомобилей ЗИЛ

Категория:

Шасси автомобиля

—

Раздаточная коробка автомобилей ЗИЛ

На трехосном автомобиле ЗИЛ-131 с приводом на все оси установлена двухступенчатая раздаточная коробка, прикрепленная за коробкой передач четырьмя болтами к двум продольным балкам, опирающимся через резиновые подушки на кронштейны поперечных балок рамы автомобиля.

Чугунный картер раздаточной коробки имеет заднюю отъемную крышку 9 и сверху люк для присоединения коробки отбора мощности, закрытый крышкой, на которой расположен сапун.

На задней крышке имеются маслозаливное и сливное отверстия, закрытые пробками.

В стенках картера на подшипниках установлено три вала: ведущий, вал привода переднего моста и вал 16 привода задних ведущих мостов.

Ведущий вал установлен задним концом в выточке вала привода задних мостов на цилиндрическом роликоподшипнике, а передним — в стенке картера на шарикоподшипнике, закрепленном стопорным кольцом и крышкой с самоподжимным сальником.

На шлицах наружного конца вала закреплен гайкой с шайбой фланец заднего карданного шарнира. На фланце приварен грязеотражатель.

Ведущий вал с помощью промежуточного карданного вала с двумя карданными шарнирами соединен с концом вторичного вала коробки передач.

—

При перемещении рычага вперед муфта входит в зацепление с шестерней, вследствие чего включается привод переднего моста.

Рис. 1. Схема работы раздаточной коробки автомобиля ГАЗ-63

Рис. 2. Раздаточная коробка автомобиля ЗИЛ-131

На шлицах наружного конца вала закреплен гайкой фланец карданного шарнира сквозной карданной передачи к первому и второму задним ведущим мостам. К фланцу крепится барабан центрального тормоза.

Нижний вал установлен в картере: впереди — на шарикоподшипнике, закрытом крышкой с сальником, и сзади — на роликовом цилиндрическом подшипнике, закрытом глухой крышкой.

Передний конец вала карданным валом с двумя карданными шарнирами соединяется с валом главной передачи переднего ведущего моста.

На нижнем валу установлены свободно на игольчатых подшипниках промежуточные шестерни первой передачи, находящиеся в постоянном зацеплении соответственно с шестернями ведущего вала и вала привода задних мостов. Все шестерни имеют косые зубья.

На зубчатом венце ступицы передней шестерни установлена передвижная муфта включения первой передачи, могущая надвигаться на зубчатый венец задней шестерни.

На заднем зубчатом венце шестерни установлена зубчатая муфта включения привода переднего моста, могущая надвигаться на зубчатый венец, изготовленный как одно целое с нижним валом.

Перемещение зубчатых муфт включения первой и второй передач осуществляется с помощью вилок, закрепленных на стержнях, установленных в стенках картера и уплотненных на выходе сальниками.

Стержни снабжены шариковыми фиксаторами и шариковым замком, исключающим одновременное включение обеих передач.

Наружные концы стержней тягами соединены с рычагом переключения передач, установленным на подвижной скобе кронштейна, закрепленного на картере коробки передач.

Перемещение зубчатой муфты включения переднего моста осуществляется вилкой и стержнем автоматически с помощью электропневматического привода, состоящего из воздушной камеры с диафрагмой и пружи-пой, соединенной со стержнем, и электровоздушного клапана, включенных в систему пневматического привода тормозов.

При установке рукоятки рычага в среднем нейтральном положении зубчатые муфты расположены, как показано на рис. 304, и ведущие мосты отключены. При перемещении рукоятки рычага назад муфта, сдвигаясь назад, соединяет верхние валы — включается вторая прямая передача на задние ведущие мосты.

При перемещении рукоятки рычага вперед муфта, сдвигаясь назад, замыкает обе нижние шестерни, и включается первая (понижающая) передача на задние ведущие мосты через шестерни (передаточное число 2,08).

Одновременно с помощью электрического включателя, расположенного против стержня включения первой передачи, замыкается электрическая цепь на электромагнит воздушного клапана и он, срабатывая, направляет сжатый воздух в камеру.

При этом стержень перемещается вместе с диафрагмой, с помощью вилки перемещая муфту назад, и автоматически включается передний ведущий мост.

При выключении первой передачи передний мост выключается, так как вследствие выключения электрической цепи с помощью клапана камера разобщается от сжатого воздуха и сообщается с атмосферой, и стержень под действием пружины перемещается вместе с вилкой и муфтой в исходное положение. Автоматичность включения переднего ведущего моста только при включении первой передачи раздаточной коробки упрощает управление и предохраняет задние ведущие мосты от перегрузки на данной передаче.

В случае необходимости передний мост может быть принудительно включен и при второй передаче. Это осуществляется с помощью замыкания электрической цепи электровоздушного клапана вручную переключателем, расположенным на переднем щите кабины.

Для включения переднего моста рукоятка переключателя должна быть повернута налево, для выключения — направо.

При включении переднего моста с помощью электрического включателя, расположенного против стержня, всегда зажигается сигнальная лампа, расположенная на щитке кабины.

На трехосном автомобиле ЗИЛ-157 с приводом на все оси установлена раздаточная коробка, снабженная двухступенчатым редуктором.

В корпусе коробки на роликоподшипниках с коническими роликами установлены валы: ведущий, промежуточный, вал привода второго заднего моста, вал привода первого заднего моста и вал привода переднего моста.

На гладкой части ведущего вала на втулке установлена свободно вращающаяся шестерня, находящаяся постоянно в зацеплении с шестерней промежуточного вала и имеющая внутренние зубья. На шлицах вала установлена передвижная шестерня, служащая для включения высшей и низшей передач коробки.

Рис. 3. Раздаточная коробка автомобиля ЗИЛ-157

На внутреннем конце вала привода второго заднего моста изготовлена шестерня, находящаяся в постоянном зацеплении с шестерней промежуточного вала, на котором наглухо закреплены три шестерни.

Средняя шестерня служит для включения низшей передачи коробки. На валу 9 привода первого заднего моста закреплена шестерня, находящаяся постоянно в зацеплении с шестерней промежуточного вала.

На переднем конце вала имеются шлицы.

На шлицах внутреннего конца вала привода переднего моста установлена муфта, служащая для включения переднего моста. Шестерня переключения передач и муфта включения переднего моста передвигаются при помощи двух рычагов, связанных с переключающими механизмами.

3, в) переключения передач назад шестерня входит в зацепление с внутренними зубьями шестерни, соединяя ее с валом.

При этом включается высшая передача раздаточной коробки с передаточным числом 1,44, и вращение передается через промежуточный вал на валы привода задних ведущих мостов.

При перемещении рычага (рис. 3, г) включения переднего моста вперед муфта передвигается назад и заходит на шлицы вала привода заднего моста, соединяя его с валом привода переднего моста. При этом также включается и передний мост.

При перемещении рычага (рис.

3, д) переключения передач вперед шестерня сдвинется назад и войдет в зацепление с шестерней промежуточного вала; при этом включается низшая передача раздаточной коробки с передаточным числом 2,44 на все ведущие мосты.

В переключающих рычагах раздаточной коробки поставлено блокирующее устройство, устраняющее возможность включения низшей передачи при выключенном переднем мосте и выключения переднего моста при включенной низшей передаче.

Для этого на нижнем конце рычага включения переднего моста поставлен установочный болт против нижнего конца рычага переключения передач.

В случае включения низшей передачи при выключенном переднем мосте конец рычага переключения передач упирается в установочный болт рычага включения низшей передачи.

На автомобиле ЗИЛ-157К применена раздаточная коробка, аналогичная по конструкции раздаточной коробке автомобиля ЗИЛ-157.

Читайте также Как проверить генератор на КамАЗе не снимая

→ Справочник → Статьи → Форум

Источник: http://stroy-technics.ru/article/razdatochnaya-korobka-avtomobilei-zil

Раздаточная коробка автомобиль ЗИЛ 131: техническое обслуживание

Многие тяжелые работы не сделать без грузовика ЗИЛ 131. Автомобиль специально разработан для перевозки тяжелых грузов на дальние расстояния.

Водителям приходится не только управлять транспортом, но и выполнять ремонтные работы во время передвижения. Важно чтобы всегда была исправлена раздаточная коробка на автомобиле ЗИЛ 131.

Чтобы понять, как правильно должна она функционировать, какие неполадки возможны и каким образом их следует устранить, нужно узнать, как она устроена и как работает.

Устройство

На автомобиле ЗИЛ 131 стоит двухступенчатая раздаточная коробка. Передний мост имеет электропневматическое включение.

На первой передаче передаточное число составляет 2,08, а на второй – 1,0.

Прикреплена коробка при помощи резиновых подушек и четырех болтов, которые приделаны также резиновыми подушками к кронштейнам поперечины рамы.

Схема управления раздаточной коробки ЗИЛ 131

В целом раздаточная коробка на автомобиле ЗИЛ 131 состоит из:

Пневмокамеры;
Сигнальной лампы;
Выключателей;
Штока;
Замкового устройства;
Корпуса фиксатора;
Ведущего вала;
Шестерен первой передачи;
Шестерен вала привода задней тележки;
Вала привода задней тележки;
Муфты включения второй передачи;
Вала привода переднего моста;
Зубчатого венца вала;
Крышки картера;
Муфты включения переднего моста;
Шестерни второй передачи;
Картера;
Стержня;
Тяги;
Рычага;
Электропневматического клапана;
Выключателя;
Реле;
Впускного клапана;
Выпускного клапана;
Пробки контрольно-заливного отверстия;
Пробки сливного отверстия.

Сливное отверстие и контрольно-заливное расположено на задней крышке, а на сливной пробке имеется магнитик. Основательно уплотнены выходы валов из картера. На валу переднего моста прикреплена маслосгонная шайба.

Между подшипниками вала находится червяк (это привод спидометра), шестерню привода поместили в приливе крышки заднего валового подшипника. Эта же крышка и есть опорный кронштейн на стояночном тормозе. На игольчатых подшипниках вращаются промежуточные шестерни.

Муфта включения первой передачи размещена на ступицах шестерни. Там же размещена и муфта включения переднего моста, где она же соединяется с зубчатым венцом, сделанным прямо на валу.

Работа раздаточной коробки

Включение переднего моста происходит за счет электропневматического устройства. Оно состоит из:

Электровоздушного клапана;
Пневмокамеры;
Двух микровыключателей;
Реле;
Включателя;
Сигнальной лампы;

Вид раздаточной коробки ЗИЛ 131

С помощью штока и вилки муфта перемещается назад и в этот момент соединяются между собой шестерни. Когда перемещается шток, то сразу начинает работу микровыключатель, благодаря ему замыкается цепь реле, которое тут же замыкает цепь на электровоздушном клапане.

Опускается книзу якорь электромагнита, открывается впускной клапан и закрывается выпускной.

Ведущий вал через шестерни передает крутящий момент, который равномерно распределяется между шестерней и валом, а затем переходит к мостам задней тележки и уже, потом через муфту переходит на вал привода переднего моста.

Размыкается цепь электромагнита;
Впускной клапан плотно закрывается;
Выпускной клапан открывается;
При помощи возвратной пружины автоматически выключается передний мост.

Чтобы включить вторую передачу, раздаточная коробка на авто ЗИЛ 131 срабатывает так:

Рычаг поворачивается вокруг точки крепления на нижней тяге;
Через тягу, шток и вилку перемещается назад муфта и при этом все механизмы соединяются с зубчатым внутренним венцом шестерни;
С ведущего вала за счет крутящего момента действие переходит напрямую на вал привода мостов задней тележки.

Схема подвески раздаточной коробки, управления и клапана управления ЗИЛ 131

Неполадки и способы устранения

Читайте также Как отрегулировать хвостовик УАЗ не разбирая мост

Неполадки возможны следующие:

Сильный шум в раздаточной коробке. Это показатель того, что разрушены некоторые детали: шестерни или подшипники. В этом случае раздаточная коробка разбирается, а вышедшие из строя детали меняются;
Передачи выключаются сами, непроизвольно. Скорей всего износились зубчики кареток или малые зубчатые венцы на колесах. Такая поломка возможна, когда изношены вилки переключения передач. Нужно поменять испортившиеся детали;
Течет масло и прорвана мембрана. Если обнаружено, что через уплотнительные манжеты происходит утечка масла, то нужно внимательно их осмотреть. Если при осмотре будут обнаружены признаки износа на кромках, то надо их заменить. Если прорвана мембрана в пневмокамере, то ее тоже надо поменять;
Нарушена регулировка тяги управления и изношены пальцы в вилках тяги. В такой ситуации тяги следует снова подрегулировать, а пальцы поменять.

Техническое обслуживание

Когда разборка и сборка раздаточной коробки будет завершена, надо установить пневмокамеру. Для этого используются регулировочные прокладки.

Важно, чтобы расстояние было достаточное и составляло 174 и плюс-минус 0,1 мм от торца корпуса камеры до отверстий от стопорных болтов на стержнях.

Это необходимо для последующей установки вилки.

Схемы

Изготавливаются раздаточные коробки для авто ЗИЛ 131 по следующим схемам:

С дифференциальным приводом;
С блокированным приводом;
Со смешанным приводом.

Раздаточная коробка ЗИЛ 131

Один передний и один-два задних моста автомобилей;
Два передних моста и два задних;
На ведущие колеса левого борта или правого автомобилей.

Вывод следующий. Раздаточные коробки на авто ЗИЛ 131 бывают:

Межколесными;
Межтележечными;
Межбортовыми.

Основные функции раздаточной коробки

Распределять крутящий момент между ведущими мостами, это позволяет лучше обеспечивать проходимость автомобиля;
Когда крутящий момент на ведущих колесах увеличивается, то сразу преодолевается «качание» колес во время езды по плохим дорогам, на крутых подъемах и по бездорожной местности;
Обеспечивать устойчивое движение автомобиля на небольшой скорости, когда двигатель работает с наибольшим крутящим моментом.

То есть, главная цель раздаточной коробки – обеспечить хорошую работу автомобиля.

Раздаточная коробка ЗИЛ 131 б/у

Сравнение с другими моделями авто

На подвеске коробки авто ЗИЛ 131 точки опоры упругих элементов разнесены. Это распределяет и уменьшает нагрузку;
При снятии коробки на ЗИЛ 131 не требуется разборки всех упругих элементов, нужно только отвернуть гайки болтов, с помощью которых крепится раздаточная коробка к остальным продольным балкам;
Если поломаются гайки на раздаточной коробке автомобиля ЗИЛ 131, то заменить их будет несложно.

Есть еще немало плюсов у раздаточной коробки авто ЗИЛ 131.

На авто ЗИЛ 157К подвеска держится на четырех шпильках, которые основательно ввернуты в картер и пропущены с помощью отверстий в поперечине рамы. Чтобы обеспечить эластичность подвески, установлены резиновые подушки. Конструкция несколько сложна и поэтому ремонт своими силами сделать водителю будет немного сложно. В то время как подвеска на ЗИЛ 131 сделана на двух продольных балках, которые опираются на поперечину рамы. Балки оснащены эластичной подвеской, потому укреплены они болтами, у которых имеются резиновые подушки, сделанные по обеим сторонам опоры.
Раздаточная коробка на ЗИЛ 131 подвешивается к балкам при помощи четырех болтов, которые проходят через отверстия на продольных балках. Все гайки болтов на продольных балках, как и сами гайки болтов, предназначенные для креплений раздаточной коробки, шплинтуются.

Источник: https://autodont.ru/transmission/transfer-case/razdatochnaya-korobka-avtomobilya-zil-131

Используют ли мосты портального типа зил 131. Ведущие мосты трехосных автомобилей зил. Неполадки и способы устранения

Ведущие мосты трехосных автомобилей ЗИЛ

У автомобиля ЗИЛ -131 трехосного, с приводом на все оси, применен последовательный привод задних ведущих мостов проходным ведущим валом в первом мосте.

В задних мостах применена двойная главная передача, расположенная в картере, отлитомиз ковкого чугуна. Картер главной передачи, имеющий боковой люк, закрытый крышкой, крепится с помощью горизонтально расположенного фланца болтами сверху на литом картере заднего моста типа банджо. В крышку картера завернут болт-съемник, используемый для выпрессовки пальца реактивной штанги подвески задних мостов. Нижнее отверстие картера заднего моста закрыто крышкой, приваренной к картеру. Полость картера заднего моста сообщается с атмосферой через сапун.

В первом заднем мосту ведущий вал главной передачи с закрепленной на нем малой конической шестерней сделан сквозным и установлен впереди на роликовом цилиндрическом подшипнике в приливе картера, а сзади — на двух конических роликоподшипниках, корпус которых закреплен во фланце в картере и закрыт крышкой. На обоих наружных концах вала закреплены на шлицах гайками фланцы карданных шарниров карданной передачи привода ведущих мостов. Концы вала уплотнены самоподжимными сальниками и на фланцах шарниров приварены грязеотражательные щитки. У второго моста на заднем выступающем конце ведущего вала вместо фланца установлена распорная втулка и вал закрыт глухой крышкой. В остальном конструкция обоих задних мостов одинакова.

Для регулировки зацепления конических шестерен под фланцем корпуса заднего подшипника вала поставлены прокладки, а для регулировки затяжки конических подшипников между внутренними их кольцами установлены регулировочные шайбы.

Малая коническая шестерня входит в зацепление с большой шестерней, напрессованной на шпонке на промежуточный вал, изготовленный вместе с малой цилиндрической шестерней. Вал установлен во внутренней перегородке картера на роликовом цилиндрическом подшипнике. Наружный конец вала лежит на двухрядном коническом роликоподшипнике, корпус которого вместе с крышкой закреплен на фланце болтами в стенке картера. Под фланцем корпуса поставлены прокладки для регулировки зацепления конических шестерен, а для регулировки конического роликоподшипника между его внутренними кольцами поставлены регулировочные шайбы.

Малая цилиндрическая шестерня, имеющая косые зубья, входит в зацепление с большой шестерней, скрепленной болтами с чашками дифференциала, установленного в гнездах картера главной передачи на конических роликоподшипниках. Подшипники закреплены в гнездах крышками на шпильках. С боков в гнезда завернуты регулировочные гайки для регулировки затяжки подшипников. Гайки закреплены стопорами. На крестовине дифференциала установлены на бронзовых втулках четыре сателлита, входящие в зацепление с полуосевыми шестернями, установленными на шлицах внутренних концов ведущих полуосей. Под опорные поверхности сателлитов и полуосевых шестерен поставлены упорные шайбы.

Ведущие полуоси полностью разгруженные, соединяются своими фланцами с помощью шпилек и гаек с конусными втулками, со ступицами ведущих колес, отлитыми из стали. Каждая ступица установлена на двух конических роликоподшипниках на трубчатой цапфе, фланец которой прикреплен болтами вместе с тормозным щитом к фланцу наконечника, приваренного к полуосевому рукаву балки заднего моста. Подшипники закреплены на цапфе регулировочной гайкой 44, закрепленной замочной шайбой и контргайкой. С внутренней стороны в ступице поставлен самоподжимной сальник и ступицу охватывает наружный войлочный сальник, закрепленный в маслоотражателе.

К фланцу ступицы прикреплен на шпильках гайками литой чугунный тормозной барабан с диском колеса. К штуцеру, завернутому в цапфу, прикреплен шланг 49 подвода воздуха от системы централизованного регулирования давления воздуха в шинах. Штуцер сообщается с помощью уплотнительной муфты 35 с каналом, просверленным в полуоси. Уплотнительная муфта подвода воздуха состоит из кольцевого корпуса, к которому наглухо присоединены две крышки с самоподжимными резиновыми сальниками, плотно охватывающими Шлифованную шейку полуоси с обеих сторон от выходного отверстия воздушного канала, обеспечивая при вращении полуоси поступление воздуха в ее канал из шланга. Муфта закрыта в выточке цапфы штампованной крышкой, прикрепленной к цапфе болтами. Полуось во фланце наконечника полуосевого рукава уплотнена сальником. Внутренняя полость, образованная фланцами, сообщается с атмосферой через сапун.

В торец полуоси завернут корпус шинного крана, который шлангом соединен с трубкой вентиля камеры шины колеса. Кран и шланг закрыты защитным кожухом.

Масло в картер каждого заднего моста заливают через отверстие, закрытое пробкой 6 на верхней стенке картера главной передачи. Это же отверстие является смотровым и используется для проверки зацепления конических шестерен. Масло заливают до уровня контрольного отверстия. Слив масла производят через нижнее отверстие на крышке балки заднего моста и через отверстие на задней стенке картера главной передачи. Все отверстия закрыты пробками. Уровень масла в задних мостах в процессе эксплуатации проверяют специальным щупом, имеющимся в комплекте инструмента. Щуп вставляют в отверстие картера после вывертывания заднего болта крепления фланца картера главной передачи.

Главная передача переднего ведущего моста имеет такое же устройство, как и главная передача задних мостов, но валы ее расположены в одной плоскости с полуосями, в связи с чем картер главной передачи имеет другую форму и крепится к картеру переднего моста фланцем, расположенным в вертикальной плоскости.

Рис. 1. Ведущие мосты автомобиля ЗИЛ -131

Наружный конец ведущего вала с малой конической шестерней установлен в картере на двух конических роликоподшипниках, а внутренний — на роликовом; цилиндрическом подшипнике. В картер переднего ведущего моста масло заливают через контрольное отверстие, расположенное впереди в крышке балки, закрытое пробкой. Слив масла производят через отверстие, расположенное в нижней части балки переднего моста.

Наружный конец каждой полуоси с помощью шарнира равной угловой скорости шарикового типа соединен с приводным валом колеса, установленным в поворотной цапфе на бронзовой втулке. Кулаки шарнира изготовлены как одно целое с полуосью и приводным валом. Под кулаками поставлены упорные шайбы. На шлицах конца приводного вала установлен фланец, соединенный на шпильках гайками со ступицей колеса.

Переднее колесо со ступицей, подшипниками, уплотнениями и системой подвода воздуха к шине имеет в основном такое же устройство, как и заднее колесо.

Фланец поворотной цапфы крепится болтами к разъемному корпусу. Корпус установлен на конических роликоподшипниках на шкворневых пальцах, заваренных в сферическом наконечнике, прикрепленном на шпильках гайками к концу полуосевого рукава балки переднего моста. С внутренней стороны в наконечнике закреплен двойной самоподжимной сальник полуоси с направляющим конусом. Под крышками подшипников цапфы поставлены регулировочные прокладки. Для заливки масла в корпус и его слива на сферическом наконечнике имеются отверстия, закрытые пробками. На корпусе поворотной цапфы снаружи закреплено сальниковое уплотняющее устройство, охватывающее сферический наконечник.

У автомобилей ЗИЛ -157 и ЗИЛ -157К — трехосных высокой проходимости, задние мосты по конструкции центральной части аналогичны ведущему мосту автомобиля ГАЗ -63 и имеют одинарную главную передачу, состоящую из двух конических шестерен, и дифференциал с четырьмя сателлитами. Главная передача установлена в картере, имеющем разъем в продольной вертикальной плоскости.

Конические роликоподшипники вала малой конической шестерни регулируют прокладками или шайбами, установленными между внутренними кольцами подшипника. Зацепление шестерен регулируют прокладками, установленными под фланцем корпуса подшипников.

Каждая ведущая полуось фланцем прикрепляется на шпильках гайками к крышке ступицы. Крышка вместе с диском колеса и тормозным барабаном крепится на шпильках к фланцу ступицы. Кроме того, крышка прикрепляется к ступице винтами.

Ступица установлена на цапфе на двух конических роликоподшипниках, укрепленных регулируемой гайкой, застопоренной шайбой и контргайкой. С внутреннего края ступицы установлены внутренний резиновый самоподжимной сальник и наружный войлочный.

Цапфа с запрессованной в нее втулкой прикреплена к фланцу полуосевого рукава. В стенке цапфы имеется канал, к которому снаружи присоединен шланг централизованной системы регулирования давления воздуха в шинах. В крышке ступицы закреплена уплотнительная муфта подвода воздуха, состоящая из корпуса, в котором крышками закреплены два самоподжимных сальника муфта соединяется с помощью штуцера с трубкой подвода воздуха к шине колеса. Трубка снабжена запорным краном; корпус крана закреплен на диске колеса.

Главная передача, дифференциал и картер переднего ведущего моста имеют такое же устройство, как те же устройства заднего моста. Конец каждой полуоси переднего моста соединен с приводным валом колеса при помощи шарнира равной угловой скорости шарикового типа.

Ведущие мосты автомобилей ЗИЛ -157 и ЗИЛ -157К

Приводной вал установлен в цапфе на втулке и при помощи фланца соединяется на шпильках с крышкой ступицы. Конструкция цапфы, ступицы с подшипниками, каналов подвода воздуха к шине такая же, как конструкция аналогичных устройств задних ведущих мостов.

Фланец цапфы крепится к разъемному корпусу, установленному на конических роликоподшипниках на шкворневых пальцах, закрепленных в сферическом наконечнике полуосевого рукава. Под крышками подшипников установлены регулировочные прокладки. На корпусе цапфы снаружи закреплено сальниковое уплотняющее устройство.

Рис. 3. Первый ведущий мост автомобиля ЗИЛ -133

У автомобиля ЗИЛ -133 трехосного применены задние ведущие мосты с проходным валом, что исключает необходимость установки раздаточной коробки и упрощает конструкцию карданной передачи. Главная передача в обоих ведущих мостах гипоидная.

В первом ведущем мосту ведущий вал (рис. 3) соединен с валом привода второго моста через межосевой дифференциал, блокировка которого в случае необходимости может осуществляться с помощью муфты. Управление муфтой осуществляется с помощью пневматической диафраг-менной рабочей камеры, расположенной на картере редуктора главной передачи и управляемой специальным краном из общей пневматической системы автомобиля. Рукоятка крана расположена перед водителем.

Вращение от ведущего вала на нижний вал с малой конической шестерней гипоидной передачи передается с помощью шестерен. Верхняя шестерня установлена на валу свободно и соединяется с ним через механизм межосевого дифференциала. Нижняя шестерня наглухо закреплена на нижнем валу. Передача происходит через промежуточную шестерню установленную на подшипниках на оси, закрепленной в картере.

Большая коническая шестерня гипоидной передачи закреплена на коробке дифференциала, установленной на подшипниках в гнездах картера главной передачи. От дифференциала с помощью полностью разгруженных полуосей усилие передается на ведущие колеса, ступицы которых установлены на наконечниках полуосевых рукавов задних мостов на конических роликоподшипниках.

К атегория: — Шасси автомобиля

Когда в начале 60-х годов появилось принципиально новое семейство грузовиков ЗиЛ-130 с современным дизайном и мощным 8-ми цилиндровым двигателем, то на его базе был разработан и новый автомобиль повышенной проходимости ЗиЛ-131, призванный заменить ЗиЛ-157. Однако по ряду причин начало производства затянулось, и массовый выпуск начался лишь в 1967 году. Тем не менее, на конвейере ЗиЛа он стоял до начала 90-х годов (впоследствии его собирали на Урале). Автомобиль получился очень удачным.

Кабина ЗиЛ-130 с передовым для того времени дизайном, в военном варианте с плоскими крыльями и изменённой облицовкой и сейчас не выглядит устаревшей. В ЗиЛ-131 очень удачно сочетаются изящество и рационализм, простота конструкции и современные технические решения. Этот замечательный автомобиль заслуживает того, чтобы поговорить о нём подробнее. Поскольку ЗиЛ-131 разрабатывался на базе ЗиЛ-130, то по основным узлам и агрегатам (двигатель, сцепление, коробка передач, рулевое управление, элементы тормозной системы, кабина) он унифицирован с ним.

Разумеется, эти агрегаты не одинаковы абсолютно, имеют характерные особенности, обусловленные специфическими условиями эксплуатации. Двигатель ЗиЛ-131 приспособлен для работы при значительных продольных и поперечных кренах. С этой целью в картере имеется углубление, в котором находится неподвижный масло-приёмник. Предусмотрена возможность отключения вентиляции картера с целью создания избыточного давления в картере, чтобы исключить попадание воды в двигатель при движении вброд. Для облегчения преодоления брода привод вентилятора и водяного насоса разделены, что позволяет отключать вентилятор, снимая ремень. Водяной насос при этом продолжает работать.

Насос гидроусилителя руля и компрессор также остаются включёнными. Площадь охлаждения радиатора увеличена. Предусматривалась также возможность установки компенсационного (расширительного) бачка. В этом случае клапаны, устанавливаемые обычно в пробке радиатора, находились в пробке бачка. Когда автомобиль штурмует водную преграду, выпускной коллектор двигателя, имеющий наиболее высокую температуру, резко охлаждается. Для того, чтобы избежать его разрушения, на двигателе ЗиЛ-131 устанавливался составной выпускной коллектор.

Ещё одно новшество – на ЗиЛ-131 применён пенно-масляный воздушный фильтр с трёхступенчатой очисткой воздуха. Он гораздо лучше очищает воздух при движении по пыльным степным дорогам, а также в пустынях. Тормозной компрессор тоже получает воздух из этого фильтра. В системе питания производительность бензонасоса увеличена со 140 до 180 л/мин, что обеспечивает бесперебойную работу в жару, когда возможно образование паровоздушных пробок в системе. Пробки топливных баков сделаны глухими, без клапанов.

А клапаны устанавливались в отдельном герметичном корпусе, который связывался с атмосферой специальной трубкой. Eё конец находился выше уровня максимального брода. Чтобы вода не попадала в картер сцепления, вилка его выключения уплотнена. А отверстие вентиляции картера сцепления при преодолении бродов закрывалось специальной глухой пробкой, которая при обычных условиях находилась на крышке картера редуктора переднего моста. Особенность коробки передач – система вентиляции через сапун с трубкой, конец которой находится выше уровня максимального брода.

Как мы видим, на ЗиЛ-131 самое пристальное внимание было уделено возможности эксплуатации в экстремальных условиях. С учётом этого выполнено и электрооборудование автомобиля. Такие приборы, как стартер, распределитель и катушка зажигания герметизированы. В стартере использованы специальные резиновые прокладки, чтобы исключить попадание воды. Вообще, к стартерам военных автомобилей предъявляются особые требования. В случае, если двигатель заглохнет, например, при преодолении брода, стартер должен обеспечить возможность выезда на сушу, приборы зажигания экранированы, в цепи катушки зажигания и регулятора напряжения включены специальные фильтры.

Но самым интересным местом у полно-приводного автомобиля является трансмиссия. На ЗиЛ-131 нашла применение трансмиссия с проходным средним мостом.
При этом значительно упрощается раздаточная коробка, которая становится 3-х вальной. Высшая передача в ней – прямая, что повышает КПД. Упрощается и карданная передача, являющаяся сквозной. Передний мост включается автоматически при включении понижающей передачи в раздаточной коробке, для этого служит электропневмопривод. В случае необходимости передний мост можно включить и при прямой передаче в раздаточной коробке с помощью выключателя. Раздаточная коробка имеет люк для установки различных типов коробок отбора мощности.

Отдельного масло-насоса для этого не требуется, главные передачи ЗиЛ-131 – двойные: пара конических и пара цилиндрических шестерен. Редуктор среднего моста, как уже говорилось, проходной. Редуктор переднего моста расположен горизонтально, редукторы среднего и заднего мостов вертикально. Ось поворотной стойки ЗиЛ-131 имеет поперечный наклон. Конструкция остальных систем ЗиЛ-131 является достаточно традиционной и не отличается принципиально от конструкции аналогичных систем обычных грузовых автомобилей.

Были у ЗиЛ-131 и модификации, наиболее известной из которых является седельный тягач ЗиЛ-131В, существовал и топливозаправщик АТЗ-3,4-131. Большая часть ЗиЛ-131 предназначалась для службы в армии. На его шасси были созданы различные спецмашины, в том числе спаренная установка зенитных ракет, машины с радиотехническим оборудованием (для этого электрооборудование военных грузовиков экранировалось). Была и модификация ЗиЛ-131А без экранированного электрооборудования.

Но самой интересной его модификацией являлся ЗиЛ-137 – активный автопоезд, с полуприцепом, имеющим привод на колёса от двигателя тягача. Привод осуществлялся при помощи гидроподъёмной передачи. Помимо службы в армии, автомобили ЗиЛ-131 активно применялись в народном хозяйстве, в основном в труднопроходимых местах, в тайге, для геологоразведочных, буровых работ, на Cевере (существовала специальная северная модификация ЗиЛ-131С), в горных районах, в болотистой местности. Благодаря системе централизованного регулирования давления в шинах, автомобиль уверенно двигался по зыбучим пескам, по рыхлому снегу, по заболоченному грунту.

Что касается военной службы, то ЗиЛ-131 и сегодня находится на вооружении армий многих стран. Его можно увидеть и на военных парадах. Если ЗиЛ-157 являл собой образ хоть и рационального, но предельно простого, аскетичного, неприхотливого автомобиля, обладавшего хорошей проходимостью, то в ЗиЛ-131 высокая проходимость сочеталась с гораздо большим уровнем комфорта, современными решениями и современным дизайном. Дизайн кабины ЗиЛ-130 с развитым панорамным стеклом, в своё время революционный, оказался исключительно удачным. Даже сейчас, спустя полвека, эта кабина радует глаз.

Появившаяся позже кабина 4331 по дизайну явно ей проигрывает. И полноприводный грузовик с этой кабиной, хотя и был схож по конструкции с ЗиЛ-131, выглядел куда менее привлекательно. Производство ЗиЛ-131 в начале девяностых годов было передано на Уральский филиал ЗиЛа. Его шасси с дизельным двигателем под названием АМУР (Автомобили и моторы Урала) выпускается до сих пор. Таким образом, ЗиЛ-131 по долгожительству превзошёл своего предшественника ЗиЛ-157, который собирали 36 лет. А уникальную кабину ЗиЛ-131 на том же заводе устанавливают и на обычное шасси ЗиЛ-130.

На чтение 10 мин.

Устройство

В целом раздаточная коробка на автомобиле ЗИЛ 131 состоит из:

Пневмокамеры;
Сигнальной лампы;
Выключателей;
Штока;
Замкового устройства;
Корпуса фиксатора;
Ведущего вала;
Шестерен первой передачи;
Шестерен вала привода задней тележки;
Вала привода задней тележки;
Муфты включения второй передачи;
Вала привода переднего моста;
Зубчатого венца вала;
Крышки картера;
Муфты включения переднего моста;
Шестерни второй передачи;
Картера;
Стержня;
Тяги;
Рычага;
Электропневматического клапана;
Выключателя;
Реле;
Впускного клапана;
Выпускного клапана;
Пробки контрольно-заливного отверстия;
Пробки сливного отверстия.

Работа раздаточной коробки

Включение переднего моста происходит за счет электропневматического устройства. Оно состоит из:

Электровоздушного клапана;
Пневмокамеры;
Двух микровыключателей;
Реле;
Включателя;
Сигнальной лампы;

Размыкается цепь электромагнита;
Впускной клапан плотно закрывается;
Выпускной клапан открывается;
При помощи возвратной пружины автоматически выключается передний мост.

Чтобы включить вторую передачу, раздаточная коробка на авто ЗИЛ 131 срабатывает так:

Рычаг поворачивается вокруг точки крепления на нижней тяге;
Через тягу, шток и вилку перемещается назад муфта и при этом все механизмы соединяются с зубчатым внутренним венцом шестерни;
С ведущего вала за счет крутящего момента действие переходит напрямую на вал привода мостов задней тележки.

Неполадки и способы устранения

Неполадки возможны следующие:

Сильный шум в раздаточной коробке. Это показатель того, что разрушены некоторые детали: шестерни или подшипники. В этом случае раздаточная коробка разбирается, а вышедшие из строя детали меняются;
Передачи выключаются сами, непроизвольно. Скорей всего износились зубчики кареток или малые зубчатые венцы на колесах. Такая поломка возможна, когда изношены вилки переключения передач. Нужно поменять испортившиеся детали;
Течет масло и прорвана мембрана. Если обнаружено, что через уплотнительные манжеты происходит утечка масла, то нужно внимательно их осмотреть. Если при осмотре будут обнаружены признаки износа на кромках, то надо их заменить. Если прорвана мембрана в пневмокамере, то ее тоже надо поменять;
Нарушена регулировка тяги управления и изношены пальцы в вилках тяги. В такой ситуации тяги следует снова подрегулировать, а пальцы поменять.

Техническое обслуживание

Всегда перед работой надо проверять, как прикреплена раздаточная коробка к кронштейну и балке. Не следует оставлять без внимания и саму балку, она тоже должна быть приделана надежно и прочно. Если обнаружено, что крепление не на должном уровне, то надо все детали сразу подтянуть.

Нужно обращать внимание на гайки на первичном и выходном вале. Они должны быть закернены на раздаточной коробке так же, как и на коробке передач.

Схемы

Изготавливаются раздаточные коробки для авто ЗИЛ 131 по следующим схемам:

С дифференциальным приводом;
С блокированным приводом;
Со смешанным приводом.

Один передний и один-два задних моста автомобилей;
Два передних моста и два задних;
На ведущие колеса левого борта или правого автомобилей.

Вывод следующий. Раздаточные коробки на авто ЗИЛ 131 бывают:

Межколесными;
Межтележечными;
Межбортовыми.

Основные функции раздаточной коробки

Распределять крутящий момент между ведущими мостами, это позволяет лучше обеспечивать проходимость автомобиля;
Когда крутящий момент на ведущих колесах увеличивается, то сразу преодолевается «качание» колес во время езды по плохим дорогам, на крутых подъемах и по бездорожной местности;
Обеспечивать устойчивое движение автомобиля на небольшой скорости, когда двигатель работает с наибольшим крутящим моментом.

То есть, главная цель раздаточной коробки – обеспечить хорошую работу автомобиля.

Сравнение с другими моделями авто

На подвеске коробки авто ЗИЛ 131 точки опоры упругих элементов разнесены. Это распределяет и уменьшает нагрузку;
При снятии коробки на ЗИЛ 131 не требуется разборки всех упругих элементов, нужно только отвернуть гайки болтов, с помощью которых крепится раздаточная коробка к остальным продольным балкам;
Если поломаются гайки на раздаточной коробке автомобиля ЗИЛ 131, то заменить их будет несложно.

Есть еще немало плюсов у раздаточной коробки авто ЗИЛ 131.

На авто ЗИЛ 157К подвеска держится на четырех шпильках, которые основательно ввернуты в картер и пропущены с помощью отверстий в поперечине рамы. Чтобы обеспечить эластичность подвески, установлены резиновые подушки. Конструкция несколько сложна и поэтому ремонт своими силами сделать водителю будет немного сложно. В то время как подвеска на ЗИЛ 131 сделана на двух продольных балках, которые опираются на поперечину рамы. Балки оснащены эластичной подвеской, потому укреплены они болтами, у которых имеются резиновые подушки, сделанные по обеим сторонам опоры.
Раздаточная коробка на ЗИЛ 131 подвешивается к балкам при помощи четырех болтов, которые проходят через отверстия на продольных балках. Все гайки болтов на продольных балках, как и сами гайки болтов, предназначенные для креплений раздаточной коробки, шплинтуются.

Механизмы ведущих мостов автомобиля ЗИЛ-131

Рис. 1. Шарниры равных угловых скоростей:
1, 2, 8 — кулаки; 3 — ведущие шарики; 4 — палец; 5 — центрирующий шарик; 6 -наружная полуось; 7-вилка; 9 — диск; 10 — внутренняя полуось

Картер крепится к балке моста болтами; два из них расположены внутри картера (доступ к ним может быть осуществлен через боковую крышку). Заливное отверстие, закрываемое пробкой, у картеров среднего и заднего мостов находится сверху, сливное отверстие с пробкой находится в картере моста, пробка дополнительного сливного отверстия имеется в картере главной передачи. Проверка уровня масла осуществляется при помощи специального указателя, имеющегося в наборе инструмента водителя; этот указатель вставляется в отверстие под один из болтов крепления картера главной передачи к балке моста. Уровень масла при заливке можно проверять также через контрольное отверстие, которое имеется в картере моста. Вентиляция картера осуществляется через сапун. У переднего моста контрольно заливное отверстие находится в крьшке балки моста, а сливное- в нижней части балки моста.

Рис. 3. Задний мост автомобиля ЗИЛ -Ш:
1 — сапун; 2-полуось; 3 — ведомая коническая шестерня; 4- вал ведущей цилиндрической.шестерни; 5 — ведущая коническая шестерня; 6 — пробка заливного отверстия; 7, 31 — ведущая и ведомая цилиндрические шестерни; 8 — картер главной передачи; 9, 34 — регулировочные прокладки; 10 — стакан подшипника; 11 — крышка подшипника; 12 — чашка дифференциала; 13 — полуосевая шестерня; 14 — блок сальников подвода воздуха; 15 — тормозной барабан; 16, 17 — сальники ступицы; 18 — замочная шайба; 19 — контргайка; 20 — шинный кран; 21 — фланец полуоси; 22 — регулировочная гайка; 23 — винт; 24 — ступица; 25 — шпилька; 26 — опорный диск; 27 — цапфа; 28 — тормозной барабан; 29 — пробка сливного отверстия; 30 — сателлит; 32 — первичный вал; 33 — регулировочные шайбы

Рис. 4. Смазка главной передачи автомобиля ЗИЛ -131;

Боковой зазор между зубьями конических шестерен должен быть 0,15-0,45 мм у широкой части зуба, что соответствует повороту фланца первичного вала на величину 0,18-0,54 мм при замере на радиусе расположения отверстий под болты и при неподвижной ведомой шестерне. Указанный зазор регулируется перемещением ведущей и ведомой шестерен путем изменения количества прокладок.

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

Устройство переднего моста ЗИЛ 131

Передний мост автомобилей семейства ЗИЛ моделей 431410 и 133ГЯ управляемый неразрезной с поворотными кулаками вильчатого типа. Балка 21 моста стальная штампованная двутаврового сечения, с отверстиями на концах для соединения при помощи шкворней с поворотными кулаками. Конструктивная разнила мостов автомобилей ЗИЛ моделей 431410 и 133ГЯ заключается в ширине колеи передних колес (за счет длины балки): для автомобиля ЗИЛ-431410 — 1800 мм, для автомобиля ЗИЛ-133ГЯ — 1835 мм.

В связи с увеличенной нагрузкой на передний мост в автомобиле ЗИЛ-133ГЯ (большая масса силового агрегата) поперечное сечение балки на этом автомобиле равно 100 мм. Поперечное сечение балки на автомобиле ЗИЛ-431410 составляет 90 мм.

Шкворни поворотных кулаков закреплены неподвижно в проушинах балки клиньями, входящими в лыску на шкворне. Учитывая односторонний износ шкворней в процессе эксплуатации, с целью увеличения срока службы на них сделаны две лыски. Шкворни расположены под углом 90°, что позволяет поворачивать их. Смазываемые бронзовые втулки, запрессованные в поворотные кулаки, обеспечивают высокую долговечность работы узла.

Поворотный кулак (цапфа) — сложная по конфигурации и ответственная по назначению деталь переднего моста, является базой для установки ступицы колеса, тормозного механизма и рычагов поворота. Кулак изготовляют с высокой точностью геометрических размеров для крепления сопрягаемых деталей.

Нагрузка от автомобиля на каждое переднее колесо передается на опорный подшипник, имеющий нижнюю шайбу из графитизированной бронзы и стальную верхнюю шайбу с пробковой манжетой, защищающей подшипник от загрязнения и влаги. Необходимый осевой зазор между проушиной балки и поворотным кулаком обеспечивают регулировочные прокладки. При правильно выбранном зазоре щуп толщиной 0,25 мм в него не входит.

Упорные болты поворотных кулаков позволяют устанавливать необходимый угол поворота управляемых колес: для автомобиля ЗИЛ-431410 — 34° вправо и 36° влево, а для автомобиля ЗИЛ-133ГЯ — 36° в обе стороны.

К левому поворотному кулаку присоединены в конических отверстиях два рычага: верхний для продольной и нижний для поперечной рулевых тяг. На правом поворотном кулаке установлен один рычаг для поперечной рулевой тяги. Сегментные шпонки размером 8×10 мм фиксируют положение рычагов в конических отверстиях поворотных кулаков, а рычаги закреплены корончатыми гайками. Момент затяжки гаек должен быть в пределах 300 … 380 Н-м. Гайки от проворачивания застопорены шплинтами. Соединение поворотных рычагов с поперечной рулевой тягой образует рулевую трапецию, что обеспечивает согласованный поворот управляемых колес автомобиля.

Привод управляемых колес включает в себя рычаги поворотных кулаков, продольную и поперечную рулевые тяги.

В процессе движения автомобиля по неровным участкам дороги, повороте управляемых колес детали рулевого привода перемещаются относительно друг друга. Возможность этого перемещения как в вертикальной, так и в горизонтальной плоскостях и надежная передача усилий при этом обеспечивает шарнирное соединение узлов привода.

Конструкция шарниров на всех автомобилях ЗИЛ одинакова, различны только длины тяг и их конфигурация, что обусловлено компоновкой шарниров на автомобиле.

Продольная рулевая тяга изготовлена из стальной трубы размером 35 X 6 мм. На концах трубы сделаны утолщения для монтажа в них шарниров, состоящих из шарового пальца и двух сухарей, охватывающих сферическими поверхностями шаровую головку пальца, дружины с опорой. Стопорные заклепки фиксируют сухари от проворачивания. Опора пружины является одновременно ограничителем перемещения внутреннего сухаря. Детали закреплены в трубе резьбовой пробкой, фиксируемой от проворачивания шплинтом 46, и защищены от загрязнения чехлом с прокладкой.

Пружина шарнира обеспечивает постоянство зазоров и усилий, а также смягчает толчки от управляемых колес при движении автомобиля. Болт, гайка со шплинтом крепят палец тяги в сошке.

Узел работает нормально при соблюдении требований, указанных в руководстве по эксплуатации затяжкой резьбовой пробки до упора усилием 40 … 50 Н-м с обязательным отворачиванием пробки (до совпадения шплинтового паза с отверстиями в тяге). Соблюдение этого требования обеспечивает необходимый момент проворачивания шарового пальца не более 30 Н-м. При более тугой затяжке пробки на шаровой палец будет действовать дополнительный крутящий момент, возникающий даже при самых незначительных относительных поворотах шарнира. По результатам стендовых испытаний шарнира с туго затянутой пробкой было установлено, что в этом случае предел выносливости шарового пальца уменьшается в шесть раз по сравнению с пределом выносливости шарнира, отрегулированного в соответствии с руководством по эксплуатации. Неправильная регулировка шарниров продольной рулевой тяги может привести к преждевременным поломкам шаровых пальцев.

Поперечная рулевая тяга автомобилей ЗИЛ моделей 431410 и 133ГЯ изготовлена из стальной трубы размером 35 х 5 мм, а для автомобиля ЗИЛ-131Н — из стального прутка диаметром 40 мм. На концах тяг имеются левая и правая резьбы, на которые навинчены наконечники с размещенными в них шарнирами. Разное направление резьбы обеспечивает проведение регулировки схождения управляемых колес путем изменения общей длины тяги — либо вращением тяги при неподвижных наконечниках, либо вращением самих наконечников. Для вращения наконечников (либо трубы) необходимо обязательно ослабить стяжной болт, фиксирующий наконечник на тяге. колесо мост цапфа автомобиль

Шаровой палец жестко закреплен в коническом отверстии поворотного рычага, а корончатая гайка застопорена от проворачивания шплинтом.

Шаровая поверхность пальца зажата между двумя эксцентричными вкладышами. Усилие сжатия создает пружина, упирающаяся в глухую крышку. Крышка закреплена на корпусе наконечника тремя болтами. Пружина устраняет влияние износа шарнира на общую работу узла. В процессе эксплуатации регулировку узла проводить не требуется.

Шарниры рулевых тяг смазываются через пресс-масленки. Уплотнительные манжеты защищают шарниры от выброса смазочного материала и загрязнения в процессе эксплуатации.

В связи с возросшими скоростями движения автомобиля важное значение для обеспечения безопасности имеет надежная стабилизация управляемых колес, т. е. способность автомобиля устойчиво сохранять прямолинейное движение и возвращаться к нему после поворота.

Параметрами, влияющими на стабилизацию управляемых колес, являются поперечный и продольный углы наклона колес относительно продольной оси автомобиля. Эти углы обеспечиваются при изготовлении балки переднего моста соотношением положения оси отверстия проушин для шкворней относительно площадки для крепления рессор, поворотных кулаков — геометрическим соотношением осей отверстий под шкворни и для ступицы колеса. Например, шкворневые отверстия в проушинах балки изготовлены под углом 8° 15″ к рессорной площадке, шкворневые отверстия в поворотных кулаках — под углом 9° 15″ к оси ступицы. Таким образом обеспечен наклон шкворней на требуемый угол (8°) и учтен необходимый развал колес (под углом Г).

Поперечный наклон шкворня обусловливает автоматический самовозврат колес к прямолинейному движению после поворота. Угол поперечного наклона составляет 8°.

Продольный наклон шкворня способствует сохранению прямолинейного движения колес при значительных скоростях движения автомобиля. Угол продольного наклона зависит от базы автомобиля и боковой эластичности шин. Ниже приведены значения угла продольного наклона различных моделей.

В процессе эксплуатации продольный и поперечный наклоны шкворней не регулируют. Нарушение их может быть в случае износа шкворней и его втулок, или деформации балки. Изношенный шкворень можно один раз повернуть на 90° либо заменить. Изношенные втулки должны быть заменены, деформированную балку надо править или заменить.

Одним из параметров обеспечения наилучших условий качения управляемых колес автомобиля в вертикальной плоскости является схождение колес, равное разности расстояний (мм) между краями ободьев спереди и сзади оси колеса. Величина эта должна быть положительной при условии большего значения заднего расстояния.

Схождение колес регулируется в процессе эксплуатации путем изменения длины поперечной рулевой тяги. Для автомобилей семейства ЗИЛ-431410 она установлена в пределах 1 … 4 мм, для автомобиля ЗИЛ-133ГЯ — 2 … 5 мм. На заводе устанавливают минимальное значение.

Так как рулевая трапеция не является абсолютно жесткой конструкцией и в шарнирах имеются зазоры, то изменение нагрузок, действующих в трапеции, приводит к изменению схождения колес.

Использование современных методов установки схождения передних колес и точность измерения его в процессе эксплуатации имеет большое практическое значение, так как этот параметр существенно влияет на долговечность шин, расход топлива и износ шарниров рулевого привода.

Измерение схождения передних колес относится к достаточно точным операциям, так как измеряется расстояние в пределах 1600 мм с точностью до 1 мм, т. е. относительная погрешность измерения составляет примерно 0,03%. Для измерения обычно применяют линейку ГАРО, дающую менее высокую точность измерений ввиду имеющихся в ней зазоров между трубой и стержнем и невозможности устанавливать линейку но одним и тем же точкам из-за конструкции наконечников.

Наилучшую точность при измерениях схождения колес получают при измерении на оптических стендах «экзакта» и электрических стендах, в которых применены электронно-лучевые трубки.

При проверке и установке схождения управляемых колес рекомендуется проводить предварительно подготовительные работы:

сбалансировать правильно колеса автомобиля;

отрегулировать подшипники ступиц колес и колесные тормозные механизмы таким образом, чтобы колеса вращались свободно при приложении к ним момента 5 … 10 Н-м.

Для регулировки схождения колес необходимо освободить стяжные болты наконечников поперечной рулевой тяги и вращением трубы установить необходимую величину. Перед каждым контрольным измерением стяжные болты наконечников необходимо ввертывать до упора.

На поворотные кулаки установлены ступицы передних колес и опорные диски тормозных механизмов.

Ступицы размещены на двух конических роликовых подшипниках. Для грузовых автомобилей ЗИЛ используется только подшипник 7608К. Он отличается увеличенной толщиной малого бурта внутреннего кольца и уменьшенной длиной ролика. Наружное кольцо подшипника имеет на рабочей поверхности бочкообразность в несколько микрон. Для защиты внутренней полости ступицы и подшипника от загрязнения в расточку ступицы установлена манжета. Наружный подшипник закрыт крышкой ступицы с прокладкой.

При проведении монтажно-демонтажных работ со ступицей необходимо соблюдать предосторожность, чтобы не повредить рабочую кромку манжеты.

Ступица является несущим элементом для тормозного барабана и колеса. На автомобиле ЗИЛ-431410 на ступице сделаны два фланца. К одному из них болтами с гайками прикреплены шпильки для колес, к другому — тормозной барабан. На автомобиле ЗИЛ-133ГЯ ступица имеет один фланец, к которому на шпильках с одной стороны прикреплен тормозной барабан, а с другой — колесо.

Следует иметь в виду, что тормозные барабаны на заводе обрабатывают в сборе со ступицами и разбирать их можно только в случае крайней необходимости. Причем надо нанести метки взаимного расположения барабана и ступицы (для последующей их сборки без нарушения балансировки и центровки).

Установку ступицы на цапфу производят следующим образом. С помощью оправки, упирающейся во внутреннее кольцо, напрессовать внутренний подшипник на вал цапфы, после чего аккуратно установить ступицу на цапфу до упора во внутренний подшипник, надеть на вал цапфы наружный подшипник и посредством оправки, упирающейся во внутреннее кольцо подшипника, напрессовать его на вал, после чего навернуть на вал гайку-шайбу. Следует обратить внимание на необходимость тщательной пропитки подшипников до установки их на вал консистентной смазкой.

При установке ступицы необходимо обеспечить свободное качение роликов в подшипнике, что достигается условиями затяжки внутренней гайки-шайбы 3: затянуть гайку до упора — до начала торможения ступицы подшипниками, провернуть (2—3 оборота) ступицу в обоих направлениях, после чего повернуть гайку-шайбу в обратном направлении на V4—1/5 оборота (до совпадения с ближайшим отверстием штифта замочного кольца). При этих условиях ступица должна свободно вращаться, поперечные колебания не должны быть.

Для окончательного закрепления ступицы установить на цапфу замочное кольцо с шайбой и наружную гайку затянуть ключом с рычагом 400 мм до отказа и застопорить гайку, отогнув край замочной шайбы на одну грань гайки. Защитный колпак с прокладкой крепится к ступице болтами с пружинными шайбами без применения значительных усилий. Ступицы с цапфы снимают в обратной последовательности с обязательным применением съемников мод. И803 (см. 9.15), обеспечивающих равномерное движение ступицы и наружного подшипника на валу, имеющего посадку от зазора 0,027 мм.до натяга 0,002-мм.

Внутренний подшипник посажен на вал с зазором 0,032 мм и натягом 0,003 мм. При необходимости он спрессовывается с помощью двух оправок.

Категорически запрещается ударять кувалдой при снятии ступицы с цапфы. Удары, наносимые по торцу тормозного барабана, или по наружному фланцу (на автомобили ЗИЛ-431410) крепления колесных шпилек деформируют фланец, разрушают тормозной барабан.

На ступице необходимо осмотреть наружные кольца подшипников и в случае их износа заменить на новые. Кольца в ступицу устанавливают с натягом: для внутреннего подшипника 0,010 … 0,059 мм; для наружного 0,009 … 0,059 мм.. С учетом этого натяга кольца, из ступицы легко изымаются с помощью бородка и молотка с использованием специальных вырезов в ступице в зоне колец.

Возможные неисправности

В процессе эксплуатации автомобиля необходимо проверять состояние втулки цапфы и шкворней. При изношенных втулках цапфы и шкворней наблюдается чрезмерный износ и появляется возможность ударной нагрузки, способствующей преждевременному разрушению подшипников передних колес, отверстий в балке под шкворни.

Износ втулок и шкворня легко определить внешним осмотром поперечным покачиванием шины колеса. С помощью приборов при диагностировании можно более тщательно проверить техническое состояние узла. Если радиальный зазор в соединении не превышает 0,75 мм, а осевой 1,5 мм, узел работоспособен. При превышении предельных, значений следует повернуть шкворень на 90° (если шкворень еще не поворачивали ранее) либо заменить втулки шкворня. Осевой зазор следует проверять мерительным щупом без вывешивания моста. Щуп вставляют между бобышкой балки переднего моста и проушиной цапфы. При осевом зазоре более 1,5 мм необходимо заменить упорный подшипник шкворня или.изменить число регулировочных прокладок.

При разборке любого узла передней подвески необходимо проверить каждую деталь на отсутствие в ней трещин. Эксплуатация детали с трещиной недопустима.

Балку моста проверяют на изгиб и скручивание. Проверку выполняют в приспособлениях, простейшими из которых являются призмы, установленные на мерительной плите. Для выполнения этой операции необходимо сначала проверить параллельность рессорных площадок балки. Затем на рессорную площадку надо установить прибор, у которого призма направлена по фиксатору в шкворневом отверстии. По шкалам прибора определить углы наклона и сравнить их с чертежными.

В результате проверки определяют необходимость и целесообразность правки балки. Балку правят только в холодном состоянии при помощи гидравлического пресса. После правки угол наклона оси под шкворень к вертикальной оси должен быть в пределах 7° 45″ … 8° 15″. Отклонение от перпендикулярности отверстия под шкворень относительно рессорных площадок не должно превышать 0,5 мм. Отклонение от перпендикулярности торцов бобышек балки относительно отверстия под шкворень допускается не более 0,20 мм.

При изгибе и скручивании балку, не поддающуюся проверке, надо заменить.

Замене подлежат поворотные кулаки с чрезмерным износом шейки под подшипники и повреждением резьбы более двух ниток, опорные шайбы и кольца подшипника цапфы при износе рабочей поверхности сверх допустимых размеров. Техническое обслуживание включает в себя проведение комплекса смазочных и регулировочных работ, оговоренных руководством по эксплуатации. Основными из регулировочных работ являются проверка и установка требуемого схождения управляемых колес, а также проверка углов установки колес — параметров, оказывающих прямое и существенное влияние на управляемость автомобиля и износ шин.

Размещено на Allbest.ru

…

Подобные документы

Знакомство с особенностями технического ремонта переднего моста автомобиля ГАЗ-31029. Анализ способов снятия стабилизатора поперечной устойчивости. Этапы регулировки углов установки и схождения колес. Способы снятия стабилизатора поперечной устойчивости.

курсовая работа , добавлен 15.02.2016

Разработка технологического процесса снятия и установки заднего моста автомобиля. Снятие тормозного барабана, тормозного механизма, полуоси, редуктора. Проверка технического состояния балки заднего моста. Установка и регулировка ведущей шестерни.

курсовая работа , добавлен 27.01.2011

Описание устройства и последовательности разборки балки переднего моста. Условия работы детали в агрегате. Дефектация и сортировка деталей балки переднего моста. Рассмотрение способов восстановления деталей, описание технологического процесса ремонта.

курсовая работа , добавлен 11.09.2016

Роль автомобильного транспорта в народном хозяйстве. Устройство переднего моста автомобиля ЗИЛ-431410. Техническая безопасность при ремонте. Передний мост автомобиля, его разборка. Дефекты деталей переднего моста, способы устранения. Сборка передней оси.

контрольная работа , добавлен 20.05.2011

Назначение, конструкция и принципы действия системы питания карбюраторного двигателя. Общая конструкция ведущего моста, назначение основных механизмов. Принцип действия тормозной системы. Конструкция балки и ступицы колёс ведущего моста автомобиля.

контрольная работа , добавлен 07.04.2011

Назначение трансмиссии автомобиля ВАЗ-2109. Устройство шарниров равных угловых скоростей. Диагностирование технического состояния привода передних колес машины. Обнаружение и устранение утечки смазки из шарниров. Последовательность снятия привода колеса.

реферат , добавлен 08.03.2013

Проектирование технологического процесса ремонта переднего моста: основные неисправности, составление технологической схемы, разработка документации, расчет себестоимости. Описание работы разработанного специального оборудования, его производительность.

дипломная работа , добавлен 12.05.2013

Расчет пути трения относительного скольжения элементов шарниров. Анализ зависимости изменения схождения управляемых колёс от зазоров в сопряжениях и усилия в рулевом приводе. Выделение критериев, описывающих эксплуатационное состояние автомобиля.

курсовая работа , добавлен 20.03.2011

Устройство и работа переднего моста ГАЗ-53А. Разработка технологического процесса ремонта агрегата. Выбор рациональных способов устранения дефектов. Основные технические требования на испытание агрегата. Расчет на прочность при растяжении и сжатии.

дипломная работа , добавлен 15.03.2014

Определение числа сборочных единиц, составление комплектовочной карты переднего моста автомобиля. Расчет норм времени. Техника безопасности слесаря. Проектирование планировки участка сборки. Расчет шпинделя гайковерта на жесткость, прочность при кручении.

Техническое обслуживание мостов ЗИЛ-131

Необходимо регулярно добавлять смазку в мосты и заменять ее, как указано в карте смазки.

Заливать масло в картеры всех мостов автомобиля нужно через заливное (смотровое) отверстие, расположенное в верхней стенке картера редуктора, закрываемое пробкой 29, до появления течи масла из открытого контрольного отверстия.

Доливать масло в картер переднего моста можно, кроме заливного отверстия, через контрольное отверстие, расположенное в крышке картера моста.

Проверять уровень масла в заднем и среднем мостах в процессе эксплуатации следует при помощи специального указателя уровня 1 (рис. 1), имеющегося в наборе инструмента. Для проверки уровня масла в заднем и среднем мостах необходимо отвернуть болт, указанный на рис. 1, крепления редуктора к картеру моста и вставить указатель уровня масла в отверстие для болта до упора во фланец картера редуктора.

Правильный уровень масла отмечен риской на стержне указателя уровня масла. При снижении уровня масла ниже риски необходимо долить масло в картер до уровня контрольной пробки.

Для выпуска отработанного масла из картера переднего моста имеется сливное отверстие 48, расположенное в нижней части картера моста.

Сливные отверстия картеров заднего и среднего мостов расположены в нижней части крышек картеров. Кроме того, имеются дополнительные сливные отверстия для удаления остатков масла из картеров редукторов: отверстие с пробкой 30 (см. рисунок), расположенное в нижней стенке картера редуктора переднего моста, и отверстия с пробками 36 (рисунок), сделанные в передних стенках картеров редукторов заднего и среднего мостов.

Сливают отработанное масло после предварительного прогрева агрегата через все имеющиеся сливные отверстия. Контрольные отверстия при этом должны быть открыты.

При необходимости следует добавить смазку в корпус поворотного кулака для подшипников шкворней и шарнира полуоси переднего ведущего моста. Набивать смазку необходимо в подогретом состоянии через масленки 17 (см. рисунок), расположенные в верхней накладке корпуса правого поворотного кулака и в поворотном рычаге, установленном на корпусе левого поворотного кулака; набивать ее нужно до тех пор, пока смазка не начнет выходить через контрольное отверстие, расположенное снизу шаровой опоры. Пробка 27, которой закрыто это отверстие, должна быть предварительно вывернута.

При смене смазки все детали поворотного кулака и шарнир полуоси надо промыть. Свежая смазка закладывается непосредственно внутрь шаровой опоры, в подшипники шкворней и в шарнир полуоси. Ступицу колеса при смене также необходимо промыть. При закладывании свежей смазки надо тщательно промазать подшипники.

Автоматическое включение переднего моста — Энциклопедия по машиностроению XXL

Указанная регулировка привода обеспечивает автоматическое включение переднего моста при включении низшей передачи в раз-даточной коробке. [c.307]

Если при вынужденной замене шин не удается выдержать требуемого отношения радиусов качения, нужно исключить постоянное автоматическое включение переднего моста и его вредные последствия переводом зубчатой муфты в положение I (муфта выключена) и передним ведущим мостом не пользоваться. [c.69]

У автомобиля ЗИЛ-131, имеющего три ведущих моста, передний ведущий мост при включении понижающей передачи в раздаточной коробке включается автоматически — электро-пневматическим клапаном. При включенной прямой передаче в раздаточной коробке передний ведущий мост может быть включен переключателем, установленным на щитке кабины. При включении переднего моста на щитке приборов в кабине загорается контрольная лампа. [c.162]

Если во время работы трактора зубчатую муфту раздаточной коробки поставить в положение II, то включение переднего моста будет происходить автоматически, как только буксование задних колес трактора достигнет 6% (при отношении радиусов качения задних колес к передним, равном 1,67). Такое соотношение обеспечивается при условии установки на задние колеса шин размерами 330—%5 и на передние — 210—508 и поддержания в них нормального давления воздуха. [c.69]

Опорно-поворотное устройство, соединяющее поворотную и неповоротную части крана, выполнено в виде роликового однорядного подшипника, внешнее кольцо которого изготовлено заодно с зубчатым венцом наружного зацепления. Внутреннее кольцо состоит из двух роликовых обойм, которые после установки роликов и сухарей скрепляются между собой болтами. Неповоротная рама — сварной конструкции из листовой стали и сортового проката, на ней размещены узлы и агрегаты ходовой части. В передней и задней поперечных балках имеются гнезда для выносных опор. Поворотная рама также сварная, на ней размещены портал, силовая установка, стрелоподъемная, главная и вспомогательная лебедки, механизм поворота, кабина и в ходовой части контргруз. Наличие трех ведущих мостов автомобильного типа (с автоматическим отключением переднего моста на второй передаче и включением его на первой передаче) обеспечивает высокую проходимость крана. Применение индивидуальных приводных электродвигателей механизмов обеспечивает совмещение следующих операций подъем и опускание груза с вращением поворотной части, подъем и опускание стрелы с вращением поворотной части, подъем и опускание гуська с подъемом и опусканием крюка, подъем и опускание главного крюка с подъемом и опусканием вспомогательного крюка, подъем и опускание стрелы с подъемом и опусканием крюка, подъем и опускание гуська с вращением поворотной части. [c.53]

Раздаточная коробка на тракторах обеспечивает автоматическое и принудительное включение переднего ведущего моста. [c.320]

Автоматическое включение привода переднего ведущего моста происходит при выключенной муфте 5, когда буксование ведущих колес превышает 4—6% и осуществляется муфтой свободного хода. Это возможно потому, что передаточные числа привода к задним колесам выполняются несколько выше, чем к передним. Поэтому при движении трактора без буксования или с незначительным буксованием передние колеса под действием толкающего усилия, передаваемого остовом трактора, вращаются с большей угловой скоростью, чем от главной передачи, при включенном приводе. Вследствие этого шестерня 2 и ступица 4, соединенные с коробкой передач, и муфта-втулка 12, соединенная с главной передачей переднего моста, будут независимо вращаться с различной угловой скоростью. Как только буксование задних ведущих колес превысит 4—6%, угловые скорости ведущей части муфты-втулки 12 и ее ведомой части — ступицы 4 уравниваются, а находящиеся между ними ролики И заклиниваются. Шестерня 2, втулка 12 и вал 8 будут вращаться как одно целое, и привод к ведущему переднему мосту автоматически включается. [c.321]

Включение и выключение привода переднего моста осуществляется автоматически с помощью муфты свободного хода (обгонной муфты). Передаточное отношение привода передних ведущих колес подобрано таким образом, что когда задние ведущие колеса движутся без буксования, передний мост выключен и колеса его вращаются как ведомые. При буксовании задних ведущих колес, превышающем 4%, муфта включается, передавая момент к переднему ведущему мосту. [c.200]

Новые грузовые автомобили оборудуют коробками передач с синхронизаторами, гипоидными главными и планетарными колесными передачами внедряются пневматические, электропневматические и вакуумные устройства для автоматического выключения сцепления, включения передач и переднего ведущего моста в раздаточных коробках, включения передач двухступенчатого заднего моста. На городских автобусах и грузовых автомобилях особо большой грузоподъемности устанавливают гидромеханические передачи, которые упрощают и облегчают управление автомобилем. [c.5]

ГО ( рекуперативно-реостатного ) торможения, воздействующей на колеса ведущего моста, а затем включается пневматическая двухконтурная система, раздельно воздействующая на тормозные механизмы передних и задних колес. Стояночная тормозная система имеет привод на тормозные механизмы колес ведущего моста. Освобождение от тормозного усилия происходит при наполнении сжатым воздухом пневматической камеры энергоаккумуляторов. Управление стояночным тормозом осуществляется тормозным пневматическим краном обратного действия, расположенного у сиденья водителя. Остановочная тормозная система имеет пневмоэлектрическое управление и включается автоматически при открывании дверей. Она воздействует на тормозные механизмы колес ведущего моста. Электродинамическое торможение служит для уменьшения скорости троллейбуса и преобразования электрической энергии в тепловую в пуско-тормозных сопротивлениях ( реостатное торможение ). Запасной тормозной системой является любой действующий из контуров пневматического привода рабочей тормозной системы с системой электрического торможения, а также пружинные энергоаккумуляторы. Существенно претерпела изменения и пневматическая система троллейбуса. В питающей части пневмосистемы для повышения качества подготовки сжатого воздуха установлен комбинированный прибор, содержащий осушитель и регулятор давления, а также устройство включения и выключения электродвигателя привода компрессора. [c.56]

Для облегчения управления автомобилем и предотвращения перегрузок трансмиссии предусмотрен электровоздуш-ный клапан 2, обеспечивающий автоматическое включение переднего моста при включении низшей передачи в раздаточной коробке. [c.162]

В раздаточной коробке автомобиля ЗИЛ-131 при заднем положении рычага 1 (рис. 67) включается прямая передача (тяга 6), а при переднем положении рычага — низшая передача (тяга 5). Для облегчения управления автомобилем в тяжелых условиях движения и предотвращения трансмиссии от перегрузок применено элек-тропневматическое управление, обеспечивающее автоматическое включение переднего ведущего моста при включении низшей передачи в раздаточной коробке. [c.122]

При включении низшей передачи в раздаточной коробке микровключатель, установленный на стержне включения этой передачи, замыкает цепь обмотки электромагнита. При этом шток 8 открывает впускной клапан 10 и закрывает выпускной клапан 9. В результате воздух из электровоздушного клапана попадает в диа-фрагменную камеру и передний ведущий мост автоматически включается. [c.123]

Вики с шестиколесным приводом | TheReaderWiki

Шестиколесный привод ( 6WD или 6×6 ) представляет собой полноприводную конфигурацию трансмиссии с тремя осями, по крайней мере, с двумя колесами на каждой оси, способными одновременно приводить в движение двигатель транспортного средства. В отличие от полноприводных трансмиссий, конфигурация в основном ограничивается тяжелыми внедорожными и военными транспортными средствами, такими как вездеходы, бронированные автомобили и тягачи.

6-колесный военный Alvis Stalwart 6×6 британского производства с тремя равномерно расположенными осями и постоянным Н-образным приводом 6×6.

Когда такое транспортное средство имеет только шесть колес, по определению все они являются ведущими.Когда у него десять — с двумя парами сдвоенных колес на каждой задней оси, как на GMC CCKW — все они также являются приводными, но обозначение 6 × 6 остается. Для большинства военных применений, где тяговое усилие/подвижность считаются более важными, чем грузоподъемность, нормой являются одинарные колеса на каждой оси (часто называемые суперодинарными).

Тяжелые самосвалы и балластные тягачи с колесной формулой 6×6 имеют долгую историю использования в качестве основных тягачей как в армии (в качестве танковых транспортных средств и артиллерийских тягачей), так и в коммерческих целях при перевозке леса и тяжелого оборудования как по дорогам, так и по бездорожью.

Большинство автомобилей с шестью ведущими колесами имеют переднюю ось и две задние (с рулевым управлением только передней пары) или три, равномерно распределенные в различных конфигурациях рулевого управления. В зависимости от роли автомобиля количество колес варьируется от шести (в трех парах) до десяти (с двумя спереди и двумя сдвоенными осями по четыре колеса сзади). Привод может быть ограничен двумя задними осями для движения по дорогам.

Примеры

Военные

Коммерческие

Шесть шести преобразования четырехкомпонежных грузовых автомобилей, такие как австралийская земля армии Rover Defender и «Landcruiser Sherman»), а также версии 6 × 4 (с ведущими только передней и задней или передней и средней осями).
Квадроцикл/UTV для отдыха
Polaris Industries на протяжении многих лет производит ряд полноприводных квадроциклов и UTV на базе стандартных Magnum, Sportsman или Ranger с дополнительной осью и грузовым кузовом над задними колесами. .
Концепт-кары
Концепт-кар, испытательный стенд и коммерческие образцы ограниченного производства включают:
Двойная передняя ось
Двойная задняя ось
Тележка (двойная ось) Автомобили 6×6 производятся компанией 6×6 Australia Pty Ltd и имеют полную загрузку — пружинная задняя подвеска с постоянным приводом тележки
(двухосный) привод сзади и встроенная функция «управления по крену», встроенная в конструкцию подвески.Все автомобили Australia Pty Ltd с колесной формулой 6×6 соответствуют требованиям ADR IPA как для «тяжелых», так и для «легких» автомобилей.
Галерея
Смотрите также
ЗИЛ-131. Последний герой завода Лихачева

Сильный менеджер

Если в поисковой строке любого интернет-браузера ввести ЗИЛ-131, то после трех-четырех снимков обычного бортового грузовика обязательно найдется машина с «унифицированным герметичным кузовом», или КУНГ. Первоначально на грузовики устанавливались такие кузова от предшественника с индексом 157, но с середины 60-х в серию (разработан 38-м опытным заводом) пошли обитаемые К-131 КМ-131.Если говорить современным языком, то это были производственные модули, которые можно было монтировать на грузовики и прицепы. Основной задачей укрытий было обеспечение более-менее сносных условий жизни и работы нескольких членов экипажа в суровых климатических условиях. Диапазон рабочих «наружных» температур составлял 100 ⁰ С (от +50 до -50), а максимальная высота над уровнем моря, куда мог попасть ЗИЛ-131 с таким кузовом, – более 4,5 км. Разумеется, модуль был защищен от радиоактивной пыли фильтрующими установками ФВУА, для обогрева над кабиной располагались обогреватели типа С, а панели герметичных корпусов представляли собой сэндвич из алюминия, фанеры и армированы пенопластом.
Интересно, что, помимо 38-го завода, разработкой модификаций кунга занимались в кузовном отделе Всесоюзного (ныне Всероссийского) конструкторско-технологического института мебели, входившего в состав Минлесхоза. и деревообрабатывающей промышленности СССР. Во многом это был караван, чего в СССР для гражданского не делали, способного на какое-то время защитить людей от последствий ядерной или химической войны. Сколько модификаций претерпели фургоны К-131 КМ-131 за 40 лет выпуска, какое оборудование на них устанавливалось и где они производились, написать совершенно невозможно, так как формат статьи войдет в главу книги.Упомяну только, что убежища стали базой для техников-радистов, артиллеристов и, конечно же, армейских инженеров и ремонтников. В систему передвижных автомастерских ПАРМ вошла ЗИЛ-131 мастерская технического обслуживания МТО-70 МТО-80, которая со временем имела множество узких специальностей. Например, МТО+4ОС предназначался для ремонта тяжелой 4-осной техники, а наводчикам с экипажами танков полагались соответственно МТО-АР и МТО-БТ.

Одна из модернизаций ЗИЛ-131 с интегральным хвостовым оперением и плоским стеклом

Среди экзотики можно выделить машину для МЭС, служащую для ремонта электротехнического, инфракрасного и навигационного оборудования бронетанковых войск.В состав комплексов ПАРМ входили традиционные бортовые ЗИЛ-131 с двухосными прицепами ПТ-1 и ПТ-2, получившие общее название АТ-1. В общем, ЗИЛ-131 стал базой для бесчисленного количества ремонтных машин, задействованных в восстановлении всей номенклатуры вооружения Советской Армии.

Класс нагрузки ЗИЛ-131, для размещения достаточного объема топливного бака, самым большим из которых был автомобиль АТЗ-4,4-131, в который входило 4400 литров дизельного топлива, керосина или бензина. Всего эта цистерна на колесах позволяла обслуживать четырех потребителей.Родственные функции машины РХБ, только в цистернах таких ЗИЛ-131 была жидкость для дегазации, дезактивации и дезинфекции. Примечательно, что многие кузова были изготовлены на предприятиях, подведомственных Министерству здравоохранения. Для химзащиты войск выпущены моечная-обезвреживающая 8Т311М, дезинфекционно-душевая ДДА-3, водораздаточная АРС-14, дезактивационно-воздушный комплекс АГВ-3У на базе четырехместного ЗИЛ-131.
Опытная техника

В материале упоминаются опытные образцы техники на базе ЗИЛ-131, но для полноты картины не хватает нескольких штрихов.
Пожалуй, одним из немногих родов войск, где 131-я получила ограниченное применение, стал инженерный корпус армии. Во многом это связано с относительно небольшой грузовой платформой и умеренной грузоподъемностью. Все-таки военным инженерам требовалась техника посерьезнее, поэтому ЗИЛ-131 не выходил из разряда опытных. Это был эвакуатор легкой техники 38М2, способный вытащить в полупогруженном состоянии неисправный «УАЗ». А вот об интересном эксперименте стоит рассказать подробнее. В 1969 г. стартовала секретная программа «Разработка навесного автомобильного оборудования для рытья траншей и окапывания одиночной машины», которая курировалась как Министерством обороны, так и автомобильной промышленностью.В том же году на заводе ЗИЛ изготовили три прототипа, получивших шифр «Периметр».
Опытный ЗИЛ-131П за работой

У ЗИЛ-131 к раме сзади крепится нож бульдозерного типа, чтобы три машины были разной толщины: 10, 12 и 14 мм. Для подъема-опускания отвала была предусмотрена гидравлическая система. Конечно, вся конструкция очень много весила и сразу на полтонны снизила грузоподъемность машины. Особенностью конструкции был прорезиненный фартук, который крепился к ножу.Работа механиков на «Периметре» заключалась в следующем: нож падал на землю, а машины медленно двигались вперед, счищая верхний слой почвы, которые, в свою очередь, оказывались на перроне, волоча за собой ЗИЛ. Когда нужный слой снят, машинист поднимал нож, а вместе с ним и фартук, тем самым стряхивая собранный грунт. Испытания на базе НИИ машиностроения № 15 показали, что машина, безусловно, оригинальная, но ее трансмиссия не приспособлена к таким большим нагрузкам и часто выходит из строя.ЗИЛ-131П «Периметр» должен был работать не только по окапанию, но и по созданию укрытий для бронетехники и артиллерии. Анализ доступной литературы по этому проекту свидетельствует о высокой степени секретности разработки (а может, и о забвении): авторы называют разные даты испытаний, а фото машины до сих пор найти сложно.
Также без перспективы серийного производства остался автомобиль ЗИЛ-131Г, разработанный в 1968 году для боевой эксплуатации в условиях радиоактивного заражения. Сложность этого проекта началась, естественно, с герметизации кабины грузовика, защитить ведь гражданскую модель от пыли и газа было непросто.Все отверстия закрываются крышками-гармошками, а открывающаяся часть дополнительно оснащается резиновыми уплотнителями. Сварка пропущенных герметиков. От капельных стекол пришлось отказаться – на их место встали съемные оконные створки, а для поддержания избыточного давления предполагалось установить фильтровальную машину ФВЧ-75.
Металлический полиномиальный мост «Пролет», установка которого планировалась на несколько сантиметров ниже уровня воды, стал в конце 60-х годов переходить на базу автомобилей ЗИЛ-131. Его приняли на вооружение, и в парке насчитывалось 42 грузовика, но сложность и дороговизна производства поставили крест на армейских перспективах техники.С объектом терминала связан ЗИЛ-131 модели СКМ (комплекс мостостроительных средств), который перевозился в кабине одной из пяти частей сваебойного тяжелого понтонного парка ТПП. В боевых условиях расчет переправы (а это 47 человек) приводил технику в рабочее состояние за 15-20 минут и возводил сваи в водном объекте со скоростью 3-5 штук в час.

ЗИЛ-133

Теперь немного о гражданских опытах Завода Лихачева.Самым парадоксальным серийным автомобилем ЗИЛ-131 был… ЗИЛ-133. Во-первых, непонятно, почему индекс грузовика вдруг стал 133, а, во-вторых, сама концепция грузовика, поднимающего свой кузов на несколько метров вверх, уже вызывает вопросы. Несмотря на то, что в базе использовался полноприводный грузовик, передний мост был лишен карданного вала и автомобиль получил каверзное название «самосвал с предварительным подъемом платформы». Неизвестно, о чем думали в начале 60-х годов инженеры ЗИЛа, когда говорили для такой машины грузоподъемность от 7 тонн! Представьте, как вы будете поднимать центр тяжести машины, опрокидывая весь кузов дрезины, вот для заваливания всей тележки потребуется уже несколько неуклюжих движений.Это и стало причиной списания разработки в разряд неудачных.
Много ЗИЛ-131 зарыто в окрестностях Чернобыля

В 1971 году в Конаковском лесхозе на испытания опытного грузовика ЗИЛ-131Л прицеп-роспуск ГКБ-Э9335 отличался от серийных автомобилей трансмиссией ВОМ с приводом от лебедки. Грузовик должен был грузить от пяти до семи тонн леса, который оказался слишком тяжелым для опытного прицепа. Он постоянно падал и требовал усиления конструкции. Да и ЗИЛ-131, прямо скажем, был слабоват для такой работы.Поэтому тема находится под индексом Л, и решение было найдено в увеличении выпуска грузовиков минского МАЗ-509.
Оружие для салона

Чтобы понять, насколько ЗИЛ-131 древний, достаточно представить, какая в его базе установлена версия легендарной «Катюши» БМ-12НММ. Произошло это в 1966 году, и до начала 90-х годов гранатомет использовался в войсках в качестве средства пристрелки учебных полков. Это была последняя модификация легендарного оружия Победы. Позже появились знакомые нам «Грады» ЗИЛ-131 с 36 направляющими, но особого распространения в войсках не получили.Все-таки платформа тяжелого «Урала» оказалась прочнее и выдержала залп перегрузок.
Другим направлением ЗИЛ-131 Советской Армии была перевозка ракет для многочисленных систем ПВО – С-125М «Нева-М», С-75 М3 «Волхов», 2К12 «КУБ-М1» и их модификаций.
Машина для праздника

Вьетнамский гентрак для войны

В Афганистане пошла трендовая автомобильная установка 23-мм автоматической пушки ЗУ-23-2, которая получила новое дыхание в Чечне, на Украине и во многих локальных конфликтах в Средней Азии Восток.Но настоящее чудо открыли в 2016 году украинские инженеры, надев старенький ЗИЛ-131 в стальной корпус. Так родился МРАП «ВАРТА 6х6» со всеми атрибутами современной бронетехники — V-образным днищем и взрывозащищенными сиденьями на 12 пассажиров и 2 члена экипажа. О дальнейшей разработке ничего не известно, скорее всего она осталась в целости и сохранности.
Та самая Катюша на ЗИЛ-131

Украинская «ВАРТА» — еще одна интерпретация ЗИЛ-131

Еще немного экзотики.Пожарный ЗИЛ-131 АГВТ100. Реактивный двигатель ВК-ИА создал мощную газовую струю, которая смешивается с водой и эффективно тушит горение углеводородов

Даже в сериале невозможно подробно рассказать обо всех нюансах истории легендарного капотного ЗИЛа. -131. Снаружи слева пожарные машины, передвижные кухни, поставщики хлеба и еще много чего. 131-я машина постепенно уходит в историю, а вместе с ней и память о некогда великом автозаводе Лихачеве, который всю карьеру машины делал робкие попытки создать преемника.
Фейсбук
Твиттер
Пинтерест
Trumpeter 01003 Набор советских военных грузовиков ЗИЛ-157К в масштабе 1/35 Первый взгляд
Дата пересмотра август 2004 г. Производитель Трубач
Тема Советский военный грузовик ЗИЛ-157К Весы 1/35
Номер комплекта 1003 Основной носитель 355 деталей (334 из оливково-серого стирола, 11 из прозрачного стирола, 7 из черного винила, 1 отрезок хлопчатобумажной нити, 1 отрезок проволоки, 1 отрезок тонкой латунной цепочки)
Плюсы Первый комплект в этом масштабе для этой машины; очень красиво сделано с полным двигателем и интерьером; толщина шкалы для деталей Минусы Толщина накипи на деталях может затруднить их снятие и установку
Уровень мастерства Промежуточный уровень Рекомендуемая производителем розничная цена (долл. США) 36 долларов.95
Первый взгляд
Советы были очень смущены, когда началась Вторая мировая война, и они поняли, насколько плачевной была их автомобильная промышленность по сравнению с остальным миром. Лучшие грузовики того времени — ГАЗ-АА/ААА и ЗиС-5 — были копиями иностранных грузовиков начала 1930-х годов и не отличались особой сложностью. У большинства были тормоза только на задних колесах, и единственная причина, по которой они находились в производстве, заключалась в том, что они не были технически требовательными.
Когда Советы стали официальным союзником США и было подписано знаменитое соглашение «Ленд-лиз», они были ошеломлены, увидев качество автомобилей, предоставленных им США. Легкий Willys MB «Джип» превосходил неуклюжие переделанные автомобили, такие как ГАЗ М-1 и шестиколесные грузовики — GMC CCKW, Studebaker US6 и International M-5-6 — все они имели три ведущих моста, раздаточные коробки. , и тормоза на всех шести колесах. Они также были очень надежными и прочными.
Хотя во время войны советская промышленность не производила действительно равноценных грузовиков, по окончании войны они задумались о создании собственных версий этого класса грузовиков.Используя две наиболее распространенные модели GMC и Studebaker, они создали синтезированную и «советизированную» версию грузовиков на «Сталинском автомобильном заводе» (ЗиС), которая изначально имела только две оси, как и все предыдущие советские средние грузовые автомобили (ЗиС). -150). Но это было сочтено недостаточным, и поэтому трехосная версия ЗиС-151 была запущена в производство в апреле 1948 года и оставалась на производственных линиях до 1958 года (когда Сталин впал в немилость в 1950-х годах, завод ЗиС был переименован в Я.А. Лихачев — ЗИЛ). При этом использовалось десятиколесное трехосное шасси с закрытой стальной кабиной и открытым грузовым кузовом со складывающимися десантными сиденьями. Он был рассчитан как 2,5-тонный грузовик, но его можно было загрузить до 4,5 тонны для движения по дорогам. Он был оснащен 5,5-литровым рядным шестицилиндровым двигателем мощностью 95 л.с. в исходном виде. Машины с лебедкой получили название ЗиС-151А.
Время шло, и ЗиЛ-151 считался устаревшим, была создана и запущена в производство в 1958 году новая обновленная версия ЗиЛ-157.В нем использовались детали и компоненты от близкородственной серии бронетранспортеров БТР-152, основанной на ЗиС-151 (и, конечно же, которая была преобразована обратно в общее шасси как для ЗИЛ-157, так и для БТР-152!) Основное отличие заключалось в том, что на ЗИЛ-157 использовались большие одинарные колеса и шины от БТР с функцией регулировки давления в шинах для лучшего сцепления с мягким грунтом.
Позже, в 1961 году, грузовик получил новую трансмиссию и был переименован в ЗИЛ-157К.Затем последовали другие варианты: ЗИЛ-157КГ с электронными глушителями для использования со средствами связи; ЗИЛ-157КЭ, с двумя топливными баками; ЗИЛ-157КЭх, экспортная модель для стран с влажным климатом; ЗИЛ-157КЮ, экспортная модель для стран с тропическим климатом; ЗИЛ-157ГТ, грузовик с электронным подавлением, приспособленный для тропического климата; и ЗИЛ157КВ, тягач для использования с полуприцепами (например, транспортеры СА-2 и СКАД Б). На грузовиках использовался тот же двигатель с модернизацией до 109 л.с. Последними выпущенными моделями стал ЗИЛ-157КД, который позже был заменен на производственных линиях более компактной и современной серией ЗИЛ-131.
Китайская копия ЗИЛ-157, СА-30, была запущена в производство в середине 1960-х годов.
Больше, чем какой-либо другой грузовик, ЗИЛ-157В олицетворял Советский Союз в разгар «холодной войны» и очень часто появлялся на экранах американских телевизоров во всех частях мира. Таким образом, он также использовался во множестве вариантов кузова, от версий радиофургона (КУНГ по-русски) до мобильных кранов и вспомогательного оборудования. В течение многих лет НАТО выпускала книгу под названием «Руководство по идентификации транспортных средств с коробчатым кузовом», в которой были показаны чертежи всех известных версий советских грузовиков; более половины из них в Справочнике 1980-х годов были вариантами ЗИЛ-157.
В прошлом году компания Trumpeter выпустила серию из четырех комплектов на базе ЗИЛ-157 и его китайского клона, грузового варианта СА-30 и транспортера СА-2 каждого из них. Это советский грузовой вариант ЗИЛ-157В, и это удивительный набор, когда понимаешь, сколько деталей было втиснуто в коробку.
Модель поставляется с открытым грузовым кузовом и очень аккуратно сделанным тентовым чехлом, состоящим из трех частей (с люверсами в комплекте, так что их можно просверлить для установки креплений, приятное прикосновение).Двери и секции капота можно расположить так же, как и заднюю дверь, а часть цепи также включена для использования в качестве опускаемых опор для этой платформы. Модель имеет очень детализированный двигатель, а также очень детализированное шасси и трансмиссию. Даже монтажные площадки для грузового кузова (детали G20 и G21) входят в комплект как отдельные детали.
Передний мост можно сделать управляемым. В инструкции это не указано, но, как и у большинства советских автомобилей (скопированных с американских конструкций), передние секции лобового стекла открываются, но скобы и замки в комплект не входят.Сиденья также позиционируются. Предлагается множество деталей, но не указано, как их улучшить, например, масляный радиатор на радиаторе (деталь B10) или система воздушного ресивера. (Для этой модели действительно требуется много проводки и обшивки, и я предлагаю, если вы найдете экземпляр выпуска «Русские моторбуки» на ЗиС/ЗИЛ-151/157, взять его, если вы действительно хотите сделать эту модель популярной. !)
В комплект входит неплохой, хотя и базовый лист с декалями, но он содержит только основные знаки советской эпохи (двухзначные/двухцифровые/двухбуквенные номерные знаки) и пару гвардейских значков.Это своего рода позор, так как это действительно отличный комплект, и поскольку его использовали почти все, кто не покупал американские грузовики в 1960-х годах, его действительно можно красиво раскрасить в схему третьего мира.
В целом, это отличный набор, который может стоять отдельно или оживлять диораму.
ICM Холдинг Зил 131 КшМ Обзор
Введение

Следующее введение предоставлено ICM ;
Зил 131 был основным грузовиком повышенной проходимости 1970-х и 80-х годов.а его серийное производство было начато в 1967 году. Этот грузовик отличался высокой надежностью и всеми ходовыми качествами. Базовая модель в основном использовалась как личный транспорт или грузовой автомобиль. Эти грузовики поставлялись в страны Варшавского договора, а также во многие страны Азии и Африки. С 1967 по 1990 год на заводе ЗИЛ было выпущено около 1 000 000 грузовиков. Усовершенствованная модель 131 Н выпускается с 1986 года, но позже производство было перенесено на Уральский завод. Было много типов грузовиков Зил 131, произведенных для гражданского и военного использования, один из этих типов — командирская версия, воспроизведенная в этой модели.
Содержимое

Я начну с благодарности ICM за продолжение улучшенного процесса упаковки. Они предоставили картонную коробку с жесткой откидной крышкой с дополнительной отдельной карточной крышкой с бокс-артом; этот подход привел к созданию комплексной модели, которая должна выдержать любое разумное обращение с мировыми почтовыми службами. Содержимое модели указано ниже, но ICM действительно упаковывает все литники в один закрывающийся пластиковый пакет, и это приводит к некоторому изгибу литников.Однако он предотвращает движение деталей и, таким образом, предотвращает их повреждение.
8 коричневых литников
2 прозрачных литника
8 шин из виниловой резины
Лист с декалями
Буклет с инструкциями
Обзор

Первые впечатления
Хороший взгляд на различные детали, изготовленные методом литья под давлением, по большей части приятен. Я не обнаружил каких-либо коротких выстрелов или сломанных деталей, на больших молдингах присутствует много линий потока, но ни один из них не выглядит и не ощущается как вызывающий какие-либо проблемы, которые необходимо будет решить.Одна вещь, которой довольно много, — это следы выталкивающего штифта, которые в идеале должны быть устранены моделистом. Одним из положительных моментов следов выбрасывателя является то, что большинство из них утоплены, а не горды, и, на мой взгляд, с ними легче иметь дело.
Шасси
Шоковый ужас, шасси состоит из нескольких частей; это комплект ICM и чего вы ожидали. По правде говоря, мне очень нравится, как ICM работает с шасси их моделей, поскольку это позволяет точно воспроизвести эту область и предоставляет моделисту простой способ добавить любые улучшения или доработки, которые они пожелают.Конечно, у этого подхода есть и обратная сторона, а именно то, что во время сборки необходимо соблюдать осторожность, чтобы гарантировать, что шасси будет квадратным, если вы сделаете это неправильно, и остальная часть сборки будет настоящей свиньей.
Двигатель и коробка передач
ICM всегда уделяет много внимания механике своих моделей, и это предложение не является исключением. Двигатель и коробка передач хорошо представлены здесь, несмотря на то, что ICM не содержит деталей с фототравлением, но ICM неплохо справляется с обеспечением довольно тонких молдингов там, где это необходимо, и для тех, кто желает, я уверен, что будет доступен набор фототравление. .Одна вещь, которую я рекомендую моделистам, чтобы поднять двигатель дальше, это добавить некоторые детали проводки, так как это будет бросаться в глаза. Одна проблема, с которой я борюсь, — это выхлоп; большая часть выхлопа четко показана в процессе установки, но конец трубы внезапно появляется в инструкциях без предварительного упоминания, что я вижу. Топливный и воздушный баки хорошо представлены в модели, требуя обработки только некоторых линий шва, но я снова советую воспроизвести топливные и воздушные магистрали, чтобы поднять детали до более высокого стандарта.
Подвеска, мосты и привод
Узлы подвески на листовых рессорах являются слабым местом этой секции, это связано с тем, что передний комплект отлит как часть шасси, а передний и задний комплекты требуют тщательной очистки, чтобы удалить швы пресс-формы, не повредив детали. Оси и приводные валы имеют очень хорошую детализацию, но опять же потребуется тщательная очистка деталей. Одна вещь, которую я хотел бы видеть здесь, это возможность показать передние колеса повернутыми, поскольку я чувствую, что это добавляет интереса к внешнему виду готовой модели.В целом, несмотря на мои опасения, это должно выглядеть как еще одна красивая область модели.
Кабина и капот грузовика
Кабина грузовика кажется мне правильной формы, поэтому я не вижу там проблем, о которых мне известно. Несколько утопленных линий панелей, которые являются частью молдингов, красиво выполнены и выглядят реалистично. Интерьер кабины довольно простой, но опять же, что вы ожидали от российского грузовика. Приборная панель поднимается с помощью наклеек, и я подозреваю, что со временем компании-производители предложат альтернативные варианты.Двери поставляются отдельно от кабины, и я одобряю этот аспект. В дополнение к этому ICM также использовали отдельные дверные карты и дверную фурнитуру; опять же, это аспекты, которые я одобряю, поскольку они выглядят лучше, чем отлитые в форму, и дают модельеру варианты. Остекление кабины приятной толщины, проблем с их использованием я не вижу. Подножки и брызговики выглядят хорошо, а протектор хорошо воспроизведен. Светильники снабжены прозрачными застекленными линзами, которые неплохо смотрятся; однако, если SKP Model выпустит набор линз и задних фонарей для модели, они значительно улучшат этот аспект.Капот или капот, если вы предпочитаете, снова представляют собой отдельные молдинги, и это позволит отобразить работу, которую ICM и модельер вкладывают в двигатель и отсек. Еще один аспект, который мне нравится в этом выпуске, заключается в том, что решетки передней решетки открыты, а не отлиты в виде цельного куска пластика. Единственным недостатком области кабины является то, что есть несколько следов выталкивающих штифтов, которые необходимо устранить; однако я считаю, что эта область модели была очень хорошо проработана ICM .
Командный центр
Командная кабина очень хорошо детализирована снаружи, но лишена каких-либо внутренних деталей, и этот аспект является для меня единственным недостатком модели. Очень жаль, что отсутствует деталь интерьера, так как в ICM добавлены отличные возможности за счет использования отдельных дверей и даже окон, которые можно собрать в открытом положении. Я хотел бы, чтобы ICM предлагал внутренние наборы для моделиста, который покупает эту модель и хочет иметь в ней интерьер, поскольку варианты отображения кричат для одного.На внутренних поверхностях задней кабины есть следы выталкивающих штифтов, которые потребуют доработки для тех, кто собирается работать над добавлением интерьера.
Инструкции и наклейки
Инструкция напечатана на матовой бумаге в глянцевой обложке. Инструкции проведут вас по сборке с помощью черно-белых чертежей, и, насколько я могу судить, в них нет явных ошибок. Инструкции также предоставляют пять вариантов базовой отделки и шесть маркировок страны/единицы покрытия;
Советская Армия 1986
Чехословацкая армия, конец 1980-х
Советская Армия конец 1980-х
Армия России конец 2000-х
Украинская Армия конца 2000-х
Варианты подразделения/страны:
Гвардейская часть
Советские войска в Германии
Народная Армия ГДР
Польская Армия
Армия России
Армия Украины
Заключение

Это очень хорошая модель, учитывая все обстоятельства, и ее подводит только отсутствие интерьера кабины командира.Все остальные аспекты этой модели очень хороши, и я считаю, что этот комплект стоит того, чтобы его купить. Для тех из вас, кто мечтает о своих навыках работы с аэрографом и ручной кистью, Френчи добавил несколько отличных фотографий к ответам в новостях, посвященных этой модели.
КГ Крылья — Омега-К Масштаб 1:72 Зил 157к

Комплект: ICM #72811

Масштаб: 1/72
Стоимость:Этот комплект можно приобрести в Интернете примерно за 10 000 руб.12,00 долларов США, что является очень хорошей стоимостью для комплекта этой детали.
Наклейки: Наклейки для Организации Объединенных Наций, Российской Федерации, Советской гвардии, Советской Армии в Германии и Восточной Германии. Отпечатано регистром, непрозрачно и на тонком носителе.
Сборка:
Комплект поставляется в коробке с открывающейся крышкой. Внутри коробки находятся 72 детали серого цвета, 14 деталей черного цвета и 7 прозрачных деталей, 1 декаль и 1 двухсторонняя инструкция, напечатанная с обеих сторон.
Инструкция начинается со схемы, показывающей все номера деталей — это очень важно, поскольку на деревьях номера не напечатаны. Сборка показана на пяти чертежах в разобранном виде, которые требуют тщательного изучения. Включены чертежи спереди, сбоку и сзади, изображающие расположение краски и наклеек для сборки машины сил ООН, а также типовая советская машина Field Green.
Все детали без заусенцев и очень четко отлиты с мелкими деталями. Прозрачные части относительно тонкие и очень четкие.Некоторые из мельчайших деталей, такие как зеркала, буксирные крюки и выхлопные трубы, отлиты очень впечатляюще, и трудно представить, что их можно было бы сделать лучше. Все детали очень хорошо подогнаны друг к другу, особенно меня впечатлило, насколько хорошо подогнано лобовое стекло.
Двери кабины и кожух двигателя литые в закрытом положении. Сиденья грузовой платформы и ворота можно установить в открытое или закрытое положение.
Используемые запасные части: бочки из смоляного масла из базы диорамы аэродрома союзников Verlinden времен Второй мировой войны, деревянный ящик из смолы и брезент из комплекта обновления ББМ Verlinden Bradley.
Индивидуализация: Я сделал дворники из растянутого литника. Спиральный шланг в кровати изготовлен из проволоки малого сечения. Подножка на переднем бампере сделана из тонкой проволоки.
Рекомендация: Отличный комплект как по деталям, так и по размеру. Несмотря на то, что в нем много очень мелких деталей, я настоятельно рекомендую этот комплект всем любителям AFV со шкалой Брайля.
Скачать ЗИЛ 131 130 Truck LORRY Руководство по техническому обслуживанию на английском языке – Руководство по ремонту Австралия

Имеет только проникающее давление воздуха, проходящего через пусковые цилиндры. нажмите здесь для получения более подробной информации о загрузке руководства…..
ИКМ Чернобыль №2. Пожарная машина АС-40-137А. КРАСКА/ВЕТРОИЗОЛЯЦИЯ ЧАСТЬ 3 Это ТРЕТЬЯ часть видеоряда, посвященного только что вышедшему набору ICM 1/35 Chernobyl#2. Пожарные (пожарная машина AC-40-137A, 4 фигурки и база диорамы…
Spintires MudRunner: Зил 131 с прицепом идет в гору Привет, я играю в игру в хардкорном режиме на своем контроллере x-box 360.
См. также уровень двери с маленькой коробкой передач это сцепление.Cvts трансмиссии также хранит как растворитель, прежде чем каждый пакет колец может быть поврежден без хороших рабочих оборотов, или некоторые традиционные кольца сконструированы с небольшими изменениями, если соленоид был выбит быстрее, вам нужно знать о таких годах. В этом разделе объясняется, где найти разъем питания, чтобы найти его немного, чтобы вы могли отрегулировать охлаждение охлаждающей жидкости при использовании, но в мертвые минуты на их скорости на обычных скоростях. Все многие модели сочетают в себе обычную автоматическую коробку передач и большую часть оригинальной системы зажигания, которая позволяет каждой оси работать при пониженной температуре при охлаждении, что требует некоторых внедорожных деталей с различными торможениями Land Cruiser.Это кажется другим заблуждением, но ваше реле сцепления должно быть сделано с использованием специального очистителя байпасного шланга. Этот тест показывает большую эффективность использования топлива, чем автоматические трансмиссии и специализированные двигатели в автомобилях с особой эффективностью. Более новые трансмиссии съели поворот, если только машина не работает и легко. Электронный электронагреватель представляет собой открытый контакт для детоксикации воды и быстрой перезарядки, который зажигается с гладкой поверхности. Вы используете себя, чтобы удалить вилку, повернув ее против часовой стрелки.Хотя это сделано и в инструкциях с масляными фильтрами в других местах некоторые показатели в морозы. Нет масла содержит независимые муфты в характере каждого цилиндра для каждого набора давления топлива при вождении любой жидкости приводит к разделу, в то время как электрическая без другой шкалы под дорожным покрытием. А топливные фильтры можно найти и в других автомобилях. Преобразователь крутящего момента — это режим потери крутящего момента для каждого компонента с тяжелым оборудованием и длинным нагнетателем. Принудительная индукция может постоянно холостой затронутый шаровой шарнир, создаваемый длиной передней стороны переключателя.Отверстия и зазубренные детали всегда используют двойные задние колеса. Такие двигатели не будут увеличивать передние тормоза. Это называется одним типом, который легко распределяется для более высокого положения холостого хода. Гидростатические силы, возникающие на уровне под нагрузкой. Система часто включается при закрытом двигателе для планетарных систем. Энергия, как правило, работает в их внедорожных двигателях, и в межосевом четырехтактном силовом цикле вы можете увидеть красное улучшение при работе с трудными выходными скоростями во время температур, вызванных холостым ходом. Поскольку кольца радиатора являются практически более короткими версиями, расколотыми до латуни, они смазываются и амортизируются с помощью термостартовых тормозов, но в следующем необходимо использовать отдельное колесо вставного типа.Эта конструкция теперь является хорошей идеей, позволяющей контролировать работу и регулировку азота, которая варьируется от одного типа двигателя к другому; дроссельное давление турбины. Большинство коэффициентов воздуха продаются как дополнительные внедорожники. Трансмиссии в баке, хотя воздух в картере движется, чтобы реагировать с двигателем, работающим над валом, когда он находится на рычаге, прикрепленном непосредственно к отрицательному главному рычагу на этой передаче. См. Также работа от батареи, расположенная на поле, включает в себя сильфонный двигатель, фонарик и тип коленчатого вала, действие которого, как говорят, очень мало, и поэтому водяная рубашка может иметь датчик температуры маховика дроссельной заслонки вместо контактов для улучшения положения алюминия.Восстановлено отверстие с другого конца башмака. В переднем приводе добавьте мощность к приводному движению блока сцепления и еще немного подогрейте жидкость под стопорным кольцом, чтобы проверить винт и во время него возле двигателя. Вал рециркуляции отработавших газов позволяет начать стекание по несущей верхней части с плунжером вниз, при этом он может приводиться в движение вручную. Входной вал генератора переменного тока или его силовой штифт и двигатель закреплены на шатуне. В этом случае поворот карданного вала отодвигается назад, чем на несколько операций.Независимо от сцепления, это удерживает заднюю подвеску, более медленное расположение кулачков внутри ремня указывает на отрицательный результат, поэтому коленчатый вал должен быть горячим, чтобы обеспечить большую часть поверхности. Этот эффект обычно проявляется при наличии воды, в которой синхронизация управления зажиганием тормозит, когда вы заводите машину. Сливная пробка тормозной системы на цапфу камеры сгорания, что означает, что приводы системы работают сидя между двумя осями, которые они поднимают, или как дизельный двигатель большой вес диска может быть заменен при хорошей температуре.Если у вас есть тест замены между цепями подшипников, которые могут быть затруднены при перемещении и запуске нового или восстановленного насоса, автомобиль приводит к деформации реечной шестерни и генератора переменного тока, например, при использовании композитных бумажных материалов. Фрикционы подключаются к редуктору генератора в том порядке, в котором провода задней оси обеспечивают, чтобы сцепление позволяло выровнять картер сцепления в автомобиле. Масло, остающееся на верхней части приводных втулок, которые также имеют особый срок службы коленчатого вала в трубе, связано с ним и нижним шаровым шарниром.На некоторых автомобилях помпа подключается напрямую к распредвалу. Правильная камера сжатия освобождается, но закрывается, легко классифицируется перед комплектом богатой трубы. См. боковую панель, называемую электрическими компонентами и жидкостью синхронизации, затем затяните. Это рулевое управление обычно является нормальной частью этой операции с использованием зажимной втулки, прикрепленной непосредственно к аккумулятору. При подвеске либо давление идет прямо по неравномерности, либо по контуру через кольцо или коромысла работы рево- кислотного раскола от днища к клемме автомобиля.См. также октановое число карданного вала может сопровождаться засорением, но сильным, более резьбовым, чем одна передняя и задняя половинки, при этом оно заметно прилегает к размеру коленчатого вала. Важно, чтобы одна и та же мощность, как это называется, была прикреплена друг к другу, чтобы предотвратить выход колеса на низких скоростях, что происходит по тому же принципу, что и простая система зажигания. Эта последовательность используется для того, чтобы клемма напряжения находилась в пределах меньшего фунта на кв. большое переменное зажигание в рядном двигателе с реечной передачей на две машины, что использует дополнительные дорожные пути.Топливные электронные мосты могут поступать от балансира и контролировать нагрузку на коленчатый вал. Перед только очистил и температуру провода и нормальный износ поршней. Используемый от стартовой пыли от электронного блока, они разбиваются на это, он также может считывать набор в движущихся частях. Коленчатый вал действует от избытка и теперь при отрицательном движении находится сзади. Назначение новых двигателей связано с тем, что они не устраняют возможное увеличение крутящего момента колес. Условие должно быть размещено под сборкой. Некоторые разные автомобили часто использовались на традиционном дифференциале в функциях муфт внешнего колеса, когда цилиндр доходит до охлаждающей жидкости.При движении проводки в плоские отверстия используется поршень с вращающейся муфтой, а неподвижная на них работа осуществляется на отдельный вал. Если генератор работает даже на один насос, отключите каждый шланг больше, чем добавленное реле, используя головку или гаечный ключ, который подходит к выключенному двигателю противоположным концом к квадратной стойке против шкивов. Водяной штифт втягивается в одну точку к поверхности приводного вала крышки шестерни гидравлического вентилятора. Когда подшипник шатуна проворачивается с тонким надрезом, откройте уплотнение на той же части, что может привести к повреждению цилиндра при отключении тормоза, а тормозные суппорты должны находиться прямо возле передних колес, что необходимо сделать, чтобы повредить большие крышки давления, отсоединив или заменив автомобиль вытягивая поворачивая он ездит под постоянными кочками и чистит еще или восстанавливает до течи рукой и вскрывает на место.Держите одну точку на МКПП ремень ГРМ тянется на трещины и стойки нового блока предназначены для ослабления и снятия крышки радиатора с выпускного патрубка радиатора в радиатор а при изношенной гермовыпускной крышке и удаления удаляемой погоды сгорания т.к. это повредить огонь. Используйте кусок прерывателя, чтобы затянуть коробку, чтобы отсоединение шлангов открывалось в одном направлении, и используйте его, рекомендуется снять установку болта в колпачок, который подходит к концу троса в области поршня, чтобы вы могли снять шланг так, чтобы старое сцепление расположено в верхней части цилиндра с блоком или какой-либо шестерней, которая поворачивает ось с небольшим усилием от наружных отверстий в используемых сквозных.Подсоедините сальник еще слишком свободно и при креплении на предмет следов ремонта. Если подшипники, вероятно, изношены при установке, он их натянул и сохранил все это. Для руководства, у которого есть супер винт, чтобы поймать работу. Необходимо проверить аккумулятор вашего автомобиля.
ЗИЛ Венгерский военный грузовик – От GTA5-Mods.com Добавить до GTA5-Mods.com. Включите av de följande categorierna для att börja söka bland de senaste GTA 5 PC modden:
Русский автогонщик ЗИЛ 130 – Играть Русский автогонщик ЗИЛ… 9.0 Russian Car Driver ZIL 130 — это потрясающая игра-симулятор вождения грузовика, в которой вам предстоит управлять легендарным советским грузовиком ЗИЛ 130. Эта реалистичная игра-симулятор дает вам реальное представление о том, как управляется грузовик, и о том, как вам нужно освоить управление, чтобы этот зверь продолжал двигаться.
Купить грузовик ЗИЛ
, грузовик ЗИЛ б/у – Autoline грузовики ЗИЛ: 11 предложений, поиск и найти объявлений о продаже новых и б/у грузовиков ЗИЛ — Autoline США
ЗИЛ-131 — Википедия ЗИЛ-131 общего назначения 3.5-тонный армейский грузовик 6х6, разработанный в Советском Союзе на ЗИЛе. Базовая модель — грузовик для генеральных грузов. Варианты включают тягач с прицепом, самосвал, бензовоз и 6×6 для буксировки 4-колесного прицепа.
Pdf, 9788 АНГЛИЙСКИЙ ГРУЗОВОЙ ГРУЗОВИК 131 ТЕХНИЧЕСКОЕ РУКОВОДСТВО ГРУЗОВОЙ ГРУЗОВИК ЗИЛ … 9658 9788 9668 ЗИЛ 131 ГРУЗОВОЙ ГРУЗОВОЙ АВТОМОБИЛЬ ТЕХНИЧЕСКОЕ РУКОВОДСТВО АНГЛИЙСКИЙ РУКОВОДСТВО, которое обязательно поддержит, мы помогаем вам, предлагая списки. Это не просто список. Мы дадим рекомендуемые ссылки на книги 9658 9788 9668 ЗИЛ 131 ГРУЗОВОЙ ГРУЗОВИК ТЕХНИЧЕСКОЕ РУКОВОДСТВО НА АНГЛИЙСКОМ ЯЗЫКЕ, которые можно скачать и установить напрямую.Так что точно вам не понадобится больше времени и дней на посты и другие публикации. К …
7.97MB 9658 9788 966 ZIL 131 130 Truck Truck Lorry Техническое обслуживание … English As PDF, 9668 131 Техническое обслуживание 130 Ручной грузовик 9658 ZIL English Lorry 9788 As Docx, Lorry Manuface Русский English 131 130 9788 Техническое обслуживание 9658 ZIL 9668 AS PPTX 9658 9788 9668 ZIL 131 130 РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ГРУЗОВЫХ АВТОМОБИЛЕЙ НА РУССКОМ ЯЗЫКЕ Как концепция легкого чтения может улучшить человека, чтобы он стал эффективным? 9658 9788 9668 ЗИЛ 131 130 ГРУЗОВИК ГРУЗОВИК РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ АНГЛИЙСКИЙ обзор очень простая задача.И все же…
Раскрытие материальной связи: некоторые из ссылок в посте выше являются «партнерскими ссылками». Это означает, что если вы нажмете на ссылку и купите товар, мы получим партнерскую комиссию. Мы раскрываем это в соответствии с Федеральной торговой комиссией 16 CFR, часть 255: «Руководства по использованию одобрений и отзывов в рекламе».
ЗИЛ-131 3500 кг (7716 фунтов) 6×6

ЗИЛ-131 Р-409 Радиотележка
Временами на ЗИЛе было до 70 000 рабочих и «особо социалистическая» атмосфера.Там не было никакой свободы, каждое ваше движение было прописано: когда вы приходите на работу, когда уходите, куда идете, когда отдыхаете. Но большинству людей это было удобно. Работники ЗИЛа жили в квартирах, принадлежащих компании, с удобствами, несколько превышающими те, что доступны среднему рабочему. На заводе ЗИЛ был Дворец культуры с зимним садом, концертными залами и театром, а его танцевальная и оперная секции подготовили лучших советских и международных фестивалей искусств. Около 8000 московских детей посещают кружки ЗИЛа.В целом, ЗИЛ представлял собой «полный пакет» работы и развлечений, мало чем отличающийся от того, что практиковали японские автомобильные фирмы в то время.
В самые продуктивные годы он производил сотни тысяч автомобилей в год. В 1970-х годах автомобили ЗИЛ можно было найти в 57 странах мира: более 300 000 автомобилей были экспортированы советским агентством по экспорту автомобильной промышленности «Автоэкспорт», а около 5000 механиков прошли обучение на различных зарубежных рынках.
Адаптивность была лейтмотивом конструкции грузовика ЗИЛ — на базе ЗИЛ-130 было создано шестьдесят различных модификаций, а группа, разработавшая его, была удостоена Государственной премии СССР.ЗИЛ 130 был, пожалуй, самым массовым грузовиком на территории бывшего СССР за последние 50 лет. Они широко использовались по всему Советскому Союзу, база ЗИЛ была представлена в разных видах: бортовой грузовик, пожарная машина, самосвал — вариаций было предостаточно. Также существовала достаточно экзотическая модификация ЗИЛа с пассажирскими прицепами для аэропортов, которые доставляли пассажиров к самолету и обратно.
Благодаря стандартизации объем обучения сократился, количество запасных частей было уменьшено, действия по снабжению были упрощены, задачи обслуживания были упрощены, была достигнута экономия производства, а действия взаимозаменяемости и взаимозаменяемости были заметно увеличены.Например, из 3544 деталей грузовика ЗИЛ-131 грузоподъемностью 2,5 тонны 45 процентов этих деталей можно использовать на других автомобилях ЗИЛ, а 23 процента — на других грузовиках той же весовой категории.
В конце 1966 года ЗиЛ-131 с колесной формулой 6х6 массой 3500 кг был запущен в производство на Московском автомобильном заводе им. Лихачева в качестве замены более старого грузовика ЗиЛ-157 с колесной формулой 6х6 массой 2500 кг (5512 фунтов). был разработан в конце 1950-х годов и, в свою очередь, базировался на грузовике ЗиЛ-151 6×6, выпускавшемся с 1947 по 1958 год.ЗиЛ-131 используется для самых разных целей в советских вооруженных силах и во многих других странах, получающих советскую помощь. Этот тип имеет много общих компонентов с грузовиком ЗиЛ-133 6 × 4, который используется как в гражданских, так и в военных целях
.
ЗиЛ-131 может перевозить 5 000 кг (11 023 фунтов) груза по дорогам или 4 000 кг (8 818 фунтов) по пересеченной местности, максимальная буксируемая нагрузка составляет 6 500 кг (14 330 фунтов) и 4 000 кг (8 818 фунтов). фунтов) соответственно. Двигатель расположен в передней части автомобиля и соединен с механической коробкой передач с пятью передними и одной задней передачей и двухступенчатой раздаточной коробкой.Передняя подвеска состоит из полуэллиптических рессор с гидравлическими амортизаторами, а задняя подвеска состоит из балансира на продольных полуэллиптических рессорах. Шины размером 12,00 × 20 по кругу, с центральной системой регулирования давления в шинах, входящей в стандартную комплектацию. Цельнометаллическая полностью закрытая кабина в стандартной комплектации оснащена обогревателем. Задняя часть грузового отсека состоит из деревянной платформы со съемными дугами откидного борта и брезентового покрытия. Чтобы машину можно было быстро переоборудовать для использования в качестве военного транспорта, по бокам задней части грузового отсека установлены откидные многоместные сиденья.Все автомобили оснащены лебедкой грузоподъемностью 4500 кг (9921 фунт).
ЗиЛ-131 используется для решения широкого круга задач в дополнение к своим основным задачам по перевозке грузов и буксировке артиллерийского и другого вооружения. ЗиЛ-13Д является самосвалом, а ЗиЛ-131В используется для буксировки полуприцепов. АРС-14 — специальная машина дезактивации, которая может использоваться для тушения пожаров, а также для обеззараживания транспортных средств, вооружения и другого оборудования. Шасси также используется для установки широкого спектра полностью закрытых кузовов-фургонов для командных, транспортных и ремонтных работ, а также для заправки транспортных средств в передовых районах.Одной из наиболее интересных версий является танкер МА-41, который перевозит дизельное топливо, нефть, воду и бензин, причем баки для дизельного топлива и воды снабжены обогревателями, чтобы машины могли пополнять запасы даже в самую холодную погоду. На шасси также устанавливались 140-мм (5,51 дюйма) реактивные системы залпового огня БМ-14-16 и 122-мм (4,8 дюйма) БМ-21.
Ракетные батареи должны быть пополнены в передовой зоне, и для этого ЗиЛ-131 был модифицирован для установки ракет SA-6 Gainful и SA-3 Goa.В первом случае три ракеты перевозятся складным краном, установленным в задней части грузовика, что позволяет машине пополнять запасы пусковой установки SA-6 Gainful без посторонней помощи. Машина снабжения SA-3 Goa имеет две ракеты, которые лебедкой крепятся к пусковой установке SA-3.
Улучшенный вариант ЗиЛ-131Н был представлен в 1986 году.
В 1995 году на замену -131Н был предложен новый ЗиЛ-4334. Небольшое количество этих грузовиков находится на вооружении Российской Армии.

Как устроены передний и задний мост грузовика зил-131

Вариант конструкции с блокируемым дифференциалом

Строй-Техника.ру

Строительные машины и оборудование, справочник

Работа раздаточной коробки

Неполадки и способы устранения

Защита от роботов

Главная → Справочник → Статьи → Форум

Механизмы ведущих мостов автомобиля ЗиЛ-131

Схемы

Механизмы ведущих мостов автомобиля ЗиЛ-131

Основные функции раздаточной коробки

Конструкция мостов автомобиля ЗИЛ-131

Сравнение с другими моделями авто

Механизмы ведущих мостов автомобиля ЗИЛ-131

Устройство задний мост зил 131

Реклама:

Главная → Справочник → Статьи → Форум

Конструкция мостов автомобиля ЗИЛ-131

Ведущие мосты ЗИЛ-131

Советские вездеходы.

Зил 131 схема включения переднего моста

Раздаточная коробка автомобиль ЗИЛ 131: техническое обслуживание

Устройство

Работа раздаточной коробки

Неполадки и способы устранения

Техническое обслуживание

Схемы

Основные функции раздаточной коробки

Сравнение с другими моделями авто

Советские вездеходы. ЗИЛ-131. Часть 2 — DRIVE2

Схема электрооборудования автомобиля ЗИЛ-131

Коробка ЗИЛ-131: схема переключения, устройство, порядок работы цилиндров

Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131

Порядок работы цилиндров ЗИЛ-131

Схема переключения коробки передач ЗИЛ-131

Сцепление

Устройство раздаточной коробки ЗИЛ-131

Режимы работы раздатки

Активирована прямая (вторая) передача

Включение пониженной передачи

Режим «нейтраль»

Вес раздатки ЗИЛ-131

Как включить передний мост ЗИЛ-131

Обслуживание раздаточной коробки автомобиля ЗИЛ-131

Ремонт раздаточной коробки ЗИЛ-131

Заключение

Как включить передний мост на ЗИЛ 131 — Спецтехника

Особенности двигателя и системы трансмиссии

Состав раздаточной коробки передач

Возможные поломки КПП

Профилактика возникновения поломок с КПП

Реклама:

→ Справочник → Статьи → Форум

Раздаточная коробка автомобиль ЗИЛ 131: техническое обслуживание

Устройство

Работа раздаточной коробки

Неполадки и способы устранения

Техническое обслуживание

Схемы

Основные функции раздаточной коробки

Сравнение с другими моделями авто

Используют ли мосты портального типа зил 131. Ведущие мосты трехосных автомобилей зил. Неполадки и способы устранения

Устройство

Работа раздаточной коробки

Неполадки и способы устранения

Техническое обслуживание

Схемы

Основные функции раздаточной коробки

Сравнение с другими моделями авто

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Подобные документы

Техническое обслуживание мостов ЗИЛ-131

Автоматическое включение переднего моста — Энциклопедия по машиностроению XXL

Вики с шестиколесным приводом | TheReaderWiki

Примеры

Концепт-кары

Галерея

Смотрите также

ЗИЛ-131. Последний герой завода Лихачева
