Электросхема Урал 4320 с описанием назначения предохранителей и реле

ДругиеКомментарии: 0

Урал 4320 грузовой автомобиль повышенной проходимости выпускается с различными модификациями и изменениями с 1977 года по настоящее время преимущественно с дизельными двигателями. За это время Урал несколько раз проходил модернизацию. В данной статье вы найдёте подробное описание предохранителей и реле Урал 4320 со схемами блоков и фотографиями, а так же полную электрическую схему соединений.

Назначение элементов в блоках и их расположение может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего Урал 4320.

Содержание

  • 1 Электросхема
  • 2 Блок предохранителей
    • 2.1 Описание модернизированных моделей
  • 3 Блок с реле

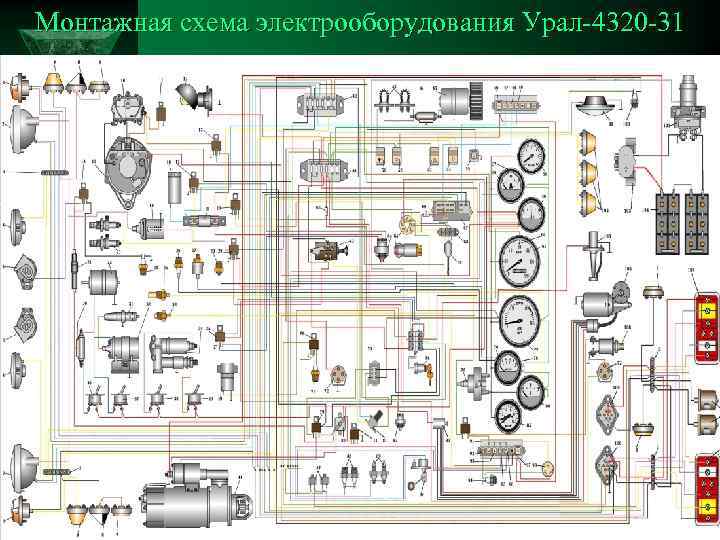

Электросхема

[скачать]

Описание

1Фонарь передний
2Повторитель указателя поворота боковой
3Фара ближнего света
4Панель соединительная
5Реле звуковых сигналов
6Свеча факельная ЭФУ
7Сигнал электрический высокого тона
8Предохранитель
9Электродвигатель предпускового подогревателя
10Датчик указателя температуры охлаждающей жидкости
11Сигнал электрический низкого тона
12Свеча искровая предпускового подогревателя
13Источник высокого напряжения
14Выключатель электродвигателя предпускового подогревателя
15Выключатель свечи предпускового подогревателя
16Генератор
17Регулятор напряжения
18Клапан электромагнитный ЭФУ
19Фильтр конденсаторный
20Реле факельных свечей
21Лампа подкапотная
22Реле отключения регулятора напряжения
23Резистор добавочный с электротермическим реле
24Выключатель сигнала
25Датчик аварийного падения давления масла
26Датчик давления масла
27Датчик загрязнения маслофильтра
28Датчик аварийного перегрева охлаждающей жидкости
29Клапан электромагнитный предпускового подогревателя
30Клапан электромагнитный, муфты вентилятора
31Реле блокировки выключателя аккумуляторных батарей
32Реле включения муфты вентилятора
33Нагреватель топлива, предпускового подогревателя
34Выключатель электромагнитного клапана предпускового подогревателя
35Выключатель подогрева топлива
36Переключатель муфты вентилятора
37Термо – реле
38Стартер
39Блок предохранителей нижний
40Блок предохранителей верхний
41Переключатель отопителя кабины.
42Сопротивление электродвигателя отопителя
43Выключатель плафона кабины
44Выключатель фары-прожектора
45Выключатель фонарей знака автопоезда
46Электродвигатель отопителя
47Выключатель задних противотуманных фонарей
48Реле задних противотуманных фонарей
49Блок контрольных ламп правый
50Сигнализаторы: включения ЭФУ
51Указателей поворота автомобиля
52Указателей поворота прицепа
53Включения ДОМ
54Включения КОМ
55Предохранитель плавкий 6A
56Предохранитель плавкий 10А
57Переключатель света фар центральный
58Кнопка включения ЭФУ
59Выключатель световой аварийной сигнализации
60Прерыватель указателей поворота
61Панель соединительная
62Переключатель указателей поворота
63Реле вспомогательного тормоза
64Выключатель вспомогательного тормоза
65Фара – прожектор.
66Розетка переносной лампы
67Реле блокировки стартера
68Выключатель стартера и приборов
69Выключатель подсветки приборов реостатный
70Реле включения стартера
71Выключатель сигнала торможения
72Предохранитель термо – биметаллический
73Датчик минимального давления
74Переключатель света фар ножной
75Выключатель сигнализатора неисправности тормозов
76Кнопка включения аккумуляторных батарей
77Кнопка управления стекло омывателем
78Датчик уровня топлива
79Переключатель стеклоочистителя
80Сигнализатор звуковой (зуммер)
81Сигнализатор стояночного тормоза
82Сигнализатор угла складывания полуприцепа
83Выключатель сигнализатора стояночного тормоза
84Сигнализатор аварийной температуры охлаждающей жидкости
85Сигнализатор неисправности тормозов
86Сигнализатор минимального давления воздуха в пневмосистеме
87Сигнализатор засорения маслофильтра.
88Блок контрольных ламп левый
89Реле стояночного тормоза
90Сигнализатор резерва топлива
91Манометр шинный
92Указатель уровня топлива
93Указатель тока
94Сигнализатор дальнего света фар
95Спидометр
96Тахометр
97Сигнализатор аварийного падения давления масла
98Указатель давления масла
99Указатель температуры охлаждающей жидкости
100Манометр двухстрелочный
101Сигнализатор включения блокировки межколесного дифференциала
102Плафон кабины
103Розетка внешнего запуска
104Выключатель света заднего хода
105Выключатель аккумуляторных батарей.
106Датчик включении КОМ
107Датчик включения ДОМ
108Фонарь знака автопоезда
109Аккумуляторные батареи
110Электродвигатель стеклоомывателя
111Электродвигатель стеклоочистителя
112Фонарь задний противотуманный
113Фонарь задний
114Выключатель сигнала кузова
115Фонарь заднего хода
116Фонарь освещения номерного знака
117Розетка штепсельная прицепа
118Датчик включения блокировки межколесного дифференциала
119Фонарь подкузовной подсветки

Блок предохранителей

Находится в панели приборов, за защитной крышкой. На крышке каждого блока указана сила тока, на которую рассчитаны размещенные под ней предохранители.

Схема

Назначение

Верхний блок

  1. цепь противотуманных фар
  2. цепь лампы фар-прожектора
  3. цепь переносной и подкапотной ламп, цепь питания блоков контрольных ламп
  4. цепь лампы плафона кабины, фонарей знака автопоезда и ламп «стоп-сигнала»
  5. цепь электродвигателя отопителя и фонаря заднего хода
  6. цепь питания приборов и зуммера

Нижний блок

  1. левый габаритный огонь
  2. правый габарит и освещение приборов
  3. ближнего света левой фары
  4. ближнего света правой фары
  5. дальнего света левой фары
  6. дальнего света правой фары

Остальные отдельные предохранители находятся под капотом (смотрите схему). Например цепь питания подогревателя защищена от коротких замыканий биметаллическим предохранителем 291.3722 на 30 А.

Описание модернизированных моделей

В более поздних моделях сам блок предохранителей размещен там же, но выполнен в другом виде.

В отдельных модернизированных моделях Урал блок предохранителей и реле может находится в панели с правой стороны, со стороны пассажира, за защитной крышкой, на которой будет нанесена актуальная схема.

Блок с реле

Основные реле крепятся на щитке передка под капотом Урала.

Тут могут находится: реле звукового сигнала, реле вентилятора, реле стартера, прерывателей поворотов, реле стояночного тормоза и т. д.

На этом всё. А если вы хотите помочь дополнить материал, пишите в комментарии.

Схема электрооборудования | УралМобиле

Графические
каталоги запчастей

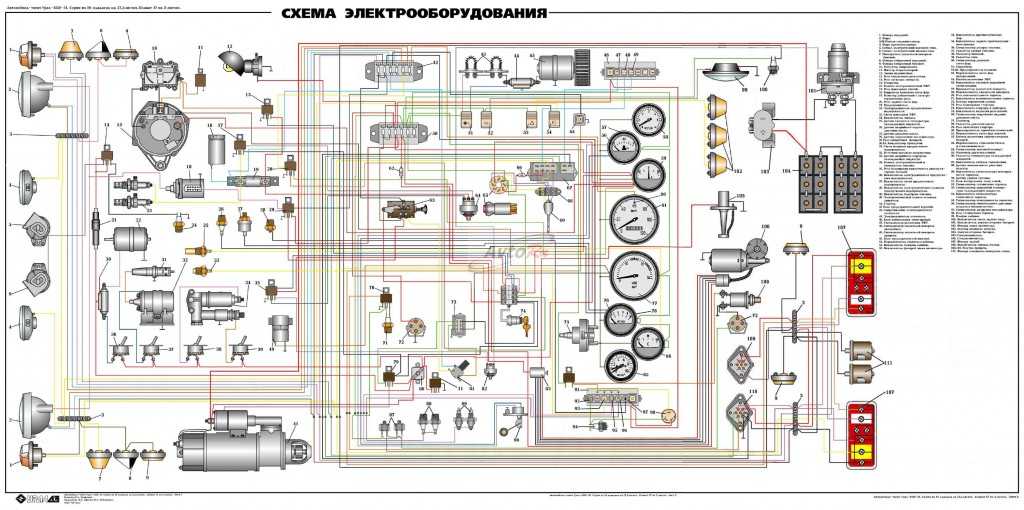

Схема электрооборудования




1. Фонарь передний.
2. Повторитель указателя поворота боковой.
3. Фара ближнего света.
4, 61. Панель соединительная.
5. Реле звуковых сигналов.
6. Свеча факельная ЭФУ.
7. Сигнал электрический высокого тона.
8. Предохранитель.
9. Электродвигатель предпускового подогревателя.
10.Датчик указателя температуры охлаждающей жидкости.
11. Сигнал электрический низкого тона.
12. Свеча искровая предпускового подогревателя.
13. Источник высокого напряжения.
14. Выключатель электродвигателя предпускового подогревателя.
15. Выключатель свечи предпускового подогревателя.
16. Генератор.
17. Регулятор напряжения.
18. Клапан электромагнитный ЭФУ.
19. Фильтр конденсаторный.
20. Реле факельных свечей.
21. Лампа подкапотная.
22. Реле отключения регулятора напряжения.
23. Резистор добавочный с электротермическим реле.
24. Выключатель сигнала.
25. Датчик аварийного падения давления масла.
26. Датчик давления масла.
27. Датчик загрязнения маслофильтра.
28. Датчик аварийного перегрева охлаждающей жидкости.
29. Клапан электромагнитный предпускового подогревателя.
30. Клапан электромагнитный, муфты вентилятора.
31. Реле блокировки выключателя аккумуляторных батарей.
32. Реле включения муфты вентилятора.
33. Нагреватель топлива, предпускового подогревателя.
34. Выключатель электромагнитного клапана предпускового подогревателя.
35. Выключатель подогрева топлива.
36. Переключатель муфты вентилятора.
37. Термореле.
38. Стартер.
39. Блок предохранителей нижний.
40. Блок предохранителей верхний.
41. Переключатель отопителя кабины.
42. Сопротивление электродвигателя отопителя.
43. Выключатель плафона кабины.
44. Выключатель фары-прожектора.
45. Выключатель фонарей знака автопоезда.
46. Электродвигатель отопителя.
47. Выключатель задних противотуманных фонарей.
48. Реле задних противотуманных фонарей.
49. Блок контрольных ламп правый.
Сигнализаторы:
50. включения ЭФУ;
51. Указателей поворота автомобиля;
52. Указателей поворота прицепа;
53. Включения ДОМ;
54. Включения КОМ.
55. Предохранитель плавкий 6A.
56. Предохранитель плавкий 10А.
57. Переключатель света фар центральный.
58. Кнопка включения ЭФУ.
59. Выключатель световой аварийной сигнализации.
60. Прерыватель указателей поворота.
62. Переключатель указателей поворота.
63. Реле вспомогательного тормоза.
64. Выключатель вспомогательного тормоза.
65. Фара-прожектор.
66. Розетка переносной лампы.
67. Реле блокировки стартера.
68. Выключатель стартера и приборов.
69. Выключатель подсветки приборов реостатный.
70. Реле включения стартера.
71. Выключатель сигнала торможения.
72. Предохранитель термобиметаллический.
73. Датчик минимального давления.
74. Переключатель света фар ножной.
75. Выключатель сигнализатора неисправности тормозов.
76. Кнопка включения аккумуляторных батарей.
77. Кнопка управления стеклоомывателем.
78. Датчик уровня топлива.
79. Переключатель стеклоочистителя.
80. Сигнализатор звуковой (зуммер).
81. Сигнализатор стояночного тормоза.
82. Сигнализатор угла складывания полуприцепа.
83. Выключатель сигнализатора стояночного тормоза.
84. Сигнализатор аварийной температуры охлаждающей жидкости.
85. Сигнализатор неисправности тормозов.
86. Сигнализатор минимального давления воздуха в пневмосистеме.
87. Сигнализатор засорения маслофильтра.
88. Блок контрольных ламп левый.
89. Реле стояночного тормоза.
90. Сигнализатор резерва топлива.
91. Манометр шинный.
92. Указатель уровня топлива.
93. Указатель тока.
94. Сигнализатор дальнего света фар.
95. Спидометр.
96. Тахометр.
97. Сигнализатор аварийного падения давления масла.
98. Указатель давления масла.
99. Указатель температуры охлаждающей жидкости.
100. Манометр двухстрелочный.
101. Сигнализатор включения блокировки межколесного дифференциала.
102. Плафон кабины.
103. Розетка внешнего запуска.
104. Выключатель света заднего хода.
105. Выключатель аккумуляторных батарей.
106. Датчик включении КОМ.
107. Датчик включения ДОМ.
108. Фонарь знака автопоезда.
109. Аккумуляторные батареи.
110. Электродвигатель стеклоомывателя.
111. Электродвигатель стеклоочистителя.
112. Фонарь задний противотуманный.
113. Фонарь задний.
114. Выключатель сигнала кузова.
115. Фонарь заднего хода.
116. Фонарь освещения номерного знака.
117. Розетка штепсельная прицепа.
118. Датчик включения блокировки межколесного дифференциала.
119. Фонарь подкузовной подсветки.



       В нашем каталоге можно подобрать любую деталь или узел всех модификаций и комплектаций. В разделе устройство автомобиля Урал можно более подробно ознакомиться с электрооборудованием автомобиля Урал и другими автозапчастями Урал.

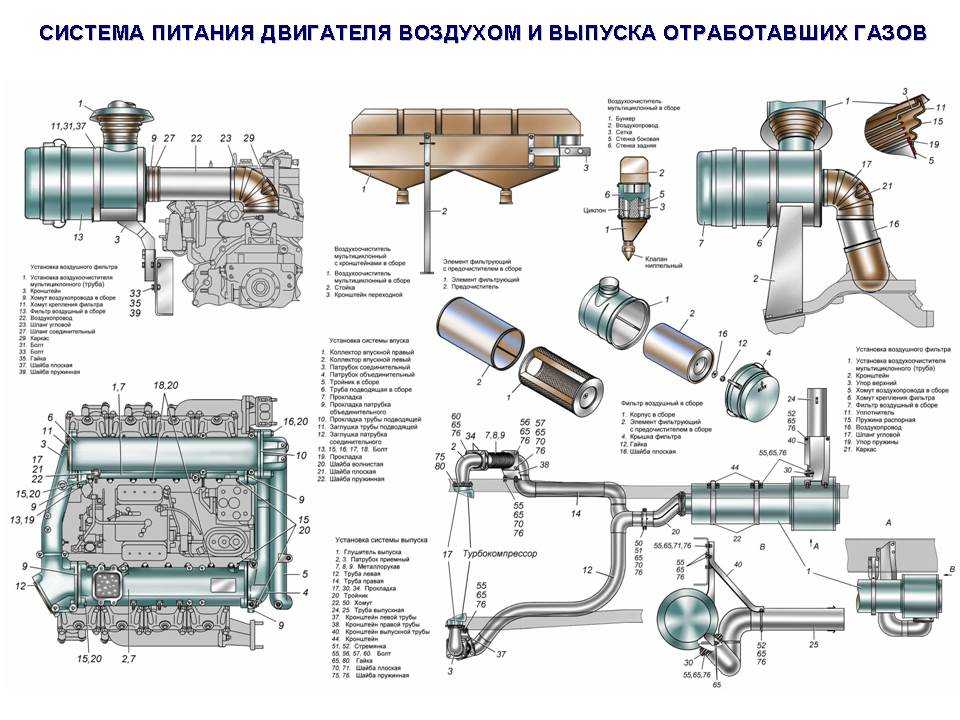

Устройство а/м Урал

УРАЛ 4320, АПА-50 | IPMS/USA Reviews

Из журнала Military-Today: «Военный грузовик Урал-4320 является дальнейшим развитием предыдущего Урал-375Д. Его разработка началась в 1972 году. Изменения по сравнению с предыдущей моделью включают новый двигатель, увеличенный капот, а также переработанные системы подачи топлива, охлаждения и электрические системы, а также множество других модификаций деталей. Его производство началось в 1976 году. Урал-4320 взял на себя многие роли, которые ранее выполнял Урал-375Д. Производство Урал-4320 продолжается до сих пор. Этот грузовик состоит на вооружении российских военных, а также многих других стран.

Автомобиль полностью традиционен по конструкции и технологии. Он имеет грузоподъемность 4,5 тонны для бездорожья и 6 тонн для дорог с твердым покрытием. Стандартная десантно-грузовая платформа имеет откидные борта, откидной задний борт и съемный брезент с дугами. В транспортно-десантной конфигурации вмещает 27 военнослужащих. Этот военный грузовик также буксирует прицепы или артиллерийские орудия максимальной массой 12 тонн. В кабине Урал-4320 предусмотрены места для водителя и двух пассажиров. Для этого военного грузовика разработан дополнительный комплект брони. Он защищает моторный отсек со стороны кабины от огня стрелкового оружия и осколков артиллерийских снарядов.

Урал-4320 оснащен дизельным двигателем ЯМЗ-740 V8 объемом 10,85 л, развивающим 210 л. с. Позднее на него был установлен усовершенствованный дизель мощностью 220 л.с. Текущие серийные модели доступны с более мощными дизельными двигателями. Базовым является двигатель ЯМЗ-238М2, развивающий 240 л.с. Известно, что этот грузовик был оснащен двигателем Caterpillar. 5-ступенчатая механическая коробка передач устанавливается во всем диапазоне. Урал-4320 имеет постоянный полный привод и оснащен системой централизованной подкачки шин. Автомобиль может эксплуатироваться в климатических условиях от -50°С до +50°С. С подготовкой все модели могут преодолевать водные преграды глубиной до 1,75 м. Существует множество модификаций Урал-4320».

Одной из таких версий является APA-5D, стартовый автомобиль для самолетов. Этот двойной набор в масштабе 1/48 th от Kitty Hawk следует за их более ранним выпуском Russian Weapon Loading Cart (# 80161). Оба комплекта дополняют обширный ассортимент российских моделей самолетов Kitty Hawk в масштабе 1/48 th и дают вам возможность должным образом продемонстрировать одну из их прекрасных российских моделей самолетов.

Этот выпуск УРАЛ 4320/АПА-5Д в масштабе 1/48 th содержит детали для двух полных моделей грузовиков. УРАЛ 4320 является стандартным грузовым автомобилем, другой, конечно же, АПА-5Д с хорошо детализированной вспомогательной силовой установкой вместо грузовой платформы.

Конструкция довольно стандартна для модели грузовика с мягкой обшивкой, поскольку начинается с шасси. Рельсы шасси собраны со всем, что можно было бы ожидать; ребра жесткости, детализированные оси, приводные валы, коробки отбора мощности, аккумуляторный ящик, топливный бак и т. д. Я столкнулся с небольшим сбоем литья при сборке базового шасси. Крепежные отверстия на деталях № B65 (задний мост в сборе) и № B6 (деталь узла отбора мощности) не открывались при изготовлении. Возможно, вам придется использовать некоторые из ваших навыков моделирования, чтобы правильно подогнать эти детали. Я просто отрезал оба набора монтажных штифтов, отшлифовал проблемные области, чтобы придать им нужную форму, и все подошло как надо.

Kitty Hawk также включает в себя комбинированную коробку передач/двигатель в сборе с радиатором и воздухоочистителем. Эта конфигурация двигателя идеально подходит для этого комплекта. Вы сможете увидеть нижнюю часть двигателя, если смотреть на законченную модель сбоку. В противном случае любой подробный двигатель был бы известен только вам. Но не позволяйте этому помешать вам добавить какие-либо дополнительные детали или проводку по вашему желанию.

Последним этапом сборки шасси является добавление семи колес в сборе (одна запасная). Шины отлиты из черного жесткого винила и имеют превосходную детализацию протектора и боковины. Этого материала достаточно, чтобы поместить колеса в шины, что поможет при покраске. Колеса состоят из двух частей со специальными деталями для передних и задних шин, а также ступицей для запаски. Помните: ‘перед сборкой модели внимательно прочтите эти инструкции’.

Для УРАЛ 4320 остается только собрать грузовую платформу. Эта грузовая платформа имеет приятную лепку на кузове в дополнение к деталям под дерево на боковых панелях. Предоставляются детали для крыльев и задних стоп-сигналов (деталь № B35) на шасси.

Инструкции по сборке начинаются с кабины водителя с добавления сидений и приборной панели к внутренней части кабины водителя. Педали и рычаги переключения передач встроены в эту внутреннюю часть и не поставляются как отдельные детали, но есть широкие возможности для супер-детализации интерьера кабины. Kitty Hawk предлагает красивую наклейку для приборной панели, но никаких других внутренних табличек или предупреждающих надписей.

Для четырех стекол кабины, линз фар и двух прожекторов доступен небольшой лад прозрачных деталей. В комплект также входят прозрачные детали, которые можно использовать для замены детали № B35. Включение этих дополнительных прозрачных деталей оказалось удачей, так как я потерял одну из зеленых пластиковых деталей. Единственная проблема, с которой я столкнулся при использовании этих прозрачных деталей, связана с секциями для окон двери кабины. Отверстие для прозрачных частей слишком плотное, но разумная шлифовка решила эту проблему. Все остальные четкие детали прекрасно встали на свои места.

Kitty Hawk предлагает вам полностью собрать кабину водителя и прикрепить ее к шасси. Возможно, вам будет удобнее прикрепить пол кабины (деталь № B56) к шасси сейчас, а остальную часть готовой кабины прикрепить к этой детали позже в процессе сборки. Готовую сборку можно приклеить к шасси после того, как все будет прикреплено (в соответствии с инструкциями по сборке), но это кажется слишком сложной операцией для моих чувств.

На этом этапе вы переходите к сборке детализированного фаркопа и вспомогательной лестницы. Есть детали для двух полных фаркопов и лестниц. Лестница состоит из десяти ступенек плюс распорка (# C27), которая прикрепляется последней. В нижней части лестницы есть две детали, помеченные как деталь № C28, это должна быть деталь № C17. Буксировочное устройство и вспомогательная лестница имеют несколько хрупких деталей, поэтому будьте осторожны при сборке.

Возвращаясь в кабину водителя, вы прикрепляете отдельно литые двери, крылья, различные боковые зеркала и т. д. Крыша кабины является отдельной деталью. Это, по-видимому, позволяет лучше формовать детали всех соответствующих деталей, чем если бы они были смоделированы как единое целое с кабиной. Все оконные «стекла» представлены в виде отдельных прозрачных кусочков, и все они хорошо выглядят. Все, что осталось сделать, это прикрепить либо собранную платформу грузовика, либо блок APA.

Этот блок APA является отдельным узлом и имеет соответствующие формованные детали. На самом деле, лепка великолепна! Блок APA имеет пластиковые насадки для точек крепления различных шлангов, общих для вспомогательной силовой установки, а также набор неудобных насадок для поручней и фототравление.

Следует обратить внимание на платформы стрелы (детали № A17 и № A 18). Эти платформы вставляются между основанием (деталь № A 28) и силовым агрегатом (деталь № A 36). Как только это будет сделано, можно приступать к гонкам или, по крайней мере, к строительству стрелы. Здесь есть еще много мелких деталей для ступеней доступа, держателей для шлангов и различных других деталей. Когда вы закончите, у вас будет отличное представление о рычагах стрелы, общих для устройства APA-5D.

В комплект входит небольшой слой фототравления, и именно в этом разделе оно вступает в игру. На кронштейнах стрелы агрегата АПА имеются детали подкосов и надкрыльев, боковые габаритные фонари, а также две металлические детали (решетки), представляющие собой хозяйственно-вещевые корзины.

Устройство APA-5D оснащено штангами с обеих сторон, что позволяет оператору получить доступ к самолету, который в противном случае мог бы находиться слишком далеко для «растягивания» шлангов. Эти рычаги стрелы прекрасно отлиты, прекрасно выглядят в собранном виде, но они изящны и немного шатки в сборке.

В комплекте для всех шлангов, которые украшают блок APA-5D, имеется отрезок кабеля. Что не предусмотрено, так это адекватная схема или рисунок того, какой кабель куда идет или какой длины эти кабели могут быть. Лучшее предположение собирается вступить в игру здесь. Мне не удалось найти в Интернете приличное изображение стрелы агрегата APA-5D в действии, так что ваша художественная лицензия сослужит вам хорошую службу. Для шлангов не предусмотрены концевые соединители, поэтому вам придется изготовить их самостоятельно.

Инструкции по сборке разложены по центру. В середине буклета есть несколько хороших полноцветных руководств по покраске обоих грузовиков с пятью видами, которые подчеркивают некоторые мелкие детали (боковые отражатели, стоп-сигналы). Есть небольшой лист декалей, которые ограничиваются предупредительной зачисткой передних бамперов и некоторыми предупредительными табличками для блока APA-5D.

Выбор цвета кузова для УРАЛ 4320 или АПА 5-Д: русский зеленый или какой-либо оттенок русского зеленого. Я предпочитаю использовать Tamiya J.N. Зеленый (XF-11). Во-первых, потому что у меня не было Русского Зеленого, и это казалось достаточно близким. (В конце концов, это правительственный автомобиль. ) Не отчаивайтесь, монотонная цветовая схема даст вам прекрасную возможность поработать над своими навыками модуляции. [Техническое примечание: Модуляция — это техника рисования, которая помогает придать глубину и объем объекту, особенно одноцветному.]

В инструкции по сборке для шасси предлагается матовый черный цвет, и этого мне вполне достаточно. Я не смог найти приличного изображения салона этого автомобиля, но поскольку это грузовик «Руски», подошел бы какой-нибудь другой оттенок зеленого. Я решил использовать Tamiya’s Cockpit Green (XF-71) для большей части интерьера и добавил детали NATO Black (XF-89) (педали, рулевое колесо, рычаги переключения передач и т. д.) по мере необходимости. Для разнообразия покрасил подушки сидений Buff (XF-57). Раздел «Разворот» также включает в себя цветное изображение лестницы и фаркопа. Оба габаритные оранжево-желтые с черными шинами, разумеется, на фаркопе.

Если вы повторите все вышеперечисленное, вы получите два прекрасно отлитых, легко собираемых, великолепно детализированных грузовика УРАЛ 4520. В этом двойном наборе URAL 4320/APA-5D от Kitty Hawk есть множество лепных деталей с большим количеством места для любого уровня дополнительной детализации, которую вы, возможно, захотите сделать. В любом случае, эти грузовики будут красиво смотреться рядом с любым из российских комплектов самолетов Kitty Hawk, которые могут стать основой для выдающейся диорамы.

Благодарю Kitty Hawk и IPMS/USA за копию для обзора.

TRACK-LINK / Обзоры / ICM / Урал 4320 Российский тяжелый грузовик

Хотя этот комплект изначально был изготовлен компанией «Омега-К», вместе с версией ракетной установки и версией в масштабе 1/72, формы, по-видимому, были проданы или предоставлены ИКМ. Урал можно приобрести у ICM в виде отдельного комплекта или в комплекте с их 100-мм противотанковой пушкой. Я построил оригинальный выпуск Omega-K, если это имеет какое-то значение.

Первое, что меня поразило, когда я открыл коробку с набором, это количество деталей и большие тяжелые резиновые шины. Комплект отлит из пластика горохового зеленого цвета с небольшой вспышкой. Второй комплект был отлит из более темного вощено-зеленого пластика. Детали лобового стекла и фары отлиты из прозрачного пластика и выглядят хорошо. Семь тяжелых внедорожных шин отлиты из твердой черной резины и имеют превосходную и точную детализацию протектора. На большом листе декалей представлен широкий спектр маркировок Советского Союза и Варшавского договора, но нет маркировки для более современных автомобилей Российской Республики, Белоруссии и т. Д. Инструкции комплекта похожи по стилю на DML, но немного более запутаны, так как некоторые сборки очень сложны, но иллюстрированы только одной загроможденной схемой. Помимо прочего, включены ссылки на краски Humbrol.

Этот набор чрезвычайно сложен, и его сборка займет много времени, даже из коробки. Количество деталей в сочетании с расплывчатыми инструкциями и подгонкой станет огромной проблемой для новичков.

Я начал с сборки кабины, состоящей из множества отдельных частей. Двери и капот открываются/закрываются на петлях, что добавляет сложности (подробнее об этом позже). Я обнаружил, что могу оставить крышу кабины отдельно от дверей и сидений, чтобы облегчить покраску салона. Сиденья довольно гладкие, поэтому я добавил полоску пластика вокруг нижней части, чтобы обозначить отделение подушки сиденья от остальной части сиденья. Две педали и рычаг переключения передач не соответствуют фотографиям интерьера настоящего грузовика, поэтому их необходимо изменить, если вы планируете оставить дверь водителя открытой. Передний противопожарный экран/раму ветрового стекла необходимо аккуратно согнуть, чтобы он правильно вошел в углубление в крыше кабины. Используйте двери, чтобы оценить правильное расстояние между противопожарной стеной, полом и задней частью кабины. Если этого не сделать, вы обнаружите, что двери в дальнейшем не подойдут. Плотное прилегание дверей и слабые петли вынудили меня приклеить двери на место. Передняя часть кабины подходит хорошо, но требует осторожности, так как боковые стороны, капот, крылья, радиатор и т.

д. — это отдельные части, требующие тщательного выравнивания. Капот немного короче на 3 мм или около того, и должен немного нависать над решеткой радиатора, а не останавливаться перед передней частью радиатора. Сама кабина кажется немного приземистой через лобовое стекло/окна, когда она закончена.

В комплект входит мотор в сборе, который, к сожалению, не помещается под капот. Собрав двигатель и протестировав его установку на шасси, я обнаружил, что капот не закрывается, потому что двигатель слишком высокий. Мне пришлось снять или оставить все верхние части двигателя, чтобы закрыть капот. По этой причине я не использовал исправные петли капота. Снизу видна только нижняя часть мотора, так что недостающие детали не проблема. В это время я также обнаружил, что требуется много работы, чтобы двигатель поместился внутри кожухов колесных ниш в нижней части кабины. Кабину также сложно правильно зафиксировать на шасси. Будьте готовы потратить некоторое время на пробную подгонку всего, так как в итоге все сборки подходят, но только после некоторой обрезки.

Шасси грузовика состоит из длинных горизонтальных рам и поперечных распорок, как настоящее шасси. Посадка хорошая, за исключением того, что одна из поперечных скоб мешает приводному валу, отходящему от задней части двигателя. Вероятно, я приклеил эту скобу вверх ногами, так как инструкция здесь очень расплывчата, а скобы не симметричны. У меня не было проблем с выравниванием всех шести колес, хотя полушарнирная задняя подвеска требует много времени на сборку и требует тщательной очистки. Сначала создайте колеса/шины, прежде чем добавлять оси, чтобы все было ровно и ровно. Отверстия для штока клапана можно просверлить в квадратном блоке, отходящем от ступицы среднего колеса. Швы пресс-формы можно отшлифовать на шинах, что придает им реалистичный изношенный вид. В целом колеса и шины выглядят слишком маленькими по сравнению с фотографиями реального грузовика, хотя детализация хорошая. Детали верхней части шасси, такие как держатель запасного колеса, топливный бак и т. д., должны быть расположены правильно.

На некоторых более толстых частях были следы утопления, которые требовали заполнения. Все части соединились правильно, но потребовалось много жонглирования. Отрезание установочных штифтов очень помогает, так как большинство из них на самом деле не позволяют деталям подходить так, как они должны.

Грузовая платформа легко собирается, но имеет обычную проблему видимых следов пресс-формы на внутренней поверхности. Приклеивая складные деревянные сиденья солдат, вы эффективно скрываете следы от булавок и вам не нужно соскабливать и/или заполнять их. Если вы строите сиденья в сложенном положении, следы штифтов необходимо будет удалить. Наклон полотна не предусмотрен, не предусмотрены изогнутые металлические опорные обручи, которые изображены на бокс-арте. Комплектные брызговики немного толстоваты, но я не удосужился их утончить или заменить (сложно, так как они имеют штампованный рисунок).

На данный момент мне еще предстоит покрасить модель. Я буду следовать стандартной российской практике, так как до того, как В.
