РФ разместила лагерь с РСЗО «Ураган» в 200 км от Киева,

В 40 км от украинской границы были замечены реактивные системы, которые расположились в местах, где не заявлялось проведение учений «Союзная решимость-2022».

Россия разместила реактивные системы залпового огня «Ураган» на станции Речица в Гомельской области Беларуси. Об этом сообщают исследователи военных конфликтов Conflict Intelligence Team в Telegram.

Будь всегда в курсе событий вместе с телеграм-каналом Быстрый Фокус.

Беларусь и Россия проводит учения «Союзная решимость-2022». Часть техники уже начала поступать в Беларусь, но как пишут исследователи, РСЗО «Ураганы» расположили в пункте, которы не был указан в анонсе Минобороны Беларуси.

Лагерь расположен в 40 км от Черниговской области и около 90 до Киевской области.

От лагеря в Ивановке (рядом с станцией Речица) до Киева всего 200 км. На фотографиях были замечены не только реактивные системы залпового огня, но и транспортно-заряжающие машины 9Т452 для «Ураганов».

Отметим, что максимальная дальность стрельбы РСЗО «Ураган» составляет 35 км.

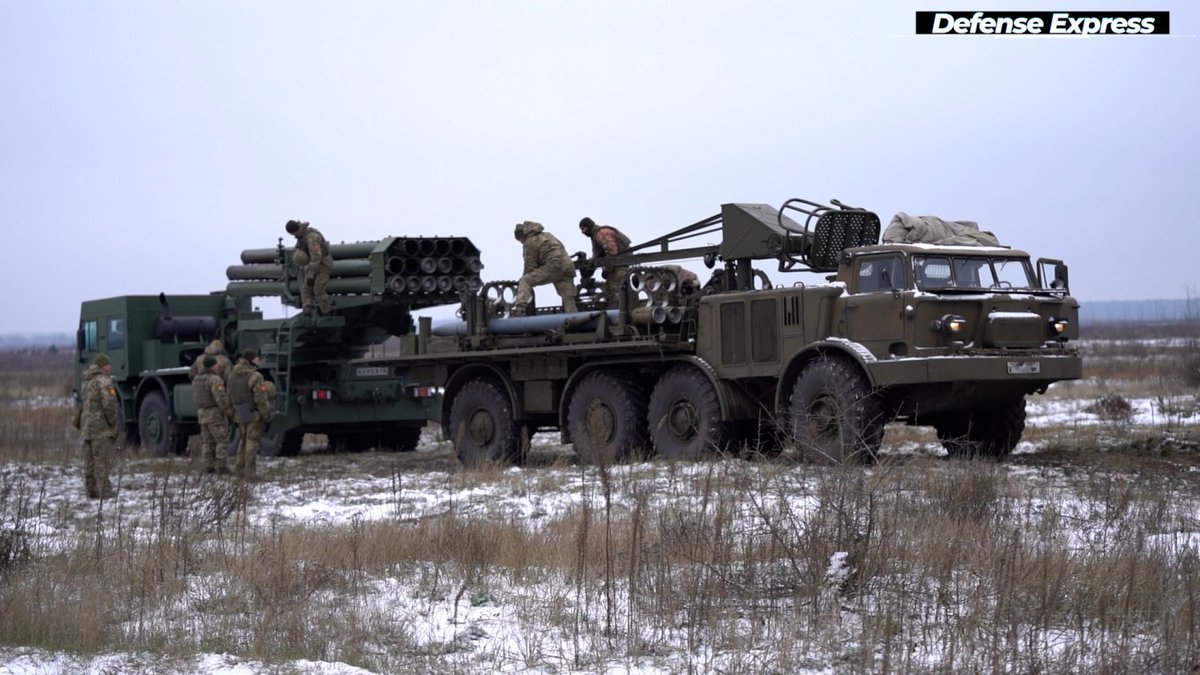

Транспортно-заряжающая машина 9Т452 для «Ураганов». [+–]

Фото: citeam.org

Важно

Сковать их силы. Готовы ли ВСУ к отражению российского удара

Как пишут в CIT, появление техники РФ в непосредственной близости от украинской границы вызывает опасения. Особенно на фоне заявлений в СМИ, что российские войска могут попытаться взять Киев и «осуществить смену власти в Украине».

Если РФ нападет с севера, то это упрощает захват всех правительственных объектов, которые находятся на западном берегу Днепра. Форсировать реку не придется.

Видео переброски войск [+–]

Подчеркивается, что все еще неизвестны масштабы сосредоточения российских войск к северу от украинской столицы. Известно, что часть из них выдвинулась в заявленные ранее места проведения учений, в частности в Брест к границе с Польшей.

«На данный момент нам кажется вероятным, что цель этого сосредоточения — вынудить украинское командование держать часть сил на западном берегу Днепра для прикрытия Киева, что ограничит возможности противодействия потенциальной российской операции на востоке Украины», — подчеркивают расследователи.

Напомним, в Госдепе США заявили, что Россия может напасть на Украину со стороны Беларуси, где планируются совместные учения. При этом Великобритания поставила Украине уже свыше 1000 противотанковых ракетных комплексов NLAW.

Саперы обезвредили в Луганске боеприпас к РСЗО «Ураган», которыми ВСУ обстреливали город (ФОТО)

Саперы МЧС и МВД ЛНР обезвредили и уничтожили боевой элемент неуправляемого реактивного снаряда РСЗО «Ураган», который был обнаружен во дворе заброшенного строения по улице Чапаева в Луганске. Об этом ЛуганскИнформЦентру сообщил начальник отдела инженерно-саперных работ МЧС ЛНР Александр Бровко.

«Поступила заявка от населения о том, что во дворе недостроенного строения имеются остатки какого-то боеприпаса. Вчера наша группа выехала, осмотрели место, выкопали, после чего идентифицировали боеприпас – им оказалась объемно-детонирующая боевая часть 9Н515  реактивной системы залпового огня «Ураган», — сообщил он.

«Реактивный снаряд включает в себя четыре таких элемента, которые в воздухе отделяются от ракеты. Ударной волной от взрыва боевой части уничтожается все вокруг – живая сила, сооружения», — отметил Бровко.

По свидетельствам очевидцев, данный боеприпас был в числе тех, что применялись киевскими силовиками при обстреле города вечером 31 июля 2014 года, когда в густонаселенный район Луганска попали восемь боевых частей «Урагана». В результате подрывов двух боевых частей погиб житель района священник Владимир Креслянский, получили повреждения жилые дома. Шесть боевых элементов не взорвались.

«Вокруг обнаруженного боеприпаса находятся жилые дома и поликлиника №12, и если бы элемент взорвался, то последствия были бы печальными», — пояснил начальник отдела инженерно-саперных работ МЧС.

После совещания было принято решение о возможности транспортировки смертоносного предмета без эвакуации жителей из близлежащих домов и поликлиники. Боеприпас массой примерно 100-120 кг был извлечен и вывезен сотрудниками полиции и МЧС на полигон в Лутугинском районе, где и был уничтожен.

«Это наша совместная работа. Наша задача была извлечь элемент из земли и перевезти, а взрывотехники МВД провели уничтожение», — добавил Бровко после ликвидации взрывоопасного предмета.

МЧС Республики обращается к проживающим в районе улицы Чапаева с просьбой сообщить о возможных местах нахождения неразорвавшихся боеприпасов по телефонам 101 или 102.

В Сети опубликовали видео испытаний нового снаряда для РСЗО — РБК

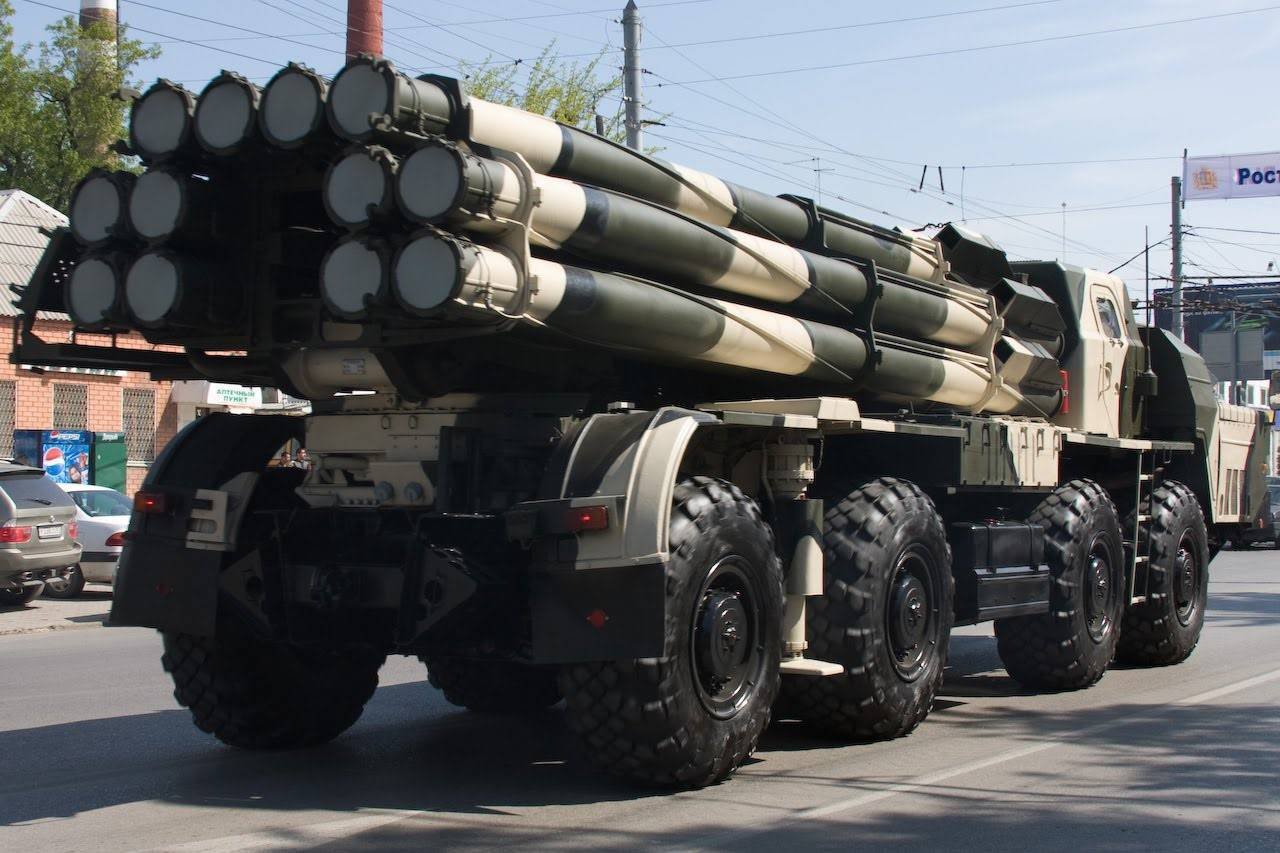

Реактивные системы залпового огня «Торнадо-С» во время военного парада в ознаменование 75-летия Победы в Великой Отечественной войне 1941-1945 годов на Красной площади в Москве (Фото: Владимир Трефилов / РИА Новости)

Опубликовано видео испытаний нового снаряда для реактивной системы залпового огня (РСЗО) на полигоне НПО «Сплав».

Видео выложил телеканал «Звезда» на своем Youtube-канале.

На кадрах видно, как снаряд во время испытаний положили в улавливающую среду, которая была сделана из восьми кубометров мешков с опилками. Затем устройство подорвали, из-за чего опилки разлетелись по полигону.

После этого специалисты собрали магнитом осколки снаряда, чтобы провести анализ.

Как сообщает телеканал, на НПО «Сплав» производят все отечественные реактивные системы залпового огня, например «Ураган», «Смерч», «Град», «Торнадо» и «Солнцепек».

ТТХ и фото реактивной системы залпового огня

После приснопамятной «Катюши» в наших Вооруженных Силах всегда уделяли особое внимание системам реактивного залпового огня. В этом нет ничего удивительного: они сравнительно дешевые, простые в изготовлении, но при этом они являются чрезвычайно мобильными, обеспечивая поражение живой силы и материальной базы врага практически в любом месте, где бы ни велись боевые действия.

Одним из наиболее эффективных представителей этого семейства стала система «Смерч». РСЗО эта за все время своего применения показала себя как эффективное и чрезвычайно надежное оружие.

Для чего может быть использована система?

«Смерч» был разработан для уничтожения как живой силы противника, так и тяжело бронированного подвижного состава. При помощи этой системы могут быть разрушены командные центры и узлы связи, а также дистанционно установлены минные поля на дистанции до 70 км.

История создания

В 1961 году на вооружение ВС СССР была принято РСЗО М-21, характеристики которой не полностью устраивали советских военных. А потому в конце 1970-х годов в ГНПП «Сплав» в скорейшем порядке были проведены научные изыскания, направленные на создание системы реактивного залпового огня, которая бы обеспечивала более уверенное поражение целей за счет оснащения мощными снарядами с высоким содержанием взрывчатых средств.

В итоге в середине 1980 года на рассмотрение государственной экспертной комиссии был направлен проект «Смерч». РСЗО эта обеспечивала доставку снаряда на расстояние до 70 км. Напомним, что в требованиях военных тогда предусматривалось шасси, обеспечивающее маневрирование на местности со скоростью до 70 км/ч (с высокой проходимостью).

Начало производства

Новая реактивная установка «Смерч» отвечала всем заявленным запросам, обладала большими перспективами из-за дешевизны производства, а потому уже в 1985 было издано постановление о начале работ над серийным производством системы. Уже в 1987 году работа была полностью закончена, а первые «Смерчи» начали пробные отстрелы.

В начале следующего года РСЗО (с учетом устранения некоторых недостатков и замечаний) была окончательно рекомендована для принятия на вооружение страны.

Основные характеристики прототипа

Принятая на вооружение система стреляла снарядами калибра 200 мм, при дальности эффективного подавления противника 20/70 км. Огромным преимуществом снарядов фугасного типа является то, что их действие мало в чем уступало боевым характеристикам ранее принятых на вооружение «болванок».

Так, дальность поражения залегшей (!) пехоты противника превышает 1300 метров от эпицентра взрыва заряда. Одно гусеничное шасси могло нести от 25 до 35 снарядов.

Характеристики системы, принятой на вооружение

Несмотря на все вышеприведенные ТТХ, военные специалисты остались не до конца удовлетворены поражающей силой снарядов. После доработки на свет появился окончательный вариант РСЗО «Смерч», ТТХ которого приведены ниже.

Так, калибр был поднят до 300 мм, вес снаряда увеличен до 815 килограммов. Сам заряд взрывчатого вещества имеет массу более чем 250 килограммов. Дальность стрельбы осталась прежней (максимум – 90 километров). На этот раз конструкторы предусмотрели не только гусеничное (объект 123), но и колесное шасси, базирующееся на автомобиле МАЗ-543А.

Следует заметить, что РСЗО 9к58 «Смерч» — это именно комплекс, в состав которого входит сразу несколько конструктивных элементов.

Основные составные элементы

  • Шасси 9А52-2 на основе МАЗ-543А.
  • Машина для транспортировки и заряжания 9T234-2.
  • Сами снаряды.
  • Автоматическая система управления стрельбой и коррекции «Виварий».
  • Средства для обучения и тренировки операторов комплекса.
  • Автомобильный комплекс для топографического исследования местности 1Т12-2М.
  • Система пеленгации 1Б44.
  • Оборудование для ремонта и обслуживания материальной части 9Ф381.

Развернутая ТТХ

Как уже говорилось выше, шасси 9А52-2 создано на основе автомобиля МАЗ-543А, чья колесная формула — 8х8. Что касается артиллерийской части, то в ее состав входят шестнадцать направляющих, поворотный механизм с прицельными и коррекционными приспособлениями, а также электромеханические и гидравлические стабилизирующие приспособления.

Механизмы наведения и поворота могут направлять снаряды под углом 5-55 градусов. Горизонтальное наведение – в пределах 30 градусов в каждую сторону. Этим реактивная система «Смерч» во многом отличается от того же «Урагана», у которого предел наведения по горизонтали – те же 30 градусов (по 15 градусов на сторону). Чтобы установка была устойчивее при проведении стрельб, в задней части имеется два гидравлических упора, приводимых в исходное положение вручную.

Преимуществом комплекса является также то обстоятельство, что реактивные снаряды могут перевозиться непосредственно в направляющих. С учетом того, что машина шасси оборудована приборами ночного видения и качественной радиостанцией, даже ночная транспортировка не представляет особенных сложностей.

Сведения о направляющих

Сами направляющие сделаны в виде толстостенных труб, в стенках которых есть винтовой паз, за который в момент произведения выстрела цепляется штифт реактивного заряда. Штифт этот является аналогом нарезов в стволах стрелкового оружия, так как задает необходимый вектор полета снаряда.

Весь комплект направляющих жестко зафиксирован на люльке прямоугольной формы. Благодаря двум полуосям, которыми она соединена с верхним станком, это основание может точно наводиться на цель при помощи поворотных механизмов.

На заданной траектории заряд удерживается при помощи раскрывающихся стабилизаторов (как у выстрелов РПГ). Система залпового огня «Смерч» за один только раз накрывает более 67 га!

Чаще всего стрельба ведется из закрытых позиций. Возможно управление огнем прямо из кабины оператора. Расчет комплекса включает в себя четыре человека в мирное время и шесть – в военное. Назначается командир БМ, один наводчик, а также механик-водитель. Количество бойцов, обслуживающих орудие, варьируется.

Немного о снарядах

Не следует считать, что снаряды «Смерча» представляют собой банальный бризантный заряд. В настоящее время уже используется более десятка их разновидностей, а также постоянно идет разработка новых типов.

Чаще всего используется стандартный фугасный снаряд 9М55Ф. Головная часть – цельная, вес взрывчатого вещества не превышает 100 кг. Применяют для обработки передовых укрепления противника, для борьбы с залегшей пехотой и уничтожения легкой бронетехники на марше.

Специально для уничтожения живой силы противника была разработана модель 9М55К. В головной части каждого снаряда содержится по 72 разделяемых элемента (2 килограмма каждый) с взрывчатым веществом и поражающими элементами. Всего 10-12 таких зарядов хватит, чтобы полностью уничтожить стандартную мотопехотную роту.

Напротив, специально для борьбы с бронетехникой (в том числе и тяжелыми танками) был разработан снаряд 9М55К1. В головной его части находится пять снарядов с автоматическим прицеливанием. Если боевая система «Смерч» используется в роли «охотника за танками», то для полного уничтожения целой танковой роты (!) достаточно единовременного залпа всего четырех машин.

Прочие механизмы

Вращающаяся часть станка наиболее сложна в своем устройстве. В ее конструкцию входит качалка, поворотные, подъемные и компенсирующие механизмы, а также ручной механизм наведения и рабочее место оператора наведения. Важны стопорные механизмы (в том числе и для гидравлики качалки), от которых во многом зависит точность стрельбы. Компенсационный механизм включает в себя пару торсионов и детали крепления.

Вообще, РСЗО «Смерч», фото которой есть в статье, при залповом огне подвергается катастрофическим перегрузкам, так что от состояния компенсаторных механизмов зависит не только точность стрельбы, но и безопасность всего расчета.

В нормальном режиме для наведения направляющих на цель используется гидроэлектрический привод. Если механизм откажет или будет выведен из строя, есть ручной привод. При движении все вращающиеся части блокируются стопорными блоками. Кроме того, гидрозамок качалки сильно разгружает весь комплекс при выполнении стрельб.

В состав прицельной установки входит проверенный и отлично себя зарекомендовавший прицел Д726-45. Угломерным устройством служит обычная штатная орудийная панорама ПГ-1М.

Что обеспечивает комплекс «Смерч»

  • Полную безопасность расчета, который обеспечивает возможность ведения как боевых, так и учебных стрельб.
  • Возможность одиночного и залпового огня. Если осуществляется залповый удар, то все снаряды уходят за 38 секунд. Этим реактивная артиллерия «Смерч» отличается от других своих аналогов, которым для отстрела требуется больше времени.
  • Если существует вероятность поражения стреляющего расчета снайперским или беспокоящим огнем противника, то предусмотрена возможность управления огнем из укрытия, находящегося на расстоянии до 60 метров от машины.
  • Более чем половина управляющих компонентов дублирована. Даже при выходе из строя основных элементов можно наводиться на цель и стрелять вручную.

Прочие возможности

Так как комплекс был принят на вооружение сравнительно недавно (в 1987 году), то к настоящему времени снятие его с производства не планируется. Более того, сегодня разработано сразу несколько программ по модернизации имеющихся на вооружение «Смерчей».

Так, именно в рамках этой программы комплекс получил систему автоматического управления огнем «Виварий», хотя до этого устанавливался «Капустник», параллельно использовавшийся в РСЗО «Ураган».

Традиционно наши конструкторы позаботились о безукоризненной работе всех систем в тех климатических условиях, которые могут быть встречены на всей территории бывшего Союза. Так, система залпового огня «Смерч» может использоваться при температуре от -50 до +45 градусов по Цельсию.

Кроме того, сегодня операторы боевого комплекса имеют возможность четко видеть цель, даже при условии отсутствия заранее выданных ее координат или связи с наводчиком. Дело в том, что (в полном соответствии с программой перевооружения до 2020 года) аппаратура обновленных «Смерчей» прекрасно работает с наведением беспилотных летательных аппаратов, которые в настоящее время также принимаются на вооружение наших ВС.

То же самое касается и прочих АСУ наведения, которые уже стоят на вооружении или только разрабатываются. Так, в боевых условиях операторы могут воспользоваться системами наведения «Ураганов» или «Градов». Вообще, «Смерч» — РСЗО удивительно «пластичная», чем и обеспечивается невероятная широта возможностей ее использования.

Порядок боевого применения

Как и во всех прочих случаях, использование этой системы реактивного залпового огня полностью подчиняется специальным положениям Устава.

Сначала на командный пункт бригады машин РСЗО должны поступить данные о противнике, а также о месте его дислокации. На основании полученных сведений делаются расчеты о направлении удара. Выбирается тип боезапаса, плотность ведения огня, а также его корректировка в зависимости от условий на местности. После этого все сведения передаются в командный пункт того дивизиона, который был выбран для решения соответствующей боевой задачи.

После этого командный состав изучает полученные данные, соотнося их с имеющимися в наличии ресурсами. Учитывая, что «Смерч» — реактивная система, для ее работы требуется достаточно открытая и просторная позиция, так как в условиях сильно лесистой или гористой местности запуск снарядов может быть небезопасен для самих операторов.

Информация далее передается командирам подразделений, которые ответственны за удар по позициям неприятеля.

Переданные данные обрабатываются на вычислительных средствах батареи «Смерчей» (шесть машин). Все происходит автоматически, так как военные уже неоднократно выясняли, что такой подход резко повышает эффективность огня. Кроме того, так в сотни раз сокращается время, необходимое для приведения комплекса в боевое положение.

Сразу после этого командиры подразделений ждут приказа на открытие огня по позициям неприятеля.

Вот что такое «Смерч». РСЗО эта показала себя удивительно эффективным и надежным оружием, а потому стоит сегодня на вооружении десятков стран в мире. Модернизированные ее варианты сегодня постоянно поставляются в наши войска.

В Туле скончался один из авторов РСЗО «Ураган» и «Торнадо» — Новости Тулы и области

На 63-м году ушел из жизни заслуженный конструктор Российской Федерации, главный конструктор направления реактивных систем залпового огня НПО «СПЛАВ» им. А. Н. Ганичева Вадим Рашитович Аляжединов.

Вадим Рашитович пришел в научно-производственное объединение сразу после окончания Тульского политехнического института в 1981 году. На протяжении всей трудовой деятельности занимался проектированием, отработкой, внедрением в серийное производство реактивных систем залпового огня и их составных частей. Принимал активное участие в модернизации стоящих на вооружении Российской Армии реактивных систем залпового огня «Град», «Ураган». При его непосредственном участии был создан ряд новых реактивных снарядов различного назначения к этим системам. Внес вклад в создание дальнобойной реактивной системы залпового огня «Смерч», а после и в ее модернизацию.

При его непосредственном участии были созданы новейшие автоматизированные дальнобойные реактивные системы залпового огня «Ураган-1М», «Торнадо-С», найдены новые оригинальные технические решения, позволившие практически вдвое увеличить дальность стрельбы реактивных снарядов.

Конструкторские разработки В. Р. Аляжединова отличались новизной, он автор более 40 патентов, многие из которых внедрены в конструкции реактивных снарядов и боевых машин современных РСЗО.

В. Р. Аляжединов много времени уделял научной работе. В 2008 году он защитил кандидатскую диссертацию, являлся автором более 10 научных публикаций.

За многолетнюю добросовестную работу, выдающиеся заслуги, связанные с научно-исследовательской деятельностью и значительный вклад в укрепление обороноспособности страны Вадим Рашитович Аляжединов был удостоен почетного звания «Заслуженный конструктор Российской Федерации», ордена Александра Невского, ордена Почета, медали «За выдающиеся достижения в создании оборонной техники», являлся лауреатом премии Правительства Российской Федерации, премий С. И. Мосина и В. С. Стечкина.

Уход Вадима Рашитовича — большая потеря для НПО «СПЛАВ» и в целом для оборонной промышленности.

Коллектив научно-производственного объединения выражает глубокие соболезнования родным и близким Вадима Рашитовича.



Реактивная система залпового огня «Ураган»






Реактивная система залпового огня «Ураган» (9К57) используется для поражения самых разных групповых целей.

Уязвимыми элементами системы «Ураган» могут быть открытая и укрытая живая сила, небронированная, легкобронированная и бронированная техника, мотопехотные и танковые роты, подразделения артиллерии, тактические ракеты и зенитные комплексы.

РСЗО «Ураган» активно использовалась в Афганистане во время боевых действий. Также, ее использовали сирийские военнослужащие, когда начиналась война с Израилем. РСЗО «Ураган» применялась и в Чечне. В последний раз данная боевая техника использовалась во время грузино-южно-осетинского конфликта в 2008 году Россией.

Система «Ураган» была сконструирована в СССР Ганичевым Александром и Калачниковым Юрием. Была принята на вооружение советской армии в 1975 году. Даная система – усовершенствованная модель реактивной системы залпового огня «Град». Сегодня РСЗО «Ураган» есть на вооружении Украины, России, Беларуси, Казахстана, Йемена и ряда других стран, куда совершаются поставки.

Академия сухопутных войск Украины — Реактивная система залпового огня 9К57 или БМ-27 «Ураган»

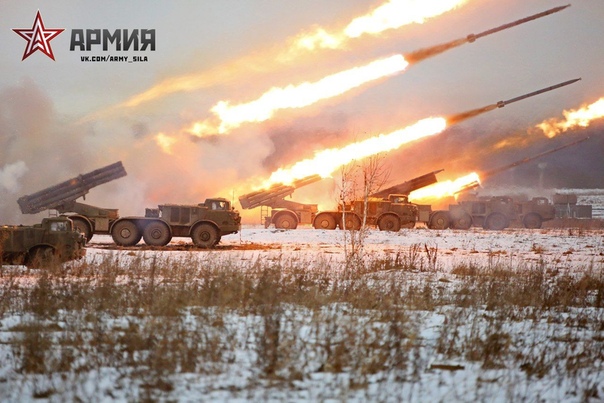

Одного выстрела системы «Ураган» достаточно, чтобы стереть с лица земли около половины небольшого города. Эта система базируется на доработанном шасси грузового автомобиля — ЗиЛ-135ЛМ. В одном залпе боевой машины помещается 16 снарядов. А время залпа составляет всего 20 секунд.

Составными элементами «Урагана» являются пусковая установка на базе боевого автомобиля 9П140; реактивные снаряды; система, обеспечивающая управление огнем – 1В126, зарядный автомобиль и учебные средства для тренировок.

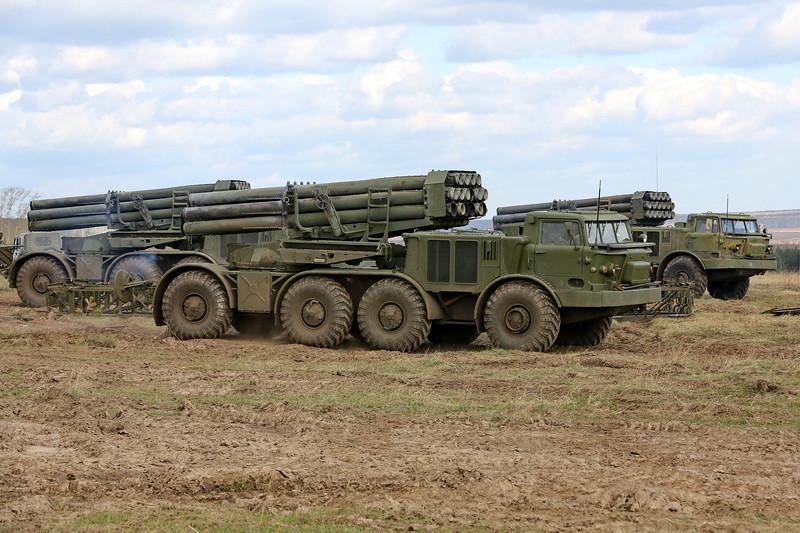

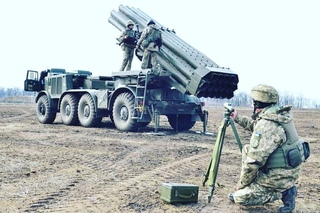

Боевая машина 9П140 – это артиллерийская установка, которая сделана на основе автомобиля с четырьмя осями — ЗИЛ-135ЛМ. Артиллерийская часть также состоит из трубчатых направляющих и гидравлической системы. Чтобы во время стрельбы машину не раскачивало, в корме сделали две опоры на основе гидравлического домкрата.

У всех снарядов РСЗО есть твердый топливный реактивный двигатель. Стрельбу в «Урагане» можно осуществлять как одиночными выстрелами, так и выстрелами залпом. Один залп может опустошить площадь в 430 тысяч метров квадратных.
Чтобы зарядить систему, используют транспортно-зарядный автомобиль на основе ЗИЛ-135ЛМ, на которой установлен кран. На перезарядку в среднем уходит около 15 минут.

В РСЗО «Ураган» используют такие снаряды: 9М27Ф, 9М27К2, 9М27К3, 9М27С.

В шинах все время происходит регулировка давления для нормального прохода боевой техники. Таким образом, боевой автомобиль может разогнаться до 65 километров в час. В кабине РСЗО могут одновременно поместиться 4 человека.

Также данный комплекс можно использовать в случае применения ядерного или химического оружия в самых разных климатических условиях (от -40 градусов по Цельсию до +50).



Боевые характеристики

РСЗО «Ураган»

Максимальное расстояние стрельбы

35 км

Минимальное расстояние стрельбы

10 км

Количество направляющих в боевом автомобиле

16 шт.

Калибр снаряда в РСЗО

220 мм

Вес снаряда

280 кг

Количество человек в экипаже

4 человека

Время перевода машины в боевую готовность

3 минуты

В Украине насчитывают около 139 реактивных систем залпового огня «Ураган», в России это количество составляет 900 единиц на момент 2012 года, В Афганистане – 18 «Ураганов», в Беларуси – 72 боевых систем «Ураган», в Казахстане количество «Ураганов» колеблется около 180 единиц.

После «Смерча» — «Ураган»! – Тульский государственный университет

Проектная команда Тульского государственного университета продолжает совершенствовать разработанный ею комплекс виртуальной реальности.

С 2019-го года посетители Тульского государственного музея оружия имеют возможность почувствовать себя в роли операторов современной системы залпового огня «Смерч». Разместившись в кабине комплекса, можно примерить на себя сразу две роли — сначала пилота, а затем наводчика выпускаемой тульским АО «НПО «СПЛАВ» РСЗО «Смерч». Задача — довести машину до точки назначения и уничтожить бронетанковую технику противника.

Симулятор пользуется большой популярностью у гостей музея. Некоторые настолько входят в образ, забывая, что управляют они макетом техники и выполняют виртуальное задание. А юные тестеры после выполнения миссии всерьёз говорят, что хотели бы в будущем опробовать настоящую боевую машину и даже её усовершенствовать.

Совершенствованием своей разработки занимается и команда ТулГУ. Очередной шаг — создание комплекса виртуальной реальности для РСЗО «Ураган».

— В этом испытании — другая легенда и иные локации, — рассказывает заместитель директора Центра реализации проектов и научно-технических разработок ТулГУ Антон Абрамов. — По сюжету на дружественную деревню напала бронетанковая сила противника, начата эвакуация населения. Управляемая машина должна доехать до деревни, занять огневую точку и прикрыть отход мирного населения, уничтожая технику противника. Эта миссия несколько сложнее, чем та, что заложена в установленную программу на «Смерче», но тем она и интереснее. Один игровой отрезок продолжается 6-7 минут…

В основе работы комплекса — шлем виртуальной реальности Oculus Rift и программная среда Unity, которую использовали члены междисциплинарной студенческой проектной команды ТулГУ. Все действия игрока отображаются на мониторе, то есть за выполнением миссии можно наблюдать, стоя рядом. Сам игрок, надевая шлем, видит местность, а в наушниках слышит характерные звуки РСЗО «Ураган» и музыку боя.

Команда ТулГУ, принимавшая участие в разработке, состоит из студентов Института высокоточных систем им. В.П. Грязева Александра Майорова и Льва Сафонова, Института права и управления Ольги Калашник и Анастасии Дюжиковой, Института прикладной математики и компьютерных наук Олега Лысого. Студент направления «Дизайн» Института горного дела и строительства Александр Тарасов отвечал в проекте за графику.

В планах у ребят — продолжение работы по проекту и освоение новой техники — РСЗО «Град» и БМД. Эти образцы представлены на выставке «Стальные стражи» у здания Музея оружия. В скором времени «оживут» и они!

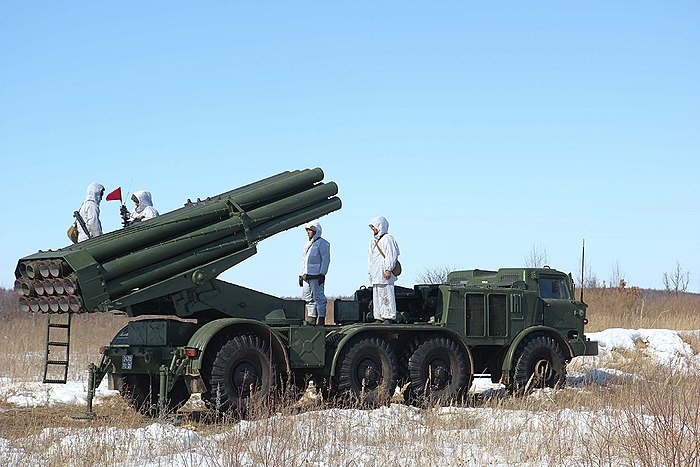

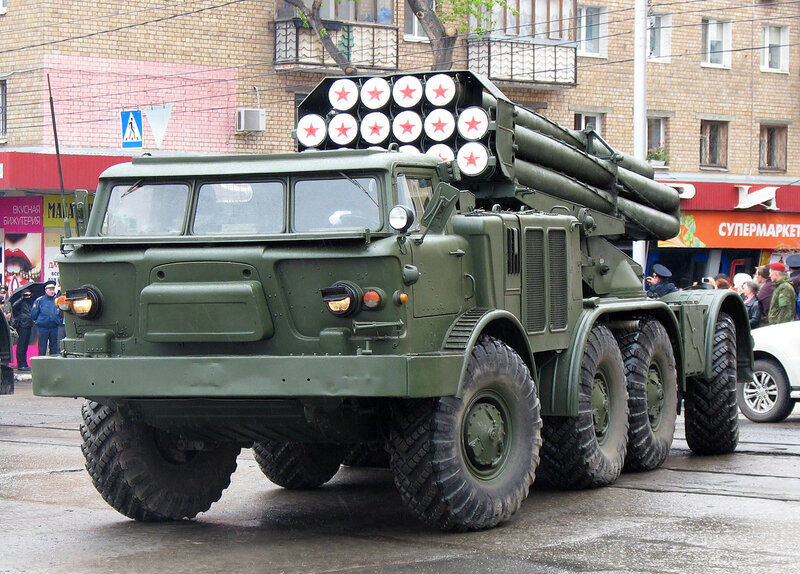

«Ураган» (РСЗО). Российская РСЗО 9К57 «Ураган»

Ракетное оружие времен СССР, а теперь и России продолжает оставаться главным козырем не только в вооруженных конфликтах, но и в международных переговорах.

Однако до этого доходит редко. Где необходима в повседневных армейских делах система реактивного огня. Одним из самых распространенных является «Ураган». РСЗО широко распространена в войсках, достаточно дешева в производстве. Учитывая его надежность и неприхотливость, не стоит удивляться стремлению современных Вооруженных Сил РФ модернизировать этот комплекс, история которого началась еще в 60-х годах прошлого века!

История создания

Принято считать, что все отечественные разработки данного типа имеют одного предка — РСЗО «Катюша». В каком-то смысле это так, но никогда нельзя забывать, что современные системы залпового огня кардинально отличаются от легендарного комплекса.

Например, в качестве направляющих отечественные конструкторы давно отказались от рельсовой системы: она ненадежна, так как траектория движения снаряда оказывается во многом произвольным, а шанс сходимости заряда достаточно высок.

Именно поэтому истинным родоначальником РСЗО 9к57 «Ураган» следует считать установку М-21В, которую заложили в службы в 1963 году.

Несмотря на достойные характеристики этой РСЗО, военных она не полностью удовлетворила. Так в 1963 году Тула получила гособоронзаказ на разработку новой перспективной модели, которая не имела бы недостатков М-21В. К такому военные отнесли сравнительно небольшую маневренность, да и поражающее действие его штатного снаряда было неудовлетворительным. Учитывая уроки Великой Отечественной войны, наши военные уже хорошо понимали, что танковые колонны противника следует «перемалывать» загодя, а потому еще одно требование, которое требовалось для новой разработки, – это эффективные действия, как минимум для легкобронированных целей.

Забегая вперед, отметим, что с этой задачей отлично справляется РСЗО 9к57 «Ураган».

Схема

С 1963 по 1964 год специалисты Тульского ЦКБ занимались всесторонней проработкой поставленной перед ними задачи. Главной проблемой, стоявшей перед ними тогда, было создание РСЗО, которая позволяла бы поражать живую и моторизованную группировку противника на расстоянии до 40 километров.

Результатом этих исследований стало появление уже в середине 1964 года проекта «Ураган».РСЗО этого типа предполагали поражение противника на расстоянии до 35 километров. Его преимуществом была высокая маневренность, позволявшая быстро произвести залп с закрытой позиции и уйти незамеченным противником.

В конце 1966 — начале 1967 года в Туле начали вести масштабную исследовательскую работу по изучению перспектив принятия новой системы на вооружение. Его результатом стала всесторонне проработанная концепция комплекса, включающая всю необходимую информацию, касающуюся характеристик снарядов и условий их применения.

К 1970 году Министерство промышленности поручило разработать окончательный проект новой РСЗО 9к57 «Ураган». Следует отметить, что к тому времени к разработке привлекались инженеры и ученые не только Тулы. Так, в Москве и Московской области ЦКБ провело комплексную проработку подрывных зарядов и взрывательных систем. В Казани же создали вышибные заряды для снарядов с боевой частью кассетного типа.

Результат предварительных испытаний

Непосвященный читатель может удивиться, сколько времени понадобилось советской промышленности для создания лишь одного прототипа такой техники.Необходимо помнить, что масштабных разработок в этой области в те годы просто не было. В результате кропотливой работы и экспериментов, которые проводились в конструкторских бюро по всей стране, была получена уникальная система «Ураган». РСЗО эта до сих пор используется в десятках стран мира.

В частности, с его помощью даже воюют в Сирии. В общем, время, которое было потрачено на эти исследования, просто так даром не прошло. Например, та же реактивная система залпового огня «Смерч» была разработана и принята на вооружение в кратчайшие сроки благодаря тому, что львиная доля всех расчетов уже была готова.

Вернемся к тестам. В 1972 году на суд экспертов был представлен практически опытный образец системы, прошедший все заводские испытания. Основные характеристики были следующими:

  • РСЗО оснащалась неуправляемой ракетой и реактивными снарядами реактивного типа, которые несли 80 и 105 килограммов взрывчатого вещества соответственно.

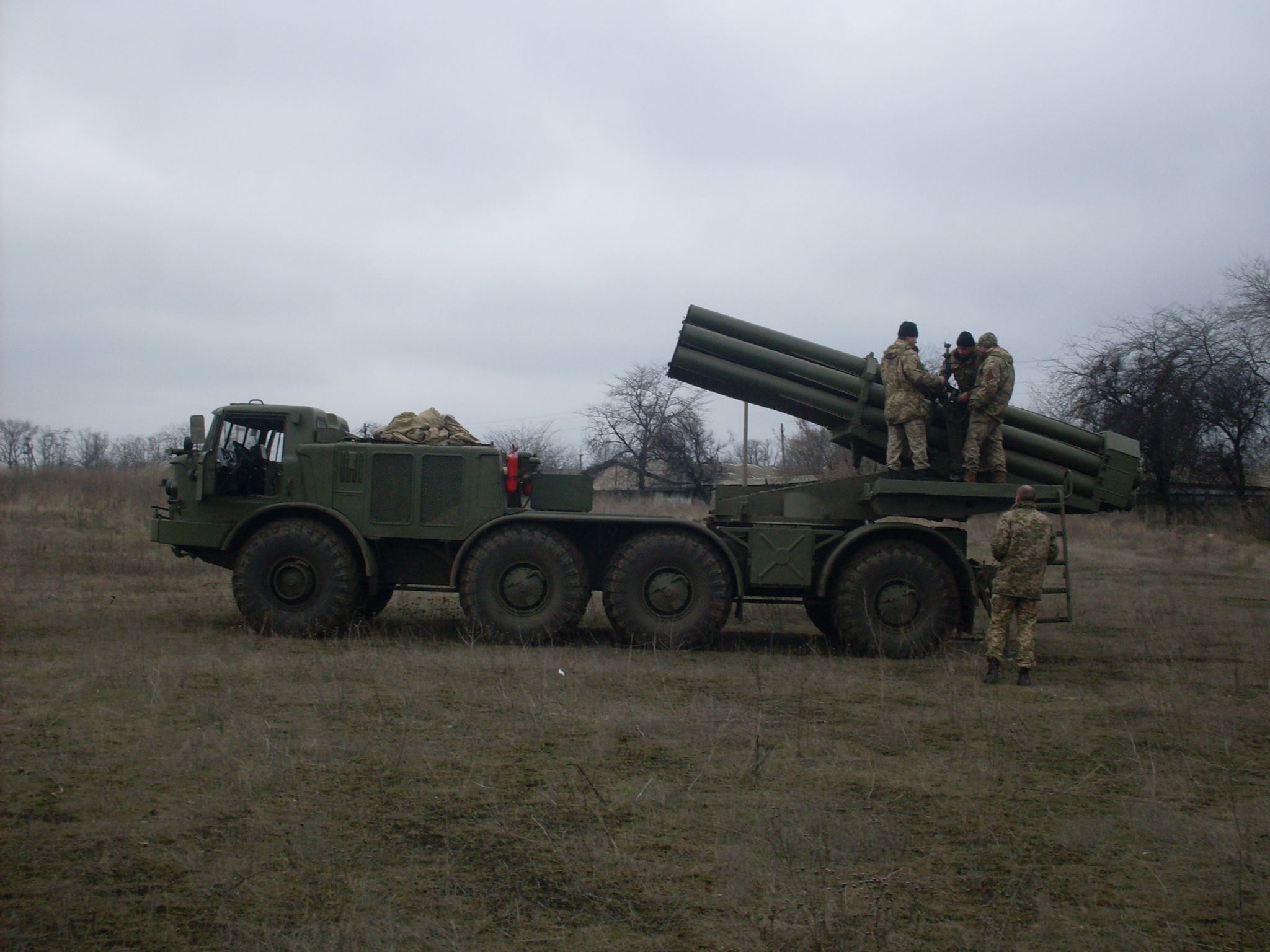

  • БМ 9П140, для которой было решено использовать штатное шасси ЗИЛ-135ЛМ (из-за трудоемкости и отсутствия согласований от проекта гусеничного шасси отказались).
  • Машина транспортно-погрузочная 9Т452, которая ставится на шасси все того же ЗИЛ-135ЛМ.
  • В комплекс также входило оборудование для ремонта и обслуживания машин.
Пару лет прошла заводская докатка, в результате которой появился нынешний «Ураган». РСЗО эта в 1974 году имела примерно такие же ТТХ, как и в настоящее время. Наконец, в 1976 году комплекс был окончательно принят на вооружение.

Два года ушло на устранение мелких недочетов.Кроме того, за это время специалисты разработали несколько новых и перспективных типов снарядов.

Какие компоненты входят в состав готового комплекса?

  • Сама боевая машина 9П140.
  • Машина для заряжания и транспортировки снарядов 9Т452.
  • Реактивные заряды.
  • Автоматика управления огнем и ее корректировка 1Б126 «Капустник-Б».
  • Средство для обучения и тренировки личного состава в условиях, максимально приближенных к боевым.
  • Машина топографической разведки 1Т12-2М.
  • Комплекс пеленгации и исследования метеорологических условий 1В44.
  • Комплект для обслуживания и ремонта оборудования 9Ф381.

Большинство систем дублируются, поэтому даже их повреждение или полный выход из строя огнем противника не является препятствием для выполнения боевой задачи. Кроме того, большинство операций можно выполнять вручную.

Характеристики силовой установки

Автомобиль приводится в движение двумя V-образными двигателями ЗИЛ-375Я, каждый из них мощностью 180 л.с участием. Колеса по бортам приводятся от своего двигателя, имеют независимую коробку передач и трансмиссию. На первой и четвертой оси установлены рулевые колеса.

Машина оснащена не только централизованной системой контроля давления в шинах, есть возможность их автоматической подкачки на ходу. Проходимость и скоростные характеристики очень хорошие. На одной заправке можно проехать около 600 км, развивая максимальную скорость 65 км/ч. Машина легко преодолевает водные преграды до 1.Глубина 2 м без дополнительной подготовки.

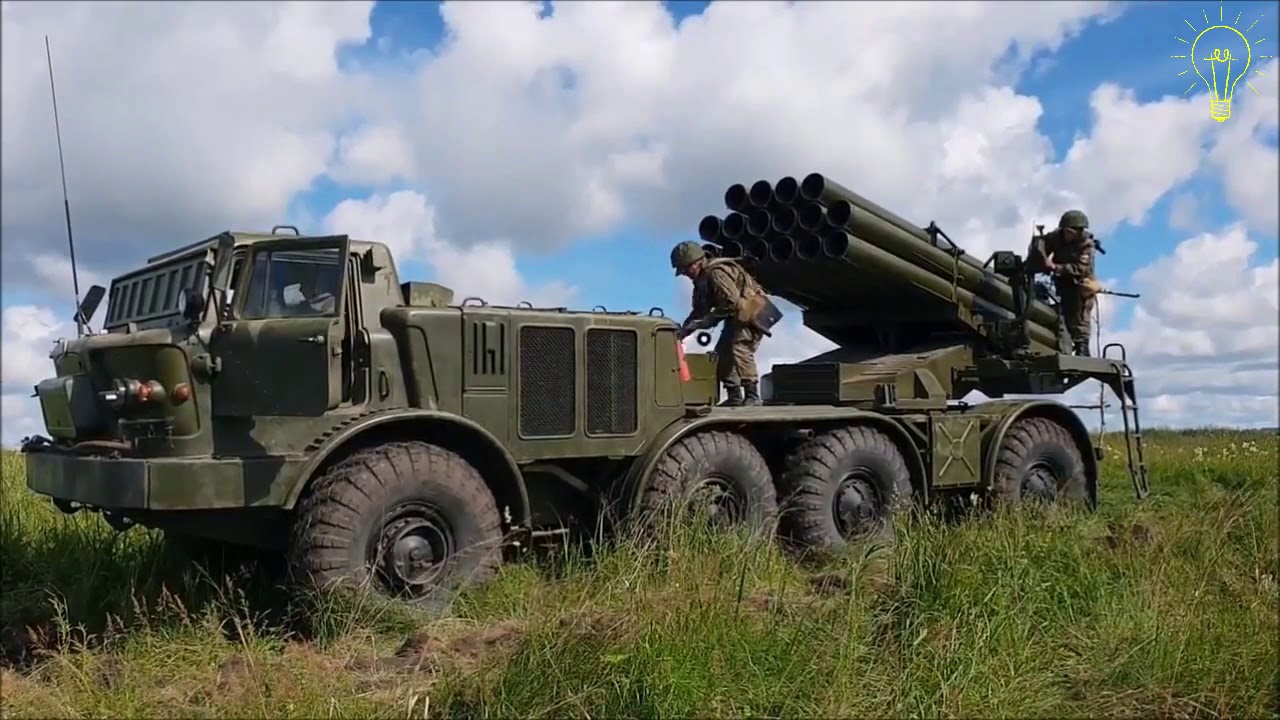

Расчет и заряжающая информация

В мирное время расчет из четырех человек: командир машины, наводчик и пара бойцов, отвечающих за ручное наведение и обслуживание. В военное время группу увеличивают до шести человек, так как многие операции приходится выполнять вручную.

Как уже было сказано, транспортировка и заряжание снарядов производится с помощью специальной машины 9Т452, которая построена на том же шасси. Каждая такая машина не только перевозит 16 снарядов, но и обеспечивает их оснащение без привлечения дополнительной техники. Процесс полностью механизирован, занимает не более 14 минут. Б/у кран ТЗМ, с помощью которого можно поднимать грузы весом до 300 кг.

Кстати, такой же используется в реактивной системе «Град».

Оборудование загрузочной машины

В оборудование самой загрузочной машины входят рама для перевозки снарядов, трамбовка, кран и грузовые тележки.Для оператора предусмотрена отдельная площадка, захват снарядов осуществляется с помощью отдельной «клешни». Все операции по отправке снарядов, повороту крана и вспомогательных механизмов выполняются автоматически, но при необходимости их можно осуществить вручную.

Сам досылатель представляет собой специальную направляющую с толкающим механизмом, которая доставляет снаряд в нужное место. Благодаря простому и эффективному механизму согласования оператору не нужно вручную стыковать направляющую и трамбовку. Вся механика работает от электроприводов, генераторы которых полностью автономны, а потому не нуждаются для своей работы в запуске основного двигателя машины.

Б/у снаряды

Следует отметить, что больше всего времени инженеры отнимали не проектирование шасси, а создание принципиально новых типов снарядов. Следует отметить, что работа над их проектированием была чрезвычайно плодотворной. Таким образом, до 90% накопленной информации было успешно использовано при разработке системы «Смерч».

В результате многочисленных экспериментов было создано от восьми до девяти основных типов снарядов. В настоящее время некоторые из них уже не используются, так как им на смену пришли новые модели. Многие из них засекречены.

Наиболее распространенным был снаряд 9М27Ф, снаряженный обычной осколочно-фугасной головной частью. Она универсальна, предназначена для поражения как живой силы, так и бронетехники противника. Масса взрывчатого вещества составляет всего 49 кг при весе всего снаряда 180 кг.

Примерно на той же частоте реактивная система «Ураган» использует заряды марки 9М27К, уже оснащенные кассетной головной частью, «начиненной» поражающими элементами.Они чрезвычайно эффективны в борьбе с пехотой и легкой техникой противника.

Сам снаряд весит около 271 кг, содержит 30 основных элементов. В каждом из них — 350 поражающих частей со взрывчаткой. Даже на расстоянии 100 метров от эпицентра взрыва осколок снаряда легко пробивает 2 мм высококачественной однородной стали.

Очень похож на эту модель заряда 9М27К1, также использующий кассетную часть с большим количеством поражающих элементов. Разница лишь в том, что отделяемые элементы (тоже около 30 штук) при ударе о землю дополнительно подпрыгивают, увеличивая площадь поражения в десяток раз.В частности, им оснащена реактивная система залпового огня «Торнадо», также известная как «Смерч».

Изюминкой комплекса и настоящей гордостью конструкторов является снаряд 9М27К2, предназначенный для дистанционной установки противотанковых минных заграждений. Используются стандартные противотанковые мины ПТМ-1. В одном снаряде 24 мины. Они предназначены для быстрой установки заграждений при атаке танков противника. Отличительной особенностью мин является то, что через 3,4 часа они самоликвидируются, что дает возможность запускать в атаку собственные танковые подразделения.

Примерно для тех же целей разрабатывался 9М27К3. Отличие в том, что в ней используются мины ПФМ-1С, предназначенные для уничтожения живой силы противника. В одном снаряде содержится по 312 противопехотных мин. Залп одной машины охватывает 60 га. Надо сказать, что это очень грозное оружие. «Ураган» именно за возможность дистанционной установки полноценных минных заграждений, прямо на глазах у противника, заслужил немало отличных отзывов в Афганистане.

Специально для разрушения укрепленных оборонительных пунктов противника создан снаряд 9М51.Головная часть снаряжена жидким взрывчатым веществом, предназначенным для термобарического взрыва. Недостатком этой модели является то, что максимальная дальность стрельбы не превышает 13 км.

Снаряд 9М27С — зажигательный. Специально разработан для массового уничтожения не только живой силы противника, но и ценных материальных частей (автомобилей в ангарах, складов с оборудованием).

Как видите, системы залпового огня (обзор одной из них представлен в статье) можно использовать не только для прикрытия окопавшейся пехоты или техники на марше, но и для решения более тонких и долговременных задач.

Современные перспективы и модернизация комплексов

Как мы неоднократно отмечали, сам комплекс постоянно модернизируется, идет разработка новых типов снарядов. Сегодня реактивная установка «Харрикейн» стоит на вооружении даже йеменской армии, не говоря уже о всем бывшем СНГ. Министерство обороны ежегодно заключает контракты на поставку и обслуживание этих комплексов по всему миру, поэтому говорить об отсутствии популярности не приходится.

В свое время украинцы перевели РСЗО на шасси КрАЗ-6322.

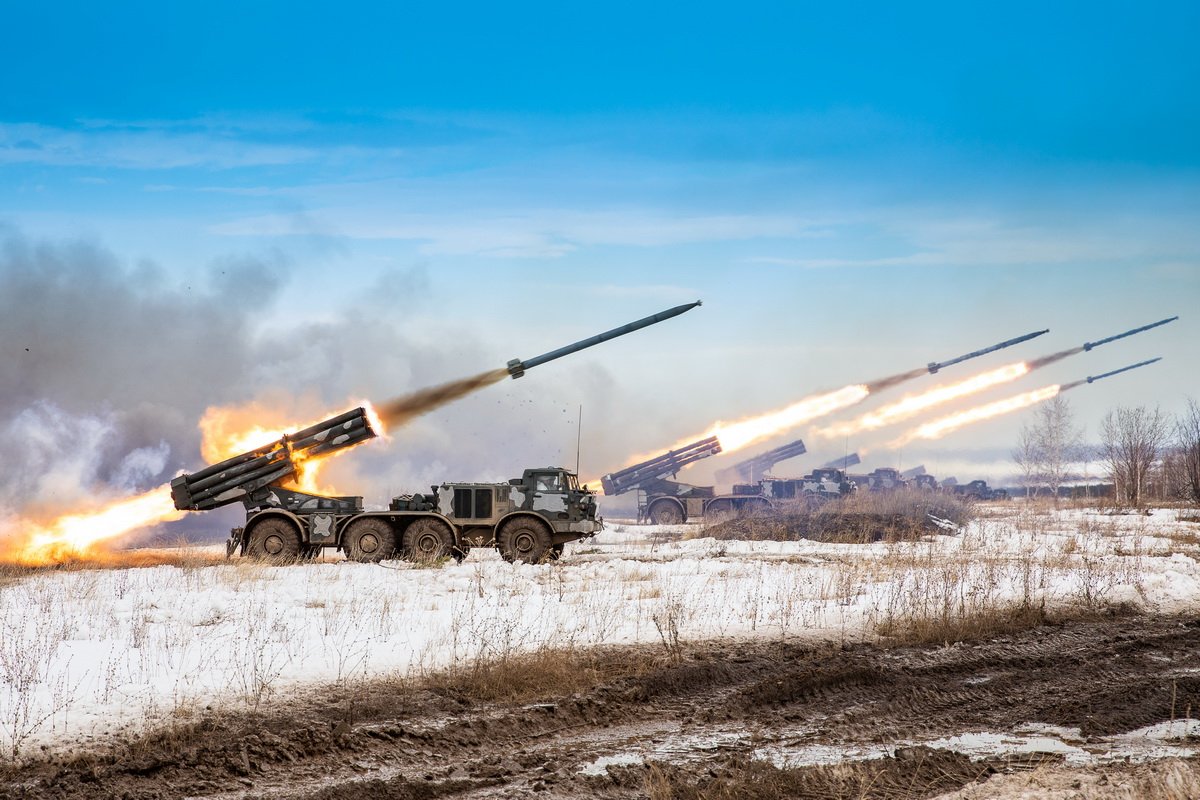

Боевое применение

С началом войны в Афганистане рассматриваемая РСЗО как раз показала себя в боевых условиях. Кроме того, он неоднократно применялся сирийскими военными еще в 1980-х годах в многочисленных конфликтах с Израилем. Эта система неоднократно применялась нашими вооруженными силами против незаконных вооруженных формирований боевиков на территории Чеченской Республики.

Как говорят сами военные, в последний раз система залпового огня такого типа эффективно применялась во время печально известных грузинских событий 2008 года.

Какие перспективы?

Многие специалисты отмечают, что РСЗО «Ураган» пока что несколько устарела. Причиной такого утверждения является тот факт, что максимальная дальность поражения противника относительно невелика — всего 35 км. Тот же «Смерч» уже выдает 80-90 километров.

Но здесь следует сделать важное замечание. Дело в том, что назначение этих комплексов все-таки разное. Снаряды калибром 200 мм не следует путать с их аналогами калибра 300 мм.Последние (для Торнадо) не только больше, но и намного тяжелее. Их длина на метр-два больше, чем у «Харрикейна». Соответственно, времени на перезарядку и боевое развертывание комплекса требуется значительно больше.

А вот «Ураганы» — отличная альтернатива традиционной дальнобойной артиллерии. Даже самоходные гаубицы (типа «Мста-С») стреляют не дальше 13-30 км, а действие их снарядов намного слабее. Также РСЗО позволяет в очень короткие сроки развернуть поистине смертоносную систему.

Одна батарея (шесть машин) способна уничтожить сразу несколько танковых рот или даже «засеять» сотни гектаров противотанковыми или противопехотными минами.

Также не будет преувеличением сказать, что обслуживание более дальнобойных версий РСЗО более затратно с экономической точки зрения, а обучение их операторов занимает больше времени.

Проходя модернизацию, системы залпового огня «Ураган» не только обзаводятся новыми системами наведения и наведения, но и могут эффективно взаимодействовать с БПЛА.В настоящее время на вооружении Российской Армии появляется все больше беспилотных летательных аппаратов, так что такая возможность точно не лишняя.

Словом, перспективы у этих систем еще большие.

р>>

фотографий завода на Flickr | Фликр

s321 Нюрнберг и негосударственные музеи. Pozdrav angjeoski. — Войцех Герсон DRZ J. Minheymera Drukarnia: Drzeworytnia Jana Salomona Minheymera Müncheimera i in. w Warszawie, pierwsza polska drzewarytnia dzialajaca od 1857. Od Petra Stoos-a 4552 Vienac Zabavi i pouci Tečaj XII.Uredjuje ga August Šenoa Izdaje dionička tiskara 1880. u Zagrebu Tisak dioničke tiskare.

————

Nürnberg i njegovi muzeji. ул. 318 Венац 1880 Загреб.

Немачка Сиенна! Već kolodvor obećaje putniku umjetnička čudesa koja će viditi. Gradjen gotskim slogom, vrlo liepo dekoriran isto tako, pipravlja nas dostojno na sam grad. Sa Строго estetičkog gledišta DALO би себе samoj arhitekturi kolodvora STO в prigovoriti, жер Nije Jos čilom, svježem gotikom Schmidtove Сколе gradjen, VEC slabijim načinom Heideloffovim, gdje graditelji Jos Nisu posve shvatili Били Дух тога Стила, али край svega тога Dojima себе NAS та ozbiljna sgrada, kako valja, te nam povisuje očekivanje.

За мало корачая это нас пред градским единым капием, уз кой стои голем торань од сива тесанца са отвореном галерей. Udješ li kroz tu kapiju otvara ti se kroz siroku cestu vidik na crkvu sv. Lorenza, jednu od najznamenitijih sgrada ovog preliepog grada. Liepo je u Nürnbergu, da putnik tako na prvi mah prima silan dojam, dočim mu se je u Sieni istom kroz razne ulice verati, dok do glavnih sgrada dodje.

Podjoh do crkve sv. Лоренца. Srdce mi se razigralo od milinja.Preko puta prekrasne te gotske crkve ogromna palača takodjer gotska t. Зв. nasovska kuća, a na trgu liep, osobito u pojedinostih, «zdenac krieposti».

Ako je Regensburg grad romanskog stila i rane gotike, to je Nürnberg grad razvijene i kasnije gotike.

Pošavši nekoliko koracaja dalje od crkve sv. Ловринца, угледах на лиево у сяю залазег сунца улицу «АдIэр гассе» коя е скроз сачувала стари свой знак. — Sve kuće gradjene su gotskim načinom, na svakoj su strešnice или u jednom katu ili kroz sve katove, na svakoj tornjići na uglih, i veliki krasno izdelani prozori sa strjehom na strmom krovu. Svaka kuća naliči romantičnim kastelom kako ih vidjamo naslikane na veledjelih starih slikara. Vidio sam za svoga višegodišnjeg boravka mnogo ljepota u Italiji, ali me je ovaj vidik posve iznenadio, ovakve, mnogolika, bogate, pune krasnih kuća ulice,. sačuvane posve u prvotnom svom obliku, neima ni u Sienni, gradu koji je uz Mletke ponajbolje uzčuvao svoje starine.

Pošav dalje na novo me zanese pogled sa mosta. Ni u samih Mletcih nema slikovnijeg i zanimivijeg pogleda. Drveni hodnici kuća koje su rieku Pegnicu sagradjene ukrašeni su rezbarijami a veliki otoci i na shirok luk preko rieke gradjene kuće, čine sliku i toga diela grada neopisivo liepom.Prešav preko Mosta dodjoh na glavni trg. Kuće svud naokolo opet su skroz sredovječne a taj bi trg bio sigurno jedan od najznamenitijih na svietu da slavni magistrat nürnberžki nije počinio nečuven vandalizam pak sagradio naokolo po sred trga drvene trgovcen. Da su bar kolibe, neka bi i bilo, ali je to nekakva drvena galerija, koja hoće da predstavlja arkade kakove su na prokuracijah u Mletcih. Daske представляет пиво, od bojadisanih dasaka su lukovi. Moradoh си priznati да takova šta у Zagrebu nebi moguće bilo.Naše gradsko poglavarstvo i gradsko mjerničtvo pokazalo je pri raznih sgodah toliko smisla, za ljepotu i umjetnost, da nevjerujem, da bi ikada dozvolilo na Zrinjskom trgu sagraditi barake? Pa to nije vašar za koji dan, več Permanentno obstojeće nakaze. Obišav ote drvene galerije stojah pred jednim od najljepših spomenika Nürnberga, takozvanim «liepim zdencem» koji to ime u istinu zaslužuje. Али mjesto да сам се ljepoti му veselio, йош сам се većma ozlovoljio pmisliv kako bi taj preliepi zdenac cieli trg ukrasio da je trg a ne prnjavor.

Trgovi u svih sredovječnih gradovih uviek odlikuju tim, da stoje na njih i liepe javne i najbolje privatne sgrade pa uviek po koji krasan spomenik. Ovo je ostatak iz klasične dobe gdje je forum t. Дж. trg uviek bio stecištem cieloga javnoga života. Trg je i u naših modernih gradovih najvažnija čest grada, kad se o ukrašenju trga radi, onda se svom sbiljom postupati mora kao kod najznamenitiih sgoda razvitka grada. Radje da koji decenij prodje a da se ništa neučini nego da se prenaglosću nakaza stvori.Muogi misle dan danas da su same ogromne kućurine nalik kasarnam liepe. Nürnberžki trg na kojih ima kuća na 3 kata sa dva i tri prozora fronte kao u Kölnu i otherdje, dokazom je, da se i tako dobra arhitektura izvesti Dade a često daleko bolja nego u onih dugočasnih dugočasnih sgrada na gdje prozorič

Dalje dodjoh do gradske viećnice i crkve sv. Себальда. Ako čovjeka otherdje barokizam ozlovolji a to se pozornom gledaocu isto dogadja ovdje sa renesancom. У Нюрнбергу сам истом право шватио и разумио Райхенспергера, койи дже сав свой живот посветио борби за уведение готског стиля.

Исти противничи гоцког стиля признаю одногласно, да -йе тай стиль уз грчки слог, едино конструктив, непосред. Rimska umjetnost je slabo oponašanje grčke a renesanca oponašanje oponašajućeg rimskog štila. Čemu dakle oponašanje ? Zašto neprimiti i nenastaviti valjani gotski slog, koji je niko iz kršćanske kulture? Protivnici odvraćaju: naše naobrazenje nije više kršćansko kao u srednjem vieku, već je klasicno; s toga nam valja prihvatiti i klasičnu umjetnost za profane svrhe , dočim ostavljamo gotiku za crkve, pa u najboljem slučaju za gradske viećnice, jer te to sjeća nekadanje velemoći gradova. NAM SE ČINI, DA BI SE SE MALO REZENANCE I KLASIČNIH SGRADA DIZALO, KAD BI SE JE SAMO TOLIKO GRADILO, KOLIKO U DOTIČNIH GARTITELJA I GRADćIH GOSPODARA IMA KLASIČNE NABRAZBE, DOČIM BI S TRASIČNE SVI ONI, Koji Nenieču Kršććansko Mišljenje I Osjećanje, Кршчанско Наоображее. , te se drže vjere svojih otaca, imali graditi gotski. Zar po tom kad je već identifikovano poganstvo sa renesancom, nebi primjerice svi biskupski dvori, sve kaptolske sgrade sve crkve i parokije Morale biti gotskim stylom gradjene ?

Držim u ostalom da je to pitanje tim stavljeno napolje kamo nespada, a učinili su to protivnici gotike zato, što si inače neznadu pmoći.Са gledišta литий estetičkoga, morati Ce čisto konstruktivni, из- potrebe podnebja postavši originalni утомительная, коджа daje sgode я prilike uviek novim tvorbam, Бити svakomu nepristrano sudećemu miliji оды renesance, у kojoj с из- stanovitih napamet naučenih oblika uviek на Novo slažu тот slažu sgrade svake врсти .

Ovo mi se je razmatranje nametnulo kad ugledah nürnberžku gradsku viećnicu. Као непозвани гост стои она дугочасно и прозаично средь прелиепе околиче. Нйой насупрот презанимива црква св.Sebalda iz dobe prelaza romanskog styla u gotski, dakle jedna od najstarijih sgrada u tom gradu.

Sutradan podjoh razgledati pojedine gradjevine. Црква св. Lovrinca prekrasna je sgrada gotskoga sloga.

Прочелье, торневи и главная ладья полазе из 13. виека, дочим су на осталой цркви до 15. градили. Двери и такзвани точак св. Катарина т. Дж. велики обли прозор над дверьми izradjeni su način francusko — gotskih crkva osobito bogato, isto tako liepo izradjena su jedna. многими кипови урешена покрайна врата.Stupiš li unutra, dojam je silan. Pruži (Dienste) i snopovi stopovlja izvanredno su vitki te prelaze bez glavica neposredno u rebra svoda, koji nije doduše po liepom jednostavnom načinu gotike ali vrlo umjetno razčlanjen. Pobočne ladje obilaze oko kora, koji tim dobiva osobito богатых oblika. Prem себе мора pohvaliti tolerancija protestantske obćine Koja JE poštedila Mnogo тога у crkvi STO себе Ravno protivi njihovim prozaičnim vjerskim nazorom, в JE Crkva ипак Mnogo Čara izgubila тим, STO себе у njoj neobavlja Подробнее Лиепа dostojanstvena služba božja ро obredu ZA Кодзи JE Crkva gradjena.

Graditelji gotske dobe za sveto otaystvo su posebnu arhitekturu u crkvi graditi običavali t.z. «Сакраментсгаушен». Има их по Njemačkoj preliepih али je valjda najljepši a sigurno što se klesarske tehnike tiče najsavršeniji u crkvi o kojoj govorimo. Израдио от Адама Крафта. Na ledjih triju klečećih muževa počiva ciela ta arhitektura, tanahna, nježna, tako fino izprebijana i u same oblike razriešena, da već skoro grieši proti zakonu, koji zahtieva da se u umjetnini negubi osebina tvari, tvari.U istinu su dugo dvojili da li je to zbilja kamen a da li nije kakav liveni цемент. Ciela ta vrlo umjetna arhitektura visoka je 18 met. Друга великая umjetnina uz taj opisani tabernakul jest «pozdrav angjeoski» от Vida Stoosa (vidi sliku), velikog poljskog umjetnika, koji se je godine 1495 u Nürnberg preselio bio. U viencu ružica dvie su рисунок: bogorodica я angjeo, koji joj navješćuje да će roditi Isusa. Над нжими болото отац. Ciela ova skupina figura i uresa izrezana je od drva, liepo je pozlaćena i bojadisana te visi na dugom lancu pred glavnim oltarom. Tri sto godina visila je ova umjetnina u crkvi, kadno u ovom stoleću puče lanac, kip se sruši te posve razbi. Mnogo godina ležali su razbijeni komadi dok ih godine 1826. braća Rottermund nesastaviše i to tako liepo i dobro, da se nevidi nikakov trag nesreće koja je umjetninu snašla. Prozori urešeni su liepimi slikami na staklu, nacrti su liepo stylizovani, boje izvanredno skladne. Kod starih prozora slikanim staklom to je liepo da neizgledaju toliko kao slika već više kao samim dragim kamenjem urešeni sag.

Новие радне те врсти дочерале су се до велики савршености, али льепоте старих ипак стигле нису. Црква св. Sebalda Liep je primjer za razvoj styla od 12-15 stoleća pošto se je na njoj skoro 300 yearina gradilo. Единство crkve tim je dakako trpilo, te je u tom obziru crkva sv. Lovrinca i stolna crkva u Regensburgu bolje prošla. Западный край crkve romanskoga je styla a triforum srednje dobe pokazuje oblike prelaza, dočim je kor crkve sasvim po gotsku gradjen. — Glavni ures crkve i jedna najzanimivijih umjetnina u cielom Nürnbergu jest grob. св. Себальдуса, (ул. Види слику 320), израден 1509-19 Петром Вишером и неговими синови. Lies i konstrukcija a mnogo i od uresa još je u gotskom stilu ali je mnogo toga postalo već pod uplivom tad u Italiji zavladale renaissance. Tehnika Lievaja bronza dotjerana je na tom grobu do podpune savršenosti, a bila bi to najsavršenija umjetnina te vrsti na svietu, da je izradjena čisto gotskim stilom kako je zamišljena. Pravo je čudo kako su Niemci tako lahkim srdcem zapustili stil koji je u njih postalo bilo narodnim, prem nije kod njih niko već u Francezkoj.Za vladanja gotskog stila oni su gospodovali umjetničkim svietom, njihovi su radnici polazili u Italiju i otheramo, a svega toga se oni dragovoljno odrekoše, pozvaše k sebi tudje radnike, izgubiše vlastitu umjetnost te on a postadoše odvisna France.

Извана на цркви веома йе леепо огромно пропело од бронца а на източной странице глазавити рельеф од Адама Крафта, полаганье Исусово у гроб.

(Konac sliedi.)

——————————————————— ———-

Nürnberg i njegovi muzeji. ул. 333 VINAC 1880

(KONAC.)

U KIPARSTVU JE UPLIV KLASIČNE UMJETNOSTI BIO DALEKO Sretniji Nego U Arhitekturi, Ali Nas Ova Skulptura Kraftova Uči, Kako JE I Na Putu Gotske Tradizije Postalo Djela Izvanredne Ljepote u Kojih SE JE Osobito Pazilo Na Karakteristični израз чувства. Tko je tu madonu vidio koja strastveno ljubi lice mrtvoga si sina, ostati će dublje ganut nego li plemenitimi oblici ali hladnijimi umotvori jednog Sansovina. Адам Крафт толико ме je zanimao ovdje, gdje su mu glavna djela, i kazati mogu, da ga istom sad točno poznam i podpuno razumijem.Reprodukcije и fotografije samo su odsjev njegovih velikih, dubokim umjetničkim i religioznim osjećajem izradjenih djela.

Пред црквом св. Sebalda župni Je Dvor SA Prekrasnimi Velikimi na jednom stupu počivajućimi zovu «Chörlein», Урешенгу Зову «Chörlein», Урешенгу. Сама Куча Je Vrlo Jednostavno Izradjena, Ali Su Te Strešnice Toli Leipe I Bogatim Kiparskim Radom Napunjene, Da Cielu Kuću res, Te Ju čine jednim od najzanimivijih spomenika toga preznamenitoga grada njemačke gotike.

Preko puta crkvi i župnomu dvoru jest kapela sv. Mavre, pretvorena sad u galeriju slika, gdje se nalazi nekoliko izvrstnih umjetnina staro-njemačke škole, imenice preliepa slika od Dürera i Van Dyka.

Kraj te kapele je mala sredovječna oštarija u kojoj se toči izvrstno pivo i peku dosta dobre, za njemačke pojmove glasovito dobre kobasice. Soba za goste posve je, po staru, drvom poploćena, starimi bakrorezi urešena a i cimer je zvono iz srednjega vieka, gdje su se prije javljali gosti, koji sad kroz kuhinju bez prijave ulaze.Na trgu, kojim se odtud prolazi kip je Albrechta Dürera i kuća po Evropi poznatoga antikvara Pickerta, koja je od podruma pa do tavana napunjena najzanimivijimi starinami na prodaju. Dakako da kupac mora biti i tu oprezan te mora imati fino izvježbano oko, inače se i njemu dogodi, da kupi pod najdragocjeniju starinu staklom urešeni štit od lima, načinjen prije dva mjeseca, prem je etrgovkacévalen pickert vrlo

Prelazeć dalje dolazimo pred kuću velikog slikara njemačke škole Albrechta Dürera, o kom je Rafael rekao, da ga sebi ravna cieni što se dara i znanja tiče. Umjetnika tog su u Italiji i Nizozemskoy štovali i slavili, dočim je kod kuće kuburio. Al on ipak pisaše, da neće otherdje primiti sjajnih ponuda već voli: «im Vatterland in einem ziemlichen Wesen (skromno) zw leben, den andern ortn reich Vnd gros gchalten zwerden». — Durerova kuća sačuvana je srećom kakova je bila za njegovo doba, tako, da njegovu radionicu i sobe gdje je stanovao, nalazimo nepromienjene, prem neuredjene. Družtvo «Albrecht Dürerverein» stavilo si je zadaću pomalo smoći snimke pokućtva iz one dobe, te tako urediti kuću kakova je bila.Sad su po svih sobah razredani bakro i drvorezi stranom od A. Dürera samog, stranom snimci po njegovih djelih. Durerova kuća stoji tik kraj gradskog zida, koj je ovdje učvršćen opet onakovim silnim tornjem kao kod željeznice, a veli se, da je sam Albrecht Dürer nacrte za gradnju tih tornjeva načinio.

Gradski zidovi sa svojimi kapijami, tornjevi i galerijami bijahu nekoč za obranu a danas su na ures grada Nürnberga, te mu daju romantičan i karakterističan lik, koji ga čini riedkim u cieloj Europi. Ali su današnji gradski otci koji su si svoj liepi trg onako liepo uresili dašćarami i tu stvorili tomu dostojan zaključak. Nisam nikad mogao razumiti kako Francezi o toli iuteligentnom, u znanosti i umjetnosti toli odličnom narodu kakovi su Niemci mogu reći, da su «têtes carr és» , to jest lude glave. Vidivši onaj trg, pa čuvši da su nürnberžki filisteri zaključili srušiti krasne stare gradske zidove pak načiniti mjesto toga «Ringstrasse», razumio sam onu ​​francezku grubijanštinu. — Pohodiv gradsku viećnicu, da vidim freske Dürerove, još sam nekoliko primjera Mudrosti nürberžkih gradskih zastupnika vidio.Ne samo da su od kamena kamini nego su pače od hrastova drva ormari, od drva klesana vrata pomazana prst debelo uljenimi bojami i krečom. Kažu de je osobito Грэдский Нашельник Za Praktičnost Толи Заузет П.А. Ако Г.А. Болот Поживи Т.е. Му Даде Такових Помочника Какових САД ИМА, да će za koji desetak godina nürnherg moći gledobe i dugočasnosti konkurirati sa negdašnjim berlinom, o kom heine reče da u dugih redovih stojeće kuće zievaju sa svimi prozori i vratima gledajuć jedna otheru.

Popeh se na carski kasteo te razgledah tamošnje starine.Osim jedne vrlo zanimive kapele romanskog stila, koja je po nürnbežku debelo zatutkaljena krečom, nenadjoh mnogo; Jer su gradjani Nürnberga došavši 1806 pod Bavarsku, kralju kasteo za stanovanje priredili.

Старо-гоцке куче врло су удобне и миле, покучто едро йе и леепо али се све то истом данас право знаде и познай гдйе су великани какав йе био Ungewitter, какав je Schmidt latili se proučanja tih stvari. — Prije jedno 30 godina mislilo se, da je sve gotsko štogodj je šiljlukom urešeno, pak se je stvaralo upravo smiešnog pokućtva i sgrada, koje su bile glavnim uzrokom žestoke opozicije proti gotskom stilu.Mi u baldakin nad biskupskom stolicom, pak još u polijelih, kupljenih kardinalom Haulikom, imademo primjere te moderne nazovi- gotike u našoj stolnoj crkvi a takovim su načinom «gotski» uredjene sve sobe u kastelu nürnberžkom.

Uputih se odtud na nürnberžko groblje.

Мартин Кетцель bijaše бог. 1468 г. у Иерусалима да походи света мьеста. Тамо je «через крест» означена на njoj razne stacije posljednjeg puta Isusovog. Ketzel izmjeri točno dužinu medju postajami od kuće Pilatove pak do Golgote.Vrativši se u Nürnberg izgubio je nesrećom sve svoje bilješke. S toga ode četiri godine zatim opet u Jerusolim da si put križa još jedanput izmjeri. Po ovih točnih podatcih izmjeri put od svoje kuće do groblja, te točno kao u Jerusolimu razredi na tom putu preliepo klesane štacije od Adama Krafta, koje je na svoj trošak naručio. — Nekoliko tih štacija još je liepo uzčuvano, (Vidi sliku prošlom broju.) Друге, кое су несречом близ куча, помазане су дебело кречем према бои дотичних куча. — Чудне ли загонетка, да люди толиком силом теже за чистотой и униформетом, да тому за любовь кваре найльепше умжетнине.

На самом гробле неима особых знаменитых умжетнина, само на гробных споменных лежащих бронированных площадей из разных столов. Groblje u ostalom dojima te se čudno tim, što, kao mjestimice u Italiji, neima no ležećih ploča na grobovih.

Други дан još prije otvorenja germanskog a muzeja podjoh k ravnatelju Esseweinu predstaviti se i popitati se glede uredbe, statuta i snove muzeja. On mi dragovoljno razloži sve, te se je vrlo zanimao za projekt muzeja za umjetni obrt u Zagrebu, o kom sam mu pripoviedao.

Svršivši taj razgovor i pregledav njegovu vrlo poćudno po gotsku uredjenu sobu, nemogah na ino već ga upitah jeli istina da će se krasni zidovi nürnberžki rušiti.

«Jest, ali neće brzo, jer je to srećom skup posao, mjestimice se doduše već rushe.»

«Ma, molim vas, gospodine ravnatelju, kako je to moguće da u narodu gdje imade toliko muzeja, sveučilišta, gdje imade toli liepa i silna literatura o umjetnosti može biti toliko brutalnoga vandalstva? upliva da takova što zapriečiti mogu?»

«Мой господине» они коди су заключили рушити прелиэпе наше старе зидове, нечитай книгу о умжетности, а они коди что читай у своих питайих недлучую».

«За неимате уливних новина кое долазе у руки одлучуючих людей?»

«Imamo uplivnih novina, ali te neće da se stave u opreku sa uplivnimi lyudmi. Kad kakova nesretna misao gdje obćinstom zavlada novine nigdje neoponuju odlučno. One neimaju srdca, da većini svojih čitatel»

«To je istina, ali vidite u nas takova što nije moguće, u nas se pametan savjet sluša, starine poštivaju».

«Vjerujem, jer ih još malo imadete, i u nas će se početi štovati kad većina liepih stvari porushena bude.Kod vas su to Turci obavili, u nas to čine sami gradjani. Девет desetina нюрнбержких градьяна je za porushenje gradskih zidina — до je dakle sudbina! — Za kakovu gotsku crkvu učiniti će što hoćete, ali grad će se brzo modernizovati jer ljudi su isti kao u Berlinu u Stuttgartu i otherdje, pa hoće da tako i stanuju. Nedavno kupio je jedan bogatir preliepu gotsku kuću. Gospoji bila je preveć ozbiljna, кровь prestrm, sobe preturobne, stube previsoke i što ja znam, — zaključiše da se kuća ima pregraditi.Išao sam onamo, govorio sam sa gospojom, molio — badava — eno podjite onamo, sad tamo stoji moderni sanduk najgrdje vrsti. — Тко се за такове стави занятия, веле му, да дже «фантаст».

«А влада?»

,,0, ta nerado gleda, kad se tko protivi onomu, što prosperiranjem grada označuju, umjetnička pitanja u tom su joj deveta briga». у том од других немачек ? Zar ta gospoda nevide kako Francuzi vaš obrt i vašu umjetnost svakom sgodom pobijaju?»

«I Francezka imala je pod Napoleonom svoju dobu rušenja, ja sam još vidio stari Paris, stari Rouen i Rheims, to su sad već sve moderni Дже красный на имя.

«Али Энглезка дже врло консервативна у тихо ствари, пак жой йе зато и напредак веома солидан». muzeja za umjetni obrt u Zagrebu pak se onda uputismo u muzej.Taj zavod je veoma mlad ali izvanredno bogat i preliep, razredba, uredjenje, način nabavljanja upravo uzoran prem prostorije nisu posve pкладне, pošto je cvitenjdarušn u nekastUtemeljen je бог. 1853 баруном Ауфсессом. Zadaća mu je pakazati razvoj njemačke kulture na svih poljih. Sbirke su poglavito umjetničke, ali se prema programu primaju svake vrsti культурно-исторически zanimivih predmeta u nju. — Што немоше дочи у оригиналу у музеев, то си равнатеийство прибавля у садренъих одлъевых да попуни и створи подпуну слику.

U PRVIH PROSTRIJAH SMJEŠTENE SU GROBNE PLOČE OD RIMSKE DOBE DOBE CONCA 13. Stoljeća, Onda U DVie Sobe Predhistorički Predmeti Od Kamena I Gline, Zatim Trgovinom Iz Etrurije, PO ORTHIH IZ FeniCije, Готонец Бронцени Predmeti I IZ Još Kasnije Dobe Tvorene Domaće ствари те врсти.- Има ту и слика прастарих у Шлезвигу отворених могила и виеран снимак таковог гроба. Особито . karakteristični za «predhistoricku broncenu dobu» jesu grčki i po grčkih kalupih iz dobe Александра veikog kovani novci, nadjeni u tih grobovih. — U jednom.odjelu te dvorane su nadalje rimski fabrikati iz dobe, gdje su Rimljani u Germaniju prodirali i preostatci iz merovinžke dobe.

Сбирке архитектонских чести и крипов, сбирке печи и браварских радня напунюю слидече дворане. Сбирке града.Nürnberga u posebnom su odjelu, a njemački plemići sastaviše opet napose svoju sbirku. Ovakovim se načinom potiču pojedini na poklanjanje, jer su u tih zbirkah name, grbovi i slike dotičnika takodjer izložene ali je dakako težko s tim u sklad svesti sistematicnu razredbu. — Pošto u muzeju ima do sada već 170.000 komada, to iza kratkog pohoda od dva dana nema razgovora o potankom proučavanju. Pojedine sbirke i najvažuije predmete moguće je pregledati, pojedine već iz poviesti umjetnosti poznate predmete uživati, ali svega viditi i pamtiti na prvi put nije moguće.Ove bi crtice preobsežne postale, da samo i te najvažnije stvari opisati hoću.

Jedan dan odredih za pregledanje «muzeja za umjetni obrt» kakav bih želio, da se na uhar našega obrta u Zagrebu utemelji. U Nürnbergu nisu toga mnenja «da je historički muzej ujedno umjetničko-obrtnički muzej one dobe, koju bedstavlja», jer tamo znadu da historički muzej neima sadašnjost predstavljati, da dakle nemože biti obti muzej i muzej. Prem dakle imadu historički muzej riedke savršenosti, to su ipak sagradil posebni muzej za umjetni obrt i obilno ga dotirali.Velik obrtnik darovao je u tu svrhu 100.000 maraka a vlada daje 50.000 maraka svake godine, te je predložila saboru, da 2 miliuna maraka dade za novo mnogo veću i prostraniju palaču.

Почтовый работник в Нюрнберге, pratio me je u sbirki osobitom ljubeznošću господин Dr. Na moje veliko velje razabrao sam, da je u glavnih tockah moja snova, kako sam ju za naš budući muzej predložio ovdje izvedena, dakako obsežnije i podpunije nego će to ikada moći biti kod nas.

Главная и тематическая разница между историческим музеем и музеем за уметни обрт шутка, да овай службы и зключиво знаности, дочим онай мора уз знаньствен сво пазити поглавито на практическом потреблении. С тога овакова два завода немогу бити съединжена.

Cieli muzej razdieljen je u dvie česti u Permanentnu izložbu muzealnih predmeta i u izložbu mienjajuću se gdje se noviji proizvodi i predmeti iz privatnog posjeda privremeno izlažu. У постоянной изложби три су главне скупине: 1) сбирка умжетнина и умжетных обртнина, онда 2) сбирка узорака, 3) книжница.- Prva Skupina Razredjena Je Po TVARIH TAKO, DE JE Primjerica Textilna jugetnost od Keramike I Metalotehnike Strogo Lučena, Свака Струка По Могучности I Tehničkom razoju Po Mogućnosti Savršeno Izložena a Svakoj je, Како Сэм для I za Naš Muzej Predlžio, Технологииска Сбирка Придудана. Sbirka uzoraka bila je na bečkoj izložbi izložena, te je sistem razredbe stekao obće priznanje strukovnjaka. — Strukovna knjižnica je veoma bogata a u njoj se nalaze i svi strukovni listovi. Али не само рисаных и штампов век врло много и пластиковых узорака брой тай музеев.- Soba za risanje i čitanje daje sgodu obrtnikom, da si mogu popuniti znanje, da si mogu u svakom slučaju naći potrebit materijal liepim radnjam.

Ovaj muzej potiče radnike razpisivanjem natječaja za liepe radnje. Бог. 1877/78 natjecalo se je 39 radnika sa 310 radnja za медалье a 31 radnik za novčane nagrade, koje su se dielile vrlo svečano u muzealnoj dvorani. Давали су медалья я domaćim я stranim, tako je primjerice dobio zlatnu медалью само Schütz у Celju са liepe keramijske proizvode.Novčane nagrade bile su dvie, jedna sa 300 and othera.sa 200 maraka. Takovi se natjecaji razpisuju godimice.

Nürnberžki muzej priredjuje svake godine bar dvie izložbe u kojem gradu bavarske, tako je god. 1878 г. был основан музей, изложенный в Аугсбурге и Лору, и Лани в Эрлангену. Na takve izložbe šalje muzej do 2000 predmeta. У дотичных градовых гддже се такове изложбе приредюю, помажу музей одбори сставши се ad hoc у соединенных градовых.

Muzej Kraj toga svega izdaje svake godine po koje djelo namienjeno unapredjivanju obrta a od godine 1879 počeše uvadjati i javna predavanja.

Технических обртничных школа утемельио е музее йош мало, али е неке издашно подупирао, много више успех е музее уваджанем занатлийских радиона те с ниими спойван струковних предоуч.них

U muzeju ima poseban ured za odgovaranje na tehnična, poslovna obrtnička i trgovačka pitanja. (Аускунфтбюро). Svake godine se tu na 200 pismenih a najmanje 300 ustmenih upita strukovni odgovor daje. — Obće zanimive odgovore priobćuje muzej u svom viestniku. — Музей има и свою пособни кемички лаборатории, коди у журнала обртника изводи а и на свою руку куша, како и за обрт важно проблеме риэшио.

Napokon nam spomenuti valja da taj muzej kao i austrijski u Beču izdaje svoj vice vrlo liepo ilustrovani «viestnik», koji se je razvio do velikog znamenovanja jednog od najuglednijih strukovnih listova i obrtnost. — Da se list što bogatije ilustrovati može svratio je muzej osobito skrb na razvoj fotocinkografije, koju je taj zavod u Nürnbergu uveo. Тай же музей среди свих обртничных задруг и друштва, кое у управляющего одбору имаду свое заступнике те се сваке године по своих заступничих застаю у музея на медусобни договор и разправленье важных за обрт.

Spomenuti nam valja konačno da je raqnateljstvo muzeja vrlo mnogo izvjesća i ocjena izradilo upitanjih obrtničkih, zanatlijskih and umjetničkih i to na temelju upita i poziva ministarstva, ureda, idrugatva, magistrata.

Хочему ли доживити да я нама осване такав завод?

Доктор И.К.

morton1905.blog.hr/oznaka/nrnberg-i-njegovi-muzeji-str-31…



———

Войцех Герсон (* 1 июля 1831 г. в Warschau; † 25 февраля 1901 г. ebenda) war ein polnischer Maler und Kunstprofessor.



Gerson studierte Kunst an der Warschauer und Sankt Petersburger Kunstakademie und anschließend в Париже у Леона Конье.



Im Jahr 1858 kehrte er zurück nach Warschau und wurde Kunstlehrer. Zu сэйнэн Schülern ZAHLEN: Альхимович, Анна Bilińs, Людомир Бенедыктович, Юзеф Chełmoński, Wacław Chodkowski, Eligiusz Niewiadomski, Подковинский, Ян Станиславский, Слевинский, Юзеф Панкевич, Альфред фон Веруш-Kowalski унд Леона Яна Вычулковского.



Gerson malte hauptsächlich Städte- und Gebirgslandschaften sowie Historiengemälde.



Wojciech Gerson wurde 1898–1901 zum Vorsitzenden des Kirchenkollegiums der Evangelisch-Augsburgischen Warschauer Dreifaltigkeitskirche gewählt. Er wurde auf dem Warschauer Evangelisch-Augsburgischen Friedhof bestattet.

————————

история создания и характеристики

На базе 4-осной боевой машины 9А52-2 (МАЗ-543А) или 5-осной 9А52-2Т (Татра 816). Реактивная система залпового огня «Смерч» разработана Государственным научно-производственным предприятием «Сплав» (г. Тула).По мощности и дальности «Смерчу» до сих пор нет равных в мире. Отклонение ракеты не превышает 10-20 метров, такие показатели сравнимы с высокоточными ракетами. Подготовка к бою «Торнадо» после получения целеуказания занимает всего три минуты. Полный залп — тридцать восемь секунд. А уже через минуту машину убирают с места, поэтому система практически неуязвима для ответного огня противника.

Вооружение

Реактивный снаряд 9М55К с боевой частью с осколочными боевыми частями. Содержит 72 боевых элемента, несущих 6912 готовых тяжелых осколков, предназначенных для эффективного поражения легкой и небронированной техники противника, и 25920 готовых легких осколков, предназначенных для поражения живой силы противника; всего 32 832 фрагмента. 16 снарядов содержат 525312 готовых осколков, в среднем один осколок на 1,28 м² площади поражения, что составляет 672 000 м²). Предназначен для поражения живой силы и небронированной военной техники в местах их сосредоточения, наиболее эффективен на открытой местности, в степи и пустыне.

Ракета 9М55К. Масса ракеты — 800 кг Длина ракеты — 7600 мм Масса боевой части (9х239) — 243 кг Масса боевой части (9х335) — 1,75 кг Количество готовых поражающих осколков — 96 х 4,5 г, 360 х 0,75 г Время самоликвидации снаряда — 110 с s Максимальная дальность — 70 000 м Минимальная дальность — 20 000 м

Ракета 9М55К1 с самоприцеливающейся боевой частью. Кассетная боевая часть 9Н142 несет 5 самонаводящихся боевых элементов «Мотив-3М», оснащенных двухдиапазонными инфракрасными координаторами, ищущими цель под углом 30 0 .Каждый из них способен пробить 700-мм броню под углом 30 0 , то есть поразить любую существующую и перспективную бронетехнику. Идеально подходит для использования на открытой местности, в степи и пустыне, практически невозможно использовать в лесу, сложно использовать в городе. Предназначен для поражения групп бронетехники и танков сверху.

Ракета 9М55К1. Масса реактивного снаряда — 800 кг. Длина реактивного снаряда — 7600 мм. Масса боевой части (9Н152) — 243 кг. Масса боевой части (9х335) — 15 кг.5 кг Время самоликвидации боевой части — 60 с Максимальная дальность — 70 000 м Минимальная дальность — 25 000 м

Реактивный снаряд 9М55К4 с боевой частью для противотанкового минирования местности. Каждый выстрел содержит 25 противотанковых мин, всего за один залп можно установить 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных заграждений как перед частями боевой техники противника, находящимися на рубеже атаки, так и в районе их сосредоточения.

Ракета 9М55К4 Масса ракеты — 800 кг Длина ракеты — 7600 мм Масса БЧ (9Н539) — 243 кг Количество БЧ в БЧ (противотанковые мины) — 25 Габариты БЧ — 33х84х84 Масса БЧ (противотанковые мины) — 4 , 85 кг Взрывная масса в боевом элементе (противотанковая мина) — 1.85 кг Время самоликвидации снаряда — 16-24 часа Максимальная дальность — 70 000 м Минимальная дальность — 20 000 м

Реактивный снаряд 9М55К5 с боевой частью с кумулятивно-осколочной БЧ. Кассетная боевая часть содержит 646 боевых элементов массой 240 г каждый, имеющих цилиндрическую форму (118х43х43 мм). Обычно способна пробить до 120 мм гомогенной брони. Наиболее эффективен против мотопехоты на марше в БТР и БМП.Всего 16 снарядов содержат 10336 боевых элементов. Предназначен для поражения открытой и укрытой живой силы и легкобронированной боевой техники.

Реактивный снаряд 9М55К5. Масса реактивного снаряда — 800 кг Длина реактивного снаряда — 7600 мм Масса боевой части (9Н176) — 243 кг Масса боевой части (9Н235) — 240 г Максимальная дальность — 70 000 м Минимальная дальность — 20 000 м

Реактивный снаряд 9М55Ф с отделяемым осколочно-фугасным боеголовка. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, поражения пунктов управления, узлов связи и объектов военно-промышленного комплекса.

Ракета 9М55К. Масса ракеты — 810 кг Длина реактивного снаряда — 7600 мм Масса боевой части (индекс неизвестен) — 258 кг Масса ВВ в боевой части — 95 кг Количество готовых поражающих осколков — от 110 до 50 г Максимальная дальность — 70 000 м Минимальная дальность — 25 000 м

Ракета 9М55С с термобарической боевой частью. При взрыве одного снаряда создается тепловое поле диаметром до 25 м (в зависимости от местности). Температура поля более 1000 0 С, время жизни не менее 1. 4 с. Предназначен для поражения живой силы, открытой и укрытой в укреплениях открытого типа и объектов небронированной и легкобронированной военной техники. Наиболее эффективна в степи и пустыне, городе, расположенном на нехолмистой местности.

Ракета 9М55С Масса ракеты — 800 кг Длина ракеты — 7600 мм Масса боевой части (индекс неизвестен) — 243 кг Масса ВВ в боевой части — 100 кг смеси Максимальная дальность — 70000 м Минимальная дальность — 25000 м

Ракета 9М528 с высокой осколочно-фугасная боевая часть. Предохранитель контактный мгновенного и замедленного действия. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, поражения пунктов управления, узлов связи и объектов военно-промышленного комплекса.

Реактивный снаряд 9М528 Масса реактивного снаряда — 815 кг Длина реактивного снаряда — 7600 мм Масса боевой части (индекс неизвестен) — 258 кг Масса ВВ в боевой части — 95 кг Количество готовых поражающих осколков — 880 по 50 г Максимальная дальность —

м Минимальная дальность — 25000 м

Реактивный снаряд с беспилотным летательным аппаратом-разведчиком (БПЛА). Предназначен для ведения разведки в течение двадцати минут, и практически неуязвим, так как имеет небольшие размеры, и выходит прямо над целью, доставляясь прямо в ракете.

Ракета с БПЛА Масса ракеты — 800 кг Масса БПЛА — 42 кг Время автономного полета над целью — 30 мин Высота полета — 200-600 м Максимальная дальность — 90 000 м Минимальная дальность — 20 000 м

РСЗО «Смерч» в составе походное положение.

Преимущества

Многофункциональность, маневренность, высокая надежность, точность и мощность.Залп батареи из шести «Смерчей» может остановить продвижение целой дивизии или уничтожить небольшой город.

недостатки

Дорогой и сложный в использовании в локальных конфликтах, где часто противник действует в населенных пунктах, применение которых «Торнадо» привело бы к их полному уничтожению.

В эксплуатации

Экспорт

Экспортная цена РСЗО «Смерч» составляет около 12 млн долларов. Пусковые установки Смерч были экспортированы в

В 2008-2010 гг. Предусмотрены экспортные поставки в Индию еще 18 единиц РСЗО «Смерч». Туркменистан также подписал контракт на поставку (по неподтвержденной информации) 6 боевых единиц.

Модернизация

РСЗО «Смерч» — 9А52−2: Дальность стрельбы увеличена с 70 до 90 км, боевой расчет уменьшен с четырех до трех человек, повышена автоматизация системы, в частности топопривязка осуществлялась автоматически через спутниковые системы.

В настоящее время предприятие «Сплав» создает РСЗО нового поколения — «Торнадо».Он станет двухкалиберным, объединив на одной платформе Ураган и Смерч. Автоматизация стрельбы достигнет такого уровня, что установка сможет покинуть позицию еще до того, как снаряд достигнет цели. «Торнадо» сможет поражать цели как залпом, так и одиночными высокоточными ракетами, и, по сути, станет универсальным оперативно-тактическим ракетным комплексом.

На авиационно-космическом салоне МАКС-2007 планировалось продемонстрировать новую серийную пусковую установку на базе четырехосного полноприводного шасси КАМАЗ с 6 ракетными направляющими вместо 12. Использование специальной системы позволяет рассредоточенным расчетам вести скоординированный огонь. Основной целью модернизации является повышение мобильности комплекса за счет снижения массы и габаритов. Предполагается, что это расширит экспортные возможности.

Примечания

ссылки

  • Реактивная система залпового огня «Смерч», сайт производителя
РСЗО СССР и России н о п

Боеприпас

9М55К — 300-мм реактивный снаряд с кассетной боевой частью (ГЧ) 9Н139 с осколочными боевыми элементами (ОВБ) 9Н235.Содержит 72 боевых элемента (БЭ), несущих 6912 готовых тяжелых осколков, предназначенных для поражения легкой и небронированной техники, и 25920 готовых легких осколков, предназначенных для поражения живой силы противника в местах их сосредоточения; всего — до 32 832 фрагментов. 16 снарядов содержат 525 312 готовых осколков. Наиболее эффективен на открытой местности, в степи и пустыне. Серийное производство 9М55К (и 9М55К-ИН — с инертным оборудованием БЭ) началось в 1987 г. Поставлялись в Алжир и Индию.

9М55К1 — реактивный снаряд с кассетной боевой частью (КГЧ) 9Н142 с самоприцеливающимися боевыми элементами (СПБЭ).Кассетная БЧ несет 5 СПБЭ «Мотив-3М» (9Н235), оснащенных двухдиапазонными инфракрасными координаторами, ищущими цель под углом 30°. Каждый из них способен пробить 70-мм броню под углом 30°. Подходит для использования на открытой местности, в степи и пустыне, практически невозможно использовать в лесу, сложно использовать в городе. Предназначен для поражения групп бронетехники и танков сверху. Испытания завершены в 1994 году. Поставлен в Алжир.

9М55К4 — реактивный снаряд с КГЧ 9Н539 для противотанкового минирования местности.Каждый снаряд содержит 25 противотанковых мин ПТМ-3 с электронным неконтактным взрывателем, всего в одном залпе установки — 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных заграждений перед частями боевой техники противника, находящимися на рубеже атаки, или в районе их сосредоточения.

9М55К5 — реактивный снаряд с КГЧ 9Н176 с кумулятивно-осколочной боевой частью (КОБЭ) 9Н235 или 3Б30. Кассетная боевая часть содержит 646 (588) боевых элементов массой 240 г каждый, имеющих цилиндрическую форму.В норме способен пробить до 120 (160) мм гомогенной брони. Наиболее эффективен против мотопехоты на марше в БТР и БМП. Всего 16 снарядов содержат 10336 боевых элементов. Предназначен для поражения открытой и укрытой живой силы и легкобронированной боевой техники.

9М55Ф — реактивный снаряд с отделяемой осколочно-фугасной боевой частью. Предназначен для уничтожения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, уничтожения командных пунктов, узлов связи и объектов инфраструктуры.На вооружение Российской армии принят в 1992 году, а с 1999 года находится в серийном производстве. Доставлено в Индию.

9М55С — реактивный снаряд с термобарической боевой частью 9М216 «Азарт». Взрыв одного снаряда создает тепловое поле диаметром не менее 25 м (в зависимости от местности). Температура поля более 1000°С, время жизни не менее 1,4 с. Предназначен для поражения живой силы, открытой и укрытой в укреплениях открытого типа и объектах небронированной и легкобронированной военной техники.Наиболее эффективна в степи и пустыне, городе, расположенном на нехолмистой местности. Испытания боеприпаса завершились в 2004 г. Распоряжением Президента РФ №1288 от 7 октября 2004 г. 9М55С принята на вооружение Российской армии.

9М528 — реактивный снаряд с осколочно-фугасной боевой частью. Предохранитель контактный, мгновенного и замедленного действия. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов инфраструктуры.

9М534 — экспериментальная ракета с малогабаритным разведывательным беспилотным летательным аппаратом (БПЛА) типа «Типчак». Предназначен для ведения оперативной разведки целей в течение двадцати минут. В районе цели БПЛА спускается на парашюте, при этом сканируя обстановку и передавая информацию о координатах разведываемых целей на комплекс управления на дальность до 70 км, для оперативного принятия решения об уничтожении разведываемого объекта .

РСЗО 9К58 «Смерч» — советская и российская реактивные системы залпового огня калибра 300 мм.

Боевая машина 9А52-2 Реактивная система залпового огня «Смерч»

Боевая машина 9А52-2 на модифицированном шасси грузового автомобиля МАЗ-543М, 2016 г. на форуме «Армия-2016»
Шасси МАЗ-79111 (9А52)
МАЗ-543М (9А52-2), КамАЗ-6350
История
Страна происхождения
Годы эксплуатации 1987 — сегодня
Размеры
Масса без оболочек и расчета 33 700 кг
Вес в боевом положении 43 700 кг
Длина в сложенном виде 12 370 (9А52)
12 100 (9А52-2) мм
Ширина в походном положении 3050 мм
Высота в походном положении 3050 мм
Вооружение
Калибр 300 мм
Количество направляющих 12
Минимальная дальность стрельбы 20 тыс. м
Максимальная дальность стрельбы 120 тыс. м
Площадь повреждения 672 тыс. кв.М
Максимальный угол места 55°
Точность (дисперсия) до 0,3% масс.
Расчет БМ 4 человека
Перевод системы из походного положения в боевое не более 3 мин
Время залпа не более 40 с
Мобильность
тип двигателя В-12 дизель Д12А-525А
Мощность двигателя 525 л.от.
Максимальная скорость по шоссе 60 км/ч
Движение по шоссе 900 км
Колесная формула 8 × 8
Торнадо на Викискладе?

РСЗО «Смерч» может использовать специальную ракету, которая ведет огонь над БПЛА-мишенью для разведки и корректировки огня в течение 20-30 минут.

Комплексный состав

История создания

Реактивная система залпового огня «Смерч» разработана в СССР специалистами ТульгосНИИТОЧМАШ (затем НПО «Сплав», а ныне ОАО НПО «Сплав», г. Тула) под руководством главного конструктора Геннадия Алексеевича Денежкин, а также смежные предприятия.До разработки Китая в 1990 году WS-1 была самой дальнобойной системой.

Артиллерийская часть устанавливается на модифицированное шасси грузового автомобиля МАЗ-79111 или МАЗ-543М. Для Индии был создан вариант боевой машины на базе грузовика повышенной проходимости Tatra 816 6ZVR8T10x10.1 R/41T.

Подготовка «Торнадо» к бою после получения целеуказания занимает три минуты; полный залп производится в течение 38 секунд. После стрельбы батарея готова к маршу через одну минуту, что позволяет быстро уйти от ответного удара противника.

Боеприпасы

  • 9М55К — 300-мм реактивный снаряд с кассетной боевой частью (ГЧ) 9Н139 с осколочными боевыми элементами (ОБЭ) 9Н235 . .. Содержит 72 боевых элемента (БЭ), несущих 96 готовых тяжелых осколков, предназначен для поражения небронированной техники, и 360 готовых легких осколков, предназначенных для уничтожения живой силы противника в местах ее сосредоточения; всего — до 32 832 фрагментов. Площадь поражения элемента 300-1100 м2.Бронепробиваемость на дистанции 10 м составляет 5-7 мм, на дистанции 100 м — 1-3 мм. 12 снарядов содержат 393 984 готовых осколка. Наиболее эффективен на открытой местности, в степи и пустыне. Серийное производство 9М55К 9М55К-В — с инертным оборудованием БЭ) запущен в 1987 г. Поставлялся в Алжир и Индию.
  • 9М55К1 — реактивный снаряд с кассетной боевой частью (КГЧ) 9Н142 с самоприцеливающимися боевыми элементами (СПБЭ).Кассетная БЧ несет 5 СПБЭ «Мотив-3М» (9Н349) , оснащенных двухдиапазонными инфракрасными координаторами, ищущими цель под углом 30°. Каждый из них способен пробить 70-мм броню с высоты 100 метров под углом 30°. Подходит для использования на открытой местности, в степи и пустыне, практически невозможно использовать в лесу, сложно использовать в городе. Предназначен для поражения групп бронетехники и танков сверху. Испытания завершены в 1994 г. и приняты в 1996 г.Приказом Министра обороны №372 от 13.10.96 г. снаряд 9М55К1 принят на вооружение Российской армии. Доставлен в Алжир.
  • 9М55К4 — реактивный снаряд с КГЧ 9Н539 для противотанкового минирования местности. Каждый выстрел содержит 25 противотанковых мин «ПТМ-3» с электронным неконтактным взрывателем, всего в одном залпе установки — 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных заграждений перед частями боевой техники противника, находящимися на рубеже атаки, или в районе их сосредоточения.
  • 9M55K5 — реактивный снаряд с КГЧ» 9Н176 с кумулятивно-осколочной боевой частью (КОБЭ). Кассетная боевая часть содержит 646 боевых элементов длиной 118 мм, или 588 элементов длиной 128 мм, массой 240 г каждый, имеющих цилиндрическую Форма. Элементы длиной 118 мм способны пробить нормально до 120 мм гомогенной брони, длиной 128 мм — до 160 мм.Наиболее эффективна против мотопехоты на марше в БТР и БМП.Всего 12 снарядов содержат 7752 или 7056 боеголовок. Предназначен для поражения открытой и укрытой живой силы и легкобронированной боевой техники.
  • 9М55Ф — реактивный снаряд с отделяемой осколочно-фугасной боевой частью. Предназначен для уничтожения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, уничтожения командных пунктов, узлов связи и объектов инфраструктуры. Он был принят на вооружение российской армии в 1992 году, а с 1999 года находится в серийном производстве.Доставлено в Индию.
  • 9М55С — реактивный снаряд с термобарической боевой частью 9М216 «Азарт» … Взрыв одного снаряда создает тепловое поле диаметром не менее 25 м (в зависимости от рельефа местности). Температура поля более +1000°С, время жизни не менее 1,4 с. Предназначен для поражения живой силы, открытой и укрытой в укреплениях открытого типа и объектах небронированной и легкобронированной военной техники. Наиболее эффективна в степи и пустыне, городе, расположенном на нехолмистой местности.Испытания боеприпаса завершены в 2004 г. Распоряжением Президента РФ № 1288 от 7 октября 2004 г. 9М55С принят на вооружение Российской армии.
  • 9М528 — реактивный снаряд с осколочно-фугасной боевой частью. Предохранитель контактный, мгновенного и замедленного действия. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов инфраструктуры.
  • 9М534 — опытная ракета с малогабаритным разведывательным беспилотным летательным аппаратом (БПЛА) типа «Типчак». Предназначен для ведения оперативной разведки целей в течение двадцати минут. В районе цели БПЛА спускается на парашюте, одновременно сканируя обстановку и передавая информацию о координатах разведываемых целей на комплекс управления на дальность до 70 км, для оперативного принятия решения об уничтожении разведанного объекта.
  • 9М542 — корректируемая ракета с отделяемой осколочно-фугасной или кассетной боевой частью с дальностью стрельбы до 120 км.

Основные ТТХ вышеуказанных реактивных боеприпасов (кроме 9М542 ):

Обозначение
Корпус
9М55К 9М55К1 9М55К4 9М55К5 9М55Ф 9М55С 9М528 9М534
Тип MS Кассета Отъемный
Осколочно-фугасный
Термобарический Осколочно-фугасный С БПЛА-разведчиком
Тип ВЕ Осколки 9Н235 Самонаводящаяся
9Н142 «Мотив-3М»
Противотанковые мины
«ПТМ-3»
Кумулятивная осколочная
Масса снаряда, кг 800 810 800 815 815
Длина снаряда, мм 7600 неизвестно
Масса БЧ, кг 243 258 243 258 243
Длина БЧ, мм 2049 неизвестно 2049
Количество БЭ, шт 72 5 25 646 (588)
Масса БЭ (БПЛА), кг 1,75 15 4,85 0,24 40
Размеры БЭ, мм 69 × 263 284 × 255 × 186 330x84x84 43 × 118 (43 × 128) 200 (фюзеляж)
Масса ВВ
(смесь) БЭ (HR), кг
0,32 4,5 1,85 0,035 (0,046) 95 100 95
Технические характеристики
Поражающие элементы
Готовые осколки:
*96 шт. по 4,5 г
* 360 шт. по 0,75 г
Бронепробиваемость:
70-мм гомогенная броня
Бронепробиваемость:
120 (160) мм
гомогенная броня
нормальная
Готовые осколки:
1100 шт. по 50 г
Диаметр поля
при Т > +1000°С: 25 м
Продолжительность поля:
1,44 с
Готовые осколки:
800 шт. по 50 г
Время полета: 20 мин.
Высота полета: 500 м
Площадь обзора: 25 км²
Расстояние передачи: 70 км
Время самоуничтожения БЭ (HR) 110 с 60 с 16-24 часа 130-260 с 110-160 с
Дальность стрельбы, м:
* максимальная
* минимальная

70 000
20 000

70 000
25 000

90 000
25 000

90 000
20 000

Разработка боеприпасов

В эксплуатации

  • Азербайджан Азербайджан — 30 ед. 9А52, по состоянию на 2016 г.
  • Армения Армения
  • Алжир Алжир — 18 единиц 9А52, по состоянию на 2016 год
  • Беларусь Беларусь:
  • Венесуэла Венесуэла — 12 единиц 9А52, по состоянию на 2016 г.
  • Грузия Грузия — 3 комплекса «Смерч» поставлены с Украины
  • Индия Индия — 28 ед. 9А52, по состоянию на 2016 г.
  • Казахстан Казахстан — 6 единиц БМ-30, по состоянию на 2016 год
  • Китай Китай — производит копию РСЗО на своем шасси.Информация за 2007 год.
  • Кувейт Кувейт — 27 единиц 9А52, по состоянию на 2016 год
  • ОАЭ ОАЭ — 6 шт. 9А52, по состоянию на 2016 г.
  • Перу Перу — по данным ОАО «Мотовилихинские заводы» поставлено 10 РСЗО «Смерч». По другим данным, 25 РСЗО поставлено в 1998 г. из РБ, (возможен реэкспорт из России)
  • Россия Россия — 100 ед. 9А52, по состоянию на 2016 г.
  • Сирия Сирия — некоторое количество 9А52, по состоянию на 2016 год
  • Туркменистан Туркменистан — 6 единиц 9А52, по состоянию на 2018 год
  • Украина Украина — 75 ед. 9А52, по состоянию на 2016 г.

Экспорт

Боевое применение

Модификации

Реактивная система залпового огня дальнего действия предназначена для поражения практически любых групповых целей на дальних подступах.РСЗО 9К58 по дальности и эффективности близка к тактическим ракетным комплексам. По точности комплекс близок к артиллерийским орудиям. Точность попадания в 2-3 раза выше аналогов. Залп батареи из шести БМ способен остановить наступление мотострелковой дивизии.

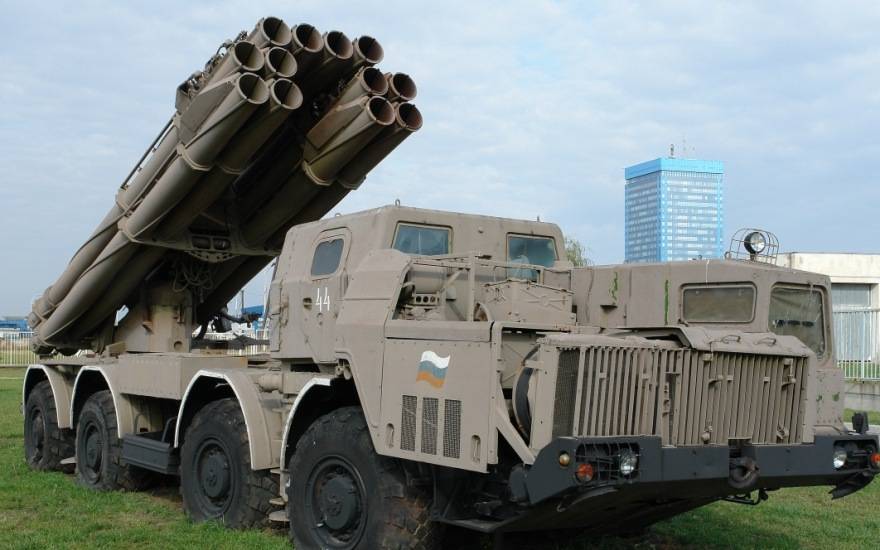

9К58 на шасси МАЗ-543М

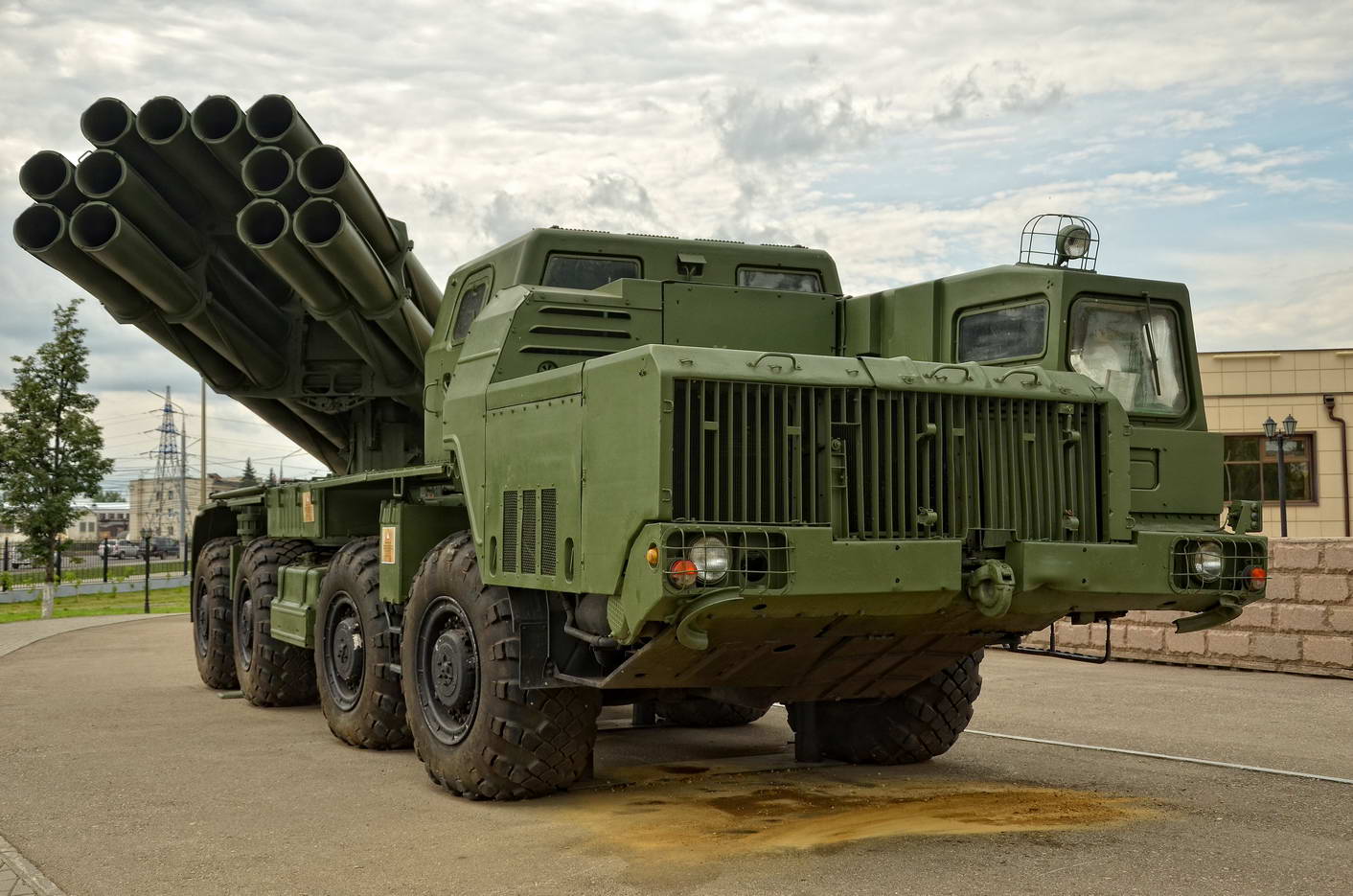

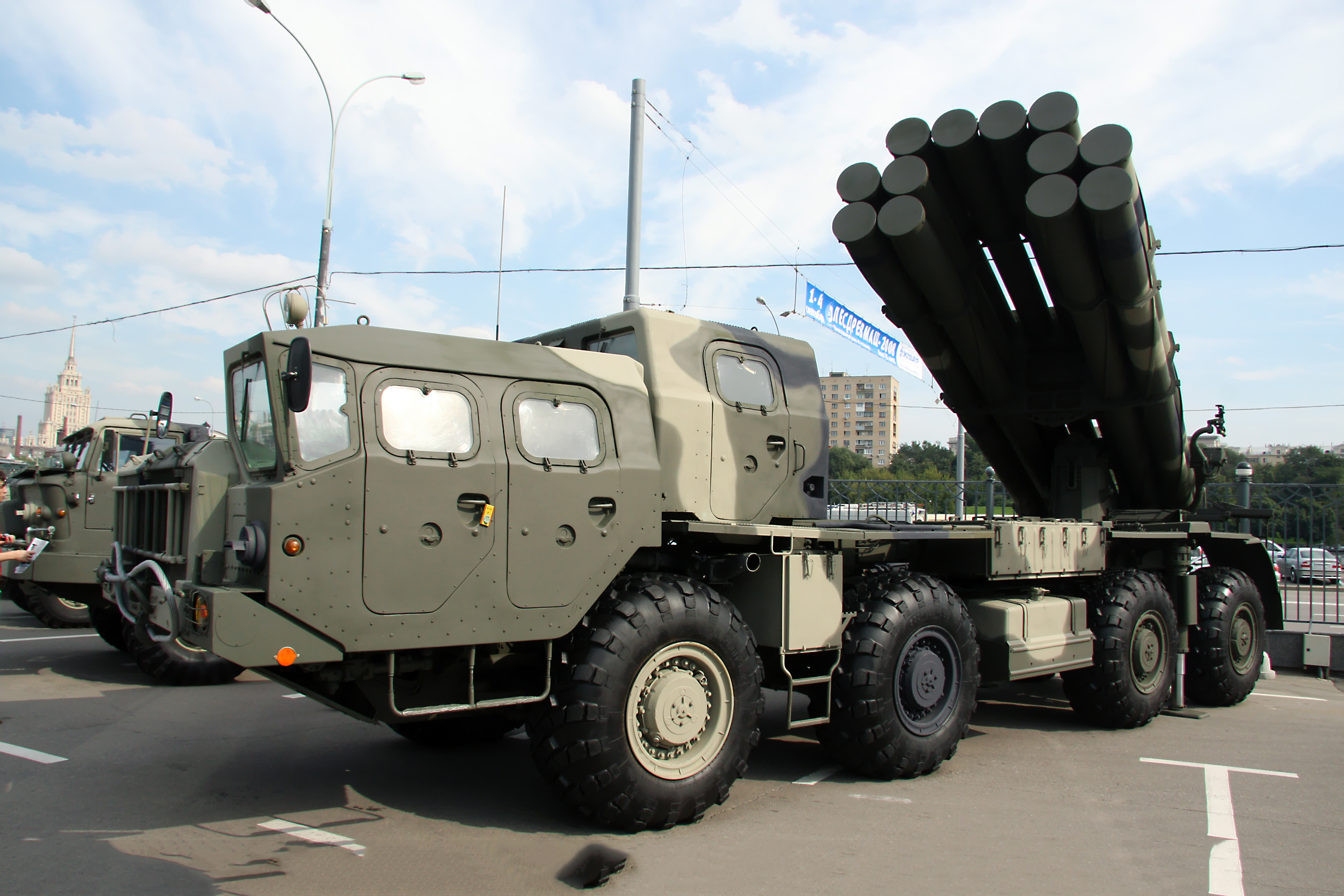

РСЗО 9К58 «Смерч» на шасси МАЗ-543М

Дальность стрельбы увеличена с 70 до 90 км, боевой расчет уменьшен с четырех до трех человек, повышена автоматизация системы, в частности топографическая определение местоположения осуществлялось автоматически через спутниковые системы.Введен в эксплуатацию в 1989 году. Площадь поражения 67,2 га. Время подготовки к залпу 3 минуты, время перезарядки 13 минут.

9К58 «Кама»

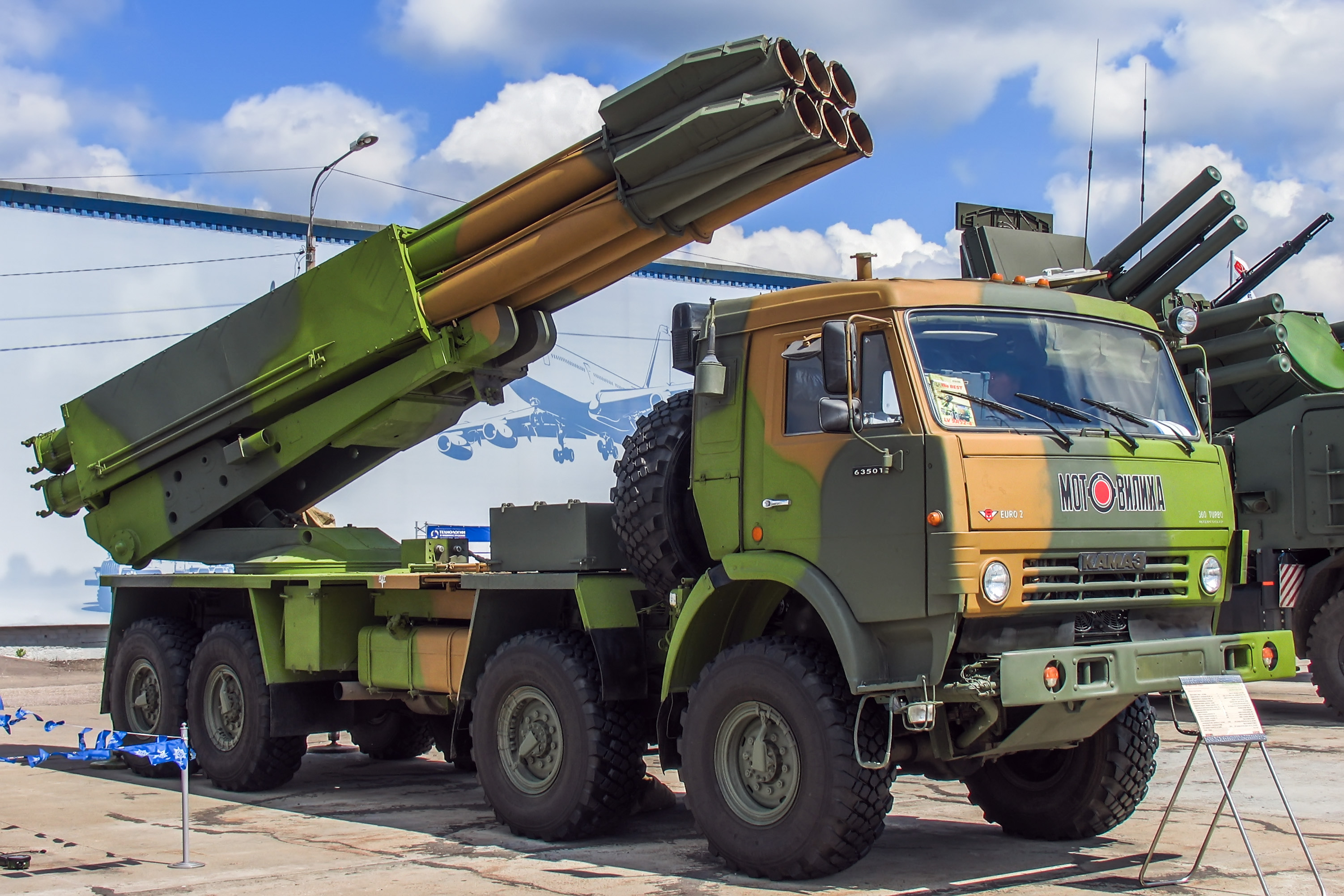

РСЗО 9К58 «Кама» на шасси КамАЗ-6350

На авиационно-космическом салоне МАКС-2007 представлен опытный образец боевой машины 9А52-4 с шестиствольным пакетом направляющих в составе артиллерийской части, установленной на на базе четырехосного полноприводного шасси семейства КАМАЗ, было продемонстрировано впервые. Использование такой системы позволяет рассредоточенным расчетам вести скоординированный огонь. Основной целью модернизации является повышение мобильности комплекса за счет снижения массы и габаритов. Предполагается, что это расширит экспортные возможности. Новый вариант прототипа боевой машины, а также прототип транспортно-заряжающей машины были продемонстрированы в 2009 году на выставке вооружений РЭА-2009 в Нижнем Тагиле (Свердловская область).

9К515 «Торнадо-С»

.
Внешние изображения

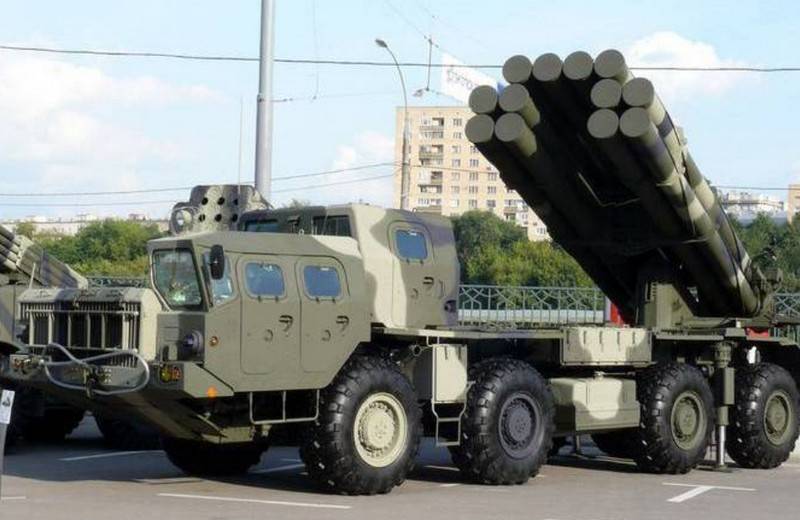

Боевые машины комплексов РСЗО «Торнадо-Г» (слева) и «Торнадо-С» (справа).Отличительной особенностью «Торнадо-С» является размещение антенны системы спутниковой навигации над кабиной экипажа
Транспортно-заряжающая машина комплекса РСЗО «Торнадо-С» на параде в Перми 9 мая 2017 г.

РСЗО 9К515 «Торнадо-С» … Предприятие «Сплав» создало РСЗО нового поколения серии «Торнадо».

«Торнадо-С» — глубокая модернизация 9К58 «Смерч». Предназначен для поражения групповых целей на дальних подступах (живой силы, небронированной, легкобронированной и бронированной техники), оперативно-тактических ракет, зенитных комплексов, вертолетов на стоянках, командных пунктов, узлов связи, военно-промышленной инфраструктуры.

Боевая машина 9А54 оснащена бортовой аппаратурой управления и связи (АБУС), автоматизированной системой наведения и управления огнем (АСУНО), наземным оборудованием потребителей спутниковых навигационных систем (НАП СНС), позволяющим: автоматически получать и передавать информацию с защитой от несанкционированного доступа, отображать информацию на табло и хранить ее; автономно осуществлять топопривязку, навигацию и ориентирование боевой машины на местности с отображением на электронной карте; автоматическое наведение пакета пусковых направляющих без выхода экипажа из кабины с возможностью ручного наведения при необходимости (для защиты личного состава от пороховых газов при стрельбе из баллонов в кабину подается сжатый воздух).

Оснащен системой автономной коррекции траектории полета ракет по углам тангажа и рыскания, осуществляемой по сигналам системы управления газодинамическими устройствами (корректируемые боеприпасы). Стабилизация снарядов происходит за счет их закручивания по пусковым направляющим, а поддержка в полете — складывающимися лопастями хвостового оперения. При стрельбе залпом рассеивание снарядов не превышает 0,3% от дальности стрельбы. Для обеспечения целеуказания может использоваться БПЛА (также запускаемый с боевой машины — ракета 9М534).Реактивные снаряды могут оснащаться боевой частью моноблочного или кассетного типа. Залп одной боевой машины 300-мм реактивными снарядами, оснащенными кассетной боевой частью с 72 кумулятивно-осколочными элементами, поражает площадь до 67,2 га. Дальность стрельбы до 120 км, в перспективе с возможностью увеличения до 200 км.

Время складывания и ухода с огневой позиции боевой машиной комплекса БМ 9А54 после залпа составляет около 1 минуты. Экипаж боевой машины сокращен до 3 человек.

Может поражать цели как залпом, так и ракетами одинарной точности, и по сути стал универсальным оперативно-тактическим ракетным комплексом. Также «Торнадо-С» может использовать корректируемые боеприпасы.

Состав РСЗО 9К515 «Торнадо-С» :

  • Боевая машина (БМ) 9А54;
  • Транспортно-заряжающая машина (ТЗМ) 9Т255;
  • Учебно-тренировочный комплекс
  • , средства автоматической системы управления огнем (АСУНО), геодезическая машина (геодезист) и метеорологическая машина.

Разработчик: ОАО «НПО «Сплав» (г. Тула), ЗАО «СКБ» ПАО «Мотовилихинские заводы» (г. Пермь). Изготовитель (капитальный ремонт и модернизация) БМ и ТЗМ: ПАО «Мотовилихинские заводы» (г. Пермь).

Начал приниматься на вооружение в конце 2016 года. В ноябре 2016 года проводились испытания на полигоне Капустин Яр.

Варианты боевых машин

  • 9А52 — базовая версия на шасси МАЗ-79111
  • 9А52Б — боевая машина автоматизированной системы управления соединениями РСЗО 9К58Б
  • 9А52-2 — боевая машина на шасси МАЗ-543М комплекса РСЗО 9К58
  • 9А52-2К — командирская боевая машина на шасси МАЗ-543М модернизированной РСЗО 9К58 комплекса
  • 9А52-2Т — боевая машина на шасси Tatra модернизированного комплекса РСЗО 9К58
  • 9А52-4 — легкая боевая машина РСЗО «Кама» на шасси КАМАЗ
  • 9А53 — боевая машина комплекса РСЗО 9К512 «Ураган-1М» с установленным транспортно-пусковым контейнером с 300-мм реактивными снарядами.
  • 9А54 — боевая машина модернизированной системы 9К515 «Торнадо-С»

Варианты транспортно-заряжающих машин

Сравнение с аналогами

По данным специалистов IISS в справочнике MilitaryBalance 2017 РСЗО «Смерч-М» и его усовершенствованная версия «Торнадо-С» превосходят по дальности действия РСЗО НАТО производства США.

Галерея

Демонстрация 9А52-4 «Кама» на выставке «Технологии в машиностроении 2012»:

9К58 «Смерч» на МВСВ-2008 — Экспозиция МО РФ:

см. также

Примечания

  1. 300-мм боевая машина 9А52-2 «Смерч» (не уточнено) … ПАО «Мотовилихинские заводы». Проверено 19 сентября 2014 г.
  2. .
  3. Чудовищный «Торнадо» за «Торнадо»: российские РСЗО способны превратить 67 гектаров в пустыню, Телеканал «Звезда» (17.04.2016). Проверено 2 марта 2017 г.
  4. .
  5. Комплекс «Торнадо-С» получит ракету с ГЛОНАСС-наведением. Проверено 2 марта 2017 г.
  6. .
  7. Военный баланс 2017 (не указано) … МИСИ.
  8. «Сплав» создан беспилотник, подключенный к ракете РСЗО «Смерч» (российская), ТАСС … Проверено 2 марта 2017 г.
  9. Беспилотник, подключенный к ракете РСЗО «Смерч», создан в РФ, Телеканал «Звезда» (28.02.2017). Проверено 2 марта 2017 г.
  10. .
  11. Владимир Тучков. РСЗО «Смерч»: мгновенная «зачистка» на площади 67 га (рус.). Свободная пресса (19 ноября 2014 г.). Проверено 14 марта 2017 г.
  12. .
  13. IDEX 2009: китайская реактивная система залпового огня AR1A 300 мм от Norinco. Архивировано 7 марта 2011 г. в Wayback Machine Asian Defense.
  14. Такие суббоеприпасы используются и в авиационном кассетном бомбометании РБК-500.
  15. 300-мм реактивный снаряд 9М55К1 с самоприцеливающейся боевой частью (не уточнено) … Проверено 5 января 2010 г. Архивировано 6 августа 2012 г.
  16. .
  17. rbase.new-factoria.ru
  18. РСЗО «Торнадо-С» пойдет в серию в 2017 году (не уточняется) (недоступная ссылка) . .. Проверено 24 сентября 2016 г. Архивировано 25 сентября 2016 г.
  19. 300-мм реактивный снаряд 9М55К5 (не указан) … Информационно-новостная система «Ракетная техника». Проверено 17 февраля 2013 г. Архивировано 9 марта 2013 г.
  20. .
  21. под углом 30° от нормали к броне с дистанции 100 м

Чья реактивная система залпового огня лучше?

19 ноября 1987 года принята на вооружение реактивная система залпового огня (РСЗО) «Смерч». Она стала наследницей знаменитой Катюши, наводившей ужас на врага в годы войны. Современные установки по дальности стрельбы и эффективности поражения целей приближаются к тактическому ракетному оружию.

Славное прошлое

В послевоенные годы работы по созданию реактивных систем залпового огня были сосредоточены в Тульском НИИ точного машиностроения, ныне НПО «Сплав». Огромный прорыв в этой области был совершен в 1960 году, когда на вооружение начала поступать известная система БМ-21 «Град». Она оказалась настолько удачной, что количество выпущенных систем приблизилось к 9 тысячам.

Устанавливался на автомобиль Урал, имел дальность стрельбы из сорока направляющих от 5 км до 40 км при площади охвата 145 тыс. кв.м. «Град», который до сих пор находится в эксплуатации, имеет несколько типов 122-мм неуправляемых реактивных снарядов, среди которых есть даже постановщики дымовой завесы.

За 28 лет производства РСЗО «Град» было выпущено несколько ее модификаций, отличающихся как огневой мощью, так и шасси, на которое она устанавливается. Распространение системы уникально, она состоит или находилась на вооружении 70 армий мира. И не только бывшие советские республики, страны социалистического лагеря и страны, боровшиеся за независимость при активном содействии СССР.Есть «Грады», например, в США, куда их продавали из Румынии и Украины.

Лучшие в мире

В 1987 году туляки выпустили РСЗО 9К58 «Смерч», благодаря чему изменилось представление о возможностях реактивных систем залпового огня. Залп батареи из шести таких боевых машин способен остановить передовую мотострелковую дивизию.

До 1990 года «Смерч», способный поражать цели на расстоянии 100 км, был самой дальнобойной системой в мире.Затем вперед вышли китайцы, доведя этот показатель до фантастических 180 км.

Однако эффективность РСЗО складывается из многих параметров, и по совокупности достоинств эта разработка тульского «Сплава» является лучшей в мире.

Дальняя дистанция — палка о двух концах. Американцы, создавая свои аналогичные системы, в ходе опытно-конструкторских работ установили, что на дальности более 40 км рассеивание снарядов будет слишком велико. Но снаряды, разработанные для «Смерча», имеют уникальную конструкцию, обеспечивающую точность попадания в 2-3 раза выше, чем у зарубежных систем реактивной артиллерии.

«Торнадо» — это не только установка, швыряющая за горизонт безжалостные снаряды. В состав комплекса входят:

Боевая машина (БМ) 9К58;

Транспортно-заряжающая машина 9Т234-2;

Реактивные снаряды;

Средства учебно-тренировочные 9Ф827;

Комплект специального арсенального оборудования и инструмента 9Ф819;

Комплекс средств автоматизированного управления огнем (КСАУО) 9С729М1 «Слепок-1»;

Топографическая машина 1Т12-2М;

Радиопеленгационный метеорологический комплекс 1Б44.

Экспортные модификации «Смерча» стоимостью 12,5 млн долларов.

БМ имеет 12 направляющих, обеспечивающих залп 300-мм реактивных снарядов. Один залп накрывает площадь в 672 тысячи квадратных метров. м., то есть 67 га.

При этом дисперсия не превышает 0,3% от диапазона. Это достигается за счет работы системы управления полетом, корректирующей траекторию тангажа и рыскания. Благодаря этому точность попаданий «Смерча» увеличилась в 2 раза.Отклонение не превышает 150 м, что приближает систему по точности к артиллерийским орудиям. А точность стрельбы увеличилась в 3 раза. Коррекция осуществляется газовыми рулями, приводимыми в действие газом высокого давления от бортового газогенератора. Стабилизация снаряда в полете происходит за счет его вращения вокруг продольной оси, обеспечиваемого предварительным раскручиванием при движении по трубчатой ​​направляющей и поддерживаемого в полете установкой лопастей раскрывающегося стабилизатора под углом к ​​продольной оси снаряда. .

Еще одним преимуществом снарядов является то, что они поражают цель под прямым углом к ​​поверхности.

Боекомплект «Смерча» включает 7 типов 800-килограммовых снарядов:

9М55К — кассетный снаряд, содержащий 72 боевые части, несущие 6912 тяжелых и 25920 легких осколков;

9М55К1 имеет 5 самонаводящихся бронебойных боевых элементов, оснащенных двухдиапазонными инфракрасными координаторами;

9М55К4 содержит 25 противотанковых мин с электронным неконтактным взрывателем. В одном залпе 300 мин выставляется перед частями боевой техники противника, находящимися на рубеже атаки;

9М55К5 содержит 588 кумулятивно-осколочных боевых частей массой 240 г и длиной 128 мм, способных пробивать 160-мм броню;

9М55Ф и 9М528 — реактивные снаряды с отделяемой осколочно-фугасной боевой частью;

9М55С при взрыве создает тепловое поле диаметром не менее 25 м (в зависимости от рельефа местности) с температурой свыше 1000 градусов за 1.5 секунд.

Важнейшие ролевые параметры игры, такие как время, затрачиваемое на разного рода действия расчета, состоящего из трех человек. Это особенно важно в условиях быстрой реакции противника. Система переводится из походного положения в боевое за 3 минуты. Залп производится за 38 секунд. А уже через одну минуту боевая машина способна изменить свое местоположение, что позволяет уйти от ответного залпа противника.

В 90-х годах подразделения, вооруженные комплексами «Смерч», стали оснащаться автоматизированной системой управления огнем «Виварий» разработки Томского ПО «Контур».Система объединяет несколько командно-штабных машин, находящихся в распоряжении командира и начальника штаба бригады РСЗО, а также подчиненных командиров дивизий (до трех) и батарей (до восемнадцати). Аппаратура командно-штабных машин системы «Виварий» обеспечивает информационный обмен с вышестоящими, подчиненными и взаимодействующими органами управления, решает задачи планирования сосредоточенного огня и огня по колоннам, подготавливает данные для стрельбы, собирает и анализирует информацию о состоянии артиллерийские части.

Смерч не новейшая российская РСЗО. В этот момент артиллерийские части были вооружены первыми комплексами «Торнадо», разработанными в НПО «Сплав». За один залп он выпускает сорок 122-мм реактивных снарядов и имеет такую ​​же дальность стрельбы, как и «Смерч». В то же время это глубокая модернизация РСЗО «Град». Главным преимуществом «Торнадо» является его повышенная маневренность и скорострельность. На подготовку к стрельбе уходит 30 секунд, на ведение залпа — 20 секунд, на уход с позиции — 30 секунд.

Дальний огнедышащий дракон

Второе место по совершенству РСЗО сейчас занимает Китай.На вооружении этой страны находится почти десяток систем, созданных как самостоятельно, так и скопированных с образцов, закупленных в России. В частности, китайский А-100 напоминает наш «Смерч». Но есть и заметная разница. Меньше, например, и дальность стрельбы. А на подготовку к стрельбе, на залп и на уход с позиции уходит почти в 3 раза больше времени.

Китайская РСЗО А-100


У китайцев гораздо лучше получается получать собственные системы, которые производит аэрокосмическая корпорация в Сычуани. Производительность его последней системы WS-3, созданной в 2010 году, впечатляет. В одном залпе выпускает шесть 400-мм снарядов на дальность от 70 км до 200 км. При этом их траектория корректируется с помощью GPS, поэтому отклонение от цели не превышает 50 м.

Однако увлечение дальностью плохо сказалось на поражающей способности ракет. Из-за установки мощного двигателя и большого количества топлива боевая часть не получила такой большой массы. В то время как 300-мм ракеты «Смерч» имеют боеголовку массой 280 кг, WS-3 — 200 кг.И в залпе их всего 6, а не 12. К недостаткам этой РСЗО можно отнести не большое количество ракет. Существует три типа ракет: осколочно-фугасные, кассетные и объемного взрыва.

Современные реактивные системы залпового огня — это не только самое распространенное и продаваемое, но и самое мощное оружие… Как рассказал генеральный конструктор «Торнадо-С» и «Торнадо-Г» Виталий Хоменок, полный залп этих машин сопоставима и является второй по эффективности после применения ядерного оружия.
По размерам зоны поражения и масштабам поражения ядерное оружие — единственное в своем роде, однако, если стоит задача стереть с лица Земли укрепрайон противника или уничтожить разом целое подразделение бронетехники противника, здесь реактивная артиллерия настоящая королева войны.
Мощность взрывчатого вещества в ракете пока засекречена, но известно, что полный залп «Торнадо-С» и «Смерча» составляет несколько тонн взрывчатого вещества. Полный залп накрывает площадь 67 м.6 гектаров, где после его использования практически нечему сопротивляться. 67 га — это около сотни футбольных полей. Чтобы очистить всю эту территорию, нужен всего один залп комплекса «Торнадо-С».

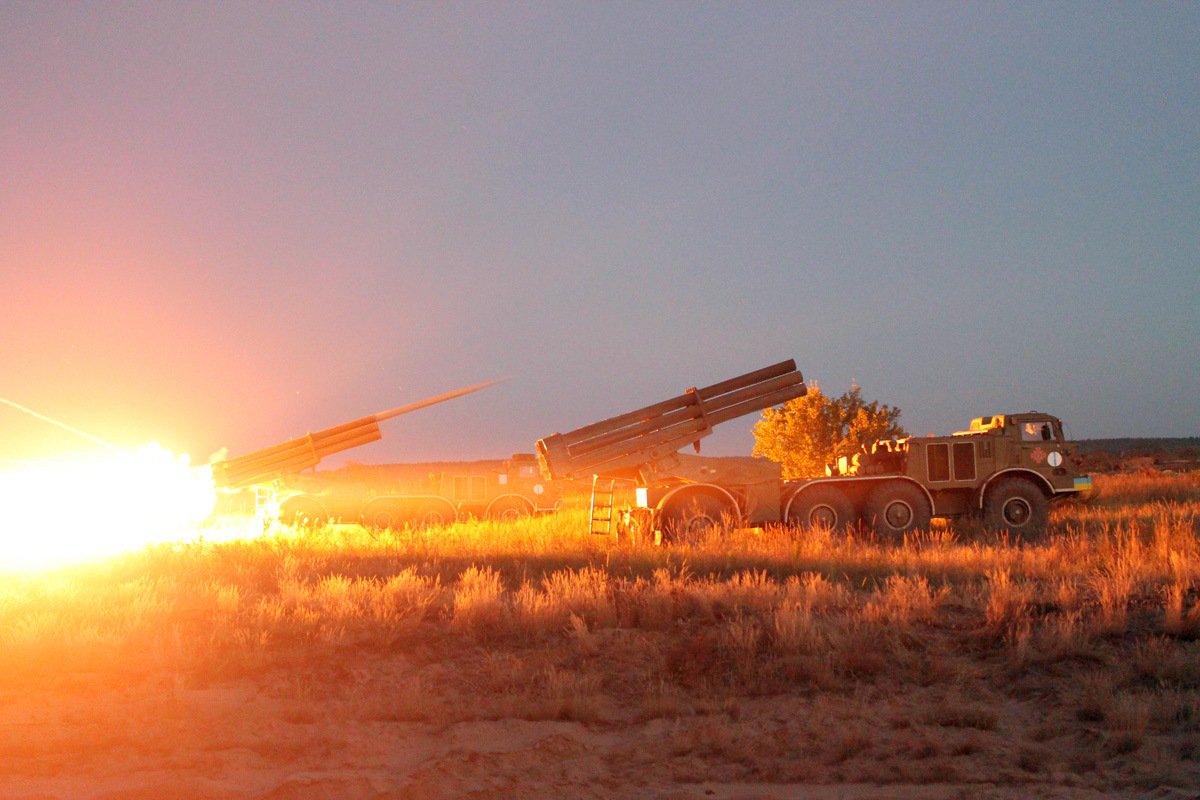

Фото 2.

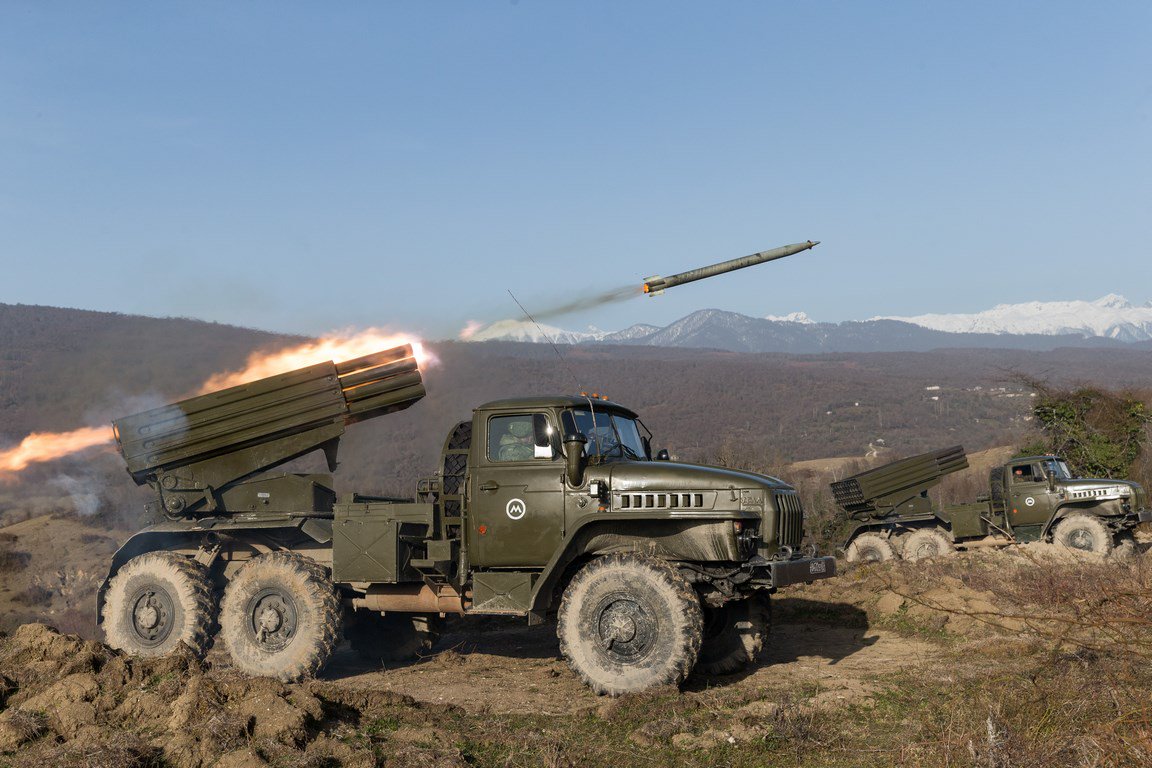

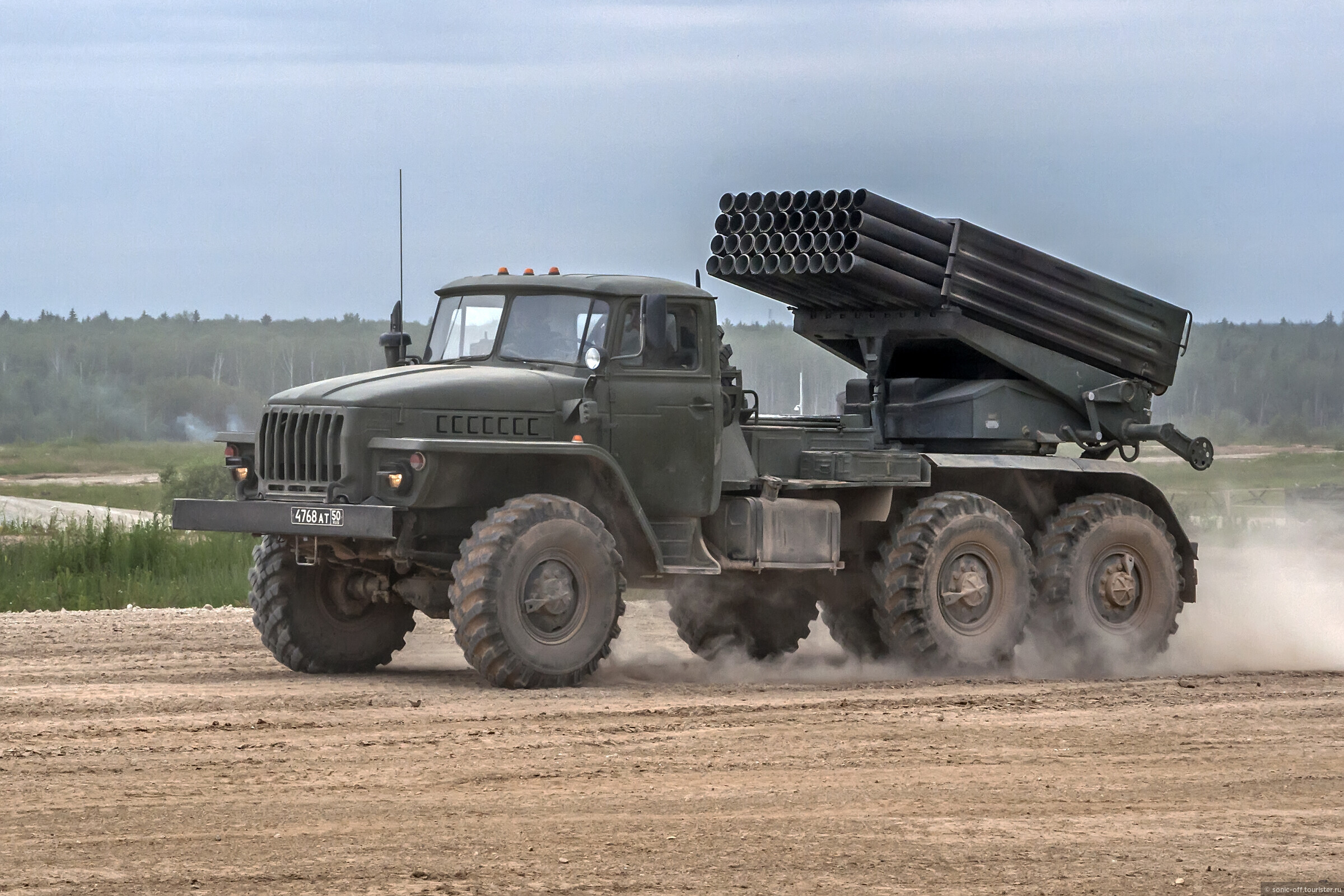

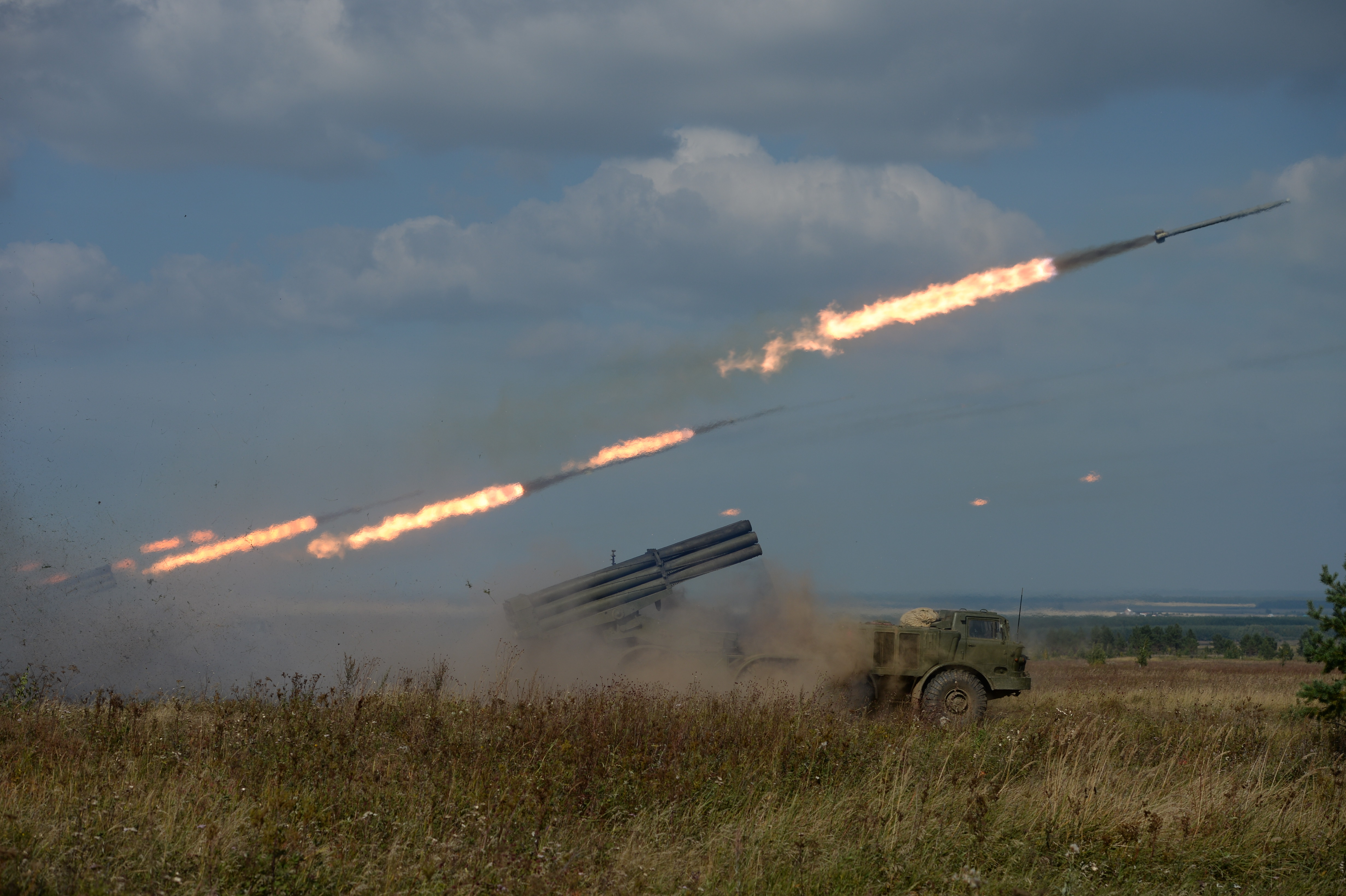

Военные всего мира хорошо знакомы с «Градом» — реактивной системой залпового огня, появившейся в нашей стране в 1964 году. Это действительно было грозным оружием, против которого не мог ничего сделать никто из вероятных противников что-либо. Всем известно, что любое оружие имеет определенный ресурс. А поскольку система «Град» стоит на боевом дежурстве уже более четырех десятков лет, пора найти ей замену. Честь стать ею досталась новой реактивной системе залпового огня «Торнадо», разработанной в России.
Впервые реактивная система залпового огня (РСЗО) «Град» продемонстрировала свою эффективность во время конфликтов с китайцами на острове Даманский в 1969 году. Тогда несколько залпов просто превратили всю площадь острова в тщательно вспаханное поле. И никто из китайцев, посланных на захват советского острова, не выжил.Однако до сих пор неизвестно, сколько людей там потеряли китайцы. Военные историки предполагают, что число потерь достигает 3 тысяч солдат и офицеров.

Фото 3.

Однако всем понятно, что даже такое совершенное оружие, как «Град», имеет определенный ресурс. А так как система простояла на боевом дежурстве более четырех десятков лет, пора найти ей замену. За это время в России были разработаны и другие РСЗО, к которым можно отнести «Ураган» и «Смерч». Эти системы вместе с системой «Град» стоят на боевом дежурстве. Сейчас эти РСЗО заменены в России новой системой залпового огня «Торнадо».
«Торнадо-Г» является усовершенствованием «Град», «Торнадо-С» «Торнадо» и «Торнадо-У» соответственно «Ураган».
Весь комплекс состоит из трех автомобилей. Боевой — с пусковой установкой. Транспортно-заряжающий, который перевозит снаряды и загружает их в боевую машину… И третий — командный. Именно от нее идет управление огнем.

Фото 4.

В отличие от своих предшественников («Град», «Ураган», «Смерч») «Смерч» имеет спутниковую систему наведения, благодаря которой вероятность промаха будет значительно снижена.
В новых ракетных комплексах учтены все недостатки, присущие аналогичной технике предыдущего поколения. В частности были улучшены следующие параметры:

Максимальная дальность стрельбы 200 км (против 90 — 120).
— Почти в пять раз уменьшено время ухода с позиции после залпа. На максимальной дальности стрельбы реактивная система залпового огня — Торнадо сможет покинуть позицию до того, как снаряды достигнут цели.
— Значительно расширен ассортимент используемых снарядов.
— Добавлены многочисленные электронные системы управления, наведения и навигации. Экипаж машины был сокращен с трех до двух человек.
— Установлена ​​автоматизированная система управления огнем (АСУНО) разработки ВНИИ «Сигнал».
— Автомат управления огнем.

Важным показателем является тот факт, что по сравнению со «Смерчем» реактивная система залпового огня «Торнадо-С» имеет втрое большую дальность стрельбы, чем ее предшественник. Каждый из снарядов теперь оснащен системой управления полетом. Это значительно снижает вероятность промаха.При этом снаряды могут иметь самую разную начинку: кумулятивные, осколочные, самоприцеливающиеся боевые элементы, противотанковые мины и даже беспилотные летательные аппараты.

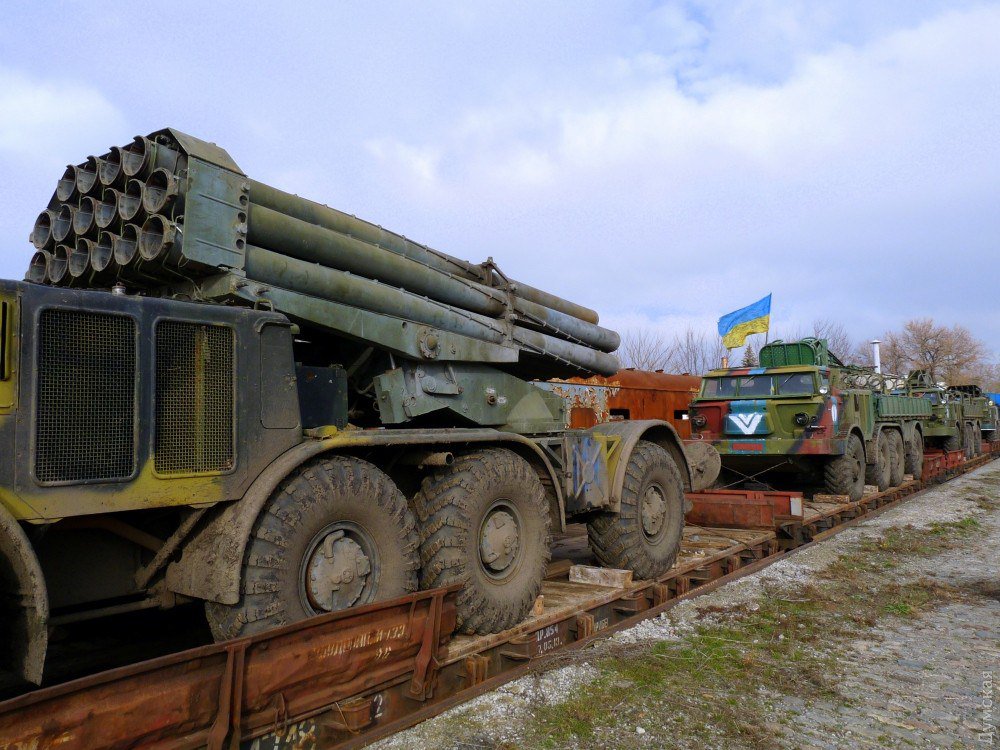

Фото 5.

Это позволяет достичь еще большего количества целей, которые могут быть поставлены перед ним. Как показывает практика, в считанные минуты после того, как реактивная система залпового огня производит серию выстрелов по цели, ее местонахождение подвергается мощной бомбардировке, практически не оставляющей шансов на выживание ни машине, ни ее экипажу. Именно поэтому «Смерч» может покинуть позицию еще до того, как первый из выпущенных снарядов коснется земли.
Когда взорвется последний снаряд, уничтоживший цель, сам комплекс может быть уже в нескольких километрах от места, откуда велась стрельба. Все это делает «Торнадо» поистине грозным оружием, которому практически нет равных. Новая 122-мм РСЗО «Торнадо-Г» по своей боевой эффективности в 2,5 — 3 раза превосходит РСЗО «Град». А модифицированная 300-мм РСЗО «Торнадо-С» по эффективности превзойдет РСЗО «Смерч» в 3-4 раза.

Фото 6.

Генерал-лейтенант Сергей Богатинов считает, что именно «Торнадо-С» вместе с оперативно-тактическими ракетными комплексами «Искандер-М» сможет стать основными комплексами, с которыми будут сталкиваться российские ракетные войска и артиллерия. быть вооруженным.
Для справки: Великий воин «Искандер» — подробнее здесь.
Более 40 реактивных систем залпового огня (РСЗО) «Торнадо-С» и «Торнадо-Г» поступят в этом году на вооружение частей Западного военного округа. Эти образцы техники войдут в состав артиллерийских соединений и мотострелковых частей, дислоцированных в Московской и Тверской областях. Об этом сообщает пресс-служба Минобороны России.

Фото 7.

Несколько недель назад в Пермском крае с рабочим визитом находился заместитель министра обороны РФ Юрий Борисов. В краевой столице он посетил ПАО «Мотовилихинские заводы» и провел совещание по вопросам выполнения гособоронзаказа.Как сообщает пресс-служба правительства региона, по итогам встречи Юрий Борисов сообщил, что до 2020 года Минобороны России закупит около 700 реактивных систем залпового огня (РСЗО).

Фото 10.

Фото 11.

Несколько лет назад информационное агентство «Оружие России» предложило к рассмотрению рейтинги военного вооружения и техники, в которых представлены зарубежные и отечественные образцы оружия.
Проведена оценка РСЗО разных стран-производителей. Сравнение происходило по следующим параметрам:

Мощность объекта: калибр, дальность, площадь действия одного залпа, время, затраченное на производство залпа;
— мобильность объекта: скорость передвижения, дальность хода, время полной перезарядки;
— эксплуатация объекта: масса на боевом дежурстве, численность боевого и технического состава, боеприпасы и боеприпасы.

Баллы по каждой характеристике даны в сумме, общей оценке систем релейной защиты.Кроме вышеизложенного учитывались временные характеристики производства, эксплуатации и использования.

В рейтинге приняли участие следующие системы:
— испанский «Теруэль-3»;
— израильский «ЛАРОМ»;
— индийская «пинака»;
— израильский «ЛАР-160»;
— белорусская «БМ-21А Белград»;
— китайский «Тип 90»;
— немецкий «ЛАРС-2»;
— китайский «WM-80»;
— польский «WR-40 Langusta»;
— Отечественный «9Р51 Град»;
— Чехия «РМ-70»;
— турецкий «Т-122 Рокетсан»;
— Отечественный «Торнадо»;
— китайский «Тип 82»;
— американская «РСЗО»;
— Отечественная «БМ 9А52-4 Смерч»;
— китайский «Тип 89»;
— Отечественный «Смерч»;
— американский «ХИМАРС»;
— китайский «WS-1B»;
— украинский «БМ-21У Град-М»;
— Отечественный «9К57 Ураган»;
— южноафриканский «Баталёр»;
— Отечественный «9А52-2Т Смерч»;
— китайский «А-100».
После оценки участников рейтинга были определены пять РСЗО, набравшие наибольшее количество баллов:

Лидер топ-рейтинга — отечественная система «Торнадо»

— боеприпас калибра 122 мм;

— дальность действия — до 200 километров;
— Площадь поражения залпом — 840 тыс. кв.м.;

— скорость движения — 60 км/ч;
— дальность плавания — до 650 километров;
— время, необходимое для следующего залпа — 180 секунд;

— боеприпасы — три залпа.

Головной разработчик — предприятие «Сплав». Модификации — «Торнадо-С» и «Торнадо-Г». Комплексы предназначены для замены стоящих на вооружении комплексов «Ураган», «Смерч» и «Град». Достоинства — комплектуется универсальными контейнерами с возможностью замены направляющих под требуемый калибр боеприпасов. Варианты боеприпасов — калибр 330 мм «Смерч», калибр 220 мм «Ураган», калибр 122 мм «Град».
Колесное шасси — «КамАЗ» или «Урал».
Ожидается, что «Торнадо-С» вскоре получит более прочное шасси.
РСЗО «Торнадо» — РСЗО нового поколения. Система может начинать движение сразу после производства залпа, не дожидаясь результатов поражения цели, автоматизация стрельбы выполнена на высшем уровне.

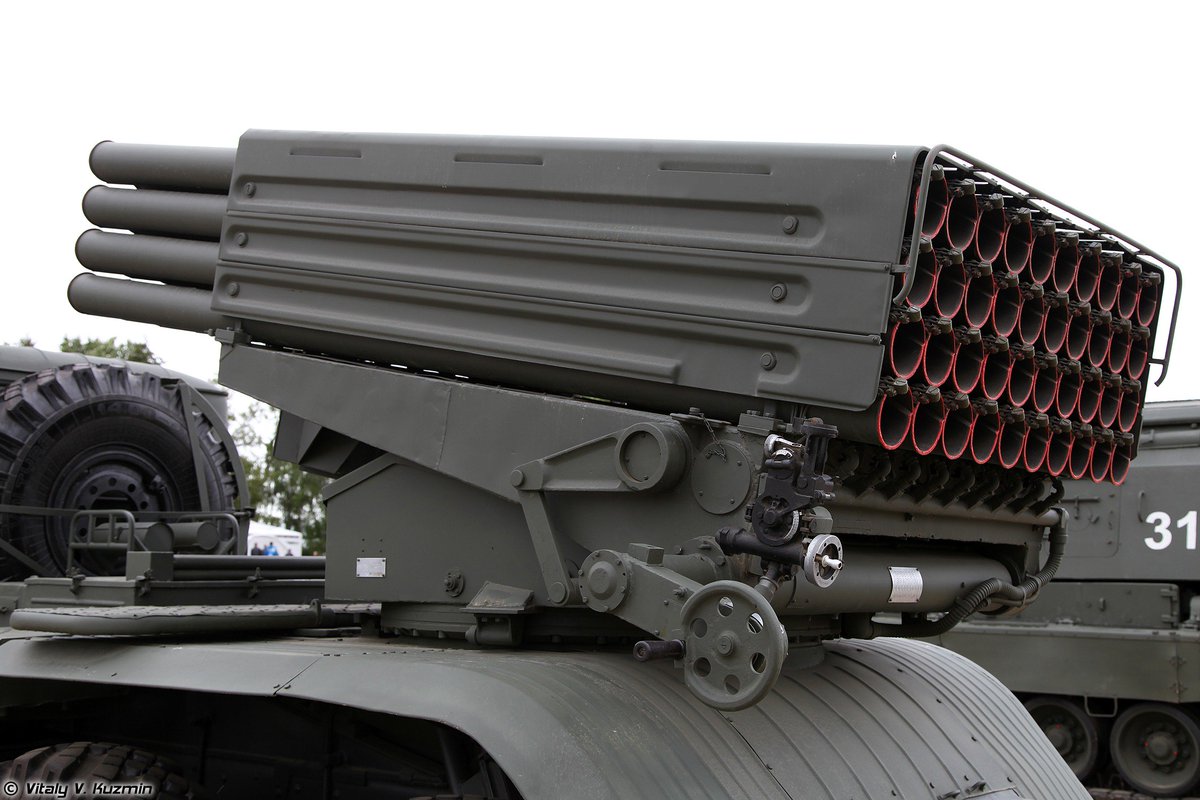

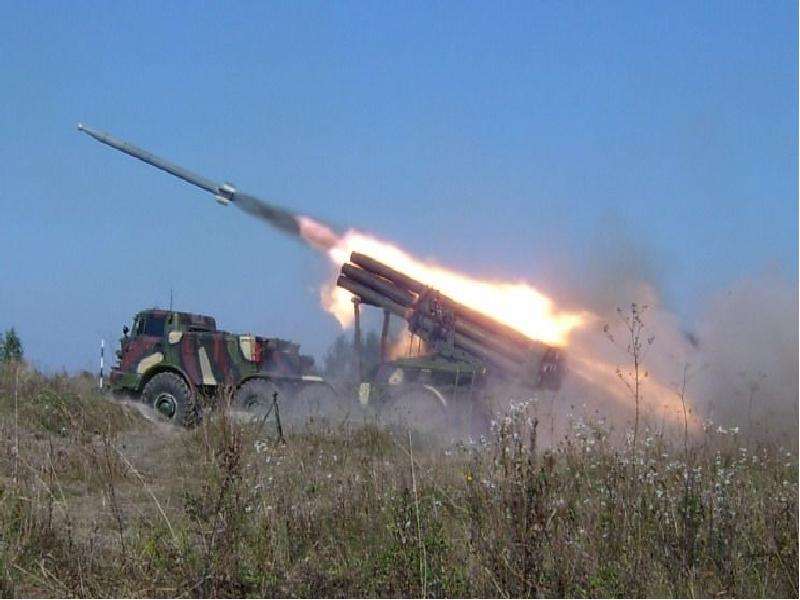

Второе место в рейтинге занимает отечественная РСЗО 9К51 «Град»
Основные характеристики системы:
— калибр боеприпасов 122 мм;
— общее количество направляющих — 40 шт.;
— дальность действия — до 21 километра;
— Площадь поражения залпом — 40 тыс. кв.м.;
— время необходимое для залпа — 20 секунд;
— скорость движения — 85 км/ч;
— дальность плавания — до 1.4 тысячи километров;

— боеприпасы — три залпа.

«9К51 Град» предназначен для поражения живой силы противника, боевой техники противника вплоть до легкобронированной, выполнения задач по расчистке территории и огневой поддержке наступательных операций, сдерживания наступательных действий противника.
Исполняется на шасси Урал-4320 и Урал-375.
Принимал участие в военных конфликтах с 1964 года.
Состоит на вооружении многих дружественных стран Советского Союза.

Третье место в рейтинге занимает американская система «HIMARS»
Основные характеристики системы «HIMARS»:
— калибр боеприпасов 227 мм;
— общее количество направляющих — 6 шт.;
— дальность действия — до 80 километров;
— Площадь поражения залпом — 67 тыс. кв.м.;
— время, необходимое для залпа — 38 секунд;
— скорость движения — 85 км/ч;
— дальность плавания — до 600 километров;
— время, необходимое для следующего залпа — 420 секунд;
— стандартный расчет — три человека;
— боекомплект — три залпа.
— вес в боевой готовности — почти 5,5 тонны.

High Mobility Artillery Rocket System — разработка американской компании Lockheed Martin. Система разработана как оперативно-тактическая УЗВ. Начало разработки «HIMARS» — 1996 год. На автомобильном шасси «FMTV» размещается 6 ракет для РСЗО или 1 ракета ATACMS. Может использовать любые боеприпасы из всех РСЗО США.
Использовался в военных конфликтах (Операция Моштарак и ISAF) в Афганистане.

Предпоследнее место в этом рейтинге занимает китайская система WS-1B
Основные характеристики системы:
— калибр боеприпасов 320 мм;
— общее количество направляющих — 4 шт.;
— дальность действия — до 100 километров;
— Площадь поражения залпом — 45 тыс. кв.м.;
— время необходимое для залпа — 15 секунд;
— скорость движения — 60 км/ч;
— дальность плавания — до 900 километров;
— время, необходимое для следующего залпа — 1200 секунд;
— стандартный расчет — шесть человек;
— боекомплект — три залпа.
— вес в боевой готовности — чуть более 5 тонн.

Система WS-1B предназначена для вывода из строя особо важных объектов, таких как военные базы, районы сосредоточения, пусковые установки ракет, аэродромы, важные логистические узлы, промышленные и административные центры.
РСЗО WeiShi-1B — модернизация основной системы WS-1. Подразделения китайской армии до сих пор не используют эту РСЗО. WeiShi-1B предлагается к продаже на рынке вооружений, продажами занимается китайская корпорация CPMIEC.
В 1997 году Турция закупила у Китая одну батарею системы WS-1, в составе которой было 5 машин с РСЗО.Турция при поддержке Китая организовала собственное производство и поставила на вооружение армейских частей еще пять батарей модернизированных РСЗО. Турецкая система получает собственное название – «Касирга». В настоящее время Турция производит систему WS-1B по лицензии. Эта система получила собственное название «Ягуар».

Завершает рейтинг систем РПО индийская система «Пинака»
Основные характеристики системы:
— боеприпасы калибра 214 мм;
— общее количество направляющих — 12 шт.;
— дальность действия — до 40 километров;
— Площадь поражения залпом — 130 тыс. кв.м.;
— время, необходимое для проведения залпа — 44 секунды;
— скорость движения — 80 км/ч;
— дальность плавания — до 850 километров;
— время, необходимое для следующего залпа — 900 секунд;
— стандартный расчет — четыре человека;
— боекомплект — три залпа.
— вес в боеготовом состоянии — почти 6 тонн.

Реактивная система залпового огня «Смерч». Реактивная система залпового огня «Торнадо

»

Реактивная система залпового огня дальнего действия (РСЗО) «Торнадо» предназначена для поражения на дальних подступах любых групповых целей, уязвимыми элементами которой являются открытая и укрытая живая сила, невооруженная, легкоорганизованная и бронированная техника мотоавтомобилей и танковые роты, артиллерийские установки, оперативно-тактические ракеты, зенитные комплексы и вертолеты на стоянках, уничтожение пунктов управления, узлов связи и объектов военно-промышленного комплекса.


РСЗО «Торнадо» была принята на вооружение в 1987 году и до сих пор оценивается как самая мощная в мире. Система разработана в начале 80-х годов СНПП «Сплав» (г. Тула) в сотрудничестве с более чем 20 другими предприятиями СССР. Проектирование началось под руководством генерального конструктора ГНПП «Сплав» А. Н. Гиченева, а закончилось под руководством -Г.А.Ненежкина.

Ряд принципиально новых технических решений, заложенных в конструкцию этой системы и реактивного снаряда, позволяет отнести ее к совершенно новому поколению подобного рода.Создавая РСЗО MLRS, американцы пришли к выводу, что предельная для РСВ дальность стрельбы 30-40 км. Дальнейшее его увеличение приводит к слишком большому рассеиванию снарядов. Реактивные снаряды, разработанные для РСЗО «Торнадо», имеют уникальную конструкцию, обеспечивающую точность попадания, в 2-3 раза превышающую аналогичный показатель зарубежных реактивных артиллерийских систем.

РСЗО 9к58 «Торнадо» в связи с высокой дальностью стрельбы и эффективностью поражения целей, близких к оперативно-тактическим ракетным комплексам, поэтому вместе с ними прошла испытания и была принята на вооружение в в/ч 42202.
В 1989 году вышла модернизированная модель РСЗО 9А52-2.
В настоящее время РСЗО «Торнадо» состоит на вооружении армий России, Украины, Белоруссии, Кувейта и Объединенных Арабских Эмиратов. Заинтересованность в приобретении этой системы проявили представители Индии и Китая.
В состав РСЗО «Торнадо» входят следующие боевые:
Боевая машина (БМ) 9к58;
Транспортно-заряжающая машина 9Т234-2;
Реактивные снаряды;
Учебные агенты 9F827;
Комплект специального арсенального оборудования и инструмента 9П819;
Комплекс средств автоматизированного управления огнем (КСАУ) 9с729М1 «Спящий-1»;
Автомобиль для топографической съемки 1Т12-2М;
Радиоэлектрический метеорологический комплекс 1Б44.

Пусковая установка состоит из артиллерийской части и четырехосного шасси автомобиля повышенной проходимости МАЗ-543. Артиллерийская часть смонтирована в корме колесного шасси, а впереди (слева по ходу движения) кабина водителя, моторно-трансмиссионное отделение и кабина экипажа, в которой размещена аппаратура радиосвязи и управления огнем.
РСЗО обеспечивает боевые и эксплуатационные характеристики в любое время суток и года в диапазоне температур поверхности от +50 до -50С.

«Торнадо» — оружие нового уровня качества, не имеющее аналогов по дальности и эффективности огня, площади поражения живой силы и бронетехники. Если «град» накрывает площадь 4 га на дальности 20 км, «ураган» — 29 га на дальности 35 км, РСЗО — 33 га на дальности 30 км, то «Торнгер» — фантастическая площадь поражения — 67 га (672 тыс. кв. м) с дальностью залпа от 20 до 70 км, в ближайшей перспективе — и до ста.Тем более, что «Торнадо» сжигает все, даже бронетехнику.

300-мм РСЗО Укрытия Панцири имеют классическую аэродинамическую компоновку и оснащены экономичным твердотопливным двигателем на смесевом топливе. Отличительной особенностью снарядов является наличие системы управления полетом, корректирующей траекторию по тангажу и крену. За счет использования этой системы точность попаданий «Торнгера» увеличена в 2 раза (не превышает значения 0,21% от дальности залпа, то есть около 150 м, что приближает ее к точности артиллерийские орудия.), карнавальная стрельба — в 3 раза. Корректировка осуществляется газодинамическим рулевым управлением, в результате чего газ высокого давления от бортового газогенератора. Кроме того, стабилизация снаряда в полете происходит за счет поворота его вокруг продольной оси, обеспечиваемой предварительной раскруткой при движении по трубчатой ​​направляющей и сохраняемой в полете за счет установки лопастей раскрывающегося типа. стабилизатор под несколько малозаметный к продольной оси снаряда.

В боекомплект входят следующие типы снарядов:
снаряд 9м55ф с снятым с производства моноблочным осколочно-фугасальным ГК; снаряд
9М55К с кассетной ГК, содержащей 72 боевых элемента боевого типа;
снаряд 9М55К1 с кассетой ГК, содержащей пять самоходных боеприпасов; снаряд
9М55К4 с кассетной ГК для противотанкового минирования местности; снаряд
9М55К5 с кассетной ГК с кумулятивно-осколочными боевыми элементами;
снаряд 9м55с с термобарическим ГК;
снаряд 9М528 с осколочно-фугасным ГК.

Стрельба может вестись одиночными снарядами или залпом. Полный залп боевой машины выполняется за 38 секунд. Запуск снарядов осуществляется с боевой машины или с помощью пульта дистанционного управления. Мощность залпа трех установок РСЗО «Торнадо» равна «работе» двух бригад, вооруженных ракетными комплексами 9к79 «Точка-у». Залп одной машины охватывает площадь в 672 тысячи квадратных метров. Отстой 12 ракет 9М55К с кассетными осколочно-фугасными элементами покрывает площадь 400 000 кв.м.
Для корректируемого снаряда «Торнгера» характерно еще и то, что из его 800 кг боевая часть составляет 280 — это идеальное соотношение между маршевым двигателем и поражающими элементами. В боеукладке 72 патрона массой 2 кг. Угол встречи их с целью (с землей, окопами, боевой техникой противника) не как у обычного снаряда — от 30 до 60 градусов, а за счет специального устройства строго вертикальный — 90 градусов. Конусы таких «метеоритов» легко пробивают башни, верхнее покрытие БТР, БМП, сау, где броня не очень толстая, и кожухи трансмиссий танков.

Модернизация БМ 9А52-2 в части внедрения аппаратуры боевого управления и связи (Абус) и автоматизированной системы наведения и управления огнем (АСУУ) позволила дополнительно обеспечить:
автоматизированный высокоскоростной прием (передачу) информирование и защита от несанкционированного доступа, визуальное отображение информации на табло и ее хранение;
автономный верхний прием и ориентация БМ на местности с отображением на электронной карте;
автоматизированный расчет параметров стрельбы и полетного задания;
Нетремая направляющая в пакет направляющих без сохранения расчета из кабины.


Важный вклад в повышение боеспособности РСЗО «Торнадо» внесла автоматизированная система управления огнем «Вивари», разработанная и выпускаемая Томским производственным объединением «Контур». Эта система объединяет несколько командно-штабных машин, находящихся в распоряжении командира и штаба бригады РСЗО, а также подчиненных командирам дивизий (до трех) и батарей (до восемнадцати). Каждый из этих автомобилей на базе автомобиля КАМАЗ-4310 имеет цифровую ЭУМ Э-715-1.1, дисплеи, печатающие устройства, средства связи и классифицирующее коммуникационное оборудование. Машины имеют автономные системы электроснабжения на месте и в движении.

Командно-штабные машины системы «Виварий» обеспечивают информационный обмен с вышестоящими, нижестоящими и взаимодействующими органами, решают задачи планирования сосредоточенного огня и огня по колоннам, обеспечивают подготовку данных для стрельбы, сбор и анализ информации о состоянии артиллерийских частей.

Артиллерия России и мира, пушки фото, видео, картинки Смотрю с других государств такие значимые новшества — превращение гладкоствольной, заряжаемой с дульной части, пушечной — в гребную, заряжаемую от расстрельного агрегата ( замок). Использование снарядов обтекаемой формы и различных типов взрывателей с регулируемой настройкой по времени срабатывания; более мощные пороха, такие как уголь, появились в Британии перед Первой мировой войной; Разработка систем ввода в строй, позволивших повысить скорострельность и вывести инструментальный расчет из тяжелого перекатывания на позицию стрельбы после каждого выстрела; соединение в одном узле снаряда, метательного и взрывателя; Использование осколочных снарядов, после взрыва разлетающихся во все стороны мелких стальных частиц.

Русская артиллерия, способная стрелять крупными снарядами, остро обозначила проблему долговечности оружия. В 1854 г., во время Крымской войны, сэр Уильям Армстронг, английский инженер-гидравлист, предложил способ изготовления ковшей пушек из железа: сначала скручивание железных стержней, а затем их сварка ковкой. Ствол инструмента дополнительно стали укреплять кольцами из кованого железа. Армстронг создал предприятие, где изготавливались ружья нескольких типоразмеров. Одним из самых известных было его 12-фунтовое ружье со стволом калибра 7.6 см (3 дюйма) и винтовой механизм замка.

Артиллерия Второй мировой войны (ВВВ), в частности Советского Союза, обладала, пожалуй, самым большим потенциалом среди европейских армий. В то же время Красная Армия пережила чистку главкома Иосифа Сталина и выдержала тяжелую зимнюю войну с Финляндией в конце десятилетия. В этот период советское конструкторское бюро придерживалось консервативного подхода к технике.
Первые попытки модернизации заключались в улучшении 76.2-миллиметровая полевая пушка М00/02 в 1930 году, включавшая усовершенствование боекомплекта и замену стволов на части парка орудий, новый вариант орудия получил название М02/30. Через шесть лет появилась 76,2-миллиметровая полевая появилась пушка М1936, с морозом от 107-мм.

Тяжелая артиллерия Все армии и довольно редкие материалы времен блицкрига Гитлера, армия которого отлажена и без промедления переброшена к польской границе. Немецкая армия была самой современной и лучшей по оснащению армией мира. Вермахт-артиллерия действовала в тесном взаимодействии с пехотой и авиацией, стремясь быстро овладеть территорией и лишить польскую армию путей сообщения. Мир содрогнулся, узнав о новом вооруженном конфликте в Европе.

Артиллерия СССР при позиционном ведении боевых действий на Западном фронте последней войны и ужас в окопах у военачальников некоторых стран создали новые приоритеты в тактике применения артиллерии. Они считали, что во втором глобальном конфликте 20 века решающими факторами станут мобильная огневая мощь и точность огня.

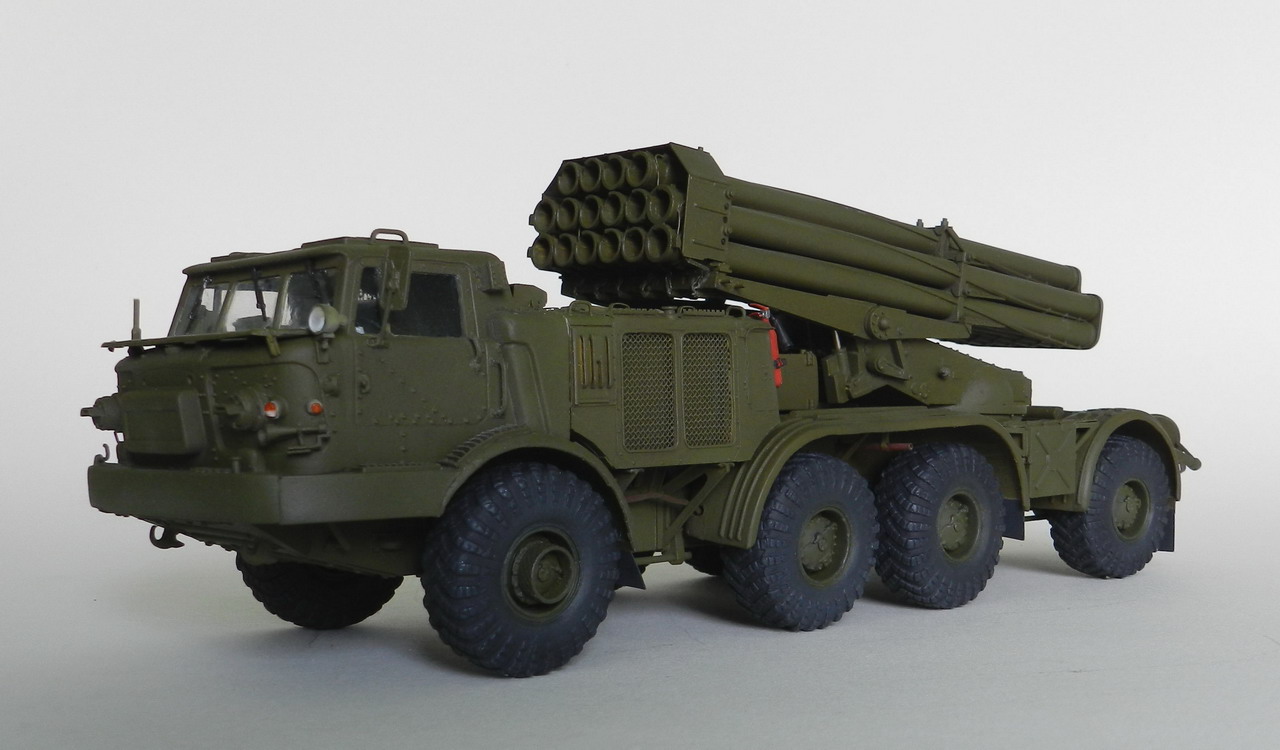

РСЗО 9к58 «Торнадо» — Советская реактивная система залпового огня калибра 300 мм.

История создания


Реактивная система залпового огня «Торнадо» разработана в СССР специалистами Тульгоснийчмаша (тогда НПО «Сплав», а ныне ФГУП «СНПП «Сплав», г. Тула), а также смежных предприятий . Это самая мощная система залпового огня, и до разработки в 2009 году китайской модификации 2009 года под названием AR1A она была еще и самой дорогой системой. Однако отметим, что снаряд для китайской системы разрабатывался с помощью российских специалистов.

Артиллерийская часть смонтирована на модифицированном шасси автомобиля МАЗ-543М повышенной проходимости. Также для индийской стороны был создан вариант боевой машины на базе грузового автомобиля повышенной проходимости семейства Tatra.
Подготовка к бою «Торнжа» после получения целеуказания занимает всего три минуты. Полный залп — тридцать восемь секунд.А уже через минуту машина убирается с места происшествия, поэтому система практически неуязвима для встречного огня противника.

Боеприпасы


  • 9М55К. — 300-мм реактивный снаряд с кассетной головной частью (ГК) 9Н139 с осколочными боевыми элементами (ОБЭ) 9Н235. Содержит 72 боевых элемента (БЭ), несущих 6912 готовых тяжелых осколков, предназначенных для поражения легко и необорачивающейся техники, и 25920 готовых легких осколков, предназначенных для поражения живой силы противника в местах ее сосредоточения; Итого — до 32832 фрагментов. В 16 снарядах содержится 525312 готовых осколков. Наиболее эффективен на открытой местности, в степи и пустыне. Серийное производство 9М55К (и 9М55К-в — с инертным оборудованием БЭ) начато в 1987 году. Поставлялись в Алжир и Индию.
  • 9М55К1 — реактивный снаряд с кассетной ГК (кХЧ) 9Н142 с самоходными боевыми элементами (СПБЭ). Кассета ГК несет 5 СПБЭ «Мотив-3М» (9Н235), оснащенных двухдиапазонными инфракрасными координаторами, ищущими цель под углом 30°. Каждый из них способен пробить под углом 30° 70-мм броню.Подходит для использования на открытой местности, в степи и пустыне, практически невозможно использовать в лесу, использовать в городе. Предназначен для поражения сверху групповой бронетехники и танков. Испытания завершены в 1994 г. Поставлен в Алжир.
  • 9М55К4 — реактивный снаряд с КГЧ 9Н539 для противотанкового минирования местности. Каждый снаряд содержит 25 противотанковых мин «ПТМ-3» с электронным неконтактным взрывателем, всего в одной единице установки — 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных полей перед частями боевой техники противника, находящимися на рубеже атаки, или в районе их сосредоточения.
  • 9М55К5 — реактивный снаряд с КГЧ 9Н176 с кумулятивно-осколочными боевыми элементами (КАБЭ) 9Н235 или 3Б30. Кассета ГК содержит 646 (588) боевых элементов массой 240 г, имеющих цилиндрическую форму. Обычный способен пробить до 120 (160) мм гомогенной брони. Максимально эффективен против Мотомарша, находящегося в БТР и БМП. Всего 16 снарядов содержат 10336 боевых элементов. Предназначен для поражения открытой и закрытой живой силы и легионеров боевой техники.
  • 9М55Ф. — реактивный снаряд с отделяющимся осколочно-фугасным ГК. Предназначен для поражения живой силы, невооруженной и легкоорганизуемой боевой техники в местах сосредоточения, уничтожения пунктов управления, узлов связи и объектов инфраструктуры. Российская армия принята на вооружение в 1992 году, а с 1999 года он находился в серийном производстве. Поставляется в Индию.
  • 9М55С. — реактивный снаряд с термобарическим ГК 9М216 «VOLICE». Взрыв одного снаряда создает тепловое поле диаметром не менее 25 м (в зависимости от местности).Температура поля более 1000°С, время существования не менее 1,4 с. Предназначен для поражения живой силы, открытых и укрытых фортификационных сооружений открытого типа и объектов невооруженной и легкоорганизуемой военной техники. Максимально эффективен в степи и пустыне, в городе, расположенном на необстреливаемой местности. Испытания боеприпаса завершились в 2004 г. Распоряжением Президента РФ №1288 от 7 октября 2004 г. 9М55С принят на вооружение Российской армии.
  • 9м528. — реактивный снаряд с ароматно-фугасным ГК. Мех в контакте, мгновенное и замедленное движение. Предназначен для поражения живой силы, невооруженной и легкоорганизуемой боевой техники в местах сосредоточения, уничтожения пунктов управления, узлов связи и объектов инфраструктуры.
  • 9М534. — Опытный реактивный снаряд с малогабаритным разведывательным беспилотным летательным аппаратом (БПЛА) типа «Тычик». Предназначен для ведения оперативно-разведывательных целей в течение двадцати минут.В районе целей ЦАПП падает на парашюте, при этом сканируя обстановку и передавая информацию о координатах доказанных целей на комплекс управления на дальность до 70 км, для принятия оперативного решения об уничтожении объекта улучшенного типа.

    Модернизация


    РСЗО «Торнадо» — 9А52-2: Дальность стрельбы увеличена с 70 до 90 км, боевой расчет уменьшен с четырех до трех человек, повышена автоматизация системы, в частности, стала осуществляться верхняя приемка осуществляется автоматически через спутниковые системы.


    В настоящее время на предприятии «Сплав» создается РНЗ нового поколения — «Торнадо». Он станет двухкалиберным, объединив на одной платформе «Ураган» и «Торнадо». Автоматизация стрельбы достигнет такого уровня, что установка сможет покинуть позицию еще до того, как снаряд достигнет цели. «Торнадо» сможет поражать цели как залповыми, так и одиночными высокоточными ракетами и, по сути, станет универсальной тактической ракетной системой.

    Тактические и технические характеристики


    Вооружение
  • Количество руководств: 12
  • Диапазон выстрела Минимум, м: 20000
  • Максимальный диапазон съемки, M:

  • Победительная площадь, m²: 672000
  • Угол , град: 55
  • Расчет бм, чел: 3.
  • Перевод системы из походного положения в боевое не более, мин: 3
  • Время залпа, с: 38
  • Время экстренного ухода с огневой позиции после залпа не более, мин: 1

    Подвижность

  • Тип двигателя: В-12 Дизель Д12А-525А
  • Мощность двигателя, л.с.: 525
  • Максимальная скорость по шоссе, км/ч: 60 и технологичность


    Достоинство

    Многофункциональность, маневренность, высокая надежность и мощность.Залп батареи из шести «Торнодов» способен остановить продвижение целой дивизии или уничтожить небольшой город.

    недостатки

    Ужас. Цена одного боеприпаса около 2 000 000 рублей (цены 2005 года). Цена комплекса 22 млн.$

  • Боекомплект

    9М55К — 300-мм реактивный снаряд с кассетной головной частью (ГЧ) 9Н139 с осколочными боевыми элементами (ОБЭ) 9Н235. Содержит 72 боевых элемента (БЭ), несущих 6912 готовых тяжелых осколков, предназначенных для поражения легко и необорачивающейся техники, и 25920 готовых легких осколков, предназначенных для поражения живой силы противника в местах ее сосредоточения; Итого — до 32832 фрагментов.В 16 снарядах содержится 525312 готовых осколков. Наиболее эффективен на открытой местности, в степи и пустыне. Серийное производство 9М55К (и 9М55К-в — с инертным оборудованием БЭ) начато в 1987 году. Поставлялись в Алжир и Индию.

    9М55К1 — реактивный снаряд с кассетной ГК (кХЧ) 9Н142 с самоходными боевыми элементами (СПБЭ). Кассета ГК несет 5 СПБЭ «Мотив-3М» (9Н235), оснащенных двухдиапазонными инфракрасными координаторами, ищущими цель под углом 30°. Каждый из них способен пробить под углом 30° 70-мм броню.Подходит для использования на открытой местности, в степи и пустыне, практически невозможно использовать в лесу, использовать в городе. Предназначен для поражения сверху групповой бронетехники и танков. Испытания завершены в 1994 г. Поставлен в Алжир.

    9М55К4 — реактивный снаряд с КГЧ 9Н539 для противотанкового минирования местности. Каждый снаряд содержит 25 противотанковых мин «ПТМ-3» с электронным неконтактным взрывателем, всего в одной единице установки — 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных полей перед частями боевой техники противника, находящимися на рубеже атаки, или в районе их сосредоточения.

    9М55К5 — реактивный снаряд с ХЧ 9х276 с кумулятивно-осколочными боевыми элементами (КОБЭ) 9Н235 или 3Б30. Кассета ГК содержит 646 (588) боевых элементов массой 240 г, имеющих цилиндрическую форму. Обычный способен пробить до 120 (160) мм гомогенной брони. Максимально эффективен против Мотомарша, находящегося в БТР и БМП. Всего 16 снарядов содержат 10336 боевых элементов. Предназначен для поражения открытой и закрытой живой силы и легионеров боевой техники.

    9М55Ф — реактивный снаряд с отделяющимся осколочно-фугасным ГК.Предназначен для поражения живой силы, невооруженной и легкоорганизуемой боевой техники в местах сосредоточения, уничтожения пунктов управления, узлов связи и объектов инфраструктуры. Российская армия принята на вооружение в 1992 году, а с 1999 года он находился в серийном производстве. Поставляется в Индию.

    9М55С — реактивный снаряд с термобарическим ГК 9М216 «VOLICE». Взрыв одного снаряда создает тепловое поле диаметром не менее 25 м (в зависимости от местности). Температура поля более 1000°С, время существования не менее 1.4 с. Предназначен для поражения живой силы, открытых и укрытых фортификационных сооружений открытого типа и объектов невооруженной и легкоорганизуемой военной техники. Максимально эффективен в степи и пустыне, в городе, расположенном на необстреливаемой местности. Испытания боеприпаса завершились в 2004 г. Распоряжением Президента РФ №1288 от 7 октября 2004 г. 9М55С принят на вооружение Российской армии.

    9М528 — реактивный снаряд с ароматно-фугасным ГК. Мех в контакте, мгновенное и замедленное движение.Предназначен для поражения живой силы, невооруженной и легкоорганизуемой боевой техники в местах сосредоточения, уничтожения пунктов управления, узлов связи и объектов инфраструктуры.

    9М534 — Опытный реактивный снаряд с малогабаритным разведывательным беспилотным летательным аппаратом (БПЛА) типа «Тычак». Предназначен для ведения оперативно-разведывательных целей в течение двадцати минут. В районе целей ЦАПП падает на парашюте, при этом сканируя обстановку и передавая информацию о координатах доказанных целей на комплекс управления на дальность до 70 км, для принятия оперативного решения об уничтожении объекта улучшенного типа.

    Современные системы залпового огня – это не только самое распространенное и продаваемое, но и самое мощное оружие. Как рассказал Виталию Хоменку генеральный конструктор «Торнадо-С» и «Торнадо-М» Виталий Хоменок, полный набор этих машин соизмерим и является вторым по результатам после применения ядерного оружия.
    С точки зрения размеров площади поражения и масштабов разрушений ядерное оружие является единственным в своем роде, однако, если стоит задача стереть вражеские укрепления противника с столкнуться или уничтожить целую единицу вражеской бронетехники, вот реактивная артиллерия настоящей королевы войны.
    Мощность взрывчатого вещества в ракете пока засекречена, но известно, что суммарный залп «Торнадо-С» и «Торнадо» составляет несколько тонн взрывчатого вещества. А полный залп накрывает площадь в 67,6 га, где после его применения ничто другое не может устоять. 67 га — это около сотни футбольных полей. Для очистки всей территории нужен всего один залп комплекса «Торнадо-С».

    Фото 2.

    Военные всего мира прекрасно знакомы с Градом — системой залпового огня, появившейся в нашей стране в 1964 году.Это действительно было грозное оружие, которому не мог противостоять ни один из вероятных противников. Всем известно, что любое оружие имеет определенный ресурс. А поскольку система «Град» простояла на боевом дежурстве более четырех десятков лет, пришло время найти ему замену. Чести стать им удостоилась разработанная в России новая система залпового огня «Торнадо».
    Впервые реактивная система залпового огня (РСЗО) «Град» продемонстрировала свою эффективность во время конфликтов с китайцами на острове Даманский в 1969 году.Затем несколько залпов просто превратили всю площадь острова в насквозь пересеченное поле. И никто из китайцев, отправленных на захват советского острова, не выжил. Однако до сих пор неизвестно, сколько человек потеряли там китайцев. Мировые историки предполагают, что число потерь доходит до 3 тысяч солдат и офицеров.

    Фото 3.

    Однако всем понятно, что даже такое совершенное оружие, как «град» имеет определенный ресурс.А поскольку система простояла на боевом дежурстве более четырех десятков лет, пришло время найти ей замену. За это время в России были разработаны и другие РВП, к которым можно отнести «Ураган» и «Смерч». Эти комплексы вместе с комплексом «Град» стоят на боевом дежурстве. Теперь на смену этой РСЗО в России разработана новая система носового огня «Смерч».
    Торнадо-Г является улучшением «Градж», «Торнадо-С», «Торнода» и «Торнадо-У» соответственно «Урагана».
    Весь комплекс состоит из трех автомобилей.Боевой — с пусковой установкой. Транспортно-заряжающий, который перевозит снаряды и заряжает боевую машину. И третий — командный. Именно от нее управление огнем.

    Фото 4.

    В отличие от предшественников (Град, «Ураган», «Смерч») «Смерч» имеет спутниковую систему наведения, благодаря которой вероятность ошибиться будет значительно снижена.
    В новых ракетных комплексах учтены все недостатки, присущие аналогичной технике предыдущего поколения.В частности, были улучшены следующие параметры.

    Максимальная дальность стрельбы 200 км (против 90 — 120).
    — почти в пять раз уменьшено время ухода с позиции после залпа. При максимальной дальности стрельбы ракетная система залпового огня — Торнадо сможет уйти с позиции раньше, чем снаряды полетят к цели.
    — Значительно расширен спектр используемых снарядов.
    — Добавлены многочисленные электронные системы управления, системы наведения и навигации.Экипаж машины сокращен с трех человек до двух.
    — Установлена ​​автоматизированная система управления огнем (АСУ) разработанная по сигналу «Сигнал».
    — Автомат управления огнем.

    Важным показателем является тот факт, что по сравнению с «Солочами» система залпового огня «Торнадо-С» имеет дальность стрельбы, превосходящую в три раза превосходную дальность своего предшественника. Каждый из снарядов теперь оснащен системой управления полетом. Это значительно снижает вероятность промахов. При этом снаряды могут иметь самую разную начинку: кумулятивные, осколочные, самоходные боевые элементы, противотанковые мины и даже беспилотные летательные аппараты.

    Фото 5.

    Это позволяет достичь еще большего количества целей, которые могут быть поставлены перед ним. Как показывает практика, уже через несколько минут после того, как система залпового огня производит серию выстрелов по цели, место ее расположения подвергается мощной бомбардировке, практически не оставляющей шансов на выживание ни машине, ни ее экипажу. Поэтому «Торнадо» может покинуть позицию еще до того, как первый из выпущенных снарядов коснется Земли.
    Когда взорвется последний снаряд, уничтожив цель, сам комплекс может оказаться уже в нескольких километрах от места, откуда производилась стрельба.Все это делает Торнадо действительно грозным оружием, практически не знающим равных. Новая РСО 122 мМ «Торнадо-Г» по своей боевой эффективности в 2,5 — 3 раза превосходит РСЗО «Град». А модифицированная 300-мм ПСР «Торнадо-С» по эффективности превзойдет РСЗО «Торнадо» в 3-4 раза.

    Фото 6.

    Генерал-лейтенант Сергей Богатинов считает, что именно «Торнадо-С» вместе с комплексами оперативно-тактических ракет «Искандер-М» сможет стать основными комплексами, стоящими на вооружении ракетных войск России и артиллерия.
    Для справки: Великий воин «Искандер» — Вот еще.
    Более 40 ядерных топливных реактивных установок (РСЗО) «Торнадо-С» и «Торнадо-Г» за год отправят на вооружение частей Западного военного округа. Эти образцы техники войдут в состав артиллерийских соединений и мотострелковых частей, дислоцированных в Московской и Тверской областях. Об этом сообщает пресс-служба Минобороны РФ.

    Фото 7.

    Несколько недель назад в Пермском крае с рабочим визитом находился заместитель министра обороны Юрий Борисов.В краевой столице он посетил ПАО «Мотовилихинские заводы» и провел совещание по вопросам выполнения гособоронзаказа. Как сообщает пресс-служба правительства региона, по итогам встречи Юрий Борисов озвучил, что Минобороны России до 2020 года закупит около 700 ракетных комплексов (РСЗО).

    Фото 8.

    Фото 9.

    Фото 10.

    Фото 11.

    Несколько лет назад ИА «Оружие России» предложило рассмотреть рейтинги боевого оружия и техники, в которых участвуют зарубежные и отечественные образцы оружия.
    Оценивали РСЗО от разных производителей. Сравнение происходило по следующим параметрам:

    Мощность объекта: калибр, дальность, площадь действия одного залпа, время, затрачиваемое на производство залпа;
    — Мобильность объекта: скорость перемещения, расстояние, время полной перезарядки;
    — Эксплуатация объекта: масса в боеготовом состоянии, численность боевого и технического состава, боеприпасы и боеприпасы.

    Балла за каждую характеристику давали в сумме, общей Балле систем РЗО.В дополнение к вышеизложенному учитывалась временная характеристика производства, эксплуатации и применения.

    В рейтинге участвовали следующие системы:
    — испанский «Теруэль-3»;
    — израильский «Ларом»;
    — индийская «пинака»;
    — израильский «ЛАР-160»;
    — белорусский «БМ-21А Белград»;
    — китайский «Тип 90»;
    — немецкий «Ларс-2»;
    — китайский «WM-80»;
    — польский «WR-40 Langusta»;
    — отечественный «9р51 градус»;
    — Чехия «РМ-70»;
    — турецкий «Т-122 РОКЕТСАН»;
    — отечественный «Торнадо»;
    — китайский «Тип 82»;
    — американская «РСЗО»;
    — отечественная «БМ 9А52-4 Торнадо»;
    — китайский «Тип 89»;
    — отечественный «торнадо»;
    — американский «Химарс»;
    — китайский «WS-1B»;
    — украинский «БМ-21У Град-М»;
    — отечественный «ураган 9к57»;
    — южноафриканский «Баталёр»;
    — отечественный «9А52-2Т Торнадо»;
    — китайский «А-100».
    После оценки участников рейтинга были определены пять РСБ, набравших наибольшие баллы:

    Лучший лидер рейтинга — отечественная система «Торнадо»

    — боеприпасы калибра 122 мм;

    — дальность действия — до 200 километров;
    — Площадь ударного залпа — 840 тыс. кв.м;

    — скорость скорость — 60 км/ч;
    – дальность до 650 километров;
    — время, необходимое для следующего залпа — 180 секунд;

    — Биоас — три залпа.

    Основной застройщик — предприятие «Сплав». Модификации — Торнадо-С и Торнадо-Г. Системы предназначены для замены систем «Ураган», «Торнадо» и «Град». Достоинства — комплектуется универсальными контейнерами с возможностью замены направляющих под необходимый калибр боеприпасов. Варианты боеприпасов — калибр 330 мм «Торнадо», калибр 220 мм «Ураган», калибр 122 мм «Град».
    Колесное шасси — «КАМАЗ» или «Урал».
    Ожидается, что «Торнадо-С» в скором времени будет иметь более сильную автомобильную дерзость.
    РСЗО «Торнадо» — РСЗО нового поколения. Система может начинать движение сразу после работы залпа, не дожидаясь результатов поражения цели, автоматика стрельбы выполнена на высшем уровне.

    Второе место в топ-рейтинге получает отечественная РСЗО 9к51 «Град»
    Основные характеристики системы:
    — боеприпас калибра 122 мм;
    — общее количество направляющих — 40 шт.;
    — дальность — до 21 километра;
    — площадь боекомплекта залпа — 40 тыс. кв.м;
    — время необходимое для залпа — 20 секунд;
    — скорость — 85 км/ч;
    — Дальность разворота — до 1,4 тыс. км;

    — Биоас — три залпа.

    «9к51 градус» предназначен для уничтожения живой силы противника, боевой техники противника в более легкозащищенной форме, выполнения задач по зачистке территории и огневой поддержке наступательных операций, сдерживанию наступательных операций противника.
    Изготавливается на автомобилях серий «Урал-4320» и «Урал-375».
    Принимал участие в военных конфликтах с 1964 года.
    Применялся во многих дружественных СССР странах.

    Третье место в топ-рейтинге занимает американская система «Химарс»
    Основные характеристики системы Химарс:
    — калибр боеприпасов 227 мм;
    — общее количество направляющих — 6 шт.;
    — дальность действия — до 80 километров;
    — Площадь поражающего залпа — 67 тыс. кв.м;
    — время, необходимое для залпа — 38 секунд;
    — скорость — 85 км/ч;
    – дальность до 600 километров;
    — время, необходимое для следующего залпа — 420 секунд;
    — стандартный расчет — три человека;
    — Биоас — три залпа.
    — Масса в боеготовом состоянии — почти 5,5 тонны.

    High Mobility Artillery Rocket System — разработка американской компании Lockheed Martin. Система выполнена как для гонок оперативного, так и для тактического назначения. Начало разработки «Химарс» — 1996 год. На автомобильном шасси «ФМТВ» стоят 6 ракет для РСЗО или 1 ракета ATACMS. Может использовать любые боеприпасы всех РССО США.
    Использовался в военных конфликтах (операции Мошатарак и ISAF) в Афганистане.

    Предпоследнее место в данном рейтинге занимает китайская система WS-1B
    Основные характеристики системы:
    — боеприпас калибра 320 мм;
    — общее количество направляющих — 4 шт.;
    — дальность действия — до 100 километров;
    — Площадь вооруженных потерь — 45 тыс. кв.м;
    — время необходимое для залпа — 15 секунд;
    — скорость скорость — 60 км/ч;
    — расстояние до 900 километров;
    — время, необходимое для следующего залпа — 1200 секунд;
    — Стандартный расчет — шесть человек;
    — Биоас — три залпа.
    — Масса в боеготовом состоянии — чуть более 5 тонн.

    Система WS-1B предназначена для вывода из строя наиболее важных объектов, это могут быть военные базы, районы сосредоточения, ракетные комплексы, аэродромы, важные логистические узлы, промышленные и административные центры.
    РСЗО ВЭЙШИ-1Б — модернизация основной системы ВС-1. Армейские подразделения Китая до сих пор не используют этот RSW. Weishi-1B предлагается к продаже на оружейном рынке, продажами занимается китайская корпорация CPMIEC.
    В 1997 году Турция приобрела у Китая одну батарею WS-1, в которой было 5 машин с РСЗО.Турция при поддержке Китая организовала собственное производство и поставила в соответствие с армейскими частями еще пять батарей модернизированных РСЗО. Турецкая система получает собственное имя — «Касирга». На сегодняшний день Турция производит систему WS-1B по лицензии. Эта система получила название «Ягуар».

    Комплектует высший рейтинг РЗО Индийская система Пинака
    Основные характеристики системы:
    — боеприпас калибра 214 мм;
    — общее количество направляющих — 12 шт.;
    — дальность действия — до 40 километров;
    — Площадь поражения залпом — 130 тыс. кв.м;
    — время, необходимое для залпа — 44 секунды;
    — скорость скорость — 80 км/ч;
    – дальность до 850 километров;
    — время, необходимое для следующего залпа — 900 секунд;
    — Стандартный расчет — четыре человека;
    — Биоас — три залпа.
    — Вес в боеготовом состоянии — почти 6 тонн.

    РСЗО БМ-30 «Торнадо»: характеристики, фото

    Со времен Второй мировой войны реактивных минометных систем только прибавилось. Правда, сегодня их сменили реактивные системы залпового огня (РСЗО), но значение этого вида вооружений оставалось неизменным: «перепахивали» занимаемые противником районы, не оставляя шансов на выживание ни пехоте, ни даже тяжелой технике.И БМ-30 «Смерч» с этими задачами справляется отлично.

    Основная информация

    Предназначен для дальнего поражения групповых целей противника. Подходящими целями для этой системы являются укрытые и неохраняемые живые силы противника, бронированная и небронированная техника (включая самые тяжелые типы танков), аэродромы военного и гражданского назначения, ракетные установки. Может применяться для направленного разрушения промышленной инфраструктуры, уничтожения командных пунктов и других важных узлов связи.

    Разработка

    В период с 1969 по 1976 год в Туле велись интенсивные работы в области поиска новых путей разработки реактивных систем залпового огня, которые в случае крупномасштабной войны могли быть использованы в качестве резервного оружия особой мощности. Постановление, в котором предписывалось создание БМ-30 «Смерч», вышло в декабре 1976 г.

    Основная роль в разработке легла сначала на А.Н. Ганичев, а затем передан Г.А. Денежкину. Уже в начале 1982 года новая РСЗО успешно прошла все этапы государственных испытаний.Однако на вооружение он был принят только в 1987 году, после того как коллектив устранил некоторые принципиальные недостатки. Но они были связаны не с какими-то неточностями и недостатками конструкции нового вида оружия, а с необходимостью создания новых типов боеприпасов, поскольку существующие образцы просто не могли сравниться с возросшей боевой мощью «Смерча».

    Реактивная система нового поколения

    Работа была проделана настолько огромная, что БМ-30 «Смерч» можно смело отнести к новому поколению этого вида оружия.Во многом это связано с созданием совершенно новых типов боеприпасов. Здесь следует сделать небольшое отступление. Когда американцы создавали РСЗО MLRS, они пришли к однозначному выводу: дальность 30-40 км для таких систем — это максимум, за пределами которого чудовищное рассеивание делает их применение бессмысленным.

    Но разработчики «Смерча» с таким подходом в корне не согласились. Им удалось создать действительно уникальные снаряды: они не только летают на предельные дистанции, но при этом имеют такие малые показатели рассеивания, которые в два-три раза лучше, чем у зарубежных систем.Наконец, главным достижением туляков было то, что впервые снаряды нашей ствольной артиллерии стали корректироваться после пуска.

    Особенности снарядов

    Дело в том, что в их конструкцию была включена специальная инерциальная система наведения. Он обеспечивает качественную стабилизацию на начальном участке траектории, а также корректирует движение ракеты. А показатели рассчитываются исходя из десятков факторов, среди которых «морская» температура, скорость и направление ветра, влажность и т.д.

    Ракеты или РСЗО

    Ни для кого не секрет, что за время пребывания у власти Н.С.Хрущева, страдавшего «ракетоманией», под нож пошли многие перспективные образцы гаубиц и других видов ствольной артиллерии, что долгие годы мешало развития этой отрасли в нашей стране. Чтобы «протолкнуть» создание своей БМ-30 «Смерч» в таких условиях, тульским разработчикам пришлось заложить в нее такие характеристики, которые позволили бы убедить высшее руководство в уникальности системы.Только в этом случае у него будет шанс быть принятым.

    Но почему мы затрагиваем этот вопрос о личности Никиты Сергеевича, если он ушел из власти в 1964 году? Дело в том, что работы по созданию принципиально новых систем залпового огня велись с конца 50-х годов, но делать это нужно было, практически не ставя лидерство в известность. Однако в 1964 году Хрущев ушел, и Леонид Брежнев не стал препятствовать созданию новой техники. Но результаты имеют свое влияние, которое оказалось исключительно положительным.

    РСЗО БМ-30 «Смерч» имеет такую ​​дальность и «Бойню», которая находится где-то посередине между классическими реактивными системами залпового огня и ракетными комплексами. Собственно, впервые на боевом дежурстве Смерчи именно в ракетной части подтвердили то уважение, которое оказывали им высшие воинские чины СССР.

    Текущее состояние дел

    В 1989 году произведен последний модернизированный вариант РСЗО БМ-30 «Смерч». Сейчас эта методика принята не только в нашей стране. Эти образцы доступны в Украине, Белоруссии, Кувейте и ОАЭ.Традиционно интерес к машине неоднократно проявляли представители Индии и Китая, однако официальных данных о продаже техники или технологий для ее создания нет. Что, впрочем, не исключает того, что современные образцы РСЗО Китая, очень похожие на «Торнадо», почти наверняка построены по образу и подобию машин, которые китайцы в 90-е усиленно покупали у тех же украинцев.

    Структура системы

    Многие почему-то считают, что в состав реактивных систем залпового огня БМ-30 «Смерч» входят только машины с контейнерами для пуска снарядов, которые чаще всего фигурируют в официальной хронике и на фотографиях.Но это не так:
    • Собственно и сам автомат 9К58.
    • Машина для перевозки и подачи выстрелов 9Т234-2.
    • Набор боеприпасов, который в зависимости от задачи может сильно различаться.
    • Наглядные пособия и инструменты для обучения персонала.
    • Комплект 9Ф819, в который входят как специализированные инструменты для ремонта, так и инструменты для настройки высокоточного оборудования.
    • Автоматизированная система управления огнем «Слепок-1».
    • Машина для топографической съемки местности, результаты которой используются для привязки к местности и особо выдающихся участков местности.
    • РЛС пеленгации 1Б44. Он позволяет своевременно обнаруживать продвижение противника, фиксируя ведение радиообмена, в том числе шифрованного.

    Сама пусковая установка состоит из шасси с направляющими трубами и тележки повышенной проходимости МАЗ-543. Артиллерийский комплекс смонтирован в корме, а впереди — кабина механика-водителя и места экипажа, оборудованные, в том числе, средствами прицеливания и ведения огня. РСЗО может успешно применяться в различных климатических и метеорологических условиях, при температуре окружающего воздуха от +50 до -50 градусов Цельсия.

    Боевые характеристики комплекса

    Какова эффективность БМ-30 «Смерч», дальность стрельбы при ее применении? Все познается в сравнении, а удивительные характеристики этой системы — особенно. Так, если легендарный «Град» может накрыть площадь в 4 га с расстояния 20 км, «Ураган» на расстоянии до 35 км поражает площадь в 29 га, американская РСЗО прожигает до 33 га площади на 33 км дальности… Та БМ-30 «Смерч», у которой ТТХ фантастические, за раз может накрыть 67 га, а дальность пуска достигает 70 километров!

    Сообщается, что последние увеличили это расстояние сразу до ста километров.Кроме того, в отличие от классического «Града», снаряды этой системы способны не только выводить из строя бронетехнику противника, оглушая и нанося контузии его экипажу. Они просто разрывают даже тяжелые танки при близком контакте из-за своей огромной убойной силы. Так что система залпового огня БМ-30 «Смерч» — грозное оружие огромной разрушительной силы.

    Характеристика используемых снарядов

    На первый взгляд поражает до глубины души калибр — всего 300 мм! Компоновка — аэродинамическая стандартная, двигатель маршевый твердотопливный, работает на смеси сразу нескольких компонентов. Как мы уже говорили, их отличительной особенностью является наличие системы управления полетом, корректирующей тангаж и «козлище» по курсу. Это новшество повышает точность стрельбы как минимум в два раза на самых дальних дистанциях, а величина рассеивания даже в самых неблагоприятных условиях не превышает 0,21% от дальности стрельбы.

    Проще говоря, даже при ведении огня на дистанции в 70 км снаряды ложатся с отклонением не более 150 метров от намеченной цели.Эти показатели родственны БМ 30 9К58 «Смерч» с современными артиллерийскими системами!

    Коррекция полета

    Коррекция осуществляется газодинамическими рулями, приводимыми в действие газом высокого давления от бортового газогенератора. Кроме того, стабилизация снаряда в полете происходит за счет его вращения вокруг продольной оси, что обеспечивается предварительным раскручиванием при движении по трубчатой ​​направляющей и поддерживается в полете за счет установки лопастей раскладывающегося стабилизатора на некотором угол к продольной оси снаряда.

    Состав штатного боекомплекта

    В состав боекомплекта могут входить следующие типы снарядов:

    • 9М55Ф, наиболее распространенный тип. Боевая часть представляет собой разъемный моноблок с осколочно-фугасным типом действия.
    • 9М55К. Отличается от кассеты КР, которая содержит 72 фрагмента осколочного действия.
    • 9М55К1. Она также имеет кассетную боевую часть, но в данном случае содержит пять снарядов меньшего размера с независимым наведением на цель.
    • 9М55К4. Кассета КР содержит четыре противотанковые мины, предназначенные для дистанционного минирования местности.
    • 9М55К5. с кассетными ГП с кумулятивно-осколочными боевыми частями;
    • 9М55С с термобарическим ГХ;
    • 9М528 с осколочно-фугасным.

    Занятие стрельбой

    Можно стрелять одиночными выстрелами или залпами. Все снаряды можно выпустить за 38 секунд. Запуском можно управлять как из кабины, так и с помощью пульта дистанционного управления. О мощности установки говорит хотя бы тот факт, что три таких блока по боевой эффективности не уступают двум ракетам «Точка-У».Один полный залп снарядами с кассетной боевой частью может накрыть сразу до 400 000 квадратных метров. Словом, БМ-30 «Смерч», фото которой есть в статье, — это действительно мощное оружие, возможности которого вызывают искреннее уважение.

    Общий вес каждого снаряда, независимо от его типа, составляет 800 килограммов, а на саму боеголовку приходится 280 килограммов. Стандартный угол подлета к цели составляет от 30 до 60 градусов, но некоторые типы снарядов могут быть настроены на пикирование под углом 90 градусов.Такие «метеориты» пробивают тяжелую бронетехнику.

    Даже если не будет прорыва, взрыв 280 кг ВВ в непосредственной близости от танка — верная гибель от сильнейшей контузии для его экипажа, а машина получит такие повреждения, что без ремонта даже с места будет не двигаться. За счет этого БМ-30 «Смерч» или РСЗО «Торнадо» (современная реплика) могут использоваться в качестве средства остановки танковых колонн на марше. Нечто подобное произошло в Грузии в 2008 году, когда «Грады» прикрыли группу грузинских танков, прорвавшихся к позициям наших войск.

    Информация о модернизации

    Как мы уже говорили, в 1989 году система была модернизирована. В ходе него заменена практически вся электронная и радионавигационная «начинка» всего комплекса:

    • Добавлена ​​возможность скоростного обмена тактической информацией со штабами и другими подразделениями «Смерчей», а информационная шифруется и жестко защищен от постороннего вмешательства.
    • Автономная система привязки к топографическим характеристикам местности и отображения этой информации на электронных дисплеях в режиме реального времени.
    • Автоматический расчет полетного задания и его ввод.
    • Возможность полной подготовки установки к стрельбе, включая развертывание и прицеливание, без необходимости выхода личного состава из кабины.
    Благодаря последнему нововведению БМ-30 «Смерч», характеристики которой мы разобрали, стала еще более автономной и грозной системой. Отныне артиллеристы могли дать залп и сразу отойти на исходные позиции, что значительно снижало вероятность обнаружения и ликвидации установки противника.

    РСЗО 9К58 «Смерч» по площади поражения. ракеты. Калибр. история

    РСЗО 9К58 «Смерч» — советская и российская реактивная система залпового огня калибра 300 мм. С декабря 2016 года началась замена РСЗО «Смерч» и РСЗО «Град» на семейство РСЗО «Торнадо», которое выпускает боевые машины в целом по конструкции аналогичные предшественникам, но оснащенные ГЛОНАСС-навигацией и новой компьютеризированной системой управления огнем. ГЛОНАСС также используется в управляемых ракетах для РСЗО «Торнадо-С», что подтверждают специалисты Международного института стратегических исследований и производитель.РСЗО «Смерч» может использовать специальную ракету, которая выпускает над целью беспилотники для разведки и корректировки огня в течение 20-30 минут.

    РСЗО 9К58 «Торнадо» — видео

    Комплекс

    – боевая машина (БМ) 9К58;
    – Автомобиль грузоподъемный 9Т234-2;
    – ракеты;
    – тренажеры 9Ф827;
    – Комплект арсенала специального оборудования и инструмента 9Ф819;
    – Комплекс автоматизированного управления огнем (КСАУ) 9С729М1 «Слепок-1»;
    – Машины геодезические 1Т12-2М;
    – радиопеленгационный метеорологический комплекс 1Б44.

    История создания

    Реактивная система залпового огня «Смерч» была разработана в Советском Союзе специалистами ТульгосНИИточмаш (тогда НПО «Сплав», а ныне ОАО «НПО «Сплав», г. Тула) под руководством Геннадия Александровича Денежкина, а также сопутствующие предприятия. До разработки в 1990 году Китаем WS-1 была самой дальнобойной системой.

    Артиллерийская часть

    устанавливается на модифицированные шасси грузовых автомобилей МАЗ-79111 и МАЗ-543М. В Индии был создан вариант боевой машины на базе грузовика повышенной проходимости Tatra 816 6ZVR8T10x10.1 Р/41Т.

    Подготовка «Смерча» к бою после наведения занимает три минуты; полный залп производится в течение 38 секунд. После стрельбы батарея готова к маршу через одну минуту, что позволяет быстро уйти от ответного удара противника.

    Боеприпасы

    9М55К — 300-мм реактивные снаряды с боевыми элементами (ЛТ) 9Н139 с осколочными боевыми элементами (ОВЭ) 9Н235. содержит 72 боевых элемента (БЭ), несущих по 96 готовых тяжелых осколков, предназначенных для поражения артиллерийских обшивок, и 360 готовых легких осколков, предназначенных для поражения живой силы противника в местах их сосредоточения; всего — до 32832 фрагментов.Площадь объекта 300-1100 м². Бронепробиваемость на дистанции 10 м 5-7 мм, на дистанции 100 м- 1-3 мм. В 12 снарядах обнаружено 393984 готовых осколка. Наиболее эффективен на открытой местности, в степи и пустыне. Серийное производство 9М55К (и 9М55К-ИН — с инертным оборудованием БЭ) началось в 1987 году. Распространен в Алжире и Индии.

    9М55К1 — ракета с кассетной боевой частью (КГЧ) 9Н142 с самозарядными боевыми элементами (СПБЭ). Кассетная боевая часть несет 5 СПБЭ «Мотив-3М» (9Н349), оснащенных двухдиапазонными инфракрасными координаторами, обеспечивающими угол наведения цели 30°.Каждый из них способен пробить под углом 30° с высоты 100 метров броню толщиной 70 мм. Пригоден для применения на открытой местности, в степи и пустыне, практически непригоден для применения в лесу, трудно применим внутри. Предназначен для поражения бронетехники и танков верхних группировок. Испытания завершены в 1994 году и приняты на вооружение в 1996 году. Приказ министра обороны № 372 от 13.10.96 г. Снаряд 9М55К1 принят на вооружение Российской Армии. Распространен в Алжире.

    9М55К4 — реактивный снаряд с ЧС 9Н539 для противоминной защиты местности.В состав каждого снаряда входит 25 противотанковых мин «ПТМ-3» с электронным неконтактным взрывателем, всего в одной залповой установке – 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных заграждений перед подразделениями боевой техники, расположенными на рубеже наступления, или поблизости от их концентрации

    9М55К5 — реактивный снаряд с ЧС 9Н176 с кумулятивно-осколочными боевыми элементами (Cobham). Кассета МС содержит 646 суббоеприпасов калибра 118 мм или 588 элементов калибра 128 мм, массой 240 г, имеющих цилиндрическую форму.Элементы длиной 118 мм способны нормально пробивать гомогенную броню толщиной до 120 мм, длиной 128 мм — 160 мм. Максимально эффективен против пехоты на марше, размещенной в БТР и БМП. всего в 12 снарядах обнаружено 7752 или 7056 суббоеприпасов. Предназначен для поражения открытой и укрытой живой силы и легкобронированной боевой техники.

    9М55Ф — реактивный снаряд с отделяемой осколочно-фугасной боевой частью. Он предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, уничтожения командных пунктов, узлов связи и инфраструктуры. Российская Армия принята на вооружение в 1992 году, а с 1999 года находится в серийном производстве. Распространен в Индии.

    9М55С — ракета с термобарической боевой частью 9М216 «Волнение». Взрыв снаряда создает тепловое поле диаметром не менее 25 м (в зависимости от рельефа местности). Температура поля — свыше +1000 °С, наличие — не менее 1,4 с. Он предназначен для поражения живой силы, открытой и укрытой в укреплениях открытого типа и объектах, защищенной и легкобронированной военной техники.Максимальная эффективность в условиях степи и пустыни, города, расположенного на нехолмистой местности. Испытания боеприпаса завершились в 2004 году. Приказом Президента РФ № 1288 от 7 октября 2004 года 9М55С принята на вооружение Российской Армии.

    9М528 — реактивный снаряд с осколочно-фугасной боевой частью. предохранитель штифтовой, мгновенного и замедленного действия. Он предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и инфраструктуры.

    9М534 — опытный ракетный комплекс с малогабаритным разведывательным беспилотным летательным аппаратом (БПЛА) типа «Типчак». Предназначен для целей оперативной разведки в течение двадцати минут. В район целей БПЛА спускается на парашютах, сканируя обстановку и передавая информацию о координатах доказанных целей для комплекса управления на удалении 70 км, для помощи в принятии решения при поражении до разведываемого объекта.

    9М542 — корректируемый снаряд с отделяемой осколочно-фугасной боевой частью или лентой с дальностью полета 120 км.

    Боеприпасы для разработки

    В 2012 г. утвержден паспорт и паспорт на рекламную корректируемую ракету увеличенной дальности 9М542, предназначенную для инозаказчика. минимальная дальность 40 км, максимальная дальность 120 км. Длина 7600 мм, общая масса 820 кг, масса головной части 150 кг, масса ВВ 70 кг, в снаряжении 500 штук готовых осколков массой 50 г. В 2016 году было заявлено об оснащении этими ракетами РСЗО «Торнадо-С».

    Варианты боевых машин

    9А52 — базовая версия на МАЗ-79111

    9А52Б — боевая машина автоматизированной системы управления агрегатами РСЗО 9К58Б

    Боевая машина 9А52-2 МАЗ-543М на модифицированном шасси грузового автомобиля

    9А52-2 — боевая машина на шасси МАЗ-543М комплекса РСЗО 9К58

    9А52-2К — командирская боевая машина на базе МАЗ-543М модернизированный комплекс РСЗО 9К58

    9А52-2Т — боевая машина на шасси Tatra модернизированный комплекс РСЗО 9К58

    9А52-4 — легкая боевая машина РСЗО «Кама» на шасси КАМАЗ

    9А53 — боевая машина РСЗО комплекса 9К512 «Ураган-1М» с установленным транспортно-пусковым контейнером с 300-мм реактивными снарядами.

    9А54 — Боевая машина модернизированная системы 9К515 «Торнадо-С»

    Транспортно-заряжающая машина 9Т234-2

    Варианты транспортно-заряжающих машин

    9Т234 — транспортно-заряжающая машина БМ 9А52 на МАЗ-79112

    9Т234-2 — транспортно-заряжающая машина БМ 9А52-2 на МАЗ-543А

    9Т234-2Т — Транспортно-заряжающая машина БМ 9А52-2Т на шасси Татра

    9Т234-4 — транспортно-заряжающая машина БМ 9А52-4 на шасси КАМАЗ

    9Т255 — транспортно-заряжающая машина БМ 9А54

    Сравнение с аналогами

    По заключению экспертов IISS справочника MilitaryBalance 2017 РСЗО «Смерч-М» и его усовершенствованная версия «Торнадо-С» превосходит по дальности РСЗО НАТО в США.

    модификации

    Реактивная система залпового огня дальнего действия

    предназначена для поражения на дальних подступах практически любых групповых целей. РСЗО 9К58 по дальности и эффективности близка к тактическому ракетному комплексу. По точности комплекс близок к артиллерийским снарядам. Точность в 2-3 раза выше, чем у аналогов. Батарейный залп из шести БМ способен остановить наступление мотострелковой дивизии.

    РСЗО 9К58 «Смерч» на шасси МАЗ-543М

    9К58 на шасси МАЗ-543М

    Дальность стрельбы увеличена с 70 до 90 км, боевой расчет сокращен с четырех до трех человек, усилена система автоматизации, в частности, съемка ведется в автоматическом режиме через спутниковые системы.Принят на вооружение в 1989 году. площадью 67,2 га. При подготовке к залпу 3 минуты, перезарядка 13 минут.

    ТЛВ 9Т234-4 и БМ 9А52-4 от РСЗО «Кама»

    9К58 «Кама»

    РСЗО 9К58 «Кама» на КАМАЗ-6350

    На авиационно-космическом салоне «МАКС-2007» впервые продемонстрирован опытный образец боевой машины с шестиствольной пакетной направляющей 9А52-4 в составе артиллерийской части, смонтированной на базе полноприводного шасси семейства «КАМАЗ». Использование этой системы позволяет вести скоординированный рассредоточенный огонь расчетов. Основная цель модернизации — повысить мобильность комплекса за счет уменьшения массы и габаритов. Предполагается, что это увеличит экспортные возможности. Новый вариант прототипа боевой машины, а также прототип транспортно-заряжающей машины были продемонстрированы в 2009 г. на выставке вооружений РЭА-2009 в Нижнем Тагиле (Свердловская область).

    Принцип работы

    РСЗО «Смерч» ведет огонь одиночными выстрелами или залпами.Полный залп боевой машины производился за 38 секунд. Запуск снарядов осуществляется из кабины боевой машины или с помощью клавиатуры. Мощность залпа из трех установок РСЗО «Смерч» по своей эффективности равна «работе» двух групп, вооруженных ракетными комплексами 9К79 «Точка-У». Залп одной машины охватывает площадь 672 000 м2. Высокоэффективное боевое применение РСЗО «Твистер» обеспечивается применением автоматизированной системы управления огнем «Виварий», разработанной и выпускаемой Томским производственным объединением «Контур».

    В данной системе реализованы следующие принципы:

    – простота, компактность и высокая надежность оборудования;
    – автономность и мобильность элементов системы;
    – программно-аппаратная совместимость с существующими и перспективными САУ огневой полевой артиллерии;
    – возможность работы в любых условиях окружающей среды и в широком диапазоне температур (от — 50°С до +40°С).

    Система управления

    «Виварий» была принята на вооружение в начале 90-х годов и широко используется. Предназначен для автоматизированного и неавтоматизированного управления командами РСЗО, системы вооружения 9К58 «Смерч» и 9К57 «Ураган». Его технические средства обеспечивают обмен информацией с вышестоящими, подчиненными и взаимодействующими органами управления, решают задачи планирования сосредоточенного огня и огня по колоннам, выдают учебные данные для ведения огня, собирают и анализируют информацию о состоянии артиллерийских частей.

    Основу системы управления «Виварий» составляют командно-штабные машины (ЮНИСЕФ), находящиеся в распоряжении командира и начальника штаба бригады, а также подчиненных им командиров батальонов (до трех) и батарей ( до восемнадцати). Силовое оборудование размещено в кузове фургона-К1. 4310, установленный на шасси КАМАЗ-4310. Он включает в себя средства связи, шифровальное оборудование для передачи данных, цифровую вычислительную машину, дисплеи и принтеры. Основным техническим средством, позволяющим решать вычислительные задачи, является бортовая цифровая вычислительная машина Е-715-1.1. Его производительность для комбинированного режима составляет 500 000 коротких транзакций, для рассогласования — 250 000. Объем оперативной памяти — 96, энергонезависимой памяти — 288 Кб.

    Во всех пунктах управления бригады ШКМ внедрены специальные математические и программные средства, которые осуществляют:

    – прием, обработка, хранение, отображение и формирование сообщений в формальном или неформальном виде;
    – передача в высшие эшелоны должностей управления о местонахождении и готовности каждой части, доведение до подчиненных частей и подразделений групп для подготовки атак;
    – защита хранимых и обрабатываемых данных от несанкционированного доступа сотрудников и должностных лиц, а также несанкционированного использования средств ввода-вывода.

    Все расчетные задачи, вызываемые по командному решению, вводятся оператором в специализированную цифровую вычислительную машину с помощью пульта управления АЦД. Исключением является задача расчета данных управления мишенью, которая может решаться автоматически при поступлении сообщений о нанесении ударов с указанием исполнителя, привлекаемого для залпового огня.

    Для контроля процесса решения задач на рабочем месте командира и рукоятки операторов монтируется устройство отображения телевизионного типа.Средства связи представлены комплектом УКВ- и КВ-радиостанций, позволяющим уверенно вести радиосвязь в движении до 50 км, а на стоянке — до 350 км. Кузов-фургон оснащен антенными устройствами, обеспечивающими надежную работу радиостанций. Радиотелефонная связь осуществляется как из кабины водителя, так и из отсека оперативного оборудования через Т-240Д. При необходимости есть возможность за несколько секунд автоматически переключиться на резервный канал, что практически исключает потерю информации при передаче. Обмен данными в движении не предусмотрен.

    Комплекс средств связи обеспечивает сопряжение и вхождение в следующие средства канализации: станции спутниковой связи, тропосферной и радиорелейной передачи, КВ- и ЧМ станции средней мощности, аппаратные узлы связи, проводная связь. Электропитание всех агрегатов как на месте, так и в движении осуществляется возимой дизельной электростанцией ЭД2х8-Т400-18ПС. В целях обеспечения нормальных условий работы командира и операторов на рукоятке смонтированы кондиционеры, фильтрующая установка ФВУА-10ОП-24 и ОВ-отопительные установки 65Г.В состав автомобильного комплекта входят первичные средства дегазации ДК-4Д, приборы химической и радиационной детектирования, а также запасные части. Следует отметить, что все командно-штабные машины, входящие в систему управления «Виварий», имеют однотипное оборудование и в случае выхода из строя одной из них ее функции могут быть возложены на любую другую. Это значительно повышает живучесть системы в ходе боевых действий.

    Эксплуатацию

    можно графически представить на примере варианта боевого применения.На командный пункт командира бригады разведывательной машины, а также от вышестоящих органов поступила информация о противнике. Вычислительные средства командира и начальника штаба огневой бригады решают задачи планирования. При этом оценивались возможности огневых подразделений, наличие боеприпасов, выбирался способ поражения цели, определялась плотность огня, вырабатывались различные варианты решения этой проблемы. Затем автоматически по каналам связи необходимые данные и приказы передаются на командный пункт одного из решений, выбранных для задачи огневого подразделения.

    На командном пункте командир батальона уточняет информацию о противнике (характер, тип и координаты целей), решается задача топографической съемки, сводки погоды, составляемые по данным автоматизированных систем метеорологической разведки. После этого на основании оперативной информации о местонахождении и боевой готовности подразделений, подчиненных командиру батальона, на их пункты управления по каналам связи передается необходимая информация. Вычислительные средства аккумуляторной батареи обрабатывают информацию и формируют полетное задание для шести боевых машин РСЗО «Смерч». По мнению российских военных специалистов, автоматизированная система управления «Виварий» значительно повышает боеготовность подразделений, оснащенных комплексами «Смерч», точность и эффективность огня. Она не уступает аналогичной американской САУ «Такфайр», а по ряду важных показателей, в частности по времени подготовки к боевой работе и доводке расчетов, превосходит ее в несколько раз.

    Тактико-технические характеристики РСЗО Смерч 9К58

    – Годы эксплуатации: 1987 – Ныне
    – Колёсная формула: 8х8
    – Шасси: МАЗ-79111 (9А52), МАЗ-543М (9А52-2), КамАЗ-6350

    – расчет БМ, чел.: 4

    Размеры РСЗО Смерч 9К58

    – Длина в походном положении, мм: 12 370 (9А52), 12 100 (9А52-2)
    – Ширина в походном положении, мм: 3050
    – Высота в походном положении, мм: 3050

    – Количество направляющих: 12
    – Максимальный угол возвышения: 55 градусов
    – Точность (рассеивание), м: до 0,3 %
    – Перевод системы из походного положения в боевое: не более 3 мин.
    – время залпа: не более 40 секунд

    Вес РСЗО Смерч 9К58

    – Масса без снарядов и расчета, кг: 33 700
    – Масса в боевом положении, кг: 43 700

    Калибр РСЗО Смерч 9К58

    – 300 мм

    Дальность стрельбы РСЗО Смерч 9К58

    — Минимальная дальность стрельбы: 20 км
    — Максимальная дальность стрельбы: 120 км

    Зона действия РСЗО Смерч 9К58

    – 672 тысячи.м²

    Двигатель РСЗО Смерч 9К58

    – Тип двигателя: В-12 дизель Д12А-525а
    – Мощность двигателя, л. с.: 525

    Скорость РСЗО Смерч 9К58

    – Максимальная скорость по шоссе, км/ч: 60
    – Запас хода по шоссе, км: 900

    РСЗО 9К58 «Смерч» Фото

    Кабина РСЗО Смерч 9К58

    Источник

    Посмотрите на чудовищные размеры урагана Дориан на этих фотографиях сверху

    В то время как ураган Дориан продолжает обрушиваться на Багамские острова и продвигаться к восточному побережью Соединенных Штатов, глаза в небе продолжают ловить образы смертоносной ярости шторма. После нескольких дней стирания рекордов интенсивности, 3 сентября Дориан ослаб до шторма категории 2, но он остается опасной силой природы. Национальное управление океанических и атмосферных исследований (NOAA) сообщает, что в настоящее время шторм «наконец-то движется на северо-запад и увеличивается в размерах» и по-прежнему прогнозирует опасные ветры и опасный для жизни штормовой нагон на Багамах.

    Эксперты, следящие за Дорианом, использовали все имеющиеся в их распоряжении инструменты для прогнозирования пути шторма, включая сбор изображений со спутников, самолетов, ищущих ураганы, и даже с Международной космической станции.Посмотри.

    Ураган Дориан утром 3 сентября. НОАА Спутник

    NOAA GOES-East отслеживал Дориана днем ​​и ночью. На этой гифке показано, как Дориан кружит над Багамами утром 3 сентября. Спутник запечатлел шторм в инфракрасном диапазоне ночью, а затем в истинном цвете, как только взошло Солнце. В этот момент ураган Дориан был классифицирован как шторм категории 3 с максимальной продолжительной скоростью ветра 120 миль в час.

    2 сентября Международная космическая станция пролетела над Дорианом, и астронавт Ник Хейг сделал этот снимок глаза Дориана. Око урагана — это центр грозовой системы, где наступает кратковременный штиль. Напротив, высокие грозовые тучи вокруг глаза, также известные как стена глаза, обычно отмечают самые сильные и интенсивные части шторма с сильными ветрами и дождями.

    Еще один снимок урагана Дориан с борта МКС 2 сентября. Кристина Кох/НАСА

    На более крупном снимке, сделанном астронавтом Кристиной Кох на МКС, видно, насколько обширен шторм 2 сентября.

    Ближе к Земле, самолет NOAA Hurricane Hunter продолжает летать через Дориан, собирая данные, которые метеорологи могут использовать в своих попытках спрогнозировать траекторию и интенсивность урагана. Видео выше было снято во время одного из таких полетов, когда пилоты пролетали сквозь бурю.

    Чтобы получить лучшее представление о структуре Дориана, метеорологи полагаются на изображения, подобные этому, со спутника Suomi NPP, управляемого как NOAA, так и НАСА. На этом инфракрасном изображении Дориан расположен прямо над Большой Багамой, которая приняла на себя основную тяжесть штормовых дождей и ветров.

    Другие спутниковые операторы, такие как финская компания Iceye, использовали свои технологии, чтобы заглянуть под клубящиеся облака и посмотреть, что происходит на земле. Используя радар с синтезированной апертурой, или SAR, спутники и самолеты могут отражать микроволны от земли и анализировать возвращаемые ими эхосигналы.Это позволяет людям собирать информацию об опасностях, таких как наводнение в результате штормового нагона — воды из океана, выброшенной штормом на сушу, — еще до того, как рассеются облака. По оценкам NOAA, штормовой нагон на Багамах ожидается на 10-15 футов выше нормы.

    Оценки НАСА количества осадков в Дориане с 28 августа по 3 сентября. Годдард НАСА

    Штормовой нагон — не единственный источник наводнения в этот шторм.Дориан обрушивает потоки дождя, особенно на Багамы. Алгоритм НАСА, используя данные со спутников, оценил скопление осадков на пути шторма. В некоторых районах Багамских островов уже выпало более двух футов (0,6 метра) дождя. NOAA ожидает, что к пятнице общее количество вырастет до 2,5 футов в некоторых местах.

    .
