МОСКВА, 22 окт — РИА Новости, Николай Протопопов. Стрельба на полсотни километров, 130-килограммовые мины и тактические ядерные снаряды — в России в ближайшие несколько лет модернизируют самые мощные в мире артиллерийские орудия «Пион» и крупнокалиберные минометы «Тюльпан». Самоходки капитально отремонтируют, проведут техническое обслуживание, оснастят современными приборами наблюдения и прицельными комплексами. О том, зачем российская армия вспомнила про сверхмощную артиллерию, — в материале РИА Новости.

Вторая жизнь


В середине 1990-х основную массу «Пионов» и «Тюльпанов» отправили на склады на длительное хранение. В войска их начали возвращать спустя 20 лет в рамках реформирования Вооруженных сил. В последние годы в информационных сводках Минобороны России все чаще сообщается об учениях артиллерийских подразделений с применением этого вооружения. Военные с помощью «Пионов» и «Тюльпанов» заново учатся уничтожать заглубленные командные пункты противника, подземные склады с боеприпасами и железобетонные укрепления.

19 ноября 2017, 08:00

Из сотен тысяч батарей. Самые мощные удары русской артиллерии

По планам военного ведомства модернизацию пройдут все имеющиеся в наличии самоходки. В первую очередь их сделают быстрее и маневреннее — заменят коробки передач, механизмы управления и агрегаты энергообеспечения машины. Но самое главное — «Тюльпаны» и «Пионы» получат новейшую аппаратуру связи, приборы наблюдения и современные автоматизированные системы управления огнем: подготовка к бою, наведение орудия и стрельба будут осуществляться в автоматическом режиме, экипаж сможет лучше ориентироваться на местности с помощью электронных карт.

«Сейчас эту технику включают в систему автоматического управления войсками и она становится одним из элементов разведывательно-огневого контура, — объясняет РИА Новости военный эксперт Алексей Леонков.  — То есть, получая точные координаты цели от беспилотников, корректировщиков огня и других средств наведения, «Пионы» и «Тюльпаны» смогут еще точнее наносить удары по объектам. Эти артиллерийские комплексы будут действовать в едином информационном пространстве с другой ствольной артиллерией, системами залпового огня и оперативно-тактическими комплексами».

Важный пункт модернизации — противоатомная защита. Любую военную технику всегда разрабатывают с учетом возможности ее использования в зоне применения ядерного оружия, когда электроника и экипаж подвергаются сильнейшему радиационному и электромагнитному излучению. В самоходках заменят системы фильтров, вентиляционные установки и максимально герметизируют корпус, что позволит им действовать в непосредственной близости от эпицентра атомного взрыва.

Весомый вклад


В реальных боевых действиях принимал участие только «Тюльпан» — в Афганистане миномет очень эффективно уничтожал защитные сооружения и  укрепленные объекты моджахедов. Снаряды забрасывались по навесной траектории на расстояние до девяти километров и доставали боевиков на обратных склонах гор, в ущельях и естественных укрытиях. А мобильность и проходимость позволяла быстро менять позицию даже в условиях горной местности. В конце 1990-х федеральные войска применяли «Тюльпаны» в чеченской кампании.

15 сентября 2018, 08:00

Длинноствольные монстры. Гаубицы и самоходки, не прошедшие в «серию»

«Пионы» же ни советская, ни российская армия никогда не использовали в вооруженных конфликтах. Однако, как считают эксперты, крупнокалиберная артиллерия и сегодня не утратила актуальности, несмотря на развитие высокоточного ракетного оружия.

«Конфликт в Сирии показал, что ствольная артиллерия вносит существенный вклад в успех боевых операций, — отмечает Леонков. — Так, на долю российских ВКС приходится примерно 55 процентов общего урона противнику, примерно 40 процентов — на ствольную артиллерию, остальное — на другие войска, в том числе бронетанковые силы. Артиллерией вскрывалась оборона боевиков, уничтожались укрепленные пункты, которые в некоторых случаях не могла эффективно поразить авиация. Единственное, иногда артиллерии не хватало мощи, потому что боевики строили фортификационные сооружения с глубоким знанием дела. Арсенал «Пиона» и «Тюльпана» гораздо более солидный, чем у других артиллерийских систем».

© РИА Новости / Илья Питалев / Перейти в медиабанкАртиллеристы сирийской армии ведут стрельбу на позициях в провинции Идлиб на северо-востоке Сирии

В частности, расчет «Тюльпана» может стрелять фугасными минами по живой силе противника и использовать активно-реактивные мины с увеличенной до двадцати километров дальностью полета, а также уникальные корректируемые боеприпасы «Смельчак» с внешним целеуказанием. Арсенал дополнен кассетными противопехотными минами, зажигательными «Сайда». В советское время специально для «Тюльпанов» разработали даже нейтронные снаряды «Фата», «Смола» и активно-реактивный спецбоеприпас 3Б11 с ядерной боевой частью. Но все они, согласно международным договорам, утилизированы.

6 сентября 2018, 08:00

Охотник за «Томагавками». На что способен новый зенитный комплекс «Бук-М3»

Российские производители боеприпасов готовы создать для «Пионов» и «Тюльпанов» снаряды нового поколения. Заместитель гендиректора концерна «Техмаш» Александр Кочкин сообщил, что для этого оружия сейчас восстанавливают производство боеприпасов. При этом есть планы по разработке снарядов «повышенного могущества, с другими взрывчатыми составами».

Это, по всей видимости, так называемые умные боеприпасы, оснащенные дистанционными программируемыми взрывателями, которые расширят список потенциальных целей. Современные технологии позволяют также увеличить дальность полета снаряда. Но даже с имеющимися боеприпасами огневая мощь «Тюльпана» и «Пиона» колоссальна. По оценкам специалистов, 130-килограммовая мина, выпущенная из миномета, насквозь прошивает железобетонные перекрытия 12-метрового здания или крышу укрепленного авиационного ангара.

© РИА Новости / Григорий Сысоев / Перейти в медиабанк240-мм самоходный миномёт 2С4 «Тюльпан» во время демонстрации в рамках международного военно-технического форума «Армия-2017» на полигоне «Алабино». 23 августа 2017

Уникумы прошлого века


На вооружении и хранении российской армии сегодня — порядка пятисот 240-миллиметровых минометов 2С4 «Тюльпан». Его разработали на базе сверхмощного буксируемого миномета М-240 времен Великой Отечественной войны в конце 1960-х, когда  армии потребовался мощный самоходный артиллерийский комплекс. Ветерана водрузили на основательно доработанное шасси зенитного ракетного комплекса 2К11 «Круг». Экипаж машины — пять человек, а возимый боезапас — 40 мин.

16 апреля 2018, 08:00

Взялись за старое. Зачем Россия возвращает в строй бронетехнику 60-х

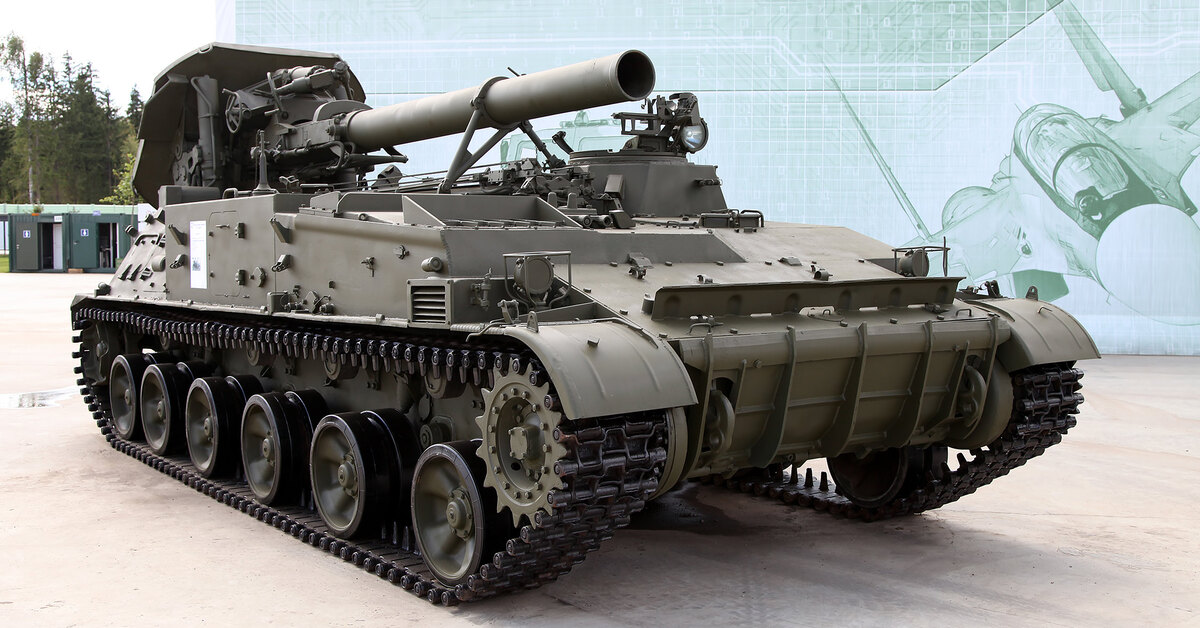

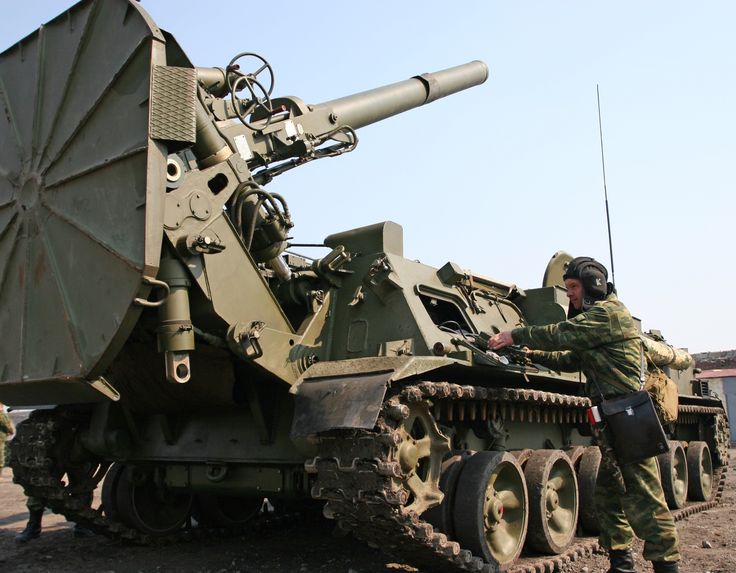

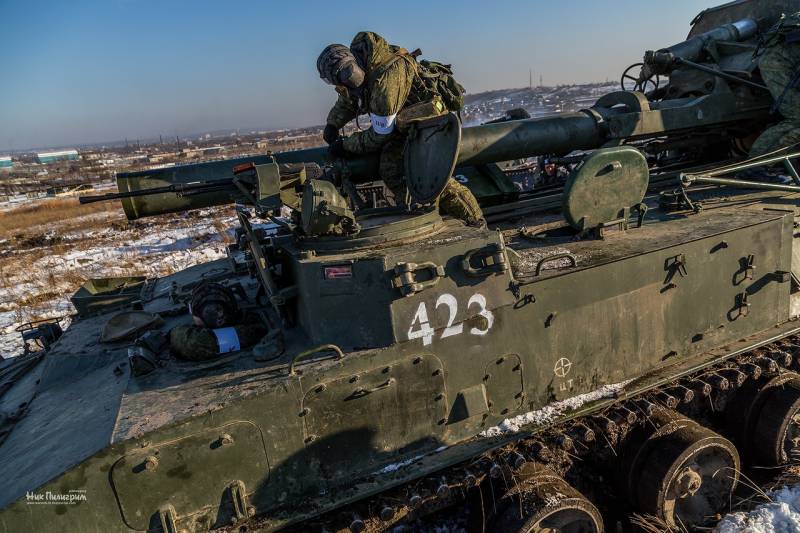

Артиллерийский комплекс «Пион» — ровесник «Тюльпана». Он также сконструирован по безбашенной схеме и предназначен для подавления тылов, уничтожения особо важных объектов и средств ядерного нападения в тактической глубине, но на гораздо большем расстоянии, чем «Тюльпан», — до 50 километров.

Выбор боеприпасов для 203-миллиметровой пушки чуть скромнее — в основном осколочно-фугасные и активно-реактивные боеприпасы. Но есть возможность, вдобавок к ядерным спецбоеприпасам, использовать бетонобойные и химические снаряды. «Пион» и «Тюльпан» включены в стратегический резерв Верховного главнокомандования — то есть их привлекают, только когда необходимо нанести особо точный и мощный артиллерийский удар.

Что касается зарубежных аналогов, то прямых конкурентов схожего калибра у российских самоходок нет. Самый крупнокалиберный и распространенный представитель артиллерии в западных странах — 155-миллиметровые гаубицы «Паладин», которые активно применяются практически в каждом военном конфликте с участием НАТО.

«Тюльпан» – лучшее оружие для уничтожения «Азова*»

В СМИ опубликованы фотографии прибытия в Мариуполь 240-мм самоходных минометов особой мощности резерва Верховного Главнокомандования 2С4 «Тюльпан». «Газета.Ru» разбиралась, что такое «Тюльпан».

2С4 «Тюльпан» – это, по сути, стальная труба диаметром 240-мм, которая закреплена на широкой металлической плите, а вся конструкция перевозится на модифицированном гусеничном шасси СПТП СУ-100П. Для выстрела тяжелая плита упирается в грунт, мина помещается в ствол, а затем активируется пороховой заряд, который отправляет снаряд к цели по баллистической траектории.

«Ничего недостижимого в мире нет. Турция может купить Су-57»

Турция рассматривает возможность покупки российских истребителей пятого поколения Су-57, если Конгресс США…

11 апреля 15:09

Дальность стрельбы в зависимости от боеприпаса составляет от 0,8 до 20 км. Помимо неуправляемых фугасных мин для «Тюльпана» существуют активно-реактивные мины. Вес мин – от 130 до 228 кг. В теории миномет 2С4 «Тюльпан» может применять также тактические ядерные мины, способные вызвать взрыв в две килотонны в тротиловом эквиваленте, но на практике в ядерном варианте миномет никогда не применялся, такие мины для него сегодня не стоят на вооружении.

Впервые «Тюльпаны» применялись в 1980-е годы в Афганистане для уничтожения огневых точек боевиков в пещерах и каменных завалах. Повторно самоходные минометы «Тюльпан» применялись российской армией во время второй чеченской компании, в том числе при штурме Грозного в 1999-2000 годах, а также для уничтожения бункеров, где находились боевики.

Несмотря на простоту конструкции, это оружие считается одним из самых мощных в российской армии. «Эти минометы относятся к так называемому резерву Верховного Главнокомандования. «Тюльпаны» уникальное оружие, которое аналогов не имеет. Это самые большие и самые тяжелые минометы в мире. Их применяют в особых случаях»,

– рассказал «Газете.Ru» военный эксперт, полковник в отставке Иван Николаев.

По славам редактора журнала «Арсенал Отечества» Алексея Леонкова, «Тюльпаны» нужны для уничтожения точечных объектов, закрытых от прямого попадания другими сооружениями, рельефом местности или специальными укреплениями. При этом по точности, утверждает эксперт, они сравнимы с авиабомбами и ракетами, но гораздо дешевле.

«Такого рода вооружения привлекаются, когда нужно штурмовать фортификационные сооружения для того, чтобы наносить им максимальный ущерб. А привлекают их потому, что стоимость их боеприпаса несопоставимо меньше, чем стоимость того же «Кинжала» или «Искандера», – пояснил Леонков «Газете.Ru».

«Комплекс «Бастион» может работать в три раза лучше»

Вооруженные силы России уничтожили Центр сбора и подготовки иностранных наемников в районе Одессы…

08 апреля 18:17

Бывший пресс-секретарь министра обороны России, полковник в отставке Виктор Баранец также отметил, что «Тюльпан» обладает «высокой точностью удара и невероятной разрушительностью». «Как шутят военные, при желании этот миномет может попасть в жерло собственной пушки. [Если он выстрелит вертикально вверх, то мина точно вернется на место.] Плюс его недавно модернизировали, добавили специальное заряжающее устройство – не надо таскать вручную 140-килограмовые мины», – отметил Баранец.

Использование 2С4 «Тюльпан» оправданно именно для штурма позиций ВСУ и «Азова*», оборудовавших укрепления на территории завода «Азовсталь». «Это главная цель сейчас. За восемь лет эта украинская группировка зарылась на такую глубину и за такую толщину, что обычными боеприпасами не достать», – рассказал Баранец.

С этой точкой зрения согласен Алексей Леонков. «Когда армия сталкивается со сложными фортификационными сооружениями, которые обычными средствами обстрелять невозможно, действовать нужно точечно, по определенному периметру, и желательно еще и с проникающим эффектом – то есть ломать бетонные перекрытия, чтобы добраться до цели», – рассказал эксперт.

Леонков добавил, что сейчас «Тюльпаны» совместили с разведывательными беспилотниками. «Они дают точные координаты цели или точки, по которым нужно приложить миной, и дальше через вычислитель выставляются все координаты», – пояснил Леонков.

Иван Николаев также отметил, что 2С4 «Тюльпан» работает в плотной кооперации с беспилотными летательными аппаратами.

«Главным образом используются «Орлан-10» и «Орлан-30». Они корректируют огонь вплоть до метра. Это оружие действительно как авиабомба – только дешевле и точнее. Единственное ограничение состоит в том, что нужно быть как можно ближе к цели.

Но если минометный расчет, сохранив безопасность, сумеет приблизится, то оружие получает наибольшую эффективность, даже сверхэффективность. Сверхтяжелый 2С4 «Тюльпан» – лучшее оружие для уничтожения укреплений «Азова», – заключил Николаев.

*) — Батальон «Азов» — неонацистская экстремистская организация, запрещена на территории России

Самоходный миномет 2С4 «Тюльпан» и его боевые возможности

Самоходный «Тюльпан» в Мариуполе, начало апреля


В Мариуполь прибыли российские самоходные минометы 2С4 «Тюльпан». Предполагается, что 240-мм орудия будут использованы для уничтожения остатков националистических формирований, все еще удерживающих территорию комбината «Азовсталь» и торгового порта. Появление такой техники фактически предопределяет дальнейший ход событий. У противника, несмотря на все приготовления к обороне, не остается никаких шансов.

Артиллерия резерва

К настоящему времени украинские националисты выбиты практически со всей территории г. Мариуполь. Под их контролем остаются только порт и комбинат «Азовсталь». На этих территориях, в сооружениях и на открытых площадках, противник подготовил полноценные оборонительные позиции. Прямой штурм таких укреплений нецелесообразен, и потому Россия и ДНР выводят их из строя дистанционно – при помощи ракет, артиллерии и авиации.

5 апреля по профильным ресурсам разошлось свежее фото российского самоходного миномета 2С4 «Тюльпан» на одной из улиц города. Из него следует, что группировка российских ракетных войск и артиллерии в Мариуполе была усилена средствами большой мощности, и в ближайшее время они начнут работу по объектам противника.

Миномет 2С4 на учениях, 2019 г.

Количество переброшенных в город «Тюльпанов» пока остается неизвестным. Также еще не сообщалось о начале их боевой работы. Однако такие сведения могут появиться в любой момент. Кроме того, вероятно, будут опубликованы съемки стрельб и подрывов на территории противника – на открытых пространствах и в промышленной застройке.

Последствия применения минометов 2С4 очевидны. Они в минимальное время нанесут противнику максимальный ущерб, а также поспособствуют скорейшему освобождению Мариуполя. Кроме того, все это повлияет на дальнейшее развитие событий в рамках всей Спецоперации.

Изделие «Тюльпан»

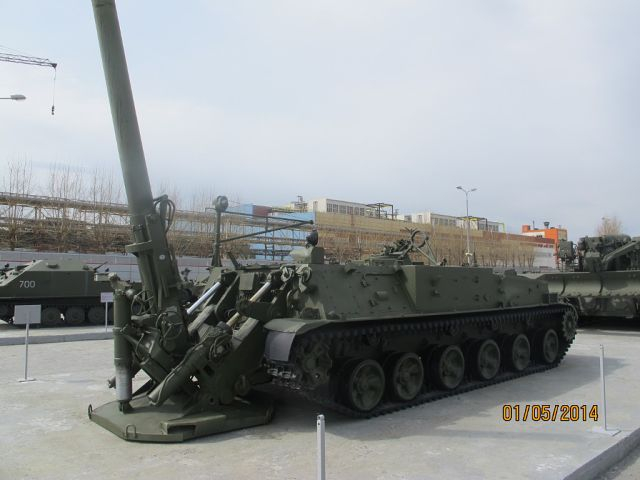

Изделие 2С4 «Тюльпан» представляет собой самоходный миномет калибра 240 мм. Это система большой мощности, предназначенная для уничтожения скоплений живой силы и техники, различных сооружений и иных целей на дальностях до 10-20 км. «Тюльпан» был разработан и принят на вооружение полвека назад и до сих пор сохраняет свое место в сухопутных войсках. При этом он является наиболее мощной сухопутной артиллерийской системой в нашей армии.

Тонкая наводка орудия, 2020 г.

«Тюльпан» построен на гусеничном шасси с высокими характеристиками проходимости и подвижности. Корпус шасси собран из противопульной / противоосколочной брони. На корпусе закреплена опускаемая артиллерийская часть с минометом 2Б8, рамой и опорной плитой. Перед стрельбой весь агрегат опускается на грунт; импульс отдачи через плиту полностью передается на грунт.

Миномет 2Б8 представляет собой казнозарядную систему калибра 240 мм со стволом длиной ок. 21 клб. Ствол монтируется на раме без противооткатных устройств. Конструкция установки и средств наведения обеспечивает горизонтальную наводку на угол до 41° вправо и влево от центрального положения. Вертикальная наводка – от +50° до +80°. Для заряжания ствол переводится в горизонтальное положение с последующим автоматическим возвращением на заданный угол.

Внутри корпуса «Тюльпан» перевозит до 20 мин. В ходе заряжания боеприпас поднимается за пределы корпуса и поступает к механическому досылателю, который отправляет его в ствол. Возможен прием выстрелов с грунта, для чего используется небольшой подъемный кран с ручными приводами. Максимальная скорострельность, при оптимальном угле возвышения и других факторах, не превышает 1 выстр./мин.

Подготовка выстрела к досыланию

Миномет наводится при помощи панорамного прицела МП-46М. Грубая наводка осуществляется гидравлическими механизмами, тонкая – вручную. Для управления стрельбой применяется выносной пульт.

В недавнем прошлом российские «Тюльпаны» прошли модернизацию, в ходе которой получили современные средства навигации, связи и управления. С их помощью упрощается определение собственных координат, прием целеуказания, расчет данных для стрельбы и подготовка к выстрелу.

В калибре 240 мм

Для миномета 2Б8 из состава системы 2С4 предназначен целый ряд мин с отличающимся снаряжением для решения разных задач. Возможно использование осколочно-фугасных, кассетных и иных мин – вплоть до оснащенных тактическим ядерным или нейтронным зарядом. Впрочем, применение специальных боеприпасов в настоящее время нецелесообразно.

Основным боеприпасом «Тюльпана» является осколочно-фугасная мина 53-Ф-864 в составе выстрела 53-ВФ-864. Она имеет длину ок. 1,5 м, весит 130,7 кг и несет 31,9 кг взрывчатого вещества. Дальность стрельбы таким изделием – ок. 10 км. Для решения тех же задач используется активно-реактивная мина 3Ф2 «Гагара» (выстрел 3ВФ2) массой 228 кг с зарядом 46 кг. За счет реактивного двигателя она летит почти на 20 км.

Подъем мины штатным краном

С начала восьмидесятых на машинах 2С4 применяется комплекс управляемого вооружения 1К113 «Смельчак». Основной его элемент – мина 3Ф5 с наведением на подсвеченную лазером цель. По весовым, габаритным и иным характеристикам управляемая мина аналогична обычной 53-Ф-864, но отличается от нее повышенной точностью.

Для поражения площадных целей предлагается выстрел 3ВО11 с активно-реактивной миной 3О8 «Нерпа». Последняя по габаритам и массе похожа на «Гагару», однако несет кассетную боевую часть. Боевая нагрузка – 14 осколочно-фугасных боевых элементов массой по 3,9 кг. Схожие характеристики дальности имеет мина 3-3-5 «Сайда» (выстрел 3В3-5) с зажигательной боевой частью. Обеспечивается разброс горящей огнесмеси на дальность до 50 м.

Практическое применение

За полвека службы самоходные минометы 2С4 «Тюльпан» из состава различных подразделений многократно участвовали в разнообразных учениях и маневрах. В ходе этих мероприятий они работали по учебным целям и подтверждали расчетные характеристики дальности, точности и мощности огня. Кроме того, несколько раз минометы привлекались к реальной боевой работе.

Стрельба по учебной цели

«Тюльпаны» достаточно активно работали во время войны в Афганистане. На них возлагалась задача уничтожения глинобитных и каменных сооружений противника, а также естественных укрытий. 240-мм мины с большим зарядом успешно разрушали любые подобные объекты, тогда как снаряды меньших калибров не всегда справлялись с такой задачей. Навесная стрельба позволяла успешно атаковать удаленные объекты на обратных склонах гор – мина перелетала естественное препятствие и падала на цель. Также в Афганистане опробовали управляемую мину «Смельчак». Она подтвердила расчетные характеристики и показала возможность поражения цели с резким сокращением расхода боеприпасов.

Позже «Тюльпаны» были задействованы во второй войне в Чечне. Такая техника отвечала за уничтожение укреплений противника в разной местности, в т.ч. на труднодоступных участках. Бетонные сооружения террористов были слишком сложной целью для наличной артиллерии меньших калибров, но несколько 240-мм мин успешно уничтожали дот или бункер вместе со всей живой силой.

Огневая денацификация

Судя по последним сообщениям, теперь изделия 2С4 будут использоваться для уничтожения националистов и их укреплений в промышленной застройке Мариуполя. Впрочем, применение такой техники может не ограничиться только «Азовсталью». На оккупированных территориях Донбасса украинская армия успела построить множество укреплений – и «Тюльпаны» станут отличным аргументом против них.

Результаты возможного применения 240-мм самоходных минометов очевидны. Сооружения промышленного предприятия, на котором прячутся националисты, не предназначены для защиты от артиллерийского обстрела. Внутри них должны присутствовать те или иные укрепления и даже бронетехника, но тяжелые мины без труда разрушат их и уничтожат живую силу. Кроме того, возможны попадания в склады боеприпасов, что усилит воздействие мин.

Постоянный и методичный обстрел вновь разведанных объектов на территории «Азовстали» позволит выбить всю оборону противника и нанести ему критический урон – либо вообще уничтожить. По сути, при использовании «Тюльпанов» решение такой задачи гарантируется и является лишь делом времени и расхода боеприпасов.

Таким образом, освобождение Мариуполя от бандформирований близко к своему завершению, хотя и требует некоторого времени. Результатом этого процесса станет денацификация города и захваченных промышленных объектов – путем полного уничтожения националистов вместе с их позициями. Впрочем, у них остается один путь к спасению. Для этого нужно сложить оружие, сдаться и ответить за все преступления. А любая попытка сопротивления будет иметь закономерный итог.

2С4 Тюльпан самоходный миномет 240-мм Видео. Фото. Скорость

«2С4 Тюльпан», названное в НАТО М1975, это 240-миллиметровая самоходная мортира, самое тяжелое орудие в арсеналах активных современных армий. Располагая 520-сильным дизельным двигателем В-59, установка способна двигаться по дороге со скоростью 62 км/ч. Его вспомогательное вооружение составляет один 7,62-мм ПКТ; вес машины 27 тонн. На марше орудие обслуживает экипаж из пяти человек, но для ведения стрельбы нужно дополнительно еще пять. Оно установлено на гусеничном шасси ГМЗ от машины-миноукладчика и стреляло 130-килограммовым снарядом с темпом один выстрел в минуту.

Миномет 2С4 Тюльпан — видео

Дальность полета обычного снаряда составляла 9650 м, а снаряда с ракетным ускорителем — 20 000 м. В ассортименте боеприпасов имеются также бронебойный, ядерный и наводящийся лазером снаряды. Боевое отделение миномета “Тюльпан” расположено в средней и кормовой частях корпуса. В средней части на всю длину боевого отделения расположена механизированная укладка мин барабанного типа. По обеим сторонам укладки, на бортах, крепятся сиденья членов экипажа: на правом борту — переднее — оператора, заднее — наводчика, на левом борту — оператора.

В отделении управления находятся механик-водитель и командир.

В механизированной укладке размещаются два вида мин:

— осколочно-фугасные 53-Ф-864 по 10 штук (в передней и задней части барабана), всего 20 штук;
— активно-реактивные АРМ-0-ЗВФ2, 10 штук по всей длине барабана укладки.

Подача мин на направляющие механизма досылания производится при помощи трех цилиндров, закрепленных по оси укладки. Подача штатных мин осуществляется поочередно крайними цилиндрами, активно-реактивных — одним средним цилиндром. После выдачи мин из одного ряда, происходит поворот барабана на один шаг относительно оси укладки, и очередной ряд мин становится над лотками цилиндров. При подаче команды на подъем, мина поднимается цилиндром вверх и упирается корпусом в направляющие трубы, после чего шток цилиндра опускается вниз, а мина остается на направляющих трубах. После снаряжения мины зарядами и разворота трубы миномета на линию заряжания досылатель, упираясь своим основанием в стабилизатор мины,толкает ее по направляющим в ствол, после чего клоц досылателя возвращается назад.

Труба миномета перемещается в боевое положение, обеспечивая готовность миномета к стрельбе. Управление специальными узлами самоходного миномета “Тюльпан” производится электрогидравлическим приводом.

Стрельбу из миномета осуществляет наводчик с помощью выносного пульта, находясь вне машины. Благодаря шарнирной связи рамы с опорной плитой миномета, наличию демпфирующих устройств и упругой связи рамы с корпусом самохода, обеспечиваются допустимые ускорения на экипаж от воздействия выстрела и нормальная устойчивость. При заряжании с грунта мина с помощью погрузчика подается на машину и укладывается прямо на направляющие трубы досылателя. Далее заряжание идет так же, как и при стрельбе из укладок.

С помощью электрогидропривода в походном положении труба миномета устанавливается параллельно крыше и затягивается хомутом с наметкой при помощи рамки крепления к корпусу машины.

Вооружение

Основным вооружением является казнозарядный 240-мм миномёт 2Б8. Миномёт крепится рамой опорной плиты к балкам на верхнем кормовом листе корпуса шасси 2С4. Для грубой наводки в вертикальной плоскости (выставление прицела) и заряжания миномёта используется гидросистема. В горизонтальной плоскости и для точной наводки (выставление точных значений прицела и угломера) используется ручной привод. Заряжание миномёта происходит при угле 90 градусов. При заряжании из механизированных боеукладок мина подаётся на направляющие, после чего оператор снаряжает мину необходимым зарядом, затем производится автоматическая досылка выстрела в канал ствола. Для заряжания с грунта миномёт 2С4 оборудован специальной лебёдкой. Выстрел производит наводчик орудия при помощи специального выносного пульта. Возимый боекомплект «Тюльпана» составляет либо 20 фугасных артиллерийских мин, либо 10 активно-реактивных. Максимальная скорострельность при угле возвышения 60° и среднем положении ствола — 1 выстрел за 62 секунды.

Мина 3Ф2



В основной боекомплект миномёта 2Б8 входят фугасные мины 53-Ф-864 с максимальной дальностью стрельбы в 9,65 км, а также активно-реактивные мины 3Ф2 с максимальной дальностью стрельбы в 19,69 км. В 1982 году на вооружение 2С4 был принят корректируемый снаряд «Смельчак».

Мина 3Ф5 «Смельчак»



Кроме того, для 240-мм миномётов М-240 и 2С4 разработаны: зажигательные мины «Сайда», снаряжённые напалмом и образующие устойчивые очаги возгорания на площади 7850 м² вокруг центра разрыва снаряда, кассетные мины «Нерпа», снаряжённые осколочно-фугасными боевыми элементами 3ОФ16, ядерные снаряды мощностью 2 килотонны в обычном и активно-реактивном варианте, а также нейтронные снаряды «Смола» и «Фата». Дополнительно самоходный миномёт 2С4 оборудован 7,62-мм пулемётом ПКТ. Пулемёт установлен на вращающейся башенке командира, углы вертикального наведения составляют от −6° до +15°, а горизонтального — от 164° влево до 23° вправо. Для личного оружия расчёта миномёта предусмотрены два крепления под автоматы АКМС, а также крепление для сигнального пистолета. Для борьбы с бронетехникой противника в корпусе САУ имеются крепления для противотанкового гранатомёта РПГ-7В. В возимый боекомплект дополнительного вооружения входят: 1500 патронов для пулемёта, 600 патронов для автоматов, 18 ракет к сигнальному пистолету и 2 гранаты для противотанкового гранатомёта.






Ядерная мина 3Б4





Номенклатура применяемых боеприпасов САУ 2С4

Боевое применение

Боевое крещение самоходный миномёт 2С4 принял во время войны в Афганистане. Благодаря мобильности, дальности стрельбы и возможности поражения целей противника на обратных склонах гор и в укрытиях миномёты 2С4 широко использовались в зоне ответственности 108-й мсд. Миномётная батарея, оснащённая «Тюльпанами», в основном выполняла задачи по уничтожению огневых точек в каменных завалах и пещерах, опорных пунктов и огневых средств на дорогах, перевалах и в кишлачной зоне. Фугасные мины эффективно уничтожали глинобитные сооружения и крепости противника, в то время как 122-мм осколочно-фугасные снаряды вязли в стенах укреплённых зданий. После поступления на вооружение активно начали использоваться управляемые мины «Смельчак». По результатам использования корректируемых выстрелов 3ВФ4 был сделан вывод о том, что на выполнение поставленной задачи для пристрелки уходило две-три обычных фугасных мины, а для поражения — одна-две корректируемых мины «Смельчак». Общее же время выполнения задачи могло составлять от 12 до 15 минут. Всего в ходе боевых действий по данным А. Б. Широкорада было задействовано около 120 единиц 2С4, однако по состоянию на 1 августа 1987 года на территории Афганистана в 40-й армии СССР официально числилось только 4 миномёта «Тюльпан». В целом миномёт 2С4 по результатам применения в Афганистане отлично себя зарекомендовал.

Повторно самоходные миномёты «Тюльпан» были применены во второй чеченской кампании, в частности при взятии Грозного в конце 1999-го — начале 2000 года, продемонстрировав высокую эффективность огня. Также использовались для уничтожения бетонных оборонительных сооружений в горных населённых пунктах, разрушение которых не представлялось возможным с помощью 152-мм артиллерии. 10 единиц 2С4 24-го отдельного самоходно-миномётного дивизиона миномётов большой мощности за несколько дней уничтожили оборонительную систему незаконных вооружённых формирований.

Тактико-технические характеристики 2С4 Тюльпан

— Компоновочная схема: переднемоторная с открытой установкой орудия
— Разработчик: Уралтрансмаш СКБ-172
— Годы разработки: с 1966 по 1971
— Годы производства: с 1969 по 1988
— Годы эксплуатации: с 1972
— Количество выпущенных, шт.: не более 588

Экипаж: 5 человек

Размеры 2С4 Тюльпан

— Длина корпуса, мм: 7940 (на марше)
— Ширина, мм: 3250
— Высота, мм: 3255 (на марше)
— База, мм: 4960
— Колея, мм: 2720
— Клиренс, мм: 450

Вес 2С4 Тюльпан

— 27,5 тонн

Бронирование 2С4 Тюльпан

— Тип брони: противопульная
— Лоб корпуса, мм/град. : 30

Вооружение

— Длина ствола, калибров: 20,83
— Углы ВН, град.: +50…+80°
— Углы ГН, град.: При угле ВН +50°; −10…+10°
— При угле ВН +80°; −41…+41°
— Прицелы: МП-46М, ТКН-3А
— Пулемёты: 1 × 7,62-мм ПКТ

Дальность стрельбы 2С4 Тюльпан

— 0,8…19,81 км

Двигатель 2С4 Тюльпан

— В-59У
— Мощность двигателя, л. с.: 520

Скорость 2С4 Тюльпан

— Скорость по шоссе, км/ч: 62,8
— Скорость по пересечённой местности, км/ч: 25—30

— Запас хода по шоссе, км: 500
— Ёмкость топливных баков, л: 830
— Удельная мощность, л. с./т: 19
— Тип подвески: индивидуальная торсионная
— Удельное давление на грунт, кг/см²: 0,605
— Преодолеваемый подъём, град.: 30°
— Преодолеваемая стенка, м: 0,7
— Преодолеваемый ров, м: 2,55
— Преодолеваемый брод, м: 1,0.







Фото 2С4 Тюльпан

САУ 2С7 Пион (2С7М Малка) ТТХ. Калибр. Размеры. Дальность стрельбы

РСЗО БМ-21 Град. Площадь поражения. Ракеты. Калибр. История

120-мм миномет 2Б11 комплекс 2С12 Сани ТТХ. Дальность стрельбы. Вес

САУ 2С3 Акация 152-мм. Дальность стрельбы. Размеры. Вес. Двигатель

Миномет 2Б9М Василек 82-мм Скорострельность. Дальность стрельбы. Вес

РСЗО 9К58 Смерч Площадь поражения. Ракеты. Калибр. История

САУ 2С1 Гвоздика 122-мм Дальность стрельбы. Размеры. Устройство. Вес

Пушка 2А36 Гиацинт-Б 152-мм. Дальность стрельбы. Размеры. Устройство

ТОС-1 Буратино (ТОС-1А Солнцепек) ТТХ. Площадь поражения

2С4 Тюльпан самоходный миномет 240-мм ТТХ. Размеры. Дальность стрельбы. Вес

Гаубица Д-30 122-мм ТТХ. Дальность стрельбы. Размеры. Вес

РСЗО 9К57 Ураган Площадь поражения. Ракеты. Калибр. История

САУ 2С35 Коалиция-СВ 152-мм ТТХ. Дальность стрельбы. Размеры. Вес

САУ 2С19 Мста-С 152-мм Размеры. Скорость. Двигатель. История

Пушка МТ-12 Рапира. Дальность стрельбы. История. Размеры

Гаубица Мста-Б (2А65) 152-мм. Дальность стрельбы. Размеры. Вес. Боеприпасы

САУ 2С9 Нона-С 120-мм ТТХ. Дальность стрельбы. Размеры. Вес. Вооружение

АТ-Т тяжелый артиллерийский тягач. ТТХ. Размеры. Двигатель. История

Дивизионная пушка ЗИС-3 76-мм. ТТХ. Дальность стрельбы. Размеры. Вес

Пушка-гаубица Д-20 152-мм ТТХ. Дальность стрельбы. Размеры. Вес

САУ 2С5 Гиацинт-С 152-мм ТТХ. Дальность стрельбы. Вооружение. Размеры. Вес

Гаубица М-30 образца 1938 года 122-мм ТТХ. Дальность стрельбы. Размеры. Вес

Установка разминирования УР-77 Метеорит ТТХ. Вооружение. Размеры

САУ Фердинанд (Элефант) ТТХ. Бронирование. Вес. Размеры

Управляемый снаряд Краснополь. ТТХ. Дальность стрельбы. Размеры. Стоимость

САУ СУ-100. ТТХ. Вооружение. Размеры. Снаряды. Вес. Скорость

РСЗО 9К51М Торнадо-Г. Ракеты. ТТХ. Дальность стрельбы. Размеры

203-мм гаубица Б-4 образца 1931 года ТТХ. Вес. Боеприпасы. Размеры

САУ Штурмтигр калибр 380-мм. ТТХ. Вооружение. Снаряды. Бронирование. Размеры

Пушка М-46 130-мм ТТХ. Дальность стрельбы. Размеры. Вес

САУ СУ-152 Зверобой 152-мм ТТХ. Снаряды. Дальность стрельбы. Размеры. Вес

САУ 2С31 Вена 120-мм. Дальность стрельбы. История. Размеры. Вес

Мортира Карл 600-мм и 540-мм ТТХ. Дальность стрельбы. Вес. Размеры

Немецкая САУ StuG III. Модификации. Размеры. Вооружение. Вес

САУ 2С23 Нона-СВК 120-мм ТТХ. Вооружение. Дальность и кучность стрельбы. Размеры

Орудие Большая Берта 420-мм. ТТХ. Вес. Размеры. Боеприпасы

Многоствольная САУ М50 Онтос. ТТХ. Вооружение. Размеры. Бронирование

Контрбатарейная РЛС Зоопарк-1 (1Л219М). Дальность контроля огневых позиций. Устройство

Миномет М-160 калибр 160-мм ТТХ. Дальность стрельбы. Боеприпасы. Размеры

САУ СУ-76. ТТХ. Размеры. Бронирование. Вес. История

САУ 2А3 Конденсатор-2П калибр 406-мм Дальность стрельбы. Вооружение. Размеры. Вес

Артиллерийский комплекс А-222 Берег 130-мм. ТТХ. Дальность стрельбы. Боеприпасы

САУ 2С34 Хоста 120-мм. ТТХ. Размеры. Дальность стрельбы. Вооружение. Вес

Авиадесантная САУ АСУ-57. Вооружение. ТТХ. Размеры. Вес. Бронирование

152-мм гаубица Д-1. Дальность стрельбы. Размеры. Вес. Устройство

САУ 2С25 Спрут-СД. Калибр. История. Размеры. Вес. Двигатель

Гаубица БР-18 калибр 305-мм ТТХ. Дальность стрельбы. Вес

Миномет М-240 калибр 240-мм. Дальность стрельбы. Размеры. Вес

САУ СУ-85. Боеприпасы. Бронирование. Размеры. Вес. Двигатель

Самоходка АСУ-85. Вооружение. Размеры. Бронирование. Вес

Самоходная гаубица САУ PzH 2000. Дальность стрельбы. Размеры. Вес

Пушка С-23 калибр 180-мм. Боеприпасы. Вес. Размеры. Дальность стрельбы

280-мм мортира Бр-5 образца 1939 года Размеры. Вес. Боеприпасы

Самодвижущаяся пушка 2А45М Спрут-Б. ТТХ. Скорость. Двигатель. Вес

Пушка Д-74 калибр 122-мм. Дальность стрельбы. Размеры. Вес

Белорусская РСЗО БелГрад. ТТХ. Дальность стрельбы. Боеприпасы. Размеры

САУ Ягдпантера. Вес. Бронирование. Размеры. Вооружение

Самоходка САУ СУ-122. Размеры. Вооружение. Бронирование. Вес

Артиллерийский тягач Т-20 Комсомолец. Вооружение. Бронирование. Размеры. Вес

РСЗО БМ-24 (Т) 240-мм. Дальность стрельбы. Размеры. Вес. Двигатель

САУ ИСУ-122. Вооружение. Размеры. Вес. Бронирование

Артиллерийский тягач Я-12. Размеры. Вес. Грузоподъемность. Двигатель

РПУ-14 (8У38) — реактивная пусковая установка

2К32 Дева — 82-мм самоходный минометный комплекс

САУ СУ-122-54. Бронирование. Размеры. Вес. Дальность стрельбы

РСЗО БМ-14-16. Вооружение. Размеры. Вес. Дальность стрельбы

Артиллерийский тягач Коминтерн. Грузоподъемность. Размеры. Вес. Двигатель

Пушка БР-2 калибр 152-мм. Дальность стрельбы. Размеры. Вес

САУ Насхорн (Носорог). Вооружение. Размеры. Вес. Бронирование

САУ Бруммбар 150-мм. Вооружение. Размеры. Вес. Бронирование

САУ Веспе 105-мм. Вооружение. Размеры. Бронирование. Вес

Пушка БР-17 калибр 210-мм. Вес. Дальность стрельбы. Скорострельность

Колесная САУ ГАЗ-68 (КСП-76). Вооружение. Размеры. Вес. Двигатель

САУ СУ-5. Вооружение. Бронирование. Размеры. Вес

Тяжелая САУ СУ-14. Бронирование. Размеры. Вес. Двигатель

САУ АТ-1. Бронирование. Размеры. Вес. Двигатель

САУ СУ-12. Вооружение. Бронирование. Размеры. Вес

Добавить комментарий

2С4 Тюльпан самоходный миномет 240-мм ТТХ. Размеры. Дальность стрельбы. Вес

«2С4 Тюльпан», названное в НАТО М1975, это 240-миллиметровая самоходная мортира, самое тяжелое орудие в арсеналах активных современных армий. Располагая 520-сильным дизельным двигателем В-59, установка способна двигаться по дороге со скоростью 62 км/ч. Его вспомогательное вооружение составляет один 7,62-мм ПКТ; вес машины 27 тонн. На марше орудие обслуживает экипаж из пяти человек, но для ведения стрельбы нужно дополнительно еще пять. Оно установлено на гусеничном шасси ГМЗ от машины-миноукладчика и стреляло 130-килограммовым снарядом с темпом один выстрел в минуту.

Миномет 2С4 Тюльпан — видео

Дальность полета обычного снаряда составляла 9650 м, а снаряда с ракетным ускорителем — 20 000 м. В ассортименте боеприпасов имеются также бронебойный, ядерный и наводящийся лазером снаряды. Боевое отделение миномета “Тюльпан” расположено в средней и кормовой частях корпуса. В средней части на всю длину боевого отделения расположена механизированная укладка мин барабанного типа. По обеим сторонам укладки, на бортах, крепятся сиденья членов экипажа: на правом борту — переднее — оператора, заднее — наводчика, на левом борту — оператора.

В отделении управления находятся механик-водитель и командир.

В механизированной укладке размещаются два вида мин:

— осколочно-фугасные 53-Ф-864 по 10 штук (в передней и задней части барабана), всего 20 штук;
— активно-реактивные АРМ-0-ЗВФ2, 10 штук по всей длине барабана укладки.

Подача мин на направляющие механизма досылания производится при помощи трех цилиндров, закрепленных по оси укладки. Подача штатных мин осуществляется поочередно крайними цилиндрами, активно-реактивных — одним средним цилиндром. После выдачи мин из одного ряда, происходит поворот барабана на один шаг относительно оси укладки, и очередной ряд мин становится над лотками цилиндров. При подаче команды на подъем, мина поднимается цилиндром вверх и упирается корпусом в направляющие трубы, после чего шток цилиндра опускается вниз, а мина остается на направляющих трубах. После снаряжения мины зарядами и разворота трубы миномета на линию заряжания досылатель, упираясь своим основанием в стабилизатор мины,толкает ее по направляющим в ствол, после чего клоц досылателя возвращается назад.

Труба миномета перемещается в боевое положение, обеспечивая готовность миномета к стрельбе. Управление специальными узлами самоходного миномета “Тюльпан” производится электрогидравлическим приводом.

Стрельбу из миномета осуществляет наводчик с помощью выносного пульта, находясь вне машины. Благодаря шарнирной связи рамы с опорной плитой миномета, наличию демпфирующих устройств и упругой связи рамы с корпусом самохода, обеспечиваются допустимые ускорения на экипаж от воздействия выстрела и нормальная устойчивость. При заряжании с грунта мина с помощью погрузчика подается на машину и укладывается прямо на направляющие трубы досылателя. Далее заряжание идет так же, как и при стрельбе из укладок.

С помощью электрогидропривода в походном положении труба миномета устанавливается параллельно крыше и затягивается хомутом с наметкой при помощи рамки крепления к корпусу машины.

Вооружение

Основным вооружением является казнозарядный 240-мм миномёт 2Б8. Миномёт крепится рамой опорной плиты к балкам на верхнем кормовом листе корпуса шасси 2С4. Для грубой наводки в вертикальной плоскости (выставление прицела) и заряжания миномёта используется гидросистема. В горизонтальной плоскости и для точной наводки (выставление точных значений прицела и угломера) используется ручной привод. Заряжание миномёта происходит при угле 90 градусов. При заряжании из механизированных боеукладок мина подаётся на направляющие, после чего оператор снаряжает мину необходимым зарядом, затем производится автоматическая досылка выстрела в канал ствола. Для заряжания с грунта миномёт 2С4 оборудован специальной лебёдкой. Выстрел производит наводчик орудия при помощи специального выносного пульта. Возимый боекомплект «Тюльпана» составляет либо 20 фугасных артиллерийских мин, либо 10 активно-реактивных. Максимальная скорострельность при угле возвышения 60° и среднем положении ствола — 1 выстрел за 62 секунды.

Мина 3Ф2

В основной боекомплект миномёта 2Б8 входят фугасные мины 53-Ф-864 с максимальной дальностью стрельбы в 9,65 км, а также активно-реактивные мины 3Ф2 с максимальной дальностью стрельбы в 19,69 км. В 1982 году на вооружение 2С4 был принят корректируемый снаряд «Смельчак».

Мина 3Ф5 «Смельчак»

Кроме того, для 240-мм миномётов М-240 и 2С4 разработаны: зажигательные мины «Сайда», снаряжённые напалмом и образующие устойчивые очаги возгорания на площади 7850 м² вокруг центра разрыва снаряда, кассетные мины «Нерпа», снаряжённые осколочно-фугасными боевыми элементами 3ОФ16, ядерные снаряды мощностью 2 килотонны в обычном и активно-реактивном варианте, а также нейтронные снаряды «Смола» и «Фата». Дополнительно самоходный миномёт 2С4 оборудован 7,62-мм пулемётом ПКТ. Пулемёт установлен на вращающейся башенке командира, углы вертикального наведения составляют от −6° до +15°, а горизонтального — от 164° влево до 23° вправо. Для личного оружия расчёта миномёта предусмотрены два крепления под автоматы АКМС, а также крепление для сигнального пистолета. Для борьбы с бронетехникой противника в корпусе САУ имеются крепления для противотанкового гранатомёта РПГ-7В. В возимый боекомплект дополнительного вооружения входят: 1500 патронов для пулемёта, 600 патронов для автоматов, 18 ракет к сигнальному пистолету и 2 гранаты для противотанкового гранатомёта.

Ядерная мина 3Б4

Номенклатура применяемых боеприпасов САУ 2С4

Боевое применение

Боевое крещение самоходный миномёт 2С4 принял во время войны в Афганистане. Благодаря мобильности, дальности стрельбы и возможности поражения целей противника на обратных склонах гор и в укрытиях миномёты 2С4 широко использовались в зоне ответственности 108-й мсд. Миномётная батарея, оснащённая «Тюльпанами», в основном выполняла задачи по уничтожению огневых точек в каменных завалах и пещерах, опорных пунктов и огневых средств на дорогах, перевалах и в кишлачной зоне. Фугасные мины эффективно уничтожали глинобитные сооружения и крепости противника, в то время как 122-мм осколочно-фугасные снаряды вязли в стенах укреплённых зданий. После поступления на вооружение активно начали использоваться управляемые мины «Смельчак». По результатам использования корректируемых выстрелов 3ВФ4 был сделан вывод о том, что на выполнение поставленной задачи для пристрелки уходило две-три обычных фугасных мины, а для поражения — одна-две корректируемых мины «Смельчак». Общее же время выполнения задачи могло составлять от 12 до 15 минут. Всего в ходе боевых действий по данным А. Б. Широкорада было задействовано около 120 единиц 2С4, однако по состоянию на 1 августа 1987 года на территории Афганистана в 40-й армии СССР официально числилось только 4 миномёта «Тюльпан». В целом миномёт 2С4 по результатам применения в Афганистане отлично себя зарекомендовал.

Повторно самоходные миномёты «Тюльпан» были применены во второй чеченской кампании, в частности при взятии Грозного в конце 1999-го — начале 2000 года, продемонстрировав высокую эффективность огня. Также использовались для уничтожения бетонных оборонительных сооружений в горных населённых пунктах, разрушение которых не представлялось возможным с помощью 152-мм артиллерии. 10 единиц 2С4 24-го отдельного самоходно-миномётного дивизиона миномётов большой мощности за несколько дней уничтожили оборонительную систему незаконных вооружённых формирований.

Тактико-технические характеристики 2С4 Тюльпан

— Компоновочная схема: переднемоторная с открытой установкой орудия
— Разработчик: Уралтрансмаш СКБ-172
— Годы разработки: с 1966 по 1971
— Годы производства: с 1969 по 1988
— Годы эксплуатации: с 1972
— Количество выпущенных, шт. : не более 588

Экипаж: 5 человек

Размеры 2С4 Тюльпан

— Длина корпуса, мм: 7940 (на марше)
— Ширина, мм: 3250
— Высота, мм: 3255 (на марше)
— База, мм: 4960
— Колея, мм: 2720
— Клиренс, мм: 450

Вес 2С4 Тюльпан

— 27,5 тонн

Бронирование 2С4 Тюльпан

— Тип брони: противопульная
— Лоб корпуса, мм/град.: 30

Вооружение

— Длина ствола, калибров: 20,83
— Углы ВН, град.: +50…+80°
— Углы ГН, град.: При угле ВН +50°; −10…+10°
— При угле ВН +80°; −41…+41°
— Прицелы: МП-46М, ТКН-3А
— Пулемёты: 1 × 7,62-мм ПКТ

Дальность стрельбы 2С4 Тюльпан

— 0,8…19,81 км

Двигатель 2С4 Тюльпан

— В-59У
— Мощность двигателя, л. с.: 520

Скорость 2С4 Тюльпан

— Скорость по шоссе, км/ч: 62,8
— Скорость по пересечённой местности, км/ч: 25—30

— Запас хода по шоссе, км: 500
— Ёмкость топливных баков, л: 830
— Удельная мощность, л. с./т: 19
— Тип подвески: индивидуальная торсионная
— Удельное давление на грунт, кг/см²: 0,605
— Преодолеваемый подъём, град.: 30°
— Преодолеваемая стенка, м: 0,7
— Преодолеваемый ров, м: 2,55
— Преодолеваемый брод, м: 1,0.

Фото 2С4 Тюльпан

Миномет 2С4 «Тюльпан» » МРОО «Вымпел-В»

2С4 «Тюльпан» — советский 240-мм самоходный миномёт. Разработка 2С4 началась в 1966 году, в ОКБ-3 Уральского завода транспортного машиностроения.

Миномет предназначен для уничтожения прочных сооружений полевого типа, зданий, приспособленных противником для укрытия живой силы и техники, командных пунктов, артиллерийских и ракетных батарей и другой боевой техники, недоступных для настильного огня. Самоходный миномет 2С4 является единственным в мире минометом такого калибра и аналогов не имеет.

Самоходный миномёт 2С4 «Тюльпан» поступал на вооружение отдельных самоходно-миномётных дивизионов артиллерийских бригад большой мощности артиллерии резерва Верховного Главнокомандования Сухопутных войск СССР. Стандартный дивизион насчитывал по 3 батареи из четырёх самоходных миномётов 2С4 «Тюльпан». Итого 12 миномётов в дивизионе.

В Вооруженных Силах России миномёты 2С4 «Тюльпан» находятся на вооружении артиллерийских бригад армейского подчинения — по одному дивизиону (12 единиц) в каждой. И также в 45-й артиллерийской бригаде большой мощности окружного подчинения в количестве 8 единиц.

Артиллерийская часть размещена на крыше корпуса. Внутри корпуса шасси размещены экипаж, аппаратура и боекомплект.

Корпус машины сварен из стальных броневых катаных листов и разделён на три отделения: силовое (моторно-трансмиссионное), отделение управления и боевое.

В передней части корпуса по правому борту расположено моторно-трансмиссионное отделение. Слева от него находится место механика-водителя с органами управления шасси. За сиденьем механика водителя установлено рабочее место командира машины с поворотной башенкой. В средней и кормовой частях корпуса располагается боевое отделение. В средней части корпуса установлены механизированные укладки барабанного типа для размещения возимого боекомплекта.

По обеим сторонам укладок вдоль бортов размещены сиденья членов экипажа. По правому борту в передней части находится сиденье оператора, в задней — наводчика. По левому борту установлено сиденье оператора.

В кормовой части корпуса установлены два топливных бака. На верхнем кормовом листе корпуса установлены балки с шарнирами, на которых закреплена артиллерийская часть самоходного миномёта.

Миномёт 2Б8 имеет два положения — походное и боевое. В походном положении плита с миномётом размещены на крыше корпуса. В боевом — миномёт откидывается назад с помощью гидравлической системы и устанавливается на плиту, упирающуюся в грунт.

В механизированной укладке размещаются два вида мин:

— осколочно-фугасные 53-Ф-864 по 10 штук (в передней и задней части барабана), всего 20 штук

— активно-реактивные АРМ-0-ЗВФ2, 10 штук по всей длине барабана укладки


Основным вооружением является казнозарядный 240-мм миномет 2Б8. Для стрельбы из миномета не требуется специальной подготовки позиции перед стрельбой. Миномет крепится рамой опорной плиты к балкам на верхнем кормовом листе корпуса шасси 2С4. Для наведения и заряжания миномета в вертикальной плоскости используется гидросистема. В горизонтальной плоскости наведение осуществляется вручную.

Зарядка орудия производилась при его выставлении в строго вертикальное положение.

Автоматическое заряжание включает:

  • подачу снаряда из барабанных укладок на направляющие;
  • снаряжение оператором снаряда нужным по мощности зарядом;
  • досылание автоматикой уже снаряженной мины в ствольный канал.

При заряжании из механизированных боеукладок барабанного типа, мины подаются на направляющие цепного досылателя, а затем автоматически досылаются.

Для возможности ручной зарядки миномета машина снабжена специальной раскладывающейся лебедкой.

Подача мин на направляющие механизма досылания производится при помощи трех цилиндров, закрепленных по оси укладки. Подача штатных мин осуществляется поочередно крайними цилиндрами, активно-реактивных — одним средним цилиндром. После выдачи мин из одного ряда, происходит поворот барабана на один шаг относительно оси укладки, и очередной ряд мин становится над лотками цилиндров.

Для наведения орудия, осуществления разведки местности днём и в ночной период времени, а также для стрельбы из пулемёта, в командирской башенке установлен комбинированный прицел ТКН-3А с прожектором ОУ-3ГК.

Для наведения миномёта 2Б8 используется панорамный прицел МП-46М. Место механика водителя оборудовано двумя призменными приборами наблюдения ТНПО-160, а также прибором ночного видения ТВНЕ-4Б для вождения в ночных условиях

Для управления стрельбой применяется выносной пульт.

В 2С4 «Тюльпан» установлен V-образный 12 цилиндровый четырехтактный дизельный двигатель жидкостного охлаждения с наддувом. Трансмиссия механическая, двухпоточная, с планетарным механизмом поворота. Подвеска индивидуальная, торсионная с гидравлическими амортизаторами телескопического типа.

Ходовая часть 2С4 «Тюльпан» представляет собой модифицированное шасси и состоит из шести пар обрезиненных опорных и четырёх пар поддерживающих катков. В задней части машины находятся направляющие колёса, в передней — ведущие. Гусеничная лента состоит из мелких звеньев с резинометаллическими шарнирами цевочного зацепления. Ширина каждого трака 484 мм при шаге 125 мм. Подвеска 2С4 «Тюльпан» — индивидуальная торсионная. На первом, шестом опорных катках установлены двухсторонние гидроамортизаторы

Тактико-технические характеристики 2с4 «Тюльпан»

Боевая масса 27,5 тонн
Компоновочная схемапереднемоторная с открытой установкой орудия;
Экипаж 5 человек
Длина корпуса7940 (на марше) мм
Ширина корпуса3250 мм
Высота3255 (на марше) мм
База4960 мм
Колея2720 мм
Клиренс450 мм
Тип бронипротивопульная. Лоб корпуса 30 мм/град
Калибр и марка пушки240-мм 2Б8
Тип пушкигладкоствольный миномет
Длина ствола20,83 калибров
Боекомплект пушки20
Дальность стрельбыот 0,8 до 19,69 км
ПрицелыМП-46М, ТКН-3А
Пулеметы1 × 7,62-мм ПКТ
Тип двигателяВ-59У
Мощность двигателя520 л. с.
Скорость по шоссе62,8 км/ч
Скорость по пересеченной местности25-30 км/ч
Запас хода по шоссе500 км
емкость топливных баков830 л
Удельная мощность19 л. с./т
Тип подвескииндивидуальная торсионная
Удельное давление на грунт0,605 кг/см²
Преодолеваемый подъем 30°
Преодолеваемая стенка0,7 м
Преодолеваемый ров2,55 м
Преодолеваемый брод1,0 м

Самоходный миномет 2С4 Тюльпан 240 мм

Главная > Артиллерия > 2С4 Тюльпан

В настоящее время 2С4 Тюльпан — самый тяжелый миномет, развернутый любой страной





Страна происхождения Советский Союз
Поступил на службу 1971
Экипаж 5 мужчин
Размеры и вес
Вес 27,5 т
Длина 6,45 м
Ширина 3,25 м
Высота 3,2 м
Вооружение
Основное орудие 240-мм миномет
Пулеметы 1 х 7,62 мм
Вес снаряда 130 кг
Максимальная дальность стрельбы 9,6 / 19 км
Максимальная скорострельность 1 об/мин
Диапазон высот + 50 до + 80 градусов
Диапазон перемещения 20 — 82 градуса
Боеприпасы
Основное орудие до 40 снарядов
Пулеметы 1 500 патронов
Мобильность
Двигатель В-59 дизель
Мощность двигателя 520 л. с.
Максимальная скорость по дороге 62 км/ч
Диапазон 500 км
Маневренность
Градиент 60%
Боковой откос 40%
Вертикальная ступенька 0,7 м
Траншея 3 м
Фординг 1 м



2С4 Самоходный миномет «Тюльпан» ( «Тюльпан» ) был разработан в конец 1960-х. Первый прототип был построен в 1969 году. Он поступил на вооружение Советской Армии в 1971 году. эти артиллерийские системы были построены. Этот миномет экспортировался в Ирак (10 ед.) и Чехословакия (8 ед.). Он участвовал в боевых действиях в Афганистане и Чечня. К 2000 году он все еще использовался в Чехии и Ливия. Чехия сняла эти минометы с вооружения, и статус Ливийские минометы непонятно. В настоящее время 2С4 Тюльпан находится на вооружении Россия и Казахстан (не менее 2 единиц). К 2018 году Российская Армия эксплуатировалось 40 таких артиллерийских систем плюс еще 390 были сохранены в хранилище. Есть планы по ремонту и модернизации этих минометов.

Транспортное средство оснащен наружным 240-мм минометом с проломом. Это было Разработан на базе буксируемого миномета М-240. 2С4 стреляет на весь диапазон мины, разработанные для М-240, в том числе осколочно-фугасные (ОФ), противотанковые и химические. Стандартный осколочно-фугасный снаряд весит 130 кг и имеет максимальная дальность 9,6 км. Максимальная дальность стрельбы 19 км с реактивные снаряды. 2С4 способна вести огонь с лазерным наведением. боеприпасы. Первоначально «Тюльпан» также мог стрелять снарядами ЗБВ4 с ядерные боеголовки. У них также был диапазон 9.6 км и 19 км с ракетной помощи и предназначались для уничтожения городов. В конце Холодная война, Россия и Соединенные Штаты деактивировали свои ядерные артиллерийские части. К 2000 году Россия сообщила, что вся ядерная артиллерия снарядов, в том числе ЗБВ4 к миномету «Тюльпан». уничтожен.

Раковины хранится на двух автоматизированных складских площадках барабанного типа. Всего 40 несут обычные или 20 реактивных снарядов. Он также может использовать наземные боеприпасы. Из-за больших габаритов оружия и веса боезапас, максимальная скорострельность огонь только один выстрел в минуту.

Броня это транспортное средство обеспечивает защиту от огня стрелкового оружия и артиллерийские осколки. 7,62-мм пулемет установлен над командирская башенка для самообороны.

2С4 Тюльпан использует модифицированное гусеничное шасси «Круг» (западное отчетное название СА-4 Ганеф) зенитный ракетный комплекс. Шасси обозначено как Су-100П. Он оснащен передним дизельным двигателем В-59, развивающим 520 л.с.

Варианты

2С4М — это предложен модернизированный вариант. Он основан на Военный грузовик Урал-63706 колесной формулы 6х6 с бронированным такси. Россияне выбрали колесное шасси, которое дешевле производить и поддерживать. Также он намного мобильнее. Эта артиллерия система поддерживается перегрузочной машиной, которая также базируется на Шасси военного грузовика 6×6.

Российская армия обстреливает украинские города из 240-мм самоходных минометов 2С4 «Тюльпан» | Украина — Россия конфликт война 2022


2С4 Тюльпан (часто пишется как Тюльпан; Тюльпан, по-английски) — тяжелый 240-мм самоходный миномет советских времен. «2С4» — это обозначение ГРАУ. «Тюльпан» — самая крупная из используемых сегодня минометных систем. Нет ничего сравнимого с Тюльпаном.
Следите за армейским признанием в новостях Google по этой ссылке



Российский 240-мм самоходный миномет 2С4 Тюльпан в движении в Белгороде, буква Z указывает на то, что они направляются в Украину. (Источник изображения: Твиттер-аккаунт Роба Ли)


После Второй мировой войны в Советском Союзе были разработаны два типа тяжелых пехотных минометов калибра 160 и 240 мм, оба обычные, но с казнозарядным механизмом. Из-за относительно больших габаритов, общей массы и тяжелого веса снарядов (и М-240 в частности) эти минометы вряд ли могли рассчитывать на функционирование в полевых условиях.

Чтобы смягчить очевидные проблемы с мобильностью, армия установила тяжелый миномет на самоходном гусеничном шасси с орудием, установленным снаружи шасси, а не в закрытой надстройке или башне. Для стрельбы орудие должно было поворачиваться в задней части машины и закрепляться в земле с помощью массивной опорной плиты, поглощающей отдачу. Первоначально конструкторы планировали использовать общее шасси, используемое в самоходной гаубице 2С1 «Гвоздика», но быстро обнаружили, что оно недостаточно прочно, чтобы выдержать значительную отдачу (около 400 тс).

Официальное соглашение о начале работ по новому проекту было подписано 4 июля 1967 г., но эскизный проект велся в ОКБ-3 с 1966 г. под руководством Г. Ефремова. Новая машина была разработана коллективом инженеров СКБ Пермского машиностроительного завода имени В. И. Ленина на базе буксируемого миномета М-240.

В самоходном варианте ствол орудия и затвор остались без изменений, но была существенно изменена опорная плита, а в миномете использовалась иная система наводок и приводов, что позволяло стволу поворачиваться на 41° по азимуту при приподняты до максимальной степени, и только 10 ° траверса на нижнем пределе возвышения. Достигаемый диапазон угла возвышения составлял от 50° до 80°. Минометная труба имеет длину 5 м, весит 1100 кг с затвором, а общий вес артиллерийской части 2С4 составляет 3300 кг. На этапе проектирования система вооружения носила обозначение LP-40.

Первая партия из трех машин была собрана в середине 1969 года и сразу же направлена ​​на заводские испытания, завершившиеся в октябре. Два года спустя «Тюльпан» был принят на вооружение СССР, а серийное производство началось в 1974 году. (Источник изображения: Армейское признание)75, и поэтому получил обозначение НАТО М-1975, тогда как его официальное обозначение — 2С4. Тюльпан участвовал в боевых действиях во время конфликтов в Афганистане и Чечне. В обоих конфликтах «Смельчак» («Сорвиголова») снаряд с лазерным наведением постоянно уничтожал цели быстро, точно и всего за несколько выстрелов. Чрезвычайная огневая мощь на выстрел компенсирует низкую скорострельность Тюльпана. Также поступали сообщения о том, что «Тюльпан», возможно, использовался сирийской армией во время бомбардировки Хомса в 2012 году. Хотя, по другим данным, вместо него использовался буксируемый 240-мм миномет M240. Тюльпан успешно использовался в 2014 году российскими сепаратистами (или российскими регулярными войсками) в аэропортах Донецка и Луганска. Снаряд делает дугу высоко, а затем падает почти вертикально, чтобы взорваться над крышей здания или другими целями. Каждый снаряд имеет длину 5 футов, и машина может нести на борту 40 снарядов. А наблюдатели ОБСЕ, следившие за передвижением техники во время войны на Донбассе с помощью БПЛА, 4 июля 2015 года зафиксировали 2С4 на территории, подконтрольной Донецкой Народной Республике9.0008

У 2С4 низкая скорострельность: всего один выстрел в минуту. Это связано с большими размерами миномета и весом его боеприпасов: 130 кг (290 фунтов) для стандартных осколочно-фугасных снарядов и 228 кг (503 фунта) для реактивных осколочно-фугасных снарядов. Его также можно заряжать по одному патрону с помощью небольшого крана, который чаще всего используется для загрузки магазинов или для размещения специальных патронов на загрузочном пути.

Дальность стрельбы 2С4 составляет 9650 метров при использовании стандартных осколочно-фугасных снарядов и 20000 метров при использовании боеприпасов повышенной дальности. Помимо осколочно-фугасных снарядов, он также может вести огонь бронебойными, лазерными и кассетными боеприпасами, а также химическими, нейтронными и тактическими ядерными снарядами. Россияне заявили, что химические и тактические ядерные боеприпасы больше не находятся на вооружении. Во время холодной войны «Тюльпан» был оснащен химическими боеголовками и тактическим ядерным оружием. Есть высокоточный снаряд под названием «Сорвиголова», который применялся в Афганистане и Чечне, где он стирал в порошок Грозный и уничтожал чеченцев, прятавшихся в горных пещерах. Взрыв 28-тонного гладкоствольного миномета «Тюльпан» способен разрушить укрепленные здания, бункеры и взлетно-посадочные полосы аэропортов. «Тюльпан» может стрелять кассетными боеприпасами, которые сирийцы применяли по городским объектам во время гражданской войны; эти бомбы спускаются вниз на небольших парашютах.

Экипаж 2С4 состоит из механика-водителя и командира, плюс для управления минометом необходимо дополнительно 3 бойца поддержки. Дополнительные войска обычно перевозятся на отдельном бронетранспортере.




2С4 Тюльпан — «самый большой в мире» миномет с лазерным наведением, выпущенный Россией на металлургическом заводе «Азовсталь», Украина

Металлургический комбинат «Азовсталь» в южном портовом городе Мариуполь.

2С4 «Тюльпан» — крупнейшая минометная система, имеющая историю разрушения укреплений на нескольких полях сражений по всему миру, включая Афганистан, Сирию, Израиль, Чечню и Украину.

В сети появилось изображение, на котором, как сообщается, российские Вооруженные силы стреляют снарядами с лазерным наведением «Смельчак» по металлургическому комбинату «Азовсталь» всего через несколько дней после того, как украинские боевики внутри комплекса поклялись, что не сдадутся.

«Сдаваться не вариант, потому что Россия не заинтересована в наших жизнях», — сказал Илья Самойленко, офицер разведки полка «Азов».

Это не первый раз, когда Россия размещает 240-мм миномет в Украине. В 2015 году 2С4 были замечены в Украине наблюдателями ОБСЕ, которые с помощью беспилотников отслеживали передвижение техники во время войны на Донбассе.

240-мм миномет 2С4 «Тюльпан» ведет обстрел меткомбината «Азовсталь» (Twitter)

«Тюльпан» зарекомендовал себя после того, как российские силы использовали минометную систему для обстрела аэропортов Луганска и Донецка. В обоих случаях их бомбардировки разрушили терминалы аэропортов до основания, вынудив украинскую армию отступить с позиций, которые они удерживали в течение нескольких месяцев.

Смертоносный 240-мм миномет 2С4 Тюльпан

Запад впервые увидел 2С4 Тюльпан в 1975 году и получил обозначение НАТО М-1975. Тюльпаны — по-русски «тюльпан» — имеют относительно ограниченную дальность и низкую скорострельность, всего один выстрел в минуту, особенно из-за большого размера миномета и снарядов, которые они стреляют: 130 кг (290 фунтов) для стандартного High. Фугасные (ОФ) снаряды и 228 кг (503 фунта) для реактивных осколочно-фугасных снарядов.

Каждый выстрел обладает такой силой, что ее можно почувствовать за километры.

Тяжелый самоходный миномет 2С4 «Тюльпан» в боевой готовности (Defense Express)

2С4 имеет дальность стрельбы 9650 м при использовании стандартных осколочно-фугасных снарядов и 20 000 м при использовании боеприпасов повышенной дальности. Взрыв 28-тонного гладкоствольного миномета «Тюльпан» способен разрушить укрепленные здания, бункеры и взлетно-посадочные полосы аэропортов.

Кроме того, «Тюльпан» может стрелять бетонобойными снарядами для разрушения бункеров и зажигательными снарядами «Сайда» для поджога зданий. Также существует ядерный снаряд 3Б11. 2С4 использовались в высокопоставленных бригадах ядерной артиллерии во время холодной войны.

В отличие от выстрела из гаубицы, минометные снаряды падают на цель почти вертикально вниз, эффективно разрушая стены укреплений и входы в пещеры и пробивая крыши зданий.

Система вооружения управляется расчетом из девяти человек, причем четыре члена экипажа едут на самом самоходном миномете, а остальные пять следуют за ним на отдельном бронетранспортере. Сообщается, что толщина брони составляет 20 мм, чего достаточно для защиты от стрелкового оружия и осколков.

Изображение файла: Владимир Путин и
Сергей Шойгу. который имеет совершенно другую форму по сравнению с неуправляемым боеприпасом для 2С4.

Кажется, против украинских войск на «Азовстали» используется этот 240-мм управляемый минометный выстрел «Смельчак». Такая точность нужна, если известно, где находятся слабые места укрытий на «Азовстали» или уничтожить проходы из этих укрытий. pic.twitter.com/gkQ8abQVEO

— Юрий Лямин (@imp_navigator) 13 мая 2022 г.

125-килограммовый «Смельчак» — по-русски «Сорвиголова» — был разработан Советами в 1980-х годах для использования вместе с передовым артиллерийским наблюдателем, который будет использовать портативный лазер. целеуказатель для «раскрашивания» цели.

В настоящее время есть и другие платформы, оснащенные лазерными целеуказателями, такие как дроны, которые также могут выполнять эту функцию.

Известно, что снаряды с лазерным наведением «Смельчак», выпущенные «Тюльпаном» в Афганистане и Чечне, стабильно уничтожали цели быстро, точно и всего за несколько выстрелов.

Например, согласно сообщениям одного аналитика, во время захвата Грозного во время второй чеченской войны в 2000 году Смельчак уничтожил в общей сложности 127 целей, систематически «сравняв» город с землей издалека.

Использование «Смельчака» на металлургическом комплексе «Азовсталь»

Использование «Смельчака» на металлургическом заводе «Азовсталь» имеет смысл, особенно потому, что комплекс расположен на вершине лабиринтной сети туннелей, которая защищала защитников. от бомбардировок.

Боеприпас с лазерным наведением можно использовать для точного поражения определенных слабых мест или для закрытия входов и выходов из туннелей. Кроме того, близость российских войск к металлургическому комплексу означает, что ограниченная дальность полета «Тюльпана» с этим боеприпасом составляет девять километров.

Это также интересное событие на фоне сообщений о постоянно сокращающихся российских запасах высокоточного оружия в сочетании с неспособностью ВВС России установить безальтернативный контроль над воздушным пространством Украины.

Это связано с тем, что, как правило, задача уничтожения опорных пунктов мощными снарядами выполняется авиаударами с применением высокоточного оружия.

Сбитый российский самолет Су-34 был замечен в Чернигове в апреле. (Рейтер)

Более того, наземная система предлагает преимущество непрерывного огня с течением времени. По словам журналиста Пола Конроя, освещавшего осаду Хомса в Сирии, где Тюльпан сыграл заметную роль: «Я лежал и слушал, как залпы из трех таких минометов производились одновременно, по 18 часов в день, в течение пяти дней. ».

Сталелитейный завод «Азовсталь» — последний оплот украинского сопротивления российской армии в разрушенном портовом городе Мариуполь, и его судьба приобрела символическое значение в более широкой битве с тех пор, как 24 февраля Россия вторглась в Украину.

С большей частью Российские сухопутные войска были перенаправлены на север для участия в более срочных наступлениях, а небольшое количество батальонных тактических групп продолжает безжалостно обстреливать стальной комплекс практически безнаказанно.

  • Автор: Танмай Кадам/EurAsian Times Desk
  • Свяжитесь с автором по адресу [email protected]
  • Следите за новостями EurAsian Times в Google News

2С4 Тюльпан | Weaponsystems.net



Обзор


2С4 Тюльпан

Несколько крупнокалиберных самоходных минометов 2С4 Тюльпан в движении.

Источник: Неизвестный автор — © Copyright Lis с первоначальным владельцем

Происхождение

Советский Союз

Тип

Самоходной раствор

Внедренная услуга

1972

Статус

LIMIT LIMIT 70008

Разработка

Limited Service

.
Дизайн проект
1972 г.
Прошли государственные испытания

Разработчик

СССР — СКБ-172 КБ Мотовилихинского завода

Производство

1969 г. (3 прототипа)
1972 — 1988 (серийное производство)

Производитель

СССР — Уралтрансмаш

Стоимость ед.

210 000 руб. в 1972 г.

Количество произведенных

588

Обозначения

2С4 (индекс ГРАУ)
СМ-240 (российское служебное обозначение)
Тюльпан (официальное прозвище)
Русский «тюльпан»
M1975 (обозначение НАТО)
Объект 305 (индекс ГАБТУ)

Реквизиты


Факты 2С4 Тюльпан

General

Origin

Soviet Union

Type

Self-propelled mortar

Dimensions

Weight

30 t

Length

7. 94 m in travel configuration

Width

3.2 m

Height

3.25 m in travel configuration

Main armament

Type

240mm 2B8 L/20.8 breech loaded mortar

Ammunition

20 standard shells or 10 rocket assisted projectiles

Скорострельность

1 об/мин

Угол места

от +50 до +80 градусов

Траверс

от -10 до +10 градусов при минимальном угле места

от -41 до +41 градуса при максимальном угле места

Диапазон

от 0,8 км до 9,5 м для стандартных типов оболочек

7 км до 19,7 км для ракетных типов раковины

Вторичное вооружение

Тип

7.62mm PKT Bule Bunch Gunmater

гора

7.62mm Pkt Bule Bul Bungement Gun 9008

11111111111111111111111111111111111111111111111111111111111111111111111111111111111111111211 7.62MM PKT BUMAMEN на командирской башенке

Боезапас

1500 патронов

Угол возвышения

от -6 до +15 градусов

Траверса

164 градуса влево и 23 градуса вправо

Автомобильная2

Подвеска

Торсионная бар

Двигатель

V-59U v12 Дизель с четырьмя ударами

Выходная мощность

520 л. с.

Трансмиссия

Mechanical, 6 Forw Мобильность

Максимальная скорость

63 км/ч по дороге

25–30 км/ч по полю

Запас хода

500 км по дороге

Дорожный просвет

8

9 м0008

Wall

0.7 m

Trench

2.55 m

Fording

1.0 m

Protection

Armor type

Steel

Armor thickness

7 — 20 mm

NBC system

Yes , для экипажа внутри машины

Экипаж подвергается воздействию основного вооружения

Связанные статьи


240-мм M240

В 2С4 Тюльпан используется миномет 2Б8, который является производным от буксируемого M240.

По сравнению с М240 2С4 обладает повышенной подвижностью и скорострельностью.

Чтение подробнее о 240-мм М240

Российский журналист обрушил украинскую артиллерию на самоходный миномет «Тюльпан», о котором он репортаж

Российский военный репортер Александр «Саша» Коц продемонстрировал сверхразмерную 2С4 «Тюльпан» российских войск. 240-мм самоходный миномет, специально предназначенный для уничтожения укрепленных позиций, зданий и объектов инфраструктуры, эксплуатируемых в Украине. После просмотра видео украинцам удалось геолоцировать свои позиции и уничтожить самоходный миномет, оставив Коца маловероятным соучастником уничтожения российской военной техники.

Коц, сотрудник «Комсомольской правды», показал несколько роликов своего репортажа о стрельбе из самоходных минометов «Тюльпан» в городе Северодонецк. Северодонецк — один из новых районов, в котором шли боевые действия с тех пор, как Россия переключила свое внимание на полное освобождение Донбасса от «нацистов», что было доказано большинством независимых мировых СМИ как ложное.

По словам Коца, «Тюльпан» наносил ущерб украинским силам и использовался пророссийскими сепаратистами на Донбассе для разрушения моста. Сообщается, что «Тюльпан» был передислоцирован из Мариуполя после «захвата» города. Несколько сборщиков данных из открытых источников, отслеживающих российско-украинскую войну, подтвердили присутствие 2С4 «Тюльпан» в Мариуполе. Заснято стрельбой из снаряда по нескольким целям в Мариуполе. Ходят слухи, что это оружие стало причиной многих убийств мирных жителей в осажденном городе.

Павлоградский мост через реку Северский Донец между Северодонецком и Лисичанском разрушен российским 240-мм тяжелым минометом 2С4 Тюльпан. Отверстия от ударов видны. Миномет уничтожили украинские военныеhttps://t.co/G8GxTdDk5F pic.twitter.com/eePYI8tlCn

— Пол Явин (@PaulJawin) 23 мая 2022 г.

Речь идет о Павлоградском мосту, который был разрушен, потому что он был основной линией снабжения из Северодонецка через реку Донец, где расположены украинские силы. В случае полного окружения украинцы могут столкнуться с новой мариупольской ситуацией, где их войска изолированы.

Однако последние разведданные предполагают, что российские силы отказались от своих усилий по полному окружению украинских сил на востоке и вместо этого предпочитают меньшее окружение. Это может оказаться жизненно важным для российских сил, чтобы закрепиться на Украине. Боевые действия в основном велись в Попасной и прилегающих районах, в то время как русские зафиксировали дополнительные успехи в районах от Воронова до Лисичанска. Если будет доказано, что русские могут полностью окружить украинские силы в Северодонецке, украинцам, возможно, придется немного побороться, чтобы отразить наступление русских.

#Украинская Карма. Российский тяжелый 240-мм самоходный миномет 2С4 Тюльпан (одна из крупнейших минометных систем, используемых сегодня) снят 🇷🇺 пропагандой. Стреляет по Северодонецку из Рубежного. Затем он попытался уйти, но пробежал буквально 150 метров, прежде чем #Украина взорвала его до небес. pic.twitter.com/ShXp8VlkHU

— Glasnost Gone (@GlasnostGone) 21 мая 2022 г.

Коц сообщает о российском самоходном миномете 2С4 Тюльпан. Менее чем через 24 часа украинские силы использовали его обоймы для обнаружения российских позиций и уничтожили «Тюльпан» (Michael A. Horowitz/Twitter)

Менее чем через 24 часа после выхода репортажа в эфир украинские военные уничтожили его и опубликовали кадры разрушения в своих аккаунтах в социальных сетях в качестве собственного пропагандистского материала. На видео видно, как украинцы стреляют по удерживаемому русскими зданию, чтобы вывести Тюльпан. Как только у них был четкий выстрел, украинцы разнесли его вдребезги.

«Видео-репортаж о яркой ликвидации 240-мм самоходного миномета «Тюльпан». С его помощью оккупанты разрушили мост и разрушили дома Северодонецка», — говорится в сообщении НБУ Украины.

«Спасибо российским пропагандистам за подсказку», — сказали они, намекая, что именно отчет Коца помог им найти «Тюльпан».

Сообщается, что это первая боевая потеря «Тюльпана», оружия, находящегося на вооружении с 1972 года. Это крупнейший минометный комплекс, стоящий на вооружении на сегодняшний день, и, как известно, один из самых мощных минометных комплексов, которые может предложить Россия. Установленный на модифицированном шасси зенитно-ракетного комплекса SA-4 Ganef 2K1 Krug с установленным снаружи 240-мм казнозарядным минометом M-240, очевидным слабым звеном этого оружия являются его вес и размер, что делает его чрезвычайно трудным для маневрирования при 30-тонной нагрузке. .

Читать дальше: Смотреть: 82-мм минометный снаряд, выпущенный из реактивного гранатомета

Сообщается, что он использует автозагрузчик с двумя автоматическими магазинами барабанного типа, которые могут вмещать 40 стандартных осколочно-фугасных снарядов или 20 ракет дальнего действия. вспомогательные раунды. Сообщается, что «Тюльпан» имеет силовой угол возвышения от +50 до +80º с силовым поворотом 10º влево и вправо, а его основным боеприпасом является осколочно-фугасный минометный снаряд 53-Ф-864. Однако он может стрелять рядом обычных осколочно-фугасных бомб.

Более того, сообщается, что он может стрелять снарядами с лазерным наведением «Смельчак» «Сорвиголова», ядерными снарядами 3Б11 и грузовыми снарядами 308 «Нерпа», которые известны своими кассетными бомбами, которые Россия уже использовала ранее в войне на Украине. . Дополнительное вооружение — 7,62-мм пулемет ПКТ, установленный снаружи.

Согласно отчету Forbes, после окончания холодной войны российские войска сохранили от 40 до 50 единиц «Тюльпанов», при этом на военный округ приходится от 10 до 12 единиц. Ранее их видели во время украинской войны 2014 года, когда были разрушены аэропорты. Его также видели в Сирии и Ливане.

В настоящее время Коц, пророссийский журналист, теперь известен в Украине как «Полезный идиот» за то, что помог им найти 2С4 Тюльпан. Он не единственный идиот, поскольку российские солдаты, вооруженные этим оружием, похоже, не понимали своей собственной оперативной безопасности, позволяя снимать его во время стрельбы. В Украине есть артиллерийские радиолокационные системы, которые могут отследить приближающийся снаряд до точки его происхождения. Как мы и ожидали, русские не имеют локального превосходства в воздухе даже над своими собственными силами, и Украина, похоже, может по своему желанию управлять беспилотниками над российскими позициями, чтобы обстреливать их ракетами и артиллерией.

Самоходный миномет 2С4 «Тюльпан» и его боевые возможности

Самоходный миномет «Тюльпан» в Мариуполе, начало апреля


Российские самоходные минометы 2С4 «Тюльпан» прибыли в Мариуполь. Предполагается, что 240-мм орудия будут использованы для уничтожения остатков националистических формирований, которые до сих пор удерживают территорию завода «Азовсталь» и торгового порта. Появление такой техники фактически предопределяет дальнейший ход событий. У противника, несмотря на все приготовления к обороне, шансов нет.

Резервная артиллерия

На сегодняшний день практически со всей территории Мариуполя вытеснены украинские националисты. Под их контролем остаются только порт и завод «Азовсталь». На этих территориях в сооружениях и на открытых площадках противник подготовил полноценные оборонительные позиции. Прямой штурм таких укреплений нецелесообразен, а потому Россия и ДНР выводят их из строя дистанционно — с помощью ракет, артиллерии и авиации.

5 апреля на специализированных ресурсах распространили свежее фото российского самоходного миномета 2С4 «Тюльпан» на одной из улиц города. Из него следует, что группировка российских ракетных войск и артиллерии в Мариуполе усилена средствами большой мощности, и в ближайшее время они начнут работу по объектам противника.

Миномет 2С4 на учениях, 2019 г.

Количество переброшенных в город Тюльпанов пока неизвестно. Также о начале их боевой работы пока не сообщается. Однако такая информация может появиться в любой момент. Кроме того, вероятно, будут опубликованы кадры стрельбы и взрывов на вражеской территории — на открытых пространствах и в производственных помещениях.

Последствия применения минометов 2С4 очевидны. Они нанесут максимальный урон противнику в кратчайшие сроки, а также будут способствовать скорейшему освобождению Мариуполя. Кроме того, все это повлияет на дальнейшее развитие событий в рамках всей Спецоперации.

Изделие «Тюльпан»

Изделие 2С4 «Тюльпан» представляет собой самоходный миномет калибра 240 мм. Это система большой мощности, предназначенная для поражения скоплений живой силы и техники, различных сооружений и других целей на дальности до 10-20 км. «Тюльпан» был разработан и принят на вооружение полвека назад и до сих пор сохраняет свое место в сухопутных войсках. В то же время это самая мощная сухопутная артиллерийская система в нашей армии.

Точная наводка орудия, 2020 г.

«Тюльпан» построен на гусеничном шасси с высокой проходимостью и подвижностью. Корпус шасси собран из противопульной/противосколочной брони. На корпусе закреплена опускаемая артиллерийская часть с минометом 2Б8, станиной и опорной плитой. Перед стрельбой весь блок опускается на землю; импульс отдачи через пластину полностью передается земле.

Миномет 2Б8 представляет собой казнозарядную систему калибра 240 мм с длиной ствола ок. 21 клб. Ствол установлен на рамке без противооткатных устройств. Конструкция установки и средств наведения обеспечивает горизонтальную наводку под углом до 41° вправо и влево от центрального положения. Вертикальная наводка — от +50° до +80°. Для заряжания ствол переводится в горизонтальное положение с последующим автоматическим возвратом на заданный угол.

Внутри кейс «Тюльпан» перевозит до 20 минут. Во время заряжания боеприпас поднимается за пределы корпуса и попадает в механический досылатель, который досылает его в ствол. Возможен прием выстрелов с земли, для чего используется небольшой кран с ручным приводом. Максимальная скорострельность, при оптимальном угле возвышения и других факторах, не превышает 1 выстр/мин.

Подготовка выстрела к стрельбе

Наведение миномета осуществляется с помощью панорамного прицела МР-46М. Грубая наводка осуществляется гидравлическими механизмами, точная — вручную. Для управления стрельбой используется пульт дистанционного управления.

В недавнем прошлом «Русские Тюльпаны» прошли модернизацию, в ходе которой получили современные средства навигации, связи и управления. С их помощью проще определить собственные координаты, получить целеуказание, рассчитать данные для стрельбы и подготовиться к выстрелу.

В калибре 240 мм

Для миномета 2Б8 из системы 2С4 для решения разных задач предназначен ряд мин с разным оснащением. Возможно применение осколочно-фугасных, кассетных и других мин — вплоть до снаряженных тактическим ядерным или нейтронным зарядом. Однако использование специальных боеприпасов в настоящее время нецелесообразно.

Основным боеприпасом «Тюльпана» является осколочно-фугасная мина 53-Ф-864 в составе выстрела 53-ВФ-864. Он имеет длину ок. 1,5 м, весит 130,7 кг и несет 31,9кг взрывчатого вещества. Дальность стрельбы такого изделия составляет ок. 10 км. Для решения тех же задач используется активно-реактивная мина 3Ф2 «Гагара» (выстрел 3ВФ2) массой 228 кг с зарядом 46 кг. За счет реактивного двигателя он пролетает почти 20 км.

Подъем мины штатным краном

С начала восьмидесятых годов на машинах 1С113 используется комплекс управляемого вооружения 2К4 «Смельчак». Ее основным элементом является мина 3Ф5 с наведением на подсвеченную лазером цель. По массе, габаритам и другим характеристикам управляемая мина аналогична обычной 53-Ф-864, но отличается от нее повышенной точностью.

Для поражения площадных целей предлагается выстрел 3ВО11 с активно-реактивной миной 3О8 «Нерпа». Последняя по размерам и массе аналогична «Гагаре», но несет кассетную боеголовку. Боевая нагрузка – 14 осколочно-фугасных боевых элементов массой 3,9 кг каждый. Мина 3-3-5 «Сайда» (выстрел 3В3-5) с зажигательной боевой частью имеет аналогичные характеристики по дальности. Обеспечивает распространение горящей огнесмеси на расстояние до 50 м.

Практическое применение

За полвека службы самоходные минометы 2С4 «Тюльпан» из различных частей неоднократно участвовали в различных учениях и маневрах. В ходе этих мероприятий они отработали учебные мишени и подтвердили расчетные характеристики дальности, точности и мощности огня. Кроме того, несколько раз минометы привлекались к реальной боевой работе.

Стрельба по мишеням

«Тюльпаны» довольно активно работали во время войны в Афганистане. На них возлагалась задача разрушить неприятельские глинобитные и каменные сооружения, а также естественные укрытия. 240-мм мины с большим зарядом успешно уничтожали любые подобные объекты, тогда как снаряды меньших калибров не всегда справлялись с такой задачей. Навесная стрельба позволяла успешно атаковать удаленные объекты на обратных склонах гор — мина перелетала естественное препятствие и попадала в цель. Также в Афганистане испытали управляемую мину «Сорвиголова». Она подтвердила расчетные характеристики и показала возможность поражения цели при резком снижении расхода боеприпасов.

Позже «Тюльпаны» участвовали во второй войне в Чечне. Эта техника отвечала за разрушение укреплений противника на разных участках, в т.ч. в труднодоступных местах. Бетонные сооружения террористов были слишком сложной целью для артиллерии меньшего калибра, но несколько 240-мм мин успешно уничтожили дот или дзот вместе со всей живой силой.

Пожарная денацификация

Судя по последним сообщениям, теперь изделия 2С4 будут использоваться для уничтожения националистов и их укреплений в производственных корпусах Мариуполя. Однако использование такого оборудования может не ограничиваться «Азовсталью». На оккупированных территориях Донбасса украинская армия успела построить множество укреплений — и Тюльпаны будут отличным аргументом против них.

Результаты возможного применения 240-мм самоходных минометов очевидны. Помещения промышленного предприятия, где укрываются националисты, не предназначены для защиты от артиллерийского огня. Внутри них должны присутствовать какие-то укрепления и даже бронетехника, но тяжелые мины легко разрушат их и уничтожат живую силу. Кроме того, есть вероятность поражения складов боеприпасов, что усилит воздействие мин.

Постоянный и методичный обстрел вновь разведанных объектов на территории «Азовстали» позволит вывести из строя всю оборону противника и нанести ему критические повреждения — или вовсе уничтожить. На самом деле при использовании Тюльпанов решение такой проблемы гарантировано и является лишь вопросом времени и расхода боеприпасов.
