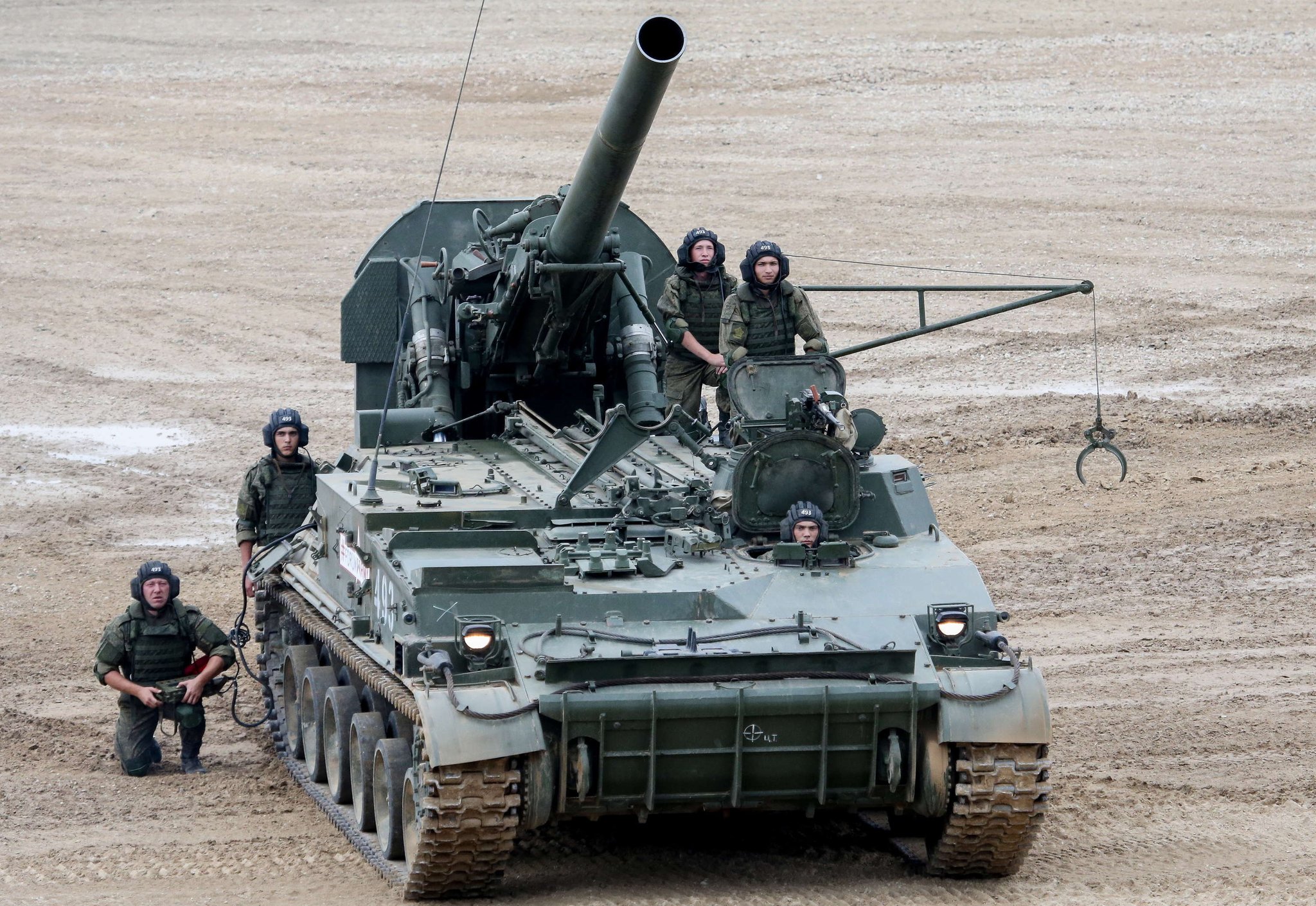

2С4 Тюльпан самоходный миномет 240-мм Видео. Фото. Скорость
«2С4 Тюльпан», названное в НАТО М1975, это 240-миллиметровая самоходная мортира, самое тяжелое орудие в арсеналах активных современных армий. Располагая 520-сильным дизельным двигателем В-59, установка способна двигаться по дороге со скоростью 62 км/ч. Его вспомогательное вооружение составляет один 7,62-мм ПКТ; вес машины 27 тонн. На марше орудие обслуживает экипаж из пяти человек, но для ведения стрельбы нужно дополнительно еще пять. Оно установлено на гусеничном шасси ГМЗ от машины-миноукладчика и стреляло 130-килограммовым снарядом с темпом один выстрел в минуту.
Миномет 2С4 Тюльпан — видео
Дальность полета обычного снаряда составляла 9650 м, а снаряда с ракетным ускорителем — 20 000 м.
В отделении управления находятся механик-водитель и командир.
В механизированной укладке размещаются два вида мин:
— осколочно-фугасные 53-Ф-864 по 10 штук (в передней и задней части барабана), всего 20 штук;
— активно-реактивные АРМ-0-ЗВФ2, 10 штук по всей длине барабана укладки.
Подача мин на направляющие механизма досылания производится при помощи трех цилиндров, закрепленных по оси укладки. Подача штатных мин осуществляется поочередно крайними цилиндрами, активно-реактивных — одним средним цилиндром. После выдачи мин из одного ряда, происходит поворот барабана на один шаг относительно оси укладки, и очередной ряд мин становится над лотками цилиндров.
Труба миномета перемещается в боевое положение, обеспечивая готовность миномета к стрельбе. Управление специальными узлами самоходного миномета “Тюльпан” производится электрогидравлическим приводом.
Стрельбу из миномета осуществляет наводчик с помощью выносного пульта, находясь вне машины. Благодаря шарнирной связи рамы с опорной плитой миномета, наличию демпфирующих устройств и упругой связи рамы с корпусом самохода, обеспечиваются допустимые ускорения на экипаж от воздействия выстрела и нормальная устойчивость. При заряжании с грунта мина с помощью погрузчика подается на машину и укладывается прямо на направляющие трубы досылателя.
Далее заряжание идет так же, как и при стрельбе из укладок.
С помощью электрогидропривода в походном положении труба миномета устанавливается параллельно крыше и затягивается хомутом с наметкой при помощи рамки крепления к корпусу машины.
Вооружение
Основным вооружением является казнозарядный 240-мм миномёт 2Б8. Миномёт крепится рамой опорной плиты к балкам на верхнем кормовом листе корпуса шасси 2С4. Для грубой наводки в вертикальной плоскости (выставление прицела) и заряжания миномёта используется гидросистема. В горизонтальной плоскости и для точной наводки (выставление точных значений прицела и угломера) используется ручной привод. Заряжание миномёта происходит при угле 90 градусов. При заряжании из механизированных боеукладок мина подаётся на направляющие, после чего оператор снаряжает мину необходимым зарядом, затем производится автоматическая досылка выстрела в канал ствола. Для заряжания с грунта миномёт 2С4 оборудован специальной лебёдкой. Выстрел производит наводчик орудия при помощи специального выносного пульта.
Мина 3Ф2
В основной боекомплект миномёта 2Б8 входят фугасные мины 53-Ф-864 с максимальной дальностью стрельбы в 9,65 км, а также активно-реактивные мины 3Ф2 с максимальной дальностью стрельбы в 19,69 км. В 1982 году на вооружение 2С4 был принят корректируемый снаряд «Смельчак».
Мина 3Ф5 «Смельчак»
Кроме того, для 240-мм миномётов М-240 и 2С4 разработаны: зажигательные мины «Сайда», снаряжённые напалмом и образующие устойчивые очаги возгорания на площади 7850 м² вокруг центра разрыва снаряда, кассетные мины «Нерпа», снаряжённые осколочно-фугасными боевыми элементами 3ОФ16, ядерные снаряды мощностью 2 килотонны в обычном и активно-реактивном варианте, а также нейтронные снаряды «Смола» и «Фата». Дополнительно самоходный миномёт 2С4 оборудован 7,62-мм пулемётом ПКТ.
Пулемёт установлен на вращающейся башенке командира, углы вертикального наведения составляют от −6° до +15°, а горизонтального — от 164° влево до 23° вправо. Для личного оружия расчёта миномёта предусмотрены два крепления под автоматы АКМС, а также крепление для сигнального пистолета. Для борьбы с бронетехникой противника в корпусе САУ имеются крепления для противотанкового гранатомёта РПГ-7В. В возимый боекомплект дополнительного вооружения входят: 1500 патронов для пулемёта, 600 патронов для автоматов, 18 ракет к сигнальному пистолету и 2 гранаты для противотанкового гранатомёта.
Ядерная мина 3Б4
Номенклатура применяемых боеприпасов САУ 2С4
Боевое применение
Боевое крещение самоходный миномёт 2С4 принял во время войны в Афганистане. Благодаря мобильности, дальности стрельбы и возможности поражения целей противника на обратных склонах гор и в укрытиях миномёты 2С4 широко использовались в зоне ответственности 108-й мсд.
Миномётная батарея, оснащённая «Тюльпанами», в основном выполняла задачи по уничтожению огневых точек в каменных завалах и пещерах, опорных пунктов и огневых средств на дорогах, перевалах и в кишлачной зоне. Фугасные мины эффективно уничтожали глинобитные сооружения и крепости противника, в то время как 122-мм осколочно-фугасные снаряды вязли в стенах укреплённых зданий. После поступления на вооружение активно начали использоваться управляемые мины «Смельчак». По результатам использования корректируемых выстрелов 3ВФ4 был сделан вывод о том, что на выполнение поставленной задачи для пристрелки уходило две-три обычных фугасных мины, а для поражения — одна-две корректируемых мины «Смельчак». Общее же время выполнения задачи могло составлять от 12 до 15 минут. Всего в ходе боевых действий по данным А. Б. Широкорада было задействовано около 120 единиц 2С4, однако по состоянию на 1 августа 1987 года на территории Афганистана в 40-й армии СССР официально числилось только 4 миномёта «Тюльпан».
Повторно самоходные миномёты «Тюльпан» были применены во второй чеченской кампании, в частности при взятии Грозного в конце 1999-го — начале 2000 года, продемонстрировав высокую эффективность огня. Также использовались для уничтожения бетонных оборонительных сооружений в горных населённых пунктах, разрушение которых не представлялось возможным с помощью 152-мм артиллерии. 10 единиц 2С4 24-го отдельного самоходно-миномётного дивизиона миномётов большой мощности за несколько дней уничтожили оборонительную систему незаконных вооружённых формирований.
Тактико-технические характеристики 2С4 Тюльпан
— Компоновочная схема: переднемоторная с открытой установкой орудия
— Разработчик: Уралтрансмаш СКБ-172
— Годы разработки: с 1966 по 1971
— Годы производства: с 1969 по 1988
— Годы эксплуатации: с 1972
— Количество выпущенных, шт.: не более 588
Экипаж: 5 человек
Размеры 2С4 Тюльпан
— Длина корпуса, мм: 7940 (на марше)
— Ширина, мм: 3250
— Высота, мм: 3255 (на марше)
— База, мм: 4960
— Колея, мм: 2720
— Клиренс, мм: 450
Вес 2С4 Тюльпан
— 27,5 тонн
Бронирование 2С4 Тюльпан
— Тип брони: противопульная
— Лоб корпуса, мм/град.
: 30
Вооружение
— Длина ствола, калибров: 20,83
— Углы ВН, град.: +50…+80°
— Углы ГН, град.: При угле ВН +50°; −10…+10°
— При угле ВН +80°; −41…+41°
— Прицелы: МП-46М, ТКН-3А
— Пулемёты: 1 × 7,62-мм ПКТ
Дальность стрельбы 2С4 Тюльпан
— 0,8…19,81 км
Двигатель 2С4 Тюльпан
— В-59У
— Мощность двигателя, л. с.: 520
Скорость 2С4 Тюльпан
— Скорость по шоссе, км/ч: 62,8
— Скорость по пересечённой местности, км/ч: 25—30
— Запас хода по шоссе, км: 500
— Ёмкость топливных баков, л: 830
— Удельная мощность, л. с./т: 19
— Тип подвески: индивидуальная торсионная
— Удельное давление на грунт, кг/см²: 0,605
— Преодолеваемый подъём, град.: 30°
— Преодолеваемая стенка, м: 0,7
— Преодолеваемый ров, м: 2,55
— Преодолеваемый брод, м: 1,0.
Фото 2С4 Тюльпан
Добавить комментарий
240-MM SELF-PROPELLED MORTAR 2S4 «TULPAN»
 Самоходный миномет 2С4 является единственным в мире минометом такого калибра и аналогов не имеет.Миномет обладает высокой проходимостью и эффективностью действия мин у цели, способностью преодолевать зараженные участки местности, высокой маневренностью. Для стрельбы из миномета не требуется специальной подготовки позиции перед стрельбой. Самоходный миномет имеет оригинальную конструкцию с размещением артчасти на крыше корпуса машины. Экипаж, боеприпасы, агрегаты и аппаратура размещены в бронированном корпусе, защищающем от пуль и осколков снарядов. Моторно-трансмиссионная установка, ходовая часть и отделение управления самоходного миномета 2С4 аналогичны самоходной гаубице 2С3 «Акация». Боевое отделение расположено в средней и кормовой частях корпуса. В отделении управления находятся механик-водитель и командир. Общий вид миномета 2Б8 240-мм миномет 2Б8 рамой опорной плиты шарнирно крепится к балкам на верх¬нем кормовом листе корпуса установки 2С4. Миномет имеет гидросистему заряжания и наведения в вертикальной плоскости (привод наведения – электрогидравлический). Горизонтальное наведение миномета – ручное. В походном положении миномет перевозится горизонтально сверху корпуса установки, в боевом – стволу с помощью гидросистемы придается заданный угол возвышения, опорная плита опускается на грунт. Размещение боевого комплекта на самоходном миномете 2С4 «Тюльпан»: В механизированной укладке размещаются два вида мин: осколочно-фугасные 53-Ф-864 по 10 штук (в передней и задней части барабана), всего 20 штук; активно-реактивные АРМ-0-3ВФ2, 10 штук по всей длине барабана укладки. Подача мин на направляющие механизма досылания производится при помощи трех цилиндров, закрепленных по оси укладки. Подача штатных мин осуществляется поочередно крайними цилиндрами, активно-реактивных – одним средним цилиндром. При стрельбе миномета могут использоваться боеприпасы, подаваемые с грунта с помощью специальной лебедки. По обеим сторонам укладки, на бортах, крепятся сиденья членов экипажа. На правом борту – переднее место оператора, заднее – наводчика, на левом борту – оператора. Полигонные испытания самоходного миномета 2С4 «Тюльпан» проводились на ГНИАПе («Ржевский полигон») в 1969-1974 годах. Испытания новых 240-мм мин для этой системы проводились в НИИ “Геодезии” на Софринском полигоне. Во время испытаний стрельбой вышло из строя устройство механического заряжания, после чего перешли на ручное заряжание миномета. Но при одном из выстрелов произошла осечка, последовала команда продолжить стрельбу. Начали подавать следующую мину. Наводчик предотвратил не минуемую катастрофу. В начале 1980-х годов для 240-мм минометов РГК был создан в ОКБ «Дивкон» (главный конструктор В.С.Вишневский) комплекс корректируемого артиллерийского вооружения с лазерным наведением 1К113 «Смельчак». Отработка аэродинамики снаряда проводилась в аэродинамических трубах ЦНИИ «Геодезии», бывшем Софринском артиллерийском полигоне. В головной части мины 3Ф5 находится блок коррекции, который оборудован аэродинамическим рулями для ориентации оси оптического элемента на цель. Коррекция траектории полета мины производится за счет включения твердотопливных импульсных двигателей, расположенных радиально на корпусе боеприпаса, время коррекции мины 0,1 – 0,3 сек. С появлением корректируемой мины 240-мм самоходный миномет “Тюльпан” стал более эффективно применяться в Афганистане для огневой поддержки войск. Например, одна из батарей использовалась в 1985 году в Чари-карской долине при ликвидации вооруженной группировки под командованием Ахмад-Шаха-Масуда. Засевшие в крепости душманы минометным огнем с дальности до 2300 м были деморализованы, крепость разрушена всего 12 минами. На уничтожение каждой цели требовалось три мины. Другим огневым средствам понадобилось бы затратить на решение этой задачи гораздо больше (до 100 раз больше) боеприпасов и времени. ОСНОВНЫЕ ТТХ КОМПЛЕКСОВ КОРРЕКТИРУЕМОГО АРТИЛЛЕРИЙСКОГО ВООРУЖЕНИЯ
Самоходные минометы 2С4 «Тюльпан» до сих пор находятся на вооружение Российской армии, они совсем недавно в составе отдельного дивизиона из двух батарей применялись в Чечне. ХАРАКТЕРИСТИКИ Состояние на вооружении с 1972 года АРТИЛЛЕРИЙСКОЕ ВООРУЖЕНИЕ: ДОПОЛНИТЕЛЬНОЕ ВООРУЖЕНИЕ: А.В.Карпенко, ОВТ «ОРУЖИЕ ОТЕЧЕСТВА», 23.09.2016 Источники: Карпенко А.В., Ганин С.М., «Отечественные бомбометы и минометы». СПб: «Невский Бастион» – «Гангут», 1997 г., 56 с., Александр Карпенко «Современные самоходные артиллерийские установки». Часть 1 и Часть 2 (http://bastion-karpenko.narod.ru) и др. 240-ММ САМОХОДНЫЙ МИНОМЕТ 2С4 «ТЮЛЬПАН». НОВОСТИ 240-ММ САМОХОДНЫЙ МИНОМЁТ 2С4 «ТЮЛЬПАН». ЛУГА. 16.11.2019 |
ИНФОРМАЦИОННЫЙ РЕСУРС ПО ОРУЖИЮ И ВОЕННОЙ ТЕХНИКЕ. INFORMATION RESOURCE ON WEAPONS AND MILITARY EQUIPMENT
Если бы в стволе оказалось бы две мины, то мог последовать взрыв. После этого случая пришлось систему дорабатывать, для исключения двойного заряжания. В 1970 году система «Тюльпан» была продемонстрирована министру обороны Гречко, где произвела на него очень благоприятное впечатление. Миномету удалось разрушить на полигоне ДОТ, который здесь стоял несколько десятилетий и ни одной артсистеме этого до сих пор не удавалось сделать. В 1972 году 240-мм самоходный миномет 2С4 «Тюльпан» с артиллерийской частью 2Б8 был принят на вооружение Советской Армии. Его серийное производство началось с 1974 года. Миномет «Тюльпан» поступал на вооружение отдельных артиллерийских бригад РГК, было развернуто около 50 таких систем. Восемь установок было передано Чехословацкой народной армии.
Комплекс 1К113 «Смельчак» принят на вооружение в 1983 году. Впервые он был продемонстрирован на крупных учениях «Запад-83″, где присутствовал министр обороны Д.Ф.Устинов. Была поставлена задача: уничтожить две цели, командный пункт и РЛС, за четыре минуты. Задача была выполнена.
Расход мин для поражения типовой цели составляет 1-3 единицы. В огневой взвод обычно входит два миномета, 200 выстрелов с минами 3Ф5, один лазерный целеуказатель-дальномер.
Другое наименование системы Russian Concept of Impulse Correction (RCIC – российская концепция импульсной коррекции). По проекту «Угроза» предусматривается оснащение серийных авиационных реактивных снарядов типа С-5, С-8 и С-13 корректируемыми головными частями с импульсными двигателями коррекции, что не только повысит вероятность поражения целей, но и увеличить дальность применения оружия до 7-9км. Точность попадания снарядов при использовании новой системы могут составить 0,8-1,8 метра, время подсветки цели составит одну секунду. Аналогичную систему корректируемого вооружения предлагается применить для минометов калибром от 81-мм до 240-мм, артсистем калибра более 100-мм и реактивных систем залпового огня отечественного и зарубежного производства. Дальность стрельбы 203-мм корректируемыми снарядами может составить до 120 км, 240-мм минами до 30 км.
При стрельбе использовались корректируемые мины «Смельчак». Для этого специалисты НТК «Аметех» на одном из полигонов нижегородской области в конце 1995 года подготовили военные кадры для применения управляемых боеприпасов.
30
90
ЧАСТЬ 1Минобороны показало видео стрельбы из самого мощного миномета в мире — РБК
В Тамбовской области российские военные провели артиллерийские учения.
В ходе стрельб артиллеристы испытали 240-мм самоходные минометы «Тюльпан», которые в советские времена относились к артиллерии резерва Верховного главнокомандования. Видео Министерства обороны опубликовал телеканал «Звезда».
Стрельбы велись на дистанции от 8 до 40 км. Координаты целей передавались экипажам машин с беспилотников «Элерон». «Тюльпаны» уничтожили порядка 150 намеченных целей.
Самоходные минометы 2С4 «Тюльпан» были приняты на вооружение советской армии в 1971 году, сменив буксируемые минометы этого же калибра. «Тюльпан» может стрелять обычными осколочно-фугасными боеприпасами, зажигательными минами «Сайда», активно-реактивными минами с повышенной дальностью стрельбы. Калибр в 240 мм позволяет миномету вести огонь также ядерными боеприпасами мощностью 2 кт в тротиловом эквиваленте.
Сейчас это самый крупнокалиберный миномет в мире. В советской армии была превышающая его по калибру установка 2Б1 «Ока» (420 мм), предназначенная для стрельбы ядерными минами, однако она была снята с вооружения.
| №№ п.п. |
Наименование характеристики | Единица измерения | Значение характеристик |
| 1 | Экипаж | чел. | 5 |
| 2 | Вооружение | миномет пулемет |
1 х 240
мм 2Б8 1 х 7,62 мм ПКТ |
| 3 | Вес артиллерийской части | т | |
| 4 | Боекомплект | количество
выстрелов 7,62 мм патронов |
40 ОФ мин или
20 активно-реактивных 1500 |
| 5 | Шасси | на базе об. 123 |
об. 305 |
| 6 | Мощность двигателя В-59-4 | л.с. | 520 |
| 7 | Максимальная скорость | км/час | 62,8 |
| 8 | Боевая масса | т | 27,5 |
| 9 | Длина по корпусу | мм | 6454 |
| 10 | Ширина | мм | 3250 |
| 11 | Высота | мм | 3200 |
| 12 | Запас хода по топливу | км | 500 |
| 13 | Бронирование | мм | 15 -30 |
| 14 | Клиренс | мм | 450 |
| 15 | Время перевода в боевое положение | мин. |
5 |
| 16 | Масса снаряда Ф-864 | кг | 130,7 |
| 17 | Начальная скорость полета снаряда (на полном) | м/сек | 362 |
| 18 | Прицельные приспособления | панорамный прицел | МП-46М |
| 19 | Угол горизонтального обстрела | градус | 46 |
| 20 | Угол возвышения максимальный | градус | 80 |
| 21 | Угол возвышения минимальный | градус | 50 |
| 22 | Угол заряжания | градус | 63 |
| 23 | Длина ствола | калибр | 20,8 |
| 24 | Максимальная дальность стрельбы Ф-864 активно-реактпвной 3Ф2 |
м | 9650 19690 |
| 25 | Комплекс корректируемого вооружения | м | 1К113
«Смельчак» (3Ф5) |
| 26 | Радиостанция | 1 х Р-123М |
Миномёты.
Самоходный миномёт 2С4 «Тюльпан». Самый-самый… Мы уделили достаточно много внимания истории развития минометов. Как ни крути, но сегодня этот вид вооружения является одним из самых смертоносных. Не потенциально смертоносных, как ядерное оружие, к примеру, а реально смертоносных. Не будет преувеличением сказать, что минометный огонь уносит чью-то жизнь или жизни ежедневно.
Заканчивая на этом материал об обычных минометах и переходя к реактивным, не можем не рассказать и показать самый-самый. Минометище.
Наш герой действительно внушает уважение и страх собственной мощью всем, кто хотя бы раз видел результаты его работы. Миномет, который способен уничтожить практически любое укрепление. Миномет, который может стрелять фугасными, кассетными, управляемыми, зажигательными, нейтронными и ядерными минами.
Даже, вполне возможно, ещё какими-то неизвестными нам боеприпасами.
Сегодня речь пойдет о красивом весеннем цветке, который мужчины дарят своим любимым весной. На 8 Марта.
Говорим о тюльпане. Точнее, о «Тюльпане». О самоходном миномете артиллерии Резерва Верховного Главнокомандования 2С4 «Тюльпан» калибра 240-мм. Предназначенном для уничтожения укрепленных зданий, фортификационных сооружений, скоплений живой силы и бронетехники противника, а также уничтожения объектов, которые в силу высокой защищенности не могут быть уничтожены артиллерией меньшего калибра.
Когда видишь воронку диаметром метров 10 и глубиной почти 6 метров, действительно понимаешь, что это Оружие! И это не какой-нибудь специальный боеприпас. Это обычная мина. А в голову возникает примерный вид воронки при работе специальными минами… И результаты этой работы для противника…
Откуда же появилось это оружейное чудо? А появилось оно из логики развития Красной Армии ещё в 1938 году! Именно тогда была принята перспективная программа внедрения минометов в РККА. От стрелковой роты до Резерва Главного Командования.
Сложность работы над минометом РГК заключалась в том, что крупный (240-мм) калибр требовал совершенно новых решений даже в таких, вроде бы очевидных вещах, как наводка миномета на цель, либо заряжание.
Согласитесь, 16-килограммовую мину для 120-мм миномета вполне можно зарядить традиционным способом. А 130-килограммовую мину 240 мм? Да на высоту более 5 метров?
Была и ещё одна сложность. Чисто практическая. Война требовала скорейшего производства не крупного калибра, а минометов батальонного и полкового звена. 82 мм и 120 мм. Именно такую задачу поставила Ставка конструкторам. Задачу, которая была успешно решена. О чем мы писали в предыдущих статьях. И решена во многом гениальным советским конструктором Борисом Шавыриным.
Пять лет наши конструкторы пытались создать сверхмощный миномет. К 1943 году были даже созданы два опытных образца 240-мм минометов. Но на испытаниях эти минометы оказались не пригодными для использования. Прямо говоря, испытания минометы «завалили» полностью.
И тогда проектирование и создание 240-мм миномета поручили Борису Шавырину. К этому времени он был руководителем Коломенского специального конструкторского бюро гладкоствольной артиллерии (СКБ ГА).
Знаменитый конструктор отказался от уже использованных схем и начал работу практически с нуля. Представляете, работы начались в январе 1944 года и в этом же году начались заводские испытания нового миномета!
По окончании войны в руководстве страны появилось мнение, что острой необходимости в 240-мм миномете нет, и работы были прекращены. Но в 1947году к теме вернулись. Миномет Шавырина был отправлен на государственные испытания. В 1950 году этот миномет был принят на вооружение под названием М-240.
К сожалению, производство этого миномета было остановлено в 1958 году. Причина та же, что и для других представителей ствольной артиллерии. Тогдашний руководитель государства Н. Хрущев посчитал, что такие орудия бесперспективны, и будущее — за ракетами. Всего было выпущено 329 минометов на заводе №75 в городе Юрга Кемеровской области.
Но свою войну М-240 все-таки нашел. В 1985 году в Афганистане. Осенью 1984 года гаубичную батарею 1074-го артиллерийского полка 108-й мотострелковой дивизии перевооружили 4 минометами М-240.
Солдат и офицеров батареи переучили в Союзе. Первое боевое применение М-240 и мины «Смельчак» было в районе Чарикарской долины. В дальнейшем М-240 были в ущелье Панджшер, били духов Ахмат Шаха Масуда. Эффективность миномета поражала. Один, максимум два выстрела на уничтожение цели!
Что же из себя представляет М-240? Рассмотреть внимательно этот миномет просто необходимо. Дело в том, что именно модификация этого миномета под обозначением 2Б8 и составляет артиллерийскую часть нашего «весеннего цветка» — «Тюльпана».
240-мм миномет М-240 представляет собой жесткую конструкцию (без противооткатных устройств) на колесном лафете. Он состоит из следующих частей: ствола с затвором, рамы с амортизатором, станка с механизмами наведения, уравновешивающего механизма, стрелы с механизмом перевода миномета из походного положения в боевое и обратно, опорной плиты, шкворня и прицельных устройств, Ствол имеет форму гладкостенной трубы, закрепленной в цапфенных обоймах. Благодаря этому он имеет возможность качаться на цапфах для приведения в положение для заряжания.
Миномет с казнозарядной схемой заряжания. При заряжании ствол миномета «переламывается». Для закрывания ствола и передачи силы отката на опорную плиту служит казенник. Его конусная часть завершается шаровой пятой, которой казенник соединяется с чашей опорной плиты.
Станок состоит из двух рам (верхней и нижней) штампосварной конструкции, шарнирно соединенных между собой. Поворотный механизм винтовой, позволяющий осуществлять горизонтальную наводку без перемещения колес. Поскольку сила отдачи довольно значительная, а противооткатные устройства у миномета отсутствуют, стрельба на углах возвышения более 45° допускается лишь с твердого грунта и после нескольких «усадочных» выстрелов.
Подъемный механизм винтового типа. Уравновешивающий механизм — пружинный, расположен с правой стороны станка. Нижняя рама собрана на боевой оси неотделяемого колесного хода.
Подрессоривание колес пружинное. Сами колеса — троллейбусного типа ЯТБ-4, с губчатым наполнителем. Буксировка М-240 штатно производится гусеничным тягачом АТ-Л, но могут применяться и другие тягачи, а также грузовые автомобили «Урал», «КамАЗ».
Для подвозки мин на огневой позиции в комплект миномета входила специальная одноосная тележка. Заряжание миномета требовало целого ряда манипуляций:
— ствол приводится в горизонтальное положение;
— после открытия затвора на полуоси клина затвора навешивается лоток;
— пять человек расчета вручную поднимают мину с тележки, кладут на лоток и досылают в ствол;
— лоток снимают, затем ствол опускается в казенник для производства выстрела.
Основные ТТХ миномета:
Масса, кг
в боевом положении: 3610
в походном положении: 4230
Габариты:
длина, мм: 6510
длина ствола, мм: 5340
ширина, мм: 2430
высота, мм: 2210
Экипаж, чел: 11
Угол возвышения, град: +45….+80
Угол поворота, град
при возвышении 45: 16,5
при возвышении 80: 78
Скорострельность, выстр/мин: 1
Дальность стрельбы, м:
для Ф864: 800-9650
для 3Ф2: 19690
Но как же появился «Тюльпан»? Не поверите, но виной появления этого красавца стали.
.. американцы! Точнее, применение американцами своих САУ во Вьетнаме. В отличие от нас, американцы прекрасно понимали, что глобальная война возможна чисто теоретически. А вот региональные войны — дело реальное. Потому и развивали собственные САУ. А Вьетнам стал тем полигоном, где эти машины показали свою эффективность и необходимость.
Парк же советских машин этого класса на западном фоне выглядел очень бледно. САУ времен Великой Отечественной войны были действительно не сравнимы с новыми машинами. Даже те, что входили в список лучших. ИСУ-152 или САУ-100 к тому времени уже уступали американским системам по многим параметрам. И мы, по старой российской традиции, «кинулись догонять» Запад.
В июле 1967 года вышло постановление ЦК КПСС и Совета министров СССР о разработке новых самоходных артиллерийских комплексов для Советской армии. В комплексы должны были входить не только сами САУ, но КШМ. Сразу несколько заводов обязали разработать и представить на государственные испытания новые системы.
Именно в эту программу и «попал» самоходный тяжелый миномет. Разработку этого вооружения поручили Уральскому заводу транспортного машиностроения в Свердловске. Но, понимая, что самостоятельно полностью решить поставленную задачу «Уралтрансмашу» не под силу, разработку артиллерийской части миномета поручили СКБ Пермского машиностроительного завода, которое и специализировалось на артиллерийских системах.
Таким образом, «Тюльпан» имеет сразу двух «пап». Главного конструктора шасси Г. С. Ефимова и главного конструктора миномета 2Б8 Ю. Н. Калачникова.
Георгий Сергеевич Ефимов
Юрий Николаевич Калачников
Вначале о шасси. За основу было взято шасси, разработанное для ЗРК 2К11″Круг» в 1955-56 годах. Однако, уже в ходе проектирования, выяснилось, что шасси для тяжелого миномета «слабовато». Начиная с мощности двигателя (400 л. с.) и заканчивая самой конструкцией шасси.
В результате от «исходного» шасси в окончательном варианте осталось не более 20% узлов и механизмов.
Остальные были переделаны под конкретные требования «Тюльпана» и гаубицы «Акация», которой завод занимался параллельно.
Установили двигатель В-59У мощностью 520 л. с., который обеспечивал скорость движения до 63 км/час и запас хода в 500 км.
Корпус машины сделали сварным. С защитой от бронебойных пуль калибра 7,62 мм и осколков. Впереди установили бульдозерный нож для оборудования позиции.
В функциональном отношении корпус разделен на три части.
Отделение управления традиционно для бронированных машин, слева-впереди от центра корпуса. Моторное отделение — справа. Средняя и кормовая части корпуса отданы боевому отделению.
В центре находится боекомплект в механизированной боеукладке барабанного типа на 20 мин и механизм подачи мин.
В средней части находится люк подачи мин при заряжании. По бокам находятся люки для посадки экипажа. В кормовой части корпуса крепится сам миномет.
Сам миномет 2Б8 не особо отличается от М-240. За исключением ставшего возможном в «машинном варианте» использования гидравлики.
Теперь наведение по вертикали обеспечивается посредством гидравлического механизма, по горизонтали — ручное.
Гидравлика также обеспечивает перевод миномета из походного положения в боевое и обратно, выведение ствола на линию досылания мины, открывание затвора, подачу мины из механизированной боеукладки на направляющие досылателя (расположены сверху на корпусе машины), заряжание миномета, закрывание затвора и опускание ствола в казенник.
Следует отметить, что рождение «Тюльпана» было трудным. На заводских испытаниях первые три опытных образца показали вполне хорошие результаты. Но на государственных испытаниях в 1969 году при производстве выстрелов случился казус.
Первый экспериментальный образец на полигоне «Ржевка» выдержал всего два выстрела. Лопнуло крепление опорной плиты, жестко соединявшей ее с корпусом машины. А динамической волной в гармошку смяло топливные баки. Пришлось срочно изменять конструкцию крепления.
Это не помешало в 1971 году принять 240-мм самоходный миномет артиллерии РВК 2С4″Тюльпан» на вооружение.
И уже с 1972 года предприятие получило заказ на производство 4-х первых машин. Всего же до 1988 года, когда производство прекратили, было выпущено примерно 588 «Тюльпанов». Мы специально употребляем слово «примерно» так как в разных источниках количество несколько разнится.
Говоря о «Тюльпане», нельзя обойти тему используемых комплексом боеприпасов. Естественно, такое вооружение не могло использоваться только для стрельбы обычными, классическими, боеприпасами. Рассказывая о М-240 мы упоминали вес обычной мины для этого миномета. Чуть более 130 килограммов. Но и дальность стрельбы таким и минами меньше 10 километров.
Для «Тюльпана» была разработана специальная активно-реактивная мина 3Ф2. Боеприпас, снабженный ракетным двигателем! Это, естественно резко увеличило вес и длину мины. Вес увеличился до 228 кг! И, соответственно, уменьшилось количество мин в боеукладке. До 10 штук. Но дальность! 19 с лишним километров!
Мина 3Ф2
Есть и ещё «цветочные сюрпризы». Ядерная мина 3Б4 и её реактивный вариант (по типу 3Ф2) 3Б11, с дальностью 18 километров.
А «в загашнике» есть ещё «Сайда», снаряженная напалмом и выжигающая все вокруг себя на площади 7850 кв. метров. Есть и «Нерпа», кассетная мина с осколочно -фугасными элементами 3ОФ16. Есть нейтронные снаряды «Смола» и «Фата».
Ядерная мина 3Б4
Но, по нашему мнению, наиболее интересна для рассмотрения корректируемая мина 3ВФ «Смельчак». Та самая, которую использовали в Афганистане артиллеристы 1074 АП 108 МСД.
Мина 3Ф5 «Смельчак»
Название «корректируемая мина» относится только к самому боеприпасу. Более правильно говорить о комплексе управляемого вооружения 1К113, который был принят на вооружение в 1983 году. А комплекс, кроме мины, включает в себя ещё и лазерный дальномер-целеуказатель 1Д15 или 1Д20.
Для точной стрельбы достаточно установить целеуказатель на расстоянии от 200 до 5000 метров. Не вдаваясь в технические нюансы, целеуказатель работает 0,1-0,3 секунды. Этого достаточно для корректировки мины. Даже на сложных целях «подсветка» длится не более 3 секунд.
При этом, вероятность попадания мины в круг диаметром 2-3 метра составляет 80-90%. А в самом начале статьи мы описывали впечатления от воронки после взрыва обычной мины из «Тюльпана».
Сегодня увидеть «Тюльпан» в частях и соединениях сложновато. Большая часть этого вооружения находится на консервации. Но иногда, совершенно неожиданно, «Тюльпаны» «проявляются». Как это случилось, к примеру, на Донбассе.
6 июля 2014 года ополчение сообщило о применении «Тюльпанов» ВСУ в селах Черевковка и Семеновка. Видео записи этих обстрелов до сих пор можно найти в интернете. И, как часто это случается на Украине, 15 августа ополченцы ДНР под командованием Безлера, при осуществлении рейда в тыл ВСУ, захватили несколько артиллерийских установок, в том числе и «Тюльпан».
Вскоре ополчение использовало этот миномет. Наверное, многие помнят вопли из Киева о поставках запрещенного вооружения из России. И заявление министра обороны Украины об испытаниях «Тюльпана» на востоке страны… Галатей тогда объяснил уход из аэропорта именно появлением там «Тюльпана».
Заканчивая рассказ о самом мощном из ныне существующих в мире миномете, хочется высказать восхищение перед конструкторами, инженерами, техниками, рабочими, которые смогли создать такое вооружение.
А жизнь 2С4 «Тюльпан» не закончилась. И ещё долго не закончится. С прошлого года те минометы, что находятся на вооружении, начали модернизировать. А это самый лучший показатель нужности этого оружия и сегодня, и завтра…
2С4 «Тюльпан» — 240-мм самоходный миномет [Солдаты РФ]
В отличие от миномета М-240, где все операции производились вручную, в артиллерийскую часть 2Б8 введена гидросистема, служащая для:
перевода миномета из походного положения в боевое и обратно;
вертикального наведения миномета;
выведения ствола на линию досылания мины и открывания затвора;
подачи мины из механизированной боеукладки на направляющие досылателя, расположенные сверху на корпусе базового шасси;
заряжания миномета, закрывания затвора и опускания ствола в казенник.
Миномет обладает высокой проходимостью и эффективностью действия мин у цели, способностью преодолевать зараженные участки местности, высокой маневренностью.
Для стрельбы из миномета не требуется специальной подготовки позиции перед стрельбой. Угол заряжания 2Б8 составляет около +63°. Мины на направляющие досылателя подаются автоматически из механической боеукладки, расположенной в корпусе шасси (в двух боеукладках размещается 40 фугасных или 20 активно-реактивных мин). Кроме того, заряжание может производиться с грунта при помощи крана. Горизонтальное наведение осталось ручным.
Установленный на 2С4 дизель В-59 позволяет развивать по шоссе скорость до 60 км/ч, а по грунтовым дорогам — до 30 км/ч.
Миномет стреляет стальной фугасной миной Ф-864 массой 130,7 кг при массе разрывного заряда 32 кг. Взрыватель ГВМЗ-7 имеет установки на мгновенное и замедленное действие. Мина Ф-864 с выстрелом ВФ-864 имеет пять зарядов, сообщающих ей начальную скорость 158-362 м/с и соответственно дальность от 800 до 9 650 м.
Воспламенительный заряд находится в трубке стабилизатора мины. Остальные помещаются в картузах кольцевой формы, закрепленных на самой трубке с помощью шелковых шнуров. По сообщениям западной печати, для М-240 и 2Б8 созданы и активно-реактивные мины с ядерными зарядами.
В конце 80-х годов для Тюльпана была разработана управляемая (корректируемая) мина 1К113 «Смельчак”. Стрельба ею производится так же, как и обычной, лишь устанавливается время открытия окошка оптической головки самонаведения и время включения лазерного целеуказателя. На расстоянии от 200 до 5 000 м от цели размещается корректировщик с лазерным целеуказателем. Им и подсвечивается цель, причем не все время полета мины, а лишь когда она приближается к цели на дистанцию 400-800 м. То есть время подсветки и, соответственно, коррекции полета мины длится от одной до трех секунд, противник физически не успевает поставить «Смельчаку” помеху. Вероятность попадания в этом случае в круг диаметром 2-3 м равна 80-90%. В ходе боевых действий в Афганистане «Смельчаки» с первого выстрела попадали во входы пещер, занимаемых душманами.
240-мм миномет, стреляющий как обычными, так и управляемыми минами, незаменим при штурме укрепленных позиций, а также при боевых действиях в населенных пунктах. Так, например, его можно поставить на расстоянии 10-20 м от многоэтажного дома, придать максимальный угол возвышения, и при стрельбе малыми разгонными зарядами крутизна падения мин становится почти вертикальной, то есть появляется возможность поразить противника, укрывшегося за противоположной стеной дома.
В послевоенный период ни одна страна в мире не принимала на вооружение таких мощных минометов. Самоходный миномет 2С4 является единственным в мире минометом такого калибра и аналогов не имеет. По сведениям, опубликованным в журнале Military Balance за 1991/1992 годы, СССР на тот момент имел 54, а ЧССР — восемь установок «Тюльпан”. В настоящее время калибр минометов США, Англии, Франции и Германии не превышает 120 мм.
240-мм. самоходный миномет 2С4 «Тюльпан» («об.305») (1969г.)
| Годы (разработка- испытания/ производство) | 1967-71/69-88 |
Длина (с пушкой) х ширина х высота (мм. ) |
7940х3250х2720 |
| Боевая масса (тн.) | 27,5 |
| Двигатель (мощность л.с.) | В-59У (520) |
|
Скорость макс, по шоссе/по грунту (км/час) |
60/ 25…30 |
| Запас хода (шоссе/ грунт)(км) | 500 |
| Экипаж (чел.) | 4 |
| Орудие (индекс, калибр) | гладкоствольный миномет 2Б8 (240) |
| Углы горизонтального (ГН)/ вертикального (ВН) наведения (град.) | при ВН+500 ГН+100…-100 при ВН+800 ГН+410…-410 |
Дальность стрельбы (макс. /мин.) (км.) |
19,69 /0,8 |
| Пулемет (индекс, калибр) | 1хПКТ (7,62) |
| Боекомплект (выстрелов) | 15АРМ или 20 ОФМ/ 1500 |
| Бронирование: рубка, корпус(лоб-борт),(мм./град) |
противопульное: 30..15 мм. |
| Радиостанция | н.д. |
| Разработка | СКБ-172 и КБ УЗТМ |
| Производители | УЗТМ. |
| Выпуск (шт.) | 588 |
| Примечания: |
Артиллерийская часть миномета 2С4 «Тюльпана» (индекс 2Б8) разрабатывалась Пермским СКБ-172 под руководством Ю. Н. Калачникова на базе артиллерийской части 240-мм миномета Шавырина и имела ту же баллистику и боекомплект. Она устанавливалась на шасси «об. 305» и самостоятельно (без шасси) эксплуатироваться не могла. 2С4 «Тюльпан» имеет оригинальную конструкцию. Артиллерийская часть размещена на крыше корпуса. Внутри корпуса шасси размещены экипаж, аппаратура и боекомплект. В механизированных боеукладках находятся два типа мин. 10 шт. активно-реактивных или 20 шт. осколочно-фугасных. Применяются также корректируемые мины «Смельчак-2» и спецбоеприпасы. Боевое отделение находится в кормовой и средней части корпуса. В отделении «управления находятся командир и механик-водитель. Слева, ближе к носу, за силовой установкой находится башенка командира. В отличие от миномета М-240, где все операции производились вручную, в артиллерийскую часть 2Б8 введена гидросистема, служащая для перевода миномета из походного положения в боевое и обратно, вертикального наведения миномета, выведения ствола на линию досылания мины и открывания затвора, подача мины из механизированной боеукладки на направляющие досылателя, расположенные сверху на корпусе базового шасси; заряжания миномета, закрывания затвора и опускания ствола в казенник |
| Источники: |
Широкорад А. |
Б. Энциклопедия отечественной артиллерии. Минск. Харвест. 2000г.
Россия модернизирует 240-мм самоходный бронированный миномет 2С4 «Тюльпан» | оружие оборонная промышленность военная техника Великобритания
Российские сверхтяжелые 240-мм минометы 2С4 Тюльпан (Тюльпан) будут вести сетецентрическую войну и обмениваться данными с беспилотниками. Они будут модернизированы для поражения самых сложных целей высокоточными интеллектуальными боеприпасами. По мнению экспертов, модернизированная 2С4 радикально повысит эффективность артиллерии, пишут «Известия».
Российская армия 240-мм самоходный миномет 2С4 Тюльпан на гусеничной бронемашине на Международном военно-техническом форуме «Армия-2017» под Москвой, Россия.
(Источник изображения Армейское признание)
В Минобороны сообщили, что комплексное модернизационно-восстановительное обслуживание с увеличенным жизненным циклом включает замену ствола и противооткатного механизма. Основные изменения касаются систем связи, позиционирования и управления огнем. Их электроника будет изменена. Минометы самого крупного калибра будут включены в единый тактический командный уровень, созданный для ведения сетецентрической войны. Командный уровень предназначен для комплексного управления войсками и использования навигационных систем, а также спутниковых и беспилотных средств наблюдения.Корпорация «Уралвагонзавод» (УВЗ) подтвердила планы модернизации 2С4 , но отказалась уточнять детали проекта.
Миномет вступил в строй в 1971 году. За 18 лет Уральский завод транспортного машиностроения выпустил 588 таких орудий.
Тюльпан может разрушить практически все бетонные укрытия и оборонительные сооружения. Артиллерийская система предназначена для поражения укрепленных зданий и сооружений, живой силы и скоплений бронетехники, а также целей, неуязвимых для других артиллерийских орудий.
В комплект снарядов 2С4 входят высокоточные умные мины «Смельчак». На них нацелен лазерный луч. Вероятность попадания в круг диаметром 2-3 метра составляет 80-90 процентов. Дальность стрельбы составляет 20 км. а комплект снарядов составляет 10-20 мин. Боевая масса «Тюльпана» более 27 тонн. Миномет может вести огонь снарядами массой от 130 до 230 кг со скоростью один выстрел в минуту.
Российская армия 240-мм самоходный миномет 2С4 Тюльпан на гусеничной бронемашине на огневой позиции на Международном военно-техническом форуме «Армия-2017» под Москвой, Россия.
Эксперт Алексей Хлопотов заявил, что модернизация 2С4 была обусловлена основными тенденциями вооруженной борьбы. «Конструкция миномета хорошо продумана и основательно модернизирована по опыту эксплуатации, в том числе в Афганистане. По сути, ни добавить, ни убрать нечего. Однако модернизировать системы связи, целеуказания и получения координат необходимо.
Это жизненная необходимость и требование времени», — сказал он.
«Своевременный прием команд, быстрое выдвижение на позиции, точное наведение и уничтожение цели первым выстрелом — очень важные задачи», — сказал Хлопотов.
Необходимо подключение 2С4 к внешним источникам целеуказания, в том числе дронам. «Это радикально повысит эффективность артиллерийских систем. Это то, что нужно современной армии», — сказал он.
«Тюльпаны» воевали в Афганистане, где советские самоходные минометы уничтожали укрепленные позиции противника, в том числе на тыловых горных склонах, скальных блокпостах и пещерах. Мощное вооружение было задействовано для борьбы с террористами во время второй чеченской войны. За несколько дней 2С4 уничтожили их систему обороны в горах.В настоящее время на складах боеприпасов находится около 400 тюльпанов, пишут «Известия».
Минометы. Самоходный миномет 2С4 «Тюльпан». Самый-самый…
мы уделили много внимания истории развития минометов.
Так или иначе, но на сегодняшний день этот вид оружия является одним из самых смертоносных. Не потенциально смертельное, как ядерное оружие, например, а действительно смертельное. Не будет преувеличением сказать, что минометный огонь уносит чью-то жизнь или повседневную жизнь. Наконец, материал обычных минометов и переходя на реактивные, я не могу рассказать и показать самому.
Mynameise. Наш герой действительно внушает уважение и страх перед собственной мощью всем, кто хоть раз видел результаты его труда. Мортира, которая способна уничтожить практически любую силу. Миномет, который может стрелять осколочно-фугасными, кассетными, управляемыми, энергетическими, нейтронными и ядерными минами. Даже, вполне возможно, какие-то неизвестные боеприпасы. Сегодня мы поговорим о прекрасном весеннем цветке, который мужчины дарят своей любимице весной. 8 марта. Речь о тюльпане.
Точнее, о «Тюльпане».На самоходно-минометном артиллерийском резерве ВГК 2с4 «Тюльпан» калибра 240-мм. Предназначен для поражения укрепленных сооружений, фортификационных сооружений, скоплений живой силы и бронетехники противника, а также уничтожения объектов, которые в силу высокой защищенности не могут быть уничтожены артиллерией меньшего калибра.
Когда видишь воронку диаметром 10 метров и глубиной почти 6 метров, вообще понимаешь, что это оружие! и это не какие-то специальные боеприпасы. Это просто мина.
А в голове есть примерное представление о воронке при работе спецшахты.И результаты этой работы на врага. Откуда появилось это чудо-ружье? так и появилась логика развития РККА в 1938 году! Именно тогда была принята долгосрочная программа внедрения минометов в Красную Армию. От стрелковой роты до резервной команды. Сложность работ по миномету РГК заключалась в том, что крупный (240 мм) калибр требовал совершенно новых решений даже в таких, казалось бы, очевидных вещах, как наведение миномета на цель или заряжание. Согласитесь, 16-килограммовую мину для 120-мм миномета вполне можно зарядить традиционным способом.
130-фунтовая мина 240 мм? да на высоту более 5 метров?
была одна трудность. Чисто практично. Война требовала скорейшего производства минометов большого калибра, но на уровне батальона и полка. 82 мм и 120 мм.
Это первоклассные дизайнеры. Задача, которая была успешно решена. Как мы писали в предыдущих статьях. И решил во многом гениальный советский конструктор Борис Шаварини. Пять лет наши конструкторы пытались создать сверхмощный миномет.
К 1943 году было даже создано два опытных образца 240-мм минометов.Но на испытаниях эти минометы оказались непригодными к использованию. Грубо говоря, испытания минометов «завалили» полностью. А затем проектирование и разработку 240-мм миномета поручили Борису Шавырину. К этому времени он был начальником коломенского конструкторского бюро специальной гладкоствольной артиллерии (скб.
Га). Известный дизайнер отказался от использования схемы и начал с нуля. Представьте, работы начались в январе 1944 года и в этом же году начались заводские испытания нового миномета! В конце войны в руководстве страны сложилось мнение, что 240-мм миномет срочно необходим, и работы были прекращены.Но в 1947 году к теме вернулись.
Миномет Шавырина отправлен на государственные испытания.
В 1950 году этот миномет был принят на вооружение под наименованием М-240. К сожалению, производство этого миномета было остановлено в 1958 году. Причина та же, что и у других представителей обычной артиллерии. Тогдашний глава государства Н.
Хрущев посчитал, что такие пушки бесперспективны, а ракеты будущего. Всего на заводе № 3 было 329 минометов. 75 в городе Юрга кемеровской области. Но его боевой М-240 все же нашелся.В 1985 году в Афганистане.
Осенью 1984 года гаубичная батарея 1074 артполка 108-й мотострелковой дивизии была перевооружена на 4 миномета М-240. Солдаты и офицеры батареи прошли переподготовку в союзе. Первое боевое применение М-240 и мины «Сорвиголова» произошло в районе Скарикарлийской долины. В дальнейшем М-240 оказался в ущелье Панджшира, бил духи Ахмад Шаха Масуда.
Эффективность минометного удара. Один, максимум два выстрела для уничтожения цели! м-240? внимательно рассмотреть миномет необходимо.Дело в том, что модификация миномета под обозначением 2Б8 и артиллерийская входит в состав нашего «Весеннего цветка» — «Тюльпан».
240-мм миномет М-240 представляет собой жесткую конструкцию (без противооткатных устройств) на колесном лафете. Он состоит из следующих частей: ствола с затвором, станины с амортизатором, механизмов наведения станка, уравновешивающего механизма, стрелы с механизмом перевода миномета из походного положения в боевое и обратно, защитной пластины, шкворня и прицельного приспособления, ствол имеет форму гладкой трубки, закрепленной в капсюле на обоймах.
Благодаря этому он может качаться на осях, чтобы выровнять положение для погрузки. Миномет с казнозарядной схемой заряжания. При заряжании минометной трубы «Разломи надвое». Для закрытия ствола и передачи усилия крена на опорную плиту служит казенник. Его коническая часть заканчивается пятым шаром, где казенная часть соединяется с опорной плитой чаши. Станок состоит из двух рам (верхней и нижней) становой конструкции, шарнирно соединенных между собой.
Вращающийся винтовой механизм, обеспечивающий горизонтальное положение наконечника без перемещения колес.
Так как сила удара весьма значительна, а колесное устройство миномета отсутствует, стрельба под углами возвышения более 45° допускается только с твердого грунта и после нескольких «усадочных» выстрелов. Подъемный механизм винтового типа. Пружина механизма противовеса, расположенная с правой стороны машины. Нижняя рама собрана на боевой оси с разъемным колесным ходом. Пружинная подвеска колес.
Сами колеса — типа тележки ЯТБ-4, с губчатым наполнителем.Буксировка штатного М-240 производится гусеничным трактором АТ-Л, но могут использоваться и другие тягачи, а также грузовики «Урал», «Камаз». Мин для доставки на огневую позицию комплект миномета входил в состав специальной одноосной тележки. Загрузка миномета потребовала ряда манипуляций:
— ствол находится в горизонтальном положении;
— после открывания затвора на оси клинового затвора откидывается лоток;
— пять расчетных человек вручную поднимают мину на грузовике, кладут на поддон и полезают в багажник;
— поддон снимается, затем ствол опускается в казенную часть для производства выстрела.
Основные эксплуатационные характеристики миномета:
Вес (кг
боевой статус: 3610
в походном положении: 4230
Габаритные размеры:
длина мм: 6510
длина ствола, мм: 5340
ширина: 2430 мм
высота, мм: 2210
экипаж: 11
угол возвышения, град: +45. +80
угол поворота, град
при высоте 45: 16, 5 см
при высоте 80: 78
скорострельность, выстр/мин: 1
дальность стрельбы, м:
для ф864: 800-9650
за 3ф2: 19690
а как же «Тюльпан»? хотите верьте, хотите нет, но причиной появления этого красавца стали. американцы! точнее применение американцами своих асу во вьетнаме.
В отличие от нас, американцы осознавали, что глобальная война теоретически возможна. Но региональная война — это реально. Потому и разрабатывают собственные асс. А Вьетнам стал полигоном, где эти машины продемонстрировали свою эффективность и необходимость. Парк советской техники на западном фоне выглядел очень бледно.
Сау времен Великой Отечественной войны было действительно не сравнимо с новыми машинами. Даже те, которые были включены в список лучших.
ИСУ-152 или АСС-100 к тому времени уступала американской системе по многим параметрам.Мы, по старой русской традиции, «Кинулись догонять» Запад. В июле 1967 года вышло постановление ЦК КПСС и Совета Министров СССР о разработке новой самоходной артиллерийской установки для Советской Армии.
В комплексы должен был входить не только САУ, но и кривошип. Несколько заводов были обязаны разработать и представить на государственные испытания новую систему. Именно в программу «попался» тяжелый самоходный миномет. Разработка этого оружия была поручена Уральскому заводу транспортного машиностроения в Свердловске.Но, понимая, что в одиночку полностью решить задачу «Уралтрансмашу» не под силу, разработку артиллерийского миномета поручили СКБ Пермского машиностроительного завода, специализировавшегося на артиллерийских системах. Таким образом, у «Тюльпана» два «Папы».
Главный конструктор шасси г. С. Ефимов и главный конструктор миномета 2Б8 ю. Н.
Калачников. Георгий Сергеевич Ефимов Юрий Калачников
в начале шасси.
Было принято шасси, разработанное для ЗРК 2К11 «Круг» в 1955-56 гг.Ой.
Твиттер
Пинтерест
«Тюльпан» (САУ). Самоходный 240-мм миномет 2С4 «Тюльпан» в/ч
Сразу же после Зимней войны 1939 года окончательно выяснилось, что в войсках явно не хватает тяжелых минометов, которые можно было бы эффективно использовать для разрушения укрепленных позиций противника. Началу работ по их созданию помешала Великая Отечественная война, когда советской промышленности было не до тяжелых минометов.
После Победы работа возобновилась. Первоначально создавался М-240. Его калибр, как следует из названия, составлял 240 мм. Но характеристики машины не полностью удовлетворили военных. В частности, были недовольны крайне слабым бронированием. Кроме того, были претензии к ходовой части. Именно в это время началась разработка установки «Тюльпан». САУ должна была иметь повышенную мощность, более тяжелое бронирование и надежную ходовую часть.
Начало разработки
Работы начаты 4 июля 1967 года согласно Постановления №609-20. Что же касается самой важной, артиллерийской части нового орудия (имевшей индекс 2Б8), то она практически не отличалась от тяжелого самоходного миномета М-240. Баллистика и используемые боеприпасы были полностью сохранены. Работы в этом направлении проводились пермскими специалистами. Ю. Н. Калачников руководил проектом.
Именно благодаря ему система автоматического управления «Тюльпан», характеристики которой представлены в статье, приобрела столь впечатляющие баллистические данные.
Первоначально прототипы собирались на базе шасси «Объекта 305», которое, по сути, было практически идентично таковому у зенитного «Круга». Изначально бронирование рассчитывалось так, чтобы удержать пулю патрона 7,62х54 с дистанции 300 метров. Разработкой и производством шасси занимались специалисты Уралтрансмаша, которым руководил Ю. В. Томашов. Сразу отметим, что сам миномет без него использовать нельзя в принципе.
Заводские испытания
Когда начали испытывать «Тюльпан»? Впервые ACU вышла на испытания в конце мая 1969 года.Закончились они только 20 октября того же года. Успешно. Но впереди были войсковые испытания, и только после них, в 1971 году, установка была принята на вооружение Советской Армии.
Следующие два года завод получил заказ на четыре «Тюльпана», а стоимость одной машины составляла 210 тысяч рублей. Кстати, одна самоходная «Акация» стоила всего 30,5 тысячи рублей.
Отличительные особенности новой САУ
Как мы уже говорили, ствол и баллистические характеристики остались от предшественника, практически не претерпев существенных изменений.Но, в отличие от М-240, где расчет был вынужден выполнять почти все операции вручную, «Тюльпан» — САУ, оснащенная мощной гидросистемой. Предназначен для следующих операций:
- Перевод орудия из боевого положения в походное и наоборот.
- Вертикальная регулировка ствола миномета.
- Открытие затвора, вынос ствола на линию досылания снаряда.
- Автоматическая подача мин с механизированного боеукку на полозья диспетчера, которые расположены на верхней части шасси.
- Кроме того, с его помощью миномет заряжается и закрывается затвор.
Прочие характеристики
Угол обстрела АБУ 2С4 «Тюльпан», в отличие от предшествующего тяжелого миномета, составляет примерно +63″. Боеверинг (механический) расположен непосредственно в шасси. и в них можно разместить либо 40 обычных, осколочно-фугасных снарядов, либо 20 реактивных, активных типов.При этом следует отметить, что зарядка САУ может осуществляться либо непосредственно с земли, либо с помощью специального крана.В отличие от вертикального, горизонтальное наведение на цель оставалось полностью ручным.
Конструкторы использовали для создания этой установки хорошо зарекомендовавший себя дизельный двигатель В-59. Мощная силовая установка позволяет разогнать тяжелую систему автоматического управления до 62,8 км/ч по шоссе.
Что касается обычных грунтовых или гравийных дорог, то скорость движения по ним составляет около 25-30 км/ч.
Мины
Основным снарядом, который чаще всего использует самоходный миномет 2С4, является стандартная мина Ф-864, масса которой составляет 130 г.7 килограммов. Вес самого взрывчатого вещества составляет 31,9 килограмма. В качестве детонатора здесь используется ГВМЗ-7, который, как и всякая уважающая себя мина, имеет установку как мгновенного, так и замедленного подрыва.
Есть пять вариантов вышибных зарядов, которые могут придать мине начальную скорость от 158 до 362 м/с. Соответственно дальность стрельбы при этом варьируется от 800 до 9650 метров.
Заряд прямого воспламенения расположен в трубке вкладыша мины. Остальные навески пороха находятся в кольцеобразных колпачках, закрепленных на той же трубке специальными шнурками.Уже в 1967 году правительство сделало заказ промышленности на разработку и создание специальной мины мощностью 2 килотонны, а еще через три года велись работы по разработке точно такого же снаряда, но уже в реактивном исполнении.
На сегодняшний день российская бронетехника обладает гораздо более внушительным снарядом…
«Щека приносит успех»
Но настоящий прорыв произошел в 1983 году, когда Советский Союз принял на вооружение мину 1К113 «Смельчак». Собственно, это даже не снаряд в классическом понимании этого слова, а отдельный артиллерийский комплекс.В его состав входят следующие компоненты: прямой выстрел ЗВ84 (2ВФ4), снаряженный осколочно-фугасным снарядом ЗФ5. Кроме того, имеется лазерный дальномер/целеуказатель 1Д15 или 1Д20.
Блок коррекции расположен у головных мин, а для корректировки полета служат аэродинамические рули, позволяющие быстро и предельно точно изменять положение снаряда в полете. Кроме того, изменение скорости полета может производиться с помощью нескольких твердотопливных ускорителей, расположенных по всему корпусу мины в радиальном порядке.
Преимущества новых типов снарядов
Время подгонки не более 0,1-0,3 сек. Сам порядок «смелой» стрельбы абсолютно ничем не отличается от стрельбы обычными минами, но от оператора требуется установка открытия оптической секции и установка таймера срабатывания лазерного целеуказателя.
В целом целеуказание может активироваться на расстоянии 300-5000 метров от «цели», после чего объект противника начинает подсвечиваться лазерным лучом высокой интенсивности.Такая бронетехника России особенно актуальна в последние годы, когда развитие технологий идет невероятно быстро.
Кстати, активная подсветка включается только в тот момент, когда мина окажется на расстоянии 400-800 метров от цели. Это сделано для того, чтобы система подавления противника не успела среагировать на появление угрозы. Проще говоря, все время работы лазера составляет не более трех секунд, за счет чего вероятность противодействия электронике противника сводится к нулю.
Несмотря на то, что фото бронетехники этого типа могут оставлять обманчивое впечатление «морального устаревания», и ничего подобного: установка 70-х годов, применяясь совместно с новыми, перспективными снарядами, вполне может конкурировать с лучшими современные дизайны.
В целом вероятность попадания этого типа снаряда в круг диаметром от двух до трех метров составляет 80-90%.
Афганские моджахеды убедились в этом на собственном печальном опыте. С помощью «Тюльпанов» и «Отважных» были разрушены многие их укрепрайоны в горах.
Для чего это оружие?
В целом «Тюльпан» — САУ, которая просто незаменима при штурме укрепленных позиций противника, а также при боевых действиях в условиях населенных пунктов. Так вот, в этом случае часто встречается ситуация, когда позиции противника начинаются за высоким жилым домом (как это было в Грозном). Преимущество «Тюльпана» в том, что установка, доставленная в 10-20 метрах от здания, может послать снаряд почти вертикально вверх, так что он упадет ровно с другой стороны, пролетев над позициями своих войск.
Кстати, мощные разрывные мины этого калибра производят на противников совершенно неизгладимое впечатление. Особенно это касается фанатичных последователей радикальных течений ислама: многие из них верят, что, потеряв тело, они не попадут в рай. Соответственно, в том же Афганистане были случаи, когда крупные отряды противника покидали позиции только узнав о готовящемся обстреле из Тюльпанов.
Загадки истории
Во многих источниках есть данные о том, что во время обеих чеченских кампаний эти минометы не использовались.В других публикациях есть информация, что при штурме «Минутки» еще был залп из «Тюльпана». Во всяком случае, лицемерный Дудаев не преминул обрушить шквал критики на российскую армию, обвинив ее в «применении ядерного оружия». Его с радостью поддержала «демократическая» пресса. До сих пор неизвестно, имел ли место в реальности эпизод с применением Тюльпана.
Бронетехника Украины окутана туманом неизвестности: до сих пор неизвестно (и вряд ли когда-либо будет обнародовано), сколько этих машин находится на вооружении страны.
По архивным данным, по состоянию на 1989 год в СССР имелось не менее 400 единиц тяжелых минометов. Именно поэтому можно смело сказать, что в составе бронетехники Украины есть и эта самоходная установка, так как часть минометов базировалась на западных рубежах.
Текущее состояние дел
После Второй мировой войны ни одна страна мира не приняла на вооружение такое оружие.
В принципе, в странах НАТО до сих пор нет минометов, калибр которых превышал бы 120 миллиметров.
Что касается России, то в нашем государстве после «Тюльпана» работы по тяжелым минометам были практически свернуты, так как имеющиеся образцы полностью устраивали военных. Как бы то ни было, САУ «Тюльпан», фото которой есть в статье, не имеет аналогов в мире и по сей день.
2С4 «Тюльпан» — самоходный миномет калибр 240мм
«2С4 Тюльпан», именуемый НАТО M1975, Это 240-мм самоходный миномет, самое тяжелое орудие в арсеналах современных действующих армий.С 520-сильным дизелем В-59 установка способна двигаться по дороге со скоростью 62 км/ч. Вспомогательное вооружение — один ПКТ калибра 7,62 мм; масса машины 27 тонн. На марше орудие обслуживает расчет из пяти человек, но для стрельбы нужны еще пять человек. Он устанавливается на гусеничном ходу-миноукладчике ГМЗ с автомобиля и стреляет 130-килограммовым снарядом с темпом один выстрел в минуту.
Самоходный миномет 2С4 «Тюльпан» — видео
youtube.com/embed/V_0Qo7nvs8Q?rel=0&fs=1&wmode=transparent» allowfullscreen=»true» frameborder=»0″ scrolling=»no» title=»JoomlaWorks AllVideos Player»/>
Дальность нормального полета снаряда составляла 9650 м, снаряда с реактивными ускорителями — 20 000 м.В номенклатуру боеприпасов входят также бронебойные, ядерные и наводящиеся лазерные снаряды. Боевое отделение миномета «Тюльпан» расположено в средней и задней частях корпуса. Посередине по всей длине боевого отделения расположена механизированная укладка барабанного типа мин. По обеим сторонам укладки, на бортах, закреплены сиденья членов экипажа: с правой стороны – спереди – оператора, сзади – наводчика, с левой стороны – оператора.
В отделении управления находятся водитель и командир.
В механизированной укладке размещаются два вида мин:
• осколочно-фугасная 53-Ф-864 по 10 шт (в передней и задней частях барабана), всего 20 шт;
• активно-реактивная АРМ-0-ВФ2, 10 штук по всей длине барабанной укладки.
Min Механизм досылания направляющих подачи выполнен с помощью трех цилиндров, закрепленных осью укладки. Подача обычных протоколов ведется попеременно крайними цилиндрами, активными и реактивными – средним цилиндром. После выдачи одного числа m, происходит поворот барабана на один шаг относительно осей укладки, а другое число m становится над лотками цилиндров. При подаче команды на подъем, минь лежащего цилиндра поднимается вверх и упирается корпусом в направляющую трубу, после чего шток цилиндра перемещается вниз, минуя и остается на направляющей трубке.После снаряжения зарядов и разворота мины труба заряжающего миномета по линии досылателя, упираясь своим основанием в стабилизатор мины, проталкивает ее по направляющим в ствол, после чего заряжающая штанга возвращается назад клотцем.
Минометная труба выдвигается в боевое положение, обеспечивая готовность миномета к стрельбе. Управление специальными частями самоходного миномета «Тюльпан» осуществляется электрогидравлически.
Стрельба минометчиком осуществляется с клавиатуры, снаружи машины.Благодаря шарнирному соединению рамы с минометной опорной плитой, наличию демпфирующих устройств и упругой рамы за счет шунтового корпуса, обеспечивалось допустимое ускорение на расчете устойчивости выстрелового воздействия и нормальное. При заряжании донной миной через погрузчик подается к машине и размещается непосредственно на направляющих трубах погрузочной тяги. Дальнейшее заряжание такое же, как и при стрельбе из свай.
С электрогидроприводом в походном положении минометная труба монтируется параллельно крыше и стягивается хомутом с намиткой с помощью крепления рамы к раме машины.
Тактико-технические характеристики миномета 2С4 «Тюльпан»
| Масса в боевом положении, т | 27,5 |
| Экипаж, чел. | 5 |
| Длина, м | 7,94 |
| Высота, м | 3,20 |
| Ширина, м | 3,25 |
| вооружение: | 240-мм миномет 2Б-8, 7,62-мм пулемет ПКТ |
| Выстрелы с миной Ф-864(ОФМ) | 20 |
| Выстрелы с миной ЗВФ2 (АРМ) | 10 |
| Боеприпасы к пулемету ПКТ | 1500 |
| Максимальная дальность, км: OFM/ARM | 9,8/18 |
| Двигатель | В-59У |
| Мощность двигателя | 520 л. с. |
Фото 2С4 «Тюльпан». Установка для загрузки раствора
Источник
Система «Тюльпан». 2С4 «Тюльпан» (240 мм)
При полномасштабных боевых действиях и проведении фронтовых операций для нанесения мощных огневых ударов по противнику применяются различные ракетно-артиллерийские средства. Особенно важна возможность нанесения максимального урона в случае нападения на хорошо подготовленные, эшелонированные рубежи обороны.Стрельба из орудий, предназначенных для разрушения земли над самолетом, с учетом траектории полета снаряда, как правило, малоэффективна. Скрытые под землей укрепления надежно защищены, чтобы разрушить их, требуется точный удар сверху. Иногда оказывается бесполезной, несмотря на большую площадь поражения и тепловой фактор, даже систему залпового огня.
«Тюльпан»
Фото этого самоходного миномета мелькнуло на сайтах и страницах печатных изданий в связи с трагическими событиями на Востоке Украины.
Министр обороны Валерий Гелетей, посетивший Польшу, сообщил там, что это «новейшее» оружие передано в распоряжение ополченцев из-за восточной границы для испытаний в условиях реальных боев. Сразу следует отметить, что этот самоходный миномет отнюдь не последнее слово российских военно-технических достижений, он был снят с производства еще четверть века назад. Откуда у вооруженных формирований система «Тюльпан»? Военная помощь «северного соседа» здесь ни при чем.По данным штаба ДНР, обе (и только две) установки были захвачены в ходе боевых действий ВСУ, одна под Великой Крынкой, другая в Иловайском Котле. Но путаница усилилась, когда мы упомянули о загадочных химических и даже ядерных боеприпасах, которыми якобы могла стрелять эта самоходная мортира. Дальнейшее развитие событий не подтвердило худших опасений украинского штаба АТО. Однако остается вопрос, были ли основания предполагать, что ополченцы могли применить оружие массового поражения, и при чем здесь система «Тюльпан»? Неужели это так ужасно? Каковы его параметры? Для каких целей он был создан и когда? Какие именно разрушения он может производить, иными словами, каковы его тактико-технические данные? В связи с частым упоминанием в прессе этого вида вооружения необходимо снять завесу тайны, за которой скрывается артиллерийская система «Тюльпан».
Партийные колебания
История послевоенного развития советских артиллерийских самоходных установок полна драматизма, а потому очень интересна. После впечатляющего прорыва в советской ракетной технике, создания межконтинентальных баллистических носителей и запуска первого спутника Земли руководство страны в лице Первого секретаря ЦК КПСС Н.С. Хрущев придерживался мнения, что пушки, стреляющие снарядами, — олицетворение вчерашнего дня, «каменного века».Окружение партийного лидера пыталось протестовать, но, учитывая его крутой нрав, делало это довольно робко, что привело к практически полному разрушению советского артиллерийского щита без участия вражеских армий. «Под нож» попали все крупнокалиберных орудий и даже линкоров на которых они устанавливались.Но были наработки…Например еще во время войны в КБ Б.Шавырина был спроектирован М-240,240-мм миномет,который в 1951 пошел в серию.Он мог вести огонь на дальность до 8 километров, а со специальным зарядом и до 9,7 километра.
Мина (снаряд с оперением) весила 130 кг, подавалась в ствол с казенной части, как у пушки. Его мнимая неактуальность привела к закрытию производства в 1958 году.
После снятия с поста генсека Чудотворца новое руководство вернулось к идее создания крупнокалиберной боевой артиллерии. Сохранившееся наследие в виде военных лет удручало.В условиях современной войны Су-100 и Су-152 могли продемонстрировать лишь полную бесполезность и неизбежность морального устаревания.
Тем временем армия США во Вьетнаме применила полевые гаубицы М-109, нанеся серьезный урон войскам Вьетконга. Выстрел обошелся казне США дешевле воздушного налета или ракетного залпа, а результат ничем не уступал.
Конструкторскому бюро, занимающемуся артиллерией, на уровне постановления ЦК и Совета Министров была поставлена срочная задача по разработке новых самоходных артиллерийских установок.В конце шестидесятых годов Харьковский тракторно-танковый завод должен был в кратчайшие сроки спустить на воду 2С2 «Гвоздику» калибра 122 мм, в Волгограде занялся 122-миллиметровой «Фиалкой», а на Урале позаботился сразу о двух образцах .
Это были «Акация» (самоходная 152-мм гаубица) и минометная система «Тюльпан». Вот такие цветы.
Сложности с шасси
Взявшись за разработку уникального образца, коллектив ОКБ, возглавляемый Юрием Томашовым, не мог представить, сколько проблем ему предстоит решить.Однако на Пермском машиностроительном заводе имени В.И. Ленин (теперь Мотовилихинские заводы) не боялись трудностей и последовательно решали все трудные задачи, а их было много. Об изобретательности и изобретательности советских инженеров красноречиво говорят десятки авторских свидетельств, полученных в ходе работы над проектом 2С4 «Тюльпан».
Основных проблемных моментов было два: большой вес системы и беспрецедентная отдача миномета. Гусеница, которую предполагалось использовать изначально, оказалась недостаточной по грузоподъемности, она могла вести 21 машину.4 тонны (что тоже очень много). Однако система «Тюльпан» весила более двадцати семи. Решить эту проблему помогло общегосударственное сотрудничество оборонного комплекса.
В КБ «Трансмаш» уже была машина для пусковой установки РК «Круг», которую решили использовать, внеся необходимые конструктивные изменения. Замена 400-сильного двигателя на более мощный (520-сильный) решила проблему увеличения скорости и ресурса машины с 3000 до 5000 км), т. к. огневые комплексы «Тюльпан» должны были перемещаться чаще и быстрее, чем ракетные. установок в реальных боевых условиях.Нельзя сказать, что шасси было куплено ОКБ Ю. Томашова, его пришлось существенно адаптировать, заменив до 80% элементов гусеничной базы, но польза от сотрудничества с смежниками несомненна.
Вот отдача!
Во время испытаний первого экспериментального полигона «Ржевка» было озвучено два громких выстрела. Третьего не последовало. Причина в сверхмощной динамической волне, создаваемой системой «Тюльпан». Военная сверхнадежная и сверхпрочная техника не выдерживала отдачи и ударов с воздуха.Опорная плита, расположенная на корпусе, дала трещину, и топливные баки смялись, как бумага. Удар был слишком сильным, его оценили в 450 тонн.
Только земля могла взять его на себя, поэтому от мысли сосредоточиться на раме пришлось отказаться. Был установлен специальный подъемно-опускной узел с гидравлическим приводом, переводивший ствол в боевое положение.
Столь большие усилия оправдали себя. В ходе испытаний на Калининградском полигоне мощнейшая гаубица калибра 152-мм не смогла нанести существенных повреждений бетонным ДОТам, в то время как система «Тюльпан» уничтожила их с первого попадания.Оружие, доказав свою эффективность и надежность, пошло в серию. В 1969 году было построено три экземпляра, а через два года модель была официально принята на вооружение.
Ствол
Непрерывность — хорошее качество для любого оружия. Проверенная технология и проверенные технические данные придают образцу надежность, исключая ненужные сюрпризы в процессе эксплуатации. Баллистика и характеристики ствола огневой системы «Тюльпан» полностью соответствуют характеристикам М-240, разработанной в предпоследний год войны под руководством Ю.
Н. Калачниковым и С. Н. Дерновым, принятый на вооружение в 1958 г. Пермское конструкторское бюро машиностроения создало буксируемый «армейский миномет», который не мог передвигаться самостоятельно (требовался тягач), но обладал высоким уровнем огневой мощи. Он заряжался с казенной части, для чего служил откидывающийся вверх затвор. Когда в 1967 году начали проектировать систему «Тюльпан», оружие получило собственную ходовую часть и многие другие узлы, что придало ему большее совершенство, но его стоимость возросла (до 200 000 советских рублей).
Прототип был по-русски прост, но очень надежен и точен, что также соответствует национальным традициям. В конструкции отсутствовали стабилизаторы поперечной устойчивости, машина оснащалась винтовым механизмом наведения, стрелами для перевода в боевое положение, откидной лапой, компенсаторами, опорной плитой (к которой, в конце концов, и пришлось возврат), а также прицел. Уже тогда огонь можно было вести на восемь километров, а в 1953 году это расстояние было доведено до 9,7 км за счет специальной ракеты дальнего действия.
Ствол от этого тяжелого миномета и унаследовал систему «Тюльпан», вооружение которой в Советской Армии началось в 1971 году.
Боеприпас специальный «Смельчак»
По своей убойной силе это оружие не имеет аналогов среди минометов. Для загрузки требуется специальный механизм. Воронка, которая образуется при взрыве снаряда пушки 2С4 «Тюльпан» массой 130 кг при взрыве, имеет диаметр 10 метров. Обычный заряд состоит из двух капсул тротила.Это очень большая мощность, но кроме нее для успешного поражения цели требуется точность. Для его увеличения требуется специальная система наведения, предусматривающая возможность коррекции в полете. В 1982 г. на вооружение был принят особо точный «Смельчак» (1К113) с меньшей массой заряда (69 кг), но оснащенный восемью боковыми реактивными маневровыми твердотопливными двигателями. Этот специальный боеприпас, представляющий собой гибрид артиллерийского снаряда и ракеты, имеет свой блок управления, целеуказатель и дальномер.Корректировка наведения осуществляется подсветкой лазерным лучом.
Время работы аппаратуры не превышает трех секунд, что не оставляет шансов на спасение противнику, обладающему даже самой технологичной аппаратурой, способной к радиоэлектронному противодействию и постановке электромагнитных помех.
Другие типы мин
«Сорвиголова» по первоначальному назначению представлял собой снаряд, предназначенный для поражения бронетехники. Это не помешало использовать его и в других задачах, например, штурмовых, что стало особенно актуальным во время войны в Афганистане.Внешний вид пистолета не был известен широкой публике, что поделать, система «Тюльпан» — военная. Фотография, на которой солдаты и офицеры Ограниченного контингента Советской Армии хотели запечатлеть себя на фоне огромного миномета, вызвала возражения выездной цензуры из соображений секретности. В этом не было ничего удивительного. Использование этого вида оружия не афишировалось. Арсенал боеприпасов, которыми можно снаряжать миномет 2С4 «Тюльпан», разнообразен.Бризантные заряды представлены кассетными «Нерпасами», при взрыве которых осколочно-фугасными элементами ЗОФ16, а также зажигательными «Сидами», способными сжечь напалмом все живое на площади почти 8 тысяч квадратных метров.
м.
Но кроме обычных зарядов, есть специальные. Например, тактическая ядерная мина мощностью две килотонны (3ББ4) или нейтронная («Фата» или «Смола»). Про химические боеприпасы ничего не известно, но радиус боевого применения с активно-реактивным средством доставки до десяти тысяч километров говорит о том, что такая возможность есть.
Что лучше: «Тюльпан» или РСЗО?
Для нанесения массированных ударов по противнику в ходе межнациональных конфликтов последних лет во многих странах наиболее часто применялась РСЗО «Град» БМ-21. Эта установка имеет большое количество преимуществ, среди которых относительно низкая стоимость, простота, надежность и большая поражающая сила. Недостаток один, но серьезный. Нанести точечный удар «Градом» невозможно. Его снаряды неуправляемы, никаких приспособлений для исправления их конструкции не содержит, но в общем-то и не для этого система создавалась.Если вам нужно поразить штаб, узел связи или другой небольшой объект, то миномет «Тюльпан» справится с задачей.
Система залпового огня действует по площади, ее снаряды «слепые». Для сравнения двух подходов к одной и той же функции пожаротушения можно представить меч и кинжал. Любой из этих видов холодного оружия может понадобиться, но каждому из них свое время.
В то же время скорострельность «Тюльпана» для орудия с такой большой массой боезапаса не так уж и мала, один выстрел в минуту, что в пять раз быстрее, чем у прототипа М-240.Это связано с уникальным вращающимся механизмом заряжания, изобретенным Ю. Томашов.
В тех случаях, когда ведется массированная ракетно-артиллерийская подготовка, сложно использовать такое сложное оружие, как «Тюльпан». Система залпового огня «Ураган» (или «Град») будет более эффективной, как по дальности (до 40 км), так и по количеству снарядов, выпущенных в единицу времени.
Афганистан
После ввода войск в Демократическую Республику Афганистан военное руководство не сразу оценило потенциал этого оружия.Среди объективных причин можно назвать отсутствие практики и навыков стрельбы в горных условиях, когда уровни точки обстрела и цели существенно различаются.
Пришлось учиться во время боя. К тому же существовало мнение, что как таковой крупномасштабной войны не будет, а войска вскоре вернутся в СССР после непродолжительной и действенной помощи. Были проблемы и с транспортировкой такой тяжелой машины в условиях плохих каменистых дорог, как у системы «Тюльпан».Однако миномет со временем оказался востребованным. Из 588 орудий, произведенных до 1988 года, 120 единиц этой техники были задействованы в Афганской войне. Основное применение обычных осколочно-фугасных снарядов, но в ряде случаев при требуемой высокой точности поражения артиллерия применяла «Отважные» с лазерной коррекцией, вероятность прямого попадания в трехметровую цель достигает 90% . Особое значение система «Тюльпан» приобрела при штурме укрепрайонов, оборудованных в крепостях или уничтожении горных стоянок в пещерах.Местная особенность была важна. Основным материалом, использовавшимся антиправительственными войсками для строительства укреплений в Афганистане, была глинистая порода, достаточно мягкая, чтобы вмещать снаряды 122-мм гаубиц, которые не рвались и, соответственно, не причиняли обороняющимся особого вреда.
Искусство. система «Тюльпан» производила очень сильные поражения своими 240-мм 130-килограммовыми минами. А если учесть, что большая мощность сочетается с высокой точностью стрельбы, то целесообразность использования этого оружия вполне оправдана.В Афганистане произошел первый случай его боевого применения. Но, к сожалению, не последний.
Чечня и другие военные кампании
Среди многочисленных региональных конфликтов, разгоревшихся на территории бывшего СССР вскоре после его распада, наиболее опасным для российской государственности и ее перспектив была чеченская война. Она началась крайне неудачно и велась с применением почти всех видов оружия, без соблюдения какой-либо соразмерности. Велась и пропагандистская битва.После разрушения своей резиденции Джохар Дудаев обвинил федеральные войска в применении ядерного оружия. На самом деле, конечно, никаких атомных бомб русская армия не сбрасывала. Система «Тюльпан» прострелила дворец. Фотография развалин, однако, могла бы с определенной натяжкой служить пропагандистской иллюстрацией такого сценария событий.
Мина сломала крышу, полы всех этажей и взорвалась в подвале, производя ужасный грохот.
Во время второй чеченской кампании это высокоточное оружие применялось более широко.2С4 «Тюльпан» за первые два месяца выпустила по противнику более полутора тысяч мин, в том числе 60 лазерно-корректируемых и 40 кассетных.
Артиллерийско-минометный комплекс «Тюльпан» уникален, не имеет аналогов в мировой практике военного дела. Нечто подобное предпринимали американцы в конце Второй мировой войны, но проект сразу «заглох» после того, как инженеры столкнулись с рядом трудностей, а после капитуляции Германии Пентагон потерял интерес к дальнейшему развитию класса самоходок. самоходные тяжелые минометы.
Есть у «Тюльпана», конечно, и недостатки. Машина тяжелая, бронирование ее весьма условное, так как масса орудия очень велика. Экипаж из пяти человек в случае столкновения с хорошо обученными и вооруженными противотанковыми средствами, диверсионной группой противника окажется в затруднительном положении.
Специалисты также отмечают относительно малую дальность (менее 10 км для обычных снарядов и до двадцати для активно-реактивных ракет), что ухудшает условия применения спецзарядов (чего в реальности пока не произошло).
Ну без недостатков техники не бывает. И кроме того, с 1988 года «Тюльпан» не производится.
р>Army Guide
240-мм самоходный миномет, известный на Западе как М-1975, в бывшей Советской Армии известен как СМ-240 (2С4), хотя его более распространенное название — Тюльпан, или Тюльпановое дерево . М-1975 представляет собой сильно модифицированную гусеничную минную установку ГМЗ с 240-мм казнозарядным минометом М-240 в корме корпуса. Миномет несется в комплекте с опорной плитой и гидравлически опускается из походного положения вокруг оси в задней части корпуса.Опорная плита шарнирно прикреплена к задней части корпуса, так что при установке ствол миномета обращен в сторону от корпуса. 240-мм миномет опускается в боевое положение дистанционно и в положении может подниматься от +45 до +80 с поворотом 8° влево и вправо.
Некоторые снаряды, вероятно, перевозятся внутри корпуса машины, и вполне вероятно, что предусмотрена какая-то форма вспомогательного заряжания. Скорострельность, вероятно, составляет около одного выстрела в минуту, при этом стрельба ведется дистанционно. Корпус машины цельносварной из стальной брони с моторным отсеком спереди справа и водителем спереди слева.Командир сидит сзади механика-водителя и имеет приподнятую башенку с установленным снаружи 12,7-мм зенитным пулеметом. Еще один люк находится в задней части командирской башенки с таким же открывающимся наружу люком на противоположной стороне крыши машины. Боеприпасы размещаются внутри и загружаются в миномет с помощью ручного крана, установленного в задней части машины с левой стороны.
Прицельная система миномета находится с правой стороны миномета. Подвеска торсионная, с каждым бортом по шесть опорных катков с ведущим колесом спереди, направляющим колесом сзади и четырьмя опорными катками.При стрельбе стандартным 130-килограммовым осколочно-фугасным снарядом, обозначенным как F-864, можно достичь минимальной дальности 800 м и максимальной дальности 9700 м.
Кроме того, предполагается наличие снаряда увеличенной дальности с максимальной дальностью 20000 м. Другие снаряды включают химический снаряд и ядерный. Сообщалось о бетонобойном снаряде для поражения городских целей.
HD обои: Tulip, самоходный миномет, 240 мм
HD обои: Tulip, самоходный миномет, 240 мм | Обои Блики Тюльпан, самоходный миномет, 240 мм, HD обои Информация об оригинальных обоях: Размеры: 4077x2775px Размер файла: 1.75 МБ WallpaperFlare — это открытая платформа, на которой пользователи могут делиться своими любимыми обоями. Загружая эти обои, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности. Это изображение предназначено только для личного использования в качестве обоев для рабочего стола. Если вы являетесь автором и обнаружите, что это изображение используется без вашего разрешения, сообщите нам о нарушении авторских прав в цифровую эпоху, свяжитесь с нами. Выберите разрешение и загрузите эти обоиЗагрузите эти обои для рабочего стола ПК и ноутбука (включая разрешения 720P, 1080P, 2K, 4K, для обычных ПК и ноутбуков HP, Lenovo, Dell, Asus, Acer):
Скачать эти обои как рабочий стол iMac:
iMac 21.
5-дюймовый дисплей со светодиодной подсветкой: 1920×1080Скачать обои на рабочий стол MacBook:
MacBook Air 13 дюймов, MacBook Pro 15,4 дюйма
1440×900MacBook Pro с дисплеем Retina 13,3 дюйма, MacBook Air с дисплеем Retina 13 дюймов, MacBook Air 13,3 дюйма (2020 г., M1):
2560×1600Скачать обои для рабочего стола с двумя мониторами:
Скачать обои на рабочий стол с тремя мониторами:
Скачать обои на рабочий стол с четырьмя мониторами:
Скачать эти обои на рабочий стол iPhone или экран блокировки:
iPhone 2G, iPhone 3G, iPhone 3GS:
320×480iPhone 4, iPhone 4s:
640×960iPhone 5, iPhone 5s, iPhone 5c, iPhone SE:
640×1136iPhone 6, iPhone 6s, iPhone 7, iPhone 8:
750×1334iPhone 6 plus, iPhone 6s plus, iPhone 7 plus, iPhone 8 plus:
1242×2208iPhone X, iPhone Xs, iPhone 11 Pro:
1125×2436iPhone Xs Max, iPhone 11 Pro Max:
1242×2688iPhone Xr, iPhone 11:
828×1792iPhone 12 мини, iPhone 13 мини:
1080×2340iPhone 12, iPhone 12 Pro, iPhone 13, iPhone 13 Pro:
1170×2532iPhone 12 Pro Max, iPhone 13 Pro Max:
1284×2778Загрузите эти обои в качестве рабочего стола телефона Android или экрана блокировки (для обычных телефонов Samsung, Huawei, Xiaomi, Redmi, Oppo, Realme, Oneplus, Vivo, Tecno Android):
Скачать эти обои в качестве рабочего стола iPad или экрана блокировки:
iPad, iPad 2, iPad Mini:
768×1024, 1024×768iPad 3, iPad 4, iPad Air, iPad Air 2, iPad 2017, iPad Mini 2, iPad Mini 3, iPad Mini 4, 9.
7-дюймовый iPad Pro: 2048×1536, 1536×2048 10,5-дюймовый iPad Pro:
2224×1668, 1668×222411-дюймовый iPad Pro:
2388×1668, 1668×2388iPad Pro 12,9 дюйма:
2732×2048, 2048×2732iPad Air 10,9 дюйма:
2360×1640, 1640×2360iPad 10,2 дюйма:
2160×1620, 1620×2160iPad mini 8,3 дюйма:
2266×1488, 1488×2266Загрузите эти обои на планшеты Surface и Android для рабочего стола или экрана блокировки:
Связанные HD обои
3200 Икс 2000 г. пикс.
солдаты возле коричневого боевого танка цифровые обои, рисунок, Mittlerer Zugkraftwagen5184 Икс 3241 пикс.
танк серой армии, установка, самоходная, артиллерийская, 152-мм1802 г. Икс 1089 пикс.
красно-черный седан, Хызыл Салим, автомобиль, Вольво 240, дрифт, произведение искусства4200 Икс 3300 пикс.
самоходный миномет, Российская Армия, артиллерия, Тюльпан, 2С4 Тюльпан1920 г. Икс 1080 пикс.
классическое зеленое купе, Вольво, Вольво 240, вид транспорта1920 г. Икс 1080 пикс.
фиолетовый цветок тюльпана, тюльпаны, особый, особенный, красивый, удивительный1920 г. Икс 1200 пикс.
BBS, зеленый, Stance, Volvo 240, дорога, машина, деревья2500 Икс 1560 пикс.
зеленый танк игрушка, Фигурка, Пантера, Sd.Машина. 171, PzKpfw V, немецкий2606 Икс 3163 пикс.
Винсент Ван Гог, автопортреты, картина маслом, творчество1920 г. Икс 1200 пикс.
солдат, стоящий рядом с бутылочными танками, иллюстрация, пистолет, арт, США2048 Икс 1365 пикс.
черно-коричневый боевой танк, поле, небо, облака, установка2048 Икс 1390 пикс.
истребитель танков, (САУ), Вторая мировая война, М36, 90 мм, САУ1920 г. Икс 1080 пикс.
САУ, самоходная гаубица, Израиль, М109, АОИ, американская самоходная артиллерийская установка2250 Икс 1449 пикс.
2С19 Мста-С, Самоходная гаубица, Сухопутные войска России4087 Икс 2748 пикс.
сау, 2С19, Мста-С, артиллерия, российская 152-мм дивизионная самоходная гаубица пр.1920 г. Икс 1200 пикс.
зеленый Volvo купе, автомобиль, дорога, деревья, Stance, Volvo 240, BBS, моторный транспорт2048 Икс 1365 пикс.
ракета, комплекс, самоходная, зенитная, АДАТС, ПТРК2250 Икс 1458 пикс.
2С35 Коалиция-СВ, Самоходная гаубица, Сухопутные войска РФ в/ч4000 Икс 3000 пикс.
2С1 Гвоздика, Самоходная гаубица, Сухопутные войска России3000 Икс 1995 г. пикс.
серый танк, Выстрел, Артиллерийский, (САУ), Немецкий, Самоходный, PzH 20002560 Икс 1600 пикс.
Пропеллерный самолет, винтажный самолет3853 Икс 2569 пикс.
розовые тюльпаны, цветы, деревянный фон, розовый цвет, красота в природе5760 Икс 3840 пикс.
цветы, фон, Весна, Тюльпаны1920 г. Икс 1080 пикс.
два коричневых танка, война, рисунок, арт, немецкая самоходно-артиллерийская установка3174 Икс 2045 пикс.
серый линкор грузовик, российский, комплекс, самоходный, Панцирь-С12953 Икс 1898 г. пикс.
коричневый военный танк иллюстрация, рисунок, вторая мировая, немцы5173 Икс 3449 пикс.
букет из розовых тюльпанов, букет, тюльпаны, свежие, красивые4752 Икс 3168 пикс.
Комплекс, самоходный, Панцирь-С1, ракетно-пушечный, зенитный2560 Икс 1440 пикс.
пистолет, пистолет, Глок, Глок 19, 9 мм, пистолет, студийный снимок, в помещении3148 Икс 2332 пикс.
Логотип BMW, обои, эмблема, пропеллер, сектор, Bayerische Motoren Werke2688 Икс 1768 г. пикс.
Германия, истребитель танков, Охота на тигра, ВОВ, Самоходная артиллерийская установка2500 Икс 1305 пикс.
green battle tank wallpaper, арт, пушка, самоходная, советская1920 г. Икс 1166 пикс.
зелено-коричневый боевой танк wallpaper, рисунок, немцы, сау1956 г. Икс 1467 пикс.
лес, деревья, рисунок, арт, солдаты, САУ, учебная, WW2, танкисты1920 г. Икс 1080 пикс.
САУ, истребитель танков, самоходно-артиллерийская установка, Hetzer, немецкая легкая1920 г. Икс 1200 пикс.
зелено-бежевый боевой танк, истребитель, арт, пистолет, США, лето, игра2048 Икс 1366 пикс.
черный полуавтоматический пистолет, пистолет, оружие, Беретта, самозарядный2560 Икс 1600 пикс.
зеленый боевой танк, BAE Systems Bofors, Archer Artillery System1920 г. Икс 1200 пикс.
арт, сша, дичь, шасси, попа, под, самоходный2000 г. Икс 1516 пикс.
коричневая военная танковая живопись, рисунок, вторая мировая, немцы
org/ImageObject» data-w=»468″ data-h=»310″>2464 Икс 1632 пикс.
коричневый металлический военный танк, пустыня, установка, самоходная
org/ImageObject» data-w=»551″ data-h=»310″>1920 г. Икс 1080 пикс.
САУ, Ягдпантера, Истребитель танков, Немецкая самоходно-артиллерийская установка
org/ImageObject» data-w=»496″ data-h=»310″>1920 г. Икс 1200 пикс.
Datsun, Datsun 240, Datsun 240Z, Автомобиль, без людей, в помещении
org/ImageObject» data-w=»425″ data-h=»310″>8000 Икс 5829 пикс.
иллюстрация розовых бабочек, бабочка, цветы, розы, тюльпаны
org/ImageObject» data-w=»551″ data-h=»310″>1920 г. Икс 1080 пикс.
реактивный пилот, Пилот, автострелок, военный самолет, Боинг F/A-18E/F Super Hornet
org/ImageObject» data-w=»465″ data-h=»310″>2400 Икс 1600 пикс.
цветы, тюльпаны, растения, красота в природе, свежесть, цветущее растение
org/ImageObject» data-w=»551″ data-h=»310″>1920 г. Икс 1080 пикс.
женский персонаж аниме с изображением смартфона, манга
org/ImageObject» data-w=»465″ data-h=»310″>2048 Икс 1365 пикс.
установка, самоходная, артиллерийская, PzH 2000, танковая гаубица 2000
org/ImageObject» data-w=»551″ data-h=»310″>1920 г. Икс 1080 пикс.
Бутон, розовый, тюльпаны, цветы, розовые тюльпаны
org/ImageObject» data-w=»465″ data-h=»310″>5565 Икс 3710 пикс.
Всеобщее достояние биплан, авиация, винтаж, летать, самолеты, пропеллер, классика
