Самолет Ту-22 М3. Описание. Характеристики. Фото. Видео.

Ту 22 М3 – стратегический многорежимный сверхзвуковой ракетоносец — бомбардировщик, предназначенный для поражения цели на территории противника, являющейся глубоко модернизированным вариантом ТУ 22М2 со значительно расширенными боевыми и оборонительными возможностями. Разработка машины ОКБ А.Н. Туполева велась с 1974 года, и 20 июня 1977 года состоялся первый испытательный полет. На вооружение в ВВС машина поступила в 1978 году и выпускалась до 1993 года Казанским авиационно –производственным объединением(КАПО). Выпуск ТУ 22 М3 был ограничен рамками соглашения по сокращению стратегических наступательных вооружений ОСВ-2 и за весь период было выпущено 268 единиц техники.

Ту-22 М3 фото

По техническим характеристикам машина значительно превосходит своих зарубежных аналогов. Практическая дальность ТУ 22М3 составляет 7 тыс.км., крейсерская скорость 930 км/ч, максимальная 2300 км/ч, предельная подъемная масса машины может составлять 124 тонны. Основные конструктивные особенности самолета заключаются в геометрической изменяемости крыла, в цельноповоротном стабилизаторе и вертикальном однокилевом оперении, выполненном из алюминиевых сплавов. Крыло состоит из поворотных консолей, которые могут принимать значения угла стреловидности, в зависимости от скорости, 200, 300 и 650, и неподвижной цельной части.

Поворотные узлы крыла защищены аэродинамическими гребнями, помогающие защитить консоли от перетекания воздуха. За счет отклоняемого горизонтального оперения, можно дублировать органы поперечного управления при возникновении внештатных ситуаций, связанных с их выходом из строя.

Модификации бомбардировщика и участие в войнах

Ту-22 – дальний бомбардировщик, который послужил базой для организации работы самолетов-разведчиков и самолетов радиоэлектронной борьбы.

Самолет прошел боевое крещение, хоть конфликты, в которых он участвовал, и носили характер региональных. Самолет поставлялся на экспорт, и нес службу в странах Африки и Ближнего Востока.

На стороне советских войск Ту-22 был задействован во время Афганского конфликта.

Задачи авиаполков вооруженных Ту-16 и Ту-22 свелись к ковровым бомбардировкам. Это как психологическое воздействие на мятежников, так и уничтожение рассеянных групп боевиков на труднодоступной местности. Так Ту-22 широко применялись во время Панжерских операций ОКСВА.

Именно после этого конфликта руководство поняло, что Ту-22 – узкоспециализированный самолет. Уже тогда поступившие на вооружение США системы БИУС «Иджис» с ЗУР типа «Стандарт»(SM-1/2) позволили надежно защитить авианосные ударные соединения от атаки бомбардировщиков типа Ту-16 и Ту-22, но в тоже время даже «Иджис» не смог бы предотвратить массированный налет Ту-22 вооружённых Х-22.

Сегодня службу в российских частях продолжает Ту-22М3. Но в ближайшем будущем планируется полноценная замена и усовершенствование существующих машин. Речь идет о Ту-22М3М, которые будут укомплектованы по самым современным стандартам.

Отличительной чертой самолетов станет новейшая система радиолокационной борьбы. Кроме прочего, новые модификации будут оснащаться последними видами крылатых ракет.

Ту-22 М3 фото

Самолет оснащается двумя турбореактивными двигателями НК-25, развивающие мощность с форсажной камерой до 25 тыс. кгс. Управление силовой установкой осуществляется электрической системой ЭСУД-25, а в случаи выхода ее из строя предусмотрена дублирующая гидромеханическая система. Внутренние баки самолета общей вместимостью 50 тысяч литров, расположены в киле, центроплане, в подвижной и неподвижной части крыла и центральной части фюзеляжа.

Эксплуатация и экспорт

В разные периоды службы бомбардировщиков возникали сообщения о возможном экспорте Ту-22М3 в другие страны, однако большинство из них не имеют официального подтверждения. Иран планировал закупить семь единиц техники для проведения воздушных миссий в условиях назревающего военно-политического конфликта. Правительство РФ опровергло данную информацию.

В 2013 году в сеть просочилась информация о покупке Китаем двадцати пяти самолетов, что также не получило точного подтверждения. До этого велись переговоры о поставке машин в Индию, а также предоставлении нескольких экземпляров в лизинг. Однако по различным причинам решения не были воплощены в реальность.

В годы своего существования с момента запуска бомбардировщики Ту-22М3 располагались в различных городах СССР, России и стран СНГ. После распада Советского Союза техника была отозвана из Беларуси в Россию. В Украине машины эксплуатировались до 2003—2006 годов, после чего были уничтожены. Один экземпляр Ту-22М3 находится в музее в качестве экспоната. На сегодняшний день рабочие самолеты дислоцируются в Калужской, Мурманской, Рязанской и Иркутской областях.

В настоящее время в России на ходу имеются 62 единицы Ту-22М3. Некоторая часть техники в настоящее время списана или содержится на хранении.

Самолет несет важное стратегическое значение в развитии оборонного комплекса Российской Федерации. Его непревзойденные характеристики позволяют поддерживать преимущество военной авиации своего государства.

Ту-22 М3 кабина

Бортовое оборудования ТУ22М3 состоит из навигационно-пилотажного комплекса, позволяющего самолету в автоматическом режиме совершать полет по предварительно заданному маршруту, прицельно-навигационной системы РЛС, средства РЭП с помощью которых производится радиолокационная разведка, постановка помех, оповещение об облучении радарами, выброс тепловых ловушек и отражателей, станции ИК предусмотренной для оповещения экипажа о подлете ракет противника.

Конструкция

Ту-22М3 представляет собой самолет с низко расположенным крылом изменяемой стреловидности (низкоплан). Аэродинамическая схема – нормальная (то есть крыло расположено перед оперением).


Кабина экипажа Ту-22М3.

Тип фюзеляжа – полумонокок (то есть внешняя нагрузка воспринимается как силовым каркасом, так и несущей обшивкой). Для обеспечения повышенной прочности грузового отсека в состав конструкции включены так называемые бимсы (продольные балки). Внутри фюзеляжа находятся:

  1. Кабина экипажа. Расположена в носовой части.
  2. Ниши для опор шасси. Одна из них расположена в носу, две другие – в средней части фюзеляжа.
  3. Топливные баки.
  4. Грузовой отсек. Находится примерно посередине фюзеляжа.
  5. Каналы воздухозаборников.
  6. Отсек тормозного парашюта. Расположен в хвостовой части фюзеляжа.

Кроме того, в фюзеляже устанавливаются два двигателя и электронное оборудование, размещенное в специальных отсеках.

Крыло Ту-22М3 состоит из трех частей – неподвижного центроплана (внутри него имеется кессонный топливный бак) и двух консолей, которые могут поворачиваться. Диапазон изменения стреловидности – от 20 до 65 градусов. Чтобы движение консолей было строго синхронным, силовые электрогидравлические приводы соединены специальным валом. Стреловидность центроплана – 56 градусов по передней кромке.

Крыло оборудовано закрылками, предкрылками и интерцепторами. Если стреловидность превышает 20 градусов, закрылки и предкрылки блокируются.

В состав хвостового оперения входят следующие элементы:

  1. Форкиль.
  2. Киль с рулем направления. Отклонен назад на 57 градусов.
  3. Горизонтальные консоли. Они сделаны цельноповоротными, с углом стреловидности в 59 градусов.

Поворот горизонтальных консолей осуществляется с использованием гидравлического привода.

Поскольку Ту-22М3 обладает весьма внушительной массой, каждая из двух основных опор шасси оборудована шестью колесами, закрепленными попарно на трёх осях.


Основные опоры шасси самолета Ту-22М3.

Носовая стойка – двухколесная. Основные опоры шасси, кроме того, оснащены дисковыми тормозами с гидравлическим приводом и автоматическим устройством для предотвращения проскальзывания и заносов.

Силовая установка

Полет Ту-22М3 обеспечивается двумя турбовентиляторными двухконтурными двигателями НК-25 (на Ту-22М3М заменены на НК-32). На форсаже каждый из этих моторов создает тягу в 25000 кгс, а во взлетном бесфорсажном режиме – до 14 500 кгс. Когда самолет находится на аэродроме или в воздухе на высоте до 3 000 м, запуск НК-25 осуществляется при помощи ТА-6А. Эта установка представляет собой комбинацию из дополнительного мотора и генератора, который, кроме того, обеспечивает аварийную подачу электричества, необходимого для внутреннего оборудования.

Отдельной частью силовой установки считаются многорежимные воздухозаборники. Они оснащены горизонтальным регулируемым клином и специальными створками. Управление работой этих устройств – автоматическое.

Горючее для основных двигателей и ВСУ находится в нескольких отдельных баках. Они располагаются внутри фюзеляжа, в кессонах центроплана, консолей и форкиля. При этом фюзеляжные баки сделаны из мягкой резины и помещены в специальные контейнеры. Сразу после запуска левый двигатель получает топливо из переднего расходного бака №2, а правый – из кормового бака №7. По мере выработки горючего двигатели переходят на использование кессонных баков, расположенных в правой и левой консолях крыла.

В целом вся топливная система самолета сделана таким образом, чтобы обеспечивалась постоянное поддержание центровки, без крена в какую-либо сторону. Внутрь пустеющих баков закачивается нейтральный газ, что предотвращает воспламенение и взрыв паров топлива.


Двигатель НК-25.

Общая емкость составляет 67 700 литров. Заправка выполняется через горловины в нижней части фюзеляжа и занимает приблизительно 35 минут.

Бортовые системы

Бомбардировщик Ту-22М3 оснащен электронным оборудованием, позволяющим решать как навигационные, так и боевые задачи. Для этого используются следующие системы:

  1. Комплекс для решения навигационных и пилотажных задач. Обеспечивает горизонтальный полет по заданному маршруту в различных режимах – от полностью автоматического до ручного. Кроме того, облегчает выполнение захода на посадку.
  2. Приборы для радионавигации (дальней и ближней).
  3. Радиолокационная станция «Планета-носитель» (ПНА), сопряженная с системой наведения противокорабельной ракеты (Х-22 или Х-32).
  4. Радиостанции УКВ, СВ и КВ диапазона для обеспечения связи – Р-832М (две штуки), Р-847Т и Р-876Т.
  5. Самолетное переговорное устройство СПУ-7.
  6. Система слепой посадки и радиовысотомеры (РВ-5 и РВ-18).
  7. Система «Пароль», предназначенная для распознавания государственной принадлежности.

Кроме того, на борту имеется система кондиционирования воздуха. Она предназначена не только для экипажа, но и для поддержания работоспособного состояния различных видов управляемого оружия.

Защита от пожара обеспечивается сложной сетью датчиков, предупреждающих о критическом повышении температуры во внутренних отсеках и в наиболее подверженных возгоранию местах, а также системой автоматического тушения огня. При её отказе инициировать подачу фреона можно из кабины экипажа, нажав на соответствующую кнопку.

Ту-22 М3 схема

В боевое оснащение самолета может входить: три сверхзвуковых ракеты класса «воздух-земля», десять аэробаллистических ракет для поражения наземных целей противника, а так же до 12 тонн обычных или ядерных бомб, располагающихся в фюзеляже и на внешней подвеске. Самолет так же оснащен оборонительным вооружением – пушкой ГШ-23 со скорострельностью до 4 тысяч выстрелов в минуту. ТУ 22 М3 до сих пор стоит на вооружении России. В 2008 году самолет успешно выполнял боевые задачи в ходе войны в Южной Осетии, нанося прицельные авиационные удары по базам и складам боеприпасов противника.

История создания

Сразу после окончания Второй Мировой войны было создано ядерное оружие. Со временем встал вопрос и о способах его доставки на территорию врага. Так начиналась знаменитая гонка вооружений холодной войны.

Две противоборствующие стороны, флагманы того времени в области военных разработок – США и СССР, положили начало стратегической авиации.

Поначалу советская сторона заметно отставала от американских коллег. Само создание самого смертоносного оружия человека – ядерной бомбы, случилось позже, чем в США. Средство доставки оружия, которое использовали в Союзе – был дальний бомбардировщик Ту-4.

Фактически, это была копия американского бомбардировщика В-29.

Но эффективно выполнять стратегические задачи эти самолеты практически не могли. Используемые поршневые двигатели, не могли обеспечить высокую скорость полета, и относительно небольшая дальность беспосадочной работы не гарантировали 100% возможность нанесения ядерного удара по территории противника.

Но технологии развивались, и вскоре позволили совершить большой шаг в становлении стратегической авиации. Уже в 50-х годах 20 века «стратеги» достигли и преодолели скорость звука.

В те времена сверхзвуковой полет на большой высоте гарантировал выполнение всех боевых задач. Средства ПВО ни одной из стран не располагали возможностями уничтожить такие объекты. А, это означало практически 100% вероятность доставки ОМП и проигранную войну.

На удачные модели американских ВВС: В-58 и палубный А-5 «Виджилент» СССР ответил стратегическими бомбардировщиками Мясищева и Туполева: М-50 и Ту-22.

Создание многорежимных сверхзвуковых бомбардировщиков потребовало от конструкторов введения в авиастроение новых технологий, материалов и зачастую революционных решений.

Сконструированные на тот момент самолеты давно ушли в историю, но тем не менее именно на их базе и опыте созданы современные самолеты, занявшие достойные места в «ядерной триаде»

Жизненный отсчет для самолетов Ту-22 начинался в 1954 году. Гениальный конструктор Андрей Николаевич Туполев разработал сразу два проекта качественного улучшения существующих на тот момент бомбардировщиков Ту-16.

В ходе анализа, долгих обсуждений, был выбран вариант Ту-22, который уже в 1958 году впервые поднялся в воздух. Самолет имел классическую компоновку, с достаточно интересным, но тем не менее несколько неудачным на тот момент размещением двигателей.

Они были установлены поверх фюзеляжа, в хвостовой части самолета, прямо под килем. Эта компоновка и создала проблемы в дальнейшем, при эксплуатации на строевых аэродромах.Производством нового самолета занялся Казанский авиационный завод.

На испытаниях Ту-22 выяснилось, что не все получилось гладко. Бомбардировщик не выдавал прогнозируемые результаты по максимальной скорости и дальности полета. Так, скорость полета составляла до 1450 км/ч, хотя изначально предполагалось достичь 1500-1600 км/ч. Дальность полета тоже была ниже прогнозируемой.

Несмотря на недостатки, Ту-22 продолжают дорабатывать, и в 1962 году начинают поставлять в боевые части дальней авиации, для несения службы.

Принятие Ту-22 на вооружение в экономическом плане пробило достаточно большую брешь в бюджете министерства обороны. Режимы посадки и взлета нового бомбардировщика потребовало реконструкции части аэродромов стратегической авиации, так как для посадки Ту-22 требовалось не менее 3-х километров ВПП.

Но все эти недостатки меркнут по сравнению с главным минусом машины. С самого начала испытательных полетов, выяснилось, что Ту-22 терпит аварию за аварией из-за отказов техники и приборов, а также различных поломок и неисправностей.

Существуют статистические данные, согласно которым до 1975 года было потеряно более 70 машин. Для сравнения, до 1990 года было изготовлено 311 машин. Получается, что около 20% из них имели аварийные приземления.

Доработать машину и избавиться от частых отказов смогли только к 1970 годам двадцатого века. Но и после аварии продолжались, хоть и в меньших количествах.

Ту-22 получил плохую славу одного из самых ненадежных самолетов в истории российской авиации. Были известны случаи, когда пилоты попросту отказывались подниматься в воздух на этом самолете.

Но такие отказы были связаны не только с высокой аварийностью, но и с большой сложностью самолета в управлении. Экипаж Ту-22 не подразумевал наличие второго пилота и штурмана, что для таких тяжелых машин было не самым лучшим решением.

И без того трудное управление становилось еще более напряженным из-за того, что на каждого члена экипажа ложились дополнительные обязанности. В действительности, летать на таких самолетах могли только летчики первого класса.

Ту-22 отличался высокой скоростью взлета и посадки.

На тот момент не существовало ни одного эффективного тренажера, на котором можно было отработать эти важные процессы. Поэтому внедрение машин в войска сопровождалось частыми авариями. Гибли люди, выходили из строя полосы аэродромов и техника.

Высокие скорости при посадке несли в себе очень большую нагрузку на шасси. Известно, что были случаи, когда одна из колесных стоек складывалась, и АДД теряла и самолет, и обученный экипаж.

Эргономика кабины также оказалась далека от совершенства. Многие рычаги и тумблеры были расположены так далеко, что до них приходилось тянуться, при этом частота их использования зачастую была очень высокой.

В итоге члены экипажа достаточно быстро уставали при долгом перелете, внимание притуплялось, что также отрицательно влияло на аварийность машины.

Массу нареканий получили неудачно расположенные двигатели. На высоких скоростях машина часто теряла контроль, становилась неуправляемой. В полете сильно нагревалась и деформировалась обшивка самолета из-за очень больших температур.

Ко всему этому можно добавить очень большие сложности с обслуживанием бомбардировщика. Для полета требовалась длительная подготовка, которая в стандарте занимала 3.5 часа.

А для предварительной подготовки всех систем самолета мог уйти целый рабочий день. Двигатели располагались на очень большой высоте, поэтому любая поломка устранялась дольше, чем на других самолетах.

Но все эти многочисленные ошибки позволили создать принципиально новую машину, Ту-22М. Несмотря на похожее имя, новый самолет сильно отличался от предшественника. Разработчики учли многие неудобства и изменили конструкцию самолета таким образом, чтобы сделать один из лучших образцов стратегической авиации мира.

ТУ-22 М3 характеристики

МодификацияТу-22М3
Размах крыльев, м
максимальный (65 град)34.28
минимальный (20 град)23.30
Длина, м41.46
Высота, м11. 05
Площадь крыла, м2
максимальная (65 град)183.57
минимальная (20 град)175.80
Масса, кг
пустого78000
нормальная взлетная112000
максимальная взлетная126000
Масса топлива, кг53550
Тип двигателя2 ДТРДФ НК-25
Тяга, кгс
бесфорсажная2 х 14500
форсажная2 х 25000
Максимальная скорость, км/ч
на высоте2300
у земли1050
Крейсерская скорость, км/ч930
Практическая дальность, км7000
Боевой радиус действий, км
на сверхзвуковой скорости1500-1850
на дозвуковой скорости у земли1500-1650
на дозвуковой скорости по смешанному профилю2410
Практический потолок, м13300
Экипаж, чел4
Вооружение:одна 23-мм пушка ГШ-23Л
боевая нагрузка — 24000 кг (максимальная) и
12000 кг (нормальная)
1-3 УР типа Х-22М
10 аэробаллистических ракет Х-15

История конструирования Ту-22М3

Ту-22М3 был одной из дальнейших модификаций в линейке Ту-22 М. Создание новых самолетов было продиктовано необходимостью появления в военной авиации более легких, скоростных и многофункциональных бомбардировщиков. Изменения должны были коснуться конструкции крыльев, двигателей и систем атаки и обороны.

В начале 1974 года было принято решение о создании Ту-22М3. В новом ракетоносителе планировалось внедрить современные двигатели, снизить взлетную массу, усовершенствовать бортовую систему и сконструировать новую прицельную систему. Машина получила ряд преобразований:

  1. Новые двигатели под электронным управлением.
  2. Воздухозаборники отделились от крыльев, что позволило увеличить скорость полета.
  3. Полностью обновленная система электроснабжения.
  4. Новые элементы бортового комплекса обороны.
  5. Общая реконструкция корпуса и частей самолета.

С 1977 началось производство Ту-22М3. В последующие два года после набора испытаний модель полностью замещает предыдущую версию Ту-22М2. Окончательная версия готового авианосца была принята в конце 1980-х годов. В 1993 производство техники этой серии завершилось. Последний экземпляр вследствие неспособности заказчика произвести оплату был превращен в памятник. Всего за годы существования модели из-под конвейера вышло 268 единиц техники под этим названием.

Часть самолетов (70 машин) находилась под контролем ВВС России. Еще более 80 принадлежало ВМФ, который в 2011 году передал имеющиеся в исправном состоянии бомбардировщики в распоряжение Военно-воздушных Сил Российской Федерации.

В настоящее время существуют проекты по использованию и развитию данной модели. Разрабатываются дальнейшие модификации, в том числе экспортные вариации. В планах внедрения находится амбициозный проект по использованию Ту-22М3 для запуска небольших спутников прямо на орбиту. Это значительно повысит экономическую эффективность внедрения малых спутников на орбиту, снизив ее стоимость на 20-30%.

Комплексы работ по улучшению Ту-22М предполагают продлить время его использования на 40 лет при внедрении усовершенствованных особенностей конструкции.

Интересные факты

  • В годы «холодной войны» авианосные корабли стран НАТО больше всего боялись атак Ту-22, недаром их прозвали «убийцами авианосцев».
  • В ходе военных действий в Афганистане Ту-22М3 ограниченно использовались в самом конце войны при выводе войск.
  • На территории Чечни Ту-22М3 участвовал в отдельных операциях для более точной наводки штурмовиков на цель с помощью ОСАБ.

Ту-22

  • В грузино-осетинском конфликте 2008 года Ту-22М3 уничтожали живую силу и наносили бомбовые удары по складам и аэродромам, располагавшимся в Кодорском ущелье.
  • После того, когда в ходе этой войны был сбит в одной из операций Ту-22М3, командование решило больше не применять эти самолёты.
  • В ноябре 2015 года четырнадцать Ту-22М3 приняли участие в боевых действиях российских ВКС в воздушном пространстве Сирии.
  • Ту-22М3 принял участие в съёмках фильма «Особенности национальной охоты», а в фильме «Все страхи мира» есть сюжет атаки этого самолёта на авианосец.

Ту-22

Ту-22М, сверхзвуковой бомбардировщик

Система управления сдвоенная, электрогидромеханическая, дифференциальная, на четыре канала управления: по курсу — руль направления, по крену — интерцепторы, по тангажу — стабилизатор и резервный канал дифстабилизатора (дифференциальный стабилизатор по крену).

Перемещения лётчиками колонки и педалей посредством механических трубчатых тяг передаются через дифференциальные качалки на силовые гидравлические рулевые привода (бустеры), которые синхронно отклоняют половины стабилизатора и руль направления. Также к дифференциальным качалкам подсоединены рулевые агрегаты АБСУ, которые в зависимости от управляющих сигналов автоматики добавляют (или уменьшают) отклонения рулевых поверхностей, в зависимости от режимов полёта, либо берут на себя управление целиком — по сути, все телодвижения лётчиков отслеживаются, и при необходимости, корректируются автоматикой достаточно жёстко. В связи с практически полным отсутствием усилий на колонке и педалях в проводку управления введены полётные/взлётно-посадочные имитаторы нагрузки — пружинные загружатели. В канале тангажа имеется электромеханический автоматический ограничитель расхода колонки — торсион. В канале крена установлена электродистанционная четырёхканальная система управления (ЭДСУ), без механической проводки, два рулевых привода которой управляют работой силовых гидроприводов интерцепторов. Для её резервирования применяется канал крена на стабилизаторе со своим рулевым агрегатом, позволяющий управлять самолётом по крену дифференциальным отклонением половин стабилизатора. В проводке управления по курсу, крену и тангажу также установлены электромеханизмы триммирования (триммерного эффекта, в канале тангажа — автотриммирования), и электромеханизм системы автоматической балансировки в канале тангажа.

На стоянке, из-за отсутствия давления в гидросистеме стабилизатор опускает носки до упора гидроцилиндров — становится на кабрирование.

Крыло.

Крыло технологически состоит из поворотной части ПЧК, средней части СЧК, поворотного узла, центроплана. Центроплан и СЧК соединены между собой неразрывно и вместе образуют центральную часть крыла, причём центроплан является по сути силовым элементом конструкции (и топливным баком-отсеком отрицательных перегрузок, бак № 4К). Несущие силовые части центроплана, СЧК и ПЧК имеет кессонную конструкцию, образованную лонжеронами, монолитными прессованными панелями и герметическими нервюрами по торцам и являются топливными баками.

Средняя часть крыла имеет стреловидность по передней кромке 56°, а по задней — 0°. Поворотная часть крыла устанавливается во взлётно-посадочное положение по передней кромке Х= 20°, и только при этой стреловидности возможен выпуск закрылков (взлётное положение закрылков — 23°, посадочное — 40° или любое промежуточное — при необходимости). ПЧК в положении 30° используется при дозвуковых скоростях, от полёта в районе аэродрома до крейсерских режимов. Стреловидность более 30° вплоть до 65° используется при околозвуковых и сверхзвуковых скоростях. Закрылки — двухщелевые трёхсекционные, с гидравлическим винтовым приводом от двухканального гидромотора, установленного на потолке грузоотсека. Система управления поворотом крыла практически идентична системе управления закрылками (аналогично на Су-24), привод осуществляется двухканальным гидромотором на задней стенке т/отсека 33 шпангоута. Блоки управления СПК и СПЗ установлены в отсеке ниши переднего шасси. ПЧК крепится к СЧК шарнирными поворотными узлами. Консоли имеют геометрическую отрицательную коническую крутку, составляющую угол −4° с целью предотвращения срыва потока при больших углах атаки и расширения диапазона эксплуатационных скоростей полёта. Предкрылки, установленные по передней кромке ПЧК и схемотехнически синхронизированные с закрылками, автоматически выпускаются электроприводными механизмами перед выпуском закрылков и убираются также автоматически сразу после полной уборки закрылков.

Шарнирный узел крыла обеспечивает угловое перемещение поворотной части крыла — ПЧК относительно средней части крыла СЧК, а также осуществляет крепление ПЧК к СЧК. Этот узел воспринимает все нагрузки, действующие на ПЧК: изгиб, кручение, сдвиг. Кроме основного назначения, шарнирный узел служит переходным узлом для электропроводки, гидросистем, трансмиссии закрылков, топливных и дренажных трубопроводов.

Ввиду печального опыта эксплуатации первых Ту-22, где применялись элероны с механической проводкой, и из-за нагрева обшивки происходила существенная деформация тяг управления, для основного управления самолётом Ту-22М2/3 по крену применяется четырёхканальная система электро-дистанционного управления интерцепторами ДУИ-2М. Интерцепторы установлены на каждой плоскости крыла, перемещаются блоками гидроцилиндров БГЦ-10, которые, в свою очередь, управляются четерёхканальными рулевыми агрегатами РА-57. Интерцепторы используются и как тормозные щитки в полёте и на посадке, при этом они могут синхронно выпускаться на любой рабочий угол, вплоть до максимального угла отклонения по упору в 45°, и при этом сохраняется их дифференциальное отклонение для управления креном самолёта. Применение интерцепторов вместо элеронов уменьшает «закручиваемость» крыла при М более 1 и конструктивно освобождает заднюю кромку для установки высокоэффективных закрылков большой площади.

Оперение.

Стабилизатор кессонной конструкции с двумя лонжеронами, стреловидной формы в плане — имеет угол стреловидности по передней кромке 59 градусов и поперечное V = +8 градусов. Состоит из двух половин, смонтированных слева и справа на опорах фюзеляжа, которые связаны дифференциальным смесителем, что обеспечивает работу стабилизатора как в основном режиме руля высоты, так и в резервном режиме элеронов. Половины стабилизатора имеют профиль с обратной подъёмной силой. Обе половины конструктивно полностью аналогичны, но «ведущей», от которой работает автоматика и на которой выполняются все замеры угловых перемещений, считается правая половина.

На самолёте для обеспечения путевой устойчивости на больших скоростях применяется развитый киль, конструктивно состоящий из верхней части, нижней части, форкиля, надстройки киля и руля направления. Последний имеет весовую перебалансировку и осевую аэродинамическую компенсацию 25 % его площади. Нижняя часть киля представляет собой кессон-бак № 9. Форкиль, помимо повышения путевой устойчивости, служит для размещения различного оборудования, агрегатов и электронных блоков, в том числе ВСУ ТА-6А. Кормовая часть киля состоит из верхнего обтекателя видеокамеры телеприцела ТП-1КМ, среднего радиопрозрачного (из стеклоткани) обтекателя антенны РЛС «Криптон» и нижнего обтекателя Унифицированной кормовой установки (УКУ) с пушкой ГШ-23М.

Характерной конструктивной особенностью самолётов Ту-22М является смещённый влево на 2-3 градуса «ноль» руля направления, для компенсации вращающего момента двигателей.

Приборное оборудование.

Самолёт Ту-22М отличает очень высокая насыщенность кабины — приборы, тумблеры и сигнальные табло установлены на приборных досках, боковых панелях, верхних щитках, потолочных панелях (межфонарные балки), задних панелях АЗР и средних пультах (между креслами). Часть аппаратуры контроля и управления вынесены в подполье кабины (АЗС, АЗР и дополнительный экран ПНА), техотсеки и грузоотсек.

Приборное оборудование кабины — традиционными стрелочными приборами. Основные пилотажно-навигационные приборы — это командно-пилотажные ПКП-72 на приборных досках лётчиков и навигационные плановые ПНП-72 у лётчиков и штурмана навигатора, из комплекта системы траекторного управления «Борт-45». ПКП-72 и ПНП-72 имеют индикацию «вид с самолёта на землю». Резервный авиагоризонт типа АГР-72, индикатор углов атаки и перегрузки из комплекта АУАСП-34КР, указатель поворота типа ЭУП-53МК. Указатели скорости и высоты — из комплекта ЦСВ-3М-1К; дополнительно установлены: указатель скорости КУС-2500, высотомеры УВИД-90 и ВД-20. Указатели топлива, подвижных частей системы управления и механизации и работы двигателей — из комплектов соответствующих систем. Приемники давления типа ПВД-7, ППД-5.

Светотехническое оборудование.

Светотехническое оборудование состоит из четырёх выдвижных посадочно-рулёжных фар ПРФ-4М, две в носовой части фюзеляжа снизу, сразу за обтекателем антенны РЛС, и две — в подканальной части воздухозаборников. Фары убираются автоматически, сразу после взлёта, на скорости 360 км/ч. Аэронавигационные огни состоят из галогеновых светильников на консолях плоскостей — красного и зелёного, и белого огня на верхней задней части киля. АНО могут работать в режиме мигания или постоянного горения. Проблесковые огни включают два светильника «СИ» белого света с импульсными ртутными лампами мощностью по 600 Вт, установленными внизу за отсеком передней стойки шасси и вверху между входными каналами воздухозаборников. Также на самолёте используются огни полёта строем, состоящие из восьми оранжевых светильников ОПС-69, расположенных на верхней части фюзеляжа и ПЧК, и в плане образующие «Т» при обзоре самолёта сзади сверху, и двух белых огней, расположенных посредине консолей стабилизатора. Освещение кабин полётное — красное и наземное — белое, бестеневыми светильниками. Общее количество ламп освещения кабины — около 550 шт.

Окраска самолетов.

Все строевые Ту-22М2 и М3 окрашивались снизу в белый, с боков и сверху — в светло-серый цвет. Внутренняя конструкция самолёта не красилась и имела светло-зелёный цвет грунтовки по дюралю. Коробки электрооборудования и лицевые панели блоков АО и РЭО имели светло-серый цвет (эмаль ПФ-223), более старое радиоэлектронное оборудование, включая некоторые пульты управления в кабине штурманов, красилось в чёрный. Интерьер рабочих мест экипажа был светло-серого цвета, все приборные доски, щитки и панели — изумрудно-зелёного.

На самолётах Ту-22М2 стенки грузоотсека окрашены в светло-зелёный цвет, потолок в белый. На Ту-22М3 весь грузоотсек, за исключением створок и БД-45Ф, окрашен в белый цвет. Стойки шасси и отсеки серого цвета, но на некоторых машинах ниши шасси частично окрашивались в белый цвет или «металлик». Все колёсные барабаны красились в тёмно-зелёный, но колпаки на колёсах основных стоек красились как в тёмно-зелёный, так и «серебрянкой» (встречались самолёты с колёсными колпаками разного цвета на одной стойке).

Технические надписи выполнены более тёмным серым цветом. После плановых ремонтов и перекраски на заводах технические надписи наносились каким угодно цветом, и даже просто без трафарета — «от руки» кисточкой, криво и косо.

Номера на всех самолётах рисовались на верхней части киля и на створках переднего шасси, причём в ВВС номер рисовался только на передней створке, а моряки рисовали и на передней, и на двух боковых. Номера преимущественно красного цвета, после распада СССР украинские Ту-22М получили синие номера.

В 90-х годах в некоторых гарнизонах самолёты стали разрисовывать — от безобидных белых колец на колёсах до огромных акульих морд на воздухозаборниках. Некоторые самолёты получили именные надписи и (или) гвардейские знаки.

Модификации:

— Ту-22М0

/ изделие 45-00 / самолет «АМ» — BACKFIRE-A (1969 г.) — первый прототип Ту-22М. Самолет выпущен серией в 10 машин Казанским авиационным заводом им.С.П.Горбунова. Первый экземпляр выпущен 10. 04.1969 г. и совершил первый полет 30 августа 1969 г. (командир экипажа — В.П.Борисов). На самолете отсутствует оборонительное артиллерийское вооружение, под килем контейнер с тормозным парашютом и системами РЭБ, штанга дозаправки подобна Ту-22К. Комплекс вооружения К-22М с одной ракетой Х-22 и 3000 кг бомб. Всего до конца 1972 г. построено 10 шт.

— Ту-22М1

/ изделие 45-01 — BACKFIRE-A (1971 г.) — предсерийный вариант Ту-22М. Решение о проектировании — декабрь 1969 г., проектирование — 1970 г. Выпущен серией в 9 шт на Казанском авиазаводе начиная с 1971 г. и до конца 1972 г. Первый полет — 28 июля 1971 г. (экипаж Б.И.Веремея). Пять самолетов серии поставлены в ЦБП и ПЛС авиации ВМФ, остальные принимали участие в испытаниях до конца 1975 г. На четырех самолетах серии установлена электронная система управления АБСУ-145 и оборонительное артиллерийское вооружение. Доработаны воздухозаборники, снижена масса на 3000 кг, увеличен размах крыла. Вооружение — 1 х ракета Х-22 и до 12 тонн бомб (24 х ФАБ-500). Первый самолет Ту-22М1 впоследствии стал прототипом Ту-22М3.

— Ту-22М2

/ изделие 45-02 / 45-02К — BACKFIRE-B (1973 г.) — крупносерийный бомбардировщик и носитель КР (с 1992 г. главный конструктор — Б.Е.Леванович). Серийное производство начато на Казанском авиазаводе в 1972 г., первый полет первого самолета 7 мая 1973 года, проходил испытания до 1975 г., принят на вооружение в августе 1976 г. В составе морской ракетоносной авиации ВМФ предполагалось использование против авианосцев групп по 7 самолетов Ту-22М2. Прямые воздухозаборники, штанга дозаправки с обтекателем на носу (убрана после заключения договора ОСВ-2). В процессе эксплуатации предполагалась замена двигателей НК-22 на НК-25 (не случилось). РЛС навигации, наведения ракет и бомбометания ПНА (DOWN BEAT), РЛС оборонительной артустановки — ПРС-3 FAN TAIL. Комплекс вооружения К-22М (ракеты Х-22М). Навигационный комплекс НК-45. Всего с 1972 по 1983 г. (окончание производства) выпущено 211 Ту-22М2. На Западе самолет некоторое время носил наименование Ту-26.

— Ту-22М2

опытный (1973-1974 г.г.) — опытный Ту-22М2 с двигателями НК-23 — модернизированной форсированной версией НК-22 (Баргатинов). Проходил испытания в единственном экземпляре.
— Ту-22М2Е
(1974 г.) — опытный Ту-22М2 с двигателями НК-25 (изделие «Е») с электронной системой управления (1974-75 г.г. испытания).

— Ту-22М3

/ изделие 45-03 — BACKFIRE-C — бомбардировщик и носитель КР (с 1992 г. главный конструктор — Б.Е.Леванович). Разработка начата по решению ВПК при СМ СССР в январе 1974 г. и согласно Постановлению СМ СССР №534-187 от 26 июня 1974 г. Изменены воздухозаборники — они стали с острой кромкой по типу МиГ-25, изменена конструкция носовой части фюзеляжа, штанга дозаправки убрана в фюзеляж (позже демонтирована по договору ОСВ-2 на всех модификациях Ту-22М), установлены новые двигатели НК-25, модернизирована часть оборудования. Первый полет — 20 июня 1977 г., после проведения испытаний в 1978 г. начато серийное производство на Казанском авиазаводе (вместе с Ту-22М2). В 1977-1979 г.г. проведены совместные государственные испытания Ту-22М3 с ракетами Х-22МП и Х-28 с пассивными ГСН, предназначенными для поражения работающих наземных и корабельных РЛС. В 1979 г. СГИ комплекса К-22МП с ракетой Х-22МП успешно завершены и комплекс рекомендован к принятию на вооружение. Государственные испытания Ту-22М3 завершены в 1981 г., самолет рекомендован к принятию на вооружение. В 1981 г. Ту-22М3 начали поступать в ВВС. В 1981-1984 г.г. проводились работы по доработке комплекса вооружений Ту-22М3 — самолет проходил дополнительный комплекс испытаний в варианте с расширенными боевыми возможностями, в том числе в варианте оснащения аэробаллистическими ракетами Х-15 в противорадиолокационном варианте. Начиная с 1984 г. в серийном производстве остается только Ту-22М3. Ту-22М3 в доработанном виде официально принят на вооружение ВВС СССР в марте 1989 г. На первом экземпляре Ту-22М3 установлены катапультные кресла К-36Д, на остальных — КТ-1. На машинах поздних серий изменен профиль крыла и стабилизатора. Всего выпущено 268 шт Ту-22М3. С 1992 г. Ту-22М3 разрешен к поставкам на экспорт в варианте исключающем использование ядерного оружия.

— Ту-22МП

(середина 1980-х годов) — опытная модификация — постановщик помех, самолет радиоэлектронного противодействия и РЭБ на базе Ту-22М2. Разработка модификации велась с 1970-х годов с участием ГосНИИАС. В середине 1980-х годов определен облик самолета и состав оборудования (ГосНИИАС). Начато переоборудование серийного Ту-22М2 и создание на его базе макета Ту-22МП, работы не завершены из-за неготовности аппаратуры РЭБ, но самолет проходил испытания в ВВС (борт №30 красный).

— Ту-22МР

/ Ту-22М2Р / Ту-22М3Р / изделие 45-09 — BACKFIRE-D (1985 г.) — опытная и серийная разведывательная модификация бомбардировщиков Ту-22М2 и Ту-22М3, первый полет прототипа Ту-22М2Р — 1985 г., Ту-22М3Р — декабрь 1985 г. Серийное производство (переоборудование) Ту-22МР начато в 1989 г. и всего переоборудовано и/или произведено 12 самолетов. Первое упоминание в прессе — 1995 г. Войсковое название — Ту-22МР, модернизировались самолеты Ту-22М2 и Ту-22М3 — не ясно с изменением конструкции или без (если без, то они выглядят соответственно и как Ту-22М2 и как Ту-22М3). На самолеты Ту-22МР установлена РЛС бокового обзора «Обзор-МР» (разработана СКБ-1 НПО «Ленинец», главный конструктор Е.Ф.Бочаров, производилась производством №1 НПО «Ленинец») в гондоле под фюзеляжем, система РЭР, система тепловизионной разведки, аэрофотоаппараты. Основная задача самолета — поиск цели и целеуказание группе ударных самолетов. Наименование BACKFIRE-D неофициальное.

— Ту-22ДП

/ ДП-1 — проект дальнего перехватчика на базе Ту-22М2 (позже — на базе Ту-22М3). НИОКР велись ОКБ А.Н.Туполева совместно с ГосНИИАС. Предполагалось, что ДП сможет нести и ударное вооружение.

— Ту-22М «Граб»

— специальный стенд в ГосНИИАС для отработки навигационных режимов и применения КР отрабатывавшийся в середине 1980-х годов. Позже на базе стенда построен опытный самолет (вероятно, на базе Ту-22М3). Работы прекращены в начале 1990-х годов.

— Ту-22М3 ЛЛ1

(условное наименование) — летающая лаборатория ЛИИ ВВС по изучению сверхзвукового ламинарного обтекания стреловидных крыльев перспективных самолетов.

— Ту-22М3 ЛЛ2

(условное наименование) — летающая лаборатория ЛИИ ВВС для испытания систем спасения возвращаемых космических аппаратов. Сброс макетов спускаемых аппаратов производился с больших высот при скоростях около 2М.

— Ту-22М3 ЛЛ3

(условное наименование) — летающая лаборатория ЛИИ ВВС для испытаний двигателя НК-32. переоборудован один из серийных самолетов, летные испытания не проводились. Позже самолет использовался для истытаний оборудования и вооружений.

— Ту-22МЛЛ

— летающая лаборатория ЛИИ ВВС на базе Ту-22М3 для испытаний крупномасштабных моделей перспективных самолетов. Предложение о создании озвучено КБ им. А.Н.Туполвева в 1992 г. переоборудован один из первых Ту-22М3. Других данных нет.

— Ту-22М3

носитель «Радуга Д2» (1990-е годы) — самолет-носитель для испытаний гиперзвуковой опытной ракеты «Радуга Д2». Проект, вероятно, не реализован, но обсуждался.

— Ту-22М4

/ изделие 45-04 — BACKFIRE-C mod. (1991 г.) — модернизация Ту-22М3 с установкой новых двигателей НК-32 (предположительно) и с изменением воздухозаборников двигателей (увеличено количество створок дополнительного забора воздуха). Есть данные об испытаниях или даже поступлении в ВВС новой модификации в 1991 г. (?). так же в части источников указывается, что данная модификация выпускалась серийно (напр. см. Ганин). По неподтвержденным данным (Баргатинов) один самолет Ту-22М3 переоборудован под двигатели НК-32, но двигатели для установки на самолет так и не были поставлены. Возможно, имеется ввиду именно Ту-22М4. Наименование BACKFIRE-C mod. неофициальное. По состоянию на 2012 г. самолет с признаками Ту-22М4 и бортовым №4504 находится в музее ДА в Дягилево (Рязань).

— Ту-22М5

— модернизация Ту-22М, в западных СМИ упоминается о разработке такого проекта в 1995 г. (Jane’s Defece Weekly 04.11.1995).

— Ту-22М3М

/ изделие 45-03М — BACKFIRE-E (2001-2009 г.г.) — ОКБ им. А.Н.Туполева ведутся НИР по модернизации парка Ту-22М в целях замены оборудования и оснащения высокоточными обычными боеприпасами, а так же по продлению ресурса планера до 35 лет. Отличительными особенностями самолета является расширенная номенклатура используемых авиационных средств поражения. В авиационном комплексе применяется современное оборудование на новой элементной базе разработки ОАО «Гефест ИТ» — комплекс бортового оборудования СВП-24-22 — и улучшены эргономические показатели кабины экипажа. Наименование Ту-22М3М впервые упомянуто в пресс-релизе МО России от 31.01.2012 г. о работе учебного центра Дальней Авиации в Рязани («В Рязанском авиацентре летный состав учится также эксплуатировать модернизированный бомбардировщик Ту-22М3М»). В том же релизе указано, что до 2022 г. планируется модернизировать до уровня Ту-22М3М 20 бомбардировщиков.

Перевооружение 2017-2020

Вместо Х-22 в 2016-м принята Х-32 с защитой от радиопомех. Вместо Х-55 и Х-555 появились Х-101 и Х-102, в перспективе гиперзвуковые ракеты «Циркон». Безупречную точность бомбометания обеспечивает прицельно-вычислительная система СВП-24-22 2012 года, которая позволяет применять с одинаковым результатом даже бомбы времён ВОВ. Ту-22М3 меняет свою бортовую РЛС и мониторы, вооружена РЭБ последнего поколения.

P.S. Из 268-ми построенных Ту-22М3 осталось не более 170-ти самолётов, из них сегодня в РФ 30 в строю, которые планово модернизируются к 2020-му, остальные, забытые, смогут летать лишь после полного восстановления, и далеко не все.

Центральный музей ВВС в Монино 240819: Ту-22М3 ч3 кабина операторов.

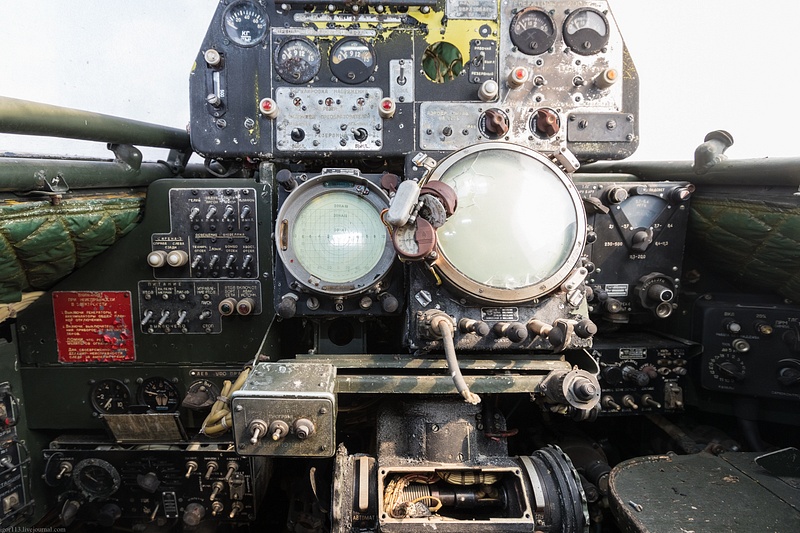

А теперь посмотрим на кабину оператора и штурмана в самолете Ту-22М3

Центральный музей ВВС в Монино ч1
Центральный музей ВВС в Монино ч2
все, что у меня есть по Ту-22
 Как всегда использую информацию с сайтов
http://www.airwar.ru
http://ru.wikipedia.org/wiki
и других источников найденных мною в инете и литературе.

Общий вид кабины штурманов-операторов со стороны левого люка кабины.

Подробнее посмотрим на таблички на катапультном кресле.

Нижняя…

Оборудование за креслом штурмана-оператора.

Пульты управления навигационным комплексом установлены на рабочем месте штурмана-навигатора.
В составе комплекса НК-45: малогабаритная инерциальная система «МИС-45», трёхканальная система гироскопических курсовертикалей «Румб-1А», БЦВМ «Орбита-10ТС-45» (ЦВМ второго поколения на гибридных ИМС), блоки коммутации комплекса БКК-45, блоки и пульты управления и коммутации, автоматический картографический планшет ПА-3, курсовая система «Гребень», а также сопряжённые системы: радиосистема навигации РСБН-ПКВ, вычислитель В-144, измеритель ДИСС-7, станции А-711, А-713, А-312, аппаратура посадки «Ось-1», радиовысотомеры РВ-5 и РВ-18, радиокомпасы АРК-У2 и АРК-15.

Вид сверху на кабину.

Навигационный комплекс НК-45 совместно с автоматической бортовой системой управления АБСУ-145 позволяет выполнять автоматический запрограммированный полёт по одному из двух заложенных («прошитых» в памяти БЦВМ на земле) маршрутов, начиная с высоты 400 м. Перед каждым маршрутным полётом в блок запоминающего устройства БЦВМ вставляются две кассеты памяти с прошитым маршрутом (в группе программирования), а в планшет ПА-3 вставляется склейка из топографических карт и схемы аэродромов. В полёте планшет визуально воспроизводит текущее местоположение самолёта относительно местности.

Люк кабины с внутренней обшивкой.

Бортовая аппаратура объективного контроля — речевой самописец переговоров МС-61, барометрический самописец К3-63, регистратор параметров аппаратуры ПНА — самописец САРПП-12ВМ, магнитный регистратор параметров полёта МСРП-64М-2(5), фотоприставка для контроля визуальной информации ПНА — ФАРМ-3У. Возможна установка фотопулемёта на тубус экранов стрелковых прицелов.
Ряд доработанных в 21-м веке самолётов вместо ленточных получили твердотельные накопители полётной информации.

Приборная панель с левой стороны.

Радионавигационное оборудование самолёта, не входящее в комплекс НК-45:
радиосистема ближней навигации и посадки РСБН-ПКВ,
аппаратура посадки «Ось-1» совместно с системой траекторного управления «Борт-45» из комплекта АБСУ-145М реализует директорные и автоматические режимы при заходе на посадку в системах СП-50, «Катет» или ILS по международным нормам 2 категории ICAO,
радиокомпас межсамолётной навигации АРК-У2,
автоматический радиокомпас навигации и посадки АРК-15М,
аппаратура дальней радионавигации А-711 «Кремний» (работает совместно с РЛС ПНА).

Цифровой преобразователь координат А-713 «Коралл», работает совместно с РСДН «Кремний».
Радиовысотомер малых высот РВ-5, на самолёте установлено два комплекта.
Радиовысотомер больших высот РВ-18.
Радиосистема навигации А-311 «Печора»,
азимутально-дальномерный приёмник А-312, работает совместно с РСБН.
Доплеровский измеритель истинных параметров скорости и сноса ДИСС-7.
средства РЭБ:
Бортовой комплекс обороны — изделие Л-229 «Урал» («Берёза», «Мак» и общее управление. Автомат-2, Автомат-3 и держатели патронов ДО и ЛТЦ относятся к системе вооружения).
Система госопознавания — изделие 62 «Пароль»

Но вот что тут есть что?

Автомат сброса пассивных помех АПП-22МС («Автомат-3»)

Разрозненное оборудование и системы соединены в БКО Л-229 «Урал», с теплопеленгатором Л-083 «Мак», СПО ЛО06 «Берёза», станциями помех СПС-151-153 «Сирень» и СПС-5М «Фасоль», держателями ловушек АПП-50 (или КДС-155).

А что это?

Измеритель мощности дозы (рентгенметр) ДП-3Б.

А что это?

Монитор целеуказателя?

Тут их три…

С правой стороны иллюминатор на люке закрыт специальной шторкой…

Оборудование с правой стороны.

Общий вид.

Крупнее, кондиционирование отсеков.

Радионавигация.

Снова кондиционирование и запуск ВСУ.

Что то типа аудиопанели для двух командных УКВ радиостанции Р-832М и среднекоротковолновой станции дальней связи Р-847Т.

Табличка предохранителей…

Панель АЗСов.

Панель между креслами.

Что фотографируем?

Аварийные сбросы вооружения?

Ключ для радиосвязи посредством азбуки морзе.

Это что то с вооружением?

Видеодвойка с правой стороны:-)))

Пилотажно-навигационные приборы.

Общий вид левой стороны.

Радионавигация?

Правая боковая панель.

Крупнее. Сильно пугают такие переключатели как Взрыв, Сброс. ..

Что такое ПНА-2?

Навигация…

Верхняя панель с правой стороны.

Фото 278.

Панель между креслами с правой стороны.

Нижняя часть.

А теперь общий вид шириком.

Левая приборная панель.

Правое рабочее место.

Общий вид.

Верхняя панель…

Кресло.

Фото 290.

На этом мы завершаем осмотр самолета Ту-22М3 из музея в Монино. До новых встреч!!!

ТУ 22м3: характеристики самолета

Сверхзвуковой ракетоносец ТУ-22м3 является на данный момент последней моделью серии дальних бомбардировщиков кодификации «Backfire». Модификация с изменяемой геометрией крыльев была создана для замены устаревшего ТУ-16. Новые «М3» способны нести мощное вооружение, решать стратегические задачи, совершать перелеты на дальние расстояния. В международной классификации бомбардировщик ТУ-22м3 принадлежит среднему классу военной авиации.

Задачи и назначение

Ракетоносец модификации «М3» идеально подходит для бомбовых атак на сухопутные и морские объекты по время военных действий. Удары производятся управляемыми и авиационными снарядами. Бомбардировщик ТУ-22м3 может поражать цели в группе самолетов и одиночно в любое время суток, даже в самых плохих погодных условиях.

Защита от атаки осуществляется при помощи специальных радиоэлектронных подавителей помех и современными средствами ПВО. На сегодняшний день нет лучше бомбардировщика, который мог бы поражать оптически невидимые цели на больших скоростях, чем ТУ-22м3. Характеристики самолета делают его незаменимым при атаках малых площадей с максимальных высот.На сегодняшний день данная модификация способна решать следующие задачи:

1. Поражение важных с военной точки зрения промышленных объектов в тылу врага.

2. Уничтожение целей во время ведения боевых действий стратегических войск и авиации.

3. Атака корабельных группировок одновременно с противостоянием зенитному обстрелу.

4. Изоляция ударных сил врага от приближающихся оперативных резервов.

5. Постановка помех и шумов атакующим самолетам и управляемым ракетам.

6. Ведение разведки с максимальных и средних высот.

7. Участие в различных операциях войск ПВО, флотов и фронтов.

История создания

Широкое производство модификации ТУ-22М затруднялось освоением дорогостоящих и сложных технологий. Однако при проектировании был выработан новый подход к созданию универсального ударного бомбардировщика. Во-первых, инженеры отказались от идеи однорежимного истребителя. Изучив все нюансы, они приняли решение сконструировать многорежимный самолет, который смог бы маневрировать на разных высотах и скоростях и при этом поражать силы противника с максимальной точностью. Решением проблемы стало внедрение концепции изменяемой геометрии крыльев.В отличие от предыдущих моделей, у ТУ-22м3 характеристики позволяли совершать дальние вылеты с максимально загруженным отсеком для боеголовок. Решение о широком производстве бомбардировщика было принято еще в 1974 году в Совете Министров СССР. В основу новой машины лег усовершенствованный двигатель НК25. Однако одной заменой проект не обошелся. Модернизации подверглись и конструкция ракетоносца, и его аэродинамика. В результате доработок была значительно снижена масса самолета.

К концу 1970-х годов был налажен выпуск крупных партий «М3», который сразу после испытаний переходил на баланс советских ВВС. Одним из основных отличий модели от предыдущих было увеличение угла отклонения крыла до 65 градусов. Это позволило спрятать в контур обтекателя агрегаты гидравлического узла поворота. Также был удлинен фюзеляж и улучшено боевое снаряжение. Кроме того, впервые получили применение бесконтактные и гидромеханические генераторы в системе электроснабжения ТУ-22м3.

Технические характеристики

Конструкция бомбардировщика представляет собой цельнометаллический свободнонесущий моноплан. Расположение крыла – среднее, изменяемое, стреловидное. Хвостовое оперение – однокилевое. Шасси – убирающееся, трехопорное. Примечательны у ТУ-22м3 технические характеристики кабины. Она способна вмещать до 4 человек. При этом экипаж размещается попарно: спереди — два пилота, сзади – навигатор и штурман.Фюзеляж представляет собой также цельнометаллическую конструкцию. Каркас укреплен продольными бимсами. Крылья – кессонные, двухлонжеронные, состоящие из центроплана, поворотных узлов и СЧК. Все части соединены между собой неразъемно. В качестве топливных баков используются кессоны. Быстрая маневренность достигается благодаря закрылкам на консолях и трем секциям узла поворота. Вертикальное оперение представлено рулем и килем.

Уникальные двигательные у самолета ТУ-22м3 характеристики позволяют достигать тяги в режиме форсажа до 20 тысяч кгс. При этом максимальная скорость составляет 2300 км/ч, в крейсерском режиме – 930 км/ч.

Особенности управления

В ракетоносце ТУ-22м3 кабина пилота представлена продольным и поперечным стабилизатором, рулем направления и системой контроля интерцепторами. Управляемость достигается за счет закрылок и поворотного узла. В случае аварийного отклонения баланс удерживается стабилизатором.

Стоит выделить бустерную систему управления ТУ-22м3. Характеристики крыльев позволяют достигать оптимального баланса гидромеханики поворотных узлов и электроники бортового оборудования. Благодаря этому бомбардировщик может обеспечивать фиксацию на углах от 20 до 65 градусов. Консоли закрылок удерживают самолет в нужном положении за счет силы трения.Главными бортовыми элементами являются навигационное оборудование, к которому относятся комплекс НК-45, радиолокатор ПНА и оптический прицел ОПБ-015Т, а также система наведения ракет и автоматическая станция АБСУ-145М. Связь между экипажем достигается посредством СПУ-7.

Арсенал и защита

На сегодняшний день одним из самых устрашающих и мощных средств воздушной атаки является именно бомбардировщик ТУ-22м3. Характеристики ударной части самолета тому доказательство. На вооружении у сверхзвукового воздушного судна — управляемые ракеты типа Х-22. Кроме того, бомбардировщик имеет специальный отсек для боевого снаряжения военизированных частей.

На внутрифюзеляжной установке и внешних катапультных консолях есть возможность крепления до 10 ракет типа Х-15. В грузоотсеке имеются специальные балки для подвешивания авиационных бомб и мин до 3000 кг. Стоит отметить, что максимальная нагрузка, которую может испытывать самолет, составляет около 24 тонн.Для защиты от вражеской атаки ракетоносец оснащен пушечной системой ГШ-23 со встроенным радиолокатором и вычислительным блоком. Противостоять помехам и обнаружению самолета ТУ-22м3 призван комплекс «Урал-М».

Боевое применение

Бомбардировщик являлся одной из главных воздушных ударных сил во время Афганской войны в конце 1988 года. В военных действиях в Чечне в небесных просторах главенствовали ТУ-22м3 и МиГ-31-МБ. Совместный полет этих сверхзвуковых самолетов производился в целях поддержки штурмовой авиации за счет сброса осветительных бомб.

Летом 2008 года несколько модернизированных ТУ-22м3 совершили прицельный удар по важным стратегическим точкам грузинской армии в Южной Осетии. Примечательно, что никакая из моделей серии ТУ-22М никогда не поступала на экспорт, хотя к ним неоднократно проявляли интерес Китай и Индия.

Основные модификации

На данный момент существует всего две усовершенствованные вариации бомбардировщика:

1. В модели ТУ-22м3М была переоборудована прицельная система СВП-24-22. Также модернизации подвергся навигационно-вычислительный комплекс.

2. ТУ-22м3Р представляет собой самолет-разведчик, главной целью которого является постановка помех вражеским локаторным системам. Данная модификация широкого применения не получила.

Российский TU 160 Фотографии и премиум High Res Pictures

  • Creative
  • Редакция
  • Видео
  • Лучший матч
  • Новейший
  • Старейшие
  • Самый популярный

. днейПоследние 12 месяцевПользовательский диапазон дат

  • Без лицензионных отчислений
  • С защитой прав
  • РФ и РМ

Выбрать бесплатные коллекции >Выбрать редакционные коллекции >

Встраиваемые изображения

Просмотрите доступные стоковые фотографии и изображения 211

русский ту 160 или начните новый поиск, чтобы просмотреть другие стоковые фотографии и изображения. Российские истребители МиГ-31БМ, стратегический бомбардировщик Ту-160 и самолет-заправщик Ил-78 пролетели над Красной площадью во время генеральной… Боевые самолеты Ту-160 и Ту-22М3 пролетели над Кремлем и Красным Площадь в центре Москвы, посвященная 75-летию победы над… Российский реактивный бомбардировщик Ту-160 пролетает над Кремлем во время генеральной репетиции Парада Победы перед Кремлем на Красной… Самолет-заправщик 78 (справа) и стратегический бомбардировщик Ту-160 пролетают над Красной площадью во время военного парада в честь Дня Победы, посвященного. .. российским истребителям МиГ-31БМ, стратегическому бомбардировщику Ту-160 и самолету-заправщику Ил-78. пролетают над Красной площадью в Москве во время… Российские истребители МиГ-31БМ, стратегический бомбардировщик Туполев Ту-160 и самолет-заправщик Ил-78 пролетают над центром Москвы во время репетиции… Туполев Ту-22М3 дальнего стратегического над Красной площадью пролетают бомбардировщики и стратегический бомбардировщик Ту-160. Военный парад Победы на Красной площади…Российские истребители МиГ-31БМ, стратегический бомбардировщик Ту-160 и самолет-заправщик Ил-78 пролетают над Красной площадью во время общего…Российские Ту-160 стратегический бомбардировщик и истребители Су-35С пролетают над центром Москвы во время военного парада в честь Дня Победы 9 мая.,…Стратегический бомбардировщик Туполев Ту-160 во время пролета над Москвой во время военного парада Победы на Красной площади, посвященного 75-летию со дня…Вид на стратегический бомбардировщик Туполев Ту-160 с борта заправщика Ил-78 самолет во время пролета над Москвой во время Дня Победы военные.
.. Российский стратегический бомбардировщик Туполев Ту-160 и самолет-заправщик Ильюшин Ил-78 пролетают над универмагом ГУМ во время Дня Победы… Российский стратегический бомбардировщик Туполев Ту-160 и самолет-заправщик Ильюшин Ил-78 пролетают над центром Москвы во время военного парада в честь Дня Победы… Российский стратегический бомбардировщик Ту-160 и самолет-заправщик Ильюшин Ил-78 пролетают над центром Москвы во время репетиции Победы в Великой Отечественной войне. Министр обороны Венесуэлы Владимир Падрино после прибытия двух российских стратегических дальних тяжелых сверхзвуковых бомбардировщиков Туполев Ту-160… Российский стратегический бомбардировщик Туполев Ту-160 Блэкджек пролетает над Красной площадью во время Дня Победы м военный парад в Москве 9 мая. Самолеты 35С выступают на Красной площади в честь 76-й годовщины Победы в…Российский реактивный бомбардировщик Ту-160 пролетает над Кремлем во время генеральной репетиции Парада Победы перед…Российский Ту-160 160 реактивных бомбардировщиков и истребителей Су-35С пролетают над Кремлем во время генеральных репетиций Победы.
.. Российский стратегический бомбардировщик Ту-160 и истребители Су-35С пролетают строем над Соборной площадью Кремля в Москва во время пролёта… Российский военный реактивный бомбардировщик ТУ-160 пролетает над городом во время репетиции военного парада в честь Дня Победы 5 мая 2022 года в Москве, Россия. … Самолет-заправщик Ил-78 и стратегический бомбардировщик Ту-160 пролетают над Красной площадью во время военного парада в честь Дня Победы, посвященного 75-летию… Министр обороны Венесуэлы Владимир Падрино на фото после прибытия двух российских Туполев Ту -160 стратегический дальний тяжелый сверхзвуковой бомбардировщик… Российский стратегический дальний тяжелый сверхзвуковой бомбардировщик Туполев Ту-160 изображен при посадке в международном аэропорту Майкетия, чуть севернее… Общий вид интерьера диспетчерской вышки Энгельса Авиабаза Энгельс-2 в Энгельсе, Россия, 7 августа 2008 г. Расположен в 14 км к востоку от Саратова, около 700… Группа пилотов и офицеров обедает перед ночным полетом с авиабазы ​​Энгельс-2 в Энгельсе, Россия 7 августа 2008 г.
Находится в 14 км…Ту-95 бомбардировщиков вылетают на ночное патрулирование с авиабазы ​​Энгельс-2 7 августа 2008 года в Энгельсе, Россия. Энгельс-2, стратегическая авиабаза… Российский реактивный бомбардировщик Ту-160 пролетает над Красной площадью во время генеральной репетиции Парада Победы, 7 мая 2022 года в Москве, Россия. Красная площадь… Российские истребители МиГ-31бм, стратегический бомбардировщик Туполев Ту-160 и самолет-заправщик Ильюшин Ил-78 пролетают над Красной площадью во время генеральной… Тяжелый стратегический бомбардировщик Туполев Ту-160 и Сухой Су Выступление самолетов-35С в честь 76-й годовщины Победы на Красной площади в…Су-25 Стратегический бомбардировщик Туполев Ту-160 и самолет-заправщик Ил-78 пролетают над Красной площадью во время празднования Дня Победы. ..Стратегический бомбардировщик Туполев Ту-160 во время пролета над Москвой во время военного парада Победы на Красной площади, посвященного 75-летию… Самолет-заправщик Ил-78 и стратегический бомбардировщик Туполев Ту-160 пролетают над Красной площадью Во время военного парада на Красной площади в честь Дня Победы.
.. Российский сверхзвуковой стратегический бомбардировщик Туполев ТУ-160 и стратегические бомбардировщики Туполев ТУ-22М3 Backfire пролетают над Боровицкой башней Московского Кремля во время… Российские бомбардировщики Ту-160 пролетают над собором Василия Блаженного на Красной площади в Москве на во время парада Победы 9 мая, 2010. Войска из четырех натовских… российских бомбардировщиков Ту-160 пролетают над собором Василия Блаженного во время парада Победы в Москве 9 мая 2010 года. В момент огромного символизма солдаты… российские бомбардировщики Ту-160 пролетают над собором Василия Блаженного на Красной площади в Москве во время парада Победы 9 мая 2010 года. Войска из четырех самолетов НАТО… Стратегический бомбардировщик Ту-160. Российские военные готовятся к параду Победы, который состоится 9 мая 2010 года в честь 65-летия… Самолеты из города Энгельса. Заправщик Ил-76М осуществляет дозаправку стратегического бомбардировщика Ту-160 под прикрытием истребителей МиГ-31. Российские военные тренируются.
.. Российский реактивный бомбардировщик Ту-160 и другие военные самолеты пролетают над Красной площадью во время генеральной репетиции Дня Победы 06 мая 2010 года… Российские самолеты Ту-160 пролетают над Кремлем возле Красной площади во время репетиции Парада Победы в Москве 6 мая 2010 года. Россия отмечает 65-ю годовщину… Российские бомбардировщики Ту-160 пролетают над Кремлем возле Красной площади в Москве 4 мая 2010 года во время репетиции Парада Победы. Россия отметит 65-летие… Российский сверхзвуковой стратегический бомбардировщик Туполев Ту-160 и стратегические бомбардировщики Туполев Ту-22М3 Backfire пролетают над Кремлем во время репетиции… российского стратегического бомбардировщика Ту-160, Ил-78 и МиГ- 31 истребитель пролетает над Кремлем на Красной площади в Москве 7 мая 2009 г.во время генеральной репетиции… Российский стратегический бомбардировщик Ту-160 в сопровождении истребителей выполняет дозаправку во время репетиции Парада Победы, под Москвой в Алабино, апрель.
.. Президент Венесуэлы Уго Чавес смотрит на часы, выступая перед журналистами во время пресс-конференции в своем президентском дворце… Президент Венесуэлы Уго Чавес жестикулирует, произнося речь перед журналистами во время пресс-конференции в своем президентском дворце Мирафлорес… Президент Венесуэлы Уго Чавес обнимает ребенка перед публичным собранием в Андский город Тачира, 670 км от Каракаса, 17 сентября 2008 г…. Общий вид внутренней части диспетчерской вышки авиабазы ​​Энгельс-2 в Энгельсе, Россия, 7 августа 2008 г. Расположен в 14 км к востоку от Саратова, около 700 бомбардировщиков Ту-160 совершают посадку на авиабазе Энгельс-2 7 августа 2008 г. в Энгельсе, Россия. Энгельс-2, стратегическая авиабаза в России, расположенная в 14 км к востоку от Саратова,… Бомбардировщик Ту-160 пролетает над авиабазой Энгельс-2 7 августа 2008 года в Энгельсе, Россия. Энгельс-2 , стратегическая авиабаза в России, расположенная в 14 км к востоку от … Президент Венесуэлы Уго Чавес показывает фотографию разрушенного окна кабинета покойного президента Чили Сальвадора Альенде во время пресс-конференции .
.. Президент Венесуэлы Уго Чавес жестикулирует, когда он произносит речь перед журналистами во время пресс-конференции в президентском дворце Мирафлорес в… Президент Венесуэлы Уго Чавес жестикулирует, произнося речь перед журналистами во время пресс-конференции в президентском дворце Мирафлорес в… Президент Венесуэлы Уго Чавес жестикулирует, когда он произносит речь перед журналистами во время пресс-конференции в президентском дворце Мирафлорес в … Президент Венесуэлы Уго Чавес выступает перед журналистами во время пресс-конференции в своем президентском дворце Мирафлорес в Каракасе на … Президент Венесуэлы Уго Чавес жестикулирует, когда он произносит речь перед журналистами во время пресс-конференции в своем президентском дворце Мирафлорес… Солдат следит за взлетно-посадочной полосой, как Ту -95 бомбардировщиков вылетают на ночное патрулирование с авиабазы ​​Энгельс-2 7 августа 2008 года в Энгельсе, Россия… Бомбардировщик Ту-160 приземляется на авиабазе Энгельс-2 7 августа 2008 года в Энгельсе, Россия.
Энгельс-2, стратегическая авиабаза в России, расположенная в 14 км восточнее Саратова,… из 4

Туполев Ту-134УБ-Л — Россия — ВВС | Авиационная фотография № 1048867

[ Середина Большой ]
