Ту-2 Фото. Видео. Скорость. Вооружение. ТТХ
История создания одного из лучших фронтовых бомбардировщиков Второй мировой войны Ту-2 начиналась так: в январе 1936 г. А.Н. Туполев бьл назначен первым заместителем начальника Главного управления авиационной промышленности (ГУАП). В июле ОКБ А.Н. Туполева и завод опытных конструкций при ЦАГИ были выведены из состава ЦАГИ. Был образован завод № 156, где А.Н. Туполев, занимаясь общими вопросами авиационной промышленности, продолжал конструкторскую работу. Но поработать в новом качестве Туполеву пришлось недолго, в ночь с на 22 октября 1937 г. его арестовали.
Бомбардировщик Ту-2 — видео
Одновременно с ним НКВД взял под стражу многих его коллег. В те годы в стране были созданы специальные закрытые КБ при НКВД, в которых работали арестованные специалисты.
Так было образовано ЦКБ-29 при заводе № 156, где разрабатывались новые проекты самолетов, в том числе и проект пикирующего бомбардировщика «103».
Первоначально проект пикирующего бомбардировщика имел два варианта, с двумя и четырьмя двигателями, на последнем варианте настаивал Л.П. Берия. В конце июля 1939 г. А.Н. Туполева с несколькими соратниками доставили на Лубянку. Берия, выслушав доклад о состоянии дел, принял решение представить проект ВВС. Только в конце осени 1939 г. отдел «103» начал работу над окончательным двухдвигательным вариантом фронтового бомбардировщика «ФБ» по проекту «58». Технические данные были утверждены в мае 1940 г. Эскизный проект самолета военные утвердили 30 августа того же года. Самолет представлял собой двухмоторный высокоплан с двухкилевым оперением. Для уменьшения скорости пикирования на нижней поверхности крыла были установлены тормозные решетки. Кабина летчика размещалась так, что в процессе пикирования летчик постоянно видел цель.
Самолет «103» был построен на заводе № 156 8 января 1941 г.
29 января летчик-испытатель М.А. Нюхтиков совершил на нем первый полет. Испытания показали отличные летные данные, но в серию машину не передавали из-за требований военных об изменении расположения экипажа. Самолет «ЮЗУ» с переделанной носовой частью, где размещались летчик и штурман, совершил первый полет 18 мая 1941 г. После начала войны завод № 156 и ОКБ были эвакуированы в Омск, где и начался серийный выпуск машин «103С» с двигателями AM-37. Из-за свертывания производства двигателей AM-37 выпуск серии начался с двигателями М-82. Первые Ту-2 строили в варианте фронтового пикирующего бомбардировщика и лишь несколько машин в варианте разведчика. Испытания проходили в ускоренном темпе и закончились в конце июля 1942 г.
Первые три Ту-2 улетели на фронт только в сентябре 1942 г. Эти машины направили в состав 3-й Воздушной армии (командующий М.М. Громов). Первое боевое крещение самолетов Ту-2 началось 14 сентября. Ту-2 не только эффективно поражал наземные цели, но и мог с успехом постоять за себя в воздушном бою.
Тем не менее серийное производство Ту-2 прекратили. Председатель ГКО И.В. Сталин лично приказал снять Ту-2 с производства, так как долго не было отчета о фронтовых испытаниях, а о полученных отличных результатах на слово он не поверил. Лишь в 1943 г., после того как был получен отчет, по его же указанию производство возобновили.
Всего до окончания войны было выпущено 764 машины. После войны производство самолетов Ту-2 велось на трех заводах, и до окончания серийного производства в 1951 г. было выпущено 2527 самолетов различных модификаций. До середины 1950-х гг. самолеты состояли на вооружении ВВС СССР и ряда стран Варшавского договора. До 1982 г. самолеты были на вооружении ВВС Китая. На базе Ту-2 во время войны и в первые послевоенные годы было спроектировано несколько боевых самолетов, существенно отличавшихся от базовой модели.
Тактико-технические характеристики Ту-2
— Первый полёт: 29 января 1941
— Снят с вооружения: 1950
— Всего построено: 2527 ед.
(во время Великой Отечественной войны — 800 ед.)
Экипаж Ту-2
— 4 чел.
Скорость Ту-2
— Крейсерская скорость: 442 км/ч
— Макс. скорость: 547 км/ч
— Макс. скорость у земли: 420 км/ч
— Скороподъёмность: 492 м/мин.
Дальность полёта Ту-2
— 2100 км
Практический потолок Ту-2
— 9500 м
Размеры Ту-2
— Длина: 13,80 м
— Высота: 4,13 м
— Размах крыла: 18,86 м
— Площадь крыла: 48,5 м²
Вес Ту-2
— Пустой: 8 260 кг
— Снаряжённый: 10 380 кг
— Макс. взлётная: 11 600 кг
Двигатель Ту-2
— два двигателя АШ-82ФН со звездообразно расположенными цилиндрами, каждый двигатель по 1380 кВт (1850 л.с.)
Вооружение Ту-2
— Стрелково-пушечное вооружение: две 20 мм пушки ШВАК, три 12,7 мм пулемёта УБС
— Боезапас: по 150 снарядов на пушку + по 750 патронов на пулемёт.
— Кол-во точек подвески: 3
— Внутренняя бомбовая нагрузка: до 3000 (при подвеске бомбы весом 2000 кг створки бомболюка оставались открытыми) кг

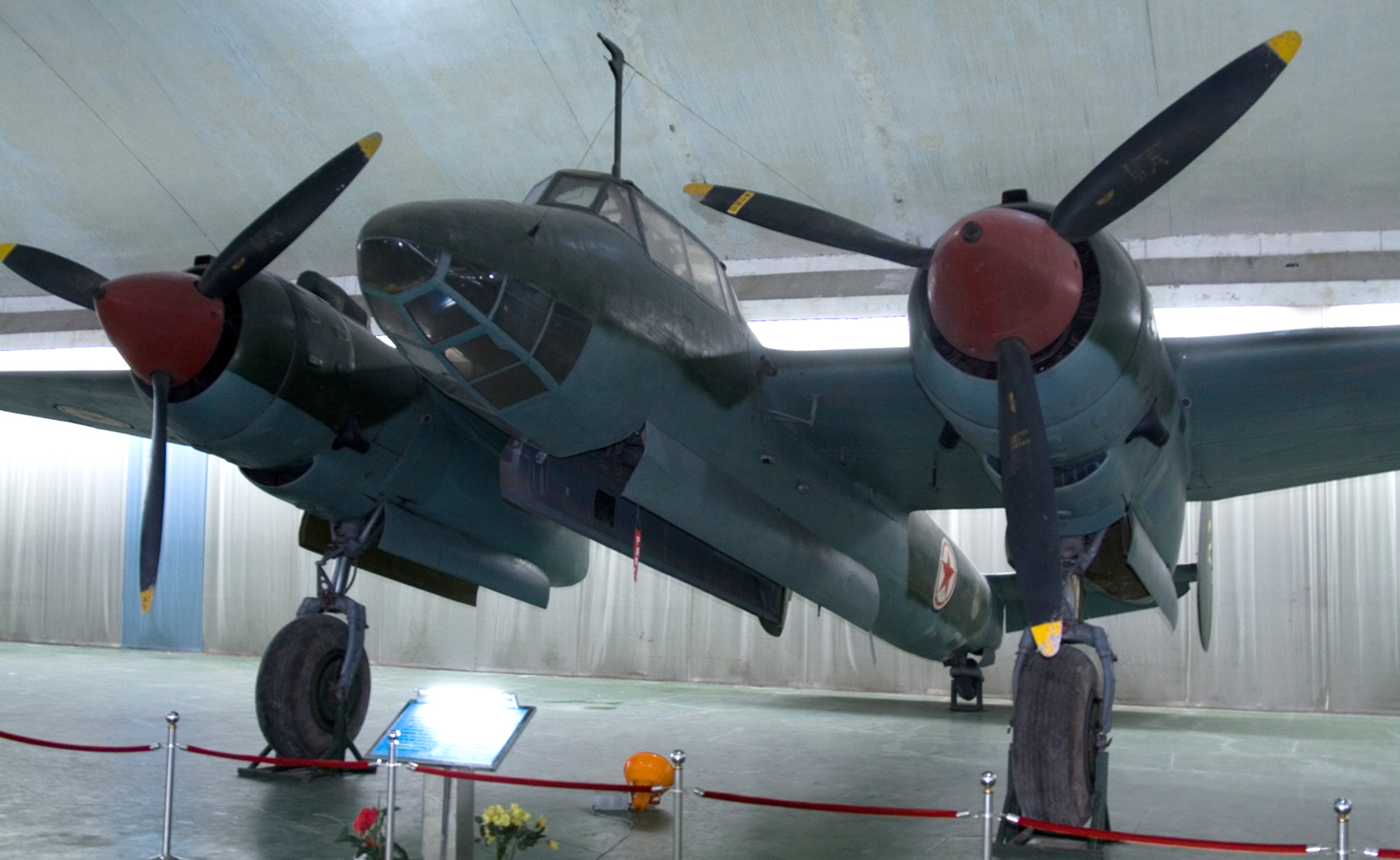

Фото Ту-2
