ТОС-1 «БУРАТИНО»/ ТОС-1А «СОЛНЦЕПЕК». Боевые машины мира, 2014 № 22 ТОС-1 «Буратино»/ ТОС-1А «Солнцепек»

ТОС-1 «БУРАТИНО»/ ТОС-1А «СОЛНЦЕПЕК»

Реактивная система залпового огня (РСЗО) ТОС-1 предназначена для вывода из строя легкобронированной и автомобильной техники, поджога и разрушения сооружений и зданий, уничтожения живой силы противника.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОС-1 ((БУРАТИНО»

БОЕВАЯ МАССА, т: 46.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 6860, ширина – 3460, высота – 2600, клиренс – 470.

КАЛИБР, мм: 220.

ДЛИНА СТВОЛА, мм: 5000.

СКОРОСТЬ МАКС., км/ч: 65.

ЗАПАС ХОДА, км: 550.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ : угол подъема, град. – 30; ширина рва, м – 2,8; высота стенки, м – 0,85; глубина брода, м -1,8.

В начале 1970-х годов возникла идея разработки тяжелой огнеметной системы залпового огня с боевыми частями, наполненными термобарическими (зажигательными) смесями. Толчком к разработке послужили события на острове Даманский.

Система предназначалась для вооружения войск радиационной и химической защиты.

ПРОЕКТ И СОЗДАНИЕ ТОС-1

Комплекс разрабатывался в период с 1971 по 1979 год. Неуправляемый реактивный снаряд (НУРС) проектировало тульское ГНПП «Сплав». Комплекс включал в себя боевую машину РСЗО- пусковую установку (БМ) с пакетом из 30 направляющих на шасси танка Т-72 и транспортно- заряжающую машину (ТЗМ) на шасси автомобиля КрАЗ-255Б. При разработке и испытаниях БМ имела обозначение «объект 634». Первые опытные образцы БМ на шасси Т-72 были изготовлены в Омске в 1978-1979 годах. В 1980 году комплекс успешно прошел государственные испытания и был рекомендован для принятия на вооружение Вооруженных сил Советского Союза. Однако этого не произошло.

В период с декабря 1988 по февраль 1989 года две машины ТОС-1 «Буратино» (1978 и 1980 годов выпуска) принимали участие в боевых действиях в Чарикарской долине и на Южном Саланге (в ходе операции «Тайфун»), После войсковых испытаний в условиях ведения боевых действий в Афганистане тяжелую огнеметную систему ТОС-1 «Буратино» вновь рекомендовали к принятию на вооружение Советской армии.

КОНТЕКСТ ЕДИНСТВЕННЫЕ В МИРЕ

Тяжелыми огнеметными системами не обладает ни одна армия мира, кроме Вооруженных сил Российской Федерации. Резкий рывок в развитии российского зажигательного оружия связан с появлением 220-мм реактивной системы залпового огня «Ураган». Вслед за «Ураганом» были разработаны и приняты на вооружение реактивный пехотный огнемет РПО-А «Шмель», объемно-детонирующая авиабомба ОДАБ-500 и тяжелая огнеметная система (ТОС).

TOC- 1А на огневой позиции.

БАЗОВАЯ КОНСТРУКЦИЯ

В состав системы ТОС-1 входят боевая машина, неуправляемые реактивные снаряды и транспортно- заряжающая машина. Боевая машина представляет собой подвижную пусковую установку в виде пакета из 30 труб-направляющих 220-мм калибра, размещенную на шасси танка Т-72. БМ управляет экипаж из трех человек. Высокая точность наведения ракет на цель достигается (без выхода экипажа из машины) за счет силовых следящих приводов наведения и системы управления огнем (прицел, лазерный дальномер, баллистический вычислитель, датчик крена).

Огонь по целям боевая машина может вести одиночными и парными выстрелами, а также залповым пуском всех ракет (по времени залп укладывается в 15 секунд). БМ на марше развивает скорость до 65 км/ч, для подводного вождения она не приспособлена. Транспортно- заряжающая машина служит для транспортировки, заряжания пусковой установки НУРСами и разряжания. Комплект погрузочно- разгрузочных устройств размещен на гусеничной, однотипной с БМ базе. Неуправляемый ракетный снаряд – это 220-мм ракета массой 175 кг с 24-30-кг боевой частью (БЧ). Неуправляемая ракета состоит из головной части с наполнителем (зажигательным или термобарическим составом), взрывателя и твердотопливного реактивного двигателя. БЧ может быть термобарического или зажигательного действия. Масса огнесмеси в одном снаряде – 45-50 кг. В зависимости от модификации НУРСов поражение целей осуществляется в зоне 400-3500 метров. Крутая траектория полета снарядов к цели потребовала точного учета условий стрельбы и создания специальной системы управления огнем.

ТОС-1 «Буратино» на выставке в Омске.

Опытные образцы ТОС-1 в Афганистане. 1989 год.

Она включает оптический прицел, лазерный дальномер, датчик крена и электронный баллистический вычислитель. С помощью лазерного дальномера расстояния до цели определяются с точностью до 10 метров. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена пакета направляющих фиксируется автоматическим датчиком и также автоматически учитывается вычислителем. Время схода реактивных снарядов при стрельбе полным залпом не превышает 15 секунд. ТЗМ предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки. ТЗМ выполнена на шасси грузового автомобиля повышенной проходимости и имеет погрузочно-разгрузочное устройство. Последние образцы ТЗМ выполнены на шасси танка Т-72.

ОСНОВНЫЕ СВЕДЕНИЯ

Заказчик: Советская армия

Вид: тяжелая огнеметная система

Разработчик: Омское КБТМ, ГНПП «Сплав», Специальное конструкторское бюро (СКБ) Пермского машиностроительного завода им. В. И. Ленина (ныне ОАО «Мотовилихинские заводы»)

Производитель: Омский завод транспортного машиностроения

Годы эксплуатации: с 1980

БОЕВОЕ ПРИМЕНЕНИЕ ТОС-1

Как уже упоминалось выше, боевое крещение ТОС-1 получила в Афганистане. В ходе боевой работы огневые позиции, как правило, использовались только по одному разу, а время пребывания БМ на них было минимальным. Боевые машины, каждая под защитой трех-четырех танков, наносили огневой удар и сразу отходили в укрытие, чтобы уйти из-под огня гранатометов и артиллерии противника. Пакеты НУРСов заряжались не полностью: по три направляющих по бортам оставались пустыми. Действие термобарических боеприпасов по целям в горах оказалось очень эффективным, этому способствовало наложение воздушных ударных волн за счет многократного отражения от окружающих скал.

В марте 2000 года ТОС-1 «Буратино» была задействована в бою за село Комсомольское в ходе антитеррористической операции на территории Чеченской республики. По отзывам участников боя, огневая мощь системы и ее высокая точность стрельбы обеспечивали решение поставленных задач там, где другие огневые средства оказались бессильны.

В настоящее время ТОС входят в состав Войск радиационной, химической и биологической защиты (РХБЗ) Вооруженных сил Российской Федерации. Широкая публика узнала о существовании отечественных тяжелых огнеметных систем в 1999 году. На Международной выставке военной техники, технологий и вооружения сухопутных войск в Омске боевую машину ТОС впервые выставили на всеобщее обозрение.

Стреляет «Солнцепек».

ТОС-1А «СОЛНЦЕПЕК»

Тяжелая огнеметная система ТОС-1А «Солнцепек» со снарядами с увеличенной дальностью полета была принята на вооружение российской армии 4 апреля 2001 года. Состоит на вооружении Войск радиационной, химической и биологической защиты (РХБЗ). В 2006 году на Шиловском полигоне Сибирского военного округа ТОС-1А участвовала в тактических антитеррористических учениях с боевыми стрельбами. Была представлена на VIII Международной выставке военной техники, технологий и вооружения сухопутных войск «ВТТВ-Омск-2009». В отличие от ТОС-1, на ТОС-1А количество труб- направляющих уменьшено с 30 до 24 штук.

Система ТОС-1А «Солнцепек» на Тверской улице в Москве перед репетицией Парада победы. 2010 год.

Транспортно-заряжающая машина ТЗМ-Т выполнена на базе основного танка Т-72. А главное, в боекомплект ТОС-1А «Солнцепек» введена новая ракета, масса боевой части которой на 17 кг больше, чем у «Буратино». Кроме того, у ракеты новый двигатель, благодаря чему дальность полета возросла до 6000 метров. Изменен и состав термобарической смеси.

В целом мощность комплекса повысилась на 15-20 %. Пакет направляющих смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибра 7,62 мм с расстояния не менее 620 метров. Наведение качающейся части ПУ на цель в горизонтальной и вертикальной плоскостях производится силовыми следящими приводами с использованием лазерного дальномера и баллистического вычислителя. В зависимости от обстановки, огонь по целям может производиться одиночными и парными выстрелами из двух стволов. Управление пусками НУРС – автоматическое, темп схода НУРС – 0,5 секунды.

Длительность полного залпа при парных пусках – 6 секунд, при одиночных пусках – 12 секунд. Время готовности к открытию огня по видимой цели с момента остановки боевой машины – 90 секунд. Силовой привод наведения пусковой установки в горизонтальной плоскости – электромеханический, в вертикальной плоскости – электрогидравлический. Для обеспечения точности стрельбы БМ-1 оснащена аутригерами и гидрофрикционными стопорами (ГФС). Управление аутригерами и ГФС – дистанционное, электрогидравлическое. Маскировка БМ-1 обеспечивается четырьмя пусковыми установками системы пуска дымовых гранат 902Г с дальностью стрельбы до 100 метров и термической дымовой аппаратурой, создающей дымовую непросматриваемую завесу длиной 250-400 метров.

В настоящее время ТОС-1А предлагается на экспорт, в 2008 году был утвержден рекламный паспорт системы. Находится на вооружении российской армии, армий Республики Казахстан и Республики Азербайджан.

Система ТОС-1А состоит из боевой машины, неуправляемых реактивных снарядов и транспортно- заряжающей машины.

ОСНОВНЫЕ ДАННЫЕ

¦ 1971 Г. – начало разработки

¦ 1980 Г. – начало полигонных и войсковых испытаний

¦ 1999 г. – первая демонстрация общественности

¦ 2001 Г. – начало производства системы ТОС-1А

ТЯЖЕЛАЯ ОГНЕМЕТНАЯ СИСТЕМА ТОС -1А «СОЛНЦЕПЕК»

Тяжелая огнеметная система ТОС-1А «Солнцепек». Парад в честь празднования 65-летия победы в Великой Отечественной войне, Москва, 9 мая 2010 года. Тяжелая огнеметная система ТОС-1А «Солнцепек» является модернизированным вариантом системы ТОС-1 «Буратино». Количество направляющих сокращено с 30 до 24, за счет чего стало возможным защитить пакет направляющих броней. Калибр неуправляемых ракет не изменился, но они стали оснащаться более мощными боевыми частями.

1 Пакет направляющих. Смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибра 7,62 мм с расстояния не менее 620 м.

2 Поворотная платформа. Высокая точность – наведения ракет на цель достигается за счет силовых следящих приводов наведения и системы управления огнем.

3 Бортовой экран. Бортовые – резинотканевые экраны предназначены для защиты бортов от кумулятивных средств поражения. Экраны шарнирно закреплены на планках, крепящихся к надгусеничной полке.

4 Гусеница. На ТОС-1А используются гусеницы с резинометаллическим шарниром (РМШ), состоящие из 96 траков каждая.

5 Гидравлический домкрат. – Гидравлические домкраты предназначены для вывешивания боевой машины в боевом положении.

Система залпового огня Буратино (РСЗО): фото, видео, характеристики


ТОС-1 «Буратино» — это огнеметная тяжелая система залпового огня, созданная на основе танка Т-72.



Содержание:

1. Фотографии
2. Видео
3. История создания
4. Тактико-технические характеристики

4.1 Размеры

4.2 Вооружение

4.3 Подвижность

4.4 Остальные параметры

5. Модификации
6. Служба и боевое применение



1.

Фотографии



2. Видео



3. История создания

Разработка производилась в 1971-1979 годах в Омске, в Конструкторском бюро транспортного машиностроения. Опытные образцы на основе шасси Т-72 произведены там же в 1978-1979 годах. В комплекс входила транспортно-заряжающая система на основе шасси КрАЗ-255Б и боевая машина — пусковая установка с пакетом из тридцати направляющих на шасси Т-72. Во время испытаний и разработки машина обозначалась «Объект 634». В 1980 году она прошла госиспытания, потом состоялось принятие на вооружение. Дебютное участие в боевых условиях имело место в Афганистане в конце 80-х.



Функционал заключается в ликвидации живой силы, находящейся, в частности, в фортификационных сооружениях с помощью ударной волны или осколков, создаваемыми на территории нахождения цели во время массового применения реактивных неуправляемых снарядов в дымозажигательном и термобарическом снаряжении,  уничтожении и поджоге зданий и сооружений, выведении из строя автомобильной и легкобронированной техники.



Широкой публике продемонстрирована в Омске, в 1999 году.



4. Тактико-технические характеристики

4.1 Размеры

  • Длина в походном положении, см: 686
  • Ширина в походном положении, см: 346
  • Высота в походном положении, см: 260 (оценка)
  • Клиренс, см: 47



4.2 Вооружение

  • Калибр, мм: 220
  • Длина ствола, мм: 5000 (оценка)
  • Количество направляющих: 24 (30)
  • Дальность стрельбы мин., м: 400
  • Дальность стрельбы макс., м: 3600 (с новыми ракетами — до 6000)
  • Площадь поражения, м²: до 40 000



4.3 Подвижность

  • Тип двигателя: дизельный V-12
  • Максимальная скорость по шоссе, км/ч: 65
  • Запас хода по шоссе, км: 550
  • Колёсная формула: гусеничное шасси



4.4 Остальные параметры

  • Масса в боевом положении, т: 46
  • Экипаж, чел.: 3



5. Модификации

ТОС-1А «Солнцепёк»

Разработка тяжёлой огнемётной системы ТОС-1А произошла в 2001 году. Предназначена, главным образом, для поддержки бронетанковых соединений и пехоты. Основными усовершенствованиями являются: транспортно-заряжающая система выполнена на основе танка Т-72, общее число направляющих стало 24. Входит в него транспортно-заряжающая машина ТЗМ-Т (Объект 563), боевая машина БМ-1 (Объект 634Б), а также МО.1.01.04М либо НУРС МО.1.01.04.



6. Служба и боевое применение

  • Афганская война (1979—1989)
  • Вторая чеченская война.

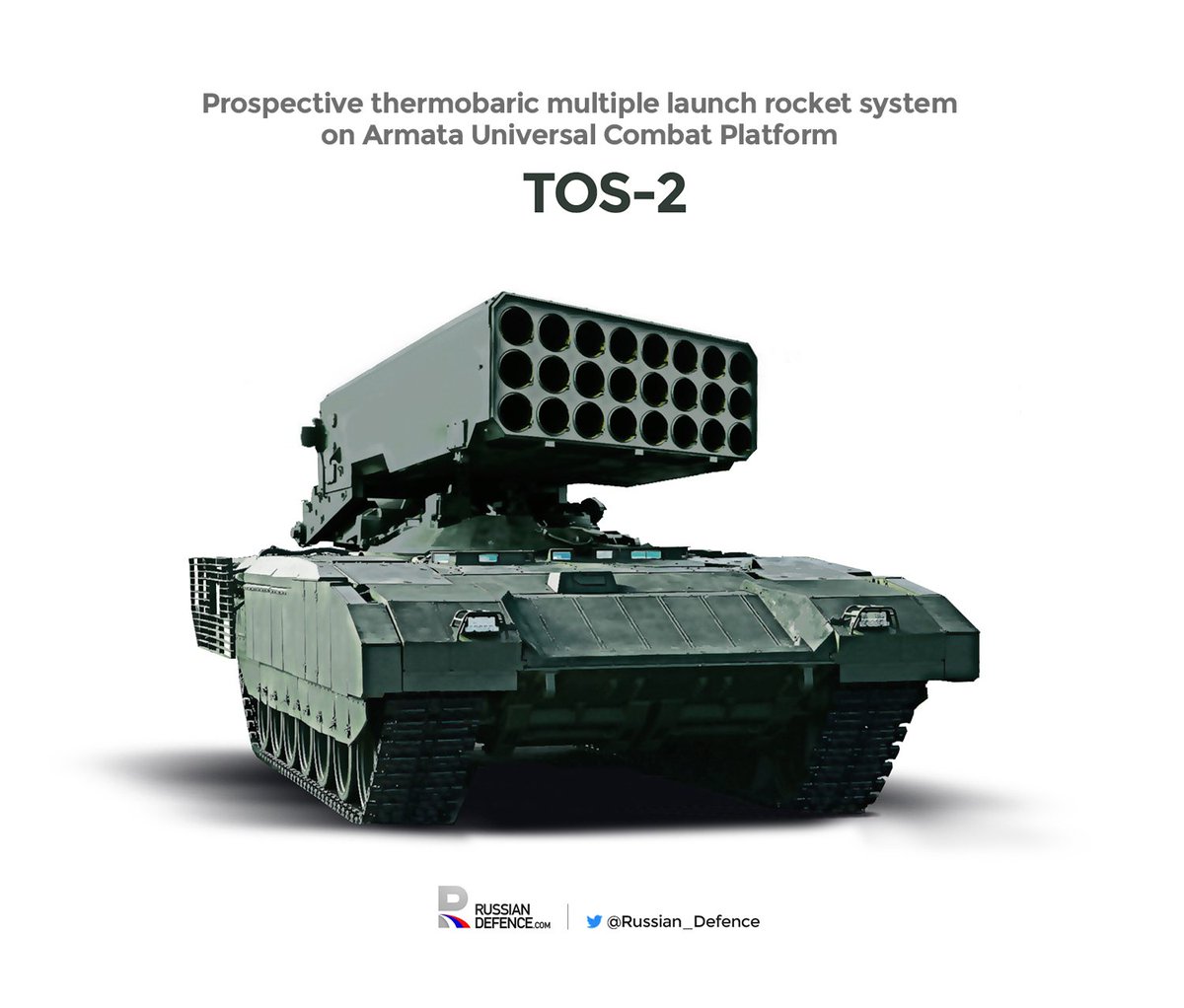

каким потенциалом обладают новые огнемётные системы ТОС-2 «Тосочка» — РТ на русском

Испытания тяжёлой огнемётной системы ТОС-2 «Тосочка» должны завершиться до конца года. Об этом заявил гендиректор НПО «Сплав» Александр Смирнов. Он отметил, что артиллерийские расчёты уже готовятся к эксплуатации новой машины, поскольку по техническому оснащению она кардинально отличается от предшественницы — ТОС-1А. Кроме того, по словам Смирнова, также проходит тестирование и реактивный снаряд, разработанный для этой системы. Эксперты поясняют, что благодаря своим характеристикам и повышенной мобильности системы «Тосочка» будут востребованы как в России, так и за рубежом.

Испытания тяжёлой огнемётной системы ТОС-2 «Тосочка» должны быть завершены до конца текущего года. Об этом сообщил генеральный директор НПО «Сплав» Александр Смирнов.

«Сейчас идут совместные испытания на предприятиях госкорпорации «Ростех», в частности в НПО «Сплав» и «Специальном конструкторском бюро» военного дивизиона Мотовилихинских заводов. До конца года планируется их завершить», — рассказал Смирнов в интервью ТАСС.

Он подчеркнул, что эти системы ожидают в войсках.

«Расчёты мы уже готовим к эксплуатации новой системы, потому что она по своему техническому оснащению кардинально отличается от ТОС-1А. Надеемся, что ТОС-2 будет широко востребована в наших вооружённых силах», — добавил глава предприятия.

Александр Смирнов также отметил, что первый показ «Тосочки» во время парада Победы на Красной площади летом 2020 года вызвал интерес у иностранных заказчиков. Кроме того, по его словам, для ТОС-2 уже сейчас разрабатываются новые реактивные снаряды.

«Идут госиспытания, выпущена первая опытная партия для опытно-войсковой эксплуатации. Также планируем в полном объёме завершить испытания боеприпаса для ТОС-2 в этом году. Он отличается повышенной дальностью и может быть использован и с ТОС-1А», — рассказал топ-менеджер НПО «Сплав».

Ранее Александр Смирнов сообщал, что поставки «Тосочки» в Вооружённые силы РФ начнутся в 2021 году.

«Уникальнейшая машина»

Разработка тяжёлых огнемётных систем и специальных реактивных термобарических снарядов началась в СССР в 1970-х годах. В 1980-м после успешных испытаний к принятию на вооружение была рекомендована система ТОС-1 «Буратино».

Эта система представляла собой пусковую установку из 30 направляющих труб для запуска термобарических снарядов, которая размещалась на гусеничной платформе Т-72. По аналогии с танком экипаж ТОС-1 осуществлял наведение на цель и вёл огонь, не покидая машины.

В боевых действиях система «Буратино» впервые была применена на завершающем этапе афганской войны в конце 1980-х.

  • ТОС-1А «Солнцепёк»
  • РИА Новости
  • © Алексей Куденко

В 2001 году была разработана обновлённая версия «Буратино» — ТОС-1А «Солнцепёк» с уменьшенным количеством направляющих труб для пуска снарядов — 24 вместо 30.

Эти системы активно применялись в операциях против террористов в Сирии, о чём в 2018 году рассказал генерал Александр Лапин, до ноября 2017 года возглавлявший штаб российской группировки в Сирии.

«Прекрасно себя зарекомендовала новая тяжёлая огнемётная система «Солнцепёк». Я скажу, уникальнейшая машина. Часто нас очень сильно выручала, когда необходимо было уничтожить боевиков в каких-то подземных или полуподземных укрытиях», — отметил Лапин.

Также по теме

«Прошёл обкатку в районах боевых действий»: как модернизируется российский зенитно-ракетный комплекс «Тор»

Ижевский электромеханический завод «Купол» работает над модернизацией и улучшением всех тактико-технических характеристик ЗРК «Тор»….

При этом на основе полученного в сирийской операции опыта конструкторы НПО «Сплав» при разработке следующей модели — ТОС-2 «Тосочка» — решили перевести её на колёсное шасси на базе автомобиля «Урал» повышенной грузоподъёмности и проходимости.

Это не единственное отличие «Тосочки» от предшественников. Так, у ТОС-2 будет ещё меньше пусковых направляющих — 18, а не 24, как у «Солнцепёка». В «Ростехе» подчёркивают, что это будет компенсировано увеличением мощности и дальности снарядов. При этом «Тосочка» может работать и со снарядами от «Буратино» и «Солнцепёков», так как использует тот же калибр — 220 мм.

Кроме того, в отличие от предшественников ТОС-2 оснащена собственным грузоподъёмным механизмом, благодаря которому исчезла потребность в транспортно-заряжающей машине — без неё предыдущие тяжёлые огнемётные системы могли бы сделать максимум один залп.

Снаряды для «Тосочки», в свою очередь, теперь можно доставлять на любой технике, а загрузку обеспечивает экипаж машины.

В «Ростехе» отмечают, что ТОС-2 оснащена современным навигационным оборудованием, в том числе лазерным дальномером, спутниковой навигацией, доплеровским измерителем скорости и инерциально-измерительным блоком. Кроме того, «Тосочка» может вести огонь с неподготовленных боевых позиций, а прицеливание, стрельба и управление огнём автоматизированы.

Военный эксперт Алексей Леонков в разговоре с RT отметил, что ТОС относятся к системам залпового огня и похожи на такие установки, как «Град», «Смерч» и «Торнадо».

«Это система, которая должна подавить группу целей на большой площади. Тяжёлые огнемётные системы предназначены для уничтожения бронированной техники и живой силы, разрушения зданий и объектов, находящихся как на открытой местности, так и на фортификационных сооружениях», — рассказал Леонков.

Несмотря на сокращение количества боевых зарядов у ТОС-2, обусловленное переходом на новое колёсное шасси, её эффективность останется на высоком уровне, уверен аналитик, ведь мощность новых боеприпасов вырастет.

«При этом огневые и боевые свойства этой системы не уменьшились. У неё есть гидравлический кран, который используется для перезарядки снарядов, что принципиально отличает её от систем ТОС-1 и других, которые требуют отдельной машины заряжания», — пояснил военный эксперт.

«Повышает мощь боевых частей»

По словам Александра Смирнова, ТОС-2 «Тосочка» на поле боя может взаимодействовать с ТОС-1А «Солнцепёк».

«Эти два комплекса могут вполне себе мирно уживаться на поле боя. Исходя из тактической обстановки, командование сможет применять систему как на колёсном, так и на гусеничном ходу», — рассказал глава НПО «Сплав».

  • Тяжёлая огнемётная система ТОС-2
  • © mil. ru

Учитывая интерес зарубежных заказчиков к предыдущим российским огнемётным системам, можно сказать, что «Тосочки» также будут обладать высоким экспортным потенциалом, считает Смирнов.

«В этом году система получила рекламный паспорт. Учитывая интерес зарубежных заказчиков к системе ТОС-1А, можно смело сделать вывод о не менее высоком экспортном потенциале ТОС-2, так как эта система имеет ряд улучшенных технических характеристик, таких как увеличенная дальность, колёсный ход, улучшенная эргономика», — приводит его слова ТАСС.

Эксперты также уточняют, что залповые огнемётные системы вроде «Тосочки» предназначены для поражения противника на большой площади, что даёт весомое преимущество в бою.

«Такие системы, как ТОС-2, напоминают знаменитые «Катюши», которые выпускают до 24 ракет с термобарическими боевыми частями и тем самым выжигают площадь, сравнимую с несколькими футбольными полями. Это машины иного порядка, чем ствольная артиллерия: в них была увеличена дальность запуска снарядов. А это, соответственно, повышает мощь боевых частей и точность стрельбы», — рассказал в интервью RT редактор газеты «Независимое военное обозрение» Дмитрий Литовкин.

Он также констатировал, что новое колёсное шасси значительно повысило мобильность системы.

«Буратино» и «Солнцепёк» используют гусеничное шасси, на котором хорошо передвигаться по полю. «Тосочка» позволяет оперативно перемещаться по автодорогам, то есть при помощи этой машины можно быстро создавать огневую группировку для поражения цели на опасных направлениях», — пояснил Литовкин.

Использование колёсного шасси вместо традиционного для советской и российской техники гусеничного также увеличивает экспортный потенциал «Тосочки», считает аналитик, ведь такие машины будут более удобны для использования в пустынной или высокогорной местности.

«Интерес зарубежных заказчиков определённо будет. Однако и Минобороны РФ также будет заинтересовано в получении подобной техники в рамках развития потенциала сухопутных войск. У нас тоже есть районы, где пригодятся такие машины для мобильного парирования противника. Например, Средняя Азия, где существует актуальная проблема прорыва бандформирований с территории Афганистана», — заключил Литовкин.

Боевые машины мира, 2014 № 22 ТОС-1 «Буратино»/ ТОС-1А «Солнцепек»

Боевые машины мира, 2014 № 22 ТОС-1 «Буратино»/ ТОС-1А «Солнцепек»

EAGLEMOSS COLLECTIONS

Текст: М. Князев

Художник: А. Аксенов.

Фотографии:

стр. 4,5,6,7,12,13,14,15 из архива М. Князева;

стр. 10 из частной коллекции;

стр. 11 (вверху) в Joymsk140/ Shutterstock.com;

стр. 11 (внизу) © А. Поляков/ РИА Новости.

Автор статьи «Предшественники „Буратино“: огнеметные танки холодной войны» А. Харук. www.eaglemoss.ru

ТОС-1 «БУРАТИНО»/ ТОС-1А «СОЛНЦЕПЕК»

Реактивная система залпового огня (РСЗО) ТОС-1 предназначена для вывода из строя легкобронированной и автомобильной техники, поджога и разрушения сооружений и зданий, уничтожения живой силы противника.



ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОС-1 ((БУРАТИНО»

БОЕВАЯ МАССА, т: 46.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 6860, ширина – 3460, высота – 2600, клиренс – 470.

КАЛИБР, мм: 220.

ДЛИНА СТВОЛА, мм: 5000.

СКОРОСТЬ МАКС., км/ч: 65.

ЗАПАС ХОДА, км: 550.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ : угол подъема, град. – 30; ширина рва, м – 2,8; высота стенки, м – 0,85; глубина брода, м -1,8.

В начале 1970-х годов возникла идея разработки тяжелой огнеметной системы залпового огня с боевыми частями, наполненными термобарическими (зажигательными) смесями. Толчком к разработке послужили события на острове Даманский. Система предназначалась для вооружения войск радиационной и химической защиты.


ПРОЕКТ И СОЗДАНИЕ ТОС-1

Комплекс разрабатывался в период с 1971 по 1979 год. Неуправляемый реактивный снаряд (НУРС) проектировало тульское ГНПП «Сплав». Комплекс включал в себя боевую машину РСЗО- пусковую установку (БМ) с пакетом из 30 направляющих на шасси танка Т-72 и транспортно- заряжающую машину (ТЗМ) на шасси автомобиля КрАЗ-255Б. При разработке и испытаниях БМ имела обозначение «объект 634». Первые опытные образцы БМ на шасси Т-72 были изготовлены в Омске в 1978-1979 годах. В 1980 году комплекс успешно прошел государственные испытания и был рекомендован для принятия на вооружение Вооруженных сил Советского Союза. Однако этого не произошло.

В период с декабря 1988 по февраль 1989 года две машины ТОС-1 «Буратино» (1978 и 1980 годов выпуска) принимали участие в боевых действиях в Чарикарской долине и на Южном Саланге (в ходе операции «Тайфун»), После войсковых испытаний в условиях ведения боевых действий в Афганистане тяжелую огнеметную систему ТОС-1 «Буратино» вновь рекомендовали к принятию на вооружение Советской армии.


КОНТЕКСТ ЕДИНСТВЕННЫЕ В МИРЕ

Тяжелыми огнеметными системами не обладает ни одна армия мира, кроме Вооруженных сил Российской Федерации. Резкий рывок в развитии российского зажигательного оружия связан с появлением 220-мм реактивной системы залпового огня «Ураган». Вслед за «Ураганом» были разработаны и приняты на вооружение реактивный пехотный огнемет РПО-А «Шмель», объемно-детонирующая авиабомба ОДАБ-500 и тяжелая огнеметная система (ТОС).


TOC- 1А на огневой позиции.


БАЗОВАЯ КОНСТРУКЦИЯ

В состав системы ТОС-1 входят боевая машина, неуправляемые реактивные снаряды и транспортно- заряжающая машина. Боевая машина представляет собой подвижную пусковую установку в виде пакета из 30 труб-направляющих 220-мм калибра, размещенную на шасси танка Т-72. БМ управляет экипаж из трех человек. Высокая точность наведения ракет на цель достигается (без выхода экипажа из машины) за счет силовых следящих приводов наведения и системы управления огнем (прицел, лазерный дальномер, баллистический вычислитель, датчик крена). Огонь по целям боевая машина может вести одиночными и парными выстрелами, а также залповым пуском всех ракет (по времени залп укладывается в 15 секунд). БМ на марше развивает скорость до 65 км/ч, для подводного вождения она не приспособлена. Транспортно- заряжающая машина служит для транспортировки, заряжания пусковой установки НУРСами и разряжания. Комплект погрузочно- разгрузочных устройств размещен на гусеничной, однотипной с БМ базе. Неуправляемый ракетный снаряд – это 220-мм ракета массой 175 кг с 24-30-кг боевой частью (БЧ). Неуправляемая ракета состоит из головной части с наполнителем (зажигательным или термобарическим составом), взрывателя и твердотопливного реактивного двигателя. БЧ может быть термобарического или зажигательного действия. Масса огнесмеси в одном снаряде – 45-50 кг. В зависимости от модификации НУРСов поражение целей осуществляется в зоне 400-3500 метров. Крутая траектория полета снарядов к цели потребовала точного учета условий стрельбы и создания специальной системы управления огнем.


ТОС-1 «Буратино» на выставке в Омске.


Опытные образцы ТОС-1 в Афганистане. 1989 год.

Она включает оптический прицел, лазерный дальномер, датчик крена и электронный баллистический вычислитель. С помощью лазерного дальномера расстояния до цели определяются с точностью до 10 метров. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена пакета направляющих фиксируется автоматическим датчиком и также автоматически учитывается вычислителем. Время схода реактивных снарядов при стрельбе полным залпом не превышает 15 секунд. ТЗМ предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки. ТЗМ выполнена на шасси грузового автомобиля повышенной проходимости и имеет погрузочно-разгрузочное устройство. Последние образцы ТЗМ выполнены на шасси танка Т-72.


ОСНОВНЫЕ СВЕДЕНИЯ

Заказчик: Советская армия

Вид: тяжелая огнеметная система

Разработчик: Омское КБТМ, ГНПП «Сплав», Специальное конструкторское бюро (СКБ) Пермского машиностроительного завода им. В. И. Ленина (ныне ОАО «Мотовилихинские заводы»)

Производитель: Омский завод транспортного машиностроения

Годы эксплуатации: с 1980


БОЕВОЕ ПРИМЕНЕНИЕ ТОС-1

Как уже упоминалось выше, боевое крещение ТОС-1 получила в Афганистане. В ходе боевой работы огневые позиции, как правило, использовались только по одному разу, а время пребывания БМ на них было минимальным. Боевые машины, каждая под защитой трех-четырех танков, наносили огневой удар и сразу отходили в укрытие, чтобы уйти из-под огня гранатометов и артиллерии противника. Пакеты НУРСов заряжались не полностью: по три направляющих по бортам оставались пустыми. Действие термобарических боеприпасов по целям в горах оказалось очень эффективным, этому способствовало наложение воздушных ударных волн за счет многократного отражения от окружающих скал.

Читать дальше

Тяжелая огнемётная система ТОС-1 — презентация онлайн

1
2
СРЕДСТВА СНИЖЕНИЯ
ЗАМЕТНОСТИ ВОЙСК И
ЗАЖИГАТЕЛЬНОЕ
ОРУЖИЕ
4

4. Учебные вопросы:

5
1. Назначение, тактико-технические данные,
общее
устройство
тяжёлой
огнемётной
системы ТОС-1.

5. Первый учебный вопрос

28
Назначение,
тактико-технические данные,
общее устройство тяжёлой
огнемётной системы ТОС-1

6. ТОС-1 «Буратино»

29

7. Транспортно-заряжающая машина

30

8.

Неуправляемый реактивный снаряд31

9. ТОС-1А «Солнцепёк»

32

10. Транспортно-заряжающая машина

33

11. Тяжёлая огнемётная система ТОС-1

34
предназначена
площадных
целей,
легкобронированной
открытой
для
комплексного
поражения
техники,
расположенной
автомобильной
поражения
живой
поражения
силы
укрытой
и
и
противника,
создания очагов пожаров на местности за счет воздействия
ударной волны и высокотемпературного поля.
Может
действовать
в
наступательном
и
оборонительном бою и вести огонь с открытых и закрытых
огневых позиций.
35
СИСТЕМА ТОС-1 СОСТОИТ:
БОЕВОЙ МАШИНЫ
ТРАНСПОРТНОЗАРЯЖАЮЩЕЙ
МАШИНЫ – 2 ед.
НЕУПРАВЛЯЕМОГО
РЕАКТИВНОГО
СНАРЯДА – 72 шт.

14. Основные характеристики

36
Калибр………………………………………………….. 220мм
Тип огнесмеси . ………………………………………напалм / ТБС
Дальность стрельбы:
— максимальная ……………………………………….. 3500 / 6000 м
— минимальная…………………………………………. 600 м
Площадь поражения:
— одного боеприпаса ……………………………………..900 м2
— одного залпа …………………………………………….. 2,0 га
Время залпа
— парным/одиночным пуском ………………………… 6,5/13 с
Масса огнесмеси в снаряде …………………… 45/73 кг
Количество снарядов в залпе …………………30/24
Боекомплект ……………………………………………… 72
Максимальная скорость …………………………… 70 км/ч
37
38
39
40
БОЕВАЯ МАШИНА ТЯЖЕЛОЙ ОГНЕМЕТНОЙ СИСТЕМЫ ТОС-1А41
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
База
Т-72
Боевой расчет, чел.
3
Количество направляющих, шт.24
Дальность стрельбы, м
до 6000
Площадь поражения
полным залпом,
взводный опорный пункт
Время готовности к открытию огня, с
не более 20
Время схода НУРС
при полном залпе, с
не более 6
СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ
Наименование
ЗАРУБЕЖНЫЙ АНАЛОГ
Реактивная пусковая
установка РПУ , США
Калибр, мм
Масса (НУРС), кг
Масса снаряжения,
кг
Боекомплект, шт
Максимальная
дальность
стрельбы, м
ТОС-1А
Россия
220
217
80-90
24
6000
Значение показателя
РПУ
Type 79
США
Китай
425
305
227
156
170
123
4
5000
8
2700
Carpet
Израиль
46
20

Type 762 (Китай)
М 270 (США)
Type 85 (Китай)
M 270 (США)
42
Сравнительная характеристика системы ТОС-1А и
зарубежных РСЗО
Характеристика
ТОС-1А
(Россия)
Type 762 Type 85
(Китай) (Китай)
43
М 270
(США)
Калибр, мм
220
425
130
227
Масса снаряжения,
кг
90
480
80
156
ТБС,
ОС, ЗДС
ТБС,
ЗДС
ТБС,
ЗДС
ТБС
6000
10200
15000
31600
гусен.
гусен.
гусен.
гусен.
Тип снаряжения
Максимальная
дальность
стрельбы, м
Шасси

ТОС-1А Солнцепек (TOS-1A Solntsepiok)

ТОС-1А «Солнцепек»- тяжелая огнеметная самоходная установка залпового огня.

Во время Холодной войны между двумя сверхдержавами велась тяжелая гонка вооружений. Создание мощной реактивной системы, которая могла вести поддержку армии на поле боя, было очень важной идеей. Оба государства пускали на разработку огромные средства. Первой отечественной разработкой в этой сфере стал «Буратино», над его разработкой трудились сотрудники конструкторского бюро в Омске. До начала серийного производства были выпущены первые образцы, было это в 1979 году.

Система ведения огня была установлена на шасси танка Т-72, весь комплекс состоял из танка и автомобиля, функция которого — заряжение снарядов в установку. Машина для заряда снарядов была произведена на базе грузового КрАЗа. Первая установка ТОС-1 была названа «Буратино». Конструкторы до 2001 года вели разработки новой установки, в которой были бы учтены все недостатки ТОС-1, они заключались в том, что стрельба осуществлялась на низкую дальность, а уровнем защищенности всего боевого комплекта был очень мал. С учетом этих недостатков была выпущена ТОК-1А, боекомплект был назван «Солнцепёк».

Общее описание

В состав нового боекомплекта вошли два звена:

  • Боевая машина (БМ-1), механизм запуска снарядов был установлен на шасси Т-72А;
  • Машина для заряжения огневой системы (ТЗМ-Т), ее установили на шасси Т-72.

Боевая машина является системой, способной выдавать залповый огонь. На ней установлен дизель В-84МС, он имеет силовую мощность в 840 л. с. при оборотах двигателя 2000 об./мин. Платформа способна поворачиваться, оборудована качающимся модулем, на нем установлены 24 направляющих, они задают направление движения снарядов.

В боевой единице установлены электрические приводы и система, отвечающая за ведение огня. Бронирование качающегося модуля гарантирует сохранность пакета с направляющими,и способность выдержать удар бронебойных пуль Б-32 на расстоянии от 600 метров. Система пуска снарядов наводится при участии лазерного измерителя дальности и системы баллистического контроля. Движение качающегося модуля происходит благодаря работе электрогидравлических приводов, осуществляется как в горизонтальном, так и в вертикальном положении.

Читайте ЗРК С-350 «Витязь» — новейший комплекс ПВО


ТОС-1 А “Солнцепек”

В ходе Афганской войны и второй чеченской кампании успешно зарекомендовала себя тяжелая огнеметная система ТОС-1 «Буратино». Однако всякий практический опыт дает основания для дальнейшего совершенствования.

С переходом от струйного огнеметания к «капсюльному» на смену самоходным огнеметам пришли бронированные реактивные системы залпового огня. Боевое снаряжение на основе термобарических смесей придало огнеметно-зажигательному оружию качественно новые возможности.

МОДЕРНИЗАЦИЯ

При всей эффективности применения ТОС-1 «Буратино» с использованием снарядов термобарического снаряжения система, по отзывам специалистов, нуждалась в ряде улучшений как по боевым, так и по эксплуатационным характеристикам.

С 2000 года развернулись комплексные работы по модернизации тяжелой огнеметной системы. Главными направлениями были совершенствование пусковой установки, увеличение дальности стрельбы и могущества боевой части, улучшение системы управления огнем (СУО), автоматизация ввода в нее данных, обновление состава огнеметной системы. Работы провели основные разработчики базовой системы: по боевой и транспортно-заряжающей машине – омское ФГУП «Конструкторское бюро транспортного машиностроения» (главный конструктор проекта – А. М. Шамраев, по ТЗМ – В. И. Мишин), по реактивному снаряду – тульское ФГУП «ГНПП «Сплав». Опытно-конструкторская работа получила шифр «Солнцепек», сама модернизированная огнеметная система – индекс ТОС-1 А.

Под этим шифром она и была принята на вооружение Войск РХБЗ в 2003 году. Основным производителем боевой и транспортно-заряжающей машин стало ОАО «Омсктрансмаш».

ВОЗМОЖНОСТИ

Боевая машина ТОС-1 А может вести огонь по наблюдаемым целям с прямым визированием с автоматизированным (с использованием лазерного дальномера или без него) или с ручным управлением процессами наведения, либо по ненаблюдаемым целям, непрямой наводкой (с закрытой огневой позиции). Совершенствование СУО и средств топопривязки, автоматизация ввода данных в СУО и процессов наведения позволили сократить время подготовки к стрельбе, реакции на изменение обстановки, в сочетании с улучшением кучности стрельбы – значительно увеличить ее эффективность. Стрельба ведется с остановок (с места). Подготовка к стрельбе и ведение огня осуществляются без выхода экипажа из боевой машины.

Выбор танкового шасси, сделанный еще для системы ТОС-1, позволили решить сразу несколько задач. Тяжелое шасси соответствует большой массе и габаритам снаряженной пусковой установки. «Танковый» уровень защищенности шасси и экипажа, включая защиту от оружия массового поражения, и противопульная защита пусковой установки позволяют использовать боевую машину огнеметной системы в боевых порядках атакующего эшелона мотострелковых (парашютно-десантных, штурмовых) и танковых подразделений или на боевых позициях в передовой линии обороны. Экипаж может увереннее действовать в бою, занимать наиболее выгодные для ведения огня позиции и вести прицельную стрельбу под огнем противника. В ТОС-1 А защищенность несколько усилена по сравнению с ТОС-1, причем не только от огня противника, но и от воздействия на корпус газов ракетных двигателей при пуске.

Читать: Танковые мостоукладчики

Уменьшение количества направляющих с 30 до 24 позволило сохранить массу снаряженной пусковой установки при возросшей массе снарядов, кроме того – уменьшить высоту боевой машины. Подвижность и проходимость машины соответствуют базовому танку. Как и базовый танк, боевая машина оснащается дымовыми гранатометами (правда, не на башне, а на лобовой части корпуса) и термодымовой аппаратурой для постановки дымовой завесы. Не менее важно выполнение на том же танковом шасси транспортно-заряжающей машины – кроме унификации это позволяет ТЗМ «держаться ближе» к боевым машинам и ускоряет перезаряжание в боевых условиях.

НАЗНАЧЕНИЕ

Тяжелая огнеметная система ТОС-1 А предназначена для применения на поле боя реактивных снарядов в термобарическом или зажигательном снаряжении с целью поражения в ближней тактической зоне живой силы, легкобронированной и автомобильной техники противника, массированного поражения площадных целей («взводный опорный пункт», «рота в наступлении», огневая позиция минометной батареи и т. п.)/ поджога и разрушения различных сооружений. По сравнению с ТОС-1, площадь поражения площадных целей у ТОС-1 А возросла примерно в четыре раза.

Использование НУРС в термобарическом снаряжении наиболее эффективно для борьбы с противником, укрывающимся в домах, подвалах в населенных пунктах, складках и нишах на резкопересеченной местности, занимающим инженерные сооружения в полосе обороны. В таких условиях малое время подготовки к стрельбе, возможность наносить удар одним или несколькими снарядами, накрыть площадную цель залпом высокой кучности (с малым рассеиванием снарядов) с взаимным перекрытием зон поражения отдельных снарядов имеют особенно важное значение. Роли мощного огневого средства переднего края отвечает и минимальная дальность стрельбы 400-600 м – значительно меньшая, чем у большинства РСЗО.

ТОС-1 А «Солнцепек» представляет собой реактивную систему залпового огня на танковом шасси.

В состав системы ТОС-1 А входят боевая машина БМ-1, транспортно-заряжающие машины ТЗМ-Т (по две на каждую боевую машину), 220-мм неуправляемые реактивные снаряды (НУРС) в термобарическом и зажигательном снаряжении

БОЕВАЯ МАШИНА

Боевая машина БМ-1 выполнена на базе основного боевого танка Т-72А с сохранением схемы компоновки, размещения основных узлов и агрегатов и с монтажом пусковой установки на погонное устройство танка. Пусковая установка включает бронированную поворотную платформу и качающуюся часть с транспортно-пусковым контейнером (ТПК). ТПК через оси цапф и опорные кронштейны закреплен на выносных кронштейнах поворотной платформы, что позволило придать платформе низкий профиль. ТПК содержит коробчатый броневой корпус, силовую каркасную раму и 24 направляющие пусковые трубы, расположенные в три ряда. ТПК рассчитан на использование двух типов НУРС – МО.1.01.04М увеличенного могущества и менее мощных МО. 1 .01.04, ранее принятых к ТОС-1.

Читать: Германское штурмовое орудие Штуг III

Поворотная платформа соединена с вращающимся поликом и образует боевое отделение с рабочими местами наводчика (слева) и командира машины (справа), механизмом привода горизонтального наведения, станцией привода вертикального наведения, пультом управления, приборами СУО. Привод вертикального наведения – электрогидравлический, горизонтального – электромеханический, продублирован ручным. Механизмы наведения размещены внутри забронированного объема.

СУО включает поворотный перископический прибор прицеливания – лазерный дальномер типа 1Д14, цифровой баллистический комплекс МО. 1.01.01.03М2, набор датчиков (крена-дифферента, атмосферного давления, температуры воздуха, температуры заряда снаряда, продольной и поперечной составляющих баллистического ветра), аппаратуру стрельбы. Место командира оснащено командирской башенкой с электронно-оптическим перископическим командирским прибором ТКН-ЗА и инфракрасным прожектором.

При стрельбе по наблюдаемой цели информация об измеренной дальности до цели и направлении на цель поступает в баллистический вычислитель, данные для стрельбы вырабатываются с учетом данных от датчиковой аппаратуры. Датчики и сумматор в составе оптического прицела позволили автоматически учитывать дифферент шасси и угол места цели. При стрельбе с закрытых позиций данные о цели поступают от старшего начальника, необходимые данные для решения расчетной задачи вводятся в баллистический вычислитель вручную. При подготовке к стрельбе после остановки от силовой установки шасси подается питание на приводы наведения, происходит расстопоривание ТПК, опускание кормовых опор на грунт. При опускании опор выходные жалюзи в крыше моторнотрансмиссионного отделения автоматически перекрываются крышкой для защиты от газоплазменной струи при пуске НУРС.

Также предусмотрены автоматически срабатывающие при пуске приспособление для защиты от газоплазменной струи шахты прибора прицеливания – лазерного дальномера наводчика и откидные заслонки для защиты от струи и копоти входных окон приборов наблюдения и прицеливания. Наведение пусковой установки производится последовательно в горизонтальной (в автоматизированном режиме, от пульта) и вертикальной (в автоматическом режиме, по командам СУО) плоскостях.

Аппаратура управления стрельбой позволяет выбрать режим стрельбы залпом, одиночными пусками, пусками по два снаряда, установить число снарядов в залпе. Темп схода снарядов с направляющих составляет 0,5 с, полный залп производится за 6-12 с. Встроенная система контроля выдает данные о наличии НУРС в направляющих и состоянии цепей. Управление стрельбой может передаваться от наводчика командиру машины.

Читать: Пушка обр. 1910 г. — 42 линии мощности

Пуск ракеты происходит без отдачи, но воздействие пороховых газов двигателя вызывает раскачивание боевой машины, это ухудшает кучность стрельбы. Чтобы избежать этого, БМ-1 снабдили двумя откидными кормовыми опорами с электрогидроприводом. Модифицированный отвал самоокапывателя в лобовой части корпуса может служить передней опорой. Управление опорами производится с места механика-водителя. Той же цели служит бесступенчатое гидрофрикционное стопорение пусковой установки перед пуском. После залпа НУРС система автоматически переводит пусковую установку в походное положение, сокращая время на смену позиции.

ДЛЯ ПОПОЛНЕНИЯ БОЕКОМПЛЕКТА

Транспортно-заряжающая машина ТЗМ-Т выполнена на той же базе Т-72А, оборудована крановой стрелой грузоподъемностью 1000 кг, ложементами для укладки 24 НУРС, специальным оборудованием для заряжания, съемной противопульной бронезащитой перевозимого боекомплекта, топливным баком на 400 л для дозаправки боевой машины. Управление крановой установкой осуществляется с выносного пульта. Всего на боевой машине и двух ТЗМ размещаются 72 НУРС.

Как и БМ-1, ТЗМ-Т оснащена УКВ-радиостанцией Р-163-50У или Р-168 и танковым переговорным устройством Р-174, внутри корпуса размещено оружие самообороны.

ОСНОВНОЕ ОРУЖИЕ

НУРС в ходе модернизации получил усиленный твердотопливный ракетный двигатель и боевую часть увеличенного могущества. Дальность стрельбы возросла с 3,5 до 6 км. Но увеличились и длина НУРС и давление пороховых газов двигателя. ТПК пришлось удлинить и усилить, предусмотреть в нем лючки для сброса избыточного давления. Время полета снаряда на максимальную дальность не превышает 35 с.

НУРС несет боевую часть термобарического или зажигательного снаряжения. При попадании в цель головной взрыватель инициирует центральный разрывной заряд, который вызывает разрушение оболочки и рассеивание термобарической или зажигательной смеси. Избыточное давление во фронте ударной волны и высокотемпературный импульс, формируемые термобарической боевой частью, поражают живую силу, расположенную открыто или в укрытиях, и небронированную технику противника на площади до 40 000 м2 одним залпом боевой машины. Горение зажигательной смеси создает зону высокой температуры длительного действия и вызывает воспламенение горючих материалов.

Возможно вам будет интересно:

  • Тяжелая огнеметная система «Буратино»
  • 9К58 «Смерч»: виды снарядов и действие
  • ТОС-1А — беспощадный «Солнцепек»
  • Бронетехника на базе «Арматы»
  • Реактивные системы залпового огня БМ-21 и БМ-24
  • Самоходные огнеметы М132

Принцип работы системы «Солнцепек»

Выстрелы по целям можно производить одновременно или поочередно обоими стволами, в зависимости от ситуации на поле боя. Пусковые установки НУРС управляются автоматически, для проведения огневого залпа системе необходимо 6 сек при выстреле из двух стволов и 12 сек при стрельбе из одного. Для работы системы необходима команда из троих людей. В экипаж входят командир команды, наводчик системы и водитель-механик. Интервал времени между остановкой машины и готовностью открытия огневого залпа по цели составляет 90 секунд.

Ведение огня происходит неуправляемыми снарядами МО.1.01.04 и МО.1.01.04М. Они реактивные и содержат смесь из термобарических веществ, приведение смеси к действию создает на поражаемом участке поле с огромным давлением и температурой. Первый снаряд весит 173 кг, его длина составляет 33 см. Второй снаряд весит гораздо больше первого, его масса составляет 217 кг, а длина 37 см. НУРС имеет головной сегмент, взрывающий модуль и реактивный дизельный двигатель. Головной сегмент действует зажигательно или термобарически, для работы дизеля необходимо твердое топливо.

В горизонтальном положении система пуска наводится электромеханическим силовым приводом, а во время наведения в вертикальном положении используется электрогидравлический привод. Меткость попадания снарядов предоставляется аутригерами и гидрофрикционными стопорами, которые на дистанции управляются электрогидравликой.

Встать на зарядку

Транспортно-заряжающая машина ТЗМ-Т предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки.

ТЗМ-Т представляет собой комплект погрузочно-разгрузочных устройств, размещенных на гусеничной базе. Экипаж машины также состоит из трех человек: водителя-механика, оператора и командира. Они вооружены пулеметом РПКС-74 (боезапас 1440 патронов), двумя автоматами АКС-74 (боезапас 600 патронов), пятью противотанковыми гранатами РПГ-26 и десятью ручными гранатами Ф-1. Грузоподъемность гидравлической двухрежимной крановой установки — 1000 кг. Время зарядки установки дистанционно управляемым электрогидравлическим краном — 24 минуты. Защита боекомплекта — броневая, съемная. Силовая установка, системы электроснабжения, пожаротушения и защиты от оружия массового поражения транспортно-заряжающей машины ТЗМ-Т аналогичны БМ-1.

ТОС-1А «Солнцепек» тяжелая огнеметная система залпового огня

ТОС-1А «Солнцепек» тяжелая огнеметная система залпового огня.

ТОС-1А «Солнцепек» — тяжелая огнеметная система (ТОС) залпового огня, состоящая на вооружении войск радиационной, химической и биологической защиты. Она предназначена для поражения личного состава противника, находящегося на открытой местности или в оборонительных сооружениях, транспортных средств и легкобронированной техники противника при организации непосредственной поддержки танковых и мотострелковых подразделений в оборонительных и наступательных видах боя. Назначенные ТОС цели уничтожаются реактивными снарядами, оснащенными различными БЧ (зажигательного, термобарического действия и т. п.). Система действует с открытых и закрытых позиций непосредственно в боевых порядках поддерживаемых подразделений.

Конструктивные особенности системы.
По сравнению со своим предшественником ТОС-1 «Буратино», «Солнцепек» получил 30 направляющих вместо 24. ТЗМ с шасси автомобиля КрАЗ перенесена на шасси танка. Возросла масса пакета направляющих со снарядами, что потребовало увеличения грузоподъемности шасси. А незначительные дальности стрельбы (от 0,4 до 6 км), определяемые типом используемых боеприпасов, привели к повышению уровня бронирования всей БМ. Это увеличило ее массу, и в результате проведенных конструктивных доработок она возросла до 46 т.

Траектория полета реактивного снаряда к поражаемой цели наложила повышенные требования на организацию точного учета условий стрельбы, что повлекло за собой разработку специальной СУО. В ее состав вошли лазерный дальномер, оптический прицел, вычислитель баллистический электронный и датчики крена. СУО определяет расстояние до цели с погрешностью ±10 м, вводит их в баллистический вычислитель и осуществляет расчет требуемого угла возвышения ПУ. Датчики крена автоматически фиксируют углы наклона пакета направляющих, и эти данные также поступают в вычислитель.

Состав.
В состав системы «Солнцепек» входят БМ-1 с размещенной на ней ПУ, две машины ТЗМ («объект 563») и комплект неуправляемых реактивных снарядов (НУРС). БМ-1 реактивной системы залпового огня (РСЗО) «Солнцепек» (заводское наименование «объект 634Б») предназначена для размещения в ПУ 30 НУР калибра 220 мм и проведения их пуска по указанным целям. Конструктивно это вращающаяся ПУ с качающейся частью, состоящей из 30 направляющих для НУРС, оборудованная СУО и следящими силовыми приводами. ПУ установлена на шасси основного танка Т-72. Наведение направляющих с ракетами (качающейся части ПУ) на цель в двух плоскостях производится вышеназванными приводами с применением для этого баллистического вычислителя и лазерного дальномера.

Огнеметная система может транспортироваться в район ведения боевых действий самолетами военнотранспортной авиации. В качестве боеприпасов ТОС-1 А используются НУР, конструктивно состоящие из БЧ (зажигательного или термобаричес­кого действия), занимающей большую часть НУРС, взрывателя и реактивного двигателя на твердом топливе. В зависимости от типа ракеты дальность поражения цели составляет от 0,4 до 3,5 км, у ракет последних модификаций — до 6 км. ТОС-1 А способна поражать цели в трех режимах: залп всех НУРС, парный выстрел из двух стволов и одиночный пуск ракеты. Темп схода ракет с направляющих при залповом пуске не превышает 0,5 с. Управление пуском осуществляется в автоматическом режиме. При парных пусках все ракеты уходят за 6 с, при одиночных — за 12 с. По видимой цели машина готова открыть огонь не позднее чем через 90 с с момента остановки. На ТОС-1 А монтируется навесное бульдозерное оборудование, используемое для самоокапывания. Для маскировки машины используются дымовые гранаты 902Г, для применения которых имеется четыре ПУ. Дальность стрельбы этими гранатами — 100 м. Второе устройство — дымовая термическая аппаратура, которая способна поставить непросматриваемую дымовую завесу на участке протяженностью 250-400 м.

На «Солнцепеке» предусмотрена коллективная система защиты экипажа от ОМП. Это достигается за счет герметизации обитаемого отсека. В целях самообороны машина оснащена крупнокалиберным пулеметом РПКС. ТЗМ выполняет задачи по транспортировке НУРС для повторного пуска и перезарядку ПУ. Это комплект устройств и приспособлений для проведения погрузочно-разгрузочных работ, которые смонтированы на шасси танка Т-72А. Машина имеет кран-манипулятор с гидравлическим приводом, специальное оборудование для укладки НУРС, заряжания ПУ, съемный комплект бронезащиты боекомплекта. Кроме этого, на ТЗМ установлены средства связи, приборы для круглосуточного наблюдения, противопожарное оборудование и система защиты экипажа (три человека) от ОМП. На ТЗМ установлен крупнокалиберный пулемет РПКС. Установка оборудования для подводного вождения на ТОС-1А не предусмотрена.

Вам также могут быть интересны следующие оружейные статьи:

ЭКРАН В ОБЗОРЕ; Премьера «Пиноккио», долгожданного преемника «Белоснежки» Уолта Диснея, состоялась в Центральном театре — Другие новые фильмы

Если бы Уэстбрук Пеглер мог написать (как он написал в январе 1938 года), что «Снег» Уолта Белый» был самым счастливым событием со времен перемирия, сегодня утром мы можем с уверенностью сообщить, что «Пиноккио» мистера Диснея — самое счастливое событие со времен войны. Его второй полнометражный мультфильм, создававшийся три года и приуроченный к возвращению Центрального театра в ряды кинотеатров, — это жизнерадостная, смешливая, остроумная, свежая и красиво нарисованная фантазия, превосходящая «Белоснежку» во всех отношениях. уважайте, кроме одного: его оценка.И, поскольку партитура у него весёлая и приятная, хотя и не столь заразительно мелодичная, как хоралы семи человечков, которых на самом деле не было, мы не будем подчёркивать это уничижением «Пиноккио». Это по-прежнему лучшее, что сделал мистер Дисней, и, следовательно, лучший мультфильм, когда-либо созданный. Видеть произведение Диснея в действии всегда веселее, чем анализировать его, потому что обаяние — это качество, которое даже Барри не мог определить, а очарование — это пульсирующая, сияющая , выиграв что-то, что сияет в этом последнем творении Диснея и делает его таким захватывающим.Это вовсе не застенчиво и не расчетливо, как обаяние утреннего идола или медовый радиоголос; это кажется слишком спонтанным для нас, чтобы верить тому факту, что каждая часть этого была задумана, взвешена, разработана в течение трехлетнего периода созревания на фабрике мультфильмов. Рискуя быть, из всех ненавистных слов, сентиментальными, мы бы сказали, что «Пиноккио» — работа людей доброй воли и хорошего товарищества. От Диснея до его наименее красильщика, аниматора или аэрографа, мы чувствуем гильдию мастеров, улыбающихся над своими чертежными досками и емкостями для рисования, в восторге от воображаемого мира, который они создают.Притворство здесь, конечно, в основном выдумка Коллоди. Это была его идея, в причудливой и моральной сказке, рассказать о длинноносой мальчишеской марионетке, которую Джепетто, резчик по дереву, назвал Пиноккио, которого оживила Голубая Фея, но сказал, что он не может быть настоящим. маленького мальчика, пока он не приобрел истину, мужество и бескорыстие. Чтобы помочь ему в его поисках, она дала ему совесть в виде сверчка — сверчка Джимини для фантастической команды мистера Диснея — и были приключения с жестоким кукловодом, встречи со злой Лисой и кошкой, заколдованное пребывание. на Острове Удовольствий, где своенравные мальчишки превратились в ослиц, и, наконец, захватывающий спуск на дно океана, чтобы вызволить бедного Джепетто из чрева кита.Вся вода, очевидно, поступает на мельницу Диснея. И он провел с ней озорное, шаловливое, насмешливое и обезоруживающе причудливое время с того момента, как его Джимини Крикет (который действует как обходительный туристический гид по этой стране чудес) открывает страницы его фантазия к этому, в самом конце, когда котенок Фигаро прыгает в аквариум с золотыми рыбками, чтобы запечатлеть восторженный и подозрительно рыбий поцелуй на лукообразных губах Клео, котенка золотой рыбки. Ибо все эти любознательные люди и все их забавные приключения были нарисованы с помощью г.Неизменно быстрый взгляд Диснея на забавные характеристики и юмористические детали, с его обычным пристрастием к маленькой хитрой шутке, с его обычным удовольствием рассказывать громкие слова и делать их такими же естественными, как сверчок в гетрах. Его Джимини Крикет, как вы могли догадаться. , является дураком из «Пиноккио», и по прямо противоположным причинам. Он умен как сверчок и вдвое веселее. Приятно слышать, как он стучит тростью по зубам кита Монстро и требует, чтобы его пустили в чрево Голубого грота, где Джепетто, взгромоздившись на перила проглоченного заброшенного корабля, мужественно ловит тунца. Это тоже что-то, когда видишь выражение раздражения, проплывающее по его лицу, как ледник, когда часы Джепетто начинают отсчитывать секунды, которые он собирался провести во сне. «Тихий!» он ревет, как помощник режиссера, и каждый маятник замирает на полпути. Несомненно, у Джимини Крикета властная внешность и забавный голос Клиффа Эдвардса, который может пародировать тенора с худшими из них. Но назвать Джимини единственным фаворитом непросто. Пиноккио — это свежий ворчун, Золотая рыбка Клео — мечта, а котенок Фигаро — такой котенок, которого могли нарисовать только люди Диснея, с точностью до свистящего мурлыканья, злобного косого взгляда, растерянного и обиженного взгляда, когда рука, почесывая шею вдруг снимается.Вам понравится актерский состав мистера Диснея, от крикета до Монстро, от котенка до лисы, от Джепетто до золотой рыбки. Технически, и мы ненавидим быть техническими в такое время, он отвечает всем возражениям, выдвинутым, когда «Белоснежка » был показан. Рисунок лучше, и ни одно из заметных отклонений линий, когда Прекрасный Принц и его Золушка вышли на экран. Работа с тенями и бликами более надежна, а цвет — прекрасный, каким он был в первом полнометражном мультфильме Диснея — здесь неизмеримо красивее.Мы также с огромным восхищением отмечаем свидетельства истинного направления — более свободное использование камеры для панорамирования, масштабирования и перемещения, так что точка обзора не фиксируется, а перемещается туда и обратно и вместе с объектами в ее диапазоне. Некоторые его применения тоже милы — например, камера прыгает в сторону сцены, когда маленький Джимини рассказывает нам, как он прыгнул, чтобы заглянуть в окно Джепетто. Но хватит о технике. Его усовершенствование было неизбежным, поскольку мистер Дисней — известный перфекционист; мы не сомневаемся, что он все еще недоволен и приготовит для нас еще большие чудеса в своей «Фантазии», следующей из обещанных им черт.Что действительно важно, и все, что имеет значение сегодня утром, так это то, что «Пиноккио» наконец-то здесь, он настолько прекрасен, насколько мы мечтали, если не прекраснее, и что это такая же веселая, умная и восхитительная фантазия. как мог надеяться увидеть любой благовоспитанный юноша или пресытившийся старик.

ПИНОККИО, полнометражный мультфильм, адаптированный из фэнтези Коллоди; сценарий Теда Сирса, Уэбба Смита, Джозефа Сабо, Отто Энгландера, Уильяма Коттрелла, Эрдмана Пеннера и Аврелия Батталья; руководители-руководители Бен Шарпстин и Гамильтон Ласке; режиссеры эпизодов Билл Робертс, Джек Кинни, Норман Фергюсон Уилфред Джексон и Т.Хи; режиссеры анимации Фред Мур, Милтон Каль, Уорд Кимбалл, Эрик Ларсон, Франклин Томас, Владимир Титла, Артур Бэббит и Вули Рейтерман; дизайн персонажей Джо Гранта, Альберта Хертера, Кэмпбелла Гранта, Джона П. Миллера, Мартина Провенсена и Джона Уолбриджа; музыка и слова Ли Харлайн, Неда Вашингтона и Пола Дж. Смита; арт-директор Чарльз Филиппи; производство Уолта Диснея; выпущенный RKO Radio Pictures. В Центральном театре. Со следующими персонажами: Джепетто, резчик по дереву, Пиноккио, Джимини, сверчок, Фигаро, котенок Клео, золотая рыбка, Дж.Уортингтон Фулфеллоу, лис Гидеон, пьяный кот Стромболи, кукловодГолубая феяЛэмпвик, плохой мальчикМонстро, китЯмщикЕсли вы не знаете, из-за чего на этой неделе стреляют в Парамаунт, мы вам расскажем; это армия Соединенных Штатов под командованием старого генерала Ральфа Моргана, попеременно преследующая и преследуемая индейским шалопаем по имени Джеронимо. И, несмотря на всю погоню, ни краснокожим, ни белым не удается накрутить сюжет, пригодный для поддержания интереса в течение необходимого полнометражного периода.Чтобы отдать им должное, обе стороны мужественно бились о многообещающие кусты сюжета, но единственное подобие реального сюжета, раскрытое этой яростной деятельностью, — это обрывки багажа и старые холостые патроны, оставшиеся от «Жителя равнин» Сесила де Милля и «Жителя равнин» Джона Форда. Дилижанс», который проехал этот путь с гораздо большим порывом и отличием, чем «Джеронимо», по-видимому, способен собрать. двух выражений: мрачное и очень мрачное.Является ли роль Джеронимо даже «роль говорящего» в узких пределах, установленных контрактом с Гильдией киноактеров, — это то, что должно быть определено деликатным юридическим механизмом этой организации. Наш собственный голос был бы отрицательным — не потому, что мы хотим лишить Вождя Громового Облака дополнительной профсоюзной заработной платы, а просто потому, что мы сомневаемся, что существует даже индийский язык, в котором от одного односложного слова требуется столько тяжелой работы. актеры, однако, более чем компенсируют недостаток диалога Шефа.Престон Фостер, как героический и скромный капитан Старретт, болтает без умолку всякий раз, когда он может заставить любого сотрудника на посту, офицера или рядового, ослабить дисциплину на достаточно долгое время, чтобы выслушать его. Энди Дивайн, неухоженный разведчик, у которого не проходит ангина, не только постоянно болтает в казарме, но и ведет себя так философски, как будто его написал Уильям Сароян. Джин Локхарт, как пограничная крыса, которая снабжает краснокожих многозарядными винтовками, не только болтает, но и виновато потеет, когда они, наконец, загоняют его в угол.И есть довольно длинный актерский состав, в том числе несколько женщин, выглядящих необычно, на заднем плане, главная трудность которых, кажется, заключается в том, что они не могут вставить ни слова. В общем, вы можете быть благодарны старому доброму Джеронимо за молчание до того, как картина будет закончена.

В ParamountGERONIMO, сценарий Пола Х. Слоана; режиссер г-н Слоан; Производство Paramount. Капитан Старретт. . . . . Престон ФостерЭлис Гамильтон. . . . . Эллен ДрюСнизер. . . . . Энди Дивайн — лейтенант Стил.. . . . Уильям ГенриГенерал Стил. . . . . Ральф МорганГиллеспи. . . . . Джин Локхарт миссис. Стил. . . . . Марджори Гейтсон, Дейзи Дивайн. . . . . Китти Келли Переводчик. . . . . Монте Блю, полковник Уайт. . . . . Пьер Уоткин, Фредерик Эллисон. . . . . Эддисон Ричардс Джеронимо. . . . . Главный Громовой ОблакоПрезидент Грант. . . . . Джозеф Криэн Черрикоу. . . . . Хэнк Белл МакНелл. . . . . Уильям Хааде Педро. . . . . Джо ДомингесКоламбус Делано. . . . . Стэнли ЭндрюсГамильтон Фиш. . .. . Иван МиллерПервый политик. . . . . Фрэнк М. Томас, лейтенант Ларнед. . . . . Ричард ДеннингСержант. . . . . Сид Сэйлор Рядовой Янг. . . . . Гейлорд Пенделтон, рядовой. . . . . Эдди УоллерСолдат. . . . . Пэт Уэст, первый разведчик. . . . . Фрэнсис Форд, второй разведчик. . . . . Билли Эдмундс, третий разведчик. . . . . Рассел Симпсон Ордерли. . . . . Джек Чапин, ординарец генерала. . . . . Арчи Твитчел Ордерли. . . . . Филип Уоррен Солдат Бернс. . . . . Гарри Темплтон Солдат Келлс. . . . .Сесил Келлог Когда кому-то пришла в голову счастливая идея поместить упрямую, остроумную исполнительницу водевилей, такую ​​как Мэйси Равьер из Metro, в самое сердце самой темной Африки, где между ней и кипящим чайником была только сумка, полная реквизита, жир уже был в голове. огонь для приятного поворота в знакомой истории про тамтам и колдовство. И именно это в непретенциозной форме предлагает «Конго Мейси», которая теперь находится в Критерии Лоу. и подчищенная Сэди Томпсон, чья специальность — магия и ловкость рук.Таким образом, когда удача забрасывает проститутку в изолированную медицинскую станцию ​​далеко вверх по реке Конго, естественно, что она должна действовать более чем одним способом. Она помогает в экстренной аппендэктомии, убеждает тоскующую по дому жену не сбегать к своему мужу-врачу из-за романтического кашпо, уговаривает каучукового плантатора возобновить заброшенную медицинскую карьеру и, наконец, сама влюбляется в симпатичного пса. Очевидно, такие вещи случаются часто в голливудские джунгли. Но настоящее веселье наступает, когда Мейси, одетая в черное платье с пайетками, останавливает неизбежную атаку разгневанных знахарями туземцев, произнося им старую карнавальную строчку: «Скорее, скорей, скорей!» и действующая выставка трюков с носовым платком.Однако заслуга в ее последнем подвиге, который заключается в внезапной фабрикации дождя, должна принадлежать отчаянному сценаристу, а не ей. В своем направлении Г. К. Поттер провел тонкую грань между торжественностью и фарсом. Вы можете буквально сделать свой выбор. А Энн Сотерн, хорошо украшенная кляпами, играет одетую в спальню Мейси с достаточным количеством воланов и наглости, чтобы ее роль фиксита не стала липкой. В целом, этот уголок воспринимается как приятное безобидное развлечение.

At Loew’s CriterionCONGO MAISIE, сценарий Мэри МакКолл мл.по книге Уилсона Коллисона «Высадка в Конго»; Режиссер Х.К. Поттер для Metro-Goldwyn-Mayer. Мэйси Равье. . . . . Энн СотернDr. Майкл Шейн. . . . . Джон КэрроллКей МакУэйд. . . . . Рита ДжонсонDr. Джон Макуэйд. . . . . Шеппард Струдвик, капитан Финч. . . . . Дж. М. КерриганГораций Снелл. . . . . Э. Э. КлайвДжаллах. . . . . Эверетт Браун-Нельсон. . . . . Том Фадден, консул Великобритании. . . . . Лайонел ПапеЛуэмба. . . . . Натан КарриФарли. . . . . Леонард Мудизиа. . . . . Мартин Уилкинс Варнаи.. . . . Эрнест Уитмен

Россия размещает термобарическую реактивную систему залпового огня ТОС-1 на опорных пунктах Украины

Пока Россия продолжает военные действия на Украине, Москва развернула термобарическую реактивную систему залпового огня ТОС-1. Эта термобарическая реактивная система залпового огня, которую Советы называют «тяжелым огнеметом», размещена на востоке Украины для увеличения огневой мощи в продолжающейся войне. На видео, полученном Республиканским телевидением, видно, как термобарическая реактивная система залпового огня ТОС-1 ведет огонь по украинским позициям.

Ранее, 26 февраля, реактивная система залпового огня ТОС-1А была замечена в кузове грузовика к югу от российского Белгорода, недалеко от границы с Украиной. Впервые это было зафиксировано камерами, установленными на белорусско-украинской границе 24 февраля, в день, когда Россия начала наступление на Украину.

«Огнеметы» России

Россия выбрала ТОС-1 и ТОС-1А как дальнобойную альтернативу ручным огнеметам, способным поразить или раздавить любой объект на своем пути.«Буратино» — так называлась пусковая установка. Так зовут длинноносого Пиноккио из детской сказки.

ТОС-1А «Солнцепек» — модернизированный вариант, предназначенный для развертывания ракет большей дальности, способных поражать цели на расстоянии до 6 километров. Хотя используются все виды реактивных систем залпового огня, машина ТОС-1 не имеет реального аналога, используемого западными военными. Некоторые из систем залпового огня, используемых в США, включают M142 HIMARS.

Русско-украинская война

В субботу президент Украины Владимир Зеленский призвал к содержательным переговорам с Россией в условиях войны и предупредил, что Москве потребуется «несколько поколений», чтобы оправиться от потерь. С другой стороны, беспрецедентные санкции Запада, направленные на изоляцию экономики России, мало что сделали, чтобы остановить «спецоперацию» Владимира Путина.

В недавнем отчете о нападениях российские бомбы упали на художественную школу в городе, где скрывались около 400 мирных жителей, сообщил городской совет Мариуполя.При этом ООН сообщила, что 10 миллионов украинцев бежали из страны.

24 февраля Россия начала атаки на Украину, которые быстро распространились по стране, поскольку российские войска атаковали с трех сторон с суши, моря и воздуха. Война была объявлена после того, как Россия решила признать две отколовшиеся области на востоке Украины независимыми и приказала своей армии начать в этом районе «миротворческую операцию».

Изображение: Республика Мир

Следите за всеми новостями и заголовками о войне между Россией и Украиной на  Война между Россией и Украиной LIVE Updates

символов | Приключения Пиноккио Википедия

  • Пиноккио — Пиноккио — марионетка, которая обретает мудрость благодаря серии злоключений, которые привели его к тому, что он стал настоящим человеком в награду за свои добрые дела.
  • Джеппетто — Джеппетто — пожилой обедневший резчик по дереву и создатель (и, следовательно, отец) Пиноккио. Он носит желтый парик, похожий на кукурузную кашу (или полендина ), и впоследствии соседские дети (а также некоторые взрослые) называют его «Полендиной», что сильно его раздражает. «Джеппетто» — это синкопированная форма имени Джузеппетто , которое, в свою очередь, является уменьшительным от имени Джузеппе (по-итальянски «Иосиф»).
  • Ромео / «Лэмпвик» или «Кэндлвик» ( Лучиньоло ) — Высокий худощавый мальчик (как фитиль), лучший друг Пиноккио и нарушитель спокойствия.
  • Ямщик ( l’Omino ) — владелец Страны игрушек, который возит туда людей на своем дилижансе, запряженном двадцатью четырьмя ослами, которые таинственным образом носят белые туфли на копытах.
  • Фея с бирюзовыми волосами ( la Fata dai capelli turchini ) — Синеволосая фея — дух леса, который спасает Пиноккио и усыновляет его сначала как своего брата, а затем как сына.
  • Ужасный клык ( Il terribile Pesce-cane ) — рыба длиной в милю и высотой в пять этажей. Pescane , хотя буквально означает «рыба-собака», обычно означает «акула» на итальянском языке.
  • Говорящий сверчок ( il Grillo Parlante ) — Говорящий сверчок — это сверчок, которого Пиноккио убивает после того, как тот пытается дать ему совет. Сверчок возвращается в виде призрака, чтобы продолжить давать советы марионетке.
  • Мангиафуоко — Мангиафуоко («Пожиратель огня» на английском языке) — богатый директор Большого театра марионеток. У него красные глаза и черная борода, доходящая до пола, а рот «широкий, как печь, [с] зубами, похожими на желтые клыки».Однако, несмотря на свою внешность, Мангиафуоко (которое, как говорится в истории, является его именем) не злой.
  • Зеленый рыбак ( il Pescatore verde ) — зеленокожий людоед на Острове занятых пчел, который ловит Пиноккио своей рыболовной сетью и пытается его съесть.
  • Лисица и Кот ( la Volpe e il Gatto ) — Жадные животные, притворяющиеся хромыми и слепыми соответственно, пара сбивает Пиноккио с пути, грабят его и в конечном итоге пытаются повесить.
  • Мастро Антонио ( [anˈtɔːnjo] на итальянском языке, / ɑːnˈtoʊnjoʊ / ahn-TOH-nyoh на английском языке) — Антонио — пожилой плотник.Он находит бревно, которое в конечном итоге становится Пиноккио, планируя превратить его в ножку стола, пока оно не закричит: «Пожалуйста, будьте осторожны!» Дети называют Антонио «Мастро Чилиегия (вишня)» из-за его красного носа.
  • Арлекин ( Арлекино ), Панч ( Пульчинелла ) и Синьора Розаура — Арлекин, Панч и Синьора Розаура — марионетки в театре, которые принимают Пиноккио как своего брата.
  • Трактирщик ( l’Oste ) — Трактирщик, которого обманули Лиса и Кот, где он неосознанно ведет Пиноккио в засаду.
  • Сокол ( il Falco ) — Сокол, который помогает Фее с бирюзовыми волосами спасти Пиноккио от повешения.
  • Медоро ( [meˈdɔːro] на итальянском языке) — пудель, который работает водителем дилижанса Феи с бирюзовыми волосами. Он описывается как одетый в придворную ливрею, треуголка, отделанная золотым кружевом, была посажена под лихим углом поверх парика из белых кудрей, спускавшихся до талии, щегольское пальто из бархата шоколадного цвета с ромбовидными пуговицами и двумя огромными карманами. которые всегда были наполнены костями (подброшенными туда за обедом его любящей любовницей), штаны из малинового бархата, шелковые чулки и низкие туфли с серебряными пряжками дополняли его костюм.
  • Сова ( la Civetta ) и Ворона ( il Corvo ) — Два известных врача, которые диагностируют Пиноккио вместе с Говорящим сверчком.
  • Попугай ( il Pappagallo ) — Попугай, который рассказывает Пиноккио о хитрости Лисы и Кота, которые они сыграли с ним за пределами Catchfools, и издевается над ним за то, что они его обманули.
  • Судья ( il Giudice ) — почтенная горилла, которая работает судьей Catchfools.
  • Змей ( il Serpente ) — Большая змея с ярко-зеленой кожей, огненными глазами, которые светятся и горят, и заостренным хвостом, который дымит и горит.
  • Фермер ( il Contadino ) — неназванный фермер, куры которого страдают от нападений ласки. Ранее у него была сторожевая собака по кличке Мелампо.
  • Светлячок ( la Lucciola ) — Светлячок, которого Пиноккио встречает на виноградном поле фермера.
  • Голубь ( il Colombo ) — Голубь, который подвозит Пиноккио к берегу моря.
  • Дельфин ( il Delfino ) — Дельфин, который подвозит Пиноккио на Остров Занятых Пчел.
  • Улитка ( la Lumaca ) — Улитка, которая работает на Фею с бирюзовыми волосами. Позже Пиноккио отдает все свои деньги Улитке при их следующей встрече.
  • Alidoro ([aliˈdɔːro] на итальянском языке, /ˌɑːliˈdɒroʊ/ AH-lee-DORR-oh на английском языке, буквально «Золотые крылья»; il can Mastino ) — Старый мастиф карабинера на Острове Занятых Пчел .
  • Соня ( la Marmotta ) — Соня, живущая в Стране игрушек. Именно она рассказывает Пиноккио об ослиной лихорадке.
  • Инспектор манежа ( il Direttore ) — Неназванный инспектор манежа цирка, который покупает Пиноккио у кучера.
  • Мастер ( il Compratore ) — Человек, который хочет превратить шкуру Пиноккио в барабан после того, как начальник манежа продал ему раненого Пиноккио.
  • Тунец ( il Tonno ) — Тунец размером с двухлетнюю лошадь, проглоченный Ужасной акулой.
  • Giangio ([ˈdʒandʒo] на итальянском языке, /ˈdʒɑːndʒoʊ/ JAHN-joh на английском языке) — фермер, который покупает Ромео в виде осла и на которого Пиноккио некоторое время работает. В некоторых версиях его также называют Фермер Джон .

Этот контент взят из Википедии. GradeSaver это предоставление этого контента в качестве любезности, пока мы не сможем предложить профессионально написанное учебное пособие одним из наших штатных редакторов. Мы делаем не считать этот контент профессиональным или цитируемым.Пожалуйста, используйте ваш осмотрительность, когда полагаетесь на него.

Спектакль «Комедия Пиноккио» в театре Мерсер предлагает бесплатное развлечение для всей семьи

Студенты Мерсера репетируют свою будущую пьесу «Комедия Пиноккио».

Подготовка к постановке Mercer Theater в марте 2020 года шла полным ходом, когда ее остановила пандемия COVID-19. С почти полностью новым актерским составом и съемочной группой «Комедия Пиноккио» теперь оживает как первое шоу сезона 2021-22 годов Mercer Players.

Бесплатный семейный спектакль будет показан в 10:00 24 и 25 сентября и 13 ноября, последний раз во время выходных Мерсера, в северо-восточном углу парка Таттналл-сквер. В случае дождя шоу переместится в Центр искусств Tattnall Square.

Фрэни Роллинз, доцент театра Mercer, была вдохновлена ​​​​устроить это мероприятие после того, как заметила отсутствие бесплатных театральных мероприятий для детей в сообществе Macon.

Искусство укрепляет уверенность детей и учит их навыкам решения проблем.По словам Роллинза, театр вовлекает их в разные истории и показывает уникальные точки зрения, что учит сопереживанию и пониманию. Будучи общественным мероприятием, оно также вызывает разговоры и дискуссии.

«Выросший на искусстве, я думаю, что это обогатило мою взрослую жизнь. Доступ к искусству невероятно важен для развития детей в целом», — сказал Роллинз.

«Комедия Пиноккио» — одноактный 45-минутный спектакль, которым может бесплатно насладиться вся семья.Это шанс для родителей вывести своих детей из дома, и им не нужно беспокоиться, если их малыши не могут сидеть спокойно все время, сказала Роллинз, которую можно назвать матерью трехлетнего… Старый.

Зрителям предлагается принести на представление одеяла и стулья. По словам Роллинза, будут доступны бесплатные закуски, пузыри, воздушные шары и другие забавные «фишки».

«Главная цель состояла в том, чтобы дать детям в сообществе занятие, которое они с нетерпением ждут, и я считаю это очень особенным», — сказал младший Деррик Бьюи, дважды специализирующийся на биологии и театральном искусстве и актер в шоу. «Дети были так взволнованы шоу «Проект Феникс» (в апреле), и я рад, что могу сделать что-то подобное. Будет что-то, над чем все будут смеяться».

Спектакль следует классической истории о Пиноккио, но рассказывается пятью студентами-актерами, которые играют десятки персонажей, сказал Роллинз. Буйе, например, играет персонажа Пучина, а также отца Пиноккио, Джепетто, и нескольких других второстепенных персонажей.

«История Пиноккио восхитительна, а исполнение Пиноккио в стиле комедии позволяет сделать ее гораздо более беззаботной», — сказал Роллинз. «Это будет действительно хорошее событие для семей, чтобы выйти на улицу и насладиться отличным театром».

Несмотря на то, что это спектакль по сценарию, он также включает в себя некоторую импровизацию, поскольку актеры взаимодействуют со зрителем. По словам Бьюи, эта импровизация позволяет шоу быть более личным, поскольку актеры ломают характер.

Студенты Мерсера репетируют свою будущую пьесу «Комедия Пиноккио.

«Это действительно интересное, энергичное шоу с фарсовым юмором», — сказала Селинна Риордан, специалист по театральному искусству, которая завершает свой главный проект, работая постановщиком шоу.

«Актеры играют актеров, которые играют актеров, и это очень весело», — сказал Риордан. «Это полностью черный актерский состав, которого не часто увидишь в театре. Я думаю, что это будет очень интересно для сообщества. Я думаю, что действительно хорошо показывать персонажей детства такими, какими дети в сообществе могут видеть себя, а не просто одно типичное изображение.

Помимо актеров, в постановке участвуют 10 студентов в качестве дизайнерской группы и группы поддержки. Буйе — единственный студент, участвовавший в оригинальной постановке. Остальные с тех пор закончили.

Буйе сказал, что был разочарован, когда шоу было отменено в прошлом году, и думал, что у него никогда не будет шанса сделать это. Он рад видеть, что это, наконец, осуществилось, и надеется, что все хорошо проведут время и уйдут улыбаясь.

«Было так много волнения по поводу возвращения этого шоу, — сказал Роллинз.«От кастинга до производства был короткий переход. Они действительно проделали фантастическую работу. Никому не нравится то, через что мы сейчас проходим, но это шоу и возможность представить то, что COVID отнял у нас… есть что-то очень полезное для нашего отдела, чтобы сделать это производство возможным».

Мероприятие поддерживается отделом исследований Mercer’s Research That Reaches Out Office, студенческим советом по программированию QuadWorks, парками и зонами отдыха округа Мейкон-Бибб и ситуационной комнатой.

«Самое мощное неядерное оружие России»: на что способно «Солнце»

Как работает тяжелая огнеметная система ТОС-1А «Солнцепек»

В ходе спецоперации на Украине российская армия применила тяжелую огнеметную систему ТОС-1А «Солнцепек». Соответствующие кадры опубликовало Минобороны России. Об этом оружии рассказывает «Газета.Ру».

Оценить всю эффективность поражающего действия ТОС-1А «Солнцепек» с дальней дистанции достаточно сложно — видны только вспышки пламени и клубы дыма.

В эпицентре взрывов отсутствуют разлетающиеся осколки, характерные для артиллерийских снарядов и реактивных снарядов различных типов. 220-мм боеприпасы системы создают в месте сброса облако гремучей смеси, а затем подрывают его. Мгновенная детонация вызывает зону повышенного давления, в которой выгорает весь кислород. Укрыться от поражения невозможно ни в окопе, ни в бронетехнике.

«Солнечный луч» — оружие ближнего боя, дальность поражения до 10 километров.Высокая точность залповой стрельбы достигается прямым наведением пусковой установки и автоматизированным наведением на цель, что исключает поражение второстепенных или невоенных объектов. С помощью лазерного дальномера расстояние до цели определяется с точностью до 4-5 метров.

«У системы «Солнцепек» был предшественник ТОС-1 «Буратино», который успешно применялся в Афганистане, а затем и в Чечне. Наибольшая эффективность его достигалась в горной местности, в узких ущельях, где детонация боеприпасов обеспечивала более плотное облако падение давления», — сказал он газете.Эн» военный эксперт, ветеран боевых действий, полковник запаса Геннадий Алехин. — Сложность была в доставке самой огнеметной системы в труднопроходимые районы, т.к. Буратино использовал в качестве боевой машины базу танка Т-72, ​​а заряжающая машина базировалась на автомобиль КрАЗ. В горах не везде ездили».

Незадолго до начала спецоперации на Украине влиятельный американский экспертный портал 19FortyFive назвал тяжелые ТОС-1 «Буратино» и ТОС-1А «Солнцепек» «самым мощным неядерным оружием России, способным нанести урон в страшной способ.»

«Они выпускают химическое облако, которое буквально высасывает жизнь из всего, что находится в зоне поражения. В случае конфликта ТОС должно стать для противника мишенью номер один», — отмечается в публикации.

«Неслучайно российские тяжелые огнеметные системы «Буратино» и «Солнцепек» созданы на базе танков. Это связано не только с дальностью действия их боевых частей, но и с необходимостью огневой поддержки войск в передовых формирований, на дистанцию ​​прямого выстрела», — пояснила газета.Ру» военный эксперт Владислав Шурыгин. — Соответственно, они сами попадают в зону обстрела противника и должны иметь бронезащиту, хотя бы противопульную и противоосколочную, чтобы выйти на огневой рубеж. Сейчас мы это увидели при использовании «Солнечных пятен». » в Украине.»

В российской армии тяжелые огнеметные комплексы состоят на вооружении частей РХБЗ (радиационной, химической и биологической защиты), что связано с применением термобарических боеприпасов. В составе Вооруженных Сил Российской Федерации имеется три бригады окружного подчинения и два полка армейского подчинения, а также отдельный огнеметный батальон.

ТОС-1А экспортируется и в другие страны. Эта система наиболее популярна в Азербайджане, Алжире и Саудовской Аравии. В Сирии «Солнечные лучи» состоят на вооружении российского контингента, а также правительственной армии, использовавшей их при освобождении Пальмиры.

К тяжелым огнеметным системам советского и российского производства ТОС-1 «Буратино» и ТОС-1А «Солнцепек» в конце прошлого года добавилась ТОС-2 «Тосочка». Эти системы поступили на вооружение частей Южного военного округа (ЮВО).

ТОС-2 изготовлен на базе автомобиля Урал повышенной грузоподъемности и проходимости. Кроме того, в системе установлен новый механизм управления огнем и используется «реактивный снаряд нового типа», отмечается в пресс-релизе А.Н. НПО «Ганичев сплав» (входит в холдинг «Технодинамика» Госкорпорации Ростех).

По словам научного сотрудника Центра международной безопасности ИМЭМО РАН Дмитрия Стефановича, это обеспечит машине «повышенную оперативную подвижность.»

«Практика применения тяжелых огнеметных систем признана успешной, они применялись во многих конфликтах и ​​достаточно эффективно. Колесный вариант системы позволяет улучшить условия работы операторов, повысить транспортабельность. Что касается новых ракет — очевидно , это общее направление, тенденция развития реактивных систем залпового огня — увеличение дальности и точности», — заключил эксперт.

Виктор Сокирко


15 фактов о Пиноккио, которые удивят взрослых и детей!

Есть причина, по которой Пиноккио очаровывал публику на протяжении поколений.

Этот любимый персонаж полон сюрпризов, и вам предстоит открыть для себя множество интересных фактов о Пиноккио. Будь вы взрослый или ребенок, вы обязательно будете поражены этими лакомыми кусочками информации о деревянной кукле, которая превращается в настоящего мальчика.

После создания таких фильмов, как «Семь гномов» и «Белоснежка», Уолт Дисней перешел к своему следующему проекту «Пиноккио», который принес ему две премии «Оскар». Как и многие другие, этот фильм Диснея также был основан на детской книге.Выпущенный в 1940 году фильм стал новым определением анимационных произведений. Тем не менее, на создание этого высоко оцененного критиками шедевра ушло более пяти лет усилий сотен художников.

Остальная часть статьи посвящена различным интригующим фактам о фильме и персонажах, которых должен знать каждый фанат Диснея.

Сюжетная линия «Пиноккио»

Кто не знает историю «Пиноккио»? Но есть конкретные факты, которые, держим пари, не привлекли вашего внимания.Давайте узнаем, что это такое.

Остров Удовольствий хорошо известен каждому фанату «Пиноккио», но знаете ли вы, что когда-то у него было другое название? Фокс Карни говорит, что этот темный остров ранее был известен как «Земля призраков».

Еще один любимый персонаж и рассказчик в фильме — Джимини Крикет. Но говорят, что Джимини Крикет даже не был жив большую часть фильма в первоначальном плане.

В оригинальном рассказе Карло Коллоди Пиноккио груб и невоспитан. В версии Диснея он становится симпатичным персонажем, который в конце концов учится говорить правду после того, как ему столько раз лгали.

Наконец, фильм основан на детской книге 1883 года «Приключения Пиноккио», написанной Карло Коллоди.

Общеизвестно, что Уолту Диснею больше всего понравился в фильме персонаж Фигаро. Но чего большинство людей не знает, так это того, что дизайнер Эрик Ларсон создал этого персонажа на основе личности избалованного ребенка.

Характеристики «Пиноккио»

Один из самых известных диснеевских фильмов в истории кино, «Пиноккио», стал новаторским благодаря использованию нескольких приемов и элементов, которые были беспрецедентными на момент его выхода.

Все мы любим Пиноккио, но знаете ли вы, кто озвучивал его в фильме? Это был Дикки Джонс.

У Пиноккио был длинный нос, и он увеличивался каждый раз, когда Пиноккио лгал о чем-либо. Но во всем фильме есть только одна сцена, где зрители могут увидеть, как у него растет нос.

Когда съемочная группа ломала голову над тем, как изобразить Пиноккио (нарисовать ли его деревянными движениями или человеческими движениями), Милт Каль предложил создать персонажа в образе человеческого мальчика.

Еще один интересный факт о фильме заключается в том, что, когда Уолт Дисней приступил к созданию фильма, его предполагаемый бюджет составлял 500 000 долларов. Но окончательный фильм стоил около 2,8 миллиона долларов.

Художественное оформление

Как и у любого другого фильма, у «Пиноккио» был другой план. Но в процессе создания фильма произошли некоторые изменения. Давайте посмотрим на некоторые факты, связанные с художественным направлением фильма.

«Пиноккио» также известен как первый анимационный фильм, в котором использовалась техника ротоскопирования для создания движений человека в анимации.

Многое отсутствует в финальной версии фильма. Например, песня «Честный Джон» была в первоначальном плане, но позже была удалена из фильма.

По первоначальному плану у Кота Гидеона было много диалогов, и Мел Бланку понадобилось 16 дней, чтобы записать их все. Однако позже Дисней решил заменить их одной икотой.

Голос Джимини Крикета был записан Клиффом Эдвардсом, включая исполнение «Когда ты мечтаешь о звезде». Однако через несколько лет он покинул компанию Уолта Диснея.

Над созданием этого шедевра трудились 700 художников в течение пяти долгих лет.

Тем не менее, снимать некоторые сцены было чрезвычайно сложно. Например, сцена с видом на город съемочная группа не могла снять с помощью многопланового крана; вместо этого им пришлось разработать новую систему.

Часы с кукушкой, показанные в фильме, были просто произведением анимации. Художники на самом деле построили опорные версии часов, чтобы сделать дизайн идеальным.

Приемная зрителей

Популярность «Пиноккио» никому не известна.Теперь давайте посмотрим, как фильм был воспринят после его выхода.

«Пиноккио» стал первым фильмом Диснея, получившим награды «Оскар»: один за лучший саундтрек, а другой за лучшую песню («Когда ты мечтаешь о звезде»).

Однако, несмотря на то, что фильм был встречен критиками, «Пиноккио» Диснея; не оказал существенного влияния на кассовые сборы.

Часто задаваемые вопросы

В: Какой была первая ложь Пиноккио?

A: Пиноккио впервые солгал, когда сказал синей фее, что монстры захватили его и Джимини.

В: Как был убит Пиноккио?

A: В оригинальной истории Лиса и Кот убивают Пиноккио, повесив его в конце 15-й главы.

В: Любимая еда Пиноккио?

О: Нам очень жаль это говорить, но нет никакой информации о любимой еде Пиноккио.

В: Сколько лет Пиноккио?

О: Возраст Пиноккио неизвестен. Но некоторые говорят, что он где-то между 6-12.

В: Кого проглотил кит в «Пиноккио»?

A: Кит проглотил Пиноккио, Клео, Джеппетто и кота Фигаро.

В: Почему у Пиноккио такой длинный нос?

A: Потому что его нос растет каждый раз, когда он лжет.

В: Что означает Пиноккио на английском языке?

О: Считается, что это слово пришло из итальянского языка. Несмотря на то, что в английском языке нет подходящего аналога этому слову, оно означает «тот, кто часто лжет».

В: Какое обещание дал Пиноккио в конце?

О: В книге он обещает стать хорошим мальчиком.

В: Пиноккио из Диснея?

О: Да, фильм был снят Диснеем, но книгу написал Карло Коллоди.

В: Вырастет ли нос Пиноккио, если он скажет, что вырастет?

A: Это обычный парадокс, и, как и любой другой парадокс, у него нет реального ответа. Если Пиноккио говорит, что его нос вырастет, а потом нет, он солгал, значит, нос должен был вырасти. Но если он знает, что у него вырастет нос, а он растет, значит, он сказал правду, и в таком случае его нос не должен был расти.

В: Сколько времени потребовалось Пиноккио, чтобы оживить его?

О: Уолту и его команде потребовалось пять лет, чтобы создать фильм.

Гильермо Дель Торо объясняет, почему действие его покадрового фильма происходит в фашистской Италии

На бумаге не так уж много вещей, которые, казалось бы, связывают новейший фильм Гильермо дель Торо « Аллея кошмаров » с его грядущим анимационным фильмом « Пиноккио ». И когда дель Торо спросили об этом Rotten Tomatoes, режиссер быстро указал на очевидную связь с их карнавальной обстановкой, но он также смог объяснить, чем отличается «Пиноккио».При этом он раскрывает один из основных тематических элементов своего предстоящего покадрового анимационного фильма Netflix .

ЧИТАЙТЕ БОЛЬШЕ: «Аллея кошмаров»: Леонардо ДиКаприо и Дженнифер Лоуренс, как сообщается, почти взяли на себя главные роли в нуарном фильме Гильермо дель Торо

«У них есть параллели. Очевидно, что в «Пиноккио» есть большие сцены на карнавале, поэтому между двумя [фильмами] есть прямое небольшое эхо», — сказал дель Торо. «А «Пиноккио» посвящен другой тематике.«Пиноккио» — о том, что делает человека человеком, а человека — марионеткой. Или марионетка человека, потому что действие происходит во времена прихода Муссолини в фашистскую Италию. Так что это действительно интересное тематическое упражнение».

Для тех, кто не в курсе, дель Торо уже давно работает над своим анимационным фильмом «Пиноккио». Очевидно, он берется за классическую сказку о деревянной кукле, мечтающей стать настоящим мальчиком. За исключением того, что дель Торо явно использует эту историю, чтобы ввести немного политического и общественного комментария о различиях и сходствах между марионетками и людьми, используя спорный период в мировой истории, чтобы еще больше закрепить эту точку зрения.

В «Пиноккио» участвуют вокальные таланты Грегори Манна, Юэна МакГрегора, Дэвида Брэдли, Рона Перлмана, Тильды Суинтон, Кристофа Вальца, Кейт Бланшетт, Тима Блейка Нельсона, Финна Вулфарда, Берна Гормана, и Джона Туртурро . Дата выхода фильма пока не объявлена.

.
