Как тепловизионные технологии используются в военном деле

Тепловизионные технологии уже много лет активно применяются в самых разнообразных сферах деятельности человека. Представители охотничьего туризма, охраны, армии и полиции с трудом могут представить решение многих задач, с которыми они ежедневно сталкиваются, без современных тепловизоров.



Сегодня в этом материале попробуем разобраться, как устроены тепловизоры и по какому принципу они работают, а также рассмотрим роль тепловизионных технологий в военном деле.

Как работают тепловизионные технологии

Тепловизоры – это измерительные приборы, которые фиксируют тепловое излучение и преображают его в видимый человеческому глазу формат в цветовом или черно-белом диапазоне. Так, на дисплей прибора поступает картинка, позволяющая определить тепловые силуэты объектов наблюдения на контрастном фоне охлажденной окружающей среды.

Тепловизоры имеют относительно несложную конструкцию. Они состоят из матрицы, объектива и дисплея. Такое строение позволяет делать тепловизоры самых разнообразных форм: от миниатюрных и карманных до массивных стационарных устройств.

Многие ошибочно считают, что тепловизоры и приборы ночного видения (ПНВ) являются устройствами одного класса. Тем не менее, они отличаются между собой принципами работы и базовыми технологиями. Если в тепловизорах используется охлаждаемая или неохлаждаемая матрица, то в ПНВ зачастую главным преобразующим компонентом является электронно-оптический преобразователь. А также тепловизоры показывают реальный объект наблюдения (его тепловой фон), а ПНВ – отображение объекта наблюдения. Так, тепловизоры по праву считаются более точными и эффективными устройствами, что играет важную роль в военном деле.

Тепловизоры и военное дело

Почему тепловизоры так широко используются в военном деле? Дело в том, что тепловизоры являются очень универсальными устройствами, которые существенно расширяют возможности армии.

Тепловизоры работают вне зависимости от условий освещения и погодных условий. Тепловизоры можно успешно применять как днем, так и ночью, не опасаясь получить засветку или искажение изображения. Также для тепловизора не станет преградой дождь, туман и даже густой дым. Главное для корректной работы этих устройств – это пропускная способность. Поэтому военные могут с легкостью увидеть объект наблюдения даже не смотря на камуфляж, кусты и иные несущественные преграды.

Какие тепловизоры лучше подходят для военной сферы

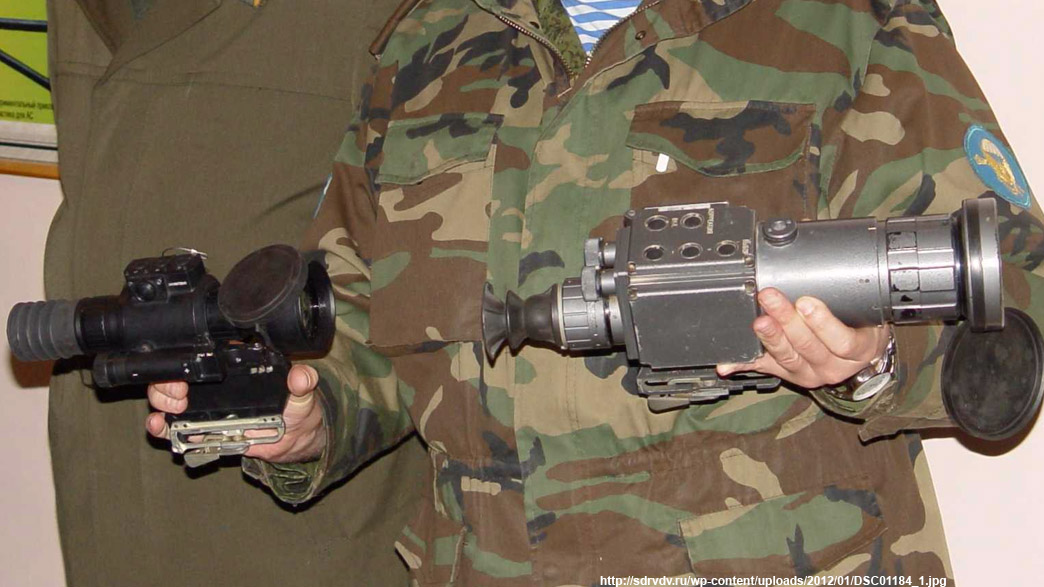

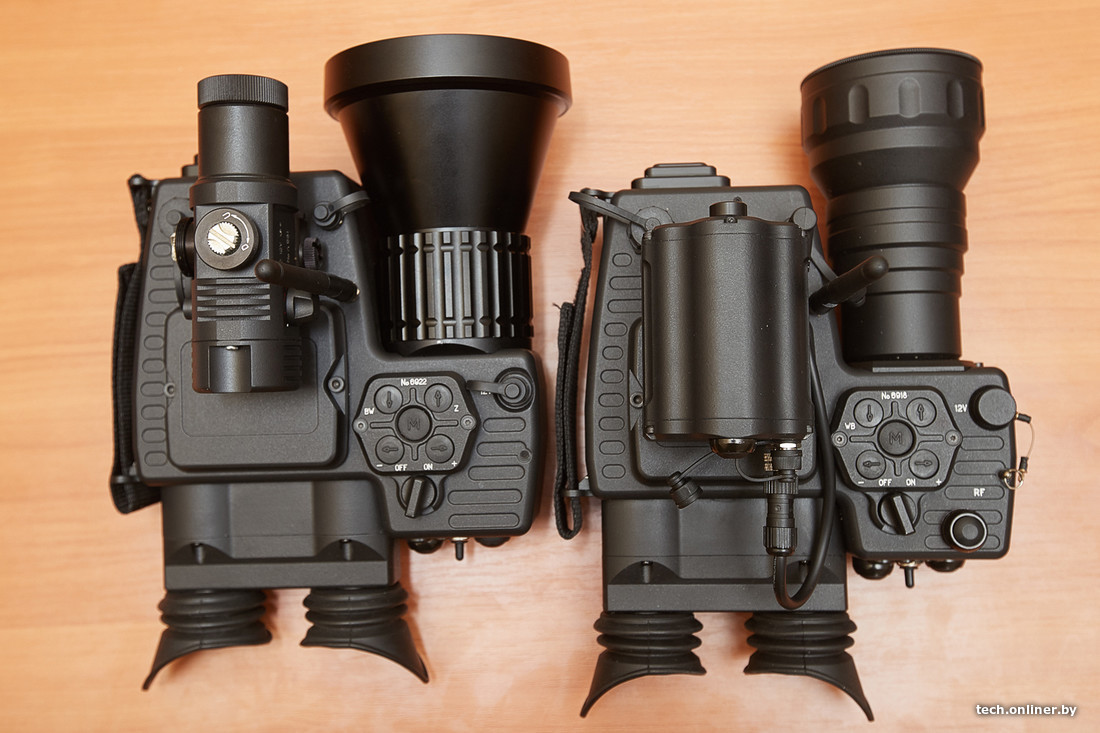

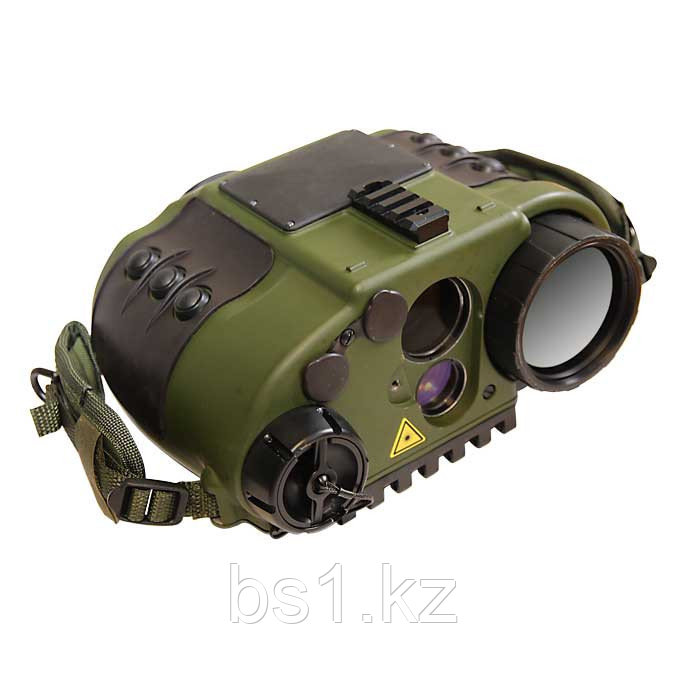

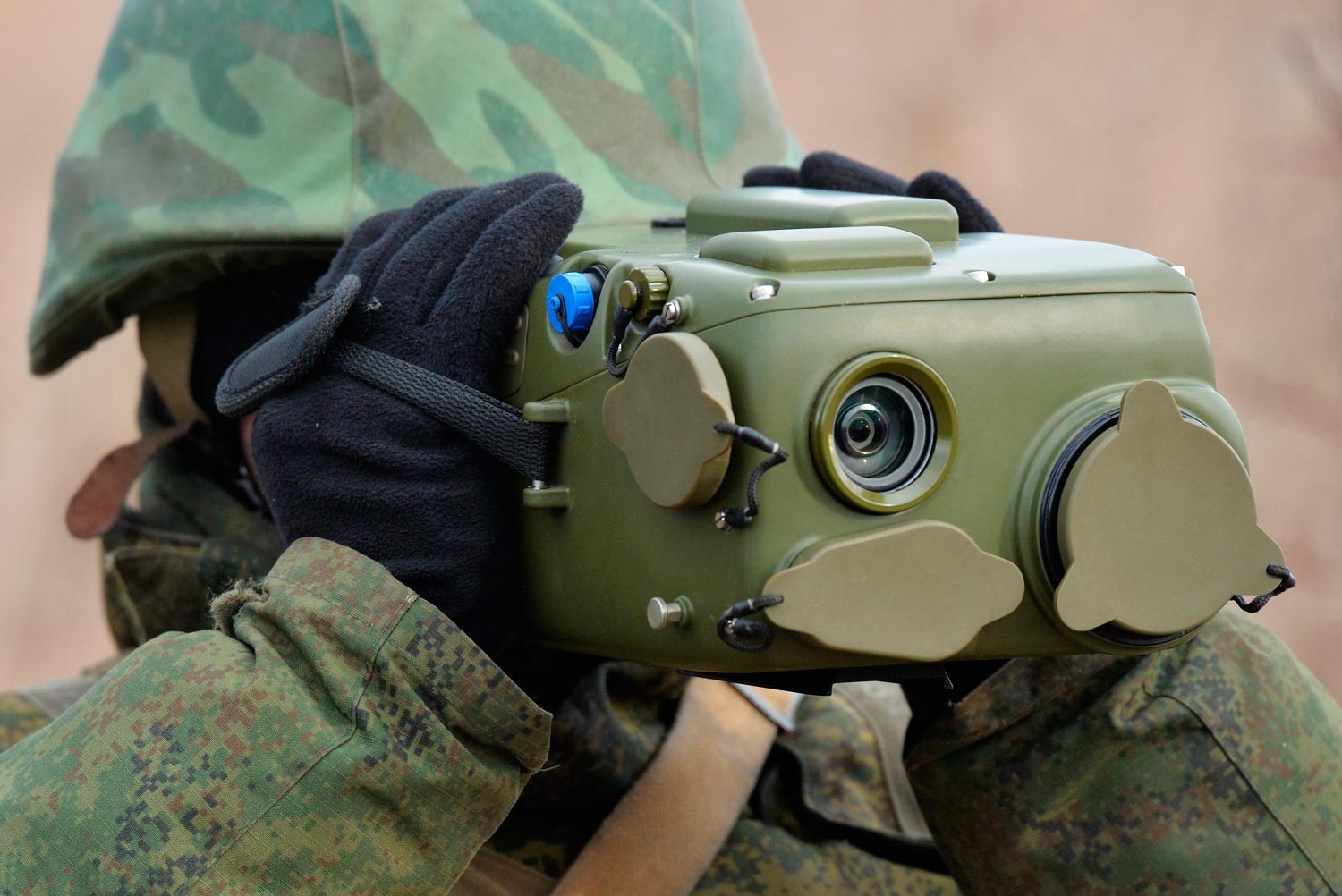

В военном деле особым спросом пользуются наблюдательные тепловизоры. Их успешно практикуют во всем мире. Наиболее популярными формами тепловизоров для военного дела являются монокуляры, бинокли и прицелы. Они достаточно компактны и удобны в использовании, а также их с легкостью можно применять для разных целей и в комплексе с разной военной техникой. Ценность этих маленьких тепловизоров для военной сферы состоит в том, что они могут безошибочно обнаруживать людей и боевую технику на расстоянии до 1,5 и 3 километров соответственно.

А крупные стационарные тепловизоры в максимальной комплектации могут фиксировать объекты на расстоянии до 8 километров.

Чувствительные в длинноволновом диапазоне тепловизионные устройства зачастую устанавливают на таких военных объектах, как танки, бронетехника, беспилотные устройства, морские суда, самолеты и вертолеты. Также тепловизионные модули могут использовать для оснащения головок боевых ракет при использовании теплового захвата цели.

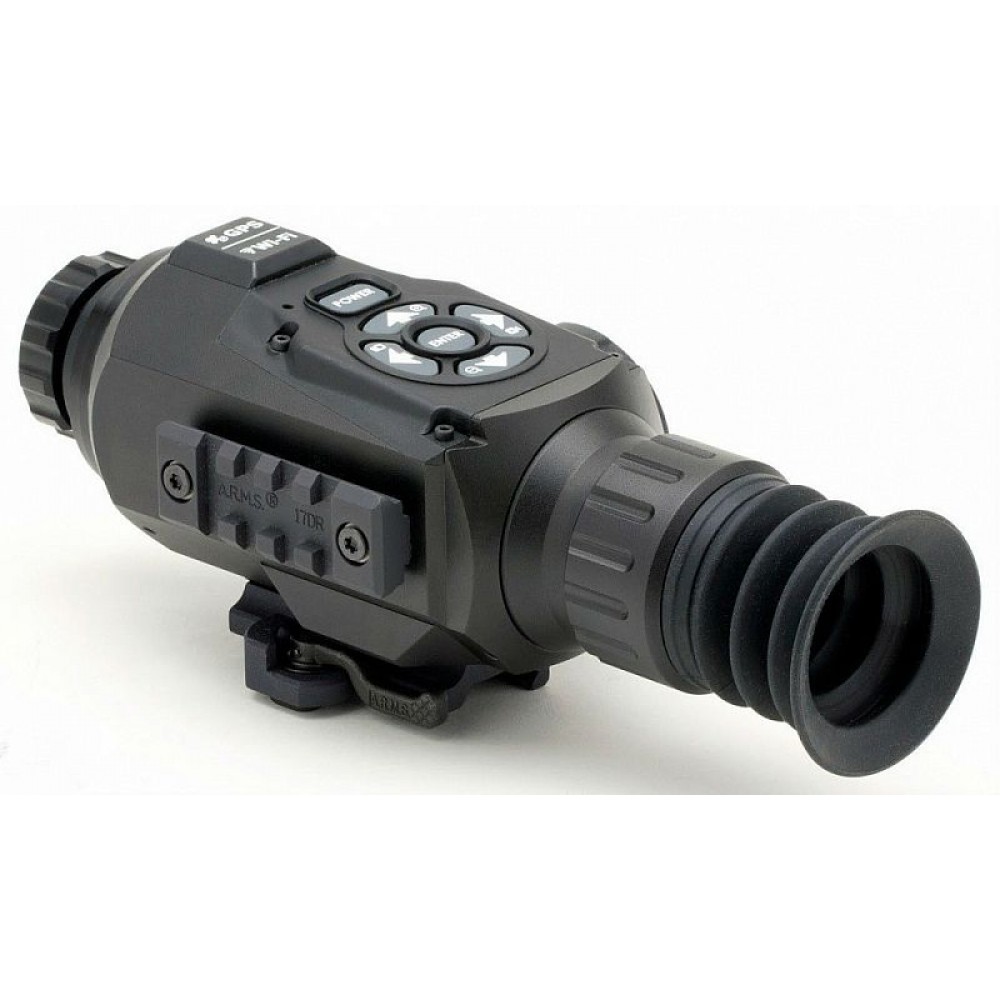

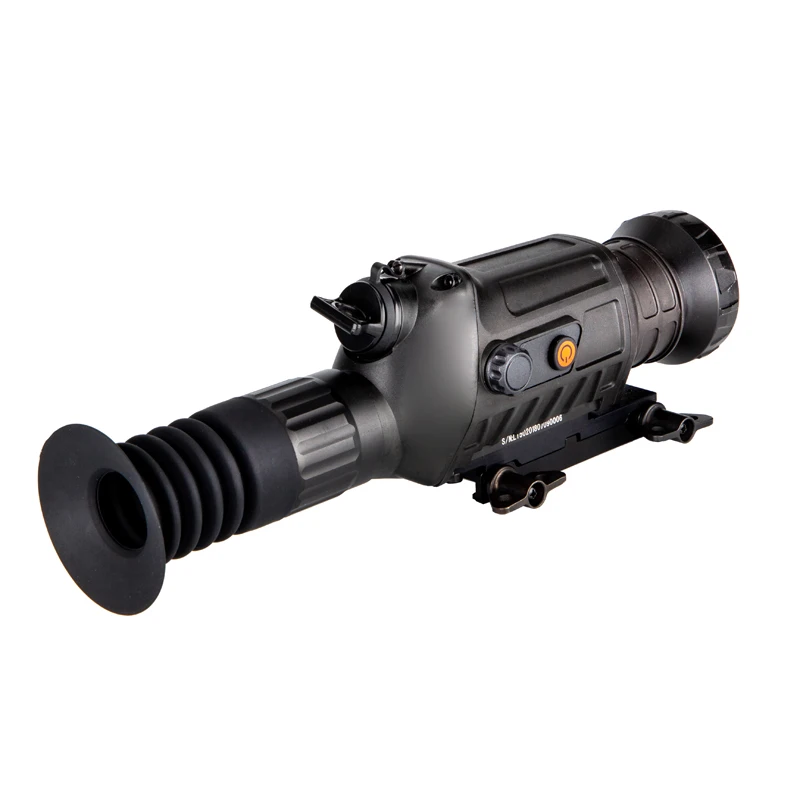

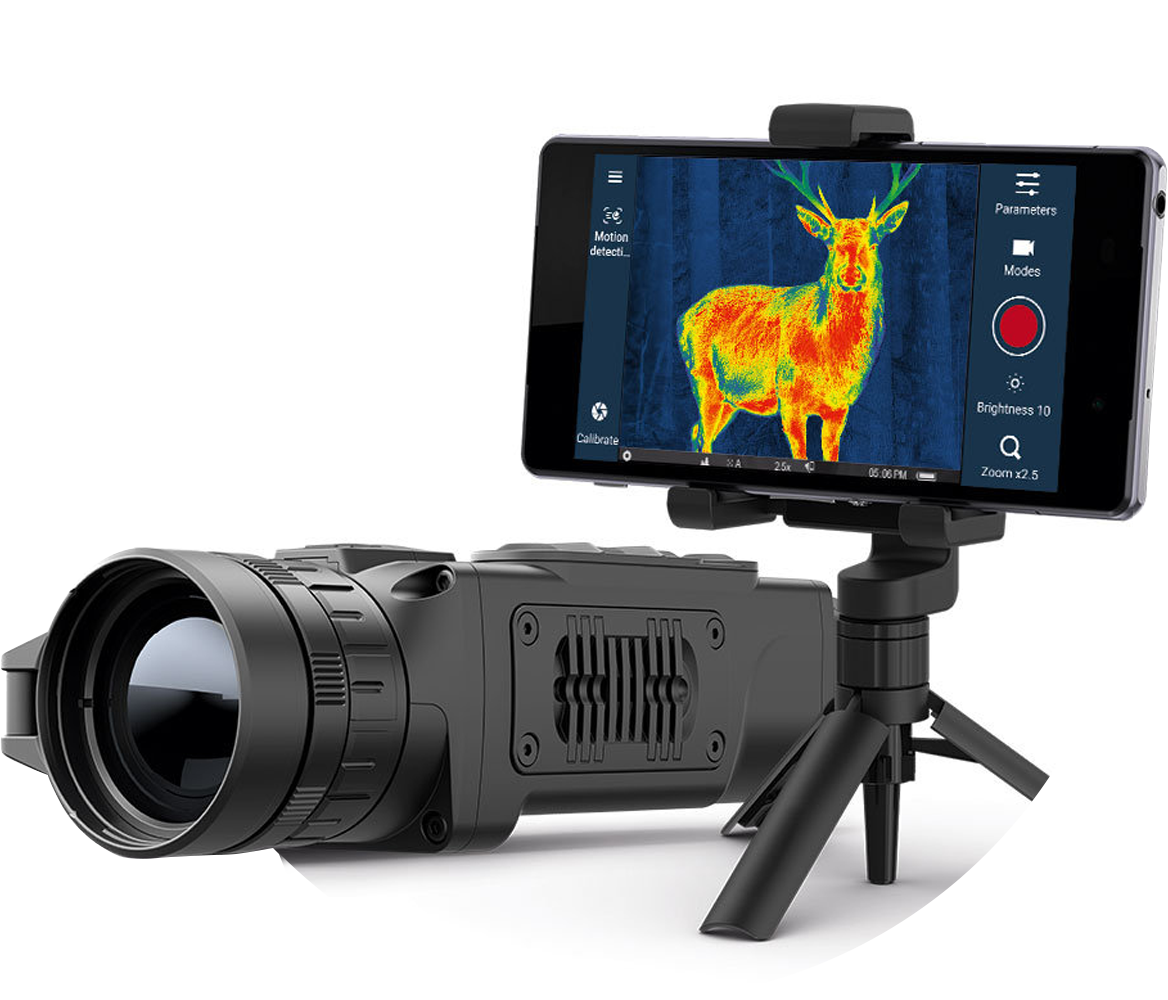

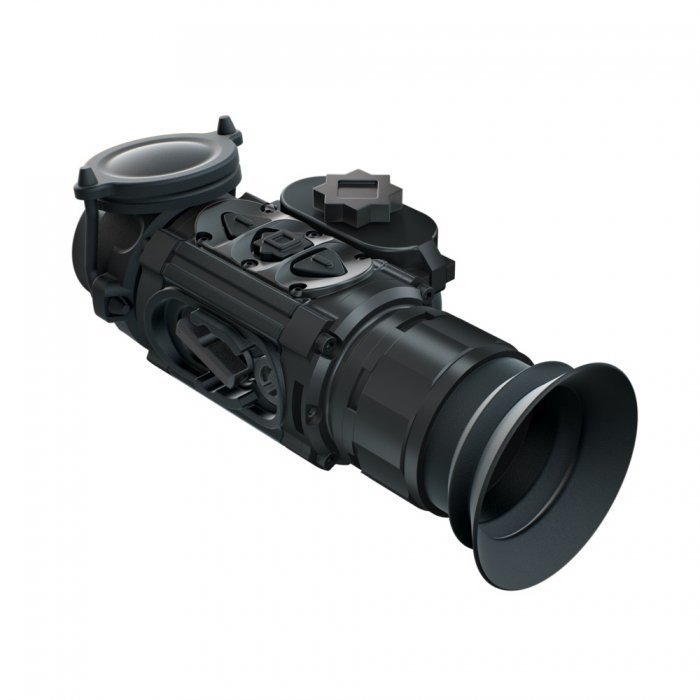

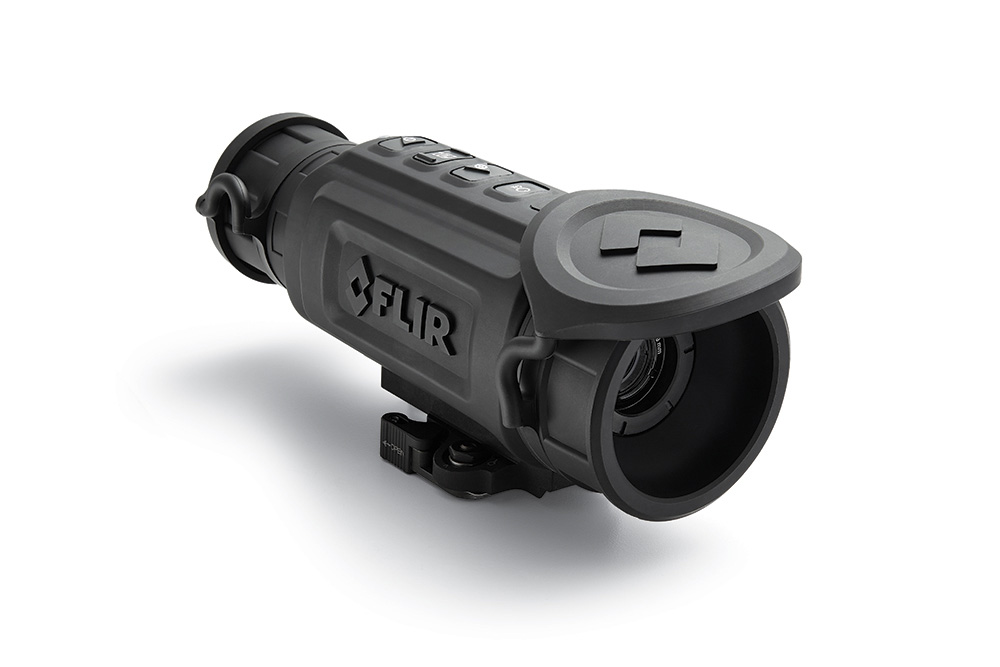

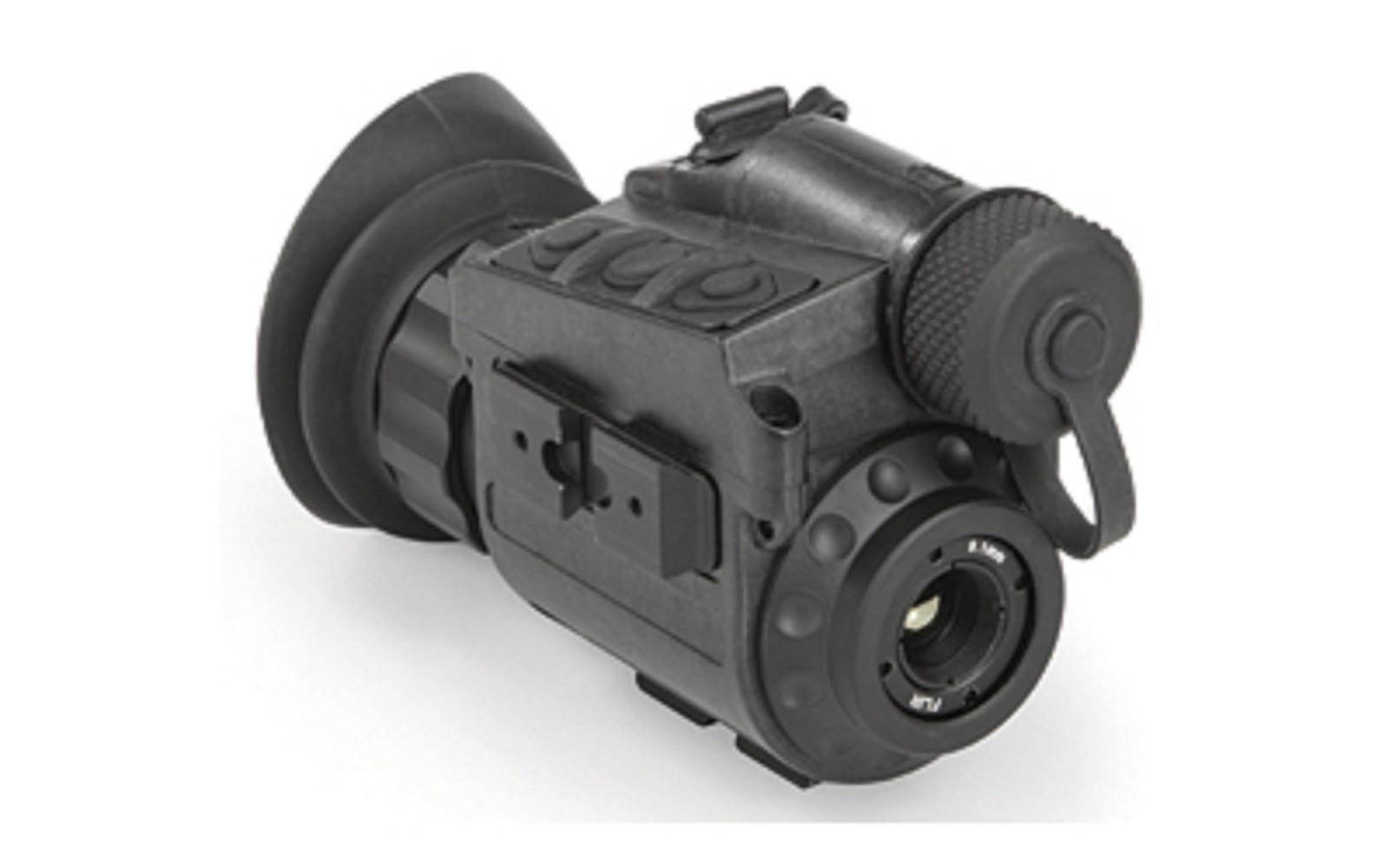

Одним из наиболее популярных видов тепловизоров, которые используют в военном деле, являются тепловизионные прицелы. Популярность этого приспособления объясняется тем, что это универсальная оптика, которая способна значительно модифицировать любые типы оружия и использоваться в качестве универсального наблюдательного прибора, имеющего функцию записи изображения.

Напоследок

Как вы видите, тепловизионные приборы в виде монокуляров, биноклей, прицелов и прочих форм-факторах играют важную роль в военном деле. К тому же, популярность тепловизоров в этой сфере деятельность растет с каждым годом. А инновационность и доступность тепловизионных технологий позволяет сделать вывод, что эти устройства станут еще более незаменимыми и широко используемыми в военной сфере.

Если вас заинтересовали тепловизоры и их применение в военном деле,  нажмите здесь, чтобы ознакомиться с модельным рядом этих устройств, представленным популярным производителем оптических и оптико-электрических приборов Pulsar. На сайте производителя вы сможете узнать о новейших разработках и изучить характеристики современных тепловизоров, которые подойдут для военного дела. А если у вас останутся вопросы, вы можете обратиться к представителю производителя для получения дополнительной консультации. Удачного выбора!

7 лучших тепловизоров — Рейтинг 2020 года (Топ 7)

Часто тепловизоры путают с приборами ночного видения, но это абсолютно разные вещи. ПНВ – это, по сути, усилитель света, то есть ему понадобится хотя бы незначительное, но присутствующее освещение в видимой части спектра, яркие вспышки же способны «засветить» матрицу, ослепив ПНВ, словно человеческий глаз. Тепловизор, наоборот, может «видеть» хоть в полной темноте: его матрица работает исключительно в инфракрасном диапазоне, и он буквально «видит тепло», при этом яркий свет ему совершенно безразличен (через ИК-линзу он и не пройдет, собственно). Использование тепловизоров уже давно перестало быть прерогативой военных и героев фантастических боевиков: «перевести» свое зрение в ИК-диапазон могут и охотники, и строители. Первым тепловизионный прицел как нельзя лучше подходит для ночной охоты, вторые могут буквально увидеть утечки тепла в здании. Точно так же тепловизор может пригодиться для поиска перегревающихся узлов сложного механизма, плохого контакта в мощной электроцепи. Да даже фотографы умудряются использовать тепловизионные приборы в своем искусстве, в конце концов!

Естественно, приборы при этом применяются совершенно разные. Что ж, рискнем сегодня если и не «объять необъятное», то хотя бы попробовать сделать это.

Рейтинг лучших тепловизоров

Какой тепловизор лучше купить?

Любой тепловизор по своей сути – это видеокамера, просто работающая в непривычном диапазоне. Поэтому и основные требования общие хоть для навороченных тепловизионных прицелов, хоть для простых «гляделок» — это качество оптики и матрицы.

В то время как в фото-видео мы уже давно привыкли к солидным цифрам мегапикселей в матрицах, у тепловизоров все гораздо проще – даже очень дорогие модели имеют мизерные размеры матриц, не дотягивающие и до половины мегапикселя. Однако их вполне хватает даже для прицелов, так что не стоит пугаться маленьких цифр в характеристиках. А вот на что нужно точно обратить внимание, так это на частоту кадров матрицы. Особенно это важно для тепловизионных прицелов, и нетрудно понять, почему.

Допустим, мы возьмем матрицу привычного для промышленных тепловизоров типа, где частота кадров – 9 Гц. То есть в нашем поле зрения кадры будут чередоваться с большой паузой, причем из-за перевода видеосигнала в стандартный формат PAL или NTSC даже большей, чем можно ожидать: «подгоняя» кадры, тепловизор в первом случае выдаст нам 8,33 Гц, а во втором – и вовсе 7,5. Представьте, что Вы нажали на спуск между этими кадрами: целились в одну точку, а цель с момента отрисовки предыдущего уже успела сместиться в сторону. Ну да, геймеры уж точно сейчас вспомнили и фреймтайм, и пинг, и тикрейт, и прочие ругательства сетевых баталий. Даже при стрельбе из засидки, когда охотник подкарауливает остановку дичи, низкая частота кадров тепловизора может сыграть злую шутку. Зато хоть здесь санкции нам в плюс: вывезти сейчас из Америки тепловизор с частотой выше 9 Гц – дело огромной удачи, они классифицируются обычно уже как «продукция двойного назначения». Зато отечественные «Дедалы» со своими 50 Гц продаются как ни в чем ни бывало.

Для тепловизоров, используемых для наблюдений, частота матрицы уже не так принципиальна, но вновь выходит вперед, если использовать прибор в качестве ИК-видеокамеры. Так что в любом случае обращайте внимание не только на четкость изображения, но и на скорость смены кадров. Самое удобное, что тепловизор, в отличие от приборов ночного видения, можно спокойно проверить днем в магазине, так что смело сравнивайте несколько моделей, свет не помешает.

Что до объектива, то наиболее дорогие и качественные сейчас по-прежнему изготавливаются из чистого германия. Отсюда, кстати, во многом складывается значительная цена тепловизионных прицелов. Но после изобретения халькогенидного стекла тепловизоры буквально «шагнули в массы» — разница в цене сырья огромная. Не стоит пугаться: пускай линзы из него и стоят подчас в тысячи раз дешевле германиевых, это для большинства целей абсолютно не важно. Мы ведь выбираем не прицельный комплекс для штурмового вертолета, который должен «видеть» на несколько десятков километров вперед, правильно?

Ростех создал первый полностью российский тепловизор с системой охлаждения

Фото: Антон Тушин

Холдинг «Росэлектроника» Госкорпорации Ростех создал первый полностью отечественный тепловизор с системой охлаждения. Аппаратура предназначена для решения задач, где требуются большая дальность обнаружения, высокое разрешение и максимальная детализация кадра.

Новое оборудование представляет собой высокочувствительную тепловизионную камеру, которая состоит из фотоприемного устройства (ФПУ) и инфракрасного объектива на основе дифракционной ИК-оптики. Для охлаждения корпуса фотоприемного устройства используется микрокриогенная система, позволяющая уменьшить собственное излучение детектора и повысить разрешающую способность прибора. В тепловизоре применяется матрица форматом 640 на 512 чувствительных элементов.

Детектор тепловизора обладает высокой пороговой чувствительностью благодаря применению структур на квантовых ямах (Quantum Well Infrared Photodetector, QWIP). Аппаратура уверенно распознает объекты на расстоянии не менее 3500 м даже в широком поле зрения 10,5*7,8 градуса.

«Тепловизоры с охлаждением обеспечивают более высокую точность по сравнению с неохлаждаемыми устройствами и используются для научных исследований, контроля технологических процессов, а также в обзорных и обзорно-прицельных комплексах военной техники, в бортовых системах летательных аппаратов, в составе охранных систем. Ранее в тепловизорах с охлаждением российского производства использовались зарубежные детекторы. Специалисты «Росэлектроники» создали первую аппаратуру на отечественной элементной базе. На данный момент создан серийный образец этой техники», – отметил исполнительный директор Ростеха Олег Евтушенко.

В составе Ростеха разработку нового устройства ведет предприятие дочернего холдинга «Росэлектроника» – ЦНИИ «Циклон».

События, связанные с этим
11 марта 2020

Ростех создал первый полностью российский тепловизор с системой охлаждения

Подпишитесь на новости

Морские тепловизоры для судов и кораблей, тепловизионные оптико электронные системы в компании KARNEEV SYSTEMS


Морские тепловизоры служат для обеспечения безопасности судоходного транспорта самого различного класса: это яхты, круизные лайнеры, рыболовецкие, торговые и военные корабли, а также другие морские и речные судна, катера и лодки. Тепловизионная камера распознает малейшие температурные изменения, преобразовывает их в инфракрасное видеоизображение и в реальном времени передает на монитор.

Тепловизор для судов позволяет безопасно управлять морским транспортом в полной темноте и в густом тумане, распознаёт препятствия на воде, предотвращает опасные ситуации. Морские ИК позволяют быстро обнаружить человека за бортом, в отличие от других технологий ночного видения.

Особенности использования морских тепловизоров

Основные достоинства морских тепловизионных систем:

  • Устройства обладают прочным водонепроницаемый корпусом с высоким уровнем защищенности — IPX 6 (мощные струи воды) (ГОСТ 14254-2015).
  • Входное окно имеет алмазоподобное покрытие для защиты от воздействия окружающей среды (брызг воды, ветра и различных частиц).
  • Надежный поворотный механизм (с углом поворота 360 град по горизонтали) обеспечивает плавное и комфортное управление.
  • Дальность обнаружения человека: 450 м – 830 м.
  • Дальность обнаружения судна: 1,5-2,2 км.
  • Температура эксплуатации – от -25⁰С до +55 ⁰С.
  • Гиростабилизированная тепловизионная оптико-электронная система позволяет обнаруживать объекты в любых погодных условиях, даже при большом шторме.
  • Возможность интеграции в единую наблюдательную систему совместно с радиолокатором, спутниковой и судовой навигационной системой.
  • Тепловизоры для кораблей также используются для контроля слепых зон, например, во время швартовки.

Морские тепловизоры KARNEEV SYSTEMS

Компания KARNEEV SYSTEMS производит и предлагает широкий выбор тепловизионных систем для морских и речных судов. Камеры оснащены детекторами с разрешением 384×288 или 640×480 с 4-х-кратным зумом, опциональной CCD-камерой дневного света 1,4 люкс с 36-кратным оптическим зумом, возможностью непрерывного панорамирования на 360 ° и наклоном -20°…+90° для полного владения ситуацией 24/7.

Информацию по дополнительным опциям при покупке морских тепловизоров можно получить по телефонам, указанным на сайте.

Краткая характеристика современных тепловизоров

В отечественной литературе встречаются три термина, обозначающих технику дистанционной регистрации и визуализации тепловых полей: «тепловидение», «термовидение» и «термография». Соответствующим англоязычным термином является «ИК термография» (IR thermography).
Эксперименты в области тепловидения с использованием различных физических эффектов, в частности, эвапорографии, проводились еще до второй мировой войны, в том числе и в России. Часто считают, что прообразом современных тепловизоров с оптико-механическим сканированием явился бортовой тепловизор фирмы «Barnes» (США), разработанный в 1954 г. и положивший начало так называемым «впередсмотрящим» ИК системам (Forward Looking Infrared — FLIR), которые размещают на летательных аппаратах. В этих тепловизорах предусмотрена только строчная развертка сцены, поскольку кадровую развертку осуществляют за счет перемещения летательного аппарата относительно поверхности Земли. В начале 60-х годов шведская фирма «AGEMA Infrared Systems» (тогда AGA, сейчас «FLIR Systems») разработала первый настоящий ИК тепловизор для военных целей. Его гражданская модификация модель Thermovision-650 больше напоминала телескоп из-за использования оптики большого диаметра. Следующая коммерческая модель — Thermovision-665 весила 35 кг, требовала охлаждения приемника жидким азотом и также была далека от последующих портативных приборов (интересно отметить, что именно эта модель послужила прототипом известного отечественного прибора ТВ-03, который выпускался без особых изменений до начала перестройки). Прибор Thermovision-680 (1968 г.) со сменной оптикой стал первым коммерческим тепловизором, получившим широкое распространение.
Введение аккумуляторного питания в следующую модель — Thermovision-750 превратило ее в портативный измерительный тепловизор, который однако требовал размещать в поле зрения температурный эталон. В 1978 г. была разработана модель Thermovision-780, в которой был использован встроенный эталон температуры, а запись термоизображений производили на видеопленку. В 1986г. фирма отказалась от охлаждения ИК приемника жидким азотом и ввела в модель Thermovision-870 термоэлектрическое охлаждение наряду с процессором Хаски для расчета температуры и калибровки в реальном времени. В 1988 г. на рынке появился тепловизор Thermovision-400 массой около 7 кг, который в течение многих лет оставался непревзойденным прибором для полевой ИК съемки. В 1995 г. начат выпуск нового поколения тепловизоров серии Thermovision-500, в котором применены мозаичные детекторы, устанавливаемые в фокальной плоскости (Focal Plane Array — FPA). В ряде моделей этой серии термоэлектрический холодильник, обеспечивающий относительно невысокий уровень охлаждения, заменен компрессором Стерлинга, с помощью которого ИК приемник охлаждается до -200 °С. Новейшими приборами фирмы «FLIR Systems» являются тепловизоры ThermaCam Е2 и ThermaCam Р60. Близкие по техническим параметрам тепловизоры выпускаются рядом других фирм: «Raytheon» (США), «Indigo» (США), «Santa Barbara Focalplane» (США), «Mikron» (США), «AIM» (Германия), «CEDIP» (Франция), «NEC» (Япония). В 2002 г. на мировом рынке заявили о себе китайские производители тепловизоров (фирма «Guangzhou Sat Infrared Technology»), использующие импортные детекторы излучения.
Серийные российские тепловизоры отстают по техническим показателям от западных приборов. В современных портативных тепловизорах широко применяют неохлаждаемые болометрические матрицы, что фактически означает появление ИК телевидения. Наибольшее пространственное и температурное разрешение достигается в приборах, использующих матричные детекторы, работающие по принципу квантовых ловушек (QWIP детекторы), однако эти детекторы требуют охлаждения до температуры — 200 °С. Следует заметить, что FPA матрицы зарубежного производства, как правило, входят в список стратегических изделий, и их поставка в Россию требует оформления лицензий соответствующих ведомств (в США — Департамента торговли или Госдепартамента). Тепловизоры, используемые в промышленной технической диагностике, подразделяют на показывающие и измерительные; соответственно их заводская стоимость находится в пределах 7 — 17 тыс. и 25 — 50 тыс. дол. США. В последние годы получили распространение так называемые тепловизионные модули, которые включают в себя мозаичный детектор излучения, электронный блок обработки сигнала и объектив. Модули имеют стандартный видеовыход (PAL или NTSC) и при подключении монитора превращаются в показывающие тепловизоры.

Таблица 1. Технические параметры отечественных и зарубежных тепловизоров (данные по состоянию на апрель 2002 г.)*

* Приведены по возможности наиболее представительные модели отдельных серий (использованы материалы выставки «Аэро-Сенс-2002», Орландо). Данные таблицы не носят рекламного или рекомендательного характера и не отражают предпочтений авторов.
** Цены завода-изготовителя. Ряд цен указан на основе частной информации; цена зависит от комплектации аксессуарами. *** Ряд российских тепловизоров не упомянут ввиду малого объема их выпуска.
Основные технические характеристики отечественных и зарубежных тепловизоров приведены в табл. 1. Фирмы-производители применяют гибкую ценовую политику, при которой стоимость тепловизионных систем зависит от их комплектации, в особенности от наличия объективов, фильтров, устройств записи и документирования термограмм, а также программного продукта. В силу интенсивной конкуренции на мировом рынке, тепловизоры одного класса, но выпускаемые различными фирмами, имеют близкие цены. Колебания цен обычно связаны с различным уровнем сервиса в конкретной стране, а также с комплектацией системы всевозможными аксессуарами.


Модель, фирма, страна

Диапазон
измеряемых
температур,
•с

Температурная чувстви-тельность, °С

Спектральный диапазон, мкм

Формат кадра и битность цифрового представ-ления

Частота кадров, Гц

Рабочая температура,
•с

Система
записи
термограмм

Масса, кг

Цена, тыс. дол.

Отечественные тепловизоры (СНГ)

ТВ-04, «Исток»

10 ++100

0,15

3,5 -г- 5,5

128х128

1/3

—

Через компьютер

3

—

Радуга-4, AOM3, Украина

25 + +50

0,2



140х132

25

—

Через компьютер

—

—

ТК1-9301,МВП «Т-П-Т»



0,1

8-5-13

175×200

6

-30 + +40



8,4 (2 блока)



Метис-2 (военн. ),
гипо

Показывающий прибор

—

8-5-13

—

—

-50 + +60

—

11

—

Сосна, «Метрон»

Показывающий прибор -20 + +200

0,1

3-5-5

4 8-элементный детектор

25

-20 + +40

—

зд

—

ИРТИС-200, «Ир- тис»

-20 + 350

0,05

3 -5-5; 8-5-12

256×256

1/1,5

-10+ +45

Через компьютер

1,8 (камера)

18

ИСКРА, ГИПО

-10 + 40

0,1

—

—

—

—

31 термограмма в RAM

—

—

TKBp-ИФП, ИФП

20 + 41 (медицина)

0,03

2,9

128х128

—

—

—

5

20

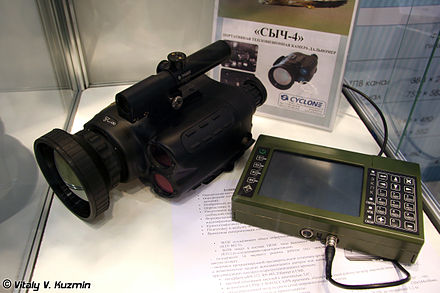

Тепловизор «Сыч»

Показывающий прибор

0,1

8-5-12

Микро болометр

—

-15+ +45

Отсутствует

2,8

—

ТН-4604МП, «Спектр», Москва

Измерение в локальной зоне

0,15

8+ 13

320 х 240 (не- охл. )

25

—

Ввод в компьютер

2,7

25

Зарубежные тепловизоры и передающие ПК камеры

ThermaCAM 545, FSI, США

Показывающий прибор -20 + +350

ОД

7,5* 13

320 х 240 (неохл.)

50 (60)

-15+ +50

PCMCIA карта, 8 бит, PAL

1,9

27,5

ThermaCAM 695, FSI, США

Измерительный прибор -40 + 2000

ОД

7,5+ 13

320 х 240 (неохл.)

50 (60)

-15+ +50

PCMCIA карта, 14 бит, PAL, запись звука

1,9

48,9



Измерительный прибор











PCMCIA





ThermaCAM SC 3000, FSI, США

для научных исследований
-20 — +2000

0,02

8 + 9 GaAs QWIP

320 х 240

50 (60)

-15+ +50

карта, 14 бит, PAL, запись звука

3,2

81,7

ThermaCAM PM 390, FSI, США

Измерительный прибор — 10-5- +2000 (2000)

0,07

3,4 + 5PtSi FPA

256×256

50 (60)

-15+ +50

PCMCIA
карта, 12
бит,
PAL

1,7

56,8

ThermaCAM E2, FSI, США

Измерительный прибор -20 — +250

0,12

7,5+ 13

320 х 240 (не- охл. )

NTSC

-15+ +45

Флэш- карта, до 50 изображений JPEG

0,7

28 13
(показывающая версия)

ThermaCAM P60, FSI, США

Измерительный прибор -40 +2000

0,06

7,5+ 13

320 х 240 (не- охл.)

NTSC, PAL

-15+ +45

Флэш- карта, 128 Мбайт

2

—

Jadell.CEDIP, Франция

Измерительный прибор До 1200

0,02-0,1 в зависимости от модели

8+ 143 + 5
7,5 + 9,6

320 х 240 (не- охл.)

150

—

Вывод на PC

2

—

TVS-620, Nippon Avionics, Япония

Измерительный прибор -20 + +900

0,1

8+14

320×240 12 бит

30

0 + +40

PAL, NTSC, RS-2326, флоппи- диск

2

—

MiKroScan-7200, «Mikron»,CLUA NEC, Япония

Измерительный прибор -10 + +200

0,1

3 + 5,2

255 x233

2; 22

-10+ +50

PCMCIA карта

2,5

26

MiKroScan-7200, «Mikron», США NEC, Япония

Измерительный прибор -40 + +2000

0,1

8 + 14

320 х 240 {не- охл. )

30(?)

—

PCMCIA карта

1,8

35

ExplorlR, «Raytheon», США

Измерительный прибор -20 + +900

0,15

8+14

320 х 240 (не- охл.)

30

0 + +40

RS-232, PCMCIA, карта 10 Мбайт

2,9

35 (цветн.)

PalmIR 225 Digital, «Raytheon», США

Показывающий прибор

—

7+14

160 х 120 (не- охл.)

30; 25

-20 + +49

—

1,2

7 (ч/б монитор) 18 (цветн. )

Radiometric 500 Digital, «Raytheon», США

Измерительный прибор

0,1

7+ 14

320 х 240 (не- охл.)

50; 60

0 + +40

Запись на флэш-карту 16 Мбайт

2,3

25 (цветн.)

Модель, фирма, страна

Диапазон измеряемых температур,
•с

Температурная чувствительность, °С

Спектральный диапазон, мкм

Формат кадра и битность цифрового представления

Частота кадров, Гц

Рабочая температура, °С

Система записи термограмм

Масса, кг

Цена», тыс. дол.

Galileo, «Amber Raytheon», США

Показывающий прибор

0,025

3 + 5

Охлаждающий FPA детектор 256×256

1400 (при 64 х 64)

0 + +50

12 бит

4,5

90

SAT-HY6800, «Guangzhou Sat Infrared Technology», Китай

Измерительный прибор -10 + +2000

0,08

8+14

320 х 240(не- охл.)

50

—

—

2,5

48

IR913

Измерительный прибор -10 -г+1500

0,06

8+14

320 х 240(не- охл. )

50

-20 + +30

PCMCIA карта 32 Мбайт

2,5

24

ImageIR LC, «Santa Barbara Focalplane», США

Показывающий прибор

0,02

3 + 5

Охлаждающий FPA детектор 256×256

60

—

RS 170, 14 бит

—

40

AEG Infrarot- Module, Германия

Показывающий прибор

0,01

8+10

256×256 QWIP

200

—

—

—

—

VARIOSCAN- 3011, «Jenoptik Laser Op-tik Sys- teme GmbH», Германия

Измерительный прибор -40 + +1200

0,03

8+12

300 X 200 HgCdTe, жидкий азот

0,8; 0,2; 0,4

-10+ +40

Флэш- карта

5

—

VarioTHERM, «Jenoptik Laser Optik Systeme GmbH», Германия

Измерительный прибор -25 + +1200

0,1

3,4 + 5

256 х 256 PtSi, Стирлинг

50

-10+ +50

PCMCI

3,9

—

Alpha, «Indigo Systems», США

Показывающий прибор

—

7,5+13,5

160х128

25 (CCIR) 30(RS170 А)

0 + +45

Монохромный, RS- 170, формат 12-бит, цифровой выход

0,2

15

Omega, «Indigo Systems», США

Показывающий прибор с интервалом до 500 ‘С

0,085

7,5+13,5

160х128

25 (CCIR) 30(RS170 А)

0 + +40

Монохромный, RS- 170, формат 14-бит, цифровой выход

0,12

9-13 (в зависимости от объектива)

VisIRTi 100, Ti 200, «Indigo Systems and Ther- moteknix Systems», США

Измерительный прибор -50 + 500 °С

0,085

7,5-5-13

160х120(не- охл. )

30

50

14 бит, PCMCI карта

1,6

20-30

MicrolR LTC5506, «BAE Systems», США

Показывающий прибор

0,1

8-5-14

320 х 240(не- охл.)

60

-20 +50

Видеовыход
RS-170, после-довательный интерфейс RS-422

2,5

15 — 25 (в зависимости от объектива)

Тепловизоры | ХАРЬКОВ-ПРИБОР

Дистанционно регистрируют и визуализируют температурное распределение на определенной поверхности. Информация предоставляется в виде цветового изображения, каждый цвет которого соответствует измеренной температуре. В некоторых устройствах реализована радиометрическая запись фото и видео, когда для каждой точки пространства также фиксируется числовое значение степени нагрева.

Тепловизоры широко применяются в качестве бесконтактных термометров в областях, где непосредственный контакт невозможен или связан с существенным риском для здоровья оператора:

  • промышленные процессы, для которых характерно неоднородное распределение нагрева: обнаружение пожаров в закрытых мусоросжигающих установках, контроль горячих точек при сушке табака или производстве прессованного картона, испытание модулей, аккумулирующих солнечную энергию, изучение физико-химических параметров различных веществ, металлургия, машиностроение и так далее;
  • строительство и сфера ЖКХ: тепловизор для энергоаудита трубопроводов, зданий и сооружений позволяет получить распределение утечек тепла и предпринять меры для их устранения;
  • мониторинг силового электрооборудования: ввиду сильных электромагнитных полей диагностика их температурного состояния возможна только на расстоянии;
  • в качестве прибора ночного видения выпускается мобильный тепловизор военный, данные портативные модификации активно применяются как тепловизоры для охоты и охраны, поскольку обнаруживают и распознают объекты, удаленные на более чем 1000 м;
  • спасательные операции: поиск пострадавших, определение путей эвакуации, оперативный анализ ситуации.

Подходящий для конкретной задачи тепловизор купить в Украине поможет НПФ «Харьков-Прибор».

Принцип работы тепловизора

Температура определяется из мощности электромагнитного излучения в инфракрасном диапазоне длин волн от 7.5 до 14 мкм.

Чувствительным элементом предлагаемых изделий является полупроводниковый неохлаждаемый болометр, изготавливаемый из оксидов никеля, кобальта, марганца.

Он представляет собой два пленочных терморезистора, толщина которых меньше 10 мкм. Электрическое сопротивление активного термистора под воздействием теплового облучения меняется. Благодаря включению в сбалансированную мостовую схему регистрируется его малейшее отклонение.

Второй элемент экранирован от целевого излучения и компенсирует влияние окружающей среды.

Точная фокусировка обеспечивается специальными объективами. Линзы выполняются из материалов, пропускающим ИК-излучение. К ним относятся германий, халькогенидное стекло, селенид цинка, а в некоторых бытовых исполнениях — полиэтилен.

Основные технические характеристики тепловизоров:

  • Температурный диапазон. Чтобы измеряющие от -40 до +2000°С тепловизоры купить — обратитесь в Харьков-Прибор.
  • Разрешение детектирующей матрицы. Для строительства приемлемыми величинами являются 160х120 точек, разрешающая способность портативных моделей стартует от 80х60, а наиболее применима — 320х240 пикселей. Также выпускаются HD устройства с повышенным разрешением 1024х768.
  • Тепловая чувствительность (NETD), определяемая как минимальная разность, детектируемая сенсором, указывается для одного или нескольких термических показателей. Для военных и охотничьих тепловизоров эта величина не превышает 50 мК.
  • Точность измерений.
  • Интервал допустимых рабочих температур.
  • Защита корпуса от воздействий пыли и влаги по IP xx.

Ряд важных параметров определяется используемой оптикой:

  • Пространственное разрешение IFOV, миллирадианы — описывает минимальный размер цели, который можно точно исследовать с определенного расстояния.
  • Горизонтальное и вертикальное поле зрения, указывается в градусах.

Дополнительные функции тепловизоров

Расширенные возможности существенно повышают удобство эксплуатации тепловизионной техники.

Для отображения фото и видео используются LED или сенсорный дисплей. «Картинка-в-картинке» в комплекте с камерой видимого спектра позволяет определять локализацию критичных зон. Профессиональное оборудование Fluke Industrial оснащено функцией IR-Fusion AutoBlend, осуществляющей наложение видимого и термического изображений.

Ручная и автоматическая фокусировка, дополненная лазерным целеуказателем, способствует уточненному наведению на объект.

Встроенный дальномер определяет расстояние до цели в пределах 30 м.

С помощью специального программного обеспечения с мультиязычной поддержкой удобно анализировать полученные снимки как на самом измерителе, так и на компьютере, смартфоне или планшете. Можно записывать звуковые и текстовые комментарии.

Информация хранится на карте памяти или передается на внешний носитель, в том числе потоковым видео в режиме реального времени, через Wi-Fi, Ethernet, USB, HDMI интерфейсы.

Для портативного применения в полевых условиях предусмотрены аккумуляторы. Некоторые модели поставляются с сетевым адаптером питания.

Харьков-Прибор предлагает купить тепловизор в Украине

Мы являемся официальным представителем фирмы Fluke — мирового лидера в области производства профессиональных средств измерения. Поможем купить тепловизор для охоты, военных наблюдений, промышленного назначения и других задач в Харькове по выгодным ценам.

Эволюция тепловизоров — Теплонадзор

Тепловизоры в период 1900 — 1950 г.г.

С начала XX в. усиливается интерес к применению инфракрасной техники для решения все более возрастающего числа практических проблем. Патентная литература 1900–1920 гг. содержит многочисленные предложения по созданию инфракрасных приборов обнаружения кораблей, самолетов и людей, а также систем связи и автоматического наведения на цель средств поражения.

Одна из самых ранних инфракрасных систем пассивного типа, использующая термостолбик и гальванометр, описана в статье Гофмана. Аппаратура позволяла обнаруживать человека на расстоянии около 200 м, а самолет — на расстоянии 1600 м. В целом попытки использования средств инфракрасной техники в аппаратуре военного назначения успеха не имели.

С 1930 г. начались систематические исследования воздействия теплового излучения на полупроводники. В Германии были разработаны приемники излучения из сульфида свинца и обнаружено увеличение их чувствительности при охлаждении. Были получены самые чувствительные приемники излучения с длинноволновой границей около 4 мкм, сыгравшие важную роль в разработке многочисленных инфракрасных систем, главным образом военного назначения. Выпуск приемников был доведен в Германии до 4000 в месяц.

Наиболее значительной разработкой в тридцатых годах следует считать электронно-оптический преобразователь (ЭОП), первые образцы которого были в 1934 г. На базе ЭОП в 1939–1942 гг. в США была создана аппаратура для вождения танков в ночных условиях, а также прицелы, широко применявшиеся на тихоокеанском театре военных действий.

Британский флот уже в 1941 г. применял на средиземноморском театре военных действий приборы ночного видения на основе электронно-оптических преобразователей изображения. С их помощью катера, возвращавшиеся после атаки, находили по сигнальным огням корабль-базу. ВВС начали использовать аналогичные приборы для опознавания своих самолетов начиная с 1942 г.

В немецкой армии ЭОП применялись в трех видах инфракрасной аппаратуры: приборах для вождения танков в ночных условиях, ночных стрелковых прицелах и системах опознавания самолетов. Аппаратура первого вида позволяла продвигаться в условиях затемнения с обычной дневной скоростью. Освещение создавалось 100…200-ваттными лампами-фарами, закрытыми инфракрасным фильтром. При этом дорога была ясно видна на 90 м, а большие препятствия — на 180 м. Стрелковый прицел имел эффективную дальность действия до 90 м и применялся на советско-германском фронте.

Разработанные в этот период приборы наблюдения с длиннофокусным (250 мм) объективом позволяли различать объекты с температурой 200° С и выше и обнаруживать выхлопы самолетов на расстояниях до 32 км. Приборы обнаружения с диаметром зеркального объектива 600 мм имели дальности действия по танкам 7 км и по кораблям 20 км.

В 1942 г. были разработаны сверхпроводящие болометры на основе тантала, охлаждаемого жидким гелием. В дальнейшем эти болометры были усовершенствованы благодаря использованию в качестве чувствительного элемента нитрида ниобия. Впервые болометры начали использовать в инфракрасной аппаратуре обнаружения кораблей и летательных аппаратов в середине 20-х годов. Но только в 1935 г. была создана пассивная система, позволявшая обнаруживать крупные суда на расстоянии до 20…25 км.

Из английских разработок с болометрами можно отметить обзорную систему с объективом, имевшим диаметр входного зрачка 110 мм. Система была опробована в воздухе в 1937 г. и обеспечивала дальность обнаружения самолетов около 600 м. Возможно, это был первый случай, когда самолет был обнаружен в полете с другого самолета с помощью инфракрасной аппаратуры.

Тепловизоры в период 1950 — 2000 г.г

Тактические недостатки военного использования, так называемых, «активных» (т.е. оснащенных поисковыми лучами) систем теплового изображения дали толчок во время Второй мировой войны развитию интенсивных засекреченных военных программ по исследованию инфракрасного излучения с целью разработки «пассивных» систем (без поисковых лучей) на базе чрезвычайно чувствительного фотонного детектора. В этот период режим секретности военных разработок полностью скрывал состояние технологии инфракрасных изображений. Завеса секретности начала приоткрываться, только начиная с середины 1950-х годов, и с того времени соответствующие устройства тепловидения, наконец, стали становиться доступными для гражданской науки и промышленности.

Часто считают, что прообразом тепловизоров является бортовой тепловизор с оптико-механическим сканированием фирмы Barnes (США). Тепловизор был разработан в 1954 г. и положил начало так называемым «впередсмотрящим» ИК системам (Forward Looking Infrared — FLIR), которые размещались на летательных аппаратах. В этих тепловизорах была предусмотрена только строчная развертка сцены, поскольку кадровая развертка получалась за счет перемещения летательного аппарата относительно поверхности Земли.

В начале 60-х годов известная шведская фирма AGEMA Infrared Systems (тогда AGA) разработала ИК тепловизор для военных применений. Его гражданская модификация — тепловизор Thermovision-650 больше напоминал телескоп из-за использования оптики большого диаметра. Следующая коммерческая модель Thermovision −665 весила 35 кг, требовала охлаждения приемника жидким азотом и также была далека от последующих портативных приборов (интересно отметить, что именно эта модель послужила прототипом известного отечественного прибора ТВ-03, который выпускался без особых изменений вплоть до начала перестройки).

Модель Thermovision-680 1968 г. со сменной оптикой стала первым коммерческим тепловизором, получившим широкое распространение. Введение аккумуляторного питания в следующую модель Thermovision-750 превратило ее в портативный тепловизор, который однако требовал размещать в поле зрения температурный эталон. В 1978 г. была разработана модель Thermovision-780, в которую были введены встроенный эталон температуры и использована запись термоизображений на видеопленку. В 1986 г. фирма отказалась от охлаждения ИК приемника жидким азотом и ввела в модель Thermovision-870 термоэлектрическое охлаждение наряду с процессором Хаски для расчета температуры и калибровки в реальном времени. В 1988 г. на рынке появились тепловизоры Thermavision-400 массой около 7 кг, которые в течение многих лет оставались непревзойденными приборами для полевой ИК съемки.

Наконец, в 1995 г. начат выпуск нового поколения тепловизоров серии Thermovision-500, в котором применены мозаичные детекторы, устанавливаемые в фокальной плоскости (Focal Plane Array — FPA). В ряде приборов этой серии термоэлектрический холодильник, обеспечивающий относительно невысокий уровень охлаждения, заменен компрессором Стирлинга, с помощью которого ИК приемник охлаждается до −200″С. Тепловизоры 500-й (позднее 600-й) серии с массой менее 2 кг фактически ознаменовали появление ИК телевидения в том виде, как в течение многих лет мечтали исследователи.

В середине 90-х годов произошло слияние трех крупнейших производителей ИК аппаратуры: фирм FLIR (США), Inframetrics (США) и AGEMA Infrared Systems (Швеция). В настоящее время фирма FLIR Systems, Inc. (FSI), США, является самым крупным мировым производителем коммерческих тепловизоров. Фирма выпускает тепловизионную аппаратуру широкой номенклатуры, предназначенную для: 1) научных исследований; 2) полевых съемок и инспекций промышленных установок; 3) наблюдения объектов, или ночного видения; 4) мониторинга объектов с борта летательного аппарата.

Следует отметить другие известные мировые фирмы—производители тепловизоров высокого качества: Raytheon (США), Santa Barbara Focal Plane (США), Indigo (США), Mikron (США), NEC (Япония), CEDIP (Франция), AEG Infrarot-Module (Германия). В 2002 г. на мировом рынке заявили о себе китайские производители тепловизоров (WuHan Guide Electronic Industrial и Guangzhou Sat Infrared), использующие западные мозаичные детекторы.

Использованы материалы: Вавилов В.П., Климов А.Г. «Тепловизоры и их применения»; Вавилов В.П. «Инфракрасная термография и тепловой контроль».

Тепловизионный прибор AGA Thermovision 110,стыкованный с 35-мм фотокамерой

Приспособление к ТВ-монитору тепловизионного прибора для фотографирования с экрана

Тепловизор высокого разрешения AGEMA ThermoVision 1000

Тепловизор Inframetrics ThermaCAM SC1000

Тепловизор FLIR ThermaCAM PM595

Тепловизор FLIR ThermaCAM PM695

Тепловизор AGEMA Thermovision 550

Тепловизор AGEMA Thermovision 880 (сканер)

Тепловизор Inframetrics Model 535

Тепловизор AGEMA 900

Тепловизор Inframetrics 740

Тепловизор AGEMA Thermovision 470

Департамент использует тепловизионное изображение для обнаружения COVID-19> ДЕПАРТАМЕНТ ОБОРОНЫ США> Новости Министерства обороны

Министерство обороны на протяжении десятилетий использовало тепловидение множеством способов. Теперь он задействован для выявления COVID-19.

Тепловизор использует тепловые сигнатуры для формирования изображения или видео на основе разницы температур.

В рамках реагирования на COVID-19 три армейские программы — Армейские силы быстрого снаряжения, Солдат исполнительного офиса программы и Центр C5ISR U.Командование развития боевых возможностей армии США — возглавило инициативу по использованию тепловизионных устройств для выявления повышенной температуры тела у персонала, входящего в военные объекты.

Эти удаленные тепловизоры обеспечивают значительные преимущества по сравнению с ручными термометрами, потому что между операторами и объектами есть безопасное расстояние, а для них требуется меньше рабочей силы. Технология, не требующая физического контакта, быстро обрабатывает информацию.Результат — более быстрый поток трафика в здания и сооружения. Проверка занимает всего несколько секунд. Температуру можно измерять на расстоянии от 6 до 8 футов с помощью инфракрасного датчика, установленного на штативе.

Тепловизор зарекомендовал себя и в других приложениях. Пожарные Министерства обороны США используют тепловизионные камеры, которые могут видеть сквозь дым, чтобы обнаруживать очаги возгорания, чтобы они знали, куда направить воду или пену. Камеры также помогают пожарным видеть, какие зоны следует избегать при навигации в условиях нулевой видимости из-за дыма.Камеры также могут определять местонахождение людей, попавших в огонь.

Механики самолетов и транспортных средств

Министерства обороны США иногда используют тепловизионное изображение для обнаружения неисправных механических или электрических деталей без необходимости разбирать двигатели. Нормальные рабочие температуры сравниваются с тепловыми изображениями, чтобы определить, что-то не так.

Военные США и их союзники используют монокулярный прибор ночного видения AN / PVS-14 для обнаружения людей и объектов, выделяющих тепловые сигнатуры в темноте.Устройство также может быть прикреплено к оружию для ночного прицеливания.

В январе морские пехотинцы на базе морской пехоты Куантико, штат Вирджиния, начали испытания боевых бинокулярных очков ночного видения, которые, как говорят, более эффективны, чем AN / PVS-14, поскольку они улучшают восприятие глубины и четкость целей в экстремальных условиях. тьма или мракобесие поля битвы. Морские пехотинцы также могут использовать очки для управления транспортными средствами в ночное время, перемещаться через темные здания или туннели и поражать цели после захода солнца.В настоящее время очки производятся в ограниченном количестве для дальнейшего тестирования.

Еще один способ использования тепловидения в отделе — обнаружение потерь тепла, дефектов конструкции, влажности и других дефектов в зданиях.

Береговая охрана использует тепловые изображения для обнаружения контрабандистов или террористов в портах и ​​на водных путях. Снимки качественные в любую погоду и в полной темноте.

Federal Sensors передовые системы тепловидения для военных и государственных органов.

Дальнобойный тепловизионный прицел ПАС-15

Прейскурантная цена: 7 990,00 долларов США

Наша цена: 7 990,00 долларов США

Цена со скидкой: 6 990,00 долларов США

Вы сэкономите 1000 долларов США.00!


Тепловизионный прицел дальнего действия, который вы можете себе позволить! 18-кратный зум с детектором высокого разрешения. Получите это сейчас, пока можете.
L3 Communications Thermal-Eye Renegade 320 Тепловизор с линзой дальнего действия 12 градусов

Прейскурантная цена: 14 980 долларов.00

Наша цена: 13 800,00 $

Цена продажи: 13 200,00 $

Вы сэкономите 1780,00 $!


Thermal-Eye Renegade-320 — это многоцелевой тепловизионный прицел, который обеспечивает расширенные функции продукта, который функционирует как независимый портативный или тепловизионный прицел.
L3 Communications Thermal-Eye X50

Прейскурантная цена: 4995 долларов США

Наша цена: 4490 долларов США.00

Цена со скидкой: 3 895,00 $

Вы экономите 1100,00 $!


Пакет карманного осциллографа SPI Thermal X50 устанавливает стандарт для небольших и легких тепловизионных камер. Он спроектирован так, чтобы быть карманным, прочным и долговечным. Испытанный в боевых условиях в ходе операции «Свобода Ирака», X50 идеально подходит для общественной безопасности, военных операций и операций по обеспечению безопасности.
Thermal-Eye X150 L3 Связь

Прейскурантная цена: 4 595 долларов США

Наша цена: 4800 долларов США.00

Цена со скидкой: 4 495,00 $

Вы экономите 100,00 $!


Пакет карманного прицела SPI Thermal X-150 устанавливает стандарт для небольших и легких тепловизионных камер. Он спроектирован так, чтобы быть карманным, прочным и долговечным. Испытанный в боевых условиях в ходе операции «Свобода Ирака», X150 идеально подходит для общественной безопасности, военных операций и операций по обеспечению безопасности.
L3 Communications Thermal-Eye Renegade 320 Тепловизор с линзой 50 градусов

Прейскурантная цена: 13 980 долларов.00

Наша цена: 12 800,00 $

Цена продажи: 11 900,00 $

Вы сэкономите 2080,00 $!


Thermal-Eye Renegade-320 — это многофункциональная тепловизионная камера, которая обеспечивает расширенные функции продукта, который функционирует как независимый портативный или устанавливаемый на оружие прицел.
Thermal-Eye X200 L3 Связь

Прейскурантная цена: 5 950 долларов США

Наша цена: 4990 долларов США.00

Цена со скидкой: 4850,00 $

Вы сэкономите 1100,00 $!


Пакет карманного прицела SPI Thermal X-200 устанавливает стандарт для небольших и легких тепловизионных камер. Он спроектирован так, чтобы быть карманным, прочным и долговечным. Испытанный в боевых условиях в рамках операции «Свобода Ирака», X200 идеально подходит для общественной безопасности, военных операций и операций по обеспечению безопасности.
PTZ-тепловизор среднего диапазона M5

Прейскурантная цена: 13 900 долларов США

Наша цена: 11 900 долларов США.00

Вы экономите $ 2,000.00!


M5 Thermal Imager PTZ для приложений наблюдения сочетает в себе термодатчик, визуальную камеру и пульт дистанционного управления.
Автомобильный PTZ-тепловизор среднего диапазона M5

Прейскурантная цена: 13 900 долларов.00

Наша цена: 11 900,00 $

Вы сэкономите 2 000,00 $!


Недорогое бескомпромиссное решение для автомобильной тепловизионной системы среднего радиуса действия (MRTI), которая включает в себя как систему видеонаблюдения с визуальным увеличением, так и технологию тепловизионных камер.
PTZ тепловизор среднего диапазона для сосудов M5

Прейскурантная цена: 13 900 долларов.00

Наша цена: 11 900,00 $

Вы сэкономите 2 000,00 $!


Модель судна тепловизора среднего диапазона M5 — это высокотехнологичный инструмент для современного мореплавателя. Тепловизионные и видимые изображения морей.
PTZ тепловизор ближнего действия M5

Прейскурантная цена: 12 900 долларов.00

Наша цена: 10 900,00 $

Вы сэкономите 2 000,00 $!


Тепловизор ближнего действия M5 (SRTI) — это доступная, но мощная тепловизионная система визуализации на наклонно-поворотном основании.

% PDF-1.6 % 1 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > поток 2011-08-14T04: 45: 05-05: 00pdftk 1.12 — www.pdftk.com2011-11-01T05: 11: 14-04: 002011-11-01T05: 11: 14-04: 00 Пакет приложений StampPDF, версия 5.1; изменено с помощью iText® 5.1.2 © 2000-2011 1T3XT BVBAStampPDF Batch 5.1 18 января 2010 г., 9.0.1uuid: 6f14cd3a-1dd2-11b2-0a00-d1a000006000uuid: 6f14cd43-1dd2-11b2-0a00-000000000000application / pdf конечный поток эндобдж 4 0 obj > поток x +

L3 LWTS Военный тепловизионный прицел

LWTS — это новейший тепловизионный прицел Flir от Insight Technology / L3 Warrior Systems.L3 LWTS — это прочный военный тепловизор с высоким разрешением, который используется для ручных и высокоточных прицелов тепловизионного оружия. LWTS основан на тактическом прицеле AN / PAS-13G (v) 1 L3-LWTS военного выпуска США (Программа TWS армии США). LWTS PAS-13G может использоваться как автономный тепловизионный прицел или как зажим на тепловизионном прицеле.

Кабель видеовыхода продается отдельно. SPI Corp производит кабель видеовыхода LWTS, а у нас есть в наличии и готов к отправке всего за 499 долларов!

** ПССТ! Позвоните нам, чтобы узнать СПЕЦИАЛЬНУЮ ЦЕНУ, доступную только при прямом звонке! **

Военный тепловизионный прицел L3 LWTS имеет большие кнопки, облегчающие работу в тактических перчатках.

Долгожданный преемник Insight Technology CNVD-T уже здесь. LWTS является коммерческой версией программы тепловизионного прицела AN / PAS-13G армии США TWS. Устройство оснащено термодатчиком с разрешением 640 × 480 и легендарными характеристиками семейства продуктов Insight Technology Clip On Thermal Scope. Военный тепловизионный прицел L3 LWTS можно использовать как зажим на прицел или как отдельный тепловизионный прицел.

Первое размещенное видео о серийных моделях тепловизионного прицела L3 LWTS.Видео показывает вам основные настройки прицела LWTS и включает образцы автономного и клипового исполнения. Стрельба из винтовки M4 / AR15 на нашем полигоне в пустыне Невада. Очень сложные условия для тепловизора, но LWTS справляется с жесткими условиями лучше, чем любой другой тепловизор, который мы тестировали. Посмотрите сами, о чем идет речь.

Военный тепловизионный прицел L3 LWTS представляет собой портативный тепловизионный прицел, устанавливаемый на оружие.

SPI Corp — единственный производитель кабеля видеовыхода для военного тепловизионного прицела LWTS.(Продано отдельно). Ранее кабель был доступен только военнослужащим. SPI Corp производит их и имеет в наличии. Получите его СЕЙЧАС всего за 499 долларов!

Тепловизионные возможности LWTS позволяют вести наблюдение в длинноволновом инфракрасном диапазоне и идентифицировать цели в неблагоприятных условиях, включая небольшой дождь, дым, небольшой снег, а также при слабом освещении и в полной темноте. LWTS использует передовую 17-микронную технологию в неохлаждаемом микроболометре 640 x 480. Дисплей с высоким разрешением в сочетании с современной обработкой изображений и электроникой обеспечивает исключительное качество изображения и длительное время работы от одной зарядки аккумулятора.

Прицел LWTS Thermal предлагает единый прицел FLIR для различных задач. Устройство идеально подходит для правоохранительных органов, вооруженных сил, охоты на свиней и широкого спектра коммерческих и промышленных применений.

Получите БЕСПЛАТНУЮ копию «Как стрелять как морской котик» морского котика Криса Сайнога при покупке тепловизора LWTS. * Пока запасов хватит на

В отличие от других тепловизионных прицелов, LWTS основан на тепловизионных прицелах AN / PAS-13 G, которые недавно были выбраны Министерством обороны США для использования в вооруженных силах США.Выбор военными в качестве главного тепловизионного прицела делает его лидером в линейке тепловизионных прицелов и превосходит все другие системы коммерческого класса по размеру, весу и характеристикам.

SPI CORP ЯВЛЯЕТСЯ ЕДИНСТВЕННЫМ ГОСУДАРСТВЕННЫМ ЛИЦОМ, ПРОДАЮЩИМ (ДОПОЛНИТЕЛЬНО) LW-ВИДЕОКАБЕЛИ ДЛЯ ПОТРЕБИТЕЛЕЙ, ЗА ИСКЛЮЧЕНИЕМ ВОЕННЫХ КОНТРАКТОВ. ПОЛУЧИТЬ ЭТИ КАБЕЛИ ПОЧТИ НЕВОЗМОЖНО, НО МЫ ИЗГОТОВЛЯЕМ ИХ И ЕСТЬ В НАЛИЧИИ!

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ СВОЙ!

Видео с военным тепловизионным прицелом L3 LWTS

LWTS прост в эксплуатации и обеспечивает максимальную осведомленность о ситуации.Посмотрите видео ниже и ознакомьтесь с простыми меню навигации, которые оптимизируют производительность. Внесите исправления и корректировки, не отводя взгляда от цели, простым нажатием кнопки.

Военный тепловизионный прицел L3 LWTS Стандарт
  • Крепление, автономное и портативное устройство с высоким разрешением и качеством тепловизионного изображения высокой четкости.
  • На основе военного США AN / PAS-13 G Вариант тепловизионного прицела L3-LTWS программа
  • Возможность увеличения от 1x до 15x
  • 640 x 480 Неохлаждаемый микроболометр 17 мкм
  • Улучшенное качество тепловизионного изображения
  • Вход / выход видео в реальном времени RS-170 для удаленного просмотра
  • Встроенный затвор и калибровка неоднородности
  • Выделенная автономная функция с 4 встроенными прицельными приспособлениями для баллистического оружия с прицелом лучше 1 МОА
  • Четкое тепловизионное изображение с возможностью точного прицеливания для ближней, средней и большой дальности.
  • Может использоваться как портативный тепловизор высокого разрешения
  • Работает практически с любым дневным прицелом и мгновенно превращается в тепловизор ночного видения без Rezero
  • Ремонт в полевых условиях

Военный тепловизионный прицел LWTS легко крепится перед дневной оптикой

L3 LWTS Технические характеристики военного тепловизионного прицела
  • Размеры: 6 дюймов x 3 дюйма x 3 дюйма
  • Вес: 1,85 фунта
  • Тип батареи: 4 AA
  • Срок службы батареи: 10 часов +
  • Поле зрения: выбираемое
  • Увеличение: от 1x до 15x В зависимости от дневной оптики
  • Разрешение; 640 × 480 LWIR при 17 мкм
  • Прицельная сетка: выбирается пользователем
  • Корпус: Военный
  • Экспорт: НЕТ, для использования в США гражданами США.

Военный тепловизионный прицел L3 LWTS легко устанавливается на вашу винтовку в качестве специального или зажимного прицела для работы со стандартной дневной оптикой

ДАННЫЙ ПУНКТ ДОСТУПЕН ДЛЯ ГРАЖДАН США ТОЛЬКО ДЛЯ КОНЕЧНОГО ИСПОЛЬЗОВАНИЯ, БЕЗ ЭКСПОРТА!

Тепловизор LWTS обеспечивает четкие тепловые изображения с высоким разрешением.








Кабель видеовыхода LWTS продается отдельно

Приобрести высокоточный портативный военный тепловизор

О продуктах и ​​поставщиках:
 Ваш поиск идеальных офтальмологических инструментов заканчивается здесь, в Alibaba.com с помощью точного и автоматического военного тепловизора  . Эти профессиональные и дешевые военные тепловизоры   идеально подходят для лабораторных, коммерческих и других офтальмологических центров. Военный тепловизор  , оснащенный модернизированными технологиями и такими функциями, как HD-зрение, цифровой экран, автоматический линзметр и многое другое, - именно то, что вам нужно для лечения чьих-либо проблем с глазами.
 Офтальмологическое оборудование всегда следует покупать с особой осторожностью и вниманием, поскольку оно выполняет высокочувствительные функции, относящиеся к глазам.Военный тепловизор  , выставленный на продажу, обладает всеми превосходными качествами, надежными характеристиками и возможностью точной диагностики. Эти военные тепловизоры   доступны в различных моделях, формах, размерах и версиях в зависимости от ваших конкретных требований. Эти коллекции  военных тепловизоров  оснащены устройствами, позволяющими проводить видео-оптическую диагностику и измерения.

 На Alibaba.com вы можете приобрести множество различных военных тепловизоров  , таких как автоматический линзометр, цифровые офтальмологические инструменты, линзы, станки для обрезки линз, винты для очков и многое другое.Эти военные тепловизоры   очень доступны по цене и предлагаются с гарантийным сроком для лучшего удовлетворения. Вы также можете приобрести военный тепловизор  , сертифицированный CE, ISO, TUV, у ведущих продавцов. Эти устройства также доступны в нескольких цветах и ​​размерах.

 Когда вы делаете покупки на Alibaba.com, вы получаете бесчисленное множество военного тепловизора  , которые синхронизируются с вашими финансами, гарантируя, что вы не перейдете к перерасходу средств.Эти продукты доступны по заказам OEM и ODM вместе с индивидуальной и безопасной упаковкой. Воспользуйтесь великолепными скидками, если вы регулярно являетесь поставщиком или оптовым продавцом военного тепловизора  .

Тепловизионная технология превращает ночь в день для американских военных

Кортни Э. Ховард

Точность имеет первостепенное значение для бойцов на поле боя, будь то на земле, в воздухе или на море. По этой причине вооруженные силы полагаются на электрооптические решения, такие как тепловизионные прицелы, чтобы в любое время получить четкую и немедленную картину своего обширного окружения.

«Термин тепловизионный оружейный прицел (TWS) в узком смысле означает определенный набор армейских программ и определенные типы оружейных прицелов», — говорит Дэвид Стронг, вице-президент по маркетингу подразделения государственных систем FLIR в Биллерике, штат Массачусетс. «Если рассматривать в более широком контексте, тепловизионный прицел относится к широкому спектру продуктов и приложений, включая практически все, от прицелов для индивидуального оружия до тепловизионных прицелов, установленных на танках, вертолетах и ​​кораблях».

Решения для тепловизионных прицелов действительно столь же многочисленны и разнообразны, как и их применение в современных военных условиях.Прицелы с тепловизионным оружием используют новейшие инфракрасные технологии, чтобы помочь военным в обнаружении, местоположении и идентификации цели; Осведомленность о ситуации; определение «друг против врага»; разведка и наблюдение; и так далее. Сегодняшние вооруженные силы используют сразу несколько датчиков для одновременного выполнения всех этих функций.

Одним из последних и наиболее инновационных приложений мультисенсорной тепловизионной технологии, по мнению FLIR’s Strong, является использование дальнобойных прицелов на мачтах на транспортных средствах.Отвечая на потребность военных в навесных и надежных тепловизорах дальнего действия, компания FLIR Systems представила Star SAFIRE LV на выставке Ассоциации армии США (AUSA), которая прошла в Вашингтоне в октябре. Star SAFIRE LV, разработанный для установленных на транспортных средствах военных операций в городской местности (MOUT) и приложений для защиты сил, сочетает в себе тепловизионное изображение дальнего действия с визуализацией в видимом свете и возможность геолокации цели в прочной конструкции, которая выходит за рамки MIL. -спецификационные требования. «FLIR анонсирует дополнительные новые продукты в первой половине года», — говорит Стронг.«Мы также объявили о ряде новых контрактов, многие из которых связаны с функцией защиты сил, где требуется быстрое выявление и обнаружение угроз нашим военным, чтобы эти угрозы можно было устранить».

После разговора со своими клиентами из Министерства обороны инженеры и руководители FLIR говорят, что они слышат о необходимости повышения точности определения местоположения целей на больших расстояниях, а также повышения точности определения этих целей. «Это означает использование нескольких сенсорных технологий вместе с оптикой дальнего действия и стабилизацией сенсора», — говорит Стронг.«Это также означает использование цифровых изображений с очень высоким разрешением, чтобы рассмотреть мелкие детали и отличить друга от врага, цель от приманки».

Информация в деталях

Качество изображения, возможно, важнее на поле боя, чем где-либо еще, однако инфракрасным изображениям часто не хватает четкости и детализации. Этот факт не упустил из виду Рик Пюттер, который применил свои знания в области тепловизионной и инфракрасной астрономии для разработки техники обработки изображений, специально предназначенной для повышения разрешения тепловых инфракрасных изображений.

«Технология обработки изображений PixonImaging хорошо работает для инфракрасных электрооптических и тепловизионных прицелов», — говорит Пуэттер, генеральный директор PixonImaging в Сан-Диего. «Он устраняет размытость изображения, что часто является очень серьезной проблемой инфракрасного излучения и особенно теплового инфракрасного излучения; снижает шум, который может быть особенно проблематичным для теплового ИК-излучения; и увеличивает постоянную локального изображения ».

Размытие изображения может быть вызвано рядом эффектов, говорит Пуэттер. В военной среде двумя основными причинами являются атмосферная турбулентность и дифракция.«Атмосферная турбулентность возмущает множество лучей света, исходящих от данного источника, поскольку разные лучи света проходят через разные части атмосферы и изгибаются в немного разных направлениях, в результате чего совокупность всего света от данного источника становится размытой. . »

С другой стороны, дифракция — это размытость, вызванная волновой природой света. Способность камеры, учитывая диаметр ее основной линзы или зеркала, фокусировать свет в точку, становится хуже по мере того, как длина волны света становится больше.Инфракрасное излучение обычно относится к коротковолновому свету, тогда как тепловое инфракрасное излучение — к длинноволновому свету. «Дифракция приводит к тому, что длинноволновый свет становится более размытым, чем коротковолновый», — объясняет Пюттер. «Чтобы привести конкретные примеры, тепловое инфракрасное излучение (я предполагаю длину волны 10 микрон) в 20 раз более размыто, чем оптический свет (0,5 микрон), и в пять раз более размытое, чем инфракрасное излучение (при условии 2 микрона). Наша технология может устранить как атмосферное, так и дифракционное размытие, особенно проблематичное для теплового инфракрасного излучения.Например, для камеры с диаметром объектива 100 мм размер 10-микронного (теплового ИК) дифракционного размытия составляет примерно 20 угловых секунд, что примерно в 10 или более раз хуже, чем типичное атмосферное размытие ».

Шум на изображении также снижает четкость и общее качество, и он может исходить от многих источников, таких как электроника камеры, условия низкой освещенности и даже тепловое фоновое излучение от неба и земли. «Ночью невозможно избавиться от шума из-за низкой освещенности, — объясняет Пуэттер.«Поскольку сигнал очень слабый, усиление сигнала камеры увеличивается, и шум возникает из-за случайной скорости поступления фотонов (так называемая статистика подсчета или шум Пуассона). Тепловой инфракрасный порт имеет особые проблемы с шумом. Тепловое инфракрасное излучение полезно, потому что люди светятся на этих длинах волн; но так же все остальное — земля, воздух, камера. Таким образом, в тепловом инфракрасном диапазоне случайные колебания уровня излучения от интересующего вас источника и окружающего фона вызывают шум.Это большой источник шума, и он исходит отовсюду ».

Таким образом, технология PixonImaging предназначена для устранения и уменьшения всех источников случайного шума, а также для адаптивного увеличения локального контраста изображения. Регулировка контрастности выполняется индивидуально для каждого пикселя изображения. То есть области глубокой тени настраиваются иначе, чем области яркого солнечного света, поэтому низкоконтрастные детали и детали, которые обычно теряются, выделяются и их легче увидеть. Видео — это общепринятый стандарт для систем формирования изображений сегодня, и PixonVision PV-200 подключается к видеопотоку танка, самолета или корабля, между камерой и дисплеем, чтобы немедленно предоставлять высококачественные изображения военным.Пуэттер также сообщил о планах добавить мощное средство для удаления дымки, тумана, дыма и тумана, нацеленное на обеспечение значительных новых возможностей на море и в пустыне, а также в пыльных или задымленных условиях боя.

«Преимущества нашего решения для боевых действий очевидны», — говорит Пуэттер. «Возможность видеть больше деталей за счет повышенного разрешения, снижения шума и повышенной контрастности позволяет воину идентифицировать цели, отделять друга от врага, оценивать урон и повышать интеллект — и все это при значительно увеличенной скорости принятия решений.Это выигрышные преимущества, которые напрямую отражаются в спасенных жизнях ».

Обучение работе с ИК-технологиями

Точность зрения необходима не только на поле, но и во время военных учений. Инфракрасные и тепловизионные прицелы, а также другие устройства формирования изображений могут потребовать сложного обучения; Для эффективного использования таких решений требуется практика и некоторая корректировка. В результате Quantum3D в Сан-Хосе, Калифорния, представила технологию моделирования и обучения для вооруженных сил США и их союзников, которая точно имитирует инфракрасную и другую электрооптическую информацию.Фактически, коммерческие продукты моделирования датчиков Quantum3D (COTS) используются в учебных устройствах (для F-15E, T-38, TH-57C FIT, F-16 Maverick и C-130), инженерных тренажеры (САУ B2-PES, F-35, САУ F-22 и AH-64D EDS), а также тренажеры аппаратного обеспечения петли (HWIL), используемые для валидации систем самонаведения и слежения за ракетами.

«Учитывая то, что сенсоры широко используются как в вооруженных силах США, так и в вооруженных силах союзников, симуляция сенсоров с высокой точностью стала абсолютно необходимой в современных приложениях для военной подготовки», — говорит Росс К.Смит, соучредитель и президент Quantum3D. «Мы стремимся обеспечить максимально возможную степень достоверности в наших системах моделирования просто потому, что выполнение чего-либо меньшего, вероятно, приведет к появлению артефактов, которые могут вызвать негативное обучение. Отрицательная тренировка означает, что тренировочная система делает то, чего не делает реальная система. Таким образом, если в тренировочной системе можно поразить цель на расстоянии 25 километров, а в реальной системе можно поразить цель на расстоянии 20 или 30 километров, существует 5-километровая разница между реальным миром и имитируемым миром.Эти 5 километров могут означать жизнь или смерть в бою; и если у воина развиваются плохие привычки в симуляторе, и они приносят эти вредные привычки с собой на поле боя, мы оказали им огромную медвежью услугу. Эта потребность в верности пронизывает учебные системы, но системы оружия, возможно, являются наиболее важными вещами, которые мы моделируем, поскольку они действительно означают жизнь или смерть для солдат, которые их используют ».

Смит описывает технологию Quantum3D как имитирующую фактическую физику материалов в синтетической / симуляционной среде с точки зрения их отклика в соответствующих длинах волн инфракрасного излучения при точном времени суток, тепловой нагрузке и атмосферных условиях для создания апертуры. имитация того, что видит ИК-датчик.Полученное изображение затем подвергается постобработке с помощью высокоскоростных программируемых пользователем вентильных матриц (FPGA) для имитации типов артефактов, которые обеспечивает реальная электроника датчика, таких как ореолы, размытие, резкость, отслеживание и т.

«Мы делаем все это в режиме реального времени, чтобы не было заметной задержки между событиями, происходящими в моделируемой среде, и тем, что видит пилот, WSO или стрелок / командир», — объясняет Смит. «Легко выполнить симуляцию с низкой точностью быстро или симуляцию с высокой точностью медленно, но мы делаем симуляцию с высокой точностью, 16-битным, физическим инфракрасным излучением и очками ночного видения [NVG] с частотой 30 Гц, что хорошо для танков и артиллерии. ; 60 герц — для тренажеров самолетов и систем вооружения; и 200 герц и выше для HWIL.”

Технология Quantum3D обрабатывает физику инфракрасного излучения всей сцены в симуляторе инженерных разработок AH-64D за 16,67 миллисекунды, что важно для реакции в реальном времени в вертолете или быстроходном самолете. Решения компании также обеспечивают корреляцию ИК-сцен с другими сценами в моделировании, чтобы обеспечить точный вид из окна, согласованный с данными от датчиков, таких как радар или NVG.

Семейства решений для генерации изображений Independence IDX 2500 ER, а теперь и IDX 3000 ER используют преимущества усовершенствованной технологии моделирования датчиков Quantum3D (QUEST) для обеспечения возможности моделирования 16-разрядных датчиков с высокой точностью в реальном времени.Решения QUEST используются в инфракрасных учебных устройствах, инженерных симуляторах и симуляторах HWIL, используемых ВВС США, Армией США, ВМС США, Министерством обороны Великобритании, Агентством противоракетной обороны США, Агентством обороны Японии и военно-воздушными силами Республики Корея. для подготовки солдат к битве.

Инвестиции в инновации

Истребители в полевых условиях требуют гораздо большего, чем точность от их электрооптических устройств. Идеальные решения должны быть легкими, компактными, прочными, бесшумными, отзывчивыми и с питанием от батареи.

Технологические компании, такие как DRS Technologies, Teledyne, FLIR и другие, инвестируют в внедрение новейших электрооптических систем. Например, руководство FLIR вложило значительные средства в создание инфракрасных и видимых датчиков высокой четкости, а также в применение этих возможностей на поле боя. «Все эти технологии должны быть интегрированы в пакет, который может выдержать экстремальные суровые условия эксплуатации в пустыне, включая экстремальные температуры, воздействие песка и пыли и другие факторы, которые во многих случаях требуют разработки продуктов, выходящих за рамки обычных стандартов MIL-SPEC. тестирования, чтобы они выжили и были надежными », — говорит Стронг из FLIR.«Большое разнообразие тепловизионных прицелов и, в частности, большое разнообразие их применений демонстрируют не только то, на что способны эти технологии, но также и то, что различные виды вооруженных сил США и наших союзников стремительно продвигаются к полевой стрельбе. лучшие доступные технологии для бойцов. Если подумать, на что способны эти датчики и как они могут защитить наши силы, это действительно поразительно. Мы в FLIR занимаемся этим бизнесом долгое время, и уровень приверженности, которую мы проявляем к тому, чтобы передать эти возможности нашим войскам в полевых условиях, по количеству, качеству и возможностям, действительно беспрецедентен.”

Лучшие тепловизионные бинокли ночного видения военного класса, Продажа тепловизионных очков

Объекты в природе, помимо знакомого нам изображения в видимом свете, также имеют изображение инфракрасного теплового излучения, но инфракрасные лучи не видны невооруженным глазом, потому что это невидимый свет. Магическая технология «инфракрасной термографии» преобразует изображения теплового излучения в изображения в видимом свете, что позволяет людям видеть вещи, которые в прошлом были невидимы.Устройство, реализующее это преобразование, называется тепловизором, и через этот тепловизор мы можем видеть дневное зрелище в темной ночи.

Краткое введение в классификацию ключевых показателей эффективности тепловизионных телескопов.

Разрешение

Разрешение — один из важнейших показателей тепловизоров ночного видения, а ночное видение — один из ключевых факторов стоимости тепловизоров ночного видения.Разрешение типичного тепловизора ночного видения составляет 160×120, 336×256 и 640×480. Цены колеблются от десятков тысяч до сотен тысяч.

Разрешение встроенного экрана

Мы наблюдаем цель через тепловизор ночного видения, по сути наблюдая за ЖК-экраном внутри него. Топовый тепловизор ночного видения имеет очень высокое разрешение и четкость встроенного экрана для более четкого просмотра и лучшей видимости.

Двойной или одноцилиндровый

Двойной цилиндр значительно лучше, чем одноцилиндровый, с точки зрения комфорта и наблюдения.Конечно, цена двухтрубного тепловизора ночного видения намного выше, чем цена однотрубного тепловизора ночного видения. Двухцилиндровый тепловизор ночного видения будет намного производительнее одноцилиндрового.

Увеличение

Из-за технического недостатка, физического увеличения тепловизора ночного видения, большая часть увеличения прибора составляет всего 3 раза. В настоящее время максимальная производительность составляет 5 раз.

Внешнее записывающее устройство

Тепловизор ночного видения, известные бренды предоставят варианты внешнего записывающего устройства, которые могут быть напрямую записаны на SD-карту через это устройство.А удаленная съемка также может осуществляться с помощью пульта дистанционного управления.

.
