Содержание

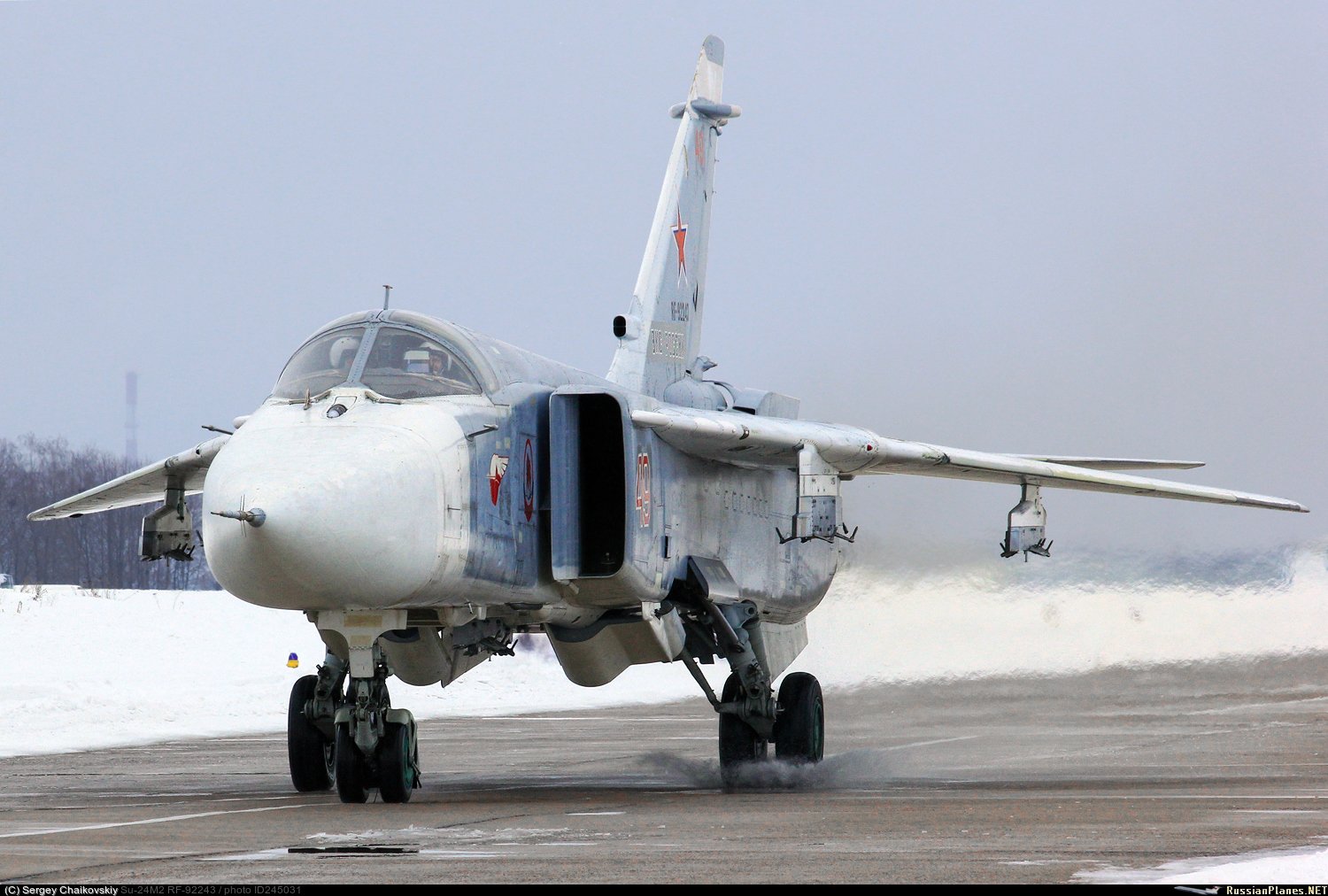

Фронтовой бомбардировщик Су-24М

Су-24М фронтовой бомбардировщик с крылом изменяемой стреловидности, предназначенный для нанесения ракетно-бомбовых ударов в простых и сложных метеоусловиях, днем и ночью, в том числе на малых высотах с прицельным поражением наземных и надводных целей.

Основные тактико-технические характеристики

Модификация

Су-24М

Размах крыла, м



максимальный (69 град)

17,64

минимальный (16 град)

10,37

Длина самолета, м

24.59

Высота самолета, м

6. 19

при угле 69 град.

51,02

при угле 16 град.

55,16

Площадь крыла, м2



Масса, кг



пустого самолета

22300

нормальная взлетная

33500

максимальная взлетная

39700

максимальная посадочная

28000

Топливо, кг



внутренние топливо

9800

ПТБ

6590

Тип двигателя

2 ТРДФ НПО Сатурн АЛ-21Ф

Тяга, кН



нефорсированная

2 х 76. 49

форсированная

2 х 110.32

Максимальная скорость, км/ч



на высоте

1700

на уровне моря

1400

Перегоночная дальность, км



с одной дозаправкой

4270

с двумя ПТБ

2850

Боевой радиус действия, км



без ПТБ

390

с ПТБ

560

Практический потолок, м

11000

Макс. эксплуатационная перегрузка

6.5

Экипаж, ч

2

Вооружение:

одна встроенная 23-мм пушка ГШ-6-23М с 500 снарядами
Боевая нагрузка — 8000 кг на 8 узлах подвески

На самолете установлены два двигателя АЛ-21Ф (рядом) в двух изолированных мотоотсеках — правом и левом, отделенных друг от друга противопожарной перегородкой.

  • Боевая нагрузка — 8000 кг на 8 узлах подвески
  • Встроенная 23-мм пушка ГШ-6-23М с 500 снарядами,
  • 120 (6 × 20) × 80 мм С-8 в блоках Б-8М,
  • 10 × 500 кг (ОФАБ-500ШР) или
  • 16 × 250 кг (ОФАБ-250ШН)

Су-24М оборудован прицельно-навигационной системой ПНС-24М «Тигр», объединяющей 13 подсистем. В неё входят: импульсно-допплеровская РЛС «Орион-А», РЛС следования рельефу местности «Рельеф», а также оптико-электронная система «Кайра-24» с лазерным целеуказателем и телевизионным обзорным блоком.

Пилотажно-навигационное оборудование обеспечивает выход в район цели в режиме автономной навигации по запрограммированному маршруту при автоматическом следовании рельефу местности на высоте 200 м со скоростью 1320 км/ч, что значительно повышает выживаемость самолёта в бою. В его состав входят бортовая цифровая вычислительная машина ЦВУ-10-058К, инерциальная система МиС-П, автоматическая система управления полётом САУ-6М1 ППВ. Имеется система управления вооружением СУО-1-6М.

Радионавигационное оборудование самолета обеспечивает решение задач ближней и дальней навигации и посадки в сложных метеоусловиях. В состав радионавигационного оборудования входят:

  • бортовая радиотехническая система ближней навигации РСБН-6″;
  • автоматический радиокомпас АРК-10 для вождения самолета по приводным широковещательным станциям и радиомаякам;
  • самолетный ответчик СО-63Б, обеспечивающий решение задач управления воздушным движением в зоне аэродрома;
  • антенно-фидерная система (АФС) «Пион-ГТ-б», обеспечивающая работу РСБН-6с и СО-63Б.

Фронтовой бомбардировщик Су-24 — ТТХ

Тип Бомбардировщик
Максимальная скорость 1700 км/ч
Практический потолок 11,5 км
Боевой радиус 560 км

Су-24 — всепогодный российский фронтовой бомбардировщик с крылом изменяемой стреловидности. Самолет предназначен для нанесения ракетно-бомбовых ударов, в том числе на малых высотах с прицельным поражением наземных и надводных целей.

Блок: 1/7 | Кол-во символов: 331
Источник: https://wartools.ru/vvs-russia/su-24-fencer/

Оружие СУ-24

Используя восемь точек подвески, бомбардировщик СУ-24 способен иметь в своем вооружении 7.5 тонн различного вооружения. От пулемета и неуправляемых ракет до полуторатонных наводящихся бомб. Которые, к слову, управляются благодаря излучению небольшого контейнера Фантасмагория.

Штурмовик предназначается, как для уничтожения наземно-воздушных единиц, так и для ликвидации различных статичных целей.

Примером тому могут служить различные взлетные полосы, мосты, укрепления и прочие цели.

Но на этом его функциональное применение не заканчивается. Зачастую его используют для разведки и аэрофотосъемки. Применяют и для минирования местности с воздуха.

Блок: 2/7 | Кол-во символов: 658
Источник: https://MilitaryArms.ru/voennaya-texnika/aviaciya/su-24/

Су-24 (изделие Т-6, по кодификации НАТО: Fencer — «Фехтовальщик»)

Был принят на вооружение в 1975 году. Серийное производство всех модификаций прекращено в 1993 году. Всего было выпущено около 1200 бомбардировщиков. В настоящее время средний возраст Су-24, состоящих на вооружении ВВС России, превышает 25 лет и до 2020 года все самолеты должны быть списаны.

Блок: 2/7 | Кол-во символов: 360
Источник: https://wartools.ru/vvs-russia/su-24-fencer/

История создания

К началу шестидесятых годов опыт локальных конфликтов стал настоятельно требовать пересмотра доктрины применения бомбардировочной авиации.

США создают новейший истребитель-бомбардировщик F-111, прозванный «Aardvark» («Трубкозубом»).

В СССР разработку ударного бомбардировщика поручают КБ №51 Сухого. КБ решает идти двумя путями:

  1. Модернизация устаревшего на то время Су-7Б.
  2. Создание принципиально нового самолета.

Первый путь привел к появлению истребителя-бомбардировщика Су-17, выпускавшегося до 90-х годов прошлого века. А вот второй шел не так гладко.
Н. С. Хрущев, увлекшись ракетами, решил, что это оружие может решать любые задачи и работа над другими видами вооружений стала затруднительной.

Армию постигло неоправданное сокращение, и многие талантливые летчики были уволены. Конструкторам пришлось разработку новой машины маскировать усовершенствованием Су-7Б.

В процессе создания макета дважды меняли внешний вид изделия. Первоначально в проекте С-6, также известном как Су-15, глубокая модернизация истребителя-бомбардировщика Су-7Б, собирались применить стреловидную форму крыльев, экипаж расположить тандемом, друг за другом.

Самолет планировалось использовать как многоцелевой всепогодный штурмовик.

Но во время работы над проектом С-6, заказчик в очередной раз изменил технические требования к самолету, армии нужен был фронтовой бомбардировщик, а не очередная модернизация истребителя-бомбардировщика.

Так появился проект Т-58М, во время работы над ним учли опыт Дженерал Дайнемикс, которые в своем «Трубкозубе» F-111 посадили лётчиков рядом, бок о бок. РЛС по традиции располагалась в носовом обтекателе фюзеляжа.

Крыло получило изменяемую стреловидность. Вооружение разместили как на балочных бомбодержателях внешней подвески, так и внутри фюзеляжа.

Особо стоит отметить вооружение, размещаемое на поворотных пилонах, на самом крыле, это было поистине уникальное решение, которое так и не смогли, или не захотели повторить на Западе.

Кроме ракетно-бомбового вооружения Т-58М получил и встроенную 6-ти ствольную авиапушку АО- мм.

В ходе работы над проектом прототип в очередной раз переименовали, машина получила название Т-6. В 1969 году прототипы Т-6 с порядковыми номерами были представлены на государственные испытания.

С момента их окончания, в 1974 году, на вооружение советских ВВС приняли фронтовой бомбардировщик Су-24, представлявший собой доведённый до серийного производства самолёт Т-6.

Блок: 2/10 | Кол-во символов: 2449
Источник: https://WarBook.club/voennaya-tehnika/samolety/su-24/

Конструктивные особенности Су-24

У высокоплана с двумя двигателями, коим является Су-24, при полете передняя часть крыльев может иметь четыре положения. Этим достигается:

  • уменьшение протяженности разбега и пробега на 45% и 40% соответственно;
  • увеличение дальности полета на 38%;
  • уменьшение допустимых скоростей взлета и посадки на 26%;
  • снижение действий перегрузки на 30%.

Носовой обтекатель свободно пропускает радиоволны и закрывает антенны:

  1. Радиолокационной станции переднего обзора «Орион».
  2. Радиолокатора предупреждения о столкновении с препятствиями (РПС) «Рельеф».
  3. Передней полусферы антенно-фидерной системы «Пион».
  4. Радиолокационной станции (ПРС) «Филин» и приёмник воздушного давления ПВД-18.

Следом за обтекателем находится полностью герметически закрывающаяся кабина с двумя креслами для катапультирования К-36Д или К-36ДМ. Кресло пилота расположено справа, а штурмана слева.

Конструкцию кресел разработала команда специалистов под началом Г. И. Северина. Катапультирование применялось для спасения экипажа при аварии или поражении огнем противника.

Для возможности управления самолетом и контроля над работой приборов в поле зрения пилотов расположено 252 сигнальных и индикаторных лампочки, свыше 20 рычагов, более 300 переключателей.

В случае ядерного взрыва от светового излучения экипаж должны защитить специальные шторки.

Для тренировки в условиях ограниченной видимости используют так называемый «полет под шторками»

За поддержание комфортной температуры в кабине отвечает штатный кондиционер. Органы управления дублированы, т.е. при невозможности пилоту управлять машиной, это слегка ограниченно сможет делать штурман.

Под кабиной расположены три отсека со спрятанными в них блоками радиоэлектроники и стойкой переднего шасси. В отсеке позади кабины размещается большая часть спецоборудования.

Приборы радиоэлектронного и специального назначения, топливные емкости в количестве трех штук и углубление для убирающихся шасси располагаются в среднем отделе фюзеляжа.

В первом из баков предусмотрен вырез под снарядный ящик для шестиствольной пушки. Вместимость ящика 500 снарядов.

Хвостовая часть отдана под два разделенных противопожарной перегородкой отсека с движками АЛ-21Ф-3 в них. Снаружи по бокам фюзеляжа закреплены воздухозаборники с вертикальным клином торможения. В обоих воздухозаборниках имеются отделения для установки контрольной аппаратуры и датчиков.

Выпуск и уборка шасси осуществляется гидравлически, а выпуск дублируется аварийной пневматической системой. Переднее шасси сделано поворотным и не тормозным.

Сзади колеса шасси прикрыты щитком, который защищает воздухозаборники от грязи и мусора летящих из-под колес.

Парашютно-тормозная установка ПТК-6 имеет два крестообразных тормозных парашюта, в обычном состоянии расположенных в контейнере закрытом шторками.

Применение парашютов обусловлено высокой посадочной скоростью и призвано сократить длину пробега самолёта по ВПП, при посадке. Стоит отметить наличие системы дозаправки в воздухе, по ряду сведений впервые серийно применённым именно на бомбардировщике Су-24.

Для бесперебойной работы всех частей, приборов и механизмов существует топливное, гидравлическое, пневматическое, электронное и противопожарное оборудование.

Блок: 3/10 | Кол-во символов: 3232
Источник: https://WarBook. club/voennaya-tehnika/samolety/su-24/

Конструкция самолёта

Аэродинамическая компоновка Су-24 традиционна – это планер с крылом верхнего расположения и хвостовым вертикальным и горизонтальным оперением. Крыло изменяемой стреловидности отличается высокой механизацией, на каждой консоли установлены выдвижные двухщелевые трёхсекционные закрылки с дефлекторами, предкрылки из четырёх секций и двухсекционные интерцепторы.

Су-24

Силовая установка машины включает два турбореактивных двигателя АЛ-21Ф-3 с мощностью на форсажном режиме по 11200 кгс каждый. Отличительной чертой Су-24 стал внешний вид воздухозаборников и коробчаты-кругловатые пропорции самолёта, за что он и получил прозвища «Сундук» или «Чемодан».

На самолёте установлено трёхопорное шасси, основные стойки оборудованы тормозами, передняя стойка бестормозная с управлением для руления по аэродрому.

Су-24М компоновочная схема

Кабина экипажа с расположеним пилота и штурмана бок о бок, что позволяет им обмениваться жестами, но ухудшает обзор. Приборная доска выполнена в сине-зелёном цвете, подсветка приборов и оборудования кабины в ночных полётах сделана заливающим красным светом. Особенностью Су-24 стало наличие электрических рычагов управления двигателями механически не связанных с силовыми установками.

Катапультные кресла пилотов К-36ДМ разрешают покидать машину на скорости не менее 70 км/ч, но случай происшедший на стоянке внёс коррективы в перспективы катапультирования.

Когда запустили двигатели, ручка управления, задев за фиксатор катапульты, рывком заняла нейтральное положение и штурман катапультировался. Все системы отработали в установленном порядке и пилот благополучно приземлился. После этого эпизода стали фиксировать управление фалом, а штурман стал единственным человеком испытавшим катапультирование с земли на нулевой скорости с самолёта Су-24.

Су-24

Блок: 3/7 | Кол-во символов: 1804
Источник: https://aviarf.ru/samolyot-su-24/

Защита СУ-24

Каких либо технических особенностей в защите штурмовика СУ-24 нет. Все сконструировано по советским стандартам, качественно и надежно. Да и со временем технологии не сильно изменились.

Хотя можно отметить кресла. Кабина истребителя оснащена катапультируемыми креслами К-36. Это, пожалуй, одни из самых надежных кресел, которые не раз успешно спасали жизнь своим обладателям.

Блок: 4/7 | Кол-во символов: 385
Источник: https://MilitaryArms.ru/voennaya-texnika/aviaciya/su-24/

Конструкция

Самолёт представляет собой двухдвигательный высокоплан с крылом изменяемой стреловидности. В зависимости от режима полёта передние части крыла (консоли) устанавливаются в одно из четырёх положений: 16 град — на взлёте и при посадке, 35 град — в крейсерском дозвуковом полёте, 45 град — при боевом маневрировании и 69 град — при полёте на околозвуковых и сверхзвуковых скоростях. На самолёте трёхстоечное убираемое шасси. Фюзеляж полумонококовой конструкции, кабина двухместная. Лётчик и штурман располагаются рядом, «плечом к плечу», управление двойное. Катапультные кресла типа К-36ДМ.

На самолёте установлены два ТРДФ АЛ-21Ф-3 с тягой на форсаже 2х11500 кгс. Топливная система имеет ёмкость 11 700 литров, плюс возможна подвеска двух дополнительных баков по 3000 л каждый, что увеличивает перегоночную дальность до 2850 км. В носовой части машины имеется убираемая штанга топливоприёмника воздушной заправки по системе «шланг-конус».

Бортовая цифровая прицельно-навигационная система ПНС-24 «Пума» массой 837 кг с РЛС переднего обзора «Орион-А» и РЛС предупреждения о столкновении при низковысотном полёте «Рельеф» обеспечивает автоматический вывод самолёта в заданный район, полёт по запрограммированному маршруту, автоматическое возвращение на свой аэродром и заход на посадку до высоты 40—50 метров. Также имеется режим автоматического низковысотного полёта с огибанием рельефа местности.

Максимальная взлётная масса машины — 39,7 т, максимальная скорость полёта на высоте составляет 1700 км/ч, потолок — 11500 м.

Блок: 4/7 | Кол-во символов: 1532
Источник: https://wartools. ru/vvs-russia/su-24-fencer/

Модификации Су-24

За свою долгую службу фронтовой бомбардировщик Су-24 претерпел ряд модификаций. После установки ПНС-24М «Тигр» (прицельно-навигационная установка) в 1976 году к названию самолета добавили букву М (изделие 44). С тех пор штурмовик стал способен на высотах до 50 м без участия человека огибать препятствия.

После успешных испытаний в 1979 году постановщика помех на базе Су-24 было решено построить десять Су-24МП. Самолет-разведчик Су-24МР прошел испытания в 1980 году. В войска отправили 130 таких разведчиков.

Для продажи на экспорт создали вариант с названием Су-24МК. Испытан в 1987 году.

В 2017 году Су-24 в разных модификациях имеют:

  1. Украинские ВВС: 14шт – Су-24М и 9шт – Су-24МР.
  2. Алжирские ВВС: 11шт – Су-24, 22шт – Су-24МК и 4шт – Су-24МР.
  3. Иранские ВВС: 29шт – Су-24МК.
  4. Суданские ВВС: 6шт – Су-24М.
  5. Азербайджанские ВВС: 2шт – Су-24М.
  6. Сирийские ВВС: 11шт – Су-24М.

Блок: 7/10 | Кол-во символов: 894
Источник: https://WarBook.club/voennaya-tehnika/samolety/su-24/

Недостатки и отличия Су-24 от Су-25

Основным и самым главным недостатком Су-24 является высокий уровень аварийности сопутствующий этому самолёту. Машина весьма сложная в пилотировании, только во время лётных испытаний потеряно 14 самолётов, эксплуатация в строевых частях приносила по 5-6 катастроф и аварий ежегодно.

Су-25 отличается от предшественника тем, что имеет большую степень защиты, недаром его прозвали «летающим танком». Кабина нового штурмовика представляет бронекапсулу, защищённую на всех направлениях, все менее важные агрегаты являются своеобразной защитой более значимых. Большое количество титановых сплавов уменьшило массу машины и повысило его маневренность.

У Су-24 меньшая прицельная дальность и не такой большой арсенал вооружения, он имеет длину разбега и пробега в два раза большую, чем Су-25. У «Грача» создана феноменальная живучесть конструкции, машины приходили и садились на аэродром вылета буквально изрешечённые снарядами и пулями насквозь.

Су-24

Блок: 5/7 | Кол-во символов: 980
Источник: https://aviarf.ru/samolyot-su-24/

Характеристики (ТТХ)

Технические характеристики Су-24М

-Экипаж: 2 человека
-Длина: 24,594 м (с ПВД)
-Размах крыла:
-при угле стреловидности Х=16 град: 17,638 м
-при угле стреловидности Х=69 град: 10,366 м
-Высота: 6,192 м
-Площадь крыла:
-при угле стреловидности Х=16 град: 55,16 кв.м.
-при угле стреловидности Х=69 град: 51 кв.м.
-Коэффициент удлинения крыла:
-при угле стреловидности Х=16 град: 5,64
-при угле стреловидности Х=69 град: 2,107
-Угол стреловидности по передней кромке: 16 град/ 35 град/ 45 град/ 69 град
-Поперечное V крыла: -4,5 град
-База шасси: 8,51 м
-Колея шасси: 3,31 м
-Масса пустого: 22300 кг
-Масса снаряжённого: 23700 кг
-Нормальная взлётная масса: 33500 кг
-Максимальная взлётная масса: 39700 кг
-Нормальная посадочная масса: 24500 кг
-Максимальная посадочная масса: 28000 кг
-Масса топлива во внутренних баках: 9800 кг
-Объём топливных баков: 11860 л
-Силовая установка: 2 х ТРДДФ АЛ-21Ф-З
-Бесфорсажная тяга: 2 х 7800 кгс (76,5 кН)
-Форсажная тяга: 2 х 11200 кгс (110 кН)

Лётные характеристики

-Максимальная скорость:
-на высоте 200 м: 1400 км/ч (без подвесок)
-на большой высоте: 1700 км/ч (М=1,35)
-Скорость отрыва: 360—400 км/ч
-Посадочная скорость: 285—310 км/ч
-Боевой радиус: 560 км (на высоте 200 м с ПТБ и норм. боевой нагрузкой)
-Перегоночная дальность: 2850 км (с ПТБ)
-Практический потолок: 11500 м
-Нагрузка на крыло: 607 кг/кв.м. (при норм. взлётной массе при Х=16 град)
-Тяговооружённость: 0,67 / 0,56 (при норм./макс. взлётной массе на форсаже)
-Длина разбега: 1150—1250 м (при норм. взлётной массе)
-Длина пробега: 950—1000 м (при норм. взлётной массе и с торм. парашютом)
-Максимальная эксплуатационная перегрузка: +6,5G

Вооружение

-Стрелково-пушечное: 1 х шестиствольная 23-мм пушка ГШ-6-23 с 500 сн.
-Боевая нагрузка: 7500 кг (максимальная), 8 Узлов подвески вооружения
-Управляемые ракеты:
-ракеты «воздух-воздух»: 2 х Р-60 (АА-8)
-ракеты «воздух-земля»:
-4 х Х-25МЛ/МР или Х-23
-3 х Х-29Л/Т или Х-59
-6 х С-25Л
-2 х Х-58
-Неуправляемые ракеты:
-192 (6 х 32) х 57 мм С-5 в блоках УБ-32 или
-120 (6 х 20) х 80 мм С-8 в блоках Б-8М или
-30 (6 х 5) х 122 мм С-13 в блоках Б-13Л или
-4 х 240 мм С-24 или
-6 х 266 мм С-25
-Бомбы: свободнопадающие и корректируемые различного назначения, бомбовые кассеты
-3 х 1500 кг (ФАБ-1500, КАБ-1500Л/ТК и т. д.) или
-7 х 500 кг (КАБ-500Л/КР, ЗБ-500) или
-10 х 500 кг (ФАБ-500, РБК-500) или
— х 250 кг (ФАБ-250, РБК-250) или
-38 х 100 кг (ОФАБ-100) или
-7 х контейнеров КМГУ-2
-Пушечные контейнеры: 3 х СППУ-6 с 23 мм пушкой ГШ-6-23 с 400 сн.
-Подвесной контейнер «Фантасмагория» для целеуказания ракетам Х-58

Блок: 7/7 | Кол-во символов: 2720
Источник: https://wartools.ru/vvs-russia/su-24-fencer/

Интересные факты о самолёте Су 24

  •         Интересно, что среди Су-24 во время афганской войны потерь не было, потому что они действовали с аэродромов расположенных в азиатской части СССР и избежали боевых потерь.
  •         Иран присвоил иракские Су-24 во время войны в Персидском заливе, которые были перегнаны туда с территории Ирака.
  •         Сирийский Су-24 в сентябре 2014 года залетевший на 800 м в израильское воздушное пространство, был сбит ракетой Пэтриот.
  •          года Су-24, принадлежавший ВКС России и не имеющий на борту вооружения прошёл 12 раз над эсминцем ВМС США «Дональд Кук», имитируя атаку с воздуха. Этот корабль предназначен для борьбы с кораблями, самолётами, ракетами и подводными лодками противника и обязан осуществлять оборону и охрану своих судов при переходе морем.

Су-24 взлёт, вид из кабины

В данном случае эсминец не мог противодействовать атаке, так как у него всё ПВО вышло из строя – это было следствие включения на самолёте новейшего средства радиоэлектронной борьбы «Хибины». Проделав несколько заходов, Су-24 скрылся за горизонтом и только тогда заработала система ПВО эсминца. Видя своё бессилие перед обычным  бомбардировщиком, 27 моряков написали рапорт об уходе. Это было хорошим уроком для зарвавшихся американцев.

После того как распался СССР, служившие на Украине лётчики мечтали возвратиться в Россию. Когда девять Су-24 поднялись в воздух, шесть экипажей решили вернуться на Родину и они перелетели на аэродром Шаталово, куда позже было возвращено знамя этого полка бомбардировщиков.

Су-24

Первоклассный фронтовой бомбардировщик Су-24 быстро занял подобающее ему место в ВВС СССР. Сейчас на вооружении России состоят более 300 самолётов, в 2009 году ВВС получили последний модернизированный Су-24М2, в настоящее время продолжается модернизация машин до уровня Су-24 СВП-24.

Блок: 6/7 | Кол-во символов: 1819
Источник: https://aviarf.ru/samolyot-su-24/

Кол-во блоков: 20 | Общее кол-во символов: 23680
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://MilitaryArms.ru/voennaya-texnika/aviaciya/su-24/: использовано 3 блоков из 7, кол-во символов 1319 (6%)
  2. https://WarBook.club/voennaya-tehnika/samolety/su-24/: использовано 6 блоков из 10, кол-во символов 12815 (54%)
  3. https://wartools.ru/vvs-russia/su-24-fencer/: использовано 4 блоков из 7, кол-во символов 4943 (21%)
  4. https://aviarf.ru/samolyot-su-24/: использовано 3 блоков из 7, кол-во символов 4603 (19%)

Поиск дешевых билетов




Су-24М Фото. Видео. Скорость.

Вооружение. ТТХ

Су-24 советский и российский тактический фронтовой бомбардировщик с крылом изменяемой стреловидности, предназначенный для нанесения ракетно-бомбовых ударов в простых и сложных метеоусловиях, днём и ночью, в том числе на малых высотах с прицельным поражением наземных и надводных целей.

Су-24М в Сирии — видео

Первоначально после принятия на вооружение истребителя Су-7Б предполагалось создание модификации всепогодного самолёта для уничтожения малоразмерных целей, но разработка на базе Су-7 с выполнением требований ТТТ была невозможна, поэтому ОКБ Сухого начало разработку самолёта под шифром С-6 — с треугольным крылом, двигателями Р21Ф-300 и тандемным расположением экипажа. В 1963 году был построен натурный образец, через год проект был изменён на шифр Т-58М — модификацию Су-15, изменилась концепция самолёта, теперь по требованию ТТТ предполагалось создание маловысотного бомбардировщика с укороченным взлётом/посадкой (требовался сверхзвуковой маловысотный полёт с преодолением ПВО). С 1965 года расположение экипажа изменилось, вместо тандема лётчики располагались рядом из-за больших объёмов РЛС «Орион», двигатели — Р-27Ф-300, для обеспечения короткого взлёта/посадки установлены дополнительные четыре РД36-35. 24 августа 1965 года самолёт получил шифр Т-6. 2 июля 1967 года лётчик-испытатель В. С. Ильюшин совершил первый полёт штурмовика. В октябре 1967 года были установлены более мощные АЛ-21Ф, это позволило избавиться от четырёх РД36-35.

Проработки варианта Т-6 с крылом изменяемой стреловидно­сти начались в 1967 году под руководством О. С. Самойловича. На всех стадиях работы непосредственное участие в проектировании принимал П. О. Сухой. Впервые в СССР предусмотрели установку пилонов для подвески внешней нагрузки на подвижных частях крыла. Первый опытный Т-6-2И с новым крылом 17 января 1970 года поднял в воздух лётчик-испытатель B. C. Илью­шин. Т-6 получил официальное обозначение Су-24.
Принято считать, что советский Су-24 проектировался в конце 1960-х — начале 1970-х годов с большой оглядкой на американский F-111, хотя говорить о полном копировании нельзя. По свидетельству О. С. Самойловича, приведённому в его мемуарах «Рядом с Сухим», при создании Су-24 очень помогли многочисленные подетальные фотографии F-111, сделанные им лично на авиасалоне в Ле-Бурже в 1967 году.

17 января 1970 года Су-24 совершил первый полёт. Государственные испытания были проведены с января 1970 по июль 1974 года. Су-24 принят на вооружение 4 февраля 1975 года. В ходе тестовых полётов возникали «титановые» пожары самолёта, так как двигатель был сделан из сплавов титана и при возгорании лопаток в компрессоре возникало быстрое разрушение самолёта в воздухе. Когда была установлена причина титановых пожаров, КБ «Сатурн» перепроектировало компрессор. Масса и размеры двигателя несколько возросли, но его надёжность и тяга также значительно увеличились.

На базе самолёта были созданы модификации разведчика и постановщика помех. Су-24М/МР/МП/М2 оборудованы системой дозаправки в воздухе.
Испытания Су-24 проведены в более чем 2000 полётов. ГСИ Су-24М проведены с декабря 1976 по май 1981 года. Постановлением правительства от 22 июня 1983 года самолёт Су-24М был принят на вооружение. Выпускался на НАПО и КнААПО. Серийное производство всех модификаций прекращено в 1993 году. Всего было выпущено около 1200 этих машин. Модернизированный Су-24М2 совершил первый полёт в 2001 году. Предварительный этап испытаний начат в 2004 году. В 2006 году модернизированный самолёт находился на завершающей стадии испытаний. В 2007 году первые два Су-24М2 были переданы в Липецкий центр боевого применения. Поставка всех заказанных Су-24М2 первой партии для ВВС России была завершена в декабре 2009 года.

Конструкция

Самолёт представляет собой двухдвигательный высокоплан с крылом изменяемой стреловидности. В зависимости от режима полёта передние части крыла (консоли) устанавливаются в одно из четырёх положений: 16° — на взлёте и при посадке, 35° — в крейсерском дозвуковом полёте, 45° — при боевом маневрировании и 69° — при полёте на околозвуковых и сверхзвуковых скоростях. На самолёте трёхстоечное убираемое шасси. Фюзеляж полумонококовой конструкции, кабина двухместная. Лётчик и штурман располагаются рядом, «плечом к плечу», управление двойное. Катапультные кресла типа К-36ДМ.

Фюзеляж

Фюзеляж типа полумонокок. Силовой набор состоит из шпангоутов, лонжеронов и стрингеров. Состоит из передней части до 16 шпангоута: из радиопрозрачного обтекателя антенн прицельно-навигационной системы и отсеков оборудования, кабины экипажа, подкабинного отсека с нишей передней стойки шасси, закабинного отсека с колесной нишей, створок ниши передней опоры шасси, фонаря кабины, включающего неподвижную переднюю часть и две откидывающиеся вверх-назад створки. Под носовым радиопрозрачным обтекателем размещены антенны радиолокационной станции переднего обзора «Орион» и радиолокатора предупреждения о столкновении с естественными наземными препятствиями (РПС) «Рельеф». В носовой части обтекателя установлены антенна передней полусферы антенно-фидерной системы «Пион» из комплекта радиотехнической системы ближней навигации (РСБН), приёмник воздушного давления ПВД-18 и антенная система пассивной радиолокационной станции (ПРС) «Филин». Для доступа к антеннам обтекатель откидывается на петлях в левую сторону. Антенны установлены на поворотной раме, которая откидывается на петлях вправо, обеспечивая доступ к радиоблокам и радиоэлектронному оборудованию, установленному в глубине переднего отсека.

За носовым отсеком оборудования, ограниченным 4-м шпангоутом, размещена двухместная герметичная кабина экипажа с посадкой лётчика и штурмана рядом. Под ней расположены три подкабинных отсека: два боковых, в которых установлены блоки радиоэлектронного и самолётного оборудования, и средний отсек ниши передней стойки шасси. Замыкает головную часть фюзеляжа закабинный отсек, где размещен основной объем специального оборудования и часть агрегатов самолётных систем. Для доступа к ним справа и слева имеются легкосъемные люки, а по оси самолёта выполнен эксплуатационный колодец с люком на нижней поверхности фюзеляжа. В гаргроте на верхней поверхности фюзеляжа проложена жесткая проводка системы управления самолётом, топливные трубопроводы и коммуникации других самолётных систем. На нем установлен форкиль с воздухозаборником охлаждения генераторов (с самолёта № 15-28). На нижней поверхности средней части фюзеляжа расположены четыре точки подвески вооружения: № 3, № 4, № 7 и № 8, две последние — тандемом по оси симметрии самолёта (7-я и 8-я точки подвески устанавливались на самолёты с №№ 8-11).

Средняя часть фюзеляжа, шпангоуты с 16 по 35, состоит из трёх топливных баков-отсеков, отсеков радиоэлектронного оборудования и агрегатов самолётных систем, воздушных каналов двигателей, гаргрота, передней части двигательных отсеков, ниш основных опор шасси со створками и ниш уборки корневых частей поворотных консолей крыла с уплотнительными створками. Силовой каркас отсека состоит из 19 шпангоутов и 6 лонжеронов. Передний топливный бак-отсек (бак № 1) расположен по оси симметрии самолёта и имеет в задней части сквозной прямоугольный вырез для размещения патронного ящика встроенной пушечной установки. Топливный бак-отсек № 2 -расходный, в передней части состоит из центральной и двух боковых частей, соединяющихся в одно целое за силовым шпангоутом, к которому крепятся основные опоры шасси. Над этими баками размещены отсеки оборудования, в частности системы кондиционирования, заборник воздухо-воздушного радиатора которой вынесен на верхнюю панель гаргрота. Топливный бак-отсек № 3 состоит из двух частей: передней, ограниченной сверху цилиндрическим наклонным плато, а снизу и с боков — фрезерованными панелями, и задней, расположенной между двигателями и образованной фрезерованными панелями.

Над наклонным цилиндрическим плато бака № 3 расположены два отсека самолётного оборудования: в одном размещены гидромоторы привода поворотных консолей и системы управления механизацией крыла, во втором на съемных панелях установлены агрегаты гидросистемы. Между баками № 2 и № 3 расположена силовая балка центроплана. Ниши основных опор шасси разделены между собой в плоскости симметрии фюзеляжа вертикальной стенкой и центральной частью топливного бака № 2. Обе ниши закрываются в полёте тремя створками (боковой, центральной и задней), а также тормозным щитком. Ниши поворотных консолей крыла предназначены для уборки их корневых частей при увеличении угла стреловидности свыше 16° и размещены с обеих сторон в верхней части фюзеляжа. При стреловидности крыла 16° ниши закрыты подпружиненными изнутри створками, при увеличении стреловидности корневые части консолей, отжимая створки, заходят внутрь ниш. Передняя часть двигательных отсеков имеет люки, использующиеся при снятии и замене двигателей. На них по внешним углам установлены передние части подфюзеляжных гребней.

Центроплан служит для крепления поворотных консолей крыла, установлен вверху средней части фюзеляжа и состоит из силовой балки с подкосами и двух отсеков, являющихся неподвижными частями крыла. Верхний и нижний пояса силовой балки выполнены из стали ВНС-5 заодно с проушинами шарнира и соединены болтами со стенками, опорой шарнирного узла и подкосами. Стенки балки внутри фюзеляжа изготовлены из сплава АК4-1, а вне его — из стали 30ХГСНА и образуют вместе с поясами замкнутое коробчатое сечение. Подкосы выполнены в виде двутавровых балок из стали 30ХГСНА, имеющих вырезы для прохода винтовых домкратов поворотных консолей и размещения носков консолей в положении минимальной стреловидности. На нижней поверхности отсеков центроплана установлены пилоны для подвески держателей вооружения (1 -я и 2-я точки подвески). Хвостовые части центроплана состоят из верхней и нижней панелей, соединенных с шарнирной балкой. Законцовка верхней панели выполнена в виде поворотной створки, поджимающейся к поворотной консоли пружинным механизмом. Угол стреловидности центроплана по передней кромке составляет 69°, он имеет нулевой угол установки и отрицательное поперечное V -4°30′.

Хвостовая часть фюзеляжа (за шпангоутом № 35) состоит из задних отсеков двигателей, гаргрота и хвостовых коков. В отсеках установлены двигатели АЛ-21Ф-3, а также рулевые агрегаты управления консолями стабилизатора. К хвостовой части крепятся поворотные половины стабилизатора, киль и задние части подфюзеляжных гребней. В силовую схему хвостовой части фюзеляжа входят 11 шпангоутов. Силовой шпангоут состоит из килевой и двух боковых балок, двух полуосей стабилизатора и нижней части. Гаргрот отсека является продолжением гаргрота средней части фюзеляжа и имеет то же назначение.Начиная с самолёта №№ 15-28 устанавливается обуженная хвостовая часть фюзедяжа. Двигатели отделены друг от друга противопожарной перегородкой. Внутри мотоотсеков один из шпангоутов служит дополнительной поперечной противопожарной перегородкой, позади него каждый двигатель заключен в цилиндрический кожух.

Воздухозаборники двигателей

Воздухозаборники двигателей — боковые, плоские, с вертикальным расположением клина торможения. После ряда экспериментов на серийные самолёты (начиная с №№ 21-26) перестали устанавливать подвижные панели и другие элементы системы регулирования проходного сечения канала воздухозаборника, оставив только створки подпитки, работа которых привязана к системе выпуска/уборки закрылков. В задней части воздухозаборников между их нижней поверхностью и воздушными каналами расположены отсеки оборудования.

Крыло и оперение

Крыло состоит из центроплана и поворотных частей крыла. Силовым агрегатом поворотной консоли является кессон с силовым набором из четырёх лонжеронов и шестью нервюр. Механизация крыла включает четырехсекционные предкрылки, трехсекционные двухщелевые закрылки (на поздних сериях самолёта — двухсекционные) и интерцепторы. Система управления механизацией обеспечивает сначала выпуск предкрылков на угол 27°, а затем выпуск закрылков на угол 34°, а при уборке сначала убираются закрылки, затем — предкрылки. Привод и тех и других осуществлён общим двухканальным гидравлическим приводом РП-60-3 через раздаточный механизм.

Поворотный узел позволяет позволяет переставлять крыло на любой угол с 16 до 69 градусов, система СПК-2-3 выполнена двухканальной, привод крыла осуществляется двухканальным гидромотором (рулевым приводом РП-60-4), вращение валов которого передаётся на поворотные узлы через винтовые преобразователи ВП-4. Интерцепторы применяются для повышения эффективности поперечного управления при стреловидности крыла менее 53°, их полный угол отклонения составляет 43°. На консолях крыла снизу установлено по одному поворотному пилону подвески, которые при любом угле стреловидности всегда параллельны строительной оси самолёта.

Цельноповоротный стабилизатор служит для продольного и поперечного управления самолётом. Половины стабилизатора навешены на силовой шпангоут хвостовой части фюзеляжа и отклоняются двумя гидравлическими комбинированными агрегатами управляются на углы от +11° до -25°. Угол стреловидности по линии 3/4 хорд составляет 55°. Вертикальное оперение состоит из киля и двух подфюзеляжных гребней, стреловидность киля по линии 3/4 хорд составляет 55°. Руль направления навешен на 4-х узлах крепления, управляется гидравлическим рулевым агрегатом и может отклонятся на углы ± 24°. Весовая балансировка руля осуществлена с помощью трех грузов-балансиров, установленных в его носке.

Шасси и тормозной парашют

На самолёте смонтировано трёхстоечное шасси с передней и двумя основными стойками. На основных стойках установлено по два тормозных колеса КТ-172 с шинами 950×300 мм и нормальным зарядным давлением пневматика 12 кгс/см2 (1,2 МПа). Передняя опора оснащается парой нетормозных колес КН-21 с шинами 660×200 мм, и механизмом разворота, позволяющем осуществлять управление самолётом при движении по аэродрому. Также сверху-сзади колес передней опоры установлен грязезащитный щиток, предотвращающий попадание мусора в воздухозаборники двигателей. Уборка и выпуск шасси производится с помощью гидросистемы, в случае её неисправности шасси выпускается от аварийной пневмосистемы, при этом сначала выходит передняя опора, а затем — основные. В убранном положении стойки удерживаются механическими замками с гидравлическим управлением, в выпущенном — устройствами подкосов (раскосом и кольцевыми замками). Торможение колес производится от основной пневмосистемы самолёта, аварийное — от аварийной пневмосистемы.

Ниша передней стойки закрывается складывающейся передней и двумя боковыми створками. Ниши основных опор оснащены тремя створками и створкой-тормозным щитком. Колея шасси 3,31 м, база — 8,51 м. Парашютно-тормозная установка ПТК-6 состоит из круглого контейнера с двумя створками, двух вытяжных и двух основных крестообразных парашютов, замков выпуска и отцепки. Первоначально контейнер находился в в верхней части фюзеляжа, начиная с самолёта №№ 15-28 был перемещён под руль направления. Тормозные парашюты штатно используются при каждой посадке самолёта.

Силовая установка

На самолёте установлены два ТРДФ АЛ-21Ф-3 (изделие «89») с тягой на форсаже (на уровне земли) 2×11200 кгс, на максимальном бесфорсажном режиме — 7800 кгс. В качестве топлива используется керосин марок ТС, Т-1 и их смеси. Особенностью самолёта являются электрические РУДы, без механической связи с двигателями.

Конструктивно двигатель состоит из:

— осевого 14-ступенчатого компрессора с поворотными лопатками направляющего аппарата;
— прямоточной трубчато-кольцевой камеры сгорания;
— трехступенчатой осевой турбины;
— прямоточной трехстабилизаторной форсажной камеры;
— регулируемого всережимного реактивного сопла с расширяющейся частью;
— турбостартера с агрегатами системы автономного запуска;
— коробки приводов агрегатов;
— системы регулирования и топливной автоматики;
— систем питания двигателя топливом и маслом, электрооборудования и противообледенения.

Топливная система

Топливная система состоит из трёх внутренних фюзеляжных баков-отсеков (второй бак — расходный) и имеет ёмкость 11 860 литров (на самолётах до №№ 8-11 — 11200 литров). Топливо находится под избыточным давлением 0,2 кгс/см3 (20 кПа), обеспечиваемым системой дренажа и наддува. Также на самолёт возможна подвеска трёх дополнительных подвесных баков — двух крыльевых ПТБ-3000 и фюзеляжного ПТБ-2000, что увеличивает емкость топливной системы ещё на 8000 литров. Для обеспечения требуемого диапазона центровок выработка топлива производится автоматически в определенной последовательности. При действии околонулевых и отрицательных перегрузок топливо к двигателям поступает из бака-аккумулятора, откуда оно выдавливается воздухом. Для контроля запаса топлива на самолёте установлена топливомерно-расходомерная аппаратура. Заправка топливных баков производится централизовано через стандартный заправочный штуцер, при отсутствии аэродромного топливозаправщика — раздаточным пистолетом через заливную горловину бака № 1 и горловины подвесных баков. На самолёте предусмотрена система аварийного слива топлива, трубопроводы слива выведены за хвостовой кок фюзеляжа.

Противопожарное оборудование

Противопожарное оборудование самолёта состоит из системы контроля и пожаротушения, а также системы нейтрального газа. Последняя предназначена для защиты топливных баков самолёта от взрыва при прострелах и повреждениях, а также для поддержания в них избыточного давления на всех режимах полёта путём наддува их газообразным азотом. Азот находится под давлением 210 кгс/см2 (21 МПа) в четырёх баллонах УБЦ-16 емкостью по 16 литров. Агрегаты системы нейтрального газа расположены в хвостовой части фюзеляжа между мотоотсеками двигателей.

Гидросистема самолёта

Для повышения надежности и живучести гидросистема состоит из трех независимых автономных гидросистем, каждая из которых имеет свои источники питания (гидронасосы НП96А-2, по одному на каждом двигателе), распределительные агрегаты и трубопроводы. Рабочей жидкостью является масло АМГ-10, общий запас которого на самолёте составляет 65 литров. Рабочее давление в гидросистеме — 210 кгс/см2. Для стабилизации давления и сглаживания пульсаций в гидросистеме предусмотрены поршневые пневмоаккумуляторы, заряжаемые азотом.

Первая гидросистема обеспечивает работу приводов управления поворотным стабилизатором, рулем направления и интерцепторами. Вторая гидросистема дублирует первую в части привода рулевых поверхностей, а также обеспечивает работу систем поворота консолей крыла, выпуска и уборки закрылков и предкрылков, шасси, открытия и закрытия створки подпитки правого канала вроздухозаборника, осуществляет питание рулевых агрегатов РМ-130. Третья гидросистема служит для приведения в действие системы поворота консолей крыла, управления механизацией, открытия и закрытия створки подпитки левого канала воздухозаборника, выпуска тормозных щитков, разворота колес на передней стойки, переключения нелинейного механизма, автоматического торможения колес при уборке шасси, управления фотоустановкой. Пневмосистема самолёта состоит из двух автономных систем, основной и аварийной, и функционально связана с гидросистемой. Воздух для обеих автономных систем содержится под давлением 180-200 кгс/см2 (18-20 МПа) в шести сферических баллонах емкостью по 6 литров (по три баллона на каждую систему). Основная пневмосистема предназначена для торможения колес, а также поддавливания гидрожидкости в баке третьей гидросистемы. Аварийная пневмосистема служит для аварийного торможения колес основных опор и аварийного выпуска шасси.

Электрооборудование

Основными источниками электроэнергии на самолёте являются два генератора переменного тока ГТ30П48Б с номинальным напряжением 200/115 В при частоте 400 Гц мощностью по 30 КвА, два генератора постоянного тока ГСР-СТ-12/40а с номинальным напряжением 28,5 В мощностью по 12 кВт каждый, и два силовых трёхфазных трансформатора на напряжение 36 В частотой 400 Гц. Резервными источниками постоянного тока являются две никель-кадмиевые аккумуляторные батареи 20НКБН-25. Аварийным источниками переменного однофазного тока напряжением 115 В служит электромашинный преобразователь тока ПО-750А, трёхфазного тока 36 В/400 Гц — ПТ-500Ц. Для подключения к бортовой сети наземных источников электроэнергии имеются стандартные штепсельные разъемы аэродромного питания ШРАП-500К и ШРАП-400.

Система управления

Система управления самолётом сдвоенная, выполнена по необратимой схеме с двухкамерными гидроусилителями, установленными непосредственно около органов управления. Каждая половина стабилизатора управляется своим электрогидравлическим приводом — комбинированным агрегатом управления КАУ-120. В систему продольного управления включены пружинные загружатели, автомат регулирования загрузки и механизм триммерного эффекта. Последовательно к системе подключен автомат регулирования управления, который изменяет передаточные числа от ручки управления к стабилизатору в зависимости от скоростного напора и высоты.

Поперечное управление осуществляется дифференциально отклоняемым стабилизатором, при этом движение от ручки жесткими тягами передается на золотник комбинированного гидроусилителя через смесительный механизм, позволяющий управлять стабилизатором как по каналу тангажа, так и по каналу крена.
Интерцепторы подключаются при стреловидности крыла менее 53°. Управление интерцепторами — дистанционное, с помощью электрогидравлических приводов РМ-120, отклоняющих каждую секцию интерцепторов и получающих электрические сигналы на перемещение от индукционного датчика, механически связанного с ручкой управления в кабине. Также в системе поперечного управления предусмотрены механизмы загрузки и триммерного эффекта.
Руль направления приводится в действие бустером БУ-190А-2, соединённый с педалями жесткой проводкой. В систему путевого управления включены демпферный рулевой агрегат, механизмы загрузки и триммерного эффекта.

Кабина Су-24М2

Кабина самолёта — герметическая, вентиляционного типа, обеспечивает нормальную работу экипажа в высотных костюмах во всем диапазоне высот полёта. Рабочие места членов экипажа с катапультируемыми креслами К-36Д (с самолёта №№ 9-11 — К-36ДМ) размещены рядом: слева место лётчика, справа штурмана. Система аварийного покидания позволяет катапультироваться как индивидуально, так и принудительно во всём эксплуатационном диапазоне высот и скоростей, а также на земле при разбеге/пробеге, со скоростью не менее 75 км/час. На приборной доске, панелях и пультах, установленных по бортам кабины, размещены приборы и аппаратура для управления и контроля работы самолётных систем, силовой установки, оборудования, вооружения, органы управления самолётом и двигателями. В распоряжении экипажа имеется 46 индикаторов, 206 сигнальных ламп и ламп-кнопок, более 20 рычагов, свыше 300 выключателей, АЗС, кнопок, переключателей и других органов управления. Внутренняя окраска кабины: на первых сериях машины кабина серая, приборная доска чёрная, в дальнейшем приборные доски и пульты стали окрашивать в сине-зелёный цвет (изумрудный). Внутрикабинное освещение выполнено заливающим красным светом. На самолётах начиная с №№ 14-11 кабина оборудуется светозащитными шторками от светового излучения ядерного взрыва (СЗ), которые также используются и для тренировочных полётов (так называемые полёты «под шторкой»).

Фонарь кабины состоит из неподвижной части и двух створок, откидывающихся назад — в стороны независимо друг от друга. Система управления створками фонаря обеспечивает эксплуатационное открытие и закрытие, а также аварийный сброс створок при катапультировании. Для защиты стекол передней части фонаря от обледенения установлена система обдува стекол горячим воздухом. Требуемые температура, давление воздуха и вентиляция в кабине обеспечиваются системой кондиционирования. Герметизация кабины по периметрам откидных частей фонаря осуществляется в помощью надуваемых воздухом шлангов герметизации, по заклёпочным швам и болтовым соединениям — нанесённым на внутреннюю поверхность кабины герметиком. Трубопроводы, тяги управления и электрожгуты выведены из кабины через герметичные выводы. Внутренняя поверхность кабины оклеена теплозвукоизоляционным покрытием.

Окраска самолёта

Практически все строевые самолёты в СССР получили светло-серую окраску сверху и с боков, нижнюю поверхность фюзеляжа и плоскостей красили в белый цвет (так называемый противоатомный, защищающий поверхность от световой вспышки). Поставляемые за рубеж по требованию заказчика могли иметь различную камуфлированную окраску. Тем не менее, особенностью всех Су-24 является хронически грязное брюхо фюзеляжа, особенно в районе двигателей. В районе левого борта кабины рисуется эмблема — логотип производителя. Также в полках, вооружённых Су-24, широкую практику получили наносимые на фюзеляж всевозможные рисунки и эмблемы, так называемая «бортовая живопись».


Электронное оборудование

Система автоматического управления полётом САУ-6.

Управление самолетом по каналам тангажа, крена и курса может осуществляться как экипажем, так и с помощью системы автоматического управления САУ-6. Данная САУ может работать в режимах стабилизации траектории, демпфирования, а также обеспечивать выполнение маловысотного полета с огибанием рельефа местности по информации РПС «Рельеф». Сигналы системы автоматического управления подаются непосредственно на вход гидроусилителей и электрогидравлических агрегатов, отклоняющих рулевые поверхности. На случай отказа САУ в режиме маловысотного полета в системе продольного и поперечного управления предусмотрены специальные рулевые агрегаты, обеспечивающие безопасный уход самолета от земли и приведение его к нулевому крену.

Прицельно-навигационная система ПНС-24 «Пума»

Система предназначена для решения следующих задач:

— круглосуточного всепогодного обнаружения и прицельного поражения тактических наземных целей всеми видами вооружения самолета;
— автономного и автоматического решения задач самолетовождения с программированием заданного маршрута;
— обеспечения безопасного маловысотного полета с предупреждением столкновений и облетом наземных препятствий в вертикальной плоскости;
— обеспечения прицельного поражения маломаневренных воздушных целей (транспортные, связные самолеты и т.п.) при обнаружении их визуально или с помощью теплопеленгатора.

В состав ПНС-24 «Пума» входят: радиолокатор переднего обзора (РПО) «Орион-А», радиолокатор предупреждения о столкновении с наземными естественными препятствиями (РПС) «Рельеф», пассивный радиолокационный пеленгатор (ПРП) «Филин», электронно-оптический визир «Чайка-1», теплопеленгатор ТП-23Е, система наведения ракеты Х-23 «Аркан» с радиокомандной линией «Дельта» и телевизионным пеленгатором «Таран», доплеровский измеритель скорости и угла сноса ДИСС-7, радиовысотомеры малых (РВ-3МП) и больших (РВ-18А1 «Крона») высот, малогабаритная инерциальная система МИС-П, система воздушных сигналов СВС-ПН-5-3, система автоматического управления самолетом САУ-6, система индикации с прицельно-пилотажным визиром ППВ, бортовая цифровая вычислительная система на базе БЦВМ «Орбита-10» (ЦВУ-10-058), коммуникационная аппаратура и ряд других систем. Масса системы составляет 837 кг.

Радиосвязное оборудование

— командная УКВ/ДЦВ радиостанция Р-832М «Эвкалипт»
— приемопередающая коротковолновая радиостанция Р-847 «Призма» (или Р-846; на самолетах с N15-28 — Р-864)
— самолетное переговорное устройство СПУ-9
— магнитофон МС-61

Радионавигационное оборудование

— бортовая радиотехническая система ближней навигации РСБН-6с «Ромб-1К»
— бортовая радиотехническая система дальней навигации РСБН-10
— автоматический радиокомпас АРК-10 (на самолетах поздних серий — АРК-15М)
— самолетный ответчик СО-63Б,
— антенно-фидерная система (АФС) «Пион-ГТ-6», обеспечивающая работу РСБН-6с и СО-63Б
— маркерный радиоприёмник МРП-56П.

Бортовой комплекс обороны

— станция предупреждения об облучении СПО-10 «Сирена-3М», впоследствии СПО-15 «Берёза»
— станция помех «Сирень»
— теплопеленгатор «Мак-УЛ» (Су-24М)
— автомат постановки помех АПП-50 («ДО» и «ЛТЦ»)

А также:

— аппаратура государственного опознавания СРЗО-2М «Кремний-2М», впоследствии заменена на изд. 62 «Пароль»
— аппаратура объективного контроля «Тестер-У3» (до самолета N8-11 устанавливалась аппаратура САРПП)

Вооружение

— стрелково-пушечное вооружение
— неуправляемые авиационные бомбардировочные средства поражения
— неуправляемые авиационные ракеты
— управляемые авиационные ракеты классов «воздух-поверхность» и «воздух-РЛС»
— управляемые ракеты класса «воздух-воздух».

Самолёт имеет 8 точек подвески: четыре подфюзеляжных, две под центропланом, и две — под поворотными консолями крыла. Максимальная масса боевой нагрузки самолета Су-24 составляет 7000 кг. Для решения задач подготовки и выбора видов оружия, управления пуском (сбросом) авиационных средств поражения и взрывателями при различных вариантах загрузки самолета предназначена установленная на борту система управления оружием (СУО).

Стрелково-пушечное вооружение

Состоит из встроенной пушечной установки — шестиствольной пушки ГШ-6-23 или ГШ-6-23М (АО-19, изделие 9А-620 или 9А-768) калибра 23 мм, имеющей боекомплект 500 снарядов. Пушка размещена на нижней поверхности фюзеляжа на стыке с правым воздухозаборником. Скорострельность пушечной установки — до 9 тысяч выстрелов в минуту, начальная скорость снаряда составляет 715 м/с, отдача — 4500 кгс (44 кН), масса пушки — 73 кг.
Помимо ВПУ, на самолёт могут подвешиваться три съемных подвижных пушечных установки СППУ-6.

Бомбардировочное вооружение

Состоит из неуправляемых авиационных бомб калибра 1500,500,250 и 100 кг, разовых бомбовых кассет (РБК-500 и РБК-250), зажигательных баков (ЗБ-500), размещаемых на внешних подвесках на балочных держателях 4-й и 3-й групп. На самолет можно подвесить 3 фугасные авиабомбы ФАБ-1500 на балочных держателях БД4-У, 8 бомб ФАБ-500М-62 на балочных держателях БДЗ-У, 16 бомб ФАБ-250М-62 или 28 ФАБ-250М-54 (вариант с максимальной бомбовой нагрузкой) на многозамковых держателях МБДЗ-У6, 38 осколочно-фугасных авиабомб ОФАБ-100-120 на держателях МБДЗ-У6.

Неуправляемое ракетное вооружение

Состоит из ракет калибра 57, 80, 240 и 266/340(420) мм с боевыми частями осколочного, осколочно-фугасного, кумулятивного и проникающего действия, а также специального назначения. Неуправляемые авиационные ракеты калибра 57 мм применяются из блоков УБ-32А-73, имеющих 32 пусковых ствола, и представлены НАР типа С-5М, С-5МО, С-5К, С-5КО(КП) с боевыми частями фугасного, осколочно-фугасного, кумулятивного и кумулятивно-осколочного типа соответственно, специализированных ракет осветительного (С-5-О) и противорадиолокационного (С-5П) назначения. Неуправляемые ракеты калибра 80 мм применяются из 20-ствольных блоков Б-8М и могут комплектоваться кумулятивно-осколочной (НАР С-8, С-8В, С-8А, С-8М) или фугасно-проникающей (С-8Б) боевыми частями, стреловидными поражающими элементами (НАР С-8ВС, С-8АС). Тяжелые неуправляемые ракеты типа С-24 (С-24Б) калибра 240 мм имеют осколочно-фугасную боевую часть и применяются с авиационных пусковых устройств АПУ-68УМ2. Неуправляемые ракеты С-25 калибра 266 мм имеют надкалиберную боевую часть осколочного (С-25-О) или осколочно-фугасного (С-25-ОФ) действия диаметром 420 и 340 мм соответственно и запускаются из одноразовых устройств 0-25. Одновременно на самолет может быть подвешено до 6 блоков УБ-32 и Б-8М, 4 ракеты С-24 или 6 устройств 0-25 с НАР С-25.

Управляемое ракетное вооружение

Включает тактические управляемые ракеты (УР) класса «воздух-поверхность» типа Х-23 и противорадиолокационные управляемые ракеты Х-28 и Х-58. УР Х-23 (изделие «68») имеет радиокомандную систему наведения с передачей команд управления по радиолинии «Дельта», аппаратура которой установлена на борту самолета-носителя и ракеты. На самолете Су-24 обеспечена возможность подвески 4 ракет Х-23 на пусковых устройствах АПУ-68УМ2. Управляемая ракета класса «воздух-РЛС» Х-28 (изделие «Д-8») имеет пассивную радиолокационную головку самонаведения. УР Х-58 (изделие «Д-7») имеет аналогичное назначение и систему наведения. На самолет можно подвесить две ракеты Х-28 (на пусковых устройствах ПУ-28) или две Х-58 (на авиационных катапультных устройствах типа АКУ-58-1).
Для самообороны на самолёт можно подвесить две ракеты класса «ВОЗДУХ-ВОЗДУХ» типа Р-55 (изделие «67») с тепловыми головками самонаведения на пусковые устройства под поворотными пилонами подвижных частей крыла.

Су-24М

Установлена прицельно-навигационная система ПНС-24М «Тигр-НС» на базе лазерно-телевизионной прицельной станции «Кайра-24» (от МиГ-27К), с БЦВМ ЦВУ-10-058К ; бортовой комплекс обороны, более современное радионавигационное и связное оборудование, доработана система объективного контроля и регистрации параметров полета. Также незначительно доработано электрооборудование и гидросистема. Установлена выдвижная штанга дозаправки топливом в полёте с приёмником ГПТ-2. Фюзеляж удлинён за счет увеличения носового отсека оборудования. Некоторые изменения в конструкции планера — изменена форма киля, изменение формы ПВД, дополнительные эксплуатационные лючки, установка аэродинамических гребней на крыле и т. д.

Радионавигационное оборудование

— радиотехническая система ближней навигации А-321 «Клистрон» (вместо РСБН-6с «Ромб-1К»)
— радиотехническая система дальней навигации (РСДН) А-720 «Скип-2»
— автоматический радиокомпас АРК-15М «Тобол» (устанавливался и на последние серии Су-24)
— самолетный ответчик СО-69 (вместо СО-63Б)
— АФС «Пион-ГТ-6М-9» с антенными блоками РСБН «Клистрон» и СО-69.

Радиосвязное оборудование

Включает командную МВ-ДМВ радиостанцию Р-862 (вместо УКВ-радиостанции Р-832М) и коротковолновую радиостанцию Р-864Г (вместо Р-847).

Бортовой комплекс обороны (БКО) «Карпаты»

— станция радиотехнической разведки СПО-15С «Береза» (изд. Л-006С) (устанавливалась и на последних сериях Су-24)
— теплопеленгатор «Мак»
— станция активных помех радиолокационного диапазона «Гардения»
— система отстрела дипольных отражателей и ложных тепловых целей АПП-50 с двумя блоками держателей по 12 патронов калибра 50 мм, размещенными на верхней поверхности фюзеляжа с обеих сторон вертикального оперения
— вычислительно-управляющее устройство «Неон-Ф» (изд.Л-167)

Благодаря установке на самолёт нового прицельного комплекса, стало возможным штатно применять боеприпасы с лазерным, телевизионным и телевизионно-командным наведением — корректируемые бомбы и ракеты:

— 4 ракеты Х-23 (Х-23М) или Х-25МР с радиокомандной системой наведения
— 4 ракеты Х-25 или Х-25МЛ с полуактивной лазерной системой наведения
— 3 ракеты Х-29Л с полуактивной лазерной системой наведения
— 3 ракеты Х-29Т с телевизионной головкой самонаведения
— 2-3 ракеты Х-59 с телевизионно-командной системой наведения
— 6 ракет С-25Л с полуактивной лазерной системой наведения
— 2 ракеты Х-58 с пассивной радиолокационной головкой самонаведения
— корректируемые авиабомбы типа КАБ-500Л, КАБ-1500Л, КАБ-1500ТК.





Технические проблемы и особенности эксплуатации Су-24

Все самолёты типа Су-24 являются конструктивно сложными машинами и требуют высокой подготовки как лётного, так и наземного персонала, кроме того, они совершенно не терпят попустительства и разгильдяйства и не прощают ошибок. Высокая насыщенность электроникой и автоматикой провоцирует высокую отказность систем. В начальный период эксплуатации про причине отказов исправность парка самолётов была низкой, выполнялись многочисленные доработки представителями промышленности. Однако неисправности и отказы многих систем самолёта не являются критическими для безопасного завершения полёта, что изначально было предусмотрено разработчиками.

Система аварийного покидания, согласно инструкции, обеспечивает безопасное аварийное покидание самолёта в полёте, а также в процессе разбега или пробега на скорости не менее 70 км/ч, тем не менее был случай нештатного срабатывания кресла у штурмана на стоянке ( в процессе запуска двигателей и появления давления в гидросистеме отклонённая «на себя» ручка управления рывком встала в нейтральное положение и, зацепившись за держку катапульты, вызвала срабатывание кресла). Штурман, ничего не поняв, «вышел» из кабины, все системы кресла отработали штатно и приземление прошло нормально. После этого случая на всех самолётах цельноповоротный стабилизатор при стоянке самолёта стали фиксировать перекинутым через фюзеляж фалом, не допуская его перемещения — при стоянке самолёта и отсутствии давления в гидросистеме носки стабилизатора самопроизвольно стремятся к опусканию вниз, на кабрирование, было доработано катапультное кресло.

Модификации Су-24

Су-24 — базовая модификация.

Су-24М — модернизированный бомбардировщик, первый полёт совершил в 1976 году. Установлена новая прицельно-навигационная система ПНС-24М «Тигр». Способен в автоматическом и полуавтоматическом режиме совершать полёт с огибанием рельефа местности на высоте от 50 м. Выпущено 770 шт.

Су-24М2 — вторая модернизация бомбардировщика (1999 год)

Су-24МП — постановщик помех, первый полёт совершил в декабре 1979 года. Выпущено 10 самолётов.

Су-24МР — самолёт-разведчик, первый полёт совершил в сентябре 1980 года. Выпущено 130 самолётов.

Су-24МК — экспортный вариант Су-24М, первый полёт совершил в 1987 году.

Боевое применение Су-24

Афганская война (1979—1989) — В Афганской войне (1979—1989) советские Су-24 применялись ограниченно. К боевой работе они привлекались только во время Панджшерской операции 1984 года и для прикрытия вывода советских войск в 1988—1989 годах. Су-24 никогда не базировались на территории Афганистана, действуя с советских авиабаз в Средней Азии. Боевых потерь не было.

Война в Персидском заливе — Иракские Су-24 во время войны в Персидском заливе боевых вылетов не совершали и были перегнаны в Иран, присвоивший эти самолёты после завершения войны.

Карабахская война — Самолёты, доставшиеся Азербайджану, ограниченно применялись в ходе Карабахской войны.

Гражданская война в Таджикистане — Узбекские Су-24 участвовали в гражданской войне в Таджикистане, одна машина была сбита.

Чеченский конфликт — Наиболее интенсивное боевое применение было у российских самолётов в ходе обеих Чеченских войн. Всего на Северном Кавказе было сбито или разбилось три Су-24, ещё три сгорели на аэродроме при подготовке к боевому вылету.

Война в Южной Осетии (2008) — Также российские Су-24 применялись во время войны в Южной Осетии в 2008 году. В официальных российских сводках потерь Су-24 не упоминались, однако часть экспертов указывала на потерю двух самолётов этого типа. В 2012 году подполковник Владимир Богодухов, получивший за боевые вылеты в Южной Осетии звание Героя России, сообщил в интервью газете «Аргументы и факты», что в ходе войны зенитной ракетой был сбит один Су-24, экипаж самолёта катапультировался и приземлился в расположении российских войск. Погибшему в боевом вылете на Су-24 полковнику Игорю Ржавитину было посмертно присвоено звание Героя России.

Гражданская война в Ливии — Один ливийский Су-24 был сбит огнём повстанцев во время гражданской войны в Ливии 2011 года.

Вооружённый конфликт на востоке Украины — Используется украинской армией в ходе конфликта на востоке страны. По украинским данным на 4 октября 2014 года сбито огнем с земли два Су-24М, и один Су-24 потерян в результате отказа техники.

Гражданская война в Сирии — Используется сирийскими ВВС в гражданской войне. 23 сентября 2014 года ракетой Пэтриот сбит Су-24, вторгшийся на 800 метров в воздушное пространство Израиля.

Военная операция России в Сирии — 12 Су-24М с 30 сентября 2015 года задействованы российскими ВВС в Сирии для борьбы против террористической организации «Исламское государство». 24 ноября 2015 года Су-24М был сбит турецким истребителем F-16 в районе сирийско-турецкой границы. Оба пилота катапультировались, но один из них был убит во время спуска на парашюте.

Аварии и катастрофы

Су-24 считается достаточно сложной в пилотировании машиной и имеет высокий уровень аварийности. Только при проведении лётных испытаний было потеряно 14 Су-24 и Су-24М. После принятия самолёта на вооружение ежегодно происходило 5—6 аварий и катастроф. По свидетельству заместителя главнокомандующего ВВС РФ Виктора Кота, на 1998 год самолёт Су-24 был наиболее аварийным летательным аппаратом в российской военной авиации.

На вооружении

31 августа 2016 года в России завершилась эксплуатация бомбардировщиков Су-24 в исходном варианте (без литеры в индексе). Бомбардировщики были сняты с вооружения.

Состоит на вооружении

— Азербайджан — 2 Су-24M по состоянию на 2017 год
— Алжир — 33 Су-24М/Су-24МК и 4 Су-24МР, по состоянию на 2017 год
— Иран — 29 Су-24MK по состоянию на 2017 год
— Россия — 100 Су-24М/М2 и 79 Су-24МР по состоянию на 2017 год
— Сирия — 11 Су-24M/М2 по состоянию на 2017 год
— Судан — 6 Су-24M по состоянию на 2017 год
— Украина — 14 СУ-24М и 9 СУ-24МР по состоянию на 2017 год

Состоял на вооружении

— Белоруссия — 23 Су-24М и 12 Су-24МР, по состоянию на 2010 год. Сняты с вооружения в 2012 году.
— Ирак — часть уничтожена во время войны 1991 года, остальные перелетели в Иран.
— Узбекистан — 23 Су-24 и 11 Су-24МР, по состоянию на 2015 год В 2017 году не числится в строю.
— Казахстан — 25 Су-24/Су-24М по состоянию на 2015 год В 2017 году не числится в строю.
— Ливия — 6 Су-24МК, по состоянию на 2010 год. Уничтожены в ходе Гражданской войны в Ливии.
— Ангола — 1 Су-24 по состоянию на 2011 год В 2017 году не числится в строю.

Тактико-технические характеристики Су-24М

Экипаж Су-24

— 2 человека

Размеры Су-24

— Длина: 24,594 м (с ПВД)
— Размах крыла при угле стреловидности χ=16°: 17,638 м
— Размах крыла при угле стреловидности χ=69°: 10,366 м
— Высота: 6,193 м
— Площадь крыла при угле стреловидности χ=16°: 55,16 м²
— Площадь крыла при угле стреловидности χ=69°: 51 м²
— Угол стреловидности по передней кромке: 16°/ 35°/ 45°/ 69°
— Поперечное V крыла: −4,5°
— База шасси: 8,51 м
— Колея шасси: 3,31 м

Вес Су-24

— Масса пустого: 22300 кг
— Масса снаряжённого: 23700 кг
— Нормальная взлётная масса: 33500 кг
— Максимальная взлётная масса: 39700 кг
— Нормальная посадочная масса: 24500 кг
— Максимальная посадочная масса: 28000 кг
— Масса топлива во внутренних баках: 9800 кг
— Объём топливных баков: 11860 л

Двигатель Су-24

— Силовая установка: 2 × ТРДДФ АЛ-21Ф-З
— Бесфорсажная тяга: 2 × 7800 кгс (76,5 кН)
— Форсажная тяга: 2 × 11200 кгс (110 кН)

Скорость Су-24

— Максимальная скорость на высоте 200 м: 1320 км/ч (без подвесок)
— Максимальная скорость на большой высоте: 1600 км/ч (М=1,35)
— Скорость отрыва: 360—400 км/ч
— Посадочная скорость: 285—310 км/ч

Боевой радиус Су-24

— 560 км (на высоте 200 м с ПТБ и нормальной боевой нагрузкой)

Перегоночная дальность Су-24

— 2850 км (с ПТБ)

Практический потолок Су-24

— 17000 м

Длина разбега Су-24

— 1150—1250 м (при нормальной взлётной массе)

Длина пробега Су-24

— 950—1000 м (при нормальной взлётной массе и с тормозным парашютом)

Максимальная перегрузка Су-24

+6,5G

— Нагрузка на крыло: 607 кг/м² (при нормальной взлётной массе при χ=16°)
— Тяговооружённость: 0,67 / 0,56 (при нормальной/максимальной взлётной массе на форсаже)

Вооружение Су-24

— Стрелково-пушечное: 1 х шестиствольная 23-мм пушка ГШ-6-23 с 500 сн.
— Боевая нагрузка: 7500 кг (максимальная), 8 узлов подвески вооружения

Управляемые ракеты Су-24

— ракеты «воздух-воздух»: 2 × Р-60 (АА-8)
— ракеты «воздух-земля»: 4 × Х-25МЛ/МР или Х-23; 3 × Х-29Л/Т или Х-59; 6 × С-25Л; 2 × Х-58

Неуправляемые ракеты Су-24

— 192 (6 × 32) × 57 мм С-5 в блоках УБ-32 или
— 120 (6 × 20) × 80 мм С-8 в блоках Б-8М или
— 30 (6 × 5) × 122 мм С-13 в блоках Б-13Л или
— 4 × 240 мм С-24 или
— 6 × 266 мм С-25

Бомбы Су-24

— 3 × 1500 кг (ФАБ-1500, КАБ-1500Л/ТК и т. д.) или
— 7 × 500 кг (КАБ-500Л/КР, ЗБ-500) или
— 10 × 500 кг (ФАБ-500М-62, РБК-500) или
— 16 ФАБ-250М-62 «или» РБК-250 или 30 × 250 кг ФАБ-250М-54 или
— 38 × 100 кг (ОФАБ-100) или
— 7 × контейнеров КМГУ-2

— Пушечные контейнеры: 3 × СППУ-6 с 23 мм пушкой ГШ-6-23 с 400 снарядами
— Подвесной контейнер «Фантасмагория» для целеуказания ракетам Х-58.





Фото Су-24М

Добавить комментарий

ОРУЖИЕ ОТЕЧЕСТВА, WEAPONS OF THE FATHERLAND.

ИНФОРМАЦИОННЫЙ РЕСУРС ПО ОРУЖИЮ И ВОЕННОЙ ТЕХНИКЕ. INFORMATION RESOURCE ON WEAPONS AND MILITARY EQUIPMENT

28.02.2018

Экипаж самолета Су-24МР выполнил плановый полет над акваторией Японского моря, сообщили в пресс-службе Восточного военного округа.
«Экипаж самолета Су-24МР Восточного военного округа выполнил плановый полет над акваторией Японского моря», – сказали в пресс-службе.
«Полет выполнялся в строгом соответствии с Международными правилами использования воздушного пространства, не нарушая границ других государств», – подчеркнули в округе.
21 февраля официальное печатное издание Минобороны РФ газета «Красная звезда» сообщило, что два российских стратегических бомбардировщика Ту-95МС провели патрулирование акваторий Японского и Восточно-Китайского морей, а также западной части Тихого океана. При этом на отдельных этапах их сопровождали самолеты ВВС Японии.
ТАСС

ВОЕННОЕ ПРОТИВОСТОЯНИЕ НА ГРАНИ ИНЦИДЕНТОВ

02.06.2018

Как сообщил одесский веб-ресурс Думская. net , Государственное предприятие «Одесский авиационный завод» презентовало новое направление своей деятельности, касающееся модернизации боевой авиации.
На прошедшей несколько дней назад международной конференции, в которой приняли участие военные атташе стран НАТО, руководство завода представило иностранным партнерам перспективный проект развития самолетов-разведчиков Су-24МР, которые сейчас стоят на вооружении Воздушных сил Украины.
Как рассказал главный конструктор Валентин Гостищев, заводчане разработали несколько вариантов модернизации машины, которые предусматривают установку новых радиоэлектронных систем. Это должно обеспечить новые, более широкие возможности ведения разведки.
Основное внимание специалисты Одесского авиационного уделили следующим направлениям:
— увеличение дальности обнаружения наземных целей;
— обеспечение соответствия средств навигации, связи и посадки требованиям ИКАО и НАТО;
— увеличение качества объективного контроля бортовых систем;
— оперативное получение разведывательной информации.
Сейчас на заводе завершен первый этап опытно-конструкторских работ, в скором времени должен появится первый опытный образец нового изделия.
«Если мы пройдем все согласования, и машина понравится нашим военным, мы сможем серьезно загрузить мощности завода этой продукцией, — говорит генеральный директор предприятия Виталий Юхачев. — Полная замена всего оборудования разведчиков на новую, более совершенную электронику подразумевает общий ремонт планера и многих агрегатов самолета. Это серьезная, кропотливая и квалифицированная работа, и у нас есть специалисты, способные ее выполнить».
Участники конференции познакомились и с другими направлениями работы Одесского авиационного, в частности с модернизацией учебно-боевых самолетов L-39.
https://bmpd.livejournal.com/

07.06.2018

Николаевский авиаремонтный завод «НАРП» (дочернее предприятие Укроборонпрома) передал еще один отремонтированный разведывательный самолет Су-24МР ВВС Украины с опережением графика, сообщили в пресс-службе компании 5 июня.
Специалисты завода провели средний ремонт самолета, проверили все его узлы и компоненты, отремонтировали/заменили их. После этого Су-24МР успешно прошел испытания в присутствии представителей ВВС Украины и был принят в эксплуатацию. Машина выполнила полет на свою главную базу и укрепила обороноспособность Вооруженных Сил Украины.
Кроме того, ГП «Николаевский авиаремонтный завод» (»НАРП») совместно с другими предприятиями концерна УОП в настоящее время работает над модернизацией Су-24МР, чтобы оснастить его новой авионикой, системами связи и разведывательным оборудованием.
Военный паритет

07.06.2018

6 июня 2018 года в ходе проведения совместного лётно-тактического учения штурмовой, оперативно-тактической и морской авиации Южного военного округа и Черноморского флота экипажи самолётов разведчиков Су-24МР выполнили поиск корабельной группировки условного противника.
По замыслу учения отряд кораблей должен выполнить нанесение массированного ракетного удара по стратегически важным объектам Республики Крым.
Экипажи разведывательных самолётов морской авиации Черноморского флота успешно справились с поставленной задачей и передали точные координаты кораблей условного противника на пункт управления разведывательно-ударными действиями.
Совместные учения 4-й армии ВВС и ПВО, Черноморского флота, а также общевойсковых соединений стартовали во вторник в Южном военном округе под руководством командующего войсками ЮВО генерал-полковника Александра Дворникова. В учениях принимают участие около 6 тысяч военнослужащих и задействовано около ста самолетов и вертолетов.
Пресс-служба Южного военного округа

ВОЕННЫЕ УЧЕНИЯ РОССИИ

21.06.2018

Смешанный авиационных полк 14-й армии ВВС и ПВО Центрального военного округа, дислоцированный в Челябинской области, получил на вооружение модернизированный самолет-разведчик Су-24МР.
Су-24МР – тактический самолет разведчик. Оборудован аппаратурой радиолокационной разведки с фиксацией изображений. Способен развивать сверхзвуковую скорость на предельно малых высотах, имеет изменяемую стреловидность крыла. Максимальная скорость – 1700 км/ч, практический потолок – 11500 м.
Пресс-служба Центрального военного округа


ТАКТИЧЕСКИЙ РАЗВЕДЫВАТЕЛЬНЫЙ САМОЛЁТ СУ-24МР

Единственной модификацией Су-24, судьба которой сложилась удачно, стал фронтовой разведчик Су-24МР. Самолет Су-24МР предназначен для ведения комплексной всепогодной разведки днём или ночью на глубине до 400 км за линией боевого соприкосновения войск.
Работы по созданию на базе Су-24 специализированных модификаций – разведчика (шифр Т-58МР) и постановщика помех (шифр Т-58МП) велись с начала 1970-х. Главной нагрузкой самолета Т-6Р, не несущего ударного вооружения, стал базовый комплекс разведки БКР-1. Головной организацией для его разработки был выбран НИИ «Вега».
В 1973 году были подготовлены аванпроекты соответствующих модификаций; в дальнейшем, с 1976 года работы над обоими вариантами были продолжены уже на базе новой модификации самолета – Т-6М. В 1979 году были проведены макетные комиссии ВВС по обоим вариантам самолета, к этому времени на заводе в Новосибирске уже заканчивалось переоборудование двух серийных Т-6М в опытные образцы (под обозначениями Т-6МР и Т-6МП). Первым был облетан опытный образец постановщика помех: 14 марта 1980 года летчик-испытатель ОКБ А.С. Комаров поднял в воздух Т6МП-25. 25 июля 1980 года летчик-испытатель ОКБ А.А. Иванов в первый раз поднял в воздух Т6МР-26 – первый опытный экземпляр разведчика. Государственные испытания обеих модификаций велись параллельно и были завершены одновременно – в ноябре 1982-го.
Самолёт Су-24МР представляет собой двухдвигательный моноплан с высокорасположенным крылом изменяемой стреловидности. В зависимости от режима полёта, ПЧК (консоли) устанавливаются в одно из четырёх положений: 16° — на взлёте и посадке, 36° — в крейсерском дозвуковом полёте, 45° — при боевом маневрировании и 69° — полёт на околозвуковых и сверхзвуковых скоростях. На самолёте трёхстоечное убираемое шасси. Фюзеляж полумонококовой конструкции, кабина двухместная. Лётчик и штурман располагаются рядом, управление двойное. Катапультные кресла типа К-36ДМ.
На самолёте установлены два ТРДДФ АЛ-21Ф-31 с тягой на форсаже 2×11500 кгс. Топливная система ёмкостью 11700 литров, плюс возможна подвеска двух дополнительных баков по 3000 л каждый, что увеличивает перегоночную дальность до 2850 км. В носовой части машины имеется убираемая штанга топливоприёмника воздушной заправки по системе «шланг-конус».
Бортовой навигационно-пилотажный комплекс обеспечивает автоматический вывод самолёта в заданный район, полёт по запрограммированному маршруту, автоматическое возвращение на свой аэродром и заход на посадку до высоты 40—50 метров. Также имеется режим автоматического низковысотного полёта с огибанием рельефа местности.
Максимальная взлётная масса машины — 39,7 т, максимальная скорость полёта на высоте составляет 2240 км/ч, потолок — 17100 м.

Основными отличиями радиоэлектронного оборудования самолета Су-24МР от предшествовавшего ему фронтового бомбардировщика Су-24М являются преобразование прицельно-навигационной системы ПНС-24М «Тигр» в навигационный комплекс HK-24MР и установка базового комплекса разведки БКР-1. По составу и характеристикам радионавигационного, радиосвязного оборудовании, аппаратуры госопознования, комплекса обороны и объективного контроля Су-24МР практически полностью соответствует самолету Су-24М.
Навигационный комплекс НК-24МР спроектирован на базе системы ПНС-24М и отличается от нее сокращением функций в части произведения прицеливания и обеспечения применения оружия. В соответствии с упразднением в номенклатуре вооружения самолета средств поражения наземных целей из состава оборудования исключены радиолокационная станция переднего обзора «Орион », пассивный радиолокационный пеленгатор «Филин», лазерно-телевизионная прицельная система «Кайра», аппаратура наведения управляемых ракет класса «воздух-поверхность». В составе навигационного комплекса НК-24МР, таким образом, остались: радиолокатор предупреждения о столкновении с наземными препятствиями «Рельеф», радиовысотомер РВ-21 «Импульс», ДИСС-7, инерциальная система, цифровое вычислительное устройство, система автоматического управления САУ-б и некоторые другие подсистемы.
Разведывательное оборудование самолета состоит из:
• радиолокационной станции бокового обзора «Штык»;
• аппаратуры телевизионной разведки «Аист-М»;
• инфракрасного разведывательного оборудования «Зима»;
• системы лазерной разведки «Шпиль-2М»;
• станции общей радиотехнической разведки «Тангаж»;
• аппаратуры радиационной разведки «Эфир-1М»;
• аэрофотоаппаратов АП-402 панорамной и А-100 перспективной съемки.
На внешней подвеске размещается контейнер радиационной разведки «Эфир-1М» и контейнер с лазерной аппаратурой «Шпиль-2М». Полученная развединформация может обрабатываться прямо на борту самолёта в полёте. Информация передаётся на землю по закрытым каналам связи, фотоинформация может сбрасываться в специальных контейнерах.


Расположение разведывательной аппаратуры на самолете Су-24МР, оснащен бортовым комплексом разведки БКР-1 (М-100).

В носовой части установлена РЛС бокового обзора М-101 «Штык», панорамный фотоаппарат АП-402М и телекамера «Аист-М». Под левым воздухозаборником установлен перспективный фотоаппарат А-100, под правым воздухозаборником – аппаратура тепловой (ИК) разведки «Зима». Под фюзеляжем подвешивается контейнер с лазерной аппаратурой «Шпиль-2М», под правой консолью крыла – контейнер с аппаратурой радиолокационной разведки «Эфир-1М». Вместо «Шпиль-2М» может подвешиваться контейнер с оборудованием общей радиотехнической разведки СРС-14 «Тангаж».
Для самообороны под левой консолью подвешиваются 2 ракеты Р-60. Пушка, как и на Су-24МП, отсутствует. Отснятая плёнка может сбрасываться в заданном районе в контейнере «Кадр», а радиоинформация передаваться на КП по радиолинии «Посредник».
Производство Су-24МП было ограничено выпуском всего 10 машин, первый серийный самолет был поднят в воздух на заводе в Новосибирске 7 апреля 1983 года экипажем в составе: командир – И.Я. Сушко, штурман – В.Я. Глинчиков. Первый серийный Су-24МР был облетан в Новосибирске 13 апреля 1983 года экипажем в составе: командир – В.Т. Выломов, штурман – В. С. Шкуратов. Серийное производство самолета осуществлялось с 1983 по 1993 год, машины поставлялись в состав отдельных разведывательных авиаполков (ОРАП) армейского (окружного) подчинения.
Первыми в ВВС Су-24МР осваивали летом 1983 года пилоты 4 ЦБПиПЛС, а из строевых частей первыми получили Су-24МР на вооружение летчики 47 ОГРАП ВВС МВО (Шаталово), где в период 1987-88 г.г. успешно прошли войсковые испытания нового самолета.
Главным конструктором самолета в период с 1965 по 1985 год являлся Е.С. Фельснер, а с 1985 года работы по теме Су-24 в ОКБ возглавлял Л.А. Логвинов.
Самолеты Су-24МР заменяли устаревшие Як-28Р. Они являлись наиболее оснащенными тактическими разведчиками в советской авиации, по номенклатуре спецсредств значительно превосходя МиГ-25Р любых модификаций. А способность к длительному маловысотному полету с использованием для маскировки складок местности обусловила их высокую выживаемость в условиях применения современных средств ПВО.
Су-24МР не имеет среди зарубежных фронтовых разведчиков аналогов по комплексности получаемой развединформации. Например, на самолетах RF-4C, составляющих основу тактической разведывательной авиации ВВС США, используются ИК станция AN/AAS-18, РЛС бокового обзора AN/APQ-102, несколько АФА для плановой и перспективной съемки с больших и малых высот. Для радиотехнической разведки используются подвесные системы AIL AN/ALQ-61 или Литтон AN/ALQ-125, но отсутствуют средства лазерной и радиационной разведки. Причем американский разведчик, более легкий и с крылом фиксированной стреловидности, существенно уступает Су-24МР в дальности полета и скорости на малых высотах.
По летным характеристикам к Су-24МР приближается английский разведчик «Торнадо» GR.1A, также модифицированный из истребителя-бомбардировщика с крылом изменяемой стреловидности. Но «Торнадо» GR.1A задуман как разведчик с сохранением боевых возможностей и оснащен лишь ИК системой разведки TTRRS (Tornado Infra-Red Reconnaissance System) панорамного и бокового обзора вместо пушек.
В 1992 году самолет Су-24МР был предложен на экспорт, но на сегодняшний день информация о реальных контрактах отсутствует, хотя первоначально закупкой машины интересовался Иран.

МОДИФИКАЦИИ
 Т-6МП – прототип постановщика помех. Изготовлено 2 самолёта (переоборудованы из Су-24). Первый полёт состоялся в декабре 1979 года.
 Т-6МР – прототип разведчика. Первый полёт состоялся в сентябре 1980 года.
 Су-24МП (»изделие 46″) – серийный постановщик активных помех. Изготовлено 8 самолётов.
 Су-24МР (»изделие 48″) – серийный разведчик. Принят на вооружение в 1984 году.

ХАРАКТЕРИСТИКИ

Масса, кг
• пустого самолета 22100
• нормальная взлетная 33325
• максимальная взлетная 39700
Топливо, кг
• внутренние топливо 9800
• ПТБ 39700 (4 х 1250 или 2 х 3000 л)
Размах крыла, м
• максимальный 17,63
• минимальный 10,37
Длина самолета,м 24,53
Высота самолета,м 6,19
Площадь крыла,м2
• максимальная 55,16
• минимальная 51,02
Тип двигателя 2 ТРДФ НПО Сатурн АЛ-21-Ф-ЗА
Тяга, кН
нефорсированная 2 х 76,49
форсированная 2 х 110,32
Максимальная скорость, км/ч
• на высоте 1430 (М=1. 35)
• на высоте с контейнерами 1200
• у земли 1320
Перегоночная дальность, км
• без дозаправки 2500
• с одной дозаправкой 4360
Боевой радиус действия, км
• без ПТБ 420
• с двумя ПТБ 650
Практический потолок, м 11100
Макс. эксплуатационная нагрузка 6.5
Экипаж, чел 2

ВООРУЖЕНИЕ:

2 УР воздух-воздух Р-60,
контейнеры с разведывательной аппаратурой и средствами РЭБ

Источники: www.sukhoi.org, armyman.info, Военный Паритет, ru.wikipedia.org и др.

ФРОНТОВОЙ БОМБАРДИРОВЩИК СУ-24М
ОКБ «СУХОГО»

Молот «Гефеста»: морские бомбардировщики ударят с особой точностью | Статьи

Морские «фехтовальщики» получили снайперские прицелы. Началось перевооружение частей авиации на высокоточные системы СВП-24 «Гефест». Такие устройства были задействованы на самолетах российских ВКС в Сирии. Первыми новинку, которая позволяет даже неуправляемым бомбам попадать по малоразмерным целям, получили Су-24М (по классификации НАТО Fencer — фехтовальщик) 43-го отдельного морского штурмового авиаполка в Крыму. По словам экспертов, его летчики теперь смогут взаимодействовать с наземными силами любой принадлежности: Сухопутными войсками, силами специальных операций и ВДВ.

Флотское обновление

Авиация ВМФ России приступила к переоснащению своих Су-24М на современные прицельно-навигационные комплексы, рассказали «Известиям» источники в Минобороны. СВП-24 «Гефест» позволит им атаковать не только сухопутные, но и надводные цели. Прицел в несколько раз повышает точность ударов неуправляемыми бомбами по сравнению с обычными. Первыми новинку получили экипажи Черноморского флота. Осваивать систему они стали в начале года. В ближайшее время этим займутся пилоты Балтийского и Северного флотов.

Модернизированные Су-24М Черноморского флота вскоре примут участие в стратегических командно-штабных учениях «Кавказ-2020», которые пройдут в сентябре.

Первоначально «Гефестами» в приоритетном порядке оснащали бомбардировщики и штурмовики ВКС. Но командующий морской авиацией генерал-майор Игорь Кожин три года назад заявил, что к 2020 году ВМФ также должен получить около сотни новых модернизированных самолетов и вертолетов. В том числе и Су-24М с аппаратурой СВП-24. А совсем недавно он сообщил, что «летчики-черноморцы успешно освоили новые прицельные системы, установленные на самолетах».

— Су-24 довольно старый самолет, — рассказал «Известиям» бывший командующий 4-й армией ВВС и ПВО Герой России Валерий Горбенко. — У модернизированного варианта Су-24М изначально прицельный комплекс был гораздо лучше, чем у базовой версии. Кроме того, более совершенное навигационное оборудование позволяет ему быстрее зайти на цель.

Бомбардировщики с СВП-24 показали высокие результаты в Сирии, отметил эксперт.

— У Су-24М раньше могли быть довольно большие отклонения от центра цели при бомбометаниях. С новым оборудованием бомбы будут лететь «в копеечку». Это позволит быстрее выполнить задачу меньшим количеством самолетов, резко снизив расход боеприпасов. Еще одно преимущество в том, что данные о цели на комплекс авианаводчики могут передавать в автоматическом режиме и компьютеры выполнят свою работу без вмешательства летчика, — пояснил Валерий Горбенко.

«Гефест» в Сирии

Специализированная вычислительная подсистема СВП-24 была принята на вооружение в 2008 году. Но именно успешный опыт использования в Сирии ускорил ее внедрение в ВКС. Подавляющее большинство бомбардировщиков Су-24М в САР было оборудовано этим усовершенствованным прицелом.

Российские военные высоко оценили эффективность СВП-24. По заявлениям Минобороны, в реальных условиях он позволил добиться точности, сопоставимой с управляемыми боеприпасами. Меткость Су-24М с ним увеличилась более чем в три раза. При сбросе с высоты до 6 км отклонение бомб от цели составляет считаные десятки метров.

Новая система непрерывно отслеживает координаты цели и самого самолета, вычисляет параметры падения бомб после сброса. Она автоматически вносит поправки на ветер, температуру и маневры самолета. Команда на применение боеприпасов выдается в точно рассчитанное время. Были зафиксированы случаи снайперского поражения одиночными неуправляемыми бомбами даже точечных объектов: отдельно стоящих домов, танков и машин боевиков.

Сейчас аппаратуру СВП-24 можно встретить не только на самолетах Су-24М. Она устанавливается также на штурмовиках Су-25СМ3, дальних бомбардировщиках Ту-22М3 и других типах техники ВКС. Этими прицелами уже оснащены и некоторые флотские палубные истребители Су-33.

Новейшие типы отечественных боевых самолетов, таких как Су-35 или Су-57, уже имеют схожую по функциям встроенную аппаратуру и не требуют дополнительной модернизации.

СВП-24 тесно взаимодействует с комплексом разведки, управления и связи (КРУС) «Стрелец». Благодаря ему оснащенные «Гефестом» морские бомбардировщики могут напрямую взаимодействовать с Сухопутными войсками и спецназом.

Крымские «Сухие»

В морской авиации применяется своя классификация самолетов и по ней Су-24 считаются не бомбардировщиками, а штурмовиками, пояснил «Известиям» военный историк Дмитрий Болтенков.

— Всего сейчас в составе морской авиации четыре эскадрильи на таких самолетах, — рассказал эксперт. — Одна в составе 43-го отдельного морского штурмового полка (ОМШАП) в крымском Саки, еще одна — в 4-м ОМШАП в Черняховске Калининградской области. Две эскадрильи входят в состав 98-го смешанного авиаполка, базирующегося в Мончегорске Мурманской области. Эти части прикрывают соответственно черноморское, балтийское направления и Арктику.

Первыми обновленные Су-24М с «Гефестами» получил 43-й отдельный морской штурмовой авиаполк в Крыму. До 2014 года Украина запрещала модернизировать его технику. Поэтому часть долгое время оставалась последней, на вооружении которой состоял базовый, устаревший вариант Су-24. Но даже это не помешало самолетам 43-го ОМШАП принять участие в операции по принуждению Грузии к миру в 2008 году и охране безопасности зимней Олимпиады в Сочи в 2014-м.

С 2015 года полк начали перевооружать на новую технику. Су-24 были заменены на версию Су-24М. В состав части включили эскадрилью многоцелевых истребителей Су-30СМ. Они способны не только сбивать воздушные цели, но и наносить удары управляемым оружием по кораблям противника.

В 2016 году из состава полка был исключен последний Су-24 в базовой конфигурации. Начавшийся сейчас этап переоснащения подразделения на усовершенствованные Су-24М с «Гефестами» поможет части нарастить боевую эффективность и огневую мощь. Теперь флотские самолеты можно будет полностью интегрировать в современные АСУ.

Фронтовой бомбардировщик Су 24


Су-24
Тип: Фронтовой бомбардировщик
Разработчик: ОКБ Сухого
Производитель: НАПО им. В.П. Чкалова (Новосибирск)
Главный конструктор: Е. С. Фельснер
Первый полёт: 17 января 1970 года (Т6-2И)
Начало эксплуатации: 4 февраля 1975 года
Статус: Эксплуатируется
Основные эксплуатанты: ВВС России

ВВС Украины

Годы производства: 1971-1993
Единиц произведено: ~1400

Су-24 (изделие Т-6, по кодификации НАТО: Fencer, Фенсер — англ. Фехтовальщик) — советский и российский фронтовой бомбардировщик с крылом изменяемой стреловидности, предназначенный для нанесения ракетно-бомбовых ударов в простых и сложных метеоусловиях, днем и ночью, в том числе на малых высотах с прицельным поражением наземных и надводных целей.

Первый полёт совершил 17 января 1970 года. Принят на вооружение 4 февраля 1975. На базе самолета созданы модификации — разведчик и постановщик помех. Су-24М, МР, МП, М2 оборудованы системой дозаправки в воздухе.

Выпускался на Новосибирском авиазаводе и КнААПО. Серийное производство всех модификаций прекращено в 1993 году.

История создания

В 1960-х годах у вероятного противника появились на вооружении зенитные ракеты с активными ГСН, поражающие самолёты на любой высоте. Возникла необходимость создания самолёта способного на сверхзвуковых скоростях и предельно малых высотах уничтожать цели вне пределов видимости РЛС.

Су-24

В ОКБ Сухого работы над новым проектом начались в 1963 году, но с изменением задач по взлётно-посадочным характеристикам взяли в разработку новую модель Т6. Новый самолёт построили с крылом треугольной формы и тонким профилем, а для уменьшения длины разбега установили специальные двигатели, расположенные в фюзеляже.

Но и от этой схемы пришлось отказаться, второй прототип Т6-2И получил крыло изменяемой стреловидности и не нуждался в дополнительных двигателях, при этом сохранил требования к взлётно-посадочным характеристикам. Теперь он классифицировался как фронтовой бомбардировщик и в городе Новосибирске на авиационном заводе построили опытный образец. Лётчик-испытатель В.С. Ильюшин впервые опробовал машину в воздухе в 1970 году 17 января.

Самолёт поучил обозначение Су-24 и поступил для лётных испытаний, которые продолжались с 1970 по 1976 год. В ходе программы заменили двигатели, установили более мощные АЛ-21Ф-3А. В последний день уходящего 1971 года лётчик-испытатель В. Волынов поднял в воздух головной серийный образец этого самолёта. Таким образом, на смену Як-28 пришёл современный штурмовик Су-24 – машина нового поколения с надёжным, но более сложным техническим и радионавигационным оборудованием и мощным вооружением.

Конструкция самолёта

Аэродинамическая компоновка Су-24 традиционна – это планер с крылом верхнего расположения и хвостовым вертикальным и горизонтальным оперением. Крыло изменяемой стреловидности отличается высокой механизацией, на каждой консоли установлены выдвижные двухщелевые трёхсекционные закрылки с дефлекторами, предкрылки из четырёх секций и двухсекционные интерцепторы.

Су-24

Силовая установка машины включает два турбореактивных двигателя АЛ-21Ф-3 с мощностью на форсажном режиме по 11200 кгс каждый. Отличительной чертой Су-24 стал внешний вид воздухозаборников и коробчаты-кругловатые пропорции самолёта, за что он и получил прозвища «Сундук» или «Чемодан».

На самолёте установлено трёхопорное шасси, основные стойки оборудованы тормозами, передняя стойка бестормозная с управлением для руления по аэродрому.

Су-24М компоновочная схема

Кабина экипажа с расположеним пилота и штурмана бок о бок, что позволяет им обмениваться жестами, но ухудшает обзор. Приборная доска выполнена в сине-зелёном цвете, подсветка приборов и оборудования кабины в ночных полётах сделана заливающим красным светом. Особенностью Су-24 стало наличие электрических рычагов управления двигателями механически не связанных с силовыми установками.

Катапультные кресла пилотов К-36ДМ разрешают покидать машину на скорости не менее 70 км/ч, но случай происшедший на стоянке внёс коррективы в перспективы катапультирования.

Когда запустили двигатели, ручка управления, задев за фиксатор катапульты, рывком заняла нейтральное положение и штурман катапультировался. Все системы отработали в установленном порядке и пилот благополучно приземлился. После этого эпизода стали фиксировать управление фалом, а штурман стал единственным человеком испытавшим катапультирование с земли на нулевой скорости с самолёта Су-24.

Су-24

Су-24М

Су-24М, 2011 год. Су-24 из состава ВВС Узбекистана. Вид со стороны хвоста. Открытие створок фонаря кабины назад, в сторону.
Самолёт представляет собой двухдвигательный высокоплан с крылом изменяемой стреловидности. В зависимости от режима полёта передние части крыла (консоли) устанавливаются в одно из четырёх положений: 16° — на взлёте и при посадке, 35° — в крейсерском дозвуковом полёте, 45° — при боевом маневрировании и 69° — при полёте на околозвуковых и сверхзвуковых скоростях. На самолёте трёхстоечное убираемое шасси.

Фюзеляж полумонококовой конструкции, кабина двухместная. Лётчик и штурман располагаются рядом, «плечом к плечу», управление двойное. Катапультные кресла типа К-36ДМ. Силовой набор фюзеляжа состоит из шпангоутов, лонжеронов и стрингеров. Состоит из передней части до 16 шпангоута: из радиопрозрачного обтекателя антенн прицельно-навигационной системы и отсеков оборудования, кабины экипажа, подкабинного отсека с нишей передней стойки шасси, закабинного отсека с колёсной нишей, створок ниши передней опоры шасси, фонаря кабины, включающего неподвижную переднюю часть и две откидывающиеся вверх-назад створки. Под носовым радиопрозрачным обтекателем размещены антенны радиолокационной станции переднего обзора «Орион» и радиолокатора предупреждения о столкновении с естественными наземными препятствиями (РПС) «Рельеф». В носовой части обтекателя установлены антенна передней полусферы антенно-фидерной системы «Пион» из комплекта радиотехнической системы ближней навигации (РСБН), приёмник воздушного давления ПВД-18 и антенная система пассивной радиолокационной станции (ПРС) «Филин». Для доступа к антеннам обтекатель откидывается на петлях в левую сторону. Антенны установлены на поворотной раме, которая откидывается на петлях вправо, обеспечивая доступ к радиоблокам и радиоэлектронному оборудованию, установленному в глубине переднего отсека.

За носовым отсеком оборудования, ограниченным 4-м шпангоутом, размещена двухместная герметичная кабина экипажа с посадкой лётчика и штурмана рядом. Под ней расположены три подкабинных отсека: два боковых, в которых установлены блоки радиоэлектронного и самолётного оборудования, и средний отсек ниши передней стойки шасси. Замыкает головную часть фюзеляжа закабинный отсек, где размещён основной объём специального оборудования и часть агрегатов самолётных систем. Для доступа к ним справа и слева имеются легкосъёмные люки, а по оси самолёта выполнен эксплуатационный колодец с люком на нижней поверхности фюзеляжа. В гаргроте на верхней поверхности фюзеляжа проложена жёсткая проводка системы управления самолётом, топливные трубопроводы и коммуникации других самолётных систем. На нём установлен форкиль с воздухозаборником охлаждения генераторов (с самолёта № 15-28). На нижней поверхности средней части фюзеляжа расположены четыре точки подвески вооружения: № 3, № 4, № 7 и № 8, две последние — тандемом по оси симметрии самолёта (7-я и 8-я точки подвески устанавливались на самолёты с № 8-11).

Средняя часть фюзеляжа, шпангоуты с 16 по 35, состоит из трёх топливных баков-отсеков, отсеков радиоэлектронного оборудования и агрегатов самолётных систем, воздушных каналов двигателей, гаргрота, передней части двигательных отсеков, ниш основных опор шасси со створками и ниш уборки корневых частей поворотных консолей крыла с уплотнительными створками. Силовой каркас отсека состоит из 19 шпангоутов и 6 лонжеронов. Передний топливный бак-отсек (бак № 1) расположен по оси симметрии самолёта и имеет в задней части сквозной прямоугольный вырез для размещения патронного ящика встроенной пушечной установки. Топливный бак-отсек № 2 — расходный, в передней части состоит из центральной и двух боковых частей, соединяющихся в одно целое за силовым шпангоутом, к которому крепятся основные опоры шасси. Над этими баками размещены отсеки оборудования, в частности системы кондиционирования, заборник воздухо-воздушного радиатора которой вынесен на верхнюю панель гаргрота. Топливный бак-отсек № 3 состоит из двух частей: передней, ограниченной сверху цилиндрическим наклонным плато, а снизу и с боков — фрезерованными панелями, и задней, расположенной между двигателями и образованной фрезерованными панелями. Над наклонным цилиндрическим плато бака № 3 расположены два отсека самолётного оборудования: в одном размещены гидромоторы привода поворотных консолей и системы управления механизацией крыла, во втором на съёмных панелях установлены агрегаты гидросистемы. Между баками № 2 и № 3 расположена силовая балка центроплана. Ниши основных опор шасси разделены между собой в плоскости симметрии фюзеляжа вертикальной стенкой и центральной частью топливного бака № 2. Обе ниши закрываются в полёте тремя створками (боковой, центральной и задней), а также тормозным щитком. Ниши поворотных консолей крыла предназначены для уборки их корневых частей при увеличении угла стреловидности свыше 16° и размещены с обеих сторон в верхней части фюзеляжа. При стреловидности крыла 16° ниши закрыты подпружиненными изнутри створками, при увеличении стреловидности корневые части консолей, отжимая створки, заходят внутрь ниш. Передняя часть двигательных отсеков имеет люки, использующиеся при снятии и замене двигателей. На них по внешним углам установлены передние части подфюзеляжных гребней.

Центроплан служит для крепления поворотных консолей крыла, установлен вверху средней части фюзеляжа и состоит из силовой балки с подкосами и двух отсеков, являющихся неподвижными частями крыла (НЧК). Верхний и нижний пояса силовой балки выполнены из коррозионностойкой стали ВНС-5 заодно с проушинами шарнира и соединены болтами со стенками, опорой шарнирного узла и подкосами. Стенки балки внутри фюзеляжа изготовлены из алюминиевого сплава АК4-1, а вне его — из стали 30ХГСНА и образуют вместе с поясами замкнутое коробчатое сечение. Подкосы выполнены в виде двутавровых балок из стали 30ХГСНА, имеющих вырезы для прохода винтовых домкратов поворотных консолей и размещения носков консолей в положении минимальной стреловидности. На нижней поверхности отсеков центроплана установлены пилоны для подвески держателей вооружения (1 -я и 2-я точки подвески). Хвостовые части центроплана состоят из верхней и нижней панелей, соединённых с шарнирной балкой. Законцовка верхней панели выполнена в виде поворотной створки, поджимающейся к поворотной консоли пружинным механизмом. Угол стреловидности центроплана по передней кромке составляет 69°, он имеет нулевой угол установки и отрицательное поперечное V −4°30′.

Хвостовая часть фюзеляжа (за шпангоутом № 35) состоит из задних отсеков двигателей, гаргрота и хвостовых коков. В отсеках установлены двигатели АЛ-21Ф-3, а также рулевые агрегаты управления консолями стабилизатора. К хвостовой части крепятся цельноповоротные половины стабилизатора, киль и задние части подфюзеляжных гребней. В силовую схему хвостовой части фюзеляжа входят 11 шпангоутов. Силовой шпангоут состоит из килевой и двух боковых балок, двух полуосей стабилизатора и нижней части. Гаргрот отсека является продолжением гаргрота средней части фюзеляжа и имеет то же назначение. Начиная с самолёта № 15-28 устанавливается обуженная хвостовая часть фюзеляжа. Двигатели отделены друг от друга противопожарной перегородкой. Внутри мотоотсеков один из шпангоутов служит дополнительной поперечной противопожарной перегородкой, позади него каждый двигатель заключён в цилиндрический кожух.

Воздухозаборники двигателей

— боковые, плоские, с вертикальным расположением клина торможения. После ряда экспериментов на серийные самолёты (начиная с № 21-26) перестали устанавливать подвижные панели и другие элементы системы регулирования проходного сечения канала воздухозаборника, оставив только створки подпитки, работа которых привязана к системе выпуска/уборки закрылков. В задней части воздухозаборников между их нижней поверхностью и воздушными каналами расположены отсеки оборудования.
Крыло и оперение
Крыло состоит из центроплана и поворотных частей крыла (ПЧК). Силовым агрегатом поворотной консоли является кессон с силовым набором из четырёх лонжеронов и шести нервюр. Механизация крыла включает четырёхсекционные предкрылки, трёхсекционные двухщелевые закрылки (на поздних сериях самолёта — двухсекционные) и интерцепторы. Система управления механизацией обеспечивает сначала выпуск предкрылков на угол 27°, а затем выпуск закрылков на угол 34°, а при уборке сначала убираются закрылки, затем — предкрылки. Привод и тех и других осуществлён общим двухканальным гидравлическим приводом РП-60-3 через раздаточный механизм.

Поворотный узел позволяет переставлять крыло на любой угол с 16 до 69 градусов, система СПК-2-3 выполнена двухканальной, привод крыла осуществляется двухканальным гидромотором (рулевым приводом РП-60-4), вращение валов которого передаётся на поворотные узлы через винтовые преобразователи ВП-4. Интерцепторы применяются для повышения эффективности поперечного управления при стреловидности крыла менее 53°, их полный угол отклонения составляет 43°. На консолях крыла снизу установлено по одному поворотному пилону подвески, которые при любом угле стреловидности всегда параллельны строительной оси самолёта.

Цельноповоротный стабилизатор служит для продольного управления самолётом и его балансировки. Половины стабилизатора навешены на силовой шпангоут хвостовой части фюзеляжа и отклоняются двумя гидравлическими комбинированными агрегатами на углы от +11° до −25°. Угол стреловидности по линии 3/4 хорд составляет 55°. Вертикальное оперение состоит из киля и двух подфюзеляжных гребней, стреловидность киля по линии 3/4 хорд составляет 55°. Руль направления навешен на 4-х узлах крепления, управляется гидравлическим рулевым агрегатом и может отклонятся на углы ± 24°. Весовая балансировка руля осуществлена с помощью трёх грузов-балансиров, установленных в его носке.

Шасси и тормозной парашют.

На самолёте смонтировано трёхстоечное шасси с передней и двумя основными стойками. На основных стойках установлено по два тормозных колёса КТ-172 с шинами 950×300 мм и нормальным зарядным давлением пневматика 12 кгс/см2 (1,2 МПа). Передняя опора оснащается парой нетормозных колёс КН-21 с шинами 660×200 мм, и механизмом разворота, позволяющем осуществлять управление самолётом при движении по аэродрому. Также сверху-сзади колёс передней опоры установлен грязезащитный щиток, предотвращающий попадание мусора в воздухозаборники двигателей. Уборка и выпуск шасси производится с помощью гидросистемы, в случае её неисправности шасси выпускается от аварийной пневмосистемы, при этом сначала выходит передняя опора, а затем — основные. В убранном положении стойки удерживаются механическими замками с гидравлическим управлением, в выпущенном — устройствами подкосов (раскосом и кольцевыми замками). Торможение колёс производится от основной пневмосистемы самолёта, аварийное — от аварийной пневмосистемы.

Ниша передней стойки закрывается складывающейся передней и двумя боковыми створками. Ниши основных опор оснащены тремя створками и створкой-тормозным щитком. Колея шасси 3,31 м, база — 8,51 м.

Парашютно-тормозная установка ПТК-6 состоит из круглого контейнера с двумя створками, двух вытяжных и двух основных крестообразных парашютов, замков выпуска и отцепки. Первоначально контейнер находился в верхней части фюзеляжа, начиная с самолёта № 15-28 был перемещён под руль направления. Тормозные парашюты штатно используются при каждой посадке самолёта.

Силовая установка.

На самолёте установлены два ТРДФ АЛ-21Ф-3 (изделие «89») с тягой на форсаже (на уровне земли) 2×11200 кгс, на максимальном бесфорсажном режиме — 7800 кгс. В качестве топлива используется керосин марок ТС, Т-1 и их смеси. Особенностью самолёта являются электрические РУДы, без механической связи с двигателями.

Конструктивно двигатель состоит из:

  • осевого 14-ступенчатого компрессора с поворотными лопатками направляющего аппарата;
  • прямоточной трубчато-кольцевой камеры сгорания;
  • трёхступенчатой осевой турбины;
  • прямоточной трехстабилизаторной форсажной камеры;
  • регулируемого всережимного реактивного сопла с расширяющейся частью;
  • турбостартера с агрегатами системы автономного запуска;
  • коробки приводов агрегатов;
  • системы регулирования и топливной автоматики;
  • систем питания двигателя топливом и маслом, электрооборудования и противообледенения.

Топливная система

состоит из трёх внутренних фюзеляжных баков-отсеков (второй бак — расходный) и имеет ёмкость 11 860 литров (на самолётах до № 8-11 — 11200 литров). Топливо находится под избыточным давлением 0,2 кгс/см3 (20 кПа), обеспечиваемым системой дренажа и наддува. Также на самолёт возможна подвеска трёх дополнительных подвесных баков — двух крыльевых ПТБ-3000 и фюзеляжного ПТБ-2000, что увеличивает ёмкость топливной системы ещё на 8000 литров. Для обеспечения требуемого диапазона центровок выработка топлива производится автоматически в определённой последовательности. При действии околонулевых и отрицательных перегрузок топливо к двигателям поступает из бака-аккумулятора, откуда оно выдавливается воздухом. Для контроля запаса топлива на самолёте установлена топливомерно-расходомерная аппаратура. Заправка топливных баков производится централизовано через стандартный заправочный штуцер, при отсутствии аэродромного топливозаправщика — раздаточным пистолетом через заливную горловину бака № 1 и горловины подвесных баков. На самолёте предусмотрена система аварийного слива топлива, трубопроводы слива выведены за хвостовой кок фюзеляжа.

Противопожарное оборудование

самолёта состоит из системы контроля и пожаротушения, а также системы нейтрального газа. Последняя предназначена для защиты топливных баков самолёта от взрыва при прострелах и повреждениях, а также для поддержания в них избыточного давления на всех режимах полёта путём наддува их газообразным азотом. Азот находится под давлением 210 кгс/см2 (21 МПа) в четырёх баллонах УБЦ-16 ёмкостью по 16 литров. Агрегаты системы нейтрального газа расположены в хвостовой части фюзеляжа между мотоотсеками двигателей.

Гидросистема самолёта

.

Для повышения надёжности и живучести гидросистема состоит из трёх независимых автономных гидросистем, каждая из которых имеет свои источники питания (гидронасосы НП96А-2, по одному на каждом двигателе), распределительные агрегаты и трубопроводы. Рабочей жидкостью является масло АМГ-10, общий запас которого на самолёте составляет 65 литров. Рабочее давление в гидросистеме — 210 кгс/см2. Для стабилизации давления и сглаживания пульсаций в гидросистеме предусмотрены поршневые пневмоаккумуляторы, заряжаемые азотом.

Первая гидросистема обеспечивает работу приводов управления поворотным стабилизатором, рулём направления и интерцепторами. Вторая гидросистема дублирует первую в части привода рулевых поверхностей, а также обеспечивает работу систем поворота консолей крыла, выпуска и уборки закрылков и предкрылков, шасси, открытия и закрытия створки подпитки правого канала воздухозаборника, осуществляет питание рулевых агрегатов РМ-130. Третья гидросистема служит для приведения в действие системы поворота консолей крыла, управления механизацией, открытия и закрытия створки подпитки левого канала воздухозаборника, выпуска тормозных щитков, разворота колёс на передней стойке, переключения нелинейного механизма, автоматического торможения колёс при уборке шасси, управления фотоустановкой.

Пневмосистема

самолёта состоит из двух автономных систем, основной и аварийной, и функционально связана с гидросистемой. Воздух для обеих автономных систем содержится под давлением 180—200 кгс/см2 (18-20 МПа) в шести сферических баллонах ёмкостью по 6 литров (по три баллона на каждую систему). Основная пневмосистема предназначена для торможения колёс, а также поддавливания гидрожидкости в баке третьей гидросистемы. Аварийная пневмосистема служит для аварийного торможения колёс основных опор и аварийного выпуска шасси.

Электрооборудование

.

Основными источниками электроэнергии на самолёте являются два генератора переменного тока ГТ30П48Б с номинальным напряжением 200/115 В при частоте 400 Гц мощностью по 30 кВА, два генератора постоянного тока ГСР-СТ-12/40а с номинальным напряжением 28,5 В мощностью по 12 кВт каждый, и два силовых трёхфазных трансформатора на напряжение 36 В частотой 400 Гц. Резервными источниками постоянного тока являются две никель-кадмиевые аккумуляторные батареи 20НКБН-25. Аварийным источниками переменного однофазного тока напряжением 115 В служит электромашинный преобразователь тока ПО-750А, трёхфазного тока 36 В/400 Гц — ПТ-500Ц. Для подключения к бортовой сети наземных источников электроэнергии имеются стандартные штепсельные разъёмы аэродромного питания ШРАП-500К и ШРАП-400.

Система управления

.

Система управления самолётом сдвоенная, выполнена по необратимой схеме с двухкамерными гидроусилителями, установленными непосредственно около органов управления. Каждая половина стабилизатора управляется своим электрогидравлическим приводом — комбинированным агрегатом управления КАУ-120. В систему продольного управления включены пружинные загружатели, автомат регулирования загрузки и механизм триммерного эффекта. Последовательно к системе подключён автомат регулирования управления, который изменяет передаточные числа от ручки управления к стабилизатору в зависимости от скоростного напора и высоты.

Поперечное управление осуществляется дифференциально отклоняемым стабилизатором, при этом движение от ручки жёсткими тягами передаётся на золотник комбинированного гидроусилителя через смесительный механизм, позволяющий управлять стабилизатором как по каналу тангажа, так и по каналу крена.

Интерцепторы подключаются при стреловидности крыла менее 53°. Управление интерцепторами — дистанционное, с помощью электрогидравлических приводов РМ-120, отклоняющих каждую секцию интерцепторов и получающих электрические сигналы на перемещение от индукционного датчика, механически связанного с ручкой управления в кабине. Также в системе поперечного управления предусмотрены механизмы загрузки и триммерного эффекта.

Руль направления приводится в действие бустером БУ-190А-2, соединённый с педалями жёсткой проводкой. В систему путевого управления включены демпферный рулевой агрегат, механизмы загрузки и триммерного эффекта.

Кабина самолёта

— герметическая, вентиляционного типа, обеспечивает нормальную работу экипажа в высотных костюмах во всем диапазоне высот полёта. Рабочие места членов экипажа с катапультируемыми креслами К-36Д (с самолёта № 9-11 — К-36ДМ) размещены рядом: слева место лётчика, справа штурмана. Система аварийного покидания позволяет катапультироваться как индивидуально, так и принудительно во всём эксплуатационном диапазоне высот и скоростей, а также на земле при разбеге/пробеге, со скоростью не менее 75 км/час. На приборной доске, панелях и пультах, установленных по бортам кабины, размещены приборы и аппаратура для управления и контроля работы самолётных систем, силовой установки, оборудования, вооружения, органы управления самолётом и двигателями. В распоряжении экипажа имеется 46 индикаторов, 206 сигнальных ламп и ламп-кнопок, более 20 рычагов, свыше 300 выключателей, АЗС, кнопок, переключателей и других органов управления. Внутренняя окраска кабины: на первых сериях машины кабина серая, приборная доска чёрная, в дальнейшем приборные доски и пульты стали окрашивать в сине-зелёный цвет (изумрудный). Внутрикабинное освещение выполнено заливающим красным светом. На самолётах начиная с № 14-11 кабина оборудуется светозащитными шторками от светового излучения ядерного взрыва (СЗ), которые также используются и для тренировочных полётов (так называемые полёты «под шторкой»).

Фонарь кабины состоит из неподвижной части и двух створок, откидывающихся назад — в стороны независимо друг от друга. Система управления створками фонаря обеспечивает эксплуатационное открытие и закрытие, а также аварийный сброс створок при катапультировании. Для защиты стёкол передней части фонаря от обледенения установлена система обдува стёкол горячим воздухом.

Требуемые температура, давление воздуха и вентиляция в кабине обеспечиваются системой кондиционирования. Герметизация кабины по периметрам откидных частей фонаря осуществляется в помощью надуваемых воздухом шлангов герметизации, по заклёпочным швам и болтовым соединениям — нанесённым на внутреннюю поверхность кабины герметиком. Трубопроводы, тяги управления и электрожгуты выведены из кабины через герметичные выводы. Внутренняя поверхность кабины оклеена теплозвукоизоляционным покрытием.

Окраска самолёта

.

Практически все строевые самолёты в СССР получили светло-серую окраску сверху и с боков, нижнюю поверхность фюзеляжа и плоскостей красили в белый цвет (так называемый противоатомный, защищающий поверхность от световой вспышки). Поставляемые за рубеж по требованию заказчика могли иметь различную камуфлированную окраску.

Тем не менее, особенностью всех Су-24 является хронически грязное брюхо фюзеляжа, особенно в районе двигателей. В районе левого борта кабины рисуется эмблема — логотип производителя. Также в полках, вооружённых Су-24, широкую практику получили наносимые на фюзеляж всевозможные рисунки и эмблемы, так называемая «бортовая живопись».

Тактико-технические характеристики Су-24 (максимальная скорость)

  • Количество членов экипажа – 2
  • Длина – 25, 59 м
  • Высота – 6,19 м
  • Стреловидность в зависимости от режима полёта – 160, 350, 450, 690
  • Поперечное V крыла – 4,50
  • Вес пустого самолёта – 22300 кг
  • Максимальный взлётный вес – 39700 кг
  • Максимальный посадочный вес – 28000 кг
  • Запас топлива в баках – 11 860 л
  • Двигатели – 2 Х АЛ-21Ф-3
  • Максимальная скорость у земли – 1320 км/ч
  • Максимальная скорость на высоте – 1600 км/ч
  • Взлётная дистанция – 1150 м
  • Расстояние от точки касания ВПП до полной остановки самолёта – 950 м
  • Потолок – 11500 м
  • Радиус боевых действий – 560 км
  • Дальность для перегонки – 2850 км с ПТБ
  • Наибольшая перегрузка при эксплуатации – 6,5 G

Особо надо сказать о вооружении Су-24, если изначально предполагалось, что самолёт нёс лишь ядерные УР Х-23 или Х-23М и противолокационную УР Х-78, то в дальнейшем расширили номенклатуру вооружения и включили ракеты Х-25 МР/МЛ и УР «Воздух – РЛС» Х-58 с аппаратурой наведения на цели «Фантасмагория», а также УР «воздух – поверхность» Х-29 и Х-59.

Кроме этого для самообороны у штурмовика устанавливалась шестиствольная 23-мм пушка ГШ-6-23М скорострельностью до 10 тыс. выстрелов в минуту и запасом в 500 снарядов.

Су-24 взлёт

Недостатки и отличия Су-24 от Су-25

Основным и самым главным недостатком Су-24 является высокий уровень аварийности сопутствующий этому самолёту. Машина весьма сложная в пилотировании, только во время лётных испытаний потеряно 14 самолётов, эксплуатация в строевых частях приносила по 5-6 катастроф и аварий ежегодно.

Су-25 отличается от предшественника тем, что имеет большую степень защиты, недаром его прозвали «летающим танком». Кабина нового штурмовика представляет бронекапсулу, защищённую на всех направлениях, все менее важные агрегаты являются своеобразной защитой более значимых. Большое количество титановых сплавов уменьшило массу машины и повысило его маневренность.

У Су-24 меньшая прицельная дальность и не такой большой арсенал вооружения, он имеет длину разбега и пробега в два раза большую, чем Су-25. У «Грача» создана феноменальная живучесть конструкции, машины приходили и садились на аэродром вылета буквально изрешечённые снарядами и пулями насквозь.

Су-24

ТТХ военно-воздушной техники

Основным отличием рассматриваемой модели от других военных самолетов является конструкция крыла. Дело в том, что, собирая Су-24, инженеры пошли совсем по иному пути, что и помогло создать необычное крыло, которое может менять стреловидность. Именно поэтому анализируемую модель можно эксплуатировать при самых сложных погодных условиях, на самой подходящей высоте и даже при ограниченной видимости. Произведя условное разделение ТТХ Су-24 можно разделить на 3 основные категории:

  1. Вооружение.
  2. Практически полную незаметность.
  3. Надежную защиту.

Интересные факты о самолёте Су 24

  • Интересно, что среди Су-24 во время афганской войны потерь не было, потому что они действовали с аэродромов расположенных в азиатской части СССР и избежали боевых потерь.
  • Иран присвоил иракские Су-24 во время войны в Персидском заливе, которые были перегнаны туда с территории Ирака.
  • Сирийский Су-24 в сентябре 2014 года залетевший на 800 м в израильское воздушное пространство, был сбит ракетой Пэтриот.
  • 12 апреля 2014 года Су-24, принадлежавший ВКС России и не имеющий на борту вооружения прошёл 12 раз над эсминцем ВМС США «Дональд Кук», имитируя атаку с воздуха. Этот корабль предназначен для борьбы с кораблями, самолётами, ракетами и подводными лодками противника и обязан осуществлять оборону и охрану своих судов при переходе морем.

Су-24 взлёт, вид из кабины

В данном случае эсминец не мог противодействовать атаке, так как у него всё ПВО вышло из строя – это было следствие включения на самолёте новейшего средства радиоэлектронной борьбы «Хибины». Проделав несколько заходов, Су-24 скрылся за горизонтом и только тогда заработала система ПВО эсминца. Видя своё бессилие перед обычным бомбардировщиком, 27 моряков написали рапорт об уходе. Это было хорошим уроком для зарвавшихся американцев.

После того как распался СССР, служившие на Украине лётчики мечтали возвратиться в Россию. Когда девять Су-24 поднялись в воздух, шесть экипажей решили вернуться на Родину и они перелетели на аэродром Шаталово, куда позже было возвращено знамя этого полка бомбардировщиков.

Су-24

Первоклассный фронтовой бомбардировщик Су-24 быстро занял подобающее ему место в ВВС СССР. Сейчас на вооружении России состоят более 300 самолётов, в 2009 году ВВС получили последний модернизированный Су-24М2, в настоящее время продолжается модернизация машин до уровня Су-24 СВП-24.

Модификации

  • Су-24М, установлена новая прицельно-навигационная система ПНС-24М «Тигр», первый полёт в 1976 г.Способен в автоматическом и полуавтоматическом режиме совершать полет с огибанием препятствий на высоте от 50м
  • Су-24МП, первый полёт в декабре 1979 (постановщик помех). Выпущено 10 самолетов.
  • Су-24МР, первый полёт в сентябре 1980 (самолёт-разведчик). Выпущено 130 самолетов.
  • Су-24МК, первый полёт в 1987 г., экспортный Су-24М.
  • Су-24М2, первый полёт в 2001 г. Установлена новая навигационная система, которая за счёт интеграции данных, поступающих от различных источников, позволяет осуществлять длительный полёт на высотах 30–50 м (кратковременно — 10–30 м).

По прозвищу «Утенок». За что российский Су-34 считают лучшим истребителем-бомбардировщиком

В 2020 году Объединенная авиастроительная корпорация (ОАК) завершает выполнение контракта на поставку Воздушно-космическим силам (ВКС) РФ почти 100 фронтовых истребителей-бомбардировщиков Су-34.

‘ ТАСС’

Как отметили в ОАК, в современной России этот контракт не имеет аналогов как по объему, так и по сроку, — на его реализацию отводилось восемь лет (с 2012 года). Это говорит о том, что в ВКС высоко оценили достоинства этой машины, которая сейчас летает во всех регионах нашей страны и в различных климатических зонах. А после успешного применения в Сирии Су-34 вызвал интерес и за рубежом — стало известно о первых заказах этой машины. Также летом 2020 года планируется подписать новый контракт на поставку в нашу армию бомбардировщиков с расширенными боевыми возможностями — существенно расширится номенклатура авиационных средств поражения.

История «Защитника»

Работы по созданию двухместного Су-34 (по кодификации НАТО — Fullback, «Защитник») начались в ОКБ Сухого (ныне — ПАО «Компания «Сухой») в начале 1980-х годов под руководством Михаила Симонова, сформировавшего основную концепцию самолета.

Главным конструктором был Роллан Мартиросов (29 февраля 2020 года ушел из жизни — прим. ТАСС), который осуществлял техническое руководство процессами разработки, постройки, испытаний, доводки самолета и внедрения его в серийное производство. Именно под его непосредственным руководством разработаны и воплощены основные технические решения Су-34, которые позволили создать комплекс, удовлетворяющий требованиям тактико-технического задания Минобороны России.

Главный конструктор ОКБ Сухого Роллан Мартиросов и начальник летно-испытательной и доводочной базы Ф.Б. Шагизиганов на фоне самолета Су-34

© Владимир Яцина/ТАСС

Служит для поражения наземных, надводных и воздушных целей, объектов инфраструктуры, прикрытых средствами ПВО и расположенных на значительных удалениях от аэродрома базирования. Может эффективно наносить удары в условиях противодействия противника, днем и ночью в простых и сложных метеоусловиях, с применением различных средств поражения, также может использоваться для воздушной разведки. Боевые качества позволяют самолету вести маневренный воздушный бой с истребителями противника, выполнять задачи без сопровождения истребителями прикрытия.

Продолжение

Первый полет опытного экземпляра Т-10В-1 состоялся 13 апреля 1990 года, пилотировал заслуженный летчик-испытатель СССР Анатолий Иванов. Впервые публичный показ самолета под экспортным обозначением Су-32 состоялся весной 1995 года на международном авиакосмическом салоне в Ле-Бурже (Франция).

Фронтовой бомбардировщик Су-34, 1994 год

© Владимир Яцина/ТАСС

Под обозначением Су-34 поступил в опытную эксплуатацию в декабре 2006 года. Первый контракт на поставку был заключен с Минобороны России в 2008-м. Спустя четыре года машина была принята на вооружение.

С 2006 года серийную сборку Су-34 осуществляет Новосибирский авиационный завод им. В.П. Чкалова. 25 февраля 2012 года был заключен тот самый мегаконтракт на почти сотню бомбардировщиков со сроком исполнения 2020 год, с чем завод успешно справлялся — в некоторые годы поставки его в войска осуществлялись даже с перевыполнением плана. 20 марта 2014 года Су-34 был официально принят на вооружение постановлением правительства Российской Федерации.

Сборка самолета Су-34 на Новосибирском авиационном заводе им. В.П. Чкалова, 2005 год

© Владимир Зинин/ТАСС

Су-34 уже сейчас составляет основу ударной мощи российской фронтовой авиации. Он стал достойной сменой всепогодного круглосуточного фронтового бомбардировщика Су-24М.

О способностях ударного «Утенка»

Самолет выполнен по нормальной аэродинамической схеме с дополнительным передним горизонтальным оперением, среднерасположенным трапециевидным крылом, двухкилевым вертикальным оперением, двумя двигателями АЛ-31Ф в хвостовой части фюзеляжа и трехопорным убираемым шасси.

Сопло двигателя АЛ-31Ф

© Марина Лысцева

Этот самолет — любимец многих пилотов — наделен просторной комфортной кабиной и отличными летными качествами. «Конечно, для высшего пилотажа он не предназначен, но перегрузки и на нем доходят до 7,5 единицы (испытывают пилоты при выполнении фигур высшего пилотажа — прим. ТАСС)», — рассказывал в интервью ТАСС летчик Алексей Белоног, который освоил четыре типа самолетов и для которого Су-34 является бесспорным фаворитом. «И кстати, это чистая правда, что в войсках его ласково называют «Утенком» за характерную форму приплюснутого носового обтекателя. Не вижу в этом ничего плохого», — добавил тогда он.

Су-34 — уникальная машина. Она вмещает в себе сразу три самолета: истребитель, штурмовик и фронтовой бомбардировщик. Может успешно бороться с любыми воздушными целями, эффективно уничтожать наземные и надводные. Более того, она может находиться в воздухе бесконечно долго — ограничение только в физических возможностях пилотов

Виктор Литовкин

военный обозреватель ТАСС

Су-34 создавался для оперативной переброски из любой части страны на ее границу для надежной локализации возможного вооруженного конфликта перед подходом основных сил. «Еще до поступления в войска экипаж испытателей ОКБ Сухого провел перелет от Москвы до Сахалина и обратно без посадок, но с дозаправками в воздухе, доказав всем сомневающимся, что истребитель способен решать любые задачи на наибольшем удалении от аэродромов базирования», — рассказал военный обозреватель ТАСС.

Су-34

© Вадим Савицкий/Минобороны России

Отличная аэродинамика, большая емкость внутренних топливных баков, высокоэкономичные двухконтурные турбореактивные двигатели, система дозаправки в воздухе, а также подвеска дополнительных топливных баков наряду с комфортной кабиной экипажа обеспечивают беспосадочный полет самолета продолжительностью до десяти часов без потери работоспособности экипажа.

На эту тему

Для этого в Су-34 созданы все условия. Экипаж (летчик и штурман), в отличие от других истребителей, размещен в кабине не один за другим, а рядом — в бронированной кабине, вход в которую выполнен через нижний люк по ступенькам. «Между ними есть пространство, где можно расстелить матрас и один из членов экипажа может отдохнуть во время полета», — говорит военный эксперт. Кроме того, пространство за креслами летчиков позволяет им встать в полный рост. «На борту бомбардировщика есть микроволновая печь, кондиционер, система электромассажа, встроенная в кресла, и даже биотуалет. Поэтому уникальности Су-34 можно удивляться», — говорит Литовкин.

Дмитрий Медведев в кабине Су-34 на авиабазе Кубинка, 2009 год

© Дмитрий Астахов/ТАСС

Самолет Су-34 обладает возможностью летать в режиме автопилота на предельно малой высоте, огибая рельеф местности. Таких «способностей», по мнению специалистов, нет ни у одного истребителя в мире, в том числе у американских F-22 и F-35. Уникальной особенностью машины стало и наличие второй РЛС для обзора задней полусферы — система предупредит экипаж об угрозе и может ответить залпом управляемых ракет на попытку «удара в спину» вражеского самолета.

Длина — 23,3 м, высота — 6,4 м, размах крыла — 14,7 м. Практический потолок — 14 650 м. Дальность полета — 4,5 тыс. км без дозаправки, 7 тыс. км — с дозаправкой; боевой радиус действия — до 1,1 тыс. км. Взлетный вес — 45,1 т, максимальный вес боевой нагрузки — 8 т. Самолет способен развивать скорость до 1,9 тыс. км/ч.

Продолжение

Су-34 способен эффективно поражать в любом географическом районе наземные, морские и воздушные цели (в том числе малоразмерные и подвижные) с применением всей номенклатуры авиационных боеприпасов, в том числе высокоточных. Как отмечают производители, он прекрасно справляется с задачами при ведении автономных и групповых действий днем и ночью, в простых и сложных метеоусловиях и в условиях воздействия помех, создаваемых противником, огневого и информационного противодействия, а также ведения воздушной разведки.

Су-34 на полигоне летно-испытательного центра в Астраханской области, 2006 год

© Марина Лысцева/ТАСС

Вооружение размещается на 12 пусковых устройствах, расположенных на законцовках или под консолями крыла и на подфюзеляжных узлах подвески.

Согласно данным Минобороны РФ, в состав номенклатуры применяемых авиационных средств поражения входят:

  • корректируемые авиационные бомбы типа КАБ-500 и КАБ-1500;
  • свободнопадающие бомбы калибров 100 кг и 250 кг;
  • неуправляемые авиационные ракеты С-8, С-13 и С-25;
  • управляемые ракеты «воздух — поверхность» С-25Л, Х-25, Х-29, Х-31, Х-35;
  • противокорабельные ракеты 3М80;
  • управляемые ракеты класса «воздух — воздух» малой дальности Р-73 и средней дальности Р-27 и РВВ-АЕ.

В состав штатного вооружения также входит 30-миллиметровая автоматическая пушка ГШ-301.

Продолжение

По боевым возможностям он относится к поколению самолетов «4++». Наличие на нем системы активной безопасности наряду с новейшими компьютерами позволило создать дополнительные возможности летчику и штурману вести прицельное бомбометание, маневрировать под огнем противника. Как отмечают производители, цифровое радиоэлектронное бортовое оборудование самолета построено по принципу открытой архитектуры, что позволяет достаточно просто проводить замену его комплексов и систем на вновь разработанные.

Су-34 против «Орла» и Tornado

Наш фронтовой бомбардировщик можно по праву назвать уникальным боевым самолетом — у него нет прямых западных аналогов по показателям боевой нагрузки и широте спектра выполняемых боевых задач.

На эту тему

Военно-воздушные силы (ВВС) США, являющиеся крупнейшими в мире по количеству боевых самолетов в строю, в настоящее время полагаются на многоцелевые истребители семейства F-15E Strike Eagle производства корпорации Boeing для нанесения бомбовых ударов. Наиболее современный вариант этого самолета — F-15EX — оснащается цифровой кабиной пилота и новой силовой установкой. Разработчик заявляет о «не имеющем аналогов» показателе боевой нагрузки самолета, который составляет до 29 500 фунтов (около 11 800 кг). Истребитель F-15EX оснащен 12 точками подвески управляемого вооружения класса «воздух — воздух» и 15 — для средств поражения класса «воздух — поверхность». Вместе с тем о каком-либо боевом применении данного самолета сведений нет.

Истребитель F-15E Strike Eagle

© REUTERS/Eddie Keogh

Также необходимо отметить, что стоимость F-15EX превышает соответствующий показатель многоцелевого истребителя пятого поколения F-35A Lightning II: в соответствии с оборонным бюджетом США на 2020 финансовый год, одобрена закупка ВВС США восьми первых F-15EX общей стоимостью порядка $1,1 млрд. Таким образом, стоимость одного модернизированного самолета Strike Eagle составляет $137,5 млн, в то время как стоимость одной единицы F-35A (базовая модификация самолета, предназначенная для ВВС — прим. ТАСС) из 14-й производственной партии (крайняя на данный  момент — прим. ТАСС) достигает в соответствии с актуальными данными производителя, корпорации Lockheed Martin, $77,9 млн.

ВВС европейских государств, в первую очередь Великобритании и Германии, ранее применяли истребители-бомбардировщики Tornado для нанесения бомбовых ударов. Стоит отметить, что Великобритания официально вывела парк Tornado из эксплуатации, в то время как Германия применяет ограниченное количество этих самолетов. Данный истребитель-бомбардировщик хорошо зарекомендовал себя в локальных конфликтах в ходе боевых действий в Персидском заливе в 1991 году и в ходе вторжения в Ирак в 2003-м.

Истребитель-бомбардировщик Tornado

© Reuters

Общая масса ракетно-бомбовой нагрузки самолета, размещенной на семи узлах крепления, составляла порядка 9000 кг. Предполагается, что после окончательного списания Tornado Германии он будет заменен в строю ВВС стран Европы многоцелевыми истребителями Typhoon производства консорциума Eurofighter. Боевая нагрузка Typhoon составляет порядка 6500 кг, что существенно уступает всем упомянутым выше боевым самолетам.

ВВС Народно-освободительной армии Китая (НОАК) применяют для выполнения задач по бомбардировке боевой самолет JH-7A. Согласно данным различных источников, JH-7A несет 7500–9000 кг ракетно-бомбовой нагрузки на 11 узлах подвески.

Зарубежные оценки

Российский фронтовой бомбардировщик всегда удостаивался достаточно высоких оценок в зарубежной прессе. В частности, американское издание National Interest весьма положительно отозвалось об эффективности применения этого боевого самолета в ходе контртеррористической операции в Сирии. «Су-34 отличается 12 узлами подвески [вооружения], на которые можно установить широкий спектр авиационных средств поражения, в том числе ракеты класса «воздух — воздух», противокорабельные ракеты и управляемые авиабомбы семейства КАБ-500/КАБ-1500″, — отмечало издание.

© Вадим Савицкий/Минобороны России

В 2015 году профильный авиационный блог Aviationist назвал наш фронтовой бомбардировщик «самым современным боевым самолетом, развернутым ВКС России в Сирии». «Одним из наиболее мощных российских ударных самолетов» назвало Су-34 американское издание журнала Popular Mechanics.

Ударные возможности Су-34 по поражению наземных целей высоко оценило и сетевое издание Military Watch. Как отмечали эксперты журнала, «усовершенствованные возможности и гибкость [тактического применения] Су-34 делают его, возможно, наиболее высокотехнологичным истребителем-бомбардировщиком в строю, при этом его ближайшими соперниками являются китайский истребитель J-16 и южнокорейский F-15K». Специалисты издания также подчеркивали высокий модернизационный потенциал Су-34.

География применения

Впервые боевое применение Су-34 состоялось в ходе вооруженного конфликта в Южной Осетии в 2008 году. Он использовался для прикрытия действий ударной авиации, ведя радиоэлектронную борьбу с системами грузинской ПВО при помощи станции помех «Хибины». Самолет ставил помехи из боевых порядков, что не позволяло зенитным ракетным комплексам Грузии успешно проводить отстройку от помех, также противорадиолокационной ракетой уничтожил ключевую РЛС под Гори.

С 2015 года в телевизионные кадры хроники операции ВКС РФ в Сирии этот самолет попадает неоднократно. Су-34 совершали боевые вылеты как с сирийской авиационной базы Хмеймим, так и с Хамадан в Иране. За его успешной работой с интересом наблюдали иностранные военные специалисты, многочисленные эксперты и аналитики. Причем Су-34 вылетали на задание не только с авиационными бомбами ОФАБ-500 и корректируемыми авиабомбами КАБ-500, но и с ракетами «воздух — воздух» малой и средней дальности.

Су-34 на авиабазе Хмеймим, Сирия, 2015 год

© ТАСС

Именно после операции в Сирии интерес к Су-34 со стороны зарубежных заказчиков заметно вырос. Сообщалось, что им интересовались в ряде стран Ближнего Востока. На Dubai Airshow 2019 стало известно, что Россия получила первые заявки на экспортную версию самолета, образец которого демонстрировался там на российской экспозиции.

Весной 2016 года Су-34 впервые применялись для ликвидации ледовых заторов на реке Северная Двина в Вологодской и Архангельской областях.

© Вадим Савицкий/Минобороны России

Летом 2020 года Минобороны России планирует подписать новый контракт на поставку ВКС РФ нескольких десятков этих фронтовых бомбардировщиков, боевые возможности которых будут расширены по итогам выполнения опытно-конструкторской работы «Сыч». Также сообщалось, что модернизированный вариант Су-34 будет создан к 2022 году. По данным источника ТАСС, на него поставят другую бортовую РЛС, будет обновлен навигационный комплекс и улучшены системы индикации информации в кабине пилотов.


Роман Азанов, Дмитрий Федюшко

В материале использованы данные «ТАСС-Досье»

СУ-24 (СУ-24М) Фронтовой бомбардировщик

Су-24М — фронтовой бомбардировщик с крылом изменяемой стреловидности, предназначен для нанесения высокоточных ударов с воздуха в простых и сложных метеоусловиях, днем ​​и ночью, в т.ч. маловысотные надводные атаки с прицельным поражением целей на суше и над водой.

Технические характеристики

Модификация

Су-24М

Размах крыла, м



  максимум (69 градусов)

17,64

  минимум (16 градусов)

10,37

Длина, м

24. 59

Высота, м

6,19

  под углом 69 градусов

51,02

  под углом 16 градусов

55,16

Площадь крыла, м2



Масса, кг



  Пустой самолет

22300

  Нормальный взлетный вес

33500

  Максимальная взлетная масса

39700

  Максимальный посадочный вес

28000

топливо, кг



Внутреннее топливо

9800

Бензобак

6590

Тип двигателя

2 ТРДФНППОСатурНАЛ-21Ф

тяга, кН



без дополнений

2 х 76. 49

дополненный

2 х 110,32

Максимальная скорость, км/ч



На высоте

1700

Выше см. уровень

1400

Перегоночная дальность, км



  С одной заправкой

4270

  С двумя патрульными танками

2850

Боевой радиус, км



Без патрульной цистерны

390

С патрульным танком

560

Практический предел, м

11000

Макс. /рабочая перегрузка

6.5

Экипаж

, человек

2

Вооружение:

одна встроенная 23-мм пушка ГШ-23Л с боезапасом 500 снарядов
Боевая нагрузка — 8000 кг на 8 точках подвески



На самолете установлены два двигателя АЛ-21Ф (бок о бок) в двух изолированных отсеках — левом и правом, разделенных противопожарной переборкой.

  • Боевая нагрузка — 8000 кг на 8 точках подвески
  • Встроенная 23-мм пушка ГШ-6-23М с боезапасом 500 снарядов,
  • 120 (6×20)×80 мм С-8 в блоках Б-8М,
  • 10×500 кг (ОФАБ-500ШР) или
  • 16×250 кг (ОФАБ-250ШН)


Су-24М оснащен прицельно-навигационным комплексом ПНС-24М «Тигр» , объединяющим 13 подсистем. В его состав входят: импульсная доплеровская РЛС «Орион-А», РЛС слежения за местностью «Рельеф», а также оптико-электронная система «Кайра-24» с лазерным целеуказателем и блоком телевизионного обзора.

Пилотажно-навигационное оборудование обеспечивает выход в район цели в режиме автономной навигации по заданному маршруту с автоматическим сопровождением местности на высоте 200 м со скоростью 1320 км/ч, что значительно повышает боевую живучесть самолета. В его состав входят бортовая вычислительная машина ЦВУ-10-058К, инерциальная система МиС-П, система автоматического управления полетом САУ-6М1 ППВ. Также имеется система управления вооружением СУО-1-6М.

Аппаратура радионавигационная авиационная обеспечивает решение задач ближней и дальней навигации и посадки в сложных метеоусловиях.

Включает :

  • Бортовой радиотехнический комплекс ближней навигации РСБН-6;
  • автоматический радиокомпас АРК-10 для пилотирования по приводным радиовещательным станциям и радиомаякам;
  • самолет-ответчик
  • СО-63Б, обеспечивающий решение задач управления воздушным движением аэродромной зоны;
  • ТЛ Антенная система (АСС) «Пион-ГТ-б», обеспечивающая работу РСБН-6 и СО-63Б.

Самолет MILAVIA — Сухой Су-24 Фехтовальщик

Роль: тактический бомбардировщик, тактический разведчик, РЭБ
Конструктор: Сухой
Варианты: Су-24 (Фехтовальщик-А), Су-24М/Су-24М2 (Фехтовальщик-Д), Су-24МР (Фехтовальщик -Э), Су-24МП (Фехтовальщик-Ф), Су-24МК (Фехтовальщик-Д)
Операторы: Россия, Алжир, Азербайджан, Беларусь, Иран, Ирак, Казахстан, Ливия, Сирия, Украина.

Су-24 «Фехтовальщик» — российский тактический бомбардировщик. Он способен доставлять ядерные и обычным вооружением в любых погодных условиях днем ​​и ночью. Два мощных ТРД АЛ-21Ф в сочетании с крылом изменяемой геометрии и системой уклонения от рельефа местности или СКР позволяет Су-24 летал на малых высотах со сверхзвуковой скоростью. Крыло изменяемой геометрии имеет следующие настройки: 16º (взлет и посадка), 35º (крейсерский полет), 45º (маневрирование на высокой скорости), 60º (сверхзвуковой полет). Его экипаж состоит из пилота и штурмана/офицера вооружения, которые сидят рядом. в кабине пилота (пилот по левому борту).Помимо РЛС навигационно-штурмовой системы и СКР носовая часть также содержит второй радиолокационный сканер для определения местоположения воздушных целей.

Ранние серийные варианты Су-24 были ограничены боевой нагрузкой 7000 кг (фунтов) с шестью узлы подвески. Но изменения конструкции в ходе производства вскоре привели к появлению двух дополнительных подкрыльевых пилонов. и еще один на центральной линии под фюзеляжем. Теперь, имея в общей сложности девять точек подвески, Су-24 способен нести до 8000 кг (17 637 фунтов). Для самообороны можно нести два ЗРК Р-60.

Наиболее важным бомбардировщиком Су-24 был Су-24М. Также известен как Fencer-D в НАТО. обозначение, этот модернизированный Су-24 оснащен более совершенными системами. Он имеет усовершенствованная система навигации / наведения в сочетании с лазерным дальномером / целеуказателем Кайра-24. позволяет использовать оружие с лазерным и телевизионным наведением. Системы навигации и радиосвязи были также модернизирован. Добавление системы дозаправки в полете значительно улучшило характеристики самолета. ассортимент и гибкость.

Су-24МР — специализированная тактическая разведывательная версия Су-24М. Все системы вооружения были сняты, чтобы освободить место для разведывательного оборудования. Су-24МР оснащен комплексом система датчиков и камер. Он имеет радиолокационное оборудование, инфракрасные и телевизионные камеры, панорамные и перспективные фотокамеры, а также лазерные и радиационные системы обнаружения. То системы могут управляться вручную или автоматически.

Су-24МП — еще один вариант, основанный на модернизации Су-24М.Су-24МП это средство РЭБ (ЭВ) платформа. Аппаратура помех размещена в контейнере по средней линии под фюзеляжем. Так же, как и Су-24МР, он утратил способность «воздух-земля», но может быть оснащен двумя или 4 ракеты Р-60 с ИК-наведением для самообороны.

Су-24МК — экспортный вариант Су-24М, разработанный для дружественные арабские народы. Отличий Су-24МК от оригинала почти нет Су-24М. Сообщается, что 20 самолетов были экспортированы в Сирию, 15 — в Ливия и 24 (некоторые говорят 25) в Ирак.В течение 1990 года Россия поставила 12 самолетов Су-24МК Фехтовальщику. ВВС Исламской Республики Иран (IRIAF). IRIAF изменил эти самолетов для использования западного оружия, такого как противокорабельная крылатая ракета C-802 Noor. После Началась операция «Буря в пустыне», 24 иракских Су-24МК бежали в Иран. С тех пор они были интегрированы в парке Су-24 ИРИАФ. В 2002 году все иранские Су-24 были модифицированы дозаправщики в полете для приема топлива от заправщиков IRIAF KC-707.

Су-24М2 — модернизация базовой модели Су-24М российской компании «Гефест».Су-24М2 оснащен новым усовершенствованным компьютером СВП-24 плюс новейшим программным обеспечением, улучшающим навигационная точность и точность доставки неуправляемого оружия. 4-я боевая и Центр конверсионного обучения (ЦУЦ) на базе Липецка осуществляет оперативное программа оценки нового обновления за несколько лет. Не менее пяти ВВС России самолеты были модернизированы до стандарта Су-24М2 и, как сообщается, также семь самолетов Су-24МК доставленные в Алжир, прошли модернизацию.

Trumpeter Sukhoi Su-24M Fencer D 1:48 — обзор сборки


Статья Юргена Яакса

Примечание от Джеффа…
Если вы заглянете в галерею подписчиков SMN Aircraft, вы найдете несколько других фантастических проектов Юргена, обычно покрывающих самолеты необычной или редко встречающейся маркировкой, которая делает его модели очень привлекательными и интересными.Так что здорово иметь возможность представить вам еще один из его проектов, на этот раз Trumpeter Su-24M Fencer D в 1:48, но с алжирской маркировкой ВВС — насколько это отличается? Мне нравится результат, которого добился Юрген, и далее следует его специальная тематическая статья, в которой рассказывается о каждом этапе сборки, используемых аксессуарах и всей необходимой информации, которая вам понадобится, если вы захотите взяться за этот или аналогичный проект.

Вот пара фотографий достроенного Юргеном Су-24 Фехтовальщик — насколько он хорош? ☺

Настоящая вещь

Часто называемый советским F-111, технические характеристики Су-24 были установлены в начале 1966 года, а прототип Т6-1 с некачающимся крылом и четырьмя отдельными подъемными двигателями впервые поднялся в воздух в июле 1967 года. Позже от подъемных двигателей отказались и вместо них были введены поворотные крылья. Некоторое влияние на конструкцию окончательного самолета оказал визит команды Сухого на Парижский авиасалон 1967 года, где был представлен F-111 с его поворотными крыльями. Так прототип Т6-2И был спроектирован и построен на опытном заводе ОКБ-51 в Москве. Первый полет состоялся в январе 1970 года. Так родился Су-24 Фехтовальщик.

Фехтовальщик был принят на службу в ВВС и Морскую авиацию в феврале 1975 года.Су-24М, предмет этой модели, был принят на вооружение в июне 1981 года. Разрабатывались и другие варианты для разведки и РЭБ. Экспорт самолетов начался в 90-х годах в такие страны, как Ангола, Иран, Ирак, Ливия, Сирия и Алжир. Кроме того, после обретения независимости несколько бывших советских республик включили фехтовальщиков в свои силы.

Для сборки я выбрал алжирскую птицу. Алжир получил от десяти до двенадцати Су-24МК, которые были отремонтированы в 2001 году НАПО в Новосибирске. Сделка включала также поставку 22 отремонтированных самолетов с российского склада.

Некоторые фотографии алжирского Су-24 можно найти в книге «Советская и российская военная авиация в Африке» Ефима Гордона и Дмитрия Комиссарова, Hikoki Publications 2013
Хороший обзор разработки с фотографиями с мелкими деталями можно найти в книга «Сухой Су-24 Фехтовальщик» Ефима Гордона и Кита Декстера в Аэрофакс Лайн, 2005

Что вокруг?


Когда в 2010 году вышел комплект Трубач Су-24М, он довольно быстро был приобретен для моего стека комплектов.Затем последовали другие компании с наборами деталей и декалями. Вот неполный список того, что доступно:

  • Комплект Aires 4509 Кабина
  • Набор радаров Aires
  • Набор декалей Бегемот Су-24 Fencer Family полный набор трафаретов 48-020
  • Набор наклеек Бегемот Су-24 Fencer Family 48-019 для всех модификаций и пользователей, в т.ч. подробное описание каждой птицы покрыто
  • Набор аутентичных декалей для исламских фехтовальщиков 48-32 с выбором для Ирака, Ирана, Ливии, Алжира в начале и в конце и Азербайджана.



Я использовал набор кабин Aires вместе с одним из вариантов набора аутентичных декалей, номер KX-12 ВВС Алжира.

Вместе с комплектом и сборкой…

Звезда 7267 1/72 Су-24М Фехтовальщица Комплект Первый взгляд

Дата пересмотра Февраль 2005 г. Производитель Звезда
Тема Су-24М Фехтовальщик Д Весы 1/72
Номер комплекта 7267 Основной носитель Стирол
Плюсы Хорошая внешняя отделка Минусы Отсутствие деталей в кабине
Уровень квалификации Базовый Рекомендуемая производителем розничная цена (долл. США) 17 долларов.98

Первый взгляд

Хотя старт F-111 был проблемным (крылья отвалились в бою над Вьетнамом), Советы осознали потенциал сверхзвукового ударного самолета с изменяемой геометрией. Конструкторское бюро Павла Сухого (ОКБ Сухого) взялось за разработку собственного советского многоцелевого ударного самолета.

Первые Су-24 (кодовое название НАТО Fencer) поступили на вооружение в начале 1980-х годов и участвовали в боях над Афганистаном.Су-24М является развитием Су-24 третьего поколения с улучшенной авионикой и добавлением выдвижного зонда дозаправки в воздухе. Этот самолет был экспортирован под обозначением Су-24МК в Ливию, Ирак и Сирию (хотя иракские Fencers (как и другие самолеты) были доставлены в Иран на ранних этапах «Щита пустыни»).

Это не первый выпущенный комплект Су-24 Фехтовальщик и даже не первый Су-24М. Наиболее примечательным предшественником этого комплекта был Су-24М от Dragon, а затем от Italeri. Спасибо Ивану Йозичу за указание на то, что литники в наборе «Звезда» идентичны набору «Дракон», так что считайте это переизданием, а не новой версией.

Отлитый из светло-серого стирола, в комплект входит ванна в кокпите, которую нужно немного доработать, чтобы она выглядела должным образом. На приборной доске отлиты детали, явно не раскрывающие гостайны, так что это лучше снять и заменить на свою деталировку. Предполагается, что катапультные кресла в комплекте должны быть К-36ДМ, но на них имеются углубления на литье и следы от штифтов выталкивателя.Я бы порекомендовал найти пару сидений вторичного рынка, чтобы украсить эту область.

Остальная часть набора хорошо детализирована. Расположение деталей на деревьях указывает на то, что из этой формы получится несколько вариантов Су-24. В этой версии вы можете видеть на фотографиях, что форма обтекателя была хорошо передана. Маятниковые крылья спроектированы так, чтобы двигаться после сборки, по конструкции аналогичны старому набору Revell F-111 TFX в масштабе 1/72. Горизонтальные стойки не отформованы на фюзеляже и позиционируются.Хороший!

Шасси очень красиво сделано, как и сенсорный и пушечный обтекатели под фюзеляжем. Вы можете расположить зонд для дозаправки в воздухе в сложенном или развернутом положении. У вас также есть выбор раскладушек с открытым или закрытым куполом.

Внешнее снаряжение комплекта включает подвесные топливные баки, различные ракеты класса «воздух-воздух» и «воздух-поверхность», бомбы, кассетные бомбы и артиллерийские установки. Есть две одинаковые ветки вооружения (дублирующиеся ветки не показаны) и даже если вы вооружите свой Су-24М до зубов, у вас все равно останется неплохое вооружение для ящика с запчастями.

Опознавательные знаки нанесены на два самолета: Red 42 Липецкого летного училища и Blue 91 как типовой самолет Фронтовой Авиации. Поскольку комплект DML предшествовал этому выпуску на несколько лет, несколько компаний-производителей декалей выпустили листы для Су-24М, хотя их доступность остается под вопросом. Проверьте ваши обычные источники для ваших вариантов.

«Звезда» выпустила еще один хороший комплект с этим Су-24М. Несмотря на простенькую кабину, детали экстерьера определенно делают этот комплект хорошим дополнением к вашему масштабному полету.

Выражаю искреннюю благодарность компании Squadron Mail Order за образец для обзора!

Су-24М Сирийские воины Пт. 2

Фон

Сухой Су-24 «Фехтовальщик» более 40 лет находится на вооружении ВВС России. Это прочный бомбардировщик с изменяемой стреловидностью крыла, которым легко управлять и который нравится экипажу из двух человек. Для этого самолета было изготовлено несколько комплектов, а недавно Advanced Modeling Company, поставщик отличных деталей из смолы, выпустила несколько наборов декалей, изображающих Fencer в современной маркировке.

В соответствии с соглашением между Россией и Сирией, в сентябре 2015 года на авиабазу Хмеймим в Сирии была направлена ​​группа российских самолетов для выполнения полетов в поддержку сирийских сухопутных войск. Во время реальных операций национальные знаки различия и регистрационные номера были закрашены. Это было нелегко удалить, поэтому за восстановленными знаками различия и номерами на некоторых самолетах можно было увидеть области светло-серого цвета. Этот лист содержит семь различных маркировок для Су-24, которые эксплуатировались с авиабазы ​​Хмеймим.

Этот комплект с декалями содержит информационный лист, лист с декалями и набор масок для окраски. Информационный лист доступен на русском и английском языках. Английский перевод прост для понимания и очень информативен. и совсем не сложно понять. Ко всем этим маркировкам прилагается цветовой профиль и цветная фотография рассматриваемого самолета. Это позволяет моделисту выяснить расположение этих декалей. Чертеж в плане не приводится, но серо-белая схема является стандартной для Су-24.Набор наклеек необходим для различных предупредительных надписей на самолете.

В настоящее время эти листы с декалями доступны в Victory Models в США, и с Victory Models очень легко иметь дело. В настоящее время веб-сайт Advanced Modeling доступен только на русском языке.

Рекомендуемые самолеты

  • Су-24М, белый 76, RF-93812 Группы ВВС ВКС России, дислоцированный на авиабазе Хмеймим, ноябрь 2015 г. Самолет имел отметки за 100 боевых вылетов.
  • Су-24М, белый 11, RF-95064 дислоцировался на авиабазе Хмеймим в июне 2017 г. На самолете имелись отметки 800 боевых вылетов.
  • Су-24М, белый 22, RF- дислоцировался на авиабазе Хмеймим в июне 2017 г. На самолете имелись отметки 300 боевых вылетов.
  • Су-24М, белый 74, RF-93808, дислоцировался на авиабазе Хмеймим в ноябре 2015 г. На этом самолете было 80 боевых отметок, а также якорь белого цвета на киле. Возможно, это была шутка другого экипажа.
  • Су-24М, белый 40, RF-93807 дислоцировался на авиабазе Хмеймим в июле 2017 года.Самолет носил отметки 620 боевых вылетов. Некоторые ранние метки миссий стали почти белыми.
  • Су-24М, белый 71, RF-93809 дислоцировался на авиабазе Хмеймим в 2017 г. Самолет имел опознавательные знаки за 60 боевых вылетов.
  • Су-24М, белый 29, RF-95076, дислоцировался на авиабазе Шагол в 2017 г. Находясь в Сирии, этот самолет выполнил 50 боевых вылетов.

Наклейки

Эти наклейки хорошо напечатаны и просты в использовании. Во всех случаях основные белые идентификационные номера являются точным воспроизведением оригиналов.У 6 из 76 разные стороны носа. Это точно отражено. Для «белого 22» цифры обведены красивой красной окантовкой. Все национальные знаки отличия имеют трехцветный национальный знак с тонкими красными, белыми и зелеными линиями вокруг красной звезды.

Применение

Я получил четыре комплекта этих наклеек для ознакомления. Я построил Су-24 для проверки и демонстрации одного набора декалей из листа «Сирийские воины, часть 1». Я закончил модель и очень доволен декалями.Они ложатся ровно и следуют за поверхностью. Их можно легко перемещать, но они очень тонкие. Наклейки достаточно прочные, чтобы выдержать некоторые серьезные «манипуляции», но достаточно тонкие, чтобы можно было увидеть формованные детали.

Предоставленная маска такая же, как и в «Syrian Warriors Pt. 1». Самолеты 76 и 71 имеют выцветшую область вокруг национальных знаков различия и регистрационных номеров. Маски краски позволяют закрашивать эти области. Маски также имеют несколько маленьких прямоугольников.Я понятия не имею, где они будут использоваться. Кроме того, на «Белом 22», кажется, есть маска для маркировки якоря, хотя для этого предусмотрена декаль.

Рекомендация

Этот набор наклеек настоятельно рекомендуется по нескольким причинам. Информационный лист подробно описывает самолеты, которые «несли» маркировку на листе. Иллюстрации четкие и окажут большую помощь при правильном размещении наклеек. Цена разумная. Спасибо компании Advanced Decals за предоставление этого листа с декалями и IPMS за предоставленную мне возможность ознакомиться с этим интересным листом.

Aerospaceweb.org | Музей авиации — Су-24 «Фехтовальщик»

ОПИСАНИЕ:
Когда-то названный самым опасным самолетом в советском арсенале, Су-24 — это маловысотный бомбардировщик с возможности аналогичны американским F-111. Однако Су-24 легче, меньше и мощнее своего аналога. Фехтовальщик, как его называют на Западе, способен сверхзвуковой скорости на малых высотах и ​​оснащен радаром слежения за местностью и лазерными целеуказателями для управляемое оружие.Эти особенности дают Су-24 возможность атаковать вражеские цели вне зоны действия радаров. покрытие и атака с высокой точностью. Считается, что было построено около 650 Су-24, но многие сняты с вооружения после распада Советского Союза. Текущие планы требуют оставшихся модели будут заменены Су-34.

Данные ниже для Су-24М
Последнее изменение 19 марта 2011 г.

ИСТОРИЯ:
Первый полет (Су-19) 1970
(Су-24) 1976 г.
Сервисный ввод (Су-24) 1983
(Су-24М) 1986 г.
ЭКИПАЖ: двое: пилот, офицер по системам вооружения
РАСЧЕТНАЯ СТОИМОСТЬ: неизвестный
ПРОФИЛЬНЫЕ СЕКЦИИ:
Корень крыла ЦАГИ СР14С-5. 376
Кончик крыла ЦАГИ СР16М-10
РАЗМЕРЫ:
Длина 80,69 футов (24,59 м)
Размах крыла неубранный: 57.88 футов (17,64 м)
размах: 34,00 фута (10,36 м)
Высота 20,31 фута (6,19 м)
Зона крыла 590 футов (55,2 м)
Зона утки непригодный
ВЕС:
Пустой 49 200 фунтов (22 320 кг)
Нормальный взлет неизвестный
Максимальный взлет 87 520 фунтов (39 700 кг)
Запас топлива внутренний: неизвестный
внешний: неизвестный
Максимальная полезная нагрузка 17 635 фунтов (8 000 кг)
ПРИВОД:
Силовая установка два форсажных ТРД Сатурн/Люлька АЛ-21Ф-3А
Тяга 49 380 фунтов (219. 6 кН)
ХАРАКТЕРИСТИКИ:
Максимальная скорость уровня на высоте: 1590 миль в час (2560 км/ч) на высоте 36 090 футов (11000 м), 2,4 Маха
на уровне моря: 870 миль в час (1400 км/ч), 1,14 Маха
Начальная скорость набора высоты неизвестный
Сервисный потолок 57 400 футов (17 500 м)
Диапазон типичный: 1130 морских миль (2100 км)
паром: 3480 морских миль (6440 км)
g-Пределы неизвестный
ВООРУЖЕНИЕ:
Пистолет одна 23-мм пушка (около 1000 выстрелов)
Станции восемь внешних узлов подвески
Ракета класса «воздух-воздух» Атолл AA-2, Тля AA-8, Вершина AA-7
Ракета класса «воздух-поверхность» АС-7 Керри
Бомба Ядерные бомбы ТН-1000/-1200, бомбы с телевизионным/лазерным наведением, бомбы массой 500/1000 кг, противовзлетные бомбы
Прочее ракетные блоки, орудийные блоки, блоки РЭБ
ИЗВЕСТНЫЕ ВАРИАНТЫ:
Су-19 Оригинальная модель, запущенная в производство в 1974 году.
Су-24 «Фехтовальщик-А» Модифицированный Су-19 совершил полет в 1976 г.
Су-24 «Фехтовальщик-Б» «Фехтовальщик-А» с немного измененной формой фюзеляжа в районе хвоста и введением тормозного парашюта для торможения.
Су-24 «Фехтовальщик-С» «Фехтовальщик-А» с новыми приемниками радиолокационного предупреждения
Су-24М «Фехтовальщик-Д» Основная модель бомбардировщика с радаром слежения за местностью, радаром переднего обзора и лазерным целеуказателем. для управляемого оружия, поступившего на вооружение в 1983 г.
Су-24МР «Фехтовальщик-Э» Разведывательная модель
Су-24МП «Фехтовальщик-Ф» Модель радиотехнической разведки, оснащенная несколькими антеннами; около 12 построено
Су-24МК Версия Су-24М на экспорт
Су-24М2 Программа модернизации Су-24М
ИЗВЕСТНЫЙ БОЕВОЙ ЗАПИСЬ: Война в Афганистане (СССР, 1984-1989 гг. )
Ирано-иракская война (Иран, 1980-1988 гг.)
Ирак — Операция «Буря в пустыне» (Ирак, 1991 г.)
Нагорно-Карабахская война (Азербайджан, 1992-1994 гг.)
Война в Южной Осетии (Россия, 2008 г.)
Гражданская война в Ливии (Ливия, 2011 г.)
ИЗВЕСТНЫЕ ОПЕРАТОРЫ: Азербайджан (ВВС Азербайджана)
Беларусь, Военно-Воздушные Силы (ВВС Беларуси)
Иран (ВВС Исламской Республики Иран)
Ирак, Аль-Кувват Аль-Джаввия аль-Иракия (ВВС Ирака)
Казахстан (ВВС Казахстана)
Ливия, Аль-Кувват-аль-Джаввия-аль-Джамахирия-аль-Арабия-аль-Ливия (ВВС Ливии)
Россия, Военно-Воздушные Силы (ВВС России)
Россия, Авиация Военно-Морского Флота Силы России
Сирия, Аль-Кувват аль-Джаввия аль-Арабия ас-Сурия (Сирийские ВВС)
Украина, Вийсково-Повитриани Силы Украины (ВВС Украины)
Союз Советских Социалистических Республик, Военно-Воздушные Силы (ВВС СССР)
Союз Советских Социалистических Республик, Авиация Военно-Морской Флоты (Советская Морская Авиация)
3-ВИДОВАЯ СХЕМА:
ИСТОЧНИКИ:
  • Бишоп, Крис, изд. Энциклопедия современного военного оружия: полное руководство по более чем 1000 системам вооружения с 1945 года по настоящее время . Нью-Йорк: Barnes & Noble, 1999, с. 267-268.
  • Дональд, Дэвид, изд. Полная энциклопедия мировой авиации . Нью-Йорк: Barnes & Noble, 1997, с. 867.
  • Ганстон, Билл и Спик, Майк. Современный воздушный бой: самолеты, тактика и вооружение, применяемые в воздушном бою сегодня .Нью-Йорк: Crescent Books, 1983, с. 162-163.
  • Манро, Боб и Чант, Кристофер. Боевой самолет Джейн . Глазго: издательство Harper Collins Publishers, 1995, с. 220-221.

Т6-1 (модифицированный прототип) | ВВС Дельта Викия

Т6-1 (модифицированный прототип)

Тип самолета

Истребитель

Роль

( Забастовка AFD )

Атакующий

Специальное оружие

( AFD Strike )

Оснащен ускорителем для полета в космос?

( АФД забастовка )

Да

» Это экспериментальная версия Су-24, любимица коллекционеров. Это [sic] возможностей? Что там засекречено. »
―Описание Гарри этого самолета в магазине.

Сухой Т6-1 был маловысотным ударным истребителем советских времен с взлетом и посадкой. Это был просто первоначальный концептуальный прототип Су-24, основанный на опыте, полученном с Т-58ВД. Интересно, что в средней части фюзеляжа самолета на самом деле есть четыре реактивных двигателя. Однако значительная потеря дальности полета, поскольку подъемные двигатели занимали пространство, обычно предназначенное для топлива, потеря узлов подвески под фюзеляжем и нестабильность при переходе от взлета и посадки к обычному полету привели к тому, что от этой идеи отказались.В результате будущий Су-24 стал ударным истребителем с крылом изменяемой геометрии. Как ни странно, внутриигровая модель T6-1 не принадлежит ангару Алекса Левина, поскольку она не изображена как СВВП. Он появляется только в Airforce Delta Strike , где его может использовать Джон Рандал.

Дизайн

Т6-1, очевидно, имеет заметное конструктивное сходство с Су-24М; самое большое отличие — отсутствие крыльев изменяемой стреловидности, вместо них укороченные треугольные крылья, как у Су-15ТМ «Флагон Ф».

Производительность

Разблокировка еще одной посредственной финальной миссии. Это Су-24М Рут, но без вулканов, с чуть худшей защитой и ПКР вместо кассетных бомб. Это, как и многие другие разблокировки в конце игры, просто… Вот. Это не страшно, и это лучше, чем многие другие разблокировки в конце игры, но на самом деле это мало что говорит. Он отличается тем, что является одним из немногих атакующих Джона… Жаль, что МиГ-33 превосходит его благодаря тому, что у последнего есть вулкан.

Статистика

(по часовой стрелке, начиная сверху)

Тип Статистика
ПВО: Очень низкий
Мобильность: Средний
Защита: Средний (2400 л.
