Су-24. Фото. Характеристики. История





Су-24, который по кодировке НАТО получил название «Фехтовальщик», − российский фронтовой ударный самолет с крылом подвижной стреловидности, задачей которого становилось нанесение бомбово-ракетных ударов в любое время суток и в любых метеорологических условиях. Возможным было также фронтовое применение Су-24 на низких высотах с целью поражения надводных и наземных целей.

В 2011 году средний возраст Су-24, которые находились в расположении ВВС России, составлял около 25 лет. Изначально на их место планировалось поставить новые Су-34, а базовые Су-24 модернизировать до версии Су-24М2. Но из-за большого числа катастроф Су-24 решили полностью списать с вооружения до 2020 года. В феврале 2012 года они были сняты с вооружения в Беларуси. На утилизацию в России до 2015 года было направлено 103 бомбардировщика Су-24.

История Су-24

После того как на вооружение поступил истребитель Су-7Б, был разработан проект по созданию на его базе самолета, способного поражать малоразмерные цели в любых метеорологических условиях. К сожалению, Су-7 не отвечал тактико-техническим требованиям, поэтому конструкторам ОКБ Сухого пришлось разрабатывать абсолютно новую машину. Новому самолету дали шифр С-6. В конструкции он имел треугольное крыло, двигатели Р21Ф-300 и тандемное расположение экипажа.

Первый образец в натуральную величину построен в 1963 году. Данный экземпляр получил шифр Т-58М и по сути был модификацией Су-15. Изменился и подход к предназначению фронтового самолета: теперь планировалось получить низковысотный бомбардировщик с укороченным взлетом/посадкой (требовалось достижение и преодоление сверхзвуковой скорости).

С 1965 года кресла пилотов разместили рядом из-за больших габаритов радиолокационной станции «Орион». К стандартным двигателям Р-27Ф-300 ради достижения короткого взлета/посадки добавили дополнительные 4 РД36-35.

С августа 1965 года бомбардировщик получил название Т-6.

Первый полет на Т-6 был совершен 2.07.1967. За штурвалом в этот день находился заслуженный летчик В. С. Ильюшин.

Осенью 1967 года Т-6 оснастили более мощными двигателями АЛ-21Ф, и потребности в применении 4 РД36-35 больше не было.

Замену конструкции крыла в Т-6 на крыло меняющейся стреловидности впервые провели в 1967 году. Руководил этой частью работы авиаконструктор О. С. Самойлович. Сам основатель бюро П.О. Сухой непосредственно принимал участие на всех этапах разработки. Данный самолет стал первым в СССР, размещение пилонов на котором выполнили на подвижных элементах крыльев.

Доработанную версию, которая получила название Т-6-2И, как и первый опытный экземпляр, поднял в воздух испытатель В.С. Ильюшин 17.01.1970. Т-6 получил официальное название Су-24.

Полученная модель истребителя очень напоминает американский вариант F-111, созданный в конце 60-х, но утверждать, что Су-24 является его копией, нельзя.

Первый полет Су-24 состоялся 17.01.1970. Программа государственных испытаний длилась с 1970 по 1974 годы. На вооружение Су-24 приняли 4.02. 1975. Тестовые вылеты иногда сопровождались неприятностями и аварийными ситуациями. В частности выявлен недостаток в конструкции двигателя. Из-за того что его корпус сделан из титана, наблюдалось такое явление, как «титановые» пожары: возгорались лопатки компрессора, что приводило к быстрому разрушению штурмовика в воздухе.

Су-24 послужил базовой моделью для создания модификаций постановщика помех и разведчика. Последующие модификации стали оборудоваться комплексами дозаправки в воздухе.

В ходе госиспытаний насчитывается свыше 2000 полетов. На Су-24М ГСИ проводились с 1976 по 1981 годы. 22.06.1983 руководством СССР Су-24М был поставлен на вооружение. Серийно производился в г. Новосибирск на авиазаводе им. Чкалова и в г. Комсомольск-на-Амуре на заводе им. Ю. Гагарина. В 1993 году серийное изготовление Су-24 и всех его модификаций прекратили. До этого времени успели выпустить около 1200 бомбардировщиков.

Модернизированный вариант самолета Су-24М-2 впервые подняли в воздух в 2001 году. Первый этап государственных испытаний этой модели самолета начали в 2004 году. В 2006-м успешно завершили конечный этап испытаний. В 2007 году 2 экземпляра Су-24М2 передали в г. Липецк на прохождение там боевых испытаний фронтового самолета. Первая партия серийных Су-24М2 поступила на вооружение ВВС России в конце 2009 года.

Конструкция Су-24

Фронтовой бомбардировщик Су-24 имеет 2 двигателя и крылья изменяемой стреловидности. Положение крыльев зависит от задачи, которую выполняет самолет: 16° − взлет/посадка, 35° − крейсерский дозвуковой полет, 45° − боевое маневрирование, 69° − полет на околозвуковых и сверхзвуковых скоростях. Самолет оснащен трехопорным убирающимся шасси. Фюзеляж имеет полумонококовую конструкцию, кабина рассчитана на двух человек. Управление двойное, экипаж состоит из штурмана и летчика, которые сидят плечом к плечу. Кабина экипажа имеет катапультирующие кресла К-36ДМ.

В самолете установлены два турбореактивных двигателя АЛ-21Ф-3, вырабатывающих во время форсажа тягу, равную 2 × 11 500 кгс. Общая емкость топливных баков составляет 11 700 л, на внешней подвеске можно поместить еще два дополнительных бака, по 3000 л каждый. Таким образом, максимальная дальность полета у Су-24 составляет 2850 км.

Носовую часть штурмовика занимает штанга топливоприемника, которая осуществляет воздушную заправку самолета.

В состав оборудования Су-24 входит цифровая бортовая прицельно-навигационная система «Пума», вес которой составляет 837 кг. Бортовое оборудование включает также радиолокационную станцию переднего обзора «Орион» и РЛС «Рельеф», сигнализирующую о возможном столкновении во время низковысотного полета. Последняя отвечает за пилотирование самолета по заданному маршруту, автоматическое отклонение самолета в заданном направлении, возвращение на базовый аэродром и снижение до высоты 40-50 м во время выполнения посадки.

Сверхзвуковой фронтовой бомбардировщик Советских (Российских) ВВС стоит на вооружении с 1978 г.

Конструктивная особенность — крыло изменяемой в полете геометрии. Угол стреловидных консолей — 16-68°.

Силовая установка: два турбореактивных двигателя КБ С. К. Туманского Р-295 тягой по 7850 кг, при работающей форсажной камере — по 11 280 кг.



Тактико-технические характеристики Су-24

  • Размах крыла, м 10,0-17,25

  • Длина, м  20,0

  • Высота, м  6,6

  • Площадь крыла, м2  38-49

  • Масса пустого самолета, кг  21 00

  • Стартовая масса, кг  41 000

  • Скорость полета, км/ч 2,2М

  • Дальность полета, км  1500

  • Потолок, м 16 500

  • Экипаж, чел 2



Боевая нагрузка (ракеты, бомбы), кг  8000



Боевые самолеты

Фронтовой бомбардировщик Су 24 — Авиация России

Самый массовый боевой самолёт ВВС России считают аналогом американского F-111, но кроме ударных задач с применением обычного или ядерного вооружения Су-24М был прекрасно приспособлен для прорыва системы ПВО противника, для чего самолёт нёс противорадиолокационные ракеты различных типов.

С крылом изменяемой стреловидности и сверхзвуковой скоростью он до сих пор остаётся в строю на защите воздушных рубежей Родины.

История создания

В 1960-х годах у вероятного противника появились на вооружении зенитные ракеты с активными ГСН,  поражающие самолёты на любой высоте. Возникла необходимость создания самолёта способного на сверхзвуковых скоростях и предельно малых высотах уничтожать цели вне пределов видимости РЛС.

Су-24

В ОКБ Сухого работы над новым проектом начались в 1963 году, но с изменением задач по взлётно-посадочным характеристикам взяли в разработку новую модель Т6. Новый самолёт построили с крылом треугольной формы и тонким профилем, а для уменьшения длины разбега установили специальные двигатели, расположенные в фюзеляже.

Но и от этой схемы пришлось отказаться, второй прототип Т6-2И получил крыло изменяемой стреловидности и не нуждался в дополнительных двигателях, при этом сохранил требования к взлётно-посадочным характеристикам. Теперь он классифицировался как фронтовой бомбардировщик и в городе Новосибирске на авиационном заводе построили опытный образец. Лётчик-испытатель В.С. Ильюшин впервые опробовал машину в воздухе в 1970 году 17 января.

Самолёт поучил обозначение Су-24 и поступил для лётных испытаний, которые продолжались с 1970 по 1976 год. В ходе программы заменили двигатели, установили более мощные АЛ-21Ф-3А. В последний день уходящего 1971 года лётчик-испытатель В. Волынов поднял в воздух головной серийный образец этого самолёта. Таким образом, на смену Як-28 пришёл современный штурмовик Су-24 – машина нового поколения с надёжным, но более сложным техническим и радионавигационным оборудованием и мощным вооружением.

Конструкция самолёта

Аэродинамическая компоновка Су-24 традиционна – это планер с крылом верхнего расположения и хвостовым вертикальным и горизонтальным оперением. Крыло изменяемой стреловидности отличается высокой механизацией, на каждой консоли установлены выдвижные двухщелевые трёхсекционные закрылки с дефлекторами, предкрылки из четырёх секций и двухсекционные интерцепторы.

Су-24

Силовая установка машины включает два турбореактивных двигателя АЛ-21Ф-3 с мощностью на форсажном режиме по 11200 кгс каждый. Отличительной чертой Су-24 стал внешний вид воздухозаборников и коробчаты-кругловатые пропорции самолёта, за что он и получил прозвища «Сундук» или «Чемодан».

На самолёте установлено трёхопорное шасси, основные стойки оборудованы тормозами, передняя стойка бестормозная с управлением для руления по аэродрому.

Су-24М компоновочная схема

Кабина экипажа с расположеним пилота и штурмана бок о бок, что позволяет им обмениваться жестами, но ухудшает обзор. Приборная доска выполнена в сине-зелёном цвете, подсветка приборов и оборудования кабины в ночных полётах сделана заливающим красным светом. Особенностью Су-24 стало наличие электрических рычагов управления двигателями механически не связанных с силовыми установками.

Катапультные кресла пилотов К-36ДМ разрешают покидать машину на скорости не менее 70 км/ч, но случай происшедший на стоянке внёс коррективы в перспективы катапультирования.

Когда запустили двигатели, ручка управления, задев за фиксатор катапульты, рывком заняла нейтральное положение и штурман катапультировался. Все системы отработали в установленном порядке и пилот благополучно приземлился. После этого эпизода стали фиксировать управление фалом, а штурман стал единственным человеком испытавшим катапультирование с земли на нулевой скорости с самолёта Су-24.

Су-24

Тактико-технические характеристики Су-24 (максимальная скорость)

  • Количество членов экипажа – 2
  • Длина – 25, 59 м
  • Высота – 6,19 м
  • Стреловидность в зависимости от режима полёта – 160, 350, 450, 690
  • Поперечное V крыла – 4,50
  • Вес пустого самолёта – 22300 кг
  • Максимальный взлётный вес – 39700 кг
  • Максимальный посадочный вес – 28000 кг
  • Запас топлива в баках – 11 860 л
  • Двигатели – 2 Х АЛ-21Ф-3
  • Максимальная скорость у земли – 1320 км/ч
  • Максимальная скорость на высоте – 1600 км/ч
  • Взлётная дистанция – 1150 м
  • Расстояние от точки касания ВПП до полной остановки самолёта – 950 м
  • Потолок – 11500 м
  • Радиус боевых действий – 560 км
  • Дальность  для перегонки – 2850 км с ПТБ
  • Наибольшая перегрузка при эксплуатации – 6,5 G

Особо надо сказать о вооружении Су-24, если изначально предполагалось, что самолёт нёс  лишь ядерные УР Х-23 или Х-23М и противолокационную УР Х-78, то в дальнейшем расширили номенклатуру вооружения и включили ракеты Х-25 МР/МЛ и УР «Воздух – РЛС» Х-58 с аппаратурой наведения на цели «Фантасмагория», а также УР «воздух – поверхность» Х-29 и Х-59.

Кроме этого для самообороны у штурмовика устанавливалась шестиствольная 23-мм пушка ГШ-6-23М скорострельностью до 10 тыс. выстрелов в минуту и запасом в 500 снарядов.

Су-24 взлёт

Недостатки и отличия Су-24 от Су-25

Основным и самым главным недостатком Су-24 является высокий уровень аварийности сопутствующий этому самолёту. Машина весьма сложная в пилотировании, только во время лётных испытаний потеряно 14 самолётов, эксплуатация в строевых частях приносила по 5-6 катастроф и аварий ежегодно.

Су-25 отличается от предшественника тем, что имеет большую степень защиты, недаром его прозвали «летающим танком». Кабина нового штурмовика представляет бронекапсулу, защищённую на всех направлениях, все менее важные агрегаты являются своеобразной защитой более значимых. Большое количество титановых сплавов уменьшило массу машины и повысило его маневренность.

У Су-24 меньшая прицельная дальность и не такой большой арсенал вооружения, он имеет длину разбега и пробега в два раза большую, чем Су-25. У «Грача» создана феноменальная живучесть конструкции, машины приходили и садились на аэродром вылета буквально изрешечённые снарядами и пулями насквозь.

Су-24

Интересные факты о самолёте Су 24

  •         Интересно, что среди Су-24 во время афганской войны потерь не было, потому что они действовали с аэродромов расположенных в азиатской части СССР и избежали боевых потерь.
  •         Иран присвоил иракские Су-24 во время войны в Персидском заливе, которые были перегнаны туда с территории Ирака.
  •         Сирийский Су-24 в сентябре 2014 года залетевший на 800 м в израильское воздушное пространство, был сбит ракетой Пэтриот.
  •         12 апреля 2014 года Су-24, принадлежавший ВКС России и не имеющий на борту вооружения прошёл 12 раз над эсминцем ВМС США «Дональд Кук», имитируя атаку с воздуха. Этот корабль предназначен для борьбы с кораблями, самолётами, ракетами и подводными лодками противника и обязан осуществлять оборону и охрану своих судов при переходе морем.

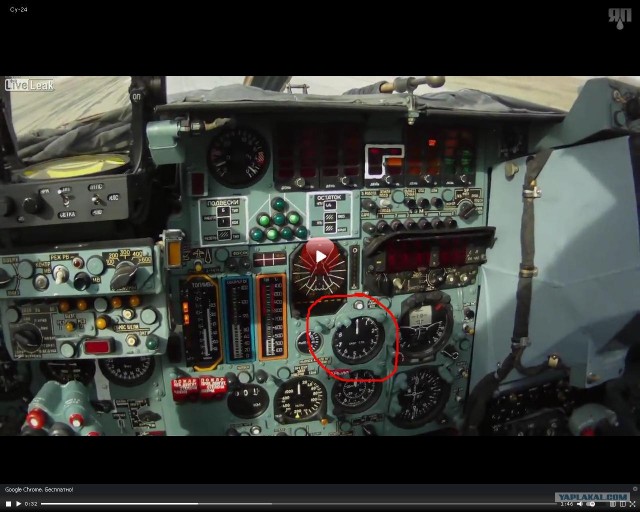

Су-24 взлёт, вид из кабины

В данном случае эсминец не мог противодействовать атаке, так как у него всё ПВО вышло из строя – это было следствие включения на самолёте новейшего средства радиоэлектронной борьбы «Хибины». Проделав несколько заходов, Су-24 скрылся за горизонтом и только тогда заработала система ПВО эсминца. Видя своё бессилие перед обычным  бомбардировщиком, 27 моряков написали рапорт об уходе. Это было хорошим уроком для зарвавшихся американцев.

После того как распался СССР, служившие на Украине лётчики мечтали возвратиться в Россию. Когда девять Су-24 поднялись в воздух, шесть экипажей решили вернуться на Родину и они перелетели на аэродром Шаталово, куда позже было возвращено знамя этого полка бомбардировщиков.

Су-24

Первоклассный фронтовой бомбардировщик Су-24 быстро занял подобающее ему место в ВВС СССР. Сейчас на вооружении России состоят более 300 самолётов, в 2009 году ВВС получили последний модернизированный

Су-24М2, в настоящее время продолжается модернизация машин до уровня Су-24 СВП-24.
