Пистолет — пулемет СТЕН (STEN)

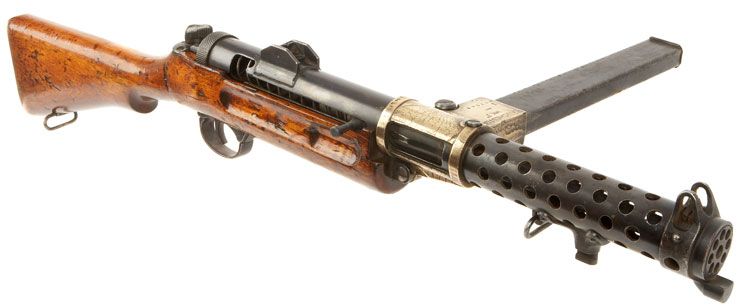

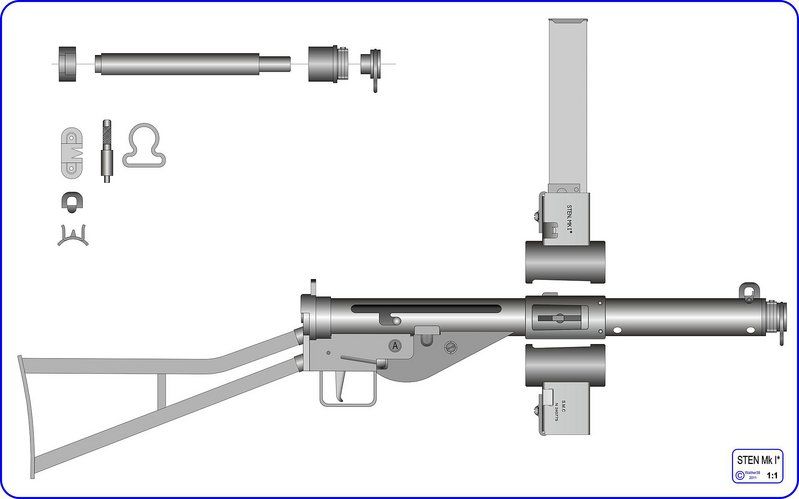

Пистолет — пулемет STEN Mk1

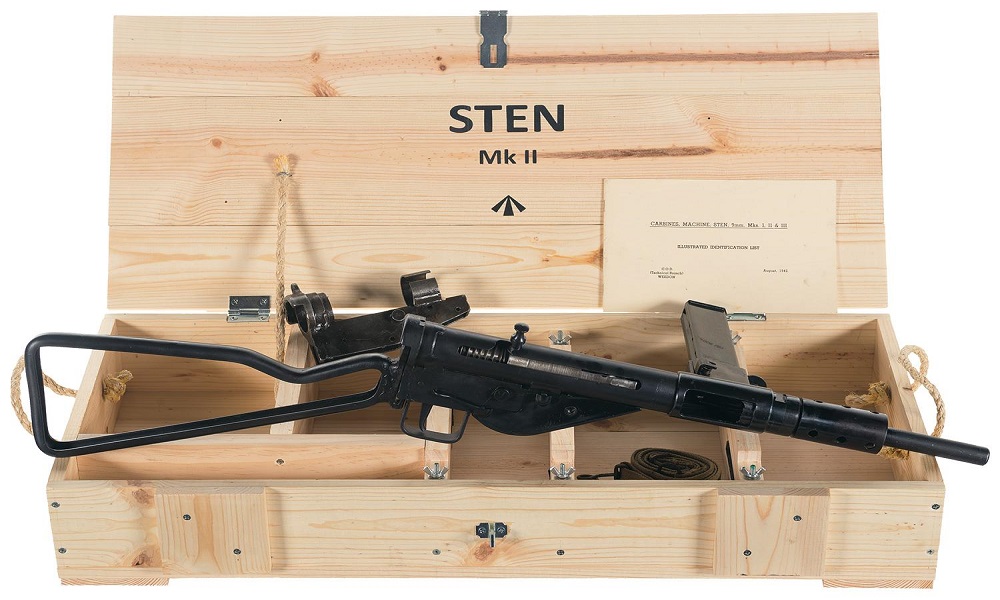

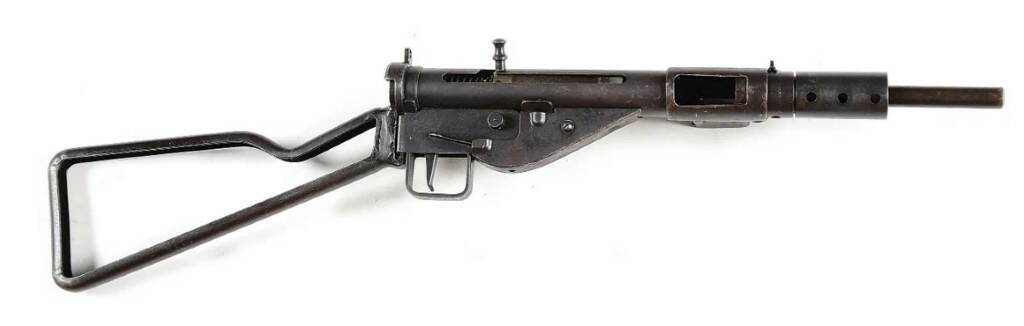

Пистолет — пулемет STEN Mk2



Пистолет — пулемет STEN Mk2S

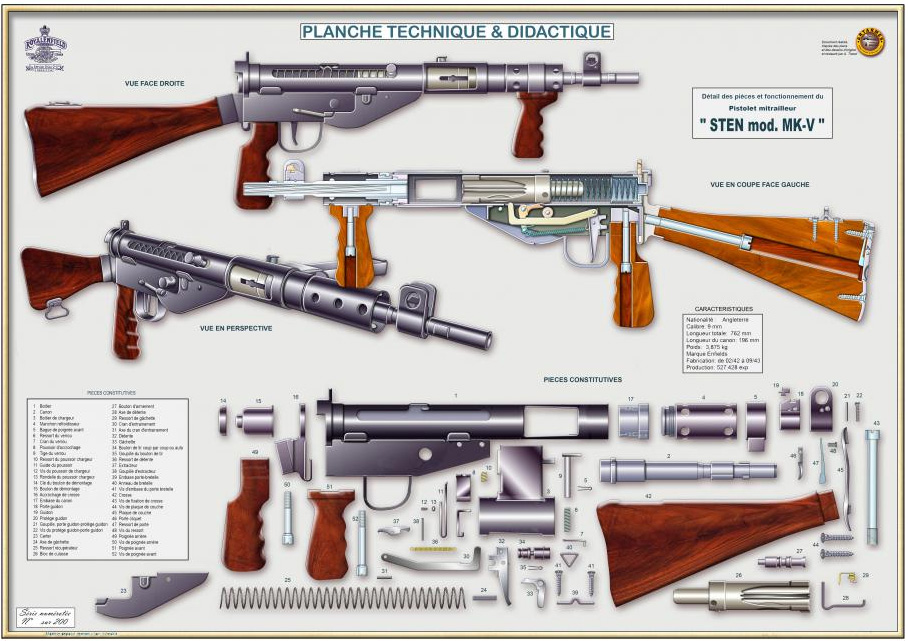

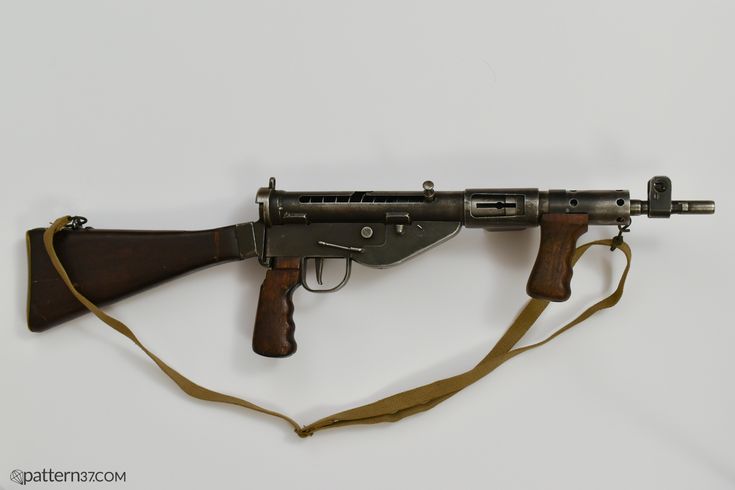

Пистолет — пулемет STEN Mk5







Пистолет — пулемет Стен был самым массовым пистолетом — пулеметом стран антигитлеровской коалиции времен второй мировой войны. Само название STEN складывается из начальных букв фамилий конструкторов Shepherd и Turpin и города Enfield, где его производили. По некоторым данным с сентября 1941 года по 1953 год было выпущено около 3 800 000 пистолетов — пулеметов STEN и более 34 000 000 магазинов к ним. Также в Германии во время Второй мировой войны производилась копия пистолета — пулемета Стен, немецкий вариант носил название МП-3008, отличался окном приемника магазина, которое было снизу, а не справо как на оригинальных Стенах.

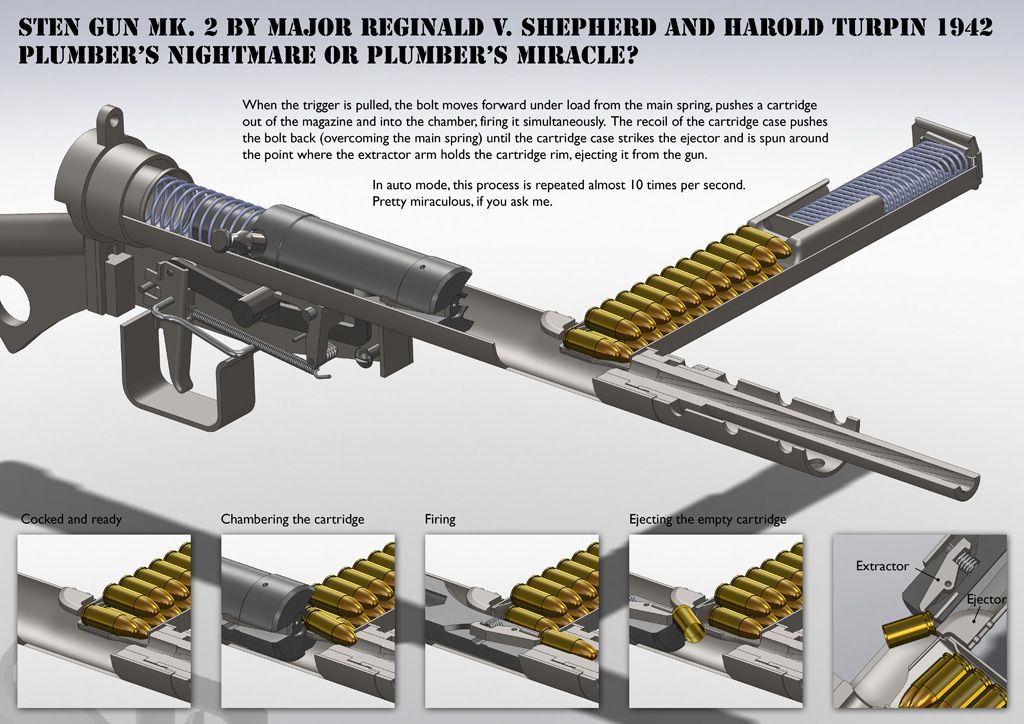

Автоматика работает за счет свободного затвора. Канал ствола при выстреле запирается подпружиненным затвором. Ударно — спусковой механизм позволяет ведение автоматического и одиночного огня. Переводчик режима огня находится с правой стороны ствольной коробки. Предохранитель заменен на Г — образный вырез в ствольной коробке, куда заводится рукоятка затвора. Горловина приемника магазина находится на ствольной коробке слева.

Прицел диоптрический, не регулируемый.

Модификации следующие:
  • STEN Mk1 — приклад рамочный стальной, на цевье дополнительная рукоятка, складывающаяся под ствол. На стволе имеется дульный компенсатор.
  • STEN Mk2 — приклад стальной, рамочный, было выпущено свыше 2 000 000 копий.

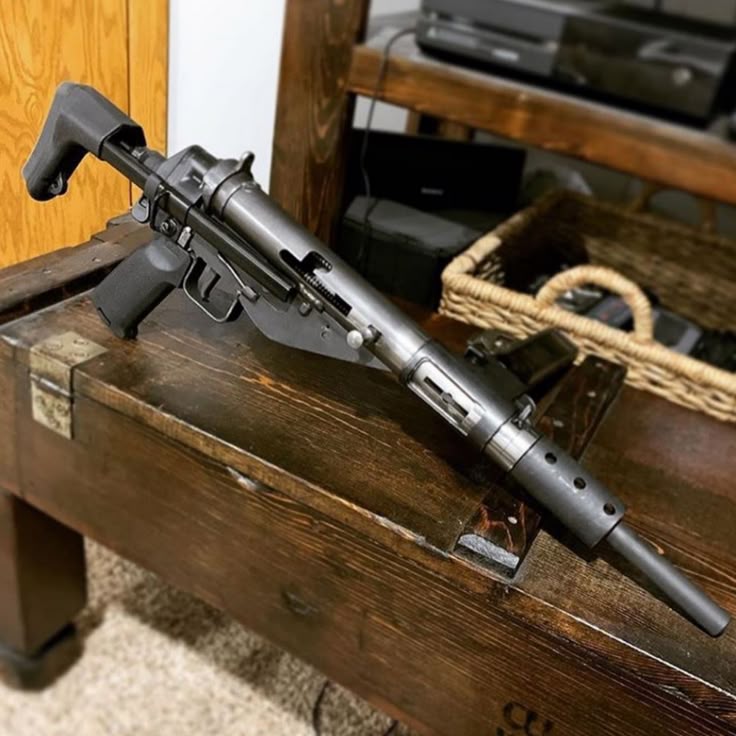

  • STEN Mk2S — имеет интегрированный глушитель

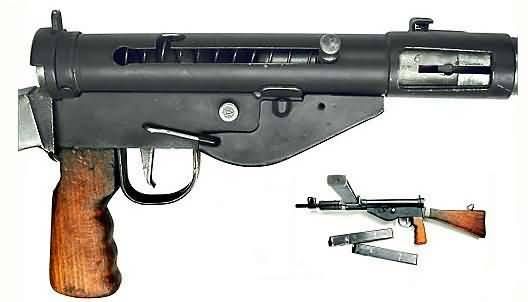

  • STEN Mk3 — имеет плечевой Т — образный плечевой упор с отверстием под большой палец правой руки.

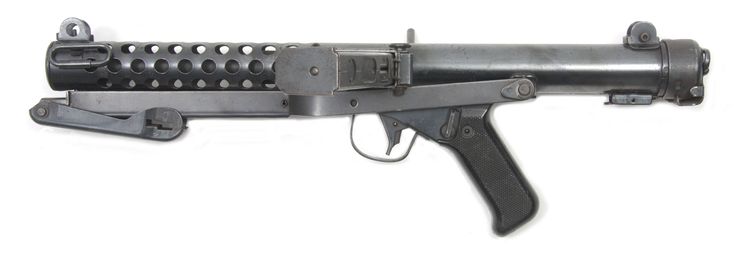

  • STEN Mk4 mod. A — имеет пистолетную рукоятку и выдвигающийся приклад.
  • STEN Mk4 mod. B — имеет пистолетную рукоятку смещенную под ствольную коробку и выдвигающийся приклад.
  • STEN Mk5 — имеет деревянный приклад, пистолетную рукоятку и иногда дополнительную рукоятку под цевьем. Под стволом есть крепление для штыка.
  • AuSTEN Mk1 и AuSTEN Mk2 — STEN Австралийского производства. Имеют пистолетную рукоятку, дополнительную пистолетную рукоятку на цевье и складной приклад, убирающийся поворотом под ствольную коробку. Отличаются между собой разным исполнением ствольной коробки.

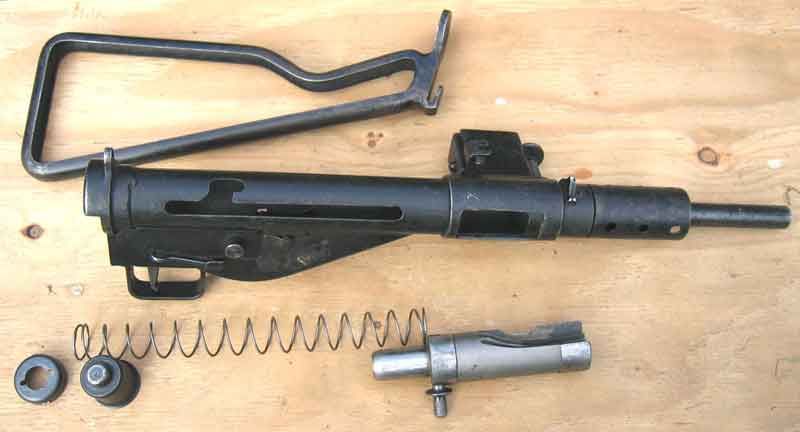

Неполная разборка пистолета -пулемета STEN Mk2


STEN Mk1 STEN Mk2 STEN Mk3 STEN Mk4(A) STEN Mk4(B) STEN Mk5
Калибр 9х19 Parabellum
Длина ствола 198 мм 197 мм 197 мм 97,8 мм 97,8 мм 198 мм
Длина со сложенным прикладом — — — 445 мм 445 мм —
Длина с выдвинутым прикладом 845 мм 762 мм 762 мм 699 мм 622 мм 762 мм
Масса без патронов 3,27 кг 2,8 кг 3,18 кг 3,5 кг 3,45 кг 3,9 кг
Масса с патронами 3,9 кг 3,44 кг 3,82 кг 4,14 кг 4,1 кг 4,54 кг
Темп стрельбы 540 в/м 540 в/м 540 в/м 575 в/м 575 в/м 575 в/м
Емкость магазина 32 патрона


Стрелковое оружие, ММГ и пневматическое оружие:

Револьверы : Пистолеты : Пистолеты — Пулеметы : Дробовики : Автоматы : Винтовки : Пулеметы

Гранатометы : Огнеметы : ПТУР и ПТРК : Гранаты : Мины | Пневматическое оружие : ММГ оружия


jpg»>

Александр Кардаш © 2000 — 2015, использование материала «Энциклопедии Вооружений»

возможно только со ссылкой на www.gunsite.narod.ru

STEN MK 2 ТТХ. Фото. Видео. Калибр. Прицельная дальность. Скорострельность. Патрон. Скорость пули

Вторая мировая война была войной технологий. Она в очередной раз наглядно показала, что сражения выигрываются не только на полях сражений. Не менее важную роль играли и заочные битвы конструкторов по обе стороны линии фронта. Но была у этой войны и еще одна сторона — война спецслужб. Разведчики добывали важнейшие сведения о планах противника и техническую документацию, диверсанты уничтожали военные объекты, оборудование и наиболее видных деятелей противника.

Пистолет-пулемета STEN МK II — видео

Одним из первых в мировой истории специальных подразделений были британские «коммандос». Это подразделение отличалось удивительной мобильностью и высочайшим профессионализмом; неудивительно, что ему поручались такие задачи, которые были не по силам никому другому. Ничего странного нет и в том, что для вооружения этого и других подобных подразделений по всему миру разрабатывалось и выпускалось совершенно уникальное оружие.
В начале Второй мировой войны вооруженные силы Соединенного Королевства фактически оказались без пистолетов-пулеметов. Отечественные Lanchester были далеки от совершенства; довольно значительная их часть к тому же была потеряна во время отступления из Нормандии в 1940 г. Американские же Thompson М1921, хотя и были удобными в бою, оставались достаточно дорогими; кроме того, боеприпасы к ним приходилось поставлять из-за океана.

Пистолет-пулемет STEN Mark 1 (STEN Mk.I)



В 1941 г. был начат выпуск собственной британской разработки — пистолетов-пулеметов STEN. Свое название оружие получило по первым буквам фамилий его разработчиков Р. Шеперда и Г.Тёрпина и названия фирмы-разработчика — Enfield. Британские конструкторы справились с задачей в рекордно короткие сроки — за 30 дней.
Новое оружие сразу же стало чрезвычайно популярным по причине своей простоты и надежности. Британская промышленность выпустила огромное количество этих пистолетов-пулеметов. Ничего удивительного, особенно если учесть, что стоимость в производстве обычного STEN составляла на то время чуть больше $5, тогда как рыночная стоимость американского Thompson М1921 была почти в 40 раз больше. Починить STEN можно было, имея под рукой лишь минимальный набор инструментов. Из всего вышесказанного становится понятным, почему новое оружие получило у солдат ласковое, но слегка ироничное прозвище «жестянка». Вскоре пистолет-пулемет был модернизирован, и в производство пошла еще более простая, но такая же надежная модификация STEN Mk II.

Пистолет-пулемет STEN Mk.II (STEN Mark 2)



Неудивительно, что британские коммандос заказали себе специальную версию всенародно любимого оружия. Вскоре заказ был выполнен, и спецназовцы получили тихий STEN.
Технически STEN Mk II S — практически тот же STEN Mk II, только с интегрированным прибором бесшумной стрельбы. Ствол STEN Mk II пришлось укоротить почти наполовину. Снизив начальную скорость пули, британские конструкторы значительно увеличили ресурс глушителя. Дальность ведения эффективного огня также сократилась и составляла максимум 100 м, но этого было вполне достаточно для выполнения тех задач, для которых предназначено это оружие.

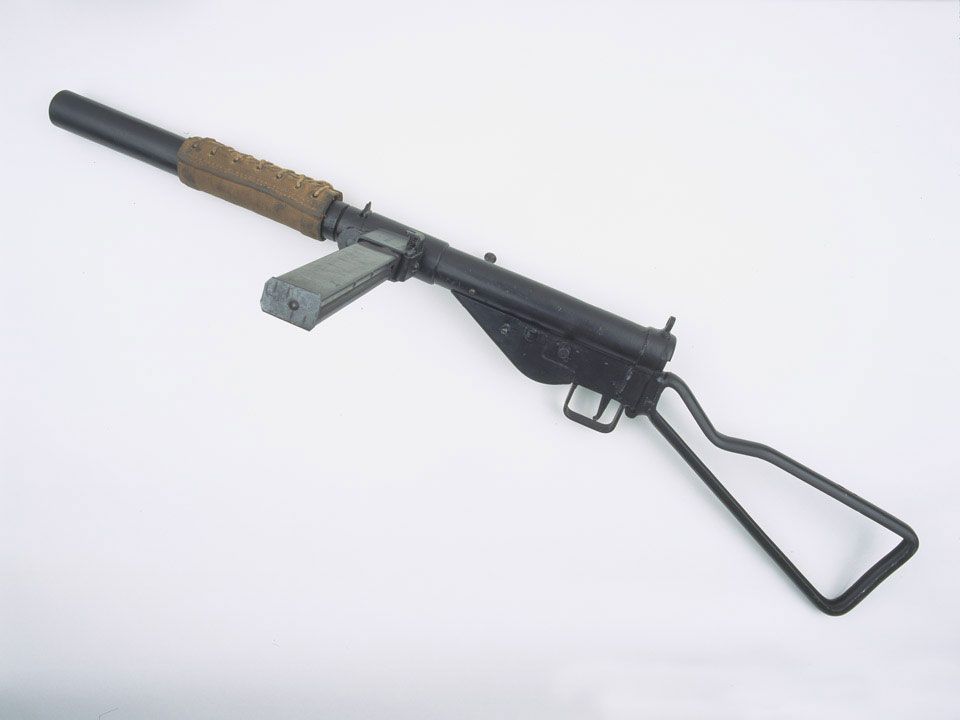

Пистолет-пулемет STEN Mk.II S, оснащённый интегрированным глушителем



Тактико-технические характеристики STEN Mk II S

Страна-производитель: Великобритания
Тип патрона: 9×19 мм Parabellum
Длина, мм: 900
Длина ствола, мм: 90
Масса, кг: 3,48
Нарезы: 6 правосторонних
Вместимость магазина, патронов: 32
Максимальная эффективная дальность, м: 100
Техническая скорострельность: 575
Дальность стрельбы (м): 135

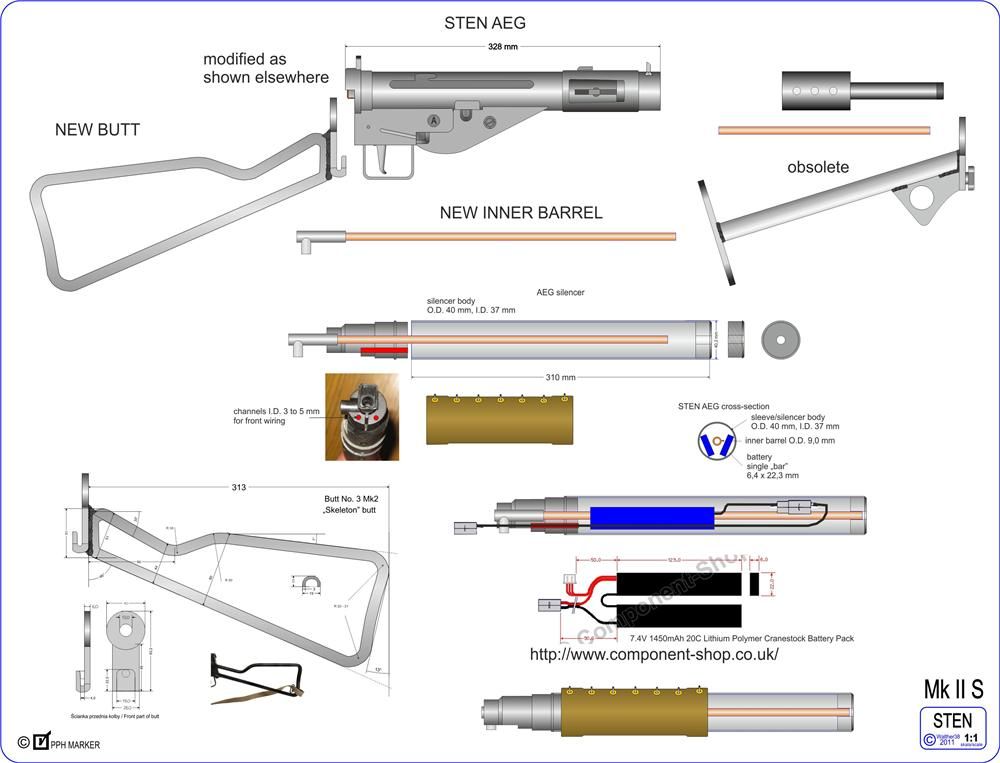

Страйкбольный STEN Mark 2



Фото STEN Mark 2 у французского бойца сопротивления
