Разящие осколками: современные отечественные ручные гранаты
На вооружении Советской Армии новая ручная осколочная граната дистанционного действия появилась лишь спустя девять лет после войны. Это была наступательная РГД-5 с запалом УЗРГМ (УЗРГМ-2), принятая на вооружение в 1954 году. Гранаты РГ-42 и Ф-1 с этим же запалом продолжали оставаться на вооружении без каких либо изменений.
Однако гранаты с дистанционными запалами не годятся для поражения движущихся целей, автомашин, быстро перемещающейся живой силы и т. п. При метании, например, по оконным проемам верхних этажей или в горной местности снизу вверх в случае промаха граната может отскочить или скатиться назад. Назрела очевидная необходимость исправлять такое положение.
С УЧЕТОМ НАКОПЛЕННОГО ОПЫТА
Рис. 1 и 2 Ручные осколочные гранаты: наступательная РГН (слева) и оборонительная РГО (справа) |
В 1982 г. были приняты на вооружение две гранаты совершенно нового типа – наступательная РГН и оборонительная РГО. От предшественниц они отличались конструкцией и корпусов, и запалов. Последний был у них единый, разработанный с учетом опыта боевого применения ручных гранат и новых технологических возможностей, позволяющих максимально снизить стоимость их производства. Разработка велась двумя предприятиями – ГНПП «Базальт» занималось корпусами и снаряжением гранат, а подмосковное специализированное предприятие создало для них единый запал УДЗ, основные элементы которого изготовлены из литьевых пластмасс высокопроизводительным методом. Автор проекта – В. Кузьмин, вел и завершил разработку В. Якунин. Ведущим исполнителем работ по запалу был Д. Денисов.
Конструкции корпусов обеих гранат разработаны на основе длительных научно-исследовательских работ, в результате которых в пределах заданных радиусов поражения были найдены способы повышения плотности осколочного потока. Для этого потребовалось добиться организованного дробления корпуса на более или менее одинаковые по массе осколки. У наступательной гранаты они должны терять убойное действие на дистанции не более 10 м, чтобы гарантировать безопасность метающего ее в движении солдата. В этом отношении наша РГ-42 далеко не идеальна. Ее осколки (правда, на излете) улетают до 20 м от места разрыва, не говоря уж о деталях запала, которые находили на дальностях более 100 м. Метнув такую гранату на бегу, можно к моменту ее разрыва оказаться в опасной зоне. Достойна критики и, пожалуй, лучшая в своем классе – наша оборонительная граната Ф-1. Ее отлитый из сталистого чугуна корпус имеет снаружи рифления, разделяющие корпус на 32 части, но рвется граната отнюдь не по ним. При разрыве ее корпус дает несколько сотен осколков, наиболее крупные из которых сохраняют убойность до 200 м. Метать эту гранату можно только из-за укрытия. Но вероятность поражения ростовых целей на расстоянии 15-20 м от места разрыва из-за недостаточно плотного потока ее осколков все же заставляет желать лучшего.
Все эти обстоятельства были приняты во внимание создателями гранат РГН и РГО. Результатом их работы и стали новые ручные осколочные гранаты, нашедшие широкое применение в ходе боевых действий в Афганистане и на Северном Кавказе.
УДАРНО-ДИСТАНЦИОННЫЙ ЗАПАЛ – УДЗ
Рис. 3 Устройство ударно-дистанционного запала УДЗ |
Запал имеет своеобразную и интересную конструкцию. Его работа показана на рис. 4. Чертежи составлены автором на основе макетных образцов запалов, любезно предоставленных ему в ГНПП «Базальт»; там же сделаны и фотографии гранат.
Запал состоит из четырех основных узлов (рис. 3):
— инициирующего, включающего ударник 2 с боевой пружиной булавочного типа, предохранительный рычаг 4 и чеку с кольцом 3, удерживающую через предохранительный рычаг ударник во взведенном положении. Этот узел приводит в действии пиротехнические цепочки взведения и самоликвидации запала;
— пиротехнического, в который входят ударный капсюль-воспламенитель 5, устройство дальнего взведения в виде двух дублирующих друг друга пиротехнических замедлителей 6 и самоликвидатор 8.
Пиротехнические устройства (замедлители и самоликвидатор) представляют собой три изготовленные из алюминиевого сплава трубки с резьбой для ввинчивания их в пластмассовый корпус запала. В трубки запрессованы стабильно горящие и малогигроскопичные малогазовые составы, специально разработанные для самоликвидаторов и замедлителей различных взрывателей;
— механического, элементами которого являются инерционный груз 1 (пластмассовый шар с залитыми внутри стальными шариками), чашка 12 с иглой и предохранительный движок 10 с промежуточным капсюлем накольного действия 9. Движок находится под действием пружины булавочного типа, прижимающей его к стержню замедлителя 7. В этом положении движка промежуточный капсюль находится в стороне от воспламенителя детонатора, а торец чашки с иглой, опираясь на плоскость движка, не может перемещаться в направлении детонатора. Для гарантированного удержания движка с капсюлем в предохраненном положении в механизм введен второй аналогичный замедлитель;
— детонатора 11 с воспламенителем лучевого типа.
Для применения гранаты, следует взять ее в руку, прижать пальцами предохранительный рычаг к корпусу, разогнуть усики чеки и, выдернув ее, метнуть гранату.
На начальном участке полета ударник, поворачиваясь под действием боевой пружины, отбрасывает предохранительный рычаг. Промежуточное положение ударника показано на рис. 4, вид Б. В конце поворота ударника его игла накалывает капсюль-воспламенитель, который, сработав, приводит в действие три пиротехнических узла: два дублирующих друг друга замедлителя и самоликвидатор (рис. 4, виды В и Г). Разброс времени горения замедлительных трубок в различных температурных условиях составляет 0,8–1,1 с.
После выгорания составов этих трубок пружины убирают стержни 7 внутрь трубок, и освобожденный движок своей пружиной смещается до упора в стенку корпуса (рис. 4, вид Е). В этом положении движка чашка с иглой уже не опирается на его плоскость и может продвигаться к капсюлю-воспламенителю. Но до встречи с преградой этого не происходит, так как чашка с грузом удерживаются пружиной.
Рис. 4 Работа запала УДЗ |
При встрече гранаты с преградой силы инерции сдвигают груз в сторону и смещают чашку с иглой в направлении капсюля-воспламенителя, Пламя сработавшего капсюля-воспламенителя инициирует взрыв детонатора и разрыв гранаты (рис. 4, вид Д).
Если по причине неэнергичного накола капсюля-воспламенителя он не сработает (например, при падении гранаты в снег), то ее разрыв произойдет после выгорания состава самоликвидатора. В различных температурных условиях это время может быть от 3 до 4,3 с.
Рис. 5
граната РГН в разрезе
РУЧНАЯ НАСТУПАТЕЛЬНАЯ ГРАНАТА РГН
Корпус гранаты состоит из двух толстостенных и гладких снаружи штампованных полусфер из алюминиевого сплава (рис. 5). Полусферы имеют внутри глубокие рифления для организованного дробления корпуса. Их кромки обточены так, чтобы можно было на нижнюю полусферу надеть верхнюю и соединить их обжатием «по экватору». Предварительно между ними укладывается герметизирующее полиэтиленовое кольцо. В отверстии верхней полусферы закреплен тонкостенный стаканчик с несколькими витками резьбы М20х2 в верхней части для ввинчивания запала.
Для снаряжения РГН применено более мощное, чем для прежних гранат, ВВ – гексоген с добавкой тротила. Сам по себе кристаллический гексоген не плавится, а смесь его с тротилом можно расплавить и залить в корпус гранаты. Существуют смеси с различным процентным соотношением гексогена и тротила. Например, в ТГА 50/50 их поровну. После заливки ВВ в нем высверливается гнездо для детонатора запала. Конструкция корпуса гранаты позволяет снаряжать ее прессованными шашками еще более мощного ВВ, например A-IX-1, представляющего собой флегматизированный гексоген,
Граната РГН с запалом УДЗ весит 310 г. Вес ее ВВ равен 112 г.
Проверка по установленной методике осколочного действия гранат показывает примерно трехкратное преимущество РГН перед РГ-42.
Основные характеристики ручных гранат | ||
Характеристика | РГН | РГО |
Тип гранаты | Наступательная | Оборонительная |
Масса в боевом положении, г | 310 | 530 |
Масса ВВ, г | 112 | 90 |
Запал | УДЗ | УДЗ |
Тип действия | ударное или с замедлением | ударное или с замедлением |
Время замедления, с | 3. ..4,3 | 3…4,3 |
Рис. 6
граната РГО в разрезе

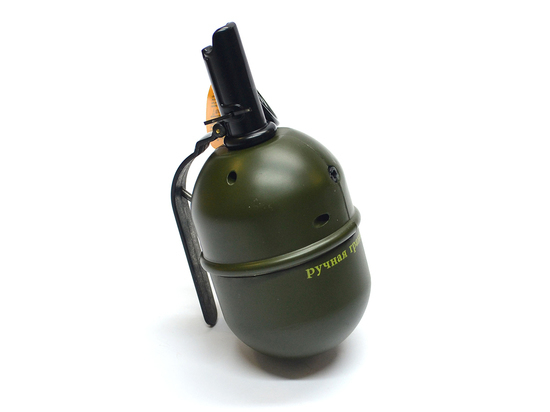

РУЧНАЯ ОБОРОНИТЕЛЬНАЯ ГРАНАТА РГО
Корпус этой гранаты также состоит из двух полусфер, но они отштампованы не из алюминиевого сплава, а из толстой листовой стали и на внутренней поверхности имеют глубокие рифления (рис. 6). На нижней полусфере есть рифления и снаружи, верхняя же снаружи гладкая. Сделано это для того, чтобы можно было тип гранаты определять наощупь. Для увеличения количества осколков внутрь этих полусфер вставлены еще одни, но имеющие только внутренние рифления. Стык наружных полусфер, также как и у гранаты РГН, герметизирован кольцевой полиэтиленовой прокладкой. Снаружи корпус окрашен штатной краской зеленого цвета.
В боевом положении РГО имеет вес 530 г при весе ВВ (тротил с гексогеном) 90 г. Дальность разлета ее убойных осколков значительно меньше, чем у Ф-1. В соответствии с «Руководством» по этой гранате, он равен 16 м, но все равно ее можно метать только из-за укрытий. В пределах этой дальности плотность осколочного поля у РГО, как минимум, в три раза выше, чем у Ф-1.
Отрывок статьи Д. Ширяева
фото Ольги Хвостуновой
рисунки автора
Мир оружия 4-2005
Ручные боевые гранаты на вооружении России, США и других современных армии мира, технические характеристики ТТХ и виды военного оружия
Главная » Боеприпасы
В этом разделе собраны материалы о ручных гранатах как современных, так и тех, что стояли на вооружении различных армий мира в прошлом. Здесь вы сможете найти общую информацию о боевых гранатах, историю их создания, тактико-технические характеристики этого оружия, а также описание их боевого применения.
Ручная граната – это боеприпас взрывчатого типа, предназначенный для ручного метания. Гранатами можно уничтожать живую силу противника и его боевую технику, часто этот тип боеприпасов используется для подрыва вражеских укреплений.
Ручные гранаты имеют весьма богатую историю. Небольшие снаряды, предназначенные для ручного метания, были известны еще с античных времен. В те давние времена для метания обычно использовали глиняные горшки, наполненные какой-нибудь горючей смесью. Подобные гранаты применялись при штурмах городов и морских сражениях. В XV веке появились первые металлические гранаты, наполненные порохом. Первые ручные гранаты были несовершенны, они зажигались от фитиля и часто взрывались раньше или позже необходимого момента.
В XVII столетии ручные гранаты стали использовать и во время сухопутных сражений. Метали эти снаряды солдаты, обладавшие большой физической силой, они получили название «гренадеры».
В XVIII веке гранаты практически везде были сняты с вооружения, их использовали только при осадах или во время позиционных боев, которые случались довольно редко. Так было до начала Первой мировой войны, которая стала настоящим «звездным часом» для этого вида боеприпасов.
Ручные гранаты оказались идеальным оружием для ведения позиционной окопной войны.
В 1909 году появилась граната Рдултовского, с которой российская армия прошла Первую мировую войну. Немцы очень быстро поняли преимущества нового оружия и создали Stielhandgranate, знаменитую «колотушку», которая прошла с немецкой армией две мировые войны.После появления на поле боя первой бронетехники были созданы специальные противотанковые гранаты, некоторые из них даже получили кумулятивную боевую часть.
Гранаты активно использовались во всех конфликтах прошлого столетия и в настоящее время находятся на вооружении практически всех армий мира. В этом разделе подготовлены материалы о самых известных ручных гранатах прошлого.
С появлением на поле боя гранатометов и противотанковых ракетных комплексов значение противотанковых гранат значительно снизилось, но ручные гранаты являются привычным оружием пехотинца и весьма эффективны в условиях ближнего стрелкового боя. Гранаты стоят на вооружении и российской армии. Гранаты России – это обширная группа боеприпасов, которые можно использовать как в наступательном, так и в оборонительном бою.
По своей конструкции граната состоит из взрывателя различного принципа действия, корпуса, который при взрыве превращается в осколки и взрывчатого вещества. Иногда в корпус гранаты вносятся готовые поражающие элементы типа шрапнели. Хорошо тренированный солдат может метнуть современную ручную гранату на сорок или пятьдесят метров.
Наступательные гранаты имеют сравнительно небольшой радиус разлета осколков, их может использовать солдат в наступлении. Оборонительные гранаты имеют значительно больший радиус поражения и предназначены для метания из укрытия.
Также существуют и специальные виды гранат: газовые, осветительные, сигнальные, дымовые.
Гранаты
Stielhandgranate M-24 «Колотушка» — граната Второй Мировой войны: история создания, конструкция и ТТХ, модификации гранаты, преимущества и недостатки, варианты использования
0
Многие виды оружия, применявшиеся во Второй Мировой войне, стали широко известными не столько из-за своей эффективности на поле боя, сколько из-за частого
Гранаты
Ручная осколочная граната РГО: история создания, описание, особенности
0
Ручная осколочная граната РГО была принята на вооружение Советской Армии в начале 1980-х годов в качестве гранаты нового поколения. Основным отличием этих
Дымовая шашка: области использования, цветные и армейские, из чего состоит, разновидности дымовух, меры безопасности
0
Дымовая шашка — это одно из первых и простейших средств ограничить видимость противнику. Это тактическое средство, способное скрыть маневр на поле боя
Гранаты
Артиллерия размером с кулак. Топ 10 самых нестандартных ручных гранат
0
Пожалуй, человечество не смогло придумать ничего более эффективного для ведения ближнего боя, чем ручные гранаты. Ими и танки подрывали, и живую силу противника
Гранаты
Ручная граната РГД 33
0Ручная граната ргд 33 – это противопехотная осколочная граната дистанционного типа, которая широко использовалась советскими войсками в первые годы Великой
Гранаты
Граната РГД 5: устройство и ТТХ
0
Ручная граната – мощное индивидуальное оружие. В руках умелого и хорошо обученного бойца граната – грозное и эффективное средство ведения боя.
Гранаты
Граната Ф-1, или просто “Лимонка”: оружие оборонительного боя
0
Осколочная ручная граната Ф-1 – надежное и эффективное средство поражения живой силы противника в оборонительном бою. Эффективность гранаты обеспечивается
Наступательная граната РГН: история создания и описание конструкции
0
В 1954 году на вооружение советской армии была принята новая оборонительная граната РГД-5, которая очень скоро вытеснила свою предшественницу РГ-42.
Гранаты
Осколочные боеприпасы – основное огневое средство против живой силы
0
Появление взрывчатых веществ на поле боя связано с естественным желанием нанести как можно больший поражающий эффект противнику. Первоначально взрывчатые
Ручные гранаты. Современная Африка войны и оружие 2-е издание
Ручные гранаты
СССР/Россия
РГ-42 — наступательная осколочная граната образца 1942 г. Производилась в Китае как Type 4.
РГД-5 — ручная осколочная наступательно-оборонительная граната.
РГО — ручная граната оборонительная.
РГН — ручная граната наступательная.
РКГ — ручная кумулятивная граната.
РКГ-3 — ручная кумулятивная граната (выпускалась в Югославии как M79).
РПГ-6 — ручная кумулятивная граната.
РПГ-40 — ручная кумулятивная граната образца 1940 г.
РПГ-33 — ручная кумулятивная граната образца 1933 г.
РПГ-41 — ручная противотанковая граната.
РКГ-41 — ручная кумулятивная граната.
РКГ-3, УПГ-8 — ручная кумулятивная граната.
РПГ-43 — ручная кумулятивная фугасная граната.
РОГ-43 — ручная осколочная граната.
УГ-41 — тяжёлая ручная граната.
Ф-1 — ручная граната лимонка советского производства. В Китае производилась как Type 1. В Польше производилась как F-1.
36 M — ручная граната венгерского производства.
Mk1/Mk2/M21 — американские осколочные оборонительные гранаты.
Mk3/Mk3A/Mk3A2 — американские фугасные ручные гранаты.
M26 — американская наступательная граната.
M33/M59/M67/M68/M69 — американские наступательные гранаты на основе гранаты M26.
Чехословацкая универсальная ручная граната URG-86.
Французские гранаты Lu 213 и SAE 210 (наступательные), Lu 216 и SAE 310 (оборонительные), и универсальная MDF.
F1 — французская граната времён Первой и Второй мировых войн.
На её основе и на основе английской гранаты Лемона производилась и производится советская (российская) граната лимонка (Ф1).
Французская граната производилась в США как Ml (Mk 2) и M2.
Ранее на Чёрном континенте использовали французскую наступательную гранату M37 defensive и оборонительную M37 offensive, производившиеся с 1937 г., и их варианты под названием DF37/46.
36M — английская наступательная граната, производившаяся свыше 60 лет с 1915 г.
Из наступательных американских гранат отметим MK3.
M26 — южноафриканская ручная граната лимонка на основе американской ручной гранаты M26 (по другим сведениям, на основе её португальского варианта M312).
M26 выпускалась не только в США (в частности, как М57 и M61) и Канаде, но и в Португалии (M312), и в Англии (L2A2).
В Португалии выпускались ручные гранаты M313, M314 и вышеупомянутая M312, и наступательная граната M321.
M67 — американская ручная граната. Выпускалась в США как C13.
PRB Nr 423/M72, PRB Nr 446 — бельгийские ручные гранаты, наступательные и ручные гранаты OFF NR7/PBR 103 и наступательная ручная граната DEF NR 8/ PBR 104
M69 — югославская ручная осколочная граната.
M75 — югославская ручная осколочная граната (вариант австрийской гранаты ARGES model 73).
Китай поставляет различные виды гранат, в том числе, наступательные Type 1/F1, Type 42 (Тип 42) (копия советской РГ-42), Type 57 (Тип 57) (копия советской РГД-5), Type 73 (Тип 73) (модификация Type 57), Type 81-1 (Тип 81-1), Type 82-1, Type 82-3, Type 59 (Тип 59) (копия советской РГД-5).
Меткие гранаты
Меткие гранаты Когда пули стали слишком часто попадать в стены и окна госпиталя и на стеклянной веранде, где мы обедали, было побито несколько стекол, так что опасно было оставаться во втором этаже, — мы перебрались в первый этаж, где спали и обедали. Наверху продолжали
Ручные гранатомёты предвоенного периода и начала войны
Ручные гранатомёты предвоенного периода и начала войны В межвоенный период шло совершенствование и развитие различных систем вооружения, велись работы по различным типам гранатомётов. Широко известно, что вначале 1930-х гг. Петропавловский создал и испытал 65-мм
Какие бывают ручные гранаты
Какие бывают ручные гранаты В настоящее время существует очень много различных образцов ручных гранат. Устройство их и назначение бывают различные. Прежде всего разберем, каким образом взрывается ручная граната.При подготовке гранаты к метанию боец ставит в ней
Какие ручные гранаты лучше и почему
Какие ручные гранаты лучше и почему Ручная граната дистанционного действия, правильно брошенная и загоревшаяся в момент броска, неминуемо взорвется через 3,5–7 секунд после броска. При этом не имеет значения, куда граната упадет, — в снег, на твердую землю, в болото, в
Подготовка гранаты к метанию
Подготовка гранаты к метанию При подготовке гранаты обр. 1933 г. к действию необходимо: осмотреть гранату, собрать ее корпус с рукояткой, проверить действие механизма и, наконец, зарядить гранату.Ручные гранаты обр. 1933 г. для лучшей сохранности выпускаются с завода в
Подготовка гранаты к метанию
Подготовка гранаты к метанию Для подготовки гранаты к метанию надо зарядить ее. Для этого нужно вывернуть из отверстия гранаты холостую пробку и бросить ее; проверить, осталось ли в разрывном заряде углубление от стержня холостой пробки, — если не осталось (заряд
Как надо оберегать ручные гранаты и запалы к ним
Как надо оберегать ручные гранаты и запалы к ним При хранении ручных гранат и запалов к ним надо помнить, что граната представляет собой соединение металлического механизма с разрывным зарядом и очень чувствительного разрывного заряда, заключенного в металлическую
Реактивные гранаты
Реактивные гранаты Другим направлением развития данного сегмента противотанковых средств стали одноразовые ручные гранатометы или реактивные противотанковые гранаты. РПГ-18 «Муха» (калибра 64 миллиметра) заменили в начале 70-х годов устаревшие советские ручные
Современные ручные пулеметы
Современные ручные пулеметы Семен Федосеев
Австрия Ручные пулеметы семейства AUG «Штейр»
Австрия Ручные пулеметы семейства AUG «Штейр» Фирмой «Штейр» (позднее «Штейр-Даймлер-Пух») в тесном сотрудничестве с армией Австрии была разработана штурмовая винтовка StG-77, первые партии которой поступили в войска в 1978 г. Винтовка была построена по модульной схеме,
Ручные гранаты
Ручные гранаты СССР/РоссияРГ-42 — наступательная осколочная граната образца 1942 г. Производилась в Китае как Type 4.РГД-5 — ручная осколочная наступательно-оборонительная граната.РГО — ручная граната оборонительная. РГН — ручная граната наступательная.РКГ — ручная
ГРАНАТЫ
ГРАНАТЫ Восемнадцать фашистских танков, подбитых гвардейцами-панфиловцами у разъезда Дубосеково под Москвой в первые же месяцы Великой Отечественной войны, подтвердили славу и могущество гранат как одного из самых простых и грозных видов оружия.Существует довольно
Современные отечественные ручные гранаты. Ручные гранаты
Применялись на всех фронтах и встречаются повсеместно. При использовании оборонительного чехла (рубашки) — граната оборонительная, без рубашки — наступательная. Выпускались различными заводами, мастерскими ит.д. Эти экземпляры могли иметь отклонения по форме и размерам. Во время обороны Севастополя в городе производились гранаты, поверх заряда которых вместо ленты с осколочной нарезкой наматывалась стальная проволока.
Вес без рубашки — 500 г; с рубашкой — 750 г; заряд — 125 г; время горения замедлителя — 3,5-4,5 сек. Опасное расстояние: с оборонительным чехлом — 100 м; без оборонительного чехла — 25 м. Снаряжались литым и прессованным тротилом, в годы ВОВ снаряжались различными суррогатами. В случае, если рукоять оттянута назад, граната находится на боевом взводе.
РГД-33-пожалуй самая распространенная советская граната периода войны. Многим поисковикам приходилось с нею сталкиваться в работе. Встречаются РГД-33 в самых неожиданных местах. Полусгнившие, с отвалившимися рукоятками и разложившимся тротилом при останках солдат, уложенные в рядок, на боевом взводе на брустверах окопов, уже брошенные, но по каким-то причинам не взорвавшиеся, обороненные в бою и складированные в блиндажах. Обилие этих фанат частенько притупляет бдительность, а РГД-33 опасна, как и любой другой взрывоопасный предмет.

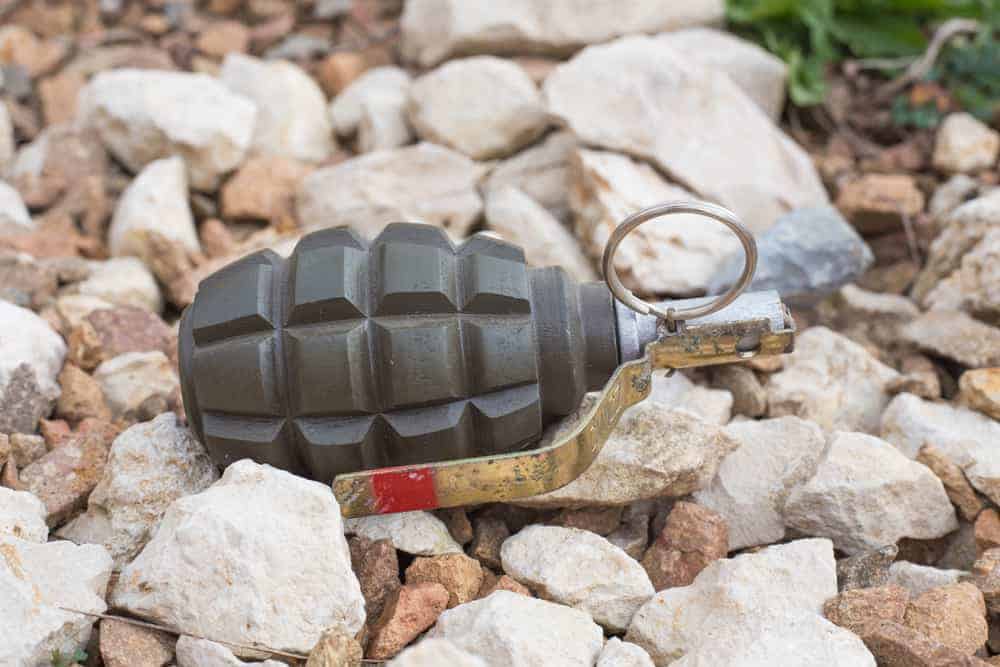

Ручная граната Ф-1 (оборонительная)
Наиболее широко известна. Ее устройство изучают даже в школе. Изобретена в начале века конструктором Лемоном, вероятно, поэтому получила неофициальное название «лимонка», а вовсе не из-за лимонообразной, яйцевидной формы. Граната Ф-1 состоит на вооружении до сих пор во многих странах мира, но с запалами разных конструкций. В годы войны, от начала и до конца ее, была на вооружении РККА, финской и польской армий. У немцев подобной гранаты на вооружении не было, использовались трофейные.
Граната оборонительная, радиус разлета наиболее крупных осколков до 200 м. Метание ее производится из окопов и укрытий. Корпус гранаты чугунный, поверхность его надрезана поперечными и продольными бороздами для улучшения дробления. Вес снаряженной гранаты 600-750 г. Такой разброс весовых данных объясняется различной формой и размерами корпусов гранаты. Боевой заряд постоянного веса 50 г — чешуйчатый, литой или прессованный в корпус тротил. Применение более мощного взрывчатого вещества повлекло бы за собой превращение чугунного корпуса гранаты в пыль, а не в осколки при разрыве. Длина — 124 мм; диаметр — 65 мм; время горения замедлителя запала: Ковешникова — 3,5-4,5 сек.; УЗРГ — 3,2-4,2 сек.
В довоенное время и в начальный период войны граната комплектовалась запалом системы Ковешникова, впоследствии замененный на более простой и технологичный запал УЗРГ.
Прежде всего следует обратить внимание на наличие и состояние предохранительной чеки. Гранаты военного выпуска иногда снаряжались суррогатными ВВ, обладающими иногда непредсказуемыми свойствами. Под Ленинградом встречаются гранаты снаряженные дымным порохом.
Частенько поисковики на северо-западе находят так называемые «блокадные гранаты» — в качестве корпусов которых использовались некондиционные корпуса 50 мм минометных мин. По боевым свойствам — весу заряда, радиусу убойного действия они соответствуют Ф-1.
Ручная осколочная наступательная граната РГ-42 обр.1942 г.
Наступательная, дистанционного действия. Была разработана и принята на вооружение в 1942 г. В Советской Армии состояла на вооружении до 80-х годов. Чрезвычайно проста по устройству и технологична. Освоить ее производство могла любая мастерская, имеющая штамповочное оборудование и точечную сварку. Применялись на всех фронтах ВОВ.
Радиус разлета осколков до 100 м. Вес гранаты 400-420 г.
Использовались запалы системы Ковешникова и УЗРГ. Запальное гнездо каждой гранаты закрывалось резьбовой пластмассовой пробкой или стальным колпачком. Запалы ввинчивались в гранаты лишь в момент подготовки к бою.
Внешне граната напоминает консервную банку. Внутри корпуса помещались разрывной заряд и свернутая в 3-4 витка (как в РГД-33) металлическая насеченная на квадратики стальная лента, для увеличения числа осколков. Разрывной заряд — литой или прессованный тротил.
Ручная противотанковая граната РПГ-40 обр.1940 г.
Предназначалась для борьбы с легкими и средними танками, имеющими броню до 20 мм и другим целям. Серийное производство началось лишь с начала войны.
Вес РПГ — 40 — 1200 г, вес разрывного заряда 760 г. Граната состоит из жестяного корпуса, в котором помещается разрывной заряд — литой или прессованный тротил, сверху крышка как у РГД-33, под которую вставлялся запал, внешне тоже очень похожий на запал РГД-33, но мгновенного действия. Корпус при заряжании навинчивался на рукоятку, в которой размещался ударный и предохранительный механизмы.
Воспламенение запала и взрыв гранаты происходит мгновенно при ударе гранаты о препятствие. Метание гранаты производилось из-за укрытия, так как радиус ее разрушительного действия 20 м, а забросить ее на большее расстояние проблематично.
При ударе о препятствие механизм гранаты срабатывает независимо от того, каким местом граната ударилась, граната взрывается. Усилие срабатывания весьма незначительно, достаточно просто уронить гранату на землю.
В боевой обстановке снаряжать гранаты запалами разрешалось лишь непосредственно перед метанием. Отказы в действии происходили из-за загрязнения, промерзания и деформации находившегося в рукоятке ударного механизма. Возможны отказы от неисправного запала.
РПГ-40 встречается во всех районах боевых действий, особенно в начальный период войны. Обнаруженная при поиске — опасная находка.
Ручная противотанковая граната РПГ-41 обр.1941 г.
Назвать эту гранату противотанковой можно лишь с некоторой натяжкой, поскольку все противотанковые гранаты — мгновенного действия, а РПГ-41 представляет собою увеличенную в размерах РГД-33, причем от РГД-33 использовались рукоятка с механизмом накола капсюля и предохранителем, а на корпусе — задвижка запала, его трубка, удлиненная на 50 мм и нижняя часть корпуса, в которую вворачивалась рукоятка (фланец). Граната была разработана и использовалась в начальный период войны и изготовлялась лишь в это время. Появлением своим РПГ-41 была обязана Клементу Ефремовичу Ворошилову, главкому Северо-Западного направления, по инициативе которого и по личному заданию Сталина изготовлялись эти нелепые, неудобные во всех отношениях гранаты с неофициальным названием «Ворошиловский килограмм» («ВК»). Лишь только на посту командующего Ленфронтом Жуков сменил Ворошилова, производство РПГ-41 было прекращено. Разрабатывал гранату А.Н. Селянкин. Срок разработки и испытания — 3 дня. Масса взрывчатого вещества в гранате — 1 кг.
Метать ее можно было лишь по танку, стоящему на месте, поскольку граната дистанционная, по пехоте — здесь удобнее обыкновенная РГД-33. Пожалуй подходила она для метания по амбразурам ДЗОТов, но к сожалению, в момент принятия ее на вооружение ДЗОТы и прочие полевые укрытия обороняла Красная Армия, а противник, как правило, вел наступление…
Граната редкая. Она официально не была принята на вооружение, в справочниках нет ее описания. Не каждый музей может похвастаться, что в его коллекции имеется эта граната, по крайней мере в Петербургском Артиллерийском музее нет даже описания РПГ-41.
Ленинградским поисковикам иногда приходилось сталкиваться с этой гранатой. Под Лугой ее находили в двух вариантах: корпус наполненный чешуйчатым утрамбованным или литым тротилом. Обе гранаты производства Ленинградского завода «Северный пресс». Встречались эти гранаты в районе Невского пятачка, Пулково, Мга, Любань. В районе Приозерска находили РПГ-41, корпус которых был сходен по форме и размерам с корпусом РПГ-40.
Кроме того, следует учитывать, что в условиях блокады гранату могли снарядить любым непредсказуемым взрывчатым веществом.
Ручная противотанковая граната РПГ-43 обр.1943 г.
Появилась на фронтах с середины 1943 г. Предназначалась исключительно для борьбы с бронецелями — разрушает броню до 75 мм, благодаря кумулятивно-фугасному действию. Взрывается мгновенно, при соприкосновении с преградой. Метание производится только из окопа, во избежание поражения метающего. Метать гранату нужно так, чтобы она ударилась о броню своим дном. Этому способствует ее балансировка и стабилизатор полета, состоящий из двух матерчатых лент и колпака, выполняющих роль парашюта при полете гранаты.Вес гранаты 1200 г.
Внешне граната выглядит следующим образом: цилиндрический корпус, переходящий в конус. Ниже его усеченной части — деревянная рукоятка, в верхней ее части продет шплинт чеки, удерживающий рычаг. Пытаться отвернуть рукоятку для извлечения запала — недопустимо.
РПГ-43 чрезвычайно опасна. Особое внимание на экземпляры с отгнившей рукояткой и отвалившимся колпаком стабилизатора.
Германская ручная граната M-24 обр.1924 г.
Stielhandgranate 24 mit Brennzunder 24 (ручная граната обр.24 с пороховой дистанционной трубкой обр.24).
Осколочно-фугасная дистанционная наступательная граната. Применялась немцами на всех фронтах. В просторечии именуется «толокушкой» из-за внешнего сходства.
Вес гранаты -около 500 г; вес разрывного заряда — 180 г; время горения дистанционного состава — 4-4,5 сек.; радиус разлета убойных осколков -15м; радиус фугасного действия — 3-6 м; опасна на расстоянии до 100 м; длина гранаты 360 мм; диаметр корпуса — 60 мм.
Состоит из стального корпуса с детонатором и рукоятки, в которой помещается механизм воспламенения и замедления.
Полностью гранаты снаряжались непосредственно перед боем. На полях сражений М-24 часто встречаются гранаты полностью снаряженные, либо по различным причинам не взорвавшиеся. Отличительный признак — отсутствуют предохранительный колпак и фарфоровый шарик-кольцо со шнуром.
М-24 имела терочный механизм воспламенения. Время горения замедлительного состава 4-4,5 сек., примерно такое же как и в отечественных гранатах. Встречающееся в художественной литературе утверждение о том, что замедлитель немецких гранат горел 8 секунд и наши воины успевали забросить гранату назад, к немцам, трудно считать правдоподобным.
Встречающиеся в процессе поиска М-24, как правило, насквозь проржавевшие, с отгнившими рукоятками.
М-24 снаряжались литым, чешуйчатым, гранулированным тротилом и другими взрывчатыми веществами.
Особенно опасны гранаты имеющие медный корпус капсюля-детонатора.
Иногда на корпусе надпись белой краской «Vor gebrauch sprengkapsel einsetsen» (перед применением вставить капсюль-детонатор). На Невском пятачке найдена М-24, в медном корпусе запала — бумажка с текстом по русски «Х…Й вам!».
Встречается дымовая граната (Stielhandgranate 24 Nb. ) имеющая в нижней части корпуса расположенные по периметру буртика отверстия, на корпусе белая полоса и буквы «Nb.». Под Лугой находили зажигательные гранаты, снаряженные красным фосфором.
Германская ручная граната M-39 обр.1939 г. (die eihandgranate).
Осколочно-фугасная дистанционная наступательная граната. Применялась немцами на всех фронтах. В просторечии именуется «яйцо» из-за внешнего сходства. Вес гранаты — около 200 г; вес разрывного заряда — 110 г; время горения дистанционного состава — 4-4,5 сек.; радиус убойного действия осколков около — 10-15 м; опасна на расстоянии до 100 м; высота с запалом -110 мм; диаметр корпуса — 56-57 мм.
Граната состоит из яйцевидного корпуса с разрыв-ным зарядом, воспламенительного механизма и капсюля-детонатора№8. Воспламенительный механизм гранаты терочного типа. Он состоит из предохранительного колпачка с сдвоенным шнуром длиной около б см, алюминиевой втулки с терочным запалом, на которую с одной стороны наглухо навернута квадратная шайба, а с другой стороны ввинчена трубка с дистанционным составом, на который одевается КД№8. В походном положении запалы (воспламенительные трубки) хранятся отдельно от гранат. На их резьбовую запала наворачивается предохранительный колпачок-наперсток, который предохраняет дистанционный состав от сырости. Колпачок изготовляют из пластмассы разных цветов или из латуни.
Встречаются гранаты с кольцом для подвески на пояс, расположенным со стороны противоположной запалу (на макушке). На Волховском фронте находили гранату М-39 с приспособлением для отстрела гранаты из сигнального пистолета (ракетницы). Приспособление представляет собой трубку из прессованного картона (или бакелита) в которую снизу ввернута дюралевая втулка с капсюлем, вышибным пороховым зарядом и ударным механизмом. Внутри бакелитовой трубки алюминиевая трубочка диаметром 8 мм с капсюлем. На верхний конец навернута карболитовая муфта с запрессованной в нее стальной дистанционной трубкой для ввертывания в корпус М-39. На ниппель дистанционной трубки одевался капсюль-детонатор №8. Для выстрела в ракетницу вставлялась специальная удлиненная гильза с большим отверстием в дне.
Ружейная кумулятивная граната GG/P-40 (gewehrgranate)
Транспортная укупорка 496 х 356 х 198 мм. В ящике 25 шт. разобранных гранат — взрыватели отдельно. Взрыватель АZ-2482 (Aufschlagzunder — ударный взрыватель). Патрон G калибра 7,92 мм с деревянной пулей (вес 15 г), порох 3,6 г марки NRP 1х1/0,1. Кумулятивный заряд беловато-голубого цвета массой 100 г (возможно флегматизированный гексоген). Выстреливалась с помощью специальной мортиры-гранатомета. Отличительный признак стреляной гранаты — деформированный корпус, нет резиновой крышки позади стабилизатора. Отворачивать головную часть от стабилизатора нельзя.
Германские ружейные гранаты
Состояли на вооружении:
- осколочная ружейно-ручная;
- большая кумулятивная;
- малая кумулятивная;
- агитационная;
- сигнальная.
Выстреливались холостым патроном из ружейного гранатомета. Снаряжались В В повышенной мощности (гексогеном и ТЭНом).
Определить по внешнему виду этого небольшого, но чрезвычайно опасного боеприпаса, прошел он канал ствола или нет — невозможно, так как при выстреле он почти не деформируется, а нарезы на пояске изготовлены на заводе.
Ружейные гранаты имели частые отказы из-за несовершенства конструкции взрывателей, небольшой начальной скорости, падения в мягкий грунт, снег ит.д. В ружейных гранатах устанавливались самоликвидаторы.
Ружейная осколочная граната Дьяконова обр.1930 г.
Эта граната применялась в Финской войне и в начальном периоде ВОВ. Из-за несовершенства конструкции, сложности и дороговизны производства была снята с производства и вооружения.
Калибр — 40,6 мм; вес — 350 г; вес с укупоркой — 435 г; длина — 115 мм; заряд тротила — 50 г; дистанционный пороховой замедлитель 3-12 сек; дальность стрельбы — 300-900 м; радиус убойного действия осколков — 50 м.
При снаряжении гранаты другим взрывчатым веществом кроме тротила головная часть имеет окраску: голубую — амматол, красный — шнейдерит, зеленый — меленит, коричневый — аммонал.
Корпус гранаты стальной тонкостенный с насечками для дробления. Встречаются экземпляры и без насечек. Снаружи корпус покрыт оловянной полудой и бесцветным лаком. В нижней части гранаты — алюминиевое дистанционное кольцо и дополнительный заряд, который мог вырываться за нитку. Пороховой замедлитель (дистанционная трубка) горел 3-12 сек., Капсюль-детонатор гремучертутный, срабатывающий от луча огня замедлителя, находится внутри корпуса. Граната дистанционная, ударного и инерционного механизма нет.
Граната весьма опасна в обращении. Известны случаи подрыва поисковиков при попытках провернуть дистанционное кольцо и разобрать гранату. Детонатор весьма чувствителен к механическим воздействиям.
Граната-бомба времён Первой мировой и Гражданской войн
Взрывчатым веществом служила пироксилиновая смесь, что делает гранату особо опасной по прошествию времени. Граната использовалась как оборонительная без осколочной «рубашки», так и как наступательная в комплекте с последней. Взрыватель «Г-образной» формы создавал дополнительные сложности при хранении и транспортировке. Именно по это причине чаще всего оставались неиспользованными гранаты-бомбы, обнаруживаемые на боевых позициях Великой Отечественной войны.
Отечественные ручные гранаты July 23rd, 2015
Вот мы уже с вами узнали , но давайте вспомним всю историю создания отечественных гранат.
Первая отечественная осколочная граната была применена российской армией ещё в Русско-Японскую войну под Мукденом. Эта граната была изобретена в 1904 году штабс капитаном Николаем Степановичем Лишиным
Давайте узнаем про эту и другие гранаты подробнее…
Граната имела длинную деревянную ручку, на которой крепился металлический цилиндр, заполненный взрывчатым веществом. В служебном обращении на гранату Лишина надевался предохранительный колпак, боевой колпачок носился отдельно. Сверху на корпус надевался цинковый поясок с внешними насечками для образования дополнительных осколков при взрыве. Ручка служила стабилизатором в полете и обеспечивала нужное положение гранаты при встрече с преградой. Желательно было, чтобы граната падала строго на колпак, т.к. бокового механизма воздействия на капсюль воспламенитель не было. Система гранаты Лишина была небезопасной. Вероятность отказа соседствовала с вероятностью случайного срабатывания. Радиус поражения гранаты составлял 9 метров. В результате, большого распространения в армии граната не получила.
Более безопасной стала граната РГ-14, которая применялась Российской армией на полях Первой Мировой Войны. Граната РГ-14, по сравнению с гранатой Лишина, имела меньшие размеры и была более безопасной для бойца. В качестве взрывчатого вещества граната использовала аммонал, тротил, мелинит и состав Фавье. Время горения замедлителя запала составляло 4 секунды.
После Гражданской войны в России на базе французской гранаты F-1 была разработана одна из самых распространённых оборонительных гранат. Граната получила название Ф-1, корпус от французской гранаты остался прежним, но был заменён запал гранаты на запал системы Ф. В. Ковешникова. В 1928 году была принята на вооружение РККА. Позже граната была еще раз доработана — стал использоваться запал УЗРГ-42 с задержкой 3,2-4 секунды. Масса гранаты в зависимости от модификации составляет 600-750 грамм. Радиус поражения до 200 метров.
На базе РГ-14 Михаилом Григорьевичем Дьяконовом в 1933 году была разработана граната РГД-33. Граната весила 495 грамм, масса взрывчатого вещества составляла 140 грамм. Перед применением гранаты необходимо было взвести пружину в рукоятке, поставить гранату на предохранитель, вложить в неё запал, а перед броском освободить предохранитель на ручке. За счёт взмаха внешняя часть рукоятки с ударником соскакивала с боевого взвода и накалывала капсюль запала. Граната РГД-33 активно применялась в Великую Отечественную Войну, зарекомендовав себя хорошим противотанковым оружием.
Намного проще в производстве оказалась граната РГ-41 разработанная в 1941 году конструктором Беляковым. Использовала граната, в отличии от РГД-33 только тротил, а взрыватель детонировал с задержкой 3,2-3,8 сек.
Граната РГ-41 на вооружении Красной армии простояла недолго в силу быстрого создания на замену ей более удобной гранаты РГ-42. С целью увеличения числа осколков и, как следствие, поражающей способности, внутри корпуса гранаты была проложена свернутая в четыре слоя лента из тонкой стали с насечками. Радиус поражения составляет 25-30 метров.
Для более эффективного поражения танков ещё до войны в СССР создавались специальные фугасные гранаты. Одной из первых таких гранат была РПГ-40, пробивавшая броню толщиной до 40 мм. Во время Великой Отечественной Войны граната в основном применялась для разрыва гусениц танков, а также могла использоваться для разрушения укрытий противника.
Позже на базе РПГ-40 была разработана граната РПГ-43. Она обладала значительно меньшим весом и большей бронепробиваемостью. При взрыве гранаты образовалась кумулятивная струя, скоростью около 12000-15000 м/с. При этом давление струи достигает 100000 кгс/см², что при диаметре корпуса в 95 мм достаточно для пробивания 75 мм брони. Вес гранаты составляет 1,2 кг.
Однако у гранаты РПГ-43 было множество недостатков в плане безопасности использования. Их удалось устранить в доработаной гранате РПГ-6. В отличии от предыдущих аналогов, новая граната была ударного типа и детонировала при контакте головной части и цели. Граната могла пробивать броню до 100мм. Граната РПГ-6 была разработана в 1943 году и активно применялась на фронтах Великой Отечественной Войны для поражения тяжелых танков «Тигр», «Пантера», а также самоходных артиллерийских установок типа «Фердинанд» с лобовой броней, составляющей 80-100 мм и более. После войны гранатами РПГ-6 вооружились также страны варшавского договора. В России же граната простояла на вооружении до 1950 года, после чего начала частично сниматься с вооружения.
Для замены РПГ-6 в 1950 году была разработана ручная кумулятивная граната РКГ-3. Как и РПГ-6, граната была ударного действия, но пробивала броню толщиной уже до 150 мм. У гранаты появился матерчатый «хвост» в форме конуса, который стабилизировал гранату в полёте. Существовали модификации, способные пробивать броню толщиной 170- 200 мм.
Для замены РГ-42 в 1954 году была разработана более удобная, лёгкая и не менее эффективная наступательная граната РГД-5. В отличие от своих предшественниц, граната имела корпус круглой формы. В качестве основного взрывчатого вещества используется тротил. Дальность разлёта осколков составляет 30 метров. Запал гранаты универсальный, подходящий также к гранатам РГ-42 и Ф-1. РГД-5 состоит на вооружении Российской армии до сих пор. В Польше производится её копия RGD-5.
Круглую форму корпуса имеют также гранаты РГО и РГН. В гранатах применяется новый запал УДЗС, позволяющий производить подрыв при встрече с любой поверхностью. Для безопасности бойца, подрыв невозможен в первые 1,3-1,8 секунды после броска. Самоликвидация гранаты происходит через 3,2-4,2 секунды. Радиус возможного поражения гранаты РГО достигает 100 метров, РГН — лишь 35 метров.
Назначение и боевые свойства ручных осколочных гранат . Ручные осколочные гранаты (рис. 47) предназначены для поражения осколками живой силы противника. При разрыве граната образует большое количество разлетающихся осколков, обладающих энергией, достаточной для поражения живой силы.
Рис. 47. Общий вид ручных осколочных гранат: а — РГД-5, б — Ф-1, в — РГН, г — РГО
Ручные осколочные гранаты особенно эффективны в ближнем бою (при атаке, ведении боя в окопах, населённых пунктах, лесу, горах, убежищах). В зависимости от дальности разлёта осколков гранаты подразделяются на наступательные и оборонительные. Боевые свойства гранат характеризуются данными, приведёнными в таблице.
Устройство ручных осколочных гранат РГ Д-5 и Ф-1 . Ручная осколочная граната Ф-1 (рис. 48, б). Ручная осколочная граната Ф-1 применяется преимущественно в оборонительном бою. Она состоит из корпуса, разрывного заряда и запала.
Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым он обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске в него ввёртывается пластмассовая пробка.
Ручная осколочная граната РГД-5 (рис. 48, а). Граната применяется в основном в наступательном бою. Она состоит из корпуса, разрывного заряда и запала.
Рис. 48. Устройство ручных осколочных гранат: а — РГД-5, б — Ф-1, в — РГН, г — РГО; 1 — пробка пластмассовая защитная; 2 — трубка для запала с манжетой; 3 — колпак с вкладышем; 4 — разрывной заряд; 5 — поддон с вкладышем; 6 — запал УЗРГМ; 7 — корпус чугунный; 8 — стакан с манжетой; 9 — верхние полусферы; 10 — нижние полусферы; 11 — запал УДЗ
Корпус гранаты составляют верхняя (колпак) и нижняя (поддон) части. Колпак и поддон имеют внутренние оболочки — вкладыши. К верхней части с помощью манжеты присоединяется трубка для запала, которая служит для присоединения запала к гранате и герметизации разрывного заряда в корпусе гранаты. Для предохранения трубки от загрязнения в неё ввинчивается пластмассовая пробка.
Корпус гранаты заполняется разрывным зарядом, который служит для разрыва гранаты на осколки.
Запал гранат . Разрывной заряд гранат взрывается от детонации. Для того чтобы граната взорвалась, надо её «запалить», то есть вначале взорвать детонатор. Эту роль и выполняет запал.
Запалом гранат РГД-5 и Ф-1 служит запал дистанционного типа УЗРГМ (унифицированный запал ручной гранаты модернизированный). Запал состоит из ударного механизма и собственно запала.
Ударный механизм служит для воспламенения капсюля-воспламенителя запала. После выдёргивания предохранительной чеки и броска гранаты спусковой рычаг освобождается от гранаты и освобождает ударник, который под действием боевой пружины наносит удар по капсюлю-воспламенителю.
Собственно запал составляют капсюль-воспламенитель, замедлитель и капсюль-детонатор. Искра от воспламенённого ударным механизмом капсюля-воспламенителя моментально поджигает замедлитель. Замедлитель горит 3,2-4,2 с, а затем подрывает капсюль-детонатор. Мгновенно происходит взрыв гранаты.
Запалы всегда находятся в боевом положении. Разбирать их и проверять работу ударного механизма категорически запрещается!
Устройство ручных осколочных гранат РГО и РГН . Ручная осколочная граната РГО (ручная граната оборонительная) (рис. 48, г). Она применяется преимущественно в оборонительном бою. Основные части гранаты: корпус, разрывной заряд и запал.
Корпус гранаты состоит из четырёх стальных полусфер: двух верхних и двух нижних (наружных и внутренних). Все полусферы имеют насечки, которые облегчают формирование поражающих элементов при взрыве.
Ручная осколочная граната РГН (ручная граната наступательная) (рис. 48, в). Она применяется прежде всего в наступательном бою. Основные части гранаты: корпус, разрывной заряд и запал.
Корпус гранаты изготовлен из алюминиевого сплава. Он состоит из верхней и нижней полусфер, каждая из которых имеет внутреннюю насечку для формирования поражающих элементов при взрыве.
Запал гранат . В состав гранат РГО и РГН входит более совершенный запал — ударно-дистанционный. Его преимущество состоит в том, что он подрывает гранату не только по истечении определённого времени после броска (запал УЗРГМ — через 3,2-4,2 с), но и от удара, то есть при встрече с преградой с помощью датчика цели. В то же время в ударно-дистанционном запале предусмотрена дополнительная ступень предохранения от случайного выпадения гранаты из руки при гранатометании. После того как предохранительная чека выдернута и спусковой рычаг отделился от гранаты, срабатывает механизм дальнего взведения, который только через 1-1,8 с «позволит» гранате взорваться от встречи с преградой. Но в любом случае, если даже не сработал датчик цели, через 3,3-4,3 с граната подорвётся дистанционным устройством (самоликвидатором).
Боевое применение ручных осколочных гранат . Перед метанием гранаты следует вывернуть из трубки пробку, а на её место ввернуть до отказа запал.
Для метания гранату следует взять в руки так, чтобы спусковой рычаг пальцами был прижат к корпусу гранаты. Не отпуская рычага, выдёргивают предохранительную чеку за кольцо и бросают гранату в цель. В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под воздействием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его. При ударе о препятствие или по истечении времени замедления запала взрывается капсюль-детонатор и вызывает взрыв разрывного заряда гранаты. Корпус гранаты разрывается, и осколки разлетаются в разные стороны.
Ручная кумулятивная граната РКГ -3 является противотанковой гранатой и предназначается для борьбы с танками и другими бронированными целями, а также для разрушения прочных преград и укрытий полевого типа.
Ручная кумулятивная граната при попадании в цель мгновенно взрывается, образовавшиеся при взрыве газы благодаря кумулятивной воронке собираются в узкий пучок, который способен пробить броню танка и уничтожить внутри его экипаж и оборудование. Наиболее эффективное действие граната производит при ударе о цель дном. Направление полёта гранаты дном вперёд обеспечивается стабилизатором. Вес снаряжённой гранаты РКГ-3 составляет 1070 г. Средняя дальность броска гранаты — 15-20 м.
Метание гранаты выполняется из различных положений и только из-за укрытий.
- Расскажите о назначении ручных осколочных гранат и назовите их боевые свойства.
- Назовите основные части ручных осколочных гранат.
- В чём принципиальное отличие в действии запала УЗРГМ и ударно-дистанционного запала?
- Расскажите о порядке боевого применения ручных осколочных гранат.
- Расскажите о назначении и боевых свойствах гранаты РКГ-3.
По назначению существуют противотанковые, противопехотные, зажигательные и специального назначения (дымовые, осветительные, сигнальные и др. ). Гранаты могут наносить поражение взрывной волной (фугасно), осколками (осколочные) или кумулятивной струёй (кумулятивные).
Назначение и боевые свойства
Ручные осколочные гранаты предназначаются для поражения осколками живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и др.).
В зависимости от дальности разлета осколков гранаты делятся на наступательные и оборонительные. Ручные гранаты РГД-5 и РГ-42 относятся к наступательным, граната Ф-1 — к оборонительным.
Ручные осколочные гранаты комплектуются модернизированным унифицированным запалом (УЗРГМ).
Капсюль запала воспламеняется в момент броска гранаты, а взрыв происходит через 3,2 — 4,2 сек после броска.
РГД-5 и РГ-42 обладают энергией, достаточной для поражения живой силы в радиусе до 25 м, а гранаты Ф-1 — до 200 м.
Средняя дальность броска гранат: РГД-5 — 40 — 50 м; РГ-42- 30 — 40 м; Ф-1 — 35 — 45 м.
Вес заряженных гранат; РГД-5 — 310 г; РГ-42 — 420 г; Ф-1- 600 г.
2. Устройство ручных осколочных гранат РГД–5, РГ-42 и запала УЗРГМ
Ручная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты.
При подготовке гранаты к метанию вместо пробки ввинчивается запал.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки. запал УЗРГМ — унифицированный запал ручной гранаты модернизированный предназначается для взрыва разрывного заряда. Он состоит из ударного механизма и собственно запала.
Спусковой рычаг удерживает ударник во взведенном положении (боевая пружина сжата). Предохранительная чека служит для удержания спускового рычага на трубке ударного механизма. Она проходит через отверстия пружины спускового рычага и стенок трубки ударного механизма; для ее выдергивания имеется кольцо
Собственно запал предназначен для взрыва разрывного заряда гранаты. Он состоит из втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора
Запалы всегда находятся в боевом положении. Разбирать запалы и проверять работу ударного механизма категорически запрещается
3. Ручная осколочная граната Ф-1
Была разработана на основе французской осколочной гранаты F-1 модели 1915 г. массой 572 г (не путать с современной моделью F I с пластиковым корпусом и полуготовыми осколками) и английской гранаты системы Лемона, поставлявшихся в Россию в годы Первой мировой войны.
Отсюда — обозначение Ф-1 и прозвище «лимонка» (не связанное с внешней формой, в отличие от американского аналога Mk2A1 «ананаска»).
Ручная осколочная граната Ф-1 предназначается для поражения живой силы преимущественно в оборонительном бою. Вследствие разлета осколков на значительное расстояние метать ее можно только из-за укрытия, с бронетранспортера или из танка (самоходно-артиллерийской установки).
Cоветские осколочные ручные гранаты, подобно американским или французским, широко применялись в военных конфликтах 40-90-х годов в разных частях света.
Характеристики
Масса гранаты — 600 г
Масса боевого заряда — 60 г
Дальность броска — 35-45 м
Время замедления — 3,5-4,5 с
200 м
Перед укладкой в сумку и перед заряжанием гранаты и запалы необходимо осматривать. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка запала и запал должны быть чистыми, без помятостей и ржавчины; концы предохранительной чеки разведены и без трещин на изгибах. Запалами с трещинами и зеленым налетом пользоваться нельзя. При переноске гранаты надо оберегать от толчков, ударов, огня, грязи и сырости. Подмоченные и загрязненные гранаты и запалы необходимо протереть и высушить под наблюдением; нельзя сушить их около огня.
Периодически гранаты и запалы осматриваются. Заряжать гранату (вставлять запал) разрешается только перед ее метанием.
Разбирать боевые гранаты и устранять в них неисправности, переносить гранаты без сумок (подвешенными за кольцо предохранительной чеки), а также трогать неразорвавшиеся гранаты запрещается.
4. Ручная наступательная граната РГД-5
Осколочная граната РГД-5 была принята для постепенной замены выпускавшейся в годы войны РГ-42, которая отличалась простотой и дешевизной изготовления, однако была не слишком удобна в обращении и тяжеловата. К тому же ее цилиндрический корпус не способствовал формированию равномерного поля поражения осколками.
Характеристики
Масса гранаты — 310 г
Дальность броска — 40-50 м
Время замедления — 3,5-4,5 с
Радиус убойного действия осколков — 25 м
5. Ручные осколочные гранаты РГО и РГН
РГД-5, РГ-42 и Ф-1 имели один существенный недостаток, заключавшийся в сравнительно большом отрезке времени между броском гранаты и ее подрывом. На резко пересеченной местности, в горах зто позволяло противнику, во время заметившему брошенную гранату, воспользоваться ближайшим укрытием, а также создавало угрозу самопоражения метателя в случае отскока гранаты от преграды или скатьвания со склона.
Эти недостатки в сочетании с недостаточно равномерным осколочным полем требовалось устранить в новых гранатах, каковыми стали РГН (наступательная) и РГО (оборонительная), разработанные в ГНПП «Базальт», оснащенные датчиком цели и срабатывающие при ударе о любую преграду.
Каждая граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала, унифицированного для обеих моделей.
Характеристики РНГ РНО
Масса гранаты, г 310 530
Масса боевого заряда, r 14 92
Дальность броска, м 25-45 20
Время замедления, с 3,2-4,2 3,2-4,2
Радиус поражения, м 8,7 16,5
Высокая чувствительность запала и большая площадь разлета осколков требуют дополнительного обучения личного с става обращению с РГО и РГН.
По назначению существуют противотанковые, противопехотные, зажигательные и специального назначения (дымовые, осветительные, сигнальные и др.). Гранаты могут наносить поражение взрывной волной (фугасно), осколками (осколочные) или кумулятивной струёй (кумулятивные).
1 — корпус, 2 — разрывной зарял, 3 — запал, 4 — рукоятка, 5 — спусковой рычаг запала, 6 — кольцо предохранительной чеки, 7 — кумулятивная воронка, 8 — дно.
Поражающее действие гранаты обусловлено использованием кумулятивного эффекта — концентрации энергии взрыва в определенном направлении. Для того, чтобы такая граната соприкоснулась с целью дном, что необходимо для максимальной бронепробиваемости, она снабжена матерчатым стабилизатором.
1. Назначение и боевые свойства
Ручные осколочные гранаты предназначаются для поражения осколками живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и др.).
В зависимости от дальности разлета осколков гранаты делятся на наступательные и оборонительные. Ручные гранаты РГД-5 и РГ-42 относятся к наступательным, граната Ф-1 — к оборонительным.
Ручные осколочные гранаты комплектуются модернизированным унифицированным запалом (УЗРГМ).
Капсюль запала воспламеняется в момент броска гранаты, а взрыв происходит через 3,2 — 4,2 сек после броска.
РГД-5 и РГ-42 обладают энергией, достаточной для поражения живой силы в радиусе до 25 м, а гранаты Ф-1 — до 200 м.
Средняя дальность броска гранат: РГД-5 — 40 — 50 м; РГ-42— 30 — 40 м; Ф-1 — 35 — 45 м.
Вес заряженных гранат; РГД-5 — 310 г; РГ-42 — 420 г; Ф-1— 600 г.
2. Устройство ручных осколочных гранат РГД-5, РГ-42 и запала УЗРГМ
Ручная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты.
При подготовке гранаты к метанию вместо пробки ввинчивается запал.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки. запал УЗРГМ — унифицированный запал ручной гранаты модернизированный предназначается для взрыва разрывного заряда. Он состоит из ударного механизма и собственно запала.
Спусковой рычаг удерживает ударник во взведенном положении (боевая пружина сжата). Предохранительная чека служит для удержания спускового рычага на трубке ударного механизма. Она проходит через отверстия пружины спускового рычага и стенок трубки ударного механизма; для ее выдергивания имеется кольцо
Собственно запал предназначен для взрыва разрывного заряда гранаты. Он состоит из втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора
Запалы всегда находятся в боевом положении. Разбирать запалы и проверять работу ударного механизма категорически запрещается

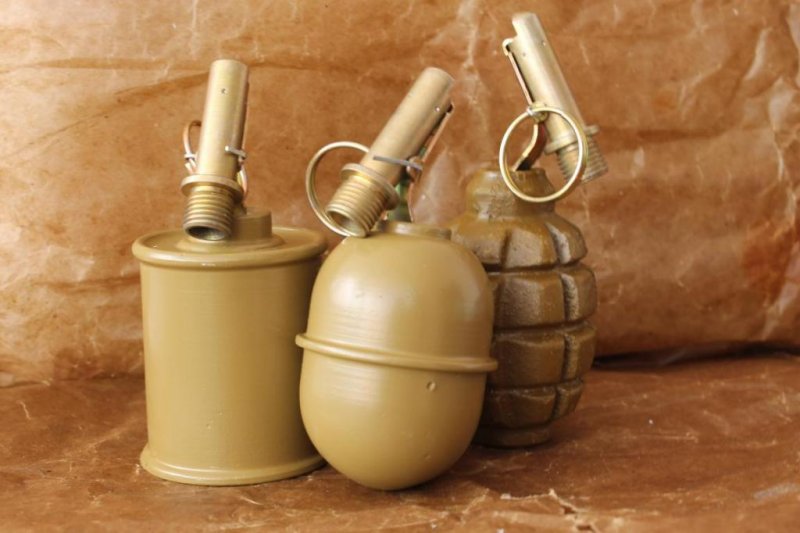

Устройство ручных осколочных гранат РГ-42, РГД-5 и Ф-1
3. Ручная осколочная граната Ф-1
Была разработана на основе французской осколочной гранаты F-1 модели 1915 г. массой 572 г (не путать с современной моделью F I с пластиковым корпусом и полуготовыми осколками) и английской гранаты системы Лемона, поставлявшихся в Россию в годы Первой мировой войны.
Отсюда — обозначение Ф-1 и прозвище «лимонка» (не связанное с внешней формой, в отличие от американского аналога Mk2A1 «ананаска»).
Ручная осколочная граната Ф-1 предназначается для поражения живой силы преимущественно в оборонительном бою. Вследствие разлета осколков на значительное расстояние метать ее можно только из-за укрытия, с бронетранспортера или из танка (самоходно-артиллерийской установки).
Cоветские осколочные ручные гранаты, подобно американским или французским, широко применялись в военных конфликтах 40-90-х годов в разных частях света.
Характеристики Ф-1:
Масса гранаты — 600 г
Масса боевого заряда — 60 г
Дальность броска — 35-45 м
Время замедления — 3,5-4,5 с
Радиус убойного действия осколков — 200 м
Перед укладкой в сумку и перед заряжанием гранаты и запалы необходимо осматривать. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка запала и запал должны быть чистыми, без помятостей и ржавчины; концы предохранительной чеки разведены и без трещин на изгибах. Запалами с трещинами и зеленым налетом пользоваться нельзя. При переноске гранаты надо оберегать от толчков, ударов, огня, грязи и сырости. Подмоченные и загрязненные гранаты и запалы необходимо протереть и высушить под наблюдением; нельзя сушить их около огня.
Периодически гранаты и запалы осматриваются. Заряжать гранату (вставлять запал) разрешается только перед ее метанием.
Разбирать боевые гранаты и устранять в них неисправности, переносить гранаты без сумок (подвешенными за кольцо предохранительной чеки), а также трогать неразорвавшиеся гранаты запрещается.
4. Ручная наступательная граната РГД-5
Осколочная граната РГД-5 была принята для постепенной замены выпускавшейся в годы войны РГ-42, которая отличалась простотой и дешевизной изготовления, однако была не слишком удобна в обращении и тяжеловата. К тому же ее цилиндрический корпус не способствовал формированию равномерного поля поражения осколками.
Характеристики РГД-5
Масса гранаты — 310 г
Дальность броска — 40-50 м
Время замедления — 3,5-4,5 с
Радиус убойного действия осколков — 25 м
5. Ручные осколочные гранаты РГО и РГН
РГД-5, РГ-42 и Ф-1 имели один существенный недостаток, заключавшийся в сравнительно большом отрезке времени между броском гранаты и ее подрывом. На резко пересеченной местности, в горах зто позволяло противнику, во время заметившему брошенную гранату, воспользоваться ближайшим укрытием, а также создавало угрозу самопоражения метателя в случае отскока гранаты от преграды или скатьвания со склона.
Эти недостатки в сочетании с недостаточно равномерным осколочным полем требовалось устранить в новых гранатах, каковыми стали РГН (наступательная) и РГО (оборонительная), разработанные в ГНПП «Базальт», оснащенные датчиком цели и срабатывающие при ударе о любую преграду.
Каждая граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала, унифицированного для обеих моделей.
Характеристики РНГ и РНО
Масса гранаты 310 г и 530 г
Масса боевого заряда 14 г и 92 г
Дальность броска 25-45 м и 20 м
Время замедления 3,2-4,2 с и 3,2-4,2 с
Радиус поражения 8,7 м и 16,5 м
Высокая чувствительность запала и большая площадь разлета осколков требуют дополнительного обучения личного с става обращению с РГО и РГН.
Гренадёры — первые солдаты, предназначенные для метания гранат появились во Франции во время Тридцатилетней войны. На рисунке русский гренадер начала XVIII века.
ВОЕННЫЕ ЗНАНИЯ ПРИЗЫВНИКУ
Назначение боевые свойства ручных гранат, РГД-5, РГ-42, Ф-1
1. Назначение боевых свойств гранаты РГД-5, РГ-42, Ф-1
Ручные гранаты на протяжении многих столетии состояли на вооружении армии. Они успешно применялись войнами при отражении нашествий неприятеля на нашу землю. В современном бою ручные гранаты являются надежным средством поражения противника. На вооружении Вооруженных Сил стран СНГ состоят ручные осколочные гранаты дистанционного действия РГД-5, РГ-42, Ф-1 и РГК-3, образца принятого Советской Армией.
Ручные осколочные гранаты предназначены для поражения осколками живой силы противника. При взрыве граната образует большое количество разлетающихся осколков, обладающих энергией, достаточной для поражения живой силы.
Ручные осколочные гранаты особенно эффективны в ближнем бою (при атаке, ведении боя в окопах, населённых пунктах, лесу, горах, убежищах).
Ручная осколочная граната РГД-5 — граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Она состоит из корпуса с трубкой для запала, разрывного заряда и запала.
Ручная осколочная граната РГ-42 — граната дистанционного действия предназначена для поражения живой силы противника в наступлении и в обороне. Она состоит из корпуса с трубкой для запала, металлической ленты, разрывного заряда и запала.
Ручная осколочная граната Ф-1 — граната дистанционного действия, предназначена для поражения живой силы, преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из-за укрытия, из БМП (БТР) или танка. Она состоит из корпуса, разрывного запала.
2. Устройство, принцип работы и меры безопасности при обращении с гранатами
Подготовка гранаты к броску. Перед метанием гранаты (РГД-5, РГ-42 и Ф-1) достать гранату из сумки, и вывинтить пробку из трубки, на её место ввернуть до отказа запал. Части ударного механизма запала находятся в следующем положении: ударник взведён и удерживается в верхнем положении вилкой спускового рычага, соединённого с трубкой ударного механизма предохранительной чекой. Концы предохранительной чеки разведены и прочно удерживают её в запале.
Перед метанием гранаты РКГ-3 достать её из сумки свинтить рукоятку, вставить в трубку корпуса запал и навинтить до отказа рукоятку. Ударник удерживается малыми шариками в корпусе ударника, сжимая боевую пружину. Корпус ударника от продвижения вперёд удерживается большими шариками в трубке с фланцем. Откидная планка предохранительной чекой соединена с подвижной муфтой рукоятки и отогнутым концом — с откидным колпаком, её пружинный конец находится в пазу подвижной муфты. Концы предохранительной чеки разведены и прочно удерживают на рукоятки. В момент отделение гранаты от руки корпус рукоятки под действием пружины подвижной муфты продвигается к корпусу гранаты и занимает прежнее(до метание) положение. Откидной колпак под действием своей пружины отходит назад от рукоятки, поворачивает откидную планку и, освободившись от зацепления с ней, отделяется от рукоятки. Пружина стабилизатора выталкивает из рукоятки стабилизатор, который под действием проволочных перьев и силы сопротивления воздуха, раскрывается и вытягивает подвижную трубку, при этом освобождаются шарики третьего предохранителя, удерживающие стержень. Стержень под действием своей пружины выходит из ударника (сработал третий предохранитель) и освобождает большие шарики, а значит, и корпус ударника. Продвижению в перёд инерционного грузика и корпуса ударника препятствуют контрпредохранительная пружина и трение. Малые шарики, находясь в стенках корпусов ударника и ударника, не позволяют продвинутся ударнику вперёд.
Меры безопасности. Гранаты переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат, при этом каждый запал завёртывается в бумагу или ветошь. Перед укладкой в сумку и перед заряжанием гранаты и запалы необходимо осматривать. Корпус гранаты не должен иметь глубоких вмятин и глубоко проникшей ржавчины. Трубка для запала и запал должен быть чистыми, без помятостей и ржавчины; концы предохранительной чеки должны быть разведены, и не иметь трещин на загибах. Запалами с трещинами и зелёным налётом пользоваться нельзя. При переноске гранаты надо оберегать от толчков, ударов, огня, грязи и сырости. Подмоченные и загрязнённые гранаты и запалы необходимо протереть и высушить под наблюдением командира; нельзя сушить их около огня.
Варенье из бузины: польза и вред
Узнать встретимся ли мы. Сонник дома солнца. Как правильно сформулировать вопрос в процессе гадания
Я познаю мир. Оружие / Арсенал-Инфо.рф
Современные ручные гранаты
Для ведения ближнего боя у нынешних бойцов имеются различные типы гранат боевого и вспомогательного назначения. Раньше они разделялись прежде всего на противопехотные и противотанковые. Однако в наши дни противотанковые гранаты практически утратили свое значение, поскольку броня у современных танков очень толстая. Да и действовать с гранатометом, о конструкции которого будет рассказано ниже, против бронированного «зверя» куда сподручнее.
Противопехотные гранаты подразделяются на два класса – наступательные и оборонительные.
Наступательные гранаты используются во время атаки, когда бегущий боец не имеет возможности спрятаться за какое–то укрытие. Поэтому такие гранаты имеют сравнительно небольшой заряд взрывчатки, а сам корпус гранаты делается из тонкого металла (стали или алюминия), а то даже из пластмассы. А потому наступательная граната практически не дает тяжелых осколков.
Наступательные ручные гранаты
Примером такой гранаты может послужить отечественная РГД–5. Корпус ее сделан из двух тонких жестяных полусфер, изготовляемых штамповкой. Перед боем в трубку для запала вставляется этот самый запал УЗРГМ. Для приведения его в боевое состояние нужно выдернуть кольцо чеки. После этого ударник запала удерживается лишь ручкой спускового рычага, зажатой в руке. После того как граната брошена, спусковой рычаг под действием боевой пружины отходит в сторону и ударник своим жалом бьет по капсюлю–воспламенителю. Однако благодаря замедлителю взрыв происходит не мгновенно, а через 3–4 с, за которые граната успевает долететь до цели.
Оборонительные гранаты предназначены для бросания из укрытия – например из–за бруствера окопа или траншеи. Они имеют больший заряд взрывчатки и толстую рубашку (например, из чугуна) с нанесенным рифлением в виде продольных и поперечных борозд, по которым граната и разрывается на множество осколков.
Классическим примером такой гранаты может послужить отечественная граната Ф–1, которая была сконструирована еще в 1939 году и по сей день состоит на вооружении. Дело в том, что за многие десятилетия службы она доказала свою безотказность при падении как на твердую поверхность, так и в грязь, снег и даже воду. Разлет же ее осколков весьма внушителен – около 200 м!
Оборонительная граната
Поскольку в боевой практике солдаты далеко не всегда имеют возможность выбрать тот или иной тип гранат, на вооружении ряда стран состоят и универсальные наступательно–оборонительные гранаты. Примером может послужить, скажем, NR 20 С1, состоящая на вооружении армии Нидерландов. Яйцевидный корпус этой гранаты изготовлен из пластика. Однако внутри наряду со взрывчаткой расположено и 2100 металлических шариков, разлетающихся при взрыве со скоростью 1600 м/с и поражающих все вокруг на
расстоянии в десяток метров. Однако на дальности более 20 м от места взрыва такая граната уже безопасна. В качестве боевого заряда тут используется смесь тротила, гексогена и парафина. Вес гранаты – 390 г, а замедление взрыва составляет 3–4 с.
Наконец, в некоторых случаях современной пехотой могут быть использованы и вспомогательные гранаты – дымовые, зажигательные, учебные… Последние, несмотря на то, что внешне в точности похожи на боевые, не имеют заряда взрывчатки. Дымовые предназначены для образования дымовых завес и подачи сигналов авиации и артиллеристам. А заряд зажигательной гранаты способен в течение короткого времени развить температуру до 2200 °С, заставляя гореть даже металл.
Похожие книги из библиотеки
Я познаю мир. Военная техника
Очередной том популярной детской энциклопедии 4 Я познаю мир» посвящен военной технике.
Читателя ждет увлекательный рассказ о том, как создавалась и совершенствовалась военная техника, какие порой фантастические идеи конструкторы воплощали в жизнь, как военная техника находит применение в мирной жизни.
empty-line
2
Общевоенная подготовка и общая тактика
В пособии изложен материал по тактической подготовке, общевоенным дисциплинам и предназначен для студентов лечебного, педиатрического, медико–психологического факультетов, обучающихся по программе подготовки офицеров запаса по военно–учетной специальности «Лечебное дело в наземных войсках». Пособие подготовлено в соответствии с типовой учебной программой по военной подготовке для студентов высших медицинских учебных заведений.
empty-line
2
Артиллерия
В книге в научно–популярной форме излагаются сведения об артиллерии как роде войск, о ее вооружении и типичных приемах стрельбы, рассказывается о славном историческом прошлом советской артиллерии, о ее могуществе, о доблести и геройстве советских артиллеристов в сражениях Великой Отечественной войны.
Книга может быть использована как пособие на занятиях по артиллерии с воспитанниками артиллерийских подготовительных училищ, инженерно–техническим составом артиллерии, а также с солдатами и сержантами всех родов войск.
empty-line
2
0
/i/7/659207/image3.png
Смерть в кулаке. Пять самых необычных ручных гранат в мире
https://ria.ru/20180501/1519645124.html
Смерть в кулаке. Пять самых необычных ручных гранат в мире
Смерть в кулаке. Пять самых необычных ручных гранат в мире — РИА Новости, 01.05.2018
Смерть в кулаке. Пять самых необычных ручных гранат в мире
Контратака захлебнулась, патроны кончились, противник вот-вот перемахнет бруствер и ворвется в траншею — ручные гранаты всегда считались оружием последнего… РИА Новости, 01.05.2018
2018-05-01T08:00
2018-05-01T08:00
2018-05-01T08:11
/html/head/meta[@name=’og:title’]/@content
/html/head/meta[@name=’og:description’]/@content
https://cdnn21. img.ria.ru/images/sharing/article/1519645124.jpg?13467354091525151470
весь мир
РИА Новости
1
5
4.7
96
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
2018
РИА Новости
1
5
4.7
96
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
Новости
ru-RU
https://ria.ru/docs/about/copyright.html
https://xn--c1acbl2abdlkab1og.xn--p1ai/
РИА Новости
1
5
4.7
96
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
РИА Новости
1
5
4.7
96
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
РИА Новости
1
5
4. 7
96
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
вооруженные силы — безопасность, безопасность, весь мир
Вооруженные силы — Безопасность, Безопасность, Весь мир
МОСКВА, 1 мая — РИА Новости, Андрей Станавов. Контратака захлебнулась, патроны кончились, противник вот-вот перемахнет бруствер и ворвется в траншею — ручные гранаты всегда считались оружием последнего шанса, незаменимым в ближнем бою. За сотни лет из примитивных металлических баночек с порохом и фитилем они превратились в сложные ударные системы, смертельно опасные для пехоты и бронетехники. РИА Новости рассказывает о самых нестандартных образцах «карманной артиллерии».
Фугасная из картона
Американская ручная граната MK3 задумывалась как средство борьбы с живой силой противника, засевшей в изолированных помещениях — бункерах, блиндажах, этажах зданий и подвалах. Там, где традиционные осколочные «лимонки» малоэффективны. Корпус MK3 сделан из прессованного картона и осколков при взрыве почти не дает. Однако те, против кого ее применят, порадоваться этому, скорее всего, не успеют.
© ИнфографикаСхема американской фугасной гранаты MK3
© Инфографика
Детонация заряда из 227 граммов тротила создает мощную ударную волну. В замкнутом пространстве она мгновенно усиливается за счет эффекта отражения, выносит стены и сметает все живое. На открытой местности радиус гарантированного смертельного поражения человека силой взрыва — два метра. В модернизированной версии MК3А2 граната упакована уже в металлический корпус.
Объемно-детонирующая
Российская ручная штурмовая термобарическая граната РГ-60ТБ — это карманная бомба объемного взрыва. В момент активации распыляется облако специальной термобарической смеси, которое воспламеняется и детонирует. И хотя масса заряда не превышает 240 граммов, за счет объемного эффекта мощность подрыва соответствует 600 граммам тротила.
© Фото : Vitaly V. KuzminРучная термобарическая граната РГ-60ТБ
© Фото : Vitaly V. Kuzmin
Граната универсальна — может применяться как по пехоте, укрывшейся в зданиях и сооружениях, так и на открытой местности. Во втором случае радиус круговой зоны гарантированного поражения ударной волной составляет семь метров. По схожему принципу действуют термобарические авиабомбы, капсулы пехотного огнемета «Шмель» и реактивные снаряды ТОС-1 «Буратино». Только масштабы другие.
Кумулятивная с парашютом
Советскую противотанковую гранату РКГ-3 приняли на вооружение в 1950-м. В отличие от фугасных собратьев, она не просто детонирует, а создает кумулятивную струю, пробивающую даже лобовую танковую броню толщиной более 200 миллиметров. Единственное условие — удар должен быть под прямым углом к поверхности. Чтобы граната прилетала в танк правильно, ее оснастили парашютом-стабилизатором, раскрывающимся сразу после броска.
© Фото : Vitaly V. KuzminРучная граната РКГ-3
© Фото : Vitaly V. Kuzmin
Из-за мощнейшего полукилограммового тротилового заряда РКГ-3 быстро завоевала недобрую славу оружия, опасного не только для противника, но и для своих. Подрыв такой начинки на удалении десять метров от гранатометчика неизбежно приводил к серьезной контузии. Со временем РКГ-3 вытеснили более эффективные и безопасные в применении противотанковые гранатометы и комплексы с управляемыми ракетами.
Пластмассовая с проволокой
Французская оборонительная граната LU 213 по конструкции и механике действия скорее напоминает самодельное взрывное устройство, чем серийный продукт военной промышленности. Яйцевидный оребренный корпус из пластика, 100-граммовый заряд взрывчатки и… 230 стальных шариков, аккуратно уложенных внутри.
Ручные гранаты LU 213 (слева) и LU 216 (справа)
Очевидно, такого количества поражающих элементов французским инженерам показалось недостаточно, поэтому они упрятали туда еще моток сталистой проволоки с насечками, которая при взрыве разлетается на куски. Считается, что, в отличие от «лимонок», гранаты такого типа дают равномерное поле осколков, поэтому радиусы сплошного поражения и убойного действия у них совпадают. Схожая конструкция у бельгийской ручной гранаты NR 423.
Бетонная с щебнем
Ручную гранату Volkshandgranate 45 разработали в Германии под конец Второй мировой войны. В условиях острой нехватки сырьевого металла, который пожирал разогнавшийся военпром, предприимчивые немцы решили отливать корпуса «народных» гранат в бетоне.
Ручная граната Volkshandgranate 45
Начинка состояла из 150 граммов суррогатной взрывчатки ниполит, «приправленной» смертоносной смесью щебня, мелких металлических обрезков и стружки от токарного производства. В отличие от стальной предшественницы Stielhandgranaten 43, бетонная «народная» граната выпускалась без ручки. Всего немцы успели наштамповать около 800 тысяч штук.
Что такое ручная граната?
Категории
Ключевые исследовательские работы AOAVАнатомия нападения с применением взрывного оружияОбъяснение изготовления оружия взрывного действияАнатомия нападения с использованием гранатAOAV: все наши отчетыПроизводственное оружие взрывного действияИногда покупают так же дешево, как банку кока-колы. Такие маленькие, что могут поместиться в вашем кармане. Ручные гранаты обладают потенциалом причинить двузначные и даже трехзначные потери и являются уникальным среди взрывоопасных видов оружия. Гранаты есть в каждом оружейном арсенале по всему миру, от Соединенных Штатов до «Аш-Шабааб», а в последнее время они стали излюбленным оружием шведских банд, действующих в пригородах Стокгольма и Мальмё. Эти устройства имеют долгую и тревожную историю. история.
С технической точки зрения ручная граната представляет собой небольшой снаряд, начиненный взрывчатым веществом или химическим веществом, предназначенный для ручной доставки по живой силе или материальным средствам противника на коротких дистанциях. Ручные, подствольные и станковые гранатометы классифицируются ООН как легкое оружие .
На практике они унесли жизни бесчисленного количества солдат и гражданских лиц и являются одним из наиболее распространенных видов взрывного оружия в мире.
Фото: AP Photo/Kevin FrayerКакова история гранаты?
Ранняя разработка
Считается, что слово «граната» произошло от французского слова «граната», поскольку выпуклая форма ранних гранатов напоминала плод саркотесты. Первые ручные взрывные или зажигательные бомбы появились во времена Византийской империи примерно в восьмом веке нашей эры, когда во вражеских солдат бросали банки, наполненные печально известным «греческим огнем», похожим на современный напалм. К 16 веку граната превратилась в чугунную сферу с подогнанным по времени запалом, сделанным из льняного шнура, обмотанного смоченным порохом и высушенного.
Первое современное использование
Хотя в середине 18-го века в британской армии существовали целые полки «гренадеров», возможно, ручная граната действительно приобрела свое значение с изобретением так называемого «безопасного в использовании» гранату британского инженера Уильяма Миллса в 1915 году. Он назвал ее «бомбой Миллса» — первой современной осколочной гранатой, широко использовавшейся британскими военными в обеих Великих войнах. Это помогло родить современную гранату, состоящую из наполнителя, механизма детонатора и предохранительного рычага, закрепленного чекой.
Такие ручные гранаты использовались и используются как для стрельбы прямой наводкой, так и с закрытых позиций (т.е. когда цель находится либо в пределах, либо вне прямой видимости). На театре боевых действий гранаты часто применяются против солдат противника, застигнутых врасплох или засевших в укрепленных позициях. Они также используются для обозначения позиций, неожиданности для противника или уничтожения и вывода из строя вражеской техники, а также используются в качестве мин-ловушек или устройств раннего предупреждения.
Последние разработки/модификации
В 2016 году США объявили о разработке новой ручной гранаты «двойного назначения», которая может работать как в качестве осколочного оружия, так и в качестве взрывного устройства. Ручная граната Enhanced Tactical Multi-Purpose (ET-MP) — первая новая граната, произведенная в США за последние 40 лет. Он предназначен для использования в наступательных и оборонительных миссиях с новой системой электронного взрывателя, позволяющей пользователю выбирать точное время детонации с точностью до миллисекунды.
Данные Explosive Monitor Action on Armed Violence’s Explosive Monitor показывают резкое сокращение потерь от гранатометов с течением времени без значительного сокращения атак. Возможно, это отражает вывод многих войск из наземных наступательных операций (например, в Ираке и Афганистане) и тот факт, что такие войска могли участвовать в более крупномасштабных нападениях, где вероятны большие потери. Это также следует за сокращением использования СВУ за последнее десятилетие, показывая, что многие негосударственные субъекты, такие как ИГИЛ, были уничтожены ударами беспилотников (и т. Д.), И, таким образом, это повлияло на их нацеливание на гражданских лиц и государственных субъектов.
Какие существуют типы гранат?
Вооруженные силы США делят ручные гранаты на шесть категорий: осколочные, химические, наступательные, нелетальные, дымовые, учебные и учебные.
Осколочные гранаты, часто называемые просто «осколками», производят выброс осколков с высокой скоростью. Они были наиболее исторически значимой гранатой и наиболее часто используются сегодня. Одной из самых популярных осколочных гранат является произведенная в США M67, технические характеристики которой приведены ниже.
Источник: «Гранаты и пиротехнические сигналы», Армия США, ноябрь 2013 г.
Гранаты можно разделить на оборонительные и наступательные. Оборонительные гранаты предназначены для метания из-за укрытия, в то время как наступательную гранату можно бросать с минимальным укрытием. Осколочные гранаты, например, будут классифицироваться как оборонительные.
В то время как большинство ручных гранат подпадают под шесть категорий вооруженных сил США, некоторые из них с несколькими характеристиками труднее классифицировать и попадают между категориями. Например, изготовленная в США граната M34 с белым фосфором обладает дымовым, зажигательным и наступательным действием, что отражает универсальность ее использования, в том числе: «сигнализация, экранирование или зажигательные миссии или для нанесения ущерба».
Разновидностей гранат так много, что один эксперт пришел к выводу, что «не существует объединяющего сходства между всеми гранатами, кроме того факта, что они метаются вручную» (и даже это содержательное резюме не относится к гранатометам). .)
Предоставлено: Армия СШАКаковы в целом размеры и вес гранаты?
Вес гранаты может составлять от 210 до 910 г. Диаметр большинства гранат составляет от 55 до 65 мм. В целом гранаты делятся на следующие категории формы: шар, овал и банка.
Какое количество взрывчатки может доставить граната?
Фугасные наполнители предназначены для разрушения гранаты и создания фугасных эффектов, к ним относятся аммиачная селитра, алюматол, комп. Б, тротил и аматол. Гранаты могут доставлять различные взрывчатые вещества, в зависимости от типа. Например, M67 содержит около 184 г взрывчатого вещества (состав B).
Какова дальность полета гранаты?
В среднем гранату можно бросить на расстояние от 20 до 40 метров. Радиус поражения гранаты составляет от 5 до 20 метров; при этом не менее 50% пострадавшего персонала становятся жертвами в радиусе около 15 метров от взрыва. Одна граната может убить человека на расстоянии до 10 метров и нанести серьезные травмы на расстоянии до 20 метров. Однако осколки гранаты могут улететь дальше 230 метров от места взрыва.
Насколько точна граната?
Точность ручной гранаты больше, чем любого другого обычного взрывного оружия, зависит от точности человека, который ее запускает. Исследование ручных гранат, проведенное в 2006 году, показало, что вес гранаты оказывает наибольшее влияние на ряд критериев, связанных с точностью, включая расстояние ошибки и оценку управляемости. Было обнаружено, что 300-граммовая граната имеет наибольшую дальность броска.
Насколько точна граната?
Точность гранаты трудно оценить, учитывая то, как она используется в боевых действиях, т. е. редко используется в непрерывном «залпе» для формирования плотной группировки. Часто гранаты выбрасываются из движущегося нападающего или транспортного средства, что снижает их точность. В отличие от некоторых других видов взрывного оружия, гранаты не используются из-за их точности.
Кто является крупнейшим производителем гранат?
Ручные гранаты широко производятся и производятся в огромных количествах. На карте ниже основные страны, производящие гранаты, отмечены красным цветом.
Ведущие страны-производители ручных гранат (красный)Где используются гранаты?
В Пакистане за последнее десятилетие произошло наибольшее количество нападений с использованием гранат (402, см. рис. 2), что составляет 22% глобальных инцидентов с применением гранат.
Данные системы мониторинга взрывчатых веществ (EVM) AOAV показывают, что, хотя наибольшее количество взрывов гранат происходит в городских жилых или коммерческих районах, наибольшее число жертв происходит, когда гранаты взрываются в развлекательных заведениях, где многие люди находятся в небольшом, часто Замкнутое пространство.
Кто обычно использует гранаты?
EVM AOAV показывает, что гранаты часто используются негосударственными субъектами, которые совершили 27,6% нападений в период с 2011 по 2020 год (см. рис. 3). Напротив, государственные субъекты совершили 4,2% нападений. В 68,2% атак с использованием гранат, зарегистрированных AOAV, личность преступников остается неизвестной.
Хорошо скрытое оружие, которое можно взорвать в ограниченном пространстве без пускового механизма, граната является предпочтительным оружием для террористических групп и отдельных нападающих «волков-одиночек». В то время как подавляющее большинство инцидентов с гранатами в данных AOAV показывают, что имя группы преступников неизвестно, самой крупной известной группой являются «неаффилированные лица», за которыми следуют штат Индия и террористическая группировка «Аль-Шабааб».
Известно об использовании террористическими группами гранат РГД, Ф-1, РГО, РГН, М-67 и Л2А2.
Гранаты также часто используются преступными группировками, особенно в Швеции, Мексике и Гватемале.
Современные военные используют гранаты в операциях ближнего боя, а также они применяются силами безопасности во время операций по подавлению беспорядков. В августе 2020 года двое мирных жителей получили ранения, когда силы безопасности применили светошумовую гранату по протестующим во время протестов против выборов в Беларуси 2020–2021 годов.
Какие травмы наносят гранаты?
По данным EVM AOAV, в период с 2011 по 2020 год 8 951 мирное население было убито и ранено гранатами, 413 женщин и 546 детей. За тот же период 1908 вооруженных лиц пострадали от гранат.
При каждом взрыве гранаты погибает или получает ранения в среднем 5,5 мирных жителей.
Основными механизмами поражения гранатами являются осколочные ранения, вызванные высокоскоростным выбросом осколков, особенно в случае осколочных гранат. В зависимости от конструкции гранаты и используемых материалов осколков может быть сотни и даже тысячи. Болгарский РГО-78, например, содержит 850 стальных шариков, встроенных в пластиковый вкладыш. Осколки весом не менее 0,15 г и диаметром не менее 3 мм считаются минимальными для нанесения инвалидизирующих ранений»
Гранаты также вызывают внезапные ожоги, рваные раны, расчленение, внутренние повреждения, повреждения органов чувств и травмы от колебаний давления взрыва, такие как сотрясение мозга и шок.
Проведенное в 2009 году исследование случайного взрыва гранаты M26 в регионе Транскей в Южной Африке, в результате которого шесть детей были мгновенно убиты и двое ранены, показало, что осколки вызвали кровотечения в легких и кишечнике. Это кровотечение было вызвано внезапным повышением давления окружающего воздуха в результате взрыва гранаты, что известно как первичное взрывное повреждение.
Какой вред наносят гранаты окружающей среде и инфраструктуре?
Гранаты являются противопехотным оружием. Они не предназначены для нанесения структурных повреждений зданиям и инфраструктуре, а используются для «зачистки» зданий от вражеского персонала и могут быть особенно смертоносными при взрыве в ограниченном пространстве. Это отражено в данных EVM AOAV, в которых только 3% случаев применения гранат (61 случай) привели к заметным повреждениям в месте детонации.
Гранаты по-прежнему способны нанести ущерб имуществу и инфраструктуре. В результате взрыва гранаты в 2016 году в мухафазе Ибб, Йемен, были разрушены рыночные прилавки и повреждено несколько гражданских зданий, а также два человека погибли и 18 получили ранения.
Армия США предупреждает, что осколочные или светошумовые гранаты не следует использовать в зданиях со стенами из тонкого облицовочного материала, поскольку они могут ослабить конструкцию здания или привести к обрушению частей здания внутрь.
Помощь в проведении исследований предоставлена Мартой Гринхоу.
Вы нашли эту историю интересной? Пожалуйста, поддержите работу AOAV и сделайте пожертвование.
Пожертвовать
Граната M67 | Call of Duty Wiki
- Для вложения с аналогичным названием см. M68.
Осколочная граната M67 (иногда называемая осколочной гранатой M2 на протяжении всей серии) представляет собой небольшое ручное противопехотное оружие в Call of Duty 4: Modern Warfare , Call of Duty 4: Modern Warfare (Nintendo DS) , Call of Duty 4: Modern Warfare (Mobile) , Call of Duty: Modern Warfare 2 , Call of Duty: Black Ops , Найти Макарова: Operation Kingfish , Call of Duty: Modern Warfare 3 , Call of Duty: Black Ops II , Call of Duty: Black Ops: Рассекречено , Call of Duty Online , Служебный долг: Призраки , Call of Duty: Modern Warfare Remastered , Call of Duty: Modern Warfare , Call of Duty: Black Ops Cold War и Call of Duty: Modern Warfare II . Он предназначен для того, чтобы его бросали, а затем взрывали через короткий промежуток времени.
Содержимое
- 1 Call of Duty 4: Modern Warfare и Modern Warfare Remastered
- 1.1 Режим старой школы
- 1.2 Галерея
- 2 Call of Duty 4: Modern Warfare (Nintendo DS)
- 3 Call of Duty 4: Modern Warfare (мобильная версия)
- 4 Служебный долг: Современная война 2
- 5 Служебный долг: Black Ops
- 5.1 Кампания
- 5.2 Мультиплеер
- 5.3 Зомби
- 5.3.1 Расположение
- 6 Call of Duty: Black Ops Zombies
- 7 В поисках Макарова: Операция «Кингфиш»
- 8 Зов долга: современная война 3
- 8.1 Мультиплеер
- 8.2 Режим выживания
- 9 Служебный долг: Black Ops II
- 9.1 Галерея
- 10 Call of Duty: Black Ops: рассекречено
- 11 Служебный долг онлайн
- 12 Call of Duty: Призраки
- 12. 1 Кампания
- 12.2 Мультиплеер
- 12.3 Галерея
- 13 Зов долга: современная война
- 14 Call of Duty: Black Ops Холодная война
- 15 Call of Duty: Modern Warfare II
- 16 мелочей
- 17 Видео
Call of Duty 4: Modern Warfare и Modern Warfare Remastered
Граната М67
- CoD
- МВР
Урон
200-50 (СП), 300-70 (МП)
Урон от прямого удара
15 (MP)
Максимальный боезапас
4 (SP и Old School), 3 (MP)
Время предохранителя
3,5 секунды, 2,5 секунды с Мученичеством
Радиус
(пояснение)Используется
Все силы
Значок HUD
Значок HUD осколочной гранаты MWR.png
Осколочная граната может использоваться в нескольких ситуациях; обучение тому, как эффективно стрелять по дуге, отскакивать и/или готовить гранату, может сделать игрока очень смертоносным (особенно с перком Frag x3). В игре граната действует как ударная граната (она не испускает осколков, она зависит только от взрывной силы). Это сделано для балансировки гранат. Осколочная граната обычно убивает игрока, если он видит индикатор гранаты. Если игрок готовит гранату достаточно долго, она взорвется в воздухе при броске; это может застать цели врасплох и не даст им времени среагировать до того, как граната взорвется.
Опытные игроки знают «горячие точки» (где игроки чаще всего бывают) на каждой карте и будут использовать эти знания соответствующим образом. Если прицелиться правильно, бросок гранаты в воздух заставит ее приземлиться на пути, где враги все еще бегут, чтобы получить преимущество в поле. Эта тактика может привести к множественным убийствам, иногда к гибели двух или даже трех противников, что дает команде игрока ранний БПЛА. Обычно окупается не быть первым человеком, бегущим за линию фронта. Эту тактику можно использовать в сочетании с перками Frag x3 и Sonic Boom, и она известна как гранатомет. Эту тактику также можно использовать для броска осколочных гранат в сторону защищаемой цели или группы красных точек, хотя опытные игроки обычно воздерживаются от этой тактики и более эффективно используют свои осколочные гранаты.
В кампании игрок появляется с четырьмя гранатами и может найти осколки в мешках с гранатами, выброшенных некоторыми врагами.
Режим старой школы
Осколочная граната появляется в режиме старой школы. Каждый игрок появляется с одной гранатой. Каждый спрайт дает одну гранату. В этом режиме игрок может иметь 4 гранаты.
- Засада — находится в трубопроводе под восточной половиной главной дороги.
- Блок
- Найден посреди самой северо-восточной дороги, недалеко от P9.0.
- Рядом с ящиками на самой юго-восточной дороге, перед колесом обозрения.
- Болото
- Находится в самом юго-западном здании, рядом с Double Tap и P90.
- Находится за восточной стеной, недалеко от шоссе.
- Чайнатаун — можно найти перед магазином химчистки с установленной пилой M249, рядом с «Убойной силой».
- Обратный отсчет
- Найден в самом юго-восточном углу карты рядом с ракетной установкой.
- Найден за пределами самого северо-западного ангара, рядом с W1200 и P90.
- Перекрестный огонь
- Найден внутри самого западного доступного здания, рядом с АК-47.
- Найден внутри среднего северного здания рядом с автобусом.
- Внутри здания прачечной в самом северо-восточном углу карты.
- Район
- Находится под навесом здания на западной стороне южной дороги, недалеко от М14.
- Находится в доступном здании к югу от заправочной станции в восточной части карты.
- Найден в здании кафе к западу от колодца, рядом с Мученичеством и M4A1.
- Ливень/Рассвет
- Рядом с двумя теплицами в северо-восточном углу карты.
- Найден внутри здания к северу от западного здания с установленным M249 SAW, к западному краю карты.
- Заросший
- Находится в южном здании рядом с разрушенными грузовиками по направлению к западной половине русла реки.
- Находится в юго-восточном углу карты, на дороге.
- Трубопровод — находится в маленьком доме с видом на железнодорожные пути в северо-восточном углу карты.
- Showdown — находится на западном краю карты.
- Свободно
- Находится в северо-восточном углу парковки
- Найден возле разрушенного бензовоза у погрузочной платформы, рядом с Джаггернаутом.
- мокрая работа
- На вершине северного моста.
- На вершине южного моста.
Галерея
Метание фрага.
Неиспользованный фрагмент.
Текстурный лист M67.
Осколочная граната, брошенная в Modern Warfare Remastered .
Call of Duty 4: Modern Warfare (Nintendo DS)
Граната М67
Урон
Очень высокий
Повреждение при прямом ударе
Нет
Размер магазина
5
Разблокировано на
По умолчанию для всех фракций
Пусковой патрон
5
Максимальный боезапас
5
Время предохранителя
4 секунды
Скорострельность
Очень низкая
Используется
Всеми фракциями
Вариант DS очень похож на консольную версию. Его можно приготовить, удерживая кнопку нажатой, но только в течение четырех секунд.
Call of Duty 4: Modern Warfare (мобильная версия)
Граната М67
Урон
Очень высокий
Пусковой патрон
3
Время предохранителя
4 секунды
Используется
Всеми фракциями
Граната в Call of Duty 4: Modern Warfare (Mobile) появляется на уровнях «Дорога», «Город ультранационалистов» и «Враждебный город». Вместо предохранителя он взрывается при ударе о землю.
Call of Duty: Modern Warfare 2
- » Обратите внимание, что фраги обычно катятся по наклонным поверхностям. Поэтому подумайте дважды, прежде чем бросать их в гору. »
- — сержант. Фоли
Фрагмент
Урон
200-50, 15 за прямое попадание
Разблокировано
Уровень 4 (рядовой первого класса)
Максимальный боезапас
4 (СП), 1 (МП)
Используется
Все силы
Значок HUD
Известная в игре как осколочная граната M2, граната M67 возвращается как единственная осколочная граната, но на этот раз она находится в категории «Снаряжение», что означает, что игрок может заменить ее другим оружием из категории «Снаряжение». Игроки теперь ограничены одной осколочной гранатой на жизнь в сетевой игре. Однако, если у игрока есть перк Мусорщика, он может получить несколько осколочных гранат. Infinity Ward заявила, что к гранатам будет добавлена новая физика, чтобы они более реалистично реагировали на окружающую среду (например, скатывая их с холма).
Осколочные гранаты полезны для штурма коридоров и небольших закрытых помещений, поскольку игроки могут отбрасывать их в нужное место, чтобы убить вражеский персонал или уничтожить оборудование.
Из-за меньшего радиуса действия и несколько «ослабленного» урона, игроку рекомендуется бросать как можно дальше и позволить ему катиться к своей цели.
Четыре осколочные гранаты в «Как в старые добрые времена».
Ящик с осколочной гранатой M67 в «S.S.D.D.».
Держит осколочную гранату M67.
Служебный долг: Black Ops
Фрагмент
Урон
200-75 (МП)
Стоимость (
Зомби )250
Пусковой патрон
1 (МП)
Максимальный боезапас
4 (SP и зомби)
2 (MP) (с Warlord Pro)
Радиус
6,5 метра
Используется
Все силы
Значок HUD
Кампания
Граната M67 — основная граната, используемая как игроком, так и противником.
Сетевая игра
Осколочная граната M67 возвращается в игру Call of Duty: Black Ops с обновленным значком убийства в левом нижнем углу.
Когда граната брошена назад, и как только она выпущена игроком, она становится его собственной, поэтому даже если граната находится в пределах смертельной дистанции, когда она детонирует, это будет засчитано как самоубийство. Это полезно, когда вокруг несколько товарищей по команде, чтобы предотвратить убийства вражеской команды, что особенно полезно в таких играх, как TDM.
Рендер гранаты M67.
Приготовление гранаты M67.
Держит гранату M67.
M67 в полете.
Зомби
M67 также появляется в Zombies, будучи стандартной гранатой для всех игроков в Black Ops , заменяя Stielhandgranate из Call of Duty: World at War, , за исключением обновленных карт World at War , на которых сохраняется Stielhandgranate . Каждый игрок начинает игру с двумя гранатами и получает дополнительно две гранаты каждый последующий раунд. Однако игрок не может носить более четырех M67 одновременно. В Kino der Toten, Five и Ascension фраги можно купить за 250 очков. Их покупка пополняет запас игроков максимум до четырех гранат. Интересен тот факт, что урон будет увеличиваться с каждым раундом.
Места
- Kino der Toten — В комнате Pack-a-Punch, на стене слева от проектора.
- «Пятёрка» — В комнате напротив испытательного зала.
- Вознесение — Справа от Лунного посадочного модуля D (Д), напротив PhD Flopper.
Call of Duty: Black Ops Zombies
Граната М67
Класс оружия
Смертельная граната
Стоимость (
Зомби )250 (со стены в Кино и Вознесении)
Стартовые боеприпасы
2 (по 2 в каждом раунде)
Максимальный боезапас
4
Диапазон
(пояснение)Короткий
Режим огня
Брошенный
Используется
Танк Демпси
Такео Масаки
Эдвард Рихтгофен
Николай Белинский
Ладья
Найти Макарова: Операция «Кингфиш»
Джон Прайс использует гранату M67 внутри дома.
Call of Duty: Modern Warfare 3
Граната M67 снова появляется в Call of Duty: Modern Warfare 3 в качестве стандартной гранаты.
Мультиплеер
Граната М67
Урон
130-55
Урон от прямого удара
15
Разблокировано на уровне
1
Максимальный боезапас
4 (СП), 1 (МП)
Время предохранителя
3,5 секунды
Используется
Все силы
M67 возвращается в качестве готовой осколочной гранаты в Modern Warfare 3 . Его урон, дальность броска и радиус взрыва несколько меньше, чем у Modern Warfare 2 9.0154, а гранаты не могут быть пополнены Мусорщиком.
По сравнению с семтексом, другой смертоносной гранатой, они имеют точно такой же урон и радиус взрыва, и отличаются только временем взрыва и свойствами. Фраги могут быть брошены дальше из-за более длинного взрывателя (обе гранаты движутся по одному и тому же пути в воздухе) и могут отскакивать, в то время как Semtex имеет более короткий предохранитель и прилипает к поверхностям и игрокам. Семтекс также нельзя отбросить назад, и при активации он издает характерный звуковой сигнал и красную подсветку, что часто тревожит находящихся поблизости игроков.
Граната M67 на земле.
Приготовление М67.
Режим выживания
Осколочная граната
Стоимость (
Режим выживания )750 $
M67 появляется в качестве стартовой гранаты в режиме выживания для Modern Warfare 3 . Его можно пополнить за 750 долларов. Игрок начинает с двух гранат M67 на простых и обычных картах (уровни 1 и 2), но ни одной на сложных и безумных картах (уровни 3 и 4).
Служебный долг: Black Ops II
Граната
Класс оружия
Смертельная граната
Разблокировано
По умолчанию (SP)
Пусковой патрон
3 (SP)
Максимальный боезапас
3 (SP)
Используется
Все силы
- » Наносит смертельный радиус урона при взрыве. »
- — Описание Create-A-Class.
Граната M67 возвращается в Call of Duty: Black Ops II . Он доступен только в разделе кампании 1980-х годов, тогда как в разделе 2025 года, а также в сетевой игре и зомби его заменяет Осколочная граната.
Галерея
Рауль Менендес использует гранату M67 в «Пирровой победе».
Call of Duty: Black Ops: Рассекречено
Осколочная граната
Класс оружия
Смертельное снаряжение
Стартовые боеприпасы
1 (сетевая игра)
2 (зимние каникулы)
4 (тренировка RVN)
Максимальный боезапас
2 (сетевая игра, с избытком)
Режим огня
Брошенный
Используется
Все команды
- » Осколочная граната, наносящая смертельный радиус поражения »
- — Описание в игре.
Граната M67 возвращается в Call of Duty: Black Ops: Declassified .
Call of Duty Online
Осколочная граната
Класс оружия
Смертельная граната
Граната M67 возвращается в Call of Duty Online .
Служебный долг: призраки
Осколочная граната
Класс оружия
Смертельная граната
Стартовый боеприпас
4 (СП)
1 (СП)
Максимальный боезапас
4 (SP)
2 (MP) (со сверхсмертоносным)
Граната M67 возвращается в Call of Duty: Ghosts .
Кампания
Граната М67 является частью стартового снаряжения для большинства миссий кампании, кроме «Убийцы призраков», где вместо нее используется семтекс.
Сетевая игра
Граната M67 появляется в сетевой игре. Она играет ту же роль, что и предыдущие версии, являясь универсальной гранатой, которая хороша для зачистки комнат от врагов и уничтожения врагов, находящихся вне поля зрения. По сравнению с Semtex, он имеет более длительное время плавления, но не может прилипать к поверхностям, как Semtex. Если у вас есть Термобарические гранаты и Экстра-тактика , вам может не понадобиться граната M67, поскольку термобарическую гранату можно использовать в аналогичной роли для зачистки комнат или убийства врагов, которые находятся вне поля зрения, пока вы бросаете обе термобарические гранаты. у той же цели.
Галерея
Модель гранаты М67.
Служебный долг: Современная война
Осколочная граната
Класс оружия
Смертельное
Разблокировано
Уровень 4
Пусковой патрон
1
Максимальный боезапас
2
- » Приготовляемая осколочная граната. »
- — Описание в игре
Граната M67 возвращается в Call of Duty: Modern Warfare как осколочная граната .
Call of Duty: Black Ops Холодная война
Фрагмент
Класс оружия
Смертельное
Разблокировано
При запуске
Пусковой патрон
1
Максимальный боезапас
2
- » Взрывается после короткого взрывателя. Можно приготовить, удерживая <клавишу>. »
- — Описание в игре
Граната M67 возвращается через Call of Duty: Black Ops Cold War как Frag .
Call of Duty: Modern Warfare II
Осколочная граната
Класс оружия
Смертельное
- » Приготовляемая осколочная граната. »
- — Внутриигровое описание
Граната M67 возвращается в Call of Duty: Modern Warfare II как осколочная граната .
Общая информация
- Ошибка в Call of Duty: Modern Warfare 2 ; когда у игрока заканчиваются гранаты, появляется уведомление «Нет доступных боеприпасов для осколочных гранат M2», когда используются гранаты M67. Это было исправлено в Modern Warfare 3 , но ошибка снова присутствует в Call of Duty: Ghosts .
- При использовании щита от бунта граната отскакивает в своевременный рукопашный бой. Если он убьет врага, это будет считаться убийством Возврата.
- Убийство прямым ударом отброшенной назад гранатой не считается убийством отбрасыванием.
- Несмотря на то, что это сложно выполнить, вор из Пентагона забирает у игрока последнее оружие, а затем во время следующего раунда вора забирает у игрока «ничего», игрок будет экипирован «оружием» в виде гранаты. В третьем лице у игрока будет готовая граната, и время броска гранаты будет быстрее. Граната может странным образом застрять в Pack-a-Punch Machine, замораживая игру в процессе.
- Приготовление гранаты до взрыва нанесет игроку ровно 50000 единиц урона. Это можно увидеть только взломав номер брони в режиме выживания или используя трейнеры.
- Значок меню для него в Call of Duty: Black Ops кажется плоским.
- Когда в 1980-х годах в Call of Duty: Black Ops II при отбрасывании гранаты перекрестие было обведено синим, а не традиционным черным, что создавало впечатление, что перекрестие было из 2025 года.
- В Call of Duty: Modern Warfare (2019) можно заметить, что рычаг осколочной гранаты выходит вместе со чекой при ее приготовлении, что является уникальным вниманием к деталям.
Видео
MW3 Советы и подсказки — Frag vs. Semtex Grenade (Modern Warfare 3 Grenades)
Сравнение M67 и Semtex
Подразделение современных сил, группа живой истории ——
Гранаты 961
| ||
Итак, если мы посмотрим на нижний ряд гранат, у нас есть; M67: граната M67 — осколочная ручная граната, используемая вооруженными силами США и Канады, где она упоминается как C13. M67 является заменой гранаты M61, использовавшейся во Вьетнаме, и более старой гранаты MK2 «ананас», использовавшейся со времен Второй мировой войны. Среднестатистический солдат может метнуть M67 примерно на 40 метров. Он имеет 4,2-секундный предохранитель, который поджигает взрывчатку, упакованную внутри круглого корпуса. Осколки находятся в корпусе гранаты и производят радиус поражения 15 метров с радиусом поражения 5 метров, хотя некоторые осколки могут разлетаться на расстояние до 230 метров. Его эффективность заключается не только в радиусе взрыва, который составляет примерно 45 футов (13,7 м), но и в осколках, которые вонзаются в предметы и людей на расстоянии до 700 футов (213 м) от взрыва. Наступательная ручная граната MK3A2, обычно называемая светошумовой гранатой, предназначена для нанесения потерь в ближнем бою при минимизации опасности для дружественного персонала. Граната также используется для сотрясения в закрытых помещениях, для взрывных работ и для подрывных работ. Ударные волны (избыточное давление), создаваемые этой гранатой при использовании в закрытых помещениях, больше, чем у осколочной гранаты. Поэтому он очень эффективен против вражеских солдат, находящихся в бункерах, зданиях и укрепрайонах. (1) Корпус. Корпус волокнистый (аналог упаковочного контейнера осколочной гранаты.) (2) Наполнитель. Наполнитель содержит 8 унций тротила. (3) Взрыватель. Взрыватель M206A1 или M206A2 (см. параграф 1-4). (4) Вес. Граната весит 15,6 унций. (5) Защитный зажим. MK3A2 может выпускаться как с предохранительной скобой, так и без нее (см. параграф 1-3). (6) Возможности. Средний солдат может метнуть эту гранату на 40 метров. Он имеет эффективный радиус поражения 2 метра на открытой местности, но вторичные ракеты и части взрывателя могут быть выброшены на расстояние до 200 метров от точки взрыва. (7) Цвет и маркировка. Граната черного цвета с желтыми отметинами посередине. V40 «Мини-граната»: мини-осколочная граната V40 была произведена компанией NWM в Голландии и использовалась как разведгруппами SOG, так и морскими котиками во время войны во Вьетнаме1. Она была значительно меньше и легче (136 г / 4,8 унции), чем граната. стандартная американская осколочная граната, а это означало, что ее можно было нести в большем количестве и бросать дальше. Известный как «Хуч Поппер», V40 имел 4-секундный взрыватель и имел эффективный радиус поражения 5 метров. Противопехотная мина M14 «Toe popper»: Не совсем граната, но… Мина M14 — это небольшая противопехотная мина США, впервые принятая на вооружение в конце 1950-х годов. В механизме M14 используется тарельчатая пружина, которая при приложении давления отбрасывает ударник вниз в ударный детонатор. После развертывания M14 очень трудно обнаружить из-за его в основном пластиковой конструкции. Из-за этого позже конструкция была изменена для облегчения разминирования за счет добавления стальной шайбы, приклеенной к основанию мины. Для активации М14 заглушка основания снимается и выбрасывается, а в основание мины ввинчивается колющий детонатор. Затем мина помещается в неглубокую яму в земле и осторожно поворачивается нажимная пластина из безопасного положения в боевое положение с помощью специального ключа для взвода, поставляемого в каждом ящике с минами. Наконец, U-образный предохранительный зажим снимается с прижимной пластины и выбрасывается. В этот момент мина полностью вооружена. На верхней части M14 есть простой индикатор боевой готовности (желтая стрелка), который может указывать либо на A(rmed), либо на S(afe), что дает четкое представление о его статусе. Когда стрелка указывает на «A», M14 взорвется, если на него наступить. Для снятия M14 с охраны необходимо, чтобы действия по постановке на охрану выполнялись в обратном порядке. Однако из-за возможности установки под ним мины-ловушки или какого-либо другого типа неизвлекаемого устройства часто стандартной практикой разминирования является уничтожение наземных мин на месте, без попыток их удаления и обезвреживания. M14 не находились на вооружении США с 1974 года. Тем не менее, США хранят в резерве 1,5 миллиона мин для использования в чрезвычайных ситуациях в Корее. Эта мина широко использовалась в разных странах, поэтому существуют нерасчищенные минные поля, содержащие M14. Кроме того, несколько копий этого дизайна были произведены на месте в таких странах, как Индия. Тип и действие: Размеры: |
5 главных фактов о гранатах, которые в фильмах неверны
Рынки США Загрузка… ЧАС М С В новостях
Значок шевронаОн указывает на расширяемый раздел или меню, а иногда и на предыдущие/следующие параметры навигации. ДОМАШНЯЯ СТРАНИЦАВоенные и оборонные участники
Дэвид Гроув,
Мы Могучие
2019-10-25T13:14:13Z
Значок «Сохранить статью» Значок «Закладка» Значок «Поделиться» Изогнутая стрелка, указывающая вправо.Скачать приложение
Солдат Национальной гвардии Нью-Джерси бросает учебную ручную гранату во время тренировки на Объединенной базе Макгуайр-Дикс-Лейкхерст, Нью-Джерси, 20 сентября 2019 г. . Национальная гвардия ВВС США / старший сержант. Мэтт Хект- Гранаты — одно из самых узнаваемых видов оружия, которое несут американские войска.
- Но частое изображение гранат на телевидении и в кино вызвало у публики некоторое недопонимание того, как на самом деле работают гранаты.
- Посетите домашнюю страницу Business Insider, чтобы узнать больше.
Голливуд печально известен тем, что облажался почти во всем, когда дело доходит до военных, но одна вещь, которая особенно раздражает солдат, — это то, как они изображают использование гранат.
Гранаты — чрезвычайно смертоносные орудия разрушения, которые, честно говоря, очень весело бросать, но в художественной литературе ими слишком часто злоупотребляют. Они легко являются одним из наиболее важных с тактической точки зрения видов оружия, используемых в бою, но если бы вы действовали исключительно на основе знаний о фильмах, вы были бы в ужасной форме (или формах).
Вот что Голливуд постоянно ошибается:
1. Радиус взрыва.
Курсант Военной академии США впервые стреляет из гранатомета M203 во время базовой подготовки кадетов, 31 июля 2018 года. Армия США, фото Мишель ЭберхартВообще фильмы заставляют вас поверить, что гранаты всего лишь на шаг ниже МОАБов. Реальность гранат очень похожа на реальность онлайн-свидания, на которое вы собираетесь пойти. Когда вы впервые увидите это в реальной жизни, вашей первой мыслью, вероятно, будет: «Это все?»
Это не какой-то огромный, блять, огненный шар, это просто облачко дыма и осколков.
Вам, вероятно, все равно следует держаться от него подальше — и дата , и граната.
2. Гранаты-снаряды НЕ ЯВЛЯЮТСЯ реактивными снарядами.
Корпус морской пехоты СШАКогда вы видите, как в военном фильме какой-то задира стреляет из гранатомета, это очень похоже на то, что кто-то стреляет ракетой или ракетой, но это не так. Гранатометов оружие непрямой наводки . Они действуют по тому же принципу, что миномет или артиллерийское орудие — есть дуга.
3. Вытягивание штифта зубами.
Курсанты армии США изучают, как правильно бросать гранату, прежде чем потренироваться с имитацией гранаты в Форт-Ноксе, Кентукки, 6 июня 2019 г. . Мэтью Биллиот, отдел по связям с общественностью CSTВытащить чеку из гранаты легко, но не , а легко.
Если вы планируете вытащить булавку зубами, запишитесь на прием к стоматологу, потому что вы собираетесь вырвать изо рта как минимум три жемчужно-белых зуба.
Просто притормози и потяни его рукой, Рэмбо.
4. «Граната!»
ВМС США через Wikimedia CommonsМы видели слишком много персонажей в фильмах, кричащих «граната!» когда выбиваете один. Это , а не то, что вы хотите сообщить по линии, когда вы бросаете это.
Крик «граната» зарезервирован для оповещения остальной части вашего подразделения о том, что взрывной мальчик приземлился на вашу позицию — и всем, кто рядом с вами, следует убраться с дороги.
Термин, который вы ищете, это «фраг-аут!» Крича что-нибудь еще, вы подвергаете своих мальчиков риску.
5. Радиус поражения/убийства.
Корпус морской пехоты СШАОдна из кинотроп, при которой вы можете качать головой и цокать языком, — это когда персонаж прыгает за пределами радиуса взрыва гранаты и остается невредимым.
Дело в том, что даже если вы избежите взрыва, ваша задница будет набита металлом. В реальной жизни у этого плохого парня есть радиус поражения, а это значит, что вы все равно можете получить ранение, даже если вы находитесь далеко за пределами взрыва.
Радиус поражения обычной осколочной гранатой составляет 5 метров, радиус поражения — 15 метров, но осколки могут лететь до 230 метров .
Прочтите оригинальную статью о We Are The Mighty. Авторское право 2019. Подпишитесь на We Are The Mighty в Twitter. Значок сделкиЗначок в виде молнии.Продолжай читать
LoadingЧто-то загружается. Функции Мы Могучие Автор новостейПодробнее…
шведских ручных гранат с 1900 по 2000 год
Ручная граната м/1918
Во время Первой мировой войны Швеция приняла на вооружение Немецкая ручная граната М1917. Он получил обозначение m/1918 и использовался в Швеция вплоть до Второй мировой войны.
Шведская ручная граната
Sprnghandgranat m/1918
Дымовая граната м/1918
1937
С приближением Второй мировой войны появился спрос на более современные гранаты. Первая граната была либо дымовой, либо как огненная граната.
Handgranat m/1937
Зажигательная граната м/1937 г. слева (коричневая полоса)
Дымовая шашка м/1937 справа (серая полоса)
(фото ima-usa.com)
Ручная граната fm/1933
Это граната взорвалась при ударе о землю. В 1930-1933 годах проводились испытания с разные конструкции. Военные хотели избежать риска граната отброшена назад. По этой причине гранаты, взорвавшиеся на воздействие проверено.
Майор Г Мрнерс сконструировал цилиндрическую ручную гранату, которая взрывалась при попадании в цель. что-нибудь.
Зажигание произошло из-за гравитации. Две цилиндрические части соединились, и это вызвал взрыв гранаты. Эта ручная граната была разработана в Bofors Майор Морнер. Обозначение было fm/33 (fm = тест-образец).
1933 г. правительство считало, что в армии нет нужды и испытания закрыто. Однако 1939 идея была возвращена, и это привело к Handgrenade м/40.
FM/1933 майор. ГРАММ. г-н
Взрывная ручная граната m/1940
Hgr м/40 или SHgr м/40
Когда война стояла перед В 1939 году шведской армии не хватало современных ручных гранат. Тест Гранатомет М/33 совершенствовался и развивался. Ручная граната m/40 состояла из двух цилиндрических частей, которые были соединены, но могли двигаться навстречу каждой Другой. Эта ручная граната представляла собой разрывную ручную гранату, т.е. взорвался после броска, когда попал во что-нибудь. В ручной гранате, имелась пружина под натяжением с ударником для зажигания. Когда граната разрушилась, две части столкнулись, и выстрел шпилька отломилась, и граната тут же взорвалась. Была безопасность крыло, которое после броска будет выпущено. Он может оторваться от ошибка в случае неправильного обращения. Когда солдат должен бросить ручную гранату, ему пришлось крепко держать руку над крыльями! Если солдат поменял руку, крылья опустились! Тогда ручная граната могла лопаются при малейшем движении!
Кроме того, требовалось что впереди не было веток или других предметов, когда рука была брошена граната. Затем граната взрывается слишком близко к метателю. Эта ручная граната была изъята, в результате чего шведская армия не хватало ручных фугасных гранат в начале войны!
Вес 300 грамм
Высота 100 мм
Разрывная ручная граната м/40
(фото Armmuseum)
Зажигательная граната м/40
Демонстрация ополчения с Шгр м/40
1939
Ручная граната м/39
Швеция закупила немецкую ручную гранату М1924. 1939 г. ощущалась острая нехватка всех видов оружия. Силам обороны удалось купить 350.000 гранат м/1924 из Германии. В Швеции были обозначение Ручная фугасная граната м/39 (Шгр м/39)
Шгр м/39
немецкая ручная граната в неактивированном состоянии
м/24
(фото ima-usa.com)
Шгр м/39 (Инертный)
Шгр м/39 (инертный для обучения)
Взрыватель воспламенительный м/39
(фото ima-usa.com)
Ручная граната m/1939 (немецкий m/1924) имел запальный взрыватель BZ24, который должен был гореть в течение 4,5 секунды. К используйте ручную гранату, крышка внизу будет отвинчена. Затем оторвалось фарфоровое кольцо, которое на шнурке было прикреплено к нижняя часть горелки. Солдат вытягивал эту нить, и взрыватель взрывался. Эти 4,5 секунды до взрыва изначально считались хорошей безопасностью время. Вскоре оказалось, что это слишком долго, так как существовал риск противник поднял его и отбросил назад. Чтобы избежать этого, солдаты следует повторить «Сегодняшние новости», когда горелка начала гореть перед была брошена ручная граната. Были сообщения о ручных гранатах, которые сразу взорвался! Ходили слухи, что эти неправильные горелки были сделаны пленными немцами в целях диверсии. Эти слухи и жалобы никогда не расследовались
Опять же, У шведских сил обороны не было безопасной ручной гранаты! Королевский шведский Затем Военная администрация (KKV) объявила конкурс на производство сейфа. предохранитель зажигания. Соревнования проходили между Bofors Nobelverken, Svenska Tandsticksbolaget и Силы обороны Швеции (в 1943 г. преобразованы в Работы Сил обороны Швеции — FFV). Фабрика боеприпасов Мариберг получил заказ, который был частью FFV. Немецкая горелка была скопирована, но у них также были проблемы с плавной и безопасной работой. Это было в На этом этапе инженер Рольф Острм принял участие, а позже возглавил работа по развитию. В 1943, была изготовлена горелка, которая показала администрацией Арметыга и ЦСА, но безрезультатно. После различных изменений в FFV их горелки были одобрены. 1 июля В 1944 году компания Rolf Ostrm получила заказ на производство этой горелки в Боеприпасный завод Закрисдаль в Карлстаде. Этот новый безопасный и рабочий горелка с Шгр м/39 получила название Шгр м/39С
Рукоятка ручной гранаты для учебный т/39С
Функция se ниже
Каталожные номера для Hgr m/40 оч Shgr м/39
Карл-Улоф Бьерселл
Рольф стрм
Британская ручная граната m/36 (Миллс Бомба)
Ручная граната № 36М. Он был использован шведской добровольческой ротой в Зимней войне 1939-40. Называется «Бомба Миллса». после сэра Уильяма Миллса (1856-1932).
Ручная граната m/43
Эта ручная граната шведского производства. Вариант немецкого m/24. Он сделан из стали и полностью Шведская конструкция.
Яйцо-фугасная граната м/1945
Шгр м/45
Капсюльный механизм м/45
Этот тип ручные гранаты имеют 3 предохранителя: | |
1 | Кольцо для вытягивания |
2 | Стальная проволока для переворачивания |
3 | Хватка, которая отпадет, при броске, но только если предыдущие 2 предохранителя были удалены! |
Учебное яйцо-граната Огр 6 аналог m/45
Дымовая граната м/51
Рохгр м/51
Разрывная яичная граната м/56
ШГР56
ШГР56 имеет 3 предохранителя:
Кольцо для вытягивания
Ручка для большого пальца должна быть поднята
Ручка, которая отвалится при броске гранаты.
Шгр м/56
Взрывоопасное яйцо гранаты 90 оч 2000
2015 ШГР56 доработан. Новый улучшенный называется ШГР56Б
Он получил только 2 ценные бумаги вместо старший 56.
1) У старшего было кольцо, чтобы быть вытащил
2) Защитная стальная защелка перевернулся
3) Захват, выпавший при была брошена граната.
Новый улучшенный ШГР56Б не имеет стальная защелка, которую необходимо поднять. Стоит только покрутить кольцо и потянуть его а рукоятка, которая гораздо шире, отпадет, когда граната брошенный.
Некоторые считают эту систему проще, чем оригинальная система безопасности SPHGR56.
(картинка продана)
Шгр 90 становится излишком в пользу Shgr 2000 из-за его более короткой безопасности зона.
Разрывная яичная граната 2000
SPHGR90
(фото продано)
ШГР2000 имеет только 2 предохранительные кольца, кольцо и рукоятка
НАЗАД
Ручная граната | Международная энциклопедия Первой мировой войны (1МВ)
Введение↑
Ручные гранаты не были чем-то новым в начале Первой мировой войны. Небольшие ручные фугасные бомбы восходят к 8 веку, когда византийские солдаты запихивали греческий огонь в керамические сосуды, и к 10 веку.1528 век Китай, когда пороховые заряды загружали в плавленые глиняные емкости. Эта оружейная технология со временем выпадала из употребления, находя широкое применение в осадной войне 15 -го -го века, даже породив в то время специалистов — гренадеров — , но теряя популярность по мере развития технологий и маневрирования. военные действия снова стали преобладающими. С быстрым прогрессом в промышленности и технике в конце 19 го века ручная граната снова появилась на поле боя. В начале 20 9В 1527-м -м веке современная ручная граната приобрела свой нынешний вид.
Разработка↑
Ручные гранаты, использовавшиеся во время Первой мировой войны, представляли собой бросаемые вручную бомбы, начиненные взрывчатым веществом (тротил, аматол или чеддит) и обычно взорвавшиеся либо при ударе, либо с замедлением. Первая британская граната, Mark 1, разработанная в 1908 году, крепилась на длинной шестнадцатидюймовой метательной рукоятке и детонировала при ударе, в то время как ранние французские гранаты F-1 ( Fusante No 1 ), впервые произведенные в 1915 году, были снаряжены с капсюльной системой воспламенения взрывателя с таймером. Современная немецкая граната Модель 24 Stiehlhandgranate («ручная граната»), также была оснащена рукояткой для метания и взрывателем с таймером, воспламеняемым от ударника натяжной тетивы. Некоторые гранаты Первой мировой войны, особенно в начале войны, когда воюющие страны все еще наращивали производство оружия, представляли собой импровизированные устройства, состоявшие из не более чем взрывчатых веществ и осколков, загруженных в жестяные банки, такие как австралийская «Jam Tin Grenade» со взрывателем, который должен был быть горит перед броском. Когда британский Mark 1 оказался неудовлетворительным, на смену ему пришла Mark 5 «Бомба Миллса», начиная с 1919 года.15. Немцы также использовали усовершенствованные гранаты, такие как Model 17 Eierhandgranate , или «Яйцо-граната».
Характеристики↑
Вес гранат варьировался от немецкой яичной гранаты на одиннадцать унций (310 г) до французского F-1 на девятнадцать унций (550 г), немецкой модели 24 на двадцать одну унцию (595 г) и более двадцати четырех унций. (680 г) для британской бомбы Mark 5 Mills. Точно так же максимальная дальность варьировалась в зависимости от веса гранаты и возможностей метателя, но обычно считалась от тридцати до сорока ярдов (от двадцати семи до 36,5 метров). Различные ручные гранаты были классифицированы либо как наступательные, либо как «сотрясающие», ручные гранаты, которые были предназначены для взрыва и сотрясения мозга, но с относительно небольшим осколочным действием, тем самым снижая риск для наступающих солдат; или как оборонительные или «осколочные» гранаты, которые производили больше осколков. Некоторые, как немецкая модель 24, могли быть преобразованы из наступательной гранаты в осколочную гранату путем добавления предварительно осколочной гильзы или «9».0153 Раскол ».
Большинство конструкций гранат, таких как британская бомба Миллса и немецкие палочные и яичные гранаты, использовались во время Второй мировой войны. Французский F-1 был настолько популярен, что его выпускали как в Соединенные Штаты, так и в Советский Союз, и он послужил основой для американских гранат Mk I и Mk II «Ананас» и советского F-1.
Эксплуатация↑
Используемые всеми крупными воюющими сторонами в Первой мировой войне, гранаты изначально рассматривались как выход из тупиковой ситуации в окопной войне, а поскольку использование гранат было сосредоточено на расчистке траншей, ранняя организация и методы применения были одинаковыми для обеих сторон. Британские войска использовали «резерв для бомбардировщиков», состоящий из девяти солдат. Эти специалисты, возглавляемые унтер-офицером, включали двух гранатометчиков, двух гранатометчиков, двух штыков и двух солдат в резерве. Другой тип «бомбардировщиков» союзников, также состоящий из девяти солдат, возглавлял одна команда из четырех человек: стрелок, гренадер, гранатометчик и командир группы, за которыми следовал командир отделения и еще одна группа из четырех человек. . французский escouades de grenadiers (гранатометные секции), которые были отражены американскими войсками по их прибытии в 1917 году, включали двух гренадеров, двух помощников гренадеров, двух гранатометчиков и одного солдата резерва, всех возглавлял капрал. Первоначально немцы укомплектовали свои Handgranatentruppen (группы ручных гранатометов) от шести до восьми добровольцев, которые были отобраны на основе их мужества и силы для выполнения миссии. К 1916 году он был формализован в девять человек Handgranatengruppe 9.
