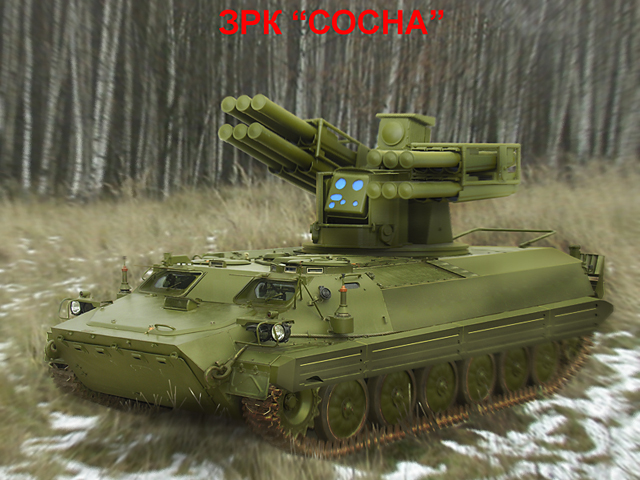

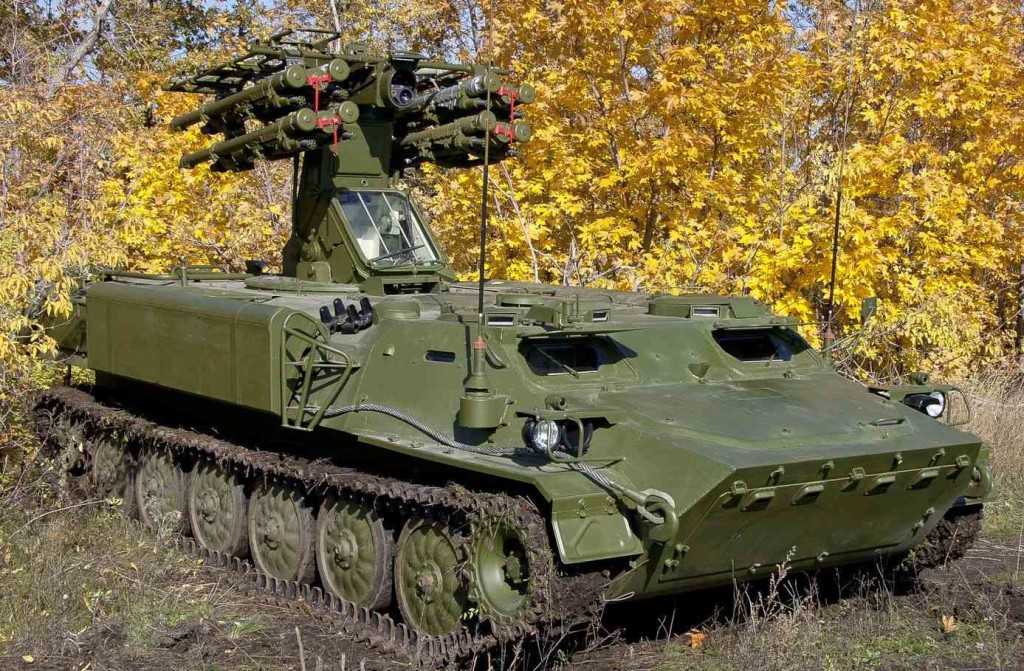

Зенитный ракетный комплекс (ЗРК) «Сосна» предназначен для защиты войсковых частей и подразделений в любых формах боевых действий, в том числе на марше, от средств воздушного нападения  и разведки вероятного противника.

Комплекс обеспечивает поражение вертолетов, самолетов, средств ВТО, крылатых ракет, дистанционно управляемых аппаратов и легкобронированной наземной техники  в любое время суток в условиях ограниченной видимости при наличии естественных и искусственных помех на дальности до 10км.

Головной разработчик комплекса — ОАО «Конструкторское бюро точного машиностроения имени А.Э. Нудельмана» . Разработка комплекса велась с 1987 года. Основными направлениями работ являлось повышение боевой устойчивости комплекса, снижение стоимости боевой машины. Повышение боевой устойчивости ЗРК было достигнуто за счет отказа от использования радиолокационных систем обнаружения, с целью снижения уязвимости от противорадиолокационных вооружений противника.

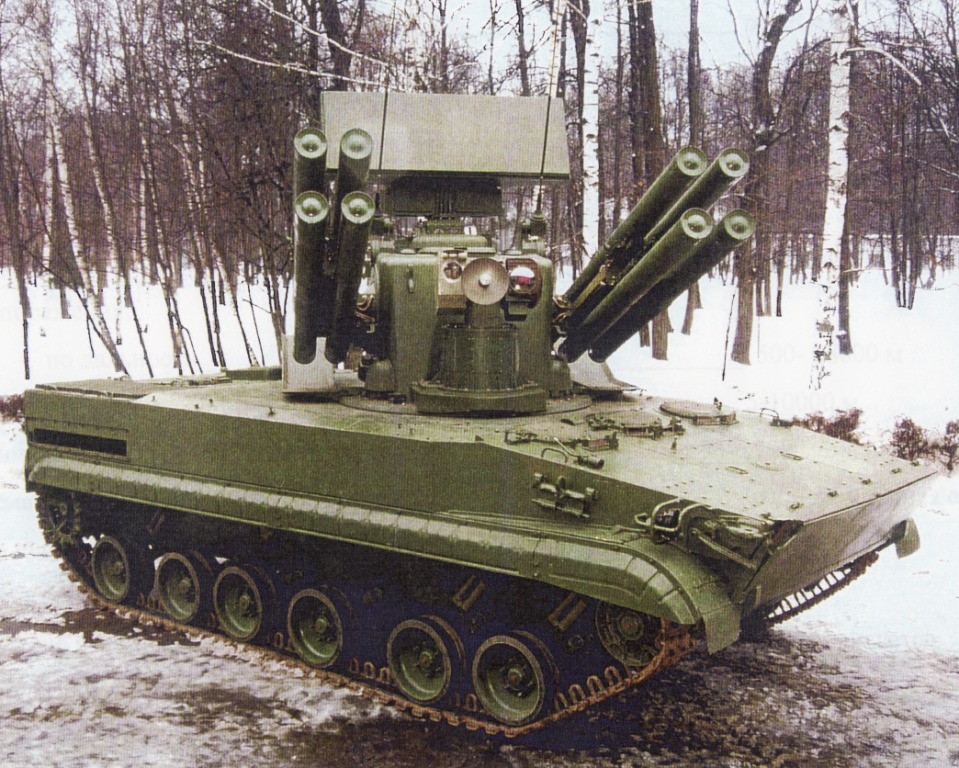

ЗРК «Сосна»имеет модульную конструкцию, составляющие которого могут устанавливаться на различных носителях с грузоподъемностью не менее 3.5т, а также выполняться в стационарных вариантах.  По желанию заказчика комплекс может изготавливаться как в комбинированном ракетно-пушечном варианте (см. фото), так и в только пушечном или ракетном.

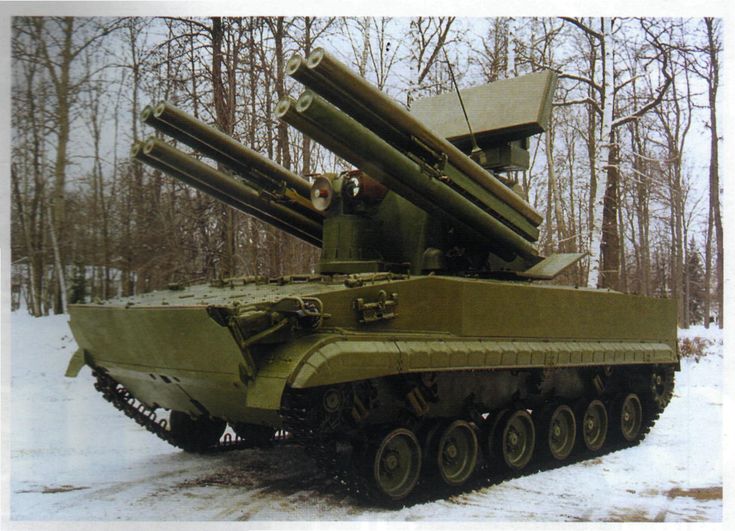

На вооружение российской армии предлагается ракетный вариант комплекса на шасси многоцелевого легкобронированного тягача МТЛБ. Для вооружения воздушно-десантных и десантно-штурмовых дивизий Российской армии разработаны  мобильные комплексы противовоздушной обороны «Птицелов» на платформе боевой машины десанта БМД-4М «Садовница» с модулем «Сосна».

Впервые комплекс в виде постеров был продемонстрирован на международной оружейной выставке в Абу-Даби IDEX-2003 и МАКС-2003, в дальнейшем различные варианты и компоненты комплекса неоднократно экспонировались на различных выставочных площадках.

ЗРК «Сосна» по основным структурным элементам – средствам поражения и управления полностью унифицирован с корабельным ракетно-артиллерийским комплексом «Пальма».  Ракета «Сосна-Р» из состава комплекса также применяется в ЗРК «Стрела-10М4».

По состоянию на 2013 год комплекс находился на испытаних.

Состав:

В состав боевого модуля комплекса входят:

  • два пакета с шестью  ракетами «Сосна-Р» в транспортно-пусковых контейнерах,
  • оптико-электронная система управления,
  • цифровая вычислительная система,
  • механизмы наведения,
  • система электропитания.

Ракета «Сосна-Р»- двухступенчатая с отделяемым двигателем. После выхода ракеты из контейнера управление осуществляется при помощи радиокомандной системы, которая выводит ее на линию визирования, затем отделяется стартовый двигатель и включается помехозащищенная лазерная система наведения.

Боевая часть: осколочно-стержневая для поражения на пролете, бронебойно-осколочная для поражения при прямых попаданиях. Взрыватель — лазерный  неконтактно-контактный с непрерывной круговой диаграммой излучения и адаптивным временем подрыва .

Ракета не нуждается в дополнительных проверках или испытаниях в течение всего срока службы. Небольшая масса ракеты позволила исключить транспортно-заряжающую машину из состава комплекса.

Первоначально в составе комплекса использовалась зенитная двухступенчатая управляемая ракета 9М337 (см. фото_1, фото_2, фото_3) , в настоящее время ЗРК «Сосна» оснащается ЗУР 9М340 (9М340Э) (см. фото_1, фото_2, фото_3, фото_4, фото_5).

Ракета 9М337 способна обеспечить поражение целей, летящих на высотах до 3500 метров. Дальность поражения составляет от 1,3 до 8 км, при этом время полёта ракеты на максимальную дальность составляет 11 секунд.  Боевая часть массой 5 кг. Масса ракеты в транспортно-пусковом контейнере составляет 36 кг, без контейнера — 25..26 кг.

Оптико-электронная система управления комплекса обладает высокими точностными характеристиками по определению координат целей, помехозашишенностью и скрытностью действия и обеспечивает автоматизированную боевую работу комплекса от момента обнаружения целей до их обстрела.

В её состав входят: оптико-электронный модуль (ОЭМ), цифровая вычислительная система, приводы горизонтального и вертикального наведения вооружения, пульт управления и индикации, блок питания, автоматы захвата и сопровождения ЗУР и цели.

ОЭМ размещен на гиростабилизированной платформе и служит для автономного или по данным внешнего целеуказания (РЛС, вышестоящий КП) обнаружения цели, автоматического или полуавтоматического сопровождения, высокоточного определения ее координат (углов визирования цели и дальности) и выдачи их в цифровую вычислительную систему для стрельбы.

В состав ОЭМ входят:

  • телевизионная система,
  • тепловизионный канал,
  • лазерный дальномер с устройством отклонения луча,
  • аппаратура лазерно-лучевого канала управления ракетой,
  • тепловизионный канал пеленгатора ракеты,
  • устройство климатического контроля.

Автономное обнаружение цели осушествляется телевизионным каналом с широким полем зрения, а определение дальности до нее — лазерным дальномером, работающим в автоматическом режиме.

Ракеты и сам зенитный комплекс защищены от помех сразу несколькими методами, внедренными на уровне конструкции. Так, расположение приемника лазерного излучения в задней части ракеты не позволяет исказить или заглушить управляющий сигнал. Помехозащищенность наземной части комплекса обеспечивается узким полем зрения теле- и тепловизионных каналов, а также применением специальных вычислительных алгоритмов, позволяющих опознавать цель по ее характерным признакам. Комплекс практически нечувствителен к радиолокационным и оптическим средствам подавления, применяемым противником.

Сочетание высокого уровня характеристик ракеты и системы управления позволяет получить большие зоны поражения (см. схему). ЗРК «Сосна» может применяться в составе батареи, в том числе смешанного состава, получая целеуказание от батарейного пункта управления или командирской машины, а также автономно. Батарея ЗРК «Сосна», используя секторный поиск, может обходиться и без внешнего целеуказания, осуществляя круговой обзор и обнаружение цели в пассивном режиме, что делает невозможными атаки ПРР.

Характеристики:

Дальность поражения целей, км1.3-10
Высота полета поражаемых целей, м2-5000
Время реакции, с5
Время перезарядки, мин10
Оптико-электронная система управления
Диапазон углов наведения, град:
               по азимуту
               по углу места		 ±178
от -20 до 82
Максимальная угловая скорость, град/c50
Максимальное угловое ускорение, град/с2150
Поле зрения, град:
               телевизионная система
               тепловизионный канал		 2.0х3.0 /6.5х9.0
1.67х2.5 /8.0х12.0
Дальность взятия на автосопровождение целей при МДВ=15км, р=80%, км:
               самолеты
               вертолеты
               крылатые ракеты
               бронированные объекты		 16-30
10-14
8-12
8
Точность (СКО):
               стабилизации, мрад
               определения координат,мрад
               определения дальности,м
               наведения ЛД
               наведения информационного поля ЛЛКУ,мрад		 0. 07
0.2
5.0
0.1
0.08-0.12
Ракета «Сосна-Р»
Зона поражения, км:
               по дальности:
               по высоте:		 10
5
Cкорость полета, м/с:
               максимальная
               средняя с учетом наведения		 875
565
Суммарная масса БЧ, кг6.9
Масса ЗУР, м:
               стартовая
               в ТПК		 30.6
42
Калибр, мм:
               до разделения
               после разделения		 132
72
Длина ЗУР, мм:
               в полете
               в ТПК		 2317
2400

Источники:

  • Зенитный ракетный комплекс Сосна  /ОАО «НПО «Высокоточные комплексы»/
  • Зенитный ракетный комплекс «Сосна» /КБточмаш им. А.Э. Нудельмана /
  • Зенитная управляемая ракета Сосна-Р  /ОАО «НПО «Высокоточные комплексы»/
  • Зенитный ракетный комплекс ‘Cосна’ /ОАО ‘КБточмаш им. А. Э. Нудельмана’/
  • Комплексы ПВО ближнего действия с зенитными ракетами «Сосна-Р»
  • http://strangernn.livejournal.com/1287812.html
  • Зенитные комплексы «Птицелов» начнут поступать в войска через год

Классификация:

Дальность:

10 км.

Год разработки:

2013

Аналоги по назначению и базированию:

Зенитный ракетный комплекс «Сосна» — bmpd — LiveJournal

?
Зенитный ракетный комплекс «Сосна»
bmpd
September 7th, 2017

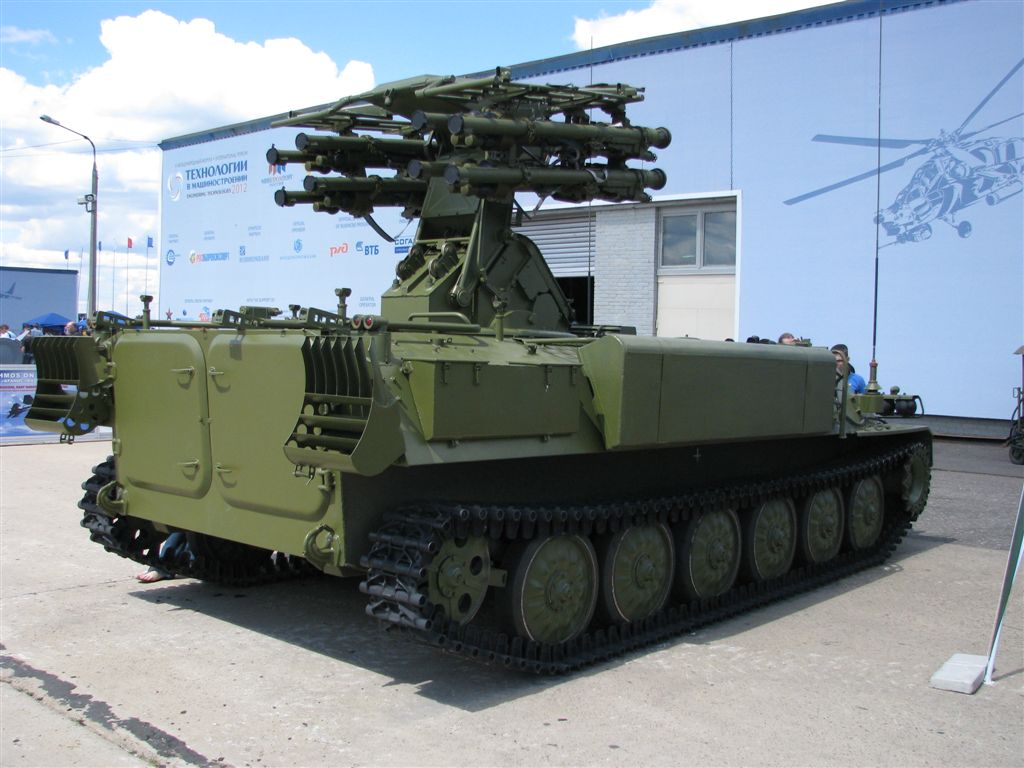

Размещенный коллегой Алексеем Хлопотовым небезынтересный рекламный видеоролик АО «КБ точного машиностроения им. А. Э. Нудельмана» с демонстрацией опытного образца долгостройного зенитного ракетного комплекса малой дальности «Сосна» с зенитными управляемыми ракетами 9М340 «Сосна-Р» с лазерной лучевой системой наведения. Боевая машина выполнена на шасси МТ-ЛБ.

Согласно официальным данным АО «КБ точного машиностроения им. А. Э. Нудельмана», комплекс «Сосна» предназначен для поражения практически всех средств воздушного нападения, включая средства ВТО типа крылатых ракет и управляемых авиационных ракет, в зоне ответственности: по дальности – до 10 км, по высоте – до 5 км.

Основные принципы построения комплекса

• размещение на одной боевой машине ракетного вооружения с пусковой установкой, средств обнаружения и сопровождения цели, средств управления ракетами в полете, объединенных единой оптико-электронной системой управления (ОЭСУ) вооружением;

• применение ракетного вооружения, состоящего из 12 высокоскоростных высокоточных ракет «Сосна-Р», размещенных на ПУ, небольшая масса которых обусловила возможность исключения транспортно-заряжающей машины из состава комплекса;

• применение боевого снаряжения ЗУР оптимальной конфигурации, позволившего резко повысить эффективность воздействия за счет увеличения массы разнесенных БЧ и применения неконтактно-контактного лазерного взрывателя с непрерывной круговой диаграммой излучения с адаптивным временем подрыва;

• применение специально разработанной оригинальной многоканальной автоматической высокоточной, практически всепогодной и всесуточной ОЭСУ;

• использование комбинированной системы управления ракетным вооружением – радиокомандной системы на стартовом участке, после отделения двигателя и вывода ракеты на линию визирования – телеориентирование в лазерном луче;

• обеспечение возможности обнаружения целей автономно с помощью ОЭСУ с секторным обзором и в режиме получения автоматизированного целеуказания.

Основные достоинства ЗРК «Сосна»

• высокая эффективность боевого применения, в том числе по высокоскоростным и низколетящим целям, а также по вертолетам на подскоке;

• высокая степень автоматизации процесса боевой работы;

• возможность ведения боевой работы в любое время суток и в затрудненных метеоусловиях;

• скрытность процесса подготовки стрельбы и высокая живучесть;

• отсутствие ограничения по минимальной высоте полета поражаемой цели;

• нечувствительность к радиолокационным и оптическим средствам подавления, применяемым противником;

• возможность ведения стрельбы в движении.

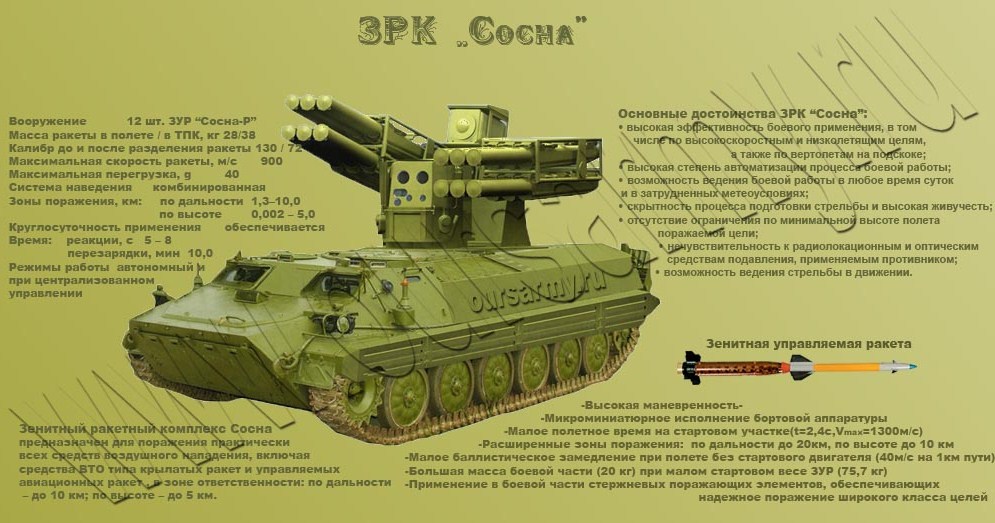

Основные характеристики

Вооружение 12 шт. ЗУР «Сосна-Р»

Масса ракеты в полете / в ТПК, кг 30 / 42

Калибр до и после разделения ракеты 130 / 72

Максимальная скорость ракеты, м/с 900

Система наведения комбинированная

Зоны поражения, км:

по дальности до 10,0

 по высоте до 5,0

Круглосуточность применения обеспечивается

Время:

  реакции, с 5 – 8

 перезарядки, мин 10,0

Режимы работы автономный и при централизованном управлении

Tags: ЗРК, МТ-ЛБ, ПВО, Россия

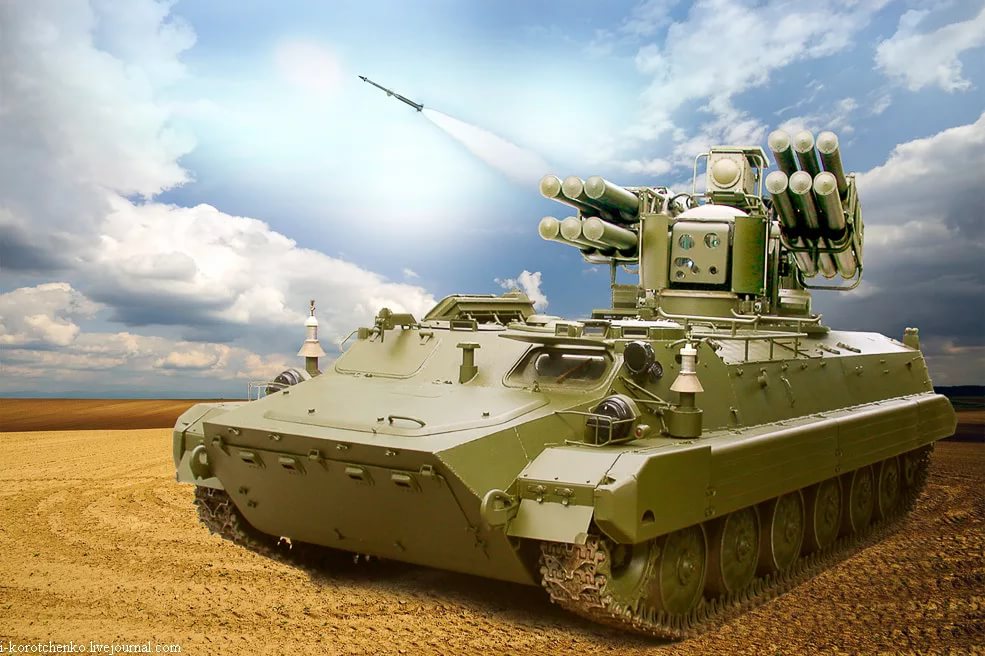

ЗРК «Сосна» – зенитно-ракетный комплекс

Зенитно-ракетный комплекс (ЗРК) «Сосна» предназначен для защиты воинских частей и подразделений во всех видах боевых действий, в том числе на марше, средствами воздушного нападения и разведка вероятного противника.

ЗРК «Сосна» – видео

Комплекс обеспечивает поражение вертолетов, самолетов, средств ВТО, крылатых ракет, дистанционно управляемых аппаратов и легкой бронированной наземной техники в любое время суток в условиях ограниченной видимости при наличии естественных и техногенный шум на расстоянии 10км.

Головной разработчик комплекса – ОАО «Конструкторское бюро точного машиностроения им. А.Е. Нудельмана». Разработка комплекса велась с 1987 года. Приоритетом являлось повышение боевой устойчивости комплекса, снижение себестоимости боевой машины.Повышение боевой устойчивости ЗРК достигнуто за счет отказа от использования радиолокационных систем обнаружения, снижения уязвимости к средствам противорадиолокации противника.ЗРК

«Сосна»имеет модульную конструкцию, компоненты которой могут устанавливаться на различные носителем грузоподъемностью не менее 3,5 т, а также выполненным в стационарном варианте. По требованию заказчика может быть изготовлен комплекс как в комбинированном ракетно-пушечном варианте, так и в только пушечно-реактивном.

В состав ЗРК «Сосна»:
В состав комплекса боевой части входят:

  • два пакета по шесть ракет «Сосна-Р» в транспортно-пусковых контейнерах,
  • оптико-электронная система управления,
  • цифровая вычислительная система,
  • механизмы наведения,
    • Система питания
  • .

Ракета «Сосна-Р» — двухступенчатая с отделяемым двигателем. После выброса ракета из контейнера управляется с помощью радиокомандной системы, которая выводит ее на линию прямой видимости, затем отделяется и включается пусковой двигатель Помехоустойчивой лазерной системы наведения.

боевая часть: осколочная стержневая для поражения на перелете, бронебойно-осколочная для поражения при прямом попадании. Взрыватель — бесконтактный лазер-штырь с непрерывной круговой диаграммой направленности и адаптивным временем подрыва.

Ракета не требует дополнительных проверок и испытаний в течение всего срока службы. Малая масса ракеты позволила исключить транспортно-заряжающую машину из состава комплекса.

Первоначально использовался в комплексе двухступенчатой ​​зенитной управляемой ракеты 9М337, теперь ЗРК «Сосна» оснащается ракетами 9М340 (9М340).

Ракета 9М337 способна обеспечивать поражение целей, летящих на высотах до 3500 м. Дальность поражения составляет от 1,3 до 8 км, при этом время полета ракеты на максимальную дальность составляет 11 секунд. Масса боевой части 5 кг. Масса груза пускового контейнера ракеты составляет 36 кг, без контейнера — 25-26 кг.

Оптико-электронная система управления комплекса обладает высокими точностными характеристиками по определению координат цели, помехозащищенности и скрытности действий и обеспечивает автоматизированную боевую работу комплекса с момента захвата цели до начала обстрела.

В его состав входят: оптико-электронный модуль (ОЭМ), цифровая вычислительная система, приводы горизонтального и вертикального наведения оружия, телеуправления и индикации, блок питания, автомат захвата и сопровождения целей и ракет.

РЭМ размещается на гиростабилизированной платформе и служит для автономного или по внешнему целеуказанию (РЛС, вышестоящий КП) обнаружения цели, автоматического или полуавтоматического сопровождения, точного определения ее координат (углов визирования и дальности до цели) и выдачи их в цифровую компьютерную систему для съемки.

В состав ПОЭМ входят:

  • ТВ система,
  • тепловизионный канал,
  • Лазерный дальномер с устройством отклонения луча,
  • Аппаратура лазерно-лучевого канала управления ракетой,
  • тепловизионный радиопеленгатор ракет,
  • Устройство климат-контроля.

Автономное обнаружение целей осуществляется телевизионным каналом с широким полем зрения, а определение дальности перед ним – лазерным дальномером, работающим в автоматическом режиме.

Ракеты и сам зенитный комплекс защищены от помех несколькими методами, заложенными в конструкцию уровня. Так, расположение лазерного приемника в хвостовой части ракеты не позволяет искажать или заглушать управляющий сигнал. Помехоустойчивость наземной части комплекса обеспечивается узким полем зрения корпусных и тепловых каналов, а также применением специальных компьютерных алгоритмов, позволяющих идентифицировать цель по ее характерным признакам. Комплекс практически нечувствителен к радиолокационным и оптическим средствам подавления, применяемым противником.

Сочетание высоких характеристик ракеты и системы управления обеспечивает большую зону поражения. ЗРК «Сосна» может применяться в составе батареи, в том числе смешанного состава, получая информацию о целях от пункта управления батареи или командирской машины, а также автономно. Батарея ЗРК «Сосна», используя секторный поиск, может обходиться без внешнего целеуказания, осуществляя круговой обзор и обнаружение цели в пассивном режиме, что делает невозможным атаку РДП.

Тактико-технические характеристики ЗРК «Сосна»

вооружение 12 9М337 «Сосна-Р»
Калибр, мм 130
Масса ЗУР ТПК, кг 38
Масса в полете ЗУР, кг 28
Полная скорость, м/с 900
Максимальная перегрузка, г 40
Дальность поражения цели, км 1,3-10
Высота полета поражаемых целей, м 2-5000
Время реакции, от 5
Время восстановления, мин 10
Шасси МТ-ЛБ
броня пуленепробиваемый

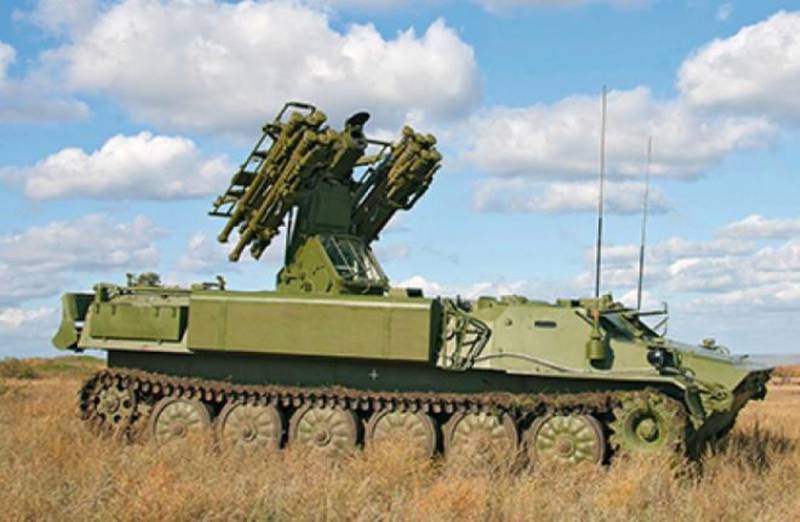

Фото ЗРК «Сосна»

Источник

SIRS Сосна-РА: фото, характеристики

«Сосна-РА» — мобильный зенитный пушечно-ракетный комплекс отечественного производства. Над его разработкой работало ФГУП «Конструкторское бюро точного машиностроения им. А.Е. Нудельмана. Является модернизацией буксируемой СОСНА-А.

вложен конструкторский потенциал для дальнейшего совершенствования, модернизации и улучшения тактико-технических характеристик.В роли основного направления модернизации создание и оснащение комплекса новым более совершенным ЗРК малой дальности и применение обновленных тепловых определено оборудование для визуализации, отвечающее за обнаружение целей.



Конструкторское бюро точного машиностроения. А. Э. Нудельман занимался созданием новой гиперзвуковой управляемой ракеты. Работы начались в ходе объединения Тульского конструкторского бюро приборостроения и Московского конструкторского бюро точного машиностроения при НПО «Точность». Главным конструктором, ответственным за весь процесс, был А.Г. Шипунов.



Особенности конструкции

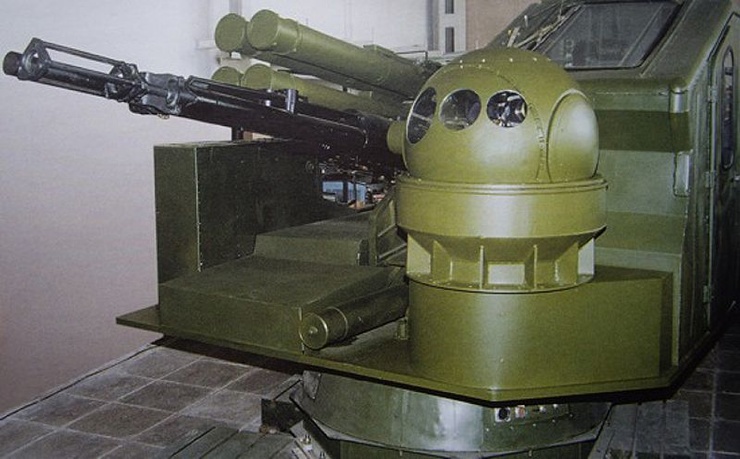

«Сосна-РА» размещается на буксируемой платформе и выполнен по модульной схеме, что позволяет устанавливать ее на любую буксируемую иловую самоходную машину грузоподъемностью не менее 3,5 тонн. Буксировка комплекса осуществляется с помощью следующих автомобилей: «КАМАЗ-4310», «Урал-4320» или аналогичных машин зарубежного или отечественного производства.



Особенности вооружения



Зенитная установка 2А38М (30 мм) двуствольная — основное вооружение. Он способен поражать движущиеся цели на высоте до 3 километров. Вся машина в снаряженном состоянии — 230 кг. Боекомплект – 600 патронов.



Зенитная управляемая ракета 9М337 «Сосна-Р»



Изначально ракета разрабатывалась для ЗРК «Тунгуска». Основное направление работ — увеличение площади поражения, что привело к увеличению габаритов и веса ракеты. Затем ракету адаптировали под комплекс «Сосна» и специалисты начали работы по уменьшению элементов и деталей конструкции. За счет использования лазерной системы наведения была достигнута миниатюризация (замена старой радиокомандной).



Система наведения, используемая ракетным комплексом, основана на принципах работы лазерных систем наведения, которые применялись в управляемых противотанковых комплексах, созданных в Тульском приборостроительном бюро.

Ракета 9М337 способна поражать цели, летящие на высоте до 3500 м. Дальность поражения составляет от 1,3 до 8 километров, при этом время полета на максимальную дальность составляет 11 секунд. Ракета разгоняется до 1200 метров в секунду. Он оснащен двенадцатиканальным неконтактным лазерным взрывателем и имеет боевую часть массой пять килограммов. Вес ракеты в транспортно-пусковом контейнере — 36 кг, а без него — 25…26 кг.



Ракета точно такая же, как и в ракетах системы ПРО «Тунгуска». Диаметр походной стопы — 71 мм. Диаметр ракеты в районе двигателя — 130 мм. Боекомплект – 8 ЗУР.



Характеристики «Сосны-РА»



  • Масса, кг — 6500..6700
  • Тип тягача: Урал-4320, КАМАЗ-4310
  • Клиренс, мм — 350
  • Скорость по шоссе, км/ч — до 75
  • Основное вооружение — 2А38М
  • Дополнительное вооружение — 4 х ЗУР 9М337 «Сосна-Р»
  • Длина, мм — 4990 (6800 с дышлом)
  • Высота, мм — 2700
  • Диаметр, мм — 30
  • Принцип работы — удаление пороховых газов
  • Угол места — -6.
