БОЕКОМПЛЕКТ ТАНКОВ Т-64/72/80/90 БОПС (Бронебойные оперенные подкалиберные снаряды)

С принятием на вооружение среднего танка Т-62, СССР стал первой страной в мире, массово применившей в танковом боекомплекте бронебойные оперенные подкалиберные боеприпасы (БОПС). Благодаря чрезвычайно высокой скорости и большой дальности прямого выстрела.

Бронебойные снаряды к 115-мм пушке У-5ТС (2А20) превосходили по бронепробиваемости под углом 60 град. от нормали лучшие подкалиберные снаряды для нарезных пушек на 30% и имели дальность прямого выстрела в 1,6 раза больше, чем штатные. Однако, унитарные выстрелы для ГСП У-5ТС не позволяли полностью реализовать потенциал по скорострельности и сокращению внутреннего забронированного объема перспективного танка, кроме того, из-за повышенной загазованности боевого отделения Т-62 конструкторы были вынуждены прибегнуть к механизму удаления стреляных гильз, который несколько снижал скорострельность танка.

Таким образом, стала актуальна проблема автоматизации процесса заряжения танковой пушки, которая позволяла наряду с увеличением скорострельности значительно сократить внутренний объем, а, следовательно, и защищенность.

В начале 1961 года началась работа по созданию 115-мм выстрелов раздельного заряжания с ОБПС, кумулятивным и осколочно-фугасным снарядами для пушки Д-68 (2А21).

Завершение работ по созданию выстрелов раздельного заряжания для пушки Д-68, установленной в новом среднем танке с механизированным заряжанием, были успешно решены, и вновь созданные боеприпасы запущены в серийное производство в 1964 году.

В 1966 году танк Т-64 с пушкой Д-68 и новыми выстрелами к ней был принят на вооружение.

Однако по ряду причин пушка калибра 115 мм танка Т-64 посчитали недостаточной для обеспечения гарантированного поражения перспективных зарубежных танков.

Возможно, причиной послужила излишне завышенная оценка бронестойкости нового, наиболее мощного на тот период английского танка «Чифтейн» а также опасения скорого поступления на вооружение перспективного американо-германского танка МБТ-70, который так и не был принят на вооружение.

В этих причин была создана усовершенствованной версия танка Т-64, получившего обозначение Т-64А и принятая на вооружение Советской Армии в мае 1968 года. Танк был вооружен 125 мм пушкой Д-81Т  (2А26) разработанная в 1962 году на заводе № 172 (г. Пермь) в ОКБ-9 под руководством Ф.Ф. Петрова.

В последствии эта пушка, заслужившая немало положительных отзывов за свои высокие технические и эксплуатационные характеристики проходила многочисленные модернизации, направленные на дальнейший рост ее характеристик.

Модернизированные версии пушки  Д-81Т  (2А26) такие как 2А46М, 2А46М-1, 2А46М-2, 2А46М-4 являются основным вооружением  отечественных танков по сей день.

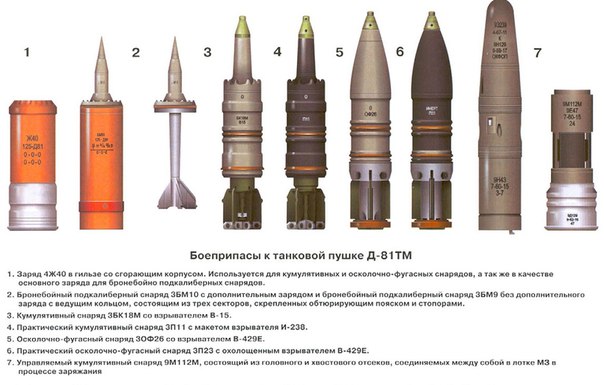

БПС сгорающий цилиндр с трубчатым порохом (СЦ) – Справа

Сгорающая гильза (СГ) – Слева

Сердечник – Посередине

Как видно на картинках, на БПС надевается сгорающий цилиндр (СЦ) с трубчатым порохом, СЦ изготовлен из картона, пропитанного тротилом и во время выстрела полностью сгорает и от него нечего не остается. Сгорающая гильза (СГ) изготовлена по аналогичной технологии, после выстрела от нее остается металлический поддон. Средством воспламенения служит гальвано — ударная втулка ГУВ-7,отличающаяся от обычной тем, что в ней есть мостик накаливания, который воспламеняет порох при прикосновении бойка, но она может работать и как обычная от удара.

Отечественный БПС состоит из ведущего кольца, состоящего из трех секторов с плоскостью разъема под 120 градусов, скрепленных обтюрирующим пояском из меди или пластмассы. Второй опорой служат перья стабилизатора, снабженные подшипниками. При вылете из ствола кольцо разделяется на три сектора и сектора летят до 500 м с большой скоростью, находиться впереди стреляющего БПС танка не рекомендуется. Сектор может повредить легкобронированную технику, и нанести ранения пехоте. Отделяющиеся сектора БПС обладают значительной кинетической энергией в пределах  2° от выстрела (на расстоянии 1000 м)

На ОБПС надевается сгорающий цилиндр (СЦ) с трубчатым порохом, СЦ изготовлен из картона, пропитанного тротилом и во время выстрела полностью сгорает и от него нечего не остается. Сгорающая гильза (СГ) изготовлена по аналогичной технологии, после выстрела от нее остается металлический поддон. Средством воспламенения служит гальвано — ударная втулка ГУВ-7.

Начало 60-х и конец семидесятых годов, принятие на вооружение ОБПС стабилизируемых оперением.

Период конца 60-х и конца семидесятых годов характеризовался эволюционным развитием зарубежных танков, лучшие из которых обладали гомогенной бронезщитой в пределах 200 (Леопард-1А1), 250 (М60) и 300 («Чифтейн») миллиметров брони.

Их боекомплект включал БПС для 105 мм пушек L7 (и ее американского аналога М68) и 120 мм нарезной пушки Л-11 танка «Чифтейн».

В то же время в СССР на вооружение поступил ряд ОБПС для 115 и 125 мм ГСП танков Т-62, Т-64 и Т-64, а также 100 мм гладкоствольной ПТП Т-12.

Среди них были снаряды двух модификаций: цельнокорпусные и имеющие твердосплавный сердечник.

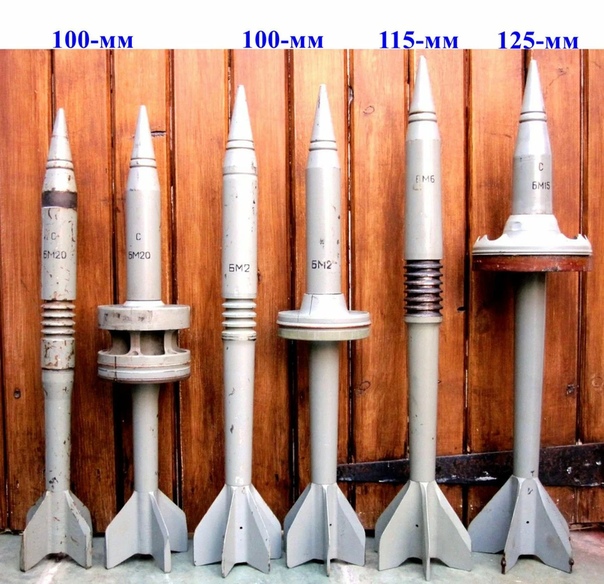

Цельнокорпусные ОБПС 3БМ2 для ПТП Т-12, 3БМ6 для ГСП У-5ТС танка Т-62, а также цельнокорпусной ОБПС для 125 мм ГСП 3БМ17. ОБПС с твердосплавным сердечником включали 3БМ3 для ГСП У-5ТС танка Т-62, 125 мм ОБПС 3БМ15, 3БМ22 для танков Т-64А/Т-72/Т-80.

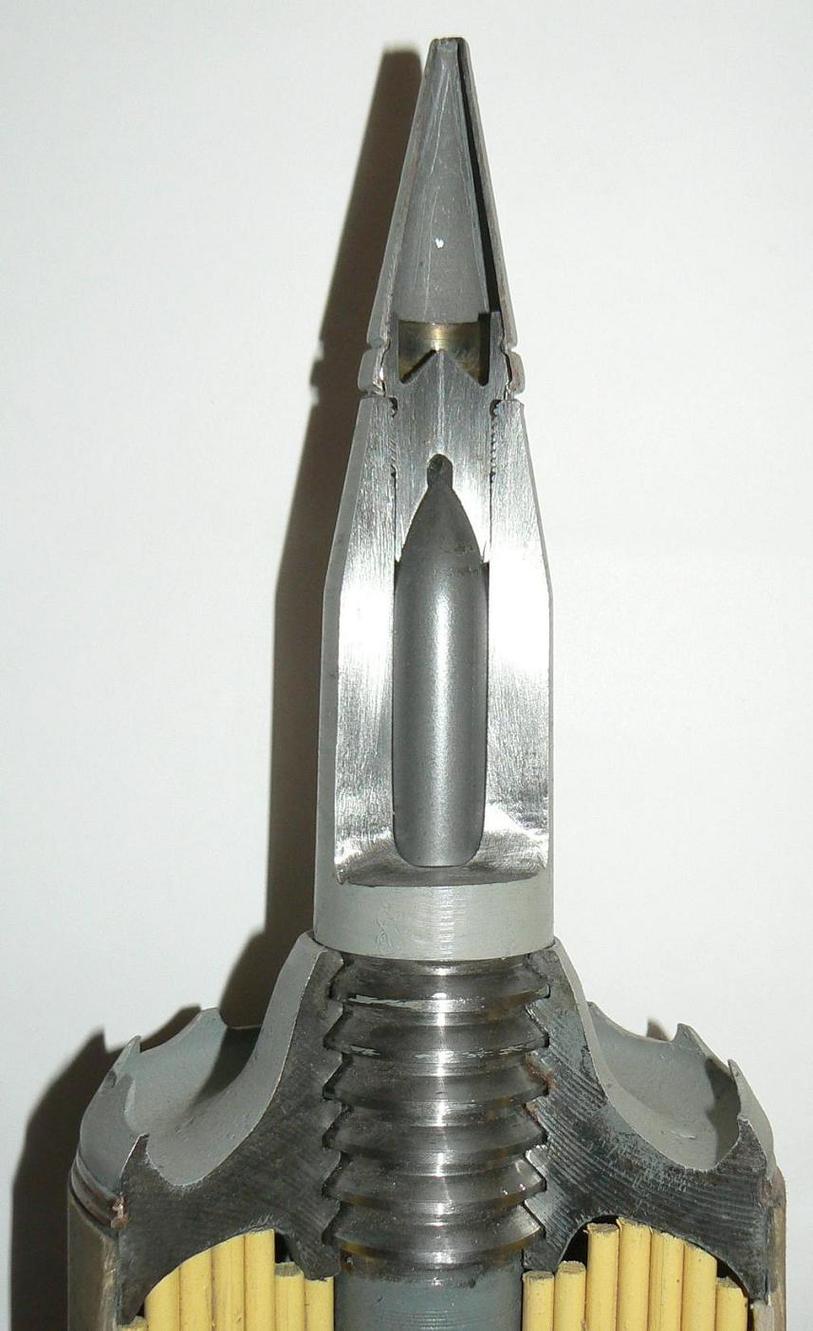

Снаряд 3ВБМ-7 (индекс снаряда  3БМ-15; индекс снаряда с метательным зарядом 3БМ-18) (п/в прибл.1972)

Активная часть этого снаряда немного удлинена по сравнению с 3БМ-12, что не сказалось на общей длине снаряда благодаря большему заглублению активной части в дополнительный заряд. Несмотря на то что снаряд давно не использовался в Советской Армии, он оставался до распада СССР самым современным ОБПС, доступным для получателей советских экспортных танков Т-72. БМ-15 и его местные аналоги производились по лицензии во многих странах.

Выстрел 3ВБМ-8 (индекс снаряда  3БМ-17; индекс снаряда с метательным зарядом 3БМ-18) (п/в прибл.1972)

Упрощенный вариант снаряда 3БМ-15; отсутствует сердечник из карбида вольфрама, взамен увеличен размер бронебойного колпачка чтобы скомпенсировать падение бронепробиваемости. Предположительно использовался только в экспортных и учебных целях.

Выстрел 3ВБМ-9 (индекс снаряда  3БМ-22; индекс снаряда с метательным зарядом 3БМ-23) (п/в 1976)

Тема НИР «Заколка». Длина а.ч. практически идентична а.ч. БМ-15, однако используется гораздо более массивный бронебойный демпфер. В результате снаряд заметно тяжелее чем БМ-15, что привело к некоторому снижению начальной скорости. Данный снаряд являлся наиболее распространенным в Советской Армии в конце 70-х — начале 80-х гг, и хотя более не производится, накоплен в больших количествах и по-прежнему разрешен к применению.

Внешний вид сердечника одного вариантов снаряда.

Второе поколение (конец 70-х и 80-е годы)

В 1977 году начинаются работы, направленные на повышение боевой эффективности выстрелов танковой артиллерии. Постановка этих работ была связана с необходимостью поражения новых типов усиленной бронезащиты, разрабатываемых за рубежом танков нового поколения М1 «Абрамс» и «Леопард-2».

Началась разработка новых конструктивных схем ОБПС, обеспечивающих поражение монолитной комбинированной брони в широком диапазоне углов встречи снаряда с бронёй, а также преодоление ДЗ.

Другие задачи включали улучшение аэродинамических качеств снаряда в полете с целью снижения лобового сопротивления, а также увеличение его начальной скорости.

Продолжалась разработка новых сплавов на основе вольфрама и обедненного урана с повышенными физико-механическими характеристиками.
Полученные результаты по этим НИР позволили в конце 70-х годов приступить к разработке новых ОБПС с усовершенствованным ведущим устройством, закончившиеся принятием на вооружение ОБПС «Надежда», «Вант» и «Манго» к 125-мм ГСП Д-81.

Одним из главных отличий новых ОБПС по сравнению с разработанными до 1977 года было новое ведущее устройство с секторами «прижимного» типа с применением алюминиевого сплава и полимерных материалов.

В ОБПС до этого применялись ведущие устройства с стальными секторами «разжимного» типа.

В 1984 был разработан ОБПС 3ВБМ13 «Вант» со снарядом 3БМ32 повышенной эффективности, «Вант» стал первым отечественным моноблочным ОБПС изготовленным из уранового сплава с высокими физико-механическими свойствами.

ОБПС «Манго» был разработан специально для поражения танков, имеющих комбинированную и динамическую защиту. В конструкции снаряда применен высокоэффективный комбинированный сердечник, из вольфрамового сплава размещенный в стальном кожухе, между которыми имеется прослойка из легкоплавкого сплава.

Снаряд, способен преодолевать динамическую защиту и надёжно поражать сложную составную броню танков, поступивших на вооружение в конце 70-х и до середины 80-х годов.

Выстрел 3ВБМ-11 (индекс снаряда  3БМ-26; индекс снаряда с метательным зарядом 3БМ-27) (п/в 1983)

Тема «Надежда-Р». Данный ОБПС являлся первым в серии снарядов с новым ведущим устройством.

Этот боеприпас также был первым, разрабатывавшимся и испытывавшемся специально с целью парирования усовершенствованных многослойных преград, примененных на перспективных танках НАТО.

Применяется с основным метательным зарядом 4Ж63.

3БМ-29. «Надфиль-2», ОБПС с сердечником из урана ( 1982 г) аналогичный по конструкции 3БМ-26.

Выстрел 3ВБМ-13 (индекс снаряда  3БМ-32; индекс снаряда с метательным зарядом 3БМ-38) (п/в 1985)

Тема НИР «Вант». Первый советский монолитный урановый ОБПС.

Выстрел 3ВБМ-17 (индекс снаряда  3БМ-42; индекс снаряда с метательным зарядом 3БМ-44) (п/в 1986)

Тема НИР «Манго» открыта в 1983 г. Снаряд повышенного могущества, предназначенный для поражения современных многослойных бронепреград. Имеет очень сложную конструкцию, включающую в себя сплошной баллистический и бронебойный колпачок, бронебойный демпфер, и два сердечника из высокопрочного вольфрамового сплава большого удлинения. Сердечники закреплены в корпусе снаряда посредством рубашки из легкоплавкого сплава; в процессе пробития рубашка плавится, позволяя сердечникам войти в канал пробития не расходуя энергию на отделение от корпуса.

ВУ — дальнейшее развитие ВУ, примененного с ОБПС 3БМ-26, изготовлено из сплава В-96Ц1 с улучшенными характеристиками. Снаряд широко распространен, а также экспортировался в комплекте с российскими и украинскими танками Т-80У/Т-80УД и Т-90, поставленными за рубеж в последнее десятилетие.

1 — Выстрел 3ВБM-17

2 – Разрез снаряда 3БM-44

ОБПС «Свинец» (индекс снаряда  3БМ-46; индекс снаряда с метательным зарядом 3БМ-48) (п/в 1986)

Современный ОБПС с монолитным урановым сердечником высокого удлинения и подкалиберными стабилизаторами, использующий новое композитное ВУ с двумя зонами контакта. Снаряд имеет длину, близкую к предельно допустимой для стандартных советских автоматов заряжания. Наиболее мощный советский 125-мм ОБПС, превышающий или соответствующий по могуществу ОБПС, принятым на вооружение стран НАТО до сравнительно недавнего времени.

Выстрел с ОБПС повышенного могущества

Снаряд повышенного могущества с вольфрамовым сердечником высокого удлинения и подкалиберными стабилизаторами, использующий четырехсекционное композитное ВУ с двумя зонами контакта. В литературе Рособоронэкспорта этот снаряд упоминается просто как «снаряд повышенного могущества».

Разработчиками этого боеприпаса впервые был создан снаряд большого удлинения с новой схемой ведения.

Новый БПС предназначен для стрельбы из танковой пушки Д-81 по современным танкам, оснащенным сложной композиционной броней, и динамической защитой.



По сравнению с  БОПС 3БМ42 за счет удлиненного корпуса из вольфрамового сплава и заряда из более высокоэнергетичных порохов обеспечен 20% рост бронепробиваемости.

Сводная таблица ТТХ

Индекс выстрела

3ВБМ-7

3ВБМ-8

3ВБМ-9

3ВБМ-11

3ВБМ-10

3ВБМ-13

3ВБМ-17

3ВБМ-20

3ВБМ-17M

Индекс снаряда

3БМ-16

3БМ-17

3БМ-22

3БМ-26

3БМ-29

3БМ-32

3БМ-42

3БМ-46

3БМ-42M

Индекс снаряда с дополнительным зарядом

3БМ-18

3ВБМ-18

3БМ-3

3БМ-27

3БМ-30

3БМ-38

3БМ-44

 3БМ-48

3БМ-44М

Шифр



Заколка

Надежда-Р

Надфиль-2

Вант

Манго

Свинец

Манго-М

Начальная

скорость, м/с

1780

1780

1760

1720

1692. ..1700

1692…1700

1692…1700

1650

1692…1700

 Длина сердечника, мм

548

558

558

558

560

480

574

640

610

Масса (без ВУ), г

3900

3900

3900

4800

4800

4850

4850

5200

5000

Сердечник (сплав на основе)

Сталь

Вольфрам

Обедненный уран

Обедненный

уран

Вольфрам

Обедненный

уран

Вольфрам

Схема ведения

Кольцевое ВУ из стали, разжимного типа и оперение

ВУ прижимного типа из алюминиевого сплава и оперение

Двухопорное ВУ

Нормативная пробиваемость на 2000 м, 60°

110…150

170

200

210

250

220

300

270

В плане развития БОПС в период с конца девяностых была проведена большая работа, задел которой составили БОПС «Анкер» и 3БМ48 «Свинец». Данные снаряды значительно превосходили такие БОПС как «Манго» и «Вант», основным отличием были новые принципы системы ведения в канале ствола и сердечник с значительно повышенным удлинением. Новая система ведения снарядов в канале ствола не только позволяла использовать более длинные сердечники, но и позволяла улучшить их аэродинамические свойства.

После распада СССР началось и продолжается отставание отрасли производства новых типов боеприпасов. Остро встал вопрос о модернизации боекомплекта, как отечественных танков, так и поставленных на экспорт. Разработка, а также мелкомасштабное производство отечественных БПС продолжалось, однако массовое внедрение и серийное производство образцов БПС нового поколения не осуществлялось.

В связи с недостатком современных БПС ряд стран, обладающих большим парком отечественных танков, вооруженных 125 мм пушкой, предприняли свои попытки разработки БПС.



БМ-44У1 (Украина), TAPNA (Словакия), Пронит Мк2 (Польша), «Ниаз», вариант ТК (Пакистан-КНР). Бронепробиваемость 125 мм БПС различных стран, разработанных в 90-е годы находится в пределах 540…740 мм.



Сравнение ОБПС калибра 125 мм 3БМ48, 3БМ44М, М829А2 (США), НОРИНКО ТК125 (КНР)

и ОБПС калибра 120 мм ДМ53 (ФРГ), CL3241 (Израиль).

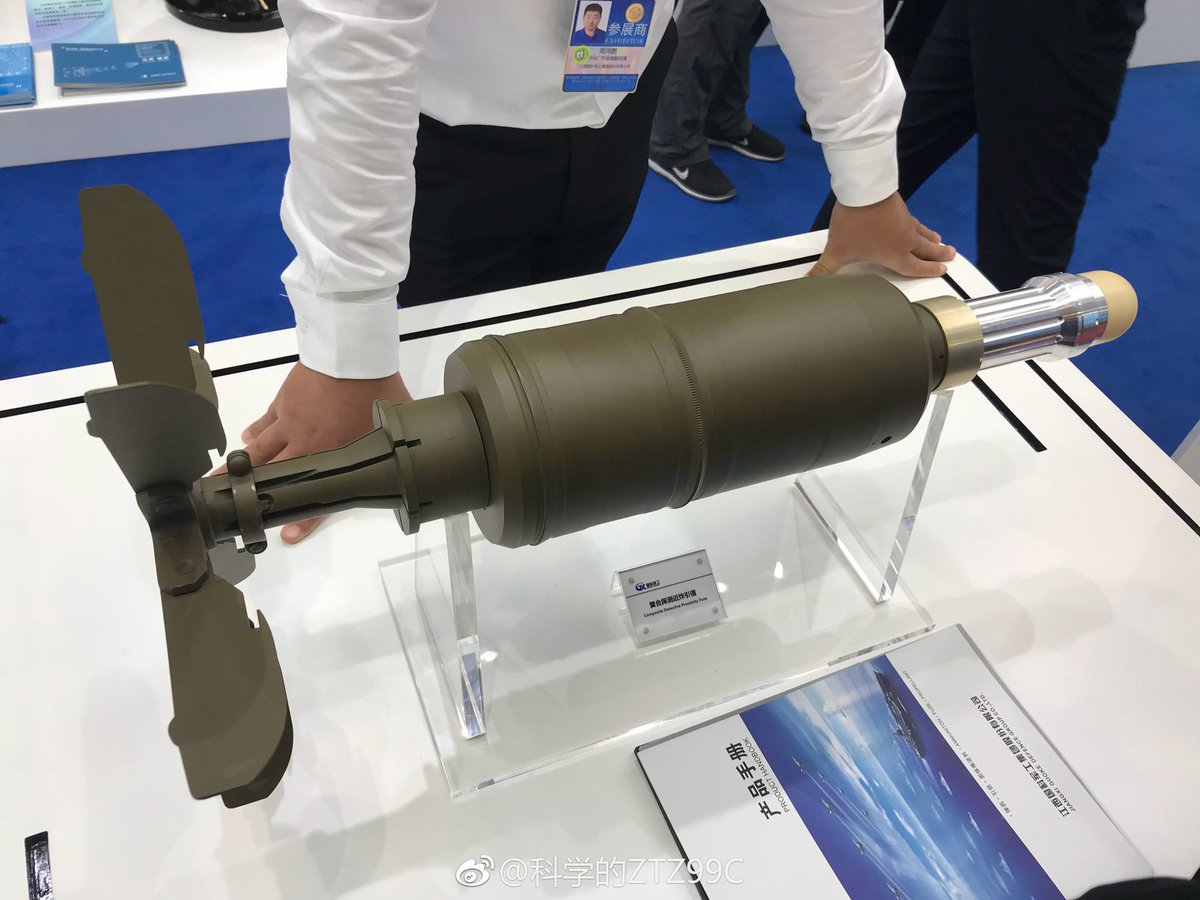

ОБПС калибра 125 мм разработанные в 90-е годы в КНР и странах Восточной Европы: НОРИНКО ТК125, TAPNA (Словакия), Пронит (Польша).

Читайте также:

К ВОПРОСУ ИСТОРИИ РАЗВИТИЯ БРОНЕБОЙНЫХ БОЕПРИПАСОВ К ТАНКОВЫМ ПУШКАМ
Современные танковые пушки имеют калибр 125 мм . Все танковые орудия гладко­ствольные, представляют собой различные модификации 125 мм пушки Д–81, разработанной в начале 1960–х годов. Тогда на научно–техническом совете Государственного комитета по оборонной технике Советского Союза 15 июня 1961 года была вынесена рекомендация разработать гладкоствольную пушку, обеспечивающую при стрельбе подкалиберным снарядом начальную скорость 1800 метров в секунду и дальность прямого выстрела 2100 метров. К этой танковой пушке в срочном порядке необходимо было разработать принципиально новые боеприпасы. Разработкой выстрелов к танковым пушкам занимался НИИ–24 (теперь это Научно–исследовательский машиностроительный институт – НИМИ), созданный в конце 1930–х гг. Именно в НИМИ была реализована концепция гладкоствольной пушки и разработан ее боекомплект

Танки научили отбивать бронебойные снаряды — Российская газета

Израиль протестировал комплекс активной защиты (КАЗ) бронетехники Iron Fist на самом сложном противнике, бронебойном подкалиберном снаряде. КАЗ успешно перехватила боеприпас, пишет Jane’s.

Новая модификация израильской активной защиты, чье название переводится как «Железный кулак» способна эффективно бороться с наиболее сложными целями, бронебойными подкалиберными снарядами, сообщил на лондонской конференции по бронетехнике Адам Гриффитс, директор по программам разработавшей Iron Fist компании Elbit Systems.

Iron Fist состоит из радара, набора оптических датчиков, работающих в различных диапазонах, вычислительной системы и пусковых установок зарядов-перехватчиков. Датчики обнаруживают угрозу: выпущенную по бронемашине гранату, ракету или снаряд, — радар определяет ее траекторию, компьютер вычисляет точку перехвата, пусковая установка обеспечивает нейтрализацию.

По словам разработчиков, серийная версия Iron Fist, которую заказали армии Израиля и США, способна эффективно бороться с обычными снарядами, противотанковыми гранатами и ракетами. Для их уничтожения достаточно выставить на пути боеприпаса облако из металлических шариков. Однако наибольшую угрозу для бронетехники представляют бронебойные подкалиберные снаряды (БПС), которые дробью не собьешь.

БПС, по сути — стальная оперенная стрела метровой длины, пробивающая танковую броню исключительно за счет кинетической энергии. Для увеличения поражающей способности снаряд снабжен сердечником из материала тверже и тяжелее стали — например, из обедненного урана. Взрывчатки БПС не имеет — проникнув за броню, «стрела» и без нее может наделать бед: убить члена экипажа, вывести из строя двигатель или пушку.

Для борьбы с таким оружием в состав «Железного кулака» ввели заряды малой мощности — их подрыв рядом с летящим снарядом заставляет тот изменить траекторию и либо ударить по броне под невыгодным углом, либо вовсе пройти мимо.

Гриффитс не стал уточнять, взаимозаменяемы ли серийная версия Iron Fist и только что испытанная. Зато, по его словам, инженерам удалось решить другую проблему «Железного кулака»: работу его 200-ваттного радара средства электронной разведки обнаруживают за 500 километров. Каким образом удалось сделать радар незаметнее, не сообщается.

Германские бронебойные: свердловские исследования 1942 года

3,7-cm PaK 36. Источник: warspot.ru



Тема №39


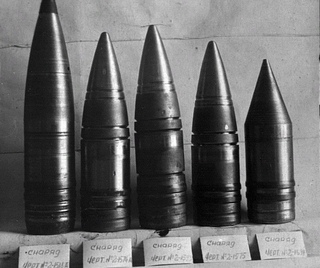

Свердловск. 1942 год. ЦНИИ-48 занимается изучением трофейных артиллерийских снарядов в приложении к пробивному действию по отечественным танкам. Это была не единственная организация, привлеченная к детальному изучению смертоносности немецкой артиллерии. Артиллерийский комитет артиллерийского управления, Главное автобронетанковое управление и Главное разведуправление Красной Армии в той или иной степени способствовали исследованиям. Отдельно работало конструкторское бюро завода №112 («Красное Сормово»), на котором, помимо прочего, прорабатывали варианты дополнительного бронирования Т-34. Основываясь на многочисленных данных, собранных к 1942 году, в ЦНИИ-48 в Свердловске выпустили секретный отчет по теме №39 «Изучение пробивного действия немецких трофейных снарядов по броне наших танков и разработка мер борьбы с ними». В самом начале материала ведется речь о разнообразных типах снарядов, применяемых немцами по отечественной бронетехнике, и о высоком пробивном действии. Именно по этим причинам все исследования гитлеровских снарядов в Советском Союзе получили статус высокоприоритетных.

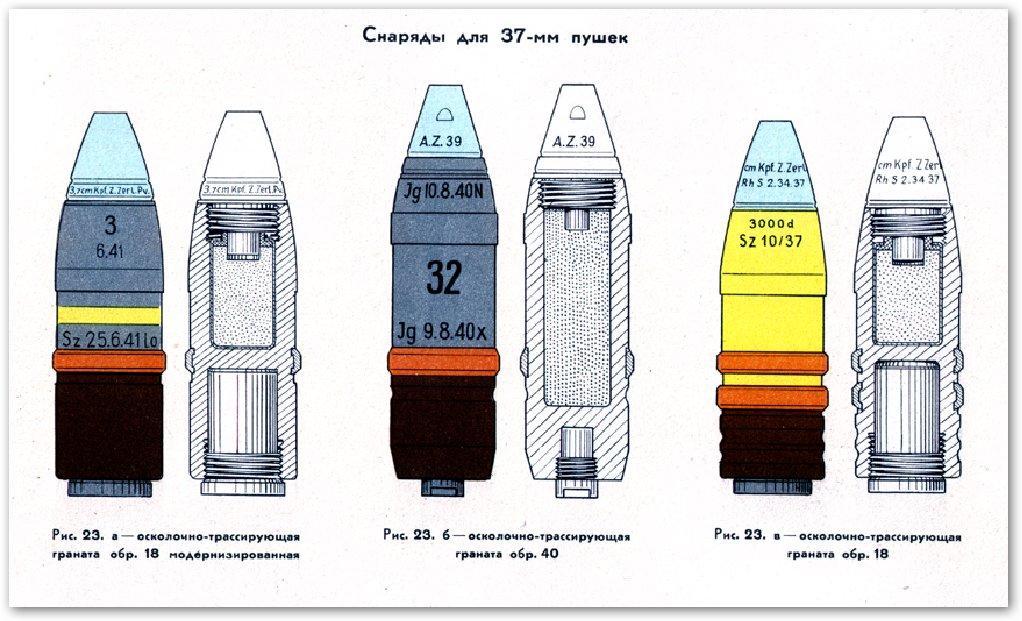

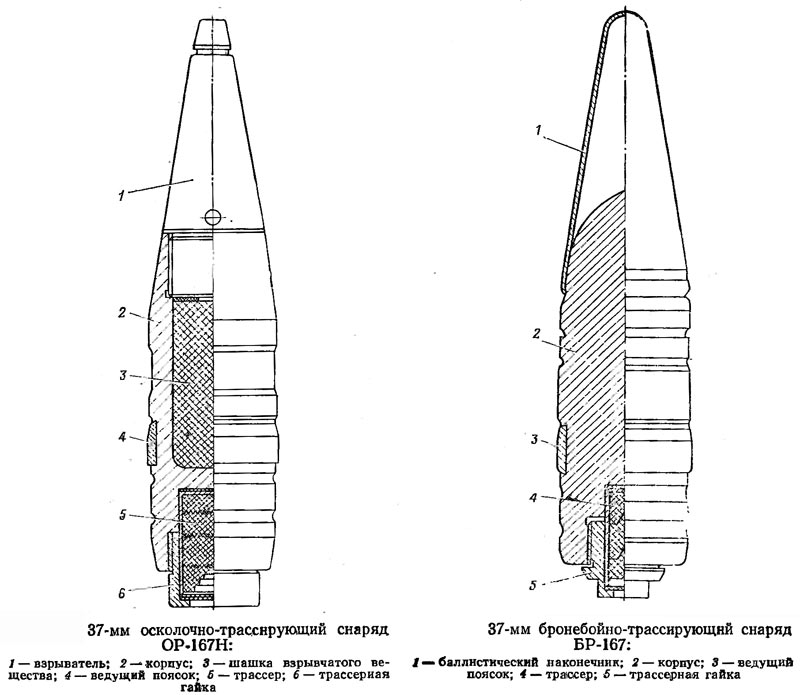

Эскиз одного из исследуемых 37-мм снарядов. Источник: Отчет 1942 года


Немецкие пехотные и моторизованные соединения, по данными разведки 1942 года, обладали солидной противотанковой артиллерией с большим выбором калибров. Советские инженеры условно разделили немецкие пушки на три класса: первый калибром до 37 мм, второй – от 37 до 75 мм включительно и третий – больше 75 мм. В данной классификации насчитали 22 вида артиллерийских орудий, в который включили и трофейные – чехословацкие 37-мм противотанковые пушки М-34 и 47-мм пушки Skoda, а также 47-мм противотанковые пушки Пюто образца 1937 года. Отмечается, что вермахт использует также по бронетехнике 7,92-мм противотанковое ружье и даже 15-мм чехословацкий крупнокалиберный пулемет. Несмотря на такой широкий арсенал, немцы преимущественно против советских танков применяли калибры 37 мм и 50 мм – просто по причине большей распространенности данных орудий. С них и начнем рассказ о приключениях трофейных боеприпасов в глубине советского тыла.

47-мм противотанковая пушка Пюто. Один из образцов вооружения, доставшийся немцам во Франции. Источник: ru.wikipedia.org


Немецкий бронебойный 50-мм снаряд. Источник: Отчет 1942 года


Первоначально снаряды освобождались от патронной гильзы и разряжались. В 37-мм бронебойно-трассирующих снарядах можно было найти 13 граммов флегматизированного пентаэритриттетранитрата (ТЭН), достаточно чувствительного к ударам. Взрыватели были обычно донные замедленного действия. В чехословацких 37-мм снарядах изредка использовался тротил. Немецкий бронебойно-трассирующий подкалиберный снаряд образца 1940 года вообще не имели взрывчатки, имел уменьшенный до 355 граммов вес и начальную скорость до 1200 м/сек. После того как снаряд был выпотрошен от взрывчатки, его резали по осям симметрии для снятия эскиза и замера твердости в разных местах. Первым стал остроголовый бронебойный снаряд калибром 37 мм. Как выяснилось, тело снаряда было однородное, выточенное из цельной поковки высокоуглеродистой хромистой стали. При этом немецкие оружейники специально закаливали головную часть на твердость до 2,6-2,7 по Бринеллю. Остальная же часть корпуса была податливее – диаметр лунки до 3,0 по Бринеллю. Детальный анализ химического состава сплава бронебойного снаряд показал следующий «винегрет»: С- 0,80-0,97%, Si – 0,35-0,40, Mn – 0,35-0,50, Cr – 1,1% (основной легирующий элемент), Ni – 0,23%, Mo – 0,09%, P – 0,018% и S – 0,013%. Остальная доля сплава приходилась на железо и следовые количества других примесей. Гораздо более эффективный по броне 37-мм подкалиберный снаряд, точнее, его сердечник, состоял из W — 85,5%, C – 5,3% и Si – 3,95%.

37-мм подкалиберный. Источник: Отчет 1942 года


Это были классические немецкие катушки, которые, однако, произвели на отечественных испытателей определенное впечатление. Высокотвердый сердечник из карбида вольфрама у 37-мм снаряда имел диаметр 16 мм и большой удельный вес при общем облегчении боеприпаса. Испытания показали, что в момент попадания такого снаряда в броню поддон катушки сминается, являясь некой оправкой для сердечника, позволяя ему проникать в броню. Также поддон или катушка, как её называли испытатели, обеспечивали сердечнику сохранность от преждевременного разрушения. Сама катушечная форма снаряда была выбрана исключительно для экономии веса и изготавливалась из относительно мягкой стали твердостью до 4-5 по Бринеллю. Подкалиберный снаряд был очень опасен, прежде всего для брони средней твердости, которой оснащались тяжелые отечественные КВ. При встрече с высокотвердой броней Т-34 у хрупкого сердечника из карбида вольфрама была вероятность просто разрушиться. Но такая форма катушки имела и минусы. Изначально высокая скорость до 1200 м/сек из-за несовершенной аэродинамической формы быстро угасала на траектории и на дальних дистанциях стрельба была уже не так эффективна.

Калибр растет


На очереди 50-мм снаряды. Это были более крупные боеприпасы, вес которых мог достигать двух килограммов, из которых только 16 граммов приходилось на флегматизированный ТЭН. Такой остроголовый снаряд по своему строению был неоднороден. Его головная часть состояла из высокоуглеродистой стали твердостью 2,4—2,45 по Бринеллю, а основное тело снаряда было мягче — до 2,9. Подобная разнородность достигалась не специфической закалкой, а простым привариванием головной части. В отчете указывалось, что такая компоновка бронебойного снаряда обеспечивала высокую пробивную способность по гомогенной броне и в особенности по броне высокой твердости, каковой и являлась защита Т-34. При этом место контактной сварки головки снаряда является локализатором трещин, образующихся при ударе о броню. Специалисты ЦНИИ-48 еще до войны испытывали аналогичные немецкие снаряды по отечественным гомогенным плитам и не понаслышке знали о характеристиках вражеских боеприпасов. Были среди трофейных бронебойных снарядов и катушечные подкалиберные. Химический анализ сердечников таких 50-мм боеприпасов показал, что существуют отличия с 37-мм аналогами. В частности, в сплаве карбида вольфрама было меньше самого W – до 69,8%, а также C – до 4,88% и Si – 3,6%, но появляется Cr в минимальной концентрации 0,5%. Очевидно, для немецкой промышленности было накладно изготавливать дорогостоящие сердечники диаметром 20 мм по технологиям, применяемым для 37-мм подкалиберных снарядов. Если вернуться к составу стали обычных остроголовых бронебойных 50-мм снарядов, то окажется, что она не сильно отличается от младших аналогов: C-0,6-0,8%, Si – 0,23-0,25%, Mn – 0,32%, Cr – 1,12-1,5%, Ni – 0,13-0,39%, Mo — 0,21%, P – 0,013-0,018% и S – 0,023%. Если говорить об экономии немцев уже в первые годы войны, то стоит упомянуть про ведущие пояски снарядов, которые изготавливались из стали, хотя технология требовала меди.

50-мм подкалиберный немецкий бронебойный снаряд. Источник: Отчет 1942 года


Новинка своего времени: 50-мм снаряд с бронебойным наконечником. Источник: Отчет 1942 года


Подкалиберные снаряды появились в Германии в 1940 году. Какие-то отрывочные сведения о них у отечественных военных, вероятно, были, но встреча со снарядами, оснащенными бронебойными наконечниками, стала для всех неожиданностью. Такой 50-мм снаряд появился уже в ходе войны и предназначался непосредственно для наклонной высокотвердой брони советских танков. Боеприпас имел приварную головку высокой твердости, на которую сверху был надет бронебойный наконечник хромистой стали с твердостью до 2,9 по Бринеллю. Как пишут в отчете:

«Крепление наконечника к головной части снаряда производится при помощи пайки легкоплавким припоем, что делает связь наконечника со снарядом достаточно прочной».


Наличие бронебойного наконечника повысило эффективность действия бронебойного снаряда, с одной стороны, за счет сохранения от разрушения оживала снаряда в первый момент удара о броню высокой твердости (читай: детали Т-34), с другой стороны, увеличивало угол рикошетирования. При попадании под большими углами (больше 45 градусов) от нормали наконечник как бы «закусывает» броню, помогая снаряду нормализоваться к плите под действием образовавшийся пары силы. Проще говоря, снаряд немного поворачивался при ударе и атаковал танк уже под более удобным углом. В ЦНИИ-48 эти выводы подтвердили и обстрелами брони советских танков в лабораторных условиях.

После тщательных исследований 37-мм и 50-мм снарядов различной конструкции инженеры-испытатели приступили к полевым стрельбам. Для этого привлекли ресурсы двух полигонов: Свердловского полигона артиллерийского завода №9 и Гороховецкого артиллерийского научно-испытательного опытного полигона (АНИОП) в поселке Мулино. Организаторами были специалисты ЦНИИ-48 и Артиллерийский комитет артиллерийского управления Красной Армии. Для этой работы были подготовлены в 1942 году бронеплиты высокой твердости толщиной 35 мм, 45 мм и 60 мм, а также средней твердостью толщиной 30 мм, 60 мм и 75 мм. В первом случае имитировалась защита танка Т-34, во втором – КВ.

Продолжение следует…

Росатом создает боеприпасы для танков «Армата»

Как стало известно новейший российский танк Т-14 «Армата» получит новые бронебойные снаряды, создаваемые в «Росатоме». Как заявил гендиректор «Уралвагонзавода» Олег Сиенко, военные и испытатели нового танка с нетерпением ждёт снаряды от «Росатома».

Точные данные о новых снарядах совершенно неизвестны, в виду высочайшей секретности. Однако нет никаких сомнений, что речь идёт о бронебойных подкалиберных снарядах с сердечниками из обеднённого урана. Косвенно об этом говорит и гендиректор «Уралвагонзавода» — «Это связано с наконечниками. «Росатом» посчитал, что они могут эту программу сделать, мы искренне им помогаем».

У современных танков основным средство поражения других танков являются два типа снарядов — оперённые бронебойные подкалиберные снаряды (ОБПС) и кумулятивные снаряды. До начала 1950-х годов основным средством борьбы танков с танками и бронетехникой противника были бронебойные снаряды, содержавшие внутри специальный сердечник из различных твёрдых металлических сплавов — при попадании в броню, внешний корпус снаряда разрушался, а внутренний сердечник «вгрызался» в броню. Для пробития брони большой толщины требовался большой калибр и высокая скорость снаряда. Однако рост толщины брони на танках нового поколения уже не позволял «классическим» бронебойным снарядам пробивать её. На первое место в борьбе с танками вскоре вышли кумулятивные боеприпасы. Они просты, но невероятно смертоносны для танка. Внутри них находится металлическая «выемка» в виде воронки, вокруг которой расположено взрывчатое вещество. При подрыве снаряда «воронка» «схлопывается», за счёт кумулятивного эффекта из её облицовки образуется тончайшая струя расплавленного металла, движущуюся со скоростью несколько тысяч километров в секунду, в результате чего на броню оказывается колоссальное давление, превышающее её предел текучести и броня пробивается. При этом кумулятивные снаряды легко пробивают даже самую толстую броню и дальнейшее наращивание толщины брони, сделанной из однородного металла потеряло фактически всякий смысл. Кроме того, поражающий эффект кумулятивных снарядов не зависит от их скорости. Однако для танка кумулятивные снаряды, как средство борьбы с другими танками имеют ряд существенных недостатков — специфическая конструкция кумулятивных снарядов не позволяет обеспечить приемлемые баллистические характеристики. Танковые кумулятивные снаряды имеют крайне посредственную баллистику и малую дальность поражения.

Выходом из сложившейся ситуации стало создание в 1970-х годах так называемых ОБПС — оперённых бронебойных подкалиберных снарядов, которые и стали главным танковым средством для борьбы с тяжёлой бронетехникой противника. ОБПС представляет собой стреловидный сердечник заключённый в специальный «раскрывающийся» секторный поддон. По форме данный сердечник напоминает стрелу, и выполнен из самых прочных металлических сплавов — в России и Европе используются сплавы на основе вольфрама, а в США данные сердечники изготавливаются из обеднённого урана. Стреловидный сердечник при помощи специальных проточек соединён с поддоном, состоящим из нескольких «секторов». После вылета из ствола, под действием аэродинамических сил «сектора» поддона «раскрываются» и «стрела-сердечник» продолжает полёт с огромной скоростью, стабилизируясь в полёте под действием аэродинамических сил подобно стреле, выпущенной из лука или арбалета. Стреловидный сердечник обладает предельно малым аэродинамическим сопротивлением и высочайшими баллистическими характеристиками, и  самое главное — колоссальной скоростью, при промахе он может пролететь ещё не один десяток километров. Весящий несколько килограмм сердечник из прочнейших сплавов самых тугоплавких металлов, встречая броню вражеского танка на колоссальной скорости без труда разрушает её. От кумулятивных боеприпасов появилось огромное количество средств защиты. Броня танков ещё с начала 1970-х годов делается многослойной и комбинированной, где броневая сталь сочетается со «слоями» тугоплавких материалов (например, керамики), ослабляющих действие кумулятивной струи. Ещё в начале 1980-х танки начали массового оснащаться т.н. динамической защитой — специальными контейнерами с небольшим количеством взрывчатки, которые навешиваются на броню и детонируют при попадании кумулятивного боеприпаса, распыляя кумулятивную струю. Наконец, самые современные танки оснащаются и системами активной защиты, просто-напросто сбивающими подлетающие с относительно малой скоростью кумулятивные боеприпасы. Однако против пробивающего броню «грубой силой» ОБПС нет эффективной защиты.

В начале 1990-х годов в России наметилось отставание в области ОБПС. И даже сейчас, несмотря на появление в войсках большого количества новых или модернизированных танков, в частности Т-90А и Т-72Б3 их бронебойные снаряды оставляют желать лучшего. Наиболее совершенный ОБПС, имеющийся в боеукладках российских танков — ЗВБМ-17 «Манго» обладает максимальной бронепробиваемостью в 500 мм, что уже недостаточно для уверенного поражения большинства современных танков. Для сравнения — основной американский ОБПС М829А3 имеет бронепробиваемость свыше 800 миллиметров и может пробить фактически любой танк начала 80-х годов просто насквозь(!).

Однако радикально нарастить бронепробиваемость существующих российских снарядов не представляется возможным. Конструкция автоматов заряжания, ставшего одним из основных элементов всех современных советских и российских основных боевых танков (Т-64, Т-72, Т-80) строго ограничивает длину снаряда. Этот недостаток был устранён на новейшем российском танке нового поколения «Армата» — его автомат заряжания позволяет использовать «длинные» снаряды, длиной до метра. Это позволяет решить проблему создания современных мощных бронебойных сердечников.

По всей видимости, российские конструкторы при создании ОБПС нового поколения избрали «американский» путь с созданием сердечников из обеднённого урана, который превосходит по своей прочности даже самые твёрдые сплавы на основе вольфрама. И скорее всего, именно поэтому разработкой таких снарядов занялся «Росатом». Появление подобных снарядов позволит «Армате» эффективно поражать любые, не только самые современные, но и перспективные танки вероятного противника. Учитывая, однако, что скорее всего «Армате» придётся в случае боевого применения иметь дело не с самыми современными танками, а с танками предыдущих поколений, благодаря колоссальным возможностям средств обнаружения, системы управления огнём, радиотехническому комплексу, информационно-управляющей системе и новым снарядам,  этот танк станет средством абсолютного доминирования на поле боя.

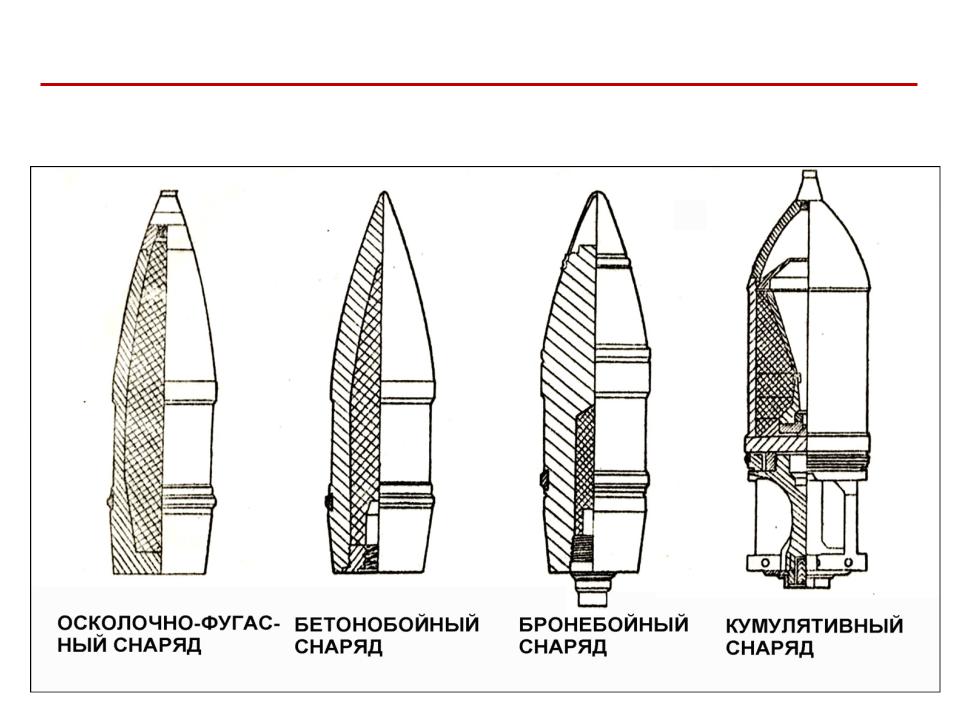

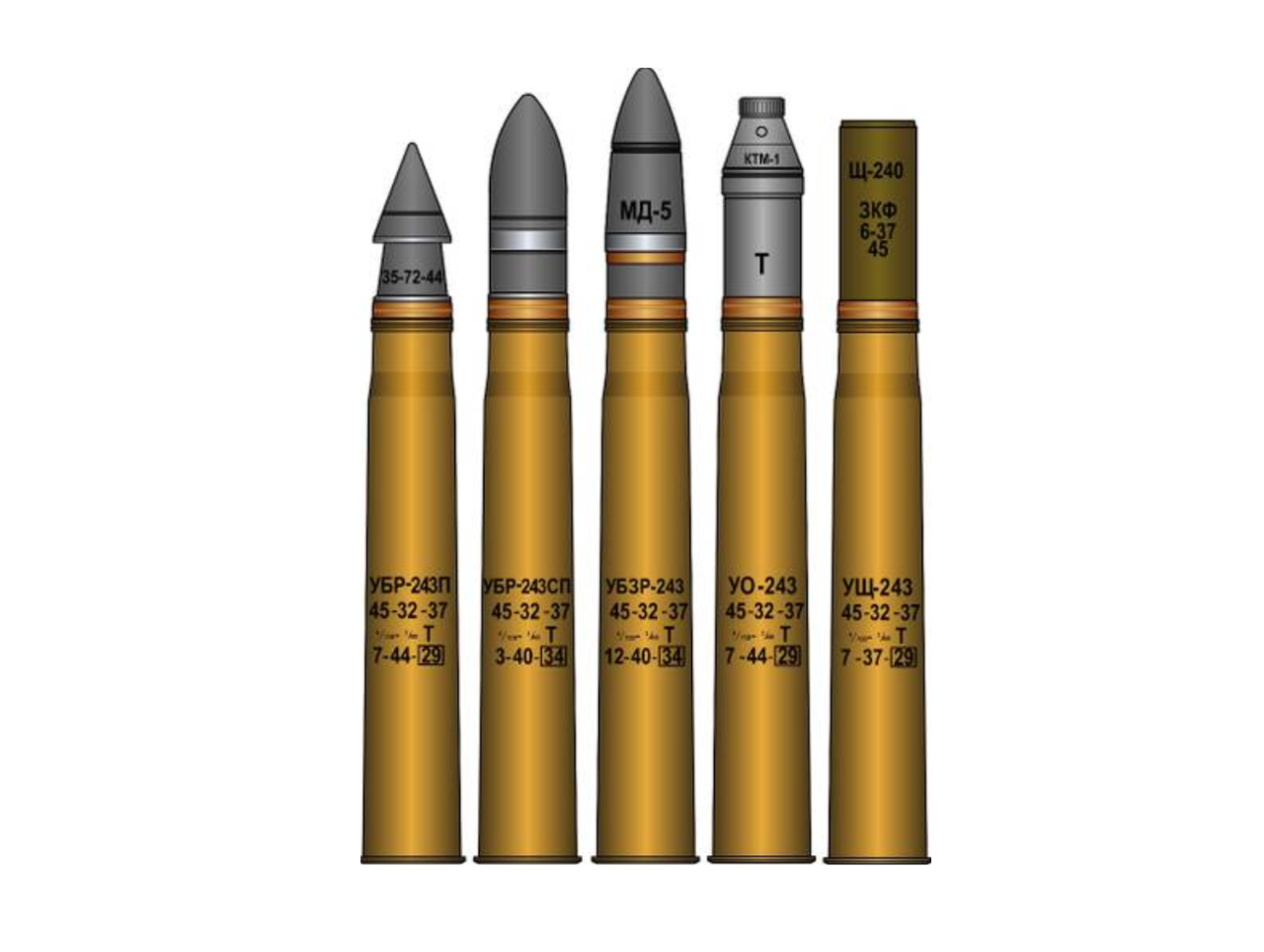

Типы снарядов и принцип их действия — MARDER-BLOG.RU

В игре World of Tanks техника может быть снабжена разными типами снарядов, такими как бронебойные, подкалиберные, кумулятивные и осколочно-фугасные. В данной статье мы рассмотрим особенности действия каждого из этих снарядов, историю их изобретения и применения, плюсы и минусы их использования в историческом контексте. Самыми распространенными и, в большинстве случаев, штатными снарядами на подавляющем большинстве техники в игре являются бронебойные снаряды (ББ) калиберного устройства либо остроголовые.  Согласно Военной энциклопедии Ивана Сытина, идея прототипа нынешних бронебойных снарядов принадлежит офицеру итальянского флота Беттоло, который в 1877 году предложил использовать для этих целей так называемую «донную ударную трубку для бронебойных снарядов» (до этого снаряды или вовсе не снаряжались, или же взрывание порохового заряда рассчитывалось на нагревание головной части снаряда при ударе его в броню, что, однако, далеко не всегда оправдывалось).  После пробития брони поражающий эффект обеспечивается осколками снаряда, разогретыми до высокой температуры, и осколками брони. Во время Второй Мировой Войны снаряды данного типа были просты в производстве, надежны, имели довольно высокую пробиваемость, хорошо действовали против гомогенной брони. Но был и минус – на наклонной броне снаряд мог отрикошетить. Чем больше толщина брони, тем больше осколков брони образуется при пробитии таким снарядом, и тем выше убойная сила. На анимации ниже проиллюстрировано действие каморного остроголового бронебойного снаряда. Он аналогичен бронебойному остроголовому снаряду, однако в задней части имеется полость (камора) с разрывным зарядом из тротила, а так же донный взрыватель. После пробития брони, снаряд взрывается, поражает экипаж и оборудование танка. В целом, этот снаряд сохранил большинство преимуществ и недостатков АР снаряда, отличаясь существенно более высоким заброневым действием и несколько более низкой бронепробиваемостью (по причине меньшей массы и прочности снаряда). Во время Войны, донные взрыватели снарядов не были достаточно совершенны, что иногда приводило к преждевременному взрыву снаряда до пробития брони, либо к отказу взрывателя после пробития,но экипажу, в случае пробития, легче от этого становилось редко. Подкалиберный снаряд (БП) имеет достаточно сложную конструкцию и состоит из двух главных частей — бронебойного сердечника и поддона. Задачей поддона, изготавливаемого из мягкой стали, является разгон снаряда в канале ствола. При попадании снаряда в цель поддон сминается, а тяжелый и твердый остроголовый сердечник, изготовленный из карбида вольфрама, пробивает броню. Снаряд не имеет разрывного заряда, обеспечивая поражение цели обломками сердечника и осколками брони, разогретыми до высоких температур. Подкалиберные снаряды имеют значительно меньший вес по сравнению с обычными бронебойными снарядами, что позволяет им разгоняться в стволе орудия до существенно больших скоростей. В итоге, пробиваемость подкалиберных снарядов оказывается существенно выше. Использование подкалиберных снарядов позволило существенно повысить бронепробиваемость имевшихся орудий, что давало возможность поражать даже устаревшим орудиям более современную, хорошо бронированную бронетехнику. В то же время, подкалиберные снаряды имеют ряд недостатков. Их форма напоминала катушку (существовали снаряды этого типа и обтекаемой формы, но они были существенно менее распространены), что сильно ухудшало баллистику снаряда, кроме того, легкий снаряд быстро терял скорость; в результате, на больших дистанциях бронепробиваемость подкалиберных снарядов сильно падала, оказываясь даже ниже, чем у классических бронебойных снарядов. Во время Второй Мировой Войны подкалиберные снаряды плохо работали по наклонной броне, поскольку под действием изгибающих нагрузок твердый, но хрупкий сердечник легко ломался. Заброневое действие таких снарядов уступало бронебойным калиберным снарядам. Подкалиберные снаряды малого калибра были малоэффективны против бронеобъектов, имевших защитные щиты из тонкой стали. Эти снаряды были дороги и сложны в производстве, а главное, при их изготовлении использовался дефицитный вольфрам. В результате, количество подкалиберных снарядов в боекомплекте орудий в годы войны было небольшим, их разрешалось использовать только для поражения сильно бронированных целей на небольших дистанциях. Первыми в небольших количествах подкалиберные снаряды применила немецкая армия в 1940 году в ходе боев во Франции. В 1941 году, столкнувшись с хорошо бронированными советскими танками, немцы перешли к широкому использованию подкалиберных снарядов, что существенно повысило противотанковые возможности их артиллерии и танков. Однако, дефицит вольфрама ограничивал выпуск снарядов этого типа; в результате, в 1944 году производство немецких подкалиберных снарядов было прекращено, при этом большинство выпущенных за годы войны снарядов имело небольшой калибр (37-50 мм). Пытаясь обойти проблему нехватки вольфрама, немцы производили подкалиберные снаряды Pzgr.40(С) с сердечником из закаленной стали и суррогатные Pzgr. 40(W) с сердечником из обычной стали. В СССР достаточно массовое производство подкалиберных снарядов, созданных на основе трофейных немецких, началось в начале 1943 года, причем большинство выпускаемых снарядов было калибра 45 мм. Производство данных снарядов более крупных калибров было ограничено дефицитом вольфрама, и войскам они выдавались только при угрозе танковой атаки противника, причем на каждый израсходованный снаряд требовалось написать отчет.  Также подкалиберные снаряды ограниченно использовались английской и американской армиями во второй половине войны. Кумулятивный снаряд (КС). Принцип действия этого бронебойного боеприпаса значительно отличается от принципа действия кинетических боеприпасов, к которым относятся обычные бронебойные и подкалиберные снаряды. Кумулятивный снаряд представляет собой тонкостенный стальной снаряд, заполненный мощным взрывчатым веществом – гексогеном, или смесью тротила с гексогеном. В передней части снаряда во взрывчатке имеется бокалообразная выемка, облицованная металлом (обычно медью). Снаряд имеет чувствительный головной взрыватель. При столкновении снаряда с броней, происходит подрыв взрывчатого вещества. При этом, металл облицовки расплавляется и обжимается взрывом в тонкую струю (пест), летящую вперед с чрезвычайно высокой скоростью и пробивающую броню. Заброневое действие обеспечивается кумулятивной струей и брызгами металла брони. Пробоина кумулятивного снаряда имеет небольшие размеры и оплавленные края, что привело к распространенному заблуждению, утверждающему, что кумулятивные снаряды “прожигают” броню. Пробиваемость кумулятивного снаряда не зависит от скорости снаряда и одинакова на всех дистанциях. Его изготовление достаточно просто, производство снаряда не требует применения большого количества дефицитных металлов. Кумулятивный снаряд может использоваться против пехоты, артиллерии как осколочно-фугасный снаряд. В то же время, кумулятивным снарядам в годы войны были свойственны многочисленные недостатки. Технология изготовления этих снарядов была недостаточно отработана, в результате, их пробиваемость была относительно невелика (примерно соответствовала калибру снаряда или немного выше) и отличалась нестабильностью. Вращение снаряда при больших начальных скоростях затрудняло образование кумулятивной струи, в результате, кумулятивные снаряды имели низкую начальную скорость, небольшую прицельную дальность стрельбы и высокое рассеивание, чему также способствовала неоптимальная с точки зрения аэродинамики форма головной части снаряда (ее конфигурация обуславливалась наличием выемки). Большую проблему представляло создание сложного взрывателя, который должен быть достаточно чувствителен, чтобы быстро подрывать снаряд, но достаточно устойчив, чтобы не взрываться в стволе (СССР смог отработать такой взрыватель, пригодный для применения в снарядах мощных танковых и противотанковых пушек, только в конце 1944 года). Минимальный калибр кумулятивного снаряда составлял 75 мм, причем эффективность кумулятивных снарядов такого калибра сильно снижалась. Массовое производство кумулятивных снарядов требовало развертывания крупномасштабного производства гексогена.Наиболее массово кумулятивные снаряды применялись немецкой армией (впервые летом-осенью 1941), в основном из орудий калибра 75 мм и гаубиц. Советская армия использовала кумулятивные снаряды, созданные на основе трофейных немецких, с 1942-43 годов, включив их в боекомплекты полковых орудий и гаубиц, имевших низкую начальную скорость. Английская и американская армия использовали снаряды этого типа, главным образом, в боекомплектах тяжелых гаубиц. Таким образом, во Второй Мировой войне (в отличие от настоящего времени, когда усовершенствованные снаряды данного типа составляют основу боекомплекта танковых орудий), применение кумулятивных снарядов было достаточно ограниченным, главным образом, они рассматривались как средство противотанковой самообороны орудий, имевших низкие начальные скорости и малую бронепробиваемость традиционными снарядами (полковые орудия, гаубицы). В то же время, всеми участниками войны активно использовались другие противотанковые средства с кумулятивными боеприпасами – гранатометы, авиабомбы, ручные гранаты. Осколочно-фугасный снаряд (ОФ). Был разработан в конце 40-х годов ХХ века в Великобритании  для поражения бронетехники противника.  Представляет собой тонкостенный стальной или сталистого чугуна снаряд, заполненный взрывчатым веществом (обычно тротилом или аммонитом), с головным взрывателем. В отличие от бронебойных снарядов, осколочно-фугасные снаряды не имели трассера. При попадании в цель, снаряд взрывается, поражая цель осколками и взрывной волной, либо сразу — осколочное действие, либо с некоторой задержкой (что позволяет снаряду углубится в грунт) — фугасное действие. Снаряд предназначен, главным образом, для поражения открыто расположенной и укрытой пехоты, артиллерии, полевых укрытий (окопов, дерево-земляных огневых точек), небронированной и слабобронированной техники. Хорошо бронированные танки и САУ устойчивы к действию осколочно-фугасных снарядов. Основным достоинством осколочно-фугасного снаряда является его универсальность. Данный тип снарядов возможно эффективно использовать против подавляющего большинства целей. Так же к достоинствам можно отнести меньшую стоимость, чем у бронебойных и кумулятивных снарядов того же калибра, что снижает затраты на обеспечение боевых действий и учебных стрельб.  При прямом попадании в уязвимые зоны (люки башни, радиатор моторного отделения, вышибные экраны кормовой боеукладки и т. д.) ОФ может вывести танк из строя. Также попадание снарядов крупного калибра может вызвать разрушение легкобронированной техники, и повреждения тяжелобронированных танков, заключающиеся в растрескивании броневых плит, заклинивании башни, выходе из строя приборов и механизмов, ранениях и контузиях экипажа.

Известия: Серебряная пуля: российская бронетехника получила «снаряды-убийцы»

В России создан мощный бронебойный «снаряд-убийца» калибра 30 мм. Он радикально увеличивает возможности БМП, вертолетов и боевых роботов. Теперь эти аппараты без труда справятся с легкими машинами противника и станут опасны даже для новейших тяжелобронированных танков, считают эксперты. Ввиду особенностей конструкции боеприпас имеет высокую скорость и точность попадания.

Бронебойный и оперенный

Как сообщили «Известиям» источники в оборонно-промышленном комплексе, для российских Вооруженных сил создают новые бронебойные оперенные подкалиберные снаряды (БОПС). Опытно-конструкторская работа началась летом прошлого года по заказу Минобороны. В этом году начинаются тестовые испытания новинки. Ее конструкция и характеристики не разглашаются.

Боеприпас должен резко повысить эффективность скорострельных автоматических пушек против бронетехники. Снаряд можно будет использовать не только на наземных боевых машинах. Такие же пушки устанавливают на ударные вертолеты Ми-28 и Ка-52.

Для армейской авиации повышение пробиваемости особенно актуально. Винтокрылые аппараты могут поражать бронированную технику огнем сверху — там ее защита слабее всего. Поэтому даже 30-мм БОПС могут нести угрозу современным танкам. Для более легкой техники они и вовсе смертоносны. Без труда боеприпас прошьет и стены прочных зданий, что особенно важно в городских боях.

Помимо мощности, подкалиберные снаряды ввиду особенностей конструкции имеют высокую скорость и точность попадания. Это облегчает прицеливание и сокращает время полета до мишени. От БОПС уже не получится уклониться, а попадать по противнику можно будет уже первыми выстрелами.

БМП американской армии класса Bradley, немецкие Marder, Puma, а также их современные турецкие и южнокорейские аналоги могут выдерживать, как заявляют их производители, попадание советских 30-мм снарядов в лобовую проекцию, рассказал «Известиям» главный редактор журнала «Арсенал Отечества» Виктор Мураховский.

— В связи с этим появление нового боеприпаса актуально. И направление для модернизации выбрано верно, — отметил эксперт. — 30-мм пушки продолжают устанавливать на отечественные и зарубежные БМП и бронетранспортеры. Это говорит о востребованности и перспективах, в том числе экспортных, нового снаряда.

30-мм автоматические пушки являются сейчас самыми распространенными в российских сухопутных войсках, ВМФ и армейской авиации. Выбор такого калибра был сделан еще в СССР. После тщательных исследований он был признан наиболее эффективным для борьбы с легкобронированной техникой противника, рассказал «Известиям» военный историк Алексей Хлопотов.

— Все основные боеприпасы к пушкам данного калибра были разработаны достаточно давно, — отметил эксперт. — Учитывая тенденции, о необходимости новых моделей заговорили еще в конце 1980-х годов, но к их разработке долго не приступали из-за экономических проблем, которые последовали после распада СССР. С тех пор защита легкой военной техники стала намного надежнее. Появились не только новые сплавы и виды брони, сильно изменился даже внешний вид машин. МRAP — это мощные броневики для перевозки личного состава.

Штатные боеприпасы пока справляются со своей задачей — уничтожением БМП, БТР и МRAP. Тем не менее необходимо работать на перспективу. БОПС дадут возможность вписать их в существующие габариты при значительном повышении бронебойности, пояснил Алексей Хлопотов.

В 1990–2000-е годы БОПС для небольших пушек разработали сразу несколько передовых в техническом отношении стран. Сейчас они стоят на вооружении некоторых государств — членов НАТО. Примером может служить распространенный 25-мм снаряд М919, использующийся в боекомплекте американских боевых машин пехоты M2 Bradley.

Известен случай, когда в 2003 году в Ираке такая БМП «дружественным огнем» из своей скорострельной пушки сожгла танк Abrams. Ее небольшие снаряды прошили броню задней части машины и поразили двигатель и боеприпасы.

Не только против брони

Помимо бронебойного снаряда, разрабатывается и новый 30-мм осколочно-фугасно-зажигательный боеприпас. Он также должен стать смертоносным для легкой бронетехники. Этого добьются благодаря технологии бесконтактного подрыва снаряда в полете в точно рассчитанное время. Автоматическая пушка сможет создавать настоящий ливень из осколков. Такой способ особенно эффективен против пехоты в окопах и других укрытиях. Пригодится он и при стрельбе по малым беспилотникам.

Оптимальный момент для взрыва боеприпаса в воздухе вычислит штатная система управления оружием боевой машины. Она же отошлет на оптический датчик снаряда команду на детонацию через специальный лазер.

По словам разработчика, преимущества такой схемы в ее простоте и дешевизне. Она не требует сложной модернизации самой пушки. На боевую машину надо будет установить только лазер-программатор.

По сообщению информагентств, в прошлом году Минобороны заказало пробную партию таких боеприпасов для проведения испытаний. Их протестируют с пушками для бронетехники и вертолетов, а также со скорострельными зенитными автоматами.

Сейчас в России используют три основных модели 30-мм пушек. Все они рассчитаны на один и тот же набор снарядов, который был создан еще в 1970–1980-х годах. Поэтому разработка новых боеприпасов позволит нарастить возможности сразу нескольких линеек техники с орудиями такого калибра.

Полная или частичная публикация материалов сайта возможна только с письменного разрешения редакции Aviation EXplorer.

Снаряды «Тигра» — Артиллерия — Военная история, оружие, старые и военные карты


Боезапас основного орудия «Тигра» составлял 92 выстрела, которые, как правило, при снаряжении танка, делились поровну на фугасные и бронебойные. Были и другие типы снарядов, такие как кумулятивные и подкалиберные, но ими в бою пользовались редко. Все боеприпасы к танку представляли собой унитарный патрон, то есть снаряд был соединен с гильзой в единое целое. Такой тип патрона повышал скорость заряжания орудия.

8.8cm орудие Kwk 36 в танке Тигр



На фото ниже снаряды слева направо: фугасный, кумулятивный, бронебойный, бронебойный подкалиберный

Бронебойный и осколочный снаряды:

Для снаряжения унитарных патронов применялась стальная цельнотянутая латунированная или лакированая гильза 88x570R от зенитных пушек 8,8 cm Flak (индекс гильзы 6347St.)

Гильза танкового снаряда, в отличие от гильз зенитных пушек, у которых был ударный капсюль, снабжалась электрозапальной втулкой обр. C/22 или обр. С/22 St. Электрическое воспламенение по сравнению с ударным имеет меньшее время срабатывания и дает возможность производить выстрел в любой момент по желанию стреляющего нажатием всего лишь одной кнопки. Кстати стоит заметить, что все танковые пушки Вермахта оснащались электрическим спуском

Капсюльные втулки C/22 St. (Stahl- стальные) в заводской упаковке

Все снаряды, имели по два ведущих пояска на цилиндрической части, которые обеспечивали скольжение снаряда по каналу ствола

Отличия ведущих поясков немецких бронебойных снарядов PZGR 39 для KWK 36 и KWK 43 (внизу)
(Сокращение Pzgr — panzergranat — бронебойный снаряд, Kwk— Kampfwagenkanone — орудие боевой машины)

Осколочный снаряд 8. 8см

Бронебойный снаряд PzGr 39 8.8cm

Фугасный снаряд

Sprenggranaten (Sprgr) или осколочно-фугасный снаряд весил 9 кг, из которых 0,7 кг составлял взрывной заряд, изготовленный из аммотола (взрывчатое вещество, которым также, начиняли и боеголовки Фау-1 и Фау-2).

Снаряды могли оснащаться взрывателем с задержкой ZtZ S/30 (ZeitZunder), которым можно было установить время подрыва от 2 до 35 секунд, или взрывателем ударного действия AZ 23/28 ( Aufschlagzunder — ударный головной взрыватель) , который срабатывал при попадании в преграду.

Взрыватель ZtZ S/30:

Взрыватели AZ 23/28:

Разрез немецкого осколочного снаряда 8.8, головной взрыватель, под ним детонатор с флегматизированным ТЭНом розового цвета

Эти снаряды использовались для стрельбы по таким целям как пехота, здания и артиллерийские позиции, когда повреждения от разрыва металлического корпуса снаряда вызывали бы наибольший эффект. Головная часть снаряда была окрашена в желтый цвет.




Взрыв фугасного снаряда давал осколки на 20 м в стороны и на 10 м вперед от точки удара, таким образом, точное определение точки удара для достижения желаемого эффекта требовалось не всегда.



Изготовление разрезного макета из немецкого 88мм осколочного снаряда



Бронебойный снаряд

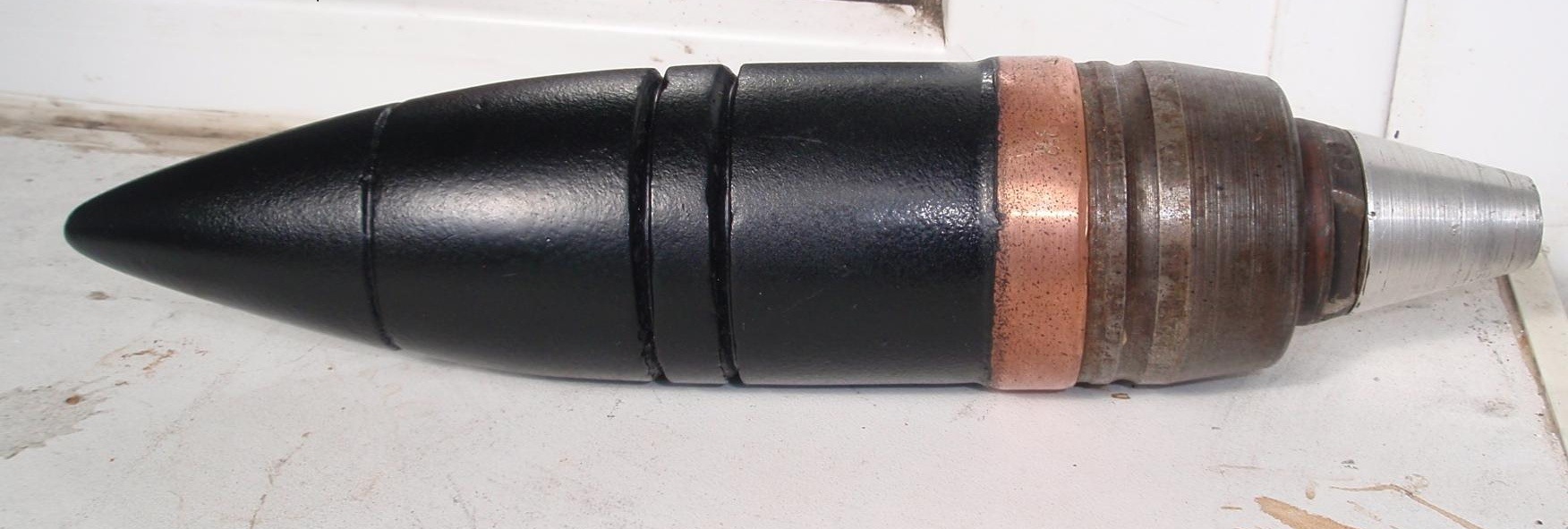

Немецкий бронебойный снаряд PzGr 39

Panzergranate 39 (Pzgr 39) или бронебойный снаряд весил 10,2 кг и содержал в себе заряд взрывчатого вещества. Изначально созданный для пробития отверстий в бронированных позициях, таких как ДОТы на линии Мажино, бронебойный снаряд стал грозным противотанковым боеприпасом. Основной идеей бронебойных снарядов является запуск твердой болванки закаленного металла с огромной кинетической энергией в цель. При выстреле заряд как тяжел, так и быстр насколько это возможно, чтобы полный момент импульса снаряда разбил и пронзил цель, например броню вражеского танка. Наиболее твердые выстрелы распадаются на горячие осколки, когда проникают в танк. Тот факт, что это может привести к травме экипажа, значительным внутренним разрушениям и пожарам, не был достаточным для немецких инженеров, поэтому они заключили разрывной заряд внутри снаряда (технически превращая его из «выстрела» в «гранату»).


Большинство бронебойных выстрелов при попадании в танк не встретит плоской поверхности, расположенной под углом 90 градусов к траектории снаряда. Танки это сложные механизмы с броневой защитой разной толщины и углами наклона, и иными сложностями подобно грузовым ящикам, колесам, запасным тракам и т.д. расположенным с внешней стороны брони. Эти элементы редко позволяли снаряду просто встретиться с бронированными поверхностями машин.

Бронебойный снаряд Pzgr 39/43 для 8.8см танковой пушки обр 43 (Kwk 43). Снаряд имеет незначительные отличия от снаряда Pzgr 39 для Kwk 36:

Наглядно показано устройство немецких бронебойных снарядов. Два слева для Kwk 36 и FLAK 18\36 — снаряд Panzergranate с донным взрывателем и коническим футляром с ТЭНом внутри и PZGR 39, с меньшим количеством ВВ без футляра. Справа для KWK 43, PAK 43 и FLAK 41.
(Сокращение PaK — PanzerAbwehrKanone —  орудие противотанковой обороны, FlaK — Flugabwehrkanone, Fliegerabwehrkanone — орудие противовоздушной обороны)

Различия между 88мм немецкими бронебойными снарядами Pzgr и Pzgr 39

Донный взрыватель с трассером PzGr . Втулка на фото выкручивается целиком с трассером. За ней находится алюминиевый конический футляр с ВВ. В конце статьи фото разборки

Если снаряд попадает в цель под прямым углом, и имеет достаточно энергии, он вызывает с наружной стороны листа брони деформацию металла, оставляя кольцевой выступ или форму «раскрывающегося цветка». Дальнейшее проникновение в броню может вызвать деформацию и образование выпуклости с внутренней стороны листа перед снарядом. Далее броневой лист может либо разрушиться «закупориванием» — то есть, броня впереди снаряда выходит в качестве ядра или пробки, либо отломиться как диск (или комбинация того и другого). В любой момент в ходе этого процесса, если снаряд теряет полную кинетическую энергию, он может не пробить броню.

При ударе на углах более чем 20-30 градусов снаряд, как правило, проходит S-образный путь в броне. Выпячивание или закупорка металла впереди снаряда создает ослабление, и выстрел следует по этой линии наименьшего сопротивления, в результате чего снаряд отклоняется от прямолинейной траектории во время его проникновения в металл.

На углах удара более 60 градусов, существует гораздо больше шансов, что снаряд просто срикошетит от поверхности металла.

При попадании в бронированную цель снаряд может повести себя несколькими путями. Снаряд может разлететься на осколки. Если снаряд чересчур мягкий, он может сжаться и растечься, как бы «наливаясь в бочонок» и теряя пробивную способность. Он также может изогнуться или просто расколоться.

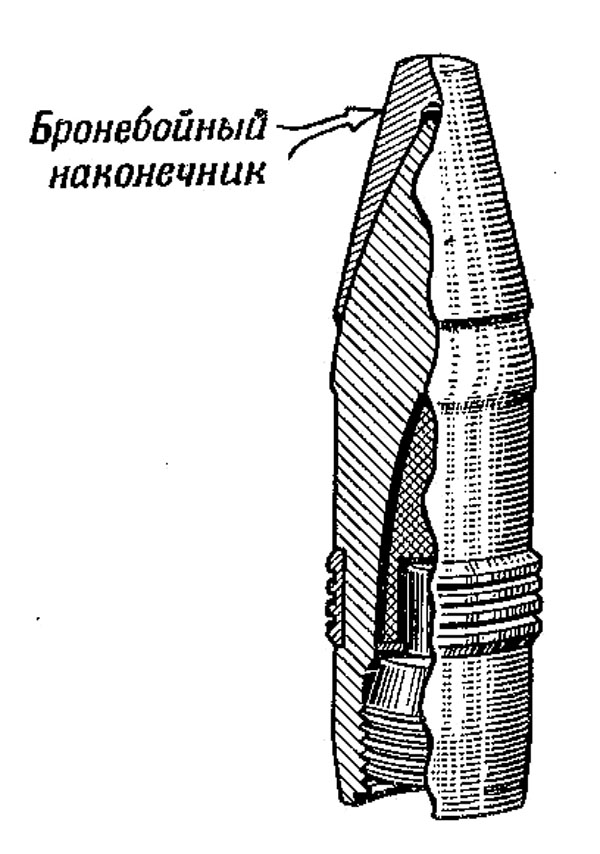

Чтобы избежать разрушения снаряда был разработан бронебойный наконечник, установленный поверх концевой части снаряда. Он служил подкладкой для снаряда и после удара разрушался, что позволяло основной части выстрела начать проникновение в броню противника. Впоследствии дальнейшая доводка, заставила этот наконечник работать в качестве поворотной точки при попадании снаряда в броневой лист под углом, наконечник отворачивался, как будто он рикошетил, при этом он заставлял снаряд позади себя, развернуться и более прямо атаковать бронированную поверхность, ближе к углу в 90 градусов.

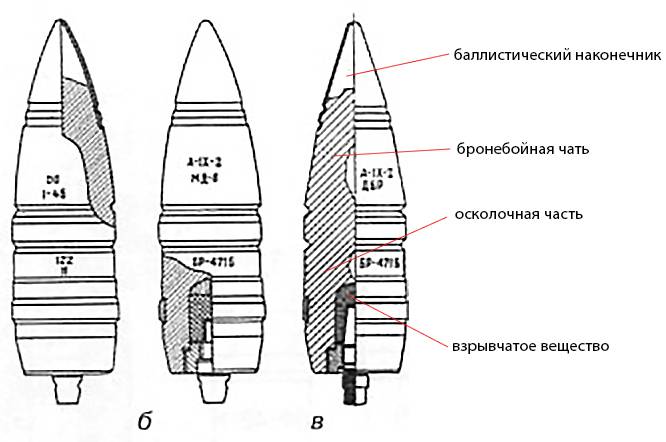

Устройство немецкого бронебойного снаряда Pzgr 39 8.8cm — баллистический наконечник, бронебойный наконечник и корпус снаряда с ВВ, донным взрывателем и трассером



Наконечник, добавленный для предотвращения разрушения снаряда, имел плохую баллистическую форму. Он имел тупой конец, что замедляло снаряд в полете. Для создания лучшей аэродинамической формы, на колпачок установили тонкостенный баллистический наконечник. Этот баллистический наконечник просто сминается при контакте с целью.

Боеприпас назывался  Pzgr 39 с бронебойным наконечником и баллистическим наконечником (англ. Armour-Piercing, Capped, Ballistic Capped) или APCBC снарядом. Головную часть этих боеприпасов окрашивали в черный цвет.

Различия между 88мм немецкими бронебойными снарядами Pzgr и Pzgr 39

Результаты попадания из пушки FLAK 36 калибром 88мм по 200мм французскому бронеколпаку «GFM type A petit modèle.
высота бронеколпака — 1,70 м
внешний диаметр — 1,60 м
толщина стенок — 200 мм;


Вид изнутри. Снаряды увязшие в броне.
Сквозного пробития нет, но стрелку это не помогло — осколков раскаленной брони оказалось вполне достаточно, чтобы его убить.

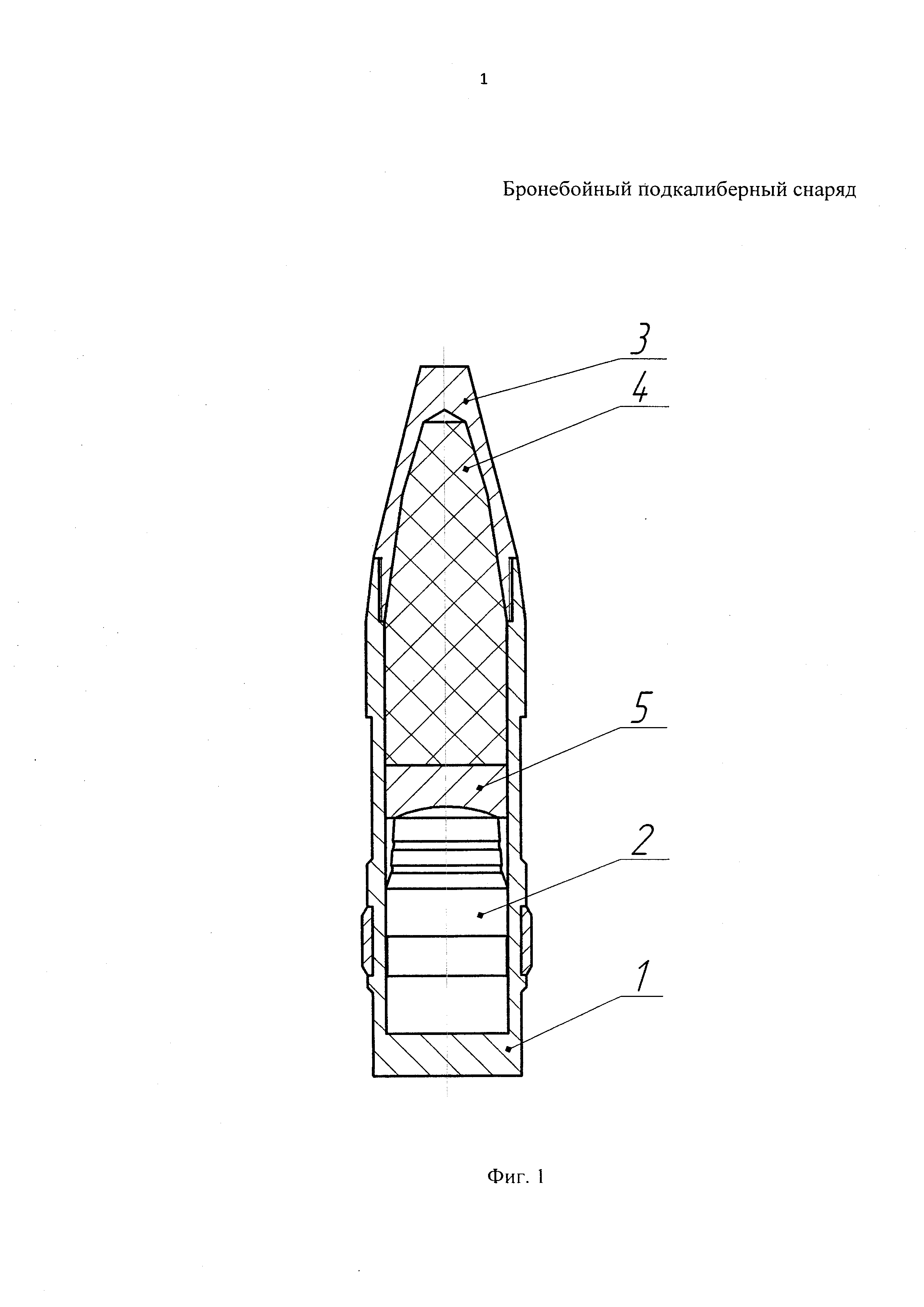

Подкалиберный снаряд

Подкалиберный снаряд имел маркировку Pzgr 40 и работал по аналогичному принципу, что и обычный бронебойный снаряд, но в нем размещался внутренний металлический сердечник из вольфрама. Вольфрам в два раза тяжелее стали и при этом невероятно крепок. Целью подкалиберного снаряда было достижение наибольшей пробивной силы, сосредоточенной за несущим корпусом. Этот корпус окружал твердую сердцевину из вольфрама. Общий вес подкалиберного снаряда был меньше чем обычного бронебойного. Это позволило добиться большей кинетической энергии выстрела, и таким образом вольфрамовый сердечник мог проникнуть внутрь цели. Однако у Германии было недостаточно вольфрама для выпуска большого количества таких боеприпасов. Поэтому, снаряды Pzgr 40 ограничивались в использовании, и применялись в большей степени против бронированных советских танков, таких как КВ и танков серии Иосиф Сталин.



Кумулятивные снаряды

Стрельба снарядами с большой кинетической энергией, не была единственным способом пробить броню и вывести танк из строя. Разработка систем HEAT (High Explosive Anti-Tank) или кумулятивных противотанковых снарядов прогрессировала еще до Второй Мировой Войны. В HEAT снарядах используется так называемый эффект Монро. Если взрывчатое вещество имеет форму клина на своей поверхности, когда оно детонирует, взрывная волна концентрируется и таким образом достигается более высокая пробивная способность. При небольшом удалении взрывчатого вещества от поверхности (расстояние мертвой точки) эффект дополнительно увеличивается. Если взрывчатое вещество сформировано в форме конуса и облицовано металлом, то при взрыве около 20 процентов металла образуют перегретую струю, которая создает точку сильной кинетической энергии (действует давление около 200 тонн на квадратный дюйм). Остальные 80 процентов металлического конуса вынуждает перегретую струю пройти путь через броневой лист в виде стержня или в форме клина. Если она проникает в броню, скол металлических частей брони может привести к повреждению внутренностей танка и экипажа.

Количество взрывчатого вещества для эффективного HEAT снаряда относительно мало, а его эффект и пробивная сила значительны. Существует связь между диаметром конуса взрывчатого вещества и толщиной пробиваемого металла – обычно броня пробивается на глубину в три или четыре раза больше диаметра взрывного конуса.

Gr 39 HL был кумулятивным HEAT снарядом, разработанным для 8,8 см пушки, не его пробивная способность не так велика, как у Pzgr 39 (только 90 мм на всех дистанциях) и он был менее точным. Его преимущество в том, что он может быть использован как в качестве фугасного, так и бронебойного снаряда. Головную часть кумулятивного снаряда окрашивали в темно зеленый цвет.

Пробивная способность снарядов для 8,8 см KwK 36 L/56 была подвергнута испытаниям немецкими властями. Их измерения были сделаны по выстрелам и пробитию стального листа на различную толщину, установленного под углом 30 градусов.

В таблице ниже приведены данные для снарядов Pzgr 39, Pzgr 40, Gr 39 HL.



Pzgr 39 снаряд мог пробить 10 см пластину на расстоянии 1000 м и 8,4 см на 2000 м. Здесь стоит упомянуть, что у Шермана M4A1 было 7,4 см самой толстой брони на маске орудия.



Доступные показатели произведенных снарядов для 8,8 см орудия приведены в таблице ниже.

  1942 г 1943 г 1944 г
Sprgr {Sprenggranaten) 14100 1392000 459400
Pzgr 39 (Panzergranate) 21200 324800 394000
Pzgr 40 {Panzergranate) 8000 8900 нет данных

Точное количество снарядов, до сих пор трудно определить из непосредственных отчетов.



Осколочные и бронебойные 8.8cm выстрелы

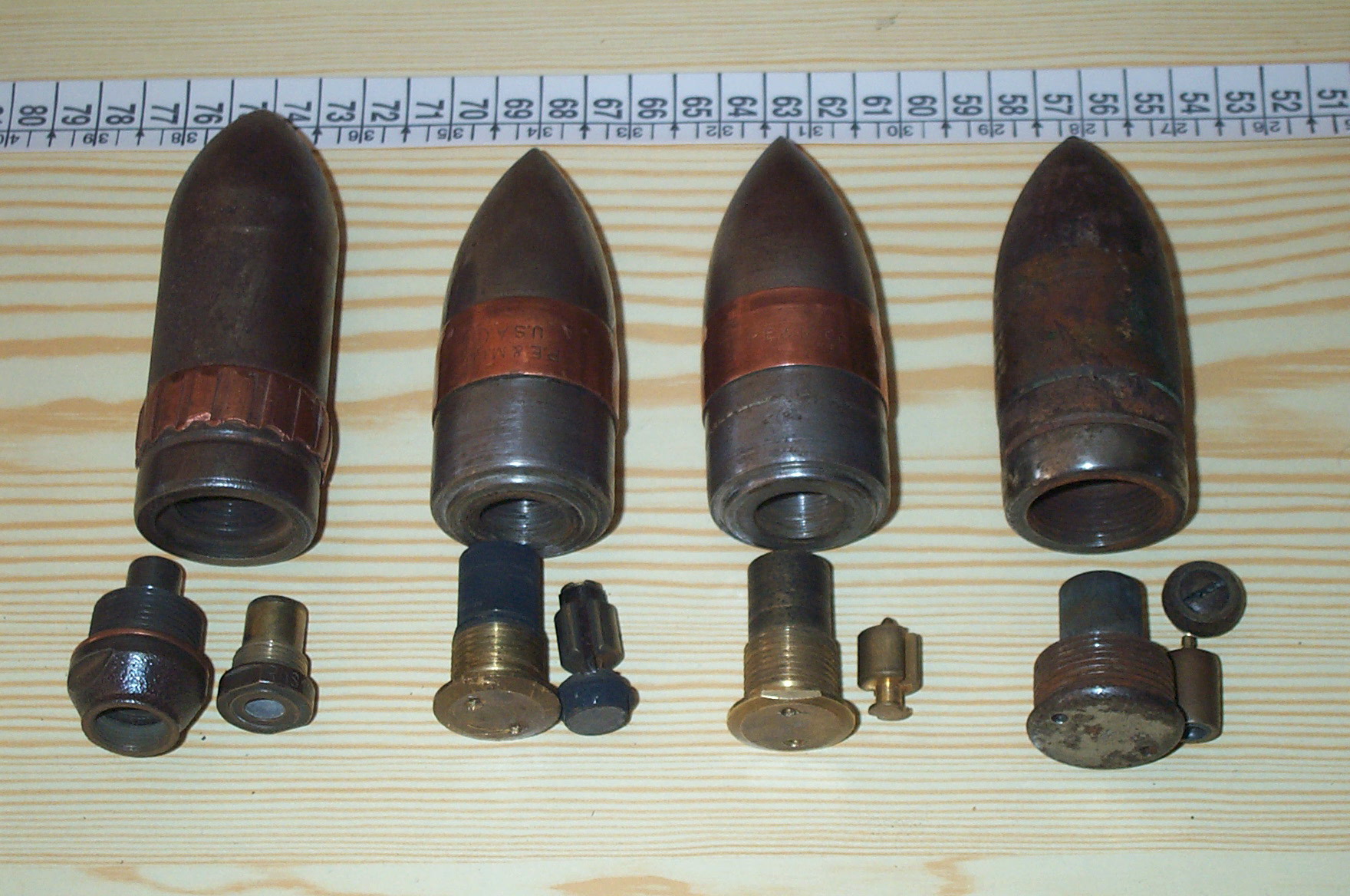

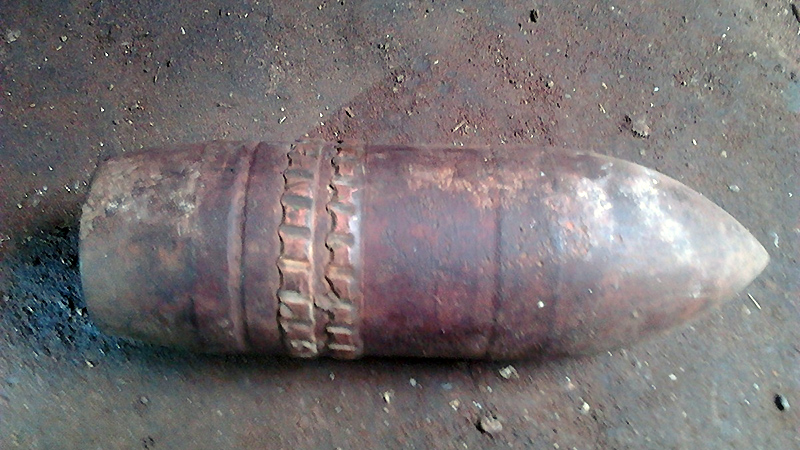

По разборке немецких бронебоев:

Статья про Pzgr 7.5

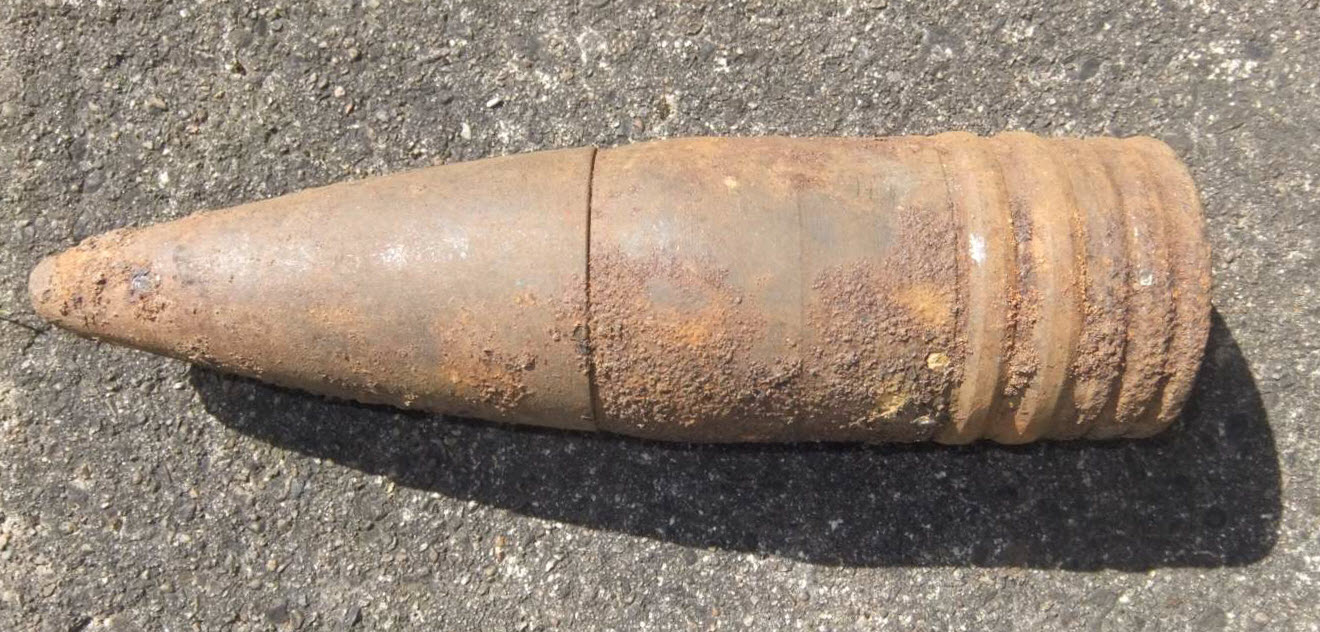

 Немножко фото внутренней части. Отличительная особенность снарядов этой модификации — донный взрыватель с правой резьбой но дополнительно закреплен на мастике. В обычном состоянии открутить практически нереально, но достаточно небольшого нагрева термофеном и все легко откручивается

Бронебойный снаряд | Military Wiki

Бронебойный снаряд APHE:
1 Легкий баллистический капсюль
2 Бронебойный снаряд из стального сплава
3 Десенсибилизированный разрывной заряд (TNT, Trinitrophenol, RDX…)

90use комплект с задержкой на подрыв внутри цели)
5 Бурле (спереди) и приводная лента (сзади)

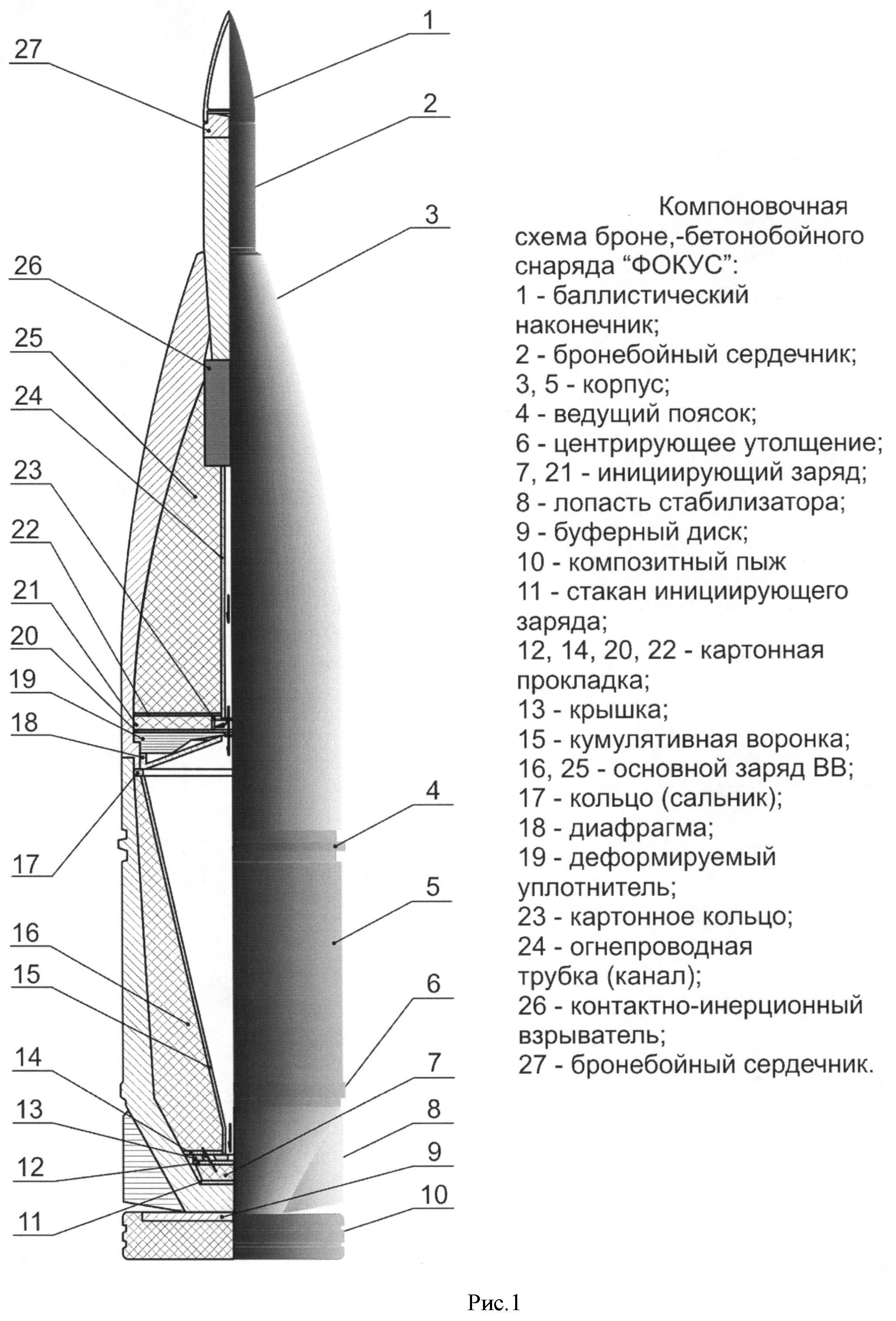

Бронебойный снаряд ( ББ ) снаряд — тип боеприпаса, предназначенный для пробития брони. С 1860-х по 1950-е годы основным применением бронебойных снарядов было поражение толстой брони многих военных кораблей. С 1920-х годов для противотанковых задач требовалось бронебойное оружие. «Выстрелы» и «снаряды» обычно представляют собой артиллерийские снаряды и используются для поражения сильно бронированных целей, таких как танки, бункеры и бронированные военные корабли. Снаряды менее 20 мм обычно известны как «бронебойные боеприпасы» и предназначены для поражения легкобронированных целей, таких как бронежилет, пуленепробиваемое стекло и другая защита, или для использования в качестве противотанкового снаряда.

Бронебойный снаряд должен выдерживать удары пробивания брони. Снаряды, предназначенные для этой цели, имеют сильно усиленный корпус со специальной закалкой и формой носовой части и значительно меньший разрывной заряд. Некоторые бронебойные снаряды меньшего калибра имеют инертную начинку или зажигательный заряд вместо разрывного фугасного заряда. Бронебойный снаряд в настоящее время мало используется в морской войне, поскольку современные военные корабли практически не имеют броневой защиты, но он остается предпочтительным снарядом в противотанковой войне, так как имеет большую вероятность «убийства с первого попадания», чем осколочно-фугасный противотанковый снаряд. -танковый (кумулятивный) снаряд, особенно по цели с композитной броней, и из-за более высокой начальной скорости снаряда также более точен, чем кумулятивный снаряд. [ ссылка необходима ]

История

В конце 1850-х годов был разработан бронированный военный корабль, который имел броню из кованого железа значительной толщины. Эта броня была практически невосприимчива как к использовавшимся в то время круглым чугунным ядрам, так и к недавно разработанному фугасному снаряду. Первое решение этой проблемы было предложено майором сэром У. Паллисером, который с помощью пули Паллизера изобрел метод упрочнения головки остроконечной чугунной пули. [lower-alpha 1] При бросании острия снаряда вниз и формовании головы в железной форме горячий металл внезапно охлаждался и сильно становился твердым (устойчив к деформации посредством мартенситного фазового превращения), в то время как оставшаяся часть форма, формируемая из песка, позволяла металлу медленно остывать, а корпус дроби был сделан прочным (устойчивым к разрушению).

Эти снаряды из охлажденного железа оказались очень эффективными против доспехов из кованого железа, но не годились против составных и стальных доспехов, которые впервые были представлены в 1880-х годах.Поэтому пришлось сделать новый отход, и пули из кованой стали с наконечниками, закаленными водой, заменили дробь Паллисера. Сначала эти снаряды из кованой стали изготавливались из обычной углеродистой стали, но по мере улучшения качества брони снаряды последовали их примеру.

В 1890-х годах и впоследствии цементированная стальная броня стала обычным явлением, первоначально только на более толстой броне военных кораблей. Чтобы бороться с этим, снаряд был сделан из стали, кованой или литой, содержащей никель и хром.Еще одним изменением стало введение на острие снаряда колпачка из мягкого металла — так называемых «наконечников Макарова», изобретенных русским адмиралом Степаном Макаровым. Этот «колпачок» увеличивал проникающую способность, смягчая часть ударного удара и предотвращая повреждение бронебойного наконечника до того, как он ударится о лицевую часть брони или о разрушение корпуса снаряда. Это также могло способствовать проникновению под косым углом, не давая острию отклоняться от поверхности брони.

Эпоха Первой мировой войны

Дробь и снаряд, использовавшиеся до и во время Первой мировой войны, как правило, отливались из специальной хромистой (нержавеющей) стали, которую переплавляли в котлах.После этого им придавали форму, а затем тщательно отжигали, сердцевину просверливали сзади, а внешнюю сторону обтачивали на токарном станке. Снаряды были обработаны аналогично другим, описанным выше. Окончательная обработка, или закалка, которая придавала корпусу снаряда требуемый профиль твердости/вязкости (дифференциальная закалка), была строго охраняемой тайной.

Задняя полость этих снарядов была способна принять небольшой разрывной заряд около 2% от веса полного снаряда; когда это используется, снаряд называется снарядом, а не выстрелом.Осколочно-фугасная начинка снаряда, как со взрывателем, так и без него, имела тенденцию взрываться при попадании в броню сверх своей способности пробить.

Вторая мировая война

Британский военно-морской 15-дюймовый (381 мм) бронебойный снаряд с баллистическим колпачком (APCBC), 1943 г.

Во время Второй мировой войны в снарядах использовались высоколегированные стали, содержащие никель-хром-молибден, хотя в Германии это пришлось заменить на сплав на основе кремния, марганца и хрома, когда эти марки стали дефицитными.Последний сплав, хотя и мог быть закален до того же уровня, был более хрупким и имел тенденцию к разрушению при ударе по броне с большим наклоном. Разбитый выстрел снизил проникновение или привел к полному отказу от проникновения; для бронебойно-фугасных ( APHE ) снарядов это могло привести к преждевременной детонации фугасной начинки. В этот период, особенно немецкой военной промышленностью, были разработаны передовые и точные методы дифференцированного упрочнения снаряда.Полученные в результате снаряды постепенно меняют свою твердость с высокой (низкая прочность) в головной части на высокую (низкая твердость) в задней части и с гораздо меньшей вероятностью выходят из строя при сильных ударах. Снаряды

APHE для танковых орудий, хотя и использовались большинством сил этого периода, англичанами не использовались. Единственным британским снарядом APHE был снаряд Shell AP, Mk1 для 2-фунтовой противотанковой пушки, и от него отказались, поскольку было обнаружено, что взрыватель имеет тенденцию отделяться от корпуса во время проникновения.Даже когда взрыватель не отделялся и система функционировала правильно, повреждение внутренней части мало чем отличалось от цельного выстрела, и поэтому не требовало дополнительных затрат времени и средств на изготовление версии со снарядом. В снарядах APHE этого периода использовался разрывной заряд массой около 1–3% от веса всего снаряда, начинка детонировала с помощью установленного сзади взрывателя замедленного действия. Взрывчатое вещество, используемое в снарядах APHE, должно быть очень нечувствительным к удару, чтобы предотвратить преждевременную детонацию. Силы США обычно использовали для этой цели взрывчатое вещество Explosive D, также известное как пикрат аммония. Другие боевые силы того периода использовали различные взрывчатые вещества, соответствующим образом десенсибилизированные (обычно с помощью воска, смешанного со взрывчатым веществом).

Из-за увеличения толщины брони во время конфликта размер снарядов и скорость удара пришлось увеличить для обеспечения пробития. При этих более высоких скоростях закаленный наконечник дроби или снаряда должен быть защищен от начального ударного удара или риска разрушения. Чтобы увеличить скорость удара и остановить разрушение, они изначально были снабжены проникающими колпачками из мягкой стали.Пробивные колпачки с лучшими характеристиками были не очень аэродинамическими, поэтому позже был установлен дополнительный баллистический колпачок для уменьшения сопротивления. Полученные типы снарядов получили названия бронебойно-наконечник ( БТР ) и бронебойно-напорно-баллистический (БТР ).

В начале Второй мировой войны незакрытые бронебойные снаряды, выпущенные из высокоскоростных орудий, могли пробить в два раза больше своего калибра на близком расстоянии (100 м). На больших дальностях (500–1000 м) этот показатель снижался в 1,5–1,5 раза.1 из-за плохой баллистической формы и более высокого лобового сопротивления ранних снарядов меньшего диаметра. Позднее в ходе конфликта БТР, ведя огонь с близкого расстояния (100 м) из крупнокалиберных скорострельных орудий (75–128 мм), смогли пробить значительно большую толщину брони по отношению к своему калибру (в 2,5 раза), а также большая мощность (в 2–1,75 раза) на больших дальностях (1500–2000 м).

Соединения вольфрама, такие как карбид вольфрама, использовались в небольших количествах неоднородных и выброшенных поддонных выстрелов, но в большинстве мест этот элемент был в дефиците.

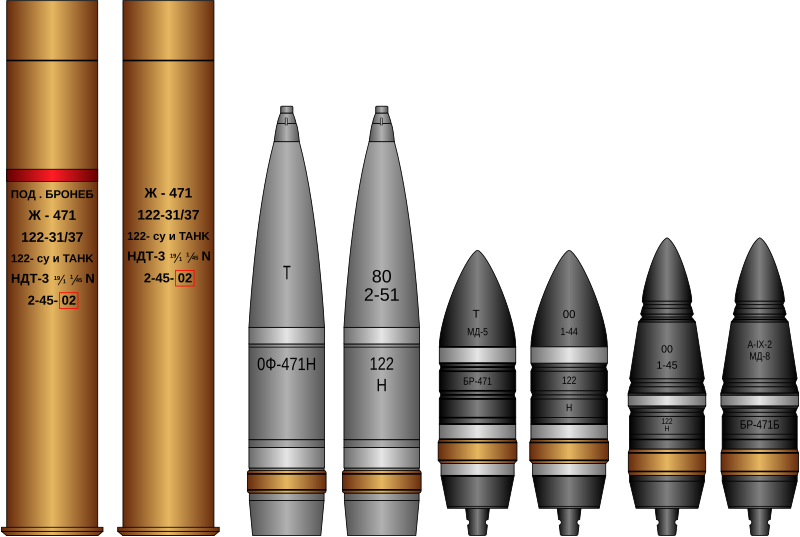

Снаряды

Современный день

Бронебойный выстрел

Бронебойные сплошные снаряды для пушек могут быть простыми или составными цельными снарядами, но, как правило, также сочетают некоторую форму зажигательной способности с пробиваемостью брони. Зажигательный состав обычно содержится между колпачком и проникающей головкой, в углублении сзади или в комбинации того и другого. Если в снаряде также используется трассирующий состав, задняя полость часто используется для размещения трассирующего состава.Вместо этого для снарядов большего калибра трассер может содержаться в удлинении задней герметизирующей заглушки. Общие сокращения для сплошного (несоставного / хардкорного) пушечного выстрела: AP , AP-T , API и API-T ; где «Т» означает «трассирующий», а «I» — «зажигательный». Более сложные составные снаряды, содержащие взрывчатку и другие баллистические устройства, обычно называют бронебойными снарядами.

Бронебойные снаряды

Бронебойные снаряды

в качестве специальных противотанковых снарядов распространены в артиллерии калибра более 50 мм, но наблюдается тенденция к использованию полубронебойных осколочно-фугасных снарядов ( SAPHE ), которые имеют меньшую противотанковую способность, но гораздо больший эффект против техники / персонала.Современные снаряды SAPHE по-прежнему имеют баллистический колпачок, упрочненный корпус и базовый взрыватель, но, как правило, имеют гораздо более тонкий материал корпуса и более высокое содержание взрывчатого вещества (4–15%). Общие сокращения для современных оболочек AP и SAP: HEI(BF) , SAPHE , SAPHEI и SAPHEI-T .

Стрелковое оружие

Бронебойные винтовочные и пистолетные патроны обычно изготавливаются на основе пенетратора из закаленной стали, вольфрама или карбида вольфрама, и такие патроны часто называют «пулями с твердым сердечником».В снарядах для самолетов и танков иногда используется сердечник из обедненного урана. Пенетратор представляет собой остроконечную массу из материала высокой плотности, которая предназначена для сохранения своей формы и переноса максимально возможного количества энергии как можно глубже в цель. Пенетраторы из обедненного урана имеют то преимущество, что они пирофорны и самозатачиваются при ударе, в результате чего интенсивное тепло и энергия фокусируются на минимальной площади брони цели. В некоторых снарядах также используются разрывные или зажигательные наконечники, помогающие пробить более толстую броню.Фугасно-зажигательные/бронебойные боеприпасы сочетают в себе пенетратор из карбида вольфрама с зажигательным и разрывным наконечником.

Винтовочные бронебойные боеприпасы обычно имеют упрочненный пенетратор внутри медной или мельхиоровой оболочки, аналогичной оболочке, которая окружает свинец в обычном снаряде. При попадании в твердую цель медный корпус разрушается, но пенетратор продолжает движение и пробивает цель. Также были разработаны бронебойные боеприпасы для пистолетов, использующие конструкцию, аналогичную винтовочным боеприпасам.Некоторые небольшие боеприпасы, такие как 5,7-мм снаряд FN, по своей природе способны пробивать броню, имея небольшой калибр и очень высокую скорость.

Весь снаряд обычно не изготавливается из того же материала, что и пенетратор, потому что физические характеристики, которые делают хороший пенетратор (т. е. чрезвычайно прочный, твердый металл), делают материал одинаково вредным для ствола оружия, стреляющего патроном.

Примеры

Системы активной защиты

Большинство современных систем активной защиты (АПЗ) вряд ли способны поражать полнокалиберные ББ снаряды, выпущенные из крупнокалиберной противотанковой пушки, из-за большой массы выстрела, его жесткости, малой габаритной длины и толщины тело. В APS используются осколочные боеголовки или проекционные пластины, и оба они предназначены для поражения двух наиболее распространенных противотанковых снарядов, используемых сегодня: кумулятивного снаряда и проникающего снаряда с кинетической энергией. Поражение кумулятивных снарядов осуществляется за счет повреждения/детонации взрывчатой ​​начинки кумулятивного заряда или повреждения кумулятивной гильзы или системы взрывателя, а поражения кинетических снарядов — за счет наведения рыскания/тангажа или разрушения стержня.

См. также

Примечания
  1. ↑ «выстрел» в этом смысле — цельнометаллический артиллерийский снаряд, похожий на «снаряд», но без заряда взрывчатого вещества.Он также используется для описания других невзрывных артиллерийских снарядов, таких как картечная дробь или картечная дробь.
Цитаты
  •  Эта статья включает текст из публикации, находящейся в открытом доступе: Chisholm, Hugh, ed. (1911) Британская энциклопедия (11-е изд.) Cambridge University Press

Внешние ссылки

Бронебойный снаряд | Military Wiki

Бронебойный снаряд APHE:
1 Легкий баллистический капсюль
2 Бронебойный снаряд из стального сплава
3 Десенсибилизированный разрывной заряд (тротил, тринитрофенол, гексоген…)
4 Взрыватель (установлен с задержкой на подрыв внутри цели)
5 Бурле (спереди) и приводная лента (сзади)

Бронебойный ( АП ) снаряд а тип боеприпасов, предназначенных для пробития брони. С 1860-х по 1950-е годы основным применением бронебойных снарядов было поражение толстой брони многих военных кораблей. С 1920-х годов для противотанковых задач требовалось бронебойное оружие. «Выстрелы» и «снаряды» обычно представляют собой артиллерийские снаряды и используются для поражения сильно бронированных целей, таких как танки, бункеры и бронированные военные корабли. Снаряды менее 20 мм обычно известны как «бронебойные боеприпасы» и предназначены для поражения легкобронированных целей, таких как бронежилет, пуленепробиваемое стекло и другая защита, или для использования в качестве противотанкового снаряда.

Бронебойный снаряд должен выдерживать удары пробивания брони. Снаряды, предназначенные для этой цели, имеют сильно усиленный корпус со специальной закалкой и формой носовой части и значительно меньший разрывной заряд. Некоторые бронебойные снаряды меньшего калибра имеют инертную начинку или зажигательный заряд вместо разрывного фугасного заряда.Бронебойный снаряд в настоящее время мало используется в морской войне, поскольку современные военные корабли практически не имеют броневой защиты, но он остается предпочтительным снарядом в противотанковой войне, так как имеет большую вероятность «убийства с первого попадания», чем осколочно-фугасный противотанковый снаряд. -танковый (кумулятивный) снаряд, особенно по цели с композитной броней, и из-за более высокой начальной скорости снаряда также более точен, чем кумулятивный снаряд. [ ссылка необходима ]

История

В конце 1850-х годов был разработан бронированный военный корабль, который имел броню из кованого железа значительной толщины.Эта броня была практически невосприимчива как к использовавшимся в то время круглым чугунным ядрам, так и к недавно разработанному фугасному снаряду. Первое решение этой проблемы было предложено майором сэром У. Паллисером, который с помощью пули Паллизера изобрел метод упрочнения головки остроконечной чугунной пули. [lower-alpha 1] При бросании острия снаряда вниз и формовании головы в железной форме горячий металл внезапно охлаждался и сильно становился твердым (устойчив к деформации посредством мартенситного фазового превращения), в то время как оставшаяся часть форма, формируемая из песка, позволяла металлу медленно остывать, а корпус дроби был сделан прочным (устойчивым к разрушению).

Эти снаряды из охлажденного железа оказались очень эффективными против доспехов из кованого железа, но не годились против составных и стальных доспехов, которые впервые были представлены в 1880-х годах. Поэтому пришлось сделать новый отход, и пули из кованой стали с наконечниками, закаленными водой, заменили дробь Паллисера. Сначала эти снаряды из кованой стали изготавливались из обычной углеродистой стали, но по мере улучшения качества брони снаряды последовали их примеру.

В 1890-х годах и впоследствии цементированная стальная броня стала обычным явлением, первоначально только на более толстой броне военных кораблей.Чтобы бороться с этим, снаряд был сделан из стали, кованой или литой, содержащей никель и хром. Еще одним изменением стало введение на острие снаряда колпачка из мягкого металла — так называемых «наконечников Макарова», изобретенных русским адмиралом Степаном Макаровым. Этот «колпачок» увеличивал проникающую способность, смягчая часть ударного удара и предотвращая повреждение бронебойного наконечника до того, как он ударится о лицевую часть брони или о разрушение корпуса снаряда. Это также могло способствовать проникновению под косым углом, не давая острию отклоняться от поверхности брони.

Эпоха Первой мировой войны

Дробь и снаряд, использовавшиеся до и во время Первой мировой войны, как правило, отливались из специальной хромистой (нержавеющей) стали, которую переплавляли в котлах. После этого им придавали форму, а затем тщательно отжигали, сердцевину просверливали сзади, а внешнюю сторону обтачивали на токарном станке. Снаряды были обработаны аналогично другим, описанным выше. Окончательная обработка, или закалка, которая придавала корпусу снаряда требуемый профиль твердости/вязкости (дифференциальная закалка), была строго охраняемой тайной.

Задняя полость этих снарядов была способна принять небольшой разрывной заряд около 2% от веса полного снаряда; когда это используется, снаряд называется снарядом, а не выстрелом. Осколочно-фугасная начинка снаряда, как со взрывателем, так и без него, имела тенденцию взрываться при попадании в броню сверх своей способности пробить.

Вторая мировая война

Британский военно-морской 15-дюймовый (381 мм) бронебойный снаряд с баллистическим колпачком (APCBC), 1943 г.

Во время Второй мировой войны в снарядах использовались высоколегированные стали, содержащие никель-хром-молибден, хотя в Германии это пришлось заменить на сплав на основе кремния, марганца и хрома, когда эти марки стали дефицитными.Последний сплав, хотя и мог быть закален до того же уровня, был более хрупким и имел тенденцию к разрушению при ударе по броне с большим наклоном. Разбитый выстрел снизил проникновение или привел к полному отказу от проникновения; для бронебойно-фугасных ( APHE ) снарядов это могло привести к преждевременной детонации фугасной начинки. В этот период, особенно немецкой военной промышленностью, были разработаны передовые и точные методы дифференцированного упрочнения снаряда.Полученные в результате снаряды постепенно меняют свою твердость с высокой (низкая прочность) в головной части на высокую (низкая твердость) в задней части и с гораздо меньшей вероятностью выходят из строя при сильных ударах. Снаряды

APHE для танковых орудий, хотя и использовались большинством сил этого периода, англичанами не использовались. Единственным британским снарядом APHE был снаряд Shell AP, Mk1 для 2-фунтовой противотанковой пушки, и от него отказались, поскольку было обнаружено, что взрыватель имеет тенденцию отделяться от корпуса во время проникновения.Даже когда взрыватель не отделялся и система функционировала правильно, повреждение внутренней части мало чем отличалось от цельного выстрела, и поэтому не требовало дополнительных затрат времени и средств на изготовление версии со снарядом. В снарядах APHE этого периода использовался разрывной заряд массой около 1–3% от веса всего снаряда, начинка детонировала с помощью установленного сзади взрывателя замедленного действия. Взрывчатое вещество, используемое в снарядах APHE, должно быть очень нечувствительным к удару, чтобы предотвратить преждевременную детонацию. Силы США обычно использовали для этой цели взрывчатое вещество Explosive D, также известное как пикрат аммония.Другие боевые силы того периода использовали различные взрывчатые вещества, соответствующим образом десенсибилизированные (обычно с помощью воска, смешанного со взрывчатым веществом).

Из-за увеличения толщины брони во время конфликта размер снарядов и скорость удара пришлось увеличить для обеспечения пробития. При этих более высоких скоростях закаленный наконечник дроби или снаряда должен быть защищен от начального ударного удара или риска разрушения. Чтобы увеличить скорость удара и остановить разрушение, они изначально были снабжены проникающими колпачками из мягкой стали.Пробивные колпачки с лучшими характеристиками были не очень аэродинамическими, поэтому позже был установлен дополнительный баллистический колпачок для уменьшения сопротивления. Полученные типы снарядов получили названия бронебойно-наконечник ( БТР ) и бронебойно-напорно-баллистический (БТР ).

В начале Второй мировой войны незакрытые бронебойные снаряды, выпущенные из высокоскоростных орудий, могли пробить в два раза больше своего калибра на близком расстоянии (100 м). На больших дальностях (500–1000 м) этот показатель снижался в 1,5–1,5 раза.1 из-за плохой баллистической формы и более высокого лобового сопротивления ранних снарядов меньшего диаметра. Позднее в ходе конфликта БТР, ведя огонь с близкого расстояния (100 м) из крупнокалиберных скорострельных орудий (75–128 мм), смогли пробить значительно большую толщину брони по отношению к своему калибру (в 2,5 раза), а также большая мощность (в 2–1,75 раза) на больших дальностях (1500–2000 м).

Соединения вольфрама, такие как карбид вольфрама, использовались в небольших количествах неоднородных и выброшенных поддонных выстрелов, но в большинстве мест этот элемент был в дефиците.

Снаряды

Современный день

Бронебойный выстрел

Бронебойные сплошные снаряды для пушек могут быть простыми или составными цельными снарядами, но, как правило, также сочетают некоторую форму зажигательной способности с пробиваемостью брони. Зажигательный состав обычно содержится между колпачком и проникающей головкой, в углублении сзади или в комбинации того и другого. Если в снаряде также используется трассирующий состав, задняя полость часто используется для размещения трассирующего состава. Вместо этого для снарядов большего калибра трассер может содержаться в удлинении задней герметизирующей заглушки. Общие сокращения для сплошного (несоставного / хардкорного) пушечного выстрела: AP , AP-T , API и API-T ; где «Т» означает «трассирующий», а «I» — «зажигательный». Более сложные составные снаряды, содержащие взрывчатку и другие баллистические устройства, обычно называют бронебойными снарядами.

Бронебойные снаряды

Бронебойные снаряды

в качестве специальных противотанковых снарядов распространены в артиллерии калибра более 50 мм, но наблюдается тенденция к использованию полубронебойных осколочно-фугасных снарядов ( SAPHE ), которые имеют меньшую противотанковую способность, но гораздо больший эффект против техники / персонала.Современные снаряды SAPHE по-прежнему имеют баллистический колпачок, упрочненный корпус и базовый взрыватель, но, как правило, имеют гораздо более тонкий материал корпуса и более высокое содержание взрывчатого вещества (4–15%). Общие сокращения для современных оболочек AP и SAP: HEI(BF) , SAPHE , SAPHEI и SAPHEI-T .

Стрелковое оружие

Бронебойные винтовочные и пистолетные патроны обычно изготавливаются на основе пенетратора из закаленной стали, вольфрама или карбида вольфрама, и такие патроны часто называют «пулями с твердым сердечником».В снарядах для самолетов и танков иногда используется сердечник из обедненного урана. Пенетратор представляет собой остроконечную массу из материала высокой плотности, которая предназначена для сохранения своей формы и переноса максимально возможного количества энергии как можно глубже в цель. Пенетраторы из обедненного урана имеют то преимущество, что они пирофорны и самозатачиваются при ударе, в результате чего интенсивное тепло и энергия фокусируются на минимальной площади брони цели. В некоторых снарядах также используются разрывные или зажигательные наконечники, помогающие пробить более толстую броню.Фугасно-зажигательные/бронебойные боеприпасы сочетают в себе пенетратор из карбида вольфрама с зажигательным и разрывным наконечником.

Винтовочные бронебойные боеприпасы обычно имеют упрочненный пенетратор внутри медной или мельхиоровой оболочки, аналогичной оболочке, которая окружает свинец в обычном снаряде. При попадании в твердую цель медный корпус разрушается, но пенетратор продолжает движение и пробивает цель. Также были разработаны бронебойные боеприпасы для пистолетов, использующие конструкцию, аналогичную винтовочным боеприпасам.Некоторые небольшие боеприпасы, такие как 5,7-мм снаряд FN, по своей природе способны пробивать броню, имея небольшой калибр и очень высокую скорость.

Весь снаряд обычно не изготавливается из того же материала, что и пенетратор, потому что физические характеристики, которые делают хороший пенетратор (т. е. чрезвычайно прочный, твердый металл), делают материал одинаково вредным для ствола оружия, стреляющего патроном.

Примеры

Системы активной защиты

Большинство современных систем активной защиты (АПЗ) вряд ли способны поражать полнокалиберные ББ снаряды, выпущенные из крупнокалиберной противотанковой пушки, из-за большой массы выстрела, его жесткости, малой габаритной длины и толщины тело. В APS используются осколочные боеголовки или проекционные пластины, и оба они предназначены для поражения двух наиболее распространенных противотанковых снарядов, используемых сегодня: кумулятивного снаряда и проникающего снаряда с кинетической энергией. Поражение кумулятивных снарядов осуществляется за счет повреждения/детонации взрывчатой ​​начинки кумулятивного заряда или повреждения кумулятивной гильзы или системы взрывателя, а поражения кинетических снарядов — за счет наведения рыскания/тангажа или разрушения стержня.

См. также

Примечания
  1. ↑ «выстрел» в этом смысле — цельнометаллический артиллерийский снаряд, похожий на «снаряд», но без заряда взрывчатого вещества.Он также используется для описания других невзрывных артиллерийских снарядов, таких как картечная дробь или картечная дробь.
Цитаты
  •  Эта статья включает текст из публикации, находящейся в открытом доступе: Chisholm, Hugh, ed. (1911) Британская энциклопедия (11-е изд.) Cambridge University Press

Внешние ссылки

Бронебойный снаряд | Military Wiki

Бронебойный снаряд APHE:
1 Легкий баллистический капсюль
2 Бронебойный снаряд из стального сплава
3 Десенсибилизированный разрывной заряд (тротил, тринитрофенол, гексоген…)
4 Взрыватель (установлен с задержкой на подрыв внутри цели)
5 Бурле (спереди) и приводная лента (сзади)

Бронебойный ( АП ) снаряд а тип боеприпасов, предназначенных для пробития брони. С 1860-х по 1950-е годы основным применением бронебойных снарядов было поражение толстой брони многих военных кораблей. С 1920-х годов для противотанковых задач требовалось бронебойное оружие. «Выстрелы» и «снаряды» обычно представляют собой артиллерийские снаряды и используются для поражения сильно бронированных целей, таких как танки, бункеры и бронированные военные корабли. Снаряды менее 20 мм обычно известны как «бронебойные боеприпасы» и предназначены для поражения легкобронированных целей, таких как бронежилет, пуленепробиваемое стекло и другая защита, или для использования в качестве противотанкового снаряда.

Бронебойный снаряд должен выдерживать удары пробивания брони. Снаряды, предназначенные для этой цели, имеют сильно усиленный корпус со специальной закалкой и формой носовой части и значительно меньший разрывной заряд. Некоторые бронебойные снаряды меньшего калибра имеют инертную начинку или зажигательный заряд вместо разрывного фугасного заряда.Бронебойный снаряд в настоящее время мало используется в морской войне, поскольку современные военные корабли практически не имеют броневой защиты, но он остается предпочтительным снарядом в противотанковой войне, так как имеет большую вероятность «убийства с первого попадания», чем осколочно-фугасный противотанковый снаряд. -танковый (кумулятивный) снаряд, особенно по цели с композитной броней, и из-за более высокой начальной скорости снаряда также более точен, чем кумулятивный снаряд. [ ссылка необходима ]

История

В конце 1850-х годов был разработан бронированный военный корабль, который имел броню из кованого железа значительной толщины.Эта броня была практически невосприимчива как к использовавшимся в то время круглым чугунным ядрам, так и к недавно разработанному фугасному снаряду. Первое решение этой проблемы было предложено майором сэром У. Паллисером, который с помощью пули Паллизера изобрел метод упрочнения головки остроконечной чугунной пули. [lower-alpha 1] При бросании острия снаряда вниз и формовании головы в железной форме горячий металл внезапно охлаждался и сильно становился твердым (устойчив к деформации посредством мартенситного фазового превращения), в то время как оставшаяся часть форма, формируемая из песка, позволяла металлу медленно остывать, а корпус дроби был сделан прочным (устойчивым к разрушению).

Эти снаряды из охлажденного железа оказались очень эффективными против доспехов из кованого железа, но не годились против составных и стальных доспехов, которые впервые были представлены в 1880-х годах. Поэтому пришлось сделать новый отход, и пули из кованой стали с наконечниками, закаленными водой, заменили дробь Паллисера. Сначала эти снаряды из кованой стали изготавливались из обычной углеродистой стали, но по мере улучшения качества брони снаряды последовали их примеру.

В 1890-х годах и впоследствии цементированная стальная броня стала обычным явлением, первоначально только на более толстой броне военных кораблей.Чтобы бороться с этим, снаряд был сделан из стали, кованой или литой, содержащей никель и хром. Еще одним изменением стало введение на острие снаряда колпачка из мягкого металла — так называемых «наконечников Макарова», изобретенных русским адмиралом Степаном Макаровым. Этот «колпачок» увеличивал проникающую способность, смягчая часть ударного удара и предотвращая повреждение бронебойного наконечника до того, как он ударится о лицевую часть брони или о разрушение корпуса снаряда. Это также могло способствовать проникновению под косым углом, не давая острию отклоняться от поверхности брони.

Эпоха Первой мировой войны

Дробь и снаряд, использовавшиеся до и во время Первой мировой войны, как правило, отливались из специальной хромистой (нержавеющей) стали, которую переплавляли в котлах. После этого им придавали форму, а затем тщательно отжигали, сердцевину просверливали сзади, а внешнюю сторону обтачивали на токарном станке. Снаряды были обработаны аналогично другим, описанным выше. Окончательная обработка, или закалка, которая придавала корпусу снаряда требуемый профиль твердости/вязкости (дифференциальная закалка), была строго охраняемой тайной.

Задняя полость этих снарядов была способна принять небольшой разрывной заряд около 2% от веса полного снаряда; когда это используется, снаряд называется снарядом, а не выстрелом. Осколочно-фугасная начинка снаряда, как со взрывателем, так и без него, имела тенденцию взрываться при попадании в броню сверх своей способности пробить.

Вторая мировая война

Британский военно-морской 15-дюймовый (381 мм) бронебойный снаряд с баллистическим колпачком (APCBC), 1943 г.

Во время Второй мировой войны в снарядах использовались высоколегированные стали, содержащие никель-хром-молибден, хотя в Германии это пришлось заменить на сплав на основе кремния, марганца и хрома, когда эти марки стали дефицитными.Последний сплав, хотя и мог быть закален до того же уровня, был более хрупким и имел тенденцию к разрушению при ударе по броне с большим наклоном. Разбитый выстрел снизил проникновение или привел к полному отказу от проникновения; для бронебойно-фугасных ( APHE ) снарядов это могло привести к преждевременной детонации фугасной начинки. В этот период, особенно немецкой военной промышленностью, были разработаны передовые и точные методы дифференцированного упрочнения снаряда.Полученные в результате снаряды постепенно меняют свою твердость с высокой (низкая прочность) в головной части на высокую (низкая твердость) в задней части и с гораздо меньшей вероятностью выходят из строя при сильных ударах. Снаряды

APHE для танковых орудий, хотя и использовались большинством сил этого периода, англичанами не использовались. Единственным британским снарядом APHE был снаряд Shell AP, Mk1 для 2-фунтовой противотанковой пушки, и от него отказались, поскольку было обнаружено, что взрыватель имеет тенденцию отделяться от корпуса во время проникновения.Даже когда взрыватель не отделялся и система функционировала правильно, повреждение внутренней части мало чем отличалось от цельного выстрела, и поэтому не требовало дополнительных затрат времени и средств на изготовление версии со снарядом. В снарядах APHE этого периода использовался разрывной заряд массой около 1–3% от веса всего снаряда, начинка детонировала с помощью установленного сзади взрывателя замедленного действия. Взрывчатое вещество, используемое в снарядах APHE, должно быть очень нечувствительным к удару, чтобы предотвратить преждевременную детонацию. Силы США обычно использовали для этой цели взрывчатое вещество Explosive D, также известное как пикрат аммония.Другие боевые силы того периода использовали различные взрывчатые вещества, соответствующим образом десенсибилизированные (обычно с помощью воска, смешанного со взрывчатым веществом).

Из-за увеличения толщины брони во время конфликта размер снарядов и скорость удара пришлось увеличить для обеспечения пробития. При этих более высоких скоростях закаленный наконечник дроби или снаряда должен быть защищен от начального ударного удара или риска разрушения. Чтобы увеличить скорость удара и остановить разрушение, они изначально были снабжены проникающими колпачками из мягкой стали.Пробивные колпачки с лучшими характеристиками были не очень аэродинамическими, поэтому позже был установлен дополнительный баллистический колпачок для уменьшения сопротивления. Полученные типы снарядов получили названия бронебойно-наконечник ( БТР ) и бронебойно-напорно-баллистический (БТР ).

В начале Второй мировой войны незакрытые бронебойные снаряды, выпущенные из высокоскоростных орудий, могли пробить в два раза больше своего калибра на близком расстоянии (100 м). На больших дальностях (500–1000 м) этот показатель снижался в 1,5–1,5 раза.1 из-за плохой баллистической формы и более высокого лобового сопротивления ранних снарядов меньшего диаметра. Позднее в ходе конфликта БТР, ведя огонь с близкого расстояния (100 м) из крупнокалиберных скорострельных орудий (75–128 мм), смогли пробить значительно большую толщину брони по отношению к своему калибру (в 2,5 раза), а также большая мощность (в 2–1,75 раза) на больших дальностях (1500–2000 м).

Соединения вольфрама, такие как карбид вольфрама, использовались в небольших количествах неоднородных и выброшенных поддонных выстрелов, но в большинстве мест этот элемент был в дефиците.

Снаряды

Современный день

Бронебойный выстрел

Бронебойные сплошные снаряды для пушек могут быть простыми или составными цельными снарядами, но, как правило, также сочетают некоторую форму зажигательной способности с пробиваемостью брони. Зажигательный состав обычно содержится между колпачком и проникающей головкой, в углублении сзади или в комбинации того и другого. Если в снаряде также используется трассирующий состав, задняя полость часто используется для размещения трассирующего состава. Вместо этого для снарядов большего калибра трассер может содержаться в удлинении задней герметизирующей заглушки. Общие сокращения для сплошного (несоставного / хардкорного) пушечного выстрела: AP , AP-T , API и API-T ; где «Т» означает «трассирующий», а «I» — «зажигательный». Более сложные составные снаряды, содержащие взрывчатку и другие баллистические устройства, обычно называют бронебойными снарядами.

Бронебойные снаряды

Бронебойные снаряды

в качестве специальных противотанковых снарядов распространены в артиллерии калибра более 50 мм, но наблюдается тенденция к использованию полубронебойных осколочно-фугасных снарядов ( SAPHE ), которые имеют меньшую противотанковую способность, но гораздо больший эффект против техники / персонала.Современные снаряды SAPHE по-прежнему имеют баллистический колпачок, упрочненный корпус и базовый взрыватель, но, как правило, имеют гораздо более тонкий материал корпуса и более высокое содержание взрывчатого вещества (4–15%). Общие сокращения для современных оболочек AP и SAP: HEI(BF) , SAPHE , SAPHEI и SAPHEI-T .

Стрелковое оружие

Бронебойные винтовочные и пистолетные патроны обычно изготавливаются на основе пенетратора из закаленной стали, вольфрама или карбида вольфрама, и такие патроны часто называют «пулями с твердым сердечником».В снарядах для самолетов и танков иногда используется сердечник из обедненного урана. Пенетратор представляет собой остроконечную массу из материала высокой плотности, которая предназначена для сохранения своей формы и переноса максимально возможного количества энергии как можно глубже в цель. Пенетраторы из обедненного урана имеют то преимущество, что они пирофорны и самозатачиваются при ударе, в результате чего интенсивное тепло и энергия фокусируются на минимальной площади брони цели. В некоторых снарядах также используются разрывные или зажигательные наконечники, помогающие пробить более толстую броню.Фугасно-зажигательные/бронебойные боеприпасы сочетают в себе пенетратор из карбида вольфрама с зажигательным и разрывным наконечником.

Винтовочные бронебойные боеприпасы обычно имеют упрочненный пенетратор внутри медной или мельхиоровой оболочки, аналогичной оболочке, которая окружает свинец в обычном снаряде. При попадании в твердую цель медный корпус разрушается, но пенетратор продолжает движение и пробивает цель. Также были разработаны бронебойные боеприпасы для пистолетов, использующие конструкцию, аналогичную винтовочным боеприпасам.Некоторые небольшие боеприпасы, такие как 5,7-мм снаряд FN, по своей природе способны пробивать броню, имея небольшой калибр и очень высокую скорость.

Весь снаряд обычно не изготавливается из того же материала, что и пенетратор, потому что физические характеристики, которые делают хороший пенетратор (т. е. чрезвычайно прочный, твердый металл), делают материал одинаково вредным для ствола оружия, стреляющего патроном.

Примеры

Системы активной защиты

Большинство современных систем активной защиты (АПЗ) вряд ли способны поражать полнокалиберные ББ снаряды, выпущенные из крупнокалиберной противотанковой пушки, из-за большой массы выстрела, его жесткости, малой габаритной длины и толщины тело. В APS используются осколочные боеголовки или проекционные пластины, и оба они предназначены для поражения двух наиболее распространенных противотанковых снарядов, используемых сегодня: кумулятивного снаряда и проникающего снаряда с кинетической энергией. Поражение кумулятивных снарядов осуществляется за счет повреждения/детонации взрывчатой ​​начинки кумулятивного заряда или повреждения кумулятивной гильзы или системы взрывателя, а поражения кинетических снарядов — за счет наведения рыскания/тангажа или разрушения стержня.

См. также

Примечания
  1. ↑ «выстрел» в этом смысле — цельнометаллический артиллерийский снаряд, похожий на «снаряд», но без заряда взрывчатого вещества.Он также используется для описания других невзрывных артиллерийских снарядов, таких как картечная дробь или картечная дробь.
Цитаты
  •  Эта статья включает текст из публикации, находящейся в открытом доступе: Chisholm, Hugh, ed. (1911) Британская энциклопедия (11-е изд.) Cambridge University Press

Внешние ссылки

Бронебойный снаряд | Military Wiki

Бронебойный снаряд APHE:
1 Легкий баллистический капсюль
2 Бронебойный снаряд из стального сплава
3 Десенсибилизированный разрывной заряд (тротил, тринитрофенол, гексоген…)
4 Взрыватель (установлен с задержкой на подрыв внутри цели)
5 Бурле (спереди) и приводная лента (сзади)

Бронебойный ( АП ) снаряд а тип боеприпасов, предназначенных для пробития брони. С 1860-х по 1950-е годы основным применением бронебойных снарядов было поражение толстой брони многих военных кораблей. С 1920-х годов для противотанковых задач требовалось бронебойное оружие. «Выстрелы» и «снаряды» обычно представляют собой артиллерийские снаряды и используются для поражения сильно бронированных целей, таких как танки, бункеры и бронированные военные корабли. Снаряды менее 20 мм обычно известны как «бронебойные боеприпасы» и предназначены для поражения легкобронированных целей, таких как бронежилет, пуленепробиваемое стекло и другая защита, или для использования в качестве противотанкового снаряда.

Бронебойный снаряд должен выдерживать удары пробивания брони. Снаряды, предназначенные для этой цели, имеют сильно усиленный корпус со специальной закалкой и формой носовой части и значительно меньший разрывной заряд. Некоторые бронебойные снаряды меньшего калибра имеют инертную начинку или зажигательный заряд вместо разрывного фугасного заряда.Бронебойный снаряд в настоящее время мало используется в морской войне, поскольку современные военные корабли практически не имеют броневой защиты, но он остается предпочтительным снарядом в противотанковой войне, так как имеет большую вероятность «убийства с первого попадания», чем осколочно-фугасный противотанковый снаряд. -танковый (кумулятивный) снаряд, особенно по цели с композитной броней, и из-за более высокой начальной скорости снаряда также более точен, чем кумулятивный снаряд. [ ссылка необходима ]

История

В конце 1850-х годов был разработан бронированный военный корабль, который имел броню из кованого железа значительной толщины.Эта броня была практически невосприимчива как к использовавшимся в то время круглым чугунным ядрам, так и к недавно разработанному фугасному снаряду. Первое решение этой проблемы было предложено майором сэром У. Паллисером, который с помощью пули Паллизера изобрел метод упрочнения головки остроконечной чугунной пули. [lower-alpha 1] При бросании острия снаряда вниз и формовании головы в железной форме горячий металл внезапно охлаждался и сильно становился твердым (устойчив к деформации посредством мартенситного фазового превращения), в то время как оставшаяся часть форма, формируемая из песка, позволяла металлу медленно остывать, а корпус дроби был сделан прочным (устойчивым к разрушению).

Эти снаряды из охлажденного железа оказались очень эффективными против доспехов из кованого железа, но не годились против составных и стальных доспехов, которые впервые были представлены в 1880-х годах. Поэтому пришлось сделать новый отход, и пули из кованой стали с наконечниками, закаленными водой, заменили дробь Паллисера. Сначала эти снаряды из кованой стали изготавливались из обычной углеродистой стали, но по мере улучшения качества брони снаряды последовали их примеру.

В 1890-х годах и впоследствии цементированная стальная броня стала обычным явлением, первоначально только на более толстой броне военных кораблей.Чтобы бороться с этим, снаряд был сделан из стали, кованой или литой, содержащей никель и хром. Еще одним изменением стало введение на острие снаряда колпачка из мягкого металла — так называемых «наконечников Макарова», изобретенных русским адмиралом Степаном Макаровым. Этот «колпачок» увеличивал проникающую способность, смягчая часть ударного удара и предотвращая повреждение бронебойного наконечника до того, как он ударится о лицевую часть брони или о разрушение корпуса снаряда. Это также могло способствовать проникновению под косым углом, не давая острию отклоняться от поверхности брони.

Эпоха Первой мировой войны

Дробь и снаряд, использовавшиеся до и во время Первой мировой войны, как правило, отливались из специальной хромистой (нержавеющей) стали, которую переплавляли в котлах. После этого им придавали форму, а затем тщательно отжигали, сердцевину просверливали сзади, а внешнюю сторону обтачивали на токарном станке. Снаряды были обработаны аналогично другим, описанным выше. Окончательная обработка, или закалка, которая придавала корпусу снаряда требуемый профиль твердости/вязкости (дифференциальная закалка), была строго охраняемой тайной.

Задняя полость этих снарядов была способна принять небольшой разрывной заряд около 2% от веса полного снаряда; когда это используется, снаряд называется снарядом, а не выстрелом. Осколочно-фугасная начинка снаряда, как со взрывателем, так и без него, имела тенденцию взрываться при попадании в броню сверх своей способности пробить.

Вторая мировая война

Британский военно-морской 15-дюймовый (381 мм) бронебойный снаряд с баллистическим колпачком (APCBC), 1943 г.

Во время Второй мировой войны в снарядах использовались высоколегированные стали, содержащие никель-хром-молибден, хотя в Германии это пришлось заменить на сплав на основе кремния, марганца и хрома, когда эти марки стали дефицитными.Последний сплав, хотя и мог быть закален до того же уровня, был более хрупким и имел тенденцию к разрушению при ударе по броне с большим наклоном. Разбитый выстрел снизил проникновение или привел к полному отказу от проникновения; для бронебойно-фугасных ( APHE ) снарядов это могло привести к преждевременной детонации фугасной начинки. В этот период, особенно немецкой военной промышленностью, были разработаны передовые и точные методы дифференцированного упрочнения снаряда.Полученные в результате снаряды постепенно меняют свою твердость с высокой (низкая прочность) в головной части на высокую (низкая твердость) в задней части и с гораздо меньшей вероятностью выходят из строя при сильных ударах. Снаряды

APHE для танковых орудий, хотя и использовались большинством сил этого периода, англичанами не использовались. Единственным британским снарядом APHE был снаряд Shell AP, Mk1 для 2-фунтовой противотанковой пушки, и от него отказались, поскольку было обнаружено, что взрыватель имеет тенденцию отделяться от корпуса во время проникновения.Даже когда взрыватель не отделялся и система функционировала правильно, повреждение внутренней части мало чем отличалось от цельного выстрела, и поэтому не требовало дополнительных затрат времени и средств на изготовление версии со снарядом. В снарядах APHE этого периода использовался разрывной заряд массой около 1–3% от веса всего снаряда, начинка детонировала с помощью установленного сзади взрывателя замедленного действия. Взрывчатое вещество, используемое в снарядах APHE, должно быть очень нечувствительным к удару, чтобы предотвратить преждевременную детонацию. Силы США обычно использовали для этой цели взрывчатое вещество Explosive D, также известное как пикрат аммония.Другие боевые силы того периода использовали различные взрывчатые вещества, соответствующим образом десенсибилизированные (обычно с помощью воска, смешанного со взрывчатым веществом).

Из-за увеличения толщины брони во время конфликта размер снарядов и скорость удара пришлось увеличить для обеспечения пробития. При этих более высоких скоростях закаленный наконечник дроби или снаряда должен быть защищен от начального ударного удара или риска разрушения. Чтобы увеличить скорость удара и остановить разрушение, они изначально были снабжены проникающими колпачками из мягкой стали.Пробивные колпачки с лучшими характеристиками были не очень аэродинамическими, поэтому позже был установлен дополнительный баллистический колпачок для уменьшения сопротивления. Полученные типы снарядов получили названия бронебойно-наконечник ( БТР ) и бронебойно-напорно-баллистический (БТР ).

В начале Второй мировой войны незакрытые бронебойные снаряды, выпущенные из высокоскоростных орудий, могли пробить в два раза больше своего калибра на близком расстоянии (100 м). На больших дальностях (500–1000 м) этот показатель снижался в 1,5–1,5 раза.1 из-за плохой баллистической формы и более высокого лобового сопротивления ранних снарядов меньшего диаметра. Позднее в ходе конфликта БТР, ведя огонь с близкого расстояния (100 м) из крупнокалиберных скорострельных орудий (75–128 мм), смогли пробить значительно большую толщину брони по отношению к своему калибру (в 2,5 раза), а также большая мощность (в 2–1,75 раза) на больших дальностях (1500–2000 м).

Соединения вольфрама, такие как карбид вольфрама, использовались в небольших количествах неоднородных и выброшенных поддонных выстрелов, но в большинстве мест этот элемент был в дефиците.

Снаряды

Современный день

Бронебойный выстрел

Бронебойные сплошные снаряды для пушек могут быть простыми или составными цельными снарядами, но, как правило, также сочетают некоторую форму зажигательной способности с пробиваемостью брони. Зажигательный состав обычно содержится между колпачком и проникающей головкой, в углублении сзади или в комбинации того и другого. Если в снаряде также используется трассирующий состав, задняя полость часто используется для размещения трассирующего состава. Вместо этого для снарядов большего калибра трассер может содержаться в удлинении задней герметизирующей заглушки. Общие сокращения для сплошного (несоставного / хардкорного) пушечного выстрела: AP , AP-T , API и API-T ; где «Т» означает «трассирующий», а «I» — «зажигательный». Более сложные составные снаряды, содержащие взрывчатку и другие баллистические устройства, обычно называют бронебойными снарядами.

Бронебойные снаряды

Бронебойные снаряды

в качестве специальных противотанковых снарядов распространены в артиллерии калибра более 50 мм, но наблюдается тенденция к использованию полубронебойных осколочно-фугасных снарядов ( SAPHE ), которые имеют меньшую противотанковую способность, но гораздо больший эффект против техники / персонала.Современные снаряды SAPHE по-прежнему имеют баллистический колпачок, упрочненный корпус и базовый взрыватель, но, как правило, имеют гораздо более тонкий материал корпуса и более высокое содержание взрывчатого вещества (4–15%). Общие сокращения для современных оболочек AP и SAP: HEI(BF) , SAPHE , SAPHEI и SAPHEI-T .

Стрелковое оружие

Бронебойные винтовочные и пистолетные патроны обычно изготавливаются на основе пенетратора из закаленной стали, вольфрама или карбида вольфрама, и такие патроны часто называют «пулями с твердым сердечником».В снарядах для самолетов и танков иногда используется сердечник из обедненного урана. Пенетратор представляет собой остроконечную массу из материала высокой плотности, которая предназначена для сохранения своей формы и переноса максимально возможного количества энергии как можно глубже в цель. Пенетраторы из обедненного урана имеют то преимущество, что они пирофорны и самозатачиваются при ударе, в результате чего интенсивное тепло и энергия фокусируются на минимальной площади брони цели. В некоторых снарядах также используются разрывные или зажигательные наконечники, помогающие пробить более толстую броню.Фугасно-зажигательные/бронебойные боеприпасы сочетают в себе пенетратор из карбида вольфрама с зажигательным и разрывным наконечником.

Винтовочные бронебойные боеприпасы обычно имеют упрочненный пенетратор внутри медной или мельхиоровой оболочки, аналогичной оболочке, которая окружает свинец в обычном снаряде. При попадании в твердую цель медный корпус разрушается, но пенетратор продолжает движение и пробивает цель. Также были разработаны бронебойные боеприпасы для пистолетов, использующие конструкцию, аналогичную винтовочным боеприпасам.Некоторые небольшие боеприпасы, такие как 5,7-мм снаряд FN, по своей природе способны пробивать броню, имея небольшой калибр и очень высокую скорость.

Весь снаряд обычно не изготавливается из того же материала, что и пенетратор, потому что физические характеристики, которые делают хороший пенетратор (т. е. чрезвычайно прочный, твердый металл), делают материал одинаково вредным для ствола оружия, стреляющего патроном.

Примеры

Системы активной защиты

Большинство современных систем активной защиты (АПЗ) вряд ли способны поражать полнокалиберные ББ снаряды, выпущенные из крупнокалиберной противотанковой пушки, из-за большой массы выстрела, его жесткости, малой габаритной длины и толщины тело. В APS используются осколочные боеголовки или проекционные пластины, и оба они предназначены для поражения двух наиболее распространенных противотанковых снарядов, используемых сегодня: кумулятивного снаряда и проникающего снаряда с кинетической энергией. Поражение кумулятивных снарядов осуществляется за счет повреждения/детонации взрывчатой ​​начинки кумулятивного заряда или повреждения кумулятивной гильзы или системы взрывателя, а поражения кинетических снарядов — за счет наведения рыскания/тангажа или разрушения стержня.

См. также

Примечания
  1. ↑ «выстрел» в этом смысле — цельнометаллический артиллерийский снаряд, похожий на «снаряд», но без заряда взрывчатого вещества.Он также используется для описания других невзрывных артиллерийских снарядов, таких как картечная дробь или картечная дробь.
Цитаты
  •  Эта статья включает текст из публикации, находящейся в открытом доступе: Chisholm, Hugh, ed. (1911) Британская энциклопедия (11-е изд.) Cambridge University Press

Внешние ссылки

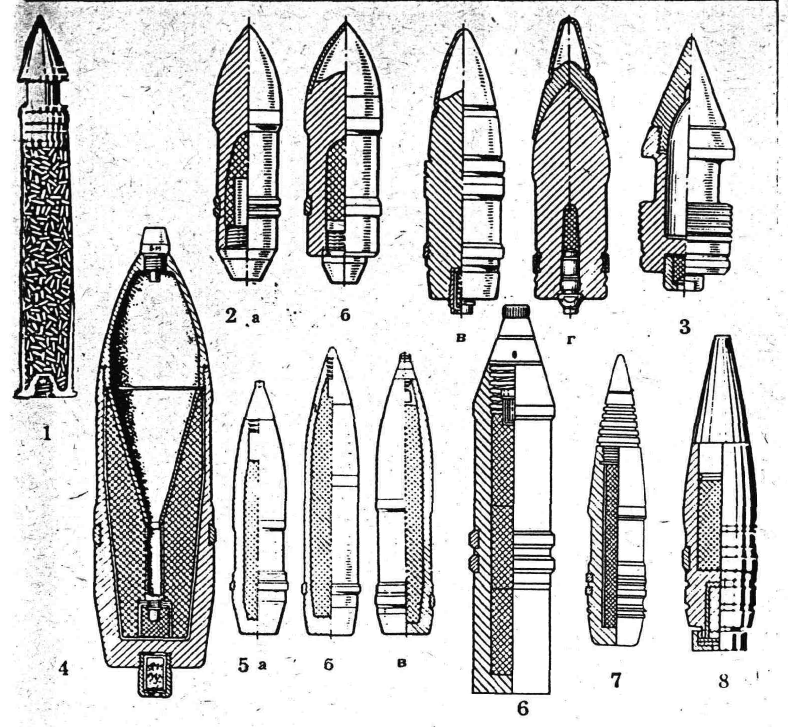

Типы противотанковых боеприпасов

После Первой мировой войны броня танков была улучшена как по толщине, так и по качеству.Чтобы иметь возможность пробить броню танков вероятного противника, возникла необходимость в разработке пушек и снарядов именно для этой цели. В течение тридцатых и сороковых годов в боях участвовало большое количество новых типов снарядов. Нижеследующие описания дадут краткий обзор основных типов снарядов, объясняя основные конструкции, метод, которым снаряды пробивают броневой лист, и то, каким образом они предназначены для вывода из строя танка, по которому они стреляют.

Бронебойный (AP)

Самым ранним и самым простым противотанковым снарядом был базовый бронебойный снаряд.Оболочка AP изготовлена ​​из твердой стали с высоким содержанием углерода, что увеличивает твердость стали.

Пробитие броневой плиты достигается за счет кинетической энергии снаряда. Если масса или скорость снаряда возрастут, то увеличится и проникающая способность снаряда. И наоборот, по мере того, как скорость снаряда уменьшается на дальности из-за сопротивления воздуха, снижается и проникающая способность.

Предполагая, что снаряд пробьет броню танка, по которому ведется огонь, если снаряд не содержит взрывчатого наполнителя, то он фактически будет действовать как крупная пуля.Это может привести к повреждению салона или двигателя, взрыву боеприпасов, возгоранию топлива или травмированию экипажа.

Бронебойный, закрытый (БТР)

Для повышения бронезащиты без увеличения толщины бронелиста и, следовательно, его веса во время Второй мировой войны было распространено торцевое упрочнение бронелистов. Как следует из названия, процесс поверхностной закалки увеличивает твердость части броневого листа, обращенной наружу.Эта повышенная твердость затруднит проникновение оболочки в пластину и может даже привести к ее разлету при ударе.

Противодействие пластинам с лицевой закалкой заключается в надевании колпачка на обычный бронебойный снаряд. Этот колпачок имеет очень твердый наконечник, предназначенный для разрушения закаленного лица, и корпус из мягкой стали, предназначенный для защиты бронебойного снаряда от силы удара.

Несмотря на то, что фактическое пробитие бронебойного снаряда само по себе такое же, как у бронебойного снаряда без колпачка, колпачок является недостатком при стрельбе по обычным бронеплитам, которые не имеют лицевой закалки.Причина этого в том, что часть массы, а значит, и кинетической энергии снаряда находится в шапке, что не способствует пробиванию штатной бронеплиты.

Бронебойный, баллистический колпачок (APBC)

Поскольку форма носа, которая лучше всего подходит для пробития броневого листа, не является лучшей с точки зрения аэродинамики, на корпус обычно устанавливали баллистический колпачок или ветровое стекло. Баллистический колпачок изготовлен из тонкого хрупкого материала, который разрушается при ударе, не мешая процессу проникновения.Поскольку баллистическая крышка тонкая, негативное влияние недостатка массы незначительно и более чем компенсируется уменьшенным замедлением из-за лучшей аэродинамики.

Важным примечанием к баллистическим крышкам является то, что наличие баллистических крышек далеко не всегда явно указывается в названиях американских снарядов. Поэтому необходимо найти описание или схему оболочки, чтобы определить конструкцию.

Бронебойный, с крышкой, баллистический колпачок (APCBC)

Этот тип снаряда представляет собой комбинацию крышек снарядов APC и APBC.

Взрывоопасный наполнитель (-HE)

Для повышения поражающего действия вышеперечисленных типов снарядов в снаряд может быть добавлен взрывчатый наполнитель. Когда снаряд ударяется о броню, срабатывает взрыватель, в результате чего снаряд взрывается после проникновения. Хотя ущерб от взрывчатого наполнителя может быть значительным, полость в оболочке, в которой находится взрывчатый наполнитель, снижает структурную целостность оболочки. В результате снаряд с большей вероятностью разобьется при ударе, чем пробьется.

Бронебойный, композитный, жесткий (APCR)

Хотя скорость и, следовательно, кинетическая энергия снаряда теоретически всегда могут быть увеличены, существует практический предел. В то время как кинетическая энергия увеличивается пропорционально квадрату увеличения скорости, количество энергии, необходимое для движения снаряда, также увеличивается. Экспоненциально увеличивающееся количество пороха сделало бы хранение и загрузку боеприпасов громоздкими, а увеличение размера канистры потребовало бы дорогостоящего изменения конструкции и замены казенной части орудия, что сделало бы существующие боеприпасы несовместимыми с ружьем.

Альтернативой увеличению количества пороха является уменьшение калибра и, следовательно, массы пенетратора. Этот малокалиберный пенетратор изготовлен из материала высокой плотности, такого как вольфрам, и помещен в оболочку из легкого материала, такого как алюминий, который имеет такой же диаметр, как и ствол орудия. Полученный снаряд известен как бронебойный композитный жесткий (APCR) в Европе и высокоскоростной бронебойный (HVAP) в США.

Поскольку такое же количество пороха расходуется на ускорение меньшей массы, скорость увеличивается. Важно отметить, что увеличение скорости не приводит к увеличению кинетической энергии. На самом деле, поскольку масса оболочки меньше, она будет замедляться быстрее, чем обычная оболочка. Скорее, повышенное проникновение снаряда APCR связано с тем, что площадь пробития меньше, что увеличивает количество кинетической энергии на квадратный сантиметр.

У подкалиберного снаряда тоже больше шансов на рикошет, а меньший малый нанесет меньше повреждений, чем полнокалиберный снаряд, тем более, что пенетратор не содержит взрывчатого наполнителя. Тем не менее, во время Второй мировой войны это позволило продлить срок службы малокалиберных орудий, спроектированных до войны.

Бронебойный, композитный, нежесткий (APCNR)

Альтернативным подходом к подкалиберному пенетратору APCR является бронебойный композитный нежесткий (APCNR) снаряд.Этот тип оболочки использует тот же принцип, что и APCR, но более активно использует легкую внешнюю оболочку.

Два разных типа оружия стреляют этим типом боеприпасов; Конические или сжатые стволы в стиле Герлиха, где ружье предназначено только для стрельбы этим типом боеприпасов, и обычные ружья, оснащенные коническим адаптером Литтлджона. Общим для обоих типов оружия является то, что диаметр ствола уменьшается по направлению к дульному срезу. Это приводит к тому, что легкая внешняя часть корпуса плотно прилегает к стволу орудия, предотвращая утечку газов из ствола.

Эта конструкция пушки в основном использовалась немцами, наиболее известная из них — Schwere Panzer-Büchse 41, стрелявшая 28-мм снарядами, которые были уменьшены до 20 мм, но также были разработаны орудия большого калибра, такие как 7,5 cm Pak 41. , стреляя уменьшенным до 55 мм снарядом калибра 75 мм.

Конструкция с коническим отверстием в конечном итоге оказалась тупиковой. Износ ствола орудия был чрезмерным; например, 7,5 cm Pak 41 имел ресурс ствола 1000 выстрелов по сравнению с 5000-7000 выстрелов у 7,5 cm Pak 39 (L/48).Проблема с повышенным замедлением снаряда APCR присутствует и у снаряда APCNR, что делает штатные орудия более эффективными на дальних дистанциях. Кроме того, хотя осколочно-фугасные снаряды действительно существовали, меньший конечный калибр означал, что содержание взрывчатого вещества было таким же ограниченным. Наконец, для пушки требовалось большое количество вольфрама, который для Германии был дефицитным материалом.

Бронебойный поддон (APDS)

Принцип концентрации кинетической энергии крупнокалиберного снаряда в узком пенетраторе доведен до предела в бронебойно-подкалиберном снаряде (APDS).Разработанный во время войны, этот тип снаряда аналогичен APCR по принципу проникновения. Вместо того, чтобы прикреплять внешнюю оболочку к пенетратору, внешняя оболочка или башмак сбрасывается с пенетратора сразу после выхода из дульного среза. Сам пенетратор представляет собой длинный тонкий стержень из материала высокой плотности, такого как вольфрам или обедненный уран, после того как энергия деления стала обычным явлением после войны.

Снаряды

APDS обладают очень хорошей проникающей способностью, но имеют те же проблемы, что и снаряды APCR.У APDS также есть недостаток, заключающийся в том, что башмак будет ударяться о землю перед пушкой на относительно высокой скорости, создавая опасность для дружественных войск.

Осколочно-фугасное, противотанковое (HEAT)

В отличие от вышеперечисленных снарядов, все из которых используют кинетическую энергию для пробития броневых листов, осколочно-фугасный противотанковый (кумулятивный) снаряд представляет собой кумулятивный заряд. Оболочка выполнена в виде конической полости с медной облицовкой, за которой размещен заряд взрывчатого вещества. При попадании снаряда в цель взрывчатое вещество заставит медную облицовку образовать поток частиц, который с гиперзвуковой скоростью пробивает броневой лист.Этот поток частиц будет распыляться внутри танка вместе с расплавленной сталью из броневого листа.

Главное преимущество кумулятивного снаряда перед кинетически-энергетическими пенетраторами в том, что он не зависит от скорости. В результате кумулятивный снаряд особенно хорошо подходит для оружия пехоты, такого как винтовочные гранаты и ракетные установки. Базука, PIAT, Panzerfaust и Panzerschreck стреляли кумулятивными снарядами. Недостатком оболочки является то, что даже тонкая стальная пластина, расположенная на некотором расстоянии от броневого листа, приведет к частичному или полному рассеиванию потока частиц, не пробивая броню. Это использовалось на русских танках, где рамы с противопожарными сетками были приварены к бортам башни на поздних этапах войны для защиты от Panzerschreck и Panzerfaust. Кроме того, при стрельбе из нарезного оружия вращение снаряда уменьшит бронепробиваемость. Наконец, более низкая скорость кумулятивных снарядов затрудняет прицеливание на дальние дистанции, и поэтому эти снаряды были непопулярны среди немецких противотанковых расчетов, как указано в этом отчете от 1943 года.

Осколочно-фугасное (HE)

Традиционно осколочно-фугасные снаряды не рассматривались как серьезная угроза для танков.Распространено мнение, что, хотя артиллерийский огонь может повредить гусеницы и внешние компоненты, он не представляет большой угрозы для самого танка.

В 1988 году армия США провела испытание, чтобы выяснить, насколько эффективна 155-мм артиллерия против советских танков. В ходе испытаний было установлено, что взрывная сила способна обездвижить танк, разрушив его гусеницы и оторвав опорные катки, на расстоянии до 30 метров. Ближние попадания наносили бы существенные повреждения броне танков, а прямые — полностью их уничтожали.Это согласуется со сведениями времен Второй мировой войны, когда СУ-152 сбивали башни немецких танков. Более легкий артиллерийский и минометный огонь также мог нанести значительный ущерб танкам, поражая более тонкую броню крыши и моторного отсека.

Даже если броня не пробита, сотрясение может привести к тому, что осколки броневых листов поранят экипаж и повредят внутренние компоненты. Этот эффект был использован после войны для разработки осколочно-фугасного снаряда (HESH), который раздавил кусок пластиковой взрывчатки на броневой лист, а затем взорвал его, в результате чего кусок броневого листа внутри танка отделился. и повредить интерьер и экипаж, фактически не пробивая броневой лист.

Дополнительные показания

Дополнительная броня
Методы, применявшиеся во время Второй мировой войны для повышения защиты бронетехники.
Таблица пробивания брони
Таблица бронепробиваемости немецких танковых и противотанковых орудий.

Источники

  1. ДАРЕМ, майор (в отставке) Джордж А. Кто сказал, что тупые артиллерийские снаряды не могут убить броню . Форт Силл, Оклахома: Ассоциация полевой артиллерии США, 2002 г.4 р.

Типы противотанковых боеприпасов

После Первой мировой войны броня танков была улучшена как по толщине, так и по качеству. Чтобы иметь возможность пробить броню танков вероятного противника, возникла необходимость в разработке пушек и снарядов именно для этой цели. В течение тридцатых и сороковых годов в боях участвовало большое количество новых типов снарядов. Нижеследующие описания дадут краткий обзор основных типов снарядов, объясняя основные конструкции, метод, которым снаряды пробивают броневой лист, и то, каким образом они предназначены для вывода из строя танка, по которому они стреляют.

Бронебойный (AP)

Самым ранним и самым простым противотанковым снарядом был базовый бронебойный снаряд. Оболочка AP изготовлена ​​из твердой стали с высоким содержанием углерода, что увеличивает твердость стали.

Пробитие броневой плиты достигается за счет кинетической энергии снаряда. Если масса или скорость снаряда возрастут, то увеличится и проникающая способность снаряда. И наоборот, по мере того, как скорость снаряда уменьшается на дальности из-за сопротивления воздуха, снижается и проникающая способность.

Предполагая, что снаряд пробьет броню танка, по которому ведется огонь, если снаряд не содержит взрывчатого наполнителя, то он фактически будет действовать как крупная пуля. Это может привести к повреждению салона или двигателя, взрыву боеприпасов, возгоранию топлива или травмированию экипажа.

Бронебойный, закрытый (БТР)

Для повышения бронезащиты без увеличения толщины бронелиста и, следовательно, его веса во время Второй мировой войны было распространено торцевое упрочнение бронелистов.Как следует из названия, процесс поверхностной закалки увеличивает твердость части броневого листа, обращенной наружу. Эта повышенная твердость затруднит проникновение оболочки в пластину и может даже привести к ее разлету при ударе.

Противодействие пластинам с лицевой закалкой заключается в надевании колпачка на обычный бронебойный снаряд. Этот колпачок имеет очень твердый наконечник, предназначенный для разрушения закаленного лица, и корпус из мягкой стали, предназначенный для защиты бронебойного снаряда от силы удара.

Несмотря на то, что фактическое пробитие бронебойного снаряда само по себе такое же, как у бронебойного снаряда без колпачка, колпачок является недостатком при стрельбе по обычным бронеплитам, которые не имеют лицевой закалки. Причина этого в том, что часть массы, а значит, и кинетической энергии снаряда находится в шапке, что не способствует пробиванию штатной бронеплиты.

Бронебойный, баллистический колпачок (APBC)

Поскольку форма носа, которая лучше всего подходит для пробития броневого листа, не является лучшей с точки зрения аэродинамики, на корпус обычно устанавливали баллистический колпачок или ветровое стекло.Баллистический колпачок изготовлен из тонкого хрупкого материала, который разрушается при ударе, не мешая процессу проникновения. Поскольку баллистическая крышка тонкая, негативное влияние недостатка массы незначительно и более чем компенсируется уменьшенным замедлением из-за лучшей аэродинамики.

Важным примечанием к баллистическим крышкам является то, что наличие баллистических крышек далеко не всегда явно указывается в названиях американских снарядов. Поэтому необходимо найти описание или схему оболочки, чтобы определить конструкцию.

Бронебойный, с крышкой, баллистический колпачок (APCBC)

Этот тип снаряда представляет собой комбинацию крышек снарядов APC и APBC.

Взрывоопасный наполнитель (-HE)

Для повышения поражающего действия вышеперечисленных типов снарядов в снаряд может быть добавлен взрывчатый наполнитель. Когда снаряд ударяется о броню, срабатывает взрыватель, в результате чего снаряд взрывается после проникновения. Хотя ущерб от взрывчатого наполнителя может быть значительным, полость в оболочке, в которой находится взрывчатый наполнитель, снижает структурную целостность оболочки. В результате снаряд с большей вероятностью разобьется при ударе, чем пробьется.

Бронебойный, композитный, жесткий (APCR)

Хотя скорость и, следовательно, кинетическая энергия снаряда теоретически всегда могут быть увеличены, существует практический предел. В то время как кинетическая энергия увеличивается пропорционально квадрату увеличения скорости, количество энергии, необходимое для движения снаряда, также увеличивается. Экспоненциально увеличивающееся количество пороха сделало бы хранение и загрузку боеприпасов громоздкими, а увеличение размера канистры потребовало бы дорогостоящего изменения конструкции и замены казенной части орудия, что сделало бы существующие боеприпасы несовместимыми с ружьем.

Альтернативой увеличению количества пороха является уменьшение калибра и, следовательно, массы пенетратора. Этот малокалиберный пенетратор изготовлен из материала высокой плотности, такого как вольфрам, и помещен в оболочку из легкого материала, такого как алюминий, который имеет такой же диаметр, как и ствол орудия. Полученный снаряд известен как бронебойный композитный жесткий (APCR) в Европе и высокоскоростной бронебойный (HVAP) в США.

Поскольку такое же количество пороха расходуется на ускорение меньшей массы, скорость увеличивается. Важно отметить, что увеличение скорости не приводит к увеличению кинетической энергии. На самом деле, поскольку масса оболочки меньше, она будет замедляться быстрее, чем обычная оболочка. Скорее, повышенное проникновение снаряда APCR связано с тем, что площадь пробития меньше, что увеличивает количество кинетической энергии на квадратный сантиметр.

У подкалиберного снаряда тоже больше шансов на рикошет, а меньший малый нанесет меньше повреждений, чем полнокалиберный снаряд, тем более, что пенетратор не содержит взрывчатого наполнителя. Тем не менее, во время Второй мировой войны это позволило продлить срок службы малокалиберных орудий, спроектированных до войны.

Бронебойный, композитный, нежесткий (APCNR)

Альтернативным подходом к подкалиберному пенетратору APCR является бронебойный композитный нежесткий (APCNR) снаряд. Этот тип оболочки использует тот же принцип, что и APCR, но более активно использует легкую внешнюю оболочку.

Два разных типа оружия стреляют этим типом боеприпасов; Конические или сжатые стволы в стиле Герлиха, где ружье предназначено только для стрельбы этим типом боеприпасов, и обычные ружья, оснащенные коническим адаптером Литтлджона. Общим для обоих типов оружия является то, что диаметр ствола уменьшается по направлению к дульному срезу. Это приводит к тому, что легкая внешняя часть корпуса плотно прилегает к стволу орудия, предотвращая утечку газов из ствола.

Эта конструкция пушки в основном использовалась немцами, наиболее известная из них — Schwere Panzer-Büchse 41, стрелявшая 28-мм снарядами, которые были уменьшены до 20 мм, но также были разработаны орудия большого калибра, такие как 7,5 cm Pak 41. , стреляя уменьшенным до 55 мм снарядом калибра 75 мм.

Конструкция с коническим отверстием в конечном итоге оказалась тупиковой. Износ ствола орудия был чрезмерным; например, 7,5 cm Pak 41 имел ресурс ствола 1000 выстрелов по сравнению с 5000-7000 выстрелов у 7,5 cm Pak 39 (L/48). Проблема с повышенным замедлением снаряда APCR присутствует и у снаряда APCNR, что делает штатные орудия более эффективными на дальних дистанциях. Кроме того, хотя осколочно-фугасные снаряды действительно существовали, меньший конечный калибр означал, что содержание взрывчатого вещества было таким же ограниченным. Наконец, для пушки требовалось большое количество вольфрама, который для Германии был дефицитным материалом.

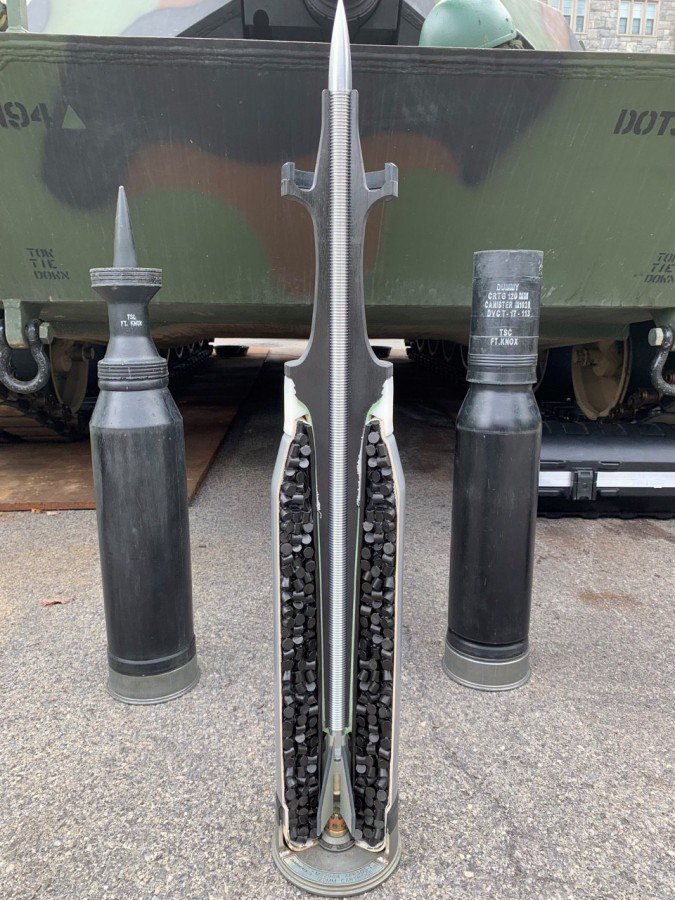

Бронебойный поддон (APDS)

Принцип концентрации кинетической энергии крупнокалиберного снаряда в узком пенетраторе доведен до предела в бронебойно-подкалиберном снаряде (APDS).Разработанный во время войны, этот тип снаряда аналогичен APCR по принципу проникновения. Вместо того, чтобы прикреплять внешнюю оболочку к пенетратору, внешняя оболочка или башмак сбрасывается с пенетратора сразу после выхода из дульного среза. Сам пенетратор представляет собой длинный тонкий стержень из материала высокой плотности, такого как вольфрам или обедненный уран, после того как энергия деления стала обычным явлением после войны.

Снаряды

APDS обладают очень хорошей проникающей способностью, но имеют те же проблемы, что и снаряды APCR.У APDS также есть недостаток, заключающийся в том, что башмак будет ударяться о землю перед пушкой на относительно высокой скорости, создавая опасность для дружественных войск.

Осколочно-фугасное, противотанковое (HEAT)

В отличие от вышеперечисленных снарядов, все из которых используют кинетическую энергию для пробития броневых листов, осколочно-фугасный противотанковый (кумулятивный) снаряд представляет собой кумулятивный заряд. Оболочка выполнена в виде конической полости с медной облицовкой, за которой размещен заряд взрывчатого вещества. При попадании снаряда в цель взрывчатое вещество заставит медную облицовку образовать поток частиц, который с гиперзвуковой скоростью пробивает броневой лист.Этот поток частиц будет распыляться внутри танка вместе с расплавленной сталью из броневого листа.

Главное преимущество кумулятивного снаряда перед кинетически-энергетическими пенетраторами в том, что он не зависит от скорости. В результате кумулятивный снаряд особенно хорошо подходит для оружия пехоты, такого как винтовочные гранаты и ракетные установки. Базука, PIAT, Panzerfaust и Panzerschreck стреляли кумулятивными снарядами. Недостатком оболочки является то, что даже тонкая стальная пластина, расположенная на некотором расстоянии от броневого листа, приведет к частичному или полному рассеиванию потока частиц, не пробивая броню.Это использовалось на русских танках, где рамы с противопожарными сетками были приварены к бортам башни на поздних этапах войны для защиты от Panzerschreck и Panzerfaust. Кроме того, при стрельбе из нарезного оружия вращение снаряда уменьшит бронепробиваемость. Наконец, более низкая скорость кумулятивных снарядов затрудняет прицеливание на дальние дистанции, и поэтому эти снаряды были непопулярны среди немецких противотанковых расчетов, как указано в этом отчете от 1943 года.

Осколочно-фугасное (HE)

Традиционно осколочно-фугасные снаряды не рассматривались как серьезная угроза для танков. Распространено мнение, что, хотя артиллерийский огонь может повредить гусеницы и внешние компоненты, он не представляет большой угрозы для самого танка.

В 1988 году армия США провела испытание, чтобы выяснить, насколько эффективна 155-мм артиллерия против советских танков. В ходе испытаний было установлено, что взрывная сила способна обездвижить танк, разрушив его гусеницы и оторвав опорные катки, на расстоянии до 30 метров. Ближние попадания наносили бы существенные повреждения броне танков, а прямые — полностью их уничтожали.Это согласуется со сведениями времен Второй мировой войны, когда СУ-152 сбивали башни немецких танков. Более легкий артиллерийский и минометный огонь также мог нанести значительный ущерб танкам, поражая более тонкую броню крыши и моторного отсека.

Даже если броня не пробита, сотрясение может привести к тому, что осколки броневых листов поранят экипаж и повредят внутренние компоненты. Этот эффект был использован после войны для разработки осколочно-фугасного снаряда (HESH), который раздавил кусок пластиковой взрывчатки на броневой лист, а затем взорвал его, в результате чего кусок броневого листа внутри танка отделился. и повредить интерьер и экипаж, фактически не пробивая броневой лист.

Дополнительные показания

Дополнительная броня
Методы, применявшиеся во время Второй мировой войны для повышения защиты бронетехники.
Таблица пробивания брони
Таблица бронепробиваемости немецких танковых и противотанковых орудий.

Источники

  1. ДАРЕМ, майор (в отставке) Джордж А. Кто сказал, что тупые артиллерийские снаряды не могут убить броню . Форт Силл, Оклахома: Ассоциация полевой артиллерии США, 2002 г.4 р.

Типы противотанковых боеприпасов

После Первой мировой войны броня танков была улучшена как по толщине, так и по качеству. Чтобы иметь возможность пробить броню танков вероятного противника, возникла необходимость в разработке пушек и снарядов именно для этой цели. В течение тридцатых и сороковых годов в боях участвовало большое количество новых типов снарядов. Нижеследующие описания дадут краткий обзор основных типов снарядов, объясняя основные конструкции, метод, которым снаряды пробивают броневой лист, и то, каким образом они предназначены для вывода из строя танка, по которому они стреляют.

Бронебойный (AP)

Самым ранним и самым простым противотанковым снарядом был базовый бронебойный снаряд. Оболочка AP изготовлена ​​из твердой стали с высоким содержанием углерода, что увеличивает твердость стали.

Пробитие броневой плиты достигается за счет кинетической энергии снаряда. Если масса или скорость снаряда возрастут, то увеличится и проникающая способность снаряда. И наоборот, по мере того, как скорость снаряда уменьшается на дальности из-за сопротивления воздуха, снижается и проникающая способность.

Предполагая, что снаряд пробьет броню танка, по которому ведется огонь, если снаряд не содержит взрывчатого наполнителя, то он фактически будет действовать как крупная пуля. Это может привести к повреждению салона или двигателя, взрыву боеприпасов, возгоранию топлива или травмированию экипажа.

Бронебойный, закрытый (БТР)

Для повышения бронезащиты без увеличения толщины бронелиста и, следовательно, его веса во время Второй мировой войны было распространено торцевое упрочнение бронелистов. Как следует из названия, процесс поверхностной закалки увеличивает твердость части броневого листа, обращенной наружу. Эта повышенная твердость затруднит проникновение оболочки в пластину и может даже привести к ее разлету при ударе.

Противодействие пластинам с лицевой закалкой заключается в надевании колпачка на обычный бронебойный снаряд. Этот колпачок имеет очень твердый наконечник, предназначенный для разрушения закаленного лица, и корпус из мягкой стали, предназначенный для защиты бронебойного снаряда от силы удара.

Несмотря на то, что фактическое пробитие бронебойного снаряда само по себе такое же, как у бронебойного снаряда без колпачка, колпачок является недостатком при стрельбе по обычным бронеплитам, которые не имеют лицевой закалки. Причина этого в том, что часть массы, а значит, и кинетической энергии снаряда находится в шапке, что не способствует пробиванию штатной бронеплиты.

Бронебойный, баллистический колпачок (APBC)

Поскольку форма носа, которая лучше всего подходит для пробития броневого листа, не является лучшей с точки зрения аэродинамики, на корпус обычно устанавливали баллистический колпачок или ветровое стекло. Баллистический колпачок изготовлен из тонкого хрупкого материала, который разрушается при ударе, не мешая процессу проникновения. Поскольку баллистическая крышка тонкая, негативное влияние недостатка массы незначительно и более чем компенсируется уменьшенным замедлением из-за лучшей аэродинамики.

Важным примечанием к баллистическим крышкам является то, что наличие баллистических крышек далеко не всегда явно указывается в названиях американских снарядов. Поэтому необходимо найти описание или схему оболочки, чтобы определить конструкцию.

Бронебойный, с крышкой, баллистический колпачок (APCBC)

Этот тип снаряда представляет собой комбинацию крышек снарядов APC и APBC.

Взрывоопасный наполнитель (-HE)

Для повышения поражающего действия вышеперечисленных типов снарядов в снаряд может быть добавлен взрывчатый наполнитель. Когда снаряд ударяется о броню, срабатывает взрыватель, в результате чего снаряд взрывается после проникновения. Хотя ущерб от взрывчатого наполнителя может быть значительным, полость в оболочке, в которой находится взрывчатый наполнитель, снижает структурную целостность оболочки. В результате снаряд с большей вероятностью разобьется при ударе, чем пробьется.

Бронебойный, композитный, жесткий (APCR)

Хотя скорость и, следовательно, кинетическая энергия снаряда теоретически всегда могут быть увеличены, существует практический предел. В то время как кинетическая энергия увеличивается пропорционально квадрату увеличения скорости, количество энергии, необходимое для движения снаряда, также увеличивается. Экспоненциально увеличивающееся количество пороха сделало бы хранение и загрузку боеприпасов громоздкими, а увеличение размера канистры потребовало бы дорогостоящего изменения конструкции и замены казенной части орудия, что сделало бы существующие боеприпасы несовместимыми с ружьем.

Альтернативой увеличению количества пороха является уменьшение калибра и, следовательно, массы пенетратора. Этот малокалиберный пенетратор изготовлен из материала высокой плотности, такого как вольфрам, и помещен в оболочку из легкого материала, такого как алюминий, который имеет такой же диаметр, как и ствол орудия. Полученный снаряд известен как бронебойный композитный жесткий (APCR) в Европе и высокоскоростной бронебойный (HVAP) в США.

Поскольку такое же количество пороха расходуется на ускорение меньшей массы, скорость увеличивается. Важно отметить, что увеличение скорости не приводит к увеличению кинетической энергии. На самом деле, поскольку масса оболочки меньше, она будет замедляться быстрее, чем обычная оболочка. Скорее, повышенное проникновение снаряда APCR связано с тем, что площадь пробития меньше, что увеличивает количество кинетической энергии на квадратный сантиметр.

У подкалиберного снаряда тоже больше шансов на рикошет, а меньший малый нанесет меньше повреждений, чем полнокалиберный снаряд, тем более, что пенетратор не содержит взрывчатого наполнителя. Тем не менее, во время Второй мировой войны это позволило продлить срок службы малокалиберных орудий, спроектированных до войны.

Бронебойный, композитный, нежесткий (APCNR)

Альтернативным подходом к подкалиберному пенетратору APCR является бронебойный композитный нежесткий (APCNR) снаряд. Этот тип оболочки использует тот же принцип, что и APCR, но более активно использует легкую внешнюю оболочку.

Два разных типа оружия стреляют этим типом боеприпасов; Конические или сжатые стволы в стиле Герлиха, где ружье предназначено только для стрельбы этим типом боеприпасов, и обычные ружья, оснащенные коническим адаптером Литтлджона. Общим для обоих типов оружия является то, что диаметр ствола уменьшается по направлению к дульному срезу. Это приводит к тому, что легкая внешняя часть корпуса плотно прилегает к стволу орудия, предотвращая утечку газов из ствола.

Эта конструкция пушки в основном использовалась немцами, наиболее известная из них — Schwere Panzer-Büchse 41, стрелявшая 28-мм снарядами, которые были уменьшены до 20 мм, но также были разработаны орудия большого калибра, такие как 7,5 cm Pak 41. , стреляя уменьшенным до 55 мм снарядом калибра 75 мм.

Конструкция с коническим отверстием в конечном итоге оказалась тупиковой. Износ ствола орудия был чрезмерным; например, 7,5 cm Pak 41 имел ресурс ствола 1000 выстрелов по сравнению с 5000-7000 выстрелов у 7,5 cm Pak 39 (L/48). Проблема с повышенным замедлением снаряда APCR присутствует и у снаряда APCNR, что делает штатные орудия более эффективными на дальних дистанциях. Кроме того, хотя осколочно-фугасные снаряды действительно существовали, меньший конечный калибр означал, что содержание взрывчатого вещества было таким же ограниченным. Наконец, для пушки требовалось большое количество вольфрама, который для Германии был дефицитным материалом.

Бронебойный поддон (APDS)

Принцип концентрации кинетической энергии крупнокалиберного снаряда в узком пенетраторе доведен до предела в бронебойно-подкалиберном снаряде (APDS).Разработанный во время войны, этот тип снаряда аналогичен APCR по принципу проникновения. Вместо того, чтобы прикреплять внешнюю оболочку к пенетратору, внешняя оболочка или башмак сбрасывается с пенетратора сразу после выхода из дульного среза. Сам пенетратор представляет собой длинный тонкий стержень из материала высокой плотности, такого как вольфрам или обедненный уран, после того как энергия деления стала обычным явлением после войны.

Снаряды

APDS обладают очень хорошей проникающей способностью, но имеют те же проблемы, что и снаряды APCR.У APDS также есть недостаток, заключающийся в том, что башмак будет ударяться о землю перед пушкой на относительно высокой скорости, создавая опасность для дружественных войск.

Осколочно-фугасное, противотанковое (HEAT)

В отличие от вышеперечисленных снарядов, все из которых используют кинетическую энергию для пробития броневых листов, осколочно-фугасный противотанковый (кумулятивный) снаряд представляет собой кумулятивный заряд. Оболочка выполнена в виде конической полости с медной облицовкой, за которой размещен заряд взрывчатого вещества. При попадании снаряда в цель взрывчатое вещество заставит медную облицовку образовать поток частиц, который с гиперзвуковой скоростью пробивает броневой лист.Этот поток частиц будет распыляться внутри танка вместе с расплавленной сталью из броневого листа.

Главное преимущество кумулятивного снаряда перед кинетически-энергетическими пенетраторами в том, что он не зависит от скорости. В результате кумулятивный снаряд особенно хорошо подходит для оружия пехоты, такого как винтовочные гранаты и ракетные установки. Базука, PIAT, Panzerfaust и Panzerschreck стреляли кумулятивными снарядами. Недостатком оболочки является то, что даже тонкая стальная пластина, расположенная на некотором расстоянии от броневого листа, приведет к частичному или полному рассеиванию потока частиц, не пробивая броню.Это использовалось на русских танках, где рамы с противопожарными сетками были приварены к бортам башни на поздних этапах войны для защиты от Panzerschreck и Panzerfaust. Кроме того, при стрельбе из нарезного оружия вращение снаряда уменьшит бронепробиваемость. Наконец, более низкая скорость кумулятивных снарядов затрудняет прицеливание на дальние дистанции, и поэтому эти снаряды были непопулярны среди немецких противотанковых расчетов, как указано в этом отчете от 1943 года.

Осколочно-фугасное (HE)

Традиционно осколочно-фугасные снаряды не рассматривались как серьезная угроза для танков. Распространено мнение, что, хотя артиллерийский огонь может повредить гусеницы и внешние компоненты, он не представляет большой угрозы для самого танка.

В 1988 году армия США провела испытание, чтобы выяснить, насколько эффективна 155-мм артиллерия против советских танков. В ходе испытаний было установлено, что взрывная сила способна обездвижить танк, разрушив его гусеницы и оторвав опорные катки, на расстоянии до 30 метров. Ближние попадания наносили бы существенные повреждения броне танков, а прямые — полностью их уничтожали.Это согласуется со сведениями времен Второй мировой войны, когда СУ-152 сбивали башни немецких танков. Более легкий артиллерийский и минометный огонь также мог нанести значительный ущерб танкам, поражая более тонкую броню крыши и моторного отсека.

Даже если броня не пробита, сотрясение может привести к тому, что осколки броневых листов поранят экипаж и повредят внутренние компоненты. Этот эффект был использован после войны для разработки осколочно-фугасного снаряда (HESH), который раздавил кусок пластиковой взрывчатки на броневой лист, а затем взорвал его, в результате чего кусок броневого листа внутри танка отделился.
