Фуга́с (франц. fougasse) — заряд взрывчатого вещества, закладываемый в земле или под водой на небольшой глубине, либо доставляемый различными способами к месту применения, взрываемый внезапно для нанесения урона противнику или задержания его продвижения. При подрыве фугаса цель поражается ударной волной и продуктами взрыва.
Взрыв производится электрическим, огневым или механическим способом. При огневом способе необходимо иметь капсюли-детонаторы, огнепроводный шнур и зажигательные трубки.
Содержание
|
Применение
Фугасные снаряды в основном предназначаются для стрельбы по небетонированным оборонительным сооружениям: окопам, дерево-земляным (ДЗОТ)и дерево-каменным огневым точкам, наблюдательным пунктам и т.
При отсутствии осколочных и осколочно-фугасных снарядов, фугасные снаряды могут применяться для стрельбы по открытым живым целям, а при отсутствии бронебойных снарядов — для стрельбы по танкам. В этих случаях действие фугасных снарядов будет значительно уступать действию заменяемых ими снарядов.
В авиационной артиллерии малокалиберные фугасные и фугасно-трассирующие снаряды применяются для стрельбы по самолетам.
Поражающий эффект
Фугасные снаряды действуют разрушительной силой газов разрывного заряда и частично силой удара в преграду. В соответствии с этим мощность фугасного снаряда определяется весом и качеством ВВ, заключенного в его оболочке, что и определяет основное требование, предъявляемое к таким снарядам.
Объем каморы снаряда можно увеличить удлинением цилиндрической части снаряда и уменьшением толщины его стенок. Однако длина цилиндрической части ограничена общей длиной снаряда, обусловленной его устойчивостью на траектории. Тем не менее длинная цилиндрическая часть является характерной особенностью фугасных снарядов. Уменьшение толщины стенок оболочки фугасного снаряда ограничено требованием его прочности при выстреле. В связи с этим применение фугасных снарядов в мортирах и гаубицах является более выгодным, нежели в пушках, благодаря высоким давлениям, развивающимся в последних при выстреле.
Конструкция
По конструктивному оформлению фугасные снаряды наземной артиллерии средних калибров бывают цельнокорпусным, с привинтной головкой или ввинтным дном и очком под головной взрыватель, а снаряды крупных калибров — со сплошной головной частью, ввинтным дном и очком под донный взрыватель или с привинтной головкой и ввинтным дном и очком под головной взрыватель.
Снаряды крупных калибров, кроме того, могут иметь два очка: под головной и донный взрыватели; применением двух взрывателей обеспечиваются безотказность действия и полнота разрыва снаряда.

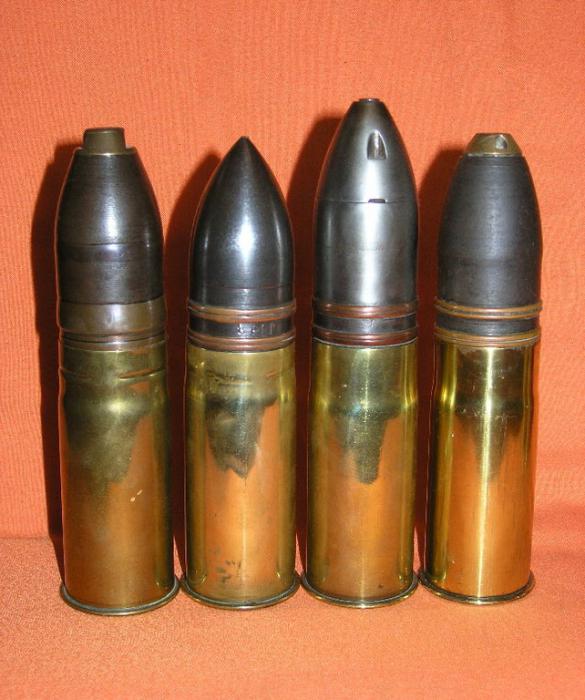

Малокалиберные фугасные снаряды в авиационной артиллерии впервые были применены немцами в 20- и 30-мм самолетных пушках во время второй мировой войны. Корпус 20-мм снаряда тонкостенный, штампованный, с выдавленными на нем канавками для ведущего пояска и чернения дульца гильзы. Дно корпуса для повышения прочности при выстреле делается полусферической формы. Центрующих утолщений на корпусе нет, и центрование снаряда в канале ствола производится центрующим утолщением на взрывателе и ведущим пояском. Взрыватель соединяется со снарядом при помощи переходной втулки, закрепленной в корпусе.
Необходимая прочность таких снарядов при выстреле достигнута за счет применения корпуса из металла с высокими механическими свойствами и его термической обработки.
Появление в малокалиберной авиационной артиллерии фугасных снарядов объясняется повышенным поражающим действием этих снарядов по сравнению с осколочными ввиду малой чувствительности современных самолетов к поражению осколками.
Фугасы в настоящее время
В настоящее время в артиллерии средних калибров фугасные снаряды почти полностью вытеснены осколочно-фугасными, значительно упрощающими боевое питание артиллерии.
Старые фугасные снаряды сохранились лишь на вооружении, производство же фугасных снарядов средних калибров прекращено почти во всех странах.
Для снаряжения фугасных снарядов наземной артиллерии в мирное время идет почти исключительно тротил и реже мелинит, а в военное время неизбежно применение суррогатных ВВ.
Фугасные снаряды германской авиационной артиллерии снаряжались главным образом тэном и реже тротилом.
Фугасные взрыватели
Для приведения фугасных снарядов наземной артиллерии в действие у цели применяются головные и донные взрыватели с одной-тремя установками: на мгновенное (осколочное), инерционное (фугасное) и замедленное действие. Применение взрывателей с установками на инерционное и замедленное действие имеет целью обеспечить необходимое углубление снаряда в преграду до момента его разрыва для получения необходимого фугасного действия.
В малокалиберных фугасных снарядах авиационной артиллерии могут применяться только взрыватели мгновенного действия.
См. также
- Фугасность
- Специальный ядерный фугас
Фугасный снаряд | это… Что такое Фугасный снаряд?
Фуга́с (франц. fougasse) — заряд взрывчатого вещества, закладываемый в земле или под водой на небольшой глубине, либо доставляемый различными способами к месту применения, взрываемый внезапно для нанесения урона противнику или задержания его продвижения.
Взрыв производится электрическим, огневым или механическим способом. При огневом способе необходимо иметь капсюли-детонаторы, огнепроводный шнур и зажигательные трубки.
Содержание
|
Применение
Фугасные снаряды в основном предназначаются для стрельбы по небетонированным оборонительным сооружениям: окопам, дерево-земляным (ДЗОТ)и дерево-каменным огневым точкам, наблюдательным пунктам и т. п. Кроме того, фугасные снаряды крупных калибров могут применяться совместно с бетонобойными снарядами для стрельбы по бетонированным оборонительным сооружениям (ДОТ) главным образом для снятия земляной насыпи с последних. Стрельба на рикошетах фугасными снарядами может с успехом применяться для проделывания проходов в минных полях.
При отсутствии осколочных и осколочно-фугасных снарядов, фугасные снаряды могут применяться для стрельбы по открытым живым целям, а при отсутствии бронебойных снарядов — для стрельбы по танкам. В этих случаях действие фугасных снарядов будет значительно уступать действию заменяемых ими снарядов.
В авиационной артиллерии малокалиберные фугасные и фугасно-трассирующие снаряды применяются для стрельбы по самолетам.
Поражающий эффект
Фугасные снаряды действуют разрушительной силой газов разрывного заряда и частично силой удара в преграду. В соответствии с этим мощность фугасного снаряда определяется весом и качеством ВВ, заключенного в его оболочке, что и определяет основное требование, предъявляемое к таким снарядам. Увеличение мощности фугасных снарядов в пределах одного калибра возможно путем увеличения емкости камеры для разрывного заряда и применения более мощного ВВ.
Объем каморы снаряда можно увеличить удлинением цилиндрической части снаряда и уменьшением толщины его стенок.
Однако длина цилиндрической части ограничена общей длиной снаряда, обусловленной его устойчивостью на траектории. Тем не менее длинная цилиндрическая часть является характерной особенностью фугасных снарядов. Уменьшение толщины стенок оболочки фугасного снаряда ограничено требованием его прочности при выстреле. В связи с этим применение фугасных снарядов в мортирах и гаубицах является более выгодным, нежели в пушках, благодаря высоким давлениям, развивающимся в последних при выстреле.
Конструкция
Фугасные снаряды обладают наиболее тонкостенными оболочками, высоким коэфициентом наполнения, высоким относительным весом разрывного заряда и малым относительным весом снаряда.
По конструктивному оформлению фугасные снаряды наземной артиллерии средних калибров бывают цельнокорпусным, с привинтной головкой или ввинтным дном и очком под головной взрыватель, а снаряды крупных калибров — со сплошной головной частью, ввинтным дном и очком под донный взрыватель или с привинтной головкой и ввинтным дном и очком под головной взрыватель.
Снаряды крупных калибров, кроме того, могут иметь два очка: под головной и донный взрыватели; применением двух взрывателей обеспечиваются безотказность действия и полнота разрыва снаряда.
Малокалиберные фугасные снаряды в авиационной артиллерии впервые были применены немцами в 20- и 30-мм самолетных пушках во время второй мировой войны. Корпус 20-мм снаряда тонкостенный, штампованный, с выдавленными на нем канавками для ведущего пояска и чернения дульца гильзы. Дно корпуса для повышения прочности при выстреле делается полусферической формы. Центрующих утолщений на корпусе нет, и центрование снаряда в канале ствола производится центрующим утолщением на взрывателе и ведущим пояском. Взрыватель соединяется со снарядом при помощи переходной втулки, закрепленной в корпусе.
Необходимая прочность таких снарядов при выстреле достигнута за счет применения корпуса из металла с высокими механическими свойствами и его термической обработки.
Появление в малокалиберной авиационной артиллерии фугасных снарядов объясняется повышенным поражающим действием этих снарядов по сравнению с осколочными ввиду малой чувствительности современных самолетов к поражению осколками.
Поэтому следует считать целесообразным всемерное повышение фугасности малокалиберных осколочных снарядов зенитной и авиационной артиллерии. Применение фугасных снарядов в наземной артиллерии целесообразно лишь в орудиях калибра от 120 мм и выше, так как незначительный вес разрывного заряда снарядов меньшего калибра не обеспечивает разрушения даже самых легких полевых укрытий.
Фугасы в настоящее время
В настоящее время в артиллерии средних калибров фугасные снаряды почти полностью вытеснены осколочно-фугасными, значительно упрощающими боевое питание артиллерии.
Старые фугасные снаряды сохранились лишь на вооружении, производство же фугасных снарядов средних калибров прекращено почти во всех странах.
Для снаряжения фугасных снарядов наземной артиллерии в мирное время идет почти исключительно тротил и реже мелинит, а в военное время неизбежно применение суррогатных ВВ.
Фугасные снаряды германской авиационной артиллерии снаряжались главным образом тэном и реже тротилом.
Фугасные взрыватели
Для приведения фугасных снарядов наземной артиллерии в действие у цели применяются головные и донные взрыватели с одной-тремя установками: на мгновенное (осколочное), инерционное (фугасное) и замедленное действие. Применение взрывателей с установками на инерционное и замедленное действие имеет целью обеспечить необходимое углубление снаряда в преграду до момента его разрыва для получения необходимого фугасного действия.
В малокалиберных фугасных снарядах авиационной артиллерии могут применяться только взрыватели мгновенного действия.
См. также
- Фугасность
- Специальный ядерный фугас
Artillery
155-мм осколочно-фугасный снаряд
American Ordnance LLC, оператор армейского завода по производству боеприпасов в Айове, производит снаряд 155-мм осколочно-фугасный боеприпасы для армии США, морской пехоты и других клиентов, утвержденных Государственным департаментом.
ИСПОЛЬЗОВАНИЕ: Снаряд M795 используется для обеспечения обычной огневой поддержки подразделений дивизии/корпуса.
ОПИСАНИЕ: Снаряд M795 состоит из тротилового взрывчатого вещества, загруженного в корпус. Вращающаяся лента из позолоченного металла окружает стальной корпус HF-1 с высокой степенью осколков у его основания. Обтуратор пластиковый. Снаряд оснащен защитная подъемная заглушка в носовой части и гибкий кожух вращающейся ленты, который защищает вращающуюся ленту во время транспортировки и погрузочно-разгрузочных работ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Длина: 33,2 дюйма
Вес: 103,4 фунта
Наполнитель: TNT
4:
4 Взрыватель155-мм осколочно-фугасный снаряд
American Ordnance LLC, оператор армейского завода по производству боеприпасов в Айове, производит 155-мм осколочно-фугасный снаряд боеприпасы для армии США, морской пехоты и других клиентов, утвержденных Государственным департаментом.
ИСПОЛЬЗОВАНИЕ: Этот снаряд стреляет из 155-мм гаубиц и используется для взрывного действия, осколков и минирования.
ОПИСАНИЕ: Снаряд представляет собой полый стальной корпус. Форма оживальная с хвостовой частью для аэродинамической эффективности. Короткий или длинный гильзовый вариант дополнительного заряда содержится в полости глубокого взрывателя. Резьбовая подъемная заглушка закрывает полость взрывателя. в носовой части снаряда для обработки и хранения. Вращающаяся лента опоясывает гильзу у основания и перед заряжанием защищена втулкой. К основанию приварена стальная пластина для предотвращения попадания горячих пороховых газов внутрь снаряда.
Спецификации:
Длина: 26,93 в
Вес: 99,62 фунтов
Наполнитель: TNT
Fuze: Различные типы
75-мм и 105-мм пустые снаряды
American Ordnance LLC, оператор армейского завода по производству боеприпасов в Айове, производит снаряды 75-мм и 105-мм пустые
боеприпасы для армии США и других клиентов, утвержденных Государственным департаментом.
ИСПОЛЬЗОВАНИЕ: Этот патрон используется для салютов и имитации огня.
ОПИСАНИЕ: Холостой патрон состоит из укороченной гильзы, содержащей заряд черного пороха и капсюль. Укороченная гильза патрона бывает латунная, стальная или алюминиевая. Вновь выпускаемые холостые патроны собираются с рассыпным порохом. заряд, содержащийся в гильзе с запрессованным ударным капсюлем. Порошок удерживается в корпусе крышкой из стекловолокна. пыж и закрывающая крышка из полистирола, приклеенные эпоксидной смолой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Длина: 6,16 дюйма
Вес: 6,24 фунта
Взрыватель: Нет
Преждевременная детонация снарядов в стволе крупнокалиберных орудий ВМФ
Предыдущая • Следующая
В период с 14 декабря 1968 г. по 5 января 1973 г. произошло шестнадцать преждевременных разрывов снарядов в крупнокалиберных орудиях ВМФ 23 24 . В этих авариях погибло или было ранено несколько моряков, и корабли были вынуждены уйти с линии огня для ремонта.
Как правило, детонация снаряда в стволе орудия вызывается либо неисправным взрывателем, либо чувствительным зарядом взрывчатого вещества. Неисправные затворы основания снаряда и отсутствие газовых уплотнений вокруг основного взрывателя могут вызвать реакции в канале ствола, но эта причина, как правило, более неопределенна.
Внутриствольные взрывы снарядов были произведены в ходе лабораторных испытаний путем внесения грубых дефектов в основание снаряда. Снятие заглушки основания, удаление медного уплотнения вокруг заглушки основания и просверливание отверстий в заглушке основания вызвали некоторые внутрискважинные реакции. Однако эти серьезные дефекты в оборудовании было трудно не заметить при производственных проверках и во время обычных операций по обращению со снарядами.
Чтобы устранить опасность неисправности взрывателей в снарядах и других боеприпасах, Министерство обороны США несколько лет назад выпустило военный стандарт 1316. 25 Этот стандарт требует, среди прочего, чтобы во взрыватель были встроены две независимые функции безопасности для предотвращения преждевременного взведения.
Каждая функция должна быть получена из другой среды. Например, силы отбрасывания пистолета не должны нарушать обе функции безопасности. Аналогичный стандарт безопасности не был написан для взрывчатой нагрузки.
MIL-STD-1316 требует, чтобы безопасные разделительные расстояния были достигнуты до того, как взрыватель сможет сработать. При правильном выполнении это требование должно исключить срабатывание взрывателя как причину преждевременных взрывов в канале ствола. Состав А-3, предпочтительное взрывчатое вещество, используемое в большинстве 5-дюймовых снарядов ВМФ в то время, не считалось проблемой, вызывающей детонацию в канале ствола. Многие эксперты по артиллерийскому оружию ВМФ не верили, что одна только бризантная взрывчатка может быть причиной преждевременных взрывов в канале ствола.
За четыре месяца, с 9 июля 1969 г. по 7 ноября 1969 г., произошло четыре подрыва ствола 5-дюймовых артиллерийских снарядов ВМФ. В каждом случае ствол был либо разорван, либо полностью разорван.
Кроме того, в каждом случае состав А-3 был основным зарядом взрывчатого вещества, используемым в снаряде.
В ноябре 1969 года ВМФ организовал Группу специального изучения боеприпасов под руководством RAdm. Фрэнку Х. Прайсу-младшему провести полное расследование неисправностей 5-дюймовой пушки. Исследовательская группа состояла из трех подгрупп: обеспечение качества, металлические детали и взрывчатые вещества. Подгруппа по взрывчатым веществам намеревалась продемонстрировать, что причиной преждевременных выстрелов могут быть силы отдачи, возникающие при стрельбе из орудия 5 ″ / 54. Если заряд взрывчатого вещества в снаряде не был спрессован до нужной плотности, он мог разрушиться и быстро сжать воздух в полости. Мы, специалисты по взрывчатым веществам, полагали, что адиабатический нагрев воздуха может привести к детонации невзрываемых снарядов с составом А-3 в стволе и разрушению орудий.
Подгруппа взрывчатых веществ разработала и провела серию экспериментов, в которых варьировались как плотность заряда взрывчатого вещества, так и размер зазоров в основании снаряда.
Снаряды были детонированы, а металлические части были тщательно осмотрены, чтобы убедиться в отсутствии дефектов, которые могли бы вызвать детонацию заряда взрывчатого вещества.
В период с 15 декабря 1969 года по 9 марта 1970 года тридцать два ствола орудия калибра 5 дюймов/38 были уничтожены в ходе испытаний Группы специальных исследований боеприпасов в Центре надводных боевых действий ВМС в Дагрене, штат Вирджиния. Эти орудия калибра 5 дюймов/38 были модифицированы для стрельбы теми же снарядами калибра 5 дюймов/54, которые использовались в стволе флота. В каждом случае ствол орудия был оторван где-то между 40 и 80 дюймами от казенной части.
Как мы и предполагали, сочетание взрывчатых веществ низкой плотности и разрывов в основании снаряда привело к детонации при выстреле из орудия. После проверки Группой обеспечения качества эти дефекты были обнаружены в ряде снарядов, переданных флоту. Низкая плотность была связана с несовершенными процедурами загрузки, используемыми на заводе для вдавливания взрывчатого вещества в корпуса снарядов.
Зазоры в основании в некоторых случаях были связаны со значительными техническими изменениями металлических частей снаряда, а в других случаях — с заменой исходных базовых взрывателей на более короткие, оставляющие зазор на конце взрывателя.
На изображении ниже показан ствол орудия 5-дюймового/54-го калибра HMAS BRISBANE 26 после взрыва в канале ствола в июле 1969 г. снаряженного снаряда состава А-3. ВМС Австралии испытали один взрыв в канале ствола из примерно 38 000 выпущенных снарядов HC-PD MK-41 Mod 0 5 ″ / 54 ВМС США. В период с 1965 по 1969 год ВМС США произвели около 2 891 000 выстрелов и имели 6 преждевременных выстрелов.
Чувствительные взрывчатые вещества, такие как состав A-3 и состав B, не прощают ошибок, когда в заряде присутствуют такие дефекты, как пустоты или участки с низкой плотностью. Адиабатический нагрев в результате сжатия взрывчатого вещества при ускорении снаряда в стволе пушки может воспламенить эти взрывчатые вещества и вызвать детонацию в канале ствола.
Это привело к программе ВМФ по исследованию использования литейных композиций АТС в снарядах большого калибра.
Особого упоминания заслуживает взрыв 1 октября 1972 года в 8-дюймовой «мешковой пушке» 27 на борту тяжелого крейсера USS NEWPORT NEWS. Снаряд, снаряженный взрывчатым веществом D, взорвался в положении тарана в патроннике орудия. Авария была связана с преждевременным срабатыванием взрывателя. Взрыв зажег пороховые мешки в башне. Огонь и дымовые газы распространялись по пороховому подъемнику. Трубы вокруг подъемника были разорваны, и дымовые газы вышли в недра корабля. Двадцать моряков погибли в результате взрыва или от удушья из-за горящих пороховых газов.
Примерно в это же время армия США начала работу по разработке порохов на основе октогена и гексогена для снижения уязвимости танковых боеприпасов. LOVA (Low Vulnerability Gun Ammunition) — это аббревиатура, используемая армией для обозначения этих порохов на основе нитрамина. Эти составы были аналогичны АТС ВМФ.
Как и АТС, LOVA было трудно зажечь, и они либо гасли, либо медленно горели при атмосферном давлении. Топливо
LOVA показало себя многообещающим способом снижения уязвимости танков и других боевых машин. Естественно, после аварии с авианосцем USS NEWPORT NEWS военно-морской флот заинтересовался работой армейского LOVA и инициировал дополнительные усилия на военно-морской артиллерийской станции в Индиан-Хед, штат Мэриленд. 28
Предыдущий • Следующая
23 Beauregard, R.L.,
История военно-морского флота. Состав A-3 и взрывоозаключения D В Prifilies, Navord TR 71-111.
1133, Navord TR 71-171.
11133 , Navord TR 71-171.19133 2433 3433 3433 34333333333333334 24333333333333334 2433333333333333 2431 343333333333333334,.
НАВОРД л. ORD-0332D: EWA от 10 ноября 1972 г.; Тема: Пересмотр НАВОРД ТР 71-1, История использования ВМФ состава А-3 и взрывчатого вещества D в снарядах .
