Как устроена система залпового огня «Смерч»
Истории
Забудь все эпитеты, которыми мы награждали предшественниц «Смерча». Теперь он официально самая разрушительная штука из всех когда-либо появлявшихся на страницах сайта MAXIM. И он за нас!
40
Реактивная система залпового огня (РСЗО) «Смерч» 9К58 была создана на тульском предприятии «Сплав» и в настоящее время не имеет аналогов в мире.
Это самая мощная установка подобного назначения. А назначение у нее простое: уничтожение живой силы, бронированной техники, артиллерии, тактических ракет и зенитных комплексов противника, вертолетов на стоянках, командных пунктов, узлов связи и объектов военно-промышленной структуры, а также всего, что будет по глупости ошиваться рядом.
РСЗО «Смерч»
- Источник:
- Андрей Аксенов
Что? Ты говоришь, что примерно для этого создается любое оружие? Верно.
Неживое тоже не уцелеет — не важно, защищено оно броней или скрыто в массиве бетона. Залп бригады из шести «Смерчей» способен остановить продвижение целой дивизии или превратить в горящие руины небольшой город.
Поэтому, кстати, установку не планируется использовать в мелких конфликтах — стрелять из нее, скажем, по террористам. «Смерчу» подавай массивные цели, причем такие, которых гарантированно не жалко.
Отклонение ракеты от цели не превышает 10–20 метров. Подготовка к бою «Смерча» занимает всего три минуты, а еще через одну машина снимается с места, поэтому для ответного огня она почти неуязвима.
РСЗО «Смерч» 9К58
- Источник:
- Андрей Аксенов

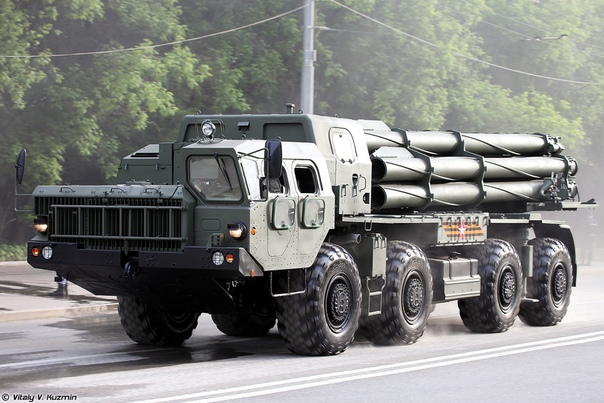

Изначально существовал вариант «Смерча» с двенадцатью пусковыми трубами на могучем шасси МАЗ-543М.
Зато четырехосное шасси КамАЗ-6350 намного легче. Машина теперь может разъезжать по дорогам общего пользования, а шоссейные мосты грузоподъемностью до 25 тонн под ее тяжестью не рухнут. Так что, если кто живет за речкой, пусть не радуется. Впрочем, что там речка! Дальность полета ракет — 90 километров. Трепещите все в этом радиусе!
Все соперники стреляют ракетами GRLMS и уступают «Смерчу».
LIMAWS (R), Великобритания
РСЗО LIMAWS (R)
Дальность стрельбы, max: 60 км
Калибр ракеты: 227 мм
Масса ракеты: 296 кг
Кол-во реактивных снарядов в залпе: 6
Масса: 8800 кг
Шасси: 6×4 Supacat
Длина/ширина/высота: 8,3/2,5/2,8 м
Скорость движения по шоссе, max: 60 км/ч
Экипаж: 2 человека
MLRS М270, США
РСЗО MLRS М270
Дальность стрельбы, max: 60 км
Калибр ракеты: 227 мм
Масса ракеты: 296 кг
Кол-во реактивных снарядов в залпе: 12
Масса: 24 945 кг
Шасси: Гусеничное M269
Длина/ширина/высота: 6,86/2,97/2,6 м
Скорость движения по шоссе, max: 60 км/ч
Экипаж: 3 человека

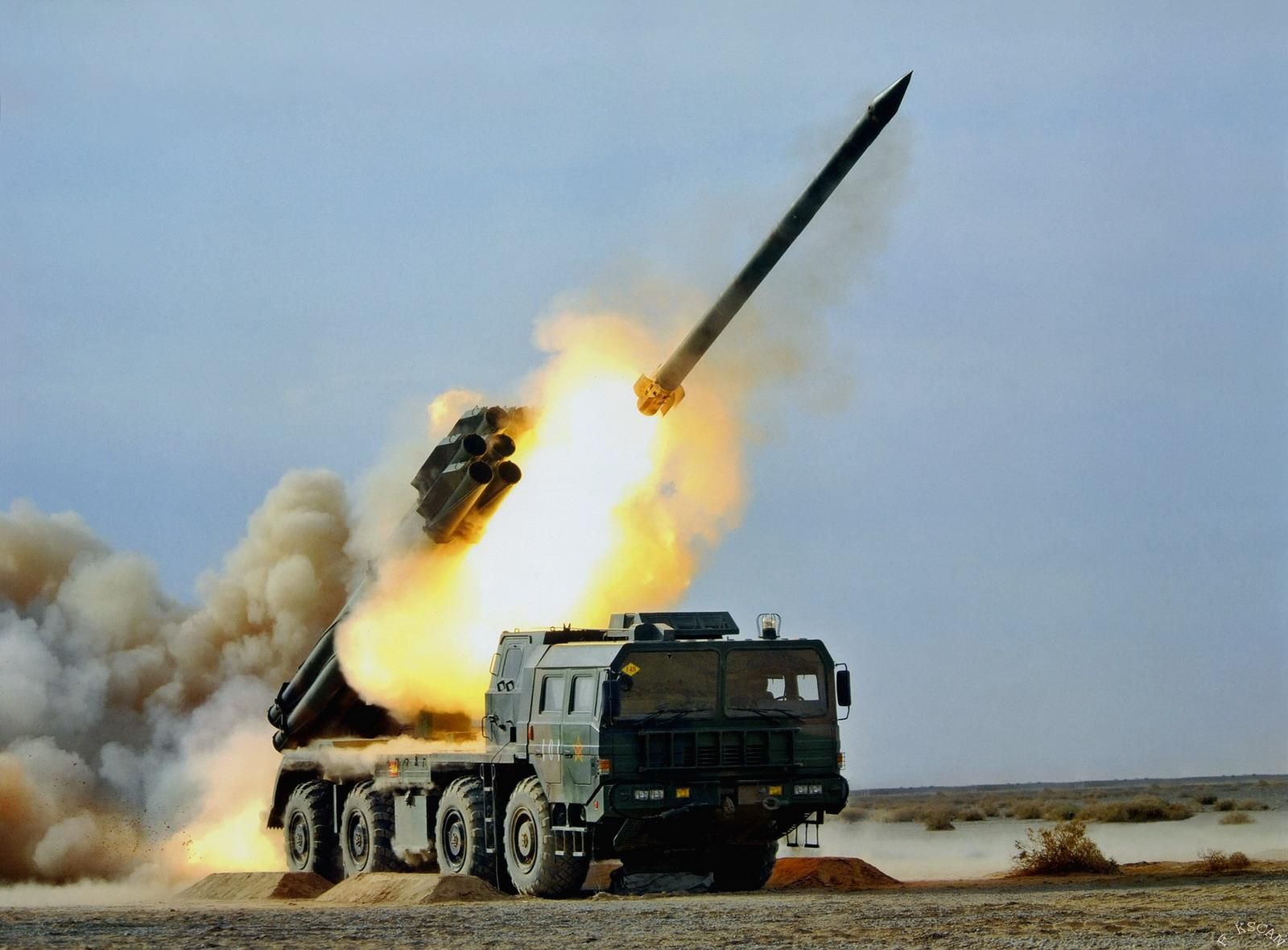

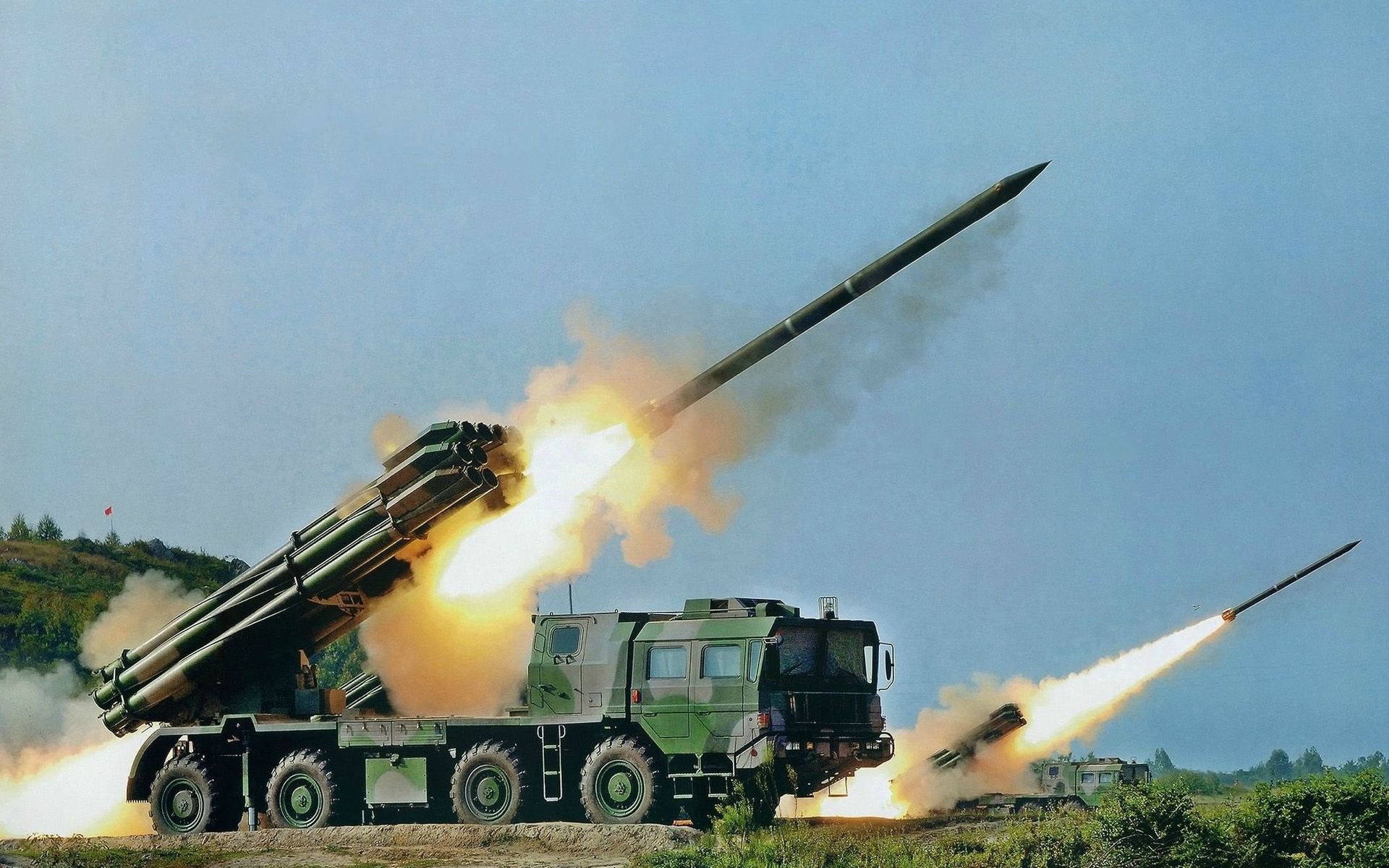

WS 1B, Китай
РСЗО WS 1B, Китай
Дальность стрельбы, max: 180 км
Калибр ракеты: 302 мм
Масса ракеты: 708 кг, боевая часть — 150 кг
Кол-во реактивных снарядов в залпе: 4
Масса: 20 000 кг
Шасси: 6х6 HF-4
Длина/ширина/высота: 8,3/2,5/2,8 м
Скорость движения по шоссе, max: 90 км/ч
Экипаж: 4 человека
Нравятся такие игрушки? Читай также: «Как устроен артиллерийский комплекс „Берег“».
Автор текста:Николай Поликарпов
РСЗО Смерч — описание, характеристики, конструкция, история создания
Советская реактивная система залпового огня 9К58 «Смерч» является РСЗО третьего поколения и стоит на вооружении России и ещё 14 стран.
Несмотря на то, что система создавалась ещё в СССР, сегодня она – одна из наиболее мощных и разрушительных в мире, поскольку способна за один залп из пусковой установки накрыть площадь в почти 70 гектаров.
Разработка
Находящаяся на вооружении БМ-21 Град и 9К57 Ураган не устраивали советских военных небольшой дальностью стрельбы. При этом стрельба неуправляемыми реактивными снарядами на дальние дистанции была практически невозможна из-за резкого падения точности.
Американские коллеги, создавая MLRS, столкнулись с такой же проблемой и ограничили дальность стрельбы 40 километрами.
Перед отечественными конструкторами поставили задачу разработать НУРСы, способные точно поражать удалённые от пусковой установки цели.
Выходом из положения стали корректируемые снаряды, во время полёта придерживающиеся нужной траектории с помощью выключения сопел.
16 декабря 1976 года на предприятии СПЛАВ начались опытно конструкторские работы по созданию новой системы залпового огня, соответствующей требованиям армии. Они велись под руководством Ганичева, которое позже взял на себя Г.А. Денежкин. График испытаний был настолько плотным, что Денежкин в момент рождения ребёнка был на полигоне.
Почти в новогодние праздники 1982 года РСЗО «Смерч» прошла государственные испытания, после чего, 19 ноября 1987 года, была принята на вооружение.
Конструкция

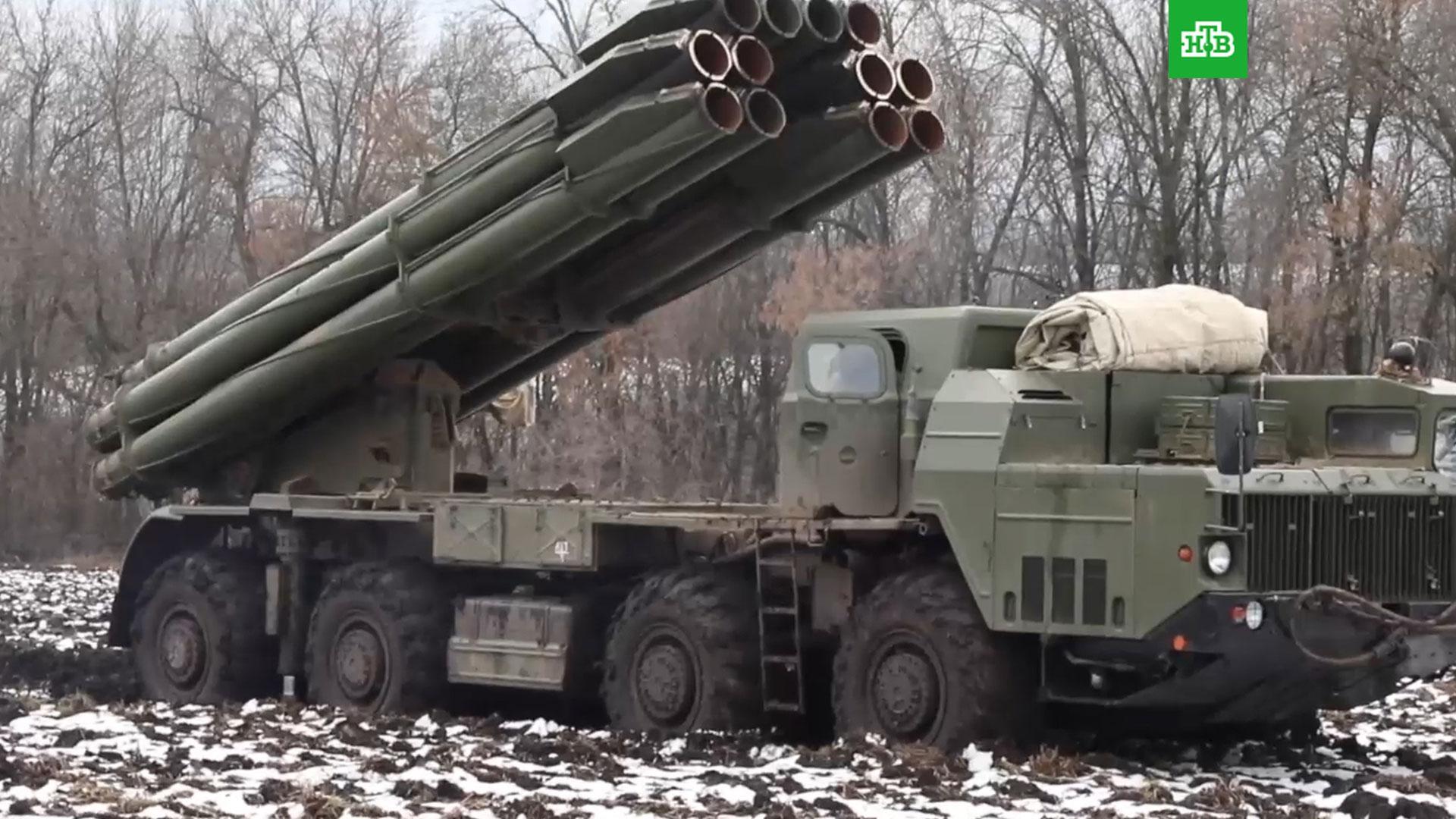

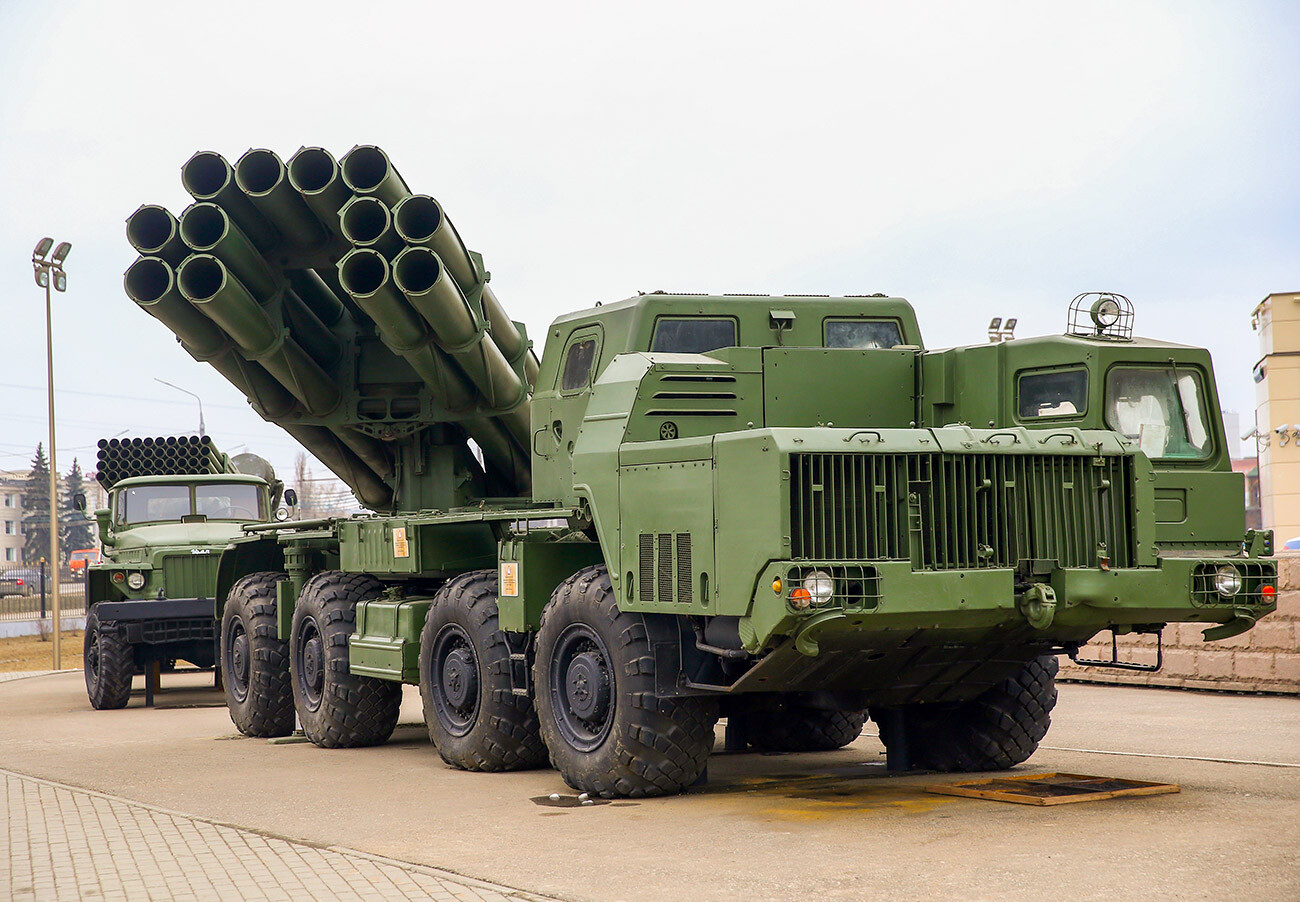

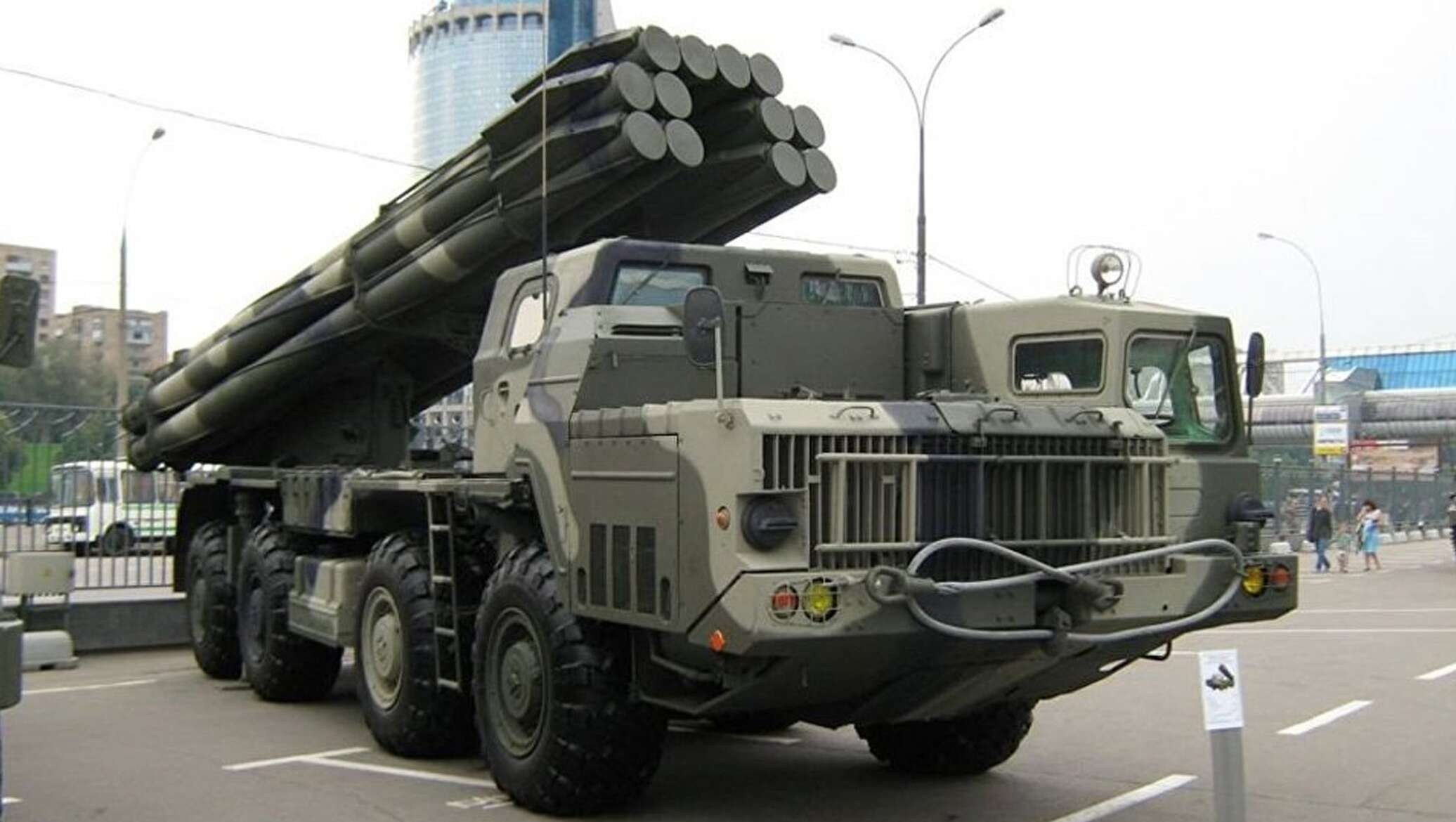

Внушительно выглядящая боевая машина, несущая на себе пусковую установку, создана на Минском автомобильном заводе в Белоруссии. Изначально это было шасси 79111, позже применили шасси МАЗ-543М и МАЗ-543А. Благодаря колёсной формуле 8х8 и дизелю мощностью 525 л.с. каждое из них отличается высокой проходимостью.
Пусковая установка представляет из себя пакет, состоящий из 12 трубчатых направляющих, расположенных на поворотном основании.
Для наведения на цель установка двигается электроприводом по вертикали в диапазоне от 0° до +55°, по горизонтали – на 30° влево и столько же вправо.
Для устойчивости при стрельбе применили интересное техническое решение, когда гидравлические опоры, смонтированные лишь между третьим и четвёртым мостами, выдвигаются и вывешивают заднюю часть боевой машины.
Помимо боевой машины, в комплекс «Смерч» входят:
- транспортно-заряжающая машина;
- радиопеленгаторный комплекс;
- машина с топографическим оборудованием.
Транспортно-заряжающая машина создана на аналогичном боевой шасси, оборудована краном и перевозит 12 реактивных снарядов.
Вооружение
Главное особенностью РСЗО «Смерч» стали снаряды калибра 300 мм с системой управления полётом. Электронно-временное устройство передаёт сигналы в блок управления, который с помощью газодинамических рулей постоянно корректирует траекторию полёта снаряда. Дополнительно стабилизация осуществляется благодаря раскрутке.
Конструкторам удалось добиться точности, при которой отклонение НУРС не более 0,21% от дальности стрельбы. При залпе на максимальную дистанцию разброс составляет всего 150 метров.
Двигатели НУРС твердотопливные, а головная часть бывает как моноблочной, так и разделяющейся, несущей 72 боевых элемента в себе. Длина снаряда 7,5 метра, масса 800 кг.
Используются различные боевые части, например, осколочно-фугасная, кассетная, термобарическая. Также возможно дистанционное минирование поверхности с помощью снарядов с минами. Последней разработкой стал беспилотный разведывательный аппарат, запускаемый внутри снаряда и разворачивающийся в момент нахождения над целью.

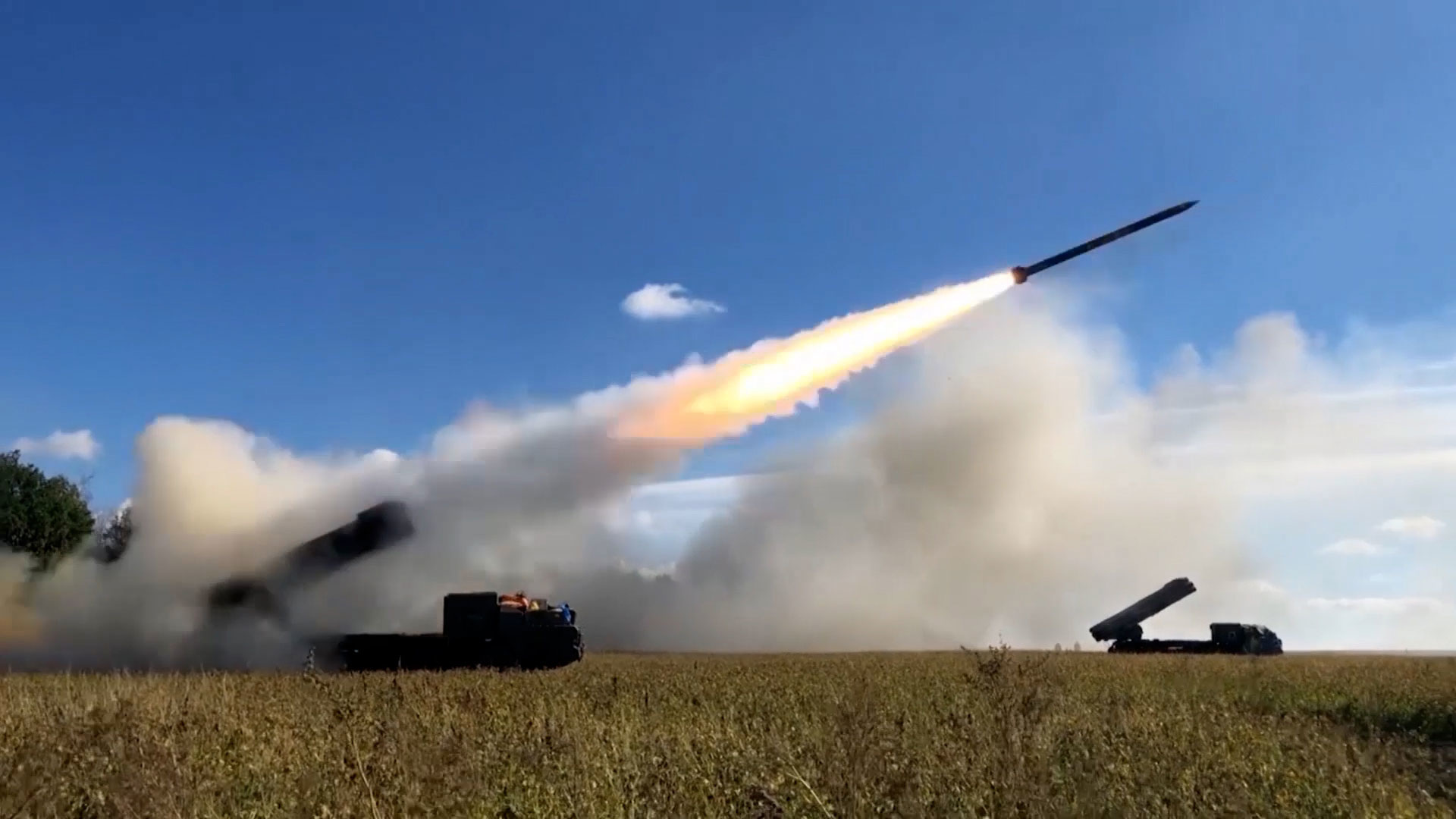

Едущая боевая машина всего за 3 минуты разворачивается в боевое положение, ещё 38 секунд занимает залп из 12 снарядов, ещё минута требуется на сворачивание и покидание позиции, с которой велась стрельба. Заряжание осуществляется с помощью крана на транспортно-заряжающей машине и составляет примерно 20 минут.
Боевое применение
Во время второй чеченской войны, в период с октября 1999 года до марта 2003 года, Перекопская гвардейская реактивная артиллерийская бригада ордена Кутузова применяли «Смерч», нанося удары по Новолакскому и Ботлихскому районам в Дагестане.
Также РСЗО применяли на Украине и в Сирии.
Экспорт и зарубежные аналоги
В 1989 году принята модификация 9К58 «Смерч», созданная на базе МАЗ-543М. При этом дистанцию огня увеличили с 70 до 90 км, для наведения стали использовать спутниковые системы, сократили экипаж до 3 человек.

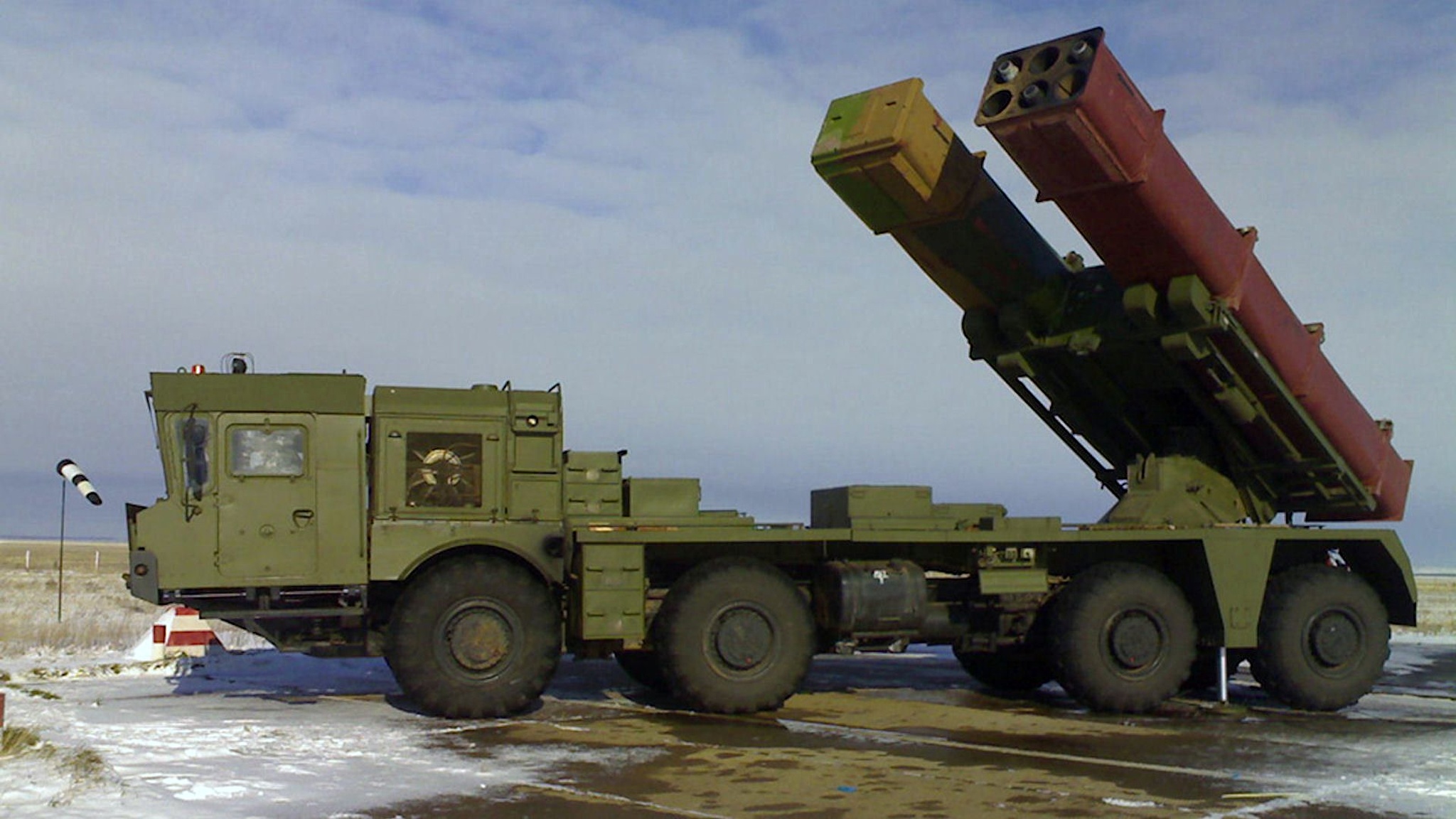

В 2007 году публике показали систему 9К58 Кама на базе четырёхосного КамАЗ-6350 с 6 направляющими вместо 12. Машина разработана для больше мобильности при меньшей массе и габаритах. Также Россия рассчитывает поставлять их на экспорт.
Основными операторами машины являются Россия, Украина, Беларусь, Азербайджан, Индия и Кувейт. Всего машина стоит на вооружении 15 стран.
Эпилог
Для своего времени «Смерч» стал революцией.
Огромная мощь, сравнимая с тактическим ядерным вооружением, высокая точность, достаточная дальность стрельбы и хорошая мобильность.
Сегодня эта РСЗО остаётся одним из самых мощных в мире сухопутных оружий, демонстрируя в каждом из вооружённых конфликтов со своим участием огромную эффективность.
