Осветительные сигнальные патроны 26 мм 4 калибр для ракетницы

zoom_out_map

chevron_left chevron_right

купить в 1 клик ×

Армейский сигнальный патрон 26-мм 4-й калибр СП-26 Желтого огня сиг-11

Армейский сигнальный патрон 26-мм 4-й калибр СП-26 Желтого огня сиг-11

Еще никто не добавил отзыв

В интернет-магазине Pneumaticweapon. ru Вы можете купить Армейский сигнальный патрон 26-мм 4-й калибр СП-26 Желтого огня сиг-11 С быстрой доставкой в Москву и МО, а так же доставляем по всей России транспортной компанией, курьером и Почтой РФ. Доставляем также в Армению, Казахстан, Беларусь и Киргизстан. Перед покупкой уточните цену и наличие у наших менеджеров или оформите заказ наш менеджер свяжется с вами. Если вы находитесь в Москве можете сделать самовызов, бесплатно. Перед приездом в магазин обязательно оформите заказ.

26-мм сигнальный патрон 4-го калибра (4-gauge signal cartridge)

26-мм сигнальный патрон 4-го калибра (4-gauge signal cartridge)

  26-мм сигнальный патрон 4-го калибра (4-gauge signal cartridge)— советский сигнальный патрон, разработанный и поступивший на вооружение Красной Армии в конце 1930-х годов.



Тип патронаДлина патронаДиаметр патронаВес патрона, грамм
26-мм сигнальный патрон 4-го калибра 80 26,555
26-мм сигнальный патрон красного дыма 10426,590

    Сигнальный патрон 4-го калибра (26,5 мм) (4-gauge signal cartridge) перед началом Второй мировой войны выпускался в версии ночного действия (четыре цвета) и дневного действия.

   26-мм сигнальный патрон ночного действия создавал световой сигнал длительностью 7 секунд, который был виден с расстояния 7 км. Широко применялись в годы войны сигнальные патроны 4-го калибра двухзвездные, которые выстреливали двумя светящимися сигналами разных цветов.

   В распоряжении Красной Армии имелись также 26-мм осветительные патроны беспарашютные и парашютные. Беспарашютные патроны освещали местность на протяжении 7-8 секунд, а парашютные — 15-20 секунд, позволяя при этом вести прицельный огонь по противнику.

   26-мм сигнальный патрон дневного действия создавал дымовое облако на высоте 70 м, видимое с расстояния 5 км. Дымовое облако могло быть или желтого или зеленого или синего или красного цвета. Отличительным знаком дневных сигнальных патронов был соответствующий цвету окрашенный наружный пыж или заливка его парафином соответствующего цвета. Были также и имитационные патроны.

   Все 26-мм сигнальные патроны получили индекс ГАУ 57-СН-572.

   26-мм сигнальный патрон 4-го калибра (4-gauge signal cartridge) имел картонную гильзу с латунным донцем, которое имело выступающую закраину. По центру донца запрессован капсюль-воспламенитель КВ-32.

   Дымовой состав патрона дневного действия помещался в мешочек, с одной стороны полностью закрытым, а с другой стороны — с прикрепленной деревянной пробкой, по центру которой имелось сквозное отверстие. В это отверстие на клею вставлялся замедлитель. Вышибной заряд выбрасывал дымовой состав на высоту 60-70 м, где он там сгорал, образовывая цветное дымное облако, которое в тихую погоду держалось до 30 секунд, а в ветреннюю — до 10 секунд.

   Звездки сигнального патрона ночного действия помещались в гильзу в виде цилиндриков, спрессованных из пиротехнического состава. Диаметр цилиндриков составлял примерно 24 мм, высота — 21-35 мм. На дно гильзы помещался пороховой заряд из пороха марки ДРП-2. Он отделялся от пиротехнического состава пыжом с отверстиями.

   26-мм имитационный патрон использовался для имитации стрельбы орудий и разрывов снарядов во время проведения различных учебных занятий в войсках. Маркировка имитационного патрона представляла собой черную полосу по боковой окружности гильзы, а также вместо крайнего пыжа устанавливалась картонная пробка с углублением по центру.

   Устройство имитационного патрона 4-го калибра было сходно с конструкцией патрона дневного действия, но звездка с составом пиротехнического разрывного вещества помещалась в бумажную трубку, верхний и нижний края которой плотно заклеивались, а в нижней части устанавливался замедлитель. На донце гильзы помещался вышибной заряд, который выбрасывал зведку на высоту 60-70 м, где и происходил разрыв пиротехнического вещества. Он сопровождался громким звуком и белым облаком дыма. Факторы разрыва патрона были ощутимы на расстоянии до 2 км.

   После Второй мировой войны 26-мм сигнальные патроны были усовершенствованы и продолжали выпускаться в двух версиях: ночной и дневной. Все патроны делились на осветительные и сигнальные.

   Осветительный 26-мм патрон 4-го калибра (индекс ГРАУ 7С15) предназначался для освещения местности, а также мог использоваться как сигнальный патрон белого цвета. Отличительной особенностью являлся кружок с тремя выступами, расположенными треугольником, наклеенным на внешний пыж. Это сделано для опознавания типа патрона в ночное время. Высота отстрела пиротехнической смеси составляла 90-120 м, время горения пиротехнической смеси — 7-10 секунд. Визуальное наблюдение сигнала возможно на расстоянии 7 км. Вес патрона составлял 55 грамм.

   Парашютный 26-мм осветительный патрон имел гораздо большую длину, по сравнению с обычным осветительным патроном. На крайнем пыже белого цвета нанесена большая буква «П». Звездка патрона имела увеличенную длину. Вышибной заряд патрона поднимал звездку на высоту 60-90 м, а пиротехнический состав горел, освещая местность на протяжении 15-20 секунд. Вес патрона составлял 85 грамм.

   26-мм сигнальный патрон 4-го калибра (4-gauge signal cartridge) послевоенного производства мог быть однозвездным (индекс ГРАУ 7С15, как у осветительного), двухзвездным и трехзвездным (общий индекс 9-А-240). Использовались три цвета — красный, зеленый и желтый. Усовершенствованный пиротехнический состав обеспечивал более яркое свечение, чем в довоенных патронах.

   Отличительной особенностью 26-мм сигнальных патронов являлись наложенные на крайний пыж цветные кружки с соответствующими цвету сигнала окрасками и специальными вдавлениями для идентификации патронов в темноте. Однозвездные и двухзвездные патроны имели одинаковую длину, а трехзвездные — длиннее, примерно длины патронов цветных дымов дневного действия довоенного производства. Однозвездные патроны выстреливали звездку на высоту 90-120 м, двухзвездные — на высоту 80-100 м, трехзвездные — 60-90 м. Огненный сигнал просматривался на расстоянии 7 км. Время горения огненного сигнала однозвездного 26-мм сигнального патрона составлял 6,5-10 секунд, двухзвездного и трехзвездного — 5,5-9 секунд. Вес однозвездного патрона составлял 55 грамм, двухзвездного — 65 грамм и трехзвездного — 90 грамм.

   Сигнальный патрон 4-го калибра (4-gauge signal cartridge) дневного действия цветных дымов использовал красный, синий и фиолетовый дым. Индекс ГРАУ таких патронов — 57-СД- 572. Эти патроны длиннее обычных сигнальных; они имели крайний пыж, окрашенный соответствующим дыму цветом и имели на гильзе круговую полосу, соответствующую цвету дыма. Дымовой состав помещался в специальный тканевый мешочек, в нижней части которого прикреплялся замедлитель. На дно гильзы засыпался воспламенительно-вышибной заряд, который выбрасывал дымовой состав на высоту 50-80 м и воспламенял замедлитель. Сигнал наблюдался в течение 7 секунд с расстояния 2 км.


26-мм патрон ночного действия (сигнальный)

  • инд. 7С15, р/ч 3-25125
  • цилиндрическая
  • светло-коричневый
  • бумага
  • сигнальный состав, ОСТ В84-1712-79
  • капсюль-воспламенитель накольный КВ-32
  • ударное и термическое
  • Применяется в Вооруженных силах для подачи сигнала в ночное время.
  • Патрон состоит из бумажной гильзы с металлическим цоколем стальной крышки с опознавательными знаками, пыжей, бумажного цилиндра, пиротехнической звездки, порохового заряда и капсюля-воспламенителя. Звездки патронов красного, зеленого и желтого огней различаются по высоте и массе, соответственно, различна и масса самих сигнальных патронов.
  • Характеристики патронов и звездок сведены в таблицу:
    ТИП ПАТРОНА красн. огня зелен. огня желт. огня
    МАССА ПАТРОНА 42.2 г 44.3 г 50.4 г
    МАССА ЗВЕЗДКИ
    19+/-3.2 г 22+/-3.2 г 26+/-4.2 г
    ДЛИНА ЗВЕЗДКИ 22. 5+/-2.5 25.0+/-3.0 29.5+/-4.5
  • СОСТАВ КРАСНОГО ОГНЯ (35-05):
  • Стронций азотнокислый………….Sr(NO3)2……….66+/-3%
  • Порошок магниевый МПФ-3…………Mg…………….14+/-2%
  • Гексахлорбензол…………………………Cl……………..14+/-2%
  • Смола СФ-0112А……………………………………………6+/-1% .
  • СОСТАВ ЗЕЛЕНОГО ОГНЯ (33-01):
  • Барий азотнокислый……………….Ba(NO3)2……….66+/-3%
  • Порошок магниевый МПФ-3…………Mg……………..14+/-2%
  • Гексахлорбензол…………………………Cl………………14+/-2%
  • Смола СФ-0112А…………………………………………….6+/-1% .
  • СОСТАВ ЖЕЛТОГО ОГНЯ (34-01):
  • Барий азотнокислый. ………………Ba(NO3)2………..54+/-3%
  • Стронций углекислый………………..SrCO3…………..5+/-1%
  • Порошок магниевый МПФ-2…………Mg………………19+/-1.5%
  • Криолит марки КА………………………………………….14+/-2%
  • Смола СФ-0112А…………………………………………….8+/-1%
  • Патрон отстреливается из пистолетов СП-81, СПШ или кассеты ЭКСП-46 под углом 80-90 градусов. Время горения сигнальной звездки не менее 6,5 с, высота подъема не менее 90 м.

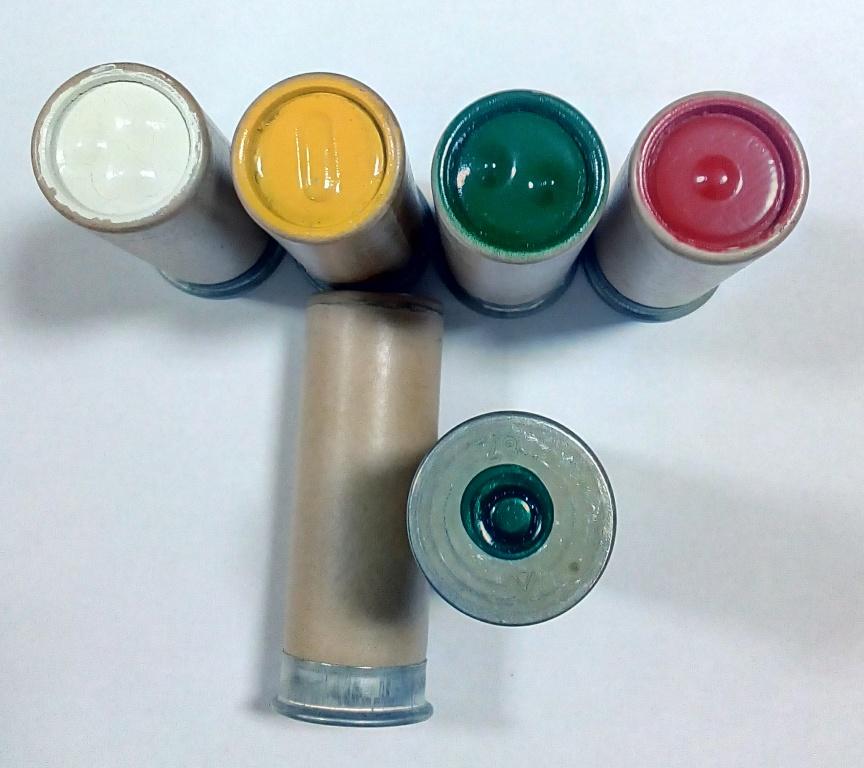

  • На корпусе патрона имеются маркировочные надписи, содержащие информацию о заводе-изготовителе (первые цифры), номере партии (вторые цифры), годе изготовления (последние цифры). Пример записи маркировочных обозначений: 000-00-00.
  • На крышке патрона зеленого огня имеются две круглые выпуклости, красного огня — одна круглая выпуклость, желтого огня — одна продолговатая выпуклость.
  • Цвет крышек патронов соответствует цвету огня пиротехнических звездок.
  • Россия напала на Украину!

    Россия напала на Украину!

    Мы, украинцы, надеемся, что вы уже знаете об этом. Ради ваших детей и какой-либо надежды на свет в конце этого ада –  пожалуйста, дочитайте наше письмо .

    Всем нам, украинцам, россиянам и всему миру правительство России врало последние два месяца. Нам говорили, что войска на границе “проходят учения”, что “Россия никого не собирается захватывать”, “их уже отводят”, а мирное население Украины “просто смотрит пропаганду”. Мы очень хотели верить вам.

    Но в ночь на 24-ое февраля Россия напала на Украину, и все самые худшие предсказания  стали нашей реальностью .

    Киев, ул. Кошица 7а.

    25.02.2022

     Это не 1941, это сегодня. Это сейчас.
    Больше 5 000 русских солдат убито в не своей и никому не нужной войне
    Более 300 мирных украинских жителей погибли
    Более 2 000 мирных людей ранено

    Под Киевом горит нефтебаза – утро 27 февраля, 2022.

    Нам искренне больно от ваших постов в соцсетях о том, что это “все сняли заранее” и “нарисовали”, но мы, к сожалению, вас понимаем.

    Неделю назад никто из нас не поверил бы, что такое может произойти в 2022.

    Метро Киева, Украина — с 25 февраля по сей день

    Мы вряд ли найдем хоть одного человека на Земле, которому станет от нее лучше. Три тысячи ваших солдат, чьих-то детей, уже погибли за эти три дня. Мы не хотим этих смертей, но не можем не оборонять свою страну.

    И мы все еще хотим верить, что вам так же жутко от этого безумия, которое остановило всю нашу жизнь.

    Нам очень нужен ваш голос и смелость, потому что сейчас эту войну можете остановить только вы. Это страшно, но единственное, что будет иметь значение после – кто остался человеком.

    ул. Лобановского 6а, Киев, Украина. 26.02.2022

    Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

    P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

    «Это не война, а только спец. операция.»

    Это война.

    Война – это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

    «Россия хочет только защитить ЛНР и ДНР.»

    Это не так.

    Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

    На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР. Это другой конец страны. 25 февраля, 2022 – места попадания ракет

    25 февраля, 2022 – места попадания ракет «Мирных жителей это не коснется.»

    Уже коснулось.

    Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.
    Снаряды попадают в наши жилые дома.

    Больше 1,200 мирных людей ранены или погибли. Среди них много детей.
    Под обстрелы уже попадали в детские садики и больницы.
    Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
    Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

    «У российских войск нет потерь.»

    Ваши соотечественники гибнут тысячами.

    Нет более мотивированной армии чем та, что сражается за свою землю.
    Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

    «В Украине – геноцид русскоязычного народа, а Россия его спасает.»

    Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

    Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

    Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

    «Украина во власти нацистов и их нужно уничтожить.»

    Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но мы не избавляемся от неугодных, убивая их или пришивая им уголовные дела.

    У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

    Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

    «Украинцы это заслужили.»

    Мы у себя дома, на своей земле.

    Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

    Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

    Искренне ваш, Народ Украины

    ОП-26. Армейский осветительный патрон (сигнальный / белого огня) для ракетниц 4 калибра / 26 мм.

    Подходят ко всем сигнальным пистолетам / ракетницам, как отечественного, так и иностранного производства.

    __________________________________________________________________________________________________________________________________________________________________

     Условия продажи.

    ОПЛАТА на карту Сбербанка в течение 3 рабочих дней с момента покупки. ДОСТАВКА только Почтой РФ, наземно, регистрируемым отправлением. Стоимость доставки зависит от веса посылки, удалённости адресата и рассчитывается по тарифам Почты РФ после окончательного согласования заказа.  ОТГРУЗКА заказа в течение 7 рабочих дней после зачисления денежных средств на счёт, с предоставлением трек-номера для отслеживания посылки. ОТЗЫВ ставлю после выставления отзыва Вами, что свидетельствует о получении лота и завершении сделки.

    Доставки наложенным платежом, телефонных переговоров, переписок в мессенджерах, личных встреч и самовывоза нет. Все уточняющие вопросы задавайте до совершения покупки. В случае невыхода покупателя на связь, неоплаты стоимости заказа и/или стоимости доставки, лот автоматически снимается с резерва, а контрагент получает отрицательный отзыв. Перед покупкой уточняйте наличие, т.к. лот выставлен на других торговых площадках. Настоящие условия являются неотъемлемой частью предложения о продаже. Покупатель, который с ними не ознакомился, не освобождается от их соблюдения и не вправе менять их после совершения сделки.

    __________________________________________________________________________________________________________________________________________________







    Справочная информация.



    — высота подъема звёздки не менее 90 метров;
    — время горения звездки не менее 6,5 секунд.

    Сиг­наль­ный па­трон ночного действия: со­сто­ит из гиль­зы, кап­сю­ля, вы­шиб­но­го за­ря­да, кар­тон­но­го пы­жа с мар­ле­вым круж­ком, вой­лоч­но­го пы­жа, звезд­ки (звез­док), кар­тон­ной труб­ки, кар­тон­но­го пы­жа и от­ли­чи­тель­но­го круж­ка с вы­сту­па­ми. Гиль­за слу­жит для по­ме­ще­ния вы­шиб­но­го за­ря­да, звезд­ки (звез­док) и ос­таль­ных час­тей па­тро­на. Гиль­за со­сто­ит из ме­тал­ли­че­ской дон­ной час­ти и кар­тон­но­го кор­пу­са. В дон­ной час­ти гиль­за име­ет гнез­до для кап­сю­ля. Сна­ру­жи дон­ная часть гиль­зы име­ет за­краи­ну (шляп­ку), слу­жа­щую для упо­ра па­тро­на в коль­це­вую вы­точ­ку на пень­ке ство­ла и для за­хва­та гиль­зы верх­ним вы­сту­пом экс­трак­то­ра. Кап­сюль слу­жит для вос­пла­ме­не­ния вы­шиб­но­го за­ря­да в па­тро­не; в нем по­ме­ща­ет­ся удар­ный со­став. Вы­шиб­ной за­ряд из чер­но­го по­ро­ха. При го­ре­нии за­ря­да в гиль­зе об­ра­зу­ют­ся га­зы, ко­то­рые вы­тал­ки­ва­ют звезд­ки и дру­гие час­ти из гиль­зы и ство­ла, а так­же вос­пла­ме­ня­ют звезд­ки. Кар­тон­ный пыж с мар­ле­вым круж­ком пре­до­хра­ня­ет вы­шиб­ной за­ряд от рас­сы­па­ния внут­ри гиль­зы. Кар­тон­ный пыж име­ет цен­траль­ное от­вер­стие, при­кры­тое мар­ле­вым круж­ком. Че­рез от­вер­стие пы­жа пла­мя от вы­шиб­но­го за­ря­да про­ни­ка­ет к звезд­ке. Вой­лоч­ный пыж слу­жит для смяг­че­ния уда­ра по­ро­хо­вых га­зов по звезд­ке. Он име­ет цен­траль­ное от­вер­стие для про­ник­но­ве­ния пла­ме­ни от вы­шиб­но­го за­ря­да к звезд­ке. Звезд­ка со­сто­ит из вос­пла­ме­ни­тель­но­го со­ста­ва и ос­нов­но­го со­ста­ва со­от­вет­ст­вую­ще­го цве­та пла­ме­ни. Вос­пла­ме­ни­тель­ный со­став обес­пе­чи­ва­ет го­ре­ние ос­нов­но­го со­ста­ва. Ос­нов­ной со­став го­рит на по­ле­те как на вос­хо­дя­щей вет­ви тра­ек­то­рии, так и на нис­хо­дя­щей. Од­на­ко ско­рость го­ре­ния ос­нов­но­го со­ста­ва звезд­ки рас­счи­та­на та­ким об­ра­зом, что го­ре­ние за­кан­чи­ва­ет­ся рань­ше, чем звезд­ка дос­ти­га­ет го­ри­зон­та стрель­бы. Па­тро­ны сна­ря­жа­ют­ся звезд­ка­ми раз­лич­но­го цве­та го­ре­ния — бе­ло­го, крас­но­го, жел­то­го, зе­ле­но­го и си­не­го. Кар­тон­ная труб­ка и кар­тон­ные пы­жи слу­жат для кре­п­ле­ния всех час­тей в гиль­зе. От­ли­чи­тель­ный кру­жок с вы­сту­па­ми слу­жит для оп­ре­де­ле­ния ти­па па­тро­на как в днев­ное, так и в ноч­ное вре­мя. Для это­го кру­жок ок­ра­ши­ва­ет­ся при­сво­ен­ной для дан­но­го ти­па па­тро­на крас­кой. Но­чью тип па­тро­на оп­ре­де­ля­ет­ся по вы­сту­пам на круж­ке, ко­то­рые по фор­ме и рас­по­ло­же­нию от­ли­ча­ют­ся друг от дру­га в ка­ж­дом ти­пе па­тро­на. Кро­ме опи­сан­ных сиг­наль­ных па­тро­нов, при­ме­ня­ют­ся так­же сиг­наль­ные па­тро­ны днев­но­го дей­ст­вия.











    Постановление Верховного Суда Российской Федерации от 12 марта 2002 г. № 5

    О судебной практике по делам о хищении, вымогательстве и незаконном обороте оружия, боеприпасов, взрывчатых веществ и взрывных устройств

    (с изменениями и дополнениями, внесенными постановлением Пленума от 11 июня 2019 г. № 15)

    http://rg.ru/2019/06/26/vs-izmenenia-dok.html

    приведено в сокращении

    В связи с вопросами, возникающими у судов при применении законодательства, предусматривающего ответственность за незаконное ношение, хранение, приобретение, изготовление или сбыт оружия, боеприпасов, взрывчатых веществ и взрывных устройств, а также за их хищение или вымогательство, Пленум Верховного Суда Российской Федерации п о с т а н о в л я е т дать судам следующие разъяснения:
    2. В соответствии со статьей 1 Федерального закона «Об оружии» под оружием следует понимать устройства и предметы как отечественного, так и иностранного производства, конструктивно предназначенные для поражения живой или иной цели. Применительно к статьям 222–226 УК РФ под огнестрельным оружием следует понимать все виды боевого, служебного и гражданского оружия, в том числе изготовленные самодельным способом, конструктивно предназначенные для поражения цели на расстоянии снарядом, получающим направленное движение за счет энергии порохового или иного заряда. К ним относятся винтовки, карабины, пистолеты и револьверы, охотничьи и спортивные ружья, автоматы и пулеметы, минометы, гранатометы, артиллерийские орудия и авиационные пушки, а также иные виды огнестрельного оружия независимо от калибра. Под основными частями огнестрельного оружия следует понимать ствол, затвор, барабан, рамку, ствольную коробку, ударно-спусковой и запирающий механизмы. Под комплектующими деталями огнестрельного оружия, применительно к статьям 223 и 226 УК РФ, следует понимать как основные части огнестрельного оружия, так и иные детали, конструктивно предназначенные обеспечивать нормальное функционирование конкретного образца огнестрельного оружия (станины, прицелы и т.п.). Пневматическое оружие, сигнальные, стартовые, строительно-монтажные пистолеты и револьверы, электрошоковые устройства, предметы, сертифицированные в качестве изделий хозяйственно-бытового и производственного назначения, спортивные снаряды, конструктивно сходные с оружием, не относятся к оружию, ответственность за противоправные действия с которым предусмотрена статьями 222–226 УК РФ.
    3. Следует учитывать, что гражданское гладкоствольное оружие, его основные части и боеприпасы к нему исключены из круга предметов преступлений, ответственность за совершение которых предусмотрена лишь статьей 222 УК РФ. Статьи 223–226 УК РФ такого исключения не содержат.
    4. Под боеприпасами следует понимать предметы вооружения и метаемое снаряжение как отечественного, так и иностранного производства, предназначенные для поражения цели и содержащие разрывной, метательный или вышибной заряды либо их сочетание. К категории боеприпасов относятся артиллерийские снаряды и мины, военно-инженерные подрывные заряды и мины, ручные и реактивные противотанковые гранаты, боевые ракеты, авиабомбы и т.п., независимо от наличия или отсутствия у них средств для инициирования взрыва, предназначенные для поражения целей, а также все виды патронов к огнестрельному оружию, независимо от калибра, изготовленные промышленным или самодельным способом.Сигнальные, осветительные, холостые, строительные, газовые, учебные и иные патроны, не имеющие поражающего элемента (снаряда, пули, дроби, картечи и т. п.) и не предназначенные для поражения цели, не относятся к боеприпасам, взрывчатым веществам и взрывным устройствам.
    5. Под взрывчатыми веществами следует понимать химические соединения или механические смеси веществ, способные к быстрому самораспространяющемуся химическому превращению, взрыву без доступа кислорода воздуха. К ним относятся тротил, аммониты, пластиты, эластиты, порох, твердое ракетное топливо и т.п.
    Под взрывными устройствами следует понимать промышленные или самодельные изделия, функционально объединяющие взрывчатое вещество и приспособление для инициирования взрыва (запал, взрыватель, детонатор и т.п.). Имитационно-пиротехнические и осветительные средства не относятся к взрывчатым веществам и взрывным устройствам…

    Председатель Верховного суда
    Российской Федерации В.М. Лебедев
    Секретарь Пленума, судья
    Верховного Суда
    Российской Федерации В.В. Демидов.



    СССР — Всё о Второй мировой

    Сигнальные патроны 12 калибра желтого и красного огня

    Патроны для сигнального пистолета по внешнему виду напоминали охотничьи. Они мели картонную гильзу и латунную, алюминиевую или с оцинкованного металла шляпку для размещения капсюля. Для удобства обращения с патронами существовала специальная система маркирования патронов. Кроме обозначения на гильзе, оно наносилось на верхний пыж патрона (противоположную сторону капсюлю) как цветом (для визуального определения цвета звездок, так и выпуклыми фигурами (для определения на ощупь ночью). Например, патрон желтого огня з одной звездкой имел пыж, окрашенный в желтый цвет и объемное обозначение прямой черточки. Ракета с двумя звездками имела две черточки, с тремя – три.

    Ракета  красного огня с одной звездкой  — одну точку, соответственно с двумя или тремя звездками – двумя или тремя точками. Кроме того, патроны с одной, двумя или тремя звездками имели разную длину – чем больше звездок – тем больше длина патрона. ТТХ патрона: длина  2-зведного патрона – 80-мм, 3-звездного – 104 мм; время горения – 10 — 12 с, высота подъема звездки – 100-150 м; масса вышибного заряда – 2,8 г. черного пороха.

    Сигнальные патроны 4 калибра

    Патроны 4 калибра были самыми распространенными в Красной Армии во время Второй мировой войны. Чтобы по внешнему виду патрона можно было узнать вид сигнала, верхний пыж окрашивался в соответствующий цвет. Кроме того, на верхних пыжах патронов ночного действия выдавливаются выпуклые фигуры, по которым можно было определить на ощупь в темноте назначение патрона и цвет огня.

    Например, осветительный патрон с парашютом имел  кружок с выпуклой буквой «П» и был  окрашен краской белого цвета; патрон жёлтого огня с одной, двумя, тремя звёздками имел кружок с одной, двумя, тремя выпуклыми полосками и был  окрашен краской жёлтого цвета;  патрон  красного огня с двумя, тремя звёздками имел кружок с двумя, тремя выпуклыми точками и был окрашен краской красного цвета; патрон зелёного огня с двумя, тремя звёздками имел кружок с двумя, тремя выпуклыми угольниками и был окрашен краской зелёного цвета; патрон комбинированного красного и зелёного огня имел кружок красно-зелёного цвета с тремя выпуклыми точками, расположенными в ряд; патрон жёлтого (фиолетового, синего) дыма имел кружок и кольцевую полосу окрашенную краской жёлтого (фиолетового, синего) цвета.

    Высота подъема звездки дневного патрона — до 65 м. Облако дыма видно с расстояния до 2 км в течение 10с при ветре и 30с в тихую погоду. 26-мм сигнальный патрон дневного действия вместо цветной сигнализации звездки имеет дымовой состав в оболочке. Время горения звездки ночного патрона — 6,5 с, высота подъема — 90 м, видимость сигнала до 7 км. Сигнальные патроны применялись с одной, двумя или тремя звездками различного огня. Кроме осветительных и сигнальных патронов был разработан и выпускался зажигательный патрон. ТТХ патрона: масса – 50 — 101 г; длина – 75 — 120 мм.

    26-мм сигнальный патрон (СП-26):ликбез от дилетанта estimata

    Отредактировано 3.01.2022

    26-мм сигнальный патрон предназначены для подачи цветных сигналов и освещения местности с помощью сигнального пистолета, с целью определения местонахождения и подачи сигналов бедствия или оповещения Отработку патронов производят из 26-мм сигнального пистолета СПШ-44 или СП-81, а также из кассеты ЭКСП-46.

    На корпусе патрона имеются маркировочные надписи, содержащие информацию о заводе-изготовителе (первые цифры), номере партии (вторые цифры), годе изготовления (последние цифры). Пример записи маркировочных обозначений: 000-00-00.

    Бывают:

    • 26 СПК — сигнальный патрон КРАСНОГО огня
    • 26 СПЖ — сигнальный патрон ЖЁЛТОГО огня
    • 26 СПЗ  — сигнальный патрон ЗЕЛЁНОГО огня
    • 26 ОП  — ОСВЕТИТЕЛЬНЫЙ патрон
    26-мм сигнальный патрон состоит из бумажной гильзы с металлическим цоколем стальной крышки с опознавательными знаками, пыжей, бумажного цилиндра, пиротехнической звездки, порохового заряда и капсюля-воспламенителя. Звездки патронов красного, зеленого и желтого огней различаются по высоте и массе, соответственно, различна и масса самих сигнальных патронов.

    Гильза служит для помещения вышибного заряда, звездки (звездок) и остальных частей патрона. Гильза состоит из металлической донной части и картонного корпуса. В донной части гильза имеет гнездо для капсюля. Снаружи донная часть гильзы имеет закраину (шляпку), служащую для упора патрона в кольцевую выточку на пеньке ствола и для захвата гильзы верхним выступом экстрактора.

    Капсюль служит для воспламенения вышибного заряда в патроне; в нем помещается ударный состав.

    Вышибной заряд из черного пороха. При горении заряда в гильзе образуются газы, которые выталкивают звездки и другие части из гильзы и ствола, а также воспламеняют звездки.

    Картонный пыж с марлевым кружком предохраняет вышибной заряд от рассыпания внутри гильзы. Картонный пыж имеет центральное отверстие, прикрытое марлевым кружком. Через отверстие пыжа пламя от вышибного заряда проникает к звездке.

    Войлочный пыж служит для смягчения удара пороховых газов по звездке. Он имеет центральное отверстие для проникновения пламени от вышибного заряда к звездке.

    Звездка состоит из воспламенительного состава и основного состава соответствующего цвета пламени.

    Воспламенительный состав обеспечивает горение основного состава.

    Основной состав горит на полете как на восходящей ветви траектории, так и на нисходящей. Однако скорость горения основного состава звездки рассчитана таким образом, что горение заканчивается раньше, чем звездка достигает горизонта стрельбы. Патроны снаряжаются звездками различного цвета горения — белого, красного, желтого, зеленого и синего.

    Картонная трубка и картонные пыжи служат для крепления всех частей в гильзе.




    26-мм сигнальные патроны ночного действия

    • Цвет сигнала — красный, желтый, зеленый
    • Вышибной заряд — 2,5 г
    • Минимальное время горения звездки — 6,5 с
    • Высота подъема сигнала при угле отстрела 80-90 град — 90 м
    • Расстояние видимости и различимости сигнала — 7 км
    • Сила света — 5000…10000 свечей
    • Масса патрона
      • красного огня — 42.2 г
      • зелёного огня — 44.3 г
      • жёлткого огня — 50.4 г
    • Масса звёздки:
      • красного огня — 19+/-3.2 г
      • зелёного огня — 22+/-3. 2 г
      • жёлткого огня — 26+/-4.2 г
    • Длина звёздки:
      • красного огня — 22.5+/-2.5
      • зелёного огня — 25.0+/-3.0
      • жёлткого огня — 29.5+/-4.5



    СОСТАВ КРАСНОГО ОГНЯ 26-мм сигнального патрона:

    Состав удалил, чтобы не было проблем как с порохом.

    СОСТАВ ЗЕЛЕНОГО ОГНЯ 26-мм сигнального патрона:

    Состав удалил, чтобы не было проблем как с порохом.

    СОСТАВ ЖЕЛТОГО ОГНЯ 26-мм сигнального патрона:

    Состав удалил, чтобы не было проблем как с порохом.

    26-мм сигнальные патроны дневного действия

    • Вместо сигнальной звездки мешочек с дымовым составом.
    • Вышибной заряд — 3,5 г
    • Время видимости дымового облака:
      • при скорости ветра до 4 м/с — 7-15 с
      • в безветренную погоду — 30 с
    • Высота подъема сигнала при угле отстрела 80-90 град — 65 м
    • Расстояние видимости и различимости сигнала — 2 км

    Осветительный 26-мм патроны

    • Вышибной заряд — 3,0 г
    • Минимальное время горения звездки — 6,5 с
    • Дальность полета при угле отстрела 55 град — 120 м
    • Радиус действия (освещаемая зона) — 100 м
    • Сила света — 50000 свечей
    • Размеры звездки (диаметр х высота) — около 24х40 мм

    Отличительный кружок с выступами служит для определения типа патрона как в дневное, так и в ночное время. Для этого кружок окрашивается присвоенной для данного типа патрона краской.

    Ночью тип патрона определяется по выступам на кружке, которые по форме и расположению отличаются друг от друга в каждом типе патрона.

    Кроме описанных сигнальных патронов, применяются также сигнальные патроны дневного действия.

    Сигнальный патрон дневного действия дает сигнал в виде густого облака цветного дыма и применяется только днем. Он отличается от вышеописанных патронов тем, что имеет вместо звездки дымовой состав, помещенный в мешочек, который посредством деревянного кольца скреплен с пороховым замедлителем. Пороховой замедлитель предназначается для замедления воспламенения дымового состава до момента подъема сигнала на наибольшую высоту.

    Для распознавания патрона на гильзе нанесена цветная кольцевая полоса, соответствующая цвету образуемого им облака дыма.

    Отличительный кружок с дугообразным выступом свистяще-светового сигнального патрона и его окраска: окраска в синий

    Отличительный кружок с П-образным выступом парашютного сигнального патрона и его окраска: белого огня, окраска в белый

    Отличительные кружки с выступами трехзвездных сигнальных патронов и их окраска:
    1 — красного огня, окраска в красный цвет: 2 — зеленого огня, окраска в зеленый цвет; 3 — желтого огня, окраска в желтый цвет

    Отличительные кружки с выступами двухзвездных сигнальных патронов и их окраска:
    1 — красного огня, окраска в красный цает: 2 — зеленого огня, окраска в зеленый цвет; 3 — желтого огня, окраска в желтый цвет

    Отличительные кружки с выступами однозвездных сигнальных патронов и их окраска:
    1 — красного огня, окраска в красный цвет: 2 — зеленого огня, окраска в зеленый цвет; 5 — белого (осветительного) огня, окраска в белый цвет

    Данные снаряжения времен Второй мировой войны: Советский взрывоопасный снаряд

    Советский взрывоопасный снаряд

    Известно, что у Советов есть разнообразные осветительные и сигнальные пиротехники как наземного, так и авиационного типа.

    Советская Армия использует пиротехнические сигналы, которые очень похожи по внешнему виду и действию на сигналы «Очень», которые ранее использовались армией Соединенных Штатов.Эти сигналы, подаваемые из обычного пиротехнического пистолета, выглядят как стандартный патрон дробовика; у них есть латунная основа, корпус из обернутой бумаги и закрывающий диск из черного металла или картона, известный как «идентификационная крышка». Корпус сигнального картриджа обычно коричневого или синего цвета.

    Идентификационная верхняя часть окрашена в соответствии с цветом звездочек на картридже и имеет тиснение в виде точек, полос, треугольников, квадратов или букв V, обозначающих количество звездочек, которые будет производить сигнал.   Эта окраска и тиснение на опознавательном наконечнике образуют код для надежной идентификации сигнального патрона во время дневных или ночных операций.

    Трафаретная маркировка на одной стороне корпуса сигнальных патронов указывает номер партии, дату сборки и заводской номер.

    Эти сигналы используются в основном как визуальные сигнальные устройства, а не как осветительные устройства, и могут проявляться в виде цветных огней или цветного дыма.Они имеют калибр 26 мм и различаются по длине от примерно трех дюймов до примерно пяти дюймов, в зависимости от того, содержит ли картридж две, три или пять звездочек.

    Методы упаковки, используемые Советами для этих сигнальных патронов, надежны. Патроны обычно упаковываются в герметичные металлические контейнеры внутри деревянных ящиков.

    Сигнальные картриджи 26 мм — I





    26-мм сигнальные патроны используются в основном в качестве средств визуальной сигнализации, и ими стреляют из пиротехнических пистолетов.Картридж имеет латунное основание и корпус из обернутой бумаги, на котором нанесена печатная маркировка. Эти маркировки указывают номер партии, дату сборки и заводской номер.

    Верхний диск каждого картриджа окрашен и имеет тиснение, чтобы облегчить идентификацию днем ​​и ночью.

    Ключ к Советскому кодексу для сигнальных патронов в настоящее время неизвестен; однако показанные выше картриджи предварительно идентифицируются следующим образом:

    1.Желтый — Одиночная звезда

    2. Зеленый — одиночная звезда

    3. Красный — Одиночная звезда

    4. Зеленый — тип неизвестен

    Выштамповки на латунной основе указывают заводской номер и дату изготовления гильзы.

    Характеристики

    Калибр: 26 мм (1,02 дюйма)

    Вес картриджа: 56,83 г (877 г)

    Цвет:

    Картридж 1: Желтый

    Картридж 2: Зеленый

    Картридж 3: Красный

    Картридж 4: Зеленый

    Тип:

    Картридж 1, 2 и 3: Single Star

    Картридж 4: Неизвестно

    Время горения:

    Картридж 1: Неизвестно

    Картридж 2: 8 секунд

    Картридж 3: 12 секунд

    Картридж 4: Неизвестно

    Способ срабатывания: Огонь из пиротехнического пистолета

    Упаковка




    Изображенная упаковочная коробка вмещает 400 красных сигнальных патронов. Внутри коробки находятся четыре герметичных банки по 100 патронов в каждой. Маркировка есть на каждой банке, а также на коробке.

    Сигнальные картриджи 26 мм — II




    Картриджи, показанные выше, имеют следующую предварительную идентификацию:

    .

    1. Белый — тип неизвестен

    2. Желтый — тип неизвестен

    3.Зеленый — двойная звезда

    Характеристики

    Калибр: 26 мм (1,02 дюйма)

    Вес картриджа: Неизвестно


    Цвет:

    Картридж 1: Белый

    Картридж 2: Желтый

    Картридж 3: Зеленый

    Тип:

    Картридж 1 и 2: Неизвестно

    Картридж 3: Двойная звезда


    Время записи:

    Картридж 1, 2 и 3: неизвестно


    Способ срабатывания: Огонь из пиротехнического пистолета


    Упаковка




    Изображенная упаковочная коробка вмещает 520 зеленых сигнальных картриджей с двойной звездой. Внутри коробки находятся четыре герметичных банки по 130 патронов в каждой. Маркировка есть на каждой банке, а также на коробке.

    Сигнальные и осветительные картриджи 26,5 мм

    Сигнальные и осветительные картриджи 26,5 мм

      Ордтек Индастриз

      Сигнальные и осветительные картриджи 26,5 мм

      возврат

      Сигнальные патроны калибра 26.5 мм предназначены для сигнализации или освещение местности (поле боя, спасение, спецоперации и т. д.) и стреляют стандартно Пистолет калибра 26,5 мм.

      Тип

      Цвет и звезды

      Длина (мм)

      Продолжительность записи (сек)

      Диапазон мин (м)

      Видимость
      День (км)
      Ночь (км)

      ОМИ-SIG-26-Wh2

      Белый 1 звезда

      83

      8

      100

      4 / 5

      ОМИ-SIG-26-RE1

      Красный 1 звезда

      83

      7

      100

      2. 5 / 5

      ОМИ-SIG-26-GR1

      Зеленый 1 звезда

      83

      7

      100

      2 / 5

      ОМИ-SIG-26-RE6

      Красный 6 звезд

      83

      5

      100

      2/2.5



      ОМИ-СИГ-26-ПА

      Парашют

      135

      10 — 14

      55

      Круг 250 м, ночное освещение

      ОМИ-СИГ-26-БС

      Синий дым

      135

      2

      80

      2

      ОМИ-СИГ-26-ИЛИ

      Оранжевый

      135

      2 — 5

      80

      2

      ОМИ-СИГ-26-СС

      Осколочный сигнал

      135

      Флэш-память и облако

      65

      1 слышимый на 5 км

    Сигнальный пистолет Калибр 4 (26,5 мм) — Chemring Marine — Каталоги в формате PDF | Документация

    и патроны для сигнального пистолета калибра 4/26. 5 мм Артикул № 91 29300 3 особенности Примечание: Пистолеты восстановлены и поставляются как бывшие в употреблении с официальных складов. ряд аварийных, осветительных, темно-бордовых и сигнальных патронов Очень патроны l Варианты свободного падения и парашюта l Может использоваться для освещения сигнальных ракет 3 спецификации l Общая длина: 220 мм (8,7 дюйма) l Общая высота: 170 мм (6,7 дюйма) l Длина ствола: 150мм (5.9 дюймов) l Вес пистолета: 1030 г (36,3 унции) 3 упаковки Общий вес 1 пистолета в картонной коробке: 1300 г (45,8 унции) 3 огнестрельного оружия l Для торговли огнестрельным оружием требуется разрешение на торговлю оружием l Покупка огнестрельного оружия разрешена только при наличии действующая лицензия на огнестрельное оружие Сигнальные патроны калибра 4/26,5 мм Артикул № 9182000 = Красный Артикул № . 9182100 = Белый № арт. 9182200 = 3 элемента зеленого цвета l Простота в обращении l Простота идентификации Цветные колпачки обозначают цвет раструба, а C-образные края помогают идентифицироваться ночью — раструб = полная окантовка и сигнализирует о бедствии R — световая сигнализация = половинчатая окантовка и сигнал W предупреждение о столкновении и краткое освещение передний план — блик = без окантовки и используется в качестве общего сигнала G 3 спецификации Длина: 80 мм (3. 15 дюймов) Диаметр: 26,5 мм (1 дюйм) (Кал. 4) Гильза: пластик Высота: > 100 м (> 328 футов) Время горения: 8 сек. : 36 г (1,26 унции) Артикул 9182100 = белый >40 000 кандел Нетто-взрывчатое вещество: 26 г (0,91 унции) Вес: 44 г (1,54 унции) Артикул 9182200 = зеленый >10 000 кандел Нетто-взрывчатое вещество: 15 г (0,53 унции) Вес : 36 г (1,26 унции) 3 ИНФОРМАЦИЯ ПО УПАКОВКЕ И ТРАНСПОРТИРОВКЕ l 10 сигнальных картриджей в бумажной коробке l 250 сигнальных картриджей в коробке из фибрового картона размеры коробки: M Chemring Marine Limited Langstone Technology Park Langstone Road Havant Hampshire PO9 1SA United Kingdom Tel: + 44 (0)2392 415700 Факс: +44 (0)2392 415701 Электронная почта: [email protected] Часть C hemring G roup Д 37 x Ш 27 x В 26 см (Д 14,57 x Ш 10,63 x В 10,24 дюйма) Вес глянца Красный и зеленый: 10 кг (22,05 фунта) Вес глянца Белый: 12,0 кг (26,45 фунта) G l et Вес Красный и зеленый: 9 кг (19,85 фунта) N l Вес белого цвета: 11,3 кг (24,92 фунта) N Предупреждение: l стреляет снарядом – не направляйте E на людей или имущество. в замкнутом пространстве D l Хранить в недоступном для детей месте l Поврежденные или помятые не использовать Если не разбирать Беречь от источников тепла K lo не использовать после истечения срока годности D Нетто-взрывчатое вещество в упаковке Красный и зеленый: 3.75 кг (8,27 фунта) Белый: 6,50 кг (14,33 фунта) Класс опасности 1.4G UN 0312 Надлежащее отгрузочное наименование: Картриджи, Сигнальная Прочая информация: Только для грузового самолета Пистолет, завернутый в бумагу в картонной коробке l Общий вес: 1,3 кг (45,8 унции) llllllll Утилизация: l С пиротехникой следует обращаться как с опасными предметами, и утилизировать ее следует ответственно в соответствии с местным законодательством. Для получения помощи и совета посетите наш веб-сайт www.painswessex.com Выпуск:3 12/06

    Сигнальный картридж 26,5 мм — MPS TRACKING SURINAME

    ×

    • Дом
    • МАГАЗИН
      • Тележка
      • Касса
      • Моя учетная запись
    • О НАС
      • Разрешения и сертификаты
    • ПОРТАЛ ОТСЛЕЖИВАНИЯ
    • Связаться с нами
    • Ньюс
    • MPS Гайана
    Поиск 0 Переключить навигацию
