Шмель гранатомет: Выдох преисподней: почему огнемет «Шмель» стал самым опасным оружием пехоты

Прилетел, взорвался, сжег дотла: на что способен ручной «Шмель»-убийца

Ручной пехотный огнемет (РПО) «Шмель» является лучшим в мире оружием подобного класса. Выстрел из него по мощности приравнивается к 122-мм боеприпасу, поэтому его без преувеличения можно назвать самым смертоносным оружием пехоты. Сегодня «Армейский стандарт» рассказывает об истории создания и применения этого уникального оружия.

РПО «Шмель» — классическое оружие для ведения городских боев, для уничтожения противника, засевшего в дотах, вывода из строя автомобилей и легкобронированной техники. Настоящая ручная артиллерия для пехоты. Боевое крещение прошел в горах Афганистана, где показал свою эффективность и получил от бойцов прозвище «шайтан-труба». Предшественником огнеметов семейства «Шмель» были ручные огнеметы «Рысь», которые появились на вооружении батальонов войск радиационной, химической и биологической защиты (РХБЗ) Советской армии в 1976-м, а также «старички» ЛПО-50 (легкий пехотный огнемет образца 1950 года).

«Рысь» разработали в Тульском КБ приборостроения.

Огнемет был создан с использованием узлов и механизмов ручного реактивного гранатомета РПГ-16, стрелял на 100 метров зажигательным зарядом и был способен уничтожить как постройки и инженерные укрепления, так и легкую бронетехнику. Для обеспечения устойчивости при стрельбе имелась двуногая сошка, смонтированная в передней части пускового устройства. В конструкции РПО «Рысь» впервые был реализован капсульноструйный принцип огнеметания: огнеметный выстрел, собранный в пластмассовом контейнере, представлял собой «спакетированную» струю, помещенную в капсулу, на которой монтировался твердотопливный реактивный двигатель. Приведение огнемета в боевое положение осуществлялось всего за 60 секунд: выстрел тремя накидными замками закреплялся на корпусе огнемета, после чего огнеметчик нажимал на спусковой крючок.

Впервые в бою «Рысь» начали применять советские войска в Афганистане. Однако реальные боевые действия показали ряд недостатков этого оружия. При длине почти полтора метра огнемет с дополнительными зарядами весил более 20 килограммов, а зажигательная смесь оказалась неэффективна в условиях каменистых гор. Не всегда заряды «Рыси» могли поджечь каменные и глинобитные дома местных жителей, которые без проблем выдерживали залп даже нескольких «Рысей».

Для замены устаревших «Рысей» и ЛПО-50 в 1984 году советские разработчики вооружений получили заказ от армии на новое средство огневого поражения. Дальность действия должна была быть не менее 500 метров. Также требовалась большая мощность с возможностью подавления хорошо укрепленных целей. При этом устройство необходимо было сделать легким. Практически нужна была ручная пушка весом в десяток килограммов. В результате работы над этим заказом тульские оружейники и создали уникальный для того времени огнемет «Шмель». Конструкторы уделили большое внимание обобщению неудачного афганского опыта применения «Рысей» и решили делать «Шмель» одноразовым и достаточно легким, чтобы бойцам было проще его переносить и хранить в бронетехнике.

С компактным контейнером РПО, который короче «Рыси» более чем на полметра, оказалось удобнее обращаться в стесненных городских помещениях.

По своему фугасному действию 93-мм реактивный снаряд огнемета РПО «Шмель» не уступает 122-мм боеприпасу. Первоначально огнеметы поступили на вооружение войск химической защиты, чуть позже ими оснастили и мотострелковые подразделения. Эти огнеметы оказались весьма эффективным оружием для ведения боя в городе. Это показали две чеченские кампании, в которых «Шмели» были незаменимым оружием. Огнемет носился контейнерами по 2 штуки.



Для использования достаточно было выставить расстояние на прицеле, отодвинуть рукоятку, снять с предохранителя и произвести выстрел. После выстрела стрелок выкидывал одноразовый контейнер. Как правило, тактика применения огнеметов была проста: группа пехотинцев своими действиями провоцировала противника открыть огонь. Другая группа интенсивным огнем «прижимала» боевиков к полу, а развернувшиеся на выгодном рубеже огнеметчики практически одним залпом уничтожали несколько огневых точек. Причем одновременный залп из нескольких «Шмелей» мог разрушить малоэтажные строения, оборудованные боевиками под огневые точки. Также большая эффективность огнемета была отмечена в ходе борьбы со снайперами. Боевики, как правило, применяли тактику мобильных огневых точек — выстрелил и перебежал к другому окну. Но если эти два окна находились в одной комнате, то достаточно было выстрела из «Шмеля» внутрь помещения, чтобы подавить снайпера.

Огнемет «Шмель» по своему устройству похож на обычный реактивный гранатомет. Главное отличие состоит в ракетном снаряде, которым он заряжен. При попадании в цель ручной огнемет «Шмель» не просто образует взрывную волну и осколки, а создает объемный взрыв по принципу вакуумных боеприпасов. Это качество сделало его незаменимым средством борьбы с моджахедами, прячущимися в расщелинах или под поднятыми домкратами пластами горных пород. Для уничтожения бронетехники реактивный огнемет «Шмель» тоже пригоден, баротермический удар, создаваемый при взрыве, способен вы- вести из строя экипаж бронетранспортера.

РПО «Шмель» состоит из одноразовой пластиковой трубы-контейнера, в которую помещается реактивный снаряд. Контейнер используется для хранения боеприпаса, направления его на цель и произведения выстрела. Это труба с фланцами, на ней есть ремень для удобства ношения, а также узлы для соединения двух труб во вьюк. На контейнере закрепляется простейший оптический прицел со шкалой на 600 метров, откидная пистолетная рукоять и рукоять удержания, расположенная на переднем крае трубы. Внутри контейнера находится боеприпас, который представляет собой алюминиевую капсулу, наполненную специальной смесью, и двигатель, соединенный с капсулой при помощи цанги. Двигатель гранаты пороховой. Капсула-граната оснащена стабилизаторами, которые раскрываются после того, как она вылетает из контейнера. В передней части капсулы расположен кумулятивный заряд, позволяющий гранате про- бивать незначительные преграды. Затем с помощью подрыва небольшого заряда формируется аэрозольное облако, которое воспламеняется детонатором.

Объем гарантированного поражения при срабатывании гранаты-капсулы составляет 80 кубических метров.

С момента создания это оружие несколько раз подвергалось модернизации. Кроме того, изначально было разработано несколько модификаций огнемета, которые отличались типом боеприпаса. Сейчас существует не- сколько модификаций РПО «Шмель».

РПО-А — самая распространенная модификация. Огнемет, оснащаемый термобарической гранатой. Используется для поражения противника в укрытиях, также предназначен для боевых действий в населенных пунктах, может использоваться для поражения ДОТов и легкобронированной техники. Дистанция наиболее эффективной прицельной стрельбы РПО-А составляет 200–300 метров, максимальная — до километра. Боевая скорострельность — 2 выстрела в минуту. Боевая масса — 11 кг.

РПО-З — это, что называется, классический огнемет, с зажигательной гранатой. Используется для создания пожаров на позициях противника, в зданиях, на складах и других объектах неприятеля.

РПО-Д — стреляет дымовой гранатой и используется для создания дымовых завес, а также задымления противника в укрытиях. Причем это задымление настолько сильно, что противник, не успевший выскочить из укрытия, погибает от удушья.

МРО-А (малогабаритный реактивный огнемет) калибра 72,5 мм. Укороченный вариант РПО-А, или, как его еще прозвали в войсках, «Бородач». Он разработан специально для ведения боевых действий в городских условиях. Может оснащаться зажигательными и дымовыми гранатами. Эффективная дальность до 70 метров, максимальная — 450 метров.

В начале 2000-х годов на вооружение Российской армии поступил модернизированный огнемет «Шмель-М», известный также под двумя индексами — РПО-М и РПО ПДМ-А (повышенной дальности и мощности). В войсках он получил прозвище Приз. Вес огнемета уменьшен до 8,8 кг, однако могущество снаряда было увеличено. В комплект «Шмеля-М» входит многоразовый комплекс управления огнем — набор оптических, ночных и тепловизионных прицелов, снимающихся после выстрела и устанавливающихся на следующие контейнеры.

Есть и специальный прицел, совмещаемый с окулярами обычного прицела ночного видения. Если « Шмель » был, по сути, динамореактивным огнеметом, то «Шмель-М» стал полностью реактивным, так как заряд выбрасывается к цели реактивным двигателем без порохового заряда. Но главное в обновленном огнемете — новая топливная смесь, благодаря которой могущество боеприпаса многократно выросло. Теперь, по расчетам экспертов, заряд РПО-М превосходит 122-мм фугасный снаряд и равен 152- мм снаряду самоходной гаубицы 2С19 МСТА-С. Дальность стрельбы выросла до 1700 метров.

Реактивный пехотный огнемет РПО-А Шмель

Реактивный пехотный огнемет РПО-А «Шмель» в походном положении.

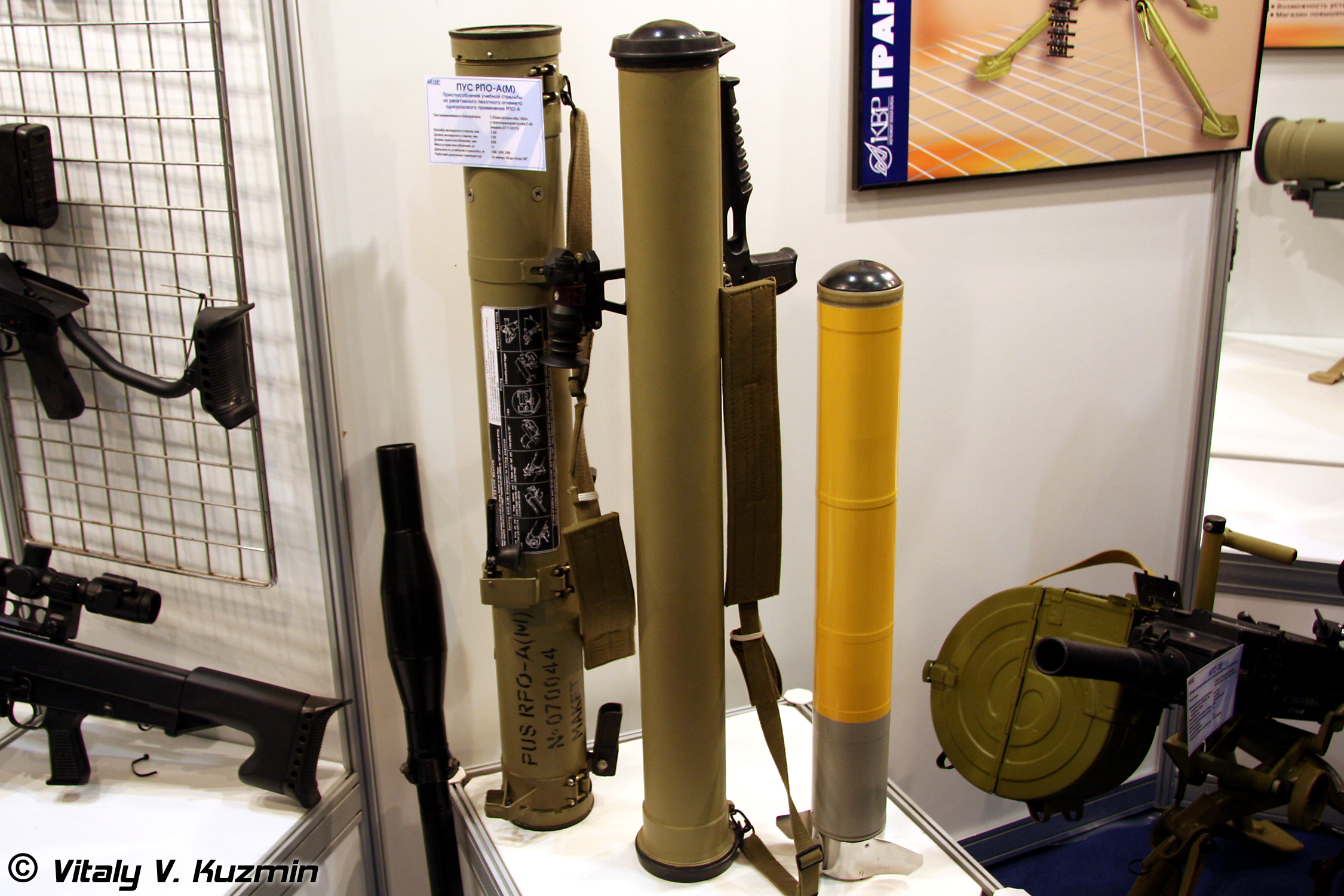

 Реактивный пехотный огнемет РПО-А «Шмель» в боевом положении, и термобарический выстрел в сборе с метательным зарядом рядом с ним.



Калибр: 93 мм
Тип:  динамореактивный / безоткатный
Длина: 920 мм
Вес: 12 кг
Эффективная дальность стрельбы: 200 м (1000 м максимальная дальность стрельбы)



Разработка одноразового реактивного (на самом деле -динамо-реактивного, т. е. безоткатного) огнемета для химических войск Советской армии была начата в 1984 году в тульском КБ Приборостроения под кодовым обозначением «Шмель». В 1988 году на вооружение химических войск (войск РХБЗ) Советской армии поступил одноразовый реактивный пехотный огнемет «Шмель» втрех базовых исполнениях — РПО-А с термобарической боевой частью, РПО-Зс зажигательной огневой частью и РПО-Д с дымовой боевой частью (для мгновенной постановки дымзавес). Основным исполнением «Шмеля» сталвариант РПО-А с термобарической боевой частью, иначе еще называемый боеприпасом объемного взрыва (Fuel-Air Explosive в англоязычной терминологии, то есть топливо-воздушная взрывчатая смесь). Гранатометы «Шмель» и в настоящее время состоят на вооружении Российской армии и иных силовых ведомств.

 Название «термобарической» боевая часть РПО-А получила из-за двух основных поражающих факторов, возникающих привзрыве распыленного облака топливо-воздушной смеси — ударной волны(зоны повышенного давления) и высокой температуры в горящем облаке смеси (при этом само огненное облако существует весьма продолжительноепо «взрывным» меркам время — до 0. 3 — 0.4 секунды, чем и обеспечивается высокое зажигательное действие). Принцип действия термобарической БЧ заключается в распылении (при помощи небольшого вышибного заряда) в воздухе топливного аэрозоля и последующего воспламенения образовавшегося горючего облака. Благодаря тому, что взрыв (сгорание топливо-воздушной смеси) происходит сразу в значительном объеме (диаметр огненного облака при срабатывании БЧ РПО-А может достигать 6-7 метров) обеспечивается надежное поражение находящихся внутри и рядом соблаком живых и легкозащищенных целей, разрушение строений и т.п. Облако топливного аэрозоля перед поджигом также имеет тенденцию «затекать» (проникать) в окна, амбразуры и щели укрытий, окопы, обеспечивая при его поджиге поражение целей, не находящихся в зоне «прямой видимости» от точки попадания и срабатывания БЧ. Нужно также особо отметить, что иногда используемое применительно к термобарическим боеприпасам термин «вакуумный боеприпас» категорически неверен и неграмотен, т.к. при поджиге облака топливо-воздушной смеси кислород воздуха (составляющий лишь около 20% состава атмосферы) вступает в реакцию с топливом и дает большой объем раскаленных продуктов горения,т. е. давление в зоне подрыва резко возрастает, а не падает.
 Для РПО-А масса топливной смеси составляет примерно 2.2 кг, что по фугасному действию у цели эквивалентно 6-7 кг тротила или взрыву 107мм фугасного артиллерийского снаряда.

реактивный пехотный огнемет РПО-А «Шмель» состоит из одноразового пускового устройства в виде трубы-ствола, снаряженного в заводских условиях оперенной боевой частью и присоединенным к ней сзади метательным зарядом (двигателем). Пусковое устройство оснащено складными рукоятками для удержания оружия, ударно-спусковым и предохранительным механизмами и складными прицельными приспособлениями в виде неподвижной мушки и складного целика с набором диоптрических отверстий для разных дальностей стрельбы. Выстрел гранатомета представляет собой тонкостенную металлическую капсулу, снаряженную топливом, зажигательной смесью или дымовой смесью, с установленными сзади стабилизаторами из тонкой пружинной стали, в обычном положении «обернутыми» вокруг корпуса капсулы. При выстреле пороховой заряд, расположенный в двигателе,выталкивает капсулу из ствола, при этом сам двигатель остается в стволеи после выхода капсулы выбрасывается остаточным давлением из пусковой трубы назад, на несколько метров. После выстрела пусковая труба выбрасывается. Для транспортировки два пусковых устройства могут при помощи специальных креплений объединяться в единый тюк для переноски (стандартный укомплектованный тюк включает в себя РДО-А и РПО-Д, однаков войсках зачастую производится перепаковка тюков перед выходом на боевое задание, для обеспечения желаемой комплектации в боевых условиях).

РПО «Шмель» — реактивный пехотный огнемет калибр 93-мм

Реактивный пехотный огнемет РПО «Шмель» (известный на войне в Афганистане как «Шайтан-труба») — советский и российский реактивный огнемёт одноразового применения. Переснаряжению не подлежит. Представляет собой снаряд-ракету, начинённую огнесмесью.

Огнемет Шмель — видео

Предназначен для поражения укрытых огневых точек противника, вывода из строя легкобронированной и автомобильной техники, уничтожения живой силы противника. Прицельная дальность стрельбы огнемёта с диоптрическим прицелом — 200 м. По фугасному воздействию 93-мм калибр огнемёта на основные виды целей не уступает 122—152-мм артиллерийским снарядам. При взрыве высокотемпературный импульс сопровождается резким перепадом давления, образующимся из-за взрыва топливо-воздушной смеси.

Уничтожает всё живое в объёме до 80 м³; площадь поражения: на открытой местности — от 50 м², в замкнутом пространстве — до 80 м². Укрытые цели выводятся из строя из-за перепада давления даже без пробития преграды, если они не герметизированы. Стрельба возможна по амбразурам ДОТов, легкобронированным целям и т. д. Разработан в 1980-х годах в Конструкторском бюро приборостроения. Механические взрыватели были разработаны Научно-исследовательским технологическим институтом в Балашихе.

Устройство

Огнемёт состоит из следующих составных частей: контейнера, боеприпаса, цанги и двигателя.

Контейнер предназначен для производства выстрела, направления боеприпаса в цель и обеспечения герметичной упаковки оболочки со снаряжением и двигателя. Контейнер состоит из трубы с фланцами, на нём размещены: ударно-спусковой механизм, прицельное приспособление, ремень, узлы соединения во вьюк (передний и задний бандажи).

Боеприпас предназначен для поражения цели. Он представляет собой оперённый артиллерийский снаряд, проворачивающийся в полёте. Боеприпас состоит из капсулы, заполненной огнесмесью, взрывателя и блока таблеток воспламенительно-разрывного заряда.

Оболочка со снаряжением крепится к двигателю при помощи цанги.

Двигатель предназначен для сообщения скорости боеприпасу. Двигатель пороховой, отделяемый от боеприпаса в стволе, с истечением части пороховых газов в заснарядное пространство ствола. Он состоит из камеры, метательного заряда и воспламенителя.

Модификации

Выпускается в трёх модификациях:

РПО-А (термобарический боеприпас на основе высокой температуры и избыточного давления). Для поражения укрытых огневых средств в городе, в полевых условиях и в горах, для разрушения укрытий, автотранспортной и легкобронированной техники.

РПО-З (зажигательный боеприпас). Для создания ландшафтных пожаров и пожаров в зданиях, сооружениях и складах ГСМ.

РПО-Д (дымовой боеприпас). Для создания дымовых завес, ослепляющих расчёты огневых средств и непереносимых для живой силы условий в различного рода укрытиях.

МРО-А (термобарический боеприпас на основе высокой температуры и избыточного давления). Укороченный вариант РПО-А для действий в городе, по конструкции частично аналогичен РПГ-26. Есть варианты дымовой (МРО-Д) и зажигательный (МРО-З).

«Шмель-М» — модификация, основными улучшениями названы снижение веса до 8,8 кг, повышение мощности ОДБЧ.

Тактико-технические характеристики огнемета Шмель

Калибр, мм: 93
Прицельная дальность, м: 600
Дальность полета капсулы, м: 1000
Масса огнемета, кг: 11
Масса огнесмеси в капсуле, кг: 2,1
Длина, мм: 920
Эквивалент БЧ в тротиле, кг: 2,5



Фото огнемета Шмель

Пробитая броня БМП с помощью огнемета «Шмель»



Добавить комментарий

РПО «Шмель» огнемёт — ТТХ (тактико-технические характеристики), фото и назначение

Реакти́вный пехо́тный огнемёт — аэрозоль, РПО-А или «Шмель» (известный на войне в Афганистане как «Шайта́н-труба́») — советский и российский реактивный пехотный огнемёт одноразового применения. РПО переснаряжению не подлежит. Представляет собой снаряд-ракету, начинённую огнесмесью. Предназначен для поражения укрытых огневых точек противника, вывода из строя легкобронированной и автомобильной техники, уничтожения живой силы противника.

При взрыве высокотемпературный импульс сопровождается резким перепадом давления, образующимся из-за взрыва топливо-воздушной смеси.

Уничтожает всё живое в объёме до 80 м³; площадь поражения: на открытой местности — от 50 м², в замкнутом пространстве — до 80 м². Укрытые цели выводятся из строя из-за перепада давления даже без пробития преграды, если они не герметизированы. Стрельба возможна по амбразурам ДОТов, легкобронированным целям.

История создания реактивного пехотного огнемета «Шмель»

Огнемет «Шмель»был разработан в 1980-х годах в Конструкторском бюро приборостроения. Механические взрыватели были разработаны Научно-исследовательским технологическим институтом имени П. И. Снегирёва в Балашихе.

Предшественником реактивного огнемета «Шмель» были огнеметы «Рысь», который не имел термобарического снаряда. Впервые в бою «Рысь» начали применять советские войска в Афганистане. Однако реальные боевые действия показали ряд недостатков этого оружия. При длине почти полтора метра огнемет с дополнительными зарядами весил более 20 килограммов, а зажигательная смесь оказалась неэффективна в условиях каменистых гор. Не всегда заряды «Рыси» могли поджечь каменные и глинобитные дома местных жителей, которые без проблем выдерживали залп даже нескольких «Рысей».

Огнемет «Рысь» предшественник огнемета «Шмель»

Для замены устаревших «Рысей» и ЛПО-50 в 1984 году советские разработчики вооружений получили заказ от армии на новое средство огневого поражения. Дальность действия должна была быть не менее 500 метров. Также требовалась большая мощность с возможностью подавления хорошо укрепленных целей. При этом устройство необходимо было сделать легким. Практически нужна была ручная пушка весом в десяток килограммов.

В результате работы над этим заказом тульские оружейники и создали уникальный для того времени огнемет «Шмель». Конструкторы уделили большое внимание обобщению неудачного афганского опыта применения «Рысей» и решили делать «Шмель» одноразовым и достаточно легким, чтобы бойцам было проще его переносить и хранить в бронетехнике. С компактным контейнером РПО, который короче «Рыси» более чем на полметра, оказалось удобнее обращаться в стесненных городских помещениях.

По своему фугасному действию 93-мм реактивный снаряд огнемета РПО «Шмель» не уступает 122-мм боеприпасу. Первоначально огнеметы поступили на вооружение войск химической защиты, чуть позже ими оснастили и мотострелковые подразделения. Эти огнеметы оказались весьма эффективным оружием для ведения боя в городе. Это показали две чеченские кампании, в которых «Шмели» были незаменимым оружием. Огнемет носился контейнерами по 2 штуки.

Устройство и принцип работы  реактивного пехотного огнемета «Шмель»

Ручной огнемет РПО «Шмель» по устройству и принципу работы очень напоминает обычный реактивный гранатомет. Главным отличием является его ракетный снаряд, вернее, содержимое его боевой части. Реактивный снаряд огнемета работает по принципу термобарических боеприпасов , после взрыва образуется огненное облако, которое надежно выжигает все живое в радиусе нескольких десятков метров. Взрывная волна термобарического боеприпаса стелется по земле, затекает в каждое углубление и укрытие. От нее невозможно спрятаться в блиндаже или окопе.

Огнемёт состоит из следующих составных частей: контейнера, боеприпаса, цанги и двигателя.



Контейнер предназначен для производства выстрела, направления боеприпаса в цель и обеспечения герметичной упаковки оболочки со снаряжением и двигателя. Контейнер состоит из трубы с фланцами, на нём размещены: ударно-спусковой механизм, прицельное приспособление, ремень, узлы соединения во вьюк (передний и задний бандажи).

Боеприпас предназначен для поражения цели. Он представляет собой оперённый артиллерийский снаряд, в полёте вращающийся вокруг продольной оси. Боеприпас состоит из капсулы, заполненной огнесмесью, взрывателя и блока таблеток воспламенительно-разрывного заряда.

Оболочка со снаряжением крепится к двигателю при помощи цанги.

Двигатель предназначен для сообщения скорости боеприпасу. Двигатель пороховой, отделяемый от боеприпаса в стволе, с истечением части пороховых газов в заснарядное пространство ствола. Он состоит из камеры, метательного заряда и воспламенителя.

В период хранения огнемет обслуживанию не подлежит.

Модификации реактивного пехотного огнемета «Шмель»

С момента создания этого оружия, оно несколько раз подвергалось модернизации. Кроме того, изначально было разработано несколько модификаций огнемета, которые отличались типом боеприпаса. Вот основные модификации «Шмеля», которые существуют сегодня:

• РПО-А – основная и наиболее распространенная модификация оружия, оснащенная термобарической гранатой. Используется для поражения противника в укрытиях, прекрасно подходит для боевых действий в населенных пунктах, может использоваться для поражения ДОТов и легкобронированной техники.
• РПО-З – модификация огнемета, оснащенная зажигательной гранатой. Используется для создания пожаров на позициях противника, в зданиях, на складах и других объектах неприятеля.
• РПО-Д – модификация «Шмеля» с дымовой гранатой. Используется для создания дымовых завес и «выкуривания» противника из укрытий.
• МРО-А. Укороченный вариант РПО-А, разработанный специально для ведения боевых действий в городских условиях. Может оснащаться зажигательными и дымовыми гранатами.
• «Шмель-М» (РПО-М или ПДМ-А) — самая современная модификация огнемета, разработанная в начале нулевых годов. Вес огнемета уменьшен до 8,8 кг, значительно повышенно могущество боеприпаса. На «Шмель-М» можно устанавливать прицел ночного видения. Находится на вооружении российской армии с 2004 года.

Огнемет «Шмель-М»

• РПВ-16 — украинский вариант, разработан и производится предприятием ГНИИХП в г. Шостка.

Украинский РПВ-16 и выстрелы к нему

Особенности  реактивного пехотного огнемета «Шмель-М»

В начале 2000-х годов на вооружение армии РФ поступил модернизированный огнемет «Шмель-М», известный также под двумя индексами — РПО-М и РПО ПДМ-А (повышенной дальности и мощности). В войсках он получил прозвище Приз. Вес огнемета уменьшен до 8,8 кг, однако могущество снаряда было увеличено. В комплект «Шмеля-М» входит многоразовый комплекс управления огнем — набор оптических, ночных и тепловизионных прицелов, снимающихся после выстрела и устанавливающихся на следующие контейнеры.

Есть и специальный прицел, совмещаемый с окулярами обычного прицела ночного видения. Если « Шмель » был, по сути, динамореактивным огнеметом, то «Шмель-М» стал полностью реактивным, так как заряд выбрасывается к цели реактивным двигателем без порохового заряда. Но главное в обновленном огнемете — новая топливная смесь, благодаря которой могущество боеприпаса многократно выросло. Теперь, по расчетам экспертов, заряд РПО-М превосходит 122-мм фугасный снаряд и равен 152- мм снаряду самоходной гаубицы 2С19 МСТА-С. Дальность стрельбы выросла до 1700 метров.

Тактико-технические характеристики (ТТХ) реактивного пехотного огнемета «Шмель»

Ниже представлена таблица позволяющая сравнить характеристики предшественники огнемета «Шмель» с его ранними и поздними модификациями:

ТТХ	Рысь	Шмель	Шмель-М
Калибр, мм	110,5	93	90
Прицельная дальность, м	190	600	800
Дальность полета капсулы, м	400	1000	1700
Масса огнемета, кг	12,6	11	8,8
Масса огнесмеси в капсуле, кг	4	2,1	3,2
Длина, мм	1440	920	940
Эквивалент БЧ в тротиле, кг		2,5	8-9

География поставок и боевое применение реактивного пехотного огнемета «Шмель»

Огнемет шмель состоит на вооружении следующих стран:

СССР — в 1988 году принят на вооружение химических войск Советской Армии (на замену огнемёта РПО «Рысь»)

• Россия
• Украина
• Республика Беларусь
• Казахстан
• Грузия
• КНДР
• Сирия
• Фиджи
• Индия
• Вьетнам
• Армения

Состоит на вооружении в огнемётных подразделениях войск радиационной, химической и биологической защиты, морской пехоте России, в армиях стран СНГ и бывших участников Варшавского договора. Также в 2012 году им была вооружена военная полиция России.

Как уже отмечалось боевое применение огнемета «Шмель» началось в Афганистане, где РПО-А стал, по сути, «карманной артиллерией». Он был брошен в афганские бои. Глинобитные стены вокруг кишлаков пробивали танковыми снарядами навылет, а под ударами «Шмеля» они превращались в пыль.

Опыт Афганистана показал высокую эффективность и перспективность нового вида оружия, в отдельных случаях и перед артиллерией. Даже экипаж танка после термобарического выстрела лишается возможности продолжать бой.

Высокую эффективность новый огнемет показал и при подавлении огневых точек. Попадая внутрь, он вызывает практически полное разрушение. Импульс давления при взрыве термобарической смеси и ее разрушающая способность значительно выше, чем у традиционных взрывчатых веществ, например тринитротолуола, что при взрыве в строениях и сооружениях, как правило, вызывает разрушение стен и межэтажных перекрытий. В зоне детонационных превращений термобарической смеси происходит полное «выгорание» кислорода, температура поднимается выше 8000С.

Боец СА с огнеметом «Шмель» в Афганистане

Зажигательный РПО-З в помещениях объемом 90 — 100 м3 создает объемное горение смеси в течение 5-7 секунд, поджигает горючие материалы (дерево, ткани и др.), на открытой местности создает ландшафтные пожары за счет образования примерно 20 очагов первичного возгорания общей площадью до 300 м2.

Дымовой РПО-Д образует не просматриваемую дымзавесу длиной 55 — 90 м на открытой местности, а в сооружениях объемом до 1500 м3 — очаги пожара, не разрушая сооружения из камня, кирпича и т.д. Он создает непереносимые условия для незащищенной живой силы и полностью ослепляет защищенную противогазами живую силу на 3 — 5 минут.

«Карманная артиллерия» очень удачно заняла пустующую нишу в вооружении нашей армии между стрелковым оружием и настоящей артиллерией. Везде, где стрелковое оружие малоэффективно, а артиллерию трудно подтащить — горы, населенные пункты, на помощь приходил «Шмель».

Кроме Афганистана, огнемет РПО-А активно применялся в Таджикистане и Чечне, особенно во время штурма Грозного. Большая эффективность огнемета отмечена в ходе борьбы со снайперами.

За бои в Чечне 92 огнеметчика награждены орденом Мужества, 37 — орденом «За военные заслуги», 308 — медалью «За отвагу», 74 — медалью ордена «За заслуги перед Отечеством», а командир огнеметного взвода старший лейтенант Илья Панфилов удостоен звания Героя России.

Огнеметчик Панфилов, получает медаль «Золотая звезда» и награждается званием Герой Российской Федерации.

Есть сведения о применении огнемета «Шмель» в вооруженных конфликтах на востоке Украины и в Сирии.

Боец украинской армии с трофейным огнеметом «Шмель»

Огнеметы «Шмель» в Сирии



Интересные факту о реактивном пехотном огнемете «Шмель»

ФСБ пресекла деятельность девяти подпольных оружейных мастерских — РТ на русском

В 32 регионах России задержаны 86 человек, которых подозревают в причастности к незаконному изготовлению и обороту оружия и боеприпасов. ФСБ совместно с МВД и Росгвардией пресекла деятельность девяти подпольных оружейных мастерских. В ходе обысков сотрудники правоохранительных органов изъяли 197 единиц огнестрельного оружия, реактивный огнемёт «Шмель», два ручных противотанковых гранатомёта (РПГ-26), 11 ручных осколочных гранат, а также 33 кг взрывчатых веществ.

ФСБ пресекла деятельность 86 человек, причастных к изготовлению, модернизации и сбыту оружия, а также боеприпасов. Пресечена деятельность девяти подпольных мастерских.

«Федеральной службой безопасности Российской Федерации во взаимодействии с МВД России и Росгвардией в 32 регионах пресечена деятельность 86 лиц, причастных к восстановлению боевых свойств гражданских образцов оружия, изготовлению боеприпасов в подпольных мастерских и их сбыту в различных субъектах страны», — говорится в официальном заявлении ФСБ.

По адресам проживания нелегальных оружейников были проведены оперативно-разыскные мероприятия и следственные действия.

• Изъятые ФСБ оружие и боеприпасы
• © Кадр: видео ФСБ

Спецслужбам удалось изъять из незаконного оборота 197 единиц огнестрельного оружия отечественного и иностранного производства (18 автоматов, 126 пистолетов и револьверов, 16 пистолетов-пулемётов, 38 карабинов и винтовок), реактивный огнемёт «Шмель», два ручных противотанковых гранатомёта (РПГ-26), 11 ручных осколочных гранат, 33 кг взрывчатых веществ (порох, тротил), 88 электродетонаторов, около 300 основных частей к оружию, более 10 тыс. патронов различного калибра и свыше 9 тыс. комплектующих для их изготовления.

Следственные подразделения ФСБ и МВД России проведут необходимые экспертизы изъятого вооружения и примут решения о возбуждении уголовных дел по статьям 222 (о незаконном обороте оружия), 222.1 (о незаконном обороте взрывчатых веществ), 223 (о незаконном изготовлении оружия) УК РФ.

Обыски в Крыму

Также в среду, 23 января, управление ФСБ по Республике Крым и Севастополю проводит обыски в домах двух участников незаконного украинского вооружённого формирования имени Номана Челебиджихана.

«УФСБ России по Республике Крым и городу Севастополю в рамках расследования уголовных дел, возбуждённых по признакам состава преступления, предусмотренного ч. 2 ст. 208 УК РФ («Организация незаконного вооружённого формирования или участие в нём»), в отношении двух жителей Республики Крым, проводятся следственные действия и оперативно-разыскные мероприятия по месту их регистрации и проживания», — говорится в сообщении ведомства.

Незаконное формирование действует в приграничных районах Херсонской области Украины, оно было создано в 2016 году одним из организаторов так называемой блокады Крыма — Ленуром Ислямовым. В него вербуются участники АТО и украинские военные.

Также по теме

В Севастополе сотрудники ФСБ обнаружили подпольную оружейную мастерскую

Сотрудники Федеральной службы безопасности обнаружили в подвале жилого дома в Севастополе подпольную оружейную мастерскую. Об этом…

Ранее глава Крыма Сергей Аксёнов заявил, что продолжает возрастать террористическая угроза как со стороны Украины, так и со стороны международных террористических группировок. Как пояснил политик, для реализации «диверсионно-террористических планов» могут быть использованы сотрудники украинских спецслужб, в том числе выходцы из Крыма, которые состоят в батальоне имени Номана Челебиджихана.

Безопасность полуострова

В конце декабря 2018-го также сообщалось, что сотрудники ФСБ обнаружили подпольную оружейную мастерскую в подвале жилого дома в Севастополе.

«В подвале жилого дома в городе Севастополе обнаружена подпольная мастерская, оборудованная для переделки и реставрации оружия и средств поражения», — сообщили в ведомстве.

Сотрудники спецслужб изъяли у владельца мастерской 15 предметов, которые внешне похожи на стрелковое оружие. Как пояснили в ФСБ, изделия были собраны и доработаны в кустарных условиях из составных частей, приобретённых у «чёрных копателей» и в интернете. Предметы были направлены на экспертизу.

Кроме того, в декабре при въезде в Крым был задержан участник бандформирования. Стало известно, что весной 2018 года он организовал на территории полуострова тайник с боеприпасами и взрывчатыми веществами. Сотрудники ФСБ обнаружили в этом тайнике 12 кг тротила и 200 патронов к огнестрельному оружию.

Задержанный был обвинён в незаконном приобретении, хранении и ношении боеприпасов и взрывчатых веществ (ч. 2 ст. 222 и ч. 2 ст. 222.1 УК России). Кроме того, по данным спецслужб, он имеет отношение к деятельности националистического военизированного формирования — батальона им. Номана Челибиджихана.

ОАО «Конструкторское бюро приборостроения» — Бур

«БУР» МАЛОГАБАРИТНЫЙ ГРАНАТОМЁТНЫЙ КОМПЛЕКС Новое универсальное штурмовое оружие, позволяющее выполнять задачи по огневой поддержке в различных условиях ближнего боя. Основные характеристики Дальность стрельбы максимальная …………………………. 950 м прицельная с оптическим прицелом ………….. 650 м минимальная …………………………… 25 м Масса выстрела ………………………………….. 3,5 кг пускового устройства с оптическим прицелом ………….. 1,3 кг Калибр …………………………………. …….. 62 мм. Подробнее… Основные характеристики Дальность стрельбы максимальная ………………………………………… 950 м прицельная с оптическим прицелом …………………………. 650 м минимальная ………………………………………….. 25 м Масса выстрела …………………………………………………. 3,5 кг пускового устройства с оптическим прицелом …………………………. 1,3 кг Калибр ……………………………………………………….. 62 мм Длина выстрела . ………………………………………… 742 мм Кучность стрельбы на дальности 200 м Вв ………………………………………………………………. ≤ 0,5 Вб ………………………………………………………………. ≤ 0,5 Температурный диапазон применения ……………………………………………….. от -40 до +60 °C Допустимое количество выстрелов из устройства пускового …………………………….. не менее 500 Варианты исполнения Учебно-тренировочные средства Электронный тренажер. Электронный тренажер Для обучения правилам подготовки и боевой стрельбы из МГК «БУР» используется электронный тренажер ГК62-Т. Тренажер ГК62-Т позволяет имитировать различную боевую обстановку в условиях учебного класса и обучать гранатометчиков правилам стрельбы в зависимости от её условий. Преимущества и особенности применения снаряжение различными типами выстрелов; возможность использования типа прицела, в зависимости от условий применения; высокая эффективность и могущество боеприпасов при небольшом весе и малых габаритах; возможность ведения огня из закрытых помещений объемом 30 м3;

В Подмосковье школьники украли огнемет и выбрали мишенью электричку — РБК

В подмосковном городе Электросталь четверо подростков в возрасте 16-17 лет похитили с военного полигона огнемет «Шмель», после чего устроили фотосессию с «обстрелом» электрички. Школьники целились из оружия в проходящие электропоезда, позируя перед фотокамерой, сообщили РБК в пресс-службе управления на транспорте МВД РФ по Центральному федеральному округу.

Позднее фотографии с огнеметом были выложены в популярные социальные сети, что вызвало интерес в правоохранительных органах, которые начали проверку по скандальному факту. Полицейским удалось обнаружить огнемет в квартире одного из подростков-«фотомоделей».

Сотрудники МВД установили, что тинейджеры проникли тайком на территорию одного из военных полигонов, где находились танки и пушки. В ходе осмотра «экспозиции» один из школьников обнаружил огнемет «Шмель», и юноши решили сфотографироваться с оружием рядом с железнодорожным переездом между станциями Железнодорожный и Машиностроитель. По окончании фотосессии один из школьников отнес оружие к себе домой.

Реактивный пехотный огнемет РПО «Шмель» во время афганской кампании получил неофициальное название «шайтан-труба». Оружие представляет собой реактивный огнемет одноразового применения и переснаряжению не подлежит. Огнемет предназначен для поражения укрытых огневых точек противника, вывода из строя легкобронированной и автомобильной техники, уничтожения живой силы противника.

Ужасающий российский огнемет «Шмель» появился в Сирии

В Сирии замечен российский переносной огнеметный комплекс РПО-А «Шмель». Оружие, похожее на базуку, которое использует избыточное давление и высокую температуру для убийства, было замечено российским военным блогом в прошлом месяце, которое несет солдат сирийской армии.

Впервые принятая на вооружение российскими военными в 2003 году, «Шмель» представляет собой однозарядную ракетную установку по образцу американской LAW или AT4.После использования пусковая установка выбрасывается.

Несмотря на милое прозвище, Шмель совсем не такой. Классифицируемый российскими военными как огнемет, «Шмель» на самом деле является термобарическим оружием. Боевая часть использует комбинацию заряда взрывчатого вещества и легковоспламеняющегося топлива. Когда ракета достигает цели, топливо рассеивается в виде облака, которое затем взрывается зарядом взрывчатого вещества.

Произошел разрушительный взрыв, испускающий ударную волну и огненный шар диаметром до шести или семи метров.Термобарический взрыв полезен против войск на открытом воздухе, но особенно полезен против войск в бункерах, окопах и даже бронетехнике, поскольку рассеивающийся газ может проникать в небольшие пространства и позволять огненному шару расширяться внутри.

Российский оборонный блог БМП-Д заметил ракету РПО-А на спине солдата сирийской армии на новостном видео SANA.

Термобарические снаряды особенно разрушительны для зданий — термобарический снаряд, попавший в строение, может буквально взорвать здание изнутри избыточным давлением.Во время битвы за Эль-Фаллуджу в Ираке в 2005 году переносное штурмовое орудие морской пехоты США (SMAW) с термобарической боевой частью (похожей на «Шмель»)» разрушило большое одноэтажное здание каменного типа одним выстрелом со 100 метров .»

Появление «Шмеля» в Сирии неудивительно — его способность уничтожать вражеские силы в городских условиях делает его привлекательным оружием для ведения боевых действий в городских условиях. Несмотря на то, что он весит 26 фунтов, он имеет простую систему прицеливания, которую легко обучить солдатам, и имеет максимальную дальность 800 ярдов.

Вот видео тренировочных стрельб из РПО-А «Шмель» войсками Российской Армии:

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Кайл Мизоками Писатель по вопросам обороны и безопасности, живет в Сан-Франциско.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Реактивный огнемет РПО-А «Шмель» (СССР/Россия)

Реактивный огнемет РПО-А в транспортно-складском исполнении.

Реактивный огнемет РПО-А в боевой готовности, рядом с ним показана ракета FAE.



Калибр : 93 мм
Тип: безоткатный
Общая длина : 920 мм
Масса : 12 кг в сборе
0 Эффективная дальность 0 0 м (максимальная) : до 12 кг



Начата разработка РПО (Реактивный Пехотный Огнемёт), однозарядного одноразового гранатомёта для Советской Армии, стрелявшего зажигательными, термобарическими/ТВВ или дымовыми реактивными снарядами. в 1984 году.Получившееся оружие, известное как «Шмель», было принято на вооружение Советской Армии в 1988 году в трех модификациях — РПО-А с термобарической боевой частью, РПО-З с зажигательной боевой частью и РПО-Д с дымовой боевой частью. Поскольку оружие официально классифицируется как огнеметное, согласно советскому/российскому ТОЭ оно используется Химическими войсками (независимо от актуальной версии) и обычно не выдается обычной пехоте. Он также ограниченно используется различными силами специальных операций, в том числе войсками МВД России.Версия РПО-А считается основной во всей линейке и до сих пор выпускается для российской армии и на экспорт.

РПО-А — однозарядное безоткатное орудие несколько необычной конструкции. Имеет стеклопластиковый гладкоствольный ствол/пусковую трубу, в которую на заводе предварительно загружается боекомплект, который, в свою очередь, состоит из ракеты с боевой частью и оперением, а также метательного заряда. При выстреле срабатывает метательный заряд, который заряжается в отдельном корпусе; остается в стволе, пока пороховые газы разгоняют ракету; при выходе ракеты из ствола метательный заряд под действием остаточного давления выбрасывается назад и падает на землю в нескольких метрах позади орудия. Очевидно, что это оружие создает опасный ответный удар при выстреле. Основные элементы управления включают в себя двойные складные рукоятки и спусковой крючок винтовочного типа с ручным предохранителем. Целик диоптрический, с несколькими апертурами на разные дальности. Устанавливается на складную основу; мушка фиксированная. Ракета представляет собой не что иное, как тонкостенный контейнер, снаряженный топливно-воздушным взрывчатым веществом (РПО-А), дымовым составом (РПО-Д) или зажигательным составом (РПО-З), с четырьмя складными стабилизаторами в основании. Фугасное действие термобарической/ФАЭ РПО-А боевой части, в которой содержится около 2.2 кг топливно-воздушной взрывчатки примерно эквивалентны фугасному эффекту 107-мм / 4-дюймового артиллерийского снаряда HE. При взрыве боевая часть РПО-А создает облако высокотемпературного пламени (взрыв) диаметром около 6-7 метров (радиус взрыва 3 метра и более). Облако взрыва длится до 0,4 секунды, что позволяет получить значительный зажигательный эффект в дополнение к массивной волне давления (типичный взрыв фугаса длится намного меньше).

РПО-А Шмель (Шмель)

РПО «Шмель» (рус.«РПО-А Шмель») — переносная ракетная установка производства и экспорта России и бывшего Советского Союза.

Описание

RPO представляет собой однозарядную автономную трубчатую пусковую установку, которая работает так же, как некоторые гранатометы RPG и LAW. Пусковая установка представляет собой герметичную трубу, переносимую в ручном ранце попарно. Один и тот же человек может снять трубку, поставить ее в боевое положение и запустить оружие без посторонней помощи. После запуска трубка выбрасывается.Все модели внешне похожи.

Боеприпасы

Каждое оружие содержит одну ракету трех видов. Базовой ракетой является РПО-А , имеющая термобарическую боевую часть и предназначенная для поражения мягких целей под умеренным укрытием. РПО-З — зажигательная боевая часть, предназначенная для распространения огня и поджога целей. Наконец, предлагается дымовая боеголовка РПО-Д .

Технические характеристики

Технические характеристики предоставлены Jane’s: [ цитировать в Интернете | адрес = http://www.janes.com/defence/land_forces/news/jidr/jidr010104_3_n.shtml | название = Реактивный пехотный огнемет РПО-А «Шмель» | последний = Гандер | первый = Терри | дата = 2001-01-05 | издатель = Джейн | работа = Сухопутные войска ]
* Калибр: 93 мм
* Длина:
** Пусковая установка: 920 мм
** Ракета: 700 мм
* Вес:
** Одно орудие: 11 кг
** Транспортная упаковка из двух : 22 кг
* Прицельная дальность: 600 м
* Дальность:
** Минимальная: 20 м
** Максимальная: 1000 м
* Начальная скорость: 125 ±5 м/с
* Боевая часть:
** РПО-А : 2.1 кг термобарический
** РПО-З : 2,1 кг зажигательный
** РПО-Д : 2,3 кг дымовой
* Диапазон рабочих температур: от −50 до +50ºC
* Срок годности: 10 лет

2 Операторы

*
*
*
* [ цитировать веб | URL = http://www. guardian.co.uk/armstrade/story/0,10674,604182,00.html | title = Британские дилеры продают Шри-Ланке «вакуумные бомбы» | автор = Уилсон, Джейми и Крю, Боб | дата = 2001-11-23 | издатель = Guardian Unlimited ] [ цитировать в Интернете | адрес = http://www.tamilcanadian.com/page.php?cat=68&id=421&page=0 | title = Большая вонь над пусковыми установками Schmel | первая = Фредерика | последний = Янш | дата = 2001-08-12 | издатель = TamilCanadian ]

история службы

Оружие РПО использовалось Советской Армией в Афганистане, а также российскими и повстанческими силами в Чечне и ее окрестностях, в том числе во время боев за Грозный.

Использование РПО российским спецназом может привести к пожару, унесшему несколько жизней во время захвата заложников в бесланской школе.[ цитировать в Интернете | URL = http://www.themoscowtimes.com/stories/2005/07/21/004.html | title = Отказ от Беслана только подпитывает спекуляции | автор = Медецкий Анатолий и Войтова Яна | дата = 21 июля 2005 г. | Издательство = Москва Times ]

EE также

* M202A1 Flash, похожее оружие, разработанные армией США

ссылки

Внешние ссылки

* [ http: // www .youtube.com/watch?v=TgRJRpGJfbg Видео использования Schmel ]
* [ http://www.shipunov.com/rus/str/grenades/rpo.htm Реактивные пехотные огнеметы РПО-А, РПО-Д и РПО-З — Шипунов ]
* [ http://warfare.ru/video/wmv/shmel .mpg Видео разрушения здания РПО-А (MPG) ]

Фонд Викимедиа. 2010.

Видите эту массивную ракетную установку? Это русский способ уничтожить город

Советский Союз принял на вооружение это оружие вскоре после того, как это сделали Соединенные Штаты, применив его в пограничном столкновении с китайцами в 1969 году, а также применив в больших масштабах как авиадесантируемые, так и наземные FAE в войне в Чечне. Распространение систем ТОС-1 в зонах глобальных конфликтов (подробнее см. ниже) гарантирует, что они будут продолжать использоваться в боевых действиях.

ТОС-1 Буратино — уникальная российская самоходная реактивная система залпового огня (РСЗО), которая участвовала в боевых действиях в горячих точках мира, таких как Афганистан, Чечня, Ирак и Сирия. Как и огромный 240-миллиметровый самоходный миномет 2С4, ТОС-1 специализируется на уничтожении сильно укрепленных позиций. Хотя некоторые из них можно найти в сельских цитаделях повстанцев и укрепленных пещерах, они часто использовались в сильно урбанизированной среде.Он приобрел исключительно неприятную репутацию из-за ужасающих эффектов своих боеголовок с топливно-воздушным взрывчатым веществом.

(Впервые появилось несколько лет назад.)

Короче говоря, это одно из самых разрушительных взрывных устройств, если не считать тактического ядерного оружия.

Топливно-воздушные взрывчатые вещества

ТОС расшифровывается как «тяжелый огнемет», что является точным только в буквальном смысле: вместо выброса струи киселеобразного бензина ТОС-1 запускает ракету с топливно-воздушным взрывчатым веществом (ТВВ).

Они были впервые применены Соединенными Штатами во время войны во Вьетнаме, потому что напалм был недостаточно разрушительным . Боеприпасы с напалмом распыляют липкую горящую жидкость на большой площади. Напротив, топливовоздушная взрывчатка детонирует сам воздух: небольшая взрывчатка внутри боеприпаса FAE распространяет химическое облако в воздухе за счет аэрозольного эффекта. Газообразное облако легко просачивается в здания и пещеры, а также в узкие траншеи. Затем вторичное взрывчатое вещество поджигает облако, вызывая мощный и продолжительный взрыв.

В то время как тепло, выделяемое FAE, вызывает смертельные ожоги в большом радиусе (примерно двести на триста метров), избыточное давление, создаваемое внезапным возгоранием воздуха, еще более смертоносно. Огненные взрывы создают частичный кислородный вакуум, который убивает и калечит множеством гротескных способов и не может быть смягчен бронежилетом или жестким укрытием.

Давление, создаваемое взрывом ТОС-1, составляет 427 фунтов на квадратный дюйм — для сравнения, большинство обычных взрывов бомб создают примерно половину этого давления, а обычное атмосферное давление составляет четырнадцать фунтов на квадратный дюйм. Жертвы в центре радиуса взрыва ТОС-1 раздавлены насмерть. Кроме того, избыточное давление может сломать кости, вывихнуть глаза, вызвать внутреннее кровотечение и разорвать барабанные перепонки, кишечник и другие внутренние органы. Он также высасывает воздух из легких жертв, что может привести к их коллапсу и смерти от удушья.

Соединенные Штаты были первыми, кто применил топливовоздушные взрывчатые вещества во время войны во Вьетнаме, сбрасывая их с воздуха для расчистки зон посадки вертолетов и минных полей, а затем применяя их в качестве наступательного оружия.В 2002 году, пытаясь выследить Усаму бен Ладена в суровых горах Тора-Бора, американские самолеты установили термобарические боеголовки на высокоточные ракеты. Боеголовки будут высасывать кислород из пещер, в которых прячутся боевики Талибана.

Советский Союз принял на вооружение это оружие вскоре после того, как это сделали Соединенные Штаты, применив его в пограничной стычке против Китая в 1969 году, а также применив в больших масштабах как авиадесантируемые, так и наземные FAE в войне в Чечне. Распространение систем ТОС-1 в зонах глобальных конфликтов (подробнее см. ниже) гарантирует, что они будут продолжать использоваться в боевых действиях.

Ракетные цистерны

Большая часть артиллерийских вооружений России использует шасси легкого бронеавтомобиля по типу бронетранспортера МТЛБ. С другой стороны, 46-тонный ТОС-1 использует гораздо более тяжелый корпус танка Т-72. На это есть веская причина: первоначальная модель ТОС-1 имела дальность действия всего около трех километров, а это означало, что она должна была выдерживать вражеский огонь из всех видов вражеских систем вооружения.

На ТОС-1 устанавливается пусковая установка с тридцатью ракетными трубами диаметром 230 миллиметров.Из-за известности пусковой установки она получила название Буратино, — длинноносого Пиноккио из детской сказки. Ракеты могут запускаться индивидуально или массой в течение от шести до двенадцати секунд. На машине также установлены компьютер наведения и лазерный дальномер.

Оснащены двумя типами ракет: с обычными зажигательными боеголовками и с топливно-воздушными взрывчатыми веществами, о которых говорилось выше. Огромный размер ракет означает, что для ТОС-1 требуется не одна, а две перегрузочные машины ТЗМ-Т — вездеходы, оснащенные кранами, — каждая из которых несет полный дополнительный груз ракет.

Автомобиль ТОС-1 не имеет реальных аналогов, используемых западными военными. Несмотря на то, что используются все виды реактивных систем залпового огня, таких как M142 HIMARS, которые используются армией США для бомбардировки ИГИЛ в Ираке, все они представляют собой легкобронированное оружие, предназначенное для дальнего огня непрямой наводкой.

Кроме того, такая реактивная артиллерия обычно использует кассетные боеприпасы или обычные осколочно-фугасные боеголовки, а не зажигательные боеприпасы. Однако российская армия имеет реактивные системы залпового огня большой дальности, такие как «Смерч» и «Ураган», способные использовать зажигательные боеголовки. Соединенные Штаты используют термобарические боеголовки в небольших переносных системах, а также в более крупных боеприпасах воздушного базирования.

С 2001 года на вооружение начали поступать новые автомобили ТОС-1А «Солнцепек» («Пылающее солнце») с дальностью полета шесть километров. Это достаточно большая дальность, чтобы вести огонь вне ответного огня большинства противотанковых средств. Новая машина также оснащена улучшенным баллистическим вычислителем. Поскольку он стреляет более тяжелыми девяностокилограммовыми ракетами, количество пусковых труб сократилось до двадцати четырех.

ТОС-1 и -1А интегрированы в российские ядерно-биологические химические (ЯБХ) дивизионы. Эти подразделения также имеют на вооружении переносные переносные ракетные установки РПО-А «Шмель» («Шмель»), которые стреляют меньшими 90-миллиметровыми термобарическими зарядами на дальность до 1000 метров или 1700 метров при использовании новейших типов. Они предназначены для уничтожения бункеров, поскольку термобарические боеголовки особенно эффективны против сооружений и их обитателей.

След разрушения

Первое боевое применение ТОС-1 «Буратино» зафиксировано в период с 1988 по 1989 год против афганских повстанцев в пересеченной местности Панджшерской долины.Однако именно в 1999 году, в том же году, когда ТОС-1 была впервые представлена ​​публике, ТОС-1 впервые сделала себе имя при осаде чеченской столицы Грозного.

Понеся огромные потери при попытке штурма центра Грозного во время первой чеченской войны, ко второй войне российская армия окружила город тяжелой артиллерией и танками. Затем он направил небольшие пехотные группы для проверки чеченского защитника. Как только чеченцы открыли огонь, артиллерия, окружившая город, стерла в порошок городские кварталы, из которых велся огонь.ТОС-1 сыграли важную роль в этих бомбардировках, а также были оценены за создание взрывов, способных взорвать мины и мины-ловушки, оставленные чеченскими боевиками.

Использование ТОС-1 для ликвидации кварталов в Грозном вызвало ряд нареканий на побочный ущерб. В одном случае в результате удара погибли тридцать семь местных жителей и более двухсот получили ранения. К моменту окончания битвы город превратился в пустыню.

В 2014 году Ираку было продано не менее четырех ТОС-1, и впервые они были замечены в боевых действиях против ИГИЛ в битве за Джурф ас-Сахар в 2014 году.Битва стала победой иракского шиитского ополчения, хотя неясно, какой вклад в это внесли ТОС-1. На более поздних видеозаписях видно, как ракеты ТОС-1 стреляют волнами по целям недалеко от Байджи, Ирак.

ТОС-1А также были переданы Сирийской арабской армии, которая использовала их против различных сирийских повстанцев. Большая часть опубликованных кадров, по-видимому, изображает бомбардировку сельских районов, таких как горы вокруг Латакии, а не городских районов.

Однако было зафиксировано использование ТОС-1 при подготовке наступления на город Хама, а в июне этого года боевики оппозиции выложили видео, по всей видимости, на котором видно уничтожение ТОС-1 под Хамой противотанковыми ракетами большой дальности. Это подчеркивает, как необходимость развертывания ТОС-1 ближнего радиуса действия ближе к линии фронта делает его уязвимым для такого оружия.

В 2015 году ОБСЕ также зафиксировала ТОС-1, действовавшую на полигоне подготовки повстанцев в Луганске на востоке Украины. Украина не использует ТОС-1, поэтому машина должна быть российского производства. Нет никаких кадров, на которых ТОС-1 фактически стреляет ракетами по Украине, но украинское правительство утверждает, что они использовались при артиллерийском обстреле Донецкого международного аэропорта, что вынудило украинские силы отступить в январе 2015 года.Однако известно, что в той осаде применялись и другие мощные артиллерийские системы, в том числе минометы 2С4.

Одной из менее известных зон боевых действий с участием ТОС-1 является затянувшийся конфликт между Азербайджаном и Арменией из-за Нагорного Карабаха. Россия продала ТОС-1А обеим сторонам конфликта: Азербайджану восемнадцать, а Армении было продано неустановленное количество. В этом году армянские СМИ сообщили, что азербайджанский ТОС-1А был уничтожен в ходе апрельских боев после обстрела ракетами позиций карабахских сепаратистов.Обе стороны утверждают, что стычку инициировала другая.

Является ли оружие, использующее боеприпасы с взрывчатым веществом, негуманным по своей сути? В то время как ведутся споры о том, является ли один способ убийства и причинения вреда людям на войне по своей сути более неприемлемым, чем другой, и следует ли его запретить, более непосредственная озабоченность по поводу более тяжелого оружия FAE, создающего очень большие взрывы, заключается в том, что они по своей природе неизбирательны. Ракетный залп ТОС-1 уничтожит все в зоне взрыва двести на триста метров.Это проблематично, когда оружие используется против целей среди городского гражданского населения, что типично для большей части боевых действий в Ираке, Сирии и Украине.

Реактивный пехотный огнемет РПО-А («Шмель»). РПО ПДМ-А «Шмель-М», Реактивный пехотный огнемет мм Реактивный пехотный огнемет РПО-А является индивидуальным оружием огнемета. Предназначен для уничтожения живой силы противника, находящейся открыто или

Последние десятилетия показали, что для успешного ведения боевых действий пехотным подразделениям не хватает привычных стрелковых средств, им необходим принципиально новый класс ручного оружия.Уже в годы Второй мировой войны армии некоторых стран мира получили ручные гранатометы, успешно выполнявшие функции легкой артиллерии, такие как борьба с бронетехникой противника и огневая поддержка наступления при штурме укрепленных пунктов. Несмотря на несовершенство первых образцов, они сразу доказали свою эффективность.

Задачи современной пехоты

Повышение роли каждого солдата при ведении уличных боев и возможность нанесения максимального урона противнику обеспечивается наличием в его арсенале легкого, но очень мощного оружия огромная разрушительная сила. Афганская война высветила проблемы, с которыми сталкивались боевые части при активных действиях в горной местности. Любая труднопроходимая местность с множеством складок, развалин, жилых домов, производственных зданий или специально построенных оборонительных сооружений с мощными защитными сооружениями создает серьезные трудности для продвижения войск. Для их преодоления тульские оружейники создали в конце восьмидесятых годов термобарический гранатомет «Шмель».

Ранцевый огнемет, использовавшийся ранее для подавления укрепленных пунктов, не в полной мере отвечал требованиям, предъявляемым к современному штурмовому оружию.

Огнемет классического типа и его недостатки

Обычный огнемет достаточно прост. На спине боец ​​вынужден нести объемный бак с горючей смесью, в руках у него средство прямого поражения, представляющее собой что-то вроде пушки с воспламенителем, эти два основных агрегата соединены шлангом. Преимуществом этого оружия является его простота, большая возможная площадь поражения и сильное психологическое воздействие, производимое на обороняющихся, но и недостатков хватает. Во первых не очень удобно шагать с тяжелым танком за спиной. Во-вторых, дистанция поражения невелика, и чтобы нанести сколько-нибудь существенный урон противнику, нужно подобраться к нему практически вплотную, а это иногда очень сложно. Внушительные размеры устройства затрудняют скрытный подход. В-третьих, это оружие опасно не только для противника, но и для самого огнеметчика, так как любое повреждение бака или шланга вызовет самовоспламенение горючей смеси и, как следствие, страшную и мучительную смерть.От этих конструктивных недостатков «Шмель» избавлен.

Огнемет нового типа

В 1984 году советские разработчики оружия получили заказ от армии на новое средство огневого поражения живой силы и техники противника. Дальность действия должна быть не менее полукилометра. Мощность требуется большая, с возможностью подавления хорошо укрепленных целей. При этом приспособление необходимо сделать легким, чтобы солдат мог с ним не просто ходить, а бегать и лазить по горам. На практике нужна была ручная пушка весом в десять килограммов.

Сложно было выполнить такое техническое задание. Но тульские оружейники из ГНПП «Базальт» поработали и создали «Шмеля». Огнемет оказался отличным. Рассмотрим его основные характеристики.

«Шмель»: огнемет и его смертоносный полет

Огнемет, прозванный воинами-интернационалистами «шайтан-трубой», по принципу действия аналогичен обычному реактивному гранатомету.Основное отличие заключается в ракете, которой он загружается. При попадании в цель ручной огнемет «Шмель» не просто формирует взрывную волну и осколки, а создает объемный взрыв по принципу вакуумного боеприпаса. Это качество сделало его незаменимым помощником в борьбе с моджахедами, затаившимися в расщелинах или под вздыбленными пластами скал. Струйный огнемет «Шмель» также пригоден для поражения бронетехники, баротермический удар, создаваемый взрывом, выведет из строя экипаж негерметичного танка или бронемашины на площади 50 квадратных метров открытой местности с общим гарантированным поражением 80 куб. метров.

Тактико-технические данные РПО-А «Шмель»

Огнемет наиболее эффективен на дистанции 400 метров, но можно прицеливаться и на 600 метров. «Шмель» легкий и компактный, он весит 11 кг, что очень мало для такой убойной силы, и представляет собой цилиндрический корпус длиной 92 см и диаметром в дециметр с выступающими пистолетной рукояткой и прицелом. Калибр снаряда 93 мм. Заряд массой 2 кг 100 г создает объемный взрыв, что определяет его высокую эффективность.

Новый «Шмель» РПО-ПДМ-А

Каким бы хорошим ни был «Шмель», тульские специалисты смогли его улучшить. Следующая модификация получила дополнительный индекс РПО-ПДМ-А (ПДМ означает «повышенная дальность и мощность»). Теперь она бьет на 1,7 км при эффективной дистанции прицеливания 800 м. Масса заряда также увеличена до 6 кг, а сам огнемет стал легче, его вес составляет 8 кг 800 г. Есть у него еще одна особенность, новый огнемет «Шмель-М» оснащен съемным блоком управления с оптическим

Снижение веса достигается за счет применения композиционных материалов, в частности пусковая труба изготовлена ​​из ультра- прочное стекловолокно. Для защиты снаряда от внешних воздействий и механических повреждений используются резиновые чехлы, которые слетают при его вылете. Запуск ракеты осуществляется с помощью электронной системы зажигания. Еще одной конструктивной особенностью является интеграция твердотопливного двигателя с зарядным отделением.

«Шмели» на экспорт

Уникальное оружие — одна из важных статей российского экспорта, и в этом нет ничего плохого. Мы не продадим — это сделают другие. Тем важнее использовать.В мире нет переносных систем, которые могли бы превзойти огнемет «Шмель» по термобарической эффективности. Фото и видео, присланные корреспондентами новостных каналов из горячих точек планеты, демонстрируют печальную популярность этого оружия даже в самых экзотических странах. По мнению военных экспертов, это небольшое устройство может произвести такое же поражение, как и 155-мм гаубица…

Человечество познакомилось с явлением объемного взрыва задолго до появления пороха — в воздух периодически взлетали мельницы, зернохранилища, сахарные заводы, столярные мастерские и угольные шахты. Словом, помещения, в которых скапливается взвесь горючих веществ и воздуха. Именно по такому принципу работают боеприпасы объемного взрыва. Необходимо создать аэрозольное облако горючего вещества в смеси с атмосферным воздухом и подать на это облако искру. Взрыв получается очень мощным, а расход активного вещества в несколько раз меньше, чем у бризантного взрывчатого вещества при взрыве с сопоставимыми параметрами. Боеприпасы объемного взрыва не содержат окислителя; кислород воздуха играет свою роль.Однако создать облако у цели и инициировать взрыв — весьма нетривиальная техническая задача, и именно здесь кроется самое главное конструкторское ноу-хау.

немецкие инженеры первыми экспериментировали с такими боеприпасами, пытаясь имитировать взрыв угольной пыли в шахтах. Угольную пыль осыпали зарядом пороха, а затем взрывали. В шахте, где крепкие стены благоприятствовали развитию детонации, метод срабатывал, но на открытом воздухе не срабатывал.

При стрельбе из ПРО нужно очень крепко держать левую руку, иначе огнемет может «закусить нос». После выстрела из трубы вылетает отработавший реактивный двигатель и падает в нескольких метрах от стрелка. Новички часто пугаются, думая, что разрядился сам заряд.

Спустя годы было найдено решение для открытых пространств. Во время войны во Вьетнаме американцы применяли боеприпасы объемного подрыва, чтобы мгновенно зачищать вертолетные площадки в джунглях.С угольной пылью не заморачивались, а снаряжали бомбы окисью этилена, окисью пропилена, метаном, нитратом серебра и МАПП (смесь пропина, пропадиена и пропана). У нас похожие боеприпасы. Советские специалисты быстро отказались от оксидов — они были токсичны и довольно опасны при хранении из-за своей летучести. Остановились на компромиссном варианте: смесь разных видов топлива (аналоги легкого бензина) и порошка алюминиево-магниевого сплава. Однако опыты показали, что при великолепных внешних эффектах поражающее действие объемно-детонирующих боеприпасов (ОДБ) оставляет желать лучшего.Первой провалилась идея атмосферного взрыва для уничтожения самолетов — эффект оказался ничтожным, разве что «отказали» турбины, которые тут же были перезапущены, так как они даже не успели остановиться. Против бронетехники вообще не работало, там даже двигатель не глушил. Словом, опытным путем установлено, что бомбы и снаряды объемного взрыва лучше всего использовать в качестве специализированных боеприпасов для поражения целей, не устойчивых к ударной волне, прежде всего неукрепленных зданий и живой силы.И это все. Это оружие явно не годилось для тотальной войны.

Это невыносимо

В ходе советских экспериментов с другой компоновкой объемного боеприпаса выяснилось, что если первичный заряд ВВ не утопить в смеси полностью, а оставить открытым на концах, то воспламенение облака происходит с самого начала его распыления и происходит частично детонация и частично нормальное сгорание. Получаем «бракованный» взрыв — правда, высокотемпературный.Именно этот процесс и называется термобарическим. В начале 1980-х действие термобарических боеприпасов, поначалу казавшееся бесполезным, продемонстрировали высшему военному руководству, представив его как противодиверсионное — заряды выжигали все живое, не повреждая защищенных и бронированных объектов. Демонстрация оказалась настолько эффектной, что практически все рода войск загорелись желанием иметь такое оружие. Для огнеметных подразделений войск РХБ защиты ВС РФ начата разработка пехотных реактивных огнеметов «Шмель» и «Рысь».Главное ракетно-артиллерийское управление сделало заказ на проектирование термобарических боевых частей для реактивных систем залпового огня, войска радиационной, химической и биологической защиты (РХБЗ) решили приобрести собственную тяжелую огнеметную систему (ТОС) «Буратино».

Вскоре первые прототипы появились в Афганистане, где оружие с двумя красными полосами на корпусе стало культовым. И наша страна получила статус безоговорочного лидера в разработке такого оружия.Особенно эффективен он был в городском бою — одно попадание в окно, и небольшой дом был полностью очищен от врага.

Разрушительное действие ОДБ отличается от действия традиционных бризантных взрывчатых веществ, таких как тротил или гексоген. Действие ударной волны при применении бризантных взрывчатых веществ очень кратковременно по времени, а повышенное давление при термобарическом взрыве сохраняется довольно долго, так как мы имеем сочетание взрыва с горением. «Если охарактеризовать действие обычных взрывчатых веществ как наезд быстро движущегося грузовика на пешехода, то действие боеприпаса объемного взрыва можно сравнить с катком, который не только наехал, но и простоял какое-то время на пострадавшем», поясняет гражданский эксперт, специалист по термобарическим взрывам.- А вот сами трупы врагов не сгорают — они просто не успевают, процесс еще достаточно быстрый. Они лежат как живые, но если подойти и ткнуть их ногой, то они качаются, как будто из желе. »

Второй пошел!

«Я не имею права комментировать технологию изготовления и действие боеприпаса, — продолжает вежливый майор Хоменко. — Но я могу сделать из тебя хорошие огнеметы. Переходим к малогабаритному реактивному огнемету МПО-А «Бородач».»Шмель» всем хорош, но он тяжелый (11 кг), и стрелять из него из помещений объемом менее 40 м³ не рекомендуется, так как неизбежна баротравма. Хотя максимальную эффективность показывает в городских условиях. Рассказывают, что во время чеченской кампании один офицер, прикрывая отход своего отряда, произвел более десяти выстрелов из «Шмеля» только из помещения менее 40 м³, за что получил звание Героя России. И мы просто не даем Героя.

Итак, вы можете стрелять из «Бородаха» из окна, и вам за это не дадут никаких наград.Да и весит он значительно меньше «Шмеля» — всего 4,6 кг. Но, говорит майор Хоменко, оба огнемета наносят противнику колоссальный урон. Правда, максимальная дальность у «Бородача» обозначена как 450 м, а у «Шмеля» — 1 км.

Уже знакомым движением выпрямляю переднюю рукоятку, кладу трубу на плечо, поднимаю прицельную планку, выставляю дальность, вытаскиваю штифт, поднимаю предохранитель и нажимаю сверху на спусковой крючок. Ракета полетела! Стрельба из «Бородача» гораздо комфортнее как по звуку, так и по удержанию, что сказывается на точности.Мы вели огонь по танку с расстояния 150 м. Как можно попасть, например, «Шмелем» в окно на расстоянии километра, я слабо представляю. На такое расстояние реактивные огнеметы могут стрелять только залпом.

Струя на врага

Человек непосвященный легко спутает реактивный пехотный огнемет СПО «Варна» со «Шмелем» — внешне они очень похожи, и калибр 93 мм одинаковый, как и прицельные приспособления. Но в остальном эти огнеметы отличаются разительно.Если в «Шмеле» термобарический состав летит к цели внутри корпуса, то в СПО все иначе. Вышибной реактивный двигатель, собранный вместе с открытым с торца контейнером с огнесмесью, выстреливается из огнемета и летит вперед на десять метров. В этот момент из контейнера вылетает уже загоревшийся сгусток огнесмеси в специальной сетчатой ​​оболочке, препятствующей распаду смеси на воздухе.

Опыт применения реактивного пехотного огнемета РПО «Шмель» — прежде всего в варианте РПО-А с термобарическим оснащением — выявил как преимущества этого вида оружия, так и необходимость его модернизации.Более того, интерес войск к оружию рос.

Спустя полтора десятилетия после принятия РПО «Шмель» на вооружение Советской армии, Российская армия получила новый реактивный пехотный огнемет РПО ПДМ «Шмель-М».

ГЛУБОКАЯ МОДЕРНИЗАЦИЯ

РПО ПДМ «Шмель-М» явился результатом глубокой модернизации реактивного пехотного огнемета РПО «Шмель» специалистами тульского Конструкторского бюро приборостроения в первые годы XXI века. За счет освоения новых технологий и применения новых конструкторских решений в ходе модернизации удалось решить несколько противоречивых задач — увеличить дальность стрельбы и мощность боеприпаса (что отражено в аббревиатуре РПО ПДМ — » реактивный пехотный огнемет повышенной дальности и мощности») с уменьшением массогабаритных характеристик. Для огнемета в термобарическом снаряжении также упоминалось обозначение РПО ПДМ-А и шифр «Приз» (очевидно, он использовался на стадии разработки).

НОВЫЕ ВОЗМОЖНОСТИ

Максимальная дальность стрельбы РПО ДПМ «Шмель-М», по сравнению с РПО «Шмель», увеличена с 1000 до 1700 м, прицельная дальность стрельбы — с 600 до 800 м. по всем типам целей, кроме тяжелобронированных, эквивалентна фугасному действию заряда в 5-6 кг тротила. Это сравнимо с осколочно-фугасными артиллерийскими снарядами калибра 152-155 мм. То есть по мощности боевой части РПО ПДМ она почти в два раза мощнее РПО-А при увеличении прицельной дальности стрельбы на 1. 3 раза, снижением массы в 1,25 раза и возможностью использования сменных оптических дневных и ночных прицелов. Улучшена точность и кучность стрельбы.

Спусковой механизм выполнен отдельно и крепится к транспортно-пусковому контейнеру огнемета перед стрельбой. Модульная конструкция конструкции «Шмель-М» позволяет проводить дальнейшую модернизацию как транспортно-пускового контейнера, так и реактивной гранаты отдельно (например, при появлении новых вариантов снаряжения боевой части), а также ударно-спускового механизма и прицельных приспособлений.

Огнемет РПО ПДМ прост в обращении и быстро готов к боевому применению. Стрельба ведется с плеча из положения стоя, с колена или из положения лежа. Как и в большинстве реактивных и безоткатных устройств, при стрельбе из РПО ПДМ с казенной частью образуется опасная зона. Тем не менее, из укрытия можно стрелять — при удалении от его задней стены, из закрытых помещений — однако объем помещения должен быть более 60 м3. С учетом действия боевой части минимальная дальность стрельбы установлена ​​на уровне 30 м.

ОСНОВНЫЕ ЦЕЛИ

Огнемет предназначен для вывода из строя живой силы и огневых средств противника, находящихся как на открытой местности, так и в сооружениях различного типа, а также для поражения легкобронированной техники и транспортных средств, разрушения укрепленных сооружений, наземных или полузаглубленных сооружений из камня , кирпич или бетон… Оружие с такой мощной боевой частью, имея габариты и вес ручного гранатомета, переносимое и обслуживаемое одним солдатом, приспособленное для стрельбы с плеча, способно повысить боевые возможности и тактическую самостоятельность сухопутных войск в условиях соединение отделение-взвод.В современных условиях, когда небольшим подразделениям часто приходится вступать в ближний бой с противником внезапно, без тяжелых средств обеспечения (по крайней мере, в условиях местности), постоянно возрастает роль переносной, высокомобильной и быстро готовой к ведению огня огневой поддержки. .

ХАРАКТЕРИСТИКИ ПРИБОРА

«Шмель-М», как и его предшественник, относится к классу тяжелого многоцелевого оружия типа «ручной гранатомет» с выстрелом без отдачи.

Основными частями конструкции огнемета являются гранатомет, реактивная граната и спусковой крючок.

О ПЛАМЕННОМ УСТРОЙСТВЕ

РПО ДПМ «Шмель-М» отличается от РПО «Шмель» уже по базовой схеме. Если «Шмель» можно отнести к «безоткатным» (безоткатным) образцам с активной схемой запуска боеприпасов, то «Шмель-М» имеет реактивно-активную схему.

Огнеметная установка представляет собой гладкостенную трубу из стеклопластика. Он также служит для хранения боеприпасов, то есть является транспортно-пусковым контейнером одноразового использования.Для ношения огнемета в готовности к стрельбе к пусковой установке прикрепляется плечевой ремень.

Граната (боеприпас) размещается внутри пускового устройства-контейнера, включающего тонкостенный капсюль с головным обтекателем, твердотопливный реактивный двигатель, репер со сложенным четырехлопастным стабилизатором. Капсула содержит около 3,2 кг термобарической смеси и жестко связана с двигателем. Центрирующие пояски выштампованы на внешней поверхности гранаты. Окончательная комплектация транспортно-пускового контейнера огнемета производится на заводе-изготовителе; поставляется в войска готовым к использованию.В период хранения огнемет не подлежит техническому обслуживанию.

Перед стрельбой одноразовый спусковой крючок соединяется с многоразовым спусковым крючком. Последний собран в пластиковом корпусе с пистолетной рукояткой и передним оребрением, выполняющим роль цевья. Внутри корпуса смонтирован ударно-спусковой механизм со спусковым крючком и неавтоматический предохранитель флажкового типа — его флажок расположен слева над пистолетной рукояткой.

К спусковому механизму на откидной скобе может крепиться оптический прицел, на специальной планке может быть установлен ночной прицел.Также имеется механическое прицельное приспособление – к пусковому устройству крепятся мушка с предохранителем (предохранителем) и складной реечный диоптрический прицел.

Две снаряженные пусковые установки (транспортно-пусковой контейнер) и один пусковой с оптическим прицелом соединяются в вьюк общей массой 19 кг, приспособленный для переноски одним военнослужащим.

При выстреле двигательный заряд полностью сгорает в пределах длины пускового устройства, благодаря чему огнемет защищен от воздействия пороховых газов двигателя.Начальная скорость гранаты 180 м/с. При вылете гранаты пластины стабилизатора (лопасти) раскрываются за передним срезом гранатомета.

О БОЕВОЙ ЧАСТИ

Термобарические боеприпасы именуются «объемно-детонирующими», но в отношении них требуются некоторые уточнения. После подрыва боеприпаса, снаряженного термобарической смесью, и разрушения его корпуса смесь рассеивается (распыляется). Его частицы, попав в воздух, интенсивно горят.Выделяющаяся при этом энергия используется для «подпитки» фронта воздушной ударной волны и формирования протяженной высокотемпературной области. Также интенсивно происходит догорание непрореагировавших частиц смеси в кислороде воздуха. Продолжительность воздействия воздушной взрывной волны и тепловое действие боеприпаса увеличиваются. Сочетание зоны повышенного давления со значительной продолжительностью воздействия (ударная волна затухает медленнее и длится дольше) и высокотемпературной зоны и определило высокую эффективность термобарических боеприпасов. По мощности в тротиловом эквиваленте термобарические боеприпасы, использующие при сгорании кислород воздуха, в несколько раз превосходят обычные взрывчатые вещества. Особенность устройства позволяет «упаковывать» термобарические боеприпасы большой мощности в ограниченных размерах.

Способность ударной волны, образованной «облаком» смеси, «затекать» в узкие щели и неплотные укрытия позволяет поражать живую силу и огневые средства в закрытых сооружениях. В совокупности с малыми габаритами и массой это делает реактивный пехотный огнемет особенно эффективным в боях на пересеченной местности и в городской застройке — едва ли не самых распространенных условиях боя в современных военных конфликтах.

Ручной пехотный огнемет (РПО) «Шмель» является лучшим оружием этого класса в мире, а выстрел из него по мощности равен 122-мм боеприпасу. История создания и применения огнемета «Шмель».

РПО «Шмель» — классическое оружие для ведения городских боев, для уничтожения окопавшегося в дотах противника, выведения из строя автомобилей и легкобронированной техники. Настоящая ручная артиллерия для пехоты. Боевое крещение он прошел в горах Афганистана, где показал свою эффективность и получил у боевиков прозвище «шайтан-труба».Предшественником огнеметов «Шмель» были ручные огнеметы «Рысь», появившиеся на вооружении батальонов войск радиационной, химической и биологической защиты (РХБЗ) Советской Армии в 1976 году, а также «старички» ЛПО- 50 (легкий пехотный огнемет образца 1950 г.). «Рысь» была разработана в тульском Конструкторском бюро приборостроения.

Огнемет создавался с использованием узлов и механизмов ручного реактивного гранатомета РПГ-16, стрелял на 100 метров зажигательным зарядом и был способен уничтожать как здания и инженерные укрепления, так и легкую бронетехнику.Для обеспечения устойчивости при стрельбе в передней части пусковой установки устанавливалась двуногая сошка. В конструкции РПО «Рысь» впервые был реализован капсюльно-реактивный принцип огнеметания: огнеметный выстрел, собранный в пластиковом контейнере, представлял собой «упакованную» струю, помещенную в капсулу, на которой был установлен твердотопливный реактивный двигатель. . Приведение огнемета в боевое положение осуществлялось всего за 60 секунд: на корпусе огнеметчика фиксировался выстрел с тремя стопорными замками, после чего огнеметчик нажимал на спусковой крючок.

Впервые в бою «Рыси» стали применяться советскими войсками в Афганистане. Однако реальные боевые действия показали ряд недостатков этого оружия. При длине почти в полтора метра огнемет с дополнительными зарядами весил более 20 килограммов, а зажигательная смесь оказалась малоэффективной в условиях скалистых гор. Заряды «Рысей» не всегда были в состоянии поджечь каменные и глинобитные дома местных жителей, которые легко выдерживали залп даже нескольких «Рысей».

Для замены устаревших «Рыся» и ЛПО-50 в 1984 году советские оружейники получили заказ от армии на новое оружие поражения. Дальность должна была быть не менее 500 метров. Также требовалась большая мощность с возможностью подавления хорошо укрепленных целей. При этом устройство нужно было сделать облегченным. На практике нужна была ручная пушка весом в десять килограммов. В результате работы по этому заказу тульские оружейники создали уникальный для того времени огнемет «Шмель».Большое внимание конструкторы уделили обобщению неудачного афганского опыта применения «Рысы» и решили сделать «Шмеля» одноразовым и достаточно легким, чтобы солдатам было легче его переносить и хранить в бронетехнике. Компактный РПО-контейнер, который короче «Рыси» более чем на полметра, оказался более удобным в обращении в стесненных городских условиях.

По своему фугасному действию 93-мм реактивный снаряд огнемета РПО «Шмель» не уступает 122-мм боеприпасу.Первоначально огнеметы поступали на вооружение войск химзащиты, чуть позже ими стали оснащаться и мотострелковые части. Эти огнеметы зарекомендовали себя как очень эффективное оружие для ведения боя в городских условиях. Это показали две чеченские кампании, в которых «Шмели» были незаменимым оружием. Огнемет перевозился в контейнерах по 2 штуки.

Для его использования достаточно было выставить дистанцию ​​на прицеле, отвести рукоятку назад, снять с предохранителя и произвести выстрел. После выстрела стрелок выбросил одноразовый контейнер. Как правило, тактика применения огнеметов была проста: группа пехотинцев своими действиями провоцировала противника на открытие огня. Другая группа интенсивным огнем «прижала» боевиков к полу, а огнеметчики, развернутые на выгодном рубеже, практически одним залпом уничтожили несколько огневых точек. Более того, одновременный залп из нескольких «Шмелей» мог уничтожить малоэтажные дома, оборудованные боевиками под огневые точки.Также была отмечена большая эффективность огнемета при борьбе со снайперами. Боевики, как правило, использовали тактику мобильных огневых точек — стреляли и убегали к другому окну. Но если эти два окна находились в одном помещении, то выстрела из «Шмеля» внутри помещения было достаточно, чтобы подавить снайпера.

Огнемет «Шмель» по конструкции аналогичен обычному реактивному гранатомету. Основное отличие заключается в ракете, которой он загружается.При попадании в цель ручной огнемет «Шмель» не просто формирует взрывную волну и осколки, а создает объемный взрыв по принципу вакуумного боеприпаса. Это качество сделало его незаменимым помощником в борьбе с моджахедами, затаившимися в расщелинах или под вздыбленными пластами скал. Струйный огнемет «Шмель» также подходит для уничтожения бронетехники; баротермический удар, образующийся при взрыве, способен вывести из строя экипаж бронетранспортера.

РПО «Шмель» состоит из одноразовой пластиковой трубки-контейнера, в которой размещается ракета. Контейнер используется для хранения боеприпасов, наведения их на цель и производства выстрела. Это труба с фланцами, у нее есть ремешок для удобной переноски, а также узлы для соединения двух труб в пачку. На контейнере смонтирован простой оптический прицел со шкалой 600 метров, складная пистолетная рукоятка и удерживающая рукоятка, расположенная на передней кромке тубуса. Внутри контейнера находится боеприпас, представляющий собой алюминиевую капсулу, наполненную специальной смесью, и двигатель, соединенный с капсулой при помощи цанги.Двигатель пороховой гранаты. Капсула гранаты снабжена стабилизаторами, раскладывающимися после вылета из контейнера. В передней части капсюля находится кумулятивный заряд, позволяющий гранате пробивать незначительные препятствия. Затем при подрыве небольшого заряда образуется аэрозольное облако, которое поджигается детонатором. Объем гарантированного урона при срабатывании гранаты-капсюля составляет 80 куб.

С момента создания это оружие несколько раз модернизировалось. Кроме того, изначально было разработано несколько модификаций огнемета, отличавшихся типом боеприпасов.Сейчас существует несколько модификаций РПО «Шмель».

РПО-А – самая распространенная модификация. Огнемет с термобарической гранатой. Применяется для поражения противника в укрытиях, также предназначен для ведения боевых действий в населенных пунктах, может применяться для уничтожения дотов и легкобронированной техники. Дистанция наиболее эффективной прицельной стрельбы РПО-А составляет 200-300 метров, максимальная – до километра. Боевая скорострельность – 2 выстрела в минуту. Боевая масса – 11 кг.

РПО-З — это, что называется, классический огнемет с зажигательной гранатой. Используется для создания огня на позициях противника, в зданиях, складах и других объектах противника.

РПО-Д — стреляет дымовой шашкой и используется для создания дымовых завес, а также задымления противника в укрытиях. Причем этот дым настолько силен, что противник, не успевший выскочить из укрытия, погибает от удушья.

МПО-А (малогабаритный реактивный огнемет) калибра 72,5 мм. Укороченный вариант РПО-А, или, как его еще называли в армии, «Бородач».Он разработан специально для городских боев. Может быть оснащен зажигательными и дымовыми гранатами. Эффективная дальность до 70 метров, максимальная — 450 метров.

В начале 2000-х годов на вооружение Российской армии поступил модернизированный огнемет «Шмель-М», также известный под двумя индексами — РПО-М и РПО ПДМ-А (повышенной дальности и мощности). В армии он получил прозвище Приз. Вес огнемета был снижен до 8,8 кг, но увеличена мощность снаряда. В комплект «Шмеля-М» входит многоразовая система управления огнем — набор оптических, ночных и тепловизионных прицелов, которые можно снять после выстрела и установить на следующие контейнеры. Также имеется специальный прицел, совмещенный с окулярами обычного прицела ночного видения. Если «Шмель» был, по сути, динамо-реактивным огнеметом, то «Шмель-М» стал полностью реактивным, так как заряд выбрасывается в сторону цели реактивным двигателем без порохового заряда. Но главное в обновленном огнемете — новая горючая смесь, благодаря которой мощность боеприпаса выросла во много раз. Теперь, по расчетам специалистов, заряд РПО-М превосходит 122-мм осколочно-фугасный снаряд и равен 152-мм снаряду самоходной гаубицы 2С19 Мста-С.Дальность стрельбы увеличилась до 1700 метров.

Реактивный пехотный огнемет РПО-А «Шмель» в походном положении.

Боевой реактивный огнемет РПО-А «Шмель» на огневой позиции, рядом термобарический выстрел в сборе с метательным зарядом.

Caliber : 93 мм
Тип : Динамоареактивная / Рекасиата
Длина : 920 мм
Вес : 12 кг
Эффективный диапазон обжига : 200 м (1000 м. Максимальный диапазон обжига)

Разработка одноразового реактивного (по сути, динамо-реактивного, то есть безоткатного) огнемета для химических войск Советской Армии была начата в 1984 году в Тульском Конструкторском бюро приборостроения под условным обозначением «Шмель».В 1988 году на вооружение химических войск (войск РЧБЗ) Советской Армии поступил одноразовый реактивный пехотный огнемет «Шмель» в трех основных модификациях — РПО-А с термобарической боевой частью, РПО-Зс с зажигательной боевой частью и РПО-Д с дымовой боевая часть (для мгновенной постановки дымовой завесы). Основной версией «Шмеля» была версия РПО-А с термобарической боевой частью, иначе называемой также боеприпасом объемного взрыва (Fuel-Air Explosive в английской терминологии, то есть топливно-воздушной взрывчатой ​​смесью).В настоящее время гранатометы «Шмель» состоят на вооружении российской армии и других силовых структур.
Боевая часть РПО-А была названа «термобарической» из-за двух основных поражающих факторов, возникающих при взрыве распыленного облака топливно-воздушной смеси — ударной волны (зоны высокого давления) и высокой температуры в горящем облаке смесь (при этом само огненное облако существует очень долго по «взрывным» меркам время до 0,3 — 0,4 секунды, что обеспечивает высокий зажигательный эффект). Принцип действия термобарической боевой части заключается в распылении (с помощью небольшого вышибного заряда) топливного аэрозоля в воздухе с последующим воспламенением образовавшегося горючего облака. Благодаря тому, что взрыв (горение топливно-воздушной смеси) происходит сразу в значительном объеме (диаметр огненного облака при срабатывании боевой части РПО-А может достигать 6-7 метров), надежное поражение живых и обеспечивается слабозащищенные цели, находящиеся внутри и рядом с собакой, разрушение зданий и т.д.Перед воспламенением облако топливного аэрозоля также имеет свойство «затекать» (проникать) в окна, амбразуры и щели укрытий, траншей, обеспечивая при воспламенении поражение целей, не находящихся в «прямой видимости» с точки воздействия и действия боевой части. Следует также особо отметить, что термин «вакуумные боеприпасы», употребляемый иногда по отношению к термобарическим боеприпасам, категорически некорректен и безграмотен, так как при воспламенении облака топливно-воздушной смеси кислород в воздухе (составляя всего около 20% состава атмосферы) вступает в реакцию с горючим и дает большой объем раскаленных продуктов горения, т. е.е. давление в зоне детонации резко возрастает, а не падает.
Для РПО-А масса горючей смеси составляет примерно 2,2 кг, что по фугасному действию на цель эквивалентно 6-7 кг тротила или взрыву 107-мм осколочно-фугасного артиллерийского снаряда.

Пехотный реактивный огнемет РПО-А «Шмель» состоит из одноразовой пусковой установки в виде трубы-ствола, оснащенной на заводе оперенной боевой частью и прикрепляемого к ней сзади метательного заряда (двигателя).Пусковая установка снабжена складными рукоятками для удержания оружия, спусковым и предохранительным механизмами и складными прицельными приспособлениями в виде неподвижной мушки и складного целика с набором диоптрийных отверстий для различных дальностей стрельбы. Выстрел гранатомета представляет собой тонкостенную металлическую капсулу, наполненную горючим, зажигательной смесью или дымовой смесью, с установленными сзади стабилизаторами из тонкой пружинной стали, в обычном положении «обвитую» вокруг корпуса капсулы. При выстреле пороховой заряд, находящийся в двигателе, выталкивает капсюль из ствола, при этом сам двигатель остается в стволе после выхода капсюля, он отбрасывается остаточным давлением из пусковой трубы на несколько метров. После выстрела пусковая труба выбрасывается. Для транспортировки две пусковые установки могут быть объединены с помощью специальных креплений в единый тюк для переноски (стандартный комплектный тюк включает в себя РДО-А и РПО-Д, однако в войсках часто перепаковывают тюки перед выходом на боевое задание, чтобы обеспечить желаемую конфигурация в боевых условиях).

Обзор: XM 18-22 40mm Beehive Round.

Я пошел на стрельбище и собирался только для того, чтобы понять, что оставил свою сумку дома.Это должен был быть один из тех дней. Пришлось отклеить скотч от старой мишени, чтобы повесить мишень.

Говорят, что 40-мм гранатомет — одна из самых универсальных бесполезных вещей, которые можно купить. Вы можете стрелять всеми видами различных типов боеприпасов из одного, если вы можете достать их. Дым, звездные скопления, парашютные ракеты, газ CS, снаряды для дробовика, ульи и т. д. и т. д.

Снаряд «улей» или «улей» использует несколько меньших снарядов для противопехотного применения. Снаряд улья для 105-мм артиллерии может разогнать 8000 стрел.Мы будем смотреть на что-то немного меньше. Этот снаряд стреляет 18 винтовочными патронами калибра .22 из 40-мм пусковой установки.

Я читал споры о том, являются ли различные патроны технически «канистровыми» патронами или патронами «улья». Мне кажется, нет никакой рифмы или причины, по которой раунд назывался бы одним, а не другим. Между различными конструкциями нет согласованной закономерности.

В какой-то момент военные испытали патрон «пчелиный улей» для калибра 40 мм, стрелявший 45 стрелами.Его заменили картечным снарядом, так как он оказался более эффективным против целей.

Я хотел приобрести улей для своего M203 еще до того, как у меня появился M203, но нигде не видел его в наличии. Но, честно говоря, я действительно оглядывался только раз в год или около того. В конце концов я нашел один в продаже в Интернете, и позже он у меня был за 425 долларов + налог + S&H.

Когда я его получил, я был несколько обескуражен. Теперь я знал, что собираюсь получить это в целях новизны и, вероятно, буду запускать его только один или два раза в год, в основном, чтобы похвастаться перед другими людьми.Но это как-то отстойно.

Во-первых, что это такое и как это работает?

Он имеет 18 стволов и использует большой пистолетный капсюль для привода внутреннего ударника для стрельбы 18 патронами калибра .22 LR с дюймом.

Анодирование алюминия имеет пятнистый вид, а отверстия очень шероховатые. Я подумал, что они были грязными после пробного пожара, но нет, похоже, их просто грубо просверлили.

Пластина ударника изготовлена ​​из нержавеющей стали.Он также не был зачищен, поэтому он покрыт острыми краями и шероховатым металлом по краям. На внутренней стороне была фаска, которая была срезана после того, как деталь была анодирована, оставив голый алюминий. Много болтовни в этом черновике.

Откровенно говоря, это простая конструкция. Я понимаю, что спрос на что-то подобное крайне низкий, поэтому цена будет отражать очень низкий объем продаж. Но я знаю, что если бы на них был какой-то значительный спрос, мы бы увидели их продажу на Wish по 20 долларов за штуку с доставкой из Китая.

Такое ощущение, что я заплатил премиальную цену за предмет, изготовленный с более низким качеством, чем игрушка Happy Meal.

Но важный вопрос: «Работает ли это?»

Я читал, что люди пишут в Интернете, что улей на 18 патронов не следует использовать в M203, поскольку чрезмерная отдача может повредить пусковую установку M203. В М203 следует использовать только 8- или 9-круглые ульи.

Я уверен, что вы отвечаете: «Чрезмерная отдача? Это .22! .22 имеет незначительную отдачу.» Что ж. . . 18 пренебрежимо мало может складываться.

Я решил выстрелить из него бок о бок с патроном 12-го калибра, чтобы посмотреть, как ощущается отдача.

Я думаю, что люди, которые утверждают, что отдача на этом может повредить вашу пусковую установку, не знают, о чем они говорят. У него определенно меньшая отдача, чем у 12-го калибра или стандартного 40-мм мелового патрона.

Я собираюсь написать о Trijicon MRO, так что я играл с ним сегодня. Я закрепил его на отдельном креплении M203 и попытался использовать его для прицеливания патрона 12-го калибра.Я обнаружил, что мое влияние было очень низким и правильным. Всего 2 пули попали в цель. Так что я прицелился высоко влево для патрона улья. На видео ниже вы можете увидеть два попадания пули в цель перед выстрелом улья.

Немного медленно вставлялся этот улей в камеру. Было бы неплохо, если бы на носу было больше фаски или радиуса.

Очень обидно видеть, что почти все 22 пули попали в мишень сбоку. Сначала я подумал, что отверстия могут быть увеличены, но это может быть просто потому, что они гладкоствольные.

Я не ожидал, что от большого пистолетного капсюля останется столько следов.

Для выталкивания стреляных гильз .22 необходим стержень. Я держу один в своей сумке для стрельбы (которую я забыл взять с собой).

Я обнаружил, что вставка ручки будет работать как стержень для выталкивания гильз. Что ж. . . Это работало некоторое время.

При использовании этого патрона меня беспокоит навесной огонь и неразорвавшиеся патроны калибра .22.Винтовка калибра .22 очень надежна, но, конечно, не на 100%. Если патрон не выстрелит, я вряд ли узнаю об этом, пока не разберу этот переходник и не вытащу гильзы.

Я очень хотел один из этих патронов и теперь он у меня есть. Тем не менее, я не чувствую, что он стоит 425 долларов. Я бы не советовал покупать. За 425 долларов я ожидал, что это будет произведение искусства из металла, а не шероховатые поверхности, заусенцы и странно обесцвеченное анодирование. Было бы неплохо увидеть сталь, используемую для отверстий, и мне бы, по крайней мере, хотелось увидеть рассверленное отверстие, а не просто просверленное.Предпочтительно, было бы еще лучше, если бы они были нарезными.

Кто-то может сказать: «Зачем жаловаться, стрелять из 22-го калибра дешево». Но если посмотреть на цену патронов 18 .22 вместе с большим пистолетным капсюлем, это сравнимо со стоимостью дешевого патрона для дробовика. Стрелять 12-м калибром из моего M203 намного быстрее и проще, чем заряжать и разряжать этот улей.

Тем не менее, теперь у меня есть патрон, и я буду использовать его время от времени. Вероятно, он будет проводить большую часть своего времени, сидя на моем столе, чтобы похвастаться перед людьми.

Возможно когда-нибудь сделаю свой. Я бы выточил корпус из нержавейки и нарезал каналы ствола. Есть патроны калибра .22 меньшей емкости для 40-мм патронов с нарезным каналом ствола. Также теперь кто-то придумал 4-зарядный патрон для улья . 410. Тем не менее, необходимость использовать пистолетный капсюль для его активации действительно замедляет перезарядку. Я, вероятно, буду придерживаться 12-го калибра и меловых патронов для плинков. XM 18-22 — это весело, но я считаю, что это плохая цена.

Нравится:

Нравится Загрузка…

РПО «Шмель» — реактивный пехотный огнемет калибр 93 мм

Реактивный пехотный огнемет РПО «Шмель» (известен в войне в Афганистане как «Шайтан-труба») — советский реактивный огнемет одноразового использования. Переснаряжению не подлежит. Он представляет собой снаряд-ракету, начиненный огнесмесью.

Огнемет Шмель — видео

Предназначен для поражения скрытых огневых точек противника, разборки легкобронированной и автомобильной техники, уничтожения живой силы противника. Прицельная дальность огнемета с целиком — 200 м. По фугасно-осколочному действию огнемет калибра 93-мм в основных целях не уступает 122-152-мм артиллерийским снарядам. При взрыве высокотемпературный импульс сопровождается резким падением давления, образующегося за счет взрыва топливно-воздушной смеси.

Уничтожение всего живого в объеме до 80 м³; площадь поражения: на открытой местности — от 50 м², в замкнутом пространстве — до 80 м². Укрытые цели выводятся из строя из-за перепада давления даже без нарушения преград, если они не герметизированы.Возможна стрельба по амбразурам дзотов, легкобронированным целям и т.п.. д. Разработан в 1980-х годах в КБ Приборостроения. Механические взрыватели разработаны Балашихинским научно-исследовательским технологическим институтом.

Устройство

Огнемет

состоит из следующих компонентов: контейнера, боеприпаса, цанг и двигателя.

Контейнер для выстрела, наведения боеприпаса на цель и обеспечения герметичного пакета снаряда с оборудованием и двигателем. Контейнер состоит из трубы с фланцами, на ней размещены: ударно-спусковой механизм, прицел, ремень, узлы соединения в пачке (передняя и задняя шины).

Боеприпас Предназначен для поражения цели. Представляет собой оперенный артиллерийский снаряд, проворачивается в полете. Боеприпас, состоящий из капсюля, снаряженного огнесмесью, взрывательного блока и разрывного заряда-таблетки.

Ножны с оборудованием крепятся к двигателю с помощью цанги.

Двигатель Стойки боеприпасов, рассчитанные на скорость.двигательный порох, отделяемый от боеприпаса в стволе, с истечением части пороховых газов в заснарядное пространство ствола. Он состоит из камеры, метательного заряда и воспламенителя.

модификации

Доступен в трех версиях:

РПО-А (термобарическая БЧ на основе тепла и избыточного давления). Для уничтожения скрытой огневой мощи в городе, в поле и в горах, для уничтожения укрытий, грузовиков и легкой бронетехники.

CA-W (зажигательный боеприпас). Для создания ландшафтных пожаров и возгораний в зданиях, на заводах и складах горючего.

РПО-Д (дымовые боеприпасы). Для создания дымовых завес, ослепления расчетов огневых средств и живой силы для невыносимых условий в различных типах укрытий.

ТОиР-А (термобарическая БЧ на основе тепла и избыточного давления). Укороченный вариант РПО-А для действий в , по конструкции частично аналогичный РПГ-26.Есть варианты дымовой (МРО-Д) и огненной (МПО-З).

«Шмель-М» — модификация, Основные доработки отмечены снижением массы до 8,8 кг, увеличением мощности ОДБЧ.

Тактико-технические характеристики огнемета Шмель

калибра, мм: 93
Эффективный ассортимент, M: 600
Range Capsule Flight, M: 1000
Вес огнеметражный, кг: 11
Вес на капсулу Огнасмеси, кг: 2,1
Длина, мм: 920
Эквивалент БЧ в тротиле, кг: 2,5

Фото Огнемет Шмель

Пробил броню БМП из огнемета «Шмель»

.
