ЗСУ-23-4 Шилка. Фото. Видео. ТТХ. Устройство

Самоходная зенитная установка ЗСУ-23-4 «Шилка» была принята на вооружение более 50 лет назад, но, несмотря на это, она до сих пор отлично справляется со своими задачами и даже превосходит гораздо более поздние машины иностранного производства. С чем связан такой успех «Шилки», попробуем разобраться далее.

Стрельба ЗСУ-23-4 Шилка — видео

Советской зенитной самоходной установкой ЗСУ-23-4 «Шилка» специалисты НАТО начали интересоваться с момента, когда на Западе появились первые данные о ее возможностях. А в 1973 году натовцы уже «ощупывали» образец «Шилки». Добыли его израильтяне — в ходе войны на Ближнем Востоке.

В начале восьмидесятых американцы начали разведывательную операцию с целью приобретения еще одного образца «Шилки», выйдя на братьев румынского президента Николае Чаушеску. Чем же так заинтересовала натовцев советская самоходная установка?

Сильно хотелось узнать: нет ли крупных изменений в модернизированной советской ЗСУ? Понять интерес было можно. «Шилка» являлась уникальнейшим оружием, не уступала первенства в своем классе два десятка лет. Ее контуры отчетливо обозначились в 1961 году, когда советская наука праздновала победу гагаринского полета.

Итак, в чем же уникальность ЗСУ-23-4? Рассказывает полковник в отставке Анатолий Дьяков, чья судьба тесно связана с этим оружием — он десятки лет прослужил в войсках ПВО Сухопутных войск:

«Если говорить о главном, то «Шилкой» мы впервые стали систематически поражать воздушные мишени. До этого зенитные комплексы 23- и 37-мм орудий ЗУ-23 и ЗП-37, 57-мм орудия С-60 попадали в скоростные цели лишь случайно. Снаряды к ним — ударного действия, без взрывателя.

Для поражения цели в нее нужно было попасть непосредственно снарядом. Вероятность этого — мизерная. Словом, ранее созданное зенитное вооружение могло лишь поставить заслон перед самолетом, вынудить летчика сбросить бомбы подальше от запланированного места.

Командиры частей выражали восторг, когда видели, как «Шилка» не только прямо на глазах поражает цели, но и двигается вслед за подразделениями, в боевых порядках прикрываемых войск. Настоящая революция. Представляете, не надо перекатывать орудия… Устраивая засаду батарей зенитных орудий С-60, намучаешься — трудно прятать пушки на местности. А чего стоит построить боевой порядок, «привязаться» к местности, соединить все точки (агрегаты питания, пушки, станцию орудийной наводки, приборы управления огнем) большим кабельным хозяйством. Какие многолюдные расчеты были!.. А тут компактная мобильная установка. Пришла, отстрелялась из засады и ушла, ищи потом ветра в поле… Офицерами нынешнего дня, теми, кто мыслит категориями девяностых годов, иначе воспринимаются словосочетания «автономный комплекс»: мол, что же тут необычного? А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений».

ЗСУ-23-4 Шилка прикрывают танки Т-55 на учениях



Достоинств у самоходной «Шилки» действительно много. Генеральному конструктору, доктору технических наук Николаю Астрову, как говорится, не круглому зенитчику, удалось создать машину, которая показала себя во многих локальных войнах и военных конфликтах.

Чтобы прояснить, о чем идет речь, скажем о назначении и составе 23-мм счетверенной зенитной самоходной установки ЗСУ-23-4 «Шилка». Предназначена она для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может использоваться и для поражения подвижных наземных целей на дальности до 2000 метров. Она ведет огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушки и управления ею.

Состоит ЗСУ-23-4 из 23-мм счетверенной автоматической зенитной пушки АЗП-23, силовых приводов, предназначенных для наведения. Следующий важнейший элемент — радиолокационно-приборный комплекс РПУ-2. Он служит, понятно, для управления огнем. Причем «Шилка» могла работать как с РЛС, так и с обычным визирным оптическим устройством. Локатор — это, конечно, хорошо, он обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в то время американцы начали устанавливать на самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. А визир есть визир. Замаскировался, увидел самолет — тут же мгновенно открыл огонь. И без проблем. Гусеничная машина ГМ-575 обеспечивает ЗСУ высокую скорость передвижения, маневренность и повышенную проходимость. Дневные и ночные приборы наблюдения позволяют механику-водителю и командиру ЗСУ вести наблюдение за дорогой и окружающей обстановкой в любое время суток, а аппаратура связи обеспечивает внешнюю связь и связь между номерами экипажа.

Экипаж самоходной установки состоит из четырех человек: командира ЗСУ, оператора поиска — наводчика, оператора дальности и механика-водителя.

«Шилка» родилась, что называется, в рубашке. Разработка ее началась в 1957 году. В 1960-м был готов первый опытный образец, в 1961-м прошли государственные испытания, в 1962-м шестнадцатого октября состоялся приказ министра обороны СССР о принятии на вооружение, а через три года начался ее массовый выпуск. Еще чуть позже — испытание боем.

Предоставим вновь слово Анатолию Дьякову:

«В 1982 году, когда шла ливанская война, я находился в командировке в Сирии. В то время Израиль предпринимал серьезные попытки нанести удары по войскам, находившимся в долине Бекаа. Помню, сразу же после налета советским специалистам привезли обломки самолета F-16, самых современных на то время, сбитых «Шилкой».

Еще, можно сказать, теплые обломки меня порадовали, но самому факту я не удивился. Знал, что «Шилка» могла открыть внезапно огонь в любой местности и дать прекрасный результат. Ибо мне пришлось вести электронные дуэли с советскими самолетами в учебном центре, под Ашхабадом, где мы готовили специалистов для одной из арабских стран. И ни разу летчики в пустынной местности не могли обнаружить нас. Сами же являлись мишенями, да и только, бери и открывай огонь по ним…»

Самоходная зенитная установка ЗСУ-23-4 Шилка в Кабуле вооружённых сил Демократической Республики Афганистан



А вот воспоминания полковника Валентина Нестеренко, бывшего в восьмидесятых годах советником начальника колледжа ВВС и ПВО в Северном Йемене. «В создаваемом колледже, — рассказывал он, — преподавали американские и советские специалисты. Материальную часть представляли американские зенитные установки «Тайфун» и «Вулкан», а также наши «Шилки». Вначале йеменские офицеры и кадеты были настроены проамерикански, считая, что все американское — самое лучшее. Но их уверенность была основательно поколеблена в ходе первых боевых стрельб, которые выполняли кадеты. На полигоне установили американские «Вулканы» и наши «Шилки». Причем американские установки обслуживали и готовили к стрельбе только американские специалисты. На «Шилках» все операции выполняли арабы.

И предупреждение о мерах безопасности, и просьбы поставить для «Шилок» мишени значительно дальше, чем для «Вулканов», многими воспринимались как пропагандистские выпады русских. Но когда первая наша установка дала залп, изрыгнув море огня и град стреляных гильз, американские специалисты с завидной поспешностью юркнули в люки и отвели свою установку подальше.

А на горе ярко горели разнесенные в щепки мишени. За все время стрельб «Шилки» работали безотказно. «Вулканы» имели ряд серьезных поломок. С одной из них удалось справиться только с помощью советских специалистов…»

Подбитая в Ираке ЗСУ-23-4 Шилка



Здесь уместно сказать: разведка Израиля разнюхала, что арабы задействовали впервые «Шилку» еще в 1973 году. Тогда же израильтяне оперативно спланировали операцию по захвату ЗСУ советского производства и успешно провели ее.

Но исследовали «Шилку» прежде всего специалисты НАТО. Их интересовало, чем она эффективнее американской 20-мм ЗСУ «Вулкан» ХМ-163, нельзя ли учесть ее лучшие конструктивные особенности при доводке западногерманской 35-мм спаренной самоходной установки «Гепард», которая только начала поступать в войска.

Читатель наверняка спросит: зачем же позднее, уже в начале восьмидесятых, американцам понадобился еще один образец? «Шилка» была оценена специалистами очень высоко, а поэтому, когда стало известно, что начали выпускаться модернизированные варианты, за океаном решили добыть еще одну машину.

Наша самоходная установка действительно постоянно модернизировалась, в частности, один из вариантов даже приобрел новое название — ЗСУ-23-4М «Бирюса». Но элементно она не менялась. Разве что со временем появился прибор командирский — для удобства наведения, переброски башни на цель. Блоки же с каждым годом становились совершеннее, надежнее. Локатор, например.

И, конечно же, авторитет «Шилки» вырос в Афганистане. Не было там командиров, которые безучастно бы относились к ней. Идет колонна по дорогам, и вдруг из засады огонь, попробуй организуй оборону, все машины уже пристреляны. Спасение одно — «Шилка». Длиннющая очередь в стан противника, и море огня на позиции. Там называли самоходную установку «шайтан-арба». Начало ее работы определяли сразу и тут же начинали отход. Тысячам советских бойцов спасла жизнь «Шилка».

В Афганистане «Шилка» полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, был создан специальный «афганский вариант». В ЗСУ был изъят радиоприборный комплекс. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов. Был также установлен ночной прицел.

Интересный штрих. Колонны, сопровождаемые «Шилкой», редко атаковывались не только в горах, но и вблизи населенных пунктов. ЗСУ была опасна для живой силы, скрытой за глинобитными дувалами — взрыватель снаряда «Ш» срабатывал при попадании в стену. Эффективно «Шилка» била и по легко бронированным целям — бронетранспортерам, машинам.

У каждого оружия своя судьба, своя жизнь. В послевоенное время многие типы вооружений быстро морально устаревали. 5-7 лет — и появлялось более современное поколение. И только «Шилка» вот уже более тридцати лет в боевом строю. Оправдала она себя и в ходе войны в Персидском заливе в 1991 году, где американцы применили различные средства воздушного нападения, в том числе известные по Вьетнаму бомбардировщики В-52. Были весьма уверенные заявления: они, дескать, разнесут цели в пух и прах.

И вот очередной заход на малых высотах ЗСУ «Шилка» совместно с комплексом «Стрела-3» открывают огонь. У одного самолета тут же загорелся двигатель. Как ни старался В-52 дотянуть до базы, не удалось.

И еще один показатель. «Шилка» стоит на вооружении в 39-и странах. Причем ее покупали не только союзники СССР по Варшавскому Договору, но и Индия, Перу, Сирия, Югославия… А причины следующие. Высокая огневая эффективность, маневренность. «Шилка» не уступает зарубежным аналогам. В том числе и известной американской установке «Вулкан».

У «Вулкана», принятого на вооружение в 1966 году, есть ряд преимуществ, но по многим характеристикам он уступает советской «Шилке». Американская ЗСУ может стрелять по целям, которые идут со скоростью не более 310 м/сек, в то время как «Шилка» работает по более скоростным — до 450 м/с. Мой собеседник Анатолий Дьяков говорил, что он действовал в учебном бою на «Вулкане» в Иордании и не может сказать, что американская машина лучше, хотя на вооружение она принята позже. Примерно такого же мнения и иорданские специалисты.

Принципиальное отличие от «Шилки» имеет ЗСУ «Гепард» (ФРГ). Большой калибр пушки (35-мм) позволяет иметь снаряды со взрывателем и соответственно большую эффективность поражения — цель поражается осколками. Западногерманская ЗСУ может поражать цели на высотах до 3 километров, летящие со скоростью до 350—400 м/с; дальность ее стрельбы — до 4 километров. Однако, «Гепард» имеет меньшую по сравнению с «Шилкой» скорострельность— 1100 выстрелов в минуту против — 3400 («Вулкан» — до 3000), он более чем вдвое тяжелее — 45,6 тонны. И отметим, что «Гепард» был принят на вооружение на 11 лет позже «Шилки», в 1973 году, это машина более позднего поколения.

Во многих странах известны французский зенитный артиллерийский комплекс «Тюррен» АМХ-13 и шведский «Бофорс» ЕААК-40. Но и они не превосходят ЗСУ, созданную советскими учеными и рабочими. «Шилка» и сегодня стоит на вооружении частей сухопутных войск многих армий мира, в том числе — Российской.

Модификации ЗСУ-23-4 Шилка

ЗСУ-23-4В — модернизация с целью повышения надёжности эксплуатации установки, улучшения условий обитания для расчёта, увеличение ресурса газотурбинного агрегата (ГТА) с 300 до 450 ч. Для наведения РЛС сопровождения на визуально обнаруженную цель в установку был введён командирский прибор наведения (КПН).

ЗСУ-23-4В1 — модернизация в ЗСУ-23-4В счётно-решающего прибора, что повысило точность и эффективность стрельбы, надёжность автосопровождения цели при увеличении скорости движения установки с 20 до 40 км/ч, увеличен ресурс ГТА с 450 до 600 ч.

ЗСУ-23-4М1 — модернизация автоматов 2А7 и пушки 2А10 до 2А7М и 2А10М с целью повышения надёжности и стабильности работы комплекса. Повышена живучесть стволов с 3000 до 4500 выстрелов. Улучшена надёжность РЛС и увеличен ресурс ГТА с 600 до 900 ч.

ЗСУ-23-4М2 — модернизация ЗСУ-23-4М1 для использования в горных условиях Афганистана. Из установки был исключён РПК, за счёт чего увеличен боекомплект снарядов с 2000 до 3000 шт., демонтирована РЛС, усилена бронезащита, введена аппаратура ночного видения для ведения стрельбы ночью по наземным целям.

ЗСУ-23-4М3 «Бирюза» — ЗСУ-23-4М1 с установкой наземного радиозапросчика «Лук» системы РЛ опознавания воздушных целей по признаку «свой — чужой».

ЗСУ-23-4М4 Шилка-М4



ЗСУ-23-4М4 «Шилка-М4» — модернизация с установкой радиолокационной СУО и возможностью установки ЗРК «Стрелец». Ввод в состав батареи подвижного пункта разведки и управления (ППРУ) «Сборка М1» в качестве командного пункта (КП) и внедрения в ЗСУ телекодового канала связи обмена информацией между ЗСУ и КП. Замену аналогового счётно-решающего прибора на современную ЦВС. Устанавливается цифровая следящая система. Модернизация гусеничного шасси, направленная на улучшение управляемости и манёвренности самохода и снижения трудоёмкости его технического обслуживания и эксплуатации. Активный прибор ночного видения заменяется на пассивный. Заменяются радиостанции. Устанавливается кондиционер, система автоматизированного контроля работоспособности радиоэлектронной аппаратуры.

ЗСУ-23-4М5 «Шилка-М5» — модернизация ЗСУ-23-4М4 с установкой радиолокационной и оптико-электронной СУО.

ЗСУ-23-4М-А — украинская модификация. Базовая РЛС заменена на многофункциональную РЛС с ЦАР «Рокач-АС», установлена новая оптико-локационная система и ракетный канал, цифровая вычислительная система, новые алгоритмы управления.



Тактико-технические характеристики ЗСУ-23-4 Шилка

— Разработчик: КБП (ТКБ-507), ОКБ-357 (оптика), ОКБ-40 (шасси), ВНИИ «Сигнал» (приводы наведения)
— Производитель: УМЗ, ММЗ (шасси), ГМЗ (АЗП-23 «Амур»), Туламашзавод (2А7), ЛОМО (оптика): МТЗ (ремонт и модернизация)
— Годы производства: 1964—1982
— Годы эксплуатации: с 1965
— Количество выпущенных, шт. : около 6500

— Экипаж, чел.: 4

Вес ЗСУ-23-4 Шилка

— Боевая масса, т: 21

Габаритные размеры ЗСУ-23-4 Шилка

— Длина корпуса, мм: 6495
— Ширина, мм: 3075
— Высота, мм: 2644—3764
— База, мм: 3828
— Колея, мм: 2500
— Клиренс, мм: 400

Бронирование ЗСУ-23-4 Шилка

— Тип брони: стальная катаная противопульная (9—15 мм)

Вооружение ЗСУ-23-4 Шилка

— Калибр и марка пушки: 4 × 23-мм АЗП-23 «Амур»
— Тип пушки: нарезные малокалиберные автоматические пушки
— Длина ствола, калибров: 82
— Боекомплект пушки: 2000
— Углы ВН, град.: −4…+85°
— Углы ГН, град.: 360°
— Дальность стрельбы, км: 0,2—2,5
— Прицелы: оптический визир, РЛС РПК-2

Двигатель ЗСУ-23-4 Шилка

— Тип двигателя: В-6Р
— Мощность двигателя, л. с.: 280

Скорость ЗСУ-23-4 Шилка

— Скорость по шоссе, км/ч: 50
— Скорость по пересечённой местности, км/ч: до 30

— Запас хода по шоссе, км: 450
— Запас хода по пересечённой местности, км: 300
— Удельная мощность, л. с./т: 14,7
— Тип подвески: индивидуальная торсионная

— Преодолеваемый подъём, град.: 30°
— Преодолеваемая стенка, м: 0,7
— Преодолеваемый ров, м: 2,5
— Преодолеваемый брод, м: 1,0



Фото ЗСУ-23-4 Шилка

ЗСУ-23-4 «Шилка» по-походному: стволы пушек закрыты заглушками, антенна локатора сложена, головки прицелов закрыты бронеколпаками. Ближе к нам — командир установки. Дальше от нас — либо наводчик, либо оператор дальности — у них общий люк, вероятнее, что наводчик, — его место располагается посредине между командиром и оператором дальности



Уничтоженная иракская ЗСУ-23-4 «Шилка», операция «Буря в пустыне»

Добавить комментарий

«Стрела Дружбы» поразила цель — «Красная звезда»

Просмотров: 1 596

Российские и египетские военнослужащие отработали совместные боевые действия в сложных условиях африканской пустыни.

Оживлённый обмен опытом пронизывал учение красной нитью.

Впервые в современной истории совместные подразделения противовоздушной обороны России и Египта провели боевые стрельбы и пуски из разных зенитных ракетных комплексов на международном учении под Каиром.

Совместные дивизионы зенитных ракетных комплексов (ЗРК) «Бук-М2Э» и «Тор-М2Э» перехватили и сбили на подлёте к аэродрому беспилотный летательный аппарат (БЛА) условного противника. В свою очередь совместные подразделения переносных ЗРК «Игла-С» на пикапах высокой проходимости уничтожили «вертолёт» противника, а сводные расчёты зенитных самоходных установок (ЗСУ) «Шилка-М4» – его легкобронированную технику и живую силу.

За манёврами наблюдали начальник войсковой ПВО Вооружённых Сил Российской Федерации генерал-лейтенант Александр Леонов и командующий ПВО египетских вооружённых сил генерал-лейтенант Али Фахми.
«Полигон, где проводился этап боевой стрельбы, находится на древней земле Египта и называется Карат-эль-Рамль, что означает в переводе с египетского языка «песочный континент», – сказал начальник войсковой ПВО ВС РФ. И добавил, что в учении было задействовано несколько зенитных ракетных комплексов «Печора-2», «Бук-М2», «Тор-М2», ЗСУ-23-4 «Шилка» российского производства в экспортном исполнении и переносные ЗРК «Игла-С».
По словам Александра Леонова, стрельбы прошли успешно. Все цели, которые были представлены, а это беспилотные летательные аппараты типа «Банши», «Бичкрафт» и «Командер», были уничтожены. «Расчёты в боевых машинах работали совместно. Смена расчётов происходила по команде, то есть по одной мишени работали российские расчёты, по другой – египетские, но находились все вместе», – пояснил начальник войсковой ПВО России.
По легенде учения, противник прорвал оборону переднего эшелона и вклинился в глубь обороняющейся танковой дивизии, продолжая наступать. Для контратаки наступающих и восстановления положения по переднему краю было применено танковое подразделение египетской группировки. На марше приданные совместные подразделения ПВО России и Египта, вооружённые ЗСУ «Шилка-М4» и ПЗРК «Игла-С», обеспечили прикрытие наземной группировки от боевых дронов. Также на одной из стартовых позиций египетские расчёты ЗРК С-125 «Печора» уничтожили самолёт условного противника.
Перед этим совместные дивизионы ЗРК совершили марши в указанные районы для прикрытия важных объектов в секторе ответственности.
На позициях дивизионы развернули командные пункты, радиолокационные станции для обнаружения воздушных целей, а также решили задачи инженерного оборудования и организовали устойчивую защищённую связь. Управление подразделениями ПВО России и Египта в ходе учения обеспечила автоматизированная система «Поляна-Д4М1».
Кроме того, на учении были задействованы египетские сухопутные подразделения на боевых машинах пехоты БМП-2. Личный состав этих подразделений вооружён автоматами АК-74, ручными пулемётами Калашникова РПК и ручными противотанковыми гранатомётами РПГ-7.
Напомним, совместное учение войск ПВО России и Египта «Стрела Дружбы – 2019» проводилось впервые и проходило на территории учебного тактического центра ПВО Арабской Республики Египет с 26 октября по 7 ноября на севере африканского континента. Оно было организовано в соответствии с планом международной деятельности Минобороны России на 2019 год и направлено на укрепление и развитие военного сотрудничества двух стран.

Владимир МОЛЧАНОВ,  «Красная звезда»

Учения с боевыми стрельбами из С-300 стартовали в ВВО

https://ria.ru/20130320/928119047.html

Учения с боевыми стрельбами из С-300 стартовали в ВВО

Учения с боевыми стрельбами из С-300 стартовали в ВВО — РИА Новости, 29.02.2020

Учения с боевыми стрельбами из С-300 стартовали в ВВО

«Одним из ключевых этапов учения станут боевые стрельбы из зенитно-ракетных систем С-300, зенитно-ракетных комплексов «Оса», «Бук», «Стрела», «Шилка» и переносных зенитно-ракетных комплексов «Игла», — сказал Гордеев.

2013-03-20T10:17

2013-03-20T10:17

2020-02-29T23:18

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdnn21.img.ria.ru/images/sharing/article/928119047. jpg?5444840741583007520

европа

сибирский фо

весь мир

республика бурятия

россия

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2013

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og. xn--p1ai/awards/

военные учения — безопасность, безопасность, катерина гордеева, константин сиденко, стрела (нпо), панцирь-с1, зрк с-300, республика бурятия, россия

10:17 20.03.2013 (обновлено: 23:18 29.02.2020)

«Одним из ключевых этапов учения станут боевые стрельбы из зенитно-ракетных систем С-300, зенитно-ракетных комплексов «Оса», «Бук», «Стрела», «Шилка» и переносных зенитно-ракетных комплексов «Игла», — сказал Гордеев.

Самоходная зенитная установка ЗСУ-23-4 «Шилка»: фото, видео, характеристики

ЗСУ-23-4 «Шилка», индекс ГРАУ — 2А6 – это самоходная зенитная установка производства СССР, чей серийный выпуск стартовал в 1964 году. Стреляет с частотой  3400 снарядов в минуту. Наведение на цель осуществляется в автоматическом, полуавтоматическом и ручном режимах. В двух первых  применяется радиолокационная станция.



Функционал заключается в ликвидации воздушных целей на высотах до 1,5 км и дальностях до 2,5 км, скорость которых составляет до 450 м/с и надводных (наземных) целей, которые расположены на расстоянии до 2 км с короткой остановки, с места и в движении. Используется также для непосредственного прикрытия наземных войск. Во времена Советского Союза состояла на вооружении подразделений противовоздушной обороны сухопутных войск полкового звена.



Потенциальные противники СССР подметили ее большую опасность в отношении низколетящих целей. Но на сегодняшний день эта ЗСУ уже устарела, в основном по характеристикам, достаточно малой дальности огня по воздушным целям и возможностям радиолокационной станции. С целью замены впоследствии появился самоходный ЗРПК «Тунгуска». Тем не менее «Шилка» на сегодня еще состоит в зенитных частях в армиях РФ, Украины, других государств и с успехом используется в локальных конфликтах для огня по наземным целям.



Содержание:

1. Фотографии
2. Видео
3. История создания
4. Тактико-технические характеристики

4.1 Размеры

4.2 Бронирование

4.3 Вооружение

4.4 Подвижность

4.5 Остальные параметры

5. Модификации
6. Машины на базе
7. Тактика

7.1 Противодействие

8. Боевое применение



1. Фотографии



2. Видео



3. История создания

Дебютной советской зенитной самоходной установкой стала ЗСУ-57-2, серийный выпуск которой стартовал либо в 1955, либо в 1957 году. Она обладала очень малой боевой эффективностью, и имела только невысокую скорострельность, ручную оптическую систему наведения и его малую скорость. Поэтому она не могла сбивать реактивные скоростные самолеты, летящих на малых высотах. По этим причинам, сразу после того, как она начала производиться, начали разрабатываться две новые скорострельные установки с автоматическими радиолокационными системами наведения. Это ЗСУ-37-2 Енисей со спаренной артустановкой 500П калибра 37 мм и ЗСУ-23-4 Шилка со счетверенной артустановкой 2А7 калибра 23 мм. Кроме этого, каждая из них была оборудована радиолокационной системой наведения и шасси. У Енисея  это было РПК «Байкал» и шасси от САУ СУ-100П, а у Шилки РПК «Тобол» и шасси от САУ АСУ-85. Что касается использования: у Енисея была задача обеспечивать противовоздушную оборону бронетанковых войск, а у Шилки – мотострелковых частей.



Их прототипы были произведены в конце 1960 года, через десять месяцев завершились государственные и заводские испытания. Шилка была взята на вооружение осенью 1962 года. Были выявлены ее преимущества перед Енисеем в эффективности стрельбы по скоростным целям на высотах в 0,2-0,5 км, однако Енисей оказался лучше по предельной высоте эффективной стрельбы. Масса его составляла 28000 кг, а Шилки – 19000, но стоимость их была почти одинакова. Так как ни одна из систем не оказалась лучше друг друга, они были обе рекомендованы к принятию на вооружение, но Совет Министров СССР принял соответствующее решение только насчет Шилки, а работы по Енисею были остановлены.



4. Тактико-технические характеристики

4.1 Размеры

• Длина корпуса, см: 649,5
• Ширина корпуса, см: 307,5
• Высота, см: 264,4—376,4
• База, см: 382,8
• Колея, см: 250
• Клиренс, см: 40.



4.2 Бронирование

• Тип брони: катаная стальная противопульная (0,9 – 1,5 см).



4.3 Вооружение

• Марка и калибр пушки: четыре АЗП-23 «Амур», калибра 23 мм
• Тип пушки: малокалиберные нарезные автоматические пушки
• Длина ствола, калибров: 82
• Боекомплект пушки: 2000
• Углы ВН, град.: −4…+85°
• Углы ГН, град.: 360°
• Дальность стрельбы, м: 200 — 500
• Прицелы: РЛС РПК-2, оптический визир.



4.4 Подвижность

• Тип двигателя: В-6Р
• Мощность двигателя, л. с.: 280
• Скорость по шоссе, км/ч: 50
• Скорость по пересечённой местности, км/ч: до 30
• Запас хода по шоссе, км: 450
• Запас хода по пересечённой местности, км: 300
• Удельная мощность, л. с./т: 14,7
• Тип подвески: торсионная индивидуальная
• Преодолеваемый подъём, град.: 30°
• Преодолеваемая стенка, см: 70
• Преодолеваемый ров, см: 250
• Преодолеваемый брод, см: 100.



4.5 Остальные параметры

• Классификация: зенитная самоходная установка
• Боевая масса, кг: 21000
• Компоновочная схема: классическая
• Экипаж, чел.: 4



5. Модификации

• ЗСУ-23-4В – модернизация. Повышены ресурс газотурбинного агрегата с 300 до 450 ч. и надежность эксплуатации. Стали лучше условия для экипажа. С целью наведения радиолокационной станции сопровождения на цель был применен командирский прибор наведения.
• ЗСУ-23-4В1 — ЗСУ-23-4В дополнилась счётно-решающим прибором, из-за чего возросла надежность автосопровождения цели при повышении скорости установки до 40 км/ч, произошло увеличение эффективности и точности стрельбы, а также ресурса газотурбинного агрегата до 600 ч.
• ЗСУ-23-4М1 — модернизация пушки 2А10 до 2А7М и 2А10М и автоматов 2А7 для увеличения стабильности и надежности работы комплекса. Возросла живучесть стволов – до 4500 выстрелов. Улучшилась надежность радиолокационной станции, возрос ресурс газотурбинного агрегата до 900 ч.
• ЗСУ-23-4М2 – модернизированная ЗСУ-23-4М1, для эксплуатации в Афганистане. Снят РПК, из-за чего возрос боекомплект снарядов до трех тысяч штук. Была установлена аппаратура ночного видения для стрельбы в ночное время по наземным целям
• ЗСУ-23-4М3 Бирюса – модернизированная ЗСУ-23-4М1. Введен наземный радиозапросчик «Лук» системы радиолокационного опознавания воздушных целей по принципу «свой-чужой»
• ЗСУ-23-4М4 Шилка-М4 – модернизация. Установлена радиолокационная система управления огнем, возможно дополнение зенитно-ракетным комплексом Стрелец. Используется батареей подвижного пункта разведки и управления Сборка М1, как командный пункт и внедрение в ЗСУ телекодового канала связи обмена данными между командным пунктом и установкой. Аналоговый счетно-решающий прибор поменялся на ЦВС. Введена следящая цифровая система. Усовершенствовано гусеничное шасси, в целях повышения маневренности и управляемости самохода и уменьшения сложности его эксплуатации и техобслуживания. Поставлен пассивный прибор ночного видения. Установлены другие радиостанции, система автоматизированного контроля работоспособности радиоэлектронной аппаратуры и кондиционер.
• ЗСУ-23-4М5 Шилка-М5 – модернизированная ЗСУ-23-4М4. Введена оптико-электронная и радиолокационная система управления огнем.



6. Машины на базе

• 1С91 — самоходная установка наведения и разведки ЗРК «Куб».
• 2П25 – пусковая самоходная установка ЗРК «Куб».
• «Сангвин» — самоходный лазерный комплекс для противодействия оптико-электронным приборам воздушных целей.



7. Тактика

Когда зенитные установки участвуют в атаках, они дают обеспечение танкам, двигаясь за ними на расстоянии приблизительно 0,4 км.



На расстояниях больше 2,5 км, ведение огня по воздушным целям отличается малой эффективностью и из-за этого возможно только при самообороне. Три километра ее снаряды пролетают за шесть секунд.



7.1 Противодействие

Поражение Шилке способны нанести вертолеты с управляемыми противотанковыми ракетами TOW, чья дальность пуска может быть больше 3000 м. Для вертолетов перед Шилкой нет большой опасности, потому что сбить воздушную цель, летящую на высоте больше, чем 2,5 км, она может с возможностью не выше 10%.



8. Боевое применение

• Война на истощение — на стороне Египта
• Война во Вьетнаме – на стороне Северного Вьетнама
• Арабо-израильская война – обе стороны
• Сражения за гору Хермон – на стороне Сирии
• Первая гражданская война в Анголе – ангольская сторона
• Египетско-ливийская война – на стороне Ливии
• Эфиопо-сомалийская война – на стороне Сомали
• Афганская война
• Ирано-иракская война – на стороне Ирака
• Гражданская война в Ливане – на стороне Сирии
• Применялись в защите от ударов самолетов США по Ливии весной 1986 года.
• Война в Персидском заливе – на стороне Ирака
• Вооружённый конфликт в Приднестровье – обе стороны
• Карабахский конфликт – на стороне Армении
• Первая чеченская война – обе стороны
• Операция НАТО против Сербии – на стороне Югославии
• Вторая чеченская война –обе стороны
• Иракская война – на стороне Ирака
• Гражданская война в Сирии – на стороне Сирии.

Концерн ВКО «Алмаз – Антей» впервые за рубежом представил ЗРС «Антей – 4000» — Концерн ВКО «Алмаз

26.02.2021

На Международной оборонной выставке «IDEX – 2021», которая прошла с 21 по 25 февраля 2021 года в г. Абу-Даби (Объединённые Арабские Эмираты) АО «Концерн ВКО «Алмаз – Антей» представил линейку основной продукции военного назначения. В работе делегации холдинга приняли участие специалисты шести его дочерних обществ.

На объединенном стенде Концерна посетители могли ознакомиться с информацией о современных средствах противовоздушной обороны большой, средней и малой дальности, вариантах модернизации ранее выпускавшейся техники и других разработках АО «Концерн ВКО «Алмаз – Антей».

В состав экспозиции вошли модели зенитных ракетных комплексов (ЗРК) «Викинг», «Тор-М2Э», «Тор-М2К», «Тор-М2КМ» в стационарном и мобильном исполнении, морского автоматизированного зенитного артиллерийского комплекса (ЗАК)  «Пальма», турельной установки «Комар» для ПЗРК типа «Игла».

Впервые на зарубежной выставке Концерн представил информационные материалы о зенитной ракетной системе (ЗРС) большой дальности «Антей-4000», продолжающей линейку «Антей». Система получила новые возможности по борьбе с воздушными целями: существенно расширен диапазон по дальности, высоте и скорости поражаемых целей.

Высокий уровень тактико-технических характеристик позволяет использовать «Антей‑4000» для противовоздушной обороны важнейших административных, промышленных и военных объектов, а гусеничное шасси делает систему мобильной даже на пересеченной местности и способной выполнять задачи по обороне районов и войсковых соединений на театре военных действий. «Антей‑4000» значительно превосходит свою предшественницу – ЗРС «Антей-2500» – по дальности, высоте и скорости поражения аэродинамических целей – и не имеет аналогов в своем классе.

Другой новинкой мероприятия стала модернизация широко представленного в мире ЗРК типа «Стрела» до уровня ЗРК «Сосна». По сравнению с предшественником у ЗРК «Сосна» в два раза увеличена дальность поражения целей, в три раза – боекомплект, повышена скрытность применения и введена полная автоматизация сопровождения и поражения цели.

Кроме того, Концерн представил гостям и участникам «IDEX – 2021» презентационные материалы о ЗРС С-400 «Триумф», С-300ПМУ2 «Фаворит», ЗРК «Бук-М2Э», «Сосна», ЗПРК «Тунгуска-М1», ЗСУ-23-4 «Шилка-М4», тренажерах и мишенно-тренировочных комплексах для подготовки специалистов ПВО, а также о возможностях холдинга по модернизации и ремонту ранее поставленной техники.

На отдельных мониторах демонстрировалась информация о продукции, предназначенной для ПВО ВМФ, в том числе ЗРК морского базирования «Риф-М» и «Штиль-1», ЗАК «Пальма» и ТУ «Комар».

Концерн ВКО «Алмаз – Антей» имеет право на осуществление самостоятельной внешнеторговой деятельности в отношении продукции военного назначения, в том числе на поставку запасных частей, проведение ремонта и модернизацию ранее поставленной техники.

АО «Концерн ВКО «Алмаз – Антей» – одно из крупнейших интегрированных объединений российского оборонно-промышленного комплекса, на предприятиях которого трудятся около 130 тысяч человек. Продукция Концерна стоит на вооружении более чем в 50 странах мира.

С творческой «Шилкой» | Еженедельник «Военно-промышленный курьер»

Средства противовоздушной обороны, представленные на Aero India 2015, отражали предметную область пяти конкурсов, проводимых в настоящее время Министерством обороны Индии с целью повышения возможностей войсковой (корабельной) и объектовой ПВО вооруженных сил страны. Большинство состоящих на вооружении армии и флота средств ПВО устарело морально и физически. Последний раз их закупали более двух десятилетий назад.

Средства противовоздушной обороны, представленные на Aero India 2015, отражали предметную область пяти конкурсов, проводимых в настоящее время Министерством обороны Индии с целью повышения возможностей войсковой (корабельной) и объектовой ПВО вооруженных сил страны. Большинство состоящих на вооружении армии и флота средств ПВО устарело морально и физически. Последний раз их закупали более двух десятилетий назад.

Указанные конкурсы предусматривают закупку средств ПВО нового поколения для всех трех видов ВС Индии. Комплексы ближнего действия (БД) – переносные зенитные ракетные (ПЗРК) и зенитные ракетно-пушечные (ЗРПК) с зоной поражения соответственно до 8 километров и до 9–15 километров призваны заменить в арсеналах МО Индии устаревшие ПЗРК «Игла-1» и ЗСУ-23-4 «Шилка». Зенитные ракетные комплексы (ЗРК) малой (МД) и средней (СД) дальности с радиусом действия соответственно до 15–20 километров и до 70–80 километров придут на смену выслужившим свои сроки эксплуатации ЗРК предыдущего поколения «Оса-АК» и С-125 «Печора». Зенитные ракетные системы (ЗРС) дальнего действия (ДД) с зоной поражения до 150 километров предназначены для формирования нижнего (атмосферного) эшелона противоракетной обороны страны.

Единственный натурный образец был представлен индийским ЗРК Akash Фото: Михаил Ходаренок

В первом из указанных конкурсов – на поставку ПЗРК (VSHORAD/MANPAD) – наряду с отечественной «Иглой-С» (Конструкторское бюро машиностроения) представлены панъевропейский Mistral (MBDA), шведский RBS70NG (Saab) с новой ракетой Bolide и французский STARStreak (Thales). Комплексы были исполнены в варианте с опорно-пусковым устройством. Заказчиками ПЗРК выступают сухопутные войска (СВ), военно-воздушные (ВВС) и военно-морские (ВМС) силы Индии. Планируется приобрести 800 пусковых установок и 5175 ракет. Бюджет программы – 5,8 миллиарда долларов.

По тематике ЗРПК (SP-ADGM) и ЗРК МД для войсковой (QRSAM) и объектовой (SRSAM) ПВО в экспозиции доминировали россияне, выставившие комплексы «Тор-М2КМ» (ижевский электромеханический завод «Купол») с боевыми и техническими средствами в модульном исполнении на шасси Tata индийского производства, «Панцирь-С1» (КБП), «Тунгуска-М1» и «Шилка-М4» (обе производства Ульяновского механического завода). Конкурентные материалы были представлены совместной индийско-европейской разработкой Maitri, опирающейся на технологический задел по проектам VL MICA (MBDA) и Trishul (DRDO), а также шведским RBS23 BAMSE (Saab), унифицированным по типу ракеты с ПЗРК RBS70NG, и израильскими комплексами – наземными SPYDER-SR и Iron Dome, корабельным C-Dome (все производства Rafael). Кроме того, индийцы (BEL) представили свой вариант модернизации «Шилки», реализованный при техническом содействии израильтян (Elbit).

Планируется закупить 54 самоходные пусковые установки (СПУ) ЗРК МД (QRSAM) с боезапасом 1485 ракет. Ими будут оснащены восемь полков СВ. Бюджет программы – 2,1 миллиарда долларов. Кроме того, для ВВС Индии планируется заказать 36 СПУ ЗРК МД (SRSAM) с боезапасом 1800 ракет. Они пойдут на укомплектование двух дивизионов. Бюджет программы оценивается в 1,5 миллиарда долларов. В дальнейшем ЗРК МД, возможно, будет заказан для вооружения еще шести дивизионов. Что касается вновь закупаемых ЗРПК, то планируемый объем поставки включает 104 боевые машины с боезапасом 4928 ракет и 172 260 патронов. Ими планируется укомплектовать пять полков СВ. Одновременно будет проведена модернизация 48 «Шилок», первая из них передана заказчику в ноябре 2014 года. Бюджет этой программы – 125 миллионов долларов.

Номенклатура образцов ЗРК СД (MRSAM) была представлена российским комплексом «Бук-М2Э» (УМЗ), немецким IRIS-T SLM (Diehl BGT Defence) и израильскими – наземным SPYDER-MR (Rafael) и корабельным Barak NG (IAI). Индийцы выставили натурный образец комплекса Akash (DRDO, OFB, BEL, BDL), являющегося развитием ЗРК «Квадрат». Рособоронэкспорт представил программу модернизации стоящих на вооружении ВВС Индии ЗРК С-125 до уровня «Печора-2М». Комплексами Akash национальной разработки планируется вооружить два дивизиона СВ и шесть дивизионов ВВС Индии. Заказано к производству 2000 ракет. Бюджет программы составляет три миллиарда долларов. Заказчиками импортных ЗРК СД являются ВВС Индии. Объем поставки на данный момент неизвестен. Бюджет программы оценивается в два миллиарда долларов.

Наконец, в области ЗРК ДД (LRSAM) ЗРС С-400 «Триумф» и С-300ВМ «Антей-2500» противостояла совместная индийско-израильская разработка Barak II NG (DRDO, IAI).

Говоря об особенностях прошедшей выставки, необходимо отметить, что в экспозициях преобладали электронные презентации, плакаты, модели и массогабаритные макеты ракет. Это понятно: представители заказчика уже ознакомились с изделиями и присутствие в Бангалоре по сути подтверждало готовность каждого участника реализовать свое предложение. Единственный натурный образец был представлен индийским ЗРК Akash в полной комплектации. Практически отсутствовали раздаточные печатные материалы. Столь же скупыми оказались экспоненты и в ответах на поставленные вопросы, а также комментариях.

Концептуально предлагаемые участниками выставки технические решения можно разбить на две группы – зенитные ракетные комплексы со специализированными средствами поражения (российские и шведские разработки) и комплексы, основанные на межвидовой унификации управляемых авиационных ракет (европейский, немецкий, израильский подход). Следует отметить схожую идеологию российских и шведских разработчиков ЗРК МД: использование автоматической системы наведения ракеты на цель по линии визирования (ACLOS), что делает ее нечувствительной к современным средствам противодействия, используемым в комплексах самообороны летательных аппаратов. В европейских и израильских комплексах используются ракеты с тепловой и активной радиолокационной головками самонаведения.

Еще одной особенностью предложений участников вышеперечисленных конкурсов является установление партнерских связей с индийскими оборонными предприятиями, что обусловлено закупочной политикой военного ведомства страны, ориентированного на развитие национальной промышленности. Например, шведская фирма Saab развивает производственную кооперацию с индийскими фирмами Kalyani и Ashlok Leyland. Израильские концерны Rafael и IAI налаживают связи с той же Kalyani, а также BEL и BDL. Российский «Купол» укрепляет партнерство с индийской группой Tata.

По понятным причинам на выставке отсутствовали китайские и американские разработчики и производители средств ПВО: первые – в силу весьма непростых двусторонних отношений, вылившихся в геополитическую конкуренцию, что не позволяет рассматривать индийский рынок в качестве целевого; Вашингтон же, хотя и настроен на развитие двусторонних военно-технических связей, по-видимому, не готов к передаче Нью-Дели технологий, что выдвигается последним как непреложное условие.

Иран представил новую систему ПВО — РТ на русском

Тегеран представил новейший зенитный ракетный комплекс Khordad-15. Система ПВО способна контролировать воздушное пространство в радиусе 150 км и поражать цели на расстоянии до 45 км. На сегодняшний день республика вооружена несколькими типами ЗРК и радиолокационными станциями собственного производства. При этом Иран продолжает эксплуатировать зарубежные образцы, включая российские комплексы. Как полагают эксперты, Тегеран рассчитывает создать эшелонированную систему ПВО, чтобы противостоять возможным воздушным атакам США и Израиля.

Министр обороны Ирана Амир Хатами представил вниманию общественности новый зенитный ракетный комплекс (ЗРК) собственного производства Khordad-15. В частности, агентство Irib News опубликовало кадры развёртывания системы ПВО на местности и пуск ракеты-перехватчика.

Агентство Tasnim со ссылкой на Хатами сообщает, что детище иранской оборонной промышленности способно обнаруживать авиацию противника в радиусе 150 км, а малозаметные воздушные платформы — до 85 км. Зона поражения в зависимости от типа цели может достигать 45 км. В арсенал ЗРК входят зенитные ракеты Sayyad-3. На местности Khordad-15 развёртывается в течение пяти минут.

В беседе с RT директор музея ПВО в Балашихе, военный эксперт Юрий Кнутов отметил, что Минобороны Ирана показало комплекс среднего радиуса действия. По его словам, внешне Khordad-15 напоминает американскую систему Patriot, но с большой долей вероятности Тегеран позаимствовал технические решения, реализованные в российских и китайских ЗРК.

«На кадрах видно, что у Khordad-15 есть радиолокатор подсвета и наведения, а также активная фазированная антенная решётка. Это является несомненным преимуществом комплекса. Однако пуск ракеты не происходит вертикально, как у большинства современных ЗРК, что позволяет сделать вывод о наличии у иранской новинки определённых недостатков», — пояснил Кнутов.

На этапе обновления

В последние годы армия Ирана активно перевооружается на ЗРК и радиолокационные станции (РЛС) собственного производства. Как полагает Кнутов, ключевая цель Тегерана — создание эшелонированной системы ПВО — ПРО, которая предусматривает наличие комплексов ближнего, среднего и дальнего радиуса действия.

«Основная военная угроза для Ирана — это воздушная атака США и Израиля. Исламская Республика стремится обеспечить поражение крылатых ракет, различных авиационных боеприпасов, беспилотников и боевых самолётов. Кстати, несколько БПЛА иранцы перехватили. Например, в 2011 году они смогли посадить американский беспилотник RQ-170 Sentinel с помощью средств радиоэлектронной борьбы», — сказал эксперт.

Также по теме

Всё в комплексе: почему Иран уверяет, что его новая система ПВО превзошла российскую

Главнокомандующий армией Ирана генерал Атаолла Салехи сообщил, что у страны появился зенитный ракетный комплекс, который превосходит…

В настоящее время на вооружении ИРИ стоят комплексы средней дальности Raad и Mersad. За дальние рубежи отвечают ЗРК Talash и Bavar 373. Также в эксплуатации находятся средства ПВО зарубежного производства. Самым эффективным оружием, как считают эксперты, является российский С-300ПМУ-2 «Фаворит», поставленный в 2016 году.

Дивизионы отечественного ЗРК прикрывают воздушное пространство над Бендер-Аббасом, Буширом, Исфаханом и Тегераном, где находятся важнейшие научно-производственные центры и военные объекты. В мае 2019 года С-300ПМУ-2 был переброшен на побережье Персидского залива, где располагалась авианосная группа ВМС США.

Из открытых источников известно, что армия Ирана вооружена самоходными установками ЗСУ-23-4 «Шилка», мобильными ЗРК малой дальности «Тор-М1» и «Панцирь-С1Э», системами средней дальности С-200ВЭ «Вега-Э», переносными зенитными ракетными комплексами «Стрела». Есть сведения, что иранские ВС продолжают эксплуатировать устаревший советский ЗРК «Квадрат».

Россия поставляет Ирану РЛС. В частности, ИРИ приобрела у РФ станции метрового диапазона 5Н84АЭ «Оборона-14» и 1Л119 «Небо-СВУ» дальностью контроля воздушного пространства до 400 км. На вооружении войск ПВО и береговой обороны Ирана стоит РЛС «Каста-2Е2», способная сопровождать маловысотные воздушные цели (крылатые ракеты).

Помимо России традиционным партнёром Тегерана в сфере военно-технического сотрудничества считается КНР. В разные годы ИРИ получила из Китая ЗРК средней дальности HQ-2J (аналог советского комплекса С-75М «Волхов») и трёхкоординатные радиолокационные станции JY-14, работающие в сантиметровом и дециметровом диапазонах. Данные РЛС могут обнаруживать объекты на расстоянии до 320 км и одновременно сопровождать до 72 целей.

Также на вооружении армии ИРИ находится несколько образцов западной военной техники, которая была закуплена до Исламской революции 1979 года. Речь идёт о швейцарских зенитных пушках Oerlikon GDF-001, американском комплексе MIM-23 Improved Hawk и британских орудиях Rapier.

• ЗРК MIM-23 Improved Hawk
• © militaryedge. org

Во времена шаха Мохаммеда Пехлеви Тегеран приобрёл у США и Великобритании несколько типов РЛС: мобильные радары AN/TPS-43, радиолокаторы AN/FPS-88 и AN/FPS-100, радиовысотомеры AN/FPS-89. С вводом их в эксплуатацию Иран получил возможность контролировать воздушное пространство на расстоянии до 300—450 км.

В 2000-е годы армия ИРИ начала получать РЛС собственного производства. На базе китайской двухкоординатной станции YLC-8 (входит в комплекс HQ-2J) инженеры Исфаханского технологического университета разработали радар Matla ul-Fajr дальностью до 250 км. Данная РЛС неоднократно модернизировалась. Сейчас войска эксплуатируют Matla ul-Fajr-3, способную обнаруживать цели на расстоянии до 400 км.

Своим достижением Минобороны ИРИ считает проект загоризонтной РЛС Ghadir с антенной решёткой длиной около 40 м. Станция может фиксировать объекты на расстоянии до 1100 км и высоте 300 км. Она позволяет Ирану получать информацию о полётах баллистических ракет и движении спутников на низкой орбите.

В октябре 2015 года на масштабных учениях «Мухаррам» Минобороны ИРИ представило РЛС метрового диапазона Fath-14 дальностью до 500—600 км. Особенность станции заключается в цифровой обработке сигнала и помехоустойчивости. Утверждается, что Fath-14 является эффективным средством обнаружения малозаметных воздушных целей.

Оригинальные разработки

Основатель портала Military Russia Дмитрий Корнев в беседе с RT отметил, что Иран достиг серьёзного научно-технического прогресса в сфере ПВО. Об этом свидетельствует широкое использование цифровых технологий и нового радиолокационного оборудования, полагает эксперт.

«Иран вынужден развивать оборонную отрасль в условиях изоляции. Во времена шаха страна полностью зависела от Запада. После 1979 года иранцы научились модернизировать зарубежные ЗРК и РЛС, а потом начали разрабатывать собственные образцы, копируя при этом элементы российских и китайских средств ПВО», — сказал Корнев.

• Система дальнего радиуса Bavar-373
• © militarywatchmagazine. com

По словам эксперта, руководству Ирана свойственно преувеличивать возможности своих комплексов и станций. Однако большая часть образцов, стоящих на вооружении, является боеспособным оружием. Одним из достижений оборонной промышленности ИРИ Корнев назвал разработку ЗРК Bavar 373.

«Когда Иран впервые показал на параде Bavar 373, он сильно напоминал российский С-300 и многие сочли его копией нашего «Фаворита». Однако позже был продемонстрирован боевой образец с другими пусковыми установками — и стало понятно, что иранцы создали нечто оригинальное. Конечно, до современной российской техники Тегерану далеко и С-300 ещё очень долго будет самой современной системой. Тем не менее отпор Западу республика всё-таки может дать», — сказал Корнев.

Юрий Кнутов настроен менее оптимистично по поводу уровня развития иранских ЗРК и РЛС. По его мнению, Исламская Республика вооружена преимущественно устаревшими системами. Совершенствование средств противовоздушной обороны ИРИ сдерживают международная изоляция, отсутствие квалифицированных кадров и нехватка финансовых ресурсов.

«Открытая информация об испытаниях иранских ЗРК и РЛС отсутствует. В бою они также не применялись. Поэтому очень сложно оценить, каких успехов добились иранцы. Без помощи Китая и России они наверняка не обошлись», — подчеркнул эксперт.

Кнутов также предположил, что военные Исламской Республики активно заимствуют опыт организации сирийской ПВО, которая регулярно отражает ракетные атаки Израиля. Это позволят Ирану совершенствовать собственную командную структуру и выучку личного состава.

Собеседник RT убеждён, что Иран в короткие сроки может увеличить возможности системы противовоздушной обороны за счёт закупки российских ЗРК «Тор-М2» и ракетно-пушечных комплексов «Панцирь».

«У Ирана нет международных ограничений на покупку средств ПВО. Дивизионы С-300 помогли республике прикрыть важнейшие объекты. Однако любой комплекс дальнего радиуса действия и любая РЛС нуждаются в прикрытии, а «Торов» и «Панцирей» у Тегерана не так много. Кроме того, как показали события в Сирии, «Торы» и «Панцири» эффективны при отражении ракетных атак. Иран достиг определённых успехов в сфере ПВО, но без покупки современной российской техники республике всё равно не обойтись», — подытожил Кнутов.

Динамический тренажер для вождения Т-72

Симулятор вождения танка Т-72 с тремя степенями свободы предназначен для обучения водителей навыкам вождения танка Т-72

Использование тренажера позволяет сократить расходы и сроки обучения водителей гусеничных машин, уменьшить расход моторесурса машин, ГСМ и боеприпасов в военных учебных центрах и армейских учебных отрядах.

Грим-симулятор:

Тренажер

включает рабочее место водителя, установленное на платформе с тремя степенями свободы, и рабочее место инструктора.

Рабочая станция стажера оснащена:
— органы управления, контрольно-измерительные приборы, обеспечивающие имитацию запуска и движения двигателя;
— монитор с изображением местности;
— система воспроизведения углов качки и крена корпуса автомобиля.

Рабочая станция инструктора:
— рабочая станция предназначена для подключения тренажера, ввода исходных данных, контроля и оценки действий водителей, руководства тренировочным процессом;
— рабочее место оборудовано монитором, манипулятором управления, переговорным устройством.

Имитация симулятора:

• показания измерительных приборов;
• расположение, поездки и усилия органов управления;
• подготовка двигателя и пуск двигателя;
• ускорения, скорости движения, торможения, поворота и другие характеристики;
• гул двигателя, звуки агрегатов и выстрелов;
• Угол крена, тангажа и смещения рабочего места машиниста в вертикальном направлении;
• специфические неисправности двигателя и его систем: повышение температуры охлаждающей жидкости, повышение температуры масла; падение давления смазочного масла; разрядка аккумуляторных батарей.

Габаритные размеры, мм: длина/ширина/высота	1560/1160/2100
Напряжение питания однофазное, В (Гц)	220(50)
Потребляемая мощность, кВт, не более	1,5
Масса тренажера, кг	1200

Мытищинский машиностроительный завод: история, продукция

ОАО «Мытищинский машиностроительный завод» — одно из старейших машиностроительных предприятий России.Изначально профилем компании было производство железнодорожных вагонов. В годы Великой Отечественной войны была налажена сборка систем автоматического управления, а после ее окончания – уникальных гусеничных шасси для спецтехники и зенитных установок. Параллельно выпускались самосвалы, эвакуаторы, бункеровозы, подвижной состав для метрополитена.

Учредить предприятие

Официальное открытие вагоностроительного предприятия под патронажем известного промышленника Саввы Морозова состоялось в 1897 году.Создание производства было заверено лично царем Николаем II. Завод был оснащен новейшим на тот момент оборудованием и специализировался на выпуске железнодорожного подвижного состава различного назначения. Также здесь выпускались вагоны для городских конок — трамваи и метро.

Славная история

За 120-летнюю историю Мытищинский машиностроительный завод никогда не прекращал работу. Его продукция всегда пользовалась спросом. В 20-х годах ХХ века ММЗ первым в России начал выпускать электропоезда.Параллельно предприятие выпускало 12 типов прицепов и моторных трамваев. В начале 30-х годов заводу было поручено спроектировать первые вагоны для строящегося Московского метрополитена.

С началом войны Мытищинский машиностроительный завод переключился на выпуск продукции военного назначения. Здесь производились противотанковые ежи, гранаты для гранат, минометные плиты. Позже стали выпускать бронепоезда. В 1942 году предприятие было переименовано в завод № 40.

От трамваев к самоходным установкам

В результате стремительных наступательных операций 1942-1943 годов советские войска захватили много трофейных танков.В Мытищах было решено организовать на базе шасси немецкой техники производство самоходных штурмовых и противотанковых установок СУ-76и и СГ-122.

В 1943 году было создано ОКБ-40, которое возглавил талантливый конструктор боевых гусеничных машин Астров Николай Александрович. Сначала Мытищинский машиностроительный завод собирал легкие танки Т-80, но их было решено заменить более массовыми самоходно-артиллерийскими установками. Вскоре мастерскую покинули первые серийные «самоходки» СУ-76, хорошо зарекомендовавшие себя на фронтах ВОВ.

Послевоенное производство

После войны часть производства была ориентирована на изготовление шасси для тракторов, спецтехники, различных артиллерийских (АСУ-57, К-73, БСУ-11, АСУ-85) и зенитных комплексов (ЗСУ «Шилка», ЗРК «Куб», «Бук», «Тор», «Тунгус»). В то же время в смежных областях производилась гражданская продукция: грузовики, вагоны метро, ​​самосвалы, прицепы и т. д.

Для восстановления страны потребовалось автооборудование. ММЗ освоил 9 модификаций грузовых автомобилей на базе ЗИС и ЗИЛ для работы в сельской местности и на строительстве.Их конструкция постоянно модернизировалась и имела достойное качество исполнения. В пиковые годы максимальный выпуск самосвалов достигал 65 000 единиц.

В 70-х годах Мытищинский машиностроительный завод вышел на международный рынок. В 1972 году компания поставила партию вагонов в Чехию для пражского метро. После подвижной состав экспортировался в Венгрию (Будапешт), Польшу (Варшава), Болгарию (София).

Реорганизация

Сочетание замкнутого военного и гражданского производства создавало организационные и логистические трудности.Особенно остро стоял вопрос о соседстве двух параллельных секторов в 90-х годах. Предприятие активно искало (и нашло!) иностранных инвесторов для модернизации вагоностроительной площадки, но наличие производственных линий военной техники мешало сотрудничеству.

В 2009 году было принято стратегическое решение о разделении производства с организацией отдельных заводов. Мытищинский машиностроительный завод теперь отвечает за выполнение военных заказов и производство транспортных средств.Метровагонмаш полностью сосредоточился на сборке подвижного состава для метрополитена.

Практика показала, что выгоднее объединять отдельные предприятия в холдинги – это позволяет аккумулировать оборотные средства, получать крупные госзаказы, избегать внутриотраслевой конкуренции. Учитывая тенденции последних лет, в 2016 году ММЗ вошел в состав концерна «Калашников».

Производство

Сегодня ММЗ остается крупным специализированным предприятием, разрабатывающим и производящим гусеничные шасси с уникальными характеристиками.В ее модельном ряду 11 модификаций автомобилей семейства GM. Базовая модель – ГМ-569.

Среди продукции гражданского назначения, которую освоил Мытищинский машиностроительный завод:

• Прицепы, полуприцепы;
• Строительные и сельскохозяйственные самосвалы;
• Автобетоносмесители;
• Седло трактора;
• Коммунальное строительство;
• Эвакуаторы.

После получения крупного оборонного заказа с 2011 года основные мощности переориентированы на сборку гусеничных машин.На ММЗ есть свой испытательный полигон, где проводятся ходовые и ходовые испытания спецтехники.

Без шасси GM сложно представить современные российские мобильные зенитные комплексы. Они зарекомендовали себя как чрезвычайно надежная техника, способная преодолевать значительные расстояния по пересеченной местности.

Pháo Phòng khônh Shilka — «quái thú» một thời của quân đội xô Viết

Pháo Shilka Là vũha kí phòng khônhng nó xứng đđn được gọi là ‘quái thú’ bởi khả năng tấn công vào các đỉnh núi hay thậm chí là tác chiến trong đô thị.

Пао Phòng không Шилка

Нхунг người Линх Чонг Quan đội XO Viet Thương Noi đùa Rang «Линх Phòng không là Нхунг фита công không Дю Tieu Chuan Нен không thích Ke Кхак залив Luon «. Nhưng cho dù cố gắng đến đâu, họ cung không thể giữ bầu trời binh yên trong thời hậu chiến.

Các Loại vũ khí phòng không thển trúng độữn không tiển trúc độđộ đích tạon ra lướằa đểđể

vào thời điểm đó, dựa trên việc đoạt được nhữn đức quyết củủan độữ đức quyếc xã, cả hoa kỳ và liên xô đđp rúa kỳ đầđầ đầđầ đầđ đđ Thiết kế để Tấn Cônt Các Mục Tiêu Tầm Trung Và Tầm Cao Nên Tên Lửa Và Tầm Cao Bay địch Bay Từ độ Cao Dưới 300M Một Cao Cao Toàn.

Trong bối cảnh đó, sự xuất hiện của một loại pháo phòng không có thể ngắm bắn trong lúc di chuyển la điều cần thi

Вао Тхой Кой Най, Кван Дои Хоа Кой Вон Со Дунг Пхао M42A1 Duster, Một Hệ Thệ phòng không dạng xe tăng 4mm nòng srang.Sau đó, Mỹ cũng cải tiến thêm pháo M163 Vulcan 20mm để gắn trên xe bọc thép chở quân.

CòN Phía quân đội Xô Viết, Họ Có 2 Hệ Thống đang được Phát Triển Cùng Louc, là mẫu súng 4 nòng 23mm và mẫu súng 2 nòng 37mm, lần lượt được đặt tên là shilka và yenisei.

Pháo Shilka ZRK-23-4 mặc dù tỏ ra vượt trội hơn so với tất cả, nhưng vẫn có những nhược điểm. Cỡ đầu đạn Mà Shilka Sử Dụng Khá Hiếm Trong khanh 28 Tấn Của khẩu súng và khoang điều khiển khiến nó có có thể được trang bị trêhn xe thểg (xe bánh xích). Một yếu tố quyết định Khac có lợi cho Shilka la sự hữu hiệu đối với cac mục tiêu tầm thấp và tầm gần.

Shilka ZKRK-23-4 đượC Sử Dụng Trong Quân đội Vào Năm 1962, 5 NăM TRướC Pháo Vulcan Của Mỹ, Và Theo Lời Của đại Tá quân đội liên xô đđ đạđạ hưu anatoly deakov viết Throng Hồi ký của mình thiì nó được кои ла «một cuộc cách mạng thật sự».

«mặc dù các sĩ quan ngÀy nay coi những thiết bị nhyy như sẵn có, vào những nhm 1960 nó là đỉnh cao của thiết kế cônhệệ, anatoly deakov viết.

Viêi Tốc độ Bắn 4.000 Viên / Phút, Pháo Shilka Có Bắn Trúeng Các Mục Tiêu Trên Chông Bay Với Tốc độ 450M / S Trong Tầm Bắn 2.500M Khi Ngắm Bắn Theo Góc Cheo сено 2.000 м кхи нгым бен тхонг донг.

Pháo Shilka Ngắm Bắn Bằng rắt ường động, có thể truy lùng rục Tiêu và Cóynhn dữc đượ độ đượ đượ đượ độ độ độ độ bắnh. Góc nghiêng của súng cung được điều chỉnh tự động để giảm ảnh hưởng khi xe di chuyển.

mặc dù được chống nhiễu khá tốt, rađa chỉ có tầm hoạt động khoảng 6-12 dặm (khoảng 10 -20 км) phụ thuộc vào điều kiện thời tiết. Nhược điểm Này được Phát Hiện Trong Chiến Tranh ả RậP — Израиль Trong Những Năm 1960 Và 1973.

MặC Dù quân Syria không được huấn luyện đầy đủ, thường chọn ngắm bắn bằng mắt thường, shilka vẫn được ghi nhận với chiến tích 16 Тронг Тонг Сон 117 мая Бэй Бо Бан Хо Бои Люк Люнг Фонг Кхонг Сирия Тронг Как Нам 1973-1974.

mặc dù đến năm 1990 hệ thống đn có ảđố năgg gâ ra ấđố trọng và mắc sai lầm.

Hệ thống khong chỉ đạt thành cong đối với cac mục tiêu trên khong. Hỏa lực mạnh mẽ của Shilka Chống quân bộ được đánh giá cao bởi quân du kích trên Khắp thế giới. Vào Năm 1975, Hệ Thengn được Sử Dụng Tại Angola, Khi Một Nhóm quân Chặn Bước Tiến Của Lien Chặn Flec (Mặt Trận Giải Phóng vùng Bao Chính quy Zaire. Sau khi đã gài min trên đường, họ khai hỏa từ vị trí đã định trước và diệt gọn toàn bộ đoàn quân địch.

Quân đội Liên Xô sử dụng vũ khí tương tự để chống mai phục tại Афганистан. Không Như xe tăng và xe bọc thép có sung, nòng Shilka có thể hướng thẳng đứng để tấn công quân nổi dậy ở trên đỉnh vách nún Đây được gọi là “phiên bản Afghan” của ZSU-23-4 không có rađa nhằm tăng sức chứa của đạn dược và khả nằng bằn 4.00

Шилка cũng được sử dụng cực kỳ hiệu quả trong nội chiến Чечня. Trung Tướng Владимир Потапов, Thủnh Của Vùng quân Sự Bắc Củaucas, đặc Biệt Chú ýn Tính Hiệu Quảa Cao Của Súng đối với đồn và điểm Khai Hỏa Của địchch.

Потапов đđ viết trong một bản báo kết quả để được hiệu chỉnh để giao tranh trênh phố, chiến thuật sử dụng shilka khi đối địchh với sức kháng cự mạnh là đưa xe ra từ đằng sau điểm nấp, bắn một loạt đạn dài và rút trở lại ngay lập tức.»

trong khi đó, nhữgn điểm yếu cố hữu như tầm ến tối ưu hạn chế đối với các mục tiêu trên không đủ đủ và tầm hoạt động ngắn của rađa đđ được hoàn toàn loại bỏ sau nửa thế kỉ hoạt ng. Ngày nay Shilka vẫn được sử dụng tại 39 quốc gia.

Hệ Thống Cũng đượC Sử dụng vào những năm 80 để phát triển hệ thống phòng không tunguska, là tiền đề của hệ thống pantsir-s1 hiện tại, được trang bị tên lửa đất đối không tầm ngắn-trung và hệ thống pháo phòng кхонг.

Nội dung được thực hiện qua tham khảo nguồn tin từ Отчет по России и Индии.

Anh Tuấn – Отчет России и Индии

Перечень оборудования и имущества российской военной базы в Армении – ЭКСКЛЮЗИВ

Россия вывезла технику, технику и вооружение с 12-й и 62-й баз в Грузии на 102-ю военную базу России в Армении.

узнал список и количество снаряжения и оружия. На российской базе в Армении находится 170 видов военной техники.В состав продукции военного назначения входят 9 танков Т-72, ​​5 БТР-60, 11 БТР-70, 21 БРДМ-2, 16 БМП-2, 7 БРМ-1к, 3 БРМ-2 и 8 БМП-1кс, зенитно-ракетные комплексы «Стрела». -1М, Стрела-2, Стрела-2М, Стрела-10М.

В список не включен последний эшелон техники, вывезенной из Батуми (Грузия) на 12-ю военную базу РФ в Армении. См. полный список ниже.

9 599 9
16 169
5
599
9 9 5
9 9 3 9 3 9 399 209 9
249 49 4 9
289
99 — 9 9 4 499 36

49 9 — 90 109 249
9 90
429
4

4
499 9 9
—9
509 6 9 6 9 39
519 2
4
4 9 53
Zu
49 9 2 9 9 9 4 69
609 7
61
4 9 R-142 (на ZIL-131) 9 9 9 2 9 2

—
—
4
64 9 0249 R-140 (на ZIL-130)9 65
—9
R-161 A2 (на Зил-131) 9 9 2 9 2
2 9 9 2
29 679 9 9

2
2 9 299 1 9 —9
4
69 9002 49 1 90 249 ZIL-131
4

4
81

— 2 — 90 2499
9 —9
9 88 9 9 M113 Ракета для PTUR € konkrs €
—
9
4
939
9
97999
— 902 49 769 40 мм боеприпасов для RPG 9

— 9 — 9 3690 90 249 —9 9 9 —

1 1
49 9 1 1
4
499 9 9 19 RXM-4 (на BTR) 90 24949 9

— 902 49 5
MTU-20 (на основе T-55)
2 9 2
2 9 2
9 9 3 9 3
49 Ä ° MR-2 (на основе T-55)
135
PTS-M (плавающий транспортер) 9

— 2
2 9 29 99 9 —
49 9 1
4
MS-1761 (на Zä ° L-131)
ESB-4VZ (1-P-1,5 прицепа) 9
2
2 9 29 9 2 9 2
4
49 9 9 3 9 9 3
4
3
4
4
— —9
2
4
1609
— 927 59 61t

С.Н.		Военная техника		Количество													Примечание
				2006						2007						Итого
				12 -й		62 -й		Итого		12 -й		62 -й		Итого +
1		Т-72						—		9				9		9
2		БТР-60						—		4		1		5		5
3		БТР-70						—		7		4		11		11
4		БРДМ-2				11		11		8		2		10		21
5		БМП-2				10		10		6				6		16
6		БРМ-1К (на основе БМП-1)						—		3		4		7		7
7		БРМ-2 (на базе БМП-1)				3		—						—		5
8		БМП-1 Kay				2		2		4		2		6		8
9		МТ-ЛБ				27		27				20		20		47
10		САУ 2С3 (на основе Т-55)				3		—						—		3
11		2 А36 152 мм сверху						—				6		6		6
12		2S1 (МТ-ЛБ)				3		3		5		5				8
2s3m						—		4				4		4
14		2Б16 120 мм пушка						—				3		3		3
15		D-1 152 мм Howitzer						9
D-20 152 мм Howitzer				2		2		7
17		Д-30 122-мм гаубица				8		8				7		7		15
18		85-мм пушка Д-44				13		13		14		15		29		42	42
MT-12		8
Ks-19 100 мм						—				7		7		7
21		М-46 130 мм tgun						—		8		4		12		12
22		СНАР-10 (на МТ-ЛБ)						—		3				3		3
23		â € –ПРП-3. 4 € Система (на BMP-2)				4		4				5	5
1v12 комплекс (на MT-LB)				4						—		4
25		1V18 (на BTR -60)						—						1 1		1
26		9P148 (основано на БРДМ-2)						3 3						2 2		5
27		1S91 SURN â € œKUBâ €								—		4
Spu € œkub € 2P25				9004 7		—		3				3		3
29		9S416 (на Урал-375)						—				1		1		1
30		9S441 (на ЗиЛ-131)								—				1 1		1
31		QM -578 (ПУ КУБ)						2 2						—		2
32		ЗРК 9K31M â € œStela- 1 má €						—						3 3		3	3
33		3		ZKRK 9K34 € strela-3 €				—		40				40		40
34		ПЗРК 9K32M â € œStrela -2Mâ €						—		72		48				120 120
35		ZKRK 9K35M € strela-10 mâ € (на MT-LB)						4
9 м Ракету для ZKRK œStrela-10MA €						—		98				98		98
37		9M37 ракета для ЗРК â € œStrela-10 мА €						—								90		90
9k31missile для ZRK € strela 1m €				109		109
39		9K32 М Ракета для ПЗРК â € œStrela-2MA €						—		120		76				196 196
40		9 М39 ракета для ПЗРК â € œ9K 38 А ° qlaâ €						—		137		73				210 210
41		Zur 3 M9M3 Ракета для ZRK € œ9 K37 Bukâ €						70
Battle Remote 9S716 (на Урал)				1
43		9T-227 (на Зил -157)		90 047		9		9						—		9
44		9Т-454 (на ЗиЛ-131)						—		2				2		2
45		2T â € «, 210 (на ЗиЛ-131)				3		3						—		3
46		2T -7 (на ЗиЛ-131)						3 3								— 3
47		9 В22						2 2						—		2
48		QM-568				3		3						—		3
49		PES-100 (PR-2, PR-4 электростанция)				4		4		4
BM-21 € grad € (на Урал)		9	9
122 мм Jet Ammunition для BM-21 Â € œGradâ €						—				тысяча восемьдесят 160		1240		1240
52		БМ-24 9P 140 за € œUraqanâ €						—		2						2
220 мм Jet Ammunition для BM-24 € € € €				—		572				572		572
54		QM-575 Шилке						—						1 1		1
55		ЗСУ 23- 4 Шилке						6 6		2		1		3		9
56		23 мм боеприпасы для ЗСУ 23-4 Шилке						10t 10t						—			10t
57				23-2		23		23				33		33		56
58		R -140 (на ГАЗ-66)						—				4		4		4 9 0047
59		R-142 N (на ГАЗ-66)				6
R-145 BM (на BTR-70,60)				2		2		4		3		9	9
R-142 N (на Зил-131)				1		1				5		5		6
62		Р-241 (на ЗиЛ-131)				1		1						—		1
2
				—		21				21		21
R-409 (на QAZ-66)						2		2								2
4
R-167 (на Zä ° L-131)		2
R -409 M1 (на ZÄ ° L -131)						—				1
H-18 (On Zil 131)				1		1				1		2
70		30N6 радиолокационная станция				3		—						—		3
71		1 RL-34 радиолокационная станция				1		1						—		1
72		МАЗ 5551						—		3				3		3
73		КамАЗ-4310				6		6		1		6		7		13
74		КамАЗ -4310 (ТА-5)				2		2				9 0047		—		2
75		(ТА-5) на Зил-131						—		3				3		3
76		Урал		-375				9 9				1 4		5		14
77		Урал-4320						—		2		5		7		7
78		ВАЗ -2107 â € œNÄ ° Vaa €						2 2						—		2
79		KRAZ-258				5		5						—		5
80				2		2		18		9		27
Zil-131 (водоохраница)		2				2		2
82		ГАЗ-66				8		8		4		1		5		13
83		ГАЗ -69						—						6 6		6
84		УАЗ-452						4 4						3 3		7
85		УАЗ-39623 (скорая помощь)						—		2		2		2
86		S-028 пожарная машина						—				1		1		1
87		Special выключен Транспортное средство (на ГАЗ-66)				5		—		5
				—		126		84				210 210
89		ПУ 9p 135 â € œFagotâ €						5 5				58		58		63
90		82-мм миномет БМ-37				9		9		32		11		43		52
91		РМ-38 120 мм шахта пусковая				12		12		19		6		25		37
92		2S4 (2b-8) 240 мм шахты Mine (на ZIL131)
AQS 17				28		28						—		28
94		КПВТ 14,5 мм пулемет						—				23		23		23
95		Различное огнестрельное оружие				1850		1850		14700				14700		16550
96		125 мм боеприпасы для Т-72						—		1350		128		1478		1478
73 мм Боеприпасы для BMP-1		6,90		6,9T		8,4tons (T)		225		8,4T и 225 единиц 225 единиц 9000T и 225 единиц
98		23 минуты боеприпасов для ZU 23-2		—		68T		4т		72т		72
99		Боеприпасы 122 мм для М-30				—		+1396		150		1546		1546
100		130 мм патроны для М-46				145		145		1065				1065 мм боеприпасы			1210 по
		101 100 для МТ-12 â € œRapiraâ €						235 235		1100				1100		1335
102		85 мм боеприпасы для D-44				212		212		4537				4537		4749
103		122 мм реактивных боеприпасов				616		616						—		616
10 4		152 мм боеприпасы для 2S3				267		267		3016		219		3235		3502
105		73 мм боеприпасов для Spq-9				76								100 100		176
		106 30 мм боеприпасы для AQs-17						2,3t 2,3t						230 230		2,3T и 230 единиц
8T		8T и 3690 единиц		8T и 3690 шт.
108		120-мм боеприпасы к 2Б16								238		238		238
109		82 мм боеприпасы для BM-37				96		96						—		96
110	Пули для огнестрельного оружия				62t		62t		130t		53T		183t		254t
111	F1, РГД-5, РГ-42 ручных гранат				ет		ет				26t		26 т		3ет
112	RKG-3 ручных гранаты				320		320				2235		2235		2555
113	Мина ПМД-6М						— 900 47				4t		4t		4t
114	PNM шахта				6t		6t				5t		5t		11t
115	ПОМЗ-2М шахты				13t		13t				7t		7t		20t
116	ОЗМ-72 шахты				3		—						—					3
	117 ПН-50 шахта						—						7t 7t					7t
	118 ТМ-62М и tm- 57 мин.
119	119	P-241TM (на ZIL-131)		1
120	P-350 (Qaz-66 ã¼zé ™ rindé ™)
121	P-390, 391 € kunqâ € (на Газ-66)				—				3		3		3
122	ZT КС-19						—		6				6		6
123	3s-88 (на BTR-70)						—		1
	124			—				1		1		1
125	2S3M запчасти				4t		4t						—		4t
126	2S1 запчасти				5т		5t						—		5t
127	Пулемет запчасти				7т и 18 коробок		7т и 18 коробок						—		7T и 18 коробок
128	4 700T		4 700				4 ,7
129	БТС-4 (на базе Т-55)				5		4		4		2		6		11
3		5		7
131	МТ-55 (на основе Т-55)						—				3		3		3
132	PM -2 (на основе T-55)						—		3
133			1		1		2				2		3
134	Д ° МР (на основе Т-55)						—		2				2		2 9004 7
135	2
136	TMM-3M1 (на краз- 260)						—				3		3		3
137	ТММ-3M1 (на Краз-255)						—				5		5		5
138	ТММ-3M1 (на КрАЗ-255 B)						—				3		3		3
139	T3-22 (KRAZ-258 Заправка автомобиля)				1		1
	140	UKS-400 (ZÄ ° L-131 Универсальный компрессорный аппарат)				2		2		2
141	Sm-30 (на Газ-66)						2 2						—		2
	142 KS35-72 (автоматический кран)						—						2 2		2
	143 KS-35-75 (на Урале)						1 1						—		1
	144 9B88 (Урал -375 Авто кран)						—		1		1
145	90 047				—		3				3		3
146	АЗТ-37						—				4		4		4
147	ESD-8 (ГАЗ-66)						—				2		2		2
148	AZT S-60						—		4				4		4
1		1		2		4
150	VMQ-800 (арт. 1-P-1.5 Вода / нефтяной нагреватель)						—				2
151	PU P-12M (на BTR-60)				1		1		2				2		3
152	ТРМ-80						—				2		2		2
153	MRM-M1 (Onzä ° L-131)	3
154	км-131 (Kamaz MTT)				3		3
155					3				3		3
156	АТМЗ-5. 5 (onKamaz 43120)						—		9				9		9
157	ТМС-65 (Урал-375 нагрева машины)						—		4				4		4
158	Авто Цистерна ASQ-5,0 (на Урале)				1		1		1				1		2
159	Автоцистерна ASQ-7.0 (на Урал)				1		1		2		3
ATZ-4. 4 (на ZIL -131)		1						1 1
	161 МТО-в (на Зил -131)						—		3						3 3
162	МТО-80						—						3 3		3
	163 MPS-AR (на Зил -131)						—		3				3		3
164	Цистерна Гошго ПС-9. 1				1		1		1				1		2
165	Автосервис недвижимость						—		114T				114T		114T
166	Топливные / смазки				18Т		18t						—		18t
167	Ремонт транспортных средств				4		4						—		4
168	Специальный goshgo (2-п-5)				2		2		2				2		2
169	Эффекты						—		58t				58Т		58Т
170	Продовольствие								70T				70T		70T
171	Бытовая техника								46T				46T		46T
172	Химические								19т				19т		19т
173	поставщики электроэнергии для обогащение						—		26т				26т		26т
174	Trotil, plastit-4 для фортификационного						—		61t				61t
175	Недвижимость фортификации						—		19т				19т		19т
176	Mine балластом						—		88t				88t		88t

День артиллеристов: они держат большие артиллерийские орудия | Новости Бангалора

БАНГАЛОР: Настало время офицерам-артиллеристам Бангалора лелеять свои воспоминания о пушках, ружьях и артиллерийском оборудовании времен их службы в индийской армии. Городские офицеры-артиллеристы в отставке, называющие себя бангалорскими артиллеристами, присоединятся к своим братьям по оружию со всей страны в праздновании 186-го Дня артиллеристов в субботу.
Бангалорские артиллеристы — это сплоченное сообщество, у которого есть воспоминания о службе в вооруженных силах. Они присоединятся к артиллеристам на службе, чтобы отпраздновать романтику тяжелой артиллерии. Всего в мероприятии примут участие 250 офицеров.
Генерал-лейтенант (в отставке) 70-летний Натараджан, один из старейших офицеров-артиллеристов в отставке, сражавшихся здесь в битве при Лонгевале в 1971 году, сказал TOI в четверг, что День артиллеристов объединяет офицеров-артиллеристов под одной крышей.Он сказал, что современное артиллерийское оборудование является технически совершенным, учитывая его радиус действия, но современные офицеры не упускают возможности узнать от отставных офицеров о проблемах, с которыми они столкнулись.
Он сказал, что недавнее китайское вторжение в Индию напомнило ему о двухнедельном патрулировании, в котором он участвовал в Аруначал-Прадеше после войны 1962 года против Китая. «Отряд из 12 офицеров и джаванов патрулировал пути отхода китайских войск. Мы шли только ночью», — сказал Натараджан.
По его словам, это было непросто, поскольку погодные условия были экстремальными, и офицерам приходилось носить на спине пайки на две недели, оружие, спальные палатки и рации.
Отряд артиллеристов
Хотя Бангалор является домом для тысяч отставных офицеров армии, флота и авиации, нет ясности относительно числа офицеров-артиллеристов. Гильдия отставных офицеров вооруженных сил (AFROG) насчитывает 1500 членов из всех родов войск. Эти ветераны работают на благо своего братства, организуя программы, в которых медицинские эксперты рассказывают о сохранении хорошего здоровья и проблемах гериатрии.
членов AFROG встречаются в Институте Раджендра Синджи на MG Road. Его президент А. Натараджан сказал, что они организуют переговоры экспертов о пенсиях для решения проблем, связанных с получением пенсионных пособий.
День артиллеристов
Артиллерийский полк в Индии был сформирован 28 сентября 1827 года как 5-я Бомбейская горная батарея в составе Бомбейской армии при президентстве Бомбея, и теперь он отмечается как День артиллеристов. Они известны как артиллеристы, поскольку обращались с орудиями и артиллерийским оборудованием.
В этом году в RSI будет отмечаться 186-й День артиллеристов. В нем примут участие около 250 офицеров-артиллеристов, в том числе отставные и находящиеся на вооружении. Будет показан фильм об истории артиллерийского полка и будет выставлено около 100 марок, посвященных Дню артиллеристов, сказал Винай Парашар, офицер-артиллерист, в настоящее время базирующийся в Бангалоре.
Артиллерия индийской армии
* ЗРК «Тунгуска М1»
* ЗРК «Стрела-10М3»
* ЗРК-СД «Квадрат»
* ЗРК «Оса-АКМ»
* ЗСУ-23-4 ЗРК «Шилка»
* ЗСУ-23-4 ЗРК «Шилка»
* 214-мм РСЗО «Пинака»

WarWheels.Net-BRDM-2 Индекс машины-разведчика

Модельный комплект	Производитель	Весы	Другая информация
Модель машины разведчика БРДМ-2 Комплект	Точная броня	1/35	Смола; Снято с производства
Автомобиль-разведчик БРДМ-2 Комплект моделей (72102)	Эйс Пластик Модели	1/72	Пластик.
Модель машины разведчика БРДМ-2 Комплект (3513)	ДМЛ/Дракон	1/35	Пластик
Модель машины разведчика БРДМ-2 Комплект (50126)	Газо.Лайн	1/48	Смола
ХММВВ ОПФОР (Версия БРДМ 2?) Комплект модели (MM-R13)	Модель Миниатюра	1/72	Смола
Модель машины разведчика БРДМ-2 Комплект (3513)	Revell Германии	1/35	Повторная упаковка комплекта дракона.Пластик.
Разведывательная машина БРДМ-2 — Ранняя версия (05511)	Трубач	1/35	Литой пластик.
Модель машины разведчика БРДМ-2 Комплект (TPA20008)	Модели Verlinden/Trophy	1/35	Смола; Снято с производства
Модель машины разведчика БРДМ-2 Комплект (3638)	Звезда	1/35	Литой пластик. Новый инструмент?
Товар вторичного рынка	Производитель	Весы	Другая информация
Наклейки «Чехословакия 1968 №2» (35207)	Наклейки «Бизон»	1/35	Наклейки.Также охватывает ОБТ Т-62А и БТР-152. БТР.
Комплект колес БРДМ-2/3 с прокосом (DW35019)	ДЕФ Модель	1/35	Смола; Для модельных наборов серии Dragon
«МВД и другие знаки (Кавказ) часть 2» Наклейки (D356191)	Эшелон мелкие детали	1/35	Набор наклеек.
Новороссийские ББМ (Украина-Россия Кризис) Часть 10: БРДМ-2 и БМД-2″ (D356232)	Эшелон мелкие детали	1/35	Набор наклеек.
«Советские ББМ (война в Афганистане) Часть 2: БРДМ-2, БРДМ-2РХб и Декаль «БМП-2Д» (D356213)	Эшелон мелкие детали	1/35	Набор наклеек.
«Советские ББМ (война в Афганистане) Часть 3: Шилка, БМД-1 и Декаль «БРДМ-2» (D356228)	Эшелон мелкие детали	1/35	Набор наклеек.
«Советские ББМ (война в Афганистане) Часть 4: Шилка, БМД-1, БРДМ-2, МТ-ЛБ и УРАЛ-4320 » Декали (D356229)	Эшелон мелкие детали	1/35	Набор наклеек.
«Украинские ББМ (Украинско-Российский кризис) Часть 6: БРДМ-2, Декаль «БРДМ-2РХб, 2С3, БТР-70, БТР-80 и Т-64Б» (D356215)	Эшелон мелкие детали	1/35	Набор наклеек.
«Украинские ББМ (Украинско-российский кризис) Часть 8: БМД-1, БРДМ-2 и БМ-21» (D356230)	Эшелон мелкие детали	1/35	Набор наклеек.
«Украинские ББМ (Украино-Российский кризис) Часть 9: БМД-1, Артиллерийский грузовик МТ-ЛБ и ЗИЛ-131 (D356231)	Эшелон мелкие детали	1/35	Набор наклеек.
«Украинские ББМ (Украинско-Российский кризис) Часть 11: БРДМ-2, Т-64БВ и ЗСУ-23-4» (Д356244)	Эшелон мелкие детали	1/35	Набор наклеек.
БРДМ-2 Фототравление Комплект деталей (35229)	Эдуард	1/35	Для комплекта Revell of Germany; Должно подойти и для комплектов дракона.
Автомобиль-разведчик БРДМ-2 (ранняя версия) Комплект деталей (36231)	Эдуард	1/35	Фототравление из латуни; Для комплекта моделей трубачей
Автомобиль-разведчик БРДМ-2 (ранняя версия) Комплект деталей (Е35-157)	ЭТ Модель	1/35	Фототравление из латуни; Для комплекта моделей трубачей
Российские БРДМ-2 (ранняя версия) Утяжеленные опорные катки (ER35-051)	ЭТ Модель	1/35	смола; Для комплекта моделей трубача 05511
БРДМ-2 «Русский Комплект колес «Тип» 35035)	Гусар Производство	1/35	Смола; Для Dragon/Revell из Германии Серия комплектов.
БРДМ-2 «Польский Тип» Комплект колес 35037)	Гусар Производство	1/35	Смола; Для Dragon/Revell из Германии Серия комплектов.
БРДМ-2 «Русский Тип 1» Комплект колес (35120)	Гусар Продакшнс	1/35	Смола; Для комплектов серии Trumpeter.
БРДМ-2 «Русский Тип 1» Комплект колес (HSR35120)	Гусар Продакшнс	1/35	Смола; Для комплектов серии Trumpeter.Новые инструменты.
БРДМ-2 «Русский Тип 2» Комплект колес (35121)	Гусар Продакшнс	1/35	Смола; Для комплектов серии Trumpeter.
БРДМ-2 «Русский Тип 2» Комплект колес (HSR35121)	Гусар Продакшнс	1/35	Смола; Для комплектов серии Trumpeter. Новые инструменты.
БРДМ-2 «Митас» Комплект колес (35122)	Гусар Продакшнс	1/35	Смола; Для комплектов серии Trumpeter.
БРДМ-2 «Польский Тип» Комплект колес (35123)	Гусар Продакшнс	1/35	Смола; Для комплектов серии Trumpeter.
Колеса запасные БРДМ-2 М96 (3 вида) (ХСР35151)	Гусар Продакшнс	1/35	Смола; Для комплектов серии Trumpeter.
БРДМ-2 М96 Шакал (Шакал) Преобразование (HSR35144)	Гусар Продакшнс	1/35	Смола, фототравление, латунь и декали; Для комплектов серии Trumpeter.
БРДМ-2 Збик (Wildcat) Конверсия (ХСР35145)	Гусар Продакшнс	1/35	Смола, фототравление, латунь и декали; Для комплектов серии Trumpeter.
БРДМ-2 Комплект колес (35040)	Мини-Рука	1/35	Смола.
14,5 мм КПТВ и 7,62 мм Комплект стволов для пулемета ПКТ и дымососа (MJS312)	Модель Point	1/35	Для БРДМ-2, БТР-70 и БТР-80 Наборы моделей
Комплект шин БРДМ-2 (35А305)	Танковый магазин	1/35	Для Dragon/Revell из Германии Комплекты
БРДМ/БТР Ранний комплект колес (SKP093)	СКП Модели	1/35	Смола.
Комплект фонаря и объектива БРДМ-2 (СКП135)	СКП Модель	1/35	Смола и фототравление латуни; Для серии моделей Dragon.
Комплект фонаря и объектива БРДМ-2 (СКП186)	СКП Модель	1/35	Смола и фототравление латуни; Для комплектов серии Trumpeter.
«Афганские ББМ — Северный Альянс/Талибан/АНА» (35-859)	Наклейки со звездами	1/35	Наклейки; Включает маркировку для БРДМ-2, БРДМ-2 Sagger (9П122), БТР-70. с пушкой ЗУ-23-2 и УАЗ-469 с безоткатным орудием.
Cro-Army # 4 — Хорватские колесные ББМ и Softskins 1991-95 гг. (35-C1239)	Наклейки со звездами	1/35	Наклейки; Включает маркировку для БРДМ-2, СА-9 Гаскин, УАЗ 469 и Автомобиль скорой помощи Land Rover Series 2?
«Стражи иранской революции в ирано-иракской войне 1980-х годов: иранский Танки и ББМ, часть 2″ (35-C1051)	Наклейки со звездами	1/35	Наклейки; Включает маркировку для Т-55, Тип-59, Т-72М, БМП-1, ЗСУ-23-4 и БРДМ-2
ISAF № 4: Афганистан Миротворцы (35-C1282)	Наклейки со звездами	1/35	Наклейки; Включает маркировку для БРДМ-2, БТР-80А и ВБЛ.
«ISAF-Афганистан #3: Миротворцы из Болгарии, Венгрии и Португалии» (72-А1102)	Наклейки со звездами	1/72	Наклейки; Включает маркировку для БРДМ-2, БТР-80А и Panhard VBL.
«Советская и российская морская пехота, часть 2» (35-C1055)	Наклейки со звездами	1/35	Наклейки; Включает маркировку для БТР-60ПБ, БТР-70, БРДМ-2, БРДМ-2 Конкурс и ПТС-М
«Советский в Афганистане Часть 2 — Колесный ББМ» (35-882)	Звезда Наклейки	1/35	Наклейки; Прикрытие советских БТР-80, БРДМ-2, ГАЗ-69 и МАЗ 537.
«Танки и ББМ в Боснии, часть 6» (35-C1141)	Наклейки со звездами	1/35	Наклейки; Включает маркировку для БРДМ-2.
Декали «Украина и Новороссия 2014» (35-920)	Наклейки со звездами	1/35	Наклейки; Покрытие БРДМ-2, БТР-70, БТР-80 и БТР-469.
Наклейки «Украина и Новороссия часть 2» (35-893)	Наклейки со звездами	1/35	Наклейки; Покрытие БРДМ-2.
Война на Кавказе № 5: 1-я и 2-я чеченские войны 1994-2009 (35-C1291)	Наклейки со звездами	1/35	Наклейки; Включает маркировку советских БТР-70, БРДМ-2 и БРДМ-2 Конкурс.
Набор наклеек «Автомобили польской армии в зарубежных командировках — Том 1» (35Д50)	Торо Модель	1/35	Наклейки. Чехлы для БРДМ-2 М96лк, БРДМ-2 Збик, Cougar 4×4 MRAP, M1114 HMMWV, M-ATV и Maxx Pro MRAP.
Набор наклеек «Автомобили польской армии в зарубежных командировках — Том 1» (72Д42)	Торо Модель	1/72	Наклейки.Чехлы для БРДМ-2 М96лк, БРДМ-2 Збик, Cougar 4×4 MRAP, M1114 HMMWV, M-ATV и Maxx Pro MRAP.
«Бронированная разведывательная машина БРДМ на польской службе Том 1» (72Д43)	Торо Модели	1/35	Наклейки; Опции для разведывательных машин БРДМ-1 и БРДМ-2
Комплект колес БРДМ (TX0106)	Тракз	1/35	Для моделей БРДМ-1 и БРДМ-2

Мытищинский машиностроительный завод: история, продукция

ОАО «Мытищинский машиностроительный завод» — одно из старейших машиностроительных производств России.Изначально профилем компании было производство железнодорожных вагонов. В годы Великой Отечественной войны была налажена сборка систем автоматического управления, а после ее окончания – уникальных гусеничных шасси для спецтехники и зенитных установок. Параллельно выпускались самосвалы, эвакуаторы, бункеровозы, подвижной состав для метрополитена.

Учреждение предприятия

Официальное открытие вагоностроительного предприятия под патронажем известного промышленника Саввы Морозова состоялось в 1897 году. Создание производства было заверено лично царем Николаем II. Завод был оснащен новейшим на тот момент оборудованием и специализировался на выпуске железнодорожного подвижного состава различного назначения. Также здесь выпускались вагоны для городских конок — трамваи и метро.

Славная история

За 120-летнюю историю МытищинМашиностроительный завод никогда не прекращал работу. Его продукция всегда пользовалась спросом. В 20-х годах ХХ века ММЗ первым в России начал выпускать электропоезда.Параллельно предприятие выпускало 12 типов прицепов и моторных трамваев. В начале 30-х годов заводу было поручено спроектировать первые вагоны для строящегося Московского метрополитена.

С началом войны Мытищинский машиностроительный завод перешел на выпуск продукции военного назначения. Здесь производились противотанковые ежи, гранаты для гранат, минометные плиты. Позже стали выпускать бронепоезда. В 1942 году предприятие было переименовано в завод № 40.

От трамваев к самоходным установкам

В результате стремительных наступательных операций 1942-1943 годов советские войска захватили много трофейных танков. В Мытищах было принято решение организовать производство самоходных штурмовых и противотанковых установок СУ-76и и СГ-122 на базе шасси немецкой техники.

В 1943 году было создано ОКБ-40, которое возглавил талантливый конструктор боевых гусеничных машин Астров Николай Александрович. Сначала Мытищинский машиностроительный завод собирал легкие танки Т-80, но их было решено заменить более массовыми самоходно-артиллерийскими установками. Вскоре мастерскую покинули первые серийные «самоходки» СУ-76, хорошо зарекомендовавшие себя на фронтах ВОВ.

Послевоенное производство

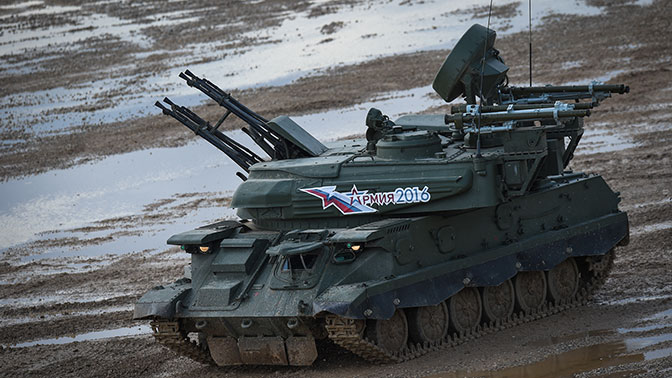

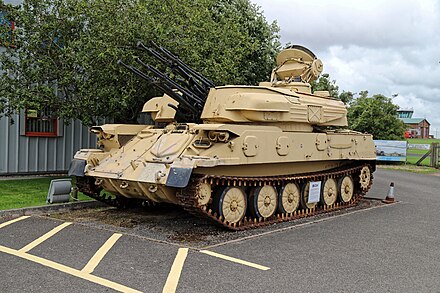

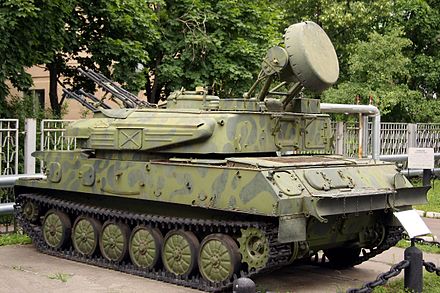

После войны часть производства была ориентирована на изготовление шасси для тракторов, спецтехники, различных артиллерийских (АСУ-57, К-73, БСУ-11, АСУ-85) и зенитных комплексов (ЗСУ «Шилка», ЗРК «Куб», «Бук», «Тор «Тунгус»). В то же время в смежных областях производилась гражданская продукция: грузовики, вагоны метро, ​​самосвалы, прицепы и т. д.

Для восстановление страны требовало автотехники. ММЗ освоил 9 модификаций грузовых автомобилей на базе ЗИС и ЗИЛ для работы в сельской местности и на строительстве.Их конструкция постоянно модернизировалась и имела достойное качество исполнения. В пиковые годы максимальный выпуск самосвалов достигал 65 000 единиц.

В 70-е годы Мытищинский машиностроительный завод вышел на международный рынок. В 1972 году компания поставила партию вагонов в Чехию для Пражского метрополитена. После подвижной состав экспортировался в Венгрию (Будапешт), Польшу (Варшава), Болгарию (София).

Реорганизация

Совмещение замкнутого военного и гражданского производства создавало организационные и материально-технические трудности.Особенно остро стоял вопрос о соседстве двух параллельных секторов в 1990-е годы. Предприятие активно искало (и нашло!) иностранных инвесторов для модернизации вагоностроительной площадки, но наличие производственных линий военной техники мешало сотрудничеству.

В 2009 году было принято стратегическое решение о наращивании производства с организацией отдельных заводов. Мытищинский машиностроительный завод теперь отвечает за выполнение военных заказов и производство транспортных средств.Метровагонмаш полностью сосредоточился на сборке подвижного состава для метрополитена.

Практика показала, что выгоднее объединять отдельные предприятия в холдинги — это позволяет аккумулировать оборотные средства, получать крупные госзаказы, избегать внутриотраслевой конкуренции. Учитывая тенденции последних лет, в 2016 году ММЗ вошел в состав концерна «Калашников».

Производство

Сегодня ММЗ остается крупным специализированным предприятием, разрабатывающим и производящим гусеничные шасси с уникальными характеристиками.В ее модельном ряду 11 модификаций машин семейства GM. Базовая модель – ГМ-569.

Среди продукции гражданского назначения, которую освоил Мытищинский машиностроительный завод:

• Прицепы, полуприцепы;
• Самосвалы строительные и сельскохозяйственные;
• автобетоносмесители;
• седло тракторное;
• коммунальное хозяйство;
• эвакуаторов.
