грозные самоходки в зоне СВО — журнал За рулем
Современный бой требует не только прицельного огня мощных артсистем, но и умения пробиться на позицию по бездорожью. А потом, не дожидаясь ответного удара, быстро ее покинуть. С этими задачами лучше всего справляется самоходная артиллерия.
Что делают самоходные гаубицы в зоне СВО (+ видео)
В условиях распутицы и почти мгновенного ответного огня гусеничные САУ (самоходные артиллерийские установки) с орудиями крупного калибра — лучшая альтернатива буксируемым гаубицам Д-20 и Д-30.
И пока промышленность наращивает производство самоходных артиллерийских установок нового образца, на передовой успешно работают советские боевые машины. Управляемые боеприпасы, разведка и корректировка огня с помощью беспилотников делают их точным и грозным оружием.
Любите жизнь на природе? Есть доступный и удобный вариантСтало известно, что изменится на дорогах Москвы в 2023Юбилей «За рулем»: Нам 95 лет!

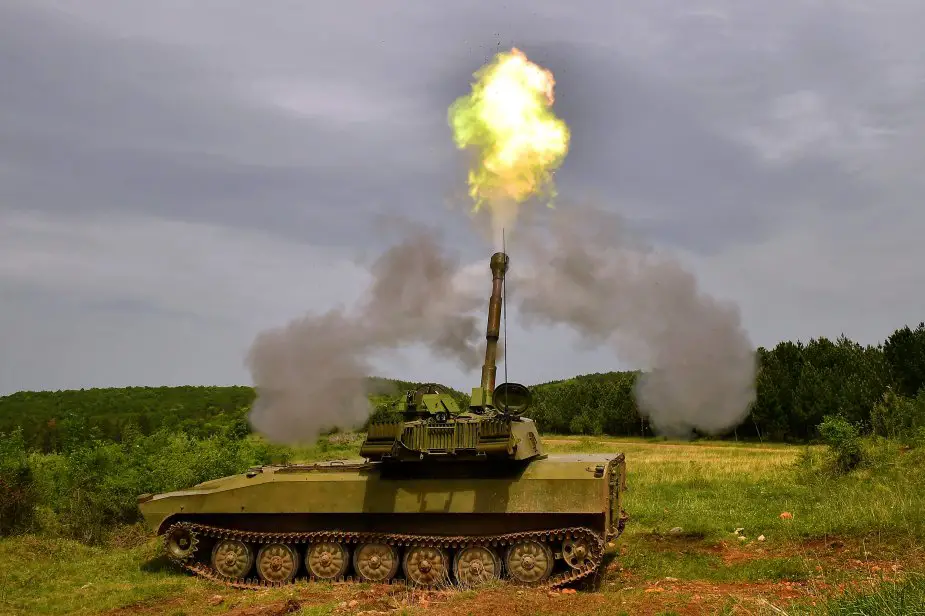

Гвоздика 2С1
Самоходная артиллерийская установка 2С1 принята на вооружение в начале семидесятых.
С тех пор в строю. Выпускалась тысячами и использовалась в десятках стран.
Ходовая часть Гвоздики – удлиненное шасси легендарной «мотолыги» МТ-ЛБ. Прекрасная проходимость, низкая масса и герметичный корпус многоцелевого транспортера-тягача позволили создать уникальную боевую машину.
Гвоздика – компактная. Орудие, развернутое по ходу движения, не выступает за габариты корпуса. Мало того, 2С1 авиатранспортабельная и плавающая. Это первая в мире гусеничная САУ, способная вплавь преодолевать водные преграды со скоростью 4,5 км/ч.
Компоновка 2С1 – классическая для самоходных орудий. Моторное отделение в передней, боевое – в средней и задней части стального бронекорпуса.
В ходовой части Гвоздики — семь обрезиненных опорных катков. Корпус из стальной противопульной брони от МТ-ЛБ.
На крыше ближе к корме расположена башня с нарезным орудием 2А31 калибром 122 мм. По боеприпасам и баллистике оно унифицировано с широко распространенной буксируемой гаубицей Д-30.
Боевая скорострельность гаубицы 2А31 (способной, кстати, стрелять и прямой наводкой) составляет 4-5 выстрелов в минуту. Номенклатура боеприпасов включает осколочно-фугасные, шрапнельные, химические, дымовые, осветительные, кумулятивные и управляемые осколочно-фугасные снаряды.
Дальность поражения вражеской бронетехники кумулятивными снарядами – до 2 км. Остальные типы боеприпасов накрывают цели на дистанции до 13,5–15,2 км.
Мощная 122-миллиметровая гаубица плюс надежное шасси с потрясающей проходимостью. Гвоздика служит в самых отдаленных регионах, в горной местности, на Севере.

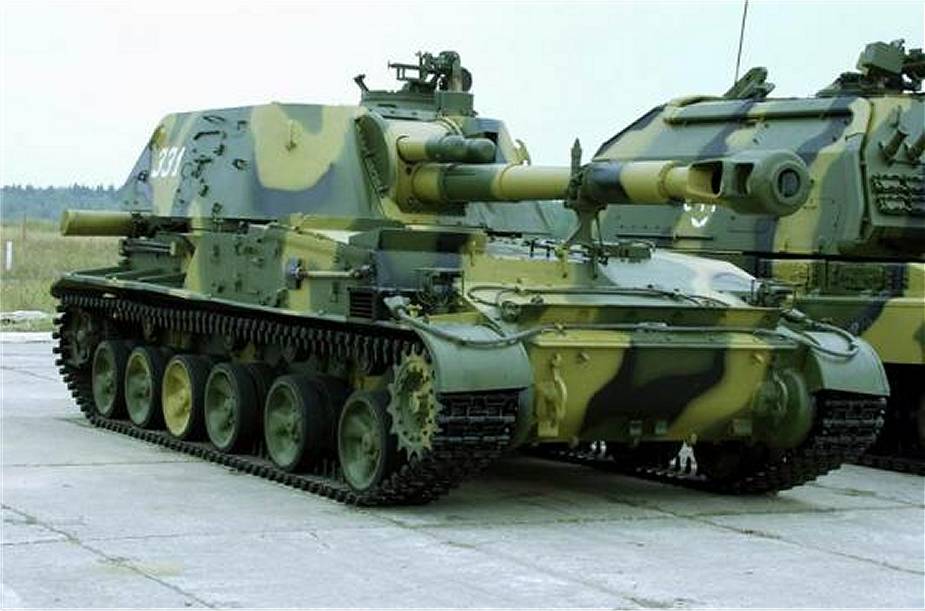

Акация 2С3
Акация – ровесница Гвоздики и сходна с ней по компоновке. Моторно-трансмиссионное отделение расположено в передней части корпуса справа. Слева от двигателя находится место механика-водителя. В центральной части – боевое отделение, в башне, сдвинутой к корме машины, – вооружение и экипаж.
Но ходовая часть сделана не на базе транспортера-тягача – это самостоятельная разработка. В ее основе модернизированное шасси боевой машины СУ-100П.
Здесь установлены уже обрезиненные и опорные, и поддерживающие катки. Двигатель не восьми-, а двенадцатицилиндровый. В трансмиссии – шесть передних и две задних передачи.
Акация получилась достаточно маневренной, но, в отличие от Гвоздики, уже не плавает, а лишь преодолевает броды глубиной до 1 метра.
Вооружение 2С3 – гаубица 2А33 калибром 152 мм и 7,62-миллиметровый пулемет ПКТ. Орудие боевой машины по боеприпасам и баллистике унифицировано с буксируемой гаубицей Д-20.
В ходовой части Акации шесть прорезиненных опорных и четыре поддерживающих катка. На командирской башенке дополнительное вооружение — пулемет Калашникова.
Номенклатура боеприпасов разнообразна. Есть бетонобойные, кассетные, осколочные и осколочно-фугасные, бронебойные и кумулятивные, шрапнельные и даже ядерные снаряды.
В перечне управляемых боеприпасов и высокоточный Краснополь. Дальность кумулятивных и бронебойных снарядов до 4 км, остальных – от 13 до 20 км.
За годы производства и эксплуатации Акацию постоянно модернизировали. Самый свежий серийный вариант – 2С3М2 образца 2006 года. Машину собирают в цехах ОАО Уралтрансмаш.
Гаубица Акация вооружена 152-миллиметровая гаубицей. Но орудие может стрелять и прямой наводкой бронебойными или кумулятивными снарядами.
От ранних версий САУ отличается панорамным прицелом 1П5, радиостанцией и (главное!) автоматизированной системой управления наведением и огнем.
Конечно, даже усовершенствованная Акация уступает по автоматизации, скорострельности, мощности и дальности более современным артиллерийским установкам калибра 152 мм 2С19 Мста-С и тем более 2С35 Коалиция-СВ.
Боевая скорострельность САУ Акация — 3,5 выстрела в минуту.
Но пока суммарный тираж свежих САУ на порядок меньше, чем заслуженных 2С3.
Поэтому в ситуации, когда армию нужно срочно насытить самоходными гаубицами, Акации остаются востребованными.
Характеристики самоходных артиллерийских установок
| Гвоздика 2С1 | Акация 2С3 | |
| Общие данные | ||
| Размеры, мм: длина/ширина/высота | 7260/2850/2725 | 7765/3250/3050 |
| Экипаж, чел. | 4 | 4 |
| Масса, кг | 15 700 | 27 500 |
| Максимальная скорость, км/ч | 60 | 60 |
| Запас хода, км: по шоссе | 500 | 500 |
| Двигатель | ||
| Тип | дизельный многотопливный с наддувом | |
| Модель | ЯМЗ-238Н | В-59У |
| Мощность, л.с. | 300 | 520 |
| Шасси | ||
| МТ-ЛБ | Модернизированное СУ-100П | |
| Бронирование | ||
| противопульно-противоосколочная стальная броня | противопульно-противоосколочная стальная броня | |
| Вооружение | ||
| тип/калибр, мм | гаубица 2А31/121,92 | гаубица 2А33/152,4 + пулемет ПКТ/7,62 |
| боекомплект, шт | 40 выстрелов | 46 выстрелов (152,4 мм), 1500 патронов (7,62 мм) |
- Техника СВО: 4 основных боевых танка ВС РФ (один – советский)
- «За рулем» можно читать в Телеграм
|
Тральщик ЧФ «Иван Голубец» вышел на учения после атаки дронов Жительница Донецка погибла из-за обстрела со стороны ВСУ
ВС России на правобережье Херсонской области уничтожили украинские гаубицу 2С3 «Акация» и самоходную артустановку (САУ) 2С1 «Гвоздика», сообщил представитель экстренных служб региона. Как отметил источник ТАСС, артиллерийским огнем в районе Никольского была уничтожена 152 мм гаубица 2С3 «Акация» вместе с расчетом и боекомплектом, а в районе Понятовки уничтожена 122 мм САУ 2С1 «Гвоздика». Ранее российская артиллерия уничтожила две самоходные гаубицы ВСУ в Херсонской области. Подписывайтесь на ВЗГЛЯД в Новости Сербия готова изменить мнение по территориальной целостности Украины МИД Сербии: Сербия может изменить мнение по территориальной целостности Украины из-за позициеи по Косову в СЕ
Украина неприятно удивила Сербию своей позицией на голосовании по вопросу вступления непризнанного Косова в Совет Европы (СЕ), что может повлиять на отношение Сербии к вопросам ее территориальной целостности, заявил первый вице-премьер, министр иностранных дел Сербии Ивица Дачич. По его словам, Украина неприятно удивила Сербию, потому что вся история украинского конфликта строится на вопросе территориальной целостности Украины, передает ТАСС. И в то время, как Белград голосует в осуждение нарушения территориальной целостности Украины во всех резолюциях, когда речь идет о территориальной целостности Сербии, украинцы воздержались. Дачич напомнил, что внешняя политика базируется на взаимности, что будет влиять на позицию по территориальной целостности тех стран, которые голосуют против территориальной целостности Сербии. Дачич добавил: «Мы должны защищать территориальную целостность Украины или Боснии и Герцеговины, разрушать наши национальные интересы, потому что таким образом разрушаем отношения с Россией, а они воздерживаются? Я этого, правда, не понимаю». Напомним, 6 апреля в Кремле заявили, что Белград находится под беспрецедентым давлением, которое направлено на привлечение Сербии на сторону тех, кто занимает антироссийскую позицию. В Киеве придумали способ взимать с россиян сбор на восстановление Украины В Киеве предложили ввести для россиян сбор на восстановление Украины при загранпоездках Международная группа Ермака – Макфола представила новый план по усилению санкций против России, группу возглавляет руководитель офиса Владимира Зеленского Андрей Ермак и бывший американский посол в России Майкл Макфол. На сайте офиса Зеленского размещен документ, который состоит из 35 листов. В нем предлагается наложить санкции на все российские нефтегазовые компании, ввести полное налогообложение на западные нефтегазовые компании, которые остаются в России, заблокировать доступ России к западным нефтегазовым сервисам, передает РИА «Новости».
Также предлагается ввести полное эмбарго на российскую металлургическую продукцию, ювелирные изделия из России, прекратить поставки высокотехнологической продукции, например микрочипов с поддержкой ГЛОНАСС. Предлагается ввести комплексные санкции против российского и белорусского военно-промышленного сектора, полные санкции против десяти крупнейших российских банков, отключение банков от SWIFT, расширение индивидуальных санкций против чиновников, должностных лиц госпредприятий, журналистов, членов политических партий. Ранее газета ВЗГЛЯД писала, что устойчивость экономики России поразила Запад – МВФ уже второй раз улучшает прогноз по российской экономике на 2023 год, а в апреле фонд даже прибавил темпы роста ВВП России. Новости СМИ2 Французские наемники расстреляли троих российских военнопленных СК начал расследовать преступления французских наемников против российских военнопленных
Российские следователи начали расследовать преступления, совершенные французскими наемниками в отношении военнопленных России, сообщили в ведомстве. Французские наемники участвовали в боях на стороне Украины в рядах полка «Азов» (запрещен в России) и 92-й бригады ВСУ, сообщается в Telergram-канале Следственного комитета. При этом один из иностранцев опубликовал фото казни троих пленных. Российских граждан расстреляли в упор. В СК пообещали установить все обстоятельства произошедшего для привлечения причастных к преступлению к ответственности Напомним, в марте СК объявил в международный розыск воевавших за Украину граждан Грузии. Лавров: Что дальше будет с МВФ и Всемирным банком – это большой вопрос Глава российского МИД Лавров заявил, что переход на расчет в нацвалютах не остановить
Переход стран на расчет в национальных валютах в обход доллара уже не остановить, заявил глава МИД России Сергей Лавров в ходе заседания Совбеза ООН в Нью-Йорке. По словам главы МИД России, процесс дедолларизации запущен США, сейчас происходящее с тревогой анализируется, включая местных политологов и экономистов, передает ТАСС. «Переход к расчетам в национальных валютах в обход доллара, евро и иены, к выработке цифровых валют уже неостановим», – сказал Лавров. Он отметил, что остается большим вопросом, что будет с Международным валютным фондом (МВФ) и со Всемирным банком на фоне происходящего. Ранее глава Минфина России Антон Силуанов заявил, что все идет к тому, что рубль и юань заменят доллар. Новости СМИ2 В Конгрессе США захотели вернуть Украину к границам 1991 года Yahoo News: В Палате представителей США потребовали завершить конфликт на Украине возвращением к границам 1991 года
Конгрессмены от Республиканской и Демократической партий в Палате представителей США готовят законопроект, требующий добиться завершения конфликта на Украине возвращением к границам 1991 года, сообщает портал Yahoo News. Как ожидается, соответствующая резолюция будет представлена во вторник и сначала должна будет быть рассмотрена Комитетом по международным делам Палаты представителей США. По имеющейся у портала информации, в резолюции содержится требование подчеркнуть, что США хотят видеть победу Украины «против вторжения» и восстановления в международно-признанных границах 1991 года. Авторы законопроекта, демократ Стив Коэн и республиканец Джо Уилсон, также призывают включить Украины в НАТО и требовать от Москвы выплатить компенсации Киеву, передает РИА «Новости». Ранее глава МИД РФ Сергей Лавров заявил, что решаемые на Украине задачи касаются прежде всего обеспечения безопасности нашей страны и недопущения дискриминации и истребления украинским режимом русских. Путин подписал указ об ответных мерах на изъятие активов России Путин подписал указ о временном управлении активами лиц из недружественных стран в ответ на изъятие имущества РФ
Президент РФ Владимир Путин подписал указ о введении временного управления активами лиц из недружественных стран в ответ на изъятие или ограничение прав на российское имущество за рубежом, следует из опубликованного документа. В преамбуле указа «О временном управлении некоторым имуществом», который опубликован на Официальном портале правовой информации, говорится, что он обусловлен необходимостью принятия безотлагательных мер в ответ на незаконные действия США и других стран, направленные на лишение или ограничение прав собственности РФ, ее компаний и граждан. Как следует из указа, в случае таких недружественных действий вводится временное управление в отношении имущества и активов лиц из недружественных стран в России. Временным управляющим по умолчанию будет Росимущество, передает ТАСС. Этим же указом утвержден перечень активов, в отношении которых уже вводится временное управление в ответ на недружественные действия ряда государств в отношении РФ. В него на данный момент вошли три пункта, касающиеся долей зарубежных акционеров в двух энергетических компаниях: «Юнипро» и «Фортум». Речь идет о «дочках» международных холдингов в России. В частности, во внешнее управление Росимуществу передаются 83,73% акций российского «Юнипро» и более 98% акций «Фортума». Ранее зампредседателя Совбеза России Дмитрий Медведев назвал изъятие российских активов на Западе беспределом, подчеркнув, что у России не дрогнет рука ответить по принципу «око за око». Новости СМИ2 Украинский генерал объяснил большие потери ВСУ в Артемовске Генерал ВСУ Кривонос объяснил большие потери украинских военных в Артемовске неподготовленностью города к обороне Украинские военнослужащие несут большие потери в Артемовске (украинское название – Бахмут) из-за неподготовленности города к обороне по вине военного руководства страны, заявил бывший заместитель командующего Силами специальных операций Вооруженных сил Украины (ВСУ) генерал Сергей Кривонос. Кривонос заявил в интервью Пятому каналу, что Вооруженные силы Украины платят страшную цену за этот город из-за того, что некоторые допустили ошибки и не подготовили город к нужной обороне. По его словам, к обороне нужно было готовить не просто подходы к городу, но и сам город. Кривонос добавил, что Вооруженным силам Украины следовало покинуть Артемовск еще в феврале, а в данный момент их положение ухудшается ввиду невозможности навязать собственную инициативу. Он также отметил, что на Украине остаются большие проблемы с подготовкой мобилизованных солдат. Накануне Минобороны России сообщило, что ВДВ и авиация пресекли попытку Вооруженных сил Украины перебросить к Артемовску резервы, за западную часть города ведутся интенсивные бои, ВСУ несут большие потери. Ранее основатель ЧВК «Вагнер» Евгений Пригожин заявил об успешном «перемалывании» подразделений ВСУ в Артемовске. Фарерские острова отказались по призыву Дании запретить заход российских судов в свои порты Фарерские острова заявили о способности без Дании решить вопрос о пропуске российских судов в порты
Фарерские острова не намерены закрывать доступ российским рыболовным судам в свои порты по призыву Дании, заявил глава МИД островной автономии Хогни Хойдал, сообщил брюссельский портал Euractiv. Фарерские острова сами могут оценить, что происходит у них на территории, заявил Хойдал, передает ТАСС со ссылкой на Euractiv. Так министр прокомментировал призыв главы оппозиционной Консервативной народной партии Дании к запрету для российских судов на заход в порты Фарерских островов якобы из-за угрозы безопасности. Чиновник добавил, что такие высказывания подрывают демократию на архипелаге, Копенгаген так пытается разыграть «имперскую карту». Хойдал пояснил, что власти островов стали пристальнее следить за промыслом и доставкой товаров в своих водах. В ноябре 2022 года Фарерские острова продлили договор о рыболовстве с Россией. Стороны распределили квоты ловли рыбы в территориальных водах двух стран. Новости СМИ2 В Германии признали провал санкций против российского неба Wirtschaftswoche: Запад не смог подавить российский авиапарк
Имеющиеся данные о перемещениях в воздушном пространстве над Россией указывают на то, что санкции на нем не сказались, пишет немецкий журнал Wirtschaftswoche. Издание сравнило показания перелетов в российском небе с апреля 2022 года, когда ограничения только вступили в силу, с движением с конца марта 2023 года, и не обнаружило существенных различий, передает RT. Также в журнале отмечено, что коллективный Запад рассчитывал осадить российский авиапарк, так как три четверти его самолетов производилось за рубежом. Wirtschaftswoche подчеркивает, что в данный момент становится очевидно, что западные страны недооценили решимость России. Ранее премьер-министр Михаил Мишустин заявил, что недружественные страны хотели «приземлить» российский авиафлот и начали грубо нарушать условия заключенных ранее договоров, но России удалось сохранить свой авиапарк и расширить выпуск отечественной техники. Минобороны: Десантники помешали переброске резервов ВСУ к Артемовску
ВДВ, оперативно-тактическая и армейская авиация пресекли попытку ВСУ перебросить резервы к Артемовску, за западную часть города ведутся интенсивные бои, сообщило Министерство обороны России. ВДВ и авиация осуществляют непосредственную поддержку российским штурмовым отрядам в городе, они пресекают попытки противника перебросить туда резервы, сообщило ведомство в своем Telegram-канале. ВСУ на этом Донецком направлении за сутки потеряли до 360 военнослужащих и наемников, семь БМП, восемь боевых бронированных машин, семь автомобилей, гаубицу Д-20 и две самоходные артиллерийские установки «Гвоздика». Артиллерия Южной группировки войск поразила подразделения ВСУ у поселков Богдановка, Красное и Ступочки (ДНР). За сутки для поддержки штурмовых отрядов в районе Артемовска авиация произвела девять самолетовылетов, артиллерия выполнила 62 огневые задачи. Ранее российский военнослужащий рассказал, что при эвакуации мирных жителей из Артемовска один из снайперов ВСУ попытался выдать себя за гражданского, для этого он переоделся в гражданскую одежду. Новости СМИ2 Названы сроки прекращения действия российских «Зеленых карт» в США и странах Евросоюза Названы сроки прекращения действия российских «Зеленых карт» в США и странах Евросоюза
Международный договор страхования автомобилей «Зеленая карта», заключенный между Россией, Евросоюзом, Швейцарией и Британией, перестанет действовать с 1 июня, сообщили в Российском союзе автостраховщиков. Но россияне по-прежнему могут ездить в Азербайджан, Белоруссию, Молдавию, Сербию и Турцию, в этих странах российские «Зеленые карты» продолжают работать без ограничений, говорится в сообщении. Ранее российские автомобилисты выступили против ввода разрешения тонировать передние стекла машин. Отмечается, что это делать небезопасно. DE: США получили два тревожных сигнала перед приездом Лаврова Журналист Daily Express Уизерс заявил, что Штаты получили тревожные сигналы перед визитом Лаврова Соединенные Штаты получили два тревожных сигнала перед визитом в страну министра иностранных дел России Сергея Лаврова на заседание Совбеза ООН, отметил корреспондент газеты Daily Express Пол Уизерс. По его словам, российское ведомство дважды выразило негодование в связи с нежеланием Вашингтона пропускать на мероприятия российских корреспондентов, передает РИА «Новости». Уизерс отметил, что Лавров донес до властей США несколько пугающих предупреждений по этому вопросу, такое же «леденящее душу» предупреждение сделал замглавы МИД России Сергей Рябков. Журналист напомнил, что Лавров назвал действия Белого дома трусостью, в частности, он подчеркнул, что «страна, которая называет себя самой сильной, свободной и справедливой, показала, чего стоят на самом деле ее клятвенные заверения о защите свободы слова». Ранее спикер МИД Мария Захарова заверила, что Москва не оставит без ответа отказ выдать американские визы журналистам пула Лаврова. Напомним, Лавров в ходе выступления на заседании Совета Безопасности ООН по эффективной многосторонности через защиту принципов устава организации заявил, что посольство США в Москве издевательски сообщило о готовности выдать визы российским журналистам после взлета самолета делегации России. До этого Лавров обвинил США в злоупотреблении позицией страны – хозяйки штаб-квартиры ООН. Новости СМИ2 Бывший завод Nokian Tyres будет выпускать шины под новым брендом
Бывший завод Nokian Tyres, находящийся на территории Ленинградской области, займется выпуском шин под брендом Ikon Tyres, сообщили в пресс-службе компании. Ранее ПАО «Татнефть» приобрела компанию у финского концерна Nokian Tyres plc, теперь на заводе будут выпускать другую продукцию. Компания должна перестать использовать все товарные знаки и наименования Nokian Tyres plc, поэтому будет проведен ребрендинг, передает ТАСС. Компания обязалась обслуживать производственную и расширенную гарантию по ранее проданным в России шинам Nokian Tyres. «В настоящее время производятся шины среднеценового сегмента под брендом Nordman», –отметили в пресс-службе. Ранее сообщалось, что финская Nokian Tyres полностью остановила деловую активность в России. Россия обвинила Запад в превращении Украины в радиоактивный могильник Посольство РФ в Лондоне: Запад уготовил Украине роль антироссийского военного полигона и радиоактивного могильника
Заявления первого заместителя министра обороны Великобритании Джеймса Хиппи о снарядах с обедненным ураном на Украине указывают на то, что Запад уготовил этой стране роль радиоактивного могильника, заявили в посольстве России в Лондоне. В посольстве прокомментировали высказывание первого заместителя министра обороны Великобритании Джеймса Хиппи про поставки снарядов с обедненным ураном Украине, выразив уверенность, что Украине Западом уготована роль не только антироссийского военного полигона, но и радиоактивного «могильника». Диппредставительство призвало власти Британии не тешить себя иллюзорными надеждами, что они сумеют выйти «сухими из воды», переложив ответственность за токсичные боеприпасы на своих киевских подопечных, передает РИА «Новости». Накануне из письма заместителя министра обороны Великобритании Джеймса Хиппи стало известно, что Британия передала Украине тысячи снарядов для танков Challenger 2, в том числе с обедненным ураном. Ранее официальный представитель МИД России Мария Захарова предупредила Лондон об ответственности за поставки Киеву урановых снарядов. Новости СМИ2 Лондон направил Киеву танковые снаряды с обедненным ураном
Британия направила Украине тысячи снарядов для танков Challenger 2, среди которых есть и с обедненным ураном, говорится в письменных ответах заместителя министра обороны Великобритании Джеймса Хиппи на вопросы депутата Кенни Макаскилла от шотландской партии «Альба». Также в ответах на вопросы он указал, что Лондон не отслеживает их использование и не имеет обязательств по ликвидации последствий их применения по завершении конфликта. Кроме того, по соображениям безопасности Хиппи не стал комментировать показатели использования поставленных комплектов, передает ТАСС. Ранее замглавы Минобороны Британии Аннабель Голди сообщила, что Лондон поставит Киеву снаряды, содержащие обедненный уран. Министр иностранных дел России Сергей Лавров указал, что поставки Британией боеприпасов с обедненным ураном Киеву направлены на эскалацию конфликта. |
Генерал выразил уверенность, что этого качественно сделано не было, а сейчас эти проблемы способствуют тому, что ВСУ несут достаточно большие потери, передает ТАСС.
САУ 2С1 «Гвоздика» – самоходная гаубица калибра 122 мм
САУ 2С1 «Гвоздика» создана в 1969 г. ОКБ-9 завода «Уралмаш» через два года после выхода Постановления Совета Министров. В процессе боевых действий во время Великой Отечественной войны самоходные установки выполняли те же функции, что и танки, поэтому после войны их уже давно заменили более боеспособными, хотя и дорогими танками.
Только в 1965 г. самоходная артиллерия возродилась, когда конструкторы начали работу над САУ нового поколения.
Видео гаубицы 2С1 «Гвоздика» к учениям
При этом учтены и по возможности устранены все недостатки боевых самоходок: малый угол поворота орудия, относительно низкая скорострельность, ограниченный обзор исправленного журнала боя. В результате появилось несколько машин, которым были присвоены имена: «Гвоздика», «Акация», «Тюльпан», «Гиацинт». «Гвоздика» была принята на вооружение в 1971 г. и предназначалась для уничтожения живой силы противника и разрушения его укреплений рукой.
Машина поставлена на шасси трактора МТ-ЛБ. Резиновые гусеницы и отдельные катки торсионной подвески обеспечивают хорошую проходимость и маневренность.
Корпус полностью герметичен, а движение по водным преградам осуществляется за счет перематывания гусениц с сайлентблоками. Машина способна развивать по воде скорость 4,5 км/ч, а также преодолевать водоемы шириной 300 м при высоте волны до 150 мм и скорости течения не более 0,6 м/с.
Корпус САУ изготовлен из листовой стали. Пуленепробиваемая книга «Гвоздика» выдерживает 7,62-мм винтовочную пулю Б-32 на дистанции 300 м. Кабина и моторно-трансмиссионное отделение располагались в передней части корпуса, а боевое отделение — в задней. Башня, которая поворачивается на 360* с помощью электрического или ручного привода, является командирской, наводчиком и заряжающим.
Машина оснащена V-образным 8-цилиндровым четырехтактным дизельным двигателем ЯМЗ-238В. Коробка передач имеет 6 передних и 1 заднюю передачу. Топливные баки емкостью 550 л расположены в стенках бортов корпуса, последовательно соединяя друг с другом по три с каждой стороны.
«Гвоздика» вооружена гаубицей Д-32 с цельным стволом с дульным тормозом и тройным эжектором для очистки от остатков пороховых газов.
Для облегчения заряжания в гаубице используется механизм досылания электромеханического типа. Если снаряды берутся для стрельбы, лежа на земле, их подача производится внутрь боевого отделения транспортным устройством через большую заднюю дверь. Углы вертикальной наводки ствола гаубицы составляют от -3 до +70°. Дальность стрельбы варьируется от 4070 м до 15200 м. При стрельбе с земли САУ способна делать 4-5 выстрелов в минуту, с борта — 1-2 выстрела в минуту. Система управления огнем состоит из перископического прицела ПГ-2, панорамного и оптического прицелов.
Боекомплект пушки включает 35 кумулятивно-фугасных снарядов и пять снарядов раздельного заряжания. При этом используется широкий спектр снарядов: осветительные, походные, химические, дымовые, снаряды РЭБ и специальные летучие, кумулятивные, осколочно-фугасные. В 1967 г. Конструкторы работали над созданием гаубиц для САУ с картузным заряжанием: Д-16 и Д-16М, но в серию эти орудия не вошли. небольшой вес можно перевозить с помощью самолетов Ан-12, Ан-124 и Ил-74. На этой высоте достигается снижение и подъем фиксирующих роликов (со второго на седьмой) специальными приспособлениями. Эта машина долгое время была и по сей день состоит на вооружении всех армий стран Варшавского договора. Сегодня «Гвоздика» имеет снаряд с лазерным наведением «Китолов-2», специально разработанный для САУ. Снаряд способен с высокой вероятностью поражать неподвижные и движущиеся цели.
Тактико-технические характеристики САУ 2С1 «Гвоздика»
Боевая масса, т……………15,7
Компоновка……………переднемоторная
Экипаж, чел……………4
Габаритные размеры 2С1 «Гвоздика»
Длина кузова 7260мм; Длина с пушкой вперед 7260 мм; Ширина кузова 2850мм; высота 2725мм; база 4445мм; колея 2500 мм; Клиренс 400мм
Бронирование
Тип брони………..сталь катаная, противопульная
Корпус лоб, мм/град……………15
Башня лоб, мм/град……………20
Вооружение 2С1 «Гвоздика»
Калибр орудия и штамп……………122-мм 2А31
Тип орудия……………нарезная гаубица
Длина ствола, калибры……………35,0
Боекомплект орудия……… ……40
Углы ВН, град……………−3…+70°
Углы НН, град……………360°
Дальность стрельбы, км до……………15,2
ЯМЗ-238Н ; Мощность двигателя 300 л. от.
Скорость по шоссе, км/ч……………60
Скорость по пересеченной местности, км/ч……………26—32; 4,5 на плаву
Запас хода по шоссе, км……………500
Емкость топливных баков, л……………550
Фото 2С1 «Гвоздика»
Десант ДКВП «Зубр» САУ 2С1 «Гвоздика»
90 002Внутри 2С1 «Гвоздика
Источник А
2С3 М-1973 152-мм Самостоятельная — Самоходная пушка-гаубица
2С3 представляет собой модифицированный вариант 152-мм буксируемой гаубицы Д- 20 и шасси, аналогичном ракете-носителю SA-4/GANEF. Толстая труба выходит за переднюю часть корпуса на длину дульного тормоза с двойной перегородкой. Он отличается от Д-20 добавлением эвакуатора канала ствола сразу за дульным тормозом, а в походном положении он поддерживается расчалкой, прикрепленной сразу за эвакуатором канала ствола. Ходовая часть отличается от SA-4 наличием всего шести опорных катков (с промежутками только между тремя передними колесами) и другим расстоянием между четырьмя опорными катками.
4 июля 1967 года ЦК КПСС и Совет Министров СССР приняли совместное постановление, предписывающее начать разработку новой 152-мм самоходной гаубицы. В соответствии с которым начаты полномасштабные работы по САУ «Акация», «Гвоздика», «Фиалка» и 240-мм самоходному миномету «Тюльпан». Проектирование и изготовление первых опытных образцов артиллерийской части 152-мм самоходной гаубицы 2С3 «Акация» проходило в Свердловске, в ОКБ-9завод имени В.И. М.И. Калинина, а шасси — на заводе «Уралтрансмаш».
Артиллерийская часть САУ была разработана на базе буксируемой гаубицы-пушки Д-20 конструкции И.Ф. Ефимова. Его ствол был выполнен моноблочным, с эжектором. Внутреннее устройство ствола, баллистика и боекомплект были взяты от Д-20 без изменений. Также были введены двухкамерный дульный тормоз и вертикальный, клиновой затвор с полуавтоматическим механическим (копией) типом. Новая гаубица получила заводской индекс Д-22 и индекс ГРАУ (Главное ракетно-артиллерийское управление) — 2А33. Шасси разрабатывалось на базе зенитно-ракетной установки «Круг», которая в свою очередь создавалась на базе опытной САУ СУ-100П, и получила индекс «Объект 303».
Первые два опытных образца 2С3 были изготовлены в конце 1968 г. В ходе заводских испытаний, закончившихся в октябре 1969 г., была выявлена чрезмерная загазованность боевого отделения, особенно при стрельбе малыми зарядами. По той же причине не были приняты еще четыре образца, выпущенные летом 1969 года на полигонные испытания. Поэтому было принято решение заменить раздельно-гильзовое заряжание патронным и ввести полуавтоматический поршневой затвор с пластиковым обтюратором. Была решена проблема загазованности, и в 1971 принята на вооружение САУ 2С3 «Акация».
Корпус и башня машины сварены из катаных броневых листов и защищают экипаж от пуль и осколков. Конструктивно корпус разделен на три отсека: моторно-трансмиссионный (передний правый), управления (передний левый) и боевой (задний).
Отделение управления расположено в носовой части корпуса между левым бортом и моторным отсеком. В нем находится водитель. Силовое отделение расположено справа в носовой части. В нем расположены двигатель, трансмиссия, системы подачи топлива и воздуха, смазки, охлаждения, обогрева и запуска. Боевое отделение занимает среднюю, кормовую часть корпуса и всю башню, представляющую собой цельносварную конструкцию. В крыше башни слева установлены командирская башенка и командирский люк, а по правому борту — люк заряжающего. К днищу башни крепится так называемая корзина, в которой размещается экипаж боевого отделения и часть боекомплекта. Башня вместе с корзиной размещена в корпусе с помощью шарового ходового устройства.
Корпус и башня машины сварены из катаных броневых листов и защищают экипаж от пуль и осколков. Конструктивно корпус разделен на три отсека: моторно-трансмиссионный (передний правый), управления (передний левый) и боевой (задний). Отделение управления расположено в носовой части корпуса между левым бортом и моторным отсеком.
В нем находится водитель. Силовое отделение расположено справа в носовой части. В нем расположены двигатель, трансмиссия, системы подачи топлива и воздуха, смазки, охлаждения, обогрева и запуска. Боевое отделение занимает среднюю, кормовую часть корпуса и всю башню, представляющую собой цельносварную конструкцию. В крыше башни слева установлены командирская башенка и командирский люк, а по правому борту — люк заряжающего. К днищу башни крепится так называемая корзина, в которой размещается экипаж боевого отделения и часть боекомплекта. Башня вместе с корзиной размещена в корпусе с помощью шарового ходового устройства.
Основную часть боевого отделения занимают гаубица, боеукладка и рабочие места экипажа. Сиденье наводчика расположено слева от гаубицы, а место заряжающего — справа. Командир располагается позади наводчика. Артиллерийская часть состоит из 152-мм гаубицы Д-22, позволяющей вести огонь непрямой и прямой наводкой с места при подаче боеприпасов как из боеукладки, так и с земли.
Гидравлический тормоз отката — шпиндельного типа, с жидкостным компенсатором; накатник — гидропневматический, с дополнительным тормозным краном. Цилиндры отката и тормоза отката жестко связаны с казенной частью и отступают вместе с ней при выстреле. Подъемный механизм секторного типа с ручным приводом обеспечивает углы возвышения ствола от — 4 до + 60 . Поворотный механизм используется для кругового вращения башни; имеется пневматический балансировочный узел.
В боекомплекте «Акации» используются выстрелы раздельно-гильзового заряжания, размещенные в двух боеукладках, в башне и внутри корпуса. В его состав входят осколочно-фугасные снаряды ОФ-25, ОФ-540 и ОФ-540ЖС, последний с металлокерамическим ведущим пояском; кумулятивный БП-540 массой 27,4 кг и со специальными 5,6-килограммовыми зарядами, обеспечивающими начальную скорость 676 м/с. При угле встречи с целью 90° они пробивают броню толщиной 250 мм, а при 60 — 220 мм. Применяются также бронебойные остроголовые снаряды Бр-540 и тупоголовые Бр-540Б, с баллистическим наконечником, которые на дальности 1000 м при поражении объекта под углом 90, пробивают броню толщиной до 120 мм.
Кроме того, допускается применение боеприпасов к буксируемым пушкам-пушкам МЛ-20, пушкам-гаубицам Д-20 и гаубицам Д-1, в том числе бетонобойных Г-545 и специальных.
В башне размещается орудие, часть боекомплекта и фильтровентиляционная установка. Командирская башенка оснащена 7,62-мм зенитным пулеметом ПКТ. В задней части машины имеется специальный люк для загрузки снарядов. 2С3 «Акация» оснащена фильтрующей установкой, автоматической системой противопожарной защиты, включающейся при повышении температуры в боевом или силовом отделениях, и системой герметизации обитаемых отсеков для защиты экипажа от поражающих факторов химических, бактериологическое и ядерное оружие. В последнем случае он срабатывает автоматически при появлении потоков гамма-излучения при ядерном взрыве. При необходимости герметичность «Акации» сохраняется как на марше, так и при стрельбе боекомплектом внутри машины.
В моторно-трансмиссионном отделении установлен 12-цилиндровый 4-тактный дизель В-59 мощностью 520 л.
с. — водяного охлаждения, с принудительным впрыском топлива и возможностью работы на форсаже. Трансмиссия механическая, двухрядная, коробка передач выполнена в блоке с планетарным механизмом поворота. Подвеска — независимая, торсионная, с телескопическими гидравлическими амортизаторами. Траки с резинометаллическими шарнирами.
Водитель сидит в левой передней части автомобиля, а двигатель расположен с правой стороны. Командир сидит слева в центре башни, перед ним наводчик. Заряжающий находится с правой стороны башни. Люк в корме корпуса используется для загрузки боеприпасов. Также имеется большой люк с правой стороны башни для загрузки боеприпасов и сброса израсходованной латуни. На командирской башенке расположен 7,62-мм пулемет.
2С3 обеспечивает высокомобильную вездеходную огневую поддержку мотострелковых и танковых дивизий. Максимальная дальность стрельбы обычным снарядом такая же, как у 152-мм буксируемой гаубицы Д-20 (17 230 м), и, вероятно, она стреляет РПД, увеличивая дальность примерно до 30 000 м.
2С3 развивает скорость до 50 км/ч; но, в отличие от 122-мм самоходной гаубицы 2С1, она не является амфибией.
Из-за сдвоенных рекуператоров над трубой угол возвышения ограничен до +63 градусов. Броня тонкостенная, обеспечивающая лишь минимальную защиту для экипажа из четырех человек.
2С3 впервые поступила на вооружение СССР в 1973 году и также была известна под предварительным обозначением М1973. Он также известен просто как СП-73 или САУ-152 (и ошибочно как М1975 или М-75). Она чем-то напоминает американскую 155-мм самоходную гаубицу М-109.
К середине 1980-х годов 2С3 стали заменять Д-20 в гаубичных дивизионах артиллерийских полков и бригад фронтового и армейского звена. С момента своего появления 2С3 постепенно заменила буксируемую 152-мм гаубицу Д-1 (М1943) в артиллерийском полку мотострелковых дивизий и один дивизион буксируемых 122-мм гаубиц Д-30 в артиллерийском полку танковых дивизий. Кроме того, 2С3 заменили некоторые буксируемые 152-мм артиллерийские установки в -м фронтовом артиллерийском дивизионе и в армейском артиллерийском полку/бригаде.
2С3М — это обновленная версия 2С3. В 1975 году вместо двух механизированных боеукладок была введена одна — барабанного типа на 12 выстрелов, что позволило увеличить боекомплект с 40 до 46 выстрелов. Модернизированная таким образом самоходка получила индекс 2С3М, а гаубица — 2А33М. В башне 2С3М находятся пушка 2А33, средства управления огнем, место для хранения боеприпасов и рабочие места командира, наводчика и заряжающего. Пушка выходит за пределы передней части машины и имеет электрический погрузчик/досылатель, прикрепленный к люльке. Боекомплект хранится в задней части шасси и может пополняться через люк в задней стенке.
В конце 1970-х САУ модернизировали до стандарта 2С3М, а затем и 2С3М1, получив новую систему управления огнем и аппаратуру связи. В 1987 году гаубицу снова усовершенствовали. Его оснастили аппаратурой приема и отображения информации управления огнем и новым прицелом СП-538. В боекомплекте появился управляемый снаряд ОФ-38 «Краснополь», позволяющий поражать объекты, движущиеся со скоростью до 35 км/ч, на дальности до 18 км.
Эта установка получила название 2С3М1.
Последняя глубокая модернизация 2С3 получила обозначение 2С3М2. Изменения коснулись артиллерийской части самоходной гаубицы. Гаубица 2А33 заменена на более мощную 152,4-мм гаубицу 2А33М (в экспортном варианте предусмотрена замена на 155-мм гаубицу М-385), что дало увеличенную по сравнению с предыдущими версиями дальность стрельбы. Кроме того, добавлена автоматизированная система наведения и управления огнем АСУНО. Безопасность автомобиля повышена благодаря установке 9Система 02B для постановки дымовых завес.
В 2004-2009 годах часть «Акаций» была модернизирована до уровня 2С3М2. Несмотря на свой возраст, САУ «Акация» до сих пор остается одной из основных артиллерийских систем российской армии. Масса модернизированной САУ составляет 27 тонн, дальность эффективного огня — от 17 до 20 км в зависимости от типа боеприпаса. Основное назначение — уничтожение артиллерии, танков, САУ и другой бронетехники, разрушение полевых и долговременных оборонительных сооружений.
Уралтрансмаш (входит в концерн «Уралвагонзавод» госкорпорации Ростех) поставил Минобороны России первую партию самоходных артиллерийских установок (САУ) 2С3М «Акация» 2С3М «Акация» в рамках государственного оборонного заказа. Об этом ТАСС сообщили 13 мая 2021 года в пресс-службе УВЗ. «На машине улучшены средства связи, а также проведены работы по полному импортозамещению. Самоходные гаубицы полностью укомплектованы возимыми запасными частями, инструментом и приспособлениями и переданы заказчику», — цитирует пресс-служба генерального директора Дмитрия Семизорова. Уралтрансмаш, как говорится.
Переданная Минобороны САУ «Акация» прошла капитальный ремонт и модернизацию. Подробности модернизации не разглашаются, утверждается, что на машинах полностью заменены все импортные комплектующие, установлены новые коммуникации. Сколько машин в переданной партии не сообщается, отмечается, что это первая передача военным, прошедшая капитальный ремонт с модернизацией САУ 2С3М2 «Акация».
