Р-36М2 Воевода

Межконтинентальная баллистическая ракета

Р-36М2 "Воевода"  разработана в Конструкторском Бюро "Южное" (г. Днепропетровск, Украина) под руководством академика АН СССР В.Ф.Уткина в соответствии с тактико-техническими требованиями Министерства обороны СССР и Постановлением ЦК КПСС и Совета Министров СССР № 769-248 от 09.08.1983 г. Главные конструкторы - С.И. Ус и В.Л. Катаев. В.Л. Катаева после перевода в аппарат ЦК КПСС заменил В.В. Кошик. Комплекс "Воевода" создан в результате реализации проекта многостороннего совершенствования комплекса стратегического назначения тяжелого класса Р-36М-УТТХ / 15П018 с МБР тяжелого класса 15А18 и предназначен для поражения всех видов целей, защищенных современными средствами ПРО, в любых условиях боевого применения, в т.ч. при многократном ядерном воздействии по позиционному району.

В июне 1979 г. в КБ "Южное" было разработано техническое предложение по ракетному комплексу "Воевода" с тяжелой жидкостной МБР четвертого поколения под индексом 15А17. Эскизный проект ракетного комплекса с МБР Р-36М2 "Воевода" (индекс МБР был изменен на 15А18М с целью обеспечения выполнения требований договора ОСВ-2) разработан в июне 1982 года.

Первые МБР Р-36М2 в составе ракетного полка встали на опытно-боевое дежурство 30 июля 1988 года (13-я Краснознаменная ракетная дивизия, гарнизон "Ясный", п. Домбаровский, Оренбургская область, РСФСР), в декабре того же года указанный ракетный полк заступил на боевое дежурство в полном составе. К 1990 г. были развернуты еще два полка с МБР Р-36М2. До конца 1990 года комплексы также были поставлены на боевое дежурство в дивизиях, дислоцированных под городами Державинск (с 1989 г., 38-я ракетная дивизия, грн. "Степной", г. Державинск, Тургайская область, КазССР) и Ужур (с 1990 г., 62-я Краснознаменная ракетная дивизия, грн. "Солнечный", г. Ужур, Красноярский край, РСФСР).

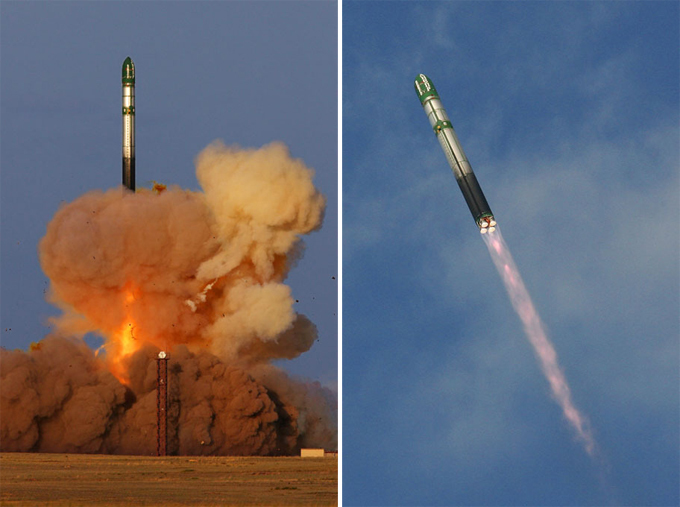

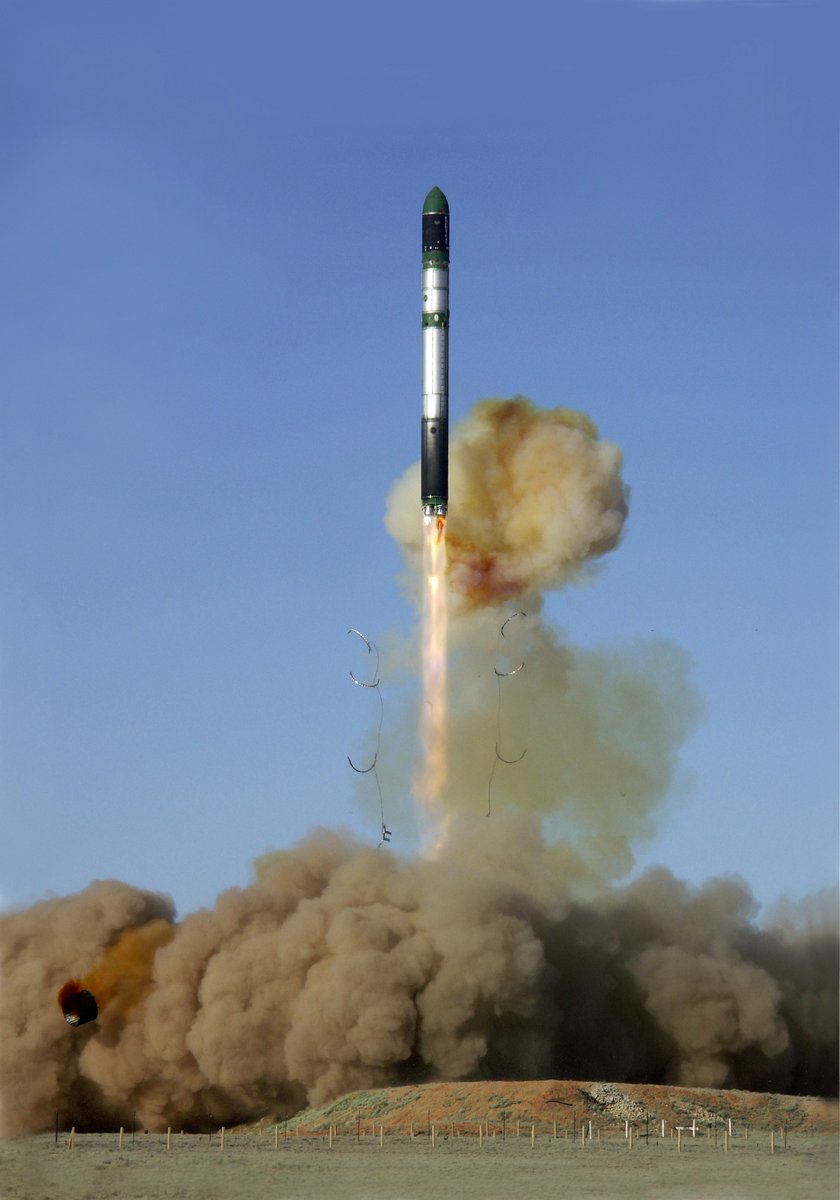

Пуск ракеты Р-36М2 "Воевода" (http://mil.ru)

По западной системе обозначений ракета носит следующие наименования:

- комплекс 15П018М "Воевода" с ракетой Р-36М2 / 15А18М / РС-20В с моноблочной ГЧ 15Ф175 - SS-18 mod.5 SATAN
- комплекс 15П018М "Воевода" с ракетой Р-36М2 / 15А18М / РС-20В с разделяющейся головной частью 15Ф173 - SS-18 mod.6 SATAN.



Ракеты Р-36М2 "Воевода" в РВСН России

В 1990 г. районы базирования МБР "Воевода" находились как на территории России так и в Казахстане. С конца 1990-х годов МБР "Воевода" в количестве 58 пусковых установок базируются в районах:

- 13-я ракетная дивизия 31-й ракетной армии РВСН (Домбаровский, грн. "Ясный") - 30 МБР

- 62-я ракетная дивизия 33-й гв.ракетной армии РВСН (Ужур-4, грн.Солнечный) - 28 МБР

Снятие МБР Р-36М2 "Воевода" с вооружения планируется на 2022 год.

Состав комплекса и конструкция МБР

Пусковое оборудование ракеты разработано под требования обеспечения ответно-встречного пуска уровни стойкости ракеты к поражающим факторам ядерного взрыва и обеспечивают успешный пуск ракеты после непоражающего взрыва непосредственно по пусковой установке и без снижения боевой готовности при воздействии по соседней пусковой установке.

Время задержки пуска на нормализацию обстановки после непоражающего ядерного взрыва - не более 2,5-3 минут.

Корпус ракеты имеет вафельно-сварную конструкцию из алюминиево-магниевого нагартованного сплава повышенной прочности АМг-6. Наружное покрытие (МФП - многофункциональное покрытие) выполнено многофункциональным по всей длине ракеты (включая головной обтекатель) для защиты от поражающих воздействий. С учетом необходимости прохождения через пылегрунтовые образования взрыва - грибовидные облака грунтовых частиц различного размера, парящих в вихрях на высоте 10-20 км над землей, ракета была выполнена без выступающих частей.

ТТХ ракеты

Длина ракеты - 34,3 м
Диаметр корпуса - 3 м

Масса ракеты - 211 400 кг
Масса забрасываемая - 8 730 кг
Масса топлива:
 - I ступени - 150.2 т
 - II ступени - 37.6 т
 - ступени разведения - 2.
1 т Дальность действия: - с РГС ИН - 11 000 км - с моноблочной ГЧ - 16 000 км КВО - 220 м Полетная надежность - 0.974 Обобщенный показатель надежности - 0,935

Установка контейнера с ракетой Р-36М2 "Воевода" в шахту пусковой установки (http://www.uzhur-city.ru)




Боевое оснащение

1. моноблочная ГЧ 15Ф171 с "тяжелым" (мощностью не менее 20 Мт) ББ 15Ф172

2. РГЧ 15Ф173 с десятью неуправляемыми высокоскоростными ББ 15Ф174 повышенного класса мощности не менее 0,8 Мт каждый

3. моноблочная ГЧ 15Ф175 с "легким" (мощностью не менее 8,3 Мт) ББ 15Ф176

4. РГЧ 15Ф177 смешанной комплектации в составе шести неуправляемых (мощностью не менее 0,8 Мт) ББ 15Ф174 и четырех управляемых (мощностью не менее 0,15 Мт) ББ 15Ф178 с активной радиолокационной системой самонаведения по цифровым картам местности.

Устройство ракеты Р-36М2 "Воевода"





Система управления и наведение

Система управления ракеты оснащена схемно-алгоритмической защитой аппаратуры от гамма-излучения при ядерном взрыве - при входе в зону воздействия ядерного взрыва датчики отключают систему управления, а сразу после выхода из зоны СУ включается и выводит ракету на нужную траекторию.
Использована специально разработанная элементная база аппаратуры повышенной стойкости к поражающим факторам ядерного взрыва.
Система управления автономная инерциальная - разработана и производилась НПО "Хартрон".



Модификации:

Ракета 15А17 - наименование будущей МБР "Воевода" на стадии технического предложения на разработку (1979 г.).

Комплекс 15П018М "Воевода", ракета Р-36М2 / 15А18М / РС-20В / РГЧ ИН 15Ф173 - SS-18 mod.6 SATAN / SS-X-26 / TT-09 - вариант МБР "Воевода" с разделяющейся головной частью 15Ф173.

Комплекс 15П018М "Воевода", ракета Р-36М2 / 15А18М / РС-20В / моно ГЧ 15Ф175 - SS-18 mod.5 SATAN - вариант МБР "Воевода" с головной частью  15Ф175.

Ракета Р-36М3 "Икар" - SS-X-26 - аванпроект тяжелой МБР 5-го поколения разработан КБ "Южное" в 1991 г.



"Новый оборонный заказ. Стратегии"

МБР "Сармат" готовится летать: для чего России "новая Satana"

После разделения маневрирующий блок движется со скоростью около 15 Max (7 км/сек.) на высоте 100 км, и перед входом в плотные слои атмосферы (непосредственно над целью) совершает сложный маневр для преодоления противоракетной обороны противника. Как уже отмечалось выше, подобными боевыми блоками можно наносить точечные неядерные удары в ходе локальных конфликтов в любой точке мира.

Два основных ориентира при создании новой тяжелой МБР "Сармат" –неуязвимость для ПРО и минимальное подлетное время – позволили достичь рекордных скоростей, дальности, грузоподъемности и 60-секундного приведения в боевую готовность (молниеносная реакция в случае ядерного удара противника).

Заложенная в новую МБР технология "орбитальной бомбардировки" территории вероятного противника по суборбитальной траектории через Южный Полюс (в обход существующих и перспективных систем ПРО) позволяет осуществлять и запуски космических аппаратов гражданского назначения (в конце срока эксплуатации каждый "Сармат" может вернуть значительную часть вложенных инвестиций).

Ключевые параметры

Сколько новых тяжелых ракет получат российские РВСН? Ранее американский канал CNBC со ссылкой на разведывательное сообщество США рассказал о 60 "Сарматах", что примерно соответствует количеству "Воевод" в двух дивизиях (в Красноярском крае и Оренбургской области). Впрочем, Минобороны РФ может иметь и другие планы. Открыта информация лишь о предельном пороге количества МБР и боевых блоков, определенном Договором СНВ-3 для группировки Стратегических ядерных сил  (СЯС) России и Стратегических наступательных сил (СНС) США. Для РФ это 700 развернутых пусковых установок и 1550 боевых блоков. Причем РВСН располагают примерно 60 процентами от общего количества носителей и боевых зарядов СЯС, и планируют к 2024 году иметь на вооружении только современные образцы.

С учетом состоящих на вооружении комплексов "Тополь-М" и "Ярс", складывается многовариантная перспектива.

В России разработают новую баллистическую ракету >>

В определении перспектив развития РВСН России приходится учитывать изменения ракетно-ядерного потенциала и особенности внешней политики США, выход Вашингтона из Договора РСМД, вероятное размещение американских ракет средней дальности в Европе – поближе к РФ. Так, в Польше и Румынии в разной степени готовности развернуты противоракетные комплексы Пентагона с универсальными пусковыми установками Мк-41. Отсюда возможен запуск противоракет "Стандарт-3" и крылатых ракет "Томагавк" средней дальности. Кроме того, базирующиеся в Польше и Румынии американские ударные беспилотники могут быть оснащены ядерными боеприпасами. Разумеется, при использовании ударных компонентов средней дальности против РФ в зоне ответного удара окажутся и Соединенные Штаты, и страны – стартовые площадки. Об этом прямо заявил в интервью "Красной звезде" командующий российскими РВСН Сергей Каракаев.

В планах РВСН на 2020 год более 200 учений различного уровня и шесть пусков МБР (пять из них – с космодрома Плесецк). В прошлом году состоялось примерно такое же количество войсковых учений, и проведено пять пусков стратегических ракет, которые подтвердили высокую надежность ракетных комплексов и эффективность войск в целом.

Современные РВСН – это три ракетные армии, 12 ракетных соединений (в том числе четыре дивизии стационарного базирования с шахтными пусковыми установками и восемь мобильных – с подвижными грунтовыми ракетными комплексами). Полагаю, ракет хватит всем агрессорам. На превентивный (обезоруживающий) удар вероятному противнику надеяться не стоит. Объекты РВСН надежно прикрыты от средств воздушного нападения современными зенитными комплексами С-300ПМ и С-400, системой активной защиты "Мозырь", перспективными средствами ПВО на различных физических принципах действия. Внедряются роботизированные системы управления. Располагая двумя третями общего числа носителей ядерного оружия России, ракетные войска стратегического назначения в ядерной триаде играют главную роль.

Новая тяжелая МБР "Сармат" займет в РВСН и в системе ядерного сдерживания ключевые позиции.

"Воевода" взлетел как "Сатана" – Газета Коммерсантъ № 240 (3079) от 23.12.2004

оборонная мощь

Вчера ракетные войска стратегического назначения (РВСН) провели успешный учебно-боевой пуск межконтинентальной баллистической ракеты РС-20В "Воевода". Впервые за 13 лет ракета стартовала из позиционного района ракетной дивизии. По словам представителей командования РВСН, "Воевода" останется на вооружении ракетных войск в течение еще 10-12 лет.

Межконтинентальная баллистическая ракета 15А18 (официальное название РС-20, по классификации NATO — SS-18 Satan) была разработана в КБ "Южное" (Днепропетровск) в 80-е годы и серийно выпускалась ПО "Южмаш". В 1988 году на вооружение был принят модернизированный вариант ракеты — 15А18М "Воевода" (РС-20В). Она оказалась самой тяжелой боевой стратегической ракетой в мире: стартовая масса "Воеводы" превышала 210 т. Ракета могла нести 10 боеголовок индивидуального наведения мощностью до 150 килотонн каждая.

На момент распада СССР на территории России находились 204 шахтных пусковых установки (ШПУ) МБР 15А18 и 15А18М в 32 ракетных полках, сведенных в четыре ракетные дивизии: 41-ю (Алейск, Алтайский край; 30 единиц), 59-ю (Карталы, Челябинская обл.; 46 ед.), 13-ю (Домбаровский, Оренбургская обл.; 64 ед.) и 62-ю (Ужур, Красноярский край; 64 ед.).

С 1991 года все пуски российских баллистических ракет проводились только с пусковых установок на космодромах Плесецк и Байконур. В действующих частях проводились лишь учения на тренажерах, имитирующих боевые пуски. Однако для оценки боеготовности частей потребовались реальные учебно-боевые пуски из мест базирования.

Вчерашний пуск "Воеводы" состоялся в 11.30 по московскому времени из шахтной пусковой установки 13-й ракетной дивизии, базирующейся в районе поселка Домбаровский (Оренбургская обл.). Пролетев 6 тыс. км, ракета поразила учебную цель на полигоне Кура (Камчатка). "Пуск показал прежде всего высокую степень боевой готовности и надежности ракетно-ядерного оружия, созданного в 80-е годы. Стартовавшая ракета стояла на боевом дежурстве свыше 16 лет. Этим пуском продлен срок эксплуатации ракет этого типа. Думаю, еще 10-12 лет в боевом составе РВСН будет находиться этот уникальный комплекс",— заявил вчера командующий РВСН генерал-полковник Николай Соловцов.

Надо заметить, что одно время срок жизни "Воеводы" был ограничен искусственно. Согласно договору между Россией и США о сокращении наступательных вооружений СНВ-2, ратифицированному российским парламентом в 2000 году, Москва после 2007 года не могла иметь в своем арсенале наземные стратегические ракеты с разделяющимися головными частями (то есть с несколькими боеголовками). Однако после выхода США в 2001 году из договора по противоракетной обороне Россия объявила о выходе из договора СНВ-2. А ратифицированный в мае 2003 года новый договор о сокращении стратегических наступательных потенциалов (СНП) уже не ставит таких жестких рамок, как утративший одновременно силу СНВ-2, и позволяет России сохранить в боевом составе все оставшиеся "Воеводы".

Новый договор предусматривает лишь сокращение к 31 декабря 2012 года боезарядов на стратегических носителях до 1,7-2,2 тыс. Это позволит Москве на протяжении еще примерно десяти лет поддерживать с США паритет по количеству боеголовок, установленных на стратегических носителях, за счет произведенных еще в советские времена и не выработавших своего ресурса межконтинентальных баллистических ракет. Впрочем, независимо от договора СНП Россия все равно вряд ли смогла бы иметь после 2012-2014 годов более 1,5 тыс. боеголовок: к этому времени истечет ресурс всех РС-20, стоящих сейчас на боевом дежурстве, а средств на восполнение ракетно-ядерного арсенала в прежнем объеме у Москвы нет.

ИВАН Ъ-САФРОНОВ, КОНСТАНТИН Ъ-ЛАНТРАТОВ

Баллистические ракеты «Сармат» будут испытывать в Красноярском крае

О скором появлении в Красноярском крае площадки для летных испытаний МБР РС-28 «Сармат» объявил министр обороны РФ Сергей Шойгу. Возведение этого объекта он отнес к одной из приоритетных задач подконтрольного ему ведомства.

«В 2021 году Министерству обороны предстоит решить ряд приоритетных задач. В том числе обустроить в районе поселка Северо-Енисейский испытательный полигон для проведения летных испытаний ракетного комплекса “Сармат”», – сказал Шойгу во время выступления на расширенном заседании коллегии Минобороны с участием президента.

В случае успешного завершения всего цикла испытаний, ракетный комплекс «Сармат» будет окончательно принят на вооружение и заступит на боевое дежурство – первые ракеты планируют разместить в ужурском соединении РВСН.


Отметим, появление испытательного полигона для межконтинентальных баллистических ракет в Красноярском крае не означает, что в регионе будут что-то взрывать (по крайней мере, специально) – испытания ядерного оружия запрещены всеобъемлющем договором. На полигоне будут проводится тестовые запуски «болванок», то есть ракет не снаряженных боеголовками по полигонам в отдаленных частях страны.


Тяжелая межконтинентальная баллистическая ракета РС-28 «Сармат» является по своим характеристикам самым грозным ядерным оружием современности. Комплекс призван заменить устаревшую МБР Р-36М «Воевода», которую на западе из-за разрушительной мощности прозвали «Сатана».

Точные характеристики «Сармата» пока неизвестны общественности. Однако из заявлений президента о том, что новая ракета будет превосходить «Воеводу», можно сделать вывод – комплекс будет нести в себе не менее 10 боеголовок индивидуального наведения, мощность каждой из которых составит свыше 800 килотонн (кт). Для сравнения, мощность бомбы сброшенной на Хиросиму оценивается от 13 до 20 кт.

Изготовлением новейшего ракетного комплекса занимается Красноярский машиностроительный завод («Красмаш») – первые серийные образцы предприятие также намерено поставить в 2021 г.


Напомним, в августе 2019 г. на секретном полигоне в Неноксе (Архангельская область) произошел взрыв при испытании ракетного двигателя перспективного комплекса «Буревестник» – тогда погибли 5 человек.

По некоторым данным, при аварии был поврежден малогабаритный ядерный реактор, из-за чего на некоторое время резко вырос радиационный фон – в находящемся в 40 км от места ЧП Северодвинске показатели по радиации одномоментно выросли в 20 раз.

Под Ужуром испытают новейшую ядерную ракету «Сармат»

Как сообщил газете «Ведомости» источник в Минобороны, летно-конструкторские испытания межконтинентальной баллистической ракеты (МБР) РС-28 «Сармат» начнутся в 2020 г. Всего запланировано не менее 5 пусков.

Первый запуск произойдет с космодрома Плесецк в Архангельской области. Ракета с массогабаритным макетом боевой части должна будет преодолеть около 6 тыс. км и поразить условную цель на полигоне Кура в Камчатском крае.


После стартов на Плесецке, новый пуск планируют произвести в 62-й ракетной дивизии, которая располагается всего в 5 км от Ужура. Отмечается, что запуски МБР из этого района не проводили с 1987 г.

Впервые о новой ракете стало известно из послания Владимира Путина к Федеральному собранию в 2018 г. Тогда он назвал «Сармат» грозным оружием, отметив, что РС-28 практически не имеет ограничений по дальности полета.

Многие пользователи сети восприняли новость об испытаниях оружия массового поражения вблизи населенного пункта неоднозначно – кто-то шутит о съемках сиквела сериала «Чернобыль» от HBO, а кто-то всерьез опасается новой катастрофы.

И такие опасения вполне оправданы, особенно в свете происшествия в Архангельской области, где при испытаниях новой ракеты «Буревестник» произошел взрыв, и погибли 5 сотрудников Росатома.

Точные характеристики новой ракеты засекречены, но, по сообщениям Минобороны, она во всем превосходит своего предшественника – МБР РС-20 «Воевода» (по классификации НАТО – «Сатана»).

Эта ракета, разработанная в 70-х гг., остается самой мощной в мире – она несет до 10 боеголовок, мощность каждой из которых составляет 750 килотонн (кт), но также может оснащаться 20-мегатонной моноблочной боеголовкой. Для сравнения, мощность бомбы сброшенной на Хиросиму оценивается от 13 до 20 кт.

Наглядный пример: зона поражения от взрыва только 1 из 10 боеголовок «Воеводы» на спутниковом снимке Красноярска.

Зона 1 – Огненный шар.

Зона 2 – Область сильного сжатия воздуха. Вероятность разрушения бетонных построек – 100%.

Зона 3 – Проникающая радиация.

Зона 4 – Ударная волна с высокой вероятностью разрушений.

Зона 5 – Световое излучение. Ожоги всего тела не менее III степени тяжести.

Зона 6 – Более слабая ударная волна и заражение местности радиацией. Небольшие разрушения построек, выбитые стекла и травмы у людей.

Из открытых источников известно, что именно эти ракеты сейчас находятся на боевом дежурстве в Ужуре. Новые МБР «Сармат», которые к тому же собираются на конвейере красноярского завода «Красмаш», также планируют поставить в эту дивизию, это может случиться уже в 2021 г., если все испытания окажутся успешными.


Фото и видео: Минобороны РФ, ТАСС, nuclearsecrecy.com

Ракеты Р-36М и Р-36М2 «Воевода» – Военное оружие и армии Мира

Все последние годы наиболее крепким гарантом мира во всем мире являются ядерные силы сдерживания некоторых государств. На первый взгляд это кажется парадоксальным, но на самом деле ничего странного в этом нет. Все просто: ядерный потенциал страны не дает лишний раз повода усомниться в ее государственности и охлаждает «горячие головы», препятствуя самой возможности возникновения Третьей мировой войны.


Не стала исключением и наша страна, на страже интересов которой стоит ракета «Сатана». Сразу оговоримся, что «творением дьявола» ее называют исключительно на Западе: по российской номенклатуре это оружие величается «Воеводой».

Является прямым потомком ракеты Р-36. Была существенно изменена не только основная конструкция, но и полностью переосмыслен способ запуска: в результате ракета «Сатана» стала не только намного проще, но и в несколько раз надежнее. Упростилась и удешевилась процедура строительства, ремонта и модификации стартовых шахт.

Кроме того, конструкторы кардинально изменили процедуру перевозки и ее установки на боевое дежурство, что не только резко снизило количество ЧП и несчастных случаев, но и повысило защищенность всего комплекса в принципе.

Основные сведения

В кругу военных известна под индексом Р-36М — конструктивно-двухступенчатая межконтинентальная баллистическая ракета. Оснащалась боевой частью с десятью блоками. За разработку отвечали Михаил Янгель и Владимир Уткин, работавшие в легендарном КБ «Южное». Работы по проектированию этого вооружения начались 2 сентября 1969 года. Основной объем работ был выполнен до октября 1975 года. Со всеми испытаниями коллектив завода справился в срок до 29 ноября 1979 года.


Как ни странно, но на боевое дежурство ракета «Сатана» впервые была поставлена 25 декабря 1974 года, а на вооружение официально принята только 30 декабря 1975 года. Впрочем, эта ситуация для СССР уникальной не была: танк Т-44 официально на вооружение вообще принят не был, однако его активно эксплуатировали в десятках частей.

Особенности управления

Межконтинентальная баллистическая ракета «Воевода» имеет управляемый боевой блок, который имеет форму биконического тела и обладает минимальным аэродинамическим сопротивлением. Система управления ракетой продумывалась таким образом, чтобы достигались сразу несколько целей:

  1. Обеспечивалась работоспособность после воздействий ядерного взрыва в полете.
  2. Разводились боевые блоки максимально высокоточно.
  3. Использовался прямой метод наведения, не требующий подготовки специального полетного задания.
  4. Обеспечивается дистанционное нацеливание.

Специально для решения этих задач ракета оснащается мощным бортовым вычислительным комплексом. Ракета «Воевода», характеристики которой внушали страх, отличается уникальными боевыми и эксплуатационными показателями. Все характеристики комплекса подтверждаются многочисленными испытаниями в воздухе и на земле. Проведенные пуски ракеты показали, что она отличается надежностью.

Двигатели

На первую ступень монтировался ракетный двигатель РД-264, который является «конгломератом» четырех однокамерных установок РД-263. Сама силовая установка проектировалась в КБ «Энергомаш», работами руководил Валентин Глушко. На вторую ступень устанавливался уже маршевый двигатель РД-0228. Его создавали в КБ химической автоматики. Руководил проектом Александр Конопатов. В состав используемого ракетного топлива входят: НДМГ и азотный тетраоксид. Отличается «минометным» способом запуска.

Что касается последнего термина, то он подразумевает выталкивание ракеты из пускового контейнера энергией банальных пороховых газов. Она выстреливается за пределы ракетной шахты, после чего включаются маршевые двигатели.

Ракета «Сатана» комплектуется автономной инерциальной системой управления. Ее проектированием занималось НИИ-692. Работами заведовал Владимир Сергеев. Важнейшую систему, отвечающую за преодоление вражеской ПРО, разработали в ЦНИРТИ. Вторая -боевая — ступень оснащается твердотельной двигательной установкой. Серийное производство ракет было развернуто на Южном машиностроительном заводе уже в 1974 году.

Ракеты Р-36М и Р-36М2 «Воевода»

Мало какие комплексы в арсенале отечественных РВСН вызывали у потенциального противника такое желание «сократить и уничтожить», как Р-36М и Р-36М2. Эти тяжелые межконтинентальные баллистические ракеты по сей день не имеют себе равных по сочетанию дальности, забрасываемой массы и возможности точного поражения целей противника на большой площади.

РОЖДЕНИЕ Р-36М

Ракета создавалась КБ «Южное» (г. Днепропетровск) для замены тяжелой Р-36. Руководил разработкой М. К. Янгель, после его смерти в 1971 году — В. Ф. Уткин. Для первой ступени был принят маршевый двигатель РД-264, разработанный в КБ Энергомаш (г. Химки МО), для второй — двигатель РД-0228 разработки КБ химавтоматики (г. Воронеж). Автономная инерциальная система наведения разработана НИИ-692 (г. Харьков), при этом впервые в нашей стране применена бортовая цифровая ЭВМ (БЦВМ). Комплекс средств преодоления ПРО «Лавр» разрабатывался в московском ЦНИИРТИ. Доработку шахтных пусковых установок под ракеты Р-36М вело КБ специального машиностроения в Ленинграде. Пороховые аккумуляторы давления для минометного старта ракеты создавало Люберецкое НПО «Союз». Головным предприятием по разработке унифицированного защищенного командного пункта ракетного комплекса было ЦКБ тяжелого машиностроения (г. Москва). Производство ракет организовали на Южном машиностроительном заводе в Днепропетровске.

Летно-конструкторские испытания Р-36М проходили на Байконуре в 1972-1975 годах. 25 декабря 1974 года встали на боевое дежурство первые Р-36М с моноблочной головной частью, год спустя — с разделяющейся головной частью (РГЧ). Комплекс Р-36М с ракетой 15А14 принят на вооружение в числе других ракетных комплексов Постановлением Правительства от 30 декабря 1975 года. В США и НАТО Р-36М получили обозначения SS-18 Mod. 1,2,3 и Satan.

Читать: Корабли проекта 1159 — сторожевики для экспорта

С УЛУЧШЕННЫМИ ТТХ

16 августа 1976-го появилось постановление о разработке ракеты Р-36М УТТХ. 31 октября 1977 года начались летно-конструкторские испытания, продолжавшиеся до ноября 1979-го. Первые ракеты с РГЧ индивидуального наведения 15Ф183 поставлены на боевое дежурство 18 сентября 1979-го. На вооружение Р-36М УТТХ принят постановлением от 17 декабря 1980 года. ГРАУ присвоило комплексу индекс 15П018, ракете — 15А18, индекс 15А18-1 получили модернизированные Р-36М с новыми РГЧ. В США и НАТО за ракетой оставили обозначение SS-18 Satan, добавив индекс Mod. 4. К 1983 году на всех шахтных пусковых установках ракеты Р-36М заменены Р-36М УТТХ.

Р-36М2 «ВОЕВОДА» — КОМПЛЕКС ЧЕТВЕРТОГО ПОКОЛЕНИЯ

В соответствии с Постановлением Правительства от 9 августа 1983 года, КБ «Южное» во главе с В. Ф. Уткиным развернуло работы по ракете Р-36М2. Речь шла прежде всего о том, чтобы обеспечить гарантированное нанесение ответно-встречного удара в условиях применения противником ядерного оружия по позициям МБР и прорыв боевыми частями перспективной системы ПРО противника.

НПО «Электроприбор» (бывший НИИ-692) разрабатывало радиационностойкую систему наведения, минское НПО «Интеграл» — элементную базу, КБ Энергомаш — двигатели первой ступени, КБ химавтоматики — двигатели второй ступени. В КБ машиностроения (г. Коломна) создавали комплекс активной защиты пусковых установок от ядерных боевых блоков и высокоточного оружия противника. С марта 1986 по март 1988-го продолжались летно-конструкторские испытания ракет. 30 июля 1988 года первый полк Р-36М2 заступил на боевое дежурство.

Читать: Баллистические ракеты тактического и оперативно-тактического назначения США

Комплекс Р-36М2 в варианте с РГЧ принят на вооружение Постановлением ЦК КПСС и СМ СССР от 11 августа 1988 года. В августе 1991 года успели принять на вооружение Р-36М2 с моноблоч ной ГЧ. Так сформировался комплекс 15П018М с многоцелевой МБР тяжелого класса 15А18М, известный под именем «Воевода». К тому времени работы по Р-36М2 весьма своевременно были переведены с Украины в Россию.

Двухступенчатая ракета 15А18М выполнена с последовательным расположением ступеней и системы разведения боевого оснащения. Корпус ракеты изготовлен из алюминиевого сплава с защитным покрытием. Обеспечена стойкость ракеты к воздействию пыли и крупных частиц грунта, образующихся в облаке наземного ядерного взрыва — дабы обеспечить пуск даже при ядерном ударе по позиционному району ракет. Первая ступень оснащена двигателем РД-274, составленным из четырех однокамерных РД-273, управление производится отклонением камер сгорания. Вторая ступень оснащена однокамерным маршевым двигателем РД-0225 тягой 85,3 тс (двигатель «утоплен» в полости бака горючего) и рулевым РД-0257 с четырьмя поворотными камерами сгорания и одним турбонасосным агрегатом.

Читать: Огнемет ЛПО-50

Двигатели выполнены по замкнутой схеме, работают на высококипящем топливе: горючим служит несимметричный диметилгидразин, окислителем — тетраоксид диазота. Автономная инерциальная система наведения с БЦВМ собрана на элементах повышенной радиационной стойкости. Пуск ракеты производится по одному из плановых целеуказаний, но возможно оперативное перенацеливание по неплановому целеуказанию, переданному из высшего звена управления. Ракета поставлялась с завода в ампулизированном виде, в пусковом контейнере. Устанавливается в шахте на пневмогидравлических амортизаторах. Глубина ствола ШПУ — 39 м. К Р-36М2 приняты РГЧ 15Ф173 и моноблочная 15Ф175 с «легким» боевым блоком. РГЧ включает десять боевых блоков, установленных на раме в два яруса и прикрытых сбрасываемым обтекателем. Двигательная установка разведения выполнена в виде четырехкамерного ЖРД тягой 1,9 тс с поворотными камерами сгорания.

Ха-ха

Вау

Доволен

Печально

Злюсь

Voted Thanks!

Возможно вам будет интересно:

  • Стратегический ракетный комплекс с межконтинентальной баллистической ракетой…
  • Межконтинентальная баллистическая ракета УР-100 — самое массовое оружие РВСН
  • Управляемые ракеты К-8/Р-8 — Оружие перехватчика-ракетоносца
  • Баллистическая ракета дальнего действия Р-12 — первая массовая, первая шахтная
  • Стратегический ракетный комплекс с межконтинентальной баллистической ракетой…
  • Стратегический ракетный комплекс РС-24 «Ярс»
  • Сверхзвуковые и трудноуязвимые ракеты Х-22 и КСР-5
  • Стратегический ракетный комплекс с межконтинентальной баллистической ракетой УР-100НУТТХ
  • Стратегический ракетный комплекс с межконтинентальной баллистической ракетой…
  • ЗРК (ЗРС) «Тор»
  • Зенитные ракетные комплексы и противоракетные комплексы США
  • Противотанковый ракетный комплекс «Метис» (9К115)

Подписывайтесь на
наш канал в Яндекс.Дзен

Начало работ

Именно авторству Михаила Янгеля принадлежит идея концепции минометного старта, который впервые был испытан на ракете РТ-20П. Эта идея была предложена талантливым инженером в 1969 году. Такой способ запуска дает множество преимуществ, главным из которых является значительное снижение массы ракеты. Но главный конструктор предприятия ЦКБ-34 категорически отказался принимать эту концепцию: он считал, что минометный способ запуска совершенно не подходит для старта ракет с массой более двухсот тонн.


В принципе, именно этой деталью ракета «Сатана» (характеристики которой расписываются в этой статье) сильно отличается от своих «коллег по цеху» как отечественного, так и западного происхождения.

Конструкция баллистической ракеты Сатана

Конструкция СС-18, включая размещение основных узлов и агрегатов, имеет следующие особенности:

  • двухступенчатая, с отделением ступеней последовательным порядке;
  • топливо, окислитель находятся в примыкающих баках с разделением перегородкой;
  • управляющие кабеля, пневматические и гидравлические системы управления трассированы вдоль корпуса и защищены специальным кожухом;
  • первая ступень оснащена четырьмя ЖРД, топливо подаётся закрытым циклом, при этом двигатели автономны;
  • руководство полётом осуществляется системой автономного управления;
  • вторая ступень оборудована маршевым и четырех камерным контролирующим траекториею полёта ЖРД;
  • для повышения защитных качеств, при применении противником ядерных средств, где проводится пуска ракеты, корпус покрыт специальным чёрным теплозащитным составом;
  • предустановленные датчики контролируют уровень агрессивных облучений, и при их наличии – отключают все системы управления, но при выходе из этой зоны – проводят автоматическое включение, управляющая система вносит коррективы в траекторию для достижения поставленной цели поражения.


Схема «миномётного» запуска
Новая ракета Сатана, характеристики которой продемонстрировали высокие показатели точности попадания, обеспечиваются инерционной управляющей системой на базе бортового вычислительного оборудования, стала главным оружием РВСН. Радиус поражения Сатаны, о котором стало известно в НАТО, охладил горячие головы «ястребов».

Смотрите также статью Снайперская винтовка Т-5000 и её характеристики

Двигатель ракеты «Сатана»


Двигатели «Сармата»
Двигатели и система подачи топлива ракеты созданы на основе новейших, на тот период, разработок передовых конструкторских бюро страны:

  • применение химического наддува емкостей топлива;
  • торможения отделённой ступени газами наддува;
  • оборудование первой и второй ступени маршевым, и независимыми двигателями управления;
  • принцип управление разделёнными боевыми частями;
  • работа двигателей с использованием тетраксидного азотного топлива и прочих.

Для первой ступени использовался движитель РД-264, который компоновался из четырёх элементов РД-263. Вторая ступень оборудовалась маршевым движителем РД-0228. Все образцы двигателей при испытаниях показывали результаты, исключающие сбои в работе и отказы управляющих систем.

Смотрите также статью Реактивный пехотный огнемет «Шмель» и его достоинства, недостатки

Следует обратить внимание, что был внедрён новый метод запуска ракет, исключающий фиксацию ПРО земного пуска. Двигатели ракеты запускались на дне шахты, и за счёт скопления отработанных газов, при старте ракета «выстреливалась» на значительную высоту. Это давало возможность запуск воспринять, как полёт низколетящего самолёта.

Принятие идеи

В декабре 1970 года Рудяк (старый руководитель КБ) уходит, а его место занимает Владимир Степанов, который и сам «загорелся» идеей запуска тяжелых баллистических ракет посредством «минометной» схемы.

Сложнее всего оказалось решить проблему с амортизацией ракеты в ее шахте. Ранее в качестве «предохранителей» использовались гигантские металлические пружины из особого сорта стали, но вес новой ракеты просто физически не позволял их использовать и дальше. Тогда конструкторы решили пойти по «пневматическому» пути, применив для этой цели сжатый газ.

К газу не было претензий в части веса, но тут же возникла другая беда: как его удерживать в пусковом контейнере на протяжении всего срока службы ракеты? Работники КБ «Спецмаш» не только с честью смогли решить эту проблему, но и доработали стартовые установки под возможность запуска и более тяжелых ракет. Уникальные амортизаторы начали выпускать в Волгограде, на известном заводе «Баррикады».

Так ракета «Сатана», характеристики которой нами расписываются, стала еще более необычным оружием, которое опередило свое время как минимум на несколько лет.

Авторы прочих доработок

Параллельно разработкой новых технических решений занималось еще и Московское КБТМ, которым заведовал Всеволод Соловьев. Именно его коллективом был предложен уникальный вариант с маятниковой системой подвески ракеты в шахте. Уже в начале 1970 года был создан эскизный проект, а в мае он был одобрен и допущен к производству в Минобщемаше.


Заметим, что в конце концов был принят вариант от Владимира Степанова. В конце 1969 года был разработан полный технический проект ракеты Р-36М, который включал четыре варианта ее боевого оснащения: простая, легкая ГЧ, тяжелая ГЧ, а также разделяющаяся и маневрирующая разновидности. В марте следующего года в проект были внесены некоторые незначительные изменения, предусматривающие повышение уровня надежности основных конструкций.

Учтите, что один взрыв ракеты «Сатана» вполне мог стереть с лица земли целый американский штат среднего размера, так что США очень интересовались разработкой и испытаниями данного оружия, а во время тестирования ракет на прибрежных площадках запуска неподалеку всегда находилась пара-другая их разведывательных кораблей.

Опасность этого оружия – в уникальной системе маневрирования и особой головной части: когда она разделяется, в окружающее пространство выпускается несколько сот ложных целей. В результате большая часть радаров не в состоянии обнаружить ракету. Разумеется, эффективно с ней бороться чрезвычайно сложно.

В середине 1970 года проект модернизации был одобрен всеми необходимыми инстанциями, после чего КБ «Южное» дали «добро» на производство модернизированных комплексов. Так появилась на свет межконтинентальная баллистическая ракета «Сатана».

Историческая справка

Изыскательские работы по P-36M Сатана осуществлялись специалистами конструкторского бюро (КБ) «Южное» в городе Днепропетровске. Украинский город в настоящее время переименован в Днепр.

Принято считать, что начало работ над РС Сатана положено решением Совета Министров страны осенью 1969, а уже зимой — представлены проекты эскизов и расчётные таблицы характеристик, разрабатываемого объекта.

1969

в этом году начались работы над РС «Сатана»

При этом инженеры не стали модернизировать имеющеюся Р-36 Воевода, а применили новые решения, отвечающие требованиям защищённости и эффективности вооружения:

  • размещение пусковой установки и пункта управления запуском в помещениях с максимальной защитой;
  • автономная система управления ракетой;
  • минимальное время на проведение предстартовой подготовки и пуска;
  • дистанционное предстартовое программирование целей из комнаты управления;
  • повышенная живучесть всего ракетного комплекса;
  • повышена крейсерская скорость полета ракеты Сатана;
  • способность СС-18 преодолевать заслоны, создаваемые системой ПРО противника;
  • старт, не дающий возможность фиксации места его проведения;
  • прорыв в максимальном радиусе, точности поражения целей;
  • устойчивость к последствиям близкому, к размещению установки, ядерному взрыву (гамма, бета, рентгеновским излучениям).

Испытание готового изделия проведено на Байконуре зимой 1973 года. Доработки продолжались до осени 1975 года, но необходимость защиты страны от возможной агрессии вынудило поставить Р-36М на дежурство уже в 1974 году.


Баллистическая ракета «Сатана» СС-18 во время испытаний

В дальнейшем, ракета СС-18 постоянно модернизировалась. Например, на ней выполнена доработка несущей части и боеголовки ракеты. После испытаний в конце семидесятых годов баллистическая ракета Сатана была заменена на МБР Р36М.

Смотрите также статью Баллистическая ракета «Тополь» и её технические характеристики

Доработаны и улучшены ТТХ Сатаны, где система управления имела более совершенные характеристики, головная часть делилась на десять боеголовок по 0.55 Мт, с радиусом поражения до 300.0 тыс. кв. км, скоростью полёта до 2.5 км/с, каждая.

Эффективность новых технологических решений

Особенность ракеты в том, что ее помещали в транспортно-пусковой контейнер еще на заводе, монтируя туда все необходимое дополнительное оборудование. После этого конструкция устанавливалась на контроль-испытательный стенд, на котором проводились все требуемые виды проверок.

Когда на полигонах заменяли старые Р-36 на новую Р-36М, в шахте монтировался специальный металлический силовой стакан, туда же устанавливалось все необходимое пусковое и амортизационное оборудование. По сути дела, для замены ракеты после подготовительных работ требовалось сделать несколько сварных швов, чего в прежние времена невозможно было и вообразить.

Из конструкции пусковой шахты в этом случае полностью исключались решетки и газоотводные каналы, которые были попросту не нужны при минометном способе старта. Результатом такого подхода стало не только резкое снижение стоимости всего комплекса, но и повышение эффективности защиты шахт (они стали проще). В Семипалатинске при испытании новых технологий было убедительно доказано, что они и в самом деле имеют немало преимуществ.

Проектирование и разработка новых двигателей


Как мы уже и говорили, баллистическая ракета «Сатана» комплектуется силовой установкой из четырех однокамерных двигателей на первой ступени, а на вторую ступень ставится твердотопливный движок. Но! Уникальная ее особенность в том, что твердотопливная установка максимально унифицирована по своему устройству с жидкостными двигателями: фактически реальные отличия есть только в высотном сопле камеры. И это чрезвычайно важно, так как в результате стоимость техники удалось значительно снизить.
Многие смелые технические решения были обусловлены тем, что к разработке новой техники привлекли КБХА Конопатова. Дело в том, что нужно было решить некоторые проблемы, характерные для предшественника «Воеводы». В частности, требовалось избавиться от излишне сложного пускового механизма.

Именно благодаря Конопатову баллистическая ракета «Сатана» обзавелась четырьмя жидкостными двигателями на первой ступени (на Р-36 их было шесть штук), которые работали с использованием окислительного генераторного газа. Каждый из них выдает тягу в 100 тс, в камере сгорания показатели давления равняются 200 атм., удельный импульс тяги у поверхности земли равен 293 кгс.с/кг. Вектором тяги ракета управляет, поворачивая сам двигатель в нужном направлении.

Кстати, а на какое расстояние может доставить заряд ракета «Сатана»? Радиус поражения зависит от используемой боевой части:

  • Лёгкая моноблочная боевая часть имела мощность в 8 Мт, могла поразить цель на расстоянии до 16 тысяч километров.
  • Тяжёлый моноблочный вариант нес заряд мощностью 25 Мт, ракета могла улететь на 11200 километров.

Вот почему многими западными политиками была столь нелюбима ракета «Сатана». Сразу после развала СССР делались неоднократные попытки заставить Россию вообще избавиться от ядерного оружия. Кое в чем зарубежным «доброжелателям» улыбнулась удача: из приблизительно 153 шахт для «Воевод», которые были расположены на территории нашего государства, осталось не более половины. Впрочем, и этого арсенала хватает с лихвой. Шахты, которые располагались на территории Украины, были полностью демонтированы или просто заброшены. Белорусский арсенал сохранился.

Количество и стоимость

В 1983 году численность Р-36М, размещённых скрытно во всех уголках страны, составляло не менее 308.0 единиц, готовых уничтожить силы противника. С 1988 года Р-36М замещалось более современной — Р-36М2, при сохранении общей численности. Снятые с вооружения носители ракет использовали для вывода спутников на около наземную орбиту.

75 РК

столько комплексов с ракетами «Сармат» стоит на дежурстве

В настоящее время, на дежурстве находится 75 боевых ракетных комплексов, с баллистическими ракетами «Сатана», арсенал ядерных боеприпасов которых представлен 750.0 единицами зарядов, при суммарном потенциале в 1667.0 боезарядов.

Смотрите также статью Ядерное оружие России и его принцип действия

Стоимость запуска одной ракеты Р-36М Сатана можно оценить, по аналогии пусков ракеты «Днепр», относящейся к аналогичному семейству. При полезной нагрузке «Днепра» 3.7 тонн и стартовом весе 210.0 тонн, стоимость запуска составляет примерно 30.0 млн. долларов.

Проведение испытаний


Огромным преимуществом, которое имеет ядерная ракета «Сатана» (Россия), является возможность дистанционного перенацеливания непосредственно перед ее стартом. Для такого типа оружия данное нововведение имело важнейшее значение. В 1970-1971 годах разрабатывался проект пусковой площадки на полигоне Байконур, на которой бы можно было начать проведение испытаний нового комплекса. Известно, что немало частей было взято из комплекса 8П867. Сам испытательный стенд был смонтирован на площадке № 42. С конца 1971 года начались так называемые бросковые испытания, в ходе которых отрабатывалась технология минометного запуска, которой и характеризуется ядерная ракета «Сатана». Основной целью испытаний было получение результата, при котором бы корпус ракеты (заправленный щелочью) был выброшен из пускового контейнера на высоту не менее чем 20 метров. Важно было добиться еще и правильного срабатывания двигателей, установленных на поддоне, так как именно от них зависело, будет ли пусковая шахта сохранена в нормальном состоянии, не подвергшись воздействию крайне горячей струи сгорающих газов из сопла ракеты.
Всего пришлось произвести запуск ракеты «Сатана» девять раз, после чего все требуемые характеристики были получены. Вообще же за все время было произведено в пределах 43 пробных запусков, из которых 36 закончились удачно, а в семи случаях ракета падала. Конечно, в этом случае использовался ее муляж, максимально приближенный к реальности. В противном случае пришлось бы проводить полную деактивацию местности, так как ракетное топливо страшно ядовито.

Технология установки в шахту

Как мы уже упоминали, при проектировке была предусмотрена передовая схема «завод-старт», при которой российская ракета «Сатана» поставлялась с завода в полностью готовом состоянии, а затем монтировалась в пусковую шахту. Нужно отметить, что такой порядок в нашей стране был применен впервые, но практика доказала его высочайшую надежность.

Кроме того, так удалось во много раз сократить время, в течение которого ракета находилась в абсолютно не защищенном состоянии. Фактически «фактором риска» являлась только ее транспортировка к месту монтирования. Сама технология заключалась в проведении следующих работ:

  • Как только ракета прибывала железной дорогой, ее перегружали на транспортную тележку. Крайне важная особенность заключалась в том, что использовалась технология, при которой контейнер перетаскивали на транспортную тележку, не используя для этой цели подъемный кран. Затем ее транспортировали к самой шахте, где при помощи автоматизированной системы монтировали контейнер с ракетой в ШПУ. Все этапы продуманы так, что даже при близком ядерном взрыве ракета не пострадает, и ее можно будет использовать для атаки противника.
  • Проводились испытания электрических схем, нацеливание и ввод необходимого полетного задания.
  • Наиболее опасной и трудоемкой операцией была заправка ракеты. Из заправочных емкостей в баки ракеты требовалось залить порядка 180 тонн крайне ядовитых и химически агрессивных компонентов, так что весь персонал шахты в это время работал в защитных костюмах.
  • Только после этого производили стыковку с головной боевой частью. После этого начинали проводить заключительные операции по обслуживанию. Крыша шахты закрывалась, и все дополнительно проверялось, люки опечатывались, производилась сдача объекта караулу. Считалось, что с этого времени была исключена возможность несанкционированного доступа на объект.
  • Ракета ставится на боевое дежурство, с этого момента все управление ею возможно только из командного центра. Только боевой расчет мог инициировать пуск. Ракета «Сатана» снова внушает страх потенциальному противнику.

Дополнение


Заметим, что боевой расчет в общем-то не управляет вооружением самостоятельно, а только исполняет приказы вышестоящего начальства. Кроме того, на этот же персонал возложена ответственность за техническое обслуживание вверенного ему имущества. Заметим, что межконтинентальная ракета «Сатана» Р-36М стояла на вооружении до 1983 года.
После этого в ракетных частях ее начали постепенно менять на модель Р-36М УТТХ. В настоящее время устаревшую ракету собираются менять на «Сармата», но точной даты вступления в строй новой модели пока что не знает никто (включая разработчиков).

Тактико-технические характеристики ракеты Сатана (ТТХ)

КлассификацияР-36М ВоеводаР-36М УТТХР-36М2
Код НАТОSS-18 Mod 1 «Satan»SS-18 Mod 3 «Satan»SS-18 Mod 2 «Satan»SS-18 Mod 4 «Satan»SS-18 Mod 5 «Satan»SS-18 Mod 6 «Satan»
По договору НСВРС-20АРС-20БРС-20В
Дальность, тыс. км11.216.010.511.016.011.0
Погрешность, м500.0500.0500.0300.0220.0220.0
Готовность к запуску, сек62.0
Снаряженная масса при старте, тонн209.2208.3210.4211.1211.1211.4
Длинна, мСведения не доступныСведения не доступны33.6534.3Сведения не доступны34.3
Диаметр, м3.0
Масса боеголовки, тонн6.5655.7277.8238.4708.4708.800
Заряд. Мощность. МТ18.0/2.0/25.08.010Х0.58Х1.38.010Х0.8

Примечание: Сведения получены из открытых источников.


Характеристики SS18

Радиус поражения ракеты Сатана SS-18, в случае боевого применения, гарантирует полное уничтожение крупного конгломерата одной боеголовкой.

"Воевода" или "Сатана". Янгель: Уроки и наследие

"Воевода" или "Сатана"

Создание минометного старта — это целая эпоха (что неоднократно отмечалось всеми имевшими отношение к этим работам) в развитии и отработке боевых ракетных комплексов. В ней было все: прекрасные идеи и оригинальные конструкции, тупиковые, а порой и ошибочные решения, успехи и неудачи, неудачи и успехи.

Летные испытания, проведенные в полном объеме, подтвердили правильность всех принятых схемных и конструктивных проектных решений. Они явились заключительным аккордом в истории становления принципиально нового стартового ракетного комплекса, который будет определять отныне стратегию развития боевых ракет.

К этому следует добавить, что минометный старт создавался для принципиально новой межконтинентальной, высокоточной и многозарядной ракеты Р-36М, которая по классификатору США фигурирует под индексом СС-9. Во всемирно известном справочнике по военным системам всех стран земного шара приводилась такая информация: "Жидкостная ракета около 200 тонн стартового веса, трех метров в диаметре и 35 метров длиной имеет две основные ступени и третью для точного наведения, оснащена инерциальной системой управления".

Ракета Р-36М для своего времени не имела аналогов в мировой практике ракетостроения. Она несла специальную разделяющуюся головную часть, состоящую из набора боеголовок. Такая головная часть способна одним выстрелом поразить несколько целей, отстоящих друг от друга на десятки и сотни километров. В то же время несколько боеголовок могут быть направлены в одно и то же место для обеспечения необходимой вероятности поражения конкретной, наиболее важной цели. Военная доктрина при этом исходила из положения, что ракетный комплекс должен выдержать с минимальными потерями упреждающий удар по территории СССР, а затем уцелевшими ракетами преодолеть противоракетную оборону противника без существенного снижения боевых качеств.

Опыт дальнейшей работы по совершенствованию минометного старта показал, что он таит в себе много скрытых преимуществ. Специалистам хорошо известно, сколько "энергетики", а попросту увеличения стартовой массы требуется для того, чтобы преодолеть силу земного притяжения в первые секунды полета. В свое время пытливый ум изобретателя предлагал для решения этой задачи осуществлять запуск ракет даже в горах или выбрасывать ее из шахты, используя энергию пружины. Сегодня фантазия пошла дальше. На экране телевизора демонстрируются мультипликационные научно-популярные кадры, в которых ракета выбрасывается из самолета, зависает на парашюте и затем стартует. А вот уже вполне реальный проект: предполагается создать авиационный ракетно-космический комплекс "Свитязь" с жидкостным носителем среднего класса на базе ракеты "Зенит", стартующим с самолета типа "Мрия".

Конечно, с позиции времени, когда начинались работы по принципиально новому виду старта, это показалось бы донкихотством. Однако то, что еще вчера было фантазией, сегодня может оказаться осязаемой реальностью, в частности, одна из идей повышения энергетики при минометном старте уже реализована в процессе проектирования ракет следующих поколений. Судьба этого нового решения связана с запуском двигателей первой ступени.

Выше уже отмечалось, что при выходе из шахты ракета зависала в воздухе, и в этот момент включались двигатели первой ступени. В дальнейшем оказалось возможным за счет увеличения мощности ПАДов оптимизировать динамику выхода ракеты из шахты и производить включение двигателей первой ступени непосредственно в процессе набора высоты за счет выталкивающей силы ПАДов. Такое решение равносильно повышению энергетики ракеты при старте. Для боевого же оружия — это еще и повышение фактора внезапности.

Последняя точка в истории развития минометного старта была поставлена созданием стратегической ракеты Р-36М2, ставшей классической в боевом ракетостроении. О техническом совершенстве ее говорит такой факт: как и знаменитый ильюшинский штурмовик периода Отечественной войны ИЛ-2, она получила много "кличек". Сами разработчики окрестили ее "Большой Бертой" с намеком на сверхдальнюю мощную немецкую пушку времен Первой мировой войны. "Заказчик" — военные называли уважительно на старорусский манер "Воевода", а генералы из НАТО с содроганием произносили "Сатана". Известно, сколько хлопот доставила эта ракета потенциальному противнику по причине того, что ничем подобным он не располагал! Самая мощная в мире, не имевшая аналогов, обладающая большой боевой эффективностью в сравнении со всеми своими предшественницами, способная в любых условиях боевого применения поражать все виды целей.

Наблюдайте за запуском российской межконтинентальной баллистической ракеты Satan 2 во время второго испытания ракеты

Россия успешно испытала свою новую ракету межконтинентальных баллистических ракет, заявило министерство обороны страны, оружие большой дальности, способное пролететь более 7000 миль. Межконтинентальная баллистическая ракета, официально известная как «Сармат», получила прозвище «Сатана 2» и является планируемым преемником российской ракеты «Воевода» советской эпохи или SS-18 Satan.

Испытания проходили на космодроме Плесецк, российском космодроме примерно в 500 милях к северу от Москвы.Первоначально площадка была разработана для запуска межконтинентальных баллистических ракет еще в конце 1950-х годов, но с тех пор использовалась для запусков спутников, часто с военными целями. Действительно, он был ответственен за большое количество запусков разведывательных спутников СССР во время холодной войны.

Минобороны России опубликовало то, что, по его утверждению, является видео, демонстрирующим баллистические испытания межконтинентальной баллистической ракеты тяжелого класса. «В ходе испытаний межконтинентальная баллистическая ракета подтвердила свои технические характеристики в рамках предполетной подготовки и начальной стадии полета», - сказали в Минобороны об испытаниях.«В Ракетных войсках стратегического назначения проверены схемные и конструктивные, а также технологические решения, реализованные в ракетном комплексе с межконтинентальной баллистической ракетой».

Согласно российскому информационному агентству Sputnik, запуск фактически стал вторым испытанием ракеты. Первое произошло в декабре 2017 года. Однако президент России Владимир Путин только ранее в марте 2018 года подтвердил, что активные испытания Сармата уже начались, показав, что испытания продолжаются во время его ежегодного выступления в парламенте страны.

«Сармат», также известная как RS-28 или SS-X-32 Snowflake, представляет собой межконтинентальную баллистическую ракету с термоядерным вооружением с жидким полем, над которой Россия, как полагают, работает с 2009 года. Она может нести полезную нагрузку около 10 тонн. и был разработан, чтобы спутникам было сложнее обнаружить его запуск. Для этого у него значительно более короткая фаза разгона, что сводит к минимуму инфракрасный след, который могут быть обнаружены спутниками США.

По сообщениям, во время первых испытаний в конце прошлого года ракета «Сатана 2» пролетела несколько десятков километров, прежде чем снова упала.Межконтинентальная баллистическая ракета - одно из шести стратегических вооружений, которые Россия подробно описала в этом году. Наибольшее беспокойство вызывают предположения о том, что Сармат может пролететь над любым из полюсов планеты, минуя нынешние системы противоракетной обороны США. Однако неясно, когда именно она будет готова к вводу в эксплуатацию и заменит гораздо более старую ракету SS-18 Satan.

На смену «Сатане» придет «Сармат»


Ровно 25 лет назад тяжелая жидкостная межконтинентальная баллистическая ракета Р-36М2 «Воевода» была принята на вооружение Ракетных войск стратегического назначения России, сообщает сегодня «Голос России».Эта ракета, способная преодолеть любую систему противоракетной обороны, стала одной из легенд холодной войны.

Бывший начальник штаба Ракетных войск стратегического назначения генерал-полковник Виктор Есин сказал «Голосу России», что программа СОИ США (стратегическая оборонная инициатива, более известная как программа «Звездных войн») была блефом, но получила вполне реальный ответ. : «Решение о создании стратегического ракетного комплекса« Воевода »было принято в то время, когда президент США Рональд Рейган объявил о запуске этого ракетного комплекса.Целью этой программы было создание крупномасштабной системы противоракетной обороны, способной уничтожать советские ракеты в космосе. «Воевода» представляла собой тяжелую ракету с большой боевой нагрузкой, которая могла преодолеть любую систему ПРО. «

Основным преимуществом« Воеводы »была грузоподъемность (падающая масса) почти 9 тонн, что в два раза превышало аналогичный параметр самой мощной американской межконтинентальной баллистической ракеты MX. Кроме того, корпус ракеты был усилен для уменьшения воздействие ударной волны.

Однако у «Воеводы» был недостаток - стационарный тип базирования. В настоящее время этот фактор снижает боевую живучесть комплекса. По мнению директора Центра социально-политических исследований Владимира Евсеева, оружейное сдерживание не обязательно должно иметь такую ​​разрушительную силу. «Период, когда были нужны тяжелые ракеты, закончился. Теперь нам необходимо разработать новые ракеты с меньшей массой и, следовательно, с меньшим количеством боеголовок, которые полностью соответствуют новому подходу к сокращению ядерных вооружений.

По истечении гарантийных сроков оставшиеся в составе Ракетных войск стратегического назначения МБР «Воевода» продолжают выводиться из эксплуатации, у России нет возможности пополнить их парк. Однако в целом Россия не отказывается от тяжелых межконтинентальных баллистических ракет. По словам Евсеева, в ближайшее время на смену «Воеводе» придет новый ракетный комплекс «Сармат».

По некоторым данным, эта ракета (ОКР «Сармат») разрабатывается в ГРЦ им.Макеева (Миасс) при участии НПО Машиностроения (Реутов), расчетная масса ракеты 100 т, метательная масса 4,3 т, дальность стрельбы 10 тыс. Км.

СС-30 ?? / РС-28 «Сармат» Новая тяжелая межконтинентальная баллистическая ракета

На смену «Сатане» Государственным ракетным центром имени академика Виктора Макеева была разработана новая тяжелая межконтинентальная баллистическая ракета с кодом РС-28 «Сармат». Проект тяжелой межконтинентальной баллистической ракеты должен был быть разработан не позднее июня 2009 г. (согласно интервью командующего РСВН Н.Соловцова, 10.06.2005 г.). На тот момент разработку планировалось завершить к концу 2016 года (источник - командующий СТРАТЕГИЧЕСКИМИ РАКЕТНЫМИ СИЛАМИ А. Швайченко, 16.12.2009, 2005).

По отрывочной информации в конце 2010 - начале 2011 года планировалось рассмотреть проект и продолжить проект с дальнейшей проработкой требований. Техническое задание на разработку утверждено в 2011 году. Разработка технического задания на ОКР «Сармат» на разработку перспективной ракеты с жидкостной межконтинентальной баллистической ракетой осуществлялась при участии ЦЕНТРАЛЬНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА им.4 Минобороны. В 2011 году «Авангард» приступил к разработке технологии наведения и технико-экономического обоснования строительства планера ракеты - эти работы планировалось завершить в 2012 году, разработка материалов для эскизного проекта бортового оборудования для ОКР » сармат »компоновка составляющих угловой скорости твердотельного гироскопа на волновой основе и изготовление шести компоновочных схем ВТГ запланировано НПЦ автоматики и приборостроения в январе-апреле 2012 года.

В 2011 году российские военные объявили о планах создания новой ракеты [российское и западное обозначения SS-X- ?? неизвестно в ожидании летных испытаний на период 2016-2018 гг.] для замены межконтинентальной баллистической ракеты «Воевода» (Губернатор) (SS-18, «Сатана»), находившейся на вооружении с 1967 года.

Государственный контракт на выполнение опытно-конструкторских работ с Министерством обороны Российской Федерации был подписан в июне 2011 года. 17 декабря 2013 года командующий Ракетными войсками стратегического назначения генерал-полковник Сергей Каракаев официально сообщил журналистам о впервые о создании комплекса. В основе разработки двигателя от ракеты «Воевод».

Российский государственный ракетный центр им. В. П. Макеева (Миасс) и НПО «Инжиниринг» (Реутов) совместно с НПО машиностроения разработали новую сарматскую тяжелую межконтинентальную баллистическую ракету с жидкостным топливом для преодоления U.Командующий Ракетными войсками стратегического назначения Сергей Каракаев заявил 16 декабря 2011 года о перспективной системе противоракетной обороны. Было принято решение о создании новой тяжелой ракеты шахтного старта, которая будет иметь «повышенную способность взламывать гипотетическую систему ПРО США». " он сказал.

Российские военные планировали ввести «Сармат» на вооружение в конце 2018 года и завершить замену старых вариантов «Сатаны» к 2020 году. Испытания новой российской межконтинентальной баллистической ракеты РС-28 «Сармат», предназначенной для замены уходящих на вооружение тяжелых советских ракет Р-36М шахтного базирования. названный НАТО сатаной, вероятно, начнется летом 2016 года.РС-28 находится в разработке с 2009 года, и в 2018 году планируется начать замену старых межконтинентальных баллистических ракет.

7 сентября 2016 г. представитель оборонной промышленности сообщил российским СМИ, что массовое производство межконтинентальной баллистической ракеты РС-28 «Сармат», новой сверхтяжелой ракеты с несколькими боеголовками, предназначенной для поражения противоракетных систем, начнется в 2018 г. лет с опережением графика.

Ракетные войска стратегического назначения России развернут новую тяжелую межконтинентальную баллистическую ракету не позднее 2020 года, заявил 17 декабря 2013 года их командующий.Мы рассчитываем ввести на вооружение к 2018-2020 годам снаружи новый ракетный комплекс, характеристики которого не будут уступать его предшественнику, - сказал генерал-лейтенант Сергей Каракаев. Новая межконтинентальная баллистическая ракета шахтного базирования «Сармат» заменит самую мощную в мире ядерную ракету - 25-летнюю Р-36М2 (SS-18 «Сатана»). По его словам, новая система - лишь одна из тех, которые к 2021 году полностью заменят ракеты советских времен. Новое оборудование поступает вовремя, и к 2018 году более 80 процентов ракетных сил стратегического назначения России будут состоять из новейшего оружия, сказал Каракаев.

К 2018 году ядерные силы России будут ограничены 1550 боеголовками и 700 развернутыми стратегическими ядерными системами доставки, включая ракеты большой дальности и бомбардировщики в рамках нового договора о СНВ, подписанного с США в 2011 году. Каракаев назвал это количество необходимым и достаточным для поддерживать стратегический ядерный паритет с США и другими ядерными державами. Новые ракеты являются частью плана закупок для Вооруженных сил России на сумму 700 миллиардов долларов на период до 2020 года.

Одно из основных предприятий, занимающихся разработкой жидкостных ракет, сейчас - академик В.П. Макеевский государственный ракетный центр. Благодаря высокому научно-техническому и производственному потенциалу она выиграла тендер на размещение госзаказа, в котором участвовали и другие российские предприятия, в частности, Реутовское ракетное конструкторское бюро ВПК НПО машиностроения, командующий Ракетными войсками стратегического назначения (РВСН). Об этом сообщил журналистам генерал-полковник Сергей Каракаев 16 декабря 2014 года.

По словам Каракаева, Государственный ракетный центр им. Макеева наладил сотрудничество, обеспечивая замкнутый цикл проектирования, разработки и серийного производства ракет и ракетных комплексов морского базирования. Специалисты предприятий провели большую подготовительную работу, в частности, по изучению опыта создания ракет класса «Воевода» (в НАТО сообщают название «Сатана») .... Итак, мы не сомневаемся, что новая тяжелая жидкостная- Самоходная ракета будет создана до конца текущего десятилетия.

Бывший начальник Генерального штаба СТРАТЕГИЧЕСКИХ РАКЕТНЫХ СИЛ генерал-полковник Виктор Есин (по состоянию на 2012 год - консультант Главнокомандующего СТРАТЕГИЧЕСКИМИ РАКЕТНЫМИ СИЛАМИ) заявил, что Россия будет ставить новую межконтинентальную баллистическую ракету в боевую готовность с 2018 года. 18 июня 2013 года РИА «Новости» сообщило, что строительство полномасштабного макета ракеты начнется в 2014 году.

Хранение, транспортировка и запуск ТПК - разработка и производство ОАО «Авангард».В 2011 году компания «Авангард» приступила к разработке технологии наведения и технико-экономического обоснования строительства корпуса ТПК «Сармат». Система управления и система наведения-управления - инерциальные. По крайней мере части угловой скорости волнового твердотельного гироскопа (VTG) разрабатывает NPC автоматика и приборостроение. акад. N.a. Пилюгина. разработка материалов для эскизного проекта бортовой аппаратуры ОКР «Сармат», компоновка компонентов угловой скорости волнового твердотельного гироскопа и изготовление шести макетов ВТГ запланировано НЯЦ автоматики и приборостроения в январе-апреле. 2012 г.

НОВОСТИ ПИСЬМО

Присоединяйтесь к списку рассылки GlobalSecurity.org


R-36M / SS-18 SATAN

Было развернуто шесть вариантов, несколько других тестировались, но так и не были введены в эксплуатацию.

    СС-18 Вариант 1 - Р-36М

    SS-18 Variant 1 нес одну большую боеголовку с мощностью боевой части от 18 до 25 МТ и дальностью около 6000 морских миль.В январе 1971 года начались всплывающие испытания, в ходе которых был отработан минометный пуск. Некоторые источники предполагали, что испытания начались в октябре 1972 года; однако фактические летные испытания одноместного RV Mod-1 начались 21 февраля 1973 года. Во время испытаний различных типов боеголовок они были завершены в октябре 1975 года. Два месяца спустя началось развертывание [хотя некоторые западные источники предполагают, что первоначальные эксплуатационные возможность была достигнута в начале 1975 г.]. Всего к 1977 году было развернуто 56 ракет. Все они были в конечном итоге заменены ракетами Вариант 3 или Вариант 4 к 1984 году.Как и другие ракеты Р-36, это оружие большой мощности оценивалось на Западе как возможное, чтобы атаковать американские центры управления пусками межконтинентальных баллистических ракет «Минитмен».

    СС-18 Вариант 2 - Р-36М

    Вариант 2 SS-18 включал в себя машину пост-разгона и до восьми боеголовок с мощностью отдельной боеголовки, оцениваемой от 0,5 до 1,5 МТ, с дальностью действия около 5 500 морских миль. РГЧМ размещались попарно вместе с пост-ускорительной машиной с командной структурой и двигательной установкой внутри носового обтекателя Р-36М.Летные испытания варианта-2 MIRVed начались в сентябре 1973 г. [хотя некоторые западные источники предполагают, что первые летные испытания версии MIRVed 2 прошли месяцем ранее]. Развертывание началось в 1975 году, и к 1978 году их было развернуто около 132 единиц. Конструкция машины после разгона имела серьезные недостатки, и в результате все ракеты варианта 2 были заменены на вариант 4 к 1983 году.

    СС-18 Вариант 2х - Р-36М

    В период с июля 1978 г. по август 1980 г. ракета РГМВ варианта 2 с усовершенствованным носовым обтекателем была испытана, но не развернута.О существовании этой системы сообщают российские источники, но не подтверждают несекретные западные источники.

    SS-18 Вариант 3 - R-36UTTh

    SS-18 Вариант 3 нес одну большую боеголовку, которая была улучшенной версией SS-18 Вариант-1. Спустя несколько месяцев после того, как Р-36М поступила на вооружение, в августе 1976 г. была одобрена разработка усовершенствованной модификации Р-36М (15А14) и МР УР-100 (15А15). Эта ракета получила обозначение Р-36М УТТХ (15А18) и разрабатывалась ОКБ «Южное» до декабря 1976 года.Повышение точности системы наведения позволило снизить мощность боеголовок. R-36M UTTh был разработан, чтобы нести два разных носовых обтекателя, разделенный конус и одну версию RV. Раздельный конус [вариант-4] нес 10 боеголовок, увеличилось с 8. Вариант с одной RV [вариант-3] имел максимальную дальность до 16 000 км. Летно-конструкторские испытания Р-36М УТТХ начались в октябре 1977 года. В ноябре 1979 года началось развертывание SS-18 варианта-3 с одиночной боеголовкой с боевой частью мощностью 24-25 тн.P-36MUTTh был принят на вооружение в декабре 1979 года. Всего в 1977 году было развернуто 24 танка, и все они были в конечном итоге заменены на вариант 4 к 1984 году.

    SS-18 Вариант 4 - R-36UTTh

    SS-18 Variant 4 несет по крайней мере 10 РГЧМ и, вероятно, был разработан для атаки и уничтожения межконтинентальных баллистических ракет и других укрепленных целей США. По западным оценкам, вариант 4 мог нести до 14 RV [это может быть результатом наблюдений с развертыванием средств противодействия, предназначенных для преодоления защиты от баллистических ракет, или для того, чтобы сбить с толку американские системы определения характеристик атаки].К ноябрю 1979 года были завершены летные испытания ракеты МИРВед. К сентябрю 1979 года были приведены в боевую готовность три полка. В течение 1980 года было развернуто 120 ракет SS-18 варианта 4, которые заменили последние оставшиеся ракеты Р-36. В течение 1982-1983 годов оставшиеся ракеты Р-36М были заменены на новые Р-36М УТТ. Общее количество развернутых ракет на боевой пусковой установке достигло максимума 308, потолка, установленного в договоре ОСВ-1. Считалось, что силы SS-18 варианта 4 обладают потенциальной способностью уничтожить от 65 до 80 процентов шахт межконтинентальных баллистических ракет США, разместив по две ядерные боеголовки против каждой из своих целей в США.Было подсчитано, что даже после такого типа атаки более 1000 боеголовок SS-18 будут доступны для дальнейших ударов по целям в США. После 1988 г. СС-18 Mod 4 были частично заменены новым Р-36М2 «Воевода».

    ПС-18 вариант 5 - Р-36М2 «Воевода»

    SS-18 вариант 5, более новая, более точная версия R-36M, размещенная в переделанных шахтах, позволяющая SS-18 оставаться оплотом способности SRF поражать твердые цели.Вариант 5 несет 10 РГЧО, каждая из которых имеет большую мощность, чем боеголовки варианта 4. Боеголовки Mod-5 имеют почти вдвое большую мощность, чем вариант-4 (примерно 750 кт на 1 мегатонну). Российские источники предполагают мощность 550-750 тыс. Т каждая. Увеличение мощности боеголовки варианта 5 наряду с повышенной точностью помогло Советскому Союзу поддерживать свои требования к твердому поражению цели во время войны даже при 50-процентном сокращении тяжелых межконтинентальных баллистических ракет, как того требовало соглашение о СНВ. Технические предложения по созданию модернизированной тяжелой межконтинентальной баллистической ракеты были сделаны в июне 1979 года и впоследствии получили обозначение Р-36М2 «Воевода» с промышленным индексом 15А18М.Проектирование Р-36 М2 «Воевода» было завершено в июне 1982 года. В Р-36М2 применен ряд новых конструктивных особенностей. Двигатель второй ступени полностью интегрирован с топливным баком (ранее он использовался только на БРПЛ). Кроме того, была изменена конструкция транспортно-пусковой установки. В отличие от Р-36М, 10 боеголовок на построторной машине размещены на специальной раме по двум кругам. Летные испытания Р-36М2 с 10 РГНЧ начались в марте 1986 г. и завершились в марте 1988 г.Первый полк с этими ракетами был приведен в боевую готовность 30 июля 1988 г. и развернут 11 августа 1988 г.

    ПС-18 вариант 6 - Р-36М2 «Воевода»

    Летные испытания ракеты Р-36М2 (вариант-6) с одиночной боевой частью мощностью 20 МТ были завершены в сентябре 1989 г., а развертывание началось в августе 1991 г.

Единственными развернутыми версиями SS-18 являются R-36M UTTh и R-36M2. В 1997 году в России было развернуто 186 пусковых установок этих ракет.Демонтаж 104 пусковых установок, находящихся в Казахстане, был завершен в сентябре 1996 года.

Администрации Рейгана и Буша уважали СС-18 до такой степени, что сделали ее основным направлением своих инициатив по контролю над вооружениями. Договор СНВ-2 конкретно запретил наземные системы РГЧ, отчасти из-за угрозы, которую SS-18 представляла для баланса сил. Это рассматривалось как средство первого удара и очень дестабилизирующее присутствие в двусторонних отношениях.

Американские переговорщики разрешили Российской Федерации сохранить 90 шахт SS-18.После выполнения требований протокола по переоборудованию шахтной шахты СНВ-2 Российским Ракетным войскам будет разрешено заменить 90 SS-18 ракетами меньшего размера с одной боеголовкой. Протокол требует, чтобы Россия разместила 2,9-метровое ограничительное кольцо в верхней части удерживаемых силосов SS-18 и залила нижние пять метров силосов бетоном. Эти меры делают силосы слишком маленькими для размещения SS-18.

Программа Нанна-Лугара способствует снижению ракетной угрозы SS-18 для Соединенных Штатов.Согласно Договору СНВ-2, Российская Федерация должна была ликвидировать 100 SS-18 к декабрю 2001 г. и еще 154 SS-18 к январю 2003 г. В последние годы Nunn-Lugar принимал участие в утилизации SS-18. Он предоставил оборудование, необходимое для уничтожения ракет. Всего на территории России было размещено 204 ракеты, а в Казахстане - 104. База ликвидации в Суроватихе, недалеко от Нижнего Новгорода, уничтожила 32 ракеты в 1993 году, а оставшиеся 44 ракеты были уничтожены в 1994 году.Однако с принятием решения не ратифицировать договор СНВ-2 требование об уничтожении этих ракет перестало действовать.

SS-18 изготовлен в Украине, а российские предприятия обслуживают SS-18, которые в настоящее время находятся на складе. Производство SS-18 в России было бы дорогостоящим и потребовало бы от 5 до 7 лет проектных работ, чтобы начать хотя бы испытания стоимостью 8-10 миллиардов рублей.

17 декабря 2003 года генерал-полковник Николай Соловцов, командующий Ракетными войсками стратегического назначения, заявил, что ракеты Р-36 «прослужат России еще 10-15 лет.«Соловцов ранее заявлял, что Россия сохранит свой арсенал из примерно 150 SS-18 на боевом дежурстве до 2016-2020 годов, даже несмотря на то, что срок эксплуатации ракет истек, и их планируется списать в соответствии с ранее запланированными планами.

НОВОСТИ ПИСЬМО

Присоединяйтесь к списку рассылки GlobalSecurity.org


«Русский SS-18 Satan» Самое большое и мощное ядерное оружие из когда-либо построенных

9 августа 1983 года перед КБ «Юг» Совета Министров СССР была поставлена ​​задача доработать ракету Р-36М УТТХ, чтобы она могла преодолеть перспективный комплекс американской противоракетной обороны (ПРО).Кроме того, необходимо было повысить защищенность ракеты и всего комплекса от поражающего действия ядерных взрывов.
Вид на приборный отсек (стадия разведения) 15А18М с головы. Видны элементы разжижения двигателя (цвет алюминий - баки горючего и окислителя, зеленый - система подачи вытеснительных цилиндров), системы управления приборами (коричневый и голубой).
верхняя часть первой ступени 15А18М. Справа - отстыковка второй ступеньки, видно одно из сопел рулевого мотора.
Ракета четвертого поколения Р-36М2 «Воевода» (ГРАУ - 15П018М Код СТАРТ - РС-20В по классификации МО США и НАТО - SS-18 Mod.5 / Mod.6) с многоцелевой тяжелой межконтинентальной баллистической ракетой класса 15А18М предназначен для поражения всех типов целей, защищаемых современными средствами защиты, в любых условиях боевого применения, в том числе при многократном попадании в зону ядерного позиционирования. Его применение позволяет реализовать стратегию гарантированного возмездия.
В результате применения новейших технологических решений энергетические возможности 15А18М увеличились на 12% по сравнению с ракетой 15А18.При этом все условия ограничения по габаритам и весу налагаются на стартовый Договор ОСВ-2. Ракеты этого типа - самые мощные из всех межконтинентальных баллистических ракет. По технологическому уровню комплекс не имеет аналогов в мире. В составе ракетного комплекса использована шахтная пусковая установка активной защиты ядерных боеголовок и высокоточного обычного оружия, а также первый в стране неядерный перехват маловысотных реализуемых высокоскоростных баллистических целей.
По сравнению с известным уровнем техники, в новом комплексе удалось улучшить многие характеристики:
повысили точность в 1, 3 раза,
- 3 раза увеличили продолжительность автономности;
уменьшает время предупреждения в 2 раза.
увеличить площадь зоны разведения боевых частей в 2,3 раза;
заявленных зарядов повышенной мощности (10 ЗРК независимо нацеленной мощности от 550 до 750 килотонн каждая, для общего забрасываемого веса - 8800 кг [2]),
- возможность пускового режима, постоянная готовность к одному из плановых целеуказаний. В целях обеспечения высокой боевой эффективности в особо сложных условиях боевого применения при разработке комплекса Р-36М2 «Воевода», а также оперативного и перенацеливания на любое внеплановое целеуказание, переданное от высшего руководства
, ориентировано на следующие направления:
повышение защищенности и живучести ШПУ и КП;
устойчивость управления и контроля во всех условиях эксплуатации комплекса;
более длинная аккумуляторная промышленность;
увеличивает гарантийный срок,
обеспечивает устойчивость ракет в полете к поражающим факторам наземных и высотных ядерных взрывов,
расширяет оперативные возможности для перенацеливания ракет.
Одним из основных преимуществ нового комплекса является возможность обеспечить пуски ракет в ответном ударе при воздействии наземных и высотных ядерных взрывов. Это достигается за счет повышения живучести ракет в шахтах и ​​значительного увеличения устойчивости ракеты в полете к воздействию ядерного взрыва. На корпус ракеты нанесено многофункциональное покрытие, внедрена система защиты средств защиты от гамма-излучения, в 2 раза улучшены характеристики исполнительных органов системы управления стабилизацией машины, произведен отрыв носового обтекателя после выхода из зоны высотного блока. ядерных взрывов, двигателей первой и второй ступеней ракеты с тягой.
В результате радиус поражения ракеты, блокирующей ядерный взрыв, по сравнению с ракетой 15А18 уменьшен в 20 раз, устойчивость к рентгеновскому излучению увеличена в 10 раз, гамма-нейтронному излучению - в 100 раз. Обеспечена устойчивость к воздействию ракетных пылевых образований и крупных частиц грунта, присутствующих в облаке при наземном ядерном взрыве.
построены шахтные шахты для ракет со сверхзащитой от поражающих факторов ядерного взрыва за счет конверсии шахтных ракет 15А14 и 15А18.Завершенные уровни устойчивости ракеты к воздействию ядерного взрыва обеспечивают ее успешный запуск без поражения после ядерного взрыва непосредственно на ПУ и без снижения боевой готовности при воздействии на соседнюю ПУ. Ракета
выполнена по двухступенчатой ​​схеме с последовательным расположением ступеней. В ракете применены аналогичные схемы пуска, отделения ступеней, отделения МС, подъема элементов боевого оборудования, что показало высокий уровень технического совершенства и надежности в составе ракеты 15А18.
В состав двигательной установки первой ступени ракеты входят четыре навесных однокамерных ракетных двигателя, имеющих турбонасосную систему подачи топлива и выполненных по замкнутому контуру.
В состав двигательной установки второй ступени входят два двигателя: маршевый однокамерный РД-0255 с турбонасосной подачей топливных компонентов, выполненный по замкнутому контуру, и рулевой РД-0257, четырехкамерный, разомкнутого контура. Ранее использовавшийся ракетой 15А18. Двигатели работают на всех уровнях высококипящего жидкого топлива НДМГ + АТ, ступени полностью ампулизированы.Система управления
спроектирована на основе двух высокоточных КИК (бортовой и наземный) и нового поколения непрерывно работающих во время патрулирования высокоточных сложных командных устройств. Ракета
предназначена для нового носового наконечника, обеспечивающего защиту головной части от поражающего действия ядерных взрывов. Тактико-технические требования включают обеспечение ракетными боевыми частями четырех типов:
двухсекционная МС - «тяжелая» и «легкая» ББ;
МИРВ десять неуправляемых ББ мощностью 0,8 Мт;
MIRV Смешанная сборка шести неуправляемых и четырех управляемых больших блайндов с системой наведения на карту.
В составе боевых блоков создаются высокопробиваемые системы ПРО («тяжелые» и «легкие» ложные цели, солома), которые помещаются в специальные кассеты, используемые с изолирующими кожухами ББ. Лётные испытания
комплекса Р-36М2 начались на Байконуре в 1986 г. Первый пуск 21 марта завершился аварийно из-за ошибки в системе управления не запуском двигательной установки первой ступени. Ракета вышла из ТПК, упала в ствол шахты, взрывом полностью уничтожена пусковая установка. Жертв нет.[3]
Первый ракетный полк с межконтинентальной баллистической ракетой Р-36М2 поставлен на боевую готовность 30 июля 1988 г. 11 августа 1988 г. Зенитный ракетный комплекс принят на вооружение. Летные испытания новой межконтинентальной баллистической ракеты четвертого поколения Р-36М2 (15А18М - «Воевода») со всеми видами боевой техники завершились в сентябре 1989 года. По состоянию на май 2006 года в состав Ракетных войск стратегического назначения входили 74 шахтные пусковые установки межконтинентальных баллистических ракет с РВС. -36М УТТХ и Р-36М2 с 10 боевыми частями каждая.
21 декабря 2006 г. в 11 часов 20 минут по московскому времени был произведен боевой пуск ПК-20Б.По словам начальника управления связи и общественных связей Ракетных войск стратегического назначения полковника Александра Вовка, боеспособные части ракет запускаются из Оренбургской области (Уральский регион) с заданной точностью условного поражения целей на полигоне Кура на полуострове Камчатка в г. тихий океан. Первый этап попал в зоны Вагайского, Викуловской и Сорокинской Тюменской области. Он отделился на высоте 90 километров, оставшееся топливо сгорело при падении на землю.Пуск был в рамках опытно-конструкторских работ «Зарядка». Пуски дали утвердительный ответ на вопрос о возможности эксплуатации комплекса Р-36М2 в течение 20 лет.
24 декабря 2009 г. в 9 часов 30 минут по московскому времени состоялся запуск межконтинентальной баллистической ракеты РС-20В («Воевода»), сообщила пресс-секретарь пресс-службы Минобороны и информация о Ракетных войсках стратегического назначения. , Полковник Вадим Коваль: «24 декабря 2009 г., 9:30 МСК Ракетные войска стратегического назначения провели пуск комплекса ПРО, дислоцированного в Оренбургской области», - сказал Коваль.По его словам, пуск проводится в рамках опытно-конструкторских работ с целью подтверждения тактико-технических характеристик ракеты РС-20В и продления срока службы ракетного комплекса «Воевода» до 23 лет.

Украинский ядерный арсенал - английский Россия

Украина имеет собственные ракетные войска специального назначения. Но все ядерное оружие было вывезено из страны в 1990-х годах, и только одна база была спасена и вскоре стала музеем. Это не просто экспозиция ракетных двигателей, это командный пункт, расположенный глубоко под землей.Некоторые детали инфраструктуры все еще находятся в рабочем состоянии, и настоящие ракеты не утратили своей боевой мощи. Эта база или музей находится в селе Побугское, известном своим железо-никелевым заводом.

Больше всего сюда приезжают бывшие офицеры.

Время работы в музее 10.00-17.00 без выходных.

Старая ракета Р-12 была добавлена ​​на арсенал в 1959 году и была первой советской стратегической ракетой.

Конечно, это несравнимо с современными, так как на секунду работы требовалось 100 литров топлива.

Путеводитель рассказывает историю 43-й советской ракетной армии.

Первая межконтинентальная баллистическая ракета Р-16 смогла долететь до США с территории СССР. В 1960 году ее испытание проходило на Байконуре, но, к сожалению, ракета сработала, и около сотни человек погибли.

Карта базы Первомайск, различные пульты управления, макеты командного пункта и ракет.

Костюм заправщик топлива. Ракетное топливо - один из сильнейших ядов: попадание его на кожу влечет за собой смерть.

Командный пункт. На вид он маленький, но все важные предметы спрятаны под землей.

Длинный коридор (155 метров) с множеством коммуникаций и инженерных коммуникаций по стенам.

Вход в модуль с огромными дверями. Красные линии указывают на то место, где нельзя оставаться или двери просто раздавят его.

Замки кодовые.

Макет командного модуля. Его длина - 33 метра, ширина - 3,3 метра, вес - 120 тонн. В случае ядерной войны эта конструкция может существовать автономно в течение 45 дней.

Верхняя область модуля.

Бездонный бункер.

Командный пункт состоит из двух-трех человек. Это место для пилота, который может нажать всего одну кнопку… и разрушить большие города.

Вся система контролировалась из Москвы. Активировать пусковую кнопку могли только президент, начальник Генштаба или главнокомандующий.

Жилой отсек.

Гальюн.

Атмосфера здесь очень сложная: высокое давление, душный и холодный воздух, смертельная тишина, запах металла и практически никаких признаков жизни.

Двери выходные.

Морозильный центр с сверхмощной системой охлаждения поддерживает температуру в модулях и силосах.

Крышка силоса.

Тракторы МАЗ-537 служат для извлечения модуля из силоса.

И для его транспортировки.

Самое ужасное в мире - это ядерная боеголовка.

Ракетная крышка весит 120 тонн.

Ликвидированный элеватор с силовой установкой и автомобильной охранной системой.

Ракету РС-20 называют «Воевода» или «Сатана».

Добавлен в арсенал в 1980 году.

Процесс заправки топлива длится несколько минут. Такие ракеты могут служить десятилетиями.

Мощность боевой части 550-770 килотонн.Для сравнения: на Хиросиму и Нагасаки выпало 13 и 18 килотонн. Так что имя «Сатана» более чем разумно.

Крылатые ракеты, танки и пушки. Если бы произошла ядерная война, СССР был бы победителем, но в то же время он, вероятно, был бы единственной оставшейся страной в мире.

Расположение: Побугское

через варандей

Совершенство «Сатаны» / Sudo Null IT News

В связи с интересом, проявленным читателями в статье о Ракетных войсках стратегического назначения к стратегическим наступательным вооружениям в «лице» тяжелых баллистических ракет большой дальности, хотел бы Отдельно поговорим об одном из самых совершенных (на мой взгляд 🙂 вооружений, которое когда-либо создавало человечество - межконтинентальной баллистической ракете (МБР) Р-36М (индекс 15А14, код СНВ РС-20А), также известной в классификации НАТО как : SS-18 «Сатана» , а также его прямой «преемник» R-36M2 (СТАРТ-код RS -20V - «Губернатор»).
Введение

Тяжелые ракеты RS-20 - по классификации НАТО SS-18 «Сатана» - межконтинентальные ракеты, которые были приняты на вооружение 30 декабря 1975 года. Ракета имеет длину 34 метра, имеет две ступени и может нести до 16 зарядов на расстоянии 10 тысяч километров. На Хиросиму сброшены боеголовки индивидуального наведения общей мощностью 1200 бомб. РС-20 может поражать цели потенциального противника на площади до 500 квадратных километров (например, район города Вашингтон, чуть менее 200 квадратных километров).Он был создан в начале 1970-х годов НПО «Южное» (Днепропетровск).
Немного истории

2 сентября 1969 г. вышло постановление правительства о разработке ракетных комплексов Р-36М, МР-УР-100 и УР-100Н, оснащенных системой IH (Separate Head Parts) IN (Individual Guidance), преимущества которых в основном были связаны с тем, что это позволяло лучше всего распределять существующие боеголовки по целям, увеличивать возможности и обеспечивать гибкость при планировании ракетно-ядерных атак.

Разработка Р-36М и МР-УР-100 была начата в ОКБ «Южное» под руководством Михаила Янгеля , который предложил использовать минометный пуск, «опробованный» на ракете РТ-20П.Концепция тяжелой ракеты с холодным (минометным) пуском была разработана Михаилом Янгелем в 1969 году. Минометный пуск позволил улучшить энергетические возможности ракет без увеличения стартовой массы. Главный конструктор ЦКБ-34 Евгений Рудяк не согласился с этой концепцией, посчитав невозможным разработать минометный пусковой комплекс для ракеты массой более двухсот тонн. После ухода Рудяка в декабре 1970 года ОКБ специального машиностроения (бывшее КБ-1 Ленинградского ЦКБ-34) возглавил Владимир Степанов, который положительно отнесся к идее «холодного» пуска тяжелых ракет с помощью аккумулятор давления порошка (PAD).

На фото ниже УР-100 (SS-17), который находится во дворе музея космонавтики в Днепропетровском национальном аэрокосмическом центре.

Основная проблема заключалась в амортизации ракеты в шахте. Раньше амортизаторами служили огромные металлические пружины, но вес Р-36М не позволял использовать их. В качестве амортизаторов было решено использовать сжатый газ. Газ мог удерживать больший вес, но возникла проблема: как удержать сам газ высокого давления на протяжении всего срока службы ракеты? Конструкторам Спецмаша удалось решить эту проблему и доработать мины Р-36 для новых более тяжелых ракет.Производство уникальных амортизаторов начал Волгоградский завод «Баррикады».

Параллельно с КБСМ Степанова Московское КБТМ под руководством Всеволода Соловьева занималось доработкой шахт для ракет. Для амортизации ракеты, находящейся в транспортно-пусковом контейнере, КБТМ предложило принципиально новую компактную маятниковую систему подвески ракеты в шахте. Эскизный проект разработан в 1970 году; В мае того же года проект был успешно защищен в Министерстве общих дел.

В финальную версию принята модифицированная шахтная пусковая установка Владимира Степанова.
В декабре 1969 года разработан проект ракеты Р-36М с четырьмя типами боевой техники - моноблочной легкой боевой частью, моноблочной тяжелой боевой частью, разделенной боевой частью и маневренной боевой частью.
В марте 1970 г. был разработан проект ракеты с одновременным повышением защищенности шахтных шахт.
В августе 1970 года Совет обороны СССР одобрил предложение ОКБ «Южное» о модернизации Р-36 и создании ракетного комплекса Р-36М с шахтными шахтами повышенной безопасности.

На заводе-изготовителе ракеты помещались в транспортно-пусковой контейнер, на котором размещалось все необходимое для пуска оборудование, после чего на заводском испытательном стенде проводились все необходимые проверки. При замене старых Р-36 на новые Р-36М в шахту вставили металлический силовой стакан с амортизационной системой и оборудованием ПУ, а всю увеличенную сборку на полигоне, упрощенную, сократили всего до трех (поскольку пусковая установка состоял из трех частей) с дополнительными сварными швами у нулевой отметки стартовой площадки.При этом из конструкции пусковой установки были выброшены ненужные при пуске минометов газоотводные каналы и решетки. В результате безопасность шахты заметно повысилась.

Тестирование и внедрение

Первый пуск программы летных испытаний Р-36М в 1972 году на полигоне Байконур оказался неудачным. Выйдя из шахты, она поднялась в воздух и внезапно упала прямо на стартовую площадку, уничтожив пусковую установку. Второй и третий пуски были аварийными.Первый успешный испытательный пуск Р-36М с моноблочной боевой частью был осуществлен 21 февраля 1973 года.

В сентябре 1973 года был испытан вариант Р-36М с ракетой РГЧ ИН с десятью боевыми частями (модель пресса приводит данные о варианте ракеты с РГМ ИН с восемью боевыми частями).


Американцы внимательно следили за испытаниями наших первых межконтинентальных баллистических ракет, оснащенных RFID. «Корабль ВМС США« Арнольд »во время ракетных пусков находился у берегов Камчатского полигона.В том же районе лаборатория четырехдвигательного самолета В-52, оснащенная телеметрией и другим оборудованием, постоянно подвергалась нападениям. Как только самолет улетел на дозаправку, по полигону запустили ракету. Если во время такого «окна» не удавалось запустить, то дожидались следующего «окна» или применялись технические меры для закрытия каналов утечки информации. «Закрыть эти каналы было совершенно невозможно. Например, перед запуском ракет Камчатка по радиосвязи предупреждала своих гражданских пилотов о недопустимости полетов в определенный период времени.Путем перехвата

В октябре 1973 года постановлением правительства ОКБ поручено создание самонаводящейся боевой части «Маяк-1» (15Ф678) с газобаллонным дистанционным управлением для ракеты Р-36М. В апреле 1975 г. был разработан эскизный проект боевой части самонаведения. В июле 1978 года начались летные испытания. В августе 1980 года на ракете Р-36М завершились испытания управляемой боевой части 15Ф678 с двумя вариантами прицельной аппаратуры повышенной проходимости.

В октябре 1974 г. вышло постановление правительства о сокращении типов боевой техники комплексов Р-36М и МР-УР-100.В октябре 1975 года были завершены летно-конструкторские испытания Р-36М в трех типах боевой техники и РГЧ 15Ф143.

Продолжена разработка боеголовок. 20 ноября 1978 года постановлением правительства моноблочная боевая часть 15Б86 принята в состав комплекса Р-36М. 29 ноября 1979 г. принят на вооружение РГЧ 15Ф143У комплекс Р-36М.

В 1974 году на Южном машиностроительном заводе в Днепропетровске началось серийное производство Р-36М, головных частей и двигателей первой ступени. Серийное производство боевых частей 15Ф144 и 15Ф147 освоено на Пермском заводе химического оборудования (ПЖО).
25 декабря 1974 года ракетный полк у села Домбаровский Оренбургской области вступил на боевое дежурство.

Ракетный комплекс Р-36М принят постановлением правительства от 30 декабря 1975 года. Этим же постановлением приняты межконтинентальные баллистические ракеты МР-УР-100 и УР-100Н. Для всех межконтинентальных баллистических ракет создана и впервые применена Единая автоматизированная система боевого управления (АСБУ) Ленинградского НПО Импульс . Моноблочная версия ракеты Р-36М была принята на вооружение 20 ноября 1978 года.Вариант с БЧ был принят на вооружение 29 ноября 1979 года. Первый ракетный полк с МБР Р-36М вышел на боевое дежурство 25 декабря 1974 года

. Несущие боевое дежурство ракеты 15А14 без извлечения из шахт были переоснащены современными самонаводящимися ракетами, разработанными для ракеты 15А18. Ракеты продолжали боевое дежурство под обозначением 15А18-1.

В 1982 году МБР Р-36М были сняты с боевого дежурства и заменены ракетами Р-36М UTTX (индекс 15A18, код СТАРТ RS-20B).

16 августа 1976 года началась разработка стратегического ракетного комплекса третьего поколения 15П018 (Р-36М UTX) с ракетой 15А18, оснащенного 10-блочной БЧ. 18 сентября 1979 года началась работа трех ракетных полков. быть начеку при появлении нового ракетного комплекса. По состоянию на 1987 год в составе пяти ракетных дивизий было развернуто 308 межконтинентальных баллистических ракет R-36M UTX. По состоянию на май 2006 года в составе Ракетных войск стратегического назначения было 74 минных пусковых установки с межконтинентальными баллистическими ракетами Р-36М УТТХ и Р-36М2 (индекс 15А18М, код СТАРТ РС-20В), каждая из которых оснащена 10 боевыми частями.

TTX

Система управления ракетой автономная, инерциальная. Ее работу обеспечивал бортовой цифровой вычислительный комплекс. Все основные элементы вычислительного комплекса имели резервирование. Использование БЦВК позволило добиться высокой точности стрельбы - вероятное круговое отклонение боевых частей составляло 430 м.

Общие характеристики МБР

Диаметр БР, м 3
Стартовая масса, т 209.6-210
Масса топлива, т 185
Максимальная дальность стрельбы, км 16000
Минимальная дальность стрельбы, км 9250
Длина БР, м 35
Масса полезной нагрузки, кг 7200
Надежность полета 0.965
Коэффициент энергоемкости Gпг / Go, кгс / тс 40,1
Кучность стрельбы (на дальности 10 000 км), км ± 0,65
Обобщенная надежность 0,93
Время пуска из полной боевой готовности, сек 62
Стойкость ракеты поражающим факторам ядерных взрывчатых веществ в полете 1-й уровень
Первоначально установленный гарантийный срок хранения, лет пятнадцать

Принципиальные схемы ракет и систем управления разработаны исходя из возможности использования трех вариантов боевых частей:
  • Легкий моноблок с зарядом 8 Мт и дальностью полета 16000 км
  • Тяжелый моноблок с зарядом 25 Мт с дальностью полета 11 200 км
  • Разделяющая боевая часть (БЧ) на 8 боевых частей мощностью 1 МТ

Все боеголовки ракет были оснащены комплексами современной противоракетной обороны.Для комплекса средств преодоления ПРО ракет 15А14 впервые были созданы квазитяжелые ложные цели. Благодаря использованию специального твердотопливного ускорительного двигателя, постепенно увеличивающаяся тяга которого компенсирует аэродинамическое сопротивление ложной цели, стало возможным моделировать характеристики боеголовок практически по всем выбираемым атрибутам на внеатмосферной части. траектория и значительная часть атмосферы.

После смерти Янгеля в 1971 году главным конструктором ОКБ «Южное» был назначен Владимир Уткин.Система управления межконтинентальной баллистической ракетой Р-36М разработана под руководством главного конструктора Харьковского НИИ-692 (НПО «Хартрон») Владимира Сергеева. В ЦНИРТИ разработан ряд систем противоракетной обороны. Твердотопливные заряды пороховых аккумуляторов давления были разработаны в ЛНПО «Союз» под руководством Бориса Жукова. Единый командный пункт повышенной безопасности минного типа был разработан в ЦКБ ТМ под руководством Николая Кривошеина и Бориса Аксютина. Первоначальный гарантийный срок хранения ракеты составлял 10 лет, затем 15 лет.

Большим достижением новых систем стала возможность удаленного перенацеливания перед запуском ракеты. Для такого стратегического оружия это нововведение имело огромное значение.

Ракетные двигательные установки (РДУ)

Ракеты LRE работали на высококипящем двухкомпонентном самовоспламеняющемся топливе. В качестве топлива использовался асимметричный диметилгидразин ( UDMH ), а в качестве окислителя - тетраоксид азота ( AT ). Все баки находились под давлением продуктов сгорания основных компонентов топлива.Примененные конструктивные решения обеспечили высокую степень герметичности топливных систем, что позволило удовлетворить требования к семилетнему хранению ракеты в заправленном состоянии. Использование этих компонентов позволяло поддерживать боевую готовность ракетного комплекса на долгие годы.

Ракета Р-36М оснащена маршевым двигателем первой ступени, разработанным в ОКБ Энергомаш под руководством Валентина Глушко. Первую ступень ракеты Р-36М конструкторы собирали в составе шести однокамерных двигателей, а вторую ступень - из одного однокамерного двигателя, наиболее унифицированного с двигателем первой ступени - отличия заключались только в высотное сопло камеры.Все по-прежнему, но ... Но Янгель решил привлечь КБХА Конопатова к разработке двигателя для Р-36М ... Новые конструкторские решения, современные технологии, улучшенная методика доводки ЖРД, модернизированные стенды и обновленная технологическая оборудование - все это могло поставить на весы КБ Энергомаш, предложив поучаствовать в разработке систем Р-36М и МР-УР-100 ... Глушко предложил четыре однокамерных двигателя для первой ступени Р- Ракета 36М, работающая по схеме с дожиганием окислительного генераторного газа, каждая с тягой 100 тс, давлением в камере сгорания 200 атм, удельным импульсом тяги у земли 293 кгс / кг, регулированием тяги. вектор, отклонив двигатель.По классификации КБ Энергомаш двигатель получил обозначение РД-264 (четыре двигателя РД-263 на общей раме ... Предложения Глушко были приняты, КБХА было поручено разработать двигатель второй ступени для Р-Н. 36М. Эскизный проект двигателя РД-264 был завершен в 1969 году. КБХА было поручено разработать двигатель второй ступени для Р-36М. Эскизный проект двигателя РД-264 был завершен в 1969 году. доверили разработку двигателя второй ступени для Р-36М.Эскизный проект двигателя РД-264 был завершен в 1969 году.

Задача заключалась в обеспечении надежного пуска двигателей первой ступени с минометного пуска. Огневые испытания двигателей на стенде начались в апреле 1970 года. В 1971 году конструкторская документация была передана Южному машиностроительному заводу для подготовки серийного производства. Испытания двигателей проводились с декабря 1972 года по январь 1973 года. В ходе летных испытаний ракеты Р-36М была выявлена ​​необходимость форсирования двигателя первой ступени на 5 процентов.Опытная отработка форсированного двигателя завершилась в сентябре 1973 г., и летные испытания ракеты продолжились.

Будущее и настоящее

В СССР было развернуто 308 Р-36М2, из них треть - в Казахстане. После распада СССР казахстанские ракеты были сняты с боевого дежурства, а производитель и конструкторское бюро оказались за пределами России.

Как опытный охотник периодически проверяет свои старые патроны, так и старика «Воеводу» периодически отпускают исключительно для проверки своих ресурсов, работоспособности основных единиц и оружия.Каждый испытатель этого запуска пытается ответить на вопрос: сохранились ли заложенные конструкторами тактико-технические характеристики и показатели безопасности после двух десятилетий несения боевого дежурства? Хотя, как заявляют военные, ежегодно проводится комплекс научно-технических исследований.

Таким образом, последние испытательные пуски «Воеводы» показали, что дальнейшее продление срока эксплуатации ракетного комплекса «Воевода» до 25 лет увеличит срок службы этих ракет на 10 лет по сравнению с первоначальным гарантийным сроком эксплуатации - 15 лет.То есть из этих слов простым арифметическим действием можно сделать вывод: «воевода», который сумел построить и поставить на боевое дежурство в год распада СССР - то есть в 1991 году, сейчас исполняется 19 лет, и еще семь лет они будут защищать границы РФ - до 2016 ...

Однако на этот раз высокие чины пообещали, что «... в целях обеспечения ядерной безопасности предыдущая модификация ракеты РС-20 под буква «Б», срок службы которой заканчивается, в ближайшее время будет снята с боевого дежурства »

Не так давно другой высокопоставленный чиновник заявил, что Россия до конца 2016 года планирует создать новую тяжелую жидкостную машину. топливо межконтинентальной ракеты на замену "Воевода".По его словам, упор при создании перспективной ударной группировки Ракетных войск стратегического назначения будет сделан на качественную трансформацию, чтобы к концу 2016 года ракетные комплексы с увеличенным ресурсом РС-20 оставались не более 20 процентов, а 80 процентов - не более. высвободиться должны быть заняты новыми ракетными комплексами.

Ну ... будем надеяться дальше, что возможные сроки эксплуатации ядерного потенциала СССР будут продлены надолго ...

Послесловие...

По роду базовой подготовки мне посчастливилось познакомиться с некоторыми образцами того знаменитого оружия, которое пугало командиров «вероятного врага». Что касается Р-36М, то у меня была возможность познакомиться с конструкцией только второй ступени ... Могу отметить, что конструктивные решения, которые были использованы при проектировании, можно назвать техническим "искусством" 🙂 В частности, Решение разместить двигательную установку на второй ступени впечатляет. Ситуация была такова, что использовалось достаточно плотное расположение элементов, а рабочие элементы пульта управления приходилось размещать в рабочей среде танков, т.е.е. элементы двигателя работают в агрессивной среде ракетного топлива. На мой взгляд, такое решение не могло быть реализовано ни на одной из существовавших тогда (и, вероятно, сейчас) межконтинентальных баллистических ракет.

Естественно, достичь таких выдающихся характеристик продукции было невозможно без технологической базы, созданной на базе Южного машиностроительного завода. Какие есть машины для изготовления «вафельных» танков, огромных машин высотой 4-5 метров, не имевших тогда аналогов в мире...

Кстати, о «черной» расцветке межконтинентальных баллистических ракет, которая так заинтересовала читателей в статье о Музее Ракетных войск стратегического назначения - на самом деле это не цвет, а специальное покрытие, теплоизолирующее покрытие. , который действует как одна из защит от факторов ядерного взрыва. Кстати, в самом ОКБ «Южный» с горечью заявили, что когда произошла утилизация развернутых в Украине МБР ( с помощью американских лидеров ), то это покрытие нельзя было разрезать даже с помощью алмазного инструмента, что, конечно, очень удивило американских специалистов 🙂

Отдельно хотелось бы отметить средства преодоления вероятной ПРО противника, сочетающие в себе вариант разделения боеголовок, столь разнообразных и прогрессивных для своего времени, что любые попытки Вероятный противник создать хоть какую-то линию защиты от изделия Р-36М (2) оказался неудачным, и пока такие изделия находятся на вооружении, такие системы ПРО еще долгое время будут бесполезны.
