40-ММ ДЕСАНТНЫЙ РЕАКТИВНЫЙ ПРОТИВОТАНКОВЫЙ

ГРАНАТОМЕТ РПГ-7Д1

40-MM AIRBORNE ROCKET-PROPELLED

GRENADE LAUNCHER RPG-7D1

Модернизированный гранатомет РПГ-7Д на который может устанавливаться ночной прицел.
Предназначен для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника. Кроме того, он может быть использован для уничтожения живой силы противника, находящей­ся в укрытиях, а также в сооружениях городского типа. Стрельба из гранатомета производится выстрелами с надкалиберной противотанковой гранатой кумулятивно­го действия.
Граната обладает бронепробиваемостью, которая дает возможность вести эффективную борьбу со всеми типами современных танков противника. Предусмотрена возможность складывания гранатомета, что позволяет стрелку-десантнику десантироваться непосредственно с гранатометом.


Выстрел ПГ-7ВЛ для гранатомета РПГ-7 предназначен для уничтожения танков, самоходных орудий и другой бронированной техники, для подавления пехоты и обстрела огневых точек из кирпича, сооружений из железобетона и полевых укреплений из бревна и земли. Выстрел особенно эффективен в полевых и в городских условиях. Система может быть десантироваться с парашютистом.
Выстрел ПГ-7ВР для гранатомета типа РПГ-7 предназначен для уничтожения танков, самоходных орудий и другой бронированной техники, включая с реактивной броневой защитой, для подавления пехоты, защищенных полевых укреплений. Система может быть десантироваться с парашютистом, при этом гранатомет разбирается на две части.
Универсальное прицельное приспособление представляет собой механическое устройство массой 0,55 кг для введения поправок в оптический прицел. Применяется с 2001 года в гранатомётах модификаций РПГ-7В2 (РПГ-7Д3) совместно с оптическим прицелом. Позволяет существенно увеличить прицельную дальность стрельбы термобарическими (ТБГ-7В) и осколочными (ОГ-7В) гранатами: до 550 и 700 метров соответственно.

Принят на вооружение Российских ВС в 2001 году новый вариант десантного гранатомета РПГ-7Д3, вариант многофункционального гранатомета РПГ-7В2.

ХАРАКТЕРИСТИКИ

Состояние на вооружении с 1985 года
Разработчик ЦКИБ СОО, ГНПП «Базальт»
Изготовитель Ковровский механический завод
Гранатомет:
Тип складной десантный для ВДВ
Калибр, мм 40
Дальность стрельбы, м:
— прицельная с оптическим и механическими прицелами 500
— прямого выстрела 310
Скорость гранаты, м/с:
— начальная 1404
— средняя
— максимальная 300
Боев. скоростр., выстр./мин. 4-6
Рассеивание гранат
на дальности 500 м, м
Масса гранатомета, кг:
— без гранаты с оптич. приц. 7,4-7,6

— с гранатой
Тип ствола гладкий
Длина, мм:
— гранатомета с гранатой
— гранатомета без гранаты 945-950
— сложенного гранатомета 640-655
— ствола, (клб) 953
Основной прицел:
— тип оптический ПГО-7В
— изготовитель БелОМО (вилейский завод «Зенит»)
— кратность 2,7
— поле зрения, град. 13
— диаметр входного зрачка, мм 4,5
— удаление выходного зрачка, мм 27
— предел разрешения, угл. с 28
— цена деления шкалы, м 100
— цена деления боковых
поправок, м 0-10
— масса, кг 0,572
— габариты, мм 140х180х62
Дополнительный прицел:
— тип оптический ночной
— кратность
— поле зрения, град.
— цена деления шкалы, м
— цена деления боковых
поправок, м
— масса, кг
Резервный прицел:
— тип механический

ПРИМЕНЯЕМЫЕ ВЫСТРЕЛЫ ПГ-7В, ПГ-7ВМ, ПГ-7ВС, ПГ-7ВЛ, ПГ-7ВР, ТБГ-7В
Масса выстрелов 2,0-2,2

Длина выстрелов, мм 925-940
Выстрел:
Тип ПГ-7В
Разработчик ГНПП «Базальт»
Изготовитель ФГУП «Химический завод «Планта» (г. Нижний Тагил)
Тип гранаты ПГ-7
Калибр, мм 851
Масса гранаты, кг
Длина, мм 655
Боевая часть:
— тип кумулятивная
Тип взрывателя пьезоэлектрический ВП-7
Бронепробиваемость, мм 200-250
Время самоликвидации, с 4-6
Двигатель:
— тип пороховой
— число сопел 6
Выстрел:
Тип ПГ-7ВМ
Разработчик ГНПП «Базальт»
Тип гранаты ПГ-7М
Калибр, мм 93
Масса гранаты, кг 2,6
Прицельная дальность стрельбы, м 300
Бронепробиваемость, мм 600
Пробиваемость препятствий не меньше чем, м:
— железобетона 1,1
— кирпича 1,7
— бревно и земли 2,5
Температурный диапазон применения, град. C +50
Выстрел:
Тип ПГ-7ВР
Разработчик ГНПП «Базальт»
Изготовитель ФГУП «Химический завод «Планта» (г. Нижний Тагил)
Тип реактивная с тандемной кумулятивной боевой частью ПГ-7Р
Калибр, мм 105
Масса гранаты, кг 4,5
Боевая часть:
— тип тандемная кумулятивная
Тип взрывателя контактный
Прицельная дальность стрельбы, м 200
Бронепробиваемость, мм
Пробиваемость препятствий не меньше чем, м:
— железобетона 1,5
— кирпича 1,5
— бревно и земли 2,7
Температурный диапазон применения, град. C +50

ВТС «БАСТИОН» 07.04.2017

Источники:
Архив ВТС «Бастион»
И.Алексеев «Летающие гранаты» — «Оружие» №6-8 1998
Выстрел ПГ-7ВР для гранатомета РПГ-7, рекламный проспект
Выстрел ПГ-7ВЛ для гранатомета РПГ-7, рекламный проспект
«Противотанковые гранатометы РПГ-7В, РПГ-7Д1», рекламный проспект Ковровского механического завода, МАКС-99

40-ММ ДЕСАНТНЫЙ РЕАКТИВНЫЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7Д (ТКБ-02)
40-ММ РЕАКТИВНЫЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7Н
40-ММ РЕАКТИВНЫЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7В2

40-ММ РЕАКТИВНЫЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7В1
40-ММ РЕАКТИВНЫЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7В
40-ММ РЕАКТИВНЫЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7
КОВРОВСКИЙ МЕХАНИЧЕСКИЙ ЗАВОД
НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ «БАЗАЛЬТ»

7 | MilitaryRussia.

Ru — отечественная военная техника (после 1945г.) ДАННЫЕ НА 2012 г. (стандартное пополнение)
РПГ-7 / 6Г1   РПГ-7В1 / 6Г3-1
РПГ-7Д / 6Г5
РПГ-7Д2 / 6Г5М2
РПГ-7В / 6Г3   РПГ-7В2 / 6Г3-2
РПГ-7Д1 / 6Г5М   РПГ-7Д3 / 6Г5М3

Ручной противотанковый гранатомет (РПГ). Разработан Красноармейским подразделением ГСКБ-47 (ныне — ГНПП «Базальт»), главный конструктор — В.К.Фирулин. Разработка начата в 1958 г. В создании гранатомета принимали участие Тульское ЦКИБ СОО, Ковровский механический завод (непосредственно работы по гранатомету в ковровском ОКБ-575 вел В.В.Дегтярев), Высокогорский механический завод, Нижне-Тагильский завод «Планта» и др., главный конструктор ОКБ-575 А.Никифоренко, главный инженер ОКБ-575 И.Потапов, начальник 5-го отдела ОКБ-575 А.Сорокин, а также ведущий конструктор РПГ-7 В.Дегтярев, конструкторы А.Алымов, М.Горбунов, А.Ивашутич, А.Севастьянова и др. Выстрел ПГ-7В к гранатомёту РПГ-7 сконструирован В.К.Фирулиным (Государственная премия 1964 г.). Заводские испытания проведены с 25 февраля по 11 июня 1960 г. Испытания прошли успешно. В серии гранатомётов, предназначенных для полигонно-войсковых испытаний, были проведены доработки накладок для предохранения стрелка от ожогов, открытого прицела и планки для крепления оптического прицела, а также сумок для переноски гранат и ЗИПа. РПГ-7 принят на вооружение 16 июня 1961 г. Серийное производство РПГ-7 начато в 1961 г. на Ковровском механическом заводе.



Принцип действия гранатомета — стартовый заряд выстрела (гранаты) обеспечивает безоткатный вылет гранаты из ствола с открытым казенным срезом, маршевый заряд включается после вылета и обеспечивает разгон гранаты до максимлаьной скорости.

Расчет — 2 чел (стрелок-гранатометчик — вьюк из 1 гранатомета и сумка на 2 выстрела и ЗИП массой 6.7 / 7.1 кг, стрелок-помощник гранатометчика — сумка на 3 выстрела массой 8.7 / 9.3 кг). Масса сумок приводится с выстрелами ПГ-7В / ПГ-7ВМ (ПГ-7ВС), в ВДВ используются сумки на 2 выстрела.

Наведение
— рамочный / механический открытый и оптический прицел ПГО-7 / 1ОП16 (разработки новосибирского ЦКБ «Точприбор» и производства Новосибирского приборостроительного завода). Оптическими прицелами комплектуются все модели РПГ-7, состоящие на вооружении ВС России. Может использоваться ночной прицел (гранатомет РПГ-7Н) — ПГН-1 / 1ПН24. Стабилизация боеприпаса в полете производится вращением, за счет стабилизаторов.
Кратность увеличения — 2.7 х (ПГО-7)
Прицельная дальность — 500 м (ПГО-7)


После появления в 1977 г. выстрела ПГ-7ВЛ с тяжелой гранатой для гранатометов принят модернизированный прицел ПГО-7В1, а для старых прицелов ПГО-7В введены таблицы стрельбы для новых гранат.

Пусковое устройство — гранатомет состоит из ствола с механическим открытым прицелом, ударно-спускового механизма с предохранителем, бойкового механизма и оптического прицела. Гранатомет РПГ-7Д (десантный) разбирается на трубу и потрубок, оснащен механизмом блокировки. Гранатометы с ночным прицелом оснащаются основанием механизма светоблокировки. Отделяемой сошкой оснащаются гранатометы РПГ-7Д и гранатометы с ночным прицелом. Выстрелы (гранаты) — надкалиберные (почти все).


В учебных целях с гранатометами РПГ-7 может применяться прибор учебной стрельбы ПУС-7 / ПУС-7В, в котором применяются патроны 7,62х39 мм обр. 1943 г. с трассирующей пулей Т-45 / 57-Т-231Ш). Прибор представляет из себя ствол-вкладыш соответствующего калибра устанавливаемый в штатный гранатомет.
Длина ствола — 100 мм
Длина приспособления — 950 мм
Масса приспособления — 2.6 кг
Дальность стрельбы — 200-300 м
Учебная стрельба с помощью прибора учебной стрельбы ПУC-7 из гранатомета РПГ-7В. Учебно-методический сбор Западного военного округа, 138-я стрелковая бригада, Ленинградская область. Май 2011 г. (фото — Александр Пак, http://sashapak.livejournal.com).

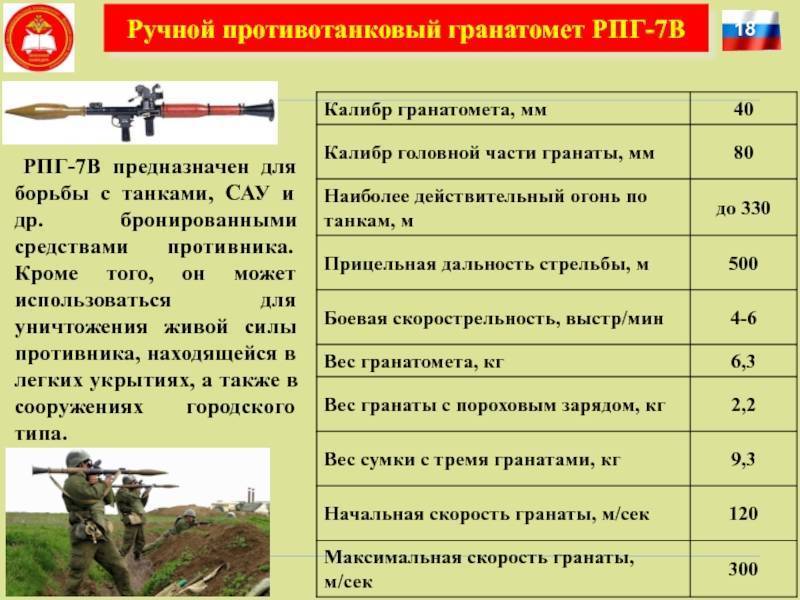

ТТХ гранатомета:
Длина гранатомета:
— 950 мм (РПГ-7В / В1)
— 960 мм (РПГ-7Д)
— 630 мм (РПГ-7Д, в сложенном положении)
Калибр ствола — 40 мм

Масса гранатомета:
— 6.3 кг (РПГ-7В, с оптическим прицелом)
— 6.7 кг (РПГ-7Д, с оптическим прицелом)
— 7 кг (РПГ-7В1, с оптическим прицелом)
Масса прицела — 0,5 кг

Дальность максимальная — 700 м
Дальность прицельная — до 500-550 м
Дальность прицельная с ночным прицелом НСПУ — до 300 м
Дальность прямого выстрела / эффективная — 330 м (выстрел ПГ-7В)
Расстояние взведения взрывателя гранаты — 2. 5-18 м от дульного среза
Скорость гранаты начальная — 112-140 м/с
Скорость гранаты максимальная — 300 м/с
Время срабатывания самоликвидатора — 4-6 с

Скорострельность — 4-6 выстр / мин
Коэффициент боевой эффективности (теоретическое количество уничтоженных танков до уничтожения расчета, за единицу танков взят М-60А3):
— при прорыве обороны противника — 0,05
— при отражении контратак и во встречном бою — 0,2
— в обороне — 0,3
— при борьбе с БМП — повышающий коэффициент — 1,5х
— при борьбе с БТР — повышающий коэффициент — 2х

Типы выстрелов / БЧ:

Тип выстрела ГРАУ Год и создание
Разработчик Тип БЧ Калибр Масса Дальность эффект. Дальность прицельн. Скорость начальн. Поражение.

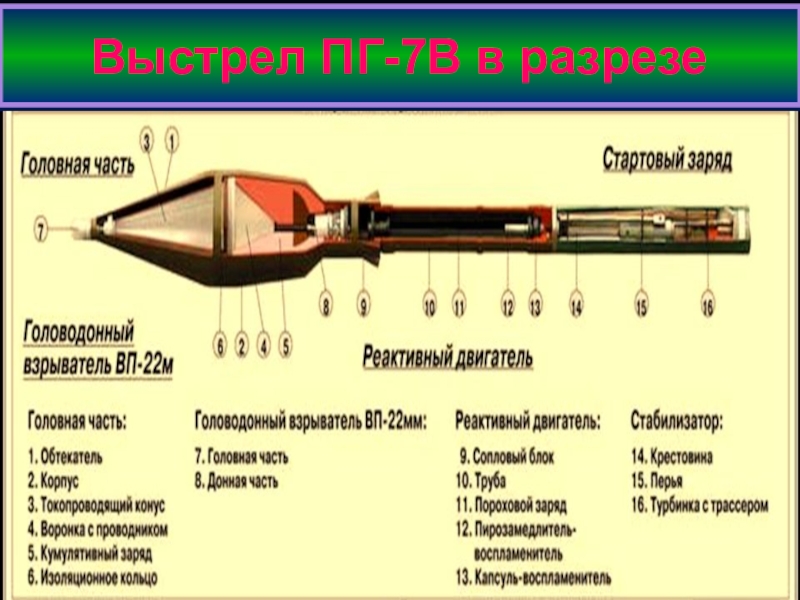

ПГ-7В 7П1 1961 ГСКБ-47, конструктор — В.К.Фирулин кумулятивная, тип ВВ — А-IX-1 с медной облицовкой кумулятивной воронки, пьезоэлектрический взрыватель ВП-7 / ВП-7М
85 мм 2. 2 кг 300 м 500 м 120 м/с броня 260 мм
ПГ-7ВМ 7П6 1969 ГСКБ-47, констркутор — В.И.Медведев

серийное производство до 1976 г.

кумулятивная, более совершенная, заимствована от выстрела СПГ-9
70 мм 2 кг 300 м 500 м 140 м/с броня 300 мм
ПГ-7ВС   1972 ГСКБ-47, конструкторы В.П.Зайцев и О.Ф.Дзяду кумулятивная с зарядом  из флегматизированного
октогена (окфола)
72 мм 2 кг   500 м 140 м/с броня 400 мм
ПГ-7ВС1   1972 ГСКБ-47, конструкторы В.П.Зайцев и О.Ф.Дзяду кумулятивная, заряд из более дешевого ВВ
72 мм     500 м   броня 360 мм
ПГ-7ВЛ «Луч» 7П16 1977 ГСКБ-47, конструктор В. М.Ленин кумулятивная, повышенной бронепробиваемости, заряд из окфола, медная облицовка кумулятивной воронки прогрессивной толщины (утонченной у вершины, утолщенной у основания)
92 мм 2.6 кг 150 м 300 м 112 м/с броня 500 мм
ПГ-7ВР «Резюме»   1988

(1985 г. создание по др.данным)

НПО «Базальт», конструктор А.Б.Кулаковский

для РГП-7В1/В2/Д2/Д3

кумулятивная тандемная, предзаряд содержит 0,12 кг ВВ типа окфол и алюминиевую облицовку кумулятивной воронки, основной заряд — 1,2 кг окфола и медная облицовка воронки переменной толщины. Подрыв основной части с замедлением на 200 мкс
65-105 мм 4.5 к г 100 м 200 м 120 м/с броня 650 мм за динамической защитой

гомогенная броня 750-800 мм

кирпич 2000 мм

железобетон 1500 мм

ТБГ-7В «Танин» 7П33 1988 НПО «Базальт»,  конструктор В. А.Кулаковский
термобарическая, масса заряда 1.8 кг
105 мм 4.5 кг 550 м с прицелом УП-7В
150 м   радиус взрыва ок.10 м, по эффективности воздействия сопоставим со 120 мм фугасной миной
ТБГ-7ВЛ 7П62   НПО «Базальт» термобарическая
ПГ-7ВЯ     НПО «Базальт» бронебойно-осколочная     200 м
ОГ-7В «Осколок» 7П50 1998 ГНПП «Базальт»,  конструктор М.М.Коноваев
осколочная 40 мм 2 кг 700 м с прицелом УП-7В 300 м граната без реактивного двигателя радиус разлета осколков до 70 м
ГШ-7ВТ   2010 ? ГНПП «Базальт» штурмовая граната с поражающим элементом проникающего действия           легкобронированные цели, кирпичные и бетонные строения. Разработка ГосНИИПАС для гранатомета РПГ-7В2.

Маршевый двигатель на нитроглицериновом порохе в бумажном корпусе (длина 250 мм), 6 сопловых отверстий. Метательный заряд — бездымный порох.
Выстрел ПГ-7ВС — уменьшением угла скоса лопастей стабилизатора снизили скорость вращения гранаты и соответственно распыление кумулятивной струи из-за действия центробежной силы.



Гранатомет РПГ-7В с оптическим прицелом и с гранатами ПГ-7ВЛ и ПГ-7В.


Выстрелы для РПГ-7 — слева-направо — ПГ-7ВР, ПГ-7ВЛ, ТБГ-7В, ОГ-7В (фото — Алексей Хлопотов, http://otvaga2004.narod.ru).


Типы выстрелов ОГ-7В, ПГ-7ВЛ, ПГ-7ВР и ТБГ-7В на показе техники в Венесуэле, 2010-2011 г.г. (фото из архива 10V, http://militaryrussia.ru/forum).


Макет выстрела ГШ-7ВТ на одной из выставок, 01.07.2010 г. (фото — Allocer и http://maks.sukhoi.ru).


Разрезной макет тандемного выстрела ПГ-7ВР «Резюме» производства Вьетнама, 2012 г. (http://ttvnol. com).



Уникальный «выстрел» для РПГ-7 с боевой частью — минометной миной калибра 82 мм. Возможность практического использования такого решения не ясна. 2010-2011 г.г. (фото из архива 10V, http://militaryrussia.ru/forum).
Модификации:
Базовые модели гранатометов РПГ-7:
Модель ГРАУ Год принятия Описание
РПГ-7 6Г1 1961 г. базовая модель
РПГ-7Д / ТКБ-02
6Г5 1963 г. десантная модель, с разборным стволом и сошками. Модификация разработана в ЦКИБ СОО под руководством В.Ф.Фундаева. Время сборки гранатомета — 50-60 секунд. Гранатомет еще находился в серийном производстве по состоянию на 1975 г.
РПГ-7В 6Г3 1969 г.
модель с оптическим прицелом ПГО-7В (1ОП19-1) или ПГО-7В2 (1ОП19-2)
РПГ-7Д1 6Г5М 1988 г. ?? десантный вариант РПГ-7В, оснащен прицелом ПГО-7В / ПГО-7В2 / ПГО-7В3
РПГ-7В1 6Г3-1 1989 г.
модель с оптическим прицелом ПГО-7В3 (1ОП19-3) для стрельбы выстрелами ПГ-7ВР, ТБГ-7В
РПГ-7Д2 6Г5М2 1997 г. десантный вариант РПГ-7В1, оснащен универсальным прицельным приспособлением УП-7В (увеличивает дальность прицельной стрельбы новыми типами выстрелов)
РПГ-7В2 6Г3-2 1999 или 2001 г.г. модель с универсальным прицельным приспособлением УП-7В
РПГ-7Д3 6Г5М3 1999 или 2001 г.г. десантное исполнение РПГ-7В2

Ночные модификации моделей РПГ-7:
Модель ГРАУ Год принятия Описание
РПГ-7Н / РПГ-7ДН 6Г1Н / 6Г5Н
1969 г. модель, оснащённая ночными прицелами ПГН-1 (1ПН24) или НСПУ (1ПН34) или НСПУМ (1ПН58), второй и третий — разработки ЦКБ «Точмаш» (г.Новосибирск) и производства Новосибирского приборостроительного завода
РПГ-7ВН 6Г3Н
модель РПГ-7В, оснащённая ночным прицелом ПГН-1 (1ПН24)
РПГ-7ВН1 6Г3Н-1
модель РПГ-7В1, оснащённая ночным прицелом НСПУ (1ПН34) разработки и производства Новосибирского приборостроительного завода
РПГ-7ДН1 6Г5Н1
десантный вариант, оснащённый ночным прицелом НСПУ (1ПН34)
РПГ-7ВН2 6Г3Н-2
модель РПГ-7В2, оснащённая ночным прицелом НСПУМ (1ПН58)
РПГ-7ДН2 6Г5Н2
десантный вариант, оснащённый ночным прицелом НСПУМ (1ПН58)
Ночные модели оснащены съемными двуногими сошками.
Индекс Н — оснащение ночным прицелом ПГН-1
Индекс Н1 — оснащение ночным прицелом НСПУ
Индекс Н2 — оснащение ночным прицелом НСПУМ
Более современные модели гранатометов имеют индекс Н.

Статус: СССР / Россия

— 2011 г. — состоит на вооружении.

Экспорт: к концу 1980-х годов гранатомет состоял на вооружении более 40 стран мира.

Абхазия — есть на вооружении в 2010 г.

Азербайджан:
— 2010 г. — есть на вооружении.

Албания — есть на вооружении в 2010 г.

Алжир — есть на вооружении в 2010 г.

Ангола — поставляются с первой половины 1970-х годов.


РПГ-7 на вооружении частей МПЛА — «Партии труда» Анголы, Луанда, ноябрь 1975 г. (The Soviet War Machine. An encyclopedia of Russian military equipment and strategy. NY, Chartwell Books, 1977).
Армения
— 2010 г. — есть на вооружении.
— 2011 г. — компания GARNI-LEP разработала лёгкую многозарядную пусковую установку N-2 для реактивных гранат класса РПГ-7. На ПУ в два ряда размещены 12 боеприпасов. ПУ может наводиться вручную в секторе 60 град. по азимуту и от -6 до +50 град. по углу места. Гранаты запускаются с использованием электрического пульта дистанционного управления индивидуально или залпом. Система разработана для производимых ОПК Армении реактивных гранат TB-1 с термобарической боевой частью или осколочно-фугасных OG-7. Система совместима и с боеприпасами, изготовленными в других странах. Реактивный снаряд TB-1 оснащён 4,4-килограммовой термобарической боевой частью с контактным взрывателем ZP-02. При пуске из гранатомёта максимальное отклонение от вертикали составляет 2,5 м, по горизонтали — 1 м. По оценке GARNI-LEP, радиус сплошного поражения для гранаты с боевой частью TB-1 составляет 3,5 м.
Режимы стрельбы — залповый и одиночный
Время полного залпа — менее 10 сек
Дальность стрельбы макимальная — 1300 м

ТТХ выстрела ТБ-1 / TB-1:
Масса выстрела — 4.4 кг
Масса ВВ — 2 кг
Дальность стрельбы максимальная (под углом 25 град к горизонту) — 800 м
Серединное отклонение при стрельбе на дальность 200 м:
— вертикальное Вв — 2. 5
— боковое Вб — 1.0
Радиус зоны поражения ударной волной — 3.5 м (определен датчиками с давлением разрушения диафрагм 0.9-1.0 кг/кв.см)
Взрыватель — предохранительный контактный реакционно-инерционный мгновенного действия ЗП-02 / ZP-02


Афганистан:
— 1970-е годы — есть на вооружении.
— 2011 г. — есть на вооружении.
Беларуссия — есть на вооружении в 2010 г.

Бенин — есть на вооружении в 2010 г.

Буркина Фасо — есть на вооружении в 2010 г.

Бурунди — есть на вооружении в 2010 г.

Болгария — есть на вооружении в 2010 г., собственное производство.

Венесуэла — есть на вооружении в 2010 г. в т.ч. с выстрелами ОГ-7В, ПГ-7ВЛ, ПГ-7ВР и ТБГ-7В.


Модификации РПГ-7 на показе техники в Венесуэле. На первом фото — заряжание РПГ выстрелом ПГ-7ВЛ. 2010-2011 г.г. (фото из архива 10V, http://militaryrussia.ru/forum).


Вьетнам — есть на вооружении в 2010 г., обозначение B-41. Налажено производство по лицензии и РПГ-7 и выстрелов к нему, включая ПГ-7ВР.

Гамбия — есть на вооружении в 2010 г.

Гана — есть на вооружении в 2010 г.

Гвинея — есть на вооружении в 2010 г.

Гвинея-Бисау — есть на вооружении в 2010 г.

ГДР / Германия
— 1960-е годы — есть на вооружении
— 1991-1992 г.г. — реэкспорт в Турцию 5000 РПГ-7 из запасов бывшей NVA из объединенной Германии.

Грузия — есть на вооружении в 2010 г.

Египет — есть на вооружении в 2010 г., собственное производство.

Замбия — есть на вооружении в 2010 г.

Зимбабве — есть на вооружении в 2010 г.

Израиль — используется в частях ЦАХАЛ и не только в 2007-2010 г.г. и вообще начиная с конца 1960-х годов.


Индонезия — есть на вооружении в 2010 г.

Иордания — есть на вооружении в 2010 г.

Ирак — есть на вооружении в 2010 г., собственное производство.

Иран:
— есть на вооружении в 2010 г., выпускается на предприятиях DIO две модели гранатомета RPG-7 и Commando


Гранатометы DIO RPG-7 и DIO Commando, Иран.
Йемен — есть на вооружении в 2010 г.

Кабо Верде — есть на вооружении в 2010 г.

Казахстан — есть на вооружении в 2010 г.

Камбоджа — есть на вооружении в 2010 г., обозначение B-41.

Кипр — есть на вооружении в 2010 г.

Киргизстан — есть на вооружении в 2010 г.

Китай:
— 1969 г. — начало производства китайского аналога гранатомета РГП-7 — «тип 69»
— 2010 г. — есть на вооружении модели собственного производства семейства «тип 69».


Гранатомет «тип 69», Китай.
Республика Конго — есть на вооружении в 2010 г.

ДР Конго — есть на вооружении в 2010 г.

КНДР — есть на вооружении в 2010 г., выпускается по лицензии, включая выстрелы ПГ-7ВР.

Косово — есть на вооружении в 2010 г.

Кот-д’Ивуар — есть на вооружении в 2010 г.

Куба — есть на вооружении в 2010 г.

Латвия — есть на вооружении в 2010 г.

Либерия — есть на вооружении в 2010 г.

Ливия:
— 1970-е годы — есть на вооружении.
— 2011 г. — есть на вооружении в т.ч. с выстрелами ПГ-7ВР «Резюме».


Бойцы коллаборационистских сил в Ливии с гранатометами РПГ-7 в т.ч. с выстрелом ПГ-7ВР «Резюме» — гранатомет при этом не оснащен специальным прицелом, август-сентябрь 2011 г. (http://militaryrussia.ru/forum).
Ливан — есть на вооружении в 2010 г.

Литва — есть на вооружении в 2010 г.

Мавритания — есть на вооружении в 2010 г.

Мадагаскар — есть на вооружении в 2010 г.

Македония — есть на вооружении в 2010 г.

Мальдивские острова — есть на вооружении в 2010 г.

Мали — есть на вооружении в 2010 г.

Мальта — есть на вооружении в 2010 г.

Марокко — есть на вооружении в 2010 г.

Мексика — есть на вооружении в 2010 г.

Мьянма — есть на вооружении в 2010 г.

Мозамбик — есть на вооружении в 2010 г.

Молдавия — есть на вооружении в 2010 г.

Монголия — есть на вооружении в 2010 г.

Намибия — есть на вооружении в 2010 г.

Непал — есть на вооружении в 2010 г.

Нигер — есть на вооружении в 2010 г.

Никарагуа — есть на вооружении в 2010 г.

Пакистан — есть на вооружении в 2010 г., советские и китайские варианты РПГ, собственное производство.

Перу — есть на вооружении в 2010 г.

Польша — есть на вооружении в 2010 г.

Приднестровье — есть на вооружении в 2010 г.

Руанда — есть на вооружении в 2010 г.


Румыния — есть на вооружении в 2010 г.

Сейшельские острова — есть на вооружении в 2010 г.

Сирия — есть на вооружении в 2010 г.

Сьерра-Леоне — есть на вооружении в 2010 г.

Словакия — есть на вооружении в 2010 г.

Словения — есть на вооружении в 2010 г.

Сомали — есть на вооружении в 2010 г.

Сомалиленд — есть на вооружении в 2010 г.

Судан — есть на вооружении в 2010 г., выпускается собственная модель MIC Sinar.

Сербия — есть на вооружении в 2010 г.

США — используется ВС в 2010 г. Выпускается с 2009 г. тюнинговая модель Airtronic RPG-7V.


Гранатомет Airtronic RPG-7V, США.
Таджикистан — есть на вооружении в 2010 г.

Таиланд — есть на вооружении в 2010 г.

Танзания — есть на вооружении в 2010 г.

Того — есть на вооружении в 2010 г.

Туркменистан — есть на вооружении в 2010 г.

Турция:
— 1991-1992 г.г. — получено 5000 РПГ-7 из запасов NVA из объединенной Германии.
— есть на вооружении в 2010 г.

Уганда — есть на вооружении в 2010 г.

Узбекистан — есть на вооружении в 2010 г.

Украина — есть на вооружении в 2010 г.

Венгрия — есть на вооружении в 2010 г.

Финляндия — есть на вооружении в 2010 г.

Хорватия — есть на вооружении в 2010 г.

Чад — есть на вооружении в 2010 г.

Чехия — есть на вооружении в 2010 г.

Черногория — есть на вооружении в 2010 г.

Чили — есть на вооружении в 2010 г.

Шри Ланка — есть на вооружении в 2010 г.

Экваториальная Гвинея — есть на вооружении в 2010 г.

Эритрея — есть на вооружении в 2010 г.

Эстония — есть на вооружении в 2010 г.

Эфиопия — есть на вооружении в 2010 г.

ЮАР — используется в ВС в 2010 г.

Южная Осетия — есть на вооружении в 2010 г.

Источники:

Википедия — свободная энциклопедия. Сайт http://ru.wikipedia.org, 2011 г.
Воеводин Н. Проблемы военного экспорта и производства Германии. // Зарубежное Военное Обозрение. № 5 / 1993 г.
Монетчиков С. Ручной противотанковый гранатомет РПГ-7. Сайт http://resistance.orgfree.com, 2011 г.
Новости на REDSTARe. http://www.redstar.ru, 2011 г.
Федосеев С. Юбиляр в боевом строю. // Военно-промышленный курьер. № 13 / 2011 г.
Шунков В.Н. Ракетное оружие. Мн., Попурри, 2003 г.
Russian Arms forum. Сайт  http://www.russianarms.ru, 2011 г.

7 — это… Что такое РПГ-7?

У этого термина существуют и другие значения, см. РПГ.

ручной противотанковый гранатомёт

РПГ-7
Весо-габаритные характеристики
Калибр, мм 40
Масса, кг 6,3
Длина, мм 950
Боевые характеристики
Дальность прямого выстрела, м до 700[прим.
1]
Прицельная дальность, м до 550[прим. 2]
Бронепробиваемость, мм
(под углом 60° к нормали)
до 750[прим. 3][1]
Масса гранаты, кг 2 — 4,5
Начальная скорость гранаты, м/с 112 — 145
Калибр головной части гранаты, мм 40 — 105

Гранатомёт РПГ-7 (индекс ГРАУ — 6Г2) — советский / российский многоразовый ручной противотанковый гранатомёт для стрельбы активно-реактивными гранатами. Предназначен для борьбы с танками, самоходными артиллерийскими установками и другой бронетехникой противника, может быть использован для уничтожения живой силы противника в укрытиях, а также для борьбы с низколетящими воздушными целями. Разработан ГСКБ-47 (ныне ГНПП «Базальт») и принят на вооружение в 1961 году. Выпущено более 9 000 000 РПГ-7[2]

Эффективно использовался практически во всех вооружённых конфликтах с 1968 года (когда впервые был применён во Вьетнаме) и до наших дней. Благодаря появлению новых боеприпасов РПГ-7 представляет существенную опасность и для современной бронетехники, поэтому остаётся востребованным и в наши дни.

История создания

Конструкция

РПГ-7 является лёгким динамореактивным (без отдачи при выстреле) оружием.

Гранатомет состоит из ствола с оптическим и механическим прицелами, ударно-спускового механизма с предохранителем, бойкового механизма.

Ствол гранатомёта

Ствол гранатомёта состоит из трубы и патрубка и служит для направления полёта гранаты и отвода пороховых газов при выстреле.

Ударно-спусковой механизм

Ударно-спусковой механизм — служит для спуска курка с боевого взвода, нанесения удара по бойку и для постановки на предохранитель

Прицельные приспособления

Сетка оптического прицела ПГО-7В
1 — шкала прицела, 2 — шкала боковых поправок, 3 — дальномерная шкала
Механический прицел

Механический прицел — используется в случае повреждения (выхода из строя) оптического прицела.

Оптический прицел

Основным для РПГ-7 является оптический прицел ПГО-7 (или его модификации ПГО-7В, ПГО-7В-2, ПГО-7В-3). Оптический прицел предназначен для наблюдения за полем боя, определения дистанции до цели, введения поправок на дальность и скорость движения цели, с учётом баллистики различных боеприпасов и наведения гранатомёта на цель с учётом поправок[3].

Прицел представляет собой оптическую систему линз и призм, заключённую в герметичный металлический корпус, заполненный сухим азотом для предотвращения запотевания. Оптический прицел обеспечивает фиксированное видимое увеличение цели 2,7 крат. Прицел оснащён набором светофильтров, улучшающих видимость в сложных погодных условиях. Для предотвращения демаскирующих бликов от солнца и загрязнения прицел оснащён резиновым колпачком, надеваемым на объектив

[3].

Сетка прицела ПГО-7В имеет развитую шкалу поправок, а также дальномерную шкалу, позволяющую быстро определить дальность до цели типа «танк» (высотой 2,7 м). Маховичок обеспечивает ввод углов прицеливания в пределах 0 — 51,2 артиллерийских единиц, а прицельная марка на сетке: 0 — 45,7. В условиях плохой освещённости возможна подсветка сетки прицела. Лампа подсветки использует гальванические элементы питания А316 или 2РЦ63[3].

Прицел сохраняет свои характеристики в большом диапазоне температур (от −50 до +50 °C), а также способен выдерживать высокие механические нагрузки.

Ночной оптический прицел

Гранатомёт РПГ-7 может оснащаться ночными прицелами первого поколения (такими как специализированный гранатомётным ночным прицелом ПГН-1, либо универсальным ночной прицел НСПУМ (изделие 1ПН58)

[4]) или ночными прицелами второго поколения НСПУ-3[5].

У гранатомёта с ночным прицелом дополнительно вводится механизм светоблокировки, исключающий засветку прицела пламенем собственного выстрела.

Универсальное прицельное приспособление

Универсальное прицельное приспособление представляет собой механическое устройство массой 0,55 кг для введения поправок в оптический прицел. Применяется с 2001 года в гранатомётах модификаций РПГ-7В2 (РПГ-7Д3) совместно с оптическим прицелом. Позволяет существенно увеличить прицельную дальность стрельбы термобарическими (ТБГ-7В) и осколочными (ОГ-7В) гранатами: до 550 и 700 метров соответственно[6].

Другие виды прицелов

Совместно с РПГ-7 применяются так же и другие прицельные приспособления (в том числе и кустарного производства): от самодельных механических прицелов взамен повреждённых оригинальных, до высокотехнологичных лазерных и коллиматорных прицелов[7]. Большинство подобных устройств не позволяют вводить поправки на дальность и движение цели, поэтому эффективны лишь на малых дальностях.

Модификации

На основе базового варианта РПГ-7 был создан облегченный десантный вариант гранатомёта с разъёмным стволом, а также ряд модификаций, отличающихся прицельными приспособлениями:

РПГ-7 (индекс ГРАУ — 6Г1)
Самая первая модель, принятая на вооружение в 1961 году. Оснащался оптическим прицелом ПГО-7.
РПГ-7В (индекс ГРАУ — 6Г3)
уже в начале 1960-х годов РПГ-7 стал оснащаться прицелом ПГО-7В с откорректированными углами прицеливания, и с тех пор назывался РПГ-7В[8].
РПГ-7Д (индекс ГРАУ — 6Г5)
десантный вариант, с разъёмным стволом и сошкой[1]. Принят на вооружение в 1963 году.
РПГ-7Н / РПГ-7ДН (индекс ГРАУ — 6Г3 и 6Г5)
модификации РПГ-7В и РПГ-7Д оснащённые ночными прицелами ПГН-1, НСПУ, или НСПУМ (1ПН58)[1]
РПГ-7В1 (индекс ГРАУ — 6Г3-1)
модификация 1988 года с оптическим прицелом ПГО-7В3, прицельная шкала которого расчитана на стрельбу новыми выстрелами ПГ-7ВР и ТБГ-7В, наряду со всеми старыми выстрелами. Так же добавлена съёмная сошка [9]
РПГ-7Д1 (индекс ГРАУ — 6Г5М)
модификация 1988 года десантного варианта гранатомёта с установкой прицела ПГО-7В3[1]
РПГ-7В2 (индекс ГРАУ — 6Г3-2)
модификация 2001 года с универсальным прицельным приспособлением УП-7В[1]
РПГ-7Д2 (индекс ГРАУ — 6Г5М2)
модификация 2001 года десантного варианта с универсальным прицельным приспособлением УП-7В[1]
РПГ-7Д3 (индекс ГРАУ — 6Г5М3)
модификация 2001 года, десантный вариант РПГ-7В2[1]

Гранаты для РПГ-7

Строение выстрела для РПГ-7

Несмотря на разнообразие существующих выстрелов для РПГ-7, все они имеют схожую структуру и отличаются только типом и строением головной части[10].

Выстрел делится на 3 части: головную часть, обеспечивающую непосредственное поражение цели, реактивный двигатель, обеспечивающий разгон гранаты на траектории полёта и пороховой заряд, обеспечивающий вылет гранаты из трубы гранатомёта.

Схема строения выстрела ПГ-7В для гранатомёта РПГ-7
I — Головная часть,

1 — головная часть взрывателя,
2 — токопроводящий конус,
3 — обтекатель,
4 — кумулятивная воронка,
5 — корпус,
6 — разрывной заряд,
7 — проводник,
8 — донная часть взрывателя,
II — реактивный двигатель,

9 — сопловой блок,
10 — сопло,
11 — корпус реактивного двигателя,
12 — пороховой заряд реактивного двигателя,
13 — дно ракетного двигателя,
14 — капсюль-воспламенитель,
III — пороховой заряд,

15 — перьевой стабилизатор,
16 — гильза из бумаги,
17 — пороховой заряд,
18 — турбинка,
19 — трассер,
20 — пыж из пенопласта.

Номенклатура гранат для РПГ-7

Сам гранатомет мало изменился, но для него разработаны гранаты самых различных типов: кумулятивные противотанковые в том числе тандемные, осколочно-фугасные противопехотные, термобарические (объемно-детонирующие), зажигательные, а также учебные и гранаты других типов[11].

Год Индекс выстрела / индекс ГРАУ) Изображение Тип боевой части Вес выстрела, кг Калибр головной части, мм Бронепробиваемость, мм Начальная скорость гранаты, м/с Эффективная дальность, м
1961[1] ПГ-7В / 7П1[1] кумулятивная 2,2[1] 85[1] 260[1] 120[1] 500[1]
1969[1] ПГ-7ВМ / 7П6[1] кумулятивная 2,0[1] 70[1] 300[1] 140 500
1972[1] ПГ-7ВС[1] / ? кумулятивная 2[1] 72[1] 400[1] 140  ?
1972[1] ПГ-7ВC1[1] / ? кумулятивная  ? 72[1] 360[1]  ?  ?
1977[1] ПГ-7ВЛ «Луч» / 7П16[1] кумулятивная 2,6[1] 93[1] 500[1] 112  ?
1988[1] ПГ-7ВР «Резюме» / 7П28[1] тандемная кумулятивная 4,5[1] 64 / 105[1] ДЗ + 600[1] 120 200[1]
1988[1] ТБГ-7В «Танин» / 7П33[12] термобарическая 4,5[1] 105[1] н/д
радиус поражения живой силы: 10 м
66 550[6]
ТБГ-7ВЛ / 7П62[1] термобарическая  ?  ? 93[1]  ?  ?
ПГ-7ВЯ[1] / ? бронебойно-осколочная  ?  ?  ?  ? 200[1]
1998[1] ОГ-7В «Осколок» / 7П50[1] осколочная 2[1] 40[1] н/д
Масса ВВ 0,4 кг, 1000 осколков. Площадь поражения 150 м², кучность Вд 0,2 м, Вб 0,1м
 ? 700[6]

Применение

Тактика применения

Основной целью поражения гранатомётом РПГ-7 является бронетехника противника (как правило, танки). Дальность прямого выстрела по цели высотой 2 метра — 330 метров. К дополнительным целям можно отнести низколетящие воздушные цели (например, вертолёты), укрепления и огневые точки противника. Огонь из РПГ-7 по открытостоящим отдельным живым целям не ведётся, ввиду низкой эффективности и нецелесообразности, однако может вестись по укрывшимся в зданиях или иных сооружениях, либо по большим скоплениям пехоты. Гранатомётом РПГ-7 эффективно может пользоваться один человек, однако штатный расчёт, как правило, состоит из двух человек — сам стрелок и подносчик боеприпасов.

Боевое применение

Первое боевое крещение РПГ-7 состоялось в 1968 году во Вьетнаме. С тех пор он активно применялся практически во всех современных вооружённых конфликтах и локальных войнах, что обусловлено прежде всего его простотой, надёжностью при значительной эффективности.

Постепенно РПГ-7 со старыми типами выстрелов (такими как ПГ-7В) теряют эффективность против современных основных боевых танков, что связано в первую очередь с развитием динамической защиты. Так, во время первой чеченской кампании на поражение одного танка Т-80 требовалось 7-8 попаданий РПГ-7[источник не указан 1035 дней]; во время вторжения в Ирак в 2003 году один из британских танков «Челленджер» 2 получил 15 попаданий противотанковых гранатомётов без пробития брони[13]. Но, с другой стороны, десятки американских танков M1 Abrams были подбиты в Ираке из РПГ-7, использовавших устаревшие виды выстрелов к данному гранатомёту.[13][нет в источнике 311 дней]. Перевооружение даже российской армии на более современные выстрелы с тандемными боевыми частями, такими как ПГ-7ВР, идёт довольно медленно[14], во многих других странах, эксплуатирующих РПГ-7, единственными доступными боеприпасами к нему остаются устаревшие ПГ-7В и ПГ-7ВМ.

Эксплуатанты

Страны, которые используют РПГ-7


Также РПГ-7 используется незаконными вооружёнными формированиями и организованной преступностью практически во всех странах мира.

Оценка гранатомёта

К концу холодной войны РПГ-7 находился на вооружении более 40 стран мира.[35]

Достоинства

  • Надежность
  • Дешевизна
  • Простота применения.
  • Отличная бронепробиваемость и возможность применения новых гранат.
  • Нет отдачи при выстреле

Недостатки

  • Реактивная струя пускового заряда, выходящая сзади, способна нанести серьёзные повреждения на расстоянии до 30 метров[10] (данный недостаток относится ко всему классу безоткатного оружия, а не только к РПГ-7).

РПГ-7 в массовой культуре

В компьютерных играх

В кино

  • Терминатор 3 — T-101 выстрелил из РПГ-7 в T-X
  • Назад в будущее — террористы угрожают Марти из фургона с помощью РПГ-7
  • Район №9 — полковник Кубус пытается сбить инопланетный модуль из РПГ-7
  • Не грози южному централу, попивая сок у себя в квартале — Зубочистка и его люди угрожают ЛокДогу и Аштрею именно РПГ-7.
  • Падение «Чёрного ястреба» — боевики из формирований Мохамеда Фараха Айдида эффективно используют РПГ-7 в уличных боях в Могадишо против рейнджеров и отряда «Дельта» как универсальное средство поддержки. Гранатометным огнем подавлялась пехота противника, уничтожались ЛБМ HMMWV, было сбито два вертолета Sikorsky UH-60 Black Hawk.
  • Смертельная гонка — в последней гонке Мейсон устанавливает на крышу своего автомобиля 6 РПГ-7
  • Солдаты неудачи — наркобарон (Огненный дракон) сбивает вертолет UH-1 с РПГ-7
  • Рухнувшие небеса — главный герой, бывший учитель истории, а ныне — заместитель командира 2-го Массачусетского полка Сопротивления США — из РПГ-7 не только подбивает инопланетный штурмовик, но и (по чистому везению, правда) уничтожает Бостонскую Базу пришельцев-оккупантов. Правда, граната к РПГ-7 сделана умельцем из инопланетного же сплава.
  • Август. Восьмого — используется российской и грузинской армиями.

Интересные факты

  • Дорога из аэропорта Багдада в город, входящая в «суннитский треугольник», получила среди американских солдат название «аллея РПГ» из-за частых обстрелов из РПГ-7. [36].
  • РПГ-7 считается одним из самых эффективных полевых средств против вертолётов, хотя и не разрабатывался с этой целью.[35]
  • В ходе Пограничной войны в 1981 году южноафриканская армия взяла в качестве трофеев такое большое количество РПГ-7 и выстрелов к ним, поставленных в Анголу Советским Союзом, что было принято решение об официальном использовании РПГ в вооруженных силах ЮАР.
  • На долю РПГ-7 приходится множество потерь американской армии в Ираке.[35]
  • В большинстве компьютерных игр ставший одним из символов советского оружия РПГ-7 использует выстрелы ПГ-7В, независимо от целей применения гранатомёта: будь то поражение техники (в таком случае использование таких боеприпасов оправданно и верно) или живой силы.

Иллюстрации

См. также

Примечания

  1. Для выстрела ТБГ-7В
  2. Для выстрела ПГ-7ВМ
  3. Для выстрела ПГ-7ВР

Примечания

  1. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 Ручные противотанковые гранатомёты (РПГ)  (рус. ). «Военный паритет». Архивировано из первоисточника 13 февраля 2012. Проверено 3 февраля 2010.
  2. http://www.barrels-n-bullets.ru/gl/russia/rpg-7.html
  3. 1 2 3 Прицел телескопический для гранатомёта  (рус.). ОАО «Зенит-БелОМО».(недоступная ссылка — история) Проверено 3 февраля 2010.
  4. Изделие 1ПН58. Техническое описание и инструкция по эксплуатации / утв. АЛ3.812.106 ТО-ЛУ. — 2-е изд. — 1985. — 55 с.
  5. Дмитрий Смирнов РПГ-7 — ручной противотанковый гранатомёт  (рус.). army.lv. Архивировано из первоисточника 13 февраля 2012. Проверено 4 февраля 2010.
  6. 1 2 3 Ручной противотанковый гранатомёт РПГ-7  (рус.). Оружейный портал «Арсенальное». Архивировано из первоисточника 13 февраля 2012. Проверено 3 февраля 2010.
  7. Прицел коллиматорный ПГ-К для ручных противотанковых гранатометов  (рус.). ВТТВ-Омск Международная выставка наземной и воздушной техники, вооружения сухопутных войск и конверсионной продукции. Неофициальный сайт.. Архивировано из первоисточника 13 февраля 2012. Проверено 6 февраля 2010.
  8. Наставление по стрелковому делу. Ручной противотанковый гранатомёт (РПГ-7 и РПГ-7Д). — Москва: Военное издательство Министерства Обороны СССР, 1967. — С. 1,29.
  9. А.Лови, В.Кореньков, В.Базилевич, В.Кораблин. Отечественные противотанковые гранатомётные комплексы. — Москва.
  10. 1 2 Часть первая. Устройство ручного противотанкового гранатомёта, обращение с ним, уход и сбережение. // Наставление по стрелковому делу. Ручной противотанковый гранатомёт (РПГ-7 и РПГ-7Д). — 2-е изд., дополненное. — М.: Ордена Трудового Красного Знамени, Военное издательство Министерства Обороны СССР, 1972.  — С. 3-94. — 166 с.
  11. Реактивные противотанковые гранатомёты
  12. Выстрел ТБГ-7В к гранатомету РПГ-7В1 Оружие России
  13. 1 2 John Gordon IV, Bruce R. Pirnie. «Everybody Wanted Tanks»: Heavy Forces in Operation Iraqi Freedom
  14. Владимир Ольгин. Чем мы воевали в чечне // «Солдат удачи». — М., 1997. — Т. 8 (35). — С. 51-52. — 60 с. — 50 000 экз. — ISBN ISSN 0201-7021
  15. 1 2 Почему Грузия проиграет будущую войну. Мнение эксперта  (рус.). Сегодня.ру (27/02/2007 08:16). Архивировано из первоисточника 13 февраля 2012. Проверено 2 февраля 2010.
  16. Национальная армия Азербайджана (НАА)  (рус.). — Оружие и вооружение Сухопутных войск Азербайджана по состоянию на 2009 год.. Архивировано из первоисточника 13 февраля 2012. Проверено 2 февраля 2010.
  17. 1 2 РПГ-7 (Россия/СССР) Реактивный противотанковый гранатомет  (рус. ). nvkz.kuzbass.net. Архивировано из первоисточника 13 февраля 2012. Проверено 4 февраля 2010.
  18. 1 2 Словацкая Республика  (рус.). Командование вооружёнными силами США в центральном регионе. — Словацкое военное пожертвование Афганистану:<…>Ракетная пусковая установка / RPG-7 — 100 шт..(недоступная ссылка — история) Проверено 4 февраля 2010.
  19. Перевооружение венесуэльской армии необходимо для отражения внешней агрессии — Уго Чавес  (рус.). ИТАР-ТАСС (30.12.2009). Архивировано из первоисточника 13 февраля 2012. Проверено 4 февраля 2010.
  20. Вооружённые силы Социалистической Республики Вьетнам  (рус.). Вооруженные силы стран мира (17 декабря, 2009).(недоступная ссылка — история) Проверено 4 февраля 2010.
  21. Вооружённые силы Гвинейской Республики  (рус.). Вооруженные силы стран мира (19 декабря, 2009). (недоступная ссылка — история) Проверено 4 февраля 2010.
  22. The Military Balance 2004—2005.p.86
  23. Вооружённые силы Кубы  (рус.). Вооруженные силы стран мира (23 декабря, 2009).(недоступная ссылка — история) Проверено 4 февраля 2010.
  24. The Military Balance 2010.p.262
  25. The Military Balance 2010.p.261
  26. Вооружённые силы Литвы  (рус.). Вооруженные силы стран мира (23 декабря, 2009).(недоступная ссылка — история) Проверено 4 февраля 2010.
  27. The Military Balance 2004—2005.p.59
  28. The Military Balance 2010.p.264
  29. The Military Balance 2004—2005.p.182
  30. Вооружённые силы Мальты  (рус.). Вооруженные силы стран мира (24 декабря, 2009).(недоступная ссылка — история) Проверено 4 февраля 2010.
  31. Вооружённые силы Республики Мозамбик  (рус.). Вооруженные силы стран мира (25 декабря, 2009). (недоступная ссылка — история) Проверено 4 февраля 2010.
  32. Вооружённые силы Монголии  (рус.). Вооруженные силы стран мира (23 декабря, 2009).(недоступная ссылка — история) Проверено 4 февраля 2010.
  33. Airtronic PRG-7 (USA) 40mm rocket proplelled grenade launcher  (рус.). AIRTRONIC USA, INC.. Архивировано из первоисточника 13 февраля 2012. Проверено 4 февраля 2010.
  34. Вооружённые силы республики Танзания  (рус.). Вооруженные силы стран мира (28 декабря, 2009).(недоступная ссылка — история) Проверено 4 февраля 2010.
  35. 1 2 3 Джим Уилсон Оружие непримиримых: РПГ-7  (рус.). Журнал «Популярная механика» (№ 6(20) июнь 2004 г.). Архивировано из первоисточника 13 февраля 2012. Проверено 2 февраля 2010.
  36. Дмитрий Великовский, Павел Бурмистров Пять лет войне  (рус. ). «Русский репортёр» (20 марта 2008). Архивировано из первоисточника 13 февраля 2012. Проверено 2 февраля 2010.

Ссылки

Статьи

Видео

Копия гранатомёта РПГ-7

РПГ-7 – это поистине уникальное и легендарное оружие и по своей популярности оно не сильно уступает знаменитому АК-47. РПГ-7 – это противотанковый гранатомет, эффективное средство борьбы против танков и другой бронированной техники. Он позволяет пехотинцу не чувствовать себя беззащитным перед лицом бронированного механического монстра.

Гранатомет РПГ-7 приняли на вооружение Советской Армии в далеком 1961 году и, несмотря на такой солидный возраст, он до сих пор в строю. Этот гранатомет использовался в бесчисленных конфликтах и войнах на всех континентах земного шара. А появление новых, более совершенных боеприпасов для него, делает РПГ-7 опасным даже для современных танков и бронемашин.

Ручной противотанковый гранатомет РПГ-7 – это излюбленное оружие партизан и революционеров.  Его использовали и бойцы Вьетконга во вьетнамских джунглях и афганские моджахеды против советских войск. Фотография повстанца или партизана с трубой РПГ на плече почти также естественна, как и с автоматом Калашникова в руках. По своей простоте, дешевизне и эффективности этот гранатомет ничем не уступает знаменитому АК-47.







Сколько сейчас экземпляров РПГ-7 воюет в самых различных странах мира – не знает никто. Специалисты считают, что только «легальных» (то есть выпущенных производителем или по его лицензии) экземпляров было выпущено более одного миллиона штук. Сколько еще гранатометов были выпущены без лицензии или украдены с военных складов после распада СССР сказать не может никто.

История создания

Предком или предшественником этого оружия эксперты называют немецкий гранатомет (вернее гранатометы, ибо их было несколько) Panzerfaust, который был создан немцами уже во второй половине Мировой войны и доставил немало хлопот советским танкистам. Противотанковое средство получилось очень дешевым и эффективным. При этом настолько простым, что подбить танк мог даже подросток из гитлерюгенда. Часть экспертов указывают на некоторое сходство между РПГ и американских базук, которыми армия США боролась против немецких танков в Европе.

В середине прошлого века на вооружении Красной Армии для борьбы с танками стояли ручные противотанковые гранаты, винтовочные гранатометы, ручной гранатомет РГД-2 и безоткатные орудия. Разработкой гранатометов занималось сразу несколько предприятий, но для всех них это оружие не было основным направлением и поэтому изделия получались не самого высокого качества.

В 1958 году основным предприятием по производству противотанковых гранатометов было назначено московское ГСКБ-47 (в будущем – знаменитый «Базальт»). Ручной противотанковый гранатомет РПГ-7 был создан под руководством Владимира Васильевича Дегтерева – сына знаменитого советского оружейника, автора знаменитого пулемета и других видов стрелкового оружия.

С 1948 года и до того времени на вооружении Красной Армии стоял гранатомет РПГ-2, но его технические характеристики уже не устраивали военных. В частности, дальность стрельбы РПГ-2 составляла всего лишь 50-80 метров. Был создан гранатомет РПГ-4, он имел более высокую скорость полета гранаты, но дальность стрельбы существенно не увеличилась. Этот гранатомет пошел с серию, его выпускали по лицензии в Китае и во Вьетнаме. В то время на вооружение Советской Армии уже поступил ПТУР «Шмель», который мог поразить танк на расстоянии от шестисот до двух тысяч метров, но на расстоянии меньшем, чем шестьсот метров поражать бронетехнику противника было нечем.

Конструкторам была поставлена задача «научить» ручной гранатомет поражать танки противника в ближнем бою и они с этой задачей справились. Была разработана новая граната ПГ-7В, на которую был установлен реактивный двигатель, это и позволило существенно увеличить дальность стрельбы. Новый гранатомет получил название РПГ-7.

РПГ-7 был специально создан для применения против танков, самоходных артиллерийских установок и других видов бронетехники противника, а также против живой силы, как на открытой местности, так и в укрытиях. Можно сказать, что с появлением РПГ-7 и гранаты ПГ-7В пехота получила простое и эффективное средство борьбы против танков и вся дальнейшая история использования РПГ-7 является только подтверждением этому факту.

Конструкция РПГ-7 оказалась настолько простой и удачной, что несмотря на появление более совершенных версий этого же гранатомета, РПГ-7 до сих пор воюет в разных точках планеты.

Конструкция гранатомета РПГ-7

Устройство гранатомета РПГ-7 предельно просто. Он состоит из ствола (по сути трубы), с установленным на нем оптическим и механическими прицелом, ударно-спускового механизма и бойка. Можно сказать, что это гладкоствольное орудие безоткатного типа. По инструкции, стрелять из РПГ-7 нужно с плеча, поэтому в средней части гранатомета был установлен теплоизоляционный кожух. На задней стороне гранатомета находится сопло, для более эффективного отведения пороховых газов при выстреле.

РГП-7 имеет две рукояти: передняя идет в комплексе с ударно-спусковым механизмом, а задняя сделана для более удобного удержания оружия. После выстрела боек ударяет по капсюлю, тот, в свою очередь воспламеняет небольшой пороховой заряд, который выталкивает гранату из ствола и придает ей вращательное движение.

После вылета из трубы гранатомета раскрываются стабилизаторы гранаты, и воспламеняется заряд основного реактивного двигателя гранаты. При этом надо отметить, что реактивный двигатель вступает в работу на безопасном расстоянии от гранатометчика. Также после вылета из ствола взводится взрыватель гранаты.

Реактивный двигатель гранаты разгоняет ее на начальном этапе траектории до скорости 300 м/с, после его выгорания, граната летит по инерции. Если она не встречает на своем пути никакого препятствия, то после дистанции в 1000 метров происходит срабатывание самоликвидатора и граната взрывается.

Так как гранатомет создан по безоткатной схеме, то он практически не имеет отдачи. Пороховые газы уходят назад через сопло оружия, и это уравновешивает силу отдачи оружия.

Сначала гранатомет РПГ-7 имел оптический прицел ПГО-7, который имел шкалу дальности, а также шкалы для внесения поправок. Однако, в середине 60-х годов гранатомет был оборудован более совершенным прицелом ПГО-7В. Гранатометы, оборудованные данными прицелами, получили обозначение РПГ-7В.

Технические характеристики гранатомета РГД-7

Данный гранатомет имеет несколько модификаций, также он выпускается в нескольких странах мира, но основные его технические характеристики неизменны. Ниже в таблице приведены ттх гранатомета.

Боевые характеристики РПГ-7
Калибр 40 мм
Масса 6,3 кг
Длина 950 мм
Максимальная дальность выстрела 700 м
Масса гранаты 2 – 4,5 кг
Начальная скорость гранаты 112 – 145 м/с

Видео о РПГ-7



Гранаты для РГД-7

Любое оружие, как бы совершенно оно ни было – всего лишь средство для применения боеприпаса. Абсолютно справедливо это и для гранатомета РГД-7. Появление этого оружия связано с созданием гранаты ПГ-7В, которая позволила серьезно увеличить дальность стрельбы гранатометов. На устройстве этой гранаты следует остановиться детально.

Граната (или выстрел) состоит их корпуса с взрывчатым веществом и кумулятивной воронкой и трубы, в которой находятся реактивный двигатель гранаты и пороховые заряды для них. Также в трубе находится капсюль и пороховой заряд, который выталкивает выстрел из ствола гранатомета. На трубе расположены четыре стабилизатора, которые после выстрела и вылета из ствола, раскрываются и стабилизируют гранату в полете. На переднем крае трубы находятся сопла реактивного двигателя гранаты, которые разгоняют ее в полете.

На переднем крае корпуса находится взрыватель, который срабатывает при ударе гранаты о препятствие. ПГ-7В – является кумулятивной гранатой, созданной специально для борьбы с бронетехникой противника. При подрыве гранаты образуется тонкая кумулятивная струя, она прожигает броню и создает огромную температуру и избыточное давление в заброневом пространстве.

Гранаты для гранатомета РГД-7 совершенствовались вслед за улучшением броневой защиты.В настоящее время известны несколько типов выстрела для гранатомета. Кроме гранат с кумулятивной боевой частью, существуют еще и боеприпасы осколочного и термобарического действия.

Год выпуска Индекс Боевая часть Калибр Бронепробиваемость
1961 ПГ-7В/ 7П1 кумулятивная 85 мм 260 мм
1972 ПГ-7ВС кумулятивная 72 мм 400 мм
1988 ПГ-7ВР «Резюме тандемная кумулятивная 65/105 мм ДЗ + 650 мм
1988 ТБГ-7В «Танин» термобарическая 105 мм радиус поражения живой силы: 10 м
1998 ОГ-7В «Осколок» Осколочная 49 мм Площадь разлета 150 м²

Модификации гранатомета РГД-7

Сам гранатомет РГД-7 за свою долгую жизнь был не раз модифицирован. Вот основные модификации этого оружия.

  • РГД-7 – это первая версия знаменитого гранатомета.
  • РПГ-7В — с улучшенным прицелом.
  • РПГ-7Д — десантный вариант.
  • РПГ-7Н / РПГ-7ДН – десантный вариант, оснащенный ночным прицелом.
  • РПГ-7В1 – установлен оптический прицел.
  • РПГ-7В2 — с универсальным прицельным приспособлением УП-7В.
  • РПГ-7Д3 — последняя модификация 2001 года.

РГД-7 и его модификации выпускаются по лицензии в различных странах: Румыния, Болгария, Ирак, Иран, Китай, Судан и многих других. Даже в США выпускают свою версию РПГ-7. На американскую модификацию установлены семь планок Пикатинни, что позволяет устанавливать на гранатомет все что угодно.

Боевое применение

Впервые РПГ-7 принял активное участие в боевых действиях во Вьетнаме. Причем применение его было весьма успешным. Прицельная дальность стрельбы РПГ-7 составляет 330 метров. Во время чеченской компании именно вокруг использования гранатометов была построена тактика нападения чеченцев на федеральные войска. Из-за улучшения броневой защиты танков (многослойная броня, динамическая защита, активная защита танков) эффективность гранатометов несколько снизилась. Особенно это касается старых типов гранат. Так, например, в Ираке американские и английские танки имели до 15 попаданий гранат, без пробития брони.

Одной из особенностей применения РПГ-7 является поражение реактивной струей всего, что находится сзади стрелка, поэтому согласно инструкциям, боец должен убедиться в отсутствии военнослужащих за своей спиной. Впрочем, это минус характерен для любых видов безоткатных орудий.

Видео: гранатомет РПГ-7



заряд, боеприпасы и прицельная дальность, характеристики реактивного противотанкового патрона, как стрелять и целиться

Противотанковый гранатомёт РПГ-7 является безотказным оружием, предназначенным для стрельбы кумулятивными зарядами. Гранатомёт РПГ-7, наряду с автоматом Калашникова, является одним из самых популярных видов оружия, которое было разработано в СССР и является востребованным до сих пор.

Главным предназначением гранатомёта РПГ-7 является уничтожение вражеской бронетехники. Кроме этого, гранатомёт РПГ-7 может достаточно эффективно использоваться для уничтожения живой силы и низко летящих воздушных объектов. РПГ-7 был принят на вооружение в 1961 году, после чего неоднократно доказал свою эффективность во время различных военных конфликтов.

Впервые гранатомёт РПГ-7 был применён во Вьетнаме, явившись полной неожиданностью для армии США. Благодаря использованию модернизированных боеприпасов, стрельба из РПГ-7 до сих пор представляет серьёзную опасность для современной бронетехники и вертолётов.

История появления РПГ-7

После окончания Великой Отечественной войны, к началу 1950-х годов, основными противотанковыми видами вооружений армии СССР были:

  • Орудия Б-10 и Б-11;
  • Ручной гранатомёт РПГ-2;
  • Винтовочный гранатомёт ВГ-45;
  • Станковый гранатомёт СГ-82;
  • Граната РКГ-3.

К 1954 году, проведя масштабные исследования по соответствию вооружения армии СССР современным реалиям, НИИ-3 артиллерийского управления выдал предписание разработать более современные модели ручных гранатомётов.

В это время разработкой гранатомётов занимались множество оборонных предприятий на всей территории СССР. Так как разработка гранатомётов не являлась приоритетной задачей, начальные разработки часто передавались из одного конструкторского бюро в другое. С целью скорейшей разработки нового гранатомёта, ГСКБ-47 было назначено ответственным за разработку нового оружия, и все документы и разработки были переданы туда.

В эти годы ГСКБ-47 создавал свою разработку гранатомёта, который после проведения ряда испытаний, был назван РПГ-4. Это устройство значительно превосходило по своим характеристикам РПГ-2. В 1961 году прошли первые испытания РПГ-7 с реактивным выстрелом, на которых данное оружие показало такие ТТХ, что гранатомёт РПГ-4 так и не был принят на вооружение, как наименее перспективная модель.

Первый гранатомёт, который был разработан ГСКБ-47 (сейчас данное предприятие называется ГНПП «Базальт»), и был принят на вооружение, был гранатомёт РПГ-7. Заряд для данного гранатомёта был назван ПГ-7В. Главным конструктором гранатомёта РПГ-7 был Фирулин, который разработал также патрон к данному гранатомёту, получив за это государственную премию в 1964 году.

Принятый на вооружение 16 июня 1961 года гранатомёт РПГ-7 до сих пор состоит на вооружении российской армии. Различные прицельные приспособления к РПГ-7 сделали данное оружие многофункциональным.

Особенности конструкции РПГ-7

Особенностью гранатомёта является то, что граната, вылетая из ствола РПГ-7, практически не даёт никакой отдачи. Такой тип оружия называется динамореактивным. При разработке РПГ-7 были применены схемы безоткатного пуска многократного применения, которые отлично себя показали на испытаниях РПГ-4. Сам гранатомёт РПГ-7 состоит из следующих частей:

  • Ствол, на котором размещены прицелы двух типов, механический и оптический;
  • Бойковый механизм;
  • Ударно-спусковая система, которая снабжена предохранителем.

Сам ствол РПГ-7 состоит из патрубка и трубы. Его предназначение заключается в направлении полёта заряда и отвода пороховых газов, которые выделяются при выстреле. Гранатомёт РПГ-7 имеет расширенный посередине ствол, что позволяет более эффективно использовать энергию заряда, тем самым увеличивая дальность его полёта. Раструб, который имеется в казённой части ствола, обеспечивает оружию безоткатность.

Прицельные приспособления РПГ-7

Прицельные приспособления РПГ-7 обеспечивают правильное направление заряду, выпущенному из гранатомёта. На гранатомёте имеется механический и оптический прицелы. Механический прицел используется в крайних случаях, когда оптика выведена из строя, и заряду нужно придать хотя бы приблизительное направление. Естественно, что при использовании механического прицела, можно забыть про стрельбу на дальность.

Основное прицельное приспособление, который используется на РПГ-7 – это оптический прицел. Он бывает нескольких модификаций:

  • ПГО-7;
  • ПГО-7В;
  • ПГО-7В-2;
  • ПГО-7В-3.

Данный прицел достаточно высокого класса и позволяет вести наблюдения за полем боя и наводить оружие на цель, делая поправки на дальность и скорость движения цели. Также при этом нужно учитывать баллистику боеприпасов различного типа.

Прицел представляет собой сложную систему линз и призм, которые находятся в прочном корпусе из металла. Корпус заполнен сухим азотом, что полностью предотвращает запотевание линз оптического прицела. Оптика РПГ-7 способна обеспечить стабильное 2,7 кратное увеличение. Светофильтры, которыми оснащён прицел, улучшают видимость при сложных погодных условиях. Чтобы избежать солнечных бликов, которые могут указать вражескому снайперу на наличие неприятеля, у прицела имеется резиновый колпачок, который надевается на объектив.

Сетка прицела ПГО-7В оснащена различными шкалами поправок, которые позволяют оперативно вычислить расстояние до цели и быстро произвести выстрел из гранатомёта. В темноте сетка прицела подсвечивается. Кроме того, что прицел способен работать в широком температурном диапазоне, он может выдержать значительные механические нагрузки.

Также на РПГ-7 можно устанавливать различные ночные прицелы, такие как ПНГ-1 (специализированный прицел для гранатомётов), НСПУМ или НСПУ-3. Если гранатомёт оснащается ночным прицелом, то в его конструкцию включают светоблокирующий механизм, который исключает возможность засветки прицела пламенем выстрела.

Кроме вышеперечисленных видов прицелов, для РПГ-7 выпускается универсальное прицельное приспособление, задачей которого является увеличение дальности стрельбы за счёт поправок, которые оно вводит в оптический прицел. Данное механическое устройство применяется с 2001 года в модификациях РПГ-7Д3 и РПГ-7В2. Применяется данное устройство только вместе с оптическим прицелом, позволяя увеличить дистанцию поражения осколочными и термобарическими зарядами.

Совместно с РПГ-7 применялось множество других видов прицелов:

  • Различные самодельные прицельные приспособления;
  • Коллиматорные прицелы;
  • Лазерные прицелы.

Кустарные прицельные приспособления изготавливались в случае повреждения штатных оптических прицелов, а применение дорогих лазерных моделей оправдывало себя в случае использования РПГ-7 для ликвидации самолётов или вертолётов.

Различные модификации РПГ-7

Кроме базовой модели РПГ-7, существует множество модификаций этого оружия, отличающиеся друг от друга прицельными приспособлениями или вариантами с разборным стволом:

  • РПГ-7 является базовой моделью, которая была принята на вооружение в 1961 году. Комплектовалась оптическим прицелом ПГО-7, который был базовым в линейке прицелов;
  • РПГ-7В отличается от базового варианта лишь типом установленного оптического прицела. Прицел ПГО-7В имеет откорректированные углы прицеливания;
  • РПГ-7Д. Буква «Д» в названии данной модификации означает, что это десантный вариант гранатомёта. Данное оружие, принятое на вооружение в 1963 году, отличается наличием разбирающегося ствола и специальной сошки для стрельбы;
  • РПГ-7Н / РПГ-7ДН – это так называемые «ночные» варианты РПГ-7. Оснащались ночными прицелами ПГН-1, НСПУ, или НСПУМ;
  • РПГ-7В1 – модификация 1988 года, рассчитанная на использование новых типов снарядов. Оптический прицел ПГО-7В3, которым комплектовалась данная модификация, имеет особую прицельную шкалу, адаптированную именно под новые ракеты ПГ-7ВР и ТБГ-7В. Имеет съёмную сошку;
  • РПГ-7Д1 – новая десантная модификации 1988 года. Имеет прицел ПГО-7В3;
  • РПГ-7В2 – модификация гранатомёта 2001 года, с универсальным прицелом УП-7В;
  • РПГ-7Д2 и РПГ-7Д3 представляют собой десантные модификации РПГ 2001 года.

Для всех данных моделей гранатомёта РПГ-7 существует множество типов снарядов, которые отличаются друг от друга строением головной части и типом. Все модели РПГ-7 могут использовать любые типы зарядов. Гранаты для РПГ-7 бывают следующих типов:

  1. Противотанковые;
  2. Противопехотные;
  3. Термобарические;
  4. Зажигательные.

Кроме этого, существуют учебные гранаты и несколько других типов.

Тактика использования и боевое применение РПГ-7

Гранатомёт РПГ-7 разрабатывался для уничтожения бронетехники, поэтому именно это является его первоочередной задачей. Дальность прямого выстрела из РПГ-7 может достигать 330 метров. Часто РпГ-7 применяют не только для уничтожения танков, но и для ликвидации низколетящих целей, к которым относятся различные типы вертолётов.

Во время войны в Афганистане, местные бандиты часто использовали РПГ-7 для уничтожения советских БМП, БТР и вертолётов. Иногда они пробовали сбивать и самолёты, используя для этих целей высокие горы. С появлением американских «Стингеров», РПГ-7 перестали использоваться бандитами в борьбе с советскими самолётами.

Кроме борьбы с техникой, РПГ-7 активно использовали для разрушения вражеских укреплений и против скоплений пехоты. По отдельным живым целям огонь из РПГ-7, как правило, не ведётся, так как это нецелесообразно.

Первое боевое применение РПГ-7 состоялось в 1968 году, во время конфликта во Вьетнаме. Для американских солдат появление данного оружия на поле боя стало неприятным сюрпризом.

После дебюта во Вьетнаме РПГ-7 и его модификации стали использоваться практически во всех войнах и конфликтах современности. Гранатомёт полюбился военным и мятежникам различных стран за свою надёжность, безотказность работы и простоту конструкции. К тому же используя сравнительно недорогие РПГ-7, можно было уничтожать дорогостоящую бронетехнику соперника с минимальными затратами.

Во время войны в Ираке практически половина всех американских военных потерь произошла от РПГ-7. Особенно страдали от гранатомёта легко бронированные «Хаммеры», которые были полностью беззащитны от попадания из РПГ-7. Используя тактику внезапных ударов, иракские боевики часто стреляли из РПГ по скоплениям американских солдат.

С развитием современной бронетехники, которая оснащается системами динамической защиты, РПГ-7 постепенно теряет свою актуальность. Уже во время первой войны в Чечне для того, чтобы уничтожить танк Т-80, боевикам приходилось попасть в него не менее 7 раз. Во время войны в Ираке в 2003 году, был зафиксирован случай 15 попаданий по американскому танку «Челленджер 2», в результате чего его броня так и не была пробита. В то же время более старые танки «M1 Abrams» достаточно легко уничтожаются при попадании в корму или борта. В случае успешного попадания гранатой, выпущенной из РПГ-7, танк с 50 процентной вероятностью выбывает из боя.

Данная статистика показывает, что хотя для мощных мировых держав РПГ-7 не является достаточно серьёзным оружием, в большинстве слаборазвитых стран этот гранатомёт будет являться самым эффективным оружием ещё не один десяток лет.

Кратко об основных достоинствах и недостатках РПГ-7

Главными достоинствами РПГ-7, которые были оценены по всему миру, являются:

  • Надёжность оружия;
  • Минимальная цена;
  • Отсутствие отдачи при выстреле;
  • Лёгкость использования.

Кроме этих неоспоримых плюсов, РПГ-7 обладает одним серьёзным недостатком. Пуск ракеты сопровождается реактивной струёй пускового заряда, которая может нанести повреждения на расстоянии до 30 метров. Чтобы избежать последствий данного недостатка, нужно строго соблюдать технику безопасности.

Так как Советский Союз активно поставлял РПГ-7 в качестве военной помощи большому количеству стран, поддерживающих путь социализма, сейчас данный гранатомёт находится на вооружении более чем 40 стран мира.

РПГ — 7 Ручной противотанковый гранатомет



Принятый на вооружение в 1961 году гранатомет РПГ — 7, за счет модернизации выстрелов к нему, до сих пор является высокоэффективным оружием.



2008 год, Война в Южной Осетии. Ополченец с гранатометом РПГ-7, снаряженным выстрелом ПГ-7ВР с тандемной боевой частью. На ремне в открытой кобуре пистолет Макарова ПМ, автомат АКС-74У с магазином на 45 патронов от пулемета РПК-74М.





Гранатомет РПГ-7 предназначен для поражения бронированных целей противника, его укреплений и укрытий. Разработка гранатомета была начата в 1958 году в Красноармейским подразделении ГСКБ-47 (сейчас это ФГУП «ГНПП Базальт») под руководством ведущего конструктора В. К. Фирулина. На вооружение Советской армии гранатомет РПГ — 7 был принят в 1961 году и до сих пор находиться на вооружении уже Российской армии, а также Внутренних Войск МВД РФ. Гранатомет РПГ — 7 находиться на вооружении, либо применяется различными армейскими подразделениями еще около 50 стран.

Гранатомет РПГ — 7 состоит из пусковой трубы, патрубка, оптического прицела, дополнительной рукоятки и рукоятки с ударно — спусковым механизмом. Пусковая труба РПГ — 7 имеет расширение для создания большего давления при выстреле для повышения начальной скорости гранаты, а также конический раструб для уменьшения отдачи. Ударно — спусковой механизм гранатомета куркового типа, смонтирован в передней рукоятке. Курок расположен открыто сзади рукоятки, перед выстрелом его нужно взвести вручную. Механический предохранитель выполнен в виде горизонтальной двусторонней кнопки, при нажатии на которую блокируется  спусковой крючок. На пусковой трубе расположен механический прицел, состоящий из передней стойки с двумя мушками (для стрельбы при температуре воздуха выше либо ниже нуля), а также колодки с прицельной планкой и хомутиком, который фиксируется на планке защелкой. Прицельная планка на гранатомете РПГ — 7 рассчитана для стрельбы на дистанцию 500 метров. На левой стороне гранатомета имеется крепление ласточких хвост, на которое устанавливаются дневные либо ночные оптические прицелы. Стандартным оптическим прицелом для гранатомета РПГ — 7 является 2,7 кратный прицел ПГО — 7, с углом зрения в 13 градусов. Пля удобства удержания при стрельбе на корпусе гранатомета РПГ-7 есть дополнительная рукоятка, для предотвращения ожогов при стрельбе есть накладки.

По устройству гранатомет РПГ — 7 является гранатометом второго поколения. Это значит что для стрельбы из него применяются выстрелы с гранатой, имеющей собственный маршевый реактивный двигатель, а не только стартовый пороховой, как это было у гранатометов первого поколения (гранатометы РПГ-2 и РПГ-4). Выстрел ПГ-7В, с которым гранатомет РПГ-7 был принят на вооружение в 1961 году, состоит из трех частей. Головная часть, реактивный двигатель и пороховой заряд. Головная часть состоит из заряда взрывчатки расположенного в виде кумулятивной воронки и взрывателя ВП-7М. Реактивный двигатель состоит из пирозамедлителя, порохового заряда и соплового блока. Головная часть и реактивный двигатель собраны в одном корпусе, к которому перед выстрелом привинчивается картонная труба, внутри которой расположен собственно пороховой заряд со стабилизатором и пенопластовый пыж. Стабилизатор состоит из 4 перьев, турбинки и крестовины стабилизатора.

Выстрелы к гранатомету РПГ — 7 переносятся в разобранном виде в специальном рюкзаке, рассчитанном на 2 или 3 выстрела. Для стрельбы из гранатомета нужно вставить собранный выстрел в пусковую трубу гранатомета, совместив фиксатор на корпусе выстрела с прорезью на верхнем переднем торце пусковой трубы, при этом капсюль — воспламенитель порохового заряда становиться точно напротив бойка курка. Снять предохранительный колпачок с головной части взрывателя гранаты. Все, гранатомет готов к выстрелу, остается только взвести курок, прицелиться и нажав на кнопку предохранителя нажать на спусковой крючок.

При нажатии на спусковой крючок гранатомета курок ударяет по бойку, тот разбивает капсюль — воспламенитель порохового заряда. Огонь по Г образной трубке передается к пороховому заряду. Порох начинает гореть с выделением пороховых газов, которые при достижении нужного давления вышибают пенопластовый пыж в хвостовой части порохового заряда. Начинается выброс пороховых газов назад, граната вылетает вперед, при этом набегающие на хвостовую турбинку пороховые газы ударяют по четырем лопаткам турбинки и начинается вращение гранаты по продольной оси. Граната покидает пусковую трубу, при этом под действием набегающего воздуха расправляется 4 пера хвостового стабилизатора. После того, как граната пролетает 15 — 20 метров от казенного среза пусковой трубы, происходит прогорание пиротехнического замедлителя, который загорается вместе со стартовым пороховым зарядом. Происходит воспламенение заряда пороха и запуск реактивного двигателя гранаты. Реактивный двигатель гранаты работает примерно 0,6 секунды, разгоняя гранату со 120 метров в секунду, полученных при вылете из пусковой трубы до 300 метров в секунду на расстоянии 100-120 метров от казенного среза пусковой трубы. Пороховые газы при сгорании пороха реактивного двигателя вытекают через 6 наклонных сопел, расположенных по кругу позади боевой части гранаты. Наклон сопел придает гранате дополнительное вращение в полете. При встрече с преградой срабатывает взрыватель, донная часть которого становиться на боевой взвод как только граната трогается с места при выстреле. Носовая часть взрывателя состоит из капсулы с химическим составом. При деформации о преграду этой капсулы  происходит вырабатывание электрического тока, заряд которого по корпусу гранаты, а также по специальному проводу передается на взрыватель в донной части. Происходит взрыв. Для того, чтобы видеть куда летит граната, в задней части турбинки есть специальный трассер, состав которого ярко горит в полете и по нему стрелку видно как летит граната к цели.

Выстрел ПГ-7В в полете



Гранатомет РПГ — 7 был принят на вооружение вместе с выстрелом ПГ-7В, однако появление гомогенной, комбинированной и динамической брони, а также новых танков, продиктовали необходимость модернизации выстрела к гранатомету, увеличения пробивной способности его гранаты. К гранатомету РПГ — 7 были газработаны следующие выстрелы:

ПГ-7ВМ — принятый на вооружение в 1967 году выстрел с более высокой начальной скоростью и бронепробиваемостью. Диаметр гранаты был уменьшен, для уменьшения угловой скорости вращения гранаты и меньшего разброса кумулятивной струи при пробитии брони.

ПГ-7ВС — принятый на вооружение в 1972 году выстрел с боевой частью, начиненной флегматизированным октогеном (окфолом), выпускался с 1972 по 1976 года.

ПГ-7ВС1 — вариант выстрела ПГ-7ВС с обычной взрывчаткой, выпускался с 1972 по 1976 года.

ПГ-7ВЛ — принятый на вооружение в 1977 году выстрел , который имея гранату калибром 93 мм с увеличенным зарядом окфола пробивает 0,5 метра гомогенной брони, или 1,5 метровую  кирпичную стену или 1,3 метра железобетона.

ПГ-7ВР — принятый на вооружение в 1988 году выстрел с тандемной боевой частью для пробития динамической брони либо двухметровой кирпичной стены. Из — за большой длины выстрела в походном положении он разбирается не на две, а на три части. Позже на базе этого выстрела была сделан выстрел ПГ-29В для гранатомета РПГ — 29 Вампир, принятого на вооружение в 1989 году.

ТБГ-7В — выстрел с термобарической боевой частью для уничтожения живой силы противника, разработан на базе выстрела ПГ-7ВР. Позже на базе этого выстрела была сделан выстрел ТБГ-29В для гранатомета РПГ — 29 Вампир, принятого на вооружение в 1989 году.

ОГ-7ВМ — разработанный в 1998 — 99 годах выстрел с 40 мм калиберной осколочной гранатой для поражения живой силы противника. Выстрел не имеет реактивного двигателя, только стартовый пороховой, однако прицельная дальность стрельбы этим выстрелом из гранатомета РПГ-7В1 составляет 700 метров.

ГШ-7ВТ — выстрел со штурмовой гранатой, предназначен для поражения живой силы противника за преградами, пробивает кирпичную кладку до 45 см, бетонные стены до 25 см. Также служит для поражения не бронированной техники. Выстрел был разработан в ФКП «ГкНИПАС» в середине 1990х годов и изначально назывался РШГ (Реактивная Штурмовая Граната).



Выстрел ПГ-7ВР с тандемной боевой частью



Выстрел ТБГ-7В с термобарической боевой частью



Тактико — технические характеристики выстрелов к гранатомету РПГ — 7:

Выстрел ПГ-7В ПГ-7ВМ ПГ-7ВС ПГ-7ВЛ ПГ-7ВР ТБГ-7В ОГ-7ВМ ГШ-7ВТ
Калибр, мм 85 70 72 93 105 105 40 105
Дальность прямого выстрела, м. 330 310 310 250       120
Прицельная дальность стрельбы, м. 500 500 500 300 200 200 165 150
Масса выстрела, кг 2,2 2,0 2,0 2,6 4,5 4,5   4,5
Начальная скорость полета гранаты, м/с 120 140 140 112     145
Бронепробиваемость, мм 260 300 400 500       50



Российская академия ракетных и артиллерийских наук — : Крушители брони


Российский многоразовый ручной противотанковый гранатомёт для стрельбы активно-реактивными гранатами 6Г2 РПГ-7 Источник: http://world. guns.ru/

Россия остается ведущим игроком на рынке ручных противотанковых гранатометов

На мировом рынке противотанковых средств гранатометное вооружение значительно уступает более популярным сейчас противотанковым ракетным комплексам (ПТРК). Однако в последнее время наметилась тенденция серьезного повышения интереса заказчиков к ручным противотанковым гранатометам (РПГ) как одноразового, так и многоразового применения.



Это связано прежде всего с постоянным ростом стоимости современных высокотехнологичных ПТРК, особенно с инфракрасными головками самонаведения с запоминанием контура цели. Серьезным фактором также стала повсеместная трансформация РПГ в «штурмовые» комплексы по мере создания широкой номенклатуры гранат с некумулятивными и противобункерными боевыми частями. Самым массовым ручным гранатометом в мире и в Российской армии остается знаменитый долгожитель РПГ-7, к которому разработано большое количество современных боеприпасов самого разного назначения. В то же время модернизационный потенциал этой системы фактически исчерпан.



Советский бренд холодной войны



Первый советский ручной противотанковый гранатомет РПГ-2, принятый на вооружение в 1949 году, не вызвал на Западе серьезного ажиотажа, поскольку считался «вторичным по своей сути», в целом повторявшим конструкцию и основные характеристики трофейного гранатомета Panzerfaust 150 гитлеровской армии.



Уже с началом войны во Вьетнаме американская бронетехника начала нести ощутимые потери от РПГ-2. А в 1966 году в войсках Северного Вьетнама и партизанских отрядах Вьетконга появилась совершенно новая система – РПГ-7 разработки ГСКБ-47 (ныне государственное научно-производственное предприятие «Базальт»). Новый многоразовый гранатомет (в ВС СССР принят на вооружение в 1961-м) сразу заставил о себе говорить и благодаря своей неприхотливости, надежности и эффективности наряду с АК-47 стал настоящим символом национально-освободительной борьбы в странах Азии и Африки и знаковым брендом холодной войны.



Реактивный снаряд РПГ-7 с надкалиберной (от 40 до 105 миллиметров) головной частью получил мотор, расположенный в хвосте гранаты, что более чем в три раза увеличило максимальную дальность огня – со 150 (у РПГ-2) до 500 метров по неподвижной мишени (300 метров по движущейся). Боеголовка с применением техники направленной взрывной волны могла пробить 320-мм броню.



За многие годы эксплуатации и создания ряда модификаций сама по себе удачная конструкция гранатомета принципиально не изменилась, но для него разработана широкая номенклатура гранат самых различных типов – противотанковые кумулятивные (в том числе тандемные), осколочно-фугасные противопехотные, штурмовые термобарические (объемно-детонирующие), зажигательные и многие другие.



Десантный вариант РПГ-7Д с разъемным стволом и сошкой получил лишь частично удачное развитие в гранатометном комплексе РПГ-16 «Удар», который имел калиберную гранату (58,3 миллиметра), что исключало возможности увеличения калибра и как следствие ударной мощности системы. Калибр же РПГ-7Д и бронепробиваемость постоянно повышались – его граната с 93-мм головной частью пробивала уже 500-мм броню. В то же время граната «Удара» обладала большей скоростью, что повысило кучность стрельбы и точность попадания. Именно поэтому во время войны в Афганистане советские войска охотнее всего использовали РПГ-16 для уничтожения укрепленных огневых точек и опорных пунктов моджахедов.



Ближневосточные РПГ-ньюсмейкеры



В постсоветские времена традиционным разработчиком РПГ остался ГНПП «Базальт». Его многоразовый гранатометный комплекс нового поколения РПГ-29 «Вампир» (калибр – 105 миллиметров, дальность – 500 метров, пробиваемость – 500 миллиметров), оснащенный тандемным кумулятивным и термобарическим боеприпасами, поставлялся в Сирию и стал причиной известного политического скандала. Израильская сторона заявила, что «Вампир» являлся главной причиной танковых потерь Армии обороны Израиля во время второй ливанской войны в 2006 году. Тель-Авив официально подтвердил тогда потерю восьми основных боевых танков Merkava. Впрочем, убедительных доказательств того, что боевики «Хезболлы» получили РПГ-29 из союзной Сирии, израильтяне так и не представили. Позже «Вампиры», по неподтвержденным данным, «засветились» в секторе Газа. Сейчас РПГ-29 активно применяют и правительственные войска, и повстанческие отряды в гражданской войне в Сирии.



Российский ручной противотанковый гранатомёт 6Г20 РПГ-29 «Вампир» (ТКБ-0175)

Источник: http://www.sinopa.ee/



Развитием «вампирской» темы стал двухтрубный одноразовый РПГ-32 «Крюк», оригинально решающий проблему преодоления средств активной и динамической брони бронетехники. Он активируется имитатором цели, вылетающим из меньшего контейнера, за ним той же траекторией (из большого контейнера) следует реактивная граната.



Перспективный бикалиберный многофункциональный РПГ-32 «Хашим» (может использовать выстрелы калибра 105 и 73 миллиметра в зависимости от типа цели), который ГНПП «Базальт» производит для иорданской армии, оказался в центре ближневосточного долгостроя. Строительство на территории Иордании завода по сборке «Хашимов» из российских комплектующих с проектной мощностью 60 тысяч гранатометов в год должно было завершиться в прошлом году. Завод недавно все-таки сдан заказчику и в 2013-м выпустит 20 тысяч РПГ-32.



Реактивные гранаты



Другим направлением развития данного сегмента противотанковых средств стали одноразовые ручные гранатометы или реактивные противотанковые гранаты. РПГ-18 «Муха» (калибра 64 миллиметра) заменили в начале 70-х годов устаревшие советские ручные кумулятивные гранаты типа РКГ-3. Впоследствии легкие, удобные и простые в использовании «Мухи» (с 200 метров почти гарантированно пробивают 150-мм броню) и более современные образцы этого оружия стали одним из самых популярных видов вооружений в ходе обеих чеченских кампаний, причем как у боевиков, так и у федералов. Недостатком РПГ-18, как и последующего РПГ-22 «Нетто» (калибр – 73 миллиметра), была невозможность вернуть уже взведенный гранатомет в походное положение, от него приходилось просто избавляться.



Одноразовый гранатомёт РПГ-28 «Клюква» с реактивной противотанковой гранатой

Источник: http://russianguns.ru/



Проблему ликвидировали с принятием на вооружение в 1985 году РПГ-26 «Аглень» повышенной бронепробиваемости (220 миллиметров с расстояния 250 метров). На основе «Аглени» и еще более мощного 105-миллиметрового РПГ-27 «Таволга» созданы термобарические реактивные штурмовые гранаты РШБ-2 и РШБ-1. Процесс перехода преимущественно к штурмовому варианту системы пока завершился созданием на основе одноразового РПГ-28 «Клюква» (калибр – 125 миллиметров) реактивной многоцелевой гранаты РМГ, предназначенной для универсального применения в условиях городского боя, когда требуется уничтожать экипажи бронемашин, подавлять долговременные огневые точки и пробивать проломы в стенах для прохода штурмовых частей.



Комплексы США



Американский антипод РПГ-7 по Вьетнаму и холодной войне одноразовый 66-мм гранатомет М72 LAW (эффективная дальность – 170 метров, пробиваемость – 300 миллиметров) разработки компании Hesse Eastern никогда не мог сравниться с «семеркой» по объемам экспортных поставок ввиду безвозмездности большинства из них. После множества модернизаций М72 в основном снят с вооружения американской армии, однако его производство продолжается по программе Improved LAW (с более мощным двигателем и БЧ) в Норвегии по лицензии и американской компанией Talley Defense Systems. Эта же компания производит многоразовый 84-мм РПГ SMAW (в комплект входит 9-мм пристрелочное ружье) для Корпуса морской пехоты США. Эффективная дальность стрельбы комплекса – до 250 метров, бронепробиваемость кумулятивной боеголовки – до 600 миллиметров брони (но без активной защиты), противобункерной фугасной – более 20 сантиметров бетона. SMAW – редкий случай тандемной разработки, сам гранатомет – вариант развития старой израильской системы В-300 (в ЦАХАЛ заменена 96-мм РПГ нового поколения Shipon компании IMI), а пристрелочное ружье – от британского гранатометного комплекса LAW-80.



РПГ Carl-Gustaf M3 (шведское обозначение m/86). Источник: world.guns.ru



Основным гранатометом армии США является одноразовый М136 LAW или АТ4 (бьет на 300 метров с пробиваемостью 500 миллиметров) – дальнейшее развитие М72LAW с использованием принципов конструкции знаменитого шведского гранатомета Carlos Gustav. Совместная разработка американской компании АТК и шведской SAAB Bofors Dynamics. Оснащен 84-мм калиберной противотанковой кумулятивной гранатой.



Шведская школа



Шведские конструкторы создали однозарядный 84-мм нарезной динамореактивный гранатомет Carl Gustav в конце 40-х годов, с тех пор система прошла всего одну серьезную модернизацию в 80-х, получив вместо стального более легкий композитный ствол. Этот РПГ, который пробивает 400-мм броню с километровой дистанции, стал таким же популярным в армиях мира, как РПГ-7 и М72. Carl Gustav – уникальное ручное безоткатное орудие, поскольку использует унитарный выстрел – реактивный «снаряд» с алюминиевой гильзой. Наличие в затворе «трубки Вентури» с коническим соплом позади обеспечило комплексу Carl Gustav его безоткатность.



Потомки Panzerfaust



Одноразовый динамореактивный калиберный гранатомет Armbrust (пробивает 300-мм броню с расстояния 300 метров), созданный немецким концерном Messerschmitt-Bolkow-Blohm в конце 70-х годов, стал заметной системой благодаря нестандартному решению проблемы опасной зоны позади стрелка за счет контрвыстрела из мягкого пластика, который гасил огненную струю. Но из-за множества других недостатков страны НАТО не приняли его на вооружение, доработанная система сейчас выпускается по лицензии в Сингапуре.



Компания Dynamit Nobel, которая в 60-е годы создала популярную модификацию немецкого гранатомета Второй мировой войны Panzerfaust (Pzf) 44 Lanze, производит с 1990-го для бундесвера многоразовый 60-мм гранатомет третьего поколения – Pzf 3. Он выпускается также по лицензии в Швейцарии и Южной Корее. Последняя модификация Pzf 3 оборудована усовершенствованным модулем управления огнем с баллистическим компьютером, благодаря чему эффективная дальность стрельбы по танкам увеличилась с 400 до 600 метров, бронепробиваемость нового выстрела DM21 с тандемной БЧ составляет 900 миллиметров за активной броней.



В 1999 году по заказу Сингапура Dynamit Nobel разработала и выпускает 90-мм многоразовый РПГ Pzf 90 Matador, который тоже поставляется на экспорт.



Копии



Лицензионное (а также клоновое) производство советского РПГ-7 продолжается в целом ряде стран – Египте, Индии, Иране, Северной Корее, Пакистане, Польше, Румынии, Словакии и других. Чехия по лицензии выпускает РПГ-18 «Муха». Чемпионом по количеству скопированных РПГ-7 остается Китай. Для Народно-освободительной армии КНР «семерка» идет под индексом Тype 96 (усовершенствованный вариант Type 4) с большим количеством разнообразных выстрелов. Система новой разработки – 120-мм РПГ Type 98. Стандартный одноразовый гранатомет – 85-мм Type 89, создан его вариант с термобарической БЧ.



Перспективы



В целом развитие гранатометного вооружения, остающегося все еще в тени противотанковых ракетных комплексов, идет по направлению максимального повышения точности стрельбы за счет установки новых систем прицеливания, в том числе лазерных и круглосуточных, увеличения дальности, повышения мощности боеприпасов в основном за счет роста калибров. Наряду с традиционными для РПГ кумулятивными гранатами все больше получают распространение «штурмовые» выстрелы с некумулятивными БЧ – термобарическими, осколочно-фугасными и так далее. Спрос на эти системы растет, и России есть что предложить.

Иван Коновалов

Опубликовано в выпуске № 7 (475) за 20 февраля 2013 года

19.02.2013
Права на данный материал принадлежат Военно-промышленный курьер
Материал был размещен правообладателем в открытом доступе.
Оригинал публикации

РПГ-7 — Современное огнестрельное оружие


  Противотанковый гранатомет РПГ-7В с оптическим прицелом ПГО-7 и гранатой ПГ-7ВМ в состоянии готовности к заряжанию (с присоединенным пусковым зарядом).


  Противотанковый гранатомет РПГ-7Д (исполнение для ВДВ), в разобранном виде для транспортировки/десантирования.


Вырез для кумулятивной гранаты ПГ-7ВМ.


ТЕПЛОВАЯ граната ПГ-7ВЛ.


ПГ-7ВР тандемная (двухбоевая) кумулятивная граната.


ТБГ-7В Термобарическая (ФАЭ) граната.


Осколочная противопехотная граната ОГ-7В (1999 г.).

Калибр : 40-мм пусковая установка; 40 и 70 – боевые части 105 мм (в зависимости от модели гранаты)
Тип: безоткатный пуск + ракетный ускоритель
Общая длина : 650 мм
Масса : 6.3 кг без патронов, с оптическим прицелом ПГО-7
Прицельная дальность : 200-500 метров, в зависимости от типа гранаты

Некоторые гранаты, используемые в РПГ-7 (советского/российского производства)

ПГ-7В ПГ-7ВЛ ПГ-7ВР ТБГ-7В ОГ-7В
Год принятия 1961 1977 1988 1988 1999
Калибр БЧ, мм 85 93 64/105 105 40
Масса, кг 2. 2 2,6 4,5 4,5 2.0
Эффективная дальность, м 500 500 200 200 350
Бронепробиваемость, мм 260 500 ЭРА + 600-700

РПГ-7 является дальнейшим развитием предыдущего противотанкового гранатомета РПГ-2.РПГ-7 в своей первой версии, известной как РПГ-7В, был принят на вооружение Советской Армии в 1961 году и до сих пор широко используется в России и еще как минимум в 50 странах. На сегодняшний день РПГ-7 можно считать одним из самых успешных когда-либо созданных противотанковых гранатометов. как противопехотные HE-FRAG, многоцелевые термобарические/FAE и некоторые другие типы боеприпасов. Противотанковые гранаты для РПГ-7 также прошли долгий путь от оригинальной гранаты ПГ-7В с бронепробитием около 260 мм/10 дюймов RHA и до 500 мм/20 дюймов RHA или 1,5 метра/5 футов кирпичной стены с одинарной боеголовкой PG. -7ВЛ, разработана в 1977 году. К концу 1980-х годов была представлена ​​граната тандемного типа ПГ-7ВР. Эта граната имеет две боеголовки и предназначена для борьбы с самыми современными танками, оснащенными ERA (Explosive Reactive Armor). Передняя боеголовка запускает динамическую защиту, а вторая боеголовка пробивает более 600 мм/24 дюйма брони.
 РПГ-7 представляет собой однозарядное гладкоствольное безоткатное гранатомет для стрельбы с плеча. Гранаты загружаются спереди, а задняя часть ствола оснащена соплом Вентури. Из-за безоткатной конструкции существует опасная зона обратного взрыва длиной более 20 метров / 60 футов. Противотанковые гранаты комбинированного типа, использующие заряд бездымного пороха для запуска типа RCL. Как только граната достигает безопасного расстояния от стрелка (около 10-20 метров), встроенный ракетный ускоритель зажигает и дополнительно ускоряет гранату, значительно увеличивая эффективную дальность (до 500+ метров для гранат с одиночной боеголовкой, до 200+ метров для гранат). гораздо более тяжелые тандемные или FAE гранаты).Из-за увеличения дальности РПГ-7 обычно выпускается с оптическим прицелом с фиксированным увеличением 2,7Х, получившим обозначение ПГО-7. Прицел имеет дальномерную шкалу для типовых целей (танков) высотой 2,7 м/9 футов и шкалы поправки на ветер. РПГ-7 также оснащен резервным прицельным приспособлением. РПГ-7 использует механическую систему воспламенения с ручным взведением внешнего курка и курком одинарного действия. Из-за этого граната должна быть правильно выровнена с ударно-спусковым механизмом при заряжании.
 Каждая противотанковая граната состоит из крупнокалиберной кумулятивной боеголовки с донным взрывателем, позади которой находится ракетный двигатель диаметром 40 мм.Сопла ракет расположены в передней части двигателя, рядом с боевой частью. Хвостовая часть ракеты снабжена складывающимися стабилизаторами, которые выдвигаются при вылете гранаты из ствола. Пусковой заряд, изготовленный из дымного пороха, загружается в горючую картонную гильзу и прикрепляется к задней части гранаты перед загрузкой в ​​пусковую установку. Гранаты и пусковые заряды переносятся в специальных рюкзаках. По первоначальным советским меркам у гренадера два патрона, а у его помощника еще три.В СССР и России было несколько незначительных модернизаций базовой конструкции РПГ-7, наиболее важным из которых был РПГ-7Д с разборным стволом, состоящим из двух частей, который был выпущен для воздушно-десантных войск. Поскольку РПГ-7 производился и до сих пор производится во многих странах (таких как Болгария, Китай, Ирак и Румыния и т. д.), существует множество модификаций гранатомета и, что более важно, гранат.
 РПГ-7 — простое и недорогое оружие, но оно обладает высокой угрозой для большинства современных танков, а также может выполнять ряд других функций, что делает его настоящей одноместной артиллерией.

Rpg-7 — Academic Kids

Rpg-7 — Academic Kids

От академических детей

В Википедии нет статьи с таким названием.
  • Если вы создали эту страницу за последние несколько минут и она еще не появилась, она может быть не видна из-за задержки обновления базы данных. Попробуйте выполнить очистку ( https://academickids.com:443/encyclopedia/index.php?title=Rpg-7&action=purge ), в противном случае подождите и повторите попытку позже, прежде чем пытаться воссоздать страницу.
  • Если вы ранее создавали статью под этим заголовком, возможно, она была удалена. Смотрите кандидатов на скорейшее удаление по возможным причинам.
Навигация

Академическое детское меню

  • Искусство и культура
    • Искусство ( http://www.academickids.com/encyclopedia/index.php/Art )
    • Архитектура ( http://www.academickids.com/encyclopedia/index.php/Архитектура )
    • Культуры ( http://www.academickids.com/encyclopedia/index.php/Cultures )
    • Музыка ( http://www.academickids.com/encyclopedia/index.php/Music )
    • Музыкальные инструменты ( http://academickids.com/encyclopedia/index.php/List_of_musical_instruments )
  • Биографии ( http://www. academickids.com/encyclopedia/index.php/Biographies )
  • Клипарт ( http://www.acadekids.com/encyclopedia/index.php/Clipart )
  • География ( http://www.academickids.com/encyclopedia/index.php/Geography )
    • Страны мира ( http://www.academickids.com/encyclopedia/index.php/Countries )
    • Карты ( http://www.academickids.com/encyclopedia/index.php/Maps )
    • Флаги ( http://www.academickids.com/encyclopedia/index.php/Flags )
    • Континенты ( http://www.acadekids.com/encyclopedia/index.php/Continents )
  • История ( http://www.academickids.com/encyclopedia/index.php/History )
    • Древние цивилизации ( http://www.academickids.com/encyclopedia/index.php/Ancient_Civilizations )
    • Промышленная революция ( http://www.academickids.com/encyclopedia/index.php/Industrial_Revolution )
    • Средневековье ( http://www. academickids.ком/энциклопедия/index.php/Middle_Ages )
    • Предыстория ( http://www.academickids.com/encyclopedia/index.php/Prehistory )
    • Возрождение ( http://www.academickids.com/encyclopedia/index.php/Renaissance )
    • Хронология ( http://www.academickids.com/encyclopedia/index.php/Timelines )
    • США ( http://www.academickids.com/encyclopedia/index.php/United_States )
    • Войны ( http://www.acadekids.com/encyclopedia/index.php/Войны )
    • Всемирная история ( http://www.academickids.com/encyclopedia/index.php/History_of_the_world )
  • Тело человека ( http://www.academickids.com/encyclopedia/index.php/Human_Body )
  • Математика ( http://www.academickids.com/encyclopedia/index.php/Mathematics )
  • Ссылка ( http://www.academickids.com/encyclopedia/index.php/ссылка )
  • Наука ( http://www. academickids.com/encyclopedia/index.php/Science )
    • Животные ( http://www.academickids.com/encyclopedia/index.php/Animals )
    • Авиация ( http://www.academickids.com/encyclopedia/index.php/Aviation )
    • Динозавры ( http://www.academickids.com/encyclopedia/index.php/Dinosaurs )
    • Земля ( http://www.academickids.com/encyclopedia/index.php/Земля )
    • Изобретения ( http://www.academickids.com/encyclopedia/index.php/Inventions )
    • Физические науки ( http://www.academickids.com/encyclopedia/index.php/Physical_Science )
    • Растения ( http://www.academickids.com/encyclopedia/index.php/Plants )
    • Ученые ( http://www.academickids.com/encyclopedia/index.php/Scientists )
  • Социальные науки ( http://www.acadekids.com/encyclopedia/index.php/Social_Studies )
    • Антропология ( http://www.academickids.com/encyclopedia/index. php/Anthropology )
    • Экономика ( http://www.academickids.com/encyclopedia/index.php/Economics )
    • Правительство ( http://www.academickids.com/encyclopedia/index.php/Government )
    • Религия ( http://www.academickids.com/encyclopedia/index.php/Religion )
    • Праздники ( http://www.acadekids.com/encyclopedia/index.php/Holidays )
  • Космос и астрономия
    • Солнечная система ( http://www.academickids.com/encyclopedia/index.php/Solar_System )
    • Планеты ( http://www.academickids.com/encyclopedia/index.php/Planets )
  • Спорт ( http://www.academickids.com/encyclopedia/index.php/Sports )
  • Сроки ( http://www.academickids.com/encyclopedia/index.php/Timelines )
  • Погода ( http://www.academickids.com/encyclopedia/index.php/Weather )
  • штатов США ( http://www.academickids.com/encyclopedia/index. php/US_States )

Информация

  • Домашняя страница ( http://academickids.com/encyclopedia/index.php )
  • Свяжитесь с нами ( http://www.academickids.com/encyclopedia/index.php/Contactus )

Реактивный гранатомет РПГ-7/РПГ-7В/РПГ-7ВР (многоцелевое оружие)

РПГ-7 — перезаряжаемый, стреляющий с плеча, дульнозарядный, безоткатный противотанковый и противопехотный реактивный гранатомет, стреляющий плавниками. -стабилизированная крупногабаритная кумулятивная кумулятивная граната (85-мм в варианте ПГ-7, 70-мм в ПГ-7М) из гладкоствольной 40-мм трубы.Пусковая установка с оптическим прицелом весит 6,9 кг (15,9 фунта) и имеет максимальную эффективную дальность 300 метров против движущихся точечных целей и 500 метров против неподвижных точечных целей. 500 метров также является максимальной дальностью полета с ракетным двигателем, что обеспечивает более настильную траекторию и более точное прицеливание. РПГ-7В достаточно легкий, чтобы его мог переносить и стрелять один оператор. Помощник гренадера выдвигается со стрелком слева от наводчика, чтобы прикрыть его личным оружием и перезарядить после выстрела.

Стрелок обычно имеет при себе два дополнительных патрона, а член его команды еще три патрона. Использование оружия довольно простое. Без особой практики пользователь может поразить цель размером с транспортное средство большую часть времени на расстоянии 50-100 метров. Больше практики позволяет поражать цели на увеличенном расстоянии, что также обеспечивает относительную безопасность для пользователя. На максимальной дальности 920 метров РПГ самопроизвольно взрывается (через 4,5 секунды после выстрела), и поэтому оружие иногда используется в качестве «артиллерии», разбрасывая шрапнель над военными объектами или медленно летящими низколетящими или парящими вертолетами.Противопехотные гранаты достигают более 1100 метров. После конфликта в Афганистане были добавлены новые противопехотные гранаты. Модифицированный вариант ПГ-7БР (ВР для РПГ-7В1) также предназначен для поражения динамической защиты. Он использует предварительный заряд для устранения реактивной брони и основной заряд для пробития основной брони. Базальт, производитель оригинальных РПГ, в настоящее время предлагает 40-мм пусковую установку РПГ-7В1, которая весит 6,3 кг. Он доступен в двух версиях: стандартная цельная труба длиной 950 мм и РПГ-7Д, которая может быть разделена на две секции размером 630 мм в упаковке для транспортировки или сброса.ПРГ-7В1 может производить 4–6 выстрелов в минуту и ​​может быть снаряжен кумулятивным зарядом ПГ-7В, тандемным кумулятивным зарядом ПГ-7ВР, оба рассчитаны на пробивание более 500 мм стали (600 мм позади динамической защиты в ПГ-7ВР). , который также может пробить два метра кирпичной кладки, 1,5 метра железобетона и 3,7 метра бревна или песка). РПГ-7В1 также может стрелять термобарическими зарядами ТБГ-7В или осколочными зарядами ОГ-7В.

Базальт также разработал другие усовершенствованные версии, в том числе РПГ-26 и РПГ-27, с эффективной дальностью 200-250 метров для противотанковых, противопехотных и антиматериальных задач.Термобарические боевые части также были адаптированы для РПГ с РШГ-1 и РШГ-2. Оба оптимизированы для работы в закрытых помещениях объемом до 200 кубических метров и могут создать разрушительный эффект в траншее, бункере или здании даже при взрыве на расстоянии 1,5–2 метра от цели. Для РПГ-7В1 в термобарическом снаряде ТБГ-7В используется 105-мм боевая часть массой 4,5 кг, эффективная на дальности 200 метров (максимум 700 метров). Радиус поражения этой ракеты составляет 10 метров. Последней доступной версией является РПГ-29, доступный в тандемной кумулятивной и термобарической версиях.

Текущая модель РПГ-7В может быть оснащена оптическим прицелом, а также инфракрасным и пассивным ночным прицелами. Все модели РПГ-7 имеют оптические прицелы с подсветкой для ночного прицеливания.

Среди серийных гранат ПГ-7, ПГ-7М, ПГ-7Н, Ракета ПГ-7В имеет пробивную способность 330мм стальной брони. Противотанковые гранаты ПГ-7ВЛ с бронепробиваемостью до 600 мм из катаной гомогенной стали. ПГ-7ВР представляет собой тандемную боевую часть, предназначенную для пробития динамической защиты и брони под ней.ОГ-7 и ОГ-7М — осколочно-фугасные противопехотные гранаты. ОГ7В представляет собой 40-мм осколочную боеголовку массой 2 кг, эффективную на дальности 350 м и поражающую площадь 150 квадратных метров (около семи метров в радиусе от точки взрыва).

РПГ-18 — еще одна производная от оригинальной РПГ. Он был разработан как оружие ближнего действия. Одноразовая пусковая установка с трубчатым пуском содержит одну 64-мм ракету PG-18, аналогичную в принципе американской системе LAW. Оператор несет пусковую установку в сложенном положении и выдвигает внутреннюю трубу, чтобы подготовить оружие к стрельбе.Оружие имеет эффективную дальность 200 метров, с кумулятивной боевой частью, способной пробить до 375 миллиметров стальной брони. Взрыватель кумулятивной гранаты срабатывает на расстоянии от 2 до 15 метров после выхода из трубы и самоуничтожается через время полета от 4 до 6 секунд. Складной прицел на переднем конце трубы откалиброван на дальности 50, 100, 150 и 200 метров.

DVD-диски — изображения — Agile Spirit 19

Солдаты Сил обороны Грузии заряжают РПГ-7 на полигоне РПГ во время Agile Spirit 19 на полигоне Вазиани, 5 августа 2019 года.AsG19 — это совместные многонациональные учения под совместным руководством Сил обороны Грузии и Армии США в Европе. Проходящие с 27 июля по 9 августа 2019 года учения бригадного уровня включают в себя командно-штабные учения, полевые учения и боевые стрельбы. Agile Spirit повышает летальность, оперативную совместимость и готовность сил США, Грузии, союзников и партнеров в реалистичной учебной среде. (Фото армии США, сделанное специалистом Итаном Валецки)

Дата съемки: 08.05.2019
Дата публикации: 08.06.2019 13:54
ID фото: 5646291
ВИРИН: 190805-A-WK337-010
Разрешение: 5472×3648
Размер: 2.34 МБ
Местонахождение: УЧЕБНАЯ ПЛОЩАДКА ВАЗИАНИ, GE

Просмотров в Интернете: 42
Загрузок: 9

ВСЕОБЩЕЕ ДОСТОЯНИЕ

Эта работа, Agile Spirit 19 — RPG-7 Range [Image 8 of 8], SPC Ethan Valetski, идентифицированная DVIDS, должна соответствовать ограничениям, указанным на https://www.dvidshub.net/about/copyright.

ГАЛЕРЕЯ

БОЛЬШЕ ПОДОБНЫХ

КОНТРОЛИРУЕМАЯ ЛЕКСИКА КЛЮЧЕВЫЕ СЛОВА

БИРКИ

Флаг Актив
Agile Spirit 19 — Диапазон РПГ-7

Подразделение современной группы живой истории

РПГ — это транслитерация «ручной противотанковый гранатомёт»), что переводится с английского как «ручной противотанковый гранатомёт».Таким образом, реактивная граната является бэкронимом.

РПГ-7 — массовый переносной реактивный противотанковый гранатомет, запускаемый с плеча. Первоначально РПГ-7 и его предшественник РПГ-2 были разработаны в Советском Союзе, а теперь производятся компанией «Базальт». Оружие имеет индекс ГРАУ 6Г3.

Пусковая установка является перезаряжаемой и основана на простой фрезерованной стальной трубе диаметром 40 миллиметров, длиной 95,3 сантиметра и весом 7 килограммов.Середина трубки обернута деревом для защиты пользователя от тепла, а конец расширяется для защиты от взрыва и уменьшения отдачи. Прицел обычно оптический с резервным железным прицелом, также доступны пассивные инфракрасные и ночные прицелы.

Прочность, простота, низкая стоимость и эффективность РПГ-7 сделали его самым широко используемым противотанковым оружием в мире. В настоящее время это оружие используется примерно в 40 странах, а девять стран производят его в различных вариантах.Он также популярен среди нерегулярных и партизанских сил. РПГ использовался практически во всех конфликтах на всех континентах, начиная с середины 1960-х годов, начиная с войны во Вьетнаме и заканчивая современными войнами в Афганистане и Ираке.

Как и у аналогичного оружия, граната выступает из пусковых труб. Его диаметр составляет 40–105 миллиметров, а вес — от 2,5 до 4,5 килограммов. Он запускается пороховым разгонным зарядом, придающим ему начальную скорость 115 метров в секунду и создающим облако светлого серо-голубого дыма.Ракетный двигатель запускается через 10 метров и выдерживает полет до 500 метров с максимальной скоростью 295 метров в секунду.

Граната стабилизируется двумя наборами стабилизаторов, которые раскрываются в полете: один большой набор на стабилизирующей трубе для сохранения направления и меньший передний набор для обеспечения вращения. Граната может пролететь до 1100 метров; взрыватель устанавливает максимальную дальность, обычно 920 метров.

Точная стрельба затруднена на дальностях более 300 метров, а с РПГ-7 всегда верна фраза «чем ближе, тем лучше».Во время советского вторжения в Афганистан моджахеды, как правило, использовали это оружие на расстоянии менее 80 метров.

Они использовались во время войны во Вьетнаме для противодействия внедрению легкобронированных M113. Этому противодействовала установка пучков колючей проволоки для предварительного подрыва боеголовок. Бронетехника США в Ираке была оснащена решетчатой ​​броней типа «птичья клетка» для защиты от РПГ.

RT New York 1-0 модифицировал гранату РПГ с гвоздями для дополнительного осколочного эффекта и назвал ее «Дикобраз».





Нацгвардия Украины закупает пусковые установки РПГ-7 американского производства

Министр внутренних дел Украины Арсен Аваков сообщил на своей странице в Facebook, что Национальная гвардия Украины получила первую партию из 500 противотанковых реактивных гранатометов-клонов РПГ-7 американского производства. Эти пусковые установки называются PSRL, что расшифровывается как Precision Shoulder-fired Rocket Launcher. Их производит американская компания AirTronic USA.

PSRL представляет собой модернизированную версию гранатомета РПГ-7. Вот как AirTronic описывает это:

.

Модернизированная и полностью изготовленная в США версия наиболее широко используемого противотанкового оружия в мире, РПГ-7, PSRL предлагает механически обработанные, а не литые трубы, изготовленные из артиллерийской стали 4140/4150. Система предлагает эргономические усовершенствования, с которыми знакомы пользователи винтовок M-16/M-4.

По сравнению с оригинальным РПГ-7, PSRL имеет планки Пикатинни для крепления оптики и аксессуаров.Пусковые установки PSRL совместимы со всеми типами гранат РПГ и имеют ресурс ствола 1000 выстрелов.

AirTronic PSRL с прикладом и вертикальной рукояткой, установленной на нижней направляющей.

А также видео, на котором бойцы Национальной гвардии Украины тестируют только что полученные пусковые установки PSRL.

Причиной приобретения этих пусковых установок в США, вероятно, является то, что они просто больше не могут покупать их в России. Однако есть украинская компания «Маяк», которая также производит модернизированные пусковые установки РПГ-7.Неизвестно, почему не закупили отечественные пусковые установки. Возможно, «Маяк» не делает новые пусковые установки, а просто предлагает комплект для модернизации существующих.

Теоретически, они могли бы использовать другую пусковую установку, чтобы помочь процессу интеграции в НАТО, однако причина, по которой они решили придерживаться РПГ, должна заключаться в том, что войска знакомы с РПГ-7, и у них должно быть большое количество боеприпасов для РПГ. запасы. Возможно, было бы лучше, если бы они купили пусковую установку AirTronic GS-777, которая по-прежнему сравнима с РПГ-7 и использует те же боеприпасы, но весит вдвое меньше, чем пусковые установки PSLR или РПГ.

В вышеупомянутом тексте объявления сказано, что это первых 500 поставленных пусковых установок. Это, вероятно, означает, что контракт включает в себя более одной поставки, а общее количество закупленных пусковых установок составляет более 500. Сумма этой закупки не разглашается.

Теги: AirTronic, гранатомет, ПСРЛ, РПГ-7, Украина

Как работает РПГ-7? – СидмартинБио

Как работает РПГ-7?

РПГ состоит из двух основных частей: пусковой установки и реактивного снаряда с боеголовкой.Наиболее распространенными типами боеголовок являются осколочно-фугасные (HE) и осколочно-фугасные противотанковые (HEAT) снаряды. В случае РПГ-7 ракета запускается пороховым разгонным зарядом, а ракетный двигатель зажигается только через 10 метров.

Сколько стоит РПГ-7?

Возможно, основной причиной популярности РПГ-7 является низкая стоимость — от 500 до 2 000 долларов за пусковую установку и 100–500 долларов за ракету. РПГ-7: первоначальное обозначение модели… Противотанковая реактивная установка.

Страна происхождения Советский Союз
Введен в эксплуатацию 1961
Калибр оружия 40 мм
Калибр боевой части 40 – 105 мм
Масса боевой части 2 – 4.5 кг

Эффективен ли РПГ-7?

Противотанковый гранатомет РПГ-7 — одно из самых распространенных и эффективных средств пехоты в современных конфликтах. РПГ-7 является прямым потомком немецкого Panzerfaust времен Второй мировой войны. Он относительно дешев, достаточно эффективен и встречается повсеместно.

Есть ли у РПГ-7 дистанция взведения?

РПГ-7 имеет длину 37,8 дюйма и весит 14,5 фунтов без снаряжения и 19 фунтов с снарядом калибра 85 мм (ракета).Имеет скорострельность 4-6 выстрелов в минуту на дальности взведения 5 метров. Он имеет прицельную дальность 500 метров и максимальную дальность 900 метров, после чего он самоуничтожается.

Какой урон наносит РПГ?

урона. РПГ наносит 1400 единиц урона существу без седла.

Что может остановить РПГ?

Решетчатая броня (или решетчатая броня, см. различия в написании), также известная как решетчатая броня, решетчатая броня и противостоящая броня, представляет собой тип брони транспортных средств, предназначенный для защиты от кумулятивных противотанковых атак, используемых ракетами. — гранатометы (РПГ).

РПГ все еще делают?

Прочность, простота, низкая стоимость и эффективность РПГ-7 сделали его наиболее широко используемым противотанковым оружием в мире. В настоящее время около 40 стран используют это оружие; он производится в нескольких вариантах девятью странами….

РПГ-7
Используется См. пользователей
Войны См. конфликты
История производства
Конструктор Базальт

Как быстро летает базука?

Ракетная установка, M9 «Базука» Использовались улучшенные M6A3 HEAT, M7A3 практические и M10 Bursting Smoke (Белый фосфор) ракеты (Вес: 3.4 фунта, скорость: 265 футов в секунду).

Человек-паук — это ролевая игра?

Геймплей. Spider-Man для PlayStation 4 позиционируется как игра в жанре экшн с огромным открытым миром. В самой игре есть элементы RPG, а также вы можете настроить Человека-паука с помощью костюмов, которые он носит, способностей, которые вы можете разблокировать и использовать, а также иметь основные квесты, побочные квесты и предметы коллекционирования, которые вы можете собирать.

Dishonored — это ролевая игра?

В Dishonored: The Roleplaying Game игроки погружаются в неспокойную Империю Островов, рассказывая оккультные истории, интриги и драмы.Базовая книга Dishonored содержит все правила и справочную информацию, необходимую для начала вашего приключения.

Как работает РПГ-7?

Теперь, когда мы знаем, что такое РПГ-7, давайте посмотрим, как он работает. Оператор РПГ или помощник артиллериста берет метательный заряд (ускоритель, на изображении ниже) и навинчивает его на конец боеголовки. По сути, это стабилизирующая труба с четырьмя загнутыми вокруг нее стабилизирующими ребрами и двумя дополнительными ребрами на заднем конце.

Что такое реактивная установка РПГ-7?

Ракетная установка РПГ-7, она же РПГ — взрывное оружие сомалийских пиратов, противотанковый гранатомет российского производства, способный пробить стальной корпус любого танкера.

В чем разница между РПГ 7Н1 и РПГ 7дн1/7дн2?

Таким образом, на пусковые установки РПГ-7Н1 и РПГ-7ДН1 можно установить универсальный прицел ночного видения 1ПН51, а на пусковые установки РПГ-7Н2 и РПГ-7ДН2 можно установить универсальный прицел ночного видения 1ПН58.
