12 октября министр обороны Украины Алексей Резников заявил, что Киев уже получил немецкую систему ПВО IRIS-T SLM, поставки которой откладывались последние несколько месяцев. Это подтвердил и глава офиса президента Владимира Зеленского Андрей Ермак.
Сообщалось, что Германия передала Украине первую батарею из четырёх обещанных в составе дивизиона ПВО. По данным издания Spiegel, передача состоялась во вторник недалеко от польско-украинской границы. Согласно данным открытых источников, ещё три установки IRIS-T будут поставлены в 2023 году. Разговор об «Ирисах» ведётся как минимум с лета. Первые поставки были запланированы на ноябрь, но, видимо, российские удары по инфраструктуре Украины подстегнули западных партнёров.
Как показали события последних двух дней, украинская система ПВО оказалась не способной отразить массированный удар с воздуха.
Британская газета Financial Times назвала ПВО Украины «дырявой и несостоятельной». Но дело не только в том, что противовоздушная оборона Киева бессильна перед российскими крылатыми ракетами. С начала спецоперации стоящие на вооружении Украины советские комплексы С-300 и «Бук» больше вредили Киеву, чем «Калибрам», летящим к цели.
Первый случай попадания зенитной ракеты С-300 в жилой дом зафиксирован в Киеве 26 февраля. Наведение ракеты украинского комплекса С-300 отказало в самый важный момент — и двухтонный боеприпас вонзился в многоквартирный дом. После начала массированной атаки на украинскую энергосеть только 10 октября вышедшая из строя украинская ПВО разрушила не менее четырёх высотных зданий, 35 жилых домов и одну школу. По некоторым данным, ракета С-300 упала и на «мост Кличко» в Киеве. Также, судя по осколочному поражению фасада бизнес-центра «101 Tower», виновник разрушений не российское высокоточное оружие, а противоракета ЗРК С-300, компонент украинской системы ПВО.
Немецкие ракеты для контрнаступления: Какие города ВСУ прикроет системами IRIS-T SLM
Кот в вентиляции
Фото © ТАСС / IMAGO / Schöning
Поставленные Киеву IRIS-T SLM — современные немецкие системы ПВО, пришедшие на смену системам AIM-9 Sidewinder, принятым на вооружение ещё в 1956 году.
Это результат коллаборации шести стран-участниц под эгидой Германии. Производится IRIS-T компанией Diehl BGT Defence. Комплексы состоят на вооружении многих европейских стран с 2005 года.
Одна батарея IRIS-T состоит из пункта управления огнём и трёх ракетных установок. Как отмечает производитель IRIS-T SLM, данная система эффективна для защиты города среднего размера и предназначена для борьбы с такими целями, как вертолёты, самолёты, крылатые и противокорабельные ракеты, а также с ракетами класса «воздух – земля». По словам военных экспертов, IRIS-T SLM эффективнее американских комплексов Patriot, принятых на вооружение в 1982 году.
IRIS-T SLM, как они сами заявляли, может обнаруживать цели типа самолётов на расстоянии 120 километров, цели типа ракет — на расстоянии 60 километров. А сбивает начиная с 20 километров
Алексей Леонков
Военный эксперт
Немецкий ЗРК обладает меньшим радиусом действия, чем тот же российский ЗРК «Бук-М1», — 20 километров против 35.
Для наведения на цель IRIS-T используют навигационные системы GPS и INS, которые получают целеуказания со станции слежения. Корректируются ракеты головкой инфракрасного наведения, что позволяет перехватывать крылатые ракеты даже над плотной городской застройкой. Противоракеты IRIS-T оснащены системой отклонения вектора тяги, благодаря чему способны перехватывать цели, маневрирующие с перегрузками до 25 G. Однако военные эксперты отмечают, что после получения этих комплексов Киев окажется в положении «кота в вентиляции»: теоретическая возможность действовать у ВСУ появится, но отбиться без посторонней помощи будет уже нельзя.
Перехват невозможен: Почему применение ракеты «Кинжал» на Украине встревожило США и НАТО
Ответы на вопросы военной науки
Главная проблема западных IRIS-T состоит в том, что их слишком мало. Всего запланированы поставки четырёх батарей, три из которых поступят в 2023 году. Для сравнения: в одном дивизионе С-300 Российской армии не менее 12 пусковых установок.
Даже если Киев получит все четыре обещанные батареи, они не позволят обеспечить устойчивую оборону воздушного пространства. А разговоры Владимира Зеленского и Андрея Ермака о создании «небесного щита» выглядят утопией. При этом нельзя игнорировать тот факт, что последствия от таких поставок для России всё же будут.
Дивизион IRIS-T SLM (не менее полутора десятков пусковых) может одновременно перехватывать более десяти воздушных целей. При работе в пассивном режиме радар целеуказания может быть отключён, что заметно осложняет вскрытие огневой позиции комплекса в городской застройке.
IRIS-T SLM представляют опасность для крылатых ракет «Калибр-НК» и Х-101, которыми наносились удары по инфраструктуре Украины. Бороться с дозвуковыми крылатыми ракетами хорошо умели ещё в СССР. Такая цель летит медленно, а поразить её может развитая система ПВО. Однако вслед за развёртыванием IRIS-T Россия может сменить тактику применения крылатых ракет.
Для противодействия IRIS-T SLM у нас есть средства радиоэлектронного подавления и есть противорадиолокационные ракеты.
Не вижу здесь ничего экстраординарного. Для её поражения подойдут ракеты класса «воздух – РЛС», оперативно-тактические комплексы. В общем, всё то, что можно использовать, не входя в зону поражения
Константин Сивков
Военный эксперт
Ответом на развёртывание комплексов IRIS-T может стать применение комплексов «Искандер-М» с ракетами 9М723-1. Благодаря скорости два километра в секунду и возможности маневрировать на высоких скоростях на некоторых участках перегрузки ракеты достигают 30 G, при этом предел перехвата IRIS-T цели с перегрузкой находится на отметке 26 G. Эти ракеты будут неуязвимы для немецких систем ПВО.
Война Украины с ракетами
Работа расчётов ракетных комплексов «Искандер». Фото © ТАСС / Пресс-служба Минобороны
Дальнейшие события могут развиваться по следующему сценарию. Сначала сверхзвуковые «Искандеры» расправятся с системами IRIS-T, а затем всё вернётся на круги своя. Военная и энергетическая инфраструктура Украины снова окажется под ударом, не успев восстановиться.
При этом западная ПВО сможет работать с радарами MPQ-64 Sentinel, прикрывающими Киев с юга и севера, однако для полноценной защиты украинской столицы требуется несколько полков IRIS-T, а не три или даже четыре пусковые установки. Поставить Украине столько, сколько нужно для прикрытия всех объектов даже в столице страны, НАТО не может: Германия, Франция, Нидерланды и другие страны уже много лет сталкиваются с задержками поставок этих систем ПВО, жизненно необходимых для защиты границ альянса.
От моста Кличко до Львова: Карта ударов по Украине
Фото © Wikipedia
Поможет ли система ПВО IRIS-T Украине?
Да, поможет
Нет, не поможет
Свой вариант в комментарии
Сергей Андреев
- Статьи
- Специальная военная операция на Украине
- Военная техника
- Наука и Технологии
- Политика
Комментариев: 1
Для комментирования авторизуйтесь!
Генеральский «Калибр»: крылатыми ракетами уничтожен украинский штаб | Статьи
Вооруженные силы РФ и Народная милиция Луганской Народной Республики (ЛНР) успешно развивают наступление на Северодонецком направлении, заявили 19 июня в Минобороны.
Союзными силами был освобожден поселок Метелкино в пригороде Северодонецка. Отдельные части вооруженных формирований Украины в районе Лисичанска уже начали самовольно бросать свои позиции. Также высокоточными ракетами были уничтожены эшелоны с техникой и штаб ВФУ. При ударе по командному пункту погибло свыше 50 генералов и офицеров генштаба и командиров частей ВФУ, действующих на Запорожском и Николаевском направлениях. Эксперты отмечают, что удар обеспечили грамотные действия российской разведки.
Минобороны РФ 19 июня сообщило об успешном развитии наступления на Северодонецком направлении. За прошедшие сутки силами ЛНР и ВС России был освобожден поселок Метелкино. Отдельные подразделения ВСУ из-за низкого морально-психологического состояния, нехватки боеприпасов и отсутствия обеспечения покидают район боевых действий, рассказали в военном ведомстве.
— Так, взвод 1-й роты 1-го батальона 57-й мотопехотной бригады, оборонявшийся в районе Лисичанска, бросил тяжелое вооружение и оставил свои позиции, — заявил официальный представитель Минобороны генерал-лейтенант Игорь Конашенков.
Высокоточными ракетами большой дальности морского базирования «Калибр» был нанесен удар по пункту управления украинских войск в районе села Широкая Дача Днепропетровской области. Они поразили командный пункт, когда там проходило рабочее совещание командного состава оперативно-стратегической группировки войск «Александрия».
— В результате удара уничтожено свыше 50 генералов и офицеров ВСУ, в том числе генерального штаба, командования группировки войск «Каховка», десантно-штурмовых войск и соединений, действующих на Николаевском и Запорожском направлениях, — сообщил Игорь Конашенков.
Уничтожение штаба — это удар по центру принятия решений, о которых много говорили в последнее время, отметил в беседе с «Известиями» военный эксперт Дмитрий Болтенков.
Генеральский калибр
Фото: ТАСС/Пресс-служба Минобороны РФ
— Для любой армии потеря такого количества генералов и офицеров будет болезненной, — считает он. — Любого старшего командира, например командира бригады, готовят годами.
Его подготовка дорого обходится, и на это нужны годы. Грамотный генерал и офицер на многое может повлиять. Во время боевых действий цена грамотного военачальника измеряется в том числе и в человеческих жизнях.
Столько офицеров и генералов могло собраться в одном месте для разработки планов ведения серьезной операции, отметил он.
— Место столь важного собрания вычислила наша разведка, и это, безусловно, успех, — говорит эксперт. — Информация могла поступить как от агентурной, так и от радиотехнической разведки. Нельзя исключить и то, что хорошо сработали наши киберподразделения — украинские командиры вполне могли обсуждать начало и подробности проведения встречи в мессенджерах.
Также 19 июня в Минобороны сообщили, что украинцы несут большие потери от контрбатарейной борьбы, в том числе на Харьковском направлении. Пленный военнослужащий 22-й мотопехотной бригады рассказал о том, что за последние 10 дней в артиллерийских подразделениях потери составили 380 человек, в том числе 90 — безвозвратные.
По словам генерал-лейтенанта Игоря Конашенкова, украинское командование из-за больших потерь отправляет в бой неопытных солдат.
Кроме того, участились случаи так называемого «дружественного огня».
— Пара штурмовиков Су-25 воздушных сил Украины нанесла удар по позициям своих подразделений в районе населенного пункта Широкое Днепропетровской области, — сообщил официальный представитель Минобороны РФ.
Генеральский калибр
Фото: REUTERS/Ivan Alvarado
Сгоревшие эшелоныВооруженные силы РФ продолжают наносить удары по военным объектам в других районах Украины.
Высокоточными ракетами большой дальности морского базирования «Калибр» были уничтожены 10 155-миллиметровых гаубиц М777 и до 20 боевых бронированных машин, расположенных на территории трансформаторного завода в городе Николаев.
Высокоточными ракетами воздушного базирования нанесено поражение эшелону с личным составом, вооружением и военной техникой 1-го батальона 14-й отдельной механизированной бригады, прибывшему из Владимира-Волынского в зону боевых действий в Донбассе.
Кроме того, ракетному удару подвергся эшелон в районе железнодорожной станции Губиниха Днепропетровской области. В результате было уничтожено более 100 военнослужащих ВФУ, 30 танков и боевых бронированных машин.
— В районе населенного пункта Селидово Донецкой Народной Республики нанесено поражение живой силе и военной технике 56-й мотопехотной бригады ВСУ, — заявил Игорь Конашенков. — Уничтожено до 200 боевиков, в том числе иностранные наемники, входившие в состав данной бригады, а также две боевые машины РСЗО «Град», 10 боевых машин пехоты и бронетранспортеров.
В рамках контрбатарейной борьбы на Донецком направлении нанесено поражение семи взводам РСЗО «Град» и артиллерийскому взводу на огневых позициях.
Самолеты и вертолеты ВКС России поразили четыре склада с ракетно-артиллерийским вооружением и боеприпасами, а также пусковую установку зенитного комплекса «Бук-М1».
Генеральский калибр
Фото: ТАСС/Пресс-служба Минобороны РФ
Ракетные войска и артиллерия поразили 22 пункта управления, 48 артиллерийских подразделений на огневых позициях и 123 района сосредоточения войск ВФУ.
Ударом оперативно-тактического ракетного комплекса «Искандер» по территории Харьковского бронетанкового ремонтного завода уничтожены две пусковые установки реактивной системы залпового огня «Ураган».
За сутки ударами авиации, ракетных войск и артиллерии уничтожено свыше 400 националистов, 10 танков и других боевых бронированных машин, 11 орудий полевой артиллерии, 11 пусковых установок РСЗО и 28 спецавтомобилей, сообщили в Минобороны.
Российскими средствами ПВО были сбиты самолет Су-25 воздушных сил Украины, восемь беспилотных летательных аппаратов, три тактические ракеты «Точка-У» и два снаряда реактивной системы залпового огня «Ураган».
— Всего с начала проведения специальной военной операции уничтожены 207 самолетов, 132 вертолета, 1249 беспилотных летательных аппаратов, 344 зенитных ракетных комплекса, 3683 танка и других боевых бронированных машин, 562 боевые машины реактивной системы залпового огня, 2043 орудия полевой артиллерии и минометов, а также 3715 единиц специальной военной автомобильной техники, — перечислил Игорь Конашенков.
С начала специальной военной операции ефрейтор Денис Денисов занимался подвозом топлива передовым частям российских войск. Он лично совершил более 20 рейсов в составе автомобильных колонн, перевезя свыше 100 т топлива.
Генеральский калибр
Фото: РИА Новости/Алексей Майшев
В один из дней националисты атаковали колонну, в которой находился Денис. Ефрейтор занял выгодную позицию и вступил в бой. Группа боевиков впритык приблизилась к машинам, но Денисов смог точным броском гранаты их уничтожить.
— Смелые и решительные действия ефрейтора Дениса Денисова, проявленные им мужество и профессионализм позволили сохранить груз и доставить его в заданный район, — заявили в Минобороны.
Батальонно-тактическая группа десантно-штурмового полка, где служит рядовой Дмитрий Кадыров, освобождала населенный пункт. Продвигаясь вглубь обороны противника, Дмитрий обнаружил гранатометчика.
— Мгновенно сориентировавшись, рядовой Кадыров увел боевую машину от вражеского выстрела, сохранив жизни находящегося в боевой машине экипажа, — отметили в Минобороны.
В ходе завязавшегося боя экипажем боевой машины было уничтожено около 10 националистов и два легкобронированных пикапа с установленными на них минометами.
— Благодаря смелости и решительности рядового Дмитрия Кадырова все поставленные перед отделением задачи были выполнены, — рассказали в Минобороны.
Старший санитар медицинского взвода ефрейтор Сергей Клемис неоднократно под огнем оказывал неотложную медицинскую помощь военнослужащим на поле боя.
Во время одного из боестолкновений Сергей оказал первую медицинскую помощь четверым раненым солдатам и лично вынес их в безопасное место. При штурме опорного пункта, невзирая на шквальный огонь минометов, ефрейтор Клемис эвакуировал с поля боя и оказал первую медицинскую помощь семи военнослужащим. После окончания боя он эвакуировал всех раненых в полевой медицинский отряд.
Сергей Клемис под огнем противника не раз проявлял мужество и отвагу, отметили в военном ведомстве.
Комплекс 3К-14 / С-14 Калибр, ракеты 3М-54 / 3М-14 — SS-N-27 / SS-N-30 SIZZLER
ДАННЫЕ НА 2022 г. (стандартное пополнение)
Комплекс 3К-51 «Бирюза», ракета П-900 / 3М-51 «Альфа» — SS-N-27A SIZZLER
Комплекс 3К-54П / П-10 «Бирюза-ПЛ», ракета 3М-54 / 3М-54Э1 / Club-S — SS-N-27B SIZZLER
Комплекс 3К-14 / С-14 «Калибр-ПЛ» / «Калибр-НК», ракета 3М-14Э / 3М-14 — SS-N-30 SIZZLER
Универсальный корабельный стрельбовой комплекс / ракетный комплекс с крылатыми ракетами. Крылатые ракеты комплекса разработаны ОКБ «Новатор» (г.Екатеринбург). Разработка противокорабельной крылатой ракеты 3М-51 «Альфа» с дополнительной боевой ступенью для пуска из торпедного аппарата подводных лодок начата ОКБ «Новатор» в рамках ОКР «Бирюза» на базе крылатой ракеты 3М-10 комплекса 3К10 «Гранат» в 1983 г.
В 1993 г. макет ракеты 3М-51 «Альфа» был продемонстрирован на выставке вооружений в Абу-Даби (ОАЭ) и на авиасалоне МАКС-93 в Раменском.После 1991 г. концепция комплекса была изменена — разработка была переориентирована на создание комплекса ракетного оружия для поставок на экспорт в качестве ракетной системы / комплекса «Club» с ракетами разных типов с вариантами базирования как для подводных лодок — Club-S (Submarine), так и для надводных кораблей — Club-N (NAVY). На базе ракеты 3М-51 с сохранением назначения и основных конструктивных особенностей создана противокорабельная ракета 3М-54. Ракета 3М-14Э разработана до 2004 г. на базе ракеты 3М-10 комплекса 3К10 «Гранат» .
Первый этап государственных испытаний комплекса «Калибр» и ракеты 3М-14 проведен ОКБ «Новатор» в 2009-2011 г.г. (концерн ПВО «Алмаз-Антей», ист. — Годовые отчеты 2009 г., 2010 г., 2011 г.). В 2011 г. начата подготовка к испытаниям комплекса «Калибр» с ракетой 3М-14 с ПЛА «Северодвинск» пр.885 (концерн ПВО «Алмаз-Антей», ист.
— Годовой отчет 2011 г.).
В ВМФ России крылатые ракеты 3М-54 и 3М-14 используются в числе боевых средств ракетных комплексов «Калибр-НК» и «Калибр-ПЛ» наряду с ракетами других типов (91Р1, 91РТ2, «Оникс»).
Идентификация:
— 3М-51 «Альфа» — противокорабельная ракета со сверхзвуковой боевой ступенью для ВМФ СССР.
— 3М-54 / 3М-54Э — противокорабельная ракета со сверхзвуковой боевой ступенью, экспортный вариант — обычный и укороченный и вариант для ВМФ России.
— 3М-54Э1 — противокорабельная ракета с усиленной БЧ, но без сверхзвуковой боевой ступени, экспортный вариант.
— 3М-14Э — КР для стрельбы по наземным целям, укороченный экспортный вариант.
— 3М-14 — КРБД для стрельбы по наземным целям, полноценный вариант для ВМФ России.
Ракета типа 3М-14 комплекса «Калибр», публикация 09.11.2015 г. (коллаж Министерства обороны России, источник).
Пусковое оборудование:
Торпедный аппарат калибра 533-мм — крылатые ракеты комплекса «Калибр-ПЛ» / Club-S применяются из доработанных торпедных аппаратов калибра 533 мм с подводных лодок семейства пр.
877 KILO и пр.636 Improved KILO.
Торпедный отсек подводной лодки пр.636 с крылатой ракетой комплекса Club-S (http://www.ckb-rubin.ru).
Погрузка ракет комплекса Club-S в торпедный аппарат индийской ПЛ «Sindhuvijay» пр.08773 (снимок сделан не позже 2007 г., http://www.ckb-rubin.ru).
Транспортный контейнер с ракетой 3М-54Э. Кадр репортажа о первом успешном пуске КР 3М-54Э с подводной лодки пр.06361 ВМС Вьетнама, публикация 22.12.2017 г. (источник).
21631 «Буян-М». Пусковая установка вертикального пуска 3Р14УКСК на МРК «Град Свияжск» пр.21361. Вероятно, фото сделано в Астрахани летом 2013 г. Публикация 01.08.2013 г. (http://forums.airbase.ru).
Погрузка ТПК с ракетой или макета ТПК в пусковую установку УКСК на МРК «Град Свияжск» пр.21631 на Зеленодольском ССЗ, 13 марта 2013 г. (http://forums.airbase.ru).
Универсальная корабельная пусковая установка (УКПУ) 3С-14В — крылатые ракеты комплекса «Калибр-ПЛ» для ПЛА пр.885 «Ясень». 2 х 4 х 4 ячейки для ракет комплекса «Калибр-ПЛ». Изготовитель УКПУ — вероятно, «Балтийский завод» Объединенной Судостроительной корпорации (ОСК).
Модуль на 4 ракеты для одной ячейки УКПУ типа 3С-14В для ПЛА пр.885 (кадр телеканала «Россия», 2013 г.).
Самоходная пусковая установка (СПУ) подвижного грунтового ракетного комплекса (ПГРК) «Калибр-М» / Club-M (см. отдельную статью).
Ракеты 3М-54 и 3М-14:
Конструкция — ракеты выполнены по нормальной аэродинамической схеме с крыльями, сложенными в корпус фюзеляж ракеты в транспортном положении. Ракеты оснащаются стартовым РДТТ, оснащенным решетчатыми стабилизаторами, который отстреливается после старта. Противокорабельные ракеты 3М-51 и 3М-54 несут отделяемую сверхзвуковую боевую ступень, которая за несколько километров до цели отделяется от маршевой ступени, разгоняется и поражает цель используя автопилот и программируемые маневры.
Ракета 3М-51 «Альфа» включает в свой состав (источник):
— стартовая ступень ракеты с РДТТ
— 3П51 — маршевая ступень ракеты с ТРД
— 3П52 — боевая сверхзвуковая ступень ракеты
Ракета 3М-14 «Калибр» включает в свой состав (источник):
— стартовая ступень ракеты с РДТТ
— 3П-14 — маршевая ступень ракеты с ТРД
Элементы корпуса маршевой ступени 3П-14 ракеты 3М-14 «Калибр», Харьков, 03.03.2022 г. (источник)
Система управления и наведение — на всех крылатых ракетах система управления инерциальная (автопилот) с допплеровскими датчиками угла сноса с коррекцией по данным спутниковых навигационных систем ГЛОНАСС и GPS.
На конечном этапе используются активные радиолокационные ГСН.
| Ракета | 9М-51 | 9М-54Э | 9М-54Э1 | 9М-14Э |
| ГСН | АРГС-54Э (в 2005 г. ОАО НПП «Радар-ММС» продолжает выпуск АРГС, источник) | АРГС-54Э1 (в 2005 г. ОАО НПП «Радар-ММС» продолжает выпуск АРГС, источник) | АРГС-14Э (в 2005 г. ОАО НПП «Радар-ММС» продолжает выпуск АРГС, источник) | |
| Назначение | Наведение ракеты на надводную часть корабля | Наведение ракеты на наземную контрастную цель (возможно, по методу экстремальной навигации по РЛ-образу цели) | ||
| Длина | 700 мм | 660 мм | ||
| Диаметр | 420 мм | 514 мм | ||
| Масса без обтекателя | до 40 кг | до 40 кг | ||
| Дальность действия максимальная | 65 км | 20 км | ||
| Створ наведения ГСН | по азимуту — сектор 90 град по углу места — от -20 до +10 град.  | по азимуту — сектор 90 град по углу места — от -20 до +10 град. | ||
| Погодные условия | Любое время суток Температура воздуха от -45 до +45 град.С Дождь, туман Волнение моря до 6 баллов | Любое время суток Температура воздуха от -50 до +60 град.С Дождь, туман Любая географическая широта | ||
| Источники: | источник | источник |
3Р-14УКСК — система управления универсального корабельного стрельбового комплекса разработки «Моринформсистемы «Агат».
Система управления ракетного комплекса Club-S на ПЛ пр.06361 ВМС Вьетнама. Кадр репортажа о первом успешном пуске КР 3М-54Э. Публикация 22.12.2017 г. (источник).
Двигатели:
Стартовый — двухрежимный РДТТ
Маршевый:
Ракета 9М-51 «Альфа» — невыдвигаемый малогабаритный малоресурсный ТРДД Р-95-300 / РДК-300 разработки КБ «Союз» (источник)
Ракета 9М-54 — невыдвигаемый малогабаритный малоресурсный ТРДД
Ракета 9М-14 — невыдвигаемый малогабаритный малоресурсный ТРДД
ТТХ ракет:
| 3М-51 «Альфа» | 3М-54 / 3М-54Э | 3М-54Э1 | 3М-14Э | 3М-14 | |
| Длина ракеты со стартовым РДТТ | 8220-8500 мм | 8220 мм | 6200 мм | 6200 мм | не менее 7000 до 8220 мм ? |
| Длина ракеты без стартового РДТТ | 7000-7300 мм | ||||
| Диаметр корпуса | 533 мм | 533 мм | 533 мм | 533 мм | 533 мм |
| Размах крыльев | 3000-3300 мм | ||||
| Масса стартовая | 2000 кг | 2275 кг (МАКС-2011) 2300 кг | 1800 кг | 1770 кг (МАКС-2011) | 2300 кг ? |
| Масса БЧ | 200 кг | 200 кг | 200 кг | 450 кг (МАКС-2011) | ок. 500 кг (источник) |
| Дальность действия | 200-250 км | 10 — 220 км (МАКС-2011) 20 км (боевой ступени) | 275 км (номинальная) 300 км (максимальная) | 2500 км (источник) около 2000 км (источник) | |
| Скорость маршевая | 220-240 м/с (0.7-0.9М) | 180-240 м/с (МАКС-2011) | 0.8М | 180-240 м/с (МАКС-2011) | 0.8М |
| Скорость на конечном этапе | ок.700 м/с (2-3М) | 2.9М до 700 м/с (МАКС-2011) | 2.9М | — | — |
| Высота полета | 20 м (марш) 400 м (поиск цели) 5-10 м (конечный этап) | 20 м (марш) 10 м (конечный этап) | 20 м (над морем) 50-150 м (над сушей) 50-150 м (на конечном этапе) | 20 м (над морем) 50-150 м (над сушей) | |
| КВО | 2-3 м (источник) 20-50 м (МАКС-2011) | ок. 5 м (источник) | |||
| Глубина старта | 30-40 м (МАКС-2011) | 30-40 м (МАКС-2011) | |||
| Источники ТТХ: | источник | источник | источник | источник МАКС-2011 |
Типы БЧ:
Ракеты 3М-51 / 3М-54 — сверхзвуковая противокорабельная проникающая ступень с фугасной БЧ массой 200 кг
Ракета 3М-14Э — фугасная БЧ массой 450 кг
Ракета 3М-14:
— фугасная БЧ массой ок. 500 кг (источник)
— ядерная БЧ мощностью несколько килотонн (источник, источник)
Модификации:
Ракета 3М-51 «Альфа» — первый вариант ПКР для кораблей ВМФ и подводных лодок со сверхзвуковой боевой ступенью.
Ракета 9М-51 «Альфа» (источник).
Ракета 3М-51 «Альфа» — авиационный вариант.
Ракета 3М-54К / 3М-54КЭ — ПКР с боевой сверхзвуковой ступенью, поставка в ТПК; «Э» — экспортный вариант (источник).
Противокорабельная ракета 3М-54Э на выставке МАКС-2011, август 2011 г. (фото — Flateric).
Пуск ракеты типа 3М-54 комплекса «Калибр-НК» с МРК «Град Свияжск» пр.21361, 2013-2014 г.г. (http://www.oborona.ru/).
Пуск ракеты типа 3М-54 комплекса «Калибр-НК» с МРК пр.21361. Стартовый РДТТ отделился, крылья раскрыты. 2015-2016 г.г., кадр телепередачи «Служу Росии!» от 01.05.2016 г., телеканал «Звезда».
Ракета 3М-54Т / 3М-54ТЭ — ПКР с боевой сверхзвуковой ступенью, поставка в транспортно-пусковом стакане — для пуска с ПЛ; «Э» — экспортный вариант (источник).
Ракета 3М-54КЭ1 — укороченная ПКР без боевой ступени для торпедных аппаратов стандарта NATO, поставка в ТПК; «Э» — экспортный вариант (источник).
Ракета 3М-54Э1 (кадр из фильма «Государственный Центральный Морской полигон. 50 лет. «, 2004 г.).
Ракета 3М-54ТЭ1 — укороченная ПКР без боевой ступени для торпедных аппаратов стандарта NATO, поставка в транспортно-пусковом стакане — для пуска с ПЛ; «Э» — экспортный вариант (источник).
Ракета 3М-54КЭК / 3М-54ТЭК и 3М-54КЭК1 / 3М-54ТЭ1К — ПКР подобные ракетам 3М-54 в контрольной комплектации с инертной боевой частью, предназначенные для учебных пусков, помещенные в транспортно-пусковой контейнер (транспортно-пусковой стакан), в т.ч. укороченные для торпедных аппаратов стандарта NATO (источник).
Ракета 3М-54КЭУД / 3М-54ТЭУД, 3М-54КЭ1УД / 3М-54ТЭ1УД, 3М-54КЭУС / 3М-54ЭУС, 3М-54Э1УС, 3М-54КЭРМ / 3М-54ТЭРМ и 3М-54КЭ1РМ / 3М-54ТЭ1РМ — соответственно, учебно-действующие (УД), учебно-стендовые (УС, для тренировок по заправке жидким топливом) и учебно-разрезные (РМ) макеты ракет из состава учебно-тренировочных средств (УТС) комплекса, помещенные в транспортно-пусковой контейнер (транспортно-пусковой стакан) для обучения и отработки практических навыков личного состава по эксплуатации и техническому обслуживанию ракет, в т.ч. укороченные для торпедных аппаратов стандарта NATO (источник).
Ракета 3М-54КЭГВМ и 3М-54ТЭГВМ — габаритно-весовые макеты ракет 3М-54, предназначенные для обучения персонала погрузочно-разгрузочным работам (источник).
Погрузка ТПК или макета ракеты в пусковую установку 3Р-14УКСК на МРК «Град Свияжск» пр.21361. Вероятно, фото сделано в Астрахани летом 2013 г. Публикация 01.08.2013 г. (http://forums.airbase.ru).
Ракета 3М-14К / 3М-14Т (3М-14КЭ / 3М-14ТЭ) — КРБД штатной комплектации с боевой частью фугасного действия, помещённая в транспортно-пусковой контейнер/стакан 3С-44, в т.ч. экспортные варианты (источник).

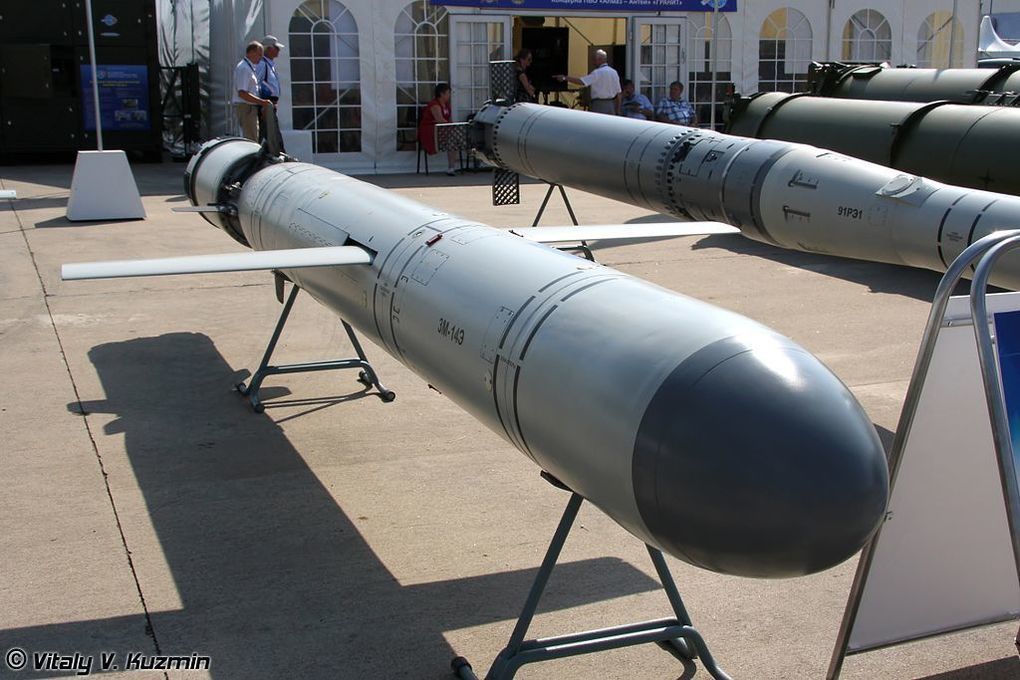

Крылатая ракета для стрельбы по наземным целям 3М-14Э на выставке МАКС-2011, август 2011 г. (фото — Flateric).
Пуск ракеты 3М-14 ракетного комплекса «Калибр-НК» с СКР пр.11661К «Дагестан» в ходе учений «Кавказ-2012», Каспийской море, сентябрь 2012 г. (фото из архива Curious, http://forums.airbase.ru).
Ракета 3М-14КЭК / 3М-14ТЭК — КРБД контрольной комплектации с инертной боевой частью, предназначенная для учебных пусков, помещенная в транспортно-пусковой контейнер (транспортно-пусковой стакан), экспортные варианты (источник).
Ракета 3М-14КЭУД / 3М-14ТЭУД, 3М-14КЭУС / 3М-14ЭУС и 3М-14КЭРМ / 3М-14ТЭРМ — учебно-действующие (УД), учебно-стендовые (УС, для тренировок по заправке жидким топливом) и учебно-разрезные (РМ) макеты ракет из состава УТС комплекса, помещённые в транспортно-пусковой контейнер (транспортно-пусковой стакан) для обучения и отработки практических навыков личного состава по эксплуатации и техническому обслуживанию ракет (источник).
;
Ракета 3М-14ТЭГВМ — габаритно-весовые макеты, предназначенные для обучения персонала погрузочно-разгрузочным работам (источник).
Носители:Носитель Кол-во и тип ПУ Боезапас Примечание ПЛ пр.08773 2 х ТА (верхний ярус) 4 ракеты 3М-54Э Ракеты применяются в сбрасываемом после выхода из воды пенале — стакане — аналогично ракетам 3М-10 комплекса 3К10 «Гранат» ПЛ пр.
877ЭКМ модернизированные2 х ТА (верхний ярус) ? 4 ракеты 3М-54Э + ракеты 3М-14Э Ракеты применяются в сбрасываемом после выхода из воды пенале — стакане — аналогично ракетам 3М-10 комплекса 3К10 «Гранат» ПЛ пр.677 6 х ТА ракеты 3М-54
ракеты 3М-14Ракеты применяются в сбрасываемом после выхода из воды пенале — стакане — аналогично ракетам 3М-10 комплекса 3К10 «Гранат» ПЛ пр.636М, пр.06361 2 или 4 х ТА 4 или более ракет 3М-54Э + ракеты 3М-14Э Ракеты применяются в сбрасываемом после выхода из воды пенале — стакане — аналогично ракетам 3М-10 комплекса 3К10 «Гранат» ПЛ пр.06363 4 х ТА 4 или более ракет 3М-54Э + ракеты 3М-14Э Ракеты применяются в сбрасываемом после выхода из воды пенале — стакане — аналогично ракетам 3М-10 комплекса 3К10 «Гранат» ПЛА пр.885 «Ясень» 1 х УКСК 3С-14В на 8 модулей по 4 ячейки — итого 32 ракеты ракеты 3М-54
ракеты 3М-14
и др.
типы ракетРакеты применяются в сбрасываемом после выхода из воды пенале — стакане — аналогично ракетам 3М-10 комплекса 3К10 «Гранат», кроме ракет «Оникс» СКР пр.11661К («Дагестан») 1 х УКСК 3С-14Э на 8 ячеек ракеты 3М-54
ракеты 3М-14Ракеты в ТПК МРК пр.21631 «Буян-М» 1 х УКСК 3С-14Э на 8 ячеек ракеты 3М-54
ракеты 3М-14Ракеты в ТПК БПК пр.1155 «Адмирал Шапошников» 1 х УКСК 3С-14Н на 8 ячеек ракеты 3М-54
ракеты 3М-14Ракеты в ТПК (источник) ТАРК пр.1142М 2 или более УКСК типа 3С-14 ракеты 3М-54
ракеты 3М-14
и др.типы ракетРакеты в ТПК. Ведется модернизация ракетного крейсера «Адмирал Нахимов» пр.11442 (2013-2018 г.г. по планам 2013-2014 г.г.)
Погрузка ракеты комплекса Club-S в торпедный аппарат индийской ПЛ пр.
08773. Для погрузки используется закрепленная на корпусе ПЛ платформа (снимок сделан не позже 2009 г., http://forums.airbase.ru).
Пуск ракеты 3М-14 или 3М-14Э ракетного комплекса «Калибр-НК» с СКР пр.11661К «Дагестан» в ходе учений «Кавказ-2012», Каспийской море, сентябрь 2012 г. (фото из архива Dolphin69, http://forums.airbase.ru).
Погрузка ракеты комплекса «Калибр-НК» на СКР пр.11661К «Дагестан», 2012 г. (http://www.globalsecurity.org/).
Пусковая установка 3С-14В на ПЛА «Северодвинск» пр.885 — по 4 ячейки с каждого борта, в каждой — модуль на 4 ракеты комплекса «Калибр-ПЛ» (http://www.russiadefence.net/).
Статус: СССР / Россия — на вооружение Флота приняты комплексы «Калибр-НК» и «Калибр-ПЛ».
— 2011 г. май — по неподтвержденным официально данным за год опытной эксплуатации на ПЛ Б-585 «Санкт-Петербург» пр.677 устранены проблемы с работой ГАК, в процессе устранения проблемы с главным электродвигателем, произведены стрельбы КР «Калибр».
— 2011 г. 27 декабря — в СМИ объявлено о том, что СКР «Дагестан» пр.11661К завершил первый этап ходовых испытаний и приступает к испытаниям ракетного комплекса «Калибр-НК».
— 2012 г. 25 мая — на Черном море завершился первый этап государственных испытания СКР «Дагестан» пр.11661К. В ходе первого этапа испытаний впервые успешно выполнена стрельба ракетным комплексом «Калибр-НК». Корабль готовится к переходу на Каспий внутренними водными путями.
— 2013 г. 27 сентября — МРК «Град Свияжск» пр.21631 совместно со сдаточной командой завода-изготовителя успешно провел первую ракетную стрельбу по морской цели в Каспийском море. Стрельба выполнена высокоточной ракетой из современного корабельного ракетного комплекса «Калибр-НК».В результате ракетного удара морская цель, имитирующая надводный корабль условного противника, была успешно поражена на дальности 50 км. Морская цель имитировалась специально предназначенным для этих целей буксируемым корабельным щитом-мишенью (источник).
— 2013 г. 09 декабря — Министерство обороны сообщает, что МРК «Град Свияжск» и «Углич» пр.21631 на Госиспытаниях успешно выполнили ракетные стрельбы ракетным комплексом «Калибр-НК». МРК «Град Свияжск» завершил все этапы Госиспытаний, а МРК «Углич» во второй декаде декабря выдет на завершающий этап Госиспытаний. В ходе проведения государственных испытаний экипажами кораблей были успешно выполнены четыре ракетные стрельбы высокоточным универсальным ракетным комплексом «Калибр-НК», две стрельбы проведены по морской цели и две — по береговой. Все ракеты точно поразили мишенные позиции.
— 2014 г. 08 мая — корвет «Дагестан» выполнил успешный пуск ракеты комплекс «Калибр-НК» по береговой цели в ходе учений войск ВКО и РВСН России (источник).
— 2015 г. 07 октября — в ночь с 6 на 7 октября 2015 г. по целям, вскрытым разведкой на территории Сирии, корабельная ударная группа ВМФ России из назначенного района акватории Каспийского моря нанесла массированный удар крылатыми ракетами комплекса морского базирования «Калибр-НК».
Согласно сообщению пресс-службы Министерства обороны России все крылатые ракеты успешно поразили заданные цели, а отклонение ракет на дальней дистанции составляло до трех метров.
Были поражены стационарные цели с известными координатами: заводы по производству снарядов и взрывчатых устройств, командные пункты, склады боеприпасов, вооружения и горюче-смазочных материалов, а также лагеря подготовки террористов. Пуски ракет производились с кораблей Каспийской флотилии — флагманского корабля корабельной ударной группы ракетного корабля пр.11661К «Дагестан», а так же малых ракетных кораблей пр.21631 «Град Свияжск», «Углич» и «Великий Устюг». Все указанные корабли оснащены ракетным комплексом 3К-14 «Калибр-НК» с пусковыми установками вертикального пуска. Судя по дальности и видеофрагментам опубликованным Министерством обороны применялись крылатые ракеты 3М-14. Маршруты полета ракет пролегали на высоте около 50 метров из юго-западной части Каспийского моря через территорию Ирана и были заранее согласованы с иранской стороной.
Четыре корабля произвели 26 пусков крылатых ракет по 11 целям. Заявлена дальность действия ракет — почти 1,5 тысячи километров (источник).
— 2015 г. 08 декабря — первое боевое применение КР комплекса «Калибр-ПЛ» по целям в Сирии. Ракеты применялись с ПЛ «Ростов-на-Дону» пр.06363 из Средиземного моря из подводного положения. В залпе поседовательно запущено 4 ракеты (источник). Если судить по видеокадрам, то применялись ракеты типа 3С-14Э.
Пуск ракет «Калибр-ПЛ» с подводной лодки Б-237 «Ростов-на-Дону» пр.06363 у побережья Сирии, 08.12.2015 г. Стрелкой отмечен скинутый ракетой стартовый стакан (кадры видео Министерства обороны России).
Экспорт:
Алжир
Вьетнам:
— 2009 г. — по данным SIPRI между Вьетнамом и Россией заключен контракт на поставку 40 ракет 3М-54Э комплекса Club-S для вооружения ПЛ пр.06361 поставляемых во Вьетнам.
— 2017 г. 22 декабря — по вьетнамскому телевидению показан репортаж о первом успешном пуске КР 3М-54Э с подводной лодки пр.
06361 ВМС Вьетнама.
Кадры репортажа о первом успешном пуске КР 3М-54Э с подводной лодки пр.06361 ВМС Вьетнама, публикация 22.12.2017 г. (источник).
Индия
Китай
Источники:
3М-51 «Альфа», 2004 г. (источник).
Калибр (крылатые ракеты), Википедия, 2015 г. (источник).
Ракетная установка M1 | Национальный музей американской истории
Применяются условия использования
Загрузки- Описание
- Физическое описание
- Реактивная установка М1, 60 мм, известная как «Базука».
- Всеобщая история
- Соединенные Штаты имели растущий запас превосходных противотанковых боеголовок, но не имели подходящей системы доставки.
Полковник Лесли Скиннер, офицер армии США на испытательном полигоне боеприпасов, был ярым сторонником ракет. Он предложил нести кумулятивный заряд на наконечнике высокоскоростной ракеты. Он построил ракету для переноски корпуса гранаты, затем взял модифицированную 60-мм минометную трубу и продемонстрировал разрушительную силу своего нового оружия перед высокопоставленными генералами. Офицеры, собравшиеся посмотреть официальные демонстрации другого оружия, были впечатлены соответствующим образом, и оружие Скиннера было немедленно заказано в производство. Новое оружие вскоре было доработано для производства и уже через месяц, в мае 19 г.42, General Electric построила 5000 готовых к бою. Первая модель была известна как Rocket Launcher M1. Калибр 60 мм или 2,36 дюйма определялся используемыми в качестве боевой части гранатами, которые уже находились в производстве. Базука получила свое прозвище за форму, похожую на музыкальный инструмент популярного радиокомика 1930-х и 1940-х годов Боба Бернса, самодельный тромбон, который он назвал базукой. - Местоположение
- В настоящее время не просматривается
Полковник Лесли Скиннер, офицер армии США на испытательном полигоне боеприпасов, был ярым сторонником ракет. Он предложил нести кумулятивный заряд на наконечнике высокоскоростной ракеты. Он построил ракету для переноски корпуса гранаты, затем взял модифицированную 60-мм минометную трубу и продемонстрировал разрушительную силу своего нового оружия перед высокопоставленными генералами. Офицеры, собравшиеся посмотреть официальные демонстрации другого оружия, были впечатлены соответствующим образом, и оружие Скиннера было немедленно заказано в производство. Новое оружие вскоре было доработано для производства и уже через месяц, в мае 19 г.42, General Electric построила 5000 готовых к бою. Первая модель была известна как Rocket Launcher M1. Калибр 60 мм или 2,36 дюйма определялся используемыми в качестве боевой части гранатами, которые уже находились в производстве. Базука получила свое прозвище за форму, похожую на музыкальный инструмент популярного радиокомика 1930-х и 1940-х годов Боба Бернса, самодельный тромбон, который он назвал базукой.
- Имя объекта
- пусковая установка, ракета
- Другие термины
- пусковая установка, ракета; огнестрельное оружие; 2,36 дюйма; Гладкий ствол
- дата изготовления
- 1942
- производитель
- Компания Дженерал Электрик
- Место производства
- США
- Измерения
- в целом: 11 дюймов x 55 дюймов x 3 1/2 дюйма; 27,94 см х 139,7 см х 8,89 см
- Идентификационный номер
- АФ. 67438М
- каталожный номер
- 067438М
- регистрационный номер
- 243351
67438М- Кредитная линия
- Министерство обороны США. Департамент военно-морского флота. Музей морской пехоты
- Вторая мировая война
- Великая депрессия и Вторая мировая война
- Посмотреть больше товаров в
- Политическая и военная история: История Вооруженных Сил, Военная
- Военный
- ThinkFinity
- Источник данных
- Национальный музей американской истории
Назначить этот объект для фотографирования.
Наша база данных коллекций находится в стадии разработки. Мы можем обновить эту запись на основе дальнейших исследований и обзоров. Узнайте больше о нашем подходе к публикации нашей коллекции в Интернете.
Если вы хотите узнать, как вы можете использовать контент на этой странице, ознакомьтесь с Условиями использования Смитсоновского института. Если вам нужно запросить изображение для публикации или другого использования, посетите страницу Права и репродукции.
Примечание. Отправка комментариев временно недоступна, пока мы работаем над улучшением сайта. Приносим извинения за прерывание. Если у вас есть вопрос, касающийся коллекций музея, сначала ознакомьтесь с часто задаваемыми вопросами о коллекциях. Если вам нужен личный ответ, воспользуйтесь нашей контактной страницей.
Армия Соединенных Штатов | Редстоун Арсенал Историческая информация
51 января Заместитель министра армии утвердил официальное присуждение контракта, которое было выпущено в качестве Дополнительного соглашения 1 к контракту с письмом-заказом от 26 октября 50 года с Дугласом.
Основная цель программы «Фаза II» состояла в том, чтобы предоставить определенные доказательства осуществимости системы вооружения посредством проектирования, разработки, изготовления и испытаний реальных компонентов в виде собранного блока.
29 июня 51 На испытательном полигоне Уайт-Сэндс был проведен первый этап из пяти демонстрационных летных испытаний. Эта выборка должна была продемонстрировать, что большая, но простая неуправляемая ракета может доставить полезную нагрузку в 1500 фунтов на дальность 20 000 ярдов с приемлемой точностью. Результаты пятираундовой демонстрации, завершившейся 7 августа 51 г., подтвердили техническую осуществимость базовой системы HONEST JOHN как высокоточной системы. Это было значительным достижением, поскольку у команды Ordnance-Douglas было менее 9месяцев на проектирование, разработку, сборку и сборку первых тестовых моделей. Кроме того, первый полет серии оказался самым удачным.
51 августа Началась полномасштабная разработка (FSD) временного аварийного оружия — основного ЧЕСТНОГО ДЖОНА.
2 51 августа Министр армии утвердил рекомендацию Технического комитета по артиллерийскому оружию о начале официальной разработки базового ЧЕСТНОГО ДЖОНА с приоритетом ЛА.
7 августа 51 Секретарь сухопутных войск и другие должностные лица Генерального штаба были свидетелями заключительных демонстрационных стрельб первого раунда летных испытаний, которые начались 29 июня 51 года. Секретарь был настолько впечатлен простотой и эффективностью базового ЧЕСТНОГО ДЖОНА что он отдал устные указания по максимальному ускорению программы разработки. Он также распорядился, чтобы ЧЕСТНЫЙ ДЖОН был поставлен на «аварийную» основу.
9 август 51 Начальник артиллерийского управления поместил программу ЧЕСТНЫЙ ДЖОН на аварийную основу.
25 августа 51 Командующий полевыми силами армии установил официальное требование для ЧЕСТНОГО ДЖОНА, почти через месяц после того, как начальник артиллерийского управления приостановил программу.
2 июня 52 Компания Douglas получила контракт на проектирование, предусматривающий изучение проектных чертежей и спецификаций, а также изготовление и поставку 50 прототипов ракеты с окончательной модернизацией.
16 июня 52 Дуглас получил первоначальный контракт на ограниченное производство базового ЧЕСТНОГО ДЖОНА.
52 ноября Redstone Arsenal приступил к реализации утвержденного плана на 1953 финансовый год по закупке 2000 ракет.
Это была первая попытка составить конкуренцию компонентам HONEST JOHN (полный снаряд был собран в полевых условиях артиллерийскими подразделениями), а не единственному поставщику с Douglas. Однако это соревнование было сведено на нет тем фактом, что помощник начальника артиллерийского управления пришел к выводу, что технический прогресс в ЧЕСТНОМ ДЖОНЕ недостаточен для полномасштабного производства. В результате начальник артиллерийского управления сократил закупку до 200 патронов, чтобы провести серию специальных испытаний на точность. Эти патроны были получены в результате закупок у Дугласа из единственного источника.
12 февраля 53 Генштаб утвердил военные характеристики ЧЕСТНОГО ДЖОНА.
53 мая Дуглас начал работу над проектным предложением HONEST JOHN Senior, усовершенствованной всенаправленной ракеты.
53 июня Завершение 20 специальных летных испытаний показало, что ранее выявленные технические недостатки устранены и базовый ЧЕСТНЫЙ ДЖОН полностью соответствует установленным для него боевым характеристикам.
1 Сентябрь 53 Базовый HONEST JOHN был классифицирован как «замещающий стандарт» до завершения эксплуатационных испытаний. Это действие также позволило опубликовать окончательные чертежи тактического прототипа исследований и разработок и спецификации для закупки 1800 патронов. Совершенствование продукции и промышленные программы начались с классификации ракеты М31.
10 сентября 53 Начались приемочные испытания заводских основных патронов HONEST JOHN.
54 января Компания Douglas поставила первую серийную базовую систему HONEST JOHN.
54 января Фактическая разработка ракеты Interim HONEST JOHN (M31) завершилась после завершения 193 научно-исследовательских летных испытаний.
22 января 54 Redstone Arsenal заключил контракт с Emerson Electric Manufacturing Company на 1954 финансовый год в качестве основного соподрядчика для HONEST JOHN вместе с Дугласом. В качестве второго поставщика системы Emerson произвела половину из 1800 патронов, закупленных на 1954 финансовый год.
28 января — 3 марта 54 На испытательном полигоне Уайт-Сэндс была проведена серия из 24 испытаний систем вооружения для определения пригодности и точности всей системы HONEST JOHN в смоделированных тактических условиях. Хотя система была признана пригодной для операций полевой артиллерии, было отмечено несколько областей, в которых можно было бы внести значительные улучшения.
Весна 1954 ЧЕСТНЫЙ ДЖОН был развернут в качестве временной системы. Это было первое тактическое ядерное оружие США.
2 апреля 54 Дуглас получил контракт на вторую половину закупки 1800 раундов в 1954 финансовом году. Первоначально компания пыталась предотвратить какие-либо конкурсные присуждения другим подрядчикам, размещая ограничительную легенду на всех технических чертежах, созданных Дугласом. Начальник артиллерийского управления урегулировал этот спор, поручив сотруднику по контрактам письменно проинформировать Дугласа о том, что ограничительные надписи на чертежах артиллерийских орудий армии США являются нарушением контракта, и такая маркировка на будущих чертежах приведет к соответствующим административным действиям.
1 июня 54 Первые восемь батарей HONEST JOHN были полностью укомплектованы.
54 июля Изменения компонентов, необходимые для исправления основных недостатков в базовом ЧЕСТНОМ ДЖОНЕ, были завершены и успешно протестированы.
54 сентября Ракета M31A1 HONEST JOHN, полуфинальная версия базовой системы вооружения, была классифицирована как стандартная, а ракета M31 была переименована в ограниченную стандартную. Базовая конструкция ракеты М31 была заморожена при стандартизации модели М31А1.
54 ноября Генеральный штаб сухопутных войск санкционировал начало программы повышения точности ЧЕСТНЫЙ ДЖОН. ЧЕСТНЫЙ ДЖОН Старший был исключен из активного рассмотрения из-за высоких оборонных полномочий (lA), предоставленных программе улучшения ЧЕСТНЫЙ ДЖОН, а также из-за существующей нехватки средств на исследования и разработки.
Официальных военных характеристик улучшения ЧЕСТНЫЙ ДЖОН опубликовано не было.
54 декабря Начальник артиллерийского управления уполномочил Redstone Arsenal закупить первоначальную поставку комплектов адаптации XM-57 для атомных боеголовок HONEST JOHN.
Начало 1955 года Redstone Arsenal и Douglas официально начали работу над программой усовершенствования HONEST JOHN. Redstone Arsenal Lab выступала в качестве эквивалента генерального подрядчика, а также осуществляла технический надзор за всем проектом. Дуглас выполнял обязанности субподрядчика Redstone Arsenal Lab. Хотя Дуглас рекомендовал разработку совершенно новой ракеты с улучшенной системой вращения оребрения и ракетным двигателем, ограничения финансирования снизили уровень усилий по созданию улучшенной версии стандартной ракеты. Это усовершенствование было известно как ракета XM31E2.
27 января 55 Компания Douglas представила предложение по стоимости нового контракта на исследования и разработки, охватывающего пересмотренный объем работ для улучшенного HONEST JOHN. Подрядчик добавил еще 6 процентов к стандартной 6-процентной фиксированной плате за права на воспроизведение (продолжение вопроса о правах собственности, который возник после присуждения на конкурсной основе основного производственного контракта HONEST JOHN в 1954 финансовом году). Это действие сорвало переговоры.
55 мая Дуглас согласился возобновить переговоры на основе стандартной нормы прибыли в размере 6 процентов и соответствующим образом измененного пункта о правах собственности, который защитил бы интересы обеих сторон.
55 мая — февраль 56 На испытательном полигоне Уайт-Сэндс были проведены исследовательские испытания улучшенного ЧЕСТНОГО ДЖОНА.
Эти испытания показали, что более ранние прогнозы о том, что улучшенная конструкция вращения стабилизатора устранит основные источники боковой ошибки или ошибки отклонения, были верны, но любые значительные улучшения в точности определения дальности потребуют совершенно новой конструкции ракеты.
29 июня 55 Компания Douglas получила два контракта с фиксированной оплатой (CPFF) на исследования и разработки улучшенного HONEST JOHN. Один контракт охватывал этап основных исследований и разработок программы усовершенствования. Подписанное позже дополнительное соглашение расширило объем работ, включив в него все остальные этапы запланированной программы, за исключением возможности малой дальности (Demijohn).
56 февраля Программа XM31E2 приостановлена на 3 месяца.
56 июня Дуглас предпринял дополнительное исследование фазы I, чтобы установить базовую конфигурацию новой ракеты HONEST JOHN.
56 августа Завершено дополнительное исследование фазы I. Это привело к предложенной конструкции ракеты, первоначально известной как модель DM-8D, которая позже стала XM-50. Программа усовершенствования HONEST JOHN была переориентирована на разработку новой модели.
Fall 56 Ракета M31A1C, повторно испытанная ракета, которая квалифицировала HONEST JOHN для стрельбы в расширенных температурных пределах, была признана стандартной военной единицей и запущена в производство.
1957 Douglas участвовал в разработке базовой конструкции ракеты XM-5O.
1 апреля 58 Ответственность за всю программу HONEST JOHN была передана от Redstone Arsenal Командованию артиллерийских ракет (AOMC) и Армейскому агентству ракет и управляемых ракет (ARGMA).
58 июня Программа улучшения ЧЕСТНЫЙ ДЖОН подверглась критической проверке на высшем уровне, чтобы определить, следует ли ее прекратить или профинансировать до завершения.
17 июня 58 — 16 июля 59 Усовершенствованная ракета HONEST JOHN XM-50 прошла серию научно-исследовательских и опытно-конструкторских летных испытаний на ракетном полигоне Уайт-Сэндс. Во время этих испытаний произошел первый пуск ракеты ХМ-50.
58 сентября — февраль 59 Возобновление программы испытаний и опытно-конструкторских работ показало, что в конструкции ракеты XM-50 по-прежнему сохраняется серьезная проблема с точностью.
4 сентября 58 Лаборатория АРГМА рекомендовала к условному выпуску улучшенную ракету XM-50 HONEST JOHN после восьми летных испытаний.
58 октября АРГМА узнала, что программа улучшения ЧЕСТНЫЙ ДЖОН должна быть профинансирована до конца.
58 октября Отдел исследований и разработок лаборатории АРГМА завершил условный выпуск чертежей XM-50 для закупки в 1959 финансовом году 204 исследовательских и опытно-конструкторских снарядов для поддержки комплексной программы испытаний. Эта акция положила начало промышленному участию в ракетной программе ХМ-50.
1959 Стала доступной финальная версия серии M31, M31A2, которая включала усовершенствование промышленной инженерии ракеты M31A1C. Первые серийные поставки начались в июне 59 г.и продолжалось до середины декабря 62 года. M31A2 дополнил модель M31A1C как стандартный тип A.
59 февраля Был сформирован специальный комитет для проведения полного технического обзора конструкции ракеты XM-50.
март 59 Из-за продолжающихся технических трудностей с системой спин-бак, Специальный комитет рекомендовал рассматривать прямую (монотонную) систему вращения в качестве альтернативного подхода. Этот сдвиг в техническом подходе отбросил усовершенствованную ракетную программу HONEST JOHN почти на 6 месяцев назад и вызвал значительное увеличение затрат на исследования и разработки.
9 апреля — 5 мая 59 Проведены опытно-конструкторские стрельбы ракеты ХМ-50 с обычной системой прямого вращения. Было показано, что точность плоскости отклонения приемлема, но точность по дальности оставалась проблемой.
6 мая 59 Специальный комитет был упразднен, а на Лабораторию системного анализа была возложена ответственность за окончательный анализ данных летных испытаний для выявления и исправления оставшихся системных недостатков.
19 июня 59 Возобновлены испытания на точность модифицированной ракеты ХМ-50.
2 июля 59 Проведена последняя испытательная стрельба в серии НИОКР точности. Оценка экспериментальных данных показала, что улучшенная ракета XM-50 превосходит базовую M31 HONEST JOHN, если рассматривать ее как тактическое оружие.
59 сентября Ракета XM-50 была классифицирована как ограниченное производство при первоначальной закупке в 1960 финансовом году 1020 единиц.
59 сентября Министр армии одобрил выпуск XM-50 в качестве модели ограниченного производства для закупок в 1960 финансовом году.
15 сентября 59 Опубликовано заявление о точности для улучшенного ЧЕСТНОГО ДЖОНА.
59 октября АРГМА передала первоначальный заказ на ракеты XM-50 Командованию артиллерийских боеприпасов.
1960 Программа HONEST JOHN была ненадолго передана Агентству баллистических ракет армии США (ABMA).
1960 В период с 1952 по 1960 год в рамках основной программы HONEST JOHN было произведено и поставлено в общей сложности 7799 ракет M31.
60 декабря Производство ракетных двигателей M31 прекращено.
1961 Программа HONEST JOHN была переведена в штаб-квартиру AOMC.
61 мая Усовершенствованный ЧЕСТНЫЙ ДЖОН впервые вышел на поле боя как полноценная тактическая единица.
К концу 1962 года дивизионы армейской артиллерии в США и за границей были оснащены усовершенствованными «ЧЕСТНЫМИ ДЖОНАМИ» и находились в полной готовности.
61 мая Получены первые промышленные поставки ракеты ХМ-50 без боевой части.
4th Qtr 61 Ракета XM-50 оставалась в категории ограниченного производства до середины 1963 финансового года.
1962 Программа HONEST JOHN была переведена во вновь созданную штаб-квартиру MICOM.
13 декабря 62 Технический комитет AMC реклассифицировал M31A1C и M31A2 со стандарта A на стандарт B и объявил более ранние модели M31 устаревшими.
13 Декабрь 62 Улучшенный HONEST JOHN был реклассифицирован из типа ограниченного производства (XM-50) в стандартный тип A (M50).
1964 Преобразование системы Honest John из активной в резервную началось с установки M33 CHOPPER JOHN (перевозимая вертолетная пусковая установка). Когда система LANCE заработает, все имеющееся оборудование HONEST JOHN будет преобразовано в статус Национальной гвардии.
1965 В период с 1960 по 1965 год было произведено и доставлено в общей сложности 7089 усовершенствованных ракет HONEST JOHN без боеголовок.
9 июля 82 Командующий MICOM утвердил классификацию устаревшего типа для всех ракетных двигателей, пусковых установок и связанного с ними наземного оборудования HONEST JOHN.
Пример запуска RASAero (калибр)
Пример запуска RASAero (Калибр) Ниже представлен пример запуска программного обеспечения RASAero для ракеты большой мощности LOC/Precision Calibre Isp TM , оснащенной ракетным двигателем I205, которая была запущена с осевым акселерометром Blacksky AltAcc и приборным блоком барометрического альтиметра на высоту, измеренную по барометрическому высотомеру 3964 фута.
Файл ракеты RASAero для этой ракеты (CalIsp1.alx1) включен в загрузку программного обеспечения RASAero.
Обратите внимание, что из-за малого диаметра выходного отверстия сопла (площадь выходного отверстия сопла) существует небольшая разница между коэффициентами сопротивления при включении и выключении питания.
На графике можно увидеть первичный рост трансзвукового сопротивления примерно при 0,90 Маха, хотя сопротивление начинает увеличиваться при 0,80 Маха из-за увеличения трансзвукового сопротивления для рельсовых направляющих (которые эквивалентны вертикальным цилиндрам в обтекании). ракета).
Данные осевого акселерометра и барометрического высотомера Blacksky AltAcc бортовой приборной панели.
Сравните прогнозы с данными полета на основе акселерометра бортового приборного блока Blacksky AltAcc, представленными на предыдущих графиках.
На начальном этапе полета высота и скорость на основе акселерометра считаются более точными, чем высота по барометрическому альтиметру из-за отсутствия каких-либо поправок на трубку Пито или поправок на отставание давления от барометрического давления, измеренного на борту. В апогее высота барометрического высотомера считается более точной, чем высота на основе акселерометра, из-за эффектов траектории и ориентации, которые не учитываются при одномерном интегрировании (при условии прямолинейного полета) данных об осевом ускорении тела. Для прогнозируемого осевого ускорения при моделировании полета RASAero обратите внимание на аналогичный график зависимости ускорения от времени по сравнению с измеренным на борту осевым ускорением с пиковым осевым ускорением примерно 500 футов/сек 2 . Для прогнозируемой скорости моделирования полета RASAero обратите внимание на аналогичный график зависимости скорости от времени по сравнению со скоростью на основе акселерометра с пиковой скоростью чуть более 700 футов/сек.
Данные осевого акселерометра и барометрического высотомера Blacksky AltAcc бортовой приборной панели.
В начале полета высота на основе акселерометра считается более точной. В апогее барометрический высотомер считается более точным.
Сравните прогноз с данными о высоте на основе акселерометра для ранней фазы полета и данными о высоте апогея барометрического альтиметра от бортового приборного блока Blacksky AltAcc, представленными на предыдущем графике.
Опять же, в апогее высота барометрического альтиметра считается более точной, чем высота на основе акселерометра.
Снова обратите внимание на аналогичный график зависимости высоты от времени от старта до апогея. Для ракеты LOC/Precision Caliber Isp TM на двигателе I205 расчетная высота полета RASAero составляет 3871 фут, погрешность всего -2,35% по сравнению с измеренной барометрическим высотомером высотой 3964 фута.
Данные бортового блока приборов Blacksky AltAcc.
Сравните прогноз с данными о высоте барометрического альтиметра, включая спуск с парашютом, от бортового приборного блока Blacksky AltAcc, представленного на предыдущем графике.
