«Панцергаубица» третьего тысячелетия | Warspot.ru

Создавая бундесвер, военно-политическое руководство ФРГ большое внимание уделяло развитию танковых и механизированных войск, при этом пристально изучался опыт Второй мировой войны. Одним из важных выводов стала необходимость создания самоходной артиллерии, по подвижности не уступающей танкам и снабжённой бронезащитой.

Первыми самоходками, поступившими на вооружение бундесвера, стали 105-мм гаубицы М7 «Прист», помнившие ещё бои Второй мировой. За ними последовали более современные САУ — 105-мм М52 и 155-мм М44. К концу 60-х годов они были заменены гаубицами М109. Пройдя впоследствии модернизацию, М109 почти на сорок лет стали основой самоходной артиллерии дивизий бундесвера.

Первая попытка создать замену для М109 была предпринята в 1973 году, когда Великобритания, ФРГ и Италия приступили к совместной разработке 155-мм самоходки SP70. Эти страны уже имели опыт совместного создания удачной буксируемой гаубицы FH70, выпущенной в девяти сотнях экземпляров. Её артиллерийская часть была принята для самоходки, шасси же разрабатывалось на основе узлов немецких машин — танка «Леопард-1» и БМП «Мардер». К началу 80-х годов построили 15 опытных экземпляров, но в дальнейшем доводка САУ столкнулась с рядом технических проблем, усугублявшихся противоречиями между странами-участницами консорциума.

В итоге в 1986 году разработка SP70 была прекращена, каждая из стран создала свою 155-мм самоходку: Великобритания — AS90, Италия — «Пальмарию» (правда, она выпускалась только для экспорта, а итальянской армии пришлось довольствоваться модернизированными М109), ФРГ — PzH 2000.

Разработка

Решение о создании САУ собственными силами в ФРГ приняли почти сразу после закрытия программы SP70 — в 1987 году. Орудие получило обозначение Panzerhaubitze 2000, символизировавшее то, что самоходка должна была стать оружием XXI века. Военные пытались подобрать для САУ и традиционное для немецкой бронетехники «зоологическое» название. Среди предложенных вариантов встречались «Риноцерос» и «Насхорн» (оба означают «Носорог»), «Штайр» («Бык») и даже такой странный, как «Рюссель» — «Хобот» (намёк на необычно длинный ствол самоходки). Ни один из них так и не был окончательно утверждён, и САУ осталась под скромным индексом PzH 2000.

Проекции САУ PzH 2000.
the-blueprints. c

Создание самоходки велось на конкурсной основе двумя консорциумами: в состав первого («Юг») вошли фирмы «Порше», «Рейнметалл» и «Краусс-Маффей», второго («Север») — «МаК-Диль», «Рейнметалл» и «Вегманн». Заказчик не ограничивал свободу разработчиков, требуя соблюдения лишь двух ключевых условий — использовать в артсистеме новый ствол длиной 52 калибра и расположить силовую установку в передней части шасси. Новый ствол обеспечивал ведение огня стандартными (не активно-реактивными) боеприпасами НАТО на дальность в 30 км (против 24 км у FH70 и SP70). Кормовое расположение боевого отделения позволяло сократить вылет более чем восьмиметрового ствола орудия, а также оставляло достаточное пространство для размещения автомата заряжания, боеукладки на 60 выстрелов и экипажа.

В целях удешевления в новой САУ применили шасси существующих танков. «Южане» сделали ставку на высокие ходовые характеристики, взяв за основу шасси «Леопарда-2», а «северяне» сочли главным достоинством дешевизну, использовав шасси «Леопарда-1» (его пришлось удлинить до семи катков шасси). Для обоих вариантов был выбран одинаковый двигатель — 8-цилиндровый дизель МВ 881 Ка-500 мощностью 1000 л.с. Гидромеханическая трансмиссия «Ренк» HSWL 284 обеспечивала четыре передачи вперёд и две — назад.

Сравнительные испытания прототипов показали, что самоходка «южан» превосходит конкурента по подвижности и проходимости, но артиллерийская часть была лучше у изделия консорциума «Север». Победили «северяне» — ведь задача предусматривала создание именно артиллерийской установки. Генеральным подрядчиком стал «Вегманн», изготавливавший башню и осуществлявший окончательный монтаж САУ. Шасси поставляла фирма «МаК Систем Гезельшафт ГМБХ».

Для окончательной отработки конструкции в 1991–1993 годах изготовили четыре прототипа PzH 2000 (РТ01-РТ04). Машина РТ02 прошла расширенные ходовые испытания в 41-м испытательном центре (город Трир). В 91-м испытательном центре в городе Меппен проводились стрельбовые испытания с использованием прототипа РТ01. После их успешного завершения самоходки РТ01 и РТ02 передали в 95-й артиллерийский дивизион (при Артиллерийской школе сухопутных войск) для войсковых испытаний, проходивших с ноября 1994 по март 1995 года.

Гаубицы обслуживались смешанными экипажами, включавшими контрактников и военнослужащих срочной службы. На испытаниях проверялась возможность сопряжения оборудования PzH 2000 с тактической системой управления артиллерией ADLER, а также осуществимость режимов ведения огня, требуемых заказчиком.

Прототипы полностью оправдали ожидания. Была достигнута такая скорострельность: 3 выстрела за 9,2 сек (норматив — 10 сек), 8 — за 51,4 сек (норматив — 60 сек), 20 — за 2 мин 30 сек (норматив — 3 мин). Испытания подтвердили принципиальную возможность выполнения огневых задач экипажем всего из двух человек благодаря высокой автоматизации управления и ведения огня. В ходе очередного тура огневых испытаний в октябре 1997 года были достигнуты ещё более высокие показатели скорострельности: 12 выстрелов за 59,74 сек и 20 выстрелов за 1 мин 47 сек — без сомнения, феноменальный результат.

Прототипы РТ03 и РТ04 в 1994–1995 годах проходили испытания в экстремальных климатических условиях. На полигоне Шайло (Канада) проверялась работоспособность PzH 2000 в условиях низких температур (-30°С и ниже), а на полигоне Юма (штат Аризона, США) машины испытывались в условиях пустыни при сильной запылённости и высоких температурах воздуха. Результаты как ходовых, так и стрельбовых испытаний были признаны отличными.

В июне 1996 года один из прототипов PzH 2000 демонстрировался на выставке «Евросатори-96» в Ле Бурже. Перед этим, в марте, был подписан контракт, предусматривавший поставку бундесверу 185 серийных самоходных гаубиц. Выпуск PzH 2000 начался в 1998 году.

Конструкция

Самоходная гаубица PzH 2000 — бронированная гусеничная боевая машина с передним расположением моторно-трансмиссионного отделения. Боевое отделение с вращающейся башней занимает всю среднюю и кормовую части машины.

Броня башни обеспечивает защиту от стрелкового оружия калибром до 14,5 мм и крупных осколков артиллерийских и миномётных снарядов. Сверху наиболее ответственные места самоходки прикрыты реактивной бронёй. Это обеспечивает защиту от поражающих элементов кассетных боеприпасов (артиллерийских снарядов и авиационных бомб). В лобовой и бортовой проекциях САУ установка блоков реактивной брони не предусмотрена, поскольку PzH 2000 не предназначена для действий непосредственно на поле боя.

Для полигонных испытаний PzH 2000 применялся глушитель монструозного вида.
amazfacts.com

PzH 2000 оборудована системами защиты от оружия массового поражения, вентиляции, а также предупреждения о пожаре и пожаротушения. Дополнительной мерой защиты экипажа является прочная перегородка, отделяющая заряды в задней части башни от боевого отделения. В случае детонации зарядов энергия взрыва направляется назад, что существенно повышает выживаемость экипажа в бою.

Основное вооружение PzH 2000 — 155-мм гаубица с длиной ствола 52 калибра (чуть более 8 м), установленная в башне кругового вращения. Диапазон углов вертикальной наводки составляет от −2,5 до +65°. Орудие разработано компанией «Рейнметалл индастри». Канал ствола хромирован, что продлевает срок его эксплуатации. Объём зарядной камеры составляет 23 л. Орудие снабжено щелевым дульным тормозом нового образца, который уменьшает интенсивность вспышки при покидании снарядом ствола орудия и увеличивает начальную скорость снаряда. Полуавтоматический клиновый затвор оснащён магазином на 32 стандартных капсюля-детонатора с кольцевым конвейером.

Дополнительное вооружение САУ PzH 2000 состоит из 7,62-мм пулемёта MG3 и 8 гранатомётов, предназначенных для отстрела дымовых гранат (по 4 с каждого борта). Боекомплект самоходки включает 60 артиллерийских снарядов, 48 полных метательных зарядов, а также 2000 патронов к пулемёту и 8 гранат для гранатомётов.

Новаторской особенностью PzH 2000 стало применение системы модульных метательных зарядов MTLS, разработанных фирмой «Рейнметалл». Полный заряд в этой системе состоит из 6 модулей (5 из них идентичны). Применение MTLS позволяет увеличить скорострельность, препятствует образованию нагара в канале ствола и его быстрому износу, увеличивает дельность стрельбы и ликвидирует опасность возгорания. Максимальная дальность ведения огня стандартным снарядом L15A2 составляет 30 км, снарядом с донной насадкой «Бэйз Блид» — около 35 км, активно-реактивными боеприпасами — 40 км. Вместе с тем, гаубица может вести огонь и с применением традиционных зарядов «натовского» стандарта.

Основной тип снаряда PzH 2000 — осколочно-фугасный L15 британской разработки (создан для гаубиц FH70). Масса снарядов этого семейства в зависимости от модификации составляет 41,75–43,55 кг, масса взрывчатого вещества — 11,3 кг. Вариант L15A1 снабжён ведущим пояском, а L15A2 — ещё и обтюрирующим, что снижает износ ствола. Но практика показала, что при стрельбе из гаубицы с длиной ствола 52 калибра на максимальном метательном заряде ведущая часть снарядов L15A1 и L15A2 может быть стёрта до прохождения снарядами дульного среза. Это ведёт к биению снаряда в канале ствола и ускоренному износу последнего, поэтому бундесвер дорабатывает снаряды семейства L15 с заменой их ведущих частей.

Несмотря на солидные габариты и массу, PzH 2000 отличается хорошей подвижностью.
ips-dc.org

PzH 2000 может вести огонь и другими типами снарядов – например, кассетными DM642, начинёнными 63 осколочными боевыми элементами (дальность стрельбы – 27,1 км). В боекомплект САУ входит и снаряд SMArt 155 (DM702A1), содержащий два самонаводящихся суббоеприпаса (система наведения последних включает инфракрасные датчики и микроволновый радар). Весит такой снаряд 47 кг, дальность стрельбы им достигает 27,5 км. В 2006 году PzH 2000 провела испытательные стрельбы активно-реактивным снарядом V-LAP, разработанным южноафриканской фирмой «Денел», на дальность 56 км. Этот показатель не является предельным – он был ограничен размерами полигона. В конце 2013 года состоялись испытательные стрельбы американским управляемым снарядом М982 «Экскалибур». Минимальная дальность стрельбы этим боеприпасом составляет 9 км, максимальная – 48 км.

САУ оборудована двумя прицелами – панорамным PERI R19 и TN80 (8-кратного увеличения), служащим для ведения огня прямой наводкой. Имеется и лазерный дальномер с диапазоном измерения дальности до 2800 м. Командир самоходки располагает перископическим прибором наблюдения PERI-RTNL80 с переменным увеличением (2- и 8-кратным). Кроме того, PzH 2000 оборудована радаром, измеряющим начальную скорость каждого выпущенного снаряда. Его фазированная антенная решетка установлена на передней стенке башни.

На люльке орудия установлены датчики системы ориентации и наведения, автоматически определяющей пространственное положение ствола орудия и устанавливающей точку начала координат, необходимую для полуавтоматического и автоматического наведения на цель. PzH 2000 также оборудована бортовой системой навигации и приёмником GPS AN/PSN-11. Система управления огнём позволяет реализовать режим поражения одной цели одновременно 3-5 снарядами благодаря внесению поправок при каждом выстреле.

Модуль AGM на шасси РСЗО MLRS.
militarypedia.it Установка MONARC на фрегате «Гамбург».
militarypedia.it

При работе САУ в автоматическом режиме для её обслуживания достаточно двух членов экипажа, хотя её штатный экипаж состоит из пяти человек. Помимо командира, наводчика и механика-водителя, он включает двух заряжающих, вступающих в дело при пополнении боекомплекта или выходе из строя автомата заряжания.

Как и любая другая система, PzH 2000 не лишена недостатков. Главным из них считается большая масса машины, препятствующая её переброске по воздуху на борту нового европейского военно-транспортного самолёта А400М. С целью повышения аэромобильности концерн «Краус-Маффей-Вегманн» разработал модуль AGM (Аrtillerie-Geschütz-Modul) – облегчённую башню PzH 2000, которую можно устанавливать на относительно лёгкие шасси. Масса AGM составляет 12,5 т. Первый вариант САУ с таким модулем, изготовленный в 2005 году с применением шасси РСЗО MLRS, весил всего 27 т – вдвое меньше PzH 2000. В 2008 году появилась САУ «Донар», представляющая собой модуль AGM, установленный на шасси австро-испанской БМП ASCOD 2. Однако заказов на самоходки с такими модулями до сих пор не поступало. Не пошла в серию и установка MONARC (Modular Naval Artillery Concept) – башня PzH 2000, адаптированная для установки на корабли класса «фрегат-эсминец». Её испытания проходили в 2002-2003 годах на фрегатах «Гамбург» и «Гессен», но в итоге выбор сделали в пользу обычных морских артустановок.

«Панцергаубица» в строю

Поставки PzH 2000 в бундесвер начались в 1998 году – первым их получил 345-й артдивизион. Изначально предполагалось заменить новыми САУ устаревающие M109A3G практически в пропорции 1:1, но ввиду сокращения и реорганизации бундесвера всё ограничилось поставкой первой заказанной партии из 185 единиц. Но и это количество оказалось излишним: в строй ввели только 154 PzH 2000, а остальные 31 отправили на склад. В дальнейшем их узлы предполагалось использовать для изготовления лёгких САУ с модулями AGM, однако эти планы так и не были реализованы.

Дальнейшее сокращение бундесвера привело к тому, что его артиллерийский парк съёжился до мизерных размеров. С учётом продажи части PzH 2000 за границу в распоряжении немецких военных остались 123 такие САУ, но из них пригодными к применению числится лишь 61, а в строю находятся только 40. Все они сосредоточены в двух дивизионах 10-й танковой дивизии – 131-м и 345-м. Первый из них включает две восьмиорудийные батареи «панцергаубиц», второй – три такие батареи (кроме того, в каждый дивизион входит батарея РСЗО MLRS). После снятия с вооружения САУ М109, М110, буксируемых орудий FH70 и горных гаубиц М56 эта горстка PzH 2000 составляет всю ствольную артиллерию бундесвера.

Бундесверовская «Панцергаубица».
dmitryshulgin.com

Первым зарубежным заказчиком PzH 2000 стала Италия, получившая 70 таких САУ. Две из них поступили из Германии, а остальные 68 были собраны по лицензии фирмой «ОТО Мелара». В настоящее время итальянская армия располагает 68 такими САУ, состоящими на вооружении двух артиллерийских полков: 132-го «Ариете», входящего в одноимённую танковую бригаду, а также 8-го «Пасубио» в бригаде берсальеров «Гарибальди». Характерно, что сухопутные войска Италии сохраняют в строю некоторое количество старых артсистем – модернизированные М109, FH70 и горные М56.

В 2001 году 24 самоходки PzH 2000HEL, несколько отличающиеся от базового образца составом оборудования, приобрела Греция. Ими укомплектованы два дивизиона. 57 машин поставлено в Нидерланды, но тамошняя армия подверглась такому же лавинообразному сокращению, как и бундесвер, оставив в строю только 24 PzH 2000, а затем сократив это количество до 18. Они состоят на вооружении единственного артдивизиона Королевской армии Нидерландов, носящего громкое название «Командование огневой поддержки».

Последним покупателем новых PzH 2000 стал Катар. Эта страна приобрела 24 САУ, первые из которых были поставлены осенью 2015 года. Сокращение парка PzH 2000 в Германии привело к появлению их на рынке «секонд-хенда». Первым покупателем стала Хорватия, получившая в 2015-2016 годах 12 строевых САУ PzH 2000, три такие же самоходки в качестве источника запчастей и одну машину для подготовки механиков-водителей (с демонтированной артиллерийской частью). В июне 2016 года первые PzH 2000 поступили в Литву – эта страна приобрела 21 САУ: 16 боевых (для артдивизиона имени генерала Ромуалдаса Гидрайтиса 1-й механизированной бригады «Железный волк»), три на запчасти и две учебные.

Церемония передачи первых PzH 2000 Хорватии.
defence-blog.com Первые САУ PzH 2000, поставленные Литве.
kam.lt

Применение

Боевой дебют PzH 2000 состоялся в Афганистане. В августе 2006 года в состав голландского контингента, действовавшего в провинции Кандагар, прибыли три такие самоходки. В сентябре того же года они приняли активное участие в операции «Медуза» по установлению контроля над городом Пандживайи и его окрестностями. В следующем году голландский контингент перевели в провинцию Урузган – здесь PzH 2000 участвовали, в частности, в штурме города Хора 15-19 июня 2007 года. Опыт эксплуатации PzH 2000 в Афганистане показал, что она является очень эффективным огневым средством. В то же время, фильтровентиляционная установка САУ оказалась недостаточной эффективной в условиях сильной запылённости. Потребовалось также усилить защиту верхней проекции самоходки, поскольку талибы активно применяли миномёты.

Голландская PzH 2000, подготовленная для транспортировки в Афганистан самолётом С-17А.
dimoc.mil Голландская PzH 2000 ведёт огонь. Афганистан, февраль 2009 года.
defensie.nl

Немецкое правительство, также направившее свой контингент в Афганистан, долгое время не решалось посылать туда PzH 2000, считая операцию полицейской и предлагая своим солдатам обходиться только лёгким оружием. Но после гибели трёх солдат бундесвера (2 апреля 2010 года) было принято решение об усилении контингента в провинции Кундуз, и в Афганистан направили три PzH 2000. Впервые в бой они вступили 10 июля 2010 года, прикрывая эвакуацию подорвавшейся на мине бронемашины.

«Панцергаубица» на огневой позиции в Афганистане.
dmitryshulgin.com

Являясь первой самоходной гаубицей, самостоятельно созданной в Германии после Второй мировой войны, PzH 2000, без преувеличения, задала новый стандарт разработки САУ в других странах мира. Эта машина обладает огневой мощью, сравнимой с тремя самоходками М109 последних модификаций. К тому же, немецкая артсистема имеет куда больше шансов уцелеть на поле боя благодаря высокой подвижности, лучшему бронированию, возможности действовать как в роли стационарной огневой точки, так и в качестве мобильной системы вооружения. Бортовая система самоходки позволяет ей действовать независимо от внешних корректировщиков и артиллерийских наблюдателей.

Тактико-технические характеристики САУ PzH 2000

Масса, т:

в базовом исполнении

с установленными блоками реактивной брони

55,8

57,66

Длина, м:

по корпусу

с пушкой вперёд

7,91

11,67

Ширина, м

3,5

Высота, м

3,46

Клиренс, м

0,44

Мощность силовой установки, л. с.

1000

Максимальная скорость, км/ч:

по шоссе

по пересечённой местности

67

45

Ёмкость топливных баков, л

1000

Запас хода по шоссе, км

420

Преодолеваемые препятствия:

высота стенки, м

глубина брода, м

ширина рва, м

подъём, град.

1

1,5

3

30


Литература:

  1. Niesner С. Panzerhaubitze 2000. – Vollert Tankograd Publishing, Erlangen, 2009
  2. Лебедев Л. Основные 155-мм гаубицы ведущих зарубежных стран // Зарубежное военное обозрение, 2009, №3
  3. Омелянюк П. Panzer-Haubitze 2000. Внучка Большой Берты // Танки мира. Приложение к журналу «Арсенал-Коллекция», 2013, Вып. 21

Самоходная бронированная гаубица PzH 2000

Самоходная  бронированная гаубица PzH 2000

(САУ PzH 2000)

Танковая гаубица 2000 должна заменить  в бундесвере гаубицу М 109. От нее она должна отличаться более высокой мобильностью огня, а также более мощным бронированием. PzН 2000 в состоянии взять на себя задачи трех гаубиц М 109. Дальность действия 155-мм снаряда составляет 30 км , при использовании специальных снарядов – 40 км . Из этого вытекает, что новая гаубица, также как и М 109, наряду с обычными, может стрелять и атомными боеприпасами и активно-реактивными повышенной дальности.

Возимый боекомплект составляет 60 выстрелов, дальностью действия, как было подтверждено  испытаниями, 30  км при стрельбе стандартными боеприпасами НАТО и до 41 км при стрельбе боеприпасами с дополнительным ускорителем. Полностью автоматический процесс заряжания, позволяющим производить до 10 выстрелов в минуту.

С разработкой новой 155-мм пушки L52 могут использоваться все имеющиеся в  НАТО снаряды и заряды.

Высокая автономность, оптимальная защита экипажа, а также высокая готовность к действию благодаря многочисленной гамме режимов функционирования дают возможность PzH 2000 стать современной артиллерийской системой. В ходе испытаний в Швеции с большим успехом была доказана целесообразность стрельбы и по движущимся надводным целям. PzH 2000 со своим широким спектром боевого использования.

Прогрессивная технология и модульная концепция способствуют выполнению всех требований потребителя в области современного артиллерийского оружия будущего. PzH 2000 следует квалифицировать как стандартное оружие будущего в большинстве стран и необходимо развивать потенциал по «Евро-гаубице» (Euro-Haubitze).



Подтвержденные возможности PzH 2000

·          > 17.398 выстрелов в рамках испытания опытных образцов и 19. 500 выстрелов из серийных образцов,

·          30 км – дальность действия при стрельбе стандартным для стран НАТО боеприпасом и > 40 км – снарядом с формой основания, уменьшающей турбулентность в полете (base bleed),

·          3 выстрела за 9,2 секунды,

·          8 выстрелов за 42,3 секунды,

·          10 выстрелов за 56,2 секунды,

·          20 выстрелов за 2 минуты 10 секунд,

·          Подтвержденный рост потенциала с модифицированным приводом заряжания выстрелов:

—         3 выстрела за 8,4 секунды,

—         12 выстрелов за 59,7 секунд,

—         20 выстрелов за минуту и 47 секунд,

10 минут и 50 секунд для пополнения боеприпасов

(60 снарядов, 288 модулей метательных (вышибных) зарядов)

> 29. 830 км – пробег опытного образца по шоссе и на местности и

> 160.000 км – серийных образцов,

·          > 45 км/ч – скорость на танкопроходимой местности и

> 61 км/ч – скорость на шоссе,

·          испытание стрельбой в качестве береговой артиллерии Швеции по подвижным надводным целям успешно прошло с высокой точностью попаданий,

·          был проведен одновременный залповый удар (MRSI) (5 залпов MRSI на дальность 17.000 метров )

На этих фотографиях можно увидеть версию с повышенной мощностью.





Рис. 1. Оборудование корпуса







Рис. 2. Оборудование гаубицы





Технические характеристики

·          Мощность двигателя: 736 кВт ( 1000 л .с.)

·          Максимальная скорость: 65 км/ч

·          Запас хода: 420 км

·          Масса: около 55 т

·          Вооружение: калибр 155 мм

·          Дальность стрельбы: до 41 км

·          Темп стрельбы: 10 выстрелов в минуту (выстр. /мин.)

·          Расчет гаубицы: 5 (непосредственно обслуживается 3-мя)

·          Боевая загрузка: 60 выстрелов с метательными зарядами; автоматическое заряжание.

·          Орудие автономно и автоматизировано.





Panzerhaubitze 2000. krauss Maffei wegmann

НЕВСКИЙ БАСТИОН, NEVSKY BASTION. ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. ИСТОРИЯ ОТЕЧЕСТИВЕННОГО ОРУЖИЕ, ЗАРУБЕЖНАЯ ВОЕННАЯ ТЕХНИКА. MILITARY-TECHNICAL COLLECTION. HISTORY OF DOMESTIC WEAPONS, FOREIGN MILITARY EQUIPMENT


21. 04.2014
Sagem (Группа Safran) подписала контракт с немецким производителем бронетехники KMW (Krauss Maffei Wegmann) на установку своей системы навигации и целеуказания SIGMA 30 на всех гусеничных самоходных артиллерийских системах PzH 2000, которые приобрел Катар.
Sagem создала систему целеуказания SIGMA 30, чтобы дать возможность дальнобойной артиллерии быстро, с высокой точностью вести огонь без необходимости задействовать GPS. Благодаря своим характеристикам она позволяет развертывать распределенные артиллерийские расчеты, повышая мобильность и защищенность подразделений. SIGMA 30 работает независимо в артиллерийской системе, защищая ее от помех и других контрмер.
Army Guide

16.04.2015
Министр обороны Германии Урсула фон дер Лайен заявила 15 апреля 2015 года журналистам в столице Литвы Вильнюсе, что Германия «вполне может» продать Литве 12 самоходных гаубиц PzH 2000 калибра 155 мм.
Согласно данным германских СМИ, сделка по продаже САУ из наличия Бундесвера может быть заключена уже «в следующем месяце» по «дружественной цене», которая составит около 15 млн евро.
Отвечающий в министерстве обороны Литвы за закупки вооружения полковник Ромуальдас Петкявичус (Romualdas Petkevicius) сообщил агентству AFP, что «мы заинтересованы в быстром продвижении» в этой закупке, и что приобретаемые гаубицы PzH 2000 должны прибыть в Литву в 2016 году. Полковник также сообщил, что Литва заинтересована в приобретении и германских колесных бронетранспортеров Boxer.
Приобретение самоходной артиллерии было включено в принятый правительством Литвы план оборонных закупок на 2015-2020 годы, и вызвано изучением уроков вооруженного конфликта на Украине. Получение 12 PzH 2000 значительно усилит потенциал артиллерии литовской армии, которая сейчас, помимо минометов, располагает лишь 54 старыми американскими 105-мм буксируемыми гаубицами М101, переданными Данией в 2002 году.
Сообщается, что интерес к приобретению партии самоходных гаубиц PzH 2000 из наличия германского Бундесвера проявляет также Эстония. Ранее в декабре 2014 года 12 САУ PzH 2000 из наличия Бундесвера приобрела Хорватия (причем стоимость приобретения составила 41 млн евро). bmpd.livejournal.com

НАТО ОРГАНИЗАЦИЯ СЕВЕРОАТЛАНТИЧЕСКОГО ДОГОВОРА

31.07.2015

29 июля 2015 года на ремонтном предприятии хорватской армии Remontni zavod Oružanih snaga RH в пригороде Загреба Янкомире были продемонстрированы первые две полученные Хорватией 155-мм/52 германские самоходные гаубицы PzH 2000. Обе САУ должны принять участие в намеченном на 4 августа в Загребе военном параде вооруженных сил Хорватии в честь «Дня Победы» – 20-летия начала операции «Oluja» (»Буря») по разгрому самопровозглашенной на территории Хорватии Республики Сербская Краина.
Хорватия подписала соглашение стоимостью 41 млн евро на приобретение 12 самоходных гаубиц PzH 2000 из наличия германского Бундесвера 5 декабря 2014 года. Из указанной суммы 12 млн евро стоят собственно 12 САУ, а остальные 29 млн евро приходятся на поставку запчастей, боеприпасов, обучение военнослужащих, а также поставку трех некомплектных САУ в качестве источника запасных частей. Первые шесть САУ должны быть поставлены в течении 2015 года, а остальные шесть – к началу 2017 года.
Хорватия стала первым получателем PzH 2000 из наличия Бундесвера. В мае 2015 года соглашение о приобретении из наличия 16 этих германских САУ (в том числе четыре для использования на запчасти) подписала также Литва.
http://bmpd.livejournal.com

29.09.2015
Литва закупает у Германии партию самоходных артиллерийских орудий – гаубиц. Об этом 28 сентября сообщил журналистам глава минобороны балтийской республики Юозас Олекас.
«Во вторник будет подписано соответствующая договоренность», – отметил он.
Как уточнило литовское военное ведомство, речь идет о приобретении 21 самоходной 155-миллиметровой гаубицы модели «Панцергаубитце-2000″ (Panzerhaubitze 2000). Шестнадцать из них будут поставлены на вооружение литовской армии. Две установки планируется использовать для обучения, три – на запчасти.
«Панцергаубитце-2000″ поступила на вооружение бундесвера в 1998 году. Скорострельность орудия – до 10 выстрелов в минуту при дальности поражения цели стандартными боеприпасами 30-35 км, ракетными снарядами – 50-60 км.
Ожидается, что первые «Панцергаубитце-2000″ поступят в Литву в 2016 году.
ТАСС

НАТО ОРГАНИЗАЦИЯ СЕВЕРОАТЛАНТИЧЕСКОГО ДОГОВОРА
МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

30.05.2016

В качестве эксперимента башня САУ PzH 2000 со 155 мм орудием с длиной ствола 52 калибра устанавливалась на немецком фрегате Hamburg (F220), сообщает «Военный Паритет». Программа морской версии получила обозначение MONARC (MОdular Naval ARtillery Concept for Naval Gun Fire).
Как оказалось, размер и масса башни не сильно отличались от АУ OTO Melara калибра 76 мм, однако пришлось решать проблему с более сильной отдачей от выстрелов более крупного калибра. Орудие имеет хромированный ствол с полуавтоматической системой заряжания с блоком снарядов на 32 боеприпаса. В зависимости от дальности до цели можно заложить в казенник от одного до шести метательных зарядов. Сообщается, что такие модульные боеприпасы вызывают меньший износ ствола и более низкую чувствительность к пожарам.
Предполагалось, что этой системой будут оснащены фрегаты класса F125, но решить задачу адаптации всех систем самоходной гаубицы к агрессивному воздействию морской воды оказалось делом более трудным, чем ожидалось. В настоящее время эти планы аннулированы, фрегаты получают специализированную корабельную артсистему Otobreda 127/64 (калибра 127 мм с длиной ствола 64 калибра), способной стрелять управляемыми снарядами Vulcano на дальность 120 км.
Военный Паритет


МНОГОЦЕЛЕВОЙ ФРЕГАТ ТИПА F124 «САКСОНИЯ» (ГЕРМАНИЯ)

25.06.2016

Первые две самоходные артустановки Pzh3000 на борту морского судна прибыли в порт Клайпеда 23 июня (Литва), сообщает «Военный Паритет».
САУ были проданы за символическую сумму (nominal amount), министерство обороны Литвы заказало 16 боевых и пять для оснащения учебной батареи и в качестве запасных частей. В рамках данного контракта Литва также приобрела 26 бронированных машин управления М577 V2 и шесть БРЭМ BPZ2 (в общей сложности 53 единицы наземной техники), также будет проведена подготовка литовских военнослужащих и выполнение материально-технического обслуживания. Завершение поставок всей техники запланировано в 2019 году.
Отмечается, что эффективная огневая поддержка полевой артиллерии является одним из ключевых приоритетов командования вооруженных сил Литвы. Новая техника приведет к качественному скачку в огневом потенциале литовской армии и открывает новые возможности для оперативного управления войсками.
САУ поступят на вооружение артиллерийского батальона механизированной пехотной бригады Iron Wolf («Железный волк»). В настоящее время батальон оснащен САУ калибра 105 мм, способных вести огонь на 11 км, новые артсистемы позволят поражать цели на глубину до 40 км.
Экипажи САУ пройдут обучение в Германии и впоследствии станут инструкторами. Сообщается, что транспортировка САУ на тягачах в расположение бригады будет проводиться в ночное время.
Военный Паритет

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

29.12.2016

Немецкая компания KMW планирует провести модернизацию литовских САУ PzH 2000 на сумму 10,5 млн евро. Артсистемы были приобретены в 2015 году из наличия бундесвера.
Будут модернизированы 16 САУ и две учебные машины.
Всего по контракту от сентября 2015 года было заказано 21 САУ, также предусмотрено приобретение 26 командных машин M577 V2 и шести машин технической поддержки BPZ2 на общую сумму 58,3 млн евро. Вся техника должна быть поставлена в Литву в период 2016-2019 годов.
Военный паритет

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

14.03.2017

Южноафриканское совместное предприятие Rheinmetall Denel Munition (RDM, образовано боеприпасным отделением группы Rheinmetall – Rheinmetall Waffe Munition – и южноафриканской группой Denel) 9 марта 2017 года сообщило, что завершило испытания и отработку и начало серийное производство 155-мм дальнобойного активно-реактивного артиллерийского снаряда М2005 (M2005A1) Velocity Enhanced Artillery Projectile (V-LAP). Первая партия снарядов уже поставлена неназываемому иностранному заказчику (возможно, им является Катар).
Снаряд М2005 V-LAP создавался с 1996 года и представляет собой очередное развитие созданного RDM семейства 155-мм снарядов улучшенной аэродинамической формы Assegai. Заявляется, что в настоящее время М2005 V-LAP является наиболее дальнобойным некорректируемым серийным снарядом калибра 152/155 мм в мире. Снаряд V-LAP при выстреле из 155-мм/52 гаубицы достигает дальности стрельбы 57 км, а «паспортной» дальностью снаряда для «нормальных» температурных условий на уровне моря при стрельбе из орудия 155-мм/52 сейчас заявляется 54 км (для орудия 155-мм/39 – 39 км). На испытаниях в 2006 году снаряд V-LAP, выстреленный из южноафриканской самоходной гаубицы G6-52 на полигоне на высоте около 1000 м над уровнем моря, якобы достиг дальности 75 км.
Окончательные квалификационные испытания снаряда V-LAP были проведены во второй половине 2016 года стрельбами из немецкой 155-мм/52 самоходной гаубицы PzH 2000 в ЮАР на полигонах Denel в Оверберге и Armscor в Алькантпане.
Снаряд V-LAP использует комбинацию донного газогенератора, включающегося после покидания ствола орудия примерно на 2 сек, с реактивным ускорителем, включающимся затем после выгорания донного газогенератора. Снаряд способен применяться из любых орудий калибра 155 мм с длиной ствола 39, 45 и 52 калибра. Сейчас выстрел V-LAP производится в фугасном варианте со снаряжением из ТНТ (оценочно массой 4,5 кг), однако RDM ведет работы над созданием вариантов снаряда с более мощным взрывчатым веществом, осколочно-фугасного с полуготовыми поражающими элементами, и в кассетном исполнении.
http://bmpd. livejournal.com

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ


САМОХОДНАЯ АРТИЛЛЕРИЙСКАЯ УСТАНОВКА PZH-2000

Разработка новой САУ PzH-2000, которая должна была заменить устаревающую американскую САУ М109, началась в 1987 году. Победа в контракте на производство самоходных гаубиц досталась компании «Вегманн». 4 прототипа новой САУ были переданы заказчику уже в 1994 году. В том же году все 4 машины успешно преодолели полигонные испытания и были рекомендованы к проведению войсковых испытаний. До конца февраля 1995 года 2 машины эксплуатировались в достаточно сложных климатических условиях при низких температурах в Канаде на полигоне Шило. Летом 1995 года те же 2 машины были отправлены на полигон Юма в США, здесь САУ были испытаны в условиях жаркой аризонской пустыни. Параллельно 2 других машины проходили войсковые испытания в Германии. Окончательное решение о запуске САУ в серию было принято в конце 1995 года. Бундесвер сделал заказ на 185 самоходок PzH-2000. В последствии данные гаубицы были приобретены Италией, Нидерландами и Грецией.
155-мм самоходная гаубица PzH 2000 (Panzerhaubitze 2000) предназначена для поражения открытой и укрытой живой силы, вооружения и военной техники противника.
Командование бундесвера практически ничем не ограничивало действий главного подрядчика, который старался удовлетворить выдвинутые военными требования. Дополнением к техзаданию было лишь соблюдение 2-х условий: использовать в артсистеме новый ствол L52 и расположить силовую установку в передней части шасси. Только использование нового ствола L52 позволяло обеспечить ведение огня стандартными боеприпасами НАТО на дальность в 30 км. Именно 2 этих условия привели к базовой концепции САУ. С одной стороны башня должна была находится как можно дальше к корме машины, для того чтобы сократить вылет более чем 8-метрового ствола орудия. С другой стороны монтаж силовой установки в передней части корпуса и смещение башни к корме оставляли достаточное пространство для монтажа автомата заряжания, боеукладки на 60 выстрелов, а также размещения экипажа.
Самоходная артиллерийская установка на гусеничном шасси с вращающейся башней. Высокую степень защиты экипажа и боеприпасов обеспечивает стальное бронирование башни и корпуса самоходки.

Шасси самоходки PzH-2000 переднеприводное, производства фирмы «МаК систем гезелшафт ГМБХ». При полной боевой массе САУ с учетом установленной навесной реактивной брони, удельная мощность равняется 13,4 кВт/т, но данный показатель может превысить 15 кВт/т, в том случае, если будет использован вес потенциал силовой установки. В передней части корпуса самоходки расположен восьмицилиндровый многотопливный дизельный двигатель с турбо-наддувом MTU 881, обладающий мощностью в 1000 л.с. Двигатель работает в связке с трансмиссия HSWL 284 компании «Ренк» и оснащается встроенной системой самодиагностики и электронной системой управления. При полной заправке всех 3-х топливных баков, машина может преодолеть без дозаправки 420 км по шоссе.
Главным вооружением PzH-2000 выступает смонтированная в баше кругового вращения 155-мм гаубица с длиной ствола 52 калибра (чуть более 8 метров), разработанная компанией «Рейнметалл индастри». Канал орудия хромирован, что продлевает его эксплуатацию, препятствует износу ствола. Объем зарядной камеры равняется 23 литрам. В вертикальной плоскости ствол орудия может наводиться в диапазоне от -2,5 до +65 градусов.
Магазин автомата заряжания САУ PzH-2000 рассчитан на 60 выстрелов 155-мм калибра. Из боеукладки в кормовой части самоходки выстрелы извлекаются и автоматически поступают в магазин. В рамках огневых испытаний гаубицы, проводившихся в октябре 1997 года, ее скорострельность составила 12 выстрелов за 59,74 секунды и 20 выстрелов за 1 минуту 47 секунд – выдающийся результат. При этом все этапы заряжания могут производиться в ручном, полуавтоматическом и автоматическом режимах.
Перевозит 60 155-милиметровых снарядов и 288 зарядов системы MCS. Максимальная дальность полета 155-милиметрового заряда HE L 15 A 2 – 30 км, но при усовершенствовании снаряда дальность его полета можно увеличить до 40 км.

Дополнительное вооружение САУ PzH-2000 включает в себя 7,62-мм пулемета MG3 и 8 гранатометов, предназначенных для отстрела дымовых гранат (по 4 с каждого борта). Боекомплект машины состоит из 60 артиллерийских снарядов, 48 полных метательных зарядов (каждый состоит из 6 сегментов), а также 2000 патронов к пулемету и 8 гранат для гранатометов.
В число систем защиты экипажа входят система обнаружения огня и автоматического пожаротушения, коллективное средство защиты от ОМП, а также возможность устанавливать блоки навесной динамической защиты на крышу и бока башни.
В 1994 – 1995 годах опытные образцы СГ PzH-2000 проходили испытания в экстремальных условиях в Канаде и США. На канадском полигоне Шило проверялось их действие при низких температурах (-30°С и ниже), В общем было произведено 939 выстрелов и пройдено в зимних условиях 3023 км (вместо запланированных 2000 км).
Летом 1995 года опытные образцы были переправлены на полигон Юма (США, штат Аризона), где они испытывались в условиях пустыни (при сильной запыленности к высоких температурах, доходивших до 51°C). Было произведено 1400 выстрелов, а общий пробег составил 4295 км. При этом отмечается, что максимальная дальность стрельбы штатным осколочно-фугасным снарядом достигала 30 км, а при температуре зарядa 52°С – 34 км.
Войсковые испытания двух образцов PzH-2000 проводились также в Германии в районе г Мюнстер. В них участвовал личный состав артиллерийской (г Идар-Оберштайн) и технической школ сухопутных сил и 95-го артиллерийского дивизиона пол общим руководством управления сухопутных сил.
Первая гаубица поставлена в войска в июле 1998 года.. Немецкая армия получила партию из 185 систем, экспортные поставки осуществлялись в Грецию (24 системы), Италию (70 систем с итальянской производственной линии) и Нидерланды, которые заказали 57 систем.

ХАРАКТЕРИСТИКИ

Масса боевая, кг 55330
Длина c пушкой вперёд, мм 11669
Длина корпуса, мм 7300
Ширина общая, мм 3580
Ширина по гусеницам, мм 3370
Высота по крыше башни, мм 3060
Длина опорной поверхности гусеницы, мм 4910
Ширина гусеницы, мм 550
Двигатель 8-цил. дизель MTU 881
Мощность двигателя, л.с. 1000
Удельная мощность, л.с/т (кВт/т) 18,0
Скорость по шоссе, км/ч 67
Скорость по пересечённой местности, км/ч 45
Запас хода по шоссе, км 420
Преодолеваемая стенка, м 1,0
Макс. угол подъёма, % 50
Крен, % 25
Преодолеваемый ров, м 3,0
Экипаж, чел. 5

ВООРУЖЕНИЕ

Артиллерийское
Оружие 155-мм гаубица L52
Боезапас, выстрелов 60
Дальность стрельбы максимальная, м до 56 000
Макс. угол возвышения пушки, град 65
Макс. угол склонения пушки, град -2,50
Угол горизонтального наведения, град. 360
Дополнительное
Пулемёт 7,62- мм зенитный MG3
Гранатомёт дымовой 2 х 4 – 76-мм

Источники: antimason.ru, www.dogswar.ru, ru.wikipedia.org, www.thetankmaster.com, Ю.Андреев «Самоходная гаубица PzH-2000″ ЗВО и др.


Самоходная гаубица PZH 2000 фото, история создания, технические характеристики

После распада Варшавского договора, руководство Бундесвера объеденной Германии выдвинуло требования к новой артиллерийской системе.

ОГЛАВЛЕНИЕ СТАТЬИ


История создания

Еще с момента формирования Бундесвера в 1955г. , особое внимание,  учитывая опыт второй мировой войны, уделялось танковым и механизированным частям, одним из важнейших компонентов, которых являлись подразделения  самоходной артиллерии. С самого начала самоходная артиллерия немецких подразделений комплектовалась самоходками американского производства. В 70-80-х годах прошлого столетия была предпринята попытка создать единую европейскую артсистему  САУ SP70, которая провалилась из-за ряда разногласий, возникших среди стран участников проекта. В итоге Великобритания, Германия и Италия стали самостоятельно создавать свои самоходные орудия. Разработка немцами новой САУ, которая должна была заменить американскую САУ М-109, стоявшую на вооружении  ФРГ, началась 1987г. После распада Варшавского договора были резко урезаны расходы на вооружение. Для принятия на вооружение новой гаубицы были сокращены финансовые и временные рамки. В таких условиях задание на проектирование и производство новой 155-мм САУ было выдано двум конкурирующим консорциумам, одному во главе с фирмой «Краусс-Маффей», второй возглавляла фирма «Вегманн». Через два года начались сравнительные испытания, по результатам которых победил консорциум, возглавляемый фирмой «Венгманн». В 1990г. был подписан контракт на серийное производство и поставку САУ в части.  Первые четыре прототипа были переданы заказчику в 1994г. До конца 1995г. эти машины проходили различные испытания, в том числе и в различных климатических условиях.  В итоге было принято окончательное решение о запуске в серийное производство самоходных гаубиц PzH-2000, в количестве 185 единиц. При разработке САУ конструкторы практически ни чем не были ограничены, но заказчик выдвинул два основных требования – расположить моторно-трансмиссионное отделение в передней части шасси и использовать в артсистеме новый ствол длинной 52 калибра, который позволял вести огонь стандартными боеприпасами НАТО на дальность до 30км. В качестве ходовой части было использовано удлиненное  до семи катков шасси танка «Леопарда» 1, в передней части которого установлен восьмицилиндровый многотопливный дизельный двигатель MTU-881 с гидромеханической трансмиссией HSWL фирмы «Ренк».

Главным оружием PzH 2000 является 155-мм гаубица с длиной ствола 52 калибра, установленная во вращающейся башне. На конце ствола имеется щелевой дульный тормоз, который позволяет уменьшить вспышку при выстреле, и увеличивает начальную скорость снаряда.  Для уменьшения износа и продления срока службы канал орудия хромирован. На полуавтоматическом клиновом затворе установлен магазин на 32 стандартных капсюля-детонатора. Некоторые параметры ствола, такие как температура зарядной каморы, контролируются автоматикой, что позволяет управлять автоматом заряжания. Магазин автомата заряжания оснащен боекомплектом на 60 выстрелов. На САУ PzH 2000 имеется дополнительное вооружение, состоящее из одного 7,62-мм пулемета MG3 и восьми дымовых гранатометов.

Стальная броня обеспечивает защиту экипажа от пуль стрелкового оружия и крупнокалиберных пулеметов до 14,5мм, а также от близких  разрывов снарядов и мин. Часть конструкции прикрыта элементами реактивной брони, а заряды, хранящиеся в задней части башни отделены от боевого отделения прочной стальной перегородкой. Самоходная установка оборудована системой пожаротушения, системами защиты от оружия и вентиляции.

Для стрельбы прямой наводкой гаубица оснащена прицелом PERI R19, прицелом TN80 и лазерным дальномером. Рабочее место командира оборудовано прибором наблюдения PERI-RTNL80 с увеличением в (2- или 8-крат). Так же командир, для работы, может использовать графический дисплей, связанный с  бортовым компьютером MICMOS 32.  PzH-2000  оснащена компьютерной системой управления огнем (СОУ), позволяющей  вести стрельбу как самостоятельно, так и получая целеуказание от батарейного или дивизионного КП. В автоматическом режиме наведение на цель могут осуществлять два члена экипажа. При получении данных, бортовой компьютер имеет возможность  самостоятельно наводить орудие с одной цели на другую. После каждого выстрела наводка орудия проверяется и корректируется на основе данных, полученных от баллистического вычислителя.  Для измерения начальной скорости выпускаемых снарядов на передней стенке башни смонтирована фазированная антенная решетка радиолокационной станции. САУ PzH 2000 оснащена бортовой системой навигации и приемником глобальной системы GPS AN/PSN-11.

Экипаж САУ PzH 2000 состоит из пяти человек: командира, механика-водителя, наводчика и двух заряжающих, но благодаря автомату заряжания в обязанности заряжающих входят задачи пополнения боекомплекта или подача боекомплекта при выходе из строя автомата заряжания.

Первое боевое применение PzH 2000 состоялось в Афганистане в августе 2006г. Три машины из состава голландского контингента действовали в провинции Кандагар. В сентябре этого же года САУ активно использовались во время операции «Медуза» установлению контроля над г. Пандживайи и его окрестностями. Самоходки частей Бундесвера впервые приняли участие в боевых действиях 10 июля 2010 г. Они прикрывали эвакуацию подорвавшейся на мине бронемашины. До этого руководство Германии не решалось отправлять  тяжелое вооружение в Афганистан, считая миссию полицейской.  Но после гибели трех немецких солдат, в апреле 2010 года, было принято решение об  усиления контингента  тремя САУ PzH 2000 в провинции Кундуз.  Боевое применение САУ в Афганистане показало, что новая самоходка является очень мощным средством поражения. Из недостатков были отмечены: довольно высокая масса и малоэффективная фильтровентиляционная установка, которая не справлялась с сильной запыленностью. Самоходное орудие впервые созданное Германией, самостоятельно, после Второй мировой войны, оказалось очень удачным и технически совершенным, что задало новую планку конструкторам при проектировании подобных систем вооружения.

Panzerhaubitze 2000 состоит на вооружении: Германии, Греции, Италии, Литвы, Нидерландов, Катара, Хорватии.


Технические характеристики САУ Panzerhaubitze 2000:

Длинас пушкой вперед: 11669 мм
Длина корпуса : 7300 мм
Ширина общая: 3580 мм
Высота: 3060 мм
Боевая масса: 55,3 т

Ширина гусеницы: 550 мм
Мощность двигателя 1000 л.с. (8-цил. дизель MTU 881)
Максимальная скорость:
— по шоссе – 67 км/ч
— по пересеченной местности – 45 км/ч
Запас хода по шоссе: 420 км
Экипаж 5 человек

Вооружение:
155-мм орудие L-52

Дальность стрельбы максимальная:
-стандартными боеприпасами – 30 км
-активно-реактивными более 40 км. (рекорд 56 км)
Макс. угол возвышения пушки, град 65
Макс. угол склонения пушки, град -2,50
Угол горизонтального наведения, град. 360

7,62-мм пулемет MG3
Гранатомёт дымовой 2х4 – 76-мм
Боекомплект — 60 155-мм выстрелов, 2000 патронов 7.62-мм
Преодолеваемые препятствия:
ширина рва — 3,0 м
высота стенки — 1,0 м
подъем — 30 град.
глубина брода — 1,5 м


Фотографии walkaround САУ Panzerhaubitze 2000

Фото обзор walkaround САУ Panzerhaubitze 2000 сделан 7 сентября 2017 года в музее Бундесвера (Militärhistorisches Museum der Bundeswehr) в городе Дрезден.

PzH 2000 – «панцергаубиця» третього тисячоліття

Автор: Андрій Харук

Перша самохідна гаубиця самостійно створена в Німеччині після Другої світової війни – PzH 2000, без перебільшення, задала новий стандарт розробки САУ в інших країнах світу.

Створюючи бундесвер, військово-політичне керівництво ФРН велику увагу приділяло розвитку танкових і механізованих військ, при цьому ретельно вивчався досвід Другої світової війни. Одним з важливих висновків стала необхідність створення самохідної артилерії, яка за рухливістю не поступається танкам і забезпеченої бронезахистом.

Першими самохідками, що надійшли на озброєння бундесверу, стали 105-мм гаубиці М7 «Пріст», які пам’ятали ще бої Другої світової. За ними послідували більш сучасні САУ – 105-мм М52 і 155-мм М44. До кінця 60-х років вони були замінені гаубицями М109. Пройшовши згодом модернізацію, М109 майже на сорок років стали основою самохідної артилерії дивізій бундесверу.

Перша спроба створити заміну для М109 була зроблена в 1973 році, коли Великобританія, ФРН та Італія приступили до спільної розробки 155-мм САУ SP70. Ці країни вже мали досвід спільного створення вдалою буксированої гаубиці FH70, випущеної в дев’яти сотнях одиниць. Її артилерійська частина була прийнята для самохідки, шасі ж розроблялося на основі вузлів німецьких машин – танка «Леопард-1» і БМП «Мардер». До початку 80-х років побудували 15 дослідних зразків, але надалі доведення САУ зіткнулося з низкою технічних проблем, зростали суперечності між країнами-учасницями консорціуму. У підсумку в 1986 році розробка SP70 була припинена, кожна з країн створила свою 155-мм самохідку: Великобританія – AS90, Італія – «Пальмарію» (правда, вона випускалася тільки для експорту, а італійської армії довелося задовольнятися модернізованими М109), ФРН – PzH 2000.

Розробка

Рішення про створення САУ власними силами у ФРН прийняли майже відразу після закриття програми SP70 – в 1987 році. Система отримала позначення Panzerhaubitze 2000, що символізувало те, що самохідка повинна була стати зброєю XXI століття. Військові намагалися підібрати для САУ і традиційну для німецької бронетехніки «зоологічну» назву. Серед запропонованих варіантів зустрічалися «Ріноцерос» і «Насхорн» (обидва означають «Носоріг»), «Штайр» («Бик») і навіть такий дивний, як «Рюссель» – «Хобот» (натяк на незвично довгий ствол). Жодна з них так і не була остаточно затверджена, і САУ залишилася під скромним індексом PzH 2000.

Проєкції САУ PzH 2000 (джерело: the-blueprints.com)

Створення самохідки велося на конкурсній основі двома консорціумами: до складу першого («Південь») увійшли фірми «Порше», «Рейнметалл» і «Краусс-Маффей», другого («Північ») – «МаК-Діль», «Рейнметалл» і «Вегманн». Замовник не обмежував свободу розробників, вимагаючи дотримання лише двох ключових умов – використовувати в артсистемі новий ствол довжиною 52 калібри та розташувати силову установку в передній частині шасі. Новий ствол забезпечував ведення вогню стандартними (неактивно-реактивними) боєприпасами НАТО на дальність в 30 км (проти 24 км у FH70 і SP70). Кормове розташування бойового відділення дозволяло скоротити виліт більш ніж восьмиметрового ствола гармати, а також залишало достатній простір для розміщення автомата заряджання, боєукладки на 60 пострілів і екіпажу.

З метою здешевлення у новій САУ застосували шасі наявних танків. «Південні» зробили ставку на високі ходові характеристики, взявши за основу шасі «Леопарда-2», а «північні» визнали головною перевагою дешевизну, використавши шасі «Леопарда-1» (його довелося подовжити до семи катків). Для обох варіантів був обраний однаковий двигун – 8-циліндровий дизель МВ 881 Ка-500 потужністю 1000 к.с. Гідромеханічна трансмісія «Ренк» HSWL 284 забезпечувала чотири передачі вперед і дві – назад.

Порівняльні випробування прототипів показали, що самоходка «південних» перевершує конкурента за рухливістю та  прохідністю, але артилерійська частина була краще у виробу консорціуму «Північ». Перемогли «північні» – адже завдання передбачала створення саме артилерійської установки. Генеральним підрядником став «Вегманн», який виготовляв башту та здійснював остаточний монтаж САУ. Шасі поставляла фірма «Мак Систем Гезельшафт ГМБХ».

Для остаточного відпрацювання конструкції в 1991-1993 роках виготовили чотири прототипи PzH 2000 (РТ01-РТ04). Машина РТ02 пройшла розширені ходові випробування в 41-му випробувальному центрі (місто Трір). У 91-му випробувальному центрі у місті Меппен проводилися вогневі випробування з використанням прототипу РТ01. Після їх успішного завершення самохідки РТ01 та РТ02 передали в 95-й артилерійський дивізіон (при Артилерійській школі сухопутних військ) для військових випробувань, що проходили з листопада 1994 по березень 1995 року. Гаубиці обслуговувалися змішаними екіпажами, що включали контрактників і військовослужбовців строкової служби. На випробуваннях перевірялася можливість сполучення обладнання PzH 2000 з тактичною системою управління артилерією ADLER, а також можливість застосування режимів ведення вогню, необхідних замовнику.

Прототипи повністю виправдали очікування. Була досягнута така скорострільність: 3 постріли за 9,2 сек (норматив – 10 сек), 8 – за 51,4 сек (норматив – 60 сек), 20 – за 2 хв 30 сек (норматив – 3 хв). Випробування підтвердили принципову можливість виконання вогневих завдань екіпажем всього з двох чоловік завдяки високій автоматизації управління й ведення вогню. В ході чергового туру вогневих випробувань в жовтні 1997 року були досягнуті ще більш високі показники скорострільності: 12 пострілів за 59,74 сек і 20 пострілів за 1 хв 47 сек – без сумніву, феноменальний результат.

Прототипи РТ03 та РТ04 в 1994-1995 роках проходили випробування в екстремальних кліматичних умовах. На полігоні Шайло (Канада) перевірялася працездатність PzH 2000 в умовах низьких температур (-30°С і нижче), а на полігоні Юма (штат Арізона, США) машини випробовувалися в умовах пустелі при сильній запиленості та високих температур повітря. Результати як ходових, так і вогневих випробувань були визнані відмінними.

У червні 1996 року один із прототипів PzH 2000 демонструвався на виставці «Євросаторі-96» в Ле Бурже. Перед цим, в березні, був підписаний контракт, який передбачав постачання бундесверу 185 серійних самохідних гаубиць. Випуск PzH 2000 почався в 1998 році.

Конструкція

Самохідна гаубиця PzH 2000 – броньовані гусенична бойова машина з переднім розташуванням моторно-трансмісійного відділення. Бойове відділення з баштою, що обертається займає всю середню і кормову частини машини.

Броня башти забезпечує захист від стрілецької зброї калібром до 14,5 мм і великих уламків артилерійських і мінометних снарядів. Зверху найбільш відповідальні місця самохідки прикриті реактивною бронею. Це забезпечує захист від уражаючих елементів касетних боєприпасів (артилерійських снарядів і авіаційних бомб). У лобовій і бортовій проєкціях САУ установка блоків реактивної броні не передбачена, оскільки PzH-2000 не призначена для дій безпосередньо на полі бою.

Для полігонних випробувань PzH 2000 використовується глушник монструозного виду (джерело: amazfacts.com)

PzH 2000 обладнана системами захисту від зброї масового ураження, вентиляції, а також попередження про пожежу і пожежогасіння. Додатковим заходом захисту екіпажу є міцна перегородка, що відокремлює заряди в задній частині башти від бойового відділення. У разі детонації зарядів енергія вибуху направляється назад, що істотно підвищує виживаність екіпажу в бою.

Основне озброєння PzH 2000 – 155-мм гаубиця з довжиною ствола 52 калібри (трохи більше ніж 8 м), встановлена у башті кругового обертання. Діапазон кутів вертикального наведення складає від -2,5 до + 65°. Гармату розроблено компанією «Рейнметалл індастрі». Канал ствола хромований, що продовжує термін його експлуатації. Обсяг зарядної камери становить 23 л. Гармату забезпечено щілинним дульним гальмом нового зразка, який зменшує інтенсивність спалаху при покиданні снарядом ствола гармати та збільшує початкову швидкість снаряда. Напівавтоматичний клиновий затвор оснащений магазином на 32 стандартних капсули-детонатори з кільцевим конвеєром.

Додаткове озброєння САУ PzH 2000 складається з 7,62-мм кулемету MG3 і 8 гранатометів, призначених для відстрілу димових гранат (по 4 з кожного борту). Боєкомплект самохідки включає 60 артилерійських снарядів, 48 повних метальних зарядів, а також 2000 набоїв до кулемета і 8 гранат для гранатометів.

Новаторською особливістю PzH 2000 стало застосування системи модульних метальних зарядів MTLS, розроблених фірмою «Рейнметалл». Повний заряд в цій системі складається з 6 модулів (5 з них ідентичні). Застосування MTLS дозволяє збільшити скорострільність, перешкоджає утворенню нагару в каналі ствола і його швидкого зносу, збільшує дальність стрільби та ліквідує небезпеку загоряння. Максимальна дальність ведення вогню стандартним снарядом L15A2 становить 30 км, снарядом з донною насадкою «Бейз Бліда» – близько 35 км, активно-реактивними боєприпасами – 40 км. Разом з тим, гаубиця може вести вогонь і з застосуванням традиційних зарядів «натовського» стандарту.

Основний тип снаряда PzH 2000 – осколково-фугасний L15 британської розробки (створений для гаубиць FH70). Маса снарядів цього сімейства в залежності від модифікації становить 41,75-43,55 кг, маса вибухової речовини – 11,3 кг. Варіант L15A1 забезпечений провідним паском, а L15A2 – ще й обтюрувальним, що знижує знос ствола. Але практика показала, що при стрільбі з гаубиці з довжиною ствола 52 калібри на максимальному метальному заряді провідна частина снарядів L15A1 і L15A2 може бути стерта до проходження снарядами дульного зрізу. Це веде до биття снаряда в каналі ствола і прискореного зносу останнього, тому бундесвер допрацьовує снаряди сімейства L15 з заміною їх провідних частин.

Попри солідні габарити й масу, PzH-2000 відрізняються хорошою рухливістю (джерело: ips-dc.org)

PzH 2000 може вести вогонь й іншими типами снарядів – наприклад, касетними DM642, начиненими 63 осколковими бойовими елементами (дальність стрільби – 27,1 км). У боєкомплект САУ входить і снаряд SMArt 155 (DM702A1), що містить два самонавідних суббоєприпаси (система наведення останніх включає інфрачервоні датчики та мікрохвильовий радар). Важить такий снаряд 47 кг, дальність стрільби їм досягає 27,5 км. У 2006 році PzH ​​2000 провела випробувальні стрільби активно-реактивним снарядом V-LAP, розробленим південноафриканською фірмою «Денел», на дальність 56 км. Цей показник не є граничним – він був обмежений розмірами полігону. В кінці 2013 року відбулися випробувальні стрільби американським керованим снарядом М982 «Екскалібур». Мінімальна дальність стрільби цим боєприпасом становить 9 км, максимальна – 48 км.

САУ обладнана двома прицілами – панорамним PERI R19 і TN80 (8-кратного збільшення), що служить для ведення вогню прямим наведенням. Є і лазерний далекомір з діапазоном вимірювання дальності до 2800 м. Командир самохідки має перископічний прилад спостереження PERI-RTNL80 зі змінним збільшенням (2- і 8-кратним). Крім того, PzH 2000 обладнана радаром, що вимірює початкову швидкість кожного випущеного снаряда. Його фазована антенна решітка встановлена на передній стінці башти.

На колисці гармати встановлені датчики системи орієнтації та наведення, що автоматично визначає просторове положення ствола гармати та встановлює точку початку координат, необхідну для напівавтоматичного та автоматичного наведення на ціль. PzH 2000 також обладнана бортовою системою навігації й приймачем GPS AN / PSN-11. Система управління вогнем дозволяє реалізувати режим ураження однієї цілі одночасно 3-5 снарядами завдяки внесенню поправок при кожному пострілі.

При роботі САУ в автоматичному режимі для її обслуговування достатньо двох членів екіпажу, хоча її штатний екіпаж складається з п’яти осіб. Крім командира, навідника і механіка-водія, він включає двох заряджаючих, що вступають в справу при поповненні боєкомплекту або виході з ладу автомата заряджання.

Як і будь-яка інша система, PzH-2000 не позбавлена недоліків. Головним з них вважається велика маса машини, що перешкоджає її перекидання повітрям на борту європейського військово-транспортного літака А400М. З метою підвищення аеромобільності концерн «Краус- Маффей -Вегманн» розробив модуль AGM (Аrtillerie-Geschütz-Modul) – полегшену башту PzH 2000, яку можна встановлювати на відносно легкі шасі.

Модуль AGM на шасі РСЗВ MLRS (джерело: militarypedia. it)

Маса AGM становить 12,5 т. Перший варіант САУ з таким модулем, виготовлений у 2005 році із застосуванням шасі РСЗВ MLRS, важив всього 27 т – вдвічі менше PzH 2000. У 2008 році з’явилася САУ «Донар», що являє собою модуль AGM, встановлений на шасі австро-іспанської БМП ASCOD 2. Однак замовлень на самохідки з такими модулями досі не надходило.

Не пішла в серію й установка MONARC (Modular Naval Artillery Concept) – башта PzH 2000, адаптована для установки на кораблі класу «фрегат-есмінець». Її випробування проходили у 2002-2003 роках на фрегати «Гамбург» і «Гессен», але в підсумку вибір зробили на користь звичайних морських артустановок.

Установка MONARC на фрегаті «Гамбург» (джерело: militarypedia.it)

«Панцергаубиця» в строю

Постачання PzH 2000 у бундесвер почалися в 1998 році – першим їх отримав 345-й артдивізіон. Спочатку передбачалося замінити новими САУ застарілі M109A3G практично в пропорції 1: 1, але з огляду на скорочення і реорганізацію бундесверу все обмежилося постачанням першої замовленої партії зі 185 одиниць. Але і ця кількість виявилася зайвою: до строю ввели лише 154 PzH 2000, а решту 31 відправили на склад. Надалі їх вузли передбачалося використовувати для виготовлення легких САУ з модулями AGM, проте ці плани так і не були реалізовані.

Подальше скорочення бундесверу призвело до того, що його артилерійський парк зіщулився до мізерних розмірів. З урахуванням продажу частини PzH 2000 за кордон в розпорядженні німецьких військових залишилися 123 такі САУ, але з них придатними до застосування рахується лише 61, а в строю знаходяться тільки 40. Всі вони зосереджені у двох дивізіонах 10-ї танкової дивізії – 131-м і 345-м. Перший з них включає дві восьми гарматні батареї «панцергаубиць», другий – три такі батареї (крім того, до кожного дивізіону входить батарея РСЗВ MLRS). Після зняття з озброєння САУ М109, М110, гармат польової артилерії FH70 і гірських гаубиць М56 ця жменька PzH 2000 становить всю ствольну артилерію бундесверу.

Бундесверовська «Панцергаубиця» (джерело: dmitryshulgin. com)

Першим закордонним замовником PzH 2000 стала Італія, яка отримала 70 таких САУ. Дві з них надійшли з Німеччини, а решта 68 були зібрані за ліцензією фірмою «ОТО Мелара». Зараз італійська армія має у своєму розпорядженні 68 таких САУ, що перебувають на озброєнні двох артилерійських полків: 132-го «Аріете», що входить в однойменну танкову бригаду, а також 8-го «Пасубіо» в бригаді берсальєрів «Гарібальді». Характерно, що сухопутні війська Італії зберігають в строю кілька старих артсистем – модернізовані М109, FH70 і гірські М56.

У 2001 році 24 самохідки PzH 2000HEL, що трохи відрізняються від базового зразка складом обладнання, придбала Греція. Ними укомплектовані два дивізіони. 57 машин поставлено в Нідерланди, але тамтешня армія зазнала такого ж лавиноподібного скорочення, як і бундесвер, залишивши в строю тільки 24 PzH 2000, а потім скоротивши цю кількість до 18. Вони перебувають на озброєнні єдиного артдивізіону Королівської армії Нідерландів, що має гучну назву «Командування вогневої підтримки».

До 2018 року останнім покупцем нових PzH 2000 був Катар. Ця країна придбала 24 САУ, перші з яких були поставлені восени 2015 року.

Скорочення парку PzH 2000 у Німеччині призвело до появи їх на ринку «секонд-хенду». Першим покупцем стала Хорватія, яка отримала у 2015-2016 роках 12 стройових САУ PzH 2000, три такі ж самохідки як джерело запчастин і одну машину для підготовки механіків-водіїв (з демонтованої артилерійською частиною).

Церемонія передачі перших PzH 2000 Хорватії (джерело: defence-blog.com)

У червні 2016 року перші PzH 2000 надійшли до Литви – ця країна придбала 21 САУ: 16 бойових (для артдивізіону імені генерала Ромуалдаса Гідрайтіса 1-ї механізованої бригади «Залізний вовк»), три на запчастини і дві навчальні.

У грудні 2018 року 24 САУ PzH 2000 – цього разу вже нові, а не з «секонд-хенду», як Литва чи Хорватія, придбала Угорщина.

Бойовий дебют PzH 2000 року відбувся в Афганістані. У серпні 2006 року до складу голландського контингенту, який діяв в провінції Кандагар, прибутку три такі самохідки. У вересні того ж року вони взяли активну участь в операції «Медуза» щодо встановлення контролю над містом Пандживай та його околицями. У наступному році голландський контингент перевели в провінцію Урузган – тут PzH 2000 брали участь, зокрема, в штурмі міста Хору 15-19 червня 2007 року. Досвід експлуатації PzH 2000 на Афганістані показав, що вона є дуже ефективним вогневим засобом. Водночас фільтровентиляційна установка САУ виявилася недостатньою ефективної в умовах сильної запиленості. Знадобилося також посилити захист верхньої проєкції самохідки, оскільки таліби активно застосовували міномети.

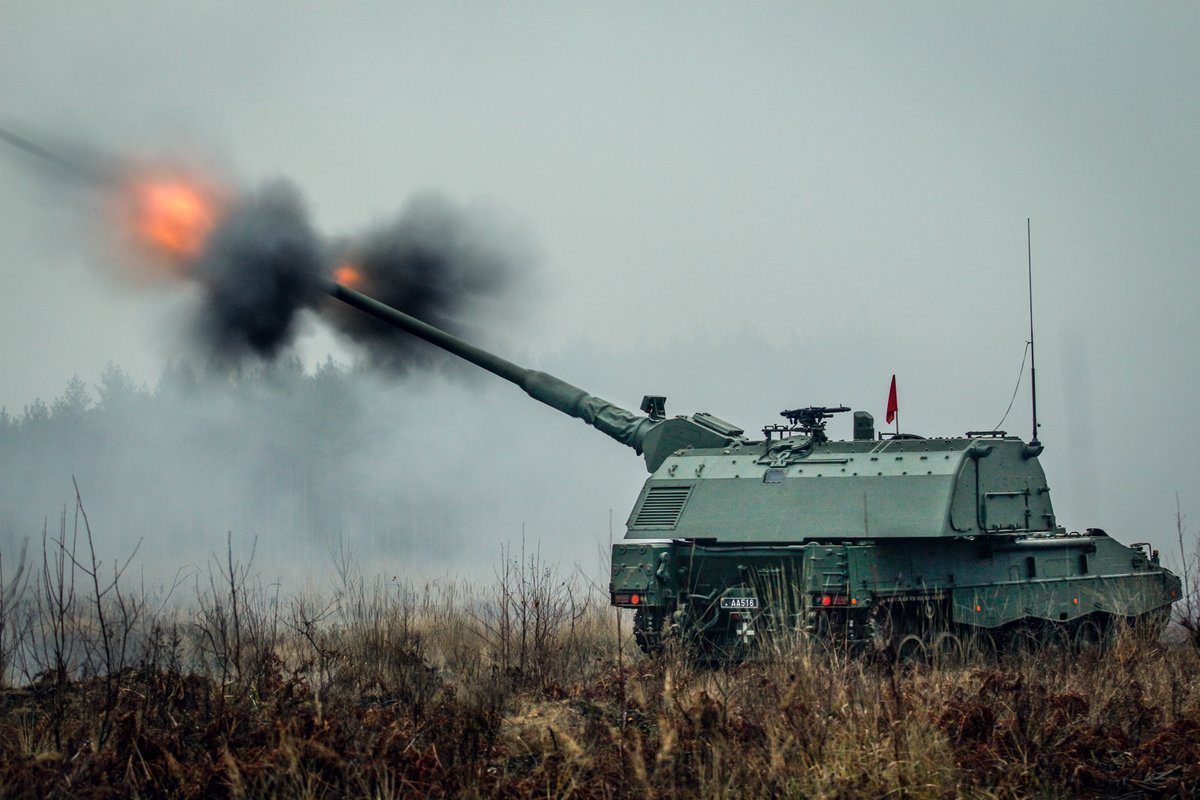

Голландська PzH 2000 веде вогонь. Афганістан, лютий 2009 року. (джерело: defensie.nl)

Німецький уряд, що також направив свій контингент в Афганістан, довгий час не рішався посилати туди PzH 2000, вважаючи операцію поліцейською та пропонуючи своїм солдатам обходитися лише легкою зброєю. Але після загибелі трьох солдатів бундесверу (2 квітня 2010 року) було прийнято рішення про посилення контингенту в провінції Кундуз, і в Афганістан направили три PzH 2000. Вперше в бій вони вступили 10 липня 2010 року, прикриваючи евакуацію бронемашини, що підірвалася на міні.

«Панцергаубиця» на вогневій позиції в Афганістані. (джерело: dmitryshulgin.com)

Бувши першою самохідною гаубицею, самостійно створеною в Німеччині після Другої світової війни, PzH 2000, без перебільшення, задала новий стандарт розробки САУ в інших країнах світу. Ця машина має вогневу міць, яку можна порівняти з трьома самохідками М109 останніх модифікацій. До того ж німецька артсистема має куди більше шансів уціліти на полі бою завдяки високій рухливості, кращому бронюванню, можливості діяти як в ролі стаціонарної вогневої точки, так і в якості мобільної системи озброєння. Бортова система самохідки дозволяє їй діяти незалежно від зовнішніх коректувальників і артилерійських спостерігачів.

Тактико-технічні характеристики (ТТХ) САУ PzH 2000

Екіпаж, осіб – 5 (мінімально можливий – 2)

Маса в базовому виконанні, т – 55,8

Маса зі встановленими блоками реактивної броні, т – 57,66

Довжина повна (з гарматою вперед),м – 11,67,

Довжина по корпусу,м – 7,91

Ширина, м – 3,5

Висота, м – 3,46

Кліренс, м – 0,44

Потужність силової установки, к. с. – 1000

Максимальна швидкість, км/год: по шосе – 67, бездоріжжям – 45

Запас ходу по шосе, км – 420

Ємність паливних баків, л – 1000

Долаємі перешкоди:

Висота стінки, м – 1

Ширина рову, м – 3

Глибина броду, м – 1,5

Підйом, град – 30


Література

  1. Niesner С. Panzerhaubitze 2000. – Vollert Tankograd Publishing, Erlangen, 2009
  2. Лебедев Л. Основные 155-мм гаубицы ведущих зарубежных стран // Зарубежное военное обозрение, 2009, №3
  3. Омелянюк П. Panzer-Haubitze 2000. Внучка Большой Берты // Танки мира. Приложение к журналу «Арсенал-Коллекция», 2013, Вып. 21

Даний матеріал належить до авторських публікацій.
Думка редакції може не збігатися із точкою зору авторів матеріалів.
Публікується з дозволу автора.
Українською мовою перекладено спеціально для Ukrainian Military Pages


Використані джерела:
warspot.ru

Самоходная артиллерийская установка Panzerhaubitze 2000 (PzH 2000) (Германия) » МРОО «Вымпел-В»


Panzerhaubitze 2000 (PzH 2000) — самоходная артиллерийская установка разработана немецкой компанией Krauss-Maffei Wegmann в 1998 году. 155-мм пушка длиной в 52 калибра, система навигации, автоматизированная система управления огнем, автоматическая система заряжания с боекомплектом в 60 снарядов и 228 модульных метательных зарядов, система обнаружения огня и автоматического пожаротушения, коллективное средство защиты от ОМП, а также возможность устанавливать блоки навесной динамической защиты на крышу и бока башни.

PzH 2000 способна выпускать три снаряда за девять секунд или десять за 56 секунд на дальность до 30 км. Гаубице принадлежит мировой рекорд – на полигоне в Южной Африке она выстрелила на 56 км специально разработанным снарядом V-LAP.

По совокупности показателей PzH 2000 считается самой совершенной серийной САУ в мире. САУ заслужила крайне высокие оценки независимых экспертов; так, российский специалист О. Желтоножко определил ее как эталонную систему для настоящего времени, на которую ориентируются все производители самоходных артиллерийских установок.

Технические характеристики:
Боевая масса:55,3 т
Экипаж:5 чел.

Размеры:
Длина корпуса:7870 мм
Длина с пушкой вперёд:11669 мм
Ширина корпуса:3480 мм
Высота:3400 мм
Клиренс:440 мм

Вооружение:
Пушка:155-мм L52
Орудие оснащено дульным тормозом и эжектором.
Привод наведения — электрические.
Установка оснащена автоматическим механизмом заряжания, обеспечивающим максимальную скорострельность 10 выстр./мин.
Длина ствола: 52 калибров
Боекомплект пушки:60
Углы ВН: ?2,5…+65 град.
Углы ГН:360 град.
Дальность стрельбы:30 — 50 км
Пулемёты:7,62-мм MG3

Подвижность:
Двигатель: дизельный типа 881 Ka-500
Производитель: MTU
Максимальная мощность:1000 л.с.
Конфигурация:V8
Цилиндров:8
Охлаждение:жидкостное
Тактность (число тактов):4

Ходовые качества:
Скорость по шоссе: 67 км/ч
Скорость по пересечённой местности: 45 км/ч
Запас хода по шоссе: 420 км

Преодолеваемые препятствия:
Преодолеваемый подъём: 45 град.
стенка:1 м
ров:3 м
брод:1.5 м

Дополнительное оборудование: автоматическая система пожаротушения, система защиты от оружия массового поражения, навигационная система.

Применяется в боевых действиях: Афганистан.

PzH 2000 155-мм самоходная гаубица

Страна происхождения Германия
Поступил на службу 1998
Экипаж 5
Размеры и вес
Вес 55 т
Длина (пушка вперед) 11. 67 м
Длина корпуса 7,87 м
Ширина 3,48 м
Высота 3,4 м
Вооружение
Основное орудие 155 мм
Длина ствола 52 калибра
Пулеметы 1 х 7,62 мм
Вес снаряда 43. 5 кг
Максимальная дальность стрельбы 30 / 40 км
Максимальная скорострельность 9 об/мин
Диапазон высот — 2,5 до + 65 градусов
Диапазон перемещения 360 градусов
Боеприпасы
Основное орудие 60 патронов
Пулеметы 1 500 — 2 000 патронов
Мобильность
Двигатель МТУ МТ 881 Ка-500 дизель
Мощность двигателя 1 000 л. с.
Максимальная скорость по дороге 60 км/ч
Диапазон 420 км
Маневренность
Градиент 60%
Боковой откос 30%
Вертикальная ступенька 1.1 м
Траншея 3 м
Фординг 1,5 м



Разработка PzH 2000 (Panzerhaubitze) началось в 1987 году. Международный Программа SP70, которая была отменена в 1980-х годах из-за проблемы с финансированием. Опытный образец PzH 2000 был завершен в 1993 году. Первоначально немецкая армия планировала заказать в общей сложности 1 254 машины. новых самоходных гаубиц, однако в 1996 г., в связи с окончанием Холодная война, контракт был подписан только на 185 артиллерийские системы.Первые системы были поставлены немецкой армии в 1998 г. Экспортными операторами PzH 2000 являются Хорватия (12), Греция (25), Италия. (68), Литва (21), Нидерланды (57) и Катар (24). Этот артиллерийская система участвовала в боевых действиях в Афганистане.

PzH 2000 оснащен 155-мм гаубицей L52. Автомобиль имеет полностью автоматическая система заряжания с системой управления боеприпасами. PzH 2000 совместим со стандартными 155-мм боеприпасами НАТО. Максимальная дальность стрельбы составляет 30 км со стандартным осколочно-фугасным снарядом и 40 км с базовым обдуваемым снарядом.Использование южноафриканского VLAP реактивным снарядом можно достичь дальности 56 км. Максимальная скорострельность 9 раундов в минуту. Он способен вести несколько раундов одновременно. Ударная (MRSI) стрельба. Всего в магазине уложено 60 патронов.

Среднее Вооружение состоит из установленного на крыше 7,62-мм пулемета.

PzH 2000 получает данные о цели по каналу передачи данных. Пистолет автоматически наводится используя данные управления огнем.

Лобовая броня PzH 2000 обеспечивает защиту от 14.патроны калибра 5 мм. Круговая защита от огня стрелкового оружия и артиллерийского снаряда занозы. При необходимости может быть установлена ​​динамическая защита. PzH 2000 также оснащен системой автоматического пожаротушения и РХБ. системы защиты.

PzH 2000 имеет экипаж из пяти человек, включая командира, наводчика, двух заряжающих и Водитель. Стрельбу по мишеням может вести расчет из двух человек. Загрузчики используются только в случае сбоя автозагрузчика.

шасси PzH 2000 использует некоторые компоненты Основной боевой танк Леопард 2.Транспортное средство с дизельным двигателем МТУ МТ 881 Ка-500 с наддувом, развивающий 1 000 л. с. PzH 2000 также оснащен вспомогательным силовая установка, питающая все системы при включении основного двигателя выключенный.

PzH 2000 перезагружается двумя операторами. Раковины выбираются автоматически поднимается из задней части машины и укладывается в отсек автомата заряжания. журнал. Эта самоходная гаубица пополняется менее чем за 12 минут.

Варианты

МОНАРК (Концепция модульной морской артиллерии), изучение установки башни Гаубица PzH 2000 на военном корабле.Он был установлен на палубе Гамбурга, Саксония класс фрегат.

AGM (модуль артиллерийского орудия) 155-мм самоходная гаубица. Это модифицированный вариант PzH 2000. Он был разработан как дополнение к PzH 2000. там, где более тяжелое вооружение недоступно, рекомендуется или слишком дорого. Это артиллерийская система управляется экипажем из двух человек. Он значительно легче альтернатива PzH 2000, но обеспечивает те же характеристики. Первый опытный образец был смонтирован на гусеничном шасси РСЗО M270. Хотя беспилотная турель AGM может быть интегрирована в различные другие шасси или даже использоваться как автономная единица. Общее собрание авиатранспортабельный.

Донар 155-мм самоходная гаубица, дальнейшее развитие Артиллерийского Орудийный модуль на базе Гусеничное шасси БМП ASCOD 2. Донар это в основном ориентированы на экспортных клиентов.

Boxer RCH 155 — еще одна интеграция артиллерийского орудия. Модуль, основанный на Боксер БТР 8х8.Эта артиллерийская система сохраняет особенности и тактико-технические параметры PzH 2000. Это было введен в 2014 году. Первые огневые испытания состоялись в том же год.

HD обои: PzH 2000, гаубица, Panzerhaubitze, артиллерия, бундесвер, стрельба

HD обои: PzH 2000, гаубица, Panzerhaubitze, артиллерия, бундесвер, стрельба | Обои Блики PzH 2000, гаубица, Panzerhaubitze, артиллерия, бундесвер, стрельба, HD обои Информация об оригинальных обоях: Размеры: 3840x2160px Размер файла: 922.73 КБ WallpaperFlare — это открытая платформа, на которой пользователи могут делиться своими любимыми обоями. Загружая эти обои, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности. Это изображение предназначено только для личного использования в качестве обоев для рабочего стола. Если вы являетесь автором и обнаружите, что это изображение используется без вашего разрешения, сообщите нам о нарушении авторских прав в цифровую эпоху, свяжитесь с нами. Выберите разрешение и загрузите эти обои

Загрузите эти обои для рабочего стола ПК и ноутбука (включая разрешения 720P, 1080P, 2K, 4K, для обычных ПК и ноутбуков HP, Lenovo, Dell, Asus, Acer):

Скачать эти обои как рабочий стол iMac:

имак 21.5-дюймовый дисплей со светодиодной подсветкой:

1920×1080

Скачать обои на рабочий стол MacBook:

MacBook Air 13 дюймов, MacBook Pro 15,4 дюйма

1440×900

MacBook Pro с дисплеем Retina 13,3 дюйма, MacBook Air с дисплеем Retina 13 дюймов, MacBook Air 13,3 дюйма (2020 г., M1):

2560×1600

Скачать обои для рабочего стола с двумя мониторами:

Скачать обои на рабочий стол с тремя мониторами:

Скачать обои на рабочий стол с четырьмя мониторами:

Скачать эти обои в качестве рабочего стола iPhone или экрана блокировки:

iPhone 2G, iPhone 3G, iPhone 3GS:

320×480

iPhone 4, iPhone 4s:

640×960

iPhone 5, iPhone 5s, iPhone 5c, iPhone SE:

640×1136

iPhone 6, iPhone 6s, iPhone 7, iPhone 8:

750×1334

iPhone 6 plus, iPhone 6s plus, iPhone 7 plus, iPhone 8 plus:

1242×2208

iPhone X, iPhone Xs, iPhone 11 Pro:

1125×2436

iPhone XS Max, iPhone 11 Pro Max:

1242×2688

iPhone Xr, iPhone 11:

828×1792

iPhone 12 мини, iPhone 13 мини:

1080×2340

iPhone 12, iPhone 12 Pro, iPhone 13, iPhone 13 Pro:

1170×2532

iPhone 12 Pro Max, iPhone 13 Pro Max:

1284×2778

Загрузите эти обои в качестве рабочего стола телефона Android или экрана блокировки (для обычных телефонов Samsung, Huawei, Xiaomi, Redmi, Oppo, Realme, Oneplus, Vivo, Tecno Android):

Скачать эти обои в качестве рабочего стола iPad или экрана блокировки:

iPad, iPad 2, iPad Mini:

768×1024, 1024×768

iPad 3, iPad 4, iPad Air, iPad Air 2, iPad 2017, iPad Mini 2, iPad Mini 3, iPad Mini 4, 9.

7-дюймовый iPad Pro: 2048×1536, 1536×2048

iPad Pro 10,5 дюйма:

2224×1668, 1668×2224

iPad Pro 11 дюймов:

2388×1668, 1668×2388

iPad Pro 12,9 дюйма:

2732×2048, 2048×2732

iPad Air 10,9 дюйма:

2360×1640, 1640×2360

iPad 10,2 дюйма:

2160×1620, 1620×2160

iPad mini 8,3 дюйма:

2266×1488, 1488×2266

Загрузите эти обои на планшеты Surface и Android для рабочего стола или экрана блокировки:

Связанные HD обои

  • 4896 Икс 3257 пикс.

    PzH 2000, пыль, артиллерия, Panzerhaubitze, гаубица, Бундесвер
  • 4992 Икс 3328 пикс.

    Panzerhaubitze, Бундесвер, PzH 2000, гаубица, пустыня, артиллерия
  • 2048 Икс 1365 пикс.

    установка, самоходная, артиллерийская, PzH 2000, танковая гаубица 2000
  • 3840 Икс 2160 пикс.

    боевая война панцерхаубитце 2000 пж 2000 артиллерия, военный
  • 2646 Икс 1764 г. пикс.

    зелено-черный боевой танк, установка, пожарный, самоходный
  • 3000 Икс 1995 г. пикс.

    серый танк, Выстрел, Артиллерийский, (САУ), Немецкий, Самоходный, PzH 2000
  • 3759 Икс 2506 пикс.

    У.С. Армия, горная, М777, артиллерия, солдат, гаубица, стрельба
  • 1920 г. Икс 1080 пикс.

    солдат держит каньонный патрон, армия, артиллерия, гаубица
  • 3504 Икс 2428 пикс.

    зеленый танк цифровые обои, рисунок, Германия, САУ, Enzo Maio
  • 2048 Икс 1366 пикс.

    поле, солдаты, залп, артиллерия, 155-мм, М777, гаубица
  • 2794 Икс 1778 г. пикс.

    мужская коричневая военная форма, поле, солдаты, залп, артиллерия
  • 2144 Икс 1424 пикс.

    Всеобщее достояние морская пехота, гаубица m777, артиллерия, 155 мм, огневая мощь, военные
  • 2464 Икс 1632 пикс.

    огневая, установка, самоходная, артиллерийская, гаубичная, бронированная
  • 2464 Икс 1632 пикс.

    коричневый металлический военный танк, пустыня, установка, самоходная
  • 2648 Икс 1648 пикс.

    Артиллерия, Гаубица M109, Танк
  • 4190 Икс 2052 пикс.

    машина, артиллерия, гаубица, M109A6, U.С. Армия, Паладин, небо
  • 4256 Икс 2848 пикс.

    артиллерия, ВС Казахстана, реактивная система залпового огня
  • 5184 Икс 3456 пикс.

    Мста-С, артиллерия, 2С19, Российская Армия, гаубица
  • 5184 Икс 3241 пикс.

    танк серой армии, установка, самоходная, артиллерийская, 152-мм
  • 2144 Икс 1424 пикс.

    Всеобщее достояние морская пехота, гаубица m777, артиллерия, 155 мм, огневая мощь, военные
  • 1920 г. Икс 1080 пикс.

    оружие, артиллерия, гаубица, солдат, цифровое искусство, армия
  • 2560 Икс 1600 пикс.

    зеленый боевой танк, BAE Systems Bofors, Archer Artillery System
  • 1920 г. Икс 1170 пикс.

    Военные вертолеты, Boeing CH-47 Chinook, артиллерия, гаубица M777
  • 1920 г. Икс 1080 пикс.

    Артиллерия, Гаубица, Гаубица M198
  • 2250 Икс 1500 пикс.

    черный бронированный танк, пушка, установка, самоходная, артиллерийская
  • 1920 г. Икс 1080 пикс.

    САУ, Бундесвер, М109, ВС Германии, 155мм, Самоходная гаубица
  • 2500 Икс 1300 пикс.

    арт, Артиллерия, САУ, Вооружённые силы России, Российская, МСТА-С
  • 1920 г. Икс 1080 пикс.

    САУ, самоходная гаубица, Израиль, М109, АОИ, американская самоходная артиллерийская установка
  • 3898 Икс 2599 пикс.

    БМП, боевая машина пехоты, пустыня, пума, песок, бундесвер
  • 3072 Икс 2048 пикс.

    Всеобщее достояние фото солдат укомплектовывать артиллерийскую батарею, военные, гаубица
  • 1920 г. Икс 1080 пикс.

    огонь, минимализм, самурай, мечи, Коллекция, ПЖ, Forever Young
  • 4087 Икс 2748 пикс.

    сау, 2С19, Мста-С, артиллерия, российская 152-мм дивизионная самоходная гаубица
  • 3087 Икс 1782 г. пикс.

    черно-серая армейская техника, поле, солдаты, артиллерия, гаубица
  • 2560 Икс 1440 пикс.

    опора электропередач из серого металла, пустыня, провод, торнадо, огонь, опора электропередач
  • 1920 г. Икс 1080 пикс.

    САУ, самоходная гаубица, М109, американская самоходная артиллерийская установка
  • 3468 Икс 1920 г. пикс.

    Всеобщее достояние Иисус, Христос, Бог, святой дух, Евангелие, Библия, Моисей, Исход
  • 1247 Икс 819 пикс.

    огонь, автомобиль, мотоцикл, пустыня, дым, земля, пейзаж, высокий угол обзора
  • 1567 Икс 1041 пикс.

    Артиллерия, гаубица М777
  • 5120 Икс 2880 пикс.

    Солдат держит черную штурмовую винтовку на корточках, M4, карабин, U.С. Армия
  • 3840 Икс 2160 пикс.

    солдат стоит днем, Афганистан, Бундесвер, оружие
  • 3840 Икс 2160 пикс.

    черная асфальтовая дорога, горы, пустыня, облака, теплые тона, пейзаж
Загрузка обоев

HD обои: PzH 2000, пыль, артиллерия, Panzerhaubitze, гаубица, Бундесвер

HD обои: PzH 2000, пыль, артиллерия, Panzerhaubitze, гаубица, Бундесвер | Обои Блики PzH 2000, пыль, артиллерия, Panzerhaubitze, гаубица, бундесвер, HD обои Информация об оригинальных обоях: Размеры: 4896x3257px Размер файла: 1. 02 МБ WallpaperFlare — это открытая платформа, на которой пользователи могут делиться своими любимыми обоями. Загружая эти обои, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности. Это изображение предназначено только для личного использования в качестве обоев для рабочего стола. Если вы являетесь автором и обнаружите, что это изображение используется без вашего разрешения, сообщите нам о нарушении авторских прав в цифровую эпоху, свяжитесь с нами. Выберите разрешение и загрузите эти обои

Загрузите эти обои для рабочего стола ПК и ноутбука (включая разрешения 720P, 1080P, 2K, 4K, для обычных ПК и ноутбуков HP, Lenovo, Dell, Asus, Acer):

Скачать эти обои как рабочий стол iMac:

имак 21.5-дюймовый дисплей со светодиодной подсветкой:

1920×1080

Скачать обои на рабочий стол MacBook:

MacBook Air 13 дюймов, MacBook Pro 15,4 дюйма

1440×900

MacBook Pro с дисплеем Retina 13,3 дюйма, MacBook Air с дисплеем Retina 13 дюймов, MacBook Air 13,3 дюйма (2020 г.

, M1): 2560×1600

Скачать обои для рабочего стола с двумя мониторами:

Скачать обои на рабочий стол с тремя мониторами:

Скачать обои на рабочий стол с четырьмя мониторами:

Скачать эти обои в качестве рабочего стола iPhone или экрана блокировки:

iPhone 2G, iPhone 3G, iPhone 3GS:

320×480

iPhone 4, iPhone 4s:

640×960

iPhone 5, iPhone 5s, iPhone 5c, iPhone SE:

640×1136

iPhone 6, iPhone 6s, iPhone 7, iPhone 8:

750×1334

iPhone 6 plus, iPhone 6s plus, iPhone 7 plus, iPhone 8 plus:

1242×2208

iPhone X, iPhone Xs, iPhone 11 Pro:

1125×2436

iPhone XS Max, iPhone 11 Pro Max:

1242×2688

iPhone Xr, iPhone 11:

828×1792

iPhone 12 мини, iPhone 13 мини:

1080×2340

iPhone 12, iPhone 12 Pro, iPhone 13, iPhone 13 Pro:

1170×2532

iPhone 12 Pro Max, iPhone 13 Pro Max:

1284×2778

Загрузите эти обои в качестве рабочего стола телефона Android или экрана блокировки (для обычных телефонов Samsung, Huawei, Xiaomi, Redmi, Oppo, Realme, Oneplus, Vivo, Tecno Android):

Скачать эти обои в качестве рабочего стола iPad или экрана блокировки:

iPad, iPad 2, iPad Mini:

768×1024, 1024×768

iPad 3, iPad 4, iPad Air, iPad Air 2, iPad 2017, iPad Mini 2, iPad Mini 3, iPad Mini 4, 9.

7-дюймовый iPad Pro: 2048×1536, 1536×2048

iPad Pro 10,5 дюйма:

2224×1668, 1668×2224

iPad Pro 11 дюймов:

2388×1668, 1668×2388

iPad Pro 12,9 дюйма:

2732×2048, 2048×2732

iPad Air 10,9 дюйма:

2360×1640, 1640×2360

iPad 10,2 дюйма:

2160×1620, 1620×2160

iPad mini 8,3 дюйма:

2266×1488, 1488×2266

Загрузите эти обои на планшеты Surface и Android для рабочего стола или экрана блокировки:

Связанные HD обои

  • 4992 Икс 3328 пикс.

    Panzerhaubitze, Бундесвер, PzH 2000, гаубица, пустыня, артиллерия
  • 3504 Икс 2428 пикс.

    PzH 2000, стрельба, Бундесвер, артиллерия, покраска, гаубица
  • 3840 Икс 2160 пикс.

    боевая война панцерхаубитце 2000 пж 2000 артиллерия, военный
  • 2646 Икс 1764 г. пикс.

    зелено-черный боевой танк, установка, пожарный, самоходный
  • 3000 Икс 1995 г. пикс.

    серый танк, Выстрел, Артиллерийский, (САУ), Немецкий, Самоходный, PzH 2000
  • 4858 Икс 3020 пикс.

    оружие, армия, гаубица, пж 2000, небо, военные, природа, облако — небо
  • 3840 Икс 2160 пикс.

    PzH 2000, гаубица, Panzerhaubitze, артиллерия, бундесвер, стрельба
  • 1920 г. Икс 1080 пикс.

    солдат держит каньонный патрон, армия, артиллерия, гаубица
  • 3504 Икс 2428 пикс.

    зеленый танк цифровые обои, рисунок, Германия, САУ, Enzo Maio
  • 2048 Икс 1366 пикс.

    поле, солдаты, залп, артиллерия, 155-мм, М777, гаубица
  • 2794 Икс 1778 г. пикс.

    мужская коричневая военная форма, поле, солдаты, залп, артиллерия
  • 2144 Икс 1424 пикс.

    Всеобщее достояние морская пехота, гаубица m777, артиллерия, 155 мм, огневая мощь, военные
  • 2464 Икс 1632 пикс.

    огневая, установка, самоходная, артиллерийская, гаубичная, бронированная
  • 3840 Икс 2160 пикс.

    Артиллерия, боевая, Panzerhaubitze 2000, PzH 2000, война
  • 4190 Икс 2052 пикс.

    машина, артиллерия, гаубица, M109A6, U.С. Армия, Паладин, небо
  • 5184 Икс 3456 пикс.

    Мста-С, артиллерия, 2С19, Российская Армия, гаубица
  • 4939 Икс 3253 пикс.

    оружие, Д-30, артиллерия, стрельба, 122-мм, гаубица, пустыня, песок
  • 5184 Икс 3241 пикс.

    танк серой армии, установка, самоходная, артиллерийская, 152-мм
  • 1920 г. Икс 1080 пикс.

    оружие, артиллерия, гаубица, солдат, цифровое искусство, армия
  • 2560 Икс 1600 пикс.

    зеленый боевой танк, BAE Systems Bofors, Archer Artillery System
  • 1920 г. Икс 1170 пикс.

    Военные вертолеты, Boeing CH-47 Chinook, артиллерия, гаубица M777
  • 4256 Икс 2832 пикс.

    Бундесвер, немецкий, военная машина, ОБТ, танк, пыль, стрельба
  • 2250 Икс 1500 пикс.

    черный бронированный танк, пушка, установка, самоходная, артиллерийская
  • 1920 г. Икс 1080 пикс.

    САУ, Бундесвер, М109, ВС Германии, 155мм, Самоходная гаубица
  • 4180 Икс 2620 пикс.

    песок, пыль, пулемет M249 LMG U.С. Армия, стрельба, солдат
  • 4000 Икс 2250 пикс.

    Всеобщее достояние горящие здания днем, апокалипсис, война, катастрофа
  • 4000 Икс 3000 пикс.

    пыль, бундесвер, боевая бронированная машина, HK GMG, AFV, IFV
  • 2500 Икс 1300 пикс.

    арт, Артиллерия, САУ, Вооружённые силы России, Российская, МСТА-С
  • 1920 г. Икс 1080 пикс.

    САУ, самоходная гаубица, Израиль, М109, АОИ, американская самоходная артиллерийская установка
  • 3840 Икс 2400 пикс.

    БМП, A5A1, камуфляж, пыль, Marder, бундесвер, боевая машина пехоты
  • 2646 Икс 2000 г. пикс.

    панцерхаубитце 2000
  • 1920 г. Икс 1080 пикс.

    огонь, минимализм, самурай, мечи, Коллекция, ПЖ, Forever Young
  • 4087 Икс 2748 пикс.

    сау, 2С19, Мста-С, артиллерия, российская 152-мм дивизионная самоходная гаубица
  • 3087 Икс 1782 г. пикс.

    черно-серая армейская техника, поле, солдаты, артиллерия, гаубица
  • 1567 Икс 1041 пикс.

    Артиллерия, гаубица М777
  • 2995 Икс 1997 г. пикс.

    серый танк, дым, выстрел, артиллерия, пж 2000, снаряд, сау, транспорт
  • 3200 Икс 2006 г. пикс.

    черный пулемет иллюстрация, песок, пыль, солдаты, стрельба
  • 2048 Икс 1233 пикс.

    игра цифровые обои, фотообработка, лицо, очки, инопланетяне
  • 3000 Икс 2000 г. пикс.

    бежево-коричневая мобильная артиллерия, Россия, полигон, установка
  • 3072 Икс 2048 пикс.

    Всеобщее достояние фото солдат укомплектовывать артиллерийскую батарею, военные, гаубица
Загрузка обоев

PzH 2000 (Panzerhaubitze 2000)

PzH 2000 (Panzerhaubitze 2000)

ФАС | Военные | ДОД 101 | Системы | Земля | РЯД ||||


Индекс | Поиск | Присоединяйтесь к ФАС

Немецкая PzH 2000 (Panzerhaubitze 2000) — немецкая 155-миллиметровая самоходная гаубица следующего поколения, одна из самых боеспособных гаубиц. Требуемая дальность 30 км со стандартными боеприпасами НАТО или почти 40 км с вспомогательными боеприпасами достигается за счет недавно разработанного калибра 52 кал. 155-мм вооружением, а также новой модульной системой заряда (МТЛС). Также возможно дальнейшее использование платы за багаж в процессе перевозки. 155-мм вооружение автоматически наводится с высокой скоростью и точностью, его положение проверяется после каждого выстрела и, при необходимости, автоматически перенаправляется. Автоматическая система заряжания снарядов включает в себя различные полуавтоматические и ручные резервные режимы, автоматический магазин капсюлей и автоматическую установку индукционного взрывателя.Гибридная навигационная система Global Positioning System [GPS] используется для навигации и определения положения ствола орудия. Бортовой баллистический вычислитель с радиоканалом передачи данных на внешний командный пункт управления огнем позволяет орудию быстро и независимо выполнять огневые задачи с любой неподготовленной огневой позиции после получения данных о местоположении цели и боезапасе. PzH 2000 также может автоматически наводить свое основное вооружение в соответствии с данными об укладке и боеприпасах, передаваемыми по радио с командного пункта управления огнем. 155-мм самоходная гаубица PzH 2000 была разработана компанией Krauss Maffei-Wegmann and Co GmbH для немецкой армии.В 1986 году Италия, Великобритания и Германия договорились о прекращении трехстороннего сотрудничества по программе PzH 155-1 (SP 70), и немецкой промышленности было предложено представить предложения по PzH 155 мм (с передним приводом). В марте 1996 года компания Wegmann получила контракт на производство 185 единиц [из 594 возможных] с поставками в период с 1998 по 2002 год для использования в «силах реагирования на кризис» (КРК), а также для первого развертывания в основных силах. Wegmann & Co GmbH, Кассель, и Krauss-Maffei Wehrtechnik GmbH, Мюнхен, два ключевых игрока на немецком и международном рынке военных наземных транспортных средств на гусеницах и колесах, объединились в 1998 году.

Компания Wegmann ожидает, что существует международный рынок, поскольку устаревшие разработанные в США M109, буксируемые гаубицы и оборудование бывшего Восточного блока требуют замены. Выполняются требования стандартизации НАТО, а также Совместного меморандума о взаимопонимании по баллистике, одобренного Францией, Германией, Италией, Великобританией и США, что обеспечивает совместимость PzH 2000 и взаимозаменяемость боеприпасов. Целью международных маркетинговых усилий Wegmann является заинтересовать дополнительные союзные и дружественные армии в PzH 2000 с намерением внедрить и закупить эту систему вооружения совместно с немецкой артиллерией.Увеличение объема закупок приведет к более низкой цене за единицу в Германии, а также к более привлекательной конкурентоспособной цене на мировом рынке.

PzH 2000 является улучшением по сравнению с американским Paladin, но не отвечает всем требованиям американского Crusader. PzH 2000 сконфигурирован как типичная гаубица, при этом большая часть экипажа расположена в оружейном отделении [машины Crusader имеют отдельные отсеки для экипажа и вооружения, что позволяет размещать дополнительную броню вокруг боевого отделения и обеспечивает лучшую защиту от попаданий в оружейный отсек]. Представители подрядчика PzH 2000 заявили, что они могут разработать автоматизированную машину снабжения на базе шасси PzH 2000 и модифицировать гаубицу PzH 2000, чтобы она соответствовала всем ключевым требованиям Crusader и многим другим требованиям Crusader. Для модифицированной гаубицы PzH 2000 и автоматизированной машины снабжения на базе PzH 2000 потребуется экипаж из трех человек — столько же, сколько, как ожидается, потребуется для машин Crusader. Однако у модифицированной гаубицы PzH 2000 экипаж по-прежнему будет находиться в оружейном отсеке, что отрицательно скажется на живучести.
Страна происхождения Германия
Экипаж 3+2 (для работы достаточно 3 человек)
Вес
Длина 11,669 м (общая) 7,920 м (корпус)
Ширина 3. 58 м
Высота 3,06 м (крыша башни)
Клиренс 0,44 м
Вооружение
  • 1 х 155/л 52
  • 1 х 7,62 мм.
  • Боеприпасы 60 снарядов, 288 однозарядных модулей или эквивалентные мешочные заряды
    Пополнение запасов 60 полных выстрелов двумя членами экипажа менее чем за 10 минут 50 секунд
    Высота -2.от 5 до +65; п х 360
    Максимальная дальность
  • 30 км со стандартными снарядами НАТО
  • 36,5 км с патронами с истечением донышка [доказано]
  • до 40 км со вспомогательными снарядами
  • Скорострельность
  • 3 раунда менее 10 секунд
  • 10 выстрелов в минуту (за 1 минуту)
  • 20 раундов менее 2 минут 10 секунд
  • 8 выстрелов в минуту (на 3 минуты)
  • 3 выстрела в минуту с постоянной скорострельностью, пока в системе не закончатся боеприпасы
  • Время перезарядки менее 11 минут
    Двигатель 736 кВт — силовой агрегат V8 дизель
    Соотношение мощности и веса 13. 4 кВт/т
    Трансмиссия Автоматическая
    Подвеска торсион и амортизаторы
    Тяга Гусеницы
    Скорость
  • 60 км/ч Скорость по шоссе
  • 45 км/ч Скорость по пересеченной местности
  • 750 метров 90-секундная скорость рывка выживания
  • Дальность плавания > 420 км
    Максимальный уклон 50%
    Способность преодолевать брод 1.5 м
    Пересечение канав 3 мс
    Вертикальное препятствие 1 м

    Источники и ресурсы



    ФАС | Военные | ДОД 101 | Системы | Земля | РЯД ||||


    Индекс | Поиск | Присоединяйтесь к ФАС
    http://www. fas.org/man/dod-101/sys/land/row/pzh3000.htm
    Поддерживается веб-мастером
    Первоначально создано Джоном Пайком
    Обновлено 29 сентября 1999 г., 10:41:35.

    Macheta Militara Revell Panzerhaubitze 2000 Самоходная гаубица 1:35 REV 03042

    Код продукта: REV 03042

    скара 1:35

    Модель (комплект) для ухода за пластиком, требуется сборка

    datorita componentelor din Plastic sau metal, mici, detasabile, nu se vor lasa la indemana copyilor sub 3 ani; горшок фи ингитит

    Модель Pentru Copii Peste 14 An

    gradul de dificultate: 5 ( foarte dificil )

    номер: 220 букв.

    Характеристики комплекта моделей:

    • detalii de foarte buna calitate
    • toate trapele pot fi montate deschise sau inchise
    • включает вооружение, боеприпасы и оборудование
    • 4 варианта выбора или марки
    • Размеры мачеты: длина 33,4 см

    Codul de vopsele recomandat este in schema in dreptul fiecarei piese

    Схема студии в сборе

    Компоненты из пластика, неразъемные, без резака

    bavurile se inlatura cu o pila fina

    asamblati partile din пластик в ordinea numerica indicata в схеме

    vopsirea se face inainte sau dupa asamblare

    insemnele se decupeaza si se intoduc pentru 30 secunde intr-un vas cu apa, apoi se desprint de pe support de hartie si se fixeaza pe model prin presare usoara in locul indicat de producator

    vopselele si adezivi nu sunt в комплекте; се и отдельно

    adezivul si vopseaua sunt Inflamabile; пастрати-ле-де-сюрс-де-кальдура

    evitati contactul cu pielea si ochii

    изделие из этой модели (комплект) из пластика, без пластика

    fotografia (desenul) de pe cutie, nu este la sizeurea reala modelului

    Единый размер и презентация всех милых моделей

    производство в Германии

    почему российская САУ лучшая в мире

    Несмотря на возрастающее значение авиации на современном поле боя, артиллерия не сдает своих позиций и сохраняет роль эффективного средства поражения любых целей — от пехоты до укреплений. Одним из важнейших ее видов являются самоходные артиллерийские установки (САУ). Их часто используют для огневой поддержки войск на поле боя, артиллерийской подготовки перед штурмом позиций противника, а также для минирования опасных оборонительных районов и уничтожения минных заграждений противника. Внедрение новейших технологий обеспечивает самоходным артиллерийским установкам высокую точность, скорострельность и подвижность. Значение САУ в реалиях типичного регионального конфликта современности значительно возросло.

    Одной из самых ожидаемых новинок, которую широкая публика могла увидеть на одном из недавних Парадов Победы в Москве, стала новейшая самоходная артиллерийская установка 2С35 «Коалиция-СВ». У этого автомобиля долгая и непростая история создания.

    История

    В 1989 году на вооружение была принята самоходная гаубица 2С19 «Мста-С». По своим основным характеристикам он ничем не уступал зарубежным аналогам. Но со временем все изменилось: дальность стрельбы зарубежных САУ увеличилась до 40 километров (с некоторым боезапасом), и ЦНИИ «Буревестник» (Нижний Новгород) приступил к разработке новой артиллерийской системы под названием «Мста-СМ». «.Параллельно с ними специалисты этого НИИ разработали несколько многоствольных артиллерийских систем.

    В начале 2003 года у конструкторов уже был достаточный опыт для создания двухствольной самоходной гаубичной системы. В 2004 году начались его испытания, в результате которых было принято решение отказаться от двуствольной компоновки. Установка сразу двух стволов на одну машину серьезно усложняла и удорожала конструкцию. Именно эти работы породили новый проект, впоследствии получивший название «Коалиция».

    Проект официально стартовал в 2006 году. В 2013 году были изготовлены первые два прототипа, а в следующем — первая партия САУ из десяти машин.

    К 2020 году эта 152-мм самоходная гаубица должна заменить устаревшие САУ «Акация» и «Мста».

    Проект

    САУ «Коалиция-СВ» построена на базе основного российского танка Т-90. В дальнейшем его хотят перевести на базу универсальной боевой платформы «Армата», а также создать колесный вариант.

    САУ выполнена по башенной схеме и конструкция ее корпуса в целом повторяет компоновку корпуса Т-90. Корпус состоит из трех секций: силового, боевого и отделения управления. Отделение управления расположено в носовой части корпуса, в нем размещается место механика-водителя и приборы управления машиной. Рядом находятся места для наводчика и наводчика.

    Боевое отделение полностью необитаемое, оно расположено в средней части корпуса. Заряжание и формирование выстрела происходит полностью автоматически, без участия экипажа.Раздельная зарядка. Экипаж полностью отделен от боевого отделения, что повышает его безопасность, а также защищает от пороховых газов. Модуль управления компьютеризирован, вся информация отображается. Места командира машины и наводчика оборудованы системами контроля за выполнением операций. На своих местах командир и наводчик могут получать информацию об окружающей местности, наводить орудие, получать целеуказание по специальному каналу связи и рассчитывать корректировки для стрельбы.Все это они могут делать в любое время суток.

    В кормовой части машины расположено силовое отделение с двигателем и трансмиссией. 152-мм нарезная гаубица расположена во вращающейся башне. В башне также находится система постановки дымовых помех и датчики предупреждения о лазерном облучении.

    На дульном срезе ружья имеется дульный тормоз. Орудие заряжается автоматически, при этом снаряд может заряжаться в орудие под любым углом наклона: нет необходимости опускать ствол на линию заряжания.Механизм заряжания пневматический. Выстрел производится микроволновым зарядом.

    Механизм заряжания значительно повысил скорострельность «Коалиции-СВ». Скорострельность установки в 1,5 раза выше, чем у САУ «Мста» и «Акация». Боекомплект пушки составляет от 50 до 70 выстрелов. САУ может применять осколочно-фугасные снаряды, управляемые снаряды, полет которых можно корректировать с помощью информации от системы ГЛОНАСС, а также снаряды специального назначения: дымовые, осветительные, зажигательные.

    САУ способна вести стрельбу на дальность до 70 километров. «Коалиция-СВ» может работать в режиме «шквал огня», при котором производится большое количество выстрелов по одной цели, но по разным траекториям, за счет чего снаряды попадают в цель практически одновременно. Машину можно подготовить к стрельбе как можно раньше и покинуть позицию через минуту после ее окончания.

    Для «Коалиции-СВ» на базе КамАЗа создана специальная машина, которая может перевозить и выгружать боеприпасы.Пополнение букмекерской конторы с этого автомата занимает всего 15 минут.

    На крыше башни САУ установлена ​​пулеметная установка с пулеметом КОРД. Он управляется дистанционно и имеет угол возвышения 75 градусов. Установка содержит систему наведения и лазерный дальномер.

    Броня артиллерийской установки стальная пуленепробиваемая.

    «Коалицию» планируется принять на вооружение бригад Сухопутных войск РФ.

    Модификации машины

    Сейчас САУ базируется на базе танка Т-90, но некоторые специалисты считают, что универсальная платформа «Армата» гораздо лучше подходит для этих целей.Тем не менее есть еще несколько вариантов — например, вездеход КамАЗ-6560 можно использовать как базу для самоходной установки. Проходимость колесной версии, скорее всего, будет ниже гусеничной, однако она должна быть намного мобильнее и серьезно выигрывать в скорости.

    Есть информация об экспериментах с зарядом для этого оружия. Новый заряд, созданный на основе вещества с высокой энергоемкостью, позволяет значительно увеличить дальность стрельбы.Но официального подтверждения этому пока не поступало.

    Есть еще один вариант этой установки. Она состоит из двух сочлененных машин: первая — САУ, а вторая — транспортно-заряжающая машина, которую установка возит на прицепе. Благодаря такой схеме в несколько раз сокращается время заряжания артиллерийской установки и значительно повышается проходимость комплекса.

    Также планируется установка орудий САУ «Коалиция-СВ» на боевые корабли.

    Технические характеристики

    Полная информация об автомобиле пока отсутствует.

    Если у вас есть вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады ответить на них

    Участниками Парада Победы в Москве 9 мая 2015 года стали самоходные гаубицы «Коалиция-СВ» — достойные преемники САУ «Акация» и «Мста». Тяжелая, даже с виду мощная 152-мм самоходка произвела впечатление на всех, кто наблюдал за прохождением колонны новой российской бронетехники.Но это впечатление было бы гораздо сильнее, если бы эти машины предстали на московском параде в своем первоначальном виде — с высокими башнями, из-под лобовой брони которых в небо смотрели два массивных ствола. Именно такой должна была стать 152-мм самоходная гаубица «Коалиция-СВ». И не исключено, что в итоге он тоже будет принят в таком виде. Ведь такая необычная компоновка обусловлена ​​не прихотью дизайнеров, а острой необходимостью — и тем, что новинка откровенно опережает свое время.

    Самоходная артиллерийская установка «Коалиция-СВ» во время генеральной репетиции Парада Победы на Красной площади. Фото: Станислав Красильников/ТАСС

    Больше стволов — плотнее огонь

    Многоствольные артсистемы появились в армиях мира не просто так. Всегда главной — а часто и единственной — причиной была необходимость обеспечить гораздо большую мощность и скорострельность, чем у других образцов.

    До появления автоматических систем стрельбы, благодаря которым в арсеналах армий всего мира появились автоматы, автоматы и пистолеты-пулеметы, именно за счет многоствольности стволов достигалась высокая скорострельность и плотность огня .Именно этот принцип был положен в основу митральез, известных в России как «канистры» (хотя огонь эти орудия велись не картечными, а винтовочными патронами), способных вести залповую стрельбу из нескольких, а то и нескольких десятков стволов .

    Дальнейшим развитием митральезы (кстати, это слово во французском языке сегодня используется для обозначения систем, которые в России называют «пулеметом») стала пушка Гатлинга, впервые громко заявившая о себе на полях сражений американской Гражданской Война.Блок из нескольких стволов, смонтированных на единой поворотной станине, заряжаемой с казенной части, позволял вести огонь с огромной скоростью, что, в свою очередь, обеспечивало высочайшую плотность поражения. В то время как привод у пушки Гатлинга был ручным, она стреляла со скоростью от 200 до 1000 выстрелов в минуту, а после поворота блока стволов можно было приспособить электропривод — до 3000!

    Однако к началу Первой мировой войны в войска стали поступать одноствольные пулеметы, обеспечивающие пусть и не столь высокую скорострельность, но отличавшиеся гораздо более простой и легкой конструкцией. А пушки Гатлинга перенесли на самолеты и корабли — там, где их некому было носить в руках, а на месте для конструкции можно было и не экономить. Именно продолжением пушки Гатлинга являются такие известные многоствольные системы автоматического огня, как российская корабельная установка «Кортик», в состав которой входит шестиствольная 30-мм пушка ГШ-6-30К, или американская шестиствольная 20-мм пушка «Кортик». мм авиационная пушка M61 Vulcan, входящая в ее состав.

    Крупнокалиберная наследница «Шилки»

    Аналогичный подход превалировал в области крупнокалиберной артиллерии.Многоствольными остались только пушки, которые не нужно было никуда перевозить и которые можно было разместить в несколько ярусов по вертикали. Так возникли и развивались корабельные многоствольные башенные установки — и им подобные установки береговой артиллерии.

    Попытки присоединить многоствольную крупнокалиберную систему к шасси танка долгое время не увенчались успехом. Объяснялись они просто: для перемещения конструкции с более чем одним крупнокалиберным стволом требовался двигатель чрезвычайно высокой мощности, что неизбежно влекло за собой увеличение общей массы конструкции и уменьшение возимого боезапаса — и так по кругу. Прижились только малокалиберные многоствольные САУ — такие, как зенитная самоходная установка «Шилка», вооруженная счетверенной автоматической 23-мм пушкой, и ее преемницы «Тунгуска» и «Панцирь-С», имеющие две и четыре 30-мм автоматических зенитных орудия соответственно.

    Тем удивительнее было удивление военных специалистов, когда в самом начале января 2006 года широкой публике впервые была представлена ​​уникальная российская разработка – перспективная двуствольная самоходная гаубица «Коалиция-СВ».Конструкторам из Нижнего Новгорода, Перми, Екатеринбурга и Санкт-Петербурга удалось сделать невозможное: создать мобильную скорострельную двухорудийную самоходку, причем способную вести огонь на рекордную дальность — до 70 км!

    Три основных качества САУ

    Скептически настроенные читатели наверняка заметят: «Ну, опять мы развиваемся и пытаемся урвать нашу и без того не слишком хорошо оснащенную армию кунштуков, которые в силу своей бесперспективности давно заброшены за границу, а у нас в стране представляются как последнее слово в технике!» Заметят — и будут в корне не правы, ведь такая артсистема, как никакая другая, отвечает требованиям, предъявляемым к современным самоходно-артиллерийским установкам.

    Согласно концепции современной САУ, ее основными характеристиками являются скорострельность, подвижность и дальность стрельбы. Все три основных требования связаны с простым условием. Современная САУ в условиях современного развития систем обнаружения и поражения бронетехники должна менять позицию чуть ли не после каждого выстрела. В среднем самоходка может находиться на месте не более минуты, после чего будет вынуждена покинуть позицию, чтобы ее не уничтожили.

    Скорострельность современных САУ традиционной одноорудийной схемы обеспечивается за счет применения все более скоростных автоматов заряжания и систем наведения. Но и те, и другие имеют чисто физические ограничения: есть скоростной порог, который просто невозможно преодолеть при использовании классических пороховых выстрелов — независимо от того, раздельные они или унитарные. Подвижность также ограничена чисто физически: соотношением веса самой САУ (который определяется ее конструкцией, калибром орудия и массой возимых боеприпасов) и весом и мощностью двигателя. Что касается дальности стрельбы, то она достигается в основном за счет двух показателей: мощности заряда и длины ствола. И здесь снова вступает в игру тот же компромисс, определяющий подвижность: сложно установить на гусеничное шасси длинноствольную пушку с мощным зарядом, чтобы итоговая конструкция достаточно быстро передвигалась и при этом имела приличный боекомплект.

    Именно с этой точки зрения двустволка «Коалиция-СВ» оказалась совершенно уникальной системой, аналогов которой еще никем не создано.Это не удалось, хотя известны попытки сделать что-то подобное. Российским оружейникам удалось сделать так, что при габаритах и ​​массе, сравнимых с характеристиками большинства современных САУ того же калибра, эта установка имеет в два раза больше стволов — а значит способна стрелять в два раза быстрее и в два раза плотнее . То есть фактически одна «Коалиция-СВ» заменяет две аналогичные одноствольные установки, что делает ее невероятно эффективной.

    Новинки, новинки и еще новинки

    В 2003 г. в результате неспешной научно-исследовательской работы по теме «Необитаемость» и изучения возможности межвидовой унификации перспективных крупнокалиберных артиллерийских средств Сухопутных войск и ВМФ возникла идея « Самоходка «Коалиция-СВ» родилась в конце 1980-х годов.К этому времени конструкторы-оружейники успели создать двуствольную пушку 2А86, которая при наличии двух стволов имеет вес, сравнимый с весом традиционной одноствольной системы орудия того же калибра. Это было достигнуто за счет использования совершенно новых материалов для стволов и казенной части, что обеспечило требуемые прочностные характеристики при значительно меньшем весе.

    Второй находкой, позволившей появиться на свет «Коалиции-СВ», стал новый пневматический автомат заряжания.Он не только обеспечивал высокую скорость заряжания и, соответственно, стрельбы, но и позволял сделать боевую рубку необитаемой. За счет этого появилась возможность сделать его более компактным и, соответственно, легким – а значит, был резерв для установки двуствольного орудия.

    Тот же автомат заряжания позволил реализовать концепцию бронекапсулы для экипажа, которая располагалась в передней части машины. Аналогичную компоновку имеет и новая многофункциональная гусеничная платформа «Армата», на которой построен танк Т-14 «Армата» (он же должен стать платформой для САУ «Коалиция-СВ»).Соответственно, за счет компактного размещения экипажа они прибавили в весе, также потраченном на усиление огневой мощи.

    «Коалиция-СВ» в цифрах и фактах

    Получившаяся конструкция впервые была представлена ​​широкой публике в январе 2006 года. И она сразу же произвела фурор: демонстрируемые новинкой подвижность, скорострельность и дальность стрельбы никак не сравнимы с другими системами, состоявшими на вооружении в мире на тот момент. время. «Коалиция-СВ» продемонстрировала огневую мощь, сравнимую с мощью реактивных систем залпового огня, сохранив при этом традиционную для ствольной артиллерии точность попадания.Ничего подобного ни в одной армии мира по сей день нет — и не предвидится.

    Так это выглядит в цифрах. Масса двуствольной установки оказалась в пределах 48 тонн (самая современная одноствольная САУ «Мста-С» весит всего на шесть тонн меньше), боекомплект — 70 снарядов («Мста-С» — 50 снарядов). ), скорострельность до 23 выстрелов в минуту против 10 у Мста-С. Максимальная скорость по шоссе — 80–90 км/ч (Мста-С — 60 км/ч), запас хода — 500 км, что характерно для большинства современных САУ.Дальность стрельбы орудия 2А82 составляет от 40 до 70 км в зависимости от типа снаряда, тогда как гаубица 2А64М2 на «Мсте-С» добивает максимум 25-29 км. При этом экипаж «Коалиции-СВ» — всего три человека, а того же «Мсты-С» — пять.

    Если сравнивать «Коалицию-СВ» с такими наиболее перспективными зарубежными САУ, как американская М109А6 «Паладин» и немецкая Pzh3000, то российская система превосходит их по всем основным боевым показателям: скорострельность (23 выстрела в минуту против 4 и 10 соответственно), дальность стрельбы (40–70 км против 30 и 40 соответственно), возимый боезапас (70 выстрелов против 39 и 60 соответственно). Кроме того, российская новинка также превосходит их по максимальной скорости и дальности по шоссе — 80 км/ч и 500 км против 61 км/ч и 299 км у американской САУ и 60 км/ч и 420 км. , соответственно, для немецкого. Кстати, экипажи у западных артустановок тоже больше: шесть человек у «Паладина» и пять у Pzh3000.

    Американская самоходная артиллерийская установка М109А6 «Паладин». Фото: bemil.chosun.com

    На суше и на море

    Почему же тогда, спросит пытливый читатель, если двуствольная версия «Коалиции-СВ» так хороша, то на Параде Победы демонстрировали традиционную одноствольную версию? Ответ достаточно прост и, увы, предсказуем: причина в нехватке денег в военном бюджете и отсутствии отработанных технологий, позволяющих производить новую артсистему быстро, в больших количествах и с должным качеством.Российской армии же нужны были новые САУ как можно скорее, причем достаточно недорогие, максимально надежные и простые — а значит, в них используются уже отработанные элементы и технологии.

    Однако принятие на вооружение одноствольной версии «Коалиции-СВ» не ставит крест на двуствольной конструкции: работы над ней продолжаются и расширяются. В частности, уже появился вариант артиллерийской установки «Коалиция-Ф» (пока доступный широкой публике только в виде 3D-моделей и чертежей).Индекс «Ф» означает «Флот», так же как «СВ» — сухопутные войска, и обозначает область применения унифицированной установки. Морской вариант «Коалиции» предназначен для установки на средние и большие боевые корабли новых проектов, разработка которых сейчас завершается кораблестроителями.

    В отличие от варианта «СВ», вариант «Ф» будет иметь систему заряжания и подачи боеприпасов за счет использования эшелонированной по высоте конструкции. Иными словами, если у сухопутной «Коалиции» снаряды расположены немного сзади и сбоку от казенников орудий, то у морской — традиционная для кораблей башенная система с подачей боеприпасов снизу.Те же башенные установки «Коалиция-Ф» могут — и почти наверняка будут! — для использования в береговой артиллерии, которая традиционно относится к компетенции ВМФ и максимально унифицирована с корабельными артсистемами.

    Далее в рубрике Многофункциональный истребитель пятого поколения МиГ 1.44 МФИ по своим характеристикам не уступал американскому сопернику F-22 Raptor, но проигрывал в подковерных играх

    10

    Самоходка Archer использует шасси Volvo A30D с колесной формулой 6х6.На шасси установлен дизельный двигатель мощностью 340 лошадиных сил, что позволяет развивать скорость по шоссе до 65 км/ч. Стоит отметить, что колесное шасси может передвигаться по снегу глубиной до одного метра. Если колеса установки были повреждены, то САУ еще может некоторое время двигаться.

    Отличительной особенностью гаубицы является то, что для ее заряжания не требуется дополнительных номеров экипажа. Кабина имеет бронирование, защищающее экипаж от огня стрелкового оружия и осколков боеприпасов.

    9


    «Мста-С» предназначена для поражения тактических ядерных средств поражения, артиллерийских и минометных батарей, танков и другой бронетехники, противотанковых средств, живой силы, средств ПВО и ПРО, командных пунктов, а также для разрушения полевых укреплений и предотвратить маневры резервов противника в глубине его обороны. Она может вести огонь по наблюдаемым и ненаблюдаемым целям с закрытых позиций и прямой наводкой, в том числе работать в горных условиях. При стрельбе используются как выстрелы из боеукладки, так и подаваемые с земли, без потери скорострельности.

    Члены экипажа общаются с помощью переговорного устройства 1Б116 на семь абонентов. Внешняя связь осуществляется посредством УКВ радиостанции Р-173 (дальность действия до 20 км).

    В состав дополнительного самоходного оборудования входят: 3-кратный автоматический ППО с аппаратурой управления 3ЭЦ11-2; две фильтрующие установки; система самоокапывания, установленная на нижней лобовой плите; ТДА с питанием от маршевого двигателя; комплекс 902В «Туча» для стрельбы 81-мм дымовыми гранатами; два устройства дегазации резервуаров (УТД).

    8 АС-90


    Самоходная артиллерийская установка на гусеничном шасси с вращающейся башней. Корпус и башня изготовлены из 17-мм брони стали.

    AS-90 заменили в британской армии все остальные виды артиллерии, как самоходные, так и буксируемые, за исключением легких буксируемых гаубиц L118 и РСЗО, и применялись ими в боях во время войны в Ираке.

    7 Краб

    (на базе АС-90)

    SPH Krab — это 155-мм самоходная гаубица, совместимая с НАТО, производимая в Польше центром Produkcji Wojskowej Huta Stalowa Wola.Самоходка представляет собой сложный симбиоз польского шасси танка РТ-90 (с двигателем С-12У), артиллерийской части от АС-90М Храброе сердце с длиной ствола 52 калибра и собственной (польской) Система управления огнем «Топаз». В версии SPH Krab 2011 года используется новый ствол от Rheinmetall.

    САУ «Краб» сразу создавалась с возможностью стрельбы в современных режимах, то есть и для режима МРСИ (несколько снарядов одновременного воздействия) в том числе. В результате SPH Krab в течение 1 минуты в режиме MRSI выпускает 5 снарядов по противнику (то есть по цели) в течение 30 секунд, после чего покидает огневую позицию.Таким образом, у противника создается полное впечатление, что по нему ведут огонь 5 САУ, а не одна.

    6 М109А7 «Паладин»


    Самоходная артиллерийская установка на гусеничном шасси с вращающейся башней. Корпус и башня выполнены из катаной алюминиевой брони, обеспечивающей защиту от огня стрелкового оружия и осколков снарядов полевой артиллерии.

    Помимо США, она стала штатной САУ стран НАТО, также поставлялась в значительных количествах в ряд других стран и применялась во многих региональных конфликтах.

    5 PLZ05


    Башня САУ сварена из катаных бронелистов. На лобовой части башни установлены два четырехствольных дымовых гранатомета для создания дымовых завес. В кормовой части корпуса имеется люк для экипажа, который может использоваться для пополнения боекомплекта при подаче боеприпасов с грунта в систему заряжания.

    ПЛЗ-05 оснащена системой автоматического заряжания орудия, разработанной на базе российской САУ «Мста-С».Скорострельность составляет 8 выстрелов в минуту. Пушка-гаубица имеет калибр 155 мм и длину ствола 54 калибра. Боекомплект пушки расположен в башне. Он состоит из 30 155-мм выстрелов и 500 патронов к 12,7-мм пулемету.

    4


    155-мм самоходная гаубица Тип 99 — японская самоходная гаубица, состоящая на вооружении Сухопутных сил самообороны Японии. Она заменила устаревшую САУ Type 75.

    Несмотря на заинтересованность в САУ армий ряда стран мира, продажа копий этой гаубицы за границу была запрещена японским законодательством.

    3


    САУ K9 Thunder была разработана в середине 90-х годов прошлого века корпорацией Samsung Techwin по заказу Министерства обороны Республики Корея, в дополнение к стоящим на вооружении САУ К55\К55А1 с последующим их замена.

    В 1998 году правительство Кореи подписало контракт с корпорацией Samsung Techwin на поставку САУ, и в 1999 году заказчику была поставлена ​​первая партия K9 Thunder. В 2004 году Турция купила лицензию на производство, а также получила партию K9 Thunder.Всего заказано 350 единиц. Первые 8 САУ были построены в Корее. С 2004 по 2009 год турецкой армии было поставлено 150 САУ.

    2


    Разработан в Нижегородском ЦНИИ «Буревестник». АСУ 2С35 предназначена для поражения тактических ядерных средств, артиллерийских и минометных батарей, танков и другой бронетехники, противотанковых средств, живой силы, средств ПВО и ПРО, командных пунктов, а также для разрушения полевых укреплений и воспрепятствования маневрам противника. резервы противника в глубине его обороны…9 мая 2015 года на Параде в честь 70-летия Победы в Великой Отечественной войне впервые была официально представлена ​​новая самоходная гаубица 2С35 «Коалиция-СВ».

    По оценкам Минобороны РФ, по комплексу характеристик САУ 2С35 превосходит аналогичные системы в 1,5-2 раза. По сравнению с буксируемой гаубицей М777 и самоходной гаубицей М109, состоящими на вооружении армии США, самоходная гаубица «Коалиция-СВ» имеет более высокую степень автоматизации, повышенную скорострельность и увеличенную дальность стрельбы, отвечающую современным требованиям. для общевойскового боя.

    1


    Самоходная артиллерийская установка на гусеничном шасси с вращающейся башней. Корпус и башня выполнены из стальной брони, обеспечивающей защиту от пуль калибра до 14,5 мм и осколков 152-мм снарядов. Предусмотрена возможность использования динамической защиты.

    PzH 2000 способен произвести три выстрела за девять секунд или десять за 56 секунд на дальность до 30 км. Гаубице принадлежит мировой рекорд — на полигоне в ЮАР она выпустила снаряд V-LAP (активно-реактивный снаряд с улучшенной аэродинамикой) на 56 км.

    В целом PzH 2000 считается самой совершенной серийной САУ в мире. ACS получила исключительно высокие оценки независимых экспертов; например, русский специалист О. Желтоножко определил ее как эталонную систему на настоящее время, на которую ориентируются все производители самоходных артиллерийских установок.

    На протяжении сотен лет артиллерия была важной составляющей русской армии. Однако своего могущества и расцвета она достигла во время Второй мировой войны — неслучайно именно ее называли «богом войны».Анализ многолетней военной кампании позволил определить наиболее перспективные направления этого рода войск на десятилетия вперед. В результате сегодня современная российская артиллерия обладает необходимой мощью как для эффективного ведения боевых действий в локальных конфликтов и для отражения массированной агрессии

    Наследие прошлого

    Новые образцы российского оружия «ведут свою генеалогию» с 60-х годов XX века, когда руководство Советской Армии взяло курс на качественное перевооружение. Десятки ведущих конструкторских бюро, где работали выдающиеся инженеры и конструкторы, заложили теоретическую и техническую базу для создания новейшего оружия.

    Опыт предыдущих войн и анализ потенциала иностранных армий ясно показали, что ставку следует делать на мобильные самоходные артиллерийско-минометные установки. Благодаря решениям, принятым полвека назад, российская артиллерия обзавелась солидным парком гусеничных и колесных ракетно-артиллерийских вооружений, основу которого составляет «цветочная коллекция»: от юркой 122-мм гаубицы «Гвоздика» до грозной 240-мм гаубицы. мм «Тюльпан».

    Ствол полевой артиллерии

    Ствольная артиллерия России имеет огромное количество орудий. Они состоят на вооружении артиллерийских частей, частей и соединений Сухопутных войск и составляют основу огневой мощи морской пехоты и внутренних войск. Ствольная артиллерия сочетает в себе высокую огневую мощь, точность и кучность стрельбы с простотой конструкции и применения, мобильностью, повышенной надежностью, маневренностью огня, а также экономична.

    Многие образцы буксируемых орудий разработаны с учетом опыта Второй мировой войны.В российской армии их постепенно вытесняют самоходные артиллерийские установки разработки 1971-1975 годов, оптимизированные для выполнения огневых задач даже в условиях ядерного конфликта. Буксируемые орудия предполагается использовать в укрепрайонах и на второстепенных театрах военных действий.

    Образцы вооружения

    В настоящее время на пушечной артиллерии России имеются следующие образцы САУ:

    • Плавающая гаубица 2С1 «Гвоздика» (122 мм).
    • Гаубица 2СЗ «Акация» (152 мм).
    • Гаубица 2С19 «Мста-С» (152 мм).
    • Пушка 2С5 «Гиацинт» (152 мм).
    • Пушка 2С7 «Пион» (203 мм).

    Активно проходят испытания самоходная гаубица с уникальными характеристиками и возможностью вести огонь в режиме «шквал огня» 2С35 «Коалиция-СВ» (152-мм).

    120-мм самоходные артиллерийские установки 2С23 «Нона-СВК», 2С9 «Нона-С», 2С31 «Вена» и их буксируемый аналог 2Б16 «Нона-К» предназначены для огневой поддержки общевойсковых соединений. Особенностью этих орудий является то, что они могут выполнять функции миномета, миномета, гаубицы или противотанкового орудия.

    Противотанковая артиллерия

    Наряду с созданием высокоэффективных противотанковых ракетных комплексов значительное внимание уделяется развитию противотанковых артиллерийских средств. Их преимущества перед противотанковыми ракетами заключаются, прежде всего, в относительной дешевизне, простоте конструкции и применения, возможности вести огонь круглосуточно в любую погоду.

    Противотанковая артиллерия России движется в сторону увеличения мощности и калибра, совершенствования боеприпасов и прицельных приспособлений.Вершиной этой разработки стала 100-мм гладкоствольная противотанковая пушка МТ-12 (2А29) «Рапира» с увеличенной начальной скоростью снаряда и эффективной дальностью стрельбы до 1500 м. 660 мм.

    Буксируемый ПТ 2А45М «Спрут-Б», состоящий на вооружении РФ, также обладает еще большей бронепробиваемостью. За динамической защитой он способен пробивать броню толщиной до 770 мм. Самоходная артиллерия России в этом сегменте представлена ​​САУ 2С25 «Спрут-СД», недавно поступившей на вооружение десантников.

    Минометы

    Современная российская артиллерия немыслима без минометов различного назначения и калибров. Российские образцы этого класса оружия являются чрезвычайно эффективными средствами подавления, поражения и огневой поддержки. В войсках имеются следующие образцы минометного вооружения:

    • Автомат 2Б9М «Василек» (82 мм).
    • 2Б14-1 «Поднос» (82 мм).
    • Минометный комплекс 2С12 «Сани» (120-мм).
    • Самоходная установка 2С4 «Тюльпан» (240 мм).
    • М-160 (160-мм) и М-240 (240-мм).

    Характеристики и особенности

    Если минометы «Поднос» и «Сани» повторяют конструкции образцов времен Великой Отечественной войны, то «Василек» представляет собой принципиально новую систему. Он оснащен механизмами автоматической перезарядки, позволяющими вести огонь с отличной скорострельностью 100-120 выстр/мин (против 24 выстр/мин у миномета «Поднос»).

    Российская артиллерия по праву может гордиться самоходным минометом «Тюльпан», который также является оригинальной системой.В походном положении его 240-мм ствол крепится на крыше бронированного гусеничного шасси, в боевом положении опирается на специальную плиту, упирающуюся в землю. При этом все операции выполняются с помощью гидросистемы.

    Береговые войска в Российской Федерации как вид самостоятельных сил ВМФ образованы в 1989 году. Основу их огневой мощи составляют мобильные ракетно-артиллерийские комплексы:

    • «Редут» (ракетный).
    • 4К51 «Рубеж» (ракета).
    • 3К55 «Бастион» (ракета).
    • 3К60 Шар (ракета).
    • А-222 «Берег» (артиллерийский 130-мм).

    Эти комплексы поистине уникальны и представляют реальную угрозу для любого вражеского флота. Новейший «Бастион» стоит на боевом дежурстве с 2010 года, оснащен гиперзвуковыми ракетами «Оникс»/«Яхонт». Во время крымских событий несколько «Бастионов», демонстративно дислоцированных на полуострове, сорвали планы «демонстрации силы» флотом НАТО.

    Новейшая российская артиллерия береговой обороны А-222 «Берег» эффективно работает против маломерных быстроходных судов, движущихся со скоростью 100 узлов (180 км/ч), и средних надводных кораблей (в пределах 23 км от комплекса) и наземные цели.

    Тяжелая артиллерия в Береговых войсках всегда готова поддержать мощные комплексы: САУ «Гиацинт-С», гаубица-пушка «Гиацинт-Б», гаубица-пушка «Мста-Б», гаубицы Д-20 и Д-30, и РСЗО.

    Реактивные системы залпового огня

    После Второй мировой войны реактивная артиллерия России, как правопреемницы СССР, имеет мощную группировку РСЗО. В 50-е годы была создана 122-мм 40-ствольная система БМ-21 «Град». В Сухопутных войсках РФ имеется 4500 таких комплексов.

    БМ-21 «Град» стала прототипом системы «Град-1», созданной в 1975 году для оснащения танковых и мотострелковых полков, а также более мощной 220-мм системы «Ураган» для артиллерийских частей армейского звена. Эту линию развития продолжили система дальнего действия «Смерч» с 300-мм снарядами и новая РСЗО дивизионного звена «Прима» с увеличенным количеством направляющих и реактивными снарядами большой мощности с отделяемой боевой частью.

    Ведется закупка новой РСЗО «Торнадо» — бикалиберной системы, устанавливаемой на шасси МАЗ-543М.В варианте «Торнадо-Г» стреляет 122-мм реактивными снарядами из РСЗО «Град», в три раза эффективнее последней. В варианте «Торнадо-С», предназначенном для стрельбы 300-мм реактивными снарядами, по боевой эффективности превосходит «Смерч» в 3–4 раза. «Торнадо» поражает цели залпом и одиночными высокоточными ракетами.

    Зенитная артиллерия

    Российская зенитная артиллерия представлена ​​следующими самоходными малокалиберными системами:

    • Счетверенная самоходная установка «Шилка» (23 мм).
    • Самоходная спаренная установка «Тунгуска» (30-мм).
    • Самоходная спаренная установка «Панцирь» (30-мм).
    • Буксируемая спаренная установка ЗУ-23 (2А13) (23 мм).

    Самоходные установки оснащаются комплексом радиотехнических устройств, обеспечивающим захват и автосопровождение цели, выработку данных для наведения. Автоматическое наведение орудия осуществляется с помощью гидравлических приводов. «Шилка» — исключительно артиллерийская система, а «Тунгуска» и «Панцирь» вооружены еще и зенитными ракетами.

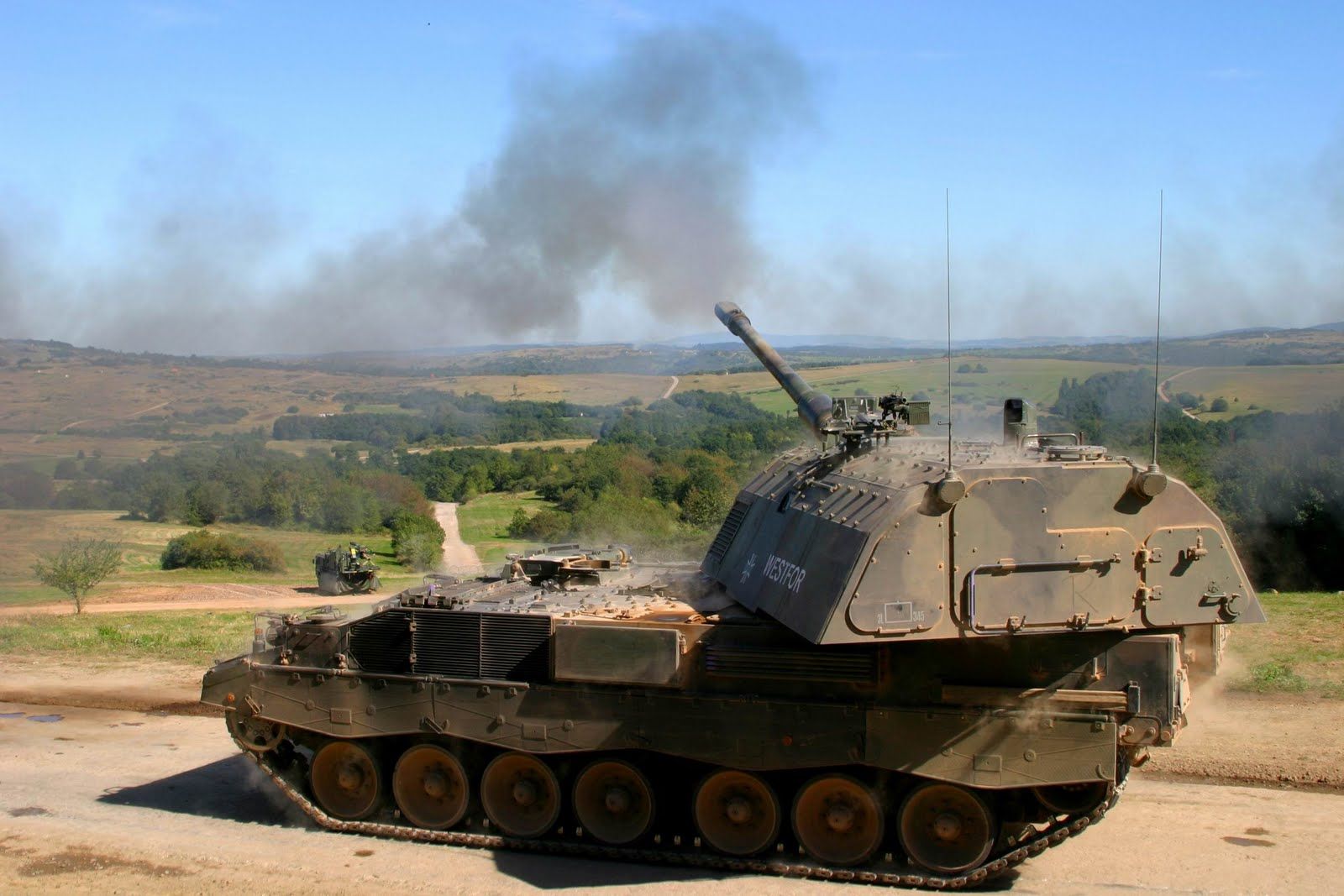

    САУ PzH-2000 (аббревиатура PzH — от Panzerhaubitze, цифра «2000» указывает на новое тысячелетие) предназначена для поражения различных точечных и площадных целей, в первую очередь огневых средств (включая танки и другую бронетехнику), фортификационных сооружений, а также боевых силы противника. Орудие может вести огонь как по навесной, так и по настильной траектории. Сравнительно недавно принятая на вооружение Бундесвера САУ сочетает в себе большую дальность стрельбы, повышенную защищенность, оперативную и тактическую гибкость применения и высокую мобильность.Эта гаубица признана одной из самых совершенных и скорострельных самоходок в мире.

    Разработка новой САУ PzH-2000, которая должна была заменить устаревающую американскую САУ M109, началась в 1987 году. Победа в контракте на производство самоходных гаубиц досталась Wegmann. 4 прототипа новой САУ были переданы заказчику в 1994 году. В том же году все 4 машины успешно прошли полигонные испытания и были рекомендованы к войсковым испытаниям. До конца февраля 1995 года 2 машины эксплуатировались в достаточно сложных климатических условиях при низких температурах в Канаде на полигоне Шайло.Летом 1995 года те же 2 машины были отправлены на полигон Юма в США, здесь самоходки проходили испытания в жаркой аризонской пустыне. Параллельно еще 2 машины проходили войсковые испытания в Германии. Окончательное решение о запуске САУ в производство было принято в конце 1995 года. Бундесвер сделал заказ на 185 САУ PzH-2000. Впоследствии эти гаубицы приобрели Италия, Нидерланды и Греция.


    Командование бундесвера практически не ограничивало действия генподрядчика, пытавшегося удовлетворить требования, выдвинутые военными.Помимо технического задания было лишь соблюдение 2-х условий: использовать новый ствол L52 в артиллерийской системе и разместить силовую установку в передней части шасси. Только использование нового ствола L52 позволило обеспечить стрельбу стандартными боеприпасами НАТО на дальность до 30 км. Именно эти 2 условия привели к базовой концепции САУ. С одной стороны, башню пришлось расположить максимально в задней части машины, чтобы уменьшить досягаемость более чем 8-метрового ствола орудия.С другой стороны, установка силовой установки в передней части корпуса и смещение башни к корме оставляли достаточно места для установки автомата заряжания, боеукладки на 60 выстрелов, а также для размещения экипажа.

    Высокая степень защиты экипажа и боекомплекта обеспечивается стальной броней башни и корпуса самоходки. Толщина брони башни обеспечивает надежную защиту экипажа от оружия малого калибра до 14.5 мм. и крупные осколки артиллерийских и минометных снарядов. САУ оснащена системой защиты от оружия массового поражения, системой вентиляции, а также имеет систему оповещения о пожаре и пожаротушения, расположенную в моторном отсеке. «Артусатновка» оснащена комбинированным прицелом (дневного и ночного видения), лазерным дальномером и системой динамической защиты, защищающей машину от воздействия кассетных боеприпасов. Реактивная броня прикрывает наиболее ответственные места самоходки сверху.Также для повышения защиты экипажа САУ PzH-2000 заряды, расположенные в кормовой части башни, отделены от боевого отделения прочной специальной перегородкой. В случае детонации зарядов энергия взрыва будет направлена ​​назад, что значительно повышает выживаемость экипажа в боевых условиях.

    Основным вооружением PzH-2000 является 155-мм гаубица с длиной ствола 52 калибра (чуть более 8 метров), установленная в башне кругового вращения, разработанная компанией Rheinmetall Industry.Канал ружья хромирован, что продлевает срок его службы, предотвращает износ ствола. Объем зарядной камеры 23 литра. На конце ствола орудия смонтирован специальный щелевой дульный тормоз новой конструкции, снижающий интенсивность вспышки при вылете снаряда из ствола орудия и увеличивающий начальную скорость снаряда. Полуавтоматический клиновой затвор снабжен магазином на 32 стандартных капсюля-детонатора с кольцевым транспортером, служащим для их подачи и удаления. Ряд параметров ствола, например температура зарядной камеры, регулируются автоматикой и используются для управления сердечником. В вертикальной плоскости ствол пушки можно наводить в диапазоне от -2,5 до +65 градусов.


    Дополнительное вооружение САУ PzH-2000 включает 7,62-мм пулемет MG3 и 8 гранатометов, предназначенных для стрельбы дымовыми шашками (по 4 с каждого борта). Боекомплект машины состоит из 60 артиллерийских снарядов, 48 полных метательных зарядов (каждый состоит из 6 сегментов), а также 2000 выстрелов к пулемету и 8 гранат к гранатометам.

    Компания «Рейнметалл» создала многослойную метательную систему заряжания (МТЛС), которая позволяет увеличить скорострельность, препятствует образованию нагара в канале ствола и его быстрому износу, повышает эффективность стрельбы и устраняет пожароопасность . В состав метательного заряда гаубицы PzH-2000 входит 6 модулей МТЛС. Максимальная дальность стрельбы штатным снарядом L15A2 составляет 30 км, а активно-реактивным боеприпасом — около 40 км. Помимо специально разработанных модульных зарядов, могут использоваться и обычные заряды НАТО.

    Магазин автомата заряжания САУ Пж-2000 рассчитан на 60 патронов калибра 155-мм. Выстрелы извлекаются из боеукладки в кормовой части самоходки и автоматически подаются в магазин. В рамках огневых испытаний гаубицы, проведенных в октябре 1997 года, ее скорострельность составила 12 выстрелов за 59,74 секунды и 20 выстрелов за 1 минуту 47 секунд — выдающийся результат. При этом все этапы загрузки могут выполняться в ручном, полуавтоматическом и автоматическом режимах.


    Компьютеризированная система управления САУ PzH-2000 позволяет ее экипажу быстро открывать огонь как самостоятельно, так и в рамках взаимодействия с батареей или дивизионным КП управления огнем. Самоходной батарее требуется всего 2 минуты, чтобы подготовиться к стрельбе из походного положения в боевое, произвести 8-12 выстрелов и вернуться в походное положение, а затем покинуть огневую позицию. Начальная скорость снаряда определяется с помощью специального радиолокационного датчика и используется для расчета данных для стрельбы. САУ PzH-2000 может использоваться в автоматическом режиме, получая информацию по радиоканалу от внешней системы боевого управления.

    Рабочее место командира САУ оборудовано графическим дисплеем с удобным интерфейсом МИКМОС, позволяющим взаимодействовать с бортовым компьютером путем вывода на экран различных меню. При работе установки в автоматическом режиме наведение могут осуществлять 2 члена экипажа. Используя введенные или рассчитанные данные, бортовой компьютер машины может самостоятельно переводить оружие с одной цели на другую.На люльке гаубицы смонтирована система ориентации и наведения, которая автоматически определяет пространственное положение ствола орудия и устанавливает исходную точку, необходимую для процесса полуавтоматического и автоматического наведения. Кроме того, самоходная гаубица PzH-2000 оснащена системой внутренней навигации и системой глобального позиционирования (GPS).


    Шасси самоходной самоходной установки PzH-2000 переднеприводное, производства MAK Systems Gesellschaft GMBH. При полной боевой массе САУ с учетом установленной навесной динамической защиты удельная мощность составляет 13,4 кВт/т, но этот показатель может превышать 15 кВт/т, если используется весовой потенциал силовой установки. В передней части самоходного корпуса установлен восьмицилиндровый турбированный дизель MTU 881 мощностью 1000 л.с. Двигатель работает в паре с трансмиссией Renk HSWL 284 и оснащен интегрированной системой самодиагностики и электронной системой управления.При полной заправке всех 3 топливных баков машина может пройти 420 км без дозаправки. на шоссе.

    Различные исследования, проведенные в последнее время, показывают, что с учетом только таких показателей, как дальность стрельбы, скорострельность, размер возимого боезапаса, САУ PzH-2000 имеет огневую мощь, сравнимую с 3 САУ М109 последние модификации. Более того, немецкая артиллерийская система имеет гораздо больше шансов выжить на поле боя, благодаря высокой мобильности, лучшему бронированию, возможности действовать как в качестве стационарной огневой точки, так и в качестве подвижной системы вооружения. Самоходная бортовая система позволяет ей действовать независимо от внешних корректировщиков и артиллерийских наблюдателей. Во время боя автоматическая система наведения вносит соответствующие поправки после каждого произведенного выстрела.


    При сравнении немецкого PzH-2000 с другими артиллерийскими системами, состоящими сегодня на вооружении, важным показателем является численность его экипажа. Даже при длительных операциях для управления самоходкой вполне достаточно 3-х человек — механика-водителя, командира и заряжающего.При этом, как правило, экипаж САУ PzH-2000 состоит из 5 человек: водителя, командира, наводчика и 2 заряжающих. При этом для развертывания трех американских САУ М109, суммарная огневая мощь которых равна одной немецкой установке, требуется не менее 24 человек.

    Технические характеристики САУ Пж-2000

    Масса: 55,3 тонны.
    Размеры:
    Длина 11,669 м. (с пушкой вперед), ширина 3,48 м., высота 3,40 м.
    Экипаж: 3-5 человек.
    Вооружение: 155-мм пушка Л-52, 7. 62-мм пулемет MG3
    Скорострельность с измененным приводом заряжания выстрелов:
    — 3 выстрела за 8,4 секунды,
    — 12 выстрелов за 59,7 секунды,
    — 20 выстрелов в минуту 47 секунд,

    Пополнение боекомплекта: 10 минут и 50 секунд.
    Максимальная дальность стрельбы: штатным боеприпасом — 30 км., активно-реактивным более 40 км. Рекорд стрельбы активно-реактивными боеприпасами 56 км.
    Боекомплект: 60 снарядов, 2000 патронов к пулемету.
    Двигатель: восьмицилиндровый дизельный двигатель с турбонаддувом MTU 881 мощностью 1000 л.с.
    Максимальная скорость: по шоссе — 61 км/ч, по пересеченной местности — 45 км/ч.
    Запас хода: по шоссе — 420 км.

    Использованные источники:
    www.detavlad.ru/item/139
    www.btvt.narod.ru/4/pzh3000.htm
    www.kubinkamuseum.ru/index.php?option=com_content&view=article&id=103d199&Itemid3

    404 Страница ошибки

    Переключить навигацию

    • Дома
    • Дао То
    • Туен синх
    • Ван Бан
    • Хай Джап
    • Тин Ток Чанг
    • Tin đào tạo
    • Tin công tác sinh viên
    • Олово KHCN và HTQT
    • Тин Ток
    • Тонг Бао
    • Жестяное видео
    • 55 năm thành lập Trường
    • 50 năm thành lập trường
    • Sự kiện nổi bật
    • 35 năm các đoàn ĐH
    • Луч Со Ня Чонг
    • Стринги Тин Туен Шин
    • Điể chuẩn các năm
    • Nội dung luận án
    • Kế hoạch bảo vệ
    • Со монг, Том нхин
    • Cac đơn vị đào tạo
    • Cac đơn vị KHCN kết hợp đào tạo
    • Cac đơn vị quản lý phục vụ
    • Тин Ток и Тонг Бао
    • Льен Хо
    • Giới thiệu
    • Нгиен Ку
    • Синь Вьен
    • Đối ngoại
    • Cơ cấu tổ chức
    • Đại học chính quy
    • Thạc sĩ
    • Тин Си
    • Vừa lam vừa học
    • Туен Шин Тхок Си
    • Tuyển sinh đại học
    • Тонг Цюань
    • Cơ cấu tổ chức và nhân lực
    • Cơ sở vật chất
    • Cam kết đảm bảo chất lượng đào tạo
    • Phổ bien pháp luật
    • Lịch sử — Sự kiện
    • Chiến lược phát triển
    • Thành tích — Giải thưởng
    • Сокин
    • Тонг куан ву нхан лук
    • Онг бо Чонг
    • Hội đồng trường
    • Бан Джам Хиу
    • Cac tổ chức oàn thể
    • Cac đơn vị trực thuộc
    • Cơ sở 2 ĐHTL
    • Cơ sở Phố Hiến
    • Nội dung phổ biến pháp luật
    • Kiem định và đảm bảo chất lượng
    • Chuẩn đầu ra và chương trình đào tạo dhcq
    • Kế hoạch đào tạo dhcq
    • Quy chế, quy định dhcq
    • Тонг бао, олово tức dhcq
    • Cac biểu mẫu dhcq
    • Chương trình đào tạo ths
    • Синь Вьен Тонг Лай
    • Шинь Вьен Хьен Туи
    • Cựu sinh viên
    • Тим Ким
    • Тин Хоа Хок Конг Нгхо
    • Тонг Бао KHCN
    • NCKH и Chuyển giao công nghệ
    • Quỹ phát triển KH & CN
    • Sở hữu tri tuệ
    • Cac đơn vị KHCN
    • Hội nghị, hội thảo
    • Ван бан, куи чо, биу муу
    • Тонг Бао
    • Quy chế quy định
    • Хоут Донг Шин Вьен
    • Học phí
    • Hỗ trợ sinh viên
    • Шинь Вьен Тот Нгиоп
    • Льен Хо
    • Giới thiệu chung
    • Tin tức đối ngoại
    • Hợp tác đào tạo quốc tế
    • Dự án quốc tế
    • Thỏa thuận hợp tác
    • Quy chế, Quy định về đối ngoại
    • Льен Хо
    • Льен Хо
    • Джао Вьен Чу Нхим
    • Конг Так Онг
    • Конг Так Конг Доан
    • Học bổng quốc tế
    • Chương trình tiên tiến
    • Chương trình thạc sĩ quốc tế
    • Trao đổi sinh viên
    • Chương trình đào tạo ts
    • Kế hoạch đào tạo ts
    • Quy chế, quy định ts
    • стринги олово luận án ts
    • Chương trình đào tạo vlvh
    • Kế hoạch đào tạo vlvh
    • Quy chế, quy định vlvh
    • Thông báo, tin tức vlvh
    • Quy chế, quy định ths
    • Kế hoạch đào tạo ths
    • Тонг бао, олово tức ths
    • Туен шинь Тиен си
    • Miễn giảm học phí
    • Вай вон нган ханг
    • Стринги олова туен донг
    • Нха
    • Thủ tục hành chính
    • Со Тай Шин Вьен
    • Hỗ trợ sinh viên онлайн
    • Học bổng sinh viên
    • Quy định của Nhà nước
    • Quy định của Trường
    • Конг Трин Тхи Луй
    • Đề tài cấp Nhà nước, Quỹ Nafosted, Nghị định thư
    • Đề tài cấp Bộ, Thành phố
    • Đề tài cấp cơ sở
    • Tiêu chuẩn, quy chuẩn
    • Конг Бо Куок То
    • Ван бан ву со хоу три ту
    • Тонг Бао
    • Хо Ти
    • Киам Дон чот лунг
    • Mẫu phiếu điều tra
    • Хо Тонг ĐBCL
    • Quy định, hướng dẫn
    • Tin tức khảo thí
    • Ким Дон Чонг
    • Ким Дон Чонг Трин
    • Hội nghị Khoa học sinh viên
    • Hội nghị quốc tế và hội nghị khac
    • Bầu cử Đại biểu Quốc hội khóa XV
    • Tin các kỳ Đại hội
    • Бан Чоп Хан Онг бо Чонг
    • Quá trình thành lập Đảng bộ Trường
    • Нхом Нгиен Ку Ман
    • Тонг Бао-NCManh
    • Тин нои бо
    .
