чем уникальна арктическая модификация комплекса ПВО «Тор-М2ДТ» — РТ на русском

Зенитчики Восточного военного округа начали осваивать арктический вариант ЗРК малой дальности «Тор-М2ДТ». Об этом сообщается на сайте Минобороны РФ. Полученные навыки они отработают в ходе стрельб на специализированном полигоне ПВО. «Тор-М2ДТ» унаследовал серьёзные боевые возможности базовой версии и отличается наличием модернизированного всепроходимого шасси семейства ДТ-30 «Витязь». Комплекс может сбивать авиабомбы, различные типы ракет и авиатехники противника. По мнению экспертов, в Заполярье и на Дальнем Востоке «Тор-М2ДТ» способен обеспечить надёжное прикрытие других систем ПВО и войсковых группировок.

Военнослужащие подразделений ПВО, дислоцированные на Сахалине, приступили к переобучению на новейший арктический вариант зенитного ракетного комплекса (ЗРК) малой дальности «Тор-М2ДТ». Об этом сообщает пресс-служба Восточного военного округа (ВВО).

«В ходе переобучения расчёты ЗРК «Тор-М2ДТ» изучат устройство и тактико-технические характеристики новой техники, освоят заряжание пусковых установок, поиск, обнаружение и поражение воздушных целей», — говорится на сайте Минобороны РФ.

Переобучение будет осуществляться в учебном центре войск ПВО в Краснодарском крае.

«Курс переобучения завершится практическими стрельбами по воздушным целям на специализированном полигоне ПВО. После этого военнослужащие подразделений противовоздушной обороны армейского корпуса ВВО отправятся в пункт постоянной дислокации», — сообщают в Минобороны РФ.

«Надёжность и всепроходимость»

«Тор-М2ДТ» — модификация, специально адаптированная для эксплуатации в экстремальных природно-климатических условиях. По системам и агрегатам (за исключением шасси) комплекс унифицирован с базовой версией ЗРК («Тор-М2») и унаследовал от неё серьёзные боевые возможности.

Данный класс ЗРК способен сбивать летательные аппараты при любой погоде, днём и ночью, в условиях интенсивного огневого и радио-оптико-электронного противодействия. В этих средствах ПВО не применяется классическая тактика стрельбы двумя ракетами по одной цели — поражение цели практически гарантированно осуществляется одним снарядом.

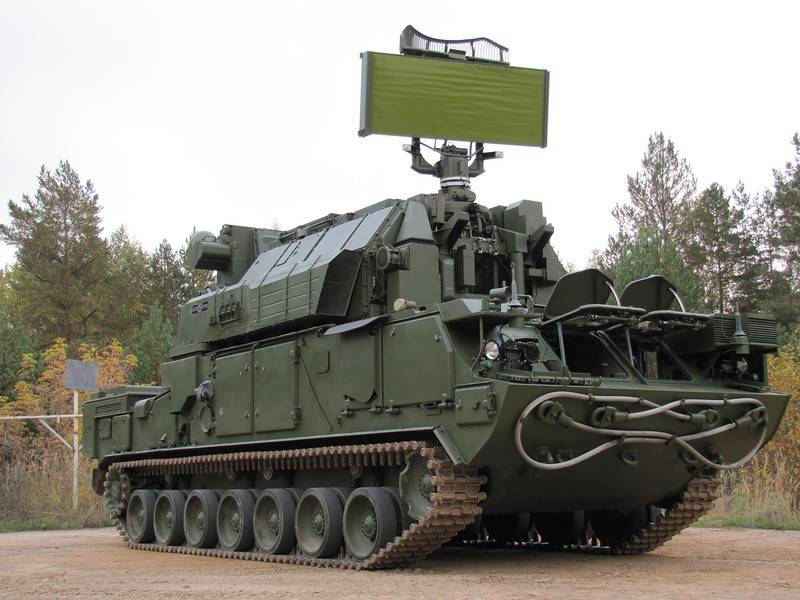

  • Базовая версия ЗРК «Тор-М2»
  • © НПП «Старт»

Дальность поражения «Тор-М2ДТ» составляет 16 км, высота — от 10 м до 12 км, дальность обнаружения целей — 32 км, количество одновременно обнаруживаемых воздушных объектов — 48.

Комплекс способен перехватывать крылатые и противорадиолокационные ракеты, управляемые бомбы, самолёты тактической авиации, вертолёты и БПЛА. Также он может бороться с малоразмерными и малозаметными средствами воздушного нападения, летящими со скоростью свыше 700 м/с. В задачи ЗРК входит прикрытие войск и взаимодействие с системами ПВО С-400 «Триумф» и «Бук-М3».

Головным разработчиком и производителем семейства «Тор-М2», в том числе арктической версии, является АО «Ижевский электромеханический завод «Купол» (ИЭМЗ «Купол», входит в концерн «Алмаз-Антей»). В войска комплекс поставляется в стандартной тёмно-зелёной окраске и пятнистом арктическом камуфляже.

Также по теме

Близка к «Триумфу»: на что способна модернизированная система ПВО С-300ПМ2 «Фаворит»

Военнослужащие Центрального военного округа завершили обучение по эксплуатации модернизированной зенитной ракетной системы С-300ПМ2…

Для эффективного применения в высоких широтах для ЗРК в качестве несущей базы были выбраны усовершенствованные модели двухзвенного вездехода ДТ-30 «Витязь», которые изготавливает АО «Машиностроительная компания «Витязь» (входит в состав АО «Научно-производственная корпорация «Уралвагонзавод» госкорпорации «Ростех»). На них размещены пусковая установка, модуль жизнеобеспечения и мастерская технического обслуживания.

«Боевые машины ЗРК обладают уникальной проходимостью, могут преодолевать рвы, плавать, не терять свою работоспособность при температуре ниже -50 °C», — говорится в материалах Минобороны РФ.

Двухзвенный «Витязь» способен круглогодично передвигаться по труднодоступной местности в условиях бездорожья, болот, снежной целины и распутицы.

Машины могут преодолеть вплавь водные преграды, препятствия высотой до 1,5 м и рвы шириной до 4 м. При этом они имеют низкое давление на грунт (до 0,3 кг/см²), что позволяет не повреждать хрупкий растительный покров Заполярья.

«Оба звена машины соединены специальным поворотно-сцепным устройством с гидроцилиндрами, благодаря чему возможен поворот и складывание звеньев в вертикальной плоскости. «Витязь» оснащён широкими резино-металлическими гусеницами, которые позволяют технике быть устойчивой на мягком грунте. На болоте или воде они выполняют функцию гребного винта», — сообщается в материалах «Ростеха».

  • Вездеходы семейства «Витязь»
  • © Минобороны РФ

Масса модификаций ДТ-30, выпускаемых для нужд Минобороны РФ, в снаряжённом состоянии составляет 28,2 т, грузоподъёмность — 30 т, количество мест в кабине — пять, максимальная скорость движения по суше — 44 км/ч, запас хода — 700 км, мощность двигателя — 710 л.

с.

Также по теме

«На передовой и в глубине обороны неприятеля»: какими боевыми возможностями обладает российский БПЛА «Иноходец»

Разведывательно-ударные беспилотники «Иноходец» («Орион») ВКС России уничтожили укрепления и бронетехнику ВСУ в ходе спецоперации на…

Как следует из данных Минобороны, в Арктике шасси ДТ-30 используется не только как несущая база для «Тор-М2ДТ». На эти платформы устанавливаются арктические версии зенитного ракетно-пушечного комплекса (ЗРПК) «Панцирь-СА», монтируются полевые кухни КА-250/30ПМ, хлебопекарни ХПА-500/30ПМ, водяные цистерны ЦВА-10/30ПМ и хозяйственно–складские модули ХСМА-12/30ПМ.

Как отметил в беседе с RT директор Музея войск ПВО в Балашихе Юрий Кнутов, тягачи семейства ДТ-30 на практике доказали способность выдерживать самые суровые испытания.

«Витязь» — уникальный по своим характеристикам гусеничный тягач. В силу надёжности и всепроходимости он во многом незаменим в условиях Арктики и вечной мерзлоты. В шасси учтены и экологические стандарты, позволяющие сохранять флору и фауну», — сказал Кнутов.

Высокие оценки семейству ДТ-30 дал и военный эксперт Юрий Лямин. По его мнению, без установки «Тор-М2ДТ» на «Витязь» ЗРК было бы тяжело эксплуатировать в высоких широтах и регионах Дальнего Востока.

«Тор-М2ДТ» можно назвать одним из лучших ЗРК малой дальности в мире. В немалой степени реализацию его высоких боевых возможностей обеспечивает именно специальное шасси. Ижевский комплекс способен следовать за наземными войсками, чтобы прикрывать их на марше и когда они развёртываются на боевых позициях. ДТ-30 уверенно чувствует себя на бездорожье и в болотистой местности», — подчеркнул Лямин.

«Новая ракета стала более стройной»



Как отметили опрошенные RT эксперты, в «Тор-М2ДТ» интегрированы все технические достоинства базовой модификации. Боекомплект ЗРК насчитывает 16 зенитных управляемых ракет (ЗУР) 9М338, которые могут стартовать через 5—10 секунд после обнаружения цели средствами радиолокации. Интервал пуска — 2,5 секунды.

9М338 — это новая ракета, разработанная ГосМКБ «Вымпел» (входит в корпорацию «Тактическое ракетное вооружение»). Особенность снаряда заключается в меньших габаритах и отсутствии головки самонаведения (ГСН).

Чтобы ЗУР точно поражала летательный аппарат противника, российские специалисты серьёзно модернизировали систему наведения (СН), комплекс обнаружения целей, антенно-пусковую установку, увеличили производительность бортовых компьютеров и усовершенствовали алгоритмы их работы.

  • ЗРК «Тор-М2ДТ»
  • РИА Новости
  • © Виталий Тимкив

Пуск 9М338 осуществляется из вертикального положения. Такая особенность обеспечивает ЗУР более скоростной набор высоты и хорошую манёвренность на стартовом отрезке. Кроме того, новацией в семействе «Тор-М2» стал отказ от катапультного старта, что позволило высвободить внутреннее пространство ЗРК.

«В «Тор-М2» ракета выводится из пусковой установки с помощью облегчённых газогенераторов, небольших по времени работы. Они же выполняют задачу склонения ракеты… Новая ракета стала более стройной, изящной, манёвренной, а её боекомплект увеличился вдвое (до 16 ракет. — RT)», — рассказал ранее в интервью газете «Известия» главный конструктор ГосМКБ «Вымпел» Виктор Елецкий.

Также по теме

«Воздушный корабль»: чем уникален российский сверхзвуковой истребитель-перехватчик МиГ-31БМ

В Центральном военном округе проходит учение с участием истребителей-перехватчиков МиГ-31БМ. Об этом сообщается на сайте Минобороны…

Дальность полёта 9М338 позволяет комплексу прикрывать войска по фронту 20 км. По словам Елецкого, «в этом секторе мы сбиваем всё, что шевелится». К важному достоинству ЗУР конструктор отнёс облегчённый вес — у снаряда нет больших несущих плоскостей. Несмотря на это, как отметил Елецкий, ракета хорошо маневрирует и может выходить на «большие, чем на предыдущих версиях» углы атаки.

Большой объём работы инженеры «Вымпела» проделали с целью повышения эффективности поражения авиабомб, имеющих очень прочный корпус, который не всегда удаётся пробить, даже если выпустить две ракеты.

«В такой ситуации надо работать по аппаратурной части. Есть система данных, которая позволяет ювелирно попадать в аппаратурный блок и либо уничтожить его, либо сделать невозможным выполнение поставленной задачи. В бомбу попали — она становится «контуженной»: закрутилась, завертелась — и упала где-то далеко от цели», — пояснил Елецкий.

Как полагает Кнутов, поставки «Тор-М2ДТ» в войска позволят создать надёжный противовоздушный заслон в Заполярье и на Дальнем Востоке. Эксперт напомнил, что с каждым годом эти регионы испытывают всё большее военное давление со стороны США и их союзников.

«Арктика — это ракетоопасное для России направление. К тому же Россия должна прикрывать Северный морской путь, контролировать который стремятся страны НАТО. Мы наблюдаем и большое количество крупных учений, угрожающих безопасности РФ. Поставки «Тор-М2ДТ» необходимы, чтобы существенно усиливать противовоздушный потенциал России», — сказал Кнутов.

Аналогичной точки зрения придерживается и Юрий Лямин. Эксперт отметил, что «Тор-М2ДТ» играют важную роль в защите группировок Сухопутных войск РФ и систем С-400.

«В условиях обострения военно-политических отношений с НАТО и США эти комплексы осуществляют необходимое прикрытие нашим войскам, которые могут быть переброшены в различные районы. Благодаря «Тор-М2ДТ» обеспечивается высокая подвижность наших сил», — резюмировал Лямин.

Модульный зенитный ракетный комплекс малой дальности 9К332 «Тор-М2»

Полное наименование: Модульный зенитный ракетный комплекс малой дальности 9К332 «Тор-М2»

Краткое наименование: Тор-М2

Год разработки: 2008

Страна: Россия

Разработчик: ОАО «Научно-исследовательский электромеханический институт»

Производитель: ОАО «Ижевский Электромеханический завод «Купол»

Модификация от:

Фото:

«Тор-М2». Фото Александра Котомина, Лента.Ру

Назначение:

Предназначен в первую очередь для обеспечения противовоздушной обороны мотострелковых и танковых бригад Сухопутных войск непосредственно на поле боя во всех видах боевых действий, в том числе – на марше. Как и комплексы предшествующего поколения малой дальности, ЗРК «Тор-М2» предназначается для эффективной борьбы и поражения авиационных ракет класса «воздух–земля», управляемых и корректируемых авиабомб, противорадиолокационных ракет и другого высокоточного оружия нового поколения, самолетов тактической и армейской авиации, крылатых ракет, вертолетов, беспилотных летательных аппаратов и других средств.

Модификации:

  • 9К332МЭ «Тор-М2Э» — экспортная модификация Тор-М2 + боевая машина на гусеничном шасси 9А331МЭ + ракетный модуль 9М334 + 4 x ЗУР 9М9331.

    9К332МК «Тор-М2К» — модификация Тор-М2 + боевая машина на 9А331МК + ракетный модуль 9М334 + 8 x ЗУР 9М9331 + 4 x канала

    9K331МДТ «Тор-М2ДТ» — арктический вариант Тор-М2 + боевая машина на базе двухзвенного гусеничного транспортёра ДТ-30

    9К331МКМ «Тор-М2КМ» — модификация Тор-М2К + модульное исполнение в части видов шасси + автономный боевой модуль 9А331МК-1 + ракетный модуль 9М334 + 4 x ЗУР 9М9331.

Текст описание:

ЗРК «Тор-М2» отличается от прототипов повышенной эффективностью отражения массированных налетов современных средств воздушного нападения в условиях огневого и радиоэлектронного противодействия.

Комплекс изначально разрабатывался как основное средство борьбы в первую очередь с массированными ударами высокоточного оружия в полете непосредственно над полем боя, то есть практически как основная «финишная» система ПВО. Ближе к переднему краю (к линии фронта) размещаются только зенитные пушечно-ракетные комплексы «Тунгуска-М1», но их приоритет – вертолеты огневой поддержки и переносные ЗРК «Игла-С», представляющие собой средства непосредственного прикрытия.

В составе комплекса, как и в прототипах, была применена бортовая станция обнаружения малоразмерных воздушных целей (СОЦ), обеспечивающая работу в движении. Основная особенность этой станции – наличие (формирование) изодальностной парциальной диаграммой направленности. Парциальность диаграммы направленности (8 парциалов по 4 градуса каждый в угломестной плоскости с электронным сканированием парциалов, перекрываемый угол места 0–32 или 32–64 град. ) обеспечивает выдачу целеуказания станции наведения комплекса с необходимой точностью и до минимума сокращает время допоиска цели. Изодальностность диаграммы направленности СОЦ позволила сделать ее нечувствительной (инвариантной) к углам подхода целей к прикрываемому объекту в угломестной плоскости. Электронное сканирование парциалов достигается частотным способом, что требует для подавления СОЦ противником применения заградительных активных помех, имеющих существенно более низкие плотности мощности в сравнении с прицельными помехами. Кроме того, СОЦ имеет значительный энергетический потенциал, в разы больший, чем у ближайших аналогов. Она позволяет обнаруживать и сопровождать до 45 воздушных целей в зоне до 32 км по дальности и 10 наиболее опасных из них ранжировать по критерию опасности в приоритетный ряд, «подсказывая» боевому расчету очередность их обстрела.

Боевые машины комплекса оснащены аппаратурой навигации и топопривязки, а также телекодовой аппаратурой обмена данными в режиме реального времени, обеспечивающей их сопряжение с системами автоматизированного управления огнем, между собой (в том числе в режиме «Звено»), а также с ЗРС средней дальности и дальнего действия для создания высокоустойчивых от огневого поражения формирований ПВО комбинированного (полигамного) состава.

Поиск, обнаружение и опознавание воздушных целей может вестись при движении БМ или на месте, переход к сопровождению целей и пуск ракет осуществляется с короткой остановки. Боевая машина способна осуществлять боевую работу в т.н. конвейерном режиме. В этом режиме освободившийся после завершения наведения ракеты на цель стрельбовой канал может быть немедленно задействован для наведения следующей ракеты из боекомплекта БМ. Наличие конвейерного режима повышает эффективность комплекса в условиях массированного налета средств воздушного нападения противника.

В ЗРК реализована возможность обмена радиолокационной информацией между двумя БМ, что дает возможность их использования в режиме «звено» на одном объекте прикрытия. РЛС обнаружения БМ, работающих в режиме «звено», сканируют пространство в своей угломестной зоне, предоставляя информацию соседней машине, таким образом зона обнаружения существенно расширяется. При этом БМ может поражать цели в зоне ответственности любого радара. В этом случае повышается эффективность отражения налетов, а также возможность обнаружения и поражения низколетящих целей. Режим «звено» может быть также эффективен и в случае выхода из строя СОЦ любой БМ — машина может продолжать боевую работу пользуясь информацией соседней БМ.

Тактико-технические характеристики:

Максимальная горизонтальная дальность поражения, км. — 12

Минимальная горизонтальная дальность поражения, м:

  • На высоте 10 м. — 1500
  • На высоте более 100 м. — не более 1000

Количество одновременно обрабатываемых целей, шт — 48

Количество одновременно обстреливаемых целей, щт. — 4

Количество одновременно наводимых ракет, шт. — 8

Максимальная скорость движения поражаемых целей, м/c. — 700

Перегрузка маневра цели, g. — 10

Боекомплект ЗУР на БМ, шт. — 8 в двух ЗРМ

Время заряжания БМ, мин. — 18

Время развертывания БМ из походного положения в боевое, мин. — 3

Скорость движения БМ, км/ч:

  • По шоссейным дорогам — 80
  • По грунтовым дорогам — 30

Запас хода по топливу, км (при двухчасовой работе аппаратуры) — 500

Максимальная масса БМ, т. — 30

Расчет БМ, чел. — 3

Условия эксплуатации:

  • На высотах, м. над уровнем моря — 3000
  • Всепогодность — Да
  • В интервале температур, град С. — от -50 до +50
  • При относительной влажности, проц. — не более 98 при температуре 35 град С.
  • При скорости ветра, м/с — 30

Станция обнаружения малоразмерных воздушных целей (СОЦ):

  • Угол подхода целей — инвариантна
  • Дальность обнаружения целей, км. — 32
  • Обнаружение целей, шт. — до 45 воздушных
  • Сопровождение целей, шт. — до 45 воздушных
  • Ранжирование по критерию опасности, щт. — 10
  • Указание очередности обстрела целей — Да

Станция наведения (СН):

  • Антенная решетка, тип — пассивная фазированная
  • Сканирующий луч, форма — карандаш, 0,8 х 0,8 град
  • Сектор сканирующего луча, град — 30 х 30 по азимуту и углу места
  • Количество сопровождаемых целей, шт — 4
  • Количество одновременно наводимых на цель ракет, шт — 6
  • Защита от активных и пассивных помех — Да
  • Устойчивость к активными фазированными антенными решетками (АФАР) — Да
  • Защита от электромагнитного излучения — Да
  • Наличие дублирующих оптикоэлектронных средств сопровождения целей — Да
  • Всепогодность — Да

ЗРМ 9М334

  • Тип ракет — 9М331 зенитные управляемые
  • Количество ракет, шт — 4
  • Тип контейнера — 9Я281 герметичный транспортно-пусковой
  • Условия хранения — 2 балки для сборки модулей в пакет.
  • Условия транспортировки — всеми видами транспорта в пакетах
  • Масса модуля без балок, кг. — 973
  • Масса модуля ТПК с двумя балками, кг. — 333
  • Масса одной балки, кг. — 40
  • Масса модуля с четырьмя ракетами и балками, кг. — 1053
  • Габариты контейнера без балок, мм. — 444 х 1223 х 3005
  • Габариты модуля с двумя балками, мм. — 539x1507x3005

Ракета 9М331

  • Скорость вертикального выброса катапультой, м/с — 25
  • Условия запуска двигателя ЗУР — высота 16-21 м от земли, либо по истечении заданной односекундной задержки от старта, либо по достижении угла отклонения оси ракеты от вертикали 50°
  • Скорости ракеты на дальности 1,5 км, м/с — 700-800
  • Линейные размеры целей, м. — от 3-4 до 20-30
  • Диапазон целей по высоте, м — от 10 до 6000
  • Скорость движения целей, м/с — от 0 до 700
  • Наличие системы самоликвидации — Да
  • Наличие системы принудительной ликвидации — Да, оператором
  • Наличие радиовзрывателя — Да

Вооружение/Комплектация:

  • Боевая машина (БМ) 9А331МК (на колесном шасси или БМ 9А331МУ (на гусеничном шасси) — 4 шт;
  • Зенитный ракетный модуль (ЗРМ) 9М334 — 4 шт. зенитных управляемых ракет 9М331;
  • Транспортно-заряжающая машина (ТЗМ) 9Т244 — 2 шт.;
  • Транспортная машина 9Т245;
  • Машина технического обслуживания (батарейная МТО) 9В887М2К;
  • Машина технического обслуживания (полковая МТО) 9В887-1М2К;
  • Машина группового комплекта ЗИП 9Ф399-1М2К;
  • Комплект такелажного оборудования 9Ф116;
  • Тренажер операторов боевых машин;
  • Мастерская технического обслуживания МТО-АГ3М1
  • Подвижный унифицированный батарейный командный пункт (БКП) 9С737МК. БКП 9С737МК

ЗРК «Тор-М2ДТ» и УМТК «Адъютант» впервые были задействованы в полномасштабных учениях в Арктике

ЗРК «Тор-М2ДТ» и УМТК «Адъютант» впервые были задействованы в полномасштабных учениях в Арктике

ЗРК «Тор-М2ДТ» и УМТК «Адъютант» впервые были задействованы в полномасштабных учениях в Арктике

16.08.2019

ЗРК «Тор-М2ДТ» и универсальный мишенно-тренировочный комплекс (УМТК) 9Ф6021 «Адъютант» впервые были задействованы в полномасштабных учениях в Арктике (на архипелаге Новая Земля).

Подразделениям ПВО Северного флота, на вооружение которых недавно был принят новейший ЗРК малой дальности «Тор-М2ДТ», впервые была поставлена задача по проведению полномасштабных учений с боевыми стрельбами в условиях Заполярья, а создание мишенной обстановки для арктических «Торов» было поручено УМТК 9Ф6021 «Адъютант».

Личный состав зенитной ракетной батареи ЗРК «Тор-М2ДТ» высадился с борта большого десантного корабля на необорудованное побережье и совершил марш в позиционный район. Незнакомая местность, отсутствие подготовленных площадок и укрытий – условия максимально приближенные к боевым. В таких условиях, наравне с боевыми подразделениями, применялся и УМТК «Адъютант». Данный комплекс создавался в инициативном порядке АО «Ижевский электромеханический завод «Купол» (входит в состав Концерна ВКО «Алмаз-Антей») в интересах подразделений ПВО для решения комплексных задач по организации сложной мишенной обстановки в местах постоянной и временной дислокации войск.

Задачи, поставленные перед подразделениями ПВО Северного флота, предполагали обнаружение и уничтожение расчетами боевых машин нескольких воздушных целей, летящих на различных высотах.

С помощью штатного выносного рабочего места из состава УМТК «Адъютант» было обеспечено стабильное управление на всех стадиях полета двух мишеней самолетного типа МВ-С, летящих по разработанным и утвержденным перед началом работ траекториям. Безукоризненное выполнение всех учебных и боевых задач подтвердило готовность аппаратуры и мишеней «Адъютанта» к эксплуатации в сложных условиях Заполярья.

Проведенные учения зенитчиков Северного флота подтвердили, что арктический ЗРК «Тор-М2ДТ» способен обеспечить реальную защиту административных и военных объектов от ударов современных средств воздушного нападения в этом отдаленном российском регионе. И помог подтвердить эти боевые возможности «Адъютант» – новейший универсальный мишенно-тренировочный комплекс, сообщает пресс-служба АО «Ижевский электромеханический завод «Купол».
