Другой ППШ — Статьи об оружии и боеприпасах

К 1940 году стало очевидно, что Красная армия нуждается в пистолете-пулемёте, превосходящем по характеристикам и технологичности имевшиеся на вооружении ППД-34, ППД-34/38 и ППД-40. Им на смену были разработаны и испытывались пистолет-пулемёт Шпагина и пехотный пулемёт Шпитального. По иронии судьбы, фамилии обоих конструкторов начинались с буквы «Ш», и аббревиатура принятого на вооружение Красной армии образца осталась бы неизменной при любом результате испытаний. В итоге шпагинский ППШ-41 выиграл конкурс и пошёл в производство, а его конкурент оказался забыт. Что известно о пехотном пулемёте Шпитального и в чём он уступал пистолету-пулемёту Шпагина?

Описание пехотного пулемёта Шпитального

По сути, конструкция ОКБ-15, которым руководил Б. Г. Шпитальный, является пистолетом-пулемётом, но везде в документах она именуется как «пехотный пулемёт калибра 7,62». В описании говорится, что это средство индивидуального вооружения пехоты предназначено для ведения ближнего боя при нападении и обороне, а кроме того, с большой эффективностью может быть использовано в качестве вооружения авиации, парашютных десантов, автобронетанковых частей, кавалерии и пограничников.

7,62-мм пехотный пулемёт Шпитального

Основа автоматики – отдача свободного затвора и отвод пороховых газов через боковое отверстие в стенке канала неподвижного ствола. Конструктивно пулемёт Шпитального состоял из четырёх основных узлов: корпуса, спускового механизма, ложи и магазина.

Стреляющий механизм ударникового типа, приводится в действие возвратно-боевой пружиной. Конструкция спускового механизма позволяет вести как одиночный, так и автоматический огонь. Переключение производится с помощью переводчика, одновременно выполняющего функцию предохранителя.

Спусковой механизм пехотного пулемёта Шпитального

Согласно описанию, питание осуществляется посредством дискового магазина на 97 или 100 патронов 7,62×25 мм (общий вид и чертёж есть только на магазин на 97 патронов). Подача патронов обеспечивается спиральной пружиной, собранной внутри магазина. Также предусмотрена возможность использования магазина от ППД ёмкостью 71 патрон.

Ствол находится внутри кожуха, предохраняющего руки стрелка от ожога. Для охлаждения ствола в кожухе прорезаны окна. Прицел секторный. На левой стороне корпуса пулемёта может быть установлен платик (площадка) для оптического прицела.

Общий вид магазина для пехотного пулемёта Шпитального

Ореховая ложа состоит из двух частей: основной ложи и переднего цевья, соединяемых вместе планкой. Приклад сзади прикрыт металлическим затыльником с откидной крышкой. Напротив отверстия затыльника в прикладе разделан канал для помещения складного шомпола.

В описании конструкции указано, что основным отличием от существующих систем являются:

  • новый принцип автоматики, обеспечивающий надёжность работы в условиях загрязнения и низких температур;
  • пулемёт не требует смазки и не боится температурных колебаний;
  • прост в изготовлении и удобен в обращении;
  • благодаря наличию реактивного дульного тормоза имеет хорошую стабильность боя при автоматической стрельбе и меньшую отдачу;
  • из-за большей начальной скорости имеет большую прицельную дальность по сравнению с другими образцами.

Технические данные пехотного пулемёта Шпитального, предоставленные ОКБ-15 (данные Научно-испытательного полигона стрелкового вооружения (НИПСВО) несколько от них отличаются), выглядели следующим образом:

  • Калибр – 7,62 мм
  • Вес – 3,890 кг
  • Вес магазина с патронами – 2,897 кг
  • Вес пулемёта под магазин ППД – 3,960 кг
  • Длина пулемёта от среза дульного тормоза до затылка ложи – 938 мм
  • Длина ствола – 350 мм
  • Длина нарезной части ствола – 320 мм
  • Количество нарезов в стволе – 4
  • Тип патрона – 7,62×25 мм
  • Темп стрельбы – 600–800 выстрелов в минуту
  • Прицельная дальность – 1000 м
  • Количество деталей при полной разборке – 14
  • Количество заводских деталей – 87

Выбор лучшего пистолета-пулемёта

Испытания проходили во второй половине ноября 1940 года на НИПСВО КА в Щурово, Московской области. В ходе испытаний необходимо было выявить преимущества и недостатки опытных образцов пистолета-пулемёта Шпагина и пехотного пулемёта Шпитального в сравнении с пистолетом-пулемётом валового производства ППД-40, а также выбрать лучший пистолет-пулемёт по боевым и конструктивным качествам и дать заключение о целесообразности замены валового пистолета-пулемёта.

На испытания были поданы два ППД-40 (№№ ЖЮ-88, ЛФ-839), три пистолета-пулемёта Шпагина (№№ 13,15 и 34) и три пехотных пулемёта Шпитального (№16 с опытными магазинами на 97 и 100 патронов, №№18 и 22 с валовыми магазинами на 71 патрон). Магазины снаряжались 7,62-мм патронами к пистолету, партии №20, 43 и 213 завода №38. Все образцы стрелкового вооружения и патроны были выпуска 1940 года. Их осмотрели и предварительно испытали стрельбой, после чего все образцы были признаны безопасными и допущены к дальнейшим испытаниям.

Ствольная коробка пехотного пулемёта Шпитального, видны маркировки на корпусе

Отмечалось, что пехотный пулемёт Шпитального имеет следующие отличия от валового пистолета-пулемёта Дегтярёва:

  • По действию автоматики;
  • Затвор со штоком представляет собой одну целую деталь в виде цилиндрического стержня с двумя поперечными поясками;
  • В затыльнике смонтирован амортизирующий механизм, который при ударе затвора имеет вращательное и поступательное движение;
  • Ствол своей втулкой входит в заднее отверстие кожуха корпуса без качки и укрепления защёлкой, которая смонтирована в корпусе пулемёта;
  • На переднем конце кожуха корпуса смонтирован дульный тормоз;
  • Пехотный пулемёт №16 отличается питанием и защёлкой магазина.
Магазин на 97 патронов для пехотного пулемёта Шпитального

Сравнительные характеристики представленных на испытания образцов (1 — ПП Дегтярёва, 2 — ПП Шпагина, 3 — ПП Шпитального с магазином на 97 и 100 патронов, 4 — ПП Шпитального с магазином на 71 патрон):

1234
Вес без магазина, г3433–34343429–352641864205–4253
Вес с магазином, г4535–45364489–45865926–61685255–5303
Вес с магазином и патронами, г5285–52865239–53366951–72456005–6053
Вес затвора (собранного), г603–604599–608622625–635
Общая длина, мм780840935935
Длина прицельной линии, мм388–389386–388475475
Вес принадлежности, г131151668668
Начальная скорость пули, м/с496–500489–502512490–522
Дульная энергия, кГм69,7–71,168,0–71,474,668,3–77,5
Энергия отдачи (отн. величина)0,0480,0350,02330,0237
Темп стрельбы, выстр./мин.11531132839791
Число заводских деталей82819492

Состав принадлежности к оружию был следующий:

  • ПП Дегтярёва: шомпол, отвертка, выколотка;
  • ПП Шпагина: шомпол, отвертка, выколотка, ключ мушки;
  • ПП Шпитального: шомпол, отвертка, выколотка, металлическая щетка, металлический ёрш (банник), ремень.

По результатам испытаний были сделаны следующие предварительные выводы:

  • ППД имеет преимущество перед ПП Шпагина и ПП Шпитального в общем весе и длине;
  • ППД и ПП Шпагина имеют преимущество перед ПП Шпитального в общем весе, длине, коэффициенте использования металла, числе заводских деталей;
  • ПП Шпитального имеет преимущество перед ППД и ПП Шпагина в начальной скорости, дульной энергии и темпе стрельбы.
Остов затвора пехотного пулемёта Шпитального

Далее проводились испытания и фиксировались характеристики работы подвижных частей. Основные выводы были такими:

  • Кривая отката затвора показывает, что откат у ППД происходит плавнее, чем у ПП Шпагина. У ПП Шпитального откат затвора происходит рывком.
  • Максимальная скорость отката у ПП Шпагина меньше, чем у ППД и ПП Шпитального.
  • Ход подвижной системы у ПП Шпагина меньше, чем у ППД и ПП Шпитального.

Ещё до начала испытаний на точность и кучность боя выяснилось, что у ПП Шпитального кривая прицельной колодки рассчитана неточно, что не позволяло привести ПП к нормальному бою. Тем не менее, испытания состоялись. Выяснилось, что ПП Шпагина и ПП Шпитального имеют меньшее рассеивание, чем ППД. По кучности боя на дистанциях 100 и 150 метров обе новых системы оказались практически равноценны, на дистанциях 50 и 200 метров ПП Шпитального имел преимущество.

Схема ложи пехотного пулемёта Шпитального

По практической скорострельности ПП Шпагина и ПП Шпитального оказались равноценны, но ППД и ПП Шпагина имели преимущество перед системой Шпитального по самовоспламенению патрона в патроннике (произошёл самопроизвольный выстрел после длительной стрельбы).

По итогам испытаний на безотказность автоматики оба новых ПП оказались лучше, чем валовые ППД. При стрельбе на живучесть (до 71650 выстрелов) выявилась проблема у ПП Шпитального: магазин сильнее загрязнялся.

Затыльник ствольной коробки пехотного пулемёта Шпитального

При этом у ППД было три поломки, у ПП Шпагина две, а у ПП Шпитального восемь! При этом одна из поломок ПП Шпитального могла бы иметь печальные последствия: «В ПП Шпитального после 68 000 выстрелов поломалось дно крышки затыльника… При этой поломке дно крышки отлетело и ударило стрелка в живот, буфер со стержнем и его пружиной выскочил назад по направлению стрелка и упал в двух метрах от оружия».

После 70 000 выстрелов ствол ПП Шпагина показал большую живучесть, чем ствол ПП Шпитального. Помимо этого, у последнего выявился ещё ряд «детских» проблем, связанных с подбором пружин и общей эргономикой. При выявлении максимально возможного числа выстрелов без чистки было отмечено, что автоматика всех трёх систем работала хорошо и дала небольшое число задержек (менее 0,06% у всех систем).

Иллюстрация разборки пехотного пулемёта Шпитального

Были определены эксплуатационные данные:

ППДПП ШпагинаПП Шпитального
Неполная разборка, сек.11518
Неполная сборка, сек.201041
Полная разборка, мин.4,33,02,6
Полная сборка, мин.6,23,74,6
Магазин на 71 патрон для ППД-40

На снаряжение магазинов ППД и ПП Шпагина уходило 137 секунд, а на опытный 97-патронный магазин ПП Шпитального – 108. Основным заключением после этого этапа испытаний было то, что ПП Шпагина имеет преимущество перед остальными в отношении разборки и сборки, по конструкции он оказался проще конкурентов.

В отношении стрельбы из некоторых положений (с колена, стоя и с дерева) ПП Шпитального оказался менее удобен (был тяжелее), чем остальные испытываемые системы. По тепловым потокам (миражности), влияющим на нормальный прицельный выстрел, ППД и ПП Шпагина оказались равноценны. ПП Шпитального давал большое истечение газов через гильзоотводное окно ствольной коробки вверх, что мешало наблюдению за целью.

Отделение спускового механизма пехотного пулемёта Шпитального

Заключение полигона по итогам всех испытаний, подписанное 30 ноября 1940 года, было следующим:

  1. Опытный пистолет-пулемёт системы Шпагина по работе автоматики и надёжности (стойкости) деталей испытание выдержал и может быть рекомендован на вооружение Красной армии взамен ППД.
  2. Опытный пехотный пулемёт Шпитального, имеющий вес выше, чем валовый ППД, и показавший в процессе испытаний недостаточную прочность деталей – испытания не выдержал.
  3. ПП Шпитального необходимо доработать в отношении упрочнения деталей и снижения веса, т.к. принцип автоматики ПП представляет интерес и заслуживает внимания. Кроме того, ПП показал способность безотказной работы автоматики.

Пистолет-пулемёт Шпагина победил в честной борьбе, но Б. Г. Шпитальный не успокоился: последовала переписка между ним и наркоматом обороны, НИПСВО и ГАУ, в которой он угрожал работникам полигона уголовным преследованием и требовал проведения дополнительных испытаний. В этой переписке он предстаёт не в самом лучшем свете. Но реальность такова: Шпитальный и его ОКБ-15 слишком затянули с изготовлением опытных образцов своего пехотного пулемёта, чем сорвали сроки проведения войсковых испытаний. В свою очередь, это оказало дополнительное влияние на принятие окончательного решения о том, какой из пистолетов-пулемётов будет принят на вооружение Красной армии.

Вадим Антонов
WARSPOT.RU

ППД-40: фото, обзор, характеристики оружия

ППД-40 – пистолет-пулемет советского производства, разработанный Василием Дегтяревым в 40-х годах прошлого века под патрон калибром 7,62. Будучи принятым на вооружение в 1940 году, оружие применялось в Советско-финской войне и первых сражениях ВОВ. Позже ему на смену пришел более легкий и технологичный пистолет-пулемет Шпагина. Сегодня мы с вами рассмотрим историю создания ППД-40 и его основные характеристики.

Предыстория

Прежде чем рассмотреть характеристики ППД-40, фото которого знакомо всем любителям оружия, познакомимся с предпосылками для создания такого вооружения. Пистолеты-пулеметы (ПП) появились еще во времена Первой мировой войны. Оружие такого типа было призвано в значительной степени увеличить огневую мощь пехоты и обеспечить возможность выхода из «позиционного тупика» окопного сражения. На тот момент пулеметы зарекомендовали себя как довольно эффективное оборонительное оружие, которому под силу остановить едва ли не любую атаку противника. Однако при наступательных действиях их эффективность резко падала.

Пулеметы тех времен имели солидный вес и в своем большинстве были станковыми. К примеру, получивший широкую известность пулемет Максима без станка весил более 20 кг. Со станком его вес составлял и вовсе неподъемные 65 кг. Расчет таких пулеметов состоял из 2-6 человек. Совершенно неудивительно, что вскоре военное руководство задумалось о перспективе создания легкого скорострельного оружия, которое могло бы использоваться и переноситься одним солдатом. Так появилось сразу три принципиально новых вида оружия: автоматическая винтовка, ручной пулемет и пистолет-пулемет, стреляющий пистолетными патронами.

Первый образец пистолета-пулемета был создан в 1915 году в Италии. Позже разработкой подобного оружия занялись и другие страны, участвующие в конфликте. На ход ПМВ пистолеты-пулеметы не оказали значительного влияния, однако наработки конструкторов, созданные в этот период, стали основой для ряда удачных образцов такого оружия.

Начало советских разработок

В Советском Союзе работы над созданием ПП начались в середине 1920-х годов. Изначально планировалось, что они поступят на вооружение младшего и среднего офицерского состава, заменив револьверы и пистолеты. Но советское военное руководство относилось к такому оружию весьма пренебрежительно. Из-за недостаточно высоких тактико-технических параметров пистолеты-пулеметы получили славу «полицейского» оружия, пистолетный патрон которого может быть эффективным разве что в бою на ближней дистанции.

В 1926-м Артиллерийское руководство Красной Армии утвердило требования к пистолетам-пулеметам. Боеприпас для нового оружия был выбран не сразу. Изначально предполагалось использовать патрон «Наган» (7,62*38 мм), но позже выбор пал на патрон «Маузер» (7,63*25 мм), активно используемый в системе вооружения Красной Армии.

В 1930-м начались испытания первых образцов советских пистолетов-пулеметов. Свои образцы продемонстрировали три знаменитых оружейных конструктора: Токарев, Дегтярев и Коровин. В результате все три образца были забракованы по причине неудовлетворительных тактико-технических характеристик. Дело в том, что из-за малого веса образцов и их высокой скорострельности кучность стрельбы была недостаточной.

Признание ППД

На протяжении следующих нескольких лет были испытаны более десяти новых моделей пистолетов-пулеметов. Практически все известные оружейные конструкторы Советского Союза присоединились к развитию этого направления. В результате пистолет-пулемет Дегтярева был признан самым лучшим. Оружие получило относительно небольшой темп ведения огня, что положительно сказалось на его кучности и точности. Кроме того, ППД был значительно технологичнее и дешевле, чем главные конкуренты. Большое количество цилиндрических деталей (кожух ствола, ствольная коробка и затыльник) можно было изготовить на простом токарном станке.

Производство

9 июня 1935 года, после ряда доработок, пистолет-пулемет Дегтярева приняли на вооружение под наименованием ППД-34. Им планировалось вооружить в первую очередь младший командный РККР. Серийное производство ППД было налажено на Ковровском заводе №2.

Последующие несколько лет выпуск пистолета-пулемета продвигался, мягкого говоря, неспешно. За весь 1935 год с конвейера сошло всего-навсего 23 экземпляра оружия, а за 1936-й – 911 экземпляр. К 1940 году было выпущено немногим более 5000 единицы пистолета-пулемета Дегтярева. Для сравнения: лишь за 1937-1938 гг. с конвейера сошло более трех миллионов магазинных винтовок. Таким образом, ППД на протяжении нескольких лет оставался для советских военных некой диковинкой, на которой можно было отработать технологические и тактические аспекты.

Первая модернизация

На основе опыта, полученного при использовании ППД в войсках, в 1938 году состоялась незначительная модернизация. Она коснулась конструкции крепления магазина и крепления прицела. Опыт нескольких военных конфликтов (главным образом, гражданской войны в Испании) заставил советское военное руководство изменить свое отношение к такому оружию. Постепенно сформировалось мнение о том, что объемы выпуска ППД для Красной Армии необходимо значительно увеличить, и как можно скорее. Однако воплотить это в жизнь оказалось не так просто: пистолет-пулемет Дегтярева был довольно дорог и сложен для масштабного производства. В результате в 1939 году артиллерийское управление приказало убрать ППД из производственной программы для устранения недостатков и упрощения конструкции. Получается, что руководство РККА признало эффективность пистолетов-пулеметов в целом, но не было готово производить предложенную модель.

Немногим менее чем за год до начала Зимней войны все ППД были сняты с вооружения и отправлены на складское хранение. Замену им так и не нашли. Многие военные историки считают, что данное решение было совершенно ошибочным, однако то количество пистолетов-пулеметов, которое было изготовлено на тот момент, вряд ли смогло бы значительным образом усилить РККА в условиях масштабного конфликта. Есть также мнение, что остановка производства ППД была связана с тем, что на вооружение поступила автоматическая винтовка СВТ-38.

Вторая модернизация

Оценить эффективность применения ПП по-новому позволил опыт, полученные во время Советско-финской войны 1939-1940 годов. На вооружении у финнов были пистолеты-пулеметы «Суоми», которые во многом напоминали образец Дегтярева. Этому оружию удалось произвести огромное впечатление на командный и офицерский состав Красной Армии, особенно во время боев за линию Маннергейма. Тогда все осознали, что полный отказ от ПП был ошибкой. С фронта отправлялись письма, с просьбой вооружить таким оружием хотя бы по отделению с каждой роты.

Выводы последовали моментально, и ППД, находившиеся на складском хранении, были вновь приняты на вооружение и отправлены на передовую линию. Спустя месяц после начала войны серийный выпуск оружия восстановили. В скором времени была предложена очередная модернизация пистолета-пулемета, для массового производства которой завод в Коврове даже перешел на трехсменный график работы. Она получила наименование ППД-40. Доработка была направлена на упрощение конструкции пистолета-пулемета и снижение стоимости его выпуска. В результате ППД получился даже дешевле чем ручной пистолет.

Основные отличия ППД-40 от предшественника:

  1. Донце кожуха изготавливали отдельно, после чего производилась его запрессовка в трубку.
  2. Ствольная коробка была выполнена в виде трубки, с отдельной колодкой прицела.
  3. Затвор получил новую конструкцию: боек крепился неподвижно, с помощью шпильки.
  4. Пистолет-пулемет ППД-40 получил новый выбрасыватель, оборудованный пластинчатой пружиной.
  5. Ложу начали изготавливать из штампованной фанеры.
  6. Спусковую скобу изготавливали путем штамповки, а не фрезеровки.
  7. ПП Дегтярева получил новый барабанный магазин емкостью 71 патрон. По конструкции напоминающий магазин ПП «Суоми».

Таким образом, различия ППД-34 и ППД-40 были весьма существенными. Серийный выпуск оружия был начат весной 1940 года. За первый год было произведено 81 тысячу экземпляров. Из-за массового вооружения российских солдат пистолетами-пулеметами в конце Зимней войны возникла легенда о том, что ППД был скопирован с «Суоми». Благодаря отличным боевым характеристикам и простой разборке ППД-40 быстро получил признание среди солдат.

Великая Отечественная война

Пистолет-пулемет ППД-40 применялся и на начальных стадиях ВОВ. Позже ему на смену пришел более дешевый и технологичный ППШ, выпуск которого без проблем можно было наладить на мощностях любого промышленного предприятия. До 1942 года ППД-40 производился в блокадном Ленинграде и поставлялся на вооружение солдат Ленинградского фронта. Среди немецких военных это оружие также имело хорошую репутацию. На многочисленных фотографиях гитлеровских солдат можно увидеть, как они держат трофейные пистолеты-пулеметы ППД-40, характеристики которых мы с вами рассмотрим ниже.

Конструкция

С точки зрения конструкции и принципа работы популярное оружие в компьютерной игре «Герои и генералы» ППД-40 является типичным представителем пистолетов-пулеметов 1-го поколения, создававшихся в основном по образцу немецких версий МР18, МР19 и МР28. Действие автоматики основывается на использовании энергии, полученной от отдачи свободного затвора. Основные детали ПП, как и всех аналогов тех времен, выполнялись на металлорежущих станках. Последний факт и обуславливал малую технологичность и высокую стоимость их производства.

Ствол и ствольная коробка

Ствол у ППД-40, описание которого мы сегодня рассматриваем, нарезной, с четырьмя нарезами, которые вьются слева вверх направо. Расстояние между противоположными краями нарезов (калибр) составляет 7,62 мм. В казенной части внутренний канал ствола оборудован гладкостенным патронником. В ней находятся кольцевой выступ и резьба для присоединения ствольной коробки, а также выемка для зуба выбрасывателя. Снаружи ствол имеет гладкую, слегка конусную поверхность.

Ствольная коробка служит неким связующим элементом для разных частей оружия. Спереди к ней присоединяется кожух ствола. Он необходим для того, чтобы при ведении огня стрелок не обжигал руки о нагретый ствол. Кроме того, кожух защищает сам ствол от повреждений при падениях и ударах.

Затвор

Затвор состоит из таких элементов: остов, рукоять, ударник с осью, боек, выбрасыватель с пружиной и предохранитель, совмещенный с рукоятью. Остов затвора имеет форму, близкую к цилиндрической. Спереди, внизу у него есть вырезы для прохода губок магазина. Кроме них, затвор снабжен: чашечкой под шляпку гильзы; пазами под выбрасыватель и его пружину; отверстием для выхода бойка; гнездом для ударника; отверстиями для осей ударника; фигурной выемкой для прохода магазина над приемником; пазом для прохода отражателя; пазом, задняя поверхность которого играет роль боевого взвода; скосом на задней стенке, необходимым для облегчения движения назад; отверстием под шпильку рукояти; пазом под рукоять затвора; и наконец, направляющими венчиками. Возврат затворной группы в крайнее положение обеспечивается возвратным механизмом. Он состоит из возвратно-боевой пружины и затыльника, оснащенного направляющим стержнем. Затыльник навинчивается на задний срез ствольной коробки.

Спусковой и ударный механизмы

Спусковой механизм пистолета-пулемета (который многие ошибочно называют автоматом) ППД-40, находится в спусковой коробке, задняя часть которой во время сборки оружия надевается на выступ короба и крепится на нем с помощью шпильки. Он позволяет вести огонь очередями или одиночными выстрелами. За переключение режимов стрельбы отвечает соответствующий переводчик, представляющий собой флажок, расположенный перед спусковой скобой. С одной стороны на нем можно увидеть обозначения «1» или «один» для стрельбы одиночными снарядами, а с другой – «71» или «непр.», для стрельбы в автоматическом режиме.

На основном количестве выпущенных пистолетов-пулеметов капсюль патрона разбивался ударным механизмом, который был отдельно установлен в затворе. Ударник срабатывал в момент, когда затвор приходил в крайнее переднее положение. Предохранитель в пистолете-пулемете Дегтярева (ППД-40) располагается на взводной рукояти и представляет собой сдвижную фишку. Изменяя ее положение, можно заблокировать затвор в заднем (взведенном) или переднем положении. Несмотря на то, что надежность такого предохранителя оставляла желать лучшего, особенно в изношенных образцах оружия, он был применен и на более позднем ППШ. Кроме того, похожее конструктивное решение было использовано на некоторых экземплярах немецкого МР-40.

Магазин

Боепитание первых образцов ППД производилось из съемного секторного магазина вмещающего всего 25 патронов. При стрельбе его можно было использовать как рукоять. Образцы 1934-1938 годов выпуска получили барабанный магазин, вмещающий 73 патрона. Ну, а ППД-40, обзор которого стал темой сегодняшнего разговора, оснащался похожим магазином, но на 71 патрон.

Прицеливание приспособления

При стрельбе из данного оружия прицеливание производилось с помощью секторного прицела и мушки. Теоретически эти приспособления были рассчитаны на стрельбу с дистанции 50-500 метров. В реальности последняя цифра была откровенно завышена, что было распространенным явлением в ПП тех времен. Благодаря использованию относительно мощного патрона и удачным баллистическим параметрам малокалиберной пули опытный стрелок мог поразить одиночным огнем из ППД-40 врага, находящегося на дистанции 300 метров. В автоматическом режиме этот показатель снижался еще на 100 м.

Принадлежность

Каждый пистолет-пулемет Дегтярева поставлялся с принадлежностью. В ее состав входили: шомпол с ручкой и парой звеньев с протиркой, выколотка, отвертка, ершик и масленка, разделенная на два отделения – для масла и щелочного состава.

Эффективность боя

В отличие от игры «Герои и генералы», улучшения ППД-40 в реальной жизни не представлялись возможными. Поэтому солдаты довольствовались тем, что было. Огонь ППД-40 признавался эффективным на дистанции 100-300 метров в зависимости от режима стрельбы. Если противник находился на дистанции более 300 метров, то надежное поражение можно было обеспечить разве что путем сосредоточенного огня сразу из нескольких ПП. Убойная сила пуль, выпущенных из этого оружия, сохранялась даже на дистанции в 800 м.

Таким образом, основным режимом огня была стрельба короткими очередями. С расстояния менее 100 метров, в критических случаях, допускался непрерывный огонь, но выстреливать подряд более 4 магазинов было запрещено, так как это могло привести к перегреву оружия. Сегодня фото ППД-40 выглядит не очень устрашающе, но для остальных ПП тех лет, созданных под патрон «Парабеллум», отличающийся худшими баллистическими и силовыми параметрами, дальность огня этого оружия была непосильной.

Боевое применение

ППД использовались в таких сражениях:

  1. Все сражения с участием СССР тех времен.
  2. Война в Испании. После начала военных действий, в 1936 году, Советский Союз передал некоторое количество ППД-34 правительству Испанской республики.
  3. Советско-финская война. 173 ППД выпуска 1934-1938 годов были захвачены финской армией и направлены против СССР.
  4. ВОВ. Трофейными ППД вооружали солдат Третьего Рейха и сателлитов фашистской Германии. Версии 1934-38 годов назывались немцами Maschinenpistole 715(r), а ППД-40 — Maschinenpistole 716(r). Кроме того, во времена ВОВ СССР передал Народно-освободительной армии Югославии более пяти тысяч ППД-40.
  5. Некоторое количество пистолетов-пулеметов было использовано военными формированиями Украинской повстанческой армии в ее боевых операциях.
  6. Военные действия на востоке Украины. В 2014 году у бойцов, сражающихся в Донецкой области, было отмечено наличие небольшого количества ППД-40. Автомат (в основном АК-74) сегодня является главным оружием для пехотного боя, тем не менее пистолеты-пулеметы также пользуются популярностью.

ППШ – автомат победителей — ВЕСТИ ДОСААФ/[email protected]

Рождение пистолета-пулемета Шпагина, или, как его чаще называют, автомата ППШ, состоялось накануне Великой отечественной войны. В 1940 году Наркомат вооружения СССР дал техническое задание оружейным конструкторам на разработку пистолета-пулемета, превосходящего по боевым и техническим характеристикам уже имевшийся на вооружении пистолет-пулемет Дегтярева ППД-40 и более приспособленного к массовому производству.

Георгий Семенович Шпагин

Осенью 1940 года свои разработки представили советские конструкторы-оружейники Борис Гаврилович Шпитальный и Георгий Семенович Шпагин. По результатам испытаний на полигоне образец Шпагина был признан лучшим. При схожих тактико-технических характеристиках шпагинский пистолет-пулемет требовал в пять раз меньше времени на производство, нежели изделие Шпитального.
В отличие от пистолета-пулемета Дегтярева, ППШ был гораздо проще и дешевле. Фрезеруемые элементы конструкции были заменены на штампованные, а точная обработка требовалась только стволу и затвору.

В ППШ использовались  мощные патроны 7,62х25 к пистолету ТТ. Пули, выпущенные из этого пистолета-пулемета, имели более высокую скорость по сравнению с теми же немецкими MP-40, созданными под 9 мм патрон «Парабеллум». Также  ППШ обладал большей скорострельностью по сравнению с пистолетами-пулеметами вермахта.
С одной стороны, это являлось недостатком ППШ, но с другой – за счет емкого барабанного магазина (71 патрон) можно было поливать противника свинцом с расстояния 200 — 250 метров. Немецкие автоматы считались эффективными при стрельбе не дальше 150 метров. Во время войны в стрелковых батальонах создавались целые роты автоматчиков с ППШ, которые хоть и на короткой дистанции, но создавали небывалую плотность огня.
Барабанный магазин ППШ оказался самой ненадежной частью этого оружия. Он требовал больших усилий при заряжании, был громоздок и тяжел, а также нуждался в индивидуальной подгонке к конкретному автомату. Начиная с 1942 года барабаны стали постепенно заменять на секторные магазины на 35 патронов.
ППШ в руках советского солдата стал одним из символов Великой Отечественной вой­ны, наряду с танком Т-34 и самолетом-штурмовиком Ил-2. Этот автомат запечатлен практически во всех отечественных и зарубежных фильмах о ВОВ, а образ бойца в каске, плащ-палатке и с ППШ в руках стал хрестоматийным и нашел свое отображение в памятниках.


Автомат ППШ сжимает в руке бронзовый солдат на мемориале «Перемиловская высота» в подмосковной Яхроме, откуда зимой 1941 года Красная армия впервые отбросила немцев назад. В Мурманске, на сопке Зеленый мыс, его держит на плече солдат Алеша – памятник защитникам Советского Заполярья.  В берлинском Трептов-парке также стоят скульптуры советских воинов, держащих ППШ. И таких памятников, наверное, сотни.

Всего за годы ВОВ было выпущено шесть миллионов пистолетов-пулеметов Шпагина. К середине 1960-х годов он был снят с вооружения Советской армии и заменен на автомат Калашникова. После войны ППШ экспортировали в Китай, Северную Корею, Вьетнам и страны Африки. Кстати, на Африканском континенте ППШ использовался в вооруженных конфликтах, вплоть до середины 1980-х годов.


В XXI веке автомат ППШ снова пришел на войну. В интернете можно найти много видео- и фотохроники с этим оружием.
Тактико-технические характеристики ППШ: пуля сохраняла убойную силу до 800 метров, а начальная скорость была около 500 м/с. Темп стрельбы  — 1000 выстрелов в минуту. Длина ствола составляла 842 мм. Масса пистолета-пулемета Шпагина — 3,5 кг, с дисковым магазином — 5,3 кг, с коробчатым — 4,1 кг.

Финский урок: «Улитка» для ППД

Штатные образцы вооружения всех армий мира, выпущенные тысячными и миллионными сериями, обычно хорошо известны и описаны в литературе. Однако интересные эксперименты, предопределившие облик штатных образцов, чаще всего остаются «за кадром». Остается неизвестным и то, как первоначально предполагалось использовать новый образец, насколько он был удобен и практичен.

Одним из таких экспериментов был опытный дисковый магазин Тульского оружейного завода для пистолета-пулемета Дегтярева (ППД) и способы его ношения стрелком. Для определения удобства ношения были проведены полигонные испытания размещения среди снаряжения солдата сумок для опытных магазинов. Впоследствии результаты испытаний были использованы для более известных магазинов, ставших штатными сначала для ППД-40, а потом, с минимальными изменениями – и для Шпагинского ППШ-41.

Пистолет-пулемет ППД-34 с коробчатым магазином на 25 патронов (Музей отечественной военной истории, Падиково)

Во время советско-финской войны 1939–1940 гг. остро выявилась проблема малого количества пистолетов-пулеметов в боевых порядках советской пехоты. Имеющегося количества ППД-34 и его модификации ППД-34/38 не хватило – вдобавок, в начале 1939 года изготовление пистолетов-пулеметов и вовсе прекратили. Производство в срочном порядке возобновили уже в ходе войны, в декабре 1939 года, одновременно начав работы по созданию более технологичного, дешевого и простого в производстве образца. Он был принят на вооружение РККА 6 января 1940 года, под наименованием «ППД образца 1940 года» (ППД-40).

Помимо нехватки пистолетов-пулеметов, выявилась и еще одна проблема – коробчатый магазин ППД вмещал всего 25 патронов. Огромное впечатление на рядовой и командный состав боевых частей РККА произвели финские пистолеты-пулеметы «Суоми» (Suomi-konepistooli M/31, KP/-31). Оснащенные магазинами с большим количеством патронов (до 70), они создавали высокую плотность огня за короткий промежуток времени, что давало большое преимущество в столкновениях на небольших дистанциях, которых было много в лесу или траншеях.

Из войск настойчиво зазвучали требования о создании подобного магазина для ППД.

Слева дисковый магазин для ППД-34 и ППД-34/38 (http://anaga.ru). Справа дисковый магазин для ППД-40 (Музей отечественной военной истории, Падиково)

Было разработано несколько вариантов конструкции дискового магазина, но в итоге в серию пошел аналог финского, к которому была приделана горловина. Сделано это было для взаимозаменяемости с прежним коробчатым магазином. Применялся новый магазин для ППД-34 и ППД-34/38. ППД-40 же проектировался для использования только с дисковым магазином, подача патронов в патронник у него была устроена проще, и горловина на магазине не требовалась.

Тульская «улитка»

Одной из отвергнутых конструкций магазина для ППД был очень необычный магазин Тульского оружейного завода емкостью на 75 патронов. Он представлял собой диск с направляющим каналом-горловиной, в котором патроны были уложены в один ряд, загибавшийся в улитку. По сути, это был удлиненный и завернутый в спираль однорядный коробчатый магазин, разительно отличавшийся от магазинов к «Суоми» или «Томпсону».

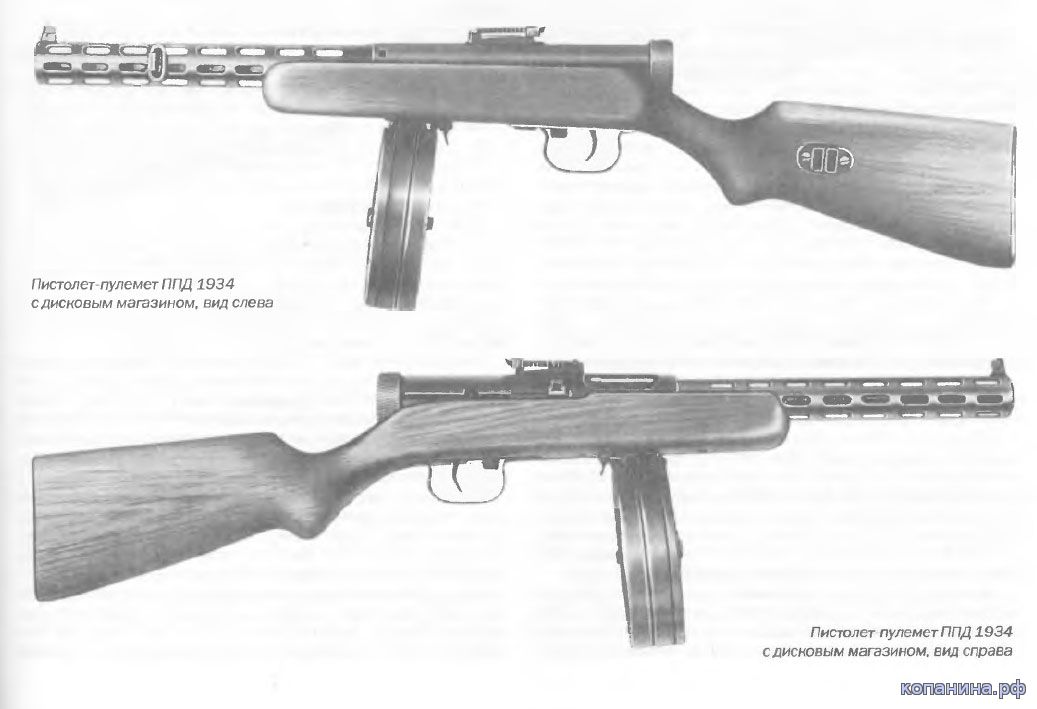

Пистолет-пулемет ППД-34 с дисковым магазином Тульского завода. На бойце надеты сумки для магазинов третьего (улучшенного по результатам испытаний) варианта (РГВА)

Причиной отказа от такой конструкции послужило отсутствие унификации с деталями магазина к ППД-40. Тем не менее, принятие на вооружение такой «улитки» рассматривалось, и в апреле 1940 года на Научно-испытательном полигоне стрелкового вооружения Красной Армии (НИПСВО КА) прошли испытания брезентовых сумок для носки боекомплекта патронов в магазинах для первых вариантов ППД. Сумки были разработаны на самом полигоне во время испытаний магазина Тульского завода.

Целью испытаний было выявление удобства сумок при вынимании и вкладывании магазинов, при стрельбе из разных положений и перезарядке. Испытания проводили в условиях, максимально приближенных к тем, что были во время войны с Финляндией, тем более, что погода соответствовала. Боец-лыжник был одет в ватные брюки, фуфайку, полушубок, шлем, валенки, имел полное походное снаряжение: ранец образца 1936 года, одеяло, лопатку, противогаз и пр. Пистолет-пулемет ППД-34 был перекинут через шею на ремне, сумки с магазинами были прикреплены на поясном ремне, а передние (сумки второго варианта) зацеплены за крюк плечевого ремня ранца.

Сумки первого типа, испытания в движении (РГВА)

На испытания было подано два варианта сумок, рассчитанных на переноску одним бойцом четырех магазинов с 300 патронами в них.

Два или четыре?

Первый вариант представлял собой две сумки, вмещавшие по два магазина. Сумки имели сзади шлевки для ремня и металлические кольца для зацепа за крючки плечевых ремней ранца. Размещать на ремне их предполагалось спереди.

Во втором варианте было четыре сумки, вмещавших по одному магазину. Сумки также были оснащены шлевками для поясного ремня и кольцами для зацепов ранца, вешались они на ремне друг за другом по две слева и справа.

Вес одного магазина с 75 патронами составлял 1730 граммов, вес двух сумок первого варианта со снаряженными магазинами – 7740 граммов, вес четырех сумок второго варианта с магазинами – 7890 граммов. Разница в весе сумок первого и второго варианта оказалась незначительной.

Сумки второго типа во время манипуляций с ними (РГВА)

Выяснилось, что сумки не вызывают затруднений при стрельбе из разных положений: стоя, с колена, лежа, с дерева, на ходу, во время перебежек и переползания, при броске в атаку. Однако крайние боковые сумки второго варианта мешали бойцу при сгибании тела или при лазании по деревьям.

По удобству вынимания из сумок снаряженного и вкладывания назад порожнего магазина оказались наиболее удобны сумки первого образца. Они находились спереди, всегда у бойца под рукой. Выяснилось, что брезентовая перегородка внутри сумок первого образца мешает при вкладывании, а при положении лежа магазин и вовсе не убрать в сумку.

У передних сумок второго типа вкладывание магазина в положении лежа тоже вызвало затруднения, а вот две задних оказались и вовсе неудобны: «Боец, имея ранец, противогаз и пистолет-пулемет, почти не может (а из сумки, расположенной сзади-слева, совсем не может) вынуть магазина». Кроме того, при летнем обмундировании четыре сумки и лопата попросту не умещались бы на застегнутом на бойце ремне.

Затруднения при стрельбе с колена с сумками первого типа (РГВА)

После этого проводились замеры времени на манипуляции с магазинами разными руками в разных положениях красноармейца при использовании сумок обоих типов. По итогам всех испытаний был сделан вывод о том, что сумки второго типа не заслуживают дальнейшего внимания.

Сумки первого типа было предложено доработать для устранения выявленных недостатков. Выяснилось, что помещение магазинов в сумке горловиной вниз значительно удлиняет сумку, и она острым краем мешает быстро и правильно принять стойку «с колена», затрудняет широкий шаг ходьбы на лыжах, а при длительных переходах натирает мякоть ног выше колена. Конструкция застежки сумки на пуговицу тоже была признана неудачной и не обеспечивающей надежного закрывания сумки, что в реальных условиях приводило бы к утере магазинов.

Манипуляции с измененными сумками (РГВА)

Все замечания были учтены. Главным отличием измененных сумок стало то, что теперь магазины располагались горловиной вверх. Вместо пуговицы использовали более надежную деревянную застежку-клевант. Вес сумок со снаряженными магазинами составил 7700 граммов. Располагался новый тип сумок на ремне аналогично тому, как это было у сумок первого образца. После этого новые сумки были испытаны по той же программе, что и предыдущие варианты.

Испытания показали, что вести огонь, имея сумки на ремне в различных условиях боевой обстановки (стоя, лежа, с колена, с дерева и т.п.) не представляет затруднений, сумки не стесняют движений. Расположение магазинов горловиной в сторону значительно уменьшило размер сумок, обеспечило быстроту и правильность изготовки для стрельбы, а также не создавало дискомфорта при ходьбе на лыжах. Ликвидировалось и неудобство вкладывания в сумку пустого магазина. Самое же главное заключалось в значительном уменьшении времени на манипуляции при перезарядке из всех положений стрельбы.

По итогам испытаний комиссия НИПСВО признала доработанные сумки последнего варианта достойными рекомендации для принятия на вооружение Красной Армии.

Слева сумки третьего варианта с ремнем и поддерживающими лямками (РГВА), справа рисунок снаряжения вооруженного ППД бойца из «Инструкции по укладке, пригонке, сборке и надеванию походного снаряжения бойца пехоты Красной Армии» 1941 года

Однако запуск производства ППД-40 и отказ от производства дисковых магазинов конструкции Тульского завода для ППД-34 поставили крест на этом образце экипировки красноармейца. Впрочем, опыт не пропал даром и был учтен в дальнейшем: сумки для ППД-40, а впоследствии ППШ-41 размещались на ремне бойца так же, как и сумки последнего варианта НИПСВО. Третий магазин при отсутствии штатной гранатной сумки носился на ремне слева – так им, хотя и с затруднениями, можно было пользоваться правой рукой.

При этом принятый на вооружение дисковый магазин для ППД-40 был толще, чем экспериментальный, поэтому в сумках размещался всего один – от идеи переноски красноармейцем сразу четырех магазинов для пистолета-пулемета отказались.

Статья написана на основе документов РГВА

продолжение — о заимствованиях (4)

Как вижу, технофилы-заклепкометристы у меняу в ЖЖ практически не бывают. Кроме самого меняу 😉
Потому что по материалам предыдущего поста вызвали интерес и обсуждение пункты, касающиеся истории, но не техники.
Соотв-но, краткие разъяснения по технике — под катом.

повторю эти пункты из «все знают, что»:
4. Автомат Дегтярева ППД скопирован с финского «Суоми».
5. пулемет Дегтярева ДП тоже скопирован, с финского же «Лахти».
6. Автомат Калашникова скопирован с немецкого «Штурмгевера» МП-43/СГ-44.
7. Полковой миномет Шавыврина 120мм, который с небольшими изменениями дошел и до наших дней, тоже скопирован с немецкого аналога.
8. Танки БТ — на самом деле лицензионная копия американского танка Кристи.
9. И вообще в СССР ничего своего не было. За что ни возьмись — все своровано, в лучшем случае по лицензии скопировано.

Начнем по порядку:
4. Внешнее сходство, действительно, есть. Ну, в той же мере, в какой похожи для китайца все европейцы, для европейца — все китайцы, для технически безграмотного и безразличного человека — значительная часть пистолет-пулеметов предвоенного поколения на одно лицо (тем более, что большинство из них — развитие общего предшественника МП-18 Бергмана-Шмайсера).
Обычно такие «спистолисты» сравнение образцов оружия оставляют на уровне формы приклада и подсчета дырок на кожухе. Того, что сразу на виду, но особого значения как раз не имеет.

Если же разбираться всерьез — различия существенные.
Для начала, советские ПП и «Суоми» создавались под значительно разные задачи. СССР делал упор на массовое вооружение для массовой армии, «Суоми» — редкое вооружение, для хорошо подготовленных бойцов. Соответственно, в производстве «Суоми» гораздо сложнее и дороже — это практически ручная работа.

«Суоми» значительно тяжелее (4.63 кг без патронов, до 7кг со снаряженным дисковым магазином на 71 патрон, против 3.6кг у ППД без патронов, 4.2кг с рожковым магазином на 25 патронов), у него длиннее ствол (316мм против 269мм), причем быстросменный, а еще в комплекте сошки — в сущности, это скорее эрзац ручного пулемета, чем индивидуальное оружие.

Но самое интересное — в устройстве «Суоми» есть вакуумный замедлитель возврата затвора (кому интересно — могу подробнее), который снижает темп стрельбы. Это его патентованная особенность. А данный узел требует высокоточного изготовления на металлорежущих станках, весьма чувствителен к пыли и грязи, к запотеванию и замерзанию оружия, и потому для целей, под которые создавался ППД, категорически непригоден.

Кстати, очень часто встречаются высказывания, что «Суоми» были запредельно надежны, тогда как ППД часто отказывали. Не то чтобы это было ложью — это отрыв факта от контекста.
«Суоми» на самом деле гораздо капризнее к обращению (вакуумный замедлитель!), но их давали только достаточно подготовленным бойцам — поэтому и удавалось избегать проблем с его капризами. Наши аналоги — ППД, ППШ, ППС, — напротив, сами по себе были гораздо надежнее и проще в обращении. Но и их выносливость имеет предел — неопытный боец что угодно сможет запороть.

Такие же жалобы, например, нередко вызывали СВТ, что и привело к возврату РККА на «Мосинки» — но это в малообученных войсках, особенно для ополчений. А морская пехота, должным образом обученная обращению с СВТ, без проблем провоевала с ними до конца войны.

Продолжение — для желающих — следует.

ППШ-41 » МРОО «Вымпел-В»

ППШ-41 – пистолет-пулемет системы Шпагина под патрон 7,62 мм, разработанный и принятый на вооружение Красной Армии в конце 1940 года. Отличался высокой надежностью и скорострельностью. Простота конструкции позволяла производить его на непрофильных предприятиях. Этот ПП стал самым массовым автоматическим оружием во время Великой Отечественной Войны (ВОВ) в рядах вооруженных сил СССР.

ППШ-41 разработан Георгием Семеновичем Шпагиным в 1940 году с целью замены не технологичного и дорого в производстве пистолета-пулемета Дегтярева ППД-40. 21 декабря 1940 года пистолет-пулемет Шпагина был принят на вооружение РККА.

После окончания войны, в начале 1950-х годов ППШ был снят с вооружения Советской Армии и постепенно заменён автоматом Калашникова, несколько дольше он сохранялся на вооружении тыловых и вспомогательных подразделений, частей внутренних войск и железнодорожных войск. На вооружении подразделений военизированной охраны состоял по меньшей мере, до середины 1980-х годов.

Из истории создания

В 1940 году Наркомат вооружения дал техническое задание оружейникам на создание пистолета-пулемёта, близкого или превосходящего по тактико-техническим характеристикам пистолет-пулемёт ППД-34/40, но более технологичного и адаптированного к массовому производству (в том числе на неспециализированных машиностроительных предприятиях).

К осени 1940 года на рассмотрение были представлены конструкции пистолетов-пулемётов Г.С. Шпагина и Б.Г. Шпитального.

Первый ППШ был изготовлен 26 августа 1940 года, в октябре 1940 года была изготовлена испытательная партия — 25 штук.

В конце ноября 1940 года, по результатам полигонных испытаний и технологической оценки предъявленных к рассмотрению образцов ППШ был рекомендован к принятию на вооружение.

Простота и технологичность конструкции ППШ позволили организовать его производство на многих, в том числе и неспециализированных, заводах. Например, на московском автозаводе имени Сталина (ЗИС) в годы войны было произведено более миллиона этих пистолетов-пулемётов, а общий их выпуск составил более 6 миллионов.

Варианты и модификации

ППШ обр.1941 г., с дисковым магазином на 71 патрон и секторным прицелом с десятью делениями для стрельбы на дистанцию от 50 до 500 м. Производство первой партии из 400 шт. на заводе № 367 началось в ноябре 1940 года, ещё до официального принятия пистолет-пулемёта на вооружение.ППШ обр.1942 г., с секторным магазином на 35 патронов, прицелом в виде поворотного целика для стрельбы на 100 и 200 м, более надежной защелкой магазина, хромированной поверхностью канала ствола. Производство секторных магазинов было начато 12 февраля 1942 года, первые партии были изготовлены из листовой стали толщиной 0,5 мм, но опыт эксплуатации в войсках выявил их недостаточную механическую прочность и в дальнейшем магазины изготавливали из листовой стали толщиной 1 мм.

MP.41(r), модификация ППШ под патрон 9×19 мм «Parabellum», у которых заменяли ствол и приемник магазина, для использования стандартных коробчатых магазинов от MP 38/40. Переделка начата в 1944 году, всего выпущено около 10 тыс. шт.

Конструкция и принцип действия

ППШ представляет собой автоматическое ручное огнестрельное оружие, предназначенное для ведения огня очередями и одиночными выстрелами.


Автоматика работает по схеме использования отдачи со свободным затвором. Огонь ведётся с заднего шептала (затвор перед выстрелом находится в крайнем заднем положении, после спуска он идёт вперёд, досылает патрон, накалывание капсюля производится в момент завершения досылания), затвор в момент выстрела не фиксируется.


Подобная схема часто используется при разработке пистолетов-пулемётов. При всей своей простоте, такое решение требует использовать массивный затвор, увеличивающий общую массу оружия. Кроме того, оружие, использующее такую схему перезарядки, может выстрелить в результате сильного удара (например, при падении), если от удара затвор из крайнего переднего (нефиксированного) положения откатится по направляющим дальше окна подачи патронов магазина, или из крайнего заднего — сорвётся со стопора.

Ударно-спусковой механизм допускает ведение стрельбы очередями и одиночными выстрелами, с открытого затвора.

Ударник размещен неподвижно в зеркале затвора. Переводчик размещается внутри спусковой скобы, перед спусковым крючком. Предохранитель представляет собой ползун, расположенный на рукоятке взведения затвора. Предохранитель во включенном состоянии запирает затвор в переднем или заднем положении.


Как и ППД, ППШ имеет ствольную коробку, слитую с кожухом ствола, затвор с предохранителем на рукоятке взведения, переводчик огня в спусковой скобе перед спусковым крючком, перекидной прицел и деревянную ложу. Но при этом ППШ существенно технологичнее: точной механической обработки требует только ствол, затвор был выполнен на токарном станке с последующей грубой фрезеровкой, а почти все остальные металлические детали могут изготавливаться штамповкой.


Дульный тормоз-компенсатор представляет собой выступающую вперед за дульный срез часть кожуха ствола (скошенная пластина с отверстием для прохождения пули, по бокам от которой в кожухе имеются сквозные окна). За счёт реактивного действия пороховых газов при выстреле дульный тормоз-компенсатор значительно уменьшает отдачу и «задирание» ствола вверх.

Ложа изготавливалась из дерева, в основном из березы. Прицельные приспособления поначалу состояли из секторного прицела (дальностью от 50 до 500 м и шагом 50 м) и неподвижной мушки. Позже был введён перекидной L-образный целик для стрельбы на 100 и 200 метров. ППШ-41 сначала комплектовались барабанными магазинами от ППД-40 ёмкостью 71 патрон. Но так как барабанные магазины в боевых условиях показали себя ненадёжными, излишне тяжёлыми и дорогими в производстве, к тому же требовали ручной индивидуальной подгонки под каждый конкретный пистолет-пулемёт, они были заменены на разработанные в 1942 году коробчатые изогнутые магазины ёмкостью 35 патронов.

Боевые характеристики

При прицельной дальности 500 м (у раннего варианта), действительная дальность огня очередями составляет около 200 м, — показатель, ощутимо превосходящий средний уровень оружия этого класса. Кроме того, благодаря использованию патрона 7,62×25 мм ТТ, в отличие от 9×19 мм Парабеллум или .45 АСР (используемых в зарубежных ПП), а также сравнительно длинному стволу, была достигнута значительно большая дульная скорость пули (500 м/с против 380 м/с у МП-40 и 330 м/с у пистолета-пулемёта Томпсона), давшая лучшую настильность траектории, что позволяло одиночным огнём уверенно поражать цель на дистанциях до 300 м, а также вести огонь на большее расстояние, компенсируя понижение точности большей скорострельностью или сосредоточенным огнём нескольких стрелков. Высокая скорострельность, с одной стороны, приводила к большому расходу боеприпасов (за что ПП получил прозвище «пожиратель патронов»), и быстрому перегреву ствола, с другой — обеспечивала высокую плотность огня, что даёт преимущество в ближнем бою.

Живучесть ППШ, в особенности с коробчатым магазином, весьма высока. Чистый и смазанный ППШ является надёжным оружием. Неподвижно закреплённый боёк является причиной задержек стрельбы при загрязнении чашечки затвора копотью или попадании пыли на загустевшую смазку: по воспоминаниям ветеранов Второй мировой, при передвижении в открытых автомашинах или на броне по грязным дорогам ППШ почти всегда прятали под плащ-палатку.

К недостаткам можно отнести сравнительно большие размеры и массу, сложность замены и снаряжения барабанного магазина, недостаточно надёжный предохранитель, а также возможность самопроизвольного выстрела при падении на твёрдую поверхность, что нередко приводило к несчастным случаям; невысокой живучестью обладал фибровый амортизатор, смягчающий удар затвора по ствольной коробке в заднем положении, после износа амортизатора затвор разбивал заднюю часть коробки.

К преимуществам ППШ можно также отнести большую ёмкость барабанного магазина (71 патрон) по сравнению с МП-40 (32 патрона), но большее количество патронов значительно увеличивало вес и габариты оружия, а надёжность барабанного магазина была сравнительно невысока. Коробчатый магазин был легче и надёжнее, однако снаряжение его патронами представляло большую сложность из-за перестроения патронов на выходе из двух рядов в один: очередной патрон нужно было подвести под губки движением вниз-назад. С другой стороны, к примеру, магазин системы Шмайссера, использовавшийся в немецких и английских пистолетах-пулемётах, также имел перестроение патронов из двух рядов в один. Для облегчения снаряжения коробчатых магазинов ППШ существовало специальное приспособление.

Из-за наличия дульного тормоза-компенсатора соседний стрелок, оказавшийся на расстоянии до 2-3 м сбоку дульного среза, может получить баротравму или разрыв барабанной перепонки. ППШ-41 легко идентифицировать по высокому темпу стрельбы, похожему на стрекотание швейной машинки, а в тёмное время суток — по трём языкам пламени.



Пистолет-пулемет системы Дегтярева образца 1940 года(ППД-40).

С началом советско-финской войны советские военачальники поняли, что отказ от пистолетов-пулеметов был большой ошибкой. Финны, вооруженные пистолетами-пулеметами «Суоми», разработанные инженером Лахти, доставили нашим бойцам немало хлопот и в ближнем бою. Поэтому все уже выпущенные ППД были спешно собраны и отправлены на фронт, а трехсменный выпуск пистолетов-пулеметов стал срочно налаживаться уже через месяц после войны. Дошло даже до того, что ППД-38 начали возить на фронт самолетами уже с заводов! Однако «отец» ППД, Василий Алексеевич Дегтярев, и не думал останавливаться на достигнутом, и в феврале 1940 года вместе с конструкторами Ковровского оружейного завода вынес на суд 56-го отдела ГАУ усовершенствованную версию своего пистолета-пулемета. В отличие от ППД-34 и 34/38, ложа разделялась на две части, между которыми вставлялся магазин, части ложи были снабжены направляющими, чтобы было удобнее вставлять магазин, емкостью 71 патрон. Но при этом уже нельзя было использовать старые секторные магазины от ППД-34.

Автоматика ППД-40 основана на классической для всех пистолетов-пулеметов того времени схеме: работа за счет свободного затвора. Стрельба ведется только с заднего шептала(при открытом затворе), возможны одиночный и автоматический режимы ведения огня. Возвратный механизм состоит из пружины и затыльника с прикрепленным к нему стержнем.  Запирание канала ствола во время ведения огня осуществляется при помощи собственной массы затвора.

Магазин барабанный, его емкость составляет 71 7,62 — миллиметровый патрон к пистолету ТТ. Именно этот патрон давал ППД-40 преимущество в дальности стрельбы перед всеми зарубежными «собратьями» за счет более высокой начальной скорости. Согласно боевым наставлениям, основным режимом ведения огня была стрельба короткими очередями, поливание противника длинными очередями от бедра на короткой дистанции допускалось лишь в исключительных случаях, и не более четырех магазинов подряд. Такое ограничение вводилось, дабы избежать перегрева.

 Выпуск ППД шел на Ковровском оружейном заводе. Выпущенные там пистолеты-пулеметы снабжались секторной прицельной планкой, размеченной до 500 метров, что явно завышено: огонь из ППД-40 сохранял эффективность на расстоянии до 300 метров.

В целях восполнения недостатка пистолетов-пулеметов в войсках, только за 1940 год было выпущено более 81 тысячи ППД-40. С началом войны был разработан ППШ, однако до 1942 года, пока выпуск ППШ не был развернут в достаточных объемах, ППД продолжали выпускаться. Кроме завода в Коврове, производство было налажено в осажденном Ленинграде. От ковровских экземпляров «блокадный» ППД-40 отличался перекидным целиком. Выпуск «блокадных» ППД был свернут с появлением пистолета-пулемета Судаева. Трофейными ППД-40 пользовались и немцы, приняв их на вооружение под индексом Maschinenpistole 716(r).

ППД-40, ППШ-41 и ППС Криса Макнаба

Российские пистолеты-пулеметы семейства ППД-40, ППШ-41 и ППС были ключевой частью советской штурмовой доктрины пехоты во время Второй мировой войны и в последующий период.

В этом увлекательном исследовании, состоящем из экспертного анализа и множества специально заказанных полноцветных иллюстраций, подробно рассказывается об истории, использовании и развитии советских пистолетов-пулеметов военного времени. Особое внимание в нем уделяется тактическому применению этих

. Российские пистолеты-пулеметы семейства ППД-40, ППШ-41 и ППС были ключевой частью советской доктрины штурмовой пехоты во время Второй мировой войны и в последующий период.

В этом увлекательном исследовании, состоящем из экспертного анализа и множества специально заказанных полноцветных иллюстраций, подробно рассказывается об истории, использовании и развитии советских пистолетов-пулеметов военного времени. Особое внимание уделяется тактическому применению этого оружия в бою и его сравнению с огнестрельным оружием, которым владеют их немецкие противники. Благодаря многочисленным описаниям боевых действий из первых рук и подробным техническим пояснениям эта книга идеальна как для обычного читателя, так и для энтузиастов огнестрельного оружия.

Пистолет-пулемет (ПП) стал воплощением советского боевого духа во время Второй мировой войны.С 1943 года предпочтение Красной Армии ближнему бою привело к тому, что целые пехотные части были оснащены только пистолетами-пулеметами. Развернув несколько рот и батальонов, вооруженных пистолетами-пулеметами, Красная Армия смогла развить свирепую огневую мощь в городских боях и позиционных штурмах, солдаты держались в пределах эффективной дальности действия пистолета-пулемета около 150 м, чтобы свести на нет немецкие навыки в бронетанковой и маневренной войне, артиллерийской поддержке. и бомбардировки с воздуха.

На войне доминировали три особых конструкции.Первым появился ППД-40, оружие, первоначально разработанное в 1930-х годах, но модернизированное для более эффективного производства в 1940 году. Это 7,62-мм огнестрельное оружие с циклической скоростью 800 об / мин производилось до 1941 года, когда его заменил определяющий советский пистолет-пулемет. войны — ППШ-41. Это было оружие, идеально подходящее для условий военного времени. Он был прочным, дешевым в производстве, простым в эксплуатации и обладал разрушительной огневой мощью в ближнем бою. Историю советских пистолетов-пулеметов военного времени завершает ППС, предназначенный для еще более дешевого и быстрого производства, впервые запущенный в мелкосерийное производство в блокадном Ленинграде в 1942 году.Однако это замечательное оружие так и не заменило ППШ-41, возможно, как по политическим, так и по производственным соображениям. И ППШ-41, и ППС прошли послевоенную службу в различных коммунистических государствах, участвуя в боях в Корейской войне, войнах в Индокитае и Вьетнаме, а также в различных колониальных мятежах в Африке и Азии.

PPS22: маленькое ружье калибра .22 LR.

Страница/ссылка:

URL-адрес страницы: HTML-ссылка:

АВТОРСКОЕ ПРАВО 2010 Издательская корпорация развития
Никакая часть этой статьи не может быть воспроизведена без письменного разрешения владельца авторских прав.

Copyright 2010 Gale, Cengage Learning. Все права защищены.


Тест: Арес ППШ-41 – Страйкбольная копия российского пистолета-пулемета

Тестирование Арес ППШ-41


Затыльник приклада можно сдвинуть в сторону нажатием кнопки.
За ним разъем для аккумулятора и соответствующий отсек
.

Для стрельбы из ППШ-41 стрелку сначала требуется один или несколько заряженных аккумуляторных блоков.Они соединяются с кабелем, выступающим изнутри ложи, и затем пакет вставляется в ложу. Затем BB необходимо загрузить в магазин. Пистолет комплектуется барабанным магазином емкостью до 2000 патронов. В качестве альтернативы доступен коробчатый магазин на 560 патронов. Для заряжания стрелок должен разобрать магазин ВВ. Однако это звучит сложнее, чем есть на самом деле: защелка на передней части магазина удерживает крышку. После поворота просто снимите его. Затем пользователь вливает BB в магазин.Затем крышка перемещается, и магазин сматывается, манипулируя выступающим зубчатым колесом — готово. Теперь стрелок должен вставить магазин, который снова высвободится, нажав на стальной рычаг. Затем «взведите» ружье, потянув за рычаг заряжания, и ППШ-41 готов к стрельбе. Рычаг заряжания также служит предохранителем, его нужно только заблокировать в заднем положении. В этом состоянии верхняя часть ствольной коробки также может Перед спусковым крючком находится рычаг выбора огня.

Арес ППШ-41: упаковка


ППШ-41 от Ареса — хорошая, точная копия оригинального пистолета. Тем не менее, одна вещь, которая бросается в глаза при взгляде на старые фотографии эталонного оружия, заключается в том, что кожух ствола реплики Ares имеет относительно острые углы по бокам, что делает его гораздо более «резким», чем оригинал. Кроме того, режим работы: оригинал стреляет с открытого затвора, страйкбольная реплика стреляет с закрытого затвора.


Реплика Ares для страйкбола хорошо сделана и производит тяжелое, реалистичное впечатление. Если вы ищете качественную копию Щпагина-МП, то вы нашли ее у Ареса ППШ-41.

Россия Государственные заводы — ППД-40

1. УСЛОВИЯ ПРОДАЖИ. Следующие условия продажи представляют собой полные условия, на которых предметы, перечисленные в каталоге аукционной компании Rock Island (далее именуемой «РССМД»), на веб-сайте в Интернете и в приложениях, будут предлагаться к продаже или продаваться РСМД. Все участники торгов, участвующие в торгах на этом аукционе, соглашаются с условиями продажи и соглашаются соблюдать их.Любые уведомления, опубликованные или устные во время продажи, также являются частью наших условий договора купли-продажи. Принятие карты участника торгов или номера участника торгов означает принятие следующих условий продажи. Права покупателя и соответствующие права и обязанности РСМД по настоящему Соглашению регулируются законодательством штата Иллинойс. Делая ставки на аукционе РСМД лично или через агента, запечатанные ставки, ставки по телефону, через Интернет или другими способами, покупатель или участник торгов соглашается с тем, что договор, созданный настоящими условиями продажи, заключен и исполняется в графстве Рок-Айленд, штат Иллинойс, и далее соглашается с тем, что в случае возникновения каких-либо споров по настоящему договору единственной и исключительной юрисдикцией для разрешения договорных споров является округ Рок-Айленд, штат Иллинойс. АУКЦИОНЕР НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО ОШИБКИ ПОКУПАТЕЛЯ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ЗАПОЛНЕНИЕ ПОКУПАТЕЛЕМ НЕПРАВИЛЬНОГО ЛОТА.

2. ПРЕМИЯ ПОКУПАТЕЛЯ И СБОРЫ. Все цены предложения «цены с молотка» («цены с молотка» означают цену, по которой лот сбивается покупателю) облагаются премией покупателя в размере 17%, уплачиваемой покупателем. Это не совокупный процент от общей ставки по товарам, а процентная ставка по каждому товару. Все покупки, совершенные с помощью кредитной карты, облагаются дополнительным 3.5% сервисный сбор.

Если покупатель использует платформу РСМД для торгов «RIAC Live», взимается комиссия, которая рассчитывается как дополнительный 1% от цены молотка.

Премия покупателя и комиссия РСМД Live, если применимо, добавляются к выигравшей ставке покупателя для расчета общей цены покупки. Грузоотправитель уполномочил РСМД удержать в составе вознаграждения РСМД премию покупателя и комиссию РСМД Live, если применимо, подлежащую уплате покупателем.

3.НАЛОГ С ПРОДАЖ.

RIAC является Координатором торговой площадки (как определено в применимых правилах для каждого штата) в целях сбора и представления налога с продаж для каждого применимого штата. Координатор торговой площадки — это компания, которая заключает контракты с продавцами для облегчения продажи материальных товаров и управляет всеми аспектами сделки. Координатор торговой площадки обязан взимать налог с продаж с покупателя и перечислять этот налог с продаж в штат, в который товары отправляются. Налог на продажу основан на адрес корабля.Если товар забирается с объекта РСМД или отправляется по адресу штата Иллинойс, взимается налог с продаж штата Иллинойс в размере 8,5%. Как правило, все элементы, включенные в счет-фактуру, облагаются налогом.

Для установления безналоговой продажи копия действительного разрешения торгового посредника или другой документ или информация, устанавливающая освобождение от налога с продаж, в соответствии с требованиями применимого штата, должна быть предоставлена ​​в соответствии с требованиями РСМД. Пожалуйста, посетите наш веб-сайт, rockislandauction.com, для получения дополнительной информации о сертификатах перепродажи.Любой покупатель, претендующий на освобождение от налога с продаж, но не могущий предоставить в РСМД удовлетворительные доказательства на момент оплаты, будет обязан уплатить соответствующий налог в РСМД, а затем потребовать возмещения от соответствующего штата. Покупатель соглашается уплатить РСМД фактическую сумму налога, если при совершении покупки по какой-либо причине была уплачена неправильная сумма налога с продаж.

Налог с продаж необходимо взимать и перечислять во всех штатах, кроме следующих:

Штаты без налога с продаж: Аляска (некоторые города, округа и районы требуют, чтобы РСМД собирал налог с продаж), Делавэр, Монтана, Нью-Гэмпшир и Орегон.

Штат без налога с продаж для организаторов торговой площадки: Миссури (до 01.01.2023) .

Другое:  Округ Колумбия (округ Колумбия) — RIAC не соответствует пороговым значениям, требующим взимания налога с продаж.

4. СПОСОБ ОПЛАТЫ. Продажа на аукционе строго за наличный расчет, кассовый чек, именные чеки (с предварительного согласования с руководством РСМД), MasterCard, Visa, AMEX или Discover. ПРИМЕЧАНИЕ ДЛЯ ИНОСТРАННЫХ ПОКУПАТЕЛЕЙ. Способ оплаты: валюта США, заверенный чек, выписанный в американском банке, или банковский перевод.

5. УСЛОВИЯ ОПЛАТЫ. При объявлении «ПРОДАНО» предложенный лот приобретет тот, кто предложит самую высокую цену. Все продажи считаются окончательными при падении молота аукциониста или при объявлении «ПРОДАНО». Покупка осуществляется в соответствии со всеми условиями, изложенными в настоящем документе. Покупатель берет на себя полную ответственность за это и, если потребуется, подпишет подтверждение покупки. Покупатель также соглашается оплатить общую сумму к оплате. Общая сумма, подлежащая уплате, должна быть полностью оплачена в день продажи при личном присутствии, в противном случае – после получения счета от покупателя.Все имущество должно быть вывезено из помещения РСМД за счет покупателя не позднее 17:00. через пять дней после даты продажи, если не оговорено иное. Если имущество не вывезено в течение пяти дней с даты продажи, оно будет храниться на территории РСМД за 50 долларов в месяц. В этом случае покупатель не сможет забрать купленные лоты до тех пор, пока РСМД не будет оплачена плата за хранение. Если купленные партии не будут забраны, а сборы за хранение не оплачены РСМД, товары будут проданы в соответствии с Законом Иллинойса об удержании труда и хранении, 770 ILCS 45/0.01 и след. и/или 770 ILCS 50/0,01 и след.

Каждый покупатель на данном аукционе предоставляет РСМД залог в приобретаемом имуществе. Любое имущество покупателя и все денежные средства, находящиеся во владении или полученные РСМД от имени покупателя, будут сохранены в качестве залога по обязательствам покупателя перед РСМД. РСМД может использовать по таким обязательствам денежные средства, удерживаемые или полученные РСМД за счет или причитающиеся покупателю. РСМД сохраняет за собой все права обеспеченной стороны в соответствии с Коммерческим кодексом штата Иллинойс. Всякий раз, когда покупатель оплачивает только часть Общей суммы задолженности за один или несколько приобретенных лотов, РСМД может по собственному усмотрению применить такие платежи к лоту или лотам по выбору РСМД. Оплата не будет считаться произведенной в полном объеме до тех пор, пока РСМД не получит Общую сумму к оплате наличными или денежными средствами. РСМД по своему усмотрению определяет, что считать хорошими фондами. В случае, если Покупатель оплачивает чеком и чек возвращается из-за недостаточности средств, остановки платежа, закрытия счета или по любой другой причине, и Покупатель уже владеет имуществом, такое владение имуществом будет считаться кражей путем обмана и /или кража до 18 лет.S.C. § 922(u), что может повлечь за собой наказание в виде штрафа в размере до 250 000 долларов США, лишения свободы в федеральной тюрьме на срок до 10 лет или того и другого. В дополнение к средствам правовой защиты, доступным РСМД и грузоотправителю по закону, в случае несоблюдения покупателем условий продажи (включая, но не ограничиваясь выплатой в полном объеме Причитающейся суммы), РСМД по своему усмотрению может: (1) отменить продажу и сохранить в качестве заранее оцененных убытков все платежи, произведенные покупателем; или (2) перепродать имущество либо публично, либо в частном порядке, и в таком случае покупатель несет ответственность за оплату недостающей суммы, плюс все затраты и расходы как по продаже, так и комиссию РСМД за обе продажи по стандартным ставкам РСМД, а также как и любой другой ущерб, включая, помимо прочего, упущенную выгоду. Покупатель настоящим отказывается от всех без исключения уведомлений об отчуждении залога и продаже, требуемых в соответствии с Коммерческим кодексом штата Иллинойс. Покупатель также несет ответственность за все другие расходы, причитающиеся по настоящему Соглашению, в дополнение к любым гонорарам адвокатов, понесенным РСМД, случайным убыткам и любым другим убыткам, понесенным РСМД.

6. ПРОЦЕНТЫ И НЕИСПОЛНЕНИЕ. Оплата общей суммы должна быть произведена после получения счета-фактуры от покупателя. Если сумма, указанная в счете-фактуре покупателя, не будет оплачена полностью в течение 15 дней после аукциона, РСМД имеет право и спишет с кредитной карты покупателя полную сумму счета-фактуры.Проценты будут начисляться на все невыплаченные остатки по ставке 1-1/2% в месяц (18% годовых) или по максимальной допустимой ставке в соответствии с законодательством штата Иллинойс, в зависимости от того, что ниже, начиная с 15 дней после даты покупки/аукциона. Покупатель признает, что в случае несоблюдения покупателем какого-либо из условий продажи, включая оплату полной суммы, указанной в счете-фактуре покупателя, убытки, понесенные РСМД, включают, помимо прочего, комиссию комитента, потерю возможности использования денег за на неопределенный срок, затраты на повторное выставление предмета на продажу и возможное обесценивание предмета, а также убытки, возникающие при перепродаже лота, независимо от того, известны ли такие убытки сейчас или могут стать известны в будущем. Соответственно, в случае, если покупатель не уплатит полную сумму, указанную в счете покупателя, в течение 45 дней после аукциона, покупатель несет немедленную ответственность за заранее оцененные убытки в размере, равном 30% суммы, указанной в счете покупателя. Эти заранее оцененные убытки добавляются к общей сумме, указанной в счете-фактуре покупателя, и любым применимым процентам. РСМД будет удерживать любые деньги, депонированные в счет частичного платежа, в счет любого обязательства по дефолтному объекту и будет использовать их по собственному усмотрению РСМД для погашения непогашенной задолженности.

7. ВЫВОД. РСМД оставляет за собой право снять любое имущество с аукциона до продажи.

8. ПРОТЕСТЫ, СПОРЫ И АКЦИОНЕР. РСМД оставляет за собой право отклонить заявку любого участника. Покупателем будет признанный аукционистом участник, предложивший самую высокую цену. Аукционист имеет единоличное и окончательное усмотрение в отношении разрешения любого спора, включая повторное предложение и перепродажу любого оспариваемого предмета. Записи РСМД будут считаться окончательными во всех отношениях в случае возникновения каких-либо споров после продажи.

9. НЕДОСТАВКА ИМУЩЕСТВА ПОКУПАТЕЛЯ. Если РСМД не может передать какое-либо имущество покупателю из-за пожара, кражи или по любой другой причине, ответственность РСМД ограничивается суммой, фактически уплаченной таким образом покупателем, и ни в коем случае не включает любые случайные или косвенные убытки.

10. ГАРАНТИЯ. Вся недвижимость, выставленная на продажу, находится в том виде, в каком она есть. ВСЕ ПРОДАЖИ ОКОНЧАТЕЛЬНЫ. ВОЗВРАТА И ОБМЕНА НЕ БУДЕТ. РСМД не дает и не дает гарантий ни на один проданный лот.Выделенный жирным шрифтом заголовок описания является единственным письменным заявлением, которое РСМД гарантирует как правильное. Описания в каталоге являются мнением. Они написаны в качестве помощи для потенциальных участников. РСМД признает, что могут быть ошибки в тексте, выходящем за рамки жирного описания в заголовке. РСМД рекомендует вам лично просматривать любой предмет, на который вы делаете ставку, или привлекать к просмотру предмета признанного эксперта. Утверждения, начинающиеся со слова «условие», являются мнениями, а не утверждениями о фактах или гарантиями. В случае возникновения спора по поводу лота покупатель обязан в течение 30 дней после аукциона предоставить письменное заключение признанного квалифицированного эксперта о том, что выделенный жирным шрифтом заголовок неверен.30-дневный период возврата НЕ рассчитывается с даты оплаты или даты получения товара. 30-дневный период возврата не будет продлен из-за задержки оплаты или задержки получения товара. Если заключение эксперта действительно верно, РСМД произведет полный возврат средств при возврате товара при условии, что товар будет возвращен в том же состоянии, в котором он был получен. В том маловероятном случае, если вам потребуется вернуть товар в РСМД, Покупатель несет ответственность за все расходы по доставке.РСМД должен еще раз повторить, что гарантия указана только в выделенном жирным шрифтом заголовке описания, и РСМД выполнит эту гарантию только в течение 30 дней после аукциона. Это право на возврат предмета, приобретенного на аукционе, должно быть прямо ограничено ситуациями, когда были допущены ошибки в выделенном жирным шрифтом заголовке описания предмета аукциона, и такое положение о 30-дневном возврате не применяется к возврату предмета аукциона по любой другой причине. РСМД не будет иметь дальнейших обязательств, т. е. возмещения или возврата не будут приняты, если вышеуказанные условия не будут выполнены.Предметы, предлагаемые для продажи в соответствии с описанием в каталоге или любом чеке, рекламе, дополнительном листе или где-либо еще в отношении авторства, периода, культуры, источника, происхождения, размера, качества, редкости, происхождения, важности, выставки или физического состояния. квалифицированные заявления мнения, а не заверения или гарантии. Ни один из сотрудников РСМД или любое лицо, действующее от имени РСМД, не уполномочен делать от имени РСМД или грузоотправителя какие-либо заверения или гарантии, устные или письменные, в отношении любого лота или предмета для продажи.

11. ОБЯЗАТЕЛЬНОЕ ВЛИЯНИЕ, МОДИФИКАЦИИ И РАЗДЕЛИМОСТЬ. Условия продажи являются обязательными для правопреемников и правопреемников всех участников торгов и покупателей и действуют в интересах правопреемников и правопреемников РСМД. Никакие отказы, поправки или модификации условий настоящего Соглашения (кроме размещенных уведомлений или устных объявлений во время продажи) не являются обязательными для РСМД, если это прямо не указано в письменной форме и не подписано РСМД. Если какая-либо часть этих условий продажи по какой-либо причине недействительна или не имеет законной силы, недействительная часть должна быть исключена, а остальные положения и условия продажи остаются в силе и подлежат исполнению.

12. РЕЗЕРВЫ. На некоторые лоты на этом аукционе может распространяться резерв (конфиденциальная минимальная цена, ниже которой лот не будет продан). Если лот предлагается с резервом, РСМД может реализовать этот резерв путем проведения торгов от имени отправителя. Не допускается наличие резерва выше верхней оценки, а во многих случаях резерв ниже нижней оценки. Эти торги, как правило, не являются вступительными торгами. Если РСМД объявит стартовую ставку и не будет получен аванс к этой ставке, РСМД пропустит этот пункт.Однако после открытия торгов РСМД будет предлагать цену от имени грузоотправителя для достижения резервной цены. Аукционист может отклонить номинальные ставки, которые представляют собой небольшие начальные ставки или очень номинальные авансы, сделанные с целью обесценивания предмета. Если по лоту не удается получить ставку, равную или превышающую 25–30% от минимальной оценки, лот может быть принят, не продан и не может быть повторно предложен до более поздней продажи. Решение о том, продавать ли предмет на текущем аукционе или повторно предлагать его на более позднем аукционе, остается на усмотрение аукциониста.РСМД закупает товары на открытом рынке или может предоставить гарантию грузоотправителю. В любом случае РСМД может иметь право собственности или иной финансовый интерес в предмете (предметах), выставленном на аукцион. Такой интерес к предмету(ам), выставленному на аукцион, не может быть раскрыт. Если у РСМД есть интерес к предложенному лоту и доходам от него, помимо нашей комиссии, РСМД может подать заявку на предложенный лот для защиты такого интереса, и такие торги не должны быть запрещены в соответствии с разделом 13 ниже. Предметы, которые не зарезервированы, продаются по усмотрению организатора аукциона.

13. ПРЕДЛОЖЕНИЯ ГРУЗООТПРАВИТЕЛЕЙ. Грузоотправителям, за исключением РСМД, не разрешается делать ставки на свои собственные товары, а также иметь агентов, делающих ставки от их имени. Если Аукционист узнает о таких торгах или ему сообщают об этом, Аукционист оставляет за собой право изъять любые или все предметы, отправленные нарушившим отправителем. В соответствии с настоящим разделом 13 не запрещено поведение, когда аукционист делает ставки от имени грузоотправителя для достижения резервной цены, как указано в разделе 12 выше.

14. ФИНАНСОВАЯ ЗАИНТЕРЕСОВАННОСТЬ В ИМУЩЕСТВЕ.Покупатель признает, что РСМД имеет финансовую заинтересованность во всех предметах, выставленных на продажу, поскольку ему выплачивается комиссия продавца и премия покупателя. Кроме того, Покупатель признает, что может существовать конфликт интересов, поскольку РСМД, его должностные лица или сотрудники или организация, принадлежащая одному или нескольким из них, могут иметь финансовую заинтересованность в предмете, предлагаемом для продажи, помимо комиссии продавца и премии покупателя, что может включать долю владения или гарантированную сумму, предлагаемую РСМД комитенту объекта для продажи.

15. ЗАОЧНЫЕ ТОРГИ. В качестве услуги для всех, кто желает подать заявку до начала торгов, РСМД может принимать заявки от имени потенциальных участников торгов по собственному усмотрению РСМД по телефону или запечатанной заявкой с использованием форм, предоставляемых РСМД. Запечатанная заявка должна быть получена и утверждена на кредит до даты продажи. Ответственность за установление кредита перед торгами лежит на Участнике торгов, в противном случае РСМД примет 15% предоплату от общей суммы поданных заявок. (Депозиты будут возвращены в течение десяти (10) дней после продажи, если они не будут успешными. ) Форма закрытой заявки прилагается в конце каталога. Предложения можно также отправить по факсу (309) 797-1655. Кроме того, онлайн-торги доступны на сайте РСМД. Покупатели признают, что при проведении заочных торгов по почте, электронной почте, телефону, через интернет-провайдеров или любым другим заочным способом (т. е. не при личном участии в торгах) между участником торгов и РСМД не возникает никаких фидуциарных обязательств. Покупатель признает, что РСМД несет фидуциарные обязательства перед продавцами, а не перед участниками торгов или покупателями. Покупатель признает, что РСМД не обязан раскрывать информацию о праве собственности на какой-либо предмет, выставленный на аукцион.Любая заочная ставка выполняется так, как если бы участник действительно присутствовал и делал ставки сам. РСМД будет пытаться исполнять ставки таким образом, чтобы ставки имели преимущественную силу по минимально возможной ставке. РСМД не несет ответственности за неисполнение заявок по телефону, в запечатанных или веб-сайтах/онлайн-заявках по какой бы то ни было причине, а также за неисполнение заявок таким образом, что они не имеют преимущественную силу при минимально возможной ставке.

16. ТЕЛЕФОННЫЕ ТОРГИ. Чтобы сделать ставку на лот по телефону во время его продажи, участник торгов должен заранее связаться с РСМД для согласования условий.Участник торгов должен связаться с РСМД до 14:00. день, предшествующий продаже, чтобы договориться о торгах по телефону. Если участник торгов обратится в РСМД после 14:00. за день, предшествующий продаже, РСМД не может гарантировать исполнение заявок участников торгов. Представитель РСМД свяжется с участником торгов в день продажи, до того, как запрашиваемый лот(ы) будут выставлены на продажу. Предложения по телефону можно отправить по факсу (309) 797-1655 или отправить через нашу онлайн-службу.

УЧАСТВУЯ В ТЕЛЕФОННЫХ ТОРГАХ, УЧАСТНИК И ПОКУПАТЕЛЬ ПОНИМАЕТ, ПРИЗНАЕТ И СОГЛАШАЕТСЯ НА ЗАПИСЫВАЕМЫЙ ТЕЛЕФОННЫЙ РАЗГОВОР.

«Заявки с прикрытием». Как участник торгов по телефону помните, что существует риск того, что RIAC не сможет связаться с участником торгов по телефону. Поэтому участник торгов по телефону может захотеть разрешить своему представителю по телефону проводить торги от его или ее имени. Во время организации телефонных торгов участник телефонных торгов должен просто указать максимальные суммы, которые он или она готовы предложить по каждому лоту на тот случай, если РСМД не сможет связаться с участником телефонных торгов. Эта сумма используется только в том случае, если участник торгов по телефону не разговаривает по телефону со своим представителем.Если с участником торгов по телефону можно связаться по телефону, представитель по телефону будет полагаться только на устные инструкции участника торгов по телефону. «Прикрывающие ставки» не являются обязательными; Участник торгов по телефону может размещать их по своему усмотрению. «Заявки на прикрытие» — это просто страховочная сетка на случай, если с участником торгов по телефону невозможно будет связаться вовремя или вообще не удастся связаться. Все условия, изложенные в Разделе 13 выше, применяются к любым «Заявкам с покрытием», включая, помимо прочего, все признания Покупателем и любое раскрытие информации об отсутствии каких-либо обязанностей со стороны РСМД.

Онлайн-торги доступны через сторонних поставщиков. Потенциальные участники торгов уведомляются о том, что эти сторонние сервисы взимают дополнительную надбавку покупателя сверх надбавки, взимаемой РСМД.

17. ЗАКОНЫ ОБ ОРУЖИИ. Все огнестрельное оружие после 1898 года должно быть зарегистрировано в соответствии с федеральным законом и законодательством штата Иллинойс. Покупатели огнестрельного оружия после 1898 года должны заполнить регистрационные формы штата и федерального уровня в аукционной компании Rock Island, 7819 42nd Street West, Rock Island, IL 61201, если не указано иное.3-дневный период ожидания является обязательным для современных пистолетов и современного длинноствольного оружия. Дилеры и покупатели за пределами штата должны иметь при себе в день продажи подписанные копии своей Федеральной лицензии на огнестрельное оружие (FFL), чтобы принять доставку современного оружия в тот же день. Покупатели, выступающие в качестве агентов дилеров FFL, должны иметь представительское письмо, а также подписанную копию FFL дилера.

18. КЛАСС 3. Все огнестрельное оружие, относящееся к классу 3, должно быть зарегистрировано в соответствии с реестром NFA.После покупки все межгосударственные переводы осуществляются от РСМД дилеру класса 3, имеющему лицензию FFL/SOT, в вашем регионе. Плата за перевод с покупателя в это время не взимается. Когда передача одобрена, огнестрельное оружие отправляется дилеру класса 3. Затем дилер класса 3 подготавливает перевод формы 4 покупателю. В это время покупатель платит акцизный сбор в размере 200 долларов США. Единственные межгосударственные передачи, которые могут быть осуществлены физическому лицу, — это те, где у покупателя есть лицензия Curio & Relics, а приобретаемое огнестрельное оружие было классифицировано ATF как NFA Curio & Relics.Для подачи документов о переводе требуется уплата федерального налога в размере 200 долларов США. Эта плата, а также общая сумма к оплате должны быть уплачены во время покупки для обработки документов. Новый владелец огнестрельного оружия класса 3 должен будет заполнить 2 формы: 1) форму 4 ATF и 2) карту отпечатков пальцев. Эти формы будут предоставлены вам РСМД. Примечание: если закон штата или местный закон требует разрешения или лицензии на покупку, владение или получение огнестрельного оружия NFA, к заявке должна прилагаться копия разрешения или лицензии получателя (покупателя).Затем РСМД отправляет документы по федеральному трансфертному налогу в BATFE по почте. РСМД получит обратно одну из форм 4 (они отправляются в двух экземплярах) с прикрепленной к ней федеральной налоговой маркой. Он предоставляется новому владельцу при доставке огнестрельного оружия NFA. Никакой дополнительный налог не взимается. Пожалуйста, проверьте статус вашего штата перед тем, как сделать ставку или совершить покупку, чтобы убедиться, что вы имеете право владеть и владеть огнестрельным оружием класса III, поскольку законы продолжают меняться. СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ. Если вы являетесь плательщиком SOT (специального оккупационного налога) (дилер класса 3), вы можете передавать исправное огнестрельное оружие NFA другим плательщикам SOT и государственным учреждениям или от них с одобрения BATFE, но без уплаты налога на передачу. РСМД не дает никаких гарантий и не делает заявлений о том, что вышеупомянутых форм, сборов, лицензий и/или разрешений будет достаточно для того, чтобы вы владели или использовали приобретенное огнестрельное оружие (оружие). Проконсультируйтесь с вашими федеральными, государственными и местными законами, сотрудниками правоохранительных органов или юристом, чтобы убедиться, что вы можете законно владеть, владеть или использовать приобретенное огнестрельное оружие (оружие) и что все сборы, лицензии и разрешения выполнены.

19. СОСТОЯНИЕ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ. РСМД не дает никаких гарантий или заверений, и ни один сотрудник или консультант РСМД не имеет полномочий делать иное в отношении условий стрельбы, пригодности к использованию, безопасности хранения или надежности любого огнестрельного оружия, боеприпасов или их частей.Использование любого огнестрельного оружия или боеприпасов, приобретенных в РСМД, полностью на риск пользователя. РСМД выставляет лоты на продажу только как «коллекционные». РСМД настоятельно рекомендует все оружие, боеприпасы и т.п., приобретаемые на аукционе, проверять у компетентного оружейника. РСМД прямо отказывается от какой бы то ни было ответственности за несчастные случаи, травмы или ущерб, причиненные любому лицу в результате хранения или последующего использования любой такой партии.

20. НАХОДЯЩИЕСЯ ИЛИ ОХРАНЯЕМЫЕ ВИДЫ ИЛИ ДИКИЕ ЖИВОТНЫЕ. Любая собственность, состоящая из исчезающих или охраняемых видов или диких животных, может иметь ограничения на импорт и экспорт, установленные Конвенцией о международной торговле видами дикой фауны и флоры, находящимися под угрозой исчезновения (CITIES).Эти товары недоступны для международной доставки, а в некоторых случаях и внутри страны. Кроме того, эти предметы могут быть конфискованы государственными или федеральными властями, если не будут представлены надлежащие документы, разрешающие их продажу. Размещая заявку, участник торгов подтверждает, что ему известно об ограничении, и он берет на себя ответственность за получение и оплату любых лицензий или разрешений, имеющих отношение к поставке предмета(ов). РСМД не несет ответственности за невозможность отправки приобретенных товаров или конфискацию таких товаров должностными лицами штата или федеральными властями до их отправки или транспортировки победителю торгов.

21. ОПЛАТА ДОСТАВКИ, ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ. Все расходы по доставке, отгрузке и хранению должны быть оплачены победителем торгов до поставки огнестрельного оружия.

22. ДОСТАВКА. Если РСМД попросят отгрузить купленные лоты, за такую ​​доставку будет взиматься отдельная плата. Стоимость доставки огнестрельного оружия покупателю будет основываться на стандартных тарифах РСМД в зависимости от типа отправляемого огнестрельного оружия. Тарифы на доставку всех партий, кроме огнестрельного оружия, будут зависеть от размера и веса предмета.Стандартные тарифы РСМД не распространяются на товары, отправляемые в штаты Аляска или Гавайи или в Содружество Пуэрто-Рико. Все отгружаемые партии должны быть застрахованы транспортной страховкой, если только покупатель прямо не отказывается от такой транспортной страховки, и в этом случае такая страховка не предоставляется ни для одной из отгруженных покупателем партий. Любая упаковка и обработка купленных лотов осуществляется РСМД исключительно на риск покупателя. Все посылки отправляются с обязательной подписью взрослого.РСМД не несет ответственности за какие-либо упущения при упаковке или доставке. Приобретенные партии, обрабатываемые сторонними перевозчиками или упаковщиками, в том числе рекомендованными РСМД, могут быть застрахованы по собственной страховке, и любые требования о возмещении убытков или повреждений должны быть адресованы непосредственно сторонним перевозчикам или упаковщикам. РСМД организует упаковку и отправку в кратчайшие сроки. РСМД постарается отправить как можно скорее; однако из-за большого количества заочных предложений РСМД доставка может занять до двух недель после получения полной оплаты.В случае обрешетки или какой-либо нестандартной упаковки с покупателя будет взиматься стоимость РСМД со сторонних агентов. Покупатель оплачивает доставку, упаковочные материалы и страховые сборы. Покупатель признает и соглашается с тем, что РСМД оставляет за собой право приобрести собственную страховку грузоотправителя для самострахования, если РСМД сочтет такое страхование необходимым по единоличному и абсолютному усмотрению РСМД.

Партии боеприпасов будут отправлены только в FFL. При получении необходимо иметь FOID или FFL. Применяются все государственные и местные законы.

Доставка любых приобретенных товаров за пределы Соединенных Штатов настоящим классифицируется как «иностранный экспорт». Весь иностранный экспорт является исключительной ответственностью покупателя.

23. СПОРЫ ПО НАСТОЯЩЕМУ ДОГОВОРУ. Покупатель и РСМД соглашаются урегулировать любой спор или претензию, возникающие между ними в связи с участием покупателя в аукционе или любой связанной с ним сделкой, за исключением случаев неисполнения покупателем обязательств перед РСМД в полном объеме.В случае неуплаты покупателем РСМД полной суммы, РСМД может, но не обязан, обратиться непосредственно в суд. Кроме того, покупатель и РСМД соглашаются, что в случае необходимости посредничества расходы на посредничество, если таковые имеются, будут нести стороны в равных долях. В соответствии с условиями продажи покупатель и РСМД должны заключить соглашение о посредничестве до арбитража или любого судебного разбирательства. Если сторона инициирует судебный иск, отличный от посредничества, без письменного уведомления другой стороны, сторона, инициирующая судебный иск, не будет иметь права на возмещение гонораров адвоката, даже если в противном случае они были бы допущены к иску.Все посреднические, арбитражные и судебные разбирательства, будь то в суде штата или в федеральном суде, должны подаваться и проводиться исключительно в округе Рок-Айленд, штат Иллинойс, а не в какой-либо другой юрисдикции.

Если посредничество не урегулирует спор между сторонами, покупатель и РСМД соглашаются, что любой спор или претензия по закону или праву справедливости, возникающие в результате участия в аукционе или любой связанной с ним сделки, подлежат разрешению в нейтральном обязывающем арбитраже с использованием стандартов американского Арбитражной ассоциации и должно быть инициировано и проведено в округе Рок-Айленд, штат Иллинойс.Любой участник торгов или покупатель соглашается с тем, что решение о передаче любых исков в арбитраж является добровольным решением и подтверждается участием участника торгов или покупателя в аукционе. Покупатель, в частности, соглашается со следующим: Я ознакомился с условиями продажи и, участвуя в этой продаже, я соглашаюсь, что все споры, возникающие в результате моего участия, будут сначала переданы в Посредничество, и если Посредничество не увенчается успехом в разрешении спора. Затем я подаю на нейтральное обязывающее арбитражное разбирательство с РСМД и любой другой организацией в соответствии с настоящим договором.Ни один иск не может быть подан до тех пор, пока лицо добросовестно не завершит все процедуры посредничества и арбитража, как того требует настоящее Соглашение.

24. ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, УКАЗАННЫХ ВЫШЕ, ВСЕ ИМУЩЕСТВО ПРОДАЕТСЯ «КАК ЕСТЬ». НИ КОМПАНИЯ ROCK ISLAND AUCTION, НИ ГРУЗОВОЗДАТЧИК НЕ ПРЕДОСТАВЛЯЮТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, В ОТНОШЕНИИ НАЗВАНИЯ, ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ, ПРИГОДНОСТИ ИЛИ СОСТОЯНИЯ ИМУЩЕСТВА, ИЛИ В ОТНОШЕНИИ ПРАВИЛЬНОСТИ ОПИСАНИЯ, ПОДЛИННОСТИ, АТРИБУЦИИ, ПРОИСХОЖДЕНИЯ ИЛИ ПЕРИОДА СОБСТВЕННОСТИ В ОТНОШЕНИИ ПРИОБРЕТЕНИЯ ПОКУПАТЕЛЕМ КАКИХ-ЛИБО АВТОРСКИХ ПРАВ ИЛИ ДРУГИХ ПРАВ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ В ОТНОШЕНИИ ПРОДАННЫХ ПАРТИЙ, ИЛИ В ОТНОШЕНИИ, ПОДХОДИТ ЛИ НА ПРОИЗВЕДЕНИЕ ХУДОЖНИКА МОРАЛЬНЫЕ ПРАВА ИЛИ ДРУГИЕ ОСТАТОЧНЫЕ ПРАВА ХУДОЖНИКА. ВСЕ ОРУЖИЕ И БОЕПРИПАСЫ ПРОДАЮТСЯ ТОЛЬКО КОЛЛЕКЦИОННЫМИ ПАРТИЯМИ. ROCK ISLAND AUCTION COMPANY ЯВНО ОТКАЗЫВАЕТ ПРИГОДНОСТЬ СТРЕЛЯТЬ ИЛИ ИНЫМ ОБРАЗОМ РАЗРЯДИТЬ ОРУЖИЕ ИЛИ БОЕПРИПАСЫ. ПЕРЕД ПОПЫТКОЙ ИСПОЛЬЗОВАНИЯ ИЛИ ВЫСТРЕЛА ИЗ ЛЮБОГО ОРУЖИЯ ИЛИ БОЕПРИПАСОВ СЛЕДУЕТ ПРОКОНСУЛЬТИРОВАТЬСЯ С КОМПЕТЕНТНЫМ ОРУЖЕЙНИКОМ. ПОКУПАТЕЛЬ ПРЯМО ПРИЗНАЕТ И СОГЛАШАЕТСЯ С ТЕМ, ЧТО ROCK ISLAND AUCTION COMPANY НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ЛЮБЫЕ КОМПЕНСАЦИОННЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ.

Советский ППШ 41 — Страница 2 — Журнал защиты стрелкового оружия

Питание ППШ осуществлялось из барабанного магазина на 71 патрон и, за исключением конструкции подающей кромки, было аналогично используемому в ППД 40 (барабаны ППД 40 имеют одну прямую подающую кромку).Однако барабанные магазины было трудно носить с собой, трудно заряжать в полевых условиях, и это часто приводило к заклиниванию оружия. Изготовление барабанов также требовало много времени, что привело к задержке выпуска оружия ППШ в поле. В результате в 1943 году для ППШ был разработан изогнутый двухрядный магазин на 35 патронов с одинарной подачей. Тонкая сталь, используемая в раннем производстве коробчатых магазинов, вызывала множество проблем, которые легко решались за счет использования в их конструкции более толстого листового металла. Конструкция коробчатого магазина с одинарной подачей затрудняла его полную загрузку вручную.

советских пистолета-пулемета ППШ 41 производства времен Великой Отечественной войны. Слева направо: 1. Заводская маркировка — цифра 4 внутри буквы С: кириллица С переводится как буква S, обозначающая Завод Скетмаш, Москва. 2. Звезда в товарном знаке «Щит» завода «Вятские поляны», самого часто встречающегося производителя. 3. Заводская маркировка в этом примере представлена ​​в виде цифры 3 внутри круга. 3 — это кириллический символ, который переводится как буква Z, обозначающая Московский автомобильный завод имени Сталина (ЗИС).4. Две буквы, которые появляются как B, являются кириллическими символами латинской буквы V, которая, по-видимому, представляет Восковский приборный завод в Ленинграде. 5. Маркировка на этом экземпляре 1945 года неизвестна. Прямоугольный язычок, выступающий из верхней части ствольной коробки, служит для фиксации цапфы ствола.

Пистолеты-пулеметы ППШ 41 раннего выпуска оснащались целиком тангенциального типа, откалиброванным на дальность 500 метров. Для упрощения производства тангенциальный прицел был заменен простым двустворчатым перекидным прицелом с U-образным вырезом, один лист которого имел отметку 10 для 100 метров, а второй — отметку 20 для 200 метров.Мушка представляла собой резьбовую стойку, регулируемую по высоте, и прицел также можно было смещать влево или вправо, чтобы регулировать ветер. Еще одно изменение заключалось в замене съемной бленды мушки, которая часто терялась в полевых условиях. Съемный кожух мушки (отсутствующий в большинстве образцов) был заменен неподвижным кожухом, неразъемно приваренным к кожуху ствола. В навесной ствольной коробке раннего производства использовался цельный передний штифт ствольной коробки, который имел круглую канавку в центре и удерживался на месте круглым элементом из пружинной стали. Штифт раннего типа был заменен улучшенным штифтом, состоящим из двух частей, который было легче снимать. В конце 1942 года ниша магазина спусковой рамы была усилена за счет удлинения рамы вверх, частично охватывая стороны ствольной коробки. Еще одной проблемой, возникшей в полевых условиях, был буфер, который не выдерживал интенсивного использования и был в дефиците. Некоторые из исследованных пистолетов-пулеметов ППШ имели усиливающий болт в области запястья приклада, чтобы предотвратить его поломку.

В годы Великой Отечественной войны было изготовлено более пяти миллионов пистолетов-пулеметов ППШ 41.В 1943 году Иран заключил соглашение с Советским Союзом и получил чертежи и инструменты для производства копии ППШ 41 по лицензии на заводе Мосалсаласи недалеко от Тегерана, Иран. Пистолет-пулемет получил обозначение Model 22. Некоторое количество пистолетов-пулеметов иранского производства было передано Красной Армии во время войны. Производство Model 22 продолжилось и после окончания войны. Во время Великой Отечественной войны многие трофейные пистолеты-пулеметы ППШ были выставлены на вооружение немцами; некоторые были преобразованы в 9 мм с использованием магазинов MP40.Послевоенные варианты производились в Китае как Type 50, в Венгрии как Model 48, в Северной Корее как Type 49 и в Польше.

Советский ППШ начала 1943 года (вверху фото) и китайский Тип 50 1950-х годов. Обратите внимание, что китайский целик расположен немного вперед, а защитные боковые проушины имеют другую форму, чем на советском оружии. Створки прицела на китайском Тип 50 апертурные, а на советских створках вырез П-образный. Поворотный штифт ствольной коробки на китайском экземпляре немного больше в диаметре.У китайских Type 50 нет язычков для усиления магазина на спусковой рамке, обычных для советского производства после 1942 года. (Национальный музей морской пехоты)

Китайцы производили Type 50 как минимум на трех заводах в Китае. Различная маркировка арсенала включает в себя: круглый символ шестеренки Коммунистического 90-го Арсенала, Завода 626 и неизвестного объекта в виде звезды с тремя горизонтальными линиями слева и двумя линиями справа. Откидные прицельные планки на китайском Type 50 имеют отверстия вместо U-образных пазов, как на советских моделях, и крепятся заклепками с потайной головкой, тогда как советские целики крепились заклепками с круглой головкой.Некоторые китайские пистолеты-пулеметы Type 50 имели деревянный приклад, состоящий из двух частей. Ложа, состоящая из двух частей, была соединена клеем, но при интенсивной эксплуатации в полевых условиях приклады часто раскалывались в месте соединения. Часто сообщалось, что китайская версия не поддерживает барабанный магазин. Эта часть дезинформации была впервые опубликована в отчете US Ordnance. Поскольку размеры барабанов в некоторой степени различаются, некоторые барабаны подходят для Type 50, а другие — нет; это относилось и к советскому ППШ 41.Советы решили эту проблему, выбрав барабаны, подходящие для конкретного пистолета-пулемета, а затем выгравировав серийный номер основного оружия на подходящих барабанах.

Северокорейский Type 49 можно узнать по звезде внутри одинарного или двойного круга, выбитой на верхней части ствольной коробки, а также по серийному номеру и году выпуска. Type 49 имеет черты как китайских, так и советских моделей. Целик двухстворчатый с апертурой 100 и 200 метров, отверстие для выброса имеет прямоугольную форму, а спусковая рама имеет усиливающие выступы позднесоветского образца.Поворотный штифт ствольной коробки прочный и закреплен на месте. Оружие производилось с 1949 по примерно 1955 год. Завод по производству пистолетов-пулеметов располагался в Пхеньяне. Фабрика была захвачена войсками ООН и Южной Кореи во время конфликта, но смогла удержаться только за несколько дней до того, как ее снова взяли северокорейские войска. Фабрика была перенесена врагом дальше на север и возобновила работу всего через несколько недель.

Представитель США держит пистолет-пулемет типа ППШ 41 на заседании Организации Объединенных Наций, чтобы продемонстрировать доказательства участия СССР и Китая в поддержке Северной Кореи в Корейской войне.Хотя это правда, что Советы и китайцы были вовлечены, в то время, по-видимому, не было известно (или игнорировалось) то, что северокорейцы начали производство своей копии Тип 49 советского ППШ 41 в 1949 году.

Венгрия приняла на вооружение и изготовила копию советского ППШ калибра 7,62×25 мм обр. 1941 года под названием 48 Minta. 48M производился компанией Fémáru Fegyver és Gépgyár (FÉG), Будапешт, с 1949 по 1955 год. Дата изготовления была выбита на верхней части ствольной коробки вместе с логотипом арсенала FEG и цифрами 01 внутри круга.Рамка спускового крючка имеет выступы усиления ствольной коробки вверху; двухстворчатый целик имеет U-образные насечки для прицеливания.

Послевоенная польская копия ППШ 41, PM wz.41, производилась на заводе Zaklady Metalowe Lucznik, расположенном в городе Радом, Польша. Заводской логотип представлял собой цифру 11 внутри горизонтально расположенного овала, выбитого на верхней части ствольной коробки. Рамка спускового крючка имеет выступы усиления ствольной коробки вверху, а двустворчатый целик имеет U-образные насечки для прицеливания.Выходное отверстие имеет прямоугольную форму.

Помимо использования Россией во Второй мировой войне, ППШ и его варианты широко использовались северокорейскими и китайскими войсками во время Корейской войны. Пистолет-пулемет также использовался Северным Вьетнамом и Вьетконгом (K50) во время войны во Вьетнаме. Оружие, захваченное во время вышеупомянутых конфликтов, было из каждой страны, которая его производила.

Польская версия ППШ 41 с барабаном на 71 патрон. Это оружие находится в невыпущенном состоянии.(Дэн Лайонс)

В 1950-х годах австрийская армия разработала пластиковый сменный приклад для ППШ 41. Пластиковые приклады были светло- или темно-бордового цвета.

Патрон 7,62×25 мм
Патрон 7,62×25 мм был первоначально разработан для прототипа пистолета Федора Токарева в 1929 году. Габариты советского патрона почти идентичны размерам немецкого патрона 7,63 Mauser, но большинство источников предупреждают, что патрон Токарева не использоваться в пистолетах, предназначенных под патрон Маузера.Узкий патрон Токарева также использовался в советских пистолетах-пулеметах, и было много типов, произведенных специально для использования в пистолетах-пулеметах. В раннем советском производстве использовались латунные корпуса, однако из-за того, что латунь была критически важным материалом в военное время, примерно в 1942 году материал корпуса был заменен на окрашенную или промытую медью сталь. Ранние пули имели свинцовый сердечник; в более позднем производстве использовалась комбинация стального сердечника внутри свинцовой оболочки. Пули со стальным свинцом имели немного большую общую длину, чтобы сохранить вес пуль со свинцовым сердечником.Оболочки пуль были стальными, плакированными металлом с позолотой. Был ряд специальных зарядов, в том числе: трассирующие, бронебойные, бронебойно-зажигательные, огнеметные воспламенительные, холостые и муляжи. Масса пули стандартной круглой пули со сферическим наконечником составляла примерно 85,8 гран при начальной скорости 1492 фута в секунду. В пистолете-пулемете ППШ 41 патрон создает очень небольшую отдачу, что делает оружие чрезвычайно управляемым при стрельбе в полностью автоматическом режиме.

, Фрэнк Яннамико, 11 декабря 2013 г.

Страниц: 1 2

Lock, Stock, and History — Советский пистолет-пулемет ППШ-41, до мировой…

Советский пистолет-пулемет ППШ-41,

До Второй мировой войны советское производство и использование пистолетов-пулеметов находилось на пике минимум. У Советской Армии были некоторые посредственные конструкции, такие как ППД 34/38, которые выпускались редко, поскольку советская доктрина делала упор на массированные атаки пехоты с солдатами, вооруженными винтовками с продольно-скользящим затвором.Затем, в 1939 году, после вторжения в Польшу, Советский Союз совершил ошибку, вторгшись в Финляндию в ходе так называемой «Зимней войны». Советы понесли сотни тысяч потерь из-за плохого оборудования, некомпетентных офицеров, суровой погоды и стойкой обороны, предложенной финнами. Одним из преимуществ финнов была отличная конструкция пистолета-пулемета Suomi KP/-31. Вооруженные Суоми, финны наводили ужас на Советский Союз, устраивая засады на советские колонны в густых зимних лесах.

После Зимней войны Советы изменили свою военную доктрину, чтобы больше использовать пистолеты-пулеметы. В 1940 году конструктор пистолета Георгий Шпагин выпустил ППД-40, на который сильно повлияла конструкция Суоми. Затем, год спустя, он представил ППШ-41, упрощенную версию ППД-40, в которой использовался штампованный металл, а не фрезерованная сталь, что сделало оружие легче и дешевле в производстве. Его изобретение, ППШ-41, стало, пожалуй, самым важным пистолетом-пулеметом Второй мировой войны, став основным пистолетом-пулеметом советских войск на протяжении всей войны.Действительно, ни один фильм о Второй мировой войне с изображением Восточного фронта не был бы полным без отряда советских пехотинцев, вооруженных теперь культовым оружием.

Простой и прочный ППШ-41 стрелял с открытого затвора и использовал затвор со свободным затвором. Он был изготовлен под патрон пистолета Токарева 7,65×25 мм, калибр которого меньше, чем у его современников, таких как 9 мм Para и .45 ACP. Однако патрон 7,65 Токарева имел очень высокую начальную скорость пули и допускал меньшую отдачу. Это было особенно важно, когда нужно было контролировать высокую скорострельность оружия, колоссальные 900 выстрелов в минуту, что почти в два раза больше, чем у других пистолетов-пулеметов того времени.Легкая отдача, высокая скорость боеприпасов и высокая скорострельность превратили ППШ-41 в смертоносную циркулярную пилу, которая рубила все на своем пути. Чтобы компенсировать его скорострельность, они обычно выпускались с большим магазином на 71 патрон, что гарантировало, что советские пехотинцы могут излить тонну огневой мощи без слишком частой перезарядки. ППШ-41 также был легким и компактным. Его общая длина составляла около 33 дюймов, а вес — около 9,5 фунтов. Это всего на 1 фунт тяжелее, чем у его заклятого врага, немецкого MP-40, у которого емкость магазина составляла всего 32 патрона.Такое сочетание огневой мощи в компактном корпусе сделало ППШ-41 идеальным оружием для ближнего боя в городских районах, таких как Ленинград, Сталинград, Варшава и Берлин. ППШ-41 любили даже его враги, немцы, которые часто использовали трофейные ППШ в пользу МР-40, используя боеприпасы Маузера 7,63х25 мм, которые были достаточно похожи на 7,62 Токарева. Другие, захваченные Вермахтом, были переделаны на 9 мм.

Пожалуй, самым большим преимуществом ППШ была его ориентированность на массовое производство.Простое оружие с использованием штампованных металлических деталей и меньшим количеством деталей, чем у других пистолетов-пулеметов, ППШ мог легко изготовить русскими крестьянами с помощью простых инструментов. Для дальнейшего упрощения производства стволы ППШ производились путем вырезания стволов из излишков винтовок Мосина Нагана, которые также имели калибр 7,62 (7,62X54R). В результате из одного ствола Мосина-Нагана было изготовлено два ствола ППШ. В результате получился пистолет-пулемет, на производство которого ушло немного времени, всего около 5,6 часов на обработку каждого пистолета.Это позволило Советскому Союзу стать производителем пистолетов-пулеметов номер один в войне. Во время Второй мировой войны Советы произвели более 6 миллионов пистолетов-пулеметов ППШ, а также миллионы других моделей, дополняющих его. В отличие от периода Зимней войны выпуск пистолетов-пулеметов был массовым. Советы даже иногда оснащали ППШ-41 целые полки и батальоны.

Единственным недостатком ППШ были проблемы с надежностью из-за большого барабанного магазина. Его емкость на 71 патрон часто ослабляла его большую пружину, что вызывало неисправности.Он также имел склонность к деформации, что также приводило к сбоям в работе. В 1944 году был введен меньший магазин на 35 патронов, но большинство советских солдат по-прежнему предпочитали магазин на 71 патрон. Позже был представлен усовершенствованный и более надежный барабанный магазин.

После Второй мировой войны ППШ-41 продолжал использоваться в Советской Армии. Он до сих пор часто используется резервными частями в России и странах бывшего СССР, а также повстанцами, революционерами, борцами за свободу и террористами. Миллионы также были проданы другим коммунистическим странам во время холодной войны, таким как страны Восточной Европы, Китай, Северная Корея и Вьетнам.Некоторые страны даже производили свои собственные варианты и копии. В результате они широко использовались в конфликтах холодной войны, таких как Корея, Вьетнам, Афганистан и Камбоджа.

вчера, сегодня, завтра. Часть 4. Пистолеты-пулеметы второго поколения. МП-38 против ППД-38/40 и ППШ-41

Удивительно, но было время, когда создатели тех самых пистолетов-пулеметов гордились, знаете чем? Полировка деревянных деталей и их высокое качество! И она действительно должна быть достаточно высокой, чтобы механизм сидел прочно, а дерево не разбухало от влаги, а …основными орудиями еще должны были быть такие дешевизна (не в ущерб надежности!) и высокие боевые качества (не в ущерб технологичности!), некрасивая отделка и лак выбран. Потому что оружие в боевой обстановке недолговечно. А какой смысл иметь один лакированный и никелированный пистолет-пулемет, если у противника их… пять ржавых, собранных из водопроводных труб, но тем не менее стреляющих?
Лучше всего писать об оружии, хотя бы подержать его в руках.Так что автор данного материала хоть и не умел стрелять из ППШ, но умудрялся держать его в руке. Чем этот образец выпуска 1943 года не понравился больше всего? Попа была короткой! Слишком у автора длинные руки… ну… в остальном все было хорошо.

Вроде бы очевидные вещи здесь написаны, не так ли? Однако в ХХ веке осознание того, что это так, а совсем другое, пришло к конструкторам, производителям и военным (что тоже очень важно!) между Боливией и Парагваем (1932-1935), гражданская война в Испании.


МР-40 – грубый и железный. Удерживать его при стрельбе нужно было за текстолитовую пластину перед ствольной коробкой магазина и никак иначе. Но только один (даже сами немцы, склонные к педантизму и разного рода наставлениям) этого не делает. Хорошо держать в руках было в магазине. Удобно и все тут!

Последний, кстати, еще не закончился, а в Германии уже имелся пистолет-пулемет второго поколения, разработанный концерном «Эрма». Тоже потомок МР-18, но очень от него отличающийся.Но не по дизайну. Здесь все было очень банально. Он использовал тот же патрон «Парабеллум» и свободный затвор. Но совсем другой теперь была технология изготовления! По сути, новый подпункт, получивший обозначение МР-38, стал своего рода революцией в способе производства. В прошлом остались точные и сложные фрезерованные детали, а также лакированные деревянные детали с качественной отделкой, которой до недавнего времени так гордились оружейники. С развитием технологий производства в конструкции оружия стали широко применяться штамповка, литье, а традиционное дерево заменено пластиком.Покрытие – самое примитивное, и это не всегда возможно. На МР-38 вообще не было деревянного приклада. На смену ему пришел складной металлический, примененный впервые тем, что пистолет было удобно использовать в ограниченном пространстве, например, на дачном участке. внутри автомобиля.


ППД-40 с разъемной коробкой.

Так и получилось, что ствольная коробка теперь собиралась из простых деталей, изготовленных методом штамповки, которые могла бы, если не делать, собрать практически в любой мастерской. Затвор требовал минимум механической обработки. Так что дизайн в итоге получился какой-то грубоватый, но… высокотехнологично и дешево. Рукоятка размещалась слева в длинных прорезях и вроде через эту самую прорезь внутрь могла попасть грязь. Но… было много, чтобы испортить механизм. И с небольшим количеством он справляется. Однако такая конструкция не исключает отказа от взведения затвора и непреднамеренного выстрела при падении пистолета-пулемета на что-то твердое. Так вскоре появилась модель МР-38/40, имевшая штифтовой затвор.


ППД-40 в руках немецкого солдата.

В 1940 году немцы еще больше упростили процесс изготовления МР-38 и получили модель МР-40.Внешне он практически идентичен предыдущей модели, но стал еще умнее. Затем идет модель МР-40/2, рассчитанная на использование двойного магазина. Но только большой популярностью оно пользовалось.


А вот это очень интересное фото из декабрьского номера газеты «Правда». Сержант А. Гуленко вел по фрицам огонь из ППД-34/38. То есть по ходу были тогда все уволены.

В заключение отметим, что вес МР-40 составлял 4,7 кг, длина ствола равнялась 251 мм (а перегретый ствол мог меняться!).Скорострельность составляла 500 выстр./мин. Дается подготовленному солдату возможность делать даже одиночные выстрелы, но скорость пули из МР-40 была примерно такой же, как и у французского MAS 38 — 365 м/сек. (кстати, подробнее об этом оружии на ВО вы можете прочитать в статье от 21 июля 2017 г.).

Что касается Советского Союза – главного врага гитлеровской Германии во Второй мировой войне, то пистолет-пулемет Дегтярева ППД-38, хотя и был модернизирован в конце «Зимней войны», все же остался оружием первого поколения.Большую часть его деталей пришлось изготавливать на металлорежущих станках, как и немецкий МР-35 и другие образцы подобного оружия. Так что это была хорошая пушка, стреляющая мощным патроном (начальная скорость 488 м/сек), скорострельность (800 выстр./мин), но не технологичная, как и все остальные. То есть — «сын своего времени». Более того, типичный сын!

Тем не менее производство ППД развернулось в СССР крайне медленно. В 1934 г. на Ковровском заводе № 2 (на заводе, а не в цехе!) было изготовлено всего 44 экземпляра НДП, в 1935 г. и того меньше – 23, в 1936 г. – 911, в 1937 г. – 1291, в 1938-м — 1115, 1939 — 1700, всего сделано их чуть больше 5000.

И тут произошло знаменательное для Красной Армии событие: 26 февраля 1939 года к ней на службу поступила 7,62-мм самозарядная винтовка СВТ-38. И вот, в феврале 1939 года производство ППД было прекращено. И понятно почему: цена СВТ при серийном производстве составляла 880 рублей, т.е. была меньше (!) короче и, по идее, простого дегтяревского пистолета-пулемета.


ППД-34/38

Но прошла весна, лето и осень. Началась война с финнами и производство ППД пришлось разворачивать заново. Теперь по цене, а это один ППД с комплектом деталей и принадлежностей стоимостью 900 рублей в ценах 1939 года уже никто не смотрел. Производимые им растения были переведены в трансменю. Срочно сделано для упрощения конструкции. Срочно за одну неделю разработал барабанный магазин. И оригинальная конструкция, с костью в верхней части барабана, как у короткого коробчатого магазина для нового магазина, примыкающего к старому ствольной коробке. Для подачи последних 6 патронов в этом процессе служил специальный гибкий толкатель.И хотя конструкция не вполне надежна (бывало трудно исправить проблему с подачей боеприпасов), это было лучше, чем ничего.


ППШ-41

В течение 1940 года в СССР было выпущено 81 118 экземпляров ППД, что сделало образец 1940 года самым популярным и узнаваемым. Немцы тоже оценили как образцы и взяли их на борт, так и, к счастью, отсутствие трофеев у них было. ППД-34/38 получил обозначение Maschinenpistole 715(r), а ППД-40 – Maschinenpistole 716(r).Отметим высокую, по сравнению с немецкой МР-38, скорострельность – 800 выстр. /мин. А также начальная скорость «мазерной» пули – 488 м/сек. Все это повышало наводку и точность стрельбы, а высокая скорострельность была выгодна тем, что при стрельбе по дальним целям с использованием горизонтального движения ствола у нее было меньше шансов оказаться в «вилке» траекторий.


ППШ-41 (первый материал о ППШ на ВО вышел 22.06.2013). Перед спусковым крючком переводчика огня.Справа «закрытие» магазина. Обратите внимание на взгляд. Обычно говорят и пишут, что он был простой пересадкой, всего две дистанции. Тем не менее, некоторые заводы в ППШ были подняты на такую ​​основу прицеливания.
Устройство рамочного прицела на ППШ-41.
Прицел перекидной ППШ-41.

Что касается знаменитого «напарника» ППД-40, пистолета-пулемета ППШ-41 Георгия Шпагина, то этот образец был создан в 1940 году. 21 декабря 1940 года он был принят на вооружение Красной Армии, до конца 1941 года произведено более 90 000 экземпляров.Только в 1942 году на фронте было 1,5 миллиона этих пистолетов-пулеметов. Главным преимуществом его была высокая технологичность. То есть это был «наш ответ» МР-38. Причем технологичность его была такова, что к концу Великой Отечественной войны ППШ было тиражировано более пяти миллионов экземпляров, в то время как немецкий МР-38 за все время изготовлен только в количестве около одного миллиона!


Год выпуска 1943.

Теперь посмотрим, что говорит СПС о том же Кристофере Шанте и что я читал о нем на Западе, у тех, кто… читает его книги. Довольно эмоционально он пишет, что это «классический представитель советского дизайнерского гения». «Все важные детали сделаны отлично». Совершенно поразил его волоконный аттенюатор затвора – он же должен быть, работает даже в ППШ, которому 50 лет! «Стрельбе из них в ППШ можно было научить даже новобранца, никогда не видевшего никакого механизма, кроме лопаты». «При стрельбе практически нет отдачи… ППШ чрезвычайно надежен и долговечен». «ППШ был любимым оружием немцев, которые ценили его за надежность и мощность. Часто они кидали свой МП-40, чтобы взять советский ППШ». И итог – «ППШ-41 является одним из лучших образцов когда-либо придуманных ракетных вооружений».


Оригинальный тормоз-компенсатор в виде косого среза ствол – создавал запоминающийся и узнаваемый образ этого оружия.

А вот эта цитата просто настоящий Панегирик: «Когда Красная Армия начала ППШ в достаточных количествах, она стала применяться так, как не применялась ни в одной армии мира: пистолет-пулемет вооружались целые батальоны и полки. Эти части составляли авангардные ударные отряды, двигавшиеся в бой на броне средних танков Т-34, с которыми спускались на землю только от атаки, еды или отдыха.Десятки тысяч советских солдат с ППШ прошли маршем по Западной России и Европе, сметавшись перед ними всеми. Это были бесстрашные войска, а их оружие – ППШ-41 – стало боевым символом Красной Армии». Даже Болотин и он ничего подобного не писали… лавку держать не следует.А что если эта «машина» должна была остаться перед ней?

Продолжение следует.
