Почему винтовку Мосина называют «трёхлинейкой»? – WARHEAD.SU

Поделиться с друзьями

Фав

В предыдущей статье серии читайте о том, из чего стрелял Клинт Иствуд.

Винтовка Мосина образца 1891 года известна в народе как «трёхлинейка». Но что за линии имеются в виду и почему их три? Сейчас расскажем.

На самом деле трёхлинейка — это как трёхдюймовка, только в десять раз меньше. И то и другое название обозначает калибр оружия. Пушка-трёхдюймовка имеет калибр в три дюйма — 76,2 мм. А винтовка-трёхлинейка — в три линии (7,62 мм).

В старину в России использовали не те единицы измерения, что сейчас. Метрическая система была допущена к применению только в 1899 году, а обязательной стала и вовсе в 1918-м. До этого повсеместной была система мер, утверждённая в 1835 году и основанная на английской. И «линия» — это как раз оттуда. Мера длины, равная одной десятой дюйма или, если по-современному, 2,54 мм. Название произошло от мерной верёвочки (linea на латыни) — её толщина как раз примерно равна этим самым двум с половиной миллиметрам.

А при чём тут винтовка? Очень просто. Когда в конце XIX века русской армии понадобилась новая винтовка взамен устаревающей   «берданки», при её разработке «танцевали» от патрона. Он должен был снаряжаться бездымным порохом, более современным и мощным, чем привычный чёрный, и иметь уменьшенный калибр. Снижение калибра с 4,2 линии (10,67 мм) винтовки Бердана до трёх линий (7,62 мм) позволило сделать патрон более компактным и лёгким, сохранив (и даже увеличив) дальность и убойную силу за счёт бездымного пороха. Это позволило солдату носить при себе больше боеприпасов, да и сама винтовка, хоть и имела магазин на пять патронов, получилась всего на триста грамм тяжелее однозарядной «берданки».

И, поскольку уменьшенный калибр был главным отличием новой винтовки, именно он стал основой для её прозвища. Которое настолько прочно закрепилось, что используется даже сейчас, несмотря на то, что старую систему мер отменили больше ста лет назад и мало кто помнит, что когда-то слово «линия» было ещё и мерой длины.

Мнение редакции не всегда совпадает с мнением автора.

кто создал модернизацию Мосина, создатель первой легендарной русской винтовки Нагана

Винтовка калибром 7,62 миллиметра принята на вооружение указом императора в 1891 году. С некоторыми усовершенствованиями и в разных вариантах она была основным оружием русских воинов во все японские, Первую и Вторую мировые, гражданскую и финскую войны. Вопрос, почему винтовку называют трехлинейка, не исчерпывается ответом, что линия – старорусская мера длины (2,54 миллиметра), то есть ее калибр – это ровно три линии. История создания этого оружия, присвоения ему названия – захватывающая интрига.

Винтовка трехлинейка – характеристики

Винтовка трехлинейка – характеристики

  • вес – 4,2 кг;
  • длина 1300 мм, со штыком 1660 мм:
  • в магазине – пять патронов;
  • скорострельность – до тридцати выстрелов в минуту;
  • прицельная стрельба, дальность – 1920 м;
  • скорость пули на выходе из ствола – 865 м/с.

Скорость стрельбы намного превышает среднюю, к примеру технические характеристики винтовки Винторез сильно уступают по скорости – всего 125м/с.

История создания оружия

Сергей Мосин

В 1882 году в Российской империи была поставлена задача создания многозарядной армейской винтовки. Комиссию, которая должна была отобрать лучший вариант из предложенных, возглавил генерал Н. Чагин.

В начале работы комиссией было рассмотрено более ста пятидесяти вариантов винтовых ружей, использующих дымный порох, под патрон Бердана калибром 4.2 линии. В числе изобретателей, предложивших свои системы, был и тульский оружейник капитан Сергей Мосин.

Его первая работа показала неплохие результаты, но была отвергнута комиссией: в боевых условиях предусмотренный в ней прикладный магазин, подающий патроны с рейки, перезаряжать было непросто.

Создание бездымного пороха окончательно положило конец всем первоначальным вариантам: России нельзя было отставать от технического прогресса.

Одновременно были предприняты попытки создания патронов меньшего калибра.

Комиссия работала придирчиво и тщательно. Руководство военного ведомства не желало повторять ошибки времен Александра II, когда за десять лет было поспешно принято на вооружение пять винтовок разных калибров, устаревших еще до начала их массового производства.

Цена на снайперскую винтовку Мосина считается одной из самых низких.

Если вы не знаете какого размера патроны подходят к оружию, то смотрите калибр Мосина здесь.

Об устройстве и технических характеристиках винтовки Гама смотрите по адресу: https://pwpn.ru/p-oruzhie/brendy/gamo.html

В 1989 году Дмитрий Менделеев разработал русский бездымный порох, а полковник Н. Роговцев – патрон калибром 3 линии. Патрон был выполнен по образцу австрийского 8-миллиметрового, но заполнен вместо дымного порохом Менделеева. Смотрите фото.

Порох Менделеева

Его оболочка была сделана из мельхиора, который прочнее меди, и не ржавеет, как сталь. Выступающая закраина на гильзе давала возможность разрешить большие допуски при его изготовлении, что было важно, поскольку производственная база военной промышленности России существенно отставала от немецкой, где не было проблемы массово делать точную кольцевую проточку на гильзах.

Наличие закраины давало возможность бойцу заряжать винтовку по одному патрону при отказе магазина. Стрельбу из винтовки Мосина смотрите в следующем видео:

Под этот патрон Сергей Мосин в том же году предложил конструкцию трехлинейной многозарядной винтовки, созданную на базе им же ранее созданной однозарядной, но с добавлением магазина новейшей австрийской системы Манлихера с пачечным заряжением. О многозарядной пневматической винтовке, читайте тут. О том, какая самая точная пневматическая винтовка, смотрите далее.

Бельгиец Леон Наган в альтернативу ему предложил свою конструкцию винтовки с магазином, заряжающимся из обойм.

Обе системы комиссией были признаны заслуживающими внимания, но требующими доработки. На основе анализа их испытаний комиссия определилась с окончательными требованиями к основному русскому стрелковому оружию.

Калибр, конструкция ствола и патрона, баллистические характеристики в этом техническом задании были определены. Изобретателям оставалось предложить свою удачную конструкцию магазина и затвора.

В финал конкурса снова вышли Мосин и Наган. В 1890 году начались масштабные испытания обоих вариантов.

Образцы системы Нагана

Опытные образцы системы Нагана были профессионально изготовлены с высоким качеством дизайна и точности обработки. Вариант был практически готов к серийному выпуску.

Винтовка Наган

Мосин сумел к началу испытаний подготовить лишь невзрачные прототипы кустарной работы. Хотя первые результаты стрельб были почти равноценны, большинство членов при первых голосованиях комиссии склонялось к бельгийскому варианту.

В войсковых испытаниях были задействованы уже по триста экземпляров каждого оружия. Испытательные стрельбы показали, что система Мосина при подаче патронов магазином дает втрое меньше задержек по сравнению с альтернативной. Она была значительно дешевле бельгийской в производстве, промышленность была готова к нее выпуску.

Некоторые технические решения Нагана были признаны комиссией заслуживающими внимания: идея поместить подающий механизм на магазинной дверце, открывать ее вниз; наполнять магазин, спуская патроны из обоймы пальцем.

Предложения были внесены и самими членами комиссии. С учетом этих замечаний Мосину было предложено доработать его произведение, что он с успехом и сделал.

Комиссия решила, что окончательный вариант является плодом коллективного творчества Мосина, Роговцева, Нагана, членов комиссии Чагина. Капитан Мосин за вклад в создание основного стрелкового оружия императорской армии был удостоен премии. Но в первоначальное название винтовки его фамилия не попала: царь утвердил образец под наименованием «3-линейная винтовка 1891 года».

В 1892 году началось массовое производство нового стрелкового оружия на заводах Сестрорецка, Ижевска, Тулы, французского города Шательро. Впервые испытано в боевой обстановке оно было в бою с афганцами на Памире. Хорошо себя зарекомендовала в Афганистане винтовка Бур. В гражданских условиях неплохо зарекомендовали себя ПЦП винтовки.

Бой с афганцами на Памире

К началу японской войны 1904 года было выпущено уже 3,8 миллиона трехлинеек, к началу Первой мировой – 4.5 миллиона; 3.3 миллиона штук было изготовлено в ходе войны промышленностью империи. Еще полтора миллиона было заказано в США, но из-за начавшейся революции большая часть их так никогда и не попали в Россию. Сегодня трехлинейки американского производства предоставляют наибольшую ценность для коллекционеров. Оружие отечественного производства ценится во всем мире, о самой дальнобойной снайперской винтовки России, читайте тут. Смотрите видео:

Модернизованная линейка

В конструкции винтовки Мосина в ходе производства вносились мелкие усовершенствования, не затрагивавшие принципов ее устройства. Она выпускалась в 4-х вариантах: драгунская, казацкая, пехотная, карабин.

4 варианта винтовки Мосина

В ходе войны выявились и ее недостатки в сравнении с новейшим немецким и австрийским оружием: более низкая скорострельность из-за неудачного устройства обоймы, неудовлетворительное крепление штыка, устройство упора шомпола. Массовое производство велось часто с нарушением регламентов, окончательную подгонку частей бойцам приходилось выполнять уже в окопах.

Что касается снайперской винтовки СВЛК 14с, то изначально было выполнена без дефектов. Снайперская винтовка Barrett также не уступает в качестве. Конкурировать с ними сможет американская снайперская винтовка. В боевых условиях результаты снайперской винтовки Anzio просто удивляют.

По окончании гражданской войны был создан комитет по модернизации трехлинейки. Название «винтовка Мосина» за ней было закреплено лишь в 1924 году, уже при советской власти.

Однако и оно не было общепринятым, во многих документах вплоть до пятидесятых годов использовалось первоначальное название – трехлинейная винтовка 1891 года. За рубежом это русское оружие иногда называют винтовкой Мосина-Нагана.

Трехлинейная винтовка 1891 года

Намечались меры по переходу к более современному автоматическому оружию. Для него требовался новый патрон без закраины. Лишь так можно было устранить из конструкции винтовки устаревший магазин.

Но разрушенная промышленность молодой республики не давала возможность полностью заменить миллионы имевшихся магазинных нарезных ружей на автоматические. Наличие патронов двух разных калибров в одних подразделениях при частичной замене оружия признали нецелесообразным.

Поэтому было принято решение сохранить на вооружении Красной армии привычную трехлинейку (варианты: драгунская и карабин), дополнив его ручными пулеметами.

Снайперская винтовка

В тридцатые годы на базе трехлинейки была создана снайперская винтовка. Она отличалась повышенным качеством изготовления, оптическим прицелом. Хорошо проявила себя в финскую войну, широко использовалась и на фронтах Великой Отечественной. Смотрите видео:

Карабин Мосина, усовершенствованный в 1938 году, применялся для самообороны артиллеристами, водителями боевых машин, иными не пехотными частями. Последним его вариантом был карабин 1944 года с несъемным игольчатым штыком. Он был удобен в маневренном бою в зданиях, зарослях, при штурме различных укреплений.

Послевоенные годы ружья

В 1944 году традиционная трехлинейка была снята с производства. Однако в ходе войны она была главным оружием советских войск, и даже к концу ВОВ более половины русских солдат были вооружены именно ею.

После войны трехлинейки были сняты с вооружения армии и заменены автоматами Калашникова. Миллионы винтовок Мосина из СССР были переданы армиям Кореи, Вьетнама, национально-освободительных и революционных движений, социалистических стран по всему миру. Пока на смену не пришли АК-47, они были основным оружием в борьбе многих народов за независимость.

Видео: Трёхлинейный карабин Мосина

Об этом смотрите в следующем видео:

В СССР сохранившиеся трехлинейки были переделаны Ижевским заводом в карабины и переданы на вооружение охраны предприятий. Трехлинейка еще долго применялась в секциях ДОСААФ, при обучении солдат стрельбе. Есть свидетельства, что она использовалась даже в гражданских конфликтах на постсоветском пространстве.

За весь период существования этого оружия его было выпущено 26 миллионов экземпляров.

Заключение

Интерес коллекционеров к трехлинейке Мосина не ослабевает и в наши дни. Стрелки-спортсмены тоже не удерживаются от желания вспомнить оружие предков.

Для любителей раритетов американская компания SMG Inc выпустила в продажу пневматический обрез легендарной трехлинейки Gletcher M1891. Он максимально похож на винтовку Мосина.

Продукция фирмы Гамо является также одной из популярных, об УСМ винтовки Гамо читайте далее.

Gletcher M1891

Система перезаряжания магазина вручную дает возможность насладиться стрельбой, представив себя бойцом в окопах мировых войн, красноармейцем или белогвардейцем с настоящей трехлинейкой в руках. По популярности можно отметить пневматику Хатсан 125. О том, где можно пройти обучение стрельбе из снайперской винтовки смотрите тут. Каким бы не было оружие не забывайте про меры безопасности при обращении с оружием, о них здесь. Также читайте материал про легендарный Винчестер 1300 и турецкое оружие компании Хатсан.

Тайны «трехлинейки». Кто изобрел самую знаменитую русскую винтовку? | История | Общество

Почему «трехлинейка»?

На полвека «трехлинейка» стала главным символом русского, а затем и советского солдата. Она одинаково ассоциируется с боями в окопах Первой мировой, с революционными патрулями на улицах Петрограда, с «психическими атаками» белогвардейцев и с уходящими на фронт полками в грозном 1941 году.

О том, почему винтовка носит название «трехлинейка», сегодня мало кто помнит. Оно произошло от калибра ствола винтовки, который равен трём линиям. Линия — это устаревшая мера длины, равная примерно 2,54 мм. Если говорить точнее, то название «трехлинейка» обозначает хорошо всем знакомый и привычный калибр 7,62 мм.

Видео предоставлено «Калашников-медиа»

Уйти от «берданки»

В 1870-1880-х годах русская армия была вооружена «берданками». Под этим словом понимались сразу две различные системы однозарядных винтовок под унитарный патрон центрального воспламенения с металлической гильзой и дымным порохом.

С конца 1870-х годов русские военные специалисты заговорили о необходимости перехода армии на магазинные винтовки, однако имевшиеся образцы не обладали достаточной надежностью и эффективностью.

В 1889 году великий химик Дмитрий Менделеев в результате опытов сумел получить бездымный порох высокого качества. В том же году в России был разработан снаряженный бездымным порохом 7,62-мм патрон.

Еще в 1882 году Главное артиллерийское управление поставило задачу разработки многозарядной, «повторительной» винтовки, но лишь к 1889 году возникли условия, позволявшие создать по-настоящему современную винтовку, которую можно было бы производить в России вместе с оружием и боеприпасами.

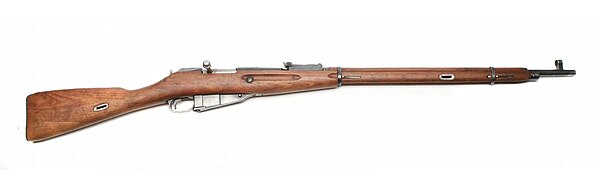

Винтовка Мосина 7,62-мм образца 1891-1930 годов. Репродукция иллюстрации из книги «Оружие Победы» издательства «Молодая гвардия», 1975 г. Фото: РИА Новости/ Хоменко

Мосин и Наган: кто победил?

В 1889 году свои образцы винтовок на суд специальной комиссии представили бельгиец Леон Наган и начальник инструментальной мастерской Тульского оружейного завода капитан Сергей Мосин.

Обе винтовки имели ряд интересных решений, но не соответствовали всем требованиями. Конструкторам было предложено продолжить работу. Осенью 1890 года винтовки Нагана и Мосина были представлены на войсковые испытания. Они показали, что русская винтовка, хоть и уступает бельгийской в тонкости исполнения и дизайне, имеет преимущество в простоте изготовления и надежности. Винтовки Мосина на испытаниях давали в три раза меньше задержек при подаче патрона, нежели винтовки Нагана.

Но в итоге разработка Мосина была принята лишь за основу. В нее были внесены доработки, как позаимствованные в конструкции Нагана, так и предложенные специалистами, входившими в состав комиссии по выбору модели.

Винтовка без имени

Военный министр Петр Ванновский, представляя окончательный проект винтовки на утверждение императору, писал: «В изготовляемом новом образце имеются части, предложенные полковником Роговцевым, комиссией генерал-лейтенанта Чагина, капитаном Мосиным и оружейником Наганом, так что целесообразно дать выработанному образцу наименование: русская 3-лин. винтовка образца 1891 года».

Император Александр III еще более упростил название, повелев принять винтовку на вооружение под названием «трёхлинейная винтовка образца 1891 года».

Сергей Иванович Мосин не был обойден ни чинами, ни наградами, но его имя окончательно закрепилось в названии винтовки только к 1920-м годам. Оружейник до этого не дожил: зимой 1902 года он умер от воспаления легких в возрасте 52 лет.

Сергей Мосин. Слева — капитан, 1981 г., справа — генера-майор, 1901 г. Источник: Public Domain

«Трехлинейное семейство»

Надежность и простота в производстве и обращении сделали винтовку Мосина самым массовым отечественным оружием первой половины XX века.

Уже к началу русско-японской войны в армию было поставлено примерно 3 800 000 винтовок.

Когда речь заходит о винтовке Мосина, нужно иметь в виду, что на ее базе было создано целое семейство стрелкового оружия.

Только с 1891 года винтовка выпускалась в трех модификациях: «пехотной», «казачьей» и «драгунской». В 1907 году семейство пополнил карабин, созданный на базе винтовки.

В 1930 году путем модернизации «драгунской» винтовки был создан новый образец оружия, известный как винтовка Мосина образца 1891/1930 гг.

Начало производства в СССР оптических прицелов позволило создать на базе «трехлинейки» снайперскую винтовку.

Снайперская винтовка Мосина, запущенная в серию в 1931 году, отличалась улучшенной обработкой ствола, загнутой вниз рукояткой затвора и креплением для оптического прицела. Всего было выпущено свыше 100 тысяч таких винтовок, ставших оружием легендарных советских снайперов, например, Василия Зайцева.

Различные модификации винтовок и карабинов. Фото: Flickr.com/ Antique Military Rifles

Больше выпускали только АК

Последней модификацией винтовки Мосина стал карабин образца 1944 года, отличавшийся наличием несъёмного игольчатого штыка и упрощённой технологией изготовления. Опыт Великой Отечественной войны требовал укорочения пехотного оружия, и новый карабин позволял вести бой в различных земляных укреплениях, зданиях, густых зарослях и так далее.

Карабин образца 1944 года выпускался до принятия на вооружение автомата Калашникова, после чего постепенно был снят с вооружения.

Вплоть до наших дней на базе винтовки Мосина создаются многочисленные образцы гражданского и спортивного оружия.

По приблизительным оценкам, всего было выпущено около 37 000 000 экземпляров различных модификаций на базе «трехлинейки». Из отечественного оружия более массовым оказался только автомат Калашникова.

Почему винтовку Мосина называют «Трехлинейкой»? | 💣Дом оружейника🔫

Винтовка Мосина была принята на вооружение в 1891 году. Её первое боевое применение состоялось в 1898 году, во время мятежа вблизи города Андижан. В том бою русское оружие практически уничтожило всю кавалерию противника.

Винтовка Мосина, со штык-ножом и чехлом к нему.

Винтовка Мосина, со штык-ножом и чехлом к нему.

В основном «Трехлинейка» производилась на Тульском и Ижевском оружейных заводах. Изначально винтовка выпускалась в трех вариантах: пехотная, она имела длинный ствол со штыком; драгунская (с коротким стволом) и более удобные креплением ремня; казачья, у этого варианта винтовки отсутствовал штык.

В 1923 году было принято остановить производство пехотных и казачьих вариантов «Трехлинейки». Таким образом, до 1930 года основной винтовкой стоящей на вооружении, оставалась «драгунская».

Солдаты любили и уважали своё оружие, ведь благодаря ему многие смогли остаться живы.

Солдаты любили и уважали своё оружие, ведь благодаря ему многие смогли остаться живы.

И в 1930 году «Мосинка» прошла небольшую модернизацию. Было изменено крепление штыка, изменилась мерная единица измерения ( на метры). Ствольная коробка приобрела округлую форму, вместо гранённой.

Винтовка Мосина стала самым выпускаемым стрелковым оружием в ВОВ. За 4 года войны (1941-1944 гг.) было выпущено более 11 миллионов единиц этого оружия. Пока в 1944 году на смену «Трехлинейки» не пришел «Карабин Мосина».

Карабин Мосина, образца 1944 года.

Карабин Мосина, образца 1944 года.

Почему винтовку прозвали «Трехлинейкой»?

Ответ на этот вопрос лежит на поверхности. В русской императорской армии мерой измерения служила линия. В одной линии было 2,54 мм, соответственно три такие линии составляли калибр 7,62 мм. От этого и пошло название «Трехлинейка».

Василий Зайцев, на счету этого советского снайпера 225 фашистов. Его главным оружием была снайперская винтовка Мосина.

Василий Зайцев, на счету этого советского снайпера 225 фашистов. Его главным оружием была снайперская винтовка Мосина.

В 1931 году на вооружение была принята снайперская винтовка Мосина. Отличалась она лучшим качеством ствола и наличием оптического прицела ( ПУ или ПЕ). Многие советские снайперы пользовались этим легендарным оружием, Василий Зайцев этому подтверждение. После окончания ВОВ «Трехлинейка» состояла на вооружении ещё целых 18 лет. Только в 1963 году на вооружение поступила СВД, которая заняла место снайперской винтовки №1.

Всем спасибо!
Если тебе понравилась статья, то не забудь поставить свой палец вверх и подписаться на мой канал!

Феномен трехлинейки

Автор: Роман Шепарев, старший научный сотрудник Музея современной истории России, кандидат исторических наук

Самые масштабные войны в истории человечества – Первая мировая и Вторая мировая – отличались от предыдущих вооруженных конфликтов массовым применением самых разных систем вооружения и участием армий невиданной ранее численности. Для того чтобы вооружить эти массы людей, по большей части, технически неграмотных, требовалось большое количество простого в обращении и надежного оружия. Ярким примером такого оружия стала знаменитая трехлинейка – винтовка Мосина.

В коллекции оружия Государственного центрального музея современной истории России хранится большое количество трехлинейных винтовок образца 1891 г. Среди них – подарочные экземпляры винтовки образца 1891–1930 гг. и карабина образца 1891–1938 гг., переданные музеем Ижевского машиностроительного завода в 1969 г.

Трехлинейная винтовка образца 1891 г. по боевым свойствам не уступала лучшему зарубежному оружию, а по технологичности изготовления опередила многие европейские и американские разработки. Знаменитая трехлинейка поставила рекорд по долгожительству среди европейского стрелкового оружия.

Что же в ней особенного? Прежде всего, поражает простота конструкции винтовки. Мосин отказался от механизма фиксации затвора в ствольной коробке. Чтобы получить доступ к каналу ствола для чистки, достаточно оттянуть затвор в крайнее заднее положение, нажать на спуск и извлечь затвор из ствольной коробки. Знаменитые системы западного оружия (Маузер, Манлихер, Росс-Энфилд и др.) имеют пружинные фиксаторы, устроенные в ствольных коробках, которые усложняют конструкцию и делают ее дороже. Эти системы винтовок имеют предохранители в виде отдельных деталей и узлов. Что касается знаменитой французской системы Лебель-Бертье, то эта винтовка имеет боевые личинки на затворах, крепящиеся поперечными винтами. Понятно, что в полевых условиях вывинчивание резьбовых соединений специальной отверткой – большой недостаток, подрывающий боеспособность войск.

Еще один феномен винтовки конструкции Мосина – отсутствие отдельного предохранителя. Для блокировки механизма нужно всего лишь оттянуть взведенный курок и, повернув его влево, зафиксировать в специальном посадочном месте на стебле затвора. Сам затвор разбирается для чистки без применения отвертки.

Среди историков оружия бытует мнение, что австро-венгерская винтовка системы Манлихер образца 1895 г. была лучшей в своем роде в Первую мировую войну. Достоинства винтовки очевидны: она удобна в обращении, работать затвором легко – достаточно, не поднимая рукоятки, оттянуть ее назад, затем послать вперед. Однако заряжается винтовка патронами в металлической одноразовой пачке, которая выбрасывается из магазинной коробки после использования последнего патрона. Это делает систему дороже, так как использованная пачка идет в металлолом. Кроме того, при отсутствии пачек стрельба возможна только одним патроном. Из-за сложности затвора вставить  его в ствольную коробку можно только при помощи другого человека.

Трехлинейная винтовка Мосина лишена этих недостатков. Выпуск трехлинейки оказался выгодным как с точки зрения экономии металла, так и благодаря простоте конструкции. Карабин для Красной армии был разработан в 1938 г. на базе винтовки образца 1891–1930 гг. В те времена он был новейшей разработкой неавтоматического оружия. Отличие карабина состоит в длине ствола (почти наполовину короче винтовочного), в силу этого аналогичный по конфигурации прицел имеет планку, проградуированную на 1000 м. Штыка карабин не имеет.

Накануне Великой Отечественной войны, в мае 1941 г., исполнилось полвека с момента принятия винтовки Мосина на вооружение Красной армии. Эта дата не могла оставить равнодушными советских оружейников: на Ижевском заводе были разработаны подарочные экземпляры винтовки образца 1891–1930 гг. и карабина образца 1891–1938 гг. Винтовка была изготовлена для наркома обороны маршала С. К. Тимошенко, карабин – для председателя Комитета обороны при СНК СССР маршала К. Е. Ворошилова.

За 50 лет, в течение которых трехлинейка применялась в войсках России и СССР, она в силу совершенства своего механизма претерпела весьма незначительные модернизации. Сергей Мосин смог создать совершенный затвор и магазинную коробку, поэтому принципа действия винтовки модернизации вообще не коснулись. В 1893–1898 гг. в винтовку были внесены незначительные изменения: с шейки ложи был убран металлический упор для руки  стрелка, а ствол получил деревянную накладку сверху, предохраняющую руки стрелка от ожогов при интенсивной стрельбе. Незначительно изменилась длина шомпола. Цевье ложи было укреплено специальным винтом-нагелем. Ствольная коробка винтовки опиралась на нагель ложи, который принимал на себя силу отдачи при выстреле. В результате самая слабая и уязвимая часть ложи – шейка оказалась мало подверженной ударам отдачи при стрельбе, что положительно сказалось на живучести оружия.

В таком виде трехлинейка продержалась более десяти лет. В 1908–1910 гг. для нее был разработан и принят новый  патрон, снабженный остроконечной пулей взамен закругленной, применявшейся до этого времени, что повлекло за собой новую модернизацию. Так как с новой пулей возросла дальность выстрела, прежде всего был заменен  прицел. Прежний прицел имел планку, проградуированную на 2700 шагов. Новый прицел, сконструированный оружейником В. П. Коноваловым, был снабжен планкой, рассчитанной на 3200 шагов. Винтовка получила новый способ крепления плечевого ремня и новые ложевые кольца, которые приобрели обтекаемую форму. Эти изменения положительно повлияли на удобство обращения с винтовкой.

Наконец, в 1930 г. распоряжением начальника вооружений РККА И. П. Уборевича был утвержден новый, модернизированный образец трехлинейки (Болотин Д. Б. «Советское стрелковое оружие». М., 1983. С. 41). Именно эти образцы винтовки и карабина были преподнесены маршалам С. К. Тимошенко и К. Е. Ворошилову накануне войны, поэтому есть смысл охарактеризовать сущность этой последней модернизации подробнее.

В старой русской армии трехлинейка применялась в четырех вариантах: пехотная, драгунская, казачья и в виде карабина, разработанного в 1907 г. Разница состояла в длине ствола, особенностях крепления плечевого ремня и особенностях ложевых колец. Так, стяжные винты для колец применялись только на пехотном варианте винтовки. На драгунских, казачьих винтовках и на карабине применялись легкие глухие кольца без винтов, но они поддерживались пластинчатыми пружинами, врезанными в цевье ложи. В Красной армии был принят укороченный, облегченный драгунский вариант винтовки, в которую группой оружейников были внесены полезные изменения. Прежде всего, отказались от старого прицела, имевшего градуировку в шагах и ступенчатую колодку. Был введен более надежный секторный прицел. Прицельная планка была проградуирована в метрах (на 2 тысячи). Оружейник П. К. Паншин разработал тонкую мушку с кольцеобразным намушником.

Винтовка Тимошенко и карабин Ворошилова имеют круглую переднюю часть ствольной коробки в отличие от восьмигранной, которой были оснащены старые образцы трехлинеек. Это свидетельствует о том, что оружейники  изменили технологию изготовления этого элемента в сторону удешевления (сократили количество фрезерных работ). Наконец, модернизированная винтовка получила штык с новым способом фиксации на стволе. Раньше  штык крепился за мушку специальным хомутиком, устроенным на штыковой трубке. Такой способ вызывал нарекания у солдат и оружейников, так как имел свойство разбалтываться от длительного пользования и отрицательно влиять на кучность боя винтовки. Оружейники Е. К. Кабаков и И. А. Комарицкий разработали новый способ фиксации штыка – с помощью пружинной защелки, устроенной на штыковой трубке. Пружина защелки размещалась в основании клинка штыка. Стрелок мог примкнуть штык двумя движениями руки – надвинуть трубку на ствол и повернуть по часовой стрелке до щелчка.

Оба подарочных экземпляра поражают прекрасной отделкой, полировкой, подгонкой деталей. Ложи сделаны из ценных пород ореха, полированная древесина имеет специфический ореховый рисунок. Стволы, ствольные и магазинные коробки, приборы тщательно отполированы и покрыты воронением. Затворы имеют светлое гальваническое покрытие.

На внешних деталях винтовки Тимошенко нанесены гравированные надписи, напоминающие о славном боевом пути трехлинейки за 50 лет ее службы: «Русско-японская война 1904–1905 гг.», «Империалистическая война 1914–1917 гг.», «Великие дни Октября 1917 г.», «Гражданская война 1917–1921 гг.», «Освобождение Западной Украины и Западной  Белоруссии 1939 г. », «Бои у озера Хасан и в районе Халхин-Гол 1938–1939 гг.», «Борьба с белофиннами 1939–1940 гг.».

Карабин, подаренный Ворошилову, украшен изображением герба РСФСР и надписями: «Бои у озера Хасан и в районе Халхин-Гол 1938–1939 гг.», «Борьба с белофиннами 1939–1940 гг.», «К. Е. Ворошилову от Ижевских оружейников». Оба эти предмета были подарены руководителям Вооруженных сил СССР как символ технического совершенства отечественного оружия. В предстоящей Великой Отечественной войне трехлинейные винтовка и карабин еще раз доказали свое совершенство применительно к боям на дальних дистанциях.

Уже в ходе войны в СССР было налажено массовое производство автоматического оружия. Тем не менее ценность трехлинейки как традиционного оружия Красной армии от этого не уменьшается. До сих пор ветераны войны, приходящие в Музей современной истории России, ставят трехлинейную винтовку образца 1891–1930 гг. на первое место по отношению к любому другому оружию того периода.

Сергей Иванович Мосин

Родился в 1849 г. в селе Рамонь Воронежской губернии в семье офицера, участника войны на Кавказе, выслужившего чин и дворянство. В 1867 г. будущий изобретатель закончил Воронежскую военную гимназию, через три года – Михайловское артиллерийское училище, в 1875 г. – Михайловскую артиллерийскую академию в Санкт-Петербурге. По окончании учебы Сергей Мосин был направлен инженером на Тульский оружейный завод, где занимал должности начальника отдела технического контроля и инструментальной мастерской. В 1885 г. он разработал магазинную винтовку с прикладным магазином, затем однозарядную и пятизарядную винтовки под трехлинейный патрон. Последняя была принята на вооружение в России в 1891 г. после упорной борьбы за первенство с разработкой бельгийской фирмы Леона и Эмиля Нагана. За эту работу Сергей Мосин получил большую Михайловскую премию, которая присуждалась за выдающиеся труды в области артиллерии. В 1894 г. он стал начальником Сестрорецкого оружейного завода, а в 1900 г. получил чин генерал-майора.



«Трехлинейка» и все ее семейство

Основные образцы стрелкового оружия красной армии во время великой отечественной войны

Наиболее востребованной ратной профессией в годы Второй мировой войны оставалась традиционная пехотная специальность стрелка. Не стала исключением и Рабоче-крестьянская Красная армия. Стрелок с обычной винтовкой вытянул на себе главную тяжесть боевой страды. И потому судьба его оружия особенно интересна.

Предвоенная система стрелкового вооружения РККА по своей номенклатуре была современной и достаточно сбалансированной. Но поскольку формировалась она в основном в 1939-1941 годах, это привело к появлению многочисленных образцов в переделах одного типа. Так, в роли индивидуального оружия стрелка оказались и магазинная винтовка обр. 1891/30 г., и самозарядная винтовка обр. 1940 г. (СВТ-40), выполненные под один 7,62-мм винтовочный патрон. Кроме того, каждая из них имела снайперский вариант, а для рядовых бойцов специальных войск — связистов, саперов и т. д. — предназначался карабин обр. 1938 г.

МИЛЛИОНЫ И МИЛЛИОНЫ

Винтовка обр. 1891/30 г. и карабин обр. 1938 г. были прямыми потомками русской «трехлинейки» или, точнее, «3-линейной винтовки обр. 1891 г.», созданной офицером Тульского оружейного завода С. И. Мосиным (хотя в ее конструкции были использованы также элементы, разработанные бельгийским оружейником Л. Наганом и членами Комиссии генерал-майора Н. И. Чагина). Определение «трехлинейная» просто означало калибр, измеренный в дюймовой системе: 3 линии соответствовали 0,3 дюйма, то есть 7,62 мм. Русская армия получила тогда три варианта винтовки — пехотный, драгунский и казачий. С 1907 года началось серийное изготовление карабинов для артиллеристов и специальных войск. А в 1908-м был принят на вооружение 7,62-мм винтовочный патрон с остроконечной пулей.

Модернизация 1930 года включала установку на драгунской винтовке (пехотная и казачья к тому времени уже не производились) нового прицельного приспособления и внесение в конструкцию некоторых других изменений. Винтовка обр. 1891/30 г. с игольчатым четырехгранным штыком (винтовки даже приводились к нормальному бою со штыком в боевом положении) считалась временным решением — основным оружием РККА должна была стать самозарядная винтовка.

План заказов Наркомату вооружения на 1940 год предусматривал выпуск 1 222 820 винтовок обр. 1891/30 г., 163 000 карабинов обр. 1938 г. и 600 000 самозарядных винтовок обр. 1938 г. (СВТ-38). На 1941 год в связи с постановкой на производство модификации СВТ-40 заказ на самозарядные винтовки уменьшили. Но уже в начале 1941-го Наркомат обороны существенно скорректировал свои запросы, решив увеличить количество самозарядных винтовок с 200 000 до миллиона, пусть даже при полном отказе от поступления магазинных винтовок.

Вопрос рассматривался специальной комиссией, причем чтобы понять его важность, достаточно взглянуть на ее состав: председатель — В. М. Молотов, члены — Г. М. Маленков, Н. А. Вознесенский, нарком внутренних дел Л. П. Берия, нарком обороны С. К. Тимошенко, начальник Генерального штаба Г. К. Жуков. Они высказались за срочное наращивание выпуска СВТ. Тогдашний нарком вооружения Б. Л. Ванников вспоминал позже, что ему пришлось лично обращаться к И. В. Сталину. Тот принял во внимание возражения наркомата и отменил решение комиссии. В утвержденный 7 февраля план заказов на 1941 год вошли 1 800 000 винтовок: 1 100 000 — самозарядных и 700 000 — магазинных. Производство «трехлинеек» на Тульском оружейном (№ 314) и Ижевском (№ 74) заводах сохранилось.

Магазинные винтовки и карабины относились к тем типам стрелкового оружия, которыми РККА к июню 1941 года была обеспечена даже сверх штата. Но тяжелые события начального периода войны: отступление, большие боевые потери, утрата складов вооружения остро поставили вопрос о срочном наращивании выпуска винтовок. Старая добрая «трехлинейка» в производстве была в 2,5 раза дешевле, чем новая и еще недостаточно освоенная СВТ, к тому же быстрее и проще постигалась солдатами. Неудивительно, что именно винтовка обр. 1891/30 г. стала основным оружием Красной армии в боях с немцами и их союзниками. Стоит отметить, что магазинные винтовки и карабины на протяжении всей Второй мировой войны были наиболее массовым оружием и в других армиях.

В начале Великой Отечественной «трехлинейку» модернизировали — прежде всего для упрощения производства. Ствольную коробку выполняли без верхних граней, латунные детали прибора заменили стальными, упростили отделку, ложу не полировали. Со времен Первой мировой войны ружейный ремень для упрощения крепился на прорези в прикладе и цевье винтовки, служившие антабками (отсюда, кстати, известная шутка: «Сколько весит антабка винтовки?»). Но теперь приходилось упрощать и оформление этих прорезей. В Артиллерийском музее в Санкт-Петербурге, например, хранится винтовка, изготовленная в Ижевске в 1942 году. Ее металлические детали снаружи грубо обработаны, березовая ложа с пропиткой, но без лакировки, прорези в ложе для ремня не имеют усиливающих «глазков».

Кстати, после эвакуации Тульского завода № 314 основная нагрузка по снабжению армии магазинными винтовками легла именно на Ижевский завод № 74. Он получил задание довести выпуск «трехлинеек» до 12 тысяч штук в сутки! Выполнению плана способствовали начатый накануне войны переход на исполнение нарезов в канале ствола дорнированием (продавливанием) вместо нарезания и организация производства с учетом неизбежного снижения средней квалификации работников. Так, не только изготовление деталей и сборку винтовок, но и приемку разбили на отдельные, легче осваиваемые операции.

Приходилось прибегать и к старым запасам. В. Н. Новиков, бывший в ту пору заместителем наркома вооружений, рассказывал, что когда на ижевском предприятии возникла критическая ситуация со ствольными коробками, начальник ОТК вспомнил, что еще с дореволюционных времен «в старых подвалах завода лежит не менее шестидесяти тысяч готовых ствольных коробок», забракованных в свое время из-за отступлений в размерах. После испытаний и исправлений эти коробки пошли на новые винтовки. Разве что военная приемка попросила сошлифовать клеймо с царским орлом.

Всего за 1941-1945 годы Красная армия, другие воинские формирования СССР получили 12 139 300 магазинных винтовок и карабинов (для сравнения: в Германии с 1939 по 1945 год их изготовили 10 327 800). Максимум производства и поставок был достигнут уже в 1942 году, а в 1943-м в связи с постепенным насыщением войск оружием поступление винтовок стало уменьшаться. Но именно тогда появился последний боевой образец в семействе «трехлинейки».

С УЧЕТОМ БОЕВОГО ОПЫТА

Предпочтение ближнему бою, необходимость действовать в блиндажах, ходах сообщения, зданиях, лесу, преодоление препятствий и заграждений, участие стрелков в танковых десантах и штурмовых группах требовали более легкого и компактного оружия, чем «трехлинейка». Им мог стать тот же карабин обр. 1938 г., ведь патрон промежуточной мощности пока лишь разрабатывался и автоматическое оружие под него еще не было сконструировано.

Но в карабине не предусматривалось крепление штыка. А он придавал солдату большую уверенность в ближнем бою, и отказываться от него отнюдь не собирались.

В мае 1943 года провели испытания восьми конструкций штыков (одновременно испытывались и карабины с креплением для отъемного штыка). Постановлением Государственного комитета обороны от 17 января 1944 года был принят на вооружение 7,62-мм карабин обр. 1944 г. с неотъемно-откидным штыком Семина. Он стал последним массовым военным оружием в семействе «трехлинейки». Тем же постановлением снималась с производства винтовка обр. 1891/30 г. В донесении начальника Управления артиллерийского снабжения 2-го Украинского фронта генерал-майора Рожкова от 7 августа 1944 года сказано: «Кучность и меткость боя карабинов с неотъемным штыком вполне соответствуют тактическим и боевым требованиям современного боя… Эффективность стрельбы из карабина с неотъемным штыком обр. 1944 г. на дистанции 300-400 м та же, что и из винтовки обр. 1891/30 г.». Несколько слов о том, почему были упомянуты такие небольшие дистанции.

Опыт войны заставил существенно пересмотреть требования, предъявляемые к стрелковому оружию. На смену тенденции ведения прицельной стрельбы на большие дальности пришла обратная установка. Боевой устав пехоты 1942 года, систематизировавший опыт первого периода Великой Отечественной, гласил: «Винтовка — основное оружие стрелка для поражения противника пулей, штыком и прикладом.. . Сосредоточенный прицельный огонь из винтовки применяется для поражения групповых целей до 1000 м. Огонь по самолетам и парашютистам ведется до 500 м, по смотровым щелям танков и бронемашин — до 200 м».

Наиболее выгодная дистанция открытия огня по уставу равнялась 600 м для отличных стрелков, а для всех остальных — 400 м, то есть в пределах дальности прямого выстрела. Определение данных величин способствовало разработке патрона промежуточной мощности и оружия под него. А при формулировании требований к новому патрону использовали показатели дальности прямого выстрела карабина обр. 1944 г. Так что «трехлинейка» внесла свой вклад в формирование нового поколения стрелкового оружия.

Пересматривали и систему подготовки стрелков. Ряд командиров отмечали чрезмерное увлечение лучших красноармейцев накануне войны «метким» огнем по мишеням, что представляло собой скорее спортивный интерес. При обучении массового стрелка в военные годы стали обращать внимание не только на основы меткого ведения огня, но и на сноровку при снаряжении магазина и досылке патрона в патронник «вслепую» — не отрывая взгляда от цели, на умение распознавать и устранять (если возможно) причины задержки в стрельбе, выбирать позицию.

О том, как уже в условиях фронта приходилось приучать стрелков вести прицельный огонь, писал генерал-лейтенант Н. И. Бирюков в своих воспоминаниях «Трудная наука побеждать»: «Любой строевой командир знает, сколько хлопот приносят молодые солдаты, которые боятся звука выстрела. Вот боец лежит на огневом рубеже. Он хорошо усвоил теорию стрельбы: надо совместить прорезь прицела и мушку, затаить дыхание, плавно нажать спусковой крючок. Но только было приладился — справа грохнула винтовка соседа, он вздрогнул, мишень ушла в сторону. Теперь представим себе того же бойца, когда над ним свистят и разрываются где-то впереди артиллерийские снаряды, когда танки, перекатываясь через окоп, устремляются в атаку… Ничто не приближает так солдата к фронтовой обстановке, как тактическое учение с боевой стрельбой. Мне не раз доводилось наблюдать в бою людей, которых предварительно «крестили» в тылу. Огромная разница по сравнению с теми, кто не прошел через такие учения».

«Трехлинейка» стала основой снайперской винтовки, винтовочных гранатометов с использованием дульных мортир или шомпольных гранат, а также одного из первых массово применявшихся образцов оружия специального назначения. Точнее — «оружия бесшумной и беспламенной стрельбы». Для этого использовались съемный дульный прибор «Брамит» (БРАтья МИТины — по имени разработчиков прибора) в сочетании со специальным патроном с уменьшенным более чем в пять раз зарядом пороха, что позволило снизить начальную скорость пули, которая теперь не превышала скорости звука. «Брамит» представлял собой глушитель с двумя расширительными камерами, отсекателем и отверстиями для стравливания газов. Он применялся партизанами, группами и отрядами специального назначения ГРУ и НКВД/НКГБ. Карабин с прибором «Брамит», например, рассматривался как вариант устранения в 1943 году гаулейтера Белоруссии Вильгельма Кубе, правда, реализован был вариант с часовой миной.

После войны дольше всех из семейства «трехлинеек» на военной службе оставалась снайперская винтовка — вплоть до появления в армии снайперской винтовки Драгунова.

НЕ ТОЛЬКО ТРОФЕИ…

Хотя «трехлинейка» в различных вариантах и была самой массовой винтовкой, она не осталась единственной. Летом-осенью 1941 года большое количество винтовок различных калибров и систем оказалось, например, в частях народного ополчения. Иногда их относят к трофейным, что верно, если говорить об австрийских 8-мм винтовках и карабинах «Манлихер» системы 1895 года, которые действительно удалось отбить у противника в ходе Первой мировой войны, или 7,92-мм «Маузерах» wz.1929, захваченных осенью 1939 года на Западной Украине и в Западной Белоруссии.

Напомню, что пока Россия участвовала в Первой мировой войне, она закупила у тогдашних своих союзников большое количество различных винтовок и патронов. Русские войска получили французские винтовки Лебеля, Гра, Гра-Кропачека, итальянские Веттерли-Витали, японские Арисака. Значительная их часть сохранилась на складах и летом-осенью 1941 года была оттуда изъята.

Поэтому неудивительно, что в ведомственных формированиях Народного комиссариата топливной промышленности имелись винтовки систем Ли-Энфильда 1914 года, Арисака 1905 года, Лебеля 1907/1915/1916 годов, Манлихера 1893 года, Веттерли-Витали 1870/1884 годов, Гра-Кропачека 1874/1885 годов и 1885 года, 1878/1884 годов. Винтовки системы Арисака обр. 1905 г. наряду с другими иностранными образцами оружия получили бойцы истребительного батальона ленинградского Балтийского завода, винтовки Лебеля — ополченцы Красногвардейского района Москвы.

Любопытны воспоминания одного из ветеранов Великой Отечественной, начинавшего боевой путь в московском ополчении, о выданных французских винтовках: «Мы ими чуть провода не цепляли». Действительно, французские игольчатые штыки-стилеты отличались большой длиной.

Несмотря на насыщение войск оружием, на фронте приходилось прибегать и к использованию новых трофеев. В основном для вооружения частей инженерных войск, войск связи, то есть «частей обеспечения». Так, в документах 123-го отдельного моторизованного понтонно-мостового батальона указывается, что при отражении вражеского налета 17 июля 1943 года было израсходовано «патронов итальянских — 1291 шт.». Использование итальянских винтовок (речь идет, очевидно, о трофейных «Манлихер-Каркано») неудивительно — еще в марте 1943-го этот батальон имел около половины из положенных ему по штату 318 винтовок.

Пользование трофейным оружием при наличии боеприпасов не было редкостью. Не случайно Приказ НКО № 6 от 5 января 1943 года указывал: «… трофейные вооружение и имущество, взятые войсками в процессе боя и немедленно используемые в боях против врага, остаются в войсках».

ГЕРР «МАУЗЕР»

Здесь неизбежно возникает вопрос о сравнении отечественной винтовки с самым массовым оружием противника. Таковым вопреки укоренившемуся в сознании большинства стереотипу являлись магазинные винтовки и карабины системы «Маузер» 1898 года, а вовсе не пистолеты-пулеметы МР38.

В большинстве частей вермахта имелись принятые на вооружение в 1935 году карабины (или укороченные винтовки) «Маузер» K98k, хотя использовались и старые пехотные винтовки, и «Маузеры» чешского, бельгийского, польского, австрийского производства. По боевым характеристикам винтовка обр. 1891/30 г. и K98k являлись равноценными. И все же у каждого были свои особенности.

За русской «трехлинейкой» остались ее замечательная простота обращения и высокая надежность. Но ничуть не умаляя достоинств отечественного образца, надо признать, что именно «Маузер» 1898 года считается классикой военных магазинных винтовок.

К его положительным качествам можно отнести особенности устройства затвора, спускового механизма, магазина и ложи. В задней части затвора смонтирован неавтоматический флажковый предохранитель на три положения: запирание ударника с курком и затвора, запирание курка с ударником (используется только при разборке винтовки) и «огонь». В «трехлинейке» предохранитель отсутствует. Правда, оттягивание назад курка, навинченного на заднюю часть ударника, с поворотом на четверть оборота можно считать постановкой оружия «на предохранитель», но такая операция требовала большого усилия и способствовала ослаблению боевой пружины.

Спусковой механизм «Маузера» обеспечивает спуск «с предупреждением», что способствует более меткой стрельбе, чем спуск без предупреждения у «трехлинейки», хотя для массового стрелка в бою это не играет существенной роли. Очевидны преимущества двухрядного магазина «Маузера». Его появлению способствовал германский патрон без выступающей закраины и с фиксацией в патроннике передним скатом гильзы. Русский трехлинейный патрон фиксировался выступающей закраиной, что и определило использование однорядного магазина и появление в «трехлинейке» отсечки-отражателя — одного из ключевых элементов системы Мосина. Ложа К98k с полупистолетным выступом шейки приклада обеспечивает удобное прицеливание, шейка приклада несколько прочнее, чем у «трехлинейки».

Преимущества конструкции «Маузера» К98k — результат не столько таланта создателей, сколько истории разработки. Система «Маузер» формировалась до принятия на вооружение в течение десяти лет. Система «трехлинейки» была создана раньше и в более сжатые сроки. Конец XIX века, когда появились обе системы, стал началом новой эры в истории стрелкового оружия — эры патронов с бездымным порохом и новой баллистикой, роста скорострельности. И даже семь лет разницы в столь бурные периоды значат очень много. «Трехлинейка» впоследствии дорабатывалась незначительно, в основном в связи с принятием нового варианта патрона или для упрощения производства. К тому же накануне обеих мировых войн в нашей стране намеревались вскоре заменить ее самозарядной винтовкой.

Германская промышленность во время войны также встала перед необходимостью удешевления производства оружия. В частности, на К98k ореховое дерево ложи заменялось более дешевой древесиной или клееной фанерной плитой, ряд деталей выполнялся штамповкой, магазинные коробки изготавливались из жести, упрощались ложевые кольца, вводились «эрзац-штыки».

История легендарной «трехлинейной» винтовки Мосина

В истории Красной Армии запечатлено много знаковых событий и явлений, среди которых винтовка Мосина занимает особое место. Именно это оружие использовалось в напряженные периоды русской истории: Русско-Японская, Первая мировая войны, революция и события 1941 года.

Рождение легенды

В конце 19 века началось массовое перевооружение в странах Европы, и Россия также осознала необходимость модернизировать стрелковую технику: новые модели должны были иметь небольшой калибр и внушительный боевой запас. Необходимость совершенствования оружия была обусловлена новыми техническими возможностями и разработками, которые должна была внедрить каждая страна, желающая сражаться на достойном уровне.

Для вооружения была выбрана винтовка, которую разработал капитан Сергей Мосин. По некоторым версиям, это была копия проекта Леона Нагана. Поэтому в Европе винтовку называли оружием Мосина-Нагана. Порох для нового оружия разработал Менделеев.

В России название модель приобрела без упоминания автора — трехлинейная винтовка 1891 года. И только в советское время в наименовании стал снова упоминаться капитан Мосин.

Возможности и особенности «трехлинейки»

Три линии — это калибр винтовки, в миллиметрах равный 7,62. Именно этот калибр в 20 веке стал самым популярным во всем мире. Средняя дальность стрельбы из модели:

  • по одиночной цели — 0,4 км;
  • по групповой цели — 0,8 км.

Если снайперу удавалось добиться более впечатляющего результата, он получал награду — небольшие жетоны с надписью «За отличную стрельбу».

Использовать оружие и ухаживать за ним не было легким делом. Если у специалистов это не вызывало затруднений, то неподготовленным новобранцам Первой мировой приходилось долго привыкать к необходимости сложной чистки и постоянной смазки оружия. Стрельба также не всем давалась сразу. К оружию нужно было привыкнуть и хорошо его изучить перед тем, как оно начиналось нормально реагировать на манипуляции стрелка.

Нельзя сказать, что винтовка была идеальным оружием. Это было заметно не только опытным снайперам, но и тем, кто пытался приноровиться к массивной модели без особых навыков в стрельбе.

Главный недостаток — заедание патронов. Эта неприятная особенность послужила причиной временной замены винтовки Мосина в царское время оружием Маузера, которое превосходило трехлинейку по многим параметрам. Планировалась масштабная замена винтовки, но полного перевооружения так и не произошло. Война и Революция потребовала быстрой реакции, и времени устранять обнаруженные дефекты ни у кого не было.

«Народный тюнинг» винтовки Мосина

Оружие активно использовалось воинами Красной Армии, представителями националистических группировок. С недостатками модели каждый боролся как мог. С течением времени стали появляться многочисленные народные переделки и модификации винтовки.

Наиболее яркий образец нового взгляда на мосинскую трехлинейку — обрез. У оружия полностью отпиливался приклад, а дуло срезалось особым образом. После такой обработки из винтовки легко можно было стрелять прямо с коня. Обрез получил особенно широкое распространение в период гражданской войны во время столкновений большевиков и казаками и членами Белой Гвардии.

Жизнь после войны

После военных событий дальнобойное стрелковое оружие не было вытеснено на периферию более удобными и совершенными образцами. Винтовка Мосина, несмотря на все ее недочеты, была очень популярна среди профессиональных снайперов. Для дальней стрельбы на модель устанавливали 3,5 прицел. С вооружения модель была полностью снята в середине 20 века.


Gale Apps — Технические трудности

Технические трудности

Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно. Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.

Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.

org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [[email protected]]; вложенным исключением является Ice.UnknownException unknown = «java.lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0 в java. base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.ява: 64) в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70) в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions.java:248) в java.base/java.util.Objects.checkIndex(Objects.java:372) в java.base/java.util.ArrayList.get(ArrayList.java:458) на com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.ява: 60) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53) в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.java:30) в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager. java:17) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:244) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.java:71) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52) в ком.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.java:82) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer. authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:44) в ком.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31) в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.java:61) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1) на com.gale.blis.auth._AuthorizationServiceDisp._iceD_authorize(_AuthorizationServiceDisp.java:141) в com.gale.blis.auth._AuthorizationServiceDisp._iceDispatch(_AuthorizationServiceDisp.java:359) в IceInternal.Incoming.invoke(Incoming.java:209) в Ice.ConnectionI.invokeAll(ConnectionI.java:2800) в Ice.ConnectionI.dispatch(ConnectionI.java:1385) в Ice.ConnectionI. message(ConnectionI.java:1296) в IceInternal.ThreadPool.запустить (ThreadPool.java: 396) в IceInternal.ThreadPool.access$500(ThreadPool.java:7) в IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool.java:765) в java.base/java.lang.Thread.run(Thread.java:834) » org.springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:365) org.springframework.remoting.ice.IceClientInterceptor.вызывать (IceClientInterceptor.java:327) org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71) org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186) org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:212) com.sun.proxy.$Proxy130.authorize(Неизвестный источник) ком.gale.auth.service.BlisService.getAuthorizationResponse(BlisService. java:61) com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65) com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57) com.gale.apps.controllers.DocumentController.redirectToDocument(DocumentController.java:22) jdk.internal.reflect.GeneratedMethodAccessor301.invoke (неизвестный источник) Ява.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43) java.base/java.lang.reflect.Method.invoke(Method.java:566) org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.java:215) org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:142) org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.java:102) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter. java:895) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:800) org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.дескриптор (AbstractHandlerMethodAdapter.java:87) org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1038) org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:942) org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:998) org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:890) javax.servlet.http.HttpServlet.service(HttpServlet.java:626) org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:875) javax.servlet.http.HttpServlet.service(HttpServlet.java:733) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain. java:162) орг.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.ява: 189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:63) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) орг.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) org.apache.catalina.core.ApplicationFilterChain. internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) org.apache.catalina.core.ApplicationFilterChain.внутреннийDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.ява: 162) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:130) org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:66) org.springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter. java:105) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) орг.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:123) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.actuate.web.trace.servlet.HttpTraceFilter.doFilterInternal(HttpTraceFilter.java:90) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java: 99) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core. ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java:92) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.HiddenHttpMethodFilter.doFilterInternal (HiddenHttpMethodFilter.java:93) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.внутреннийDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter. filterAndRecordMetrics(WebMvcMetricsFilter.java:154) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:122) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal(WebMvcMetricsFilter.java:107) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:200) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.catalina.core. StandardWrapperValve.invoke(StandardWrapperValve.ява: 202) org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97) org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:542) org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve.java:143) org.apache.catalina.valves.ErrorReportValve.invoke(ErrorReportValve.java:92) org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.ява: 687) org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78) org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357) org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:374) org.apache.coyote.AbstractProcessorLight.process(AbstractProcessorLight.java:65) org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.ява: 893) org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707) org.apache.tomcat.util.net.SocketProcessorBase. run(SocketProcessorBase.java:49) java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128) java.base/java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628) org.apache.tomcat.util.threads.TaskThread$WrappingRunnable.запустить (TaskThread.java: 61) java.base/java.lang.Thread.run(Thread.java:834)

(PDF) Трилинейная связь Хиггса и шкала новой физики

[33] В. Бухмюллер и Д. Уайлер, Эффективный лагранжев анализ новых взаимодействий и вкуса

сохранения, Nucl. физ. B 268 (1986) 621 [ВДОХНОВЕНИЕ].

[34] B. Grzadkowski, M. Iskrzynski, M. Misiak and J. Rosiek, Члены размерности шесть в лагранжиане стандартной модели

, JHEP 10 (2010) 085 [arXiv:1008.4884] [ВДОХНОВЕНИЕ].

[35] Б. Гринштейн и М. Тротт, Связанное состояние Хиггса-Хиггса, обусловленное новой физикой при ТэВ, Phys.

Ред. D 76 (2007) 073002 [arXiv:0704.1505] [INSPIRE].

[36] Сотрудничество рабочей группы LHC Higgs Cross Section, Handbook of LHC Higgs

crosssections: 4. Расшифровка природы сектора Хиггса, arXiv:1610.07922 [INSPIRE].

37. Бривио И., Тротт М. Стандартная модель как теория эффективного поля. Представитель 793

(2019) 1 [arXiv:1706.08945] [ВДОХНОВЕНИЕ].

[38] Г.Ф. Джудис, К. Грожан, А. Помароль и Р. Раттацци, Сильно взаимодействующий свет Хиггса,

JHEP 06 (2007) 045 [hep-ph/0703164] [INSPIRE].

[39] А. Беляев, A.C.A. Оливейра, Р. Розенфельд и М.К. Томас, Мульти Хиггс и производство векторного бозона

за пределами стандартной модели, JHEP 05 (2013) 005 [arXiv:1212.3860] [INSPIRE].

[40] Б. Хеннинг, Д. Ломбардо, М. Римбау и Ф. Рива, Измерение связей Хиггса без

бозонов Хиггса, Phys.Преподобный Летт. 123 (2019) 181801 [arXiv:1812.09299] [ВДОХНОВЕНИЕ].

[41] L. Di Luzio, R. Gröber и M. Spannowsky, Макси-размер трехлинейной самомуфты Хиггса:

, насколько большой она может быть?, Eur. физ. J. C 77 (2017) 788 [arXiv:1704.02311] [INSPIRE].

[42] Т. Корбетт, O.J.P. ´

Эболи и М.К. Гонсалес-Гарсия, Ограничения унитарности для операторов размерности шесть

, Phys. Ред. D 91 (2015) 035014 [arXiv:1411.5026] [INSPIRE].

[43] Т. Корбетт, О.J.P. ´

Еболи и М.С. Гонсалес-Гарсия, Ограничения унитарности на размерность шесть

операторов II: включая фермионные операторы, Phys. Ред. D 96 (2017) 035006

[arXiv:1705.09294] [INSPIRE].

[44] Дж. Якель и В.В. Хозе, Верхний предел шкалы явлений новой физики от восходящих

сечений в событиях Хиггса с высокой множественностью и векторных бозонах, Phys. Ред. D 91 (2015)

093007 [arXiv:1411.5633] [INSPIRE].

[45] В.В.Khoze и M. Spannowsky, Higgsplosion: решение проблемы иерархии с помощью быстрых

распадов тяжелых состояний на несколько бозонов Хиггса, Nucl. физ. B 926 (2018) 95

[arXiv:1704.03447] [ВДОХНОВЕНИЕ].

[46] А. Монин, Несоответствия higgsplosion, arXiv: 1808. 05810 [INSPIRE].

[47] Азатов А., Контино Р., Панико Г. и Сон М. Эффективный анализ теории поля двойного бозона Хиггса

путем слияния глюонов, Phys. Ред. D 92 (2015) 035001 [arXiv:1502.00539]

[INSPIRE].

[48] Д. Лю, А. Помарол, Р. Раттацци и Ф. Рива, Модели сильной связи для поиска LHC,

JHEP 11 (2016) 141 [arXiv:1603.03064] [INSPIRE].

[49] А. Фальковски и Р. Раттацци, Which EFT, JHEP 10 (2019) 255 [arXiv:1902.05936]

[INSPIRE].

[50] Х. Джорджи, Теория эффективного поля на оболочке, Nucl. физ. B 361 (1991) 339 [ВДОХНОВЕНИЕ].

[51] C. Arzt, Приведенные эффективные лагранжианы, Phys. лат. B 342 (1995) 189 [hep-ph/9304230]

[INSPIRE].

– 23 –

Трехлинейный

Трехлинейная вкладка

дисплей

дисплей

без изменений

Настройте характеристики отображения 3D-объекта. Эти настройки не влияют на результат рендеринга сцены; они предназначены только для отображения в средстве 3D-просмотра.

• off — скрывает объект 3D геометрии.

• Каркас — отображает только контуры геометрии объекта.

• сплошной — отображает всю геометрию сплошным цветом.

• сплошной + каркас — отображает геометрию сплошным цветом с контурами геометрии объекта.

• textured — отображает только текстуру поверхности.

• textured • без изменений — не меняет режим отображения объекта. Средство просмотра может переопределить этот параметр.

по выбору

по выбору

включено

Если этот параметр включен, вы можете делать выбор в обычном режиме в средстве просмотра. Если этот параметр отключен, точки нельзя выбирать или изменять.

визуализировать

режим_рендеринга

без изменений

Устанавливает способ отображения объекта. Этот элемент управления не зависит от выбора дисплея, но имеет те же настройки.

сбросить форму на вход

reset_shape

Н/Д

Отменяет ваши изменения и сбрасывает исходную форму ввода.

копия

копия_форма

Н/Д

Копирует текущие положения углов ограничительной рамки (p0-p7) во временный буфер.

паста

paste_shape

Н/Д

Вставляет ранее скопированные положения углов ограничительной рамки (p0-p7).

установить ключ

set_key_shape

Н/Д

Устанавливает ключи для положения всех углов ограничительной рамки (p0-p7) в текущем кадре. Это то же самое, что выбрать Setkey в меню анимации рядом с каждым из элементов управления.

удалить ключ

del_key_shape

Н/Д

Удаляет ключи на позициях всех углов ограничивающей рамки (p0-p7) в текущем кадре.

удалить анимацию

del_anim_shape

Н/Д

Удаляет ключи в положениях всех углов ограничивающей рамки (p0-p7) на всех кадрах.

р0 xyz

р0

-0.5, -0,5, -0,5

Координаты x, y и z для угла p0 ограничивающей рамки. Вы также можете настроить их, перетащив угол в средстве просмотра.

р1 xyz

стр.1

-0.5, 0,5, -0,5

Координаты x, y и z для угла p1 ограничивающей рамки. Вы также можете настроить их, перетащив угол в средстве просмотра.

р2 xyz

стр.2

0.5, 0,5, -0,5

Координаты x, y и z для угла p2 ограничивающей рамки. Вы также можете настроить их, перетащив угол в средстве просмотра.

р3 xyz

стр.3

0.5, -0,5, -0,5

Координаты x, y и z для угла p3 ограничивающей рамки. Вы также можете настроить их, перетащив угол в средстве просмотра.

р4 хиз

стр.4

-0.5, -0,5, 0,5

Координаты x, y и z для угла p4 ограничивающей рамки. Вы также можете настроить их, перетащив угол в средстве просмотра.

р5 хиз

стр.5

-0.5, 0,5, 0,5

Координаты x, y и z для угла p5 ограничивающей рамки. Вы также можете настроить их, перетащив угол в средстве просмотра.

р6 хиз

стр.6

0.5, 0,5, 0,5

Координаты x, y и z для угла p6 ограничивающей рамки. Вы также можете настроить их, перетащив угол в средстве просмотра.

р7 хиз

стр.7

0.5, -0,5, 0,5

Координаты x, y и z для угла p7 ограничивающей рамки. Вы также можете настроить их, перетащив угол в средстве просмотра.

Блок источника Вкладка

использовать входящую ограничительную рамку

src_use_bbox

включено

По умолчанию узел искажает ограничивающую рамку входного объекта. Если вы предпочитаете деформировать пользовательскую ограничивающую рамку, снимите этот флажок и используйте элементы управления ниже, чтобы определить пользовательскую рамку.

сбросить блок источника на вход

reset_src_shape

Н/Д

Отменяет любые изменения, внесенные вами в пользовательскую ограничивающую рамку, и сбрасывает исходные настройки, взятые из ввода.

Этот элемент управления доступен, только если вы сняли флажок useincomingboundingbox.

коробка

src_color

красный

Цвет пользовательской ограничивающей рамки в средстве 3D-просмотра.

Этот элемент управления доступен, только если вы сняли флажок useincomingboundingbox.

источник0 xyz

источник0

-0.5, -0,5, -0,5

Задает координаты x, y и z для одного из двух пользовательских углов ограничительной рамки, которые вы можете настроить.

источник1 xyz

источник1

0.5, 0,5, 0,5

Задает координаты x, y и z для одного из двух пользовательских углов ограничительной рамки, которые вы можете настроить.

%PDF-1.6 % 788 0 объект > эндообъект внешняя ссылка 788 73 0000000016 00000 н 0000003968 00000 н 0000004066 00000 н 0000004123 00000 н 0000004456 00000 н 0000004568 00000 н 0000004675 00000 н 0000004782 00000 н 0000004888 00000 н 0000004995 00000 н 0000005102 00000 н 0000005209 00000 н 0000005315 00000 н 0000005422 00000 н 0000005527 00000 н 0000005634 00000 н 0000005738 00000 н 0000005844 00000 н 0000005950 00000 н 0000006056 00000 н 0000006162 00000 н 0000006268 00000 н 0000006374 00000 н 0000006480 00000 н 0000006586 00000 н 0000006685 00000 н 0000006823 00000 н 0000006961 00000 н 0000007092 00000 н 0000007321 00000 н 0000007602 00000 н 0000008185 00000 н 0000008373 00000 н 0000008744 00000 н 0000009274 00000 н 0000009744 00000 н 0000010035 00000 н 0000010137 00000 н 0000010486 00000 н 0000010657 00000 н 0000010903 00000 н 0000013646 00000 н 0000014262 00000 н 0000014855 00000 н 0000015730 00000 н 0000018500 00000 н 0000018750 00000 н 0000019106 00000 н 0000019235 00000 н 0000027205 00000 н 0000027716 00000 н 0000028154 00000 н 0000028556 00000 н 0000028845 00000 н 0000029056 00000 н 0000029734 00000 н 0000029959 00000 н 0000030263 00000 н 0000030345 00000 н 0000030612 00000 н 0000031234 00000 н 0000031540 00000 н 0000031815 00000 н 0000031944 00000 н 0000033355 00000 н 0000035249 00000 н 0000040201 00000 н 0000040957 00000 н 0000046169 00000 н 0000049586 00000 н 0000056619 00000 н 0000058777 00000 н 0000001756 00000 н трейлер ]>> startxref 0 %%EOF 860 0 объект>поток xڴ[email protected]ۄ4564i\LDVJөӤ Ҫ?JCi. M4φ-9D3v]?x}j%BtAK31FDQ]#Ю7X$n$l>ϡ,}5MFks$ր\mծ’-saHʸ’j_zM|؋K6B»O!1

ТРЕХЛИНЕЙНЫЕ КООРДИНАТЫ

ТРЕХЛИНЕЙНЫЕ КООРДИНАТЫ
Предположим, что точка P лежит на плоскости треугольника ABC. Любые три числа, пропорциональные направленным расстояниям от Р до боковых линий ВС, СА, АВ в таком порядке, называются однородными трехлинейными координатами для Р. Часто слово однородные опускают, или все это дело сокращают до трилинейки .

Центр вписанной стороны треугольника ABC, например, равноудаленный от боковых линий, имеет трилинейки 1 : 1 : 1. Сами вершины задаются особенно просто формулой

А = 1 : 0 : 0,
В = 0 : 1 : 0,
С = 0 : 0 : 1.


Все самые известные центры треугольников имеют удивительно простые трилинейки. Посмотреть на себя:

центр = 1 : 1 : 1
центроид = csc(A) : csc(B) : csc(C) = 1/a :1/b : 1/c, где a, b, c — длины сторон треугольника ABC
центр окружности = cos(A) : cos(B) : cos(C)
ортоцентр = сек (A): сек (B): сек (C)
девятиточечный центр = cos(B — C): cos(C — A): cos(A — B)
симедианная точка (точка Лемуана) = sin(A) : sin(B) : sin(C)
Точка Жергонна = [сек(A/2)]^2 : [сек(B/2)]^2 : [сек(C/2)]^2
Точка Нагеля = [csc(A/2)]^2 : [csc(B/2)]^2 : [csc(C/2)]^2
Точка Фейербаха = 1 — cos(B — C): 1 — cos(C — A): 1 — cos (A — B)
Точка Ферма = csc(A + pi/3): csc(B + pi/3): csc(C + pi/3)
1-я изодинамическая точка = sin(A + pi/3) : sin(B + pi/3) : sin(C + pi/3)
1-я точка Наполеона = csc(A + pi/6): csc(B + pi/6): csc(C + pi/6)


Вышеприведенный список является частью каталога из 101 центра, каждый со словесным описанием и трехлинейным изображением, напечатанным на

С. Kimberling , «Центральные точки и центральные линии в плоскости треугольника», Math. Маг. 67 (1994) 163-187.

Свойства трилинейных координат представлены в

HSM Coxeter , «Некоторые приложения трилинейных координат», Linear Algebra and its Applications 226-228 (1995) 375-388.

С однородными трилинейными координатами тесно связаны однородные барицентрические координаты .Если r : s : t — трилинейки для точки P, то r sin(A) : s sin(B) : t sin(C) — барицентрики для P.


Центры треугольников
Домашняя страница Кларка Кимберлинга

Что лучше билинейный Трилинейный или Анизотропный?

Что лучше билинейный Трилинейный или Анизотропный?

Анизотропная фильтрация (Анизотропная — это не просто «анизотропная», она может быть лучше или хуже в зависимости от того, сколько выборок используется для определения того, каким должен быть пиксель.) Обратите внимание, что текст более читаем с анизо, в то время как трилинейка гладкая, но *слишком* гладкая.

Влияет ли анизотропная фильтрация на CPU или GPU?

Влияет ли анизотропная фильтрация на CPU или GPU? – Квора. Влияет ли анизотропная фильтрация на CPU или GPU? AF не влияет на ЦП (если вы не используете рендеринг ЦП). Во многих случаях эффект небольшой (несколько %) и измеряется небольшим замедлением FPS.

Как изменить анизотропную фильтрацию?

Панель управления Nvidia

  1. Откройте панель управления Nvidia в панели управления Windows.
  2. Перейдите на вкладку «Настройки 3D» / «Управление настройками 3D» на левой боковой панели.
  3. Выберите игру в разделе «Программа для настройки».
  4. Измените параметр «Анизотропная фильтрация» на желаемый уровень резкости.
  5. Примените изменения.

Что такое сглаживание и анизотропная фильтрация?

Анизотропная фильтрация = Более четкие текстуры на расстоянии. Сглаживание = неровные края визуализированных 3D-объектов сглаживаются. В большинстве игр у меня будет максимальная анизотропная фильтрация (16x) и сглаживание выключено/2x или 4x в зависимости от игры.

Что такое анизотропная фильтрация Nvidia?

Анизотропная фильтрация — это тип фильтрации текстур (см. Скорость заполнения текстур), который часто упоминается вместе с методами билинейной и трилинейной фильтрации. Параметр анизотропной фильтрации 16x («16 касаний») означает, что графический процессор будет собирать 16 сэмплов на тексель, что требует интенсивного использования видеопамяти.

В порядке ли вертикальная синхронизация?

VSync — отличный вариант для геймеров, которые имеют дело с несоответствием частоты кадров и частоты обновления.VSync заставляет ваш графический процессор и монитор работать в унисон с точно настроенной согласованностью. Этот синхронизм эффективно устраняет разрывы экрана и способствует более плавному и плавному игровому процессу.

трилинейных и трикубических поверхностей.

Трехлинейный интерполант — это… | Тиаго Этьен Marching Cubes case 13.5.2

Трилинейный интерполянт — хорошо известный реконструирующий фильтр. Помимо блочного фильтра, это самый простой инструмент, который можно использовать для восстановления скалярного поля.Однако также известно, что его наборы уровней могут быть довольно сложными. Одна из задач Marching Cubes состоит в том, чтобы извлечь кусочно-линейную аппроксимацию, гомеоморфную множеству уровней трилинейной поверхности (см. случай 13.5.2, показанный выше).

Marching Cubes case 1 с использованием трехлинейной интерполянты.

Извлечение изоповерхности усложняется при использовании других интерполянтов, начиная с процесса построения самого интерполянта. В то время как трехлинейный интерполант использует один воксель ( i.е. , восемь скалярных значений), трикубический интерполянт использует более крупный шаблон, состоящий из 27 вокселей (при условии, что скалярное поле не содержит частных производных, определенных в вершинах вокселей, в дополнение к скалярным значениям).

Marching Cubes case 1 с использованием трикубической интерполяции.

Итак, чтобы увидеть различия между трилинейными и трикубическими интерполянтами, я написал простое приложение WebGL для вычисления и извлечения изоповерхностей обоих интерполянтов для одного вокселя (приложение не оптимизировано для производительности, поэтому потребуется несколько секунд для загрузки).В этом приложении наборы уровней трилинейного и трикубического интерполянтов отображаются одновременно. Для рендеринга использовалась библиотека three.js.

Marching Cubes case 1 с использованием трехлинейной и трикубической интерполянтов.

В целом геометрия наборов уровней не совпадает и для некоторых скалярных полей разница может быть достаточно большой (см. ниже). Более интересны топологические изменения: во многих случаях различаются как количество компонент связности, так и количество отверстий. Показанные здесь изображения сравнивают наборы уровней трилинейной и трикубической поверхностей для случая марширующих кубов 1: простейший нетривиальный однозначный случай.
