HK MP5 — Википедия

Материал из Википедии — свободной энциклопедии

MP5

MP5A3 с выдвижным прикладом
Тип Пистолет-пулемёт
Страна Германия Германия
История службы
Годы эксплуатации 1966 год — настоящее время
Принят на вооружение 1966
История производства
Конструктор Тило Мюллер
Манфред Гухринг
Георг Зайдль
Гельмут Бауретер
Разработан 1964 год
Производитель Heckler & Koch
Характеристики
Масса, кг 2,54 (MP5 A2, MP5 A4 без магазина)
2,66 (MP5 A2, MP5 A4 с пустым магазином на 15 патронов)
2,71 (MP5 A2, MP5 A4 с пустым магазином на 30 патронов)
3,08 (MP5 A3, MP5 A5 без магазина)
3,2 (MP5 A3, MP5 A5 с пустым магазином на 15 патронов)
3,25 (MP5 A3, MP5 A5 с пустым магазином на 30 патронов)[1]
Длина, мм 680 (MP5 A2, MP5 A4)
700/550 (MP5 A3, MP5 A5 с
разложенным/сложенным
прикладом)[1]
Длина ствола, мм 225[1]
Ширина, мм 50[1]
Высота, мм 260 (с магазином)[1]
Патрон 9×19 мм Парабеллум[1]
Калибр, мм 9
Принципы работы полусвободный затвор, стрельба с закрытого затвора[2]
Скорострельность,
выстрелов/мин
800[1]
Начальная скорость
пули, м/с
400
Прицельная дальность, м 200
Вид боепитания коробчатый магазин на 30 или 40 патронов[1]
Прицел диоптрический или открытый
 MP5 на Викискладе

Heckler & Koch MP5 (Maschinenpistole 5 — пистолет-пулемёт, модель № 5) — семейство пистолетов-пулемётов, разработанных немецким производителем стрелкового оружия, фирмой Heckler & Koch (HK) в 1960-х годах на основе HK G3.

История

Пистолет-пулемёт MP5 был впервые представлен фирмой Heckler & Koch в 1966 году, под названием HK54. Это название было выбрано согласно старой системе нумерации моделей фирмы: число «5» определяло оружие как пистолет-пулемёт, а число «4» определяло что пистолет-пулемёт создан под патрон 9×19 мм Парабеллум. Современное название он получил после того, как в середине 1966 года, правительство ФРГ приняло его на вооружение полиции и пограничной службы как Maschinenpistole 5, или сокращённо MP5. Благодаря использованию пистолета-пулемёта немецким контртеррористическим отрядом GSG 9, который являлся частью пограничной службы, аналогичные специальные подразделения других западных стран получили возможность ознакомиться с его характеристиками.

Для расширения области возможных применений пистолетов-пулемётов были созданы различные ответвления: малокалиберное личное оружие самообороны (англ. Personal Defense Weapon (PDW)), например HK MP7 и компактные карабины такие как M4, G36C — укороченный вариант автомата HK G36, и XM8, также основанный на G36. Фирма Heckler & Koch начала замещение линейки MP5 более дешёвой моделью HK UMP, которая доступна в вариантах под патроны .45 ACP, .40 S&W и 9×19 мм Парабеллум. Однако поскольку UMP использует более простую автоматику со свободным затвором, он не может быть достойным конкурентом MP5 для требовательных стрелков.

Конструкция

Автоматика MP5 действует по принципу полусвободного затвора, стрельба ведётся с закрытого затвора[2]. Ударно-спусковой механизм куркового типа обеспечивает стрельбу в автоматическом и одиночном режиме. Предохранитель одновременно является переводчиком режима огня. Его рычаг расположен возле рукоятки управления огнём с левой стороны. При постановке на предохранитель блокируется спусковой крючок и курок, что обеспечивает безопасность в обращении с оружием.

Запирание затвора в переднем положении осуществляется роликами, одновременно играющими роль ускорителя затвора. Такая конструкция позволила снизить отдачу и повысить кучность стрельбы. Прицел барабанного типа, диоптрический или открытый (выбирается поворотом барабана целика).

Достоинства

  • Высокая дульная энергия, около 650 Дж., что обеспечивает отличное поражающее, останавливающее и пробивное действие пули.
  • Рукоятка имеет удачные наклон и форму, позволяя надёжно удерживать оружие. Размещение флажка предохранителя и режима огня вблизи неё, позволяет удобно его переключать, не ослабляя хватку рукояти.
  • Малые габариты, компактность.
  • Возможность использования прицелов различных типов, глушителя и тактического фонаря расширяет возможности оружия.
  • Фосфатированное покрытие деталей делает оружие устойчивым к неблагоприятным внешним условиям.
  • ПП легко разбирается для чистки и смазки.
  • Добротная, прочная конструкция.

Недостатки

  • Дороговизна: цена MP5 выше, чем пистолета-пулемёта со свободным затвором (Узи или МP40).
  • Очень резкая и плохо контролируемая отдача оружия в целом. МP5 сильно "подпрыгивает" вверх при стрельбе даже короткими очередями.
  • Невысокая надежность, обусловленная сильной чувствительностью к загрязнению.
  • Необходим тщательный выбор патронов, оружие не рекомендуется заряжать патронами с экспансивной/полуоболочечной пулей вообще из-за проблем с подачей патронов из магазина в ствол (утыкание). Лучшими боеприпасами для МP5 являются патроны с оболочечной (FMJ) пулей массой 124 гран (8 граммов), использование патронов с легкой пулей массой в 115 гран (7,45 грамма) приводит к сильному падению кучности огня даже на небольшом-свыше 25 метров-расстоянии. Патрон с более тяжелой-более 9 граммов, пулей, или патрон +Р или +Р+ создает очень сильную отдачу из-за особенностей затвора и возвратно-боевой пружины, которую в этом случае надо менять на более жесткую, что еще сильнее ухудшает точность и кучность стрельбы.
  • Сравнительно долгая процедура перезарядки — для этого нужно оттянуть затвор и поместить рукоятку в паз затворной задержки, затем сменить магазин, после чего снять затвор с задержки нажатием на рукоятку. Таким образом, несмотря на стрельбу с закрытого затвора, оружие не может быть снаряжено полным магазином и одновременно с этим дополнительным патроном в патроннике. Данные недостатки свойственны всему оружию на базе винтовки G3.
Образец MP5 A2/A4 MP5 A3/A5 MP5 K/KA4[3] MP5KA1/KA5[3] MP5 SD1/SD4[4] MP5 SD2/SD5[4] MP5 SD3/SD6[4]
Патрон 9×19 мм Парабеллум 9×19 мм Парабеллум 9×19 мм Парабеллум 9×19 мм Парабеллум 9×19 мм Парабеллум 9×19 мм Парабеллум 9×19 мм Парабеллум
Масса оружия без магазина, кг 2,54 3,08 2 2 2,8 3,1 3,4
Длина общая, мм 680 700 - - - - 780
Длина со сложенным прикладом, мм - 550 325 325 550 - -
Длина ствола, мм 225 225 115 115 146 146 146
Ширина оружия, мм 50 50 60 50 60 60 60
Высота оружия, мм 260 260 210 210 210 210 210
Длина прицельной линии, мм 340 340 260 190 340 340 340
Темп стрельбы, выстрелов/мин 800 800 900 900 800 800 800
Начальная скорость пули, м/c 400 400 375 375 285 285 285
Энергия пули, Дж 650 650 570 570 380 380 380

Варианты и модификации

  • МР5 — базовая модель с нескладным прикладом, в 1966 году принятая на вооружение полиции и пограничной стражи ФРГ;
  • МР5А1 — модель 1966 года с раздвижным телескопическим прикладом;
  • МР5А2 — с постоянным полым пластмассовым прикладом, на котором имеется антабка для крепления ремня;
  • МР5А3 — с выдвижным телескопическим прикладом. Ранняя модель, с рифленым цевьем и штампованным из стали корпусом модуля УСМ;
  • МР5А4 — развитие MP5A2 с режимом стрельбы «с отсечкой» по 3 патрона
  • МР5А5 — развитие MP5A3 с режимом стрельбы «с отсечкой» по 3 патрона
  • MP5SD — бесшумный вариант образца 1974 года с интегрированным ПБС и перфорированным стволом. Звук выстрела почти не слышно на расстоянии выше 30 м
    [5]
    .
  • MP5K — компактная модификация 1976 года с укороченным стволом и цевьем, оснащенным дополнительной рукояткой для удержания оружия;
  • MP5SF — самозарядный вариант 1986 года для полиции Великобритании;
  • MP5N — модификация для ВМС США, ствол дополнительно имеет резьбу для крепления глушителей американского стандарта.
  • MP5F — модификация для вооружённых сил Франции;
  • MP5K-PDW (Personal Defense Weapon) — модель 1991 года с прикладом, отсутствовавшим на модификации K.
  • MP5/10 — вариант под патрон 10mm Auto, выпускался с 1992 по 2000. ФБР закупило 1400 шт.[6]
  • MP5/40 — вариант под патрон .40 S&W, выпускался с 1992 по 2000.
  • HK94 — коммерческий самозарядный вариант для продажи в США с удлиненным до 16 дюймов стволом, выпускался с 1983 по 1989.
  • SP89 (Sport Pistole M1989) — коммерческий самозарядный вариант MP5K, выпускался с 1989 по 1994.
  • МКМ-091 — полуавтоматический карабин, под патрон 9×21 мм, выпускаемый Украиной.

Эксплуатация и боевое применение

Пистолеты-пулемёты HK MP5 приняты на вооружение более чем в 40 странах мира, они применяются полицейскими, контртеррористическими и специальными подразделениями.

  • Австралия Австралия — некоторые спецподразделения.
  • Австрия Австрия — состоит на вооружении спецподразделения EKO Cobra.
  • Азербайджан Азербайджан — в 2006—2012 гг. в Турции закуплено 270 шт. пистолетов-пулемётов MP.5 турецкого производства[7] Используется спецназом[8].
  • Республика Беларусь Республика Беларусь — на вооружении спецподразделения СПБТ «Алмаз», спецподразделения КГБ «Альфа», ОМОН г. Минск.
  • Бельгия Бельгия — некоторые спецподразделения.
  • Ватикан Ватикан — MP5A3 используется Швейцарской гвардией.
  • Великобритания Великобритания — для полиции первые 12 шт. были закуплены в 1984 году, в дальнейшем они поступили на вооружение мобильных групп «быстрого реагирования» (на команду из трёх полицейских приходится 3 револьвера и два MP.5), охраны аэропортов и спецподразделений полиции[9], различные модификации используются SAS.
  • Германия Германия —массово производится компанией «Heckler & Koch GmbH» и в наши дни, принят на вооружение еще в середине 1960-х г.г.
  • Греция Греция — MP5 производится компанией «Hellenic Arms»[10].
  • Грузия Грузия — партия MP5A1 получена из Турции[11]
  • Индия Индия — используется армией и спецподразделениями.
  • Индонезия Индонезия — состоит на вооружении спецподразделений.
  • Италия Италия — Карабинеры Италии.
  • Казахстан Казахстан — MP5 используют различные спецподразделения, MP5K — охранники Байконура.
  • Канада Канада — используется Королевским канадским военно-морским флотом и некоторыми другими спецподразделениями.
  • КНР КНР — производится копия Norinco NR08.
  • Китайская Республика Китайская Республика
  • Малайзия Малайзия — используется армией и спецподразделениями.
  • Новая Зеландия Новая Зеландия — некоторые спецподразделения.
  • Норвегия Норвегия — пистолет-пулемет MP5 производился в Норвегии с 1984 года по лицензии на заводе Konsberg Vapenfabrikk и использовался в армии и полиции до 2007 года, когда был заменен на закупленные в германии H&K MP7.
  • Пакистан Пакистан — несколько модификаций MP.5 по лицензии производятся на предприятии «Wah-1»
    [12]
  • Польша Польша — на вооружении спецподразделений GROM[13], FORMOZA, военной жандармерии, полиции и министерства финансов.
  • Португалия Португалия — состоит на вооружении спецподразделений.
  • Республика Корея Республика Корея — состоит на вооружении спецподразделений.
  • Россия Россия — некоторое количество имеется на вооружении в ВДВ и ВМФ, также спецподразделениях ФСБ «Альфа» и «Вымпел».
  • Сербия Сербия — на вооружении антитеррористического спецподразделения PTJ Министерства внутренних дел Сербии[14]
  • США США — используется рядом спецподразделений.
  • Таиланд Таиланд — используется полицией.
  • Турция Турция — производится компанией MKEK.
  • Украина Украина — охрана президента, ГУР МО, ЦСО «А» СБУ, Национальная гвардия Украины.
  • Филиппины Филиппины — состоит на вооружении армии, спецподразделений и полиции.
  • Япония Япония — состоит на вооружении Special Boarding Unit[15], Special Assault Team[16], Special Security Team[17], Japanese Special Forces Group (MP5SD6)[18], императорской гвардии[19].

Фотогалерея

  • MP5A3 SD — вариант с интегрированным глушителем

См. также

Примечания

  1. 1 2 3 4 5 6 7 8 спецификации MP5 А на сайте производителя (англ.)
  2. 1 2 Описание MP5 на сайте world.guns.ru  (недоступная ссылка — история). Проверено 13 августа 2009. Архивировано 23 марта 2009 года.
  3. 1 2 Спецификации MP5 K на сайте производителя (англ.)
  4. 1 2 3 Спецификации MP5 SD на сайте производителя (англ.)
  5. ↑ Уилл Фаулер, Энтони Норт, Чарльз Строндж. Энциклопедия пистолетов, револьверов и автоматов. — Белгород: ООО "Книжный клуб «Клуб Семейного досуга», 2014 г. стр. 82
  6. ↑ Журнал «Калашников» № 9/2014. Илья Шайдуров "Великолепная «пятёрка» стр. 34
  7. ↑ Алексей Сердюк. Азербайджанский путь или ориентиры оборонно-промышленного лидера стран Закавказья // журнал «Defence Express», № 8, август 2014. стр.36-41
  8. ↑ News.Az - Turkish company expands small arms production with Azerbaijan. news.az. Проверено 30 мая 2018.
  9. ↑ Никита Бобенко. Арсенал лондонского «бобби» // журнал «Мастер-ружьё», № 72, 2003. стр.52-55
  10. ↑ А. Е. Хартинк. Армейское оружие: современная иллюстрированная энциклопедия. М., «Лабиринт Пресс», 2005. стр.181
  11. ↑ О военной помощи Грузии со стороны иностранных государств // «Зарубежное военное обозрение», № 6 (735), 2008. стр.94-95
  12. ↑ подполковник П. Кашутин. Военная промышленность Пакистана // «Зарубежное военное обозрение», № 4 (805), апрель 2014. стр.22-33
  13. ↑ Uzbrojenie i wyposażenie Архивировано 14 августа 2011 года. // сайт спецподразделения «GROM»
  14. ↑ Зоран Милошевич. Спецназ зарубежья: Борцы с террором из Сербии // журнал «Братишка», ноябрь 2013
  15. ↑ SBU(海上自衛隊特別警備隊)の動画. Special-operations.info. Архивировано 28 апреля 2013 года.
  16. ↑ 日本の特殊部隊 (яп.). Архивировано 17 ноября 2012 года.
  17. ↑ Unofficial SST Page (яп.). Проверено 27 мая 2010. Архивировано 7 февраля 2013 года.
  18. ↑ 陸上自衛隊唯一の特殊部隊 特殊作戦群の解説 (яп.). Проверено 28 ноября 2012. Архивировано 29 ноября 2012 года.
  19. ↑ 自衛隊の採用する銃器. Jieitaisaiyou.web.fc2.com. Архивировано 7 февраля 2013 года.

Литература и источники

  • Сергей Сергеев. Пистолет-пулемёт MP5 // журнал «Мастер-ружьё», № 56, 2001. стр.16-20
  • Федосеев С. MP5 «Хеклер унд Кох» — бессменный лидер (рус.) // Солдат удачи : журнал. — 2004. — Сентябрь (№ 09). — С. 38-41. — ISSN 0201-7121.

Ссылки

Видео

Список стран, использовавших когда-либо HK MP5

wikipedia.green

Пистолет-пулемет Heckler&Koch MP.5 - Энциклопедия стрелкового оружия

В 1964 году специалисты западногерманской фирмы Heckler & Koch Gmbh в г. Оберндорф-на-Неккаре разработали на базе автоматической винтовки G.3 новый 9-мм пистолет-пулемет НК.54, рассчитанный на использование пистолетных патронов 9х19 мм NATO (PARABELLUM). Состоял он из основных частей и механизмов: ствола с затворной коробкой; затвора; ударно-спускового механизма с коробкой и пистолетной рукояткой; затыльника затворной коробки с возвратным механизмом и прикладом; механизма перезаряжания; цевья; прицельных приспособлений и коробчатого магазина.


Западногерманские
пистолеты-пулеметы
«Хеклер и Кох» МР.5
на вооружении
хорватской полиции

Автоматика пистолета-пулемета Heckler & Koch НК.54 работала по принципу отдачи полусвободного затвора с роликовым ускорителем. Помимо того, что эта конструкция отличалась простотой, малый вес затвора и достаточно тяжелая рама позволили уменьшить скорости движения деталей автоматики, снизить ударные нагрузки при открывании и закрывании затвора. Полусвободный затвор позволил значительно снизить вес НК.54.

Этот пистолет-пулемет имел несколько особенностей:
1. Ведение огня осуществлялось с переднего шептала, что в сочетании с оригинальной конструкцией затвора позволило значительно уменьшить рассеивание пуль при одиночной стрельбе, т.к. из-за отсутствия перемещающегося перед выстрелом тяжелого затвора оружие подвергалось меньшей вибрации при выстреле.
2. Расположение всех подвижных частей автоматики выше ствола сделало оружие более устойчивым при автоматической стрельбе.
3. Введено оригинальное противоотскочное устройство в виде двух продольных камер, расположенных в стебле затвора и частично заполненных тяжелыми шариками. В момент остановки затвора в крайнем положении шарики по инерции продолжали перемещаться вперед, воздействуя на передние стенки камер затвора, что поглощало при этом энергию отскока стебля затвора, исключая его смещение назад.


9-мм пистолет-пулемет МР.5 А2

Затворная коробка нового пистолета-пулемета представляла собой штампосварную деталь сложной конструкции. С обеих сторон затворной коробки имелись выдавки, служившие направляющими для стебля затвора, а также выштамповки для увеличения жесткости. Ударно-спусковой механизм агрегатного типа собран в специальной спусковой коробке, что было очень удобно в процессе эксплуатации и обслуживания оружия. Ударный механизм курковый, с отдельным ударником и боевой пружиной. Вращающийся курок полностью исключил возможность случайного выстрела, обеспечивая лучшую кучность боя, чем в обычных пистолетах-пулеметах, стреляющих с заднего шептала. Спусковой механизм допускал ведение одиночного и автоматического огня. На дульной части ствола имелся щелевидный дульный тормоз – компенсатор. Открытые прицельные приспособления состояли из стоечной мушки и перекидного стоечного диоптрического прицела, рассчитанного на дальность стрельбы до 100 м. Переводчик, он же предохранитель, флажкового типа, располагался с левой стороны коробки ударно-спускового механизма над пистолетной рукояткой. Левосторонний механизм перезаряжания располагался в трубке с предохранительным вырезом, размещенной над стволом. НК.54 имел автоматически складывающуюся подпружиненную рукоятку перезаряжания со штоком, воздействующим на подвижные части при отводе рукоятки назад. Связь между механизмом перезаряжания и подвижными частями автоматики односторонняя: затвор со стеблем затвора можно было только отвести назад. В случае же недохода стебля затвора в переднее положение дослать его вперед с помощью механизма перезаряжания было практически невозможно, что явилось серьезным конструктивным недостатком этого оружия. В то же время к достоинствам подобного механизма перезаряжания можно отнести именно автоматическое складывание рукоятки перезаряжания в нерабочее положение, благодаря чему оружие удобнее в использовании. На задней стенке горловины магазина размещена поперечно двигающаяся защелка магазина с рычагом ее управления. В случае выхода из строя защелка может выключаться нажатием на ее головку с правой стороны затворной коробки. Питание патронами осуществлялось из отъемных коробчатых магазинов емкостью 10, 15 или 30 патронов. Пистолет-пулемет комплектовался жестким прикладом.


9-мм пистолет-пулемет МР.5 А3

В 1966 году правоохранительные органы Западной Германии (полиция и пограничная охрана) приняли на вооружение две модели 9-мм пистолетов-пулеметов конструкции фирмы Heckler & Koch: МР.5А2 и МР.5А3, созданных с учетом последних достижений в оружейной технологии. МР.5А2 получил жесткий пластмассовый приклад, а МР.5А3 был оснащен выдвижным металлическим прикладом, что уменьшило общую длину оружия. МР.5А2 был оснащен также новым более удачным прицелом, выполненным в виде вращающегося барабанчика с четырьмя диоптрическими отверстиями, рассчитанными на дальность стрельбы 25, 50, 75 и 100 м. Вместо дульного тормоза-компенсатора на дульной части ствола появились три выступа для крепления специальных приспособлений (втулки для стрельбы холостыми патронами или прибора для бесшумно-беспламенной стрельбы).

Пистолеты-пулеметы Heckler & Koch МР.5 могли быть оснащены самыми разнообразными прицельными приспособлениями. Прицелы монтировались с левой стороны затворной коробки на выштамповках. В 1977 году коробчатые прямые магазины заменили более удобными секторными, что существенно улучшило подачу патронов с различными типами пуль. В конце 80-х годов появился новый вариант МР.5А4, в котором ударно-спусковой механизм помимо одиночного и автоматического огня позволяет вести стрельбу фиксированными очередями по три выстрела.


9-мм пистолет-пулемет МР.5 SD

На базе стандартного МР.5 в 70-80-е годы были созданы многочисленные модификации, в том числе оружие, оснащенное глушителями звука – серия пистолетов-пулеметов МР.5SD. Основной особенностью новой модели является более низкая начальная скорость пули – примерно 285 м/с (в МР.5 – 400 м/с). В совокупности со встроенным прибором для бесшумно-беспламенной стрельбы это позволило снизить уровень звука выстрела до 80-100 децибел. Глушитель расширительного типа не нарушил функционирование оружия, в том числе и при стрельбе очередями, а также не повлиял на точность стрельбы, поскольку в нем нет простреливаемых элементов. На МР.5SD возможна установка любых оптических и ночных прицелов, оснащенных специальными креплениями.

В 1976 году появились малогабаритные пистолеты-пулеметы МР.5К, созданные для вооружения специальных частей западногерманской федеральной пограничной службы. Они представляли собой сильно укороченные образцы штатного МР.5 и могли свободно размещаться под одеждой или в любых ограниченных объемах, к примеру в чемоданчике типа «дипломат». Несмотря на все разнообразие, моделям МР.5К присуща одна общая особенность – отсутствие приклада. Вместо него к затыльнику прикреплена на вращающейся антабке ременная петля, служащая в натянутом виде упором для стабилизации оружия при стрельбе. А на месте цевья смонтирована передняя пистолетная рукоятка, служащая еще одним дополнительным упором, что позволяет, невзирая на чересчур малые габариты этого оружия, прочно удерживать его при стрельбе и вести из него достаточно прицельный огонь.

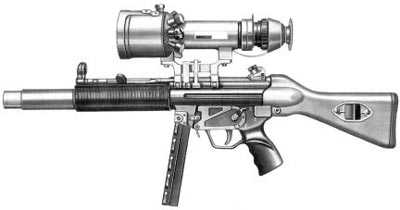

9-мм пистолет-пулемет МР.5 SD
с телескопическим прицелом

По заказу американского ФБР фирма Heckler & Koch в начале 90-х годов развернула производство еще одной модели пистолетов-пулеметов – МР.5/10. Они перестволены под штатные в ФБР патроны 10-мм Auto. Использование более мощных патронов потребовало внести изменения не только в конструкцию ствола и патронника, но и полностью переделать магазин. Отъемный коробчатый магазин прямой формы емкостью 30 10-мм патронов изготовлялся из ударопрочной пластмассы. Специальная металлическая скобка позволяла соединять попарно два магазина. Вскоре появился вариант МР.5/40, рассчитанный на использование еще одного американского пистолетного патрона 40 Smith & Wesson. Оба образца пистолетов-пулеметов, предназначенных для американского оружейного рынка, получили усовершенствованный ударно-спусковой механизм, рассчитанный на ведение одиночного, фиксированного (по три выстрела) и полностью автоматического огня очередями.

Дочерняя фирма Heckler & Koch Inc. в американском городе Стерлинг в начале 90-х годов освоила производство модернизированных пистолетов-пулеметов МР.5К-PDW, рассчитанных на использование 9-мм пистолетных патронов «Парабеллум». Это оружие было создано в рамках программы, активно реализуемой в США – Personal Defense Weapon (личное оружие самообороны). Одним из требований, предъявляемых к оружию, явилась возможность управления им при стрельбе с одной руки. Поэтому подобные образцы получили еще одно название – «оружие свободных рук». МР.5К-PDW отличался более удобным в использовании откидным вправо металлическим рамочным прикладом, возможностью установки съемного прибора бесшумно-беспламенной стрельбы. Ударно-спусковой механизм обеспечивал возможность ведения наряду с одиночным и автоматическим огнем еще и стрельбы фиксированными очередями по 2-3 выстрела. Специально по заказу ФБР эта же фирма начала выпуск на базе МР.5А2 и МР.5А3 еще двух моделей под общим названием «9-мм пистолет-пулемет МР.5SF», которые предназначаются для ведения стрельбы только одиночным огнем.

За 37 лет производства пистолеты-пулеметы Heckler & Koch получили широкое распространение. Одними из первых МР.5 приняло на вооружение специальное западногерманское антитеррористическое подразделение Федеральной пограничной охраны – группа GSG 9.


9-мм пистолет-пулемет МР.5 SD1

Прибавило популярности МР.5 и то, что именно этим оружием, вернее, одной из его модификаций – МР.5SD4 (оснащенной глушителем) были вооружены коммандос группы CRW из 22-го отдельного полка SAS во время операции «Нимрод» по штурму 5 мая 1980 года иранского посольства в Лондоне, захваченного экстремистами из оппозиционного режиму аятоллы Хомейни «Революционно-демократического фронта освобождения Арабистана». Угроза убийства иранскими террористами 20 заложников заставила английское правительство действовать без промедления. Проведение операции осложняло то, что заложники удерживались в нескольких небольших комнатах на трех нижних этажах пятиэтажного здания. Требовалось малогабаритное оружие с относительно небольшим темпом и высокой меткостью стрельбы. Англичане признали, что этим критериям полностью соответствуют немецкие пистолеты-пулеметы. Имитировав лобовую атаку на посольство, пять групп коммандос SAS по канатам спустились с крыши и проникли в здание с тыла. Предварительно забросав помещения гранатами со слезоточивым газом CS, коммандос всего за 11 минут точными выстрелами из МР.5 и пистолетов «Браунинг» НР М.35 нейтрализовали семь террористов и освободили заложников.


9-мм пистолет-пулемет МР.5 К

Сегодня различные модификации пистолетов-пулеметов Heckler & Koch используют многие полицейские и антитеррористические спецподразделения. В США – 1-е оперативное подразделение сил специального назначения Delta Force и подразделения SWAT федеральной полиции и ФБР, в Великобритании – группа для специальных задач CRW, созданная в качестве одного из структурных подразделений специальной авиадесантной службы SAS, в ФРГ – группа GSG 9 и криминальная полиция KSK, в Италии – NOCS и команда подводных операций COMSUBIN, во Франции – группа быстрого реагирования национальной жандармерии GIGN и соединение морских стрелков-коммандос GROUFUMACO, в Белоруссии – спецгруппа МВД «Алмаз»... Популярно это оружие и у спецназовцев вооруженных сил многих стран мира. В частности, в американских разведчастях корпуса морской пехоты и группах специальных операций ВМФ SEAL («морские тюлени»), в частях коммандос морской пехоты Франции.

Благодаря совершенной технологии изготовления и выверенной до мелочей организации производства Heckler & Koch вывела свои пистолеты-пулеметы в число лидеров индивидуального автоматического оружия второй половины ХХ столетия. МР.5 в самых разнообразных модификациях состоят на вооружении армий, правоохранительных органов и спецслужб более чем пятидесяти государств.

Братишка 09-01
Сергей Монетчиков
Фото из архива автора

shooting-iron.ru

Немецкий 9-мм пистолет-пулемет МР-5 - Энциклопедия оружия и боеприпасов



Разработка пистолетов-пулеметов МР-5 (Maschineripistole-5) под патрон 9x19 мм была начата немецкой фирмой «Хеклер и Кох» (Heckler & Koch GmbH) в середине 60-х годов прошлого столетия. С тех пор пистолеты-пулеметы МР-5 в различных модификациях получили широкое распространение во многих странах. Некоторыми из них МР-5 производится по лицензии. Например, специальные подразделения польской пограничной охраны вооружены пистолетами-пулеметами MP-5F и укороченными МР-5К, произведенными швейцарской фирмой В&Т (Brugger & Thomet) с использованием некоторых деталей, поставляемых Турцией. Отличительной особенностью этих пистолетов пулеметов является возможность стрельбы наряду с одиночным огнем и очередями, также и фиксированными очередями — по три выстрела.

На выставке SOFEX, проводившейся в столице Иордании Амане в марте 2006 года, демонстрировалась одна из последних модификаций этого оружия - МР-5S с 40-мм подствольным гранатометом и дульным насадком — глушителем для малошумной стрельбы.

В немецком описании МР-5 указывается: «...МР-5 является первым немецким пистолетом-пулеметом, стреляющим с «переднего шептала». Благодаря этому по меткости одиночного огня МР-5 превосходит все ранее известные немецкие образцы. Кроме этого, наличие полусвободного роликового затвора позволяет облегчить подвижные части и, следовательно, обеспечить возможность более точного удержания оружия при стрельбе очередями. При производстве МР-5 используются передовые технологические методы. Все детали оружия взаимозаменяемы и частично идентичны с деталями других образцов фирмы...».

По принципу автоматики пистолет-пулемет МР-5 относится к оружию с запиранием канала ствола полусвободным затвором, у которого замедление скорости отката затвора обеспечивается взаимодействием двух симметрично расположенных в боевой личинке роликов с казенником ствола и скосами стебля затвора. На начальном участке отката затвора ролики легкой боевой личинки придают массивному стеблю затвора ускоренное движение в направлении отката, что создает эффект так называемой «приведенной массы», т.е. на участке взаимодействия роликов со стеблем затвора суммарная масса личинки и стебля становится как бы большей.

Кроме роликов в боевой личинке собраны извлекатель и пружина извлекателя. Ударник со своей пружиной находятся в центральном сверлении стебля затвора.

Цилиндрическая возвратная пружина частично находится в трубчатой направляющей стебля затвора, расположенной над стволом. Противоположный ее конец упирается в затыльник.

Взведение затвора производится левосторонней рукояткой заряжания, которая при стрельбе остается неподвижной в переднем положении. Рукоятка перезаряжания вынесена достаточно далеко вперед, что позволяет удобно с ней манипулировать. В крайнем заднем положении рукоятка может быть зафиксирована в фигурном вырезе (подобно пистолетам-пулеметам MP-38 и МР-40).

Затворная коробка представляет собой штампосварную, достаточно сложную конструкцию из стального листа. В нижней части коробки оформлены горловина для магазина и вырез для установки корпуса с ударно-спусковым механизмом и рукояткой управления. Затыльник затворной коробки съемный и может представлять собой арматуру жесткого пластикового приклада или муфту выдвижного плечевого упора.

Прицельные приспособления состоят из мушки в круглом защитном кольце и поворотного диоптрического прицела, устанавливаемого для стрельбы на дистанции 25 и 100 метров. Для каждой из этих дистанций поворотный прицел для учета индивидуальных особенностей стрелка имеет по два отверстия различного диаметра.

Выходящая из затворной коробки часть ствола прикрыта пластмассовым цевьем.

Ударно-спусковой механизм куркового типа с цилиндрической боевой пружиной, шепталом, разобщающим устройством и узлом переводчика режимов стрельбы и предохранителя. Механизм собран в отъемном от затворной коробки корпусе. Пружина спускового крючка булавочного типа одним своим концом опирается на выступ спускового крючка, другим — на ось курка.

Переводчик-предохранитель флажкового типа. Флажок переводчика-предохранителя находится с левой стороны корпуса ударно-спускового механизма и удобно управляется большим пальцем правой руки.

При переводе флажка вверх — к букве «S» (Sicher) оружие устанавливается на предохранитель. Крайнее нижнее положение флажка при повороте его по часовой стрелке к букве «F» (Feuerstoss) соответствует стрельбе очередями. При среднем положении флажка — против буквы «Е» (Einzelfeuer) — ведется одиночный огонь. Буквы «F» и «Е» затерты красной краской, буква «S» — белой. Эти же буквы имеются и на правой стороне корпуса вокруг выходящего на эту сторону торца вала переводчика-предохранителя. Указателем положения флажка является белая риска, нанесенная на торце вала.

Питание осуществляется из магазина с двухрядным расположением патронов.

Пистолет-пулемет МР-5 подробно исследовался отечественными специалистами, и в целом ему была дана положительная оценка. Испытания МР-5 параллельно с некоторыми последними отечественными разработками пистолетов-пулеметов, в частности с ПП-2000. показали, что отечественный образец при значительно меньшем весе (1,6 кг против 3,08) практически не уступает М Р-5 по разбросу попаданий при стрельбе автоматическим огнем. Конструктивно МР-5 существенно сложнее ПП-2000. Кроме этого, проблемной является надежность МР-5 при испытаниях в затрудненных условиях, которые проходят отечественные образцы.

Основные характеристики

  • Калибр и тип патронов............................9x19 «парабеллум»
  • Вес с магазином без патронов, кг.............3,08
    Длина пистолета-пулемета, мм:
  • — с откинутым плечевым упором..............700
  • — со сложенным плечевым упором...........550
  • Число патронов в магазине, шт.................30
  • Темп стрельбы, выстр./мин.......................800
  • Длина ствола, мм......................................225

Солдат удачи № 11 2006 г

weaponland.ru

Пистолет-пулемёт HK MP5K (германия)

Пистолет-пулемёт HK MP5K разработан немецкой фирмой «Хеклер и Кох» для сил специальных операций и представляет собой сильно укороченную модификацию пистолета-пулемета HK MP5. В последнее время позиционируется на мировом оружейном рынке как личное оружие самообороны (Personal Defence Weapons – PDW). Боевые характеристики практически те же, что и у исходного образца. Эта специальная укороченная модификация была создана для использования в полицейских и антитеррористических подразделениях, нуждающихся в очень компактном стрелковом оружии. Оружие может носиться под верхней одеждой, укладываться в бардачке автомобиля, а также укрываться в специальном атташе-кейсе, можно даже вести из него огонь.

По устройству пистолет-пулемёт HK MP5K аналогичн MP5, но с укороченным стволом и уменьшенным магазином. Выпускается четыре модификации: HK MP5K оснащается переменным диоптрическим прицелом, может ставиться оптический прицел; HK MP5K A1 имеет гладкую верхнюю поверхность с низким постоянным целиком, уменьшающим вероятность цепляния при быстром извлечении из кобуры или из-под верхней одежды; HK MP5K A4 аналогична HK MP5K, но с добавлением режима огня очередями по три выстрела; HK MP5K A5 аналогичен A1 с добавлением такого же режима огня. Приклада нет, но имеется постоянная передняя рукоятка удержания, обеспечивающая оружию хорошую управляемость при стрельбе.

Укороченный ствол и магазин малой емкости делают автоматическую стрельбу не совсем точной и целесообразной, однако на малых дистанциях весьма эффективной. На пистолете-пулемете HK MP5K может применяться телескопический прицел. В передней части ствольной коробки устанавливается передняя рукоятка, которая обеспечивает удобство управления оружием.

Фирма быстро реагирует на требования рынка. В 1997 году заказчикам представлена наиболее совершенная модель – HK MP5K 10, созданная под относительно новый патрон 10,2х19 мм (.40S&W). Боеприпас характеризуется высоким останавливающим действием и по мощи превосходит патрон 9х19 мм. Для HK MP5K разработаны новые 30-ти зарядные двухрядные магазины с корпусом из прозрачной пластмассы. Возможно их скрепление попарно и целыми стопками с помощью пластиковых штифтов. На оружии установлен регулятор автоматической стрельбы сериями по три выстрела. Буквенные обозначения положения переводчика-предохранителя заменены символами, понятными даже неграмотным людям.

Тактико-технические характеристики HK MP5K
Патрон – 9х 19 мм.
Питание – коробчатый магазин емкостью 15 или 30 патронов.
Принцип работы – отдача полусвободного затвора.
Масса оружия – 2,0 кг (неснаряженная).
Масса снаряженного магазина – 0,52 кг (30 патронов).
Длина оружия – 325 мм.
Длина ствола – 115 мм.
Нарезы – 6 нарезов (правосторонние).
Начальная скорость пули – 375 м/с.
Темп стрельбы – 900 в./мин.
Дульная энергия – 570 дж.
Прицельные приспособления – мушка и целик.

Маркировка
«Ka1 9 mm х 19» на левой стороне горловины приемника.

Предохранители
Флажок переводчика-предохранителя с левой стороны корпуса ударно-спускового механизма. На MP5K и KA1 флажок имеет три положения: верхнее — «предохранитель» («S»), на один шаг вниз — одиночный огонь («Е»), нижнее — непрерывный огонь («F»). На КА4 и КА5 флажок имеет четыре положения: верхнее — «предохранитель», далее вниз — одиночный огонь, огонь очередями по три выстрела, непрерывный огонь, эти положения обозначены рисунками одной, трех и нескольких пуль. На оружии выпуска после 1990 г. флажок продублирован с обеих сторон.

Разряжение
Защелка магазина расположена позади и ниже горловины приемника. Отсоединить магазин, отвести назад рукоятку взведения (слева сверху ствола) и взвести оружие. Осмотреть патронник и убедиться в отсутствии в нем патрона. Ухватить рукоятку взведения и нажать на спусковой крючок, плавно привести рукоятку в переднее положение.

www.dogswar.ru

Пистолет-пулемёт HK MP5K PWD (германия)

Пистолет-пулемёт HK MP5K PWD был разработан подразделением «Хеклер-Кох» в США для авиационных экипажей и подразделений, перебрасываемых машинами, нуждающихся в исключительно компактном оружии. В целом это MP5K, оснащенный складным вбок прикладом, с модифицированной дульной частью ствола, рассчитанной на установку глушителя. Оружие приспособлено также для установки лазерного целеуказателя. Если в прикладе нет необходимости, он легко отделяется, а задний торец ствольной коробки закрывается обычной крышкой. Переводчик-предохранитель обычного типа, но при необходимости в ударно-спусковой механизм может вводиться режим стрельбы очередями по три или по два выстрела.

Тактико-технические характеристики HK MP5K PWD
Патрон: 9x19 «парабеллум»
Полная длина с откинутым прикладом: 603 мм
Полная длина со сложенным прикладом: 368 мм
Полная длина в варианте без приклада: 349 мм
Длина ствола: 127 мм
Масса с прикладом: 2,79 кг
Масса без приклада: 2,09 кг
Нарезы: 6 правосторонних
Емкость магазина: 30 патронов
Темп стрельбы: 900 выстр./мин

Маркировка
«Made in Germany for HK Inc Chantilly Va» на правой стороне горловины приемника.
«Kal 9mm х 19» на левой стороне горловины приемника.

Предохранители
Флажок переводчика-предохранителя с обеих сторон корпуса ударно-спускового механизма. Флажок имеет четыре положения: верхнее — «предохранитель», далее вниз — одиночный огонь, огонь очередями по три выстрела, непрерывный огонь, эти положения обозначены рисунками одной, трех и нескольких пуль.

Разряжение
Защелка магазина расположена позади и ниже горловины приемника. Отсоединить магазин, отвести назад рукоятку взведения"(слева сверху ствола) и взвести оружие. Осмотреть патронник и убедиться в отсутствии в нем патрона. Ухватить рукоятку взведения и нажать на спусковой крючок, плавно привести рукоятку в переднее положение.

www.dogswar.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
