Пистолет-пулемет ПП-91 «Кедр» и его модификации – Военное оружие и армии Мира
Из современных российских пистолетов-пулеметов ПП-91 «Кедр» не только поступил на вооружение одним из первых, но и стал наиболее распространенным и набрал наибольший опыт эксплуатации в различных правоохранительных структурах.
В самом начале 1990-х годов в России возродился интерес к малогабаритному автоматическому оружию под пистолетный патрон, способному заполнить нишу между пистолетом ПМ и укороченным автоматом АКС74У.
КОРНИ «КЕДРА»
Какие бы задачи ни решали бойцы правоохранительных структур — будь то патрулирование дорог и населенных пунктов, охрана объектов, освобождение захваченных объектов и заложников и т. д. — им как правило приходится вести скоротечный огневой бой на малых дальностях. В этих условиях решающими становятся такие факторы как компактность оружия, быстрота открытия и переноса огня, останавливающее действие пули. Использование пистолетного патрона дает оружию ряд преимуществ, существенных для «полицейского» оружия.
Относительно невысокая мощность патрона и уровень давления пороховых газов в канале ствола позволяют упростить устройство оружия и уменьшить его массогабаритные показатели. Низкая начальная скорость пули уменьшает дальность ее убойного действия, снижается и вероятность рикошетов, то есть уменьшается вероятность поражения людей, непричастных к возникшей перестрелке. Специалисты Министерства внутренних дел РФ сформулировали тактико-технические требования к малогабаритным пистолетам-пулеметам. К тому времени в отечественных оружейных КБ имелся определенный задел. В конце 1960-х — начале 1970-х годов Министерство обороны СССР объявило конкурс на малогабаритный пистолет-пулемет, который мог бы заменить пистолеты у отдельных категорий военнослужащих. Однако работы по теме, получившей шифр «Букет», были тогда прекращены. Через два десятилетия пришло время вернуться к теме и использовать прежние наработки. Одной из таких наработок был опытный пистолет ПП-71, разработанный по теме «Букет» ижевским конструктором Е.
Ф. Драгуновым (создателем знаменитой снайперской винтовки и ряда образцов спортивного оружия) под штатный патрон типа 9×18. Теперь этот пистолет-пулемет под названием «Кедр» («Конструкции Евгения Драгунова»), доработанный М. Е.Драгуновым, был предложен МВД РФ.
ЖИЗНЬ «КЕДРА»
В 1994 году «Кедр» был принят на вооружение органов внутренних дел и частей внутренних войск МВД под обозначением ПП-91 «Кедр». Серийное производство пистолета-пулемета было организовано в 1993-м на Златоустовском Машиностроительном Заводе (ЗМЗ).
С 1994 года в правоохранительные органы — включая подразделения МВД, Федеральной службы исполнения наказаний. Федеральная служба судебных приставов, Федеральная служба по контролю за оборотом наркотиков — поставлено более 30 тыс. пистолетов-пулеметов.
Для «полицейского» оружия показатель достаточно высокий. Из общего количества поставленных заказчикам пистолетов-пулеметов около трети закуплено напрямую региональными управлениями внутренних дел, что свидетельствует о положительной оценке оружия его непосредственными пользователями.
Ограничение дальности прицельной стрельбы малогабаритного пистолета-пулемета 100 м обусловлено параметрами применяемого патрона, но вполне соответствует задачам «полицейского» автоматического оружия, применяемого на ближних дальностях, типичных для «ближнего» боя. Кучность стрельбы одиночными и очередями на дистанции до 50 м позволяет надежно поразить живую цель без риска ранений лиц, непричастных к перестрелке.
О КОМПЛЕКТАЦИИ
Ношение пистолета-пулемета попоходному возможно в брезентовой сумке (чехле) с плечевым ремнем и отделениями для самого оружия, дополнительного магазина и принадлежности для ухода за оружием. По-боевому пистолет-пулемет носится на ремне. При этом ремень может крепиться в форме подмышечной петли. ООО «Хольстер» (г. Ижевск) производит снаряжение — подвесную систему — для скрытого ношения пистолета-пулемета под верхней одеждой. Кобура с оружием располагается на корпусе бойца, оружие фиксируется в ней ремешком с быстроразъемной застежкой.
На дульную часть ствола оружия может крепиться съемный глушитель (прибор бесшумной и беспламенной стрельбы) — комплектация глушителем в настоящее время стала практически обязательным требованием к пистолетам-пулеметам с учетом их применения в спецподразделениях правоохранительных органов. Глушитель, используемый с «Кедром», уменьшает уровень звукового давления выстрела со 128,9 до 90 Дб, то есть не громче звука выстрела пневматической винтовки.
Стандартно оружие представляется с подствольным светодиодным фонарем «2ПС Клещ+ ЛЦУ» производства ООО «Зенит» (Москва), фонарь — белого света, лазерный целеуказатель — красного. При установке глушителя фонарь может крепиться на его кожух.
ПП-91 «КЕДР» И ЕГО МОДИФИКАЦИИ
На основе пистолета-пулемета «Кедр» создано целое семейство оружия, включающее автоматические и самозарядные образцы различного назначения.
Интерес к малогабаритному автоматическому оружию под пистолетный патрон в начале 1990-х годов в России был прямо связан с изменившейся внутренней обстановкой в стране и необходимостью введения и самостоятельного развития стрелкового оружия «полицейского» назначения

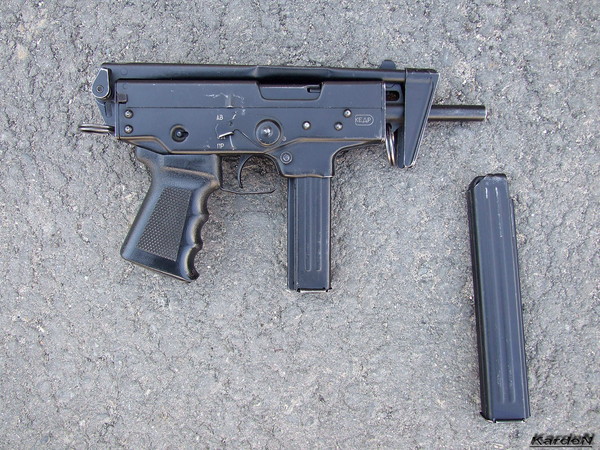

СТРОЕНИЕ «КЕДРА»
Автоматика оружия действует за счет использования энергии отдачи свободного затвора.
Притом выстрел производится при переднем (закрытом) положении затвора.
Несущим элементом конструкции служит штампосварная ствольная коробка. Конструкция пистолета-пулемета построена по модульной схеме. Компоновка оружия — с расположением гнезда магазина впереди спусковой скобы и использованием складывающегося приклада. Канал ствола хромирован для повышения его живучести. Возвратная пружина помещается в канале затвора. Рукоятка перезаряжания, выполненная как часть затвора, расположена с левой стороны, что способствует быстрому приведению оружия в готовность к выстрелу.
Ударно-спусковой механизм куркового типа выполнен одним отделяемым узлом и допускает ведение одиночного и автоматического огня. Выстрел при затворе в крайнем переднем положении способствует меткости стрельбы.
Справа над спусковой скобой расположен флажок неавтоматического предохранителя-переводчика. В положении «предохранитель» он блокирует спусковой крючок и затвор, флажок при этом «выглядывает» внутрь спусковой скобы, так что состояние оружия можно легко определить визуально и на ощупь.
Наибольшая ширина оружия составляет 54 мм.
Пистолет-пулемет снабжен пластмассовой пистолетной рукояткой управления и складывающимся вперед-вверх легким металлическим прикладом. В сложенном положении приклад не затрудняет пользование прицелом и экстракции стреляной гильзы. Длина приклада маловата для комфортной прицельной стрельбы.
Питание патронами осуществляется из металлических коробчатых двухрядных магазинов. Горловина ствольной коробки обеспечивает более надежную фиксацию магазина, а также служит для удержания оружия второй рукой при стрельбе. Кнопочная защелка магазина расположена с левой стороны.
Стрелок может вести прицельную стрельбу очередями по три-четыре выстрела с упором приклада в плечо, со сложенным прикладом — «с рук» или с использованием накинутой на плечо ременной петли, одиночными также — с одной руки. Соответственно прицел снабжен перекидным Г-образным целиком. При откинутом прикладе поднят щиток с диоптрическим целиком, более удобным для точной наводки при упоре приклада в плечо и близости прицела к глазу стрелка.
Приклад при складывании поворачивает прицел вверх щитком с открытой прорезью.
С учетом использования в подразделениях правоохранительных органов ПП-91 «Кедр» может вести огонь как патронами 9×18 ПМ (с пулей Пет со стальным сердечником), так и патронами 9 х 18 ППО («патрон правоохранительных органов» с пулей со свинцовым сердечником, дающей меньшее число рикошетов).
СЕМЕЙСТВО «КЕДРА»
Практически одновременно с «Кедром» был представлен пистолет-пулемет ПП-9М «Клин», рассчитанный на стрельбу как штатными патронами 9-18 ПМ, так и высокоимпульсными патронами 9 х 18 ПММ, отработанным к тому времени в ходе конкурса на новый «армейский» пистолетный комплекс. Это потребовало увеличения массы затвора и введения винтовых канавок на стенках патронника, увеличивавших сцепление гильзы со стенками патронника и замедлявших откат затвора. Однако высокоимпульсный патрон типа 9 х 18 не получил распространения, и это ограничило применение пистолета-пулемета «Клин».
«Бесшумная» модификация пистолета-пулемета «Кедр-Б», оснащенная интегрированным глушителем, осталась опытной, тем более что использование схемного глушителя на обычном пистолете-пулемете позволило решать задачи стрельбы с уменьшенным уровнем звука выстрела практически с той же эффективностью и при тех же габаритах.
С середины 1990-х годов в России начал формироваться рынок «служебного» оружия для вооружения охранных структур с закрепленными законодательством требованиями и ограничениями на характеристики образцов. В соответствии с ними ОАО «Златоустовский машиностроительный завод» представило самозарядные модификации пистолета-пулемета «Кедр». В 1995-м появился служебный пистолет ПКСК под патрон 9 х 17К, предназначенный для вооружения охранных структур.
В соответствии с назначением он рассчитан на ведение только одиночной стрельбы и оснащается магазином емкостью 10 патронов. В 2005 году представлен ПСТ «Капрал» — это также самозарядный служебный пистолет, но под патрон 10 х 23Т с резиновой пулей травматического действия.
С того же года выпускается газовый самозарядный пистолет ПДТ-9Т «Есаул» — гражданское оружие под 9-мм газовые и травматические патроны.
С другой стороны, широкое применение преступниками средств индивидуальной бронезащиты, различных транспортных средств, необходимость их поражения за прочными преградами потребовали увеличения пробивного действия пули. В 2012 году ОАО «Златоустовский машиностроительный завод» представило пистолет-пулемет «Кедр»-Para («Кедр-2») под более мощный патрон типа 9×19. Оружие предназначено для вооружения спецподразделений правоохранительных структур.
Доработка конструкции включила в себя утяжеление затвора, усиление возвратной пружины, изменение магазина и его приемника. «Кедр»-Para, получивший заводское обозначение ПП-2011, рассчитан на стрельбу очередями на дальности до 100 м и одиночными выстрелами с упором приклада в плечо — до 200 м. Для стрельбы могут использоваться патроны 7Н21 с пулей повышенного пробивного действия и 7Н31 с бронебойной пулей, а также другие патроны типа 9 х 19 российского и зарубежного производства.
Предусмотрены возможность установки глушителя, подствольного фонаря, лазерного целеуказателя, коллиматорного прицела.
Пистолеты-пулеметы «КЕДР» и «КЕДР-Б»
Пистолет- пулемет «Кедр» создан на базе пистолета-пулемета ПП-71 (конструкция Евгения Драгунова) старшим сыном Е. Ф. Драгунова, Михаилом Драгуновым .
Оружие разработано под патрон 9 х 18 мм ПМ. Автоматика работает за счет использования энергии отдачи свободного затвора, выстрел происходит при незапертом затворе. Ствольная коробка прямоугольной формы штампованная. Ствол длиной 120 мм жестко крепится в ствольной коробке, к которой присоединены пистолетная рукоятка, приемник магазина и откидной приклад.
Особенностью пистолета-пулемета является модульная конструкция узлов (деталей), предусматривающая его неполную разборку без применения инструментов: магазин, крышка ствольной коробки, возвратная пружина с направляющей, затвор, ударно-спусковой механизм и предохранитель-переводчик.
Ударный механизм куркового типа. Расположение оси курка, цапф упора боевой пружины и упора для направляющей боевой пружины на курке подобраны таким образом, что в конце взведения курка усилие боевой пружины создает момент, вызывающий отжим курка от затвора. За счет этого между затвором и курком создается гарантированный зазор, исключающий потерю трения на большей части цикла работ.
Переводчик-предохранитель блокирует спусковой крючок и выдвигает останов затвора в паз на нижней плоскости затвора, предотвращая тем самым перезаряжание при включенном предохранителе. Флажок переводчика-предохранителя в этом положении частично выходит в отверстие под указательный палец, образуемое спусковой скобой, что позволяет в темноте на ощупь определить готовность оружия к стрельбе. При среднем положении переводчика обеспечивается одиночная стрельба, в крайнем верхнем — автоматическая.
После израсходования всех патронов подаватель магазина поднимает останов, который фиксирует затвор в заднем положении.
Прицельные приспособления открытого типа. Мушка крепится на стволе у передней стенки ствольной коробки, целик смонтирован сверху узла крепления откидного приклада.
Оружие отличает хорошая кучность как при одиночной, так и при автоматической стрельбе. На дистанции 25 м в круг радиусом 5 мм вмещается 100% попаданий при одиночной стрельбе и 50% -. при стрельбе короткими очередями, что обеспечивает гарантированное поражение цели первым выстрелом (или первой очередью) на дистанции ближнего боя. Несмотря на сравнительно высокий темп стрельбы (до 1000 выстрелов в минуту) из него обеспечивается стрельба короткими очередями по 3-4 выстрела.
На оружие могут монтироваться глушитель и лазерный целеуказатель. Небольшие габариты и масса делают ПП удобным для скрытого ношения под верхней одеждой.
Курковый ударно-спусковой механизм и стрельба с закрытого затвора обеспечивают достаточно высокую кучность и меткость стрельбы. Складной приклад повышает устойчивость при стрельбе. Размещение рукоятки затвора с левой стороны ствольной коробки позволяет открыть огонь сразу после взведения затвора левой рукой.
Возможность ведения одиночного и автоматического огня, использования лазерного целеуказателя и боевого фонаря расширяет тактические возможности боевого применения оружия. Хорошая балансировка и удобная рукоятка управления огнем позволяют стрелять одной рукой. Комбинированное прицельное приспособление, обеспечивающее переключение на диоптрический прицел при откидывании приклада, устраняет влияние аккомодации и повышает меткость стрельбы.
Остановка затвора в заднем положении на затворной задержке сигнализирует стрелку об окончании патронов в магазине и устраняет необходимость передергивания затвора после замены магазина — достаточно нажать на кнопку затворной задержки.
ПП легко разбирается для чистки и смазки.
Невысокая дульная энергия (294 Дж), обусловленная применением относительно маломощного патрона. Складной приклад не обеспечивает удобства и однообразия прицеливания. Раздвоенный затыльник приклада недостаточно надежно располагается в выеме плеча стрелка. При автоматической стрельбе он <ползет>, вызывая смещение оси канала ствола с линии прицеливания.
Открытый ствол может обжечь руки стрелка в случае интенсивного огня. В комплект поставки входят только два магазина. Большой вертикальный размер с вставленным магазином затрудняет скрытое ношение оружия в боеготовом состоянии. Высокий темп стрельбы увеличивает увод оружия с линии прицеливания при автоматической стрельбе и является причиной быстрого расхода боеприпасов.
Тактико-технические характеристики ПП «КЕДР»
Калибр, мм 9
Применяемый патрон 9х18 ПМ
Вид огня автоматический, одиночный
Вес с неснаряженным магазином, кг: — на 20 патронов 1,54 — на 30 патронов 1,57
Длина в сложенном / разложенном состоянии, мм 530 / 305
Длина ствола, мм 120
Длина прицельной линии, мм 213
Ширина, мм 54
Прицельная дальность стрельбы, м 25
Темп стрельбы, выстр/мин 1000
Начальная скорость пули, м/с 310
Емкость магазина, патронов 20 (30)
Дистанция стрельбы, м до 50
«Кедр-Б» сохранил все достоинства и недостатки «Кедра», на базе которого он создан.
Основными недостатками «Кедра-Б» являются нарушение (за счет добавления в конструкцию глушителя) балансировки оружия и невысокая дульная энергия (около 250 Дж), недостаточное останавливающее и пробивное действие пули. По кучности и меткости стрельбы пистолет-пулемет также уступает базовому образцу. Кроме того, большая крутизна траектории полета пули уменьшает прицельную и эффективную дальность стрельбы.
Тактико-технические характеристики ПП «КЕДР-Б»
Калибр, мм 9
Применяемый патрон 9х18 ПМ
Вид огня автоматический, одиночный
Вес, кг: 1,93
Длина в сложенном состоянии, мм 317
Прицельная дальность стрельбы, м 75
Темп стрельбы, выстр/мин 850
Емкость магазина, патронов 20 (30)
