sodpm.ru | Книга — Инженерное оборудование позиций

§ 3.4.1. Защитные свойства местности

Фортификационное оборудование позиционных районов (позиций, рубежей, районов рассредоточения и т.п.) проводится в целях обеспечения устойчивого управления частями и подразделениями, повышения эффективности применения оружия, надежной защиты личного состава, вооружения и техники от средств поражения, а также усиления охраны и обороны расположения войск. Оборудование позиций и районов расположения войск достигается устройством удобных и хорошо маскированных огневых позиций, устройством заграждений и защищенных сообщений.

Все эти инженерные сооружения, обеспечивающие выполнение той или иной боевой задачи (огонь, маневр, наблюдение) под огнем противника или обеспечивающие защиту своих сил и средств от средств поражения противника, называются фортификационными сооружениями.

В любом бою, необходимо максимально использовать защитные и маскирующие свойства местности и местных предметов, как от обычных, так и от ядерных средств поражений.

При использовании имеющихся на местности воронок от снарядов, выемок, канав, насыпи, обратных скатов, оврагов ослабляется поражающее действие обычных средств поражения и ударной волны ядерного взрыва.

На открытой местности лучше располагаться за обратными скатами возвышенностей. Более надежно защищают узкие, глубокие и извилистые овраги, лощины, карьеры, расположенные перпендикулярно или под углом к направлению распространения ударной волны. Однако, располагаясь в оврагах, котлованах, за обратными скатами высот, необходимо иметь в виду, что укрытые откосы в слабых грунтах могут обрушиться, поэтому их следует закрепить.

Защитные свойства местности могут быть увеличены за счет углубления естественных выемок, устройства специальных врезок в скаты высот, в откосы оврагов, в крутости холмов и т.п.

Лесной массив ослабляет воздействие поражающих факторов ядерного взрыва. Однако при расположении войск в лесу личный состав и технику следует защищать от ударов падающих сучьев, обломков и стволов деревьев устройством простейших укрытий.

Выполняя задачи в лесистой местности, лучше использовать поляны, прогалины и вырубки, покрытые кустарником.

§ 3.4.2. Выбор места расположения окопов и их маскировка

Место расположения окопов должно удовлетворять следующим основным условиям:

допускать хороший обзор и обстрел впереди лежащей местности на дистанцию не менее 400 м, обзор и обстрел подступов к соседним окопам;
способствовать маскировке окопа, благодаря чему значительно уменьшается эффективность огня противника;
обеспечивать возможно более скрытое сообщение с тылом и с соседними окопами;
благоприятствовать производству работ по устройству и оборудованию окопа.

Под «хорошим обстрелом» подразумевается отсутствие мертвых (необстреливаемых) пространств в пределах сектора обстрела.

Наилучший обзор и обстрел подступов к позиции дает расположение окопа на скате холма, обращенного в сторону противника. При расположении окопа у подошвы ската обеспечивается настильность огня, при которой цели поражаются на всем протяжении полета пули. Расположение окопа у топографического гребня обычно открывает обзор на дальние расстояния, но обстрел без мертвых пространств, как правило, возможен лишь на самые короткие дистанции.

С точки зрения обстрела наиболее удобным местом расположения окопа считается боевой гребень. Боевым гребнем называется линия на переднем (обращенном в сторону противника) скате возвышенности, с которого возможен обстрел до подошвы ската без мертвых пространств.

Маскировка окопов обычно достигается искусным расположением их на местности. Окоп хорошо и легко маскируется при расположении его в кустарнике, в высокой траве, в местах, плохо видимых противнику и не просматриваемых с его наземных наблюдательных пунктов.

Однако, добиваясь маскированного расположения окопа, нужно стремиться к тому, чтобы не усложнялись условия выполнения поставленной огневой задачи, не ухудшался обстрел местности в заданной полосе.

Один из основных способов маскировки окопов — одернование. При нехватке дерна для маскировки брустверов дополнительную заготовку его производят в стороне или в тылу от окопа и подносят на носилках к месту работ. Заготовлять дерн лучше в тех местах, где намечена постройка ложных окопов. Площадь, с которой снимается дерн, по своей форме и размерам должна быть похожа на обычный окоп.

§ 3.4.3. Отрывка и маскировка одиночных окопов для стрельбы из различных положений (лежа, с колена, стоя)

Для ведения огня, наблюдения и защиты от средств поражения личный состав на занимаемых позициях устраивает сначала одиночные окопы для стрельбы лежа, затем углубляет их для стрельбы с колена и стоя. Перед отрывкой окопа каждый солдат применяется к местности, располагаясь так, чтобы иметь хороший обзор и обстрел в заданном секторе и не быть заметным противнику. Затем солдат отрывает одиночный окоп для стрельбы лежа и расчищает себе обзор и обстрел, если ему мешают местные предметы.

Одиночный окоп для стрельбы лежа

Одиночный окоп (рис.4.1) представляет собой выемку с насыпью впереди и с боков, обеспечивающую удобное размещение оружия и солдата при ведении огня и защиту от средств поражения противника. В одиночном окопе для стрельбы лежа выемка делается шириной 60 см, длиной 170 см и глубиной 30 см, чтобы солдат в ней был полностью скрыт. Для удобства стрельбы в передней части выемки оставляется порожек шириной 25-30 см на 10 см выше дна окопа, обеспечивающий опору для локтей. Вынутая при отрывке земля выбрасывается вперед (в сторону противника) и образует насыпь, которая называется

бруствером. При ведении огня из окопа в сторону одного из флангов, высота бруствера окопа со стороны противника (с фронта) делается на 20 см больше, чем в секторе обстрела.

Объем вынутого грунта 0,3 м³. На устройство требуется 0,5 чел/час.

Рис. 4.1 Одиночный окоп для стрельбы из автомата лежа

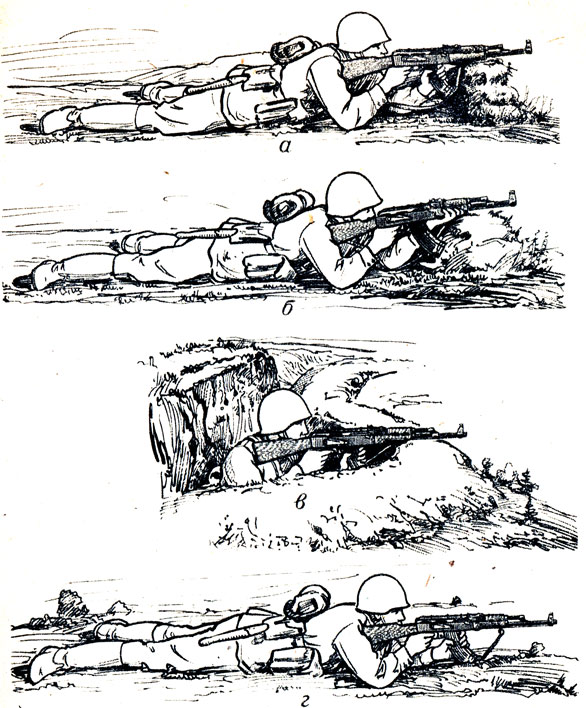

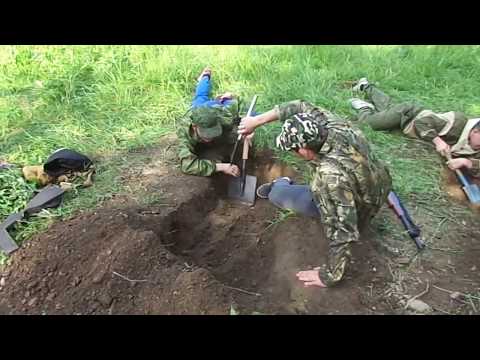

Отрывка одиночного окопа для стрельбы лежа под огнем противника выполняется следующим образом (рис. 4.2):

лежа на выбранном месте, солдат кладет автомат справа от себя на расстояние вытянутой руки дулом к противнику;

повернувшись на левый бок, вытягивает левой рукой за лоток лопату из чехла, обхватывает черенок двумя руками и ударами на себя подрезает дерн или верхний уплотненный слой земли, обозначая спереди и с боков границы выемки;
после этого перехватывает лопату и ударами от себя отворачивает дерн, кладет его спереди и приступает к отрывке окопа.

Рис. 4.2 Отрывка одиночного окопа для стрельбы лежа под огнем противника

Во время работы следует:

лопату врезать в землю углом лотка не отвесно, а наискось;
тонкие корни перерубать острым краем лопаты;
для образования бруствера дерн и землю выбрасывать вперед в сторону противника, оставляя между краем выемки и бруствером небольшую площадку, называемую бермой, шириной 20-40 см;

голову держать ближе к земле, не прекращая наблюдения за противником.

Когда в передней части выемки окопа будет достигнута необходимая глубина, солдат, отодвинувшись назад, продолжает отрывку выемки до требуемой длины, чтобы укрыть туловище и ноги. По окончании отрывки бруствер разравнивается лопатой и маскируется под вид и цвет местности подручным материалом: травой, ветками, пахотной землей и т.п.

Каждый солдат, не ожидая приказаний командира, углубляет окоп для стрельбы лежа, создавая одиночный окоп для стрельбы с колена, а затем для стрельбы стоя на дне рва.

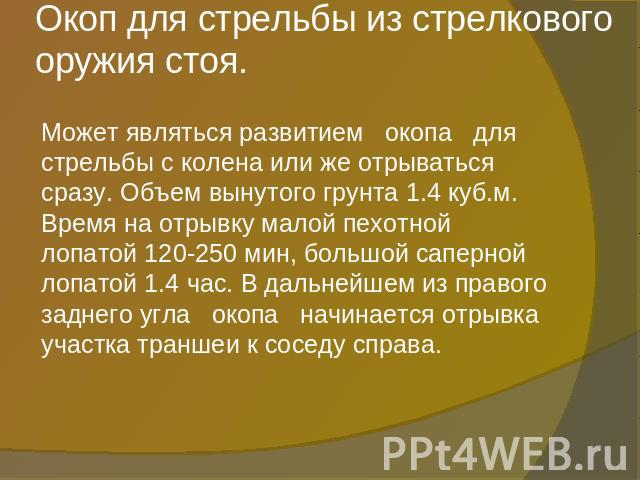

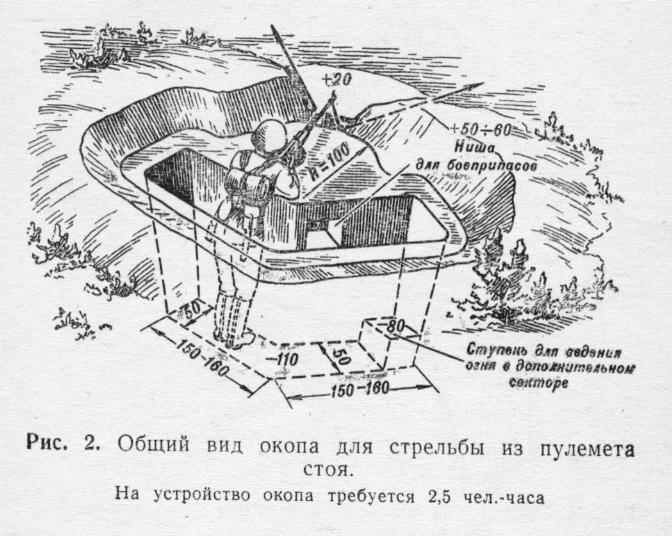

Одиночный окоп для стрельбы с колена и стоя

Одиночный окоп для стрельбы с колена и стоя устраивается путем доотрывки в глубину одиночного окопа для стрельбы лежа соответственно до 60 см (рис.4.3) и 110 см (рис.4.4).

Рис. 4.3 Одиночный окоп для стрельбы из автомата с колена

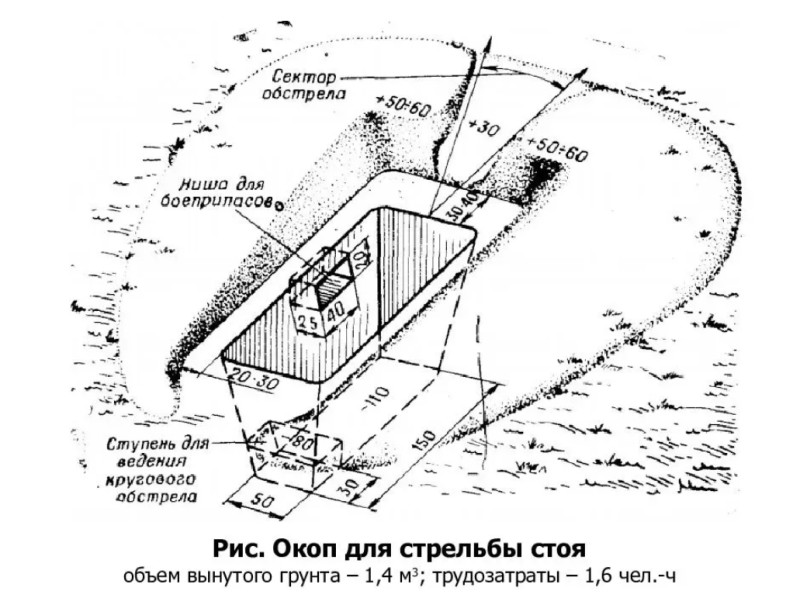

Рис. 4.4 Одиночный окоп для стрельбы из автомата стоя

При отрывке окопа грунт выбрасывается вперед и в стороны, создавая бруствер высотой 40–60 см. В секторе обстрела высота бруствера уменьшается до 30 см, образуя выемку с пологими скатами – открытую бойницу.

Объем вынутого грунта при оборудовании одиночного окопа для стрельбы из автомата с колена 0,8 м³; на устройство требуется 1,2 чел/час.

Объем вынутого грунта при оборудовании одиночного окопа для стрельбы из автомата стоя 1,4 м³; на устройство этого окопа требуется 1,5 чел/час.

Окопы от воздушного наблюдения маскируются маскировочным полотном с вплетением в нее травы, веток и другого подручного материала.

§ 3.4.4. Выполнение норматива №1 – «Отрывка и маскировка окопов»

Место отрывки окопа указывается командир отделения. Основные параметры норматива №1 «Отрывка и маскировка окопов» приведены в таблице 4.1.

Наименование норматива	Отрывка и маскировка одиночных окопов для стрельбы из автомата, пулемета, гранатомета (огнемета) и зенитных средств
Условия (порядок) выполнения норматива	Отрывка окопа производится малой пехотной лопатой (МПЛ) или большой саперной лопатой (БСЛ). Маскировка окопа производится подручными материалами. Время отсчитывается от команды командира «К отрывке окопа – приступить! » до доклада «Окоп к стрельбе готов».
Категория обучаемых	Солдаты и сержанты
*Вид окопа*	*Оценка по затраченному времени (минуты)*
*Вид окопа*	*Отлично*	*Хорошо*	*Удовлетворительно*
Окоп для стрельбы лежа	25 (МСЛ) / 18 (БСЛ)	27 (МСЛ) / 20 (БСЛ)	32 (МСЛ) / 24 (БСЛ)
Окоп для стрельбы с колена	55 (МСЛ) / 40 (БСЛ)	60 (МСЛ) / 45 (БСЛ)	70 (МСЛ) / 55 (БСЛ)
Окоп для стрельбы стоя	90 (МСЛ) / 65 (БСЛ)	100 (МСЛ) / 70 (БСЛ)	120 (МСЛ) / 75 (БСЛ)

Таблица 4. 1

Одиночный окоп для стрельбы с колена и стоя — Студопедия

Поделись

Рис. 4.3 Одиночный окоп для стрельбы из автомата с колена

Рис. 4.4 Одиночный окоп для стрельбы из автомата стоя

Выполнение норматива №1 – «Отрывка и маскировка окопов»

Наименование норматива	Отрывка и маскировка одиночных окопов для стрельбы из автомата, пулемета, гранатомета (огнемета) и зенитных средств
Условия (порядок) выполнения норматива	Отрывка окопа производится малой пехотной лопатой (МПЛ) или большой саперной лопатой (БСЛ). Маскировка окопа производится подручными материалами. Время отсчитывается от команды командира «К отрывке окопа – приступить!» до доклада «Окоп к стрельбе готов».
Категория обучаемых	Солдаты и сержанты
Вид окопа	Оценка по затраченному времени (минуты)
Отлично	Хорошо	Удовлетворительно
Окоп для стрельбы лежа	25 (МСЛ) / 18 (БСЛ)	27 (МСЛ) / 20 (БСЛ)	32 (МСЛ) / 24 (БСЛ)
Окоп для стрельбы с колена	55 (МСЛ) / 40 (БСЛ)	60 (МСЛ) / 45 (БСЛ)	70 (МСЛ) / 55 (БСЛ)
Окоп для стрельбы стоя	90 (МСЛ) / 65 (БСЛ)	100 (МСЛ) / 70 (БСЛ)	120 (МСЛ) / 75 (БСЛ)

Таблица 4. 1

Глава 3. Допризывная инженерная подготовка

Раздел 5. Техническое обеспечение переправ

Навесная переправа

Из носимых с собой средств для организации переправы группы необходимо и достаточно иметь основную веревку толщиной от 8 до 12 мм и материалы, необходимые для обеспечения положительной плавучести одного из участников группы (разведчика).

Прежде всего, необходимо выбрать удобное место для наведения переправы. В том случае, если скорость течения реки не превышает 1 м/с, переправа организуется в любом месте реки, где есть возможность натянуть веревку с берега на берег с точкой ухода, превышающей точку прихода на противоположном берегу на 2-3 м. Это позволит переправляющимся сэкономить время и силы, а при наличии у каждого переправляющегося ролика сократить общее время переправы в несколько раз.

Если же скорость течения реки превышает 1 м/с, то переправа разведчика организуется на повороте реки, где течение поможет разведчику, закрепленному веревкой на исходном берегу маятником приблизиться к противоположному берегу (рис. 5.1).

Рис. 5.1 Схема организации переправы через реку с быстрым течением

Затем необходимо подготовить к плаву или переходу (если река мелкая) разведчика, обеспечив ему положительную плавучесть (спасательный жилет или дополнительные поплавки, закрепленные на нем) и надежно закрепив на нем страховочный конец основной веревки. При этом второй конец основной веревки, пропущенный через карабин, закрепляется на точке фиксации маятника. Далее, под контролем страхующего, разведчик входит в воду, переправляется на противоположный берег реки и закрепляет конец основной веревки, находящийся у него на заранее оговоренную точку крепления — дерево, камень и т.п. После этого на исходном берегу оборудуется точка ухода группы, к которой натягивается переправочная веревка, закрепленная разведчиком на противоположном берегу, и крепится способом, обеспечивающим ее сброс с берега, на который переправляется группа.

Оборудование точки ухода группы включает в себя два этапа:

1. Натягивание веревки и закрепление ее на сброс . Простым натягиванием выбирается слабина веревки. Затем, с помощью полиспаста, всеми силами группы производится натяжение основной веревки (полиспаст — грузоподъемное устройство, состоящее из системы подвижных и неподвижных блоков, огибаемых канатом или цепью; позволяет получить выигрыш в силе; простейший способ устройства полиспаста с помощью карабинов и основной веревки иллюстрируется фоторядом 5.2 ).

Посмотреть

Открыть галерею

Фоторяд 5.2 Способ устройства полиспаста

Затем руководитель группы (инструктор) закрепляет натягиваемую веревку способом, обеспечивающим ее сброс (сдергивание) за собой. Порядок крепления веревки «на сдергивание» иллюстрирует фоторяд 5.3.

Посмотреть

Открыть галерею

Фоторяд 5.3 Порядок крепления веревки «на сдергивание»

2. Собственно переправа . Второй переправляющийся подготавливается к переправке аналогично разведчику. К нему закрепляется веревка, длина которой вдвое превышает ширину переправы. Далее, он, перебирая руками по натянутой через реку веревке, переправляется на другой берег, отвязывает вторую веревку от себя и удерживает ее вместе с разведчиком на своей стороне. На исходном берегу руководитель группы на середине второй веревки вяжет петлю узлом проводника, которая обеспечит надежное крепление очередного переправляющегося и скольжение его по первой натянутой веревке или крепление одежды и снаряжение группы для переправы по натянутой веревке без контакта с водой. По команде руководителя группы очередной переправляющийся входит в воду, а первые двое переправившихся выбиранием свободной веревки помогают ему переправиться на свой берег. Таким образом переправляется вся группа. Последним переправляется руководитель группы, привязав конец второй веревки к колышку или петле самосброса. Затем группа рывком второй веревки сбрасывает и собирает за собой переправу.

Одиночный окоп для стрельбы из автомата лежа

⇐ ПредыдущаяСтр 5 из 5

При ведении огня из окопа в сторону одного из флангов, высота бруствера окопа со стороны противника (с фронта) делается на 20 см больше, чем в секторе обстрела. Объем вынутого грунта 0,3 м3. На устройство требуется 0,5 чел. час.

Одиночный окоп для стрельбы из автомата лежа

Отрывка одиночного окопа для стрельбы лежа под огнем противника выполняется так:

лежа на выбранном месте, солдат кладет автомат справа от себя на расстояние вытянутой руки дулом к противнику;
повернувшись на левый бок, вытягивает левой рукой за лоток лопату из чехла, обхватывает черенок двумя руками и ударами на себя подрезает дерн или верхний уплотненный слой земли, обозначая спереди и с боков границы выемки;
после этого перехватывает лопату и ударами от себя отворачивает дерн, кладет его спереди и приступает к отрывке.
лопату врезать в землю углом лотка не отвесно, а наискось;
тонкие корни перерубать острым краем лопаты;
для образования бруствера дерн и землю выбрасывать вперед в сторону противника, оставляя между краем выемки и бруствером небольшую площадку, называемую бермой, шириной 30–40 см;
голову держать ближе к земле, не прекращая наблюдения за противником.

Когда в передней части выемки окопа будет достигнута необходимая глубина, солдат, отодвинувшись назад, продолжает отрывку выемки до требуемой длины, чтобы укрыть туловище и ноги.По окончании отрывки бруствер разравнивается лопатой и маскируется под вид и цвет местности подручным материалом: травой, ветками, пахотной землей и т. п.Одиночный окоп для стрельбы стоя с автомата

Маскировка

Выбор места расположения окопов и их маскировка.

Место расположения окопов должно удовлетворять следующим основным условиям:

допускать хороший обзор и обстрел впереди лежащей местности па дистанцию не менее 400 м, обзор и обстрел подступов к соседним окопам;
способствовать маскировке окопа, благодаря чему значительно уменьшается эффективность огня противника;
обеспечивать возможно более скрытое сообщение с тылом и с соседними окопами;
благоприятствовать производству работ по устройству и оборудованию окопа.

Под хорошим обстрелом подразумевается отсутствие мертвых (необстреливаемых) пространств в пределах сектора обстрела.
Наилучший обзор и обстрел подступов к позиции дает расположение окопа на скате холма, обращенного в сторону противника. При расположении окопа у подошвы ската обеспечивается настильность огня, при которой цели поражаются на всем протяжении полета пули.

Расположение окопа у топографического гребня обычно открывает обзор на дальние расстояния, но обстрел без мертвых пространств, как правило, возможен лишь на самые короткие дистанции.С точки зрения обстрела наиболее удобным местом расположения окопа считается боевой гребень.

Боевым гребнем называется линия на переднем (обращенном в сторону противника) скате возвышенности, с которого возможен обстрел до подошвы ската без мертвых пространств.

Заключительную часть каждого занятия проводить по плану:

— ответить на вопросы обучаемых;

— проверить отрывку, маскировку окопов;

— сделать выводы по материалу занятия с указанием основных вопросов, на которые студенты должны обратить внимание и рекомендации по их изучению;

— дать задание на самоподготовку;

— привести в порядок учебные пособия.

Задание на самоподготовку

— учебник: Правила боевого применения часть 2 страница 13-25

— учебник: Наставление по военно-инженерному делу страница 7-45,199-209.

Знать – Порядок выполнение нормативов по оборудованию окопов для стрельбы из автомата лежа, с колена и стоя.
