Granatwerfer 36 | Воины и военная техника вики

Granatwerfer 36

Классификация:

Миномёт

Боевая масса:

14 кг

Экипаж (расчёт):

2

Производитель:

Rheinmetall

Годы эксплуатации:

1936—1945

Операторы: Германия (3-ий рейх)

Длина ствола:

465

Прицельная дальность:

50—510 м

Скорострельность:

15—25 в минуту

Granatenwerfer 36

5 cm leGrW 36 ( 5cm leichter Granatenwerfer 36 — 5-см лёгкий миномёт образца 1936 года) — немецкий лёгкий 50-мм миномёт времён Второй мировой войны.

История

Миномёт был создан в 1936 году фирмой «Рейнметалл» по так называемой «глухой схеме», то есть все механизмы и элементы миномёта размещены на опорной плите. Стоимость одного миномёта составляла 400 рейхсмарок. Миномёты входили в состав вооружения пехотной роты вермахта из расчёта один миномёт на пехотный взвод. По штатам дивизия вермахта должны были иметь по 84 единицы 50-мм миномётов. После создания в 1938 году первого крупного немецкого парашютно-десантного подразделения (часть особого назначения люфтваффе под командованием генерала К. Штудента) миномёт начал поступать на вооружение немецких десантных подразделений Fallschirmjager. Небольшая масса и размеры миномёта, а также небольшой вес боеприпасов в зарядных ящиках делали оружие удобным для сбрасывания вместе с парашютистами (без необходимости использовать отдельный грузовой парашют) и ведения маневренного боя. К 1939 году в войсках на вооружении было 5914 миномёта. После анализа опыта боевых действий в сентябре 1939 года в Польше и в 1940 году во Франции к началу войны с СССР летом 1941 года количество 50-мм миномётов в немецких пехотных дивизиях было увеличено. По программе производства вооружений «Б» в период с 1 сентября 1940 до 1 апреля 1941 года производство 50-мм миномётов обр.

1936 года составило 110% от запланированных показателей, а производство 50-мм миномётных мин — 104% от запланированных показателей. В результате, на 1 апреля 1941 года в наличии имелось 14 913 шт. 50-мм миномётов и 31 982 200 шт. выстрелов к ним. Производство было прекращено в 1943 году. В июле — октябре 1944 года трофейные немецкие 50-мм миномёты неоднократно устанавливали на советские лёгкие танки и САУ, участвовавшие в городских боях и использовали для обстрела противника, занимавшего позиции на крышах и верхних этажах зданий. Осенью 1944 года специалисты БТУ ГБТУ РККА, проводившие анализ боевого опыта рекомендовали продолжить использование трофейных 50-мм миномётов в подразделениях бронетанковых войск РККА, участвующих в боях за города

ТТХ

  • Калибр: 50 мм
  • Начальная скорость мины: 75 м/сек
  • Угол вертикальной наводки: 42° — 90°
  • Угол горизонтальной наводки: 4°
  • Масса в боевом положении: 14 кг
  • Скорострельность: 20 выстрелов в минуту
  • Дальность стрельбы:
    • минимум — 20 м
    • максимум — 520 м
  • Масса мины: 910 г (снаряжена 115 г литого тротила)

Боеприпасы

Штатная мина комплектовалась настолько чувствительным взрывателем, что правилами предусматривалось прекращение стрельбы в сильный дождь — он мог вызвать подрыв мины при выстреле. Кроме того, данный миномет в целом считался ненадежным, так как мины в 1-2 % случаев самопроизвольно взрывались в канале ствола миномета. Также часто мина просто не вылетала при стрельбе.

Источник:

https://ru.wikipedia.org/wiki/Granatenwerfer_36

Немецкий миномет 8-cm Granatwerfer 34 (GrW 34)



8-cm schwere Granatwerfer 34

8-cm Granatwerfer 34 (GrW 34) — тяжелый гранатомет образца 1934 года — был фаворитом немецкой армии на протяжении всей Второй мировой войны. средний миномет и производился с 1934 по 1945 год. Система работала очень эффективно (особенно в руках обученной минометной группы) и пользовалась уважением в войсках союзников за ее отличную скорострельность и высокую точность на расстоянии. Оружие оказалось настолько важным для операций немецкой армии, что оно применялось везде, где сражались ее войска. Ее численность и полезность на поле боя обеспечили ей место в знаниях о Второй мировой войне.

Компания Rheinmetall-Borsig AG занималась проектированием и разработкой этой минометной системы. Длительный период проектирования длился с 1922 по 1933 год, когда Германия перевооружалась, несмотря на ограничительные полномочия Версальского договора после Первой мировой войны. Система минометов была не чем иным, как переработкой влиятельного французского Brandt mle 27/31. Система 81,4 мм образца 1927 года, на этот раз с немецким брендом. Экипажи были обучены ее основным функциям, но вскоре — в большей степени благодаря оперативному опыту — разработали быстрое реагирование на ее развертывание, прицеливание и стрельбу, что сделало себя одним из самых страшных противников войны. Немецкие минометные расчеты представляли собой одних из лучших мастеров своего дела за весь конфликт. Чтобы не отставать от спроса,Система может быть разбита на эти три основных компонента для облегчения передвижения. Сама стреляющая труба имела внутреннюю гладкоствольную конструкцию. Существовало два типа стволов: стальные и легкосплавные, которые различались общей прибавкой в ​​весе системы, составлявшей 136,6 фунта и 125,6 фунта соответственно.

Длина ствола составляет 45 дюймов (1143 мм). Базовые снаряды имели вес 7,71 фунта и приводились в действие с помощью взрывателей ударного действия. Дальность могла быть немного увеличена за счет использования дополнительных пороховых зарядов. Опорная плита имела прямоугольную форму и крепилась к нижней части пусковой трубы. Была закругленная ручка для переноски отдельного компонента с места на место. Сошки соответствовали большинству важнейших функций прицеливания GrW 34. Был маховичок перемещения, а также штурвал перекрестного выравнивания для общего прицеливания, в то время как панорамный прицел позволял более тонкую настройку по целевой области. Угол возвышения находился в диапазоне от 45 до 90 градусов, в то время как угол поворота был ограничен от 10 до 23 градусов. Начальная скорость пули составляла 571 фут в секунду, а дальность стрельбы — 2624 ярда (2400 метров).

GrW 34 была допущена к стрельбе обычными осколочно-фугасными (ОФ) и дымовыми снарядами, но ее истинный арсенал был более обширным. Она могла стрелять осветительными снарядами для работы в ночное время, а также любыми захваченными вражескими боеприпасами, подходящими для ее калибра (однако, при потере некоторых характеристик). Был интересный прыгающий снаряд, известный под обозначением «8-cm Wurfgranate 39», который использовал крошечный ракетный двигатель, чтобы «отскакивать» от земли в целевой области, взрываясь в воздухе и разбрасывая опасный осколочный груз. окрестности. Однако их производство в любом количестве оказалось слишком дорогим, и поэтому они были редкостью.

Основные снаряды грушевидной формы (стабилизированные несколькими небольшими ребрами в задней части каждого снаряда) сбрасывались с дульного конца стреляющей трубы прямо по ожидающему стволу. Затем они ударили ожидающим ударником в основании стреляющей трубы, впоследствии воспламенив метательный заряд и отправив снаряд по траектории полета, основанной на заранее заданной траектории, путем тщательного прицеливания. Обученный экипаж из трех человек мог выпускать от 15 до 25 выстрелов в минуту.

Один член экипажа управлял подачей боеприпасов, а другой настраивал прицеливание. Третий член экипажа служил помощником и также мог вручную стабилизировать сошки при срабатывании системы для еще большей устойчивости. Все трое помогали транспортировать три компонента системы GrW 34.

Базовый Granatwerfer 34 был создан в нескольких опубликованных вариантах. К ним относятся Granatwerfer 34/1, модифицированный Granatwerfer 34 для использования на самоходных машинах, таких как полугусеничные машины серии SdKfz 250/7, и 8-см kurzer Granatwerfer 42 (или «Stummelwerfer»), по сути облегченная форма базовая модель (с половиной дальности) с укороченной системой ствола для использования воздушно-десантным персоналом. Stummelwerfer поступил на вооружение с 1942 года, но редко использовался с предполагаемыми воздушно-десантными войсками. Вместо этого система пришла на замену сложной и дорогой серии 5-см легких минометов LwGrW 36, сохранив все ее преимущества GrW 34 за вычетом отличной дальности стрельбы.

Другим ключевым оператором системы Granatwerfer 34, помимо немецкой армии, была Болгария.

8-cm schwere Granatwerfer 34 Копия из стали, внутри трубы сварной шов, исключающий пролет твердого снаряда, отсутствует система стравливания пороховых газов, и система накола капсуля заряда. Музейная копия.



8-cm Granatwerfer 34 (GrW 34) — средний миномет образца 1934 года — был фаворитом немецкой армии на протяжении всей Второй мировой войны, производился с 1934 по 1945 год. Система работала очень эффективно (особенно в руках обученной минометной группы) и пользовалась уважением в войсках союзников за ее отличную скорострельность и высокую точность. Оружие оказалось настолько важным для операций немецкой армии, что оно применялось везде, где сражались ее войска.

Компания Rheinmetall-Borsig AG занималась проектированием и разработкой этой минометной системы. Длительный период проектирования длился с 1922 по 1933 год, когда Германия перевооружалась, несмотря на ограничения  Версальского договора после Первой мировой войны. Система минометов была не чем иным, как доработкой  французского Brandt mle 27/31. Система 81,4 мм образца 1927 года, на этот раз с немецким брендом. Система  разбиралась на  три основных компонента для облегчения передвижения. Сама стреляющая труба имела внутреннюю гладкоствольную конструкцию. Длина ствола составляет 45 дюймов (1143 мм).  Дальность могла быть немного увеличена за счет использования дополнительных пороховых зарядов. Опорная плита имела прямоугольную форму и крепилась к нижней части пусковой трубы. Имела закругленную ручку для переноски  с места на место. Сошки позволяли производить настройку  прицеливания. У миномета был маховик перемещения, а также штурвал перекрестного выравнивания для общего прицеливания, в то время как панорамный прицел позволял более тонкую настройку по целевой области. Угол возвышения находился в диапазоне от 45 до 90 градусов, в то время как угол поворота был ограничен от 10 до 23 градусов. Начальная скорость мины составляла 174 метра в секунду, а дальность стрельбы -2400 метров.



GrW 34 стрелял обычными осколочно-фугасными (ОФ) и дымовыми снарядами, но позднее,  арсенал был более обширным. Миномет мог стрелять осветительными снарядами для работы в ночное время, а также любыми захваченными  боеприпасами, подходящими для ее калибра (однако, при потере некоторых характеристик). Был интересный прыгающий снаряд, известный под обозначением «8-cm Wurfgranate 39», который использовал крошечный ракетный двигатель, чтобы «отскакивать» от земли в целевой области, взрываясь в воздухе и разбрасывая опасные осколки по окрестности. Однако их производство в большом количестве оказалось слишком дорогим, и поэтому они были редкостью.



Основные снаряды грушевидной формы (стабилизированные несколькими небольшими ребрами в задней части каждого снаряда) сбрасывались с дульного конца стреляющей трубы во внутрь ствола. Пройдя ствол под своей тяжестью, вышибной заряд мины падал на ударник в основании стреляющей трубы, происходило воспламение, и выстрел. Обученный экипаж из трех человек мог выпускать от 15 до 25 выстрелов в минуту. Один член экипажа управлял подачей боеприпасов, а другой настраивал прицеливание. Третий член экипажа служил помощником и также мог вручную стабилизировать сошки при срабатывании системы для еще большей устойчивости. Все трое помогали транспортировать три компонента системы GrW 34.



Базовый Granatwerfer 34 был создан в нескольких  вариантах. К ним относятся Granatwerfer 34/1, модифицированный Granatwerfer 34 для использования на самоходных машинах, таких как полугусеничные машины серии SdKfz 250/7, и 8-см kurzer Granatwerfer 42 (или «Stummelwerfer»), по сути облегченная  базовая модель (с половиной дальности) с укороченным стволом для использования воздушно-десантным персоналом. Stummelwerfer поступил на вооружение в 1942 году, но редко использовался с предполагаемыми воздушно-десантными войсками. Вместо этого система пришла на замену сложной и дорогой серии 5-см легких минометов LwGrW 36, сохранив все ее преимущества GrW 34 за вычетом отличной дальности стрельбы.



Другим ключевым пользователем системы Granatwerfer 34, помимо немецкой армии, была Болгария.



Про артиллерию Вермахта (миномёты) | Блог Кирилла Шишкина

Если брать наш военный кинематограф, то почему-то более всего в нём обделены миномёты. Кто сходу вспомнить сцены из военных фильмов о Второй Мировой, где показаны миномёты? Иногда их показывают в составе колонн, когда миномётный расчёт несет батальонный миномёт в разобранном виде. А чтобы в действии?

Вот вроде в фильме «Батальоны просят огня» мелькает позиция миномётчиков, а больше и не припомню. И это при том, что в отличие от всех других образцов вооружения и техники Второй Мировой войны, миномёты легче всего было бы найти для съёмок — и миномётов военного времени найти легко, да и современные миномёты не так сильно внешне отличаются, чтобы резко в глаза бросалось. Тем более, что роль миномётов в войне была огромна. Но их незаслуженно забывают.

Впрочем, мы же не про кино, а про немецкие миномёты времён Второй Мировой, без которых, немецкой пехоте не удалось бы одерживать своих побед. Как я уже писал ранее, миномёт оружие очень эффективное, но сложное, особенно в те времена, и чтобы он стал грозным оружием, нужны очень опытные расчёты. И у немцев они были.

Если говорить про конкретные типы и модели, то начать, конечно, стоит с   8-cm s.G.W.34 (8-cm Schwerer Granatwerfer 34). Как видно из названия он именовался тяжелым, но это было недолго и уже в начале Второй Мировой приставка «тяжелый» из названия исчезла. Говорить что-то о его конструкции нет смысла, поскольку подобные миномёты имелись во всех странах мира, и по сути представляли собой копию французского миномёта 81mm mortier Mle 1927/1931 Stokes-Brandt, представлявшего собой усовершенствованный английский трехдюймовый миномёт системы Стокса, созданный еще в Первую Мировую. Стокс придумал конструкцию, а французский инженер Эдгар Брандт усовершенствовал и разработал боеприпас. После чего эту конструкцию использовали во всем мире, либо покупая миномет у французов, либо его копируя. Все миномёты подобного типа имели примерно одинаковую конструкцию, да ещё и почти все один калибр и боеприпасы. Отвлекаясь от Германии, скажу, что есть такой забавный казус, который допускали и допускают многие, кто пишет про английскую армию и её миномёты. Дело в том, что в английской армии этот миномёт называется «трехдюймовым» Ordnance ML 3 inch mortar. Многие авторы справочников, не задумываясь особо, решили, что указан калибр и писали, что этот миномёт имеет калибр три дюйма, то есть 76.2 мм.  На самом деле, как это часто бывает, в названии миномёта просто округлили, а реальный калибр был так же как у всех прочих аналогичных миномётов 3.2 дюйма, то есть 81.3 мм. Именно этот калибр был у миномёта Стокса в Первую Мировую и он же остался и у всех прочих миномётов.

8-cm s.G.W.34

Немецкий миномёт, так же как и в большинстве других армий, предназначался для усиления батальона, в пехотном батальоне полагалось иметь по шесть таких миномётов. Правда, к концу войны немцы переведут этот миномёт на ротный уровень.

Кроме батальонных миномётов очень большую роль в Вермахте сыграли легкие миномёты 5 cm leGrW 36 (5cm leichter Granatenwerfer 36). Его точный калибр найти сложно,

Самое неудачное оружие Второй мировой

Не раз бывало так, что время, деньги и силы, потраченные на создание нового оружия, растрачивались совершенно напрасно. Изготовители считали, что делают нечто очень полезное для военных успехов своих государств, но впоследствии выяснялось, что результаты их трудов никому не нужны. Вот три примера из истории Второй мировой войны.

Одна «Мышь» весила как три «Тигра»


У немцев одной из самых провальных оказалась эпопея создания самого большого танка 2-й Мировой войны. Немецкий сверхтяжелый танк назвали «Маус» («Мышь»). Так его «окрестил» кто-то из испытателей. Масса «грызуна» была равна массе четырех «Пантер» или трех «Тигров». Сначала танк собирались использовать для прорыва укрепленных оборонительных полос, а в конце войны он рассматривался как «чудо-оружие», способное остановить наступление танковых лавин Красной Армии. Инициатором его создания был Адольф Гитлер, приказавший сконструировать и построить сверхтяжелый танк и задавший его основные тактико-технические характеристики. 8 июля 1942 года состоялось совещание, касавшееся развития танковых войск, на котором присутствовали Гитлер и профессор Фердинанд Порше, которому фюрер и поручил начать работы над танком, вооруженным пушкой калибра 128 или 150 мм. Но, несмотря на то, что танк создавался по «высочайшему» указанию, работа над ним затянулась до неприличия. 3 января 1943 года Гитлер потребовал от Порше отчета о состоянии работ над сверхтанком. Во время их встречи Порше смог показать лишь деревянный макет будущего танка. Только 24 декабря 1943 года состоялся первый пробный выезд «Мыши». К этому моменту башня еще не была готова, и вместо нее на танк установили груз, соответствующий массе башни. Всего к 3 февраля 1944 года новый танк прошел на испытаниях около 16 километров. 6 июня 1944 года на «Мыши» наконец-то была установлена башня, а 3 октября 1944 года установлено вооружение, и полностью укомплектованный «Маус» был испытан на полигоне. Но тут у Гитлера лопнуло терпение, и в конце 1944 года он приказал прекратить все работы над сверхтяжелыми танками. К тому времени было изготовлено три «Мыши», в конце войны ставших трофеями Красной Армии.


Миномет-лопата


В конце 1939 года в Советском Союзе был создан оригинальный тип миномета — 37-мм миномет-лопата. В походном положении миномет представлял собой лопату, рукоятью которой служил ствол. Миномет-лопата мог использоваться для рытья окопов. При стрельбе из миномета лопата играла роль опорной плиты. Лопата была сделана из броневой стали и не пробивалась 7,62-мм пулей. Миномет состоял из ствола, лопаты – опорной плиты и сошки с пробкой. Труба ствола соединена наглухо с казенником. Сошка служила для опоры ствола и в походном положении помещалась в стволе. Ствол при этом с дула закрывался пробкой. Перед стрельбой сошка соединялась со стволом с помощью пружинной лирки. Каких-либо прицельных приспособлений у миномета не было, стрельба велась «на глазок». Для стрельбы была разработана оригинальная 37-мм осколочная мина массой около 500 грамм. Мины носились в патронташе. Первоначально миномет-лопату встретили в войсках с большим энтузиазмом. Но зимой 1940 года при использовании 37-мм миномета-лопаты в боях в Финляндии была обнаружена крайне низкая эффективность 37-мм мины. Выяснилось, что дальность полета мины незначительна, а осколочное действие слабое, особенно в зимнее время, когда почти все осколки просто застревали в снегу. Отсутствие прицельных приспособлений и связанная с этим низкая точность, а также слабость осколочного действия мины были основными причинами крайне негативного отношения к миномету в пехоте. Бойцы говорили, что проще кинуть гранату, для чего не нужно никакого ствола. Хотя 37-мм миномет-лопату и мину к нему сняли с вооружения и прекратили их производство еще в конце 1941 года, в 1942 году для него даже издали инструкцию по применению. Правда, смысла пользоваться ею уже не было…


«Освободитель» за два доллара десять центов


В 1942 году американцы решили обеспечить массовое снабжение оружием партизан на территориях, оккупированных Германией и Японией. Поставки на оккупированную территорию связаны с большим риском, есть опасность попадания груза к противнику. С другой стороны, чем больше оружия можно доставить одним рейсом, тем лучше. Поэтому оружие должно было иметь минимально необходимую эффективность, возможно меньшую стоимость, небольшие размеры и массу, максимально упрощенную конструкцию. Было принято решение о создании так называемого «одноразового» пистолета для партизан, сделанного по принципу «числом поболее, ценою подешевле». Правительственный заказ на производство 1 миллиона таких пистолетов общей стоимостью $1710 000 в мае 1942 г. получила фирма «Гайд Лэмп Дивижн». «Гайд Лэмп» не имела опыта в работе над стрелковым оружием, зато имела отработанную технологию штамповки металлических деталей. Творение «Гайд Лэмп», которое американцы без ложной скромности назвали «Либерейтор» — «Освободитель», имело массу 445 г без патронов в рукоятке и патроннике, длину 141 мм при длине ствола 102 мм. Прицельная дальность формально устанавливалась до 25 ярдов (22. 8 м), реально же была гораздо меньше – гладкий, без нарезов ствол допускал эффективную стрельбу практически только в упор. Перезаряжение пистолета после каждого выстрела требовало довольно значительных усилий. Чтобы упростить процесс американцы создали инструкцию в картинках. Пистолет упаковывался вместе с 10 патронами, деревянным стержнем-экстрактором и инструкцией-комиксом, не содержащей ни единого слова, но весьма доходчивой. Стоимость одного упакованного пистолетного «комплекта» составляла всего $2.1. Упаковкой служила коробка из картона, пропитанного парафином, но часть комплектов просто обертывалась промасленной бумагой. Для сброса пистолетов служил контейнер, который вмещал 20 «упаковок» и весил 22.7 кг. Новшеством этого пистолета являлся и заложенный уже при конструировании разовый (больше не пополняемый) боекомплект, состоявший из десяти патронов. Они размещались в пистолетной рукоятке, причем восемь патронов были упакованы в пачку из водонепроницаемого картона, а два других помещались отдельно от них. Для того чтобы достать патроны, необходимо было сначала снять крышку пистолетной рукоятки и уж только затем вытащить необходимое для стрельбы количество боеприпасов. После использования имевшегося в пистолете боекомплекта подразумевалось, что оружие можно будет просто выбросить. Вот только партизаны, как европейские, сражавшиеся с немцами, так и азиатские, действовавшие в японском тылу, «почему-то» никак не хотели пользоваться плодами американских трудов. Трудно представить себе бойца, согласного приблизиться к оккупанту для выстрела в упор, а затем, разглядывая комикс, перезаряжать его для следующего выстрела…


Максим Купинов

Минометы. Бог войны Третьего рейха

Минометы

5-см минометы

Ротный 5-см миномет G.W.36 был создан в 1936 г. фирмой «Рейнметалл». Основное назначение миномета — поражение открыто расположенной живой силы противника.

Миномет создан по глухой схеме — все его части размещены на опорной плите. Заряд миномета постоянный. Изменение дальности стрельбы миномета от 60 до 520 м производилось изменением угла возвышения ствола.

Миномет очень компактен, на поле боя один номер расчета переносил его в собранном виде за рукоятку на стволе. На походе миномет разбирался на две части — ствол и опорную плиту — и переносился во вьюках за спиной солдата. Предусмотрена была также перевозка миномета на обычном велосипеде. При этом ствол миномета крепился на руле, а опорная плита — на раме велосипеда. Два лотка с минами крепились на раме другого велосипеда.

В боекомплект миномета входила только одна 910-граммовая осколочная мина. Мина эта подходила к советским 50-мм минометам, и в ходе войны наши минометы довольно часто вели огонь трофейными минами. (Данные миномета 5 cm G.W.36 приведены в Приложении «Минометы».)

В пехотных дивизиях первой волны в каждой роте имелось по три 5-см миномета. Кроме того, три 5-см миномета имелось в самокатном эскадроне. Итого в дивизии имелось 84 миномета 5 cm G. W.36.

К 1 сентября 1939 г. в вермахте имелось 5914 минометов 5 cm G.W.36 и 3,672 млн. тяжелых мин к ним. Производство 5-см минометов (табл. 38) было весьма дешево, стоимость одного миномета составляла 400 RM.

Таблица 38

Производство 5-см минометов 5 cm G.W.36 в годы войны (шт.)

1939 г. 1940 г. 1941 г. 1942 г. 1943 г. Количество минометов 1630 6622 5815 8775 3000

Из-за слабого осколочного действия 5-см мин производство этих минометов в 1943 г. было прекращено. К 1 марта 1945 г. в войсках оставалось 3953 5-см минометов.

Кроме того, на вооружении германской армии было небольшое количество 5-см крепостных автоматических минометов М 19 (у немцев они числились как гранатометы). Миномет М 19 устанавливался в трех различных бронекупольных установках, самая маленькая весила 59,5 т, а самая большая имела диаметр 3,5 м и весила 166 т. Сам миномет весил 220 кг. Питание миномета магазинное, в магазине 6 мин. Дальность стрельбы от 20 до 620 м. Стрельба из автоматического миномета велась миной от ротного миномета. Разница была в том, что часть мин имела малый заряд, не используемый в ротном миномете. Расчет миномета 3 человека. (Данные 5-см миномета М 19 приведены в Приложении «Минометы».)

Первоначально было заказано 880 минометов М 19, позже заказ сократили до 168, но фактически к 1 сентября 1939 г. было изготовлено 37 минометов. В ноябре 1939 г. производство М 19 возобновилось, и было выпущено еще 98 минометов. На этом их производство окончательно прекратилось.

Немцы использовали и захваченные на линии Мажино французские 5-см казематные минометы 210 (f). Вес миномета составлял 11 кг, длина трубы — 450 мм. Мина весом 0,95 кг при начальной скорости 120 м/с имела максимальную дальность 1075 м.

В вермахте использовался и ряд трофейных полевых легких минометов. Среди них был оригинальный 50-мм бельгийский миномет 5 cm Gr.W.201(b). (По мнению автора, его более уместно отнести к гранатометам) Он был установлен на треноге. Вес бельгийского миномета без мины всего 7,8 кг, а длина ствола 188 мм. Мина весом 0,6 кг при начальной скорости 75 м/с имела дальность стрельбы 585 м. Немцы считали конструкцию миномета неудачной, но тем не менее использовали миномет в боях.

Не менее интересную конструкцию представляли собой польские 46-мм минометы обр. 1932 г. и 1936 г. конструкции инженера Вернера. 46-мм миномет был создан по жесткой схеме (т. е. без амортизаторов) мнимого треугольника. Казенник ствола переходил сразу в мощный сошник. Длина ствола миномета составляла 396 мм. Миномет не имел ни подъемного, ни поворотного устройства. Стрельба велась под жестко фиксированным углом 45°. Благодаря такой конструкции вес миномета составлял всего 12,6 кг, и миномет легко переносился на поле боя одним номером прислуги. Дальность стрельбы менялась за счет регулирования давления в канале миномета с помощью газоотводного крана. При этом дальность стрельбы миной весом 0,76 кг менялась от 100 до 800 м. Максимальная начальная скорость мины составляла 95 м/с. Скорострельность 15 выстрелов в минуту. Расчет 2 человека.

Немцам удалось захватить 855 польских 46-мм минометов обр. 1932 г. и 1936 г. Разница между этими образцами была незначительна, и немцы назвали оба миномета 4,6 cm Gr.W.36(p). Часть минометов немцы отправили в свои части второго эшелона, а часть передали союзникам.

Во Франции немцы захватили значительное число французских 50-мм и 60-мм минометов. 50-мм миномет обр. 1937 г. получил германское обозначение 5 cm Gr.W.203(f), а 60-мм миномет — 6 cm Gr.W.225(f).

Из пяти тысяч 60-мм минометов, которыми был оснащена французская армия, подавляющее большинство досталось немцам. При длине ствола 724 мм мина весом 1,3 кг при начальной скорости 198 м/с летела на дальность от 80 до 1700 м. Вес 60-мм миномета 19,6 кг.

В 1941?1942 гг. немцы захватили на Восточном фронте несколько тысяч советских 50-мм минометов. Используя в вермахте 50-мм ротный миномет обр. 1938 г.[18], немцы именовали его 5 cm Gr.W.205/3(r).

8-см минометы

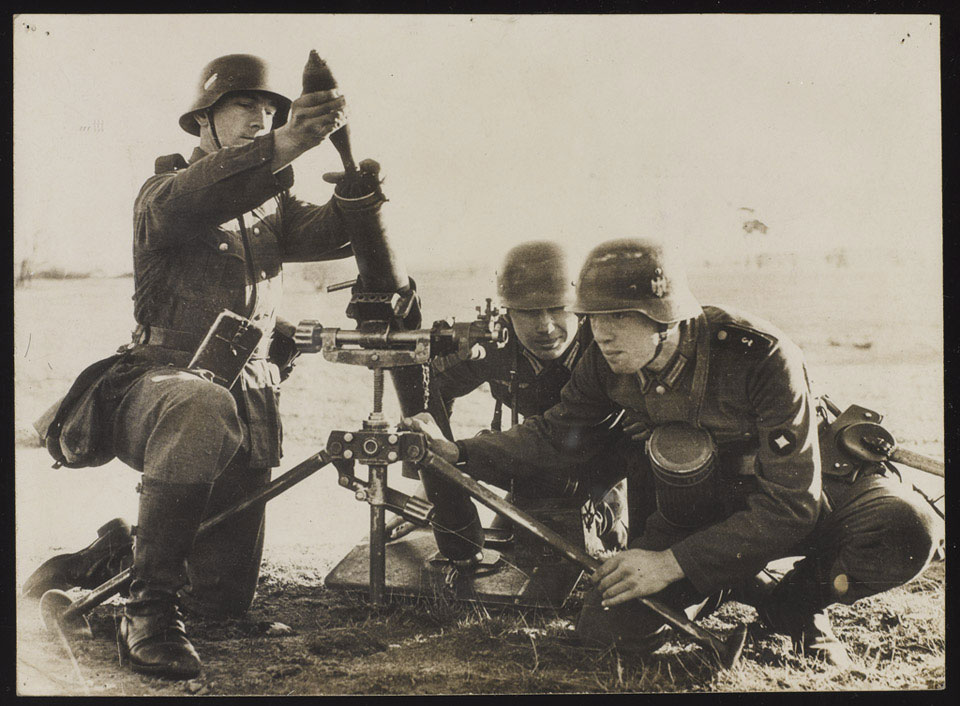

Основным батальонным минометом в вермахте был 8-см миномет обр. 34[19]. Намцы называли его тяжелым гранатометом обр. 34 (Schwere Granatwerfer 34), или 8 cm s.Gr.W.34.

8-см миномет обр. 34 был создан фирмой «Рейнметалл» в 1932 г. по типу миномета Стокса — Брандта. Они имел схему мнимого треугольника — ствол и двунога составляли две стороны треугольника, а третья сторона, связывающая опору двуноги с опорной плитой, отсутствовала, то есть была мнимой. Характерным внешним отличием 8-см миномета обр. 34 от советского 82-мм миномета была прямоугольная, а не круглая опорная плита[20].

Изменение дальности стрельбы миномета производилось грубо — подбором заряда от № 1 до № 4, и более точно — изменением угла возвышения. Дальность стрельбы 3,5-килограммовой миной составляла от 60 до 2400 м.

Интересно, что 8-см германскими минами можно было стрелять из советских 82-мм минометов. Для этого ГАУ составило даже специальные таблицы стрельбы. Но из 8-см немецких минометов стрелять советскими минами было невозможно.

Миномет состоял из ствола с казенником, двуноги с установленными на ней механизмами: подъемным, поворотным и горизонтирования, амортизаторной плиты и прицела. (Данные 8-см миномета обр. 34 приведены в Приложении «Минометы».)

8-см миномет обр. 34 состоял на вооружении пулеметных рот пехотных дивизий первой волны. В батальоне было шесть 8-см минометов, а во всей дивизии — 54 миномета.

8-см миномет обр. 34 переносился в походном положении на трех людских вьюках (ствол, опорная плита и тренога). Колесного хода миномет не имел.

8-см минометы обр. 34 часто устанавливались в полугусеничном бронетранспортере Sd.Kfz 250/7. Самоходной минометной установкой эту систему можно назвать с большой натяжкой, так как миномет устанавливался на днище кузова бронетранспортера с помощью небольшого числа полукустарно изготовляемых приспособлений. При необходимости миномет вынимался из кузова и действовал с грунта как обычный миномет.

Таблица 39

Наличие 8-см минометов (без трофейных) в германской армии (шт.)

1.09.1939 г. 1.04.1940 г. 1.06.1941 г. 1.10.1944 г. 1.01.1945 г. 4624 6796 11 767 14 900 16 454

Таблица 40

Производство минометов 8 cm s.Gr.W.34 (шт.)

Год 1939 г. 1940 г. 1941 г. 1942 г. 1943 г. 1944 г. 1945 г. Количество минометов 1523 4380 4230 9780 19 588 26 341 5788

Стоимость одного 8 cm s.Gr.W.34 составляла 810 RM.

Существенная разница в наличии (табл. 39) и в производстве (табл. 40) 8-см минометов обр. 34 объясняется их большими потерями. Так, только с 22 июня 1941 г. по 1 сентября 1942 г. потеряно 3466 минометов, причем все на Восточном фронте.

Командование вермахта в целом было довольно 8-см минометами обр. 34. Но миномет этот имел сравнительно большой вес (57 кг) и не годился для воздушно-десантных войск и различных штурмовых и диверсионных групп. Поэтому специально для ВДВ был разработан укороченный 8-см миномет обр. 42 — kz.8 cm Gr.W.42. Ствол его действительно был укорочен с 1143 мм, как у обр. 34, до 747 мм. Вес миномета был уменьшен с 57 до 26 кг. Боекомплект остался тот же, что и у 8 cm s.Gr.W.34, но за счет уменьшения заряда и длины ствола максимальная дальность стрельбы уменьшилась до 1100 м при начальной скорости мины 110 м/с. Из-за плохих баллистических качеств производство укороченного 8-см миномета обр. 42 было ограничено.

Серийное производство 8-см минометов обр. 42 было начато в 1943 г. и в том же году закончено. Всего немцы изготовили 1591 миномет.

Особый интерес представляет боевое применение трофейных 81-мм французских минометов Брандта обр. 27/31, которые у немцев получили обозначение 8 cm Gr.W.278(f). Сам по себе французский миномет не имел ничего оригинального — схема мнимого треугольника, прямоугольная опорная плита и т. п. Баллистика его была лучше, чем у 8-см германского миномета обр. 34. Легкая 3,3-килограммовая мина при наибольшем заряде имела начальную скорость 157 м/с и дальность стрельбы до 3000 м. Кроме того, в боекомплект входила и тяжелая 6,5-килограммовая мина, летевшая на дальность 1200 м.

Часть минометов обр. 27/31 немцы использовали в обычном варианте, а часть применяли в самоходных минометных установках. Так, на трофейном танке AMR 1935 фирмы «Рено» была снята башня, а взамен поставлена открытая сверху рубка, где помещался 81-мм миномет обр. 27/31. Вес самоходной минометной установки был около 6,6 т, а толщина брони 5?13 мм. Карбюраторный двигатель мощностью 80 л.с. обеспечивал максимальную скорость по шоссе 55 км/ч, запас хода до 180 км.

Другой образец самоходной минометной установки был создан в 1943 г. на шасси французского полугусеничного тягача «Сомуа» MCG/MCL. В кормовой части тягача была установлена специальная рама, в которой в два ряда размещалось 20 стволов 81-мм минометов обр. 27/31. Вертикального наведения эта установка не имела — все стволы были установлены жестко под углом 60°. Вес установки — 2,3 т. Кроме того, имелись также установки не с двадцатью, а с шестнадцатью стволами, по 8 в ряд.

Классификация этих установок представляет собой определенную трудность — их можно назвать и многоствольными самоходными минометными установками, и системами залпового огня, выполненными по схеме «закрытая труба».

Все перечисленные типы самоходных установок успешно использовались немцами в боях во Франции в 1944 г.

Кроме того, в вермахте использовались 81-мм австрийские, чехословацкие, польские и 82-мм русские минометы.

81-мм австрийский миномет обр. 1933 г. получил в вермахте обозначение 8 cm Gr.W.33(o). Это был классический миномет типа Стокса — Брандта по схеме мнимого треугольника. К 1 января 1939 г. в войсках имелось 244 таких миномета. В марте 1940 г. еще 6 минометов были отправлены в части со складов.

В Польше немцы захватили 201 миномет калибра 81 мм и 53,3 тыс. выстрелов к ним. Это были 81-мм минометы обр. 1918/28 г. и их модификация обр. 1931 г., но немцы не вникали в эти тонкости и оба миномета именовали 8 cm Gr.W.31(p). Польские минометы немцы применяли в боевых действиях в кампаниях 1940 и 1941 гг.

К 1 сентября 1939 г. в войсках имелось 514 чешских 81-мм минометов обр. 1936 г. и 236 тыс. выстрелов к ним. В вермахте они получили наименование 8cmGr.W.36(t). В 1940 г. фирма «Шкода» поставила еще 49 минометов.

С началом войны в СССР немцы захватили несколько сотен советских 82-мм минометов обр. 1937 г. В вермахте их называли 8,2 cm Gr.W.274(r). Эти минометы нашли широкое применение на Восточном фронте.

(Данные трофейных 81-мм минометов приведены в Приложении «Минометы».)

10-см минометы

10-см миномет обр. 35 (10 cm Nb.W.35)[21] назывался химическим в советских наставлениях, немцы же именовали его дымовым. Миномет создан по классической схеме мнимого треугольника. Опорная плита прямоугольная. Для перевозки на поле боя и на походе миномет имел колесный ход, отделяемый при стрельбе. (Данные 10-см миномета Nb.W.35 приведены в Приложении «Минометы».)

К началу войны немцы имели 155 минометов калибра 105 мм и 159 тыс. выстрелов к ним.

В 1940?1941 гг. 10-см минометами обр. 35 были вооружены 7 моторизованных химических дивизионов трехбатарейного состава. Дивизионы входили в состав частей РГК.

В 1939 г. было изготовлено 110 минометов 10 cm Nb.W.35, в 1940 г. — 279, в 1941 г. — 238. В мае 1941 г. производство их было прекращено. К 1 марта 1941 г. в войсках оставалось 143 миномета 10 cm Nb.W.35.

Ограничение в производстве и боевом применении 10-см минометов обр. 35 связано с тем, что они предназначались для стрельбы минами с отравляющими веществами и, видимо, стали бы достаточно эффективными в случае начала химической войны. При стрельбе же обычными минами 10-см миномет обр. 35 существенно уступал по дальности полковым минометам, а в качестве батальонного миномета был слишком тяжел.

В начале войны фирма «Рейнметалл» создала два опытных образца 10-см миномета Nb.W.51 и Nb.W.52 с дальностью стрельбы до 6 км. Однако по ряду причин на вооружение они приняты не были.

В конце концов фирма «Рейнметалл» создала 10-см миномет обр. 40 (10 cm Nb.W.40), имевший весьма оригинальную конструкцию, так как в отличие от классических минометов была выбрана схема не мнимого, а реального треугольника. Труба миномета была гладкой, и он имел настоящие противооткатные устройства — тормоз отката и накатник, как у пушки. Заряжание производилось не с дульной, а с казенной части. Чтобы обеспечить надежную обтюрацию пороховых газов, мина была помещена в короткую гильзу.

Миномет имел подрессоренный колесный ход. Стрельба велась с колес. (Данные 10-см миномета Nb.W.40 приведены в Приложении «Минометы».)

Производство 10-см минометов обр. 40 было начато в 1940 г. и закончено в начале 1941 г. Всего изготовили 317 минометов. Они были отправлены в химические дивизионы РГК.

Миномет 10 cm Nb.W.40 был сложен в производстве и очень дорог. Он стоил 14 тысяч RM, для сравнения, 10-см миномет обр. 35 стоил 1500 RM. В ходе боевых действий выявился ряд конструктивных недостатков миномета обр. 40, и он был изъят из действующей армии. К концу войны на складах находилось 148 минометов 10 cm Nb.W.40, из них 48 неисправных.

В конце 1930-х гг. на вооружение укрепрайонов был принят 10-см миномет IGT. Угол вертикального наведения его составлял от +47° до +85°, обстрел круговой. Стрельба велась 8-килограммовыми осколочно-фугасными минами с начальной скоростью 60?330 м/с на дальность от 60 до 6000 м.

В горных дивизиях немцы использовали чехословацкий 10-см горный миномет фирмы «Шкода». Миномет имел классическую схему мнимого треугольника. От других «классических» минометов он отличался оригинальной конструкцией лафета. Ноги лафета были наклонены под углом 45° к винту подъемного механизма, что позволяло добиваться угла возвышения до 90°. Механизм горизонтирования секторного типа. Ноги были телескопического типа, что позволяло уменьшать длину двуноги в походном положении. Миномет легко разбирался и перевозился на конских и людских вьюках.

12-см минометы

Германское командование допустило серьезную ошибку, недооценив роль тяжелых минометов. К 22 июня 1941 г. в Красной Армии имелось 3857 полковых 120-мм минометов обр. 1938 г., а до конца года от промышленности было получено свыше двух тысяч таких минометов. У немцев же не было даже опытных образцов своих 120-мм минометов, если не считать небольшого числа чехословацких 120-мм минометов, изготовленных фирмой «Шкода».

Ствол 120-мм миномета фирмы «Шкода» имел длину 15 калибров, максимальный угол возвышения +85° и вес в боевом положении 350 кг. В походном положении миномет соединялся с колесным ходом, и вес его составлял 430 кг. Стрельба велась 16,4-килограммовой осколочно-фугасной миной с начальной скоростью 85?325 м/с на дальность до 7,4 км.

В ходе боевых действий на Восточном фронте немцы захватили в 1941 г. несколько сотен исправных советских 120-мм минометов обр. 1938 г. Часть из них была использована в вермахте под названием 12 cm Gr.W.378(r). А в Харькове немцы захватили и технологическую документацию на этот миномет.

В конце 1942 г. германские конструкторы на базе советского миномета обр. 1938 г. создали свой миномет 12 cm Gr.W.42. И внешне, и по своим тактико-техническим характеристикам он почти не отличался от своего прототипа. Миномет был создан по классической схеме мнимого треугольника.

Миномет состоял из трех основных частей: ствола, опорной плиты и двуноги-лафета. На двуноге крепились подъемный, поворотный и горизонтирующий механизмы, а также амортизаторы и прицельные приспособления. Ствол гладкий, заряжание с казенной части. Дальность стрельбы грубо регулировалась подбором зарядов, а более точно — изменением угла возвышения. Основной способ производства выстрела — самонаколом мины от удара капсюля мины по жалу бойка при опускании мины в канал ствола в момент заряжания. Стрельба из миномета могла вестись и из укрытия с помощью стреляющего механизма и спускового шнура.

Стрельба велась осколочно-фугасной миной весом около 16 кг с десятиперым стабилизатором, близкой по габаритам и устройству к советской мине ОФ-843. Наша и германские мины были взаимозаменяемыми, поэтому в советских таблицах стрельбы 120-мм минометов имелись данные для стрельбы немецкими минами, а немцы с удовольствием стреляли нашими. Дальность стрельбы германского 12-см миномета ненамного превосходила дальность стрельбы советских 120-мм минометов обр. 1938 г. и 1943 г. — 6050 м против 5700 м.

Миномет 12 cm Gr.W.42, как и его советский прототип, на походе перевозился на колесном ходе, который при перевозке конной тягой прицеплялся к передку с боеприпасами или непосредственно к тягачу. Миномет с колесным ходом также мог перевозиться в кузове грузового автомобиля.

Первая серия из 76 германских 12-см минометов поступила в войска в январе 1943 г. А всего в 1943 г. было изготовлено 3367 таких минометов, в 1944 г.  — 4557, и в 1945 г. — 537. Соответственно к 12-см минометам было произведено выстрелов (тыс. шт.): в 1943 г. 1208; в 1944 г. 3798; в 1945 г. 367.

Стоимость производства одного миномета была сравнительно невелика — всего 1200 RM. К концу войны у немцев оставалось 3758 минометов 12 cm Gr.W.42 и 578 тыс. выстрелов к ним.

Первоначально минометы 12 cm Gr.W.42 поступали на вооружение стационарных пехотных дивизий, дислоцированных вдоль «Атлантического вала». Ими заменяли тяжелые пехотные орудия в ротах тяжелых пехотных орудий пехотных полков.

В 1943 г. при введении новой организации дивизий в состав батальона было введено четыре 12-см миномета. По новым штатам пехотные и моторизованные дивизии имели по 24 миномета 12 cm Gr.W.42, танковые по 16 минометов, воздушно-десантные по 63 миномета. На Восточном фронте 12-см минометы обр. 42 появились в августе 1943 г. (Данные миномета 12 cm Gr.W.42 приведены в Приложении «Минометы».)

Стержневые минометы

В 1940 г. для инженерных частей были созданы 20-см легкий и 38-см тяжелый стержневые минометы. В ряде советских служебных документов военных лет их называли бомбометами. Такие минометы не имели ствола, а вместо него к опорной плите крепился стержень, на который надевался полый трубчатый хвост мины, выполнявший роль ствола. Внешне мина была похожа на реактивный надкалиберный снаряд. (Данные 20-см легкого и 38-см тяжелого минометов приведены в Приложении «Минометы».)

Достоинством этих минометов была большая мощность фугасного заряда мины при сравнительно простой конструкции миномета. К основным недостаткам можно отнести малую дальность стрельбы.

Стержневые минометы предназначались для разрушения минных полей, проволочных заграждений, противотанковых надолб и бетонных «ежей», уничтожения или подавления огневых средств дотов, а также для создания дымовых завес.

Стержневыми минометами снабжались инженерные части войск, в том числе минно-подрывные батальоны.

Первоначально вермахт заказал 400 легких минометов. Однако их боевое применение в кампаниях 1940 г. во Франции и позже в Северной Африке выявило ряд конструктивных недостатков, что привело к сокращению их производства. В 1940 г. было изготовлено 27 легких минометов, а в 1941 г. — 131. За эти два года было выпущено 3400 стержневых мин калибра 200 мм.

Тяжелый же 38-см миномет оказался еще хуже. Он был слишком тяжел (920 кг) и громоздок. Правда, для перевозки на вьюках он разбирался на 9 частей.

В 1941 г. было изготовлено 42 тяжелых 38-см стержневых миномета, и на этом производство их прекратилось. Все 42 миномета были складированы на армейском складе в Шпандау. В марте 1945 г. немцы пытались их применить в районе Магдебурга.

Нарезные минометы, выполненные по глухой схеме

В ходе Второй мировой войны немцы применяли сравнительно небольшое число легких, средних и тяжелых минометов, выполненных по глухой схеме, созданных еще в годы Первой мировой войны.

В 1915?1916 гг. Рейнским заводом совместно с Инженерным комитетом был создан 7,5-см малый миномет обр. 16 (I.M.W.16). Миномет имел ствол с шестью глубокими нарезами. Заряжание производилось с дула. Стрельба велась нарезными снарядами весом 4,6 кг с начальной скоростью 121 м/с на дальность от 200 до 1050 м. Длина ствола составляла 395 мм (5,5 калибра).

Подобно классическому артиллерийскому орудию миномет имел противооткатные устройства. Цапфы люльки находились в крайнем заднем положении и вращались в подцапфенниках двухстанинного стального лафета. Угол вертикального наведения изменялся от +45° до +75°. Сам лафет мог вращаться на деревянном основании. В основании имелась боевая ось, на которую надевались деревянные колеса. Штатный способ ведения огня — стрельба с деревянного основания, находящегося на грунте. В этом случае миномет имел круговой обстрел. Однако при необходимости стрельба могла вестись и с колес. В этом случае угол горизонтального наведения не превышал 70°.

Вес ствола миномета 23 кг, вес системы в походном положении на колесном ходу 215 кг. Миномет перевозился автомобилем или одной лошадью. Ход не был подрессорен, поэтому скорость возки не превышала 12 км/ч. Расчет 3?5 человек. Скорострельность до 20 выстрелов в минуту.

Уже после окончания Первой мировой войны фирма «Рейнметалл» создала более дальнобойный 7,5-см миномет обр. 18 (I.M.W.18). Понятно, что цифра 18 была поставлена специально для западных держав с целью доказать, что миномет был создан еще в годы Первой мировой войны.

7,5-см миномет обр. 18 также был нарезной и имел противооткатные устройства. Вес снаряда был увеличен с 4,6 кг до 6,3 кг, а дальность стрельбы повысилась с 1050 м до 3400 м. (Данные 7,5-см миномета обр. 18 приведены в Приложении «Минометы».)

7,5-см минометы обр. 16 и 18 к 1939 г. находились во второразрядных пехотных дивизиях и учебных частях.

К средним минометам, выполненным по глухой схеме, относились 15-см[22] и 17-см нарезные минометы.

Наиболее интересно устройство 17-см миномета, созданного фирмой Эрхардта (Рейнским заводом) в 1913 г. Миномет был создан по глухой схеме. Стрельба велась снарядами, имевшими готовые выступы. Ствол миномета представлял собой трубу-моноблок, наглухо закрытую с казенной части. В донной части канал заканчивался каморой для помещения заряда. В канале ствола были сделаны три нареза глубиной около 3 мм. Заряжание производилось с дула. Первоначально в канал досылался картузный заряд, а затем ввинчивался в нарезы ствола снаряд с готовыми выступами. Естественно, такая процедура существенно снижала скорострельность.

Гидравлический компрессор состоял из двух цилиндров, расположенных над и под стволом. Накатник состоял из двух колонок спиральных пружин, вложенных в компрессорные цилиндры. Подъемный механизм — сектор, прикрепленный к левой цапфе люльки. Угол возвышения от +45° до +75°.

Станок вращался вокруг штыря на платформе. Поворотный механизм секторного типа допускал угол горизонтального наведения 20°. Станок представлял собой коробчатую конструкцию, склепанную из двух стальных штампованных станин, связанных между собой поперечными связями. Высота оси цапф люльки от грунта 943 мм. Станок был установлен на железном основании длиной 1420 мм и шириной 750 мм.

При стрельбе платформа устанавливалась на грунт. Для возки на цапфы платформы надевались деревянные колеса диаметром 890 мм.

На поле боя миномет мог передвигаться вручную наподобие тачки, дулом вперед. Один номер расчета держался за дышло, а два-три номера спереди впрягались в лямки, закинутые через плечо. Для передвижения в узких местах миномет легко разбирался на части: ствол с лафетом; платформу; колеса, дышло, правило и т. д. На походе миномет перевозился парой лошадей.

Снаряд весом 54 кг при стрельбе с взрывателем без замедления пробивал или частично разрушал деревянные укрытия толщиной в 15 см, земляные — в 100 см. С взрывателем замедленного действия пробивались деревянные укрытия толщиной до 30 см. Действие осколков было эффективно на расстоянии до 100 м (разлет 300 м). При стрельбе для проделывания проходов в проволочных заграждениях снаряд разрушал последние в окружности радиусом 4 м.

В 1915?1916 гг. 170-мм миномет обр. 13 был модернизирован и получил название 17-см миномет обр. 16. Конструкция миномета в основном осталась без изменений. Был удлинен ствол и улучшена баллистика, дальность стрельбы возросла с 768 до 1425 м.

Тяжелый 25-см миномет обр. 10, созданный фирмой Эрхардта, фактически был первым в мире серийным минометом. Конструкция его была аналогична 17-см миномету обр. 13. Ствол нарезной, заряжание производилось с дула снарядами с готовыми выступами. В походном положении на боевую ось основания надевались деревянные колеса. С такими колесами и при отсутствии подрессоривания скорость возки на конной или механической тяге не превышала 12 км/ч.

В 1915?1916 гг. 250-мм миномет обр. 10 был модернизирован и получил название 25-см миномет обр. 16. В ходе модернизации конструкция миномета практически не изменилась, но был удлинен ствол и улучшена баллистика. Дальность стрельбы возросла с 563 до 970 м.

Средние и тяжелые минометы калибра 150?250 мм к 1939 г. серьезно устарели. Хотя фугасное действие их снарядов было достаточно эффективным, но дальность стрельбы, скорость перевода из походного положения в боевое и обратно считались германским командованием неудовлетворительными. Поэтому эти минометы использовались в укрепрайонах, в стационарных дивизиях и в подобных им частях. (Данные средних и тяжелых нарезных минометов приведены в Приложении «Минометы».)

Работы над минометами большой и особой мощности

Проектированием минометов большой мощности в годы войны занималась фирма «Шкода». В 1943 г. фирма изготовила несколько опытных образцов 150-мм минометов 15 cm Gr.W.43. Миномет имел схему мнимого треугольника, круглую плиту, дульное заряжание и был внешне похож на 120-мм миномет обр. 42. Оригинальной была лишь конструкция двуноги. Командование вермахта сочло вес миномета 695 кг очень большим, а дальность стрельбы 5 км слишком малой, и на вооружение 150-мм миномет принят не был.

Фирма «Шкода» разработала несколько образцов пневматических минометов, благо она в 1916?1918 гг. серийно производила пневматические минометы калибра до 200 мм. В частности, был создан опытный образец 105-мм пневматического миномета весом 320 кг. Длина ствола миномета 1700 мм. Мина весом 6,5 кг имела начальную скорость 110 м/с, и максимальная дальность стрельбы составляла 1200 м. Главным преимуществом пневматического миномета был очень слабый звук выстрела. Но германское командование решило не связываться с пневматическими минометами.

210-мм миномет фирмы «Шкода» 21 cm Gr.W.69 весил в боевом положении 2700 кг. Он имел гладкий ствол длиной 3000 мм. Стрельба велась длинной (1636 мм) оперенной миной 21 cm Wgr.5004 весом 110 кг. При заряде весом 1,4 кг начальная скорость мины составляла 239 м/с, а дальность стрельбы 5035 м. Мина несколько меньшего веса имела начальную скорость 283 м/с, а дальность стрельбы — 6410 м.

В 1944 г. фирма «Шкода» изготовила 33 миномета 21 cm Gr. W.69, а в 1945 г. — еще 96. В 1944 г. 27 210-мм минометов и 2025 выстрелов Wgr.5004 было передано 410-му корпусу народной артиллерии. В декабре 1944 г. поступило донесение из корпуса о том, что 210-мм минометы практически непригодны к боевым действиям.

В 1944 фирма «Шкода» спроектировала 305-мм миномет 30,5 cm Gr.W. Вес миномета составил 10,8 т, длина трубы 5100 мм, то есть 16,7 калибра. Мина весом 160 кг при заряде 13,5 кг имела начальную скорость 430 м/с, а максимальная дальность стрельбы была 10 км. В январе 1945 г. фирме «Шкода» была заказана опытная серия из 10 минометов 30,5 cm Gr.W. К апрелю 1945 г. был изготовлен только один экземпляр.

Параллельно «Шкода» работала над сверхмощными 420-мм минометами 42 cm s.Gr.W. Конструкция 42-см миномета была близка к конструкции классического артиллерийского орудия. Миномет имел гладкий ствол длиной 5150 мм, то есть 12,3 калибра, заряжание производилось с казенной части. Стрельба велась оперенной миной, но, подобно артиллерийскому снаряду, имела медный поясок форсирования. Угол вертикального наведения от +40° до +75°. Угол горизонтального наведения 360°.

Вес миномета по одним данным составлял 17,6 т, по другим 21,6 т. Видимо, в последнем случае включался вес основания. В походном положении миномет перевозился на двух повозках весом по 16 т. Изюминкой же миномета была система двойного отката. Ствол откатывался по люльке на 850 мм, а верхний станок — по нижнему станку на 1250 мм. Двойной откат усложнял конструкцию миномета, но позволял существенно уменьшить его вес.

К началу апреля 1945 г. фирма «Шкода» изготовила первый опытный образец 42-см миномета. В боевых действиях миномет участия не принимал. Документация на него попала в руки советских специалистов. Фирма «Шкода» предлагала наладить производство 42-см минометов для СССР, но советское руководство отказалось.

Самый же большой миномет был спроектирован в 1944 г. фирмой «Рейнметалл». Калибр его — 850 мм, а длина ствола — 15 метров, то есть 17,6 калибра. В конструкции миномета была применена схема мнимого треугольника. Заряжание производилось с дула. Стрельба велась под фиксированным углом 45° — 48°. Казенник миномета упирался в опорную плиту размером 6?6 метров.

Мина весом в 2,2 т при заряде 400 кг должна была иметь дальность стрельбы 220 км. Таким образом, с Французского побережья эти минометы могли обстреливать всю Южную Англию, включая Лондон. Мины 85-см миномета имели большее фугасное действие, чем боевые части снарядов ФАУ-1 и ФАУ-2, а сами минометы были на порядок дешевле, чем крылатые или баллистические ракеты и их пусковые установки. Однако после захвата Франции союзниками продолжение работы над 850-мм минометом было признано немецким руководством нецелесообразным.

Самое необычное оружие Второй мировой войны // Смотрим

Москва, 7 мая — «Вести.Экономика». Вторая мировая война оказала огромное влияние практически на все сферы человеческой жизни, она затронула множество жизней и во многом стала переломным моментов в истории.

Во время войны разрабатывалось и применялось на практике оружие, которое в тот период считалось самым передовым.

Некоторые виды оружие получили широкую известность, некоторые же остались в тени.

Ниже мы расскажем о самых необычных видах оружия времен Второй мировой войны.

Миномет-лопата

Опыт советско-финской войны 1939-1940 годов заставил обратить внимание на необходимость увеличения в войсках количества минометов.

Неудивительно, что появилась идея дополнить батальонные и ротные минометы сверхштатным малокалиберным, переносимым и используемым отдельным бойцом.

На фоне широкого использования таких средств, как осколочные ружейные гранаты, выстреливаемые по навесной траектории, идея миномета калибром всего 37 мм не казалась странной. Видимо, чтобы не слишком нагружать бойца сверхштатным орудием, он был совмещен с малой саперной (пехотной) лопатой.

Такое оружие появилось уже в конце 1939 года, было опробовано в ходе боевых действий, и, в отличие от других типов минометов, энтузиазма в войсках не вызвало, тем более что осколочное действие 37-мм мины в условиях глубокого снежного покрова было ничтожным.

В походном положении боец переносил миномет-лопату в поясном чехле, как малую саперную лопату, мины с вышибными зарядами — в особом патронташе с плечевыми ремнями, который обертывали вокруг туловища. В гнезда брезентового патронташа вставлялись 15 железных футляров для мин.

Тем не менее, вскоре после начала Великой Отечественной войны, в июле 1941 года 37-мм миномет пошел в серийное производство для срочного вооружения им РККА.

Гусеничные мины «Голиаф»

Дистанционно управляемые носители «Голиаф» впервые были использованы немцами в 1942 году для доставки 66-килограммовых бомб к целям, которые включали в себя танки, плотные скопления пехоты, мосты, и здания.

Эти тягачи имели проводное управление и взрывались при столкновении с целью.

Было произведено более 4600 этих устройств, включая более крупную версию для транспортировки 88-килограммовых бомб.

Но, к сожалению немцев, они были медленными, тяжёлыми в управлении, а их полезная нагрузка была слишком мала.

Однако сама идея явно опередила своё время, и по сути была предшественницей современных роботов – просто технологии того времени оказались недостаточно продвинуты.

Карликовые субмарины Х-класса

Бывшие изначально итальянской инновацией, эти крошечные британские субмарины на четыре человека имели радиус действия в 1900 километров, могли погружаться на 100 метров, и передвигаться со скоростью 6 узлов.

Каждая мини-субмарина имела водоизмещение 30 тонн. У неё был всего один люк, что оказалось большой головной болью во время аварийных ситуаций.

Мини-субмарины запускались с борта обычной подводной лодки, и их задачей было закрепить две 1400-килограммовые мины под вражеским кораблём.

Ампуломет

Одним из достаточно необычных средств борьбы с немецкими танками и огневыми точками противника стал ампуломет.

Оружие состояло из ствола с патронником, лафета и прицельного приспособления. Общая масса оружия достигала 28 килограмм.

Обслуживался ампуломет тремя солдатами — наводчиком, заряжающим и подносчиком.

Ампула, начиненная горючей смесью выбрасывалась на расстояние до 250 метров. Применение ампулометов отмечено, в основном, при обороне Ленинграда.

Но уже к середине 1942 года производство ампулометов было свернуто в силу небезопасности обращения с оружием и и постепенным ростом количества других средств борьбы — противотанковых ружей и артиллерии.

«БраМит»

Один из первых серийных глушителей в Советском союзе получил свою аббревиатуру по имени его создателей — братьев Митиных.

«БраМит» мог применяться на револьвере образца 1895 года, превращая «наган» в почти бесшумное оружие.

Патрон с уменьшенным зарядом пороха позволял использовать трехлинейку в качестве бесшумного оружия с оптическим прицелом.

И если в стрелковых частях Красной Армии применение «БраМита» большого распространения не получило, то в партизанских и разведывательно-диверсионных отрядах глушитель нашел широкое применение.

Железнодорожные пушки Дора и Густав

Среди больших пушек эти две пушки калибром 80 сантиметром были абсолютными лидерами. И по факту это самые большие пушки, которые когда-либо существовали в мире.

Каждую из них надо было перевозить по частям, собирать и устанавливать на заранее подготовленное место – и вся эта процедура требовала участия 4000 человек.

Нацисты отрядили целый зенитный полк для их защиты, а также специальные войсковые соединения для охраны от партизанских атак.

Из двух этих пушек только Густав побывал в реальных боях. Он сделал 42 выстрела в ходе осады Севастополя в 1942 году – и пробивной силы его гигантских снарядов весом по 4.800 килограммов каждый оказалось достаточно, чтобы разрушить склад боеприпасов, укрытых под 30-метровой толщей скалы.

Субмарина-авианосец

В 1943 году Япония приступила к разработке субмарины I-400, которая должна была стать самой большой подлодкой Второй мировой.

Всего было построено три субмарины из запланированных 18-ти. Первая спустилась на воду 30 декабря 1944 года, следом за ней вторая, третья очень долго достраивались, но так и не вышла в плавание.

Вооружение подлодки состояло из 20 торпед, осадного 140-миллиметрового палубного оружия, трех установок 25-миллиметровых пулеметов, одного зенитного орудия и трех самолетов «Аичи М6А1 Шейран».

Длина подлодки достигала 122 метров, водоизмещение составляло 3530 тонн, а состав команды насчитывал 144 человека.

Две субмарины I-400 и I-401 решили использовать в августе 1945 года при проведении операции «Хикари» по уничтожению американских авианосцев возле атолла Улити.

Однако к моменту начала операции Япония объявила о капитуляции и подлодки бесславно сдались американским войскам.

Шерман-Краб

В Великобритании изучили опыт американцев по созданию цепных минных тралов Scorpion и создали свой цепной минный трал, получивший обозначение Краб. Такие тралы устанавливали в основном на танки Шерман, а сам минный трал получил обозначение Шерман-Краб.

На барабане, приводившимся во вращение с помощью привода от двигателя танка, закреплялись 43 металлические цепи.

По краям барабана установили острые диски, которые, вращаясь, разрезали заграждения из колючей проволоки.

Специальный защитный экран предохранял переднюю часть танка от клубов пыли или комьев грязи.

Позднее устанавливалось специальное устройство, позволявшее автоматически поддерживать высоту трала над поверхностью земли в зависимости от неровностей грунта.

Цепной минный трал Шерман-Краб поступил на вооружение британской 79-й бронетанковой дивизии, а затем несколько машин были переданы американским войскам, которые применили их в операциях на северо-западе Европы.

Минный трал Краб оказался весьма эффективным. Кроме того, он мог устанавливаться на обычные боевые танки, которые при необходимости могли вести огонь из штатного вооружения.

AVRE Bobbin

Это — инженерная машина на базе тяжелого британского пехотного танка Mk.IV Churchil, оборудованный бобиной с настильными гатями в передней части корпуса.

Гать разматывалась с бобины и танк своей массой утрамбовывал ее, готовя пригодный для движения путь по сыпучему грунту.

В День «Д» оно вылезало на берег и прокладывало сквозь колючую проволоку и прочую противопехотную гадость ровненькую скатерть-дорожку, по которой даже можно было катать джипы.

Радиоуправляемая планирующая бомба Henschel HS 293

Радиоуправляемая планирующая бомба была самым эффективным управляемым оружием той войны – с её помощью было уничтожено множество крейсеров и торговых кораблей.

После того как её сбрасывали с немецкого самолёта-носителя, её двигатель включался примерно на 10 секунд, и затем она скользила в воздухе остаток пути до своей цели.

В её хвосте даже была смонтирована небольшая подсветка, чтобы наводчик мог с лёгкостью её видеть, неважно, происходило ли это днём или ночью.

Впервые она была применена в августе 1943 года, и с её помощью был потоплен британский корвет «HMS Egret».

К концу войны Союзники разобрались, как внедряться в её управляющие частоты, что резко снизило её эффективность.

5 cm l Gr W 36 | 50

В начале 30-х г. Германия приступила к проектированию новых видов оружия, предназначенного для непосредственного сопровождения пехоты. Первым, в 1930 году, отдано указание о начале проектных работ по 81-мм миномету, а затем в 1934 году, о проектировании легкого миномета калибра 50 мм. Последний должен был состоять в штате каждого пехотного взвода.

История создания и производства

Основным его назначением, была борьба с живой силой и огневыми точками противника на дистанции превышающей таковую для уверенного броска ручной гранаты. Первые экземпляры миномета, созданного фирмой «Рейнметалл» стали поступать в пехотные подразделения в период 1936-37 гг. Данное орудие получило официальное название 5 cm Leichter Granatwerfer 36, но обычно использовалось его сокращенное название 5 cm l GrW 36.

Массовое производство немецкого 50-мм миномета продолжалось до июня сорок третьего года, всего было произведено в общей сложности 31 836 штук, с более или менее значительными изменениями в конструкции в течении производства. В 1942 году производство минометов 5 cm lе GrW 36 сокращено, а сами минометы начали выводить из войск первой линии.

Для боевого питания 50-мм немецких минометов, можно было использовать мины советского производства, которые давали гораздо большую дальность. В 1942 году в большом количестве 50-мм немецкие ротные минометы были отправлены в тыл, для обороны французского побережья. В 1944 году в значительное число 50-мм минометов было передано Хорватии.

Недостаток самих минометов, так и боеприпасов к ним вынуждало широко применять 50-мм минометы французского и советского образца. Тем не менее они также были отвергнуты. В мае 1944 года примерно 13000 таких минометов были отправлены в лом. Тогда как 45-мм польские, а также итальянские минометы, в 1945 году пошли на нужды вооружения фольксштурма и крепостей.

В вермахте имелось достаточное количество винтовочных мортирок, способных отстреливать гранату на дистанцию в 250 метров. Эффективность действия 50-мм гранаты, была удовлетворительна для борьбы с открыто расположенной пехотой, но совершенно недостаточна против сколь-нибудь серьезной фортификации.

Ротный 50-миномет l GrW 36 входил в состав взводов пехоты немецкой армии, включая горных стрелков и воздушный десант. Помимо вермахта 50-мм миномет использовался в Ваффен-СС. В состав каждого пехотного взвода организационно входило по одному ротному 50-мм миномету. Типичная немецкая пехотная дивизия начала войны располагала 5 cm lе GrW 36 в количестве 84 штук. Помимо пехотных рот, три миномета находились в составе роты разведки полка.

Краткое описание конструкции

Немецкий 50-мм миномет (5 cm l Gr W 36) состоит из 2-х основных узлов:

  • опорная плита, с механизмами выравнивания и механизмом поворота по горизонтали;
  • ствол, с установленным на нем подъемным механизмом.

Предназначение подъемного механизма — наведение на цель в вертикальной плоскости. Для грубого наведения необходимо утопить защелку 7, и переместить по трубке 4, втулку 5.  Точное наведение производится вращением стяжной муфты 6 соединяющей обе его части.  Поворотный механизм предназначен для точного наведения по горизонту, что достигается вращением рукояти 3.

 Выравнивание миномета на месте (горизонтирование) достигается вращением рукояток 8, имевшихся по обе стороны ствола.

Миномет 5 cm l GrW 36 оборудован стреляющим приспособлением. Для производства выстрела надо опустить мину в стол, после чего нажать на спуск стреляющего приспособления.

В состав минометного расчёта входили три человека- командир, наводчик и заряжающий. В положении для похода, миномет переносили разобранным, в двух вьюках. Первый вьюк — ствол, с механизмом вертикального наведения, второй- опорная плита.

На короткие расстояния, как и на поле боя, 50-мм миномет переносили собранным, удерживая его за ручку. Обыкновенно, кроме самого миномета, расчет переносил также пять лотков с минами, по десять штук в лотке, а также коробку с принадлежностями.

В боекомплект миномета 5 cm l GrW 36 входила единственная 910-г чугунная мина. Мина состоит из трех частей:

  • корпус, заключавшего в себя заряд тротила весом 115 г;
  • стабилизатор с хвостовым патроном внутри;

Перед стрельбой взрыватель никаких установок не требует.

Боевое применение

Главной задачей минометного расчета было подавление и уничтожение целей, расположенных за укрытиями. Наиболее эффективным являлся массированный огонь нескольких минометов 50-калибра. Как следствие, при ведении огня по скоплению живой силы, транспортных средств и пунктам наблюдения противника следовало привлекать несколько минометов, ведя огонь с высокой интенсивностью.

Работа на позиции

Заняв огневую позицию (ОП), расчет миномета устанавливал опорную плиту на землю таким образом, чтобы она имела небольшой наклон вперед. В случае нужды, нужного положения добивались, подравнивая грунт лопаткой.
Ориентируясь по белой полосе, нанесенной на стол, и передвигая опорную плиту, миномет 5 cm l Gr W 36 грубо наводили на цель. Поворотный механизм должен был находится в среднем положении.

Ударами черенка лопаты, опорную плиту осаживали до тех пор, пока ребра на нижней стороне не погрузятся в грунт.

Миномет горизонтируется вращением рукояток 8, покамест пузырек уровня не установится в среднем положении.

Ведение огня из 50-мм ротного миномета

После того как 50-мм ротный миномет установлен на ОП и произведена его грубая наводка по белой черте, расчет приступал к точному наведению в цель рукояткой горизонтального наведения 3.

Вертикальное наведение осуществлялось исходя из расстояния до цели, которое измеряли на-глаз. Для чего указатель прицела 11 устанавливали против цифры необходимой дальности, нанесенной на сектор 10.

Шкала сектора размечена на дистанции от 0 до 500 метров, с шагом в 100 метров. Необходимый угол возвышения придают грубо — двигая по трубке 5, втулку 4. Точное наведение — вращением стяжной муфты 6.

Для выстрела мину с установленным хвостовым патроном опускали в канал стола и производили спуск стреляющего приспособления, для чего отводили к себе рукоять спуска.

Стрельба производилась из положения лежа, пригнув голову к земле. Перед стрельбой необходимо было убедится, что на траектории мины, перед минометом, отсутствовали кусты, ветки деревьев и высокая трава, во избежание преждевременного разрыва.

минометов на Восточном фронте

Советский 120-HM 38 был одним из самых успешных минометов Второй мировой войны, и немцы даже копировали его для собственного использования. Он сочетал в себе тяжелую огневую мощь и мобильность и часто заменял артиллерию поддержки некоторыми соединениями. Он был прост и удобен в использовании и стрелял тяжелой фугасной бомбой.

Советский 82-ПМ37 имел калибр 82 мм (3,228 дюйма) и был близким родственником по конструкции французских минометов Брандта.Советы ввели круглую опорную плиту и использовали возвратные пружины между сошками и стволом, чтобы уменьшить силы отдачи на наводку и прицельные приспособления.

Немецкий 8-см sGrW34 пользовался большим уважением у союзников, которые опасались его точности и высокой скорострельности, но он не отличался выдающейся конструкцией, и большая часть похвалы, которую он заслужил, была в основном связана с тщательным и тщательным подготовка из них минометных расчетов.

Война длилась двадцать один месяц и все еще шла в пользу Германии, когда Гитлер отдал директиву 21, или «Дело Барбаросса», код для начала нападения на Советский Союз.В 3.15 утра 22 июня 1941 г. прозвучал одиночный выстрел, сигнализирующий о начале атаки, и с этого момента все остальные аспекты войны казались второстепенными. Япония могла не знать о намерениях Гитлера, даже несмотря на то, что они были союзниками по Стальному пакту. Италия, с другой стороны, прекрасно знала об этом, и Муссолини приказал развернуть итальянские войска для поддержки атаки. Гитлер никогда не посещал военную академию, но имел общее представление о стратегии. Его генералы предоставили ему информацию и внесли предложения, но окончательное решение было за ним.Если что-то шло по плану, он брал на себя ответственность, а если что-то шло не так, то полностью перекладывал вину на плечи других. Он считал, что Советский Союз был настолько коррумпирован, что все, «нам нужно сделать, это выбить дверь, и вся прогнившая структура рухнет». Отдавая приказ о вторжении в Советский Союз, Гитлер явно не имел представления о масштабах проблем, стоящих перед немецкой армией в этой огромной стране. Расстояния, преодолеваемые с кажущейся легкостью на раннем этапе кампании, заставили нацистского лидера поверить в то, что впереди еще одна победа.По оценкам немецкой разведки, бронетанковые силы Красной Армии насчитывали около 24 000 танков, но считалось, что большинство из них устарело и не создаст проблем для современных танковых войск и противотанковых орудий немецкой армии. Красные ВВС будут разбиты, поскольку их устаревшие самолеты будут сбиты современными истребителями Люфтваффе, такими как Messerschmitt Bf 109. Через несколько дней после начала кампании немецкие войска продвинулись вглубь Советского Союза, и, казалось бы, ничто не могло этому помешать. .

Масштабы атаки были беспрецедентными и включали 3 миллиона солдат в 146 дивизиях при поддержке трех воздушных флотов с более чем 1800 самолетами. В наступление были брошены семь армий и четыре танковые группы в составе 3580 боевых бронированных машин, 7184 артиллерийских орудий, 600 000 других транспортных средств и транспортных средств связи и 750 000 лошадей. Танковые силы включали 1440 PzKw III и от 517 до 550 PzKw IV, а остальные составляли 410 более старых танков PzKw I и 746 PzK II, а также несколько танков PzKw35(t) и 3(t).Это был блицкриг большого масштаба, и казалось, что тактика, которая так хорошо зарекомендовала себя в Западной Европе и против Польши, скоро добавит еще одну победу к списку завоеваний Германии. Некоторые считали, что Гитлер, возможно, вступил в бой с врагом, который был слишком силен для его вооруженных сил; в конце концов, Советская или Красная Армия насчитывала около 3 миллионов человек. Другие стратеги считали, что Советы были фатально ослаблены армейскими чистками 1937–1938 годов, в ходе которых Сталин приказал ликвидировать около 35 000 офицеров, лишив Красную Армию 90 процентов ее генералов.

Численность Советской Красной Армии в июне 1941 г. составляла 5,5 млн человек во всех родах и имела на вооружении 91,4 тыс. артиллерийских и минометных орудий, но только 2,780 тыс. человек личного состава и 43,872 артиллерийских и минометных орудий было переброшено на запад для противодействия немецкая атака. Немецкую армию также поддерживали еще 1 миллион солдат их союзников из Венгрии, Италии и Болгарии, у которых было почти 12 700 артиллерийских орудий и минометов. Типичная советская танковая дивизия в то время имела восемнадцать минометов для огневой поддержки и сорок орудий для противотанковой и противовоздушной обороны.Немецкая танковая дивизия в то время имела тридцать минометов и семьдесят два орудия для противотанковых и зенитных целей. Советская артиллерийская дивизия имела более 100 тяжелых минометов HM38 калибра 120 мм, организованных в специальную минометную бригаду для огневой поддержки, чего у немцев не было. Бои с самого начала были ожесточенными, и всего через три недели после начала немецкого наступления Советская Армия потеряла 8000 танков, 9427 артиллерийских орудий и минометов.В последующие недели советские потери продолжали расти. Например, в боях на Смоленском котле с июля по сентябрь 1941 г. Красная Армия потеряла убитыми, ранеными и пленными 486 000 человек, уничтожено более 1300 танков, уничтожено или захвачено 9920 артиллерийских орудий и минометов. Шесть месяцев спустя, потеряв большие позиции из-за отхода перед немцами, Советская Армия потеряла еще сотни тысяч человек убитыми и пленными, а огромные запасы оружия и боеприпасов были либо уничтожены, либо захвачены в боях.Потери танков и самолетов были огромными, а имеющаяся артиллерия и минометы сократились до менее 22 000 человек. Количество захваченных немцами минометов калибра 120 мм и запасы боеприпасов были столь велики, что они были пущены в бой против своих бывших владельцев без необходимости их переоборудования на вооружение. Действительно, немцы были настолько впечатлены этим оружием, что даже разработали собственную версию, известную как GrW42 калибра 12 см.

Советское производство вооружений упало, и на пополнение всего утраченного вооружения и перевооружение новых дивизий потребовалось время.Советская Красная Армия понимала, что ей нужно время для перегруппировки, перевооружения и реорганизации, если она хочет остановить продвижение немецкой армии. Как только это будет достигнуто, он сможет отбросить захватчика назад. Одной из используемых стратегий была старая тактика отказа от земли, называемая «выжженной землей». Это означало, что Красная Армия не оставила после себя ничего, что могло бы принести пользу немцам. Это ложилось тяжелым бременем на и без того перегруженные линии снабжения немецкой армии, которая должна была продвигать все вперед, поскольку она все глубже проникала в страну.В свою очередь, эта тактика выиграла у Советов время, чтобы собрать достаточно сил и оружия для контрнаступления. Число убитых, раненых и взятых в плен солдат продолжало расти, а количество потерянных вооружений, танков, транспортных средств и самолетов свидетельствовало о жестокости боев. После шести месяцев, казалось бы, неудержимого наступления немецкая армия, наконец, остановилась при температуре -30 градусов на окраинах Москвы. Красная Армия воспользовалась возможностью для контратаки 5 декабря, и с 720 000 человек при поддержке 670 танков, 5900 артиллерийских орудий и минометов и более 400 реактивных установок они отбросили немцев почти на 150 миль, чтобы отбить город Смоленск. .Москва была пока в безопасности, но далеко не в полной безопасности.

Сила немецкого нападения заставила Советы осознать, что их промышленные центры находятся под угрозой захвата или уничтожения, и были приложены огромные усилия для перемещения сотен заводов, особенно тех, которые производили оружие для армии, на тысячи миль на восток. за Уральскими горами. Это поставило их за пределы досягаемости немецких бомбардировщиков, и производство вооружений могло начать восполнять потери. Великобритания и Америка прислали военную помощь в виде танков, самолетов и грузовиков.Великобритания даже производила версии минометов HM38 калибра 120 мм, чтобы восполнить потери, понесенные Советской Красной Армией. Это было специальное производство, потому что британская армия никогда не использовала такое оружие. После того, как перемещенные советские заводы прочно обосновались, производство оружия начало расти, и потери первых месяцев были восполнены. Заводы также производили минометы более крупного калибра, такие как 160-мм M43, которые в бою весили 1,15 тонны и могли стрелять осколочно-фугасными бомбами весом 90 фунтов на дальность более 5600 ярдов. Эти более тяжелые минометы были казнозарядным оружием, и полки, оснащенные ими, были сформированы для службы в артиллерийских армиях. Вооруженные этой комбинацией оружия, такие артиллерийские части могли бы вести массированные бомбардировки, чтобы сокрушить немецкие войска с помощью огневой мощи.

Советская Армия не совсем лишена боевого опыта, отправив советников для поддержки республиканских войск во время Гражданской войны в Испании. Они также отправили оружие, в том числе танки, самолеты и артиллерию, которыми эксплуатировалось небольшое количество советских войск.Красная Армия также участвовала в частых пограничных столкновениях с Японией, таких как инцидент у советского порта Владивосток в 1938 г. В другом случае, в период с марта по сентябрь 1939 г. Халхин-Гол, где советские войска нанесли поражение японцам. В то время японские войска вели боевые действия в Китае, и эти пограничные столкновения с Советским Союзом привели к тысячам жертв с обеих сторон. Короткая, но кровопролитная русско-финская война с ноября 1939 по март 1940 года также пополнила боевой опыт Красной Армии. Во всех этих боях были опробованы и проверены в бою войска и оружие, которые позже будут использованы во время первых столкновений с немецкой армией в 1941 году. После первых успехов Германии, приведших к захвату огромных запасов советской техники , часть этого оружия в конечном итоге будет использована против них.

Для поддержки нападения Германии на Советский Союз венгры и румыны направили соответственно 44 000 и 358 000 солдат. Венгрия была союзницей Германии в Первой мировой войне в составе Австро-Венгерской империи.Румыния была врагом Германии в Первой мировой войне, но в войне против Советского Союза румынские войска сражались вместе с немецкими войсками как союзники и вместе с Венгрией развернули между собой объединенные силы из 3445 артиллерийских орудий и минометов. Теперь, снова став союзниками Германии, они развернули между собой объединенные силы из 3455 артиллерийских орудий и минометов. Всего годом ранее, в июне 1940 года, Румыния не определилась в военном отношении и как основная нефтедобывающая страна в регионе считалась стратегически важной как для Германии, так и для Советского Союза. Германия предупредила любой шаг, который мог быть предпринят Советским Союзом, введя войска в страну под предлогом обучения румынской армии. На самом деле они были задействованы для обеспечения поставок нефти немецкой армии, наряду с венгерскими и болгарскими. К сентябрю в Румынии находилось около 18 000 так называемых немецких инструкторов, присутствие которых все еще объяснялось необходимостью помочь в модернизации армии. К ноябрю все притворство было снято, когда премьер-министр страны Ион Антонеску подписал Пакт Оси, который объединил Румынию с Германией.

Румынская армия понесла большие потери на протяжении всей советской кампании, особенно во время боев в районе Украины и Крыма. В июне 1941 года румынские войска несли службу в составе 11-й немецкой армии для захвата Севастополя, где в боях участвовало более 720 минометов. К августу 1942 года третья и четвертая румынские армии вели бои под Сталинградом. Германия поставила румынской армии большую часть вооружения, включая противотанковые орудия и минометы. Часть этого оружия была из захваченных запасов французских минометов, таких как 60-мм минометы Brandt модели 1935 года. Они также получили 81-мм оружие Brandt модели 1927/31 и модели 1939 года. В Румынии была военная промышленность, способная производить пулеметы, стрелковое оружие и минометы, в том числе орудие калибра 120 мм под названием «Модель 1942», построенное Решитой. Это оружие буксировалось на двухколесном лафете, имело длину ствола 6,1 фута и боевой вес более 617 фунтов. Он мог стрелять фугасными бомбами весом 35,25 фунта на дальность 6780 ярдов.У румын также было довоенное разрешение на производство французского 50-мм миномета Brandt Model 1937 по лицензии, который румынская армия позже использовала во время боевых действий против Красной Армии. Это орудие в бою весило 7,27 фунта и могло стрелять осколочно-фугасными бомбами весом 1 фунт на дальность до 550 ярдов. Он также использовал другие минометы, в том числе вариант немецкого тяжелого калибра 12cm GrW42 производства Rosita.

Венгерская армия совершила свои первые военные вторжения в войну, когда в октябре 1939 года самостоятельно вторглась в соседнюю Словакию.Страна была прогермански настроена, но не присоединялась к пакту Оси до ноября 1940 года. Численность венгерской армии в мирное время составляла всего 80 000 человек, и, как в Болгарии и Румынии, ее вооружение было устаревшим, и ее передвижение в значительной степени зависело от лошадей. артиллерия. При поддержке Германии страна очень быстро расширила свои силы и в июне 1941 года выставила войска в линию вместе с немецкими и румынскими войсками во время операции «Барбаросса». В течение месяца после начала кампании подразделение под названием «Венгерские оперативные силы» (также известное как «Венгерский оперативный корпус») численностью около 40 000 человек, состоящее из войск 8-го корпуса и 1-й горнострелковой бригады, продвинулось вглубь Донбасса вдоль Немецкая семнадцатая армия, где она приняла участие в битве под Уманью, в которой были собраны тысячи пленных красноармейцев. Вторая венгерская армия состояла из девяти легких пехотных дивизий, каждая из которых имела два пехотных полка, в состав которых входили устаревшие танки, такие как Panzer Mk I, у которых были только пулеметы. 2-я армия была переброшена в Сталинград, где ей была поставлена ​​задача удерживать линию фронта протяженностью около 90 миль. Когда в январе 1943 года началось наступление Красной Армии, она очень быстро прорвала позиции, удерживаемые венгерскими войсками, которые отступили, оставив около 148 000 человек убитыми, ранеными и взятыми в плен, потеряв при этом много оружия, в том числе более 400 минометов калибра 81 мм.

Будучи союзником Германии, венгерская армия продолжала сражаться и на начало февраля 1945 г. все еще насчитывала 214 000 человек. Некоторые части сдались в конце 1944 года, но другие подразделения стойко держались на стороне Германии до конца войны в мае 1945 года. Бои в конечном итоге стоили 300 000 жертв и многих пленных. Оружие, используемое пехотными подразделениями, включало минометы, такие как 50-мм калибр 39M производства FÈG и венгерскую версию GrW36, известную как 36M. Венгерские заводы, такие как Dimàveg, EMAG и Bàmert, производили минометы калибра 81 мм, такие как 36/39M и 41M калибра 100 мм. 36/39M был конструкцией Брандта, весил 187 фунтов в бою и был способен стрелять осколочно-фугасными бомбами весом 9 фунтов на дальность от 55 до 4700 ярдов. Это оружие, также произведенное на заводе Диосдьер, находилось на вооружении по четыре штуки на батальон. Заводы также производили 120-мм калибр 43M, венгерскую версию немецкого GrW42, а Dimàveg также производил 90-мм калибр 17M, версию чехословацкого Lehky Minomet vz/17 производства Skoda.Венгерские войска также использовали трофейное оружие Красной Армии, такое как миномет 42М калибра 82 мм.

Финляндия также присоединилась к войне против Советского Союза, назвав свои возобновленные боевые действия Войной-продолжением; для некоторых это было воспринято как идеальная возможность завершить незавершенные дела, начатые двумя годами ранее. Финская армия развернула более 300 000 военнослужащих с более чем 2 000 единиц артиллерии и минометов. Хотя финские войска действительно воевали в других районах Советского Союза в качестве добровольцев в составе батальона «Нордост» дивизии СС «Викинг», основные усилия были сосредоточены в северной части Карельского перешейка.Здесь они заняли позиции и поддерживали блокаду, в то время как немцы занимали позиции южнее, чтобы осадить Ленинград в ходе операции, которая продлилась почти 890 дней или двадцать девять месяцев с сентября 1941 г. по январь 1944 г. Добровольцы из оккупированных стран, таких как Франция и Бельгия выступили вперед, чтобы сражаться в частях СС, известных как дивизии Карла Великого и Валлонии соответственно, и даже некоторые голландские граждане вызвались служить в дивизии Нидерландов, каждая из которых должна была быть оснащена стандартным вооружением.Европейские союзники Германии, Румыния, Венгрия и Финляндия, также должны были снабжаться оружием, что создавало нагрузку на вспомогательные службы, чтобы поддерживать их оснащение, и объем производства также находился под давлением.

Другим европейским союзником Германии было государство Болгария, которое также было союзником Германии в Первой мировой войне. Болгарская армия приступила к проведению антипартизанских кампаний в Греции и Югославии и к середине 1944 года насчитывала двадцать одну пехотную дивизию и две кавалерийские дивизии, а также другие подразделения, такие как две пограничные бригады.Это была устаревшая сила, несмотря на то, что ее бронетанковая бригада была оснащена более чем 120 танками французской и немецкой разработки и не имела современных противотанковых орудий. Он широко использовал лошадей для перевозки припасов, которые на самом деле оказались идеальными для использования в горных районах в зачистках против партизан. Болгария присоединилась к Тройственному пакту 1 марта 1941 года, но не участвовала в боевых действиях на территории Советского Союза. Армия была оснащена в основном немецким оружием, в том числе минометами калибра 8 см и 5 см, а также целым рядом трофейного вражеского оружия, которое считалось достаточным для той роли, которую выполняли войска.

Немцы были остановлены и отброшены, когда некоторые части были в пределах 15 миль от Москвы. Существенную роль сыграли погодные условия: минусовые температуры не позволили доставить боеприпасы и горючее. Красная Армия продвигалась вперед и к февралю 1942 года под командованием генерала Георгия Жукова в некоторых местах отбросила немцев на расстояние от 90 до 180 миль. Советы продолжали оказывать давление, надеясь окружить немцев, которые консолидировались в Харькове.Почувствовав угрозу, немцы двинулись первыми и атаковали. К 23 мая они окружили нападавших, захватили 200 000 человек и убили еще 70 000 человек. Надеясь снова захватить инициативу, Гитлер приказал 6-й армии изменить направление своего наступления и направиться на юг, против крупного промышленного города Сталинграда на западном берегу Волги. Это требовало слишком многого от его армий, но, несмотря на предупреждения его генералов о том, что их силы будут перегружены, Гитлер настоял на выполнении своего приказа.

В августе передовые части подошли к окраинам Сталинграда, за ними последовали новые войска и оружие. Сначала это казалось относительно легкой кампанией. Поскольку немцы получали много припасов, а Люфтваффе сохраняло превосходство в воздухе, армия была гарантирована поддержкой. Но первые признаки рухнули по мере усиления советского сопротивления. По мере усиления боевых действий резко возрастал расход боеприпасов. К концу сентября, после первого полного месяца боев, 6-я армия произвела 23 миллиона выстрелов из стрелкового оружия.Кроме того, артиллерия и танки выпустили 685 000 снарядов, а войска бросили 178 000 ручных гранат и выпустили 750 000 минометных мин. Это был уровень расходов на боеприпасы, который увеличивался по мере того, как битва распространялась на весь город, который к концу декабря лежал в руинах. Когда наступила еще одна зима, спрос на боеприпасы и топливо стал неустойчивым, а немецкие линии снабжения были перегружены и растянуты.

Пути снабжения были полностью нарушены, когда Советская Армия окружила город в ходе масштабного маневра, направленного на то, чтобы изолировать 6-ю армию от остальных немецких войск. Ни по дороге, ни по железной дороге ничего не доставлялось, и, пытаясь поддержать армию, люфтваффе попытались доставить припасы. Несмотря на обещания поставлять 600 тонн припасов в день, авиация не могла удовлетворить даже самые элементарные потребности осажденной армии. Минометы были легче артиллерийских снарядов, и их предпочитали перевозить, но в конечном итоге поставки этих боеприпасов также прекратились. С другой стороны, у Советской Армии не было проблем с пополнением запасов, хотя производство пришлось увеличить, чтобы удовлетворить спрос.Численность личного состава также не представляла проблемы для Советской Армии, тогда как немецкие потери не могли быть восполнены. Конец наступил 30 января, когда капитулировал немецкий командующий фельдмаршал Фридрих фон Паулюс. Битва стоила немцам 300 000 человек убитыми и ранеными, более 100 000 взяты в плен. Союзники Германии потеряли 450 000 человек. Это был переломный момент войны на востоке.

Во время Сталинграда советская пехотная дивизия насчитывала 9500 человек, организованных в стандартный тройной строй с полками и батальонами. Военные планировщики реорганизовали эту структуру, чтобы распределить вооружение, чтобы обеспечить дивизию усиленной артиллерийской поддержкой и роту с шестью 120-мм минометами, что дало каждому полку больше полевых орудий и 160 минометов. Дальнейшие изменения были внесены в структуру: к 1944 году советский танковый корпус был оснащен специализированным минометным полком в составе своей организации, оснащенным двадцатью четырьмя минометами калибра 120 мм, а каждый из трех батальонов мотострелковой бригады имел по шесть 82-мм минометов. минометы.В апреле 1945 года, когда Красная Армия вела бои в пригородах Берлина, даже кавалерийские дивизии численностью 5040 человек, с 5128 лошадьми и 130 автомашинами для буксировки противотанковых орудий, должны были быть оснащены восемью тяжелыми минометами и снабжены грузовиками для перевезти восемнадцать средних минометов и сорок восемь легких минометов дивизии вместе с боеприпасами, необходимыми для оружия.

К 1944 году немецкая пехотная дивизия, сражавшаяся на Восточном фронте, насчитывала 12 352 военнослужащих, все еще разделенных на три полка, хотя из-за нехватки личного состава количество батальонов сократилось до двух в каждом из них. К настоящему времени легкий 5-сантиметровый миномет был снят с вооружения, но некоторые части продолжали использовать это оружие, пока у них были запасы боеприпасов. Ситуация с численностью личного состава немецкой армии продолжала ухудшаться, и к 1945 году средняя пехотная дивизия насчитывала едва ли 7000 человек, и ей отчаянно не хватало оружия, боеприпасов и других предметов первой необходимости, таких как продовольствие, топливо и медицинская помощь. Для сравнения, в стрелковой дивизии Советской Армии было 9 200 человек с тремя пехотными полками, по три пехотных батальона в каждом.Часть артиллерийской поддержки огневой мощи дивизии обеспечивала специализированная минометная рота с шестью тяжелыми минометами калибра 120 мм. Напротив, в немецкой танковой дивизии было 13 725 человек с бронетанковым полком и моторизованным полком танковых гренадеров, каждый из которых был разделен на два батальона и оснащен четырьмя 120-мм и шестью 81-мм минометами. Советский танковый корпус насчитывал 10 500 человек, с составным минометным полком, оснащенным двадцатью четырьмя орудиями калибра 120 мм, и тремя батальонами пехоты, по 600 человек в каждом, и собственными 81-мм минометными частями. На бумаге численность немецкой дивизии была больше, но на самом деле численность личного состава очень редко была боеспособной. Хотя численность советского личного состава была ниже, чем у немецкого аналога, в целом у них было развернуто больше дивизий, чтобы обеспечить большую концентрацию войск. Проблемы, с которыми столкнулись немцы, усугублялись отсутствием пополнения запасов боеприпасов и сменного оружия. С другой стороны, логистические маршруты Советов были безопасными, и можно было перемещать запасы боеприпасов, оружия и подкреплений, не опасаясь нападения.

Нравится:

Нравится Загрузка…

Связанные

Этот нацистский осадный миномет был одним из самых больших когда-либо построенных

«Карл-Герат», буквально «Карл-Девайс», был одним из самых больших осадных минометов нацистской Германии и одним из самых больших когда-либо построенных минометов. Трудно переоценить размер и мощность Karl-Gerat.

«Карл-Герат» — одно из, если не самое крупное осадное орудие Второй мировой войны, специально разработанное для стрельбы огромными снарядами для уничтожения бункеров, которые Германия использовала для разрушения городов в Восточной Европе. Тем не менее, происхождение Karl-Gerät на самом деле начинается еще до Второй мировой войны.

Когда Германия начала свою программу секретного военного перевооружения в середине 1930-х годов, одним из главных препятствий, которое предвидело немецкое военное командование, была мощная линия Мажино. Французы построили Линию, длинную серию бетонных бункеров, противотанковых и противопехотных заграждений и укрепленных дотов вдоль восточной границы страны с Германией, чтобы сдержать или отразить нападение Германии на Францию.

Тысячи элитных французских солдат укомплектовали тяжелые орудия, установленные на линии Мажино.По общему мнению, длинная линия крепостей была практически неприступной: лобовой штурм окопавшихся позиций был бы невероятно труден, если не вообще невозможен. Чтобы вступить в бой и дать немецким солдатам шанс на бой, немецкой армии понадобилось мощное осадное орудие, способное пробить даже самые толстые бетонные укрытия линии: «Карл-Герат».

Немецкая оружейная компания Rheinmetall спроектировала Karl-Gerät на основе почти 24-дюймового снаряда, который весил почти 5000 фунтов и был специально разработан, чтобы пробить более восьми футов бетона и взорваться, как только он остановится во чреве французской обороны.

Видео Karl-Gerät в действии можно посмотреть здесь и оно стоит просмотра. На зернистом черно-белом видео мощная отдача Karl-Gerät, а также огромное облако пыли, которое создает осадное устройство, сразу же впечатляют. Вид изнутри казенной части дает представление об огромном размере корпуса Karl-Gerät.

В конце концов Rheinmetall построила в общей сложности семь Карл-Герат. Каждый из них был, по сути, индивидуальной сборкой с разными двигателями, трансмиссиями и разным количеством опорных катков.Впоследствии максимальная скорость и дальность полета различались между 7, хотя дальность полета, вероятно, никогда не превышала скудных 60 километров, а максимальная скорость, вероятно, составляла в лучшем случае 10 километров в час.

Несмотря на то, что массивная машина, вес которой составлял около 125 тонн, двигалась по гусеницам, похожим на танк, обычно еще более крупный специально разработанный железнодорожный транспортер перемещал «Карл-Герэтс» как можно ближе к месту назначения, а затем спешивал массивную осадную машину. который затем путешествовал своим ходом.Чтобы максимально облегчить движение машины, подъезд крупной машины должен был быть заранее выровнен и упакован — если бы «Карл-Герат» выбросил гусеницу, ее замена заняла бы невероятно много времени, учитывая большие размеры массивного миномета.

В конце концов нацистская Германия обошла массивную линию Мажино, напав на север линии через Нидерланды, хотя Германия использовала Карл-Герат на Восточном фронте. На этом театре боевых действий немецкий вермахт использовал «Карл-Герат» против нескольких городов и крепостей, включая Севастополь, против бойцов польского сопротивления во время Варшавского восстания в 1944 году, а также против последней отчаянной попытки Германии замедлить американские войска, сражавшиеся в направлении Берлина в 1944 году. запад Германии.

Несмотря на их огромные размеры, судьба всех семи Карл-Герэтов после войны точно не известна, хотя один экземпляр в настоящее время выставлен в Танковом музее Кублинка в России.

Калеб Ларсон — обозреватель The National Interest. Он имеет степень магистра государственной политики и занимается вопросами безопасности США и России, вопросами европейской обороны, а также политикой и культурой Германии.

Изображение: Wikimedia Commons

Немецкий миномет 12cmGrW42 времен Второй мировой войны с экипажем (пластиковая модель)

Этот предмет ограничен 3 на семью.


— Один из минометов, использовавшихся немецкими войсками во время Второй мировой войны, — 12cmGrW42.
— Был разработан в 1941 г. на базе 120-мм миномета ПМ-38, находившегося на вооружении советской армии во время германо-советской войны.
— Длина ствола 1862мм, максимальная дальность гордилась 6050м. Он используется в каждой части вермахта, развернут в пехотном батальоне, роте тяжелого вооружения, взводе тяжелого миномета, и поддерживал пехотные войска на протяжении всей войны.
— Воспроизведенная в масштабе 1/35 модель двойного миномета 12cmGrW42 немецких войск, использовавшихся во время Второй мировой войны.
— Корпус миномета, естественно, круглого основания, а также точно воспроизводит стартовую площадку из комбинации двух морских котиков.
— Механическая отделка может понравиться.
— Кроме того, в этом наборе устанавливается солдату Вермахта пять корпусов для работы с минометом.
— Чтобы воспроизвести момент напряженности вы сейчас пытаетесь начать очень обстрел.
— На каждой фигурке смоделирована зимняя экипировка в зимней куртке.
— Включая капюшон, такие как различные части складок представлены естественным образом, а также такие детали, как пуговицы и шнурки, которые усиливают ощущение, деликатно смоделированы.
— Солдаты корректируют прицел солдат и стартовую площадку для измерения времени стрельбы репликой, солдаты ждут реплики, чтобы передать снаряд, например, солдат готовит следующий снаряд, можно воспроизвести напряженную сцену минометов.
— Ящик с боеприпасами также был закрыт до того состояния, когда крышка была открыта для множества, каждый из них вошел.
— База, которая была расставлена ​​как мешки с песком вокруг, виньетка (небольшая сцена) также возможно изготовление.Также выкладываем комбинацию другого автомобиля.
— Керу — это набор, который широко использовался в военных фанатах.

[Основные характеристики]
— Установить солдату Вермахта пять корпусов для манипулирования тяжелыми минометами 12cmGrW42 и минометами
— Корпус миномета, разумеется, круглого основания, а также точно воспроизвести стартовую площадку комбинации из двух морских львов
— Смоделировано на каждой фигуре зимнее снаряжение, была одета в зимний анорак
— Также такие детали, как пуговицы и питание из струны деликатно смоделированы
— Такие как солдаты для подгонки солдат и прицеливания, чтобы измерить время стрельбы репликой, напряжение сцены вокруг ступка воспроизводимая
— Shell case набор вещей закрытых до того состояния, когда крышка открывается каждым

( Это машинный перевод.Пожалуйста, допускайте возможные неточности в тексте. )


Джон Зан помог остановить армию Германии с помощью миномета


Зан служил во время Второй мировой войны

Рэй Уэстбрук | Lubbock Avalanche-Journal

В 17 лет Джон «Джей Ди» Зан покинул пострадавшую от засухи ферму своих родителей недалеко от Литтлфилда, чтобы зарабатывать деньги на строительстве истребителей Lockheed P-38 в Калифорнии.

Нужен был доход, который мог бы помочь семье.

Три месяца спустя ему исполнилось 18 лет, и он получил уведомление о призыве на службу во время Второй мировой войны.Прежде чем он смог явиться на службу, его отец перенес инсульт и не смог выполнить обязательство по сбору урожая соседей с помощью механического уборочного оборудования.

Призывная комиссия в округе Лэмб предоставила Зану дополнительное время, пока он не сможет собрать урожай, обработать землю своих родителей и установить пластины тракторной сеялки для хлопка, чтобы его мать могла посеять урожай следующего года.

К декабрю 1944 года Зан служил в 106-й пехотной дивизии, сражаясь с многочисленной немецкой армией, которой Берлин приказал прорваться через американские войска до Ла-Манша.

За несколько дней, пока он и его минометное отделение выдвигались на позиции, Зан, должно быть, сделал паузу, чтобы вспомнить свои тренировки под руководством фанатика из Нью-Мексико.

«Сержант Джимми Мур, видимо, думал, что мне нужна вся подготовка по 60-мм миномету, которую он мог впихнуть в меня, пока у него была возможность. Итак, сотни часов я был вынужден изучать 60-мм миномет и как эффективно использовать его».

Он вспоминает: «Мне казалось, что он придирается ко мне.Каждую свободную минуту он тренировал меня на миномете: «Дистанция… огонь. Траверс… огонь. Сломай. Настройте это. Попасть в цель. Стреляйте один… стреляйте три для эффекта.

«Он использовал секундомер, чтобы я улучшал свое время при установке и выравнивании раствора. Раз за разом, снова и снова.»

День войны

Затем, 16 декабря 1944 года.

Он и другие занимали что-то вроде землянки, когда 15-го наступила ночь, и местность была достаточно мирной, чтобы он мог написать письмо домой своему родителей и один его сестре.

Зан не уверен, что его письма домой когда-либо отправлялись по почте.

«Когда я в последний раз смотрел на часы, было 5:15 утра, и я с нетерпением ждал, когда меня освободят от работы в 6 утра.»

В 5:30 утра немецкая артиллерия нарушила тишину непрекращающимся оглушительным огнём, осветив мрак вспышками разрывов снарядов, ударивших по территории, удерживаемой американскими войсками.

Лейтенант Роберт Брайтон направил сержанта. Зан вызвал наблюдателя на их аванпост для отчета, и, хотя было еще темно, наблюдатель мог видеть дульные выстрелы винтовок силой, исчисляемой сотнями.Они продвигались вперед за рвущимися артиллерийскими снарядами.

Запрос артиллерии

Зан отозвал наблюдателя обратно на свои позиции и начал вызывать артиллерийскую поддержку против приближающихся сил.

«Наша артиллерия продержалась не более пяти минут, и я сразу позвонил командиру артиллерии и спросил, почему он прекратил огонь. Он сообщил мне, что отстрелял все патроны, которые у них были.

«Я сказал:» Майор, у вас было несколько дней, чтобы пополнить запасы — почему у вас нет большего количества боеприпасов? Он сказал, что причина, которую ему сообщили, заключалась в том, что профсоюзы в штатах бастовали на заводах по производству боеприпасов с требованием повышения заработной платы, а боеприпасов не было в наличии.

Зан выругался. Затем телефонная линия оборвалась, по-видимому, перерезанная артиллерийским огнем. Он взял свою винтовку и направился к своей минометной позиции, чтобы вынуть из трубы еще не выпущенный снаряд, потому что его люди не изучили процедуру извлечение неисправного снаряда

Интенсивная атака

В своих воспоминаниях о битве он писал: «Сегодня утром в яростной атаке, которую немцы бросали на нас, я смог применить подготовку сержанта. Мур провел меня. Я давал указания для стрельбы так быстро, как только мог говорить…. Было темно, но, прислушиваясь к звукам разрывов наших минометных снарядов, я смог эффективно поставить заслон между нашими стрелками и немцами, не дав им прорваться к нашему рубежу».

Он добавил: «Немецкая артиллерия остановилась, когда их части приблизились к нам. Единственными разрывающимися снарядами были наши собственные 60-мм минометы». вперед.

Зан применил поперечный минометный огонь, который вонзил в него сержант. Мура, пока его позицию не осветила сигнальная ракета, выпущенная позади них.

Позиция с номером

Каким-то образом вражеский патруль, по-видимому, двинулся в тыл американцев, чтобы обезвредить миномет.

«Я знал, что может означать сигнальная ракета, обозначающая нашу позицию. Я знал, что через короткое время мы попадем под смертельный минометный огонь, если у них будут минометы. Кроме того, я рассчитывал и на пулеметный огонь.

Он вспоминает: «Это было тогда, когда разверзся ад».

Немецкие войска направили три пулемета из разных мест с трассирующими снарядами прямо над головой, вспоминает он.

Один из членов экипажа Зана, нервничая, начал кричать что их всех собираются убить, и Зан отправил людей обратно через проход в блиндаж, чтобы хаос не нейтрализовал их оборону. отверстие, когда он оглянулся и увидел, что я занимаю позицию за минометом.Он остановился и сказал: «Ты тоже не уходишь, сержант?»

«Я сказал: «Нет, я возьму эти пулеметы». »

Помощь в бою

Ардженцио вернулся и начал вытаскивать минометные снаряды и класть их рядом с минометом. Сравнив звук разрыва минометного снаряда со звуком пулемета и выровняв миномет по потоку красных трассеров, Зан смог вывести из строя первого стрелка.

Двое других, по-видимому, не поняли, как он мог нацелиться на них, продолжая стрелять, и они тоже были убиты.

«Нам, наверное, понадобилось меньше трех минут, чтобы уничтожить все три орудия.»

Он вспоминает: «Конечно, шел снег, и был холод, к которому мы не были готовы».

Мужчины страдали от обморожения ног до такой степени, что некоторые из них впоследствии потеряли ноги из-за ампутации. Ноги Зана рассматривались для этого варианта, но в конце концов были спасены, хотя даже сегодня они не чувствуют себя в них.

Свет дня

Когда рассвело в первый день битвы Зана — дек.16.01.1944 г. — визуально заметил передвижение немецких солдат. Они вскакивали и бегали из одной позиции в другую. Он также мог видеть знакомую группу американских солдат во главе с сержантом. Стаффорд в соседней деревне. Они были взяты в плен и стояли, сцепив руки над головами.

«Тогда я услышал страшный звук огнемета. С нашего правого косого фланга я увидел шестерых немцев, бегущих к нашей позиции. Впереди было трое, а точно сзади еще трое.Все они выглядели одинаково, но у среднего человека сзади был знакомый танк на спине.»

Зан предположил, что они пытались вывести миномет из огнемета.

«Я так и не понял, как они думали, что смогут пересечь открытую местность незамеченными.»

У Зана была обойма с бронебойными боеприпасами для его винтовки, и он ждал. подпрыгните и бегите вперед в унисон, а затем ударьтесь о землю.Я прицелился, а когда они снова вскочили и побежали к нам, прицелился в солдата центрального фронта и выстрелил. Немедленно передний немец упал, как и задний солдат с танком на спине. Остальные четверо убежали в безопасное место, двое из них пошли направо, а двое налево. Я знал, что мне, должно быть, удалось вытащить огнемет.»

Лейтенант Бритон был ранен в бою, и его несли на носилках, вспоминает Зан.

«У него было ранение в шею.Его рот был открыт, когда в него стреляли, и пуля прошла через его открытый рот и полностью вышла из задней части шеи, не задев зуб или крупный кровеносный сосуд. Я пожал ему руку и пожелал всего наилучшего.»

Когда два отряда на мгновение разъединились, Зан хотел проверить, не нанесен ли ущерб вражеским войскам, и попросил нового командира взвода присматривать за ним для поддержки, если это будет необходимо. Он прополз сквозь колючую проволоку и посмотрел на поле боя.»

Когда он увидел, что новый командир взвода исчез и не наблюдает за ним, он подобрал немецкий автоматический пистолет с обоймами для боеприпасов на случай, если это понадобится.

«Я осмотрел три пулемета, которые Ардженцио и Я нокаутировал. Весь расчет из трех человек на каждом орудии был мертв, а их тела разорваны на части. … Я знал, что 60-мм миномет — злое оружие, но я был не готов к повреждениям тел, которые я видел.»

Около 10 стр.м., у Зана возникло ощущение, что он должен выйти, чтобы проверить, что происходит. «Мы не слышали никаких звуков от людей I роты, поэтому я позаимствовал у Фрэнка Ардженцио пистолет 45-го калибра и вышел из нашего блиндажа. В свете снега я смог разглядеть позицию стрелков».

Он назвал пароль, когда приблизился, и его встретила только тишина.

«Потом пошел к стрелковым окопам и никого там не нашел. Бегом прошел с одного конца позиций. Никого не было. Подошел к землянке командира взвода и посветил внутрь фонариком.Там никого не было.

Минометное отделение

брошено

«Тогда меня поразило — их люди тихо отошли в тыл, не сказав моему отделению и мне об отступлении. Они намеренно оставили нас без защиты. »

Внезапно он понял, что между минометной позицией и немецкой армией нет стрелкового взвода.

Зан взял своих людей и начал двигаться к ряду деревьев, по которому они могли ориентироваться по крайней мере на милю.

«Примерно через милю следования вдоль ряда деревьев мы услышали тихий разговор, но не смогли разобрать, говорили ли это люди по-английски или по-немецки.Мы начали подкрадываться как можно ближе к позициям, но я громко выпалил: «Если вы американец, говорите лучше». К счастью для них и для нас, они были одним из взводов нашей роты».

Зан провел первые из 44 дней и ночей в морозную погоду и сражался в том, что стало известно как Битва за Арденну.

Война в реальности

Голливуд чаще всего изображает войну как хорошо снабженную армию храбрых людей, неумолимо продвигающуюся вперед.И на самом деле были храбрые люди, которые несли вес нации в своей войне.

Но на самом деле они не всегда были хорошо обеспечены и часто голодали. Зан и его люди в некоторых случаях оказывались без боеприпасов и еды и забирали оружие и небольшие пайки у немецких солдат, которые больше не нуждались ни в чем.

Зан был в локализованной части гораздо более широкого контекста, который он собрал воедино в более поздних исследованиях:

«Немцы ударили по нам, как мы узнали позже, тяжелой техникой — танками и орудиями и приближались к нам», — сказал он. .

«Били три наши дивизии: 99-я слева, 28-я справа, и мы были в центре 106-й.

«2-я дивизия оставила нас. Они подошли и подошли к 99-му, к северу от нас, с намерением, как я понял, начать атаку с этой позиции».

Полковники сдаются

Полки были окружены и вынуждены сдаться после того, как закончились боеприпасы и продовольствие.

«Мой полк, 424-й, пытались окружить, но не получилось, потому что нам удалось перебить большую часть».

Битва и война, хотя и спланированные и приказанные генералами, на самом деле были выиграны благодаря предприимчивости отдельных патриотов, разбросанных по сельской местности европейского фронта.

Подобно Джорджу Вашингтону и его людям в Вэлли-Фордж в другой войне, Зан и Ардженцио с помощью замерзающих ног, бессонных ночей и любого оружия, которое было под рукой, победили свою часть врагов нации.

[email protected]

• 766-8711

.

ВОЗ

Люди и организации, связанные либо с созданием этой фотографии, либо с ее содержанием.

какой

Описательная информация, которая поможет идентифицировать эту фотографию. Перейдите по ссылкам ниже, чтобы найти похожие предметы на Портале.

Когда

Даты и периоды времени, связанные с этой фотографией.

Статистика использования

Когда эта фотография использовалась в последний раз?

Где

Географическая информация о происхождении этой фотографии или о ее содержании.

Информация о карте

  • Координаты названия места. (Может быть приблизительно.)
  • Для оптимальной печати может потребоваться изменение положения карты.

Помогите сопоставить эту фотографию

Сообщите нам, знаете ли вы точное местонахождение этого предмета. В левом нижнем углу карты ниже выберите либо булавку ( ), либо прямоугольник ( ).Поместите булавку или перетащите, чтобы создать новый прямоугольник. Масштабируйте и перемещайте карту по мере необходимости.

Взаимодействие с этой фотографией

Вот несколько советов, что делать дальше.

Начать просмотр

Цитаты, права, повторное использование

Международная структура взаимодействия изображений

Распечатать / поделиться


Распечатать
Электронная почта
Твиттер
Фейсбук
Тамблер
Реддит

Ссылки для роботов

Полезные ссылки в машиночитаемом формате.

Архивный ресурсный ключ (ARK)

Международная структура взаимодействия изображений (IIIF)

Форматы метаданных

Картинки

URL-адреса

Статистика

[Немецкий минометный расчет], фотография, [1944. .1945]; (https://texashistory.unt.edu/ark:/67531/metapth536636/: по состоянию на 28 марта 2022 г.), Библиотеки Университета Северного Техаса, Портал истории Техаса, https://texashistory.unt.edu; зачисление в Мемориальный музей 12-й бронетанковой дивизии.

First World War.com — Оружие войны: окопные минометы

Как и граната, миномет был еще одним старым оружием, которое обрело новую жизнь во время Первой мировой войны.

Миномет: определение

Миномет по сути является короткая коренастая трубка, предназначенная для стрельбы снарядом под крутым углом (на разрешение выше 45 градусов), так что он падает прямо на враг.

Из этого простого описание сразу будет видно, что миномет был идеально подходит для позиционной войны, отсюда и обычное применение термина «траншейный». приставка.

Его преимущества перед артиллерией

Основное преимущество миномет заключался в том, что его можно было вести из (относительной) безопасности окопа, избегая контакта минометных расчетов с противником. Кроме того, это был заметно легче и мобильнее других, более крупных артиллерийских орудий. И, конечно же, тот факт, что минометная бомба упала почти прямо вниз означало, что он (если повезет) приземлится прямо во вражескую траншею.

Так же, как миномет был еще один образец древнего оружия, получившего новое господство, так же как и предсказуемо, что немецкая армия, настолько лучше подготовленная к войне, чем любая ее коллеги в 1914 году должны были заметить огромный потенциал миномет за несколько лет до Великой войны.

Состояние минометной готовности в 1914 г.

Конечно, Немецкие военные наблюдатели за русско-японской войной 1904-05 годов не только приезжали прочь с новым уважением к ручным гранатам, но со свежими идеями по использованию минометной бомбы, которую они видели развернутой.

Справедливости ради союзников силы немцы имели конкретное применение для миномета, когда они начали накопить его в ближайшие предвоенные годы. Короче говоря, они предполагали его использование против восточных крепостей Франции. Следовательно, ко времени война началась в августе 1914 года, у немцев было около 150 минометов.

А что за французы самих себя? Второе рождение миномета застало французскую армию целиком неожиданно, как это сделали англичане. По крайней мере, французы могли карабкаться ввести в действие древние наполеоновские минометы вековой давности (о которых Британские минометы Тоби в честь подбитого британского офицера с идеей обезопасить такие старые запасы оружия от Французский).

Однако англичане были полностью без запасов миномета, он вообще не использовался во время войны в Южной Африке 1899-1902 гг. Даже когда его достоинства немцы продемонстрировали, что в британской высшей команда, которая утверждала, что это не имело большого значения. Это заняло Дэйвид Ллойд Джордж (премьер-министр с конца 1915 г.) продвигает производство оружия, чтобы к нему относились серьезно.

Однако, как и в случае с граната, как только Британцы, наконец, осознали явные достоинства миномета. искренне, и его дизайн значительно улучшился. Так же, как англичане Бомба Миллса стала самой известной ручной гранатой войны, поэтому бомба Стокса стал самым известным минометом.

Немецкий миномет 1914 года

Первый однако сначала дела.

Немецкие минометы у начало войны — переводится на немецкий как «minenwerfer» (дословно «миномет») был спроектирован в 1908-09 годах и при гигантских размерах 25 см, были нарезные минометы, установленные на полевых лафетах (каждый миномет такого размера весил около 95 кг).

На самом деле у немцев было доступны три размера раствора. Помимо огромного 25-сантиметрового типа (самый тяжелый миномет), у них был легкий миномет (7,6 см) и средний миномет (17 см).

Сначала поставив эти первоначальные запасы в использовании на французском фронте, и засвидетельствовав их результаты удовлетворительные, миненверферы быстро пустили в массы производство.

Первый британский миномет

В конце 1915 г. англичане удалось ускорить производство своего первого миномета. Это было не из впечатляющий дизайн, чуть больше 4-дюймовой трубы без нарезов, прицеливания или отдачи.

Простая цилиндрическая бомба был брошен основанием в трубу так, чтобы она упала на выступающий штифт у основания трубы. Это взорвало боевой заряд и, таким образом, отбросило ракета.

Минометы, выпущенные из этого Устройство имело максимальную дальность 1500 ярдов и имело встроенный 25-секундный предохранитель, хотя вскоре его заменили на ударный (ударный) предохранитель.

Миномет Стокса

Дано что немцы значительно опережали в минометной подготовке это примечательно, что англичане, а следовательно, и другие союзные армии, поскольку британцы поделились производством миномета — так быстро нагнали и превосходил немцев в минометном мастерстве.

А г-н Ф.В.К. Стоукс — позже стать сэром Уилфредом Стоуксом KBE — спас положение британцев в январе 1915 год.В том же месяце он разработал блестящую по простоте ступку. Он стал стандартным для британской армии на несколько десятилетий и был наиболее широко используемым минометом среди армий союзников. Действительно, большинство Минометы, используемые сегодня, являются прямыми потомками миномета Стокса.

Дизайн Стокса был прост но высокоэффективен. Он состоял в основном из гладкой металлической трубы. крепится к опорной плите (для поглощения отдачи) с помощью легкого крепления для сошек. Когда бомба была сброшена в трубу, чувствительный к удару патрон в основание бомбы соприкасалось бы с ударником в основании трубку, тем самым выбросив бомбу.

размером 3 дюйма Сама чугунная минометная бомба весила около 4,5 кг. Он был оснащен модифицированный взрыватель ручной гранаты спереди, с перфорированной трубкой (с малый метательный заряд) и чувствительный к удару колпачок сзади.

То Миномет Стокса мог выпускать до 22 бомб в минуту и ​​имел максимальное дальность 1200 ярдов.

В дополнение к свету Миномет Стокса британцы также производили 2-дюймовый средний миномет и миномет 9.45-дюймовый тяжелый миномет (странно прозванный британцами «Летающие свиньи»). солдат) среди других моделей.

К последнему году войны каждая британская дивизия располагала 24 легкими минометами Стокса, 12 средними и несколько тяжелых моделей.

Минометная тактика

Минометы были бесспорно эффективен эффективен в условиях позиционной войны. Солдаты часто напрягите уши, чтобы уловить «хлоп!» звук, указывающий на выстрел вражеский миномет и, следовательно, поспешить в укрытие.

Неизбежно, раствор позиции быстро попали под обстрел вражеской артиллерии, как только их присутствие был обнаружен. По этой причине они были непопулярны, когда располагались среди данной группе пехотинцев, ибо это почти гарантировало занятое время вдоль траншея.

Минометы использовались по-разному для уничтожения вражеских пулеметных постов, подозреваемых снайперские посты или другие обозначенные особенности. Иногда использовались минометы большего размера. резать колючая проволока противника, как правило, в ситуациях, когда полевая артиллерия не могла быть использовал.

Использование минометов союзниками

Когда-то миномет Стокса зарекомендовала себя как очень успешная модель, союзники Великобритании — особенно французы — позаимствовали дизайн. особенно англичане и французы вместе работали над проектированием минометов на протяжении всей войны, каждый из которых улучшал чужие дизайны.

В конце концов миномет технологии продвинулись до такой степени, что можно было бросать минометные бомбы примерно до 2 км, но для маневрирования этим моделям требовались большие экипажи. вокруг поля боя.

Другая тип миномета — 1,75-дюймовый «карамельный» миномет Vickers со странным названием — имел сплошной вал, увенчанный сферической бомбой.

Разработанные для того, чтобы приземлиться на нос и взорваться при ударе, они часто оказывались ненадежный, во многих случаях просто ломающийся на две части.

Канадцы (а именно Генерал-майор Г.Л. Макнотон) изобрел 91-килограммовую минометную бомбу диаметром 9,45 дюйма. диаметр, который канадская пехота прозвала «слепой свиньей». Вообще ненадежный и с небольшой дальностью 400 ярдов тем не менее поднял моральный дух Канады.

Центральные державы

союзников Германии по и на протяжении всей войны большое внимание уделялось немецким конструкциям миненверферов, которые всегда искусно сделанный.

Специальный миненверфер батальоны были созданы в начале войны, которые использовались для усиления данные сектора в кратчайшие сроки в распоряжение Ставки.В дополнение к эти специальные батальоны, регулярные дивизионные и батальонные миненверферы вскоре были созданы компании.

К концу войны обе стороны обладал полным набором минометных бомб, каждая из которых примерно эквивалентна эффективности по сравнению с разработанной их врагом — и все потенциально очень смертельный.

Фотографии предоставлены Фото сайта Великой войны

Слово «дирижабль» применялось к аэростату наблюдения.

— Вы знали?

Немецкий самоходный миномет, Вторая мировая война, 1945 г.

Фотокопия немецкого самоходного миномета, Вторая мировая война, 1945 г.

Фотография немецкого солдата, стоящего рядом с самоходным минометом весом около 120 тонн, ок. 1945 г.

© Illustrated London News Ltd/Мэри Эванс

Идентификатор носителя 4392867

1945 C1945 Немецкий Исторический История импорт Миномет Приводной Показаны Солдат стоя тонн Взвешенный Мир

10 x 8 дюймов (25 x 20 см) Печать

Наши фотоотпечатки печатаются на прочной бумаге архивного качества для яркого воспроизведения и идеально подходят для обрамления

чек

Гарантия Pixel Perfect

чек

Изготовлен из высококачественных материалов

проверить

Необрезанное изображение 25. 4 х 12,5 см (оценка)

чек

Отделка профессионального качества

чек

Размер изделия 25,4 x 20,3 см (приблизительно)

Наши водяные знаки не появляются на готовой продукции

Отпечатано на бумаге архивного качества для непревзойденной стойкости изображения и великолепной цветопередачи с точной цветопередачей и плавными тонами. Отпечатано на профессиональной бумаге Fujifilm Crystal Archive DP II плотностью 234 г/м². 10×8 для альбомных изображений, 8×10 для портретных изображений.Размер относится к используемой бумаге в дюймах.

Код продукта dmcs_4392867_676_0

Фотопечать Печать плакатов Печать в рамке Пазл Поздравительные открытки Печать на холсте Антикварные рамы Художественная печать Установленное фото Премиум обрамление Коврик для мыши Стеклянная подставка Подушка Сумка Стеклянная рамка Стеклянные коврики акриловый блок

Полный ассортимент художественной печати

Наши стандартные фотоотпечатки (идеально подходят для оформления) отправляются в тот же или на следующий рабочий день, а большинство других товаров отправляются через несколько дней.

Фотопечать (8,50–182,43 долл. США)
Наши фотоотпечатки печатаются на прочной бумаге архивного качества для яркого воспроизведения и идеально подходят для оформления.

Печать плакатов (13,37–72,97 долл. США)
Бумага для постеров архивного качества, идеальна для печати больших изображений

Печать в рамке (54,72–279,73 долл. США)
Наши современные репродукции в рамке профессионально изготовлены и готовы повесить на стену

Пазл ($34.04 – 46,21 долл. США)
Пазлы — идеальный подарок на любой случай

Поздравительные открытки (7,26–14,58 долл. США)
Поздравительные открытки, подходящие для дней рождения, свадеб, юбилеев, выпускных, благодарностей и многого другого

Печать на холсте (60,80–279,73 долл. США)
Профессионально сделанные, готовые к вывешиванию картины на холсте — отличный способ добавить цвет, глубину и текстуру в любое пространство.

Старинные рамы (54,72–304,05 долл. США)
Наш оригинальный ассортимент британских репродукций в рамке со скошенным краем

Fine Art Print (36 долларов США.48 — 486,49 долларов США)
Наши художественные репродукции с мягкой текстурированной натуральной поверхностью — это лучшее, что может быть после обладания оригинальными произведениями искусства. Они соответствуют стандартам самых требовательных музейных хранителей.

Установленная фотография (15,80–158,10 долл. США)
Отпечатанные фотографии поставляются в специальном футляре для карточек, готовые к рамке

Каркас премиум-класса (109,45–352,70 долл. США)
Наши превосходные репродукции в рамке премиум-класса профессионально изготовлены и готовы повесить на стену

Коврик для мыши ($17.02)
Фотопринт архивного качества на прочном коврике для мыши с нескользящей подложкой. Работает со всеми компьютерными мышами.

Стеклянная подставка (9,72 долл. США)
Индивидуальная стеклянная подставка. Также доступны элегантные полированные безопасные закаленные стекла и термостойкие подставки под тарелки

.

Подушка (30,39–54,72 долл. США)
Украсьте свое пространство декоративными мягкими подушками

Большая сумка (36,43 долл. США)
Наши большие сумки изготовлены из мягкой прочной ткани и оснащены ремнем для удобной переноски.

Стеклянная рамка (27,96–83,93 долл. США) Крепления из закаленного стекла
идеально подходят для настенного дисплея, кроме того, мониторы меньшего размера можно использовать отдельно на встроенной подставке.

Стеклянные салфетки (60,80 долл. США)
Набор из 4 стеклянных салфеток. Элегантное полированное безопасное стекло и термостойкое. Соответствующие подставки также могут быть доступны

Acrylic Blox (36,48–60,80 долл.
