Патрон MG 151 (15 mm) Германия


MG 151 (нем. «Maschinengewehr», буквально «механизированная винтовка», «пулемёт» ) — немецкий 15-мм пулемёт времен Второй мировой войны, разработанный компанией Маузер к 1936 году.

В 1938 году на его базе была разработана 20-мм пушка MG 151/20, которая широко использовалась на всех типах самолётов люфтваффе и составляла основу вооружения самолетов-истребителей Германии периода Второй мировой войны.

Патрон 15×96 мм с бронебойным подкалиберным снарядом H-Pzgr предназначается для стрельбы по наземным целям. Высокие показатели бронепробития 40 мм/0°/300 м достигались, в частности, использованием твердосплавного сердечника с оживальной головной частью. Патрон 15×96 мм с калиберным бронебойно-трассирующим (БТ) снарядом Pzgr.patr. был оптимизирован для стрельбы по воздушным целям.


При разработке 20-мм патрона конструкторы фирмы Маузер увеличили диаметр дульца патрона 15×96, одновременно уменьшили высоту гильзы до 82 мм для сохранения длины обоих патронов одинаковыми и равными 147 мм.

Новый патрон 20×82 (иногда обозначается и как 20×81) снаряжался снарядами, унифицированными с используемыми к пушке MG FFM (осколочно-трассирующий, фугасный, бронебойный) с последующим проведением их усовершенствования. Всего в боекомплекте времен войны имелось семь типов 20-мм патронов различного назначения для стрельбы по различным типам целей (в наши дни исследователи называют, с учётом различных типов зажигательных патронов, разработанных в том числе после войны, цифру, в 4 раза большую), что представляется избыточным с точки зрения принятой в СССР практики. Гильзы обоих калибров латунные или стальные без закраины, диаметр основания гильзы 25,2 мм.

Патроны к
15 mm MG 151
Масса
патрона,
г
Масса
пули,
г
Масса
заряда,
г
Масса
ВВ,
г
Начальная
скорость,
м/с
Бронебойное
действие,
мм/град/м
Темп
стрельбы,
выст/мин
БТ

15 mm Panzergranatpatrone L’spur o. Zerl.

(Pzgr. L’spur o. Zerl.)

165
72
25,6 - 850 26/0/300 750
БП

15 mm H-Panzergranatpatrone o. Zerl.

(H-Pzgr o. Zerl.)

151 52 26,0 - 1030 40/0/300 700
ОТ с самоликвидатором

15 mm Sprenggranatpatrone L’spur m.

Zerl.

(Sprgr. L’spur m. Zerl.)

151 57 25,6 4,5 960 - 700
ОЗТ с самоликвидатором и дневным трассёром

15 mm Brandgranatpatrone L’spur m. Zerl.

(Brgr. L’spur m. Zerl.)

158 57 24,5 1,95 + 1,4 з.ш. 960 - 700
ОЗТ с самоликвидатором и ночным трассёром

15 mm Brandgranatpatrone Gl’spur m. Zerl.

(Brgr. Gl’spur m. Zerl.)

158 57 24,5 1,95 + 1,4 з.ш. 960 - 700

Пулемет 15 mm MG 151 использовался на следующих типах самолетов:

Bf.109F-2. Мотор-пушка MG 151 с ударным воспламенением патрона. Устанавливалась в развале цилиндров двигателя DB 601
Do.217E1
Hs.129B-1 Две пушки MG 151 с ударным воспламенением патрона по бортам фюзеляжа, на уровне кабины лётчика, выше плоскости крыла.

Источник текста:https://ru.wikipedia.org/wiki/MG_151

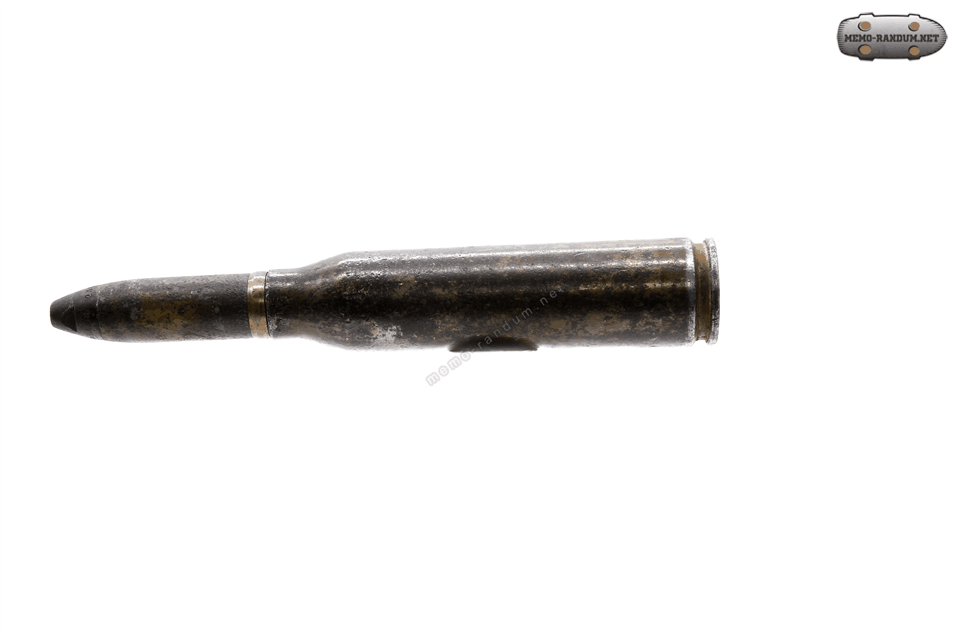

Патрон 15×96 MG-151/15 / 15 mm Mauser


Патрон 15×96
с осколочно-трассирующим снарядом




Патрон 15×96
с осколочно-зажигательно-трассирующим снарядом



Патрон 15 mm Mauser известен с обозначениями:
15×96 MG-151/15 / 15×96 Mauser para MG-151/15 / 15 mm Mauser / 15mm MG-151 / 15×95 Mauser MG-151 / SAA 9735 / XCR 15 096 BGC 010.

В 1934-1936 годах фирмой «Waffenfabrik Mauser» разрабатывался авиационный 15-мм пулемет, который в начале 1941 года был принят на вооружение ВВС Германии с обозначением «MG 151/15».

 Масса патрона, гМасса снаряда, гМасса заряда, гМасса ВВ, гНачальная скорость, м/сБронепробитие мм/град/м
БТ (Pzgr. L’spur)1657225,685026/0/300
БП (H-Pzgr)1515226,0103040/0/300
ОТ (Sprgr. L’spur)1515725,64,5960
ОЗТ (Br. Sprgr. L’spur)1515725,61,95+1,4 з.ш.960

Параллельно с конструированием оружия разрабатывался и новый 15-мм патрон в различном снаряжении: с осколочно-трассирующим (ОТ) «Sprgr. L’spur», осколочно-зажигательно-трассирующим (ОЗТ) «Br. Sprgr. L’spur», калиберным бронебойно-трассирующим (БТ) «Pzgr. L’spur» и бронебойно-подкалиберным (БП) «H-Pzgr» с твердосплавным (карбид вольфрама) сердечником снарядами.


Патрон 15×96

Патрон 15×96 мм с бронебойным подкалиберным снарядом H-Pzgr предназначался для стрельбы по наземным целям. Высокие показатели бронепробития 40 мм/0°/300 м достигались, в частности, использованием твердосплавного сердечника с оживальной головной частью. Патрон с калиберным бронебойно-трассирующим (БТ) снарядом был оптимизирован для стрельбы по воздушным целям.

Патрон 15×96 состоял из гильзы, капсюля центрального боя, заряда и пули. Цельнотянутая стальная, лакированная гильза бутылочной формы имела проточку и невыступающую закраину (фланец). Капсюль-воспламенитель состоял из латунной чашечки, капсюльного состава и фольгового покрытия.

В конце 1930-х годов на базе патрона 15×96 мм был разработан патрон 20х82 мм для авиационного пулемета MG 151/20. При разработке 20-мм патрона конструкторы фирмы Маузер увеличили диаметр дульца патрона 15×96 мм, одновременно уменьшив высоту гильзы до 82 мм для сохранения длины обоих патронов одинаковыми.

Производство патронов осуществлялось в свое время в Германии и Австрии на заводах «Gustloff Werke», «Deutsche Waffen und Munitionsfabriken AG», «Teuto-Metallwerke GmbH», «Hugo Schneider AG».


Патрон 15×96

Кроме использования патрона 15×96 в авиационном пулемете немецкими конструкторами предпринимались попытки использования этого боеприпаса в других видах оружия. В 1941 году в рамках программы «Panzerbüchse 243» по проектированию крупнокалиберного противотанкового ружья инженерами фирмы «Gustloff-Werke» было разработано ПТР «Model 1941» под патрон 15×96. Однако появление в начале Второй Мировой Войны мощных танков сделало ненужным работы по созданию крупнокалиберных ПТР и работы по созданию 15-мм противотанкового оружия были прекращены, а ружье «Model 1941» так и осталось, воплощенное только в опытном образце.

Наступившее в конце 1944 года резкое падение производства вооружений в Германии заставило руководство Вермахта использовать запасы авиационного вооружения, хранившегося на складах люфтваффе. Тогда была предложена модифицированная версия пулемета MG 151/15 для использования в пехотных подразделениях, которая поступала прежде всего на вооружение батальонов фольксштурма.

После снятия с вооружения пулеметов модели MG 151/15 серийное производство патронов 15×96 Mauser было прекращено. В настоящее время данный боеприпас считается устаревшим.


Патроны 15×96

Пулемет «MG 151» (Германия) — характеристики, описание, фото и схемы


MG 151
пехотный вариант

Наступившее в конце 1944 года резкое падение производства вооружений заставило руководство вермахта использовать запасы авиационного вооружения, хранившегося на складах люфтваффе.

Речь шла, прежде всего, о 20-мм авиационных пулеметах MG-151, выпускавшихся в модификациях MG-151/20 и MG-151/15 калибром 20 и 15 мм соответственно. По состоянию на 1 декабря 1944 г. имелось 16020 пулеметов MG-151 обеих модификаций, которые не находили применения в качестве авиационного вооружения в связи с переходом промышленности на выпуск новых реактивных самолетов Не-262, Не-162, Аг-234 и истребителей с поршневыми двигателями Та-152. Эти самолеты вооружались мощными 30-мм авиапушками МК-108. Для пулеметов MG-151 имелись и весьма внушительные запасы патронов: 5565000 патронов калибром 15 мм. и 55046000 патронов калибром 20 мм.

Калибр, мм20
Длина, мм1166
Длина ствола, мм1104
Вес без патронов, кг42
Емкость ленты,
кол. патронов
250
Скорострельность, выстр/мин630-720
Начальная скорость пули, м/с695
Прицельная дальность, м2000

Созданный в срочном порядке пехотный вариант пулемета представлял собой тело авиационного пулемета MG-151, установленное на легкий двухколесный лафет. Серийное производство лафетов осуществлялось фирмой «Дойче Ваффен-унд Мининионсфабрикен» в г. Позен (Познань). Лафет снабжен щитовым прикрытием, состоящим из двух листов брони, скрепленных с промежутками между ними. Для обеспечения большей устойчивости пулемета при стрельбе к телу пулемета прикреплены наплечники.

Имевшаяся на авиационном варианте пулемета система электроспуска заменена механическим спусковым механизмом, обеспечивающим ведение только непрерывного огня. Питание патронами осуществляется из гибкой металлической ленты. Для стрельбы используются 15 или 20-мм (в зависимости от модификации) патроны с бронебойными, бронебойно-зажигательными и осколочно-фугасными пулями.

Вследствие высокой скорострельности и большой мощности используемых боеприпасов пулеметы MG-151, представляли собой грозное оружие, эффективность использования которого, впрочем, снижалась вследствие примитивной конструкции лафета и низкой обученности расчетов (пулеметы MG-151 поступали, прежде всего, на вооружение батальонов фольксштурма).


MG 151/20
версия неподвижного бортового оружия
с воспламенительным кабелем

Авиационные пулеметы модели 151 были разработаны конструкторами Mauser Werke AG, с 1940 года выпускались в городе Оберндорфе, а позже также шестью другими фирмами. До конца войны только предприятие из города Оберндорфа поставило почти 39500 единиц этого оружия, из них 1272 единицы в 1941/42 хозяйственном году, 2765 — в следующем, 4706 — в 1942/43-м, 16945 — в 1943/44-м и еще 13650 единиц до апреля 1945 года. В предыдущем году, когда немецкая индустрия вооружения достигла наибольшего объема производства, вооруженные силы получили около 19 тыс. пулеметов этого типа.

Пулемёты предназначались в первую очередь для оснащения истребителей, бомбардировщиков, самолетов-разведчиков и истребителей-бомбардировщиков в качестве подвижного и неподвижного бортового оружия. С 1940-1941 годов эти пулеметы стали штатным вооружением немецких самолетов.

Автоматика MG-151 работает за счет отдачи ствола при коротком его ходе. Запирание канала осуществляется поворотом боевой личинки. Подающий механизм ползункового типа с двухсторонней подачей ленты.


MG 151/20
версия подвижного бортового оружия

Оружие оснащено отводящимся назад стволом и запираемым вращающимся затвором. Сам пулемёт состоит из двух подвижных и четырех неподвижных основных узлов. Ствол и затвор подвижны, а корпус, крышка, электрическое перезаряжающее устройство и электрическое спусковое устройство неподвижны. Ствол и затвор перемещаются в корпусе в продольном направлении. Их жесткое запирание осуществляется с помощью запирающей детали, расположенной в корпусе и также продольно перемещающейся. Затвор состоит из двух частей: вращающейся затворной головки и двигающегося по прямой остова. В передней части корпуса расположена возвратная пружина ствола и фрикционная кольцевая пружина, а в задней части, кроме ствольной и буферной пружин — буфер затвора (для поглощения энергии отдачи подвижной системы), который собран из конических разрезных колец. На крышке, закрывающей корпус, размещены запирающая пружина с пружинной гильзой, ручной завод пружины и устройство транспортировки патронной ленты. Электрическое перезаряжающее устройство закреплено на крышке слева, а электрическое спусковое устройство — справа.

Как только выстрел произведен, ствол, и затвор в запертом положении перемещаются назад до тех пор, пока пуля не минует дуло. В этот момент оба язычка головки затвора на роликах скользят по кривой направляющего кольца. При этом головка затвора вращается, ствол и затвор разъединяются, а запирающей детали придается ускорение. Ствол скользит в свое переднее положение, а затвор с большой скоростью устремляется назад и ударяется в буфер.

Во время обратного хода из патронника изымается гильза, выбрасывается из оружия вниз, а лента сдвигается на одно звено. При движении вперед затвор вставляет в ствол новый патрон из патронника. После этого головка затвора поворачивается, и затвор соединяется со стволом.

Когда остов затвора достиг своего переднего положения, ударник выходит из отверстия головки затвора и воспламеняет патрон. Помеха, вызванная отказом ленты, автоматически устраняется с помощью электрического устройства перезаряжания, когда стрелок отпускает кнопку произведения выстрелов.

Воспламенение патрона может осуществляться механически с помощью ударника или электрически с помощью воспламеняющего тока. Для этого нужен соответствующий затвор. Если стрелок заменяет затвор, предназначенный для механического воспламенения, и с помощью воспламенительной проводки устанавливает контакт между корпусом оружия и источником воспламенительного тока, то пулемет переводится на электрическое воспламенение. Для самостоятельного перезаряжания и взведения оружие должно быть подключено к электрическому устройству дистанционного управления. Однако также возможно ручное перезаряжание и взведение.


MG 151
система авиационного пулемета

Имевшаяся на авиационном варианте пулемёта система электроспуска была заменена механическим спусковым механизмом, обеспечивающим ведения только непрерывного огня.

Так же легко, как и переход с механического на электрическое воспламенение, стрелок может переоборудовать оружие модели 151 в модель 151/20. Для этого ему нужно только заменить ствол. Длина шага скрутки ствола, предназначенного для стрельбы 15-мм патронами, составляет 500 мм, а длина самого ствола —1254 мм; длина шага скрутки ствола для стрельбы патронами калибра 20 мм составляет 570 мм, длина самого ствола равна 1104 мм.

Питание пулемета патронами при стрельбе осуществляется из гибкой металлической ленты с полузамкнутым звеном (звенья неразъемные). Ее объем зависит от назначения использования и применения оружия в качестве одиночной, спаренной или тройной конструкции. Оружие в одиночном исполнении чаще всего оснащалось лентами, вмещавшими 250 патронов.

Опытная авиационная пушка Mauser GL.15 (MG.210 / MG.215) (Германия. 1939 — 1944 год).

Когда в конце 1930-х годов знаменитая 15-мм пушка (по немецкой классификации — пулемёт) фирмы Маузер MG.151 еще только проходила испытания, а ее 20-мм вариант MG 151/20 существовал только в прототипах, в компанию пришли несколько молодых амбициозных инженеров и изучив конструкцию авиапушки, сходу заявили, что могут сделать лучшее оружие. Сейчас уже невозможно узнать как удалось убедить руководство компании «отдать им тему», но факт тот, что в 1939 году на фирме был разработан проект пушки под внутрифирменным обозначением Gerät 6-12 или, дословно «устройство». Другое название системы — GL.15 от аббревиатуры «Gasdrucklader», то есть оружие, работающее на основе автоматики газоотвода, калибра 15 мм …

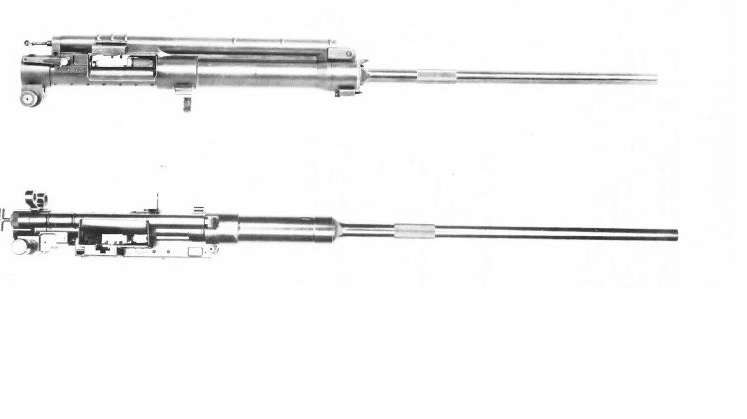

MG 210 (верхнее изображение) и MG 215 (нижнее изображение)

Надо сказать, что в немецкой оружейной школе газоотводный принцип автоматики был не характерен. Почти все немецкие автоматические системы работали на основе короткого отката ствола. В данном случае конструктора объединили две схемы — газоотводной автоматики и короткого отката ствола, в результате, им действительно удалось создать оружие, значительно превосходящее предыдущую разработку Маузера. Пушка GL.15, использующая тот же патрон 15х96, получилась на 300 мм короче, на 10 кг легче, а темп стрельбы на 25 процентов выше.

Такие параметры были получены за счет применения значительно более легкого и компактного затвора по сравнению с применяемым в MG 151.

Принцип действия GL.15 был следующим: В момент выстрела ствол жестко заблокированный с затвором, откатывался назад. Пороховые газы через газоотводную трубку, размещенную сверху ствола, воздействовали на газовый поршень, который разблокировал затвор, после чего затвор продолжал движение назад, выбрасывая стреляную гильзу и захватывая очередной патрон из ленты. Ствол же в это время возвращался назад под действием возвратной пружины. Стандартная рассыпная металлическая лента могла подаваться как слева, так и справа. Конструкция также предусматривала возможность применения как ленточной подачи патронов, так и использование различных магазинов.

Опытная система GL 15 (MG 210) в сравнении с серийной MG 151 (внизу)


Комбинированный принцип автоматики позволил добиться очень высокого темпа стрельбы — до 900 выстр/мин., а по некоторым данным мог достигать 1000 выстр/мин.

В середине 1940 года пулемет GL.15 был представлен на испытания. В министерстве авиации RLM система проходила под обозначением MG 210. В условиях, когда авиация Люфтваффе уже имела на вооружении пулемет MG 151, пусть и уступающий по ТТХ, но уже производящийся серийно, новая разработка Маузера особого интереса у чиновников RLM не вызвала. Тем не менее, потенциал нового оружия был оценен и руководству Маузер были выданы рекомендации для дальнейшего развития пулемета GL.15 / MG 210.

Главным требованием стало введение унифицированного оружия под разные калибры по аналогии с бикалиберным пулеметом MG 151 и MG 151/20. Новый проект GL.15, внутрифирменное обозначение Gerät 6-13 был несколько изменен. Он уже предусматривал легкосменный ствол под новые легкие патроны 13х92В, 15х83В, а также по некоторым сведениям предусматривал использование стандартного патрона 20х82, хотя скорее всего тоже с переработанной гильзой в части фланца диаметра меньшего, чем диаметр гильзы. Короткие гильзы вышеперечисленных боеприпасов для сохранения высоких начальных скоростей должны были снаряжаться порохами, обладавшими большим объемом газообразования и, соответственно, большей энергией.

Затвор серийной пушки MG 151 по сравнению с затвором MG 210


Разработка новой версии GL.15, получившей обозначение в зависимости от калибра соответственно MG 215/13, MG 215/15 и MG 215/20 была завершена в конце 1941 года. По сравнению с версией MG 210 в новом оружии была применен электрический спусковой дистанционный механизм и электрический привод зарядки оружия, смонтированный с правой стороны. Кроме того, механический ударник был заменен на электрозапал. Контакт передавался от бортовой электросети через корпус орудия, ствол и гильзу на электрозапальную втулку и замыкался на «контактный ударник», который, собственно, и воспламенял заряд.

Патроны для экспериментальной пушки MG 215 — сверху вниз: опытные 13х92В, 15х83В и стандартный 20х82 мм


Пушка MG 215 проходила испытания с конца 1941 года и, в целом, подтвердила высокое качество и большой потенциал этого оружия. В серийное производство пушка так и не пошла. Вероятно сказалось нежелание ломать уже налаженное производство пулеметов MG 131 и MG 151, а также внедрение линии новых нестандартных боеприпасов. Часть технических решений, заложенных в MG 215, в процессе работ перекочевало в серийную систему MG 151. В модификации MG 151Е был также применен электроспусковой механизм и электрозапал. Да и технические характеристики серийной системы значительно подтянулись и уже не сильно отличались от MG 215. В результате смысла запускать в производство новое оружие уже особо не было. Все работы по MG 215 были свернуты в начале 1944 года. На тот момент характеристики оружия уже не казались столь выдающимися, а на Маузере уже во всю шла работа по доводке пушки совершенно другого уровня бикалиберной револьверной системы MG 213C.
Источник — http://www.airwar.ru/

Военное дело — MG 151

Меню сайта

Наш опрос

Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0


Форма входа


MG 151/15 (нем. «Maschinengewehr», буквально «автоматическое оружие», «пулемёт») — немецкая бикалиберная 15-мм авиационная пушка/пулемёт времен Второй мировой войны, разработанная компанией Маузер и выпускавшаяся с 1940 года.

В 1941 году на её базе была разработана пушка MG 151/20, которая широко использовалась на всех типах самолётов люфтваффе и составляла основу вооружения самолетов — истребителей Германии периода Второй мировой войны.



MG 151/20

Характеристики

Масса, кг:42,7

Длина, мм:1916

Длина ствола, мм:1254

Снаряд:15×96 мм

Калибр, мм:15

Принципы работы:отдача ствола

Скорострельность,

выстрелов/мин:680—740

Начальная скорость

снаряда, м/с960 (ОТ, ОЗТ)

850 (БТ)

1030 БП (WC)

Прицельная дальность, м:400

MG 151/20

Тип:Авиационная пушка

Страна:Германия

История службы

Войны и конфликты:Вторая мировая война

История производства

Производитель:Маузер

Характеристики

Масса, кг:42,7

Длина, мм:1766

Длина ствола, мм:1104

Патрон:20×82 мм

Калибр, мм:20

Принципы работы:отдача ствола

Скорострельность,

выстрелов/мин:750

Начальная скорость пули, м/с:805 (фугасный)

705 (ОТ, ОЗТ, Б и БЗ)

Прицельная дальность, м:300

История создания

Авиационная 15-мм автоматическая пушка разрабатывалась фирмой Waffenfabrik Mauser в 1934—1936 годах. Параллельно с конструированием оружия разрабатывался и новый 15-мм патрон в различном снаряжении: с осколочно-зажигательно-трассирующим (ОЗТ), калиберным бронебойно-трассирующим (БТ) Pzgr и подкалиберным бронебойным с твердосплавным (карбид вольфрама) сердечником H-Pzgr снарядами.

Пушка MG 151/15 была запущена в серийное производство в 1940 г. Благодаря применению удачных конструкторских решений она обладала уникальными для своего времени характеристиками, что, наряду с хорошо отработанными 15-мм патронами со снарядами Pzgr и H-Pzgr (см. ниже), обеспечивало её уверенное превосходство над другими авиационными системами калибров 12,7 — 20 мм по параметрам начальной скорости снаряда и бронепробиваемости. Именно высокие баллистические характеристики пушки MG 151 (начальная скорость снаряда H-Pzgr составляла 1030 м/с, и настильность траектории) обусловили её применение на штурмовике Henschel Hs 129 для ведения огня по наземным целям в дополнение к 30-мм пушке МК 103.

Пушка MG 151/15 была принята на вооружение ВВС Германии в начале 1941 г. и устанавливалась на истребителе Bf 109 F-2. Однако в этом качестве 15-мм пушка нашла применение лишь в начальный период войны, главным образом, по причине недостаточной эффективности при ведении огня по авиационным конструкциям (планеру, плоскостям, хвостовому оперению и топливным бакам). Тем не менее, в 1941—1942 годах самолет Bf 109 F с пушкой MG 151/15 представлял серьезную угрозу для советских самолетов, поскольку на реальных дистанциях воздушного боя того времени (100—200 м) снаряд Pzgr уверенно пробивал бронеспинки сидений советских истребителей и элементы продольного и поперечного бронирования бронекабины штурмовика Ил-2.

В 1941 году фирма Waffenfabrik Mauser на базе 15-мм пушки MG 151 разработала новую 20-мм пушку MG 151/20. Последняя нашла широкое применение в качестве основного вооружения истребителей Bf 109 и Fw-190 различных модификаций, а также истребителей-бомбардировщиков, ночных истребителей и штурмовиков. С конца 1941 г. в основном использовалась пушка со стволом калибра 20 мм под индексом MG 151/20. Однако в составе турельных установок оборонительного вооружения бомбардировщиков MG 151/15 оставалась и после 1941 г. Варианты пушек 15 и 20 мм с электровоспламенением предназначались для синхронной стрельбы через плоскость воздушного винта.

Особенности конструкции

Действие автоматики пушки основано на использовании отдачи подвижного ствола, с которым во время выстрела прочно сцеплен затвор. В этом случае при выстреле назад отбрасывается не один затвор, а ствол вместе с затвором. Тем самым обеспечивается полное прижатие гильзы к стенкам патронника в течение всего времени действия давления в гильзе. Поэтому допустимы более высокие давления и соответственно более высокие начальные скорости относительно оружия со свободным затвором. В пушке MG 151 используется отдача с коротким ходом ствола, меньшим хода затвора. Запирание канала ствола осуществляется поворотом боевой личинки. Подающий механизм ползункового типа. Пушка состоит из двух подвижных и четырёх неподвижных частей. Подвижные части: ствол, затвор. Неподвижные части: ствольная коробка, крышка ствольной коробки. Механизм перезаряжания — электромеханический, ударно-спусковой механизм — также электромеханический. Подача патронов — ленточная, лента гибкая металлическая, звенья неразъемные. Известны варианты с правой и левой подачей. Перезаряжание и спуск — электрические от бортовой сети напряжением 24 вольта.

Нарезы канала ствола MG 151/15: 8 нарезов, нарезка правая, длина хода нарезов 500 мм (5,4°).

Нарезы канала ствола MG 151/20: 8 нарезов, нарезка правая, длина хода нарезов 570 мм (6°20′).

Принцип бикалиберной пушки

При отработке 20 мм варианта пушки MG 151 на свет появилось новое конструкторское решение (принцип) бикалиберной пушки 15/20 мм со сменными стволами различных калибров — от немецкого Wechsellauf-kanone. Этот принцип вторично увидел свет 40 лет спустя при создании фирмой Рейнметалл новой бикалиберной 35/50 мм пушки Rh 503. В наши дни воплощением этого принципа служит перспективная американская бикалиберная 30/40 мм пушка MK44 или «Бушмастер II». Устройство бикалиберной пушки со сменными стволами позволяет изменять калибр системы, то есть могущество оружия, простой операцией перестволения при внесении незначительных изменений в систему подачи, и базируется на сохранении габаритных размеров патронов обеих систем: одинаковых длин патронов и диаметров донных частей гильз. Одним из отрицательных моментов бикалиберной пушечной системы является ограничение длины патрона большего калибра соответствующим значением нижестоящего патрона, и, соответственно, ограничение его дульной энергии. В современных системах для парирования этого недостатка патрон большего калибра может выполняться по схеме гильзового телескопического выстрела.

Боеприпасы

Патрон 15×96 мм с бронебойным подкалиберным снарядом H-Pzgr предназначался для стрельбы по наземным целям. Высокие показатели бронепробития 40 мм/0°/300 м достигались, в частности, использованием твердосплавного сердечника с оживальной головной частью. Патрон 15×96 мм с калиберным бронебойно-трассирующим (БТ) снарядом Pzgr. patr. был оптимизирован для стрельбы по воздушным целям.

При разработке 20 мм патрона конструкторы фирмы Маузер увеличили диаметр дульца патрона 15×96 мм, одновременно уменьшили высоту гильзы до 82 мм для сохранения длины обоих патронов одинаковыми и равными 147 мм. Новый патрон 20×82 мм снаряжался снарядами, унифицированными с используемыми к пушке MG FF/M (осколочно-трассирующий, фугасный, бронебойный) с последующим проведением их усовершенствования. Всего в боекомплекте имелось семь типов патронов различного назначения, для стрельбы по различным типам целей (некоторые исследователи называют, с учетом различных типов зажигательных патронов, цифру, в 4 раза большую), что представляется избыточным с точки зрения принятой в СССР практики. Гильзы обоих калибров латунные или стальные без закраины, диаметр основания гильзы 25,0 мм.

Обе пушки MG 151 и MG 151/20 выпускались в вариантах с ударным и электровоспламенением, при этом патроны с ударным капсюлем и электровоспламенителем не являлись взаимозаменяемыми.

 В Мой Мир

Поиск


Календарь
«  Март 2022  »
ПнВтСрЧтПтСбВс
 123456
78910111213
14151617181920
21222324252627
28293031


Снаряд для Немецкого крупнокалиберного пулемета Маузер MG.

151 / 15



Точные деревянные копии немецких патронов крупного калибра 1,5 см , которые стреляли из крупнокалиберного пулемета Маузер MG.151 / 15 (1940-1943). Тип оболочки: 15 × 96 . Тиражированные картриджи составляют стандартнуюGerman_15x96_cartridgesдальность поражения вышеупомянутого немецкого авиационного крупнокалиберного пулемета — электрически заряжающего и спускового, оснащенного как ударной, так и электрической системой подзарядки. Оружие было изобретено еще в 1935 году и развернуто в Люфтваффе нацистской Германии в 1940 году — такое долгое ожидание было связано с низким приоритетом этого оружия, установленным RLM. В конце 1930-х годов производственные линии для калибров 13 мм и 20 мм уже были заняты оружием Rheinmetall-Borsig и лицензированным Oerlikon MG.FF, а также Rheinmetall MG.204. Лишь в 1939 году, когда стала очевидна посредственная баллистика и недостаточные характеристики Rheinmetall MG.131 / EL из-за слабости использованного 13-мм малозарядного патрона и сверхдальнейшей дальности эффективного огня порядка 250-300 м,разрешение на серийное производство этого нового MG. 151 / 15 было быстро получено. Более того, главным конструктором Маузера (Эрнстом Альтенбургером) было объявлено, что в ближайшее время будет легко разработана еще одна, более мощная пушка калибра 20 мм на базе уже сделанного MG.151 / 15. Скорострельность MG.151 / 15 составляла 700-750 об / мин при эффективной дальности до 1000 м, а начальная скорость от 850 до 1030 м / с в зависимости от типа пули. Однако такая высокая начальная скорость (для получения хорошей массы одиночного залпа) просто изнашивала все нарезы внутри ствола за очень короткий промежуток времени. Это было нехорошо. Переходя к калибру 20 мм MG.151 / 20.Это была необходимая мера, которая была принята очень скоро, и был заменен также менее мощный и легко перегреваемый лицензионный Oerlikon 2cm MG.FF. Таким образом, в конце 1941 года 20-мм Mauser MG.151 / 20 стала основной пушкой Люфтваффе. В то время в мире существовала только одна 20-мм авиационная пушка, которая могла сравниться с 20-мм пушкой Маузера — не американская и не какая-нибудь английская, а легендарная российская скорострельная автопушка ШВАК-20 .

Судьба поля боя для MG.151 / 15все еще был достаточно хорош: новые модели Messerschmidt Bf.109F1 / 2/3 все еще использовали этот пулемет в качестве моторной пушки. Только в поздней модификации Bf.109F4 его все же заменили на MG.151 / 20. 15-мм пулемет довольно быстро исчез из немецко-фашистской армии. На следующих самолетах Люфтваффе в то время можно увидеть только несколько версий этого пулемета: моторного типа на Bf.109F, перспективного истребителя He.280 в носовой части, а также на тяжелых истребителях Bf.110C4 / B1. А турельные версии на Fw.189A-1, Fw.200, Do.17Z2 / Z3, Do.217E1 / E2, He.177, Ju.88C, Ju.188E-1 и Me.323E2-Wt. Установленные на фюзеляже орудия штурмовика He.129B-2. Эти тяжелые 15-мм пулеметы также входили в состав так называемых «комплектов дополнительного вооружения» (Rustsatze), которые добавлялись к различным немецким истребителям и бомбардировщикам с более или менее целями и задачами для наземной атаки. Любопытный факт говорит о том, что в самом конце Второй мировой войны немцы все же вернули MG. 151 / 15 некоторым своим истребителям последних модификаций, таким как Bf.109K4, Fw.190D-10, Do.335A-0. В конце войны на различных немецких складах был накоплен огромный излишек этих орудий — те 7000 MG.151 / 15 с примерно 5,5 млн патронов были переделаны в наземные двухствольные мобильные зенитные орудия. Это стало достаточно эффективным и мощным переносным зенитным оружием наземного базирования. При этом все электрические механизмы на этих авиационных пушках были заменены обычными механическими, что позволяло вести только автоматический огонь. Когда война закончилась, большое количество захваченных немецких автопушек было развернуто в национальных армиях Франции, Израиля, Южной Африки, а также в армиях различных стран Латинской Америки еще 10 лет.

На базе трофейных немецких маузеров MG.151 / 15 и MG.151 / 20.В период с сентября 1942 года по ноябрь 46 года американцы предприняли многочисленные неудачные попытки повторить успешные характеристики этих орудий на своих домашних заводах. В ноябре 1942 года американская компания Colt и ее первый клон T17 с патроном 15,2 × 117 Патрон потерпел полный отказ. Затем потерпели полное фиаско с этим предприятием американские заводы Frigidair, General Motors, Frankford и Springfield Armory. Кроме того, в 1943 году новый клон T17E3 от General Electric, пистолет того же калибра, весил 61 кг — на безумные 20 кг больше, чем немецкий оригинал, при скорострельности около 600 об / мин. Затем, в 1945 году, снова была изготовлена ​​новая 58-килограммовая версия T17E5 с не впечатляющими 700-750 об / мин. Первоначальный заказ на 5000 единиц этих орудий был сокращен до 300 и 6 миллионов патронов к ним. а кровавый 1 млн. снарядов израсходован только при испытаниях вооружения. Еще любопытно, что 20-мм клон Т24 Кольта с патроном 20 × 158 в конце 1943 года также потерпел полную неудачу. В 1946 году американская программа клонирования MG.151 потерпела полное фиаско и была закрыта.

Набор реплик включает следующие типы картриджей:

1,5 см Pzgr. Patr.L’Spur.o.Zerl

1,5 см H-Pzbrgr.Patr.o.Zerl.

1,5 см Brsprgr.Patr.L’Spur.o.Zerl

1,5 см Brsprgr.Patr.L’Spur.m.Zerl

1,5см Brgr.Patr.L’Spur.m.Zerl

Немецкие патроны 15х96 в реальном масштабе (набор из 5 реплик) изготовление по их точным спецификациям и внешнему виду оригинала. В наборе виртуозно воссозданы детали, выглядящие аутентичные базовые капсюли и носовые предохранители, оригинальная цветовая гамма, аутентичные знаки, тисненые коды продукции — все идентично оригиналам. Патроны-реплики выглядят настоящими, но сделаны из массива дерева! Это достойный пример для любого частного показа, исторического спектакля о войне или реконструкции. Хороший экспонат для любого музея войны или просто впечатляющий сувенир и редкое украшение комнаты. Реплики патронов также отлично смотрятся с некоторыми более крупными боеприпасами — как и другие патроны другого калибра. Чтобы выглядеть более реалистично, с надлежащим возрастом, реплики немецких патронов подверглись некоторому выветриванию: были добавлены дополнительные цветовые эффекты, чтобы добиться слегка изношенного и потертого вида, чтобы быть похожими на старые боеприпасы военного времени. Обратите внимание: текущие копии боеприпасов являются изделиями ручной работы, поэтому любые дополнительные цветовые эффекты на них могут немного отличаться!

Калибр: 15 мм

Корпус: 15 × 96

Максимальный диаметр: 25 мм.

Общая высота: 147 мм.

Вес комплекта: 180 г.

Точные деревянные копии немецких патронов крупного калибра 1,5 см , которые стреляли из крупнокалиберного пулемета Маузер MG.151 / 15 (1940-1943). Тип патрона: 15 × 96 . Снаряды составляют стандартную дальность поражения вышеупомянутого немецкого авиационного крупнокалиберного пулемета — электрически заряжающего и спускового, оснащенного как ударной, так и электрической системой подзарядки. Оружие было изобретено еще в 1935 году и развернуто в Люфтваффе нацистской Германии в 1940 году — такое долгое ожидание было связано с низким приоритетом этого оружия, установленным RLM. В конце 1930-х годов производственные линии для калибров 13 мм и 20 мм уже были заняты оружием Rheinmetall-Borsig и лицензированным Oerlikon MG. FF, а также Rheinmetall MG.204. Лишь в 1939 году, когда стала очевидна посредственная баллистика и недостаточные характеристики Rheinmetall MG.131 / EL из-за слабости использованного 13-мм малозарядного патрона и сверхдальнейшей дальности эффективного огня порядка 250-300 м,разрешение на серийное производство этого нового MG.151 / 15 было быстро получено. Более того, главным конструктором Маузера (Эрнстом Альтенбургером) было объявлено, что в ближайшее время будет легко разработана еще одна, более мощная пушка калибра 20 мм на базе уже сделанного MG.151 / 15. Скорострельность MG.151 / 15 составляла 700-750 об / мин при эффективной дальности до 1000 м, а начальная скорость от 850 до 1030 м / с в зависимости от типа пули. Однако такая высокая начальная скорость (для получения хорошей массы одиночного залпа) просто изнашивала все нарезы внутри ствола за очень короткий промежуток времени. Переход к калибру 20 мм MG.151 / 20. Это была необходимая мера, которая была принята очень скоро, и был заменен также менее мощный и легко перегреваемый лицензионный Oerlikon 2cm MG. FF. Таким образом, в конце 1941 года 20-мм Mauser MG.151 / 20 стала основной пушкой Люфтваффе. В то время в мире существовала только одна 20-мм авиационная пушка, которая могла сравниться с 20-мм пушкой Маузера — не американская и не какая-нибудь английская, а легендарная советская скорострельная автопушка ШВАК-20 .



MG.151 / 15 все еще был достаточно хорош: новые модели Messerschmidt Bf.109F1 / 2/3 все еще использовали этот пулемет в качестве моторной пушки. Только в поздней модификации Bf.109F4 его все же заменили на MG.151 / 20. 15-мм пулемет довольно быстро исчез из немецко-фашистской армии. На следующих самолетах Люфтваффе в то время можно увидеть только несколько версий этого пулемета: моторного типа на Bf.109F, перспективного истребителя He.280 в носовой части, а также на тяжелых истребителях Bf.110C4 / B1. А турельные версии на Fw.189A-1, Fw.200, Do.17Z2 / Z3, Do.217E1 / E2, He.177, Ju.88C, Ju.188E-1 и Me.323E2-Wt. Установленные на фюзеляже орудия штурмовика He.129B-2. Эти тяжелые 15-мм пулеметы также входили в состав так называемых «комплектов дополнительного вооружения» (Rustsatze), которые добавлялись к различным немецким истребителям и бомбардировщикам с более или менее целями и задачами для наземной атаки. Любопытный факт говорит о том, что в самом конце Второй мировой войны немцы все же вернули MG.151 / 15 некоторым своим истребителям последних модификаций, таким как Bf.109K4, Fw.190D-10, Do.335A-0. В конце войны на различных немецких складах был накоплен огромный излишек этих орудий — те 7000 MG.151 / 15 с примерно 5,5 млн патронов были переделаны в наземные двухствольные мобильные зенитные орудия. Это стало достаточно эффективным и мощным переносным зенитным оружием наземного базирования. При этом все электрические механизмы на этих авиационных пушках были заменены обычными механическими, что позволяло вести только автоматический огонь. Когда война закончилась, большое количество захваченных немецких автопушек было развернуто в национальных армиях Франции, Израиля, Южной Африки, а также в армиях различных стран Латинской Америки еще 10 лет.



На базе трофейных немецких маузеров MG.151 / 15 и MG.151 / 20.В период с сентября 1942 года по ноябрь 46 года американцы предприняли многочисленные неудачные попытки повторить успешные характеристики этих орудий на своих домашних заводах. В ноябре 1942 года американская компания Colt и ее первый клон T17 с патроном 15,2 × 117 Патрон потерпел полный отказ. Затем потерпели полное фиаско с этим предприятием американские заводы Frigidair, General Motors, Frankford и Springfield Armory. Кроме того, в 1943 году новый клон T17E3 от General Electric, пистолет того же калибра, весил 61 кг — на безумные 20 кг больше, чем немецкий оригинал, при скорострельности около 600 об / мин. Затем, в 1945 году, снова была изготовлена ​​новая 58-килограммовая версия T17E5 с не впечатляющими 700-750 об / мин. Первоначальный заказ на 5000 единиц этих орудий был сокращен до 300 и 6 миллионов патронов к ним. а кровавый 1 млн. снарядов израсходован только при испытаниях вооружения. Еще любопытно, что 20-мм клон Т24 Кольта с патроном 20 × 158 в конце 1943 года также потерпел полную неудачу. В 1946 году американская программа клонирования MG.151 потерпела полное фиаско и была закрыта.



Набор реплик включает следующие типы снарядов:



1,5 см Pzgr.Patr.L’Spur.o.Zerl

1,5 см H-Pzbrgr.Patr.o.Zerl.

1,5 см Brsprgr.Patr.L’Spur.o.Zerl

1,5 см Brsprgr.Patr.L’Spur.m.Zerl

1,5см Brgr.Patr.L’Spur.m.Zerl

Немецкие патроны 15х96 в реальном масштабе (набор из 5 реплик) изготовление по их точным спецификациям и внешнему виду оригинала. В наборе виртуозно воссозданы детали, выглядящие аутентичные базовые капсюли и носовые предохранители, оригинальная цветовая гамма, аутентичные знаки, тисненые коды продукции — все идентично оригиналам. Патроны-реплики выглядят настоящими, но сделаны из массива дерева! Это достойный пример для любого частного показа, исторического спектакля о войне или реконструкции. Хороший экспонат для любого музея войны или просто впечатляющий сувенир и редкое украшение комнаты. Реплики патронов также отлично смотрятся с некоторыми более крупными боеприпасами — как и другие патроны другого калибра. Чтобы выглядеть более реалистично, с надлежащим возрастом, реплики немецких патронов подверглись некоторому выветриванию: были добавлены дополнительные цветовые эффекты, чтобы добиться слегка изношенного и потертого вида, чтобы быть похожими на старые боеприпасы военного времени.Обратите внимание: текущие копии боеприпасов являются изделиями ручной работы, поэтому любые дополнительные цветовые эффекты на них могут немного отличаться!



Калибр: 15 мм

Корпус: 15 × 96

Максимальный диаметр: 25 мм.

Общая высота: 147 мм.

Вес комплекта: 180 г.



MG-151 — Авиационное вооружение — Армейская авиация — Каталог статей

   Авиационная 15 мм автоматическая пушка разрабатывалось фирмой Waffenfabrik Mauser в 1934-1936 годах. Параллельно с конструированием оружия разрабатывался и новый 15 мм патрон в различном снаряжении с осколочно-зажигательно-трассирующим (ОЗТ), калиберным бронебойно-трассирующим (БТ) Pzgr и подкалиберным бронебойным с твердосплавным (WC) сердечником H-Pzgr снарядами. MG-151 запущена в серийное производство в 1940 г. Благодаря удачному баллистическому решению пушка MG-151 обладала уникальными для своего времени характеристиками, что наряду с отработанными боеприпасами (15-мм патроны с БТ и подкалиберным H-Pzgr снарядами) обеспечивало её уверенное превосходство над другими авиационными системами калибров 12,7-20 мм по параметрам начальной скорости и величине бронепробития. Именно высокие баллистические характеристики пушки MG-151 (начальная скорость подкалиберного снаряда H-Pzgr составляла 1030 м/с и настильная траектория) обусловили её применение на штурмовике Хеншель Hs-129 для стрельбы по наземным целям дополнительно к 30 мм пушке МК-103. Пушка MG-151 принята на вооружение ВВС Германии в начале 1941 г. в составе самолета-истребителя Ме.109 F-2. Однако в этом качестве 15-мм пушка нашла ограниченное применение, главным образом, по причине востребованности поражения разрывным снарядом большего калибра авиационных конструкций (планера, плоскостей, хвостового оперения и топливных баков), а не только экипажа, защищенного броней. В тоже время с точки зрения живучести авиационных конструкций калибр 15 мм не является критичным. Тем не менее, в начальный период войны, в 1941-1942 годах самолет Ме.109 F с пушкой MG-151 доставлял немало неприятностей командованию ВВС Красной армии, поскольку на реальных дистанциях воздушной стрельбы 100-200 м обеспечивалось пробитие бронеспинок советских истребителей и бронекабины самолета Ил-2 15мм БТ снарядом Pzgr.

   В 1941 году фирма Waffenfabrik Mauser на базе 15 мм пушки MG-151 разработала новую 20 мм пушку MG-151/20, последняя нашла широкое применение в качестве основного вооружения истребителей Ме.109 и Fw.190 различных модификаций, а также истребителей-бомбардировщиков, ночных истребителей и штурмовиков. С конца 1941 г. пушка используется предпочтительно со стволом калибра 20 мм под индексом MG-151/20. Однако в составе турельных установок оборонительного вооружения бомбардировщиков оружие MG-151 использовалось и после 1941 г. Варианты пушек 15 и 20 мм с электровоспламенением предназначались для синхронной стрельбы через плоскость воздушного винта.

   Действие автоматики пушки основано на использовании отдачи подвижного ствола, с которым во время выстрела прочно сцеплен затвор. В этом случае при выстреле назад отбрасывается не один затвор, а ствол вместе с затвором. Тем самым обеспечивается полное прижатие гильзы к стенкам патронника в течение всего времени действия давления в гильзе. Поэтому допустимы более высокие давления и соответственно более высокие начальные скорости относительно оружия со свободным затвором. В пушке MG-151 используется отдача с коротким ходом ствола, меньшим хода затвора. Запирание канала ствола осуществляется поворотом боевой личинки. Подающий механизм ползункового типа. Пушка состоит из двух подвижных и четырёх неподвижных частей. Подвижные части: ствол, затвор. Неподвижные части: ствольная коробка, крышка ствольной коробки. Механизм перезаряжания — электромеханический, ударно-спусковой механизм — также электромеханический. Подача патронов — ленточная, лента гибкая металлическая, звенья неразъемные. Известны варианты с правой и левой подачей. Перезаряжание и спуск — электрические от бортовой сети напряжением 24 вольта.

   При отработке 20 мм варианта пушки MG-151 на свет появилось новое конструкторское решение (принцип) бикалиберной пушки 15/20 мм со сменными стволами различных калибров — от немецкого Wechsellauf-kanone. Этот принцип вторично увидел свет 40 лет спустя при создании фирмой Рейнметалл новой бикалиберной 35/50 мм пушки Rh-503. В наши дни воплощением этого принципа служит перспективная американская бикалиберная 30/40 мм пушка MK44 или «Бушмастер II». Устройство бикалиберной пушки со сменными стволами позволяет изменять калибр системы, т.е. могущество оружия, простой операцией перестволения при внесении незначительных изменений в систему подачи, и базируется на сохранении габаритных размеров патронов обеих систем: одинаковых длин патронов и диаметров донных частей гильз. Одним из отрицательных моментов бикалиберной пушечной системы является ограничение длины патрона большего калибра соответствующим значением нижестоящего патрона, и, соответственно, ограничение его дульной энергии. В современных системах для парирования этого недостатка патрон большего калибра выполняется по схеме гильзового телескопического выстрела.

   Патрон 15 х 96 мм с бронебойным подкалиберным снарядом H-Pzgr предназначался для стрельбы по наземным целям. Высокие показатели бронепробития 40 мм/0°/300 м достигались, в частности, использованием твердосплавного сердечника с оживальной головной частью. Патрон 15 х 96 мм с калиберным бронебойно-трассирующим (БТ) снарядом Pzgr.patr. был оптимизирован для стрельбы по воздушным целям. При разработке 20 мм патрона конструкторы фирмы Mauser увеличили диаметр дульца патрона 15 х 96 мм, одновременно уменьшили высоту гильзы до 82 мм для сохранения длины обоих патронов одинаковыми и равными 147 мм. Новый патрон 20 х 82 мм снаряжался снарядами, унифицированными с используемыми к пушке MG-FF/M (осколочно-трассирующий, фугасный, бронебойный) с последующим проведением их усовершенствования. Всего в боекомплекте имелось семь типов патронов различного назначения, для стрельбы по различным типам целей (некоторые исследователи называют, с учетом различных типов зажигательных патронов, цифру, в 4 раза большую), что представляется избыточным с точки зрения принятой в СССР практики. Гильзы обоих калибров латунные или стальные без закраины, диаметр основания гильзы 25,0 мм. Обе пушки MG-151 и MG-151/20 выпускались в вариантах с ударным и электровоспламенением, при этом патроны с ударным капсюлем и электовоспламенителем не являлись взаимозаменяемыми.

   Принципиально новым и не имеющим аналогов среди боеприпасов авиапушек других воюющих государств являлся 20 мм фугасный снаряд, в основу разработки которого были положены исследования баллистика Губерта Шардина (Техническая академия ВВС) процессов детонации и экспериментальных замеров давления во фронте ударной волны. В новом боеприпасе удалось объединить ряд технических и технологических новшеств того времени:
    * новый принцип поражения элементов конструкции самолета импульсом давления во фронте ударной волны (а не осколками корпуса снаряда)
    * полученный глубокой вытяжкой тонкостенный корпус снаряда из легированной стали, упрочненный ТВЧ, что позволило увеличить массовую долю разрывного заряда (наполнение) до 20% по сравнению с 5-7% у снарядов осколочного типа
    * мощное взрывчатое вещество на основе металлизованного тэна под маркой Pentrit A, которое в 1942 г. заменено составом HA 41 на основе гексогена, последний характеризовался увеличенным зажигательным и фугасным действием
    * взрыватель с детонатором замедленного действия на газодинамическом принципе (Sprengkapsel Duplex) индекс VC. Обеспечивал возможность разрыва фугасного снаряда во внутренних отсеках конструкции самолёта, не рассчитанных на приложение избыточного давления.
    * электровоспламенение патрона для регулирования темпа стрельбы и т.п.
   При попадании 20 мм фугасного снаряда в киль или плоскость самолета, выполненных из древесных материалов (деревянной или смешанной конструкции) самолет мгновенно лишался этих элементов, что означало прекращение управляемого полета.

   В силу того, что фугасный снаряд эффективно работал по конструкции самолета, рекомендованная (1944) для пушки 151/20 при стрельбе по воздушным целям комплектации патронной ленты включала только 20 процентов бронебойных выстрелов (2 фугасных + 2 ОЗ + 1 БР или БЗ). Для сравнения, стандартная комплектация боезапаса 20-мм пушки «Испано-Сюиза» английских истребителей (1943-45 гг) на 50 процентов состояла из бронебойных выстрелов (1 ОЗТ + 1 БР).

   Практика войны подтвердила эффективность действия малокалиберного фугасного снаряда по авиационным конструкциям. После войны в СССР и союзных странах (Великобритания и Франция) была увеличена степень наполнения авиационных снарядов взрывчатым веществом (в СССР — вдвое), которые в отечественной практике получили наименование осколочно-фугасных зажигательных (ОФЗ) снарядов.

MG-151/15
Тип: Авиационная пушка
Страна: Германия
Производитель: Маузер АГ
Характеристики
Масса: 42 кг
Патрон: 15 x 96 мм
Калибр: 15 мм
Темп стрельбы, выстрелов/мин: от 680 до 740 выстр./мин.
Дульная скорость, м/с: 850-960-1030 м/сек

MG-151/20
Тип: Авиационная пушка
Страна: Германия
Производитель: Маузер АГ
Характеристики
Масса: 42 кг
Патрон: снаряд 20 x 82 мм
Калибр: 20 мм
Темп стрельбы, выстрелов/мин: 750 выстр./мин.
Дульная скорость, м/с: 705-805 м/сек


патроны для пушки

Примеры установки пушки на самолёте


мг 151 cannon

Infobox Оружие
Название = Mg 151/15


Caption =
Происхождение = Флагерс | Нацистская Германия
Тип = Самолет Cannon
IS_ranged = Да
IS_BLADED =
IS_EXPLOSIVE =
IS_ARTILLERY =
is_vehicle=
is_UK=
сервис=
б/у=
войны= Вторая мировая война
дизайнер=
design_date=
производитель= Waffenfabrik Mauser AG
производство_дата=
номер=
варианты=
вес= 39 кг длина=4
0 ширина =
высота =
экипаж =
патрон = патрон 15 x 96 мм
калибр = 15 мм
действие =
скорость = от 680 до 740 об/мин
скорость = 950 м/с
казенная часть=
отдача=
каретка=
высота=
траверса=
тип_лезвия=
тип_рукояти=
тип_нож=
тип_головы=
тип_рукояти=
диаметр=
наполнение=
наполнение=вес= 04 Deconation =
Выход = Infobox Оружие
Имя = MG 151/20


Caption =
Происхождение = Германия
Тип = Самолет Cannon
IS_ranged = Да
IS_BLADED =
IS_EXPLOSIVE =
IS_ARTILLERY =
IS_VEHICL =
IS_UK =
обслуживание=
б/у=
войны= Вторая мировая война
дизайнер=
дизайн_дата=
производитель= Waffenfabrik Mauser AG
производство_дата=
номер=
варианты=
вес= 42 кг
длина=
высота=
= 9000
экипаж=
патрон= 20 x 82 мм патрон
калибр= 20 мм
действие=
скорострельность= 750 об/мин
скорость= 800 м/с лафет =
высота =
траверса =
тип_лезвия =
тип_рукояти =
тип_ножен =
тип_головки =
тип_рукоятки =
диаметр =
наполнение =
вес наполнения =
детонация =
выход =

6

6 90 e MG 151 (MG 151/15) — 15-мм автоматическая пушка , выпускавшаяся компанией Waffenfabrik Mauser с 1940 года. В 1941 году она была преобразована в 20-мм пушку MG 151/20 , которая широко использовалась на многих типах немецких истребителей Люфтваффе, истребителях-бомбардировщиках, ночных истребителях, штурмовиках и даже бомбардировщиках как часть или как их основное вооружение во время мировой войны. II.

Было обнаружено, что 15-мм орудие не имеет блестящих характеристик в качестве основного орудия на самолетах Messerschmitt Bf 109 ранних серий F-2 и F-3. стандартная пушка для серии Bf 109F-4 и далее, пока не была заменена 30-мм пушкой MK 108 . Факт | дата = февраль 2007 г. .

Для создания патрона MG 151/20 Маузер просто сужал гильзу MG151/15 (то есть расширил отверстие гильзы, в которое помещается гильза), чтобы вместить 20-мм гильзу, которая, кстати, была той же самой гильзой. в пушке MG FF — и укоротили длину гильзы так, чтобы общая длина полного выстрела была одинаковой для обоих калибров. Эти меры упростили преобразование пушки между калибрами, так что можно было преобразовать 15-мм в 20-мм MG 151/20, просто заменив ствол и внеся другие небольшие модификации. Однако этот простой подход, основанный на модификации, не лишен недостатков. Относительно короткая гильза 20-мм снаряда в сочетании с более крупным и тяжелым 20-мм снарядом несколько снизила начальную скорость (950 м/с для 15-мм снаряда против 800 м/с для 20-мм снаряда — падение на 16%). . Факт|дата=Февраль 2007 г.

Тем не менее, считалось, что дополнительная мощность осколочно-фугасного снаряда оправдывает потерю начальной скорости. Базовый 20-мм осколочно-фугасный снаряд, например, имел почти на 30% больше взрывчатого вещества по весу, чем 15-мм снаряд.Кроме того, в MG151/20 также использовался «Minengeschoß» («минный снаряд»), который изготавливался из тянутой стали (аналогично изготовлению гильз), а не отливался, как это обычно делалось для изготовления пушечных снарядов в то время. В результате получился снаряд с очень тонкими, но прочными стенками, а значит, и с очень большой взрывной (или зажигательной) мощностью. Действительно, 20-мм М-снаряд нес «в 6-8 раз» больше взрывчатки, чем 15-мм снаряд.

Новый снаряд оказался очень эффективным: данные немецкой статистики показывают, что в среднем требовалось 18-20 попаданий, чтобы сбить четырехмоторный бомбардировщик, и четыре попадания, чтобы сбить одномоторный истребитель.Таким образом, более крупный снаряд быстро и полностью заменил своего предшественника — MG151/15 был снят с производства в 1942 году. скорость удара / большая дальность.

__NOTOC__

Технические характеристики MG 151/15

* Нарезы: 8 канавок, правая закрутка, 1 оборот на 16
* Типы патронов:
** AP весом 66 г.
** ОФ массой 51 г.Наполнитель ВВ: 2,8 г

Технические характеристики MG 151/20

Были построены две версии 20-мм MG 151: одна с ударной системой воспламенения, а вторая модель E с электрической системой воспламенения. Некоторые патроны были доступны с таймером самоуничтожения и/или трассирующим (или светящимся) трассером. Существовали также различные типы начинок осколочно-фугасных снарядов со стандартным ТЭНом, смесью под названием HA41 (гексоген и алюминий) и сжатой версией, в которой большее количество взрывчатых веществ было сжато в одно и то же пространство с использованием больших давлений (XM).
* Нарезы: 1 виток в 23
* Типы патронов:
** AP — вес патрона 117 г.
** ОФ — масса круглого снаряда 115 г. Наполнитель ВВ: 3,6 г
** ВВ(М) — «Minengeschoß» («минный снаряд») — масса снаряда 92 г. Наполнитель ВВ: 18 г
** ВВ(ХМ) — масса 104г. Наполнитель ВВ: 25 г
** Зажигательный, с фосфорным или термитным наполнителем.
**API (бронебойно-зажигательные).

ee также

*WW2 Люфтваффе авиационное вооружение

Внешние ссылки

* [ http://www.lonesentry.com/articles/ttt/mg151-aircraft-weapon-ww2.html Отчет военных США об оружии времен Второй мировой войны ]
* [ http://www.wehrtechnikmuseum.de/Exponate/Artillerie/k-020MG151Dr .jpgВнешнее изображение ]
* [ http://www.prinzeugen.com/Weapons.htm Сайт Prinz Eugen, содержащий информацию ]

Фонд Викимедиа. 2010.

Пулемет Mg 151 — Academic Kids

Пулемет Mg 151 — Academic Kids

От академических детей

В Википедии нет статьи с таким названием.
  • Если вы создали эту страницу за последние несколько минут и она еще не появилась, она может быть не видна из-за задержки обновления базы данных. Попробуйте выполнить очистку ( https://academickids.com:443/encyclopedia/index.php?title=Mg_151_machine_gun&action=purge ), в противном случае подождите и повторите попытку позже, прежде чем пытаться воссоздать страницу.
  • Если вы ранее создавали статью под этим заголовком, возможно, она была удалена. Смотрите кандидатов на скорейшее удаление по возможным причинам.
Навигация

Академическое детское меню

  • Искусство и культура
    • Искусство ( http://www.academickids.com/encyclopedia/index.php/Art )
    • Архитектура ( http://www.academickids.com/encyclopedia/index.php/Architecture )
    • Культуры ( http://www.academickids.com/encyclopedia/index.php/Cultures )
    • Музыка ( http://www. acadekids.com/encyclopedia/index.php/Музыка )
    • Музыкальные инструменты ( http://academickids.com/encyclopedia/index.php/List_of_musical_instruments )
  • Биографии ( http://www.academickids.com/encyclopedia/index.php/Biographies )
  • Клипарт ( http://www.academickids.com/encyclopedia/index.php/Clipart )
  • География ( http://www.academickids.com/encyclopedia/index.php/География )
    • Страны мира ( http://www.academickids.com/encyclopedia/index.php/Countries )
    • Карты ( http://www.academickids.com/encyclopedia/index.php/Maps )
    • Флаги ( http://www.academickids.com/encyclopedia/index.php/Flags )
    • Континенты ( http://www.academickids.com/encyclopedia/index.php/Continents )
  • История ( http://www.acadekids.com/encyclopedia/index.php/History )
    • Древние цивилизации ( http://www. academickids.com/encyclopedia/index.php/Ancient_Civilizations )
    • Промышленная революция ( http://www.academickids.com/encyclopedia/index.php/Industrial_Revolution )
    • Средневековье ( http://www.academickids.com/encyclopedia/index.php/Middle_Ages )
    • Предыстория ( http://www.academickids.com/encyclopedia/index.php/предыстория )
    • Ренессанс ( http://www.academickids.com/encyclopedia/index.php/Renaissance )
    • Хронология ( http://www.academickids.com/encyclopedia/index.php/Timelines )
    • США ( http://www.academickids.com/encyclopedia/index.php/United_States )
    • Войны ( http://www.academickids.com/encyclopedia/index.php/Wars )
    • Всемирная история ( http://www.acadekids.com/encyclopedia/index.php/History_of_the_world )
  • Тело человека ( http://www.academickids.com/encyclopedia/index.php/Human_Body )
  • Математика ( http://www. academickids.com/encyclopedia/index.php/Mathematics )
  • Ссылка ( http://www.academickids.com/encyclopedia/index.php/Reference )
  • Наука ( http://www.academickids.com/encyclopedia/index.php/наука )
    • Животные ( http://www.academickids.com/encyclopedia/index.php/Animals )
    • Авиация ( http://www.academickids.com/encyclopedia/index.php/Aviation )
    • Динозавры ( http://www.academickids.com/encyclopedia/index.php/Dinosaurs )
    • Земля ( http://www.academickids.com/encyclopedia/index.php/Earth )
    • Изобретения ( http://www.academickids.com/encyclopedia/index.php/Изобретения )
    • Физические науки ( http://www.academickids.com/encyclopedia/index.php/Physical_Science )
    • Растения ( http://www.academickids.com/encyclopedia/index.php/Plants )
    • Ученые ( http://www.academickids.com/encyclopedia/index.php/Scientists )
  • Социальные науки ( http://www. academickids.com/encyclopedia/index.php/Social_Studies )
    • Антропология ( http://www.acadekids.com/encyclopedia/index.php/Антропология )
    • Экономика ( http://www.academickids.com/encyclopedia/index.php/Economics )
    • Правительство ( http://www.academickids.com/encyclopedia/index.php/Government )
    • Религия ( http://www.academickids.com/encyclopedia/index.php/Religion )
    • Праздники ( http://www.academickids.com/encyclopedia/index.php/Holidays )
  • Космос и астрономия
    • Солнечная система ( http://www.acadekids.com/encyclopedia/index.php/Solar_System )
    • Планеты ( http://www.academickids.com/encyclopedia/index.php/Planets )
  • Спорт ( http://www.academickids.com/encyclopedia/index.php/Sports )
  • Хронология ( http://www.academickids.com/encyclopedia/index.php/Timelines )
  • Погода ( http://www. academickids.com/encyclopedia/index.php/Weather )
  • штатов США ( http://www.acadekids.com/encyclopedia/index.php/US_States )

Информация

  • Домашняя страница ( http://academickids.com/encyclopedia/index.php )
  • Свяжитесь с нами ( http://www.academickids.com/encyclopedia/index.php/Contactus )

копий патронов Mauser MG.151/15 | Производитель реплик оружия



      Вестервальд солгал — немецкий марш Второй мировой войны

Точные деревянные копии German 1.Патроны крупного калибра 5 см , стрелявшие из авиационного крупнокалиберного пулемета Mauser MG.151/15 (1940-1943). Тип корпуса: 15×96 . Воспроизведенные патроны действительно составляют стандартную номенклатуру боеприпасов для упомянутого выше немецкого авиационного крупнокалиберного пулемета — с электрическим заряжанием и спусковым крючком, оснащенным как ударной, так и электрической системой воспламенения. Пушка была изобретена еще в 1935 году, принята на вооружение Люфтваффе в нацистской Германии в 1940 году — столь долгое ожидание было связано с низким приоритетом этого орудия, установленным RLM.В конце 1930-х годов производственные линии для калибров 13 мм и 20 мм уже были заняты оружием Rheinmetall-Borsig и лицензионными Oerlikon MG.FF, а также Rheinmetall MG.204. Только в 1939 году, когда стали очевидны посредственные баллистические и недостаточные характеристики Rheinmetall MG.131/EL из-за слабости используемого малозарядного 13-мм патрона и сверхмалой дальности эффективного огня порядка 250-300 м, было разрешено серийное производство. производство этого нового MG.151/15 было быстро разрешено.Более того, главным конструктором Маузера (Эрнст Альтенбургер) было объявлено, что в скором времени будет разработана еще одна, более мощная пушка калибра 20 мм, на базе уже изготовленных MG.151/15. Скорострельность MG.151/15 составляла около 700-750 выстрелов в минуту при эффективной дальности стрельбы до 1000 м, а начальная скорость от 850 до 1030 м/с в зависимости от типа пули. Однако достигнутая столь высокая начальная скорость (для получения хорошей массы одиночного залпа) просто изнашивала все нарезы внутри ствола за очень короткий промежуток времени.Это было нехорошо. Переход к калибру 20 мм MG.151/20 был вынужденной мерой, которая была предпринята очень скоро, а также был заменен менее мощный и легко перегревающийся лицензионный Oerlikon 2cm MG.FF. Таким образом, в конце 1941 года 20-мм Mauser MG.151/20 стали основной пушкой Люфтваффе. В то время в мире была только одна 20-мм авиационная пушка, которая могла сравниться с 20-мм пушкой Маузера, и не какая-нибудь американская или какая-нибудь английская, а легендарная русская авиационная скорострельная автопушка ШВАК-20.

Боевая судьба для MG.151/15 был еще достаточно хорош: новые модели Messerschmidt Bf.109F1/2/3 по-прежнему использовали этот пулемет в качестве моторной пушки. Только в поздней модификации Bf.109F4 все же заменен на MG.151/20. 15-мм пулемет довольно быстро исчез из немецкой нацистской армии. Лишь несколько вариантов этого пулемета устанавливались на следующие самолеты Люфтваффе того времени: моторный на Bf.109F, носовой носовой перспективный истребитель He.280, а также тяжелые истребители Bf.110C4/B1. А турельные версии на Fw.189A-1, Fw.200, Do.17Z2/Z3, Do.217E1/E2, He.177, Ju.88C, Ju.188E-1 и Me.323E2-Wt. Фюзеляжные установки штурмовика He.129B-2. Эти тяжелые 15-мм пулеметы также входили в так называемые «дополнительные комплекты вооружения» (Rustsatze), которые добавлялись к различным немецким истребителям и бомбардировщикам, с более или менее наземными целями и задачами. Любопытный факт говорит нам о том, что в самом конце Второй мировой войны немцы все же вернули эти MG.151/15 некоторым своим истребителям последних модификаций, таким как Bf.109К4, Fw.190D-10, Do.335A-0. В конце войны на различных немецких складах были приобретены огромные излишки этих орудий – эти 7 000 MG.151/15 с боезапасом около 5,5 млн патронов были переделаны в наземные двухствольные мобильные зенитные орудия. Это стало достаточно эффективным и мощным переносным зенитным вооружением наземного базирования. При этом все электрические механизмы на этих авиационных пушках были заменены обычными механическими, позволявшими вести только автоматический огонь. Когда война закончилась, большое количество трофейных немецких автопушек еще на 10 лет было развернуто во французской, израильской, южноафриканской национальных армиях, а также в армиях различных стран Латинской Америки.

На основе трофейных немецких автоматических пушек Mauser MG.151/15 и MG.151/20 американцы предприняли многочисленные неудачные попытки повторить успешные характеристики этих орудий на своих заводах в период с сентября 1942 г. по ноябрь. 46. ​​В ноябре 1942 года американская компания Colt и ее первый клон Т17 с патроном 15,2х117 потерпели полную неудачу. Следующими, кто потерпел полное фиаско с этим предприятием, были американские заводы Frigidair, General Motors, Frankford и Springfield Armory.Кроме того, в 1943 году новый клон General Electric T17E3 того же калибра весил 61 кг — безумные 20 кг больше, чем немецкий оригинал, со скорострельностью около 600 выстрелов в минуту. Затем, в 1945 году, была изготовлена ​​новая 58-килограммовая версия Т17Е5, опять же с не впечатляющими 700-750 об/мин. Первоначальный заказ в 5000 единиц этих орудий был сокращен до 300 и 6 млн патронов к ним, а кровавый 1 млн патронов был израсходован только на испытания вооружения. Еще любопытно, что 20-мм клон Кольта Т24 с патроном 20х158 в конце 1943 года также потерпел полную неудачу.В 1946 году программа клонирования американских MG.151 потерпела полное фиаско и была закрыта.

Набор реплик включает картриджи следующих типов:

  • 1,5см Pzgr.Patr.L’Spur.o.Zerl
  • 1,5 см H-Pzbrgr.Patr.o.Zerl.
  • 1,5 см Brsprgr.Patr.L’Spur.o.Zerl
  • 1,5 см Brsprgr.Patr.L’Spur.m.Zerl
  • 1,5 см Brgr.Patr.L’Spur.m.Zerl

Немецкие патроны 15×96 в реальном масштабе (набор из 5 копий) производятся в точном соответствии со спецификацией и внешним видом оригинала. Набор демонстрирует мастерски воссозданные детали, выглядящие аутентичными базовые капсюли и носовые предохранители, оригинальную цветовую гамму, аутентичные клейма, выбитые производственные коды — все идентично оригиналам. Картриджи-реплики выглядят подлинными, но сделаны из цельного дерева! Это достойный пример для любого частного показа, военной истории Второй мировой войны или реконструкции. Хороший экспонат для любого военного музея или просто эффектный сувенир и редкое украшение помещения. Патроны-реплики также отлично смотрятся в комплекте с более крупным набором боеприпасов — наравне с другими патронами другого калибра.Чтобы выглядеть более реалистично, с должным возрастом реплики немецких патронов подверглись атмосферному воздействию: были добавлены дополнительные цветовые эффекты, чтобы добиться слегка изношенного и потертого вида, чтобы они были похожи на старые артиллерийские части военного времени. Ведь реплики этих патронов должны представлять реликтовую артиллерию военного времени, со специфическим реалистичным видом, который должен быть очень близок к оригинальным прототипам. Обратите внимание: текущие реплики боеприпасов являются изделиями ручной работы, поэтому любые дополнительные цветовые эффекты на них могут незначительно отличаться!

Калибр: 15 мм
Гильза: 15×96
Максимальный диаметр: 25 мм.
Общая высота: 147 мм.
Вес набора: 180 г.

ТОВАРЫ ТОЛЬКО ДЛЯ ЭКРАНА!

КУПИТЬ СЕЙЧАС!

Цена: 1596 – спрашивайте!





Предзаказ

На приведенных ниже фотографиях показан крупнокалиберный пулемет Mauser MG.151/15 калибра 1,5 см и самолет, который стрелял этими патронами 15×96 во время Второй мировой войны:



См. также следующие СВЯЗАННЫЕ РЕПЛИКАЦИИ:

Немецкий авиационный пулемет MG 151 (20мм) стволы (2шт) Мастер -АМ-48-015

Основная информация

Производитель Мастер
Код продукта MAS-AM-48-015
Вес: 0,564 0,56402 кг
EAN: 5
  • 5501994
  • Масштаб 1:48
    Добавлен в каталог: 27. 4.2013
    Тэги: MG-151

    Используется во многих немецких истребителях и бомбардировщиках.

    Восемь сотен были экспортированы в Японию и использовались для оснащения 388 японских Ki-6 Hien.

    В комплект входят два точеных латунных ствола с перфорированной охлаждающей рубашкой. Он очень прост в использовании в Вашей модели и делает ее чрезвычайно реалистичной.Просто отрежьте оригинальный пластиковый корпус, просверлите отверстие в оставшихся пластиковых деталях и вставьте металлический корпус с помощью цианоакрилатного клея.


    Flugzeugmaschinengewehr 151/15 (MG 151/15) для немецких, крупнокалиберных карабинов калибра 15 мм, изготовленных с концерном Mauser и произведенных в период с 1940 по 1941 год. Jedyn maszyn wykorzystujca MG151/15 на самолете Messerschmitt Bf-109F-2/F-3 до 1942 года. На базе этих брони был выпущен пулемет MG151/20 калибра 20 мм, широко изготовленный по заказу Люфтваффе, который был изготовлен из пулемета MG FF. Dane techniczne (MG151/20): высота: 176 см, калибр: 20 мм, масса боевой: 42 кг, эффективная теоретическая скорость: 700 стр./мин., прдко pocztkowa pocisku: 860 м/с.

    Ошибка в описании? Отчет о проблемах

    1 — 5 шт.
    четверг, 17.03.2022

    свыше 5 шт.
    среда, 30.03.2022

    Почтовое заказное письмо

    1 — 5 шт.
    Расчетное время доставки:
    вторник, 29.03.2022

    пятница, 8.04.2022

    свыше 5 шт.
    Расчетное время доставки:
    понедельник, 11.04.2022

    пятница, 22.04.2022

    Почтовый пакет (приоритет)

    1 — 5 шт.
    Расчетное время доставки:
    четверг, 24.03.2022

    четверг, 14.04.2022

    свыше 5 шт.
    Расчетное время доставки:
    среда, 6.04.2022

    четверг, 28.04.2022

    Почтовый пакет (эконом)

    1 — 5 шт.
    Расчетное время доставки:
    четверг, 31. 3.2022

    пятница, 29.04.2022

    свыше 5 шт.
    Расчетное время доставки:
    среда, 13.04.2022

    пятница, 13.05.2022

    Количество Дата отгрузки
    Почта заказным письмом

    Почтовая посылка (приоритет)

    Почтовый пакет (эконом)
    1 — 5 четверг, 17.3.2022 вторник, 29.03.2022

    пятница, 8.04.2022
    четверг, 24.03.2022

    четверг, 14.04.2022
    четверг, 31.03.2022

    пятница, 29.04.2022
    старше 5 среда, 30.03.2022 понедельник, 4.11.2022

    пятница, 22.04.2022
    среда, 06.04.2022

    четверг, 28.04.2022
    среда, 13.04.2022

    пятница, 13.05.2022
    Посмотреть прайс-лист на доставку

    %PDF-1. 5 % 4 0 объект > эндообъект внешняя ссылка 4 109 0000000016 00000 н 0000002813 00000 н 0000002873 00000 н 0000003821 00000 н 0000003865 00000 н 0000003909 00000 н 0000003943 00000 н 0000018673 00000 н 0000018838 00000 н 0000019006 00000 н 0000019294 00000 н 0000019735 00000 н 0000020180 00000 н 0000020328 00000 н 0000020440 00000 н 0000020552 00000 н 0000020664 00000 н 0000020782 00000 н 0000020901 00000 н 0000021020 00000 н 0000034164 00000 н 0000046900 00000 н 0000060529 00000 н 0000060648 00000 н 0000072470 00000 н 0000083073 00000 н 0000083218 00000 н 0000083363 00000 н 0000083550 00000 н 0000096892 00000 н 0000109496 00000 н 0000112144 00000 н 0000112179 00000 н 0000112835 00000 н 0000113539 00000 н 0000113652 00000 н 0000113766 00000 н 0000113833 00000 н 0000113912 00000 н 0000116038 00000 н 0000116327 00000 н 0000116548 00000 н 0000116573 00000 н 0000116640 00000 н 0000116728 00000 н 0000123542 00000 н 0000123832 00000 н 0000124262 00000 н 0000124287 00000 н 0000124354 00000 н 0000124433 00000 н 0000125522 00000 н 0000125806 00000 н 0000125974 00000 н 0000125999 00000 н 0000126066 00000 н 0000126299 00000 н 0000126580 00000 н 0000126605 00000 н 0000126672 00000 н 0000126904 00000 н 0000127331 00000 н 0000127356 00000 н 0000127423 00000 н 0000127656 00000 н 0000127965 00000 н 0000127990 00000 н 0000128057 00000 н 0000128140 00000 н 0000130830 00000 н 0000131120 00000 н 0000131367 00000 н 0000131392 00000 н 0000131461 00000 н 0000131540 00000 н 0000145253 00000 н 0000145535 00000 н 0000145917 00000 н 0000145942 00000 н 0000146411 00000 н 0000146480 00000 н 0000146563 00000 н 0000156753 00000 н 0000157030 00000 н 0000157401 00000 н 0000157426 00000 н 0000157917 00000 н 0000157986 00000 н 0000158065 00000 н 0000165988 00000 н 0000166266 00000 н 0000166484 00000 н 0000166509 00000 н 0000166840 00000 н 0000167369 00000 н 0000167646 00000 н 0000168624 00000 н 0000168937 00000 н 0000177234 00000 н 0000177484 00000 н 0000180663 00000 н 0000180935 00000 н 0000189836 00000 н 00001
    00000 н 0000204757 00000 н 0000225905 00000 н 0000226859 00000 н 0000236060 00000 н 0000002476 00000 н трейлер ]/предыдущая 321916>> startxref 0 %%EOF 112 0 объект >поток hb«b`|*`b $f>3)(373;M`[email protected]^CÞ3 {Od`Թ@[Sur )̉lƅ0!0h(G

    Люфтваффе Боеприпасы для авиационных пушек и пушек

    «B» • 7. 92мм Rheinmetall MG 17 — разработан в 1936 г. MG 17 подходил для синхронизированной установки капота, чтобы стрелять насквозь. собственный пропеллер самолета. Б/у с воздушным охлаждением, с отдачей и ленточным питанием стандартный Маузер 7,92 мм патрон. Используется в истребителях, таких как Messerschmitt . Bf 109-Э.

    «С» • 13мм MG 131 — к 1942 году 7,9-мм ручной пулемет. считался устаревшим как авиационное оружие и был заменен на MG 131. Пуля калибра 13 мм MG 131 примерно в три раза тяжелее пули 7.92 мм, но может стрелять с такой же начальной скоростью. Отсюда и снаряд сохраненный
    сопоставимых баллистических характеристик только с незначительное снижение скорострельности. Легкое оружие с электрическим стрельбы, что упростило синхронизацию, он был достаточно мал, чтобы поместиться в тот же капот
    установленное положение как у MG17. Он продолжал использоваться до конца войны.

    «Е» • 20 мм Oerlikon MG FF — разработан с использованием швейцарских Oerlikon F в качестве основы, MG FF нашел широкое применение во многих немецких самолетах. во время ранней воздушной войны во время Второй мировой войны, особенно в самолетах, таких как Мессершмитт Bf109-E и Bf110-B.Хотя он был вытеснен вскоре после конца 1940 г. нанесла люфтваффе грозный удар по англичанам, которые еще не приняли на вооружение авиационное вооружение калибра .30.

    Основным недостатком MG FF была его баллистическая представление. Сильно отличается от 7,92-мм ручных пулеметов MG 17. установленных на одном самолете, кумулятивный эффект сосредоточенного огня был потерян. (Один из недостатков неоднородного вооружения.) с развитием конструкции снаряда «Мина» это несоответствие несколько уменьшилось.

    «D» • 15 мм Mauser MG 151/15 — хотя и с высоким дулом скорость, размер MG 151/15, низкая скорострельность и вес сделали его непрактичная модернизация существующего 13-мм MG 131. Тем не менее, она обеспечивала краткосрочное улучшение по сравнению с существующей 20-мм пушкой MG FF, которая использовалась на истребителе Bf109-F. Вскоре калибр MG 151 был увеличен до 20 мм. быстро заменили 15-мм конструкцию.

    «F» • 20 мм Mauser MG151/20 — отличная замена к MG FF и стал
    основное авиационное вооружение для Люфтваффе примерно с 1942 по 1944 год, но поскольку Bf 109F нес только одну пушку, этого оказалось недостаточно для эффективного противодействия угрозе тяжелых бомбардировщиков, принуждение
    дизайнера также перейдут на 30-мм типы как продолжить с более совершенными конструкциями самолетов, такими как FW 190, которые могли носить больше оружия.

    «Г» • МК 108 — Несмотря на более низкие баллистические характеристики, он был относительно легким и компактным. Истребители могли нести два или даже четыре МК 108с. Этот пистолет обладал мощным ударом и был эффективным оружием в использовании. против бомбардировщиков, таких как B-17. Он видел позднюю военную службу с самолетами. таких как Bf 109-G, Bf 110-G, FW 190, реактивный истребитель Me 163 и реактивный истребитель Ме 262.

    «Н» • MK101 / MK103 — изначально разрабатывался для штурмовиков бомбардировщиков с безопасного расстояния вес и низкая скорострельность MK 101 снижались. его использовать штурмовики, такие как Me 410 Hornisse , а также Хеншель Hs 129.Они устанавливали орудия в специальные контейнеры или бомбы. заливные договоренности.
    MK103 был легче, чем MK101, с электрозажиганием и более быстрым редкость огня. Это было превосходное мощное оружие, но все же слишком тяжелое, чтобы переноситься истребителем без существенной потери характеристик. Учитывалось, В самом конце войны установить модифицированный MK 103 на Bf 109-K Messerschmitt , но так и не был реализован. Реактивный истребитель Me 262-A Schwalbe оценивался с использованием модели 103 на очень ограниченной основе.

    MG151/15 15 снарядов 1:6 (8SV9YNSNQ) от Pedr0Kaz

    © 2008 — 2022 Shapeways, Inc.

    Афганистан Албания Алжир американское Самоа Андорра Ангола Ангилья Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Багамы Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бермуды Бутан Боливия Босния и Герцеговина Ботсвана Бразилия Бруней-Даруссалам Болгария Буркина-Фасо Бурунди Камбоджа Камерун Канада Кабо-Верде Каймановы острова Центрально-Африканская Республика Чад Чили Китай Колумбия Коморы Конго Конго, Демократическая Республика Острова Кука Коста-Рика Хорватия Кипр Чешская Республика Дания Джибути Доминика Доминиканская Респблика Эквадор Египет Сальвадор Эстония Эфиопия Фарерские острова Фиджи Финляндия Франция Французская Гвиана Французская Полинезия Габон Гамбия Грузия Германия Гана Гибралтар Греция Гренландия Гренада Гваделупа Гуам Гватемала Гернси Гвинея Гвинея-Бисау Гайана Гаити Гондурас Гонконг Венгрия Исландия Индия Индонезия Ирак Ирландия Израиль Италия Кот-д’Ивуар Ямайка Япония Джерси Иордания Казахстан Кения Кирибати Южная Корея) Кувейт Кыргызстан Лаос Латвия Ливан Лесото Либерия Ливийская арабская джамахирия Лихтенштейн Литва Люксембург Макао Македония, Бывшая Югославская Республика Мадагаскар Малави Малайзия Мальдивы Мали Мальта Маршалловы острова Мартиника Мавритания Маврикий Мексика Микронезия Молдова, Республика Монако Монголия Черногория Монтсеррат Марокко Мозамбик Намибия Непал Нидерланды Нидерландские Антильские острова Новая Каледония Новая Зеландия Никарагуа Нигер Нигерия Остров Норфолк Северные Марианские острова Норвегия Оман Пакистан Палау Палестинская территория, оккупированная Панама Папуа — Новая Гвинея Парагвай Перу Филиппины Польша Португалия Пуэрто-Рико Катар Реюньон Румыния Российская Федерация Руанда Сент-Китс и Невис Сент-Люсия Святой Винсент и Гренадины Самоа Сан-Марино Саудовская Аравия Сенегал Сербия Сейшелы Сьерра-Леоне Сингапур Словакия Словения Соломоновы острова Южная Африка Испания Шри-Ланка Суринам Шпицберген и Ян-Майен Свазиленд Швеция Швейцария Тайвань, Китайская Республика Таджикистан Танзания, Объединенная Республика Таиланд Тимор-Лешти Идти Тонга Тринидад и Тобаго Тунис Турция острова Теркс и Кайкос Тувалу Уганда Украина Объединенные Арабские Эмираты Соединенное Королевство Соединенные Штаты Малые отдаленные острова США Уругвай Узбекистан Вануату Город-государство Ватикан Венесуэла Вьетнам Виргинские острова, Британские Виргинские острова, Ю.
