Насколько эффективны метательные машины прошлого
При чём тут дикие ослы и чем стрелять из катапульты
Метательные орудия распространились ещё у древних греков и особенно cо времён правления Филиппа Македонского в 4-м в. до н. э. — царю пришлось брать немало городов, тогда-то и пригодились баллисты и катапульты. Не будем вдаваться в описание разных видов орудий, достаточно сказать, что существовало два основных принципа их конструкции: в одних снаряд приводился в движение силой натяжения дерева (например, в баллисте, стреляющей дротиками и напоминающей большой арбалет), в других использовалась сила отскока туго скрученных тросов — в катапультах и подобных им орудиях.
В названиях и технических особенностях конкретных машин непросто разобраться даже профессиональным исследователям — из-за нехватки сведений, ошибок в источниках и разных наименованиях, которыми в Античности наделяли метательные орудия. К примеру, историки спорят о конструктивных особенностях римского онагра и о том, считали ли его катапультой или вариантом баллисты для метания камней.

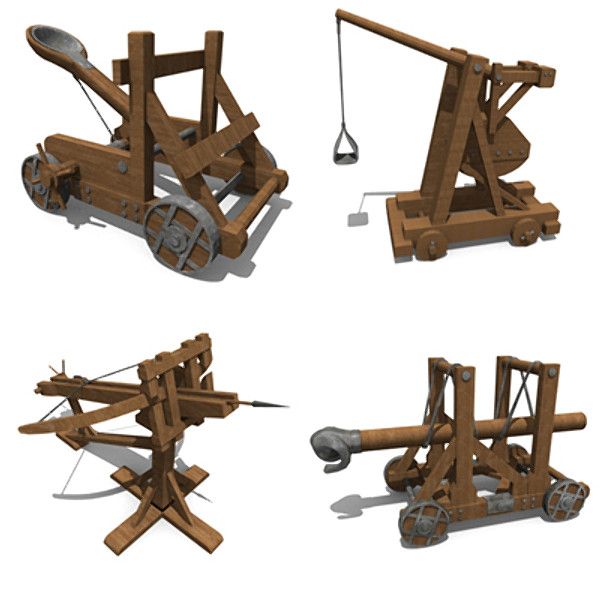

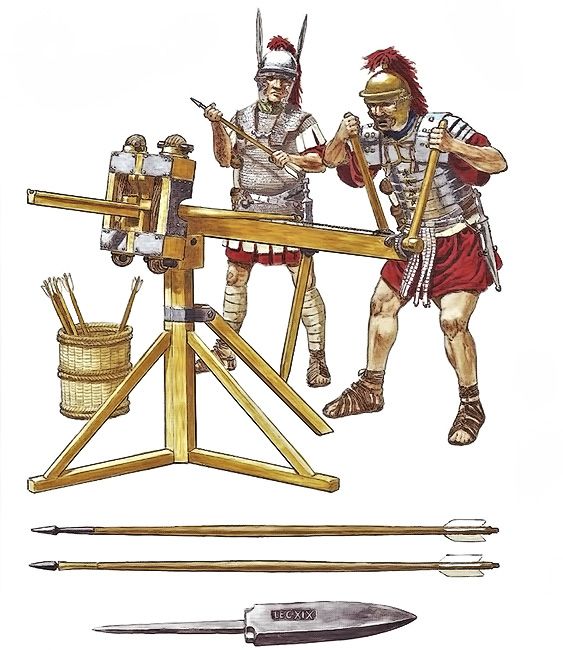

Слева — баллиста, справа — катапульта. (collectorscorner.fi)

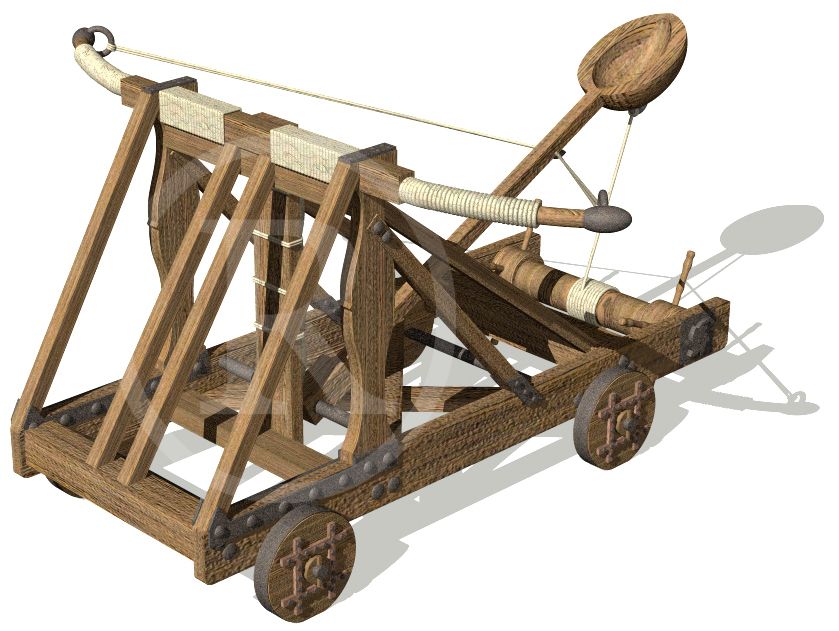

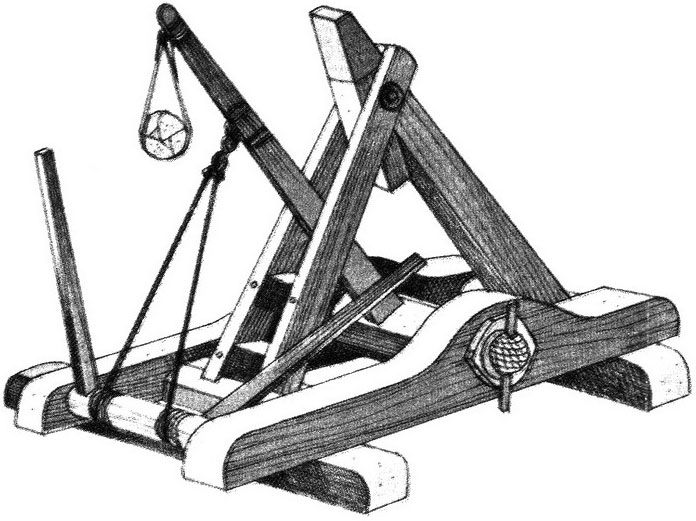

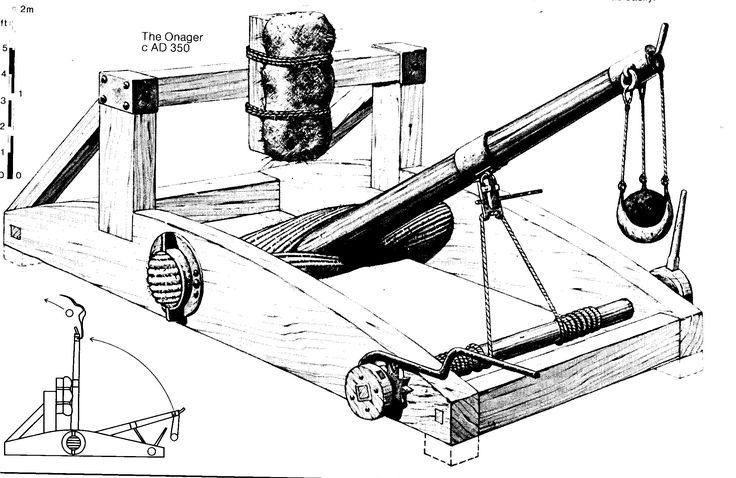

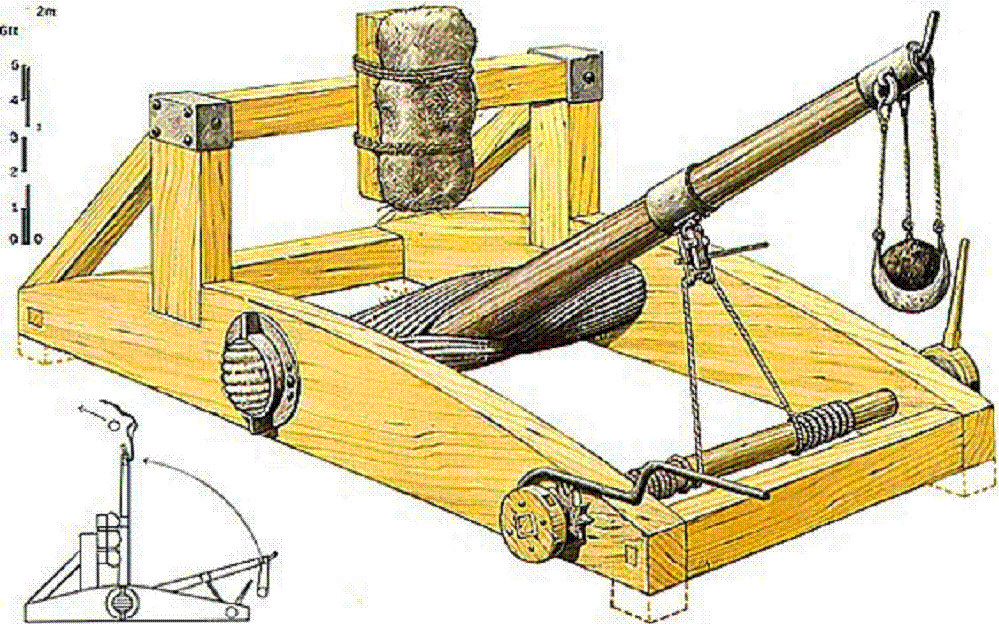

Онагр. (fb.ru)
Правда, не только камнями стреляли из онагра, катапульт и требюше (последнее орудие изобрели в 12-м в. французы — от катапульт его отличает большая мощность, а снаряд отправляется в полёт за счёт силы противовеса). Часто врага обстреливали также сосудами или бочками с зажигательной смесью — чтобы вызвать пожар в осаждённой крепости. Бывало, применяли и более коварные снаряды. Многие из тех, кто вырос в 2000-е гг., помнят компьютерную стратегию Stronghold Crusader — в средневековом игровом мире артиллерия и военные инженеры играют большую роль.
В Средние века обстрел врага мертвечиной из катапульты действительно практиковался, и не потехи ради. Чтобы спровоцировать эпидемию, осаждающие забрасывали вражеский замок лошадиными и человеческими трупами, а также… навозом. Французский историк Варийя писал: «При неудачной осаде Карольштейна в 1422 г. Корибут приказал бросить в город не только 2000 телег навоза, но и тела своих солдат, погибших от рук осаждённых. Большое число оборонявшихся умерло от лихорадки, вызванной зловонием. Остальные спасли только благодаря стараниям богатого аптекаря, который бесплатно раздавал жителям Карольштейна противоядие от занесённой в город инфекции».

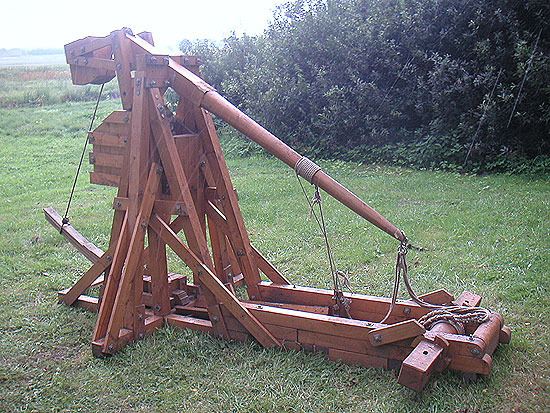

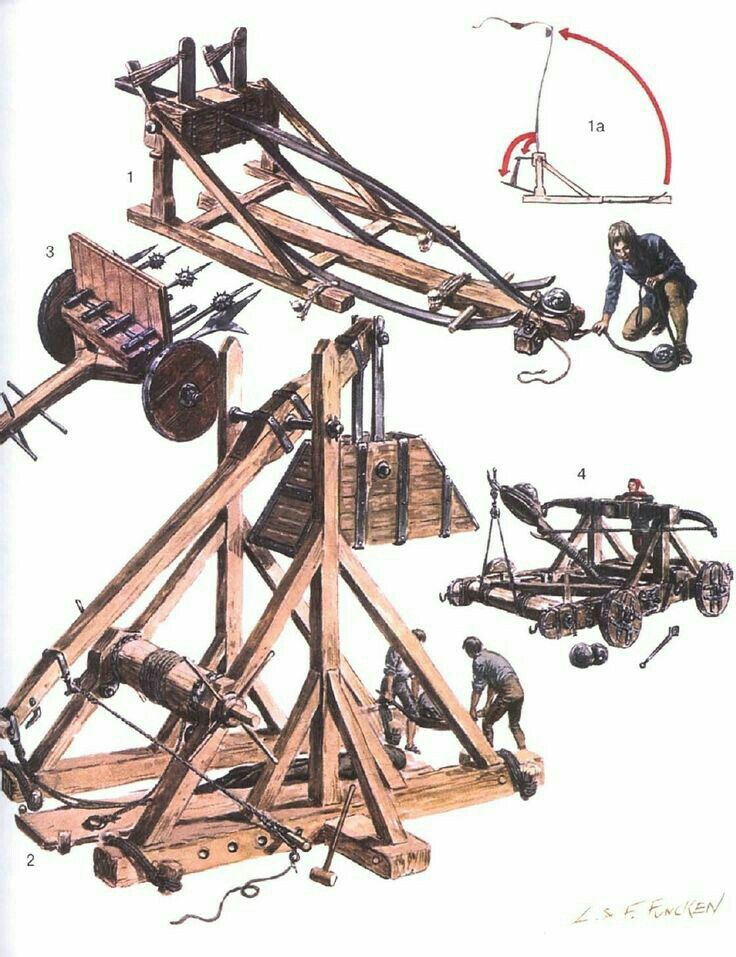

Требюше. (Wikimedia Commons)
Средневековое изображение осады, слева — требюше. (Wikimedia Commons)
Стоит ли игра камней
О том, какое воздействие на врага могли произвести метательные орудия, свидетельствует оборона греками Сиракуз в 214 — 212 гг.
до н. э. — древнейший подробный рассказ об артиллерии в боевых условиях оставил Плутарх. Римляне прислали сильное войско во главе с Марком Клавдием Марцеллом — около 20 тыс. человек. Они навели ужас на жителей города и могли бы взять его довольно быстро, если бы не Архимед. Изобретатель сделал много изощрённых метательных орудий (чертежей и описаний их конструкции, к сожалению, не осталось). Они метали тучи стрел, дротиков и камней с большой скоростью и силой, расстраивали ряды свирепых римлян и заставили их паниковать при виде верёвок или деревянных балок на стенах. Более того, машины Архимеда сильно повредили римские галеры и в пух и прах разбили осадные орудия Марцелла, на которые тот возлагал большие надежды. И римляне отступили. Марцелл признал, что Архимед «шутя заставил нас потерпеть позорное поражение и обстреливает таким множеством стрел одновременно, как если бы он был мифическим сторуким великаном». Пришлось римлянам вместо решительного штурма устроить длительную осаду и больше года сидеть у стен города.
После этого метательные орудия стали применяться при осадах повсеместно. Широко использовал их и Гай Юлий Цезарь в походах в Галлию (58 — 51 гг. до н. э.). Обычно каждая когорта (в среднем 300 — 500 воинов) имела одну катапульту и несколько баллист. Не раз метательные орудия помогали римлянам покорить крепости в ходе Иудейской войны (66 — 73 гг. н. э.): при взятии Иотапаты и Иерусалима. Под Иерусалимом римские орудия бросали камни весом до 30 кг на расстояние более 300 м и сметали врагов — без риска для осаждающих. «Снаряды» ломали стены, убивали защитников городов и подрывали их моральный дух, так как противопоставить им было нечего. В некоторых кампаниях противники использовали такие машины сотнями. Когда в 146 г. до н. э. пал Карфаген, в числе трофеев римляне получили 120 больших и 200 малых катапульт. То же мы видим и в Средние века. К примеру, парижане в 885 — 886 гг. отбивались от норманнов при помощи сотни катапульт и множества баллист (один дротик баллисты может поразить сразу несколько человек).
Осада Сиракуз. (armflot.ru)
В Средние века инженеры изобретали новую и доводили до совершенства античную технику. С распространением замков войны стали носить осадный характер, так что артиллерия приобрела ключевое значение. Конечно, можно сделать подкоп, попытаться отравить воду осаждённых или заморить их голодом, но быстрее и проще пробить брешь в стене — обычно немедленно после этого начинался штурм. Именно с этой целью во Франции и изобрели требюше — орудие, способное метать на пару сотен метров камни весом до 150 кг (в несколько раз больше, чем катапульты). Они легко крушили верхние части стен и башни и быстрее проделывали бреши. Спастись от этого можно было лишь с помощью аналогичных орудий. Так при осаде французского Мортаня (близ Бордо) в 1340 г. валаньсьенцы готовили уже приступ, но инженер осаждённого замка с помощью своей катапульты сломал метательную машину атакующих, и штурм пришлось отменить, без артподготовки — никуда.
Средневековая осада. (shnyagi.net)
О высокой эффективности метательных орудий античного типа говорит и тот факт, что использовали их «до последнего»: пока пушки не стали слишком разрушительны и пока не произошли кардинальные перемены в фортификации. И в 15-м в. они бывали эффективны — даже против огнестрельных орудий. Так, в 1480 г. турки осадили Родос, но с помощью батареи катапульт госпитальеры успешно оборонялись. Османы понесли огромные потери, но даже при многократном численном превосходстве так и не сумели взять остров.
У древних орудий всё ещё оставалось много преимуществ — их изготовление гораздо проще и дешевле по сравнению с пушками, они не производят шума (что затрудняет их обнаружение), стреляют из надёжного прикрытия, не требуют пороха и дорогих ядер. Нужны лишь хороший плотник да камни. Это и обеспечило катапультам столь долгую историю (как пишет историк Р. Голлуэй, «»последний раз применение катапульты в военных действиях отмечено при осаде Гибралтара французским и испанским флотом в 1779 — 1782 гг.
Сборник: Ермак
Поход отряда Ермака Тимофеевича в 1581-1585 годах ознаменовал начало русского освоения Сибири.
- Статьи
- Азия
- XVI век
Жизнь и смерть атамана Ермака
Жизнь и смерть атамана Ермака
Ермак отправился в Сибирь, чтобы завоевать её и, как оказалось, остаться там навсегда.
- Статьи
- Европа
- XVI век
Панцирь Ермака Тимофеевича
Панцирь Ермака Тимофеевича
Смерть Ермака мы помним прежде всего по одноимённой думе Кондратия Рылеева, которая стала песней.
- ЕГЭ
- Европа
- XVI век
Ермак
Ермак
Что заставило Ермака завоевать новые просторы? Как 500 казаков смогли покорить Сибирь?
- Статьи
- Европа
- XVI век
Хан Кучум: история врага Ермака
Хан Кучум: история врага Ермака
Сибирский хан был противником Ермака за Уралом. Казаки разрушили его ханство, но Кучум нанёс ответный удар.
- Статьи
- Европа
- XVI век
«Покорение Сибири Ермаком Тимофеевичем»
«Покорение Сибири Ермаком Тимофеевичем»
Василий Суриков изобразил на полотне сражение между казачьей дружиной Ермака и силами сибирского хана Кучума.
- Статьи
- Азия
- XVI век
Жизнь и смерть атамана Ермака
Ермак отправился в Сибирь, чтобы завоевать её и, как оказалось, остаться там навсегда.
- Статьи
- Европа
- XVI век
Панцирь Ермака Тимофеевича
Смерть Ермака мы помним прежде всего по одноимённой думе Кондратия Рылеева, которая стала песней.
- ЕГЭ
- Европа
- XVI век
Ермак
Что заставило Ермака завоевать новые просторы? Как 500 казаков смогли покорить Сибирь?
- Статьи
- Европа
- XVI век
Хан Кучум: история врага Ермака
Сибирский хан был противником Ермака за Уралом.
Казаки разрушили его ханство, но Кучум нанёс ответный удар.
- Статьи
- Европа
- XVI век
«Покорение Сибири Ермаком Тимофеевичем»
Василий Суриков изобразил на полотне сражение между казачьей дружиной Ермака и силами сибирского хана Кучума.
Рекомендовано вам
Лучшие материалы
- Неделю
- Месяц
- Статьи
- Европа
- XX век
«Факел смерти»: самая крупная железнодорожная катастрофа в СССР
- Статьи
- Европа
- VIII-XV вв.
«Средневековый танк»: как устроен рыцарский доспех
- Статьи
- Европа
- XX век
Была ли успешной денацификация в Германии?
- Статьи
- Европа
- XX век
Смерть Сталина — закономерный финал болезни или убийство?
- Статьи
- Азия
- XVI век
Жизнь и смерть атамана Ермака
- Статьи
- Европа
- XX век
Сбежавшая из СССР
- Статьи
- Европа
- XX век
Великое ограбление поезда
- Статьи
- Европа
- XV век
Маршал-людоед
- Статьи
- Европа
- XX век
Галина Брежнева и другие крёстные матери бриллиантовой мафии
- Статьи
- Европа
- XIX век
«Указ о вольных хлебопашцах»
- Статьи
- Европа
- XIX век
И навеки веков: история жён декабристов
- Статьи
- Европа
- XX век
«Факел смерти»: самая крупная железнодорожная катастрофа в СССР
- Статьи
- Европа
- VIII-XV вв.
«Средневековый танк»: как устроен рыцарский доспех
- Статьи
- Европа
- XX век
Была ли успешной денацификация в Германии?
- Статьи
- Европа
- XX век
Смерть Сталина — закономерный финал болезни или убийство?
- Статьи
- Азия
- XVI век
Жизнь и смерть атамана Ермака
- Статьи
- Европа
- XX век
Сбежавшая из СССР
- Статьи
- Европа
- XVII век
Безумный Ибрагим (18+)
- Статьи
- Европа
- XX век
Линкор «Бисмарк»: триумф и гибель
- Статьи
- Европа
- XX век
Пётр Магго — чёрный ангел НКВД (18+)
- Неделю
- Месяц
- 📚 Статьи
- 👀 162602
- 📚 Статьи
- 👀 141236
- 📚 Статьи
- 👀 131984
- 📚 Статьи
- 👀 93790
- 📚 Статьи
- 👀 93118
- 📚 Статьи
- 👀 76498
- 📚 Статьи
- 👀 59171
- 📚 Статьи
- 👀 56235
- 📚 Статьи
- 👀 49368
- 📚 Статьи
- 👀 48388
- 📚 Статьи
- 👀 226541
- 📚 Статьи
- 👀 162602
- 📚 Статьи
- 👀 141236
- 📚 Статьи
- 👀 131984
- 📚 Статьи
- 👀 93790
- 📚 Статьи
- 👀 93118
- 📚 Статьи
- 👀 76498
- 📚 Статьи
- 👀 72674
- 📚 Статьи
- 👀 71893
- 📚 Статьи
- 👀 71367
Метательные машины | это.
.. Что такое Метательные машины?Мета́тельные маши́ны (допороховая артиллерия) — вид военной техники, применявшийся в Древности и Средние века, в общем случае представлявший собой механизмы, преобразовывавшие мышечные усилия человека в энергию полёта снаряда. Как правило, но не обязательно, это преобразование осуществлялось посредством плавного накопления потенциальной энергии (упругими элементами или противовесом) и последующего резкого её высвобождения.
В обиходе метательные машины зачастую именуются катапультами, что создаёт определённую путаницу в понятиях, так как название это относилось первоначально к конкретному типу древнегреческих стреломётов[1].
Первые метательные машины представляли собой крупногабаритные станковые вариации разных видов ручного метательного оружия: луков, пращей, позже — арбалетов. Обычно метательные машины использовались в качестве стационарных осадных, крепостных или корабельных орудий. Перенацеливание и изменение крутизны траектории полёта снарядов обеспечивалось путём поворота всего орудия с помощью рычагов, подбивания клиньев, использования станины с вертлугами или особых поворотных механизмов.
Некоторые виды метательных машин исполнялись также в облегчённых мобильных модификациях, снабжавшихя лафетом, полозьями или колёсным шасси. Такие орудия служили для поддержки пехоты на полях сражений. Метательные машины могли также использоваться для вспомогательных целей: военно-инженерных (ликвидации водных и лесных преград), сигнальных или абордажных (заброса гарпуна или гарпакса с привязанным тросом с целью подтянуть атакуемое судно).
В настоящее время метательные машины применяются в основном в мирных целях, например, для тренировки спортсменов в теннисе и в стендовой стрельбе.
Содержание
|
3.1 Настильной (прицельной, прямой наводкой) стрельбыКлассификация
По принципу действия:
Тенсионные
Использующие энергию упругой деформации досок, пластин, пружин, прутьев и составленных из них композиций.
- Одноплечевые:
- Тенсионный спрингалд (рутта, иногда неправильно — бриколь, скорпион)
- Двухплечевые:
- Аркбаллиста (станковый арбалет, токсобаллиста, греч. оксибелес, кит. лянь-ну-чэ,)
- Эйнарм
- Шаабль (онагр, приводимый в действие массивным луком, закреплённым на раме отбойника)
Торсионные
Использующие энергию скрученных волокон сухожилий, верёвок, волос животных и человека.
- Одноплечевые:
- Онагр (греч. монанкон)
- Двухплечевые:
- Баллисты:
- Скорпион
- Кейробаллиста (хиробаллиста)
- Полибола
- Патерелла (петрария)
- Баллисты:
Метательные машины торсионного и тенсионного типов часто объединяют под общим названием невробаллисти́ческие.
Гравитационные (баробаллистические)
Использовавшие энергию противовеса, в роли которого иногда выступает вес или мускульное усилие человека, направленное вниз.
- Требушет (фрондибола) и его разновидности: ручной (тяговый), с противовесом и комбинированный.
По виду используемых снарядов:
Камнемёты
(греч. литобол, позднелат. петрария, фр. перьер)
Использовавшие как каменные, так и металлические ядра, горшки и бочки с зажигательной смесью, иногда и более экзотические боеприпасы, например отрубленные человеческие головы, пчелиные ульи, трупы больных животных, куски гниющего мяса и т.
п.
Стреломёты
Метавшие стрелы, копья, дротики, болты, карро, гарпуны, окованные брёвна и прочие вытянутые снаряды.
Комбинированные
Блиды.
По траектории полёта снаряда:
Настильной (прицельной, прямой наводкой) стрельбы
Эвтитон (в переводе с древнегреческого — стреляющий горизонтально)
Навесной стрельбы (по баллистической траектории)
Палинтон (в переводе с древнегреческого — [орудие] для навесной стрельбы). Тип, представленный исключительно камнемётами.
Комбинированные
По назначению:
Полевые
Мобильные орудия, используемые на полях сражений, слабо подготовленных в фортификационном плане. Как правило, снабжались колесным шасси или полозьями, либо имели такой небольшой вес и компактные размеры, что могли легко транспортироваться малочисленной обслугой.
Оса́дные
Тяжёлые, стационарные орудия, как правило, большой мощности и дальности стрельбы, применяемые для разрушения крепостных сооружений, поражения живой силы обороняющихся, заброса различных вредоносных боеприпасов, в отдельных случаях даже разоблачённых вражеских лазутчиков, на территорию противника.
Противоосадные (крепостные)
Ведущие огонь по осадным орудиям, укреплённым позициям и скоплениям живой силы противника с огневых точек внутри крепостных сооружений. К этому же типу можно условно отнести береговые и корабельные орудия.
Примечания
- ↑ Устройство и классификация метательных машин//Xlegio.ru
История и классификация осадных машин
Нет определенности, кто и когда сконструировал первые метательные машины. Античный писатель Плиний утверждал, что их изобрели финикийцы, но нельзя исключать, что это сделали критяне или ассирийцы. Несомненно, что последние использовали боевые машины очень высокого технического уровня. Их вкладом в развитие военного искусства были огромные осадные башни, способные к тому же сокрушить стены тараном. Сознание того, что после завоевания города все защитники были перебиты, означало, что бои в то время должны были быть очень ожесточенными и жестокими.
После падения Ассирии в первой половине первого тысячелетия до нашей эры история боевых машин как-то стала писаться с самого начала. В то время агрессоры не пытались захватить города, охраняемые толстыми и высокими оборонительными стенами, прямой атакой, а сочетали длительные осады с блокадой путей снабжения, выжидая голода или жажды, чтобы заставить капитулировать. Такие осады могли длиться годами, что в некотором роде вынуждало иметь средства, способные ускорить боевые действия.
Греки в области осадной войны сделали много открытий: они смогли рассчитать зависимость между энергией, запасенной в скрученных волокнах, придающих импульс снаряду, и расстоянием, на которое снаряд пролетит. Они также разработали первые баллистические таблицы для использования храповых механизмов, натягивающих веревки для стрельбы. Они привыкли точно знать, какая дальность будет получена при использовании ракеты с тем или иным весом. В первой половине III в. до н.э. были стандартизированы принципы построения осадных машин. Период их наибольшего развития можно связать с личностью Александра Македонского и эллинистическим периодом. Это включало как развитие укреплений и осадного искусства, так и появление александрийской школы, которая повлияла на математиков и изобретателей, таких как Ктесиб Александрийский, Герон Александрийский, Архимед Сиракузский и Филон Византийский. Несмотря на это, адаптация осадных устройств все еще шла медленно из-за высокой стоимости производства и проблем с транспортировкой.
реконструкция башни в стенах Мессини в Греции с осадными машинами на верхнем этаже по Б.Дельфу
От греков боевые машины переняли древние римляне, которые с третьего века до н.э. использовали их повсеместно. До времен Августа римская армия не имела арсеналов для массового производства машин, что приводило к многочисленным трудностям и неприятностям. Например, во время осады Пирея Суллой в 87 г. до н.э. отсутствие осадного флота вынудило доставить артиллерию из Фив. Артиллерия использовалась римлянами в то время главным образом как вооружение флотов и для обороны и завоевания городов, лишь со временем она стала принимать участие в полевых сражениях. Во времена Юлия Цезаря в легионах уже имелись небольшие отряды, имевшие дело с осадными машинами, которых, однако, в крупномасштабных операциях оказалось недостаточно. Только после создания профессиональной армии во времена Августа каждый легион получил крупную часть, отвечающую за артиллерию. На каждого центуриона была одна стрелометная машина, а на когорту — одна камнеметная, что давало 60 машин на легион.
Во второй половине III века в результате реформ Диоклетиана легионы лишились своей артиллерии в пользу вновь образованных баллистических легионов, которые во времена Константина навсегда вошли в состав действующей армии. Отряд численностью в тысячу человек действовал как с тяжелой, так и с легкой артиллерией, и ему помогал легион проугнаторов, состоявший из людей, назначенных на осадные работы. Более или менее в этот период городские стены и форты римлян были оснащены тяжелыми метательными машинами.
С падением Римской империи расширенная военная организация рухнула и исчезла, и ее единственным местом в Европе снова стала Греция в форме Византийской империи. Поскольку он постоянно боролся с вражескими вторжениями, византийцы разработали военные машины в соответствии со своими потребностями, а их опыт позже был перенят арабами. Их ведущим изобретением был так называемый греческий огонь и различные типы сифонов, труб и трубок, с помощью которых его разжигали.
Это была легковоспламеняющаяся смесь, вероятно, нефти или нефти и смолы, серы, селитры, смолы и кальция. Производство и состав смеси были в Византии тайной, и за ее разглашение полагалась смертная казнь. Годом изобретения считается 674 год, во время осады Константинополя армией халифа Дамаска. Создание греческого огня приписывается сирийскому зодчему и химику Калинникосу из Гелиполиса..
Первое применение осадной артиллерии зафиксировано во Франции в 873 г. Затем в 885 г. во время осады Парижа норманнами, как пишет Аббон, «с бревнами равной длины, поставленными попарно, соорудили то, что принято называть катапультами, машины, бросающие огромные камни, которые разрушали подкопы варварского народа». Хотя с началом движения Крестового похода спрос на осадные машины увеличился, но это не повлияло на улучшение качества и производительности артиллерии того периода. использование греческого ручного огнемета, представленного в Codex Vaticanus Graecusрепродукция барельефа в соборе Сен-Назер в Каркассоне, показывающая заряжание баробалистической машины которые были самоучками. Зачастую менее сложные строились под их наблюдением непосредственно под укреплениями осаждаемого здания, а требующие точности сооружались раньше и доставлялись на поле боя целиком или частично. В Западной Европе, начиная с тринадцатого века, упоминания об инженерах становились все более частыми. Некий магистр Уррик сопровождал короля Иоанна в Нормандии в 1201 г.
, а во время осады Тулузы в 1218 г. у осажденных работали два специалиста: Бернар Парайр и мастер Гарнье. В 1220 году Людовик IX Французский созвал всех, кто умел делать мины, а также имел две машины, обслуживаемые многочисленными мастерами. Некоторые из них сделали длительную и значимую карьеру, например, гасконец Джон де Мезос назвал magister ingeniorum , в 1254 году был посвящен в рыцари. Для разнообразия, в 1376 году князь Лешек Белый, во время осады Злотории, приказал подготовить метательные машины и приспособления для помощи в нападении рядовому мельнику из Бжесть-Куявского. Часто машины заимствовали, например, в 1384 г. во время междоусобных боев в Великопольше армия старосты Перегрина, осаждавшая город Бытынь, использовала машины, принадлежавшие познанским мещанам, то есть их нужно было перевозить с расстояния 30 км.
В XII веке традиционный донжон, являвшийся самой прочной постройкой в замке, изменил свою форму с четырехугольной на цилиндрическую, поскольку закругление стены оказалось более устойчивым к снарядам, выпущенным из осадных машин. В 12-м и 13-м веках стали популярными башни-бергфриды с шпорами, обращенные к ожидаемой угрозе. Более тяжелые снаряды привели к появлению более толстых стен, более частое использование осадных башен привело к поднятию стен, а в особо открытых местах была построена исключительно толстая и высокая стена, называемая стеной щита, которая должна была противостоять огню и защищать здание за ней. . В свою очередь, использование огненных снарядов вызвало медленный, но неизбежный отказ от деревянных укреплений. Вновь построенные замки располагались в труднодоступной местности, над крутыми склонами, на высоких холмах или в местах, защищенных водой, чтобы затруднить или сделать невозможным подход к осадным машинам. Часто укрепления были настолько сильными и неприступными, что единственным шансом завоевать крепость был подкоп под стены или постройки.
Прогресс в строительстве укреплений был также очевиден в более широком использовании машиколяции, ордеров и более сложных бойниц, а также в сглаживании поверхности стен, чтобы затруднить прикрепление осадных лестниц. современные реконструкции средневековых осадных машин в замке Кастельно во Франции, фото из Викисклада Боевые машины в древности и в Средние века часто имели разные названия в зависимости от времени и места их создания. Иногда название данного устройства менялось много раз, потому что враг, который завладел машиной или создал подобную ей, дал ей другое, собственное имя. Это привело в Средние века к настоящему терминологическому хаосу. Часто машины называли общими именами, такими как свиноматки, лозы, кошки, ласки и т. д. Во время осады Бокера Симоном де Монфором в 1216 году полководец крестоносцев приказал плотникам сделать «замок и кошку» из дерева, кожи. и железо. В 1304 году во время осады замка Стерлинг у Эдуарда I было тринадцать машин, большинство из которых имело конкретные названия.
Снижение значения метательных машин привело к изобретению и распространению пороха (первое упоминание в китайском труде от 1044 г.). Новая технология была поначалу более дорогой в производстве и эксплуатации, менее точной и ненадежной, но ее постоянное развитие с течением времени должно было привести к исчезновению старых методов ведения войны. Однако это был длительный процесс, который осуществлялся с разной скоростью в разных частях Европы, например, в ее восточных районах механические осадные машины использовались до восемнадцатого века. Даже до 1380 года не было видно никаких признаков упадка. Французские документы рассказывают о сотнях камней в машинах во время правления Карла V. В 1374 году генуэзцы построили большие устройства для осады Якоба де Лузиньяна в его замке Лерин, а в 1405 году при осаде Мортани французы использовали машина якуляторная . Год спустя сотня плотников работала в Сент-Омере, чтобы построить три больших станка и четыре меньших couillarts .
Около 1420 года многие наводки говорят о живучести предпороховой артиллерии. Среди прочего, для станка, находившегося в монастыре Сен-Поль, город Орлеан тогда закупил кучу кожаных шкур и камней, а год спустя Генрих V намеревался снабдить Париж механической артиллерией. В 1422 году во время похода в Пикардию Филипп Добрый заказал восемь куйяр . Во Франции описи зафиксировали существование таких машин до 1460 года, так что кажется, что их исчезновение в Западной Европе произошло во второй половине пятнадцатого века.
нейробалистический (от греч. neuron — струна и ballo — бросать), выбрасывающий снаряды в результате расслабления эластичного материала, в котором запасается энергия за счет скручивания, сжатия или изгиба. Нейробалистические машины, будучи более сложными и в то же время более тонкими, достигли пика популярности в древности и потеряли свою популярность с падением Римской империи. Однако в средние века развитие баробалистов сохранилось. По ходу снаряда также существует деление на погружную артиллерию и артиллерию прямой наводкой. Иллюстрация из Библии Мацеевского 1240-1250 гг.
Пост сделан на основе выдержек из книги Роберта М.Юрга, Машины wojenne. Zapomniana technika wojskowa, Poznań 2011, Budacz D., Antyczne formacje wojskowe, Oświęcim 2012 и Contamine P., Wojna w średniowieczu, Warszawa 2004.
В самом верху фрагмент Альбской Библии первой половины пятнадцатого века.
Древние и средневековые боевые машины
Одним из самых простых и древних орудий, использовавшихся во время осад, были луки, в которых использовалась естественная эластичность дерева.
Вместе с развитием боевого искусства их конструкция совершенствовалась за счет использования все новых и новых материалов, позволяющих увеличить силу и дальность стрельбы. Древние греки использовали луки, сделанные из одного гибкого куска дерева, но критские лучники уже применяли составные луки, состоящие из деревянного древка, на которое с выпуклой стороны накладывалось сухожилие, а с вогнутой стороны — роговые пластины. Эластичное сухожилие растягивалось при распускании тетивы, а роговые пластины сжимались, так что оба материала увеличивали мощность выстрела. В древние времена также использовались металлические луки. Это было оружие, управляемое одним солдатом, с металлическими рукоятками со шнуром, натянутым с помощью ползунка, втянутого в направляющую, и защищенным от возврата с помощью простого храпового механизма. В предохранительном элементе также был предусмотрен спусковой крючок. Этот лук, называемый gastraphetes , напрягался не только руками, но и всем телом, опираясь ползунком на землю, и согнутым прикладом на живот.
После натяжения тетивы в направляющую вставлялась стрела. Gastraphetes был слишком тяжелым для стрельбы с руки, поэтому использовались опоры или его прислоняли к стенам. Подготовка его к выстрелу занимала гораздо больше времени, чем у обычного лука, но дальность и сила пробивки компенсировали эти недостатки.
Метательное оружие с хордой постоянно совершенствовалось, пока оно не стало напоминать общеизвестный арбалет. В Европе он появился в большем масштабе лишь в десятом веке, а самой важной его модификацией был рычаг, служащий для натяжения тетивы, так что стрелку не приходилось прикладывать к этому действию столько силы. Правильно натянутая струна могла метнуть болт даже на расстояние 460 метров и пробить самого защищенного воина. В двенадцатом веке стали создаваться первые отряды обученных арбалетчиков, но сразу же после первых поединков арбалет считался дьявольским оружием, недостойным рыцарства и не благородным.
В 1139 г., Папа Иннокентий II даже издал буллу, запрещающую его использование христианами. Однако этот запрет так и не был соблюдён, и спрос на арбалеты продолжал расти, несмотря на основные недостатки этого оружия. Даже самый опытный арбалетчик мог сделать всего два выстрела в минуту и был чрезвычайно легкой мишенью при перезарядке. Дополнительным недостатком была высокая цена арбалета, что ограничивало его доступность. Ручные арбалеты изменили свою форму и конструкцию в последующие века. Помимо классического метательного варианта, применялась также стрельба из арбалета каменными, железными и свинцовыми дротиками. Его разновидностью был тяжелый арбалет, использовавшийся в средневековой Европе с XII века, относящийся к группе тяжелых машин, метающих снаряды с плоской гусеницей.
с необычный винтовой турникет по Р.М.Юрге, 4-х арбалетный ящик 15 века, в котором тетива заменена специальным деревянным молотом по Р.М.Юрге Около 500 г. до н.э. изобрели, концы которых втыкали в эластичные веревки из конского волоса. Финикийцы изобрели похожее оружие, но стреляли ракетами с плоской гусеницей. Обе эти конструкции были разработаны древними греками, которые называли их катапульты — катапульты , а также македонцы, где особой популярностью пользовались катапульты, метавшие крупные металлические наконечники стрел весом до 78 килограммов и двух метров в длину, и катапульты, метавшие камни весом около 26 килограммов. Они использовались для разрушения зубчатых стен и фрагментов стен, а также для уничтожения осадных машин противника. Машина, бросающая ракеты вверх по крутой дорожке, позже была названа греками палинтонон , а после того, как ее захватили римляне, она получила имя баллиста . Ракетометная машина на плоской гусенице — эвхитонон , в Риме называлась катапультой, баллистой или скорпионом (scorpio) потому, что, как и у этих пауков, у нее были вытянуты вперед руки.
Различия между этими устройствами были незначительными. В каждом источнике силы находилось по два пучка специально изготовленных струн, вертикально натянутых в деревянных ящиках, поставленных на подвижное основание, в которое втыкались два деревянных плеча лука. Их концы соединялись хордой, натянутой шнуром, намотанным на вал, закрепленный храповым механизмом. Правильное функционирование и точность зависели от точного выравнивания обоих пучков скрученных струн, называемых по-гречески тонос. Проверка эластичности проводилась путем вытягивания каждой балки и сравнения издаваемых звуков. Если они не звучали одинаково, их затягивали, поворачивая кольца, в которых они крепились. Когда они звучали одинаково, их блокировали специальными клиньями, гарантирующими стабильное положение. У лучника должен был быть хороший музыкальный слух, ведь машина расстраивалась при любых погодных изменениях.
М. Юрги по мотивам Ф. Функена. тяжелый греческий арбалет с двумя стрелами на вращающейся платформе, рисунок Р.М. Юрга тяжелая осадная баллиста на устойчивой платформе по чертежу Р.М. Юрга После того как греческие катапульты были захвачены римлянами, они были разделены по критерию их конструкции. Ручник был легким ручным оружием, метательным стрелом и управляемым одним солдатом, часто поддерживаемым переносными стойками. Carrobalista устанавливался на специальные двухколесные тележки, внешне напоминающие колесницы. Экипаж состоял из двух солдат, один из которых был кучером. Римляне на поле боя довольствовались баллистами, метающими ракеты на небольшие расстояния, чаще всего они использовали машины с дальностью стрельбы от 50 до 100 метров. У них были самые разные калибры, из 15 мин наверное был самый популярный, т.е. 6,5 килограмма. Прицелиться было проблематично. Отверстие в щите, через которое проходила стрела или снаряд, было небольшим и через него мало что можно было увидеть, а в больших машинах об этом прицеливании не могло быть и речи, потому что лучник должен был смотреть за край рамки или отходить от баллиста для наблюдения за полетом и падением ракеты.
Точность, однако, компенсировалась психологическим эффектом, вызываемым баллистами, особенно для противников, ранее не знавших подобного оружия. Выстрел и характерный звук отпускаемых аккордов могли даже вызвать панику. Также их огневая мощь была настолько велика, что одна ракета могла поразить сразу несколько человек.
После падения Римской империи баллиста была забыта или значительно упрощена. Одной из немногих конструкций римского происхождения, пользовавшихся популярностью в Средние века, была аркбаллиста (arcuballistae) — тяжелый арбалет, установленный на двухколесной тележке, в которой тетива натягивалась турникетом. Он мог метать каменные и железные пули, а также большие болты и деревянные снаряды. Его максимальная дальность была около 900 метров, а о силе удара свидетельствует тот факт, что с 200 метров полукилограммовый болт пробил толстую балку.
Французская версия римской баллисты, использовавшаяся в средние века Р.
М. Юргой по мотивам Ф. Функена. легкая баллиста для метания стрел, установленная на подставке, позволяющая устанавливать горизонтальный и вертикальный угол обстрела, чертеж Р.М. Юрга Машина, неправильно называемая сегодня катапультой, в древности была онагром или «ослом». Это название произошло от сильной тяги и поднятия автомата в воздух после выстрела, или как после «пнуть дикого осла». Это была своего рода нейробалистическая конструкция с жесткой рукой, один конец которой был воткнут в горизонтально натянутый, сильно скрученный пучок гибких канатов из щетины или жил животных. Они вызывали то, что рука после разблокировки быстро стремилась принять переднее косое положение и опиралась на балку, что останавливало движение. На другом конце руки, после натяжения ее в горизонтальное положение с помощью турникета с храповым механизмом, в ложкообразной или рогаточной рукоятке помещалась ракета. Onager круто выбрасывал ракеты на внушительные расстояния, достигая 50-килограммового шара на 450 метров.
Меньшие 30-килограммовые ракеты поражали цели даже на расстоянии 1000 метров. Преимуществом онагра была несложная, прочная и прочная конструкция, но хлопотным был спусковой механизм, который мог поранить лучника рукой. Поэтому чаще использовали шнур или молоток. Еще одним недостатком была жесткая основа, из-за которой требовалось много сильных людей, чтобы переместить платформу на новую цель. Эти машины также использовались в Средние века, но радиус их действия был тогда меньше, около 100 метров.
Для конструкции машины под названием bricoli была использована натуральная эластичность древесины. Это была простая и надежная конструкция, стрелявшая ракетами по ровной дорожке, широко использовавшаяся до распространения пороха. Примитивный вариант этого приспособления представлял собой обычное дерево с обрезанными ветвями, на которое плоской, соответствующим образом подстриженной верхушкой клали камень.
Развитием этой конструкции стала машина, в которой дерево было заменено рессорной балкой, согнутой с помощью канатов и турникета, прикрепленного в нижней части к шесту, выполняющему роль платформы. Подвижная рука, в которую вставлялись дротики или стрелы (одиночные или собранные в связки), могла подниматься и опускаться в зависимости от нужд благодаря опоре, вставленной в прорези на древке. Таким образом регулировался вертикальный угол обстрела, а горизонтальный оставался прежним, что, к сожалению, существенно ограничивало дальность стрельбы. Эта проблема была решена в бриколах, закрепленных на основании с подвижным шестом. Со временем балку заменили на металлический стержень, что увеличило дальность выстрела до 1100 метров.
Trabutium , также известный как Trebuche , выпускал ракеты под крутым углом с очень высокой точностью.
Это была баробалистическая машина с постоянным противовесом. Это была своеобразная балка на основе специальной конструкции, один конец которой нагружался ящиком или мешками, наполненными камнями, песком, глиной или свинцом, а другой был снабжен рогаткой. Быстрое падение балки под действием противовеса привело к выбросу ракеты. Чтобы попасть в определенную точку, трабутий вращался вправо или влево, если ракета улетала слишком далеко или не достигала цели, в рогатку помещалась соответственно более тяжелая или более легкая пуля.
Biffa , баробалистическая машина, круто бросающая ракеты, использовалась уже в древности. Используемый в нем противовес был прочнее, чем в трабутиуме, благодаря подвижному креплению, позволяющему весу опускаться вертикально.
Biffa отличался значительной дальностью стрельбы, но по точности уступал машинам с фиксированным противовесом. Неясно, было ли это изобретение римлян или византийцев, откуда оно попало в Западную Европу во время крестовых походов, где также появилось под названием блида. Подобные машины использовались и на Руси, где их называли пороками. Согласно арабским источникам, он мог выпустить несколько сотен килограммовых ракет на расстояние более 200 метров. Эти машины, называемые манджаниками, также использовались монголами во время нашествий на Русь.
Развитие баробалистических машин привело к созданию tripantium , представляющего собой комбинацию трабутия и биффа. Из-за своего размера его часто также называют 9-м.
0018 большой требушет . Эта конструкция, как с постоянным, так и с подвижным противовесом, стреляла точнее, чем биффа, и дальше, чем трабутиум. Вероятно, с помощью таких машин была пробита брешь в стенах Иерусалима во время первого Крестового похода в 1099 году. Вершиной достижения стал трипанций, построенный в Пикардии XIII века Вильяром де Оннекуром. Его подвижный противовес вмещал 26 тонн грунта, а постоянный противовес служил амортизатором при стрельбе. Кроме того, вся конструкция была стабилизирована деревянными столбами, вбитыми глубоко в землю.
Конструкция осадных башен не претерпела существенных изменений на протяжении всей истории.
Преимущественно это были постройки в форме усеченной пирамиды с деревянной решетчатой конструкцией, обшитой досками в вертикальном расположении. Все это дополнительно покрывалось негорючими материалами в виде должным образом выделанных шкур животных, простыней или кожаных мешков, наполненных песком. По возможности переднюю стену старались сделать в вертикальном виде, что облегчило бы доступ к осаждаемым стенам. На некоторых башнях могли опускаться платформы вручную или с помощью веревок и турникетов, с помощью которых захватчики преодолевали стены. Были предприняты попытки построить башни выше венца стен, что облегчало стрельбу и сбивал с ног защитников. Например, осадная башня, описанная Витрувием, имела высоту 34 метра, длину борта почти 10 метров и имела десять боевых этажей. Еще больше было 69метров высотой, в основании квадрат со стороной 13 метров. Каждый этаж был оборудован бойницами и бегущим крыльцом, а у основания колесами, обеспечивающими движение этой массивной конструкции.
В осадных башнях в нижней части мог быть таран, верхние этажи служили позициями для различных огневых машин и лучников.
Использование осадных башен могло доставить много неприятностей атакующим. Подходы к укреплениям были обставлены препятствиями в виде насыпей и рвов, а зачастую проблемой мог стать и сам уклон местности. Однако когда это искусство удавалось, чаще всего после сооружения специального пандуса или выравнивания местности, они играли в бою исключительно важную роль. С одной стороны, они защищали нападающих от снарядов, с другой — позволяли прямо атаковать стены, обстреливая внутреннюю часть крепости, руша ее стены, наблюдая за полем боя или минируя под своим прикрытием.
Строительство осадных башен требовало времени и нужного количества материалов, поэтому это было дорогостоящее мероприятие. Для совершения штурма в кратчайшие сроки и в нескольких местах одновременно применялись гораздо более простые и дешевые конструкции. Это были десантные корзины, которые могли одновременно и периодически доставлять к стенам захваченной крепости несколько воинов. Деревянные журавли с корзинами под названием t oleno , использовавшиеся в древности, использовались до 17 века.
В основном они состояли из основания, часто снабженного колесами, в центре которого монтировалась высокая постоянная или поворотная конструкция, поддерживающая подвижную, управляемую краном балку. Сила человеческих мышц или турникет, установленный на основании, использовалась для подъема и скольжения корзины или бочки по венцу стен. Перед атакой нападающие занимали свое место в корзине и покидали ее только после присоединения к стенкам.
Одним из старейших осадных устройств был, безусловно, таран . Благодаря простой конструкции, надежности в бою и возможности быстрой сборки практически всегда применялся при захвате укрепленных мест. Ремесленник из Тира по имени Пефрасмен поставил вторую балку перпендикулярно лежащей, создав таким образом первый таран на подвижном основании. Благодаря этому удалось увеличить массу балки, а заодно повысить ее эффективность и сократить численность экипажа.
Герас из Халкедона, напротив, первым изобрел конструкцию на колесах, обтянутую кожей, внутри которой на веревках подвешивался баран. Как и большинство других осадных устройств, тараны обычно строились на поле боя перед штурмом. Однако были случаи выезда таранов с войском, потому что не всегда нужный строительный материал был рядом. Преимущественно длина балки составляла от 8 до 30 метров, а ее вес доходил до 16 тонн. Каждый раз его приспосабливали к толщине стен и ворот при нападении. Конец балки, наиболее подверженный разрушению при атаке, отковывался из бронзы или железа и часто имел форму головы барана или черепахи. Таран часто устанавливали в сараях, называемых мускулами, или в осадных башнях.
Уже в древности широко применялись щиты, которые не только защищали от стрел и камней, но и позволяли выполнять подготовительные работы к штурму.
Первой подвижной занавеской, вероятно, была обычная плетеная корзина с небольшим отверстием для наблюдения за окрестностями. Со временем большие обложки – стали применяться мантлеты , в виде стен, установленных на тележках или имеющих собственные колеса и дышло, так что перемещение этих конструкций не составляло проблемы. Чехлы обычно делались из лозы, досок или хвороста и обтягивались специальными пропитками из кожи животных, устойчивыми к огню. Некоторые -мантлеты также имели небольшую крышу и боковые стенки или напоминали небольшие сараи. Если защитники стояли перед крепостными стенами, на передней стене дополнительно крепились копья, косы, лопаты и другое колющее оружие. В римской армии эти сооружения назывались winea и поставляется с поршнями. Под их прикрытием к куртинам подходили для того, чтобы крушить стены, ломать ворота или выполнять шахтерские работы, заключавшиеся главным образом в рытье и подрывании фундаментов построек.
Осады не обходились без базовой осадной конструкции, то есть обычной лестницы.
