Разборка пистолета Макарова — неполная и полная

Купив пистолет Макарова, его приходится периодически разбирать, чистить и смазывать. Эта процедура не такая частая, но ее надо делать правильно.

Содержание

Характеристики пистолета Макарова
Стандартная комплектация
Устройство и схема ПМ
Неполная разборка пистолета Макарова
Как разобрать пистолет Макарова полностью
Как собрать пневматический пистолет
Как оценивается проведение разборки/сборки пистолета Макарова
Чистка и смазка пистолета Макарова

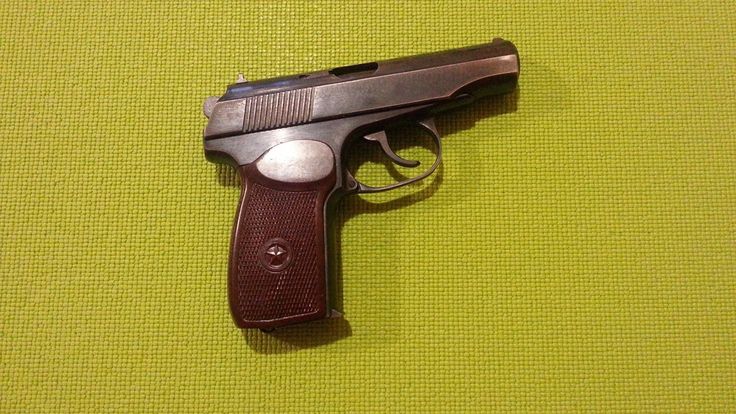

Характеристики пистолета Макарова

Характеристика	Параметр
Калибр	9 мм
Используемый патрон	9х18 ПМ
Длина ствола	93 мм
Количество нарезов	4 шт.
Масса со снаряжённым магазином	810 г
Масса с магазином без патронов	730 г
Скорострельность в боевых условиях	30 выстрелов в минуту

Оптимальной дистанцией для стрельбы является 25 м. Пистолет Макарова Имеет относительно компактные размеры: длина составляет 160 мм, а высота — 125 мм. Длина патрона вместе с пулей составляет 25 мм. Её масса равна 6,1 г. При вылете пули из ствола её скорость составляет 315 м/сек. Магазин вмещает 8 патронов, которые расположены в нём в один ряд.

Стандартная комплектация

В штатной армейской кобуре предусмотрено места для пистолета и для запасной обоймы. Здесь предусмотрены петли для протирки. Здесь имеется петля. Которую можно открыть одним движением. После сброса петли пистолет в кобуре будет немного поднят для удобства захвата ладонью. Для страховки предусмотрен тонкий ремешок,соединяющий кобуру и рукоятку.

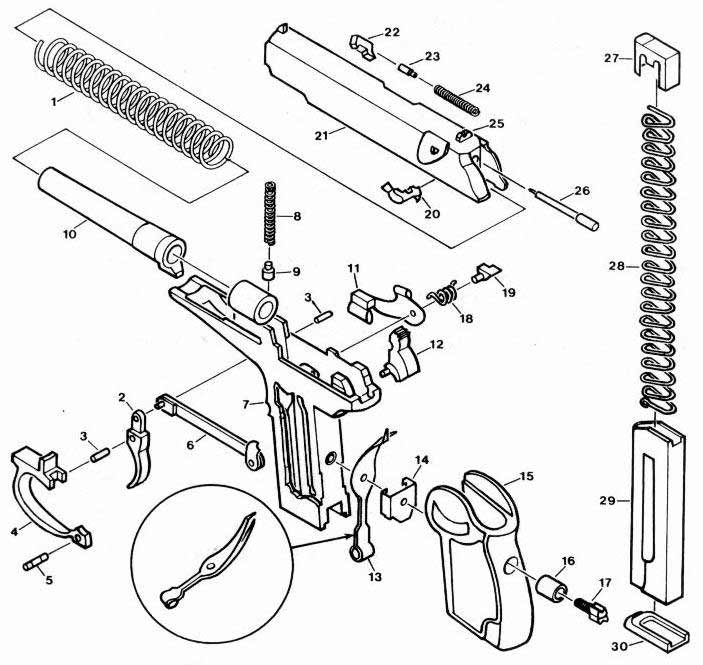

Устройство и схема ПМ

Заряжание производится при помощи энергии отдачи затвора. Спусковой механизм предусматривает ведение огня двумя способами. Это можно делать, предварительно взведя курок или с использованием самовзвода. Курок для последующего выстрела взводится в автоматическом режиме.

В конструкции применяется флажковый предохранитель. Он расположен с левой стороны затвора. В закрытом положении он блокирует курок, спусковой крючок, ударник и затвор. Если перед этим курок был взведён, то автоматически происходит его снятие с боевого взвода. Используется однорядный магазин, вмещающий 8 патронов.

При нажатии на курок, боёк освобождается от шептала и под воздействием боевой пружины бьёт по ударнику. После этого боёк разбивает капсюль и в результате происходит воспламенение заряда и делается выстрел.

Отработанные пороховые газы отбрасывают гильзу. Она отводит затвор назад. При этом извлекается отработанная гильза и осуществляется сжатие возвратной пружины. При этом гильза ударяется об отражатель и выбрасывается наружу. Затвор в крайнем заднем положении поворачивает курок назад и ставит его на боевой взвод.

Далее пружина начинает движение вперёд. Во это время затвор выхватывает патрон из магазина и досылает его в патронник. Когда затвор становится в переднее положение, он фиксируется и закрывает канал ствола. Теперь оружие готово к следующему выстрелу.

Нужно сначала отпустить спусковой крючок, а затем нажать на него. В результате будет произведён выстрел. Эти действия будут повторяться до тех пор, пока не будет израсходован последний патрон в магазине. Когда все боеприпасы затвор станет на затворную задержку и останется зафиксированным в заднем положении.

Для того, чтобы подготовить оружие к стрельбе, необходимо достать магазин, снарядить его и вставить обратно. После этого затвор нужно отвести в крайнее заднее положение и отпустить. После этого патрон будет дослан в патронник.

Когда после того, как были израсходованы все боеприпасы, затвор остался зафиксированным в крайнем заднем положении, для подготовки к стрельбе делают следующее. Вынимают и снаряжают магазин, затем вставляют его обратно. Затем затвор сдвигают назад и отпускают. После этого патрон досылается на место, а затвор устанавливается в рабочее положение.

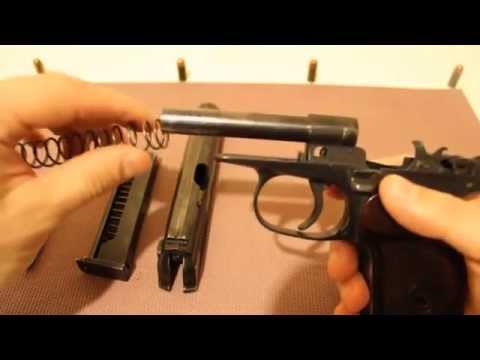

Неполная разборка пистолета Макарова

Такая разборка обычно делается для технического обслуживания пистолета. Её используют, например, для смазки, осмотра или ремонта оружия. Существуют соревнования на скорость разборки или сборки пистолета Макарова.

Для этого необходимо подготовить чистое место. Удобно производить разборку на столе. Если такой возможности нет, на земле для этого можно расстелить чистый кусок ткани. При проведении процедуры детали выкладывают в порядке извлечения. Нельзя одни из них класть на другие. В этом случае существует риск нанести им повреждения.

При разборке нужно избегать резких движений или ударов. Детали извлекают осторожными плавными движениями. Если разборку выполняют одновременно несколько людей, то важно не перепутать детали при сборке. Для этого нужно обращать внимание на их номера.

Для того, чтобы провести неполную разборку, необходимо выполнить следующие действия:

Пистолет нужно удерживать за рукоять. При этом другой рукой нажимают на защёлку, затем извлекают магазин.
Предохранитель требуется сдвинуть вниз.
Сдвинув кожух затвора, требуется внимательно осмотреть механизм с целью убедиться в отсутствии в нём патрона. Если он присутствует, кожух до отказа сдвигают назад. При этом патрон будет экстрагирован автоматически. После этого кожух нужно будет отпустить. Сразу после этого под действием возвратной пружины он переместится на прежнее место.
Пусковую скобу нужно потянуть вниз, затем сдвинуть влево, немного перекосив для упора. До тех пор, пока процедура разборки не закончится, скобу потребуется придерживать пальцем.
Кожух затвора до отказа сдвигают назад. В крайнем положении его задник нужно поднять. Держа кожух, позволяют возвратной пружине вернуть его переднюю часть в начальное положение. Затем надо окончить снятие кожуха.

При помощи вращательных движений осуществляется демонтаж возвратной пружины.

Сборку выполняют в обратном порядке. После окончания процедуры нужно проверить работоспособность механизма. Для этого устанавливают и снимают предохранитель, нажимают курок пистолета, проверяют, работает ли защёлка магазина.

В видеоролике подробно рассказано об устройстве этого пистолета

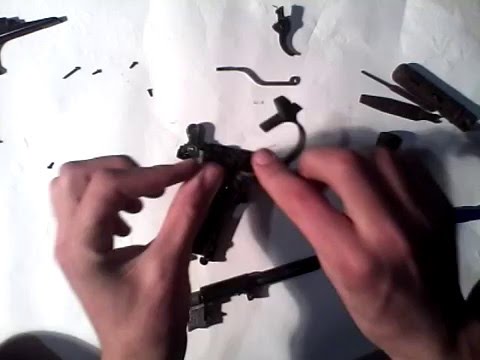

Как разобрать пистолет Макарова полностью

В некоторых случаях может потребоваться полная разборка. Обычно необходимость в ней возникает в тех случаях, когда произошло значительное загрязнение или в случае, когда необходимо провести ремонт.

Разборку производят, подготовив для неё чистое место. Нужно раскладывать детали в том же порядке, в котором происходило извлечение. Для выполнения полной разборки необходимо выполнить следующие действия:

В то время, как одной рукой держат оружие за рукоятку, другой отжимают защёлку, а затем вынимают магазин.
Нужно проконтролировать наличие патрона в патроннике. Это необходимо для того, чтобы избежать возможности самопроизвольного выстрела. Для этого нужно заглянуть в патронник. Чтобы это сделать, требуется немного оттянуть кожух затвора назад. Если боеприпас обнаружен, то необходимо кожух оттянуть назад до отказа. При этом произойдёт авоматическая экстракция патрона. После отпускания кожух под действием возвратной пружины вернётся на своё место.
Затворную скобу оттягивают вниз и немного сдвигают налево. При выполнении дальнейших действий эту деталь придётся поддерживать в этом положении пальцем.

Кожух затвора до отказа сдвигают назад и приподнимают его заднюю часть. Пружине дают возможность возвратить деталь в переднее положение. Затем кожух полностью поднимают и отсоединяют.
Возвратную пружину демонтируют при помощи круговых движений.
Для того, чтобы освободить боевую пружину, нужно нажать большим пальцем на курок сверху вниз. При этом требуется одновременно нажать на спусковой крючок.
Для выполнения следующего действия потребуется использовать тонкий металлический стержень. Для этого также можно применить отвёртку. С помощью инструмента необходимо освободить шептало с затворной задержки. Шептало нужно провернуть вручную до попадания его выступов на пропилы затворного гнезда. После этого деталь отсоединяют. Для этого шептало требуется потянуть вверх.
Откручивают прижимной винт. Теперь нужно отсоединить щёчки с ручки пистолета.

Далее требуется сдвинуть защёлку боевой пружины вниз. Для этого потребуется сдвинуть тело этой пружины к рукояти. В результате этого движения её можно будет полностью отсоединить.
Теперь потребуется прокрутить курок до тех пор, пока выступы на цапфе не совпадут с прорезями на рамке. Курок окончательно извлекают, делая движение по направлению к стволу.
Теперь необходимо удерживая корпус, потянуть за заднюю часть спусковой тяги. После этого цапфу вынимают из прорези на спусковом крючке.
Теперь необходимо сдвинуть вниз предохранительную скобу. При этом надо удерживать корпус пистолета. Затем нужно нажать на спусковой крючок. Это делают до тех пор, пока выступы совпадут с пропилами на корпусе. Затем производится извлечение курка.
Теперь предохранитель нужно переключить в верхнее положение. Затем флажок сдвигают влево относительно корпуса. Для этого можно воспользоваться пальцами или соответствующим инструментом. Затем флажок проворачивают против часовой стрелки в верхнее положение и отсоединяют его.

Выбивают боёк затвора. Для этого нужно аккуратно постукивать задником затвора о ладонь.
Для выполнения дальнейших действий кожух затвора располагают на ровной поверхности экстрактором вверх.
Затем носиком протирки нажимают на гнеток экстрактора. После этого экстрактор захватывают пальцами, поворачивают выбрасыватель относительно его оси и вынимают деталь.
Вынимают пружину и гнеток.

Сборку пистолета выполняют в обратном прядке.

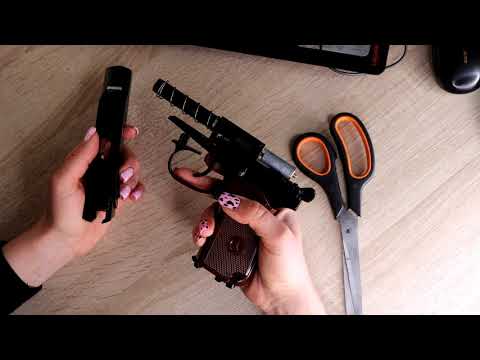

Как собрать пневматический пистолет

Сборка и разборка пневматического пистолета Макарова (Borner ПМ 49) происходит по другому по сравнению с боевым аналогом. При этом нужно соблюдать общие требования, которые предъявляются к этой процедуре. Для разборки и сборки готовят чистое место.

Детали раскладывают в порядке извлечения. Для полной разборки выполняют такие действия:

Производится извлечение магазина.
Снимают пластиковые щёчки с рукояти.
При помощи шестигранного ключа откручивают прижимной винт, освобождая газовый баллон.
Оружие кладут на стол правой стороной вверх. После этого откручивают семь болтов. Поворачивают пневматический пистолет прицельным приспособлением вниз. Под дулом откручивают ещё один болт.
Для выполнения следующего действия потребуется шлицевая отвёртка. С её помощью нужно поддеть ствольную муфту, затем её отсоединяют руками.
Оружие разделяют на две половинки.
Отсоединяют спусковой крючок с пружиной.
Извлекают курок с подпружиненной пластиной.
Выполняется демонтаж ствола и газовой камеры.
Теперь нужно открутить винт, который прикрепляет предохранитель к корпусу пистолета. Между предохранителем и корпусом оружия имеется тонкая резиновая прокладка, которую нужно извлечь.

Для сборки пневматического оружия выполняют перечисленные действия в обратном порядке.

Как оценивается проведение разборки/сборки пистолета Макарова

Задать вопрос

Как оценивается время разборки пистолета?

Она происходит на время. Оценка «Отлично» соответствует времени не больше 7 секунд.

Учитываются ли аккуратность движений, правильность раскладки деталей?

Да. учитываются. При соответствующих нарушениях оценка будет соответственно снижена.

Оценивается процедура неполной разборки пистолета. В соответствии с полученными результатами оценки ставятся следующим образом:

Если на всю процедуру потребовалось от 9 до 11 секунд, то выставляется оценка «Удовлетворительно».
При разборке в течение 8 секунд оценка «Хорошо».
Если разборка прошла за 7 секунд или быстрее, то ставится «Отлично».

Выполнение разборки производится следующим образом. Пистолет расположен на столе. Проверяемый стоит рядом, не касаясь оружия. Проверяющий внимательно следит за выполнением процедуры. Он контролирует правильность действий, плавность движений, правильность расположения отсоединённых деталей.

После окончания разборки испытуемый становится ровно, опустив руки вниз. При этом на столе оружие лежит в разобранном виде. Затем проверяющий даёт сигнал к выполнению сборки оружия. После окончания выполняется проверка работоспособности пистолета Макарова.

Чистка и смазка пистолета Макарова

Для того, чтобы пистолет всегда находился в исправности. Необходимо своевременно проводить чистку и смазку. Чистка производится в следующих обстоятельствах:

В боевой обстановке или на учениях выполняется ежедневно.
После нарядов или занятий в поле её делают сразу после завершения.

Если производилась стрельба, то при первой возможности после её окончания.
Когда оружие долгое время не использовалось чистку выполняют каждые 7 дней.

Смазку наносят на тщательно очищенную сухую поверхность. Для размягчения порохового нагара используют специальный щёлочной состав. Его наносят в местах воздействия пороховых газов.

При помощи ружейной смазки обрабатывают металлические части пистолета. Если температура ниже +5 градусов, должна применяться специальная зимняя смазка. Перед отправкой на склад используется пушечная смазка.

Для выполнения обтирания, чистки и смазки рекомендуется использовать хлопчатобумажную ветошь. Для чистки каналов ствола подойдёт льняная пакля.

За долгие годы использования пистолет Макарова завоевал репутацию надёжного и качественного оружия. Для того, чтобы был всегда готов к стрельбе, он всегда должен быть почищен и смазан.

Сборка пневматического пистолета — инструкция, схемы, правила

Введение в тему

На постсоветском пространстве владение короткоствольным огнестрельным оружием для рядовых граждан, к сожалению, запрещено. Травматические пистолеты и револьверы нельзя считать полноценным оружием, а тяга у людей к владению таковым очень высока. Поэтому Ижевский оружейный завод начал выпускать реплики пистолета Макарова, пневматические пистолеты из деталей боевых. Потом подключились и другие производители Umarex, Gletcher, KWC и так далее. Что не удивительно, популярность пистолета ПМ49 в фильмах, играх, так и в гражданском неоспорима.

Эксплуатационные и технические характеристики

Umarex Makarov стал первенцем этой компании в выпуске реплики ПМ. В отличие от МР-654к производится из металлического сплава, хрупкого, что можно отнести к недостаткам. Модель Байкала изготавливается из оружейной стали, что делает его неубиваемым. Устройство пневматического пистолета ПМ 49 опирается на боевой пистолет.

Umarex ПМ покрашен чёрной краской, причём зачастую неудачно. На некоторых моделях встречается маркировка 654. Из достоинств можно указать:

возможность передёрнуть затвор;
установка на предохранитель;
механизм УСМ двойного действия, то есть стрелять как самовзводом, так и с предварительно взведённого курка;
магазин на 18 шаров, отдельно в рукоять устанавливается баллон СО2.

Для зарядки следует сдвинуть щёчки рукояти назад, в результате чего откроется доступ к установке баллона СO2. Прокол производится спрятанным поджимным винтом, тем не менее, эта опция реализована лучше, чем у МР654к.

Чтобы извлечь магазин, сдвигаем вперёд фиксатор, расположенный на рукояти. Заряжание осуществляется по одному шарику, подача которых в боевой узел производится при помощи пружины.

Мощность не превышает 3Дж, что соответствует законодательству, стальной шар вылетает со скоростью 120-130 м/с, что позволяет уверенно пробивать пивные банки либо колоть стеклянные бутылки. Один свежий баллон СO2 может сделать 130 полноценных выстрелов, после чего нужно произвести замену.

В холодную погоду мощность оружия снижается, что связано со свойствами газа, кроме того, при частой стрельбе происходит обмерзание механизма.

Тактико-технические характеристики Umarex Makarov сведены в таблицу.

Характеристики	Makarov
Калибр, мм:	4,5 мм (. 177)
Скорость выстрела, м/с:	120 м/c
Ёмкость магазина:	18 пуль
Вес (кг):	0,685 кг
Размер:	Длина 167 мм
Источник энергии:	баллончик CO2 12 гр.
Тип пуль:	шарики BB
Материал:	металл
Мощность:	< 3 Дж
Блоубэк:	нет
Магазин	карандашный

Стандартная комплектация

Комплектация пневматического пистолета ПМ 49 включает в себя:

коробку;
технический паспорт изделия;
пистолет.

Упаковка яркая, красочная и информативная. На ней приведены ключевые характеристики оружия и методы обращения с ним.

Устройство и схема

Устройство пневматического пистолета Макарова можно описать следующим образом, пистолет состоит из:

рамки из двух симметричных частей;
стволика сочленённого с газовым механизмом;
узла подачи;
затвора;
УСМ;
щёчек рукояти;
магазина;

Сборка пневматического пистолета осуществляется в соответствии со взрыв-схемой.

Детали выполнены из металлического сплава за исключением щечек, сделанных из пластмассы. Материал, из которого изготовлено оружие, не обладает повышенной твёрдостью, поэтому с ним следует аккуратно обращаться, не допускать ударов, падений на жёсткие поверхности, попадания в механизм песка и грязи.

Для того, чтобы правильно эксплуатировать своё оружие, а также обеспечивать ему правильный уход, необходимо научиться осуществлять неполную и полную разборку.

Как правило, для обслуживания пистолета, его смазки и чистки вполне достаточно неполной разборки. Полная рассортировка требуется раз в 5 тысяч выстрелов, чтобы убрать накопившуюся грязь.

Неполная разборка

Разборку оружия следует осуществлять в строгом соответствии с инструкцией!

Для того, чтобы не полностью разобрать нужно нажать на фиксатор внизу рукояти и извлечь магазин, снять пистолет с предохранителя, опустить вниз спусковую скобу и оттянуть назад затвор, немного приподнимая его заднюю часть вверх. Снять затвор с рамки и боевую пружину.

Неполная разборка закончена. Собирается в обратном порядке.

Полная разборка

Полная разборка пневматического ПМ осуществляется на чистой белой ткани, что позволит заметить выпавшие мелкие детали оружия, тем самым предотвратив потерю.

Осуществляем неполную разборку оружия. После чего, сдвигаем щечки назад, чтобы получить доступ к баллону СО2, извлекаем его из рукояти. Снимаем накладки и откладываем в сторону.

Используем крестовую отвёртку для выкручивания винтиков, скрепляющих вместе половинки корпуса. После чего раскрываем его, внимательно следим за тем, чтобы при этом детали УСМ не потерялись.

Снимаем тягу, подпружиненный спусковой крючок, скобу с посадочных мест отодвигаем в сторону. Убираем стволик, соединённый с газовым клапаном.

Прокладка зелёного цвета, прижатая специальной гайкой, выполняет герметичность узла газового клапана и в рабочем состоянии исключает потери газа.

В том случае, когда после прокола баллона происходит утечка газа, это означает, что прокладка вышла из строя и необходима ее замена. В таком случае рекомендуется произвести смену уплотнительных колец. В ремонтном комплекте к модели высылаются необходимые элементы.

При заказе набора запасных частей, указывайте, для какой конкретно модели он необходим.

Аккуратно откручиваем механизм ударника и видим первое кольцо зеленоватого цвета, подлежащее замене. Отвинчиваем гайку, прижимающую прокладку в газовом блоке и пинцетом, либо шилом, извлекаем её. Устанавливаем на место прокладку и закручиваем гайку назад.

Установленные уплотнительные кольца рекомендуется аккуратно смазывать силиконовой смазкой.

Затвор

Затвор представляет собой цельнолитное изделие из металлического сплава, окрашенное чёрной глянцевой краской. В процессе эксплуатации потёртости придают детали вид боевого оружия. Номер на взрыв схеме 2.

Рамка нумерация по схеме устройства

Рамка состоит из двух частей, отлитых из металлического сплава, крепящихся друг у другу 4 винтами. Номер на взрыв схеме 1-01.

Магазин

Магазин на 18 шаров, карандашного типа. Подача сфер из снаряжённого магазина осуществляется при помощи пружины, расположенной внизу магазина и упирающейся нижним концом в пятку магазина, а верхним концом в подаватель шаров. Заряжание производится по одной сфере, вставляемой в устье.

Номер на взрыв схеме 5.

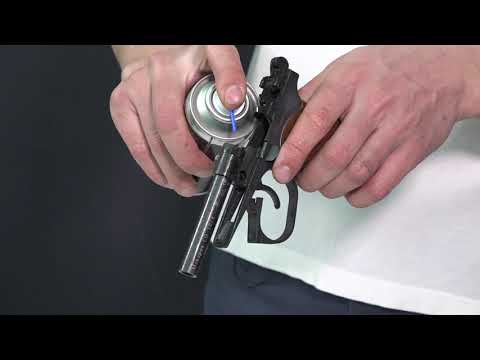

Чистка и смазка, общие рекомендации

Для того чтобы Umarex Makarov служил долго и радовал надёжной работой, следует регулярно осуществлять техническое обслуживание.

Предварительно нужно решить, где будет храниться оружие. Это важно несмотря на то, что это пневматика, т.к. в руках неопытного человека или ребёнка может натворить бед. Поэтому хранить его необходимо в тех местах, куда нет доступа детям, либо посторонним людям. Держать желательно в коробке, т.к. это предотвратит попадание пыли в механизм.

Для этого надо приобрести в оружейном магазине специальную смазку, набор для чистки, в который входит шомпол, ёршики. Припасти ветошь и необходимые отвёртки.

Для начала важно произвести неполную разборку пневматики, осуществить очистку ствола при помощи шомпола и ёршиков со стороны ствола. После чего следует завершить очистку при помощи ветоши, намотав на шомпол, и нанести небольшое количество масла. Тщательно протереть узлы оружия, чтобы избежать появления водного конденсата. Механизм УСМ следует смазывать при полной разборке, главное, не переборщить с нанесением масла, так как это будет способствовать накоплению пыли и приведёт к выходу узла из строя.

После необходимо тщательно осмотреть его, чтобы убедиться в отсутствии оставшейся грязи и пыли, сколов либо других дефектов. Затем следует собрать пистолет и положить в коробку на хранение.

Модификация

Недостатки, выявленные в процессе эксплуатации, повлекли за собой появление модели Umarex Makarov Ultra.

В этом изделии появились следующие изменения:

Магазин стал полноразмерным, объединённым с газобаллонным блоком, количество шариков решили не менять.
Во-вторых, появился блоубэк, то есть механизм, имитирующий работу затвора при выстреле и отдачу. За счёт чего количество выстрелов с одного баллона снизилось.

Также появилась работающая затворная задержка и был устранён самовзвод. Теперь стрелять можно только с предварительного взвода.

Окраска пистолета стала матовой, рукоять изменили на эргономичную, хотя и меньше похожую на боевой оригинал.

Качество изготовления Umarex Makarov Ultra выросло.

инструкция и устройство оружия, сборка

Главная » Оружие » Пистолеты

Пистолеты

На чтение 5 мин Опубликовано 25.10.2021

Пистолет «Макаров» – настоящее событие в российском оружейном деле. Его изготовлением как пневматического оружия занимается множество известных компаний. На рынке представлены варианты – Umarex, KWC (и иные пистолеты тайваньского производства), отечественное оружие производства ижевского завода. Ниже покажем, как правильно разобрать пневматический пистолет Макарова.

Содержание

Устройство пневматического пистолета

Оружие содержит детали:

рамка, состоящая двух частей, они симметричны;
стволик, который соединяется с газовым механизмом. Пуля вылетает из ствольного канала с помощью энергии сжатого газового баллончика, который находится в магазине;
узел подачи;
затвор. На левой части затвора находится предохранитель. При переходе в предохранительный режим курок безопасно спускается без выстрела, происходит обеспечение невозможности ударения курка по ударнику;

ударно-спусковой механизм. Он дает возможность стрелять с помощью самовзвода или предварительного взвода. Газ на выстрел отсекается с помощью работающего УСМ;
щечка рукояти;
магазин. Процесс подачи пули на линию ствола происходит за счет магазинной пружины;
в оружии можно пользоваться двумя типами баллончиков – 7 граммов (если используется комплектный переходник) и 12 граммов.

Детали сделаны из металлического сплава. Щелки изготовлены из пластмассы. Все материалы, из которых изготовлен пистолет, не отличаются высокой твердостью. Поэтому с ним нужно аккуратно обходиться, чтобы не было падений на жесткие поверхности, ударов. Необходимо следить, чтобы в механизм не попали грязь и песок.

В целях правильного использования личного оружия и обеспечения ему надлежащего ухода нужно знать, как делаются неполная и полная разборки и сборка оружия.

Неполная разборка

Разобрать можно как боевой, так и не боевой пистолет. Неполную разборку производят, чтобы «потренироваться» в обращении с оружием. Время неполной разборки в полевых условиях можно уменьшить, поскольку не нужно проверять досланный патрон.

На практике для обслуживания оружия и ухода за ним достаточно провести неполную разборку. Полное «расчленение» нужно делать раз в 5 тысяч выстрелов, для ликвидации скопившейся грязи.

Обязательно сверяйтесь с инструкцией для разборки оружия.

Что нужно сделать:

Нажмите на фиксатор внизу рукоятки и вытащите магазин.
Снимите оружие с предохранителя.
Опустите вниз спусковую скобу.
Приподнимая заднюю часть затвора наверх, оттяните его назад.
Снимите затвор с рамки.
Извлеките возвратную пружину.

Неполная разборка завершена.

Полная разборка

Если пневматический пистолет Макарова серьезно загрязнен, упал в воду, сломался или подвержен тюнингу, проводится его полная разборка. Полную разборку МР-654К самому можно делать, если у вас физически сильные пальцы. Иначе потом просто не соберете оружие.

Разборку нужно осуществлять на чистом белом полотнище, так вы заметите выпавшие компоненты оружия и предотвратите их утерю.

Порядок действий:

Проведите неполную разборку пистолета.
Затем щечки сдвиньте назад, чтобы достать баллон СО2; вытащите его из рукоятки.
Снимите накладки и отложите в сторону.
С помощью крестовой отвертки выкрутите винтики, которые скрепляют вместе две половины корпуса.
Раскройте корпус, следите за тем, чтобы компоненты ударно-спускового механизма не затерялись.

Снимите тягу, удалите подпружиненный спусковой крючок, скобу отодвиньте в сторону.
Уберите стволик, соединяющийся с газовым клапаном. Зеленая прокладка прижимается специальной гайкой. Используется в целях придания герметичности узлу газового клапана. Кроме того, она не дает возможности газу испариться. Если баллон проколот, и газ уходит, это значит, что прокладка неисправна, и ее нужно заменить. В данной ситуации придется менять уплотнительные кольца. В ремонтном комплекте к пистолету высылаются все нужные детали. Заказывая запасные части, разъясните, для какой модели они требуются.
Тщательно и аккуратно открутите ударный механизм, увидите первое кольцо, которое нужно заменить.
Открутите гайку, которая прижимает прокладку в газовом блоке. С помощью пинцета или шила удалите ее.
Поставьте прокладку на место и закрутите гайку снова.

Помните – уплотнительные кольца, что вы поставили, нужно смазывать с помощью силиконовой краски. Это необходимо делать с особой аккуратностью.

Как собрать пневматический пистолет

Для обратной сборки оружия нужно сделать следующее:

Вставить в паз спусковую скобу и закрепить ее с помощью штифта.
Вставить пружину от скобы в рамку.
С помощью втулки ствола утопить пружину скобы. Для этого необходимо упереть втулку верхней стороной о край стола. Пружина довольно упругая, поэтому придется постараться.
Держа пружину с помощью втулки ствола, вкрутить ствол на место.
Оттянуть вниз скобу и поставить в паз спусковой крючок.
Вернуть спусковую скобу на место.
В проушину спускового крюка поставить спусковую тягу.
Вернуть курок в прежнее положение.

Установить боевую пружину, прижимая ее пальцем к рамке, надеть фиксатор.
Установить на рамку оболочку от рукояти и закрутить фиксирующий винтик. Докрутить его до конца, потом повернуть на пол-оборота против часовой стрелки. Шпик винта должен стоять вертикально или горизонтально, тогда он зафиксируется с помощью подпружиненного зуба.
Поставить затворную задержку, совмещая отверстие с ней и отверстием в левой части рамки.
Носиком к курку вставить в эти дырочки шептало. Совместить личку на другом конце оси шептала с пазом на рамке и утопить конец вовнутрь рамки.
Одеть хвост пружины шептала носиком протирки наверх затворной задержки.
Поставить ударник в затвор.

Установить предохранитель в затвор, повернуть его против часовой стрелки и зафиксировать в положении «Огонь».
Надеть на ствол возвратную пружину (узкий конец к «патроннику»).
Поставить затвор на место. В некоторых моделях для этого нужно потянуть вниз спусковую скобу.
Проверить работу УСМ и предохранителя.

Оцените автора

порядок сборки разборки пистолета Макарова

Главная → Страна оружия → Россия

Cодержание публикации

Рекомендации
Схема запчастей
Разборка и сборка пистолета
Неполная разборка ПМ
Полная разборка ПМ
Норматив неполной разборки ПМ
Как оценивается проведение неполной сборки пистолета Макарова
Пневматический пистолет Макарова Borner ПМ 49 полная разборка и сборка оружия
Полная разборка
Видеообзор → как разобрать пневматический пистолет Макарова Borner ПМ49
Видеообзор → порядок полной разборки и сборки пистолета Макарова

Разборка пистолета Макарова производится для ремонта или технического обслуживания личного оружия. В некоторых случаях, разборка и сборка пистолета Макарова проводится на время, например, обучение состава, а также участие в различных соревнованиях.

Схема запчастей

Разборка и сборка пистолета

Разбор пистолета Макарова может быть как полным, так и неполным.

Полная разборка пистолета Макарова выполняется с целью технического обслуживания, замены смазки и очистки оружия после нахождения в неблагоприятных средах.

Неполная разборка ПМ выполняется для очистки оружия от порохового нагара, исследования состояния, а также в спортивно-соревновательной дисциплине среди служащих различных силовых структур на различных соревнованиях.

Неполная разборка ПМ

Неполная разборка пистолета осуществляется владельцем оружия, согласно табельного расписания или иных документов. Порядок неполной разборки выглядит следующим образом:

Удерживая пистолет за рукоять, отжать защёлку и извлечь магазин.
Сдвинуть предохранитель вниз.
Сдвинув кожух затвора, проинспектировать ствол на присутствие боеприпаса. Если патрон присутствует, то оттянув затвор до конца, экстрагировать боеприпас, затем, отпустить кожух, который, подчиняясь под воздействием затворной пружины возвращается в боевое положение.
Вытянув спусковую скобу вниз, сдвинуть её влево, перекосив для упора в корпус пистолета. Далее, до окончания разборки, рекомендуется придерживать скобу пальцем.
Сдвинув кожух затвора до упора назад, поднять задник, и прихватив кожух, позволить пружине вернуть его в боевое положение, после чего довершить движение вручную, окончательно отсоединив его от механизмов.
Вращательными движениями демонтировать возвратную пружину.

Чистка и смазка основных узлов пистолета выполняется только после полной разборки. Порядок сборки ПМ после неполной разборки происходит в обратном порядке. По завершении, требуется проверить качество проведённых работ – взвести и спустить курок, активировать и деактивировать предохранительный взвод, проверить защёлку магазина.

Полная разборка ПМ

Полный разбор выполняется при необходимости удаления серьёзных загрязнений (попадание в жидкую глину, ил), для ремонта оружия с заменой деталей, смены смазки (при изменении климатической зоны). Действия для полной разборки оружия имеют следующую последовательность:

Крепко обхватив пистолет за рукоять, отжать защёлку и извлечь магазин.
Отключить предохранительный взвод.
Сдвинув кожух затвора, проинспектировать ствол на присутствие боеприпаса. Если патрон присутствует, то оттянув затвор до конца, экстрагировать боеприпас, затем, отпустить кожух, который, подчиняясь под воздействием затворной пружины возвращается в боевое положение.
Вытянув спусковую скобу вниз, сдвинуть её влево, перекосив для упора в корпус пистолета. Далее, до окончания разборки, рекомендуется придерживать скобу пальцем.
Сдвинув кожух затвора до упора назад, поднять задник, и прихватив кожух, позволить пружине вернуть его в переднее положение, после чего довершить движение вручную, окончательно отсоединив его от механизмов.
Движениями по кругу вокруг ствола демонтировать возвратную пружину.
Нажимая на курок большим пальцем, освободить боевую пружину, нажав на спусковой крючок.
Металлическим стержнем – отвёрткой, или любым тонким предметом, отцепить пружину шептала с затворной задержки. Вручную провернуть шептало до попадания выступов шептала с пропилами затворного гнезда. Потянуть шептало кверху, и вытянуть его из корпуса.
Открутить прижимной винт и демонтировать щёчки с тела рукояти.
Прижав тело боевой пружины к корпусу рукояти, сдвинуть вниз защёлку боевой пружины, после этого её можно демонтировать.
Прокрутить курок для совпадения выступов на цапфе с прорезями в рамке, затем движением к стволу, извлечь курок из гнезда.
Удерживая корпус, вытянуть заднюю часть спусковой тяги, а затем вытянуть цапфу из прорези на спусковом крючке.
Сдвинуть предохранительную скобу вниз, удерживая корпус. Нажать на спусковой крючок до совпадения выступов с пропилами на корпусе, после чего извлечь курок.
Переключить предохранитель в верхнее положение, затем пальцами или инструментом сдвинуть флажок влево относительно корпуса, и повернув флажок против часовой стрелки кверху, извлечь его корпуса.
Аккуратным постукиванием задника затвора об ладонь, выбить боёк затвора.
Разместив кожух затвора на ровной поверхности окном экстрактора вверх-вправо (как это выглядит на собранном пистолете), носиком протирки или другим инструментом надавить на гнеток экстрактора, захватив экстрактор пальцами и провернув выбрасыватель по оси, извлечь из прорези.
Аккуратно вытянуть из посадочного места пружину и гнеток.

По окончании проведения обслуживания, сборку проводить в обратном порядке.

Особую аккуратность требуется демонстрировать при монтаже спусковой тяги – монтировать тягу следует, отведя спусковой крючок назад, затем ввести в прорезь спускового крючка цапфу тяги, второй её конец опустить на рамку оружия. После этого проверить ход спускового крючка и тяги.

Проверить качество сборки, пробуя в работе все узлы пистолета – предохранитель, защёлку магазина на предмет его возможного выпадения из рукояти, ход курка и удар его по бойку.

Норматив неполной разборки ПМ

В качестве проверки готовности личного состава к обслуживанию ПМ, пользователям надлежит полностью разобрать и собрать оружие на время. Нормативы установлены следующие:
Для оценки «отлично» следует произвести неполную разборку оружия за 7 секунд;
Для оценки «хорошо» следует произвести неполную разборку оружия за 8 секунд;
Для оценки «удовлетворительно» следует произвести неполную разборку за 9-11 секунд.

Как оценивается проведение неполной сборки пистолета Макарова

Пистолет лежит на столе, испытуемый находится у стола, руки не касаются оружия;
По сигналу, испытуемый производит неполную разборку оружия согласно установленным правилам;
Оценивающий наблюдает за правильностью демонтирования узлов, контролирует испытуемого — необходимо проводить действия плавно, не допуская бросания деталей или разброса их по поверхности;
По окончанию разборки, испытуемый укладывает рамку пистолета и опускает руки вдоль тела. Пистолет остаётся в разобранном виде;
По сигналу оценивающего, испытуемый проводит сборку оружия, после которой проверяет работоспособность оружия.

Запрещается разбирать оружие при наличии боевых патронов в магазине.

Оценка действий испытуемого оценивается одной оценкой, совокупной за оба процесса.

Пневматический пистолет Макарова Borner ПМ 49 полная разборка и сборка оружия

Процесс разборки пневматического пистолета Borner 49 существенно отличается от разборки боевого аналога. Пневматическая модель не оснащена внешними движущимися узлами, помимо курка и спускового крючка.

Полная разборка

Полная разборка Borner 49 происходит намного проще, чем у оригинальной модели. Из инструментов понадобятся крестовая и шлицевая отвёртки и ровная поверхность. Процесс размонтирования пневматики протекает следующим образом:

Извлечь магазин из рукояти пистолета;
Аккуратно снять пластиковые щёчки рукояти, не повредив крепёжные усики щёчек;
Шестигранным ключом открутить прижимной винт, освобождая газовый баллон;
Положив оружие на стол, выкрутить семь болтов с правой стороны, затем повернуть оружие прицельными приспособлениями вниз и выкрутить восьмой болт под стволом;
Взяв шлицевую отвёртку, поддеть ствольную муфту, затем вытянуть её руками;
Разъединить оружие на две половинки;
Извлечь спусковой крючок с пружиной;
Извлечь курок вместе с подпружиненной прижимной пластиной;
Демонтировать ствол и газовую камеру оружия;
Открутить винт, крепящий предохранитель к корпусу пистолета. Необходимо сохранить резиновую прокладку между корпусом предохранителя и корпусом оружия.

Сборка пневматического пистолета Макарова происходит в обратном порядке.

Видеообзор → как разобрать пневматический пистолет Макарова Borner ПМ49

Полная Разборка и Сборка ПМ 49

Видеообзор → порядок полной разборки и сборки пистолета Макарова

5 Порядок полной разборки и сборки пистолета Макарова.

Друзья, редакция ProGuns очень ждет ваших комментариев ↓

Боевое Пистолеты

Игорь Ласьков/ автор статьи

Военный обозреватель, истинный любитель оружия. Характер нордический, выдержанный. С товарищами по работе поддерживает хорошие отношения. Вооружен чувством юмора, стреляет очередями шуток. Холост, в связях порочащих его, замечен не был. Беспощаден к сторонникам Рейха.

Интересная публикация? Поделитесь с другими:

В Доме Пашкова открылась выставка известного московского библиофила

В Доме Пашкова открылась выставка «На память потомкам. Коллекция А. М. Макарова». В экспозиции представлены уникальные экспонаты из личного собрания известного московского библиофила, коллекционера русской военной истории Александра Михайловича Макарова.

Фото: Мария Говтвань, РГБ

Уникальные экспонаты из коллекции Макарова уже выставлялись ранее в Российской государственной библиотеке. Но в этом году экспозиция впервые представлена в таком масштабе — она включает в себя основные направления интересов собирателя: военное обмундирование и вооружение, полковые истории и знаки, Отечественная война 1812 года и многое другое. Часть выставки посвящена личности самого Александра Михайловича.

С приветственным словом к собравшимся на открытии обратилась заместитель министра культуры РФ Ольга Ярилова: «Имя Александра Михайловича Макарова занимает особое место в ряду выдающихся дарителей и меценатов. Известный московский библиофил завещал РГБ ценную коллекцию, посвящённую военной истории нашего государства: от Петровских времён до Великой Отечественной войны. Открывающийся выставочный проект — новый шаг в деле привлечения современных собирателей для продолжения славных традиций сотрудничества с главной библиотекой страны, выросшей из коллекции графа Румянцева. Надеюсь, коллективом будет продолжена работа по пополнению богатой коллекции».

Генеральный директор РГБ Вадим Дуда
Фото: Мария Говтвань, РГБ
Заместитель генерального директора РГБ — директор по инвестициям и имуществу Елена Новикова
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Заведующая отделом нотных изданий и звукозаписей РГБ Алла Семенюк, заместитель заведующего отделом нотных изданий и звукозаписей РГБ Нина Мащенко и заместитель директора РГБ по цифровизации Павел Лушников
Фото: Мария Говтвань, РГБ
jpg»>Главный хранитель фондов — заведующая отделом хранения основных фондов РГБ Марина Честных
Фото: Мария Говтвань, РГБ
Заведующая сектором хранения и учёта фонда рукописей РГБ Анна Родионова и заведующая отделом приоритетного обслуживания органов государственной власти и управления РГБ Инна Малахова
Фото: Мария Говтвань, РГБ
Главный хранитель фондов — заведующая отделом хранения основных фондов РГБ Марина Честных и заместитель директора департамента специализированных отделов РГБ Ирина Скрипкина
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ

Макаров собрал действительно уникальную коллекцию. Выбрав мирную профессию экономиста, он сделал для истории отечественного военного дела больше, чем некоторые «официальные» учёные. Его миссия оказалась более результативной, чем у патентованных академиков.

Личная библиофильская коллекция Макарова, хранящаяся в РГБ, насчитывает более 5000 экземпляров документов. Коллекция артефактов, относящихся к военной истории России, истории русской армии, состоит из около 1500 единиц хранения нагрудных знаков и орденов, эмблем, жетонов и элементов формы военной одежды — лядунки, горжеты, вензеля, погоны — и другое.

С чего начинается библиотека? Обычно она начинается с фонда. Но мне кажется, применительно к этой выставке библиотека начинается с любви и страсти к тому, что мы делаем. Со страсти коллекционера и с нашей любви к тому, что мы всё это бережно храним. И, как ни странно, приказ Министерства культуры 1965 года о передаче коллекции Макарова был подписан 1 июля*. Кажется, что это не случайное совпадение.
генеральный директор РГБ Вадим Дуда
*1 июля — день рождения РГБ

Макаров в стенах библиотеки

На выставке представлено издание одного из двенадцати уникальных альбомов рисунков обмундирования и вооружения войск русских при Императоре Николае I с его собственноручными пометками. Издание выходило в 1857—1881 годах отдельными тетрадями в ограниченном экземпляре (не более 500) для внутренних нужд военного ведомства. Художники для альбома писали акварелью, и далее альбомы передавали императору для оценки. Пометки Императора Николая I видно не всегда отчётливо, мало работ было отмечено как «годно», в большинстве своём пометки гласят «очень дурно», «скверно».

Главный хранитель фондов — заведующая отделом хранения основных фондов РГБ Марина Честных и генеральный директор РГБ Вадим Дуда
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
jpg»>Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ

В экспозицию вошли артефакты, связанные с Отечественной войной и Бородинским сражением 1812 года. Впервые вниманию посетителей представлены исторические документы с автографами Михаила Богдановича Барклая де Толли, Александра Петровича Тормасова, Александра Ивановича Кутайсова. Особую ценность имеет редкая книга «Русская Армия в 1812 году» с подлинными рисунками Николая Васильевича Зарецкого, выпущенная в 1912 году всего в четырёх экземплярах.

Ещё один уникальный экспонат выставки — два силуэта российской военной формы 1812 года, нарисованные Джоном Молло, известным художником по костюмам, обладателем премии Оскар. Отец Джона, Евгений Семёнович Молло — художник, военный историк и коллекционер — покинул Россию в 1922 году, однако много лет переписывался с Макаровым. И вот в 1960-е годы Макарову было прислано в дар несколько изображений российской военной амуниции, созданных сыном его давнего друга. Александр Михайлович ценил этот подарок, присланные рисунки висели на почётном месте в квартире московского собирателя. Вместе со всей коллекцией эти документы были переданы в фонды РГБ, и подлинники работ Джона Молло может увидеть каждый желающий.

Спасибо всем, кто влюбился в эту коллекцию раз и навсегда. Она очень глубокая, безграничная для исследования. Уверена, она принесёт нам знания, опыт, которые сейчас даже сложно оценить. Поверьте, эта коллекция — как волшебная шкатулка. И это только начало путешествия. Я думаю, что оно будет долгим вместе с Александром Михайловичем Макаровым.
Марина Честных, главный хранитель фондов — заведующая отделом хранения основных фондов РГБ

В гости к Макарову

В этот раз пространство выставки не ограничивается витринами. По фотографиям и воспоминаниям современников организаторы воссоздали домашний кабинет Алексея Михайловича Макарова. Круглый стол, лампа, лупа, будильник, бинокль и другие свидетели времени, обклеенная обоями 1950-х годов стена, старинные стеллажи с книгами, репродукции иллюстраций со страниц изданий из коллекции Макарова — всё это создаёт атмосферу, в которой жил и трудился коллекционер, и даёт возможность посетителям ощутить себя его гостями.

Заведующая отделом приоритетного обслуживания органов государственной власти и управления РГБ Инна Малахова и главный хранитель фондов — заведующая отделом хранения основных фондов РГБ Марина Честных
Фото: Мария Говтвань, РГБ
jpg»>Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Заместитель директора РГБ по цифровизации Павел Лушников, главный хранитель фондов — заведующая отделом хранения основных фондов РГБ Марина Честных, заместитель генерального директора РГБ — директор по инвестициям и имуществу Елена Новикова и заведующая отделом приоритетного обслуживания органов государственной власти и управления РГБ Инна Малахова
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
jpg»>Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ

Алексей Михайлович жил на Большой Екатерининской улице, свою небольшую двухкомнатную квартиру он превратил в настоящую библиотеку. Коллекционер часто принимал гостей, порой даже незнакомых людей. Среди посетителей были и целые семьи, и воспитанники исторических клубов и кружков военно-патриотической направленности. К нему как к крупному специалисту в военных вопросах за консультациями обращались историки, писатели, сотрудники киностудий, театров, художники, музейные работники. Часто он получал письма с просьбами «можно ли мне прийти с внуком, чтобы посмотреть вашу коллекцию?». Александр Михайлович никому не отказывал и с радостью проводил мини-экскурсии у себя дома.

В сентябре в Доме Пашкова запланирован цикл лекций и мероприятий, приуроченных к выставке, которые проведут военные историки, сотрудники РГБ и партнёры библиотеки. Следите за обновлениями на странице анонса выставки.

Неизвестный коллекционер

Министр Правительства Москвы, руководитель Департамента культуры города Москвы Александр Кибовский
Фото: Мария Говтвань, РГБ
Генеральный директор РГБ Вадим Дуда и министр Правительства Москвы, руководитель Департамента культуры города Москвы Александр Кибовский
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
jpg»>Фото: Мария Говтвань, РГБ

Как это часто бывает в исторической среде, о личности самого Макарова мало что известно. Он был скромным человеком, вёл довольно затворнический образ жизни, и в сознании людей его персона обрастала мифами, его даже путали с другими историками.

Само сочетание «Макаровская коллекция» — своеобразный знак качества. Свыше 40 лет Александр Михайлович собирал коллекцию материалов по военной истории России, зарекомендовав себя при этом не только большим любителем книг, но и редким знатоком и популяризатором истории русской армии.

Удивительная судьба Макарова является примером того, как много может совершить всего один человек, посвятивший себя любимому делу. Его подвижничество опровергает известную пословицу и доказывает, что и один в поле воин. За полвека коллекционирования Макаров пережил радикальное изменение советской идеологии в отношении императорской армии — от запрета с хлёстким термином «белогвардейщина», когда многие военные историки и бывшие царские офицеры были репрессированы, до введения в Красной армии погон и учреждения орденов Суворова, Кутузова, Ушакова. Все эти годы Макаров оставался верен своему призванию и этим заслужил уважение не только у современников, но и благодарную память потомков.
Александр Кибовский, министр Правительства Москвы, руководитель Департамента культуры города Москвы

Несколько интересных открытий о коллекционере удалось совершить организаторам в процессе подготовки выставки.

В 1912 году Шура Макаров, как его называли родственники в письмах, увлёкся коллекционированием книг по русской литературе. Он хотел поступать на филологический факультет университета, собирал библиотеку. У него была идея «собирать библиотеку не на раз, а на века», поэтому он обратился к опыту известных коллекционеров. В процессе исследования вопроса он нашёл анкету известного книговеда и библиографа Николая Александровича Рубакина в журнале «Русское богатство» и написал ему письмо с просьбой помочь составить программу по русской литературе и рассказать об опыте собирания библиотеки. Между ними завязалась долгая плодотворная переписка.

Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
jpg»>Фото: Мария Говтвань, РГБ

Мечту юного Макарова оборвала начавшаяся Первая мировая война. Он был призван на фронт, и свою первую, едва собранную библиотеку ему пришлось оставить в Казани. В армии Александр Михайлович служил ратником и был быстро комиссован по зрению. Однако этот небольшой военный опыт сподвигнул его посвятить свою жизнь изучению военной истории страны. Те богатые знания, которые Макаров получил от Рубакина, он успешно применил при создании библиотеки по военной литературе.

Своё первое приобретение Макаров сделал в 1916 году. Затем, в советское время, идеология поменялась, и интерес к царской армии и истории войны 1812 года стал просто опасным. Многих соратников Макарова арестовали, кого-то отправили на Соловки. Коллекционер стал активно скупать литературу о царской армии, не жалея финансов, хотя прекрасно понимал, что за это могут арестовать. Эта страсть прошла с ним через всю жизнь.

Однажды писатель Владимир Лидин подарил Макарову книгу с дарственной надписью, которая очень чётко характеризует собрание библиографа: «Собирателю известных неизвестных солдат».

Заведующая отделом приоритетного обслуживания органов государственной власти и управления Инна Малахова, главный хранитель фондов — заведующая отделом хранения основных фондов Марина Честных и сотрудники отдела хранения основных фондов, которые работали над подготовкой выставки
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
Фото: Мария Говтвань, РГБ
jpg»>Фото: Мария Говтвань, РГБ

К счастью, Макаров успел дожить до момента, когда ему воздали должное: о нём стали писать в прессе, приглашали экспертом на съёмки исторических художественных фильмов. В 1964 году Александр Макаров выступил консультантом по вопросам военной формы при создании картин «Товарищ Арсений» и «Мы, русский народ».

Как и его коллеги, Макаров рассматривал своё увлечение не как личное стяжательство, а как служение народу, своему делу. Ещё при жизни он планировал передать свою легендарную коллекцию государству — так и случилось. В 1965 году, после кончины Александра Михайловича, всё его собрание по просьбе родственников было передано на мемориальное и комплексное хранение в Ленинку.

Фото: Мария Говтвань, РГБ

Какую разборку пистолета необходимо произвести, если он попал под дождь? — КиберПедия

1. Полную.

2. Неполную.

3. Частичную.

Какая из названных частей не входит в удaрно-спусковой механизм пистолета Макарова?

1. Курок.

2. Шептало с пружиной.

3. Боевая пружина.

4. Ударник.

Какая из названных частей входит в основные части и механизмы пистолета Макарова?

1. Спусковой крючок.

2. Затворная задержка.

3. Боевая пружина.

4. Предохранитель.

Какая из названных частей входит в удaрно-спусковой механизм пистолета Макарова?

1. Ударник.

2. Задвижка боевой пружины.

3. Предохранитель.

4. Подаватель.

Какая из названных частей не входит в основные части и механизмы пистолета Макарова?

1. Затворная задержка.

2. Возвратная пружина.

3. Рамка со стволом и спусковой скобой.

4. Затвор.

5. Ударно-спусковой механизм.

6. Магазин.

Из скольких частей состоит ударно-спусковой механизм?

Четырех

Пяти

Шести

Семи

Восьми

Из скольких основных частей и механизмов состоит 9 мм пистолета Макарова?

Четырех

Пяти

Шести

Семи

Восьми

На каком принципе основана работа автоматики 9 мм пистолета Макарова?

1. Использование энергии пороховых газов при подвижном вперед стволе и неподвижном затворе.

2. Использование отдачи при коротком ходе ствола.

3. Использование энергии пороховых газов, отводимых из канала ствола.

4. Использование отдачи при длинном ходе ствола.

5. Использование отдачи свободного затвора.

Можно ли присоединить затвор к рамке пистолета после его разборки, не оттягивая вниз спусковую скобу?

1. Можно.

2. Нельзя.

20. Из каких основных элементов состоит 9 мм пистолетный патрон?

1. Капсула, оболочка, рубашка.

2. Гильза, капсюль, оболочка, сердечник.

3. Сердечник, пороховой заряд, гильза.

4. Гильза, капсюль, пороховой заряд, пуля.

Что произойдет при выстреле из 9 мм пистолета Макарова, если стрелок забудет поставить на место спусковую скобу?

1. Затвор после выстрела сорвется с рамки и улетит назад.

2. Затвор после выстрела сорвется с рамки и улетит вперед.

3. Затвор после выстрела останется в среднем положении.

С какой целью производится неполная разборка пистолета Макарова?

1. Для чистки и смазки пистолета.

2. Для чистки, смазки и ремонта пистолета.

3. Для чистки, смазки и осмотра пистолета.

С чего начинается полная сборка пистолета Макарова?

1. Присоединить спусковой крючок к рамке.

2. Собрать затвор.

3. Присоединить курок к рамке.

4. Собрать магазин.

Можно ли отделить от затвора целик?

1. Можно.

2. Нельзя.

3. Можно, но только в оружейной мастерской.

Как правильно снять со ствола пистолета Макарова возвратную пружину?

1. Аккуратно тянуть ее со ствола до полного снятия.

2. Вращая пружину на себя, придать ей поступательное движение до полного снятия.

3. Любым из указанных способов.

Что входит в основные части и механизмы пистолета Макарова?

1. Ствол.

2. Затворная задержка.

3. Курок.

4. Выбрасыватель.

Почему ударник пистолета Макарова изготовлен трёхгранным?

1. Для удержания его в канале затвора предохранителем.

2. Для уменьшения его веса и трущихся поверхностей.

3. Для удобства изготовления.

4. Для увеличения его жёсткости и увеличения срока службы.

Какая из названных частей не входит в основные части и механизмы пистолета Макарова?

1. Ударно-спусковой механизм.

2. Затворная задержка.

3. Ствол.

4. Возвратная пружина.

Можно ли отделить затвор от рамки пистолета, не оттягивая вниз спусковую скобу?

1. Можно.

2. Нельзя.

30. Возможно ли произвести выстрел из 9 мм пистолета Макарова без предварительного взведения курка нажатием на спусковой крючок, если патрон находится в патроннике?

1. Возможно.

2. Невозможно.

Блок — 30 вопросов

Назначение устройств и механизмов ПМ

1. Назначение пистолета Макарова:

1. Является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

2. Является личным оружием нападения и защиты, предназначенным для поражения противника на дальних расстояниях.

3. Является личным оружием нападения и защиты, предназначенным для поражения противника в ближнем бою.

2. Назначение нарезов канала ствола стрелкового оружия:

1. Для повышения устойчивости пули при полете.

2. Для увеличения дальности полета пули.

3. Для увеличения пробивного действия пули.

4. Для увеличения убойного действия пули.

5. Для придания пуле вращательного движения.

Купить Игрушечный Пистолет Макарова. Деревянная модель DYI 1:1 от TARG. Набор «Собери и играй». Онлайн по адресу desertcart India

Бренд: T A R G

От GB

до Индии

Описание

Сборка — Веселый — Повестно. все необходимое для сборки классического пистолета Макарова..
Подвижный спусковой крючок и курок..
Широкие возможности для индивидуальной окраски и отлично подходят для косплея. .
Предлагает родителям и детям возможность провести время вместе, изучая искусство деревообработки и развивая навыки самоделки..
›Подробнее о продукте.

Импортировано из Великобритании.

Деревянный 1:1 Копия классического пистолета Макарова. Изготовлен из качественной древесины с широким выбором для индивидуальной окраски. Масштаб: 1:1 Размер: 16х13х3 см Вес: 250 г Что такое Пистолет Макарова? ПМ (пистолет Макарова) — российский полуавтоматический пистолет. Под под руководством Николая Макарова она стала стандартный армейский и полицейский пистолет 1951. Простота и надежность конструкции и конструкции пистолета Макарова позволило создать на его базе 26 боевых, служебных и гражданские модификации. Внутренний механизм модели делает звук. Не стреляет, пули не включены. Что такое Т.А.Р.Г. Комплект для сборки и игры? Т.А.Р.Г. — это компания, которая производит качественные и необычные конструкторы и модели игрушечного оружия из дерева, которые интересны детям и взрослым. Наши игрушки сделаны из качественная березовая древесина и прочная фанера. Все наборы содержат только сертифицированные экологически чистые и безопасные материалы. Наше оружие безвредно. Они не стреляют настоящими пулями. Они сделаны из натурального дерева, чтобы они чувствовали себя теплыми, безопасными, дружелюбными и подходит для настоящих защитников. Также дети могут узнать больше о мир из этих игрушек. Любые вещи, сделанные своими руками, намного ценнее уже готовых. можно понять, как работают разные механизмы, научиться комбинировать детали разными способами – с помощью клея, стяжек, саморезы. Это эффективный способ развить точность мелкую моторику и научитесь делать что-то своими руками. Руки. Некоторые дети могут выполнять каждый шаг самостоятельно. Другие будут нужна помощь родителей. Это зависит от возраста и желания. Сделать модель это отличный способ провести время с семьей. Все необходимые детали есть входит в комплект, так что вам не нужно беспокоиться о каких-либо инструментах.

Связанные страницы

Игрушки и игры › Игрушки › Типы игрушек › Строительные игрушки

Отказ от ответственности: указанная выше цена включает все применимые налоги и сборы. Информация, представленная выше, предназначена только для справочных целей. Продуктов может не быть на складе, а расчеты доставки могут измениться в любое время. Desertcart не подтверждает никаких утверждений, сделанных в приведенных выше описаниях продуктов. Для получения дополнительной информации обратитесь к производителю или в службу поддержки клиентов Desertcart. Хотя Desertcart прилагает разумные усилия, чтобы показать только товары, доступные в вашей стране, некоторые товары могут быть отменены, если они запрещены к ввозу в Индию. Для получения более подробной информации посетите нашу страницу поддержки.

Часто задаваемые вопросы об игрушечном пистолете Пистолет Макарова DYI Деревянная модель 1 1 от TARG Сборка игрового набора в Индии

Где я могу купить игрушечный пистолет Макарова Пистолет Макарова DYI Деревянная модель 1 1 от TARG Сборка игрового набора онлайн по лучшей цене в Индии ?

Desertcart — лучшая онлайн-платформа для покупок, где вы можете купить игрушечный пистолет Макарова DYI Деревянная модель 1 1 от TARG Сборка игрового набора от известных брендов. Desertcart поставляет самый уникальный и самый большой выбор товаров со всего мира, особенно из США, Великобритании и Индии, по лучшим ценам и в кратчайшие сроки.

Игрушечный пистолет Макарова DYI Деревянная модель 1 1 от TARG Assemble Play Kit доступен и готов к доставке в Индии?

Desertcart отправляет игрушечный пистолет Макарова. Деревянная модель DYI. Получите неограниченную бесплатную доставку в более чем 164 странах с членством в Desertcart Plus. Мы можем доставить Игрушечный Пистолет Макарова DYI Деревянная Модель 1 1 от TARG Assemble Play Kit быстро, без проблем с доставкой, таможней или пошлинами.

Безопасно ли покупать игрушечный пистолет Макарова DYI деревянная модель 1 1 от TARG Assemble Play Kit на пустынной тележке?

Да, абсолютно безопасно покупать игрушечный пистолет Макарова DYI деревянная модель 1 1 от TARG Assemble Play Kit на сайте desertcart, который является 100% законным сайтом, работающим в 164 странах. С 2014 года Desertcart поставляет клиентам широкий ассортимент товаров и выполняет их желания. Вы найдете несколько положительных отзывов от клиентов Desertcart на таких порталах, как Trustpilot и т. д. Веб-сайт использует систему HTTPS для защиты всех клиентов и защиты финансовых данных и транзакций, совершаемых в Интернете. Компания использует новейшие модернизированные технологии и программные системы для обеспечения честных и безопасных покупок для всех клиентов. Ваши данные надежно защищены и охраняются компанией с использованием шифрования и других новейших программ и технологий.

Пистолет Макарова | DayR Wiki

Информация на этой странице верна для версии v.673 и может отличаться от текущей информации в v.724 .

Детали []

Пистолет Макарова

Вес

730 г

Использование

Квестовый предмет?

Да

Квест

Просьба матери

Можно изготовить

Да

Торговля

Разрешено

Урон

15-30

Диапазон

Максимальный диапазон

Боеприпасы

1/7,62×25

Точка действия

Бронебойный

№

Перки

Эксперт по пистолетам, Мститель, Двойное оружие, Дальность стрельбы из пистолета

Пистолет Макарова представляет собой полуавтоматический пистолет под патрон 7,62х25.

Это самый первый пистолет, который вы можете получить, но он обеспечивает достаточную защиту от рысей, крыс и змей из-за его низкой мощности.

Он сломается, если не будет проведено техническое обслуживание

Квесты []

Пистолет Макарова требуется для квеста «Просьба матери», начиная с Записки №37 в основном квесте в поисках истины.

Получение []

Новая игра[]

В начале игры игрок начинает с изношенным пистолетом.

Мародерство[]

Военная база
Ящик для оружия
трупы бандитов
Бандитские лагеря
Скелеты (на военных базах и полицейских участках)

Премиум[]

Стартовый набор: Пистолет Макарова x1

Сборка[]

В последней версии игры больше нельзя собрать пистолет Макарова самостоятельно. Тем не менее, вы можете использовать специалиста в торговом городе, чтобы помочь вам собрать его.

Улучшения перков []

Макарова можно дополнительно улучшить с помощью прямых или косвенных перков, где прямые перки влияют на категорию оружия, а косвенные перки влияют на игрока.

Повышение дальности (Прямая способность)[]

Перк дальности действия пистолета дает дополнительный +1 к общей дальности.

Мститель (Прямая способность)[]

Ответный огонь один раз за ход из пистолета при атаке в пределах досягаемости пистолета. Это по-прежнему стоит прочности оружия и боеприпасов.

Парное оружие []

Позволяет игроку создавать и использовать парные пистолеты. Если перк удален, игрок больше не сможет использовать парные пистолеты, даже если предмет все еще существует в инвентаре игрока.

Экономия на стоимости оружия (косвенный перк) []

Экономия на стоимости оружия увеличивает долговечность оружия за счет снижения стоимости выстрела.

	Экономия на стоимости оружия
Прочность основания	Уровень 1 (10%)	ур 2 (20%)	ур 3 (30%)	ур 4 (40%)	лвл 5 (50%)
50 использований (2% за выстрел)	56 использований (1,8% за выстрел)	63 использования (1,6% за выстрел)	72 использования (1,4% за выстрел)	84 использования (1,2% за выстрел)	100 использований (1% за выстрел)

Повышение урона (Прямой и непрямой перк) []

В следующей таблице отмечен урон, наносимый оружием при использовании различных перков. имейте в виду, что в этой таблице представлен максимальный урон, возможный при одновременном использовании всех перков, это означает, что перки охотника рассчитываются с использованием характеристик эксперта по пистолетам 5-го уровня. (Эксперт по пистолетам 5 + ( любой ) Уровень охотника 1, 2 или 3), а шаурма рассчитывается исходя из ( животное ) уровня охотника 3 (Уровень охотника 3 + 25% бонусного урона шаурмы)

Привилегии	Прямые льготы					Косвенные бонусы*
Привилегии	Эксперт по пистолетам					Привилегии охотника**			Шаурма***
База DMG	ур 1 (5%)	ур 2 (10%)	ур 3 (15%)	ур 4 (20%)	лвл 5 (25%)	ур 1 (10%)	ур 2 (20%)	ур 3 (30%)	Животный DMG (25%)
20-25	21‑26	22-28	23-29	24-30	25-31	28-34	30-38	33-41	39-48

* Косвенные бонусы влияют на игрока, а не на категорию оружия

**Навыки охотника означают:

Охотник за головами (+ Урон по людям)
Охотник на монстров (+ Урон для мутантов)
Охотник (+ Урон для животных)

***Эффект шаурмы — 24-часовой перк, получаемый при поедании шаурмы, дает бонус 25% к урону против животных.

Действия []

Удаление

Самовывоз

Ремонт (нажмите, чтобы развернуть/свернуть)

Требуются следующие материалы:

Машинное масло x20
Винт x2
Провод x1

Результаты :

Прочность (+25%)

Разобрать (нажмите, чтобы развернуть/свернуть)

Требуются следующие материалы :

Пистолет Макарова x1

Результаты:

Винт x3
Пружина x1
Запасные части для оружия x1

Создать (нажмите, чтобы развернуть/свернуть)

Требуются следующие материалы:

Макаров x2

Результаты:

Пистолет Макарова (ДВОЙНОЙ) x1

Детали []

Пистолет Макарова

Вес

1,5 кг

Использование

60 применений

Можно изготовить

Да

Торговля

Запрещено

Дебютная версия

v. 651

Урон

20-40

Максимальный урон

39-78

Диапазон

Максимальный диапазон

Боеприпасы

2 / 9,18 мм

Точка действия

Бронебойный

№

Перки

Эксперт по пистолетам, Мститель, Двойное оружие, Дальность стрельбы из пистолета

Сдвоенные пистолеты Макарова. Нанесите врагу больше урона, чем один Макаров. Эти двойные пистолеты будут стрелять из обеих пушек одновременно, расходуя одинаковое количество ОД (Очков Действия).

Чтобы создавать и использовать двойное оружие, игрок должен обладать навыком «Двойное оружие». удаление этого перка сделает оружие непригодным для использования.

Получение []

Создание[]

Создание (нажмите, чтобы развернуть/свернуть)

Требуются следующие материалы :

Макаров x2

Результаты:

Пистолет Макарова (ДВОЙНОЙ) x1

Улучшения перков []

Макаров можно дополнительно улучшить с помощью прямых или косвенных перков, где прямые перки влияют на категорию оружия, а косвенные перки влияют на игрока.

Повышение дальности (Прямая способность) []

Перк дальности пистолета дает дополнительный +1 к общей дальности.

Мститель (Прямая способность) []

Ответный огонь один раз за ход из пистолета.

Двойное оружие []

Двойное оружие требует, чтобы перк двойного оружия был активен, если его убрать, все двойное оружие станет непригодным для использования.

Экономия на стоимости оружия (косвенный перк) []

Экономия на стоимости оружия повышает его долговечность.

	Экономия на стоимости оружия
Прочность основания	Уровень 1 (10%)	ур 2 (20%)	ур 3 (30%)	ур 4 (40%)	лвл 5 (50%)
60 использований (1,67% за выстрел)	67 использований (1,5% за выстрел)	75 использований (1,33% за выстрел)	85 использований (1,17% за выстрел)	100 использований (1% за выстрел)	120 использований (0,83% за выстрел)

Повышение урона (Прямой и косвенный бонус) []

В следующей таблице отмечен урон, наносимый оружием при использовании различных бонусов. имейте в виду, что в этой таблице представлен максимальный урон, возможный при одновременном использовании всех перков, это означает, что перки охотника рассчитываются с использованием характеристик эксперта по пистолетам 5-го уровня. (Эксперт по пистолетам 5 + ( любой ) Уровень охотника 1, 2 или 3), а шаурма рассчитывается исходя из ( животное ) уровня охотника 3 (Уровень охотника 3 + 25% бонусного урона шаурмы)

Привилегии	Прямые льготы					Косвенные бонусы*
Привилегии	Эксперт по пистолетам					Привилегии охотника**			Шаурма***
База DMG	ур 1 (5%)	ур 2 (10%)	ур 3 (15%)	ур 4 (20%)	лвл 5 (25%)	ур 1 (10%)	ур 2 (20%)	ур 3 (30%)	Животный DMG (25%)
20-40	21‑42	22-44	23-46	24-48	25-50	28-55	30-60	33-65	39-78

* Косвенные бонусы влияют на игрока, а не на категорию оружия

**Навыки охотника означают:

Охотник за головами (+ Урон по людям)
Охотник на монстров (+ Урон для мутантов)
Охотник (+ Урон для животных)

***Эффект шаурмы — 24-часовой перк, получаемый при поедании шаурмы, дает бонус 25% к урону против животных.

Действия []

Удаление

Самовывоз

Ремонт (нажмите, чтобы развернуть/свернуть)

Требуются следующие материалы:

Детали пистолета x1
Машинное масло x10

Результаты :

Прочность (+20%)

Разобрать (нажмите, чтобы развернуть/свернуть)

Требуются следующие материалы :

Пистолет Макарова x1

Результаты:

+2 части пистолета

<новики>

История []

После Второй мировой войны советская армия решила принять на вооружение новое личное оружие, как и введение семейства автоматов АК, револьвера Наган М1895 и пистолетов ТТ-33, которые все еще были широко распространены. в вооруженных силах не устраивало их новую роль оружия самообороны из-за их тяжеловесности и громоздкости. Советская армия решила, что новый пистолет должен быть легким, дешевым в производстве и простым в обслуживании.

Разработанный Николаем Федоровичем Макаровым пистолет Макарова вместе с патроном Макарова 9×18 мм был принят на вооружение Советской Армии в качестве официального личного оружия своих вооруженных сил за его надежность и простоту использования. №

Изготовлен на Ижевском механическом заводе, принят на вооружение в 1951 году.

Общая информация []

В старых версиях Макаров был вторым доступным пистолетом, а самодельный пистолет — первым.
Если вы начнете новую игру без обучения, Макаров будет иметь прочность 30%, но если пройти обучение, Макаров будет иметь прочность 26%. Это происходит потому, что пистолет используется для убийства 2 крыс в обучении. Борьба.
Раньше он использовал патроны 9×18 мм, как и в реальной жизни, пока разработчики не решили без всякой причины смешать все типы пистолетных боеприпасов.

Галерея []

Старый

См. также []

См. также :

Маузер с96
ТТ-33
APS

Другие языки []

Español

Контент сообщества доступен по лицензии CC-BY-SA, если не указано иное.

Макаров ПМ Разборка и сборка

Детальная разборка и сборка пистолета Макарова ПМ

Пистолет Макарова обр. конструкции Николая Федоровича Макарова, был стандартом вооруженных сил Советского Союза пистолет с 1951 по 1991 год. Двойного действия, со свободным затвором, калибр Макарова 9 мм, производства СССР, ГДР, Болгарии и Китая. Гражданские версии до сих пор производятся в Китае, Болгарии, и Россия.

Это блестящая, надежная, элегантно простая конструкция, некоторые части которой выполняют несколько функций.

Российские пистолеты времен холодной войны более редки и ценны, а немецкие версии более совершенны, чем другие. Этот экземпляр был изготовлен в 1965 году в Восточной Германии.

Перед работой с пистолетом извлеките магазин и очистите патронник.

Ослабьте зажимной винт. В восточногерманской версии винта нет. необходимо снять с захвата.

Сдвиньте рукоятку прямо назад и снимите ее.

Потяните спусковую скобу вниз и в сторону и зацепите ее сбоку за рамку. Держи это так пока вы тянете затвор назад, вверх и с рамы.

Снять возвратную пружину. Легче снять, если повернуть по часовой стрелке. Обратите внимание, что узкий конец идет сзади.

Снимите предохранитель, повернув его выше обычного положения. Продолжайте вращать его по часовой стрелке при этом вытягивая.

Теперь ударник выпадет.

С помощью небольшого инструмента отсоедините пружину шептала от затворной задержки…

…и опусти его.

Повернуть затворную задержку назад, а шептало вперед, и шептало отсоединится от рамки с правой стороны. Затем повернуть шептало с затворной задержкой.

Фиксатор главной пружины скользит вниз и снимается, освобождая основную пружину.

Молоток вращается вперед и отсоединяется от рамы.

Поднимите спусковой крючок.

При опущенной спусковой скобе спусковой крючок перемещается вперед, вниз и выходит из рамки.

Вы разобрали свой Макаров на 14 частей, что не так уж и много для самозарядного пистолета.

Часть гения конструкции Макарова заключается в том, что одни части выполняют работу, выполняемую двумя или тремя частями других конструкции. Например, затворная задержка одновременно является выбрасывателем, шептальная пружина также является пружиной затворной задержки, а боевая пружина также является спусковой пружиной, защелка магазина, пружина защелки магазина и кнопка освобождения магазина.

При желании можно снять экстрактор и спусковой крючок охрана еще на семь штук — может когда-нибудь добавлю фотки те операции.

Повторная сборка

Теперь соберем обратно. Сначала ласковые слова: Не вини меня если дело обернется дурно — я не утверждаю, что правильно следующее; я только показываю фотографии того, как я люблю это делать.

Сначала откройте спусковую скобу, установите курок на место…

…и закройте спусковую скобу, чтобы курок оставался там.

Вставьте передний штифт спусковой скобы в отверстие в верхней триггера. Спусковой крючок входит в прорезь внутри правой стороны кадра.

Вот триггерная планка в рамке.

Наклонить молоток вперед, вставить правую сторону в отверстие справа сторона рамы, и когда угол молотка правильный, левая сторона будет загляните в отверстие в левой части рамы.

Вот спусковой крючок и курок. Самая сложная часть предстоит повторная сборка, но я думаю, что нашел простой способ сделай это.

Перекрутите разъединитель на заднем конце спусковой скобы, пока он не задействует молоток вот так.

Затем установите боевую пружину на место, как показано, длинной частью боевая пружина в вырезе в передней части ударника, а более короткая часть за разъединителем.

Нажмите и удерживайте главную пружину на месте и убедитесь, что она немного давление пружины, если вы двигаете молоток вперед или назад, и что небольшое давление пружины на спусковой крючок. Триггер даже сделает молотковый ход.

Теперь нажмите и сдвиньте пружинный зажим на место.

Это лучшая часть. Слегка нажмите на спусковой крючок…

…и наблюдайте, как молот возвращается в качестве разъединителя (который также взводит и выпускает курок в двойном действии) сталкивается с ним. Не тяните достаточно далеко, чтобы молоток упал.

Теперь вы знаете, что функция двойного действия работает.

Пружина шептала вот так надевается на шептало.

Установите затвор на место.

Наклоните шептало вперед и проденьте его левую ось через затворную задержку. и в левую сторону рамы, когда правая ось опускается в его отверстие с правой стороны. Затем поднимите затвор таким образом и поверните шептало назад, чтобы зацепить курок.

Затем поверните затворную задержку в нужное положение, и все будет выглядеть как это.

Подхватите пружину шептала с помощью небольшого приспособления…

…поднимите его над затворной задержкой…

…и убедитесь, что он надежно зафиксирован. На этом сборка каркаса завершена.

Вот как выглядят шептало и курок с опущенным молотком…

. ..и с взведенным курком.

Чтобы собрать затвор, сначала вставьте ударник в затвор.

Поверните его с помощью небольшого инструмента, пока он не станет таким.

Вставьте предохранитель…

…нажмите в «безопасное» положение…

…и зафиксируйте его в положении «огонь». (Слайд не будет продолжаться с предохранителем в «безопасном» положении.)

Установите возвратную пружину и затвор, и все будет в сборе.

Другое редкое и реликтовое огнестрельное оружие

StayBridge Suites Код купона

Макаров, 9 мм — спусковой крючок в сборе

Некоторые функции GunBroker. com не будут работать должным образом, если отключен JavaScript.

Дом
Все
Части оружия
Запчасти для пистолета
Маленькие части пистолета

Просмотр увеличенных изображений

Новый старый запас Состояние

ФЛ не требуется

описание товара
Дополнительные условия продажи
Характеристики товара

Пожалуйста, ознакомьтесь с дополнительными условиями продажи для получения важной информации о листинге.

Нужна дополнительная информация? Нужно написать продавцу? Задайте вопрос продавцу.

Trigger Bar Assembly

For

Ma karov
Caliber: 9mm

Condition of Part: New Old Stock

Фото с аукциона:
<<<Обратите внимание>>>
В поле ниже указано Отмечено
указывает фотографии на этом аукционе — либо
Стоковые фотографии, либо точная часть, которую вы получите

X Фото как выглядит деталь
или
o Фотографии на этом аукционе: Точная деталь , которую вы получите

Спасибо за внимание к нашему аукциону

Нужна дополнительная информация? Нужно написать продавцу? Задать вопрос продавцу

Информация о доставке:

Доставка 4 доллара США (первый класс Почта с Отслеживание USPS ) для Этот Аукцион выиграл
Для Комбинированная доставка (победа в нескольких аукционах)
Покупатель должен ADD 1,00 долл. США за каждый дополнительный Первый Классная почта Стоимость доставки Аукцион выиграл
(если не указано иное на конкретных аукционах из-за размера, веса и т. д. другого часть)
Страхование это Дополнительный для деталей
Мы НЕ Ответственный за пакеты НЕ застрахован
Покупатель платит Доставка/обработка и Страховка (при необходимости или желании)
Посмотрите другие наши аукционы и сэкономьте при доставке.
Доставка только в США

Формы оплаты:

Денежный перевод
Банковский кассир Чек Оплата должна быть Получено в течение 10 дней после окончания аукциона
** Извините, это не личное или деловое сообщение Чеки приняты **

UPC

GTIN

SKU

MFG ЧАСТЬ НОМЕР

ВЕС

НЕТ ДОСТУПЛЕНИЯ

Этот товар больше не доступен для покупки. Нажмите «Поиск», чтобы найти похожий товар.

Поиск

Больше не доступен

Этот товар больше не доступен в выбранном вами количестве. Скорректируйте количество или найдите аналогичный товар.

Поиск

Настройка количества

Больше не доступно

Этот товар больше недоступен для покупки, но вы можете сделать ставку или найти аналогичный товар.

Поиск

Ставка

Конечный товар #945612632

Вы уверены, что хотите закончить этот список раньше?

Немедленное повторное размещение
Общая стоимость повторного размещения этого товара составляет $0,00 Продолжить?
Немедленно перелистните результат
Номер товара:
945612632
Сообщение:
Польский P-64 – Apex Gunsmithing
его ошибочно принимают за Макарова. Даже сегодня местные аукционные списки ошибочно отождествляют миниатюрный польский пистолет с его более известными современниками, что вызывает гнев фанатов P-64 во всем мире. Первоначально разработанный для замены Токарева в качестве служебного пистолета и испытанный в двух вариантах — армейском и полицейском, которые различались по размеру и мощности — Р-64 узурпировал ТТ-33 в Польше и десятилетиями служил в качестве стандартного личного оружия. В последние годы маленький P-64 приобрел большую репутацию благодаря своей очень дешевой цене, безбожному двойному усилию спуска и жесткой отдаче для 9 калибра.×18 Пистолет Макарова под патрон. Несмотря на свои недостатки, P-64 пользуется некоторым культом поклонников, очевидно, среди людей, которым никогда не приходилось его разбирать.
К счастью, замена пружины ударника для облегчения спускового крючка не представляет большого труда, но если вы хотите копнуть глубже или сделать полную зачистку для повторной отделки, вам лучше устроиться на долгий, утомительный вечер.
П-64 — цельнометаллический пистолет.
Часть 1: Затвор
Обычно я говорю «начнем с простого», но в этом пистолете нет ничего простого. У нас есть много пружин, с которыми нужно бороться, и все они должны быть сдержаны предохранителем.
Полевая планка. Очистите пистолет, извлеките магазин, взведите курок. Потяните вниз спусковую скобу, чтобы разблокировать затвор, затем потяните затвор назад и поднимите задний конец, чтобы снять его с рамы. Это довольно распространенный прием в стиле Вальтера или Макарова.
Снимите экстрактор. Вы можете сделать это в любой момент, так что давайте покончим с этим. Используйте маленькую отвертку, чтобы оттянуть поршень и наклонить экстрактор, затем поймать пружину и поршень, чтобы они не выскользнули на вас.
Снимите предохранительный фиксатор. Предохранитель выдвинется при повороте наполовину. Освободите предохранитель, вставив ударник в затвор и удерживая его на месте. Предохранительный фиксатор и пружина попытаются вырваться на вас!
Снимите предохранитель. Удерживая ударник, вытащите предохранитель до конца.
Освободите ударник. Наконец ударник может выйти, открывая фиксатор индикатора заряженного патронника.
Снимите LCI. Вставьте стержень LCI сзади и зацепите его, чтобы сжать пружину, затем вытащите или поднимите фиксатор с помощью отмычки. Без фиксатора шток и пружина могут выйти.
Советы по сборке
Чтобы вставить фиксатор, необходимо слегка оттянуть пружину LCI.
Сначала вставьте ударник, затем предохранитель примерно на 3/4, чтобы он удержал ударник. Оттуда покачивайте и покачивайте предохранительную пружину и поршень на месте, затем сожмите весь этот беспорядок и наденьте на него предохранитель. Используйте сам предохранитель в качестве рычага, чтобы закончить последний путь, пока он не щелкнет.
ПОСЛЕ ПРОВЕРКИ БЕЗОПАСНОСТИ. Иногда из-за износа плунжеров возникает заедание и шероховатость при разборке и повторной сборке. Постучите по липкому предохранителю пластиковым молотком или чем-то, что не царапает его, чтобы снять его наполовину, разобрать и починить.
При повторной сборке затвора на раме помните, что пружина идет маленьким концом к задней части , поэтому немного больший раструбный конец пружины упирается во внутреннюю часть затвора. Попытка наоборот заклинит ствол и пружину на дульном срезе.
Часть 2: Рама
Основные проблемы при разборке рамы — это узкая рама и трудности с обзором того, что вы делаете. Правильная установка шептала в сборе может быть сложной задачей, но, по крайней мере, вам не нужно бороться с пружинами для этого.
Снимите ручки. Следите за этой маленькой шайбой, ее легко потерять.
Вау, без ручек он еще меньше!
Снимите узел ударника. Взведите молоток и зафиксируйте его с помощью высокотехнологичного устройства натяжения молотка, также известного как скрепка. Штифт не будет тугим, поэтому выбейте его и отложите ударную группу в сторону.
Фиксатор пружины молотка также является фиксатором магазина.
Снимите молоток. В этот момент ударник не нагружен, поэтому вы можете вытолкнуть штифт ударника и выдернуть его.
Молоток и все его зазубрины.
Снимите группу пружин шептала и разъединитель. Отвинтите стопорный винт и вытолкните штифт справа налево, чтобы вынуть направляющую пружины шептала, пружину и пластину разъединителя.
Этот крошечный стопорный винт удерживает группу шептала.
Обратите внимание на прорезь в разъединителе.
Их будет интересно собрать позже.
Снимите шептало. Шептало одинарного действия удерживается небольшим штифтом рамы рядом с маленьким стопорным винтом. Теперь, когда разъединитель извлечен, шептало также может выйти из верхней части рамы.
Снимите затвор. Возьмитесь за пружину отмычкой и потяните ее назад, после чего, слегка покачивая, она выйдет из паза в раме. Еще больше покачивая и, возможно, немного ненормативной лексики позже, поднимите рычаг и обнажите спусковой крючок и соединительный штифт спускового крючка.
Обратите внимание на ориентацию и прорези для пружины.
Снимите спусковую скобу. Отсоедините ножку пружины спускового крючка от прорези в соединительном штифте спусковой скобы, и она упадет или поднимется.
Извините за размытое фото!
Обратите внимание на пружинную ножку и вырежьте штифт, чтобы зафиксировать ее.
Снимите курок и пружину. Обратите внимание, что штифт имеет U-образную головку на одной стороне, которая входит в соответствующий вырез в раме. Длинная ножка пружины поднимается вверх, удерживая спусковой крючок.
Снимите спусковую скобу. ТОЛЬКО ПРИ НЕОБХОДИМОСТИ. Слегка надавите на спусковую скобу против пружины и выбейте штифт. Обратите внимание, что штифт повернут вниз в центре, достаточно широкий, чтобы соответствовать спусковой скобе, чтобы удерживать его в сидячем положении.
Обратите внимание на выступ в штифте, который его удерживает.
Боже мой, я видел пружины молотка меньшего размера.

Сборка рамы
Для некоторых частей рамы просто нет никаких хитростей или простых способов. Я опишу свои методы и, надеюсь, это даст вам некоторые идеи или работу для вас.
Спусковая скоба: Я вас предупреждал. Эта пружина корявая, и вам действительно нужно три руки, чтобы собрать эту штуку. Рамка полна острых краев, чтобы пожевать ваши руки. Что я сделал, так это поборол пружину, чтобы частично вставить штифт, затем положил торчащую сторону штифта на деревянный брусок и надавил на спусковую скобу, сильно надавливая на деревянную подложку, пока она не встала на место.
Спусковой крючок и пружина: Здесь вам понадобится вспомогательный штифт. Я использовал чрезвычайно высокотехнологичные материалы, также известные как зубочистка. Возможно, вам также придется использовать отмычку, чтобы подтолкнуть длинную ножку пружины, чтобы вы могли сжать все вместе.
Это в принципе невозможно без ведомого штифта.
Пружинная группа Sear: Это просто неприятная куча вещей для сборки, но не слишком сложная. Убедитесь, что направляющая пружины смещена в правильном направлении (смещена влево), чтобы она совпадала с отверстием шептала. Вставьте стопорный штифт частично, чтобы удерживать направляющую пружины, затем опустите пластину разъединителя, которая, к счастью, будет двигаться только в одном направлении. Совместите направляющую пружины и отверстие для шептала и покачивайте стопорный штифт на место, пока он полностью не пройдет и не окажется заподлицо с левой стороны, затем ввинтите маленький стопорный винт. Если разъединитель заедает, значит, у вас не было выравнивания, и вам придется его переделывать. Это разочаровывающая часть.
Дополнительная информация
Одна приятная особенность конструкции рамы заключается в том, что она дает вам хороший обзор действия спусковой скобы и зацепления шептала. Чтобы еще лучше рассмотреть шептало одинарного действия, вот фотография частей снаружи ружья в нужном положении. Помните, что спусковой крючок захватывает хвостовую часть шептала внизу и тянет его вперед, позволяя курку упасть. Также обратите внимание на безопасную выемку дальше на молотке, которая действует как предохранитель в сочетании с действием отскока стойки молотка.
Предохранитель, установленный на затворе, действует как блок ударника, защищая его от удара курка, и как декокер, нажимая вниз на пластину разъединителя. Угловой вырез на разъединителе отводит треугольный выступ шептала в сторону, чтобы опустить курок, который останавливается на предохранителе. После этого спусковой крючок остается отсоединенным, в то время как пластина-разъединитель удерживает стержень спускового крючка в стороне, где он не может ничего захватить. Здесь вы можете видеть «ногу» разъединителя, толкающую спусковой крючок вниз, в то время как наклонная поверхность смещает шептало вперед, чтобы опустить курок.
Заключение
Маленький P-64 так же сильно кусается, как и лает, и под этим я подразумеваю, что ваши руки будут часто кусаться, работая с ним. Боевые пружины, острые края, детали, которые хотят сцепиться и прилипнуть, если они не идеально выровнены… это действительно не самое приятное оружие, над которым мне приходилось работать. Тем не менее, несмотря на вопиющие недостатки конструкции двойного действия, пистолеты представляют собой компактные прочные пистолеты, которые до сих пор остаются на вооружении Польши. Он почти такой же простой и с редкими деталями, как Макаров, и, по словам фанатов, с несколькими настройками он может быть удивительно хорошим карманным оружием.

Разборка пистолета Макарова — неполная и полная

Характеристики пистолета Макарова

Стандартная комплектация

Устройство и схема ПМ

Неполная разборка пистолета Макарова

Как разобрать пистолет Макарова полностью

Как собрать пневматический пистолет

Как оценивается проведение разборки/сборки пистолета Макарова

Чистка и смазка пистолета Макарова

Сборка пневматического пистолета — инструкция, схемы, правила

Введение в тему

Эксплуатационные и технические характеристики

Стандартная комплектация

Устройство и схема

Неполная разборка

Полная разборка

Затвор

Рамка нумерация по схеме устройства

Магазин

Чистка и смазка, общие рекомендации

Модификация

инструкция и устройство оружия, сборка

Устройство пневматического пистолета

Неполная разборка

Полная разборка

Как собрать пневматический пистолет

порядок сборки разборки пистолета Макарова

Рекомендации

Схема запчастей

Разборка и сборка пистолета

Неполная разборка ПМ

Полная разборка ПМ

Норматив неполной разборки ПМ

Как оценивается проведение неполной сборки пистолета Макарова

Пневматический пистолет Макарова Borner ПМ 49 полная разборка и сборка оружия

Полная разборка

Видеообзор → как разобрать пневматический пистолет Макарова Borner ПМ49

Видеообзор → порядок полной разборки и сборки пистолета Макарова

В Доме Пашкова открылась выставка известного московского библиофила

Макаров в стенах библиотеки

В гости к Макарову

Неизвестный коллекционер

Какую разборку пистолета необходимо произвести, если он попал под дождь? — КиберПедия

Купить Игрушечный Пистолет Макарова. Деревянная модель DYI 1:1 от TARG. Набор «Собери и играй». Онлайн по адресу desertcart India

Описание

Связанные страницы

Часто задаваемые вопросы об игрушечном пистолете Пистолет Макарова DYI Деревянная модель 1 1 от TARG Сборка игрового набора в Индии

Где я могу купить игрушечный пистолет Макарова Пистолет Макарова DYI Деревянная модель 1 1 от TARG Сборка игрового набора онлайн по лучшей цене в Индии ?

Игрушечный пистолет Макарова DYI Деревянная модель 1 1 от TARG Assemble Play Kit доступен и готов к доставке в Индии?

Безопасно ли покупать игрушечный пистолет Макарова DYI деревянная модель 1 1 от TARG Assemble Play Kit на пустынной тележке?

Пистолет Макарова | DayR Wiki

Пистолет Макарова

Вес

Использование

Квестовый предмет?

Квест

Можно изготовить

Торговля

Урон

Диапазон

Максимальный диапазон

Боеприпасы

Точка действия

Бронебойный

Перки

Новая игра[]

Мародерство[]

Премиум[]

Сборка[]

Пистолет Макарова

Вес

Использование

Можно изготовить

Торговля

Дебютная версия

Урон

Максимальный урон

Диапазон

Максимальный диапазон

Боеприпасы
