Безнадежная и сомнительная М16: почему хваленая американская винтовка непригодна для длительного боя

Объективно – автомат Калашникова не имеет равных в мире, о чем можно судить даже по массовости его производства. Активно противопоставляемая ему автоматическая винтовка М16 с маркировкой «Made in USA» тоже используется в армиях многих стран, но ее популярность весьма сомнительна. Ее эксплуатация в боевых условиях требует особого ухода, что лишает М16 статуса надежности и безотказности.

Американская автоматическая винтовка М16, которая была произведена в начале 60-х годов прошлого века, эксплуатировалась в 84-х странах, но особую массовость применения получила именно в самих США. Остальные эксплуатанты этого вида стрелкового оружия либо отдавали дань моде (если американское – то лучшее), либо подчинялись стандартам НАТО, которые диктовали те же Штаты. Основным видом автоматического оружия М16 так и не стала на вооружении ни в одной стране, которые продолжают ее использовать.

Известно, что М16 впервые прославилась именно во время вьетнамской войны, где пришла на смену не менее известной и, кстати, не снятой до сих пор с вооружения винтовки М14. Ее отличала более высокая скорострельность и точность стрельбы на расстояние в 300-400 метров. В джунглях Вьетнама, или во время индонезийско-малайзинской конфронтации 1962-1966 годов, ее применение оказалось эффективным именно из-за ближнего боя, когда, образно говоря, стрельба велась от пальмы до пальмы, практически в упор. Здесь же выявились и ее серьезные недостатки, связанные с ненадежностью и отказами во время стрельбы. Из-за загрязнения оружие заклинивало во время боя – стреляная гильза застревала в патроннике, и на устранение этой помехи требовалось не только время, но и комфортные условия, которые в джунглях никто представить не мог.

Общаясь с нашим легендарным оружейным конструктором Калашниковым, нельзя было обойтись без вопроса о сравнении его известных АКМ и АК с изделием Юджина Стоунера и Джеймса Салливана, известных изначально, как AR15 – прототип всех дальнейших моделей М16. Михаил Тимофеевич всегда высказывал довольно лестные отзывы об американской автоматической винтовке, которая находилась в его коллекции в Ижевске, и которую он не только «обстрелял», но и разобрал до самых мелких деталей.

«Это не наш вариант, – говорил Михаил Калашников. – Она скорее подходит для стрельбы в тире, чем на поле боя. Сама по себе инженерная мысль с затворной рамой в виде цилиндрической детали, плотно подогнанной к стенкам затворной коробки, достаточно интересна. Но работу всего механизма способно разрушить даже малейшее загрязнение, которое не удаляется механическим путем. Мы сравнивали АКМ и М16 в равных условиях на стендовых испытаниях – жестко использовали, с песком, водой, на морозе. Американец проигрывал по всем этим позициям. При этом отличался большей меткостью на коротких дистанциях, кучностью стрельбы одиночными выстрелами, отсечками стрельбы в три патрона, возможностью замены магазина с последующим продолжением стрельбы без взведения затвора. Мне многое в нем понравилось, но все последующие отечественные разработки нашего предприятия из американского опыта ничего применять не стали. Именно из-за потери надежности в боевых условиях».

Кстати, в самих США военные изначально восприняли М16 весьма неоднозначно. Более того, в министерстве обороны откровенно саботировали приемку ее на вооружение и на испытаниях этой винтовки создавали заведомо сложные условия, которые новое стрелковое оружие не выдерживало. Тем не менее оружейная компания Colt, запатентованная Сэмюэлем Кольтом еще в середине 19 века и прославившаяся изначально своими револьверами, смогла «продавить» поставки М16 в армию.

Вначале ее приняли на вооружение подразделения ВВС (US Air Force, как оружие для охраны военных аэродромов. А полноценное боевое применение этой автоматической винтовки началось с 1965 года во Вьетнаме. Здесь выявились ее крайне ненадежные качества именно из-за отказов во время боя. Случаи гибели американских солдат, пытавшихся устранить неисправности оружия при огневом контакте с противником, даже привели к расследованию Конгресса США. Сами военнослужащие при боевых действиях предпочитали пусть и старые, но более надежные винтовки М14. Тем не менее автоматическая винтовка М16 стала основным стрелковым вооружением армии США.

«В числе трофеев во время войны в Афганистане нам доставались среди прочего оружия и американские М16, – рассказывает сенатор Франц Клинцевич, который служил в то время заместителем командира 350-го полка ВДВ в Баграме. – Это была диковинка, которая вызывала определенный интерес, как любое другое оружие противника. Но его дальнейшее применение так и не получилось – не только из-за ограниченности боеприпасов калибра 5,65, которых не было на вооружении нашей армии, но и из-за боевых возможностей. Все ограничивалось лишь пробными отстрелами. Предпочтение отдавалось АКМ калибра 7,62, хотя уже тогда основным автоматом у нас был АК-74 калибра 5,45. Характерная деталь – наши тогдашние противники, афганские моджахеды, тоже предпочитали автоматы Калашникова, а американские М16, поставляемые через Пакистан, хранили на складах в пещерах и практически не использовали. В условиях горной и пустынной местности эта автоматическая винтовка была абсолютно бесполезна».

Не имеет спроса М16 и в сегодняшнем Афганистане, там по-прежнему в цене именно автоматы Калашникова. Причем в двух противоборствующих сторонах – талибов и правительственной армии. Не прижились М16 и во Вьетнаме, которые были захвачены армией «северян» в 1975 году в количестве около миллиона. Сейчас их используют разве что в музее «Туннели Кучи» для стрельбы в тире из оружия времен вьетнамской войны.

«Американцы уже давно подумывают о смене своего основного автоматического стрелкового вооружения, – считает военный эксперт Борис Джерелиевский. – При всем при том, что М16 остается во многих армиях мира наиболее массовым образцом, в том числе благодаря специфическому оружейному законодательству США, эта винтовка уже не просто устарела, но и не обладает должными «убойными» качествами. Скорее это сейчас оружие полицейского, а не боевого применения.  Нынешние требования к автоматам и автоматическим винтовкам – возможность поражения цели на расстояние не менее пятисот метров, при высокой кучности стрельбы автоматными очередями. Американцы сейчас присматриваются к неким более качественным аналогам в виде бельгийской и немецкой винтовок. Кстати, они очень внимательно следят и за российскими оружейными разработками, в том числе к ижевскому автомату АК-12. Но здесь явное несовпадение по натовскому стандарту калибра и, естественно, политический нюанс. Американский рейнджер с калашниковым в руках – это нонсенс. А с М16 – это уже прошлый, устаревший, век».

M16 | Воины и военная техника вики

в: Оружие, Оружие эпохи Холодной Войны, Оружие Современности,

и 10 других

Посмотреть код

M16

Тип:

Штурмовая винтовка

Время:

1961-2023 гг.

Вес (без патронов, кг):

2,9 — 3,5 кг

Длина (мм):

986 — 1006 мм

Калибр:

5,56х45 мм

УСМ:

Куркового типа, режим огня — одиночный/автоматический

Темп стрельбы (в минуту):

650 — 950 выстрелов в минуту

Начальная скорость пули (м/с):

950-990 м/с

Дульная энергия (джоуль):

1580 — 1700 джоулей

Прицельная дальность (м):

800 метров

Емкость магазина:

20 или 30 патронов

Происхождение:

США

Область Применения:

Весь мир

Пользователи:

M16:
SEAL, Delta Force, Зелёные береты, 75-й полк рейнджеров, FORECON, SAS, SBS, JTF-2, Сайерет Маткаль, Шальдаг, Хезболла
M16A1:
Сухопутные войска Малайзии

M16A2:
Фиджийский пехотный полк

М16 — американская штурмовая винтовка.

Содержание

  • 1 История создания
  • 2 Боевое применение
  • 3 Особенности конструкции
    • 3.1 Механизм
    • 3.2 Патрон
  • 4 Варианты
    • 4.1 Иностранные варианты
  • 5 Галерея

История создания

В конце 1950-х годов американское руководство было поставлено перед фактом: несмотря на мощнейший тогда ядерный арсенал, армия вместе с этим не имела по-настоящему хорошего индивидуального оружия пехоты. Винтовки M1 Garand и M14 устарели и не могли сравниться с автоматом Калашникова. Было решено создать концептуально новое оружие — лёгкое, удобное, под малоимпульсный патрон. Эту задачу удалось реализовать инженеру компании «Кольт» Юджину Стоунеру, который разработал винтовку с автоматикой на основе газового двигателя. В незаряженном состоянии она весила менее 3 килограммов (значительно меньше как АК, так и старых американских винтовок). Новое оружие получило индекс XM16 (буква «Х» означает опытный образец) и поступило на вооружение армии и ВВС США.

Боевое применение

Первый случай боевого применения М16 имел место в 1962 году в Индонезии. Новое оружие в руках солдат британской Особой воздушной службы показало как свои сильные — высокую кучность и точность стрельбы, большой носимый боезапас, лёгкость — так и слабые стороны: высокая (даже чрезмерно высокая) чувствительность к загрязнению, маломощный патрон, непригодность к чистке в полевых условиях. С этими же проблемами столкнулись и американские солдаты во Вьетнаме. Причина неполадок, помимо «сырой» конструкции — поставки в войска непригодных боеприпасов и некомплектация винтовок принадлежностью, т. е. отсутствие шомполов, ершей и прочих предметов для чистки и разборки оружия.

Cпециально для быстрого обучения солдат обращению и чистке нового оружия был выпущен комикс, где в картинках подробно и доступно объяснялось, как обслуживать М16.

Тем не менее, винтовку заклинивало намного чаще, чем этого хотелось бы и высшему командованию, и солдатам армии США. Результатом стало большое количество погибших, а также то, что солдаты часто меняли «космическую» М16 на трофейные АК, а также на проверенные винтовки M1 Garand, BAR и M14, карабины М1, пистолеты-пулемёты Томпсона. Особенно часты такие случаи были в частях специального назначения.

После Вьетнама винтовка была неоднократно и значительно доработана. На её основе был разработан укороченный вариант для спецназа — M4. Тем не менее, всех проблем с надёжностью механизма решить так и не удалось. Однако М16 так и состоит на вооружении ВС США в качестве основного оружия и применялась во всех войнах, которые они вели с 1973 года. Также её используют более 60 государств мира; всего было выпущено около 8 млн. винтовок М16 всех модификаций.

Особенности конструкции

Механизм

Газовый двигатель М16.

В М16 используется воздушное охлаждение ствола и автоматика на основе газового двигателя (использование энергии пороховых газов) и схемой запирания поворотом затвора. Пороховые газы, отведенные из канала ствола по тонкой газоотводной трубке, воздействуют непосредственно на затворную раму (а не на поршень, как во многих других схемах) толкая её назад. Движущаяся затворная рама поворачивает затвор, тем самым выводя его из зацепления со стволом. Дальше затвор и затворная рама движутся под действием остаточного давления в патроннике, сжимая возвратную пружину, одновременно с этим выбрасывается стреляная гильза. Распрямляющаяся возвратная пружина толкает затворную группу обратно, затвор извлекает из магазина новый патрон и досылает его в патронник, после чего входит в зацепление со стволом.

Чёрным показаны стальные детали, голубым — алюминиевые.

Ударно-спусковой механизм — куркового типа, допускает ведение огня одиночными выстрелами и очередями (поздние модификации — и фиксированными по три выстрела). Прицел — диоптрийный, рассчитан на эффективную дальность ведения огня в 600 метров.

В конструкции винтовки широко применяются лёгкие алюминиевые сплавы и пластмассы, что позволило значительно снизить массу оружия, но отрицательно сказалось на прочности. Как показали испытания, ствольная коробка М16 при падении даже с небольшой высоты деформировалась, что приводило к осечкам при стрельбе.

Патрон

Специально для М16 был разработан новый малоимпульсный патрон. Он был намного меньше, чем стандартный патрон 30-06 и 7,62х51 мм и почти в три раза легче. Его пуля имела массу около 4 граммов и скорость почти 1000 м/с, что позволило обеспечить новому оружию отличную точность стрельбы. Правда, эта слишком маленькая пуля плохо показала себя в лесных условиях, где отклонялась в сторону от малейшего удара о ветки или листья. Но, несмотря на маленький размер, она была не менее опасна, чем пуля «нормальной» винтовки. Её центр тяжести был смещён назад, что при попадании в тело приводило к кувырканию пули и нанесению чрезвычайно тяжёлой рваной раны. Позже этот же принцип был использован в АК-74.

Варианты

ВариантИзображениеГод принятия на вооружениеДлина стволаМасса (без патронов)
М161961508 мм2,9 кг
М16А1		1967508 мм2,9 кг
М16А21982508 мм3,4 кг
М16А31992508 мм3,4 кг
М16А42000508 мм3,4 кг
  • M16 — первая модель винтовки. После снятия с вооружения компания Colt продолжила производство M16 для гражданского и полицейского рынков, а также на экспорт. Огонь вёлся непрерывными очередями или одиночными выстрелами.
  • M16A1 — усовершенствованный вариант M16. Основные отличия: появление механизма досылания затвора и усовершенствованный буфер стебля затвора (снизил темп стрельбы до 750—850 выстрелов в минуту и исключил отскок затвора и осечки), более надёжный пламегаситель с замкнутыми щелями, хромированное покрытие затвора (для исключения его коррозии), уменьшение шага нарезов с 356 до 305 мм (улучшило устойчивость пули, но увеличило рассеивание на дистанциях свыше 400 м), прилив для установки штык-ножа. Также специально для новой винтовки был создан 30-зарядный магазин и глушитель, рассчитанный для стрельбы обычными (а не дозвуковыми) патронами. Стояла на вооружении армии США с 1967 по 1985 год.
  • M16A2 — вариант винтовки M16A1, адаптированный под патрон SS109/М855. Отличия от M16A1: упрочнённый ствол с шагом нарезов 1:7, улучшенные прицельные приспособления, размеченные до 800 м, новые цевьё и приклад из ударопрочного полиамида, заменой режима непрерывного огня на режим с отсечкой очереди после 3-х выстрелов (на вооружении корпуса морской пехоты поступил вариант M16A2 с возможностью ведения непрерывного огня), новый пламегаситель с прорезями только в верхней части (благодаря чему компенсировался увод оружия вверх).
    Новая винтовка стала комплектоваться лёгкими пластиковыми магазинами на 30 патронов.
  • M16A3 — вариант винтовки M16A2 с режимом непрерывного огня, состоит на вооружении во флоте. Рукоятка для переноски и прицельные приспособления идентичны M16A2. Появилась в 1992 году под индексом M16A2E3.
  • M16A4 — вариант винтовки M16A2. Сверху ствольной коробки вместо ручки для переноски (которая стала съёмной) установлена направляющая типа Пикатинни. Возможна установка дополнительных направляющих типа Пикатинни на цевье.
  • M4 — укороченная версия M16A2, имеет меньший ствол (368 мм) с усиленным дульным тормозом, телескопический складной приклад. Позднее рукоятка для переноски была сделана съёмной, устанавливаемой на планку Пикатинни, напрямую установленной на ствольную коробку.
    • M4A1 — вариант винтовки M4, с возможностью стрельбы непрерывными очередями.

CAR-15.

  • CAR-15 — семейство автоматов разработки Colt. Состоит из:
    • М655 — укороченный карабин со стволом длиной 400 мм и новой пластмассовой ствольной накладкой.
    • «Colt Commando» М609 — ещё более укороченный вариант со стволом длиной 290 мм, усиленным дульным тормозом, цилиндрическим цевьём и телескопическим прикладом.
    • CAR15M2 — ручной пулемёт с ленточным питанием.
  • «Colt Kommando» М733 — укороченный вариант М16А2 (длина с выдвинутым прикладом — 658 мм, масса — 3 кг), предназначенный для вооружения спецназа вооружённых сил и полиции.
  • M231 — автоматическая винтовка, созданная в 1979 году на базе М16А1 (65 % взаимозаменяемых деталей) и предназначенная для крепления в шаровых установках бронетехники.
  • SR-47 — разработка Knight’s Armament Company — модификация AR-15 для стрельбы патронами 7,62×39 мм, использующая магазины от АКМ.

Barrett REC7.

  • Barrett REC7 — вариант с изменённой газоотводной системой (короткий ход поршня), использующий новейший патрон 6. 8 mm Remington SPC.
  • Cobb MCR — комплекс стрелкового оружия, разработанный на основе M16 фирмой Cobb для участия в конкурсе SOCOM SCAR.
  • LR-300 — усовершенствованный вариант M16 компании Z-M Weapons, отличающийся модифицированными газоотводным и возвратным механизмом, благодаря чему стала возможной установка складного приклада.
  • SIG 516 и SIG 716 — новейшие разработки американского подразделения концерна SIG-Sauer: автомат под патрон 5,56 мм и автоматическая винтовка под патрон 7,62 НАТО.

Иностранные варианты
  • Diemaco C7 / C8 — канадские варианты М16А1 и Карабин М4 соответственно.
  • Daewoo K1 / Daewoo K2 — южнокорейские варианты М16А1.
  • CQ 5,56 и DIO S-5,56 — нелицензионные варианты M16A1, производящиеся для продажи на экспорт в Китае и Иране соответственно.
    • CQ 5,56 Type A — укороченный вариант CQ 5,56 (копия Карабин М4).

HK 416.

  • HK 416 — немецкий вариант М4, сохранивший эргономику и органы управления, но с измененным механизмом автоматики (газоотвод с газовым поршнем), заимствованный от винтовки HK G36. Изначально разрабатывавшийся как сменный модуль для M16 или M4. Принята на вооружение морской пехоты США под обозначением M27 Infantry Automatic Rifle в качестве лёгкого пулемёта.
  • Khaybar KH 2002 — иранский вариант M16, выполненный по компоновке буллпап.
  • Type 65 и Type 86/91 — тайваньские варианты M16 и M4 соответственно, отличающиеся газоотводной системой (короткий ход поршня).

Галерея

Юджин Стоунер.

Встреча с М.Т. Калашниковым.

М16А2 в сравнении с АК-74М.

Датские королевские гвардейцы.

Сверху вниз: китайский патрон 5,8х42 мм, советский 5,45х39 мм и 5,56х45 мм НАТО.

Материалы сообщества доступны в соответствии с условиями лицензии CC-BY-SA, если не указано иное.

Штурмовая винтовка М-16 | Армии и Солдаты.

Военная энциклопедия

  • Армии и Солдаты. Военная энциклопедия
  • Стрелковое вооружение
  • Стрелковое вооружение в период с 1961 по 1990 г.
  • Штурмовая винтовка М-16

    • Содержание

    • 1 Характеристики Штурмовой винтовки М-16
    • 2 Штурмовая винтовка М-16 – ужасно капризное оружие! Миф или не миф?
    • 3 Конструкция штурмовой винтовки М-16
    • 4 Модификации штурмовой винтовки M-16

    Характеристики Штурмовой винтовки М-16

    Страна:США
    Тип:Штурмовая винтовка
    Дата выпуска:1962 г.
    Калибр:5.56-мм
    Длина:986-мм (ствол 508-мм)
    Вес:3,3 кг (снаряжённый)
    Скорострельность:до 750 выстрелов в минуту
    Начальная скорость пули:790 м/с, эффективная дальность: 600 м
    Боекомплект:20, 30 патронов 5,56×45-мм стандарта НАТО

    Характеристкии приведены для модификации M-16 A1

    «Штурмовая винтовка М-16 — возможности, история создания, особенности конструкции и модификации»

    Началась история американской штурмовой винтовки M-16 с того, что в 1950-х годах Юджин Стоунер, работавший тогда главным конструктором оружейной компании «Армалит», разработал оригинальную безпоршневую схему газоотвода. Вместо того, чтоб двигать поршень, газы в его конструкции воздействовали непосредственно на затворную раму.

    В 1954 г. появилась и первая штурмовая винтовка, созданная на этом принципе – AR-10, революционная, надо сказать была винтовка. За счет отсутствия газового поршня и широкого применения в конструкции пластика и легких сплавов, Стоунеру удалось создать очень точное и чрезвычайно легкое оружие.

    Военные отнеслись к AR-10 с интересом, но отметили и ряд недоработок, которые были оперативно устранены конструкторами «Армалита» и вновь представлены на рассмотрение армии США, теперь уже в виде штурмовой винтовки AR-15, рассчитанной на новый 5,56-мм патрон.

    Снайперская модель M16A1 Model 655 с утолщенным стволом

    Идея нового оружия, чуть было не оказалась похоронена в 1959 году в связи с принятием армией программы «Личное оружие специального назначениям (SPIW)». Так бы и остаться AR-15 лишь опытным образцом, если бы не случилась война во Вьетнаме и командованию ВВС не понадобилось легкое и мощное оружие, подходящее для вооружения войск десантных подразделений и охрану спецобъектов, тех же аэродромов.

    Да, это может показаться парадоксальным, но в начале 1960-х г.г. американская армия только-только начала приходить к идее, которую та же Германия успела усвоить ещё в 1944 году с появлением «десантной» штурмовой винтовки FG-42, а СССР активно внедрял с момента появления в 1947 году знаменитого автомата Калашникова.

    Идея эта была проста: вместо тяжелых и громоздких многозарядных винтовок (как тогдашняя американская M-14) солдаты должны быть вооружены компактным, легким, способным стрелять как одиночными выстрелами, так и очередями (а в перспективе – выполнять функции ручного пулемёта) оружием.

    Модель M16A2 LMG Model 750 — легкий пулемет с утолщенным стволом. Большого распространения не получила.

    Представители ВВС осмотрели AR-15, винтовка им очень понравилась, в результате чего в 1962 году был сделан заказ на поставку сразу 8000 штук. Винтовки понравились как американским десантникам, так и бойцам Армии Южного Вьетнама, причем последним ещё и потому, что сравнительно невысокие вьетнамские солдаты «неуютно» чувствовали себя с обычными винтовками, рассчитанными на «европейскую» ростовку.

    В 1963 году «проснулась» и армия США. Программа SPIW была признала ошибочной, а на производство AR-15 поступил колоссальный госзаказ в 94000 винтовок – из которых на «армейский» заказ приходилось 85000 штук. Эта партия отличалась от оригинальной конструкции: военные настояли на установке «приспособления для ручного запирания затвора». Выяснилось, что грязный патрон или загрязнение патронника могли привести к заклиниванию затвора.

    Для этих целей с правой стороны винтовки был выведен специальный шток. В таком виде, AR-15 получила официальное обозначение штурмовая винтовка M-16 и в 1964 году была принята на вооружение армии США.

    Штурмовая винтовка М-16 – ужасно капризное оружие! Миф или не миф?

    Массово поступив войска, новое оружие тотчас получило массу нареканий (и даже проклятий), породив один из самых стойких оружейных мифов 20-го века, о том, что М-16 «панически боится» не только грязи, но даже обычной пыли.

    Модель M16A4 — современная версия штурмовой винтовки M16. Ручка для переноски съемная, планки Пикаттини упрощают крепление дополнительных приспособлений.

    На деле, репутацию капризного и ненадежного оружия M-16 получила вовсе не из-за своих низких боевых данных, а из-за армейской «экономии», а точнее жадности поставщиков боеприпасов. Когда война во Вьетнаме уже была в разгаре, американские производители патронов, в целях «оптимизации» сменили тип применяемого пороха, не озаботившись предупредить об этом войска. Новый порох был более грязным и образовывал больше нагара.

    Из-за особенностей автоматики новой винтовки (см. ниже), этот самый нагар скапливался в затворной раме – а именно она, в отсутствие газового поршня, была главным подвижным элементом автомата. Таким образом, в один момент, M-16 просто заклинивало намертво при очередном выстреле, и привести её «в чувство» без разборки и чистки, было совершенно невозможно.

    Потребовалась серьёзная разъяснительная работа в войсках, раздача комплектов для чистки оружия, чтобы решить этот вопрос. Однако все это были только полумеры, и потому претензии к M-16 перестали предъявлять только после улучшения качеств пороха.

    Схема внутреннего устройства штурмовой винтовки M16

    При этом стоит отметить, что даже в самых последних модификациях, M-16 все равно очень чувствительна к загрязнениям, и без надлежащего ухода и чистки вскоре приходит в негодность. Нельзя сбрасывать со счетов и относительную сложность (за счет наличия мелких деталей) при разборке затворного блока, и то, что чуть большее количество смазки при воздействии нагара, прекращается в плохо счищаемую плотную массу, покрывающую внутренности оружия. Не лишним будет упомянуть и о недостаточной прочности ствольной коробки, которую можно довольно легко погнуть случайным ударом, и общей непригодности M-16 для «автономных» подразделений, действующих в отрыве от баз снабжения.

    Все это цена, которую приходится платить за уменьшение веса оружия, точность (а она приближается у некоторых экземпляров M-16, к точности снайперского орудия), плавный спуск.

    Конструкция штурмовой винтовки М-16

    Штурмовая винтовка M-16 представляет собой автоматическую винтовку классической компоновки калибра 5,56х45 мм с воздушным охлаждением ствола. От прочих существующих на тот момент оружейных систем, M-16 отличалась безпоршневой автоматикой отвода газов.

    Пороховые газы отводились назад через газовую трубку прямо в затворную раму, которая под воздействием газов также движется назад.

    Схема полной разборки штурмовой винтовки M16. Как видно, деталей и правда многовато, и они мелковаты. Особенно если сравнивать с советскими образцами стрелкового оружия

    При отходе затворной рамы назад фигурный вырез, в который входит выступ затвора, заставляет затвор повернуться. Затвор отпирает канал ствола, после чего затворная рама отводит затвор назад, во время этого происходит удаление стреляной гильзы. Затем две пружины возвращают затвор вперед, новый патрон досылается в патронник, происходит перезарядка оружия.

    При движении затворной рамы назад взводится курок. И новое нажатие на спусковой крючок приводит к выстрелу. Режим автоматической стрельбы достигается за счет того, что после запирания затвора затворная рама не удерживает авто-спуск, который освобождает курок.

    С правой стороны ствольной коробки хорошо виден «досылатель» затвора (предназначенный для ручного досылания затвора, если энергии возвратной пружины окажется недостаточно) и крышка над окном выбрасывателя гильз, предохраняющая механизм от попадания грязи и автоматически открывающаяся при взведении затвора. Начиная с модификации М16А2, имеется отражатель, позволяющий вести огонь с левого плеча, не боясь попадания гильз в лицо.

    На винтовку может устанавливаться 40-мм подствольный гранатомет M203, а на более поздних моделях — направляющие типа планка Пикатинни, позволяющие устанавливать различные прицелы, лазерные целеуказатели, тактические фонари т.п.

    В комплект к оружию входят приспособления для чистки оружия, размещенные в прикладе.

    Штурмовая винтовка M16А3 с подствольным гранатометом.

    Модификации штурмовой винтовки M-16

    • M16 — первая модель штурмовой винтовки.
    • M16A1 — усовершенствованный вариант M16 с механизмом досылания затвора, сниженным темпом стрельбы, улучшенным пламегасителем, хромированным покрытием затвора, уменьшением шага нарезов до 305 мм, прилив для установки штык-ножа.
    • M16A1 HBAR Model 621 — экспериментальная, с утолщённым стволом для интенсивной стрельбы.
    • M16A1 Model 655 Special High Profile – экспериментальная, снайперская, с утолщённым стволом и планкой для оптического прицела.
    • M16A2 – модификация с более прочным стволом, новыми прицельными приспособлениями, цевьё и приклад из ударопрочного полиамида, новый пламегаситель с прорезями только в верхней части, лёгкие пластиковые магазины на 30 патронов.
    • M16A2 LMG Model 750 / Diemaco C7Light Support Weapon (LSW) — лёгкий ручной пулемёт с утолщённым стволом для интенсивной стрельбы, предлагавшийся армии Канады.
    • M16A3 — флотский вариант M16A2 с режимом непрерывного огня.
    • M16A4 — M16A2 без ручки для переноски (с этой модели она съемная), но с планкой Пикатинни на её месте.
    • M231 – (1979 г.) автоматическая винтовка на базе М16А1, предназначенная для крепления в шаровых установках бронетехники.
    • M4— укороченная версия M16A2. Ствол короче, дульный тормоз усилен, приклад телескопический, ручка для переноски съемная, на планке Пикатинни.

    Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет

    Штурмовая винтовка M16 | Military-Today.com

    М16А1
    Страна происхождения США
    Поступил на службу 1967
    Калибр 5,56×45 мм
    Вес (пустой) 2,89 кг
    Длина 986 мм
    Длина ствола 508 мм
    Начальная скорость 945 м/с
    Циклическая скорострельность 650 — 750 об/мин
    Практическая скорострельность 40–100 об/мин
    Емкость магазина 20, 30 патронов
    Прицельная дальность 500 м
    Дальность эффективного огня 460 м



    Это было созданный Armalite для удовлетворения потребности армии США в новом автомат под новый промежуточный патрон. Этот Винтовка была разработана Юджином Стоунером и получила обозначение Armalite. Винтовка 15 или сокращенно AR-15. Он был основан на предыдущем Armalite. Винтовка АР-10 под патрон 7,62х51 мм. Однако АР-15 был уменьшен в масштабе, значительно модифицирован и использовал новый калибр 5,56×45 мм. (.223 Remington) патроны. Первые винтовки Armalite AR-15 были доставлены в армию США для тестирование в 1958. Первоначальные тесты показали некоторую надежность и проблемы с точностью. В 1959 году из-за финансовых проблем все права на конструкцию этой винтовки были проданы компании Colt. Позже Юджин Стоунер, конструктор этой винтовки, ушел компания Armalite и присоединился к компании Colt. Компания Colt внесла некоторые изменения в этого оружия и в 1962 году отправили партию в 1 000 АР-15 штурмовых винтовок во Вьетнам для полевых испытаний и оценки. В 1964 г. Армия США и ВВС США официально приняли эту винтовку как M16. Вскоре после этого оружия был принят на вооружение, Кольт представил только полуавтомат версия для гражданских заказчиков и правоохранительных органов, а также используется торговая марка AR-15 для этого оружия. В настоящее время варианты этой штурмовой винтовки до сих пор находятся на вооружении США Военные, а также более 50 операторов по всему миру. Это все еще производства США, Канады и Китая.

    Армия США требовалось очень легкое оружие. Так у М16 есть номер из легких материалов для снижения веса. Он использует алюминий вместо стали, стекловолокна вместо дерева. Также это имеет эргономичный дизайн.

    М16 Газоотводное избирательное огнестрельное оружие под патрон для патрона 5,56×45 мм (.223 Remington). В это время своего появления у M16 было много недостатков, однако многие из них были исправлены и это оружие считается одним из лучших штурмовых винтовки в мире. Это надежный, точный и удобный для использовать оружие. К сожалению, M16 не может сравниться по надежности со знаменитым АК-47 или АК-74. Однако M16 имеет большую дальность и гораздо более точен, чем AK- типа штурмовые винтовки.

    Первый серийные модели M16 имели относительно небольшую эффективную дальность всего 450 м. метров. Основной причиной этого была нестабилизированная пуля. Потом модели были адаптированы под новый раунд и имеют улучшенную дальность и точность. Одной интересной особенностью M16 является его прогрессивный конструкция, так как ствол оружия находится на одной оси с прикладом. Этот функция уменьшает дульный подъем и повышает точность, так как отдача сила направлена ​​назад, а не вверх.

    Безопасность / Переключатель режимов огня расположен на левой стороне ствольная коробка над пистолетной рукояткой. Имеет три положения «сейф», «полуавтоматический» и «полный автоматический». Рукоятка взведения есть расположен в задней части ствольной коробки и не совершает возвратно-поступательного движения при пистолет выстрелил. Порт выброса расположен с правой стороны.

    Триггер гарда была рассчитана на падение при стрельбе в перчатках на морозе погода. Инструмент, предназначенный для этого, — наконечник картриджа.

    Оригинал Винтовки М16 питались из коробчатого алюминиевого магазина на 20 патронов. Новые изогнутые магазины на 30 патронов были представлены в 1970 году.

    Стандарт регулируемые прицельные приспособления M16 — диоптрийного типа. Диапазон регулировка производится вращением задней ручки. Первая постановка винтовки имели прицельную дальность 500 метров.

    Это нападение Винтовка имеет прочный приклад. Стоит отметить, что из-за внутренняя конструкция этого оружия не может быть приспособлена для складывания запас. В качестве альтернативы можно использовать телескопический приклад.

    М16 и его варианты совместимы с 40-мм подствольная граната М203 пусковая установка, устанавливаемая вместо штатного цевья. А нож-штык можно прикрепить. Некоторые типы пламегасителей могут быть используется для резки колючей проволоки, надев пламегаситель на проволоку и стрельба.

    Варианты

    М16А1 улучшенная версия оригинальной M16. Она была принята на вооружение армии США в качестве стандартной винтовки в 1919 г. 67.

    М16А2 а вариант предыдущего M16A1, адаптированный под новый SS109 5.56×45 мм стандартный натовский патрон. У этой штурмовой винтовки более тяжелый ствол и другой задний прицел. После войны во Вьетнаме американские военные исследовали использование своих штурмовых винтовок M16 в бою. Было определено, что стрельба в полностью автоматическом режиме из последних 3 выстрелов в значительной степени привела к пустой трате боеприпасы. Таким образом, полностью автоматический режим стрельбы был заменен режимом стрельбы очередями по 3 выстрела. Порт выброса M16A2 имеет стреляную гильзу. дефлектор. M16A2 был принят на вооружение армии США в 1982 и Корпусом морской пехоты США в 1983 году. Вскоре она стала стандартной винтовкой. Несмотря на то, что M16A2 в конечном итоге был заменен более новыми -A3 и -A4. версии, а также карабины М4, ряд этих штурмовых винтовок остаются на вооружении всех родов войск США.

    М16А3 улучшенная версия, вместо нее оснащена планкой Пикатинни ручки для переноски, которая принимает различные области. Это приходит с съемная ручка для переноски со встроенными прицелами Спусковой крючок оружия механизм имеет только полуавтоматический и полностью автоматический режимы. Только относительно небольшое количество этих штурмовых винтовок было принято на вооружение ВМС США SEAL, Seabees ВМС США и некоторые другие подразделения.

    М16А4 похож на M16A3, но имеет режим очереди по три патрона вместо полностью автоматический режим. Он был принят на вооружение Корпуса морской пехоты США в 1998 г. замена их М16А2. Он стал стандартной морской пехотой США. оружия и широко применялся вплоть до 2015 года, когда был заменен более компактный Карабин М4. В настоящее время M16A4 все еще используется службой поддержки и непехотные морские пехотинцы.

    Карабин М4, укороченная версия М16А2 с телескопическим прикладом. Он был принят в США Армия в 1994. В настоящее время это также штатное оружие США. Морская пехота.

    Винтовка M16A2 5,56 | Military.

    com
    • jpg» data-thumb-alt=»M16A2 Rifle»>
    • jpg» data-thumb-alt=»M16A2 Rifle»>
    • jpg» data-thumb-alt=»M16A2 Rifle»>
    Винтовка M16A2

    Производитель: Colt, FNH USA

    Услуги: USN, USMC, US Army, USAF

    Калибр: 5,56×45

    Длина: 39,63 дюйма

    Вес с магазином на 30 патронов: 8,79 фунта

    0 Максимальная эффективная дальность

    Начальная скорость: 2800 футов

    Категории Оружие Оружие ВВС Армейское оружие Пехотное оружие Оружие морской пехоты Военно-морское оружие Оборудование ВВС Армейское снаряжение Оборудование морской пехоты Оборудование ВМФ

    Винтовка M16A2 калибра 5,56 мм представляет собой легкое газовое оружие с воздушным охлаждением, магазинным питанием, стрельбой с плеча или бедра, предназначенное для ведения автоматического огня (очередями по 3 патрона) или полуавтоматического огня (одиночными выстрелами) через использование рычага селектора. Оружие имеет полностью регулируемый целик. Нижняя часть спусковой скобы открывается, чтобы обеспечить доступ к спусковому крючку в зимних рукавицах.

    Узнайте из первых рук о сравнении платформ M1 и M16. «Как сделать: M1 против M16», ведущий сержант-майор Т. С. Декер (в отставке). Смотри.

    Верхний узел ствольной коробки и ствола имеет полностью регулируемый целик и компенсатор, который помогает удерживать дульный срез во время стрельбы. Стальная затворная группа и удлинитель ствола имеют стопорные выступы, которые фиксируют затворную группу на удлинителе ствола, что позволяет винтовке иметь легкую алюминиевую ствольную коробку.

    Винтовка M16A2 является усовершенствованием винтовки M16A1. Улучшения включают в себя:

    • Более тяжелый и жесткий ствол, чем у M16A1;
    • Переработанное цевье, состоящее из двух одинаковых половин, с круглым контуром, которое стало более прочным и обеспечивает лучший захват при удержании винтовки;
    • Новый приклад и пистолетная рукоятка изготовлены из более прочного пластика, пригодного для литья под давлением, что обеспечивает гораздо большую устойчивость к поломке;
    • Улучшенный целик, который легко регулируется по горизонтали и дальности;
    • Модифицированная конструкция верхней части ствольной коробки для отклонения выбрасываемых гильз и исключения возможности попадания выброшенных гильз в лицо стрелка-левши;
    • Устройство управления очередями, ограничивающее количество выстрелов в автоматическом режиме до трех за одно нажатие на спусковой крючок, что повышает точность при одновременном снижении расхода боеприпасов;
    • Дульный компенсатор, предназначенный для уменьшения раскрытия позиции и улучшения управляемости и точности как при стрельбе очередями, так и при скорострельном полуавтоматическом огне;
    • Более тяжелый ствол с поворотом 1 к 7 для стрельбы боеприпасами стандарта НАТО SS 109 (M855), которые также стреляют из автоматического оружия M249 Squad Automatic Weapon (SAW). Это еще больше увеличивает эффективную дальность и пробиваемость винтовочного патрона. M16A2 также будет стрелять более старыми боеприпасами M193, рассчитанными на поворот 1 к 12.

    Оружие, изменившее мир

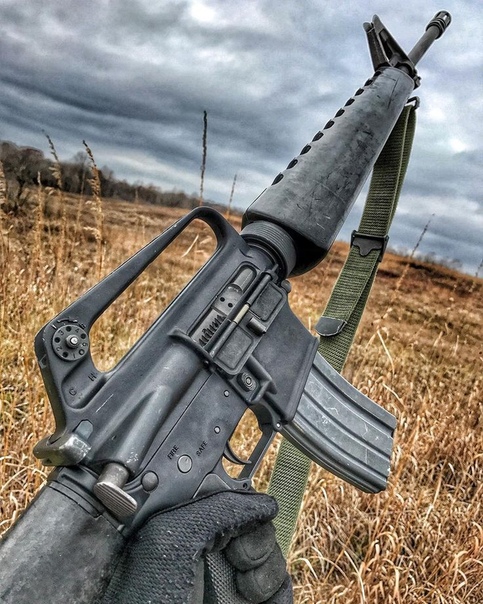

    Невероятный дизайн M16 вызывает восхищение. Это оружие является самой длинной непрерывно действующей винтовкой в ​​американской военной истории.

    Это модульная система вооружения с воздушным охлаждением и газовым приводом, то есть компоненты могут быть переконфигурированы для поддержки различных функций.

    Винтовка может быть создана из альтернативных материалов, таких как дерево и сталь, а некоторые детали можно даже распечатать на 3D-принтере.

    По оценкам Colt, было продано более 8 миллионов вариантов M16 и M16.

    В мае 2018 года полузащитник «Манчестер Сити» Рахим Стерлинг подвергся критике в прессе за татуировку на правой икре.

    Футболист, который на данный момент является самым дорогим футболистом в истории до 21 года, мог выбрать что угодно для своего тела, но решил сделать татуировку в виде автомата М16.

    Татуировка имеет более глубокое значение, чем простая игра слов о двойном значении слова «стрелять».

    Когда ему было всего два года, его отец был застрелен на Ямайке, что побудило его мать перевезти семью в Великобританию.

    Для Стерлинга татуировка не только символ власти и агрессии, но и напоминание о его отце и трагедии, которую может принести оружие.

    Напрашивается вопрос, а зачем винтовка М16? Как мы увидим, M16 — это оружие с противоречивой символикой в ​​самом сердце.

    Прослушайте шестой эпизод «Оружие, изменившее мир» ниже…

    Оружие и комплект
    Горчичный газ — оружие, изменившее мир

    Во время Второй мировой войны Соединенные Штаты стремились заменить устаревшие полуавтоматические и автоматические винтовки, такие как M1 Garand и пистолет-пулемет M3, которые помогли союзникам выиграть войну.

    Это оружие было надежным, мощным и точным, но тяжелым и неспособным справиться с большими группами врагов.

    Американский пехотинец, воюющий в Корее, часто сталкивался с вражескими истребителями в ближнем бою — в этом не были хороши винтовки, предназначенные для использования на дальних дистанциях, такие как M1 Garand Rifle.

    Глобальный характер американских конфликтов также означал, что военные нуждались в винтовке, которая могла бы быть универсальной и работать в различных условиях.

    Стремление к универсальному огнестрельному оружию привело к появлению M14, отца M16.

    M14 по сути была новой и улучшенной винтовкой M1. Он был легче, имел увеличенный бортовой боезапас и гораздо большую точность при стрельбе в полуавтоматическом режиме, благодаря сильно уменьшенной отдаче.

    Тем не менее, несмотря на эти очевидные улучшения, он был более дорогим в производстве и менее надежным.

    Однако самым неприятным было то, что его самая важная новая особенность была также его ахиллесовой пятой.

    Оружие было практически неуправляемым при стрельбе в автоматическом режиме. Отдача стала очень резкой, и последующие выстрелы с трудом находили цель. Универсальной винтовки еще не было.

    Юджин Стоунер был главным инженером и конструктором в оружейной компании Armalite. Вдохновленный авиационной промышленностью, он использовал материалы, распространенные в производстве самолетов, такие как стекловолокно и алюминиевые сплавы, чтобы произвести революцию в конструкции оружия.

    Штурмовая винтовка AR-10 и более поздняя версия AR-15 были невероятно легкими. Винтовка AR-15 весила всего 5 фунтов, а это означало, что солдаты могли нести в три раза больше боеприпасов, чем если бы они использовали M14.

    Оружие могло стрелять магазином на 25 патронов и, что, пожалуй, самое главное, оно могло выдерживать автоматический выстрел.

    Оружие и комплект
    Штык — оружие, изменившее мир

    Тем не менее, несмотря на все эти явные преимущества перед M14, армия США не приняла винтовку.

    Возможно, это было связано с политикой, поскольку многие опасались, что оружие, разработанное посторонним, будет интегрировано в армию.

    Были также неудачные тесты в арктическом регионе, которые, по мнению многих, включая самого Стоунера, были настроены на провал. В любом случае, армия пока отказывалась принимать малокалиберное оружие. Два элемента должны были вступить в игру, прежде чем американские военные полностью примут винтовку.

    Пионер гражданского производства оружия Кольт увидел большие перспективы в AR-15 и получил права от Armalite. С Colt профиль AR-15 был поднят, и высшее руководство начало замечать винтовку.

    Пожалуй, самым важным человеком, увидевшим многообещающую винтовку, был недавно назначенный министр обороны Роберт Макнамара.

    В разгар войны во Вьетнаме винтовки AR-15 попали на передовую и попали в руки американских солдат, которые мгновенно взялись за оружие.

    Известие дошло до Макнамары, который приказал остановить производство M14 в начале 1963 года и заменить его на AR-15, который вскоре после этого будет доработан и переименован в M16.

    Винтовка Стоунера, наконец, была официально принята на вооружение Армии, хотя и под другим названием и с некоторыми изменениями.

    Винтовка теперь могла стрелять дальше благодаря использованию шарикового пороха и отличалась левой и правой рукояткой, а также более толстым стволом.

    По мере эскалации Вьетнама на протяжении 1960-х годов М16 направился бы в джунгли. Но сможет ли он справиться в таких экстремальных условиях?

    Оружие и комплект
    АК-47 — оружие, изменившее мир

    Войска сообщили, что винтовка была общеизвестно ненадежной и часто заклинивала.

    АК-47, у которого было меньше движущихся частей, гораздо лучше справлялся с окружающей средой, несмотря на то, что он был намного старше.

    Ходили слухи, что американцы во время войны избавятся от своих винтовок М16 и будут использовать восстановленные АК-47.

    Эти истории ходят с тех пор, как закончилась война, хотя мало доказательств того, что они правдивы.

    М16 часто страдала из-за «неудачного извлечения», когда гильза только что выпущенного патрона не была успешно извлечена из патронника.

    Боевой дух во Вьетнаме был и без того невероятно низок и заклинивание винтовок уж точно не помогало.

    Хуже того, армия рекламировала M16 как первую в мире самоочищающуюся винтовку, поэтому солдатам не выдавались наборы для чистки. Это не так.

    Команда Макнамары (известная как «Whiz Kids») наложила вето на идею хромированного патронника для винтовки, что радикально уменьшило бы количество ржавчины, воздействующей на оружие.

    Они предполагали, что Стоунер включил бы эту функцию, если бы она была действительно необходима.

    Армия США и Министерство обороны спорили о том, как лучше использовать оружие в войне, которую Запад обречен проиграть.

    Оружие и комплект
    Боевой дрон — оружие, изменившее мир

    Однако замена М16 была неизбежной.

    Кольт разработал карабин M4 как более короткую и легкую версию варианта M16, M16A2. У M16 был замечательный срок годности, и он до сих пор используется во многих конфликтах по всему миру.

    Связь M16 с одной из самых противоречивых войн в современной истории запятнала ее историю для многих.

    Однако даже самому ярому борцу с оружием трудно не восхищаться оружием с эстетической точки зрения.

    Гладкие геометрические формы и гладкая черная отделка делают винтовку столь же элегантной, сколь и смертоносной.

    M16 до сих пор используется в 15 странах НАТО и более чем в 80 странах мира.

    Винтовка M16 была принята на вооружение британской SAS, которая использовала ее во время Фолклендской войны, а аргентинский спецназ также использовал эту винтовку.
