Танк КВ-1

Содержание
Танк КВ-1
Создание и модернизация
Модернизация. Часть-2

Опыт использования средних и тяжелых танков в войне с Финляндией показал, что броня 30-40-мм уже не может обеспечить защиту от огня противотанковых пушек и, что управление многобашенными танками в бою весьма затруднительно. По этой причине новый тяжелый танк КВ-1 получил противоснарядное бронирование и был выполнен однобашенным, с классической компоновкой. В передней части сварного корпуса коробчатого сечения располагалось отделение управления, в средней — боевое отделение, а силовая установка находилась в задней части корпуса.

Танк выпускался с башней двух типов: сварной из листов толщиной 75-мм или литой с толщиной стенок 95-мм. В ходе производства бронезащита корпуса была усилена дополнительными 25-мм экранами, а толщина стенок литой башни доведена до 105-мм.

Поэтому не удивительно, что КВ-1 выходили победителями из боя, неся на своей броне иногда многие десятки вмятин от снарядов. Первоначально устанавливалась 76,2-мм пушка Л-11, затем — Ф-32 того же калибра, а с 1941 г. КВ выпускался с 76,2-мм пушкой ЗИС-5. КВ-1 выпускался серийно с 1940 по 1942 г. Всего было выпущено 4800 машин КВ различных модификаций. На базе КВ-1 были созданы танки КВ-2, КВ-3, КВ-8, КВ-9 и другие.

Боевое применение танка КВ-1

По местам!

«Танк КВ» Руководство службы» 5 марта 1941 года

«ПОСТРОЕНИЕ И ДЕЙСТВИЕ ЭКИПАЖА У ТАНКА (*)

Размещение экипажа в танке:
КТ — командир танка;
КО — командир орудия;
М — мсханнк-воднтель младший;
ЛШ — механик-водитель старший;
Р — радист.

1. По команде (сигналу) «К машинам» экипаж выстраивается впереди танка, лицом в поле, в одну шеренгу, на один шаг впереди гусениц, в следующем порядке: командир танка — КТ, командир орудия (стреляющий) — КО, механик-водитель младший (заряжающий) — М, механик-водитель старший — МВ, радиотелеграфист — Р, и принимают команду «Смирно».

2. По команде (сигналу) «По местам» посадка производится в следующем порядке: все поворачиваются кругом, механик-водитель старший влезает в танк через передний люк и садится на свое место, за ним следует радиотелеграфист и закрывает за собой люк; командир танка делает шаг влево и пропускает вперед себя командира орудия, который влезает на танк и но правому борту бежит к башне, открывает люк и садится на свое место; за ним следует командир танка; последним садится механик-водитель младший, который закрывает за собой люк.

3. После посадки экипажа в танк командир танка подает команду: «Подготовиться к заводке». По этой команде старший механик-водитель открывает центральный топливный кран, создает давление в топливной системе, включает «массу». Механик-водитель младший открывает топливные и масляные краны, после чего механик-водитель старший докладывает о готовности двигателя к заводке.

По команде «Заводи» механик-водитель старший выжимает главное сцепление, подает сигнал и запускает двигатель. После заводки двигателя командир танка подает сигнал о готовности танка к движению.

4. По команде (сигналу) «К машинам» выход из танка производится в следующем порядке: через передний люк первым выходит радиотелеграфист, за ним механик-водитель старший, который закрывает люк; через люк башни первым выходит механик-водитель младший (моторист) и становится впереди танка, за ним выходит командир танка, затем командир орудия, который закрывает люк башни.

По выходе из танка экипаж выстраивается в порядке, указанном на схеме рис. 109, и остается в таком положении до команды (приказания) командира взвода.
 =======================

(*) Экипаж танка с большой башней состоит из 6 человек: командир танка, командир орудия, механик-водитель старшин, механик-водитель младший, радиотелеграфист и замковый.»



Германское наступление, начатое 22 июня 1941 г., застало Красную Армию врасплох — она не была должным образом развернута и находилась в самой середине процесса глобальной реорганизации. В течение 1941 года армия СССР понесла громадные потери в живой силе и технике, лишившись большей части своего гигантского танкового парка. Несмотря на плохую общую эффективность действий советских войск, неуязвимость КВ-1 и КВ-2 стала шоком для немцев. Они не имели в своем распоряжении танков, сравнимых с KB по мощности брони и вооружению, и располагали небольшим количеством противотанковых орудий, способных их уничтожить. В своих воспоминаниях «Солдатский долг» Маршал К.

К.Рокоссовский писал: «Танки KB буквально ошеломили противника. Они выдерживали огонь пушек абсолютно всех немецких танков. Но в каком виде они возвращались из боя! Их броня была вся во вмятинах от огня вражеской артиллерии.»

В июле 1941 г. советские войска имели 500 танков КВ-1 и КВ-2. В октябре 1941 года производство танков КВ-2 было приостановлено, так как началась эвакуация танковых заводов на восток. К этому моменту было выпущено всего 434 машины. Их использовали в позиционных боях во время обороны Москвы зимой 1941 года и под Сталинградом в составе 62-й армии генерал-майора В.Чуйкова. Эффективным средством, способным KB был огонь 88-мм зенитных орудий Flak 35/36. Например, вот как описывает столкновение с танками KB из состава 2-й танковой дивизии командир 41-го танкового корпуса немцев генерал Рейнхарт (речь идет о боях 23-24 июня в районе Россиняй.

«Около сотни наших танков, треть из которых составляли Pz. IV, приготовились к контратаке. Часть из них находилась прямо перед противником, но большинство размещалось на флангах. Неожиданно с трех сторон они были зажаты стальными монстрами, пытаться уничтожить которые было пустым делом. Напротив, вскоре часть наших танков была выведена из строя… Гигантские русские танки подходили все ближе и ближе. Один из них приблизился к берегу заболоченного пруда, у которого стоял наш танк. Без колебаний черный монстр столкнул его в пруд. То же самое случилось с немецкой пушкой, которая не сумела быстро увернуться.

Ее командир, когда увидел приближающиеся тяжелые танки противника, открыл по ним огонь. Однако это не причинило им даже минимального ущерба. Один из гигантов стремительно бросился на пушку, которая находилась в 100 метрах от него. Вдруг один из выпущенных снарядов поразил танк. Он остановился, словно пораженный молнией. «Он готов», — подумали артиллеристы с облегчением. «Да, он готов», — сказал себе командир орудия. Но вскоре их чувства сменились воплем: «Он еще движется!» Без всякого сомнения, танк двигался, его гусеницы скрипели, он приближался к пушке, отбросил ее как игрушку и, вдавив в землю, продолжал свой путь».

Рассказ генерала Рейнхарта дополняют воспоминания одного из офицеров 1-й танковой дивизии:
«КВ-1 и КВ-2 оказались в 800 метрах от нас. Наша рота открыла огонь — безрезультатно. Мы продвигались все ближе и ближе к противнику, который продолжал идти вперед. Несколько минут нас разделяло всего 50-100 м. Каждый открыл огонь, но безуспешно: русские продолжали свой путь, все наши снаряды отскакивали от них. Мы оказались в угрожающей ситуации: атакующие русские опрокинули нашу артиллерию и вклинились в наш боевой порядок. Лишь подтянув зенитные орудия и стреляя с коротких дистанций, удалось остановить натиск вражеской брони. Затем наша контратака оттеснила русских и установила линию обороны у Василискис. Борьба завершилась».

По воспоминаниям Д.

Осадчего, командира роты танков КВ-1 во 2-й танковой дивизии, «23-24 июня, еще до вступления в бой, многие танки KB, особенно КВ-2, вышли из строя в ходе маршей. Особенно большие проблемы были с коробкой передач и воздушными фильтрами. Июнь был жаркий, на дорогах Прибалтики пыли было огромное количество и фильтры приходилось менять через час-полтора работы двигателя. Перед вступлением в бой танки моей роты сумели их заменить, а в соседних нет. В результате, к середине дня большинство машин в этих ротах поломалось.»

Под Ленинградом произошел самый, пожалуй, известный бой с участием КВ, в котором ему довелось продемонстрировать все свои положительные качества самым ярким образом. 19 августа 1941 г. в районе Красногвардейца рота КВ под командованием З.Г. Колобанова, состоящая из пяти танков КВ, в одном бою уничтожила 43 немецких танка, причем три из них — тараном. Экипаж самого З.Г. Колобанова сжег 22 танка в течение часа. КВ благополучно перенес попадание 156 бронебойных снарядов, выпущенных из танковых пушек с дистанции менее 200 м.

Ради справедливости следует отметить, что советский танк действовал из засады, а вражеские машины были «заперты» в походной колонне и лишены маневра.

Печальна судьба KB из состава 6-го механизированного корпуса Западного Особок военного округа. Практически не сумев дать по противнику ни одного выстрела, эти KB из-за отсутствия горючего были либо подорваны своими экипажами, либо просто брошены.
Более активно действовали танки KB на Юго-Западном фронте. Но и здесь основные потери этих машин были не от огня противника, а из-за неграмотной эксплуатации, отсутствия запасных частей и технических неисправностей. Ну и естественно, нельзя не учитывать действия танков KB в свете общего состояния в котором находились танковые войска Красной Армии к июню 1941 г.


Назад — Вперед >>


< Назад   Вперед >

1 — Тяжелый советский танк |Танки СССР

Содержание

  • 1 История создания тяжелого советского танка КВ-1
  • 2 Вооружение тяжелого танка КВ-1
  • 3 Характеристиках орудия
  • 4 Дополнительное вооружение:
  • 5 Тактико-Технические Характеристики танка КВ-1
  • 6 Бронирование:
  • 7 Ходовые качества:
  • 8 Модернизации танка КВ-1
  • 9 Боевое применение тяжелого танка Клим Ворошилов (КВ-1)

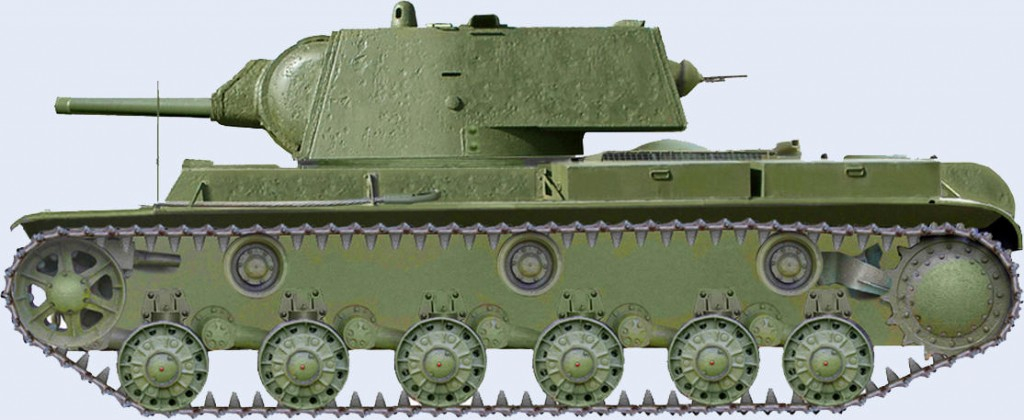

История создания тяжелого советского танка КВ-1

В 1938 году СССР нужен был танк, который бы имел тяжелое противоснарядное бронирование, способный прорывать хорошо укреплённые линии обороны противника.

Первыми танками, претендующими на эту роль, были тяжелые танки СМК и Т-100. Это был танки линии тяжелых многобашеных машин, которые имели схожие черты, а именно длинную гусеничную базу, несколько башень с орудиями различного калибра, огромные размеры и вес, а также малую проходимость. После полевых испытаний предпочтение было отдано танк СМК.

Разработка же тяжелого танка КВ-1 началась первого февраля 1939 года на заводе в Кирове под руководством Н.Ф. Шашмурина.
За основу был взят все тот же танк СМК. Хоть КВ и был спроектирован на базе СМК, но он имел одно огромное отличие – одну башню. Это позволило сделать танк меньших размеров, что положительно сказывалось на ходовых и бронехарактеристиках, т.к. можно было установить более прочные бронепластины на танк не в ущерб его проходимости.

В апреле того же года был одобрен технический макет танка и отправлен на производство опытного образца. В сентябре 1939 года танки КВ и СМК выкатили на испытательный полигон в Кубинке. После проведения испытаний был выбран танк КВ. Из-за чего? Во-первых: из-за одной башни, с неплохим на то время орудием, хорошего бронирования, и, во-вторых из-за его массы всего в 43 тонны.

19 декабря 1939 года танк КВ был принят на вооружении советской армии. Танк был назван в честь народного комиссара СССР Клима Ворошилова.

Вооружение тяжелого танка КВ-1

В начале на танк КВ-1 оснащался двумя спаренными пушками калибрами 76,2-мм и 45-мм. Позже после испытаний вместо 45-мм пушки 20К установили пулемет ДТ***-29. Во время войны с Финляндией пушку 76,2-мм Л-11 заменили на 76-мм пушку Ф-34. Осень 1941 года КВ-1 был перевооружен пушкой ЗиС-5, т.к. она была более надежной в отличии от Ф-34. Пушка ЗиС-5 имела большую длину ствола – это тоже послужило одной из причин к отказу от Ф-34.

Характеристиках орудия

  • Масса орудия, кг – 455
  • Начальная скорость полета бронебойного снаряда, м/с, — 662
  • Начальная скорость полета подкалиберного снаряда, м/с, — 950
  • Начальная скорость полета Оскол. -Фугас. снаряда, м/с, — 680
  • Максимальная дальность полета Оскол.-Фугас. снаряда, м – 1329
  • Прицельная дальность, м, — 1500
  • Углы вертикальной наводки, град.: -5°…+25°
Бронепробиваемость:
  • Бронебойный, На расстоянии 500 м, мм/град. — 84/90°
  • Бронебойный, На расстоянии 1,5 км, мм/град. — 69/90°
  • Скорострельность, выстр./мин – От 4 до 8

Дополнительное вооружение:

Три пулемета ДТ, калибра 7,62-мм. Один спаренный пулемет, другой курсовой, установленный во лбу корпуса, а третий установлен в корме башне.

Тактико-Технические Характеристики танка КВ-1

  • Масса, т – 47
  • Экипаж, ч. – 5. Командир, Механик-водитель, Наводчик, Заряжающий, Стрелок-радист.
  • Длина корпуса, мм — 6675
  • Ширина корпуса, мм — 3320
  • Высота, мм – 2710

Бронирование:

  • Лоб корпуса (верх), мм/град. — 75 / 30°
  • Лоб корпуса (середина), мм/град. — 40 / 65°
  • Лоб корпуса (низ), мм/град. — 75 / 30°
  • Борт корпуса, мм/град. — 75 / 0°
  • Корма корпуса (верх), мм/град. — 60 / 50°
  • Корма корпуса (низ), мм/град. — 70 / 0—90°
  • Днище, мм — 30—40
  • Крыша корпуса, мм — 30—40
  • Лоб башни, мм/град. — 75 / 20°
  • Маска орудия, мм/град. — 90
  • Борт башни, мм/град. — 75 / 15°
  • Корма башни, мм/град. — 75 / 15°
  • Крыша башни, мм — 40

Ходовые качества:

  • Двигатель В-2К мощность , л.с. — 500
  • Максимальная скорость по шоссе, км/ч — 34
  • Запас хода по шоссе, км — 150-225
  • Удельная мощность, л. с./т — 11,6
  • Преодолеваемый подъём, град. – Неизвестно.

Модернизации танка КВ-1

КВ-1С – Уменьшены габариты и бортовое бронирование танка.За счет этого увеличилась скорость и маневренность танка.
Новая коробка передач.

Так же добавлена командирская башенка, которая отсутствовала на КВ-1.
Более мощный двигатель в 600 л.с., а также много, много мелкий улучшений и модернизаций, которые очень долго можно перечислять.

Боевое применение тяжелого танка Клим Ворошилов (КВ-1)

Первое боевое применение датируется 17 декабря 1939 года при прорыве линии Маннергейма. Однако участвовал лишь опытный образец танка. Серийное производство было запущено только в 1940 году.

Великая Отечественная война(1941-1944) – Активно принимал участие в ВОВ. За 1940-1942 было произведено 2769 танков. Правда, до конца войны не воевал. До 1943 года(появление танка «Тигр») КВ-1 был самым мощным танком Второй Мировой войны, который сыграл значительную роль при сдерживания натиска немецких войск.



Подписывайтесь

      Танковая энциклопедия, первый онлайн-музей танков

      • Немецкий StuG III Второй мировой войны

      Марко Пантелич / 22 октября 2022 г.

      Немецкий рейх (1941 г.) Штурмовое орудие — построено 50 Ausf.C и 150 Ausf.D.

      • Прототипы США времен Первой мировой войны

      Эндрю Хиллс / 19 октября 2022 г.

      Соединенные Штаты Америки (1916) Сухопутный корабль — не построен «Предположим, что гигантский флот Великобритании мог бы выйти из…

      Подробнее

      • Прототипы итальянских танков времен Второй мировой войны

      Артуро Джусти / 17 октября 2022 г.

      Королевство Италия (1943 г.) Бронетранспортер — Бумажный проект Semicingolato da 8 t (англ.: 8 tonne Half-track), короткий…

      Подробнее

      • Немецкие истребители танков Второй мировой войны

      Марко Пантелич / 15 октября 2022 г.

      Германский рейх (1943 г.) Самоходная противотанковая машина — 750-800 Построен В ходе Второй мировой войны немецкая армия столкнулась с…

      Подробнее

      • Современная итальянская броня

      Артуро Джусти / 12 октября 2022 г.

      Италия (с 2010 г. по настоящее время) Транспортер для перевозки личного состава — измененный номер неизвестен IVECO Daily Homeland Security — итальянский небронированный транспортер для. ..

      Подробнее

      • Британские прототипы времен Первой мировой войны

      Эндрю Хиллс / 10 октября 2022 г.

      Великобритания (1915-1918) Прототип — 1 Частично достроен Полковник Рукс Эвелин Белл Кромптон присутствовал при рождении…

      Подробнее

      • Легкие танки США времен Второй мировой войны

      Кристофер Янусас / 8 октября 2022 г.

      Соединенные Штаты Америки (1935-1938 гг.) Легкий танк – построено 237 (M2A2), построено 73 (M2A3) Введение: «Имитация – лучшая форма…

      Подробнее

      Если вы интересуетесь историей в целом и войной в частности, «Танковая энциклопедия» — это место, где можно найти ВСЕ бронетехнику, которая когда-либо бороздила поле боя, от «сухопутных линкоров» Герберта Уэллса до новейших основных боевых танков, наши статьи охватывают все эпохи разработка бронетехники и охватывает широкий спектр конструкций бронетехники, от мостоукладчиков и инженерных машин до истребителей танков и бронетранспортеров. Вы также можете найти статьи о «мягкой» технике, противотанковом вооружении, тактике, боях и технике. Десять лет занудной одержимости гусеничными моделями.

      Танковая энциклопедия продолжает находиться в стадии разработки, и здесь вы, читатель, можете помочь. Если вы обнаружите, что чего-то не хватает, добавьте это в наш список Public Suggestion . И пожалуйста, поддержите нас!

      Товарищи на гусеницах

      Четыре эпохи, которые мы освещаем:

      Первая мировая война: грязь, колючая проволока и окопы Великобритания и Франция начали разработку танков для прорыва вражеских линий. Они предназначались для проникновения на нейтральную полосу, но танк быстро превратился в машину для убийств, интегрированную в общевойсковые операции.

      Вторая мировая война: испытательный полигон для боевых бронированных машин: Впервые большое количество танков и бронетехники будет сражаться друг с другом. От джунглей тихоокеанских атоллов до засушливых пустынь Ливии, ледяных и ветреных степей Советского Союза и дождливых бокажей Нормандии.

      Холодная война: Восток против Запада: Две противоборствующие сверхдержавы привели к расколу мира на Восток и Запад. США и СССР вместе со своими альянсами создали новое поколение бронетехники, извлекая уроки из многочисленных опосредованных войн.

      Современная эпоха: танки все еще актуальны?: Несмотря на многочисленные пророчества, предвещающие кончину танков, бронетехника по-прежнему остается важной отраслью вооруженных сил всего мира. Нет никаких признаков того, что это скоро изменится, поскольку разработка танков продолжает адаптироваться к современному полю боя.

      С участием (уже десять лет!)



      Партнерские сайты

      Сообщество

      Более 60 участников и авторов из многих стран, включая писателей, корректоров, исследователей, переводчиков, иллюстраторов, фотографов, менеджеров сообществ, документалистов и признанные авторы.

      Удивительный материал

      Более 3000 специальных иллюстраций от десятков авторов, десятки тысяч фотографий и данных. Охвачены все эпохи, все страны.

      Для всех

      Один из лучших информационных центров по доспехам. Прикрытие всех боевых бронированных машин мира. Для историков, моделистов или энтузиастов.



      Социальные сети

      Присоединяйтесь к нам на Facebook!

      Твиты от tankenc Follow @tankcenc

      75-мм пушка против КВ-1

      «Секретно, копия №1

      Об организации противотанковой обороны противника на участке перед 178-й тбр и характере повреждений подбитых и сгоревших танков КВ.

      Противником организована активная противотанковая оборона перед 178-й танковой бригадой с использованием местности.Противотанковые минные заграждения ставились на направлениях возможного применения танков (см. схему).Пассивных противотанковых заграждений не было (драконы зубцы, противотанковые траншеи, баррикады, эскарпы или контрэскарпы), обнаруженные по фронту или в глубине обороны противника. 0007

      Активная противотанковая оборона включает 37-мм, 75-мм и даже более крупные противотанковые орудия, а также врытые в средние и тяжелые танки. Противник открыл огонь с 200-400 метров кумулятивными снарядами, сделав несколько выстрелов.

      Огневые позиции тщательно замаскированы. В большинстве случаев противотанковые орудия размещаются в блиндажах.

      Противник тщательно расставил противотанковые орудия и окопавшиеся танки. Сочетание противотанковых средств на всех направлениях, где могли применяться танки, обеспечивало их практически невозможную атаку.

      Когда танки подошли к поселку, спрятанные внутри него противотанковые орудия были выведены наружу и установлены для обстрела всех подступов к нему. По железной дороге проехал бронепоезд и обстрелял атакующие части бригады. Активные противотанковые мероприятия указаны на прилагаемой схеме.

      Основные виды повреждений танков КВ в этом бою:

      1. У танка №10585 75-мм бронебойным снарядом уничтожено второе опорное колесо сзади с левого борта. Скорлупа лопнула.
      2. Танк №10613 получил пробитие нижней части маски орудия с правого борта 105-мм бронебойным снарядом. Еще один снаряд этого типа уничтожил командирский перископ. Оба снаряда разорвались.
      3. Танк №10603 получил попадание 105-мм бронебойного снаряда в погон башни в центре, что привело к заклиниванию башни. Был выбит задний пулеметный шар. Оба снаряда разорвались.
      4. Танк №10434 подбит под маску орудия, вырвано 6 болтов, башня приподнята и заклинило. Танк был подбит 105-мм снарядом. Снаряды рвались.
      5. У танка №10479 75-мм бронебойным снарядом сбито одно опорное и два опорных катка с правой стороны.
      6. У танка №10449 75-мм бронебойным снарядом сбиты два опорных катка с правой стороны.

      Все подбитые танки КВ-1 имели помимо вышеперечисленных повреждений несколько вмятин на башне, корпусе и лобовой броне от 75-мм снарядов. Пробитий 75-мм бронебойных снарядов в броне танка КВ не обнаружено. В результате боев от кумулятивных снарядов сгорело 7 танков КВ.
