Коллиматорные прицелы: Стрельба по маркам


Коллиматорные прицелы очень удобны
при стрельбе на небольшие расстояния.
Но иногда в них приходится менять батарейки

В голливудских боевиках оружие участников перестрелок (а теперь уже и в сводках новостей автоматы солдат миротворческих и не очень сил) бывает оснащено необычными прицельными приспособлениями. В некоторых случаях они отдаленно напоминают «привычные» оптические прицелы с короткими тубусами и внутренней подсветкой. В других – выглядят пришельцами из будущего. Объединяет их лишь наличие линз и хорошо заметное в сумерках внутреннее свечение. Это и есть так называемые коллиматорные прицелы.

В то время как оптические прицелы являются неотъемлемой частью снайперского оружия и устанавливаются главным образом на сверхточные дальнобойные винтовки, коллиматорными прицелами оснащают преимущественно дробовики, скорострельное автоматическое оружие и даже пистолеты.

Чтобы понять причины подобного различия сфер применения «оптики» и «коллиматоров», равно как и оценить достоинства последних, следует ознакомиться с наиболее распространенными прицельными приспособлениями – открытыми и оптическими прицелами.

Просто и надежно


В простейших коллиматорных прицелах (внизу) отражение от
внешней поверхности линзы приводит к появлению сходящегося
пучка и к ошибке прицеливания. При использовании линзы со
светоделительным покрытием пучок получает параллельным,
и прицел свободен от параллакса

Открытый прицел (часто называемый механическим) представляет собой комбинацию «мушка–целик». Наведение оружия на цель при его помощи осуществляется путем совмещения в поле зрения одного из глаз стрелка трех точек: прорези целика, мушки и непосредственно цели. Преимущества подобного прицела – крайняя простота и надежность. Сюда можно было бы добавить и широчайшие углы обзора, но, к сожалению, к перекрытой зоне видимости относится и часть самой цели, закрытая прицелом. Недостатком же оказывается расположение всех трех точек линии прицеливания на разном расстоянии от глаза, чем и обусловлена относительно низкая точность данного типа прицелов. Ведь человеческий глаз на коротких дистанциях имеет очень невысокую глубину резкости и при фокусировке взгляда на целике даже изображение мушки заметно расплывается, цель же может оказаться вообще плохо различима – и наоборот.

Компромиссный вариант: взгляд фокусируется на мушке ценой снижения резкости как цели, так и целика. При другом способе прицеливания стрелку нужно поочередно концентрироваться на каждой из трех точек, что, в свою очередь, отнимает значительную часть времени на аккомодацию (перефокусировку) глаза и не позволяет быстро произвести прицельный выстрел.

Дольше, но точнее


Еще один тип искажений в простейших коллиматорных прицелах
– это смещение цели за счет преломления на границе воздуха
и светоделительной линзы (вверху).
При использовании двухслойной линзы со светоделительным
покрытием эффект можно минимизировать

Описанного недостатка лишен оптический прицел. Помимо его широко известного свойства визуально приближать цель, то есть увеличивать ее видимые размеры, он обладает еще одним крайне важным достоинством, о котором расскажем чуть позже.

Конструктивно подобный тип прицела представляет собой длиннофокусный объектив, имеющий глубину резкости от нескольких метров или десятков метров до бесконечности. Другими словами, глядя в окуляр прицела, стрелок одинаково резко видит как близкорасположенный объект, так и находящийся сколь угодно далеко. Говоря техническим языком, почти все предметы, видимые через оптический прицел, располагаются в одной фокальной плоскости. «Слепой» зоной остается только определенная дистанция непосредственно перед прицелом. Здесь уместно будет провести аналогию с классическими фотоаппаратами. При настройке объектива на расстояние, например, 3 метра резко будут видны предметы, расположенные на дистанции приблизительно от 2 до 4 метров. В данном случае 3 метра – это точка фокусировки объектива, а диапазон от 2 до 4 метров – его глубина резкости. При установке шкалы расстояний на «бесконечность» фокусировка производится на 8–10 метров, а глубина резкости «растягивается» от еще меньшей дистанции до бесконечности. Похожим способом настраиваются и оптические прицелы, с той лишь разницей, что для снижения отрицательного влияния параллакса (см. врезку) точку фокусировки прицела обычно делают достаточно удаленной (порядка 50–100 метров).

Существуют и особые прицелы с регулируемым, как у фотоаппаратов, «фокусом».

В той же фокальной плоскости, что и все обозреваемое через прицел пространство, расположена прицельная сетка (делают ее самой разной формы – от простейшего перекрестья до сложных дальномерных шкал), что позволяет произвести сверхточное прицеливание, недостижимое для открытых прицельных приспособлений. Ведь в процессе совмещения участвуют только два элемента – «сетка» и цель: оба они резко видны и отлично контролируются. Да и то, что цель видна полностью, не перекрыта снизу прицелом, сказывается на корректности выстрела.

На первый взгляд оптический прицел просто вне конкуренции. И это действительно так! Но только в жестко заданных рамках – когда требуется произвести сверхточный выстрел на предельную дистанцию по неподвижной или малоподвижной цели, а времени на прицеливание более чем достаточно. В любых других ситуациях достоинства «оптики» с лихвой уравновешиваются ее недостатками.


Trijicon ACOG 3,5×35

К одному из недостатков относится необходимость точного расположения глаза стрелка относительно прицела.

Смещение зрачка в любую сторону от оси прицела на несколько миллиметров сразу искажает наблюдаемую картину – поле зрения теряет очертания правильного круга, а положение прицельной сетки перестает соответствовать точке попадания. Допустимое продольное смещение глаза относительно оптической оси имеет очень ограниченный диапазон.

Главным же недостатком, особенно сильно проявляющимся в «оптике» с высокой кратностью, остается крайне ограниченный сектор обзора. Дело в том, что предметы, не попавшие в сектор обзора «оптики», располагаются в гораздо более отдаленных, нежели прицельная, фокальных плоскостях и в момент прицеливания видны крайне нерезко.

Поэтому при использовании «оптики», особенно с высокой кратностью, поиск даже неподвижной цели через окуляр отнимает много времени. А уж при нахождении и удержании в поле зрения подвижного или появляющегося на короткий период времени предмета эффективность «оптики» крайне низка. Для оружия ближнего боя из-за «слепой» зоны такой тип прицелов вообще неприменим.


Не все прицелы со светящимися сетками или точками – коллиматорные.
Для сравнения – схема оптического прицела со светящейся сеткой,
расположенной в фокусе

Поймать и удержать!

А теперь вспомним общие задачи стрелка перед выстрелом: сначала максимально быстро обнаружить цель, затем в минимальный промежуток времени точно навести на нее оружие и удерживать его в таком положении вплоть до выстрела. Оружие, оснащенное открытыми прицельными приспособлениями, позволяет превосходно справиться с первой из задач (в этом случае поле зрения стрелка почти ничем не ограничено) и без всяких затруднений перейти ко второй, где и возникает сложность. При относительно быстром прицеливании сильно страдает его точность, а на более или менее точное наведение уходит существенно больше времени. Оптический прицел, в свою очередь, «пасует» именно в первой фазе – стрелку следует сначала обнаружить цель без помощи «оптики», лишь примерно навести на нее оружие, правильно расположить глаз относительно прицела и вновь перейти к поиску цели уже через окуляр.

Вторая же задача производится почти идеально. «Почти» – потому что подвижная цель тут же пропадает из поля зрения «оптики», и стрелку вновь приходится возвращаться к первой фазе прицеливания.


Trijicon TriPower

Легко понять, что, существуй идеальный прицел, он бы совершенно не ограничивал поле зрения человеческих глаз и указывал точную направленность оружия независимо от удаленности цели. Подобными качествами, пусть и с некоторыми оговорками, обладает коллиматорный прицел.

Коллимация – это процесс получения пучков параллельных лучей, соответствующих бесконечно удаленным предметам. Именно на нем и основан принцип работы подобного типа прицельных приспособлений.

Основные конструктивные элементы прицела – тонкостенная однократная линза, установленная под небольшим углом к линии прицеливания, и излучатель, формирующий (обычно посредством светодиода и диафрагмы) светящееся изображение прицельной марки, которая чаще всего представляет собой простую точку красного цвета, хотя существуют и более сложные ее варианты. На вогнутую сторону линзы нанесено светоделительное (полупрозрачное рефлекторное) покрытие, излучатель же располагается в фокальной плоскости образовавшейся собирающей линзы, но вне ее оптической оси. Подобная конструкция позволяет стрелку одновременно наблюдать как практически неискаженное пространство за линзой, так и изображение прицельной марки. Причем последнее обладает крайне любопытными свойствами.

Например, отразившись от вогнутой поверхности линзы, лучи от марки преломляются и приходят к зрачку параллельными, а не расходящимися. Так что результирующее изображение будет соответствовать бесконечно удаленному предмету. Как и у описанных выше оптических приборов, глубина резкости человеческого глаза растет в геометрической прогрессии с увеличением расстояния до точки фокусировки. Поэтому при концентрации стрелка на более или менее удаленной цели достаточно резко будет восприниматься и прицельная марка.

Еще интереснее другая особенность «коллиматоров». При наведенном на какую-либо цель оружии положение светящейся точки будет жестко связано не с корпусом прицела… а с самой целью! Если, глядя на цель через «коллиматор», перемещать голову вправо-влево, то окажется, что марка «плавает» внутри прицела, строго удерживая линию прицеливания.

В итоге стрелок, использующий коллиматорный прицел, одним глазом видит все окружающее его пространство, в том числе и цель, а другим – цель, яркую прицельную марку и почти все, за исключением перекрытой корпусом прицела области, окружающее пространство. За счет свойства подсознания объединять в одно целое изображения от разных глаз, конечная картина содержит и ничем не перекрытое, объемно воспринимаемое окружающее пространство, и прицельную марку. Для прицеливания требуется лишь совместить марку с видимой через прицел целью, не задумываясь о правильном положении головы, а после отдачи выстрела линия прицеливания хоть и смещается, но не «теряется», то есть остается полностью под контролем стрелка.

Портит столь идиллическую картину лишь один эффект, вызванный кривизной поверхности линзы. Лучи, отраженные от разных точек ее поверхности, оказываются непараллельными, вследствие чего возникает явление, схожее с параллаксом у оптических прицелов. Впрочем, у лучших моделей «коллиматоров» максимальная погрешность прицеливания даже на дистанции 100 м составляет лишь 10–12 см. А относительно недавно появились и так называемые беспараллаксные (parallax-free), или двухлинзовые, прицелы, созданные на принципе зеркала Манжена, безошибочно указывающие на цель.


Название этого прицела говорит само за себя.
Прицельная точка в виде шеврона может подсвечиваться одним из трех способов:
внешним светом, тритием или светодиодом

Типы «коллиматоров»

«Коллиматоры» делятся на открытые и закрытые. Первые легче и почти не закрывают поле зрения даже для «прицельного» глаза, но излучатель в них не защищен от окружающей среды, а в случае его загрязнения прицельная марка «расплывается» или даже смещается. Закрытые подобной болезнью не страдают, но заметно тяжелее, то есть сильнее изменяют баланс оружия. Почти всегда для использования в разных условиях освещенности прицельная марка имеет регулируемый автоматически или вручную уровень подсветки.

К питанию излучателя некоторые производители стремятся подходить творчески. Так, существуют прицелы вообще без светодиода и батарей. На некоторых моделях змеевидно расположенное на внешней поверхности корпуса оптоволокно в светлое время суток собирает свет и направляет его к прицельной марке (причем от внешней освещенности зависит и яркость точки), а в условиях сумерек работу продолжает специальный «тритиевый» элемент, гарантирующий непрерывное слабое свечение в видимом спектре на протяжении 15 лет.


Trijicon Reflex

К экзотическим типам «коллиматоров» стоит отнести модели с увеличением. Их преимущество перед оптическими – менее строгие требования к положению глаза стрелка относительно окуляра и стереоскопические («слепые») прицелы. Последние состоят из непрозрачного вогнутого зеркала, перед которым располагается неподсвеченная прицельная марка на контрастном фоне. Так, один глаз видит только пространство с целью, а другой – точку прицеливания. Объединение изображений достигается посредствам того же подсознания. Такие модели легки, компактны и надежны, но обладают весьма низкой точностью.

В заключение стоит упомянуть еще один тип прицельных приспособлений – голографический прицел, который из-за аналогичного способа работы также часто называют «коллиматором», хотя устроен он совершенно иначе. На прозрачной пластине, находящейся в корпусе прицела, записано голографическое изображение прицельной марки. При появлении опорного когерентного излучения голограмма проецируется далеко в пространство. Слабый эффект, схожий с параллактическим, есть и здесь – абсолютная точность прицеливания независимо от положения марки внутри прицела будет достигаться лишь на той дистанции, на которой создается изображение. Преимущество такого прицела перед настоящими «коллиматорами» заключается в возможности оперативной замены фотопластины с необходимой дистанцией записи голограммы. Недостаток – высокое энергопотребление и, как следствие, прямая зависимость времени работы от массы батарей, а также ухудшение изображения сетки при наблюдении ярких источников света непосредственно через прицел.


Простой и надежный коллиматорный прицел компании Trijicon может поставляться
в вариантах с различными прицельными марками –
точками, треугольниками или шевронами



Параллакс

Параллаксом, применительно к оптическим прицелам, называют смещение изображения цели относительно изображения прицельной сетки при поперечном перемещении глаза стрелка относительно оптической оси прицела. Это явление – результат несовпадения фокальной плоскости прицельной сетки (соответствующей дистанции фокусировки прицела) с плоскостью изображения цели. Величина параллактической погрешности прямо пропорциональна удаленности цели от точки фокусировки прицела и диаметру объектива.

Существует и особый тип сверхточных оптических прицелов с отстройкой от параллакса. Их отличие от «обычных» заключается в регулируемой фокусировке и чрезвычайно сниженной глубине резкости.



Александр Мухоненко
Популярная механика 11-2006

Открытые и коллиматорные охотничьи прицелы

Условно прицелы для охоты можно разделить на две категории: чисто механические устройства и приспособления, основанные на эффектах в оптическом стекле – призмах и линзах. К первой относятся открытые и диоптрические, ко второй – коллиматорные и оптические прицелы . Последние из-за огромного видового разнообразия заслуживают отдельного рассмотрения, только основных типов сеток насчитывается добрый десяток.

Коллиматорные прицелы , несмотря на достаточную сложность этих приборов, с открытыми приспособлениями роднит область применения, охватывающая короткие дистанции стрельбы, в частности, на загонных охотах. Здесь также нет увеличения изображения, регулировки его кратности, диоптрической подстройки под особенности зрения, что свойственно большинству оптических прицелов. Но широкое поле, отсутствие параллакса, возможность менять угол обзора делают их отличным вариантом для стрельбы по движущимся целям.

Коллиматоры делятся на пассивные, не требующие источника питания, и активные, у которых прицельная марка в виде яркой точки дополнительно подсвечивается и не зависит от уровня внешней освещенности. Для прицеливания достаточно совместить ее с мишенью, при этом угол зрения совершенно не важен, главное – не терять из вида цель.

При смещении зрачка прицельная марка визуально также смещается, в реальности оставаясь на точке прицеливания. Что делает выстрел точным даже при внезапном появлении животного и стрельбе навскидку без корректной вкладки.

Коллиматоры бывают открытого и закрытого типов. У открытого только одна линза , а источник света расположен в основании.

Их характеризует отличный обзор, малые вес и габариты, не нарушающие развесовки оружия.

Особой разновидностью открытых коллиматоров являются голографические прицелы , в которых в роли марки выступает голограмма, расположенная на специальном отражателе.

При более высокой точности данных устройств они подвержены своеобразной « засветке » изображения от ярких источников освещения. К тому же стоят изрядно больше собратьев.

В закрытом коллиматоре формирующий метку источник света находится в герметичном корпусе и, кроме передней линзы , имеется еще и окуляр.

Среди основных достоинств – способность противостоять воздействию окружающей среды. Дорогие приборы известных производителей изначально предназначены для суровых условий эксплуатации.

Изображение у всех трех типов коллиматоров также формируется по-разному.

В последние годы возможности коллиматорных прицелов еще больше расширились. Так, появились приборы с переменной кратностью увеличения, как правило, 1-4х. В базовом режиме они выступают в своей обычной роли, при изменении кратности превращаются в оптический прицел-загонник. Некоторые модели могут работать с ночными монокулярами, что приближает их возможности к значительно более дорогим ПНВ.

Открытый прицел

Ему уже не одна сотня лет, но окончательно свои позиции комбинация из целика и мушки сдавать не собирается. В самом простом варианте целик неподвижен, да и мушка не поддается регулировке. В основном подобные устройства сохранились на гладокоствольном оружии и вполне успешно применяются для стрельбы на короткие дистанции. Рамочные прицелы как более продвинутая версия позволяют ступенчато или плавно регулировать угол прицеливания для дальних дистанций, которые разбиты на сектора в сотнях метров.

1. Колодка прицела. 2. Сектор. 3. Прицельная планка

По понятным причинам секторные прицелы нашли основное применение на нарезном оружии, в том числе армейских образцах.

Сама технология прицеливания предельно проста и интуитивно понятна, однако подразумевает жесткие требования к состоянию зрения и вообще к « физике » охотника: одно дело удержать на цели оптическую марку и совсем другое – удерживать на точке прицеливания расположенную строго по центру прорези целика мушку.

На рисунке изображен способ прицеливания « в яблочко » мишени, существует еще и вариант « под яблочко », но применяется он в основном для пистолетов и его особенности обусловлены чисто военным применением личного оружия.

Максимально упрощенной версией открытых приспособлений является прицельная планка. Наиболее популярна она на дробовиках, предназначенных в основном для стрельбы влет, когда почти невозможно уверенно совместить мушку с прорезью прицела. В данном же случае сама плоскость планки задает линию прицеливания и позволяет уверенно работать с выбором упреждения.

В основном встречаются монолитные и вентилируемые прицельные планки. Последние являются, скорее, данью моде, поскольку обеспечивают оружию более привлекательный вид.

Быстрое охлаждение необходимо, когда приходится делать подряд множество выстрелов, скажем, для стендовой стрельбы. В охотничьей практике красивые фигурные прорези служат только дополнительным грязесборщиком, которых на оружии и без того хватает. Сами планки бывают плоские и с желобком, узкие и широкие (в основном на спортивных ружьях).

Классическая мушка у открытых прицельных приспособлений в последние годы нередко заменяется оптоволоконным конструкциями. Их светособирающие свойства позволяют стрелку максимально быстро концентрировать внимание, к тому же они высококонтрастны и дают дополнительные плюсы в условиях низкой освещенности.

Главный недостаток – невысокая механическая прочность, а у ружей, изначально для них не предназначенных, еще и некорректная самостоятельная установка в большинстве случаев. При этом за счет дополнительного крепежа мушка уходит вверх, а ружье начинает заметно « низить ».

Старый добрый открытый прицел, непрерывно модернизируясь, совершенно не собирается помирать в ближайшем будущем. Более того, многие крепления под оптику на охотничьем и тем более армейском оружии выполнены с таким расчетом, чтобы можно было использовать штатные целик и мушку, например, при выходе ОП из строя. Существует еще один тип механических устройств – диоптрические (кольцевые) прицелы .

На охоте они особого распространения не нашли, в основном ограничившись военной и спортивной сферами.

Принцип работы, история и перспективы

Я в 1995г. узнал из журнала Soldier of Fortune. Это был прицел Holodot от фирмы BoNaSo Trading Ltd . Жутко любопытно было и очень хотелось попробовать. Но все, кого спрашивал о нем, лишь пожимали плечами.

Позже, обучаясь на спецфакультете, нам показали коллиматорный прицел в симбиозе с ПП-90 — что-то похожее на то, что изображено на фото ниже)


Не помню как он назывался, возможно это был ПСК-8 или ПОТ



Итак, что же такое коллиматор?

Вот наверное первый советский коллиматор, для стрелкового оружия «Светлячок»

Коллиматор (от collimo, искажение правильного лат. collineo — направляю по прямой линии) — устройство для получения параллельных пучков лучей света или частиц.

Коллиматорные прицельные системы — это системы, использующие коллиматор для построения изображения прицельной метки, спроецированного в бесконечность. В действительности в прицеле лучи света от источника отражаются линзой коллиматора в глаз стрелка параллельным потоком. В результате этого глаз стрелка не обязательно должен находиться на оптической оси прицела, главное, чтобы он находился в пределах проекции линзы прицела вдоль этой оси. При поперечных перемещениях глаза прицельная метка с точки зрения наблюдателя перемещается по линзе прицела, оставаясь на точке прицеливания вне зависимости от положения глаза наблюдателя относительно прицела.

Коллиматорный прицел позволяет вести стрельбу, держа оба глаза открытыми, при этом поле зрения не уменьшается и у стрелка есть возможность своевременно реагировать на изменение окружающей обстановки.

Вот он же с другим прицелом, для военных «Вьюга-45-2»

Коллиматорный прицел обеспечивает более высокую скорость прицеливания, чем традиционные прицельные приспособления (мушка/целик) т.к. при прицеливании нужно совмещать всего лишь — красную светящуюся метку, видимую в окуляре и саму цель, при этом глаз аккомодируется на расстоянии до цели (в механических прицелах — обычно на мушку, целик и цель видны не в фокусе).

Коллиматорные прицелы бывают открытые и закрытые. Существует/существовала нечеткость терминологии на этот счет. Изначально закрытыми прицелами именовались прицелы, которые не имели прозрачной линзы, а только проецировали в глаз стрелка прицельную метку. Цель в окуляре не отображалась, прицеливание осуществлялось бинокулярно при наблюдении одним глазом прицельной метки, а другим — цели, в мозгу стрелка происходило характерное для бинокулярного зрения совмещение изображений от обоих глаз.

Примерно это выглядело так.

В настоящее время такие прицелы практически вышли из употребления.

Современные коллиматорные прицелы имеют оптическую схему, сквозь которую стрелок наблюдает цель, и при этом она же отражает в его глаз изображение прицельной метки, по старой классификации все такие прицелы назывались открытыми.

Сейчас закрытым коллиматорным прицелом именуется прицел, у которого источник освещения, формирующий метку, находится в закрытом (обычно цилиндрическом, герметичном) корпусе, при этом, кроме передней линзы коллиматора , имеется закрывающая корпус сзади линза окуляра.


Открытый коллиматорный прицел имеет только переднюю линзу в оправе, источник света находится открыто на основании прицела.


История развития коллиматорных прицелов

Говард Грабб был главой семейной фирмы Grubb Telescope Company , основанной его отцом, которая делала большие телескопы, средства управления телескопами и другие оптические приборы. Он также известен своей работой по совершенствованию перископов и изобретением коллиматорного прицела .


Говард Грабб (28 июля 1844 — 16 сентября 1931), Дублин, Ирландия, конструктор оптических приборов.

В 1900г. Грабб изобрел коллиматорный прицел . В дальнейшем этот тип прицелов начал использоваться на всех видах оружия от стрелкового, до истребителей и артиллерии.

В 1901г. Говард Грабб создал компактный вариант коллиматорного прицела , подходящего для ручного огнестрельного оружия и небольших устройств. Прицел был модернизирован, освещение прицельной марки было улучшено путем размещения осветителя на его лицевой стороне сверху, в результате попадающий свет отражался от передающего зеркала, а затем от вогнутого стекла в глаз наблюдателю.

Коллиматорный прицел Грабба стал применяться на охотничьем оружии и завоевал популярность. также в 1901г.

Типы колиматорных прицелов

Изначально коллиматорные прицелы стали использовать в авиации, применяя их на истребителях.

Впервые их применили в 1918 году на истребителях Albatros D.V и Fokker Dr.1. Прицелы были производства фирмы Optische Anstalt Oigee , изготовленные по патенту Грабба, в качестве подcветки прицельной сетки использовался электрический свет.


В дальнейшие годы авиационные коллиматорные прицелы совершенствовались, принцип их остался тот же.


Коллиматорные прицелы широко применялись в авиации, в зенитных установках, противотанковой артиллерии, минометах.



Вскоре после Второй мировой войны появились коллиматорные прицелы для винтовок и дробовиков, Nydar shotgun sight (1945), который использует изогнутое полупрозрачное зеркало, чтобы отражать свет для освещения прицельной марки, и Giese electric gunsight (1947), который был оснащен батарейным питанием освещения марки.




Коллиматорный прицел Nydar shotgun sight — вид на прицельную метку

Позднее появились прицелы Weaver Qwik-Point (1970) и . Оба прицела использовали окружающий свет для освещения прицельной марки при помощи устройства разделения луча — зеленый крестик в Insta-Sight, и красный пластиковый стержень «световод», который создавал красную точку прицеливания визира в Qwik-Point.

Были и другой тип коллиматорного прицела , так называемый «слепой» или закрытого типа, который (в зависимости от используемой прицельной марки) называют RED DOT, он пришел из артиллерии.



Для освещения прицельной марки использовалась электрическая лампочка или световоды.

В качестве примера прицелов использующих для освещения световоды можно привести SinglPoint и Armson OEG.
В качестве прицельной марки у обоих использовалась красная точка, источником светя являлся окружающий свет. Но, у Armson OEG для подсветки в ночное время использовался тритий — радиоактивное в-во, что расширяло возможности его использования.





Прицел SinglPoint использовали «Зеленые береты» в рейде на Сон Тай в операции Ivory Coast 20.11.1970

Основным недостатком этой системы является то, что мозг плохо адаптировался для объединения разнородных изображений от каждого глаза, в результате чего прицельная марка смещается по отношению к изображению цели. Из-за этого смещения — и большого размера точки (8 или 16 МОА), эффективность прицелов была значительно ограничена. Военные США прекратили разработки коллиматорных прицелов для стрелкового оружия

Следующий шаг вперед в технологии красной точки сделала компания Aimpoint , в прицелах которой стал использоваться светоизлучающий диод (LED ) для проецирования красной точки на изображении цели, это произошло в 1974 году. Однако, не смотря на преимущества, коллиматоры особого успеха среди охотников и спортсменов не имели.


Все изменилось в 1975 году благодаря сержанту запаса американской армии Джо Паскарелли . Получив первое место на национальном чемпионате по стрельбе из пистолета в Кемп-Перри, Его фотография украсила обложку журнала Американской стрелковой ассоциации. На фотографии был изображен Паскарелли. В руке он держал пистолет, на котором был установлен прицел Aimpoint Electronic .

Комитет Палаты представителей США по делам вооруженных сил отметил еще в 1975 году о пригодности использования коллиматорных прицелов для М16, однако, прошло еще довольно много времени прежде чем коллиматорные прицелы начали использоваться на оружии.


Но только в 2000 году произошел прорыв. Aimpoint заключило контракт на поставку армии США 565783 прицелов M68 Close Combat Optic Rifle Sights (Aimpoint Comp2 ).

За последующие годы популярность коллиматорных прицелов значительно выросла, появилось множество разнообразных моделей, но все они обязаны своим появлением Говарду Граббу.

Управляемый драйвером PT4115 (кстати, жаркое лето и холодную зиму пережил успешно). Они бывают рассчитаны под разный угол освещения — 5°, 15°, 30°, 45° или 90°. В момент оформления заказа я в примечании отметил нужный угол в 45°, чтобы подсвечивать объекты на удалении примерно 20-30м, однако мне пришёл прожектор, где только одна пара линз рассчитана под угол 45°, а другая — уже на более широкий угол — 90°, поэтому решил заказать новые линзы, дабы заменить широкоугольные насадки на узкий угол.

Внешний вид
Мне на тот момент насадки пришли в количестве 5 штук. Сейчас ситуация изменилась в приятную сторону — их количество увеличилось вдвое, цена даже уменьшилась. Упакованы линзы в пакетик с наклейкой, где обозначен угол освещения.

Об одном недостатке — линзы подвержены царапинам. Вот эта царапина появилась после падения на асфальт

Конструкция насадок — разборная

Собственно, сам прожектор. Здесь по отражению света можно заметить, какие линзы широкоугольные и какие узкоугольные.

Линзы коллиматоров здесь имеют рельефную поверхность

Способ крепления — на корпус светодиодов — не самый удачный, т. к. если постоянно менять эти насадки, то это приведёт к постепенному расшатыванию самих светодиодов. Мой случай прост — установить один раз и более не менять.

По сравнению с ними, новые заказанные коллиматоры несколько больше по диаметру и высоте

Если конкретнее, то по диаметру разница составляет 3мм



По высоте — 1мм разница



На светодиоды в прожекторе коллиматоры устанавливаются без затруднений.

Примеры освещения
Моя IP-камера (1080p) также имеет свою встроенную подсветку, состоящую из 2-х светодиодов. Для чистоты теста, я её отключил, и подсвечивал объект только прожектором, однако в этом случае автоматически поднимается ISO.


Просто ночь
Прожектор выключен.
Фокусное расстояние — 3.6мм

Работает только освещение от магазинной LED-вывески.


Прожектор 2xLED 45° + 2xLED 90°
Фокусное расстояние — 3.6мм
Расстояние до машины — 20 метров
Штатная подсветка камеры выключена.


Прожектор 4xLED 45°
Фокусное расстояние — 3.6мм
Расстояние до машины — 20 метров
Штатная подсветка камеры выключена.

Общее наглядное сравнение стоп кадров. Здесь у вас может возникнуть вопрос, когда при освещении только прожектором с 4 линзами по 45 градусов объект выглядит гораздо ярче, чем прожектор + штатная подсветка камеры. Объяснение этому явлению простое — с отключенной штатной подсветкой в камере, программа автоматически поднимает экспозицию (светочувствительность матрицы(ISO) и выдержку), но это приводит к шумам на изображении и снижению частоты кадров. Со включенной штатной подсветкой камеры и прожектором картинка хоть и не такая яркая, экспозиция выравнивается и появляется плюс в виде прироста частоты кадров в сек.

В увеличенном виде на статичных стоп-кадрах разница между «штатная + прожектор (4х45°)» и «штатная + прожектор (2х90° + 2х45°)» в отличие от вышерассмотренных примеров на широком угле — практически незаметна, ибо автоэкспозиция делает своё дело, поэтому стоп-кадр с «штатная + прожектор (2х90° + 2х45°)» сюда не добавил. Однако в случае с «штатная + прожектор (4х45°)» появляется небольшой выигрыш в частоте кадров в сек.



Анимация ниже объясняет, зачем мне понадобились насадки именно на узкий угол, камера моя поддерживает оптическое увеличение, что хорошо даёт разглядеть автомобиль на расстоянии 20 метров. Здесь сменяется 2 кадра — на одном прожектор включен (4х45°), на другом он выключен. Штатная подсветка камеры включена в обоих случаях.

Линзы меня устроили и установлены в прожекторе уже 7 месяцев, поэтому зимние морозы им вреда также не принесли, за исключением пятой насадки, которую случайно уронил на асфальт, впоследствии поцарапавший поверхность. Немного смутило, что раньше продавалась только половина от того, что продаётся сейчас, причём за меньшие деньги, но и выбор этих насадок в прошлом году был заметно меньше.

Планирую купить +15 Добавить в избранное Обзор понравился +47 +70 collineo — направляю по прямой линии) — устройство для получения параллельных пучков лучей света или частиц.

Оптический коллиматор

Оптический коллиматор — это устройство для получения пучков параллельных световых лучей. Оптический коллиматор состоит из объектива (в простейшем случае вогнутого зеркала), в фокальной плоскости которого помещён источник света малой величины. Наиболее часто таким предметом служит отверстие непрозрачной диафрагмы, например узкая щель постоянной или изменяемой ширины. Относительное расположение объектива и источника фиксируется закреплением их в корпусе (обычно трубообразной формы). Зачернённые изнутри стенки корпуса поглощают лучи, направление которых не совпадает с оптической осью объектива . Неидеальность параллельного пучка, выходящего из коллиматора, обусловлена конечным размером источника и аберрациями объектива . Фокусное расстояние, действующее отверстие и качество исправлений аберраций объектива, а также форма и размеры предмета выбираются в соответствии с назначением коллиматора и условиями его использования.

Коллиматоры применяются, например, в астрономии для выверки больших измерительных инструментов и определения их коллимационной ошибки, в спектральных приборах для получения пучков света, направляемых в диспергирующую систему, в разнообразных измерительных, испытательных и выверочных оптико-механических приборах и прицельных системах . Коллиматор входит в состав автоколлимационных устройств (см. Автоколлиматор , Автоколлимация). Физическая энциклопедия

Коллиматор частиц

Коллиматоры для получения приблизительно параллельных пучков ионизирующего излучения (или частиц, вплоть до молекул) представляют собой длинное отверстие с той или иной формой поперечного сечения, проделанное в поглощающем материале. Например, коллиматор гамма — или рентгеновских квантов может быть отверстием в свинцовом поглотителе; коллиматор тепловых нейтронов — отверстием в кадмиевом или борном поглотителе. На одном из концов коллиматора находится источник излучения. Простейшие коллиматоры такого рода могут применяться и в оптике. Когда необходимо получить плоский пучок, применяются щелевые коллиматоры, в этом случае квазипараллельными являются только проекции лучей на плоскость, перпендикулярную плоскости щели.

Коллиматорные прицелы Docter: высокое качество по демократичной цене

Что такое коллиматорный прицел?

Коллиматорный прицел – это прицельная система, в которой используется оптический принцип отражения прицельной метки от линзы прицела в глаз стрелка параллельным потоком. Благодаря этому принципу зрачок стрелка не обязательно должен быть строго напротив оптического центра. Достаточно направить взгляд в пределы линзы, и прицельная метка будет смещаться соответственно смещения глаза от оптической оси прицела.

 Коллиматорные прицелы первоначально появились в авиации, но сегодня они нашли гораздо более широкое применение. Широко используются на охотничьем, спортивном и боевом стрелковом оружии. Главное достоинство таких прицелов – заметное ускорение прицеливания по сравнению с классическими прицелами, использующими мушку и целик.

Часто для коллиматоров используют специфическую схему установки, когда прицел ставят на одной оси с магнификатором. Магнификатор – это конструкция, напоминающая упрощенный оптический прицел. У него нет собственной прицельной метки, такое устройство служит для увеличения изображения с линзы коллиматорного прицела и расширения его возможностей.



Основные характеристики коллиматорного прицела

Прежде всего, скажем, что коллиматорные прицелы делятся на два класса.

  1. Открытые. Компактнее и легче, чем прицелы закрытого типа. Также такие прицелы обеспечивают хороший обзор и быстрое, интуитивное наведение. Но выносливость такого прицела гораздо ниже. Удары, попадание пылинок и воды могут губительно сказаться на их работе или полностью вывести прицел из строя.
  2. Закрытые. Лучше защищены от ударов, попадания пыли, влаги и других превратностей внешней среды. Но такие прицелы отличаются большими габаритами и весом, а поле зрения в них сужено.

И открытые, и закрытые прицелы могут быть активными или пассивными. Активные прицелы для работы используют энергию от сменного элемента питания (батарейки), поэтому существует риск, что устройство станет бесполезным, если батарея разрядится. Пассивные прицелы используют естественный свет. Они не нуждаются в элементах питания, но гораздо менее яркие, поэтому пользоваться ими может быть неудобно при определенных погодных условиях.

Прицелы Docter Sight относятся к открытым. Они очень компактны. Их длина не превышает 5 сантиметров, а высота – всего 2,5 см. Да и весят они очень немного: самый тяжелый из них не превышает 50 г. Прицел активный,  питание осуществляется от одной батареи CR 2032, которая может обеспечить почти шесть суток непрерывной работы прицельного устройства.

Важная особенность конструкции любого прицела – система крепежа. Перед выбором такого высокоточного изделия стоит уточнить, под какой крепеж рассчитано ваше оружие, или даже взять его с собой в магазин, чтобы не столкнуться с проблемой несовместимости купленного прицела.



Основные преимущества прицелов Docter Sight

  • Компактные размеры и небольшая масса.
  • Хорошая для прицелов открытого типа защищенность от влаги и пыли.
  • Устройство автоматического включения и выключения прицела позволяет экономить батарейки и обеспечивает долгий срок службы прицела без замены источников питания.
  • Яркая прицельная марка хорошо видна в любых условиях: при пасмурной погоде, в ясный солнечный день, зимой, на фоне белого снега. Предусмотрена возможность автоматической настройки яркости прицельной точки. Цвет прицельной метки – ярко-красный, поэтому она хорошо видна на любых поверхностях.
  • База для установки прицела на оружие съемная и продается отдельно. Это обеспечивает широкую гибкость установки, поэтому можно подобрать базу под любое распространенное крепление на любой тип оружия.
  • Ударостойкость прицелов также находится на весьма достойном уровне. Прицел выдерживает выстрел из оружия с дульной энергией до 1000 Дж, поэтому такое высокоточное изделие может быть установлено даже на дробовик. Стоит отметить, что столь высокая стойкость к удару при выстреле сочетается с компактностью и низкой массой устройства.
  • Экономичность. На одной замене элементов питания прицел может проработать от полутора до двух лет, в зависимости от режима эксплуатации и экономичности конкретной модели.
  • Прицел быстро устанавливается, оружие с ним легко готовится к стрельбе. У опытного стрелка уйдет не более 5 минут на все операции по креплению прицела и приготовлению оружия к стрельбе.



Что следует учесть при выборе?

Невзирая на многочисленные достоинства прицелов Docter Sight, у них имеется несколько особенностей, о которых следует знать заранее.

  • При стрельбе на дистанции выше 40 м прицелы демонстрируют наличие параллактического искажения местности. Однако это не оказывает критического влияния на точность. При тестовых стрельбах на расстояние около 100 м из нарезных карабинов с прицелами Docter удавалось точно попадать не только в мишени, но даже в стойки для них.
  • На прицеле нет никаких кнопок для включения и выключения. Выключается прицел автоматически, если закрыть его специальной крышкой, которая отсекает доступ света на оптический датчик. Из-за этого прицел может оказаться бесполезен в сумерках или темном помещении, причем отключиться он может и когда уровень освещенности еще достаточен для сумеречного зрения. Поэтому раскрыть свои достоинства прицел сможет лучше на открытой местности.



Обзор основных моделей прицелов Docter Sight

Сегодня на отечественном рынке серия Docter Sight представлена тремя моделями:

  • Модель «II plus» является наиболее простым вариантом компактного коллиматорного прицела серии Docter Sight. Функционал модели не очень широк, но все необходимое в нем есть. Яркость прицельной точки регулируется автоматически. Такие прицелы получили признание среди охотников, нетребовательных стрелков и начинающих любителей оружия.
  • Модель «III» является армейским вариантом прицела «Docter Sight II plus». Корпус устройства сделан из нержавеющей стали. Повышена защищенность прицела от попадания влаги и пылинок. Прицельная марка у него по размеру больше, чем у предыдущей модели. Яркость прицельной метки можно установить вручную, выбрав один из трех режимов, но есть и автоматическая регулировка. Дополнительную надежность прицелу придает индикатор, показывающий уровень заряда батарейки.

Такие высокоточные изделия хорошо подходят к гладкоствольному охотничьему оружию. Можно устанавливать этот прицел и на пистолеты.

  • Модель «S» представляет собой самый красивый и функциональный вариант в серии. Корпус прицела может быть окрашен по одной из четырех цветовых схем. Керамическое напыление, которым покрыт прицел, прочнее тефлонового покрытия. Это повышает долговечность прицельного устройства.



Как ухаживать за прицелом Docter?

Уход за коллиматорными прицелами этого производителя, довольно простой. Он включает в себя несколько простых операций.

Чтобы включить установленный на оружии прицел, нужно просто убрать с него защитную крышку. Выключается прицел автоматически, после надевания крышки на место.

Для замены батарейки нужно сделать несколько простых действий:

  • Отсоединить прицел от оружия.
  • Вынуть разрядившийся элемент питания.
  • Поместить на место новую батарею. Полюс «+» должен быть сверху.
  • Поставить прицел на место.

Менять батарейку удобно, нет опасности, что она выпадет из гнезда и потеряется. Чтобы избежать потери элемента питания, отсек для него снабжен магнитным фиксатором.

Если линза прицела загрязнена, для ухода за ней применяют дистиллированную воду и салфетки для очков. Чтобы убрать пыль из пазов, можно взять мягкую волосяную кисточку. Важный момент: при уходе за линзами нельзя использовать химически агрессивные вещества, это может вывести прицел из строя.

Как видно из материала, перечисленного выше, коллиматорные прицелы Docter Sight оправдывают заявленные характеристики. Это устройства действительно высокого качества, обладающие хорошей надежностью и широким функционалом. Такой прицел станет хорошим выбором для охотника, стрелка-спортсмена и любого, кто увлекается стрельбой.

Коллиматорный прицел: история создания,устройство,разновидность прицелов | DUMPz.ws

Типы коллиматорных прицелов:​

С современной точки зрения коллиматорные прицелы делятся на прицелы открытого и закрытого типов.

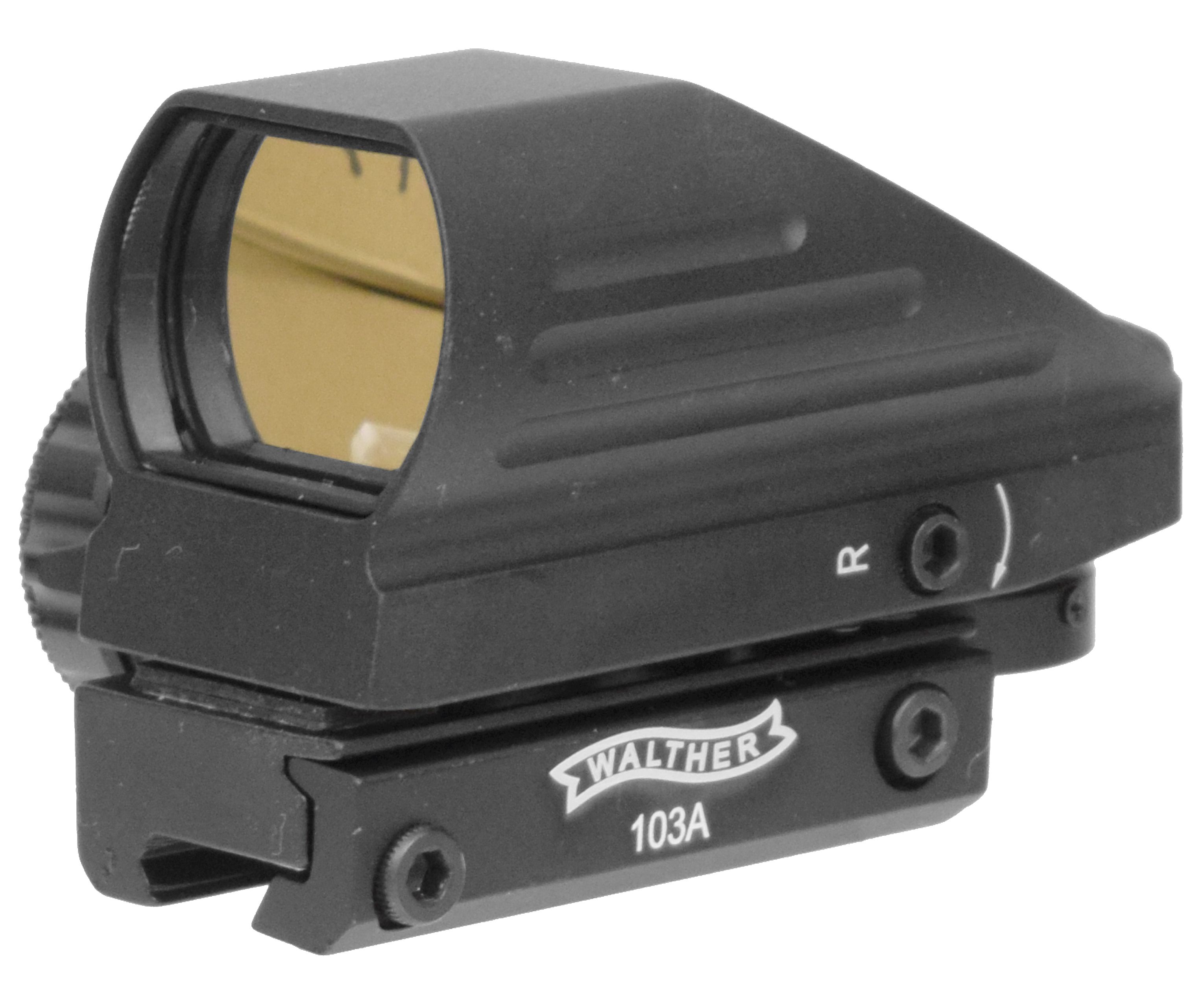

Коллиматорный прицел открытого типа​

Коллиматорный прицел открытого типа имеет только одну линзу в оправе, а источник света, который проецирует прицельную марку на этой линзе, расположен на основании прицела.

Достоинства открытых коллиматорных прицелов:​

• Благодаря большой линзе и узкой рамке дают отличный обзор, не заслоняя своей конструкцией поле зрения стрелка.
• Имеют меньший вес и габариты, по сравнению с прицелами закрытого типа, поэтому не нарушают баланс оружия на котором они установлены.

Недостатки открытых коллиматорных прицелов:

• Линза прицела ничем не защищена, поэтому грязь и осадки попадающие на поверхность линзы могут серьезно исказить прицельную марку или даже сделать стрельбу полностью невозможной.
• В окно источника света может попасть грязь или какой-нибудь мусор,в результате прицельная марка не будет проецироваться на линзе. Для того чтобы устранить эту проблему придется очень аккуратно прочистить окно источника.
• Некоторые коллиматорные прицелы открытого типа подвержены засветке изображения яркими источниками света.

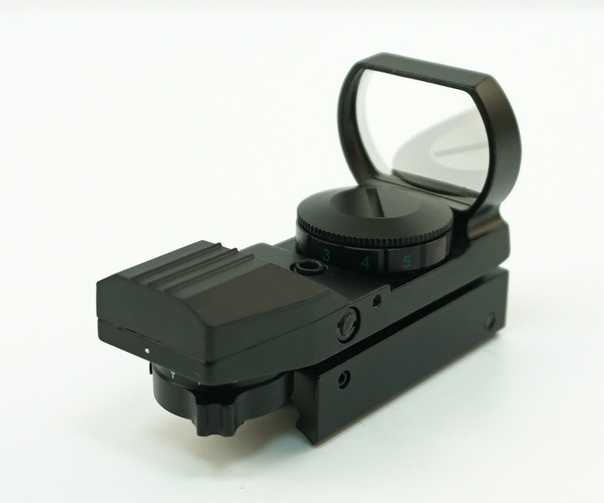

В последнее время в продаже появилась новая разновидность открытых коллиматорных прицелов так называемые голографические прицелы, у этих прицелов в роли прицельной марки выступает голограмма, которая расположена на специальном отражателе.

Коллиматорный прицел закрытого типа​

Коллиматорный прицел закрытого типа имеет герметичный цилиндрический корпус, по своему внешнему виду, чем то похожий на корпус Как увидеть ссылки? | How to see hidden links?. В передней части такого прицела имеется передняя линза объектива, в задней части находится задняя линза окуляра, а в середине корпуса установлен источник света проецирующий прицельную марку на линзе окуляра.

Достоинства закрытого коллиматорного прицела:​

• Главное достоинство коллиматорного прицела закрытого типа его герметичный корпус, который защищает внутренности прицела от воздействия окружающей среды: воды, пыли, грязи. Такие прицелы лучше подходят для суровых условий эксплуатации.

Недостатки закрытого коллиматорного прицела:​

• Большая масса и габариты прицела
• Меньший угол обзора прицела
• В такой прицел хуже видно цель в сумерках или темноте.

Общие достоинства и недостатки коллиматорных прицелов.

Достоинства:​

• Коллиматорный прицел дает более высокую скорость прицеливания, примерно в 2-3 раза выше по сравнению с традиционным открытым прицелом из целика и мушки, так как совмещать нужно только две точки: светящуюся прицельную марку и саму цель, а не три точки: мушку, целик и цель.
• Коллиматорный прицел дает стрелку более широкое поле зрения, по сравнению с обычными Как увидеть ссылки? | How to see hidden links?, кроме того он позволяет вести стрельбу с двумя открытыми глазами, это достоинство особенно сильно проявляет себя при стрельбе по быстро движущейся цели.
• У коллиматорного прицела в отличии от Как увидеть ссылки? | How to see hidden links? отсутствует параллакс, при смещении глаза стрелка относительно прицела, прицельная марка тоже смещается, постоянно указывая на цель. Выстрел получается точным даже если был произведен выстрел по внезапно появившейся цели на вскидку без правильной вкладки приклада в плечо.
• Производители коллиматорных прицелов постоянно ведут работы по усовершенствованию своей продукции, в последние годы появились коллиматорные прицелы с переменной кратностью увеличения, чаще всего 1-4х. В режиме 1х, без увеличения, они работают как обычные привычные коллиматорные прицелы, а при включении режима кратности увеличения 4х становятся полноценной заменой оптическим прицелам-загонникам, позволяя производить выстрелы на значительно более дальних дистанциях.
• Некоторые новые модели коллиматорных прицелов могут работать в комплекте с ночными насадками, что приближает их по возможностям к прицелам ночного видения.

Недостатки:​

• Коллиматорный прицел содержит в своем составе электронные компоненты, которые под воздействием воды, влажности или ударного воздействия в самый неподходящий момент могут выйти из строя, оставив вас фактически безоружным.
• Большинство современных коллиматорных прицелов работают от аккумуляторов или батареек, охотнику приходится постоянно следить за их зарядом, желательно также иметь с собой на охоте дополнительный запасной комплект батареек.
• Коллиматорные прицелы, даже закрытого типа, имеют склонность к засорению излучателя, часто это происходит в зимнее время, из-за образования конденсата в прицеле, при резкой смене температуры окружающего воздуха. Для устранения этой проблемы в сложном случае, коллиматорный прицел требует аккуратной чистки.
• Качественные коллиматорные прицелы стоят недешево.

Как выбрать коллиматорный прицел?​

За сто с лишним лет прошедших с изобретения первых коллиматорных прицелов, производители сделали много для того чтобы усовершенствовать коллиматоры, они уменьшили их вес, габариты, изобрели надежные системы крепления прицелов к оружию.

Но не все производители могут похвастаться высоким качеством своих изделий, многие делают ставку на производстве дешевых прицелов, которые с сожалению не соответствуют требованиям предъявляемым к ним охотниками.
Для того чтобы не разочароваться в покупке, коллиматорные прицелы следует приобретать только у производителей хорошо зарекомендовавшим себя.

Охота с коллиматорным прицелом​

Долгое время идут споры о том, нужен ли коллиматорный прицел для охоты. Часть охотников считает такой прицел чрезвычайно полезным приспособлением, другая — считает его ненужной игрушкой. Как всегда истина где-то посередине.

Коллиматорный прицел может быть полезен на тех охотах где:

• Выстрел производится в сумерках и обычную мушку плохо видно
• Производится выстрел на дальней дистанции и требуется точное прицеливание
• Выстрел производится на короткой дистанции, по внезапно появившейся цели.

Коллиматорные прицелы HOLOSUN



В последнее время все большее число владельцев гладкоствольных ружей используют коллиматорные прицелы фирмы Holosun. Коллиматоры Holosun появились на рынке относительно недавно, однако успели завоевать свою нишу и успешно конкурируют с такими именитыми брендами как Aimpoint, Leupold и др., не уступая им в качестве, а по некоторым параметрам превосходя их.

Коллиматорные прицелы Holosun обеспечивают скрытность прицеливания: во время прицеливания красная точка проецируется внутри самого прицела. Со стороны мишени никакое свечение не заметно. В отличие от лазерного целеуказателя, луч которого заметен на цели и со стороны цели. Смотрящий в прицел обоими глазами стрелок быстро замечает свою цель, контролируя при этом окружающую обстановку. Для работы прицела нужен ток силой всего лишь в несколько микроамперов. На одной батарейке прицел может работать в течение 50.000 часов.

Компания Holosun Technologies основана в 2013 году с офисом в Южной Флориде. Технологии, применяемые компанией для создания прицелов, позволяют получить продукт, отвечающий разнообразным потребностям стрелков и Охотников. Holosun Technologies производит оптику высшего качества, но по ценам доступным всем. Все прицелы изготавливаются с применением новой технологии, позволяющей стрелку быстрее захватывать цель, обеспечивая максимальную точность!

Компания постоянно совершенствует разработки технологий прицельных приспособлений для огнестрельного оружия. Новая серия Holosun включает в себя широкий ряд коллиматорных прицелов с разными марками, комбинированные прицелы с ЛЦУ, тактические лазерные прицелы. Каждый из них оснащен уникальным элементом, увеличивающим срок службы батарейки, созданным с учетом последних достижений в лазерных и светодиодных технологиях.

ПРЕИМУЩЕСТВА КОЛЛИМАТОРОВ HOLOSUN:

1. Усовершенствованная светодиодная технология. Красная точка < 2 MOA.

Одной из основных характеристик коллиматорных прицелов является энергопотребление. В большинстве представленных на рынке коллиматорных прицелах используются обычные светодиоды. Компания Holosun использует уникальные светодиоды, разработанные с помощью передовых технологий, которые позволяют работать прицелу в режиме марки «точка» при минимальной яркости на одной батарейке CR2032 (литиевая батарейка 3 В) в течение 200 000 часов (более 22-х лет). При средней яркости (равной 6) батарейка прослужит 50 000 часов (более 5-ти лет). При этом точка светодиода отчетливая и яркая, энергопотребление очень низкое. Срок службы батарейки составляет несколько лет и приближается к сроку ее хранения. ВСЕ КОЛЛИМАТОРНЫЕ ПРИЦЕЛЫ HOLOSUN СОВМЕСТИМЫ с ПНВ.

2. Уникальные солнечные батареи.

Применяемые Holosun солнечные батареи позволяют светодиодам, потребляющим мало энергии, работать в условиях обычной освещенности непосредственно от солнечной энергии. Используя энергию солнечного света, прицел может работать на протяжении 400 000 часов (более 45-ти лет) в режиме прицельной марки «точка» и на протяжении 30 000 часов (более 3-х лет) в режиме прицельной марки «круг с точкой».

3. Отсутствие параллакса.

В коллиматорных прицелах Holosun применяются высококачественные полированные линзы с просветляющим покрытием. Точка прицеливания и точка попадания не меняют своего положения независимо от положения головы стрелка. В прицелах используются линзы кратностью 1х (без приближения).

4. Компактный размер.

Специальный дизайн Holosun, отличительными чертами которого являются скрытый батарейный отсек и эргономичные кнопки позволяют стрелку не отвлекаться на лишние детали.

Д.И.Романов. Оружие воздушного боя



Глава 4. Ракетное и артиллерийское вооружение самолетов в период второй мировой войны (1939-1945 г.г.)

4.7. Авиационные стрелковые прицелы и их совершенствование.



В период второй мировой войны основным типом прицельных приспособлений для воздушной стрельбы всех воюющих государств были простейшие кольцевые прицелы: механические и коллиматорные, представляющие собой визиры, снабженные масштабными кольцами в механических прицелах и прицельной сеткой в коллиматорных.
Основные поправки при воздушной стрельбе стрелок определял на глаз, пользуясь сеткой прицела, как масштабом отсчета.
В комплект вооружения отечественных самолетов истребителей входил коллиматорный прицел ПБП-1а, (прицел бомбометания с пикирования), а штурмовиков и бомбардировщиков-ПБП-1б, обеспечивающий ввод поправки на снос авиабомб при бомбометании с пикирования, путем разворота головки прицела на угол сноса.
На подвижных установках оружия штурмовиков и бомбардировщиков устанавливались векторные прицелы ПМП и ОМПТ конструкции И.И.Торонова с коллиматорами К-8Т и К-10, разработки завода ГОМЗ.
Расчетная дальность стрельбы всех типов прицелов составляла 400 м с учетом баллистики пуль авиапулеметов ШКАС, УБ-12,7 и снарядов авиапушек ШВАК, Б-20, ВЯ, Н-37 и Н-45 при стрельбе с самолетов со скоростью полета от 400 до 800 км/ч и высоте полета от 25 м до 12000 м.
Прицелы воздушной стрельбы и правильное прицеливание по воздушной или наземной цели играли основную роль в повышении эффективности стрельбы.
Поэтому изучение теории воздушной стрельбы, тренировки в воздушной стрельбе были первой заботой летчиков, а повышение точности прицеливания — заботой конструкторов и ученых. Теория воздушной стрельбы в нашей стране начала развиваться с 1925 года. Основоположниками этой теории были Е.В.Агокас — знаток боевого применения авиационного вооружения, С.С.Рукавишников — основатель советской теории воздушной стрельбы, они первыми начали чтение лекций по воздушной стрельбе в Военно-Воздушной инженерной академии имени проф.Н.Е.Жуковского.
Не менее важный вклад в теорию воздушной стрельбы внесли Д.А.Вентцель — инженер артиллерист, опубликовавший в 1925 году работу » Об основном решении задач баллистики при стрельбе с движущейся платформы и П.П.Хондожко — бывший красвоенлет — обосновавший в 1928 году условия полета одноместного истребителя, атакующего цель, т.е. впервые определил области возможных атак истребителя воздушной цели на основе расчета («кривых атак»).
Наиболее капитальный труд по теории воздушной стрельбы и основанию устройства прицелов воздушной стрельбы опубликовал В.С.Пугачев, начавший работать над «Теорией воздушной стрельбы» в 1933 году. В деле формирования навыков и умения в воздушной стрельбе заслуживают внимания учебные пособия и тренировочная аппаратура, созданные Е.М.Энвальдом, включая первый в мире полевой дешифратор для дешифрирования снимков фотокинопулеметов СЛП и ПАУ-22, применяемых для обработки рациональных атак и прицеливания в воздухе с самолета по самолету.
В военно-учебных заведениях и строевых частях ВВС освоение теории воздушной стрельбы и тренировки в прицеливании занимали большую долю в учебно-воспитательном процессе летчиков и воздушных стрелков.
Важность вопросов воздушной стрельбы обусловило создание в ВВС воздушно-стрелковой службы (ВСС) во главе с начальниками ВСС в авиационных полках. В обязанность начальников ВСС вменялась организация воздушной стрельбы в бою, обучение и воспитание летного состава маневру, дерзкой атаке, расчетливому прицеливанию и беспощадному огню по врагу.
В авиационных частях тренировки в воздушной стрельбе велись, как на земле с помощью простейших тренажеров, так и в полете, со стрельбой по буксируемому матерчатому конусу.
Несмотря на высокоразвитую систему обучения, воздушной стрельбе и получение отличных результатов при стрельбе по конусу в воздушных боях с фашистскими самолетами воздушная стрельба во многих атаках была малоэффективна — боекомплект расстреливался, а самолет сбить не удавалось. Этому было очень много причин, а, главное, психологическое напряжение, приводящее к существенным ошибкам в прицеливании и запаздыванию с открытием огня.
В целях повышения эффективности огня преподавателями ВВИА им. проф.Н.Е.Жуковского под руководством В.С.Пугачева были разработаны методы сопроводительных и заградительных воздушных стрельб, а в конструкторских организациях началась поисково-исследовательская работа по созданию автоматических прицелов воздушной стрельбы.
В результате исследований в 1943-1944 годах появились гироскопический стрелковый прицел ГСП-1 конструкции П.В.Пахомова для истребителей, самолетная прицельная станция СПС — тоже гироскопический прицел, конструкции Т.Н.Соколова для подвижных и неподвижных установок, а затем и прицел 97П профессора С.Т.Цукермана, был использован гироскоп для определения угловой скорости цели.
Каждый из этих прицелов требовал серьезных доработок, которые были осуществлены в конструкторских организациях Д. М.Хорола и в ОКБ-857, но уже после войны.
Таким образом, при множестве предпринятых мероприятий по повышению точности стрельбы, она по-прежнему осталась уделом, преодолеваемым непрерывной тренировкой и хладнокровием в воздушном бою.
Основные показатели отечественных авиационных стрелковых прицелов периода второй мировой войны приведены в таблице № 4.7.

Коллиматорный прицел | Военная вики

Вид через коллиматорный прицел Tasco ProPoint (модель PDP2ST), установленный на винтовке Ruger 10/22. Сделанная в Японии для Tasco, модель ProPoint 2 была одной из первых моделей коллиматорных прицелов, получивших широкую популярность.

Прицел с красной точкой является общей классификацией [1] для типа неувеличивающего рефлекторного (или рефлекторного) прицела для огнестрельного оружия, который дает пользователю точку прицеливания в виде освещенной красной точки.В стандартной конструкции используется красный светодиод (LED) в фокусе коллиматорной оптики, который создает подсвечиваемую сетку в виде точек, которая остается на одной линии с оружием, к которому прикреплен прицел, независимо от положения глаза (почти без параллакса). Они считаются быстрым приобретением и простыми в использовании прицелами для стрельбы по мишеням, охоты, а также в полицейских и военных целях.

Описание

Схема типичного коллиматорного прицела с коллиматорным зеркалом со светодиодом в фокусе, создающим виртуальное «точечное» изображение на бесконечности.

Типичная конфигурация коллиматорного прицела представляет собой наклонный сферический зеркальный отражатель с красным светодиодом (LED) в фокусе вне оси. Зеркало имеет частично посеребренное многослойное диэлектрическое дихроичное покрытие, предназначенное для отражения только красного спектра, что позволяет ему проходить через большинство других лучей. Используемые светодиоды обычно имеют темно-красный цвет с длиной волны 670 нанометров, поскольку они очень яркие, имеют высокую контрастность на зеленом фоне и хорошо работают с дихроичным покрытием, поскольку они находятся на одном конце видимого спектра.Размер точки, генерируемой светодиодом, контролируется отверстием апертуры перед ним, сделанным из металла или стекла с покрытием. [2] Светодиод в качестве сетки — это инновация, которая значительно повышает надежность и общую полезность прицела. Нет необходимости в других оптических элементах для фокусировки света за сеткой. А сам светодиод является полупроводниковым и потребляет очень мало энергии, что позволяет прицелам с батарейным питанием работать сотни и даже десятки тысяч часов. Использование «точечной» сетки также значительно упрощает прицел, поскольку изображение небольшого диаметра не требует сложного оптического отражателя для его фокусировки.Можно использовать более сложные узоры сетки, такие как перекрестие или концентрические круги, но для этого требуется более сложная оптика без аберраций. Как и другие рефлекторные прицелы, коллимированное изображение красной точки действительно свободно от параллакса только на бесконечности, с кружком ошибки, равным диаметру коллимирующей оптики для любой цели на конечном расстоянии. [3] Это компенсируется тем, что точка находится посередине оптического окна (визирование по оптической оси прицела). [4] Некоторые производители модифицируют фокус комбинации светодиод/оптический коллиматор, создавая модели с оптическим коллиматором, настроенным на фокусировку точки на конечном расстоянии.Они имеют максимальное количество параллакса из-за движения глаз, равное размеру оптического окна, на близком расстоянии, уменьшающееся до минимального значения на заданном расстоянии (где-то около желаемой целевой дальности 25-50 ярдов). [5]

Прицелы также могут использовать более сложную оптическую систему, компенсирующую внеосевую сферическую аберрацию, ошибку, из-за которой положение точки может отклоняться от оптической оси прицела при изменении положения глаза. Используемая оптика представляет собой тип зеркальной системы Манжена, состоящей из корректирующего элемента линзы мениска в сочетании с полуотражающим зеркалом, иногда упоминаемым в рекламе как «система с двумя линзами » или « с двумя линзами ». [6] [7] [8] Несмотря на то, что они называются прицелами [9] без параллакса, система только удерживает прицельную точку на одной линии с самим прицелом и не компенсирует врожденные ошибки параллакса, вызванные коллимированным прицелом. [10] [11]

Прицелы с красной точкой обычно делятся на две категории: «трубчатые» и «открытые». Тубусные прицелы похожи на стандартный оптический прицел с цилиндрической трубкой, содержащей оптику.Тубусные прицелы предлагают возможность установки пылезащитных чехлов и возможность добавления фильтров, таких как поляризационные фильтры или фильтры дымки, а также солнцезащитные козырьки, уменьшающие блики. Поскольку рефлекторному прицелу действительно нужна только одна оптическая поверхность, «отражатель», трубка не нужна. Это позволяет использовать открытые прицелы без трубки , которые состоят из плоского основания с одной петлей из материала для поддержки отражающей оптики.

Большинство прицелов с красной точкой имеют либо активную, либо пассивную регулировку яркости точки, что позволяет использовать очень яркую точку для высокой видимости в условиях яркого освещения и очень тусклую точку для предотвращения потери ночного видения в условиях низкой освещенности.

История

Идея крепления рефлекторного (или рефлекторного ) прицела к огнестрельному оружию возникла с момента изобретения прицела в 1900 году. [13] (см. Рефлекторный прицел: история ), некоторые из них освещаются батареями, а некоторые — окружающим светом. Один, Weaver Qwik-Point, даже представил зрителю красную точку прицеливания из-за красной пластиковой «световой трубки», используемой для сбора окружающего света.У всех был недостаток подсветки сетки, общий с рефлекторными прицелами, достаточно маленькими для огнестрельного оружия: нельзя было полагаться на правильное окружающее освещение, а лампы накаливания могли разрядить батарею за несколько часов. В 1975 году шведская оптическая компания Aimpoint AB выпустила на рынок первый «электронный» прицел с красной точкой, сочетающий в себе отражающее изогнутое зеркало и светодиод, основанный на конструкции инженера из Хельсингборга Джона Арне Ингемунда Экстранда. [14] Прицел назывался «Aimpoint Electronic» и имел закрытую трубчатую конструкцию, которую можно было установить подобно оптическому прицелу. Светодиод может работать от 1500 до 3000 часов на ртутных батареях. Вскоре последовали и другие производители, предложившие сегодня более дюжины моделей. [15] Коллизионные прицелы нового поколения были произведены со светодиодами с низким энергопотреблением и энергосберегающей электроникой, что позволяло им работать годами без выключения. В 2000 году американские военные ввели в полевые работы коллиматорный прицел Aimpoint CompM2, получивший обозначение «M68 Close Combat Optic».

Прицельные сетки

Сетка прицела с красной точкой измеряется в угловых минутах или «МОА».МОА — удобная мера для стрелков, использующих английские единицы измерения, поскольку 1 МОА составляет примерно 1,0472 дюйма на расстоянии 100 ярдов (91,44 м). Это обычно округляется до 1 дюйма на 100 ярдах, что делает MOA удобной единицей для использования в баллистике. Одной из наиболее распространенных сеток, используемых в прицелах с красной точкой, является маленькая точка, покрывающая 5 МОА (1,5 мрад). Точка размером 5 МОА (1,5 мрад) достаточно мала, чтобы не затенять большинство целей, и достаточно велика, чтобы быстро получить правильное «прицельное изображение». Для многих видов динамичной съемки предпочтительнее крупная точка; 7 (2.0 мрад), 10 (2,9 мрад), 15 (4,4 мрад) или даже 20 МОА (5,8 мрад) точек или колец; часто они будут объединены с горизонтальными и/или вертикальными линиями, чтобы обеспечить привязку к уровню.

Использование

Морской пехотинец США смотрит в комбинированный коллиматорный и лазерный прицел ITL MARS, установленный на его винтовке M16A4 MWS, во время Второй битвы за Эль-Фаллуджу в 2004 году. единая точка фокусировки.Это делает их быстрыми и простыми в использовании, позволяя пользователю удерживать внимание на поле зрения перед собой. Они распространены в скоростной стрельбе, такой как IPSC. Их также приняли на вооружение воинские части и силы полиции. По тем же причинам прицелы с красной точкой также популярны среди игроков в пейнтбол и страйкбол.

Поскольку увеличения нет, стрелку не нужно беспокоиться о параллаксе или удалении выходного зрачка. Большое вынос выходного зрачка делает коллиматорные прицелы подходящими для огнестрельного оружия с сильной отдачей, которая может привести к тому, что обычный оптический прицел с коротким выносом выходного зрачка попадет стрелку в глаз.Поскольку точечные прицелы могут быть установлены на любом расстоянии от глаза стрелка без проблем с фокусировкой, крепления для армейских винтовок обычно размещают прицел в любом механически удобном монтажном положении, например, на ручке для переноски винтовки M16 или на рельсовой системе ( обычно планка Пикатинни) в верхней части винтовки. Это оставляет достаточно места для приборов ночного видения, которые можно использовать с коллиматорным прицелом.

Дальнейшее чтение

См. также

Ссылки

  1. ↑ Джеймс Э.House , GUN DIGEST BOOK OF .22 RIMFIRE, THE: ВИНТОВКИ, ПИСТОЛЕТЫ, БОЕПРИПАСЫ, стр. 64
  2. ↑ информация из «Оружейный прицел — Описание патента США 52″
  3. ↑ Encyclopedia of Bullseye Pistol
  4. ↑ Тони Л. Джонс, Руководство для офицера полиции по действиям и выживанию в условиях низкой освещенности и в условиях отсутствия освещения, стр. 86
  5. ↑ Джон Дрейер, Факты и цифры о точечных прицелах, Encyclopedia of Bullseye Pistol
  6. ↑ Новости выставки BATTLESPACE, SHOT SHOW ОТКРЫВАЕТСЯ С УДАРАМИ! Джулиан Неттлфолд
  7. ↑ ar15.com, Как работают Aimpoints, EOTechs и другая оптика без параллакса
  8. ↑ Gunsight — Патент 52 — общее описание системы зеркал Манжена.
  9. ↑ Примечание: установка Aimpoint называет « без параллакса ».
  10. ↑ Джон Дрейер, Факты и цифры о точечных прицелах, Encyclopedia of Bullseye Pistol
  11. ↑ Американский стрелок: Том 93, Национальная стрелковая ассоциация Америки — ОТРАЖАТЕЛЬНЫЙ ПРИЦЕЛ ДЖОН Б. БАТЛЕР, стр. 31
  12. ↑ Научные труды Королевского Дублина.
  13. ↑ Ружейный прицел Ныдар (1945 г.) ( Охотник и спортсмен: Тома 50-52, 1945 г. ), электрический прицел Giese с батарейным питанием (1947 г. ) ( «Запасы для активного отдыха», Popular Science — декабрь 1946 г. — Том.149, № 6 — стр. 150 ), Thompson Insta-Sight, Qwik-Point (1970 г.) — лучеделительного типа с красным пластиковым стержнем световода (Popular Science — сентябрь 1971 г. — стр. 56)
  14. ↑ Invention Intelligence: Volume 11, Совет по продвижению изобретений, Национальная исследовательская корпорация Индии — 1976, стр. 12
  15. ↑ Коллиматорный прицел Ника — копия с доски объявлений «Путеводитель по магазинам» здесь

Внешние ссылки

Коллиматорный прицел | Военная вики

Вид через коллиматорный прицел Tasco ProPoint (модель PDP2ST), установленный на винтовке Ruger 10/22.Сделанная в Японии для Tasco, модель ProPoint 2 была одной из первых моделей коллиматорных прицелов, получивших широкую популярность.

Прицел с красной точкой является общей классификацией [1] для типа неувеличивающего рефлекторного (или рефлекторного) прицела для огнестрельного оружия, который дает пользователю точку прицеливания в виде освещенной красной точки. В стандартной конструкции используется красный светодиод (LED) в фокусе коллиматорной оптики, который создает подсвечиваемую сетку в виде точек, которая остается на одной линии с оружием, к которому прикреплен прицел, независимо от положения глаза (почти без параллакса).Они считаются быстрым приобретением и простыми в использовании прицелами для стрельбы по мишеням, охоты, а также в полицейских и военных целях.

Описание

Схема типичного коллиматорного прицела с коллиматорным зеркалом со светодиодом в фокусе, создающим виртуальное «точечное» изображение на бесконечности.

Типичная конфигурация коллиматорного прицела представляет собой наклонный сферический зеркальный отражатель с красным светодиодом (LED) в фокусе вне оси.Зеркало имеет частично посеребренное многослойное диэлектрическое дихроичное покрытие, предназначенное для отражения только красного спектра, что позволяет ему проходить через большинство других лучей. Используемые светодиоды обычно имеют темно-красный цвет с длиной волны 670 нанометров, поскольку они очень яркие, имеют высокую контрастность на зеленом фоне и хорошо работают с дихроичным покрытием, поскольку они находятся на одном конце видимого спектра. Размер точки, генерируемой светодиодом, контролируется отверстием апертуры перед ним, сделанным из металла или стекла с покрытием. [2] Светодиод в качестве сетки — это инновация, которая значительно повышает надежность и общую полезность прицела. Нет необходимости в других оптических элементах для фокусировки света за сеткой. А сам светодиод является полупроводниковым и потребляет очень мало энергии, что позволяет прицелам с батарейным питанием работать сотни и даже десятки тысяч часов. Использование «точечной» сетки также значительно упрощает прицел, поскольку изображение небольшого диаметра не требует сложного оптического отражателя для его фокусировки.Можно использовать более сложные узоры сетки, такие как перекрестие или концентрические круги, но для этого требуется более сложная оптика без аберраций. Как и другие рефлекторные прицелы, коллимированное изображение красной точки действительно свободно от параллакса только на бесконечности, с кружком ошибки, равным диаметру коллимирующей оптики для любой цели на конечном расстоянии. [3] Это компенсируется тем, что точка находится посередине оптического окна (визирование по оптической оси прицела). [4] Некоторые производители модифицируют фокус комбинации светодиод/оптический коллиматор, создавая модели с оптическим коллиматором, настроенным на фокусировку точки на конечном расстоянии.Они имеют максимальное количество параллакса из-за движения глаз, равное размеру оптического окна, на близком расстоянии, уменьшающееся до минимального значения на заданном расстоянии (где-то около желаемой целевой дальности 25-50 ярдов). [5]

Прицелы также могут использовать более сложную оптическую систему, компенсирующую внеосевую сферическую аберрацию, ошибку, из-за которой положение точки может отклоняться от оптической оси прицела при изменении положения глаза. Используемая оптика представляет собой тип зеркальной системы Манжена, состоящей из корректирующего элемента линзы мениска в сочетании с полуотражающим зеркалом, иногда упоминаемым в рекламе как «система с двумя линзами » или « с двумя линзами ». [6] [7] [8] Несмотря на то, что они называются прицелами [9] без параллакса, система только удерживает прицельную точку на одной линии с самим прицелом и не компенсирует врожденные ошибки параллакса, вызванные коллимированным прицелом. [10] [11]

Прицелы с красной точкой обычно делятся на две категории: «трубчатые» и «открытые». Тубусные прицелы похожи на стандартный оптический прицел с цилиндрической трубкой, содержащей оптику.Тубусные прицелы предлагают возможность установки пылезащитных чехлов и возможность добавления фильтров, таких как поляризационные фильтры или фильтры дымки, а также солнцезащитные козырьки, уменьшающие блики. Поскольку рефлекторному прицелу действительно нужна только одна оптическая поверхность, «отражатель», трубка не нужна. Это позволяет использовать открытые прицелы без трубки , которые состоят из плоского основания с одной петлей из материала для поддержки отражающей оптики.

Большинство прицелов с красной точкой имеют либо активную, либо пассивную регулировку яркости точки, что позволяет использовать очень яркую точку для высокой видимости в условиях яркого освещения и очень тусклую точку для предотвращения потери ночного видения в условиях низкой освещенности.

История

Идея крепления рефлекторного (или рефлекторного ) прицела к огнестрельному оружию возникла с момента изобретения прицела в 1900 году. [13] (см. Рефлекторный прицел: история ), некоторые из них освещаются батареями, а некоторые — окружающим светом. Один, Weaver Qwik-Point, даже представил зрителю красную точку прицеливания из-за красной пластиковой «световой трубки», используемой для сбора окружающего света.У всех был недостаток подсветки сетки, общий с рефлекторными прицелами, достаточно маленькими для огнестрельного оружия: нельзя было полагаться на правильное окружающее освещение, а лампы накаливания могли разрядить батарею за несколько часов. В 1975 году шведская оптическая компания Aimpoint AB выпустила на рынок первый «электронный» прицел с красной точкой, сочетающий в себе отражающее изогнутое зеркало и светодиод, основанный на конструкции инженера из Хельсингборга Джона Арне Ингемунда Экстранда. [14] Прицел назывался «Aimpoint Electronic» и имел закрытую трубчатую конструкцию, которую можно было установить подобно оптическому прицелу.Светодиод может работать от 1500 до 3000 часов на ртутных батареях. Вскоре последовали и другие производители, предложившие сегодня более дюжины моделей. [15] Коллизионные прицелы нового поколения были произведены со светодиодами с низким энергопотреблением и энергосберегающей электроникой, что позволяло им работать годами без выключения. В 2000 году американские военные ввели в полевые работы коллиматорный прицел Aimpoint CompM2, получивший обозначение «M68 Close Combat Optic».

Прицельные сетки

Сетка прицела с красной точкой измеряется в угловых минутах или «МОА». МОА — удобная мера для стрелков, использующих английские единицы измерения, поскольку 1 МОА составляет примерно 1,0472 дюйма на расстоянии 100 ярдов (91,44 м). Это обычно округляется до 1 дюйма на 100 ярдах, что делает MOA удобной единицей для использования в баллистике. Одной из наиболее распространенных сеток, используемых в прицелах с красной точкой, является маленькая точка, покрывающая 5 МОА (1,5 мрад). Точка размером 5 МОА (1,5 мрад) достаточно мала, чтобы не затенять большинство целей, и достаточно велика, чтобы быстро получить правильное «прицельное изображение». Для многих видов динамичной съемки предпочтительнее крупная точка; 7 (2.0 мрад), 10 (2,9 мрад), 15 (4,4 мрад) или даже 20 МОА (5,8 мрад) точек или колец; часто они будут объединены с горизонтальными и/или вертикальными линиями, чтобы обеспечить привязку к уровню.

Использование

Морской пехотинец США смотрит в комбинированный коллиматорный и лазерный прицел ITL MARS, установленный на его винтовке M16A4 MWS, во время Второй битвы за Эль-Фаллуджу в 2004 году. единая точка фокусировки.Это делает их быстрыми и простыми в использовании, позволяя пользователю удерживать внимание на поле зрения перед собой. Они распространены в скоростной стрельбе, такой как IPSC. Их также приняли на вооружение воинские части и силы полиции. По тем же причинам прицелы с красной точкой также популярны среди игроков в пейнтбол и страйкбол.

Поскольку увеличения нет, стрелку не нужно беспокоиться о параллаксе или удалении выходного зрачка. Большое вынос выходного зрачка делает коллиматорные прицелы подходящими для огнестрельного оружия с сильной отдачей, которая может привести к тому, что обычный оптический прицел с коротким выносом выходного зрачка попадет стрелку в глаз.Поскольку точечные прицелы могут быть установлены на любом расстоянии от глаза стрелка без проблем с фокусировкой, крепления для армейских винтовок обычно размещают прицел в любом механически удобном монтажном положении, например, на ручке для переноски винтовки M16 или на рельсовой системе ( обычно планка Пикатинни) в верхней части винтовки. Это оставляет достаточно места для приборов ночного видения, которые можно использовать с коллиматорным прицелом.

Дальнейшее чтение

См. также

Ссылки

  1. ↑ Джеймс Э.House , GUN DIGEST BOOK OF .22 RIMFIRE, THE: ВИНТОВКИ, ПИСТОЛЕТЫ, БОЕПРИПАСЫ, стр. 64
  2. ↑ информация из «Оружейный прицел — Описание патента США 52″
  3. ↑ Encyclopedia of Bullseye Pistol
  4. ↑ Тони Л. Джонс, Руководство для офицера полиции по действиям и выживанию в условиях низкой освещенности и в условиях отсутствия освещения, стр. 86
  5. ↑ Джон Дрейер, Факты и цифры о точечных прицелах, Encyclopedia of Bullseye Pistol
  6. ↑ Новости выставки BATTLESPACE, SHOT SHOW ОТКРЫВАЕТСЯ С УДАРАМИ! Джулиан Неттлфолд
  7. ↑ ar15.com, Как работают Aimpoints, EOTechs и другая оптика без параллакса
  8. ↑ Gunsight — Патент 52 — общее описание системы зеркал Манжена.
  9. ↑ Примечание: установка Aimpoint называет « без параллакса ».
  10. ↑ Джон Дрейер, Факты и цифры о точечных прицелах, Encyclopedia of Bullseye Pistol
  11. ↑ Американский стрелок: Том 93, Национальная стрелковая ассоциация Америки — ОТРАЖАТЕЛЬНЫЙ ПРИЦЕЛ ДЖОН Б. БАТЛЕР, стр. 31
  12. ↑ Научные труды Королевского Дублина.
  13. ↑ Ружейный прицел Ныдар (1945 г.) ( Охотник и спортсмен: Тома 50-52, 1945 г. ), электрический прицел Giese с батарейным питанием (1947 г.) ( «Запасы для активного отдыха», Popular Science — декабрь 1946 г. — Том.149, № 6 — стр. 150 ), Thompson Insta-Sight, Qwik-Point (1970 г.) — лучеделительного типа с красным пластиковым стержнем световода (Popular Science — сентябрь 1971 г. — стр. 56)
  14. ↑ Invention Intelligence: Volume 11, Совет по продвижению изобретений, Национальная исследовательская корпорация Индии — 1976, стр. 12
  15. ↑ Коллиматорный прицел Ника — копия с доски объявлений «Путеводитель по магазинам» здесь

Внешние ссылки

Коллиматорный прицел | Военная вики

Вид через коллиматорный прицел Tasco ProPoint (модель PDP2ST), установленный на винтовке Ruger 10/22. Сделанная в Японии для Tasco, модель ProPoint 2 была одной из первых моделей коллиматорных прицелов, получивших широкую популярность.

Прицел с красной точкой является общей классификацией [1] для типа неувеличивающего рефлекторного (или рефлекторного) прицела для огнестрельного оружия, который дает пользователю точку прицеливания в виде освещенной красной точки. В стандартной конструкции используется красный светодиод (LED) в фокусе коллиматорной оптики, который создает подсвечиваемую сетку в виде точек, которая остается на одной линии с оружием, к которому прикреплен прицел, независимо от положения глаза (почти без параллакса).Они считаются быстрым приобретением и простыми в использовании прицелами для стрельбы по мишеням, охоты, а также в полицейских и военных целях.

Описание

Схема типичного коллиматорного прицела с коллиматорным зеркалом со светодиодом в фокусе, создающим виртуальное «точечное» изображение на бесконечности.

Типичная конфигурация коллиматорного прицела представляет собой наклонный сферический зеркальный отражатель с красным светодиодом (LED) в фокусе вне оси. Зеркало имеет частично посеребренное многослойное диэлектрическое дихроичное покрытие, предназначенное для отражения только красного спектра, что позволяет ему проходить через большинство других лучей. Используемые светодиоды обычно имеют темно-красный цвет с длиной волны 670 нанометров, поскольку они очень яркие, имеют высокую контрастность на зеленом фоне и хорошо работают с дихроичным покрытием, поскольку они находятся на одном конце видимого спектра. Размер точки, генерируемой светодиодом, контролируется отверстием апертуры перед ним, сделанным из металла или стекла с покрытием. [2] Светодиод в качестве сетки — это инновация, которая значительно повышает надежность и общую полезность прицела. Нет необходимости в других оптических элементах для фокусировки света за сеткой. А сам светодиод является полупроводниковым и потребляет очень мало энергии, что позволяет прицелам с батарейным питанием работать сотни и даже десятки тысяч часов. Использование «точечной» сетки также значительно упрощает прицел, поскольку изображение небольшого диаметра не требует сложного оптического отражателя для его фокусировки. Можно использовать более сложные узоры сетки, такие как перекрестие или концентрические круги, но для этого требуется более сложная оптика без аберраций. Как и другие рефлекторные прицелы, коллимированное изображение красной точки действительно свободно от параллакса только на бесконечности, с кружком ошибки, равным диаметру коллимирующей оптики для любой цели на конечном расстоянии. [3] Это компенсируется тем, что точка находится посередине оптического окна (визирование по оптической оси прицела). [4] Некоторые производители модифицируют фокус комбинации светодиод/оптический коллиматор, создавая модели с оптическим коллиматором, настроенным на фокусировку точки на конечном расстоянии.Они имеют максимальное количество параллакса из-за движения глаз, равное размеру оптического окна, на близком расстоянии, уменьшающееся до минимального значения на заданном расстоянии (где-то около желаемой целевой дальности 25-50 ярдов). [5]

Прицелы также могут использовать более сложную оптическую систему, компенсирующую внеосевую сферическую аберрацию, ошибку, из-за которой положение точки может отклоняться от оптической оси прицела при изменении положения глаза. Используемая оптика представляет собой тип зеркальной системы Манжена, состоящей из корректирующего элемента линзы мениска в сочетании с полуотражающим зеркалом, иногда упоминаемым в рекламе как «система с двумя линзами » или « с двумя линзами ». [6] [7] [8] Несмотря на то, что они называются прицелами [9] без параллакса, система только удерживает прицельную точку на одной линии с самим прицелом и не компенсирует врожденные ошибки параллакса, вызванные коллимированным прицелом. [10] [11]

Прицелы с красной точкой обычно делятся на две категории: «трубчатые» и «открытые». Тубусные прицелы похожи на стандартный оптический прицел с цилиндрической трубкой, содержащей оптику.Тубусные прицелы предлагают возможность установки пылезащитных чехлов и возможность добавления фильтров, таких как поляризационные фильтры или фильтры дымки, а также солнцезащитные козырьки, уменьшающие блики. Поскольку рефлекторному прицелу действительно нужна только одна оптическая поверхность, «отражатель», трубка не нужна. Это позволяет использовать открытые прицелы без трубки , которые состоят из плоского основания с одной петлей из материала для поддержки отражающей оптики.

Большинство прицелов с красной точкой имеют либо активную, либо пассивную регулировку яркости точки, что позволяет использовать очень яркую точку для высокой видимости в условиях яркого освещения и очень тусклую точку для предотвращения потери ночного видения в условиях низкой освещенности.

История

Идея крепления рефлекторного (или рефлекторного ) прицела к огнестрельному оружию возникла с момента изобретения прицела в 1900 году. [13] (см. Рефлекторный прицел: история ), некоторые из них освещаются батареями, а некоторые — окружающим светом. Один, Weaver Qwik-Point, даже представил зрителю красную точку прицеливания из-за красной пластиковой «световой трубки», используемой для сбора окружающего света.У всех был недостаток подсветки сетки, общий с рефлекторными прицелами, достаточно маленькими для огнестрельного оружия: нельзя было полагаться на правильное окружающее освещение, а лампы накаливания могли разрядить батарею за несколько часов. В 1975 году шведская оптическая компания Aimpoint AB выпустила на рынок первый «электронный» прицел с красной точкой, сочетающий в себе отражающее изогнутое зеркало и светодиод, основанный на конструкции инженера из Хельсингборга Джона Арне Ингемунда Экстранда. [14] Прицел назывался «Aimpoint Electronic» и имел закрытую трубчатую конструкцию, которую можно было установить подобно оптическому прицелу.Светодиод может работать от 1500 до 3000 часов на ртутных батареях. Вскоре последовали и другие производители, предложившие сегодня более дюжины моделей. [15] Коллизионные прицелы нового поколения были произведены со светодиодами с низким энергопотреблением и энергосберегающей электроникой, что позволяло им работать годами без выключения. В 2000 году американские военные ввели в полевые работы коллиматорный прицел Aimpoint CompM2, получивший обозначение «M68 Close Combat Optic».

Прицельные сетки

Сетка прицела с красной точкой измеряется в угловых минутах или «МОА». МОА — удобная мера для стрелков, использующих английские единицы измерения, поскольку 1 МОА составляет примерно 1,0472 дюйма на расстоянии 100 ярдов (91,44 м). Это обычно округляется до 1 дюйма на 100 ярдах, что делает MOA удобной единицей для использования в баллистике. Одной из наиболее распространенных сеток, используемых в прицелах с красной точкой, является маленькая точка, покрывающая 5 МОА (1,5 мрад). Точка размером 5 МОА (1,5 мрад) достаточно мала, чтобы не затенять большинство целей, и достаточно велика, чтобы быстро получить правильное «прицельное изображение». Для многих видов динамичной съемки предпочтительнее крупная точка; 7 (2.0 мрад), 10 (2,9 мрад), 15 (4,4 мрад) или даже 20 МОА (5,8 мрад) точек или колец; часто они будут объединены с горизонтальными и/или вертикальными линиями, чтобы обеспечить привязку к уровню.

Использование

Морской пехотинец США смотрит в комбинированный коллиматорный и лазерный прицел ITL MARS, установленный на его винтовке M16A4 MWS, во время Второй битвы за Эль-Фаллуджу в 2004 году. единая точка фокусировки.Это делает их быстрыми и простыми в использовании, позволяя пользователю удерживать внимание на поле зрения перед собой. Они распространены в скоростной стрельбе, такой как IPSC. Их также приняли на вооружение воинские части и силы полиции. По тем же причинам прицелы с красной точкой также популярны среди игроков в пейнтбол и страйкбол.

Поскольку увеличения нет, стрелку не нужно беспокоиться о параллаксе или удалении выходного зрачка. Большое вынос выходного зрачка делает коллиматорные прицелы подходящими для огнестрельного оружия с сильной отдачей, которая может привести к тому, что обычный оптический прицел с коротким выносом выходного зрачка попадет стрелку в глаз.Поскольку точечные прицелы могут быть установлены на любом расстоянии от глаза стрелка без проблем с фокусировкой, крепления для армейских винтовок обычно размещают прицел в любом механически удобном монтажном положении, например, на ручке для переноски винтовки M16 или на рельсовой системе ( обычно планка Пикатинни) в верхней части винтовки. Это оставляет достаточно места для приборов ночного видения, которые можно использовать с коллиматорным прицелом.

Дальнейшее чтение

См. также

Ссылки

  1. ↑ Джеймс Э.House , GUN DIGEST BOOK OF .22 RIMFIRE, THE: ВИНТОВКИ, ПИСТОЛЕТЫ, БОЕПРИПАСЫ, стр. 64
  2. ↑ информация из «Оружейный прицел — Описание патента США 52″
  3. ↑ Encyclopedia of Bullseye Pistol
  4. ↑ Тони Л. Джонс, Руководство для офицера полиции по действиям и выживанию в условиях низкой освещенности и в условиях отсутствия освещения, стр. 86
  5. ↑ Джон Дрейер, Факты и цифры о точечных прицелах, Encyclopedia of Bullseye Pistol
  6. ↑ Новости выставки BATTLESPACE, SHOT SHOW ОТКРЫВАЕТСЯ С УДАРАМИ! Джулиан Неттлфолд
  7. ↑ ar15.com, Как работают Aimpoints, EOTechs и другая оптика без параллакса
  8. ↑ Gunsight — Патент 52 — общее описание системы зеркал Манжена.
  9. ↑ Примечание: установка Aimpoint называет « без параллакса ».
  10. ↑ Джон Дрейер, Факты и цифры о точечных прицелах, Encyclopedia of Bullseye Pistol
  11. ↑ Американский стрелок: Том 93, Национальная стрелковая ассоциация Америки — ОТРАЖАТЕЛЬНЫЙ ПРИЦЕЛ ДЖОН Б. БАТЛЕР, стр. 31
  12. ↑ Научные труды Королевского Дублина.
  13. ↑ Ружейный прицел Ныдар (1945 г.) ( Охотник и спортсмен: Тома 50-52, 1945 г. ), электрический прицел Giese с батарейным питанием (1947 г.) ( «Запасы для активного отдыха», Popular Science — декабрь 1946 г. — Том.149, № 6 — стр. 150 ), Thompson Insta-Sight, Qwik-Point (1970 г.) — лучеделительного типа с красным пластиковым стержнем световода (Popular Science — сентябрь 1971 г. — стр. 56)
  14. ↑ Invention Intelligence: Volume 11, Совет по продвижению изобретений, Национальная исследовательская корпорация Индии — 1976, стр. 12
  15. ↑ Коллиматорный прицел Ника — копия с доски объявлений «Путеводитель по магазинам» здесь

Внешние ссылки

Коллиматорный прицел | Военная вики

Вид через коллиматорный прицел Tasco ProPoint (модель PDP2ST), установленный на винтовке Ruger 10/22. Сделанная в Японии для Tasco, модель ProPoint 2 была одной из первых моделей коллиматорных прицелов, получивших широкую популярность.

Прицел с красной точкой является общей классификацией [1] для типа неувеличивающего рефлекторного (или рефлекторного) прицела для огнестрельного оружия, который дает пользователю точку прицеливания в виде освещенной красной точки. В стандартной конструкции используется красный светодиод (LED) в фокусе коллиматорной оптики, который создает подсвечиваемую сетку в виде точек, которая остается на одной линии с оружием, к которому прикреплен прицел, независимо от положения глаза (почти без параллакса).Они считаются быстрым приобретением и простыми в использовании прицелами для стрельбы по мишеням, охоты, а также в полицейских и военных целях.

Описание

Схема типичного коллиматорного прицела с коллиматорным зеркалом со светодиодом в фокусе, создающим виртуальное «точечное» изображение на бесконечности.

Типичная конфигурация коллиматорного прицела представляет собой наклонный сферический зеркальный отражатель с красным светодиодом (LED) в фокусе вне оси. Зеркало имеет частично посеребренное многослойное диэлектрическое дихроичное покрытие, предназначенное для отражения только красного спектра, что позволяет ему проходить через большинство других лучей. Используемые светодиоды обычно имеют темно-красный цвет с длиной волны 670 нанометров, поскольку они очень яркие, имеют высокую контрастность на зеленом фоне и хорошо работают с дихроичным покрытием, поскольку они находятся на одном конце видимого спектра. Размер точки, генерируемой светодиодом, контролируется отверстием апертуры перед ним, сделанным из металла или стекла с покрытием. [2] Светодиод в качестве сетки — это инновация, которая значительно повышает надежность и общую полезность прицела. Нет необходимости в других оптических элементах для фокусировки света за сеткой. А сам светодиод является полупроводниковым и потребляет очень мало энергии, что позволяет прицелам с батарейным питанием работать сотни и даже десятки тысяч часов. Использование «точечной» сетки также значительно упрощает прицел, поскольку изображение небольшого диаметра не требует сложного оптического отражателя для его фокусировки. Можно использовать более сложные узоры сетки, такие как перекрестие или концентрические круги, но для этого требуется более сложная оптика без аберраций. Как и другие рефлекторные прицелы, коллимированное изображение красной точки действительно свободно от параллакса только на бесконечности, с кружком ошибки, равным диаметру коллимирующей оптики для любой цели на конечном расстоянии. [3] Это компенсируется тем, что точка находится посередине оптического окна (визирование по оптической оси прицела). [4] Некоторые производители модифицируют фокус комбинации светодиод/оптический коллиматор, создавая модели с оптическим коллиматором, настроенным на фокусировку точки на конечном расстоянии.Они имеют максимальное количество параллакса из-за движения глаз, равное размеру оптического окна, на близком расстоянии, уменьшающееся до минимального значения на заданном расстоянии (где-то около желаемой целевой дальности 25-50 ярдов). [5]

Прицелы также могут использовать более сложную оптическую систему, компенсирующую внеосевую сферическую аберрацию, ошибку, из-за которой положение точки может отклоняться от оптической оси прицела при изменении положения глаза. Используемая оптика представляет собой тип зеркальной системы Манжена, состоящей из корректирующего элемента линзы мениска в сочетании с полуотражающим зеркалом, иногда упоминаемым в рекламе как «система с двумя линзами » или « с двумя линзами ». [6] [7] [8] Несмотря на то, что они называются прицелами [9] без параллакса, система только удерживает прицельную точку на одной линии с самим прицелом и не компенсирует врожденные ошибки параллакса, вызванные коллимированным прицелом. [10] [11]

Прицелы с красной точкой обычно делятся на две категории: «трубчатые» и «открытые». Тубусные прицелы похожи на стандартный оптический прицел с цилиндрической трубкой, содержащей оптику.Тубусные прицелы предлагают возможность установки пылезащитных чехлов и возможность добавления фильтров, таких как поляризационные фильтры или фильтры дымки, а также солнцезащитные козырьки, уменьшающие блики. Поскольку рефлекторному прицелу действительно нужна только одна оптическая поверхность, «отражатель», трубка не нужна. Это позволяет использовать открытые прицелы без трубки , которые состоят из плоского основания с одной петлей из материала для поддержки отражающей оптики.

Большинство прицелов с красной точкой имеют либо активную, либо пассивную регулировку яркости точки, что позволяет использовать очень яркую точку для высокой видимости в условиях яркого освещения и очень тусклую точку для предотвращения потери ночного видения в условиях низкой освещенности.

История

Идея крепления рефлекторного (или рефлекторного ) прицела к огнестрельному оружию возникла с момента изобретения прицела в 1900 году. [13] (см. Рефлекторный прицел: история ), некоторые из них освещаются батареями, а некоторые — окружающим светом. Один, Weaver Qwik-Point, даже представил зрителю красную точку прицеливания из-за красной пластиковой «световой трубки», используемой для сбора окружающего света.У всех был недостаток подсветки сетки, общий с рефлекторными прицелами, достаточно маленькими для огнестрельного оружия: нельзя было полагаться на правильное окружающее освещение, а лампы накаливания могли разрядить батарею за несколько часов. В 1975 году шведская оптическая компания Aimpoint AB выпустила на рынок первый «электронный» прицел с красной точкой, сочетающий в себе отражающее изогнутое зеркало и светодиод, основанный на конструкции инженера из Хельсингборга Джона Арне Ингемунда Экстранда. [14] Прицел назывался «Aimpoint Electronic» и имел закрытую трубчатую конструкцию, которую можно было установить подобно оптическому прицелу.Светодиод может работать от 1500 до 3000 часов на ртутных батареях. Вскоре последовали и другие производители, предложившие сегодня более дюжины моделей. [15] Коллизионные прицелы нового поколения были произведены со светодиодами с низким энергопотреблением и энергосберегающей электроникой, что позволяло им работать годами без выключения. В 2000 году американские военные ввели в полевые работы коллиматорный прицел Aimpoint CompM2, получивший обозначение «M68 Close Combat Optic».

Прицельные сетки

Сетка прицела с красной точкой измеряется в угловых минутах или «МОА». МОА — удобная мера для стрелков, использующих английские единицы измерения, поскольку 1 МОА составляет примерно 1,0472 дюйма на расстоянии 100 ярдов (91,44 м). Это обычно округляется до 1 дюйма на 100 ярдах, что делает MOA удобной единицей для использования в баллистике. Одной из наиболее распространенных сеток, используемых в прицелах с красной точкой, является маленькая точка, покрывающая 5 МОА (1,5 мрад). Точка размером 5 МОА (1,5 мрад) достаточно мала, чтобы не затенять большинство целей, и достаточно велика, чтобы быстро получить правильное «прицельное изображение». Для многих видов динамичной съемки предпочтительнее крупная точка; 7 (2.0 мрад), 10 (2,9 мрад), 15 (4,4 мрад) или даже 20 МОА (5,8 мрад) точек или колец; часто они будут объединены с горизонтальными и/или вертикальными линиями, чтобы обеспечить привязку к уровню.

Использование

Морской пехотинец США смотрит в комбинированный коллиматорный и лазерный прицел ITL MARS, установленный на его винтовке M16A4 MWS, во время Второй битвы за Эль-Фаллуджу в 2004 году. единая точка фокусировки.Это делает их быстрыми и простыми в использовании, позволяя пользователю удерживать внимание на поле зрения перед собой. Они распространены в скоростной стрельбе, такой как IPSC. Их также приняли на вооружение воинские части и силы полиции. По тем же причинам прицелы с красной точкой также популярны среди игроков в пейнтбол и страйкбол.

Поскольку увеличения нет, стрелку не нужно беспокоиться о параллаксе или удалении выходного зрачка. Большое вынос выходного зрачка делает коллиматорные прицелы подходящими для огнестрельного оружия с сильной отдачей, которая может привести к тому, что обычный оптический прицел с коротким выносом выходного зрачка попадет стрелку в глаз.Поскольку точечные прицелы могут быть установлены на любом расстоянии от глаза стрелка без проблем с фокусировкой, крепления для армейских винтовок обычно размещают прицел в любом механически удобном монтажном положении, например, на ручке для переноски винтовки M16 или на рельсовой системе ( обычно планка Пикатинни) в верхней части винтовки. Это оставляет достаточно места для приборов ночного видения, которые можно использовать с коллиматорным прицелом.

Дальнейшее чтение

См. также

Ссылки

  1. ↑ Джеймс Э.House , GUN DIGEST BOOK OF .22 RIMFIRE, THE: ВИНТОВКИ, ПИСТОЛЕТЫ, БОЕПРИПАСЫ, стр. 64
  2. ↑ информация из «Оружейный прицел — Описание патента США 52″
  3. ↑ Encyclopedia of Bullseye Pistol
  4. ↑ Тони Л. Джонс, Руководство для офицера полиции по действиям и выживанию в условиях низкой освещенности и в условиях отсутствия освещения, стр. 86
  5. ↑ Джон Дрейер, Факты и цифры о точечных прицелах, Encyclopedia of Bullseye Pistol
  6. ↑ Новости выставки BATTLESPACE, SHOT SHOW ОТКРЫВАЕТСЯ С УДАРАМИ! Джулиан Неттлфолд
  7. ↑ ar15.com, Как работают Aimpoints, EOTechs и другая оптика без параллакса
  8. ↑ Gunsight — Патент 52 — общее описание системы зеркал Манжена.
  9. ↑ Примечание: установка Aimpoint называет « без параллакса ».
  10. ↑ Джон Дрейер, Факты и цифры о точечных прицелах, Encyclopedia of Bullseye Pistol
  11. ↑ Американский стрелок: Том 93, Национальная стрелковая ассоциация Америки — ОТРАЖАТЕЛЬНЫЙ ПРИЦЕЛ ДЖОН Б. БАТЛЕР, стр. 31
  12. ↑ Научные труды Королевского Дублина.
  13. ↑ Ружейный прицел Ныдар (1945 г.) ( Охотник и спортсмен: Тома 50-52, 1945 г. ), электрический прицел Giese с батарейным питанием (1947 г.) ( «Запасы для активного отдыха», Popular Science — декабрь 1946 г. — Том.149, № 6 — стр. 150 ), Thompson Insta-Sight, Qwik-Point (1970 г.) — лучеделительного типа с красным пластиковым стержнем световода (Popular Science — сентябрь 1971 г. — стр. 56)
  14. ↑ Invention Intelligence: Volume 11, Совет по продвижению изобретений, Национальная исследовательская корпорация Индии — 1976, стр. 12
  15. ↑ Коллиматорный прицел Ника — копия с доски объявлений «Путеводитель по магазинам» здесь

Внешние ссылки

Прицельные системы в стрелковом оружии

Во всем мире проводятся исследования и разработки для увеличения досягаемости, улучшения разрешения и уменьшения веса прицелов, чтобы обеспечить лучшее преимущество своей стороне

Прицел — это устройство, используемое для наведения или прицеливания оружия, геодезических инструментов или других предметов на глаз. Прицелы могут быть простым набором или системой маркеров, которые должны быть выровнены вместе, а также выровнены с целью (называемые железными прицелами на огнестрельном оружии). Они также могут быть оптическими устройствами, которые позволяют пользователю видеть изображение совмещенной точки прицеливания в том же фокусе, что и цель. К ним относятся оптические прицелы и рефлекторные (или «рефлекторные») прицелы. Существуют также прицелы, проецирующие точку прицеливания на саму цель, например лазерные прицелы.

В простейшем случае прицел обычно состоит из двух компонентов: передней и задней частей прицеливания, которые должны быть выровнены.Такие прицелы можно найти на многих типах устройств, включая оружие, геодезические и измерительные приборы, навигационные инструменты. На оружии эти прицелы обычно состоят из прочных металлических частей, что дает этим прицелам название «железные прицелы» — термин, относящийся к другим оружейным прицелам, поскольку они не являются оптическими или вычислительными прицелами. На многих типах оружия они встроены и могут быть фиксированными, регулируемыми или иметь маркировку по высоте, горизонтали, скорости цели и т. Д. Они также классифицируются по форме с выемкой (открытый прицел) или апертурой (закрытый прицел).Эти типы прицелов могут потребовать значительного опыта и навыков от пользователя, который должен удерживать правильное положение глаз и одновременно фокусироваться на целике, мушке, цели на разных расстояниях и выравнивать все три плоскости фокусировки.

Телескопический прицел

Оптический прицел, обычно называемый прицелом, представляет собой прицельное устройство, основанное на оптическом рефракторе. Они оснащены некоторой формой графического изображения (сеткой), установленной в оптически подходящем положении в их оптической системе, чтобы указать точную точку прицеливания.Телескопические прицелы используются со всеми типами систем, требующих точного прицеливания, но чаще всего они используются в огнестрельном оружии, особенно в винтовках. Другими типами прицелов являются стальные прицелы, рефлекторные (рефлекторные) прицелы и лазерные прицелы. Оптические компоненты могут быть объединены с оптоэлектроникой для формирования ночного прицела.

Рефлекторный прицел

Другим типом оптического прицела является рефлекторный (или «рефлекторный») прицел, обычно не увеличивающее оптическое устройство, которое позволяет пользователю смотреть через стеклянный элемент и видеть отражение освещенной точки прицеливания или какое-либо другое изображение, наложенное на поле зрения.Эти прицелы существуют уже более 100 лет и используются на всех типах оружия и устройств.

Коллиматорный прицел

Коллиматорный прицел — это тип оптического прицела, который позволяет пользователю, глядя в него, видеть освещенную точку прицеливания, совмещенную с устройством, к которому прикреплен прицел, независимо от положения глаз (с небольшим параллаксом). Коллиматорные прицелы являются «слепыми» прицелами; то есть они используются с обоими открытыми глазами, когда один смотрит в прицел, с одним открытым глазом и движением головы, чтобы поочередно видеть прицел, а затем на цель, или используя один глаз, чтобы частично видеть прицел и цель одновременно время. Коллиматорные прицелы — относительно старая идея, которая используется во многих формах уже почти 100 лет. Их также называют коллиматорными прицелами или «прицелами с закрытым глазом» (OEG).

Лазерный прицел

Лазер в большинстве случаев применения огнестрельного оружия использовался как инструмент для улучшения наведения других систем оружия. Например, лазерный прицел представляет собой небольшой лазер, обычно работающий в видимом диапазоне, который размещается на пистолете или винтовке и выровнен так, чтобы излучать луч, параллельный стволу. Поскольку лазерный луч имеет низкую расходимость, лазерный свет выглядит как небольшое пятно даже на больших расстояниях; пользователь помещает точку на желаемую цель, и ствол ружья выравнивается (но не обязательно с учетом падения пули, ветра, расстояния между направлением луча и осью ствола и подвижности цели во время движения пули). ).

В большинстве лазерных прицелов используется красный лазерный диод. Другие используют инфракрасный диод для создания точки, невидимой невооруженным глазом, но обнаруживаемой с помощью приборов ночного видения. Модуль адаптивного обнаружения целей огнестрельного оружия LLM01 сочетает в себе лазерные диоды видимого и инфракрасного диапазона. В конце 1990-х годов стали доступны твердотельные лазерные прицелы с зеленой диодной накачкой (DPSS) (532 нм). Современные лазерные прицелы достаточно малы и легки для крепления к огнестрельному оружию.

Прицел с красной точкой

Прицел с красной точкой — это общепринятая классификация типа неувеличивающего рефлекторного прицела для огнестрельного оружия и других устройств, требующих прицеливания, который дает пользователю точку прицеливания в виде освещенного красным цветом точка.В стандартной конструкции используется красный светодиод (LED) в фокусе коллиматорной оптики, который создает подсвечиваемую сетку в виде точек, которая остается на одной линии с оружием, к которому прикреплен прицел, независимо от положения глаза (почти без параллакса). Они считаются быстрым приобретением и простыми в использовании прицелами для стрельбы по мишеням, охоты, а также в полицейских и военных целях. Помимо применения в огнестрельном оружии, они также используются в камерах и телескопах. На фотоаппаратах их используют для фотографирования летящих самолетов, птиц в полете и других удаленных, быстро движущихся объектов.Телескопы имеют узкое поле зрения и поэтому часто оснащены дополнительным «искателем», например коллиматорным прицелом.

Голографические оружейные прицелы (HWS)

Голографические оружейные прицелы используют голограмму лазерной передачи изображения сетки, которая записывается в трехмерном пространстве на голографическую пленку во время изготовления. Это изображение является частью оптического смотрового окна. Записанная голограмма освещается коллимированным светом встроенного в прицел лазерного диода.Прицел можно регулировать по дальности и горизонтали, просто наклоняя или поворачивая голографическую решетку. Чтобы компенсировать любое изменение длины волны лазера из-за температуры, в прицеле используется голографическая решетка, которая рассеивает лазерный свет на такую ​​же величину, но в противоположном направлении, что и голограмма, образующая прицельную сетку. Как и рефлекторный прицел, голографический прицел не «свободен от параллакса», имея прицельную точку, которая может перемещаться в зависимости от положения глаза. Это можно компенсировать наличием голографического изображения, которое установлено на конечном расстоянии с параллаксом из-за того, что движение глаза представляет собой размер оптического окна на близком расстоянии и уменьшается до нуля на заданном расстоянии (обычно около желаемой целевой дальности 100 метров). ).

Поскольку прицельная сетка представляет собой передающую голограмму, освещенную лазером, проходящим через голограмму, представляющую реконструированное изображение, нет необходимости в том, чтобы «окно» прицела частично закрывалось полусеребряным или диэлектрическим дихроичным покрытием, необходимым для отражения изображения в стандартных рефлекторных прицелах. Оптическое окно в голографическом оружейном прицеле выглядит как кусок прозрачного стекла с подсвеченной сеткой посередине. Прицельная сетка может представлять собой бесконечно маленькую точку, воспринимаемый размер которой определяется остротой зрения. Для человека со зрением 20/20 это примерно одна угловая минута. Одним из недостатков голографического прицела является более короткий срок службы батареи по сравнению с рефлекторными прицелами, в которых используются светодиоды, такими как прицелы с красной точкой. Тем не менее, голографический прицел оптически, электронно и во всем остальном превосходит коллиматорные прицелы. Два типа прицелов отличаются оптическими характеристиками и конструкцией.

Диоптрические прицелы

Диоптрийный прицел — это компонент апертурного прицела, используемый для облегчения наведения устройств, в основном огнестрельного оружия, пневматического оружия и арбалетов.В частности, он используется в качестве элемента целика на винтовках.

Диоптрий, как правило, представляет собой регулируемый по высоте и по горизонтали (по горизонтали и по горизонтали) окклюдер с небольшим отверстием (апертурой) и располагается перед прицельным глазом стрелка. Через это маленькое отверстие стрелок может видеть компонент(ы) мушки и намеченную цель. Типичный окклюдер, используемый при стрельбе по мишеням, представляет собой диск диаметром около 2,5 см (1 дюйм) с небольшим отверстием посередине.

Небольшое диоптрийное смотровое отверстие обеспечивает точную и постоянную фокусировку глаза стрелка за диоптрийным прицелом.Диоптрический прицел прост в использовании и обычно позволяет очень точно прицеливаться, поскольку можно использовать относительно длинную линию прицеливания.

Современные штурмовые винтовки

Большинство современных штурмовых винтовок имеют оптические прицелы, такие как коллиматорные и диоптрийные прицелы. Большинство из них могут быть оснащены съемными креплениями для прицелов и приборами ночного видения. Некоторые примеры приведены ниже.

Штурмовая винтовка Tavor TAR-21 была разработана компанией Israel Military Industries (IMI) еще в начале 1990-х годов.Это оружие простое, прочное и универсальное. Она была принята на вооружение Израиля в 2006 году и стала стандартной пехотной винтовкой. Эта штурмовая винтовка экспортируется более чем в 20 стран мира. Это оружие имеет стандартную планку Пикатинни и совместимо с различными оптическими прицелами или системами ночного видения. Он поставляется с коллиматорным прицелом в стандартной комплектации.

Steyr AUG (универсальная армейская винтовка) разработана в Австрии. Он был принят на вооружение австрийской армии еще в 1977 году. Когда он впервые появился, он во многих отношениях считался революционным.Сразу после своего появления AUG стал популярным. Оригинальная модель имеет встроенный прицел с 1,5-кратным увеличением. Он рассчитан на дальность до 300 м. Также есть резервные прицельные приспособления для экстренного использования. В более новых моделях отсутствуют встроенные прицелы, но они имеют планку Пикатинни и могут быть оснащены любыми прицелами.

Штурмовая винтовка G36 была разработана компанией Heckler & Koch для замены штурмовой винтовки G3, стоящей на вооружении Бундесвера. С 1995 года G36 является стандартной пехотной винтовкой вооруженных сил Германии.Это оружие стало экспортным успехом. Экспортируется более чем в 40 стран мира. Прицельные приспособления встроены в ручку для переноски. Стандартная винтовка немецкой армии имеет двойной прицел. Он состоит из одного прицела с 3,5-кратным увеличением для точной стрельбы на дальние дистанции и одного коллиматорного прицела с 1-кратным увеличением над ним для близких дистанций.

АК-74М , стоящий на вооружении Российской Армии, может быть оснащен коллиматорным и оптическим прицелами для обеспечения быстрого и точного наведения на цель с повышением боевой эффективности.Штатным оптическим прицелом является универсальный прицел 1П29 с 4-кратным увеличением. Он имеет поле зрения 80.

SIG SG 550 — штурмовая винтовка швейцарской армии. Прицельное оборудование состоит из откидной мушки и регулируемого заднего диоптрийного прицела. Имеет прицельную дальность 400 м. Каждая винтовка может быть оснащена съемным креплением для оптического прицела. Винтовки швейцарской армии часто используются с оптическим прицелом с 4-кратным увеличением. Текущие серийные модели доступны с планкой Пикатинни и могут устанавливать различные оптические прицелы, коллиматорные прицелы или прицелы ночного видения.

Индийская винтовка Excalibur стреляет стандартными патронами НАТО 5,56×45 мм. Он отличается высокой прочностью для боевых действий и легче в обращении. Он хорошо подходит для конфликтов низкой интенсивности и ближнего боя. Винтовка также имеет эргономичную конструкцию со складным прикладом и планками Пикатинни для крепления оптических/электронных приборов.

Компании, занимающиеся прицельными системами

Aimpoint AB является поставщиком электрооптических прицельных систем, включая пассивный коллиматорный прицел с красной точкой, лазерное устройство, системы управления огнем и крепления.Компания укрепила свои позиции лидера рынка, когда в 1997 году она получила первый многолетний контракт на поставку коллиматорных прицелов для армии США. С тех пор Aimpoint продолжает поставлять большое количество прицелов для армии США, Франции, ВВС США, SOCOM США, шведская армия, норвежская армия, голландская армия, датская армия и итальянская армия.

Системы «Оптекс». Американский производитель оптических прицельных систем Optex Systems заключил контракт на поставку новых перископов для армии США.По условиям сделки на сумму 8 41 000 долларов компания поставит нераскрытое количество перископов, которые будут установлены на борту армейских танков Abrams. Перископы будут оснащены стеклянной и пластиковой лазерной защитой для глаз солдат.

Фотоник. является глобальным подрядчиком оптических и оптико-электронных приборов с 1986 года, чья оптическая продукция пользуется отличной репутацией в области пехотных и артиллерийских систем вооружения. Известный производитель надежных и высокоэффективных оптических приборов разработал уникальную прицельную систему для наведения дульнозарядного оружия с закрытых позиций, такого как 60-мм минометы.

Оптика Thales. Прицел стрелкового оружия Trilux (или SUSAT) представляет собой 4-кратный оптический прицел с тритиевой подсветкой, используемый в сумерках или на рассвете. Полное название текущей модели — SUSAT L9A1. Прицел SUSAT был разработан в Соединенном Королевстве Королевским исследовательским центром вооружений (RARDE) и производится компаниями United Scientific Instruments и Avimo, теперь известной как Thales Optics.

Компания Trijicon занимает лидирующие позиции в отрасли по разработке превосходных систем прицеливания для любого освещения с момента основания компании в 1981 году.Всемирно известная своими инновационными применениями трития и современной волоконной оптики, Trijicon производит самые современные оптические прицелы и прицелы для тактического и спортивного применения.

Рефлекторное зрение: прошлое, настоящее и будущее

В 2020 году термин Reflex Sight звучит немного устаревшим. В старом названии операции «Буря в пустыне» есть что-то от конца 80-х. Текущая номенклатура тактически опытных людей, часто называемая теперь коллиматорным прицелом, засыпает себя такими словами, как , оптика, , или затемняет объект кодовыми словами, такими как «стекло».” Выросшие в тандеме с Интернетом, многие помнят день, когда они перешагнули через фазу плавления мозга споров AR против AK, через беспокойные годы 9 мм против 0,45 до верного признака взрослой жизни: классические споры Red Dot против Holographic. начала 2010-х годов. В те дни каждый был вынужден принять то, что можно было понять только как бинарное решение: вы предпочитаете неразрушимость Aimpoint M68 CCO или это поле зрения большого, как эго морского котика, уникальное в то время? к прицелу EOTECH Holo?

История коллиматорного прицела

Прежде чем мы углубимся в характеристики, качества и разновидности коллиматорных прицелов, нужно немного истории.С течением времени интеграция цифровых технологий в метательное оружие только увеличивается, и следует ожидать, что она будет продолжаться. В то время как прицелы Red Dot все еще принимаются и интегрируются в пистолеты, не потребовалось много времени, чтобы прицелы Iron Sights стали второстепенной опцией для прицельного устройства, не предназначенного для дальнего увеличения. Духовный предок того, что сейчас является нормой для ближнего боя и защитных карабинов, появился благодаря использованию трития и любопытному пониманию человеческого мозга.

OEG, или закрытый прицел, появился во время войны во Вьетнаме и получил признание во время рейда на тюрьму Сонтай. В отличие от обычных вооруженных сил США того времени, солдаты специальных операций могли носить что-то похожее на прицел с небольшим красным предметом, торчащим из того места, где должна была находиться линза объектива. Однако если посмотреть в OEG, как в оптический прицел, все, что они увидят, будет красной точкой в ​​черном поле. OEG требовал, чтобы стрелок держал оба глаза открытыми, проявляя явление, называемое коллимацией, когда один глаз видел точку как цель, другой глаз — точку, а мозг накладывал два изображения вместе. Эта же концепция применительно к ACOG и другой призматической оптике называется концепцией прицеливания Биндона.

Но к 1975 году компания Aimpoint выпустила свой электронный рефлекторный прицел, привнеся освещение с батарейным освещением в родословную инженерной мысли, восходящей к 1902 году. Путем отражения точки света от слоя стекла родился термин «рефлекторный прицел». Однако это название прижилось во многом из-за того, как оно воспринималось как дарующее стрелку молниеносные рефлексы.

Назначение и принцип действия

Рефлекторный прицел меньше обманывает ваш разум, чем его предшественники, но все равно поддерживает генетическое развитие.В то время как OEG не отражал свет в сторону глаза стрелка, рефлекторный прицел использует светоизлучающий диод для проецирования небольшой точки на лист изогнутого стекла, которая соответствует желаемой точке попадания стрелка. Это стекло имеет специальное покрытие, которое пропускает большинство частот света, но отражает красный свет обратно к стрелку. Чем шире частота отраженного света, тем больше обесцвечивается линза.

В то время как рефлекторный прицел использует простой светодиод для отражения света от зеркала для создания сетки, голографический прицел использует лазеры для создания плавающей трехмерной сетки.

Видимый оттенок в коллиматорных прицелах возникает из-за отражающего покрытия, которое направляет красный свет назад к глазу стрелка. Ранние разработки требовали баланса между яркостью точки и количеством цветовых искажений через оптику.

Простота прицеливания с одной опорной точкой в ​​отличие от совмещения мушки и целика позволяет не только снизить нагрузку на глаза при переходе через фокальные плоскости, но и снижает зависимость стрелка от идеальной формы.Угол отражения функционально обеспечивает стрелку грацию при прицеливании, поскольку, пока оптика обнулена, стрелок может двигать головой, изменяя видимое положение точки в оптике, с минимальным влиянием на точку попадания. Однако ведутся споры о том, насколько это влияет на размещение выстрела, если вообще влияет.

Краткий комментарий к параллаксу:

Параллакс — это кажущееся смещение объекта при взгляде на него под двумя разными углами. Простой пример, с которым мы все сталкивались, — это спидометр в автомобиле: просмотр спидометра с места водителя даст вам правильное показание, тогда как если вы посмотрите на него с пассажирского сиденья, оно будет неверным.

То же самое относится и к оптике, независимо от маркетинговых заявлений об «отсутствии параллакса». Единственный случай, когда прицел или красная точка не будут иметь ошибки параллакса, — это если глаз находится точно по центру за сеткой или если сетка сфокусирована точно на целевом расстоянии. Ошибка параллакса в значительной степени незаметна при увеличении менее 10x, поэтому у вас будет ручка регулировки параллакса на любом качественном прицеле выше этого уровня увеличения.

Рефлекторный прицел развился оттуда по трем основным направлениям: прочность, размер и поле зрения.Прочный геном породил Aimpoint T-1 Micro, за которым со временем последовал целый список претендентов. Микроприцелы с красной точкой (MRDS) в конечном итоге могли поместиться на пистолете, и теперь они превзошли по тренду и быстро становятся новой нормой. Конкурировать с EOTECH за поле зрения могут такие варианты, как Trijicon MRO, конструкция которых направлена ​​на то, чтобы свести к минимуму то, насколько корпус прицела загораживает обзор стрелку.

Однако название Red Dot Sight не должно вводить в заблуждение.Молодые солдаты, вероятно, все еще распространяют идею о том, что печально известные « они» выбрали красный цвет из-за того, как легко глаз улавливает точку. Мы здесь не для того, чтобы комментировать это в данный момент, но для тех, кто играет в Call of Duty или страдает дальтонизмом, не каждый коллиматорный прицел поставляется исключительно в красном цвете, и с появлением новых моделей каждый год появляется большее разнообразие сеток. появление на рынке.

Несмотря на то, что технологии, лежащие в основе оптики и прицелов, продолжают осваивать новые направления, качества, обычно присущие рефлекторным прицелам, дают им определенное преимущество в этой области. Большинство вариантов могут похвастаться почти чрезмерным временем автономной работы, часто продаваемым годами. В багажниках, шкафах и оружейных сейфах по всей стране можно найти T-1 Micro с включенным светом, оставленным таким образом намеренно с уверенностью, что сначала потребуется заменить автомобильный аккумулятор.

Немногие альтернативы могут превзойти рефлекторный прицел по весу и долговечности. В то же время начинает появляться маломощная переменная оптика (LPVO) с большими полями зрения, при этом все время предлагая увеличение при повороте циферблата.Голографические прицелы по-прежнему представляют угрозу гегемонии красных точек, снижаясь в цене вместе с Vortex UH-1.

Состояние Reflex Sights в 2021 году

Нет ничего лучше, чем иметь выбор, но в 2020 году мы больше не играем в азартные игры с дешевыми подделками, когда на поле так много законных соперников. Помните три основных пути из предыдущего? Аналогичным образом представлены три категории коллиматорных прицелов рефлекторного типа: полноразмерный с приоритетом поля зрения, прочный компактный с оптикой , обычно с апертурой 20 мм, и самоопределяемая секция micro , популярная на пистолетах. .

Полный размер / Поле зрения

От поля боя до охоты на кабана сердце и душа рефлекторных прицелов лежат в руках этих опций. Достаточно старый, чтобы его можно было найти в сборках ретро-клонов, такие реликвии, как Aimpoint M68 CCO, все еще вызывают уважение, и за годы использования, прежде чем такие варианты, как EOTECH, достигли вооруженных сил, конструкция претерпела эволюцию улучшений. Духовные преемники, такие как AIMPOINT PRO и Vortex SPARC, пережили домашние пожары, а это, надеюсь, больше, чем большинству из нас придется пережить.



Несмотря на то, что некоторые разработки стремились стать меньше, потребность в полноразмерных коллиматорных прицелах остается заметной, поскольку многие компании продолжают предлагать зарекомендовавшие себя и надежные коллиматорные прицелы с апертурой около 30 мм.


Подробнее о полноразмерных рефлекторных прицелах


Прочный/компактный

Возможно, так было задумано, когда прицел Aimpoint T-1 Micro вышел на сцену в 2007 году, и он принес с собой испытание YouTube на пытки. Миллионы с ужасом и ожиданием наблюдали, как рефлекторный прицел роняли, разбивали, швыряли по бетонным парковкам, погружали в воду и т. п. только для того, чтобы вернуть в винтовку с минимальным смещением точки попадания. Счетчики заявили о 5-летнем сроке службы батареи, и быстро оптика была замечена на карабинах, пистолетах и ​​дробовиках. Долговечность, определяющая категорию, породила множество вариантов с такими функциями, как солнечные батареи, выбор сетки и постоянное стремление к более доступным вариантам.

Эта тенденция прижилась и по праву заслужила место в пантеоне превосходных дизайнов с красными точками. Несмотря на то, что T-1 и T-2 Micro от Aimpoint продолжают занимать почетное место в качестве прародителя категории, появились новые ответвления, предлагающие различные цвета точек, сетки и функции, такие как солнечные панели для увеличения срока службы батареи, которые можно найти на SIG. ROMEO4T и различные модели HOLOSUN. В 2020 году те, кто заинтересован в том, чтобы превзойти оборонительный карабин, не должны упускать из виду весь список претендентов, включая STRIIKER от Atibal, Liberator от Swampfox, SPARC AR или Crossfire от VORTEX и TSR от U. S. Оптика, и это лишь некоторые из них. Был день, когда скептики могли сказать «нет», но сегодня не тот день.

Vortex SPARC AR всего за 199 долларов на Optics Planet

На периферии категории компактных и прочных камер находится Trijicon MRO с 25-мм объективом, обеспечивающим большее поле зрения. Подробнее здесь.

MICRO

Явно миниатюрные прицелы Micro Red Dots не были первыми, которые применялись для пистолетов, но их популярность в качестве прицела для пистолета имеет богатую историю.В 1970 году, Джерри Барнхарт. До тех пор, пока пистолет не отправили для разрезания оптики, наиболее распространенным местом, где можно было найти микрорефлекторный прицел, была военная или спортивная винтовка, установленная в тандеме с увеличительным стеклом какой-либо формы. Какое-то время комбинация Trijicon ACOG в сочетании с RMR вызывала зависть у тех, кто не входит в специальные воинские части, а для тех, кто интересуется 3-мя пушками, выбор установки второго оптического прицела на вашу винтовку обеспечит вам место на высокой скорости. и наказывая открытое разделение.

Для того, чтобы достичь своего размера, большинство прицелов Micro Reflex Sights имеют открытый излучатель, в результате чего долговечность приносится в жертву уменьшению веса и размера. В зависимости от погодных условий MRDS требуют регулярной очистки и обслуживания, а вода и мусор могут вывести их из строя.

Aimpoint ACRO и Holosun HE509T-RD были разработаны как герметичные системы с целью превзойти обычные пистолеты. Перебирая множество вариантов микрорефлекторных прицелов, следует обратить особое внимание на посадочное место: рисунок нижней поверхности оптики, которая крепится либо к затвору пистолета, либо к креплению для использования на длинноствольном оружии.Некоторые из них имеют общие следы, но это рискованное дело, которое часто вызывает разногласия между конкурирующими производителями.

Приобрести Holosun на Optics Planet


Подробнее о прицелах Micro Red Dot, устанавливаемых на пистолет:

  • Узнайте, как освоить пистолеты, оборудованные Red Dot, с Майком Панноном.
  • Подробнее об истории появления красных точек на пистолетах, а также о том, что делать, если они ломаются, читайте здесь, в разделе «Маскировка 9».

Голографические прицелы

В 2020 году никого не следует винить в том, что они ошибочно приняли серию EOTech XPS или Vortex UH-1 за рефлекторный прицел. Различие между голографическим прицелом и более традиционной рефлекторной оптикой заключается в том, как они добиваются появления сетки для стрелка. Внешне они выглядят и действуют одинаково, но голографические прицелы привносят свои особенности. Хотя более короткое время автономной работы и более широкое поле зрения типичны для этой категории, это еще не все, что мы можем сказать о них.Будьте в курсе, и мы сообщим вам, когда появится больше контента о голографических прицелах.

Завершение

Зайдя так далеко, мы ожидаем, что будущее рефлекторных прицелов будет развиваться в двух направлениях: либо постоянное стремление сделать их меньше, легче и меньше загораживающих обзор стрелку, либо в конечном счете отказ от связей к своему старому названию, полностью отказавшись от зависимости от отражения света от стекла. Мы не уверены, как проявится этот второй вариант, но если это что-то вроде видеоигр, мы были бы более чем заинтересованы.

В настоящее время коллиматорные прицелы продолжают доминировать в тренде и на рынке вдохновляющих устройств для ближнего боя, по крайней мере, в светлое время суток. Привязка их к операциям ночного видения все еще находится в стадии разработки, так как пистолет с красной точкой кажется обманом, они настолько просты, в то время как при попытке выровнять трубку ПНВ с прицелом, установленным на карабине, возникает противоположный опыт. Большинство в этом случае предпочитают использовать ИК-лазеры для проведения военных операций, зависящих от ночного видения.

Наконец, экосистема доступных коллиматорных прицелов может быстро вызвать жаркие споры о том, какой из них «лучший».К счастью, этот аргумент ослабевает, поскольку уровень качества в отрасли продолжает расти. Было время, когда кто-то отваживался на сомнительную почву, глядя на что-либо, кроме более дорогих имен, которые, как правило, обеспечивают государственные контракты, но эти дни быстро проходят, поскольку все больше и больше производителей продолжают предлагать надежную качественную оптику, подкрепленную честными гарантиями. . Владение надежным коллиматорным прицелом не обязательно должно стоить роскоши.


Подробнее об оптике

  • LPVO vs Magnifier, выберите свой яд.
  • Руководство покупателя Red Dot Sight.
  • Многие из лучших 9-мм пистолетов 2020 года поставляются с оптикой.
  • Лупа EOTech: множители силы.
  • Голографическое зрение Преимущество EOTech.
  • Направляющая коллиматорного прицела Vortex.
  • Aimpoint Acro против Holosun 509T: битва за Sealed MRDS Optics.
  • Универсальный призменный прицел: поле боя и не только.

34 веселых каламбура с коллиматорным прицелом

Руководство по навесному оружию

Эплисон 11: Снайпер -> Тяжелый ствол, снайперский прицел и лазер (лучший вариант для перестрелок на дальних и средних дистанциях)

Пулемет Е11 ближнего действия -> Голографический прицел, дульный усилитель и гирофазный стабилизатор. (отлично подходит для перестрелок на коротких дистанциях)

Бесшумный, но смертоносный -> Глушитель, снайперский прицел и лазер. (хорошо для скрытности и бесшумного уничтожения людей)

Машина для убийства: Снайпер, тяжелый ствол и гирофазный стабилизатор для этой насадки: Цельтесь в голову (отлично подходит для людей с хорошим контролем прицеливания и отдачи)

————————————————— ————————————————— —

P90/Project 90 SMG: Убийца SCP-939 -> Любой вид -> ГЛУШИТЕЛЬ не используйте глушитель

939-й убийца хорош для убийства 939-х, потому что они не услышат его, даже если вы находитесь прямо перед ними и стреляете в них.они не увидят тебя, если ты не прикоснешься к ним. так что, пока ты убиваешь собаку, просто иди и стреляй

Классический -> голографический прицел -> тяжелый ствол -> лазер

СЧЕТЧИК БОЕПРИПАСОВ БЕСПОЛЕЗЕН. ОН ПРОСТО ПОКАЗЫВАЕТ, СКОЛЬКО У ТЕБЯ БОЕПРИПАСОВ, И Я НЕ РЕКОМЕНДУЮ ЕГО ИСПОЛЬЗОВАТЬ.

————————————————— —————————————————

USP: Tiny Sniper -> используйте этот коллиматорный прицел -> тяжелый ствол -> фонарик (фонарик опционально)

Крошечный снайпер ТАК ХОРОШИЙ.он может убить большинство людей одним выстрелом в голову. (кроме командира НТФ)

Бесшумный, но смертоносный крошечный снайпер -> коллиматорный прицел -> глушитель -> фонарик не обязателен

————————————————— ————————————————— —

Com-15: 2 нажатия Мертв! -> Нет вложений вообще

Бесшумный, но смертоносный -> подавитель.

НЕ ИСПОЛЬЗУЙТЕ БЕСШУМНЫЙ, НО СМЕРТЕЛЬНЫЙ, ЧТОБЫ УБИТЬ 939S. ОНИ МОГУТ СЛЫШАТЬ ГЛУШИТЕЛИ, НО НЕ МОГУТ СЛЫШАТЬ ГЛУШИТЕЛИ

Совет: ЦЕЛИТЕСЬ В ГОЛОВУ, пожалуйста, не стреляйте в корпус.пистолет бесполезен с бодишотами

————————————————— ————————————————— —

MP7: голографическая или красная точка -> счетчик боеприпасов

НЕ ИСПОЛЬЗУЙТЕ ПОДАВИТЕЛЬ ДЛЯ ТИХОГО УБИЙСТВА 939S.
