Массовая ижевская горизонталка ИЖ-49: легенда с именем

ОружиеРоссийская охотничья газета

Фото 1. Фото Андрея Чугина

Продолжение серии ижевских горизонталок первой половины XX столетия. Предыдущие ижевские бескурковые двустволки 1930–1940-х годов были рассмотрены мною в прошлых материалах.

На смену ижевским ружьям с замками на боковых пластинах в 1949 году выпущена двустволка ИЖ-49 с замками в колодке, оснащенными традиционными боевыми V-образными пружинами.

Фактически это принципиально новая для завода модель.

По прежней заводской традиции в маркировке модель обозначена по году начала выпуска.

Марка завода Ижмех изменена, на этом ружье она представлена в виде геральдического щита со звездой внутри.

Позже, в начале 1960-х годов, место звезды в заводской марке заняла вертикальная оперенная стрела, но уже на других моделях.

Отмечу и существенную для охотников характеристику ружья ИЖ-49. Для каналов стволов 12-го калибра стандартным принят диаметр 18,5 мм, то есть несколько больший, чем на предыдущих ижевских горизонталках.

Диаметры каналов стволов уточняются по клеймам, проставленным на подушках стволов вместе с размерами дульных сужений и патронников.

Горизонталка ИЖ-49 с замками в колодке и тройным запиранием блока стволов в колодке создана на базе давней хорошо проработанной модели с ударными механизмами системы Anson — Deeley (Энсон — Дили).

Среди новых моделей, освоенных заводом Ижмех в середине XX столетия, она оказалась первой в крупносерийном производстве, чему способствовало имеющееся к тому времени на заводе необходимое оборудование для массового выпуска, в том числе полученное по репарации.

Фактически ружье ИЖ-49 является отечественным вариантом широко распространенной в то время массовой двустволки с замками в колодке системы Anson — Deeley.

В 1950 году на Московской областной выставке охоты и собаководства завод Ижмех за ружье ИЖ-49 и организацию его массового производства удостоился малой золотой медали и диплома первой степени.

Читайте материал «Первые ижевские двустволки ИЖ-БК и ИЖ-Б-36 с замками на боковых пластинах»

Эти двустволки хорошо известны нашим охотникам, у кого-то они есть и сейчас, однако документация почти не сохранилась. Надеюсь, что интересны фактические схемы механизмов горизонталки ИЖ-49 из заводских «Паспортов ружей» из моего архива. На фотографиях 2 и 3 представлены механизмы во взведенном состоянии и со спущенными боевыми пружинами.

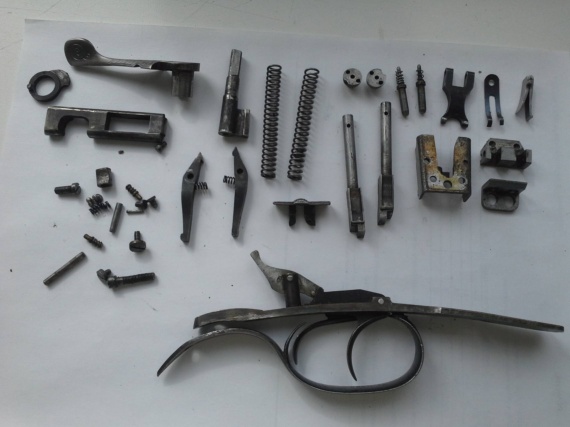

Ударные механизмы (замки) двустволки ИЖ-49 взводятся при открывании блока стволов, указателями взведения служат боковые штырьки на колодке. Курки изготовлены за одно целое с бойками из хромомолибденовой стали.

Боевые V-образные пружины, выполненные из хромованадиевой стали, смонтированы в пазах колодки под ее подушками. Предохранитель автоматический, запирает спусковые крючки. Плотное соединение блока стволов с колодкой при выстреле обеспечивает наклон вперед щитка колодки по отношению к ее подушкам под небольшим углом к вертикали 1,5 градуса.

Так изготавливаются колодки большинства горизонталок разных категорий, от доступной до самого высокого класса. На ряде образцов ИЖ-49 имелась возможность плавного безударного спуска курков в процессе закрывания блока стволов.

Для этого необходимо удерживать кнопку предохранителя в переднем положении при одновременном открывании блока стволов. Ложа и цевье выполнены из древесины грецкого ореха или бука для более дешевых экземпляров.

Форма шейки могла быть прямой, полупистолетной или пистолетной, последняя нередко сочеталась с выступом под щеку на ложе.

Фото 2. Иллюстрация из архива Евгения КОПЕЙКО

Двустволку ИЖ-49 выпускали, в основном, 16-го калибра и в меньшем количестве 12-го, предусмотрены образцы и 20-го калибра. Обновленная марка завода Ижмех проставлялась на подушках стволов, там же указывали номер ружья и год выпуска.

В «Паспорте» ряда экземпляров ставили специальный штамп с фамилией мастера-сборщика, к сожалению, сейчас известны очень немногие. Лишь в некоторых имеется штамп мастера Храмова В. И. и его клеймо «ХВ» в шестиугольной рамке.

Читайте материал «Охотничья солидарность: ружье для внука»

Испытывали модель ИЖ-49 стрельбой патронами с усиленными зарядами пороха. Так для образца 12-го калибра применяли патроны со снарядом дроби массой 34 г и зарядом бездымного пороха массой 3,2 г или дымного 10,0 г.

Так же основательно проверяли ружья и 16-го калибра: масса бездымного пороха составляла 3,0 г или дымного 8,0 г при снаряде дроби 32 г.

Не менее строго относились на заводе к испытаниям модели и 20-го калибра, она отстреливалась патронами с зарядом бездымного пороха массой 2,8 г или дымного 7,0 г и снарядом дроби 26 г.

На подушках блока стволов ружей, выдержавших усиленные испытания, проставляли клеймо в виде буквы «У» в трапециевидной рамке.

Ружья ИЖ-49 оснащали блоками стволов длиной 700–750 мм, выполненными из стали марки 50А с пределом текучести 34 кг/мм2 и временным сопротивлением на разрыв 63 кг/мм2, в то время ничем не уступающей по физико-механическим свойствам зарубежным сортам ствольной стали для массового охотничьего оружия.

Ствольная сталь марки 50РА, из которой изготавливали стволы более поздних ижевских гладкостволок, имеет намного большие значения этих характеристик.

Номинальные значения диаметров каналов стволов указаны в «Паспорте»: 12-го калибра — 18,5 мм, 16-го калибра — 16,8 мм, 20-го калибра — 15,7 мм, а фактические на подушках блоков стволов, в том числе 20-го калибра — 15,5 мм. Длина патронников стволов всех калибров стандартная — 70,1 мм, указана с точностью до 0,1 мм.

Для правого ствола предусмотрены дульные сужения «получок» или «цилиндр», для левого ствола «чок» или «получок». Владельцам сохранившихся ружей ИЖ-49 целесообразно уточнить фактические размеры дульных сужений и каналов стволов.

По массе образцы ИЖ-49 делились на два типа: легкие и тяжелые, например, ружье 16-го калибра легкого типа весило 3,25 кг, а тяжелого 3,5 кг. Модель 12-го калибра весила больше, масса образца легкого типа составляла 3,5 кг, а масса экземпляра тяжелого типа достигала 3,75 кг.

Объясняется это тем, что на ружья ИЖ-49 устанавливали весьма солидные стволы. Так блок стволов 12-го калибра длиной 750 мм весил почти 1,75 кг, масса блока стволов 16-го калибра длиной 700 мм составляла приблизительно 1,6 кг, а блок стволов меньшего, 20-го калибра длиной 700 мм весил примерно 1,5 кг.

Видно, что масса блоков стволов немалая, фактически соответствует тяжелым спортивным ружьям, но, благодаря своей массе, они выдерживали большую нагрузку, и многие экземпляры сохранились до настоящего времени.

Читайте материал «Пыж-контейнер влияет на качество выстрела»

Деление ружей на разные типы по массе на заводе Ижмех относилось только к модели ИЖ-49. Другие двустволки Ижмех выпускались в регламентированном для каждой модели и для каждого калибра диапазоне изменения массы.

Фото 3. Иллюстрация из архива Евгения КОПЕЙКО

Двустволки ИЖ-49 разных калибров давали неплохие показатели боя дробью. На заводе кучность боя проверяли стрельбой на дистанцию 35 м в мишень диаметром 750 мм и указывали в «Паспорте».

Ружье ИЖ-49 12-го калибра 1952 года со стволами длиной 750 мм с дульными сужениями «получок» и «чок» давало кучность боя 55% для правого ствола и 60% для левого.

Применялись патроны со снарядом свинцовой дроби № 5 массой 35 г и зарядом бездымного пороха массой 2,0 г или дымного пороха массой 6,0 г.

Из 195 дробин снаряда в мишень попадало 108 и 117 штук, соответственно из правого и левого стволов. Горизонталка ИЖ-49 16-го калибра 1952 года со стволами длиной 700 мм давала кучность боя правого ствола 46% и левого 50% с дульными сужениями, соответственно, «получок» и «чок».

Снаряд дроби солидный, 185 штук дроби № 5 весят 32 г, но и стволы тяжелые массой 1,6 кг. Неплохие показатели кучности боя массового дробовика доступной категории середины XX века.

Охотникам важно, что в то время в «Паспортах» показатели боя дробью указывали не только отвлеченными единицами, как проценты, но нередко количеством дробин, так полнее оцениваются возможности дробовика.

Нынешние охотники и сейчас нередко при пристрелке своих ружей рассчитывают фактические попадания, а отвлеченными единицами, выраженными в процентах, пользуются для сравнения.

За несколько лет производства в конструкцию ружья ИЖ-49 внесли ряд изменений. Например, курки и бойки, первоначально выполненные за одно целое, разделили и сделали их возвратными, то есть после удара по капсюлю они возвращались в исходное положение: курок вставал на предохранительный зацеп шептала, а боек отжимался возвратной пружиной в колодку за плоскость щитка.

Уже в начале 1950-х годов опыт производства двустволки ИЖ-49 и стрельбы из нее в различных условиях показал, что она не удовлетворяла ряду требований охотников, в том числе по массе, и должна дорабатываться или заменяться.

Читайте материал «Свинцовая дробь не опасна для охотников и членов их семей»

Последующей стала горизонталка ИЖ-52 16-го калибра, созданная на базе ружья ИЖ-49 в самом начале 1950-х годов, как видно по ее маркировке. Однако двустволка ИЖ-52 в серию не пошла, процедура постановки охотничьего ружья в производство сложная и длительная, оно должно дорабатываться под условия массовой технологии.

А горизонталка ИЖ-54, фактически являющаяся окончательной моделью ИЖ-52, выпускалась в течение многих лет.

Задать свой вопрос Евгению Копейко можно по электронному адресу: [email protected]

поделиться

Теги

  • #ружье
  • #горизонталка
  • #вертикалка
  • #гладкоствольное ружье
  • #иж-49

Читайте «Российскую охотничью газету»


и журнал «Охота и рыбалка XXI век»

Фотогалереи

  • Весенняя охота не за горами

  • Любимое хобби

  • Охота и охотники

  • Хобби настоящих мужчин

  • Вальдшнепы Арчибальда Торнбурна

    Заманчивое слово — охота

все Фотогалереи

Что еще почитать

  • Оружие

    статья

    Финка НКВД: нож, чтобы рубить деньги

    Мои друзья часто подкидывают мне вопросы, на которые нельзя не ответить. «Почему, — к примеру, спрашивают они, — легендарные финки НКВД постоянно мелькают в разных сетевых карикатурах и их высмеивают? Нормальные ведь ножи»

  • Оружие

    статья

    Турецкий Vega S

    Эта модель в глаза сразу не бросается. Два ствола, вертикалка, простоватый орех и аккуратная насечка на рукоятке. Лакированный приклад выполнен по спортивному стандарту, выглядит удобным, упирается в деревянный затыльник. На колодке никакой вычурной гравировки, только пара украшений да название Vega S Skeet — все очень незатейливо

  • Оружие

    статья

    Оружейного ремесла мастер Иван Алешкин

    Третьим оружейным мастером Северной столицы после Мацки и Маслова считается Иван Леонтьевич Алешкин (1858–1925). Владелец специальной оружейной мастерской, оружейно-охотничьего магазина и ремонтной мастерской при магазине, он с 1908 года числился «поставщиком Императорского общества охоты», с 1910-го — «поставщиком Императорского военного общества охоты»

  • Оружие

    статья

    Охотничий биатлон под Саратовом-2023.

    Как это было

    В Вольском районе Саратовской области вот уже в тринадцатый раз прошел интереснейший стрелковый турнир — областные соревнования по охотничьему биатлону, посвященные памяти Матвеева Владимира Васильевича. Они состоялись 25 февраля 2023 года

  • Оружие

    статья

    Пушной нож — практика и гигиена

    В моем охотничьем обиходе пушной нож выделился в отдельный инструмент охоты. Этот нож нужен мне исключительно для первичной обработки шкур диких зверей — делать подрезы у лап, вдоль хвоста, у морды

Видео

  • Кольчатая горлица не боится человека

  • Уж обыкновенный

  • Рашкин: признание на Первом

  • Брачное поведение тетерева-косача

  • Брачное поведение вальдшнепа

все видео

Обзор знаменитой горизонталки ИЖ-49 — ПРОМЫСЛОВИК.ИНФО

История создания ИЖ-49

В послевоенное время, когда страна более-менее вошла в привычный ритм, у населения появилась потребность в гражданском, охотничьем оружии. Отечественные разработки были очень грубыми и ненадежными. Случайно или нет, но к конструктору С. Беликову попали чертежи устройства немецкого гладкоствольного ружья фирмы «Зауэр». Эти чертежи и схемы послужили базой на которой было разработано совершенно новое по тогдашним меркам двухствольное ружье для охоты.
В 1950-м году в продажу поступило первое отечественное серийное ружье, которое имело очень изящный и привлекательный внешний вид под индексом ИЖ-49.
За четыре года выпуска было изготовлено около 200 тысяч экземпляров ИЖ-49 включая модификации. Это был первый и очень важный опыт производства серийного гладкоствольного оружия массового производства.


Характеристики ИЖ 49

Конструктивно ружье было простое и состояло из трех основных частей: спаренных стволов, цевья и приклада на котором крепилась коробка с ударно-спусковым механизмом. Модель была с внутрикурковой схемой и автоматическим предохранителем. Сами курки были соединены с бойками, пружины же были чрезмерно сильными, что было заводской недоработкой. Схема запирания стволов была тройной, то есть три точки фиксирования, два нижних крюка и верхний рычаг.
Приклад и цевье изготавливались либо из бука, либо из ореха.

Как правило орех применялся только для изготовления заказных, штучных и экспортных ружей.

Для массового потребителя в обычном исполнении использовали бук.

Отзывы о ружье ИЖ-49

Данная модель открыла послевоенное производство охотничьего гладкоствольного оружия для массового потребителя. Многое требовалось дорабатывать и усовершенствовать. Поэтому у ИЖ-49 преимуществ было очень немного. Основным преимуществом можно назвать доступность этого ружья: цена была небольшая и его мог позволить себе любой желающий гражданин, благо что ружьё выпускалась большими партиями.
Недостатков было куда больше и они касались технической стороны. Ружьё достаточно часто давало осечки, потому как капсуль в импортных патронах (своих тогда почти не было) не накалывался, а полностью пробивался, так как пружины были слишком сильные. Осечки как правило случались в самый неподходящий момент.

Ружьё имело очень плохую развесовку и баланс. Центр тяжести был смещен в сторону цевья, что создавало неудобство при прицеливании, а при стрельбе навскидку часто бывали промахи.
Ружье очень плохо переносило низкие температуры, что выражалось в осечках и отказах, а учитывая географию страны это стало настоящей проблемой.
Все эти технические недоделки копились, изучались и принимались к сведению. Но уже не было никакого смысла совершенствовать эту модель, потому что ей на смену уже спешила другая, поистине ставшая легендарной.

Модификации ИЖ-49

Базовая модель гладкоствольного ружья ИЖ-49 имела 16-ый калибр, позднее стали выпускать две модификации этого ружья с 12-ым и 20-ым калибром. Эти модификации тоже пользовались огромным спросом, поскольку рынок был не насыщен, да и сами ружья при всех своих недостатках все же были востребованы.


Как правильно выбрать ружье

В настоящий момент приобрести ружьё можно только с рук, причем это будет очень ушатанный экземпляр, который будет годный только лишь для коллекции и в обычном исполнении. Тем не менее следует обратить внимание на качество внутренней части стволов: не должно быть сколов, раковин, ржавчины. Необходимо проверить работу ударно-спускового механизма: взведя курки спустить крючки, должен быть четкий щелчок. А если проложить лист бумаги между стволами и коробкой, то можно узнать изношены ли бойки: если лист будет пробит, то ружье в рабочем состоянии.

Немного об уходе и хранении

Если ружье содержать в чистом, почищенном и смазанном виде, то оно как правило прослужит очень долго, независимо от года выпуска. Поэтому следует раз в три-четыре месяца его чистить и смазывать.
Хранить же ружьё рекомендуется в специальном стальном сейфе в разобранном виде.

Видео обзор ружья ИЖ 49
