История калибра: 7,62-мм патрон ТТ

История основного боеприпаса для оружия победы РККА в Великой Отечественной войне

Хотя в документах военных лет он обычно именовался «7,62-мм патрон ТТ», основными его потребителями были пистолеты-пулеметы – или автоматы, как часто писали тогда. ППД, ППШ и ППС отличались высоким темпом стрельбы и хорошим аппетитом на патроны – только успевай заряжать.

Необходимость принятия на вооружение нового патрона в СССР осознали еще в начале 20-х годов прошлого века. Тогда в стране для короткоствольного оружия производился лишь один вид патронов к револьверу «наган», весьма специфических по конструкции. И если револьвер еще кое-как соглашались терпеть на вооружении, то с патроном все было хуже. Попытка Токарева применить его в своем пистолете-пулемете ППТ-27 наглядно показала, что «нагановский» патрон и автоматическое оружие совмещаются очень плохо.


Между тем, в стране еще с «царских» времен имелось довольно много пистолетов (некоторые, например, господам офицерам разрешалось закупать за свой счет вместо штатных «наганов»), а Первая Мировая война и последовавшая за ней Гражданская еще больше разнообразили этот «зоопарк».

При этом из-за отсутствия новой наградной системы именно личное оружие выбирали как памятный подарок в тех случаях, когда красного отреза на шаровары было мало, а именные часы – слишком жирно. В результате герои гражданской войны и прочие красные конники гордо щеголяли именными «маузерами», «парабеллумами», «кольтами» и более экзотическими моделями. Да и для людей вне силовых структур, как не покажется сейчас удивительным, легальное приобретение короткоствольного оружия в те годы не являлось чем-то недосягаемым. У поэта Маяковского, например, имелось пять разных пистолетов и револьверов, так что после его самоубийства из-за небрежного оформления протокола даже возникла путаница – из какого именно пистолета он застрелился.

В таких условиях первые заседания комиссии Научно-технического комитета Арткома, в чью задачу входил выбор нового патрона, чем-то напоминали иллюстрацию к басне Крылова про лебедя, рака и щуку. Одни ответственные товарищи предлагали взять патрон Браунинг 7,65х17 мм, чуть позже согласившись на его 9-мм вариант – он же . 380 ACP, про который мы недавно рассказывали. Другие, не менее ответственные товарищи, размахивая именными «парабеллумами», требовали принять на вооружение 9х19 мм. Тем более, что под него уже существовал удачный образец пистолета-пулемета – МП-18 конструкции Шмайссера. Учитывая, что с момента заключения Рапалльского договора в 1922 году большевистский слон стал добрым другом веймарского слона, проблем с закупкой «шмайссеров» или «бергманнов» скорее всего, было бы не больше, чем с приобретением для ОГПУ очередной партии «маузеров-боло». К этому же мнению склонялись и сотрудники испытательного полигона, указывая, что в иностранных армиях новые пистолеты стараются принимать калибра 9-мм или больше.

Именно сторонники «маузеровского» патрона и стали третьей силой в спорах. Позиции у них были довольно сильные – патрон 7,63х25 мм был довольно мощный, имел хорошую дальность и пробивную силу. С другой стороны, это значило, что для компактного служебного пистолета, скорее всего, надо будет принимать еще один какой-то патрон.


Даже проведенные летом 1930 года масштабные опыты на стрелковом полигоне – с проверкой убойности стрельбой по бычкам, и прочим – окончательного решения не дали. В целом, комиссия все же склонялась к патрону Люгера 9х19 мм, как наиболее оптимальному для использования как в пистолетах, так в пистолетах-пулеметах. Более того, это даже успело выразиться в очередных заданиях на разработку пистолетов-пулеметов, которые требовалось делать «калибра 9 мм».

Но последнее, или как сейчас принято говорить, крайнее слово в споре все же осталось за штабом РККА – а там принимали в учет не только чисто боевые, но также и экономические соображения. Калибр 7,62 мм позволял, как отмечено в документах, «обеспечить единство поверочного инструмента», да в случае острой необходимости применять обрезки отбракованных винтовочных стволов для более «коротких» образцов.

В итоге на вооружение был принят «7,62-мм пистолетный патрон обр. 1930 года» – очень похожий на «маузеровский» патрон фирмы DWM (у которой были вполне официально приобретены и лицензия на производство, и оборудование для него). Правда, освоение нового патрона, как водится, вышло затянутым – еще в 1932 году качество патронов отечественного производства было настолько сомнительным, что для испытаний новых образцов пистолетов-пулеметов предпочитали «подстраховаться» импортными боеприпасами. Но со временем проблемы решились – правда, в мирное время.

Начавшаяся в июне 41-го война не только добавила в номенклатуру к обычному оболочечному патрон с бронебойно-зажигательной пулей, пробивавшей, как сказано, «броню до 3 мм», но, что более важно, – потребовала резкого роста выпуска патронов. Число пистолетов-пулеметов в пехотных частях Красной Армии росло всю войну, доходя порой до 50% — даже без учёта отдельных подразделений автоматчиков. Разумеется, не обходилось и без проблем с качеством, особенно в 1942 году – по данным контрольных стрельб, некоторые партии патронов давали в 10 раз больше осечек и задержек.

В сочетании с падением качества производства самого орудия, это значило, что ППШ не мог отстрелять без проблем даже один диск.

Но выбирать не приходилось, на фронт шли и такие патроны.

В 1943 появился патрон ТТ с трассирующей пулей. Тогда же появилось очередное техзадание на «разработку и изготовление 7,62 мм пистолетного патрона с разрывной пулей» — хотя работы в этом направлении велись еще с 1941 года. Впрочем, на фронт советские пистолетные пули «ДД», они же «экспансивные пули типа дум-дум» так и не попали – хотя наверняка их применение сняло бы все вопросы по поводу останавливающего действия.

После войны на вооружение Советской уже армии поступил новый пистолетный патрон 9х18 мм. Зато «ттшный» патрон и оружие под него разошлось по всему миру – от Кубы до Вьетнама.

Вновь про возможный возврат к патрону ТТ заговорили в конце 80-х, когда массовое распространение бронежилетов подняло требования по пробиваемости к пистолетному патрону.

Был момент, когда он фигурировал в требованиях конкурса «Грач» на новый армейский пистолет – но в этот раз все же уступил люгеровскому 9х19.

Впрочем, требования по пробиваемости у военных все растут даже для пистолетов – так что шансы вернуться на службу патрон 7,62х25 мм вполне сохраняет.

не только ТТ || Калашников Media

Вопрос о личном короткоствольном оружии для РККА не относился к числу самых приоритетных. Находившиеся во главе армии люди с огромным боевым опытом, полученном в Первой мировой и Гражданской войнах прекрасно осознавали, что в будущей войне основную роль будут играть танковые клинья и ковровое бомбометание, то есть танковые войска и авиация. Именно на создание соответствующих отраслей промышленности, которые приходилось фактически создавать с нуля, направлялись основные силы и средства. Тем не менее и вопрос личного вооружения также не был забыт.

Работы над новым пистолетом для армии начались еще в 20-х годах. В тот момент вопрос о выборе патрона был отдан на откуп конструкторам, в результате чего первые военные пистолеты, представленные для испытаний – образцы Прилуцкого и Коровина – были сделаны под патрон 7,65х17 мм. Стоит заметить, что это решение было вполне логичным, хоть и выглядит странно с позиции сегодняшних знаний. Однако как раз пистолеты под этот, вроде бы маломощный, патрон массово использовались в ходе ПМВ. Классическим примером является французский пистолет типа «Руби», испанские вариации по мотивам Джона Браунинга, удачно дополненные Педро Кареага. В наши дни имя этого талантливого испанского конструктора незаслуженно забыто, но в 20-е годы еще хорошо помнили, что только по официальным заказам французского правительства, «Руби» сделали более 700 тыс., а всего – почти миллион экземпляров. Наглядный пример создания простого, технологичного и при этом очень удачного военного пистолета был весьма показателен для СССР. Важным был и тот факт, что более мощные патроны, как правило, требовали более сложных по конструкции схем автоматики, что влекло за собой и большую трудоемкость в производстве.



Интересно также, что оба отечественных пистолета – и Прилуцкого, и Коровина – первоначально проектировались и с самовзводом. Впрочем, по этому поводу, как принято говорить, мнения разделились. В отчете о сравнительных испытаниях, где наряду с пистолетами Прилуцкого и Коровина участвовал также «Наган» и ряд иностранных систем, указано, что за введение самовзвода высказался НИОП (испытательный полигон) и Школа ВЦИК (будущее Московское высшее общевойсковое командное училище), а вот Высшая Пограншкола и Школа «Выстрел»  были против.

В любом случае, несколько этапов испытаний не позволили выявить явного победителя, хотя отмечалось, что пистолеты Прилуцкого, особенно вариант без самовзвода, имеют явное преимущество над образцами Коровина. Проблемы, судя по всему, лежали не столько в конструкции пистолетов, сколько в качестве изготовления опытных образцов – в конце 20-х для СССР обеспечить должный уровень оказалось не такой уж простой задачей. Также по итогам испытаний было высказано предложение увеличить калибр до 9 мм или же увеличить ранящее действие пули 7,65 мм.

Надо сказать, что тема выбора пистолетного патрона в СССР сама по себе велика и очень интересна. Пока же можно сказать, что итогом работ, испытаний и дискуссий стало решение о выборе единого калибра для пистолетов и пистолетов-пулеметов, при этом за основу был взят патрон 7,63 мм, в советских документах проходивший как «длинный – типа Маузер». Именно на этом этапе к пистолетному соревнованию подключился еще один конструктор, до этого занимавшийся созданием пистолетов-пулеметов. В июле 1930 года в акте об испытаниях малых и больших пистолетов заграничного и отечественного изготовления вместе с уже знакомыми фамилиями Прилуцкого и Коровина появился Федор Токарев, представивший пистолет с запиранием

«по системе Кольта… по наружным очертаниям имеет сходство с Браунингом кал. 9 мм, но с наружным курком». Испытательная комиссия особо отметила, что «по надежности действия (пистолет Токарева) стоит на первом месте, действуя без отказа даже при запылении».

Однако конструкции Федора Васильевича еще предстоял долгий путь, прежде чем его пистолет стал тем самым легендарным ТТ – тульским Токарева.

Калашников Media благодарит Тульский государственный музей оружия за помощь в организации съемок.


Рассказываем, как в СССР велись работы по созданию личного оружия для армии

Поделиться видео

Пистолет ТТ – оружие, которое олицетворяет советскую эпоху

Пистолет ТТ – оружие, которое нам хорошо знакомо по фильмам о Великой Отечественной войне и по детективным сюжетам о советской милиции. Грациозный корпус пистолета из вороненой стали завораживает своими внешними данными. Не менее привлекательно выглядят его тактико-технические характеристики, благодаря которым пистолет стал одним из самых массовых образцов личного огнестрельного оружия в истории. Только в Советском Союзе, начиная с 1930 года, по 1952 год было выпущено 1 млн. 740 тыс. боевых стволов с аббревиатурой «ТТ». Не говоря уже о том, что пистолет Токарева выпускался в различных модификациях за рубежом. Оружие массово выпускалось в Венгрии, Румынии, Югославии и в Польше. Самое крупное серийное производство пистолетов Токарева было налажено в Китае, откуда техника в разобранном виде поставлялась в Северную Корею, шла на вооружение вьетнамским партизанам.

Легенда

После окончания Второй Мировой войны творение тульских оружейников уже в качестве модифицированного оружия получило дальнейшее распространение. Пистолет ТТ стоял на вооружении в армиях Египта, Сирии, Ирака и Пакистана. В различных модификациях пистолет выпускался вплоть до начала 90-х годов XX века. Сегодня до сих пор можно встретить этот красивый и элегантный пистолет в качестве табельного оружия многих охранных предприятий.

Начало

Необходимость в создании нового пистолета в качестве личного оружия для комсостава Красной Армии возникла в конце 20-х годов XX века. Армейские части имели на оснащении револьверы системы Наган 1895 года, пистолеты системы Маузер и ряд других моделей стрелкового оружия иностранного производства. Если револьверы представляли собой образцы оружия отечественного производства, то пистолеты в большинстве случаев были трофейными, захваченными еще в годы Гражданской войны. В такой ситуации Реввоенсовет принял решение о разработке и создании в СССР нового пистолета, который бы смог стать штатным оружием для Красной Армии и подразделений в структуре ОГПУ.

ТТ

В техническом задании на новый пистолет выдвигались следующие требования:

  • оружие должно иметь увеличенную дальность прямого выстрела;
  • пистолет должен иметь приемлемые габариты и небольшой вес;
  • ударно-спусковой механизм должен иметь легкодоступный курок и предохранитель;
  • оружие должно иметь простую конструкцию, отвечающую технологическим возможностям советской оружейной промышленности;
  • оружие должно обладать высокими эстетическими данными.

Основным аспектом для будущего оружия являлся калибр. Наверху было решено отойти от привычных для европейских фирм и компаний, выпускающих стрелковое оружие, крупных калибров. Вместо привычных 9 мм, советский пистолет должен был иметь калибр в 7,62 мм.

Итогом плодотворной работы стал пистолет ТТ – Тульский Токарева, разработанный и созданный в конструкторском бюро Тульского оружейного завода. Изделие получило свое название еще на стадии разработки.

Следует отметить, что в процессе создания пистолета, тульские оружейники постоянно проводили тестирование всех узлов и механизмов, массогабаритных параметров будущего пистолета с аналогичными показателями на действующих зарубежных аналогах. Новое оружие должно было быть легче и меньше, чем его американский аналог, пистолет М1911А1 Brawning. По огневой мощи новый советский пистолет должен был не уступать немецкому пистолету Люгера Parabellum P.08. Конструктивно советская модель не должна была представлять сложностей с освоением серийного производства. Оружие создавалось под мощный патрон калибра 7,62 мм, который стал последующей модификацией немецкого патрона «7,63 мм Mauser». Именно эти пистолетные боеприпасы в больших количествах имелись на армейских складах, под них были заточены заводские мощности советских патронных заводов. В Советском Союзе новый боеприпас в последствие получил индекс «7,62х25 ТТ».

Патроны ТТ

Благодаря большой мощности патрона, пуля, выпущенная из пистолета ТТ, имела начальную скорость полета – 420 м/с. Соответственно увеличились не только дальность прямого выстрела, но и пробивная сила пули.

Технические особенности конструкции

Даже сегодня, когда держишь в руках макет пистолета ТТ, невольно испытываешь трепет и волнение. Оружие выглядит внушительно и грозно. Советским оружейникам удалось полностью воплотить в своем детище все поставленные перед ними задачи, отвечающие необходимым требованиям. Федор Васильевич Токарев предложил использовать в конструкции пистолета ряд технических решений, которые были использованы на других образцах огнестрельного оружия. В частности, многие основные узлы и механизмы будущего пистолета, включая дизайн, были взяты от оружия со схожими характеристиками. Механизм запирания канала ствола аналогичен устройству хорошо известного пистолета М1911А1. Дизайн основных деталей и внешние данные взяты от пистолета системы Brawning model 1903. Такой подход позволял совместить в новом изделии компактные размеры и мощный боеприпас.

Однако нельзя сказать, что советские оружейники занимались простым копированием уже известных образцов оружия подобного класса. Немалая заслуга советских конструкторов и самого Ф. В. Токарева во внедрении в конструкцию изделия оригинальных технических решений. Отличительной особенностью советского пистолета стал ударно-спусковой механизм, изготавливаемый в едином блоке. Это в свою очередь значительно упростило производственный цикл и последующую эксплуатацию оружия. Устройство пистолета – это восемь отдельных узлов, что очень удобно во время чистки и смазки. В качестве основного конструктивного материала использовалась углеродистая сталь, поверхность которой подвергалась оксидированию.

Начиная обзор пистолета ТТ, можно отметить следующие отличительные особенности устройства. Боевая пружина располагается в курке, что в свою очередь значительно увеличило ширину рукоятки. Щечки на рукоятке крепятся с помощью поворотных планок. Следует отметить, что первый образец оружия не имел предохранительного механизма. Его функцию выполнял курок, находящийся во взведенном положении.

Работа автоматики обеспечивается за счет короткого хода ствола, возникающего при отдаче во время выстрела. Система запирания действует за счет снижения казенной части ствола. В пистолете использован ударно-спусковой механизм одинарного действия куркового типа. В режиме предохранительного взвода курок блокирует затвор.

Патроны в патронник подаются из магазина, который имеет однорядное расположение патронов. Устройство спускового механизма и особенности конструкции магазина обеспечивают точность досылания патрона в патронник. Обойма рассчитана на 8 патронов. Расположенный на кожухе-затворе целик с регулируемой планкой, вместе с нерегулируемой мушкой составляют прицельное приспособление оружия.

Магазины

На первых образцах оружия щечки были рифлеными, коричневого цвета, изготовленные из бакелита. На поздних версиях щечки имели уже черную расцветку и украшались пятиконечной звездой, увенчанной надписью СССР.

На заметку: на пистолетах 1940 года выпуска использовались накладки, изготовленные из дерева. Аналогичный материал был использован и во время войны, когда в условиях эвакуации оружейных заводов приходилось заменять бакелитовые накладки деревянными изделиями.

Пистолет ТТ – новое оружие для РККА

Первые готовые образцы были представлены приемной комиссии летом 1930 года. Вместе с изделием тульских оружейников испытания проходили пистолеты С.А. Коровина и С.А. Прилуцкого. Во время опытных стрельб велось сравнение с иностранными образцами. Результаты испытаний порадовали и военных и самих оружейников. Пистолет Токарева оказался ничуть ни хуже по баллистическим показателям хваленых иностранных моделей, американского Colt M1911A1, немецкого Walther PP и Parabellum P.08.

Стрельбы

Помимо баллистики советский пистолет обладал значительно меньшей массой и габаритами. Конструкция оружия приятно удивила военных специалистов и экспертов, оказавшись удобной, простой и неприхотливой в эксплуатации. Государственная комиссия оценила пистолет Токарева, как наиболее подходящий образец личного оружия для оснащения Красной Армии. В дальнейшем конструкторам ставилась задача устранить имеющиеся недостатки. В частности требовалось:

  • повысить точность стрельбы;
  • снизить физическое усилие, оказываемое на спусковой крючок;
  • наличие специальных средств и приспособлений для повышения безопасности оружия в обращении.

В течение короткого времени тульские оружейники сумели справиться с поставленной задачей, устранив указанные недостатки. Во время декабрьских опытных стрельб 1940 года, которые проводились в присутствии К. Е. Ворошилова, М.Н. Тухачевского и Уборевича, пистолет признали пригодным, отвечающим поставленным требованиям и задачам. Через полтора месяца, в феврале 1931 года тульским оружейникам была заказана первая опытная партия пистолетов для поставки в войска. В том же году изделие под названием «7,62 мм самозарядный пистолет обр. 1930 г.» принят на вооружение РККА. Неофициально в военных кругах и в войсках оружие называли пистолет – Тульский Токарева.

Ствол

По ходу производства в конструкцию пистолета вносились коррективы и изменения. Начиная с 1933 года, ствол у пистолета ТТ стал полностью изготавливаться на токарных станках. Рама у изделия стала цельной. Рукоятка при этом уже не отделялась от рамы. В заводских условиях доработали спусковую тягу и разобщитель. Доработанный образец стал называться «7,62 мм самозарядный пистолет обр. 1933 г.» или пистолет ТТ – 33. В таком виде пистолет стал массово поступать на вооружение армейских частей, в сыскные и следственные органы ОГПУ. Оружие сначала выпускалось только на Тульском оружейном заводе. С началом Великой Отечественной войны, во время немецкого наступления под Москвой, производство пистолетов было переориентировано на Ижевский механический завод. С этого момента оба предприятия параллельно осуществляли выпуск пистолетов Токарева.

Модификации

На заметку:в годы войны, когда для фронта требовалось максимально возможное количество образцов стрелкового оружия, существенно снизилось качество изготовления пистолетов. Большинство деталей оружия имело низкое качество обработки и большие допуски, что часто становилось причиной отказа оружия в боевых условиях.

Легендарное оружие и современность

Схема ТТ

Оценивая по чертежам конструкцию пистолета ТТ, можно сделать вывод о том, что перед нами оружие с потенциально высокими техническими возможностями. Его ТТХ заслуживают внимания и выглядят следующим образом:

  • масса оружия вместе с магазином 910 г;
  • длина пистолета 195 мм;
  • ширина пистолета в кожухе-затворе – 28 мм;
  • высота пистолета от защелки магазина до верхней точки целика – 120 мм;
  • прицельная дальность 30-50 м;
  • скорость полета пули 420м/с.

С этим оружием Красная Армия участвовала в боях на Халкин-Голе и во время Финской компании 1939-40 гг. История пистолета ТТ богата и многогранна. Оружие стояло на вооружении Красной Армии в годы Великой Отечественной войны. С этим пистолетом связана боевая работа органов внутренних дел и советской контрразведки СМЕРШ. Нельзя не сказать о том, что пистолет Токарева был излюбленным оружием криминальных элементов.

Пистолет в кино

Сойдя с арены в качестве боевого оружия, пистолет Токарева получил второе рождение уже в качестве спортивного оружия и как травматическое средство самообороны. На базе основного изделия в 50-е годы был разработан спортивно-тренировочный пистолет Р-3, рассчитанный под патроны калибром 5,6 мм. Основная боевая реплика пистолета получила в 2012 году сертификат спортивного оружия, став спортивным оружием под индексом С-ТТ.

Благодаря популярности и известности ТТ уже в наши дни появились различные модификации травматического оружия, созданного на базе пистолета ТТ. Заслуживают внимания такие модели, как ВПО-501 «Лидер», ВПО-509 «Лидер-М» и ТТ-Т. Разборка травматического пистолета ТТ дает представление о том, что данное оружие не приспособлено для стрельбы боевыми патронами. Ствол изделия имеет специальный штифт, который препятствует использованию боевых зарядов.

Стрельба

Помимо названных моделей появились и другие версии пистолета, к примеру ммг МР-82, который является точной копией оригинального оружия. С этим вооружением сегодня массово проводятся военно-исторические реконструкции событий времен Великой Отечественной войны.

ПИСТОЛЕТ ТТ ИСТОРИЯ СОЗДАНИЯ МОДИФИКАЦИИ

ПИСТОЛЕТ ТТ. ИСТОРИЯ СОЗДАНИЯ, МОДИФИКАЦИИ.

Историю пистолета ТТ можно начать с конца прошлого века, когда Гуго Борхардт для своего самозарядного пистолета калибра 7, 65 мм использовал патрон с бездымным порохом, который и стал одним из первых боеприпасов для самозарядных пистолетов. Мощный патрон в сочетании с приставным прикладом позволял вести из пистолета прицельный огонь на дистанции до двухсот метров. Через несколько лет братья Маузеры использовали усовершенствованный патрон Борхардта в пистолете Маузер К-96. Новый патрон 7, 63 х25 мм (маузер) идеально подходил для принятой ими концепции пистолета-карабина.

Так-же постоянно велась разработка по усовершенствованию пистолета ТТ, в 1942 году сделали опытные образцы с магазинами повышенной емкости на 15 патронов, но в массовое производство данные пистолеты не пошли, выпустили их около 1000 экземпляров. Отличие от обычного ТТ были в емкости магазина, в форме рукояти, также изменен принцип фиксации магазина.

КОНСТРУКЦИЯ ПИСТОЛЕТА Пистолет ТТ в годы Великой Отечественной войны являлся основным личным оружием офицеров и генералов Советской Армии и был предназначен для ведения ближнего боя на дистанциях до пятидесяти метров. Пистолет представляет собой самозарядное короткоствольное оружие, в котором подача и досылание патрона в патронник, запирание и отпирание канала ствола, извлечение из патронника и выброс стреляной гильзы осуществляются автоматически. Действие автоматики основано на известном принципе Браунинга, при котором инерционная масса отката образуется затвором, сцепленным со стволом при коротком его ходе. Стрельба из пистолета ведётся одиночными выстрелами. Питание патронами осуществляется из плоского коробчатого магазина, размещённого в рукоятке пистолета. Среди отечественных и зарубежных пистолетов ТТ отличается высокими пробивной способностью и убойной силой. Эти качества обеспечиваются за счёт мощного патрона и достаточно большой длины ствола.

A-затвор-кожух, II-ствол, FF-серьга, G-ударник, J-коробка ударно-спускового механизма, H-курок, I-боевая пружина, M-разобщитель, V-спусковая тяга, Sспусковая пружина, U. Q-крышки рукоятки, R-магазин, W-защелка магазина, Z-рама, CC-возвратная пружина, JJ-направляющая втулка Пистолет состоит из следующих частей и механизмов: Рамка ( Z ) служит для соединения всех частей пистолета. Она состоит из собственно рамки и колодки ударно-спускового механизма. На рукоятке специальными закрепляющими деталями к планкам крепятся левая и правая щёчки. Между рукояткой и спуском крепится защёлка магазина, которая одновременно является ограничителем хода спускового крючка назад. Подвижную часть пистолета составляют ствол с серьгой, затвор с направляющей втулкой и возвратной пружиной ( CC ). Ствол ( II ) имеет прилив, в вырезе которого на оси помещается серьга ствола. В собранном состоянии в нижнее отверстие серьги вставляется стержень затворной задержки. В средней части ствола имеются два полукопьцевых выреза для соединения с выступами затвора при запирании канала ствола. При откате ствол упирается в дно паза рамки, и по нему начинает скользить направляющая втулка с затвором. Затвор ( A ) — сухарный механизм для крепления направляющей втулки с отверстиями для ствола (вверху) и для наконечника возвратной пружины (внизу). В затворе монтируются ударник и выбрасыватель, которые крепятся штифтами. Затвор движется на рамке по её продольным выступам. Движение затвора назад ограничивается основанием направляющего стержня возвратной пружины. При накате движение затвора и ствола вперёд ограничивается упором серьги в стенку выреза прилива ствола, а удар при этом воспринимается стержнем затворной

Ударно-спусковой механизм состоит из спускового крючка , курка с пружиной, шептала с пружиной, оси и разобщителя. Разобщитель дополнительно выполняет роль предохранителя от выстрелов при не полностью запертом затворе, поскольку разъединяет сцепление тяги спуска с шепталом при неправильном положении затвора. Прицельные приспособления предназначены для ведения прицельной стрельбы, состоят из мушки и целика. Крепление целика осуществляется в пазу затвора кернением. Пистолет пристреливается на двадцать пять метров. Магазин ( R ) служит для размещения восьми патронов. Состоит из коробки, подавателя с пружиной, крышки и вкладыша. На магазине имеются отверстия для указания количества патронов. Он вставляется в рукоятку и фиксируется там защёлкой, входящей в вырез на его правой стенке. Затворная задержка удерживает затвор в заднем положении, размещается с левой стороны рамки. Стержень проходит через нижнее отверстие серьги ствола и фиксируется с противоположной стороны вилкообразной пружиной. После израсходования патронов подаватель своим зацепом надавливает на зуб затворной задержки, которая, поворачиваясь, останавливает затвор в заднем положении. Для возврата затвора вперёд необходимо либо нажать на гребень лопасти затворной задержки, либо отделить магазин и отвести затвор назад и отпустить.

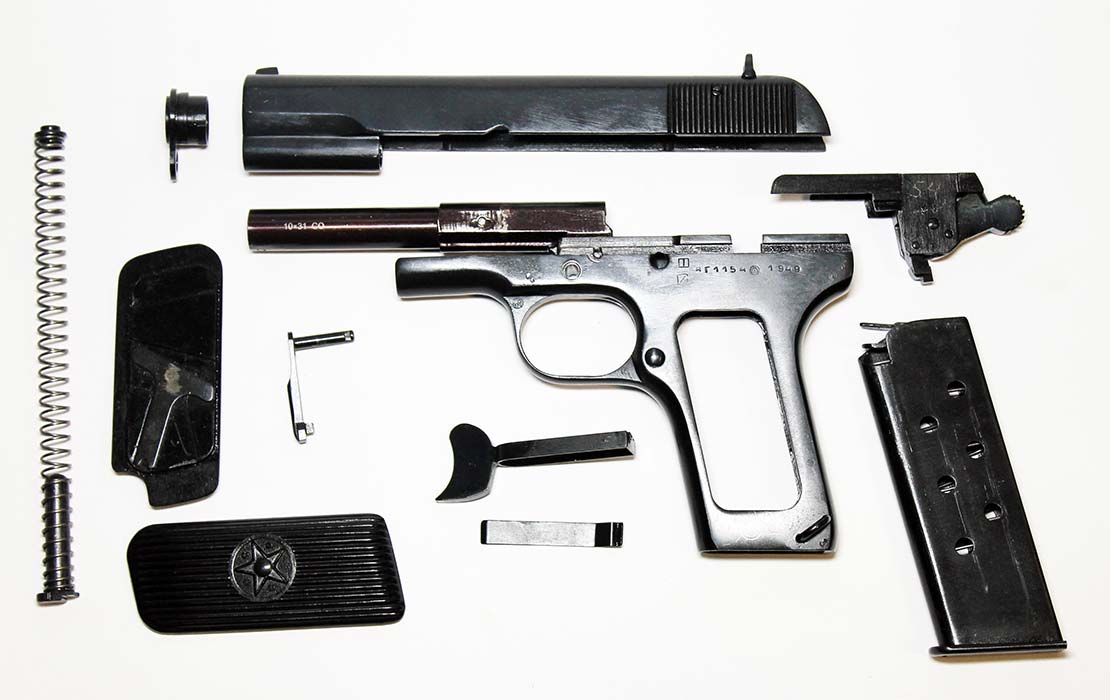

РАЗБОРКА И СБОРКА ПИСТОЛЕТА Самозарядные пистолеты — изделия тонкой механики и технологии. Для обеспечения надёжной работы надо знать их устройство, уметь распознавать первые признаки надвигающегося технического недуга. Важным и обязательным шагом в этом направлении является овладение навыками разборки и сборки оружия. Разборка пистолета подразделяется на неполную (частичную) и полную. Неполная разборка производится в целях технического обслуживания пистолета, его осмотра и смазки. Полная разборка требуется значительно реже, но она обязательна в тех случаях, когда пистолет побывал в особых условиях, — попал в воду, угодил в грязь, длительное время находился в разного рода средах повышенной агрессивности. Первое необходимое правило выполнения этой операции — выбор чистого и удобного места. Лучше всего для этого подходят гладкий стол, широкая скамья, ровная подстилка. В ходе полной разборки необходимо соблюдать аккуратность и порядок: части и механизмы класть в последовательности разборки, обращаться с ними осторожно, не допускать резких ударов. При сборке обращать внимание на нумерацию частей — перепутывание с деталями других пистолетов, даже той же системы, недопустимо.

НЕПОЛНАЯ РАЗБОРКА

1. Вынуть магазин. 2. Концом крышки магазина сдвинуть пружину затворной задержки назад и, удерживая затвор, надавить на освобождённый конец стержня затворной задержки и извлечь её. 3. Поддерживая возвратную пружину, снять с рамки затвор со стволом. 4. Повернуть затвор возвратной пружиной вверх, нажатием на головку направляющего стержня вывести его из затвора и отделить вместе со стержнем и наконечником. 5. Отделить направляющую втулку затвора, повернув её относительно затвора на 180 градусов. 6. Расцепить ствол с затвором и вынуть его за дульную часть. 7. Извлечь колодку ударно-спускового механизма (УСМ), удерживая рамку за рукоятку. Неполная разборка пистолета закончена. Сборка пистолета производится в обратном порядке. Для соединения ствола с затвором ствол необходимо вкладывать в затвор, откинув серьгу назад. При установке затвора на рамку следует утопить колодку УСМ так, чтобы она не препятствовала свободному движению затвора. Для крепления затворной задержки отведите затвор немного назад, чтобы совпало отверстие в серьге ствола с отверстием в рамке.

История пистолета ТТ как известно говорит о двух основных модификациях. Сюда не входят его спортивные клоны, опытные и малосерийные образцы.

Это 7, 62 мм пистолет Токарева образца 1930 года и 7, 62 мм пистолет Токарева образца 1933 года. Кроме того с 1947 года пистолет стали выпускать серийно с мелкой насечкой на кожух-затворе, хотя подобные пистолеты выпускались и в 1946 году, наряду с пистолетами имевшими крупную насечку. Это вряд ли можно назвать какой то новой модификацией , но внешне оно отличается от предыдущих серийных пистолетов. В этой теме я решил проиллюстрировать изменения в пистолете Токарева на примере ММГ пистолета Токарева которые попадались мне. На фотографиях три пистолета (вернее три ММГ):

1. Пистолет Токарева образца 1930 года. Номер 3313. Год выпуска 1933. Как известно официально пистолетов образца 1930 года было выпущено около 4700 штук. ММГ этого пистолета как раз представляет полный образец пистолета Токарева. Рама, ствол, УСМ именно образца 1930 года. 2. Пистолет Токарева образца 1933 года. Номер АЖ 533. Год выпуска 1941. Типичный представитель пистолета Токарева образца 1933 года. Все детали соотвествуют пистолету выпуска начала 1941 года. 3. Пистолет Токарева образца 1933 года. Номер АФ 3296. Год выпуска 1952. Производство Ижевск. Как раз пистолет последних годов выпуска. На фото видны различия пистолетов образца 1930 и 1933 годов. Рама пистолета 1930 года с крышкой, колодка УСМ, форма шептала и разобщителя, затвор с мелкой насечкой и стволы.

Дякую за увагу

История пистолета Макарова | История: факты и мифы

Пистолет Макарова (ПМ) никогда не вызывал бурных восторгов, но данное оружие усовершенствовалось, модернизировалось и, даже перешагнув 60-летний, «пенсионный», рубеж, остается востребованным и в плане практического использования, и как база для новых конструкций.

Пистолет Макарова (ПМ)

Пистолет Макарова (ПМ)

Во время Великой Отечественной командиры и политработники поднимали в атаку бойцов, размахивая пистолетами ТТ, а иногда и унаследованными с Гражданской наганами. Отложив явно архаичный наган в сторону, надо признать, что ТТ сильно проигрывал по сравнению с вражеским Вальтером ПП, который в 1947 году воспринимался многими военными как лучший среди армейских пистолетов.

Сменщик ТТ

По завершению Второй мировой был заявлен конкурс на новый пистолет для офицеров Советской армии. Задача — создать две модели: длинноствольный автоматический пистолет для офицеров полевых частей и своего рода пистолет «мирного времени» для старших офицеров.

Пистолет ТТ

Пистолет ТТ

Соответственно и моделей участникам конкурса предлагали представить две: под калибры 7,65 и 9 мм. Чуть позже задачу скорректировали, поскольку оружейник Борис Семин сконструировал в 1951 году новый 9-мм патрон, при меньшей мощности он имел большее останавливающее действие, чем патрон вальтера. В пуле данного патрона бал свинцовый сердечник в стальной оболочке (позже — стальной грибовидный сердечник, запрессованный в свинцовую рубашку), что повышало пробивное действие по отношению к любым неметаллическим преградам.

Walther PP

Walther PP

В конкурсе были представлены много моделей, причем для сравнения в испытаниях участвовали иностранные образцы — обязательный вальтер ПП, маузер обр. 1940 года, «Беретта» обр. 1934 года. Из советских конструкторов: Токарев, Коровин, Симонов. Модель Игоря Стечкина была принята на вооружение в качестве автоматического пистолета, предназначенного для офицеров, непосредственно участвующих в боевых действиях. А вот среди самозарядных пистолетов «мирного времени» победила модель инженера Николая Макарова.

Вспоминая о своем участии в конкурсе, он рассказал: «Я в то время работал ежедневно, практически без выходных дней, с восьми часов утра и до двух-трех часов ночи, в результате чего я дорабатывал и расстреливал образцов в два, а то и в три раза больше, чем мои соперники, что, безусловно, дало возможность в совершенстве отработать надежность и живучесть».

Немного вальтер

Витавшая в воздухе тень вальтера ПП предопределила многие конструктивные решения, призванные усовершенствовать не самые сильные стороны прототипа. Особое внимание уделялось повышению надежности после внешних ударов и в ситуации загрязнения, повышению прочности материала, а также унификации деталей.

Макаров совершенно по-другому, чем у немецкого пистолета, выполнил ударно-спусковой механизм, защелку магазина и предохранитель, добавив рычаг затворной задержки. Однако менять запатентованную фирмой «Вальтер» в 1921 году откидную спусковую скобу он не стал, решив, что она идеальным образом ограничивает ход затвора.

Для германского пистолета были характерны задержки при стрельбе, вызванные плохо рассчитанным скосом патронника. Макаров рассчитал угол скоса заново, соотнеся его с высотой расположения верхнего патрона, а также зеркала затвора-кожуха и выбрасывателя. Для этого в своей модели он расположил верхний патрон в магазине достаточно высоко, практически на уровне патронника. Благодаря совмещению функций, деталей в ПМ (32) стало меньше, чем в вальтере ПП (51).

Автоматика основана на свободном затворе, причем упругость надетой на ствол возвратной пружины в самом запирании не принимает участия, она только возвращает затвор в исходное положение.

Когда производится первое нажатие на спусковой крючок одновременно взводится курок, по этой причине для спуска необходимо большее усилие, чем при взведенном курке (примерно 3,5 кг). Но при следующих выстрелах требуется только легкое нажатие (усилие — 1,5 кг).

По сравнению с немецким пистолетом у ПМ имеются и боевой, и предохранительный взводы. Управлять советской моделью можно одной рукой, чему способствует удобное переключение большим пальцем флажкового предохранителя.

Основные части пистолета Макарова: 1 — Затвор-кожух; 2 — Ствол; 3 — Дужка спусковой скобы; 4 -Затворная задержка; 5 — Пружина пускового механизма; 6 — Тяга спуска; 7 — Держатель пружины; 8 — Рукоятка; 9 — Спусковой крючок; 10-Курок; 11 — Возвратнобоевая пружина.

Основные части пистолета Макарова: 1 — Затвор-кожух; 2 — Ствол; 3 — Дужка спусковой скобы; 4 -Затворная задержка; 5 — Пружина пускового механизма; 6 — Тяга спуска; 7 — Держатель пружины; 8 — Рукоятка; 9 — Спусковой крючок; 10-Курок; 11 — Возвратнобоевая пружина.

Впрочем, оппоненты указывают, что снимать вальтер с предохранителя удобней, поскольку флажок надо поднимать вверх, а не опускать вниз, что при интенсивной стрельбе дает выигрыш в доли секунды. Кроме того, у вальтера для выбрасывания использованной обоймы достаточно нажать на кнопку, а у ПМ приходится оттягивать тугую защелку внизу рукоятки. Здесь сказался печальный опыт ТТ, для которого были характерны эпизоды случайного извлечения магазина.

В результате, приемная комиссия решила, что пистолет Макарова лучше всего соответствует заявленным требованиям, и в 1951 году пистолет был принят на вооружение.

При весе снаряженного ПМ в 810 г длина оружия — 161,5 мм, ширина — 30,5 мм, высота — 126,75 мм. Убойная дальность полета пули составляет 350 м, прицельная и эффективная дальность — 50 м. Зато кучность заметно выше средней: на дистанции в 50 м все пули ложатся в круг диаметром 32 см, а на дистанции 20 м диаметр круга уменьшается до 13 см.

Счет на миллионы

Низкая пробиваемость металлических преград по мере внедрения бронежилетов все больше играла в «минус» ПМ, причем для решения проблемы обычно концентрировались на разработке новых боеприпасов.

Специальный бронебойный патрон 9×18 ПБМ стал одной из разработок. Его пуля из твердосплавного сердечника покрыта алюминиевой аэродинамической оболочкой. Вес пули снизился, а начальная скорость полета выросла, так что с расстояния в 10 м эта пуля пробивает 5-миллиметровый лист простой углеродистой стали. К новому патрону появилась и новая двухрядная обойма на 12 патронов, корпус которой стал немного выступать из рукоятки. Такая модель (модернизированный пистолет Макарова — ПММ 12) надежней держится в ладони и быстрей перезаряжается.

Этот пистолет стал первым огнестрельным оружием, которое побывало в космосе. Пистолет был включен в стандартный комплект космонавта советского космического корабля «Восток».

Кинолюбители считают, что впервые на экране ПМ появился в 1956 году в шпионском боевике «Дело №306». Потом был уже не шпионский, а обычный детектив «Дело пестрых» (1958).

В1993 году на российские экраны вышел завоевавший ряд престижных призов фильм Владимира Хотиненко «Макаров», в названии которого обыгрывалась глубокая, почти духовная связь поэта Макарова и принадлежавшего ему пистолета-«однофамильца».

По причине простоты и надежности, помимо армии, ПМ быстро получил распространение в правоохранительных структурах. Его взяли на вооружение в армиях практически всех стран соцлагеря, а в ГДР, Болгарии и Китае наладили собственное лицензионное производство.

В СССР статус ПМ как главного армейского пистолета ограничивал возможности отступления от определенных стандартов. Только в начале 1960-х годов в Тульском КБ приборостроения были изготовлены несколько образцов с рамой из полимерных материалов, но, поскольку результат не удовлетворил заказчика, проект остался без продолжения.

Зато с началом перестройки количество модификаций увеличивалось в геометрической прогрессии, достигнув вместе с иностранными вариантами четырех десятков. А счет выпущенных пистолетов (с учетом армейских) идет на миллионы.

Хотя разговоры о переходе на новый армейский пистолет ведутся давно, очевидно, что в России этот процесс растянется на годы.

© Александр Соколов

Пожалуйста, поддержите канал — ставьте класс и подписывайтесь, чтобы читать интересные статьи!

О пистолете ТТ — mihalchuk_1974 — LiveJournal

Если полистать нашу оружейную литературу, то может возникнуть впечатление, что о пистолете ТТ и его создателе Фёдоре Васильевиче Токареве мы имеем исчерпывающие сведения. Однако на самом деле всё не так просто, и в истории создания ТТ немало белых пятен.

Досконально изучить творчество Фёдора Васильевича Токарева мне удалось после третьего курса оружейно-пулемётного факультета Тульского механического института. Благодаря рекомендации заместителя декана факультета Маркова, мне и моему соседу по комнате в общежитии Владимиру Жарикову представилась возможность подработать на тульском заводе №536. Мы должны были в заводском музее перечистить все хранившиеся там образцы стрелкового и авиационного пулемётно-пушечного вооружения. На мою долю пришлась коллекция почти всех (включая опытные) токаревских самозарядных винтовок и пистолетов.

Классический вариант пистолета Браунинга обр. 1903 г.

Неполная разборка классического Браунинга обр. 1903 г.

Пистолет ТТ

Приводя в порядок эти образцы, я не мог не заметить, что бывший казачий есаул был прекрасным мастеровым и весьма изобретательным конструктором.

Эти качества Токарева подтверждаются, в частности, и тем, что на закате своей деятельности, работая в московском КБ авиационного и ракетного оружия А. Э.Нудельмана, где Фёдору Васильевичу была предоставлена возможность для продолжения оружейного творчества, он предпочёл заниматься совершенствованием изобретённого им панорамного фотоаппарата ФТ-2. Подвижный объектив этой фотокамеры позволял делать снимки на 35-мм фотоплёнке шириной не 36 мм, как обычно, а 130 мм!

«Браунинг 1903 г. К» и ТТ. Вид слева

«Браунинг 1903 г. К» и ТТ при неполной разборке

Но вернёмся к пистолету ТТ. Главный вопрос, возникающий по поводу этого оружия: «Что же в этом образце Фёдор Васильевич сделал сам, а что заимствовал?». Правомочность такой постановки становится очевидной после знакомства с 9-мм пистолетами Джона М. Браунинга образца 1903 г. Более того, сам собой напрашивается вывод, что TT это в чистом виде копия одной из Браунинговских моделей.

Пистолеты Джона Мойзеса Браунинга разработаны на основе его же собственного патента 1897 г. Наиболее типичными считаются следующие образцы пистолетов Браунинга: пистолет образца 1900 г. калибра 7,65 мм, пистолет образца 1903 г. калибра 9 мм и пистолет образца 1906 г. калибра 6,35 мм.

Последний образец не относится к оружию военного типа ввиду его малого калибра. К каждому из этих пистолетов одновременно был разработан и патрон. Одно время популярной была классификация этих моделей и соответствующих им патронов по номерам от одного до трёх. Первым номером обозначался патрон и пистолет калибром 6,35 мм, вторым калибром 7,65 мм и третьим калибром 9 мм.

В больших количествах пистолеты Браунинга производились в Бельгии на заводе «Fabrique Nationale d.Armes de Guerre S.A.» Herstal-Liege. Продукцию непосредственно бельгийского производства отличает стилизованная аббревиатура «FN» на обеих пластмассовых щёчках рукоятки.

Пистолеты состояли на вооружении армии и полиции многих стран.

Модель 9-мм пистолета Браунинга образца 1903 г. активно использовалась и в России — ею вооружались сотрудники жандармерии.

Особенность 9-мм «Браунинга» образца 1903 г. заключается в инерционном запирании канала ствола, хотя его патрон по баллистическому импульсу не намного уступает 9-мм патрону пистолета «Парабеллум» образца 1908 г. Длина браунинговского патрона на 1,5 мм короче парабеллумовского (28 мм против 29,5 мм), но гильза длиннее на 1,3 мм (20,3 мм против 19 мм). По укоренившейся сейчас у нас практике этот патрон обозначается 9×20.

«Браунинг 1903 г. К» и ТТ. Вид справа

Пистолет имеет плавные внешние очертания и закрытое расположение курка, что делает его удобным и для карманного ношения. Курок помещается внутри задней части рамки и вращается на оси, которой служит стержень флажкового предохранителя. Боевая пружина пластинчатая, размещается она в задней стенке рукоятки и состоит из двух ветвей. Длинная ветвь действует на курок через ролик, который установлен на выступе курка, а короткая ветвь упирается в перемычку спусковой тяги. Ударник с пружиной расположены в сверлении кожуха-затвора. В затворе ударник удерживается поперечной шпилькой.

На одной оси с курком установлена колодка с двумя перьями, направляющими извлекаемую из патронника гильзу. Левое перо имеет зуб, служащий отражателем. В выступы обоих перьев снизу упирается очередной патрон. В колодке имеется сквозное сверление для прохода разобщителя. Точно такие же перья и аналогичное расположение отражателя и разобщителя мы видим на съёмной сборке куркового ударного-спускового механизма пистолета ТТ.

Спусковой механизм с разобщителем позволяет вести только одиночный огонь. Спуск выполнен заодно со спусковой тягой, тяга охватывает с обеих сторон магазин и движется в гнезде внутри рамки пистолета.

Задняя перемычка тяги действует на шептало, в этой же части над тягой находится разобщитель, опускающий тягу и выводящий её из зацепления с шепталом при откате затвора.

Предохранение от несанкционированного выстрела осуществляется флажковым предохранителем и автоматическим предохранителем, который освобождает шептало при сжатии рукоятки пистолета ладонью. Предохранителем от преждевременного выстрела служит разобщитель, не позволяющий спусковой тяге воздействовать на шептало до прихода затвора к крайнему переднему положению. Флажковый предохранитель может быть включён поворотом его насечённой головки вверх только при взведённом курке. При спущенном курке предохранитель не может быть повёрнут, что служит сигналом спущенного курка.

С помощью флажкового предохранителя осуществляется неполная разборка пистолета, для чего надо оттянуть кожух-затвор настолько, чтобы зуб предохранителя зашёл в вырез с левой стороны кожуха затвора. После этого ствол можно повернуть на 120 градусов и снять с рамки кожух-затвор со стволом, сдвинув их вперёд.

Магазин коробчатого типа ёмкостью на семь патронов с однорядным их расположением. Относительно небольшое, по современным воззрениям, число патронов в магазине объяснимо стремлением к компактному по высоте оружию. Магазин помещается внутри рукоятки и стопорится защёлкой снизу магазина. По израсходованию последнего патрона подаватель магазина поднимает зуб, расположенного с правой стороны рамки останова затвора. Зуб, заходя в вырез кожуха-затвора, останавливает его в крайнем заднем положении.

Пистолет «Кольт» обр. 1911 г.

Прицел постоянный, состоит из целика и мушки. Находятся они на кожухе-затворе.

Эта компановка пистолета, отличающаяся массивным кожухом-затвором, прикрывающим ствол по всей его длине, и с возвратной пружиной под стволом, над стволом или вокруг ствола защищены патентом от 1897 г. на имя Джона Мойзеса Браунинга. Расположение съёмного магазина в рукоятке Браунинг заимствовал у Гуго Борхардта. С тех пор подобная схема использовалась многими конструкторами.

При сравнении «Браунинга» 1903 г. с ТТ первое, что бросается в глаза, это их внешнее сходство, но внутри этих образцов немало отличий — совершенно разные механизмы запирания, существенно отличающиеся ударноспусковые механизмы (у «Браунинга» курковый закрытый, у ТТ курковый открытый и съёмный). Казалось бы, в такой ситуации говорить о слепом копировании Токаревым пистолета Браунинга не приходится. Но для подобных предположений всё же основания есть!

Мне удалось обнаружить в оружейном собрании технического кабинета Тульского ЦКИБ СОО очень необычный вариант «Браунинга» 1903 г. , отличающийся от классического выведенным наружу курком. Назовём его условно «Браунинг обр. 1903 г. К».

«Браунинг обр. 1903 г. К» может считаться чрезвычайно редким образцом, поскольку ни в отечественной, ни в зарубежной литературе он не описан. В оружейном собрании технического кабинета Тульского ЦКИБ СОО, где он числится под наименованием «Браунинг» 1903 г.» По внешнему виду, габаритным и весовым данным этот пистолет совершенно аналогичен описанному выше образцу под патрон 9×20 мм, но отличается от него устройством ударно-спускового механизма, отсутствием автоматического предохранителя и флажкового предохранительного механизма.

Пистолет «Кольт» обр. 1911 г. при неполной разборке

На кожухе-затворе и рамке пистолета никаких заводских клейм и надписей нет. Клеймение имеется только на казённой части ствола в зоне гильзовыводного окна.

Образец относится к классу оружия с инерционным запиранием канала ствола. Его ствол, возвратный механизм и сменный магазин на семь патронов взаимозаменяемы с вышеописанным пистолетом Браунинга образца 1903 г.

Для неполной разборки этого образца необходимо, отводя кожух-затвор и, пытаясь повернуть ствол, на ощупь найти положение, когда опорные выступы ствола выйдут из зацепления с рамкой пистолета и войдут в вырез кожуха-затвора.

Ударно-спусковой механизм пистолета представляет собой отдельный агрегат в виде колодки, в которой собраны курок с находящейся внутри его боевой пружиной, шептало с пластинчатой пружиной и разобщитель. После отделения кожуха-затвора этот агрегат отделяется от рамки пистолета.

Внешне агрегат и его детали неотличимы от аналогичных пистолетов ТТ.

В тульском городском музее оружия имеется опытный пистолет, изготовленный Ф.В.Токаревым, который можно считать прообразом ТТ и который отличается от пистолета Браунинга только тем, что в нём использован 7,62-мм маузеровский патрон.

Таким образом, вполне определённо можно говорить о том, что изначально предполагалось полностью скопировать ТТ с редкой модификации пистолета Браунинга со съёмным курковым ударно-спусковым механизмом.

Пистолет Ф.В.Токарева обр. 1938 г.

Маузеровский патрон был Токаревым выбран лишь потому, что в конце 1920 г. по решению Арткома Артиллерийского управления РККА у немецкой фирмы DWM (с 1922 г. Berliner Karlsruhe Industriewerke — BKIW) купили лицензию на его производство. Однако этот боеприпас оказался слишком мощным для осуществления инерционного запирания. Для исправления положения Фёдор Васильевич в следующем варианте ТТ применил запирание канала ствола по образу и подобию пистолета «Кольт» образца 1911 г. — качающимся стволом, управляемым серьгой. Отметим, что «Кольт» образца 1911 г. разработан всё тем же Браунингом на заводах Кольта.

Напрашивается вопрос, почему Токарев, весьма изобретательный конструктор, пошёл на явное копирование при разработке такого в принципе простого оружия, как самозарядный пистолет? Всё в том же тульском музее оружия имеются его оригинальные образцы самозарядных винтовок конструктивно гораздо более сложные, чем ТТ. Так, например, его принятая на вооружение в 1938 г. самозарядная винтовка СВТ-38 полностью оригинальна по конструкции. Это же можно сказать и о пистолете Токарева образца 1938 г.

Основные характеристики пистолета «Браунинг» обр.1903 г.»
Калибр, мм 9
Вес пистолета с магазином без патронов, кг 0,93
Начальная скорость пули, м/с 330
Длина ствола, мм 128
Длина пистолета, мм 205
Высота пистолета, мм 120
Вес одного патрона, г 11,3
Основные характеристики пистолета «»Браунинг» обр. 1903 г. К»
Калибр, мм 9
Вес пистолета с магазином без патронов, кг 0,93
Начальная скорость пули, м/с 330
Длина ствола, мм 128
Длина пистолета, мм 205
Высота пистолета, мм 120
Вес одного патрона, г 11,3
Основные характеристики пистолета ТТ
Калибр, мм 7,62
Вес пистолета с магазином без патронов, кг 0,825
Начальная скорость пули, м/с 420
Длина ствола, мм 116
Длина пистолета, мм 195
Высота пистолета, мм 120
Вес одного патрона, г 11,9

Ответ тут может быть только один. Конструктору просто приказали копировать определённый образец. Видимо, кто-то в советских военных верхах имел дело с «Браунингом» 1903 г. и считал его идеальным пистолетом, который, в силу своей несложной конструкции, можно было бы легко выпускать на наших не очень в то время передовых оружейных заводах. По сути, задачей Токарева было не создание оригинального отечественного пистолета, а перестволение «Браунинга» под патрон отечественного производства 7,62×25. За основу взяли не самую распространённую модель пистолета, а его наиболее простую, хотя и редкую модификацию со съёмным ударно-спусковым механизмом. Но мощный боеприпас всё-таки заставил конструктора изменить в пистолете систему запирания.

Подобный вариант создания ТТ вполне вероятен, поскольку в советской оружейной истории нередки случаи, когда военные и политические руководители вынуждали конструкторов принимать технические решения, продиктованные их собственными пристрастиями.

Например, на том же ТТ Семён Михайлович Будённый настоятельно не рекомендовал Токареву применять автоматический предохранитель, блокирующий спусковой механизм, если пистолет выпущен из руки. И таки добился своего — на ТТ автоматического предохранителя нет!

Конструктор Сергей Гаврилович Симонов мне рассказывал, что Климент Ефремович Ворошилов настоял на замене на его карабине СКС простого и технологичного складного гранёного штыка, оксидированного в чёрный цвет, также складным, но клинковым и блестящим. Якобы пехота, атакующая с сияющими на солнце штыками, будет наводить ужас на противника. Поплевался Сергей Гаврилович, но совместно с техником своего КБ Вольхным Василием Кузмичем штык такой сварганили.


Лицевая и оборотная стороны визитки, подаренной при личном знакомстве автору статьи, Фёдора Васильевича Токарева ***
Обнаружение автором статьи, инженером-оружейником Дмитрием Ширяевым, новой, нигде не описанной модификации пистолета «Браунинг» 1903 г. можно считать небольшой сенсацией. Более того, наличие «Браунинга» со съёмным курковым ударно-спусковым механизмом в техкабинете ЦКИБа подтверждается работающими там сотрудниками. Однако есть основания полагать, что его происхождение не так очевидно, как представляется автору статьи, а значит, и вопрос о копировании Токаревым этого образца не столь уж однозначен. Поэтому редакция журнала обратилась к специалистам-оружейникам и историкам-оружиеведам с просьбой высказать в ближайших номерах нашего издания своё мнение о происхождении таинственного образца и о возможности копирования его Токаревым в ходе разработки пистолета ТТ.Дмитрий ШИРЯЕВ, конструктор-оружейник, журнал «Оружие», via

Патрон 7,62×25 Токарев / 7,62×25 ТТ


7.62х25

Основой для создания патрона 7,62×25 стал патрон Маузера калибра 7,63-мм, который был разработан братьями Фридрихом, Фиделем и Иосифом Федерле на базе патрона 7,65-мм Borchardt образца 1893 года, под руководством Пауля Маузера специально для пистолета К-96.

В 1929 году артиллерийский комитет СССР предложил разрабатывать отечественные пистолеты под патрон Маузера калибра 7,63-мм, планируя использовать его в дальнейшем и для пистолетов-пулемётов.

Первые партии новых патронов практически ничем не отличались от фирменных патронов 7,63х25 Mauser, но в 1930 году патрон подвергся некоторой модернизации и был принят на вооружение под наименованием «7,62-мм пистолетный патрон образца 1930 года».

Патрон 7,62х25 имеет ряд отличий от своего «прародителя»: требование максимальной унификации – основного принципа советской военной промышленности – привело к доработке оригинального патрона 7,63-мм Mauser. Дульце патрона было приобжато с 7,63-мм до 7,62-мм. Патрон получил капсюль большего диаметра, унифицированный с револьверным, и более широкую проточку на гильзе, что позволило повысить прочность зуба выбрасывателя (эжектора).

Гильза патрона 7,62х25 — бутылочной формы изготовлена из латуни, стали, или же, как альтернатива, биметаллическая.

Оболочка пули обычно стальная, плакированная томпаком.


7,62×25

В патроне 7,62х25 применяются пули четырёх типов: со свинцовым сердечником – П; со стальным сердечником – ПС; бронебойно-зажигательная (вершина пули окрашена в чёрный цвет с красным пояском – П-41; трассирующая (вершина пули окрашена в зелёный цвет) – ПТ.

Выпускали также и эталонные патроны калибра 7,62х25 (с пулей со стальным сердечником) для сравнения с характеристиками боеприпасов, длительное время хранящихся на складах, и определения их пригодности к дальнейшему хранению. Пуля такого патрона окрашена в белый цвет.

Масса патрона 7,62х25 – 10,2-11 грамм, масса пули – 5,52 грамма, начальная скорость пули – 420–455 м/с, дульная энергия пули – 508–576 Дж. Порох — ВП или П-45/1.

Под патрон 7,62х25 в СССР были созданы и приняты на вооружение Советской Армии такие образцы стрелкового оружия, как пистолет ТТ, пистолеты-пулеметы ППД, ППШ, ППС.

Гильзы советских патронов 7,62х25 до 1942 года не имели клейм, поскольку все патроны выпускались одним заводом. Позднее, в 1944 году, на донце гильзы дополнительно к клейму завода и году выпуска стали ставить месяц изготовления. Боеприпасы периода Второй Мировой войны нельзя рекомендовать для приобретения, так как требования к технологической дисциплине (в части обеспечения надёжности боеприпасов при длительном хранении) были упрощены, и в настоящее время качество таких патронов вызывает сомнение.


7,62х25

Патроны 7,62х25 болгарского производства производились в пятидесятые годы ХХ столетия на патронном заводе в городе Казанлык. Код на гильзе – «10». Начальная скорость полёта пули — около 470 м/с. На Западе за большую дульную вспышку и громкий звук при выстреле они получили название «Fireball express» (полёт шаровой молнии).

Патроны 7,62х25 китайского производства и в настоящее время выпускаются массово и обладают неплохими показателями надёжности при стрельбе. Имеют следующие заводские коды: «11», «31», «41», «61», «71», «81», «321», «661», «947». Дульная скорость полёта пули — около 470 м/с. Патрон использовался в Китае для пистолета Тип 51, пистолетов-пулеметов Тип 50, 43.

Патроны 7,62х25, выпускаемые в Польше, производились до середины пятидесятых годов ХХ века, отмечались кодами «21» или «343», помещаемыми в овал, и годом выпуска, который штамповался левее капсюля. Справа от капсюля обычно имеются ещё две цифры, обозначающие, очевидно, номер партии. Скорость достигает 490 — 530 метров в секунду. Отмечались случаи, когда скорость пули менялась от выстрела к выстрелу на тридцать — сорок процентов. При таком разбросе скоростей боеприпасы опасны при стрельбе, поэтому следует быть предельно внимательными при отборе этих патронов.

Патроны 7,62х25 чехословацкой фирмы «Селье-Белло» обеспечивают начальную скорость около 500 метров в секунду. Эти патроны являются наиболее предпочтительными, но необходимо помнить, что в Чехословакии в 1950-1960 годах выпускался усиленный патрон калибра 7,62х25 для пистолета «Модель 52» и пистолетов — пулемётов «24» и «26». Начальная скорость пули у этого боеприпаса достигала 550-560 метров в секунду. Подобный патрон недопустимо использовать для стрельбы из пистолета ТТ, поскольку могут произойти поломки оружия и несчастные случаи.


7,62х25

Патроны 7,62х25 венгерского производства выпускаются в настоящее время с капсюльным составом, не вызывающим коррозию оружия. Однако надо быть внимательным при приобретении этих патронов — встречались случаи, когда под видом венгерских предлагались обычные польские или болгарские патроны. С начала 1950-х годов в Венгрии производился пистолет «модель 48», являвшийся точной копией советского пистолета ТТ, за исключением того, что на накладках изображался герб ВНР.

Патроны 7,62х25 выпускавшиеся в Германии производились в пятидесятых годах ХХ столетия на двух предприятиях, имевших коды «04» и «05». Справа от капсюля располагалась шестилучевая звезда.

Патроны 7,62х25 румынского производства имели два кода: «21 RPR» и «22 RPR», где буквы обозначали английскую аббревиатуру названия страны.

Патроны 7,62х25 югославского производства малоизвестны и практически не поступают на внешний рынок. Под этот патрон в Югославии сначала выпускался пистолет М-54, являвшийся точной копией советского пистолета ТТ образца 1933 года, а позже пистолет М-57, отличавшийся от предыдущей модели удлинённой рукояткой и соответственно магазином, вмещавшим в себя не восемь (как у М-54), а девять патронов.

Патроны 7,62х25 иракского производства выпускаются по сегодняшний день. Код завода состоит из двух символов: треугольника — арабской цифры «пять» и буквы – «жим». Ниже капсюля проставлен арабскими цифрами год выпуска. Патроны более-менее качественные. Пистолет ТТ иракского производства состоит на вооружении армии Ирака с середины ХХ века. В 1991 году иракский пистолет ТТ вновь «понюхал пороха» во время войны в Персидском заливе, зарекомендовав себя с хорошей стороны. Сотни иракских «ТТ» были вывезены в США как трофейные.

Патроны 7,62х25 американского производства являются наиболее предпочтительными для приобретения. Из производящих их массово компаний известны «Винчестер» и «Кор-Бон».


пистолет ТТ
образца 1933 года

В настоящее время в странах бывшего СССР более всего распространены патроны в основном польского, чешского и китайского производства.

Несмотря на то, что и патрон, и пистолет «ТТ» давно сняты с вооружения и в России почти не производятся (поскольку на военных складах со времён Великой Отечественной войны остался почти миллиардный запас патронов «ТТ»), высокоскоростной патрон 7,62х25 ТТ всегда представлял собой серьёзную угрозу для полицейских многих стран мира. Так, например, полицейские Королевской полиции Гонконга надевают перед выходом на дежурство усиленные бронежилеты третьего класса защиты А+, поскольку часто сталкиваются с преступниками, вооружёнными пистолетами ТТ (чаще китайского производства). Пуля пистолета калибра 10 мм «авто», пробивает только половину жилетов второго класса защиты (штатный жилет полиции США), тогда как «тэтэшная» пуля «шьёт» данный жилет насквозь.

В связи с высокой надёжностью и сравнительной дешевизной и пистолет, и патрон ТТ (чаще всего иракского производства, завезённый в США американскими солдатами как военный трофей), приобрёл немалую популярность у граждан США.

Не исключено, что появление на американском оружейном рынке пистолетов под патрон 7,62х25 подтолкнёт производителей боеприпасов к тому, чтобы освоить выпуск патронов с пулями экспансивного действия, что поставит патрон ТТ на одну планку с лучшими мировыми «мэнстопперами» (так в США обозначают мощные пистолетные и револьверные патроны. В буквальном смысле переводится как «человекоостанавливатель»).

Собирание оружия: ТТ-33 Токарева и его клоны

Российский ТТ-33 1940 года выпуска, без предохранителя и пистолет Norinco Tokarev Model 213 калибра 9 мм.

Федор Васильевич Токарев (1871–1968) — российский конструктор-оружейник. Его имя знакомо многим американским коллекционерам оружия. Среди его разработок были самозарядная винтовка СВТ-40, пистолеты ТТ-30 и ТТ-33. Пистолет находится в центре внимания Уголка коллекционеров в этом месяце.

В 1930 году Советский революционный военный совет начал искать замену револьверу Нагана образца 1895 года.Новый пистолет должен был работать под недавно принятый на вооружение патрон 7,62×25 мм. Этот патрон по размерам идентичен немецкому патрону 7,63 Mauser Broomhandle, но был заряжен под более высоким давлением.

Токарев, сотрудник Тульского арсенала, возглавил группу, представившую один из испытанных образцов. Очевидно, они позаимствовали некоторые особенности конструкции Colt 1911, такие как способ запирания затвора и использование тяги для наклона ствола вверх. Токарев сделал пару интересных поворотов. Во-первых, нет безопасности.Еще одной отличительной особенностью является ударно-шептальный механизм, который можно снять с рамы как единое целое. Наконец, в пистолете не используются винты. Ручки удерживаются на месте внутренними защелками. Комитету Советского Оружия конструкция понравилась, и он получил обозначение пистолет Тула-Токарев 1930 года или ТТ-30.

ТТ-30 выпускался до 1936 года, всего было изготовлено около 93 000 пистолетов. В 1933 году в конструкцию были внесены два изменения, что потребовало изменения названия на ТТ-33. Изменения заключались в способе обработки выступов запирания ствола и в упрощении конструкции рамы для уменьшения количества необходимых деталей.Эти изменения не внедрялись в производственную линию до 1936 года.

ТТ-33 производился во время Второй мировой войны и до середины 1950-х годов. Дизайн не изменился, за исключением некоторых пистолетов, произведенных во время Второй мировой войны, которые имели деревянные рукоятки вместо черных бакелитовых рукояток с логотипом CCCP «Коммунистическая звезда».

Российские пистолеты Токарева не редкость в американских коллекциях. Многие из них были импортированы в период до 1968 года. Некоторых доставили домой американские ветераны войны в Корее или Вьетнаме.Конструкция ТТ-33 оказалась популярной в коммунистическом мире.

Китай принял на вооружение пистолет Тип 54 в 1954 году. Это была прямая копия советской разработки. Type 54 китайского производства будет иметь треугольный знак арсенала, указывающий, где он был изготовлен, а также китайские иероглифы с датой года и серийным номером. Другая версия, обычно экспортируемая в страны третьего мира, будет иметь маркировку M20 в верхней части затвора. Они часто появлялись во Вьетнаме.

В конце 1980-х Norinco начала производство новых пистолетов Type 54 для рынка Северной Америки.Первыми были армейские пистолеты с повышенной безопасностью. Затем они сделали новые модели, в том числе конвертируемый комплект со стволами и магазинами 7,62 × 25 и 9 мм. Norinco также производила 9-мм патрон Токарева, который он назвал моделью 213. Он был сделан со стандартными магазинами на восемь патронов. Некоторые из них были сделаны для ВМФ и называются Ту-90. У них рукоятка с обхватом, как у венгерского токайгпта. Была также модель с широкой рукояткой, в которой использовался магазин на 12 патронов. Многие тысячи «Норинко Токаревых» были импортированы до того, как администрация Клинтона запретила ввоз нарезного огнестрельного оружия производства «Норинко».

Венгрия выпустила свой самодельный ТТ-33 как модель 48 калибра 7,62×25 мм. На рукоятке будет отлит венгерский герб. Венгерская государственная оружейная компания FEG (Fegyvergar) также произвела ограниченное количество 9-мм пистолетов, предназначенных для экспорта в Египет в начале 1950-х годов. Сделка сорвалась, и оружие было продано на международном рынке как Tokagypt. Это был первый раз, когда ТТ-33 был перестволен под патрон 9х19 мм. Tokagypt, построенные FEG, были построены с предохранителем для большого пальца, а рукоятки отличаются тем, что они охватывают заднюю часть рукоятки.Ни один из пистолетов ТТ венгерского производства не импортировался в США в больших количествах.

Северная Корея производит ТТ-33 как Type 68. О произведенной в Северной Корее версии имеется очень мало информации. Предполагается, что он идентичен советскому образцу.

Польша производила свой пистолет модели ТТ на знаменитом арсенале в Радоме, также известном как завод 11. Многие из них с повышенной безопасностью были недавно импортированы.

Румыния производила пистолет Токарева на своем военном заводе в Кугире.Их модельное обозначение пистолета ТТК, Тула Токарева Цугир.

Югославия выпустила пистолет Model 57 калибра 7,62×25 мм. Они похожи на ТТ-33, за исключением того, что в них используется магазин на девять патронов. Таким образом, югославские орудия не могут использовать магазины других стран. У них есть югославский герб в верхней части затвора. Недавно импортированные югославские ружья имеют предохранитель для большого пальца с левой стороны. Это мое любимое дополнение к системе безопасности Токарева. Его работа аналогична У.S. Model 1911. American Arms также импортировала несколько 9-мм пистолетов ТТ от югославского производителя оружия Zastava в 1990-х годах. Они называются М88. Они были сделаны для американского рынка и также имеют магазин на девять патронов.

Новая безопасность

Ввоз излишков военного оружия был запрещен законом о контроле над огнестрельным оружием 1968 года. Реликвия». Итак, американские импортеры подали заявки на получение разрешений на ввоз российских ТТ-33, отвечающих требованиям C&R, а также Токаревых, произведенных в других странах.В какой-то момент BATF обнаружила правило в отношении импорта огнестрельного оружия, согласно которому оно должно иметь ручной предохранитель. Ни одна из моделей Токарева военного выпуска не имеет предохранителя.

Требования безопасности важнее правил импорта C&R, согласно которым пистолет должен быть в оригинальной конфигурации. Таким образом, импортеры и их зарубежные источники должны были добавить новые устройства безопасности на ТТ-33, чтобы импортировать их. Использовались различные рычаги, которые блокируют движение шептала или спускового крючка. Все пистолеты фрезерованы и просверлены для размещения компонентов безопасности. Конечно, это наносит ущерб коллекционности пистолета. В настоящее время любой пистолет ТТ-33 без дополнительной безопасности будет продаваться примерно в три раза дороже, чем импортная модифицированная версия из США. Вопрос безопасности был решен, и были ввезены некоторые излишки пистолетов ТТ-33 российского производства с дополнительным предохранителем.

Затем администрация Клинтона запретила ввоз многих видов огнестрельного оружия российского производства, включая ТТ-30 и ТТ-33. Таким образом, по состоянию на 2011 год на рынке США нет ТТ-33 российского производства, но в настоящее время доступны орудия польского, румынского и югославского производства.Недавно импортированный ТТ-33 с дополнительной защитой в настоящее время продается в диапазоне от 200 до 300 долларов за большинство вариантов. Импорт до 1968 года без дополнительной безопасности будет продаваться по цене от 500 долларов и выше. Я видел несколько хороших русских пистолетов времен Второй мировой войны, стоимость которых превышала 1000 долларов.

ТТ-33 легко разбирать для обслуживания.

1. Извлеките магазин и осмотрите патронник, чтобы убедиться, что пистолет не заряжен.

2. Как и в случае с Colt 1911, нажмите на заглушку возвратной пружины, поверните втулку ствола по часовой стрелке в положение на 12 часов и снимите ее вперед.Будьте осторожны, так как пружина находится под напряжением. Поднимите пружину и отсоедините.

3. Установите пистолет с левой стороны. Сдвиньте плоскую пружину, которая удерживает стопорный штифт, назад. Он может быть тугим и потребуется инструмент, чтобы выбить его из паза штифта. Уберите затворную задержку влево.

4. Снимите затвор, ствол и направляющую возвратной пружины вперед.

5. Поднимите узел курка/шептала из рамы вверх. Соберите в обратном порядке. Убедитесь, что звено ствола совмещено с отверстием, когда вы вставляете стопорный штифт в рамку.

Наконец, рукоятки удерживаются на месте металлическими защелками, которые приклепаны внутри каждой панели рукоятки. Чтобы снять рукоятки, в отверстие магазина вставляется плоская отвертка, чтобы снять защелку с рамы. Я не рекомендую снимать ручки без необходимости. Они сделаны из бакелита и могут легко расколоться или сломаться.

ТТ-33 — очаровательный пистолет для коллекционера оружия. Много вариаций и истории. И стрелять в них тоже весело.

Эта статья появилась в выпуске Gun Digest the Magazine от 28 марта 2011 года.


СЛЕДУЮЩИЙ ШАГ: Загрузите набор

Free Storm Tactical Printable Target Pack 62 мишени MOA для распечатки с точечными сверлениями — дальность стрельбы в ярдах Этот впечатляющий набор мишеней от наших друзей из Storm Tactical содержит 62 печатных мишени для винтовки и диапазон использования пистолета. Сетки мишеней и размеры яблочка указаны в МОА. Идеально подходит для дальней стрельбы! Получить бесплатные мишени

Один из самых популярных пистолетов 20 века

Пистолет ТТ признан одним из самых популярных пистолетов 20 века. Это был клон пистолета Браунинг М1903 и самый первый самозарядный пистолет в Советской Армии. Он долгое время служил служебным пистолетом в странах Восточного блока. Наряду с полицией и военными его широко использовали криминальные элементы и коллекционеры.

История

Федор Токарев сконструировал пистолет ТТ в 1930 году; он заменил в Советской Армии устаревший револьвер Наган М1895. Этот пистолет получил название по городу разработки и производства (Тула) и его конструктора (Токарев) или ТТ.Первая версия поступила на вооружение Советской Армии в 1930 году, поэтому получила обозначение ТТ-30. В 1933 году Токарев внес небольшие изменения в первоначальную версию по просьбе Советской Армии, и этот новый пистолет был переработан как ТТ-33.

Рассчитан на восемь мощных патронов 7,62х25 мм и весил 0,94 кг. В большей степени конструкция копировала американские аналоги пистолетов серий Кольт и Браунинг, в основном пистолет Браунинг М1903. Кстати, «копировать» браунинг советские конструкторы намеревались полностью, и только проблемы в технологии изготовления не дали возможности скопировать оригинал. Приходилось идти по пути упрощения и удешевления.

Советский пистолет ТТ, обозначенный как ТТ-33 (Фото: XY)

Пистолет несколько раз дорабатывался и совершенствовался – в 1939, 1942, 1944 и 1947 годах. В результате магазин оружия увеличился до 16 патронов, стал надежнее, удобнее, а главное, с каждым разом становилось все дешевле и дешевле.

Большинство ТТ-33 были выданы начальствующему составу Советской Армии. ТТ-33 широко использовался советскими войсками во время Второй мировой войны, но не заменил полностью Наган.С 1931 по 1945 год в Советском Союзе было произведено 1 330 000 пистолетов ТТ.

Конструкция

Пистолет ТТ стреляет стандартными шаровыми, трассирующими и бронебойно-зажигательными снарядами. Ему не хватает останавливающей силы, но он компенсирует проникающую способность и точность. По пробиваемости он превосходит большинство других пистолетов. Он стреляет через 15-сантиметровое деревянное бревно. Также он пробивает обе стороны армейских касок и легких бронежилетов. Он пробивает большинство бронежилетов с одной стороны. Только самые защищенные бронежилеты защищают этот мощный пистолет.

Исправлены прицелы. Заводская установка на 25 метров. Однако у ТТ большая эффективная дальность. На дальности 50 метров ТТ имеет погрешность в 15 сантиметров и считается точным. Однако по кучности он проигрывал большинству современных пистолетов.

Оригинальный ТТ не имеет предохранительного механизма. Он может случайно разрядиться, поэтому носить это оружие с заряженным патронником небезопасно. Большинство его вариантов, произведенных в других странах, оснащены предохранительным механизмом, предотвращающим случайный выстрел.TT плоский и может быть легко скрыт. Однако есть некоторые проблемы с эргономикой. Это произошло в результате сокращения затрат в попытке упростить производство и снизить производственные затраты.

Варианты

ТТ широко экспортировался советским союзникам. Модифицированные варианты и клоны этого пистолета производились в Китае, Чехословакии, Венгрии, Ираке, Северной Корее, Польше, Вьетнаме и Югославии. Несмотря на то, что он устарел, ТТ до сих пор используется военными и правоохранительными органами многих стран.Этот пистолет до сих пор производится в некоторых странах, но предназначен в основном для гражданских клиентов, а не для военных или сотрудников правоохранительных органов.

Произведено множество копий, вариантов и клонов пистолета ТТ. Некоторые из них перечислены ниже. Некоторые из клонов имеют патроны 9×19 мм Парабеллум.

  • Pistole 615(r) (Германия) — некоторые ТТ-33 были захвачены Вермахтом и затем выпущены как новый пистолет под этим обозначением.
  • Тип 54 (Китай) — Некоторые китайские версии оснащены ручными предохранителями.
  • Тип 68 (Северная Корея) — северокорейский вариант пистолета ТТ.
  • PW Wz.33 (Польша) — польская копия пистолета ТТ. Выпускался с 1947 по 1959 год.
  • TTC (Румыния) — производился вплоть до 1950-х годов.
  • Zastava M57 (Югославия) — улучшенный югославский вариант ТТ-33. Имеет магазин емкостью 9 патронов.
Югославский вариант пистолета ТТ, обозначенный как Zastava M57 (Фото: XY)

Производство

Производство оружия было завершено в 1952 году.На смену старой модели ТТ пришел пистолет Макарова (ПМ). До 1960 года Макаров вынудил его уйти из армии, а к 1970 году — из милиции. Он использовался только в военизированной охране. В результате значительных запасов на армейских складах и низких цен на черном рынке Токарев оказался самым доступным оружием и продолжал фигурировать в криминальных сводках до 2000 года. Завод, Тульская область, Россия Тип: Короткая отдача, с запиранием затвора, одинарного действия Калибр: 7.62 × 25 мм 116 мм (4,6 дюйма) Вес (пустой): 854 г (30,1 унция) 954 г (30,1 унция) Журнал журнала: 8-раундук или отъемный коробчатый магазин на 9 патронов для Zastava M57

Прицельная дальность пистолета тт. Пистолет ТТ: история и особенности конструкции




Калибр: 7.62×25 мм (7,63 мм Маузер)
USM : одинарного действия
Длина : 116 мм
Вес : 910 г
Магазин : 8 патронов

Пистолет ТТ (Тульский, Токарев), как следует из названия, разработан на Тульском оружейном заводе легендарным русским оружейником Федором Токаревым. Разработка нового самозарядного пистолета, призванного заменить как штатный морально устаревший револьвер Нагана образца 1895 года, так и различные импортные пистолеты, находящиеся на вооружении Красной Армии, была начата во второй половине 1920-х годов.В 1930 году после длительных испытаний пистолет Токарева рекомендуют к принятию на вооружение, и армия заказывает несколько тысяч пистолетов для войсковых испытаний. В 1934 г. по результатам опытной эксплуатации в войсках несколько усовершенствованный вариант этого пистолета был принят на вооружение Красной Армии под обозначением «7,62-мм самозарядный пистолет Токарева обр. 1933 г.». Вместе с пистолетом к существовавшим в большом количестве в СССР пистолетам Маузер С96 был закуплен 7,62-мм пистолетный патрон типа «П» (7,62х25 мм), созданный на базе популярного мощного патрона Маузера калибра 7,63 мм.Позднее были созданы также патроны с трассирующими и бронебойными пулями. Пистолет ТТ обр. В течение 33 лет выпускался параллельно с револьвером Нагана до начала Великой Отечественной войны, а затем полностью вытеснил Наган с производства. В СССР выпуск ТТ продолжался до 1952 года, когда он был официально заменен на вооружении. Советский армейский пистолет ПМ системы Макарова. ТТ оставался в войсках до 1960-х годов, и по сей день значительное количество этих пистолетов законсервировано на складах армейского резерва.Всего в СССР было выпущено примерно 1 700 000 пистолетов ТТ. Кроме того, в конце 1940-х – 1950-х годах СССР передал документацию и лицензии на производство ТТ ряду союзных стран, а именно Венгрии, Китаю, Румынии, Северной Корее, Югославии. В этих странах пистолеты ТТ выпускались как для вооруженных сил, так и на экспорт и коммерческую продажу. Экспортные версии могли иметь другой калибр (9мм парабеллум), а также неавтоматический взрыватель той или иной конструкции.В Китае и Югославии до сих пор производятся пистолеты на базе ТТ.

Пистолет ТТ для своего времени представлял собой достаточно совершенное оружие, мощное и надежное, простое в обслуживании и ремонте. Основными его недостатками были сниженная безопасность в обращении из-за отсутствия полноценных предохранительных устройств, относительно низкое останавливающее действие легкой 7,62-мм пули и не очень удобная форма рукояти. В 1938-39 годах велись работы по принятию на вооружение более современного пистолета, однако из-за начавшейся войны они не были завершены.В 1942 году был создан вариант ТТ с двухрядным магазином большой емкости, но серийно не выпускался.

Пистолет Токарева образца 1933 года построен на основе автоматики, использующей энергию отдачи при коротком ходе ствола. Запирание ствола осуществляется откидыванием его в вертикальной плоскости с помощью качающейся серьги (по аналогии с системой Браунинг/Кольт М1911). Запорные выступы на стволе выполнены по всей его окружности, что упростило изготовление ствола. Спусковой механизм — курковый, одинарного действия, выполненный в виде единого легкосъемного модуля (впервые в мире).Предохранительных устройств нет, для относительно безопасного ношения пистолета с патроном в патроннике имелся предохранительный полувзвод спускового крючка, однако при изношенных частях спускового крючка возможно падение пистолета со спусковым крючком на полувзводе. курок может привести к случайному выстрелу. Прицел открытый, нерегулируемый, пистолеты наводились на дистанции 25 метров. Щечки рукояти пластиковые или деревянные, с крупным вертикальным рифлением. В нижней части рукояти имеется антабка для пистолетного ремня.Питание патронов осуществляется из отъемных однорядных коробчатых магазинов емкостью 8 патронов. Защелка магазина — кнопочная, расположена в основании спусковой скобы слева.

пистолетов, находящихся в свободном обращении и запрещенных в России. Любители оружия могут приобрести только небоевые варианты пистолетов ТТ. На базе пистолета Токарева были разработаны и выпускались сигнальные пистолеты, пневматические и несколько разновидностей травматических пистолетов. гражданское оружие самообороны. Кратко рассмотрим варианты сигнально-травматического оружия, выполненные на основе конструкции пистолета ТТ, а также конструктивно аналогичные ТТ Пневматические пистолеты.

1. Сигнальный пистолет ТТ-С

Данная модель является единственной конструкцией травматического пистолета, выполненной на базе боевого ТТ, в которой оставлен родной ствол. Единственным конструктивным изменением ствола является его развёртка и установка в канале штифта, препятствующего снаряжению твёрдыми предметами. Ствол фиксируется в затворе и является несъемным.

3. Травматический пистолет «Лидер». Травматический пистолет «Лидер-М»

Травматический пистолет «Лидер» выпускается с 2005 года Вятско-Полянским машиностроительным заводом «Молот» на базе боевого пистолета СТ с индексом ВПО-501 .Данный травматический пистолет рассчитан на использование патрона 10×32 мм Т.
Ствол заменен на тренажер. С пистолета снята затворная защелка. Автоматика пистолета работает по принципу «свободного затвора».

Травматический пистолет МР-81 под патрон 9 мм Парабеллум изготовлен Ижевским механическим заводом путем переделки боевых пистолетов ТТ. Пистолет МР-81 был впервые представлен в 2008 году. Поскольку в этом травматическом пистолете используются широко распространенные патроны 9 мм РА, возможно использование газовых или холостых зарядов.

Боковые выступы на внутренней поверхности затвора удалены, но имеют штифт для запирания ствола. Ствол держится на качающейся серьге, как у боевого ТТ.

Травматический пистолет МР-82 отличается от предыдущей модели используемым патроном. 45 Резина. Однорядный коробчатый магазин МР-81 вмещает 8 патронов, а модель МР-82 — 6 патронов.

5. Травматический пистолет ТТР

Травматический пистолет ТТР под патрон 9 мм Р.А. разработан и произведен ООО «СОБР».В конструкцию пистолета входит имитатор ствола, наглухо приваренный к рамке. Внутренний диаметр 5 мм, а от дула имеется расширение до 7 мм на глубину 9 мм.

В связи с тем, что Airguns также популярен, было разработано несколько вариантов пневматических пистолетов калибра 4,5 мм с использованием частей обычного пистолета ТТ: Gletcher TT NBB; Глетчер ТТ; ТТП «Собр»; МП-656к; Кросман С-ТТ.


оффлайн дедушка

дедушка

Нам все рассказали про пистолет ТТ?

Этот вопрос может показаться странным — действительно, если полистать нашу оружейную литературу, то может сложиться впечатление, что мы располагаем исчерпывающей информацией о пистолете ТТ и его создателе Федоре Васильевиче Токареве.Однако на деле все не так просто, и в истории создания ТТ немало белых пятен.

Тщательно изучить творчество Федора Васильевича Токарева мне удалось после третьего курса оружейно-пулеметного факультета Тульского механического института. Благодаря рекомендации замдекана Марковского факультета мы с моим соседом по комнате Владимиром Жариковым получили возможность подрабатывать на тульском заводе № 536. Пришлось убирать все образцы стрелкового и авиационного пулемета. и пушечное вооружение, хранящееся там в заводском музее.У меня была коллекция почти всех (в том числе опытных) самозарядных винтовок и пистолетов Токарева.

Классический вариант пистолета Браунинг обр. 1903

Неполная разборка классического Браунинга обр. 1903

Пистолет ТТ

Приводя эти образцы в порядок, я не мог не заметить, что бывший казак Есаул был прекрасным мастером и очень изобретательным конструктором.

Эти качества Токарева подтверждаются, в частности, тем, что в конце своей карьеры, работая в Московском конструкторском бюро авиационного и ракетного оружия А.Э. Нудельмана, где Федору Васильевичу была предоставлена ​​возможность продолжить оружейное творчество, он предпочел усовершенствовать изобретенную им панорамную камеру ФТ-2. Подвижный объектив этой камеры позволял делать снимки на 35-мм пленку шириной не 36 мм, как обычно, а шириной 130 мм!

«Браунинг 1903 К» и ТТ. Вид слева

«Браунинг 1903 К» и ТТ с неполной разборкой

Но вернемся к пистолету ТТ. Главный вопрос, возникающий по поводу этого оружия: «Что Федор Васильевич делал в этом образце сам, а что заимствовал?».Правомерность такой установки становится очевидной после знакомства с 9-мм пистолетами Джона М. Браунинга образца 1903 года. Более того, напрашивается вывод, что ТТ в чистом виде копия одной из моделей Браунинга.

Пистолеты Джона Мойзеса Браунинга были разработаны на основе его собственного патента в 1897 году. Наиболее типичными считаются следующие образцы пистолетов Браунинга: пистолет 1900 года калибра 7,65 мм, пистолет 1903 года калибра 9 мм и пистолет 1906 года. пистолет калибра 6, 35 мм.

Последний образец не относится к оружию боевого типа из-за малого калибра. Для каждого из этих пистолетов одновременно разрабатывался и патрон. Одно время было популярно классифицировать эти модели и соответствующие им картриджи по номерам от одного до трех. Первая цифра обозначала патрон и пистолетный калибр 6,35 мм, вторая — калибр 7,65 мм и третья — калибр 9 мм.

В больших количествах пистолеты Браунинг производились в Бельгии на Fabrique Nationale d.Armes de Guerre S.A. Herstal Liege. Изделия непосредственно бельгийского производства отличает стилизованная аббревиатура «FN» на обеих пластиковых щечках рукояти.

Пистолеты состояли на вооружении армии и полиции многих стран.

Модель 9-мм пистолета Браунинга образца 1903 года также активно использовалась в России — им были вооружены офицеры жандармерии.

Особенностью 9-мм «Браунинга» образца 1903 г. является инерционное запирание канала ствола, хотя по баллистическому импульсу патрон мало чем уступает 9-мм патрону пистолета Парабеллум образца 1908 г.Длина патрона Браунинга на 1,5 мм короче Парабеллума (28 мм против 29,5 мм), но гильза длиннее на 1,3 мм (20,3 мм против 19 мм). По укоренившейся сейчас в нашей стране практике этот патрон имеет обозначение 9х20.

«Браунинг 1903 К» и ТТ. Вид справа

Пистолет имеет гладкую внешнюю форму и закрытое положение курка, что делает его удобным для карманного ношения. Спусковой крючок размещен внутри задней части рамки и вращается вокруг оси, на которой находится стержень флажкового взрывателя.Боевая пружина пластинчатая, расположена в задней стенке рукоятки и состоит из двух ветвей. Длинная ветвь воздействует на спусковой крючок через ролик, который установлен на выступе спускового крючка, а короткая ветвь упирается в перемычку тяги спускового крючка. Ударник с пружиной расположен в отверстии кожуха-затвора. В затворе ударник удерживается поперечным штифтом.

Блок с двумя перьями установлен на одной оси со спусковым крючком, направляющим извлекаемую из патронника гильзу.Левое перо имеет зубец, служащий отражателем. Другой патрон упирается в выступы обоих перьев снизу. Блок имеет сквозное отверстие для прохода разобщителя. Точно такие же перья и аналогичное расположение отражателя и разъединителя мы видим на съемном узле ударно-спускового механизма пистолета ТТ.

Спусковой механизм с разобщителем позволяет вести только одиночный огонь. Спусковой крючок выполнен заодно со спусковой тягой, тяга охватывает магазин с двух сторон и перемещается в гнезде внутри рамки пистолета.

На шептало воздействует задняя перемычка тяги, в этой же части над тягой находится разобщитель, опускающий тягу и выводящий ее из зацепления с шепталом при откате затвора.

Защита от несанкционированного выстрела осуществляется предохранителем и автоматическим предохранителем, освобождающим шептало при сжатии ладонью пистолетной рукоятки. Разобщитель служит предохранителем от преждевременного выстрела, не позволяющего спусковой тяге воздействовать на шептало до того, как затвор достигнет крайнего переднего положения.Предохранитель рычага можно включить, повернув его зубчатую головку вверх, только при взведенном курке. При отпускании курка предохранитель не может быть повернут, что служит сигналом спуска курка.

С помощью предохранительного рычага производится частичная разборка пистолета, для чего необходимо оттянуть кожух-затвор так, чтобы зубец предохранителя вошел в вырез с левой стороны кожуха затвора. После этого ствол можно повернуть на 120 градусов и снять с рамки кожух-затвор со стволом, выдвинув их вперед.

Магазин коробчатый емкостью на семь патронов с их однорядным расположением. Относительно небольшое, по современным представлениям, количество патронов в магазине можно объяснить стремлением к оружию, компактному по высоте. Магазин размещается внутри рукоятки и запирается защелкой снизу магазина. После израсходования последнего патрона подаватель магазина поднимает зуб, расположенный с правой боковой затворной рамкой. Зуб, заходя в вырез кожуха-затвора, останавливает его в крайнем заднем положении.

Пистолет «Кольт» обр. 1911

Прицел постоянный, состоит из целика и мушки. Они расположены на кожухе-затворе.

Эта схема пистолета с массивным затвором, закрывающим ствол по всей длине, и с возвратной пружиной под стволом, над стволом или вокруг ствола защищена патентом 1897 г. на имя Джона Мойзеса Браунинга . Расположение съемного магазина в рукоятке Браунинг позаимствовал у Хьюго Борхардта.С тех пор подобная схема использовалась многими конструкторами.

При сравнении Браунинга 1903 года с ТТ первое, что бросается в глаза, это их внешнее сходство, но внутри этих образцов много отличий — совершенно разные механизмы запирания, существенно разные ударно-спусковые механизмы (у Браунинга закрытый курок, у ТТ спусковой крючок открытый и съемный). Казалось бы, в такой ситуации говорить о слепом копировании Токарева пистолета Браунинг не приходится.Но основания для таких предположений все же есть!

Мне удалось найти в оружейной коллекции технической конторы Тульского ЦКИБ СОО очень необычный вариант «Браунинга» 1903 года, отличающийся от классического куркового выноса. Назовем его условно «Браунинг обр. 1903 К».

«Браунинг обр. 1903 К» можно считать чрезвычайно редким экземпляром, так как ни в отечественной, ни в зарубежной литературе он не описан. В оружейной коллекции технического бюро Тульского ЦКИБ СОО, где он числится под наименованием «Браунинг» 1903 г.» По внешнему виду, габаритным и весовым данным этот пистолет полностью аналогичен описанной выше модели под патрон 9х20 мм, но отличается от него устройством ударно-спускового механизма, отсутствием автоматического предохранителя и предохранительно-рычажного механизма.

Пистолет «Кольт» обр. 1911 с неполной разборкой

На кожухе-затворе и рамке пистолета заводских клейм и надписей нет. Брендирование имеется только на казенной части в районе окошка рукава.

Образец относится к классу оружия с инерционным запиранием канала ствола. Его ствол, противооткатный механизм и сменный магазин на семь патронов взаимозаменяемы с описанным выше пистолетом Браунинг образца 1903 года.

Для неполной разборки данного образца необходимо, отведя кожух-затвор и, пытаясь провернуть ствол, найти на ощупь положение, когда несущие выступы ствола выходят из зацепления с рамкой пистолета и входят в насечку кожуха-болта.

Спусковой механизм пистолета представляет собой отдельный узел в виде блока, в котором собраны спусковой крючок с боевой пружиной внутри, шептало с листовой пружиной и разобщитель. После отделения кожуха-затвора этот узел отделяется от рамки пистолета.

Внешне блок и его части неотличимы от аналогичных пистолетов ТТ.

В Тульском городском музее оружия хранится опытный пистолет производства Ф.В. Токарева, который можно считать прототипом ТТ и который отличается от пистолета Браунинга только тем, что в нем используется калибр 7.62-мм патрон Маузера.

Таким образом, можно однозначно сказать, что изначально предполагалось полностью скопировать ТТ с редкой модификации пистолета Браунинг со съемным ударно-спусковым механизмом.

Пистолет Ф.В. Токарева обр. 1938

Патрон Маузер был выбран Токаревым только потому, что в конце 1920 года по решению Артиллерийского комитета Артиллерийского управления РККА немецкая фирма DWM (с 1922 года Berliner Karlsruhe Industriewerke — BKIW) купила лицензию на его производство .Однако этот боеприпас оказался слишком мощным для инерционного запирания. Для исправления ситуации Федор Васильевич в следующей версии ТТ применил запирание канала ствола по образу и подобию пистолета Кольта образца 1911 года — качающийся ствол, управляемый серьгой. Отметим, что «Кольт» образца 1911 года был разработан тем же Браунингом на заводах Кольта.

Возникает вопрос, почему Токарев, очень находчивый конструктор, пошел на явное копирование при разработке такого в принципе простого оружия, как самозарядный пистолет? Все в том же тульском Музее оружия, есть оригинальные образцы самозарядных винтовок, которые конструктивно намного сложнее ТТ.Так, например, принятая на вооружение в 1938 г. самозарядная винтовка СВТ-38 полностью оригинальна по конструкции. То же самое можно сказать и о пистолете Токарева образца 1938 года.

Основные характеристики пистолета «Браунинг» обр. 1903″

Основные характеристики пистолета «Браунинг» обр. 1903 К» Калибр, мм 9 Масса пистолета с пустым магазином, кг 0,93 Начальная скорость, м/с 330 Длина ствола, мм 128 Длина пистолета, мм 205 Высота пистолета, мм 120 Масса одного патрона, г 11.3

Основные характеристики пистолета ТТ Калибр, мм 7,62 Масса пистолета с пустым магазином, кг 0,825 Начальная скорость, м/с 420 Длина ствола, мм 116 Длина пистолета, мм 195 Высота пистолета, мм 120 Масса одного патрона , g 11.9

Здесь может быть только один ответ. Дизайнеру просто приказали скопировать определенный узор. Судя по всему, кто-то в советском военном руководстве имел дело с Браунингом образца 1903 года и считал его идеальным пистолетом, который благодаря простой конструкции легко мог производиться на наших не очень передовых в то время оружейных заводах.На самом деле задачей Токарева было не создание оригинального отечественного пистолета, а переделка «Браунинга» под патрон отечественного производства 7,62х25. За основу взяли не самую распространенную модель пистолета, а его простейшую, хотя и редкую модификацию со съемным ударно-спусковым механизмом. Но мощный боеприпас все же заставил конструктора изменить систему запирания в пистолете.

Такой вариант создания ТТ вполне вероятен, так как в советской оружейной истории нередки случаи, когда военное и политическое руководство заставляло конструкторов принимать технические решения, продиктованные собственными предпочтениями.

Например, на том же ТТ Семен Михайлович Буденный настоятельно советовал Токареву не использовать автоматический предохранитель, блокирующий спусковой крючок, если пистолет выпустить из руки. И все же он добился своего — на ТТ нет автоматического взрывателя!

Конструктор Сергей Гаврилович Симонов рассказывал мне, что Климент Ефремович Ворошилов настоял на замене на его карабине СКС простого и технологичного складного граненого штыка, оксидированного в черный цвет, тоже складного, но лопастного и блестящего.Дескать, атакующая пехота с блестящими на солнце штыками наведет ужас на врага. Сергей Гаврилович плюнул, а вместе с техником его КБ Волхным Василием Кузьмичем сварганили такой штык.

Лицевая и оборотная стороны визитки, выданные автору статьи Токареву Федору Васильевичу при личном знакомстве


Однажды, обсуждая на полицейском форуме достоинства современного оружия, бойцы спецназа пришли к выводу, что самое надежное оружие, когда дрыном — на голове.Однако в этом случае может подвести человеческий фактор. Серьезно, какому оружию нельзя доверять в бою?

Русская рулетка: хочешь — не застрелишься

Активные бойцы подбирают оружие себе, на руку. В бою, когда счет идет на секунды, важно все: под каким пальцем срабатывает предохранитель, как отводится затвор, легко ли вставляется магазин. Из чужого нерасстрелянного пистолета Макарова промахнется самый опытный снайпер.Оценки оружия с точки зрения надежности субъективны. Например, китайцы (вопреки распространенному мнению) производят не «одноразовые», а вполне боеспособные пистолеты, скопированные с лучших американских образцов. Самым ненадежным считается японский пистолет, разработанный известным оружейником Кидзиро Намбу.

Пистолет Ярыгина

Это оружие разработано для конкурса, объявленного МВД России. Он должен был заменить пистолет Макарова. Прошло десять лет, и победитель конкурса пистолетов Ярыгина был принят на вооружение армии, а затем и полиции под именем «Грач».
На доработку оружия ушло десять лет. Первый выпуск имел серьезный недостаток: перекос и заклинивание стреляной гильзы в окне выброса при остановке кожуха-затвора. Исправления требовали времени, которое могло стоить бойцу жизни во время боя. В ходе доводки этот недостаток был частично устранен, но вероятность перекоса гильзы в ПЯ по-прежнему высока.
Недостатки конструкции корпуса привели к тому, что пластиковый каркас не выдерживал интенсивной стрельбы и разрывался.Эта проблема проявлялась при использовании мощных патронов 9х19.

Пистолет ТТ


Первый российский самозарядный пистолет был создан в 1930 году, наибольшее распространение он получил в 50-х годах прошлого века благодаря своей простоте и дешевизне. Но излюбленное оружие бандитов, способное пробить легкий бронежилет, дверь и стекло автомобиля, на самом деле было очень ненадежным.
Задуманный Токаревым предохранитель на тыльной стороне рукоятки запрещалось устанавливать лично тов. Будённому.По легенде, когда белые преследовали знаменитого полководца, он повернулся в седле, чтобы выстрелить во врагов из браунинга, но неудобное расположение предохранителя на тыльной стороне рукоятки помешало ему выстрелить.

В связи с малым ресурсом и быстрым износом пистолета, после сотни выстрелов гильза заклинивала в патроннике, гильзы перекашивались или отрывалось дно гильзы.

Существенным недостатком ТТ является ненадежный механизм защелки магазина в рукояти, из-за чего он просто падает на землю.Эта ситуация неоднократно повторялась на фронтах Великой Отечественной войны и обыгрывалась в кино.

Дешевый, но злой Намбу (94 Шики Кендзю)

Этот пистолет, разработанный в Японии во время Второй мировой войны, держит пальму первенства среди худшего стрелкового оружия. Его недостатки: малая мощность, громоздкость, неудобная и неэргономичная конструкция считается более опасной для стрелка, чем для противника.
Его создатель Кидзиро Намбу начал разработку компактного легкого оружия, но, к сожалению, конструкция привлекла внимание военного ведомства.Высшие чины были недовольны темпами работы мастера, и его команда была усилена государственными инженерами. В результате ударно-спусковые механизмы Nambu Type 94 оказались настолько ненадежными, что японские стрелки старались держать пистолет как можно дальше от себя и ни в коем случае не носить его в кобуре.

Освободитель

Пистолет специального назначения

, сваренный из листового металла, считался одноразовым. Его цель: устранение одиночных противников.Разработанный специально для Сопротивления во время Великой Отечественной войны, этот пистолет имел 10 боевых патронов, хранящихся в рукоятке. Из него можно без промаха расстрелять немецкого захватчика с 5-10 метров, подобрать его личное оружие и сражаться дальше.
Всего было выпущено 1 000 000 экземпляров «Либерейтора» американским оружейником Джорджем Хейдом.
Перезарядка производилась так: ударник отводился назад и поворачивался на 90 градусов. Патрон вручную вставлялся в открытый канал ствола и в патронник.При установке ударника на место боевая пружина ударника взводилась.
После выстрела приходилось открывать ствол вручную и извлекать стреляную гильзу, зацепленную подручным предметом. Во время военной операции сделать это было невозможно.

скорострельное оружие

Конструктор Коробов сказал, что хотел бы создать автомат, который помог бы солдату выжить в окопе, а не пережить всех солдат в окопе. Примерно с этими словами можно переадресовать авторам следующего автоматического оружия.

Пулемет Chauchat

Это оружие отличается весьма неуклюжей конструкцией, при которой задняя часть ствольной коробки при выстреле находилась под щекой стрелка. По слухам, французские солдаты, имевшие на вооружении этот пулемет, предпочли перейти на винтовки. Скорострельность была слишком низкой, а магазины были рассчитаны на забивание снегом и грязью в полевых условиях. Боевые расчеты были специально обучены менять магазины на ходу.

Volkssturmgewehr VG-45 (ополченческая винтовка)

Немецкий полуавтоматический карабин, поставлявшийся в ополчение фольксштурма в конце Второй мировой войны, был изготовлен в кустарных мастерских.На самом деле коленный карабин был ненадежен и по точности сравним с партизанскими обрезами. Такое оружие можно было использовать только в безвыходной ситуации. последние дни боев за Берлин.

Преступные группировки

Пистолет ТТ в разобранном виде

Термин ТТ имеет и другие значения, см. «ТТ (значения)».

ТТ ( Тула Токарев , индекс ГАУ — 56-А-132 слушать)) — самозарядный пистолет, разработанный в 1930 году советским конструктором Федором Васильевичем Токаревым.

Сравнение армейского и послевоенного пистолетов ТТ

Пистолет ТТ военного времени

Послевоенный пистолет ТТ

История

Пистолет ТТ был разработан в результате испытаний, проводившихся с середины 1920-х гг. с целью создания современного полуавтоматического оружия, которое должно было заменить устаревший револьвер Нагана образца 1895 г. и ряд зарубежных полуавтоматических моделей. Одной из самых популярных зарубежных разработок был знаменитый тогда Маузер С-96.В 1920-е годы его закупали в больших количествах, а мощный 7,63-мм . Под этот боеприпас было решено создать собственную модель.

Было протестировано несколько пистолетов разных конструкторов, и в итоге выбор пал на модель оружейника Федора Токарева. В 1930-32 гг. было выпущено несколько тысяч экземпляров, но полигонные испытания выявили ряд недостатков. Токарев внес в конструкцию необходимые изменения, и в начале 1934 года пистолет был принят на вооружение под наименованием ТТ-33.Его выпускали во все возрастающих количествах вплоть до начала Великой Отечественной войны. К 22 июня 1941 года на вооружение Красной Армии поступило около 600 тысяч ТТ-33. В годы войны производство увеличилось еще больше. Трофейные ТТ использовались в Вермахте под обозначением Pistole 615(r).

В 1946 году ТТ был немного модифицирован, что позволило снизить его стоимость. Внешнее отличие послевоенных образцов заключалось в том, что они имели мелкую гофру на кожухе-затворе вместо вертикальных полукруглых канавок довоенных.Производство пистолета в СССР продолжалось примерно до 1952 года, когда на вооружение был принят 9-мм пистолет Макарова (ПМ). Однако ТТ продолжали использоваться в Советской Армии до 1960-х годов, а в полиции до 1960-х годов. Также производился по лицензии в КНР, Северной Корее, Венгрии, Польше, Румынии и Югославии. Большинство импортных ТТ были под патрон 7,62 мм, хотя некоторые коммерческие модели, сделанные на экспорт, имели патрон 9 × 19 мм Parabellum. ТТ до сих пор состоит на вооружении в некоторых странах.

В 90-е ТТ стал популярен среди киллеров.Этот факт можно найти в некоторых литературных произведениях, посвященных этому времени. Ему дается несколько основных объяснений: мощность патрона, позволяющая пуле легко пробивать препятствия и легкий бронежилет, а также дешевизна и простота приобретения (на черном рынке оружия в больших количествах были ТТ, украденные у военных склады стран бывшего СССР), что позволяло использовать пистолет один раз без существенных затрат и выбрасывать его на месте преступления, избегая, таким образом, риска быть задержанным с оружием и представляя доказательства, связанные с его предыдущим использованием.Кроме того, подавляющее большинство пистолетов ТТ не имели образцов выстрела в пуле-гильзе МВД, что значительно усложняло проведение оперативно-розыскных мероприятий при возникновении преступлений.

Дизайн

В ТТ применялась отдача ствола с коротким ходом. Система поворотного рычага Браунинга, заимствованная у пистолета Colt M1911, была модифицирована для упрощения производства. Спусковой механизм не имел ручного предохранителя. От нежелательного выстрела предотвратили только разъединитель и вырез для установки курка на предохранительный взвод.

Ударный механизм выполнен единым блоком, что упростило сборку и разборку. Спустя несколько лет швейцарский оружейник Шарль Петтер применил ту же схему к французскому пистолету образца 1935 года. Стальной магазин вмещал 8 патронов. Неподвижные мушки были отрегулированы на заводе на дальность стрельбы 25 метров. Накладки на рукоять изготавливались из пластика или (в годы войны) из дерева.

Преимущества и недостатки

ТТ отличается простотой конструкции и, следовательно, дешевизной производства и простотой обслуживания.Обладает высокой пробивной способностью пули (пробивает стальную каску с 50 м), значительной кинетической энергией пули (чуть менее 500 Дж) с настильной траекторией и достаточной для подобного оружия эффективной кучностью. ТТ представляет собой плоский пистолет, удобный для переноски, в том числе скрытой. Однако в процессе эксплуатации выявились и недостатки.

Перед Великой Отечественной войной военные требовали от пистолета возможности вести огонь через танковые щели, ТТ этому условию не удовлетворяет.С другой стороны, многие эксперты считают это требование абсурдным.

Серьезным недостатком является отсутствие полноценного предохранителя. Из-за этого происходили многочисленные несчастные случаи, и даже в «столовой книге следователя» была глава, в которой рассматривался типичный «арбалет» ТТ от удара (чтобы отличить действительно случайный случай от инсценированного преступником ). К сожалению, после этой массы аварий из-за падения заряженного пистолета в МВД запретили носить пистолет с патроном в патроннике.

Один из недостатков — плохая фиксация магазина

Еще одним недостатком является плохая фиксация магазина, что в боевых условиях нередко приводило к разоружению стрелка.

Эргономика ТТ вызывает много нареканий по сравнению с более современными конструкциями. Угол наклона рукояти небольшой, щечки рукояти толстые и шероховатые.

Некоторые авторы считают [ кто? ] о том, что пуля, выпущенная из пистолета ТТ, не обладает достаточной останавливающей силой из-за своей высокой скорости и относительно малого диаметра.Другие считают, что сам термин «останавливающее действие» не имеет смысла, а тяжесть ран, наносимых ТТ, вполне достаточна для поражения противника. Тем не менее, при стрельбе в помещении следует помнить о возможном рикошете, а в городских условиях — о высокой настильности боеприпаса, что может создать лишние проблемы при соблюдении правила «перед стрельбой хорошо видеть обстановку перед мишенью и за ним» нарушается. Частично компенсировать недостатки штатного патрона ТТ позволяют патроны с экспансивными (то есть раскрывающимися, как цветок, при попадании в цель) пулями.Но такие патроны запрещены для использования в военных целях, а в некоторых странах и для самообороны.

Из-за этих негативных факторов ТТ малопригоден в качестве современного оружия самообороны и полицейского оружия.

травматическая версия

На базе пистолета созданы его травматические варианты ТТ-Лидер и МР-81, поставляемые на гражданский рынок в качестве оружия самообороны.

Пневматическая версия

Пневматический газобаллонный вариант пистолета ТТ калибра 4.5 мм выпускается также под индексом МР-656к.

Иностранные опционы

С начала 50-х годов ХХ в. производился в Венгрии точная копия советского ТТ под названием «Модель 48», только на пистолетной рукоятке вместо звезды был герб Венгерской Народной Республики. В конце 50-х «Модель 48» была модернизирована, новый образец получил название ТТ-58. ТТ-58 имеет эргономичную рукоятку, аналогичную рукоятке пистолета Walther P-38. Дизайн магазина тщательно разработан и модернизирован.

Во время войны во Вьетнаме малоизвестный вариант ТТ был собран партизанами в полевых условиях из китайских комплектующих.

Венгерский ТТ-58 выпускался по межправительственному соглашению египетской фирмой «FEG» в конце 50-х годов под названием «Tokajipt» под патрон 9×19 мм Парабеллум в модификации со взрывателем. Оружие было передано полиции. Значительное количество пистолетов продавалось как коммерческие модели, в основном в Германии, под торговой маркой «Fiberd».Всего в Египте было выпущено более 15 тысяч пистолетов этой модели. Но, видимо, по определенным политическим причинам производство этой модели было прекращено.

Основным отличием китайской версии пистолета (Тип 54) от советской является наличие неавтоматического предохранителя, блокирующего спусковой крючок.

Пистолет состоял на вооружении Польши до конца 1960-х гг. Отличался от советского ТТ формой рукоятки.

Литература

  • Жук А. Б. Револьверы и пистолеты. М., 1990.
  • Руководство по стрелковому делу. Револьвер обр. 1895 г. и пистолет обр. 1930 М., 1938.
  • Федосеев С. Л. (автор-сост.). Успокойтесь!.. Я стреляю. Пистолет и револьвер в России. М., 1992.

Этот вопрос может показаться странным — действительно, если полистать нашу оружейную литературу, то может сложиться впечатление, что мы располагаем исчерпывающей информацией о пистолете ТТ и его создателе Федоре Васильевиче Токареве.Однако на деле все не так просто, и в создании ТТ есть много белых пятен.

Тщательно изучить творчество Федора Васильевича Токарева мне удалось после третьего курса оружейно-пулеметного факультета Тульского механического института. Благодаря рекомендации замдекана Марковского факультета мы с моим соседом по комнате Владимиром Жариковым получили возможность подрабатывать на тульском заводе № 536. Пришлось убирать все образцы стрелкового и авиационного пулемета. и пушечное вооружение, хранящееся там в заводском музее.У меня была коллекция почти всех (в том числе опытных) самозарядных винтовок и пистолетов Токарева.

Классический вариант пистолета Браунинг обр. 1903

Неполная разборка классического Браунинга обр. 1903

Пистолет ТТ

Приводя эти образцы в порядок, я не мог не заметить, что бывший казак Есаул был прекрасным мастером и очень изобретательным конструктором.

Эти качества Токарева подтверждаются, в частности, тем, что в конце своей карьеры, работая в Московском конструкторском бюро авиации и ракетостроения А.Э. Нудельмана, где Федору Васильевичу была предоставлена ​​возможность продолжить оружейное творчество, он предпочел усовершенствовать изобретенную им панорамную камеру ФП-2. Подвижный объектив этой камеры позволял делать снимки на 35-мм пленку шириной не 36 мм, как обычно, а шириной 130 мм!

«Браунинг 1903 К» и ТТ. Вид слева

«Браунинг 1903 К» и ТТ с неполной разборкой

Но вернемся к пистолету ТТ. Главный вопрос, который возникает по поводу этого оружия: «Что Федор Васильевич делал в этом образце сам, а что позаимствовал?» Правомерность такого утверждения становится очевидной после знакомства с 9-мм пистолетами Джона М.Браунинг образца 1903 года. Более того, напрашивается вывод, что ТТ — чистая копия одной из моделей Браунинга.

Пистолеты Джона Мойзеса Браунинга были разработаны на основе его собственного патента в 1897 году. Наиболее типичными считаются следующие образцы пистолетов Браунинга: пистолет 1900 года калибра 7,65 мм, пистолет 1903 года калибра 9 мм и пистолет 1906 года. пистолет калибра 6, 35 мм.

Последний образец не относится к оружию боевого типа из-за малого калибра.Для каждого из этих пистолетов одновременно разрабатывался и патрон. Одно время было популярно классифицировать эти модели и соответствующие им картриджи по номерам от одного до трех. Первая цифра обозначала патрон и пистолетный калибр 6,35 мм, вторая — калибр 7,65 мм и третья — калибр 9 мм.

Пистолеты Браунинга производились в Бельгии в больших количествах на Fabrique Nationale d.Armes de Guerre S.A. Herstal Liege. Изделия непосредственно бельгийского производства отличает стилизованная аббревиатура «FN» на обеих пластиковых щечках рукояти.

Пистолеты состояли на вооружении армии и полиции многих стран.

Модель 9-мм пистолета Браунинга образца 1903 года также активно использовалась в России — им были вооружены офицеры жандармерии.

Особенностью 9-мм «Браунинга» образца 1903 г. является инерционное запирание канала ствола, хотя по баллистическому импульсу патрон мало чем уступает 9-мм патрону пистолета Парабеллум образца 1908 г. Длина патрона Браунинга на 1,5 мм меньше, чем у Парабеллума (28 мм против 28 мм).29,5 мм), но гильза длиннее на 1,3 мм (20,3 мм против 19 мм). По укоренившейся сейчас в нашей стране практике этот патрон имеет обозначение 9х20.

«Браунинг 1903 К» и ТТ. Вид справа

Пистолет имеет гладкую внешнюю форму и закрытое положение спускового крючка, что делает его удобным для карманного ношения. Спусковой крючок размещен внутри задней части рамки и вращается вокруг оси, на которой находится стержень флажкового взрывателя. Боевая пружина пластинчатая, расположена в задней стенке рукоятки и состоит из двух ветвей.Длинная ветвь воздействует на спусковой крючок через ролик, который установлен на выступе спускового крючка, а короткая ветвь упирается в перемычку тяги спускового крючка. Ударник с пружиной расположен в отверстии кожуха-затвора. В затворе ударник удерживается поперечным штифтом.

Блок с двумя перьями установлен на одной оси со спусковым крючком, направляющим извлекаемую из патронника гильзу. Левое перо имеет зубец, служащий отражателем. Другой патрон упирается в выступы обоих перьев снизу.Блок имеет сквозное отверстие для прохода разобщителя. Точно такие же перья и аналогичное расположение отражателя и разъединителя мы видим на съемном узле ударно-спускового механизма пистолета ТТ.

Спусковой механизм с разобщителем позволяет вести только одиночный огонь. Спусковой крючок выполнен заодно со спусковой тягой, тяга охватывает магазин с двух сторон и перемещается в гнезде внутри рамки пистолета.

На шептало воздействует задняя перемычка тяги, в этой же части над тягой находится разобщитель, опускающий тягу и выводящий ее из зацепления с шепталом при откате затвора.

Защита от несанкционированного выстрела осуществляется предохранителем и автоматическим предохранителем, освобождающим шептало при сжатии ладонью пистолетной рукоятки. Разобщитель служит предохранителем от преждевременного выстрела, не позволяющего спусковой тяге воздействовать на шептало до того, как затвор достигнет крайнего переднего положения. Предохранитель рычага можно включить, повернув его зубчатую головку вверх, только при взведенном курке. При отпускании курка предохранитель не может быть повернут, что служит сигналом спуска курка.

С помощью предохранительного рычага производится частичная разборка пистолета, для чего необходимо оттянуть кожух-затвор так, чтобы зубец предохранителя вошел в вырез с левой стороны кожуха затвора. После этого ствол можно повернуть на 120 градусов и снять с рамки кожух-затвор со стволом, выдвинув их вперед.

Магазин коробчатый емкостью на семь патронов с их однорядным расположением. Относительно небольшое, по современным представлениям, количество патронов в магазине можно объяснить стремлением к оружию, компактному по высоте.Магазин размещается внутри рукоятки и запирается защелкой снизу магазина. При израсходовании последнего патрона подаватель магазина поднимает зуб, расположенный с правой стороны затворной рамы затвора. Зуб, заходя в вырез кожуха-затвора, останавливает его в крайнем заднем положении.

Пистолет «Кольт» обр. 1911

Прицел постоянный, состоит из целика и мушки. Они расположены на кожухе-затворе.

Эта схема пистолета с массивным затвором, закрывающим ствол по всей длине, и с возвратной пружиной под стволом, над стволом или вокруг ствола защищена патентом 1897 г. на имя Джона Мойзеса Браунинга .Расположение съемного магазина в рукоятке Браунинг позаимствовал у Хьюго Борхардта. С тех пор подобная схема использовалась многими конструкторами.

При сравнении Браунинга 1903 года с ТТ первое, что бросается в глаза, это их внешнее сходство, но внутри этих образцов много отличий — совершенно разные механизмы запирания, существенно разные ударно-спусковые механизмы (у Браунинга закрытый курок, у ТТ спусковой крючок открытый и съемный).Казалось бы, в такой ситуации говорить о слепом копировании Токарева пистолета Браунинг не приходится. Но основания для таких предположений все же есть!

Мне удалось найти в оружейной коллекции технической конторы Тульского ЦКИБ СОО очень необычный вариант «Браунинга» 1903 года, отличающийся от классического вынесенным курком. Назовем его условно «Браунинг обр. 1903 К».

«Браунинг обр. 1903 К» можно считать чрезвычайно редким экземпляром, так как он не описан ни в отечественной, ни в зарубежной литературе.В оружейном сборнике технического бюро Тульского ЦКИБ СОО, где он числится под наименованием «Браунинг» 1903 г.» По внешнему виду, габаритным и весовым данным этот пистолет полностью аналогичен описанной выше модели под патрон 9х20 мм, но отличается от него устройством ударно-спускового механизма, отсутствием автоматического предохранителя и предохранительно-рычажного механизма

Пистолет «Кольт» обр.1911 г. с неполной разборкой

Заводские клейма и надписи на кожухе отсутствуют- затвор и рамка пистолета.Брендирование имеется только на казенной части в районе окошка рукава.

Образец относится к классу оружия с инерционным запиранием канала ствола. Его ствол, противооткатный механизм и сменный магазин на семь патронов взаимозаменяемы с описанным выше пистолетом Браунинг образца 1903 года.

Для неполной разборки данного образца необходимо, оттянув кожух-затвор и, пытаясь повернуть ствол, найти на ощупь положение, когда опорные выступы ствола выходят из зацепления с рамкой пистолета и входят в вырез затвора кожух-болт.

Спусковой механизм пистолета представляет собой отдельный узел в виде блока, в котором собраны спусковой крючок с боевой пружиной внутри, шептало с листовой пружиной и разобщитель. После отделения кожуха-затвора этот узел отделяется от рамки пистолета.

Внешне блок и его части неотличимы от аналогичных пистолетов ТТ.

В Тульском городском музее оружия хранится опытный пистолет производства Ф.В. Токарева, который можно считать прототипом ТТ и который отличается от пистолета Браунинга только тем, что в нем используется калибр 7.62-мм патрон Маузера.

Таким образом, можно однозначно сказать, что изначально предполагалось полностью скопировать ТТ с редкой модификации пистолета Браунинг со съемным ударно-спусковым механизмом.

Пистолет Ф.В. Токарева обр. 1938

Патрон Маузер был выбран Токаревым только потому, что в конце 1920 г. по решению Артиллерийского комитета Артиллерийского управления Красной Армии немецкая фирма DWM (с 1922 г. Berliner Karlsruhe Industriewerke — BKIW) купила лицензию на его производство.Однако этот боеприпас оказался слишком мощным для инерционного запирания. Для исправления ситуации Федор Васильевич в следующей версии ТТ применил запирание канала ствола по образу и подобию пистолета Кольта образца 1911 года — качающийся ствол, управляемый серьгой. Отметим, что «Кольт» образца 1911 года был разработан тем же Браунингом на заводах Кольта.

Возникает вопрос, почему Токарев, очень находчивый конструктор, пошел на явное копирование при разработке такого в принципе простого оружия, как самозарядный пистолет? Всё в том же Тульском Музее Оружия есть его оригинальные образцы самозарядных винтовок, конструктивно гораздо более сложных, чем ТТ.Так, например, его самозарядная винтовка СВТ-38, принятая на вооружение в 1938 г., полностью оригинальна по конструкции. То же самое можно сказать и о пистолете Токарева образца 1938 года.

Здесь может быть только один ответ. Дизайнеру просто приказали скопировать определенный узор. Судя по всему, кто-то в советском военном руководстве имел дело с Браунингом образца 1903 года и считал его идеальным пистолетом, который благодаря своей простой конструкции легко мог производиться на наших не очень передовых в то время оружейных заводах.На самом деле задачей Токарева было не создание оригинального отечественного пистолета, а переделка Браунинга под патрон отечественного производства 7,62х25. За основу взяли не самую распространенную модель пистолета, а его простейшую, хотя и редкую модификацию со съемным ударно-спусковым механизмом. Но мощный боеприпас все же заставил конструктора изменить систему запирания в пистолете.

Такой вариант создания ТТ вполне вероятен, так как в советской оружейной истории нередки случаи, когда военное и политическое руководство заставляло конструкторов принимать технические решения, продиктованные собственными пристрастиями.

Например, на том же ТТ Семен Михайлович Буденный настоятельно советовал Токареву не использовать автоматический предохранитель, блокирующий спусковой крючок, если пистолет выпустить из руки. И все же он добился своего — на ТТ нет автоматического взрывателя!

Конструктор Сергей Гаврилович Симонов рассказывал мне, что Климент Ефремович Ворошилов настоял на замене на его карабине СКС простого и технологичного складного граненого штыка, оксидированного в черный цвет, тоже складного, но лопастного и блестящего.Дескать, атакующая пехота с блестящими на солнце штыками наведет ужас на врага. Сергей Гаврилович плюнул, а вместе с техником его КБ Волхным Василием Кузьмичем сварганили такой штык.

Лицевая и обратная стороны визитки, подаренной автору статьи Токареву Федору Васильевичу при личном знакомстве

От редакции журнала «Оружие»
Открытие автора Маленькой сенсацией можно считать статью оружейника Дмитрия Ширяева о новой, нигде не описанной модификации пистолета Браунинг 1903 года.Более того, наличие «Браунинга» со съемным ударно-спусковым механизмом в техническом помещении ЦКИБ подтверждают и работающие там сотрудники. Однако есть основания полагать, что его происхождение не столь очевидно, как кажется автору статьи, а значит, и вопрос о копировании этого образца Токаревым не столь однозначен. Поэтому редакция журнала обратилась к оружейникам и историкам оружия с просьбой высказать в следующих номерах нашего издания свое мнение о происхождении загадочного образца и возможности его копирования Токаревым при разработке пистолета ТТ.

История производства:
Дизайнер: 1930 (ТТ-30)
Всего выпущено: около 1 700 000
Опции: ТТ-30
Тип 51/54 (Китай)
М57 (Югославия)
Тип 68 (КНДР)
Токагипт (Египет)
Карпаты (Румыния)
Характеристики
Вес, кг: 840 г
Длина, мм: 196 мм
Длина ствола, мм: 116 мм
Картридж: 7.62×25мм ТТ
Калибр, мм: 7,62 мм
Начальная скорость пули, м/с: 420 м/с
Прицельная дальность, м: 25 м
Тип боеприпасов: магазин на 8 патронов

[ДОПОЛНИТЕЛЬНЫЙ ЭКСПОНАТ] Вторая мировая война 1941 г. Советская модель ТТ-33 Пистолет «Токарев»

Советский офицер Алексей Еременко ведет своих людей в бой с ТТ-33 Токарева.

Вот интересное пополнение коллекции Мемориального Оружейного музея Варнума Второй мировой войны : Советский пистолет модели ТТ-33 «Токарев» 1941 года выпуска . Известный своей прочной и надежной конструкцией, этот пистолет (под патрон 7,62 x 25 мм) был разработан в 1930-х годах Федором Токаревым для замены устаревшего револьвера Нагана модели 1895 года.Пистолет широко использовался во время Второй мировой войны Советским Союзом, нашим союзником против держав Оси Германии и Японии.

В конце концов ТТ-33 был заменен 9-мм пистолетом Макарова в середине 1950-х годов, но он продолжал широко использоваться и по сей день в других коммунистических странах, таких как Китайская Народная Республика и Северная Корея.

На черно-белом снимке Советский офицер Алексей Еременко ведет своих людей в бой против немцев во время Второй мировой войны, вооруженный ТТ-33 Токарева.Сообщается, что он был убит через несколько минут после того, как была сделана эта фотография.

Пистолет ТТ-33 «Токарев» советского производства. Пистолет ТТ-33 «Токарев» советского производства.

Присоединяйтесь к Varnum Continentals за 35 долларов!

В всего 35 долларов на человека в год , членство держит вас в петле Varnum и поддерживает наши усилия по сохранению истории США и просвещению общественности. Участники получают ежемесячный информационный бюллетень, а также могут посещать наши ежемесячные обеденные программы, в которых участвуют авторитетные и интересные докладчики на исторические и военные темы. НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРИСОЕДИНИТЬСЯ СЕЙЧАС!



Сделайте пожертвование!

Мы — частная некоммерческая организация, не получающая финансирования от штата или федерального бюджета. Мы рассчитываем на ваши пожертвования, чтобы поддержать нашу ценную работу по сохранению истории США и поддержать два наших музея. СДЕЛАЙТЕ ПОЖЕРТВОВАНИЕ СЕГОДНЯ!


Пистолеты ТТС и М57

Моя признательность огнестрельному оружию Советского Союза и стран Восточного блока к настоящему времени хорошо известна, о чем можно судить по многочисленным статьям, которые я написал о нем.В этих статьях я упоминал патрон Токарева 7,62х25 мм, да и сам Пистолет Токарева. Я подробно рассказал о происхождении и достоинствах патрона и рассказал о двух видах огнестрельного оружия, в которых он использовался. Черт, я даже писал о русском револьвере, предшествовавшем патрону и пистолету Токарева, а также о личном оружии и патроне, которые пришли им на смену. Но почему-то я не стал отдавать должное пистолету ТТ. Давно пора это исправить.

Разработанный Федором Токаревым револьвер ТТ-30 (и улучшенный ТТ-33), как я уже сказал, предназначался для замены устаревшего револьвера Нагана образца 1895 года, о котором вы можете прочитать мое мнение (с бородавками и всем остальным) здесь.Родившийся в царской России в 1871 году, Токарев поступил на службу в Императорскую российскую армию и в конце концов получил комиссию. Будучи армейским офицером, он руководил производством и модернизацией боевого оружия в России во время Великой войны. Его первый заметный вклад в конструкцию огнестрельного оружия произошел в 1910 году, когда он разработал переделку трехлинейной винтовки Мосина-Нагана 1891 года, которая позволила ей вести огонь в полуавтоматическом режиме. Но только в 1930 году, в возрасте 59 лет, он разработал пистолет ТТ, которым вооружались советские войска в Великой Отечественной войне.Да, в тот момент жизни, когда низшие люди подумывают об уходе на пенсию, Федор Токарев как раз набирал обороты. Вслед за своим пистолетом ТТ (к этому времени ему было далеко за шестьдесят!) он выпустил превосходные СВТ-38 и СВТ-40, которые стали первыми надежными полуавтоматическими боевыми винтовками в Советском Союзе. Позже он консультировал при разработке пистолета Макарова и высказал мнение о достоинствах АК-47 Михаила Калашникова. Когда Федор Токарев умер в впечатляющем возрасте 96 лет, он был удостоен высших наград Советского Союза и все еще писал статьи и комментарии о конструкции огнестрельного оружия.

Однозарядный, полуавтоматический пистолет ТТ, конечно же, имел патрон 7,62 мм x 25 Токарева и питался из магазина на восемь патронов, который можно было легко выбросить с помощью кнопки спуска. Это резко контрастировало с современниками, такими как немецкий P.38 и (возможно, необъяснимо) более поздний Макаров ПМ, оба из которых использовали более медленные, но более преднамеренные выпуски журналов пятки. Ранняя разработка Токарева, ТТ-30, была немного модифицирована и массово выпускалась с 1933 года как ТТ-33.В основном выдававшийся офицерам (как и большинство пистолетов), он служил вместе с револьвером Нагана на протяжении всей Второй мировой войны. Я полагаю, что офицеры, которые несли Наган, были оправданно завистливы и, вероятно, постоянно подслушивали своих товарищей, чтобы они «торговали» пистолетами.

Советский ТТ-33 военного времени. У пистолета ТТ не было внешнего предохранителя, то есть его носили в третьем состоянии до тех пор, пока он не понадобится. Половина крана *не* безопасность, несмотря на то, что интернет-коммандос могут сказать вам.

Пистолет Токарева был вашей стереотипной советской разработкой: он был прост, надежен и эффективен. Но, в отличие от некоторых других советских образцов, пистолет ТТ также был тонким, гладким и относительно современным. Некоторые люди говорят, что это точная копия M1911 или модели 1903 года: ни одно из этих утверждений не соответствует действительности. Это факт, что ТТ-33 использовал конструкцию Браунинга с короткой отдачей в комплекте со звеном ствола и втулкой. Но, по сравнению с шедевром JMB, у ТТ была втулка другого типа, не хватало предохранителя рукоятки (и, если на то пошло, предохранителя рамы), и, что самое интересное, у него был совершенно другой ударно-спусковой механизм.У ТТ упрощенный узел курка, шептала и боевой пружины, который любой неграмотный призывник-крестьянин может вмиг снять с оружия. Это позволяет заменить жизненно важные элементы пистолета за считанные секунды, что упрощает техническое обслуживание в полевых условиях.

Учитывая прошлую (и нынешнюю) любовь российской армии к водке, простота обслуживания — это хорошо (TM).
Советский Союз произвел почти 2 миллиона ТТ-33, поэтапно выведя их из строя в пользу пистолета Макарова в 1952 году.При сравнении двух пистолетов ПМ, безусловно, является более современной конструкцией, но мне всегда было интересно, о чем думали Советы, когда они заменили патрон 7,62×25 мм на патрон Макарова 9×18 мм. С точки зрения баллистики 7,62×25 мм намного лучше. Похоже, что многие страны Восточного блока чувствовали то же самое, потому что они производили свои собственные варианты ТТ-33 в 1950-х годах и продолжали выпускать их в качестве фронтовых пистолетов на протяжении всей холодной войны. Польша, Венгрия, Румыния и Югославия производили пистолет ТТ и патроны к нему.В последние годы очень многие из этих пистолетов Восточного блока оказались на американских берегах. Хотя настоящие российские пистолеты ТТ довольно редки и имеют высокую цену, польские, румынские и югославские пистолеты более доступны и сравнительно дешевы. За эти годы я приобрел два варианта Токарева, оба по-своему интересные: румынский ТТС и югославский М57.
Восток встречается с Западом на этой фотографии, сделанной в конце Второй мировой войны.Обратите внимание на советского офицера с ТТ-33 с деревянной рукоятью (крайний слева) и Р.38 в руке американского лейтенанта. Советский капитан и американский лейтенант, похоже, очень, ммм, любят друг друга.
Произведенный на знаменитом заводе Cugir, румынский ТТС является почти прямой копией советского ТТ-33, с единственной реальной разницей в механической обработке насечек затвора. Подгонка и отделка хорошие, основными деталями с серийными номерами являются ударно-спусковой механизм, рамка и ствол.На моем румынском указан год изготовления 1953, и при ближайшем рассмотрении оказывается, что в какой-то момент он подвергался переделке арсенала. К сожалению, примеры, которые мы видим сегодня в США, испорчены. Чтобы соответствовать Закону о контроле над огнестрельным оружием 1968 года, в рамке было просверлено уродливое отверстие, а перед импортом был добавлен базовый предохранитель, блокирующий спусковой крючок. Это умаляет эстетику оружия, но не больше, чем знак импорта, который также требуется по тому же закону. Это вещи, с которыми должны жить американские коллекционеры, ПОТОМУ ЧТО ДУМАЮТ О ДЕТЯХ!!! Спасибо, ЛБЖ.
Линдон Бейнс Джонсон (ранг: мудак первого класса), окруженный своим гаремом младших (но не менее опасных) мудаков, подписывает Закон о контроле над огнестрельным оружием 1968 года. Вздох.

Югославы внесли несколько дополнительных изменений в свою версию пистолета ТТ. Во-первых, и это наиболее заметно, M57 имеет более длинную рукоятку, что позволяет ему удерживать девять патронов в магазине с одной стопкой вместо восьми. Более длинная рукоятка также имеет дополнительное преимущество, поскольку дает людям с неуклюжими кулаками (я не один из них) еще полдюйма или около того пространства, за которое они могут держаться при стрельбе из оружия.Юго Токарев может похвастаться полноразмерным направляющим стержнем с захваченной возвратной пружиной, что является хорошей характеристикой для личного оружия, выпущенного военными, поскольку солдатам труднее сдвинуть пружины с места. Мушка крепится к верхней части затвора ласточкиным хвостом, а не припаивается, поэтому ее можно заменять и регулировать в зависимости от ветра. Наряду с этими положительными изменениями есть одно, которое меня не волнует: безопасность отключения магазина. Эта «функция» эффективно отключает ударно-спусковой механизм при извлечении магазина из пистолета.Идея состоит в том, чтобы предотвратить случайные выстрелы, а второстепенной причиной может быть то, что если кто-то схватит ваше оружие, вы можете уронить магазин и обезвредить его. И то, и другое звучит для меня скорее как обман, чем как реальность, и эта «фича» идет вразрез с советской мантрой простоты: это просто что-то еще, что может пойти не так в самый неподходящий момент. M57 также имеет собственную дополнительную внешнюю защиту. Этот лучше продуман, чем тот, что на TTC: он больше похож на предохранитель, который можно найти на 1911, поэтому он не так сильно портит внешний вид оружия.Насколько я могу судить, мой Yugo M57 был изготовлен в 1980-х годах, ближе к концу холодной войны. Хотя все цифры совпадают, а канал ствола был как новый, затвор имеет сливовый оттенок и показывает внутренний износ, что указывает на то, что в какой-то момент ремонт производился на заводе.

Мои два тока. Вверху: румынский TTC; снизу, югославский M57.

Я предпочитаю румынские ТТС югосолавским. Мой ТТК лучше подогнан (если не доделан), чем М57.Контакт втулки и затвора плотный, а спусковой крючок отличный (по моим оценкам около 4-5 фунтов), две вещи, которые я не могу сказать о своем Юго. Я не знаю, является ли это правилом или исключением, но именно так обстоит дело с двумя моими пистолетами. Я не считаю, что короткая рукоятка является проблемой в моих руках среднего размера, и я могу стрелять 2-дюймовыми группами на 10-15 ярдов, не слишком концентрируясь с TTC. Курок на моей M57 намного тяжелее, чем на винтовке. TTC, и, несмотря на все другие улучшения оригинальной конструкции Федора Токарева, я просто не очень хорошо стреляю из него.На M57 можно отключить предохранитель магазина, и некоторые говорят, что это даст вам лучшее нажатие на спусковой крючок. Однако, судя по тому, как работает предохранитель магазина, я не уверен, что это будет иметь большое значение. Не поймите меня неправильно: Yugo ни в коей мере не плохой пистолет, и я ценю стремление Yugo улучшить его и сделать его своим. Но, на мой взгляд, М57 — это классический случай «не сломалось — не чини».

По-видимому, эта блок-схема не была доступна, когда Юго построили M57.

Несколько лет назад излишки патронов калибра 7,62×25 мм были широко доступны и дешевы; увы, это уже не так. К счастью, хорошие коммерческие боеприпасы доступны (хотя и недешевы), но перезарядка возможна, и, в отличие от некоторых патронов, доступно достаточно данных и штампов. Что касается самих пушек: румынских и польских ТТ в большом количестве не видел уже года 3. Пистолеты типа Yugo TT сегодня все еще относительно многочисленны, и от очень хороших до отличных можно купить за 250 долларов.Как и в случае с любым избыточным огнестрельным оружием, запасы рано или поздно иссякнут, и люди будут с тоской говорить о том, что им следовало «купить ящик, когда они стоили 150 долларов». Не будьте одним из тех людей. Купите один, два или шесть сегодня. Ведь больше их не производят. Или они?

Застав М70АА!
Посещение веб-сайта Zastava Arm действительно показывает несколько моделей, доступных для продажи. Они произведены недавно, с различными небольшими изменениями в механизме безопасности.Модели M70 производятся под патрон 9 мм Luger, что делает их экономичными стрелковыми пистолетами. Я не имел дело ни с одним из новых гражданских Юго Токаревых, но, возможно, их стоит проверить, если вам интересно, и они, вероятно, лучше отделаны и подходят, чем излишки оружия на рынке в эти дни. В конце концов, я думаю, Федор Токарев был бы доволен, увидев, что его базовая конструкция все еще находится в производстве спустя столько лет и продается по всему миру.

Токарев ТТ-30: Фото, История, Характеристики

Токарев ТТ-30 был полуавтоматическим пистолетом, по сути, советской копией конструкции Браунинг-Кольт, предназначенной для замены револьверов серии Nagant M1895.M1895 был разработан в конце 1800-х годов и десятилетиями служил царской Российской империи, прежде чем в конце концов была найдена подходящая замена. Сам револьвер оказался довольно надежным и все еще служил в большом количестве во время Второй мировой войны. Хотя ТТ-30 сам появлялся только в ограниченном количестве и в течение ограниченного времени, он проложил путь для значительно улучшенной серии ТТ-33, чтобы заменить Наган после 1945.

К 1930 году Реввоенсовет искал новое личное оружие Красной Армии для замены устаревшего револьвера M1895 и других револьверно-пистолетных систем, подобных ему.В начале 1931 года были проведены испытания по поиску замены, и предпочтение было отдано конструкции Федора В. Токарева 1930-х годов, известной как ТТ-30. Этот тип был заказан в количестве 1000 экземпляров для дальнейших испытаний в Советской Армии и после этого был официально отмечен для использования в качестве стандартного личного оружия Советской Армии. Производством занимался Тульский Арсенал.

ТТ-30 во многом обязан своей базовой конструкцией работе Джона Браунинга (особенно M1911) с несколькими советскими изменениями, которые сделали оружие лучше с точки зрения обслуживания и производства в полевых условиях, сохранив при этом останавливающую способность первого.Ударник и запорный механизм были выполнены в виде единого съемного модуля для облегчения чистки и ремонта, который снимался через верхнюю заднюю часть ствольной коробки. «Гибки» подачи магазина были выточены непосредственно в ствольной коробке, чтобы предотвратить сбои подачи. Как правило, Советы производили значительно улучшенный продукт, соответствующий полевым злоупотреблениям, ожидаемым на Восточном фронте и за его пределами.

Однако всего через три коротких года появится новая улучшенная версия ТТ-30 в виде ТТ-33 1933 года.Этот тип был переработан с новым спусковым крючком и имел фиксирующие выступы по всему стволу, а не только сверху. ТТ-33 будет производиться в гораздо больших количествах и быстро обогнал ТТ-30 в качестве стандартного личного оружия. Только после 1945 года этот тип заменит револьверы Nagant M1895, но в конечном итоге будет произведено более 1,7 миллиона экземпляров.

ТТ-30 получил свое обозначение по заводу-изготовителю (Тульский Арсенал) и последнему инициалу конструктора (Токарев) и первому году выпуска («30»), чтобы завершить полное обозначение «ТТ-30».

— Ближний бой (CQB) / Личная безопасность

— Пистолет

Общая длина:

Длина ствола:

Вес (без нагрузки):

Достопримечательности:

Действие:

Полуавтоматический; Одно действие; Закрытый затвор; Срабатывает с короткой отдачей

Начальная скорость пули:

1378 футов в секунду (420 метров в секунду)

Эффективный диапазон:

ТТ-30 — Обозначение базовой производственной серии, появившееся в 1930 году.

ТТ-33 — Усовершенствованный Токарев, появившийся в 1933 году.

Зимний русский комиссар с пистолетом ТТ|RUSSTAL057|Первый легион|Миниатюрные модели|Солдаты Второй мировой войны

РУСТАЛЬ057

Первый Легион

Из всех театров военных действий Второй мировой войны ни один не изображает масштаб и ужас так, как это делает Восточный фронт. Кроме того, из бесчисленных сражений на восточном фронте ни одно так не захватывает воображение, как Сталинградская битва.
Шестимесячный период почти непрерывных боев, безусловно, был одним из самых крупных и ожесточенных сражений за всю войну и послужил поворотным моментом и положил конец мифу о непобедимости немецкого вермахта. Российская 62-я армия под командованием генерала Чуйкова так же доблестно сражалась в обороне, как и любая другая армия до или после в истории войн. Для осажденных советских защитников отступление не было вариантом — только победа или смерть. Стоя спиной к Волге, русская армия твердо стояла, цепко цепляясь за все меньшие и меньшие участки территории, принося героические жертвы в качестве приманки в рамках более крупной российской стратегии, которая стала известна как операция «Уран», контратака, которая должна была отрезать Немецкая 6-я армия и решает свою судьбу в руинах выпотрошенного города.
Как выяснилось, это была задача, для которой они хорошо подходили. В то время как германский вермахт доминировал над своими советскими противниками в открытых степях матушки-России, в развалинах и развалинах разрушенного города, битва превратилась в пехотную войну, и русские были мастерами этого вида боя, породив «Сталинградскую битву». Академия уличных боев».
Обороняясь днем, проникая и контратакуя ночью, русские держали немцев под постоянным давлением и в конечном итоге подорвали боевую мощь 6-й армии, которая просто не могла их добить.
Оборона города русскими и последующая контратака и победа стали поворотным моментом в войне и поставили Советы на неизбежный путь к победе.
