Содержание

Виды противогазов и их назначение


Начиная со школы, каждый человек знает, что такое противогаз и как им пользоваться, ведь этому обучают на уроках безопасности жизнедеятельности и начальной военной подготовки. И это не случайно. В далеком 1915 году в результате военных действий один из противников применил химическое оружие, включающее в себя ядовитые пары хлора,

от которого погибло очень много солдат и мирных жителей. И с тех пор любая война, к сожалению, наполнена химическим оружием и ядовитыми вражескими атаками. Но человек устроен так, что на любое действие он может найти противодействие. Именно поэтому, чтобы избежать отравления был придуман противогаз.

Сегодня в нашем мире насчитываются десятки, а то и сотни моделей противогазов, отличающихся по принципу работоспособности и их назначению. Давайте рассмотрим свойства разделения противогазов, чтобы понять, в чем их главные отличия друг от друга.



Перед тем, как вплотную перейти к классификации противогазов, стоит вспомнить, для чего они нужны.

Противогазы используют для защиты дыхательных путей от проникновения ядовитых примесей и других химически опасных веществ. Поэтому первенствующим разделением противогазов будет такое:

  • — гражданские;
  • — войсковые;
  • — промышленные.

Как правило, гражданские противогазы размещают в местах большого скопления людей, чтобы в случае химической атаки врага люди могли спастись от ядовитого и зараженного воздуха. Они включает в себя простейшие элементы, не утруждая человека в исследовании и умении пользоваться какими-либо сложными деталями СИЗ.

Что касается войсковых противогазов, то они снабжены специализированными атрибутами, такими как шланг для всасывания воздуха и его ультра-качественной обработки и др., ведь солдаты, почувствовав опасность, не должны бежать с поля боя, а наоборот идти в самую огневую точку нападения с целью атаки на врага.



Промышленные противогазы изготавливаются по особой технологии. В них находится большой объем веществ, которые проводят множественную обработку ядовитого воздуха, так как техногенные катастрофы несут за собой химические взрывы, выделение угарного газа и много других опасностей длящихся не одни сутки.

Классификация противогазов по способу защиты

Прояснив ситуацию с классической классификацией противогазов, перейдем к более сложному дифференцированию.

По функциональности противогазы делятся на:

  • — фильтрующие противогазы;
  • — изолирующие противогазы.

Фильтрующие противогазы работают по принципу всасывания зараженного воздуха, его обработки через фильтрующую поглощающую коробку и выделением углекислого газа через специальные защищенные отверстия после вдоха человека. Такие противогазы обладают большой популярностью, благодаря его длительному использованию, в чрезвычайных ситуациях в фильтрующем противогазе можно находиться до 12 часов.

К другим, менее популярным, но также полезным СИЗ относятся изолирующие противогазы, основанные на дыхании человека внутри противогаза заранее заготовленным чистым воздухом. Они содержат в себе большой резервуар воздуха, который чем-то напоминает кислородный баллон аквалангиста. Недостаток такого противогаза заключается в том, что его непосредственная эксплуатация не должна превышать 3 часов, ну и конечно ходить с таким противогазом тоже довольно-таки сложно, ведь в полной комплектации он весит не один килограмм.

Классификация противогазов по встроенным деталям

Современные противогазы оснащены деталями, которые необходимы человеку для нормальной жизнедеятельности в условиях чрезвычайных ситуаций. Поэтому некоторые противогазы делятся на:

  • — противогазы с приспособлением для приема воды;
  • — противогазы без приспособления для приема воды.

Согласно сертификации СИЗ, противогазы с приспособлением для приема воды обозначаются так ГП-7 Б, а противогазы без приспособления для приема воды – ГП-7 БВ, где ГП может быть заменено на любые другие виды СИЗ.

Классификация противогазов по вариантам подачи воздуха

Перед тем как рассказать о классификации противогазов по способу подачи воздуха, стоит упомянуть то, что СИЗ бывают с шлангом и без него. Шланг противогаза выполняет функцию подачи воздуха, в чем как раз и есть отличия. Шланговые противогазы дифференцируются на:

  • — самовсасывающие воздух противогазы;
  • — противогазы с принудительной подачей чистого воздуха.

Противогазы, работающие по принципу самовсасывания чистого воздуха, основаны на механическом воздействии человека. Путем глубоких вдохов чистый воздух через шланг поступает в дыхательные пути человека, выдох углекислого газа происходит через специальный клапан.

СИЗ с принудительной подачей чистого воздуха снабжены вспомогательными атрибутами, такими как компрессорная линия, воздуходувки или какого-нибудь вентилятора, благодаря чему производится качественная обработка зараженного воздуха. Такой противогаз тоже доставляет немало хлопот в его эксплуатации, ведь его масса достигает 16 кг, что для неподготовленного человека очень тяжело, к тому же бегать с такой аппаратурой вовсе не получится, поэтому человек, использующий противогаз с принудительной подачей воздуха обрекает себя на обездвиженность и ожидание посторонней помощи.

Классификация фильтров противогазов

Помимо функциональных отличий противогазов, существует классификация фильтров по классам:

  • — 1 класс, противогазы, оснащенные таким фильтром, имеют низкую фильтрацию, и смогут избавить человека лишь от мелкой пыли, не обладающей вредными ядовитыми веществами.
  • — 2 класс, такие противогазы подходят для бытового использования, в котором максимум с чем может столкнуться человек, это вредные токсины, едкий дым и вещества, образованные в процессе горения нефтяных продуктов.
  • — 3 класс, это самые эффективные противогазы, которые отлично подойдут для защиты от ядовитых веществ, в результате вражеских химических нападений или какой-либо техногенной аварией.



устройство, назначение, применение, принцип действия

Фильтрующий противогаз защищает организм человека от попадания в него ядовитых веществ из атмосферы путем фильтрации загрязненного воздуха. В силу того, что такие противогазы лишь очищают воздух от вредных примесей, данные аппараты можно использовать только при наличии в атмосфере не менее 17% кислорода.

Устройство фильтрующего противогаза

В устройство фильтрующих противогазов входит лицевая часть и фильтрующе-поглощающая коробка.

Лицевая часть (маска противогаза), изготавливается из эластичной резины и путем герметичного прилегания обеспечивает изоляцию органов дыхания, зрения и кожи лица от вредной внешней среды. В состав маски входят сам корпус, очки, клапаны вдоха/выдоха. Отдельные модели могут быть оснащены обтюратором, обтекателями, переговорным устройством, системой для приема жидкости.

Некоторые модификации фильтрующих противогазов имеют в составе гофрированный шланг, который служит средством соединения лицевой части и фильтрующей коробки. Такие модели используются в основном в военной отрасли или промышленности, характеризующимися особо опасными условиями работы.

Очковые узлы, в зависимости от модели и типа противогаза могут иметь различные вариации исполнения: стандартное расположение, фронтальное — у некоторых моделей военных противогазов, с увеличенным углом обзора, а также вместо оков может быть панорамное стекло.

Клапанная коробка фильтрующего противогаза имеет в своем составе вдыхательный и выдыхательный клапаны. С помощью клапанной коробки распределяются потоки вдыхаемого и выдыхаемого воздуха – через клапан вдоха очищенный воздух направляется в подмасочное пространство, а с помощью клапана выдоха – выдыхаемый воздух выходит в атмосферу.

Входящие в состав отдельных моделей противогазов переговорные устройства, предназначены для улучшения качества речи во время использования противогаза, а устройство для приема жидкости позволяет принимать воду из специальной фляги, не снимая аппарат.

Также, маски фильтрующих противогазов могут комплектоваться незапотевающими пленками – для предохранения очковых узлов от запотевания, или утеплительными манжетами, использующимися при отрицательных температурах с целью предотвращения замерзания стекол.

Фильтрующе-поглощающая коробка изготавливается из алюминиевых сплавов или жести и имеет в своем составе противоаэрозольный фильтр и шихту (активный уголь). Противоаэрозольный фильтр представляет собой плотную сетку из волокнистых материалов, на стенках которой задерживаются вредные частицы аэрозолей. Поглощающая шихта – прослойка активированного угля, которая поглощает опасные газы и пары.

Все фильтрующие противогазы обязательно комплектуются противогазовой сумкой, необходимой для их хранения и переноски.

Принцип действия фильтрующего противогаза

За очистку воздуха, поступаемого в подмасочное пространство, отвечает фильтрующе-поглощающая коробка (фильтр), в состав которой входит поглощающий слой активного угля и противоаэрозольный фильтр.

Для очистки воздуха от газов и паров используется химический процесс адсорбции, смысл которого заключается в поглощении вредных примесей поверхностью твердого тела (в данном случае используется шихта со слоем активированного угля).

Процессу адсорбции хорошо поддаются вещества, обладающие большим молекулярным весом и высокой температурой кипения. Для плохо адсорбирующихся элементов принято использовать такие процессы, как хемосорбция (поглощение ядовитых веществ путем вступления их в реакцию с химически активными элементами) и катализ (изменение скорости химических реакций). В первом случае на слой с активированным углем дополнительно наносятся щелочные химические вещества, во втором – добавляются окиси меди, серебра или хрома.

Принцип действия противоаэрозольного фильтра фильтрующе-поглощающей коробки противогаза заключается в задержке аэрозолей или крупных частиц пыли на волокнах сетки этого фильтра, состоящей из плотных слоев волокнистых материалов.

Назначение фильтрующего противогаза

Основное назначение фильтрующего противогаза – очистка воздуха от ядовитых примесей перед попаданием его в организм человека. Такого рода противогазы не способны обогащать воздух кислородом, поэтому их использование возможно только при объеме кислорода в атмосфере не менее 17%. Также, каждый фильтр противогаза предназначен для защиты от конкретных видов отравляющих веществ, и исходя из этого, их нельзя использовать, если состав вредных примесей не установлен или заранее не известен.

Область применения фильтрующих противогазов

Фильтрующие противогазы могут использоваться как гражданским населением, так и работниками промышленных предприятий, для защиты от вредных газов, паров, аэрозолей в случае возникновения чрезвычайных ситуаций или аварий с выбросами в атмосферу отравляющих веществ.

Гражданские противогазы предназначены для защиты населения, оказавшегося в очаге заражения воздуха опасными химическими, радиоактивными, бактериологическими выбросами. Используемые при внезапном возникновении аварий с выбросом отравляющих веществ, гражданские фильтрующие аппараты не требуют предварительного обучения для их применения, и чаще используются при эвакуации людей из зараженной местности.

Также фильтрующие противогазы широко применяются в промышленных отраслях, деятельность которых связана с хранением, производством или использованием опасных для здоровья человека веществ. Все такие предприятия оснащаются комплектами фильтрующих промышленных противогазов на случай возникновения непредвиденных аварий или чрезвычайных ситуаций.

Общевойсковые фильтрующие противогазы применяются во время боевых действий или военных учений. Такие аппараты зачастую имеют более сложную конструкцию и оснащаются дополнительными элементами.

Для школьников и детей дошкольного возраста используются специальные модели фильтрующих аппаратов, имеющих меньший размер.

Проверка фильтрующих противогазов

Каждый противогаз перед непосредственным его использованием нуждается в проверке – как в визуальной, так и в проверке на исправность.

Первым делом необходим внешний осмотр всех частей противогаза. Вынув аппарат из сумки, нужно убедиться в наличии и целостности всех его составляющих. Резиновая маска не должна иметь проколов, порезов, царапин, очковые узлы должны быть без трещин и сколов, клапанная, фильтрующая коробки также должны быть без вмятин, пробоин и прочих повреждений. На металлических деталях не должно иметься коррозии или ржавчины. Стоит проверить также наличие всех клапанов в клапанной коробке, исправность ремней оголовья шлем-маски, плотность присоединения соединительной трубки к лицевой части. Противогазовая сумка тоже подлежит проверке на целостность и наличие всех лямок, застежек, поясной ленты, деревянных подкладок.

После того, как вы убедитесь, что все части фильтрующего противогаза в наличии и не имеют механических повреждений, необходимо проверить герметичность лицевой части. Для этого, при одетой маске следует плотно зажать ладонью дно фильтрующей коробки и попытаться сделать глубокий вдох. При плотном прилегании маски к лицу вдох сделать не получится. Если воздух все же просачивается в подмасочное пространство, то необходимо еще раз обследовать составляющие части противогаза на наличие загрязнений, или каких-либо неисправностей. Также, стоит обратить особое внимание, если воздух проходит под маску в районе висков – это свидетельствует о том, что неверно подобран размер противогаза. В данном случае, следует использовать аппарат меньшего размера.

Более эффективные проверки фильтрующих противогазов проводят в специально оборудованных камерах, или палатках, наполняющимися парами или аэрозолями раздражающего вещества.

Как надевать фильтрующий противогаз

Надевание фильтрующего противогаза происходит по команде «газы», после оповещения о возникновении заражения атмосферы, или при самостоятельном обнаружении подобного рода опасности.

Надевание противогаза производится в следующей последовательности:

1 – закрыть глаза, задержать дыхание
2 – при необходимости снять головной убор
3 – вынуть из сумки противогаз
4 – надеть маску противогаза, взяв за нижнюю ее часть таким образом, чтобы снаружи остались только большие пальцы, приложить нижнюю часть под подбородок и резким движением натянуть маску на голову 5 – проверить плотность прилегания маски, убрать образовавшиеся складки (при необходимости повторить процедуру натягивания маски) 6 – сделать выдох, открыть глаза, восстановить дыхание

При повреждениях какой либо из частей противогаза, либо элемент, либо сам аппарат подлежат замене. При замене фильтрующего противогаза во время его эксплуатации необходимо подготовить новый противогаз к быстрому надеванию, задержать дыхание и закрыть глаза, снять поврежденный аппарат, быстро надеть новый, открыть глаза, восстановить дыхание. Если повреждена соединительная трубка противогаза, то нужно также закрыть глаза и задержать дыхание, отсоединить трубку противогаза, подсоединить фильтр напрямую к лицевой части (к клапанной коробке), открыть газа, восстановить дыхание. Если же повреждения образовались на маске, то места прорывов необходимо плотно прижать ладонью и не отпускать до выхода из зараженной территории. При более серьезных повреждениях маски, нужно закрыть глаза и задержать дыхание, снять маску, отсоединить от нее соединительную трубку вместе с фильтром, взять в рот конец трубки, зажать нос пальцами, дышать через рот, не открывая глаз. В таком состоянии находиться до оказания помощи или выхода из зараженной местности.

Хранение фильтрующего противогаза

Любой противогаз необходимо оберегать от любого рода повреждений. Не стоит лишний раз без надобности разбирать его, вынимать клапаны из коробки. Фильтрующую коробку важно ограждать от попадания влаги, от вмятин, не допускать появления ржавчины на металлических деталях, мембраны переговорного устройства ограждать от попадания пыли.

После использования фильтрующего противогаза под дождем его необходимо тщательно просушить, также как и противогазовую сумку. При применении противогаза на морозе, переносить его лучше под верхней одеждой, во избежание деформации резиновой маски. При переносе аппарата с холода в теплое помещение нужно избегать появления конденсата на стеклах, протерев их сухой тряпкой. При протирании влажной тряпкой лицевой части фильтрующую коробку нужно снимать, чтобы в нее не попала влага. Воздействие сырости может привести к образованию ржавчины и сбоям в работе фильтра. Фильтрующие противогазы должны храниться в противогазовой сумке в собранном виде, подальше от любого рода отопительных приборов. Если предполагается длительное хранение противогаза, то дно фильтрующей коробки необходимо закрыть резиновой пробкой.


В интернет-магазине brizmarket.ru Вы можете купить противогазы, а также отдельно фильтры для противогазов или лицевые части. Мы предлагаем своим клиентам самые выгодны цены!

отзывы: 0

отзывы: 0

отзывы: 0

отзывы: 0

отзывы: 0

отзывы: 0

ВСЕ ТОВАРЫ >>

фильтрующий, изолирующий, гражданский, шланговый, детский, ВК, ПМК, ИП и ГП, каково устройство и применение

Как известно, противогазы предназначаются главным образом для предохранения дыхательных органов, глаз и кожных покровов лица от проникания вредоносных элементов, которые могли бы содержаться во вбираемом воздухе. К настоящему времени создано огромное число разнообразных систем противогазов, и понять предназначение их всех обычному человеку не так-то легко.

Содержание

Назначение противогаза

Изобретение противогаза связано применением германской армией во время Первой Мировой войны новой тактики – газовой атаки. Газ был крайне сложен в применении, убивал медленно и болезненно, но с огромной по тем временам площадью поражения.

Уже через две недели после первой атаки стали появляться первые средства индивидуальной защиты от отравляющего вещества. Вначале пытались защищаться повязками, пропитанными кислотами, нейтрализующими ОВ, а далее задумались о более эффективных контрмерах. Их энергично разрабатывали военные и гражданские ведомства всего мира.

Противогаз и респиратор: отличительные особенности

Средства персональной химзащиты делят на две основные категории: противогазы и респираторы. Главным отличием между этими двумя изделиями является то, что респиратором закрывается не все лицо, а только область носа и рта – все остальное остается открытым. Тогда как противогаз закрывает практически всю голову, глаза и предохраняет и дыхательные органы, и поверхность всей головы от проникновения вредоносных элементов.

Типы противогазов

Основным предназначением противогазов большинства видов является защита дыхательных путей. По способам защиты и типам конструкций выделяются две разновидности противогазов: фильтрующие и изолирующие.

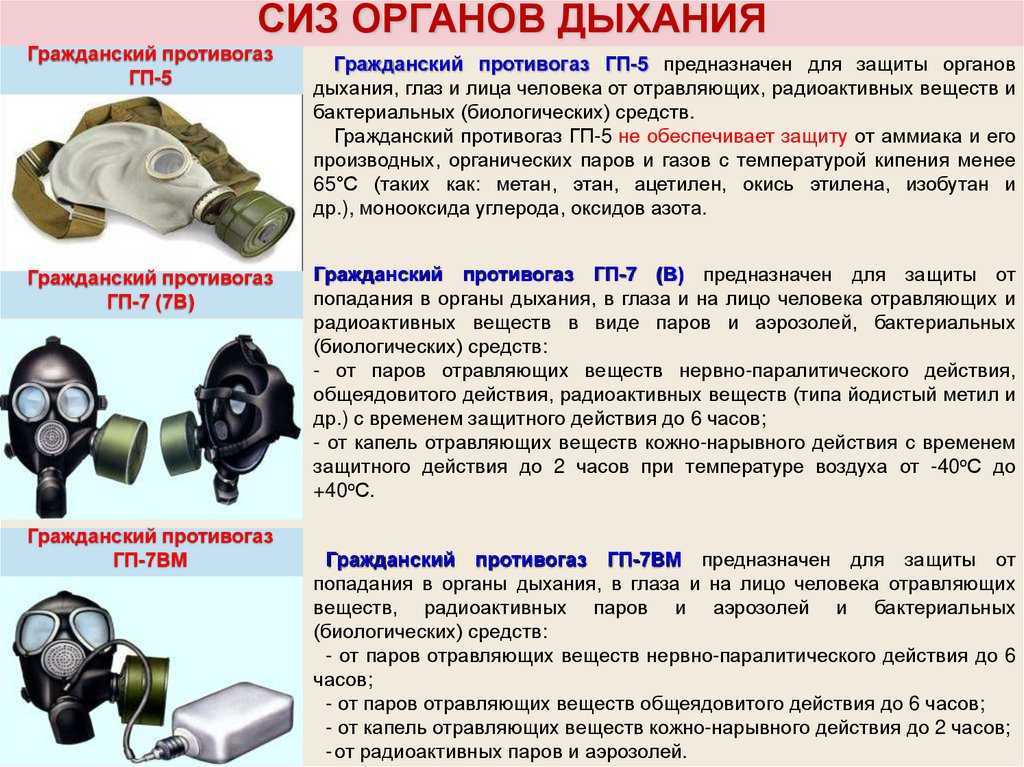

Фильтрующий противогаз ГП

Применяется с фильтрующей коробкой и предназначен для предохранения органов дыхания с помощью механических фильтров либо химических реакций. Надевшие такой противогаз продолжают вдыхать окружающую воздушную смесь в очищенном виде.

Подобные противогазы обеспечивают защиту лишь ограниченное время и только от установленного типа вредоносных элементов. Это происходит потому, что фильтрующая коробка не универсальна и более того, потребует замены после отработки ее ресурса. Сроки службы фильтров могут разниться. Их действие может длиться и считанные минуты, или даже сутки, и зависит от степени поражения среды обитания.

Изолирующий противогаз (ИП)

Этот аппарат оснащен компрессорной коробкой. Изолирующий противогаз предназначается для защиты дыхательных органов в обстановке кислородной недостаточности. Отличительной чертой изолирующего противогаза от фильтрующего является то, что его обладатель может получает дыхательную смесь не из внешней среды.

Эту разновидность противогаза делят два типа в зависимости от источника дыхательной смеси. Первый тип – это автономный дыхательный аппарат, обладатель которого имеет свою собственную компрессорную коробку с баллоном сжатого воздуха. Второй тип представляет собой шланговый противогаз (респиратор), получающий воздухопоток из внешнего источника, например, из трубопровода со сжатым воздухом.

Кроме того, нередко применяются комбинированные версии изолирующих противогазов. Например, когда основной поток воздуха поступает по шлангу, но на случай чрезвычайных обстоятельств имеется также и автономный баллон с воздухом.

Виды противогазов по сфере применения

По сферам противогазы разделяются на военные, гражданские, промышленные и даже детские.

Военный противогаз (ПМК)

Военные противогазы отличаются высоким уровнем надежности и универсальности и включены в стандартную экипировку всех военнослужащих. Кроме того, ими пользуются некоторые военизированные структуры. Например, общевойсковой противогаз может использоваться в МЧС и подобных организациях.

Гражданский противогаз (ГП)

Может выдаваться населению в чрезвычайных обстоятельствах. Эти противогазы довольно дешевы в производстве, но в целом надежны. Внешне они не очень отличаются от военных модификаций, если не обращать внимание, что материалы ГП не такого высокого как у военных моделей.

Промышленный противогаз (ВК)

Это особая разновидность противогазов для работы с опасными химическими элементами. Как правило, такие противогазы встраивают в ОЗК или схожие защитные средства.

Детский противогаз

Эта модификация употребляется для предохранения дыхательных органов детей и подростков, она отличается меньшими размерами. Кстати, имеются также и младенческие приспособления – конструкции с резиновыми камерами в металлическом каркасе, в котором целиком размещают ребенка, куда потом нагнетается воздух при помощи мехов.

Предназначение гражданских противогазов

Главным предназначением всех гражданских противогазов является предохранение населения, оказавшегося в очагах заражения среды разнообразными вредоносными веществами. Такие аппараты отличаются простотой применения и незначительным весом, возможностью дышать очищенным воздухом в течение ограниченного времени.



Правила использования противогазов

Аппарат при вероятной угрозе носится на животе в спецсумке, а пуговицы на ней должны быть расстегнуты. Порядок надевания противогаза:

  1. Сделать вдох;
  2. Задержать дыхание;
  3. Закрыть глаза;
  4. Достать противогаз из сумки с помощью левой руки;
  5. Освободиться от пробки-заглушки в фильтрующей коробке;
  6. По четыре пальца каждой руки вложить внутрь маски противогаза, а большие оставить извне;
  7. Приложить низ маски в район подбородка;
  8. Сделать выдох;
  9. Резким движением натянуть маску противогаза снизу вверх и расправить ее, чтобы не было складочек;
  10. Открыть глаза;
  11. Перевешать сумку в сторону, чтоб не препятствовала свободе движений.

Когда аппараты выдаются на долгое время, то необходимо следить за их состоянием. Их нужно чистить, протирать стекла маски. К тому же следует отслеживать уровень выработки в фильтрующей коробке (на ней обычно пишется время и условия ее замены).

И самое важное – нужно постараться максимально быстро выйти из зоны поражения.

С4 | Противогаз и респиратор Wiki

С4

Старая, более редкая, черная версия C4

Предшественник Преемник
С3 С5

Сделано в

Канада

Период

1990-е – настоящее время

Выдан для

Вооруженные силы Канады

Департамент пожарно-спасательной службы Малайзии

Angkatan Pertahanan Awam Malaysia

Армия Малайзии

Ejército Nacional (Национальная армия Уругвая)

Производитель

DREO (Учреждение оборонных исследований Оттавы)

Канадский респиратор C4 является текущим респиратором канадских вооруженных сил, но постепенно заменяется респиратором C5. Оттавский исследовательский центр обороны (DREO), производство которого началось в начале 1980-х годов, и маска служит прекрасным примером «респиратора четвертого поколения».

Содержимое

  • 1 Маска
  • 2 Галерея
  • 3 Вариант для экипажа
  • 4 Вариант прототипа
  • 5 Каталожные номера

Маска[]

Изначально маска была черной, но впоследствии были обнаружены проблемы с липкостью, и чтобы четко отличить маски текущего выпуска от неисправной версии, измененные маски окрашены в зеленый или коричневый цвет.

Canadian C4 имеет выпуклые двойные окуляры из поликарбоната, которые обеспечивают разумное поле зрения, в отличие от масок с круглыми плоскими линзами.

Профиль более распространенного зеленого противогаза C4. Обратите внимание на трубку для питья и ремешок на голову.

Сама маска изготовлена ​​из бутилкаучука. Голосовая диафрагма расположена под окулярами, а в более современных версиях есть соломинки для питья. Фильтрующие канистры могут быть прикреплены с правой или левой стороны, что позволяет прицеливаться как левшам, так и правшам. По обеим сторонам голосовой диафрагмы находится клапан выдоха или впускной клапан, в зависимости от модели. Маска имеет шеститочечный тканевый оголовье, только с двумя регулируемыми ремнями, регулируемыми являются нижние под ушами пользователя.

C4 превосходит требования НАТО и соответствующих Triptych по защите лица, глаз и дыхательных путей от боевых химических и биологических агентов при использовании с одобренным фильтром/канистрой.

Галерея[]

C4 по сравнению со своим предшественником C3.

Обозначение, отлитое на правой щеке маски. Обратите внимание на знаки отличия ниже.

Другая сторона язычка на оголовье тюбетейки. Показаны соответствующие размеры.

Держатель маски. «МАСКА, НОСИТЕЛЬ. NUC-BIO-CHEM, C-4 8465-21-907-9546 STEDFAST INC, 09-1991 W4872-0-AE07/01-PW 5076»

Аббревиатура страны и указатель размера.

Носовая чашечка маски. Обратите внимание, что она полупрозрачная, а не соответствующего цвета.

Отсек для фильтров переноски Очень удобно

Противогаз С4 можно подключить к фляге

В комплект противогаза С4 входит сумка, буклет для тестирования нервно-паралитического вещества, тестер паров нервно-паралитического вещества, держатель очков в зеленый корпус и фильтр являются общими.Обратите внимание, что этот комплект имеет зеленый корпус фильтра C2A1 вместо более подходящего фильтра C7 или C7a.

Внутренняя часть противогаза С4 имеет силиконовый носовой колпачок. Бромбутиловая конструкция маски очень прочная и остается мягкой и эластичной даже после нескольких десятилетий правильного хранения.

Этот размер L Маска была изготовлена ​​еще в 1992 году.

C4 спереди спереди

C4 Kit

C4 Профиль Eye Lense

Порт фильтра и питьевой соломки

C4 Вторичная речь

Лицевые штампы

Faceformer

. C4 носит подразделение HAZMAT пожарно-спасательного управления Малайзии

C4 замечен вместе с FM12, используемым подразделением Peperangan Nuklear, Biologi dan Kimia 3 Divisyen (PNDK 3D) [малайзийское военное подразделение CBRN]

An Angkatan Pertahanan Awam Malaysia позирует после официальной церемонии

Вариант для экипажа[]

AC4 был создан для использования в авиации. Маска отличается от обычного тем, что порт для микрофона находится слева, трубка для питья справа, а не слева, и заглушка на голосовой диафрагме. Маска поставляется со шлангом, подсоединяемым к PAPR с двойным входным отверстием для фильтра.

Вариант прототипа[]

XC4 был разработан DREO в 1988 году. В этих прототипах использовалась термопластичная фурнитура, некоторые варианты маски имели носовой окклюдер. Носовой окклюдер представляет собой пару зубчатых элементов, изготовленных из жесткого материала. Каждый штыревой элемент с возможностью регулировки прикреплен одним своим концом к нижней части обода соответствующего окуляра под углом по отношению к нему, так что он направлен внутрь к носу пользователя.

Маркировка

Штамп размера на противогазе XC-4

Ссылки []

Defense Research ESTABLISHMENT SUFFIELD RALSTON (ALBERTA), Оценка коммерческих альтернатив маске C4 для использования в биологических сценариях от умеренного до высокого риска

http://jpampenang.blogspot.com/2010/08/chemical-biology-radioactive-and.html

https://mymilitarytimes.com/index.php/2019/08/01/chemical-biological-radiological-and-nuclear-damage-control-instructor-cbrndci-course-14-2019/

Респираторный противогаз M50 США

M50

Выбор военных

Маска общего назначения M50 Joint Services (JSGPM). Защита сегодняшнего истребителя с помощью технологий завтрашнего дня.

Результатом проектирования и разработки компанией Avon Protection маски M50 стала самая передовая на сегодняшний день маска для защиты органов дыхания общего назначения, обеспечивающая значительное улучшение комфорта, удобства использования, эксплуатационной эффективности и защиты.

Революционный литой гибкий козырек обеспечивает широкое, оптически правильное зрение, а также ударопрочность и устойчивость к царапинам.

Плотно прилегающие изогнутые конформные фильтры обеспечивают улучшенное распределение веса и сниженное сопротивление дыханию, а также повышенную защиту от токсичных промышленных агентов. Встроенный электронный коммуникационный порт позволяет использовать внутренний микрофон для систем связи. Кроме того, соединение для гидратации с высокой пропускной способностью обеспечивает быстрый и легкий прием жидкости.

Подходит для:

  • Службы экстренного реагирования
  • Военные

Дизайн и разработка Avon Protection маски M50 позволили создать самую передовую на сегодняшний день респираторную маску общего назначения, обеспечивающую значительное улучшение комфорта, удобства использования и эксплуатации. эффективность и защита.

Революционный литой гибкий козырек обеспечивает широкое, оптически правильное зрение, а также ударопрочность и устойчивость к царапинам.

Плотно прилегающие изогнутые конформные фильтры обеспечивают улучшенное распределение веса и сниженное сопротивление дыханию, а также улучшенную защиту от токсичных промышленных агентов. Встроенный электронный коммуникационный порт позволяет использовать внутренний микрофон для систем связи. Кроме того, соединение для гидратации с высокой пропускной способностью обеспечивает быстрый и легкий прием жидкости.

Особенности и преимущества

Поле обзора

  • Панорамный визор с одной линзой
  • Оптически правильный козырек
  • Устойчивость к царапинам

Comfort

  • Маска из смеси хлорбутилкаучука и силикона
  • 3 размера лицевой части для лучшего прилегания
  • Отказоустойчивое питьевое устройство с высоким расходом

Связь

  • Фронтальный клапан выдоха обеспечивает прямую связь
  • Порт электронной связи (ECP) для дополнительной голосовой проекции
  • Радиосвязь доступна через ECP

Управление воздухом

  • Низкое сопротивление вдыханию и отличные свойства удаления тумана
  • Теплообразование сведено к минимуму
  • Углекислый газ с низким повторным вдыханием

Технические характеристики

Технические характеристики
Устойчивость к ХБРЯ агентам
Горчица (H) Более 36 часов
Зарин (Великобритания)
Соман (ГД)
ВХ
Лабораторная защита Более 10 000
Заводское исполнение
(хлорид натрия)
Масса
Маска M50 (включая двойные фильтры) 1,9 фунта
Производительность фильтра M50
а. Агенты нервно-паралитического действия Серия «G»
Серия «V»
Любая загущенная форма агента
б. Блистерные агенты Горчица
Люизит
Любая загущенная форма агента
в. Агенты крови Цианистый водород
Цианогенхлорид
Хлорпикрин
д. Агенты по борьбе с беспорядками КС
Китайская
ОС (перцовый аэрозоль)
Эффективность дыхания
Повторно вдыхаемый CO 2 0,80%
Стойкость к вдыханию   Только маска: Маска и фильтры:
30 л/мин 2 мм WG 10 мм WG
95 л/мин 8 мм WG 30 мм WG
160 л/мин 12 мм WG 64 мм WG
Сопротивление выдоху по адресу: 85 л/мин 7 мм WG
160 л/мин 12 мм WG
Поле зрения
Оценка поля зрения — стандарт NIOSH CBRN APR 96



NIOSH CBRN Performance
Тестовый агент Типичная производительность Глава 1 Требование

Циклогексан 15 минут

>20 минут

15 минут

Цианистый водород (АС)

>45 минут

15 минут

Цианогенхлорид (CK)

>45 минут

15 минут

Фосген

>100 минут

15 минут



Маска M50 в сборе
Размер Номер детали NSN

Маленький

71050/3

4240-01-512-4431

Средний

71050/2

4240-01-512-4434

Большой

71050/1

4240-01-512-4437

M50/JSGPM (маска общего назначения для совместных служб) была выбрана Министерством обороны США для замены существующих респираторных защитных масок, используемых несколькими родами вооруженных сил

Военный противогаз CM-7M — защита от ХБРЯ

  • Описание

Расчетное время выполнения заказа: от шести до двенадцати недель

Тактический противогаз CM-7M представляет собой совершенную химическую, биологическую, радиологическую и ядерную (ХБРЯ) систему защиты при использовании в сочетании с соответствующими фильтрами или дыхательными аппаратами. Технология военного уровня, используемая в этом полнолицевом респираторе, обеспечивает всестороннюю защиту от всего спектра агентов ХБРЯ и токсичных промышленных химикатов в виде газов, паров и аэрозолей.

Основные преимущества армейского противогаза CM-7M:
  • Превосходная устойчивость ко всем видам ХБРЯ-агентов, промышленных ядовитых газов, газов для подавления беспорядков и т. д.
  • Высокий уровень комфорта для превосходной защиты в течение всего дня
  • Легко надевать и снимать
  • Низкое сопротивление дыханию
  • Вмещает до 2 фильтров противогаза стандарта НАТО диаметром 40 мм (широко доступны с различными уровнями защиты)
  • Совместимость с оптическими устройствами (очки ночного видения и т. д.)
  • Позволяет безопасно и легко пить во время использования в загрязненной зоне
  • Поставляется с предустановленной системой гидратации и столовой
  • Совместим с водяными камерами CamelBak с адаптером типа A или M (не входит в комплект)
  • Дренаж пота через камеру выдоха
  • Совместим с касками и дыхательными аппаратами
  • Высококачественная речевая диафрагма позволяет легко общаться с устройствами связи или без них.



    Материалы .
    ЛИЦЕВАЯ ЧАСТЬ: бромбутилкаучук, не раздражающий ВНУТРЕННЯЯ МАСКА, ДРУГИЕ РЕЗИНОВЫЕ КОМПОНЕНТЫ: натуральный каучук, не раздражающий
    ВИЗОРЫ: силикатное стекло ПЛАСТМАССОВЫЕ КОМПОНЕНТЫ: полиоксиметилен, полиамид
    ДИАФРАГМА РЕЧИ: PET ГОЛОВНОЙ РЕМНЬ: пятиточечный, резино-текстильный

    Технические характеристики

    СРЕДНИЙ ВЕС: 500 г ЦВЕТ: черный
    НОМЕР РАЗМЕРА: S3 ЭФФЕКТИВНОЕ ПОЛЕ ЗРЕНИЯ: 71,5%
    БИНОКУЛЯРНОЕ ЗРЕНИЕ: 34% РЕЗЬБА ДЛЯ СОЕДИНЕНИЯ ФИЛЬТРА: Rd 40×1/7″
    СОПРОТИВЛЕНИЕ ПРОНИКНОВЕНИЮ ВЕЩЕСТВ ЯБХ > 48 часов СОПРОТИВЛЕНИЕ ДЫХАНИЮ:
    — СОПРОТИВЛЕНИЕ ПРИ ВДЫХАНИИ ПРИ 30 Л/МИН: макс. 20 Па — СОПРОТИВЛЕНИЕ ВДЫХАНИЮ НА 95 л/мин: макс. 50 Па
    — СОПРОТИВЛЕНИЕ ВЫДОХУ ПРИ 30 Л/МИН: макс. 60 Па МИНИМАЛЬНАЯ РАЗБОРЧИВОСТЬ: 95%
    ПОТРЕБЛЕНИЕ ЖИДКОСТИ: 230 мл/мин ФУНКЦИОНАЛЬНАЯ НАДЕЖНОСТЬ- 30°C до +70°C



    Военный противогаз CM-7M CBRN был разработан и разработан в сотрудничестве со специалистами чешской армии и специально разработан для использования с широким спектром оптики для повышения тактических возможностей.

    Защитная маска CM-7M соответствует стандартам EN 136 (класс III) и EN 148-1 и доступна в трех размерах, что идеально подходит практически для любого пользователя. Канистра фильтра стандарта НАТО может быть установлена ​​на любой (или на обеих) сторонах военной маски, чтобы облегчить прицеливание из оружия, будь то правша или левша.

    Материал лицевой части (бромбутилкаучук) этого противогаза НАТО обеспечивает исключительную защиту от всех известных боевых отравляющих веществ, а также от биологических, ядерных, радиологических и промышленных химических веществ.

    Этот полнолицевой противогаз рассчитан на длительное использование в любых погодных условиях. Внутренняя маска имеет удобную гипоаллергенную конструкцию, которая снижает содержание углекислого газа в маске и регулирует поток вдыхаемого воздуха для предотвращения запотевания для более комфортного использования в течение всего дня.

    Ингаляционные камеры этого армейского противогаза оснащены резьбой Rd 40 x 1/7” в соответствии со стандартом EN 148-1 (НАТО). Это обеспечивает совместимость с самым широким спектром фильтров, доступных сегодня на рынке.

    Эти противогазы армейского класса производятся под постоянным контролем представителя Министерства обороны Чехии и пользуются доверием военных и полицейских в самых разных странах.

    Линзы боевой маски CM-7M специально разработаны для обеспечения совместимости со всеми типами оптических устройств, обеспечивая при этом достаточное поле зрения. Конфигурация с двумя линзами обеспечивает превосходное восприятие глубины по сравнению с одной панорамной лицевой панелью, что делает ее идеальной для использования с прицельными приспособлениями или в бою.

    Ядерный противогаз СМ-7М оснащен системой питья, позволяющей безопасно пить на зараженных территориях. Питьевая система также совместима с системами гидратации CamelBak.

    Противогаз тактический Срок службы

    Срок хранения и срок службы респиратора/противогаза тактического СМ-7М составляет 20 лет со дня изготовления при соблюдении рекомендуемых условий хранения.



    Размер № Размер в мм
    Размер 1 5,19–5,51 дюйма (маленький)
    Размер 2 5,51– 5,82 дюйма (средний) (универсальный, наиболее часто используемый)
    Размер 3 5,82–6,14 дюйма (большой)

    Чтобы измерить себя, потребуется устройство, называемое фасиометром, которое не очень распространено.

    Размер 2 (средний) подходит 95 % населения, поэтому, если вы человек среднего роста, мы рекомендуем размер 2. размер 1 (маленький).
