«Валдай» – грузовик с городской пропиской

В. Максимов, фото автора, Г. Пискарёва и Н. Ушаковой

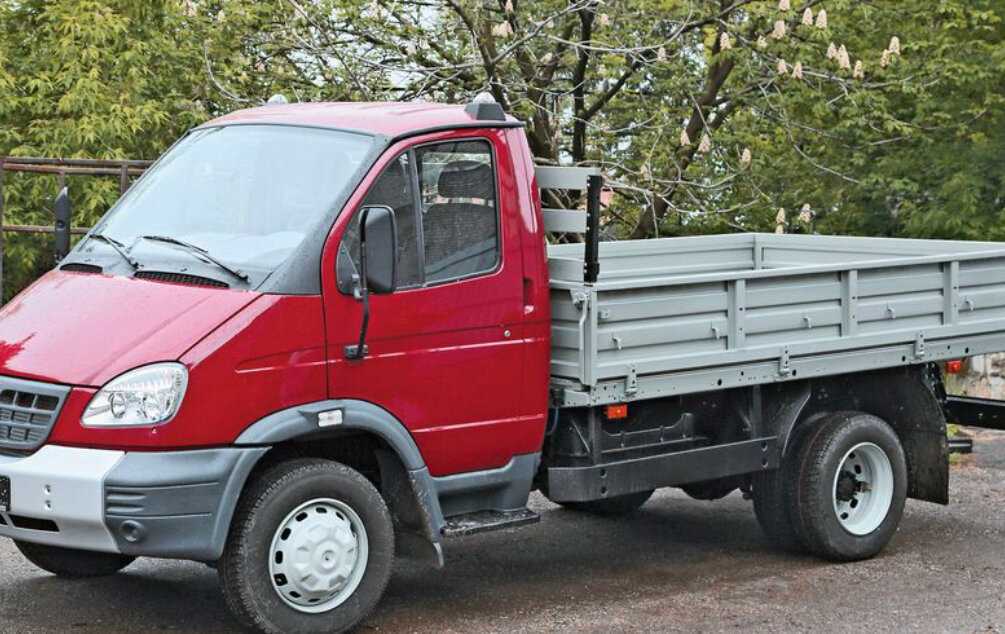

Уже с начала 2005 г. в транспортные потоки начинают вливаться новые городские среднетоннажные грузовики Горьковского автозавода – ГАЗ-3310 «Валдай». Основной областью их применения станут городские перевозки. В связи с выросшими грузопотоками и структурными изменениями в экономике страны такой автомобиль стал чрезвычайно востребован как в мелком, так и среднем бизнесе.

Когда с конвейера ГАЗа (в 1994 г.) начал сходить ГАЗ-3302 «Газель», стало ясно, что удачно найденный вариант городского грузовичка не будет ограничен грузоподъёмностью 1,5 т. На фоне резкого снижения производства среднетоннажников – с 217,2 тыс. в 1993 г. до 9,3 тыс. в 1996 г., наблюдался повышенный спрос на «Газели», выпуск которых в 1996 г. составил более 75 тыс., что помогло ГАЗу выдержать трудные годы перестроечного периода.

Такой перекос производства грузовых автомобилей на ГАЗе в пользу машин малой грузоподъёмности создал в последние годы определённую напряжённость в городских перевозках и, как следствие, предпосылки для пересмотра политики предприятия по выпуску грузовых автомобилей. Идея создания более мощного и грузоподъёмного городского грузовика вызрела. А пока исследования маркетологов обсуждались, анализировались и согласовывались в высоких кабинетах, конструкторы ОАО «ГАЗ» вели разработку нового автомобиля.

Попытки создания такой машины предпринимались и раньше. Так, в 1998 г. на базе ГАЗ-3309 был создан городской ГАЗ-330903. Он имел уменьшенную высоту платформы за счет применения 17,5-дюймовых колёс. Однако капотная компоновка, кабина от ГАЗ-3307, трансмиссия и шасси от среднего грузовика не позволяли создать конкурентоспособный маневренный развозной автомобиль в рамках концепции городского среднетоннажника.

С другой стороны, компоновка и конструкция ГАЗ-3302 оказались настолько удачными, что не воспользоваться успехом «Газели» для разработки городской машины большей грузоподъёмности было просто невозможно. Взяв за базу компоновку «Газели», конструкторы создали такой автомобиль, получивший название «Валдай». Он положил начало новому направлению в типаже среднетоннажных грузовиков ОАО «ГАЗ».

Конструкторские разработки, подкреплённые опытом создания и производства как «Газели», так и грузовиков средней грузоподъёмности, позволили нижегородскому предприятию в довольно короткий срок реализовать замыслы. Более того, они воскресили надежду на возвращение в традиционно газовскую нишу российского рынка грузовиков, в которой сегодня доминирует 3-тонный зиловский «Бычок». Опыт его коммерческой эксплуатации и подтвердил правильность выбранного ГАЗом направления.

Традиционными принципами проектирования новых автомобилей, заложенными на ГАЗе ещё в 30-е годы прошлого столетия, является модельная преемственность и унификация с выпускаемой продукцией. При создании «Валдая» заводчане не отступили от этих принципов, используя проверенные и отлаженные в действующем производстве узлы и агрегаты, что сократило сроки проектирования.

Такой эволюционный принцип не исключает, а скорее предполагает наличие новых решений. Городская специализация ГАЗ-3310 «Валдай», требующая хорошей маневренности и обзорности, минимальных габаритов, малой погрузочной высоты, высокого комфорта кабины и безопасности в городском транспортном потоке, предопределила его компоновочные и конструктивные особенности.

В первую очередь это трёхместная полукапотная кабина от «Газели», но с модернизированными оперением и подвеской, регулируемым сиденьем водителя и ремнями безопасности. Кабина «Валдая» дополнилась боковыми повторителями на арках передних колес и верхними габаритными фонарями. Модернизированная панель приборов от «Газели» стала более информативной благодаря установке двух электрических манометров для каждого контура тормозной системы и комбинации приборов от ГАЗ-3110.

Её сочетание с небольшим рулевым колесом от «Соболя» и эффективной отопительно-вентиляционной системой придало кабине «Валдая» комфорт салона легкового автомобиля.

По бокам и сзади под грузовой платформой машины установлены противоподкатные металлические брусья. Запасное колесо размещено под рамой за задним мостом, а для облегчения его монтажа имеется тросовый подъёмник, расположенный на правом лонжероне рамы. Мощный бампер, состоящий из средней энергопоглощающей части и боковых легкозаменяемых элементов из пластмассы, крупноячеистая радиаторная решетка и оригинальная головная светотехника придают автомобилю внушительный и агрессивный, но очень знакомый облик, больше напоминающий экстерьер «дальнобойного» тягача, а не городского среднетоннажника.

Следуя принципам преемственности и унификации, рама в несколько укороченном виде, а также грузовая платформа были использованы от ГАЗ-3307. При этом у платформы ГАЗ-3310 была уменьшена высота продольных брусьев, что в сочетании с уменьшением диаметра колес с 20 дюймов до 17,5 позволило снизить погрузочную высоту автомобиля в груженом состоянии до 985 мм. Для сохранения тягово-динамических показателей было изменено передаточное отношение главной передачи и соответственно скорректирована шестерня спидометра. Пятиступенчатая коробка передач с синхронизаторами кроме 1-й передачи была взята от ГАЗ-3309.

Однако вместе с проверенными решениями в ГАЗ-3310 были внесены и новшества, выгодно отличающие «Валдай» от предшественников и конкурентов.

Меньшие по размерности колёса позволили не только снизить погрузочную высоту, но и установить новые поворотные кулаки с увеличенным до 43о углом поворота передних колёс, что обеспечило автомобилю лучшую маневренность. Так, минимальный радиус поворота базовой машины стал 6,4 м, а длиннобазной версии – 7,7 м.

Как передняя, так и задняя подвески имеют малолистовые рессоры, крепящиеся к раме через сайлент-блоки. При этом на «Валдае» стала обязательной установка спереди и сзади не только телескопических амортизаторов от ГАЗ-4301, но и стабилизаторов поперечной устойчивости.

Это улучшило и комфорт, и устойчивость, и управляемость автомобиля. Но самые революционные изменения были внесены с тормозную систему. На ГАЗ-3310 она стала двухконтурной пневматической, снабженной трёхканальной АБС в стандартной комплектации. При этом передние и задние колёса получили вентилируемые дисковые тормозные механизмы, что также повысило безопасность автомобиля с полной массой около 7,5 т. На «Валдае» установлен рулевой механизм Борисовского завода (БЗАГУ) со встроенным гидроусилителем, что в сочетании с регулируемой рулевой колонкой позволяет водителю уверенно и комфортно управлять автомобилем в сложных условиях города.

В настоящее время, ввиду отсутствия отечественного дизеля необходимой мощности, на ГАЗ-3310 возможна установка широкой гаммы 4- и 6-цилиндровых дизелей жидкостного охлаждения зарубежного производства следующих моделей: ММЗ Д-245.7, IVECO – FIAT – 8040.45, IVECO – SOFIM – 8140.

43, ГАЗ-562 (STEYR), IVECO – TECTOR (TCA), а также Cummins B 3,9 140 CIV. Такой набор позволяет удовлетворить запросы не только отечественных, но и потребителей из дальнего зарубежья.

Характерной особенностью двигателей для «Валдая», является то, что все они – турбонаддувные дизели с охлаждением наддувочного воздуха, отвечающие нормам Euro-2. И это понятно. При городской эксплуатации, на которую ГАЗ-3310 и рассчитан, экономичность транспортного средства, его рентабельность, а также экологические параметры являются теми определяющими факторами, которыми будут руководствоваться покупатели.

Наиболее перспективным в качестве базового двигателя предполагается дизель ММЗ Д-245.7. Минский моторный завод адаптировал их для автомобилей ОАО «ГАЗ». Хотя этот двигатель и не отличается выдающимися техническими показателями и конструктивными изысками, зато имеет приемлемую цену и хорошо известен отечественным транспортникам. Сервисная и ремонтная инфраструктура, созданная в России для этих двигателей, позволяют надеяться на его беспроблемную эксплуатацию и на «Валдае».

При этом не исключена возможность установки на ГАЗ-3310 дизелей Cummins и IVECO, хотя шансы первого из-за большей мощности предпочтительнее. Однако какой из предлагаемых дизелей в большей степени будет отвечать запросам покупателей «Валдая» покажет рынок.

Помимо базовой бортовой модели предусмотрены и другие модификации, существенно расширяющие его функциональные и потребительские возможности, а также круг его потенциальных покупателей. В первую очередь, это модификация с удлиненной до 4 000 мм базой, которая будет выпускаться как в бортовом исполнении, так и в виде шасси под установку фургонов или другого оборудования. Длиннобазный «Валдай» в бортовом варианте может иметь двойную 6-местную кабину со стандартной платформой от базовой модели. Горьковский завод всегда отличался широким спектром модификаций своих автомобилей. ГАЗ-3310 «Валдай» не будет исключением из этого правила и сможет удовлетворить запросы самых взыскательных потребителей.

Другим направлением использования шасси «Валдая» может стать создание комфортабельных городских автобусов вместимостью до 36 человек. Шасси, рассчитанное на эксплуатацию в городских условиях и с учетом норм безопасности, позволяет это сделать. Так, на узлах и агрегатах «Валдая» на ОАО «ГАЗ» разработан автобус ГАЗ-3291 с кузовом вагонного типа. Свое дизайнерское и компоновочное решение городского автобуса на базе ГАЗ-3310 демонстрировали такие известные и давние партнёры ОАО «ГАЗ», как ООО «Самотлор», фирма «ИРИТО» и ОАО «СЕМАР». Опытные образцы этих автобусов неоднократно демонстрировались на автомобильных выставках и салонах. Принимая во внимание напряженность с пассажирскими перевозками в наших городах, пополнение автобусного парка таким подвижным составом позволит хотя бы отчасти снять остроту проблемы.

Начало серийного выпуска ГАЗ-3310 – знаменательное событие не только для ОАО «ГАЗ», для которого это начало производства нового поколения среднетоннажников, но и для всего российского авторынка. Кроме «Валдая» в этой нише рынка уже присутствуют три участника: ЗИЛ-5301АО, КамАЗ-4307 и МАЗ-4370.

О серьёзных намерениях других претендентов на часть этой ниши говорят факты. В прошлом году на Международной демонстрационной выставке «Коммерческий автотранспорт» МАЗ-4370 завоевал звание «Лучший коммерческий автомобиль 2003 года в России». На этот же приз, без сомнения, претендует и КАМАЗ, привлекая потребителей широкой гаммой коммерческих машин. Производственный и коммерческий опыт, накопленный ЗИЛом за 10-летний период пребывания «Бычка» на российском авторынке в режиме наибольшего благоприятствования, создают серьёзную мотивацию для удержания лидирующих позиций этим автомобилем и в будущем. Каждый из претендентов на доминирующую позицию в нише городских среднетоннажников имеет свои сильные стороны.

При этом надо отметить, что при отработке конструкции своих городских грузовиков средней грузоподъёмности как МАЗу, так и ЗИЛу пришлось воспользоваться зарубежными прототипами. В этом качестве МАЗу послужил MAN L 2000, а «Бычку» – фургон Mercedes 709D. Это сократило сроки оптимизации конструкции и её доводки.

ОАО «ГАЗ» делает ставку на свои собственные силы – интеллектуальный потенциал, опыт, производственные и технологические возможности. И в качестве прототипов избрал свои же автомобили: «Газель» и средние грузовики. Этим завод еще раз подтвердил жизнеспособность и стабильно высокие позиции своей конструкторской школы, основанной В. Ципулиным и А. Липгартом в далёкие 30-е годы прошлого столетия. Эта школа базируется на высоком интеллектуальном потенциале конструкторов, модельной преемственности и унификации с автомобилями действующего производства. Она позволяет создавать высокотехнологичные, экономичные и технически насыщенные автомобили, на которых можно строить будущее завода.

Принимая во внимание конструктивные особенности ГАЗ-3310, широкую гамму модификаций, унификацию с узлами и агрегатами автомобилей ОАО «ГАЗ», инфраструктуру обслуживания и ремонта автомобилей ГАЗ, можно надеяться на достаточно оптимистичную рыночную перспективу автомобиля «Валдай», который без сомнения займёт достойное место в транспортном потоке на городских улицах, возможно, не только российских городов.



Please enable JavaScript to view the comments powered by Disqus.

Певмоподвеска ГАЗ-3310 Валдай передняя ось, усиленная

  • Описание
  • Характеристики
  • Системы управления
  • Отзывы (0)

Описание

Приобретая комплект пневмоподвески от производителя на ГАЗ-3310 Валдай, усиленная, усиленная вы получаете решение для увеличения срока службы штатной рессорной подвески. Монтаж вспомогательной пневмоподвески не требует специальных навыков и занимает в среднем 4 часа. Установить комплект вспомогательной пневмаической подвески возможно: в нашей мастерской, в любом автосервисе, а также своими руками. Дополнительная установка поперечины в некоторых продуктах необходима для того, чтобы убрать вращающий момент с верхних кронштейнов, который в свою очередь возникает, при размещении подушек со смещением относительно оси рамы.

Особенности пневмоподвески на ГАЗ-3310 Валдай, усиленная:

  • Снижение износа рессор с амортизаторами (штатные рессоры на вашем автомобиле прослужат дольше, т.к. пневпоподвеска снизит нагрузку на них, а также на другие элементы подвески)
  • Устранение шумов, вибраций подвески и ударов отбойника при перегрузе (полностью исключается ситуация, когда коммерческий автомобиль ложится на отбойники)
  • Возможность установить на уставшие рессоры (после установки рессоры требующие замены прослужат еще долго)
  • Правильное положение кузова при любой нагрузке (всегда горизонтальное положение кузова коммерческого автомобиля в независимости от нагрузки, а это правильная работа головного света с уменьшением тормозного пути)
  • Уменьшение кренов с раскачиванием автомобиля (пневмоподвеска не дает автомобилю кренится на перегруженный борт, и всегда находится в горизонтальном положении)
  • Увеличение комфорта для водителя, пассажиров (значительное увеличение комфорта при езде на автомобили по плохим и неровным дорогам, как для водителя, так и для пассажиров (на пассажирских микроавтобусах)
  • Увеличение прибыли от перевозок (пневморессора – это возможность перевезти в 1. 5 раза больше груза за 1 рейс + экономия на замене рессор, а так же штрафах ГИБДД за перегруз
  • Возможность управлять свесом автомобиля при загрузке и выгрузке (регулировка переднего клиренса для выравнивания пола будки коммерческого автомобиля с уровнем пола пандуса для удобной загрузки)
  • долговечность пневмоподвески (не требует никакого дополнительно обслуживания, и эффективно работает в течении 5 — 6 лет при любых условиях эксплуатации будь то мороз, грязь, соли или реагенты. Рабочее давление до 15 атмосфер)
  • Возможно увеличение комфорта с мягкостью хода
  • Устраняется эффект «Козления»

Дополнительные опции управления:

  • Возможна установка системы управления с регулировкой из салона
  • Система может быть установлена на 1 контура (общее давление в подушках)
  • На два контура (разное давление в подушках, уменьшает раскачку, позволяя независимо выравнивать левый и правый борт)
  • Возможность дополнительно установить ресивер для сжатого воздуха, чтобы увеличить скорость работы (накачки) пневмоподвески, а также добавить возможность подключать пневматические приборы, например подкачку колес или пневмосигнал

Комплект поставки

Комплект пневматической подвески разработан специально для автомобиля и включает в себя два пневмоэлемента, кронштейны для крепления к раме и мосту, крепеж, фурнитуру для накачки от внешнего компрессора, инструкцию по установки своими руками.

В комплект входит:

  • Американские Пневмоэлементы (пневморессоры) сильфонного типа, которые оптимально подобраны по размерам для данного автомобиля. Не требуют никакого обслуживание за счет надежной резинно кордовой конструкции и служит более 400 тыс по пробегу автомобиля в любых дорожных условиях
  • элементы крепления собственного заводского производства из 6мм Российской стали, разработанные специально под данный автомобиль. Данные кронштейны надежны, просты в установке и прослужат большой срок. Кронштейны покрыты порошковой окраской, что защищает их от ржавчины весь срок эксплуатации
  • набор Российских болтов, шайб, гаек для сборки комплекта
  • воздушные фитинги и пневмомагистраль фирмы Camozzi, в комплекте идет 7 метров пневмошланга что позволяет вывести ниппель подкачки в любую часть автомобиля
  • ниппель для спуска и подкачки любым внешним компрессором AirLift
  • инструкция по установке
  • все оборудование прошло тестирование в различных условиях, что дает нам уверенность в надежности данного комплекта пневмоподвески. Комплект поставляется в полностью разборном виде с пошаговой инструкции по установке. В отличие от конкурентов мы не скрываем то, из чего собраны комплекты и даем возможность клиенту самостоятельно при установке ознакомиться со всем крепежом убедиться в его надежности с простотой установки.

Установка пневмокомплекта:

Комплект пневмоподвески устанавливается в дополнение к штатным рессорам и не вносит изменения в штатные элементы подвески. Следовательно, данный комплект не требует вносить изменения в ПТС автомобиля. Пневмоподушка ставится между рамой с рессорами на специальных крепежных пластинах, идущих в комплекте. Верхняя крепежная пластина ставится на раму в штатные отверстия, между крепления ставится дополнительная поперечная распорка для усиления рамы и распределения нагрузки. Нижняя крепежная пластина ставится на мост.

Характеристики

Компенсация нагрузки, кг
2200
Тип пневмоэлемента (пневмоподушки)двухсекционный сильфон 160D1
Диаметр без давления, мм145
Материал кронштейновсталь 3, 6мм, порошковая покраска
Толщина металла кронштейнов, мм6
Среднее время самостоятельно установки комплекта3 часа
Материал пневмоподушкирезина с 3х слойным нейлоновым кордом и металлокордовое межсекционное кольцо
диаметр / высота (без давления), мм145/145
диаметр / высота (давление 8 Бар), мм135/240
диаметр в сжатом состоянии / минимальная высота, мм150/70
Допустимый угол изгиба под нагрузкой, град30
подъёмная сила / сопротивление сжатию одной пневмоподушки, кг1100
макс. давление (разрушение), бар25
Мин./Макс. рекомендованная рабочая температура пневмоподушек, град-40 / +50
Осьпередняя
Примечание
усиленная, подушки 160D1
