Су-17 Фото. Видео. Скорость. Вооружение. ТТХ

Су-17 — советский истребитель-бомбардировщик, разработанный в первой половине 1960-х годов. Первый советский самолёт с крылом изменяемой стреловидности. Три десятилетия состоял на вооружении ВВС СССР и России, широко экспортировался, применялся и применяется в ряде вооружённых конфликтов.

Су-17 — видео

История создания

В начале 1960-х годов перед ОКБ П. О. Сухого была поставлена задача глубокой модернизации недавно поступившего на вооружение истребителя-бомбардировщика Су-7. Модернизация была направлена на улучшение бортового радиоэлектронного оборудования, а также взлётно-посадочных характеристик самолёта.

Было использовано набиравшее популярность в то время техническое решение — крыло изменяемой геометрии. Ведущим конструктором по новой машине был Николай Григорьевич Зырин.

Первый прототип будущего самолёта имел обозначение Су-7ИГ (внутреннее обозначение в ОКБ — С-22И) и представлял собой серийный Су-7БМ с новым крылом и несколько изменённой конструкцией фюзеляжа. Первый полёт он совершил 2 августа 1966 года (лётчик-испытатель В. Ильюшин). В июле 1967 года самолёт был впервые продемонстрирован общественности на воздушном параде в Домодедово. Испытания выявили улучшение взлётно-посадочных характеристик и увеличение дальности и продолжительности полёта. В ноябре 1967 года вышло совместное Постановление ЦК КПСС и Совета Министров СССР о начале серийного производства самолёта в 1969 году. В конструкцию был внесён ряд изменений. Предсерийный самолёт получил обозначение С-32.

Серийный выпуск Су-17 начался на авиационном заводе имени Ю. А. Гагарина в Комсомольске-на-Амуре в 1969 году.

Первой строевой частью, вооружённой новыми самолётами, стал 523-й авиационный полк истребителей-бомбардировщиков Дальневосточного военного округа в октябре 1970 года. Производство самолётов семейства Су-17 продолжалось до 1990 года, всего произведено 2 867 самолётов всех модификаций.

Конструкция

Самолёт Су-17 в значительной мере повторяет конструкцию самолёта Су-7. Первая машина С-22И практически не отличалась от серийного Су-7-го ничем, кроме крыла, и являлась, по сути, демонстратором новой технологии — крыла переменной стреловидности. Самолёт успешно прошёл все испытания, но впоследствии был разбит в аварии.

Затем были построены два предсерийных прототипа под индексами С32-1 и С32-2, укомплектованные новым навигационным и пилотажным оборудованием. В частности, вместо автопилота АП-28И-2 устанавливалась система автоматического управления САУ-22.

После двух прототипов была построена головная 85-я серия из десяти машин (нумерация серий продолжала линейку Су-7-х). Полностью был перекомпонован фюзеляж самолета. Кабина переходила в гаргрот, как на Су-7У, в котором теперь были установлены агрегаты самолетных систем. Количество технологических люков увеличили и сделали их более удобными. Фонарь кабины стал открываться вверх. Его передняя часть состояла из лобового и двух боковых стекол с электрообогревом. Для улучшения обзора три первые машины 86-й серии (8601-8603) получили беспереплетные козырьки с обдувом теплым воздухом, отбираемым за 9-й ступенью компрессора двигателя, но по результатам испытаний, прошедших в 4-м Центре боевого применения и переучивания личного состава ВВС в Липецке, новая конструкция фонаря принята не была и все последующие машины выпускались с традиционным остеклением.

Установлено модифицированное катапультное кресло КС4-С32, которое в случае аварии позволяло катапультироваться также и на разбеге/пробеге при скорости свыше 140—170 км/ч.

Топливная система была изменена: топливо теперь размещалось в трех мягких вкладных баках, в одном герметичном отсеке в фюзеляже и двух кессонах в крыле. Также под самолет можно было подвесить до четырёх дополнительных баков емкостью по 600 литров от Су-7Б, или два новых подвесных бака ПТБ-1150 по 1150 литров.

Крыло было почти полностью аналогично установленному на опытной машине С-22И. Длина неподвижной части крыла (НЧК) составляет примерно половину длины подвижной (ПЧК). В положении максимальной стре­ловидности крыло в плане примерно соот­ветствует крылу самолета Су-7. На неподвижной части навешен сдвижной закрылок, а на поворотной — предкрылок, поворотный закрылок и элерон. Диапазон изменения стреловидности крыла от 30 до 63 градусов. Поперечное «V» крыла −3 градуса, установочный угол + 1 градус, относительная толщина профиля 7-8 %.

Поворот подвижных частей консоли обеспечивал гидромеханический привод ГМП-22, состоящий из двух гидромоторов ГМ-40, редукторов (двух основных и двух угловых), винтовых механизмов и синхронизирующего вала, проходившего с помощью карданов через фюзеляж с огибанием воздушного канала двигателя. С целью повышения надёжности гидромоторы питались от двух разных гидросистем. На верхней поверхности НЧК установили по аэродинамическому гребню (начиная с машины № 9221 стали ставить по два гребня с каждой стороны, затем по три). Специально для поворотного узла в Центральном институте авиационных топлив и масел была разработана смазка «Свинцоль».

Хвостовое оперение стреловидное, свободнонесущее — состоит из управляемого стабилизатора, выполненного из двух раздельных половин, и вертикального оперения (киля и руля направления). Угол стреловидности горизонтального и вертикального оперения по линии 25 % хорд равен 55 градусов.

Для управления рулевыми поверхностями самолёта применяются необратимые гидроусилители. Два для элеронов — БУ-220ДП2 и БУ-220ДЛ2 (правый и левый), два для стабилизатора — БУ-250П и БУ-250Л, и один для руля направленияи — БУ-250ДРП. Для создания на ручке и педалях нагрузок, имитирующих усилия от аэродинамических моментов на органах управления, в системе установлены пружинные механизмы загрузки.

Гидравлическая система состоит из трех самостоятельных систем: силовой и двух бустерных (первой и второй). Каждая система имеет свой гидронасос. Силовая гидросистема обеспечивает: изменение стреловидности, поворот крыла, уборку и выпуск шасси, закрылков и предкрылков, открытие-закрытие створок подпитки, питание рулевого агрегата системы САУ-22 и управление поворотом передней ноги шасси. Бустерные гидросистемы питают бустера управления стабилизатором, элеронами и рулем направления. Обе системы работают параллельно, в случае отказа одной из них, вторая обеспечивает управление самолетом, развивая половинное усилие на исполнительных штоках гидроусилителей. Гидромоторы ГМ-40, управляющие поворотными частями консолей крыла, питаются от силовой и первой бустерной гидросистем. Во всех гидросистемах используется масло АМГ-10 с рабочим давлением 215 кгс/см2 в бустерных ГС и 210 кгс/см2 в силовой ГС.

Пневмосистема самолета с давлением воздуха 150кгс/см2 обеспечивает основное и аварийное торможение колес главных ног шасси, аварийный выпуск шасси и закрылков, перезарядку пушек, герметизацию фонаря, его эксплуатационное открытие и закрытие, а также поддавливание гидробака силовой г/системы.

Шасси самолета отличается от установленного на Су-7 — поменялась кинематика уборки и были доработаны створки. Во избежание попадания грязи в нишу передней стойки первая по полету пара створок при движении по земле закрывалась. На основных стойках устанавливались по одному тормозному колесу КТ69/4Ш (880×230 мм), на передней стойке стояло одно нетормозное колесо К2-106А (660×200 мм). Вместо колёс на основные стойки могли монтироваться лыжи с титановыми полозьями, которые можно было использовать на грунтовых ВПП (с прочностью покрытия 8 кгс/см2 или меньше) и зимой — на аэродромах с укатанным снегом. Для удержания самолёта на старте и для аварийного торможения, начиная с самолета № 8701, сразу же за носком лыжи размещался мощный титановый башмак, выдвигавшийся из полоза под действием пневмоцилиндра. Впрочем, лыжное шасси на самолёте не прижилось и в эксплуатации предпочитали аэродромы от снега расчищать, а не мучатся с лыжами, а с грунта практически не летали.

На самолет был установлен модифицированный двигатель АЛ-7Ф1-250, имевший несколько большую тягу на форсаже (9600 кгс). На двигателе была установлена дублированная автоматика компрессора и система высотно-скоростной коррекции приемистости. Для замены двигателя фюзеляж расстыковывался на две части. Для сокращения длины разбега могли использоваться сбрасываемые пороховые ускорители СПРД-110, развивающие кратковременную тягу до 3000 кгс.

Электрооборудование самолёта — сеть постоянного тока 28 вольт и сеть переменного однофазного тока 115 вольт 400 гц. Источниками тока служат два генератора постоянного тока ГС-12Т, генератор переменного тока СГО-8ТФ и никель-кадмиевые аккумуляторы 20-НКБН-25.

Оборудование Су-17 первоначально в значительной мере было аналогично установленному на Су-7. Установили радиостанцию Р-832М «Эвкалипт» (на первых сериях — Р-802В), а также радиовысотомер РВ-5 «Репер». Для предупреждения летчика об облучении РЛС противника установили станцию СПО-3 «Сирена-3». Расположение её антенн на Су-17 менялось в зависимости от серий. Помимо радиокомпаса АРК-10, самолет оснастили радиосистемой ближней навигации и посадки РСБН-5С «Искра-К».

Её антенны, образовавшие вместе с ВЧ-фидерами систему «Пион ГТ-32», разместились на штанге основного ПВД и на верхушке киля. Начиная с самолёта № 9126 стали устанавливать датчик углов атаки ДУА-ЗМ с указателем угла атаки и перегрузки. Также была установлена система автоматического управления САУ-22. Начиная с машины № 9025 в САУ ввели блок малых высот, который позволял выполнять автоматический полёт с огибанием рельефа местности по данным радиовысотомера, в пределах 200—500 метров (САУ-22-1). Установили доработанные прицелы ПБК-2КЛ (для бомбометания с кабрирования) и стрелковый прицел АСП-ПФМ-Б-7, с расширенными возможностями при атаке наземных целей (на первых машинах сопряженный с СРД-5М). Для записи полётной информации установили самописец САРПП-12Г (САРПП-12ГМ).

Для подвески тактического ядерного боеприпаса имелся специальный подфюзеляжный балочный держатель БД3-56ФНМ. На самолёт также установили КБУ (кодо-блокировочное устройство) — для применения специзделия лётчику необходимо было ввести цифровой код, что исключало несанкционированный сброс.

Именно на Су-17-х стал практиковаться сброс ядерного боеприпаса с кабрирования. Самолёт выполнял полупетлю, сбрасывая бомбу в положении около 90 градусов, после чего лётчик включал форсаж и на большой скорости уходил назад от эпицентра взрыва. Для имитации спецбоеприпаса была разработана бомба ИАБ-500, дававшая характерную световую вспышку и дымный «гриб».

Су-17М

В 1971 году самолёт модифицировали установкой нового двигателя АЛ-21Ф. Первоначально этот двигатель развивал тягу на форсаже 8900 кгс, впоследствии его заменили на более мощный ТРДФ АЛ-21Ф-3 с тягой на форсаже 11200 кгс. Габариты двигателя: длина с форкамерой — 5160 мм (без ФК — 3330 мм), максимальный диаметр — 1030 мм. Сухой вес двигателя составляет 1720 кг. Расход топлива на максимале — 0,86 кг/кгс.ч. В качестве топлива применяется авиационный керосин марок Т-1, ТС или РТ.

Был переделан фюзеляж и механизм поворота крыла — установлен новый вал синхронизации без карданов. Топливная система состояла из одного резинового вкладного бака (первого по полету) и трех кессонов, следовавших друг за другом, а также двух кессонов в НЧК. Установили новую систему предупреждения об радиолокационном облучении СПО-10 «Сирена-ЗМ» и радиокомпас АРК-15 «Тобол».

Масса наружной подвески увеличена до четырёх тонн, были добавлены ещё два подфюзеляжных узла, с которыми общее число держателей БДЗ-57М или МТ дошло до восьми. Под фюзеляжем для этого оборудовали четыре пары узлов держателей, причем в варианте установки только двух БД они крепились на средние, вторую и третью пары.

На вооружении самолёта теперь были многозамковые балочные держатели МБД3-У6-68 и контейнеры малогабаритных грузов КМГ-У, блоки С-8 и С-25. Также была принята противорадиолокационная ракет фронтовой авиации Х-28. Для пуска ракеты на самолёт подвешивался контейнер с аппаратурой «Метель-А». Ракета имела двухкомпонентный жидкостный двигатель с токсичным топливом ТГ-02 и ещё более токсичным окислителем АК-27И, что делало её практическое применение чрезвычайно сложным делом.

Су-17М2

В 1976 году начат серийный выпуск совершенно новой модификации самолёта. Отработка велась на трёх предсерийных машинах. Нумерация серийных машин в производстве началась заново с нуля.

Основные изменения коснулись бортового оборудования — на машину установили навигационный комплекс КН-23 (от самолёта МиГ-23), состоявший из инерциальной курсовертикали ИКВ, доплеровского измерителя скорости и сноса ДИСС-7, системы воздушных сигналов, пульта ввода данных и аналогового вычислителя В-144. Совместно с новыми РСБН-6С «Ромб-К» и САУ-22М, система КН-23 обеспечивала автоматический полет по маршруту с тремя поворотами (ППМ) и выход на цель. В память В-144 заносились координаты четырёх аэродромов посадки, что позволяло выполнять автоматический заход на посадку и снижение до высоты 50-60 метров. Также был заменён ответчик СОД-57М на более новый СО-69. Уже в ходе эксплуатации ответчик госопознавания СРО-2М «Хром» был заменен на изд. «Пароль». В контейнере нового подвижного конуса воздухозаборника разместили лазерный дальномер «Фон-1400». Аппаратуру «Дельта НГ» вынесли в подвесной контейнер под крыло. В перекомпонованной кабине установили новый прицел АСП-17С и бомбардировочный прицел ПБК-3-17С.

Носовую часть фюзеляжа удлинили на 200 мм и немного сузили канал воздухозаборника. Сделали наддув топливных баков азотом. Запас топлива увеличили на 200 кг. Начиная с машины № 03909 внедрили централизованную заправку топливом, с установкой перекачивающего топливного насоса ЭЦН-45.

С самолёта было возможно применение новой ракеты класса «воздух-поверхность» Х-25 с лазерной головкой наведения 24Н1. К осени 1973 года это изделие прошло испытания на доработанных Су-7БМ и Су-17М как авиационный ракетный комплекс Су-17МКГ. Самолет мог нести две ракеты на пусковых устройствах АПУ-68У или УМ под крылом. Подсветку цели лучом лазера осуществляла подвесная станция «Прожектор-1».

Самолёты этой серии получили неофициальное название — с бородой.

Су-17УМ

Учебно-боевая двухместная модификация. Прототип построен в 1975 году, в строевые части самолёт стал поступать с 1976 года.

Основное отличие — нос фюзеляжа до шпангоута № 13 отклонили вниз на 3° от строительной горизонтали. Двухместная кабина с новыми приподнятыми катапультными креслами лётчиков К-36Д, что давало хороший обзор вперёд-вниз. Задняя кабина сделана на месте первого фюзеляжного бака, что уменьшило запас топлива на борту на 876 литров. Демонтирована левая пушка НР-30.

Оборудование самолёта практически не изменилось по сравнению с предыдущей модификацией. Установлена доработанная САУ-22МУ.

Су-17М3

Одновременно с проектированием спарки начали разработку новой модификации ударного самолёта. На месте задней кабины был сделан отсек радиооборудования. Емкость топливной системы увеличена на на 260 кг. Начиная с 38-й серии законцовку киля увеличили по высоте радиопрозрачной наставкой, а снизу появился подкилевой гребень (с целью улучшения путевой устойчивости на больших скоростях полёта). Затем установили новый навигационный комплекс КН-23-1 и САУ-22М1, радиовысотомер РВ-15 (А-031). На некоторых самолетах, проводя комплекс доработок, смонтировали радиотехническую систему дальней навигации РСДН-10 «Скип-2» (А-720) с антенной на передней кромке киля. Вместо бортового регистратора параметров полета САРПП-12ГМ установили более совершенный «Тестер-УЗ». Вместо станции СПО-10 поставили новую СПО-15А (изд. Л006Л) «Береза». Установлен лазерный дальномер-целеуказатель «Клен-ПС» и прицел АСП-17БЦ. На самолёт возможна подвеска станций РЭБ СПС-141 (142—143) «Сирень» или СПС-141МВГ «Гвоздика» в контейнерном исполнении. Для постановки ИК-помех установлены кассетные держатели КДС-23.

В системе управления оружием появились блоки связи БСППУ, позволившие вести из СППУ-22-01 сопроводительный огонь в режиме автоматического слежения за целью с отклонением стволов до 30°.

Помимо крайних подкрыльевых узлов внешней подвески, под фюзеляжем появились ещё две дополнительные точки подвески, оборудованные выше прежних подфюзеляжных узлов с учетом больших габаритов новых изделий. На них крепились пилоны С-52-8812-300 с балочными держателями БДЗ-57МТ или МТА для пусковых устройств АПУ-68УМ ракет Х-23М или Х-25. В дальнейшем с этих точек подвески стали применять и более современные УР Х-25МЛ и МР. Они также обеспечили подвеску новых ракет Х-29Л с катапультными устройствами АКУ-58. Для их использования ракет Х-27ПС и Х-58 часть самолетов была доработана в вариант Су-17МЗП (С-52П). Четыре Х-27ПС можно было подвешивать на те же узлы, что и Х-25, а для Х-58 использовались только подфюзеляжные узлы. Аппаратура целеуказания «Вьюга-17» (Л-086) подвешивалась под фюзеляж самолёта в контейнере, а приемные антенны разместили стационарно под носом самолета.

На этих же фюзеляжных узлах с помощью держателей БДЗ-57МТ можно было подвешивать и обычное оружие — блоки УБ-16, УБ-32 или Б-13Л с НУРС С-13, свободнопадающие бомбы, контейнеры КМГУ и пушечные контейнеры СППУ-22-01. При установке переходной балки С-52-8307-200, последние могли крепиться «задом наперед», при этом стволы орудий фиксировались под углом −23°, что позволяло вести неприцельный огонь на выходе из атаки.

Первые Су-17М3, как и предыдущие модификации, имели цвет анодированного дюраля («серебрянка»). Затем Су-17М3 (и все последующие модификации) стали сверху и с боков красить в камуфляж оттенков зелёного цвета, снизу — в голубой. Постепенно все строевые самолёты были перекрашены в частях и на авиаремонтых заводах. Расположение пятен не регламентировалось, поэтому каждый самолёт имел индивидуальный окрас.

Су-17УМ3

В 1978 году начато производство учебно-боевого самолёта, унифицированного по составу оборудования с Су-17М3

Су-17М4

Снята система управления конусом воздухозаборника — максимальную скорость самолёта при этом ограничили М=1,75. В неподвижном конусе установили модифицированный лазерный дальномер «Клен-54».

На самолёт установили новый прицельно-навигационный комплекс ПрНК-54 на базе современной ЦВМ «Орбита-20-22». В него вошли новые системы ближней и дальней навигации А-312 «Радикал НП» и А-720 «Скип-2», радиокомпас АРК-22, маркерный приемник МРП-66, радиовысотомер РВ-21 «Импульс» (А-035), доплеровский измеритель скорости и сноса ДИСС-7, система воздушных сигналов, инерциальная курсовертикаль ИКВ-8. Под фюзеляж самолета можно было подвешивать контейнер БА-58 с аппаратурой «Вьюга», обеспечивавшей пуск противорадиолокационных ракет Х-27ПС, Х-58У или Э. На некоторых самолётах устанавливался индикатор ИТ-23М, что позволяло применять ракету Х-29Т с телевизионной головкой самонаведения «Тубус-2».

На основные стойки шасси самолёта установили новые колеса КТ-117 (800X360 мм).

Су-17М4Р

Разведчики на базе Су-17М2, Су-17М3 или Су-17М4. Самолёты дорабатывались под возможность нести контейнер с разведывательной аппаратурой. Наиболее совершенной была модификация Су-17М4Р.

Этот самолет мог использовать один из контейнеров комплексной разведки, серийно выпускаемый промышленностью специально для Су-17.

Контейнер модификации KKP-1 нес «дневные» фотоаппараты А-39 и ПА-1, а также АФА УА-47 для ночной съемки, с использованием размещенных в контейнере в кассетах КДФ-38 осветительных патронов ФП-100. Кроме того, в контейнере была установлена аппаратура общей радиоразведки СРС-9 «Вираж» (в более новых модификациях устанавливалась СРС-13 «Тангаж»). В модификации контейнера ККР-1/2 стоял модуль с аэрофотоаппаратами АФА-100 и ПА-1, оборудование тепловизионной разведки «Зима» и телевизионная станция 429-Т «Чибис». В комплект ККР-2А входило два перспективно-плановых АФА А-39 и АП-402, дополнявшихся станцией телевизионной разведки «Аист-М» и ИК-разведки «Зима». ККР-2Ш оборудован радиолокационной станцией бокового обзора «Штык-2М». ККР-2Э имел в составе средства РХР — «Эфир-1М». Всего выпускалось порядка 15 вариантов разведывательных контейнеров под различные задачи.

Модификации

Су-17 (изделие «С-32») — Первая модификация. Под радиопрозрачным конусом воздухозаборника — радиодальномер СРД-5М. Двигатель — Ал-7Ф-1. Первый полёт на предсерийном С-32-1 лётчик-испытатель ОКБ Е. К. Кукушев выполнил 1 июля 1969 года. Серийно самолёт выпускался с 1969 по 1973 год.

Су-17К (изделие «С-32К») — Небольшое количество Су-17, доработанных в экспортный вариант. В 1973 году были поставлены в Египет.

Су-17М (изделие «С-32М») — Модификация с новым двигателем АЛ-21Ф-3. Улучшены ЛТХ самолёта практически по всем показателям: выросла максимальная скорость, скороподъёмность, потолок и дальность полёта. Под радиопрозрачным конусом воздухозаборника — радиокомандная линия Дельта-Н. Первый полёт выполнил лётчик-испытатель ОКБ Е. С. Соловьёв 28 декабря 1971 года. Серийное производство осуществлялось на заводе в Комсомольске-на-Амуре с 1972 по 1975 год.

Су-17М2 (изделие «С-32М2» (С-42)) — Имел носовую часть фюзеляжа с характерной «бородой», новое БРЭО (прицелы АСП-17 и ПБК-3-17с, лазерный дальномер «Фон», навигационный комплекс КН-23, в состав которого входят: инерциальная курсовертикаль ИКВ, радиотехническая система ближней навигации и посадки РСБН-6С, доплеровский измеритель скорости и сноса ДИСС-7, система СВС, система автоматического управления САУ-22), которое существенно улучшило точностные характеристики навигации и боевого применения, и более широкий спектр управляемого вооружения. Первый полёт выполнил лётчик-испытатель В. С. Ильюшин 20 декабря 1973 года. Серийное производство — с 1974 по 1977 год.

Су-17М2Д (изделие «С-32М2Д») — Единичный экземпляр. Вариант Су-17М2 с двигателем типа Р29-300, который устанавливался на МиГ-23. Был разработан по заданию МАП в 1974 году. Первый полёт на этом самолёте 31 января 1975 года выполнил лётчик-испытатель ОКБ А. Н. Исаков. ВВС отказались от этого варианта, и он был утверждён для поставок на экспорт.

Су-17М3 (изделие «С-52») — Создан на основе учебно-тренировочного варианта Су-17УМ. На месте кабины инструктора располагался отсек БРЭО и дополнительный топливный бак. Имел новое прицельно-пилотажное оборудование (в том числе комбинированный прицел бомбометания и стрельбы АСП-17Б, совмещённую лазерную станцию дальнометрирования и подсвета «Клён-ПС», станцию СПО-15) и две дополнительные точки подвески для ракет класса «воздух—воздух». Первый полёт выполнил заводской лётчик-испытатель С. В. Пырков 30 июня 1976 года. На 1985 год самолёты обладали высшей наработкой на отказ в 145 часов. Серийное производство велось на заводе в Комсомольске-на-Амуре с 1976 по 1981 год.

Су-17М4 (изделие «С-54»)     Финальный вариант. Изменён состав БРЭО (радиокомпас АРК-22, система дальней навигации РСДН, телевизионный индикатор ИТ-23М, прицельное оборудование объединено в составе ПрНК-54, включающего БЦВМ типа «Орбита-20-22», лазерную станцию «Клён-54»). Воздухозаборник сделан нерегулируемым, что ограничило сверхзвуковую скорость до числа М=1,7. Установлен характерный дополнительный воздухозаборник системы кондиционирования воздуха в основании киля. Первый полёт выполнил лётчик-испытатель ОКБ Ю. А. Егоров 19 июня 1980 года. Серийное производство было развёрнуто в 1981 году и с перерывами продолжалось до 1988 года.

Су-17УМ (изделие «С-52У») — Первый двухместный учебно-боевой вариант. Скошенная носовая часть (у изделий С-52 и С-54 всех модификаций) предоставляла пилоту улучшенный обзор. Установлены унифицированные катапультные кресла К-36Д. Стрелковое вооружение — 1 пушка НР-30. Первый полёт выполнил лётчик-испытатель ОКБ В. А. Кречетов 15 августа 1975 года. Серийное производство спарок осуществлялось с 1976 по 1982 год.

Су-17УМ3 (изделие «С-52УМ3») — Двухместный учебно-боевой вариант, БРЭО которого унифицировано с Су-17М3. Первый полёт выполнил лётчик-испытатель ОКБ Ю. А. Егоров 21 сентября 1978 года. Серийное производство начато в 1978 году, и продолжалось вплоть до 1990 года.

Су-20 (изделие «С-32МК») — Экспортный Су-17М. Имел упрощённое БРЭО и меньшую номенклатуру вооружения. Первый полёт выполнил лётчик-испытатель ОКБ А. Н. Исаков 15 декабря 1972 года. Серийное производство осуществлялось на заводе в Комсомольске-на-Амуре с 1972 по 1975 год.

Су-22 (изделие «С-32М2К») — Экспортный Су-17М2 с двигателем Р-29БС-300. Серийный выпуск был организован в 1977—1978 годах.

Су-22М ВВС Ливии, 2009 год.



Су-22М (изделие «С-52К») — Экспортный Су-17М3 с двигателем Р-29БС-300 и БРЭО от Су-17М2 (ЛД «Фон»). Первый полёт выполнил лётчик-испытатель ОКБ Е. С. Соловьёв 24 мая 1977 года. Выпускался с 1978 по 1984 год.

Су-22М3 (изделие «С-52МК») — Экспортный Су-17М3 с двигателем Р-29БС-300 и оригинальным БРЭО (ЛДиП «Клён-ПС»). Выпускался малой серией в 1982—1983 годах.

Су-22М4 (изделие «С-54К») — Экспортный Су-17М4. Выпускался с 1983 по 1990 год.

Су-22У (изделие «С-52УК») — Экспортный Су-17УМ с двигателем Р-29БС-300. Первый полёт выполнил лётчик-испытатель Е. С. Соловьёв 22 декабря 1976 года. Серийное производство спарок осуществлялось с 1976 по 1982 год.

Су-22УМ3 (изделие «С-52УМ3К») — Экспортный Су-17УМ3 с двигателем Р-29БС-300 и оригинальным БРЭО (ЛДиП «Клён-ПС»). Серийный выпуск был организован в 1983—1984 годах.

Су-22УМ3К ВВС Польши, 2010 год



Су-22УМ3К — Экспортный Су-17УМ3 с оригинальным двигателем АЛ-21Ф-3 и оригинальным БРЭО. Серийное производство начато в 1984 году, и продолжалось вплоть до 1990 года.

Боевое применение

Хотя Су-17 имел возможность ведения воздушного боя против западных самолётов третьего поколения, он, как и его предшественник Су-7, практически никогда не использовался в качестве истребителя.

«Боевое крещение» Су-17 (точнее — экспортный вариант, Су-20) получили во время Октябрьской арабо-израильской войны в октябре 1973 года в составе ВВС Сирии: 15 Су-20 совершили 98 вылетов против израильских военных и промышленных объектов, в том числе наносили удары по НПЗ в Хайфе. Потеряно 8 машин, в воздушных боях сбит самолёт противника. Египет также применял Су-20. Потери составили 4 самолёта.

Второй раз сирийские Су-17 (теперь в модификации Су-22М) применялись в боевых действиях в июне 1982 года во время вторжения Израиля в Ливан. Обстоятельства их применения достаточно противоречивы; известно, что они выполнили всего один групповой боевой вылет (10 самолётов), причём потери оказались катастрофическими (7 самолётов). Согласно информации В. Марковского, этот вылет был совершён 11 июня с целью уничтожения израильского командного пункта; несмотря на потери, авиаудар был успешным, в результате него погиб израильский генерал Йекутиэль Адам.

Су-17 был единственным советским боевым самолётом, участвовавшим в Афганской войне 1979—1989 годов от начала и до конца. Основными модификациями были истребитель-бомбардировщик Су-17М3 и разведчик Су-17М3Р. В первый год войны применялись ранние Су-17 и Су-17М, а в 1988 году в Афганистане появились Су-17М4. Самолёты применялись очень широко, хотя во второй половине войны были несколько потеснены штурмовиками Су-25. Потери, поначалу очень небольшие, заметно выросли после появления у моджахедов переносных зенитно-ракетных комплексов, особенно «Стингер». Точное число потерянных в Афганистане Су-17 неизвестно, однако предполагается, что их было не менее 30 машин, то есть около четверти от общих потерь ВВС СССР. Кроме того, Су-17 в экспортных модификациях был одним из двух основных боевых самолётов ВВС Афганистана (наряду с МиГ-21). 19 марта 1986 года несколько волн афганских Су-22 разбомбили пакистанские посты на границе. В районе афгано-пакистанской границы по пакистанским заявлениям пакистанскими истребителями F-16 были сбиты 7 афганских Су-22. Есть информация, что в августе 1987 года советские МиГ-29 сбили четыре афганских Су-22, во время попытки атаковать афганскую президентскую резиденцию. В 1989 году афганский лётчик угнал Су-22 в Пакистан.

После падения правительства Наджибуллы в 1992 году характер гражданской войны в Афганистане значительно изменился. В условиях фактического отсутствия центральной власти самолёты национальных ВВС приходили в негодность из-за нехватки запчастей и низкого уровня техобслуживания. Однако занявшее Кабул в 1996 году движение Талибан получило некоторое число боеспособных самолётов, включая Су-22. Они использовались для бомбардировок позиций Северного Альянса до 2001 года. В ходе воздушных боёв между авиацией противоборствующих сторон Су-20/22 сбили не менее одного МиГ-21 при потере пяти самолётов. Все эти самолёты были уничтожены на аэродромах американской авиацией в ходе операции «Несокрушимая свобода» (2001).

Иракские Су-20 и Су-22 применялись в войне против Ирана (1980—1988). На начало войны у Ирака имелось 68 самолётов этого типа (16 Су-20 и 52 Су-22). Они имелись на вооружении:

Авиабаза Киркук: 1-я эскадрилья (16 Су-20) и 44-я эскадрилья (16 Су-22).
Авиабаза Фернас (Мосул): 5-я эскадрилья (18 Су-22).
Авиабаза Басра: 109-я эскадрилья (18 Су-22).

В ходе войны в Ирак поставилось 80 Су-22.

14 сентября 1980 года иракский Су-22 вылетел для разведки местодислокации иранской артиллерии, обстреливающей иракские города. У Сарполь-э-Захаб с самолётом пропала свзяь, по всей видимости он был сбит огнём с земли. Пилот погиб.

22 сентября иракские самолёты нанесли массированный авиаудар по территории Ирана. В первом ударе участвовало 44 Су-20 и Су-22.

12 Су-20 и Су-22 1-й и 44-й эскадрильй с авиабазы Киркук нанесли удар по авиабазе Хамадан. Поражена ВПП, склады с боеприпасами и 1 ангар (повреждён 1 F-4).

4 Су-20 1-й эскадрильи с авиабазы Киркук нанесли удар по авиабазе Бушир. Поражена ВПП.

16 Су-22 5-й эскадрильи с авиабазы Мосул нанесли удар по авиабазе Керманшах. Поражены 2 ВПП, 3 площадки для стоянки самолётов и уничтожен 1 транспортный самолёт.

12 Су-22 109-й эскадрильи с авиабазы Басра нанесли удар по авиабазе Табриз. Поражена ВПП, площадка для стоянки самолётов и авиационное предприятие.

Во втором налёте участвовало 12 Су-22.

6 Су-22 нанесли удар по авиабазе Бушир. Поражена ВПП. 6 Су-22 нанесли удар по авиабазе Хамадан. Поражена ВПП и объекты ПВО. Ни один иракский самолёт Су-20 или Су-22 в ходе этих налётов не пострадал.

На следующий день, 23 сентября, иракские Су-22 снова нанесли удары по иранским аэродромам и военным целям. С авиабазы Киркук Су-22 атаковали авиабазу Хамадан. Су-22, пилотируемый п/п-ком Альван аль-Абуси, сбросил бомбы на два садившихся иранских F-4, первый «Фантом» взорвался сразу, второй взлетел и врезался в здание неподалёку. Ещё одному Су-22 удалось сбить иранский F-5 «Тигр». Потери в ходе удара составили 3 Су-22, сбитых огнём наземной ПВО (1 пилот погиб и 2 взято в плен). За свои успехи в войне Альван аль-Абуси в будущем станет командующим ВВС.

Иракские Су-22 также применялись против кораблей. 27 февраля 1982 года иракские Су-22 бомбами потопили иранский сухогруз Azadeh. 30 мая 1982 года иракские Су-22 разбомбили турецкий танкер Atlas 1 (водоизмещение 142 800 тонн), стоящий в нефтяном терминале у острова Харк. Корабль получил тяжёлые повреждения и отправлен на ремонт. Это была первая атака в так называемой «Танкерной войне».

По западным данным 2 октября 1980 года иракский Су-20 сбил иранский истребитель F-4 (по иранской версии, сбитый F-4 стал жертвой огня ПВО). Однако собственные потери в воздушных боях были немалыми; например, только за один день 19 декабря 1980 жертвами иранских «Фантомов» стали три Су-20. Зафиксирован один случай, когда Су-20 был сбит иранским боевым вертолётом AH-1 «Кобра». Всего за время войны в воздушных боях иранцами было сбито по меньшей мере 34 иракских Су-20/22, а общие потери Су-20/22 составляют не менее 64 единиц. «Сухие» в войну были основным иракским ударным самолётом и работали в наиболее насыщенных средствами ПВО районах. Они сыграли важную роль в провале большинства иранских контрнаступлений. К концу войны в боеспособном состоянии оставалось менее половины из 160 полученных Ираком Су-20/22.

Перед войной в Персидском заливе у Ирака имелось 96 самолётов Су-20 и Су-22 (18 Су-20, 10 Су-22, 24 Су-22М2, 16 Су-22М3 и 28 Су-22М4). По некоторым данным 44 иракских самолёта этого типа были перегнаны в Иран во время войны в Персидском заливе (1991), для сохранения от ударов американской авиации. По иракским данным в Иран было перегнано всего 33 таких самолёта (4 Су-20, 5 Су-22М2, 9 Су-22М3 и 15 Су-22М4). Американские истребители F-15 сбили четыре «Сухих» во время перелёта и ещё два — в марте 1991 года после завершения боевых действий, когда ВВС Ирака участвовали в подавлении шиитского восстания на юге страны.

— ВВС Анголы использовали Су-22 против партизан УНИТА в ходе гражданской войны в стране.
— Два перуанских Су-22М были сбиты во время короткой пограничной войны с Эквадором в 1995 году.
— Ливийские «Сухие» бомбили позиции проправительственных сил во время гражданской войны в Чаде в 1980-е годы. 19 августа 1981 года два ливийских Су-22 были сбиты американскими перехватчиками F-14 во время облёта кораблей 6-го флота США.
— 24 апреля 1992 года перуанский Су-22 перехватил американский C-130, нарушивший воздушное пространство. Перуанский пилот дал очередь из пушки, одного из американских пилотов сдуло ветром из пробитой кабины. Тяжело повреждённый американский самолёт был вынужден совершить посадку.
— Известно, что самолёты из состава ВВС Йемена совершали боевые вылеты в ходе гражданской войны 1994 года; также отмечены вылеты и потери в 2009 году в ходе конфликта с шиитскими боевиками. 19 февраля 2013 самолёт Су-22 ВВС Йемена упал на жилой дом в столице Йемена. Пилот катапультировался, но позже скончался. В результате катастрофы погибло 15 человек. Сообщалось, что самолёт выполнял учебный полёт.
— ВВС Ливии использовали свои Су-22 для нанесения ударов по позициям мятежников на начальном этапе гражданской войны в Ливии (февраль 2011). Экипаж одного из самолётов отказался бомбить демонстрантов в Бенгази и катапультировался, чтобы не выполнять поставленную боевую задачу, а неуправляемый самолёт разбился.

Гражданская война в Сирии

Сирийские Су-22 используются для нанесения ударов по позициям террористических группировок. По состоянию на весну 2014 года было потеряно как минимум 5 самолётов этого типа.

— 26 апреля 2014 самолёт Су-22 ВВС Сирии разбился при обстреле города Алеппо.
— 5 апреля 2016 года Су-22 ВВС Сирии сбит из ПЗРК боевиками Аль-Каиды под Алеппо.
— 18 сентября 2016 года Су-22М4 ВВС Сирии сбит террористами «ИГИЛ» над городом Дейр-эз-Зор на востоке Сирии во время выполнения боевого вылета. Лётчик, полковник ВВС Али Хамза, погиб при крушении.
— ночью 7 апреля 2017 года во время ракетного удара по авиабазе Эш-Шайрат на земле были уничтожены как минимум один Су-22М4 и пять Су-22М3.
— 18 июня 2017 года Су-22М4 ВВС Сирии при сбросе бомб рядом с бойцами «Сил демократической Сирии» юго-восточнее Табка на северо-западе Сирии был атакован и сбит вторгнувшимся в сирийское воздушное пространство истребителем F/A-18E Super Hornet ВВС США. Пилот самолета, полковник Али Фахд катапультировался над Джаадином и был эвакуирован сирийскими военными.

На вооружении

На экспорт до 1991 года было поставлено 1165 Су-17 и его модификаций в 15 стран мира.

— Ангола — 11 Су-22, по состоянию на 2012 год
— Вьетнам — 28 Су-22М3/М4/У, по состоянию на 2012 год
— Йемен — некоторое количество, по состоянию на 2016 год
— КНДР — 17 Су-20, по состоянию на 2012 год
— Ливия — 40 Су-20, по состоянию на 2012 год
— Польша — 12 Су-22М-4 и 6 Су-22УМ3К, по состоянию на 2016 год
— Сирия — 35 Су-22, по состоянию на 2016 год
— Узбекистан — 26 Су-17M/Су-17УМ-3, по состоянию на 2016 год

Тактико-технические характеристики Су-17М4

Экипаж Су-17

— 1 человек

Размеры Су-17

— Размах крыла при стреловидности 30°, м: 13,68
— Размах крыла при стреловидности 63°, м: 10,025
— Площадь крыла при стреловидности 30°, м²: 38,49
— Площадь крыла при стреловидности 63°, м²: 34,45
— Длина самолёта с ПВД, м: 19,026
— Длина фюзеляжа, м: 15,572
— Высота самолёта, м: 5,129

Вес Су-17

— Вес пустого самолёта, т: 12,161
— Вес взлётный максимальный, т: 19,70
— Вес нагрузки максимальный, т: 4,07
— Вес топлива максимальный без ПТБ, т: 3,77

Двигатель Су-17

— Тип двигателя: Люлька АЛ-21Ф-3 (1×7800/11200 кгс)

Скорость Су-17

— Скорость максимальная у земли, км/ч: 1350
— Скорость максимальная на высоте, число Маха: 1,7
— Скороподъёмность у земли максимальная, м/с: 230

Скорость взлета Су-17

— 360 км/ч при максимальном взлётном весе

Скорость посадочная Су-17

— 285 км/ч при максимальном посадочном весе

Практический потолок Су-17

— 15,20 км

Дальность полёта Су-17

— 2550 км с ПТБ

Разбег при максимальном взлётном весе, км: 1,50
Пробег с использованием тормозного парашюта, км: 1,10

Вооружение Су-17

— 2 авиапушки НР-30 (по 80 снарядов на ствол)
— 2 ракеты «воздух-воздух» К-13, Р-60, Р-73
— подвесные пушечные контейнеры
— свободнопадающие бомбы, кассетные бомбы
— НАР от 57 до 330 мм
— управляемые ракеты «воздух-земля» Х-23, Х-25, Х-29, Х-58

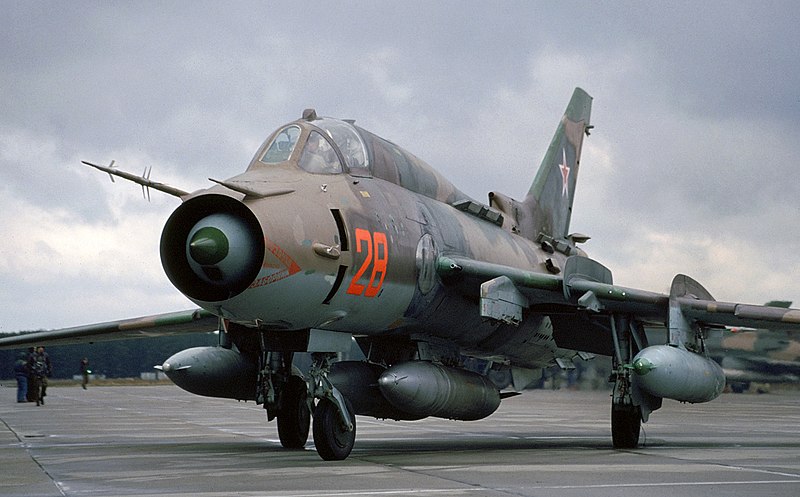

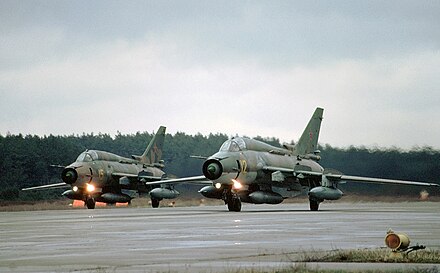

Фото Су-17



Кабина Су-17

Добавить комментарий

ОРУЖИЕ ОТЕЧЕСТВА, WEAPONS OF THE FATHERLAND.

ИНФОРМАЦИОННЫЙ РЕСУРС ПО ОРУЖИЮ И ВОЕННОЙ ТЕХНИКЕ. INFORMATION RESOURCE ON WEAPONS AND MILITARY EQUIPMENT

15.02.2014
Во время визита в расположение 21-й тактической авиабазы ВВС Польши в Свидвине министр обороны Томаш Семоньяк (Tomasz Siemoniak) объявил, что истребители-бомбардировщики Су-22 останутся в боевом составе ВВС, сообщает со ссылкой на defense-aerospace.com 13 февраля 2014 года издание «Военный паритет». Ранее планировалось вывести эти самолеты из состава военной авиации. В Свидвине дислоцируются две эскадрильи, на вооружении которых находятся в общей сложности 32 одноместных Су-22М4К и двухместных учебно-боевых Су-22УМ3К. Эти самолеты были поставлены в 1980-х годах и ни разу не были модернизированы, хотя в 90-х годах такие планы существовали.
Военный авиационный завод №2 в Быдгоще уже несколько лет не проводит ремонт истребителей этого типа. Осенью 2013 годы было принято решение до 2015 года вывести все самолеты из эксплуатации, их планировалось заменить беспилотниками.
Однако, был сделан вывод, что БЛА не могут заменить пилотируемые самолеты, и было принято другое решение, что самолеты останутся на вооружении на срок от 3 до 10 лет. Окончательное решение будет принято к середине марта 2014 года.

05.04.2014

Министерство обороны Польши объявило о намерении продлить срок службы истребителей-бомбардировщиков Су-22 на десять лет, сообщает Jane’s. Для продления сроков боевые самолеты пройдут ремонт и незначительную модернизацию, благодаря которым их ресурс будет увеличен с трех до четырех тысяч часов. Таким образом, Су-22 будут находиться в составе ВВС Польши до 2024-2026 года.
По данным Jane’s, в настоящее время ВВС Польши выполняют полеты на 26 истребителях-бомбардировщиках Су-22М4 и шести учебно-боевых версиях таких самолетов Су-22УМ3К. По данным Flightglobal MiliCAS, Польша располагает 23 истребителями Су-22М3К/УМ3К/М4. Согласно планам польского министерства обороны, учебно-боевые версии будут сохранены, из боевых самолетов для продления ресурса будут выбраны наименее подержанные.
В общей сложности на ремонт и модернизацию планируется отправить 18 самолетов типа Су-22. Работы будут осуществляться на заводе Wojskowe Zaklady Lotnicze №2. Стоимость работ для каждого самолета оценивается в восемь миллионов злотых (около 2,6 миллиона долларов). На ремонт и модернизацию одного истребителя-бомбардировщика потребуется примерно восемь месяцев.

22.09.2015
На территории Военного авиационного завода №2 в Быдгоще 18 сентября состоялась церемония приемки представителями ВВС Польши первых двух модернизированных истребителей-бомбардировщиков Су-22M4.
Как сообщает «Альтаир», в апреле прошлого года Министерство национальной обороны Польши приняло решение о продлении сроков эксплуатации парка Су-22 ВВС страны на 10 лет. Проект предполагает проведение модернизации 18 самолетов: 12 одноместных Су-22M4 и 6 двухместных учебно-боевых Су-22UM3K.
Авиазавод WZL-2 начал подготовку к выполнению данной программы в середине 2014 года. В феврале 2015 года начался ремонт первого Су-22M4 с бортовым номером 8205 из состава 21 базы тактической авиации (г. Свидвин).
Летные испытания первых двух Су-22M4 начались в первой половине сентября. После ремонта и модернизации срок эксплуатации самолетов данного типа продлен еще на 800 летных часов или 10 лет.
Программа модернизации Су-22 была разделена на два этапа. На первом предполагалось модернизировать 6 самолетов, на втором – еще 12 Су-22 по результатам испытаний на прочность, проведенных Варшавским технологическим институтом ВВС Польши (ITWL). Испытания прошли успешно. Модернизация еще пяти самолетов должна быть завершена к концу 2015 года. В настоящее время WZL-2 готовится к приемке оставшихся Су-22 для проведения ремонта и модернизации.
ЦАМТО

03.08.2016
50 ЛЕТ СО ДНЯ ПЕРВОГО ПОЛЕТА ИСТРЕБИТЕЛЯ – БОМБАРДИРОВЩИКА СУ-17 С ИЗМЕНЯЕМОЙ ГЕОМЕТРИЕЙ КРЫЛА

Сегодня компания «Сухой» отмечает 50 лет со дня первого полёта истребителя – бомбардировщика Су-17 с крылом изменяемой геометрии, что значительно улучшило взлётно-посадочные данные самолёта, длина разбега которого уменьшилась вдвое. Это позволило успешно сочетать отличные скоростные характеристики Су-17, увеличить дальность и продолжительность полёта, его маневренность.
Первый полет на Су-17 совершил лётчик-испытатель Владимир Ильюшин 2 августа 1966 года. В июле 1967 года боевую машину впервые показали на воздушном параде в Домодедово. В 1969 году на авиационном заводе имени Ю.А. Гагарина в Комсомольске-на-Амуре начался серийный выпуск Су-17.

По воспоминаниям Абрама Рогинко, который являлся в те годы заместителем главного технолога завода, работы над новым крылом самолёта начались еще в 1962 году: «Для нас это было непросто. Помимо неподвижной части крыла была и подвижная. Они соединялись шарниром. Все это должно было действовать максимально надёжно. Пришлось подумать».
Первой строевой частью, вооружённой новыми самолётами, стал 523-й авиационный полк истребителей-бомбардировщиков Дальневосточного военного округа в октябре 1970 года. Боевая машина стояла на вооружении ВВС нашей страны почти три десятилетия. Её экспортировали во многие страны. Различные модификации истребителя участвовали в десяти войнах и вооруженных конфликтах.
Всего на экспорт до 1991 года было поставлено свыше тысячи Су-17 и их модификаций в 18 стран мира. Они до сих пор стоят на вооружении многих стран мира.
— Это был бесценный опыт, – говорит Абрам Рогинко. – Завод перевооружился технически, были построены новые корпуса, расширены действующие. Это позволило успешно перейти на производство самолётов 4-го поколения – знаменитых Су-27 и их модификаций, а сегодня и на машины 5-го поколения.
Всего из цехов комсомольского авиазавода им. Ю.А. Гагарина вышло почти 2800 самолётов Су-17 всех модификаций. Производство крылатых машин этого поколения продолжалось до 1990 года.
ПАО «Компания «Сухой»

18.11.2016

Известный болгарский авиационный эксперт Александр Младенов любезно предоставил нашему блогу фотографии польских истребителей-бомбардировщиков Су-22 и пояснил текущую ситуацию с парком этих самолетов в ВВС Польши.
По словам А. Младенова, остатки некогда могучего польского флота самолетов этого типа, которых насчитывалось 90 единиц одноместной модификации Су-22М4 и 20 двухместных Су-22УМ3К, в настоящее время находятся в составе 21-й тактической авиационной базы (ТАБ) ВВС Польши в Свидвине. В ее боевом составе имеются самолеты с продленным ресурсом и прошедшие модернизацию, которые отличаются своим серым камуфляжем, и несколько машин, не прошедшие этих процедур, покрытые зелено-коричневым камуфляжем и чье списание запланировано на конец 2016 – начало 2017 года. После чего в составе части будут находится только модернизированные Су-22, включая 12 одноместных и шесть двухместных самолетов, чью эксплуатацию планируется осуществлять до 2025 года. К этому времени министерство национальной обороны Польши предполагает получить на вооружение самолеты нового поколения, тендер на закупку которых планируется провести в период между 2019 и 2022 годами.
21-я ТАБ включает в себя три эскадрильи – 40-ю, 1-ю и Обеспечивающую эскадрилью. Основная задача базы – обеспечивать подготовку молодых летчиков, окончивших польскую Академию ВВС в Деблине, где они проходят обучение на реактивном учебно-тренировочном самолете PZL TS-11 Iskra. Первая группа молодых выпускников академии приступила к полета на учебно-боевых Су-22УМ3К в 2012 году, а в 2017 году они должны получить статус полностью подготовленных пилотов. Новые группы курсантов должны приступить к обучению на Су-22 в 2016 году и начале 2017 года.
К второстепенным задач польских Су-22 относятся различные виды поддержки ВВС, сухопутных войск, а также ВМС в процессе их обучения, в первую очередь выступая в качестве «агрессоров» (выступая в качестве учебных целей для расчетов корабельных и сухопутных ЗРК и летчиков истребительной авиации). В интересах сухопутных войск и сил специальных операций Су-22 выполняют задачи по непосредственной авиационной поддержке, при этом привлекаются передовые авианаводчиики, которые проходят обучение по девятиуровневой процедуре действий на поле боя, принятой в НАТО.
В ходе процесса обучения используется только неуправляемое оружие. Это свободнопадающие бомбы, 57-мм и 80-мм НАР и 30-мм пушки. В самом начале молодые летчики тренируются в использовании пушек, 57-мм НАР и 50-кг практических бомб. И только после того, как у них появляется практический опыт, их допускают к применению бомб калибром 100, 250 и 500 кг, а также более мощных 80-мм ракет.
Хотя Су-22 может применять большой спектр управляемого оружия, оно больше не используется в процессе обучения. Управляемые ракеты, имеющиеся на вооружении (Х-29Л, Х-25МЛ, Х-29Т) требуют очень больших полигонов из-за большой дальности полета (они могут пролететь до 40 км от точки пуска), но в настоящее время таких полигонов в Польше нет. Противорадиолокационные ракеты Х-58У считаются малоэффективными против российских РЛС, так как они изначально были спроектированы для использования против ЗРК стран НАТО.
http://bmpd.livejournal.com

НАТО ОРГАНИЗАЦИЯ СЕВЕРОАТЛАНТИЧЕСКОГО ДОГОВОРА

30. 01.2018
ФОТОРЕПОРТАЖ: ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М4 НА МАКС-2017

На международном авиасалоне МАКС-2017 в Жуковском была представлена историческая экспозиция “Легенды Авиации”, одним из ее экспонатов был истребитель-бомбардировщик Су-17М4. Его прородитель Су-17 стал первым советский самолетом с крылом изменяемой стреловидности. Последним вариантом Су-17, внедренным в серийное производство, стал С-54. Разработка его велась в ОКБ Сухого с марта 1977 года. Первая опытная машина появилась на аэродроме в 1980 году и в этом же году три опытных самолета предъявили на госиспытания, успешно завершенные в ноябре 1982 года. Бригадой специалистов по испытанию С-54 руководил ведущий инженер НИИ ВВС С.В.Назаренко. Ведущий инженер от ОКБ Г.С.Кузнецов.
Отличался новым цифровым прицельно-навигационным комплексом ПрНК-54, нерегулируемым воздухозаборником и дополнительным воздухозаборником перед килем для охлаждения БРЭО.
Госиспытания успешно завершились в ноябре 1982 года, под обозначением Су-17М4 самолет приняли на вооружение в сентябре 1983 года. Выпускался в 1978-1990 годах.
Су-17М4 экспортировался за границу под обозначением Су-22 и до сих пор применяется в ряде вооруженных конфликтов.
ВТС «БАСТИОН», 30.01.2018

ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М4 НА МАКС-2017
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017

25.07.2018

24 июля 2018 года израильские военные выпустили две зенитные ракеты из комплекса ПВО Patriot по самолету «Сухой», якобы зашедшему в воздушное пространство еврейского государства через границу с Сирией.
Соответствующее сообщение распространила пресс-служба Армии Израиля.
Минобороны Сирии подтверждает информацию о том, что силы ПВО Израиля сбили самолёт Су-22 ВВС Сирии.
В Дамаске подчеркнули, что пилот истребителя наносил удары по террористам ИГИЛ. После атаки Армии Израиля он, по предварительным данным, был захвачен бандитами.
На данный момент известно, что истребителем-бомбардировщиком Су-22 управлял полковник Омран Мари, его самолёт разбился в бассейне реки Ярмук недалеко от границы с Израилем, где продолжается операция против небольшого анклава ИГИЛ, сообщает rusvesna. su. пилот сирийского самолёта, сбитого силами ПВО Израиля, погиб.
ВТС «Бастион»

ВОЙНА В СИРИИ

27.09.2018

25 сентября пресс-секретарь Командования общих видов вооруженных сил Польши сообщило, что приняло решение о возобновлении полетов реактивных боевых самолетов Су-22, которые были заземлены 6 июля, когда произошла катастрофа истребителя МиГ-29 вблизи Паслека (Pasłęka), сообщает zbiam.pl.
Полеты должны были быть возобновлены 24 сентября, но из-за неблагоприятных погодных условий перенесены на следующий день. Отмена полетов была вызвана необходимостью проверки катапультных кресел К-36, которыми оснащены оба типа боевых самолетов советского производства.
Действия комиссии были поддержаны сотрудниками Военных Авиационных Заводов № 2 S. A., которые занимаются ремонтом и обслуживанием самолетов обоих типов. Решение о возобновлении полетов Су-22 означает, что вопрос о технической исправности кресел К-36 решен. Следующим шагом станет полное выяснение причин июльской катастрофы, после чего будут возобновлены полеты и на МиГ-29.
Военный паритет

09.06.2020

Польские военные заявили о завершении переговоров и заключении соглашения, предусматривающего капитальный ремонт авиационных двигателей АЛ-21Ф3, которыми оснащены истребители Су-22, находящиеся по-прежнему на вооружении ВВС страны.
В качестве исполнителя работ выбрана компания Wojskowe Zakłady Lotnicze nr 2 S.A., специализирующаяся на ремонте авиатехники, так как, со слов заказчика, она является единственным владельцем технической документации на указанные двигатели, что дает данному предприятию исключительные права на работы с АЛ-21Ф3.
Сумма заключенного контракта составляет 3,04 млн. долл. Всего планируется «вернуть к жизни» 18 Су-22. Их польские ВВС планируют эксплуатировать до исчерпания ресурса, который продлили в 2014 году. Самолёты ещё полетают, несмотря на польское желание обзаводится новые истребителями американского производства.
Эти машины имеют очень низкую боевую ценность, однако они интенсивно используются, например, в обучении операторов JTAC [наводят боевые самолеты с передовой позиции] или расчетов радиолокационных станций
— пишет издание Defence24, комментируя решение вернуть Су-22 в летное состояние.
Со своей стороны отметим, что вопросы вызывают заявления об эксклюзивных правах польской компании WZL № 2 на двигатель АЛ-21Ф3. Данная силовая установка была разработана в советском ОКБ-165 на базе АЛ-21Ф, отличаясь от него увеличенной тягой и повышенными характеристиками.
Военное обозрение

НАТО ОРГАНИЗАЦИЯ СЕВЕРОАТЛАНТИЧЕСКОГО ДОГОВОРА


МОДЕРНИЗИРОВАННЫЙ ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М4 (СУ-22М4)

Последним вариантом Су-17, внедренным в серийное производство, стал С-54. Разработка его велась в ОКБ Сухого с марта 1977 года. Первая опытная машина появилась на аэродроме в 1980 году и в этом же году три опытных самолета предъявили на госиспытания, успешно завершенные в ноябре 1982 года. Бригадой специалистов по испытанию С-54 руководил ведущий инженер НИИ ВВС С.В.Назаренко. Ведущий инженер от ОКБ Г.С.Кузнецов.
На самолете установили катапультное кресло К-36ДМ. С учетом основного назначения машины — атака наземных целей, отказались от регулируемого воздухозаборника, зафиксировав конус в оптимальном положении для трансзвукового низковысотного полета. Максимальную скорость на высоте ограничили значением, соответствующим числу М=1,75. На самолете установили современную рацию Р-862. Внешне С-54 отличался от Су-17М3 небольшим воздухозаборником на гаргроте перед килем, но по «начинке» это была совершенно другая машина. На Су-17М3 совместная работа различных бортовых систем обеспечивалась летчиком. В ходе испытаний самолета с прицелом АСП-17Б с аналого-цифровым вычислителем выявилась необходимость включения в состав бортового комплекса БЦВМ. Для С-54 разработали ПНК-54 на основе БЦВМ «Орбита-20-22», САУ-22М2, СУО-54. Применение управляемого оружия с полуактивным лазерным наведением обеспечивалось лазерным дальномером-целеуказателем «Клен-ПС», а с телевизионными — телеиндикатором ИТ-23М. На С-54 при пуске УР накладывание центральной метки прицела на цель производилось кнюппелем, а не маневрированием самолета, как на Су-17М3, у которого метка перемещалась кнюппелем после схода ракеты с направляющей.
В состав вооружения входили ракеты Х-25МЛ, а корректируемые авиабомбы КАБ-500Кр, требующие больших углов прокачки лазерного луча подсвета цели из-за значительного отставания бомбы от самолета в момент падения, заменялись КАБ-500Т с телевизионной ГСН. Отсутствие автоматического сопровождения цели требовало такого выбора динамических характеристик контура цель — летчик-оператор — станция «Клен-ПС», чтобы при ручной коррекции линии визирования «Клена-ПС» обеспечивалась необходимая точность наведения X-25МЛ. Эту задачу блестяще решили и Х-25МЛ не потеряла своей эффективности. Вошла в состав вооружения самолета и ракета Х-29Т. Госиспытания успешно завершились в ноябре 1982 года, под обозначением Су-17М4 самолет приняли на вооружение в сентябре 1983 года. Этим же приказом принимался на вооружение Су-17УМ3.
В одной из серий в кабине появился индикатор ИТ-23М, позволивший использовать ракету Х-29Т с телевизионной головкой самонаведения «Тубус-2». Это дало возможность уничтожать сильно защищенные цели на дальностях от 3 до 13 км, против 7 у ее лазерного варианта. Кроме того, новая УР была автономной и наводилась по эталонному изображению местности, что позволяло выполнять любой маневр сразу после пуска.
Для решения разведывательных задач часть самолетов, получивших обозначение Су-17М4Р (Су-17М3Р), была оборудована подвесными контейнерами ККР-1/54 для ведения комплексной разведки (радиотехнической, фото-, ИК- и телевизионной). Контейнер содержал в себе АФА плановой, панорамной и перспективной съемки, РЛС бокового обзора, ИК-систему и осветительные патроны для съемки в ночных условиях. Кроме того, при ведении разведки эти самолеты дополнительно оснащались контейнерами со станциями активных помех.
В Афганистане Су-17М3Р и Су-17М4Р активно использовались не только для контроля результатов бомбо-штурмовых ударов, но и разведки противника при помощи подвесных контейнеров с фото, радиотехнической, ИК и телевизионной аппаратурой.
По опыту афганской войны, большинство серийных Су-17МЗ и М4 были оборудованы дополнительными кассетами тепловых и противорадиолокационных ловушек. Поначалу самолеты оснастили четырьмя 32-зарядными кассетами АСО-2В под ИК- или ПРЛ-патроны, которые были установлены на хвостовой части фюзеляжа так, что патроны выстреливались вверх. Затем к ним добавили еще 4 кассеты, которые смонтировали по бокам гаргрота, а в дальнейшем появились еще 4 АСО уже снизу под оперением.
Для экспорта создали модификацию С-54К (Су-22М4), в комплектации «А» мало чем отличавшуюся от ее прототипа, предназначенного для советских ВВС. Исполнение «Б» для «третьего мира» имело иную систему опознавания и сокращенный состав вооружения.
Модернизированный сверхзвуковой истребитель-бомбардировщик Су-22М4 предназначен для поражения наземных и надводных целей, днем и ночью в простых и сложных метеоусловиях, ведения комплексной разведки, а также ведения воздушного боя с авиацией противника.
Отработанная конструкция Су-17М4 и разнообразное вооружение, позволили заинтересовать экспортной модификацией, названной Су-22М4, традиционных потребителей советского оружия. За семь лет производства свыше 350 Су-22М4 поставили в одиннадцать стран. Служили Су-17 различных модификаций и в государствах, образовавшихся на постсоветском пространстве, до середины 1990-х.
Разработка комплексного тренажера летчика самолета Су-22 М4 началась специалистами ЗАО «РАА «Спецтехника» по заказу ФГУП «Рособоронэкспорт» в интересах Инозаказчика в 2007 году.
Разработка и изготовление продолжались около двух лет, и после успешного завершения Государственных испытаний в середине 2009 года тренажер был поставлен Инозаказчику. В начале 2010 года после проведения пуско-наладочных работ, приемо-сдаточных испытаний и обучения специалистов ВВС тренажер был передан в эксплуатацию.
Серийное производство Су-17 продолжалось 20 лет. За это время завод в Комсомольске-на-Амуре изготовил 2820 машин различных модификаций, что свидетельствует о правильности направления, выбранного П.О.Сухим весной 1965 года. Свыше тысячи машин служили, а многие из них служат и сейчас в ВВС различных стран.

Модификации:
• Су-17М4 (С-54) — последняя серийная модификация. Отличался новым цифровым прицельно-навигационным комплексом ПрНК-54, нерегулируемым воздухозаборником и дополнительным воздухозаборником перед килем для охлаждения БРЭО. Разрабатывался с марта 1977 года. Выпускался в 1978-1990 годах.
• Су-17М4Н (С-54Н, С-56, Су-17М6) — самолёт с неподвижным крылом (проект). Отличался двигателем АЛ-31Ф и обновлённым составом БРЭО. Разрабатывался в начале 80-х годов.
• Су-17М4Р (С-54Р) — разведчик на базе Су-17М4. Оснащался контейнером ККР-1/Т или ККР-1/2.

ХАРАКТЕРИСТИКИ

Взлетная масса:
– нормальная (с заправкой внутренних топливных баков, 2хР-60, 1т бомб), кг 16400
– максимальная (с заправкой внутренних топливных баков, 4т бомб), кг 19430
Максимальный запас топлива во внутренних баках, кг 3770
Максимальная масса боевой нагрузки, кг 4000
Практический потолок (без подвесок), км 14.2
Максимальная скорость полета у земли (без подвесок), км/ч 1400
Максимальное число М (без подвесок) 1,7
Максимальная эксплуатационная перегрузка 7
Максимальная дальность полета (с боевой нагрузкой 1 т, 4х ПТБ-800):
– у земли, км 1380
– на высоте, км 2300
Длина разбега при максимальной взлетной массе, м
Длина пробега при нормальной посадочной массе (с тормозным парашютом), м 950
Размеры самолета:
– длина, м 19,02
– размах, м 10,02(13,68)
– высота, м 5,12
Количество членов экипажа 1
Силовая установка
Количество и тип двигателей 1хАЛ-21Ф3
Тяга:
– на форсажном режиме, кгс 112000
– на максимальном режиме, кгс 8000
Основное бортовое радиоэлектронное оборудование
1. Прицельно-навигационный комплекс
1.1 Цифровая вычислительная машина
1.2. Бортовое цифровое устройство
1.3. Лазерная станция подсвета и дальнометрирования
1.4. Доплеровский измеритель путевой скорости и угла сноса
1.5. Визирная головка
1.6. Система цифрового картографирования
1.7. Блок коммутации телевизионных сигналов
1.8. Дисплей в кабине
1.9. Аппаратура управления ракетами «воздух-РЛС» с табло «Луч»
1.10. Инерциальная курсовертикаль
1.11. Радиотехническая система ближней навигации и посадки
1.12. Радиотехическая система ближней навигации
1.13. Радиосистема дальней навигации
1.14. Система воздушных сигналов
1.15. Автоматический радиокомпас
1.16. Самолетный ответчик
1.17. Аппаратура формирования сигналов управления
1.18. Система ввода информации
2. Система спутниковой навигации
3. Система управления оружием
4. Система автоматического управления самолетом
5. Радиовысотомер
6. Связная приемо-передающая радиостанция
7. Ответчик системы госопознавания
8. Маркерный радиоприемник
9. Система контроля боевых работ
10.Бортовой регистратор
11. Средства обороны
11.1. Станция предупреждения об облучении
11.2. Станция активных помех (в контейнере)
11.3. Устройства выброса инфракрасных и пассивных помех
12. Разведывательное оборудование (в контейнере)
13. Система управления ракетами Х-25МР (в контейнере)
14. Тепловизионная система (в контейнере)
15. Контейнер с радиолокационным прицельным комплексом «Копье»
16. Контейнер энергоснабжения и СУО
17. Блоки СУО для Х-31А
Ресурсы
Ресурс самолета:
– назначенный, ч 2000
– срок службы, лет 20

ВООРУЖЕНИЕ

1. Пушечное вооружение Две встроенные 30 мм пушечные установки, боезапас 80 патронов на каждую
2. Управляемые ракеты «воздух-поверхность» Х-58УЭ, Х-25МЛ (МР, МП литер А), Х-29Т (Л), С-25Л, Х-31А
3. Корректируемые авиационные бомбы КАБ-500КР
4. Управляемые ракеты «воздух-воздух» Р-60 (Р-60М)
5. Неуправляемые снаряды С-5, С-24, С-25
6. Авиабомбы калибра, кг 100, 250, 500
7. Разовые бомбовые кассеты РБК-500
8. Зажигательные баки ЗБ-500
9. Контейнеры мелких грузов КМГУ-2
10. Подвесные пушечные установки (стрельба вперед-назад) СППУ
11. Подвесные топливные баки ПТБ-800 (840 л), ПТБ-1150 (1160л)
12. Количество точек подвески 10

Источники: www.sukhoi.org, www.airwar.ru, russianarms.mybb.ru, raa-st.ru, авиару.рф и др.

ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М4 НА МАКС-2017
МОДЕРНИЗИРОВАННЫЙ ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М3 (СУ-22М3)
ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17УМ (УМ3)
ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17М2
ИСТРЕБИТЕЛЬ-БОМБАРДИРОВЩИК СУ-17
КОМСОМОЛЬСКИЙ-НА-АМУРЕ АВИАЦИОННЫЙ ЗАВОД ИМЕНИ Ю.А. ГАГАРИНА
ОКБ «СУХОГО»
ИСТРЕБИТЕЛИ-БОМБАРДИРОВЩИКИ СУ-7, СУ-17, СУ-22
ИСТРЕБИТЕЛИ-БОМБАРДИРОВЩИКИ, ШТУРМОВИКИ
АВИАЦИЯ, АВИАЦИОННОЕ ВООРУЖЕНИЕ

Первый серийный Су-17 — chetbor — LiveJournal

Не каждому самолету достается место на пьедестале славы. Участь прототипов и первых серийных бортов, как правило, одна – это аварии и катастрофы, а если кому и повезло, переход в «заботливые руки коррозии» или вообще в металлолом. Как пишет газета «Известия», помимо обычных МиГ-21 и МиГ-23, Су-22М и Су-24 в заявку попали первый опытный образец дальнего стратегического бомбардировщика Ту-160, один из первых серийных Ту-22М.
http://lenta.ru/news/2013/05/15/planes/
Но некоторым везет по летной и наземной жизни… Удача не отвернулась от первого СЕРИЙНОГО самолета Су-17 (86-01).
В настоящее время он установлен у входа в ЕЕВАУЛ.

До него все испытания проводились на перекроенном серийном Су-7БМ (48-06), при этом хвостовую часть доработали по варианту БКЛ, который получил обозначени С-22И. Самолет был поднят в воздух 2 августа 1966 г. лётчиком-испытателем В.С. Ильюшиным. В 1967 г. опытный экземпляр нового самолета, под обозначением Су-7ИГ, был показан публике на воздушном параде «Домодедово».
Затем были построены три предсерийных самолета 85-01, 85-02 и 85-03. И началось серийное производство.
Самолет получил название Су-17, первый серийный номер 86-01.

Первые три серийные машины имели остеление передней части фонаря без переплета – 86-01,86-02 и 86-03.

Затем было принято решение вернуться к остеклению передней части фонаря по типу Су-7БКЛ, но толщина переднего бронестекла была уменьшена.
Установленный самолет неоднократно проходил доработки под вновь выпускаемые серии. Хорошо видно место установки аварийного ПВД, которое вначале было расположено тоже на правой стороне.

В процессе испытаний было выявлено, что самолет имеет склонность к  сваливанию в одну сторону. Аварийное ПВД было измененно по типу основного и перенесено на левую сторону.
Первоначально самолеты выпускались с аэродинамическими гребнями только на внешних крыльевых точках подвески. Затем было принято решение установить еще одну пару аэродинамических гребней ближе к фюзеляжу.
Фото Су-17 из музея в Монино с одной парой аэродинамических гребней.
Такое расположение ПВД и аэродинамических гребней сохранилось при дальнейшем производстве всех модификаций Су-17 (от Су-17 до Су-17м4)
А вот и сам номер серии самолета.

86-01

Продолжение.
     Поиски продолжались и стало понятно из-за записей на авиационных форумах, что самолеты 86-02 и 86-03 утрачены давно.
     Самолет 86-03 с бортовым номером 16  столкнулся с другим Су-17 при газовке на ЦЗТ техническим составом по ошибке техника. Было в зиму в зиму с 1975-го на 1976-й ы 43 апиб на аэродроме Чойбалсан, Монголия. Самолеты были в штате 1-й аэ. Одна только получилась неувязочка, беспереплётного козырька для «шестнадцатого» на заводе сделать не смогли. Так он и получил совершенно типовую голову, утратив свою уникальность навсегда.
     Самолет 86-02 испытывался в ОКБ до 1974-го, бортовой был № 30. Передача в ВВС примерно в середине 1976-го. Самолет попалв 43 апиб — бортовой 14. 86-02 долго стоял в 43 апиб в зоне в псевдобоеспособном состоянии из-за трещины подфонарной рамы как раз под беспереплётным козырьком. Возможно ему, как его собрату 8603, заменили нос на ремзаводе, естественно, на обычный.
    Самолет установленный перед ЕВВАУЛ 86-01 проходил испытания по различным программам в ОКБ и ГНИКИ до 1976-го, бортовой у него был № 57. В начале 1977-го был передан обратно в ВВС, сейчас стоит как памятник в Ейске.

      Так же был обнаружен предсерийный 85-01, который вроде бы уже к 1971-му был передан из ОКБ в ЛИИ, там испытывался по различным программам минимум, до 1975-го. Бортовой в это время у него был № 68. Судя по шильдикам, именно эта машина сейчас стоит как памятник на территории завода в Комсомольске-на-Амуре № 24.
ФОТО — https://static.panoramio.com.storage.googleapis.com/photos/large/39559188.jpg

Спасибо Timofej и PPV с форума ИБА

СУЭК реставрирует для кузбасского Ленинск-Кузнецка легендарный истребитель-бомбардировщик Су-17 — Сибирь |

Interfax-Russia.ru — Коллекция военной техники в сквере патриотов «Боевая слава Сибири» кузбасского Ленинск-Кузнецка пополнится истребителем-бомбардировщиком «Су-17», реставрацией которого занимается специализирующийся на ремонте и производстве горношахтного оборудования ООО «Сиб-Дамель» (завод в составе «СУЭК-Кузбасс»), сообщает пресс-служба компании.

«Наша компания давно вовлечена в работу по сохранению исторического наследия Великой Победы. Так, этой весной в Ленинск-Кузнецком мы открыли мемориал «Победители» и экспозицию в музее шахтерской славы, посвященную 376-ой Кузбасско-Псковской стрелковой дивизии, а также выставку «Наш бессмертный полк», на которой представлены 400 фотографий родственников сотрудников предприятий компании, сражавшихся на фронтах Великой Отечественной войны и ковавших победу в тылу. Работы с «Су-17» — это наш первый опыт в реставрации авиатехники. Но ранее сотрудники предприятия по просьбе городской администрации уже помогали в реставрации боевой техники – танк, БТР — для сквера патриотов «Боевая слава Сибири», открытого в мае 2019 года», — рассказал «Интерфаксу» замгендиректора «СУЭК-Кузбасс» Петр Пинтусов.

Самолет был доставлен из войсковой части в Оренбургской области, куда для демонтажа и погрузки частей «Су» командировали сотрудников «Сиб-Дамеля». Как отметил заместитель директора по производству предприятия Геннадий Говорухин, разбор боевой машины занял три дня вместо пяти ожидаемых военными. Основная сложность заключалась в отсутствии информации, как это можно сделать.

«В интернете подсказок не найдешь, как ее разбирать. Все пришлось самим на ходу придумывать, проявлять смекалку в решении технических вопросов. Кстати, на аэродроме это был последний самолет данной модели. Говорят, что еще в начале 90-х вернулся к ним из Германии», — пояснил Говорухин.

Фото предоставлены компанией СУЭК-Кузбасс

1/8

Фото предоставлены компанией СУЭК-Кузбасс

1/8

Сейчас самолет ремонтируют, шлифуют и красят в серебристый цвет, все работы планируется завершить в течение трех недель. После контрольной сборки самолет будет разобран и оставлен на предприятии до весны. В апреле в сквере патриотов смонтируют постамент для бомбардировщика, планируется, что установка истребителя завершится к майским праздникам.

Первый советский самолет с крылом изменяемой стреловидности «Су-17» был разработан и запущен в серийное производство в 60-х годах прошлого века. Около 30 лет «Су-17» состоял на вооружении ВВС СССР и России, всего было выпущено почти 3 тыс. самолетов различных модификаций. «Су-17» экспортировался в 15 стран мира и участвовал во многих военных конфликтах, в том числе в «Войне Судного дня», Ирано-Иракском конфликте, а также он стал единственным советским боевым самолетом, участвовавшим в Афганской войне 1979 -1989 годов. В ряде стран он до сих пор состоит на вооружении.

Орешково ноябрь 2018: истребитель-бомбардировщик Су-17М.

Недавно из Ступино в Орешково переехал еще один борт Альбатрос-аэро, это Су-17М. Самолет после капремонта, хоть и простоял долго без полетов….. Су-17М (изделие «С-32М» Fitter-C) это модификация Су-17 с новым двигателем АЛ-21Ф-3. Улучшены ЛТХ самолёта практически по всем показателям: выросла максимальная скорость, скороподъёмность, потолок и дальность полёта. Под радиопрозрачным конусом воздухозаборника — радиокомандная линия Дельта-Н. Первый полёт выполнил лётчик-испытатель ОКБ Е. С. Соловьёв 28 декабря 1971 года. Серийное производство осуществлялось на заводе в Комсомольске-на-Амуре с 1972 по 1975 год.


Наш самолет это Су-17М бортовой 60 и заводской 5701. Построен в 1973 году на 126 заводе. Прежде находился в Москве на территории академии Генштаба ВС. Перемещён в Ступино в июне 2015 года. Недавно переехал в Орешково.
С ним планируются масштабные работы, на что требуется много времени и ресурсов, чего как всегда не хватает у тех, кто это делает на свои деньги!!!

Самолет ждет первого этапа сборки: пристыковки консолей крыла. Тогда он полноценно будет стоять на своих колесах.

Сюда как раз и стыкуется консоль.

Разъемы какого то оборудования…

Левая консоль крыла с основной стойкой.

Колесо основной стойки. Резина новая, без единой посадки и взлета…

Под консолью пилон для вооружения.

Поворотный узел крыла. В планах крыло установить в одном: дозвуковом положении.

Лючки на консоли.

Общий вид.

А это горизонтальное хвостовое оперение?.

Подфюзеляжные пилоны для вооружения или допбаков.

**Наборы вооружения…

Крепление цельноповоротных рулей высоты.

А это привод?

Общий вид хвостового оперения.

Крупнее.

Заглянем в двигатель. Он тут вроде как вообще новый?

А этот изгиб внизу так и должен быть?

Крупнее

Привода руля высоты?

Ось руля направления.

Бустер?

И еще один.

Крупнее

Правая консоль крыла.

Наддув баков…

Всевозможная гидравлика и пневматика.

А что это за ниша?

Фото 32.

Трубки гидравлики и пневматики?

Фото 34.

Готовлюсь забраться в кабину. Она не комплектна, часть оборудования видимо хранится отдельно.

Бортовой номер 60.

И еще один открытый лючок.

Это видимо привод фонаря кабины?

Общий вид кабины сверху. Здесь лежал долгое время мешок с песком для балансировки. Он вобрал в себя влагу, отсюда легкая коррозия пола кабины.

Место приборной панели.

Катапультное кресло демонтировано. Родное поставить нет возможности, тк видимо нет средств его работы. Поэтому надо придумывать с имеющимися средствами катапультирования на настоящее время.

Вид из кабины. Обычно это скрыто за приборной панелью.

**Приборная панель Су-17М

Все рабочее и подлежит постепенному восстановлению.

Вид на хвостовую часть самолета.

Место расположения катапультного кресла КС-4-С32. Система спасения обеспечивала безопасное покидание самолета на скорости от 140 до 1200 км/ч и во всем диапазоне высот.

Носовая часть самолета.

Лобовое стекло.

Аварийная сигнализация?

Это что то вроде прицела для бомбометания?

РУД

Климат-контроль:-)))

Место временно снятого РУСа.

Фото 53.

Правая панель.

Также с правой стороны.

Педали.

Приводы РУДов…

Закрылки и наддув костюма…

Климат-контроль кабины…

А это что? Кислород?

Фото 61.

Правая сторона, тут есть запуск двигателя.

Фото 63.

Пока все сушат и вычищают…

Фото 65.

Ролики по которым выстреливается кресло.

Фото 67.

Справа стоит кажущийся маленьким в сравнении с Су-17М СР-10.

Мои добровольные и не очень помощники:-)))

Передняя часть фонаря кабины.

Ручка открытия фонаря.

Всякое перед лобовым стеклом.

Ручка открытия фонаря изнутри.

А что это?

Собственно РУД в песке…

И его блокировки.

Общий вид кабины сверху.

Большой гаргрот…

И снова носовая часть. Длина самолета 18.72 метра.

Фото 83.

Посмотрим в глаза пилоту.

Крупнее

Воздухозаборник ТРДФ АЛ-21Ф-3.

Конус воздухозаборника.

Один из двух ПВД?

Фото 90.

Ниша уборки носовой стойки.

Носовая стойка.

Она же вид сбоку…

Снова ниша с заводским номером самолета.

Общий вид самолета без консолей крыла.

А где поворотные части консолей?

Воздухозаборник.

Левая консоль.

Общий вид слева.

И сверху.

Сравните размеры Су-17М с СР-10 и Ми-2…

И так….

ЛТХ:
Модификация Су-17М
Размах крыла, м
при мин. стреловидности 13.65
при макс. стреловидности 10. 04
Длина самолета, м 18.72
Высота самолета, м 4.85
Площадь крыла, м2
при мин. стреловидности 38.49
при макс. стреловидности 34.45
Масса, кг
пустого 9800
нормальная взлетная
максимальная взлетная 18120
топливо (внутреннее) 2980
топливо (ПТБ) 2875
Двигатели 1 ТРДФ АЛ-21Ф-3
Тяга, кгс
максимальная 1 х 7800
на форсаже 1 х 11200
Максимальная скорость, км/ч
у земли 1200
на высоте 2230 (М=2.1)
Практическая дальность, км
без ПТБ 1350
с ПТБ 2700
Практический потолок, м 16800
Экипаж, чел 1
Вооружение: две 30-мм пушки НР-30 (боекомплект — 80 снарядов на пушку)
Боевая нагрузка — 3000 кг на 8 узлах подвески
УР воздух-воздух Р-60, УР воздух-земля Х-23, Х-25
свободнопадающие бомбы до 500 кг
ПУ НАР УБ-32-57, УБ-16-57УМ, Б-8М-1, АПУ-68У, С-25
пушечный контейнер УПК-23-250
контейнеры КМГУ-1 и КМГУ-2, баки с зажигательной смесью ЗБ-500 и ЗБ-500Ш.

** Схема самолета Су-17М

** Вид сбоку и подвес вооружения

** Схема подвески вооружения.

** Вид снизу…

Будем надеятся, что музей в Орешково будут пополнять все новые и новые экспонаты, а те которые есть уже, доведут хотя бы до газовочного и рулежного состояния!!!

Истребитель-бомбардировщик Су-17М3. — Российская авиация

Истребитель-бомбардировщик Су-17М3 (С-52).

Разработчик: ОКБ Сухого
Страна: СССР
Первый полет: 1976 г.

В 1976 году на госиспытание прибыли из Комсомольска-на-Амуре два первых С-52. Всего в испытаниях участвовало пять самолетов и до 150 специалистов промышленности и ВВС. Новый самолет нес увеличенную до 4 т бомбовую нагрузку (до 8 авиабомб по 500 кг).

Лазерный дальномер заменили на лазерную станцию подсвета цели «Клен-ПС», что расширило тактические возможности применения ракет с лазерными ГСН. На самолете устанавливались модернизированная система автоматического управления САУ-22М1, радиовысотомер А-031 и станция предупреждения о радиолокационном облучении СПОИ-5 («Береза-Л»). Предусматривалось использование противорадиолокационных УР X-28 совместно с контейнерной станцией «Метель-А».

Комбинированный прицел, скомплексированый с пилотажно-навигационным оборудованием (ПНО), обеспечивал стрельбу из пушек, пуск НАР и восемь режимов бомбометания, в том числе при сложных видах маневра. Идея была хорошей, но приборная реализация ее — не отработанной в достаточной степени. Поэтому на один зачетный полет госиспытаний приходилось до пяти доводочных.

Для результативного бомбометания требовалось точное определение параметров движения самолета относительно цели. Погрешности, вносимые вычислителем АСП-17Б, накладывались и результаты бомбометания не выдерживали никакой критики. Завод к этому времени изготовил несколько десятков самолетов, стоявших на аэродроме, не принятых и не оплаченных ВВС. Поэтому понятно желание руководства МАП допустить изготовленные самолеты в эксплуатацию до завершения госиспытаний. Для этого требовалось предварительное положительное заключение НИИ ВВС по результатам испытаний. Руководство института противилось этому. После одного из полетов, в котором получили отличные результаты бомбометания, руководитель отдела летных испытаний ОКБ М.И.Шейнгам в очередной раз поднял этот вопрос.

После бурного совещания, на котором представители НИИ ВВС на основании анализа телеметрических записей доказали, что отличный результат бомбометания объясняется случайным сочетанием двух погрешностей (при этом каждая из них вышла за пределы допуска). Вечером Шейнгама с инсультом отвезли в гарнизонный госпиталь. После выздоровления, он оставил свой беспокойный пост.

Причиной больших систематических ошибок бомбометания была низкая точность аппроксимации баллистических параметров траектории бомб в основном диапазоне бомбометания, большие погрешности аналого-цифрового вычислителя прицела. Потребовалось значительное время на разработку новых, более точных аппроксимаций и устранение ошибок вычислителя. Доработанный прицел АСП-17БЦ успешно прошел летные испытания, а его модификация — АСП-17БЦ-8 устанавливалась на Су-25.

Поздней осенью 1977-го при испытаниях прицела АСП-17Б на С-52, пилотировавшемся летчиком-испытателем В.М.Мостовым, произошла авария. Полетное задание предусматривало бомбометание с кабрирования. В этом полете под самолетом висело семь ОФАБ-100 и контейнер с КЗА на одном из внутренних узлов. Для Мостового это было не первое полетное задание с такой нагрузкой. Из-за контейнера с КЗА один заход должен по принятой методике быть холостым (контейнер не отделялся от самолета после нажатия на боевую кнопку). Полет выполнялся на скорости 900 км/ч при нижней кромке облачности на высоте 900 м, верхней-1000-1200 м. Выполняя холостой заход, летчик допустил ошибку. Сработал, так называемый, человеческий фактор. После нажатия боевой кнопки на кабрировании ему требовалось повторить заход, но уже со сбросом бомбы. Однако вместо этого Мостовой стал выполнять петлю. На высоте около 1000 м он вошел в облака и, чтобы не врезаться в землю резко взял ручку на себя. Самолет вышел на большие углы атаки и стал раскачиваться с крыла на крыло, готовый в любой момент сорваться в штопор, для выхода из которого могло не хватить высоты (ее не хватало и для перехода в пикирование). Летчик катапультировался. Самолет взорвался при ударе о землю. Пользуясь случаем, отметим, что через несколько лет Мостовой сумел в сложных метеоусловиях посадить Су-27 с отказавшей системой слепой посадки.

В июле 1981 года С-52 под обозначением Су-17М3 приняли на вооружение ВВС. Серийно он производился в Комсомольске-на-Амуре с 1976 года по 1981-й годы. Результаты госиспытаний и опыт эксплуатации машины учитывались в ходе ее производства. Так, после выявления путевой неустойчивости при полете с крылом в положении максимальной стреловидности на больших углах атаки самолеты выпускались с 1978 года с подфюзеляжным гребнем и увеличенной законцовкой киля. В строю машины дорабатывались аналогичным образом. В то же время под крылом Су-17М3 появились две новые точки подвески вооружения для УР Р-60.

В конце июля 1978 года появилось решение правительства об оснащении Су-17УМ оборудованием Су-17М3, а в сентябре приступили к заводским испытаниям доработанной машины С-52УМЗ, завершившиеся в октябре 1980 года. В мае следующего года самолет предъявили на госиспытания. К этому времени он уже несколько лет находился в серии.

Одновременно с испытаниями С-52УМЗ, дорабатывались на рембазах ВВС ранее выпущенные Су-17У. В 1981 году Су-17М3 с 54-й серии выпускались под названием Су-17М3П с усовершенствованным бортовым оборудованием, позволившим применять ракеты Х-27ПС, Х-25МП, Х-58У. Ранее выпущенные самолеты дорабатывались на рембазах ВВС.

По аналогии с предыдущими этапами модернизации у Су-17М3 и Су-17М имелись экспортные модификации. В апреле 1977 года завершились заводские испытания учебно-боевого С-52УК. После госиспытаний, проходивших с сентября 1977 года по март 1978 года, под обозначением Су-22У более 50 самолетов поставили в Ирак, Ливию, Сирию, Вьетнам, Афганистан, Анголу, Йемен, Перу и Румынию. Су-22У комплектовался двигателем Р-29БС-300, радиостанцией Р-802Б, экспортным вариантом приемоответчика системы госопознавания. С 1984 года без малого сотню Су-17УМ3 с двигателем АЛ-21Ф-3 под обозначением Су-22УМ3К продали в одиннадцать стран мира.

Служили Су-17 различных модификаций и в государствах, образовавшихся на постсоветском пространстве, до середины 1990-х. 43-я отдельная штурмовая авиационная эскадрилья Черноморского флота РФ в п. Гвардейское под Симферополем продолжала эксплуатировать свои Су-17М3 до конца 1997 года.

На протяжении 25 лет Су-17 участвовали в различных вооруженных конфликтах и региональных войнах. Наиболее суровым испытанием для них явилась война в Афганистане, где они зарекомендовали себя надежной и живучей машиной.

В условиях высоких температур и горно-пустынной местности, несмотря на не всегда высокое качество топлива и боевые повреждения, не вызывала нареканий работа двигателя АЛ-21Ф-3, отработанного к тому времени. Не взрывались при попадании пуль и осколков топливные баки с полиуретановой губкой, а после установки в уязвимых местах снизу фюзеляжа бронеплит сократились потери машин от поражения коробки приводов, генератора, топливного насоса и элементов гидросистемы.

Установленная в ходе войны система АСО-2В с тепловыми ловушками позволяла во многих случаях успешно решать задачи в условиях использования противником ПЗРК.

В Афганистане самолеты-разведчики Су-17М3Р и Су-17М4Р активно использовались не только для контроля результатов бомбо-штурмовых ударов, но и разведки противника при помощи подвесных контейнеров с фото, радиотехнической, ИК и телевизионной аппаратурой. Больше всех в Афганистане пришлось повоевать Су-17М3. В разгар войны в 1985 году Су-17МЗ по надежности опережали штурмовики и боевые вертолеты. Имея наработку на отказ 145 ч, они более чем на 11 ч превышали этот показатель по ВВС 40-й армии.

Серийное производство Су-17 продолжалось 20 лет. За это время завод в Комсомольске-на-Амуре изготовил 2820 машин различных модификаций, что свидетельствует о правильности направления, выбранного П.О.Сухим весной 1965 года. Свыше тысячи машин служили, а многие из них служат и сейчас в ВВС различных стран.

Модификации:
Су-17М3 (С-52, Су-19) — модернизированный. Разработан на базе Су-17УМ. Отличался конструкцией кабины пилота, увеличенным гаргротом, подфюзеляжным гребнем, усиленным шасси, новым прицельным комплексом и дополнительными топливными баками. Первый полёт в 1976 году. Выпускался в 1976-1981 годах.
Су-17М3-58-27 — летающая лаборатория для отработки ракет Х-27ПС, Х-58У.
Су-17М3П (С-52П) — доработанный. Оснащался противолокационным вооружением Х-27ПС, Х-58 с аппаратурой целеуказания «Вьюга-17». Переоборудована в строю часть Су-17М3.
Су-17М3Р — разведчик на базе Су-17М3.

ЛТХ:

Модификация: Су-17М3
Размах крыла, м
-при мин. стреловидности: 13,68
-при макс. стреловидности: 10,02
Длина самолета, м: 19,02
Высота самолета, м: 5,13
Площадь крыла, м2
-при мин. стреловидности: 38,49
-при макс. стреловидности: 34,45
Масса, кг
-пустого: 11800
-максимальная взлетная: 19630
-топливо (внутреннее): 4020
-топливо (ПТБ): 2875
Двигатели: 1 х ТРДФ АЛ-21Ф-3
Тяга, кгс
-максимальная: 1 х 7800
-на форсаже: 1 х 11200
Максимальная скорость, км/ч
-у земли: 1400
-на высоте: 2230 (М=2,1)
Практическая дальность, км
-без ПТБ: 1520
-с ПТБ: 2550
Практический потолок, м: 14000
Экипаж, чел: 1
Вооружение: 2 х 30-мм пушки НР-30 (боекомплект — 80 снарядов на пушку)
Боевая нагрузка: 3600 кг на 10 узлах подвески, УР «воздух-воздух» Р-60, УР «воздух-земля» Х-28, Х-27ПС, Х-25МП, Х-58У, свободнопадающие бомбы до 500 кг, УАБ КАБ-500Кр, ПУ НАР УБ-32-57, УБ-16-57УМ, Б-8М-1, АПУ-68У, С-25, пушечный контейнер УПК-23-250, контейнеры КМГУ-1 и КМГУ-2, баки с зажигательной смесью ЗБ-500 и ЗБ-500Ш.

Истребитель-бомбардировщик Су-17М3.

Су-17М3 первых серий в полете.

Су-17М3 с контейнером системы «Метель» под крылом.

Су-17М3 на стоянке.

Су-17М3 с управляемой ракетой Х-29Л.

Су-17М3 в полете.

Су-17М3 в полете.

Самолет прорыва ПВО Су-17М3П.

Самолет прорыва ПВО Су-17М3П.

Самолет прорыва ПВО Су-17М3П.

Самолет прорыва ПВО Су-17М3П.

Самолет прорыва ПВО Су-17М3П.

Су-17М3 на стоянке авиамузея.

Су-17М3 на стоянке авиамузея.

Су-17М3 на стоянке авиамузея.

Су-17М3 на стоянке авиамузея.

Су-17М3 ВВС СССР. Рисунок.

Варианты вооружения Су-17М3. Схема.

Су-17М3. Схема.

.

.

 Список источников:
Крылья Родины. Николай Сойко. Полет сквозь годы.
М-Хобби. Виктор Марковский. Афганские «стрижи».
Крылья Родины. Фронтовой истребитель-бомбардировщик Су-17.
В.Е.Ильин. Штурмовики и истребители-бомбардировщики.
Армада. В. Марковский, И. Приходченко. Истребитель-бомбардировщик Су-17.
Вестник авиации и космонавтики. Истребитель-бомбардировщик Су-17.
Авиация и Космонавтика. Н.Васильев. Истребители-бомбардировщики.
Авиация и Космонавтика. Е.Лаврентьев. Истребители-бомбардировщики.
Роман Астахов. Русская Сила. Истребитель-бомбардировщик Су-17.
Сайт «Наука и Техника». Сергей Мороз. Истребитель-бомбардировщик Су-17М3 против ЗРК НАТО.
Фотоархив сайта russianplanes.net

Игорь Приходько ★ Истребитель-бомбардировщик Су-17 читать книгу онлайн бесплатно


Виктор Марковский, Игорь Приходько

Истребитель-бомбардировщик Су-17

АРМАДА

Выпуск № 21

Фото из коллекций: КБ имени П. О.Сухого и коллекций: В.Максименко, И.Величко, В Багатова, Б Вдовенко. В.Марковского, И.Приходиенко, С Мороза, Б Четвертакова, С.Шияна, А.Гусева. В.Самошкина и Ю.Каберника.

Авторы выражают свою признательность С. Морозу за деятельное участие в работе над книгой, а также А ОбламскомуиВ Самошкину за ряд представленных фотографий.

Масштабные проекции: В Мильяченко

Рисунок на первой странице обложки и варианты окраски- В.Мильяченко Английские подписи: Stephen Sewell Дизайн, верстка; А.Гусев

ISBN 5-94038-004-2

© Экспринт, 2000


Созданный и 1966 году на базе истребителя-бомбардировщика Су-7 опытный самолет С-22И стал первым в СССР самолетом с изменяемой в полого геометрией крыла. Первой серийной модификацией стал выпущенный в 1970 году истребитель-бомбардировщик Су-17 (С-32). Следующим был самолет с двигателем АЛ-21Ф — Су-17М, за которым последовали Су-17М2, Су-17,М3 м Су-17М4, выпускавшиеся в больших количествах. Кроме того были созданы учебно-боевые варианты Су-17УМ и Су -17 У М3 На экспорт поставлялись Су-20/22/22М/22М4/22УМЗ, которые принимали участие в конфликте па Ближнем Востоке. Африке, Латинской Америке, Азии, Афганистане и др. В процессе эксплуатации Су-17 показал себя достаточно надежным самолетом. Большинство потерь случалось по вине личного состава —ошибки в пилотировании, нарушения полетных заданий и эксплуатационных ограничений.

К завершению производства Су-17 в 1990 году в ВВС СССР насчитывалось 1095 самолетов этого типа. Всего же вместе с экспортными было построено 1860 машин, часть из которых до сих нор состоит на вооружении целого ряда стран.


Created in 1966 from the Su-7 fighter-bomber, the prototype S-22I aircraft was the first variable geometry aircraft built in the USSR. The first series production model, which began production in 1970. was the Su-17 (S-32). The next version, which was powered by the AL-21F engine, was the Su-I7M, followed in turn by the Su-I7M2, Su-17M3, and Su-17M4, which were produced in large numbers. Beside that, they were accompanied by the Su- I7UM and Su- 17UM3 two-seat combat trainer variants. The export models were the Su-20. Su-22, Su-22M, Su-22M4( and Su-22UM3, which participated in the conflicts in the Near East, Africa, Latin America, Asia, Afghanistan, and others. During the process of using the Su-17 it showed itself to be a reasonably reliable aircraft. The majority of service losses were due to personnel mistakes—pilot error, shot down in action, or exceeding its operational limits.

When the Su-17 ended its production run in 1990, the WS of the USSR numbered some 1,095 of these aircraft on its books. Together with the export models total production was 1,866 aircraft, some of which are still serving today with a number of countries.

С наступлением шестидесятых годов начался новый этап в развитии военной авиации. Бурный прогресс на рубеже пятидесятых требовал создания все более скоростных и высотных сверхзвуковых самолетов —«пилотируемых ракет» с мощным реактивным вооружением и сложным радиоэлектронным оборудованием. Стоимость самолетов стремительно возрастала. Выделяемых из бюджета средств уже не хватало на то, чтобы иметь множество различных по назначению типов машин. Между тем, начиная с конца пятидесятых, вследствие известных тенденции в военном строительстве ассигнования на нужды ВВС, как и других «нестратегических» видов вооруженных сил, были резко сокращены. Разнообразие же поставленных перед авиацией задач, коих отнюдь не стало меньше, требовало найти выход, который виделся в создании многоцелевых самолетов, способных вести воздушный бой, уничтожать наземные цели, оказывать огневую поддержку наземным войскам и выполнять разведку.

В то же время были пересмотрены взгляды и на тактику действий фронтовой авиации. Совершенствование средств ПВО «выживало» самолеты на малые высоты, заставляя их прижиматься к земле, где они были бы менее заметны для РЛС противника и зенитных ракет. Но сверхзвуковые ракетоносцы мало подходили для полетов в условиях, значительно отличавшихся от расчетных крейсерских или максимальных режимов. Вместе с тем требовалась значительная дальность полета, расширявшая боевые возможности самолетов.

Все большее значение приобретала возможность базирования на полевых аэродромах. Крупные авиабазы оказались слишком уязвимы, а выход из строя бетонированных ВПП надолго приковывал все находящиеся на них самолеты к земле. К тому же огромные стационарные аэроузлы с их сложной инфраструктурой были очень дороги. При обсуждении во Франции одной из авиационных программ с чисто галльской изысканностью было замечено, что она «требует зарыть в землю денег больше, чем выбросить на ветер».

Читать дальше

фотографий Су17 на Flickr | Фликр

VL-400 Quimera



Vila Disparador VL-400 «Quimera» — одноместный, одномоторный, всепогодный, дальний сверхзвуковой реактивный многоцелевой ударный истребитель, первоначально разработанный для ВВС Imperial Lego для замены истребитель/перехватчик Freelancer. Быстрая, маневренная и чрезвычайно маневренная, Quimera также эксплуатировалась военно-морской авиацией Imperial Lego, обычно с 130 000-тонных авианосцев Imperial.

Этот самолет сегодня считается самым первым «истребителем-штурмовиком», эксплуатируемым нацией Лего, проект превратился из высокоскоростного перехватчика в полностью многоцелевой истребитель (как для наземной атаки, так и для задач «воздух-воздух»). .

Оснащенный высокотехнологичным радаром дальнего действия Р-323, Quimera стал первым самолетом, применившим в бою ракету класса «воздух-воздух» Fire-Dragon, и в течение многих лет был единственным истребителем, способным запускать 4 отдельные ракеты по четыре разные цели одновременно.

Девять боеукладок Quimera (включая небольшой внутренний бомбоотсек) вмещали до 8500 кг различного оружия, включая управляемые и неуправляемые ракеты или бомбы штурмовиков, реактивные снаряды, ракеты класса «воздух-воздух» и другие запасы.Две 30-мм автоматические пушки ENA-60 также несут по бокам передней стойки шасси.

Несмотря на габариты и большой вес истребителя, очень мощный реактивный двигатель В-475 и крылья с изменяемой геометрией позволяют ему развивать максимальную скорость 2,7 Маха с четырьмя ракетами Firedragon под фюзеляжем. Чтобы помочь сохранить управление на этих очень высоких скоростях, два подвижных киля раскрываются под фюзеляжем, когда самолет убирает свои крылья.



Как только «Кимера» поступила на вооружение, она начала заменять старый, но все еще очень эффективный истребитель «Фрилансер».Пилоты нашли новый самолет таким же послушным, как и предыдущий, благодаря новым крыльям и передовой авионике. До Quimera для выполнения определенной особой роли (например, Wild Weasel) необходимо было построить совершенно новый самолет для этой роли или значительно модифицировать существующий. ВЛ-400 стал первым многоцелевым самолетом, способным выполнять различные задачи без значительных модификаций. На этой роли он просуществовал до появления истребителя VL-27 Flanker.



Информацию о строительстве МКЦ смотрите на этом фото: www.flickr.com/photos/einon/12812165785/

Видео о МК: www.youtube.com/watch?v=SSjsqCfJPOE



Надеюсь, вам понравится!

Не забудьте посетить мою страницу Flickr, чтобы увидеть больше фотографий и другие сюрпризы!

www.flickr.com/photos/einon/

Другие фотографии также можно найти на Brickshelf: www. brickshelf.com/cgi-bin/gallery.cgi?f=540495



Eínon



Общие характеристики

• Экипаж: 1

•Длина: 17,8 м

•Размах крыла: 16.7 м

•Высота: 4,5 м

•Площадь крыла: 57,2 м²

•Собственный вес: 12 247 кг

•Макс. взлетная масса: 31 430 кг

• Силовая установка: 1 реактивный двигатель В-475 тяга на сухой поверхности -> 87,9 кН; 180 кН на форсаже;

• Максимальная посадка Вес: 21,706 кг

Выступление

• Максимальная скорость: Mach 2.7 при 40 000 футов (12,190 м)

• Круизная скорость: 920 км / ч

• Радиус боевых действий: 1250 км

• Паромный диапазон: 3800 км с 3 подвесными топливными баками

• Практический потолок: 21 000 м

• Скороподъемность: 230 м/с

• Разбег: 800 м при 23 480 кг

Разбег при взлете: 920 м при 19 2503 кг)

Сухой Су-17 слесарь авиации фото на JetPhotos

Если вы ищете фотографии определенного типа самолета, используйте это меню.
Обратите внимание, что из-за нехватки места это меню включает только некоторые наиболее востребованные самолеты в нашей базе данных. Если самолета, который вы ищете, нет в этом списке, используйте поле «Ключевые слова» ниже в меню поиска.

Некоторые пункты меню включают общую модель самолета, а также более конкретные варианты этого авиалайнера. Эти варианты обозначаются знаком — перед названием самолета.

Например, при выборе «Boeing 747» будут показаны результаты со всеми лайнерами Boeing 747 в нашей базе данных, а при выборе «- Boeing 747-200» будут показаны все варианты Boeing 747-200 в нашей базе данных (Boeing 747-200, Boeing 747- 212B, Боинг 747-283F и др.)

Если вы ищете фотографии конкретной авиакомпании, используйте это меню.

Обратите внимание, что из-за нехватки места в этом меню представлены только авиакомпании, 10 и более фотографий которых есть в нашей базе данных. Если авиакомпании, которую вы ищете, нет в этом списке, используйте поле «Ключевые слова» ниже в меню поиска.

Авиакомпании перечислены в алфавитном порядке.

Если вы ищете фотографии, сделанные в определенной стране или в определенном аэропорту, используйте это меню.

Все страны, представленные в нашей базе данных, включены в это меню выбора, которое автоматически обновляется по мере роста базы данных. В базе данных должно быть не менее 20 фотографий из определенного аэропорта, прежде чем этот аэропорт будет добавлен в этот список.

Используйте эту опцию, чтобы включить в поиск только фотографии, сделанные конкретным фотографом.

Это выпадающее меню, в дополнение к каждому фотографу, доступному в качестве ограничителя поиска, также показывает количество фотографий, находящихся в настоящее время в базе данных для каждого конкретного фотографа, заключенного в скобки. Например, вариант:
— Пол Джонс [550]
.. указывает, что в настоящее время в базе данных всего 550 фотографий, сделанных Полом Джонсом.

Примечание. Общее количество фотографий, заключенное в скобки, обновляется четыре (4) раза в час и может быть несколько неточным.

Фотографы должны иметь 100 или более фотографий в базе данных, прежде чем их имя будет включено в это меню выбора..
Выбор «Все фотографы» является выбором по умолчанию для этой опции.

Если вы ищете определенную категорию фотографий, используйте это меню.

Вы можете выбрать отображение только фотографий из определенных категорий, таких как специальные схемы окраски, фотографии кабины экипажа и т. д.В этот список постоянно добавляются новые категории.

Поле «Ключевые слова», пожалуй, самое полезное поле, включенное в нашу поисковую систему.
Используя это поле, вы можете искать любое слово, термин или комбинацию терминов в нашей базе данных.
Каждое поле фотографии охватывается процедурой поиска по ключевым словам.

Поле «Ключевые слова» идеально подходит для поиска таких сведений, как регистрация самолетов, имена фотографов, конкретные названия аэропортов/городов, конкретные схемы окраски (т.е. «Wunala Dreaming») и т. д.
Чтобы использовать поле «Ключевые слова», начните с выбора поля поиска Keyworld. Вы можете выбрать конкретное поле базы данных (авиакомпания, самолет и т. д.) или сопоставить ключевое слово со всеми полями базы данных.

Затем выберите ограничитель ключевых слов. Есть три варианта, из которых можно выбрать:
— точно
— начинается с
— содержит
Выберите соответствующий ограничитель для вашего поиска, затем введите ключевые слова, которые вы хотите найти, в поле справа.

Поле поиска по ключевым словам не чувствительно к регистру.

Используйте этот параметр, чтобы включить в поиск только фотографии, сделанные в определенном году.

Это выпадающее меню, в дополнение к каждому году, доступному в качестве ограничителя поиска, также показывает количество фотографий, находящихся в настоящее время в базе данных для каждого конкретного года, заключенного в скобки. Например, вариант:
— 2003 [55000]
.. указывает, что в настоящее время в базе данных содержится 55 000 фотографий, сделанных в 2003 году.
*Примечание. Общее количество фотографий, заключенное в скобки, обновляется четыре (4) раза в час и может быть несколько неточным.

Кроме того, в этом меню можно выбрать десятичные диапазоны (1990–1999 и т. д.). При выборе диапазона десятилетий будут показаны все фотографии, соответствующие другим критериям поиска из выбранного десятилетия.
Выбор «Все годы» является выбором по умолчанию для этой опции.

Индекс /photo/su17

  • Родительский каталог
  • nva_003.html
  • nva_003.jpg
  • pn_w0858.html
  • pn_w0858.jpg
  • pn_w1960.html
  • pn_w1960.jpg
  • маленький/
  • су-17-detail_01.html
  • Су-17-detail_01.jpg
  • Су-17-detail_04.html
  • Су-17-detail_04.jpg
  • Су-17-detail_05.html
  • Су-17-detail_05.jpg
  • су-17-деталь_06.html
  • su-17-detail_06.jpg
  • su-17-detail_07.html
  • su-17-detail_07.jpg
  • su-17-detail_08.html
  • su-17-detail_08.jpg
  • su-17.html
  • su-17.jpg
  • su-17_01.html
  • su-17_01.jpg
  • su-17m1.html
  • su-17m1.jpg
  • su-17m3.html
  • su-17m3.jpg
  • su-17m3_a.html
  • su-17m3_a.jpg
  • su-17m3_b.html
  • su-17m3_b.jpg
  • su-17um.html
  • su-17um. jpg
  • su-17um3_b.html
  • su-17um3_b.jpg
  • su-17um_a.html
  • su-17um_a.jpg
  • su-22.html
  • su-22.jpg
  • su-22_01.html
  • su-22_01.jpg
  • su-22_03.html
  • su-22_03.jpg
  • su-22_07.html
  • su-22_07.jpg
  • su-22_a.html
  • su-22_a.jpg
  • su-22_b.html
  • su-22_b.jpg
  • су-22_с.html
  • Су-22_с.jpg
  • су-22м3_06.html
  • Су-22М3_06.jpg
  • Су-22М4-detail_02.html
  • Су-22М4-detail_02.jpg
  • Су-22М4-detail_03.html
  • Су-22М4-detail_03.jpg
  • Су-22М4-detail_06.html
  • Су-22М4-detail_06.jpg
  • Су-22М4-detail_07.html
  • Су-22М4-detail_07.jpg
  • Су-22М4-detail_08.html
  • Су-22М4-detail_08.jpg
  • Су-22М4-деталь_09.html
  • Су-22М4-detail_09.jpg
  • су-22м4_03.html
  • Су-22М4_03. jpg
  • су17-.html
  • су17-.jpg
  • су17-4.html
  • су17-4.jpg
  • su17.html
  • su17.jpg
  • su17_0.html
  • su17_0.jpg
  • su17_1.html
  • su17_1.jpg
  • su17_10.html
  • su17_10.jpg
  • su17_11.html
  • su17_11.jpg
  • su17_12.html
  • су17_12.jpg
  • su17_3.html
  • su17_3.jpg
  • su17_4.html
  • su17_4.jpg
  • su17_5.html
  • su17_5.jpg
  • su17_6.html
  • su17_6.jpg
  • su17_7.html
  • su17_7.jpg
  • su17_8.html
  • su17_8.jpg
  • su17_9.html
  • su17_9.jpg
  • su20_1.html
  • su20_1.jpg
  • su20r.html
  • су20р.jpg
  • су22_1.html
  • su22_1.jpg
  • su22_2.html
  • su22_2.jpg
  • su22_4.html
  • су22_4.jpg
  • su22_5.html
  • su22_5.jpg
  • su22_6. html
  • su22_6.jpg
  • su22_verde.html
  • su22_verde.jpg
  • Су22М4-люфтваффе.html
  • Су22М4-люфтваффе.jpg
  • су22м4.html
  • су22м4.jpg
  • су22м4_1.html
  • су22м4_1.jpg
  • су22перу.html
  • su22peru.jpg

Сухой Су-17/20/22… — Украина — ВВС | Авиация Фото #0659063
